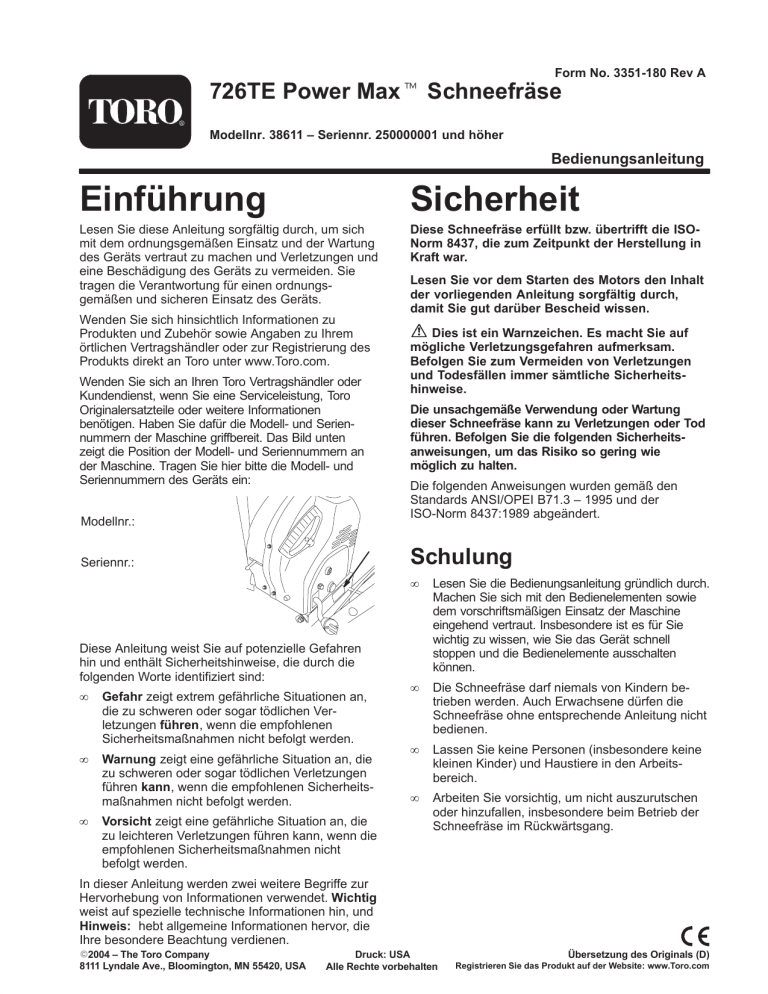

Form No. 3351-180 Rev A
726TE Power Max Schneefräse
Modellnr. 38611 – Seriennr. 250000001 und höher
Bedienungsanleitung
Einführung
Sicherheit
Lesen Sie diese Anleitung sorgfältig durch, um sich
mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und
eine Beschädigung des Geräts zu vermeiden. Sie
tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Diese Schneefräse erfüllt bzw. übertrifft die ISONorm 8437, die zum Zeitpunkt der Herstellung in
Kraft war.
Wenden Sie sich hinsichtlich Informationen zu
Produkten und Zubehör sowie Angaben zu Ihrem
örtlichen Vertragshändler oder zur Registrierung des
Produkts direkt an Toro unter www.Toro.com.
Wenden Sie sich an Ihren Toro Vertragshändler oder
Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen
benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. Das Bild unten
zeigt die Position der Modell- und Seriennummern an
der Maschine. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein:
Modellnr.:
Dies ist ein Warnzeichen. Es macht Sie auf
mögliche Verletzungsgefahren aufmerksam.
Befolgen Sie zum Vermeiden von Verletzungen
und Todesfällen immer sämtliche Sicherheitshinweise.
Die unsachgemäße Verwendung oder Wartung
dieser Schneefräse kann zu Verletzungen oder Tod
führen. Befolgen Sie die folgenden Sicherheitsanweisungen, um das Risiko so gering wie
möglich zu halten.
Die folgenden Anweisungen wurden gemäß den
Standards ANSI/OPEI B71.3 – 1995 und der
ISO-Norm 8437:1989 abgeändert.
Schulung
Seriennr.:
Diese Anleitung weist Sie auf potenzielle Gefahren
hin und enthält Sicherheitshinweise, die durch die
folgenden Worte identifiziert sind:
•
Gefahr zeigt extrem gefährliche Situationen an,
die zu schweren oder sogar tödlichen Verletzungen führen, wenn die empfohlenen
Sicherheitsmaßnahmen nicht befolgt werden.
•
Warnung zeigt eine gefährliche Situation an, die
zu schweren oder sogar tödlichen Verletzungen
führen kann, wenn die empfohlenen Sicherheitsmaßnahmen nicht befolgt werden.
•
Lesen Sie vor dem Starten des Motors den Inhalt
der vorliegenden Anleitung sorgfältig durch,
damit Sie gut darüber Bescheid wissen.
Vorsicht zeigt eine gefährliche Situation an, die
zu leichteren Verletzungen führen kann, wenn die
empfohlenen Sicherheitsmaßnahmen nicht
befolgt werden.
•
Lesen Sie die Bedienungsanleitung gründlich durch.
Machen Sie sich mit den Bedienelementen sowie
dem vorschriftsmäßigen Einsatz der Maschine
eingehend vertraut. Insbesondere ist es für Sie
wichtig zu wissen, wie Sie das Gerät schnell
stoppen und die Bedienelemente ausschalten
können.
•
Die Schneefräse darf niemals von Kindern betrieben werden. Auch Erwachsene dürfen die
Schneefräse ohne entsprechende Anleitung nicht
bedienen.
•
Lassen Sie keine Personen (insbesondere keine
kleinen Kinder) und Haustiere in den Arbeitsbereich.
•
Arbeiten Sie vorsichtig, um nicht auszurutschen
oder hinzufallen, insbesondere beim Betrieb der
Schneefräse im Rückwärtsgang.
In dieser Anleitung werden zwei weitere Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis: hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
2004 – The Toro Company
8111 Lyndale Ave., Bloomington, MN 55420, USA
Druck: USA
Alle Rechte vorbehalten
Übersetzung des Originals (D)
Registrieren Sie das Produkt auf der Website: www.Toro.com
2
•
Stellen Sie, falls das Gerät beginnen sollte,
ungewöhnlich zu vibrieren, den Motor ab und
gehen Sie sofort der Ursache nach. Vibrationen
sind im Allgemeinen ein Warnsignal für einen
Defekt.
•
Stellen Sie den Motor jedes Mal ab, wenn Sie die
Bedienungsposition verlassen, bevor Sie das
Schnecken- / Gebläseradgehäuse oder den
Auswurfkanal reinigen und wenn Sie Reparaturarbeiten, Einstellungen oder Inspektionen
durchführen.
•
Achten Sie bei der Reinigung, Reparatur oder
Inspektion darauf, dass die Schnecke / das
Gebläserad und alle sich bewegenden Teile zum
Stillstand gekommen sind. Ziehen Sie den
Zündschlüssel ab, damit niemand den Motor
versehentlich anlassen kann.
•
– Betanken Sie den Kraftstofftank mit größter
Vorsicht im Freien. Befüllen Sie den Tank
niemals in Gebäuden.
Lassen Sie den Motor nicht in Gebäuden laufen,
außer beim Start und zum Herein- oder Herausfahren aus dem Gebäude. Öffnen Sie die
Außentüren; Auspuffgase sind gefährlich.
•
– Schrauben Sie den Tankdeckel wieder fest auf
und wischen alles auf, wenn Sie etwas
verschüttet haben.
Räumen Sie niemals Schnee quer zum Hang.
Gehen Sie beim Richtungswechsel an Hängen
äußerst vorsichtig vor. Räumen Sie keine steilen
Hänge.
•
•
Stellen Sie die Höhe des Schneckengehäuses so
ein, dass es über mit Kies oder Split bedeckten
Oberflächen steht.
Lassen Sie die Schneefräse nie laufen, ohne
dass die entsprechenden Schutzbleche oder
andere Sicherheitsvorrichtungen angebracht sind.
•
•
Versuchen Sie nie, Einstellungen bei laufendem
Motor vorzunehmen, wenn es nicht ausdrücklich
von Toro empfohlen wird.
•
Ermöglichen Sie dem Motor und der Schneefräse, sich auf die Außentemperaturen einstellen,
bevor Sie mit dem Schneeräumen beginnen.
Lassen Sie die Schneefräse nie in der Nähe von
Glaswänden, Kraftfahrzeugen, Fensteröffnungen,
Gräben usw. laufen, ohne den Schneeauswurfwinkel entsprechend einzustellen. Halten Sie
Kinder und Haustiere vom Arbeitsbereich fern.
•
Überlasten Sie die Maschine nicht, indem Sie
versuchen, Schnee zu schnell zu räumen.
•
Beim Betrieb von angetriebenen Maschinen
können Fremdkörper hochgeschleudert werden
und in die Augen gelangen. Tragen Sie während
des Betriebs sowie bei Einstell- oder Reparaturarbeiten immer eine Schutzbrille oder einen
Augenschutz.
•
Schauen Sie beim Rückwärtsfahren nach hinten
und gehen vorsichtig vor.
•
Richten Sie die Auswurföffnung nie auf
Passanten und verhindern Sie, dass sich
Personen vor dem Gerät aufhalten.
•
Unterbrechen Sie die Stromversorgung zu
Schnecke/Gebläserad, wenn die Schneefräse
transportiert oder nicht gebraucht wird.
•
Verwenden Sie nur von Toro zugelassene
Zubehörteile, wie Radgewichte, Gegengewichte
und Verdecke. (Der offizielle Vertragshändler
informiert Sie gerne hinsichtlich Zubehörteilen für
die Schneefräse.)
•
Setzen Sie die Schneefräse nie bei schlechter
Sicht oder schlechter Beleuchtung ein. Achten
Sie immer auf festen Stand und halten Sie sich
an den Griffen fest. Gehen Sie, aber laufen Sie
nie.
Vorbereitung
•
Überprüfen Sie den Einsatzbereich der Schneefräse sorgfältig. Entfernen Sie alle Fußmatten,
Schlitten, Bretter, Kabel und andere Fremdobjekte.
•
Kuppeln Sie aus, bevor Sie den Motor starten.
Legen Sie ggf. den Leerlauf ein.
•
Betreiben Sie die Schneefräse nicht ohne entsprechende Winterkleidung. Tragen Sie auf
rutschigen Oberflächen Schuhe mit rutschfesten
Sohlen.
•
Gehen Sie beim Umgang mit Kraftstoff vorsichtig
vor. Kraftstoff ist leicht entzündlich.
– Verwenden Sie zur Aufbewahrung des
Kraftstoffs einen vorschriftsmäßigen Kanister.
– Betanken Sie die Maschine nie bei laufendem
oder heißem Motor.
Betrieb
•
Halten Sie Hände und Füße von rotierenden
Teilen fern. Bleiben Sie immer von der
Auswurföffnung fern.
•
Gehen Sie auf oder beim Überqueren von
Kieswegen, Bürgersteigen und Straßen
besonders vorsichtig vor. Achten Sie auf
versteckte Gefahren und auf den Verkehr.
•
Wenn die Maschine mit einem anderen Objekt
zusammenstößt, stellen Sie den Motor ab, ziehen
den Zündschlüssel ab, untersuchen die
Schneefräse gründlich auf Beschädigungen und
reparieren eventuelle Schäden, bevor Sie die
Schneefräse erneut in Betrieb nehmen.
3351-180 Rev A
3
Wartung und Lagerung
•
Kontrollieren Sie alle Befestigungselemente in
regelmäßigen Zeitabständen auf festen Sitz,
damit das Gerät in einem sicheren Betriebszustand bleibt.
•
Stellen Sie die Maschine nie mit Kraftstoff im
Tank in Gebäuden ab, in denen sich Zündquellen
wie Warmwasserbereiter, Heißluftgeräte und
Wäschetrockner befinden. Lassen Sie den Motor
abkühlen, bevor Sie die Maschine in einem
geschlossenen Raum abstellen.
•
•
Sehen Sie in dieser Bedienungsanleitung immer
wichtige Einzelheiten nach, wenn die Schneefräse
für einen längeren Zeitraum abgestellt werden soll.
•
Wenn Sie die Verstopfungen im Auswurfkanal
nicht durch Rütteln der Vorderseite der Schneefräse entfernen können, stellen Sie den Motor
ab und lösen Sie die Verstopfungen mit
einem Stock (nie mit der Hand).
•
Tragen Sie keine weiten Kleidungsstücke, die
sich in rotierenden Teilen verfangen könnten.
•
Sollte ein Schutzschild, eine Sicherheitsvorrichtung
oder ein Schild beschädigt oder unleserlich sein
bzw. abhanden gekommen sein, reparieren Sie das
entsprechende Teil bzw. tauschen Sie es aus, ehe
Sie den Betrieb aufnehmen.
•
Rauchen Sie nie beim Umgang mit Benzin.
•
Berühren Sie den Motor nicht, während er läuft
bzw. kurz nachdem er abgestellt wurde, da dieser
so heiß ist, dass dies zu Verbrennungen führen
würde.
•
Wenn die Schneefräse mehr als 30 Tage lang
eingelagert wird, lassen Sie den Kraftstoff aus dem
Kraftstofftank ab, um möglichen Risiken vorzubeugen. Verwenden Sie für die Aufbewahrung des
Kraftstoffs einen vorschriftsmäßigen Kanister.
Ziehen Sie beim Einlagern der Schneefräse den
Zündschlüssel ab.
•
Verwenden Sie nur Toro Originalersatzteile und
-zubehör.
Reinigen oder tauschen Sie die Sicherheits- und
Anweisungsschilder bei Bedarf aus.
Sicherheitshinweise zur
Toro Schneefräse
Im Folgenden finden Sie Informationen zur Sicherheit,
die sich speziell auf Toro Maschinen beziehen, sowie
weitere Sicherheitsinformationen, mit denen Sie sich
vertraut machen müssen.
•
•
•
Durch ein rotierendes Gebläserad bzw. eine
sich drehende Schnecke können Finger oder
Hände abgeschnitten oder verletzt werden.
Bleiben Sie stets hinter den Griffen, wenn Sie die
Schneefräse bedienen, und halten Sie sich von
der Auswurföffnung fern. Halten Sie Gesicht,
Hände, Füße und andere Körperteile und
Kleidung von sich bewegenden und
drehenden Teilen fern.
Stellen Sie vor der Durchführung von Reinigungs-,
Prüf-, Instandsetzungs- und Reparaturarbeiten an
der Schneefräse den Motor ab, ziehen Sie den
Zündschlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.
Wenn Sie Verstopfungen aus dem Auswurfkanal
entfernen möchten, bleiben Sie in der Bedienposition und lösen Sie den linken Hebel (Fahrantrieb). Drücken Sie bei laufender Schnecke
bzw. laufendem Gebläserad die Griffe nach
unten, um die Vorderseite der Schneefräse ein
paar Zentimeter vom Bürgersteig anzuheben.
Heben Sie die Griffe dann schnell an, um die
Vorderseite der Schneefräse auf den Bürgersteig
zu manövrieren. Wiederholen Sie dies ggf., bis
ein Schneestrom aus dem Auswurfkanal kommt.
Schalldruck
Diese Maschine erzeugt einen maximalen Schalldruckpegel, der am Ohr des Benutzers auf der Grundlage
von Messungen an baugleichen Maschinen nach
Richtlinie 98/37/EG 92 dBA beträgt.
Schallleistung
Diese Maschine entwickelt nach Messungen an
baugleichen Maschinen laut Richtlinie 2000/14/EG
einen Schallleistungspegel von 108 dBA.
Vibration
Diese Maschine hat auf der Grundlage von
Messungen an baugleichen Maschinen gemäß der
Richtlinie 98/37/EG an der/dem Hand/Arm der
Bedienungsperson ein maximales Vibrationsniveau
von 7,0 m/s2.
3351-180 Rev A
4
Vor der Inbetriebnahme
Lesen Sie vor der Inbetriebnahme der Schneefräse
den Inhalt der vorliegenden Anleitung sorgfältig
durch, damit Sie gut darüber Bescheid wissen.
Machen Sie sich mit allen Bedienelementen
vertraut und lernen Sie, wie man den Motor
schnell abstellt.
Vorsicht: Unsachgemäße Anwendung
kann zu einer Abtrennung von Fingern,
Händen oder Füßen führen.
In der Nähe der Öffnung befindet
sich ein HochgeschwindigkeitsGebläserad.
Bedienposition
m-6936
472
Die Schnecke für niedrige
Drehzahlen hat einen beweglichen Klemmpunkt
nahe an der Öffnung.
Sicherheits- und Bedienungsschilder
WICHTIG: Sicherheits- und Bedienungsschilder sind in der Nähe potenzieller Gefahrenbereiche angebracht.
Tauschen Sie beschädigte Schilder aus.
106-4523
1. Fahrantrieb: Drücken Sie den
Hebel, um einzukuppeln.
Lassen Sie den Hebel los,
um auszukuppeln.
2. Warnung: Lesen Sie die
Bedienungsanleitung.
3. Schnitt- bzw. Amputationsgefahr beim Gebläserad:
Stellen Sie vor dem Verlassen
der Bedienposition den Motor
ab und stecken Sie ihre Hand
nicht in den Auswurf.
4. Gefahr durch fliegende Teile:
Achten Sie darauf, dass
Unbeteiligte den
Sicherheitsabstand zur
Schneefräse einhalten.
3351-180 Rev A
5. Antrieb Schnecke/
Gebläserad: Drücken Sie
den Hebel, um einzukuppeln.
Lassen Sie den Hebel los,
um auszukuppeln.
5
106-9162
1. Keine Leistungsaufnahme
2. Motor – Zündung
3. Drücken Sie die Taste zum
Vorwärmen.
4. Warnung: Lesen Sie die
Bedienungsanleitung.
5. Verletzungs- bzw.
Amputationsgefahr beim
Gebläserad bzw. bei der
Schnecke: Stellen Sie den
Motor ab und warten Sie, bis
alle beweglichen Teile zum
Stillstand gekommen sind,
bevor Sie die Bedienerposition verlassen.
6. Gefahr durch fliegende Teile:
Achten Sie darauf, dass Unbeteiligte den Sicherheitsabstand zum Gerät einhalten.
7. Lesen Sie die
Bedienungsanleitung.
106-9163
1. Choke
2. Verwenden Sie bleifreies Benzin; Sie brauchen eine 50:1
Mischung aus Benzin und Öl.
3. Lesen Sie zum Anlassen des Motors die Bedienungsanleitung,
drehen Sie den Zündschlüssel, schieben Sie den Choke nach
rechts, drücken Sie zweimal auf die Kaltstarthilfe, drücken Sie
dann die Taste des Elektroanlasser und schieben Sie den
Choke nach links.
106-9164
1. Drücken Sie die Taste für den Elektroanlasser.
3351-180 Rev A
6
Produktübersicht
3
1
4
2
6
5
107-3040
7
1. Gefahr der Verletzung/Abtrennung von Gliedmaßen beim
Gebläserad und der Schnecke: Halten Sie Unbeteiligte von der
Schneefräse fern.
m-7096
8
9
1. Hebel für Schnecke /
Gebläserad
2. Geschwindigkeits-Schalthebel
3. Quick Stick
Auswurfkanalhebel
4. Fahrantriebshebel
Kraftstofftank
Auswurfablenkblech
Auswurfkanal
Kufe (2)
Schnecke
Schürfleiste
5
107-3826
1. Schnell
2. Vorwärtsgeschwindigkeiten
3. Langsam
5.
6.
7.
8.
9.
10.
10
4. Rückwärtsfahrgeschwindigkeiten
1
2
107-4550
1. Warnung: Berühren Sie nicht die heiße Oberfläche.
4
1. Zündschloss
2. Choke
3. Kaltstarthilfe
93-6659
1. Lesen Sie die
Bedienungsanleitung.
2. Ein 50:1-Benzin-/
Ölgemisch ist erforderlich.
3351-180 Rev A
3
m-7095
4. Elektrostarter
5. Rücklaufstarter
7
Einrichten
Einbauen des oberen Griffs
1. Heben Sie den oberen Griff an und drehen Sie
ihn, so dass er über dem unteren Griff positioniert ist.
Hinweis: Stellen Sie
sicher, dass die
beiden an den Quick
Stick (A) angeschlossenen Kabel
innerhalb des oberen
Griffbeins verlegt
sind, und dass die
beiden Hebelkabel
und das Kabel für
den Scheinwerfer
nicht zwischen den
Griffteilen eingeklemmt sind.
Einbauen des Fahrantriebseinstellgestänges
1. Entfernen Sie den Splint und die Scheibe vom
unteren Ende des Geschwindigkeitseinstellgestänge
(A) und setzen Sie das untere Ende der Stange in
den unteren Gestängearm (B) ein. Das gebogene
Ende des Geschwindigkeitseinstellgestänges sollte
nach hinten zeigen.
A
A
B
m-7698
m-6899
2. Befestigen Sie den oberen Griff mit vier Griffschrauben, 4 gekrümmten Scheiben und vier
Sicherungsmuttern aus der Tasche mit den lose
mitgelieferten Teilen.
2. Befestigen Sie das untere Ende des Geschwindigkeitseinstellgestänges mit der vorher
entfernten Scheibe und dem Splint.
3. Entfernen Sie den Splint und die äußere Scheibe
(von 3 Scheiben) vom Drehzapfen (A) am oberen
Ende des Geschwindigkeitseinstellgestänges.
D B
A
C
m-6.898a
m-7698
Hinweis: Das Einbauen ist einfacher, wenn Sie
die gewellte Scheibe (B) und die flache Scheibe
(C) auf dem Drehzapfen lassen.
4. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung R2.
5. Drehen Sie
den unteren Gestängearm ganz
nach oben (entgegen dem
Uhrzeigersinn).
m–6971
3351-180 Rev A
8
6. Heben Sie das Geschwindigkeitseinstellgestänge
an und setzen Sie den Drehzapfen in das Loch unten
am Geschwindigkeitsschalthebel (D) an, der sich
unter dem Armaturenbrett befindet.
Hinweis: Wenn der Drehzapfen nicht in das Loch
passt, wenn Sie das Geschwindigkeitseinstellgestänge anheben, drehen Sie den Drehzapfen
am Geschwindigkeitseinstellgestänge nach oben
oder unten, bis er in das Loch passt.
m–6973
A
B
7. Befestigen Sie den Drehzapfen und das obere
Ende des Geschwindigkeitseinstellgestänges mit der
vorher entfernten äußeren Scheibe und einem Splint.
Hinweis: Das Einbauen wird vereinfacht, da Sie
durch die Öffnung im Geschwindigkeitsfahrhebel
(A) schauen können.
A
m-6972
Einbauen der AuswurfkanalBetätigungsstange
1. Entfernen Sie das Verpackungsmaterial vom
Quick Stick.
m-6969
5. Behalten Sie
die Ausrichtung des
langen Auswurfeinstellgestänges
bei (Sie müssen es
nach hinten bewegen, um es in
das Getriebe einzusetzen). Setzen
Sie dann das
vordere Ende der
Stange in die
Öffnung hinten an
der Auswurfgetriebeabdeckung
ein, bis es in das
Auswurfgetriebe
rutscht.
6. Richten Sie die Löcher in den eingegriffenen
Enden der Stangen aus und setzen Sie zwei Schlossschrauben von der linken Seite der Schneefräse (aus
der Sicht der Bedienposition) in die kurze Stange ein.
7. Die zwei Schlossschrauben (in der Tasche mit
den lose mitgelieferten Teilen) passen in die Löcher in
der kurzen Stange und dann in die Löcher im langen
Auswurfeinstellgestänge.
2. Drehen Sie den Quick Stick von der Bedienposition aus, so dass er vertikal und zentriert ist.
3. Drücken Sie die blaue Auslöserkappe nach unten
und ziehen Sie den Hebel bei gedrückter Kappe ganz
nach hinten.
Hinweis: Der Auswurfkanal und das Ablenkblech
sollten nach vorne zeigen. Wenn dies nicht der
Fall ist, drücken Sie die blaue Auslöserkappe nach
unten und halten Sie sie gedrückt (bewegen Sie
nicht den Quick Stick). Lehnen Sie sich dann nach
vorne und drehen Sie den Auswurfkanal, bis er
direkt nach vorne zeigt.
4. Richten Sie das abgeflachte hintere Ende des
langen Auswurfeinstellgestänges (A) mit dem
abgeflachten vorderen Ende der kurzen Stange (B)
aus, die vorne aus dem Armaturenbrett herausragt,
sodass beide eingreifen.
8. Setzen Sie die
Kabelklemme (A),
die das Ablenkkabel (B) stützt,
auf die vordere
Schlossschraube
auf. Befestigen Sie
die Schlossschrauben mit den
Sicherungsmuttern
aus der Tasche mit
den lose
mitgelieferten
Teilen.
B
A
9. Drücken Sie die blaue Auslöserkappe nach unten
und halten Sie diese gedrückt, um den Quick Stick zu
entriegeln.
10. Drehen Sie den Quick Stick kreisförmig, um den
ordnungsgemäßen Betrieb des Auswurfs und des
Ablenkblechs sicherzustellen.
3351-180 Rev A
9
Prüfen des Reifendrucks
Die Reifen werden im Werk für den Versand zu stark
aufgeblasen. Reduzieren Sie den Druck in beiden
Reifen auf zwischen 116 und 137 kPa (17 und 20 psi).
Prüfen der Kufen und der
Schürfleiste
Vermischen von Benzin
und Öl
Benzin ist hochentzünlich und explosionsgefährlich. Feuer und Explosionen durch Benzin
können Verbrennungen bei Ihnen und anderen
Personen verursachen.
Lesen Sie hierzu „Prüfen und Einstellen der Kufen
und der Schürfleiste“ auf Seite 16.
Stellen Sie die Schneefräse oder den Kanister
vor dem Auftanken auf den Boden und nicht
auf ein Fahrzeug oder auf ein Objekt, um eine
elektrische Ladung durch das Entzünden des
Benzins zu vermeiden.
Freilaufen oder Verwenden
des Selbstantriebs
Füllen Sie den Tank außen, wenn der Motor
kalt ist. Wischen Sie verschütteten Kraftstoff
auf.
Rauchen Sie nicht beim Umgang mit Benzin,
und gehen Sie nicht in der Nähe von offenem
Feuer oder Funken mit Benzin um.
Sie können die Schneefräse mit zu- oder abgeschaltetem Selbstantrieb (Freilauf) fahren.
Schieben Sie für den
Freilauf die Räder nach
innen und stecken Sie
die Achsstifte durch die
äußeren Achslöcher,
jedoch nicht durch die
Radnaben.
Bewahren Sie Benzin nur in zugelassenen
Kanistern und an einem für Kinder unzugänglichen Ort auf.
Diese Schneefräse verwendet eine Mischung aus
50:1 Benzin-und-Öl. Verwenden Sie Toro 50:1
Zweitaktöl (mit Kraftstoffstabilisator) oder ein
entsprechendes hochwertiges Zweitaktöl, das NMMA
TCW3-zugelassen ist.
m-6902
Schieben Sie für den
Selbstantrieb die Räder
nach außen und stecken
Sie die Achsstifte durch
die Löcher in den
Radnaben und den
inneren Achslöchern.
m-6902
Vor der
Inbetriebnahme
WICHTIG: Verwenden Sie kein Motoröl (wie z. B.
SAE 30 oder 10W30) oder einen Kraftstoff mit dem
falschen Mischungsverhältnis aus Benzin und Öl, um
eine Beschädigung des Motors zu vermeiden.
3351-180 Rev A
10
1. Gießen Sie 1,9 l frisches, bleifreies Benzin in
einen zugelassenen Kraftstoffkanister.
Betrieb
2. Mischen Sie
Zweitaktmotoröl zum
Benzin, gemäß der
Tabelle unten:
Hinweis: Bestimmen Sie die linke und rechte Seite
der Maschine anhand der üblichen Einsatzposition.
Starten des Motors
m-6188
1. Drehen Sie
den Zündschlüssel
im Uhrzeigersinn
auf On (An).
50:1 Benzin-Ölmischverhältnis-Tabelle
Benzin
Öl
3,8 Liter
80 ml
7,6 Liter
160 ml
3. Schrauben Sie den Deckel auf den Kraftstoffkanister auf.
4. Schütteln Sie den Kanister, um das Benzin
gründlich mit dem Öl zu vermischen.
m-7092
5. Schrauben Sie den Deckel langsam ab und füllen
das restliche Benzin ein.
Hinweis: Vermischen Sie Benzin und Öl nie im Kraftstofftank. Öl vermischt sich bei Raumtemperatur
besser und gründlicher als kaltes Öl. Öl unter 0°C
muss zusätzlich vermischt werden.
2. Schieben Sie
den Chokehebel
nach rechts.
Betanken
m-7097
1 cm
m-6106
3. Drücken Sie
die Kaltstarthilfe
kräftig zweimal mit
dem Daumen, und
halten Sie die
Kaltstarthilfe
jeweils für eine
Sekunde gedrückt.
2X
m-7093
m-7094
Hinweis: Ziehen Sie Ihren Handschuh aus, wenn Sie
die Kaltstarthilfe drücken, damit keine Luft aus dem
Saugerloch austreten kann.
Hinweis: Zu viel Kaltstarthilfe kann zum Fluten des
Motors führen, sodass er nicht angelassen werden
kann.
3351-180 Rev A
11
4. Drücken Sie die elektrische Anlasstaste oder
ziehen Sie den Rücklaufstarter.
Abstellen des Motors
Drehen Sie den
Zündschlüssel in
die Stellung Off
und warten Sie, bis
alle beweglichen
Teile zum Stillstand
gekommen sind.
m-7092
m-7087
Verwenden des
Schalthebels
oder
m-7099
m-7099
WICHTIG: Lassen Sie den Elektrostarter nicht mehr
als zehn Mal im Zeitraum von jeweils fünf Sekunden
mit anschließender fünf Sekunden langer Pause
laufen. Warten Sie, wenn sich der Motor nach diesen
Versuchen nicht starten lässt, mindestens 40
Minuten, damit der Anlasser abkühlen kann, bevor
Sie einen erneuten Startversuch unternehmen.
Lassen Sie die Schneefräse von einem offiziellen
Vertragshändler warten, wenn sich das Problem
dadurch nicht beseitigen lässt.
5. Ziehen Sie das Kabel von Elektrostarter und der
Steckdose (nur Elektrostart) ab.
6. Stellen Sie den Choke nach dem Anlassen des
Motors auf die 3/4-Stellung. Wenn sich der Motor
erwärmt, drehen Sie den Choke in die 1/2-Stellung.
Wenn der Motor warm gelaufen ist, drehen Sie den
Choke in die Aus-Stellung.
Der Schalthebel hat
sechs Vorwärts- und
zwei Rückwärtsgänge.
Lösen Sie zum Ändern
der Geschwindigkeit den
Schalthebel und
schieben Sie den Geschwindigkeitsschalthebel in die gewünschte
Stellung. Der Hebel
rastet in jedem Gang in
einer Kerbe ein.
m-6905
Einsetzen des Fahrantriebs
WICHTIG: Für das Verwenden des Fahrantriebs
müssen Sie die Schneefräse mit eingekuppeltem
Selbstantrieb einsetzen. Siehe „Freilaufen oder
Verwenden des Selbstantriebs“ auf Seite 9.
1. Drücken Sie
zum Einkuppeln
des Fahrantriebs
den linken Hebel
(Fahrantrieb) zum
Handgriff.
2. Lassen Sie den Fahrantriebshebel zum
Auskuppeln los.
Wenn Sie die Schneefräse an einer Steckdose
angeschlossen lassen, kann jemand versehentlich
die Schneefräse starten; Verletzungen und Sachschäden können die Folge sein.
Ziehen Sie den Stecker immer dann, wenn Sie die
Schneefräse nicht benutzen.
3351-180 Rev A
12
3. Prüfen Sie den ordnungsgemäßen Betrieb des
Schalthebels:
•
•
Wenn sich die Schneefräse nicht bewegt oder
sich in Stellung R1 nach vorne bewegt,
nehmen Sie den Drehzapfen vom Geschwindigkeitsschalthebel ab, drehen Sie den Drehzapfen auf dem Geschwindigkeitseinstellgestänge nach unten (im Uhrzeigersinn) und
setzen Sie dann den Drehzapfen ein.
Wenn sich die Schneefräse nicht bewegt oder
sich in Stellung 1 (vorwärts) nach hinten
bewegt, nehmen Sie den Drehzapfen vom
Geschwindigkeitsschalthebel ab, drehen Sie
den Drehzapfen auf dem Geschwindigkeitseinstellgestänge nach oben (entgegen dem
Uhrzeigersinn) und setzen Sie dann den
Drehzapfen ein.
Hinweis: Weitere Informationen finden Sie in den
entsprechenden Schritten unter „Einbauen des
Fahrantriebeinstellgestänges“ auf Seite 7.
Wenn sich die Schnecke bzw. das Gebläserad
weiterhin dreht, wenn Sie den Schnecken-/Gebläseradhebel loslassen, könnten Sie und Unbeteiligte
schwere Verletzungen erleiden.
Setzen Sie die Schneefräse nicht ein. Lassen Sie
die Schneefräse von einem offiziellen Vertragshändler warten.
Einsetzen des Quick Stick
Drücken und halten Sie die blaue Auslöserkappe
gedrückt, um den Quick Stick zu verwenden und den
Auswurfkanal und das Auswurfablenkblech zu bewegen. Lassen Sie die Auslöserkappe los, um den
Auswurfkanal und das Auswurfablenkblech in der
Stellung zu arretieren.
Hinweis: Wenn sich die Schneefräse bei gelöstem
Fahrantriebshebel bewegt, prüfen Sie den Bowdenzug (siehe „Prüfen und Einstellen des Bowdenzugs“
auf Seite 16) oder lassen Sie die Schneefräse von
einem offiziellen Vertragshändler warten.
Einsetzen des Schneckenbzw. Gebläseradantriebs
1. Drücken Sie
zum Einkuppeln
des Schnecken-/
Gebläseradantriebs den rechten
Hebel (Schnecke/
Gebläserad) zum
Handgriff.
Bewegen des Auswurfkanals
Drücken Sie die blaue Auslöserkappe und halten Sie
diese gedrückt, um den Quick Stick und den Auswurfkanal nach links zu bewegen. Verschieben Sie den
Quick Stick nach rechts, um den Auswurfkanal nach
rechts zu bewegen.
2. Lassen Sie den rechten Hebel los, um die
Schnecke bzw. das Gebläserad anzuhalten.
WICHTIG: Wenn Sie den Schnecken-/Gebläseradhebel und den Fahrantrieb einkuppeln, arretiert
der Fahrantriebshebel den Schnecken-/Gebläseradhebel, sodass ihre rechte Hand frei ist. Wenn Sie
beide Hebel lösen möchten, lassen Sie einfach den
linken (Fahrantrieb) Hebel los.
3. Wenn sich die Schnecke bzw. das Gebläserad
weiterhin dreht, wenn Sie den Schnecken-/Gebläseradhebel loslassen, sollten Sie die Schneefräse nicht
einsetzen. Prüfen Sie das Schnecken-/Gebläseradkabel (siehe „Prüfen und Einstellen des Schnecken-/
Gebläseradkabels“ auf Seite 17) und stellen Sie das
Kabel ggf. ein. Lassen Sie die Schneefräse sonst von
einem offiziellen Vertragshändler warten.
m-6904
3351-180 Rev A
m-6904
13
•
Wenn sich der Auswurfkanal nicht bewegt, finden
Sie weitere Informationen unter
„Auswurfkanalriegel“ auf Seite 20.
•
Wenn sich der Auswurfkanal nach links nicht so
weit bewegen lässt wie nach rechtes, stellen Sie
sicher, dass das Kabel zur Innenseite der Griffe
verlegt ist. Siehe „Einbauen des oberen Griffs“
auf Seite 7.
•
Wenn der Auswurfkanal nicht einrastet, wenn Sie
den Auslöserdeckel loslassen, finden Sie weitere
Informationen unter „Einstellen des
Auswurfkanalriegels“ auf Seite 20.
Räumen von Schnee
Wenn die Schneefräse in Betrieb ist, können sich
das Gebläserad und die Schnecke drehen.
Dadurch kann es zu einer Abtrennung oder
Verletzung von Händen und Füßen kommen.
Stellen Sie vor der Durchführung von
Reinigungs-, Prüf-, Instandsetzungs- und
Reparaturarbeiten an der Schneefräse den
Motor ab und warten Sie, bis alle beweglichen
Teile zum Stillstand gekommen sind.
Klemmen Sie ebenso das Zündkabel ab und
stellen Sie sicher, dass das Kabel nicht mit
der Zündkerze in Berührung kommt, um ein
versehentliches Starten des Geräts zu
vermeiden.
Entfernen Sie alle Verstopfungen aus dem
Auswurfkanal. Weitere Informationen finden
Sie unter „Entfernen von Verstopfungen aus
dem Auswurfkanal“ auf Seite 14. Entfernen
Sie Verstopfungen im Auswurfkanal ggf. mit
einem Stock und niemals mit der Hand.
Bleiben Sie beim Bedienen der Schneefräse
stets hinter den Griffen und halten Sie sich
von der Auswurföffnung fern.
Halten Sie Gesicht, Hände, Füße und andere
Körperteile sowie Kleidung von verdeckten,
sich bewegenden oder drehenden Teilen fern.
Bewegen des Auswurfablenkblechs
Drücken Sie die blaue Auslöserkappe und halten Sie
diese gedrückt, um den Quick Stick nach vorne zu
bewegen und das Auswurfablenkblech abzusenken.
Bewegen Sie den Quick Stick nach hinten, um das
Auswurfablenkblech anzuheben.
Durch die Rotorblätter können Steine, Spielzeug
und andere Fremdobjekte herausgeschleudert
werden, was zu ernsthaften Verletzungen des
Fahrers oder Unbeteiligter führen kann.
Räumen Sie den Arbeitsbereich von allen
Gegenständen frei, die von den Rotorblättern
aufgenommen und hochgeschleudert werden
könnten.
Halten Sie Kinder und Haustiere aus dem
Arbeitsbereich fern.
Betriebshinweise
•
Wenn sich der Motor unter der Belastung
verlangsamt, oder wenn die Räder durchdrehen,
legen Sie einen niedrigeren Gang ein.
•
Wenn sich die Schneefräse vorne anhebt, legen
Sie einen niedrigeren Gang ein. Wenn sich die
Vorderseite der Schneefräse weiterhin anhebt,
heben Sie die Griffe an.
3351-180 Rev A
14
Entfernen von Verstopfungen aus
dem Auswurfkanal
Wenn sich die Schnecke bzw. das Gebläserad
drehen, jedoch kein Schnee aus dem Auswurfkanal
ausgeworfen wird, ist der Auswurfkanal ggf. verstopft.
•
Wenn Sie Verstopfungen aus dem Auswurfkanal
entfernen möchten, bleiben Sie in der Bedienposition und lösen Sie den linken Hebel (Fahrantrieb). Drücken Sie bei laufender Schnecke
bzw. laufendem Gebläserad die Griffe nach
unten, um die Vorderseite der Schneefräse ein
paar Zentimeter vom Bürgersteig anzuheben.
Heben Sie die Griffe dann schnell an, um die
Vorderseite der Schneefräse auf den Bürgersteig
zu manövrieren. Wiederholen Sie dies ggf., bis
ein Schneestrom aus dem Auswurfkanal kommt.
•
Wenn Sie die Verstopfungen im Auswurfkanal
nicht durch Rütteln der Vorderseite der Schneefräse entfernen können, stellen Sie den Motor
ab, warten Sie bis alle beweglichen Teile zum
Stillstand gekommen sind und lösen Sie die
Verstopfungen mit einem Stock (nie mit der
Hand).
WICHTIG: Wenn Sie versuchen, Verstopfungen
aus dem Auswurfkanal zu entfernen, indem Sie
die Vorderseite der Schneefräse auf dem Bürgersteig aufstoßen, können sich die Kufen ggf. bewegen. Stellen Sie die Kufen ein und ziehen Sie
die Kufenschrauben fest.
Verhindern des Einfrierens
•
Bei Schnee und sehr niedrigen Temperaturen
können Bedienelemente und bewegliche Teile
einfrieren. Wenden Sie niemals übermäßig viel
Kraft an, wenn Sie versuchen eingefrorene
Bedienelemente zu betätigen. Sollten Sie beim
Bedienen eines Teils Schwierigkeiten haben,
lassen Sie den Motor an und lassen Sie ihn ein
paar Minuten laufen.
•
Lassen Sie den Motor nach dem Schneeräumen
einige Minuten lang laufen, um einem Einfrieren
von beweglichen Teilen vorzubeugen. Betätigen
Sie die Schnecke / das Gebläserad, um alle
Schneereste aus dem Gehäuse zu entfernen.
Drehen Sie den Quick Stick, um ein Einfrieren zu
vermeiden. Stellen Sie den Motor ab, warten Sie,
bis alle beweglichen Teile zum Stillstand gelangt
sind, und entfernen Sie Eis und Schnee
vollständig von der Schneefräse.
•
Ziehen Sie bei abgeschaltetem Motor mehrere
Male am Rücklaufstarter, um ein Einfrieren des
Rücklaufstarters zu vermeiden.
3351-180 Rev A
15
Wartung
Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.
Empfohlener Wartungsplan
Wartungsintervall
Wartungsmaßnahmen
Nach den ersten
2 Betriebsstunden.
• Überprüfen Sie den Bowdenzug und stellen Sie ihn bei Bedarf ein. Lesen Sie
hierzu „Prüfen und Einstellen des Bowdenzugs“ auf Seite 16.
• Überprüfen Sie das Schnecken-/Gebläsekabel und stellen Sie es bei Bedarf ein.
Lesen Sie hierzu „Prüfen und Einstellen des Schnecken-/Gebläseradkabels“ auf
Seite 17.
Jährlich
• Prüfen Sie die Kufen und die Schürfleiste und stellen Sie diese ggf. ein. Lesen Sie
hierzu „Prüfen und Einstellen der Kufen und der Schürfleiste“ auf Seite 16.
• Überprüfen Sie den Bowdenzug und stellen Sie ihn bei Bedarf ein. Lesen Sie
hierzu „Prüfen und Einstellen des Bowdenzugs“ auf Seite 16.
• Überprüfen Sie das Schnecken-/Gebläsekabel und stellen Sie es bei Bedarf ein.
Lesen Sie hierzu „Prüfen und Einstellen des Schnecken-/Gebläsekabels“ auf
Seite 17.
• Prüfen Sie die Zündkerze. Ersetzen und/oder stellen Sie sie ggf. ein und prüfen Sie
den Abstand. Siehe „Prüfen und Austauschen der Zündkerze“ auf Seite 18.
• Überprüfen Sie den Ölstand des Schneckengetriebes und füllen Sie bei Bedarf Öl
nach. Lesen Sie hierzu „Prüfen des Ölstands im Schneckengetriebe“ auf Seite 18.
• Prüfen Sie den Reifendruck und stellen Sie den richtigen Reifendruck ein. Siehe
„Prüfen des Reifendrucks“ auf Seite 9.
• Schmieren Sie die Sechskantwelle ein. Siehe „Einschmieren der Sechskantwelle“
auf Seite 18.
• Lassen Sie nach dem Winter das Benzin ab und lassen Sie den Motor laufen,
damit der Kraftstofftank und der Vergaser trocken sind. Siehe „Einlagerung“ auf
Seite 20.
• Lassen Sie den Fahrantriebsriemen bzw. den Riemen des Schnecken-/Gebläseradantriebs ggf. von einem offiziellen Vertragshändler prüfen und auswechseln.
WICHTIG: Weitere Informationen zur Wartung und Instandsetzung der Schneefräse finden Sie unter
www.Toro.com.
3351-180 Rev A
16
Vorbereiten für die Wartung
1. Stellen Sie die Schneefräse auf einer ebenen
Fläche ab.
2. Stellen Sie den Motor ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen sind.
3. Ziehen Sie den Zündschlüssel ab.
4. Stecken Sie nach dem Ausführen der Wartungsarbeiten den Zündschlüssel ein.
Prüfen und Einstellen der
Kufen und der Schürfleiste
Prüfen und Einstellen des
Bowdenzugs
Prüfen und stellen Sie den Bowdenzug nach den
ersten 2 Betriebsstunden und danach jährlich ein.
Wenn die Schneefräse keinen Antrieb in den Vorwärts- oder Rückwärtsgeschwindigkeiten aufweist,
oder Antrieb hat, wenn Sie den Fahrantriebshebel
loslassen, sollten Sie den Bowdenzug einstellen.
Kuppeln Sie den Fahrantriebshebel ein und prüfen
Sie den Stift (A) im länglichen Schlitz links an der
Schneefräse über dem Reifen (B). Von der Vorderseite des Schlitzes zur vorderen Kante des Stifts
sollte ein Abstand von 1 bis 1,5 mm bestehen.
Prüfen Sie die Kufen und die Schürfleiste, damit die
Schnecke nicht mit einer gepflasterten oder mit Split
bestreuten Oberfläche in Berührung kommt. Stellen
Sie die Kufen und Schürfleiste ein, um eine
Abnutzung auszugleichen.
1 bis 1,5 mm
A
1. Überprüfen Sie den Reifendruck. Siehe „Prüfen
des Reifendrucks“ auf Seite 9.
2. Lösen Sie die
Muttern, mit denen
beide Kufen an
den Seitenplatten
der Schnecke befestigt sind, bis
sich die Kufen
leicht nach oben
und unten verschieben lassen.
B
m-6962
Führen Sie folgende Schritte aus, wenn das linke
Kabel (Fahrantrieb) nicht richtig eingestellt ist:
1. Lösen Sie die
Klemmmutter (A).
m-6938
13mm
Minimum
3. Stützen Sie die Seitenplatten ab, sodass sie
mindestens 13 mm Bodenfreiheit von einer ebenen
Fläche haben.
4. Die Schürfleiste muss im Abstand von 3 mm
parallel oberhalb der ebenen Oberfläche liegen.
Hinweis: Stellen Sie bei rissigem, unbefestigtem
oder unebenem Bürgersteig die Kufen ein, um die
Schürfleiste anzuheben. Stellen Sie die Schürfleiste
bei Kiesoberflächen weiter nach oben ein, damit die
Schneefräse keine Steine aufschleudert.
5. Stellen Sie die Kufen nach unten, bis Sie flach mit
der Oberfläche sind.
6. Ziehen Sie die Muttern fest, mit denen beide
Kufen an den Seitenplatten der Schnecke befestigt
sind.
Hinweis: Wenn Sie die Kufen schnell einstellen
möchten, wenn sie sich gelockert haben, stützen Sie
die Schürfleiste 3 mm vom Bürgersteig ab. Stellen
Sie die Kufen dann nach unten auf den Bürgersteig
ein.
2. Lösen oder
ziehen Sie die
Spannschraube
(B) an, um den
Stift einzustellen,
bis Sie den
richtigen Abstand
von der vorderen
Kante des
Schlitzes erzielt
haben.
Hinweis:
Achten Sie
darauf, dass
das Kabel nicht
verdreht ist.
3. Ziehen Sie
dann die Klemmmutter fest.
Hinweis: Wenn sich die Kufen stark abnutzen,
können Sie diese wenden und die nicht verwendete
Seite zum Bürgersteig einstellen.
3351-180 Rev A
B
A
m-6966
17
4. Kuppeln Sie den Schnecken-/Gebläseradhebel
aus und stellen Sie sicher, dass der Abstand
zwischen der Schneckenkupplung und der Lasche (A)
1,5 mm beträgt.
Prüfen und Einstellen des
Schnecken-/Gebläseradkabels
1,5 mm
A
Prüfen und stellen Sie das Schnecken-/Gebläseradkabel nach den ersten 2 Betriebsstunden und
danach jährlich ein.
1. Nehmen Sie die
5 Befestigungen an der
vorderen Motorabdeckung (A) ab.
Nehmen Sie die Abdeckung selbst nicht ab.
A
A
m-6963
m-7090
2. Nehmen Sie
die Befestigungen
an der linken
Riemenabdeckung
ab. Nehmen Sie
dann die Abdeckung in der
angegebenen
Reihenfolge ab.
5. Führen Sie folgende Schritte aus, wenn das
Schnecken-/Gebläseradkabel nicht richtig eingestellt
ist:
6. Lösen Sie die
Klemmmutter (A).
1
m-7138
2
3. Nehmen Sie die Befestigungen an der rechten
Riemenabdeckung ab. Nehmen Sie dann die
Abdeckung in der angegebenen Reihenfolge ab.
7. Lösen oder ziehen
Sie die Spannschraube
(B) an, um die
Kabelspannung
einzustellen.
B
A
Hinweis: Achten Sie
darauf, dass das
Kabel nicht verdreht
ist.
m-6903
1
2
8. Stellen Sie die Spannschraube ein, bis Sie den
richtigen Abstand erzielt haben.
9. Ziehen Sie dann die Klemmmutter fest.
10. Setzen Sie die linke Riemenabdeckung ein.
11. Setzen Sie die rechte Riemenabdeckung ein.
m-7162
12. Befestigen Sie die vordere Motorabdeckung mit
den vorher abgenommenen Befestigungen an der
hinteren Motorabdeckung.
3
13. Befestigen Sie die linken und rechten Riemenabdeckungen mit den vorher abgenommenen
Befestigungen.
m-7163
14. Wenn das Schnecken-/Gebläseradkabel richtig
eingestellt ist, das Problem jedoch nicht behoben ist,
wenden Sie sich an einen offiziellen Vertragshändler.
3351-180 Rev A
18
Prüfen des Ölstands im
Schneckengetriebe
3. Entfernen Sie
die hintere
Abdeckung.
Überprüfen Sie jährlich den Ölstand des Schneckengetriebes und füllen Sie bei Bedarf Öl nach.
m–6971
1. Stellen Sie die Schneefräse auf einer ebenen
Fläche ab.
2. Reinigen Sie den Bereich um die Rohrverschluss.
4. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung R2.
5. Stecken Sie den Finger in das Autoöl und
schmieren Sie die Sechskantwelle (A) leicht ein.
6. Stellen Sie den Geschwindigkeitsschalthebel in
die Stellung 6.
7. Schmieren Sie das andere Ende der Sechskantwelle ein.
8. Schieben Sie den Geschwindigkeitsschalthebel
mehrmals nach vorne und hinten.
652
9. Montieren Sie die hintere Abdeckung und richten
Sie die Schneefräse wieder senkrecht auf.
m-6937
3. Entfernen Sie den Rohrverschluss vom Getriebe.
4. Prüfen Sie den Ölstand im Getriebe. Das Öl
muss an der Füllöffnung fast herausfließen.
5. Füllen Sie bei niedrigem Ölstand GL-5 oder GL-6,
SAE 85–95 EP Getriebeöl nach, bis es fast aus dem
Füllloch herausfließt.
Hinweis: Verwenden Sie kein synthetisches
Getriebeöl.
Prüfen und Austauschen
der Zündkerze
Verwenden Sie eine NGK BPMR4A Zündkerze oder
eine gleichwertige Zündkerze. Prüfen Sie die Zündkerze und den Abstand jährlich. Wechseln Sie die
Zündkerze ggf. aus.
1. Nehmen Sie die
5 Befestigungen an der
vorderen Motorabdeckung (A) ab.
Nehmen Sie die Abdeckung selbst nicht ab.
6. Bringen Sie den Rohrverschluss am Getriebekasten an.
Einschmieren der
Sechskantwelle
Schmieren Sie die Sechskantwelle (A) leicht einmal
pro Jahr ein.
A
B
m-7090
2. Nehmen Sie
die Befestigungen
an der linken
Riemenabdeckung
ab. Nehmen Sie
dann die Abdeckung in der
angegebenen
Reihenfolge ab.
1
m-7138
C
A
m-6967
WICHTIG: Achten Sie darauf, dass kein Öl auf das
Gummirad (B) oder die Aluminium-Abriebantriebsplatte (C) gelangt, da der Fahrantrieb sonst rutscht.
1. Entleeren Sie den Kraftstofftank.
2. Kippen Sie die Schneefräse nach vorne auf das
Schneckengehäuse und stützen Sie die Maschine so
ab, dass sie nicht umfällt.
3351-180 Rev A
2
19
3. Nehmen Sie die Befestigungen an der rechten
Riemenabdeckung ab. Nehmen Sie dann die
Abdeckung in der angegebenen Reihenfolge ab.
10. Setzen Sie die linke Riemenabdeckung ein.
11. Setzen Sie die rechte Riemenabdeckung ein.
12. Befestigen Sie die vordere Motorabdeckung mit
den vorher abgenommenen Befestigungen an der
hinteren Motorabdeckung.
13. Befestigen Sie die linken und rechten Riemenabdeckungen mit den vorher abgenommenen
Befestigungen.
1
2
m-7162
3
m-7163
4. Trennen Sie die vordere Motorabdeckung von der
hinteren Motorabdeckung und schließen Sie das
Kabel von den Zündkerzen ab.
m-7147
5. Reinigen Sie den Bereich um den Anschluss der
Zündkerze.
6. Bauen Sie die Zündkerze aus.
7. Untersuchen Sie die Zündkerze und ersetzen
diese, wenn sie Sprünge aufweist, verrußt oder
schmutzig ist oder wenn die Elektroden abgenutzt
sind.
WICHTIG: Reinigen Sie nie die Elektroden, da
Abschabungen in den Zylinder eindringen und den
Motor beschädigen könnten.
8. Stellen Sie den Abstand der Elektroden an
der Zündkerze auf
0,76 mm ein.
110
9. Drehen Sie die Zündkerze per Hand ein und
ziehen sie mit 20,4 Nm an.
Hinweis: Wenn Sie keinen Drehmomentschlüssel zur
Hand haben, ziehen Sie die Kerze mit der Hand fest
an.
3351-180 Rev A
20
Einstellen des
Auswurfkanalriegels
Austausch der
Antriebsriemen
Wenn der Auswurfkanal nicht an der gewünschten
Stellung einrastet, oder nicht ausrastet, und Sie ihn
nicht an eine andere Stellung bewegen können,
müssen Sie den Riegel des Auswurfkanals einstellen.
Wenn der Keilriemen der Schnecke bzw. des Gebläserads oder der Fahrantriebsriemen abgenutzt, mit
Öl verschmiert oder anderweitig beschädigt ist, finden
Sie unter www.Toro.com weitere Wartungsangaben.
Sie können den Riemen auch von einem offiziellen
Vertragshändler austauschen lassen.
1. Nehmen Sie
die Befestigung an
der
Getriebeabdeckun
g ab, heben Sie
die Abdeckung
vorne hoch und
schieben Sie sie
nach hinten.
Einlagerung
m–7789
2. Lösen Sie die Schraube an der Kabelklemme (A).
B
Benzindämpfe können explodieren.
Lagern Sie Benzin nicht länger als 30 Tage.
Lassen Sie vor dem Einlagern den Motor
abkühlen.
Lagern Sie die Schneefräse nicht in geschlossenen Räumen in der Nähe von
offenem Feuer ein.
1. Füllen Sie beim letzten Betanken für das Jahr
dem frischen Benzin einen Kraftstoffstabilisator zu.
Folgen Sie dabei den Anweisungen des
Motorherstellers.
A
m–7791
3. Fassen Sie den Kabelstrang (B) an und schieben
Sie ihn nach vorne an der Maschine, bis der
Auswurfkanalriegel (C) ganz in die Zahnräder des
Getriebes (D) greift.
Hinweis: Wenn Sie Toro 50:1 Zweitaktmotoröl
(mit Kraftstoffstabilisator) verwenden, erübrigt
sich das weitere Beimischen von Konditioniermittel.
2. Lassen Sie den Motor fünf Minuten lang laufen,
um den so aufbereiteten Kraftstoff in der Kraftstoffanlage zu verteilen.
3. Lassen Sie die Schneefräse so lange laufen, bis
sie infolge von Benzinknappheit abstellt.
4. Bedienen Sie die Kaltstarthilfe und lassen den
Motor noch einmal an.
C
5. Lassen Sie den Motor laufen, bis er abstellt.
Wenn sich der Motor nicht mehr starten lässt, ist er
ausreichend „trocken“.
6. Stellen Sie den Motor ab und warten, bis er sich
abgekühlt hat.
D
m–7790
8. Entsorgen Sie nicht verwendeten Kraftstoff
ordnungsgemäß. Recyceln Sie den Kraftstoff
vorschriftsmäßig oder verwenden Sie ihn für Ihr Auto.
Hinweis: Der Riegel ist gefedert und ist so
konstruiert, dass er in die Zahnräder des
Getriebes greift.
4. Ziehen Sie den Kabelstrang nach hinten, um das
Kabel ganz stramm zu halten.
5. Ziehen Sie die Schraube an der Kabelklemme
fest.
6. Setzen Sie die Getriebeabdeckung wieder ein
und befestigen Sie sie.
7. Ziehen Sie den Zündschlüssel ab.
Hinweis: Lagern Sie stabilisierten Kraftstoff nicht
länger als 90 Tage.
9. Ziehen Sie alle lockeren Schrauben, Muttern und
Sicherungsmuttern fest. Reparieren oder ersetzen Sie
alle beschädigten Teile.
10. Reinigen Sie die Schneefräse gründlich.
3351-180 Rev A
21
Fehlersuche und -behebung
Toro hat diese Schneefräse für einen störungsfreien Betrieb entwickelt. Prüfen Sie die folgenden Bauteile sorgfältig, und beziehen Sie sich für weitere Angaben auf Wartung auf Seite 15. Wenn Sie ein Problem nicht
beseitigen können, wenden Sie sich bitte an Ihren Toro Vertragshändler.
Problem
Elektrostarter dreht sich nicht (nur
bei Modellen mit Elektrostart)
Der Motor springt nicht oder nur
schwer an.
an
Mögliche Ursachen
Behebungsmaßnahme
1. Das Anschlusskabel ist nicht
an die Steckdose oder an die
Schneefräse angeschlossen.
1. Schließen Sie das Anschlusskabel an die Steckdose und /
oder die Schneefräse an.
2. Das Anschlusskabel ist abgenutzt, korrodiert oder
beschädigt.
2. Ersetzen Sie das Anschlusskabel.
3. Die Steckdose führt keinen
Strom.
3. Lassen Sie die Stromversorgung der Steckdose durch
einen fachkundigen Elektriker
wiederherstellen.
1. Der Zündschlüssel fehlt oder
steht in der Stopp
Stopp-Stellung.
Stellung
1. Stecken Sie den Zündschlüssel
ein und drehen Sie ihn auf die
Ein-Stellung.
2. Der Choke steht auf „Aus“ und
die Kaltstarthilfe wurde nicht
betätigt.
2. Stellen Sie den Choke auf Ein
und drücken Sie die Kaltstarthilfe drei Mal.
3. Der Kraftstofftank ist leer, oder
die Kraftstoffanlage enthält
alten Kraftstoff.
3. Entleeren bzw. füllen Sie den
Kraftstofftank mit frischem
Benzin (nicht älter als einen
Monat). Wenn Sie ein Problem
nicht beseitigen können,
wenden Sie sich bitte an Ihren
Vertragshändler.
4. Das Zündkabel ist locker oder
nicht an die Kerze
angeschlossen.
4. Schließen Sie den Zündkerzenstecker wieder an die Zündkerze an.
5. Die Zündkerze weist Einkerbungen auf, ist verschmutzt
oder hat den falschen
Elektrodenabstand.
5. Prüfen Sie die Zündkerze und
stellen Sie bei Bedarf den
Elektrodenabstand ein.
Ersetzen Sie die Zündkerze,
wenn diese Einkerbungen
aufweist, verschmutzt oder
gerissen ist.
6. Der Entlüftungsdeckel am
Kraftstofftank ist verstopft.
6. Machen Sie die Entlüftung im
Tankdeckel frei oder ersetzen
Sie den Deckel.
3351-180 Rev A
22
Problem
Der Motor läuft unruhig.
Der Motor läuft, aber die Fräse
wirft nur wenig oder überhaupt
keinen Schnee aus.
Die Schneefräse räumt den
Schnee nicht einwandfrei von der
Oberfläche
Mögliche Ursachen
Behebungsmaßnahme
1. Der Choke steht auf der
Ein-Stellung.
1. Stellen Sie den Choke auf die
Aus-Stellung.
2. Der Kraftstofftank ist fast leer
oder enthält alten Kraftstoff.
2. Entleeren und füllen Sie den
Kraftstofftank mit frischem
Benzin (nicht älter als einen
Monat). Wenn Sie das Problem
nicht beseitigen können,
wenden Sie sich bitte an Ihren
Vertragshändler.
3. Das Zündkabel ist lose.
3. Schließen Sie den
Zündkerzenstecker wieder an
die Zündkerze an.
4. Die Zündkerze weist Einkerbungen auf, ist verschmutzt
oder hat den falschen
Elektrodenabstand.
4. Prüfen Sie die Zündkerze und
stellen Sie bei Bedarf den
Elektrodenabstand ein.
Ersetzen Sie die Zündkerze,
wenn diese Einkerbungen
aufweist, verschmutzt oder
gerissen ist.
1. Die Schneefräse bewegt sich
zu schnell, um Schnee einwandfrei zu räumen.
1. Legen Sie einen niedrigeren
Gang ein.
2. Sie versuchen, zu viel Schnee
in einem Arbeitsgang zu
räumen.
2. Reduzieren Sie die Menge
Schnee, die Sie in einem Gang
räumen.
3. Sie versuchen, äußerst
schweren oder nassen Schnee
zu räumen.
3. Überlasten Sie die Schneefräse
nicht mit zu schwerem oder
nassem Schnee.
4. Der Auswurfkanal ist verstopft.
4. Siehe „Entfernen von Verstopfungen aus dem Auswurfkanal“ auf Seite 14.
5. Der Antriebsriemen von
Schnecke / Gebläserad ist
locker oder hat sich von der
Riemenscheibe gelöst.
5. Setzen bzw. stellen Sie den
Schnecken-/Gebläseradtreibrie
men ein. Weitere
Wartungsinformationen finden
Sie unter www.Toro.com. Sie
können die Schneefräse auch
von einem offiziellen
Vertragshändler warten lassen.
6. Der Antriebsriemen von
Schnecke / Gebläserad ist
abgenutzt oder zerrissen.
6. Tauschen Sie den Schnecken/ Gebläseradtreibriemen aus.
Weitere Wartungsinformationen
finden Sie unter www.Toro.com.
Sie können die Schneefräse
auch von einem offiziellen
Vertragshändler warten lassen.
1. Die Kufen bzw. die Schürfleiste
sind nicht richtig eingestellt.
1. Stellen Sie die Kufen und die
Schürfleiste ein.
3351-180 Rev A
23
Problem
Die Schneefräse räumt den
Schnee nicht einwandfrei von der
Oberfläche
Oberfläche.
Mögliche Ursachen
Behebungsmaßnahme
1. Die Kufen bzw. die Schürfleiste
sind nicht richtig eingestellt.
1. Stellen Sie die Kufen und die
Schürfleiste ein.
2. Ungleichmäßiger Reifendruck.
2. Prüfen Sie den Reifendruck
und stellen Sie ihn bei Bedarf
ein.
3351-180 Rev A
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
