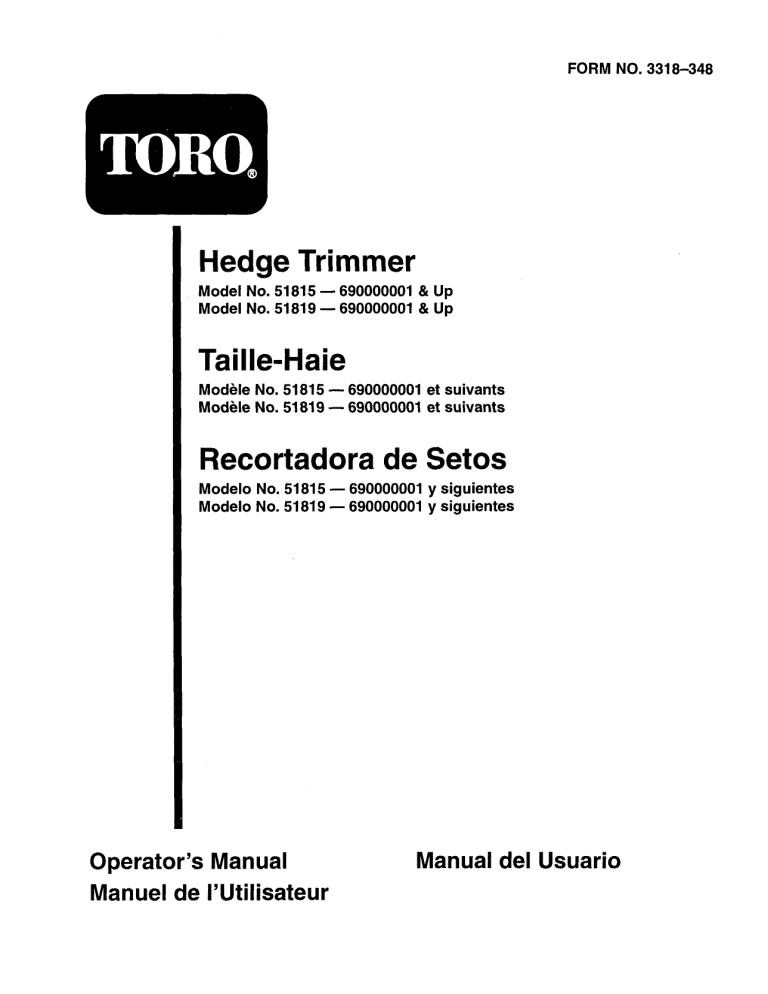

FORM NO. 3318-348
Hedge Trimmer
‚ Моде! №. 51815 — 690000001 & Up
Model No. 51819 — 690000001 & Up
Taille-Haie
Modele No. 51815 — 690000001 et suivants
Modele No. 51819 — 690000001 et suivants
Recortadora de Setos
Modelo No. 51815 — 690000001 y siguientes
Modelo No. 51819 — 690000001 y siguientes
Operator's Manual Manual del Usuario
Manuel de | Utilisateur
Figures
English
1. Blade guard 5. Recessed key slot
English 2. Front handle 6. Rear handle
1. Model and serial number decal location 3. Screw 7. Handle slot
4, Ears 8. Raised key slot
Francais tros d dele et de séti Francais
1. Emplacement des numéros de modele et de serie 1. Bouciier protecteur 5. Rainure de clavette
Español | 2. Poignée avant 6. Poignée arrière
1. Ubicación de la calcomanía del modelo y del número de serie 3. Vis 7. Logement de poignée
4. Oreilles 8. Clavette
Español
1. Protección de la cuchilla 6. Manija trasera
2. Manija delantera 7. Ranura para la manija
3. Tornillo 8. Ranura dentada con
4. Orejas resalte
5. Ranura dentada con
receso
— ©The Toro Company - 1995
All Rights Reserved Printed in USA
English
1. Hex nutis trapped in
molded slot of front handle
Francais
1. Ecrou six pans immobilisé
dans son logement
Español
1. La tuerca hexagonal está
retenida en la ranura
moldeada de la manija
delantera
Lock-off button
Switch trigger
Verrouillage de sécurité
Gâchette
Boton de seguridad
Gatillo interruptor
English
1. 16 A.W.G.extension cord
2. Switch handle
Francais
1. Cordon prolongateur,
calibre 16 A.W.G.
Español
1. Cable de extensión de
calibre 16 A.W.G.
2. Manija trasera con
interruptor
©
о №
J
<<»
<->
Extension cord retainer
Poignée a gachette
Accrochage du cordon
Retén del cable de
extension
English
1. Alternate method for
securing extension cords
Frangais
1. Autre méthode
d'accrochage du cordon
Español
1. Método alternativo para
sujetar los cables de
extensión
Ex
- Un
\
#
2. 14 A.W.G. extension cord
2. Cordon prolongateur,
calibre 14 A.W.G.
2. Cable de extensión con
calibre 14 A.W.G.
English
1. Blade guard
2. Blade
Francais
1. Bouclier protecteur
2 Lame
Español
1. Protecciôn de la cuchilla
2. Cuchilla
©
Front handle
4. Rear handle
3.
Poignée avant
4. Poignée arrière
3. Manija delantera
4. Manija trasera
Ii
1 22420404
540
English
1. Oilcan 3. Top strap
2. Blade
Francais
1. Burette 3. Barre supérieure
2. Lame
Espanol
> 1. Aceitera 3. Borde superior
: A - 2. Cuchilla |
us „А E
, Wr A vie, ï a? 4
£ Y A E Ут Nr or.
A : A 7 7 H oan - 4 a, i 1
E A 2, ZA ETA A
> “E - 2 ELA LIE IE ue | |
61: со ФН OL 27 RENT
ad MLS ZZ
le +
A
“а.
PHL) 2 fi
SA NI
77 Ct
4
English
1. Front handle 4. Recessed key slot
2. Screw 5. Raised key slot
3. Ears
Frangais
1. Poignée avant 4. Rainure de clavette
2. Vis 5. Clavette
3. Oreilles
Espanol
1. Manija delantera 4. Ranura dentada con
2. Tomillo receso
3. Orejas 5. Ranura dentada con
resalte
fii
English
1. Lift blade cover to remove
2. Blade cover
Francais
1. Soulever le couvercle de
la lame pour le retirer
2. Couvercle de la lame
Español
1. Levante la cubierta de la
cuchilla para retirarla
2. Cubierta de la cuchilla
3. Blade cover screws
3. Vis du couvercle de la
lame
3. Tornillos de la cubierta de
la cuchilla
English
1. Rotate cam assembly
2. Blade assembly slot
Français
1. Faire pivoter l'ensemble
de came
2. Rainure de l'ensemble de
lame
Español
1. Gire el conjunto de la leva
2. Ranura del conjunto de la
cuchilla
3. Cam assembly
3. Ensemble de came
3. Conjunto de la leva
English
1. Remove blade assembly
from eccentric on cam
assembly
Français
1. Retirerl'ensemble de fame
de l'excentrique sur
l'ensemble de came
Español
1. Saque el conjunto de la
cuchilla del excéntrico del
conjunto de la leva
Blade screws
Blade assembiy
Cam assembly
Vis de la lame
Ensemble de lame
Ensemble de came
Tornillo de la cuchilla
Conjunto de la cuchilla
Conjunto de la leva
English
1.
Motor housing
2. Recessed slot
3. Blade assembly
4. Screw holes
Francais
1. Carter du moteur
2. Rainure
3. Ensemble de lame
4. Trous de vis
Espanol
1. Carter del motor
2. Ranura con receso
3. Conjunto de la cuchilla
4. Orificios de los tornillos
Carefully slide biade
assembly to align screw
holes — blades are sharp
Faire coulisser
prudemment les lames
pour aligner ies trous de
vis, les lames sont
coupantes!
Deslice cuidadosamente
el conjunto de la cuchilla
para alinear los orificios
de los tornillos — las
cuchillas están afiladas
English
1. Tabs
2. Blade cover
Francais
1. Pattes
2. Couvercie de la lame
Español
1. Lengüetas
2. Cubierta de la cuchilla
3. Blade guard
3. Bouclier protecteur
3. Protecciôn de la cuchilla
English
1. Blade cover
2. Blade cover screws
Français
1. Couvercle de la lame
2. Vis du couvercle de ia
lame
Español
1. Cubierta de la cuchilia
2. Tornillos de la cubierta de
la cuchilla
3. Lower blade cover to
replace
3. Rabattre le couvercie de
la lame.
3. Baje la cubierta de la
cuchilla para volver a
colocarla
vi
Contents
Introduction .............. oo...
NE ES
Safety and Instruction Decals ..........
Assembly ......... iii, eee
Installing Front Handle ...............
Operation ........r—eoeoreocororecoreen.s
Features .......... cin...
Electrical Connection .................
Lock-off Button .....................
Switch... вененено,
Extension Cord Retainer ..............
Preparing For Operation ..............
Trimming A Hedge ..................
Maintenance ........orreeeeororecorrero.
Blade Lubrication. ...................
Lubrication ...........eeoecorerre...
© O O XV oo NSO NN UA Y =
Front Handle Replacement .............
—
<
Blade Replacement ..................
[E
rh
General ............... iia.
Guard Against Electric Shock Hazard ....
Servicing Double-insulated Appliance ...
LR TS
ND =
Product Specifications ....................
Pr
tad
Warranty .........ecoe_oemeorevcorereeon..
Introduction
Thank you for purchasing a Toro product.
All of us at Toro want you to be completely satisfied
with your new product, so feel free to contact your
local Authorized Service Dealer for help with service,
genuine Toro parts, or other information you may
require.
Whenever you contact your Authorized Service
Dealer or the factory, always know the model and
serial numbers of your product. These numbers will
help the Service Dealer or Service Representative
provide exact information about your specific
EN-1
product. You will find the model and serial number
decal located in a unique place on the product
(Fig. 1).
For your convenience, write the product model and
serial numbers in the space below.
Model No.
Serial No.
Read this manual carefully to learn how to operate
and maintain your product correctly. Reading this
manual will help you and others avoid personal injury
and damage to the product. Although Toro designs,
produces and markets safe, state-of-the-art products,
you are responsible for using the product properly
and safely. You are also responsible for training
persons who you allow to use the product about safe _
operation.
The Toro warning system in this manual identifies
potential hazards and has special safety messages that
help you and others avoid personal injury, even death.
DANGER, WARNING and CAUTION are signal
words used to identify the level of hazard. However,
regardless of the hazard, be extremely careful.
DANGER signals an extreme hazard that will cause
serious injury or death if the recommended
precautions are not followed.
WARNING signals a hazard that may cause serious
injury or death if the recommended precautions are
not followed.
CAUTION signals a hazard that may cause minor or
moderate injury if the recommended precautions are
not followed.
Two other words are also used to highlight
information. “Important” calls attention to special
mechanical information and “Note” emphasizes
general information worthy of special attention.
Safety
POTENTIAL HAZARD
e To guard against injury, basic safety
precautions should be observed.
WHAT CAN HAPPEN
e If safety precautions are not followed,
serious personal injury could occur.
HOW TO AVOID THE HAZARD
¢ Read thoroughly and understand
completely the following rules for safe
operation and all instructions.
Before Operating
1. KNOW YOUR HEDGE TRIMMER —
READ AND FOLLOW ALL
INSTRUCTIONS. Read owner’s manual
carefully. Learn its applications and limitations
as well as the specific potential hazards related
to this tool.
While Operating
1. DRESS PROPERLY. Do not wear loose
clothing or jewelry. They can be caught in
moving parts. Use of sturdy gloves, non-skid
footwear and safety goggles or safety glasses
with side shields is recommended. Wear
protective hair covering to contain long hair. Tie
up any clothing drawstrings so that they cannot
become entangled in unit.
2. STAY ALERT. Watch what you are doing and
use common sense. Do not operate trimmer
when fatigued or under the influence of drugs,
alcohol or medication.
ÁN DANGER ——
POTENTIAL HAZARD
* Blades are sharp.
WHAT CAN HAPPEN
e Contact with blades can cause serious
personal injury.
HOW TO AVOID THE HAZARD
e Keep hands away from blades.
* Keep both hands on handles when power is
on.
* Do not attempt to remove cut material or
hold material to be cut when blades are
moving.
e Make sure your trimmer is unplugged and
the switch is off when clearing jammed
material from blades.
* Do not grasp the exposed cutting blades or
cutting edges of trimmer.
A cauTioN —
POTENTIAL HAZARD
¢ Blades will coast after trimmer is turned
off.
WHAT CAN HAPPEN
* Contact with moving blades can cause
serious personal injury.
HOW TO AVOID THE HAZARD
¢ Unplug unit and wait for all moving parts
to stop before setting trimmer down or
handling blades.
EN-2
A WARNING
POTENTIAL HAZARD
e Use of trimmer can cause electric shock.
WHAT CAN HAPPEN
e Electric shock can cause serious personal
injury or death.
HOW TO AVOID THE HAZARD
e Don’t use trimmer in rain, in wet locations,
or on wet hedges or shrubbery.
e Use only extension cords in good condition
and marked “suitable for use with outdoor
appliances” having electrical rating not less
than rating of trimmer.
e Do not use damaged extension cords.
Inspect cords periodically and replace if
damaged.
e Do not abuse cord.
e Never carry trimmer by cord.
¢ Do not yank cord to disconnect from
receptacles.
e Keep cord away from heat, oil, sharp edges,
and moving blades.
3. WHEN OPERATING YOUR TRIMMER KEEP
EXTENSION CORD BEHIND TRIMMER. Never
drape it over hedge being trimmed.
4. KEEP CHILDREN AWAY. Do not permit
children to contact trimmer or extension cord.
Keep children a safe distance from work area.
5. USE TRIMMER PROPERLY. Use only for
trimming the type of shrub, growth, etc.,
described in the operating instructions. Do not
abuse trimmer.
6. DON’T OVERREACH OR STAND ON
UNSTABLE SUPPORT. Keep good footing
and balance at all times. Do not use on a ladder.
Avoid overhead use where both hands can’t be
used. Hold unit as shown in Figure 7.
EN-3
10.
11.
12.
13.
14.
15.
AVOID UNINTENTIONAL STARTING OF
TRIMMER. Before plugging in trimmer, be
sure trimmer switch 1s off. Don’t carry trimmer
with finger on switch.
DISCONNECT (UNPLUG) TRIMMER
FROM POWER SUPPLY when not in use,
before servicing, cleaning, etc.
MAINTAIN TRIMMER WITH CARE. Keep
blades sharp at all times, and clean for best and
safest performance. Follow customer
responsibility instructions.. Always use a clean
cloth when cleaning. Never use brake fluids,
gasoline, petroleum-based products, or any
strong solvent to clean your tool.
STORE TRIMMER INDOORS. When not in
use, store trimmer indoors in a dry place where
not accessible to children.
DO NOT ATTEMPT TO REPAIR. For
service or repair call 1-800-237-2654 in the
United States. See that only original Toro
replacement parts are used.
KEEP WORK AREA CLEAN. Cluttered areas
and benches invite accidents.
PROTECT YOUR LUNGS. Wear a face or
dust mask if the operation is dusty.
PROTECT YOUR HEARING. Wear hearing
protection during extended periods of operation.
EXTENSION CORDS. The use of any
extension cord will cause some loss of power. To
keep the loss to a minimum and to prevent tool
overheating, be sure to use an extension cord
heavy enough to carry the current your product
will draw. Follow the recommended cord sizes
on the chart below when using extension cords.
If in doubt, use the next heavier gage. The
smaller the gage number the heavier the cord.
For tools rated 6 amps or less:
EXTENSION CORD
LENGTH
25 FEET
50 FEET
100 FEET
150 FEET
WIRE SIZE
A.W.G.
16
16
16
14
ANNO
immediately.
-— cord.
POTENTIAL HAZARD
* Contact with a damaged area on an
extension cord could cause electric shock.
WHAT CAN HAPPEN
o Electrical shock could cause serious
personal injury or death.
HOW TO AVOID THE HAZARD
e Check extension cords before each use.
o If damaged, replace extension cord
e Never use tool with a damaged extension
16. NEVER USE IN AN EXPLOSIVE
ATMOSPHERE. Normal sparking of the motor
could ignite fumes.
17. WHEN SERVICING USE ONLY
ORIGINAL TORO REPLACEMENT
PARTS.
18.
19.
WHAT CAN HAPPEN
HOW TO AVOID THE HAZARD
POLARIZED PLUGS. To reduce the risk of
electric shock, this equipment has a polarized
plug (one blade is wider than the other). This
plug will fit in a polarized outlet only one way.
If the plug does not fit fully in the extension cord
plug, reverse extension cord plug. If it still does
not fit, do not use this extension cord. Get
another extension cord that will accept polarized
plugs. Do not change the plug in any way. |
SAVE THESE INSTRUCTIONS. Refer to
them frequently and use them to instruct others
who may use this tool. If you loan someone this
tool, insist they read these instructions also.
— AN WARNING
POTENTIAL HAZARD
The operation of any hedge trimmer can
result in foreign objects being thrown into
your eyes or bystander's eyes.
Contact with thrown objects can cause
severe eye damage.
Before commencing power tool operation,
always wear safety gogeles or safety glasses
with side shields and a full face shield when
needed. We recommend Wide Vision Safety
Mask for use over eyeglasses or standard
safety glasses with side shields.
Keep all bystanders and pets away from
area of operation.
EN-4
Safety and Instruction Decals
Safety decals and instructions are easily visible to the operator and are located near
any area of potential danger. Replace any decal that is damaged or lost.
WARNING: FOR SAFE OPERATION SEE OWNER'S MANUAL.
WEAR EYE PROTECTION. TO REDUCE RISK OF ELECTRIC
SHOCK, DO NOT EXPOSE UNIT TO WATER OR OPERATE UNIT ON
WET GROUND. REPLACE DAMAGED CORD IMMEDIATELY. USE
ONLY WITH EXTENSION CORD SUITABLE FOR OUTDOOR USE.
DOUBLE INSULATED - WHEN SERVICING USE ONLY IDENTICAL
REPLACEMENT PARTS.
ADVERTENCIA: PAra uso SEGURO CONSULTE EL
MANUAL DEL USUARIO. USE LENTES PROTECTORES. PARA
REDUCIR EL PELIGRO DE CHOQUE ELECTRICO NO EXPONGA LA
HERRAMENTA AL AGUA N LA UTILICE SOBRE SUELO HUMEDO.
REEMPLACE INMEDIATAMENTE CAULQUER CORDON QUE SE (7 NN
DANE USE SOLAMENTE GON UN CORDON DE EXTENSION WARNING: po NOT REMOVE GUARD. DO NOT USE AS
HERRAMENTA. UTILICE SOLAMENTE REPUESTOS IDÉNTICOS. HANDLE. WEAR EYE PROTECTION
AVERTISSEMENT: Pour UNE UTILISATION SURE, ,
GONSULTEZ LE MANJEL DUTLISANON. PORTEZ ES LUNETTES ADVERTENCIA: No SAQUE EL PROTECTOR NO USE COMO
DE SECURITE. PO IT 8 CHARG IJA. USE LENTES PR
ELECTRIQUE, NEXPOSEZ PAS LAPPAREIL A LEAU ET NE MAN T OTECTORES
LUTILISEZ “PAS SUR UN SOL “HUMDE. REMPLACEZ ATTENTION: NE PAS ENLEVER LE CARTER DE PROTECTION. NE
| ТЕ LE :
hE hooded e Coto TONE PAS UTILISER COMME MANCHE, PORTER DES
DES PIECES DE RECHANCE INDENTIQUES. \_ LUNETTES DE PROTECTION J
\ MADE INU.S.A. /HECHO EN EE, UV. { FAIT AUXE.U. A
ON HOUSING ON BLADE GUARD
(Part No. 92-3339) (Part No. 92-3338)
Assembly Installing Front Handle
ANNE
— ÁN WARNING
POTENTIAL HAZARD
o If front handle is not installed, trimmer
could be operated with only one hand.
POTENTIAL HAZARD
e Trimmer is operational when plugged into
a power supply source. Someone could
accidentally start the trimmer. WHAT CAN HAPPEN
¢ Operating trimmer with only one hand
WHAT CAN HAPPEN . could cause serious personal injury.
o Accidental starting of your trimmer could
result in serious personal injury. HOW TO AVOID THE HAZARD
® Do not use without front handle in place.
e Keep both hands on handles when tool is
on.
HOW TO AVOID THE HAZARD
¢ Your hedge trimmer should never be
plugged in while you are assembling parts
or making adjustments.
EN-5
After removing your hedge trimmer from its carton,
remove the front handle and screw from the plastic
bag. Using a flat blade screwdriver, which is the only
tool needed for assembly, install as follows.
1. Place the front handle parallel to the blade guard
of your hedge trimmer as shown in Figure 2,
then fit the ears of the front handle into the
handle slots on the motor housing.
2. Rotate handle back and forth until recessed key
slot in handle engages and locks in position with
raised key slot in motor housing.
3. Place your trimmer on a workbench and insert
screw through the front handle and motor
housing. See the arrow shown in Figure 3.
4. Start the screw threads into the hex nut.
Note: For convenience and ease of starting
screw threads, the hex nut has been
trapped inside the molded slot on the
opposite side of the handle.
5. Tighten screw securely with a flat blade
screwdriver.
Operation
Features
Before attempting to use your hedge trimmer,
familiarize yourself with all operating features and
safety requirements.
Electrical Connection
Your hedge trimmer has a precision-built electric
motor. It should be connected to a power supply that
is 120 volts, 60 Hz, AC only (normal household
current). Do not operate this tool on direct current
(DC). A voltage drop of more than 10 percent will
cause a loss of power and overheating. If your tool
does not operate when plugged into an outlet,
double-check the power supply.
Lock-off Button
Your hedge trimmer 1s equipped with a “lock-off
button” that reduces the possibility of accidental
starting. You must depress the button located on top
of the handle in order to be able to pull the switch
trigger (Fig. 3). The lock resets each time the trigger
is released.
Switch
To turn your hedge trimmer “ON”, depress and hold
the “lock-off” button, pull the switch trigger, then
release the “lock-off” button. Release the switch
trigger to turn your hedge trimmer “OFF” (Fig. 3).
4A WARNING В
POTENTIAL HAZARD
e If switch trigger is depressed in the “ON”
position and the trimmer is plugged into a
power supply source, trimmer will be
running.
WHAT CAN HAPPEN |
e Accidental starting of your trimmer could
result in serious personal injury.
HOW TO AVOID THE HAZARD
¢ Before connecting your hedge trimmer to
power supply source, always make sure you
do not have the switch trigger depressed in
- the “ON?” position.
Extension Cord Retainer
An extension cord retainer has been provided to
prevent extension cord from becoming disconnected
from your trimmer during use. It is molded into the
switch handle of your hedge trimmer. Plug extension
cord into switch handle, then snugly fit cord into
retainer as shown in Figure 4.
EN-6
Extension cord retainer works only with 16 A. W.G.
extension cords. When using 14 A.W.G. extension |
cords the cord will be tight in extension cord retainer.
We suggest an alternate method as shown in Figure 5
for securing 14 A.W.G. extension cords.
"AA WARNING
POTENTIAL HAZARD
eo Trimmer could operate improperly if any
parts are missing, damaged or broken.
WHAT CAN HAPPEN
e An improperly operating trimmer could
cause serious personal injury.
HOW TO AVOID THE HAZARD
e If any parts are missing, damaged, or
broken, do not operate your trimmer until
they have been replaced.
Preparing For Operation
For ease of operation your hedge trimmer has both a
front handle and a rear handle (Fig. 6).
FIZ Теа
POTENTIAL HAZARD
e If front handle is not installed, trimmer
could be operated with only one hand.
WHAT CAN HAPPEN
¢ Operating trimmer with only one hand
could cause serious personal injury.
HOW TO AVOID THE HAZARD
e Check the front handle before each use.
Make sure it is securely fastened to your
hedge trimmer before using.
For your protection there is a blade guard between the
front handle and the blade.
DO NOT OPERATE IF BLADE GUARD
BECOMES BROKEN OR DAMAGED.
EN-7
When using your hedge trimmer, hold it with both
hands as shown in Figure 6.
DO NOT USE BLADE GUARD AS A GRIPPING
SURFACE.
NZI
POTENTIAL HAZARD
o Trimmer has sharp blades.
WHAT CAN HAPPEN
e Contact with moving trimmer blades can
cause serious personal injury or damage.
HOW TO AVOID THE HAZARD
e Stay alert and watch what you are doing.
* Do not operate trimmer when you are
fatigued or under the influence of drugs,
alcohol or medication.
¢ Do not operate trimmer if guards are
missing.
NIN
POTENTIAL HAZARD
* The operation of any hedge trimmer can
result in foreign objects being thrown into
your eyes or bystander’s eyes.
WHAT CAN HAPPEN
e Contact with thrown objects can cause
severe eye damage.
HOW TO AVOID THE HAZARD
e Before commencing power tool operation,
always wear safety goggles or safety glasses
with side shields and a full face shield when
needed. We recommend Wide Vision Safety
Mask for use over eyeglasses or standard
safety glasses with side shields.
e Keep all bystanders and pets away from the
area of operation.
Trimming A Hedge
1. USE TRIMMER PROPERLY. Hold the
trimmer with both hands and with the cutter blade
away from you BEFORE turning the switch on
(Fig. 7).
2. Push the lock-off button and squeeze the switch
trigger.
Note: Lock-off button is located on top of the
handle (Fig. 3).
— ANN WARNING
POTENTIAL HAZARD
e When trimmer is in operation, sharp parts
are moving.
WHAT CAN HAPPEN
* Any part of body coming in contact with
moving parts could result in serious
personal injury.
HOW TO AVOID THE HAZARD
e Keep hands and fingers away from moving
parts.
3. Always keep cord behind your hedge trimmer
when in use. Do not place it over the hedge
where it may be cut by the blade.
ОУ WARNING
POTENTIAL HAZARD
e Extension cord can be damaged by moving
blade.
WHAT CAN HAPPEN
e Touching the damaged area on an extension
cord could cause electrical shock resulting
in serious personal injury or death.
HOW TO AVOID THE HAZARD
e Never use tool with a damaged cord.
e Replace a damaged cord immediately.
À DANGER
POTENTIAL HAZARD
e If blade jams on the extension cord, do not
touch the blade!
WHAT CAN HAPPEN
¢ Blade can become electrically charged and
very dangerous! Contact with charged
blade could cause serious personal injury
or death.
HOW TO AVOID THE HAZARD
e Continue to hold your trimmer by the
insulated handles and immediately unplug
extension cord from power supply.
4. Do not try to trim hedges which are above your
normal reach. You must hold trimmer with both
hands at all times while operating.
A WARNING
POTENTIAL HAZARD
e Trimmer is operational when plugged into
a power supply source. Someone could
accidentally start the trimmer.
WHAT CAN HAPPEN
e Accidental starting of your trimmer could
result in serious personal injury.
HOW TO AVOID THE HAZARD
¢ Disconnect your trimmer from power
supply and carry by the front handle when
not in use.
Trimming Techniques
e If desired, you can use a string to help cut your
hedge level. Decide how high you want the
hedge. Then, stretch a piece of string along the
hedge at this height. Trim the hedge just above
this guide line of string (Fig. 7).
EN-8
e Trim the side of a hedge so that it will be
slightly narrower at the top as shown in Figure 8.
More of the hedge will be exposed to light when
shaped this way and its growth will be more
uniform.
e Wear gloves when trimming thorny or prickly
growth.
e When trimming new growth, use a wide,
sweeping action so that the stems are fed directly
into the cutter blade. Older growth will have
thicker stems and will be trimmed easiest by
using a sawing movement.
e Do not try to cut stems that are larger than 3/8
in. thick or those obviously too large to feed into
the cutter blade. Use a non-powered hand saw or
pruning saw to cut the larger stems.
Maintenance
ÁN WARNING
POTENTIAL HAZARD
e Use of non-Toro replacement parts could
cause product damage.
WHAT CAN HAPPEN
e Using a damaged product could cause
serious personal injury.
HOW TO AVOID THE HAZARD
e When servicing use only original Toro
replacement parts.
e Never use “will-fit” replacement parts.
Blade Lubrication
For easier operation and longer blade life, lubricate
the hedge trimmer blade before and after each use.
1. DISCONNECT TRIMMER FROM POWER
SUPPLY.
EN--9
2. Apply light machine oil along the edge of the
top strap as shown in Figure 9.
Your trimmer should be stopped, disconnected, and
oiled occasionally during use.
Lubrication
All of the bearings in this tool are lubricated with a
sufficient amount of high grade lubricant for the life
of the unit under normal operating conditions.
Therefore, no further lubrication is required.
Front Handle Replacement
(Fig. 10)
If the front handle on your hedge trimmer becomes
broken or damaged, replace immediately.
NEVER USE HEDGE TRIMMER WITH A
BROKEN, DAMAGED OR LOOSE FRONT
HANDLE.
1. DISCONNECT TRIMMER FROM POWER
SUPPLY.
2. Using a flat blade screwdriver, remove screw
securing handle.
3. Spread ears of handle and remove broken or
damaged handle from your trimmer.
4. Fit the ears of the replacement front handle into
the handle slots in motor housing.
5. Rotate handle back and forth until recessed key
slot in handle engages and locks in position with
raised key slot in motor housing.
6. Insert screw through the handle and motor
housing.
7. Start screw threads into the hex nut using a flat
blade screwdriver and tighten securely.
— A WARNING
POTENTIAL HAZARD
e If front handle is not installed, fingers
could contact moving blade.
WHAT CAN HAPPEN
e Contact with moving blade could cause
~ serious personal injury.
HOW TO AVOID THE HAZARD
e Check to be sure handle is secure before
each use.
o If handle screw vibrates loose, tighten it
securely with a flat blade screwdriver.
® Ро not use trimmer without front handle
installed securely in place.
Blade Replacement
1.
DISCONNECT HEDGE TRIMMER FROM
POWER SUPPLY.
Place hedge trimmer upside down on workbench
and remove blade cover screws (Fig. 11).
Remove blade cover: To remove, lift at the rear
of blade cover.
Rotate cam assembly clockwise so that blade
assembly slot is aligned with cam assembly
(Fig. 12).
Note: A Phillips screwdriver, 1/4 in. socket,
or 1/4 in. nut driver is required to
rotate cam assembly.
Remove blade screws (Fig. 13).
Remove blade assembly. To remove, lift and
rotate blade assembly from cam assembly.
Check alignment of new blade assembly
(Fig. 14).
Note: If alignment is needed, manually slide
blade assembly back and forth until
slots in blade assembly are aligned and
will fit over cam assembly.
À WARNING
"POTENTIAL HAZARD
e Blades are sharp:
WHAT CAN HAPPEN
e Contact with sharp blades can cause
serious personal injury.
HOW TO AVOID THE HAZARD
o Make sure unit is unplugged. Wear gloves
While making adjustment. When manually
sliding blade assembly, do not place your
hand or fingers between blades or in any
position where they could get pinched or
cut.
Position new blade assembly over cam assembly,
then continue to manually slide blade assembly
until screw holes in blade assembly align with
screw holes in motor housing (Fig. 14).
Note: ~~ When properly aligned, blade
assembly fits in recessed slot in motor
housing.
Replace blade screws. Tighten screws securely.
10. Replace blade cover. Reposition tabs on front of
11.
blade cover under front blade guard and lower
rear of blade cover into place (Fig. 15 & 16).
Replace blade cover screws.
EN-10
12. Tighten screws securely.
EY WARNING
POTENTIAL HAZARD
e If blade cover is not securely fastened in
place, internal parts will be exposed.
WHAT CAN HAPPEN
¢ Contact with exposed internal parts could
cause serious personal injury or death.
HOW TO AVOID THE HAZARD
* Make sure blade cover is replaced before
connecting your hedge trimmer to power
supply.
General
Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to various types of
commercial solvents and may be damaged by their
use. Use clean cloths to remove dirt, carbon dust, etc.
AN WARNING
POTENTIAL HAZARD
e Plastic parts can be damaged, weakened or
destroyed by many cleaning solvents and
other fluids.
WHAT CAN HAPPEN
eo Damaged parts can cause trimmer to
operate improperly which could lead to
serious personal injury.
HOW TO AVOID THE HAZARD
* Do not at any time let brake fluids,
gasoline, petroleum-based products,
penetrating oils, etc., come in contact with
plastic parts. They contain chemicals that
can damage, weaken or destroy plastics.
EN-11
Guard Against Electric Shock
Hazard
e Don’t use trimmer in rain, in wet locations, or on
wet hedges or shrubbery.
e Use only extension cords in good condition and
marked “suitable for use with outdoor
appliances” having electrical rating not less than
rating of trimmer.
e Do not use damaged extension cords.
e Inspect cords periodically and replace if
damaged.
* Do not abuse cord.
e Never carry trimmer by cord.
e Do not yank cord to disconnect from receptacles.
e Keep cord away from heat, oil, sharp edges, and
moving blades.
e Wear non-skid footwear.
Servicing Double-insulated
Appliance
In a double-insulated appliance, two systems of |
insulation are provided instead of grounding. No
grounding means is provided on a double-insulated
appliance, nor should a means for grounding be added
to the appliance. Servicing a double-insulated
appliance requires extreme care and knowledge of the
system, and should be done only by qualified service
personnel. Replacement parts for a double-insulated
appliance must be identical to the parts they replace.
A double-insulated appliance 1s marked with the
words “DOUBLE INSULATION” or “DOUBLE
INSULATED.” The symbol (square within a square)
[=] may also be marked on the appliance.
Product
Specifications
Blade Length Model 51815 20 In.
Model 51819 24 In.
Input Model 51815 13.0 Amperes
Model 51819
— Rating 120 volts, 60 Hz, AC Only
Cutting Action Double Action
No Load Speed | Model 51815 3000 SPM
Model 51819
Net Weight 3.5 kg. (7 lbs.)
EN-12
RA DN An FRE PS OA
GRIER НЕ EL DNA OA o
a fe eb RENO do = a A ETRE ve
hn rs L
HERSEY RAZA ex ER SS A A ELIO
Se
E A Full Two Year Residential Use Warranty
any For the United States, Canada and Mexico
E. The Toro Company warrants this TORO Product for two years against defects in material or work-
ms: manship. To receive a replacement or repair, at Toro's option, just return the complete unit, post-
tas age prepaid, to the seller. (U.S. customers ONLY may return their unit, with proof of purchase, to
= any TORO Master Service Dealer or the TORO Service Center, 5300 Shoreline Blvd., Mound, MN
Ze 55364.) This warranty covers product defects only. It does not cover incidental or consequen-
== tial damages. Some states do not allow the exclusion or limitation of incidental or conse-
5 quential damages, so the above limitation may not apply to you. This warranty gives you spe-
DE cific rights, and you may have other rights which vary from state to state. If all other remedies fail,
Xx you may contact us at The Toro Company, Customer Service Department, 8111 Lyndale Ave S,
2. Bloomington, MN, 55420-1196. (Do not return defective product to this address.)
a
DZ
face SAR Za E AV SER STIs
COUNTRIES OTHER THAN THE UNITED STATES, CANADA OR MEXICO
Customers who have purchased TORO products exported from the United States, Canada or Mexico should contact their TORO
Distributor (Dealer) to obtain guarantee policies for your country, province or state. If for any reason you are dissatisfied with your
Distributor's service or have difficulty obtaining guarantee information, contact the TORO importer.
Francais
Table des matieres
Introduction ............................
Sécurité ....... ee ee
Décalcomanies de sécurité et instructions .
Assemblage ..........ooeerecocorrooree
Montage de la po1gnée avant ...........
Utilisation . . ............................
Caractéristiques .....................
Raccordement électrique ..............
Verrouillage de écurité ................
Gáchette ................... e...
Accrochage du cordon prolongateur .....
Préliminaires .......................
SO Y Y Y NEN N N KU N =
Taille dune haie .....................
©
Entretien 1.111101 LL LL Lana
>
Lubrification de la lame ...............
e
>
Lubrification .......eooeoceecorecraco
<
Remplacement de la po1gnée avant ......
—
>
Remplacement de la lame .............
[1
pre
Divers ....124040 2204046 a ae»
Mesures de précautions contre
I’électrocution ..................... 12
Entretien d’un appareil à double isolement 12
Fiche technique ......................... 12
Garantie .............. iii, 16
Introduction
Merci pour votre achat d’un produit Toro.
Chez Toro, notre désir a tous est que vous soyez
entièrement satisfait de votre nouveau produit.
N’hésitez donc pas à contacter votre concessionnaire
agréé local qui tient à votre disposition un service
d’entretien et de réparations, des pièces détachées et
toute information qui pourrait vous être utile.
Chaque fois que vous contactez votre concessionnaire
agréé ou l’usine, tenez à sa disposition les numéros de
modèle et de série du produit. Ces numéros aideront
le concessionnaire ou le représentant du service
après-vente à vous fournir des informations précises
pour votre produit particulier. Les numéros de modèle
et de série de l’appareil sont indiqués sur une
décalcomanie comme illustré à la figure 1.
À titre de référence, notez les numéros de modèle et
de série du produit dans l’espace ci-dessous.
No. de modèle :
No. de série :
Lisez attentivement ce manuel pour vous familiariser
avec l’utilisation et l’entretien correct de votre
produit. La lecture de ce manuel vous aidera, ainsi
que les autres utilisateurs, à éviter des accidents
corporels et des dommages au produit. Bien que Toro
conçoive, fabrique et commercialise des produits
sûrs, à la pointe de la technologie, vous avez la
responsabilité de l’utiliser correctement et en toute
sécurité. Vous êtes également responsable d’instruire
les personnes auxquelles vous permettrez d’utiliser le
produit, sur l’usage en toute sécurité.
Les mises en garde de ce manuel identifient les
dangers potentiels et comprennent des messages de
sécurité spécifiques destinés à vous éviter ainsi qu’à
d’autres des blessures ou même la mort. Les mises en
garde sont intitulées DANGER, ATTENTION et
PRUDENCE, suivant le niveau de danger. Toutefois,
quel que soit ce niveau, soyez extrêmement prudent.
DANGER signale un danger sérieux, entraînant
inévitablement des blessures graves, voire mortelles,
si les précautions recommandées ne sont pas
respectées.
ATTENTION signale un danger pouvant entraîner
des blessures graves, voire mortelles, si les
précautions recommandées ne sont pas respectées.
PRUDENCE signale un danger pouvant entrainer des
blessures légères ou modérées si les précautions
recommandées ne sont pas respectées.
doivent être couverts afin d’être retenus. Si les
vêtements présentent des lacets, nouer ceux-ci
pour éviter qu’ils ne se prennent dans l’appareil.
Deux autres termes sont également utilisés pour 2.
signaler des messages d’informations essentielles :
“Important”, pour attirer l attention sur des
informations mécaniques spécifiques, et “Remarque”,
pour des informations d’ ordre général méritant une
attention particulière. |
RESTER VIGILANT. Rester attentif a ce
qu’on fait et faire preuve de bon sens. Ne pas
utiliser l’appareil si l’on se sent fatigué, ou sous
l’influence de drogues, d’alcool ou de
médicaments.
— 4h DANGER
Sécurité
A
DANGER POTENTIEL
e Des règles de sécurité élémentaires doivent
être respectées pour éviter les accidents.
QUELS SONT LES RISQUES?
e Le non-respect des règles de sécurité peut
entraîner des accidents graves.
COMMENT SE PROTÉGER?
e Lire attentivement et bien comprendre les
règles de sécurité ci-dessous et toutes les
instructions.
ATTENTION
Avant d'utiliser Pappareil
DANGER POTENTIEL
e Les lames sont trés coupantes.
QUELS SONT LES RISQUES?
e Le contact avec les lames peut occasionner
des blessures graves.
COMMENT SE PROTÉGER?
e Ne pas approcher les mains des lames.
e Garder les mains sur les poignées lorsque
l’appareil est sous tension.
e Ne pas essayer de retirer la végétation
coupée ou de tenir les branches à couper
lorsque les lames sont en mouvement.
e S’assurer que l’appareil est débranché et
que la sécurité est verrouillée avant de
retirer des débris coincés dans les lames.
e Ne pas prendre en main les bords coupants
ou les lames exposées du taille-haie.
Mae
1. APPRENDRE À CONNAITRE LE
TAILLE-HAIE — LIRE ET SUIVRE
TOUTES LES INSTRUCTIONS. Lire DANGER POTENTIEL
attentivement le mode d’emploi. Connaître les e Les lames terminent leur course par inertie
possibilités et les limites de l’appareil, ainsi que lorsqu’on arrête l’appareil.
les risques spécifiques qu’il présente. | QUELS SONT LES RISQUES?
e Le contact avec les lames en mouvement
Ва peut entrainer des blessures graves.
Utilisation COMMENT SE PROTEGER?
1. PRECAUTIONS VESTIMENTAIRES. Ne e Débrancher l’appareil et attendre l’arrêt
pas porter de vêtements flottants ou de bijoux ou complet de toutes les pièces mobiles avant
pendentifs susceptibles de se prendre dans les de déposer l’appareil ou de dégager les
pièces mobiles. Le port de gants épais, de lames.
chaussures antidérapantes et de lunettes de
protection est recommandé. Les cheveux longs
F-2
GEE
DANGER POTENTIEL
e l’usage du taille-haie peut entraîner un
risque électrocution.
QUELS SONT LES RISQUES?
e L’électrocution peut avoir des conséquences
physiques graves, voire mortelles.
COMMENT SE PROTÉGER?
e Ne pas utiliser le taille-haie sous la pluie,
dans un endroit mouillé, ou pour tailler une
haie ou des buissons mouillés.
e Utiliser uniquement un cordon
prolongateur en bon état, portant la
mention “convient pour les appareils
utilisés à l’extérieur”, dont les
caractéristiques électriques nominales ne
sont pas inférieures à celles de l’appareil.
e Ne pas utiliser de cordons prolongateurs
endommagés. Inspecter régulièrement les
cordons, et les remplacer s’ilssont
endommagés.
e Ne pas maltraiter le cordon.
e Ne jamais porter Pappareil par le cordon.
e Ne pas tirer sur le cordon pour retirer la
fiche d’une prise.
e Eviter tout contact du cordon avec la
chaleur, l’huile, les arêtes coupantes et les
James en mouvement.
DURANT L'UTILISATION, LE CORDON
PROLONGATEUR DOIT RESTER DERRIERE
LE TAILLE-HAIE. Ne jamais le faire passer
par-dessus la haie à tailler.
TENIR LES ENFANTS À L’ECART. Ne pas
laisser les enfants toucher le taille-haie ou le
cordon prolongateur. Tenir les enfants à une
distance suffisante de la zone de travail.
UTILISER LE TAILLE-HAIE
CORRECTEMENT. Ne l’utiliser que pour
tailler le type de végétation, haies, buissons, etc,
décrit dans le mode d’emploi. Ne pas maltraiter
le taille-haie.
10.
11.
12.
NE PAS TENTER D’ATTEINDRE DES
ENDROITS TROP ELOIGNES OU SE
TENIR SUR UN SUPPORT INSTABLE.
Veiller à ne jamais perdre l’équilibre. Ne pas
utiliser d’échelle. Ne pas utiliser l’appareil
au-dessus de soi si on ne peut le tenir à deux
mains. Tenir l’appareil comme illustré à la
figure 7. |
EVITER LA MISE EN MARCHE
ACCIDENTELLE. Avant de brancher
l’appareil, s’assurer que la sécurité est
verrouillée. Ne pas laisser le doigt sur la gachette
lorsqu’on porte l’appareil.
DECONNECTER L’APPAREIL (LE
- DEBRANCHER DE LA PRISE DE
COURANT) lorsqu’on ne l’utilise pas, ainsi que
pour l’entretien, le nettoyage, etc.
ENTRETENIR SOIGNEUSEMENT
L’APPAREIL. Toujours veiller à ce que les
lames soient propres et bien aiguisées afin de
préserver la sécurité et la qualité du
fonctionnement. Suivre les instructions
d’entretien à charge de l'utilisateur. Nettoyer
l’appareil avec un chiffon propre. Ne jamais
utiliser de liquide de freins, d’essence, de
produits à base de pétrole ou de solvants forts
pour nettoyer l’appareil.
RANGER LE TAILLE-HAIE A
L’INTERIEUR. Lorsqu’on n’utilise pas le
taille-haie, le ranger à l’intérieur dans un endroit
sec, hors de portée des enfants.
NE PAS ENTREPRENDRE SOI-MEME
DES REPARATIONS. Pour toute réparation,
appeler le 1-800-237-2654 aux Etats-Unis.
Veiller à l’utilisation exclusive de pièces de
rechange Toro d’origine.
TRAVAILLER DANS UN ENDROIT BIEN
DEGAGE,. Les bancs et autres obstacles
augmentent les risques d accident.
DANGER POTENTIEL DANGER POTENTIEL
e Si la poignée avant n’est pas en place, le e Le contact avec une partie endommagée
taille-haie risque d’être utilisé d’une seule d’un prolongateur peut entraîner
main. l’électrocution.
QUELS SONT LES RISQUES? QUELS SONT LES RISQUES?
e l’utilisation du taille-haie d’une seule main e L’électrocution peut avoir des conséquences
peut entraîner des accidents graves. graves, voire mortelles. |
COMMENT SE PROTEGER? COMMENT SE PROTEGER?
e Ne pas utiliser l’appareil sans poignée e Inspecter les cordons prolongateurs avant
avant. toute utilisation.
e Tenir l’appareil à deux mains lorsqu’il est e Si un cordon est endommagé, le remplacer
en marche. immédiatement.
e Ne jamais utiliser l’appareil avec un
13. PROTECTION RESPIRATOIRE. Porter un prolongateur endommagé.
masque respiratoire si l’utilisation soulève
beaucoup de poussière. 16. NE JAMAIS UTILISER DANS UNE
ATMOSPHERE EXPLOSIVE. Les étincelles
normalement produites par le moteur peuvent
déclencher l’ignition des vapeurs.
14. PROTECTION AUDITIVE. En cas
d'utilisation de longue durée, porter une
protection anti-bruit.
17. POUR L’ENTRETIEN, UTILISER
15. CORDONS PROLONGATEURS. L'usage EXCLUSIVEMENT DES PIECES DE
d’un cordon prolongateur entraîne toujours une RECHANGE TORO D’ORIGINE.
certaine perte de puissance. Pour limiter cette
perte et éviter la surchauffe de l’appareil, 18. BROCHES POLARISEES. Pour réduire les
s’assurer que le cordon utilisé est suffisamment risques d’électrocution, cet appareil est équipé
dimensionné pour le passage du courant absorbé d’une fiche polarisée (une des broches est plus
par l’appareil. Respecter les recommandations de large que l’autre). Cette fiche ne peut rentrer
calibre du tableau ci-dessous. En cas de doute, dans une prise que dans un sens. Si la fiche ne
utiliser un cordon plus gros. Plus le cordon est rentre pas dans la prise du cordon, essayer dans
gros, plus le numéro de calibre américain l’autre sens. Si la fiche ne rentre toujours pas, ne
(A.W.G) indiqué est petit. Pour les appareils de pas utiliser ce prolongateur. Utiliser un autre
6 À ou moins: cordon acceptant une fiche polarisée. Ne jamais
modifier la fiche de l’appareil.
LONGUEUR DE CALIBRE 19
CORDON AWG . CONSERVER SOIGNEUSEMENT CES
INSTRUCTIONS. Les consulter fréquemment,
25 ft (7,5 m) 16 et les utiliser pour instruire les autres usagers de
l’appareil. Si l’on prête l’appareil à quelqu’un,
50 ft (15 m) 16 prêter aussi le mode d’emploi.
100 ft (30 m) 16
150 ft (45 m) 14
4) ATTENTION
DANGER POTENTIEL
e [’usage d’un taille-haie entraine toujours
un certain risque de projection de débris
dans les yeux de l’utilisateur ou d’une
personne à proximité. |
QUELS SONT LES RISQUES?
e La projection de débris dans les yeux peut
endommager les yeux gravement.
COMMENT SE PROTÉGER?
e Avant de commencer à utiliser l’appareil,
mettre des lunettes de protection, de type
‘lunettes de moto” ou avec des protections
latérales et une protection complète de
I’avant. Nous recommandons le port d’un
masque de sécurité à vision panoramique
au-dessus de lunettes normales, ou de
lunettes de sécurité standard avec
protections latérales.
e Ne pas laisser approcher d’autres
personnes ou des animaux domestiques.
Décalcomanies de sécurité et instructions
Des décalcomanies et instructions de sécurité bien visibles sont placées près de tous
les endroits potentiellement dangereux. Remplacer toute décalcomanie
endommagée ou manquante.
EYE PROTECTION TO REDUCE HSK QF ELECTRIC
SHOCK, DO NOT EXPOSE UNIT TO WATER OR OPERATE UNIT ON
WET GROUND. REPLACE DAMAGED CORD IMMEDIATELY. USE
ONLY WITH EXTENSION CORD SWTABLE FOR OUTDOOR USE.
DOUBLE INSULATED - WHEN SERVICING USE ONLY IDENTICAL
REPLACEMENT PARTS
ADVERTENCIA: PARA USO SEGURO CONSULTE EL
MANUAL DEL USUARIO. USE LENTES PROTECTORES. PARA
REDUCIR EL PELIGRO DE CHOQUE ELECTRICO NO EXPONGA LA
HERRAMENTA AL AGUA N LA UTILICE SOBRE SUELO HUMEDO.
REEMPLACE INMEDIATAMENTE CAULQUER CORDON QUE SE
WARNING: For sare OPERATION SEE OWNERS E
WEAR
LAMENT ROON DE EXTENSION .
DANE USE oa PAY LIBRE CUANDO FEPARE LA 4 WARNING: no NOT REMOVE GUARD. DO NOT USE AS Y
HERRAMENTA. UTILICE SOLAMENTE REPUE: TICOS. HANDLE. WEAR EYE PROTECTION
AVERTISSEMENT: POUR UNE UTILISATION SURE, '
CONSULTEZ LE MANUEL D'UTILISATION. PORTEZ DES LUNETTES ADVERTENCIA: No SAQUE EL PROTECTOR. NO USE COMO
|
ELECTRIQUE, NEXPOSEZ PAS L'APPAREIL A L'EAU ET NE MANIJA. USE LENTES PROTECTORES
LUTILISEZ PAS UN Sor EST ENDOMMAGE ATTENTION: NE PAS ENLEVER LE CARTER DE PROTECTION. NE
N'UTILISEZ L'APPAREIL QU'AVEC UN CORDON PROLONGATEUR
PREVU POUR LEXTEREUR, LORS DE LENTRETEN N'UTILISEZ QUE PAS UTILISER COMME MANCHE. PORTER DES
ES PI QUES
\_ MADE INU.S.A / HECHO EN EE. UU. / FAIT AUX EU. J Ne LUNETTES DE PROTECTION J
SUR LE CAPOT SUR LE BOUCLIER
rd o ”
(Ref. n° 92-3339) (Ref. n° 92-3338)
F-5
Assemblage
A\ ATTENTION —
DANGER POTENTIEL
e Le taille-haie peut fonctionner lorsqu’il est
connecté à une prise de courant. Quelqu’un
risque de le mettre en marche
accidentellement.
QUELS SONT LES RISQUES?
e La mise en marche accidentelle du
taille-haie peut entraîner des blessures
graves.
COMMENT SE PROTÉGER?
e Débrancher le taille-haie avant tout réglage
ou montage de pièces.
e Porter des lunettes de protection de type
lunettes de moto, ou des lunettes de sécurité
avec des protections latérales et une
protection faciale complète si nécessaire
lors de toute utilisation du taille-haie
Montage de la poignée avant
Retirer le taille-haie de son emballage. Retirer la
poignée avant et la vis du sachet plastique. À l’aide
d’un tournevis à lame plate, seul outil nécessaire pour
l’assemblage, procéder au montage comme suit:
1. Placer la poignée avant parallèlement au bouclier
protecteur du taille-haie comme illustré à la
figure 2, et insérer les oreilles de la poignée dans
les logements prévus de part et d’autre du capot
moteur.
2. Pivoter la poignée vers l’avant et vers l’arrière
jusqu’à ce que les clavettes en relief du capot
moteur s’insèrent dans les dépressions
correspondantes des oreilles et immobilisent la
poignée.
3. Placer le taille-haie sur un plan de travail et
insérer la vis dans la poignée et le capot moteur
comme illustré à la figure 3.
4. Engager le filetage de la vis dans l’écrou
six pans.
Pour faciliter l’assemblage et le
vissage, l’écrou six pans est
immobilisé dans la rainure moulée
du cóté opposé de la po1gnée.
Remarque:
5, Serrer la vis a fond a I’aide d’un tournevis à
lame plate.
Utilisation
Caracteristiques
Avant d’essayer le taille-haie, prendre
connaissance de ses caractéristiques et des
consignes de sécurité.
Raccordement électrique
Ce taille-haie est équipé d’un moteur électrique de
précision. Il doit être connecté à une alimentation
électrique de 120 V, 60 Hz, AC uniquement
(alimentation secteur normale). Ne pas utiliser une
source de courant continu (DC). Une chute de tension
de plus de 10% entraîne une perte de puissance et la
surchauffe de l’appareil. Si le taille-haie ne
fonctionne pas lorsqu’on le branche dans une prise,
vérifier à deux fois l’alimentation électrique.
Verrouillage de écurité
Ce taille-haie est équipé d’un verrouillage de
sécurité qui réduit les risques de mise en marche
accidentelle. Il faut appuyer sur la sécurité au-dessus
de la poignée pour déverrouiller la gâchette (Fig. 3).
La sécurité se verrouille automatiquement dès qu’on
lâche la gâchette.
Gachette
Pour mettre le taille-haie en MARCHE, appuyer sur
la sécurité, serrer la gáchette, et lácher la sécurité.
Pour ARRETER le taille-haie, lácher la gáchette
(Fig. 3).
4 ATTENTION |
DANGER POTENTIEL
e Si la gâchette est serrée en position
“MARCHE” lorsqu’on branche l’appareil,
le taille-haie se met en marche.
QUELS SONT LES RISQUES?
e Un démarrage accidentel du taille-haie peut
entraîner des blessures graves.
COMMENT SE PROTÉGER?
e Avant de connecter l’appareil à une prise
de courant, toujours s’assurer que la
gâchette n’est pas serrée en position de
“MARCHE”.
Accrochage du cordon
prolongateur
Un système d’accrochage du cordon prolongateur est
prévu pour éviter que le cordon ne se détache de
l’appareil durant l’emploi. Ce système est moulé dans
la poignée à gâchette de l’appareil. Brancher la fiche
du cordon dans la prise de l’appareil, et accrocher le
cordon comme 1llustré à la figure 4.
Le système d’accrochage est destiné surtout aux
cordons de calibre 16 (A.W.G.). Pour un cordon de
calibre 14 (A.W.G.), la fente risque d’être trop étroite,
et nous recommandons alors d’utiliser une autre
méthode, illustrée a la figure 5.
EY Wt = TY
DANGER POTENTIEL
e Si des pièces manquent, sont
endommagéees ou cassées, le taille-haie
risque de ne pas fonctionner correctement.
QUELS SONT LES RISQUES?
e Un fonctionnement incorrect du taille-haie
peut entraîner des accidents graves.
COMMENT SE PROTÉGER?
e Si des pièces manquent, sont
endommagéees ou cassées, ne pas utiliser le
taille-haie avant de les avoir remplacées.
Préliminaires
Pour faciliter l’utilisation, le taille-haie comprend une
poignée avant et une poignée arrière (Fig. 6).
A ATTENTION Е
DANGER POTENTIEL
e Si la poignée avant n’est pas montée, le
taille-haie risque d’être utilisé d’une seule
main.
QUELS SONT LES RISQUES?
e l’utilisation du taille-haie d’une seule main
peut entraîner des accidents graves.
COMMENT SE PROTÉGER?
e Contrôler la poignée avant avant toute
utilisation. S’assurer que la poignée est
solidement fixée au taille-haie avant
d’utiliser l’appareil.
Pour la sécurité de l’utilisateur, l’appareil est équipé
d’un bouclier protecteur entre la poignée avant et la
lame.
NE PAS UTILISER L’APPAREIL SI LE
BOUCLIER PROTECTEUR EST CASSÉ OU
ENDOMMAGE.
Durant l’utilisation, toujours tenir le taille-haie à deux
mains comme illustré à la figure 6.
NE PAS SAISIR L’APPAREIL PAR LE
BOUCLIER PROTECTEUR.
A ATTENTION
DANGER POTENTIEL
e Les lames du taille-haie sont coupantes.
QUELS SONT LES RISQUES?
e Le contact des lames mobiles peut
occasionner des blessures graves
COMMENT SE PROTÉGER?
e Rester vigilant et faire attention à ce qu’on
fait.
e Ne pas utiliser le taille-haie si l’on est
fatigué, ou sous l’influence de drogues,
d’alcool ou de médicaments.
e Ne pas utiliser le taille-haie sans ses pièces
de protection.
4) ATTENTION
DANGER POTENTIEL
¢ [usage d’un taille-haie entraine toujours
un certain risque de projection de débris
dans les yeux de l’utilisateur ou d’une
personne à proximité.
QUELS SONT LES RISQUES?
e La projection de débris dans les yeux peut
endommager les yeux gravement.
COMMENT SE PROTÉGER?
e Avant de commencer à utiliser l’appareil,
mettre des lunettes de protection du genre
“Junettes de moto” ou avec des protections
latérales et une protection complete de
l’avant. Nous recommandons le port d’un
masque de sécurité à vision panoramique
au-dessus de lunettes normales, ou de
lunettes de sécurité standard avec
protections latérales.
e Ne pas laisser approcher d’autres
personnes ou des animaux domestiques.
Taille d’une haie
1. UTILISER CORRECTEMENT
L’APPAREIL. Tenir l’appareil à deux mains, la
lame dirigée loin de soi, AVANT de le mettre en
marche (Fig. 7).
2. Appuyer sur la sécurité et serrer la gâchette.
La sécurité se trouve au-dessus de
la poignée (Fig. 3).
Remarque:
ST 1 Ч НИ С ии[е)
DANGER POTENTIEL
e Le fonctionnement du taille-haie entraine le
déplacement de piéces coupantes.
QUELS SONT LES RISQUES?
e Tout contact d'une partie du corps avec les
pièces mobiles peut occasionner des
blessures graves.
COMMENT SE PROTÉGER?
e Ne pas approcher les mains et les doigts des
pièces mobiles.
3. Durant l’utilisation, veiller à ce que le cordon
prolongateur reste toujours derrière le taille-haie.
Ne pas faire passer le cordon par-dessus la haie,
où 1l risque d’être sectionné par la lame.
4A ATTENTION
DANGER POTENTIEL
e Le cordon prolongateur risque d’être
endommagé par la lame mobile.
QUELS SONT LES RISQUES?
e Risque d’électrocution avec des
conséquences physiques graves, voire
mortelles, si l’on touche une partie
endommagée d’un cordon prolongateur.
COMMENT SE PROTÉGER?
e Ne jamais utiliser un appareil dont le
cordon est endommagé.
e Remplacer directement le cordon s’il est
endommagé.
TNC
DANGER POTENTIEL
e Si le cordon prolongateur se trouve coincé
dans la lame, ne pas toucher la lame!
QUELS SONT LES RISQUES?
e La lame risque d’être chargée de courant et
extrêmement dangereuse. Le contact avec
une lame chargée peut avoir des
conséquences physiques graves, voire
mortelles.
COMMENT SE PROTÉGER?
e Continuer à tenir le taille-haie par ses
poignées isolantes et débrancher
immédiatement le cordon protongateur de
la prise de courant.
4. Ne pas essayer de tailler une haie au-delà de la
hauteur maximum normalement accessible. Le
taille-haie en marche doit toujours être tenu à
deux mains, à tout moment.
Wu Le
DANGER POTENTIEL
e Lorsque le taille-haie est branché dans une
prise de courant, il est prét a fonctionner.
Quelqu’un risque de le mettre en marche
accidentellement.
QUELS SONT LES RISQUES?
e La mise en marche accidentelle du
taille-haie peut entraîner des blessures
graves.
COMMENT SE PROTÉGER?
e Débrancher le taille-haie de la prise de
courant et le porter par la poignée avant
lorsqu’on ne l’utilise pas.
Techniques de taille
S’aider éventuellement d’une corde pour réaliser
une coupe parfaitement droite. Choisir la hauteur
de coupe souhaitée. Tendre une corde le long de
la haie à cette hauteur. Tailler la haie juste
au-dessus de la corde-repère (Fig. 7).
Tailler les côtés de la haie pour que celle-ci soit
légèrement plus étroite au sommet qu’à la base,
comme illustré à la figure 8. Cette forme
favorise une meilleure exposition et une
croissance plus régulière de toute la haie.
Porter des gants pour tailler une haie épineuse.
Pour la coupe de pousses jeunes et minces,
pratiquer un large mouvement de balayage pour
amener les tiges directement dans la lame. La
coupe des pousses plus agées, à tige plus
épaisse, est facilitée par un mouvement de
sciage.
Ne pas essayer de couper des tiges de plus
d’1 cm d’épaisseur (3/8 pouce), ou des pousses
trop grosses pour rentrer dans la lame. Couper
ces tiges à l’aide d’une cisaille à long manche ou
d’une scie manuelle.
Entretien
E Ni
DANGER POTENTIEL
e L’usage de pièces de rechange non Toro
peut endommager l’appareil.
QUELS SONT LES RISQUES?
e L’usage d’un appareil endommagé peut
entraîner des accidents graves.
COMMENT SE PROTÉGER?
e N'utiliser pour Ventretien que des pièces de
rechange Toro d’origine. Ne jamais utiliser
d’autres pièces de rechange, prétendues
compatibles.
F-9
Lubrification de la lame
Pour faciliter usage et prolonger la durée de vie de
la lame, lubrifier la lame du taille-haie avant et après
chaque utilisation.
1. DEBRANCHER LE TAILLE-HAIE.
2. Appliquer de l’huile légère pour machines le
long de la barre supérieure, comme illustré à la
figure 9.
De temps en temps, en cas d’utilisation prolongée,
arrêter le taille-haie, le débrancher et le huiler.
Lubrification
Tous les roulements de l’appareil sont lubrifiés avec
une quantité suffisante de lubrifiant de haute qualité
pour toute la durée de vie de l’appareil en conditions
normales d’utilisation. Ces roulements ne doivent
donc plus être lubrifiés.
Remplacement de la poignée
avant (Fig. 10)
Si la poignée avant du taille-haie est cassée ou
endommagée, la remplacer immédiatement.
NE JAMAIS UTILISER UN TAILLE-HAIE
DONT LA POIGNEE AVANT EST CASSEE,
ENDOMMAGEE OU MAL FIXEE. |
1. DEBRANCHER LE TAILLE-HAIE.
2. A l’aide d’un tournevis à lame plate, retirer la vis
de fixation de la poignée.
3. Ecarter les oreilles de la poignée cassée ou
endommagée et déposer la poignée.
4. Insérer les oreilles de la nouvelle poignée dans
les logements prévus de part et d’autre du capot
moteur.
F—10
5. Pivoter la poignée vers l'avant et vers l'arrière
jusqu’à ce que les clavettes en relief du capot
moteur s’insèrent dans les dépressions
correspondantes des oreilles et immobilisent la
poignée.
6. Insérer la vis dans la poignée et le capot moteur.
7. Visser solidement la vis dans l’écrou six pans à
l’aide d’un tournevis à lame plate.
E
DANGER POTENTIEL |
e Si la poignée avant n’est pas en place, les
doigts risquent de toucher la lame en
mouvement.
QUELS SONT LES RISQUES?
e Un contact avec la lame en mouvement peut
entraîner des blessures graves.
COMMENT SE PROTEGER?
e Avant toute utilisation, s’assurer que la
poignée tient bien. |
e Sila vis de la poignée s’est desserrée à
cause des vibrations, la revisser solidement
a Paide d'un tournevis a lame plate.
e Ne pas utiliser le taille-haie si la poignée
avant n’est pas solidement fixée en place.
Remplacement de ia lame
1. DEBRANCHER LE TAILLE-HAIE.
2. Placer le taille-haie à l’envers sur un établi, et
retirer les vis du couvercle de la lame (Fig. 11).
3. Retirer le couvercle de la lame en le soulevant à
l’arrière comme 1llustré.
4. Faire tourner l’ensemble de came dans le sens
des aiguilles d’une montre pour l’aligner sur la
rainure de l’ensemble de lame (Fig. 12).
Remarque: Faire tourner l’ensemble de came
à l’aide d’un tournevis Phillips ou
d’une clé ou douille de 1/4”
(6,3 mm).
Retirer les vis de la lame (Fig. 13).
Déposer l’ensemble de lame. Pour ce faire,
soulever l’ensemble de lame et le faire pivoter
pour le dégager de l’ensemble de came.
Contrôler l’alignement du nouvel ensemble de
lame (Fig. 14).
Remarque: Si nécessaire, faire coulisser
manuellement les lames vers
l’avant et vers l’arrière pour
aligner les rainures afin que de
pouvoir y insérer l’ensemble de
came.
A ATTENTION
DANGER POTENTIEL
e Les lames sont coupantes.
QUELS SONT LES RISQUES?
e Le contact avec les lames peut causer des
blessures graves.
COMMENT SE PROTÉGER?
e S’assurer que l’appareil est débranché.
Porter des gants durant le réglage.
Lorsqu’on fait coulisser les lames
manuellement, ne pas mettre la main ou les
doigts dans un endroit où ils risquent d’être
pincés ou coupés.
Placer le nouvel ensemble de lame sur
l’ensemble de came, et faire à nouveau coulisser
les lames pour que les trous d’insertion des vis
dans l’ensemble de lame se trouvent face aux
trous correspondants dans le carter moteur
(Fig. 14).
Remarque: Si l’alignement est correct,
l’ensemble de lame doit s’engager
dans une rainure dans le carter
moteur.
9. Réinsérer les vis de la lame et bien les serrer.
10. Replacer le couvercle de la lame. Insérer les
pattes de l'avant du couvercle de lame sous le
bouclier de protection et rabattre l’arrière du
couvercle en position (Fig. 15 & 16).
11. Réinsérer les vis du couvercle de la lame.
12. Revisser solidement les vis.
A ATTENTION
DANGER POTENTIEL
e Si le couvercle de la lame n’est pas bien
fermé, des pièces internes peuvent être
découvertes.
QUELS SONT LES RISQUES?
e Le contact de pièces internes découvertes
peut entraîner un accident ou
l’électrocution.
COMMENT SE PROTEGER?
e S’assurer que le couvercle de la lame est
bien refermé avant de brancher
l’alimentation du taille-haie.
Divers
Ne pas utiliser de solvants pour nettoyer les pièces en
plastique. La plupart des plastiques risquent d’être
endommagés par divers types de solvants du
commerce. Nettoyer l’appareil à l’aide de chiffons
propres.
F—11
4\ ATTENTION
DANGER POTENTIEL
e Les pieces en plastique risquent d’étre
endommagées, fragilisées ou détruites par
de nombreux solvants de nettoyage et
d’autres produits.
QUELS SONT LES RISQUES?
e Les pièces endommagées peuvent
occasionner un fonctionnement défectueux
de l’appareil, susceptible d’entraîner des
accidents graves.
COMMENT SE PROTÉGER?
e Ne jamais laisser du liquide de frein, de
l’essence, des produits à base de pétrole,
des huiles de dégrippage, etc, entrer en
contact avec les pièces en plastique. Ces
produits contiennent des substances qui
risquent d’endommager, de fragiliser ou
détruire le plastique.
Mesures de précautions contre
l’électrocution
e Ne pas utiliser le taille-haie sous la pluie, dans
des endroits mouillés, ou pour tailler des haies
ou des buissons mouillés.
e Utiliser uniquement des cordons prolongateurs
en bon état, marqués “convient pour usage avec
appareils extérieurs”, dont les caractéristiques
électriques nominales n’excèdent pas celles du
taille-haie.
e Ne pas utiliser de cordons prolongateurs
endommagés.
e … Inspecter régulièrement les cordons et les
remplacer s’ils sont endommagés.
e Ne pas maltraiter le cordon.
e Ne jamais porter le taille-haie par le cordon.
F-12
e Ne pas débrancher la fiche en tirant sur le
cordon.
e Tenir le cordon à l’écart de la chaleur, de l’huile,
des arêtes coupantes et des lames mobiles.
e Porter des chaussures antidérapantes
Entretien d'un appareil a
double isolement
Dans un appareil à double isolement, la mise à la
terre est remplacée par deux systèmes d'isolement
électrique. L'appareil n’est pas connecté à une prise
de terre et ne doit pas l’être. L'entretien d’un appareil
à double isolement requiert un très grand soin et une
bonne connaissance du système, et ne doit être
entrepris que par un technicien qualifié. Les pièces de
rechange d'appareils à double isolement doivent être
identiques aux pièces d’origine. Les appareils à
double isolement sont identifiés par une inscription
“DOUBLE INSULATION” ou “DOUBLE
INSULATED”. Le symbole [©] (deux carrés l’un dans
l’autre) peut aussi figurer sur l’appareil.
Fiche technique
Longueur de Modèle 51815 20" (50 cm)
lame Modèle 51819 24" (60 cm)
Courant Modèle 51815 3,0 À
absorbé Modèle 51819
Tension 120 V, 60 Hz, AC uniquement
Action de Double action
coupe
Vitesse à vide Modèle 51815 3000 coupes/
min.
Modèle 51819
Poids net 3,5 kg. (7 tbs.)
zu e
TONO UND SAINTS OESTE ANALES IL DO LALO LADA IIDOADAN ANNAN NDS
o.
5 La promesse Toro
ee Garantie totale de deux ans pour usage résidentiel
Su aux Etats-Unis, au Canada et au Mexique
TZ
e ; La société Toro garantit ce produit TORO pendant une période de deux ans contre tout défaut de
A pieces ou main d'oeuvre. Pour obtenir la réparation ou l'échange d'un appareil sous garantie, à
ds la discrétion de Toro, renvoyer l'appareil complet chez le vendeur, avec la preuve d'achat, port
payé par l’expéditeur. (Aux Etats-Unis UNIQUEMENT, les utilisateurs peuvent renvoyer l'appareil
avec la preuve d'achat chez n'importe quel concessionnaire TORO Master Service Dealer ou au
TORO Service Center, 5300 Shoreline Blvd., Mound, MN 55364.) La garantie ne couvre que les
défauts du produit. Elle ne couvre pas les dommages secondaires ou indirects. La
restriction ou l’exclusion de la garantie des dommages secondaires ou indirects n'est pas
autorisée dans certains Etats, et peut donc ne pas s’appliquer dans votre cas. Cette
garantie vous accorde des droits spécifiques, et certains droits susceptibles de varier d’un Etat à
l’autre. En dernier recours, nous contacter à l’adresse suivante: The Toro Company, Customer
Service Department, 8111 Lyndale Ave S, Bloomington, MN, 55420-1196. (Ne pas renvoyer de
X produits défectueux a cette adresse.)
REE
A NT AA
a, nnn ApS
iy Lu SE
re ae a EI NS QUE ADN EN RE SRE EEE PE ECO
A Ao CAR SE A ON DO ESS i
RHONE NDA NDA CON A RE a SR DEN BA LS NAAA 3
a Et A Pl La «али Ar as ENE aL. y X e В " Ta а Да Cael Ч
NA LD ANNO SES EE SES SOA ROSE SOON eB AR
PAYS AUTRES QUE LES ÉTATS-UNIS, LE CANADA ET LE MEXIQUE
Les consommateurs ayant achetés des produits Toro exportés des États-Unis, du Canada ou du Mexique devront se mettre en
rapport avec leur distributeur (concessionnaire) Toro afin d'obtenir les polices de garantie pour leur pays, province ou état. Si,
pour une raison quelconque, vous n'étiez pas satisfait du service de votre distributeur ou aviez des difficultés à obtenir des
informations sur la garantie, contactez l'importateur TORO.
EST
Contenido
Pagina
Introduccién ............................ 1
Seguridad .............................. 2
Calcomanias de seguridad e instrucciones . 5
MONAJE «ooo eee eee eee annn 6
Instalación de la manija delantera ....... 6
Operación ..........r_eoec_ecrecroerrecoe.. 6
Caracteristicas ...................... 6
Conexibéneléctrica ................... 6
Botondeseguridad ................... 6
Interruptor ......... iL 6
Retén del cable de extensión ........... 7
Preparación para el funcionamiento ...... 7
Recorte de un seto ................... 8
Mantenimiento ..........woeoeocceccocreoo. 10
Lubricación de la cuchilla ............. 10
Lubricación ........................ 10
Reemplazo de la manija delantera ....... 10
Reemplazo de la cuchilla .............. li
General ............... 0 aa aa aa ae ee 12
Protección contra el riesgo de descargas
eléctricas .......eeeeeecaoaro reee. 12
Servicio para los aparatos con doble
aislamiento .......c_.eeereereorereo. 13
Especificaciones del producto .............. 13
Garantía ............ citi, 16
Introduccion
Gracias por comprar un producto Toro.
Todo el personal de Toro queremos que esté
totalmente satisfecho con su nuevo producto. Por ello
le rogamos que se ponga en contacto con su
concesionario local autorizado, que dispone de piezas
de repuesto Toro genuinas y le podrá ayudar con los
problemas técnicos y asistirle en todo momento.
Siempre que se comunique con el Concesionario de
Servicio Autorizado o con la fábrica, tenga a mano
los números de modelo y serte del producto. Estos
ES—1
números ayudarán al Concesionario de Servicio o al
Representante de Servicio a proporcionarle una
información precisa acerca de su producto
determinado. Encontrará la calcomanía con los
números de modelo y serie en un lugar especial en el
producto (Fig. 1).
Para su comodidad, anote a continuación el modelo y
el número de serie de su producto.
No. del modelo:
No. de serie:
Lea este manual detenidamente para aprender a
utilizar y mantener correctamente su producto. La
lectura de este manual le ayudará a Vd. y a otros a
evitar lesiones corporales y daños a la máquina.
Aunque Toro diseña, fabrica y comercializa productos
seguros y de la más alta calidad, Vd. es el responsable
de utilizar el producto de forma segura y adecuada.
Vd. también es el responsable de instruir a las
personas a las que tiene intención de dejar utilizar la
máquina, para que la usen según las normas de
seguridad.
Á lo largo de este manual, Toro ha incluido avisos
que identifican peligros potenciales y mensajes de
seguridad especiales que le ayudarán a Vd. y a otros a
evitar las lesiones corporales, incluso la muerte. Las
palabras utilizadas para indicar estos mensajes e
identificar el nivel de riesgo son PELIGRO, _
ADVERTENCIA y CUIDADO. No obstante, sin
importar el nivel de riesgo, sea extremadamente
cuidadoso.
PELIGRO señala una situación extremadamente
arriesgada que causará lesiones graves, incluso la
muerte, 51 no se siguen las precauciones indicadas.
ADVERTENCIA señala un riesgo que puede causar
lesiones graves, incluso la muerte, si no se siguen las
instrucciones indicadas.
CUIDADO señala un riesgo que puede causar
lesiones leves o moderadas si no se siguen las
Instrucciones indicadas. 1.
Mientras esta funcionando
VISTASE ADECUADAMENTE. No use ropas
sueltas o joyas, ya que pueden quedar atrapadas
en las piezas moviles. Utilice guantes resistentes,
calzado antideslizante y se recomienda el uso de
gafas de seguridad provistas de protección
lateral. Utilice protección en la cabeza que recoja
el pelo largo. Ate los cordones de la ropa de
forma que no cuelguen sueltos y puedan
enredarse en la unidad. |
También se utilizan otras dos palabras para resaltar
cierto tipo de información. “Importante” llama la
atención sobre informaciones técnicas especiales y
“Nota” hace hincapié sobre informaciones generales
que es conveniente resaltar.
MANTÉNGASE ALERTA. Preste atención a
lo que está haciendo y utilice el sentido común.
No trabaje con la recortadora cuando esté
fatigado, o bajo los efectos de drogas, alcohol o
Seguridad 2
“ A ADVERTENCIA
medicamentos.
PELIGRO POTENCIAL ee оо
* Para protegerse contra las lesiones, es NN PELIGRO
necesario respetar las precauciones básicas |
de idad.
© Segtridd PELIGRO POTENCIAL
LO QUE PUEDE SUCEDER Las cuchillas estan afiladas.
e Si no se respetan las precauciones de LO QUE PUEDE SUCEDER
seguridad, pueden producirse lesiones
personales graves.
COMO EVITAR EL PELIGRO
e Lea cuidadosamente y comprenda
perfectamente las siguientes normas para el
funcionamiento seguro, así como todas las
instrucciones contenidas en el presente
manual.
Antes del funcionamiento
1.
FAMILIARICESE CON SU
RECORTADORA DE SETOS — LEA Y
* El contacto con las cuchillas puede causar
serias lesiones personales.
COMO EVITAR EL PELIGRO
* Mantenga las manos lejos de las cuchillas.
* Mantenga ambas manos en la manija
mientras la recortadora esté encendida.
e No intente retirar el material cortado o
sujetar el material que se va a cortar
mientras las cuchillas estén en movimiento.
* Cerciórese de que su recortadora esté
desenchufada y de que el interruptor esté
en la posición off antes de retirar el
material atascado en las cuchillas.
* No coja con la mano las cuchillas de corte
SIGA TODAS LAS INSTRUCCIONES. Lea
cuidadosamente el manual del propietario.
Aprenda sus aplicaciones y sus limitaciones, así
como los peligros potenciales relacionados con
esta herramienta.
que están expuestas o los bordes de corte de
la recortadora.
ES-2
4 CUIDADO
PELIGRO POTENCIAL
® Las cuchillas tendrán un movimiento
debido a la inercia después de que se
apague la recortadora.
LO QUE PUEDE SUCEDER
* El contacto con las cuchillas puede causar
serias lesiones personales.
COMO EVITAR EL PELIGRO
o Desenchufe la unidad y espere a que se
detengan las piezas móviles antes de
depositar la recortadora o de manipular las
cuchillas.
ENT
PELIGRO POTENCIAL
e La utilización de la recortadora puede
producir descargas eléctricas.
LO QUE PUEDE SUCEDER
e Las descargas eléctricas pueden producir
lesiones personales graves e incluso la
muerte.
COMO EVITAR EL PELIGRO
* No utilice la recortadora bajo la lluvia, o en
setos o arbustos mojados.
e Utilice cables de extensión en buen estado y
marcados con la indicación “adecuados
para utilizar en exteriores”, y con
homologación eléctrica no menor a la de la
recortadora.
e No utilice cables de extensión dañados.
Inspeccione los cables periódicamente y
reemplácelos si estuvieran dañados.
* No abuse del cable.
e Nunca arrastre la recortadora por el cable.
* No tire del cable para desenchufarlo del
receptáculo.
o Mantenga el cable lejos de las fuentes de
calor, del aceite, de los bordes afilados y de
las cuchillas en movimiento.
ES-3
CUANDO TRABAJE CON LA
RECORTADORA, MANTENGA EL CABLE DE
EXTENSIÓN DETRÁS DE LA MISMA. Nunca lo
cuelgue sobre el seto que se esté recortando.
MANTENGA A LOS NIÑOS ALEJADOS.
No permita que los niños toquen la recortadora o
el cable de extensión. Mantenga a los niños a
una distancia prudente del área de trabajo.
UTILICE LA RECORTADORA
CORRECTAMENTE, Utilice únicamente para
recortar los arbustos, setos, etc. descritos en las
instrucciones de funcionamiento. No abuse de la
recortadora. | |
NO INTENTE RECORTAR EN LUGARES
FUERA DE SU ALCANCE O SE PONGA
DE PIE SOBRE UN SOPORTE
INESTABLE. Mantenga siempre el equilibrio y
una posición estable. No emplee una escalera.
Evite recortar en lugares donde no pueda utilizar
las dos manos. Sujete la recortadora tal como se
indica en la Figura 7.
EVITE EL ARRANQUE ACCIDENTAL DE
LA RECORTADORA. Antes de desenchufar la
recortadora, compruebe que el interruptor esté en
la posición * off”. No transporte la recortadora
con el dedo en el interruptor.
DESCONECTE (DESENCHUFE) LA
RECORTADORA DE LA FUENTE DE
ALIMENTACION cuando no la utilice, antes
de repararla, limpiarla, etc.
EFECTÚE EL MANTENIMIENTO DE LA
RECORTADORA CON ESMERO. Mantenga
las cuchillas afiladas en todo momento, y
límpielas para obtener los mejores resultados.
Sigas las instrucciones en que se indica la
responsabilidad del cliente. Limpie siempre con
un trapo limpio. Nunca limpie la herramienta
con fluido de frenos, gasolina, productos con
base de petróleo, o cualquier disolvente fuerte.
10. ALMACENE LA RECORTADORA EN EL que aparece a continuación. S1 tiene alguna duda,
INTERIOR. Cuando no la utilice, guarde la utilice un calibre mayor. Cuando menor sea el
recortadora en el interior de un recinto seco y número del calibre, más grueso será el cable.
fuera del alcance de los niños. Para las herramientas homologadas para 6 amp.
o menos:
11. NO INTENTE REPARARLA. Para los
servicios de mantenimiento o las reparaciones,
| LONGITUD DEL. CALIBRE DEL
llame al 1-800-237-2654 en los Estados Unidos. CABLE DE EXTENSION ALAMBRE A.W.G.
Especifique que deben utilizarse únicamente
piezas de repuesto originales de Toro. 25 PIES 16
12. MANTENGA LIMPIA EL ÁREA DE | 50 PIES 16
TRABAJO. Las áreas y los bancos 100 PIES 16
desordenados dan pie a que se produzcan
accidentes. 150 PIES 14
ÁN ADVERTENCIA
Л АРМЕВТЕМСТА
PELIGRO POTENCIAL So |
e Sila manija delantera no está instalada, se PELIGRO POTENCIAL
podría operar la recortadora con una sola e El contacto con una zona dañada del cable
mano. de extensión puede causar descargas
LO QUE PUEDE SUCEDER eléctricas.
e El operar la recortadora con una sola mano LO QUE PUEDE SUCEDER
puede causar lesiones personales graves. e Las descargas eléctricas pueden producir
COMO EVITAR EL PELIGRO clones personales graves e incluso la
e No utilizar la recortadora si la manija -
delantera no está instalada. COMO EVITAR EL PELIGRO
e Mantener las dos manos en la manija e Revise el cable de extensión antes de cada
mientras la herramienta esté encendida. utilización.
e Si estuviera dañado, reemplace
inmediatamente el cable de extensión.
13. PROTEJ A SUS PULMONES. Utilice una e No utilice nunca la herramienta con un
máscara facial o antipolvo cuando se trabaje en cable de extensión dañado.
condiciones polvorientas.
14. PROTEJA SUS OÍDOS. Utilice protección 16. NO UTILIZAR NUNCA EN UNA
para los oídos cuando se trabaje durante períodos ATMOSFERA EXPLOSIVA. Las chispas que
prolongados de tiempo. normalmente produce el motor podrían inflamar
, los vapores.
15. CABLES DE EXTENSION. El uso de |
cualquier cable de extensión producirá cierta 17. CUANDO SE REPARE LA UNIDAD,
pérdida de energía. Para mantener dicha pérdida UTILICE SIEMPRE PIEZAS DE
a un nivel mínimo y evitar que la herramienta se REPUESTO ORIGINALES DE GRACO.
caliente en exceso, cerciórese de utilizar un cable |
lo suficientemente grueso para transportar la 18. ENCHUFES POLARIZADOS. Para reducir el
corriente que necesita su producto. Cuando riesgo de choques eléctricos, este equipo tiene un
utilice un cable de extensión, siga las receptáculo de enchufe polarizado (una patilla es
recomendaciones del cuadro de calibres de cable más ancha que la otra). El enchufe del cable de
ES-4
19.
extensión encajará en el receptáculo polarizado
sólo en una posición. S1 el enchufe no encaja
perfectamente en el receptáculo, invierta el
enchufe. S1 tampoco encaja, no utilice ese cable
de extensión. Consiga otro cable de extensión
que encaje en el enchufe polarizado. No
modifique de ninguna forma el receptáculo de la
toma de corriente.
CONSERVE ESTAS INSTRUCCIONES.
Consúltelas con frecuencia y utilícelas para
enseñar a otros cómo utilizar esta herramienta. Si
presta esta herramienta a alguna persona, insista
en que lea estas instrucciones.
WV Ne
PELIGRO POTENCIAL
* El uso de cualquier recortadora de setos
puede causar el lanzamiento de objetos
extraños en dirección a sus ojos o los ojos
de los espectadores,
LO QUE PUEDE SUCEDER
o El contacto con los objetos lanzados puede
causar lesiones graves en los ojos.
COMO EVITAR EL PELIGRO
e Antes de comenzar a operar la recortadora,
utilice siempre gafas de protección
provistas de protección lateral y, cuando
sea necesario, una máscara facial. Se
recomienda el uso de Máscaras de
Seguridad de Visión Amplia para utilizar
sobre las gafas graduadas o sobre las gafas
estándar con protecciones laterales.
* Mantenga a los espectadores y a los
animales domésticos lejos del área de
trabajo.
Calcomanías de seguridad e instrucciones
WARNING: roR SAFE OPERATION SEE OWNER'S MANUAL.
WEAR EYE PROTECTION TO REDUCE RISK OF ELECTRIC
SHOCK, DO NOT EXPOSE UNIT TO WATER OR OPERATE UNIT ON
WET GROUND. REPLACE DAMAGED CORD IMMEDIATELY. USE
ONLY WITH EXTENSION CORD SUSTABLE FOR OUTDOOR USE.
DOUBLE INSU INSULATED - „WHEN SERVICING USE ONLY IDENTICAL
ADVERTE ENCIA:
PARA USO SEGURO CONSULTE EL
HERRAMENTA AL AGUA N LA UTILICE SOBRE SUELO HUMEDO,
REEMPLACE INMEDIATAMENTE CAULQUER CORDON
DANE USE SOLAMENTE CON UN CORDON DE EXTENSION
ANACO PARA USAR AL AIRE LIBRE. CUANDO REPARE LA
RAMENTA. UTILICE SOLAMENTE REPUESTOS !DENTICOS.
AVERTISSEMENT: POUR UNE UTILISATION SURE,
CONSULTEZ LE MANUEL DUTILISATION. PORTEZ DES LUNETTES
DE SECURITE. POUR EVITER LES RISQUES DE DECHARGE
ELECTRIQUE, NEXPOSEZ PAS L'APPAREIL А L'EAU ET NE
L'UTILISEZ ” PAS sun UN SOL HUMDE. REMPLACEZ
IMMEDIATEMENT LE CORDON SI CELUI Cl EST ENDOMMAGE
NUTILISEZ L'APPAREIL QU'AVEC UN CORDON PROLONGATEUR
PREVU POUR L'EXTERIEUR. LORS DE L'ENTRETIEN, N'UTILISEZ QUE
DES PIECES DE RECHANGE INDENTIQUES.
No MADE IN UBA, /HECHO EN EE. UU. / FAIT AUXE.U. J
EN LA CAJA DE LA RECORTADORA
(N° de ref. 92-3339)
Е5-5
Las calcomanías de seguridad e instrucciones están colocadas en un lugar
fácilmente visible por el operador y cerca de las piezas potencialmente peligrosas.
Reemplace cualquier calcomanía dañada o despegada.
a WARNING: DO NOT REMOVE GUARD. DO NOT USE as Y
HANDLE. WEAR EYE PROTECTION
ADVERTENCIA: NO SAQUE EL PROTECTOR. NO USE COMO
MANIJA. USE LENTES PROTECTORES
ATTENTION: NE PAS ENLEVER LE CARTER DE PROTECTION. NE
PAS UTILISER COMME MANCHE. PORTER DES
« LUNETTES DE PROTECTION J
EN LA GUARDA DE LA CUCHILLA
(N* de ref. 92-3338)
Montaje
VUS
PELIGRO POTENCIAL
e La recortadora es operacional cuando estâ
enchufada a una toma de corriente. Alguien
podria ponerla en marcha accidentalmente.
LO QUE PUEDE SUCEDER
e La puesta en marcha accidental de la
recortadora puede causar lesiones
personales graves.
COMO EVITAR EL PELIGRO
e Su recortadora de setos no debería estar
nunca enchufada mientras monta las piezas
o realiza ajustes.
o Utilice siempre gafas de seguridad provistas
de protección lateral y, si fuera necesario,
una máscara facial cuando trabaje con su
recortadora de setos.
Instalación de la manija
delantera
Después de retirar la recortadora de su embalaje,
retire la manija delantera y el tornillo de la bolsa de
plástico. Utilice un destornillador de hoja plana, la
única herramienta necesaria para el montaje, para
instalar de la forma siguiente.
1.
Coloque la manija delantera paralela a la
protección de la cuchilla de la recortadora, tal
como se indica en la Figura 2, y después encaje
las orejas de la manija delantera en las ranuras
para la manija del cárter del motor.
Mueva la manija hacia adelante y hacia atrás
hasta que la ranura dentada con receso de la
manija encaje y se bloquee en la ranura dentada
con resalte del cárter del motor.
Coloque la recortadora en un banco de trabajo e
introduzca el tornillo a través de la manija
delantera y del cárter del motor. Vea la flecha
mostrada en la Figura 3.
4. Empiece a enroscar el tornillo en la tuerca
hexagonal.
Nota: Para mayor comodidad al comenzar a
enroscar el tornillo, la tuerca hexagonal
está retenida en la ranura moldeada del
lado opuesto de la manija.
5. Apriete firmemente el tornillo con un
destornillador de hoja plana.
Operación
Características
Antes de intentar utilizar la recortadora,
familiarícese con todas las características de
funcionamiento y con los requisitos de seguridad.
Conexión eléctrica
Debe conectarse únicamente a una fuente de
alimentación de 120 voltios, 60 Hz, CA (corriente
casera normal). No haga funcionar esta herramienta
con corriente continua (CC). Una caída de tensión de
más del 10 porciento causará una pérdida de potencia
y el sobrecalentamiento. Si la recortadora no funciona
cuando se enchufa a una toma de corriente,
compruebe el suministro de energía.
Botón de seguridad
Su recortadora de setos está equipada con un botón
de “seguridad” que reduce la posibilidad de
arranques accidentales. Es necesario oprimir el botón
situado en la parte superior de la manija para poder
tirar del gatillo interruptor (Fig. 3). El cierre de
seguridad se repone cada vez que se suelta el gatillo.
Interruptor
Para encender ( “ON”) su recortadora de setos,
oprima y mantenga pulsado el botón de “seguridad”,
tire del gatillo interruptor, y después suelte el botón
de “seguridad”. Suelte el gatillo interruptor para
apagar “OFF” la recortadora de setos (Fig. 3).
ES-6
FINI: SVEN
PELIGRO POTENCIAL
e Si el gatillo interruptor está oprimido en la
posición “ON” y la recortadora está
enchufada en una toma de corriente, la
recortadora estará operaciona.
LO QUE PUEDE SUCEDER
o El arranque accidental de la recortadora
puede causar lesiones personales graves.
COMO EVITAR EL PELIGRO
* Antes de conectar su recortadora a la toma
de corriente, cerciórese siempre de que el
gatillo interruptor no esté oprimido en la
posición “ON”.
Retén del cable de extensión
Se suministra un retén del cable de extensión para
evitar que éste se desconecte de la recortadora durante
la tarea. Está amoldado en la manija del interruptor de
la recortadora. Enchufe el cable de extensión en la
manija del interruptor y después colóquelo en el
retén, sin que esté tirante, tal como se indica en la
Figura 4.
El retén del cable de extensión resulta óptimo para los
cables con calibre 16 A.W.G. Cuando utilice un cable
de extensión con calibre 14 A.W.G., el cable estará
apretado. Para sujetar los cables de extensión con
calibre 14 A.W.G. se sugiere un método alternativo
indicado en la Figura 5.
ES-7
FILE ETE)
PELIGRO POTENCIAL
* La recortadora puede funcionar
incorrectamente si falta alguna pieza, o si
hay piezas dañadas o rotas,
LO QUE PUEDE SUCEDER
e Una recortadora que funcione
incorrectamente puede causar lesiones
personales graves. |
COMO EVITAR EL PELIGRO
o Si falta alguna pieza, o alguna pieza está
rota o dañada, no opere la recortadora
hasta que haya sido reemplazada.
Preparación para el
funcionamiento
Para facilitar el funcionamiento, su recortadora de
setos tiene una manija delantera y una manija trasera
(Fig. 6).
— ÁN ADVERTENCIA
PELIGRO POTENCIAL
e Si la manija delantera no está instalada, se
podría operar la recortadora con una sola
mano.
LO QUE PUEDE SUCEDER
® El operar la recortadora con una sola mano
puede causar lesiones personales graves.
COMO EVITAR EL PELIGRO
e Revise la manija delantera antes de cada
uso. Cerciórese de que esté firmemente
sujeta a su recortadora de setos.
Para su seguridad, se ha colocado una protección de
la cuchilla entre la manija delantera y la cuchilla.
NO HAGA FUNCIONAR LA RECORTADORA
SI LA PROTECCIÓN DE LA CUCHILLA SE
ROMPE O SUFRE DETERIOROS.
Cuando utilice la recortadora de setos, sujétela con | |
ambas manos, tal como se indica en la Figura 6. A ADVERTENCIA
NO UTILICE LA PROTECCION DE LA PELIGRO POTENCIAL
CUCHILLA COMO UN PUNTO DE SUJECION. * El uso de cualquier recortadora de setos
puede causar el lanzamiento de objetos
| A ADVERTENCIA | extraños en dirección a sus ojos o los ojos
| | de los espectadores,
PELIGRO POTENCIAL LO QUE PUEDE SUCEDER
e Las cuchillas de la recortadora están * El contacto con los objetos lanzados puede
afiladas. causar lesiones graves en los ojos.
LO QUE PUEDE SUCEDER COMO EVITAR EL PELIGRO
e El contacto con las cuchillas en movimiento * Antes de comenzar a operar la recortadora,
puede causar serias lesiones personales o utilice siempre gafas de protección
daños materiales. provistas de protección lateral y, cuando
COMO EVITAR EL PELIGRO sea necesario, una máscara facial, Se
recomienda el uso de Máscaras de
Seguridad de Visión Amplia para utilizar
sobre las gafas graduadas o sobre las gafas
estándar con protecciones laterales.
e Mantenga a los espectadores y a los
animales domésticos lejos del área de
trabajo.
* Permanezca alerta y preste atención a lo
que esté haciendo.
e No trabaje con la recortadora cuando esté
fatigado, o bajo los efectos de drogas,
alcohol o medicamentos.
® № trabaje con la recortadora si las
protecciones no están colocadas.
Recorte de un seto
1. UTILICE LA RECORTADORA
CORRECTAMENTE. Sujete la recortadora con
ambas manos y manteniendo la cuchilla de corte
lejos de Ud. ANTES de oprimir el interruptor
(Fig. 7).
2. Opimael botón de seguridad y apriete el gatillo
interruptor.
Nota: El botón de seguridad está situado
sobre la manija (Fig. 3).
ES-8
ÁN ADVERTENCIA
PELIGRO POTENCIAL
e Cuando la recortadora está funcionando,
los bordes afilados están en movimiento.
LO QUE PUEDE SUCEDER
e Cualquier parte del cuerpo que entre en
contacto con las piezas en movimiento
puede sufrir lesiones graves.
COMO EVITAR EL PELIGRO
e Mantenga las manos y los dedos lejos de las
piezas en movimiento.
Durante la tarea, mantenga siempre el cable
detrás de la recortadora. No lo coloque sobre el
seto donde pueda ser cortado por la cuchilla.
ÁN ADVERTENCIA
PELIGRO POTENCIAL
e El cable de extensión puede resultar
dañado por la cuchilla en movimiento.
LO QUE PUEDE SUCEDER
e El contacto con una zona dañada del cable
de extensión puede causar descargas
eléctricas que, a su vez, pueden producir
lesiones personales graves o incluso la
muerte.
COMO EVITAR EL PELIGRO
e No utilice nunca la herramienta con un
cable de extensión dañado.
e Reemplace inmediatamente un cable de
extensión dañado.
À PELIGRO
PELIGRO POTENCIAL
e Sila cuchilla se atasca con el cable de
extensión, ¡no toque la cuchilla!
LO QUE PUEDE SUCEDER
e ¡La cuchilla puede cargarse de electricidad
y resultar muy peligrosa! El contacto con la
cuchilla cargada eléctricamente puede
causar lesiones personales graves o incluso
la muerte,
COMO EVITAR EL PELIGRO
e Continúe sujetando la recortadora por las
manijas aisladas y desenchufe
inmediatamente el cable de extensión de la
toma de corriente.
ES-9
No intente recortar los setos que estén fuera de
su alcance. Durante el funcionamiento, debe
sujetar siempre la recortadora con ambas manos.
NS
PELIGRO POTENCIAL
e La recortadora es operacional cuando está
enchufada a una toma de corriente. Alguien
podría poner en marcha accidentalmente la
recortadora.
LO QUE PUEDE SUCEDER
e La puesta en marcha accidental de la
recortadora puede causar lesiones
personales graves.
COMO EVITAR EL PELIGRO
e Desconecte la recortadora de la toma de
corriente y transpórtela por la manija
delantera cuando no la esté utilizando.
Técnicas de recorte
Si lo desea, puede utilizar un cordel para
ayudarle a nivelar el seto. Decida a qué altura
desea el seto, después, extienda un cordel a la
altura que desea, y proceda a recortar el seto
hasta la línea marcada por el cordel (Fig. 7).
e Recorte el lateral del seto de forma que quede
ligeramente más estrecho por la parte superior,
tal como se indica en la Figura 8. De esta forma
mayor cantidad quedará expuesta a la luz y el
crecimiento será más uniforme.
o Utilice guantes cuando recorte setos espinosos.
e Cuando recorte brotes, emplee un movimiento
amplio y tajante, de forma que los tallos entren
en contacto directo con la cuchilla de corte. Los
setos más viejos tienen tallos más gruesos, y se
recortarán más fácilmente utilizando un
movimiento de sierra.
e No intente cortar tallos con un grosor mayor que
8,5 mm (3/8 pulg.) o que es obvio que son
demasiado largos para entrar en la cuchilla de
corte. Para cortar los tallos largos, utilice una
sierra manual sin conexión eléctrica o una
podadora.
Mantenimiento
Ne
PELIGRO POTENCIAL
e El uso de piezas de repuesto que no sean de
Toro podría dañar el producto.
LO QUE PUEDE SUCEDER
o El uso de un producto dañado podría
causar lesiones personales graves.
COMO EVITAR EL PELIGRO
e Cuando efectúe reparaciones, emplee
únicamente piezas de repuesto originales de
Toro. No utilice nunca piezas de repuesto
“que se adaptan a cualquier herramienta”.
Lubricación de la cuchilla
Para un funcionamiento más fácil y para prolongar la
vida de la cuchilla, lubrique la cuchilla de la
recortadora de setos antes y después de cada
utilización.
1. DESCONECTE LA RECORTADORA DE
LA FUENTE DE ALIMENTACIÓN.
2. Aplique aceite ligero de máquina a lo largo del
borde superior, tal como se indica en la Figura 9.
Durante el funcionamiento, se debe parar
ocasionalmente la recortadora, desconectarla y
engrasaria.
Lubricación
Todos los cojinetes de esta herramienta están
lubricados con suficiente lubricante de grado alto para
que, en condiciones normales de uso, su efecto sea
permanente. Por ello, no es necesario volver a
lubricarlos.
Reemplazo de la manija
delantera (Fig. 10)
S1 la manija delantera de la recortadora se rompe o
sufre daños de cualquier tipo, reemplácela
inmediatamente.
NO UTILICE NUNCA UNA RECORTADORA
DE SETOS CON LA MANIJA DELANTERA
ROTA, DETERIORADA O FLOJA.
1. DESCONECTE LA RECORTADORA DE
LA FUENTE DE ALIMENTACIÓN.
2. Utilice un destornillador de hoja plana para sacar
el tornillo que sujeta la manija.
3. Abra las orejas de la manija y saque la manija
rota o dañada de la recortadora.
4. Coloque las orejas de la manija de repuesto en
las ranuras correspondientes del cárter del motor.
5. NMueva la manija hacia adelante y hacia atrás
hasta que la ranura dentada con receso de la
manija encaje y se bloquee en la ranura dentada
con resalte del cárter del motor.
6. Introduzca el tornillo a través de la manija y del
cárter del motor.
ES-10
7. Empiece a enroscar el tornillo en la tuerca
hexagonal utilizando el destornillador de hoja
plana y apriete firmemente.
A ADVERTENCIA
PELIGRO POTENCIAL
e Sila manija delantera no está instalada, los
dedos podrían entrar en contacto con la
cuchilla en movimiento.
LO QUE PUEDE SUCEDER
o El contacto con la cuchilla en movimiento
podría causar lesiones personales graves.
COMO EVITAR EL PELIGRO
e Compruebe que la manija está
correctamente instalada antes de cada
utilización.
e Si el tornillo de la manija vibra
aflojándose, apriételo firmemente con un
destornillador de hoja plana.
Reemplazo de la cuchilla
1. DESCONECTE LA RECORTADORA DE
SETOS DE LA FUENTE DE
ALIMENTACION.
2. Coloque la recortadora, en posición invertida, en
un banco de trabajo y saque los tornillos de la
cubierta de la cuchilla (Fig. 11).
3. Saque la cubierta de la cuchilla. Para ello,
levántela por su parte trasera.
4. Gire el conjunto de la leva en el sentido de las
agujas del reloj, de forma que la ranura del
conjunto de la cuchilla esté alineada con el
conjunto de la leva (Fig. 12).
Nota: Para girar el conjunto de la leva se
necesita un destornillador Phillips, una
llave de tubo o una llave para tuercas
de 1/4 pulg.
5. Saque los tornillos de la cuchilla (Fig. 13).
ES-11
6. Saque el conjunto de la cuchilla. Para ello,
levante y gire el conjunto sacándolo del conjunto
de la leva.
7. Compruebe el alineamiento de la nueva cuchilla
(Fig. 14).
Nota: Si fuera necesario alinearla, deslice
manualmente el conjunto de la cuchilla
hacia adelante y hacia atrás hasta que
las ranuras del conjunto de la cuchilla
estén alineadas y encajen sobre el
conjunto de ta leva.
ENT
PELIGRO POTENCIAL
e Las cuchillas están afiladas.
LO QUE PUEDE SUCEDER
e El contacto con las cuchillas puede causar
lesiones corporales graves.
COMO EVITAR EL PELIGRO
e Cerciórese de que la unidad esté
desenchufada. Utilice guantes mientras
realiza el ajuste. Cuando deslice
manualmente el conjunto de la cuchilla, no
coloque la mano o los dedos entre las
cuchillas o en ningún lugar donde puedan
engancharse o ser amputados.
8. Coloque el nuevo conjunto de la cuchilla sobre
el conjunto de la leva, y continúe deslizando
manualmente el conjunto de la cuchilla hasta que
los orificios para los tornillos del conjunto de la
cuchilla queden alineados con los orificios para
los tornillos del cárter del motor (Fig. 14).
Nota: Cuando estén alineados, el conjunto de
la cuchilla encajará en la ranura con
receso del cárter del motor.
9. Vuelvaa colocar los tornillos de la cuchilla.
Apriételos firmemente.
10. Vuelva a colocar la cubierta de la cuchilla.
Vuelva a colocar las lengiietas de la parte
delantera de la cubierta de la cuchilla debajo de
e UE |
la protección de la cuchilla y descienda la parte PELIGRO POTENCIAL
trasera de la cubierta de la cuchilla e Las piezas de plástico pueden resultar
(Fig. 15 & 16). danadas, debilitadas o destruidas por el uso
de diversos disolventes de limpieza y otros
11. Vuelva a colocar los tornillos de la cubierta de la fluidos.
cuchilla. LO QUE PUEDE SUCEDER
12. Apriete los tornillos firmemente. e Las piezas deterioradas pueden hacer que
la recortadora funcione incorrectamente, lo
que podría dar lugar a lesiones personales
A ADVERTENCIA | graves.
COMO EVITAR EL PELIGRO
e No permita que el fluido de frenos, la
gasolina, los productos con base de
petrôleo, los aceites penetrantes, etc. entren
en contacto con las piezas de plastico, dado
PELIGRO POTENCIAL
e Sila cubierta de la cuchilla no está
correctamente colocada, las piezas internas
quedarán expuestas.
LO QUE PUEDE SUCEDER que contienen productos químicos que
e El contacto con piezas internas puede podrían dañar, debilitar o destruir los
causar un accidente o descargas eléctricas. plásticos.
COMO EVITAR EL PELIGRO
e Cerciórese de que la cubierta de la cuchilla
está colocada antes de conectar su
recortadora de setos a la fuente de Protección contra el riesgo de
alimentación. descargas eléctricas
e No utilice la recortadora bajo la lluvia, o en setos
o arbustos mojados.
General В _
e Utilice cables de extensión en buen estado y
Evite el uso de detergentes cuando limpie las piezas marcados con la indicación “adecuados para
de plástico. La mayoría de los plásticos son utilizar en exteriores”, y con homologación
susceptibles a diversos tipos de disolventes eléctrica no menor a la de la recortadora.
comerciales y pueden resultar dañados por su uso.
_ но © , e ÑNoutilice cables de extensión dañados.
Utilice trapos limpios para eliminar la suciedad, la
carbonilla, etc. e — Inspeccione los cables periódicamente y
reemplácelos si estuvieran dañados.
e No abuse del cable.
e Nunca arrastre la recortadora por el cable.
e No tire del cable para desenchufarlo del
receptáculo.
e Mantenga el cable lejos de las fuentes de calor,
del aceite, de los bordes afilados y de las
cuchillas en movimiento.
ES-12
e Utilice calzado antideslizante.
Servicio para los aparatos con
doble aislamiento
Con los aparatos con doble aislamiento, en vez de la
toma a tierra, se suministran dos sistemas de
aislamiento. Este tipo de aparatos no incluye los
medios para realizar una toma a tierra ni dichos
medios deberían ser acoplados a ellos. Las
operaciones de servicio para los aparatos con doble
aislamiento requieren un cuidado y un conocimiento
del sistema extremos, y sólo deben ser realizados por
personal de servicio cualificado. Las piezas de
repuesto para este tipo de aparatos deben ser idénticas
a las piezas a las que reemplazan. Un aparato con
doble aislamiento está marcado con las palabras
“DOBLE AISLAMIENTO” o “DOBLEMENTE
AISLADO.” El aparato también puede estar marcado
con el símbolo (un cuadrado dentro de otro cuadrado)
mA
ES—13
Especificaciones del
producto
Longitud de la
Modelo 51815 20 In.
cuchilla Modelo 51819 24 in.
. Admisión Modelo 51815 3,0 Amperios
Modelo 51819
Corriente 120 voltios, 60 Hz, CC
únicamente
Acción de corte | Acción doble
Velocidad sin Modelo 51815 3000 SPM
carga Modelo 51819
Peso neto 3,5 kg. (7 165.)
SEE оо тостов:
о к ПО:
on ENS Ka a SF ET a 2 2 Ae
PALA AE BCAA RENCIA
A
La | promesa de Toro
Garantía total de dos años para uso residencial
Para Estados Unidos, Canadá y México
Toro Company garantiza este producto por dos años contra defectos de material o mano de
obra. Para obtener un reemplazo o la reparación, a opción de Toro, devuelva toda la unidad, con
correo prepagado, al vendedor. (SOLO los clientes en EE.UU. pueden devolver su unidad,
о acompanada del comprobante de venta, a cualquier Concesionario de Servicio TORO o al
Se Centro de Servicio TORO, 5300 Shoreline Blvd., Mound, MN 55364). Esta garantía cubre
Ze solamente los defectos del producto. No cubre daños incidentales ni consecuentes. Algunos
XX estados no permiten la exclusión o limitación de daños incidentales o consecuentes y por
ello es posible que la limitación precedente no le corresponda a usted. Esta garantía le da
derechos específicos y es posible que usted tenga otros derechos que varían de un país a otro.
Si fallan todos los demás recursos, comuníquese con nosotros a: The Toro Company, Customer
Service Department, 8111 Lyndale Ave S, Bloomington, MN, 55420-1196. (No envie a esta
dirección el pr f
va
TRA
"я а > que o tn © eme Léa ey " PEC 2 o
Ei en) A i vr a mf
а y pr Fas ee a и, > >
= = - | =
A Le Qu No je PE Ye . fo vey Vv
A a oR Ter ey E A Que Cu
: т. I
E a
CY Laure
и .
a
PAISES DISTINTOS A ESTADOS UNIDOS, CANADA Y MEXICO
Los clientes que compraron productos de TORO exportados de Estados Unidos, Canadá o México deben comunicarse con su
Distribuidor (Concesionario) de TORO para pedir información acerca de la política sobre garantía para su país, provincia, estado
o departamento. Si por cualquier motivo no queda satisfecho con el servicio del Distribuidor o tienen dificultad en obtener la
información acerca de la garantía, comuníquese con el importador de TORO.
972000-297
1-96
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
