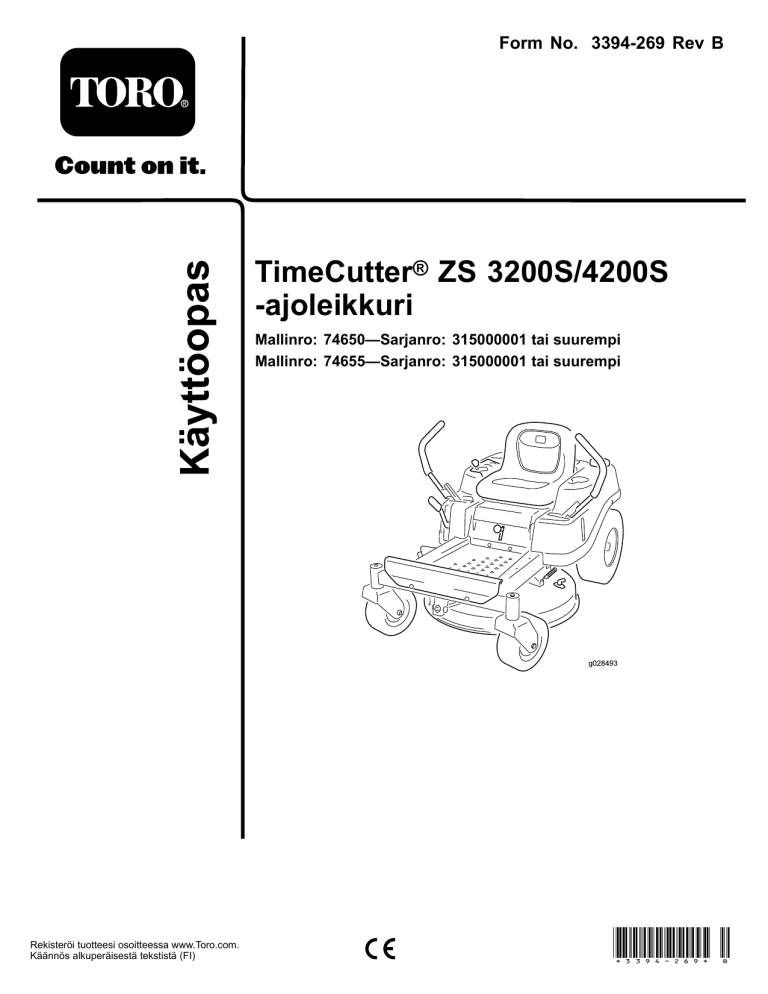

Form No. 3394-269 Rev B

TimeCutter

®

ZS 3200S/4200S

-ajoleikkuri

Mallinro: 74650—Sarjanro: 315000001 tai suurempi

Mallinro: 74655—Sarjanro: 315000001 tai suurempi

Rekisteröi tuotteesi osoitteessa www.Toro.com.

Käännös alkuperäisestä tekstistä (FI)

*3394-269* B

Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on erillisessä tuotekohtaisessa vaatimustenmukaisuusvakuutuksessa.

Bruttohevosvoima

Moottorin valmistaja on mitannut tämän moottorin brutto- tai nettohevosvoiman laboratoriossa SAE J1940:n mukaisesti. Tämän luokan leikkurin moottorin todellinen vääntö on huomattavasti alhaisempi, koska se on säädetty turvallisuuteen, päästöihin ja käyttöön liittyvien vaatimusten mukaisesti.

Osoitteessa www.Toro.com on lisätietoja leikkurimalleista.

Tärkeää:

Tässä moottorissa ei ole kipinänsammuttimella varustettua äänenvaimenninta. Kalifornian laki

(California Public Resource Code Section 4442) kieltää tämän moottorin käytön metsissä, pensaikoissa tai ruohikkoalueilla. Muissa maissa ja valtioissa voi olla vastaavia rajoituksia.

1

Kuva 1

Istuimen alla

1.

Malli- ja sarjanumerokilpi

G 014523

Kirjoita tuotteen malli- ja sarjanumerot alla olevaan tilaan:

Mallinro:

Johdanto

Tämä kone on ajettava vaakatasoleikkuri, joka on tarkoitettu kotikäyttöön asuinalueille. Se on tarkoitettu pääasiassa viheralueiden ruohonleikkuuseen. Sitä ei ole tarkoitettu pensaiden leikkuuseen tai ruohon tai muun kasvuston leikkuuseen teiden varsilla eikä maatalouskäyttöön.

Lue nämä tiedot huolellisesti, jotta oppisit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet itse vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä.

Voit ottaa yhteyden Toroon suoraan osoitteessa www.Toro.com, jos tarvitset tuoteturvallisuuteen ja käyttökoulutukseen liittyviä materiaaleja, tietoja lisävarusteista tai lähimmästä jälleenmyyjästä tai haluat rekisteröidä tuotteesi.

Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai

Toron asiakaspalveluun. Ota tällöin tuotteen malli- ja sarjanumerot valmiiksi esiin.

Kuva 1

näyttää laitteen malli ja sarjanumeron sijainnin. Kirjoita numerot annettuun tilaan.

Sarjanro:

Tässä käyttöoppaassa esiintyvä varoitusmerkintä (

Kuva 2

) ilmaisee vaaratilannetta, josta saattaa olla seurauksena vakava tapaturma tai jopa kuolema, jos suositellut varotoimenpiteet laiminlyödään.

1.

Varoitusmerkintä

Kuva 2

Tässä käyttöoppaassa käytetään kahta termiä tietojen korostamiseksi.

Tärkeää

kiinnittää huomiota mekaanisiin erikoistietoihin ja

Huomautus

korostaa erityishuomion ansaitsevia yleistietoja.

© 2015—The Toro® Company

8111 Lyndale Avenue South

Bloomington, MN 55420

2

Toron WWW-sivusto osoitteessa www.Toro.com.

Painettu Yhdysvalloissa

Kaikki oikeudet pidätetään

Sisältö

Turvaohjeet ................................................................... 4

Turvalliset käyttötavat .............................................. 4

Toro-leikkurin turvallisuus........................................ 6

Malli 74650............................................................. 7

Malli 74655............................................................. 7

Kaltevuuskaavio ..................................................... 8

Turva- ja ohjetarrat ................................................. 9

Laitteen yleiskatsaus ......................................................13

Ohjauslaitteet ........................................................13

Käyttö .........................................................................15

Polttoaineen lisäys ..................................................15

Moottoriöljyn määrän tarkistus.................................16

Uuden koneen sisäänajo ..........................................16

Muista aina turvallisuus ...........................................16

Moottorin käynnistys ..............................................17

Terien käyttö..........................................................18

Moottorin sammutus ..............................................18

Koneella ajo...........................................................19

Koneen pysäytys ....................................................20

Leikkuukorkeuden säätö..........................................21

Istuimen säätö........................................................21

Liikkeenohjausvipujen säätö ....................................21

Koneen työntäminen käsin ......................................22

Muunto sivulle poistoon (81 cm:n leikkuupöydillä varustetut leikkurit) .............................................22

Muunto sivulle poistoon (107 cm:n leikkuupöydillä varustetut mallit).................................................23

Koneen kuljetus .....................................................24

Koneen lastaus.......................................................25

Käyttövihjeitä .......................................................26

Kunnossapito ...............................................................27

Kunnossapitotaulukko ...............................................27

Huoltoa edeltävät toimenpiteet ....................................28

Istuimen nosto.......................................................28

Leikkuupöydän verhon vapautus ..............................28

Voitelu .....................................................................28

Laakereiden rasvaus ................................................28

Moottorin huolto ......................................................29

Ilmanpuhdistimen huolto ........................................29

Moottoriöljyn huolto ..............................................30

Sytytystulpan huolto ...............................................32

Puhallinkotelon puhdistus .......................................33

Polttoainejärjestelmän huolto ......................................34

Polttoaineputken suodattimen vaihto ........................34

Sähköjärjestelmän huolto ...........................................35

Akun lataus ...........................................................35

Sulakkeiden huolto .................................................36

Vetojärjestelmän huolto .............................................37

Rengaspaineen tarkistus ..........................................37

Sähköjarrun vapautus..............................................37

Leikkurin huolto ........................................................38

Leikkuuterien huolto...............................................38

Leikkuupöydän tasaus .............................................40

Leikkurin irrotus ....................................................42

Leikkurin asennus...................................................43

Suuntaimen vaihto..................................................44

Leikkurin hihnan huolto..............................................45

Leikkurin hihnan huolto ..........................................45

Puhdistus .................................................................46

Leikkurin alapuolen pesu .........................................46

Varastointi ...................................................................47

Koneen puhdistus ja varastointi ................................47

Vianetsintä ...................................................................49

Kaaviot .......................................................................51

3

Turvaohjeet

Tämä kone on suunniteltu standardin EN ISO 5395:2013 mukaisesti.

Ruohonleikkurin asiaton käyttö tai huolto voi aiheuttaa tapaturman tai kuoleman. Vähennä tapaturmariskiä noudattamalla näitä turvaohjeita.

Toro on suunnitellut ja testannut tämän ruohonleikkurin siten, että sen käyttö on turvallista, mutta seuraavien ohjeiden noudattamatta jättäminen saattaa aiheuttaa henkilövahingon.

Parhaan mahdollisen turvallisuuden ja hyvän suorituskyvyn takaamiseksi sekä laitetuntemuksen hankkimiseksi on tärkeää, että kaikki ruohonleikkurin käyttäjät lukevat tämän käyttöoppaan ja omaksuvat sen tiedot ennen laitteen käyttämistä. Erityistä huomiota on kiinnitettävä turvaohjeen varoitusmerkintään

( Kuva 2 ), joka tarkoittaa Varoitusta, Vaaraa tai

Hengenvaaraa – ”henkilöturvallisuusohjeet”. Lue ja omaksu nämä ohjeet, sillä ne käsittelevät turvallisuutta.

Ohjeiden noudattamatta jättäminen saattaa johtaa henkilövahinkoon.

Turvalliset käyttötavat

Koulutus

Lue

käyttöopas

ja muu koulutusmateriaali.

Huomaa:

Jos käyttäjä tai mekaanikko ei ymmärrä oppaan kieltä, omistajan on selitettävä hänelle sen sisältö.

Tutustu laitteen turvallisen käytön ohjeisiin, ohjauslaitteisiin ja turvamerkintöihin.

Kaikille käyttäjille ja mekaanikoille on annettava asianmukainen koulutus. Omistaja vastaa käyttäjien koulutuksesta.

• Älä anna lapsien tai kouluttamattomien henkilöiden käyttää tai huoltaa laitetta.

Huomaa:

Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle.

Omistaja/käyttäjä voi estää itselleen tai muille henkilöille tai omaisuudelle aiheutuneet vahingot ja on siksi vastuussa niistä.

Valmistelut

Tutki maasto, jotta voit arvioida, mitä lisälaitteita ja varusteita työn turvallinen suorittaminen edellyttää. Käytä vain valmistajan hyväksymiä lisälaitteita ja varusteita.

Pukeudu asianmukaisesti. Käytä kypärää, tukevia liukastumisen estäviä kenkiä, pitkiä housuja, käsineitä ja kuulosuojaimia.

Tärkeää:

Pitkät hiukset, löysät vaatteet ja roikkuvat korut voivat takertua liikkuviin osiin.

Tarkasta alue, jolla laitetta on tarkoitus käyttää, ja varmista, että kaikki esineet poistetaan koneen tieltä ennen käyttöä.

Ole erityisen huolellinen käsitellessäsi polttoaineita. Ne ovat tulenarkoja, ja niiden höyryt räjähtävät herkästi.

– Käytä hyväksyttyä säiliötä.

– Älä irrota polttoainesäiliön korkkia tai lisää polttoainetta moottorin ollessa käynnissä. Anna moottorin jäähtyä ennen tankkausta. Älä tupakoi koneen lähettyvillä moottorin ollessa käynnissä.

– Älä täytä tai tyhjennä koneen polttoainesäiliötä sisätiloissa.

Tarkista, että käyttäjän pitokytkimet, turvakytkimet ja kilvet ovat paikoillaan ja toimivat oikein. Älä käytä konetta, mikäli ne eivät toimi kunnolla.

Käyttö

Salamanisku voi aiheuttaa vakavan loukkaantumisen tai hengenvaaran. Jos alueella on ukonilma, konetta ei saa käyttää. Tällöin on hakeuduttava suojaan.

Älä käytä moottoria ahtaissa tiloissa, joihin voi kertyä vaarallista häkää ja muita pakokaasuja.

Käytä konetta vain hyvin valaistuilla alueilla, jotta pystyt välttämään kolot ja piilevät vaarat.

Varmista ennen moottorin käynnistämistä, että kaikki käyttöpyörät ovat vapaalla ja seisontajarru on kytketty.

Käynnistä moottori vain käyttäjän paikalta käsin.

Hidasta ja ole erityisen varovainen rinteillä. Aja rinteillä sivusuuntaan. Nurmiolosuhteet voivat heikentää koneen vakautta. Ole varovainen käyttäessäsi konetta pudotusten lähellä.

Hidasta ja ole varovainen kääntyessäsi sekä muuttaessasi suuntaa mäissä.

Älä nosta leikkuupöytää terien pyöriessä.

Älä käytä konetta, jos PTO-suojus tai muut turvalaitteet eivät ole tiukasti paikallaan. Varmista, että kaikki turvalaitteet ovat paikoillaan, ne on säädetty oikein ja ne toimivat kunnolla.

Älä käytä konetta, jos heittokanavan suuntain on ylhäällä tai irrotettu tai jos sitä on muunnettu, ellei ruohonkerääjä ole käytössä.

Älä muuta moottorin kierrosnopeuden säätimen asetuksia tai käytä moottoria ylikierroksilla.

Pysähdy tasaiselle maalle, kytke käyttöpyörät pois käytöstä, kytke käsijarru päälle (jos on) ja sammuta moottori aina,

4

ennen kuin poistut käyttäjän paikalta, myös kerääjien tyhjentämistä tai tukoksen suppilosta poistamista varten.

Pysäytä laitteet ja tarkasta terät, mikäli kone osuu esineisiin tai tärisee epätavallisesti. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

Älä pane käsiä tai jalkoja leikkuuyksikköön.

Katso taakse ja alas ennen peruuttamista ja varmista, että reitti on vapaa.

Pidä lemmikit ja sivulliset etäällä käytössä olevasta koneesta.

Hidasta ja ole varovainen kääntyessäsi sekä teitä ja jalkakäytäviä ylittäessäsi. Pysäytä terät, jos et leikkaa ruohoa.

Katso, mihin suuntaan leikkuujäte poistuu ja huolehdi, ettei tässä suunnassa ole ihmisiä.

Älä käytä leikkuria alkoholin tai huumausaineiden vaikutuksen alaisena.

Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon ja niistä pois.

Ole varovainen lähestyessäsi kulmia, joissa on huono näkyvyys, pensaita, puita tai muita näköesteitä.

Polttoaineiden turvallinen käsittely

Vältä loukkaantumiset ja omaisuusvahingot käsittelemällä bensiiniä erittäin varovasti. Bensiini on erittäin tulenarkaa ja sen höyryt ovat räjähdysherkkiä.

Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet.

Käytä vain hyväksyttyä polttoaineastiaa.

Älä irrota polttoainesäiliön korkkia tai lisää polttoainetta moottorin ollessa käynnissä.

Anna moottorin jäähtyä ennen polttoaineen lisäämistä.

Älä täytä koneen polttoainesäiliötä sisätiloissa.

Älä säilytä konetta tai polttoainesäiliötä tilassa, jossa on avotuli, kipinöitä tai varmistusliekki (esimerkiksi vedenlämmitin tai muu vastaava laite).

Älä täytä astioita ajoneuvon sisällä, kuorma-autossa tai perävaunun lavalla, jossa on muovipäällyste. Aseta astiat maahan ja pois ajoneuvon läheltä ennen polttoaineen lisäämistä.

Poista laite kuorma-autosta tai perävaunusta ja tankkaa laite, kun sen pyörillä on kosketus maahan. Jos se ei ole mahdollista, tankkaa tällainen laite mieluummin kannettavasta astiasta kuin polttoaineen jakelupistoolilla.

Pidä pistoolia polttoainesäiliön reunaa tai astian aukkoa vasten koko tankkaamisen ajan. Älä käytä polttoainepistoolin aukilukituskytkintä.

Jos polttoainetta on roiskunut vaatteille, vaihda vaatteet välittömästi.

Älä täytä polttoainesäiliötä liian täyteen. Asenna polttoainesäiliön korkki ja kiristä se huolellisesti.

Kunnossapito ja varastointi

Kytke käyttöpyörät pois käytöstä, kytke seisontajarru, sammuta moottori ja irrota virta-avain tai sytytystulpan johto. Odota ennen säätämistä, puhdistamista tai korjaamista, että kaikki osat pysähtyvät kokonaan.

Poista ruoho ja leikkuujäte leikkuuyksiköstä, käyttöpyöristä, äänenvaimentimista ja moottorista tulipalon estämiseksi.

Puhdista öljy- ja polttoaineroiskeet.

Anna moottorin jäähtyä ennen koneen varastointia.

Älä säilytä polttoainetta lähellä avotulta tai tyhjennä polttoainesäiliötä sisätiloissa.

Älä anna tehtävään kouluttamattomien henkilöiden huoltaa konetta.

• Tue osat tarvittaessa pukkien avulla.

Vapauta paine huolellisesti osista, joihin on varastoitunut energiaa.

Irrota akku tai vedä johto irti sytytystulpasta ennen minkäänlaisia huoltotoimia. Irrota kaapeli ensin miinusnavasta ja vasta sitten plusnavasta. Kytke kaapeli ensin plusnapaan ja vasta sitten miinusnapaan.

Ole varovainen, kun tarkastat teriä. Kiedo terän (terien) ympärille esimerkiksi kangas tai käytä paksuja hansikkaita ja ole varovainen, kun huollat teriä. Älä suorista tai hitsaa teriä, vaan vaihda ne.

Pidä kädet ja jalat poissa liikkuvista osista. Älä tee säätöjä moottorin ollessa käynnissä, jos mahdollista.

Pidä kaikki osat hyvässä kunnossa ja kaikkien laitteiden kiinnitykset tiukalla. Vaihda kaikki kuluneet tai vaurioituneet tarrat.

Kuljetus

Ole varovainen lastatessasi konetta perävaunuun tai kuorma-autoon.

Käytä täysleveää ramppia lastatessasi konetta perävaunuun tai kuorma-autoon.

Kiinnitä kone tiukasti hihnoilla, ketjuilla, kaapeleilla tai köysillä. Etu- ja takahihnat on suunnattava alas- ja ulospäin koneesta.

5

Toro-leikkurin turvallisuus

Seuraavassa luettelossa on erityisesti Toro-tuotteita koskevia turvaohjeita ja muita turvallisuustietoja, jotka käyttäjän on tunnettava.

Tämä tuote voi katkaista jalan tai käden sekä singota esineitä. Noudata aina kaikkia turvallisuusohjeita vakavan loukkaantumisen tai kuoleman välttämiseksi.

Tämä tuote on tarkoitettu ruohon leikkaamiseen ja kierrättämiseen tai leikatun ruohon keräämiseen, kun sen on varustettu ruohonkerääjällä. Muu käyttö voi olla vaarallista käyttäjälle ja sivullisille.

Yleinen käyttö

Varmista ennen ruohonleikkuuta, että alueella ei ole sivullisia. Pysäytä kone, jos alueelle tulee ihmisiä.

Älä kosketa laitteen tai lisälaitteiden osia, jotka voivat olla kuumia käytön jäljiltä. Anna kaikkien osien jäähtyä, ennen kuin yrität huoltaa, säätää tai korjata konetta.

Käytä vain Toron hyväksymiä lisälaitteita. Takuu saattaa raueta, jos käytetään lisälaitteita, joita Toro ei ole hyväksynyt.

Tarkista vapaa alikulkukorkeus (esim. puiden oksat, porttikäytävät, sähkölinjat) ennen kuin ajat minkään kohteen alitse. Varo osumasta kohteeseen.

Hidasta koneen vauhtia ennen kääntymistä ja noudata varovaisuutta.

Ole varovainen ajaessasi reunakiveysten, kivien, puunjuurien ja muiden esteiden yli.

Katso taakse ja alas ennen peruuttamista ja varmista, että reitti on vapaa. Käytä konetta erityisen varovasti peruutettaessa.

Käytä ohjauslaitteita tasaisella liikkeellä ja riuhtomatta.

Kun lastaat konetta, käytä täysleveää ramppia, joka on leveämpi kuin koneen runko.

Älä kuljeta matkustajia.

Älä kuljeta koneessa esineitä.

Käyttö rinteillä

Kaikilla rinteillä ja kaltevilla pinnoilla on oltava erityisen varovainen. Jos tunnet olosi epävarmaksi rinteessä, älä leikkaa sitä.

Poista leikkuualueelta kaikki esteet, kuten kivet, puiden oksat jne.

Varo koloja, uria ja töyssyjä.

Huomaa:

Korkea ruoho voi peittää esteet.

Älä leikkaa ruohoa pudotusten, ojien tai vallien lähettyvillä.

Huomaa:

Kone voi kaatua yllättäen, jos pyörä menee törmän tai ojan reunan yli tai jos reuna sortuu.

Ole erityisen varovainen käyttäessäsi ruohonkerääjiä tai muita lisälaitteita.

Huomaa:

Ne voivat vaikuttaa koneen vakauteen.

Liiku rinteillä hitaasti ja vähän kerrallaan.

Älä muuta nopeutta tai suuntaa äkillisesti.

Leikkaa rinteet sivuttaissuunnassa.

Älä leikkaa ruohoa rinteillä, joiden kaltevuus on yli

15 astetta.

Hinausturvallisuus

Älä kiinnitä hinattavaa laitetta muualle koneeseen kuin vetokoukkuun.

• Noudata valmistajan suosituksia, jotka koskevat hinattavien laitteiden painoa ja rinteillä vetämistä.

Hinauspaino ei saa olla suurempi kuin koneen, käyttäjän ja lisäpainojen yhteispaino. Käytä lisälaitteen asiakirjoissa tai vetolaitteen

käyttöoppaassa

määritettyjä vastapainoja tai pyöräpainoja.

Älä koskaan anna lasten tai muiden henkilöiden olla hinattavan laitteen sisällä tai päällä.

Rinteissä hinattavan laitteen paino voi johtaa pidon menetykseen, kaatumisriskin kasvuun ja ajoneuvon hallinnan menetykseen. Vähennä hinattavan laitteen painoa ja hidasta vauhtia.

Pysäytysmatka kasvaa hinatun kuorman painon kasvaessa.

Aja hitaasti ja varaa pysähtymiseen lisää etäisyyttä.

• Tee leveitä käännöksiä, jotta lisälaite ei koskettaisi konetta.

Huolto

Älä säilytä konetta tai polttoaineastiaa sisätiloissa, joissa on avotuli, esimerkiksi vedenlämmitin tai tulisija.

Pidä pultit ja mutterit, varsinkin terien kiinnityspultit, tiukalla.

Älä koskaan poista tai peukaloi turvalaitteita. Tarkista säännöllisesti, että ne toimivat asianmukaisesti. Älä koskaan yritä muuttaa turvalaitteiden käyttötarkoitusta tai vähentää turvalaitteen tarjoamaa suojaa.

Alkuperäisten vakio-osien tai lisävarusteiden poistaminen saattaa vaikuttaa koneen toimintaan ja turvallisuuteen

6

sekä takuun voimassaoloon. Muiden kuin alkuperäisten

Toro-osien käyttö saattaa johtaa vakavaan tapaturmaan tai kuolemaan. Valtuuttamattomien muutosten tekeminen moottoriin tai polttoaine- tai ilmastointijärjestelmään saattaa olla säännösten vastaista.

Vaihda kaikki osat, mukaan lukien muun muassa renkaat, hihnat, terät ja polttoainejärjestelmän osat, alkuperäisiin

Toro-osiin.

Tarkista jarrujen toiminta säännöllisesti. Säädä ja huolla jarrut tarvittaessa.

Malli 74650

Äänenpaine

Tämän laitteen äänenpainetaso käyttäjän korvan kohdalla on

87 dB(A). Lukemaan sisältyy epävarmuusarvo (K) 1 dB(A).

Äänitehon taso on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

Ääniteho

Tämän laitteen taattu äänitehon taso on 100 dB(A). Lukemaan sisältyy epävarmuusarvo (K) 1 dB(A).

Äänenpainetaso on määritetty standardissa ISO 11094 kuvatun menettelyn mukaisesti.

Käden/käsivarren värinä

Vasemmalle kädelle mitattu värinätaso = 2,1 m/s 2

Oikealle kädelle mitattu värinätaso = 1,9 m/s 2

Epävarmuusarvo (K) = 1,0 m/s 2

Mitatut arvot on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

Ääniteho

Tämän laitteen taattu äänitehon taso on 100 dB(A). Lukemaan sisältyy epävarmuusarvo (K) 1 dB(A).

Äänitehon taso on määritetty standardissa ISO 11094 kuvatun menettelyn mukaisesti.

Käden/käsivarren värinä

Vasemmalle kädelle mitattu värinätaso = 3,4 m/s 2

Oikealle kädelle mitattu värinätaso = 2,4 m/s 2

Epävarmuusarvo (K) = 1,7 m/s 2

Mitatut arvot on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

Koko vartalon

Mitattu värinätaso = 0,73 m/s 2

Epävarmuusarvo (K) = 0,37 m/s 2

Mitatut arvot on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti (istuen ja seisten ajettavat leikkurit).

Koko vartalon

Mitattu värinätaso = 0,62 m/s

2

Epävarmuusarvo (K) = 0,31 m/s

2

Mitatut arvot on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti (istuen ja seisten ajettavat leikkurit).

Malli 74655

Äänenpaine

Tämän laitteen äänenpainetaso käyttäjän korvan kohdalla on

89 dBA, johon sisältyy epävarmuusarvo (K) 1 dBA.

Äänitehon taso on määritetty standardissa EN ISO 5395:2013 kuvatun menettelyn mukaisesti.

7

Kaltevuuskaavio

G01 1841

Kuva 3

Tätä sivua voidaan kopioida henkilökohtaiseen käyttöön.

1.

Konetta voidaan käyttää turvallisesti rinteissä, joiden enimmäiskaltevuus on

15 astetta

. Määritä rinteiden jyrkkyys kaltevuuskaavion avulla ennen koneen käyttöä.

Älä käytä konetta rinteillä, joiden kaltevuus on yli 15 astetta.

Taita arkki rinteen kaltevuutta vastaavaa viivaa pitkin.

2.

Kohdista tämä reuna pystysuoran pinnan kanssa (esim. puu, rakennus, aidanpylväs tai tanko).

3.

Esimerkki rinteen kaltevuuden vertaamisesta taitettuun reunaan.

8

Turva- ja ohjetarrat

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

93-7009

1.

Vaara: älä käytä ruohonleikkuria suuntain ylhäällä tai ilman suuntainta. Pidä suuntain paikallaan.

2.

Jalkojen ja käsien loukkaantumisvaara, leikkuuterä: pysy etäällä liikkuvista osista.

110-6691

1.

Esineiden sinkoutumisvaara – pidä sivulliset turvallisen matkan päässä koneesta.

2.

Esineiden sinkoutumisvaara ruohonleikkurista –

älä käytä konetta ilman suuntainta, poistolevyä tai ruohonkeräysjärjestelmää.

3.

Jalkojen ja käsien loukkaantumisvaara: pysy etäällä liikkuvista osista.

114-1606

1.

Takertumisvaara, hihna: pidä kaikki suojukset paikoillaan.

105-7015

Mallit, joissa on 107 cm:n leikkuupöydät

1.

Hihnojen kulku

106-8717

1.

Lue käyttöohjeet ennen korjaamista tai huoltamista.

2.

Tarkista rengaspaineet 25 käyttötunnin välein.

3.

Rasvaa 25 käyttötunnin välein.

4.

Moottori

1.

Pysäköintiasento

2.

Nopea

3.

Hidas

119-8814

4.

Vapaa

5.

Peruutus

9

1.

Pysäköintiasento

2.

Nopea

3.

Hidas

119-8815

4.

Vapaa

5.

Peruutus

121-2989

1.

Ohitusvipuasento koneen työntämistä varten

2.

Ohitusvipuasento koneen käyttöä varten

Valmistajan merkki

1.

Osoittaa, että terän on valmistanut alkuperäinen laitevalmistaja.

1.

Leikkuukorkeus

120-5469

10

131-3948

1.

Hidas

2.

Hinaaminen

131-3948

3.

Nopea

1.

Vetoaisan enimmäisvetopaino on

36 kg.

131-4036

2.

Lue

käyttöopas

.

Akkusymbolit

Akussa on joitain tai kaikki näistä symboleista

1.

Räjähdysvaara

2.

Ei tulta, liekkejä eikä tupakointia.

3.

Syövyttävien nesteiden / kemiallisten palovammojen vaara

4.

Käytä silmäsuojaimia

5.

Lue

käyttöopas

.

6.

Pidä sivulliset turvallisen matkan päässä akusta.

7.

Käytä silmäsuojaimia: räjähtävät kaasut voivat sokeuttaa ja aiheuttaa muita vammoja.

8.

Akkuhappo voi sokeuttaa tai aiheuttaa vakavia syöpymiä.

9.

Huuhtele silmät heti vedellä ja hankkiudu heti lääkärin hoitoon.

10.

Sisältää lyijyä, ei saa hävittää tavallisen jätteen mukana.

1.

Rikastin

2.

Nopea

3.

Portaaton säätö

121-0771

4.

Hidas

5.

Voimanulosotto (PTO), teräkytkin

11

1.

Vaara: lue

käyttöopas

.

2.

Vaara: kytke seisontajarru ja irrota virta-avain sekä sytytystulpan johto ennen huoltoa.

132-0869

3.

Käsien loukkaantumisvaara, leikkuuterä; käden puristumisvaara, hihna:

Pidä kädet ja jalat etäällä liikkuvista osista. Pidä kaikki suojukset ja suojalevyt paikoillaan.

4.

Esineiden sinkoutumisvaara: Älä päästä sivullisia laitteen lähelle. Poista roskat alueelta ennen leikkuuta. Pidä suuntainlevy alhaalla.

5.

Rampilta putoamisen vaara: Älä käytä kaksiosaista ramppia koneen lastaamiseen perävaunuun. Käytä vain yksiosaista ramppia, joka on riittävän leveä koneelle ja jonka kaltevuus on alle

15 astetta. Aja ramppia ylöspäin peruuttamalla ja alaspäin eteenpäin ajaen.

6.

Kehon loukkaantumisvaara: Älä kuljeta matkustajia. Katso taaksesi, kun leikkaat peruutusvaihteella.

7.

Kaatumisvaara rinteillä: Älä käytä kaltevilla alustoilla vesialueiden lähellä. Ei saa käyttää rinteillä, joiden kaltevuus on yli 15 astetta.

12

Laitteen yleiskatsaus

3

5

4

1

9

2

6

10

3

8

7

1.

Jalkatuki

2.

Leikkuukorkeusvipu

3.

Liikkeenohjausvipu

4.

Smart Speed -vipu

11

12

13

5.

Ohjauspaneeli

6.

Kuljettajan istuin

7.

Takakäyttöpyörä

8.

Polttoainesäiliön korkki

Kuva 4

9.

Suuntain

10.

Moottori

11.

Pesuliitäntä

12.

Leikkuupöytä g020240

13.

Etukääntöpyörät

Ohjauslaitteet

Tutustu kaikkiin ohjauslaitteisiin, ennen kuin käynnistät moottorin ja käytät konetta (

Kuva 4

ja

Kuva 5

).

1.

Kaasu/rikastin

2.

Virtalukko

Kuva 5

Ohjauspaneeli

3.

Teräkytkin

(voimanulosotto)

Virtalukko

Virtalukossa on kolme asentoa: Pysäytys, Käynnissä ja

Käynnistys. Virta-avain kääntyy Käynnistys-asentoon ja palautuu vapautettaessa Käynnissä-asentoon. Kun avain käännetään Pysäytys-asentoon, moottori sammuu. Irrota kuitenkin avain aina koneelta poistuessasi, jotta konetta ei vahingossa käynnistettäisi (

Kuva 5 ).

Kaasu-/rikastinvipu

Kaasua ja rikastinta säädetään samalla ohjausvivulla. Kaasulla säädetään moottorin nopeutta, ja siinä on portaaton säätö hitaalta nopealle. Kytke rikastin siirtämällä vipu

Nopea-asetuksen ohi, kunnes se pysähtyy ( Kuva 5

).

Voi olla tarpeen pitää vipua pysäytintä vasten rikastin-asennossa, kun moottoria käynnistetään.

Huomaa:

Lämmin tai kuuma moottori ei välttämättä tarvitse rikastusta.

Teräkytkin (voimanulosotto)

Teräkytkin, joka on merkitty voimanulosoton (PTO) kuvakkeella, kytkee ja vapauttaa voimansiirron leikkuuteriin

( Kuva 5 ).

13

Liikkeenohjausvivut ja pysäköintiasento

Liikkeenohjausvivut ohjaavat erillisiä napamoottoreita nopeuden mukaan. Vivun siirtäminen eteen- tai taaksepäin kääntää saman puoleista pyörää eteen- tai taaksepäin. Pyörän nopeus riippuu siitä, miten paljon vipua siirretään. Siirrä liikkeenohjausvivut keskeltä ulospäin pysäköintiasentoon ja

poistu koneesta ( Kuva 14

). Siirrä liikkeenohjausvivut aina pysäköintiasentoon, kun pysäytät koneen tai jätät sen ilman valvontaa.

Smart Speed

-ohjausjärjestelmän vipu

Smart Speed™ -ohjausjärjestelmän vipu sijaitsee kuljettajan istuimen alapuolella. Sen avulla kuljettaja voi valita jonkin kolmesta nopeusalueesta: viimeistely, hinaus tai leikkaus

( Kuva 6 ).

Leikkuukorkeusvipu

Leikkuukorkeusvivun avulla voit laskea ja nostaa leikkuupöytää istualtaan. Kun nostat vipua (itseäsi kohti), leikkuupöytä nousee maasta. Kun lasket vipua (itsestäsi poispäin), leikkuupöytä laskeutuu maahan. Säädä leikkuukorkeutta vain koneen ollessa paikallaan. Katso

Leikkuukorkeuden säätö

(sivu 21)

.

1.

Smart Speed -vipu

Kuva 6

Polttoaineen tarkistusikkuna

Koneen vasemmalla sivulla sijaitsevasta tarkistusikkunasta

voidaan tarkistaa, onko polttoainesäiliössä bensiiniä ( Kuva 7

).

G014521

1

Kuva 7

1.

Polttoaineen tarkistusikkuna

14

Käyttö

Huomaa:

Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Polttoaineen lisäys

Moottori toimii parhaiten, kun käytetään vain puhdasta ja uutta (korkeintaan 30 päivää vanhaa) lyijytöntä bensiiniä, jonka tieoktaaniluku (pumppuoktaaniluku) on vähintään

87 (RON + MON / 2).

Etanoli

: Enintään 10 % etanolia (bensiinin ja etanolin seosta) tai 15 % MTBE:tä (metyyli-tertiääri-butyylieetteriä) sisältävää polttoainetta voidaan käyttää. Etanoli ja

MTBE eivät ole sama asia. Bensiiniä, jonka tilavuudesta enemmän kuin 15 % (E15) on etanolia, ei ole hyväksytty käyttöön.

Älä käytä bensiiniä, jonka tilavuudesta enemmän kuin 10 % on etanolia

(kuten 15 % etanolia sisältävä E15, 20 % etanolia sisältävä E20 tai enintään

85 % etanolia sisältävä E85). Muun kuin hyväksytyn bensiinin käyttö voi aiheuttaa toimintaongelmia ja/tai moottorivaurioita, joita takuu ei ehkä kata.

Metanolia sisältävää bensiiniä

ei saa

käyttää.

Polttoainetta

ei saa

säilyttää talven yli polttoainesäiliössä tai -astioissa, ellei polttoaineeseen ole lisätty stabilointiainetta.

Bensiiniin

ei saa

lisätä öljyä.

HENGENVAARA

Tietyissä oloissa bensiini on hyvin tulenarkaa ja räjähdysherkkää. Bensiinin aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja ja omaisuusvahinkoja.

• Täytä polttoainesäiliö ulkona avoimessa tilassa, kun moottori on jäähtynyt. Läikkynyt bensiini tulee pyyhkiä pois.

• Älä täytä polttoainesäiliötä suljetussa perävaunussa.

• Polttoainesäiliötä ei saa täyttää aivan täyteen.

Lisää bensiiniä polttoainesäiliöön, kunnes pinta on 6–13 mm täyttökaulan alareunan alapuolella. Säiliöön jäävä tyhjä tila sallii bensiinin laajenemisen.

• Älä tupakoi bensiiniä käsitellessäsi ja pysy kaukana avotulesta tai paikoista, joissa kipinä voi sytyttää bensiinihöyryt.

• Bensiiniä tulee säilyttää sille hyväksytyssä säiliössä, joka on pidettävä poissa lasten ulottuvilta. Älä osta bensiiniä enempää kuin 30 päivän tarpeeseen.

• Käytä vain, kun pakokaasujärjestelmä on kokonaisuudessaan paikallaan ja toimii oikein.

HENGENVAARA

Polttoainesäiliön täytön aikana saattaa tietyissä olosuhteissa purkautua staattista sähköä, joka sytyttää bensiinihöyryt. Bensiinin aiheuttama tulipalo tai räjähdys voi aiheuttaa palovammoja ja omaisuusvahinkoja.

• Bensiiniastiat tulee aina asettaa maahan pois ajoneuvosta ennen tankkaamista.

• Bensiiniastioita ei saa täyttää ajoneuvon sisällä tai kuorma-auton tai perävaunun lavalla, sillä sisämatot tai muoviset lavan päällysteet saattavat eristää astian ja hidastaa staattisen sähkön purkautumista.

• Poista polttoainekäyttöiset laitteet kuorma-autosta tai perävaunusta ja tankkaa laite, kun sen pyörillä on kosketus maahan, mikäli tämä on käytännössä mahdollista.

• Jos se ei ole mahdollista, tankkaa tällainen laite kannettavasta astiasta kuorma-auton tai perävaunun lavalla mieluummin kuin bensiinin jakelupistoolilla.

• Jos jakelupistoolia on käytettävä, pidä pistoolia polttoainesäiliön reunaa tai astian aukkoa vasten koko tankkaamisen ajan.

VAARA

Bensiini on haitallista tai tappavaa nieltynä.

Pitkäaikainen altistuminen höyryille voi aiheuttaa vakavan tapaturman ja sairauksia.

• Vältä höyryjen hengittämistä.

• Pidä kasvot etäällä jakelupistoolista ja polttoainesäiliöstä tai lisäainepullon aukosta.

• Vältä ihokosketusta. Pese roiskeet pois saippualla ja vedellä.

Stabilointi-/lisäaineen käyttö

Polttoaineen stabilointi-/lisäaineen käytöllä on seuraavia etuja:

Se pitää bensiinin tuoreena korkeintaan 90 päivän varastoinnin ajan. Pitempiaikaiseen varastointiin suositellaan polttoainesäiliön tyhjentämistä.

Se puhdistaa moottoria käytön aikana.

Se estää liimamaisen hartsin kerääntymisen polttoainejärjestelmään, mikä vaikeuttaisi käynnistämistä.

Tärkeää:

Älä käytä metanolia tai etanolia sisältäviä lisäaineita.

Lisää bensiiniin oikea määrä stabilointi-/lisäainetta.

15

Huomaa:

Stabilointi-/lisäaine toimii tehokkaimmin, kun se sekoitetaan tuoreeseen bensiiniin. Käytä stabilointiainetta aina, jottei polttoainejärjestelmään kerääntyisi hartsimaisia jäämiä.

Polttoainesäiliön täyttö

Huomaa:

Varmista, että moottori on sammutettu ja että liikkeenohjausvivut ovat pysäköintiasennossa.

Huomaa:

Polttoaineen tarkistusikkunan kautta voidaan tarkistaa ennen säiliön täyttöä, miten paljon säiliössä on bensiiniä (

Kuva 8

).

Tärkeää:

Älä täytä polttoainesäiliötä liian täyteen.

Täytä säiliö täyttöaukon kaulan alaosaan asti. Säiliöön jäävä tyhjä tila sallii polttoaineen laajentumisen.

Ylitäyttö voi aiheuttaa polttoainevuodon tai vaurioittaa moottoria tai päästöjärjestelmää.

A

B

C

D

E

Kuva 8

g027243

Muista aina turvallisuus

Käyttöturvallisuus

Lue huolellisesti kaikki turvallisuusohjeet ja perehdy merkintöihin. Nämä tiedot auttavat suojaamaan sinua, perhettäsi, lemmikkejäsi ja sivullisia loukkaantumiselta.

HENGENVAARA

Käyttö märällä ruoholla tai jyrkillä rinteillä saattaa aiheuttaa luisumista ja koneen hallinnan menetyksen.

Renkaiden lipeäminen reunojen yli saattaa kaataa koneen, mistä voi olla seurauksena vakava loukkaantuminen, hukkumisvaara tai kuolema.

Jos renkaiden pito menetetään, konetta ei voida ohjata.

Noudata seuraavia ohjeita hallinnan säilyttämiseksi ja kaatumisen ehkäisemiseksi.

• Älä leikkaa ruohoa pudotusten tai vesialueiden lähellä.

• Älä leikkaa ruohoa rinteillä, joiden kaltevuus on yli 15 astetta.

• Vähennä rinteissä nopeutta ja ole äärimmäisen varovainen.

• Kun leikkaat ruohoa rinteissä, aja rinteessä vähitellen alhaalta ylöspäin.

• Älä muuta nopeutta tai suuntaa äkillisesti.

• Kun muutat suuntaa rinteessä, käännä konetta ylöspäin. Kääntyminen alaspäin rinteessä heikentää pitoa.

• Lisälaitteet muuttavat koneen ajo-ominaisuuksia. Ole erityisen varovainen, kun käytät lisälaitteita koneen kanssa.

Moottoriöljyn määrän tarkistus

Tarkista moottorin kampikammion öljymäärä ennen moottorin käynnistämistä ja koneen käyttämistä. Katso kohta

Moottoriöljyn määrän tarkistus (sivu 30)

.

Uuden koneen sisäänajo

Uusissa moottoreissa täyden voiman saavuttaminen kestää jonkin aikaa. Uuden ruohonleikkurin leikkuupöydissä ja vetojärjestelmissä on enemmän moottoria kuormittavaa kitkaa. Sisäänajo kestää 40–50 tuntia, kunnes uudet koneet saavuttavat täyden voiman ja parhaan suorituskyvyn.

16

1.

Turvallinen alue – käytä

TimeCutter-leikkuria tällä alueella

2.

Käytä pudotusten tai veden lähettyvillä työnnettävää ruohonleikkuria ja/tai käsikäyttöistä trimmeriä.

Kuva 9

3.

Vesi

VAROITUS

Tämä kone tuottaa 85 dB(A):n ylittävän äänitason käyttäjän korvan korkeudelle ja voi aiheuttaa kuulovamman pitkäaikaisessa käytössä.

Käytä kuulosuojaimia käyttäessäsi konetta.

Silmiä, korvia, käsiä, jalkoja ja päätä suojaavien varusteiden käyttö on suositeltavaa.

1 2

1.

Käytä suojalaseja

G009027

Kuva 10

2.

Käytä kuulonsuojaimia

Tietoa turvajärjestelmästä

VAARA

Jos turvakytkimet ovat irronneet tai vaurioituneet, kone saattaa toimia odottamattomalla tavalla ja aiheuttaa henkilövahinkoja.

• Älä kajoa turvakytkimiin.

• Tarkista turvakytkimien toimivuus päivittäin ja vaihda mahdolliset vaurioituneet kytkimet ennen koneen käyttämistä.

Turvajärjestelmä huolehtii siitä, että moottori käynnistyy vain, kun:

Terät on vapautettu.

Liikkeenohjausvivut ovat pysäköintiasennossa.

Lisäksi turvajärjestelmä pysäyttää moottorin, jos liikkeenohjausvivut eivät ole pysäköintiasennossa ja kuljettaja nousee istuimelta.

Turvajärjestelmän testaus

Tarkista turvajärjestelmän toimivuus aina ennen koneen käyttöä. Jos turvajärjestelmä ei toimi alla kuvatulla tavalla, se on välittömästi korjautettava valtuutetussa huoltoliikkeessä.

1.

Istu istuimella, aseta liikkeenohjausvivut pysäköintiasentoon ja siirrä teräkytkin Päällä-asentoon.

2.

Yritä käynnistää moottori. Moottori ei saa käynnistyä.

3.

Istu istuimella ja siirrä teräkytkin Pois-asentoon.

4.

Siirrä jompikumpi liikkeenohjausvipu keskelle, lukitsemattomaan asentoon.

5.

Yritä käynnistää moottori. Moottori ei saa käynnistyä.

6.

Toista toisella liikkeenohjausvivulla.

7.

Istu istuimella, siirrä teräkytkin Pois-asentoon ja lukitse liikkeenohjausvivut pysäköintiasentoon.

8.

Käynnistä moottori.

9.

Kun moottori on käynnissä, kytke teräkytkin ja nouse hieman istuimelta.

Huomaa:

Moottorin pitäisi sammua.

10.

Istu istuimella, siirrä teräkytkin Pois-asentoon ja lukitse liikkeenohjausvivut pysäköintiasentoon.

11.

Käynnistä moottori.

12.

Kun moottori on käynnissä, siirrä liikkeenohjausvivut keskelle lukitsemattomaan asentoon, kytke teräkytkin ja nouse hieman istuimelta.

Huomaa:

Moottorin pitäisi sammua.

Moottorin käynnistys

Tärkeää:

Älä käytä käynnistintä kerralla yli 5 sekunnin ajan. Käynnistysmoottorin käyttö yli

5 sekunnin ajan voi vaurioittaa käynnistysmoottoria. Jos

17

moottori ei käynnisty, odota 10 sekunnin ajan ennen käynnistysmoottorin käyttöä uudelleen.

Huomaa:

Voi olla tarpeen pitää vipua pysäytintä vasten rikastin-asennossa, kun moottoria käynnistetään (

Kuva 11

).

A B

A

C

C D

E

B

Terien vapautus

1

Kuva 12

g027537

F

G g027535

1.

Ohjauspaneeli g027538

Kuva 13

2.

Teräkytkin: Pois

Kuva 11

Terien käyttö

Teräkytkin, joka on merkitty voimanulosoton (PTO) kuvakkeella, kytkee ja vapauttaa voimansiirron leikkuuteriin.

Tällä kytkimellä ohjataan voimansiirtoa lisälaitteisiin, kuten leikkuupöytiin ja leikkuuteriin, jotka ottavat virtaa moottorista.

Moottorin sammutus

1.

Vapauta terät siirtämällä teräkytkin Pois-asentoon

( Kuva 13 ).

2.

Siirrä kaasuvipu Nopea-asentoon.

3.

Käännä virta-avain Pysäytys-asentoon ja irrota avain.

Terien kytkentä

Tärkeää:

Älä kytke teriä teriä, jos kone on pysäköity pitkään ruohikkoon. Muutoin hihnat tai kytkin saattavat vaurioitua.

Huomaa:

Kytke terät aina kaasuvivun ollessa

Nopea-asennossa.

18

Koneella ajo

Konetta ajettaessa on hyödyllistä ymmärtää, miten paikallaan kääntyvä leikkuri toimii. Käyttöpyörät pyörivät itsenäisesti akselien hydraulimoottorien voimasta. Tämän ansiosta toinen puoli voi pyöriä taaksepäin toisen puolen pyöriessä eteenpäin, jolloin kone pyörii paikallaan kääntymisen sijaan. Tämä parantaa huomattavasti koneen ohjattavuutta mutta saattaa vaatia jonkin verran totuttelua uudelta käyttäjältä.

VAARA

Kone voi pyöriä paikallaan hyvin nopeasti. Käyttäjä voi menettää koneen hallinnan, mikä voi johtaa henkilö- tai omaisuusvahinkoihin.

• Ole varovainen kääntyessäsi.

• Hidasta konetta ennen jyrkkiä käännöksiä.

Kaasuvivulla säädetään moottorin pyörintänopeutta (1/min).

Aseta kaasuvipu Nopea-asentoon, jolloin suorituskyky on parhaimmillaan. Koneen käyttö täydellä kaasulla on suositeltavaa useimmissa tapauksissa.

Smart Speed

TM

-ohjausjärjestelmän käyttö

Smart Speed TM -ohjausjärjestelmän vipu sijaitsee kuljettajan istuimen alapuolella (

Kuva 15

). Sen avulla kuljettaja voi valita jonkin kolmesta ajonopeusalueesta: viimeistely, hinaus tai leikkaus.

1.

Smart Speed -vipu

Kuva 15

Kuva 14

1.

Pysäköintiasento (jarru) 4.

Taaksepäin

2.

Lukitsematon keskiasento 5.

Koneen etuosa

3.

Eteenpäin

Nopeutta vaihdetaan seuraavasti:

1.

Siirrä liikkeenohjausvivut vapaalle ja ulospäin pysäköintiasentoon.

2.

Vapauta teräkytkin.

3.

Säädä vipu haluamaasi asentoon.

Seuraavat ovat vain suosituksia. Säädöt vaihtelevat ruohotyypin, ruohon sisältämän kosteuden sekä ruohon korkeuden mukaan.

Reunus Hinaus Leikkuu

Suositeltu käyttö:

Pysäköinti

Märkä, painava ruoho

Koulutus

Ruohon keräys

Levitys

Tavallinen leikkuu

Kuljetus

X

X

X

X

X

X

X

Reunus

Tämä on pienin nopeus. Tätä nopeutta suositellaan seuraaviin:

Pysäköinti

Märän, painavan ruohon leikkuu

Koulutus

Hinaus

Tämä on keskinopeus. Tätä nopeutta suositellaan seuraaviin:

19

Ruohon keräys

Levitys

Leikkuu

Tämä on suurin nopeus. Tätä nopeutta suositellaan seuraaviin:

Tavallinen leikkuu

Koneen kuljetus

Taaksepäin ajo

Huomaa:

Noudata varovaisuutta peruutettaessa ja käännyttäessä.

1.

Siirrä liikkeenohjausvivut keskelle, lukitsemattomaan asentoon.

2.

Kun haluat ajaa taaksepäin, katso taakse- ja alaspäin ja vedä liikkeenohjausvipuja hitaasti taaksepäin (

Kuva 17

).

Eteenpäin ajo

1.

Siirrä liikkeenohjausvivut keskelle, lukitsemattomaan asentoon.

2.

Kun haluat ajaa eteenpäin, työnnä liikkeenohjausvipuja

hitaasti eteenpäin ( Kuva 16

).

Kuva 17

G008953

Jos haluat ajaa suoraan, siirrä molempia

liikkeenohjausvipuja yhtä paljon ( Kuva 17

).

Jos haluat kääntyä, vapauta liikkeenohjausvipua suuntaan, johon haluat kääntyä.

Kun haluat pysähtyä, paina liikkeenohjausvivut vapaalle.

G008952

Kuva 16

Jos haluat ajaa suoraan, siirrä molempia liikkeenohjausvipuja yhtä paljon (

Kuva 16

).

Jos haluat kääntyä, vapauta liikkeenohjausvipua suuntaan, johon haluat kääntyä (

Kuva 16 ).

Mitä enemmän liikkeenohjausvipuja siirretään, sitä nopeammin kone liikkuu kyseiseen suuntaan.

Kun haluat pysähtyä, vedä liikkeenohjausvivut vapaalle.

Koneen pysäytys

Kun haluat pysäyttää koneen, siirrä liikkeenohjausvivut vapaalle ja ulospäin pysäköintiasentoon. Vapauta teräkytkin, varmista että kaasu on nopealla ja käännä virta-avain

Pysäytys-asentoon.

Huomaa:

Muista irrottaa virta-avain virtalukosta.

VAARA

Lapset tai sivulliset voivat loukkaantua, jos he siirtävät tai yrittävät käyttää leikkuria sen ollessa ilman valvontaa.

Muista irrottaa virta-avain ja siirtää liikkeenohjausvivut ulospäin pysäköintiasentoon, kun jätät koneen ilman valvontaa vaikka vain muutamaksi minuutiksi.

20

Leikkuukorkeuden säätö

Huomaa:

Kuljetusasento on korkein leikkuukorkeusasento

tai leikkuukorkeus 115 mm ( Kuva 18

).

Istuimen säätö

A B

Kuva 18

C g027249

Kuva 19

Liikkeenohjausvipujen säätö

Korkeuden säätö

Liikkeenohjausvipuja voidaan säätää korkeammalle tai matalammalle kuljettajan mieltymysten mukaan (

Kuva 20

).

A

B g027252

Kuva 20

21

Kallistuksen säätö

Liikkeenohjausvipuja voidaan kallistaa pitkittäissuunnassa kuljettajan mieltymysten mukaan.

1.

Löysää ylempää pulttia, joka kiinnittää ohjausvivun ohjausvarren akseliin.

2.

Löysää alempaa pulttia juuri sen verran, että ohjausvipu

kääntyy pitkittäissuunnassa ( Kuva 20 ). Kiinnitä

ohjausvipu uuteen asentoon kiristämällä molemmat pultit.

3.

Toista säätö vastakkaiselle ohjausvivulle.

Koneen työntäminen käsin

Tärkeää:

Työnnä konetta aina käsin Älä koskaan hinaa konetta, koska se voi vaurioitua.

Tässä koneessa on sähköinen jarrumekanismi. Konetta työnnettäessä virta-avaimen on oltava Käynnissä-asennossa.

Jotta sähköjarru voitaisiin vapauttaa, akun on oltava ladattu ja toiminnassa.

Koneen työntäminen

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Paikanna ohitusvivut rungossa moottorin molemmilla puolilla.

4.

Siirrä ohitusvipuja eteenpäin aukon läpi ja lukitse ne

paikoilleen painamalla alas ( Kuva 21

).

Huomaa:

Tee samat vaiheet jokaisen vivun kohdalla.

5.

Siirrä liikkeenohjausvivut sisäänpäin vapaa-asentoon ja käännä virta-avain Käynnissä-asentoon.

Huomaa:

Älä käynnistä konetta.

Huomaa:

Konetta voidaan nyt työntää käsin.

3

Huomaa:

Jos kone ei liiku, sähköjarru voi olla edelleen kytkettynä. Tarvittaessa sähköjarru voidaan vapauttaa käsin.

Katso kohta

Sähköjarrun vapautus (sivu 37)

.

Koneen käyttö

Siirrä ohitusvipuja taaksepäin aukon läpi ja lukitse ne paikoilleen kuvan mukaisesti (

Kuva 21 ).

Huomaa:

Tee samat vaiheet jokaisen vivun kohdalla.

Muunto sivulle poistoon

(81 cm:n leikkuupöydillä varustetut leikkurit)

Tätä leikkuupöytää voidaan käyttää sivupoistotilassa.

Poistolevy on irrotettava sivupoistotilaa varten.

Poistolevyn irrotus sivulle poistoa varten

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Irrota siipimutteri ja pultti, joilla levy on kiinnitetty

( Kuva 22 ).

Huomaa:

Säilytä kaikki osat myöhempää käyttöä varten.

1.

Ohitusvipujen sijainnit

Kuva 21

1 2 g017303

3.

Vivun asento koneen työntämistä varten

2.

Vivun asento koneen käyttöä varten

6.

Varmista lopuksi, että avain on käännetty takaisin

Pysäytys-asentoon, jotta akun lataus ei purkautuisi.

22

1.

Suuntain

2.

Poistolevy

3.

Alareuna

Kuva 22

4.

Saranatappi

5.

Siipimutteri

4.

Irrota saranatappi, joka kiinnittää levyn leikkuupöytään

( Kuva 22 ).

5.

Nosta levy irti leikkuupöydästä.

6.

Laske suuntain heittoaukon päälle.

Tärkeää:

Varmista, että leikkurissa on kääntyvä suuntain, joka levittää leikkuujätteen sivulle ja alas nurmeen päin, kun sivuheittotila on käytössä.

Poistolevyn asennus levitystä varten

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Nosta suuntain ja aseta poistolevy aukon päälle

leikkurin alareunaan ja työnnä se etusaranaan ( Kuva

22 ).

4.

Asenna saranatappi saranaan (

Kuva 22 ).

5.

Kiinnitä poistolevy leikkuriin siipimutterilla (

Kuva 22

).

6.

Laske suuntain heittoaukon päälle.

Muunto sivulle poistoon

(107 cm:n leikkuupöydillä varustetut mallit)

Tämän koneen mukana toimitettu leikkuupöytä ja leikkuuterät on suunniteltu optimaaliseen leikkuujätteen levitykseen ja sivulle poistoon.

Poistolevyn irrotus sivulle poistoa varten

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Kytke seisontajarru, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

3.

Irrota kaksi pulttia ja mutteria, jotka kiinnittävät poistolevyn leikkuriin (

Kuva 23 ).

G009660

4

5

1

2

3

Kuva 23

1.

Hattumutteri (1/4 tuumaa) 4.

Käännä levyä ylös

2.

Poistolevy 5.

Irrota levy

3.

Pultti (1/4 × 2-1/2 tuumaa)

4.

Irrota poistolevy.

5.

Nosta suuntainta ylös ja paikanna suuntaimen kääntötangossa oleva lukkomutteri.

6.

Irrota nykyinen ohut mutteri (3/8 tuumaa).

7.

Asenna ohjauslevy esiin tulleeseen kääntötankoon

( Kuva 24 ).

Huomaa:

Kiinnitä ohjauslevy leikkuriin olemassa olevalla ohuella mutterilla (3/8 tuumaa).

Huomaa:

Ohjauslevy on toimitettu koneen mukana irto-osana.

23

2

1

3

G005667

1.

Saranatappi

Kuva 24

3.

Nykyinen ohut mutteri

(3/8 tuumaa)

2.

Ohjauslevy (alun perin toimitettu koneen mukana)

8.

Kiristä kiinnike momenttiin 7–9 N·m.

9.

Laske suuntain heittoaukon päälle.

Tärkeää:

Varmista, että leikkurissa on kääntyvä suuntain, joka levittää leikkuujätteen sivulle ja alas nurmeen päin, kun sivuheittotila on käytössä.

Poistolevyn asennus levitystä varten

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Kytke seisontajarru, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin poistut käyttäjän paikalta.

3.

Irrota ohjauslevy leikkuupöydästä ( Kuva 24 ).

4.

Nosta suuntainta ja liu’uta poistolevyn yläosassa olevat kielekkeet suuntaimen alla olevaan tukitankoon.

5.

Pyöritä poistolevy alas aukon yli ja leikkurin alemman

reunan päälle ( Kuva 25 ).

Koneen kuljetus

Käytä koneen kuljetukseen raskaaseen käyttöön tarkoitettua perävaunua tai kuorma-autoa. Varmista, että perävaunussa tai kuorma-autossa on kaikki lain vaatimat jarrut, valot ja merkit.

Lue huolellisesti kaikki turvaohjeet. Nämä tiedot auttavat suojaamaan sinua, perhettäsi, lemmikkejäsi ja sivullisia loukkaantumiselta.

VAARA

Kaduilla ja teillä ajaminen ilman suuntavilkkuja, valoja, heijastavia merkkejä tai hitaan ajoneuvon merkkiä on vaarallista ja saattaa aiheuttaa henkilövahinkoihin johtavan onnettomuuden.

Älä aja koneella julkisella tiellä tai kadulla.

Koneen kuljetus:

1.

Jos käytät perävaunua, kiinnitä se vetoajoneuvoon ja käytä turvaketjuja.

2.

Jos mahdollista, yhdistä perävaunun jarrut.

3.

Lastaa kone perävaunuun tai kuorma-autoon.

4.

Sammuta moottori, irrota avain, kytke seisontajarru ja sulje polttoaineventtiili.

5.

Kiinnitä kone etukääntöpyörien ja takapuskurin lähellä

( Kuva 26 ).

Kuva 26

Kuva 25

1.

Poistolevy

2.

Hattumutteri (1/4 tuumaa)

3.

Pultti (1/4 × 2-1/2 tuumaa)

6.

Kiinnitä poistolevy leikkurin alareunaan kahdella pultilla (1/4 × 2-1/2 tuumaa) ja kahdella hattumutterilla

(1/4 tuumaa) kuvan mukaisesti ( Kuva 25 ).

Huomaa:

Älä kiristä muttereita liikaa; tämä voi vääristää levyä niin, että se koskettaa leikkuuteriä.

24

Koneen lastaus

Ole erittäin varovainen lastatessasi konetta perävaunuun tai kuorma-autoon ja poistaessasi konetta niistä. Käytä toimenpiteeseen täysleveää ramppia, joka on konetta leveämpi.

Peruutusrampit ja eteenpäin alas ajettavat rampit (

Kuva 27 ).

1

1.

Peruutusrampit

Kuva 27

2.

Eteenpäin alas ajettavat rampit

Tärkeää:

Älä käytä kapeita erillisiä ramppeja koneen molemmilla puolilla.

Rampin on oltava tarpeeksi pitkä, jotta kulma maahan ei

ylitä 15 astetta ( Kuva 28 ). Tasaisella maalla rampin on

oltava vähintään neljä kertaa pidempi kuin perävaunun tai kuorma-auton lavan korkeus maahan. Jyrkempi kulma saattaa aiheuttaa leikkurin osien takertumisen, kun laitetta siirretään rampilta perävaunuun tai kuorma-autoon. Jyrkemmät kulmat saattavat myös aiheuttaa koneen kaatumisen tai hallinnan menetyksen. Jos kone lastataan rinteessä tai lähellä rinnettä, sijoita perävaunu tai kuorma-auto siten, että se on rinteen alapäässä ja ramppi on ylöspäin rinteeseen. Näin saadaan mahdollisimman pieni ramppikulma.

VAARA

Koneen lastaaminen perävaunuun tai kuorma-autoon lisää kaatumisen mahdollisuutta, mikä voi aiheuttaa vakavan loukkaantumisen tai kuoleman.

• Ole erittäin varovainen käyttäessäsi konetta rampilla.

• Käytä vain täysleveää ramppia. Älä käytä erillisiä ramppeja koneen molemmilla puolilla.

• Rampin ja maan tai rampin ja perävaunun tai kuorma-auton välinen kulma ei saa olla yli

15 astetta.

• Varmista, että rampin pituus on vähintään neljä kertaa pidempi kuin perävaunun tai kuorma-auton lavan korkeus maahan. Näin varmistetaan, että rampin kulma tasaiseen maahan ei ylitä 15 astetta.

• Peruutusrampit ja eteenpäin alas ajettavat rampit.

• Vältä äkillistä kiihdytystä tai hidastusta konetta rampilla ajettaessa, sillä tämä voi aiheuttaa hallinnan menetyksen tai kaatumisen.

6

2

1.

Täysleveä ramppi säilytysasennossa

2.

Sivunäkymä täysleveästä rampista lastausasennossa

3.

Enintään 15 astetta

5

Kuva 28

g027996

4.

Ramppi on vähintään neljä kertaa pidempi kuin perävaunun tai kuorma-auton lavan korkeus maahan

5.

H= perävaunun tai kuorma-auton lavan korkeus maahan

6.

Perävaunu

25

Käyttövihjeitä

Kaasun Nopea-asetuksen käyttö

Leikkuujälki ja ilmanvaihto ovat parhaimmillaan, kun moottoria käytetään Nopea-asetuksella. Ilmaa tarvitaan, jotta ruoho saataisiin leikattua huolellisesti. Älä siis säädä leikkuukorkeutta liian alas ja älä anna leikkaamattoman ruohon ympäröidä leikkuria kokonaan. Huolehdi, että leikkurin toinen sivu on leikatun nurmen päällä, jolloin leikkuriin pääsee ilmaa.

Varo leikkaamasta ruohoa liian lyhyeksi

Jos leikkurin leikkuuleveys on leveämpi kuin ennen käyttämässäsi leikkurissa, nosta leikkuukorkeutta, jotta et leikkaisi epätasaista nurmea liian lyhyeksi.

Pitkän ruohon leikkaaminen

Jos ruohon annetaan kasvaa hieman normaalia pidemmäksi tai se on hyvin kosteaa, leikkaa ruoho tavallista korkeammalla leikkuukorkeudella. Leikkaa ruoho sitten uudelleen normaalia, alempaa asetusta käyttäen.

Smart Speed

™ -järjestelmän käyttö

Ohjausjärjestelmä

Smart Speed™ -ohjausjärjestelmän vipu sijaitsee kuljettajan istuimen alapuolella. Sen avulla kuljettaja voi valita jonkin kolmesta nopeusalueesta: viimeistely, hinaus tai leikkaus.

Viimeistelynopeuden asetuksesta on hyötyä, kun konetta ohjataan ahtaissa paikoissa tai huolellista leikkuuta vaativilla alueilla. Viimeistelynopeuden asetuksella voidaan myös parantaa leikkuujälkeä silloin, kun konetta halutaan käyttää suurella kaasulla ja terien nopeudella, sillä ajonopeutta voidaan alentaa tarpeen mukaan.

Pysäytys

Jos koneen liike eteenpäin on pysäytettävä kesken leikkuun, nurmikolle saattaa pudota kasa leikkuujätettä. Jotta näin ei kävisi, siirry aiemmin leikatulle alueelle terät kytkettyinä tai vapauta leikkuupöytä eteenpäin ajaessasi.

Leikkuukoneen alapuolen puhtaanapito

Poista leikkuujätteet ja lika leikkurin alapuolelta aina käytön jälkeen. Jos leikkurin sisälle kertyy ruohoa, leikkuujäljestä tulee ennen pitkää epätyydyttävä.

Ruohon leikkaus ensimmäisen kerran

Varmista, ettei leikkuri leikkaa nurmen mahdollisia epätasaisia kohtia paljaaksi, leikkaamalla ruoho hieman tavallista pidemmäksi. Aikaisemmin käytetty leikkuukorkeus on kuitenkin yleensä sopivin. Kun leikattava ruoho on yli

15 cm:n pituista, ruoho kannattaa leikata kahteen kertaan hyvän leikkuujäljen varmistamiseksi.

Terien huolto

Pidä terä terävänä koko leikkuukauden ajan. Terävä terä leikkaa ruohon siistimmin ruohonkorsia repimättä.

Repeytymien vuoksi ruohon reunat muuttuvat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille. Tarkista aina käytön jälkeen, että leikkuuterät ovat terävät ja että ne eivät ole kuluneet tai vaurioituneet. Viilaa mahdolliset lovet pois ja teroita terät tarpeen mukaan. Jos terä on vaurioitunut tai kulunut, vaihda se aitoon Toro-vaihtoterään.

1/3:n leikkaus ruohonkorresta

Ruohonkorren pituudesta kannattaa leikata vain noin 1/3.

Suuremman määrän leikkaamista ei suositella, ellei ruoho ole harvaa tai ole myöhäinen syksy, jolloin ruoho kasvaa hitaammin.

Leikkuusuunnan vaihto

Vaihtele leikkuusuuntaa, jotta ruoho pysyy pystyssä. Tämä helpottaa myös leikkuujätteen levittämistä, joka puolestaan edistää maatumista ja lannoitusta.

Leikkaaminen sopivin aikavälein

Ruoho kannattaa yleensä leikata neljän päivän välein. Ruohon kasvunopeus kuitenkin vaihtelee. Koska leikkuukorkeus on hyvä pitää samana, leikkaa ruoho useammin alkukeväällä.

Vähennä leikkuukertoja keskikesällä, jolloin ruohon kasvu hidastuu. Jos ruohoa ei jostain syystä voida leikata pitkähköön aikaan, käytä ensin korkeaa leikkuukorkeutta. Leikkaa ruoho sitten uudelleen parin päivän kuluttua alemmalla korkeusasetuksella.

26

Kunnossapito

Huomaa:

Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.

Kunnossapitotaulukko

Huoltotoimenpide Huoltoväli

5 ensimmäisen käyttötunnin jälkeen

• Vaihda moottoriöljy ja suodatin.

Aina ennen käyttöä tai päivittäin

Jokaisen käytön jälkeen

25 käyttötunnin välein

50 käyttötunnin välein

100 käyttötunnin välein

Ennen varastointia

• Tarkista turvajärjestelmän toiminta.

• Puhdista ja tarkista ilmanpuhdistimen vaahtomuovipanos.

• Tarkista moottoriöljyn määrä.

• Tarkista ilmanotto- ja jäähdytystilat ja puhdista ne tarvittaessa.

• Tarkista leikkuuterät.

• Tarkista, ettei suuntaimessa ole vaurioita.

• Puhdista leikkuupöydän kotelo.

• Rasvaa kaikki voitelukohdat.

• Tarkista rengaspaine.

• Tarkista, ettei hihnoissa ole kulumia tai murtumia.

• Vaihda ilmanpuhdistimen paperipanos.

• Tarkista sytytystulppa.

• Vaihda moottoriöljy (vaihda se useammin raskaassa käytössä tai lämpötilan ollessa korkea).

• Vaihda moottorin öljynsuodatin.

• Vaihda sytytystulppa.

• Puhdista puhallinkotelo (useammin erittäin likaisissa tai pölyisissä olosuhteissa).

• Vaihda polttoaineputken suodatin.

• Lataa akku ja irrota akun kaapelit.

• Tee kaikki yllä mainitut huoltotoimenpiteet ennen varastointia.

• Maalaa kuluneet pinnat.

VAROITUS

Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

Irrota avain virtalukosta ja irrota sytytystulpan johto ennen huoltotoimenpiteitä. Työnnä johto sivuun, jotta se ei pääse vahingossa koskettamaan sytytystulppaa.

27

Huoltoa edeltävät toimenpiteet

Istuimen nosto

Varmista, että liikkeenohjausvivut on lukittu pysäköintiasentoon, ja nosta istuinta eteenpäin.

Istuinta nostamalla päästään käsiksi seuraaviin osiin:

Sarjanumerokilpi

Huoltotarra

Istuimen säätöpultit

Polttoainesuodatin

Akku ja akun kaapelit

Leikkuupöydän verhon vapautus

Löysää verhon kaksi alapulttia, jotta pääset käsiksi leikkuupöydän yläosaan (

Kuva 29 ).

Voitelu

Laakereiden rasvaus

Huoltoväli:

25 käyttötunnin välein—Rasvaa kaikki voitelukohdat.

Rasvatyyppi:

litiumpohjainen yleisrasva nro 2

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Puhdista rasvanipat ( Kuva 30

ja

Kuva 31

) rievulla.

Huomaa:

Varmista, että kaikki maaliläiskät tulevat hangatuiksi pois nipasta (nipoista).

1

1.

Alin pultti

Kuva 29

2.

Verho

Kuva 30

1.

Etukääntöpyörän rengas

G014522

28

Kuva 31

Sijaitsee istuinkaukalon alapuolella

1.

Lue käyttöohjeet ennen korjaamista tai huoltamista

2.

Tarkista rengaspaineet

25 käyttötunnin välein

3.

Rasvaa 25 käyttötunnin välein

4.

Moottori

4.

Liitä voitelupistooli kuhunkin nippaan ( Kuva 30

ja

Kuva 31 ).

5.

Pumppaa rasvaa nippoihin, kunnes rasvaa alkaa tihkua laakereista.

Moottorin huolto

Ilmanpuhdistimen huolto

Huoltoväli:

Aina ennen käyttöä tai päivittäin—Puhdista ja tarkista ilmanpuhdistimen vaahtomuovipanos.

50 käyttötunnin välein—Vaihda ilmanpuhdistimen paperipanos.

Huomaa:

Ilmanpuhdistin on huollettava useammin, jos käyttöolosuhteet ovat erittäin pölyiset tai hiekkaiset.

3

Vaahtomuovi- ja paperipanosten irrotus

1.

Vapauta teräkytkin (voimanulosotto).

2.

Sammuta moottori, odota, että kaikki liikkuvat osat ovat pysähtyneet, ja irrota avain ennen kuin poistut käyttäjän paikalta.

3.

Puhdista ilmanpuhdistimen ympäristö, jotta lika ei pääse moottoriin ja aiheuta vahinkoa.

4.

Irrota ilmanpuhdistimen suojus kiertämällä kaksi

nuppia irti ( Kuva 32

).

Kuva 32

1.

Ilmanpuhdistimen suojus 2.

Nupit g020242

5.

Poista vaahtomuovi- ja paperisuodatinpanokset

varovasti ilmanpuhdistimen kotelosta ( Kuva 33 ).

1.

Vaahtomuovipanos

Kuva 33

2.

Paperipanos g020243

6.

Erottele vaahtomuovi- ja paperipanokset.

Vaahtomuovi- ja paperipanosten puhdistus

Vaahtomuovipanos:

1.

Pese vaahtomuovipanos nestesaippualla ja lämpimällä vedellä.

2.

Kun panos on puhdas, huuhtele se perusteellisesti.

3.

Kuivaa panos puristamalla sitä puhtaaseen riepuun.

Huomaa:

Älä öljyä panosta.

Tärkeää:

Vaihda vaahtomuovipanos, jos se on repeytynyt tai kulunut.

4.

Asenna vaahtomuovipanos puhtaaseen paperipanokseen.

Paperipanos:

1.

Naputa paperipanosta tasaista pintaa vasten. Poista sisäpuolen pöly ja lika puhaltamalla paineilmalla panos puhtaaksi.

2.

Tarkista, ettei panos ole repeytynyt, ettei siinä ole

öljykalvoa ja ettei kumitiiviste ole vaurioitunut.

Tärkeää:

Älä puhdista paperipanosta nesteillä, kuten liuotteilla, bensiinillä tai paloöljyllä.

Paperipanos on vaihdettava, jos se on vaurioitunut tai jos sitä ei voida puhdistaa kunnolla.

3.

Puhdista ilmanpuhdistimen suojuksen sisäpuoli liasta, pölystä ja roskista.

Vaahtomuovi- ja paperipanosten asennus

Tärkeää:

Moottoria tulee käyttää vain silloin, kun ilmanpuhdistimen vaahtomuovi- ja paperipanokset on kunnolla asennettu, jotta moottori ei pääse vaurioitumaan.

29

1.

Asenna vaahtomuovisuodatin paperisuodattimeen

( Kuva 33 ).

2.

Asenna vaahtomuovisuodatin ja paperisuodatin ilmanpuhdistimen koteloon.

3.

Asenna ilmanpuhdistimen suojus ja kiristä kaksi nuppia

( Kuva 32 ).

Moottoriöljyn huolto

Öljylaatu:

puhdistava öljy (API-huoltoluokitus SF, SG, SH,

SJ tai korkeampi).

Kampikammion tilavuus:

1,0 litraa, kun suodatinta ei vaihdeta; 1,05 litraa, kun suodatin vaihdetaan.

Viskositeetti:

Katso seuraava taulukko.

SAE 30

SAE 5W -30, 10W -30

SYNTHETIC 5W -20, 5W -30, 10W -30

A

C

F

G

B

D

H

E g029683

I J K

Kuva 34

Moottoriöljyn määrän tarkistus

Huoltoväli:

Aina ennen käyttöä tai päivittäin

Huomaa:

Tarkista öljymäärä moottorin ollessa kylmä.

VAARA

Kosketus kuumiin osiin voi aiheuttaa tapaturman.

Pidä kädet, jalat, kasvot, vaatteet ja muut ruumiinosat etäällä äänenvaimentimesta ja muista kuumista osista.

Tärkeää:

Älä lisää kampikammioon liikaa öljyä ja käytä moottoria. Se saattaa aiheuttaa moottorivaurion.

1.

Pysäköi kone tasaiselle alustalle.

2.

Vapauta teräkytkin (voimanulosotto).

3.

Sammuta moottori, odota, että kaikki liikkuvat osat ovat pysähtyneet, ja irrota avain ennen kuin poistut käyttäjän paikalta.

4.

Tarkista moottoriöljyn määrä (

Kuva 35 ).

Kuva 35

G029368

Moottoriöljyn ja öljynsuodattimen vaihto

Huoltoväli:

5 ensimmäisen käyttötunnin jälkeen

100 käyttötunnin välein (vaihda se useammin raskaassa käytössä tai lämpötilan ollessa korkea).

100 käyttötunnin välein

Huomaa:

Vaihda moottorin öljynsuodatin useammin, jos käyttöolosuhteet ovat erittäin pölyiset tai hiekkaiset.

1.

Pysäköi kone siten, että oikea sivu on hieman vasenta alempana, jotta kaikki öljy valuu pois.

2.

Vapauta teräkytkin (voimanulosotto).

3.

Sammuta moottori, odota, että kaikki liikkuvat osat ovat pysähtyneet, ja irrota avain ennen kuin poistut käyttäjän paikalta.

4.

Tyhjennä öljy moottorista.

30

C

E

A B

D

F

G

H g029369

Kuva 36

5.

Irrota moottorin öljynsuodatin.

Huomaa:

Varmista, että öljynsuodattimen tiiviste koskettaa moottoria. Käännä sitä sitten vielä 3/4 kierrosta.

A

C

B

D

E

F

3/4 g027477

Kuva 37

6.

Kaada hitaasti noin 80 % määritetystä öljymäärästä

täyttöaukkoon ( Kuva 38

).

7.

Tarkista öljymäärä. Katso kohta

Kuva 38 .

31

A

C

E

B

D

F

Kuva 38

g027484

Sytytystulpan huolto

Huoltoväli:

50 käyttötunnin välein—Tarkista sytytystulppa.

100 käyttötunnin välein—Vaihda sytytystulppa.

Varmista, että keski- ja sivuelektrodien kärkiväli on oikea, ennen kuin asennat sytytystulpan. Irrota ja asenna sytytystulppa käyttäen apuna sytytystulpan avainta. Tarkista ja säädä kärkiväliä kärkivälin työkalulla tai rakotulkilla. Asenna tarvittaessa uusi sytytystulppa.

Tyyppi:

Champion

®

BCPR6ES

RC12YC, Autolite

®

3924 tai NGK

®

Kärkiväli:

0,76 mm

Sytytystulpan irrotus

1.

Vapauta teräkytkin, siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori ja irrota virta-avain.

2.

Puhdista sytytystulpan ympäristö ennen tulpan irrotusta, jotta moottoriin ei pääse likaa tai roskia.

3.

Irrota sytytystulppa (

Kuva 39 ).

A

B g027478

Kuva 39

32

Sytytystulpan tarkistus

Tärkeää:

Älä puhdista sytytystulppia. Sytytystulppa tulee vaihtaa aina, kun eriste on mustunut, kun elektrodit ovat kuluneet tai kun tulpassa on öljykalvo tai murtumia.

Huomaa:

Jos näet eristeessä vaaleanruskeata tai harmaata, moottori toimii moitteettomasti. Jos eriste on mustunut, ilmanpuhdistin on yleensä likainen.

Säädä kärkiväliksi 0,76 mm.

A

B

Tärkeää:

Jos moottoria käytetään säleikkö tukkeutuneena, likaisilla tai tukkeutuneilla jäähdytysrivoilla ja/tai ilman jäähdytyssuojuksia, ylikuumeneminen voi vaurioittaa moottoria.

Kuva 40

Sytytystulpan asennus

Kiristä sytytystulppa momenttiin 20 N·m.

A B g027479

C

15 ft-lb

20 N-m

D g027480

Kuva 41

Puhallinkotelon puhdistus

Jotta jäähdytys toimisi riittävän tehokkaasti, varmista, että säleikkö, jäähdytysrivat ja muut moottorin ulkoiset pinnat ovat aina puhtaat.

Irrota puhallinkotelo ja mahdolliset muut suojukset kerran vuodessa tai 100 käyttötunnin välein (useammin erittäin likaisissa tai pölyisissä olosuhteissa). Puhdista jäähdytysrivat ja ulkoiset pinnat tarvittaessa. Muista asentaa jäähdytyssuojukset takaisin paikoilleen huollon jälkeen. Kiristä puhallinkotelon ruuvit momenttiin 7,5 N·m.

33

Polttoainejärjestelmän huolto

Polttoaineputken suodattimen vaihto

Huoltoväli:

100 käyttötunnin välein—Vaihda polttoaineputken suodatin.

Älä asenna likaista suodatinta, jos se on irrotettu polttoaineputkesta.

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Vaihda polttoaineputken suodatin (

Kuva 42

).

A

B

C

D g027506

Kuva 42

g029685

34

Sähköjärjestelmän huolto

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt akkua.

VAARA

KALIFORNIA

Lakiesityksen 65 mukainen varoitus

Akun liitännät, navat ja niihin liittyvät lisävarusteet sisältävät lyijyä ja lyijy-yhdisteitä, joiden tiedetään aiheuttavan syöpää ja haittaavan lisääntymistä. Pese kädet, kun olet käsitellyt näitä osia.

VAARA

Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita sekä aiheuttaa kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

• Irrota aina akun miinuskaapeli

(musta) ennen pluskaapelin (punaisen) irrottamista.

• Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelin (musta) kytkemistä.

5.

Vedä kumisuojusta ylös punaista pluskaapelia pitkin.

6.

Irrota pluskaapeli (punainen) akun navasta (

Kuva 43

).

Huomaa:

Säilytä kaikki kiinnikkeet.

7.

Irrota akun pidike (

Kuva 43 ) ja nosta akku pois

akkualustalta.

3

2

6

5

1

Akun lataus

Akun irrotus

VAARA

Akun navat tai metallityökalut voivat aiheuttaa oikosulun koskettaessaan koneen metalliosia, mistä voi seurata kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

• Kun irrotat tai asennat akun, älä anna akun napojen koskettaa koneen metalliosia.

• Älä anna metallityökalujen aiheuttaa oikosulkua akun napojen ja koneen metalliosien välille.

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Nosta istuin, jotta pääset käsiksi akkuun.

4.

Irrota miinusmaakaapeli (musta) akun navasta (

Kuva

43 ).

Huomaa:

Säilytä kaikki kiinnikkeet.

4

7

G005072

Kuva 43

1.

2.

Akku

Akun plusnapa (+)

5.

Akun miinusnapa (–)

6.

Siipimutteri, aluslaatta ja pultti

3.

Pultti, aluslaatta ja mutteri 7.

Akun pidike

4.

Navan suojus

35

Akun lataus

Huoltoväli:

Ennen varastointia—Lataa akku ja irrota akun kaapelit.

1.

Irrota akku alustasta. Katso kohta

Akun irrotus (sivu

35)

.

2.

Lataa akkua 6–10 A:n virralla vähintään yhden tunnin ajan.

Huomaa:

Älä lataa akkua liikaa.

3.

Kun akku on ladattu täyteen, irrota laturi sähköliitännästä. Irrota sitten laturin johtimet akun navoista (

Kuva 44

).

Sulakkeiden huolto

Sähköjärjestelmä on suojattu sulakkeilla. Huoltoa ei tarvita.

Jos sulake kuitenkin palaa, tarkista osa/virtapiiri toimintavian tai oikosulun varalta.

Sulaketyyppi:

Päävirta F1 – 30 A, kahvatyyppinen

• Latauspiiri F2 – 25 A, kahvatyyppinen

1.

Irrota ruuvit, joilla ohjauspaneeli on kiinni koneessa.

Huomaa:

Säilytä kaikki kiinnikkeet.

2.

Nosta ohjauspaneeli ylös, niin pääset käsiksi pääjohdinsarjaan ja sulakerasiaan (

Kuva 45 ).

3.

Vaihda sulake vetämällä ensin vanha sulake irti (

Kuva

45 ).

25

30

1.

Akun plusnapa (+)

2.

Akun miinusnapa (–)

Kuva 44

3.

Punainen laturin johdin (+)

4.

Musta laturin johdin (–)

Akun asennus

1.

Aseta akku alustalle (

Kuva 43 ).

2.

Asenna pluskaapeli (punainen) akun plusnapaan (+) käyttämällä aiemmin irrotettuja kiinnikkeitä.

3.

Asenna miinuskaapeli akun miinusnapaan (–) käyttämällä aiemmin irrotettuja kiinnikkeitä.

4.

Vedä punainen suojus positiivisen (punaisen) akun navan päälle.

5.

Kiinnitä akku pidikkeellä (

Kuva 43 ).

6.

Laske istuin alas.

25

30

1

1.

Päävirta – 30 A

2

G014540

Kuva 45

2.

Latauspiiri – 25 A

4.

Palauta ohjauspaneeli normaaliasentoon.

Huomaa:

Kiinnitä paneeli koneeseen aiemmin irrotetuilla ruuveilla.

36

Vetojärjestelmän huolto

Rengaspaineen tarkistus

Huoltoväli:

25 käyttötunnin välein—Tarkista rengaspaine.

Pidä etu- ja takarenkaiden rengaspaine ohjeiden mukaisena.

Epätasainen rengaspaine saattaa tehdä leikkuujäljestä epätasaisen. Tarkista paine venttiilin varresta (

Kuva 46

).

Tarkista paine, kun renkaat ovat kylmät, jotta painelukema olisi mahdollisimman tarkka.

Katso renkaiden valmistajan suosittelema enimmäispaine kääntöpyörien renkaiden sivusta.

Täytä vetävien takapyörien renkaat paineeseen 0,9 bar.

Sähköjarrun vapautus

Sähköjarru voidaan vapauttaa käsin kääntämällä nostovarsia eteenpäin. Kun sähköjarru on aktivoitunut, jarru palautuu.

Vapauta jarru:

1.

Venttiilinvarsi

Kuva 46

Kuva 47

1.

Jarrun nostovarsi sähköjarrun ohjausyksikössä

2.

Vasen takarengas

1.

Käännä virta-avain Pysäytys-asentoon tai irrota akun kytkentä.

2.

Paikanna sähköjarrun akseli, johon jarrun nostovarret yhdistyvät.

3.

Vapauta jarru kääntämällä akselia eteenpäin.

37

Leikkurin huolto

Leikkuuterien huolto

Pidä terät terävinä koko leikkuukauden ajan. Terävät terät leikkaavat ruohon siistimmin ruohonkorsia repimättä.

Repeytymien vuoksi ruohon reunat muuttuvat ruskeiksi, mikä heikentää kasvua ja altistaa kasvisairauksille.

Tarkista päivittäin, että leikkuuterät ovat terävät ja että ne eivät ole kuluneet tai vaurioituneet. Viilaa mahdolliset lovet pois ja teroita terät tarpeen mukaan. Jos terä on vaurioitunut tai kulunut, vaihda se aitoon Toro-vaihtoterään. Jotta terien teroitus ja vaihto kävisi vaivattomasti, käytettävissä on hyvä olla muutamia vaihtoteriä.

VAARA

Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan aiheuttaen vakavan loukkaantumisen tai kuoleman.

• Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Kulunut tai vaurioitunut terä on vaihdettava.

Ennen terien tarkastusta tai huoltoa

Pysäköi kone tasaiselle alustalle, vapauta teräkytkin, siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori ja irrota virta-avain.

Terien tarkastus

Huoltoväli:

Aina ennen käyttöä tai päivittäin—Tarkista leikkuuterät.

1.

Tarkasta leikkuusärmät ( Kuva 48

).

Huomaa:

Jos särmät eivät ole teräviä tai niissä on lovia, irrota terät ja teroita ne. Katso kohta

Terien teroitus (sivu 40)

.

2.

Tarkasta terät, etenkin kupera alue (

Kuva 48

).

Huomaa:

Jos havaitset vähäisiäkään vaurioita, kulumia tai uria tällä alueella (kohdat 3 ja 4,

Kuva 48 ),

asenna uusi terä välittömästi.

1.

Leikkuusärmä

2.

Kupera alue

Kuva 48

3.

Kulumisjälkiä/urautumista

4.

Vaurio

Taipuneiden terien tarkistus

Huomaa:

Koneen on oltava tasaisella alustalla seuraavaa toimenpidettä varten.

1.

Nosta leikkuupöytä ylimpään leikkuukorkeusasentoon, joka on myös kuljetusasento.

2.

Käytä pehmustettuja paksuja suojakäsineitä tai muita soveltuvia käsisuojaimia. Käännä terää hitaasti sopivaan asentoon, jossa etäisyys leikkuusärmästä tasaiseen alustaan voidaan mitata (

Kuva 49 ).

1

2

3

1.

Leikkuupöytä

2.

Karan kotelo

Kuva 49

3.

Terä

G009679

38

3.

Mittaa etäisyys terän kärjestä tasaiseen alustaan ( Kuva

50 ).

1

1

3

2

Kuva 50

1.

Terä mittausasennossa

2.

Tasainen alusta

3.

Mitattu etäisyys terän ja alustan välillä (A)

G009680

G009680

3

2

Kuva 52

1.

Vastakkaisen terän särmä mittausasennossa

2.

Tasainen alusta

3.

Toinen mitattu etäisyys terän ja alustan välillä (B)

4.

Käännä samaa terää 180 astetta niin, että vastakkainen

leikkuusärmä on samassa asennossa ( Kuva 51 ).

3

2

1

G009681

Kuva 51

1.

Terä, aiemmin mitattu puoli

2.

Aiemmin käytetty mittausasento

3.

Terän vastakkainen puoli siirretään mittausasentoon

5.

Mittaa etäisyys terän kärjestä tasaiseen alustaan ( Kuva

52 ).

Huomaa:

Ero saa olla enintään 3 mm.

A.

Jos A:n ja B:n välinen ero on suurempi kuin 3 mm, vaihda terä uuteen. Katso kohdat

Terien irrotus

(sivu 39)

ja

Terien asennus (sivu 40)

.

Huomaa:

Jos taipuneen terän tilalle vaihdetaan uusi ja mittaustulos on edelleen yli 3 mm, terän kara saattaa olla taipunut. Ota yhteys valtuutettuun

Toro-jälleenmyyjään.

B.

Jos ero on hyväksytyissä rajoissa, siirry seuraavaan terään.

Toista toimenpide kullekin terälle.

Terien irrotus

Terä on vaihdettava, jos se on osunut kiinteään esineeseen, jos se on epätasapainossa tai jos se on taipunut. Käytä aina aitoja Toro-vaihtoteriä koneen parhaan suorituskyvyn ja turvallisuuden varmistamiseksi. Muiden valmistajien vaihtoterien käyttö saattaa aiheuttaa sen, että kone ei ole enää turvallisuusstandardien mukainen.

1.

Tartu terän päähän liinan tai paksun hansikkaan avulla.

2.

Irrota terän jäykistäjä (vain 81 cm:n leikkuupöydät)

teräpultti, jousialuslaatta ja terä kara-akselista ( Kuva

53

ja

Kuva 54

).

39

2.

Tarkista terän tasapaino asettamalla se terän tasaimeen

( Kuva 56 ).

Huomaa:

Jos terä pysyy vaaka-asennossa, se on tasapainossa ja sitä voidaan käyttää.

Huomaa:

Jos terä ei ole tasapainossa, viilaa sitä vähän vain siipialueelta (

Kuva 55 ).

1.

Terän siipialue

2.

Terä

3.

Jousialuslaatta

Kuva 53

81 cm:n leikkuupöydät

4.

Teräpultti

5.

Terän jäykistäjä

1.

Terän siipialue

2.

Terä

G027833

Kuva 54

107 cm:n leikkuupöydät

3.

Jousialuslaatta

4.

Teräpultti

Terien teroitus

1.

Viilaa leikkuusärmä teräväksi terän molemmista päistä

( Kuva 55 ).

Huomaa:

Säilytä alkuperäinen kulma.

Huomaa:

Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan materiaalia yhtä paljon.

Kuva 55

1.

Teroita alkuperäiseen kulmaan

1.

Terä

Kuva 56

2.

Tasain

3.

Toista, kunnes terä on tasapainossa.

Terien asennus

1.

Asenna terä kara-akseliin ( Kuva 54

).

Tärkeää:

Terän kuperan puolen on osoitettava ylöspäin leikkurin sisäpuolta kohti, jotta leikkuujäljestä tulee kunnollinen.

2.

Asenna terän jäykistäjä (vain 81 cm:n leikkuupöydät), jousialuslaatta (kovera puoli terää kohden) ja teräpultti

( Kuva 54 ).

3.

Kiristä teräpultti momenttiin 47–88 N m.

Leikkuupöydän tasaus

Varmista, että leikkuupöytä on vaakasuorassa aina leikkuria asentaessasi tai jos nurmikon leikkuujälki ei ole tasainen.

Ennen tasausta on tarkistettava, ettei leikkuupöydässä ole taipuneita teriä. Kaikki taipuneet terät on irrotettava ja vaihdettava. Katso kohta (sivu ) ennen kuin jatkat.

Leikkuupöytä on tasattava ensin sivusuunnassa, minkä jälkeen voidaan säätää pituussuuntaista kaltevuutta.

Vaatimukset:

Koneen on oltava tasaisella alustalla.

Kaikkien neljän renkaan ilmanpaineen on oltava oikea.

Katso kohta (sivu ) .

Sivusuuntainen tasaus

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Siirrä leikkuukorkeuden säätövipu keskimmäiseen asentoon.

4.

Käännä teriä varovasti niin, että ne ovat kaikki

sivuttaissuunnassa ( Kuva 57

ja

Kuva 58

).

40

1

G014630

3

2

4

4

Kuva 57

Leikkuupöydät, joissa on yksi terä

1.

Terä sivusuunnassa

2.

Terän siipialue

3.

Ulkoleikkuusärmät

4.

Mittaa tästä etäisyys terän kärjestä tasaiseen alustaan

1.

Ripustuskorvake

2.

Sivuosan lukkomutteri

Kuva 59

3.

Takaosan lukkomutteri

3

2

1

G009682

3

2

4 4

Kuva 58

Leikkuupöydät, joissa on kaksi terää

1.

Terät sivusuunnassa

2.

Terän siipialue

3.

Ulkoleikkuusärmät

4.

Mittaa tästä etäisyys terän kärjestä tasaiseen alustaan

5.

Mittaa ulkoleikkuusärmien ja tasaisen pinnan väliltä

( Kuva 57

ja

Kuva 58 ). Jos molemmat mitat eivät ole

5 mm:n sisällä toisistaan, säätö on tarpeen. Jatka sitten toimenpidettä.

6.

Siirry koneen vasemmalle puolelle.

7.

Löysää sivuosan lukkomutteria.

8.

Nosta tai laske leikkuupöydän vasenta sivua kiertämällä takaosan mutteria (

Kuva 59 ).

Huomaa:

Jos haluat nostaa leikkuupöytää, kierrä takaosan mutteria myötäpäivään. Jos haluat laskea leikkuupöytää, kierrä takaosan mutteria vastapäivään.

9.

Tarkista sivuttaissuunnan säädöt uudelleen.

Huomaa:

Toista toimenpidettä, kunnes mitat ovat oikein.

10.

Tasaa leikkuupöytä tarkistamalla terän kaltevuus pituussuunnassa. Katso

Terän pituussuuntaisen kaltevuuden säätö (sivu 41)

.

Terän pituussuuntaisen kaltevuuden säätö

Terän pituussuuntainen kaltevuus on tarkistettava aina ennen leikkurin asennusta. Jos leikkurin etupää on yli 7,9 mm alempana kuin leikkurin takapää, säädä terän kaltevuutta seuraavien ohjeiden mukaisesti:

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Siirrä leikkuukorkeuden säätövipu keskimmäiseen asentoon.

Huomaa:

Tarkista ja säädä terän sivusuuntainen tasaus, jos et ole tarkistanut asetusta. Katso kohta

Sivusuuntainen tasaus (sivu 40)

.

4.

Käännä teriä varovasti niin, että ne ovat pituussuuntaisesti (

Kuva 60

ja

Kuva 61 ).

41

1

2

G014631

Kuva 60

2

Leikkuupöydät, joissa on yksi terä

1.

Terä pituussuunnassa

2.

Mittaa tästä etäisyys terän kärjestä tasaiseen alustaan.

2

1

G009658

2

Kuva 61

Leikkuupöydät, joissa on kaksi terää

1.

Pituussuuntaiset terät

2.

Mittaa tästä etäisyys terän kärjestä tasaiseen alustaan

5.

Mittaa etäisyys etuterän kärjestä tasaiseen alustaan ja takaterän kärjestä tasaiseen alustaan (

Kuva 60

).

Huomaa:

Jos etuterän kärki ei ole 1,6–7,9 mm alempana kuin takaterän kärki, säädä etuosan lukkomutteria.

6.

Säädä terän pituussuuntaista kaltevuutta kiertämällä

leikkurin etuosassa olevaa säätömutteria ( Kuva 62 ).

3

1

2

Kuva 62

3.

Lukkomutteri

G014634

1.

Säätötanko

2.

Säätölohko

7.

Nosta leikkurin etupäätä kiristämällä säätömutteria.

8.

Laske leikkurin etupäätä löysäämällä säätömutteria.

9.

Tarkista pituussuuntainen kaltevuus uudelleen säädön jälkeen. Jatka mutterin säätämistä, kunnes etuterän

kärki on 1,6–7,9 mm takaterän kärkeä alempana ( Kuva

60 ).

10.

Kun terän pituussuuntainen kaltevuus on kunnossa, tarkista leikkurin sivusuuntainen tasaus uudelleen.

Katso kohta

Sivusuuntainen tasaus (sivu 40)

.

Leikkurin irrotus

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Laske leikkuukorkeuden säätövipu alimpaan asentoon.

4.

Löysää 2 alinta pulttia, joilla leikkuupöydän verho on kiinnitetty leikkuupöytään. Katso kohta

Leikkuupöydän verhon vapautus (sivu 28)

.

5.

Irrota sokka etutukitangosta ja irrota tanko

leikkuupöydän kannattimesta ( Kuva 63 ). Laske

leikkuupöydän etuosa varovasti maahan.

42

3

1

2

1

G005077

Kuva 65

Leikkuupöydät, joissa on kaksi terää

G014635

Kuva 63

3.

Leikkuupöydän kannatin 1.

Etutukitanko

2.

Lukkomutteri

6.

Nosta leikkuupöytä ja kannattimet irti takanostovarresta. Laske leikkuri maahan

varovasti ( Kuva 64 ).

7.

Irrota leikkurin hihna moottorin hihnapyörästä liu'uttamalla leikkuupöytää taaksepäin.

8.

Liu’uta leikkuupöytä pois koneen alta.

Huomaa:

Säilytä kaikki osat myöhempää käyttöä varten.

Leikkurin asennus

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Liu'uta leikkuri koneen alle.

4.

Laske leikkuukorkeuden säätövipu alimpaan asentoon.

5.

Nosta leikkuupöydän takaosaa ja ohjaa kannattimet takanostovarren päälle (

Kuva 64 ).

6.

Kiinnitä etutukitanko leikkuupöytään liitintapilla ja sokalla (

Kuva 63

).

7.

Asenna leikkurin hihna moottorin hihnapyörään.

Katso kohta (sivu ) .

1

G015338

Kuva 64

Leikkuupöydät, joissa on yksi terä

1.

Leikkuupöytä

2.

Kannatin

3.

Takanostovarsi

43

Suuntaimen vaihto

Huoltoväli:

Aina ennen käyttöä tai päivittäin—Tarkista, ettei suuntaimessa ole vaurioita.

VAARA

Jos heittoaukko ei ole peitossa, leikkuri saattaa singota esineitä käyttäjän tai sivullisten suuntaan, mistä voi olla seurauksena vakava tapaturma.

Seurauksena voi olla myös kosketus terään. Älä koskaan käytä konetta ilman suuntainta, poistolevyä tai ruohonkeräysjärjestelmää.

Älä koskaan käytä konetta ilman suuntainta, poistolevyä tai ruohonkeräysjärjestelmää.

1.

Paikanna kuvissa näytetyt kohteet (

Kuva 66

ja

Kuva 67

).

2

3

4

6

5

7

1

G014636

Kuva 66

81 cm:n leikkuupöytä

1.

Leikkuupöytä

2.

Suuntain

3.

Suuntaimen kannake

4.

Tanko

5.

Jousi

6.

Mutteri (3/8 tuumaa)

7.

Lyhyt pidike

2

3

1

7

4

5

6

G005192

Kuva 67

107 cm:n leikkuupöytä

1.

Leikkuupöytä

2.

Suuntain

3.

Suuntaimen kannake

4.

Tanko

5.

Jousi

6.

Mutteri (3/8 tuumaa)

7.

Lyhyt pidike

2.

Irrota mutteri (3/8 tuumaa) tangosta leikkurin alta

( Kuva 67 ).

3.

Liu’uta tanko ulos lyhyestä pidikkeestä, jousesta ja suuntaimesta (

Kuva 67 ).

4.

Irrota vaurioitunut tai kulunut suuntain.

5.

Vaihda suuntain ( Kuva 67

).

6.

Liu’uta tangon suora pää suuntaimen takakannakkeen läpi.

7.

Aseta jousi päätylangat alaspäin tankoon ja suuntaimen kannakkeiden väliin. Liu'uta tanko suuntaimen toisen

kannakkeen läpi ( Kuva 67

).

8.

Työnnä tanko suuntaimen edessä leikkuupöydässä olevaan lyhyeen pidikkeeseen.

9.

Kiinnitä tangon takapää leikkuriin mutterilla

(3/8 tuumaa) kuvan mukaisesti ( Kuva 67 ).

Tärkeää:

Suuntaimen on oltava jousikuormitettuna ala-asennossa. Nosta suuntain ylös ja testaa, että napsahtaa ala-asentoon.

44

Leikkurin hihnan huolto

Leikkurin hihnan huolto

Hihnojen tarkastus

Huoltoväli:

25 käyttötunnin välein—Tarkista, ettei hihnoissa ole kulumia tai murtumia.

Tarkista, ettei hihnoissa ole murtumia, rispaantuneita reunoja, palojälkiä tai muita vaurioita. Vaihda vaurioituneet hihnat.

Leikkurin hihnan vaihto

Kuluneen hihnan merkkejä ovat vinkuminen hihnan pyöriessä, terien lipsuminen ruohoa leikattaessa, rispaantuneet reunat, palojäljet ja murtumat. Vaihda leikkurin hihna, jos jokin näistä tiloista ilmenee.

1.

Löysää kaksi alinta pulttia, joilla leikkuupöydän verho on kiinnitetty leikkuupöytään. Katso kohta

Leikkuupöydän verhon vapautus (sivu 28)

.

2.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

3.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

4.

Aseta leikkuukorkeudeksi alin leikkuuasento (38 mm).

5.

Vapauta kiristinpyörän jännitys irrottamalla kiristinpyörän jousi leikkuupöydän koukusta jousen irrotustyökalun avulla (Toro-osanro 92-5771). Irrota sitten hihna hihnapyöriltä (

Kuva 68

ja

Kuva 69

).

VAARA

Asennettuna jousessa on jännitys, ja se saattaa aiheuttaa henkilövahinkoja.

Ole varovainen, kun irrotat hihnaa.

3

2

5

4

1

6

4

Kuva 68

Leikkuupöydät, joissa on yksi terä

G015129

1.

Kiristinpyörä

2.

Leikkurin hihna

3.

Ulommainen hihnapyörä

4.

Jousi

5.

Moottorin hihnapyörä

6.

Jousen irrotustyökalu

45

4

G014930

6

Kuva 69

Leikkuupöydät, joissa on kaksi terää

1.

Kiristinpyörä

2.

Leikkurin hihna

3.

Ulommainen hihnapyörä

4.

Jousi

5.

Moottorin hihnapyörä

6.

Jousen irrotustyökalu

6.

Asenna uusi hihna moottorin ja leikkurin hihnapyörien ympäri (

Kuva 68

ja

Kuva 69

).

7.

Asenna kiristinpyörän jousi leikkuupöydän koukkuun jousen irrotustyökalun avulla (Toro-osanro 92-5771),

jolloin kiristinpyörä ja leikkurin hihna jännittyvät ( Kuva

68

ja

Kuva 69

).

8.

Kiristä kaksi alinta pulttia, joilla leikkuupöydän verho on kiinnitetty leikkuupöytään. Katso

Leikkuupöydän verhon vapautus (sivu 28)

.

Puhdistus

Leikkurin alapuolen pesu

Huoltoväli:

Jokaisen käytön jälkeen—Puhdista leikkuupöydän kotelo.

Pese leikkurin alapuoli aina käytön jälkeen, jotta ruohoa ei pääse kertymään ja jotta leikkuujäte hajaantuu paremmin.

Tärkeää:

Kone voidaan pestä miedolla pesuaineella ja vedellä. Älä pese konetta painepesurilla. Älä käytä vettä ylen määrin, älä etenkään kojetaulun, moottorin ja hydraulipumppujen läheisyydessä.

1.

Pysäköi kone tasaiselle alustalle ja vapauta teräkytkin.

2.

Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori, irrota virta-avain ja odota, että kaikki liikkuvat osat pysähtyvät, ennen kuin poistut käyttäjän paikalta.

3.

Kiinnitä letkuliitin leikkurin pesuliitännän päähän ja

käännä vesi suurelle paineelle ( Kuva 70

).

Huomaa:

Levitä vaseliinia pesuliitännän

O-renkaaseen, jotta liitin liukuu paremmin ja suojaa

O-rengasta.

46

1.

Pesuliitäntä

2.

Letku

Kuva 70

3.

O-rengas

4.

Liitin

4.

Aseta leikkuri alimpaan leikkuukorkeuteen.

5.

Istuudu istuimelle ja käynnistä moottori.

6.

Kytke teräkytkin (voimanulosotto) ja anna leikkurin käydä 1–3 minuuttia.

7.

Vapauta terän ohjausvipu, sammuta moottori, irrota avain virtalukosta ja odota, että kaikki liikkuvat osat pysähtyvät.

8.

Käännä vesi pois päältä ja irrota liitin pesuliitännästä.

Huomaa:

Jos leikkuri ei puhdistu yhdellä pesukerralla, liota sitä ja anna sen seistä 30 minuutin ajan. Toista sitten toimenpide.

9.

Käytä leikkuria vielä 1–3 minuuttia, jotta vesi valuu pois.

VAARA

Rikkoutunut tai puuttuva pesuliitäntä voi aiheuttaa esineiden ulossinkoutumista tai teräkosketuksen. Teräkosketus tai ulossinkoutuva jäte voi aiheuttaa loukkaantumisen tai kuoleman.

• Vaihda rikkoutunut tai puuttuva pesuliitäntä välittömästi, ennen kuin käytät leikkuria uudelleen.

• Käsiä tai jalkoja ei saa koskaan laittaa leikkurin alle tai sen aukkojen läpi.

Varastointi

Koneen puhdistus ja varastointi

1.

Vapauta teräkytkin, siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon, sammuta moottori ja irrota virta-avain.

2.

Irrota ruohon jäämät, lika ja rasva koneen kaikista ulkoisista osista, etenkin moottorista. Puhdista lika ja roskat moottorin sylinterinkannen rivoista ja tuulettimen kotelosta.

Tärkeää:

Kone voidaan pestä miedolla pesuaineella ja vedellä. Älä pese konetta painepesurilla. Älä käytä vettä ylen määrin,

älä etenkään kojetaulun, moottorin ja hydraulipumppujen läheisyydessä.

3.

Huolla ilmanpuhdistin. Katso kohta

Ilmanpuhdistimen huolto (sivu 29)

.

4.

Rasvaa kone. Katso kohta

Voitelu (sivu 28)

.

5.

Vaihda kampikammioöljy ja suodatin. Katso kohta

(sivu ) .

6.

Tarkista rengaspaine. Katso kohta

Rengaspaineen tarkistus (sivu 37)

.

7.

Lataa akku. Katso kohta

Akun lataus (sivu 35)

.

8.

Tarkista terien kunto. Katso kohta

Terien tarkastus

(sivu 38)

.

9.

Valmistele kone varastointia varten, jos sitä ei ole tarkoitus käyttää yli kuukauteen. Valmistele kone varastointia varten seuraavasti.

10.

Lisää polttoainesäiliöön öljypohjaista stabilointi-

/lisäainetta. Noudata stabilointiaineen valmistajan sekoitusohjeita. Älä käytä alkoholipohjaista stabilointiainetta (etanolia tai metanolia).

Huomaa:

Stabilointi-/lisäaine toimii tehokkaimmin, kun se sekoitetaan tuoreeseen bensiiniin ja kun sitä käytetään jatkuvasti.

Käytä moottoria, jotta lisäaineinen polttoaine kiertää koko polttoainejärjestelmässä (viisi minuuttia).

Sammuta moottori, anna sen jäähtyä ja tyhjennä polttoainesäiliö.

Käynnistä moottori uudelleen ja anna sen käydä, kunnes se sammuu.

Käytä rikastinta. Käynnistä moottori ja käytä sitä, kunnes se ei käynnisty enää uudelleen.

Hävitä polttoaine asianmukaisesti. Kierrätä se paikallisten säädösten mukaan.

Tärkeää:

Älä säilytä lisäaineistettua bensiiniä

90 päivää kauempaa.

11.

Irrota sytytystulpat ja tarkista niiden kunto. Katso kohta

(sivu ) . Kun sytytystulpat on irrotettu moottorista,

47

kaada kaksi ruokalusikallista moottoriöljyä sytytystulpan reikään. Kierrätä moottoria käynnistimellä, jotta öljy leviää sylinterin sisään. Asenna sytytystulppa tai -tulpat.

Älä asenna sytytystulpan (-tulppien) johtoa.

12.

Puhdista lika ja roskat leikkurin päältä.

13.

Kaavi ruoho ja lika leikkurin alta ja pese leikkuri sitten vesiletkulla.

14.

Tarkista käyttöhihnan ja leikkurin hihnan kunto.

15.

Tarkista ja kiristä kaikki pultit, mutterit ja ruuvit. Korjaa tai vaihda kaikki kuluneet tai vaurioituneet osat.

16.

Maalaa kaikki naarmuuntuneet tai paljaat metallipinnat.

Maalia on saatavissa valtuutetusta huoltoliikkeestä.

17.

Varastoi kone puhtaaseen, kuivaan autotalliin tai varastotilaan. Poista avain virtalukosta ja pane se talteen. Peitä kone suojataksesi sen ja pitääksesi sen puhtaana.

48

Vianetsintä

Ongelma

Moottori ylikuumenee.

Käynnistin ei pyöritä.

Moottori ei käynnisty, käynnistyy huonosti tai ei pysy käynnissä.

Kone ei liiku.

Epänormaali värinä.

Mahdollinen syy

1. Ohitusventtiilit ovat auki.

2. Vetohihnat ovat kuluneet, löysällä tai rikkinäiset.

3. Vetohihnat ovat irti hihnapyöriltä.

4. Vaihteisto ei toimi.

1. Moottorin kiinnityspultit ovat löysällä.

2. Moottorin hihnapyörä, kiristinpyörä tai terän hihnapyörä on löysällä.

3. Moottorin hihnapyörä on vaurioitunut.

Korjaustoimenpiteet

1. Moottori on ylikuormitettu.

1. Vähennä ajonopeutta.

2. Kampikammiossa on liian vähän öljyä.

2. Lisää öljyä kampikammioon.

3. Moottorin puhallinkotelon alla olevat jäähdytysrivat ja ilmakanavat ovat tukossa.

3. Poista tukkeumat jäähdytysrivoista ja ilmakanavista.

4. Ilmanpuhdistin on likainen.

5. Polttoainejärjestelmässä on likaa, vettä tai vanhentunutta polttoainetta.

4. Puhdista tai vaihda ilmanpuhdistimen panos.

5. Ota yhteys valtuutettuun huoltoliikkeeseen.

1. Teräkytkin on kytkettynä.

2. Liikkeenohjausvivut eivät ole pysäköintiasennossa.

3. Akussa ei ole latausta.

4. Sähköliitännät ovat ruostuneet tai löystyneet.

5. Sulake on palanut.

6. Rele tai kytkin on vaurioitunut.

1. Siirrä teräkytkin vapautettuun asentoon.

2. Siirrä liikkeenohjausvivut ulospäin pysäköintiasentoon.

3. Lataa akku.

4. Tarkista, että sähköliitäntöjen kosketus on kunnossa.

5. Vaihda sulake.

6. Ota yhteys valtuutettuun huoltoliikkeeseen.

1. Polttoainesäiliö on tyhjä.

1. Täytä polttoainesäiliö.

2. Rikastin ei ole käytössä.

3. Ilmanpuhdistin on likainen.

4. Sytytystulpan johto on löysällä tai irronnut.

5. Sytytystulppa on syöpynyt tai likainen, tai sen kärkiväli on väärä.

6. Polttoainesuodattimessa on likaa.

7. Polttoainejärjestelmässä on likaa, vettä tai vanhentunutta polttoainetta.

2. Siirrä rikastimen vipu Päällä-asentoon.

3. Puhdista tai vaihda ilmanpuhdistimen panos.

4. Asenna sytytystulpan johto.

5. Asenna uusi sytytystulppa, jonka kärkiväli on oikea.

6. Vaihda polttoainesuodatin

7. Ota yhteys valtuutettuun huoltoliikkeeseen.

8. Polttoainesäiliössä on vääränlaista polttoainetta.

8. Tyhjennä säiliö ja täytä se oikeantyyppisellä polttoaineella.

9. Kampikammiossa on liian vähän öljyä.

9. Lisää öljyä kampikammioon.

1. Sulje hinausventtiilit.

2. Ota yhteys valtuutettuun huoltoliikkeeseen.

3. Ota yhteys valtuutettuun huoltoliikkeeseen.

4. Ota yhteys valtuutettuun huoltoliikkeeseen.

1. Kiristä moottorin kiinnityspultit.

2. Kiristä löysä pyörä.

3. Ota yhteys valtuutettuun huoltoliikkeeseen.

4. Asenna uusi leikkuuterä(t).

4. Leikkuuterä(t) on taipunut / ovat taipuneet tai epätasapainossa.

5. Terän kiinnityspultti on löysällä.

6. Terän kara on taipunut.

5. Kiristä terän kiinnityspultti.

6. Ota yhteys valtuutettuun huoltoliikkeeseen.

49

Ongelma

Epätasainen leikkuukorkeus.

Terät eivät pyöri.

Mahdollinen syy

1. Terät ovat tylsiä.

2. Leikkuuterät ovat taipuneet.

3. Leikkuri ei ole tasassa.

4. Nurmisuojapyörää ei ole asetettu oikein.

5. Leikkurin alapuoli on likainen.

6. Väärä rengaspaine.

7. Terän kara on taipunut.

Korjaustoimenpiteet

1. Teroita terä(t).

2. Asenna uusi leikkuuterä(t).

3. Tasaa leikkuri sivusuunnassa ja pituussuunnassa.

4. Säädä nurmisuojapyörän korkeutta.

5. Puhdista leikkurin alapuoli.

6. Aseta oikea rengaspaine.

7. Ota yhteys valtuutettuun huoltoliikkeeseen.

1. Asenna uusi käyttöhihna.

1. Käyttöhihna on kulunut, löysällä tai rikkinäinen.

2. Käyttöhihna on irti hihnapyörältä.

3. Voimanulosoton (PTO) kytkin tai sähköinen PTO-kytkin on viallinen.

4. Leikkurin hihna on kulunut, löysällä tai rikkinäinen.

2. Asenna käyttöhihna ja tarkista, että säätöakselit ja hihnaohjaimet ovat oikeassa asennossa.

3. Ota yhteys valtuutettuun huoltoliikkeeseen.

4. Asenna uusi leikkurin hihna.

50

Kaaviot

Kytkentäkaavio (Rev. A)

51

Huomautuksia:

52

Huomautuksia:

53

Huomautuksia:

54

Kansainväliset jakelijat

Jakelija: Maa:

Agrolanc Kft Unkari

Balama Prima Engineering Equip.

Hongkong

B-Ray Corporation Korea

Casco Sales Company Puerto Rico

Ceres S.A.

CSSC Turf Equipment (pvt) Ltd.

Cyril Johnston & Co.

Cyril Johnston & Co.

Equiver

Femco S.A.

ForGarder OU

Costa Rica

Sri Lanka

Pohjois-Irlanti

Irlanti

Meksiko

Guatemala

Viro

G.Y.K. Company Ltd.

Geomechaniki of Athens

Golf international Turizm

Guandong Golden Star

Hako Ground and Garden

Hako Ground and Garden

Hayter Limited (U.K.)

Hydroturf Int. Co Dubai

Hydroturf Egypt LLC

Irrimac

Irrigation Products Int'l Pvt Ltd.

Jean Heybroek b.v.

Japani

Kreikka

Turkki

Kiina

Ruotsi

Norja

Yhdistynyt kuningaskunta

Arabiemiirikuntien liitto

Egypti

Portugali

Intia

Alankomaat

Puhelinnumero:

36 27 539 640

852 2155 2163

82 32 551 2076

787 788 8383

506 239 1138

94 11 2746100

44 2890 813 121

44 2890 813 121

52 55 539 95444

502 442 3277

372 384 6060

81 726 325 861

30 10 935 0054

90 216 336 5993

86 20 876 51338

46 35 10 0000

47 22 90 7760

44 1279 723 444

97 14 347 9479

202 519 4308

351 21 238 8260

0091 44 2449

4387

31 30 639 4611

Jakelija:

Maquiver S.A.

Maruyama Mfg. Co. Inc.

Mountfield a.s.

Mountfield a.s.

Munditol S.A.

Norma Garden

Oslinger Turf Equipment SA

Oy Hako Ground and Garden

Ab

Parkland Products Ltd.

Perfetto

Pratoverde SRL.

Prochaska & Cie

RT Cohen 2004 Ltd.

Riversa

Lely Turfcare

Solvert S.A.S.

Spypros Stavrinides Limited

Surge Systems India Limited

T-Markt Logistics Ltd.

Toro Australia

Toro Europe NV

Valtech

Victus Emak

Maa:

Kolumbia

Japani

Tšekin tasavalta

Slovakia

Argentiina

Venäjä

Ecuador

Suomi

Uusi-Seelanti 64 3 34 93760

Puola 48 61 8 208 416

Italia 39 049 9128

128

Itävalta

Israel

43 1 278 5100

972 986 17979

Espanja

Tanska

Ranska

Kypros

Intia

34 9 52 83 7500

45 66 109 200

33 1 30 81 77

00

357 22 434131

91 1 292299901

Unkari

Puhelinnumero:

57 1 236 4079

81 3 3252 2285

420 255 704

220

420 255 704

220

54 11 4 821

9999

7 495 411 61 20

593 4 239 6970

358 987 00733

Australia

Belgia

Marokko

Puola

36 26 525 500

61 3 9580 7355

32 14 562 960

212 5 3766

3636

48 61 823 8369

Eurooppalainen tietosuojailmoitus

Toron keräämät tiedot

Toro Warranty Company (Toro) huolehtii asiakkaiden tietosuojasta. Takuuvaatimusten käsittelyä ja mahdollisia tuotteiden takaisinkutsukampanjoita varten pyydämme, että asiakkaat lähettävät henkilötiedot suoraan Torolle tai paikalliselle Toro-jälleenmyyjälle.

Toro-takuujärjestelmä toimii yhdysvaltalaisilla palvelimilla, eivätkä yhdysvaltalaiset tietosuojalait välttämättä tarjoa samanlaista suojaa kuin vastaavat lait asiakkaan omassa maassa.

ANTAMALLA HENKILÖTIEDOT TOROLLE ASIAKAS SUOSTUU SIIHEN, ETTÄ NÄITÄ TIETOJA KÄSITELLÄÄN TÄSSÄ TIETOSUOJAILMOITUKSESSA

KUVATULLA TAVALLA.

Tapa, jolla Toro käyttää tietoja

Toro voi käyttää henkilötietoja takuuvaatimusten käsittelyyn, yhteydenottoihin mahdollisissa tuotteiden takaisinkutsukampanjoissa ja muissa mahdollisissa tarkoituksissa, joista kerrotaan erikseen. Toro voi jakaa tietoja Toron sisaryhtiöille, jälleenmyyjille ja muille liiketoimintakumppaneille näiden tarkoitusten yhteydessä. Toro ei myy asiakkaiden henkilötietoja muille yhtiöille. Toro pidättää oikeuden luovuttaa henkilötietoja lain määräämiin tarkoituksiin tai asiaankuuluvien viranomaisten pyynnöstä, Toron järjestelmien toiminnan varmistamiseksi tai Toron turvallisuuden tai muiden käyttäjien turvallisuuden varmistamiseksi.

Henkilötietojen säilytys

Henkilötietoja säilytetään niin kauan kuin niitä tarvitaan niiden alkuperäiseen tarkoitukseen tai muihin asianmukaisiin tarkoituksiin (kuten viranomaismääräysten noudattamiseksi) tai lain määräämän ajan.

Toron vakuutus asiakkaiden henkilötietojen tietosuojasta

Toro pyrkii säilyttämään henkilötietojen tietosuojan kohtuullisten varotoimien avulla. Lisäksi se pyrkii huolehtimaan tietojen tarkkuudesta ja paikkansapitävyydestä.

Henkilötietojen käyttö ja korjaus

Jos haluat tarkistaa henkilötietosi tai korjata niitä, lähetä sähköpostia osoitteeseen [email protected]

Australian kuluttajalainsäädäntö

Australialaiset asiakkaat voivat saada lisätietoja Australian kuluttajalainsäädännöstä pakkauksen sisällä olevasta materiaalista tai paikalliselta

Toro-jälleenmyyjältä.

374-0269 Rev H

Toron takuu ja

Toro GTS -käynnistystakuu

Kotikäyttöön tarkoitetut tuotteet

Ehdot ja takuunalaiset tuotteet

Toro Company ja sen sisaryhtiö Toro Warranty Company antavat yhteisen sopimuksensa mukaisesti alkuperäiselle ostajalle 1 takuun korjata alla ilmoitettu

Toro-tuote, jos siinä ilmenee materiaali- tai valmistusvikoja tai jos Toro GTS

(Guaranteed to Start) -käynnistystakuun saanut laite ei käynnisty ensimmäisellä tai toisella vedolla, edellyttäen, että

käyttöoppaassa

kuvatuista säännöllisistä huoltotoimenpiteistä on huolehdittu.

Tuotteille annetaan seuraavat takuuajat ostopäivästä lukien:

Tuotteet

Työnnettävät ruohonleikkurit

• Valettu leikkuupöytä

Takuuaika

Moottori

Akku

Teräsleikkuupöytä

5 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

5 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

Moottori

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

TimeMaster-leikkurit

Moottori

Akku

Sähkökäyttöiset kannettavat laitteet ja työnnettävät ruohonleikkurit

3 vuotta kotikäytössä 2

90 päivää kaupallisessa käytössä

3 vuoden GTS-takuu, kotikäytössä 3

2 vuotta

2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Lumilingot

• Yksivaiheinen

Moottori

Kaksivaiheinen

2 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

2 vuoden GTS-takuu, kotikäytössä 3

3 vuotta kotikäytössä 2

45 päivää kaupallisessa käytössä

Elinikäinen (vain alkuperäinen omistaja) 5

Suppilo, suppilon suuntain ja siipipyörän kotelon suojus

Sähkökäyttöiset lumilingot 2 vuotta kotikäytössä 2

Ei takuuta kaupallisessa käytössä

Kaikki seuraavat ajoleikkurit

Moottori

Akku

Lisälaitteet

Ajoleikkurit ja puutarhatraktorit (DH)

Ajoleikkurit ja puutarhatraktorit (XLS)

TimeCutter

TITAN-leikkurit

Runko

Katso moottorin valmistajan takuu

2 vuotta kotikäytössä

2 vuotta kotikäytössä

2

2

2 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

4

3 vuotta kotikäytössä 2

30 päivää kaupallisessa käytössä

3 vuotta tai 240 tuntia 5

Elinikäinen (vain alkuperäinen omistaja) 6

Takuuhuollon ohjeet

Jos epäilet, että Toro-tuotteessasi on materiaali- tai valmistusvirhe, toimi näin:

1.

Ota yhteys tuotteen myyjään huollon järjestämiseksi. Jos et voi jostain syystä ottaa yhteyttä tuotteen myyjään, ota yhteys mihin tahansa valtuutettuun

Toro-jälleenmyyjään. Katso oheinen jakelijaluettelo.

2.

Vie laite ja ostotodistus (ostokuitti) huoltoliikkeeseen. Jos et ole tyytyväinen huoltoliikkeen arvioon tai saamaasi palveluun, ota yhteys Toroon:

Toro Customer Care Department, RLC Division

Toro Warranty Company

8111 Lyndale Avenue South

Bloomington, MN 55420-1196

001–952–948–4707

Takuun ulkopuoliset kohteet ja viat

Muita nimenomaisia takuita ei ole, lukuun ottamatta joitain tuotteita koskevia moottoriin tai moottorin päästöjen rajoitusjärjestelmiin liittyviä takuita. Tämä takuu ei kata seuraavia:

Määräaikaishuolto tai varaosat, kuten suodattimet, polttoaine, voiteluaineet,

öljynvaihdot, sytytystulpat, ilmansuodattimet, terien teroitus, kuluneet terät, kaapelin/vivuston säädöt sekä jarrujen ja kytkinten säädöt

Normaalin kulumisen seurauksena vioittuneet osat

Laitteet tai osat, joita on muutettu, käytetty väärin tai laiminlyöty, tai jotka on vaihdettava tai korjattava onnettomuuksien tai asianmukaisen huollon laiminlyönnin vuoksi

Nouto- ja toimituskulut

Muun kuin valtuutetun Toro-huoltoliikkeen tekemät korjaukset tai korjausyritykset

Korjaukset, jotka johtuvat suositellun polttoainemenettelyn laiminlyönnistä

(lisäohjeita on

käyttöoppaassa

)

Epäpuhtauksien poistaminen polttoainejärjestelmästä

Vanhan polttoaineen (yli kuukauden vanhan) tai yli 10 % etanolia tai yli

15 % MTBE:tä sisältävän polttoaineen käyttö

– Polttoainejärjestelmän tyhjentämättä jättäminen ennen yli kuukauden pituisia käyttökatkoja

Korjaukset tai säädöt, joilla pyritään korjaamaan seuraavista tekijöistä johtuvia käynnistysvaikeuksia:

– Asianmukaisten huoltotoimenpiteiden tai suositellun polttoainemenettelyn laiminlyönti

– Leikkurin terän osuminen esteeseen

Erityisolosuhteet, joissa käynnistys voi edellyttää useampaa kuin kahta vetoa:

– Ensimmäinen käynnistyskerta yli kolmen kuukauden pituisen käyttökatkon tai varastoinnin jälkeen

Käynnistys alhaisessa lämpötilassa, esimerkiksi varhain keväällä tai myöhään syksyllä

Väärä käynnistystapa – jos yksikön käynnistyksessä on ongelmia, varmista

käyttöoppaasta

, että käytät oikeaa käynnistystapaa. Näin voidaan ehkä välttää tarpeeton käynti valtuutetussa Toro-huoltoliikkeessä.

1

Alkuperäinen ostaja on henkilö, joka alun perin osti Toro-tuotteen.

2 Kotikäyttö tarkoittaa tuotteen käyttöä samalla tontilla, jolla asiakkaan koti sijaitsee. Käyttöä useammassa kuin yhdessä paikassa pidetään kaupallisena käyttönä, johon sovelletaan kaupalliseen käyttöön annettua takuuta.

3 Toro GTS -käynnistystakuu ei kata kaupallisessa käytössä olevia tuotteita.

4 Joillakin Toro-tuotteissa käytetyillä moottoreilla on moottorin valmistajan antama takuu.

5 Kumpi tahansa ilmenee ensin.

6 Elinikäinen takuu: Jos koneen päärakenteen muodostava runko (joka koostuu yhteen hitsatuista osista ja johon moottorin kaltaiset muut osat kiinnitetään) halkeaa tai murtuu normaalikäytössä, se korjataan tai vaihdetaan Toron harkinnan mukaan takuun puitteissa maksutta osien ja työn osalta. Takuu ei kata rungon vaurioitumista väärinkäytön tai ruostumisen edellyttämien korjausten laiminlyönnin seurauksena.

Takuu voidaan evätä, jos tuntilaskuri on irrotettu, siihen on tehty muutoksia tai jos sitä on muuten peukaloitu.

Yleiset ehdot

Ostajaa suojaavat maakohtaiset lait. Tämä takuu ei rajoita ostajan lakisääteisiä oikeuksia.

Omistajan vastuut

Toro-tuotetta on huollettava

käyttöoppaan

huolto-ohjeiden mukaisesti. Tällaisen kunnossapidon kustannuksista vastaa omistaja huollon suorittajasta riippumatta.

374-0268 Rev G

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals
