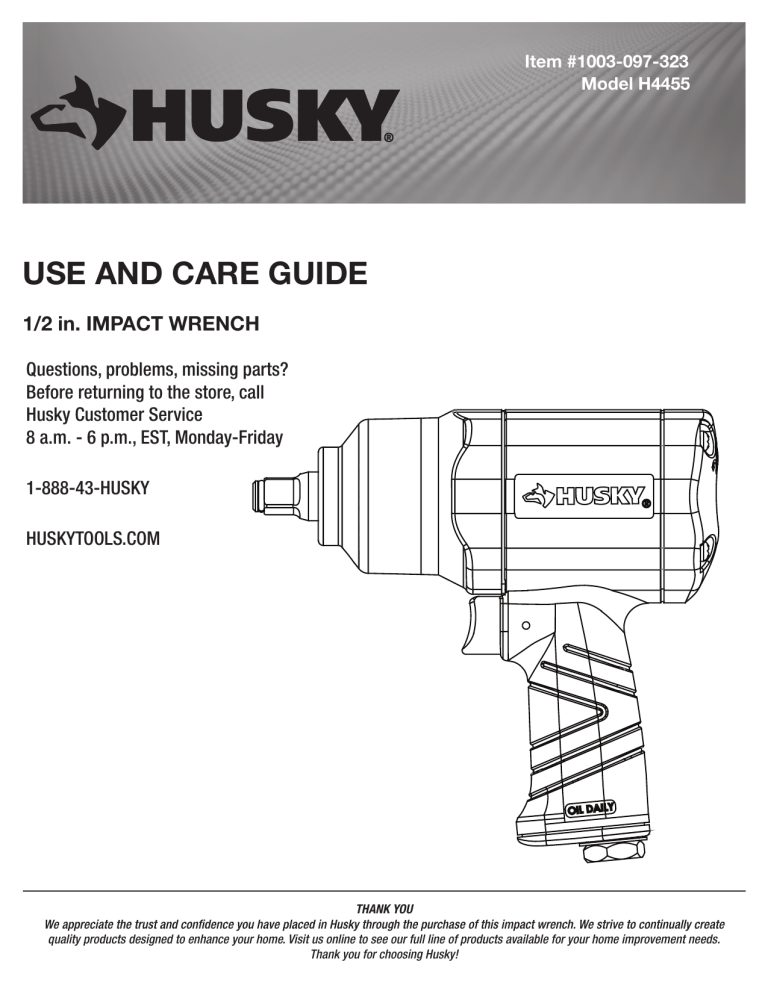

Item #1003-097-323
Model H4455
USE AND CARE GUIDE
1/2 in. IMPACT WRENCH
Questions, problems, missing parts?
Before returning to the store, call
Husky Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-888-43-HUSKY
HUSKYTOOLS.COM
THANK YOU
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
Thank you for choosing Husky!
Table of Contents
Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Work Area Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Personal Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Air Compressor and Air Tool Safety . . . . . . . . . . . . . . . . . . . . 3
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Husky Air Tools Limited Three Year Warranty. . . . . . . . . . . . . . 3
Additional Limitations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Pre-Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
....................................4
Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Safety Information
WORK AREA SAFETY
1. Keep your work area clean and well lit.
slippery from wax or dust.
3. Always disconnect the air supply and power supply before
making adjustments, servicing a tool, changing an accessory or
when a tool is not in use.
2. Do not operate power tools in explosive atmospheres, such as
. Power
tools create sparks which may ignite the dust or fumes. Keep
bystanders, children, and visitors away while operating tools.
Distractions can cause you to lose control.
4. For further information on the safe use of air tools, we advise
you to obtain a copy of CAGI B186.1-2009 from
Husky Air Tools
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
WARNING: Risk of injury to persons. Read and
understand operation instructions. Always become familiar
with all the instructions and warnings before operating any
pneumatic tool.
PERSONAL SAFETY
1. Use safety equipment. Always wear eye protection with side
shields when operating power tools. Dust mask, nonskid
safety shoes, hard hat, or hearing protection must be used for
appropriate conditions.
WARNING: This product can expose you to chemicals
including lead, which are known to the State of California
to cause cancer and birth. defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov
2. Stay alert when operating a power tool. Do not use the tool while
.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling and other construction activities contains
chemicals known to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals are:
3. Do not wear loose clothing or jewelry. Contain long hair. Keep
your hair, clothing, and gloves away from moving parts. Loose
clothes, jewelry, or long hair can be caught in moving parts.
4. Keep proper footing and balance at all times. Proper footing
and balance enables better control of the tool in unexpected
situations.
Lead from lead based paint, crystalline silica from bricks
and cement and other masonry products, arsenic and
chromium from chemically-treated lumber.
5. Do not use on a ladder or unstable support.
Your risk from those exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well-ventilated area, and work
with approved safety equipment, such as dust masks that
.
2
Safety Information (continued)
AIR COMPRESSOR AND AIR TOOL SAFETY
1. Risk of Bursting. Do not adjust the regulator to result in output
pressure greater than the marked maximum pressure of this air
tool.
WARNING: Do not use at a pressure greater than the
rated maximum pressure of this air tool.
2. Ensure the hose is free of obstructions or snags. Entangled or
snarled hoses can cause loss of balance or footing and may
become damaged.
WARNING: Do not attempt to modify this tool or create
accessories not recommended for use with this tool. Any
a hazardous condition leading to possible serious personal
injury.
3. Never leave a tool unattended with the air hose attached.
4. Do not operate this tool if it does not contain a legible warning
label.
WARNING: Operating any power tool can result in foreign
objects being thrown into your eyes, which can result in
severe eye damage. Before beginning operation, always
wear safety goggles, safety glasses with side shields, or
a full face shield when needed. Always use eye protection
marked to comply with ANSI Z87.1.
5. Do not continue to use a tool or hose that leaks air or does not
function properly.
6. Never direct a jet of compressed air toward people or animals.
7. Protect your lungs. Wear a face or dust mask if the operation is
dusty.
WARNING: Avoid Prolonged Exposure to Vibration
Pneumatic tools can vibrate during use. Prolonged exposure
to vibration or very repetitive hand and arm movements,
can cause injury. Stop using any tool if discomfort, tingling
feeling or pain occurs. You should consult your physician
before resuming use of the tool.
WARNING: Hearing Protection is Recommended
Hearing protection should be used when the noise level
exposure equals or exceeds an 8 hour time-weighted
average sound level of 85dBA.
Warranty
HUSKY AIR TOOLS LIMITED THREE YEAR WARRANTY
If within three years from the date of purchase, this Husky air tool product fails due to a defect in materials or workmanship, please
immediately contact the Customer Service Team at 1-888-43-HUSKY 8 a.m. - 6 p.m., EST, Monday-Friday, except normal holidays. Do not
return the air tool to the store. Please be prepared to send the product, postage prepaid, to the address provided by the Customer Service
Team.
. The
serial number and month/year of manufacture of the air tool must also be included to determine warranty. A defective product will be
promptly replaced with a new one of equal or greater value. This warranty excludes incidental/consequential damages and failures due to
misuse, abuse or normal wear and tear.
to state.
Please contact the Customer Service Team at 1-888-43-HUSKY or visit www.HUSKYTOOLS.com.
ADDITIONAL LIMITATIONS
purpose, are disclaimed.
be disclaimed under state law are limited to two years from the date of purchase. Husky is not responsible for direct, indirect, incidental,
special or consequential damages. If this air compressor is used for commercial purposes, the warranty will apply for ninety (90) days
from the date of purchase. Some states do not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitations may not apply to you.
rights, and you may also have other rights, which vary from state to state.
3
HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Pre-Operation
SPECIFICATIONS
Free Speed
(RPM)
Square
Drive (in.)
Impacts Per
Minute
Max. Torque
(ft-lb) @ 90
PSI
Weight
(lbs)
Length
(in)
Air Cons.
(SCFM)
Maximum
Operating
Pressure (PSI)
7,500
1/2
1,050
650
4.80
7.66
5.0
90
PACKAGE CONTENTS
A
Part
A
Description
Quantity
1/2-in. Impact Wrench
4
1
Installation
1
Cleaning the air hose
□□ A 3/8 in. air hose is required, with a maximum length of 25
ft.
□□ Clean the air hose of accumulated dust and moisture
before connecting it to the air supply.
NOTE: If a longer air hose is required, connect a 1/2 in. air
hose to the 3/8 in. air hose to ensure the impact wrench has
the necessary air supply.
2
Connecting to the air supply
□□ Always use clean dry air. Excessive moisture and dirt will
greatly reduce the life of any air motor. We recommend the
installation of an in-line filter-regulator-lubricator as close
to the tool as possible.
□□ Ensure all hoses and fittings are the correct size and
secured tightly.
5
HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Operation
1
2
Operating the impact wrench
□□ This 1/2 in. Impact Wrench is designed to operate on
90 PSIG. Lower pressure (below 90 PSIG) will reduce
performance of the tool. Higher air pressure (over 90
PSIG) raises the performance of the tool beyond its rated
capacity and could cause serious damage to the tool and
the user.
3
Changing the output torque direction
□□ This tool features the reverse switch to change the
output torque direction to tighten (assemble) or loosen
(disassemble) the bolt or fastener.
□□ Control the output torque direction by turning the reverse
switch button to the Forward arrow or Reverse arrow
position to change the direction.
4
Changing the output torque level
Installing and removing the impact
sockets
WARNING: Disconnect the tool from the air supply before
servicing or changing accessories. Always use sockets rated
for impact wrenches.
□□ This tool features the air regulator to manage the output
power located on the back of the housing.
□□ Turn the knob to adjust to your desired torque level.
To install the impact socket:
□□ The left setting is the lowest power level, the center setting
is a medium power level, adn the right setting is the
highest power level.
□□ Disconnect the tool from the air source.
□□ Select the suitable and desirable socket size.
Forward
□□ Press fit the anvil into the socket.
□□ To remove the impact socket:
□□ Disconnect the tool from the air source.
□□ Use your hand or a suitable tool to remove the socket.
6
Operation (continued)
5
Tightening or loosening the bolt or fastener
WARNING: Once a bolt or fastener is seated, impacting for
possible damage to the impact mechanism. If it takes longer
to tighten or loosen your bolt or fastener, we recommend the
use of a larger sized impact wrench.
□ Fit the impact socket.
□ Hold the impact wrench with one hand.
□ Ensure that the operator is aware of the torque direction to tighten
(Forward) or loosen (Reverse) and has selected the suitable torque level.
□ Use the tool to tighten or loosen the bolt or fastener.
Maintenance
Ensure the air line is shut-off and drained of air before removing this tool for service or changing sockets.
This will prevent the tool from operating if the throttle is accidentally engaged.
LUBRICATION
□
□
sustained operation.
. Avoid using excessive amounts of oil.
□ Adjust the in-line lubricator by placing a sheet of paper next to the tool’s exhaust ports and holding the
throttle open approximately 30 seconds. The lubricator is properly set when a light stain of oil collects
on the paper.
□ If it is necessary to store the tool for an extended period of time (overnight, weekend, etc.), generously
lubricate the tool through the air inlet. Run the tool for approximately 30 seconds to ensure the oil is
evenly distributed throughout the tool. Store the tool in a clean and dry environment.
□ Recommended lubricants: Air tool oil or any other high grade turbine oil containing moisture absorbent, rust inhibitors, metal wetting
agents, and an EP (extreme pressure) additive.
7
HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Troubleshooting
Problem
Possible Cause
Solution
The tool runs slowly or will not
operate.
There is grit or gum in the tool.
Flush the tool with air tool oil or gum solvent.
The tool is out of oil.
Lubricate the tool according to the lubrication
instructions in this manual.
The air pressure is low.
□□ Adjust the regulator on the tool to the
maximum setting.
□□ Adjust the compressor regulator to the tool’s
maximum setting of 90 psi.
The air hose leaks.
Tighten and seal the hose fittings with pipe thread
tape if leaks are found.
The air pressure drops.
□□ Ensure the hose is the proper size. Long
hoses or tools using large volumes of air may
require a hose with an I.D. of 1/2 in. or larger
depending on the total length of the hose.
□□ Do not use a multiple number of hoses
connected together with a quick connect
fitting. This causes additional pressure drops
and reduces the tool power. Directly connect
the hoses together.
There is a worn rotor blade in the motor.
Replace the rotor blade.
There is a worn ball bearing in the motor.
Remove and inspect the bearing for rust, dirt, and
grit. Replace or clean and grease the bearing with
bearing grease.
There is moisture blowing out
of the tool’s exhaust.
There is water in the tank.
Drain the tank. (See the air compressor manual
for instructions.) Lubricate the tool and run it until
water is not evident. Lubricate the tool again and
run for 1-2 seconds.
The tool impacts slowly or not
at all.
The tool needs lubricating.
Lubricate the air motor and the impact mechanism
according to the lubrication instructions in this
manual.
The tool regulator setting is in the wrong position.
Adjust the regulator on the tool to the maximum
setting.
The tool impacts rapidly, but
will not remove bolts.
The tool has a worn impact mechanism.
Replace the worn impact mechanism components.
The tool does not impact.
The impact mechanism is broken.
Replace the broken impact mechanism
components.
8
Service Parts
39
38
32
33
37
35
34 36
40 41
31
01
32
16 15
29
30
26
27
25 24
23
22
21
20 19
12
18
04
17
28
14
13
03 02
05
06
07
08
09
10
9
11
HUSKYTOOLS.COM
Please contact 1-888-43-HUSKY for further assistance.
Service Parts (continued)
Reference Part Number Description
Number
Qty.
Reference
Number
Part Number
Description
Qty.
1
9445501
Housing Assembly
1
23
9445523
O-Ring
1
2
9445502
Trigger Assembly
1
24
9445524
Switch Assembly
1
3
9445503
O-Ring
1
25
9445525
Steel Ball
1
4
9445504
Trigger Pin
1
26
9445526
Spring
1
5
9445505
Oil Seal
1
27
9445527
O-Ring
1
6
9445506
Valve Stem
1
28
9445528
End Cap
1
7
9445507
Throttle Valve
1
29
9445529
Spring Washer
4
8
9445508
Valve Spring
1
30
9445530
Screw
4
9
9445509
10
9445510
Air Inlet NPT
1
11
9445511
Washer
1
12
9445512
Ball Bearing
1
13
9445513
Front End Plate
1
14
9445514
Steel Washer
1
15
9445515
Rotor Blade
7
16
9445516
Rotor
1
17
9445517
E Clip
1
18
9445518
Cylinder
1
19
9445519
Dowel Pin
1
20
9445520
Rear End Plate
1
21
9445521
Ball Bearing
1
22
9445522
Gasket
1
1
40
10
Questions, problems, missing parts? Before returning to the store,
call Husky Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-888-43-HUSKY
HUSKYTOOLS.COM
Retain this manual for future use.
Núm. de artículo 1003-097-323
Núm. de modelo H4455
GUÍA DE USO Y CUIDADO
LLAVE DE IMPACTO DE 1/2 pulg.
¿Tiene preguntas, problemas o faltan piezas?
Antes de regresar a la tienda, llame a Servicio
al Cliente de Husky de lunes a viernes
de 8 a.m. a 6 p.m., hora local del Este
1-888-43-HUSKY
HUSKYTOOLS.COM
GRACIAS
de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea completa de productos disponibles para sus
necesidades de mejorar su hogar. ¡Gracias por preferir a Husky!
Tabla de contenido
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Resolución de fallas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Piezas de repuesto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Tabla de contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Seguridad del área de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Seguridad personal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Compresor de aire y seguridad de la herramienta neumática . . . . .3
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Garantía limitada de tres años de herramientas neumáticas Husky . .3
Limitaciones adicionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Pre-instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Contenido del paquete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Información de seguridad
SEGURIDAD DEL ÁREA DE TRABAJO
1. Mantenga su área de trabajo limpia y bien iluminada. Asegúrese de que 3. Desconecte siempre el suministro de aire y la fuente de energía antes
de hacer ajustes, darle servicio a la herramienta, cambiar un accesorio
los pisos no estén resbaladizos por cera o polvo.
o cuado una herramienta no está en uso.
2. No opere herramientas eléctricas en atmósferas explosivas, como en
. Las herramientas
4. Para información adicional sobre el uso seguro de herramientas
eléctricas generan chispas que pueden encender el polvo o los humos.
neumáticas, le aconsejamos obtener una copia de CAGI B186.1-2009 de
Mantenga lejos a los transeúntes, niños y visitantes mientras opera las
Husky Air Tools
herramientas. Las distracciones pueden hacer que pierda el control.
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
ADVERTENCIA: Riesgo de lesiones a las personas. Lea y
comprenda las instrucciones de operación. Familiarícese siempre
con todas las instrucciones y advertencias antes de operar
cualquier herramienta neumática.
SEGURIDAD PERSONAL
1. Use equipo de seguridad. Use siempre protección para los ojos con
pantallas protectoras cuando opere herramientas neumáticas. Deben
usarse para condiciones apropiadas máscara antipolvo, zapatos de
seguridad antideslizantes, casco o protección auditiva.
ADVERTENCIA: Este producto puede exponerlo a sustancias
químicas, incluyendo plomo, los cuales son conocidos por el Estado
de California como causantes de cáncer y defectos de nacimiento u
otros daños reproductivos. Para obtener más información vaya a
www.P65Warnings.ca.gov
2. Manténgase alerta cuando opere una herramienta neumática. No use
alcohol o medicamentos.
3.
ADVERTENCIA: Ciertos polvos generados al lijar, aserrar,
esmerilar, taladrar y por otras actividades de construcción
contienen sustancias químicas que se sabe producen cáncer,
defectos de nacimiento u otros daños reproductivos. Algunos
ejemplos de estas sustancias químicas son:
. Contenga el pelo largo. Mantenga su pelo,
ropa y guantes lejos de las partes móviles.
pelo largo pueden ser atrapados por las partes móviles.
4. Conserve la posición apropiada y el equilibrio en todo momento. La
posición apropiada y el equilibrio permiten un mejor control de la
herramienta en situaciones inesperadas.
Plomo de pinturas en base a plomo, sílice cristalino de ladrillos
y cemento y otros productos de albañilería, arsénico y cromo de
madera tratada químicamente.
5. No use la herramienta en una escalera o en un soporte inestable.
El riesgo que corre de estas exposiciones varía, dependiendo de
la frecuencia con la que hace este tipo de trabajo. Para reducir la
exposición a estas sustancias químicas: trabaje en un área bien
ventilada, y hágalo con equipo de seguridad apropiado, como
.
2
Información de seguridad (continuación)
COMPRESOR DE AIRE Y SEGURIDAD DE LA HERRAMIENTA NEUMÁTICA
1. Riesgo de explosión. No ajuste el regulador de modo que la presión de
salida sea mayor que la presión máxima marcada de esta herramienta
neumática.
ADVERTENCIA: No la use a una presión mayor que la presión
máxima nominal de esta herramienta neumática.
2. Asegúrese de que la manguera esté libre de obstrucciones u
obstáculos. Las mangueras enrededadas o enmarañadas pueden
causar pérdida del equilibrio o posición y puede resultar con daños
personales.
ADVERTENCIA:
accesorios no recomendados para ser usados con la misma.
resultar en una condición peligrosa que conduzca a posibles
lesiones personales serias.
3. Nunca deje una herramienta desatendida con la manguera de aire
enganchada.
ADVERTENCIA: La operación de cualquier herramienta eléctrica
puede resultar en que objetos extraños sean lanzados a sus ojor, lo
que puede resultar en daños graves al ojo. Antes de comenzar la
operación, use siempre gafas de protección , lentes de seguridad
con protección lateral, o una máscara facial protectora completa.
Use siempre protección para los ojos marcada para cumplir con
ANSI Z87.1.
4. No opere esta herramienta si no contiene una etiqueta de advertencia
legible.
5. No continúe usando una herramienta o manguera que tenga fuga de
aire o que no funcione apropiadamente.
6. Nunca dirija un chorro de aire comprimido hacia personas o animales.
ADVERTENCIA: Evite la exposición prolongada a herramientas
neumáticas de vibración que pueden vibrar durante su uso. La
exposición prolongada a la vibración o movimientos de manos
y brazos muy repetitivos pueden causar lesiones. Pare de usar
cualquier herramienta si ocurre incomodidad, sensación de
hormigueo o dolor. Debe consultar a su médico antes de reanudar
el uso de la herramienta.
7. Proteja sus pulmones. Wear a face or dust mask if the operation is
dusty.
ADVERTENCIA: Se recomienda protección auditiva
La protección auditiva debe ser usada cuando la exposición al nivel
de ruido es igual o superior a un nivel de sonido promedio ajustado
por el tiempo de 8 horas de 85 dBA.
Garantía
GARANTÍA LIMITADA DE TRES AÑOS DE HERRAMIENTAS NEUMÁTICAS HUSKY
Si en el plazo de tres años a partir de la compra, este herramienta neumática Husky falla debido a un defecto en materiales o mano de obra, llame de
inmediato al Equipo de Servicio al Cliente al 1-888-43-HUSKY de 8 a.m. a 6 p.m., EST, de lunes a viernes, excepto los feriados normales. No devuelva
la herramienta neumática a la tienda. Por favor, prepárese para enviar el producto, con franqueo prepagado, a la dirección proporcionada por el Equipo
de Servicio al Cliente. El paquete debe incluir también una copia fechada del recibo de compra del primer comprador con el modelo de la herramienta
neumática incluido y encerrado en un círculo. El número de serie y el mes/año de fabricación de la herramienta neumática también deben estar incluidos
para determinar la garantía. Un producto defectuoso será reemplazado con prontitud por uno nuevo de igual o mayor valor. Esta garantía excluye daños y
fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por el uso.
tener otros derechos que varían de un estado a otro.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-888-43-HUSKY o visite www.HUSKYTOOLS.com.
LIMITACIONES ADICIONALES
En la medida permitida por la ley aplicable, todas las garantías implícitas, incluyendo garantías de comercialización o idoneidad para un propósito
particular, son denegadas. Cualquier garantía implicita, incluyendo garantías de comercialización o idoneidad para un propósito particular, que no pueden
ser denegadas conforme a la ley estatal están limitadas a los dos años a partir de la fecha de compra. Husky no se hace responsable de daños directos,
indirectos, incidentales, especiales o consecuenciales.
días a partir de la fecha de compra. Algunos estados no permiten limitaciones sobre cuánto debe durar una garantía implícita y/o no permiten la exclusión
o limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
.
3
HUSKYTOOLS.COM
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Pre-Operación
ESPECIFICACIONES
Velocidad libre
(RPM)
Llave cuadrada
(pulg.)
Impactos por
minuto
Par de torsión
máximo (pie-lb)
a 90 PSI
Peso
(lbs)
Longitud
(pulg.)
Consumo
de aire
(SCFM)
Presión máxima
de operación (PSI)
7,500
1/2
1,050
650
4.80
7.66
5.0
90
CONTENIDO DEL PAQUETE
A
Pieza
A
Descripción
Cantidad
Llave de impacto de 1/2 pulg.
4
1
Instalación
1
Limpieza de la manguera de aire
□□ Se requiere una manguera de aire de 3/8 pulg. con una
longitud máxima de 25 pies.
□□ Limpie el polvo acumulado y la humedad de la manguera
de aire antes de conectarla al suministro de aire.
NOTA: Si se requiere una manguera más larga, conecte una
manguera de aire de 1/2 pulg. a la manguera de aire de 3/8
pulg. para asegurarse de que la llave de impacto tenga el
suministro de aire necesario.
2
Cómo conectar al suministro de aire
Configuracíón recomendada de la línea de aire
□□ Use siempre aire seco y limpio. La humedad excesiva y el
polvo reducirán grandemente la vida de cualquier motor de
aire. Recomendamos la instalación de un filtro-reguladorlubricador en linea tan cerca a la herramienta como sea
posible.
Pieza
□□ Asegúrese de que las mangueras y accesorios sean del
tamaño correcto y asegúrelos con firmeza.
5
Descripción
1
Llave de impacto de 1/2 pulg.
2
Enchufe rápido
3
Acoplador rápido
4
Manguera de aire
5
Regulador en línea
6
Lubricador en línea
7
Filtro en línea
8
Compresador de aire
HUSKYTOOLS.COM
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Operación
1
2
Cómo operar la llave de impacto
□□ Esta llave de impacto de 1/8 pulg está diseñada para funcionar
a 90 PSIG. La presión baja (abajo de 90 PSIG) reducirá el
desempeño de la herramienta. La presión alta (arriba de
90 PSIG) eleva el desempeño de la herramienta más
allá de su capacidad nominal y podría causar serios
daños a la herramienta y al usuario.
3
Cómo cambiar la dirección del par
de torsión de salida
□□ Esta herramienta ofrece un interruptor de reversa para cambiar
la dirección del par de torsión de salida par apretar (ensamblar)
o aflojar (desmontar) el perno o el sujetador.
□□ Controle la dirección del par de torsión de salida girando el
botón del interruptor de reversa a la posición de la flecha
hacia adelante o flecha hacia atrás para cambiar la dirección.
4
Cómo cambiar el nivel del par
de torsión de salida
Instalación y extracción de los cubos
de impacto
ADVERTENCIA: Desconecte la herramienta del suministro
de aire antes de darle servicio o cambiar los accesorios. Use
siempre cubos calibrados para llaves de impacto.
□□ Esta herramienta ofrece el regulador de aire para manejar la
potencia de salida localizada en la parte posterior de la carcasa.
□□ Gire la perilla para ajustar al nivel del par de torsión deseado.
Para instalar el cubo de impacto:
□□ El ajuste izquierdo es el nivel de potencia más baja, el ajuste
central es un nivel de potencia media y el ajuste derecho es
el nivel de potencia más alta.
Ajustes del par de
□□ Desconecte la herramienta de la fuente de aire.
□□ Seleccione el tamaño de cubo apropiado y deseable.
torsión hacia adelante
Bajo Medio
Alto
□□ Ajuste a presión el yunque en el cubo.
□□ Para retirar el cubo de impacto:
□□ Desconecte la herramienta de la fuente de aire.
□□ Use su mano o una herramienta adecuada para extraer el cubo.
Alto
Ajustes del par de torsión
hacia atrás
6
Operación (continuación)
5
ADVERTENCIA: Una vez un perno o sujetador está asentado,
impactar por más de cinco (5) segundos causará desgaste excesivo
y posibles daños al mecanismo de impacto. Si toma más tiempo
llave de impacto de mayor tamaño.
□ Coloque el cubo de impacto.
□ Sostenga la llave de impacto con una mano.
□
y haya seleccionado el nivel de par de torsión adecuado.
□
.
Mantenimiento
Asegúrese de que la línea de aire esté apagada y drenada de aire antes de retirar esta herramienta para servicio
o para cambio de cubos. Esto evitará que la herramienta opere si el estrangulador se engancha accidentalmente.
LUBRICACIÓN
□
y mantiene la herramienta en operación sostenida.
□ Revise regularmente y llene el lubricador en línea con aceite de herramienta neumática. Evite usar
cantidades excesivas de aceite.
□ Ajuste el lubricador en línea colocando una hoja de papel a la par de los puertos de escape de la
herramienta y manteniendo el estrangulador abierto aproximadamente durante 30 segundos. El
lubricador está ajustado apropiadamente cuando una mancha clara de aceite cae sobre el papel.
□ Si es necesario almacenar la herramienta durante un periodo de tiempo prolongado (durante la noche,
.), lubrice generosamente la herramienta a través de la entrada de aire. Haga funcionar
la herramienta durante aproximadamente 30 segundos para asegurarse de que el aceite esté distribuido
uniformemente en toda la herramienta. Almacene la herramienta en un ambiente limpio y seco.
□ Lubricantes recomendados: Aceite de herramienta neumática y cualquier otro aceite de turbina de alto grado que contenga absorbente
de humedad, inhibidores de óxido, agentes humectantes de metal y un aditivo PE (presión extrema).
7
HUSKYTOOLS.COM
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Resolución de fallas
Problema
Posible causa
Solución
La herramienta funciona
lentamente o no funcionará.
Hay arena o goma de mascar en la herramienta.
Enjuague la herramienta con aceite de herramienta
neumática o solvente de goma de mascar.
La herramienta no tiene aceite.
Lubrique la herramienta de acuerdo a las instrucciones
de lubricación en este manual.
La presión del aire está baja.
□□ Ajuste el regulador en la herramienta a la
posición máxima.
□□ Ajuste el regulador del compresor a la posición
máxima de la herramienta de 90 psi.
La manguera de aire tiene fugas.
Apriete y selle los accesorios de la manguera con
cinta de rosca de tubería si se encuentran fugas.
La presión del aire disminuye.
□□ Asegúrese de que la manguera sea del tamaño
apropiado. Las mangueras largas o herramientas
que usan grandes volúmenes de aire pueden
requerir una manguera con un diámetro
interno de 1/2 pulg o mayor dependiendo
de la longitud total de la manguera.
□□ No use un múltiple número de mangueras
conectadas entre sí con un accesorio de
conexión rápida. Esto hace que las caídas de
presion adicionales reduzcan la potencia de
la herramienta. Conecte directamente
las mangueras.
Hay un aspa del rotor desgastada en el motor.
Reemplace el aspa del rotor.
Hay un cojinete desgastado en el motor.
Retire e inspeccione el cojinete en busca de óxido,
suciedad y polvo. Reemplace o limpie y engrase
el cojinete con grasa de cojinete.
Hay humedad saliendo del
escape de la herramienta.
Hay agua en el tanque.
Drene el tanque. (Consulte el manual del compresor
de aire para instrucciones.) Lubrique la herramienta
y hágala funcionar hasta que no sea evidente la
presencia de agua. Lubrique de nuevo la
herramienta y hágala funcionar durante
1 a 2 segundos.
La herramienta impacta
lentamente o para nada.
La herramienta necesita lubricación.
Lubrique el motor de aire y el mecanismo de impacto
de acuerdo a las instrucciones de lubricación en
este manual.
El ajuste del regulador de la herramienta está en la Ajuste el regulador en la herramienta a la
posición incorrecta.
posición máxima.
La herramienta impacta
rápidamente, pero no
extrae los pernos.
La herramienta tiene un mecanismo de
impacto desgastado.
Reemplace los componentes desgastados del
mecanismo de impacto.
La herramienta no impacta.
El mecanismo de impacto está roto.
Reemplace los componentes rotos del mecanismo
de impacto.
8
Piezas de servicio
39
38
32
33
37
35
34 36
40 41
31
01
32
16 15
29
30
26
27
25 24
23
22
21
20 19
13
12
18
04
17
28
14
03 02
05
06
07
08
09
10
9
11
HUSKYTOOLS.COM
Póngase en contacto con el 1-888-43-HUSKY para asistencia adicional.
Piezas de repuesto (continuación)
Número de Número de
referencia pieza
Descripción
Canti dad
Número de Número de
referencia pieza
Descripción
Cantidad
1
9445501
Ensamble de la carcasa
1
23
9445523
Anillo O
1
2
9445502
Ensamble del disparador
1
24
9445524
Ensamblaje del interruptor
1
3
9445503
Anillo O
1
25
9445525
Bola de acero
1
4
9445504
Pasador del gatillo
1
26
9445526
Resorte
1
5
9445505
Sello de aceite
1
27
9445527
Anillo O
1
8
9445508
Resorte de válvula
9
9445509
11
9445511
Arandela
12
9445512
Cojinete de bola
14
9445514
Arandela de acero
15
9445515
Aspa del rotor
16
9445516
Rotor
17
9445517
Gancho E
18
9445518
Cilindro
1
19
9445519
Pasador de espiga
1
20
9445520
Placa de extremo trasero
1
21
9445521
Cojinete de bola
1
22
9445522
Junta
1
10
¿Tiene preguntas, problemas o faltan piezas? Antes de regresar a la tienda,
llame a Servicio al Cliente de Husky de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este
1-888-43-HUSKY
HUSKYTOOLS.COM
Conserve este manual para uso futuro.
Article n° 1003-097-323
Modèle n° H4455
GUIDE D'UTILISATION ET D'ENTRETIEN
CLÉ À CHOCS DE 1/2 po
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le
service à la clientèle de Husky 8 - 18h,
heures normales de l'Est,
Lundi - Vendredi
1-888-43-HUSKY
HUSKYTOOLS.COM
MERCI
qualité conçus pour améliorer votre maison. Visitez-nous en ligne pour voir notre gamme complète de produits disponibles pour vos besoins
de rénovation. Merci d'avoir choisi Husky!
TABLE DES MATIÈRES
Table des matières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Mesures de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Sécurité dans l'aire de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Sécurité des personnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Sécurité du compresseur d'air et de l'outil à air . . . . . . . . . . . . . . . .3
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Garantie limitée de trois ans pour les outils à air Husky . . . . . . . . .3
Limitations additionnelles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Pré-installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Contenu de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Pièces de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Mesures de sécurité
SÉCURITÉ DANS L'AIRE DE TRAVAIL
1. Gardez votre aire de travail propre et bien éclairée. Assurez-vous que
les planchers ne soient pas glissants à cause de la cire ou la poussière.
3. Débranchez toujours l'alimentation d'air et l'alimentation générale
avant de faire des ajustements, réparer un outil, changer un accessoire
ou lorsqu'un outil n'est pas utilisé.
2. Ne faites pas fonctionner d’outils électriques dans une atmosphère
4. Pour obtenir des informations supplémentaires à propos d'une
utilisation sécuritaire, il est préférable d'obtenir une copie de CAGI
B186.1-2009 de
Husky Air Tools
851 Jupiter Park Lane
Jupiter, Florida 33458
(877) 260-1630.
de poussière. Les outils électriques créent des étincelles qui peuvent
. Tenez les spectateurs, les
enfants et les visiteurs loin lorsque vous faites fonctionner les outils.
Toute distraction peut vous faire perdre le contrôle.
SÉCURITÉ DES PERSONNES
AVERTISSEMENT : Ce produit peut vous exposer à des produits
chimiques comme le plomb, qui est connu pour l' État de Californie
pour causer le cancer et la naissance. de défauts ou d'autres
troubles de la reproduction. Pour plus d'informations rendez-vous
www.P65Warnings.ca.gov
1. Utilisez des accessoires de sécurité. Portez toujours des protections
oculaires avec des écrans latéraux de protection lorsque vous utilisez
des outils électriques. Un masque anti-poussière, des bottes de sécurité
antidérapantes, un casque protecteur ou des protections oculaires
doivent être utilisés selon les conditions.
2. Demeurez alerte lorsque vous utilisez un outil électrique. N’utilisez pas
Certaines poussières créées par l’utilisation
d’outils électriques tels que sableuse, scie, meule et autre activité
de construction peuvent contenir des produits chimiques pouvant
causer le cancer ou des malformations à la naissance ainsi que des
torts au système reproducteur. Certains exemples de ses produits
d'alcool, ou de médicaments.
3. Ne portez ni vêtements amples ou bijoux. Attachez les cheveux longs.
N’approchez jamais vos cheveux, vêtements ou gants des pièces en
mouvement. Des vêtements amples, des bijoux ou des cheveux longs
peuvent se prendre dans les pièces en mouvement.
Le plomb des peintures à base de plomb, la silice cristallisée
provenant des briques et du ciment ainsi que d'autres produits de
maçonnerie et l’arsenic et le chrome du bois de construction traité
chimiquement.
4. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne
stabilité vous permet de mieux contrôler l’outil dans des situations
inattendues.
Vos risques d'exposition varient selon la fréquence à laquelle
vous effectuez ce type de travail. Pour réduire votre exposition à
ces produits chimiques, travaillez dans un endroit bien ventilé et
travaillez avec des équipements de sécurité approuvés, tels que
5. N'utilisez pas sur une échelle ou sur un support instable.
AVERTISSEMENT : Risque de blessures corporelles. Prenez le
temps de lire et de comprendre les instructions. Familiarisez-vous
toujours avec toutes les instructions et les avertissements avant
d'utiliser un outil pneumatique.
particules microscopiques.
2
Information de sécurité (suite)
SÉCURITÉ DU COMPRESSEUR D'AIR ET DE L'OUTIL À AIR
1. Risque d'éclatement. N'ajustez pas le régulateur pour obtenir une
pression de sortie plus élevée que celle maximum indiquée pour cet
outil à air.
N'utilisez pas une pression plus élevée que
celle maximum homologuée pour cet outil à air.
2. Gardez le tuyau sans obstruction ou obstacles. Les tuyaux entremêlés
ou emmêlés peuvent provoquer une perte d'équilibre ou position et
peuvent être endommagés.
créer des accessoires qui ne sont pas recommandés pour être
utilisés avec cet outil.
comme un mésusage et pourrait résulter en des conditions
dangereuses pouvant mener à des blessures corporelles sérieuses.
3. Ne laissez jamais un outil sans surveillance avec le tuyau à air attaché.
4. N'utilisez pas cet outil s'il n'a pas une étiquette d'avertissement lisible.
Le fonctionnement de n’importe quel outil
électrique peut entraîner la projection d'objets étrangers dans
vos yeux, ce qui peut causer des dommages oculaires sérieux.
Avant de commencer, portez toujours des lunettes de sécurité, des
lunettes de protection avec des écrans latéraux de protection, ou
un protecteur facial complet si nécessaire. Utilisez toujours une
protection des yeux que se conforment avec la norme ANSI Z8.1.
5. Ne continuez pas à utiliser un outil ou tuyau qui perd de l'air ou qui ne
fonctionne pas correctement.
6. Ne dirigez jamais un coup d'air comprimé vers des gens ou des
animaux.
7. Protégez vos poumons. Portez un masque facial ou de poussière si
l’opération de l’unité dégage de la poussière.
AVERTISSEMENT : Évitez une exposition prolongées aux
vibrations. Les outils pneumatiques peuvent vibrer pendant
l'utilisation. Une exposition prolongées aux vibrations ou des
mouvement très répétitifs des mains ou des bras peuvent
provoquer des blessures. Arrêtez d'utiliser un outil s'il commence
à occasionner d'inconfort, si vous sentez de fourmillement ou de la
douleur. Vous devez consulter votre médecin avant d'utiliser l'outil
à nouveau.
La protection auditive est recommandée
Un protection auditive doit être utilisée lorsque l'exposition aux
niveaux de bruit est égal ou dépasse un niveau de bruit moyen
.
Garantie
GARANTIE LIMITÉE DE TROIS ANS POUR LES OUTILS À AIR HUSKY
Si à l'intérieur des trois années suivant la date d'achat, le produit d'outil à air Husky devenait défectueux au niveau des pièces ou de la main-d'œuvre,
veuillez contacter immédiatement l'équipe de service au 1-888-43-HUSKY de 8 a 18h, heure normale de l’Est, Lundi-Vendredi, à l'exception des jours
fériés. Ne retournez pas l'outil à air au magasin. Veuillez être préparé pour envoyer le produit et les frais d'affranchissement à l'adresse fourni par
l'équipe de service. Le paquet doit également comprendre une copie du reçu d'achat daté du premier propriétaire avec le modèle d'outil à air y compris
et cerclé. Le numéro de série et le mois/année du fabricant de l'outil à air doit également être inclus pour déterminer la garantie. Un produit défectueux
sera remplacé sans délais par un neuf ou de valeur égale ou supérieure. Cette garantie exclut tous dommages directs ou indirects et toutes défectuosités
découlant d’une mauvaise utilisation ou d’une utilisation abusive ou de l’usure et de la détérioration normales. La présente garantie vous confère des
.
Veuillez contacter l'équipe de service au 1-888-43-HUSKY ou visitez www.HUSKYTOOLS.com.
LIMITATIONS ADDITIONNELLES
Dans la mesure où il est permis par la loi, toutes les garanties tacites, y compris les garanties de qualité marchande ou d'adaptation pour un objectif
particulier, sont exclues. Toute garantie tacite, y compris les garanties de qualité marchande ou d'adaptation pour un objectif particulier, qui ne peut pas
être exclue dans le cadre de la loi de l'état, est limitée à deux ans à partir de la date d'achat. Husky n'est pas responsable pour tout dommage, que ce
soit direct, indirect, accessoire, spécial ou important.
quatre-vingt-dix (90) jours suivant la date d'achat. Certains états n'autorisent pas les limitations à propos de la quantité de temps que la garantie tacite
peut durer et/ou n’autorisent pas l’exclusion ou la limite de dommages circonstanciels ou conséquents, de sorte que la limite ci-dessus ne s’appliquera
.
pas pour vous.
3
HUSKYTOOLS.COM
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Préparation à l'utilisation
SPÉCIFICATIONS
Vitesse en
régime libre
(tr/min)
Carré
d'entraînement
(po)
Impacts par
minute
Serrage au couple
max. (pi-lb) @
90 PSI
Poids
(lb)
Longueur
(po)
Cons. d'air
(SCFM)
Pression maximum
de fonctionnement
(PSI)
7 500
1/2
1 050
650
4,80
7,66
5,0
90
Pièce
Description
CONTENU
A
A
Quantité
Clé à chocs de 1/2 po
4
1
Installation
1
Nettoyer le tuyau à air
□□ On a besoin d'un tuyau à air de 3/8 po (1 cm), avec une
longueur maximum de 25 pi (7,6 m).
□□ Nettoyer le tuyau à air de la poussière accumulée et de
l'humidité avant de le brancher à l'alimentation d'air.
REMARQUE : Si vous avez besoin d'un tuyau à air plus
long, branchez un tuyau à air de 1/2 po (1,2 cm) au tuyau
de 3/8 po (1 cm) pour vous assurer que la clé à chocs
dispose de l'alimentation d'air nécessaire.
2
Raccordement à l'alimentation d’air
□□ Toujours utiliser de l'air sec et propre. La poussière et l'humidité
excessives vont réduire nettement la durée de tout moteur
pneumatique. Nous vous recommandons d'installer un
lubrificateur-régulateur-filtre en ligne aussi près de
l'outil que possible.
□□ S'assurer que tous les tuyaux et raccords sont de la taille
correcte et resserrés fermement.
Configuration recommandée du conduit du air
Pièce
Description
1
Clé à chocs de 1/2 po
2
Bouchon rapide
3
Raccord á dégagement rapide
4
Tuyau à air
5
Régulateur en ligne
6
Lubrifiant en ligne
7
Filtre en ligne
8
Compresseur d'air
HUSKYTOOLS.COM
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Fonctionnement
1
2
Fonctionnement de la clé à chocs
□□ La clé à chocs de 1/2 po est conçue pour fonctionner à
90 PSIG. Une pression plus basse (inférieure à 90 PSIG)
va réduire la performance de l'outil. Une pression d'air
supérieure (à 90 PSIG) va améliorer la performance de
l'outil au-delà de sa capacité et pourrait provoquer des
dommages sérieux à l'outil et à l'utilisateur.
Changer la direction de la couple de
sortie
□□ Cet outil possède l'interrupteur de marche arrière pour changer
la direction de la couple de sortie afin de serrer (assembler) ou
desserrer (désassembler) le boulon ou l'attache.
□□ Contrôler la direction de la couple de sortie en tournant le
bouton de l'interrupteur de marche arrière vers la position
F (Forward - avant) ou R (Reverse - marche arrière) pour
changer de direction.
le niveau de la couple
3 Changer
de sortie
4
□□ Cette outil fait en sorte que le régulateur d'air gère la puissance
de sortie située à l'arrière du boîtier.
□□ Faire pivoter le bouton pour ajuster au niveau de couple approprié.
□□ Le réglage à gauche est le niveau de puissance le plus faible,
celui du centre pour un niveau moyen et celui de droite pour
le niveau le plus élevé.
Réglages de couple de
Installer et enlever les douilles pour
clé à chocs
AVERTISSEMENT : Débrancher l'outil de l'alimentation
d'air avant d'effectuer l'entretien ou la modification d'accessoires.
Toujours utiliser des douilles homologuées pour les clés à chocs.
Pour installer la douille pour clé à choc :
□□ Débrancher l’outil de la source d’air.
serrage avant
Faible Moyen
Éléve
□□ Sélectionner la taille de la prise souhaitable et appropriée.
□□ Appuyer sur l'enclume afin de l'insérer dans la prise.
□□ Pour enlever la douille pour clé à chocs :
□□ Débrancher l’outil de la source d’air.
□□ Utiliser votre main ou un outil appropriée pour enlever la douille.
Éléve
Réglages de couple de
serrage arrière
6
Fonctionnement (suite)
5 Serrer ou desserrer le boulon ou attache
Lorsqu'un boulon ou attache est
complètement installé, l'impact pendant plus de cinq (5)
secondes va provoquer un usage excessif et de possibles
dommages au mécanisme d'impact. Si cela prend plus
pour serrer ou desserrer votre boulon ou attache, nous vous
recommandons d'utiliser une clé à chocs de plus grande taille.
□ Insérer la clé à chocs.
□ Tenir la clé à chocs avec une main.
□ S'assurer que l'opérateur est conscient de la direction de serrage de couple pour serrer (Forward) ou desserrer (Reverse) et qu'il
a sélectionné le niveau de couple approprié.
□ Utiliser l'outil pour serrer ou desserrer le boulon ou l'attache.
Maintenance
prises. Ceci préviendra que l'outil fonctionne si le papillon est accidentellement actionné.
LUBRIFICATION
□
□
□
□
□
l'outil et conserve ce dernier en bon état de fonctionnement.
. Éviter utiliser des
quantités excessives d'huile.
de l'outil et et en tenant ouvert le papillon pendant environ 30 secondes.
.
etc.
. Faire fonctionner l'outil pendant environ 30
secondes pour vous assurer que l'huile a été distribuée partout dans l'outil. Conserver l'outil dans un endroit propre et sec.
des inhibiteurs d'oxydation, des agents mouillants métalliques, et additif EP (extrême pression).
7
HUSKYTOOLS.COM
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Dépannage
Problème
Cause Possible
Solution
L'outil fonctionne lentement ou
ne fonctionne pas.
Il y a du grès ou de la gomme dans l'outil.
Rincer l'outil avec de l'huile d'outil à air ou un
solvant pour gomme.
L'outil n'a pas d'huile.
Lubrifier l'outil selon les instructions de
lubrification dans ce manuel.
La pression d’air trop basse.
□□ Ajuster le régulateur sur l'outil au réglage
maximum.
□□ Ajuster le régulateur du compresseur au réglage
maximum de l'outil, c'est-à-dire, 90 psi.
Fuite du tuyau à air.
Serrer et fermer les agencements du tuyau avec du
ruban pour tuyauterie si vous trouvez des fuites.
Chute de la pression d’air.
□□ S'assurer que le tuyau est de la taille appropriée.
Les longs tuyaux ou les outils utilisant de
grandes quantités d'air, peuvent avoir besoin
d'un tuyau avec un ID de 1/2 po ou plus selon
la longueur totale du tuyau.
□□ Ne pas utiliser plusieurs tuyaux branchés
ensemble avec un raccord à branchement
rapide. Ceci provoque une chute supplémentaire
de la pression et réduit la puissance de l'outil.
Brancher directement les tuyaux ensemble.
Il y a une pale de rotor usée dans le moteur.
Remplacer la pale de rotor.
Il y a un roulement à billes usé dans le moteur.
Enlever et vérifier le roulement pour rouille, poussière
et grès. Remplacer ou nettoyer et lubrifier le roulement
avec graisse à roulements.
Il y a de la moisissure qui sort
des orifices d'échappement
de l'outil.
Il y a de l'eau dans le réservoir.
Purger le réservoir. (Voir le manuel du compresseur
d'air pour les instructions.) Lubrifier l'outil et faitesle fonctionner jusqu'à ce que l'eau ne soit plus
là. Lubrifier l'outil à nouveau et faire fonctionner
pendant 1 à 2 secondes.
L'outil impacte lentement ou
pas de tout.
L'outil a besoin d'être lubrifié.
Lubrifier le moteur pneumatique et le mécanisme
d'impact selon les instructions de lubrification
dans ce manuel.
La configuration du régulateur de l'outil est à la
place incorrecte.
Ajuster le régulateur sur l'outil au réglage
maximum.
L'outil impacte rapidement, mais
n'enlève pas les boulons.
L'outil a un mécanisme d'impact usé.
Remplacer les composants usés du mécanisme
d'impact.
L'outil n'impacte pas.
Le mécanisme d'impact est brisé.
Remplacer les composants brisés du mécanisme
d'impact.
8
Pièces de rechange
39
38
32
33
35
34 36
37
40 41
31
01
32
16 15
29
30
26
27
25 24
23
22
21
20 19
14
13
12
18
04
17
28
03 02
05
06
07
08
09
10
9
11
HUSKYTOOLS.COM
Veuillez contacter 1-888-43-HUSKY pour obtenir de l'assistance.
Pièces de rechange (suite)
Numé ro de Numéro de
référence pièce
Description
Qté.
Numéro de Numéro de
référence pièce
Description
Qté.
1
9445501
Assemblage de support
1
23
9445523
Joint torique
1
2
9445502
Assemblage de détente
1
24
9445524
Ensemble dde
commutateur
1
3
9445503
Joint torique
1
25
9445525
Bille d'acier
1
4
9445504
Goupille de détente
1
26
9445526
Ressort
1
5
9445505
Joint étanche à l'huile
1
27
9445527
Joint torique
1
6
9445506
Tige de manœuvre
1
28
9445528
Bouchon d'extrémité
1
7
9445507
Robinet d'étranglement
1
29
9445529
Rondelle à ressort
4
Ressort de soupape
1
30
9445530
8
9445508
9
9445509
10
9445510
Admission d'air NPT
1
11
9445511
Rondelle
1
12
9445512
Roulement à billes
1
13
9445513
Plaque avant
1
14
9445514
Rondelle d'acier
1
15
9445515
Pale de rotor
7
16
9445516
Rotor
1
17
9445517
Pince en E
1
18
9445518
Cylindre
1
19
9445519
Goupille de
positionnement
1
20
9445520
Plaque arrière
1
21
9445521
Roulement à billes
1
22
9445522
Joint d'étanchéité
1
1
10
4
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le Service à la clientèle de Husky
8 - 18h, heures normales de l'Est, Lundi - Vendredi
1-888-43-HUSKY
HUSKYTOOLS.COM
Conservez ce manuel pour référence future.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
