Model#
HD67091W-6B01
HD67091W-6B02
HD67091W-6B04
HD67091W-6B27D
SKU#
505838
523918
247368
793878

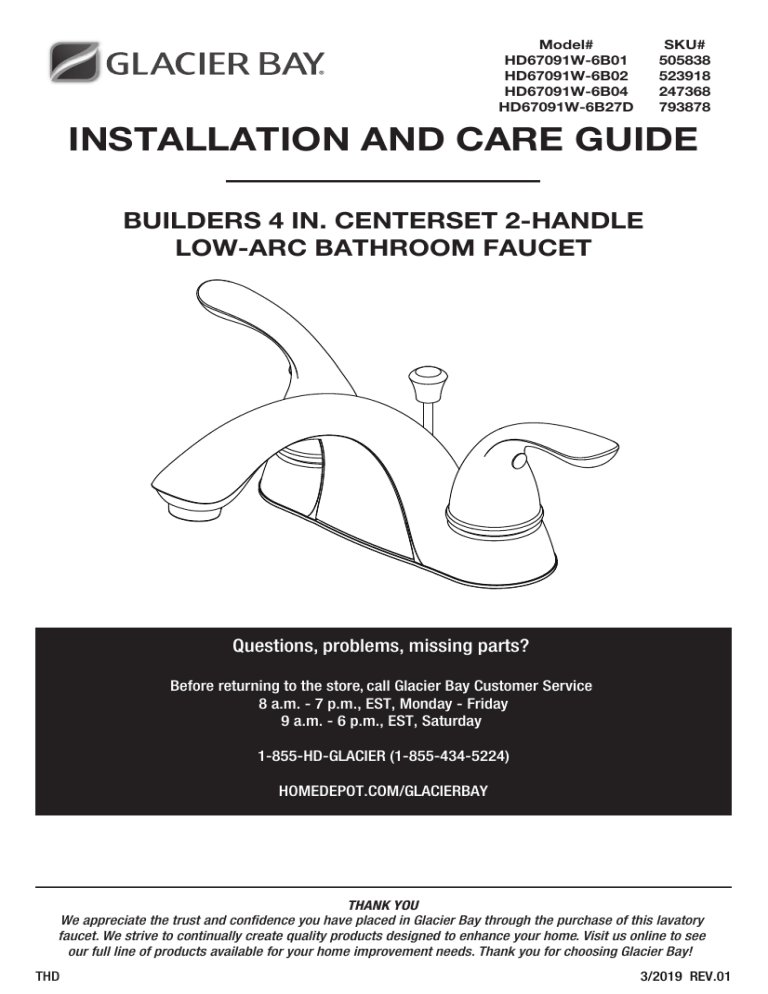

INSTALLATION AND CARE GUIDE
BUILDERS 4 IN. CENTERSET 2-HANDLE
LOW-ARC BATHROOM FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
THD
3/2019 REV.01
Table of Contents
Important Information ..............................2
Warranty ...................................................2
Pre-Installation .........................................2
Planning Installation ..............................2
Tools and Hardware Required ...............2
Package Contents ..................................3
Installation ................................................4
Operation...................................................8
Care and Cleaning ....................................9
Troubleshooting ........................................9
Service Parts ...........................................10
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-4345224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended
a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
ON
IC
Safety
goggles
SIL
Adjustable
wrench
E
TOOLS AND HARDWARE REQUIRED
Silicone
sealant
(2) Supply
lines
2
Pliers
Hacksaw
Pre-Installation (continued)
PACKAGE CONTENTS
Faucet Assembly
ClickInstall Drain Assembly
M
D*
K
A
E*
L
B
F*
G*
C
J
I
H*
NOTE: *Items D - H come pre-assembled.
Part
Description
Quantity
Part
Description
Quantity
Drain body
1
A
Faucet
1
H
B
Gasket
1
I
Joint
1
C
Mounting nut
2
J
Horizontal rod
1
D
Pop up stopper
1
K
Lift rod strap
1
E
Pop-up flange
1
L
Clip
1
F
Rubber washer
1
M
Lift rod
1
G
Lock nut
1
3
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Installation
1 Installing the faucet assembly 2 Preparing the pop-up assembly
□
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□
Shut off the water supply. Remove the old
faucet.
□
Clean the mounting surface.
□
Ensure the gasket (B) is on the bottom of the
new faucet (A).
□
Place the faucet (A) through the mounting
holes in the sink.
□
Secure the faucet (A) to the sink using the
mounting nuts (C) provided. Hand-tighten only.
Remove the pop-up stopper (D) and drain
flange (E) from the drain body (H).
D
NOTE: Silicone sealant is required under the gasket (B).
E
A
SIL
IC
ON
E
B
C
H
4
Installation (continued)
3 Installing the drain body
the stopper and
4 Installing
horizontal rod
□
Apply silicone sealant (not included) under the
drain flange (E) and place the drain flange (E)
into the drain hole of the sink.
□
From underneath the sink, screw the drain
body (H) onto the drain flange (E). Ensure that
the opening (1) for the ball rod on the drain
body (H) faces towards the rear of the sink.
□
Tighten the rubber washer (F) and lock nut (G)
on the drain body (H). Hand-tighten only.
□
Before installation, unscrew the protective cap (1)
from the horizontal rod (J).
□
Insert the stopper (D) into the drain hole in the sink.
□
Insert the horizontal rod (J) into the drain body (H)
and through the hole of the stopper (D) until you
hear a click. See insert 2. You can press the two
sides of the joint (I) to remove the horizontal rod (J).
NOTE: For easier removal and cleaning, rotate the stopper
(D) 90 degrees so that the horizontal rod (J) does not go
through the hole in the stopper (D). See insert 3.
E
SI
LI
D
1
2
2
1
J
H
1
F
G
Insert 2
1
Insert 3
3
H
J
I
H
I
5
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
5 Installing the lift rod
□
Slide the lift rod (M) down into the lift rod strap (K) through the faucet (A) until it clicks into the lift rod
strap (K).
NOTE: If a shorter lift rod (M) is required for your installation, you may call Glacier Bay Customer Service for assistance.
M
M
2
M
K
K
1
A
6 Attaching the horizontal rod and strap
□
Press the horizontal rod (J) down to ensure the stopper (D) is in the maximum open position.
□
Slide the clip (L) upward, adjust the location of the lift rod strap (K) to the appropriate height and insert
the horizontal rod (J) with the correct hole of the lift rod strap (K).
□
Move the lift rod strap (K) in or out to choose an appropriate location.
□
Slide the clip (L) downward until it secures with the horizontal rod (J).
D
D
D
K
L
K
K
L
L
J
4
4
1
2
3
3
J
Hole
6
L
J
5
Installation (continued)
7 Adjusting the length of lift rod strap (optional)
□
If the pop up lift rod strap (K) is interfering with your installation, as shown in Fig. 1, the lift rod strap (K)
can be cut shorter.
□
Once you have identified the proper hole in the lift rod strap (K) that is necessary for your installation, you
may cut off the bottom portion (1) of the lift rod strap (K) by snapping it off with pliers or cutting it off with
a saw at the cutting point (2), as shown in Fig. 2. Ensure the clip (L) does not slide off the lift rod strap (K).
K
1
K
L
Fig. 1
K
2
Fig. 2
the operation of the
8 Checking
pop-up
□
Operate the lift rod (M) up and down to verify
that the stopper (D) opens and closes correctly.
M
D
7
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
the water supply
9 Making
connections
□
□
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
Use wrenches to tighten the connections. Do not
overtighten.
1
2
3
Operation
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to flush the water lines. Do not
lose the gasket (1) in the aerator.
□
□
□
A
Ensure the faucet (A) handles are in the off
position, and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
flushes away any debris that could cause
damage to internal parts.
Turn off the water and reinstall the aerator and
housing (if applicable).
8
1
Care and Cleaning
□
To clean, wipe down with a damp cloth and dry with a towel.
□
Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
Problem
Possible Cause
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□
Tighten the bonnet nut.
□
Clean or replace the washer.
The aerator has an
irregular or reduced
water flow.
The aerator is dirty or mis-fitted.
□
Remove the aerator and
check for debris.
□
Ensure that the rubber washer
is properly installed.
The water will not shut off
completely.
The cartridge is dirty or broken.
□
Remove the handle to check
the cartridge.
□
Clean or replace.
□
Apply additional silicone sealant
to the beveled side of the drain
flange.
□
Retighten and test for leaks.
There is leaking from the
sink drain at the base of
the sink.
Solution
The sink has a rough or irregular surface.
9
HOMEDEPOT.COM/GLACIERBAY
Please contact 1-855-HD-GLACIER for further assistance.
Service Parts
3
1
2
4
15
5
6
7
Faucet ID tags can be
found by removing
the hot water handle
9
8
10
13
11
14
12
Part
Part Number
Part
Description
Part Number
1
Handle
Description
RP13041*
9
Cartridge H
RP20067
2
Set screw
RP50002
10
Cartridge C
RP20068
3
Index H
RP10004
11
Gasket
RP80259
4
Index C
RP10005
12
Mounting nut
RP56001
5
Connector
RP50003
13
Aerator
RP30217*
6
Inverter
RP64044
7
Bonnet nut
RP70435
14
ClickInstall™ drain
assembly
RP40228*
8
Washer
RP64124
15
Lift rod
RP40266*
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
10
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Retain this manual for future use.
Modelo núm.
HD67091W-6B01
HD67091W-6B02
HD67091W-6B04
HD67091W-6B27D
SKU núm.
505838
523918
247368
793878
GUÍA DE USO Y MANTENIMIENTO
BUILDERS - MEZCLADORA PARA BAÑO, DE ARCO
BAJO, CON 2 MANERALES Y PIEZA CENTRAL DE 4"
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
GRACIAS
Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Tabla de contenido
Información importante .........................13
Garantía...................................................13
Pre-instalación .......................................13
Planificación de la instalación .............13
Herramientas y herrajes necesarios ....13
Contenido del paquete .........................14
Instalación ..............................................15
Funcionamiento ......................................19
Cuidado y limpieza ................................20
Solución de problemas ...........................20
Piezas de repuesto ................................21
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
Garantía
GARANTÍA DE POR VIDA LIMITADA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor
original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier
producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las
ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el
artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar
disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la
presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos
legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una
tienda o llame al 1-855-HD-GLACIER para más detalles.
Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
ON
Gafas de
seguridad
SIL
IC
Llave
ajustable
E
HERRAMIENTAS Y HERRAJES NECESARIOS
Sellador
de silicona
13
Líneas de
suministro
Alicate
Sierra
para
metales
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Ensamblaje de
la mezcladora
Ensamblaje de desagüe ClickInstall
M
D*
K
A
E*
L
B
F*
G*
C
J
I
H*
NOTA: *Los artículos D - H vienen preensamblados.
Pieza
Descripción
Cantidad
Pieza
A
Mezcladora
1
H
Cuerpo del drenaje
1
B
Junta
1
I
Junta
1
C
Tuerca de montaje
2
J
Varilla horizontal
1
D
Tapón emergente
1
E
Brida emergente
1
K
Correa de la varilla
de elevación
1
F
Arandela de goma
1
L
Sujetador
1
G
Tuerca de bloqueo
1
M
Varilla de elevación
1
14
Descripción
Cantidad
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación
instalar el ensamblaje
preparar el ensamblaje
1 Cómo
2 Cómo
del grifo
emergente
□
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□
Cierra el suministro de agua. Retira el grifo
anterior.
□
Limpia la superficie de montaje.
□
Asegúrate de que la junta (B) esté en la parte
inferior de la mezcladora nueva (A).
□
Coloca la mezcladora (A) en los orificios de
montaje del lavabo.
□
Asegura la mezcladora (A) al lavabo con las
tuercas de montaje (C) suministradas. Aprieta
con la mano solamente.
Retira el tapón emergente (D) y la brida del
desagüe (E) del cuerpo del desagüe (H).
D
E
NOTA: Se requiere aplicar silicona debajo de la junta (B).
A
SIL
IC
ON
E
B
H
C
15
Instalación (continuación)
instalar el cuerpo del
instalar el tapón y la
3 Cómo
4 Cómo
drenaje
varilla horizontal
□
Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (E) y coloca ésta dentro
del orificio de drenaje del lavabo.
□
Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (H) en la brida del drenaje (E).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (H) esté frente
a la parte posterior del lavabo.
Antes de la instalación, desenrosca la tapa
protectora (1) de la varilla horizontal (J).
□
Inserta el tapón (D) en el orificio del drenaje del
lavabo.
Inserta la varilla horizontal (J) en el cuerpo del
desagüe (H) y a través del orificio del tapón (D)
hasta que escuches un clic. Consulta el folleto 2.
Puedes presionar ambos lados de la junta (I)
para retirar la varilla horizontal (J).
□
Aprieta la arandela de goma (F) y la tuerca de
bloqueo (G) en el cuerpo del drenaje (H).
Ajusta sólo con la mano.
NOTA: Para retirar y limpiar más fácilmente, gira el tapón
(D) a 90º de manera que la varilla horizontal (J) no atraviese
el orificio del tapón (D). Consulta el folleto 3.
E
SI
LI
D
2
1
2
J
1
H
1
Folleto 2
F
G
Folleto 3
1
H
3
□
□
J
I
H
I
16
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
5 Cómo instalar la varilla de elevación
□
Desliza la varilla de elevación (M) hacia abajo en la correa de la varilla (K) y a través del grifo (A) hasta
que haga clic dentro de la correa (K).
NOTA: Si necesitas una varilla de elevación (M) más corta para tu instalación, puedes llamar al Servicio al Cliente de Glacier Bay para
recibir ayuda.
M
M
2
M
K
K
1
A
6 Cómo instalar la varilla horizontal y la correa
□
Presiona hacia abajo la varilla horizontal (J) para garantizar que el tapón (D) esté abierto completamente.
□
Desliza la presilla (L) hacia arriba, ajusta la ubicación de la correa de la varilla de elevación (K) a la altura
adecuada e inserta la varilla horizontal (J) con el orificio correcto de la varilla de elevación (K).
□
Mueve la correa de la varilla de elevación (K) hacia adentro o hacia afuera para seleccionar la ubicación
adecuada.
□
Desliza la presilla (L) hacia abajo hasta que la varilla horizontal (J) esté asegurada.
D
D
D
K
L
K
K
L
L
J
4
4
1
2
3
3
J
Orificio
17
L
J
5
Instalación (continuación)
7 Cómo ajustar el largo de la correa de la varilla de elevación (opcional)
□
Si la presilla de la varilla de elevación (K) interfiere con tu instalación, como se muestra en la Fig. 1, la
presilla de la varilla de elevación (K) puede recortarse.
□
Una vez que hayas identificado el orificio adecuado en la presilla de la varilla de elevación (K) que es
necesario para tu instalación, puedes recortar la porción inferior (1) de la presilla de la varilla de elevación
(K) partiendo con alicates o cortando con una sierra en el punto de corte (2), como se muestra en la Fig. 2.
Asegúrate de que la presilla (L) no se salga de la correa de la varilla de elevación (K).
K
1
K
L
Fig. 1
8
□
K
2
Fig. 2
Cómo verificar el funcionamiento
del tapón emergente
M
Mueve la varilla de elevación (M) hacia arriba y
abajo para verificar que el tapón (D) se abre y
cierra correctamente.
D
18
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
hacer las conexiones
9 Cómo
del suministro de agua
□
Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
□
Usa llaves para apretar las conexiones. No aprietes
demasiado.
1
2
3
Funcionamiento
purgar las tuberías y
1 Cómo
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aflojes la junta (1) en el aireador.
□
□
□
A
Asegúrate de que las llaves del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya filtraciones. Si descubres
alguna filtración, verifica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
19
1
Cuidado y limpieza
□
Para limpiar, usa un paño húmedo y seca con una toalla.
□
No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Problema
Posible causa
Hay filtración por el
maneral.
La tuerca del bonete se ha aflojado y/o la
arandela está sucia o dañada.
□
Solución
□
Limpia la arandela o reemplázala.
El aireador tiene un flujo
de agua irregular o
reducido.
El aireador está sucio o mal instalado.
□
Retira el aireador y verifica si
hay suciedades.
□
Asegúrate de que la arandela de
goma esté bien instalada.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado.
□
Retira la llave para revisar el
cartucho.
□
Limpia o reemplaza.
□
Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□
Aprieta nuevamente y verifica
que no haya filtraciones.
Hay una filtración
El lavamanos tiene una superficie rugosa
proveniente del desagüe
o irregular.
del lavamanos en su base.
20
Aprieta la tuerca del bonete.
HOMEDEPOT.COM/GLACIERBAY
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Piezas de repuesto
3
1
2
4
15
5
6
Las etiquetas de
identificación
de la mezcladora
pueden verse al
quitar el maneral
del agua caliente.
7
8
9
10
13
11
14
12
Pieza
Número de pieza
Pieza
Descripción
Número de pieza
1
Llave
Descripción
RP13041*
9
Cartucho H
RP20067
2
Tornillo de fijación
RP50002
10
Cartucho C
RP20068
3
Índice H
RP10004
11
Junta
RP80259
4
Índice C
RP10005
12
Tuerca de montaje
RP56001
5
Conector
RP50003
13
Aireador
RP30217*
6
Invertidor
RP64044
7
Tuerca del bonete
RP70435
14
Ensamblaje de
desagüe ClickInstall™
RP40228*
8
Arandela
RP64124
15
Varilla de elevación
RP40266*
*Especificar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
21
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM/GLACIERBAY
Conserva este manual para uso futuro.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
