Modèle 520H à évacuation directe, pour l`intérieur Chauffe

Modèle 520H à évacuation directe, pour l`intérieur Chauffe

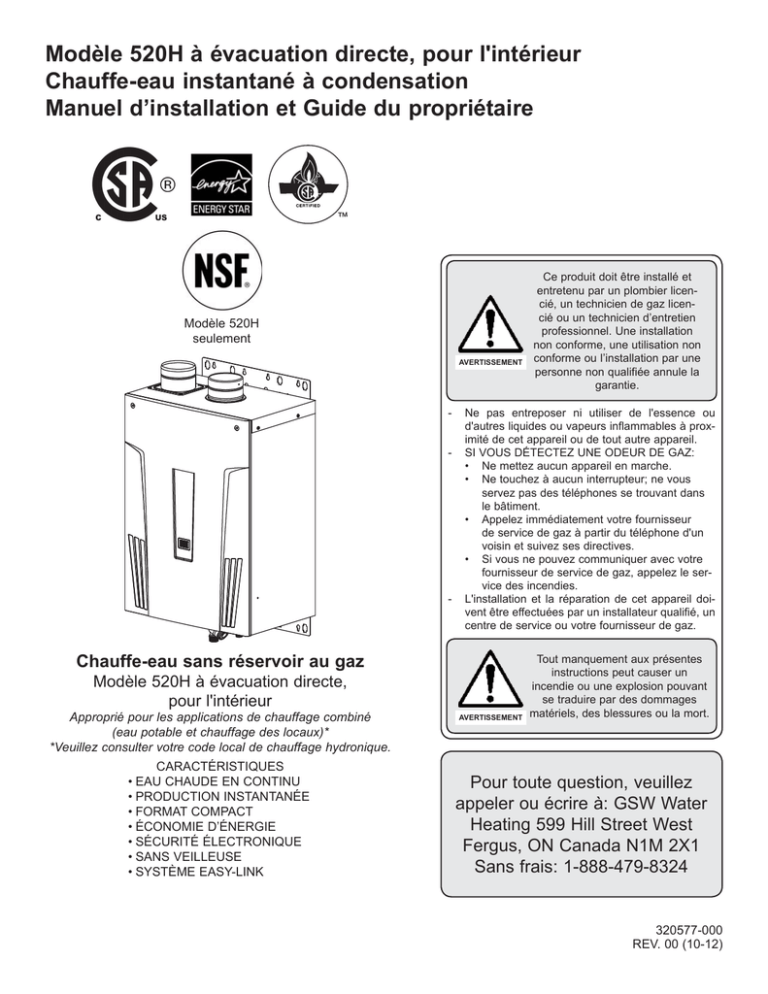

Modèle 520H à évacuation directe, pour l'intérieur

Chauffe-eau instantané à condensation

Manuel d’installation et Guide du propriétaire

Modèle 520H seulement

Chauffe-eau sans réservoir au gaz

Modèle 520H à évacuation directe, pour l'intérieur

Approprié pour les applications de chauffage combiné

(eau potable et chauffage des locaux)*

*Veuillez consulter votre code local de chauffage hydronique.

CARACTÉRISTIQUES

• EAU CHAUDE EN CONTINU

• PRODUCTION INSTANTANÉE

• FORMAT COMPACT

• ÉCONOMIE D’ÉNERGIE

• SÉCURITÉ ÉLECTRONIQUE

• SANS VEILLEUSE

• SYSTÈME EASY-LINK

AVERTISSEMENT

Ce produit doit être installé et entretenu par un plombier licencié, un technicien de gaz licencié ou un technicien d’entretien professionnel. Une installation non conforme, une utilisation non conforme ou l’installation par une personne non qualifiée annule la garantie.

- Ne pas entreposer ni utiliser de l'essence ou d'autres liquides ou vapeurs inflammables à proximité de cet appareil ou de tout autre appareil.

- SI VOUS DÉTECTEZ UNE ODEUR DE GAZ:

• Ne mettez aucun appareil en marche.

• Ne touchez à aucun interrupteur; ne vous servez pas des téléphones se trouvant dans le bâtiment.

• Appelez immédiatement votre fournisseur de service de gaz à partir du téléphone d'un voisin et suivez ses directives.

• Si vous ne pouvez communiquer avec votre fournisseur de service de gaz, appelez le service des incendies.

- L'installation et la réparation de cet appareil doivent être effectuées par un installateur qualifié, un centre de service ou votre fournisseur de gaz.

AVERTISSEMENT

Tout manquement aux présentes instructions peut causer un incendie ou une explosion pouvant se traduire par des dommages matériels, des blessures ou la mort.

Pour toute question, veuillez appeler ou écrire à: GSW Water

Heating 599 Hill Street West

Fergus, ON Canada N1M 2X1

Sans frais: 1-888-479-8324

320577-000

REV. 00 (10-12)

DONNÉES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . 3

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIRECTIVES DE SÉCURITÉ. . . . . . . . . . . . . . . . . . . . . . . 4

Définition des termes de sécurité . . . . . . . . . . . . . . . . . 4

Général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Accessoires inclus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Articles en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Avertissement d'installation. . . . . . . . . . . . . . . . . . . . . . 8

Installation à haute altitude . . . . . . . . . . . . . . . . . . . . . . 8

Installation du modèle 520H . . . . . . . . . . . . . . . . . . . . . 8

Instructions de ventilation . . . . . . . . . . . . . . . . . . . . . . . 9

Général

Conduit d'évacuation en PVC

Conduit d'évacuation en acier inoxydable

Terminaison du conduit d'évacuation

Système de ventilation en PVC

Système de ventilation en acier inoxydable

Restrictions sur l’emplacement de la terminaison

Autres distances de dégagement

Alimentation en gaz et dimensionnement

de la tuyauterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Mesure de la pression à l’entrée du chauffe-eau

Alimentation en eau . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Soupape de surpression

Raccord d'évacuation de la condensation

Raccord du drain d’évacuation de la condensation

Cas A: si un neutralisant n'est pas nécessaire

Cas B: si un neutralisant est nécessaire (installation d'un ensemble optionnel de neutrlisant)

Alimentation électrique . . . . . . . . . . . . . . . . . . . . . . . . 19

Branchement du module de commande à distance . . 20

Raccordement de la pompe de recirculation . . . . . . . 21

Modes de commande de la pompe . . . . . . . . . . . . . . 21

A) Commande de la recirculation:

no 5 à ON

B) Commande de la recirculation avec

un réservoir de stockage:

no 6 à ON

C) Commande de recirculation d’économie

d’énergie: no 6 et no 7 à ON

D) Mode de commande par défaut:

no 5 et no 6 à OFF

Système Easy-Link . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Général

Directive de raccordement Easy-Link

Table des matières

APPLICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Chauffage des locaux . . . . . . . . . . . . . . . . . . . . . . . . . 25

Recirculation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Chauffage combiné . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

MISE EN SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

DIRECTIVES DE SÉCURITÉ. . . . . . . . . . . . . . . . . . . . . . 28

FONCTIONNEMENT NORMAL . . . . . . . . . . . . . . . . . . . . 30

Général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Réglage de la température . . . . . . . . . . . . . . . . . . . . . 30

Modèle 520H

Débit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Système de protection contre le gel . . . . . . . . . . . . . . 31

MAINTENANCE ET ENTRETIEN . . . . . . . . . . . . . . . . . . 32

Vidange du chauffe-eau et nettoyage du filtre . . . . . . 32

GUIDE DE DÉPANNAGE. . . . . . . . . . . . . . . . . . . . . . . . . 33

Général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Codes d'erreurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Installations à un seul appareil

Système Easy-Link

Analyse des défaillances liées aux codes d'erreur . . . 36

SCHÉMA DES COMPOSANTS . . . . . . . . . . . . . . . . . . . . 37

Assemblage du boîtier . . . . . . . . . . . . . . . . . . . . . . . . 37

520H

Assemblage de la carte électronique . . . . . . . . . . . . . 37

520H

Assemblage du brûleur . . . . . . . . . . . . . . . . . . . . . . . . 37

520H

Assemblage du circuit d’eau . . . . . . . . . . . . . . . . . . . . 38

520H

LISTE DES PIÈCES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

COURBE DÉBIT/TEMPÉRATURE. . . . . . . . . . . . . . . . . . 41

Modèle 520H

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

2

DONNÉES TECHNIQUES

Modèle

Puissance gaz naturel

(plage de fonctionnement)

520H

Min.: 13 000 BTU/h

Max.: 199 000 BTU/h

Puissance propane (plage de fonctionnement)

Min.: 13 000 BTUh

Max.: 199 000 BTU/h

Raccord de gaz

Raccords d'eau

3/4 po NPT

3/4 po NPT

Raccord d'évacuation de la condensation

Propane Pression d’admission

Pression au collecteur

Poids

1/2 po NPT

Pression d’alimentation en eau

Pression d’alimentation en gaz naturel

5 à 150 psi*

Min.: 5,0 po CE

Max.: 10,5 po CE

Min.: 8,0 po CE

Max.: 14,0 po CE

Gaz naturel: 3,2 po CE

Propane: 5,5 po CE

33,1 kg (73 lb)

Dimensions

Allumage

H 651 mm (25,6 po) x

L 470 mm (18,5 po) x

P 315 mm (12,4 po)

Allumage électronique

Alimentation 120 VCA / 60 Hz

Données

électriques

Fonction nement

(520H)

152 W (1,27 A)

Attente

Antigel

8,2 W (0,07 A)

207 W (1,73 A)

* Pression minimale de 40 psi pour atteindre le débit maximal.

NOTE

* Veuillez lire la plaque signalétique de l’appareil avant l’installation afin de vous assurer qu’il correspond à vos spécifications.

* Le fabricant se réserve le droit de cesser d’offrir ou

de modifier l’appareil sans préavis et sans obligation.

INTRODUCTION

Ce manuel contient les directives d’installation, d’utilisation et d’entretien du chauffe-eau.

La plaque signalétique située sur la paroi latérale de l’appareil décrit ses principales caractéristiques.

Veuillez lire toutes les instructions d’installation avant d’installer l’appareil.

Pour toute question ou en cas de problème, veuillez consulter le fabricant de l’appareil ou son représentant local.

Cet appareil est un chauffe-eau instantané, sans réservoir, conçu pour fournir efficacement de l’eau chaude en continu.

Le modèle 520H est un appareil à haut rendement muni d'un échangeur de chaleur secondaire conçu pour extraire la chaleur des gaz d'échappement.

Le principe qui régit les chauffe-eau instantanés est simple :

Orifi ce d'admission

Échangeur de chaleur primaire

Évacuation

Échangeur de chaleur secondaire

Thermistance

Robinet de dérivation

Régulateur de débit

Brûleur

Moteur du ventilateur

Thermistance

Carte

électronique

Sortie d’eau chaude

Entrée d’eau froide

Débitmètre

Thermistance

Commande du gaz

Admission du gaz

Raccord d'évacuation de la condensation

2.

3.

4.

5.

Ce diagramme fonctionnel illustre les concepts utilisés dans la conception des chauffe-eau instantanés et n’est pas une représentation physique fidèle du modèle 520H.

1.

Demande d’eau chaude dans la résidence.

De l’eau entre dans le chauffe-eau.

Le débitmètre détecte le flot d’eau.

Le système d’allumage électronique allume le brûleur.

L’eau se réchauffe en traversant l’échangeur de chal-

6.

7.

eur.

Le système de commande module l’alimentation en gaz et en eau afin de produire la bonne quantité d’eau chaude à la bonne température.

Lorsque la demande d’eau chaude prend fin, l’appareil s’arrête.

3

DIRECTIVES DE SÉCURITÉ

Défi nition des termes de sécurité

DANGER

AVERTISSEMENT

MISE EN GARDE

Signale une situation de danger imminent qui, si elle n’est pas évitée, entraînera de graves blessures ou la mort.

Signale une situation de danger imminent qui, si elle n’est pas évitée, peut entraîner de graves blessures ou la mort.

Signale une situation de danger immédiat qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées.

Général

1. Respectez tous les codes locaux ou, en l’absence de codes locaux, l’installation doit être conforme au Code

d’installation du gaz naturel et du propane (CSA

B149.1).

2. L’appareil doit être correctement mis à la terre, conformément à tous les codes locaux ou, en l’absence de codes locaux, conformément au Code canadien de

l’électricité, première partie (CSA C22.1).

3. Sélectionnez soigneusement le lieu d’installation de votre chauffe-eau.

Assurez-vous que :

L’apport d’air comburant et d’air

• de ventilation au chauffe-eau est suffisant.

Le chauffe-eau est installé à un endroit où une éventuelle fuite d’eau n’endommagera pas les environs (voir p. 5).

4. Assurez-vous que les données de la plaque signalétique correspondent bien AU TYPE DE GAZ, À LA PRESSION D’ALIMENTATION

EN GAZ, À LA PRESSION D’ALIMENTATION EN EAU

ET AUX CARACTÉRISTIQUES DE L’ALIMENTATION

ÉLECTRIQUE auxquels vous comptez relier l’appareil.

Si cet appareil ne correspond pas à vos besoins, ne l’installez pas et consultez le fabricant.

5. En cas de problème, fermez tous les robinets d’eau chaude et coupez l’admission en gaz, puis faites appel à un technicien qualifié, à votre fournisseur de gaz ou au fabricant.

AVERTISSEMENT

De l’eau chauffée à plus de 52°C (125°F) peut causer instantanément de graves brûlures ou la mort par ébouillantage.

La température de consigne est réglée

à 120ºF (49ºC) en usine afin de réduire les risques de brûlure. Vérifiez toujours la température de l’eau avant de vous glisser sous la douche ou de prendre un bain.

N'entreposez pas et n'utilisez pas d’essence ou d’autres liquides ou vapeurs inflammables à proximité de cet appareil ou de tout autre appareil.

Les raccords d'eau et de gaz ne sont pas interchangeables. Tout mauvais raccordement risque d'endommager le régulateur du gaz et de causer des blessures ou la mort. Veuillez vous référer

à la figure de la page 16 et 17 lors de l'installation du chauffe-eau:

N’utilisez pas cet appareil même s’il n’a été que partiellement submergé par de l’eau. Appelez immédiatement un plombier, un technicien de gaz ou un technicien d'entretien licencié afin qu’il inspecte l’appareil et remplace toute composante endommagée.

Ne coupez pas l'alimentation électrique de l'appareil s'il est possible que l'appareil doive subir du gel. Le système de prévention du gel fonctionne

à l'électricité. Toute défectuosité de l'échangeur de chaleur causée par le gel n'est pas couverte par la garantie.

Reportez-vous à la section décrivant le système de protection contre le gel pour plus de détails (p. 31).

4

INSTALLATION

Tout chauffe-eau au gaz doit être installé de façon soignée et conforme afin d’assurer son fonctionnement sûr et efficace. Les directives de ce manuel doivent être suivies à la lettre. Lisez bien les "Directives de sécurité" présentées dans la première partie de ce manuel.

AVERTISSEMENT

VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL ET

SUIVRE TOUTES LES DIRECTIVES QU’IL CONTIENT.

MISE EN GARDE

• L’installation et l’entretien doivent être effectués par un installateur qualifié (ex.: plombier ou installateur du gaz licencié), à défaut de quoi la garantie est annulée.

• L’installateur licencié a la responsabilité de procéder à une installation conforme du chauffe-eau, en respect de toutes les exigences des codes d'installation nationaux, provinciaux et locaux.

• La garantie ne couvre pas les dommages causés par la qualité de l'eau.

• Seule de l'eau potable ou un mélange d'eau potable et de glycol peuvent être utilisés dans ce chauffe-eau. N'introduisez pas d'eau de piscine ou de spa, ou toute eau traitée à l'aide de produits chimiques, dans le chauffe-eau.

• Le niveau de dureté de l'eau ne doit pas dépasser 7 grains par gallon (120 ppm) dans les applications domestiques unifamiliales ou 4 grains par gallon (70 ppm) dans tous les autres types d'applications. L'eau dure mène à la formation de tartre et peut affecter ou nuire au rendement du chauffe-eau. Il faut éviter d'alimenter le chauffe-eau avec de l'eau favorisant la formation de tartre ou il faut procéder à un traitement de l'eau.

• Le pH de l'eau doit être entre 6,5 et

8,5.

• L'eau de puits doit être traitée.

AVERTISSEMENT

• Même si le chauffe-eau est conçu pour

être silencieux, le fabricant ne recommande pas son installation dans une pièce adjacente à une chambre à coucher ou à une pièce où le silence est apprécié.

• Le chauffe-eau doit être installé à un endroit où une éventuelle fuite d'eau n'endommagera pas les environs.

Après une longue période de temps, tous les chauffe-eau sont appelés à fuir. Le fabricant n'est pas responsable de tout dommage causé par une fuite d'eau. Lorsque l'appareil est installé dans un bac d'égouttement, il faut s'assurer que ce dernier ne restreint pas l'approvisionnement d'air du chauffeeau.

• Le modèle 520H est un appareil à haute efficacité qui créé de la condensation. Il est ainsi nécessaire d'installer un boyau de drainage de la condensation afin d'évacuer les condensats vers un drain.

Pour plus d'information, reportez-vous à la p. 17.

• Le fabricant ne recommande pas l'installation du chauffe-eau dans un grenier en raison de problèmes de sécurité.

Si vous décidez tout de même d'installer l'appareil dans un grenier :

• Assurez-vous que l'apport d'air comburant et d'air de ventilation au chauffe-eau est suffisant.

• Assurez-vous que les environs du chauffe-eau sont propres et dégagés. Lorsque de la poussière se dépose sur le détecteur de flamme, le chauffe-eau s'éteint et il affiche des codes d'erreur.

• Installez le chauffe-eau dans un endroit d'accès facile pour la maintenance ou l'entretien.

• Un bac d'égouttement ou d'autres méthodes de protection contre les dommages de l'eau doivent être installés sous le chauffe-eau en cas de fuite.

5

Général Accessoires inclus

1. Respectez tous les codes locaux ou, en l’absence de codes locaux, l’installation doit être conforme au Code

d’installation du gaz naturel et du propane (CSA

B149.1).

2. La pression de gaz au collecteur est préréglée en usine.

Elle est également électroniquement régulée et ne devrait pas nécessiter d’ajustement.

3. Il faut ménager des distances de dégagement suffisantes tout autour de l’appareil afin de faciliter son entretien.

Installez l’appareil de façon à ce qu’il puisse être aisément branché ou débranché. Reportez-vous aux pages

8, 9 et 10 pour connaître les distances de dégagement requises.

4. Le circuit électrique alimentant l’appareil doit être muni d’un dispositif de coupure pouvant être déclenché lors d’un entretien ou à des fins de sécurité.

5. Lorsque l’appareil est installé dans un lieu poussiéreux ou contaminé par des aérosols ou d’autres contaminants et produits chimiques, ces particules risquent d’entrer en suspension dans l’air, d’entrer dans l’appareil, de s’accumuler dans la soufflerie et le brûleur et d’endommager l’appareil.

6. Les particules de poussière, les aérosols et autres contaminants peuvent s’accumuler et obstruer le conduit d’évacuation ou réduire l’efficacité du ventilateur de la soufflerie, ce qui risque de dérégler le processus de combustion. Assurez-vous régulièrement que les environs de l’appareil ne sont pas empoussiérés et encombrés de débris et nettoyez le cas échéant.

7. La terminaison du conduit d’évacuation de l’appareil ne doit pas pointer vers une ouverture d’un bâtiment adjacent ou constituer une nuisance sonore. Assurez-vous que le positionnement de la terminaison est conforme aux distances de dégagement prévues dans vos codes d’installation locaux relativement aux portes et autres ouvertures, afin d’empêcher tout recyclage des gaz de combustion vers le bâtiment (voir p. 13).

Assurez-vous que le manuel d’installation, le câble de communication, la carte d’enregistrement du produit et l'adaptateur de PVC sont inclus avec l’appareil.

Articles

Manuel

Câble de communication

(gris)

Carte d'enregistrement du produit

TH-PA01 Adaptateur de PVC

(modèle 520H seulement)

Qté: 1

Qté: 1

Qté: 1

Qté: 1

Pour plus de détails sur la façon de connecter l'adaptateur, voir pp. 11, 12.

6

Articles en option

1. Module de commande à distance (TM-RE30):

Le module de commande à distance a deux fonctions. Il sert au réglage de la température de consigne, entre 38°C to 85°C (100°F to 185°F). Il fournit aussi des fonctions diagnostiques, produisant notamment des codes d’erreurs lorsqu’il détecte un problème avec un appareil. Les sélections de température sont: 38°C (100°F), 40.5°C (105°F), 43°C (110°F), 46°C

(115°F), 49°C (120°F), 52°C (125°F), 55°C (130°F), 57°C (135°F), 60°C

(140°F), 63°C (145°F), 65.5°C (150°F), 68°C (155°F), 71°C (160°F), 74°C

(165°F), 77°C (170°F), 79.5°C (175°F), 82°C (180°F) and 85°C (185°F).

Consultez la section portant sur le dépannage pour connaître la signification des codes d’erreur.

2. Couvercle des conduits d'eau (TH-PC02):

En premier lieu, il empêche toute personne non autorisée à apporter des modifications à la tuyauterie. Installé sous l’appareil, il sert aussi à dissimuler la tuyauterie, ce qui améliore l’aspect visuel de l’installation.

3. Gaine murale avec terminaison (TK-KPWL4 et TK-KPWH4):

Terminaison grillagée TK-KPWL4

Capot terminaison

TK-KPWH4

Ces terminaisons sont utilisées dans les installations où l’extrémité du conduit d'évacuation se trouve sur un mur. Elles sont compatibles avec les conduits T-Vent.

Ces terminaisons sont des dispositifs d’évacuation spéciale en acier inoxydable pour les appareils à combustible à l’état gazeux et sont homologuées par la CSA pour une installation sur les systèmes de catégorie II, III et IV.

Deux types de terminaisons sont offertes: la terminaison grillagée et la terminaison à capot. Elles sont aussi offertes en deux gammes de longueurs, ce qui permet de les adapter à l’épaisseur du mur. Consulter la documentation des terminaisons pour plus de détails.

La terminaison doit être installée conformément aux instructions d’installation et à tous les codes applicables.

4. Ensemble de neutralisation (TH-NT01) :

L'ensemble de neutralisation sert à rétablir le haut taux d'acidité des condensats qui se forment dans l'échangeur de chaleur secondaire. Il se connecte au raccord d'évacuation de la condensation à l'aide des raccords fournis avec l'ensemble de neutralisation. Reportez-vous à la p. 18 pour tous les détails.

7

Avertissement d'installation

POUR VOTRE SÉCURITÉ, LISEZ

AVANT L'INSTALLATION

N'installez pas le chauffeLa terminaison du conduit eau à un endroit pouvant d'évacuation ne doit jamais

être inondé, qui est encompointer vers une ouverture bré ou poussiéreux ou d'un bâtiment. N’installez dans lequel des vapeurs pas le chauffe-eau dans inflammables peuvent être un point bas, là ou de libérées. Ces corps étrangers peuvent pénétrer dans l'appareil et l'endommager, ce qui annule la garantie.

l’eau où des gaz peuvent s’accumuler.

N’effectuez AUCUN réglage sur la rangée de micro-interrupteurs de droite.

Microinterrupteurs de gauche

Installation du modèle 520H

N'installez pas le chauffeeau à proximité d'une sécheuse à linge ou de toute autre source de particules volatiles pouvant pénétrer et s'accumuler dans la chambre de combustion, à l'exception des modèles à

évacuation directe.

Installation à haute altitude

Vérifiez l'altitude à laquelle le chauffe-eau est installé.

Positionnez les micro-interrupteurs comme indiqué dans le tableau ci-dessous, en fonction de l’altitude de l’installation.

Les micro-interrupteurs 5 et 6 sont situés dans la rangée de gauche de la carte électronique.

Altitude

Interrup. 5

Interrup. 6

0 à 2500 pi

(par défaut)

ON

OFF

OFF

3

4

5

6

7

1

2

8

9

10

2500 à

4000 pi

ON

ON

OFF

3

4

5

6

7

1

2

8

9

10

4000 à

5000 pi

ON

OFF

ON

3

4

5

6

7

1

2

8

9

10

Communiquez avec notre

Service technique au

1-888-479-8324

Les carrés foncés indiquent la position vers laquelle les micro-interrupteurs doivent être déplacés.

Plus de

5000 pi

Le conduit d'évacuation du modèle 520H est muni d'un thermistor et d'un limiteur de température. Le thermistor mesure la température des gaz de combustion et le limiteur est en mesure d'arrêter le fonctionnement de l'appareil.

Ces composantes servent notamment à s'assurer que les conduits d'évacuation en PVC, le cas échéant, ne soit pas endommagés en cas de surchauffe.

Si la température des gaz de combustion dépasse 60°C

(140°F), ces composantes assureront l'arrêt sécuritaire de l'appareil.

Cet appareil nécessite un apport d'air frais assuré par un conduit d'approvisionnement d'air de 102 mm (4 po). Le conduit d'approvisionnement d'air doit être parfaitement

étanche.

Le conduit d'approvisionnement d'air peut être fabriqué

à l’aide de conduits en ABS, en PVC, en acier galvanisé, en acier inoxydable ondulé ou en acier inoxydable de catégorie III ou IV.

Dans les climats soumis au gel extérieur, le manufacturier recommande d’installer l’appareil à l’intérieur. Malgré tout, l’appareil peut quand même être exposé au gel lors d’une installation intérieure. Par exemple, il se pourrait que de l’air froid entre par le conduit d’évacuation et atteigne l’échangeur de chaleur, notamment quand le bâtiment est soumis à une pression négative ou par grands vents. L’installateur est responsable d’évaluer la sévérité de ces conditions et de prendre toutes les mesures préventives nécessaires. Le fabricant n’est pas responsable de tout dommage causé à l’échangeur de chaleur par le gel. Toute défectuosité de l'échangeur de chaleur causée par le gel n'est pas couverte par la garantie. Reportez-vous à la section décrivant le système de protection contre le gel pour plus de détails (p. 31).

Il est recommandé d'acheminer le conduit d'évacuation des gaz de combustion à travers un mur. Toutefois, une

évacuation verticale (à travers le toit), est aussi acceptable.

Le fabricant recommande d’acheminer en parallèle le conduit d’amenée d’air frais et le conduit d’évacuation.

L'adaptateur en PVC sert à raccorder la buse (collet de raccordement) du chauffe-eau au conduit d'évacuation du chauffe-eau. Il facilite aussi la maintenance de l'appareil.

8

Conduit d'évacuation en PVC

Le modèle 520H peut être raccordé à un conduit d'évacuation en PVC composantes homologuées ULC S636.

Respectez les distances de dégagement.

Au-dessus

305 mm

(12 po)

Coté

76 mm

(3 po)

Arrière

13 mm

(0,5 po)

La longueur maximale d'un conduit d’évacuation de 4 po de diamètre est de 15,24 m (50 pi), et celle d'un conduit d'évacuation de 3 po est de 7,6 m (25 pi). Il faut déduire une longueur équivalent à 1,5 m (5 pi) pour chaque coude du système. Ne pas utiliser plus de 5 coudes dans un conduit d'évacuation de 102 mm (4 po) et pas plus de 2 coudes dans un conduit de 76 mm (3 po) de ventilation.

Si le conduit d’évacuation possède un tronçon horizontal d’une longueur de plus de 1,5 m (5 pi), il faut le soutenir tous les 915 mm (3 pi) à l’aide de sangles de suspension.

Instructions de ventilation

Général

Avant 76 mm

(4 po)

(610 mm (24 po) recommandation pour l'entretien)

Bas 305 mm

(12 po)

Coté

76 mm

(3 po)

Diamètre

No. max. de coudes

Longueur totale max. du conduit (horizontal et vertical)

76 mm

(3 po)

102 mm

(4 po)

2

5

7,6 m (25 pi)

15,24 m (50 pi)

* Déduisez 1,5 m (5 pi) de la longueur maximale pour chaque coude ajouté.

AVERTISSEMENT

Une mauvaise ventilation de l'appareil peut mener à la présence d'une concentration excessive de monoxyde de carbone dans le bâtiment, ce qui peut entraîner de graves blessures ou la mort.

Le système de ventilation de ce chauffe-eau doit être conforme à l’édition en vigueur du Code d’installation du gaz

naturel et du propane (CSA-B149.1), ainsi qu'à tous les codes locaux.

L'installation du système de ventilation doit être conforme à tous les codes d'installation nationaux et locaux en vigueur. L'installation de tout manchon, de plaque coupe-feu, de solin ou de tout autre dispositif de protection en contact avec des matériaux combustibles ou non combustible doit être effectuée conformément

à tous les codes d'installation nationaux et locaux en vigueur.

No. de coudes

0

1

2

5

Longueur max. (verticale ou horizontale)

76 mm (3 po) 102 mm (4 po)

7,6 m (25 pi)

6 m (20 pi)

4,5 m (15 pi) s.o.

15,24 m (50 pi)

13,7 m (45 pi)

12,2 m (40 pi)

7,6 m (25 pi)

Exclure le coude de la terminaison, les capuchons ou la terminaison concentrique en PVC de 76 mm (3 po)

Pour plus de détails sur la ventilation du modèle 520H, reportez-vous à la pp. 11,12.

Il est recommandé d'utiliser des conduits approuvés pour la ventilation d'appareils de catégorie III et IV. Toutefois, le système de ventilation peut aussi être fabriqué de conduits de plastique, comme le PVC. Pour plus de détails, veuillez vous référer à la section portant sur l'évacuation des gaz de combustion à l'aide d'un conduit de PVC (voir p. 9). Les systèmes de ventilation fabriqués à l'aide de conduits de plastique doivent utiliser des composantes homologuées

ULC S636.

9

Conduit d'évacuation en acier inoxydable

Ce chauffe-eau est un appareil de catégorie IV et son système d’évacuation doit être conforme aux règles applicables.

Le système de ventilation doit être parfaitement étanche.

Les raccords qui ne sont pas munis de joints d’étanchéité doivent être étanchéifiés à l’aide d’un scellant haute température à base de silicone ou de ruban scellant adhésif homologué UL conçu pour résister à une température de

72°C (160°F). Afin de maximiser l’efficacité du système, le conduit d’évacuation doit être le plus court possible.

Terminaison du conduit d'évacuation

AVERTISSEMENT

Une installation inadéquate risque de causer des nausées ou même asphyxier les occupants au monoxyde de carbone, ce qui risque d'entraîner de graves blessures ou la mort. Une installation inadéquate annule la garantie.

Ce chauffe-eau est un appareil de catégorie IV. Par conséquent, il doit être raccordé à un système d’évacuation de catégorie IV de 102 po (4 po) ou à un système d’évacuation spécial de type BH.

Le fabricant du chauffe-eau recommande la gamme de produits T-Vent fabriquée par TAKAGI. Veuillez vous reporter à la brochure T-Vent pour de plus amples renseignements. Toutefois, les fabricants suivants produisent également des produits homologués UL: ProTech

Systems Inc. (FasNSeal), Flex-L Inc., Z-Flex Inc. (Z-Vent

III), Metal-Fab Inc. et Heat-Fab Inc. (Saf- T Vent).

Suivez toutes les directives d’installation du fabricant.

Ne reliez jamais cet appareil à un conduit d’évacuation commun. De plus, il ne peut être raccordé à une cheminée. Lorsque le conduit d’évacuation doit être acheminé

à travers une cheminée, il faut utiliser un conduit d’évacuation de catégorie III/IV ou un conduit de type BH et ce, sur toute la longueur de la cheminée.

La longueur maximale du conduit d’évacuation est de

15,24 m (50 pi), dont il faut déduire une longueur équivalent de 1,5 m (5 pi) pour chaque coude du système.

N'utilisez pas plus de 5 coudes.

Si le conduit d’évacuation possède un tronçon horizontal d’une longueur de plus de 1,5 m (5 pi), il faut le soutenir tous les 915 mm (3 pi) à l’aide de sangles de suspension.

Diamètre

102 mm

(4 po)

No. max. de coudes

5 chaque coude ajouté.

No. de coudes

Longueur totale max. du conduit (horizontal et vertical)

15,24 m (50 pi)

* Déduisez 1,5 m (5 pi) de la longueur maximale pour

Longueur max. (verticale ou horizontale)

• La terminaison peut être installée sur un mur, conformément aux codes locaux applicables et à l’édition en vigueur du Code d’installation du gaz naturel et du

propane (CSA-B149.1).

Lorsque le conduit d’évacuation traverse un mur, le conduit doit se terminer par une terminaison d’évacuation directe.

Directives générales d’installation du système de ventilation du modèle 520H :

1. Le chauffe-eau doit être installé aussi près que possible du point d’échappement du conduit d’évacuation.

2. La buse (collet de raccordement) du chauffe-eau doit

être directement raccordée à un conduit d’évacuation non obstrué ou à l'adaptateur de PVC.

3. Ne soudez jamais le conduit d’évacuation à la buse du chauffe-eau.

4. Ne coupez jamais la buse du chauffe-eau.

5. Le chauffe-eau ne doit jamais servir de support au conduit d’évacuation.

6. Le conduit d’évacuation doit être aisément démontable du haut du chauffe-eau lors d’une inspection ou d’un entretien.

7. Le chauffe-eau ne doit jamais être raccordé à un conduit de raccordement ou d’évacuation commun.

8. Évitez de positionner la terminaison du chauffe-eau à proximité de toute prise d’air. Ces prises d’air risquent d'aspirer les gaz de combustion du chauffe-eau en les renvoyant dans le bâtiment, ce qui risque d’entraîner une situation dangereuse.

9. Évitez d’utiliser un conduit d’évacuation surdimensionné ou de longueur excessive.

10. N’installez pas la terminaison à un endroit où elle risque d’être obstruée. La plupart des codes d’installation exigent que la terminaison se trouve à au moins 305 mm (12 po) au-dessus du sol. Toutefois, il peut s’avérer nécessaire de l’installer plus haut en fonction de l’état des lieux ou d’exigences particulières des codes applicables.

11. Lorsque le conduit d’évacuation se termine sur un toit, la terminaison doit comporter un capuchon ou un dispositif pour empêcher l'eau d'entrer dans le chauffe-eau.

0

1

15,24 m (50 pi)

13,7 m (45 pi)

2

5

12,2 m (40 pi)

7,6 m (5 pi)

10

Système de ventilation en PVC

Diagramme d'installation horizontale (avec coudes de terminaison)

Mur

Diagramme d'installation horizontale (avec terminaison concentrique de 76 mm (3 po)

Respectez une distance de dégagement de

25 mm (1 po) entre le mur et les parois de la terminaison concentrique. Voir le schéma ci-dessous.

Terminaison concentrique

Connexion entre la buse du chauffe-eau et le conduit de

PVC. Voir la page suivante pour les instructions.

Mur

Diagramme d'installation verticale

Dégagement de 25 mm

(1 po) min

Insérer le grillage anti-peste dans la terminaison.

Connexion entre la buse du chauffe-eau et le conduit de

PVC. Voir la page suivante pour les instructions.

Toit

Solin de toit

Pare-feu

Connexion entre la buse du chauffe-eau et le conduit de

PVC. Voir la page suivante pour les instructions.

Installation d'un conduit d'évacuation en PVC, modèle

520H

1. Raccordez TH-PA01 l'adaptateur de PVC* directement à la buse du chauffe-eau.

2. Raccordez le manchon d'accouplement de 102 mm

(4 po) en PVC (ou le réducteur 4 po-3 po) à TH-PA01 l'adaptateur de PVC.

3. Le reste du conduit d'évacuation (102 mm ou 76 mm (4 po ou 3 po)) doit se raccorder au manchon d'accouplement en PVC (ou au réducteur 4 po-3 po).

Conduit d'amenée d'air de 102 mm (4 po)

1.

Raccordez directement le conduit de 102 mm (4 po) en

PVC à la buse d'alimentation en air du chauffe-eau.

Conduit droit de

PVC de 102 mm

(4 po)

Conduit droit de PVC de 102 mm (4 po)

Manchon d'accouplement de

PVC de 102 mm (4 po)

TH-PA01

Adaptateur de PVC*

Collet de raccordement de l'évacuation (femelle)

Collet de raccordement de l'amenée d'air

* TH-PA01 l'adaptateur de

PVC adaptateur est fourni avec le modèle 520H.

11

Conduit d'amenée d'air de 76 mm (3 po)

1.

Raccordez directement un conduit de 102 mm (4 po) en

2.

PVC à la buse d'alimentation en air du chauffe-eau.

Raccordez un raccord-réducteur 4 po-3 po au conduit de

3.

102 mm (4 po).

Le reste du conduit d'approvisionnement d'air doit se raccorder au réducteur 4 po-3 po.

Diagramme d'installation verticale

Toit

Conduit droit de

PVC de 76 mm

(3 po)

Conduit droit de

PVC de 76 mm

(3 po)

Réducteur de

PVC 4x3 po

Conduit droit de

PVC de 102 mm

(4 po)

Réducteur de

PVC 4x3 po

TH-PA01

Adaptateur de PVC*

Collet de raccordement du modèle 520H

(femelle)

Pare-feu

Collet de raccordement de l'amenée d'air

* TH-PA01 l'adaptateur de

PVC adaptateur est fourni avec le modèle 520H.

Système de ventilation en acier inoxydable

Diagramme d’installation horizontale

Mur

Terminaison d’évacuation murale

Chapeau

Solin de toit

Veuillez consulter les pages suivantes pour connaître les distances minimales de dégagement entre la terminaison et une entrée d’approvisionnement d’air ou une ouverture du bâtiment.

Suivez les directives d’installation du fabricant du système de ventilation que les exigences de vos codes locaux.

Ne raccordez pas le conduit d’évacuation du chauffe-eau au conduit d’évacuation de tout autre appareil.

Ce chauffe-eau doit être raccordé à un système d’évacuation de catégorie III/IV de 102 mm (4 po) ou

à un système d’évacuation spécial de type BH à paroi simple ou double.

12

Restrictions sur l’emplacement de la terminaison

DÉT

AIL,

COIN INTÉRIEUR

Terminaison d’évacuation

Ouverture d’amenée d’air frais

Surfaces où la terminaison n’est pas permise

AMOVIBLE

FIXE,

FERMÉE

FIXE,

FERMÉE

AMOVIBLE

Compteur et régulateur du gaz

A

Dégagement au-dessus du niveau du sol, d’une véranda, d’un porche, d’une terrasse ou d’un balcon.

Canada

Évacuation directe ou autre

1 pied

B

Dégagement autour des fenêtres ou des portes qui peuvent être ouvertes.

3 pieds

*

Évacuation directe

États-Unis

Autre qu’

évacuation directe

1 pied 1 pied

1 pied

*

4 pieds au-dessous ou

à côté de l'ouverture.

1 pied au-dessus de l'ouverture.

* C Dégagement autour d’une fenêtre qui ne s’ouvre pas

D

Dégagement vertical sous un soffite ventilé si le centre de la terminaison est situé à une distance horizontale inférieure à 2 pi (61 cm).

E Dégagement de tout soffite non ventilé

F Dégagement de tout coin extérieur

G Dégagement de tout coin intérieur

H

Dégagement de chaque côté d’une ligne passant par le centre d’un compteur ou d’un régulateur.

I Dégagement de la soupape de décharge du régulateur d’abonné.

J

Dégagement d’une terminaison du conduit d’approvisionnement d’air non mécanique du bâtiment ou de la terminaison du conduit d’approvisionnement d’air comburant de tout autre appareil

K Dégagement de toute prise d’air frais mécanique.

L

M

Dégagement au-dessus d’un trottoir pavé ou d’une entrée pavée sur une propriété publique.

Dégagement sous une véranda, un porche, une terrasse ou un balcon.

*

*

*

*

3 pieds

3 pieds

3 pieds

6 pieds

7 pieds

1 pied

*

*

*

*

*

*

1 pied

3 pieds

*

*

*

*

*

*

*

*

4 pieds au-dessous ou

à côté de l'ouverture.

1 pied au-dessus de l'ouverture.

3 pieds

7 pieds

*

* Lorsque les dégagements ne sont pas spécifiés dans le Code d’installation du gaz naturel et du propane (CSA B149.1), ils doivent être conformes aux codes d’installation locaux et aux exigences du fournisseur de gaz.

13

Autres distances de dégagement

Respectez toutes les distances de dégagement des terminaisons spécifiées dans les codes locaux et nationaux. En l’absence de codes locaux, les distances de dégagement spécifiées ci-après peuvent être utilisées. Les codes locaux ont priorité sur les distances de dégagements présentées ci-dessous.

Terminaisons à travers le mur

305 mm

(1 pi)

610 mm

(2 pi)

305 mm

(1 pi)

Terminaison d’évacuation

Coin intérieur

305 mm

(1 pi)

610 mm

(2 pi)

305 mm

(1 pi)

Terminaison

à évacuation directe

Coin intérieur

Dans le cas où un mur comporte plusieurs terminaisons

Dans le cas des terminaisons murales de systèmes

(comme dans le cas d’un à évacuation directe ayant système multi chauffe-eau), les terminaisons doivent se trouver à au moins 305 mm

(1 pi) les unes des autres. recours à un seul orifice pour l'approvisionnement et l'évacuation et faisant partie d’un système multi chauffe-

Toute terminaison doit aussi se trouver à au moins 610 eau, les terminaisons concentriques de chacun des mm (2 pi) d’un coin intérichauffe-eau doivent se troueur. Si le mur adjacent a ver à au moins 305 mm une longueur inférieure à (1 pi) l’un de l’autre, peu

610 mm (2 pi), la terminaison ne peut se terminer à importe la direction. Toute terminaison d’un système une distance inférieure à à évacuation directe doit celle de ce mur.

aussi se trouver à au moins

610 mm (2 pi) d’un coin intérieur. Si le mur adjacent a une longueur inférieure

à 610 mm (2 pi), la terminaison ne peut se terminer

à une distance inférieure à celle de ce mur.

915 mm

(3 pi)

915 mm

(3 pi)

915 mm

(3 pi)

Ouverture d’approvisionnement d’air frais

610 mm

(2 pi)

Terminaison d’évacuation

Dans le cas des termiLa terminaison d’un condirecte ayant recours à tème à évacuation directe pour l'approvisionnement 610 mm (2 pi) d’un mur ou et l'évacuation, le conduit d’une surface opposée. Une d’approvisionnement d’air terminaison ne doit jamais et le conduit d’évacuation être installée devant une doivent se trouver à au ouverture d’un bâtiment.

moins 915 mm (3 pi) l’un de l’autre, peu importe la direction.

14

Terminaisons à travers le toit

A

A

A

Approvisionnement d’air

Alimentation en gaz et dimensionnement de la tuyauterie

COUPER L’ALIMENTATION

1.

2.

EN GAZ DE L’APPAREIL

Coupez l’alimentation électrique du chauffe-eau lors de tout entretien.

Faites tourner la poignée du régulateur de gaz dans le sens horaire jusqu'à la position "OFF"

610 mm

(2 pi)

A

Terminaison d’évacuation

A

Approvisionnement d’air

Terminaison d’évacuation

A: Conformément aux codes locaux

Dans le cas de toits de bâtiments comportant plusieurs terminaisons, peu importe qu’il s’agisse d'une installation standard ou à évacuation directe, les terminaisons doivent être espacées conformément aux codes locaux. Les terminaisons des conduits d’évacuation doivent maintenir une distance minimale de toute surface ou de tout mur adjacent, conformément aux codes locaux. En l’absence de codes locaux, la terminaison d’un conduit d’évacuation doit se trouver à une distance horizontale d’au moins 610 mm (2 pi) d’un mur ou surface opposée.

AVERTISSEMENT

Assurez-vous que tous les régulateurs de gaz du système fonctionnent correctement et qu’ils sont en mesure de fournir le gaz au chauffe-eau dans la plage de pression indiquée ci-dessous. Une pression d’admission en gaz excessive peut entraîner des accidents graves.

Toute conversion du chauffe-eau (ex.: gaz naturel vers propane, ou l'inverse) annule la garantie. Veuillez communiquer avec votre fournisseur pour obtenir l'appareil conçu pour consommer le combustible que vous comptez utiliser.

Le fabricant n'est pas responsable de toute blessure ou de tout dommage matériel résultant d'une conversion de l'appareil.

*Assurez-vous que le type de gaz avec lequel vous comptez alimenter l'appareil correspond bien au type de gaz indiqué sur la plaque signalétique du chauffe-eau.

1. Pression minimale et maximale d'alimentation en gaz :

Type de gaz

Gaz naturel

Propane

Pression d'admission

Min.: 5,0 po CE Max.: 10,5 po CE

Min,: 8,0 po CE Max.: 14,0 po CE

2. Une pression d’alimentation inférieure à la plage acceptable décrite ci-dessus affectera la performance du chauffe-eau. Ces pressions doivent être mesurées quand l’appareil est en marche.

3. La pression d’alimentation en gaz ne doit pas dépasser les valeurs maximales indiquées ci-dessus. Une surpressurisation entraînera des conditions dangereuses de fonctionnement et endommagera l’appareil.

4. Afin d’éviter d’endommager le chauffe-eau, ne raccordez pas l'appareil au réseau d'alimentation en gaz avant que tous les essais de pression du réseau n’aient été effectués.

15

Mesure de la pression à l’entrée du chauffe-eau

Cet appareil ne fonctionnera pas correctement si la pression d'alimentation est insuffisante. Vous trouverez ci-dessous les directives d’essai de la pression d’admission de l’appareil. CES ESSAIS NE DOIVENT ÊTRE EFFECTUÉS

QUE PAR UN PROFESSIONNEL QUALIFIÉ.

1.

Fermez le robinet d’arrêt manuel situé sur la canalisation d'alimentation en gaz.

2.

3.

Retirez la vis de l’ouverture de prise de pression située sur le raccord d’entrée du gaz, comme illustré ci-contre.

Raccordez un manomètre à l’ouverture de prise de pression.

4.

5.

Ouvrez le robinet d’arrêt manuel. Assurez-vous qu’il n’y a pas de fuite de gaz. Mettez en marche les appareils consommant le plus d’eau chaude dans le bâtiment.

Mesurez la pression d’admission en gaz du chauffe-eau.

Lorsque le chauffe-eau fonctionne à sa puissance maximale, le manomètre devrait relever une pression variant entre 5,0 et 10,5 po CE (gaz naturel), ou entre 8,0 et 14,0 po CE (propane).

Alimentation en eau

POUR VOTRE SÉCURITÉ,

LISEZ AVANT DE METTRE

EN MARCHE

N’utilisez pas ce chauffe-eau même s’il n’a été que partiellement submergé par de l’eau. Appelez immédiatement un technicien qualifié afin qu'il inspecte le chauffe-eau et remplace toute pièce endommagée.

1.

2.

3.

4.

5.

Les canalisations, les raccords, la robinetterie et les composantes raccordées au chauffe-eau doivent être fabriqués d’un matériau convenable pour l’acheminement d’eau potable.

La canalisation d’alimentation en eau du chauffe-eau doit

être munie d’un robinet d’arrêt manuel.

Il est aussi recommandé d’installer un robinet d’arrêt manuel sur la canalisation d’alimentation en eau chaude.

Lorsque le chauffe-eau est installé dans un réseau d’alimentation dit fermé (ou dans une boucle fermée du réseau), un réservoir d’expansion doit être installé.

Avant de procéder à l’installation du chauffe-eau, rincez toutes les canalisations afin d’évacuer les éventuels débris. Après l’installation, purgez toutes les canalisations de l’air qu’elles contiennent. Le non-respect de ces directives risque d’endommager le chauffe-eau.

Le raccord d’entrée d’eau froide du chauffe-eau est muni d’un filtre grillagé en métal conçu pour prévenir l’accumulation de débris dans l’appareil. Il doit être régulièrement nettoyé afin de maintenir le débit maximal du chauffe-eau.

Orifi ce de prise de pression

Sortie d'eau chaude

Les canalisations d'admission en gaz doivent être dimensionnées de façon à pouvoir fournir le volume de gaz nécessaire au fonctionnement du chauffe-eau (199

000 BTU/h, gaz naturel et propane) conformément au Code d’installation du gaz

naturel et du propane (CSA-B149.1) ou aux codes locaux. Si ces exigences ne sont pas suivies, l'appareil ne peut fournir les performances attendues.

Entrée d'eau froide

Raccord d'évacuation de la condensation

Admission du gaz

1.

2.

3.

La canalisation d'alimentation en gaz du chauffe-eau doit

être munie d’un robinet d’arrêt manuel.

Une fois tous les raccordements de gaz effectués, une mise à l’essai de la tuyauterie doit être effectuée par l’application d’eau savonneuse (la présence de bulles indique une fuite), ou à l’aide d’un détecteur de fuites.

Assurez-vous de l'absence de débris ou d'humidité dans la canalisation d'alimentation en gaz avant de la raccorder à l'appareil.

16

AVERTISSEMENT

N’inversez pas le raccordement des canalisations d’eau froide et d’eau chaude alimentant le chauffe-eau. Cela empêchera le démarrage de l'appareil.

Soupape de surpression

Le modèle 520H est muni d’un limiteur de température intégré. Ainsi, seule la pose d’une soupape de sûreté "à pression seule" est requise.

1.

2.

3.

4.

5.

6.

7.

8.

9.

Cet appareil n'est par fourni avec une soupape de surpression approuvée.

Une soupape de surpression approuvée doit être installée aussi près que possible du raccord d'eau chaude du chauffe-eau.

La soupape de surpression doit être conforme à la norme

ANSI Z21.22 ou CAN 1-4.4 ainsi qu’aux codes locaux.

Elle doit avoir une puissance admissible d’au moins 240

000 BTU/h et une pression de déclenchement d'au plus 150 psi.

Le tuyau d'écoulement doit être installé de façon à ce qu'une éventuelle décharge n'éclabousse pas des personnes ou de l'équipement situé à proximité.

Le tuyau d’écoulement doit être directement raccordé à la soupape et son extrémité libre doit se terminer à moins de 150 mm (6 po) du plancher. Le tuyau d’écoulement doit libre de toute obstruction.

Lorsque la soupape de surpression semble se décharger périodiquement, cela peut être dû à une défectuosité du réservoir d’expansion thermique ou de la soupape de surpression.

Le bon fonctionnement de la soupape de surpression doit être vérifié périodiquement.

Raccord d'évacuation de la condensation

Cet appareil n'est pas muni d'une cartouche de neutralisation de l’acidité, qui sert à réduire l'acidité des condensats. Si vos codes locaux exigent la neutralisation des condensats avant leur décharge dans un drain, il faut alors procéder à la pose d'une cartouche de neutralisation des condensats. Ce dispositif en vendu séparément.

En l'absence de codes et règlements locaux à cet effet, le fabricant recommande l'évacuation directe des condensats dans un drain d'évacuation standard. Raccordez un boyau de drainage entre le raccord d'évacuation de la condensation (voir illustration), situé sous le chauffe-eau, et un drain d'évacuation standard.

Suivez toutes les exigences du code de l'autorité locale concernant la neutralisation des condensats. Ils sont parfois obligatoires.

Raccord du drain d’évacuation de la condensation

Raccord d'évacuation de la condensation

Évacuez les condensats (eau acidifiée) conformément aux codes locaux et aux pratiques de sécurité applicables.

AVERTISSEMENT

Le plus court possible

Ces appareil est un chauffe-eau à haute efficacité produisant des condensats acides. Ces condensats acides se forment dans l'échangeur de chaleur secondaire et peuvent

être neutralisés à l'aide d'une cartouche de neutralisation des condensats offerte en option.

Soupape de surpression

17

Cas A: si un neutralisant n'est pas nécessaire

1.

Raccordez un adaptateur de boyau de jardin (1/2 po

FPT x 3/8 po - ou 1/2 po) au raccord d'évacuation de la condensation situé sous le chauffe-eau.

2.

Raccordez un boyau d'évacuation des condensats à l'adaptateur de boyau de jardin (1/2 po FPT x 3/8 po - ou 1/2 po). Le fabricant recommande d'utiliser un boyau fabriqué en EPDM ou en PVC.

3.

Assurez-vous de laisser une distance suffisante entre l'extrémité du boyau et l'orifice du drain, afin de faciliter le drainage des condensats.

Cas B: si un neutralisant est nécessaire

(installation d'un ensemble optionnel de neutrlisant)

1.

Raccordez l'adaptateur de boyau de jardin (1/2 po FPT x 3/8 po - ou 1/2 po) au raccord d'évacuation de la condensation situé sous le chauffe-eau.

2.

Raccordez le neutralisant à la connexion 3/8 po de l'adaptateur. Les condensats doivent s'écouler dans une direction précise à travers la cartouche de neutralisation.

Assurez-vous d'orienter la cartouche de neutralisation

3.

4.

dans la bonne direction.

Raccordez un boyau d'évacuation de 1/2 po à l'autre extrémité de la cartouche.

Assurez-vous de laisser une distance suffisante entre l'extrémité du boyau et l'orifice du drain, afin de faciliter le drainage des condensats.

Raccord d'évacuation de la condensation

Boyau de jardin 1/2 po

FPT X 3/8 po (ou 1/2 po)

Boyau de vidange de la condensation

3/8 po ou 1/2 po

Espace adéquat

Drain

Raccord d'évacuation de la condensation

1/2 po FPT X 3/8 po MPT

(inclus avec l'ensemble de neutralisation)

Cartouche de neutralisation

(inclus avec l'ensemble de neutralisation)

Boyau de jardin 3/8 po MPT

X 1/2 po MPT (inclus avec l'ensemble de neutralisation)

Boyau de vidange de la condensation

1/2 po

Espace adéquat

Drain

18

AVERTISSEMENT

Le boyau d'évacuation des condensats n'est pas pressurisé (pression atmosphérique). Les condensats doivent donc s'écouler par gravité. Assurez-vous qu'il n'y a pas de blocage dans le boyau de drainage des condensats. Toutes les parties du système d'évacuation des condensats (la cartouche de neutralisation et le boyau d'évacuation), doivent se trouver sous l'appareil afin d'éviter toute accumulation de condensats dans l'échangeur de chaleur.

Le taux d'acidité des condensats ne peut être redressé si la cartouche de neutralisation ne contient plus de produit neutralisant. Le cas échéant, les condensats demeurent acides et risquent d'endommager les conduits d'évacuation ou le béton.

La cartouche de neutralisation est con-

çue pour durer trois ans. À noter que la durée de vie de la cartouche peut varier, selon l'application et le type d'utilisation de l'appareil. Assurez-vous de remplacer la cartouche avant qu'elle ne soit complètement épuisée.

Assurez-vous d'appliquer toutes les mesures et pratiques de sécurité lors de l'entretien du système de drainage des condensats. Le fabricant n’est pas responsable de tout dommage causé au chauffe-eau par des condensats.

Un bac d'égouttement ou d'autres méthodes de protection contre les dommages de l'eau doivent être installés sous le chauffe-eau en cas de fuite.

Alimentation électrique

AVERTISSEMENT

MISE EN GARDE

Conformez-vous à toutes les exigences de l'autorité compétente en matière d'électricité. En l'absence de telles exigences, conformez-vous à l'édition en vigueur du Code canadien de l’électricité (CSA

C22.1), première partie.

Lors d'un entretien ou du remplacement de pièces, étiquetez tous les fils avant de les débrancher; cela vous permettra de les rebrancher rapidement et sans erreur.

Des erreurs de rebranchement peuvent entraîner un fonctionnement erratique ou dangereux. Vérifiez le bon fonctionnement du chauffe-eau après chaque entretien.

1. Le chauffe-eau doit être mis à la terre. Le câble de mise

à la terre ne doit pas être raccordé aux canalisations d’alimentation en gaz ou en eau.

2. Le chauffe-eau requiert une alimentation électrique de

120 VCA / 60 Hz correctement mise à la terre.

Le circuit d'alimentation du chauffe-eau doit comporter un dispositif d’interruption (ex.: interrupteur marche/arrêt, cordon d’alimentation) permettant de

• couper l’alimentation de l’appareil lors d’un entretien.

Ce dispositif doit être conforme aux codes locaux.

Effectuez les branchements électriques du chauffeeau exactement comme illustré dans le schéma

électrique.

3. La boîte de jonction est munie d’une vis verte de mise à la terre du circuit.

4. Le chauffe-eau peut être alimenté à l’aide d’un raccordement fixe ou par un cordon électrique.

5. Il est recommandé de protéger le circuit à l’aide d’un parasurtenseur afin d’éviter les dommages causés par les surtensions.

Mise à la terre

Alimentation

120 VCA, 60 Hz

19

Branchement du module de commande

à distance

1.

2.

3.

4.

Coupez l’alimentation électrique du chauffe-eau.

Retirez le panneau avant du chauffe-eau.

Repérez la borne du module de commande à distance illustrée ci-dessous. Elle se situe à proximité du coin supérieur droit de la carte électronique.

Retirez le couvercle de plastique du module de commande à distance puis insérez les deux cosses à fourches dans les connecteurs appropriés, situés à l'arrière de celui-ci, et maintenez-les en place à l’aide des vis de serrage. Assurez-vous de la solidité de la connexion.

5.

6.

Passez les câbles du module de commande dans le goujon passe-fil situé au bas du boîtier du chauffe-eau.

Branchez les câbles du module de commande à distance sur les bornes de la carte électronique prévues à cette fin (il n'y a pas de polarité). *Ne court-circuitez PAS les câbles, cela pourrait endommager l’ordinateur de bord.

Remettez en place le panneau avant du chauffe-eau.

Les câbles du module de commande à distance doivent

7.

8.

• présenter les caractéristiques suivantes :

Calibre minimum 18 AWG (non polarisé)

• Longueur maximale de 400 pieds

*Pour obtenir des instructions détaillées de connexion au module de commande à distance, reportez-vous à son manuel.

Bornes du module de commande à distance

Devant du module

Arrière du module

Raccorder à ces bornes

Raccorder les autres extrémités ici

20

Raccordement de la pompe de recirculation

Le modèle 520H peut servir à commander une pompe de recirculation. L'utilisation d'un système approprié de commande de la pompe permet d'allonger la durée de vie du système et d'économiser de l'énergie. Les bornes de commande de la pompe sont des contacts secs normalement ouverts; cela signifie qu'il faut procéder à la pose de composantes additionnelles afin d'assurer le bon fonctionnement de la pompe de recirculation. Il faut d’abord raccorder la pompe aux bornes de commande de la pompe, comme illustré ci-dessous. Dans un système Easy-Link, la pompe DOIT être raccordée au chauffe-eau PRINCIPAL. À noter que le raccordement de la pompe doit être effectué par l’entremise de relais, comme illustré dans le schéma ci-dessous. Assurez-vous que le calibre des relais est approprié par rapport aux caractéristiques électriques de la pompe. Le modèle 520H est doté de thermistances ayant pour fonction de contrôler la température de l’eau. Ainsi, la pompe ne se met en marche que lorsque nécessaire

Modes de commande de la pompe

Le modèle 520H possède quatre modes de commande de pompe. Pour sélectionner le mode de commande désiré, il suffit de modifier le réglage des micro-interrupteurs. Ces micro-interrupteurs sont localisés sur la rangée de microinterrupteurs de droite, elle-même située dans la partie supérieure gauche de la carte électronique du modèle 520H

(voir à droite). Ces quatre modes n'affectent que les pompes raccordées directement au chauffe-eau (p. 21).

Micro-interrupteurs de droite

MISE EN GARDE

Dans un système Easy-Link, la pompe doit

être uniquement raccordée au connecteur approprié du chauffe-eau PRINCIPAL.

La pompe ne fonctionne pas lorsqu'elle est raccordée à l'un des chauffe-eau

SECONDAIRES.

Relais thermique

120 VCA

220 VCA, etc, pour relais

Alimentation de la pompe

120 VCA

220 VCA etc

Raccorder au raccord de pompe

Ces composants ne sont pas fournis avec le chauffe-eau et doivent être installés à l’extérieur de l’appareil.

Le propriétaire doit se les procurer séparément.

Alimentation du relais

A) Commande de la recirculation: no 5 à ON

Description: Pour maintenir la température dans la boucle de recirculation, ce qui permet d'obtenir de l'eau chaude plus rapidement.

Fonctionnement: La pompe ne fonctionne que lorsque la température de l’eau dans la boucle de recirculation devient inférieure de 5C°

(9F°) à la température de consigne du chauffe-eau. La pompe se met en marche pendant environ une minute toutes les 30 minutes. Les thermistance du chauffeeau sont alors en mesure d’évaluer si la température de l’eau dans la boucle de recirculation est inférieure d’au moins 5C°

(9F°) à la température de consigne. Si la température de l’eau dans la boucle de recirculation est inférieure d’au moins 5C°

(9F°) à la température de consigne du chauffe-eau, la pompe reste en marche jusqu’à l’atteinte de la température de consigne. Autrement, la pompe se remet en attente pendant 30 minutes supplémentaires. De façon semblable, lorsque les thermistances du chauffe-eau détectent que la température de l’eau dans la boucle de circulation est inférieure d’au moins 5C° (9F°) à la température de consigne (sans que la pompe n’ait eu à se mettre préalablement en marche), la pompe et le chauffe-eau se mettent en marche jusqu’à l’atteinte de la température de consigne.

21

B) Commande de la recirculation avec un réservoir de stockage: no 6 à ON

Description: Pour rehausser le volume utile d’eau chaude d’un système avec réservoir de stockage.

Fonctionnement: Le modèle 520H chauffe l'eau à 3°C

(5,4F°) de plus que sa température de consigne. La pompe recirculatrice, placée entre le réservoir de stockage et le

Note: chauffe-eau, fonctionne continuellement.

Lorsque la température dans le réservoir de stockage atteint sa valeur de consigne, le chauffe-eau s'éteint et limite le débit d'eau le traversant à moins 9,8 L/m in (2,6 GPM (US)), afin de continuer à contrôler la température de l'eau.

Dans ce mode, la pompe fonctionne continuellement.

C) Commande de recirculation d’économie d’énergie: no 6 et no 7 à ON

Description: Semblable au mode recirculation standard, mais permet d'économiser plus d'énergie en limitant la température dans la boucle de recirculation.

Fonctionnement: La température de l'eau dans la boucle de recirculation ne dépasse jamais 49°C

(120°F), peu importe la température de consigne du chauffe-eau.

D) Mode de commande par défaut: no 5 et no 6

à OFF

Description: Ce mode n'assure aucun contrôle sur la pompe de recirculation. Le mode de commande de la pompe peut être mis en marche par le module de commande à distance.

Fonctionnement: La pompe fonctionne continuellement, tant que le chauffe-eau est alimenté en

électricité. La pompe ne s'arrête que lorsque le module de commande à distance est mis à l'arrêt. Ce mode permet de conserver en tout temps la température de l’eau de la boucle de circulation

à la température de consigne du chauffeeau.

Réglage des micro-interrupteurs pour les divers modes de commande de la pompe (rangée de droite).

Mode de commande de la pompe

A)

Commande de la recirculation

Interrup. 5

Interrup. 6

ON

ON

OFF

3

4

5

6

7

1

2

8

9

10

B)

Commande de la recirculation, réservoir de stockage

C)

Recirculation d’économie d’énergie

D)

Commande normale

(défaut)

ON

OFF

ON

5

6

7

8

9

10

1

2

3

4

ON

ON

ON

3

4

5

6

7

1

2

8

9

10

ON

OFF

OFF

3

4

5

6

7

1

2

8

9

10

Les carrés foncés indiquent la position vers laquelle les micro-interrupteurs doivent être déplacés.

22

Système Easy-Link

Général

Le modèle 710 peut être raccordé à d’autres chauffe-eau du même modèle à l’aide de câbles de communication afin de créer un système coordonné en parallèle.

Le système Easy-Link permet de raccorder jusqu'à 4 appareils.

Chaque chauffe-eau est fourni avec un câble de communication de couleur grise.

Il est ainsi possible de relier de deux à quatre chauffe-eau sans module de commande multi-appareil. Un système

à quatre chauffe-eau est en mesure d’automatiquement moduler sa puissance entre 13 000 BTU/h et 796 000

BTU/h.

5.

6.

7.

Entre le chauffe-eau SECONDAIRE 1 et le chauffeeau SECONDAIRE 2: Branchez le connecteur 2 de l'appareil SECONDAIRE 1 au connecteur 1 de l'appareil

SECONDAIRE 2.

Entre le chauffe-eau SECONDAIRE 2 et le chauffeeau SECONDAIRE 3: Branchez le connecteur 2 de l'appareil SECONDAIRE 2 au connecteur 1 de l'appareil

SECONDAIRE 3.

Assurez-vous que l'afficheur à 3 chiffres de 7 segments

à DEL de la carte électronique de chacun des chauffeeau indique son numéro d’appareil. Le système de commande du chauffe-eau assigne automatiquement un numéro d’appareil à chacun des chauffe-eau du système

Easy-Link, conformément au tableau suivant :

Appareil principal Appareil no 1

Appareils SECONDAIRES Appareils no 2, 3 et 4

(A) Carte électronique du modèle 520H

Admission du gaz

Sortie d’eau chaude

Affi cheur à

3 chiffres de 7 segments

à DEL

Microinterrupteurs de gauche

Microinterrupteurs de droite

Entrée d’eau froide

MISE EN GARDE

• Le système Easy-Link ne peut contrôler plus de 4 appareils. Si vous branchez plus de 4 appareils, seuls les 4 premiers fonctionneront dans le cadre du système

Easy-Link. Les autres ne fonctionneront pas.

Le modèle 520H ne peut être raccordé

à des appareils différents lorsqu'il fait partie d'un système Easy-Link.

Les connecteurs

Easy-Link se situent

à côté de la carte

électronique.

Lors de la définition du chauffe-eau PARENT réglez le micro-interrupteur no 10 de la rangée de droite seulement

(voir schéma).

(B) Raccordements de base entre des modèles 520H.

Appareil PRINCIPAL

Connectors

Appareil SECONDAIRE-1 Appareil SECONDAIRE-2

Connectors Connectors

Directive de raccordement Easy-Link

1.

Vérifiez le réglage de température de tous les appareils du système. Tous les chauffe-eau doivent être réglés à la même température.

2.

3.

Sélectionnez l'un des appareils pour être l'appareil

PRINCIPAL.

Appareil PRINCIPAL. Localisez les deux rangées de micro-interrupteurs situés à la gauche de l'afficheur à 3

4.

chiffres de 7 segments à DEL de la carte électronique.

Ce sont ces micro-interrupteurs qui permettent de définir l'appareil PRINCIPAL. Pour ce faire, placez le microinterrupteur no 1 de la rangée de micro-interrupteurs de droite à la position ON. Ne déplacez aucun des microinterrupteurs des chauffe-eau SECONDAIRES.

Entre le chauffe-eau PRINCIPAL et le chauffe-eau

SECONDAIRE 1: Branchez le connecteur PRINCIPAL de l'appareil PRINCIPAL au connecteur 1 de l'appareil

SECONDAIRE 1.

Right bank of Dipswitches

Communication cable

Right bank of Dipswitches

Les carrés foncés indiquent la position vers laquelle les micro-interrupteurs doivent être déplacés.

Right bank of Dipswitches

Appareil SECONDAIRE-3

Connectors

Right bank of Dipswitches

23

(C) Exemples de réglages ou de branchements incorrects

CAS 1 :

Le micro-interrupteur no 10 de l’appareil PRINCIPAL doit absolument se trouver en position ON pour activer le système de commande Easy-Link. Dans ce cas, les chauffe-eau fonctionnent comme des appareils individuels.

CAS 3:

Si le connecteur PRINCIPAL du chauffe-eau

SECONDAIRE 1 est raccordé au connecteur 1 du chauffeeau SECONDAIRE 2, le chauffe-eau SECONDAIRE 2 fonctionne comme un appareil individuel et n'est pas relié au système Easy-Link.

Appareil PRINCIPAL Appareil SECONDAIRE-1 Appareil SECONDAIRE-2

Appareil PRINCIPAL Appareil SECONDAIRE-1

Connectors Connectors Connectors

Connectors Connectors

Right bank of Dipswitches

Communication cable

Right bank of Dipswitches

Right bank of Dipswitches

Communication cable

Right bank of Dipswitches

Right bank of Dipswitches

Mauvaise connexion entre le chauffeeau SECONDAIRE 1 et le chauffe-eau

SECONDAIRE 2

Mauvais réglage de micro-interrupteur sur le chauffe-eau PRINCIPAL

Interdit

Interdit

CAS 2 :

Si le connecteur 1 ou 2 du chauffe-eau PRINCIPAL est raccordé au connecteur PARENT (ou 1) du chauffe-eau

SECONDAIRE 1, le mode de fonctionnement Easy-Link n’est pas activé. Dans ce cas, les chauffe-eau fonctionnent comme des appareils individuels.

Appareil PRINCIPAL

Connectors

Appareil SECONDAIRE-1

Connectors

AVERTISSEMENT

L'établissement d'une connexion entre deux connecteurs PRINCIPAUX de deux appareils différents risque d'endommager la carte

électronique. Le câble de communication a une extrémité femelle et une extrémité mâle de sorte qu'il est pratiquement impossible d'établir une connexion entre deux connecteurs principaux. N'effectuez pas de raccordements artisanaux et ne modifiez pas les connecteurs.

Right bank of Dipswitches

Communication cable

Right bank of Dipswitches

Appareil PRINCIPAL

Connectors

OU

Appareil SECONDAIRE-1

Connectors

Right bank of Dipswitches

Communication cable

Right bank of Dipswitches

Interdit

Mauvaise connexion entre le chauffe-eau

PRINCIPAL et le chauffe-eau SECONDAIRE

1

24

CAS 4 :

Lorsqu’un module de commande à distance (optionnel) est utilisé, il doit être raccordé au chauffe-eau

PRINCIPAL. Si le module de commande à distance est relié à un chauffe-eau SECONDAIRE, il ne peut commander que le module SECONDAIRE auquel il est relié et ne peut prendre le contrôle d’un système Easy-Link.

Appareil PRINCIPAL

Connectors

Right bank of Dipswitches

Communication cable

Interdit

Appareil SECONDAIRE-1

Right bank of Dipswitches

Connectors

Module de commande

à distance

Module de commande relié au mauvais appareil

Le module de commande à distance n'est pas obligatoire pour assurer le bon fonctionnement d'un système Easy-

Link.

Lorsqu'un système Easy-Link est installé sans module de commande à distance, il faut s'assurer que les réglages de température sont les mêmes sur tous les appareils. Autrement, il y a risque de dysfonctionnement du système.

Lorsqu'un module de commande à distance est utilisé, tous les appareils du système seront automatiquement réglés

à la température de consigne définie dans le module.

APPLICATIONS

Chauffage des locaux

AVERTISSEMENT

• Afin de pouvoir purger l'air dans les tuyaux d'un réseau d'alimentation fermé, il faut installer un évent et un séparateur d’air un dans le système.

Les débits nécessaires sont indiqués dans chaque schéma d'application. Il faut respecter ces débits.

N’ajoutez jamais de produits chimiques toxiques, comme ceux utilisés dans les traitements des chaudières

(alcool, glycérol, glycol), dans le système lorsque le chauffe-eau est utilisé dans un système qui combine eau chaude potable et chauffage des locaux.

Lorsque le modèle 520H est utilisé pour la distribution d’eau potable, il ne doit jamais être raccordé à aucun système de chauffage ni à aucune composante de celui-ci ayant déjà été utilisée dans un système ou dans un appareil de chauffage qui utilisait de l’eau non potable (qui ont été en contact avec des produits de traitement chimique).

Lorsque le système de chauffage requiert, pour le chauffage des locaux, de l’eau chauffée à une température supérieure à celle requise pour l’eau chaude potable, il est suggéré d’installer un dispositif de contrôle de la température de l’eau potable, comme un robinet-mélangeur, afin de réduire les risques d’ébouillantage.

De l’eau chauffée à plus de 52°C

(125°F) peut causer instantanément de graves brûlures ou la mort par

ébouillantage.

Si le chauffe-eau est uniquement utilisé dans une application de chauffage par plinthes ou par échangeur de chaleur ou dans un plancher chauffant, il est possible d’ajouter des produits chimiques au système, notamment du glycol. Ainsi le liquide caloporteur peut contenir de 25 % à

55 % de glycol. À considérer: dans un système au glycol à boucle fermée, le liquide risque de bouillir en raison de la réduction de pression attendue dans l’échangeur de chaleur du chauffe-eau, ce qui risque de produire des grondements et d’endommager le chauffe-eau. Suivez bien toutes les directives du fabricant de glycol avant de l’ajouter au système.

25

Recirculation

Le fonctionnement de la pompe de recirculation doit être commandé par: un aquastat à deux niveaux (si possible avec minuterie)

OU

• la fonction de commande de la pompe du modèle 520H (mode Commande de la recirculation)

La pompe de recirculation fournit au minimum 7,5 L/min (2 GPM) et au maximum 15 L/min (4 GPM) à chaque appareil du système.

Évent

Eau chaude vers appareils

Pompe de recirculation

S

Séparateur d’air

Clapet de non retour

Clapet de non retour

Raccordsunion

Robinets sphériques

Alimentation du gaz

Réservoir d’expansion

Raccord en Y

Raccord d’entrée d’eau froide

Chauffage combiné

(eau chaude potable et chauffage des locaux) :

Schéma d’installation, chauffage radiant et eau chaude potable :

Robinet d’arrêt

Installer un réservoir d’expansion dimensionné selon l’application.

Manomètre

Entrée d’eau froide

Clapet de non retour

Soupape de surpression uniquement, raccordée selon les codes locaux, avec une puissance admissible supérieure à la puissance du chauffe-eau.

Conduit d’évacuation de 102 mm (4 po) (dimensionné selon les codes locaux et provinciaux).

Ne pas raccorder à un conduit d’évacuation commun

Eau tiède vers appareils

Renifl ard

Thermomètre

Robinet-mitigeur thermostatique

Thermomètre

Élément chauffant

(utilisé avec échangeur de chaleur)

**distance maximale admissible de 50 pi du chauffe-eau et de l’échangeur de chaleur.

Robines d’arrêt

Clapet de non-retour

Clapet de non retour

Pompe (doit être dimensionnée selon l’application).

La pompe doit se mettre en marche pendant 60 secondes toutes les 6 heures.

Filtre d’eau

Orifi ce de vidange

Raccords-

Robinet d’arrêt union manuel du gaz

Remarque:

Des dispositifs de commande, comme un régulateur de débit, un aquastat ou tout autre dispositif de commande automatique peuvent être utilisés pour donner la priorité au chauffage de l’eau potable aux dépens du chauffage des locaux.

Respectez tous les codes locaux ou, en l’absence de codes locaux, l’installation doit être conforme à l’édition en vigueur du Code national de la plomberie.

Ce schéma n’est présenté qu’à titre illustratif. Ces applications peuvent être mises en œuvre selon plusieurs configurations d’équipements et à l’aide d’une variété d’équipements de commande. Le concepteur doit prendre toutes les mesures de sécurité et inclure tous les accessoires exigés par les codes et les règles de l’art. N’hésitez pas à joindre le fabricant pour plus de détails à ce sujet.

26

MISE EN SERVICE

POUR VOTRE SÉCURITÉ,

LISEZ AVANT DE METTRE

EN MARCHE

Assurez-vous que tous les raccords de GAZ et D'EAU sont bien étanches avant de mettre l'appareil en marche pour la première fois.

Le robinet d'arrêt du gaz ne doit être ouvert que manuellement afin d'éviter la formation d'étincelles. N’utilisez jamais d’outil. Si vous n'y arrivez pas, ne tentez pas de la réparer, faites appel à un technicien d'entretien qualifié. Si vous forcez ou tentez de réparer le robinet, il y a risque d’explosion ou d’incendie.

Vérifiez la présence de fuite au bas de l'appareil, car certains gaz sont plus lourds que l’air et peuvent s’accumuler au niveau du sol.

Mesurez la pression d’alimentation en gaz à l’entrée du chauffe-eau. Reportez-vous à la pp. 15, 16.

Ne tentez pas d’allumer le brûleur manuellement.

Le brûleur de cet appareil est muni d’un dispositif d’allumage automatique.

Assurez-vous que l'APPROVISIONNEMENT D'AIR est suffisant et que l'ÉVACUATION DES GAZ DE

COMBUSTION s'effectue correctement.

Purgez les canalisations d'alimentation en GAZ et en

EAU afin d'éliminer tout l'air qu'elles pourraient contenir.

N’utilisez pas ce chauffe-eau même s’il n’a été que partiellement submergé par de l’eau. Appelez immédiatement un technicien qualifié afin qu'il inspecte le chauffe-eau et remplace toute pièce endommagée.

1. Une fois les vérifications précédentes réalisées, nettoyez le filtre.

Consultez les instructions à la page 29.

2. Ouvrez complètement le robinet d'arrêt manuel de la canalisation d'alimentation en eau froide.

3. Ouvrez un robinet d'eau chaude afin de vous

4. Ouvrez complètement le robinet d'arrêt manuel du assurer que de l'eau coule au robinet. Refermez le gaz.

robinet d'eau chaude.

5. Alimentez le chauffeeau en électricité (120

6. Vous êtes maintenant prêt à jouir d’un appro-

VCA/60 Hz).

visionnement continu en eau chaude!

MISE EN GARDE

SI VOUS DÉTECTEZ UNE ODEUR DE

GAZ

Ne tentez pas de mettre l'appareil en marche.

Ne touchez à aucun interrupteur; ne vous servez pas des téléphones se trouvant dans le bâtiment.

Appelez immédiatement votre fournisseur de service de gaz à partir du téléphone d’un voisin et suivez ses directives.

Si vous ne pouvez communiquer avec votre fournisseur de service de gaz, appelez le service des incendies.

27

DIRECTIVES DE SÉCURITÉ

POUR VOTRE SÉCURITÉ, LISEZ AVANT DE METTRE EN

MARCHE

AVERTISSEMENT: Tout manquement aux présentes directives peut causer un incendie ou une explosion résultant en des dommages matériels, des blessures ou la mort.

A. Ce chauffe-eau n'est pas muni d'une veilleuse permanente. Le brûleur est plutôt muni d’un dispositif d’allumage automatique. Ne tentez pas d’allumer le brûleur manuellement.

B. AVANT DE METTRE EN MARCHE: humez l’air tout autour de l’appareil afin d’y déceler une éventuelle odeur de gaz.

Sentez aussi près du sol, car certains gaz sont plus lourds que l’air et s’y accumulent.

SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• Ne mettez aucun appareil en marche.

Ne touchez à aucun interrupteur; ne vous servez pas des téléphones se trouvant dans le bâtiment.

Appelez immédiatement votre fournisseur de service de gaz à partir du téléphone d’un voisin et suivez ses direc-

• tives.

Si vous ne pouvez communiquer avec votre fournisseur de service de gaz, appelez le service des incendies.

c. Le bouton de réglage du gaz ne doit être enfoncé ou tourné qu’à la main; N’utilisez jamais d’outil. Si vous n'êtes pas capable de faire tourner le bouton à la main, n'essayez pas de le réparer, faites plutôt appel à un technicien d’entretien qualifié. Si vous forcez ou tentez de réparer le bouton, il a risque d’explosion ou d’incendie.

d. N’utilisez pas ce chauffe-eau même s’il n’a été que partiellement submergé par de l’eau. Appelez immédiatement un technicien qualifié afin qu'il inspecte le chauffe-eau et remplace toute pièce endommagée.

DIRECTIVES D’UTILISATION

1.

2.

3.

4.

5.

6.

7.

8.

ARRÊTEZ!Lisez les consignes de sécurité ci-dessus et celles du manuel.

Coupez l’alimentation en électricité du chauffe-eau.

Ne tentez pas d’allumer le brûleur manuellement.

Faites tourner la poignée du régulateur de gaz dans le sens horaire jusqu'à la position "OFF"

Attendez cinq (5) minutes afin de laisser se dissiper tout gaz ayant pu s’accumuler. Si vous détectez une odeur de gaz, ARRÊTEZ! Passez à l’étape B des instructions de sécurité dans la partie supérieure de cette étiquette. S’il n’y a pas d’odeur de gaz, passez à l’étape suivante.

Faites tourner la poignée du régulateur de gaz dans le sens antihoraire jusqu'à la position "ON"

Réalimentez le chauffe-eau en électricité.

Si l’appareil ne se met pas en marche, suivez la directive « COUPER L’ALIMENTATION EN GAZ DE L’APPAREIL » ci-dessous et appelez un technicien d’entretien qualifié ou le fournisseur du gaz.

1.

2.

COUPER L’ALIMENTATION EN GAZ DE L’APPAREIL

Coupez l’alimentation électrique du chauffe-eau lors de tout entretien.

Faites tourner la poignée du régulateur de gaz dans le sens horaire jusqu'à la position "OFF"

28

DANGER

INFLAMMABLE

Vapeurs inflammables

Les vapeurs émises par les liquides inflammables peuvent exploser, s’enflammer et causer de graves brûlures ou la mort.

N’utilisez pas ou ne rangez pas de produits inflammables (p. ex., essence, solvants, adhésifs) dans la même pièce ou

à proximité du chauffe-eau.

Placez les produits inflammables:

1.

très loin du chauffe-eau;

2.

3.

4.

dans des contenants approuvés et fermés de façon étanche; hors de la portée des enfants.

Les vapeurs inflammables:

1.

sont invisibles;

2.

3.

sont plus lourdes que l’air; se déplacent sur de longues distances au niveau du

4.

sol; peuvent se déplacer d’une pièce à une autre par les courants d’air.

AVERTISSEMENT: N’installez pas ce chauffe-eau à un endroit où sont entreposés des produits inflammables.

Veuillez lire et suivre les directives du manuel et les avertissements. Si vous ne trouvez pas le manuel, veuillez contacter votre détaillant ou le fabricant du chauffe-eau.

AVERTISSEMENT

La température de consigne du chauffe-eau est réglée en usine à 50°C (122°F).

Utilisez ce chauffe-eau à vos propres risques. L’eau chaude produite par cet appareil peut instantanément causer de graves brûlures ou la mort par ébouillantage. Vérifiez la température de l’eau avant de prendre un bain ou une douche.

Ne laissez jamais un enfant ou une personne handicapée sans supervision dans un bain.

DANGER

De l’eau chauffée à plus de 52°C (125°F) peut causer instantanément de graves brûlures ou la mort par ébouillantage. Les enfants, les personnes âgées et les personnes handicapées présentent un risque plus élevé d’ébouillantage. Vérifiez la température de l’eau avant de prendre un bain ou une douche. Il existe des robinets-mélangeurs permettant de limiter la température de l’eau. Demandez les conseils d’un professionnel.

29

FONCTIONNEMENT NORMAL

Général

1. Ouvrez un robinet d’eau

2. Ajoutez un peu 3. Refermez le d’eau froide robinet d’eau chaude.

pour obtenir la température chaude.

désirée.

Bouton

Monter

Carte

électronique

Bouton

Descendre

Affi cheur à 3 chiffres de 7 segments à DEL

38 40.5

43 46

100 105 110 115

Températures disponibles (°C)

49 52 57 60 63 65.5

68 71

Températures disponibles (°F)

120 125 135 140 145 150 155 160

74 77 79 85

165 170 175 185

• Débit minimal d'activation du modèle

520H: 1,9 L/min (0,5 GPM (US))

Débit minimal de poursuite du fonctionnement: 1,5 L/min (0,4 GPM (US))

• La température de consigne du chauffe-eau est réglée en usine à 49°C (120°F).

Au cas où des températures différentes de celles figurant plus haut sont nécessaires, le module de commande

à distance offre davantage de choix de températures.

Reportez-vous à la p. 7 pour obtenir la liste des températures de consigne du module de commande.

Lorsque le débitmètre détecte un débit supérieur à 1,9

L/min (0,5 GPM (US)), un segment de l'afficheur à 3 chiffres de 7 segments à DEL de la carte électronique clignote afin d'indiquer que l'appareil fonctionne.

De l’eau chauffée à plus de 52°C (125°F) peut causer instantanément de graves

• brûlures ou la mort par ébouillantage.

La température de consigne du chauffeeau est réglée en usine à 49°C (120°F).

Vérifiez la température de l’eau avant de prendre un bain ou une douche.

Exemple: segment clignotant à côté de l'afficheur de la température de consigne

Réglage de la température

Modèle 520H

Sur le modèle 520H, le réglage de la température peut être effectué à l'aide de l'afficheur à 3 chiffres de 7 segments à

DEL et des boutons de réglages de la température de la carte électronique (un module de commande à distance n'est pas requis)

Réglage de la température de consigne du chauffe-eau

1.

Retirez le panneau avant du chauffe-eau.

2.

Appuyez sur la touche d'augmentation ou de réduction de la température de la carte électronique pour augment-

3.

er ou réduire la température de consigne. L'afficheur à 3 chiffres de 7 segments à DEL présente les températures de consigne disponibles. (Figure 1).

Appuyez sur les touches jusqu'à ce que vous atteigniez la température de consigne désirée.

Ex.: température de consigne de 110°F.

• La température de consigne apparaît sur l'afficheur à 3 chiffres de 7 segments à

DEL de la carte électronique. L'afficheur

à LED est visible par une petite fenêtre située à l'avant de l'appareil.

Lorsqu'un module de commande à distance est installé, veuillez vous référer au manuel d'installation du module de commande.

NE réglez PAS le chauffe-eau à 85°C

(185°F) si vous comptez l'utiliser dans un système à recirculation. Cela endommagera le chauffe-eau et annulera la garantie.

30

Débit Système de protection contre le gel

Le débit maximal du modèle 520H est de 34 L/min (9,.0

GPM (US)).

Le débit maximal peut toutefois varier en fonction de la température de l’eau à l’entrée du chauffe-eau et du réglage de la température de consigne.

Veuillez vous référer au tableau de la page 50, qui présente les débits attendus en fonction de la température à l’entrée de l’appareil et de température de consigne sélectionnée.

Selon la méthode d'essai de CAN/CSA P.7 pour la mesure de la perte d'énergie des chauffe-eau instantanés au gaz, le modèle 520H au gaz naturel est en mesure de produire 1079 L/h (285 GPH (US)), soit 18

L/min (4,8 GPM (US)), lorsqu'il élève la température de l'eau de 43°C (77°F) (de 14°C à 57°C (58°F à 135 °F)).

Le tableau ci-contre présente les débits d’eau chaude typiquement consommés par divers appareils domestiques. Cela vous donne une indication des applications résidentielles que le modèle 520H peut satisfaire.

Débits résidentiels typiques

Appareil utilisation

Lavabo

Baignoire

Douche

Évier de cuisine

Lave-vaisselle

Machine à laver

Référence: UPC 2006

L/min

3,78

Débit

15,2 - 37,8

7,5

5,6

5,6

15,2

GPM (US)

1,0

4,0 – 10,0

2,0

1,5

1,5

4,0

Cet appareil est muni d’éléments chauffants afin de prévenir les dommages causés par le gel.

Ce système de prévention du gel fonctionne à l’électricité, l’appareil n’est donc protégé que s’il est alimenté en

électricité. Les dommages à l’échangeur de chaleur causée par le gel lorsque l’appareil n’est pas alimenté en

électricité ne sont pas couverts par la garantie. S’il est envisageable que l’appareil soit exposé au gel pendant qu’il n’est pas alimenté en électricité, considérez l’ajout d’une alimentation de secours.

Le système de protection contre le gel s’enclenche lorsque la température environnante du chauffe-eau descend sous 2,5°C (36,5°F).

Dans les climats soumis au gel extérieur, le manufacturier recommande d’installer l’appareil à l’intérieur. Malgré tout, l’appareil peut quand même être exposé au gel lors d’une installation intérieure. Par exemple, il se pourrait que de l’air froid entre par le conduit d’évacuation et atteigne l’échangeur de chaleur, notamment quand le bâtiment est soumis à une pression négative ou par grands vents. L’installateur est responsable d’évaluer la sévérité de ces conditions et de prendre toutes les mesures préventives nécessaires. Le fabricant n’est pas responsable de tout dommage causé à l’échangeur de

• chaleur par le gel.

Le fabricant recommande fortement l’installation d’un registre anti-refoulement afin de réduire les retours d’air froid quand l’appareil est au repos.

• Si vous ne comptez pas utiliser votre chauffe-eau pendant une période prolongée :

1. Vidangez complètement le chauffe-eau. Reportezvous à la p. 31.

2 Coupez l’alimentation électrique du chauffe-eau.

Cela empêchera l'appareil d’être endommagé par le gel.

MISE EN GARDE

Seules les canalisations internes du chauffe-eau sont protégées par le système de protection contre le gel. Les canalisations chaudes ou froides exposées aux intempéries ne sont pas protégées du gel par le système. Ces canalisations doivent

être correctement isolées et protégées du gel.

31

MAINTENANCE ET ENTRETIEN Vidange du chauffe-eau et nettoyage du fi ltre

AVERTISSEMENT

Coupez l’alimentation électrique de l’appareil et refermez les robinets d’arrêt manuels d’alimentation en gaz et en eau lors de tout entretien.

Nettoyez le filtre du raccord d’entrée d’eau froide.

Veuillez vous référer à la figure ci-dessous.

Assurez-vous que les conduits d’apport d’air comburant ou de ventilation ne sont pas obstrués ou bloqués.

Assurez-vous que les conduits d’évacuation des gaz de combustion ne sont pas obstrués ou bloqués.

Mesurez la pression d’alimentation en gaz à l’entrée du chauffe-eau.

Assurez-vous que les environs du chauffe-eau sont dégagés. Éliminez tout matériau combustible, l'essence ou tous autres liquides et vapeurs inflammables.

Le fabricant recommande que l’appareil soit vérifié annuellement, ou au besoin, par un technicien licencié. Toute réparation devrait être effectuée par un technicien licencié.

1. Fermez le robinet d’arrêt manuel du gaz.

2. Coupez l’alimentation

électrique de l’appareil, puis rallumez-le.

3. Attendez 30 secondes, puis éteignez l’appareil, encore une fois.

4. Fermez le robinet d’arrêt situé sur la canalisation d’alimentation en eau froide du chauffe-eau.

5. Ouvrez tous les robinets d’eau chaude dans la maison. Vous pouvez refermer les robinets d’eau chaude lorsqu’ils ont tous cessé de couler.

6. Assurez-vous d’avoir un seau ou un bac à proximité afin de recueillir l’eau qui s’échappera de l'orifice de vidange.

Dévissez les bouchons de vidange (grand et petit) et laissez l’eau s’écouler.

7. Attendez quelques minutes afin de vous assurer que toute l’eau s’est écoulée de l’appareil.

8. Nettoyage du filtre: Inspectez le filtre du raccord d’entrée d’eau froide. À l’aide d’une petite brosse, débarrassez le filtre de tous les débris qui auraient pu s’accumuler et réinsérez-le dans le raccord d’entrée d’eau froide.

9. Revissez les bouchons de vidange en place. Ne les serrez qu’à la main seulement.

32

GUIDE DE DÉPANNAGE

Général

PROBLÈME

Long délai avant l’arrivée de l’eau chaude.

aux appareils.

L'eau n'est pas assez chaude.

L'eau est trop chaude.

Il n'y a pas d'eau chaude à l'ouverture d'un robinet.

L’eau qui s’écoule du robinet d’eau chaude devient froide et reste froide.

La température de l'eau chaude fluctue.

SOLUTIONS

Le délai d’arrivée d’eau chaude est fonction de la distance entre le chauffe-eau et le robinet. Plus la distance est longue, plus il faut de temps avant l’arrivée de l’eau chaude.

Si vous désirez raccourcir le délai d’arrivée de l’eau chaude, vous pourriez songer

à ajouter une pompe de recirculation à votre système de production d’eau chaude

(voir p. 26).

Vérifiez la température de l’eau en fonction du débit tiré. Consultez le tableau de la p. 41.

Assurez-vous qu’il n’y a pas un croisement inapproprié des canalisations d’eau chaude et d’eau froide.

lines.

Est-ce que le robinet d’arrêt du gaz est complètement ouvert (voir p. 27)?

Est-ce que la canalisation d’alimentation en gaz est bien dimensionnée (voir pp.

15, 16)?

Est-ce que la pression d’alimentation en gaz est suffisante (voir p. 16)?

Est-ce que la température de consigne est trop basse (voir p. 30)?

Est-ce que la température de consigne est trop basse (voir pp. 37, 38)?

Assurez-vous que l’appareil est alimenté en électricité 120 VCA/60 Hz.

Si le système comporte un module de commande à distance, est-il allumé?

on?

Est-ce que le robinet d’arrêt du gaz est complètement ouvert (voir p. 27)?

Est-ce que le robinet d’arrêt de l'eau est complètement ouvert (voir pp. 15, 16)?

Est-ce le filtre du raccord d’entrée d’eau froide est propre (voir p. 32)?

Est-ce que le robinet d’eau chaude est suffisamment ouvert pour faire démarrer le chauffe-eau (p. 30)?

Est-ce que le chauffe-eau est gelé?

Y a-t-il suffisamment de propane dans le réservoir? (pour les modèles au propane)

Est-ce que la demande en eau chaude reste suffisamment élevée pour permettre au chauffe-eau de fonctionner (voir p. 30)?

Dans le cas d’un système avec recirculation de l’eau: est-ce que les clapets de nonretour de la boucle de circulation sont en nombre suffisants et bien installés?

Est-ce que le robinet d’arrêt du gaz est complètement ouvert (voir p. 27)?

Est-ce le filtre du raccord d’entrée d’eau froide est propre (voir p. 32)?

Est-ce que la robinetterie est partiellement bouchée?

Est-ce le filtre du raccord d’entrée d’eau froide est propre (voir p. 32)?

Est-ce que la canalisation d’alimentation en gaz est bien dimensionnée (voir p.

18)?

Est-ce que la pression d’alimentation en gaz est suffisante (voir p. 16)?

Assurez-vous qu’il n’y a pas un croisement inapproprié des canalisations d’eau chaude et d’eau froide.

33

34

PROBLÈME

Le chauffe-eau ne se met pas en marche même si de l’eau s’écoule à travers l’appareil.

Le moteur de la soufflerie continue

à fonctionner après une demande d’eau chaude.

L'appareil fait un bruit anormal lors de son fonctionnement

Rien ne s'affiche sur le module de commande à distance, même si on appuie sur le bouton de mise en marche.

Un code d'erreur est affiché.

Quel est le numéro de chaque appareil?

Est-ce que la demande d’eau chaude est supérieure à 1,9 L/min (0,5 GPM (US))

(voir p. 30)?

Est-ce le filtre du raccord d’entrée d’eau froide est propre (voir p. 32)?

Est-ce que les raccords d’eau sont inversés, y a-t-il un croisement de plomberie?

Si le système comporte un module de commande à distance, est-il allumé?

Tout est normal. Après une demande en eau chaude, le moteur de la soufflerie continue à tourner pendant 35 secondes afin d’être en mesure de relancer rapidement la production d’eau chaude, de même que pour bien purger tous les gaz de combustion.

SOLUTIONS

Communiquez avec le fabricant au 1-888-479-8324.

Appuyez sur la touche Marche/Arrêt du module de commande à distance.

Si le voyant DEL s'allume :

Tout est normal. Après 5 minutes d’inactivité, l’écran s’éteint afin de conserver l’énergie.

Si le rétroéclairage n’illumine pas l’écran:

Assurez-vous que l’appareil est alimenté en électricité 120 VCA/60 Hz.

Assurez-vous que le chauffe-eau est bien raccordé (voir p. 21).

Voir p. 35.

Dans un système Easy-Link , l'appareil principal a toujours le numéro 1, tandis que les numéros des autres appareils sont donnés au hasard.

Pour connaître le numéro assigné

à chaque chauffe-eau secondaire, appuyez sur le bouton de la carte électronique de l’appareil, comme illustré ci-dessous. Le numéro s’affiche alors sur l’afficheur à 7 segments à DEL.

Bouton pour affi cher les codes de l'appareil

Affi cheur à

7 segments

à DEL

Codes d'erreurs

Ce chauffe-eau possède des fonctions d’auto diagnostic qui augmentent son niveau de sécurité et facilitent le dépannage.

S'il y a un problème avec l'installation ou l'appareil, l'afficheur à 3 chiffres de 7 segments à DEL de la carte

électronique (visible à travers une fenêtre du panneau avant) ou le module de commande à distance (si installé) communiquent un code d'erreur.

Consultez le tableau de la page suivante pour connaître la cause correspondant à chaque code d'erreur.

Système Easy-Link

L'afficheur à 7 segments de chaque appareil affiche son code d'erreur à 3 chiffres. Quant au module de commande

à distance (si installé), il affiche un nombre à trois chiffres

• qui permet de connaître le numéro de l’appareil en panne et le code d’erreur de la panne.

Exemple: la thermistance du raccord d’entrée de l’appareil nº 2 est défectueuse :

L’afficheur à 7 segments à DEL du chauffe-eau affiche

321, comme dans l'exemple d'installation à un seul appareil.

Le module de commande à distance affiche 232 sur son

écran. Le premier 2 indique que le code d’erreur provient de l’appareil no 2. Le 32 correspond aux deux premiers chiffres du code d’erreur 321.

Code d'erreur sur la carte électronique

Le code d'erreur sur le module de commande

à distance

Affi cheur à 3 chiffres de 7 segments à DEL

Installations à un seul appareil

L'afficheur à 7 segments à DEL et le module de commande

à distance affichent simultanément les trois chiffres du code d’erreur.

Exemple: le code 321 s'affiche si la thermistance du raccord d’entrée est défectueuse :

Le chauffe-eau affiche 321 sur l'afficheur à segments.

Le module de commande à distance affiche 321 sur son

écran.

35

Analyse des défaillances liées aux codes d'erreur

Si le système détecte une erreur d’installation, un code d’erreur numérique s’affiche sur le module de commande à distance (si installé) ou sur l’afficheur à 7 segments à DEL de la carte électronique.

Code d’erreur

Description du problème

Diagnostic

031

101

111

121

Réglage incorrect des micro-interrupteurs

Avertissement pour le code d’erreur 991

Allumage infructueux

Perte de flamme

Vérifiez le réglage des micro-interrupteurs sur la carte

électronique

Appelez le Service technique du fabricant au

1-888-479-8324

Vérifier l'approvisionnement en gaz

Code d’erreur

311

321

331

341

391

441

510

551

611

621

Description du problème

Défaillance de la thermistance de sortie

Défaillance de la thermistance d’entrée

Défaillance de la thermistance du régulateur de débit

Défaillance de la thermistance du conduit d'évacuation (520H seulement)

Erreur mesure du ratio air/combustible

Défaillance du débitmètre (système Easy-

Link seulement)

Anomalie commande du gaz

Anomalie électrovanne de gaz

Erreur moteur de la soufflerie

Défaillance du moteur du ventilateur (520H seulement)

Diagnostic

Appelez le Service technique du fabricant au

1-888-479-8324

631 Erreur pompe externe

651

Erreur régulateur de débit (répartition du débit) (système Easy-

Link seulement)

661

701

Erreur régulateur de débit (contournement)

Erreur carte électronique

711

Défaillance du circuit de commande de l'électrovanne

721 Flamme hors-séquence

741

761

941

Erreur de communication entre le chauffe-eau et le module de commande à distance

Erreur de communication du système Easy-

Link

Température anormale, conduit d'évacuation

(520H seulement)

991 Combustion imparfaite

Réduisez la température de consigne

Appelez le Service technique du fabricant au

1-888-479-8324

36

SCHÉMA DES COMPOSANTS

Assemblage du boîtier

520H

1 5 2

0 1 4 0 5 2

0 1 2

0 1 1

7 0 4

0 0 3

1 5 2

1 5 2

1 2 4

1 5 6

0 5 1

0 0 2

0 1 3

1 5 2

0 0 5

7 0 2

0 0 9

0 0 8

1 5 2

7 0 3

0 0 6

0 5 4

0 0 7

0 1 0

0 5 2

0 0 4

0 5 2

0 0 1

0 5 2

0 0 4

Assemblage de la carte électronique

520H

7 1 9

0 5 5

7 1 5

7 1 5

7 1 2

7 1 4

7 1 6

0 5 3

7 1 1

7 1 3

0 5 3 0 5 3

7 1 3

0 5 5

0 0 1

1 5 2

7 0 1

7 1 7

7 2 1

7 0 5

7 0 8

7 0 7

7 0 9

7 0 4

7 1 9

4 2 3

Assemblage du brûleur

520H

1 0 1

1 0 2

1 0 3

1 5 2

1 5 2

7 1 0

1 0 6

1 0 5

1 0 4

1 1 3

1 5 2

1 5 2

0 5 3

1 0 7

1 5 1

1 0 8

1 0 9

1 1 0

1 2 2

1 5 2

7 1 2

7 1 0

1 1 7

1 2 3

1 1 1

1 5 5

7 0 8

1 2 0

1 5 4

1 2 8

1 5 5

1 5 2

1 1 6

1 1 8

1 2 1

0 5 4

1 2 5

1 1 9

1 5 2

7 0 5

1 1 2

1 5 3

1 1 4

7 1 1

1 1 4

7 2 0

7 1 0

37

Assemblage du circuit d’eau

520H

4 4 5

4 4 1

4 4 0

4 0 2

1 5 2

4 4 6

4 4 9

4 4 2

7 0 6

4 4 4

1 5 2

1 2 6

4 0 1

4 3 1

1 5 2

4 4 3

4 3 7

4 3 7

4 4 3

C

4 5 2

4 5 5

4 6 2

1 5 0

4 0 5

4 2 0

4 1 4

4 1 8

4 2 7

4 1 9

4 2 0

4 3 0

4 3 5

4 2 3

4 5 4

4 1 6

4 1 7

4 1 5

0 5 2

4 2 2

4 1 9

4 1 4

4 2 7

4 2 1

4 5 4

4 1 3

B

4 1 4

4 2 9

4 1 4

4 3 6

4 2 8

4 6 2

C

4 3 2

4 2 4

4 2 5

4 6 2

A

4 5 3

4 5 1

1 5 0

4 2 6

4 5 0

4 1 7

4 4 7

4 3 3

4 1 9

4 5 0

4 3 4

4 0 6

4 1 7

4 5 7

4 5 8

4 5 5

4 5 2

A

4 1 4

4 2 0

4 3 8

4 4 8

4 4 3

4 3 7

4 6 3

4 5 4

4 2 0

B

1 2 7

4 1 2

4 1 4

4 0 5

0 1 0

4 1 1

0 5 2

4 1 0

4 0 9

4 0 8 4 0 7

4 0 3

4 0 4

38

011

012

013

014

051

052

053

054

110

111

112

113

106

107

108

109

114

116

117

LISTE DES PIÈCES

Item

001

002

003

004

005

006

007

008

009

010

055

101

102

103

104

105

No de pièce

Description

EKH5B

Assemblage du boîtier, modèle

520H

EKH5M Panneau avant du modèle 520H

EV00K Assemblage d'admission d'air

EM335 Support

EKH5D Panneau de support arrière

EKJ64 Boîte de jonction

EX13M Bague en caoutchouc

EM484

Fusible thermique de la chambre de combustion

EKK22 Fixation

EKH23

Raccord d'évacuation de la condensation

EKH5K Conduit

EKH4G Joint d'étanchéité A du conduit

EKH4K Joint d'étanchéité B du conduit

EKH73 Couvercle de conduit

EW000 Vis M4×12 (avec rondelle)

EW002 Vis M4x10 (enduites)

EX010 Vis M4x10

EW02B Vis M4x10

EW023

Vis à tête cylindrique bombée

M4x10

EKH5W Assemblage du brûleur

EKK2X Joint statique du brûleur

EKK0G

Joint statique du support de brûleur

EKK2V Fenêtre du brûleur

EKK2W

Joint statique du support du détecteur de flammes

EKK0E Détecteur de flammes

EKK32 Support du détecteur de flammes

EKK0F Allumeur

EKN61 Chapeau de l'allumeur

EKK2M Câble haute tension de l’allumeur

EKH5G Régulateur de tirage

EKK2N Tube d’uréthane

EKK2D Orifice de prise de pression

EKK25 Moteur du ventilateur

EKK2Y Joint A du collecteur

EKK2K Joint B du collecteur

119

120

121

122

123

124

125

126

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

127

128

150

151

152

153

154

155

156

157

Item

118

No de pièce

Description

EKH6T

EKH6U

Ensemble du collecteur et assemblage de la commande du gaz, propane

Ensemble du collecteur et assemblage de la commande du gaz, gaz naturel

EM167 Attache-fil 60

EKK2Z Bague d'entrée du gaz

EKK1E Admission du gaz

EKK1B Plaque de l'allumeur

EKN74 Allumeur

EKH5T Soufflerie du conduit d'évacuation

EX12X

EX12Y

Plaque de protection de l'échangeur thermique (avant)

Plaque de protection de l'échangeur thermique (droite)

EX12Z

EK042

Plaque de protection de l'échangeur thermique (gauche)

Joint torique P20 NBR

EW012 Vis M4×8

EW00D Vis M4x8

EW003 Vis M4x10

EW00H

Vis à tête cylindrique bombée

M4×12 (avec rondelle)

EW006 Vis M4x10

EW005 Vis à tête hexagonale M4x8

EKH4V

Joint du support du moteur du ventilateur

EKK3G Bague en silicone

EKH5P

Assemblage de l’échangeur de chaleur, modèle 520H

EKN50 Bague en silicone

EKK26 Bagues de fixation du fusible

EX02A Fusible thermique

EX002 Élément 101

EKH40 Raccord d'évacuation

EM222 Bouchon du filtre

EZM25 Joint torique P25 FKM

EX006

Filtre du raccord d’entrée d’eau froide

EZN21 Joint torique JASO# 1021 FKM

EM404 Entrée d’eau froide

EZN16 Joint torique JASO# 1016 FKM

EX021 Plaque de fixation de l'élément

EX01H Attache “16AG"

EKK2P Élément du raccord de sortie

EK239 Bouchon de l'orifice de vidange

EZM06 Joint torique P6 FKM

39

441

442

443

444

Item

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

440

40

449

450

451

452

453

454

455

457

445

446

447

448

No de pièce

Description

EX00H Thermistance régulateur de débit

EZM04 Joint torique P4 FKM

EZM16 Joint torique P16 FKM

EKH74 Conduit d'eau froide

EKK38 Thermistance d'entrée

EKH32 Régulateur de débit

EW00A Vis M3x6

EKK27

EKJ47

Plaque de fixation du chauffetuyau

Chauffe-tuyau 120

EW00L

Vis à tête cylindrique bombée

M4×6 (avec rondelle)

EZM15 Joint torique P15 FKM

EKH33 Débitmètre

EKH75 Conduit d'eau chaude

EX137 Coude

EKN34 Limiteur de température

EKK2T Thermistance de sortie

EKH30 Attache “4-11"

EKJ02 Sortie d’eau chaude

EZN17 Joint torique JASO# 1017 FKM

EZM14 Joint torique P14 FKM

EKH6H Tube de drainage

EKH4H

Joint d'étanchéité A de l'échangeur de chaleur secondaire

EKH4J

EKH6G

Joint d'étanchéité B de l'échangeur de chaleur secondaire

Limiteur de température du conduit d'évacuation

EKK24 Attache “14-22"

EX13H

Plaque de support de la thermistance

EKH5N

Plaque de l'échangeur de chaleur secondaire

EKH6X Échangeur de chaleur secondaire

EKH66 TUYAU D'ÉCOULEMENT

EKH78

EX13L

Conduit d'entrée de l'échangeur de chaleur secondaire

Joint d'étanchéité de la thermistance de sortie

EX12K Attache “6-15"

EKH1Y Bande B

EX13B Collecteur

EX13P Élément plat

EX13R Élément triple

EZM12 Joint torique P12 FKM

EZM03 Joint torique P3 EPDM

Item

458

459

460

461

462

463

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

720

721

No de pièce

Description

EX13A

EX13J

EKH65

EKH62

Bouchon de vidange de l'échangeur de chaleur secondaire

Orifice d'évacuation

Assemblage de la chambre de combustion

Plaque de l'échangeur de chaleur secondaire

EKH38 Plaque de fixation de l’élément 20

EK031 Plaque de fixation de l'élément 16

EKH4E Carte électronique 520H

EM296 Transformateur

EKJ66

EKH79

Plaque intérieure, boîte de jonction

Câble d'alimentation, protection contre le gel et allumeur

EKH6V Câble de la commande de gaz

EKH6E

Assemblage de la thermistance de sortie

EKH6J Fil de la thermistance

EKK12

Câble du régulateur proportionnel de débit

EKH6F Faisceau de câbles, pompe

EKH69 Fil du détecteur de flammes

EKH6D Fil de l'interrupteur

EKH71

Plaque de fixation de la carte

électronique

EKK3C Câble 120 VCA

EKH6C Câble du transformateur 120 VCA

EKH67 Parasurtenseur

EKK4V

Interrupteur de l'alimentation 120

VCA

EKH68 Couvercle de la carte électronique

EC00X Pince en nylon

EKH6A

Câble du moteur du ventilateur d'évacuation

EKH6B Fil de la thermistance de sortie

COURBE DÉBIT/TEMPÉRATURE

La courbe est basée sur un dimensionnement approprié des canalisations de gaz

Modèle 520H

Température de sortie en fonction du débit (max 9 GPM) en fonction de diverses température d'eau froide

Température de l'eau chaude à la sortie

*Lorsque la température de consigne est réglée à 55°C (130°F) ou plus, le débit maximal est limité à 4,8 GPM.

41

GARANTIE LIMITÉE

1. Conditions générales de la garantie limitée :

La présente garantie vous confère des droits légaux particuliers auxquels peuvent s’ajouter d’autres droits qui varient d’une province à l’autre. La garantie ne s’applique qu'à l'acheteur d'origine au lieu d'origine et n'est pas transférable. ELLE NE COUVRE QUE LA DÉFAILLANCE DES PIÈCES MÉCANIQUES ET ÉLECTRIQUES EN RAISON

D'UN DÉFAUT DE FABRICATION DANS LES CONDITIONS D'UTILISATION NORMALES AUX FINS PRÉVUES

ET PENDANT LA PÉRIODE DÉFINIE DANS LES TABLEAUX SUIVANTS. ONLY DIRECT DAMAGES SHALL BE

RECOVERABLE BY A CLAIMANT UNDER THIS LIMITED WARRANTY AND, IN NO EVENT, WHETHER AS A RESULT

OF BREACH OF CONTRACT, BREACH OF WARRANTY, TORT LIABILITY (INCLUDING NEGLIGENCE), STRICT

LIABILITY, INDEMNITY OR OTHERWISE THE MANUFACTURER WILL BE LIABLE FOR ANY SPECIAL, INCIDENTAL,

OR INDIRECT CONSEQUENTIAL DAMAGES INCLUDING PROPERTY DAMAGE, PERSONAL DAMAGES, LOSS

OF USE, OR INCONVENIENCE. IL EST POSSIBLE QUE L’EXONÉRATION DE RESPONSABILITÉ CI-DESSUS NE

S’APPLIQUE PAS À VOUS, CAR CERTAINES PROVINCES N’AUTORISENT PAS L’EXCLUSION OU LA LIMITATION

DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS.

2. Garantie pour les modèles 520H.

Application HX (1) Pièces

Main d'oeuvre

(années)

Chauffe-eau domestique unifamilial

Chauffe-eau commercial ou domestique collectif

Chauffage

(4)

Sans recirculation

Recirculation à la demande

(2)

Commande aquastat avec recirculation standard

Commande de la pompe

Minuterie seulement

Sans commande de la pompe (24 h)

Sans recirculation

Recirculation à la demande (2)

Commande aquastat avec recirculation standard

Commande de la pompe

Minuterie seulement

Sans commande de la pompe (24 h)

Tous les types

12

5

3

5

3

5

5

3

5

3

5

1 (3)

1

(3)

1

(3)

(1) Échangeur de chaleur.

(2) Un système de recirculation à la demande est un système dont la pompe est activée à l'aide d'un bouton-poussoir ou un autre moyen manuel (par opposition à une activation automatique par un capteur de température ou une minuterie). Un système de recirculation à la demande peut utiliser les tuyaux d'eau froide en place comme retour ou posséder son propre retour.

(3) Couverture limitée de la main d'oeuvre

• Le fabricant remboursera les frais de main d'œuvre raisonnables associés aux réparations ou remplacements de la garantie pendant une période d'une (1) année suivant la date d'achat. Le remboursement ne sera effectué que

• directement auprès du fournisseur de service.

Le service en vertu de la présente garantie ne doit être effectué que par un représentant autorisé. Une liste des

• représentants autorisés est disponible sur demande.

Toutes les réclamations et le service liés à la garantie doivent être autorisés et approuvés par le fabricant.

(4) Comprend toutes les applications de chauffage combiné (eau chaude potable et chauffage des locaux).

3. Réparations, remplacements ou remboursements :

Le fabricant ou son représentant autorisé réparera ou remplacera, à sa seule discrétion, toute pièce mécanique ou

électrique ou tout composant d'une pièce défectueux, ou si le fabricant ou son représentant autorisé ne peuvent pas remplacer les dites pièces et que la réparation n'est pas commercialement envisageable, le fabricant ou son représentant autorisé remboursera le prix d'achat de l'appareil. Le fabricant ou son représentant autorisé peut, à sa seule discrétion, utiliser des pièces nouvelles ou remises à neuf.

42

4. Limite de la durée des garanties implicites :

LA DURÉE D'AUCUNE GARANTIE IMPLICITE PRÉVUE PAR UNE LOI PROVINCIALE, DONT LES GARANTIES

IMPLICITES DE QUALITÉ MARCHANDE OU DE PERTINENCE À DES FINS PRÉCISES, NE PEUT EN AUCUN CAS

EXCÉDER LA DURÉE D'AUCUNE DES GARANTIES ACCORDÉES EN VERTU DE LA PRÉSENTE. IL EST POSSIBLE

QUE LA LIMITATION CI-DESSUS NE S’APPLIQUE PAS À VOUS, CAR LES LOIS DE CERTAINES PROVINCES

PRÉVOIENT QU’IL N’Y A PAS D’ÉCHÉANCE À LA GARANTIE IMPLICITE.

5. LA PRÉSENTE GARANTIE NE COUVRE PAS LES POINTS SUIVANTS :

Tout produit qui n'est pas installé par un plombier, un installateur de gaz ou un entrepreneur autorisé.

Les dommages dus aux accidents, à l'abus, à l'usage incorrect, à l'installation incorrecte, à l'utilisation incorrecte ou au dimensionnement incorrect. Les dommages dus à un incendie, à une inondation, au gel, à une surcharge électrique ou

à une catastrophe naturelle.

Les dommages dus à une modification, à la fixation d'un accessoire ou à des réparations non autorisées.

Les dommages dus au manque d'entretien (p. ex., filtre à eau, système de traitement de l'eau, obstruction des conduits de ventilation, etc.)

Tout produit installé dans un environnement qui ne convient pas (p. ex., présentant de la corrosion, poussiéreux, contaminé par des produits chimiques ou présentant une accumulation excessive de débris).

Les dommages dus au gel lorsque les mesures préventives n'ont pas été prises conformément au manuel d'installation.

Les dommages dus à la condensation lorsque l'appareil est mal installé ou n'est pas équipé d'un drain de condensation.

Tout produit qui n'est pas installé conformément à tous les codes et règlements provinciaux et locaux applicables et selon les règles de l’art.

Tout produit acheté ou installé à l'extérieur du Canada.

Tout produit installé dans des applications où le chauffe-eau est susceptible de s'allumer plus de 300 fois par jour (soit une activation toutes les 5 minutes sur une période de 24 heures).

Toute panne qui n'est pas due à une défaillance du matériel ou à un défaut de fabrication (pièces mécaniques et élec-

• triques).

Les dommages dus à une installation incorrecte :

Gaz: dimensionnement incorrect des tuyaux de gaz, dimensionnement incorrect du régulateur du gaz, type de gaz incorrect ou pression incorrecte (qui ne figure pas dans la plage de fonctionnement du produit).

Eau: dimensionnement incorrect des tuyaux d'eau, pression incorrecte (qui ne figure pas dans la plage de fonctionnement du produit), débits de recirculation qui ne figurent pas dans la plage de fonctionnement du produit

(évacuation de l'air), ou non respect des méthodes d'évacuation de l'air appropriées dans un système de circulation fermé (voir le manuel d'installation pour de plus amples renseignements).

• Électricité: tension d'alimentation qui ne figure pas dans la plage de fonctionnement du produit.

Dommages dus à la qualité de l'eau :

Introduction de liquides autres que l'eau potable ou qu'un mélange d'eau potable et de glycol dans le produit.

Introduction d'eau de piscine ou de spa, ou de toute eau traitée à l'aide de produits chimiques.

Introduction d'eau dont le niveau de dureté dépasse 7 grains par gallon (120 ppm) dans les applications domestiques unifamiliales ou 4 grains par gallon (70 ppm) dans tous les autres types d'applications.

Introduction d'eau de puits non traitée ou mal traitées dans le produit.

Introduction d'eau dont le pH est inférieur à 6,5 ou supérieur à 8,5 dans le produit.

43

Pour toute question, veuillez appeler ou écrire à: GSW Water

Heating 599 Hill Street West

Fergus, ON Canada N1M 2X1

Sans frais: 1-888-479-8324

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
