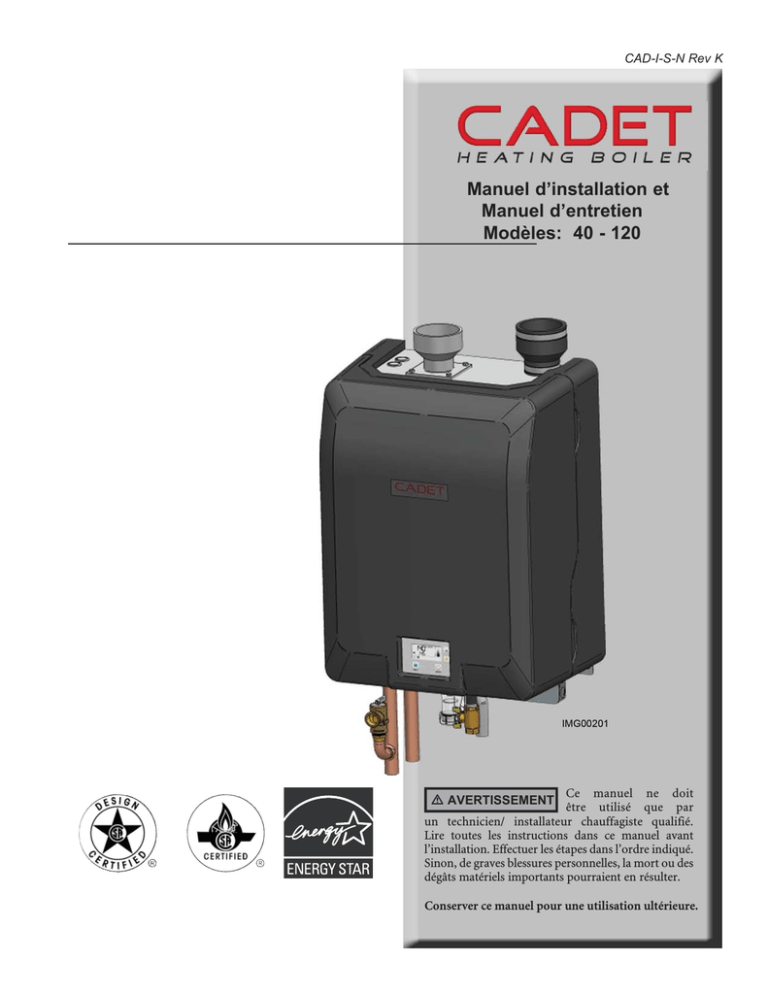

CAD-I-S-N Rev K
Manuel d’installation et
Manuel d’entretien
Modèles: 40 - 120
Ce manuel ne doit
être utilisé que par
un technicien/ installateur chauffagiste qualifié.
Lire toutes les instructions dans ce manuel avant
l’installation. Effectuer les étapes dans l’ordre indiqué.
Sinon, de graves blessures personnelles, la mort ou des
dégâts matériels importants pourraient en résulter.
 AVERTISSEMENT
Conserver ce manuel pour une utilisation ultérieure.
Table des matières
DÉFINITIONS DES DANGERS ......................................... 2
VEUILLEZ LIRE AVANT DE POURSUIVRE .................... 3
LA CHAUDIÈRE DE CHAUFFAGE CADET COMMENT ELLE
FONCTIONNE .................................................................. 4-5
CARACTÉRISTIQUES ...................................................... 6
1. DÉTERMINER L’EMPLACEMENT DE LA CHAUDIÈRE
Laisser des espaces .......................................................... 7
Aménager des ouvertures d’aération pour la pièce ........... 9
Emplacement du montage mural ...................................... 9
Installation dans un garage résidentiel .............................. 9
Ventilation et tuyauterie d’air .............................................. 9
Empêcher la contamination par l’air de combustion .......... 9
Contaminants et sources de corrosion ............................ 10
Utilisation d’un système de ventilation existant pour installer
une nouvelle Chaudière ................................................... 10
Dépose d’une Chaudière d’une ventilation commune
existante ........................................................................... 11
2. PRÉPARATION DE LA CHAUDIÈRE
Conversion des gaz ......................................................... 12
Retirer la Chaudière de la palette en bois ....................... 13
Montage de la Chaudière ................................................. 13
3. VENTILATION GÉNÉRALE
Options de ventilation directe ........................................... 14
Installation de la tuyauterie d’air de ventilation et
decombustion ................................................................... 15
Dimensionnement ............................................................ 16
Longueurs maximales admissibles pour les tuyaux de
ventilation ......................................................................... 16
Matériaux.......................................................................... 17
Air ambiant en option ....................................................... 18
PVC/CPVC ....................................................................... 19
Polypropylène.................................................................... 20
Ventilation en acier inoxydable ........................................ 21
4. VENTILATION LATÉRALE DIRECTE
Terminaison de ventilation/air - Latérale ..................... 22-25
Déterminer l’emplacement ..................................... 22-23
Préparer les traversées de murs ................................ 24
Terminaisons de ventilation/air multiples ......................... 24
Terminaison sur paroi latérale – Ventilation concentrique
en option ..................................................................... 25-27
5. VENTILATION VERTICALE DIRECTE
Terminaison ventilation/air – Verticale ........................ 28-29
Déterminer l’emplacement .......................................... 28
Préparer les ouvertures du toit ................................... 29
Terminaisons ventilation/air multiples .............................. 29
Terminaison verticale – Ventilation concentrique en
option........................................................................... 30-31
Terminaison concentrique verticale en option ............ 32-33
6. TUYAUTERIE D’EAU CHAUDE
Méthodes de tuyauterie d’eau du circuit .......................... 34
Dispositif d’arrêt d’eau faible ............................................ 34
Circuit d’eau fraîche ......................................................... 34
Protection contre le gel .................................................... 34
Informations générales sur la tuyauterie .......................... 34
Composants de la tuyauterie à proximité de la Chaudière 35
Raccordements de la tuyauterie à proximité de la
Chaudière .................................................................... 36-37
Dimensionnement du circulateur...................................... 37
7. Raccordements au gaz
Raccordement de la tuyauterie d’alimentation en gaz ..... 42
Gaz naturel ....................................................................... 43
Dimensionnement des tuyaux pour le gaz nature ...... 43
Conditions de pression d’alimentation en gaz naturel 43
Gaz propane .................................................................... 43
Dimensionnement des tuyaux pour le gaz propane ... 43
Conditions de pression d’alimentation en propane .... 43
Vérifier l’alimentation du gaz d’entrée .............................. 44
Pression du gaz ............................................................... 45
Remplacement du robinet de gaz .................................... 45
8. CÂBLAGE IN-SITU
Connexions de tension du secteur................................... 46
Connexions de basse tension .......................................... 46
9. REJET DES CONDENSATS
Purge des condensats ..................................................... 51
10. DÉMARRAGE ....................................................... 52-56
11. INFORMATIONS SUR LE FONCTIONNEMENT
Généralités .................................................................. 57-58
Séquence de programmation Utilisateur/Installateur .. 59-60
Tableau des paramètres .................................................. 61
Paramètres de commande visibles et modifiables ........... 61
Modes d'accès / Paramètres de sauvegarde ............. 62
Module de commande de chaudière Cadet .............. 63
12. MAINTENANCE
Maintenance et mise en marche annuelle .................. 64-68
13. DÉPANNAGE ....................................................... 69-79
14. COMBI .................................................................. 80-84
15. SCHÉMAS
Diagrammes en escalier (Standard) ................................ 85
Schéma de câblage (Standard) ....................................... 86
Diagrammes en escalier (Combi)...................................... 87
Schéma de câblage (Combi) ........................................... 88
Notes de révision ........................................................... Dos
Définitions des dangers
Les termes définis ci-après sont utilisés dans tout le manuel pour attirer l’attention sur la présence de dangers de divers niveaux de
risque ou sur d’importantes informations concernant la durée de vie du produit.
DANGER indique une situation de danger imminent qui, si elle n'est pas évitée, peut entraîner la mort
 DANGER
ou des blessures graves.
AVERTISSEMENT indique une situation de danger potentielle qui, si elle n'est pas évitée, pourrait
 AVERTISSEMENT entraîner la mort ou des blessures graves.
ATTENTION indique une situation de danger potentielle qui, si elle n'est pas évitée, pourrait entraîner
 ATTENTION
des blessures légères ou modérées.
ATTENTION utilisé sans le symbole d’alerte de sécurité, indique une situation de danger potentiel
ATTENTION
qui, si elle n’est pas évitée, peut entraîner des dégâts matériels.
AVIS indique des instructions particulières sur l’installation, le fonctionnement ou la maintenance qui
AVIS
sont importantes mais non liées à des blessures corporelles ou des dégâts matériels.
2
Manuel d’installation et Manuel d’entretien
Veuillez lire avant de poursuivre
Installateur - Lire toutes les
instructions, y compris ce manuel
et Manuel d’entretien du chauffe-eau avant l’installation.
Effectuer les étapes dans l’ordre indiqué.
Utilisateur - Ce manuel ne doit être utilisé que par un
installateur ou un technicien chauffagiste qualifié. Veuillez
vous référer au Manuel d’information de l’utilisateur pour
consultation.
 AVERTISSEMENT
Faites entretenir/inspecter cette chaudière par un technicien
qualifié, au moins une fois par an.
La non-observation de ce qui précède peut provoquer des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
Si vous appelez ou vous écrivez au sujet
AVIS
de la chaudière - veuillez communiquer le
modèle et le numéro de série sur la plaque des caractéristiques
de la chaudière.
Étudiez la tuyauterie et l’installation pour déterminer
l’emplacement de la chaudière.
Toute réclamation concernant des dégâts ou des articles
manquants dans l’expédition doit être immédiatement
déclarée à l’encontre de la société de transport par le
consignataire.
La garantie d’usine (expédiée avec l’appareil) ne s’applique
pas aux appareils qui ne sont pas correctement installés ou
qui sont actionnés de façon inappropriée.
La non-observation des directives
de cette page peut provoquer des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
 AVERTISSEMENT
Si les informations de ce manuel
ne sont pas suivies à la lettre,
un incendie ou une explosion peuvent arriver et causer des
dégâts matériels, des blessures corporelles ou le décès.
 AVERTISSEMENT
Cet appareil NE DOIT PAS être installé dans un endroit où
peuvent se trouver de l’essence ou des vapeurs inflammables.
QUE FAIRE SI VOUS SENTEZ DU GAZ
• N’allumez aucun appareil.
• Ne touchez à aucun commutateur électrique; n’utilisez
aucun téléphone dans votre bâtiment.
• Appeler immédiatement votre fournisseur de gaz
depuis un téléphone situé à proximité. Suivez les
instructions du fournisseur de gaz.
• Si vous n’arrivez pas à joindre votre fournisseur de gaz,
appelez les pompiers.
• L’installation et l’entretien doivent être effectués par
un installateur qualifié, une agence d’entretien ou le
fournisseur de gaz.
NE pas installer les unités dans les
 AVERTISSEMENT chambres ou les environnements
qui contiennent des contaminants corrosifs (voir le tableau 1
a à la page 10). Le non-respect pourrait entraîner des blessures
graves, la mort ou des dommages matériels considérables.
Lors de l’entretien de la chaudière •
Pour éviter tout choc électrique, débranchez
l’alimentation électrique avant d’effectuer la
maintenance.
• Pour éviter toute brûlure grave, laissez la chaudière
refroidir avant d’effectuer la maintenance.
Fonctionnement de la chaudière • N’obstruez pas l’écoulement de l’air de combustion ou
de ventilation vers la chaudière.
• En cas de surchauffe ou d’arrêt de l’alimentation en gaz,
ne pas couper ni débrancher l’alimentation électrique
du circulateur. Fermez plutôt l’alimentation en gaz à un
endroit extérieur à l’appareil.
• N'utilisez pas cette chaudière si l’une des pièces a
été immergée dans l’eau. Les dégâts possibles sur un
appareil immergé dans de l’eau peuvent être importants
et présenter de nombreux dangers pour la sécurité. Tout
appareil ayant été immergé doit être remplacé.
Eau de la chaudière • Rincez soigneusement le circuit (la chaudière
débranchée) pour évacuer les sédiments. L’échangeur
thermique à haut rendement peut être endommagé par
l’accumulation ou la corrosion due aux sédiments.
• Un apport continu d’eau d’appoint peut réduire la durée
de vie de la chaudière. L’accumulation de minéraux dans
l’échangeur thermique réduit le transfert de chaleur,
surchauffe l’échangeur thermique en acier inoxydable
et provoque des pannes. L’apport d’oxygène par l’eau
d’appoint peut provoquer une corrosion interne des
composants du circuit. Les fuites dans la chaudière ou
dans la tuyauterie doivent être réparées immédiatement
pour éviter l’eau d’appoint.
N’utilisez pas de nettoyant ou de mastic
 ATTENTION
d’étanchéité à base de pétrole dans le circuit de la chaudière. Les joints et les étanchéités du circuit peuvent être endommagés. Ceci peut entraîner des dégâts matériels
importants.
N’utilisez pas de « produits ménagers
 ATTENTION
» ou de « médicaments brevetés » pour
chaudières. D’importants dégâts sur la chaudière, des blessures
corporelles ou des dégâts matériels peuvent survenir.
Liquides de protection contre le gel • N’UTILISEZ JAMAIS d’antigel pour automobiles.
N’utilisez que des solutions de propylène-glycol inhibé,
qui sont spécialement formulées pour les circuits d’eau
chaude. L’éthylène-glycol est toxique et peut attaquer
les joints et les garnitures d’étanchéité dans les circuits
d’eau chaude.
3
Manuel d’installation et Manuel d’entretien
La chaudière de chauffage Cadet - Son fonctionnement...
1.
L'échangeur thermique
Permet à l’eau du circuit de circuler dans des tubes spécialement
conçus, pour un transfert maximum de chaleur, tout en assurant
la protection contre la corrosion par les gaz de combustion. Les
bobines sont enfermées dans une veste qui contient le processus
de combustion.
2.
Couvercle d’accès à la chambre de combustion
Permet l’accès au côté combustion de l’échangeur thermique.
3.
Ventilateur
Le ventilateur attire l’air et le gaz par le venturi (élément 5).
L’air et le gaz se mélangent dans le ventilateur et sont poussés
vers le brûleur, où ils brûlent à l’intérieur de la chambre de
combustion.
4.
Robinet de gaz
Le robinet de gaz détecte la pression négative créée par le
ventilateur, laissant ainsi le gaz s'écouler uniquement si le
robinet de gaz est sous tension et si l’air de combustion
s’écoule.
5.
Venturi
Le venturi contrôle le débit d’air et de gaz dans le brûleur.
6.
Détecteur de gaz de combustion (limite autorisée)
Ce détecteur surveille la température d’échappement du gaz de
combustion. Le module de commande va moduler et arrêter la
chaudière si la température du gaz de combustion devient trop
chaude. Ceci empêche le tuyau de combustion de surchauffer.
7.
8.
du gaz au chauffe-eau.
16. Module de commande chaudière
La commande chaudière répond aux signaux internes et
externes et commande le ventilateur, le robinet de gaz et les
pompes pour satisfaire la demande de chauffage.
17. Adaptateur d’admission d’air
Permet le raccordement du tuyau de prise d’air en PVC à la
chaudière.
18. Boîte de raccordement haute tension
La boîte de raccordement contient les points de connexion
pour l’alimentation secteur et toutes les pompes.
19. Ventilation d’air manuelle
Conçue pour éliminer l’air piégé dans les serpentins de
l’échangeur thermique.
20. Tableau de connexion de basse tension
Le tableau de connexion sert à connecter les dispositifs externes
en basse tension.
21. Connexions du câblage basse tension (alvéoles)
Points de raccordement de la conduite pour le tableau de
connexion basse tension.
22. Raccordement de la purge de condensat
Le raccordement de la purge de condensat permet d'installer
une conduite de purge du condensat.
Capteur de température de sortie de la chaudière
(logé avec le capteur de limite supérieure)
23. Couvercle d’accès - Avant
Ce capteur surveille la température de l’eau de sortie de
la chaudière (alimentation du circuit). S’il est sélectionné
comme détecteur de contrôle, le module de commande règle
le taux d’allumage de la chaudière pour que la température soit
correcte.
24. Électrode d’allumage
Capteur de température d’entrée de la chaudière
Ce capteur surveille la température de l’eau de retour (retour
du circuit).
9. Thermomètre et manomètre (installé in-situ, non
illustré)
Surveille la température de sortie de la chaudière, ainsi que la
pression d’eau du circuit.
10. Affichage électronique LCD
L’affichage électronique comprend 4 boutons et un affichage à
cristaux liquides. L'afficheur sert à effectuer les réglages et à lire
l'état de la chaudière.
11. Adaptateur pour tuyau de combustion
Permet le raccordement du circuit de tuyaux d’aération en PVC
à la chaudière.
12. Brûleur (non illustré)
Fabriqué en fibre métallique et en acier inoxydable, le brûleur
utilise le pré-mélange air/gaz et permet une large plage de taux
d’allumage.
13. Sortie d’eau (alimentation du circuit)
Raccordement NPT en eau qui alimente le système en eau
chaude, en 1" ou en 1-1/4", selon le modèle.
14. Admission d’eau (retour du circuit)
Raccordement NPT en eau qui ramène l'eau du système vers
l'échangeur thermique, en 1" ou en 1-1/4", selon le modèle.
15. Tuyau de raccordement au gaz
Raccordement de tuyau fileté, en 1/2" selon le modèle. Ce tuyau
doit être raccordé à l’alimentation en gaz dans le but de fournir
4
Permet l’accès au tous les composants internes.
Fournit une étincelle directe pour allumer le brûleur.
25. Fenêtre d’inspection de la flamme
La fenêtre en verre de silice permet de voir la surface du brûleur
et la flamme.
26. Vanne d’arrêt du gaz
Vanne manuelle servant à isoler le robinet de gaz de
l'alimentation en gaz.
27. Soupape de sécurité
Protège l’échangeur thermique d’une surpression. La soupape
de sécurité fournie avec l’appareil est réglée à 30 psi.
28. Détecteur de flamme
Utilisé par le module de commande pour détecter la présence
d’une flamme.
29. Connexions du câblage à la tension du secteur (dans la
boîte de raccordement)
Points de raccordement de la conduite pour le boîtier de
raccordement haute tension.
30. Pressostats d’air
Les pressostats d’air détectent les conditions de blocage de
combustion/ventilation.
31. Transformateur
Le transformateur alimente en 24 V la commande intégrée.
32. Fusible thermique pour échangeur thermique
(non illustré)
Fusible thermique qui détecte les températures anormales des
gaz de combustion en l'absence d'eau ou de circulation d'eau.
 ATTENTION
remplacé.
Si le fusible thermique s'ouvre,
l'échangeur thermique DOIT ÊTRE
Manuel d’installation et Manuel d’entretien
La chaudière de chauffage Cadet - Son fonctionnement...
(suite)
Modèles 40 - 120
17
11
29
18
22
14
21
13
23
15
26
FRONT OF
BOILER
10
27
Vue de face
Vue de dessous
6
19
25
31
2
24
28
1
8
20
7
16
27
18
30
5
14
3
4
21
26
13
Vue de dessous (intérieur de l’appareil)
Côté droit (intérieur de l’appareil)
5
Manuel d’installation et Manuel d’entretien
Caractéristiques
A
S
M
E
H
LOW LEAD CONTENT
La chaudière de chauffage Cadet
Taux AHRI
Numéro du
modèle
Entrée
kW
Capacité de
chauffage
Net AHRI
Caractéristiques
Autres spécifications
AFUE
%
Contenu
de la
Raccordements Raccordements
chaudière en
d’eau
de gaz
eau (gallons)
Remarque :
Changer « N »
en « L » pour les
modèles à gaz
L.P.
Min
Max
CDN040
2.6
11.7
10.8
9.4
94.0
.3
3/4"
1/2"
2"
CDN070
4.1
20.5
19.0
16.7
94.0
.4
1"
1/2"
2”
CDN100
5.9
29.3
27.3
23.7
94.0
.5
1"
1/2"
2"
C(C,D)(N)120
7.0
35.2
32.8
28.4
94.0
.6
1"
1/2"
3"
AVIS
(Remarque 5)
kW
Eau,
kW
(Remarque 2, 8) (Remarque 3, 8) (Remarque 1, 8)
(Remarque 4)
La pression de service maximale autorisée est indiquée sur la plaque de caractéristiques.
Remarques:
1. En tant que partenaire d’Energy Star, Lochinvar a déterminé
que les la chaudière de chauffage Cadet répondent aux
directives de rendement d’Energy Star.
2. Les caractéristiques sont basées sur des procédures de test
standard prescrites par le Ministère de l’Energie des ÉtatsUnis.
3. Les caractéristiques AHRI nettes sont basées sur la radiation
nette installée en quantité suffisante pour satisfaire aux
exigences de la construction et rien n’est à ajouter pour la
tuyauterie normale et le prélèvement. Les caractéristiques
sont basées sur une tolérance de 1.15 pour la tuyauterie et
le prélèvement.
4. La chaudière de chauffage Cadet nécessitent une ventilation
spéciale des gaz. N’utilisez que le matériel et les méthodes
de ventilation spécifiées dans le manuel d’installation et de
fonctionnement des la chaudière de chauffage Cadet.
5. La chaudière de chauffage Cadet sont équipées en standard
pour fonctionner du niveau de la mer à 4,500 pieds (1,375
mètres) d’altitude sans aucun réglage La chaudière baisse
de 4 % tous les 1,000 pieds (305 mètres) au-dessus du
niveau de la mer jusqu’à 4,500 pieds (1,375 mètres).
6. Altitude Cadet chaudières de chauffage élevées sont équipés
pour fonctionner à partir de 3000 à 12 000 pieds seulement.
La chaudière à taux de 2% pour chaque 1 000 pieds au-dessus
du niveau des mers. Les modèles pour haute altitude sont
fabriqués avec un module de commande différent pour
fonctionner en altitude, mais le fonctionnement indiqué
dans ce manuel reste le même que celui des chaudières
standard. Une étiquette de haute altitude (comme illustré
sur la FIG. A) est également apposée à l’appareil.
Déclasser valeurs sont basées sur l’étalonnage de la
combustion et de CO2 adaptées aux niveaux recommandés.
6
Ventilation
Taille
7. Le débit d’entrée de la chaudière de chauffage Cadet,
sur certains modèles, est réduit pour des longueurs de
ventilation au-delà du minimum. Les modèles CD(N,L)070
et CD(N,L)100 avec ventilation en 2" baissent de 1% tous
les 10 pieds de ventilation. Les modèles CD(N,L)120 avec
ventilation en 3" baissent de 0,5% tous les 10 pieds de
ventilation.
8. Les caractéristiques ont été confirmées par le Hydronics
Institute, Section de AHRI.
9. La limite supérieure de réinitialisation fournie avec la
chaudière de chauffage Cadet est indiquée à l’UL353.
APPAREIL ÉQUIPÉ POUR
HAUTE ALTITUDE
3,000 à 12 000 PIEDS
Figure A Emplacement de l’étiquette haute altitude
Manuel d’installation et Manuel d’entretien
1
Déterminer l’emplacement de la chaudière
L’installation doit être conforme aux:
• Codes, lois, règlements et ordonnances, locaux, d’état,
provinciaux et nationaux.
• National Fuel Gas Code, ANSI Z223.1 – dernière édition.
• National Electrical Code.
• Pour le Canada uniquement: B149.1 Code d’installation, CSA
C22.1 Code électrique canadien Partie 1 et tout code local.
Le collecteur de gaz et les commandes de
AVIS
la chaudière de chauffage Cadet satisfont
aux critères d’allumage et d'autres performances lorsque la
chaudière a été soumise aux tests spécifiés dans la norme
ANSI Z21.13 - dernière édition.
Avant de placer la chaudière, vérifiez:
1.
Vérifiez qu’un raccordement soit à proximité de:
• Tuyauterie d’eau du circuit
• Raccordements de ventilation
• Conduites de gaz
• Alimentation électrique
2. Définissez l’emplacement de l’appareil pour que si les
raccordements d’eau fuient, aucun dégât dû à l’eau ne se
produise. Si ces emplacements ne peuvent être évités, il est
recommandé d’installer un plateau de vidange, bien purgé,
sous la chaudière. Le plateau ne doit pas limiter la circulation
de l’air de combustion. En aucun cas le fabricant ne peut être
tenu pour responsable des dégâts causés par l’eau liés à cet
appareil ou l’un de ses composants.
3. Vérifiez les alentours de la chaudière. Dégagez tous
les matériaux combustibles, l’essence et autres liquides
inflammables.
 AVERTISSEMENT Ne pas dégager de la chaudière
les matériaux combustibles,
l’essence et autres liquides et vapeurs inflammables peut
entraîner des blessures corporelles graves, la mort ou des
dégâts matériels importants.
4. La chaudière de chauffage Cadet doit être installée de
sorte que tous les composants du système de commande
du gaz soient protégés de l’eau (égouttage, pulvérisation,
pluie, etc.) pendant le fonctionnement et l’entretien.
5. Si une nouvelle chaudière doit remplacer une chaudière
existante, vérifiez et corrigez les problèmes sur le circuit,
comme:
• Des fuites du circuit provoquant une corrosion par
l’oxygène ou des fissures sur l’échangeur thermique en
raison de dépôts d’eau dure.
• Un réservoir d’expansion mal dimensionné.
• Un manque de protection antigel dans l’eau de la
chaudière, ce qui fait geler le circuit et la chaudière et
provoque des fuites.
6. Vérifiez autour de la chaudiere pour les contaminants
potentiels de l’air que pourrait fournir la corrosion risque
à la chaudiere ou de l’air de combustion des chaudieres
(Voir le tableau 1A a page 10). Prévenir la contamination
de l’air combustion. Retirer les contaminants de l’air de
la région de la chaudiere.
NE pas installer les unités dans les
chambres ou les environnements
qui contiennent des contaminants corrosifs (voir le tableau 1
a à la page 10). Le non-respect pourrait entraîner des blessures
graves, la mort ou des dommages matériels considérables.
Cet appareil est certifié pour
 AVERTISSEMENT fonctionner à l’intérieur.
N’installez pas l’appareil à l’extérieur ni à un emplacement
exposé au gel ou à des températures pouvant dépasser 100°F.
Une installation non effectuée à l’intérieur peut provoquer des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
 AVERTISSEMENT Cet appareil nécessite un
système spécial de ventilation.
Le raccordement de la ventilation à l’appareil doit être en
CPVC. Des raccords de ventilation fournis in-situ peuvent
être collés au raccord en CPVC sur la chaudière. N’utilisez
que le matériel de ventilation, les apprêts et la colle spécifiés
dans le manuel pour le raccordement des ventilations.
Tout manquement au respect de cet avertissement pourrait
provoquer un incendie, des blessures corporelles ou la mort.
 AVERTISSEMENT
Installations dans un placard ou une alcôve
Un placard est une pièce dans laquelle est installée la
chaudière et ayant un volume inférieur à 64 pieds-cube pour
CDN040 à travers CDN120 modèles,et 87 pieds-cube pour les
modèles CCN120.
Une alcôve est une pièce qui répond aux critères d’un placard,
mais qui ne possède pas de porte.
Exemple : Dimensions de la pièce = 4 pieds de long, 3 pieds de
large et 7 pieds au plafond = 4 x 3 x 7 = 84 pieds-cube. Ceci
peut être considéré comme un placard pour un La chaudière
de chauffage Cadet.
Pour les installations en placard
 AVERTISSEMENT ou en alcôve comme le montre
les FIG. 1-1 et 1-2, une ventilation en CPVC ou en acier
inoxydable doit être utilisée dans la structure. Les deux
ouvertures d’air de ventilation illustrées en FIG. 1-1 sont
nécessaires pour cette disposition. Tout manquement au
respect de cet avertissement pourrait provoquer un incendie,
des blessures corporelles ou la mort.
Aménager des espaces:
Dégagement des matériaux combustibles
1. Tuyaux d’eau chaude: au moins à 1/4" (6 mm) de tout
matériau combustible.
2. Tuyaux de ventilation: au moins à 1" (25 mm) de tout
matériau combustible.
3. Voir les FIG. 1-1 et 1-2 en page 8 pour les autres espaces
minimum.
Dégagements pour accès de service
1. Voir sur les FIG. 1-1 et 1-2 en page 8 les espaces de service
recommandés. Si vous ne laissez pas les espaces minimum
indiqués, il peut ne pas être possible d’entretenir la
chaudière sans la dégager de l’espace.
7
Manuel d’installation et Manuel d’entretien
1
Déterminer l’emplacement de la chaudière
Figure 1-1 Installation en placard – Espaces minimum requis
Pour les installa-
GAUCHE
12" ENTRETIEN
0" MINIMUM
 AVERTISSEMENT tions en placard,
HAUT
6" MINIMUM
un matériel de ventilation en CPVC ou en
acier inoxydable DOIT ÊTRE utilisé en raison
des températures élevées. Tout manquement au
respect de cet avertissement pourrait provoquer
un incendie, des blessures corporelles ou la mort.
6"
DROITE
12” ENTRETIEN
0" MINIMUM
1" MINIMUM D'ESPACE
AUTOUR DES TUYAUX
D'AÉRATION
Espaces requis pour les combustibles
Emplacement
Espaces
HAUT
6"
DESSOUS
0"
GAUCHE
0"
DROITE
0"
*
VENTILATION
OUVERTURE
PORTE FERMÉE
6"
VENTILATION
OUVERTURE
AVANT
24" ENTRETIEN
6" MINIMUM
DESSOUS
24" ENTRETIEN
0" MINIMUM
1/4" MINIMUM D’ESPACE AUTOUR
DES TUYAUX D’EAU CHAUDE
*SUPERFICIE DE CHAQUE OUVERTURE :
1 POUCE CARRÉ PAR 1000 BTU PAR HEURE D’ENTRÉE
AVEC UN MINIMUM DE 100 POUCES CARRÉ.
*
Remarque: Les espaces de service sont uniquement recommandés.
Figure 1-2 Installation en alcôve – Espaces minimum requis
Pour les installa-
 AVERTISSEMENT tions en placard,
GAUCHE
12" ENTRETIEN
0" MINIMUM
un matériel de ventilation en CPVC ou en
acier inoxydable DOIT ÊTRE utilisé en raison
des températures élevées. Tout manquement au
respect de cet avertissement pourrait provoquer
un incendie, des blessures corporelles ou la mort.
HAUT
6" MINIMUM
DROITE
12” ENTRETIEN
0" MINIMUM
1" MINIMUM D'ESPACE
AUTOUR DES TUYAUX
D'AÉRATION
AVANT OUVERT
DESSOUS
24" ENTRETIEN
0" MINIMUM
AVANT
24" ENTRETIEN
6" MINIMUM
1/4" MINIMUM D’ESPACE AUTOUR
DES TUYAUX D’EAU CHAUDE
Remarque: Les espaces de service sont uniquement recommandés.
8
Espaces requis pour les combustibles
Emplacement
Espaces
HAUT
6"
DESSOUS
0"
GAUCHE
0"
DROITE
0"
Manuel d’installation et Manuel d’entretien
1
Déterminer l’emplacement de la chaudière
Aménager des ouvertures d’air pour la
pièce:
La chaudière de chauffage Cadet seule dans la
pièce de chaudière
1. Aucune ouverture de ventilation d’air dans la pièce de
la chaudière n’est nécessaire lorsque les espaces autour
de la chaudière de chauffage Cadet sont au moins égaux
aux espaces de SERVICE indiqués en FIG. 1-1 et 1-2z.
Pour les espaces qui ne permettent PAS ce dégagement,
aménagez deux ouvertures comme indiqué en FIG. 1-1.
Chaque ouverture doit permettre une zone libre de un
pouce carré pour 1,000 Btu/heure en entrée de chaudière.
La chaudière de chauffage Cadet dans un même
espace avec d’autres appareils à gaz ou à mazout
1. Suivez le National Fuel Gas Code (États-Unis) ou le CSA
B149.1 (Canada) pour dimensionner/vérifier la taille des
ouvertures d’air de combustion/ventilation dans l’espace.
 AVERTISSEMENT L’espace doit être aménagé
avec les ouvertures d’air de
combustion/ventilation correctement dimensionnées pour
tous les autres appareils situés dans le même espace que la
chaudière de chauffage Cadet.
Ne pas installer la chaudière dans un grenier.
La non-observation de ce qui précède peut provoquer des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
2. Ne dimensionnez les ouvertures que d’après les autres
appareils situés dans l’espace. Aucune zone libre
d’ouverture d’air supplémentaire n’est nécessaire pour
la chaudière de chauffage Cadet, car elle prend son air
de combustion de l’extérieur (installation de ventilation
directe).
Emplacement du montage mural
Assurez-vous que le mur sur lequel la chaudière doit être
montée est en ciment, en briques, en blocs ou en poteaux en
bois espacés de 16" du centre. Assurez-vous que le mur soit
capable de supporter au moins 200 livres.
En cas de possibilité d’inondation, soulevez la chaudière
suffisamment pour l’empêcher l’eau de l’atteindre.
Assurez-vous que la chaudière soit installée à un emplacement
qui minimise le risque de dégât par l’eau, à cause des vannes,
pompes, etc.
(suite)
Installation dans un garage résidentiel
Précautions
Prenez les précautions suivantes pour installer l’appareil dans
un garage résidentiel. Si l’appareil est situé dans un garage
résidentiel, il doit être installé conformément à la dernière
édition du National Fuel Gas Code, ANSI Z223.1 et/ou du
code d’installation CAN/CGA-B149.
• Les appareils situés dans des garages résidentiels et dans
des espaces adjacents qui s’ouvrent sur le garage et ne font
pas partie de l’espace habitable d’une habitation doivent
être installés de façon que tous les brûleurs et leurs
dispositifs d’allumage soient situés à plus de 18 pouces
(46 cm) au-dessus du sol.
• L’appareil doit être placé ou protégé de façon à ne pas
être endommagés par un véhicule.
Ventilation et tuyauterie d’air
La chaudière de chauffage Cadet nécessite un système spécial
de ventilation, conçu pour une ventilation sous pression.
La chaudière doit être utilisée soit avec une installation de
ventilation directe, soit une installation utilisant l’air de
combustion intérieur. En étudiant l’air de la pièce, voir
en Section 3 la Ventilation Générale. Notez la prévention
de la contamination de l’air de combustion en étudiant la
terminaison de ventilation/air.
La ventilation et l’air doivent aboutir l’un près de l’autre et
peuvent être ventilés verticalement par le toit ou par un mur
latéral, sauf indication contraire. Vous pouvez utiliser l’une des
méthodes de tuyauterie ventilation/air traitées dans ce manuel.
N’essayez pas d’installer la chaudière de chauffage Cadet par
d’autres moyens.
Assurez-vous de placer la chaudière de façon que la tuyauterie
de ventilation et d’air soit acheminée en traversant le bâtiment
et correctement terminée. Les longueurs de tuyauterie
de ventilation/air et la méthode d’acheminement et de
terminaison doivent toutes être conformes aux méthodes et
limites indiquées dans ce manuel.
Empêcher la contamination par l’air de
combustion
Installer la tuyauterie d’entrée d’air de la chaudière de
chauffage Cadetcomme décrit dans ce manuel. Ne pas
terminer la ventilation/air dans des endroits qui permettent
la contamination de l’air de combustion. Reportez-vous
au Tableau 1A, page 10, pour les produits et les zones qui
peuvent entraîner une contamination de l’air de combustion.
devez acheminer l’air
 AVERTISSEMENT Vous
de combustion vers la prise
d’air de la chaudière. Assurez-vous que l’air de combustion
ne contienne aucun des contaminants du Tableau 1A,
page 10. L’air de combustion contaminé peut endommager la
chaudière et provoquer de graves blessures corporelles, la mort
ou d’importants dégâts matériels. N’acheminez pas l’air de
combustion près d’une piscine, par exemple. Évitez également
les zones exposées aux fumées d’échappement d’installations de
blanchisserie. Ces zones contiennent toujours des contaminants.
9
Manuel d’installation et Manuel d’entretien
1
Déterminer l’emplacement de la chaudière
Tableau 1A Contaminants et sources de corrosion
Produits à éviter:
Aérosols contenant des chloro/fluorocarbones
Solutions pour permanentes
Cires chlorés / nettoyants
Produits chimiques à base de chlore pour piscines
Chlorure de calcium pour décongélation
Chlorure de sodium utilisé pour adoucir l’eau
Fuites de réfrigérants
Décapants pour peintures et vernis
Acide chlorhydrique/Acide muriatique
Ciments et colles
Plastifiants antistatiques utilisé dans les sèche-linge
Agents blanchissants de type chlore, détergents et solvants
de nettoyage rencontrés dans les buanderies ménagères
Adhésifs utilisés pour fixer des produits de construction et
autres produits similaires
Zones susceptibles d’être contaminées
Zones et établissements de nettoyage à sec/buanderies
Piscines
Usines de fabrication de métaux
Salons d’esthétique
Ateliers de réparation de réfigération
Installations de traitement des photos
Ateliers de carrosserie
Usines de fabrication de plastiques
Zones et établissements de restauration de meubles
Construction de nouveaux bâtiments
Zones de remaniement
Garages avec ateliers
En utilisant un système de ventilation
existant pour installer une nouvelle
chaudière
non-respect de toutes les
 AVERTISSEMENT Le
instructions
peut
entraîner
un déversement du gaz de combustion et des émissions de
monoxyde de carbone, et provoquer de graves blessures
corporelles ou la mort.
Vérifiez les composants de ventilation suivants avant
l’installation:
• Matériau - Pour les matériaux utilisables avec cet
appareil, voir Section 3 – Ventilation Générale. Pour
une ventilation en acier inoxydable, un adaptateur du
même fabricant doit être utilisé au raccordement du
collier de combustion.
• Taille - Pour garantir que la bonne taille de tuyaux est
en place, voir le Tableau 3A. Vérifiez que cette taille soit
utilisée tout le long du circuit de ventilation.
• Fabricant - Pour une application en acier inoxydable
ou en polypropylène, vous devez utiliser uniquement les
fabricants indiqués et leurs types de produits indiqués au
Tableau 3D et 3F pour la ventilation CAT IV à pression
positive pressure avec une combustion produisant du
condensat.
• Supports - Les supports non combustibles doivent être
en place en laissant un minimum de 1/4" d’élévation
par pied. Les supports doivent empêcher correctement
l’affaissement et le glissement vertical, en répartissant
le poids du système de ventilation. Pour d’autres
informations, consultez les instructions d’installation
du fabricant de la ventilation.
• Terminaisons - Relisez soigneusement les sections
3 à 5 pour vous assurer de satisfaire aux exigences
d’emplacement des terminaisons de la ventilation et
de l’air et que leur orientation corresponde à l’image
appropriée, à partir des options de mur latéral ou
vertical indiquées dans la section sur la ventilation
générale. Pour les ventilations en acier inoxydable,
utilisez uniquement les terminaisons indiquées au
Tableau 3B pour le fabricant de la ventilation installée.
• Joint - Une fois les pré-requis satisfaits, le circuit doit être
testé selon la procédure indiquée dans les parties (c) à (f),
à la section Dépose d’une chaudière existante en page 11.
Avec une ventilation en acier inoxydable, étanchéifiez et
raccordez tous les tuyaux et les composants, comme spécifié
par le fabricant de la ventilation utilisée ; avec une ventilation
en PVC/CPVC, voir la section Installation d’une ventilation ou
d’une tuyauterie d’air en page 19.
l’une de ces conditions n’est pas
 AVERTISSEMENT Si
satisfaite, le système existant doit
être mis à jour ou remplacé pour ce problème. Le non-respect
de toutes les instructions peut entraîner un déversement du gaz
de combustion et des émissions de monoxyde de carbone, et
provoquer de graves blessures corporelles ou la mort.
10
Manuel d’installation et Manuel d’entretien
1
Déterminer l’emplacement de la chaudière
(suite)
En déposant une chaudière d’un système de ventilation commune existant:
N’installez pas de La chaudière de
chauffage Cadet dans une ventilation
commune avec un autre appareil. Ceci peut provoquer une
émanation des gaz de combustion ou un dysfonctionnement
de l’appareil, et provoquer des blessures corporelles graves, la
mort ou des dégâts matériels importants.
 DANGER
Le non-respect de toutes les
 AVERTISSEMENT instructions peut entraîner un
déversement du gaz de combustion et des émissions de
monoxyde de carbone, et provoquer de graves blessures
corporelles ou la mort.
Au moment de la dépose d’une chaudière existante, les
étapes suivantes doivent être respectées avec chaque appareil
restant connecté au système de ventilation commune en
fonctionnement, alors que les autres appareils restant
connectés au système de ventilation commune ne sont pas en
fonctionnement.
g. Tout fonctionnement incorrect du système de ventilation
commune doit être corrigé pour que l’installation soit
conforme au National Fuel Gas Code, ANSI Z223.1/NFPA
54 et/ou CAN/CSA B149.1, Code d’installation du propane
et du gaz naturel. En redimensionnant une partie du
système de ventilation commune, celui-ci doit approcher la
taille minimale déterminée à l’aide des tableaux adéquats en
Partie 11 du National Fuel Gas Code, ANSI Z223.1/NFPA
et/ou CAN/CSA B149.1, Code d’installation du propane et
du gaz naturel.
a. Étanchéifiez toutes les ouvertures non utilisées dans le
système de ventilation commune.
b. Sur le système de ventilation, vérifiez la bonne taille
et l’écartement horizontal et assurez-vous qu’il n’y ait
aucun blocage ni restriction, aucune fuite, corrosion ou
autres défaillances, qui pourraient entraîner une absence
de sécurité.
c.
Testez le système de ventilation – Dans la mesure du
possible, fermez toutes les portes et fenêtres du bâtiment
et toutes les portes entre l’espace dans lequel les appareils
restant connectés au système de ventilation commune
sont situés et les autres espaces du bâtiment. Allumez
les sèche-linge et tous les appareils non connectés au
système de ventilation commune. Allumez tous les
ventilateurs d’échappement, comme les hottes de cuisine
et les évacuations de salle de bain et faites-les tourner à
vitesse maximale. Ne faites pas fonctionner de ventilateur
d’évacuation d’été. Fermez les registres de tirage des
cheminées.
d. Mettez l’appareil inspecté en fonctionnement. Suivez les
instructions d’allumage. Réglez le thermostat pour que
l’appareil fonctionne sans s’arrêter.
e.
Vérifiez le débordement au niveau de l’ouverture
de décharge du coupe-tirage après 5 minutes de
fonctionnement du brûleur principal. Utilisez la flamme
d’une allumette ou d’une bougie, ou la fumée d’une
cigarette, d’un cigare ou d’une pipe.
f.
Après avoir vérifié que chaque appareil restant connecté
au système de ventilation commune ventile correctement
en le testant comme indiqué ici, remettez les portes,
fenêtres, ventilateurs d’échappement, registres de tirage
des cheminées et tout autre appareil fonctionnant au gaz
dans leur état précédent.
11
Manuel d’installation et Manuel d’entretien
2
Préparation de la chaudière
Conversion des gaz
une chaudière déjà
 AVERTISSEMENT Pour
installée, vous devez couper
l’alimentation du gaz, couper le courant et laisser la chaudière
refroidir avant de continuer. Vous devez également tester
entièrement la chaudière après conversion, afin de vérifier
les performances tel que décrit la Section 10 Démarrage de
ce manuel.
Après la conversion en BP, vérifiez
la combustion selon la procédure
de Démarrage, à la section 10 de ce manuel. L’absence de
contrôle et de vérification de la combustion peut entraîner des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
 AVERTISSEMENT
Figure 2-1 Orifice Propane Installation
Vous devez installer l’orifice de propane pour allumer la
chaudière de chauffage Cadet sur du propane. En l’installant,
vérifiez que le repère de taille de l’orifice corresponde à la
taille de la chaudière (Tableau 2A).
VENTILATEUR
VENTURI
Tableau 2A Tableau de conversion BP
Tableau de conversion BP
Modèle
Poinçonnage de l’orifice BP
40
40/70
70
100
100/120
120/ 120 (combi)
1. Retirer les couvercles du haut et d’accès avant de l’appareil
(aucun outil nécessaire).
ORIFICE
COUPLAGE
VIS
VANNE DE GAZ
Figure 2-2 Conversion gaz Emplacement de l'étiquette
2. Débrancher le câble ruban du tableau de commande. Retirer
les quatre (4) vis fixant l'afficheur à l'avant de l'appareil et
retirer l'afficheur.
3. Débrancher le faisceau de câblage du connecteur de fils situé
sur le robinet de gaz.
This appliance was converted on ___/___/_____
(day / month / year)
to _________ gas with Kit No. ______________
4. À l'aide d'une clé Torx, retirer les deux (2) vis fixant le
robinet de gaz au venturi, avec le raccord en caoutchouc
noir sur le robinet de gaz (naturel) (FIG. 2-1).
5. Localiser le propane le diaphragme de la conversion d'un sac.
Vérifier que l'estampille sur le disque de l'orifice correspond
à la taille de la chaudière (40 - 120, voir le Tableau 2A).
6. Placez le propane orifice disque à l'intérieur de la noir
accouplement en caoutchouc, puis placez le noir raccord en
caoutchouc sur le bon raccord mâle du gaz (voir FIG. 2-1).
7. Repositionner le robinet de gaz contre le venturi et remettre
en place les deux (2) vis retirées à l'étape 4, fixant le robinet
au venturi (FIG. 2-1).
8. Refixer le faisceau de fils au robinet de gaz.
9. Une fois l'installation terminée, remplir l'étiquette de
conversion du gaz (dans le sachet du kit de conversion)
et la fixer à l'extérieur de l'appareil, au-dessus de la plaque
signalétique. Accrocher l'étiquette d'avertissement du PL
(dans le sachet du kit de conversion) au tuyau de gaz, en
dessous de la chaudière (FIG. 2-2).
10. Remettez le couvercle d’accès avant en place.
12
with burner orifices (size or number) _________
by ____________________________________
______________________________________
______________________________________
(name & address of organization making this
conversion, who accepts the responsibility for
the correctness of this conversion)
Refer to the rating plate for the input rating
and gas pressure settings for the converted gas.
CONVERSION DU
GAZ LABEL
(APPOSER À
VESTE ILLUSTRÉ)
LP ÉTIQUETTE
D'AVERTISSEMENT
(PENDENT DES
CONDUITES DE GAZ)
Retirez la chaudière de la palette en bois
1. Après avoir retiré le carton d’emballage extérieur de la
chaudière, retirez la boîte de pièces.
2. Pour retirer la chaudière de la palette:
a. Déposez les deux (2) tire-fond qui fixent le bas de
l’appareil à la palette.
b. Soulevez la chaudière du support mural monté sur la
palette
Ne pas essayer d'utiliser les tuyaux en cuiv ATTENTION
re pour soulever la chaudière (FIG. 2-3)
3. Déposez les deux (2) tire-fond qui fixent le support mural
à la palette en bois. Assurez-vous de ne pas desserrer le
support mural, car il doit servir à fixer la chaudière au
mur (FIG. 2-4).
Manuel d’installation et Manuel d’entretien
2
Préparation de la chaudière
AVIS
Ne pas laisser chuter la chaudière. La
chaudière pourrait être endommagée.
2.
Figure 2-3 Emplacements de levage acceptables
3.
(suite)
Monter le support mural à l’aide des 2 tire-fond de 1/4"
fournis. Assurez-vous que le bord supérieur du support soit
éloigné du mur. Assurez-vous que le support soit de niveau
une fois monté. Une extrême attention est nécessaire pour
s’assurer que les boulons soient fixés au centre des poteaux.
Suspendez la chaudière au support et fixez le bas à l’aide de
deux (2) tire-fond supplémentaires fournis.
La chaudière est trop lourde
 AVERTISSEMENT pour être soulevée par une seule
personne. Un minimum de deux personnes est nécessaire pour
monter la chaudière sur le support.
Figure 2-4 Chaudière montée sur une palette
d’expédition
RETIRER LE SUPPORT
[MURAL] D’EXPÉDITION
NE PAS JETER – SERA
NÉCESSAIRE POUR FIXER
LA CHAUDIÈRE AU MUR
Montage de la chaudière
Montage sur un mur en béton:
1. Montez le support mural à l’aide des 2 boulons d’ancrage à cale
fournis avec le support (FIG. 2-5). Pour monter les boulons
d’ancrage à cale, percez un trou de 1/4" de diamètre et de
1 pouce 1/8" de profondeur, et insérez l'ancrage. Suspendez
le support à l’ancrage et fixez-le avec les deux écrous fournis.
Assurez-vous que le bord supérieur du support soit éloigné
du mur. Assurez-vous que le support soit de niveau une fois
monté. Une extrême attention est nécessaire pour s’assurer
que les boulons soient fixés au centre des poteaux.
Remarque: Si l’épaisseur du mur ne permet pas de percer un
trou de 1 pouce 1/8" de profondeur, un matériel convenable à
cette application doit être fourni.
2. Suspendez la chaudière au support et fixez le bas à l’aide
des deux (2) ancrages restants, en suivant les instructions
ci-dessus.
Montage sur un mur à colombage métallique:
1. Le support de montage mural est conçu pour un espacement
de poteaux de 16 pouces à partir du centre (FIG. 2-5). Pour
les autres espacements, une surface de montage solide doit
être fournie par l’installateur.
Ne pas monter la chaudière sur
 AVERTISSEMENT un mur creux. Assurez-vous de
monter la chaudière uniquement sur les poteaux.
2. Montez le support mural à l’aide de deux (2) boulons à
ailettes fournis, capables de supporter 100 livres chacun.
Assurez-vous que le bord supérieur du support soit éloigné
du mur. Assurez-vous que le support soit de niveau une fois
monté. Une extrême attention est nécessaire pour s’assurer
que les boulons soient fixés au centre des poteaux
3. Suspendez la chaudière au support et fixez le bas à l’aide de
deux (2) boulons à ailettes fournis.
Figure 2-5 Montage de la chaudière
Voir en page 9 de ce manuel les instructions sur l’emplacement
du montage de la chaudière.
AVIS
MUR: POTEAUX EN BOIS
OU EN MÉTAL SUR CENTRES
DE 16" (406 MM) – OU –
MAÇONNERIE / BÉTON COULÉ
La chaudière de chauffage Cadet ne doit
pas être installée sur le sol.
SUPPORT DE MONTAGE
(FOURNI PAR L’USINE)
Montage sur un mur à colombage en bois:
1. Le support de montage mural est conçu pour un
espacement de poteaux de 16 pouces à partir du centre
(FIG. 2-5). Pour les autres espacements, une surface de
montage solide doit être fournie par l’installateur.
Ne pas monter la chaudière sur
 AVERTISSEMENT un mur creux. Assurez-vous de
monter la chaudière uniquement sur les poteaux.
FIXATIONS
APPROPRIÉES
POUR TYPE DE
MUR QTÉ. 4
13
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
Options de ventilation directe – Ventilation murale
Figure 3-1 Terminaison murale à deux tuyaux Voir page 22 pour d’autres détails
Figure 3-2 Terminaison murale concentrique en
PVC/CPVC - Voir page 25 pour d’autres détails
Options de ventilation directe - Ventilation verticale
Figure 3-3 Terminaison verticale Figure 3-4 Terminaison verticale Figure 3-5 Ventilation verticale, Air
à deux tuyaux - Voir page 28 pour concentrique en PVC/CPVC - Voir latéral
page 30 pour d’autres détails
d’autres détails
14
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
(suite)
Installation de la ventilation et de la tuyauterie d’air de combustion
La chaudière Cadet doit être ventilée et
alimentée en air de combustion et de
ventilation, comme le décrit cette section. Assurez-vous que la
tuyauterie de ventilation et d’air et que l’alimentation en air de
combustion soient conformes aux instructions concernant le
système de ventilation, le système d’air et la qualité de l’air de
combustion. Voir également la section 1 de ce manuel.
Inspectez soigneusement la tuyauterie de ventilation et d’air
terminée, pour vous assurer qu’elle est entièrement étanche
à l’air et conforme aux instructions fournies et à toutes les
exigences des codes en vigueur.
Un système de ventilation et d’air mal installé peut entraîner des
blessures corporelles graves ou la mort.
 DANGER
Cet appareil nécessite un système
 AVERTISSEMENT
spécial de ventilation. N’utiliser
qu’un tuyau et des raccords en acier inoxydable, en PVC, en
CPVC ou en propylène indiqués aux Tableaux 3C, 3D et 3F
pour la ventilation. Sinon, de graves blessures personnelles, la
mort ou des dégâts matériels importants pourraient en résulter.
NE PAS mélanger des composants
de différents systèmes. Le système
de ventilation peut tomber en panne et provoquer une fuite
des produits de combustion dans l’espace de séjour. Le mélange
de matériaux de ventilation peut annuler la garantie et la
certification de l’appareil.
 AVERTISSEMENT
L’installation doit être conforme aux
exigences locales et au Code National du
Gaz combustible ANSI Z223.1 pour les installations aux ÉtatsUnis, ou CSA B 149.1 sur les installations canadiennes.
AVIS
La ventilation et la tuyauterie d’air du la chaudière Cadet
peut être installée à travers le toit ou un mur latéral. Suivre les
procédures de ce manuel pour la méthode choisie. Se reporter
aux informations de ce manuel pour déterminer la longueur
acceptable de la tuyauterie de ventilation et d’air.
Vous pouvez utiliser l’une des méthodes de tuyauterie
ventilation/air traitées dans ce manuel. Ne pas essayer d’installer
la chaudière Cadet par d’autres moyens.
Vous devez installer également une tuyauterie d’air depuis
l’extérieur de l’adaptateur de prise d’air du chauffe-eau en
suivant les instructions d’Air ambiant en option, en page 18
de ce manuel. L’installation qui en résulte est une ventilation
directe (combustion étanche).
Connexions de prise d’air/ventilation
1. Connecteur de prise d’air de combustion (FIG. 3-6) Utilisé pour fournir l’air de combustion air directement
à l’appareil depuis l’extérieur. Un raccord est fourni avec
l’appareil pour le raccordement final. La tuyauterie d’air
de combustion doit être supportée selon les directives
indiquées dans le National Mechanical Code, Section 305,
Tableau 305.4 ou comme l’indiquent les codes locaux.
2. Connecteur de ventilation (FIG. 3-6 à 3-10z) - Utilisé pour
permettre le passage des gaz de combustion vers l’extérieur.
Un raccord de transition est fourni avec l’appareil pour le
raccordement final. La tuyauterie de ventilation doit être
supportée selon le National Building Code, Section 305,
Tableau 305,4 ou comme l’indiquent les codes locaux.
Figure 3-6 À côté de la tuyauterie d’air du chaudière
AIR
Pour une installation en placard ou
en alcôve, un matériau en CPVC,
en polypropylène ou en acier inoxydable doit être utilisé dans
une structure en placard/alcôve. Tout manquement au respect
de cet avertissement pourrait provoquer un incendie, des
blessures corporelles ou la mort.
 AVERTISSEMENT
 ATTENTION
Une installation incorrecte des systèmes
de ventilation peut entraîner des blessures
ou la mort.
Suivre les instructions de la Section 1,
page 10 de ce manuel pour retirer un
chauffe-eau d’un système de ventilation existant.
AVIS
Ne connecter aucun autre appareil
au tuyau de ventilation ou plusieurs
chauffe-eau à un tuyau de ventilation commun. Sinon, de
graves blessures personnelles, la mort ou des dégâts matériels
importants pourraient en résulter.
 AVERTISSEMENT
15
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
Dimensionnement
Le Chaudière Cadet utilise une prise d’air de combustion
d’un modèle spécifique et des tailles de tuyaux détaillées au
Tableau 3A ci-dessous.
Tableau 3A Taille de prise d’air/tuyaux de ventilation
Modèle Ventilation / Air 2" maxi
Ventilation / Air 3"
maxi
40
100 pieds
100 pieds
70
100 pieds
100 pieds
100
50 pieds
100 pieds
120
N/A
100 pieds
120 (C)
N/A
100 pieds
L’augmentation ou la réduction de la
AVIS
taille des tuyaux d’air de combustion ou
de ventilation n’est pas autorisée.
Les
longueurs
minimum/maximum
des tuyaux d’air de combustion et de
ventilation admissibles sont les suivantes:
Air de combustion = 7 équivalent-pieds minimum / 100
équivalent-pieds maximum
Ventilation = 7 équivalent-pieds minimum / 100 équivalentpieds maximum
Pour déterminer l’air de combustion et la longueur de
ventilation équivalents, ajouter 5 pieds pour chaque coude à
90° et 3 pieds pour chaque coude à 45°.
EXAMPLE: 20 pieds de tuyau en PVC + (4) coudes à
90° + (2) coudes à 45° + (1) kit de ventilation concentrique
(CVK3003) = 49 pieds équivalent de tuyauterie.
La puissance de sortie appareil permettra
de réduire de près de 1,5% pour chaque 25
pieds de longueur du conduit.
AVIS
Tableau 3B Concentric Vent Longueurs Kit de
ventilation équivalents
16
Modèle
Numéro du kit
Longueurs équivalentes
ventilation
40 - 100
120
CVK3008
CVK3003
3 pieds
3 pieds
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
(suite)
Matériaux
Matériaux des tuyaux d’entrée d’air:
Le(s) tuyau(x) d’entrée d’air doivent être étanches. Choisir
des matériaux appropriés pour les tuyaux d’entrée d’air de
combustion dans la liste suivante:
PVC, CPVC, Polypropylène ou ABS
Tuyau de ventilation en acier galvanisé avec joints et
soudures étanches, comme indiqué dans cette section.
Ventilation à double paroi de type « B », avec joints et
soudures étanches, comme indiqué dans cette section.
AL29-4C, matériau en acier inoxydable à souder selon les
spécifications du fabricant.
*Un tuyau en plastique peut nécessiter un adaptateur (non
fourni) entre le raccord d’entrée d’air de l’appareil et le tuyau
d’entrée d’air en plastique.
L’utilisation de matériaux
de prise d’air autres que ceux
spécifiés peut provoquer des blessures corporelles, la mort ou
des dégâts matériels.
 AVERTISSEMENT
L’utilisation d’une ventilation à double
paroi ou d’un matériau isolant pour le
tuyau d’entrée d’air de combustion est recommandée pour les
climats froids, afin d’empêcher la condensation de l’humidité
de l’air dans l’air de combustion entrant.
AVIS
Le tuyau d’entrée d’air en PVC, CPVC ou ABS doit être nettoyé
et soudé avec les solvants et la colle commerciale pour tuyaux
recommandés par le fabricant des tuyaux pour le matériau
utilisé. Le tuyau d’entrée d’air en PVC, CPVC, ABS, Dryer Vent
ou Fex Duct doit utiliser une colle au silicone pour assurer une
bonne étanchéité du raccordement de l’appareil et du bouchon
d’entrée d’air. Le dryer vent ou flex duct doivent utiliser une
fixation à vis pour souder la ventilation à l’entrée d’air de
l’appareil et au bouchon d’entrée d’air. Une bonne étanchéité
du tuyau d’entrée d’air garantit que l’air de combustion est
exempt de tout contaminant et fourni en quantité suffisante.
Lorsqu’un système d’alimentation latérale ou verticale en air
de combustion par le toit est débranché pour une raison
quelconque, le tuyau d’entrée d’air doit être recollé, pour
garantir que l’air de combustion sera exempt de contaminants
et fourni en quantité suffisante.
Une mauvaise étanchéité de tous les joints
et soudures dans le tuyau d’entrée d’air peut
provoquer une recirculation des gaz de combustion, un déversement
des produits de combustion et des émissions de monoxyde de
carbone, et des blessures corporelles graves ou la mort.
 DANGER
Étanchéité de matériaux de ventilation à double paroi de type
« B » ou de tuyaux de ventilation galvanisés pour l’entrée d’air
sur un système d’alimentation en air de combustion latéral ou
vertical par le toit:
a. Étanchéifier tous les joints et les soudures du tuyau
d’entrée d’air à l’aide de ruban adhésif pour conduites en
aluminium de type UL Standard 723 ou 181A-P, ou de
joint silicone de haute qualité UL, comme ceux fabriqués
par Dow Corning ou General Electric.
b. Ne pas installer de soudures sur le tuyau de ventilation en
bas des passages horizontaux.
c. Fixer tous les joints avec un nombre minimum de trois
(3) vis autotaraudeuses ou de rivets pop. Appliquer du
ruban adhésif pour conduites en aluminium ou du joint
d’étanchéité en silicone sur toutes les vis ou rivets installés
sur le tuyau de ventilation.
d. S’assurer que les tuyaux d’entrée d’air sont correctement
supportés.
17
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
Air ambiant en option
L’air ambiant en option est destiné aux
applications commerciales. La tuyauterie
d’air de combustion vers l’extérieur est recommandée pour
les résidences.
AVIS
Les applications commerciales utilisant la chaudière de
chauffage Cadet peuvent être installées avec un tuyau unique
transportant les produits de combustion vers l’extérieur
et utilisant l’air de combustion de la pièce. Pour utiliser
l’option de ventilation à air ambiant, les conditions et les
considérations suivantes doivent être observées.
• L’appareil DOIT être installé avec le kit d’air ambiant
approprié (Tableau 3C).
• La pièce DOIT être équipée d’ouvertures de taille
appropriée pour assurer un bon air de combustion.
Veuillez vous reporter aux instructions fournies avec
le kit d’air ambiant.
• Le niveau du bruit peut augmenter sensiblement
pendant le fonctionnement normal, depuis l’ouverture
d’air d’entrée.
• Le kit d’air ambiant rend l’appareil sensible à la
contamination de l’air de combustion provenant de
l’intérieur du bâtiment. Veuillez revoir la Section 1,
Empêcher la contamination de l’air de combustion,
pour garantir une bonne installation.
• Le système et les terminaisons de ventilation doivent
être conformes aux instructions de ventilation standard
indiquées dans ce manuel.
Avec la méthode du tuyau
 AVERTISSEMENT unique, les dispositions pour l’air
de combustion et de ventilation doivent être conformes à la
dernière édition du National Fuel Gas Code, ANSI Z223.1,
au Canada, à la dernière édition du CGA Standard B149
Installation Code pour les appareils et les équipements
à gaz, ou les dispositions en vigueur des codes locaux de
construction.
Tableau 3C Kit d’air ambiant en option
Modèle
40 - 100
120
18
Numéro du kit
KIT30051
KIT30052
Contamination de l’air
Les produits pour piscines et buanderies, et les produits ménagers
et de loisirs communs, contiennent souvent des composés
fluorés ou chlorés. Lorsque ces produits chimiques traversent
la chaudière, ils peuvent former des acides forts. L’acide peut
ronger la paroi de la chaudière et provoquer de graves dégâts,
avec une menace de déversement de gaz de combustion ou de
fuite d’eau de la chaudière dans le bâtiment.
Veuillez lire les informations données au Tableau 1A,
page 10, indiquant les contaminants et les zones susceptibles
d’en contenir. Si des produits chimiques contaminants sont
présents à proximité de l’emplacement de l’entrée d’air de
combustion de la chaudière, faites raccorder l’air de combustion
de la chaudière par votre installateur et la ventilation à un autre
endroit, conformément à ce manuel.
Si l’entrée d’air de combustion de
 AVERTISSEMENT la chaudière est située dans une
buanderie ou une installation pour piscine par exemple, ces
zones contiennent toujours des contaminants dangereux.
Pour éviter tout risque de blessure
corporelle grave ou la mort, vérifier
les zones et les produits indiqués au Tableau 1A, page 10, avant
d’installer la chauffe-eau ou la tuyauterie de prise d’air.
 AVERTISSEMENT
Si des contaminants sont trouvés, vous DEVEZ:
• Éliminer les produits de façon permanente.
—OU—
• Déplacer la prise d’air et les terminaisons de
ventilation vers d’autres zones.
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
(suite)
PVC/CPVC
L’utilisation de ce produit avec des matériaux de ventilation en
PVC/CPVC indiqués au Tableau 3D a été approuvée.
Installation de la tuyauterie de ventilation et d’air
L'adaptateur du tuyau d'échappement
 AVERTISSEMENT agit comme la section du tuyau du
démarreur en CPVC fournie avec l'appareil, si la ventilation en
PVC/CPVC doit être utilisée (FIG. 3-7). Les raccords de ventilation
fournis sur place doivent être collés à la section de tuyau en PVC à
l’aide de colle universelle pour tuyaux en PVC et CPVC. N’utilisez
que des matériaux, des apprêts et de la colle spécifiés au Tableau
3D pour le raccordement des ventilations. Tout manquement au
respect de cet avertissement pourrait provoquer un incendie, des
blessures corporelles ou la mort.
N’utiliser que des nettoyants, des apprêts et
AVIS
des solvants approuvés pour les matériaux
assemblés.
Tous les tuyaux de ventilation en PVC
AVIS
doivent être collés, correctement supportés
et l’échappement doit avoir une pente d’un minimum de 1/4 de
pouce par pied vers le chauffe-eau (pour permettre la vidange
du condensat).
L’isolation ne doit pas être utilisée
 AVERTISSEMENT
sur des matériaux de ventilation
en PVC ou CPVC. L’usage de l’isolation fait augmenter la
température des parois de ventilation et peut provoquer une
défaillance du tuyau de ventilation.
Pour les installations avec une
 AVERTISSEMENT
ventilation en 2", les sept (7)
premiers équivalent-pieds de ventilation doivent être en
CPVC (fournis sur place). Voir les exemples ci-dessous.
Pour les modèles 40 à 100, en
 AVERTISSEMENT
passant d'un diamètre de
ventilation de 2" à 3", un adaptateur de 2" à 3" en CPVC est
nécessaire lorsqu'une ventilation en PVC/CPVC est utilisée.
Exemples: 1. Sept (7) pieds à la verticale
2. Connecteur + coude à 90° + 2 pieds à l'horizontale
3. Un (1) pied à la verticale + coude à 90° + 1 pied
à l'horizontale
Tableau 3D Tuyau et raccords de ventilation en PVC/CPVC
1. Travailler depuis le chauffe-eau vers la ventilation ou la
terminaison d’air. Ne pas dépasser les longueurs indiquées
dans ce manuel pour la tuyauterie d’air ou de ventilation.
2. Couper le tuyau aux longueurs indiquées et ébarber
l’intérieur et l’extérieur des extrémités du tuyau.
3. Chanfreiner l’extérieur de chaque tuyau pour permettre
une répartition uniforme de la colle lors du collage.
4. Nettoyer toutes les extrémités de tuyaux à l’aide d’un
chiffon propre et sec. (L’humidité retarde le séchage et la
saleté ou la graisse empêchent le collage.)
5. Sécher le tuyau de ventilation ou d’air pour permettre un
bon raccordement avant de coller l’ensemble. Le tuyau doit
rentrer de un à deux tiers dans le raccord pour permettre
une bonne étanchéité après avoir mis la colle.
6. Amorçage et collage:
a. Manipuler soigneusement les raccords et les tuyaux
pour empêcher la contamination des surfaces.
b. Appliquer une couche uniforme d’apprêt au raccord
et à l’extrémité du tuyau sur environ 1/2" au-delà de la
profondeur de prise.
c. Appliquer une deuxième couche d’apprêt à la prise du
raccord.
d. Pendant que l’apprêt est encore humide, appliquer sur
le tuyau une couche uniforme de colle approuvée à
la profondeur de la prise du raccord avec une couche
uniforme de colle approuvée sur la prise du raccord.
e. Appliquer une deuxième couche de ciment sur le tuyau.
f. Pendant que la colle est encore humide, insérer le tuyau
dans le raccord et tourner si possible le tuyau de 1/4 de
tour en l’insérant. REMARQUE : S’il existe des vides, la
colle n’a pas été suffisamment appliquée et le joint peut
être défectueux.
g. Essuyer l’excès de colle en retirant l’anneau ou les grains
qui amollissent inutilement le tuyau.
Figure 3-7 Ventilation en PVC/CPVC à proximité de
la chaudière
VENTILATION
AIR
Tuyau et raccords de ventilation en PVC/CPVC approuvés
Élément
Matériau
Standard
Programme PVC 40, 80 ANSI/ASTM D1785
Tuyau de
PVC - DWV
ANSI/ASTM D2665
ventilation
Programme PVC 40, 80 ANSI/ASTM F441
Programme PVC 40 ANSI/ASTM D2466
Raccords de
Programme PVC 80 ANSI/ASTM D2467
ventilation
Programme PVC 80 ANSI/ASTM F439
Colle/Apprêt PVC
ANSI/ASTM D2564
pour tuyaux CPVC
ANSI/ASTM F493
AVIS: NE PAS UTILISER DE TUYAU À ÂME CELLULAIRE (MOUSSE)
Remarque: Au Canada, le tuyau, les raccords en CPVC et PVC et la
colle/primaire doivent être certifiés ULC-S636.
19
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
L’installateur doit utiliser un adaptateur
de démarrage de ventilation spécifique au
L’utilisation de ce produit avec une ventilation en polypropylène niveau de la connexion du collier de combustion, fourni par
des fabricants indiqués au Tableau 3E a été approuvée.
le fabricant de ventilations, pour l’adapter à son système de
Toutes les terminaisons doivent être conformes avec les options ventilation. Voir au Tableau 3F les adaptateurs de ventilation
indiquées dans ce manuel et permettre une ventilation de paroi approuvés. Jeter la partie de début en CPVC.
unique.
Toutes les connexions de ventilation
AVIS
Pour le support et les connexions spéciales exigées, voir
DOIVENT être fixées par le connecteur à
les instructions du fabricant. Toute la ventilation doit être joint du fabricant (FIG. 3-9).
conforme aux exigences de diamètre standard et d’équivalent
L’isolation ne doit pas être utilisée
 AVERTISSEMENT
longueur établies.
sur des matériaux de ventilation en
Pour déterminer la longueur d’air et d’évacuation polypropylène. L’usage de l’isolation fait augmenter la température
de combustion équivalent pour polypropylène monoparoi des parois de ventilation et peut provoquer une défaillance du
tuyauterie :
tuyau de ventilation.
• 1 pied de tuyau de monoparoi Duravent 4 pouce
N’utiliser que les adaptateurs et le système
équivautà 1,6 pied de tuyauterie
 ATTENTION
de ventilation indiqués aux Tableaux
Polypropylène souple
3E et 3F. NE PAS mélanger des systèmes de ventilation de
Pour utiliser du tuyau flexible, il est recommandé d’avoir un différents types ou fabricants, sauf indiqués dans ce manuel.
matériau de ventilation dans un espace ambiant à 32 °F ou Sinon, de graves blessures personnelles, la mort ou des dégâts
plus avant de le plier lors de l’installation. Aucun coude ne doit matériels importants pourraient en résulter.
dépasser 45° et doit être installé UNIQUEMENT à la verticale
Les installations doivent être conformes aux
AVIS
ou près de la verticale (FIG. 3-8).
codes nationaux et locaux en vigueur. Pour
les
installations
au
Canada,
la ventilation en polypropylène doit
Figure 3-8 Près de chaudière en polypropylène souple évacuation
figurer comme système ULC-S636 approuvé.
Polypropylène
AVIS
Duravent 3”
CAP
CHEMINÉE
Duravent 4”
“B” DIM
“A” DIM
B
10 FT
20 FT
30 FT
40 FT
50 FT
60 FT
70 FT
80 FT
90 FT
A
60 FT
53 FT
47 FT
40 FT
33 FT
27 FT
20 FT
13 FT
7 FT
10 FT
20 FT
30 FT
40 FT
50 FT
60 FT
70 FT
80 FT
90 FT
45 FT
40 FT
35 FT
30 FT
25 FT
20 FT
15 FT
10 FT
5 FT
90 FT
80 FT
70 FT
60 FT
50 FT
40 FT
30 FT
20 FT
10 FT
30 FT
27 FT
23 FT
20 FT
17 FT
13 FT
10 FT
7 FT
3 FT
Figure 3-9 Ventilation en Polypropylène à proximité de la
chaudière Modèle 120
Centrotherm 4”
“B” DIM
3” RIGIDE 3” FLEX4” FLEX
10 FT
20 FT
30 FT
40 FT
50 FT
60 FT
70 FT
80 FT
90 FT
AVIS
4” RIGIDE 4” FLEX 5” FLEX
90 FT
80 FT
70 FT
60 FT
50 FT
40 FT
30 FT
20 FT
10 FT
Centrotherm 3”
“A” DIM
L’installation d’un système de ventilation
en polypropylène doit être conforme
aux instructions fournies par le fabricant avec le système de
ventilation.
“B” DIM
“A” DIM
3” RIGIDE 3” FLEX 4” FLEX
90 FT
80 FT
70 FT
60 FT
50 FT
40 FT
30 FT
20 FT
10 FT
“A” DIM “B” DIM
4” RIGIDE 4” FLEX
10 FT 33 FT
20 FT 29 FT
30 FT 26 FT
40 FT 22 FT
50 FT 18 FT
60 FT 15 FT
70 FT 11 FT
7 FT
80 FT
4 FT
90 FT
CONNECTEUR DE JOINT REQUIS À TOUTES
LES CONNEXIONS DE COMPOSANTS DU
SYSTÈME DE VENTILATION
* NOTES: 1) FLEX PIPE NE PEUT S'EXÉCUTER QUE DANS UNE ORIENTATION VERTICALE
2) TOUTES LES LONGUEURS D'ÉVENT REPRÉSENTÉS AU PLUS HAUT
DES CHARTS SONTLONGUEURS ÉQUIVALENTES.
3) SECTION A EST ÉQUIVALENTS PIEDS DE TUYAU RIGIDE, CE QUI
PEUTPARMI LES 45 ET 90 ° COUDES. VEUILLEZ CONSULTER LA SECTION
DE DIMENSIONNEMENTPOUR DÉTERMINER LES PIEDS ÉQUIVALENT.
ADAPTATEUR EN POLYPROPYLÈNE
AVEC PINCE D'ÉCHAPPEMENT
Tableau 3E Tuyau et raccords de ventilation en polypropylène
Fabricants de ventilations en polypropylène approuvés
Fabrication
Modèle
Éco-systèmes Centrotherm
Duravent (Groupe M & G)
InnoFlue SW/Flex
PolyPro Unique-Murale / Flex PolyPro
Tableau 3F Terminaisons et adaptateurs en polypropylène approuvées
Centrotherm InnoFlue SW
Modèle Adaptateur en polypropylène/ Connecteur à
40 - 100
120
Flue Clamp
joint
ISAG0202 w/IAFC02
IANS02
Duravent Polypro
Support de
Adaptateur en Connecteur
parois
Adaptateur mural*
retenue murale*
polypropylène
à joint
latérales kit
ISTAGL0202
2PPS-AD
2PPS-LB
2PPS-HLK
ISAG0303 w/IAFC03
IANS03
IATP0303
ISTAGL0303
* Ces pièces ne sont nécessaires que si l’ensemble de terminaison murale est utilisé.
3PPS-AD
3PPS-LB
3PPS-HLK
20
IATP0202
Manuel d’installation et Manuel d’entretien
3
Ventilation générale
(suite)
Ventilation en acier inoxydable
L’installation d’un système de ventilation
en acier inoxydable doit être conforme
aux instructions fournies par le fabricant.
AVIS
L’utilisation de ce produit a été approuvée avec de l’acier
inoxydable des fabricants listés au Tableau 3G.
N’utiliser que des matériaux,
systèmes de ventilation et
terminaisons indiqués au Tableau 3G et 3H. NE PAS mélanger
des systèmes de ventilation de différents types ou fabricants.
Sinon, de graves blessures personnelles, la mort ou des dégâts
matériels importants pourraient en résulter.
Figure 3-10 Près de la ventilation en acier inoxydable
du chaudière
 AVERTISSEMENT
VENTILATION
L’installateur doit utiliser un adaptateur
de démarrage de ventilation spécifique au
niveau de la connexion du collier de combustion, fourni par
le fabricant de ventilations, pour l’adapter à son système de
ventilation. Voir au Tableau 3H les adaptateurs de ventilation
approuvés. Jeter la partie de début en CPVC.
AVIS
3" ADAPTATEUR S S
Les installations doivent être conformes
aux codes nationaux et locaux en vigueur.
Les systèmes de ventilation en acier inoxydable doivent être
agréés selon l’UL-1738 pour les États-Unis et l’ULC-S636
pour le Canada.
AVIS
Tableau 3G Tuyau et raccords de ventilation en acier inoxydable
Fabricants de ventilations en acier inoxydables agréés
Fabrication
Modèle
Dura Vent (Groupe M & G)
FasNSeal Vent / FasNSeal Flex* Vent
Z-Flex (Groupe Nova Flex)
Z-Vent
Heat Fab (Selkirk Corporation)
Saf-T Vent
*La ventilation murale intérieur lisse FasNSeal Flex ne s’utilise que dans les parties verticales ou presque verticales, en prenant
soin de s’assurer qu’aucun affaissement ne se produit sur le circuit de ventilation. Raccorder à la ventilation rigide FasNSeal à
l’aide d’adaptateurs spécialement conçus et selon la méthode de collage, voir les instructions du fabricant.
Tableau 3H Terminaisons et adaptateurs en acier inoxydable agréés
Modèle
40 - 120
ProTech
Heat Fab
Z Flex
FasNSeal
Saf-T Vent
Z-Vent
**Adaptateur Terminaison Terminaison *Adaptateur Terminaison Terminaison **Adaptateur Terminaison Terminaison
pour
de
d'air
pour
de
d'air
pour
de
d'air
chaudière combustion d’admission chaudière combustion d’admission chaudière combustion d’admission
300716
(Ventilation)
FSBS3
300715 (D'air FSRC3(R.C)
d’admission)
WB50210
(Ventilation)
303889
9301PVC
(D'air
d’admission)
9392
5300CI
2SVSLPVC3
(Ventilation)
9314TERM
2SVSTP03
2SVSLA03 2SVSRCX03 2SVSTEX0390
(D'air
d’admission)
*L'option de ventilation en acier inoxydable n'est disponible qu'en diamètres de ventilation de 3".
21
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
Terminaison ventilation/air – Paroi
murale
Suivez les instructions ci-dessous
pour déterminer l’emplacement
de la ventilation et éviter des blessures corporelles graves, la
mort ou des dégâts matériels importants.
Une ventilation de gaz passant
 AVERTISSEMENT par un mur extérieur ne doit pas
se terminer près du mur ou sous des extensions du bâtiment
comme des corniches, parapets, balcons ou terrasses. Le non
respect peut entraîner des blessures corporelles graves, la
mort ou des dégâts matériels importants.
 AVERTISSEMENT
Déterminez l’emplacement
Placez les terminaisons de ventilation/air en observant les
directives suivantes:
1. La longueur totale de la tuyauterie de ventilation ou d’air
ne doit pas dépasser les limites indiquées à la Section
Ventilation générale en page 16 de ce manuel.
2. Vous devez prendre en compte les alentours pour
terminer la ventilation et l’air:
a. Positionnez la terminaison de ventilation là où les
vapeurs ne risquent pas d’endommager les arbustes
ou les plantes voisines, ni le matériel de climatisation,
ni être indésirable.
b. Les produits de combustion forment un panache
visible lorsqu’ils se condensent dans de l’air froid.
Évitez les zones où le panache peut obstruer la vue
par les fenêtres.
c. Les vents dominants peut faire geler le condensat
et provoquer l’accumulation d’eau/glace où les
produits de combustion se précipitent sur les
surfaces du bâtiment ou sur les plantes.
d. Évitez tout risque de contact des produits de
combustion avec des personnes ou des animaux.
e. Ne placez pas de terminaison là où des vents à
contre-courant peuvent affecter les performances
ou entraîner une recirculation, comme les coins
intérieurs du bâtiment, les bâtiments ou les surfaces
voisines, les soupiraux, les cages d’escalier, les
alcôves, cours ou autres zones en retrait.
Figure 4-1A Terminaison latérale en PVC/CPVC/
Polypropylène alternative d’air et de ventilation, avec
raccords fournis sur place
VERS LE RACCORD
D'ENTRÉE D'AIR DE
LA CHAUDIÈRE
Si vous utilisez l’autre terminaison murale:
3. La tuyauterie d’air doit se terminer sur un coude tourné
vers le bas, comme indiqué à la FIG. 4-1A. Cette disposition
empêche toute recirculation des produits de combustion
dans le courant d’air de combustion.
4. La tuyauterie de ventilation doit se terminer sur un coude
tourné vers l’extérieur ou loin de l’entrée d’air, comme
indiqué à la FIG. 4-1A.
Ne pas dépasser les longueurs
maximum de la tuyauterie de
ventilation extérieure illustrée aux FIG. 4-1A. Une longueur
excessive exposée à l’extérieur peut provoquer le gel du condensat
dans le tuyau de ventilation et peut arrêter le chauffe-eau.
En faisant sortir une ventilation murale avec des matériaux
de ventilation en PVC, CPVC ou polypropylène, un kit
de terminaison de ventilation murale en option peut être
commandé (se référer au Tableau 4A pour les numéros de
kits).
 AVERTISSEMENT
Tableau 4A Autre kit de ventilation murale
Modèle
Numéro du
Taille de
Air Taille
kit
ventilation
40 - 100 KIT30044
120
KIT30045
2"
2"
5 5/8"
3"
3"
5 5/8"
Figure 4-1B Terminaison latérale en PVC/CPVC/
Polypropylène alternative d’air et de ventilation, avec
raccords fournis sur place
VERS LE RACCORD
D'ENTRÉE D'AIR DE
LA CHAUDIÈRE
DE LA CHAUDIÈRE
AU RACCORDEMENT
DU TUYAU DE VENTILATION
ORIENTATIONS POSSIBLES
12"
MIN
GRILLAGE AVIAIRE
12” MIN
15” MAX
PLAQUE DE
TERMINAISON
12”
MIN
GRILLAGE AVIAIRE
NIVEAU DU SOL OU
LIGNE DE NEIGE
22
12"
MIN
POUR
SUS
PEN
SION
TERMINAISON
VENTILATION/AIR
NIVEAU DU SOL OU
LIGNE DE NEIGE
DE LA CHAUDIÈRE
AU RACCORDEMENT DU
TUYAU DE VENTILATION
Largeur
Centerline
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
Terminaison ventilation/air – Paroi murale
(suite)
Figure 4-2A Espace par rapport aux entrées d'air par
gravité avec raccords fournis sur place
Figure 4-1C Disposition alternative de la ventilation (si
l’espace le permet) avec raccords fournis sur place
VERS LE RACCORD
D'ENTRÉE D'AIR DE
LA CHAUDIÈRE
COUPLAGE
12”
MIN
12” MIN
15” MAX
GRILLAGE
AVIAIRE
(CLASSIQUE)
DE LA CHAUDIÈRE
AU RACCORDEMENT
DU TUYAU DE
VENTILATION
GRILLAGE
AVIAIRE
12”
MIN
12”
MIN
GRILLAGE
AVIAIRE
NIVEAU DU SOL OU
LIGNE DE NEIGE
12”
MIN
Figure 4-2B Espace par rapport aux entrées d'air par
gravité utilisant une ventilation en option
ALTERNATE VENTING ARRANGEMENT
(IF SPACE PERMITS)
Figure 4-1D Alterner la disposition de ventilation
Terminaison d'air murale classique en acier inoxydable et
ventilation avec raccords fournis sur place
VERS LE RACCORD
D'ENTRÉE D'AIR DE
LA CHAUDIÈRE
12"
MIN.
TERMINAISON
VENTILATION/AIR
12" MIN
15" MAX
12"
MIN.
12"
MIN.
DE LA CHAUDIÈRE
AU RACCORDEMENT
DU TUYAU DE
VENTILATION
12" MIN
Figure 4-3A Espace par rapport aux entrées d'air forcé
utilisant un kit de ventilation en option
GRILLAGE AVIAIRE
SI MOINS DE 10’
NIVEAU DU SOL OU LIGNE DE NEIGE
5. Conserver les espaces indiqués dans les FIG.4-1A à 4-3B, pages
22 et 23. Respecter également les consignes suivantes:
a. La ventilation doit se terminer:
• au moins à 6 pieds des murs adjacents.
• À plus de 12 pouces au-dessus du sol, lorsqu’elle est
placée à proximité de passages publics.
• Au moins 7 pieds au-dessus d’un passage public.
• À au moins 3 pieds au-dessus d’une entrée d’air forcée,
à moins de 10 pieds.
• À au moins 12 pouces à l’horizontale d’une porte ou
d’une fenêtre, ou de toute autre entrée d’air gravitaire.
b. L’entrée d’air doit se terminer à au moins 12 pouces
au-dessus du sol ou de la ligne de neige; au moins 12
pouces u-dessous de la terminaison de ventilation; et le
tuyau de ventilation ne doit pas dépasser à plus de 24
pouces verticalement à l’extérieur du bâtiment, comme
illustré aux FIG. 4-1B.
c. Ne pas terminer à moins de 4 pieds à l’horizontale
d’un compteur électrique, d’un compteur de gaz, d’un
régulateur, d’une soupape de sécurité ou de tout autre
équipement. Ne jamais terminer à moins de 4 pieds
au-dessus ou au-dessous de ces équipements à l’horizontale.
6. Placer les terminaisons de façon qu’elles ne puissent pas être
endommagées par des objets étrangers, comme des pierres ou des
balles, ou susceptibles d’accumuler des feuilles ou des sédiments.
TERMINAISON
VENTILATION/AIR
36"
MIN.
POUR L’ENTRÉE
D’AIR PULSÉ
7’ MINIMUM AUDESSUS DES
PASSERELLES
Figure 4-3B Espace par rapport aux entrées d'air forcé
avec raccords fournis sur place
SI MOINS DE 10’
36”
MIN
POUR L’ENTRÉE
D’AIR PULSÉ
GRILLAGE AVIAIRE
(CLASSIQUE)
7’ MINIMUM AUDESSUS DES
PASSERELLES
23
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
Préparer les pénétrations murales
1. Pénétration des tuyaux d’air:
a. Découper un orifice pour le tuyau d’air. Dimensionner
le trou du tuyau d’air comme désiré, au diamètre
extérieur du tuyau.
2. Pénétration du tuyau de ventilation:
a. Découper un orifice pour le tuyau de ventilation. Pour
une construction combustible ou non, dimensionner
l’orifice du tuyau de ventilation avec au moins 1/2
pouce d’espace autour du diamètre extérieur du tuyau
de ventilation:
• Orifice de 3 pouces ½ pour tuyau de ventilation de
2 pouces
• Orifice de 4 pouces ½ pour tuyau de ventilation de
3 pouces
b. Insérer un passe-mur en métal galvanisé dans le trou
du tuyau de ventilation comme illustré à la FIG. 4-4A
3. Utiliser une plaque de terminaison murale comme gabarit
pour repérer l'emplacement correct des centres de trous.
4. Suivre tous les codes locaux concernant l'isolation du tuyau
de ventilation pour traverser les planchers ou les murs.
5. Boucher soigneusement les ouvertures extérieures avec un
calfeutrage extérieur.
Figure 4-4A Ensemble de terminaison murale avec
raccords fournis sur place
TUYAUTERIE D’AIR
3. L’entrée d’air d’une la chaudière de chauffage Cadet fait
partie d’une connexion de ventilation directe. Elle n’est pas
classée comme prise d’air pulsé en raison de l’espace depuis
les ventilations adjacentes à la chaudière.
Figure 4-5A Terminaisons de ventilation multiple avec
raccords fournis sur place (doivent également être
conformes à la Figure 4-1A)
VENTILATION
12" MIN. ENTRE LE BORD DU TUYAU D'AIR ET
LETUYAU DE VENTILATION ADJACENT
Figure 4-5B Autres terminaisons de ventilation multiple
(doivent également être conformes à la Figure 4-1B)
COUDE
VENTILATION
12" MINI ENTRE LE BORD DE L’ENTRÉE
D’AIR ET LA SORTIE DE
VENTILATION ADJACENTE
TUYAUTERIE
DE VENTILATION
AIR
GRILLAGE AVIAIRE
PASSE-MUR
GALVANISÉ
COUDE
PLAQUE DE
TERMINAISON MURALE
GRILLAGE AVIAIRE
Terminaisons ventilation/air multiples
1. En terminant la chaudière multiples, terminez chaque
connexion ventilation/air comme décrit dans ce manuel
(FIG. 4-5A).
Tous les tuyaux de ventilation et les
entrées d’air doivent se terminer à
la même hauteur pour éviter des blessures corporelles graves, la
mort ou des dégâts matériels importants.
 AVERTISSEMENT
2. Placez les passages de murs pour obtenir un espace
minimum de 12 pouces entre le bord de l’entrée d’air
et la sortie de ventilation adjacente, comme illustré à la
FIG. 4-5A pour les installations aux États-Unis. Pour les
installations canadiennes, laissez les espaces requis par le
Code d’installation CSA B149.1.
24
TERMINAISON
VENTILATION/AIR
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
(suite)
Terminaison latérale – Ventilation concentrique en option
Description et utilisation
Lochinvar propose des kits de terminaison concentrique des
tuyaux d’air de combustion et de ventilation (Kit d’usine
n° CVK3003 pour diamètre 3" ou #CVK3008 - 2"). Les tuyaux
d’air de combustion et de ventilation doivent être fixés au kit de
terminaison. Le kit de terminaison doit se terminer à l’extérieur
de la structure et être installé comme illustré à la FIG. 4-6.
Le tuyau de ventilation de combustion et les raccords sont
indiqués au Tableau 3B de la page 16 de ce manuel.
Figure 4-6 Terminaison latérale concentrique
PORTE-A-FAUX
OU TOIT
3. Découpez un (1) orifice (5 pouces de diamètre pour les
installations n° CVK3003, 4 pouces de diamètre pour les
installations n° CVK3008 dans la structure pour installer le
kit de terminaison.
4. Assemblez partiellement le kit de terminaison de ventilation
concentrique. Nettoyez et collez selon les procédures de ces
instructions.
a. Collez le raccord concentrique en Y au plus gros tuyau du
kit (FIG. 4-7).
b. Collez le bouchon de pluie au tuyau du kit de plus petit
diamètre (FIG. 4-7).
Figure 4-7 Contenu du kit
NIVEAU DU SOL / DE LA NEIGE
Installation de terminaison latérale
1. Déterminez le meilleur emplacement pour le kit de
terminaison (voir FIG. 4-6).
2. Se reporter à la Section Déterminer l’emplacement en page
22 de ce manuel pour les considérations générales de
terminaison.
25
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
Terminaison latérale – Modèles de ventilation concentrique en option
Figure 4-8 Schéma des dimensions de ventilation concentrique
DIAM. NOMINAL
“B” PVC (AIR)
DIAM. NOMINAL
“B” PVC
(VENTILATION)
Kit de ventilation en 2"
Kit de ventilation en 3"
Au lieu de coller le plus petit tuyau
au bouchon de pluie, une vis en acier
inoxydable fournie sur place peut être utilisée pour assembler
les deux (2) composants lorsqu’il est nécessaire de les démonter
pour le nettoyage (voir FIG. 4-9).
AVIS
Avec la méthode d’assemblage
alternatif par vis, percez un trou
de dégagement dans le bouchon de pluie et un avant-trou dans
le tuyau de ventilation à la taille de le vis à utiliser. Le manque
de trous adéquats peut fissurer les composants en PVC et faire
recirculer les produits de combustion. Tout manquement au
respect de cet avertissement pourrait provoquer des blessures
corporelles ou la mort.
 AVERTISSEMENT
Ne pas faire fonctionner
l’appareil une fois le bouchon de
pluie retiré, des produits de combustion pourraient être remis
en circulation. De l’eau peut également apparaître dans le plus
gros tuyau d’air de combustion et couler dans l’enceinte du
brûleur. Tout manquement au respect de cet avertissement
pourrait endommager le produit ou entraîner un mauvais
fonctionnement, des blessures corporelles ou la mort.
 AVERTISSEMENT
Figure 4-9 Montage alternatif du bouchon de pluie sur
le tuyau de ventilation
VIS EN ACIER INOXYDABLE
(FOURNIE SUR PLACE)
PERCER UN TROU DE DÉGAGEMENT DANS LE
BOUCHON DE PLUIE ET UN AVANT-TROU
DANS LE TUYAU DE VENTILATION
26
5. Passez l’ensemble raccord concentrique en Y et tuyau par
le trou de la structure.
Ne laissez pas l’isolation ou d’autres
matériaux s’accumuler dans l’ensemble
du tuyau en la passant par le trou.
AVIS
6. Poser l'ensemble capuchon de pluie et tuyau de petit
diamètre dans le raccord concentrique en Y et l'ensemble
de gros tuyau. S'assurer que le tuyau de petit diamètre
atteigne le fond et soit collé dans le raccord concentrique
en Y.
7. Fixez l’ensemble à la structure comme illustré en
FIG. 4-10 à l’aide d’un cerclage métallique fourni sur
place ou un matériau de support équivalent.
Assurez-vous que les dimensions du
dégagement de l’emplacement de
terminaison soient celles indiquées en FIG. 4-6.
AVIS
Si l’ensemble doit être rallongé pour
satisfaire le besoin d’épaisseur latérale du
mur, les deux (2) tuyaux fournis dans le kit peuvent être
remplacés par un tuyau SDR-26 en PVC (D2241). Ne pas
rallonger la dimension D de plus de 60 pouces (voir FIG. 4-8).
AVIS
AVIS
Si l’ensemble doit être raccourci, la
dimension D peut être aussi courte que
possible.
Manuel d’installation et Manuel d’entretien
4
Ventilation directe des cloisons murales
(suite)
Terminaison latérale – Ventilation concentrique en option
Figure 4-10 Fixation latérale de ventilation concentriquet
COUDE
(FOURNI
SUR PLACE)
AIR DE
COMBUSTION
CERCLAGE
(FOURNI
SUR PLACE)
AIR DE COMBUSTION
VENTLATION
VENTLATION
NE PAS utiliser de couplages fournis
sur place pour rallonger les tuyaux. Une
réduction du débit d’air peut se produire et provoquer un
fonctionnement intermittent.
8. Collez les tuyaux d’air de combustion et de ventilation
de l’appareil à l’ensemble de terminaison de ventilation
concentrique. Voir en FIG. 4-10 la fixation correcte du
tuyau.
9. Faites fonctionner l’appareil sur un (1) cycle de chaleur
pour vous assurer que les tuyaux d’air de combustion et de
ventilation sont correctement raccordés aux connexions
de terminaison de ventilation concentrique.
ATTENTION
Terminaisons latérales multi-ventilation
Lorsque deux (2) appareils de ventilation directe ou plus sont
ventilés l’un à côté de l’autre, chaque appareil doit être ventilé
individuellement (voir FIG. 4-11). Ne ventilez JAMAIS cet
appareil en commun et ne négligez pas de le ventiler. Lorsque
deux (2) appareils de ventilation directe ou plus sont ventilés l’un
à côté de l’autre, deux (2) terminaisons de ventilation peuvent
être installées comme illustré en FIG. 4-11. Il est important que
les terminaisons de ventilation soient faites comme illustré,
pour éviter la recirculation des gaz de combustion.
12"
MINIMUM
VENTLATION
AIR DE COMBUSTION
Figure 4-11 Terminaison de ventilation concentrique et d’air de combustion
27
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
Ventilation/air de ventilation directe – vertical
Suivre les instructions ci-dessous
pour déterminer l’emplacement
de la ventilation et éviter tout risque de blessures graves, de
mort ou de dégâts matériels importants.
 AVERTISSEMENT
Déterminer l’emplacement
Figure 5-1A Terminaison verticale en PVC/CPVC/
Polypropylène d’air et de ventilation
EMPLACEMENTS D’ENTRÉE ALTERNATIFS LES TUYAUX
DE PRISE PEUVENT ÊTRE PLACÉS N’IMPORTE OU A MOINS
DE 24" DU TUYAU DE VENTILATION
Définir l’emplacement des terminaisons de ventilation/air à
l’aide des directives suivantes:
1. La longueur totale de tuyauterie pour la ventilation ou
l’air ne doit pas dépasser les limites indiquées à la Section
Ventilation générale, en page 16 de ce manuel.
2. Préparer la terminaison de ventilation et le coude de
terminaison d’air (FIG. 5-1A) en insérant des grilles pour
oiseaux. Les grilles pour oiseaux doivent être achetées
localemen.
3. La ventilation doit se terminer au moins 3 pieds au-dessus
de l’endroit le plus élevé par lequel la ventilation traverse
le toit, et au moins à 2 pieds au-dessus de toute partie du
bâtiment, à moins de 10 pieds à l’horizontale.
4. La tuyauterie d’air doit se terminer dans un tuyau
recourbé à 180°, à moins de 2 pieds du centre du
tuyau de ventilation. Cet emplacement empêche toute
recirculation des produits de combustion dans le courant
d’air de combustion.
5. La tuyauterie de ventilation doit se terminer sur un
couplage tourné vers le haut, comme indiqué en
FIG. 5-1A. Le sommet de l’accouplement doit être d’au
moins 1 pied au-dessus des entrées d’air. Lorsque la
terminaison de ventilation utilise un capuchon de pluie
comme illustré à la figure. 5-1B maintenir au moins 36"
(914 mm) au-dessus de l’entrée d’air. Le tuyau d’entrée
d’air et le tuyau de ventilation peuvent être placés à
n’importe quelle position sur le toit, mais doit toujours
être à moins de 2 pieds (0.60 m) et la terminaison de
ventilation à au moins 1 pied pour le PVC et 3 pieds pour
l’acier inoxydable au-dessus de la prise d’air.
6. Conserver les dimensions requises de la tuyauterie de
terminaison finie, comme indiquées en FIG. 5-1A.
7. Ne pas faire dépasser le tuyau de ventilation extérieur à
l’extérieur du bâtiment, plus qu’indiqué dans ce document.
Le condensat peut geler et obstruer le tuyau de ventilation.
La ventilation du toit et les
 AVERTISSEMENT terminaisons d’entrée doivent se
terminer dans la même zone de pression, sauf si l’air latéral de
ventilation verticale est, se reporter à cette section, à la page 29
et à la section 4 - Espaces des prises d'air
28
GRILLAGE AVIAIRE
(CLASSIQUE)
VENTILATION
6" MINIMUM
AU-DESSUS DU
TOIT/LIGNE DE NEIGE
COUPLAGE
(FOURNI SUR PLACE)
SORTIE DE VENTLATION EN
12" MINIMUM AU-DESSUS
DE LA PRISE D'AIR
AIR DE
COMBUSTION
Figure 5-1B Terminaison verticale en acier inoxydable
d’air et de ventilation
EMPLACEMENTS D’ENTRÉE ALTERNATIFS LES TUYAUX
DE PRISE PEUVENT ÊTRE PLACÉS N’IMPORTE OU A MOINS
DE 24" (610 MM) DU TUYAU DE VENTILATION
VENTILATION
GRILLAGE AVIAIRE
(CLASSIQUE)
6" (152 MM) MINIMUM
AU-DESSUS DU
TOIT/LIGNE DE NEIGE
AIR DE COMBUSTION
SORTIE DE VENTLATION EN
36" (914 MM) MINIMUM
AU-DESSUS DE LA PRISE D'AIR
8. Situer les terminaisons de façon qu’elles ne puissent pas être
endommagées par des objets étrangers, comme des pierres
ou des balles, ou susceptibles d’accumuler des feuilles ou
des sédiments.
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
(suite)
Ventilation/air de ventilation directe – vertical
Préparez les passages de toit
1.
2.
3.
4.
5.
Passage des tuyaux d’air:
a. Découpez un orifice pour le tuyau d’air. Dimensionnez
le trou du tuyau d’air au diamètre extérieur du tuyau
d’air désiré.
Passage des tuyaux de ventilation:
a. Découpez un orifice pour le tuyau de ventilation.
Pour la construction combustible ou non combustible,
dimensionnez le trou du tuyau de ventilation avec
un espace d’au moins ½ pouce autour du diamètre
extérieur du tuyau:
• Trou de 4½ pouces pour un tuyau de ventilation de
3 pouces
• Trou de 5½ pouces pour un tuyau de ventilation de
4 pouces
b. Insérez un manchon en métal galvanisé dans l’orifice
du tuyau de ventilation.
Espacez les orifices d’air et de ventilation pour laisser le
minimum d’espace, comme illustré en FIG. 5-1A, page 28.
Respectez tous les codes locaux pour l’isolation du tuyau
de ventilation en traversant les planchers, les plafonds et les
toits.
Placez des pièces de raccordement et d’étanchéité
dimensionnés pour le tuyau de ventilation et le tuyau d’air.
Figure 5-2 Terminaisons verticales avec chaudières
multiples
VENTILATION
12” (305 MM) MINIMUM VERTICALEMENT
A PARTIR DE LA SORTIE DE VENTILATION
VERS TOUTE ENTRÉE D’AIR
12" (305 MM) MINIMUM DU BORD DU
TUYAU DE PRISE D'AIR AU TUYAU DE
VENTILATION ADJACENT, À PARTIR DE
N'IMPORTE QUELLE CHAUDIÈRE
VENTILATION
Figure 5-3 Terminaisons verticales alternatives avec
chaudières multiples
VENTILATION
VENTILATION
12” (305 MM) MINIMUM VERTICALEMENT
A PARTIR DE LA SORTIE DE VENTILATION
VERS TOUTE ENTRÉE D’AIR
Terminaisons ventilation/air multiples
1. En terminant les chaudières multiples, terminez chaque
connexion ventilation/air comme décrit dans ce manuel
(FIG. 5-2).
Terminez tous les tuyaux de
ventilation à la même hauteur et
tous les tuyaux d’air à la même hauteur pour éviter des blessures
corporelles graves, la mort ou des dégâts matériels importants.
 AVERTISSEMENT
2. Placez les passages de toit pour obtenir un espace minimum
de 12 pouces entre le bord de l’entrée d’air et le tuyau
de ventilation adjacent d’une autre chaudière, pour les
installations aux États-Unis (voir FIG. 5-2). Pour les
installations canadiennes, laissez les espaces requis par le
Code d’installation CSA B149.1.
3. L’entrée d’air d’une la chaudière de chauffage Cadet fait
partie d’une connexion de ventilation directe. Elle n’est pas
classée comme prise d’air pulsé en raison de l’espace depuis
les ventilations adjacentes à la chaudière.
29
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
Terminaison verticale – Ventilation concentrique en option
Description et utilisation
Lochinvar propose un kit de terminaison concentrique en option 2. Découpez un (1) orifice (5 pouces de diamètre pour les
de tuyaux d’air de combustion et de ventilation. Les tuyaux
installations n° CVK3003 ou 4 pouces de diamètre pour les
d’air de combustion et de ventilation doivent être fixés au kit de
installations n° CVK3008) dans la structure pour installer
terminaison. Le kit de terminaison doit se terminer à l’extérieur
le kit de terminaison.
de la structure et être installé comme illustré à la FIG. 5-4.
3. Assemblez partiellement le kit de terminaison de ventilation
Un tuyau et des raccords fournis sur place sont nécessaires pour
concentrique. Nettoyez et collez selon les procédures de
achever l’installation.
nettoyage de ces instructions.
a. Collez le raccord concentrique en Y au tuyau du kit
Les raccords nécessaires pour les tuyaux d’air de combustion
deplus gros diamètre (voir FIG. 4-7, page 25).
et de ventilation sont indiqués au Tableau 3B, en page 16 de ce
b. Collez le bouchon de pluie au tuyau du kit de plus petit
manuel.
diamètre (FIG. 4-7, page 25).
Installation de terminaison verticale
1. Voir Section 5, Ventilation verticale directe – Déterminez
Au lieu de coller le plus petit tuyau
AVIS
l’emplacement (le cas échéant).
au bouchon de pluie, une vis en acier
inoxydable fournie sur place peut être utilisée pour assembler
les deux (2) composants lorsqu’il est nécessaire de les
Figure 5-4 Terminaison verticale concentrique
démonter sur place pour le nettoyage (voir FIG. 4-9, page 26).
Avec la méthode d’assemblage
alternatif par vis, percez un trou
de dégagement dans le bouchon de pluie et un avant-trou dans
le tuyau de ventilation à la taille de la vis à utiliser. Le manque
de trous adéquats peut fissurer les composants en PVC et faire
recirculer les produits de combustion. Tout manquement au
respect de cet avertissement pourrait provoquer des blessures
corporelles ou la mort.
 AVERTISSEMENT
VENTILATION
AIR DE COMBUSTION
12" (18" POUR LE CANADA)
MINIMUM DE DÉGAGEMENT
AU-DESSUS DU PLUS HAUT
NIVEAU DE NEIGE PRÉVISIBLE.
MAXIMUM DE 24" AU-DESSUSDU TOIT.
Figure 5-5 N’installez pas de coude en U sur le bouchon
de pluie
30
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
(suite)
Terminaison verticale – Ventilation concentrique en option
Ne pas faire fonctionner
l’appareil une fois le bouchon
de pluie retiré, des produits de combustion pourraient être
remis en circulation. De l’eau peut également apparaître dans
le plus gros tuyau d’air de combustion et couler dans l’enceinte
du brûleur. Tout manquement au respect de cet avertissement
pourrait endommager le produit ou entraîner un mauvais
fonctionnement, des blessures corporelles ou la mort.
 AVERTISSEMENT
4. Passez l’ensemble tuyau raccord concentrique en Y
par le trou de la structure et la pièce de raccordement/
étanchéité de toit fournie sur place .
Ne laissez pas l’isolation ou d’autres
AVIS
matériaux s’accumuler dans l’ensemble
du tuyau en la passant par le trou.
5. Fixez l’ensemble à la structure du toit, comme illustré en
FIG. 5-6 à l’aide d’un cerclage métallique fourni sur place
ou un matériau de support équivalent.
Figure 5-6 Installation de toit de ventilation concentrique
VENTILATION
12" (18" POUR LE CANADA)
MINIMUM DE DÉGAGEMENT
AU-DESSUS DU PLUS HAUT
NIVEAU DE NEIGE PRÉVISIBLE.
MAXIMUM DE 24" AU-DESSUS
DU TOIT.
AIR DE COMBUSTION
NE PAS utiliser de couplages fournis
sur place pour rallonger les tuyaux. Une
obstruction du flux d’air peut se produire.
 ATTENTION
6.
Installez le bouchon de pluie et l’ensemble de tuyau de petit
diamètre dans l’ensemble de passage du toit. Assurez-vous
que le tuyau de petit diamètre soit collé et fixé au raccord
concentrique en Y.
7. Collez les tuyaux d’air de combustion et de ventilation
de l’appareil à l’ensemble de terminaison de ventilation
concentrique. Voir en FIG. 5-6 la fixation correcte du
tuyau.
8. Faites fonctionner l’appareil sur un (1) cycle de chaleur
pour vous assurer que les tuyaux d’air de combustion et de
ventilation sont correctement raccordés aux connexions de
terminaison de ventilation concentrique.
Terminaisons verticales multi-ventilation
Lorsque deux (2) appareils de ventilation directe ou plus sont
ventilés l’un à côté de l’autre, chaque appareil doit être ventilé
individuellement (voir FIG. 5-7). Ne ventilez JAMAIS cet
appareil en commun et ne négligez pas de le ventiler. Lorsque
deux (2) appareils de ventilation directe ou plus sont ventilés l’un
à côté de l’autre, deux (2) terminaisons de ventilation peuvent
être installées comme illustré en FIG. 5-7. Il est important que
les terminaisons de ventilation soient faites comme illustré,
pour éviter la recirculation des gaz de combustion.
Figure 5-7 Terminaison verticale de ventilation concentrique
et d’air de combustion
12”
MINIMUM
COUDE
(FOURNI SUR PLACE)
VENTILATION
AIR DE COMBUSTION
Assurez-vous que la hauteur de
terminaison soit au-dessus de la surface
du toit ou du niveau de neige prévisible (12 pouces aux EtatsUnis ou 18 pouces au Canada), comme illustré à la FIG. 5-4,
page 30.
AIR DE COMBUSTION
(CLASSIQUE)
AVIS
Si l’ensemble est trop court pour satisfaire la
hauteur exigée, les deux (2) tuyaux fournis
dans le kit peuvent être remplacés par un tuyau SDR-26 en
PVC (D2241) de même diamètre, fourni sur place. Ajoutez
un tuyau de série 40 standard en PVC pour n° CVK3007.
Ne pas rallonger la dimension D de plus de 60 pouces (voir
FIG. 4-8 page 26).
AVIS
12" (18" POUR LE CANADA)
MINIMUM DE DÉGAGEMENT
AU-DESSUS DU PLUS HAUT
NIVEAU DE NEIGE PRÉVISIBLE.
MAXIMUM DE 24" AU-DESSUS DU TOIT.
31
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
Ventilation concentrique verticale
alternative
Figure 5-8 Exemple 1 de ventilation concentrique
Cet appareil peut être installé avec une disposition de
ventilation concentrique, où le tuyau de ventilation est
acheminé par un système de ventilation existant et inutilisé;
ou par le système de ventilation existant inutilisé comme
goulotte d’acheminement de l’air de ventilation et de
combustion.
ÉCHAPPEMENT DE
COMBUSTION
JOINT
AIR DE COMBUSTION
EXISTANT
Disposition de ventilation concentrique
La ventilation doit être verticale en traversant le toit. L’espace
annulaire entre le D.E. du tuyau de ventilation et le D.I. du
système de ventilation existant inutilisé, sert de source d’air
de combustion.
La taille minimum du système de ventilation existant
nécessaire pour laisser suffisamment d’espace annulaire pour
l’air de combustion se trouve au Tableau 5A ci-dessous.
ENTRÉE D’AIR
AVEC ÉCRAN
JOINT
12"
MIN
BOUCHON
ÉTANCHE
La terminaison supérieure et inférieure, ainsi que tous
les autres joints non scellés dans le système de ventilation
existante, doivent être scellés pour s’assurer que tout l’air de
combustion est extrait de dessous le bouchon de ventilation,
comme illustré aux FIG. 5-8 et 5-9z.
Les matériaux de ventilation agréés doivent être utilisés
comme le précise le Tableau 3D en page 19.
Respectez toutes les exigences de terminaison ventilation
/ air et de dégagement indiquées dans cette section, selon
l'exemple approprié. L’installation doit être conforme aux
exigences locales et au National Fuel Gas Code.
*A titre d’illustration uniquement. Les
installations individuelles peuvent varier selon
l’équipement spécifique du site de travail.
Figure 5-9 Exemple 2 de ventilation concentrique
ÉCHAPPEMENT DE COMBUSTION
Les longueurs maximum admissibles d’équivalent de
ventilation et de prise d’air pour cette disposition de la
ventilation doivent être déterminées à partir de la Section
Ventilation générale.
Si un système de ventilation existant inutilisé est converti pour
être utilisé avec cette méthode de ventilation concentrique,
l’installateur doit s’assurer que le système de ventilation
existant soit propre et exempt de contaminants particulaires,
qui peuvent nuire à cet appareil et causer des appels pour
nuisance accrue ou de maintenance. Voir au Tableau 1A en
page 10 la liste des contaminants et des sources de corrosion.
Deux exemples de scénario de disposition de ventilation
concentrique sont donnés à des fins d’illustration aux
FIG. 5-8 et 5-9z.
JOINT
AIR DE COMBUSTION
EXISTANT
ENTRÉE
D’AIR AVEC
ÉCRAN
JOINT
BOUCHON
ÉTANCHE
Tableau 5A Ventilation concentrique verticale alternative /
Tailles des goulottes
Modèle
Taille de la
ventilation /
entrée d’air
Ventilation mini
existante / taille de la
goulotte
40 - 100
120
2"
3"
4"
5"
32
*A titre d’illustration uniquement. Les installations individuelles
peuvent varier selon l’équipement spécifique du site de travail.
Manuel d’installation et Manuel d’entretien
5
Ventilation directe verticale
(suite)
Ventilation existante en goulotte
Respectez toutes les exigences de terminaisons et d’espaces, ainsi que
les longueurs de tuyaux admissibles. N’utilisez que les matériaux de
ventilation agréés à la Section Ventilation générale de ce manuel.
Figure 5-10 Ventilation existante en goulotte
ÉCHAPPEMENT DE COMBUSTION
ENTRÉE
D’AIR AVEC
ÉCRAN
JOINT
EXISTANT
JOINT
BOUCHON
ÉTANCHE
*A titre d’illustration uniquement. Les installations individuelles
peuvent varier selon l’équipement spécifique du site de travail.
33
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
Méthodes pour tuyauterie d’eau du circuit
Informations générales sur la tuyauterie
La chaudière de chauffage Cadet est conçue pour fonctionner
dans un circuit sous pression en boucle fermée, supérieure ou
égale à 12 psi. Un thermomètre/manomètre est inclus pour
surveiller la pression du système et la température de sortie,
et doit être situé à la sortie de la chaudière.
Les étapes de base sont indiquées ci-dessous, avec des illustrations
sur les pages suivantes (FIG. 6-4 à 6-6z), qui vous guideront
pour l’installation de la chaudière de chauffage Cadet (voir
FIG. 6-2A et 6-2Bz).
1.
Connectez le retour du circuit marqué « Inlet » (entrée).
Il est important de remarquer que la chaudière a une chute
de pression minimale et doit être indiquée en dimensionnant
les circulateurs. Chaque installation de chaudière doit avoir
un dispositif d’évacuation de l’air du circuit. Installez la
chaudière de sorte que les composants du système d’allumage
des gaz soient protégés contre l’eau (égouttage, pulvérisation,
etc.) pendant le fonctionnement de l’appareil pour l'entretien
de base du remplacement du circulateur, des vannes et autres.
2.
Connectez l’alimentation du circuit marquéE « Outlet »
(sortie).
3.
Installez la vanne de purge et d’équilibre ou la vanne d’arrêt
et la purge sur le retour du circuit, pour purger l’air de
chaque zone.
4.
Installez un dispositif anti-retour sur la conduite
d’alimentation en eau froide d’appoint.
5.
Installez une vanne de réduction de pression sur la conduite
d’alimentation en eau froide d’appoint (15 psi nominal).
Vérifiez le thermomètre/manomètre (expédié séparément),
qui doit indiquer une pression minimum de 12 psi.
6.
Installez un circulateur comme illustré sur les schémas de
tuyauterie de cette section. Assurez-vous que le circulateur
soit correctement dimensionné pour le système et les pertes
par frottement.
7.
Installez un vase d’expansion sur le circuit d’alimentation.
Consultez les instructions du fabriquant du réservoir
pour connaître les informations spécifiques concernant
l’installation du réservoir. Dimensionnez le réservoir
d’expansion au volume et à la capacité requis pour le
système.
8.
Installez un dispositif d’élimination de l’air sur l’alimentation
du circuit.
9.
Installez une vanne de purge au point le plus bas du circuit.
Laissez au moins 1/4 pouce d’espace autour de tous les tuyaux
d’eau chaude non isolés, lorsque des ouvertures autour
des tuyaux ne sont pas protégées par des matériaux non
combustibles.
Dispositif d’arrêt d’eau faible
Sur une chaudière installée au-dessus du niveau de
rayonnement, certains codes d’état et locaux exigent un
dispositif d’arrêt d’eau faible au moment de l’installation.
Circuit d’eau fraîche
Si la chaudière fournit de l’eau chaude à des radiateurs dans
des appareils de conditionnement de l’air, des vannes de
contrôle du débit ou d’autres dispositifs doivent être installés
pour empêcher la circulation gravitaire de l’eau de chauffage
dans les tubes chauffants pendant le cycle de refroidissement.
Un milieu d’eau fraîche doit être canalisé en parallèle avec le
chauffage.
Protection contre le gel
La protection contre le gel dans des systèmes neufs ou
existants doit utiliser du glycol spécialement formulé à cet
effet. Cela comprend des inhibiteurs, qui empêchent le
glycol d’attaquer les composants métalliques du système.
Assurez-vous de vérifier que le liquide du système soit adapté
à la concentration du glycol et au niveau de l’inhibiteur. Le
système doit être testé au moins une fois par an et comme
le recommande le producteur de la solution de glycol. Une
marge doit être laissée pour l’expansion de la solution de
glycol dans la tuyauterie du système.
N’utilisez que des solutions de
propylène-glycol inhibé, qui
sont spécialement formulées pour les systèmes d’eau chaude.
L’éthylène-glycol est toxique et peut attaquer les joints et les
étanchéités utilisés dans les systèmes d’eau chaude.
 AVERTISSEMENT
34
Remarque: L’eau de la chaudière ne peut pas être
complètement vidangée sans purger l’appareil avec une
pression d’air de 15 psi.
10. Cet appareil est fourni avec une soupape dimensionnée
conformément au Code ASME sur les chaudières et cuves à
pression, Section IV (« chaudières »). La soupape de sécurité
est installée en usine et placée sur le côté gauche de la
chaudière. Canalisez la vidange de la soupape de sécurité pour
éviter toute blessure en cas de déchargement de pression.
Canalisez la vidange vers une purge. Placez des tuyaux de la
même taille que la sortie de la soupape de sécurité. N’obstruez
jamais la sortie de la soupape de sécurité.
Voir sur les *illustrations comprises dans cette section, FIG.
6-4 à 6-6z les directives suggérées en équipant la chaudière
de chauffage Cadet de tuyaux, avec des vannes de zone ou de
pompes de circulateur.
* Notez que ces illustrations sont supposées
illustrer uniquement le concept de tuyauterie
du circuit, l’installateur étant responsable de tout l’équipement
et des détails requis par les codes locaux.
AVIS
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
Composants de la tuyauterie à proximité
de la chaudière
1. Tuyauterie du circuit de la chaudière:
La tuyauterie du circuit de la chaudière DOIT être dimensionnée
selon les exigences pour les tuyaux indiquées au Tableau 6A.
Une réduction de la taille des tuyaux peut limiter le débit
dans la chaudière et provoquer des arrêts de limite élevée
intempestifs, ainsi que des performances faibles du système. Les
débits sont basés sur 20 pieds de tuyauterie, 4 coudes à 90° et 2
vannes à bille à ouverture intégrale.
2. Pompe de circulation de la chaudière:
Fournie sur place. Doit être dimensionné pour répondre
aux exigences minimales indiquées au Tableau 6A de la
page 38.
3. Pompe de circulation d’eau chaude domestique:
Fournie sur place. La pompe DOIT être dimensionnée
pour satisfaire aux exigences de débit minimum indiquées
à la Tableau. 6A. Consultez le guide de fonctionnement
du chauffe-eau pour déterminer les caractéristiques de
débit pour le produit choisi utilisé.
4. Vannes d’isolation de la chaudière:
Fournies sur place. Des vannes à bille à ouverture
intégrale sont requises. Ne pas utiliser des vannes à bille à
ouverture intégrale peut entraîner une réduction du débit
dans la chaudière.
5. Vannes de contrôle:
Fournies sur place. L’installation de vannes de contrôle
est recommandée, comme illustré aux FIG. 6-4 à 6-6z. Ne
pas installer des vannes de contrôle peut provoquer un
flux inverse pendant le cycle d’arrêt de la (des) pompe(s).
6. Vannes d’isolation de l’eau chaude domestique indirecte:
Fournies sur place. Des vannes à bille à ouverture intégrale sont
requises. Ne pas utiliser des vannes à bille à ouverture intégrale
peut entraîner une réduction du débit dans la chaudière.
7. Vanne de mélange anti-brûlure:
Fournies sur place. À utiliser avec l'option ECD. Une
vanne de mélange anti-brûlure est recommandée pour
stocker de l’eau à plus de 115°F.
8. Unions:
Fournies sur place. Recommandées pour l’entretien de
l’appareil.
9. Thermomètre / manomètre:
Fourni sur place. Le thermomètre/manomètre est
expédié en pièce détachée. Il est de la responsabilité du
fournisseur d’installer le thermomètre/manomètre à la
sortie d’eau de la chaudière.
10. Vanne de réduction de pression:
Fourni sur place. La vanne de réduction de pression est
dimensionnées selon les spécifications ASME.
(suite)
11. Vanne de purge de la chaudière :
Fournie sur place. La vanne de purge de la chaudière sert à
évacuer l’air piégé dans l’échangeur thermique pendant le
démarrage.
12. Capteur de température du circuit (en option):
Lochinvar fournit un capteur de température du circuit
(KIT3078). Le capteur doit être installé dans la boucle
de chauffage, en aval de la jonction entre tuyauterie
d’eau chaude de la chaudière et la boucle de chauffage.
Généralement, le capteur est situé assez loin en aval, pour
capter la température d’eau mélangée du système.
13. Chauffe-eau indirects:
La chaudière de chauffage Cadet doit être équipée de tuyaux
vers un chauffe-eau indirect, pour chauffer l’eau chaude
domestique avec le milieu de transfert de chaleur ambiante.
Comme illustré dans les schémas de tuyauterie aux pages 39 à
41, la tuyauterie de chauffage d'ambiance se débranche pour
laisser passer le milieu de transfert de chauffage d'ambiance
par un serpentin d'échangeur thermique dans le chauffe-eau
indirect.
La chaudière de chauffage Cadet est pré-réglée pour
commander le fonctionnement de la pompe d’ECD, avec un
programme de priorisation de l’Eau Chaude Domestique.
Le programme d’ECD est conçu pour contrôler et équilibrer
la demande de chauffage ambiant en commutant entre ECD
et chauffage ambiant.
Lochinvar propose le Squire qui est une série de chauffe-eau
indirects. Le Squire possède une cuve en acier inoxydable
avec un échangeur thermique mural unique en acier
inoxydable.
Le National Standard Plumbing
Code, National Plumbing Code of
Canada et le Uniform Plumbing Code limitent la pression du
liquide de transfert de chaleur à moins de la pression minimum
de service du circuit d’eau potable, jusqu’à 30 psi au maximum.
Egalement, le liquide de transfert de chaleur doit être de l’eau
ou un liquide non toxique, avec une toxicité de Classe 1, comme
indiqué dans les Clinical Toxicology of Commercial v, 5ème
Edition.
 AVERTISSEMENT
14. Filtre en Y:
Fournie sur place. Un filtre en Y, ou un filtre polyvalent
équivalent est recommandé à l’entrée de l’échangeur
thermique pour extraire les particules du circuit des anciens
circuits d’eau chaude et protéger les circuits plus récents.
35
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
Raccordements de la tuyauterie à proximité de la chaudière
Figure 6-2A Tuyauterie près de la chaudière avec filtre en Y
VENTILATION AIR
DRAIN CONDENSAT
AU DRAIN DE PLANCHER
POMPE D’EAU
CHAUDE
DOMESTIQUE
DEPUIS
VANNE DE
CONTRÔLE
VERS
POMPE DE
CHAUDIÈRE
FILTRE EN Y
(RECOMMANDÉ)
SÉPARATEUR
D’AIR
PURGE
DEPUIS LE SYSTÈME
VERS LE SYSTÈME
POMPE DU SYSTÈME
VASE D’EXPANSION
36
RÉSERVOIR
D’EAU CHAUDE
DOMESTIQUE
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
(suite)
Raccordements de la tuyauterie à proximité de la chaudière (suite)
Figure 6-2B Tuyauterie à proximité de la chaudière avec collecteur à faible perte
VENTILATION AIR
DRAIN CONDENSAT
AU DRAIN DE PLANCHER
POMPE D’EAU
CHAUDE
DOMESTIQUE
DEPUIS
VANNE DE
CONTRÔLE
VERS
RÉSERVOIR
D’EAU CHAUDE
DOMESTIQUE
POMPE DE
CHAUDIÈRE
SÉPARATEUR
D’AIR
POMPE
DU SYSTÈME
VERS LE SYSTÈME
FILTRE EN Y
(RECOMMANDÉ)
DEPUIS LE SYSTÈME
COLLECTEUR À FAIBLE PERTE/
SÉPARATEUR HYDRAULIQUE
VASE D’EXPANSION
Dimensionnement du circulateur
L’échangeur thermique de la chaudière de chauffage Cadet n’a pas de chute de pression, ce qui doit être pris en compte dans la
conception de votre système. Se référer au graphique de la FIG. 6-3 pour la chute de pression dans l’échangeur thermique de la
chaudière de chauffage Cadet.
37
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
Figure 6-3 Chute de pression par rapport au débit
Chute de pression (en pieds de hauteur piézométrique)
30
25
20
40 Modèle
70 Modèle
15
100 Modèle
120 Modèle
10
5
0
0
2
4
6
8
10
12
Débit (GPM)
Tableau 6A Recommandations du circulateur pour les applications d’élévation de température de 20°, 25° et 35°
Applications d’élévation de température de 20°F
Pompe
Modèle
GPM
FT/HD
Taille minimale
du tuyau
Grundfos
TACO
B&G
Armstrong
40
70
100
120/120( C )
3.7
6.5
9.3
11.2
10.2
17.1
24.5
25.4
3/4"
1"
1"
1"
UPS15-58FC
UPS26-99FC
UPS26-99FC
UPS32-160
008-IFC
0014-IFC
0013-IFC
0013-IFC
NRF-36
NRF-36
NRF-36
NRF-36
E7
E7
E11
E11
Applications d’élévation de température de 25°F
Pompe
Modèle
GPM
FT/HD
Taille minimale
du tuyau
Grundfos
40
70
100
120/120( C )
3.0
5.2
7.4
8.9
6.9
10.9
15.7
15.5
3/4"
1"
1"
1"
UPS15-58FC
UPS15-58FC
UPS26-99FC
UPS26-99FC
TACO
007-IFC
008-IFC
0014-IFC
0011-IFC
B&G
NRF-22
NRF-36
NRF-36
NRF-36
Armstrong
E7
E7
E7
E7
Applications d’élévation de température de 35°F
Pompe
Modèle
GPM
FT/HD
Taille minimale
du tuyau
Grundfos
40
70
100
120/120( C )
2.1
3.7
5.3
6.4
3.9
6.0
8.8
9.0
3/4"
1"
1"
1"
UPS15-58FC
UPS15-58FC
UPS15-58FC
UPS15-58FC
AVIS
38
TACO
006-IFC
006-IFC
008-IFC
008-IFC
B&G
NRF-22
NRF-22
NRF-36
NRF-36
Armstrong
Astro-30
Astro-30
Astro-30
Astro-30
L’élévation de température fournie par une combinaison pompe/modèle décroit de 3% pour 1,000 pieds
d’altitude.
*Seule la pompe fournie avec la chaudière est une pompe d'ECD sur la version 120 Combi.
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
(suite)
Figure 6-4 Chaudière unique – Tuyauterie principale / secondaire
VANNE DE RÉDUCTION
DE PRESSION
DISPOSITIF
ANTI-REFOULEMENT
MANOMÈTRE
EAU D’APPOINT
SÉPARATEUR D’AIR
CAPTEUR D’ALIMENTATION
DU SYSTÈME
PEUT REMPLACER UN COLLECTEUR À FAIBLE PERTE
DEPUIS
LE SYSTÈME
NE PAS DÉPASSER UN DIAM DE TUYAU DE 4"
OU SÉPARÉ DE 12"
VERS LE
SYSTÈME
VANNE À BILLE
(CLASSIQUE)
CIRCULATEUR
DU SYSTÈME
FILTRE EN Y (RECOMMANDÉ)
VASE D’EXPANSION
VANNE DE
MÉLANGE
ANTI-BRULURE
CIRCULATEUR CIRCULATEUR D’EAU
DE CHAUDIÈRE CHAUDE DOMESTIQUE
POINT DE
PURGE (CLASSIQUE)
SORTIE
D’EAU
CHAUDE
ENTRÉE
D’EAU
FROIDE
CHAUDIÈRE
VANNE DE
RÉDUCTION
DE PRESSION
UNION
(CLASSIQUE)
THERMOMÈTRE
/ MANOMÈTRE
AVIS
PURGE
RÉSERVOIR
D’ECD INDIRECTE
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du circuit, l’installateur
étant responsable de tout l’équipement et des détails requis par les codes locaux.
39
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
Figure 6-5 Chaudière unique – Température unique zonée avec circulateurs – ECD prioritaire
ZONE N° 1
VANNE DE
RÉDUCTION
DE PRESSION
MANOMÈTRE
ZONE N° 2 ZONE N° 3 ZONE N° 4
DISPOSITIF
ANTI-REFOULEMENT
VANNE DE
CONTRÔLE DE DÉBIT
(CLASSIQUE)
EAU D’ APPOINT
CAPTEUR D’ALIMENTATION
DU SYSTÈME
CIRCULATEURS DE ZONE
(CLASSIQUE)
SÉPARATEUR D’AIR
VASE
D’EXPANSION
VANNE À BILLE
(CLASSIQUE)
POINT DE PURGE
(CLASSIQUE)
CIRCULATEUR DE
CHAUDIÈRE
CLASSIQUE)-PEUT REMPLACER UN COLLECTEUR À FAIBLE PERTE
NE PAS DÉPASSER UN DIAM DE TUYAU DE 4" OU SÉPARÉ DE 12"
FILTRE EN Y
(RECOMMANDÉ)
CIRCULATEUR
VANNE DE
D’EAU CHAUDE
MÉLANGE
DOMESTIQUE
ANTI-BRULURE
SORTIE D’EAU
CHAUDE
ENTRÉE
D’EAU
FROIDE
CHAUDIÈRE
UNION
(CLASSIQUE)
VANNE DE
RÉDUCTION
DE PRESSION
THERMOMÈTRE
/ MANOMÈTRE
PURGE
RÉSERVOIR
D’ECD INDIRECTE
AVIS
40
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du circuit, l’installateur
étant responsable de tout l’équipement et des détails requis par les codes locaux.
Manuel d’installation et Manuel d’entretien
6
Tuyauterie d’eau chaude
(suite)
Figure 6-6 Chaudières multiples – Température unique zonée avec circulateurs – ECD prioritaire
Modèle
40
70
100
120
2
Nombre d’appareils
3
4
5
6
7
Tailles de tuyaux requises
8
1" 1-1/4" 1-1/4" 1-1/2"
2"
2"
2"
1-1/4" 1-1/2" 2"
2"
2-1/2" 2-1/2" 2-1/2"
1-1/2" 2"
2" 2-1/2" 2-1/2" 3"
3"
2"
2" 2-1/2" 2-1/2"
3"
3" 3-1/2"
ZONE N° 1
VANNE DE RÉDUCTION
DE PRESSION
MANOMÈTRE
ZONE N° 2 ZONE N° 3 ZONE N° 4
DISPOSITIF
ANTI-REFOULEMENT
EAU D’APPOINT
VANNE DE
CONTRÔLE DE DÉBIT
(CLASSIQUE)
CAPTEUR D’ALIMENTATION
DU SYSTÈME
SÉPARATEUR D’AIR
CIRCULATEURS DE ZONE
(CLASSIQUE)
CIRCULATEUR
DU SYSTÈME
VASE
D’EXPANSION
POINT DE PURGE
(CLASSIQUE)
PEUT REMPLACER UN COLLECTEUR À FAIBLE PERTE
NE PAS DÉPASSER UN DIAM DE TUYAU DE 4" OU SÉPARÉ DE 12"
FILTRE EN Y
(RECOMMANDÉ)
VANNE DE
MÉLANGE
ANTI-BRULURE
CIRCULATEUR
D’EAU CHAUDE
DOMESTIQUE
CIRCULATEUR
DE CHAUDIÈRE
ENTRÉE
D’EAU FROIDE
CHAUDIÈRE 1
CHAUDIÈRE 2
THERMOMÈTRE
/ MANOMÈTRE
SORTIE
D’EAU CHAUDE
RÉSERVOIR
INDIRECTE
PURGE
UNION
(CLASSIQUE)
D’ECD
VANNE
DE RÉDUCTION
DE PRESSION
 ATTENTION
AVIS
Des vannes de mélange sont nécessaires pour protéger les boucles de basse température.
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du circuit, l’installateur
étant responsable de tout l’équipement et des détails requis par les codes locaux.
41
Manuel d’installation et Manuel d’entretien
7
Raccordements au Gaz
Raccordement de la tuyauterie
d’alimentation en gaz
1. Retirez le panneau d’accès avant et reportez-vous à la
FIG. 7-1 pour le tuyau de gaz à la chaudière.
a. Installez un siphon à sédiments / point de purge
fourni, en amont des commandes de gaz de la
chaudière.
Figure 7-1 Tuyauterie d’alimentation en gaz
2. Suspendez la tuyauterie à des étriers et non à la chaudière
ou à ses accessoires.
La vanne de gaz et le ventilateur
 AVERTISSEMENT
ne supportent pas le poids de la
tuyauterie. N’essayez pas de faire supporter le poids de la
tuyauterie à la chaudière ou à ses accessoires. Le non respect
peut entraîner des blessures corporelles graves, la mort ou des
dégâts matériels importants.
3. Purgez tout l’air de la tuyauterie d’alimentation en gaz.
4. Avant de mettre en marche la chaudière, vérifiez les fuites
sur la chaudières et son raccordement au gaz.
a. Fermez la vanne d’arrêt manuelle pendant les tests de
pression à moins de 14 pouces w.c.
b. Débranchez la chaudière et la vanne de gaz de la
tuyauterie d’alimentation en gaz pendant tout test de
pression supérieur à 14 pouces w.c.
 AVERTISSEMENT
Ne vérifiez pas les fuites de gaz avec
une flamme ouverte: utilisez le test
à bulle. Si vous n’utilisez pas de test à bulle ou ne vérifiez pas
les fuites de gaz, des blessures corporelles graves, la mort ou des
dégâts matériels importants peuvent se produire.
VANNE D’ARRÊT MANUELLE
UNION
POINT DE PURGE
ALIMENTATION
EN GAZ
42
5. Utilisez un composé d’étanchéité pour tuyaux compatible
avec les gaz propane. Appliquez modérément seulement sur
les filetages mâles des raccords de tuyaux pour que l’enduit
ne bloque pas l’écoulement du gaz.
Manuel d’installation et Manuel d’entretien
7
Raccordements au Gaz
(suite)
Si vous n’appliquez pas de
composé
d’étanchéité
sur
les tuyaux comme détaillé dans ce manuel, des blessures
corporelles graves, la mort ou des dégâts matériels importants
peuvent survenir.
 AVERTISSEMENT
La chaudière de chauffage Cadet
sont généralement expédiées
prêtes à s’allumer sur le gaz naturel. Vérifiez la plaque de
caractéristiques de la chaudière pour déterminer le carburant
correspondant à la chaudière. Si elle est réglée sur le gaz
naturel, elle peut être convertie en GPL en installant un
orifice (voir page 12). Pour fonctionner au GPL, un orifice
DOIT ÊTRE installé. Le non respect peut entraîner des
blessures corporelles graves, la mort ou des dégâts matériels
importants.
 AVERTISSEMENT
Utilisez deux clés pour serrer la
tuyauterie de gaz sur la chaudière
(FIG. 7-2), en utilisant une clé pour empêcher la connexion
de la conduite de gaz de la chaudière de tourner. Si le tuyau
de raccordement du gaz de la chaudière n’est pas supporté
pour l’empêcher de tourner, les composants de la conduite
de gaz peuvent être endommagés.
 AVERTISSEMENT
Figure 7-2 Tuyau d’entrée avec clé de retour
Gaz naturel:
Dimensionnement des tuyaux pour le gaz naturel
1. Se reporter au Tableau 7A pour la longueur et le diamètre
des tuyaux. En fonction de l’entrée nominale de la chaudière
(diviser par 1,000 pour convertir en pieds-cube par heur).
a. Le Tableau 7A concerne uniquement le gaz naturel
avec une gravité spécifique gravitaire de 0,60 pouce, et
avec une chute de pression dans la tuyauterie de gaz de
0,3 pouces de colonne d’eau.
b. Pour des informations supplémentaires sur les
dimensions des tuyaux de gaz, reportez-vous à l’ANSI
Z223.1 (ou B149.1 pour les installationscanadiennes).
Conditions de pression d’alimentation en gaz naturel
1. Pression requise au port de pression d’entrée de la vanne de
gaz:
• Maximum 14 pouces de colonne d’eau, sans débit
(verrouillé) ou avec la chaudière allumée.
• Minimum 4 pouces de colonne d’eau avec écoulement de
gaz (vérifier pendant le démarrage de la chaudière).
2. Installez un régulateur de pression de gaz verrouillé à 100%
dans la conduite d’alimentation, si la pression d’entrée peut
dépasser 14 pouces de colonne d’eau à tout instant. Réglez
le régulateur de verrouillage sur 14 pouces de colonne d’eau
au maximum.
Gaz propane:
La chaudière de chauffage Cadet
sont généralement expédiées
prêtes à s’allumer sur le gaz naturel. Vérifiez la plaque de
caractéristiques de la chaudière pour déterminer le carburant
correspondant à la chaudière. Si elle est réglée sur le gaz naturel,
elle peut être convertie en GPL en installant un orifice (voir page
12). Pour fonctionner au GPL, un orifice DOIT ÊTRE installé.
Le non respect peut entraîner des blessures corporelles graves,
la mort ou des dégâts matériels importants.
 AVERTISSEMENT
UTILISEZ LA CLÉ DE
RETOUR POUR
EMPÊCHER LE TUYAU
DE TOURNER
La pression maximale du gaz d’entrée ne
doit pas dépasser la valeur spécifiée. La
valeur minimale indiquée sert au réglage à l’entrée.
AVIS
Dimensionnement des tuyaux pour le gaz propane
1. Contactez le fournisseur de gaz pour dimensionner les
tuyaux, réservoirs et le régulateur de pression de gaz
verrouillable à 100%.
Conditions de pression d’alimentation en propane
1. Réglez le régulateur d’alimentation en propane du
fournisseur de gaz sur une pression de 14 pouces de colonne
d’eau maximum.
2. Pression requise au port de pression d’entrée de la vanne de
gaz:
• Maximum 14 pouces de colonne d’eau, sans débit
(verrouillé) ou avec la chaudière allumée.
• Minimum 8 pouces de colonne d’eau avec écoulement
degaz (vérifier pendant le démarrage de la chaudière).
Assurez-vous que le régulateur de
haute pression du gaz soit au moins
à 6-10 pieds en amont de l’appareil.
 AVERTISSEMENT
43
Manuel d’installation et Manuel d’entretien
7
Raccordements au Gaz
Tableau 7A Diagramme des tailles des tuyaux de gaz
Capacité du tuyau métallique Cédule 40 pieds cubes de gaz naturel par heure
(basé sur la densité.60, w.c. pression de 0,30 “chuter)
Tuyau
Taille
(Pouces)
1/2
3/4
1
1 1/4
1 1/2
2
2 1/2
3
4
10
20
30
40
131
273
514
1,060
1,580
3,050
4,860
8,580
17,500
90
188
353
726
1,090
2,090
3,340
5,900
12,000
72
151
284
583
873
1,680
2,680
4,740
9,660
62
129
243
499
747
1,440
2,290
4,050
8,270
Longueur de la conduite à droites pieds
50
60
70
80
90
100
55
114
215
442
662
1,280
2,030
3,590
7,330
N/A
104
195
400
600
1,160
1,840
3,260
6,640
N/A N/A N/A
95
89
83
179
167
157
368
343
322
552
514
482
1,060 989
928
1,690 1,580 1,480
3,000 2,790 2,610
6,110 5,680 5,330
125
N/A N/A
79
70
148
131
304
269
455
403
877
777
1,400 1,240
2,470 2,190
5,040 4,460
150
175
200
N/A
63
119
244
366
704
1,120
1,980
4,050
N/A
58
109
224
336
648
1,030
1,820
3,720
N/A
N/A
102
209
313
602
960
1,700
3,460
La chaudière de chauffage Cadet sont généralement expédiées prêtes à s’allumer sur le gaz naturel.
Vérifiez la plaque de caractéristiques de la chaudière pour déterminer le carburant correspondant
à la chaudière. Si elle est réglée sur le gaz naturel, elle peut être convertie en GPL en installant un orifice (voir page 12). Pour
fonctionner au GPL, un orifice DOIT ÊTRE installé. Le non respect peut entraîner des blessures corporelles graves, la mort ou
des dégâts matériels importants.
 AVERTISSEMENT
Vérifiez l’alimentation en gaz d’entrée
Les connexions au gaz flexibles listées dans
CSA ou UL sont acceptées, mais vous devez
prendre toutes les précautions pour vous assurer que la ligne
secteur a une capacité suffisante pour permettre à la chaudière
de s’allumer à plein régime. Consultez dans les codes locaux
les bonnes procédures d’installation ou d’entretien.
AVIS
NE PAS régler ou tenter de
mesurer la pression de sortie de
la vanne de gaz. La bonne pression de sortie de la vanne de
gaz est réglée en usine. Ce réglage convient au gaz naturel
et au propane, qui ne nécessitent aucun réglage sur place.
En essayant de modifier ou de mesurer la pression de sortie
de la vanne de gaz, vous pourriez endommager la vanne et
provoquer des blessures corporelles graves, la mort, ou des
dégâts matériels importants.
La tuyauterie de gaz doit être dimensionnée au bon débit
et à la bonne longueur de tuyaux, pour éviter une chute
excessive de pression. Le compteur de gaz et le régulateur de
gaz doivent être tous deux correctement dimensionnés à la
charge de gaz totale.
Si vous observez une chute de pression supérieure à 1 pouce de
colonne d’eau, le compteur, le régulateur ou la conduite de gaz
sont sous-dimensionnés ou doivent être réparés. Effectuez les
étapes ci-dessous pour vérifier l’alimentation en gaz d’entrée:
1. Coupez le courant à la source.
2. Coupez l’alimentation en gaz au niveau de la vanne
manuelle de gaz, dans la tuyauterie de gaz vers l’appareil.
 AVERTISSEMENT
44
3. Desserrez la vis de blocage d’un (1) tour complet de l’intérieur
du robinet de pression, au-dessus de la vanne de gaz. Placez le
tube du manomètre au-dessus du robinet une fois que la vis de
blocage est desserrée, comme illustré à la FIG. 7-3.
4. Ouvrez lentement l’alimentation en gaz au niveau de la vanne
manuelle de gaz installée sur place.
5. Mettre l’interrupteur sur la position « ON ».
6. Régler le point de consigne de température sur le panneau de
commande du module de commande de la chaudière pour
l'appel de chaleur.
7. Observez la pression d’alimentation en gaz lorsque le brûleur
s’allume à 100% d’entrée nominale. Le pourcentage d’entrée du
brûleur s’affiche sur le panneau de commande. Le pourcentage
d'entrée du brûleur s'affiche sur le panneau de commande.
Faire défiler pour voir le pourcentage (%), mais le symbole de
flamme indiquera en permanence l'entrée en incréments de
20%.
8. Assurez-vous que la pression d’entrée soit dans la plage
spécifiée. Les pressions minimales et maximales d’alimentation
en gaz sont spécifiées dans cette section du manuel.
9. Si la pression d’alimentation en gaz est dans la plage normale et
qu’aucun réglage n’est nécessaire, passez à l’étape 11.
10. Si la pression du gaz est en dehors de la plage, contactez le
service du gaz, le fournisseur du gaz, un installateur qualifié ou
une agence d’entretien pour déterminer les étapes nécessaires à
la fourniture correcte de pression du gaz à la commande.
11. Mettre l’interrupteur sur la position « OFF ».
Manuel d’installation et Manuel d’entretien
7
Raccordements au Gaz
12. Coupez l’alimentation en gaz au niveau de la vanne
manuelle de gaz, dans la tuyauterie de gaz vers l’appareil.
13. Retirez le manomètre du robinet de pression au-dessusde
la vanne de gaz. Resserrez la vis de blocage à l’intérieur du
robinet de pression.
(suite)
Pression du gaz
La pression du gaz doit rester entre 4 pouces de colonne d’eau
(naturel), 8 pouces de colonne d’eau (GPL) minimum et 14
pouces de colonne d’eau (naturel et GPL) maximum en mode
de veille (statique) et en mode de fonctionnement (dynamique).
Si un régulateur en ligne est utilisé, il doit être au minimum
à 10 pieds de la chaudière de chauffage Cadet. Il est très
important que la conduite de gaz soit correctement purgée par
le fournisseur de gaz ou par la société de service. Si la purge ou le
dimensionnement des conduites ne sont pas corrects, l’allumage
peut échouer.
En resserrant la vis de blocage,
assurez-vous de bien serrer pour
empêcher toute fuite de gaz.
Ne vérifiez pas les fuites de gaz avec une flamme ouverte:
utilisez le test à bulle. Si vous n’utilisez pas de test à bulle
ou ne vérifiez pas les fuites de gaz, des blessures corporelles
graves, la mort ou des dégâts matériels importants peuvent
Le problème se remarque notamment dans les installations
se produire.
GPL NEUVES et également en cas de réservoir vide. Ceci peut
14. Ouvrez l’alimentation en gaz au niveau de la vanne également se produire lorsqu’une société de service coupe
manuelle de gaz.
l’alimentation d’une zone pour effectuer la maintenance de ses
conduites.
15. Mettez sous tension à la source.
 AVERTISSEMENT
16. Réglez le point de consigne de température du panneau Remplacement de la vanne de gaz
de commande du module de commande chaudière,
à la température de l’eau désirée, pour que l’appareil La vanne de gaz NE DOIT en aucun cas être remplacée par une
vanne conventionnelle.
demande de la chaleur.
Tout manquement au respect de ces
17. Vérifiez les performances du brûleur, en faisant tourner
 AVERTISSEMENT
précautions pourrait provoquer un
le système tout en observant la réaction du brûleur. Le
brûleur doit s’allumer rapidement. La forme de la flamme incendie, des blessures corporelles ou la mort!
doit être stable. Éteignez le système et laissez le brûleur
refroidir, puis faites à nouveau marcher le brûleur pour  AVERTISSEMENT NE PAS régler ou tenter de mesurer
la pression de sortie de la vanne de
garantir un bon allumage et de bonnes caractéristiques de
gaz. La bonne pression de sortie de la vanne de gaz est réglée
la flamme.
en usine. Ce réglage convient au gaz naturel et au propane, qui
Figure 7-3 Vérification de l’alimentation en gaz d’entrée ne nécessitent aucun réglage sur place. En essayant de modifier
ou de mesurer la pression de sortie de la vanne de gaz, vous
pourriez endommager la vanne et provoquer des blessures
corporelles graves, la mort, ou des dégâts matériels importants.
DÉTAIL
DESSERREZ LA VIS DE CALAGE
D’UN (1) TOUR COMPLET PUIS
PLACEZ LA TUYAUTERIE AU-DESSUS
DU ROBINET DE PRESSION
45
Manuel d’installation et Manuel d’entretien
8
Câblage sur place
DANGER
DE
CHOC
ÉLECTRIQUE – Pour votre
sécurité, coupez l’alimentation électrique avant d’effectuer
un branchement électrique, afin d’éviter tout risque de choc
électrique. Tout manquement au respect de cet avertissement
pourrait provoquer des blessures corporelles ou la mort.
 AVERTISSEMENT
Le câblage doit être conforme au N.E.C.
Classe 1.
Si le câblage d’origine fourni avec la chaudière doit être
remplacé, utilisez uniquement du câble de type 105°C ou
équivalent.
La chaudière doit être électriquement mise à la terre comme
l’exige le National Electrical Code ANSI/NFPA 70 – Dernière
edition.
Etiquetez tous les câbles avant de
 ATTENTION
les débrancher lors des contrôles
d’entretien. Des erreurs de câblage peuvent provoquer un
fonctionnement incorrect et dangereux.
AVIS
Figure 8-1 Retirer le couvercle du boîtier de raccordement
métallique
Connexions à la tension du secteur
1. Retirer le couvercle du boîtier de raccordement métallique
comme illustré à la FIG. 8-1.
2. Connecter les fils électriques de 120 VCA à l'aide des
écrous des fils (fournis sur place) aux fils de borne
de tension de ligne avec étiquette dans le boîtier de
raccordement.
3. Fournissez et installez un interrupteur général à fusible
ou un disjoncteur de branchement (15 A recommandé)
comme exigé par le code.
4. Raccorder la pompe de la chaudière (maximum 1,8
Ampère) aux fils avec étiquette à l'intérieur du boîtier de
raccordement.
5. Pour raccorder une pompe d'eau chaude domestique
(ECD) (maximum 1,8 Ampère), utiliser les écrous de fils
fournis sur place pour la connecter aux fils avec étiquette
à l'intérieur du boîtier de raccordement.
Connexions de basse tension
1. Faites passer tous les câbles basse tension par les alvéoles
du côté avant droit du bas, juste sous le panneau de
commande, comme illustré à la FIG. 8-2.
2. Connectez les câbles basse tension au tableau de
connexion basse tension comme illustré à la FIG. 8-3 de
la page 48 de ce manuel et dans le schéma de câblage de
la chaudière.
AVIS
USB INTERFACE BOÎTE
DE RACCORDEMENT
Ne pas faire passer les fils à basse tension près
des fils à haute tension dans le même tube.
Figure 8-2 Acheminement des câbles sur place
L’installation doit être conforme aux:
1. National Electrical Code et tout autre code ou règlement
national, d’état, provincial ou local.
2. Au Canada, le code CSA C22.1 Canadian Electrical Code,
Partie 1et tous les codes locaux.
BASSE TENSION DE
TABLEAU DE CONNEXIONS
ALVÉOLES DE CÂBLAGE
DE TENSION DU SECTEUR
46
Manuel d’installation et Manuel d’entretien
8
Câblage sur place
(suite)
Capteur de température extérieure
Conformément au Energy Policy and Conservation Act des
États-Unis, cette chaudière est équipée d'une restauration de
l'air extérieur, fonction qui permet d'économiser de l'énergie
en réduisant la température de l'eau de la chaudière lorsque
la charge de chauffage diminue. Pour utiliser cette fonction,
le capteur d'air extérieur fourni avec la chaudière doit être
correctement installé.
1.
Monter la sonde sur un mur extérieur, protégée des
rayons du soleil, de la chaleur ou du refroidissement
d'autres sources.
2. Acheminer les fils de la sonde par une alvéole à l'avant du
bas à droite de la chaudière (voir FIG. 8-2).
3. Connecter la sonde de température extérieure (FIG.
8-3) aux bornes de la sonde extérieure sur le tableau de
connexion pour permettre la réinitialisation extérieure
de la chaudière Cadet.
Commutateur auxiliaire de limite
Un commutateur auxiliaire de limite fourni sur place peut
être utilisé pour commuter la pression du gaz. Pour monter
le commutateur auxiliaire de limite, veuillez suivre les
instructions du kit fournies avec le commutateur, puis
procéder comme suit:
1. Si le commutateur auxiliaire est monté à l'extérieur de la
chaudière, faire passer les fils par une alvéole sur le côté
avant droit inférieur de la chaudière. Si le commutateur
auxiliaire de limite est monté à l'intérieur de la chaudière,
faire passer les fils par le tableau de connexion.
2. Une fois que les fils sont à l'intérieur de la chaudière
et près du tableau de connexion, connecter les fils aux
bornes du commutateur auxiliaire de limite.
L’utilisation d’un autre capteur peut
faire passer la température dans le
réservoir au-dessus ou au-dessous du point de consigne.
 AVERTISSEMENT
3. Si le TST20015 n’est pas compatible avec le réservoir
indirect, un thermostat de réservoir peut être utilisé pour
commander la chaudière. Le thermostat du réservoir doit
être installé conformément aux instructions du fabricant et
raccordé aux bornes du thermostat d’ECD sur le panneau
de connexion basse tension.
Interrupteur de débit
1. Un interrupteur de débit sert à assurer le débit dans la
chaudière avant de la laisser s’allumer. L’interrupteur de
débit doit être installé à la sortie de la chaudière.
2. Connecter les contacts normalement ouverts de
l'interrupteur d'écoulement à ces bornes (FIG. 8-3).
Capteur d’alimentation du circuit
1. En installant le capteur d’alimentation du circuit dans
l’alimentation de la boucle principale, la température de
l’alimentation principale peut être contrôlée. La commande
chaudière détecte automatiquement la présence de ce
capteur et commande le taux d’allumage de la chaudière,
pour maintenir la température d’alimentation du circuit au
point de consigne.
 ATTENTION
Ne pas monter le capteur d'alimentation
du circuit dans le retour du circuit.
2. Le KIT 3078 doit être utilisé pour le capteur du circuit.
3. Branchez ces bornes sur le capteur d’alimentation du circuit
(FIG. 8-3).
Thermostat d’ECD
1. Connectez le thermostat d’eau chaude domestique (ECD)
indirecte stockée aux bornes du thermostat d’ECD
(FIG. 8-3), sur le panneau de connexion. Si un capteur de
réservoir est connecté (voir Capteur de réservoir d’ECD
ci-après), le thermostat de réservoir est ignoré.
Capteur de réservoir d’ECD
1. En installant un capteur de réservoir, la commande
chaudière peut effectuer la fonction du thermostat
de réservoir. La commande chaudière détecte
automatiquement la présence de ce capteur et génère
un appel de chaleur pour l’ECD lorsque la température
du réservoir chute de 6°F (3°C) au-dessous du point
de consigne du réservoir et termine l’appel de chaleur
lorsque la température du réservoir atteint le point de
consigne.
2. Le capteur du réservoir inclus dans le réservoir d’ECD
indirecte du Squire de Lochinvar (TST20015) est le seul
capteur adapté à la commande chaudière. Connectez les
fils du capteur aux bornes du capteur du réservoir, sur le
panneau de connexion basse tension.
47
48
MANQUE D'EAU
DE COUPURE
(OPTION)
LIMITE AUXILIAIRE
(FOURNIS SUR PLACE)
INTERRUPTEUR DE DÉBIT
(FOURNIS SUR PLACE)
THERMOSTAT DU RÉSERVOIR
(FOURNIS SUR PLACE)
THERMOSTAT D'AMBIANCE
(FOURNIS SUR PLACE)
COM
NO
MANQUE D'EAU
DE COUPURE
INTERRUPTEUR
DE DÉBIT
LIMITE
AUXILIAIRE
THERMOSTAT
D'AMBIANCE
THERMOSTAT
D'AMBIANCE
CAPTEUR
EXTÉRIEUR
CAPTEUR
DE RÉSERVOIR
CAPTEUR
DU CIRCUIT
8
CAPTEUR DE RÉSERVOIR
(OPTION)
CAPTEUR EXTÉRIEUR
(FOURNIE SUR PLACE)
CAPTEUR D’ALIMENTATION
DU SYSTÈME (OPTION)
Manuel d’installation et Manuel d’entretien
Câblage sur place
Figure 8-3 Connexions de câblage sur place à la Basse Tension
Configurations de connexion Conseil
Standard Altitude,Standard
(Non-Combi)
Standard Altitude, Combi
OJ1
OJ2
Coupe
Connecté
Coupe
Coupe
High Altitude, Standard
(Non-Combi)
Connecté
Connecté
High Altitude, Combi
Connecté
Coupe
Manuel d’installation et Manuel d’entretien
8
Câblage sur place
(suite)
Figure 8-4 Entrées des Commandes
THERMOSTAT DU RÉSERVOIR
THERMOSTAT D'AMBIANCE /
ZONE DE CONTRÔLE
DÉFAUT DU FLUSSOSTAT
BOITE DE RACCORDEMENT
AU SECTEUR
CAPTEUR DU CIRCUIT
CAPTEUR EXTÉRIEUR
ARRÊT POUR MANQUE D'EAU
SONDE DE TEMPÉRATURE
D'ENTRÉE
SONDE DE LIMITE HAUTE /
TEMPÉRATURE DE SORTIE/
CAPTEUR DE GAZ DE COMBUSTION
PRESSOSTAT
DÉTECTEUR DE FLAMME
PANNEAU D'AFFICHAGE
COMMANDE DE
CHAUDIÈRE MODULE
49
Manuel d’installation et Manuel d’entretien
8
Câblage sur place
Figure 8-5 Sorties des Commandes
BOITE DE RACCORDEMENT
AU SECTEUR
POMPE DE LA CHAUDIÈRE
POMPE D'ECD
ALLUMEUR
VENTILATEUR
COMMANDE DE
CHAUDIÈRE MODULE
VANNE DE GAZ
PANNEAU D'AFFICHAGE
50
Manuel d’installation et Manuel d’entretien
9
Rejet des condensats
Purge du condensat
1. Cette chaudière est un appareil à haut rendement qui
produit du condensat.
2. Le bas de la chaudière est équipé d’un tuyau de 3/4
pouce pour le raccordement au siphon du condensat
(FIG. 9-1).
3. La tuyauterie du condensat doit être inclinée vers le bas
et s’écarter de la chaudière vers une purge ou un filtre
de neutralisation du condensat. Le condensat émanant
de la chaudière de chauffage Cadet est légèrement
acide (généralement d’un pH 3 à 5). Installez un filtre
neutralisant si les codes locaux l’exigent.
Un kit de neutralisation est disponible en usine
(KIT 3087).
4. N’exposez pas la conduite du condensat au gel.
5. Utilisez uniquement des tuyaux en plastique comme
conduite de purge du condensat (FIG. 9-1).
Utilisez des matériaux agréés par l’autorité
compétente. En l’absence d’une autre
autorité, les tuyaux en PVC et CPVC doivent être conformes
à l’ASTM D1785 ou D2845. La colle et l’apprêt doivent être
conformes à l’ASTM D2564 ou F493. Pour le Canada, utilisez
du tuyau en PVC ou CPVC, des raccords et de la colle certifiés
CSA ou ULC.
AVIS
AVIS
Pour permettre une vidange correcte sur
des parcours horizontaux, une deuxième
conduite peut être nécessaire et la taille du tube peut devoir être
augmentée jusqu’à 1 pouce.
La conduite de condensat doit rester exempte de toute
obstruction, pour permettre au condensat de s’écouler
librement. Si le condensat est susceptible de geler dans la
conduite ou si cette dernière est obstruée d’une manière ou
d’une autre, du condensat peut s’échapper du té de la chaudière
et l’eau peut provoquer des dégâts matériels.
6. Une pompe d’extraction du condensat est nécessaire si
la chaudière est en dessous de la purge. En installant une
pompe à condensat, sélectionnez-en une agréée pour les
chaudières et les appareils de chauffage à condensation.
La pompe doit être équipée d’un commutateur de
débordement pour éviter tout dégât matériel dû au
déversement du condensat.
Figure 9-1 Rejet du condensat
PIÈGE À CONDENSAT
CAPUCHON AMOVIBLE
POUR NETTOYAGE DU PIÈGE
RACCORD DE PURGE DE CONDENSAT ACHEMINER VERS PURGE AU SOL OU
FILTRE DE NEUTRALISATION AVEC :
TUYAU ET RACCORDS 3/4" EN PVC ou
TUYAU ET RACCORDS 3/4" EN CPVC
(FOURNIS SUR PLACE)
51
Manuel d’installation et Manuel d’entretien
10
Démarrage
Vérifiez/contrôlez la chimie de l’eau
N’utilisez pas de nettoyant ou de mastic
d’étanchéité à base de pétrole dans le
circuit de la chaudière. Des dégâts aux étanchéités et aux
joints en élastomère du circuit peuvent se produire et
provoquer des dégâts matériels importants.
 ATTENTION
Dureté inférieure à 7 grains
1. Consultez les entreprises locales de traitement de l’eau
pour les zones d’eau dure (dureté supérieure à 7 grains).
Concentration en Chlore inférieure à 200 ppm
1. Ne remplissez pas ou ne faites pas fonctionner la chaudière
avec de l’eau contenant plus de 200 ppm de chlore.
2. Le remplissage avec de l’eau douce chlorée est acceptable
dans la mesure où les niveaux de chlore de l’eau potable
sont bien inférieurs.
3. N’utilisez pas la chaudière pour chauffer directement
l’eau d’une piscine ou d’un spa.
Testez/remplacez le liquide antigel
1. Pour les circuits utilisant des liquides antigel, suivez les
instructions du fabricant.
2. Le liquide antigel doit être remplacé régulièrement en
raison de la dégradation des inhibiteurs avec le temps.
Suivez toutes les instructions du fournisseur d’antigel.
Protection contre le gel (le cas échéant)
1.
2.
3.
Déterminez la quantité de liquide antigel utilisant le
contenu d’eau du circuit, en suivant les instructions
du fabricant. Le contenu en eau de la chaudière figure
en page 6. N’oubliez pas d’inclure le contenu d’eau du
réservoir d’expansion.
Les codes locaux peuvent nécessiter une protection anti-retour
ou le débranchement de l’alimentation en eau de ville.
En utilisant du liquide antigel avec un remplissage
automatique, installez un compteur d’eau pour surveiller
l’appoint d’eau. Le liquide antigel peut fuir avant que
l’eau ne commence à fuir et faire baisser la concentration
en réduisant le niveau d'antigel.
Remplissez et testez le circuit d’eau
1. Remplissez le circuit uniquement après vous être assuré
que l’eau répond aux exigences de ce manuel.
2. Fermez la vanne de purge de la chaudière.
3. Remplissez pour corriger la pression du circuit. La
pression correcte peut varier avec chaque application.
a. La pression minimale de remplissage d’eau froide
pour un circuit résidentiel est de 12 psi.
b. La pression augmente lorsque la chaudière est allumée
et que la température de l’eau du circuit augmente.
52
4. Au début du remplissage et pendant le démarrage et le test
de la chaudière, vérifiez soigneusement l’absence de fuites
dans le circuit. Réparez toutes les fuites avant de poursuivre.
Éliminez toutes les fuites du circuit.
Un apport continu d’eau d’appoint
peut réduire la durée de vie de la chaudière. Des minéraux
peuvent s’accumuler dans l’échangeur thermique et réduire
le transfert de chaleur, provoquer une surchauffe l’échangeur
thermique et provoquer des pannes
 AVERTISSEMENT
Purgez l’air du circuit d’eau
1. Purgez l’air du circuit:
a. Connectez un flexible à la vanne de purge (voir vannes
de purge/vidange, dans les schémas de tuyauterie aux
pages 39 à 41). Acheminez le flexible vers une zone où
l’eau peut s’évacuer et être visible.
b. Fermez la vanne d’isolation de la chaudière ou du circuit
entre la vanne de purge et le raccord de remplissage au
circuit
c. Fermez les vannes d’isolation de la zone.
d. Ouvrez la vanne de remplissage rapide sur la conduite
d’eau froide d’appoint.
e. Ouvrez la vanne de purge.
f. Une zone à la fois, ouvrez les vannes d’isolation. Laissez
l’eau couler dans toute la zone et repousser l’air vers
l’extérieur. Laissez couler jusqu’à ce qu’aucun flux d’air
ne soit perceptible. Fermez les vannes d’isolation de la
zone et continuez avec la zone suivante. Suivez cette
méthode jusqu’à ce que toutes les zones soient purgées.
g. Fermez la vanne d’eau de remplissage rapide et la vanne
de purge, et retirez le flexible. Ouvrez toutes les vannes
d’isolation. Surveillez que la pression du circuit atteigne
la pression correcte de remplissage d’eau froide.
h. Après que le circuit ait fonctionné un moment, éliminez
tout l’air résiduel au moyen des ventilations manuelles
d'air situées dans tout le circuit.
i. Si les vannes de purge ne sont pas installées sur le
circuit, ouvrez les ventilations manuelles d’air du
circuit une à une, en commençant par la plus basse.
Fermez la ventilation lorsque l’eau gicle. Répétez avec
les autres ventilations.
2. Ouvrir la ventilation d’air automatique (systèmes à réservoir
d’expansion à diaphragme ou à échelle uniquement) d’un
tour.
3. Ouvrez les autres ventilations:
a. En commençant par la plus basse, ouvrez les ventilations
d’air une à une, jusqu’à ce que l’eau gicle.
b. Répétez avec les autres ventilations.
4. Remplissez à la bonne pression.
Manuel d’installation et Manuel d’entretien
10
Démarrage
(suite)
Purgez l’air du Echangeur de chaleur
1. Fixer un tube souple transparent de 5/16" (fourni sur place,
pour une température maximale de 120°F) au-dessus du
mamelon à barbures, sur la ventilation d'air manuelle,
comme illustré à la FIG. 10-1.
2. Attacher fermement les fils (attache fournie sur place)
autour du tube fixé au mamelon à barbures sur la
ventilation d'air manuelle, pour empêcher le tube en
plastique de s'écarter du mamelon à barbures lors de la
purge du circuit.
3. Tourner la ventilation d'air manuelle sur la position
ouverte, comme illustré à la FIG. 10-1. L'air et l'eau
doivent s'écouler librement du circuit.
4. Une fois que l'eau s'écoule librement de l'extrémité du
tuyau (eau UNIQUEMENT), fermer la ventilation d'air
manuelle.
5. Une fois la vanne fermée, retirer le tube de la ventilation
d'air manuelle.
Figure 10-2 Siphon du condensat
BARBURE DE TUYAU FLEXIBLE
ÉCROU DE MONTAGE
BILLE
FLOTTANTE
PURGE DU
CONDENSAT
CAPUCHON AMOVIBLE POUR
LE NETTOYAGE DU PIÈGE
Figure 10-1 Ventilation d'air manuelle
Chaudières au propane uniquement: votre fournisseur de
propane mélange un produit odorant au propane pour
rendre sa présence détectable. Dans certains cas, le produit
odorant peut s’évaporer et le gaz peut ne plus avoir d’odeur.
Avant de démarrer (et régulièrement par la suite), faites
vérifier par le fournisseur de propane le bon niveau de
produit odorant dans le gaz.
 AVERTISSEMENT
FIXER LE TUYAU AVANT
D'OUVRIR LE ROBINET
TUYAU FLEXIBLE TRANSPARENT
POUR UN MINIMUM DE 120°F
ROBINET OUVERT
Vérifiez le(s) circuit(s) du thermostat
ROBINET FERMÉ
Vérifiez les fuites de gaz
Avant de démarrer la chaudière
et pendant le début du
fonctionnement, détectez près du plancher et près de la
chaudière toute odeur de gaz ou inhabituelle. Retirez le
panneau d’accès avant et sentez l’intérieur de l’enceinte de la
chaudière. Ne poursuivez pas le démarrage s’il existe un signe
quelconque de fuite de gaz. Utilisez une solution de détection
des fuites agréée. Réparez d’abord toutes les fuites.
 AVERTISSEMENT
NE PAS régler ou tenter de mesurer
la pression de sortie de la vanne de
gaz. La bonne pression de sortie de la vanne de gaz est réglée
en usine. Ce réglage convient au gaz naturel et au propane, qui
ne nécessitent aucun réglage sur place. En essayant de modifier
ou de mesurer la pression de sortie de la vanne de gaz, vous
pourriez endommager la vanne et provoquer des blessures
corporelles graves, la mort, ou des dégâts matériels importants.
 AVERTISSEMENT
1. Débrancher le fil extérieur raccordé à la borne du
thermostat d'ambiance sur le tableau de connexion.
2. Branchez un voltmètre sur ces deux fils d’entrée. Fermez
chaque thermostat, vanne de zone et relais dans le circuit
externe, un à un, et vérifiez le résultat du voltmètre sur les
fils d’entrée.
3. Il ne doit JAMAIS exister de tension.
4. Si une tension apparaît dans un cas quelconque, vérifiez
et corrigez le câblage extérieur. (Ce problème est fréquent
avec des vannes de zone à 3 fils).
5. Après avoir vérifié le câblage du circuit du thermostat
extérieur et l’avoir corrigé si nécessaire, rebranchez les fils
du circuit du thermostat au tableau de connexions.
Inspectez le circuit de condensat
Inspectez/vérifiez les conduites et raccords de condensat
Inspectez la conduite de vidange du condensat, les raccords et
le siphon de condensat.
Nettoyez/inspectez l’ensemble siphon
Retirez le bouchon de nettoyage au bas du siphon. Laissez le
condensat et tous les débris s’écouler.
53
Manuel d’installation et Manuel d’entretien
10
Démarrage
Dernières vérifications avant de démarrer
la chaudière
 Lisez le manuel d’entretien pour vous familiariser avec
le fonctionnement du module de commande chaudière.
Lisez ce manuel, aux pages 55, pour connaître les bonnes
étapes de démarrage de la chaudière.
 Vérifiez que la chaudière et le circuit soient pleins d’eau
et que tous les composants du système soit correctement
paramétrés pour le fonctionnement.
 Vérifiez que les procédures de préparation de la
Section 10, aux pages 52 et 53, aient été effectuées.
 Assurez-vous que la bille flottante soit à l’intérieur du
siphon de condensat.
 Inspectez la tuyauterie de ventilation et d’air pour
détecter tout signe de détérioration par corrosion, dégât
physique ou affaissement. Vérifiez que la tuyauterie de
ventilation et d’air est intacte et correctement installée
conformément à ce manuel.
Démarrez la chaudière
1. Lisez et suivez les instructions de fonctionnement aux
FIG. 10-2 pages 55.
Si la chaudière ne démarre pas correctement
1. Vérifiez si les connexions ne sont pas desserrées, les
fusibles grillés ou le disjoncteur coupé?
2. La température de l’eau de la chaudière est-elle supérieure
à 200°F?
3. Le thermostat est-il réglé en-dessous de la température
ambiante?
4. Le gaz est-il ouvert au compteur ou sur la chaudière?
5. La pression du gaz d’arrivée est-elle inférieure à 4 pouces
de colonne d’eau?
Si aucun des éléments ci-dessus ne corrige le problème,
reportez-vous à la section Dépannage.
Vérifiez le circuit et la chaudière
 Vérifiez la tuyauterie d’eau
1. Vérifiez les fuites de gaz sur la tuyauterie du circuit. En cas
de fuite, arrêtez la chaudière et réparez immédiatement.
(Voir les AVERTISSEMENTS aux pages 52 et 53
(démarrage) concernant la non-réparation des fuites.)
2. Évacuez tout l’air restant du circuit à l’aide des ventilations
manuelles. L’air dans le circuit peut interférer avec la
circulation et provoquer des problèmes de répartition de
chaleur et de bruit.
54
 Vérifiez la tuyauterie de ventilation et d’air
1. Vérifiez la bonne étanchéité du gaz sur toutes les connexions,
la tuyauterie d’air et la tuyauterie de ventilation.
Le système de ventilation doit être
étanche au gaz pour éviter toute
émission du gaz de combustion et de monoxyde de carbone, ce
qui pourrait provoquer de graves blessures corporelles ou la mort.
 AVERTISSEMENT
 Vérifiez la tuyauterie de gaz
1. Vérifiez toute odeur de gaz autour de la chaudière, selon
la procédure en page 42 de ce manuel (connexion des
tuyauteries d’alimentation en gaz).
Si vous découvrez des signes de fuite
de gaz, arrêtez d’abord la chaudière.
Repérez l’origine de la fuite à l’aide d’un test à bulle et réparez
immédiatement. Ne faites pas redémarrer la chaudière avant
de l’avoir réparée. Le non respect peut entraîner des blessures
corporelles graves, la mort ou des dégâts matériels importants.
 AVERTISSEMENT
 Chaudières au propane: vérifiez la conversion
1. Vérifiez que la conversion au propane a été effectuée selon
les instructions de conversion au propane.
NE PAS régler ou tenter de mesurer
la pression de sortie de la vanne de
gaz. La bonne pression de sortie de la vanne de gaz est réglée
en usine. Ce réglage convient au gaz naturel et au propane, qui
ne nécessitent aucun réglage sur place. En essayant de modifier
ou de mesurer la pression de sortie de la vanne de gaz, vous
pourriez endommager la vanne et provoquer des blessures
corporelles graves, la mort, ou des dégâts matériels importants.
 AVERTISSEMENT
La chaudière de chauffage Cadet
sont généralement expédiées
prêtes à s’allumer sur le gaz naturel. Vérifiez la plaque de
caractéristiques de la chaudière pour déterminer le carburant
correspondant à la chaudière. Si elle est réglée sur le gaz naturel,
elle peut être convertie en GPL en installant un orifice (voir page
12). Pour fonctionner au GPL, un orifice DOIT ÊTRE installé.
Le non respect peut entraîner des blessures corporelles graves,
la mort ou des dégâts matériels importants.
 AVERTISSEMENT
Vérifiez la flamme et la combustion
1. Débrancher la chaudière en plaçant.
2. Retirer la sonde de température de combustion du collecteur
de combustion. Remarque: Les mesures de combustion
sont effectuées à ce point.
Manuel d’installation et Manuel d’entretien
10
Démarrage
(suite)
Figure 10-2 Instructions de fonctionnement
LBL20292 REV A
55
Manuel d’installation et Manuel d’entretien
10
Démarrage
Vérifiez la flamme et la combustion (suite)
AVIS
Veuillez noter que les crochets ([])
indiquent l’état de l’écran.
3. Placer la chaudière en position active en appuyant sur le
bouton UP (haut) pendant cinq (5) secondes (FIG. 11-1,
page 63).
4. Appuyer sur ENTER et sur le bouton UP pendant 5
secondes pour passer en mode Service.
5. Insérez la sonde d’un analyseur de combustion dans
l’orifice laissé par le retrait du capteur de température de
combustion.
6. Une fois que la chaudière s’est réglée sur pleine flamme,
mesurez la combustion. Les valeurs doivent se situer dans
la plage indiquée au Tableau 10A ci-dessous. Les niveaux
de CO doivent être inférieurs à 150 ppm pour un appareil
correctement installé.
Si la combustion n’est pas dans la plage spécifiée, reportezvous à la section 13 - Dépannage pour rechercher les
causes possibles et les actions correctives.
Tableau 10A Diagramme des produits de combustion
Gaz naturel
O2
CO2
O2
8.0% - 10%
3.0% - 6.5%
9.0% - 11%
4.1% - 6.9%
8.
9.
Déterminez le capteur de contrôle
Pour les circuits de chauffage d'ambiance, la commande de
température peut être basée sur la sortie ou sur le capteur
d'alimentation du circuit (en option). La commande commute
automatiquement le capteur d'alimentation du circuit une fois
qu'il est connecté.
Vérifiez le fonctionnement du circulateur de chauffage
d’ambiance
Le mode de chauffage d'ambiance commande la pompe de
la chaudière. Lorsque la commande de la chaudière reçoit un
appel de chaleur pour le chauffage d'ambiance, que la chaudière
ne chauffe pas un réservoir d'eau chaude domestique (ECD)
indirect et que le point de consigne n'est pas atteint, elle met la
pompe de la chaudière en marche. À la fin de l'appel de chaleur
pour chauffage d'ambiance, la pompe de la chaudière continue à
tourner pendant un court moment. Ce retard de pompe est réglé
en usine sur 30 secondes.
Réglez la température de consigne
1. Appuyer sur la touche ENTER et la maintenir pendant cinq
secondes jusqu'à ce que “u01” s'affiche au milieu de l'écran.
Propane
CO2
7.
Réglez le fonctionnement du chauffage
d’ambiance
Une fois l'analyse de combustion terminée, quitter le
mode Service.
Couper le courant vers la chaudière et remettre en place
la sonde de température des gaz de combustion dans
l'échangeur thermique.
Remettez la chaudière en fonctionnement normal.
Vous devez remplacer le capteur
 AVERTISSEMENT
de température du gaz de
combustion pour empêcher le gaz de s’épandre dans la pièce.
Le non respect peut entraîner des blessures corporelles graves,
la mort ou des dégâts matériels importants.
2. Appuyer de nouveau sur la touche ENTER et “u02”
s'affiche sur l'écran avec le point de consigne de chauffage
d'ambiance (SH) actuel.
3. Appuyer sur les touches UP et DOWN pour régler le point
de consigne.
4. Appuyer deux fois sur la touche ENTER pour enregistrer le
nouveau point de consigne de chauffage d'ambiance (SH) et
revenir à l'écran par défaut.
Réglez le fonctionnement de l’eau chaude
domestique (ECD)
Vérifiez le mode ECD (si utilisé)
Lorsqu'une demande d'ECD commence, la commande active
la pompe d'ECD, arrête la pompe de la chaudière (si elle est en
marche) et se module pour amener la température de sortie au
point de consigne d'ECD de la chaudière.
Réglez la température cible de l’ECD
En mode ECD, la commande se régule pour maintenir la
température de sortie de la chaudière ou celle de l’alimentation
du circuit à un point de consigne. Ce point de consigne est réglé
en usine à 180°F. Si un point de consigne différent est désiré,
le paramètre approprié de la commande doit être modifié.
Voir l’explication détaillée de cette procédure dans le manuel
d’entretien de la Reportezvous à la section 11 Informations sur le
fonctionnement pour l’explication détaillée de cette procédure.
56
Manuel d’installation et Manuel d’entretien
11
Informations sur le fonctionnement
Généralités
Comment fonctionne la chaudière
La chaudière de chauffage Cadet utilise un échangeur thermique de
pointe en acier inoxydable et un module de contrôle électronique
qui permet en fonctionnement à pleine condensation. Le
ventilateur extrait l’air et évacue les produits de combustion
de la chaudière par l’échangeur de chaleur et la tuyauterie de
combustion. Le module de commande régule la vitesse du
ventilateur pour contrôler le taux d’allumage de la chaudière. La
vanne de gaz détecte la quantité d’air qui passe dans la chaudière
et ne laisse passer que la bonne quantité de gaz.
Comment fonctionne le module de commande
Le module de commande chaudière reçoit des entrées des capteurs
de la chaudière et des dispositifs externes. Le module de commande
s’active et commande au ventilateur et à la vanne de gaz de réguler
l’entrée de chaleur et arrête et démarre la chaudière, l’eau chaude
domestique (ECD) et les pompes du circuit en fonction des
besoins. L’utilisateur programme le module pour satisfaire les
besoins du système en réglant les paramètres de commandes.
Ces paramètres règlent les températures de fonctionnement et les
modes de fonctionnement de la chaudière. Le fonctionnement de
la chaudière peut être basé sur la température de l’eau de sortie de
la chaudière, ou le capteur d'alimentation du circuit température.
Contrôlez les entrées et les sorties
Thermostat d’ambiance
Ces entrées indiquent à la chaudière de fournir de l’eau pour
le chauffage d’ambiance.
Commande de la pompe de la chaudière
La pompe de la chaudière se met en marche à chaque allumage
du brûleur, sauf si la chaudière chauffe le réservoir d'ECD.
La pompe de la chaudière fonctionne également en mode de
protection contre le gel. Elle continue à fonctionner pendant
un court instant après l'arrêt du brûleur ou la fin du mode de
protection contre le gel.
Commande de température
Modulation
La chaudière de chauffage Cadet est capable de moduler son
taux d’allumage depuis un minimum de 20% jusqu’à un
maximum de 100%. Le taux d’allumage est dicté par l’appel
de chaleur (c.-à-d., le chauffage d’ambiance ou l’eau chaude
domestique), la charge de chauffage, le retard de montée (s’il est
activé) et diverses autres limites de température.
Limitation de gradient
Si pendant le fonctionnement de la chaudière la température
de l’eau de sortie s’élève trop vite, la commande réduit le taux
d’allumage à sa valeur la plus faible.
Rétablissement de l’air extérieur
Si le capteur d’air extérieur est connecté, le module de
commande calcule les points de réglage des demandes de
chauffage d’ambiance en fonction des courbes de rétablissement
programmées. L’installateur peut changer la pente des courbes
de rétablissement par deux (2) plusieurs paramètres réglables.
L’utilisateur peut limiter le point de consigne maximum pour le
circuit, à l’aide des points de consigne du chauffage d’ambiance.
Priorité à l’ECD
Support actuel de flamme
La commande SMART SYSTEM permet de connecter un
thermostat d’ECD ou un capteur de réservoir au tableau
de connexion basse tension. Sur les chaudières standard,
lorsqu'un capteur de réservoir est utilisé, l'entrée du
thermostat du réservoir est ignorée. Sur les chaudières
combinées, l'interrupteur de débit d'ECD est connecté à
l'entrée du thermostat du réservoir.
Pour empêcher les arrêts nuisibles lorsque la chaudière s’allume
à des taux minimum, la commande augmente le taux d’allumage
lorsque le signal de flamme chute trop bas.
Cycle ECD / Chauffage d’ambiance (CA)
Si un appel de chaleur d’ECD est reçu pendant qu’un appel de
chauffage ambiant est en cours,la commande actionne d’ECD
et arrête la pompe de la chaudière.Si l’appel de chauffage
d’ambiance est encore actif pendant que l’appel d’ECD est
en fonctionnement, la commande attend 30 minutes (temps
réglable par l’installateur) elle se remet sur la demande
de chauffage d’ambiance.La commande revient et avance
jusqu’à ce que l’une des demandes de chauffage soit terminée.
Anti-cycles
Après l’arrêt du brûleur, la commande retarde le cycle du
brûleur pendant un moment. Le retard peut être évité si la
température d’eau d’’entrée chute trop bas pendant l’attente.
Caractéristiques de protection
Température extérieure, température de combustion
et limite d’élévation de température
La température de sortie est surveillée par le capteur de
température de sortie de la chaudière. Lorsque la température de
sortie dépasse 185°F, l’appareil réduit la vitesse du ventilateur.
Si la température de l’eau de sortie dépasse 195°F, la commande
arrête l’appareil jusqu’à ce qu’il refroidisse.
Le module de commande surveille la température de
combustion grâce à un capteur situé dans l’échappement de
combustion. Si la température de combustion dépasse 215°F,
la commande réduit la vitesse maximale du ventilateur. Si la
température de combustion dépasse 240°F, la commande arrête
l’appareil. L’appareil redémarre automatiquement une fois
que la température d’émission chute de 25°F et que la période
d’arrêt minimum soit expirée.
57
Manuel d’installation et Manuel d’entretien
11
Informations sur le fonctionnement
La commande surveille la différence de température entre le
capteur d’entrée et de sortie. Si cette différence dépasse 55°F,
la commande réduit la vitesse maximale du ventilateur. Si la
différence de température dépasse 60°F, la commande arrête
l’appareil. L’appareil redémarre automatiquement une fois
que la différence de température chute en dessous de 55°FC
et que la période d’arrêt minimum soit expirée.
Protection contre le gel
NE PAS installer la chaudière dans une pièce susceptible de
geler.
La caractéristique intégrale suivante du module de commande
chaudière fournit une protection à la chaudière uniquement,
non au système.
Le module de commande de la chaudière permet la protection
contre le gel comme suit:
• En-dessous de 45°F, la chaudière fonctione en continu.
• En-dessous de 37°F, la chaudière s'allume.
• La chaudière et les pompes s’arrêtent si la température de
l’eau de la chaudière s’élève au-dessus de 45°F.
Lorsque les températures de retour du
circuit sont maintenues en-dessous du
point de rosée, de la condensation se forme à l’intérieur de
l’enveloppe de la chaudière et fait rouiller certains composants
métalliques intérieurs.
AVIS
Cette caractéristique du module
 AVERTISSEMENT de
commande
chaudière
n’élimine pas le risque de gel. L’installation doit encore utiliser
une conception reconnue, une pratique d’installation et de
maintenance pour éviter le gel de la chaudière et du circuit.
Surveillez les limites externes
Des connexions sont fournies sur le tableau de connexions
pour des limites externes comme l’interrupteur de débit.
Le chaudière coupe le brûleur et empêche le ré-allumage à
chaque fois que l’une de ces limites externe s’ouvre.
Régulation de la température de la chaudière
Température de fonctionnement (cible)
Le module de commande de la chaudière détecte la température
de l'eau et régule le taux d'allumage de la chaudière, pour
atteindre une température cible. La température cible est
calculée comme indiqué dans cette section à la rubrique «
Opération de réinitialisation extérieure » lorsque la sonde
extérieure est connectée. La température cible maximum peut
être limitée par l'utilisateur, à l'aide du point de consigne du
chauffage d'ambiance. Cette température peut être réglée
entre 32°F et 190°F. Si la sonde extérieure est mise en courtcircuit ou n'est pas correctement installée, la température
cible est fixée au point de consigne du chauffage d'ambiance.
58
Opérations en limite haute
La chaudière de chauffage Cadet est équipée d’une réinitialisation
automatique et de limites hautes de réinitialisation manuelles.
La limite haute de réinitialisation automatique a un point de
consigne maximum de 200°F et la limite haute de réinitialisation
manuelle a un point de consigne maximum de 210°F.
Lorsque la température de sortie dépasse 200°C, la limite
haute automatique se déclenche. La chaudière s’arrête jusqu’à
ca que la température de l’eau baisse en dessous de 190°F
et qu’un délai de 60 secondes soit expiré. Si la température
de sortie continue à augmenter, l’action de limite haute de
réinitialisation manuelle intervient à 210°F.
Procédure de Réglage de limite haute
AVIS
Veuillez noter que les crochets ([])
indiquent l’état de l’écran.
1. Allumez la chaudière sur le secteur en plaçant l’interrupteur
ON/OFF en position ON.
2. Si l'état de la chaudière est sur [OFF], mettre la chaudière
en position active en appuyant sur la touche UP pendant 5
secondes.
3. Appuyer sur ENTER et sur le bouton DN pendant 5
secondes.
4. Appuyer sur le bouton ENTER jusqu'à ce que [P90]
s'affiche.
5. Appuyer sur le bouton UP/DN (haut/bas) pour modifier le
point de consigne de limite haute.
6. Appuyer trois (3) fois sur ENTER pour enregistrer les
nouveaux paramètres (ou le dépassement de la commande
s'enregistre automatiquement).
Protection d’arrêt d’eau faible
1. Le module de commande chaudière utilise la détection de
la température des zones d’alimentation et de retour de
l’échangeur thermique. Si le débit est trop faible ou si la
température de sortie est trop élevée, le module de commande
se module et arrête la chaudière. Ceci permet que la chaudière
s’arrête en cas de manque d’eau ou de faible débit.
2. Certains codes et juridictions peuvent accepter ces
caractéristiques intégrales de la commande au lieu de
nécessiter une commande de limite supplémentaire ou
d’arrêt par manque d’eau. Consultez la juridiction locale
pour les déterminer. Un arrêt pour manque d’eau est
disponible en usine (WTR20009).
Opération de réinitialisation extérieure, si
utilisée
Température cible avec réinitialisation extérieure
Cette fonction améliore le rendement du système en réduisant
le point de consigne de l'eau de la chaudière lorsque la
température extérieure s'élève.
Courbe de réinitialisation
La courbe de réinitialisation recherche la température de l'air
extérieur et règle automatiquement la température de l'eau de
la chaudière en fonction de la demande de chaleur, d'après le
réglage des paramètres P01 et P02.
Arrêt de l'air extérieur
L'arrêt de l'air extérieur spécifie la température de l'air extérieur
à laquelle il n'y a plus de demande de chauffage d'ambiance.
Manuel d’installation et Manuel d’entretien
11
Informations sur le fonctionnement
(suite)
Séquence de programmation Utilisateur
ON/OFF
Appuyer sur UP pendant 5
secondes pour allumer
ou éteindre l'appareil.
Écran d'état de base
Afficher l'état et les températures (par défaut, la température extérieure)
Appuyer sur
ENTER
pendant 5
secondes
pour entrer les
paramètres
Utilisateur
Régler les degrés en °C
ou °F en appuyant sur
UP ou DOWN
Appuyer
sur
ENTER
Définir le point de consigne
du mode chauffage
d'ambiance
Aer
Timeout en appuyant sur
UP ou DOWN
(selon le capteur du circuit
s'il est installé, sinon le
capteur de sortie)
Appuyer
sur
ENTER
Définir le point de consigne
du mode ECD en appuyant
sur UP ou DOWN
(Basé sur le réservoir/ECC
Capteur si installé,
sinon capteur de sortie)
Appuyer
sur
ENTER
Après expiration du délai
Enregistrer les nouveaux
paramètres Utilisateur
dans la commande
59
Manuel d’installation et Manuel d’entretien
11
Informations sur le fonctionnement
Séquence de programmation Installateur
ON/OFF
Appuyer sur UP pendant 5
secondes pour allumer
ou éteindre l'appareil
Écran d'état de base
Afficher l'état et les températures
Appuyer sur
ENTER et
DOWN
pendant 5
secondes pour entrer
dans le menu
Installateur
Régler le point de
consigne de chauffage
d'ambiance sur la température
extérieure MIN - Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Régler le point de
consigne de chauffage
d'ambiance sur la température
-
extérieure MIN - Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Régler la température
d'arrêt extérieure
- Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Régler la température de
limite haute de
réinitialisation automatique
- Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Régler le point de consigne
de la chaudière d'ECD
- Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Régler le point de consigne
de chauffage d'ambiance MAX
- Appuyer sur
UP ou DOWN pour
changer la température
Appuyer
sur
ENTER
Enregistrer les nouveaux
paramètres Installateur
dans la commande
60
Après expiration du délai
Manuel d’installation et Manuel d’entretien
11
Informations sur le fonctionnement
(suite)
Tableau des paramètres
Tableau 11-1 Ce tableau répertorie les paramètres du module de commande de la chaudière et leur accès
Code
Accès Utilisateur Accès Installateur
Description
Affichage Modifier Affichage Modifier
u01
Unités de température (°C/°F)
Oui
Oui
Non
Non
u02
Régler la température du point de consigne de chauffage d'ambiance (SH)
Oui
Oui
Non
Non
u03
Régler le point de consigne du réservoir d'ECD
Oui
Oui
Non
Non
P01
Régler le point de consigne de SH à la température extérieure minimum
Non
Non
Oui
Oui
P02
Régler le point de consigne de SH à la température extérieure maximum
Non
Non
Oui
Oui
P03
Régler la température d'arrêt extérieure
Non
Non
Oui
Oui
P04
Modifier la température de limite haute de réinitialisation automatique
Non
Non
Oui
Oui
P10
Modifier la température du point de consigne d'ECD de la chaudière
Non
Non
Oui
Oui
P90
Modifier la température du point de consigne de SH maximum
Non
Non
Oui
Oui
Paramètres de commande visibles et modifiables
Avant de modifier les paramètres, notez
les réglages pour que l’appareil puisse
revenir à ses paramètres de fonctionnement à l’origine.
 ATTENTION
Unités de température (°C/°F)
La commande peut être configuré pour afficher la température
en °C ou en °F. Ce paramètre peut être modifié en accédant
au paramètre u01.
Définir la température du chauffage d’ambiance (SH)
Régler le point de consigne de SH à la température
extérieure maximum
Lorsque la température de l'air extérieur atteint ou dépasse
70°F, le point de consigne calculé est sur ce réglage. Ce
paramètre peut être modifié par l'installateur en accédant au
paramètre P02. La plage de température est entre 68°F et le
paramètre P90.
Régler la température d'arrêt extérieure
La température de demande de chauffage d’ambiance peut
être réglée vers le haut (UP) ou vers le bas (DOWN) en
accédant au paramètre u02. La plage de température est entre
32°F et le paramètre P90.
Lorsque la température extérieure dépasse ce point, la commande
bloque toutes les demandes de chauffage d'ambiance (SH) (les
demandes d'ECD restent actives). Ces paramètres peuvent être
modifiés par l'installateur en accédant au paramètre P03. La plage
de température est de 32°F à 104°F.
Définir le point de consigne du réservoir d’ECD (si
le capteur du réservoir est présent)
Modifier la température de
réinitialisation automatique
La température du point de consigne d’ECD peut être réglée
vers le haut (UP) ou vers le bas (DOWN) en accédant au
paramètre u03. La plage de température est de 60°F à 185°F.
La température de limite haute de réinitialisation automatique
peut être réglée vers le haut (UP) ou vers le bas (DOWN) en
accédant au paramètre P04. La plage de température est de
32°F à 200°F.
Régler le point de consigne de SH à la température
extérieure minimum
Modifier le point de consigne d'ECD de la chaudière
Lorsque la température de l’air extérieur chute à 25°F, le
point de consigne calculé est à son réglage (se reporter au
Tableau 11-3 page 62). Si la température de l’air extérieur
chute davantage, le point de consigne continue à augmenter
au-dessus de ce réglage. Toutefois, si le point de consigne
est défini plus bas que le point de consigne calculé, la
température de l’eau est limitée plutôt par le point de
consigne de chauffage d’ambiance. Ce paramètre peut être
modifié par l’installateur en accédant au paramètre P01. La
plage de température est de 68°F à 250°F.
limite
haute
de
Le point de consigne du réservoir de la chaudière est celui
pour le réservoir indirect. Il peut être réglé vers le haut (UP)
ou vers le bas (DOWN) en accédant au paramètre P10. La
plage de température est de 68°F à 190°F.
Modifier le point de consigne de SH maximum
La température du point de consigne de demande de chauffage
d'ambiance maximum peut être réglée vers le haut (UP) ou
vers le bas (DOWN) en accédant au paramètre P90. La plage
de température est de 32°F à 190°F.
61
Manuel d’installation et Manuel d’entretien
11
Informations de fonctionnement
Tableau 11-2 Codes de verrouillage, blocage et notification
E00
E01
E02
E04
E05
E06
E07
E08
E09
E11
E12
E13
E15
E18
E19
E21
E22
E23
b01
b02
b03
b04
b05
b06
Codes d'erreur avec explication
Codes de verrouillage
Verrouillage invalide
Verrouillage de la mémoire
Défaut de vitesse du ventilateur
Défaut du flussostat
Flamme hors de la séquence
Limite haute de réinitialisation automatique
Pressostat d'air
Limite de l'échangeur thermique
Limite auxiliaire
Pas de flamme
Pas d'allumage de flamme
Limite de température de combustion
Limite haute de réinitialisation manuelle
Différentiel du capteur de sortie
Capteur de gaz de combustion ouvert/en court-circuit
Capteur de sortie ouvert/en court-circuit
Capteur d'entrée ouvert
Capteur d'entrée en court-circuit
Codes de blocage
Point de consigne atteint
Anti-redémarrage
Température de sortie trop élevée
Delta T trop élevé
Température des gaz de combustion trop élevée
Basse tension
Codes de notification (l'appareil est encore en marche)
n01
n02
n03
n04
n05
n06
n07
n08
n09
Ventilateur limité en raison d'aucun changement du capteur de gaz de combustion
Ventilateur limité en raison d'une température de sortie élevée
Ventilateur limité en raison d'un Delta T élevé
Ventilateur limité en raison d'une température des gaz de combustion élevée
Ventilateur augmenté en raison d'un courant de flamme faible
Panne du capteur d'ECD (Combi uniquement)
Capteur d'entrée ouvert
Capteur d'entrée en court-circuit
Capteur extérieur requis
Modes d’accès
Utilisateur
Appuyer sur le bouton ENTER pendant 5 secondes.
Installateur
La plupart des paramètres ne sont disponibles que pour
l’installateur, accessibles en entrant la combinaison de
touches de l’installateur: appuyer simultanément sur les
bouton ENTER et DOWN pendant 5 secondes.
Enregistrement des paramètres (se référer
au Tableau page 61 des paramètres dans le Manuel)
Pour enregistrer les paramètres et quitter la programmation:
Appuyer sur le bouton ENTER pour atteindre la fin de la
liste des paramètres, puis appuyer à nouveau sur ENTER.
Sinon, les paramètres sont automatiquement enregistrés
après l’expiration du délai.
Pour entrer un paramètre et continuer la programmation:
Appuyer sur le bouton UP ou DOWN pour changer les
paramètres. Appuyer sur ENTER pour se déplacer vers le
paramètre suivant et jusqu’à la fin de la liste des paramètres.
Appuyer sur ENTER pour enregistrer et revenir à l’écran
de base. Sinon, les paramètres sont automatiquement
enregistrés après l’expiration du délai.
Tableau 11-3 Tableau de l'air extérieur
POINT DE CONSIGNE
DE LA TEMPÉRATURE
DE L'EAU
RÉINITIALISATION
MAXIMUM (P01)
PAR DÉFAUT = 180°F
POINT DE CONSIGNE
UTILISATEUR (u02)
PAR DÉFAUT = 120°F
RÉINITIALISATION
MINIMUM (P02)
PAR DÉFAUT = 70°F
25°F (FIXE)
70°F (FIXE)
AIR EXTÉRIEUR
À RÉINITIALISATION
AIR EXTÉRIEUR
MINIMUM
À RÉINITIALISATION
MAXIMUM
62
EXTÉRIEUR
TEMPÉRATURE
Manuel d’installation et Manuel d’entretien
11
Informations de fonctionnement
(suite)
Module de commande la chaudière de chauffage Cadet
Utilisez le panneau de commande (FIG. 11-1) pour régler les températures, les conditions de fonctionnement et surveiller le
fonctionnement de la chaudière.
Figure 11-1 Indicateurs du tableau de commande
INCRÉMENTS DE MODULATION
(INCRÉMENTS DE 20%) DE
LA COMMANDE D'ALLUMAGE
BOUTON DOWN (BAS)
“RÉINITIALISER” LE VERROUILLAGE OU
“INITIALISER” POUR CHANGER LES RÉGLAGES
BOUTON ENTER
MODE SERVICE
BOUTON HAUT (UP)
PROTECTION ANTIGEL
POMPE D'EAU CHAUDE DOMESTIQUE
DEMANDE D'EAU CHAUDE DOMESTIQUE
POMPE DE LA CHAUDIÈRE
BOUTON DE RÉINITIALISATION
DEMANDE DE CHALEUR AMBIANTE
ÉCRAN D'AFFICHAGE
63
Manuel d’installation et Manuel d’entretien
12
Maintenance
Maintenance et mise en marche annuelle
Tableau 12A Calendriers d'entretien et de maintenance
Technicien d’entretien
(Voir les instructions sur les pages
suivantes)
Généralités:
Maintenance par le
propriétaire
(se reporter au manuel d'information de l'utilisateur
de la chaudière de chauffage Cadet pour les
instructions la)
• Problèmes d’adresse signalés
• Inspectez l’intérieur; nettoyez et faites le
vide si nécessaire;
• Nettoyez le siphon de condensat
• Vérifiez la zone de la chaudière
Chaque jour
• Vérifiez le thermomètre/manomètre
ANNUELLE DE DÉMARRAGE
• Vérifiez les fuites (eau, gaz, combustion,
condensat)
• Vérifiez si les conduites de combustion et
d’air sont en bon état et bien étanches
• Vérifiez la pression d’eau du circuit/
la tuyauterie du circuit/le réservoir
d’expansion
• Vérifiez les paramètres de commandes
• Vérifiez la tuyauterie de ventilation
• Vérifiez la tuyauterie d’air
Chaque mois
• Vérifiez la soupape de décharge
• Vérifiez les électrodes de détection
d’allumage et de flamme (grattez les
dépôts, nettoyez et remettez en place)
• Vérifiez le circuit de purge du
condensat
• Vérifier les ventilations d’air
• Vérifiez le câblage et les connections
• Effectuez une vérification au démarrage et
une vérification des performances, selon
la section 10 de ce manuel.
• Inspection de la flamme (stable, uniforme)
Régulièrement
• Signal de flamme (au moins 10 micro
Ampères à plein régime)
• Nettoyez l’échangeur thermique si la
température de combustion est supérieure
à 54°F au-dessus de celle du retour d’eau.
Si la combustion ou les performances
indiquent un besoin de:
• Nettoyage de l’échangeur thermique
• Retirer l’ensemble porte et brûleur
64
• Vérifiez les écrans d’air et de
terminaison de ventilation
Tous les 6
mois
• Testez l’arrêt pour manque d’eau
(si utilisé)
• Réinitialisez le bouton (arrêt pour
manque d’eau)
• Vérifiez les fuites (gaz et eau) sur
la tuyauterie de la chaudière
• Actionnez
décharge
la
soupape
de
Fin des mois • Arrêtez la chaudière (sauf si la
chaudière est utilisée pour l’eau
de saison
chaude domestique)
Manuel d’installation et Manuel d’entretien
12
Maintenance
(suite)
Suivez les procédures d’entretien et de maintenance données dans ce manuel et dans la documentation
sur les composants expédiée avec la chaudière. Ne pas effectuer l’entretien et la maintenance peut
entraîner des dégâts sur la chaudière ou sur le circuit. Ne pas suivre les directives de ce manuel et de la documentation sur les
composants peut entraîner des blessures corporelles graves, la mort ou des dégâts matériels importants.
La chaudière doit être inspectée chaque année par un technicien qualifié uniquement. En outre,
 AVERTISSEMENT
la maintenance et l’entretien de la chaudière indiqués dans le Tableau 12A et expliqués dans les
pages suivantes, doivent être effectués pour garantir un rendement et une fiabilité maximum de la chaudière. Ne pas effectuer
l’entretien et la maintenance de la chaudière et du circuit peut entraîner des pannes de matériel.
Danger de risque électrique – Coupez le courant à la chaudière avant toute opération d’entretien
 AVERTISSEMENT
sur la chaudière, sauf indication contraire dans ce manuel d’instruction. Ne pas couper le courant
pourrait provoquer un choc électrique et des blessures corporelles graves, ou la mort.
 AVERTISSEMENT
Problèmes d’adresse signalés
Vérifiez toutes les fuites sur la tuyauterie
1. Inspectez tous les problèmes signalés par le propriétaire et
corrigez avant de poursuivre.
Éliminez toutes les fuites du circuit ou
 AVERTISSEMENT de la chaudière. Un apport continu
d’eau d’appoint peut réduire la durée de vie de la chaudière. Des
minéraux peuvent s’accumuler dans certaines parties et réduire
le transfert de chaleur, provoquer une surchauffe l’échangeur
thermique et provoquer des pannes. Une fuite d’eau peut
provoquer également des dégâts matériels importants.
1. Inspectez toute la tuyauterie d’eau et de gaz et vérifiez
l’absence de fuites.
2. Recherchez les signes de fuites sur les conduites et corrigez
tous les problèmes rencontrés.
3. Vérifiez la conduite de gaz à l’aide de la procédure de la
Section 7 – Connexions au gaz.
Inspectez la zone de la chaudière
1. Vérifiez que la zone de la chaudière soit exempte de
toute matière combustible, d’essence et autres vapeurs ou
liquides inflammables.
2. Vérifiez que la zone de prise d’air soit exempte de
contaminants indiqués à la section 1 de ce manuel. Si
l’un d’entre eux est présent à proximité de la prise d’air
de la chaudière, il doit être éliminé. S’il ne peut pas être
éliminé, réinstallez les conduites d’air et de ventilation
conformément à ce manuel.
Inspectez l’intérieur de la chaudière
1. Retirez le panneau d’accès avant et inspectez l’intérieur de
la chaudière.
2. Videz tous les sédiments à l’intérieur de la chaudière et
des composants. Retirez toutes les obstructions
Système de ventilation de combustion et tuyauterie d’air
1.
Nettoyer le piège à condensat
1. Retirez le bouchon de nettoyage au bas du siphon. Laissez
le condensat et tous les débris s’écouler.
2. Remettre en place le capuchon de nettoyage et reprendre
l'opération.
Figure 12-1 Siphon du condensat
BARBURE DE TUYAU FLEXIBLE
Inspectez tout le système de ventilation du gaz de combustion
et la tuyauterie d’air pour vérifier l’absence d'obstructions,
de détérioration ou de fuites. Réparez tous les joints
présentant des signes de fuites. Vérifiez que le tuyau d’entrée
d’air soit connecté et correctement étanche.
2.
Vérifiez que la soupape de ventilation de la chaudière et le
prise d’air soient propres et sans obstructions.
La non observation des conditions
 AVERTISSEMENT
ci-dessus et des réparations pourrait
provoquer des blessures corporelles graves ou la mort.
Vérifiez le circuit d’eau
ÉCROU DE MONTAGE
BILLE
FLOTTANTE
PURGE DU
CONDENSAT
CAPUCHON AMOVIBLE POUR
LE NETTOYAGE DU PIÈGE
1. Vérifiez que tous les composants du circuit soient
correctement installés et opérationnels.
2. Vérifiez la pression de remplissage à froid du circuit.
Vérifiez qu’elle soit correcte (12 psi au minimum).
3. Observez la pression du circuit lorsque la chaudière chauffe
(pendant les tests) pour vous assurer qu’elle ne s’élève pas
trop. Une augmentation excessive de la pression indique
un problème de taille ou de performances du réservoir
d’expansion.
4. Inspecter les ventilations d’air automatiques et les
séparateurs d’air. Retirer les bouchons de ventilation d’air et
appuyer brièvement sur la vanne pour vider la ventilation.
Remplacer les bouchons. S’assurer que les ventilations ne
fuient pas. Remplacer toutes les ventilations qui fuient.
65
Manuel d’installation et Manuel d’entretien
12
Maintenance
Vérifiez le réservoir d’expansion
1. Les réservoirs d’expansion permettent un espace pour que
l’eau entre et sorte lorsque l’eau du circuit de chauffage se
dilate en raison de l’élévation de température ou se rétracte
lorsque l’eau refroidit. Les réservoirs peuvent être ouverts,
fermés, à diaphragme ou de type citerne. Voir Section 6 –
Tuyauterie hydronique pour le meilleur emplacement des
réservoirs d’expansion ou les éliminateurs d’air.
Vérifiez la soupape de décharge
de la chaudière
Inspectez
les
électrodes
de
détection d’allumage et de flamme
1. Déposez les électrodes de détection d’allumage et de flamme
du couvercle d’accès à l’échangeur thermique de la chaudière.
2. Retirez tous les dépôts accumulés sur l’électrode de détection
d’allumage/flamme à l’aide de papier de verre. Si les électrodes
ne peuvent être nettoyées suffisamment, remplacez-les.
3. Remettez en place l’électrode de détection d’allumage/
flamme, en vous assurant que le joint est en bon état et
correctement positionné.
Vérifiez le câblage à la masse de
1. Inspectez la soupape de décharge et soulevez le levier
pour vérifier le débit. Avant d’actionner la soupape l’allumage
de décharge, assurez-vous qu’elle soit raccordée à sa 1. Inspectez le fil de terre de la chaudière du couvercle d’accès
à l’échangeur thermique au bornier de terre.
décharge dans une zone sécurisée, pour éviter tout
risque de brûlure grave. Lire en Section 6 – Tuyauterie 2. Vérifiez que tout le câblage est en bon état et bien fixé.
3. Vérifiez la continuité à la terre du câblage à l’aide d’un
hydronique avant de poursuivre.
compteur de continuité.
Après l’installation, le levier de 4. Remplacez les fils de terre si la continuité de terre n’est pas
 AVERTISSEMENT
la vanne doit être actionné AU
satisfaisante.
MOINS UNE FOIS PAR AN pour s’assurer que les conduites
d’eau sont dégagées. Certains dépôts minéraux se produisant Vérifiez tout le câblage de la chaudière
naturellement peuvent adhérer à la vanne et la rendre 1. Inspectez tout le câblage de la chaudière, en vous assurant
inopérante. En actionnant manuellement le levier, l’eau se
que les fils sont en bon état et bien fixés.
décharge et des précautions doivent être prises pour éviter
tout contact avec l’eau chaude et tout dégât des eaux. Avant Vérifiez les paramètres de commandes
d’actionner le levier, vérifiez que la conduite de décharge est 1. Paramétrez l’affichage du module de commande chaudière
raccordée à cette vanne et dirige le flux d’eau chaude de la
en mode Paramètres et vérifiez tous les réglages. Réglez les
vanne vers un endroit de rejet approprié. Sinon, de graves
paramètres si nécessaire. Voir Section 11 – Informations de
blessures corporelles peuvent se produire. Si l’eau ne coule
fonctionnement pour le les procédures de réglage.
pas, la vanne est iopérante. Arrêtez la chaudière jusqu’à ce 2. Vérifiez les paramètres de contrôle des limites externes (le
qu’une vanne de décharge neuve soit installée.
cas échéant) et réglez si nécessaire.
Les soupapes de sécurité doivent
être ré-inspectées AU MOINS
UNE FOIS TOUS LES TROIS ANS, par un plombier agréé
ou une agence d’inspection autorisée, pour s’assurer que le
produit n’a pas été affecté par des conditions d’eau corrosive et
que la vanne et la conduite de décharge n’ont pas été modifiées
ou altérées illégalement. Certaines conditions se produisant
naturellement peuvent corroder la vanne ou ses composants
avec le temps et rendre la vanne inopérante. Ces conditions
ne sont pas détectables, sauf si la vanne et ses composants sont
physiquement retirés et inspectés. Cette inspection ne doit
être effectuée que par un plombier ou une agence d’inspection
autorisée – non par le propriétaire. Si vous ne ré-inspectez pas
la soupape de décharge de la chaudière comme indiqué, une
accumulation dangereuse de la pression peut se produire et
entraîner des blessures corporelles graves, la mort ou des dégâts
matériels importants.
2. Après avoir suivi les directives d’avertissement de ce
manuel, si la soupape de décharge suinte ou n’est pas
correctement installée, remplacez-la. Assurez-vous que la
raison pour laquelle la soupape de décharge suinte est la
vanne elle-même et non une surpression du circuit due à
une obstruction de l’eau ou un sous-dimensionnement du
réservoir d’expansion.
 AVERTISSEMENT
66
Effectuez un démarrage et des
vérifications
1. Démarrez la chaudière et effectuez les vérifications et les
tests spécifiés en Section 10 – Démarrage.
2. Vérifiez que la pression de remplissage à froid soit correcte
et que la pression de fonctionnement ne s’élève pas trop.
Vérifiez la flamme du brûleur
1. Inspectez la flamme par la fenêtre d’observation.
2. Si la flamme n’est pas satisfaisante à plein régime ou à
régime faible, arrêtez la chaudière et laissez-la refroidir.
Déposez. Déposer l'ensemble brûleur/porte et le nettoyer
soigneusement à l'aide d'un aspirateur ou à l'air comprimé, par
l'ouverture du bras de gaz/air. Ne pas utiliser d'air comprimé
pour nettoyer le brûleur à l'intérieur d'un bâtiment.
3. Déposer les boulons fixant le ventilateur au couvercle
d'accès de l'échangeur thermique. Déposer le ventilateur
pour permettre l'accès à l'ensemble de porte du brûleur.
4. Déposer l'ensemble de porte du brûleur, se reporter à la
FIG. 12-2 (page 67).
5. Lors de la remise en place de l'ensemble de porte du brûleur,
s'assurer que les joints de l'ensemble sont en bon état (FIG. 12-2).
Manuel d’installation et Manuel d’entretien
12
Maintenance
(suite)
Manipulation des matériaux en fibre
céramique
Figure 12-2 Ensembe brûleur
DÉPOSE DU REVÊTEMENT
CHAMBRE DE COMBUSTION
DE
LA
L’isolation de la chambre de
combustion de cet appareil contient
un matériau en fibre céramique. Les fibres en céramique
peuvent se convertir en cristobalite dans les applications à très
haute température. l’IARC (International Agency for Research
on Cancer) a conclu que « la silice cristalline sous forme
de quartz ou de cristobalite de source professionnelle est
cancérigène pour l’homme (Groupe 1). » Les températures
normales de fonctionnement dans cet appareil sont inférieures
au niveau de conversion des fibres de céramique en cristobalite.
Des conditions de fonctionnement anormales doivent être
créées pour convertir les fibres de céramique de cet appareil
en cristobalite. Le matériau en fibre de céramique utilisé
dans cet appareil est irritant; lors de la manipulation ou du
remplacement des matériaux en céramique, il est conseillé à
l’installateur de suivre ces consignes de sécurité.
 AVERTISSEMENT
PORTE DU BRÛLEUR
AVEC ÉCROUS
DU BRÛLEUR
(QTÉ. 4)
Vérifiez le signal de flamme
1. A plein régime, le signal de flamme indiqué sur l’afficheur
doit être au moins de 10 micro-Ampères.
Éviter de respirer les poussières et tout contact avec la peau
et les yeux.
2. Un signal de flamme plus faible peut indiquer une électrode
de détection de flamme encrassée ou endommagée.
Si le nettoyage de l’électrode de détection de flamme
n’améliore rien, que le câblage de terre est en bon état
et que la continuité à la terre est satisfaisante, remplacez
l’électrode de détection de flamme.
• Utiliser un appareil respiratoire à poussière certifié NIOSH
(N95). Ce type d’appareil respiratoire est basé sur les
exigences OSHA pour la cristobalite au moment de la
rédaction de ce document. D’autres types d’appareils
respiratoires peuvent être nécessaires, selon les conditions
du site de travail. Les recommandations actuelles du
NIOSH se trouvent sur le site Internet du NIOSH, sur
http:// w w w . c d c . g o v / n i o s h / h o m e p a g e . html
Les appareils respiratoires, les fabricants agréés NIOSH, et
les numéros de téléphone se trouvent également sur ce site
Internet.
3. Voir en Section 13 - Dépannage dans le manuel d’entretien
de la chaudière de chauffage Cadet, les procédures de
traitement d’un signal de flamme faible.
Révision avec le propriétaire
1. Révisez le manuel d’informations utilisateur de la
chaudière de chauffage Cadet avec le propriétaire.
2. Insistez sur la nécessité d’effectuer le calendrier de
maintenance spécifié dans le Manuel d’informations
utilisateur de la chaudière de chauffage Cadet (et dans ce
manuel également).
3. Rappelez au propriétaire la nécessité d’appeler un
fournisseur autorisé si la chaudière ou le circuit montrent
un comportement inhabituel.
4. Rappelez au propriétaire de suivre la procédure d’arrêt
appropriée et de planifier un démarrage annuel au début
de la saison de chauffage suivante.
• Porter des vêtements à manches longues et amples, des
gants et une protection oculaire.
Appliquer suffisamment d’eau au revêtement de la chambre
de combustion pour empêcher les poussières de l’air.
 Retirer le revêtement de la chambre de combustion de la
chauffe-eau et le placer dans un sac en plastique pour le
jeter.
 Laver les vêtements potentiellement contaminés,
séparément des autres vêtements. Rincer soigneusement le
lave-linge.
Premiers secours selon le NIOSH.
 Yeux: Irriguer immédiatement.
 Respiration: Air frais.
67
Manuel d’installation et Manuel d’entretien
12
Maintenance
Nettoyage
de
l’échangeur
thermique de la chaudière
Pour les matériaux recommandés, comprenant la brosse,
la(les) rallonge(s) appropriée(s), le couvercle réfractaire et les
instructions détaillées, se reporter au Tableau 12B - Kits de
nettoyage des échangeurs thermiques.
1. Arrêtez la chaudière:
• Suivez les instructions « Pour couper le gaz vers
l’appareil pour la chaudière, à la section 10 – Démarrage.
• Ne vidangez pas la chaudière, sauf si elle doit être
exposée à des températures de gel. Si vous utilisez du
liquide antigel dans le circuit, ne vidangez pas.
2. Laissez le temps à la chaudière de refroidir à la température
ambiante si elle a été allumée.
3. Déposer les boulons fixant le ventilateur au couvercle
d'accès de l'échangeur thermique. Déposer le ventilateur.
4. Déposez les écrous qui fixent le couvercle d’accès à
l’échangeur thermique et mettez-les de côté.
Déposer le couvercle d’accès à l’échangeur thermique, le
brûleur et l’ensemble du bras gaz/air.
La chaudière contient des matériaux
 AVERTISSEMENT
en fibre céramique. Faites attention
en manipulant ces matériaux, selon les instructions page 67. Le
non respect peut entraîner des blessures corporelles graves.
6. Retirer le flexible du condensat de l’extrémité de l’échangeur
thermique. Raccorder un flexible de 3/4” de diamètre
fourni sur place à un bac de récupération. À l’aide des
moyens fournis sur place, couvrir le réfractaire à l’arrière
de la chambre de combustion de l’échangeur thermique.
7. Utilisez un aspirateur pour retirer toute accumulation sur
les surfaces de chauffage de la chaudière. N’utilisez pas de
solvant.
8. Brosser l’échangeur thermique (plaque tubulaire, parois de
la chambre de combustion et entrée du tube), à l’aide d’une
brosse douce en nylon. Attention: NE PAS UTILISER de
brosse métallique. Aspirer à nouveau l’échangeur thermique.
9. Finir le nettoyage à l’aide d’un chiffon propre humecté à
l’eau chaude. Rincer les débris à l’eau à faible pression.
10. Laissez l’échangeur thermique sécher complètement.
11. Retirer le couvercle réfractaire arrière fourni sur place
de l’arrière de la chambre de combustion de l’échangeur
thermique et remonter.
12. Fermer les vannes d’isolement sur le tuyau pour isoler la
chauffe-eau du système. Fixer un flexible à la purge de la
chauffe-eau et rincer soigneusement la chauffe-eau à l’eau
propre, en utilisant les vannes de purge pour laisser l’eau
s’écouler par la conduite d’appoint vers la chaudière.
13. Effectuez les procédures de démarrage et de vérifications
au paragraphe Vérifiez la flamme et la combustion Section 10 - démarrage, aux pages 54 et 56 de ce manuel.
14. Remonter l'appareil et rétablir le fonctionnement de la
chaudière.
Tableau 12B Kits de nettoyage pour échangeurs
thermiques
Modèle
Numéro numéro de
du kit
la pièce
CTN20005
40 - 100 KIT30062 MSC20083*
120
KIT30063
Description des
composants
Couverture arrière réfractaire
Brosse-rouleau en Nylon 4*
MSC20085
Rallonge de perçage 1/4" x 12"
CTN20005
Couverture arrière réfractaire
MSC20083*
Brosse-rouleau en Nylon 4*
MSC20084
3mm Clé Allen
MSC20086
Rallonge de perçage 1/4" x 24"
*NE PAS UTILISER de brosse métallique.
N’utiliser que la brosse du kit fournie ou
une brosse en nylon équivalente.
 ATTENTION
Figure 12-3 Joint en corde - Porte de l’échangeur
thermique
5.
68
JOINT
CORDE
Le joint en corde sert à étanchéifier la
combustion (FIG. 12-3). S’il est utilisé, NE
PAS le réutiliser, la porte de l’échangeur thermique doit être
remplacée. Consulter l’usine pour le remplacement de la porte
de l’échangeur thermique (kit WTR30015 - WTR30018).
AVIS
Circulateurs à roulement lubrifiés
à l’huile
1. Vérifiez les autres circulateurs du circuit. Huilez tous
les circulateurs nécessitant de l’huile, en suivant les
instructions du fabricant des circulateurs. Une surlubrification à l’huile peut endommager le circulateur.
2. Remettre en place le couvercle d'accès avant de la chaudière.
Manuel d’installation et Manuel d’entretien
12
Maintenance
(suite)
Tester les conditions de débit d'étiage
AVIS
Ce test doit être effectué une fois
que la chaudière de cadets est
entièrement canalisée avec gaz
adéquat et le débit d'eau. Une
fois le test terminé, assurez-vous
que le robinet d'isolement s'ouvre
pour permettre l'écoulement d'eau
complète.
Figure 12-4 Régler vanne de sortie
Procédure d'essai
1. Placer la chaudière en position active en appuyant sur
le bouton UP (haut) pendant cinq (5) secondes (se
reporter à la page 63).
2. Appuyer sur la touche ENTER et sur le bouton UP
pendant 5 secondes pour passer en mode Service,
permettant à l'unité de feu vers le haut à 100% de
modulation.
3.
Laissez l'appareil afin de progresser dans ses
diagnostics normal et purge des émissions.
4.
Laisser l'appareil fonctionner jusqu'à ce que la
température se stabilise et d'incendie. Cela se produit
lorsque les températures d'entrée et de sortie sont
ensemble en hausse et le Delta T (: T) est maintenu.
5.
Lorsque l'appareil se stabilise, commencent lentement
fermer la vanne d'isolement sur la tuyauterie de sortie
de la chaudière (Voir FIG. 12-4). Cela commencera
à restreindre la circulation et de simuler un état de
faible débit.
6.
Tout en fermant lentement le robinet d'isolement,
reportez-vous à l'écran pour regarder le comportement
de la chaudière. Cet écran vous permet de surveiller la
température à l'entrée, la température de sortie, et: T.
7.
Quand la: T atteint 55˚F, le contrôle essaiera de
moduler le taux de décharge vers le bas pour le
protéger des conditions de faible débit.
8.
Lorsque la: T atteint 60° F, le module de commande
s'éteint le brûleur. Si le module de commande s'arrête,
le test a réussi.
9.
Complètement ouvrir la vanne d'isolement sur la
tuyauterie de sortie de la chaudière.
AJUSTER LA SORTIE
VANNE D'ISOLEMENT
SEULEMENT
10. Reprendre l'opération.
69
Manuel d’installation et Manuel d’entretien
13
Dépannage
Étiqueter tous les câbles avant
de les débrancher pour réparer
les commandes. Des erreurs de câblage peuvent provoquer un
fonctionnement incorrect et dangereux. Débrancher toujours
le chauffe-eau avant de l’entretenir. Sinon, de graves blessures
personnelles, la mort ou des dégâts matériels importants
pourraient en résulter.
 AVERTISSEMENT
Ne jamais shunter (ponter)
un appareil, sauf pour un test
provisoire comme l’indique le diagramme de Dépannage. Cela
pourrait provoquer des blessures corporelles graves, la mort
ou des dégâts matériels importants.
 AVERTISSEMENT
Avant le dépannage:
1. Se procurer les éléments suivants:
a.
b.
c.
Voltmètre pour contrôler 120 VCA, 24 VCA. et
12 VCA.
Contrôleur de continuité.
Thermomètre de contact.
2. Rechercher 120 VCA. (de 102 VCA. minimum à 132
VCA. maximum) au niveau du chauffe-eau.
3. S'assurer que le thermostat émet un appel de chaleur et
que les contacts (y compris les commandes de la zone
appropriée) sont fermés. Vérifier la présence de 24 VCA
entre les écrous des fils du thermostat et la masse.
4. S’assurer que toutes les commandes de limite externe
sont installées et fonctionnent.
Vérifiez les éléments suivants:
Vérifier les fusibles du module de
commande
TOUJOURS vérifier les fusibles du module
de commande avant de remplacer ce dernier
ou des composants importants (ventilateur, etc.). Si l’un des
fusibles est grillé, il peut empêcher le module de commande ou
d’autres composants de fonctionner.
AVIS
1.
Couper le courant au chauffe-eau au niveau de l’interrupteur
externe.
2.
Déposer le couvercle d’accès du haut.
3.
Déposer le couvercle du module de commande.
4.
Inspecter les fusibles F1, F2, et F3, voir FIG. 13-1
ci-dessous.
Figure 13-1 Fusibles du module de commande
FUSIBLE F3 - .08 AMP
24V DC COURANT CAPTEUR
FUSIBLE F1 - 5 AMP
POMPES
FUSIBLE F2 - 3.15 AMP
VENTILATEUR
5. La chaudière est expédiée avec trois (3) fusibles de rechange
dans un sachet en plastique fourni avec l'appareil.
1. Les connecteurs des fils vers le module de commande
sont fermement branchés dans le module et la
commande d'origine.
6. Si nécessaire, remplacer le fusible coupé (F3 est de 80 A, F2
de 3,15 A, et F1 de 5 A).
2. Pressions du gaz:
Remarque: Les fusibles F1,F2 et F3 sont à fusion lente.
• Maximum: 14 pouces de c.e. (naturel et PL) sans
écoulement (verrouillé) ou avec le chauffe-eau
allumé.
• Minimum: 4 pouces de c.e. (naturel), 8 pouces de
c.e. (LP) avec écoulement de gaz (vérifier pendant le
démarrage du chauffe-eau).
Ne pas shunter ni remplacer un
fusible, sauf comme indiqué. Ceci
pourrait provoquer des blessures corporelles graves, la mort ou des
dégâts matériels importants.
 AVERTISSEMENT
7. Monter le couvercle du module de commande et le couvercle
d’accès du haut après avoir inspecter les fusibles.
8. Rétablir le courant vers le chaudière au niveau de
l’interrupteur externe et vérifier le fonctionnement du
chaudière (Section 10 - Démarrage) après l’entretien du
chaudière.
70
Manuel d’installation et Manuel d’entretien
13
Dépannage
(suite)
Tableau 13-1 Diagramme de dépannage - Aucun affichage
PANNE
CAUSE
ACTION CORRECTIVE
- Pas de courant 120 Vc.a. vers l’appareil. • Vérifier l’interrupteur externe, le fusible ou le
disjoncteur.
• Vérifier la connexion du faisceau de câbles entre
le tableau d’affichage et le tableau de commande
principal. Connecter le faisceau aux deux points.
Aucun affichage
- Mauvais tableau d’affichage.
• Remplacer le tableau.
- Mauvais tableau de commande principal. • Remplacer le tableau de commande principal.
- Fusible grillé.
• Remplacer le fusible F3 sur le tableau de commande
principal, voir page 70 de ce manuel.
- Point de consigne de température du • Revoir le réglage de température.
panneau de commande principal satisfait.
- Thermostat à distance satisfait.
• Revoir le réglage de Thermostat à distance.
Aucun brûleur - Température de l'air extérieur supérieure • Vérifier l'emplacement du capteur d'air extérieur.
Fonctionnement au point de consigne d'arrêt par
Vérifier la résistance du capteur d'air extérieur et
temps chaud (WWSD) du panneau de
commande principal.
- Appareil bloqué sur une panne.
la comparer au Tableau 13-2B en page 72 de ce
manuel.
• Rechercher sur l’afficheur une panne spécifique. Se
reporter aux descriptions des pannes à la page 74 de
ce manuel pour les actions correctives.
• Vérifier que le capteur d’échappement est placé à la
sortie des gaz de combustion.
L’appareil ne
se module pas
Au-dessus de
50%
- Capteur d’échappement ouvert.
• Vérifier la connexion des câbles au niveau du
capteur d’échappement.
• Vérifier la résistance du capteur d’échappement et
la comparer au Tableau 13-2D, à la page 72 de ce
manuel.
71
Manuel d’installation et Manuel d’entretien
13
Dépannage
Vérification des sondes de température
Les sondes de température du chauffe-eau (eau d’entrée, eau de sortie, eau réseau d'eau et échappement) sont toutes des
dispositifs à résistance. Les tableaux suivants indiquent les bonnes valeurs pour les sondes à différentes températures. Utiliser
un ohm-mètre pour mesurer la résistance de la sonde à une température donnée. Si la résistance de la sonde ne correspond pas
étroitement à celle du tableau, remplacer la sonde.
Il est important de noter que la cheminée et les capteurs d'eau de sortie ont deux dispositifs capteurs de température dans un seul
boîtier. ces dispositifs sont désignés comme S1a/S1b, de sortie du capteur et S3a/S3b, capteur de fumée. S'il vous plaît référencer
le schéma de câblage dans la section 15 de la présente manuel pour la localisation de terminal correct.
Tableau 13-2A - Résistance du capteur d'entrée d'eau
/ Système La température en fonction
Tableau 13-2B - Extérieure de résistance du capteur de
l'air par rapport à température
Température Résistance Température Résistance
Température Résistance Température Résistance
50
18,780
158
1,990
68
12,263
176
1,458
86
8,194
194
1,084
104
5,592
212
817
122
3,893
140
2,760
-50
-40
-30
-20
10
0
10
490,813
336,606
234,196
165,180
118,018
85,362
62,465
20
30
40
50
60
70
80
46,218
34,558
26,099
19,900
15,311
11,883
9,299
Tableau 13-2C - Résistance du capteur de sortie d'eau fonction de la température
S1a
S1b
(Couleur du câble - R/BK et Y)
(Couleur du câble - G et Y)
Température Résistance Température Résistance Température Résistance Température Résistance
50
68
86
104
122
140
19,553
12,690
8,406
5,715
3,958
2,786
158
176
194
212
2,004
1,464
1,084
816
50
68
86
104
122
140
40,030
25,030
16,090
10,610
7,166
4,943
158
176
194
212
3,478
2,492
1,816
1,344
Tableau 13-2D - Résistance de la sonde de température d’échappement par rapport à la température
S3a
S3b
(Couleur du câble - W/B et Y)
(Couleur du câble - PR et Y)
Température Résistance Température Résistance Température Résistance Température Résistance
50
68
86
104
122
140
72
40,030
25,030
16,090
10,610
7,166
4,943
158
176
194
212
3,478
2,492
1,816
1,344
50
68
86
104
122
140
258,500
125,500
80,220
52,590
35,270
24,160
158
176
194
212
16,870
12,000
8,674
6,369
Manuel d’installation et Manuel d’entretien
13
Dépannage
(suite)
Tableau 13-3 Diagramme de dépannage - Système bruyant
PANNE
CAUSE
ACTION CORRECTIVE
- Problème de gaz d’alimentation. La
pression du gaz naturel doit se situer
entre 4 pouces et 14 pouces de c.e.
La pression du gaz de PL doit se situer
entre 8 pouces et 14 pouces de c.e.
• Se reporter à la Section 7 - Raccordements au gaz
pour des informations détaillées sur l’alimentation en
gaz.
- Problème de mélange gaz/air.
• Se reporter à la Procédure de réglage du robinet de
gaz en page 7 de ce manuel pour le bon réglage du
robinet de gaz. Vérifier que les longueurs de la prise de
ventilation/air ne dépasse pas le maximum indiqué à la
section 3 - Ventilation générale.
Fonctionnement - Brûleur encrassé/endommagé.
Bruyant
• Se reporter à la page 66 de ce manuel pour la dépose
et la procédure d’inspection du brûleur. Nettoyer ou
remplacer le brûleur au besoin.
.
- Faible débit d’eau dans l’échangeur
thermique.
• Se reporter à la Section 6 - Tuyauterie d'eau chaude
pour les débits minimum. Vérifier que la chaudière
est raccordée de façon primaire/secondaire et que la
chaudière et la pompe se mettent en marche sur un
appel de chaleur.
- Air dans la tuyauterie.
• Purger correctement tout l’air de la tuyauterie.
- Pression faible de l'eau du circuit.
• Vérifier que la pression du circuit est à un minimum de
12 psi.
Pas de Pompe - Fusible grillé.
Fonctionnement
-Chaudière de
Pompe
ou
d'ECD de Pompe
Soupape de
Décharge
Ouverture
• Remplacer le fusible F1 sur le tableau de commande,
voir page 70 de ce manuel.
Remarque: S'assurer que l'ampérage de la pompe ne
dépasse pas 1,8 Ampère.
- Pompe défectueuse.
• Remplacer la pompe.
- Panne interne sur le tableau de
commande.
• Remplacer le tableau de commande principal.
- La pression du circuit dépasse le
réglage de la soupape de décharge.
• Réduire la pression du circuit en-dessous des 30 psi
des caractéristiques du clapet de décharge fourni
ou remplacer le clapet de décharge standard par
un clapet de caractéristiques supérieures, jusqu'à la
pression maximum de l'échangeur thermique.
• Réservoir d'expansion mal dimensionné.
73
Manuel d’installation et Manuel d’entretien
13
Dépannage
Tableau 13-4 Diagramme de recherche des pannes - Messages de panne affichés sur l'interface de la chaudière
ERROR CODE
DESCRIPTION
ACTION CORRECTIVE
• Réinitialiser le module de commande.
E00
Code de verrouillage invalide.
• Mettre l'interrupteur sur OFF (arrêt) et ON (marche).
• Remplacer le module de commande.
E01
Le module de commande a détecté des
réglages altérés des paramètres.
• Remplacer le module de commande.
• Les longueurs de prise de ventilation/air dépassent
les longueurs maximales admissibles. Se reporter à
la Section 3 - Ventilation générale pour les bonnes
longueurs.
E02
• Rechercher une obstruction ou un blocage dans les
(nécessite une
Le régime réel du ventilateur est de plus de
tuyaux de prise de ventilation/air ou au niveau des
réinitialisation manuelle 30% inférieur au régime cible.
terminaisons.
une fois le problème
• Vérifier les connexions des câbles au niveau du
corrigé. Appuyer sur
ventilateur et du tableau de commande principal.
le bouton RESET
•
Remplacer le ventilateur.
sur l’afficheur pour
• Remplacer le tableau de commande principal.
réinitialiser.)
Fusible grillé.
• Remplacer le fusible F2 sur le tableau de commande,
voir page 70 de ce manuel.
• Vérifier le fonctionnement de la pompe de la chaudière
lors d'un appel de chaleur.
• Rechercher des vannes fermées ou des obstructions
E04
L'interrupteur de débit en option ou l'arrêt
dans la tuyauterie de la chaudière.
(nécessite une
pour manque d'eau en option ne fonctionne • Vérifier que le circuit est plein d'eau et que tout l'air a
réinitialisation manuelle pas.
été correctement purgé du circuit.
une fois le problème
• Rechercher des cavaliers desserré ou mal placés
corrigé. Appuyer sur
si un interrupteur de débit ou un arrêt pour manque
le bouton RESET
d'eau n'est pas installé.
sur l’afficheur pour
réinitialiser.)
• Remplacer le fusible F3 sur le tableau de commande,
Fusible grillé.
voir page 70 de ce manuel.
• Vérifier que la flamme n'est pas présente. Si elle est
présente, fermer l'alimentation du gaz et remplacer le
E05
robinet du gaz.
(nécessite une
• Vérifier la polarité de la tension d'alimentation.
réinitialisation manuelle
Le circuit du détecteur de flamme voit un • Rechercher un retour de tension sur le câblage
une fois le problème
signal de flamme alors que le robinet de gaz
externe.
corrigé. Appuyer sur
est fermé.
• Vérifier la tige de flamme et s'assurer qu'elle est
le bouton RESET
propre.
sur l’afficheur pour
• Rechercher une mauvaise connexion sur le câblage
réinitialiser.)
interne.
• Remplacer le tableau de commande principal.
74
Manuel d’installation et Manuel d’entretien
13
Dépannage
(suite)
Tableau 13-4 (suite de la page précédente) Diagramme de recherche des pannes - Messages de panne affichés
sur l'interface de la chaudière
ERROR CODE
E06
DESCRIPTION
ACTION CORRECTIVE
• Régler le point de consigne de limite de réinitialisation automatique
sur une valeur supérieure jusqu'à un maximum de 200°F. Se référer
à la section 11 - Informations de fonctionnement pour les procédures
de réglage.
• Vérifier que le circuit est plein d'eau et que tout l'air a été correctement
purgé du circuit.
• Vérifier que la chaudière est raccordé correctement dans le circuit de
chauffage. Se reporter à la Section 6 - Tuyauterie d'eau chaude pour
les bonnes méthodes de tuyauterie de la chaudière Cadet.
• Vérifier la tension de 120 VCA. au moteur de la pompe de la chaudière
La température de l'eau de
lors d'un appel de chaleur. Si aucune tension n'est présente, vérifier
sortie a dépassé le réglage
le câblage de retour vers le tableau de commande principal.
défini pour la limite haute de
• Remplacer le tableau de commande principal si nécessaire.
réinitialisation automatique.
• Si une tension de 120 VCA est présente lors d'un appel de chaleur
et que la pompe de la chaudière ne fonctionne pas, remplacer la
pompe.
• Si le fonctionnement se fait sur autre chose qu'un capteur de sortie,
vérifier le réglage de la température du tableau de commande
principal.
• La limite haute de réinitialisation manuelle en option s'est déclenchée,
vérifier le réglage du dispositif.
• Vérifier la résistance des capteurs d'eau et la comparer au Tableau
13-2A en page 72 de ce manuel. Remplacer le capteur si nécessaire.
• Vérifier les connexions des câbles vers l'interrupteur. Les câbles
doivent être branchés aux bornes communes normalement fermées.
• Les longueurs de prise d'air dépassent les longueurs maximales
admissibles. Se reporter à la Section 3 - Ventilation générale pour les
E07
bonnes longueurs.
(nécessite une
• Rechercher une obstruction ou un blocage dans les tuyaux de prise
réinitialisation manuelle
Les contacts du commutateur
d'air ou au niveau des terminaisons.
une fois le problème
de pression d'air sont ouverts. • Vérifier que les flexibles de référence raccordés au pressostat d'air
corrigé. Appuyer sur
ne sont pas bloqués ou obstrués.
le bouton RESET
• Inspecter le brûleur. Se reporter à la page 66 de ce manuel pour les
sur l’afficheur pour
procédures de dépose et de nettoyage. Remplacer si nécessaire.
réinitialiser.)
• Inspecter l'échangeur thermique. Se reporter à la page 68 de ce
manuel pour les procédures de dépose et de nettoyage.
• Pressostat d'air défectueux. Remplacer l'interrupteur.
E08
• Vérifier les connexions des câbles vers le fusible sur l'échangeur
Le fusible thermique sur
thermique.
l'échangeur thermique s'est
• Vérifier la continuité sur le fusible thermique. S'il est ouvert, remplacer
ouvert.
l'échangeur thermique.
E09
Dispositif de limite auxiliaire • Vérifier le câblage vers le dispositif de limite auxiliaire.
ouvert.
• Vérifier le dispositif de limite auxiliaire.
75
Manuel d’installation et Manuel d’entretien
13
Dépannage
Tableau 13-4 (suite de la page précédente) Diagramme de recherche des pannes - Messages de panne affichés
sur l'interface de la chaudière
ERROR CODE
DESCRIPTION
ACTION CORRECTIVE
• Inspecter l'électrode et le câblage associé pour rechercher
des dégâts et vérifier la connexion. Se reporter à la page 66
de ce manuel pour les procédures de dépose et de nettoyage.
Remplacer si nécessaire.
• Vérifier la mise à la terre correcte de l'appareil.
• Vérifier la pression d'entrée du gaz d'alimentation. Les pressions
du gaz naturel doivent être comprises entre 4 et 14 pouces de
(nécessite une
c.e. et les pressions de gaz PL doivent être comprises entre 8 et
réinitialisation manuelle L'appareil a perdu le signal de
14 pouces de c.e. • Se reporter à la Section 7 - Raccordements
flamme quatre (4) fois pendant un
une fois le problème
au gaz pour des informations détaillées sur l'alimentation en gaz.
appel de chaleur.
corrigé. Appuyer sur
• Vérifier que le tuyau en plastique du robinet de gaz à l'entrée d'air
le bouton RESET
est branché et n'est pas endommagé.
sur l’afficheur pour
réinitialiser.)
• Vérifier que les tuyaux de prise de ventilation/air sont correctement
montés et qu'il n'y a aucun obstacle.
E11
• Vérifier la présence de 24 VCA vers le robinet de gaz au niveau
du raccordement à 2 broches sur le côté du tableau de commande
principal pendant la tentative d'allumage. Si aucune tension n'est
présente, remplacer le tableau de commande principal.
• Si une tension de 24 VCA est présente au niveau du tableau
de commande principal, vérifier le câblage entre le tableau de
commande principal et le robinet de gaz. Remplacer le câblage
si nécessaire. Ne pas débrancher les câbles du robinet de gaz
et essayer de mesurer la tension à ce point. Le tableau de
commande principal peut détecter si le robinet de gaz n'est pas
connecté et affiche le robinet de gaz ou la panne d'échec du
robinet de gaz.
E12
(nécessite une
L'appareil n'a pu révéler
réinitialisation manuelle
l'allumage du brûleur principal
une fois le problème
après quatre (4) tentatives.
corrigé. Appuyer sur
le bouton RESET
sur l’afficheur pour
réinitialiser.)
• Si une tension de 24 VCA est présente, vérifier la sortie du
robinet pour s'assurer que le robinet laisse passer le gaz. À
l'aide d'un manomètre branché au robinet de sortie du robinet de
gaz, lorsque l'appareil est en période de pré-purge, une pression
négative doit être présente. Lorsque le robinet est sous tension,
un changement de pression doit se produire. Si la pression ne
change pas, le robinet de gaz ne s'ouvre pas. Remplacer le
robinet de gaz.
• Inspecter le détecteur de flamme et le câblage associé. Se
reporter à la page 66 de ce manuel pour les procédures de
dépose et de nettoyage. Remplacer si nécessaire.
• Inspecter et nettoyer l'échangeur thermique au besoin. Se
reporter à la page 68 de ce manuel pour les procédures de
nettoyage.
n05
76
La vitesse du ventilateur • Inspecter le brûleur. Se reporter à la page 66 de ce manuel pour
s'accélère car le courant de
les procédures de dépose et de nettoyage.
flamme passe en dessous de 5
• Remplacer le tableau de commande principal.
micro ampères.
Manuel d’installation et Manuel d’entretien
13
Dépannage
(suite)
Tableau 13-4 (suite de la page précédente) Diagramme de recherche des pannes - Messages de panne affichés
sur l'interface de la chaudière
ERROR CODE
DESCRIPTION
ACTION CORRECTIVE
E13
La température des gaz
combustion a dépassé 250°F.
de • Inspecter l'échangeur thermique. Se reporter à la page
68 de ce manuel pour la procédure de nettoyage du côté
échappement de l'échangeur thermique.
b05
La température des gaz
combustion a dépassé 240°F.
de
n04
• Vérifier que les tuyaux de prise de ventilation/air sont
La vitesse du ventilateur est limitée
correctement montés et qu'il n'y a aucun obstacle.
car la température des gaz de
•
Remplacer le tableau de commande principal.
combustion dépasse 215°F.
• Inspecter le détecteur d'échappement et le câblage associé.
Mesurer la résistance du capteur de gaz de combustion et
la comparer au Tableau 13-2D en page 72 de ce manuel.
Remplacer le capteur si nécessaire.
E15
• Vérifier que le circuit est plein d'eau et que tout l'air a été
(nécessite une
correctement purgé du circuit.
réinitialisation manuelle
La température de l'eau de sortie a
• Vérifier que la chaudière est raccordé correctement dans le
une fois le problème
dépassé le réglage de limite haute
circuit de chauffage. Se reporter à la Section 6 - Tuyauterie
corrigé. Appuyer sur
de réinitialisation manuelle de 210°F.
d'eau chaude pour les bonnes méthodes de tuyauterie de la
le bouton RESET
chaudière Cadet.
sur l’afficheur pour
réinitialiser.)
• Vérifier la tension de 120 VCA au moteur de la pompe de
la chaudière lors d'un appel de chaleur. Si aucune tension
La température de l'eau de sortie a
n'est présente, vérifier le câblage de retour vers le tableau de
b03
dépassé 195°F.
commande principal.
• Remplacer le tableau de commande principal si nécessaire.
• Si une tension de 120 VCA est présente lors d'un appel de
chaleur et que la pompe de la chaudière n'est pas en marche,
remplacer la pompe.
n02
La vitesse du ventilateur est limitée
• Si le fonctionnement se fait sur autre chose qu'un capteur
car la température de sortie dépasse
de sortie, vérifier le réglage de la température du tableau de
185°F.
commande principal.
• Vérifier la résistance des capteurs d'eau et la comparer au
Tableau 13-2A en page 72 de ce manuel.
E18
• Vérifier le câblage vers le capteur. S'assurer que le câblage est
(nécessite une
connecté et qu'il n'est pas endommagé. Rebrancher / réparer
réinitialisation manuelle
Le module de commande lit une
le câblage si nécessaire.
une fois le problème
différence de température excessive
• Mesurer la résistance du capteur et la comparer à celle du
corrigé. Appuyer sur
entre les deux sondes de sortie.
Tableau 13-2C de la page 72 de ce manuel.
le bouton RESET
sur l’afficheur pour
• Remplacer le module de commande.
réinitialiser.)
E19
(nécessite une
• Inspecter le détecteur d'échappement et le câblage associé.
réinitialisation manuelle
Mesurer la résistance du capteur de gaz de combustion et
Une sonde de gaz de combustion ou
une fois le problème
la comparer au Tableau 13-2D en page 72 de ce manuel.
les deux sont ouvertes ou en courtcorrigé. Appuyer sur
Remplacer le capteur si nécessaire.
circuit.
le bouton RESET
• Remplacer le tableau de commande principal.
sur l’afficheur pour
réinitialiser.)
77
Manuel d’installation et Manuel d’entretien
13
Dépannage
Tableau 13-4 (suite de la page précédente) Diagramme de recherche des pannes - Messages de panne affichés
sur l'interface de la chaudière
ERROR CODE
DESCRIPTION
ACTION CORRECTIVE
E21
• Vérifier le capteur et ses câbles associés. Réparer ou
(nécessite une réinitialisation
remplacer la sonde ou le câblage s'ils sont endommagés.
manuelle une fois le problème Un capteur de sortie ou les deux sont
•
Mesurer la résistance des capteurs et la comparer aux
corrigé. Appuyer sur le bouton ouverts ou en court-circuit.
tableaux
de la page 72 de ce manuel. Remplacer si
RESET sur l’afficheur pour
nécessaire.
réinitialiser.)
E22
(nécessite une réinitialisation
manuelle une fois le problème
Le capteur d'entrée est ouvert.
corrigé. Appuyer sur le bouton
RESET sur l’afficheur pour
réinitialiser.)
E23
• Vérifier le capteur et ses câbles associés. Réparer ou
remplacer la sonde ou le câblage s'ils sont endommagés.
(nécessite une réinitialisation
manuelle une fois le problème Le capteur d'entrée est en courtcorrigé. Appuyer sur le bouton circuit.
RESET sur l’afficheur pour
réinitialiser.)
b01
b02
La température a atteint le point de • Aucun
consigne + 10°F.
Le tableau de commande principal • Le tableau de commande libère l'appel de chaleur après
60 secondes.
a reçu un appel de chaleur trop
rapidement après la fin de l'appel de • Le tableau de commande libère l'appel de chaleur si la
chaleur précédent.
température chute de 10°F.
• Vérifier que le circuit est plein d'eau et que tout l'air a été
correctement purgé du circuit.
b04
• Vérifier que la chaudière est raccordé correctement
dans le circuit de chauffage. Se reporter à la
Section 6 - Tuyauterie d'eau chaude pour les bonnes
méthodes de tuyauterie de la chaudière Cadet.
L'élévation de température dans
l'échangeur thermique a dépassé • Vérifier la tension de 120 VCA sur le moteur de la pompe
60°F.
de la chaudière lors d'un appel de chaleur. Si aucune
tension n'est présente, vérifier le câblage de retour
vers le tableau de commande principal. • Remplacer le
tableau de commande principal si nécessaire.
• Si une tension de 120 VCA est présente lors d'un appel
de chaleur et que la pompe de la chaudière n'est pas en
marche, remplacer la pompe.
n03
78
La vitesse du ventilateur est limitée • Vérifier que la pompe de la chaudière est réglée sur la
bonne vitesse ou qu'elle est correctement dimensionnée.
car l'élévation de température dans
Se reporter à la Section 6 - Tuyauterie d'eau chaude
l'échangeur thermique dépasse 55°F.
pour les spécifications de la pompe de la chaudière.
Manuel d’installation et Manuel d’entretien
13
Dépannage
(suite)
Tableau 13-4 (suite de la page précédente) Diagramme de recherche des pannes - Messages de panne affichés
sur l'interface de la chaudière
ERROR CODE
DESCRIPTION
ACTION CORRECTIVE
• Vérifier l'alimentation en 120 VCA du transformateur.
b06
• Vérifier les connexions de câblage au niveau du bornier
basse tension.
L'entrée en 120 VCA vers le tableau
de commande principal a chuté en • Vérifier la taille/longueur des fils vers les dispositifs à
dessous de 80 VCA.
distance.
• Remplacer le transformateur.
• Vérifier la présence de 24 V.
n01
La température des gaz de combustion • Vérifier que le capteur de gaz de combustion est monté.
n'a pas changé après le début de • Vérifier le capteur et ses câbles associés. Réparer ou
l'allumage du brûleur.
remplacer la sonde ou le câblage s'ils sont endommagés.
n06
Le capteur d'ECD est pas connecté • Vérifier le capteur d'ECD et ses câbles associés. Réparer
(combi uniquement).
ou remplacer selon le besoin.
• Vérifier les capteurs et leurs câbles associés. Réparer ou
remplacer la sonde ou le câblage s'ils sont endommagés.
n07
Le capteur d'entrée a été débranché.
• Mesurer la résistance des capteurs et la comparer aux
tableaux de la page 72 de ce manuel.
• Remplacer le capteur si nécessaire.
n08
• Vérifier les capteurs et leurs câbles associés. Réparer ou
remplacer la sonde ou le câblage s'ils sont endommagés.
Le capteur d'entrée a été court• Mesurer la résistance des capteurs et la comparer aux
circuité.
tableaux de la page 72 de ce manuel.
• Remplacer le capteur si nécessaire.
79
Manuel d’installation et Manuel d’entretien
13
Dépannage
Méthode d’analyse de combustion
Vous devez remplacer la sonde de
température des gaz de combustion
pour empêcher leur déversement dans la pièce. Sinon, de graves
blessures personnelles, la mort ou des dégâts matériels importants
pourraient en résulter.
 AVERTISSEMENT
1. Mettre le commutateur électrique principal sur arrêt vers
la chaudière.
2. Retirer la sonde de température des gaz combustion
du raccord du tuyau de combustion. Remarque: Les
mesures de combustion sont effectuées à ce point.
3. Insérer la sonde d’un analyseur de combustion dans
l’orifice laissé par le retrait de la sonde de température de
combustion.
4. Mettre le commutateur électrique principal sur Marche
vers la chaudière.
5. Placer la chaudière en position active en appuyant sur le
bouton UP (haut) pendant cinq (5) secondes (se reporter
à la page 63).
6. Appuyer sur la touche ENTER et sur le bouton UP
pendant 5 secondes pour passer en mode Service.
7. Une fois que le chauffe-eau s’est modulé jusqu’à pleine
puissance, mesurer la combustion. Les valeurs doivent
être dans la plage indiquée au Tableau 13-5. Les niveaux
de CO doivent être inférieurs à 150 ppm pour que
l’appareil soit correctement installé.
Procédure de réglage du robinet de gaz
Repérer la vis de réglage du papillon sur le côté de la vanne
venturi (FIG. 13-2). À l’aide d’un tournevis, tourner la vis de
1/4 de tour dans le sens horaire pour diminuer les niveaux de
CO2 ou de 1/4 de tour dans le sens antihoraire pour augmenter
les niveaux de CO2. Après avoir effectué un réglage sur le
robinet, suivre la Procédure d’analyse de combustion mesurer
la combustion.
Si la combustion n’est toujours pas dans la plage spécifiée,
répéter la procédure. Cette procédure NE DOIT PAS être
effectuée plus de quatre (4) fois. Si après quatre (4) réglages la
combustion n’est toujours pas dans la plage spécifiée, revoir les
causes possibles dans le Tableau 13-7 ou remplacer le robinet
de gaz.
Figure 13-2 Réglage du robinet de gaz
Si la combustion n’est pas dans la plage spécifiée, se
reporterTableau 13-6 ci-dessous pour les causes possibles
et les actions correctives.
Tableau 13-5 Produits de combustion
Gaz Naturel
Propane
CO2
O2
CO2
O2
8.0% - 10%
3.0% - 6.5%
9.0% - 11%
4.1% - 6.9%
8. Une fois l'analyse de la combustion terminée, tester le
dispositif d'arrêt de sécurité en tournant l'interrupteur
d'arrêt manuel sur la position OFF et en s'assurant que
la chaudière s'arrête et enregistre une alarme. Mettre le
robinet manuel de gaz en position ON et réinitialiser la
commande.
9. Couper le courant vers la chaudière et remplacer la sonde
de température de combustion dans la connexion du tuyau
de combustion.
10. Remettre la chaudière en fonctionnement normal.
RÉGLAGE
DE PAPILLON
Tableau 3-6 Diagramme de dépannage - Niveaux de combustion
CAUSE POSSIBLE
ACTION CORRECTIVE
• Se reporter à la Section 3 - Ventilation générale pour les bonnes méthodes de prise de
Longueur de la prise de
ventilation et d’air du la chaudière de chauffage Cadet.
ventilation/air
• Rechercher des obstructions éventuelles au niveau des terminaisons de prise de
ou obstruction
ventilation/air.
Pression d’alimentation
en gaz
Brûleur encrassé/
endommagé
• Se reporter à la Section 7 - Connexions de gaz pour l’alimentation correcte en gaz du
la chaudière de chauffage Cadet.
• Se reporter à la page 66 de ce manuel pour les procédures de dépose.
• Remplacer le brûleur si nécessaire.
Réglage du robinet de gaz • Se reporter à la de ce page de ce manuel pour la procédure de réglage du robinet de gaz.
80
Manuel d’installation et Manuel d’entretien
14
Combi
La Cadet Combi - Comment elle
fonctionne...
Un dispositif anti-brûlure fourni
sur place DOIT être monté comme
illustré à la FIG. 14-3. Les dispositifs anti-brûlure doivent être
choisis et montés conformément à la règlementation locale.
Manquer de le faire pourrait provoquer des brûlures ou de
graves blessures. Le Combi peut fournir de l’eau domestique à
plus de 120 °F qui peut être brûlante.
 AVERTISSEMENT
1. Pompe D'ECD
Commence à fonctionner lorsque l'interrupteur de débit
domestique active une demande. Une vérification complète du
débit empêche le débit d'eau de la chaudière lors d'une demande
de chauffage ambiant.
2. Échangeur thermique à plaques brasées
Transferts de chaleur de l'échangeur thermique de la chaudière
principale par plaque brasée, dans un échange thermique d'eau
à eau.
3. Commutateur de débit d'eau domestique
Monté en usine sur le port d'entrée d'eau domestique de
l'échangeur thermique à plaques brasées, le flussostat
normalement ouvert ferme les contacts et active le chauffage
d'eau domestique à 0,53 GPM.
Cette section contient les caractéristiques
techniques des appareils Combi. Tous les
avertissements, mises en garde, remarques et instructions des
sections d'installation générale et d'entretien s'appliquent à ces
instructions.
AVIS
4. Capteur d'eau domestique de sortie
Une thermistance est située au niveau du port de sortie d'eau
domestique de l'échangeur thermique à plaques brasées. En
mode Combi, ce capteur agit comme un capteur de contrôle.
5.
Ventilation d’air manuelle
Conçue pour éliminer l’air piégé dans les serpentins de
l’échangeur thermique.
Modèle 120 - Combi
2
3
1
4
5
81
Manuel d’installation et Manuel d’entretien
14
Caractéristiques techniques
Combi
Opération de base
L'option d'usine de la Cadet avec une capacité de chauffage
domestique inclut un circuit d'eau séparé pour l'eau de la
chaudière, pour satisfaire immédiatement et indirectement la
demande d'eau chaude domestique. La demande de chauffage
domestique a la priorité sur le chauffage ambiant dans cette
configuration. Lorsque le flussostat se ferme, la pompe
d'ECD est mise sous tension et la séquence d'allumage de la
chaudière commence ou est immédiatement commutée par la
demande de chauffage ambiant. Le taux d'allumage effectue
maintenant un contrôle pour satisfaire le point de consigne de
la sortie d'eau domestique (se référer à la FIG. 11-1, page 63).
Le fonctionnement de la demande domestique en modèles
courts et cycliques est satisfait par le retrait de la fonction antiredémarrage du fonctionnement standard de la chaudière.
Installation des raccords de l’eau
chaude sanitaire “ECS” pour les
chaudière double service “Combi”:
Les raccords pour la connection de l’eau chaude sanitaire sont
fournies par l'usine et doivent être installé comme suit (figure
de référence. 14-1)
• Assembler le raccord union, capteur de débit (Raccord en
T uniquement), et l’adaptateur “NPT/raccord pour sou
dure” en utilisant un produit d'étanchéité pour filetage.
• Connecter l'ensemble avec l'entrée d'eau chaude sani
taire de l’echangeur de chaleur à plaques en utilisant le joint
d'étanchéité fourni dans le kit.
• Connectez l’adaptateur “union / raccord à soudure” avec
la sortie d'eau chaude sanitaire de l’echangeur de chaleur à
plaques en utilisant le joint d'étanchéité fourni dans le kit.
• Souder les canalisation d’eau froide et chaude pour le fonctionnement de l’ECS
• Installez la palette du capteur de débit avec la fleche dirigee vers l’echangeur de chaleur à plaques. NE PAS utiliser
un produit d'étanchéité pour filetage.
Pression maximum d'eau domestique
145 PSI
Connexions d'eau domestique
3/4" en cuivre
Réglage du flussostat
0.53 GPM
Caractéristiques du débit
Débit d'eau domestique
(GPM)
Élévation de température d'eau
domestique (°F)
0.5 - 2.0
>100 degrés d'élévation
2.5
85
3.0
70
3.5
61
4.0
53
Les données ci-dessus ont été prises à un taux d'allumage de
100%, avec une température d'ECD commençant à 55°F.
Se référer à la Section 11 - Informations de fonctionnement pour
les paramètres réglables par l'utilisateur et les réglages par défaut.
Simple paroi échangeur de chaleur
Uniform Code de plomberie
Simple paroi échangeurs de chaleur sont permises si elles
remplissent toutes les conditions suivantes -1.
2.
3.
Le fluide de transfert thermique est (eau de chaudière) l'eau
potable ou ne contient que des substances qui sont reconnus
comme sûrs par l'Administration américaine des aliments et
drogues.
La pression du fluide de transfert thermique (eau de
chaudière) est maintenue * inférieur à la normale pression
minimale
de
fonctionnement
du
système
d'approvisionnement en eau potable.
L'équipement est étiqueté en permanence pour indiquer
que seuls les additifs reconnus comme sûrs par la FDA doit
être utilisé dans le fluide de transfert thermique.
ATTENTION
Figure 14-1 Combi DHW Fittings Installation
Le fluide de transfert thermique (eau de
chaudière) doit être de l'eau ou autre
liquide non toxique ayant une toxicité
classement ou classe de 1, comme indiqué
en toxicologie clinique des produits
commerciaux, 5e édition.
La pression du fluide de transfert thermique
(eau de chaudière) doit être limité à un
maximum de 50 PSIG par une sécurité
approuvé ou le clapet de décharge.
JOINT D'ÉTANCHÉITÉ
ADAPTATEUR
“NPT / UNION”
RACCORT EN T POUR
LA CAPTEUR DE DÉBIT
DIRECTION DE
CIRCULATION
ADAPTATEUR
“UNION / RACCORD
POUR SOUDURE”
82
CAPTEUR DE
DÉBIT
ADAPTATEUR
“NPT / RACCORD
POUR SOUDURE”
Électricité
Les circuits électriques spécifiques de la Combi sont précâblés en usine et aucun câblage sur place n'est requis. Le
capteur du réservoir et les connexions du thermostat du
réservoir sur le tableau de connexion basse tension sont
respectivement les entrées pour le capteur d'eau de sortie
d'ECD et le flussostat d'ECD. La pompe d'ECD est pré-câblée
vers la sortie de la pompe d'ECD de la chaudière, Tableau de
référence 13-2A - eau d'entrée/Système/ECC résistance du
capteur et la température tableau de la page 72 de ce manuel.
Manuel d’installation et Manuel d’entretien
14
Combi
(suite)
Standard Altitude,Standard
(Non-Combi)
Standard Altitude, Combi
OJ1
OJ2
Coupe
Connecté
Coupe
Coupe
High Altitude, Standard
(Non-Combi)
Connecté
Connecté
High Altitude, Combi
Connecté
Coupe
MANQUE D'EAU
DE COUPURE
INTERRUPTEUR
DE DÉBIT
LIMITE
AUXILIAIRE
THERMOSTAT
D'AMBIANCE
THERMOSTAT
D'AMBIANCE
Configurations de connexion Conseil
INTERRUPTEUR DE DÉBIT
CAPTEUR DE RÉSERVOIR
CAPTEUR
EXTÉRIEUR
CAPTEUR
DE RÉSERVOIR
CAPTEUR
DU CIRCUIT
Figure 14-2 Connexions du câblage de terrain basse tension de la Combi
83
Manuel d’installation et Manuel d’entretien
14
Combi
Tuyauterie d'eau
Des connexions sur place sont à faire, comme illustrées à la FIG. 14-3.
Un dispositif anti-brûlure fourni sur place DOIT être monté comme illustré à la FIG. 14-3. Les
dispositifs anti-brûlure doivent être choisis et montés conformément à la règlementation locale.
Manquer de le faire pourrait provoquer des brûlures ou de graves blessures. Le Combi peut fournir de l’eau domestique à plus
de 120 °F qui peut être brûlante.
 AVERTISSEMENT
Faire en sorte que plomberie et électricité installation sont terminées et l'approvisionnement en gaz est coupée. Sur la mise en
service initiale, purger l'air du système avec l'évent d'air manuel sur l'échangeur de chaleur primaire chaudière, ainsi que l'évent
d'air manuel sur la pompe de DHW, tandis que le fluide eau domestique dépassant le débit interrupteur de réglage jusqu'à ce
que tout l'air s'est échappé. N'oubliez pas de brancher un tuyau à chaque entrée d'air pour permettre à l'air et l'eau à quitter
correctement l'appareil. Ce processus va dynamiser la pompe de DHW et activer la purge d'air de l'eau de masse faible exécution
des composants.
Le dispositif anti-brûlure doit être réglé sur une température de sécurité pour éviter les blessures. Le dispositif anti-brûlure DOIT
être réglé de façon que la température de l’eau de sortie ne dépasse jamais 120 °F.
Figure 14-3 Chaudière unique - Primaire Secondaire avec schéma de tuyauterie de la Combi
VANNE DE RÉDUCTION
DE PRESSION
MANOMÈTRE
DISPOSITIF
ANTI-REFOULEMENT
EAU D’APPOINT
SÉPARATEUR D’AIR
CAPTEUR D’ALIMENTATION
DU SYSTÈME
PEUT REMPLACER UN COLLECTEUR À FAIBLE PERTE
VERS LE
SYSTÈME
VANNE À BILLE
(CLASSIQUE)
DEPUIS LE SYSTÈME
NE PAS DÉPASSER UN DIAM DE TUYAU DE 4" OU SÉPARÉ DE 12"
CIRCULATEUR
DU SYSTÈME
VASE
D’EXPANSION
CRÉPINE EN Y
(RECOMMANDÉE)
POINT DE PURGE
(CLASSIQUE)
CIRCULATEUR DE
CHAUDIÈRE
CHAUDIÈRE
VASE
D’EXPANSION
INTERRUPTEUR DE DÉBIT
VANNE DE
DÉCHARGE
TEMPERATURE & PRESSURE
RELIEF VALVE (REQUIRED)
VANNE DE MÉLANGE
ANTI-BRULURE
(REQUIS)
UNION
(CLASSIQUE)
JAUGE DE TEMPÉRATURE /
DE PRESSION
PURGE
ALIMENTATION
EN EAU CHAUDE
CONTRÔLE
DE DÉBIT
ALIMENTATION
EN EAU FROIDE
AVIS
84
Notez que ces illustrations sont supposées illustrer uniquement le concept de tuyauterie du
circuit, l’installateur étant responsable de tout l’équipement et des détails requis par les codes
locaux.
Manuel d’installation et Manuel d’entretien
14
Combi
(suite)
Réglage de la température cible de
l’ECD
Un point de consigne pour l’ECD
réglé à une température trop
élevée peut provoquer des blessures graves. La température
efficace minimale doit être utilisée. Vérifier les conditions
d’installation du dispositif anti-brûlure pour déterminer une
plage appropriée de température de l’ECD.
 AVERTISSEMENT
Prendre en compte les facteurs suivants pour déterminer la
température idéale du point de consigne pour l’ECD :
– Température de l’eau froide d’alimentation
– Exigences du dispositif anti-brûlure
– Débits
Dans certaines configurations, il peut ne pas
être possible d’obtenir un point de consigne
idéal pour l’ECD, lorsque la température ne chute pas. Dans ce
cas, utiliser le point de consigne de sécurité optimal dans la plage
requise par le dispositif anti-brûlure fourni sur place.
AVIS
Débits
Vérifier que le Cadet peut maintenir la température de consigne
définie pour l’ECD, avec le débit minimal prévu.
•
Purger l’eau de l’appareil à un débit et à une température
minimum prévus (habituellement). Surveiller l’appareil
pour s’assurer que la température reste stable sur le point de
consigne.
•
Si la température en sortie est instable ou si l’appareil
s’arrête pendant ce processus, abaisser le point de consigne
d’ECD et répéter le processus jusqu’à ce que la température
soit stabilisée.
Des températures d’alimentation en eau
plus froides peuvent nécessiter un réglage
de l’ECD à une température plus élevée.
AVIS
Réglage du point de consigne et exigences
du dispositif anti-brûlure
Déterminer les températures maximale et minimale
d’alimentation en eau chaude requises pour le dispositif antibrûlure. Le point de consigne suggéré pour la température
d’ECD du Cadet est généralement supérieur de 15 °F au réglage
du dispositif anti-brûlure.
•
Si cette température n’est pas dans la plage requise
pour le dispositif anti-brûlure spécifique, sélectionner une
température proche de 15 °F au-dessus, mais encore dans
la plage admissible pour l’appareil
Vous DEVEZ vérifier la plage
d’entrée d’eau chaude requise pour
le dispositif anti-brûlure et vous assurer que le point de consigne
d’ECD du Cadet est bien dans cette plage pour éviter de graves
blessures.
 AVERTISSEMENT
•
Le dispositif anti-brûlure DOIT correspondre aux débits
prévus pour l’appareil.
•
Le point de consigne de température d’ECD doit être réglé
à au moins 10 °F au-dessous de la température maximale
admissible pour le dispositif anti-brûlure.
Modifier le point de consigne d’ECD de l’appareil qui reflète la
température choisie. Surveiller la purge d’eau sur une sortie en
aval du dispositif anti-brûlure pour vérifier que la température
de sortie reste stable sur le point de consigne défini.
•
Si la température de sortie est instable ou si l’appareil
s’arrête, abaisser le point de consigne d’ECD d’environ
5° F, ou jusqu’à ce qu’elle se stabilise tout en restant dans
la plage requise.
Une fois la température de sortie stabilisée, couper l’eau
pendant environ 30 secondes. Rétablir l’eau en maintenant la
température et le débit précédents. Surveiller la température
au point d’utilisation, jusqu’à ce qu’elle maintienne le point de
consigne choisi pour l’ECD.
•
Si la température au point d’utilisation chute de plus de
3 °F en dessous du point de consigne avant de se stabiliser
au niveau désiré, augmenter le point de consigne d’ECD et
répéter le processus ci-dessus.
•
Si la température ne chute pas, réduire la température
d’ECD et répéter le processus ci-dessus pour définir le
point de consigne minimum qui n’entraine pas de chute
de température.
85
Manuel d’installation et Manuel d’entretien
15
Schémas
Figure 15-1 Diagramme en escalier (Standard)
120VAC
NEUTRAL
JUNCTION BOX
120V SUPPLY "L"
GROUND
120V SUPPLY "N"
INTEGRATED CONTROL
X1-6
BOILER PUMP
RELAY
F1
X1-2
5A
BOILER
PUMP
X1-3
F2
DHW
PUMP "N"
DHW
PUMP "L"
DHW PUMP
RELAY
3.15A
BOILER
PUMP "N"
BOILER
PUMP "L"
X1-1
1
BLOWER
RELAY
BLOWER
X1-8
2
CHASSIS
GROUND
DHW
PUMP
3
F3
BOX DEPICTS
OPTIONAL ITEMS
24VDC
SUPPLY
0.8A
X5-9
X5-1
BOX DEPICTS
DUAL SENSOR
SINGLE HOUSING
120 VAC
X4-3
INTEGRATED
CONTROL
CONNECTION BOARD
24 VAC
CN1-5
FLOW SWITCH
11
12
CN2-4
LWCO
CN2-1
CN2-3
CN1-14
X4-8
CN2-2
CN1-10 X4-12
24 VAC
7
ROOM T'STAT
8
CN1-7
9
TANK T'STAT
10
CN1-12 X4-10
AUX SWITCH
14
13
X4-1
CN1-4
X4-4
SEE NOTE 5
OJ2
CN1-6
X4-2
SEE NOTE 4
OJ1
CN1-13
X4-9
DRY FIRE
SWITCH
DISPLAY
X5-2
X5-10
INTEGRATED
CONTROL
AIR PRESSURE
X5-11
SWITCH
X2-2
GASVALVE
X2-1
INLET
SENSOR S2
OPERATING
SENSOR S1a
HIGH LIMIT
SENSOR S1b
FLUE
SENSOR S3a
FLUE
SENSOR S3b
-T
-T
-T
-T
-T
X5-6
X5-4
X5-12
BLOWER
X5-5
1
X5-7
2
X5-16
4
X5-8
5
X5-15
X5-13
TR2
X5-14
X1-7
CONNECTION
BOARD
SYSTEM
SENSOR
OUTDOOR
SENSOR
TANK
SENSOR
1
2
3
4
5
6
SPARK ROD
CN4
X6
CN4
X6
CN4
X6
CN4
X6
FLAME ROD
CAUTION
HIGH VOLTAGE SPARK LEAD
LOW VOLTAGE
120 VAC
HIGH VOLTAGE
Notes:
1. All wiring must be installed in accordance with: local, state, provincial and national code requirements per either N.E.C. in
USA or C.S.A. in Canada.
2. If any original equipment wire as supplied with the appliance must be replaced, it must be replaced with wire having same
wire gauge (AWG) and rated for a minimum of 105°C. Exceptions: Replacement high voltage spark lead and ribbon cables
must be purchased from the factory. Use of a non-approved spark lead or ribbon cables can lead to operational problems
which could result in non-repairable damage to the integrated controller or other components.
3. Actual connector block locations may vary from those shown on diagrams. Refer to actual components for proper connector
block locations when using diagrams to troubleshoot unit.
4. Jumper OJ1 should be cut for standard altitude and connected for high altitude.
LADDER DIAGRAM
LBL20277 REV C
5. Jumper OJ2 should be connected for standard (non-combi) operation and cut for combi operation.
86
Manuel d’installation et Manuel d’entretien
15
Schémas
(suite)
Figure 15-2 Schéma de câblage (Standard)
DISPLAY
BOX DEPICTS
OPTIONAL ITEMS
INTEGRATED
CONTROL
BOX DEPICTS
DUAL SENSOR
SINGLE HOUSING
X7
LOW VOLTAGE
120 VAC
HIGH VOLTAGE
CONNECTION BOARD
CN5
X6
1
2
3
4
5
6
SYSTEM
SENSOR
OUTDOOR
SENSOR
TANK
SENSOR
CAUTION
CN4
FLAME SENSE
CN3
7
8
9
10
11
12
13
14
ROOM
T'STAT
TANK
T'STAT
FLOW
SWITCH
AUX LIMIT
SWITCH
X1-3
COM
BK
BR
BK
W
X1-6
BK
X1-5
W
X1-8
X1-1
G
G
DHW
PUMP
G
BOILER
PUMP
L
GND
N
120V
SUPPLY
G
OJ2
SEE NOTE 5
OR
W
X1-2
G
JUNCTION
BOX
X1-7
CN2-1
CN2-2
CN2-3
CN2-4
24 VAC
LOW
WATER
CUT OFF
HIGH VOLTAGE SPARK LEAD
SPARK ROD
TR2
TRANSFORMER
W
BK
R
OJ1
SEE NOTE 4
1 2 3
BLOWER
CN1-4
CN1-12
CN1-7
CN1-5
CN1-10
CN1-14
CN1-6
CN1-13
CN1-1
CN1-8
CN1-2
CN1-9
CN1-3
CN1-11
BK
BK
BK
BK
BK
BK
BK
BK
BK
BK
BK
12345
BK
BK
BK
X4-4
X4-10
X4-1
X4-3
X4-12
X4-8
X4-2
X4-9
X4-7
X4-14
X4-6
X4-13
X4-5
X4-11
X5-6
X5-12
X5-4
W/BK
P/BK
GY
R/BK
O/BK
P
X2-2
X5-5
PR
X2-1
X5-13
X5-2
X5-10
X5-11
X5-14
Y
Y
BK
X5-7
X5-16
X5-8
X5-15
X5-9
X5-1
R
T
W
BK
Y
BL
O
-T
-T
INLET
SENSOR S2
HIGH LIMIT
SENSOR S1b
OPERATING
SENSOR S1a
GAS VALVE
@ 24VAC
-T
FLUE
SENSOR S3a
DRY FIRE
SWITCH
-T
FLUE
SENSOR S3b
AIR PRESSURE
SWITCH
-T
Notes:
1. All wiring must be installed in accordance with: local, state, provincial and national code requirements per either N.E.C. in
USA or C.S.A. in Canada.
2. If any original equipment wire as supplied with the appliance must be replaced, it must be replaced with wire having same
wire gauge (AWG) and rated for a minimum of 105°C. Exceptions: Replacement high voltage spark lead and ribbon cables
must be purchased from the factory. Use of a non-approved spark lead or ribbon cables can lead to operational problems which
could result in non-repairable damage to the integrated controller or other components.
3. Actual connector block locations may vary from those shown on diagrams. Refer to actual components for proper connector
block locations when using diagrams to troubleshoot unit.
4.Jumper OJ1 should be cut for standard altitude and connected for high altitude.
5.Jumper OJ2 should be connected for standard (non-combi) operation and cut for combi operation.
WIRING DIAGRAM
LBL20268 REV C
87
Manuel d’installation et Manuel d’entretien
15
Schémas
Figure 15-3 Diagramme en escalier (Combi)
120VAC
NEUTRAL
JUNCTION BOX
120V SUPPLY "L"
GROUND
120V SUPPLY "N"
INTEGRATED CONTROL
X1-6
BOILER PUMP
RELAY
F1
BOILER
PUMP "N"
BOILER
PUMP "L"
X1-2
5A
BOILER
PUMP
X1-3
2
1
DHW PUMP
RELAY
F2
3.15A
CHASSIS
GROUND
3
X1-1
1
BLOWER
RELAY
BLOWER
X1-8
2
DHW
PUMP
3
F3
BOX DEPICTS
OPTIONAL ITEMS
24VDC
SUPPLY
0.8A
X5-9
X5-1
BOX DEPICTS
DUAL SENSOR
SINGLE HOUSING
120 VAC
X4-3
INTEGRATED
CONTROL
CONNECTION BOARD
24 VAC
CN1-5
FLOW SWITCH
11
12
CN2-4
LWCO
CN2-1
CN2-3
CN1-14
X4-8
CN2-2
CN1-10 X4-12
24 VAC
7
ROOM T'STAT
8
CN1-7
X4-1
9
DHW FLOW SWITCH
10
CN1-12 X4-10
13
AUX SWITCH
14
CN1-4
X4-4
SEE NOTE 5
OJ2
CN1-6
X4-2
SEE NOTE 4
OJ1
CN1-13
X4-9
DRY FIRE
SWITCH
DISPLAY
X5-2
X5-10
INTEGRATED
CONTROL
AIR PRESSURE
X5-11
SWITCH
X2-2
GASVALVE
X2-1
INLET
SENSOR S2
OPERATING
SENSOR S1a
HIGH LIMIT
SENSOR S1b
FLUE
SENSOR S3a
FLUE
SENSOR S3b
-T
-T
-T
-T
-T
X5-6
X5-4
X5-12
BLOWER
X5-5
1
X5-7
2
X5-16
4
X5-8
5
X5-15
X5-13
TR2
X5-14
X1-7
CONNECTION
BOARD
SYSTEM
SENSOR
OUTDOOR
SENSOR
DHW OUTLET
SENSOR
-T
1
2
3
4
5
6
SPARK ROD
CN4
X6
CN4
X6
CN4
X6
CN4
X6
FLAME ROD
CAUTION
HIGH VOLTAGE SPARK LEAD
LOW VOLTAGE
120 VAC
HIGH VOLTAGE
Notes:
1. All wiring must be installed in accordance with: local, state, provincial and national code requirements per either N.E.C. in
USA or C.S.A. in Canada.
2. If any original equipment wire as supplied with the appliance must be replaced, it must be replaced with wire having same
wire gauge (AWG) and rated for a minimum of 105°C. Exceptions: Replacement high voltage spark lead and ribbon cables
must be purchased from the factory. Use of a non-approved spark lead or ribbon cables can lead to operational problems
which could result in non-repairable damage to the integrated controller or other components.
3. Actual connector block locations may vary from those shown on diagrams. Refer to actual components for proper connector
block locations when using diagrams to troubleshoot unit.
LADDER DIAGRAM
4. Jumper OJ1 should be cut for standard altitude and connected for high altitude.
LBL20297 REV C
5. Jumper OJ2 should be connected for standard (non-combi) operation and cut for combi operation.
88
Manuel d’installation et Manuel d’entretien
15
Schémas
(suite)
Figure 15-4 Schéma de câblage (Combi)
DISPLAY
BOX DEPICTS
OPTIONAL ITEMS
INTEGRATED
CONTROL
BOX DEPICTS
DUAL SENSOR
SINGLE HOUSING
X7
LOW VOLTAGE
120 VAC
HIGH VOLTAGE
CONNECTION BOARD
CN5
OUTDOOR
SENSOR
DHW OUTLET
SENSOR
X6
1
2
3
4
5
6
SYSTEM
SENSOR
-T
CAUTION
CN4
TR2
HIGH VOLTAGE SPARK LEAD
SPARK ROD
FLAME SENSE
G
CN3
DHW FLOW
SWITCH
AUX LIMIT
SWITCH
COM
DHW
PUMP
G
JUNCTION
BOX
X1-2
BR
BK
W
CN2-1
CN2-2
CN2-3
CN2-4
24 VAC
OR
W
11
12
13
14
FLOW
SWITCH
LOW
WATER
CUT OFF
X1-7
X1-3
7
8
9
10
ROOM
T'STAT
X1-6
BK
X1-5
W
X1-8
X1-1
G
G
L
GND
N
BOILER
PUMP
120V
SUPPLY
G
SEE NOTE 5
TRANSFORMER
W
BK
OJ2
R
OJ1
SEE NOTE 4
1 2 3
BLOWER
CN1-4
CN1-12
CN1-7
CN1-5
CN1-10
CN1-14
CN1-6
CN1-13
CN1-1
CN1-8
CN1-2
CN1-9
CN1-3
CN1-11
BK
BK
BK
BK
BK
BK
BK
BK
BK
BK
BK
BK
12345
BK
BK
X4-4
X4-10
X4-1
X4-3
X4-12
X4-8
X4-2
X4-9
X4-7
X4-14
X4-6
X4-13
X4-5
X4-11
X5-6
X5-12
X5-4
P/BK
GY
R/BK
X2-2
X5-5
W/BK
X2-1
X5-13
PR
X5-2
X5-10
X5-11
X5-14
Y
P
Y
BK
O/BK
X5-7
X5-16
X5-8
X5-15
X5-9
X5-1
R
T
W
BK
Y
BL
O
-T
-T
INLET
SENSOR S2
HIGH LIMIT
SENSOR S1b
OPERATING
SENSOR S1a
GAS VALVE
@ 24VAC
-T
FLUE
SENSOR S3a
DRY FIRE
SWITCH
-T
FLUE
SENSOR S3b
AIR PRESSURE
SWITCH
-T
Notes:
1. All wiring must be installed in accordance with: local, state, provincial and national code requirements per either N.E.C. in
USA or C.S.A. in Canada.
2. If any original equipment wire as supplied with the appliance must be replaced, it must be replaced with wire having same
wire gauge (AWG) and rated for a minimum of 105°C. Exceptions: Replacement high voltage spark lead and ribbon cables
must be purchased from the factory. Use of a non-approved spark lead or ribbon cables can lead to operational problems which
could result in non-repairable damage to the integrated controller or other components.
3. Actual connector block locations may vary from those shown on diagrams. Refer to actual components for proper connector
block locations when using diagrams to troubleshoot unit.
4.Jumper OJ1 should be cut for standard altitude and connected for high altitude.
WIRING DIAGRAM
5.Jumper OJ2 should be connected for standard (non-combi) operation and cut for combi operation.
LBL20298 REV C
89
Manuel d’installation et Manuel d’entretien
Remarques
90
Manuel d’installation et Manuel d’entretien
Remarques
91
Révision A (ECO #C10659) édition initiale.
Révision B (ECO #C11102) reflète l'air extérieur reset mises à jour avec
les modifications apportées au tableau 3B à la page 16 ECR (R05655).
Révision C (ECO #C11314) reflète les modifications apportées à la
Combi Section à la page 81.
Révision D (ECO #C11736) reflète des modifications apportées à la
page d'estimations (page 6).
Révision E (ECO #C12455) se reflète édite fait pour placer les clapets
anti-retour du côté de débouché de la pompe sur tous les diagrammes
sifflants aussi bien que change pour la caisse enregistreuse électronique
R06076 pour ajouter plus d'information anti-échaudent dessus les
dispositifs et l'arrangement DHW pour la section 14 - Combi aux pages
80, 83 et 84.
Révision F (ECO #C12582) tient compte des mises à jour effectuées
pour les schémas de câblage et échelle ainsi que de la FIG 8-3 et 14-2.
Révision G (ECO #C12665) tient compte de l’ajout du logo CSA Low
Lead Content.
Révision H (ECO #C13074) tient compte des mises à jour apportées
aux montants en polypropylène de-rate (R06316) et une mise à jour de
la figure et l'ajout du manuel d'air soupape de dégagement à la page
80, ainsi que la clarification sur purger l'air du système sur la page 83
(R06373).
Révision I (ECO #C14411) reflète tient compte de l’ajout de numéro
6 à la page 7 et la mise en garde en dessous, tient compte de la
suppression de la référence numéro de page à la page 14, l'ajout de
l'avertissement de contaminants corrosifs en page 3 (R06313), les
modifications apportées au tableau 7 a - tableau de tuyauterie de gaz
sur la page 44 (R6621), les informations de Test Low Water Flow
Conditions ajoutées à la section "entretien" à la page 69, ainsi que de
mettre à jour les informations de tuyauterie de flex (R06464) à la page
20.
Révision J (ECO # C14713) reflète les mises à jour de haute altitude.
Révision K (ECO # C16987) reflète la mise à jour de geler la
protection des renseignements sur la page 58 et la normalisation de
dimensionnement de tuyau de gaz aux pages 43 et 44 (R07763).
CAD-I-S-N Rev K
01/15
