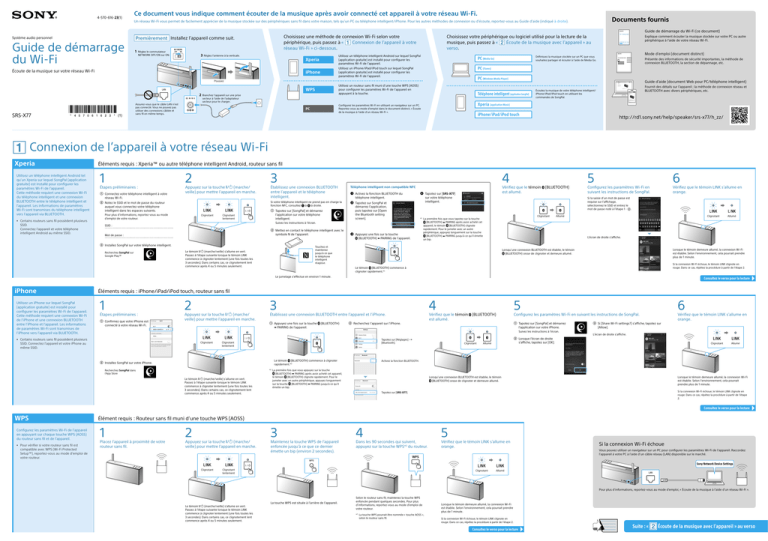

Sony SRS-X77 Quick start guide

Sony SRS-X77 Quick start guide
4-570-616-23(1)
Ce document vous indique comment écouter de la musique après avoir connecté cet appareil à votre réseau Wi-Fi.
Documents fournis
Un réseau Wi-Fi vous permet de facilement apprécier de la musique stockée sur des périphériques sans fil dans votre maison, tels qu’un PC ou téléphone intelligent/iPhone. Pour les autres méthodes de connexion ou d’écoute, reportez-vous au Guide d’aide (indiqué à droite).
Guide de démarrage du Wi-Fi (ce document)
Système audio personnel
Guide de démarrage
du Wi-Fi
Choisissez une méthode de connexion Wi-Fi selon votre
périphérique, puis passez à «  Connexion de l’appareil à votre
réseau Wi-Fi » ci-dessous.
Premièrement Installez l’appareil comme suit.
1 Réglez le commutateur
3 Réglez l’antenne à la verticale.
NETWORK OFF/ON sur ON.
Écoute de la musique sur votre réseau Wi-Fi
Choisissez votre périphérique ou logiciel utilisé pour la lecture de la
musique, puis passez à «  Écoute de la musique avec l’appareil » au
verso.
Xperia
Utilisez un téléphone intelligent Android sur lequel SongPal
(application gratuite) est installé pour configurer les
paramètres Wi-Fi de l’appareil.
iPhone
Utilisez un iPhone/iPad/iPod touch sur lequel SongPal
(application gratuite) est installé pour configurer les
paramètres Wi-Fi de l’appareil.
SRS-X77
Présente des informations de sécurité importantes, la méthode de
connexion BLUETOOTH, la section de dépannage, etc.
PC (iTunes)
PC (Windows Media Player)
WPS
Utilisez un routeur sans fil muni d’une touche WPS (AOSS)
pour configurer les paramètres Wi-Fi de l’appareil en
appuyant à la touche.
PC
Configurez les paramètres Wi-Fi en utilisant un navigateur sur un PC.
Reportez-vous au mode d’emploi dans le document distinct, « Écoute
de la musique à l’aide d’un réseau Wi-Fi ».
Guide d’aide (document Web pour PC/téléphone intelligent)
Téléphone intelligent (application SongPal)
secteur à l’aide de l’adaptateur
secteur pour le charger.
Assurez-vous que le câble LAN n’est
pas connecté. Vous ne pouvez pas
utiliser des connexions câblée et
sans fil en même temps.
Mode d’emploi (document distinct)
Définissez la musique stockée sur un PC que vous
souhaitez partager et écouter à l’aide de Media Go.
PC (Media Go)
Poussez
2 Branchez l’appareil sur une prise
Explique comment écouter la musique stockée sur votre PC ou autre
périphérique à l’aide de votre réseau Wi-Fi.
Fournit des détails sur l’appareil ; la méthode de connexion réseau et
BLUETOOTH avec divers périphériques, etc.
Écoutez la musique de votre téléphone intelligent/
iPhone/iPad/iPod touch en utilisant les
commandes de SongPal.
Xperia (application Music)
iPhone/iPad/iPod touch
http://rd1.sony.net/help/speaker/srs-x77/h_zz/
 Connexion de l’appareil à votre réseau Wi-Fi
Xperia
Utilisez un téléphone intelligent Android tel
qu’un Xperia sur lequel SongPal (application
gratuite) est installé pour configurer les
paramètres Wi-Fi de l’appareil.
Cette méthode requiert une connexion Wi-Fi
du téléphone intelligent et une connexion
BLUETOOTH entre le téléphone intelligent et
l’appareil. Les informations de paramètres
Wi-Fi sont transmises du téléphone intelligent
vers l’appareil via BLUETOOTH.
• Certains routeurs sans fil possèdent plusieurs
SSID.
Connectez l’appareil et votre téléphone
intelligent Android au même SSID.
Éléments requis : Xperia™ ou autre téléphone intelligent Android, routeur sans fil
1
Étapes préliminaires :
 Connectez votre téléphone intelligent à votre
réseau Wi-Fi.
2
Appuyez sur la touche / (marche/
veille) pour mettre l’appareil en marche.
 Notez le SSID et le mot de passe du routeur
auquel vous connectez votre téléphone
intelligent dans les espaces suivants.
Pour plus d’informations, reportez-vous au mode
d’emploi de votre routeur.
Clignotant
Clignotant
lentement
3
Établissez une connexion BLUETOOTH
entre l’appareil et le téléphone
intelligent.
Téléphone intelligent non compatible NFC
Si votre téléphone intelligent ne prend pas en charge la
fonction NFC, consultez  à  à droite.
 Tapotez sur SongPal et
démarrez l’application,
puis tapotez sur [Open
the Bluetooth setting
screen].
 Tapotez sur [SongPal] et démarrez
l’application sur votre téléphone
intelligent.
Suivez les instructions à l’écran.
SSID :
 Mettez en contact le téléphone intelligent avec le
symbole N de l’appareil.
Mot de passe :
 Installez SongPal sur votre téléphone intelligent.
Recherchez SongPal sur
Google Play™
 Activez la fonction BLUETOOTH du
téléphone intelligent.
 Appuyez une fois sur la touche
(BLUETOOTH) PAIRING de l’appareil.
4
Vérifiez que le témoin
est allumé.
 Tapotez sur [SRS-X77]
sur votre téléphone
intelligent.
5
Configurez les paramètres Wi-Fi en
suivant les instructions de SongPal.
6
Vérifiez que le témoin LINK s’allume en
orange.
Si la saisie d’un mot de passe est
requise sur l’affichage,
sélectionnez le SSID et entrez le
mot de passe noté à l’étape 1 - .
Clignotant
*1 La première fois que vous tapotez sur la touche
(BLUETOOTH) PAIRING après avoir acheté cet
appareil, le témoin (BLUETOOTH) clignote
rapidement. Pour le jumeler avec un autre
périphérique, appuyez longuement sur la touche
(BLUETOOTH) PAIRING jusqu’à ce qu’il émette
un bip.
Allumé
Clignotant
Lorsque le témoin demeure allumé, la connexion Wi-Fi
est établie. Selon l’environnement, cela pourrait prendre
plus de 1 minute.
Lorsqu’une connexion BLUETOOTH est établie, le témoin
(BLUETOOTH) cesse de clignoter et demeure allumé.
Si la connexion Wi-Fi échoue, le témoin LINK clignote en
rouge. Dans ce cas, répétez la procédure à partir de l’étape 2.
Le témoin (BLUETOOTH) commence à
clignoter rapidement.*1
Le jumelage s’effectue en environ 1 minute.
iPhone
Utilisez un iPhone sur lequel SongPal
(application gratuite) est installé pour
configurer les paramètres Wi-Fi de l’appareil.
Cette méthode requiert une connexion Wi-Fi
de l’iPhone et une connexion BLUETOOTH
entre l’iPhone et l’appareil. Les informations
de paramètres Wi-Fi sont transmises de
l’iPhone vers l’appareil via BLUETOOTH.
Allumé
L’écran de droite s’affiche.
Touchez et
maintenez
jusqu’à ce que
le téléphone
intelligent
réagisse.
Le témoin / (marche/veille) s’allume en vert.
Passez à l’étape suivante lorsque le témoin LINK
commence à clignoter lentement (une fois toutes les
3 secondes). Dans certains cas, ce clignotement lent
commence après 4 ou 5 minutes seulement.
(BLUETOOTH)
Consultez le verso pour la lecture
Éléments requis : iPhone/iPad/iPod touch, routeur sans fil
1
Étapes préliminaires :
 Confirmez que votre iPhone est
connecté à votre réseau Wi-Fi.
2
Appuyez sur la touche / (marche/
veille) pour mettre l’appareil en marche.
3
Établissez une connexion BLUETOOTH entre l’appareil et l’iPhone.
 Appuyez une fois sur la touche
PAIRING de l’appareil.
(BLUETOOTH)
 Recherchez l’appareil sur l’iPhone.
4
Vérifiez que le témoin
est allumé.
5
(BLUETOOTH)
Configurez les paramètres Wi-Fi en suivant les instructions de SongPal.
 Tapotez sur [SongPal] et démarrez
l’application sur votre iPhone.
Suivez les instructions à l’écran.
• Certains routeurs sans fil possèdent plusieurs
SSID. Connectez l’appareil et votre iPhone au
même SSID.
Clignotant
Tapotez sur [Réglages] 
[Bluetooth].
Clignotant
lentement
Le témoin (BLUETOOTH) commence à clignoter
rapidement.*2
 Installez SongPal sur votre iPhone.
Recherchez SongPal dans
l’App Store
Le témoin / (marche/veille) s’allume en vert.
Passez à l’étape suivante lorsque le témoin LINK
commence à clignoter lentement (une fois toutes les
3 secondes). Dans certains cas, ce clignotement lent
commence après 4 ou 5 minutes seulement.
Clignotant
 Si [Share Wi-Fi settings?] s’affiche, tapotez sur
[Allow].
Vérifiez que le témoin LINK s’allume en
orange.
L’écran de droite s’affiche.
 Lorsque l’écran de droite
s’affiche, tapotez sur [OK].
Allumé
6
Clignotant
Allumé
Activez la fonction BLUETOOTH.
*2 La première fois que vous appuyez sur la touche
(BLUETOOTH) PAIRING après avoir acheté cet appareil,
le témoin (BLUETOOTH) clignote rapidement. Pour le
jumeler avec un autre périphérique, appuyez longuement
sur la touche (BLUETOOTH) PAIRING jusqu’à ce qu’il
émette un bip.
Lorsque le témoin demeure allumé, la connexion Wi-Fi
est établie. Selon l’environnement, cela pourrait
prendre plus de 1 minute.
Lorsqu’une connexion BLUETOOTH est établie, le témoin
(BLUETOOTH) cesse de clignoter et demeure allumé.
Si la connexion Wi-Fi échoue, le témoin LINK clignote en
rouge. Dans ce cas, répétez la procédure à partir de l’étape
2.
Tapotez sur [SRS-X77].
Consultez le verso pour la lecture
WPS
Configurez les paramètres Wi-Fi de l’appareil
en appuyant sur chaque touche WPS (AOSS)
du routeur sans fil et de l’appareil.
• Pour vérifier si votre routeur sans fil est
compatible avec WPS (Wi-Fi Protected
Setup™), reportez-vous au mode d’emploi de
votre routeur.
Élément requis : Routeur sans fil muni d’une touche WPS (AOSS)
1
Placez l’appareil à proximité de votre
routeur sans fil.
2
Appuyez sur la touche / (marche/
veille) pour mettre l’appareil en marche.
Clignotant
3
Maintenez la touche WPS de l’appareil
enfoncée jusqu’à ce que ce dernier
émette un bip (environ 2 secondes).
4
Dans les 90 secondes qui suivent,
appuyez sur la touche WPS*3 du routeur.
Clignotant
lentement
5
Vérifiez que le témoin LINK s’allume en
orange.
Clignotant
Si la connexion Wi-Fi échoue
Vous pouvez utiliser un navigateur sur un PC pour configurer les paramètres Wi-Fi de l’appareil. Raccordez
l’appareil à votre PC à l’aide d’un câble réseau (LAN) disponible sur le marché.
Allumé
Pour plus d’informations, reportez-vous au mode d’emploi, « Écoute de la musique à l’aide d’un réseau Wi-Fi ».
Le témoin / (marche/veille) s’allume en vert.
Passez à l’étape suivante lorsque le témoin LINK
commence à clignoter lentement (une fois toutes les
3 secondes). Dans certains cas, ce clignotement lent
commence après 4 ou 5 minutes seulement.
La touche WPS est située à l’arrière de l’appareil.
Selon le routeur sans fil, maintenez la touche WPS
enfoncée pendant quelques secondes. Pour plus
d’informations, reportez-vous au mode d’emploi de
votre routeur.
*3 La touche WPS pourrait être nommée « touche AOSS »,
selon le routeur sans fil.
Lorsque le témoin demeure allumé, la connexion Wi-Fi
est établie. Selon l’environnement, cela pourrait prendre
plus de 1 minute.
Si la connexion Wi-Fi échoue, le témoin LINK clignote en
rouge. Dans ce cas, répétez la procédure à partir de l’étape 2.
Consultez le verso pour la lecture
Suite : «  Écoute de la musique avec l’appareil » au verso
 Écoute de la musique avec l’appareil
Des frais de communication peuvent être facturés pour le téléchargement de l’application ou la navigation dans le Guide d’aide. La conception et les affichages de l’application sont sujets à modification sans préavis.
©2015 Sony Corporation Printed in China
Musique stockée sur votre PC
PC (Media Go)
Musique stockée sur votre téléphone intelligent/iPhone
Téléphone intelligent (application SongPal)
Élément requis : PC avec Media Go installé
1
Vous pouvez écouter la musique stockée sur
votre PC avec l’appareil en utilisant le logiciel
Media Go.
Connectez l’appareil et le PC à votre réseau
Wi-Fi.
• Visitez d’abord l’URL suivante et installez Media
Go (logiciel gratuit) sur votre PC ou procédez à sa
mise à jour vers la version la plus récente.
Pour les clients en Europe :
http://www.sony.eu/support
Pour les clients aux États-Unis :
http://esupport.sony.com/US
Pour les clients au Canada :
http://esupport.sony.com/CA/
Pour les clients d’autres pays/régions :
http://www.sony-asia.com/section/support
2
Appuyez sur la touche NETWORK de
l’appareil.
3
Vous pouvez écouter la musique stockée sur
votre téléphone intelligent/iPhone à l’aide de
SongPal (application gratuite).
 Démarrez [Media Go] sur votre PC.
• Pour plus d’informations sur SongPal, reportezvous au mode d’emploi, « À propos de SongPal ».
Préparez Media Go.
Élément requis : Téléphone intelligent/iPhone/iPad/iPod touch avec SongPal installé
1
Connectez l’appareil et le téléphone
intelligent/iPhone à votre réseau Wi-Fi.
 Sélectionnez [Preferences...] dans le menu [Tools].
2
Réglez l’appareil sur SongPal.
 Installez SongPal sur votre téléphone intelligent/
iPhone.
Si SongPal est déjà installé, sautez cette procédure et
passez à .
3
Effectuez la lecture de la musique sur votre
téléphone intelligent/iPhone en utilisant
SongPal.
 Tapotez sur votre téléphone
intelligent/iPhone.
Recherchez SongPal sur Google Play ou
dans l’App Store.
 Tapotez sur [SongPal] et démarrez l’application.
Suivez les instructions à l’écran.
Preferences
Connectez l’appareil et le PC au même SSID de votre routeur.
Consultez le verso pour la connexion de l’appareil à votre
réseau Wi-Fi et assurez-vous que le témoin LINK de l’appareil
s’allume en orange.
Connectez l’appareil et le téléphone intelligent/iPhone au
même SSID de votre routeur.
Consultez le verso pour la connexion de l’appareil à votre
réseau Wi-Fi et assurez-vous que le témoin LINK de l’appareil
s’allume en orange.
Le témoin NETWORK s’allume en blanc et l’appareil passe en
mode NETWORK.
 Lorsque l’écran de droite
s’affiche, tapotez sur [SRS-X77].
 Sélectionnez une chanson à lire et réglez le volume.
La musique est audible.
4
5
Réglez Media Go sur votre PC en tant que
serveur.
Xperia (application Music)
Écoutez la musique à l’aide de Media Go sur votre PC.
Sélectionnez
Go.
 Sélectionnez [Media Sharing], puis activez [Library
name].
(Throw) au bas de la fenêtre Media
 Sélectionnez [SRS-X77] dans le menu Throw de Media
Go.
 Sélectionnez une chanson à lire et réglez le volume.
Élément requis : Xperia compatible avec l’application Music
1
Vous pouvez écouter la musique stockée sur
votre Xperia en utilisant l’application Music.
• Cette fonction est disponible si vous disposez
d’un Xperia sur lequel l’application Music (ou
WALKMAN®) est préinstallée.
• Mettez d’abord à jour le système d’exploitation
Android de votre Xperia à la version la plus
récente.
• Il pourrait être nécessaire de désactiver [Sélect.
autom. l’option Wi-Fi] de [Réglages Throw] sur
votre Xperia. Pour plus d’informations, reportezvous au guide de l’utilisateur de votre Xperia.
[Library name] peut être remplacé par un nom arbitraire.
Media Sharing
Library name
Connectez l’appareil et le Xperia à votre
réseau Wi-Fi.
2
Écoutez la musique stockée sur votre Xperia en utilisant l’application Music.
 Tapotez et démarrez
([Music]) sur votre
Xperia.
 Démarrez la lecture de la musique et réglez le
volume.
 Tapotez sur , puis
tapotez sur [SRS-X77].
Assurez-vous que les trois options de [Media Sharing]
sont cochées.
Connectez l’appareil et le Xperia au même SSID de votre
routeur.
Consultez le verso pour la connexion de l’appareil à votre
réseau Wi-Fi et assurez-vous que le témoin LINK de l’appareil
s’allume en orange.
 Après avoir vérifié l’écran, sélectionnez [OK].
La musique est audible.
La musique est audible.
PC (iTunes)
Élément requis : PC avec iTunes installé
Vous pouvez écouter la musique d’iTunes sur
votre PC à l’aide de l’appareil en utilisant
AirPlay.
• Mettez d’abord à jour iTunes à la version la plus
récente.
1
Connectez l’appareil et le PC à votre réseau
Wi-Fi.
iPhone/iPad/iPod touch
2
Effectuez la lecture de la musique en utilisant iTunes sur votre PC.
 Démarrez iTunes sur votre PC.
Sélectionnez
 Sélectionnez [SRS-X77] dans le menu AirPlay d’iTunes.
(AirPlay) dans la fenêtre d’iTunes.
Élément requis : iPhone/iPad/iPod touch
1
Vous pouvez écouter la musique stockée sur
votre iPhone/iPad/iPod touch à l’aide
d’AirPlay.
• Mettez d’abord à jour l’iPhone/iPad/iPod touch à
la version la plus récente.
• Les illustrations d’écrans sont des exemples avec
iOS 8.
Connectez l’appareil et l’iPhone/iPad/iPod
touch à votre réseau Wi-Fi.
2
Effectuez la lecture de la musique en utilisant l’iPhone/iPad/iPod touch.
 Balayez l’écran vers le haut
pour afficher le Centre de
contrôle.
 Tapotez sur [SRS-X77].
 Sélectionnez une chanson à lire et réglez le volume.
Connectez l’appareil et le PC au même SSID de votre routeur.
Consultez le verso pour la connexion de l’appareil à votre
réseau Wi-Fi et assurez-vous que le témoin LINK de l’appareil
s’allume en orange.
 Tapotez sur
(AirPlay).
 Démarrez la lecture de la musique et réglez le
volume.
Connectez l’appareil et l’iPhone/iPad/iPod touch au même
SSID de votre routeur.
Consultez le verso pour la connexion de l’appareil à votre
réseau Wi-Fi et assurez-vous que le témoin LINK de l’appareil
s’allume en orange.
La musique est audible.
La musique est audible.
PC (Windows Media Player)
Vous pouvez écouter de la musique en utilisant Windows Media Player
sur le PC à l’aide de l’appareil.
• Reportez-vous au Guide d’aide pour plus d’informations.
http://rd1.sony.net/help/speaker/srs-x77/h_zz/
SongPal Link :
Pour plus d’informations sur l’appareil, consultez les autres documents
Appréciez la musique dans n’importe quelle pièce par Wi-Fi.
Vous pouvez écouter votre musique préférée stockée sur vos PC ou
téléphones mobiles et en outre, la musique provenant de services de
diffusion, dans différentes pièces avec une qualité sonore ultime.
Mode d’emploi (document distinct)
Utilisez l’application SongPal installée sur votre téléphone intelligent/
iPhone pour contrôler la fonction.
Si vous utilisez plusieurs périphériques compatibles avec la fonction
SongPal Link, tous les périphériques doivent être connectés au même
réseau Wi-Fi. Pour plus d’informations, reportez-vous au Guide d’aide
indiqué à droite ou au guide de démarrage du Wi-Fi fourni avec
chaque périphérique.
•• Informations de sécurité
•• Composants et commandes
•• Connexion au réseau Wi-Fi à l’aide d’un PC
•• Méthode de connexion/lecture avec des périphériques
BLUETOOTH ou autres
•• À propos de la fonction NFC
•• Guide de dépannage
•• Spécifications, etc.
Guide d’aide (document Web pour PC/téléphone intelligent)
•• Informations sur la connexion au réseau Wi-Fi
•• Liaison avec l’application SongPal
•• Méthode de connexion réseau et lecture avec chaque système
d’exploitation/périphérique
•• Méthode de connexion et lecture BLUETOOTH avec divers
périphériques
•• Mise à jour du logiciel, etc.
Adresse URL du Guide d’aide :
http://rd1.sony.net/help/speaker/srs-x77/h_zz/
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
