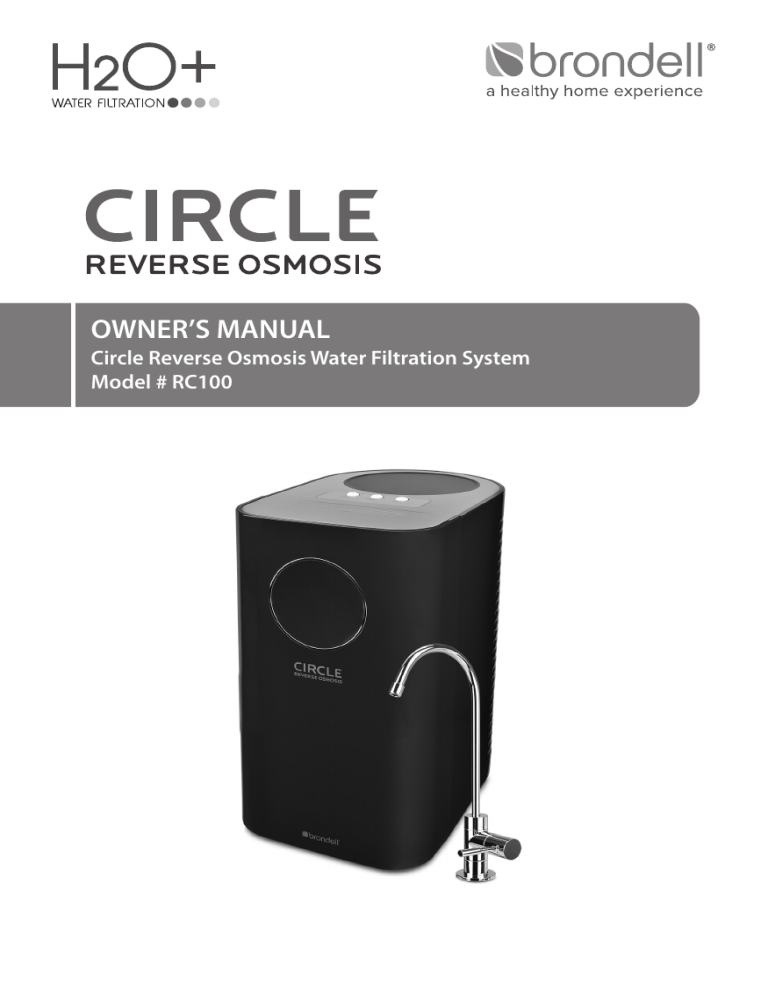

OWNER’S MANUAL
Circle Reverse Osmosis Water Filtration System
Model # RC100
CONTENTS
GENERAL INFO
02
03
04
05
SAFETY INFORMATION
FEATURES
FILTRATION PROCESS
PRODUCT COMPONENTS
PRODUCT INSTALLATION
07
09
10
11
13
14
MAINTENANCE
15 FILTERS
Filters
Filter Change Indicator
Filter Replacement Cycle
16 FILTER REPLACEMENT
19 PREPARING FOR EXTENDED
NON-USE
20 TROUBLESHOOTING
FAUCET INSTALLATION
T-VALVE INSTALLATION
USING QUICK CONNECTORS
DRAIN CLAMP INSTALLATION
FINISHING UP
PREPARING FOR USE
TECHNICAL INFO
21
21
22
25
26
28
57
PRODUCT SPECIFICATIONS
WATER FLOW DIAGRAM
PERFORMANCE DATA SHEET
WARRANTY
CONTACT BRONDELL
SPANISH VERSION
FRENCH VERSION
– Please keep the User’s Manual where it can be readily reached or found –
1
SAFETY INFORMATION
Be careful to keep this safety information. Please read this information to
prevent property loss and ensure the safety.
DANGER : If not observed, serious injury or even death may occur as a result.
Do not install the unit near heaters.
Do not place dishes or containers of water, drugs, food, or small metal objects on top of the product.
Do not put a candle, cigarette or any other flammable object on the product.
Do not spray water or wipe the product with benzene when cleaning.
WARNING : If not observed, serious physical injury or property damage may occur as a result.
Read all the instructions before using the Circle.
To reduce the risk of injury, close supervision is necessary when a Circle is used near children.
This Circle is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
concerning use of the Circle by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the Circle.
This Circle can be used by children aged from 8 years and above.
The new hose-sets supplied with the Circle are to be used and old hose-sets should not be reused.
CAUTION : If not observed, minor physical injury or property damage may occur as a result.
Use or place the unit on a level area and do not apply force to the unit.
Periodical filter replacement is prerequisite for getting clean water.
When moving the product or replacing the Pre-Carbon Plus filter, there may be black residue particles under
the tank bottom and stored water may get contaminated.
Do not use filtered water for the water exchange of an aquarium or a fishbowl.
The filtration system installation shall comply with state and local laws and regulations. Do not use with
water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after
the system.
It is recommended to install the product under the sink.
The minimum allowable inlet water pressure is 275kpa (40 psi). If the water pressure is less than 275kpa (40
psi), it could result in noise or water shortage.
The maximum allowable inlet water pressure is 827 kPa (120 psi).
Only use attachments(accessories) recommended or sold by manufacturer.
Do not use the product outside.
Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.
The reverse osmosis system contains a replaceable treatment component, critical for the effective reduction
of total dissolved solids, and product water shall be tested periodically to verify that the system is performing properly. Replacement of the reverse osmosis component should be with one of identical specifications,
as defined by the manufacturer, to endure the same efficiency and contaminant reduction performance.
2
FEATURES
1
1. Water Saving Smart Technology
No back pressure
The intelligent “smart valve” and unique circular reservoir
eliminates backpressure (common in RO systems) reducing
waste water and making the Circle up to 10 times more
efficient than existing products.
RO purified water
CARBON BLOCK
RO MEMBRANE
Tap
water
Tap water
WATER TANK
Waste water
2. RO Filter Auto Flushing
2
Automatically flushes the RO membrane significantly
extending the life of the filter.
3. Designer Faucet with Integrated LED Filter
Change Indicator
For ultimate convenience the Circle faucet includes an
automatic filter change indicator letting you know when
it’s time to change the filters.
4. Space Saving Compact Design
With its unique integrated tank and rapid refill rates, the
Circle takes up minimal space under the sink, leaving more
room for storage.
3
1
4
5. Certified Four-Stage Filtration Technology
Four separate filters work together to deliver maximum
filtration ensuring clean healthy water for the family. WQA
Gold Seal certified for trusted performance.
teltuO
niarD
Quick 1/4 turn
Unique design and patented technology delivers constant
flow rates and rapid refill improving overall efficiency of the
system without the use of pumps or electricity.
Filter replacement is a snap with our easy twist and seal
system. No tools needed, simply insert and twist a quarter
turn to change and seal.
telnI
2
6. Eco-Friendly High Capacity System
7. Quick Change Filters
knaT
7
3
3
FILTRATION PROCESS
THE FOUR-STAGE WATER FILTRATION PROCESS
Check②
Check①
POST CARBON
Regulator
Tap
water
Auto Shut off
Valve
Regulator
D
RO MEMBRANE
SEDIMENT
PRE-CARBON PLUS
T
Smart
Valve
Faucet
Drain
Dual-Layer
Reservoir
Stage One: Sediment Filter
The Sediment filter reduces particulate materials such as sand, rust, and fine particles from the water
supply. This first stage also acts as a pre-filter protecting and extending the life of the following filters.
Stage Two: Pre-Carbon Plus Filter
This second stage filter significantly reduces harmful VOCs , chlorine, and soluble contaminants
which can damage the RO Membrane filter.
Stage Three: RO Membrane Filter
The RO filter works by pushing water through a semi-permeable membrane thereby separating
H2O molecules from contaminants in tap water. The powerful RO Membrane significantly reduces
pollutants such as: heavy metals, cysts, fluoride, arsenic, industrial chemicals, and more.
Stage Four: Post Carbon Block Filter
As the final stage in the filtration process, the Post Carbon Block filter further reduces any lingering
water contaminants such as chlorine and volatile organic compounds (VOCs), improving the overall
taste and odor of the dispensed water.
The RC100 is tested and certified to NSF/ANSI 42, 53 and 58 for the reduction
of Aesthetic Chlorine, Taste and Odor, Cyst, VOCs, Fluoride, Pentavalent Arsenic,
Barium, Radium 226/228, Cadmium, Hexavalent Chromium, Trivalent Chromium,
Lead, Copper, Selenium and TDS as verified and substantiated by test data. The
RC100 conforms to NSF/ANSI 372 for low lead compliance.
See performance data sheet on page 22 for all certified claims
4
PRODUCT COMPONENTS
Outlet to
Faucet
Waste Water
Drain Clamp
Water Supply
Inlet
Water Tank
Sediment Filter
RO Membrane Filter
Cover
Post Carbon Block Filter
Pre-Carbon Plus Filter
5
PRODUCT COMPONENTS (cont.)
ACCESSORIES
Water Supply T-Valve
with Rubber Washer
(3/8” connection)
T-Valve Adapters
with Rubber Washer 3/8” to 1/2”
Drain Clamp
LED Indicator Faucet
Assembly with
Attached Tubing (Blue)
Tubing
One (1) Inlet: 1/4” Tubing (Orange)
One (1) Drain: 1/4” Tubing (White)
Owner’s Manual
Filter Change
Chart
* Actual product may differ from images shown
TOOLS NEEDED
Phillips Screwdriver
Adjustable Wrench
Drill & 1/4” Drill Bit
Thin Screwdriver, Straw,
or similar item less than
1/4” in diameter
6
Towel & Bucket
Safety Glasses
Scissors for
cutting zip ties
PRODUCT INSTALLATION
STEP 1: FAUCET INSTALLATION
Before Installation
You will need an existing faucet hole at least 7/16
inches in diameter in the sink or countertop to install
the supplied filtered water faucet. You may also
replace an existing kitchen sprayer, soap dispenser,
or plug already on the countertop or sink.
Top Spout
Top Cap
Main Body
LED Display
Battery Seat
If drilling a new hole is required for the
faucet installation, please consult a
professional. Brondell will not be liable for
any damages including those to the sink
or countertop due to installation of the
faucet or drilling a hole.
Escutcheon
Battery
(CR2032)
Counter Top
Lock Washer
Please find answers to Frequently Asked
Questions (FAQs) and installation videos
on brondell.com
Plastic Washer
Locking Nut
1/4" Tube
(connected to faucet)
1. Unpack the faucet and insert the Top Spout into the Main
Body by pushing down until inserted then screw the Top Cap
clockwise until secured in place.
1
2. Cut zip tie on the blue water connection tubing and unroll
to straighten tubing. Be careful not to cut the tube when
removing the zip tie.
7
PRODUCT INSTALLATION (cont.)
STEP 1: FAUCET INSTALLATION (cont.)
3. Attach the Escutcheon to the Main Body by inserting the blue
tubing through the Escutcheon and pushing it all the way up
until connected to the main body.
4. Install the faucet on top of the countertop or sink and feed
the blue tubing through the hole to the cabinet below. Then
slide the large Plastic Washer as shown up through the blue
tubing until snug against the bottom of the countertop or
sink hole. Be sure that the flat part of the Plastic Washer is
facing up and the raised area is facing down, as shown here.
5. Install the “Lock Washer” and the “Locking Nut” the same way
and tighten until the plastic washer is holding the faucet
assembly firmly in place. The faucet is now installed!
6. Pull the plastic tab out from the battery compartment to
activate the faucet indicator. The LED light will blink red
once, blue once, and then will be ready to go.
8
3
4
5
STEP 2: T-VALVE INSTALLATION
1. Turn off the cold water supply under the sink at the wall.
Then, turn on the cold water to drain the residual water
from the water lines.
1–2
2. Disconnect cold water supply line from the supply valve
under the sink at the wall.
Install the T-valve on the cold water supply only.
Never connect to the hot water supply!
You may wish to place a bucket or container under
the pipes to catch any excess water.
3. Connect the bottom of the 3/8-inch T-valve to the cold water
supply valve at the wall. If the water connection is a 1/2-inch
size, use the provided adapters with rubber washers to
connect the T-valve to the supply line.
4. Re-connect faucet water supply hose to the top of the T-valve
as shown, then insert one end of the orange water supply
tubing into the T-valve 1/4-inch Quick Connector. Be sure to
push firmly into place to secure.
NOTE: See next page for tips on how to use Quick Connectors.
5. Make sure the T-valve is in the closed position (valve arm
should be facing up).
4
5
9
PRODUCT INSTALLATION (cont.)
STEP 2A: USING QUICK CONNECTORS
Tube connections on the T-Valve, Drain Clamp, Circle, and Indicator Faucet are all of the “Quick
Connect” variety. The steps below illustrate how to connect and disconnect the Tubes from these
connectors.
a. Push the Tube into the Collette. The Collette is a
collar that provides a secure fit for the Tube and
prevents water leaks.
Collette
Tube
Connector
Housing
b. Push the Tube in until it stops. The Tube will
be secure, and resistant to tugs or pulls. The
Collette will be rigid and raised slightly from the
Connector Housing.
c. To disconnect the Tube, push down and hold the
Collette first, and then pull the Tube out gently.
Visit brondell.com for our Quick Connect
video tutorial.
10
STEP 3: DRAIN CLAMP INSTALLATION
WARNING: this step may require drilling into the existing drain pipe. Please seek
professional help when completing this step and always wear safety protection including
safety goggles!
1. If there is an existing drain connection for a 1/4-inch quick connect tube, then use this connection.
Otherwise, locate a suitable area on the sink drain pipe to install the provided drain clamp.
NOTE: Select a location for
the drain hole based on the
design of the plumbing. It
should be installed above the
trap and on the vertical or
horizontal tail piece. Locate
the drain connection away
from the garbage disposal.
See example to the right.
1
2. Once a suitable spot has been selected for the drain clamp,
drill a 1/4-inch hole into one side of the pipe. Be sure to
use a suitable drill bit for the material being drilled into (for
example: PVC versus Metal Pipe) and be sure to use safety
goggles.
MOUNT
DRAIN VALVE
HERE
2
NOTE: Starting with the 1/8-inch drill bit, drill a 1/8-inch hole
in the drain pipe. Use the 1/4-inch drill bit to enlarge the hole.
If you do not have a 1/8-inch drill bit, then you can just use
the 1/4-inch bit. Clean the debris from the pipe and the hole
before continuing.
DO NOT drill all the way through the pipe.
11
PRODUCT INSTALLATION (cont.)
STEP 3: DRAIN CLAMP INSTALLATION (cont.)
3. Align the drain clamp to the hole
3a
a. Take the front half of the drain saddle (with the 1/4-inch
quick connector opening) and unscrew the grey quick
connector from the saddle as shown in diagram 3a.
b. Insert a screwdriver, straw, or similar straight thin item into
the front of the first half of the saddle (to use as a guide) as
shown here in diagram 3b.
c. Insert the end of the guide into the 1/4-inch hole in the
drain pipe and slide the clamp until secure against the
drain pipe. The hole is now properly lined up with the
drain clamp hole. Hold secure by keeping the guide
inserted until the clamp is secured by screwing on the
back side as shown in diagram 3c.
4. Once the drain clamp is secure and tight on the pipe,
remove the guide and screw the 1/4-inch Quick Connector
back into place.
5. Lastly, insert the white drain tube into the 1/4-inch Quick
Connector on the drain clamp and push firmly into place.
12
3b
3c
4–5
STEP 4: FINISHING UP
1. Connect the tubes:
a. Connect the open end of the 1/4-inch blue tubing (from
faucet) to the top of the Circle by pushing into the middle
hole labeled “Outlet”.
1
Outlet
Drain
b. Connect the open end of the white tubing (from the drain
clamp) to the top of the Circle by pushing into the hole
labeled “Drain”.
Inlet
c. Finally, connect the open end of the orange tubing (from
the water supply T-valve) to the top of the Circle by
pushing into the hole labeled “Inlet”.
d. Be sure to push the ¼” tubing firmly into place to secure.
2. Turn on Water and Check for Leaks
a. Open the T-valve by turning the valve arm 90° and turn
cold water supply back on under the sink at the wall. The cold
water supply will then begin to supply water to the Circle.
2
b. After turning on the water supply, check all connections for
leaks. Wait 5 minutes and check once more for leaks before
proceeding to the next step.
Failure to properly install this product or to properly
check for leaks may cause damage to the property.
In these instances, Brondell, Inc. will not be held
responsible for any damages.
13
PREPARING FOR USE
STEP 1: FLUSHING THE SYSTEM
1. Turn the provided faucet on all the way for 10 minutes to purge all the air out of the system. It is
normal for some water to flow out of the faucet during this first purge.
2. After the initial 10 minute purge, turn the provided faucet off and let the system run for 40
minutes to allow the water tank to fill for the first time.
3. After 40 minutes, turn the faucet on all the way once more for 10 minutes (or until the tank
empties) to flush the filters and the water tank.
4. Turn the faucet off.
5. The tank will fill again in approximately 40 minutes, and then filtered water will be ready to drink.
6. Record installation date on the filter change sticker chart and place sticker inside the front cover,
under the sink cabinet on the door, or another safe accessible place.
During the initial purging of the system, you will hear air clearing out of the system
through the faucet along with some spurts of water. This is NOT a malfunction and is
normal operation during the very first use or when completing a filter change.
INSTALLATION DIAGRAM
HOT
T-VALVE
1/4” WATER
SUPPLY HOSE
(Orange hose)
COLD
FAUCET
DRAIN
CLAMP
1/4” DRAIN HOSE
(White hose)
1/4˝ FAUCET
CONNECTOR HOSE
(Blue hose)
WATER
FILTRATION
DEVICE
(RC100)
14
FILTERS AND FILTER CHANGE INDICATOR
FILTERS
The filters are critical to the performance of the Circle Reverse Osmosis Water Filtration system, and
it is important to replace all of the filters on a regular basis. If any of the filters are overused beyond
the recommended service life, the performance of the water filtration device can deteriorate. Do not
miss the filter replacement cycle or use non-compatible filters as this can affect system performance
or damage the unit.
Contact Brondell at 888-542-3355, or visit us on the Web at www.brondell.com to order
replacement filters.
FILTER CHANGE INDICATOR
The LED filter change indicator in the faucet works by tracking both time and water flow from the
Circle RO system. When 6 months time or 475 gallons of water has been filtered through the system
(whichever comes first), the LED will flash red when dispensing water instead of flashing blue.
When the faucet LED indicator begins to flash red, it’s now time to change the filters and reset the
faucet indicator by replacing the battery.
Note: a new battery is always included with the RF-20 filter replacement set.
FILTER REPLACEMENT CYCLE
Part Number
RF-20
RF-40
Filter Name
Usable period
Sediment Filter
6 months
Pre-Carbon Plus Filter
6 months
Post Carbon Block Filter
6 months
RO Membrane Filter
24 months
The filter replacement cycle may be increased for areas with poor water quality or
greater use.
The period for the filter exchange is based on an average production of 2.6
gallons of drinking water per day.
15
FILTER REPLACEMENT
HOW TO REPLACE THE FILTERS
1. Turn the Indicator faucet on all the way and keep it on until
the water tank is emptied completely. Keep the faucet on, in
order to release any leftover pressure in the system.
NOTE: Since this water is filtered water, you may want to
store it in a pitcher.
2. Once the tank has drained, close the T-valve under the sink to
shut off the flow of water to the Circle.
Turn the faucet off.
3. Remove the front cover from the Circle as shown.
4. Turn the filter(s) to be replaced a quarter-turn counterclockwise until the unlock arrow on the filter label lines up
with the arrow on filter base above it. Pull down to remove.
Match this to the arrow on the filter base
SEE DIAGRAM ON
FILTER HOUSING ABOVE
16
1
2
3
4
5
5. Install the new filter by aligning the arrow indicators on the
filter label (a) and filter base above (b) as shown. Push up.
Turn a quarter-turn counter-clockwise until the filter stops.
The filter base arrow should now point to the “lock” arrow
on the filter label. Repeat with any remaining filters to be
changed
b
Important: Be sure when replacing the filters that
you install the new ones in the correct location by
referring to the color coded sticker on the machine
and matching to the colored filter labels. Failure
to replace the filters in the correct location may
damage the machine and filters.
a
6. After replacing filters, locate the filter change sticker chart and write down the date and filters
changed on the chart. It’s important to track each filter change since the RO filter is on a different
cycle than the other 3. Here’s the replacement cycle:
brondell.com 888-542-3355
PO Box 470085 San Francisco, CA 94147
month
day
year
Made in Korea
After 6 months: replace 3 filter set (RF-20) and replace faucet battery
After 12 months: replace 3 filter set (RF-20) and replace faucet battery
After 18 months: replace 3 filter set (RF-20) and replace faucet battery
After 24 months: replace 3 filter set (RF-20), the RO filter (RF-40), and replace faucet battery
Note: Brondell provides a new faucet battery replacement with each RF-20 filter set and a new
filter change sticker chart with each RF-40.
7. Replace the Front Cover.
8. Open the T-valve under the sink to turn on the flow of water
to the Circle.
7
8
17
FILTER REPLACEMENT (cont.)
HOW TO REPLACE THE FILTERS (cont.)
9. Flush the new filters and the system thoroughly with the
following steps.
9
a. Turn the provided faucet on all the way for 10 minutes to
purge all the air out of the system.
b. After the initial 10 minute purge, turn the provided faucet
off and let the system run for 40 minutes to allow the
water tank to fill.
c. Turn the faucet on all the way once more for 10 minutes
(or until the tank empties) to flush the filters and the water
tank.
d. Turn the faucet off.
e. The tank will fill again in approximately 40 minutes, and
then filtered water is ready to drink.
10. Replace the battery in the faucet LED indicator to reset the
filter change reminder. The battery type is CR2032 and
Brondell provides one with every set of RF-20 filters.
10a
a. Under the faucet handle, locate the black rubber battery
compartment. Grasp it from the sides and pull down as
shown.
b. Remove the old battery from the compartment by lifting
the silver metal tab and sliding the battery out of the
rubber casing. Wait 30 seconds for the residual energy to
drain to reset the indicator.
c. Replace with a new CR2032 battery by sliding the battery
under the silver tab, making sure that the words on the
battery are facing out. A fresh CR2032 battery comes with
every RF-20 Replacement Filter pack.
d. Push the black rubber battery compartment back up into
the faucet handle.
18
10c
10d
PREPARING FOR EXTENDED NON-USE
If the system has not been used for two weeks or more, turn the RO water faucet on and allow the
system to drain completely (about 10 minutes). Turn the RO water faucet off and allow the system to
regenerate the water supply (about 40 minutes).
If the system will not be used for a very long time (over 45 days), then completely drain the water
tank using an air-pump by inserting the pressurized air-pump into water inlet hole on the top and
opening the faucet until the system completely drains (about 10 minutes).
When you are ready to use the system again, flush the system twice following the steps on page 18,
step 9.
19
TROUBLESHOOTING
If the Circle experiences difficulties, close the T-valve to shut off the incoming
water to the Circle.
Problem
My TDS meter is not
reading zero
Possible Cause
Solution
Generally, RO systems lower TDS readings
by 90% as compared to tap water readings.
This is a normal working range. For example,
if your tap water TDS reading is 100, then a
It could be normal operation or the filters
normal TDS reading for the RO filtered water
may need to be changed
is in the range of 0–10. If the TDS reading for
the RO filtered water is higher than 15% of
normal tap water, this indicates it time for a
filter change (including RO membrane).
Incoming water supply valve is turned off Turn on incoming water supply valve
No water, not enough
water, or low water
flow
Unexpected flow in
drain line
Low incoming water pressure
Verify pressure is above 40 psi; install a
booster pump if needed
Capacity is exhausted
Allow time for the Circle to replenish the
water tank
Plumbing restriction
Check connections and tubes for
obstructions
Other filter or RO membrane is clogged
See Filter Replacement (page 16)
Internal valve is inoperative
See product warranty in last page of manual
and contact Brondell
Internal valve is inoperative
See product warranty in last page of manual
and contact Brondell
Other filters or RO membrane (3) is clogged See Filter Replacement (page 16)
No drain flow
Bad tasting water
Cloudy water
Leaking water from
the Circle
Internal regulator is inoperative
See product warranty in last page of manual
and contact Brondell
Post Carbon Block Filter is exhausted
See Filter Replacement (page 16)
Newly replaced Post Carbon Block Filter
is not flushed completely
Open the provided faucet and drain the
water tank once. Flush one or two tanks
of treated water through the Post Carbon
Block Filter
Problem with the water tank bladder
See product warranty in last page of manual
and contact Brondell
Dissolved air in incoming water supply
Problem should clear up as the condition of
the incoming water changes. Letting water
stand will allow the dissolved air to dissipate
Tube is not fully inserted into a connection
Make sure the tube is at least 1/2-inch into
the connection
Filter is not installed correctly
Ensure that all four filters are locked into
place
Unusual sounds during Problem with one of the internal
operation
regulators
20
See product warranty in last page of manual
and contact Brondell
PRODUCT SPECIFICATIONS
Product name
Circle Reverse Osmosis Water Filtration System
Model
RC100
Filtration Method
RO (Reverse Osmosis) Membrane and Carbon Block
9.25” (W) x 13.8” (D) x 16.5” (H)
235 mm (W) x 350 mm (D) x 419 mm (H)
Product Dimensions
Tank Capacity
1.6 gallons (6.0 liters)
Working temperature
41°F – 95°F (5°C – 35°C)
Working pressure
40psi – 120psi (275 kPa - 827 kPa)
Dispensed Water
Faucet Flow Rate
0.26–0.37 gpm (0.98–1.4 lpm) when tank contains filtered water
(at incoming water pressure of 20–100psi)
Net weight
14.6 lbs. (6.62 kg)
Service flow rate and production rate can differ with varying water temperature and water pressure.
ithout any prior notice, all or parts of the product are subject to change for the purpose of
W
improving the performance of the product.
WATER FLOW DIAGRAM
Check②
Check①
POST CARBON
Regulator
Tap
water
Auto Shut off
Valve
Regulator
D
RO MEMBRANE
SEDIMENT
PRE-CARBON PLUS
T
Smart
Valve
Faucet
Drain
Dual-Layer
Reservoir
21
CIRCLE FILTRATION SYSTEM PERFORMANCE DATA SHEET
Model: RC100
The RC100 is tested and certified to NSF/ANSI 42, 53 and 58 for the reduction of Aesthetic Chlorine, Taste
and Odor, Cyst, VOCs, Fluoride, Pentavalent Arsenic, Barium, Radium 226/228, Cadmium, Hexavalent
Chromium, Trivalent Chromium, Lead, Copper, Selenium and TDS as verified and substantiated by test
data. The RC100 conforms to NSF/ANSI 372 for low lead compliance.
This system has been tested according to NSF/ANSI 42, 53 and 58 for the reduction of the substances
listed below. The concentration of the indicated substances in water entering the system was reduced
to a concentration less than or equal to the permissible for water leaving the system, as specified in NSF/
ANSI 42, 53 and 58.
Substance
Influent Challenge
Concentration
(mg/L unless specified)
Maximum Allowable Product
Water Concentration
(mg/L unless specified)
Percent Reduction
(%)
Arsenic (Pentavalent)
0.05 +/- 10%
0.01
98.9
Barium
10.0 +/- 10%
2
98.2
Radium 226/228
25 pCi/L
5 pCi/L
80
Cadmium
0.03 +/- 10%
0.005
98.2
Chromium (Hexavalent)
0.3 +/- 10%
0.1
97.3
Chromium (Trivalent)
0.3 +/- 10%
0.1
97.8
Copper
3.0 +/- 10%
1.3
98.7
Lead
0.15 +/- 10%
0.01
98.2
Selenium
0.10 +/- 10%
0.05
97.3
Fluoride
8.0 +/- 10%
1.5
83.8
TDS
750 +/- 40
187
92.5
Aesthetic Chlorine
2.0 +/- 10 %
>/= 50% Reduction
98.4
VOCs
0.300 +/- 10%
>/= 95% Reduction
99.8
Cyst
12NTU
>99.95%
99.96
While testing was performed under laboratory conditions, actual performance may vary.
GENERAL OPERATING INFORMATION
Rated Capacity
3,500 gal. for Aesthetic Chlorine / 243 gal. for VOC’s
Min-Max operating pressure:
40psi-120psi (275Kpa-827Kpa)
Min-Max feed water temperature:
41°F – 95°F (5°C – 35°C)
Rated Service Flow
Faucet Flow Rate
0.07 gallons per minute (gpm)
0.26–0.37 gpm (at incoming water pressure of 20–100psi)
Daily Water Production Rate
56.9 gallons per day
Product Efficiency Rating
•
•
•
22
•
30.6%
Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before
or after the system.
Refer to the owners manual for specific installation instructions, manufacturer’s limited warranty, user responsibility,
and parts and service availability.
The influent water to the system shall include the following characteristics:
No organic solvents
Iron: < 2 mg/L
Chlorine: < 2 mg/L
Turbidity: < 1 NTU
pH: 7 - 8
Hardness: < 1 000 mg/L
Temperature: 41 ~ 95 ºF (5 ~ 35 ºC)
Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.
•
•
•
•
•
•
•
CIRCLE FILTRATION SYSTEM PERFORMANCE DATA SHEET
•
•
•
•
•
•
For parts and service availability, please contact Brondell at 888-542-3355.
This system has been tested for the treatment of water containing pentavalent arsenic (also know as As(V),
As(+5), or arsenate) at concentrations of 0.050 mg/L or less. This system reduces pentavalent arsenic, but
may not remove other forms of arsenic. This system is to be used on water supplies containing a detectable
free chlorine residual at the system inlet or on water supplies that have been demonstrated to contain only
pentavalent arsenic. Treatment with chloramines (combined chlorine) is not sufficient to ensure complete
conversion of trivalent arsenic to pentavalent arsenic. Please see the Arsenic Facts section of this Performance
Data Sheet for further information.
Efficiency rating means the percentage of the influent water to the system that is available to the user as
reverse osmosis treated water under operating conditions that approximate typical daily usage.
The product water should be tested every 6 months to ensure that the contaminants are being reduced
effectively. For any questions, please contact Brondell toll free at 888-542-3355.
This reverse osmosis system contains a replaceable treatment components, critical for the effective reduction of
total dissolved solids and that product water shall be tested periodically to verify that the system is performing
properly. Replacement of reverse osmosis component should be with one of identical specifications, as defined
by the manufacturer, to assure the same efficiency and contaminant reduction performance.
The estimated replacement time of filter, which is a consumable part, is not an indication of quality guarantee
period, but it means the ideal time of filter replacement. Accordingly, the estimated time of filter replacement
may be shortened in case it is used in an area of poor water quality.
Part Number
Filter Name
Sediment Filter
Usable period
6 months
RF-20
Pre-Carbon Plus Filter
6 months
RF-40
Post Carbon Block Filter
RO Membrane Filter
6 months
24 months
* The filter replacement cycle may be reduced for areas with poor water quality or greater use.
* The period for the filter exchange is based on an average production of 2.6 gallons of drinking water per day.
ARSENIC FACTS
Arsenic (abbreviated As) is found naturally in some well water. Arsenic in water has no color, taste or odor. It must
be measured by a lab test. Public water utilities must have their water tested for arsenic. You can get the results
from the water utility. If you have the own well, you can have the water tested. The local health department or the
state environmental health agency can provide a list of certified labs. Information about arsenic in water can be
found on the Internet at the US Environmental Protection Agency website: www.epa.gov/safewater/arsenic.html
There are two forms of arsenic: pentavalent arsenic (also called As(V), As(+5), and arsenate) and trivalent arsenic
(also called As(III), As(+3), and arsenite). In well water, arsenic may be pentavalent, trivalent, or a combination of
both. Special sampling procedures are needed for a lab to determine what type and how much of each type of
arsenic is in the water. Check with the labs in the area to see if they can provide this type of service.
Reverse osmosis (RO) water treatment systems do not remove trivalent arsenic from water very well. RO systems
are very effective at removing pentavalent arsenic. A free chlorine residual will rapidly convert trivalent arsenic
to pentavalent arsenic. Other water treatment chemicals such as ozone and potassium permanganate will also
change trivalent arsenic to pentavalent arsenic. A combined chlorine residual (also called chloramine) may not
convert all the trivalent arsenic. If you get the water from a public water utility, contact the utility to find out if free
chlorine or combined chlorine is used in the water system.
The RC100 system is designed to remove pentavalent arsenic. It will not convert trivalent arsenic to pentavalent
arsenic. The system was tested in a lab. Under those conditions, the system reduced 0.050 mg/L pentavalent
arsenic to 0.010 mg/L (ppm) (the USEPA standard for drinking water) or less. The performance of the system may be
different at the installation. Have the treated water tested for arsenic to check if the system is working properly.
The RO component of the RC100 system must be replaced every 24 months to ensure the system will continue to
remove pentavalent arsenic. The component identification and locations where you can purchase the component
are listed in the installation/operation manual.
23
Volatile Organic Chemicals (VOCs) included by surrogate testing*
Chemical
alachlor
atrazine
benzene
carbofuran
carbon tetrachloride
chlorobenzene
chloropicrin
2,4-D
dibromochloropropane(DBCP)
o-dichlorobenzene
p-dichlorobenzene
1,2-dichloroethane
1,1-dichloroethylene
cis-1,2-dichloroethylene
trans-1,2-dichloroethylene
1,2-dichloropropane
cis-1,3-dichloropropylene
dinoseb
endrin
ethylbenzene
ethylene dilbromide (EDB)
haloacetonitriles (HAN)
bromochloroacetonitrile
dibromoacetonitrile
dichloroacetonitrile
trichloroacetoritrile
haloketones (HK):
1,1-dichloro-2-propanone
1,1,1-trichloro-2-propanone
heptachlor (H-34,Heptox)
heptachlor epoxide
hexachlorobutadiene
hexachlorocyclopentadiene
lindane
methoxychlor
pentachlorophenol
simazine
styrene
1,1,2,2-tetrachloroethane
tetrachloroethylene
toluene
2,4,5-TP (silvex)
tribromoacetic acid
1,2,4-trichlorobenzene
1,1,1-trichloroethane
1,1,2-trichloroethane
trichloroethylene
trihalomethanes (includes):
chloroform (surrogate chemical)
bromoform
bromodichloromethane
chlorodibromomethane
xylenes (total)
Drinking water
regulatory level1
(MCL/MAC)
mg/L
Influent
challenge
concentration2
mg/L
0.002
0.003
0.005
0.04
0.005
0.1
0.07
0.0002
0.6
0.075
0.005
0.007
0.07
0.1
0.005
0.007
0.002
0.7
0.00005
0.05
0.1
0.081
0.19
0.078
0.077
0.015
0.11
0.052
0.08
0.04
0.088
0.083
0.17
0.086
0.08
0.079
0.17
0.053
0.088
0.044
> 98
> 97
> 99
> 99
98
> 99
99
98
> 99
> 99
> 98
955
> 99
> 99
> 99
> 99
> 99
99
99
>99
> 99
0.0013
0.0033
0.0013
0.0013
0.00184
0.0013
0.00023
0.00174
0.000023
0.0013
0.0013
0.00485
0.0013
0.00053
0.0013
0.0013
0.0013
0.00024
0.000594
0.0013
0.000023
-
0.022
0.024
0.0096
0.015
98
98
98
98
0.00053
0.00063
0.00023
0.00033
0.0004
0.0002
0.05
0.0002
0.04
0.001
0.004
0.1
0.005
1
0.05
0.07
0.2
0.005
0.005
0.0072
0.0082
0.08
0.01076
0.044
0.06
0.055
0.05
0.096
0.12
0.15
0.081
0.081
0.078
0.27
0.042
0.16
0.084
0.15
0.18
99
96
> 99
98
> 98
> 99
> 99
> 99
> 99
> 97
> 99
> 99
> 99
> 99
99
> 98
> 99
95
> 99
> 99
0.00013
0.00033
0.0004
0.00026
0.0013
0.0000023
0.000013
0.00013
0.0013
0.0043
0.00053
0.0013
0.0013
0.0013
0.00164
0.0013
0.00053
0.00464
0.00053
0.00103
0.080
0.300
95
0.015
10
0.070
> 99
0.0013
Chemical
reduction
percent
Maximum
product water
concentration
mg/L
* Chloroform was used as the surrogate chemical for VOC reduction claims
Brondell, Inc
PO Box 470085
San Francisco, CA 94147
www.brondell.com 1-888-542-3355
24
1 These harmonized values were agreed upon by representatives of USEPA and Health Canada for the
purpose of evaluating products to the requirements of this Standard.
2 Influent challenge levels are average influent concentrations determined in surrogate qualification testing.
3 Maximum product water level was not observed but was set at the detection limit of the analysis.
4 Maximum product water level is set at a value determined in surrogate qualification testing.
5 Chemical reduction percent and maximum product water level calculated at chloroform 95% breakthrough
point as determined in surrogate qualification testing.
6 The surrogate test results for heptachlor epoxide demonstrated a 98% reduction. These data were used to
calculate an upper occurrence concentration which would produce a maximum product water level at the MCL.
WARRANTY
Brondell products are backed by some of the most comprehensive warranties in the industry. Brondell
warrants that the H2O+ water filtration system shall be free from defects in material and workmanship
under normal use and service.
Brondell H2O+ Circle Reverse Osmosis Water Filtration System, Model RC100 – One Year Warranty
100% Coverage of all parts and labor for the entire product for the first year from original date of purchase.
This does not apply, however, to consumable filters.
Exclusions and Limitations
1. BRONDELL warrants its products to be free from manufacturing defects under normal use and service.
This warranty is extended only to the ORIGINAL PURCHASER.
2. BRONDELL’s obligations under this warranty are limited to repairs or replacement, at BRONDELL’s option,
of products or parts found to be defective, provided that such products were properly installed and used in
accordance with instructions. BRONDELL reserves the right to make such inspections as may be necessary
in order to determine the cause of the defect. BRONDELL will not charge for labor or parts in connection
with warranty repairs for the first full year from date of purchase on all products except those that may be
subject to commercial use limitations.
3. BRONDELL is not responsible for the cost of removal, return (shipping) and/or reinstallation of products.
This warranty does NOT apply to:
Damage or loss which occurs during shipment.
Damage or loss sustained through any natural or man-made causes beyond the control of BRONDELL,
including but not limited to fire, earthquake, floods, etc.
Damage or loss resulting from sediments or foreign matter contained in a water system.
Damage or loss resulting from negligent or improper installation including installation of a unit in a
harsh or hazardous environment.
Damage or loss resulting from removal, improper repair, modification of the product, or improper
maintenance including damage caused by chlorine or chlorine related products
Damage or loss resulting from acts which are not the fault of Brondell or which the Product is not
specified to tolerate.
4. This warranty gives you specific legal rights. You may have other rights which vary from state to state.
THIS WRITTEN WARRANTY IS THE ONLY WARRANTY MADE BY BRONDELL. REPAIR OR REPLACEMENT AS
PROVIDED UNDER THIS WARRANTY SHALL BE THE EXCLUSIVE REMEDY AVAILABLE TO THE PURCHASER.
BRONDELL SHALL NOT BE RESPONSIBLE FOR LOSS OF USE OF THE PRODUCT OR FOR OTHER INCIDENTAL,
SPECIAL, FOR CONSEQUENTIAL DAMAGES OR EXPENSES INCURRED BY THE PURCHASER OR FOR LABOR
OR OTHER COSTS DUE TO INSTALLATION OR REMOVAL OR COSTS OF REPAIRS BY OTHERS, OR FOR ANY
OTHER EXPENSE NOT SPECIFICALLY STATED ABOVE. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE
LAW, ANY IMPLIED WARRANTIES, INCLUDING THAT OF MERCHANTABILITY, ARE EXPRESSLY LIMITED TO THE
DURATION OF THIS WARRANTY. SOME STATES DO NOT ALLOW LIMITATIONS, SO THE ABOVE LIMITATION
AND EXCLUSION MAY NOT APPLY TO YOU.
How to Obtain Service
To obtain repair service under this warranty, you must contact an authorized BRONDELL Service Center to
obtain an RMA (Return Merchandise Authorization) number. Proof of purchase in the form of a copy of the
original receipt must accompany the returned unit for the warranty to be valid. Take or ship the unit prepaid to the closest Brondell authorized service center along with the RMA number and proof of purchase.
To obtain the RMA number and locate the BRONDELL Service Center location nearest you, please call
1-888-542-3355.
25
CONTACT:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
Phone: 1-888-542-3355
Email: [email protected]
Web: www.brondell.com
For questions, contact Brondell Customer Service:
1-888-542-3355
MANUFACTURED BY:
ESTIMATED COST OF REPLACEMENT FILTERS:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
RF-20 3-Filter Set – $59.00
Sediment Filter, Pre-Carbon Plus Filter, Post Carbon Block Filter
RF-40 RO Membrane Filter – $69.00
California Department of Public Health Certification: Certification Number: on file*
Iowa Department of Public Health Registration: WTD Number: on file*
Wisconsin Department of Commerce: Product File Number: on file*
The RC100 is tested and certified to NSF/ANSI 42, 53 and 58 for the reduction
of Aesthetic Chlorine, Taste and Odor, Cyst, VOCs, Fluoride, Pentavalent Arsenic,
Barium, Radium 226/228, Cadmium, Hexavalent Chromium, Trivalent Chromium,
Lead, Copper, Selenium and TDS as verified and substantiated by test data. The
RC100 conforms to NSF/ANSI 372 for low lead compliance.
See performance data sheet for individual contaminants and reduction performance.
The following is required for Iowa purchases only. A copy of this document must
be retained by seller for 2 years.
Buyer:
Date:
Buyer’s Address:
Seller:
Date:
Seller’s Address:
26
NOTES
27
MANUAL DE USUARIO
Sistema Circle para Filtrado de Agua por Ósmosis Inversa
Modelo # RC100
29
ÍNDICE
INFORMACIÓN GENERAL
COMPONENTES DEL PRODUCTO
31 INFORMACIÓN DE SEGURIDAD
32 CARACTERÍSTICAS
33 PROCESO DE FILTRADO
34 COMPONENTES DEL PRODUCTO
36 INSTALACIÓN DEL GRIFO
38 INSTALACIÓN DE LA VÁLVULA EN T
39 USO DE CONECTORES RÁPIDOS
40 INSTALACIÓN DE LA ABRAZADERA
DE DRENAJE
42 TERMINAR
43 PREPARACIÓN PARA USO
MAINTENANCE
INFORMACIÓN TÉCNICA
44 FILTROS E INDICADOR DE
CAMBIO DE FILTROS
Filtros
Indicador de cambio de filtros
Ciclo de reemplazo de filtros
45 REEMPLAZO DE FILTROS
48 PREPARACIÓN PARA DESUSO
PROLONGADO
48 SOLUCIÓN DE PROBLEMAS
50
50
51
54
55
ESPECIFICACIONES DEL PRODUCTO
DIAGRAMA DE FLUJO DEL AGUA
FICHA DE DESEMPEÑO
GARANTÍA
CONTACTAR A BRONDELL
01 VERSIÓN INGLÉS
57 VERSIÓN EN FRANCÉS
Por favor conserve el Manual de Usuario donde lo pueda encontrar fácilmente
30
INFORMACIÓN DE SEGURIDAD
Asegúrese de conservar esta información de seguridad. Por favor lea esta información para
evitar pérdidas materiales y garantizar la seguridad.
PELIGRO: Si no se sigue esta indicación, se pueden sufrir lesiones serias e incluso la muerte.
No instalar la unidad cerca de calentadores.
No colocar platos o contenedores con agua, medicina o alimentos, ni objetos metálicos pequeños sobre
el producto.
No colocar una veladora, un cigarro o algún otro objeto inflamable sobre el producto.
No rociar agua ni aplicar benceno en el producto durante la limpieza.
ADVERTENCIA: Si no se sigue esta indicación, pueden ocurrir lesiones físicas serias o daños materiales.
Lea todas las instrucciones antes de usar el Circle.
Para reducir el riesgo de lesiones, se requiere de estrecha supervisión al usar un Circle cerca de niños.
Este Circle no está diseñado para uso por personas (incluso niños) con capacidades físicas, sensoriales o
mentales limitadas, o por quienes carezcan de experiencia o conocimiento, a menos que se les supervise o se
les hayan dado instrucciones con respecto al uso del Circle por una persona responsable de su seguridad.
Se deberá supervisar a los niños para asegurar que no jueguen con el Circle.
Este Circle puede ser usado por niños de 8 años en adelante.
Se deberán usar los juegos de mangueras nuevas incluidos con el Circle y no se deberán reutilizar los juegos de
mangueras usadas.
PRECAUCIÓN: Si no se sigue esta indicación, pueden ocurrir lesiones físicas o daños materiales menores.
Utilice o coloque la unidad en un área nivelada y no aplique fuerza sobre la unidad.
El reemplazo periódico de los filtros es un prerrequisito para tener agua limpia.
Al mover el producto o reemplazar el prefiltro de carbón plus, podría haber partículas negras de residuo debajo
del fondo del tanque y el agua almacenada podría contaminarse.
No utilice el agua filtrada para cambiar el agua de un acuario o pecera.
La instalación del sistema de filtrado deberá cumplir con las leyes y normas estatales y locales. No se utilice con
agua que sea microbiológicamente poco segura o de calidad no conocida sin la desinfección adecuada antes o
después del sistema.
Se recomienda instalar el producto debajo del fregadero.
La presión mínima permitida de agua de entrada es 275kPa (40 psi). Si la presión de agua es menos de
275kPa (40 psi), se podría presentar ruido o falta de agua.
La presión máxima permitida de agua de entrada es 827 kPa (120 psi).
Sólo utilice aditamentos (accesorios) recomendados o vendidos por el fabricante.
No utilice el producto en exteriores.
Se pueden usar sistemas certificados para reducción de cisticercos en aguas desinfectadas que puedan contener
cisticercos filtrables.
Este sistema de ósmosis inversa contiene componentes de tratamiento reemplazables, esenciales para una
reducción efectiva del total de sólidos disueltos, y el agua producto será probada periódicamente para verificar
que el sistema esté funcionando apropiadamente. El reemplazo del componente de ósmosis inversa deberá ser
con uno de especificaciones idénticas, definidas según el fabricante, para asegurar la misma eficiencia y desempeño de reducción de contaminantes.
31
CARACTERÍSTICAS
1
1. Tecnología inteligente de ahorro de agua
La “válvula inteligente” y el exclusivo depósito circular
eliminan la contrapresión (común en los sistemas de ósmosis
inversa), reduciendo el desperdicio de agua y volviendo
el Circle hasta 10 veces más eficiente que los productos
existentes.
Sin contrapresión
Agua Purificada de OI
BLOQUE DE CARBÓN
MEMBRANA OI
Agua del grifo
Agua del grifo
Depósito de agua
Agua Residual
2. Lavado automático del filtro de ósmosis inversa
2
Lava automáticamente la membrana de ósmosis inversa,
ampliando de forma importante la duración del filtro.
3. Grifo de diseño distintivo con indicador LED
integrado para cambio de filtros
Para una máxima conveniencia, la llave del Circle incluye un
indicador automático de cambio de filtros que le permite
saber cuándo es momento de cambiar los filtros.
3
4. Diseño compacto que ocupa poco espacio
Con su exclusivo depósito integrado y su alta velocidad
de llenado, el Circle requiere de espacio mínimo debajo
del fregadero, dejando libre mayor capacidad de
almacenamiento.
1
5. Tecnología certificada de filtrado en cuatro etapas
Cuatro filtros separados trabajan en conjunto para brindar
un máximo filtrado, garantizando así agua limpia y salubre
para su familia. Certificado con el Sello de Oro WQA por su
desempeño confiable.
4
teltuO
32
niarD
Quick 1/4 turn
Su diseño exclusivo y tecnología patentada brindan
velocidades de flujo constante y de llenado rápido,
mejorando la eficiencia general del sistema sin el uso de
bombas o electricidad.
El reemplazo de los filtros es muy rápido con nuestro
sistema de giro y sellado. No se requieren herramientas.
Simplemente inserte y gire un cuarto de vuelta para cambiar
y sellar.
telnI
2
6. Sistema ecológico de alta capacidad
7. Filtros de cambio rápido
knaT
7
3
PROCESO DE FILTRADO
El proceso de filtrado de agua en cuatro etapas
Control 2
Control 1
Postfiltro de bloque
de carbón
Regulador
Agua
Válvula automática
de cierre
Regulador
D
Membrana OI
Sedimentos
Prefiltro de carbón plus
T
Válvula
inteligente
Grifo
Desagüe
Depósito de doble capa
Etapa Uno: Filtro de sedimentos
El filtro de sedimentos reduce los materiales en partículas tales como arena, óxido y partículas finas
del suministro de agua. La primera etapa también actúa como prefiltro protegiendo y ampliando la
duración de los siguientes filtros.
Etapa Dos: Prefiltro de carbón plus
El filtro de la segunda etapa reduce considerablemente los perjudiciales COVs (compuestos orgánicos
volátiles) y las contaminantes solubles que pueden dañar el filtro de la membrana de ósmosis inversa.
Etapa Trés: Filtro de membrana OI (ósmosis inversa)
El filtro OI funciona haciendo pasar el agua a través de una membrana semipermeable, separando así
las moléculas de H2O de los contaminantes en el agua entubada. La poderosa membrana OI reduce
considerablemente los contaminantes tales como metales pesados, cisticercos, fluoruro, arsénico,
químicos industriales y más.
Etapa Cuatro: Postfiltro de bloque de carbón
Como etapa final en el proceso de filtrado, el postfiltro de bloque de carbón reduce aún más los
contaminantes restantes en el agua tales como cloro y compuestos orgánicos volátiles (COVs),
mejorando el sabor y olor general del agua expendida.
El RC100 está probado y certificado con NSF / ANSI 42, 53 y 58 para la reducción de
la Estética de cloro, sabor y olor, cisticercos, los COV, fluoruro, pentavalente arsénico,
bario, radio 226/228, cadmio, cromo hexavalente , Trivalente cromo, plomo, cobre,
selenio y TDS que se han verificado y justificada con datos de prueba. El RC100
cumple con NSF / ANSI 372 para el bajo cumplimiento de plomo.
* Vea la ficha de rendimiento en la página 51 para ver todas las propiedades certificadas.
33
COMPONENTES DEL PRODUCTO
Salida a
la llave
Abrazadera de desagüe
para agua residual
Entrada del suministro de agua
Depósito de agua
Filtro de sedimento
Membrana OI Filtro
Tapa
Postfiltro de bloque de carbón
Prefiltro de carbón plus
34
Accesorios
Válvula en T para suministro
de agua con arandela de
goma (conexión de 3/8”)
Adaptadores de válvula en T con
arandela de goma de 3/8” o 1/2”
Abrazadera de
desagüe
Ensamble de grifo con
indicador LED con tubo
adjunto (azul)
Tubo
Una (1) entrada: Tubo de 1/4” (naranja)
Un (1) desagüe: Tubo de 1/4” (blanco)
Manual de
Usuario
Tabla para cambio
de filtros
* El producto real puede diferir de las imágenes que se muestran.
Herramientas necesarias
Destornillador de
estrella
Llave ajustable
Taladro y broca de 1/4”
Destornillador delgado,
popote u objeto similar
de menos de 1/4” de
diámetro
Toalla y tina
Gafas protectoras
Tijeras para
cortar presillas
35
INSTALACIÓN DEL PRODUCTO
PASO 1: INSTALACIÓN DEL GRIFO
Antes de la instalación
Necesitará un orificio para la llave de al menos
7/16” de diámetro en el fregadero o mostrador para
instalar la llave incluida para el agua filtrada. También
podría reemplazar un rociador de cocina existente,
un expendedor de jabón o un tapón que ya se
encuentre en el mostrador o fregadero.
Pico superior
Tapa superior
Cuerpo principal
Indicador
LED
Compartimento
para batería
Tapa protectora
Si se requiere perforar un orificio nuevo
para la instalación de la llave, por favor
solicite asesoría a un profesional. Brondell
no se hará responsable por ningún daño
al fregadero o mostrador debido a la
instalación de la llave o la perforación de
un orificio.
Batería
(CR2032)
Mostrador
Arandela
de sujeción
Por favor, encontrar respuestas a
preguntas frecuentes y videos de la
instalación en brondell.com
Arandela de plástico
Tuerca de seguridad
1/4" Tubo de salida (azul)
1. Desempaque el grifo e inserte el Pico Superior en el Cuerpo
Principal empujando hasta que se inserte y luego enrosque
la Tapa Superior en dirección de las manecillas hasta que
quede fijo.
2. Corte la presilla en el tubo azul para conexión de agua y
desenróllelo para darle forma recta. Tenga cuidado de no
cortar el tubo al retirar la presilla.
36
1
3. Fije la Tapa Protectora al Cuerpo Principal insertando el tubo
azul a través la Tapa Protectora y empujándolo por completo
hasta que esté conectado al Cuerpo Principal.
4. Instale el grifo en la parte superior del mostrador o fregadero,
insertando el tubo azul a través del orificio hacia el gabinete
de debajo. Luego deslice la Arandela Grande de Plástico
como se muestra a través del tubo azul hasta que se ajuste
contra la parte inferior del agujero en el mostrador o
fregadero. Asegúrese de que la parte plana de la Arandela
Grande de Plástico esté hacia arriba y la parte elevada esté
hacia abajo como se muestra aquí.
5. Instale la “Arandela de Sujeción” y la “Tuerca de Seguridad”
de la misma forma y y apriételas hasta que la arandela de
plástico sujete el ensamble de el grifo firmemente en su
lugar. El grifo ya estará instalada.
3
4
5
6. Tire de la cejilla de plástico del compartimento de la batería
para activar el indicador de el grifo. La luz LED parpadeará
en rojo una vez, en azul una vez y luego estará lista para
funcionar.
37
INSTALACIÓN DEL PRODUCTO (cont.)
PASO 2: INSTALACIÓN DE LA VÁLVULA EN T
1. Cierre el suministro de agua fría debajo del fregadero en la
pared. Luego, abra el grifo de agua fría para retirar el agua
residual de las líneas de agua.
1–2
2. Desconecte la línea de suministro de agua fría de la válvula
de suministro debajo del fregadero en la pared.
Instale la válvula en T sólo en el suministro de agua fría.
Nunca la conecte al suministro de agua caliente.
Es conveniente que coloque una tina o contenedor
debajo de los tubos para captar el excedente de agua.
3. Conecte la parte inferior de la válvula en T de 3/8 pulgada a la
válvula de suministro de agua fría en la pared. Si la conexión
de agua es de 1/2”, use los adaptadores con arandela de
goma incluidos para conectar la válvula en T a la línea de
suministro.
4. Vuelva a conectar la manguera de suministro de agua de el
grifo a la parte superior de la válvula en T como se muestra,
luego inserte un extremo del tubo naranja de suministro
de agua en el conector rápido de 1/4” de la válvula en T.
Asegúrese de empujarlo firmemente para sujetarlo.
NOTA: Vea la siguiente página con consejos sobre cómo usar
los conectores rápidos.
5. Asegúrese de que la válvula en T esté en la posición cerrada
(el brazo de la válvula debe estar hacia arriba).
38
4
5
Las conexiones de mangueras en la válvula en T, la abrazadera de desagüe, el Circle y el grifo con
indicador son todas variedades de conector rápido. Los siguientes pasos muestran cómo conectar y
desconectar las mangueras de estos conectores.
a. Empuje la manguera en el collar. El collar es
un aro que ofrece una sujeción segura para la
manguera y evita las fugas de agua.
Collar
Manguera
Caja del
conector
b. Introduzca la manguera hasta que tope. La
manguera estará sujeta y resistirá jalones y
estirones. El collar estará rígido y ligeramente
elevado de la caja del conector.
c. Para desconectar la manguera, primero
empuje y sostenga el collar y luego jale el tubo
suavemente hacia afuera.
Visita Brondell.com para nuestra Conectar
video Tutorial rápido.
39
INSTALACIÓN DEL PRODUCTO (cont.)
PASO 3: INSTALACIÓN DE ABRAZADERA DE DESAGÜE
ADVERTENCIA: Este paso puede requerir perforar el tubo de desagüe existente. Por favor
busque ayuda profesional para realizar este paso y siempre use protección de seguridad,
incluyendo gafas protectoras.
1. Si ya hay una conexión de desagüe para un tubo de conexión rápida de 1/4”, entonces use esta
conexión. De lo contrario, ubique el área apropiada en el tubo de desagüe del fregadero para
instalar la abrazadera de desagüe incluida.
NOTA: Seleccione un punto
para el orificio de desagüe en
base al diseño de la tubería.
Se le deberá instalar arriba
de la trampa y en la pieza
vertical u horizontal de la
cola. Ubique la conexión de
desagüe lejos del triturador
de desechos.
Vea el ejemplo a la derecha.
1
2. Una vez que se haya seleccionado el área apropiada para
la abrazadera de desegüe, perfore un orificio de 1/4” en un
lado del tubo. Asegúrese de usar una broca apropiada para
el material que se esté perforando (por ejemplo: PVC vs tubo
metálico) y asegúrese de usar gafas protectoras.
NOTA: Empezando con la broca de 1/8”, perfore un orificio
de 1/8” en el tubo de desagüe. Use la broca de 1/4” para
ampliar el orificio. Si no tiene una broca de 1/8”, entonces
podrá usar sólo una broca de 1/4”. Limpie los residuos del
tubo y del orificio antes de continuar.
No perfore en todo el ancho del tubo.
40
Montar la
abrazadera
de desagüe aquí
2
3. Alinee la abrazadera de desagüe con el orificio.
3a
a. Tome la mitad delantera del soporte de desagüe (con la
abertura del conector rápido de 1/4”) y desenrosque el
conector rápido gris del soporte como se muestra en el
diagrama 3a.
b. Inserte un destornillador, popote u objeto recto y delgado
similar en el frente de la primera mitad del soporte (a
manera de guía) como se muestra aquí en el diagrama 3b.
c. Inserte el extremo de la guía en el orificio de 1/4” en el
tubo de desagüe y deslice la abrazadera hasta que esté
sujeta contra el tubo de desagüe. El orificio ahora está
alineado apropiadamente con el orifico de la abrazadera
de desagüe. Sujételo manteniendo la guía insertada
hasta que la abrazadera esté fija y atornillando en la parte
posterior como se muestra en el diagrama 3c.
4. Una vez que la abrazadera de desagüe esté fija y sujeta al
tubo, retire la guía y enrosque de nuevo el conector rápido
de 1/4”.
3b
3c
4–5
5. Por último, inserte el tubo de desagüe blanco en el conector
rápido de 1/4” en la abrazadera de desagüe y empújelo
firmemente.
41
INSTALACIÓN DEL PRODUCTO (cont.)
PASO 4: TERMINAR
1. Conecte los tubos:
a. Conecte el extremo abierto del tubo azul de 1/4” (del grifo)
a la parte superior del Circle empujándolo en el orificio
central etiquetado “Salida”.
1
Salida
Desagüe
b. Conecte el extremo abierto del tubo blanco (de la
abrazadera de desagüe) a la parte superior del Circle
empujándolo en el orificio etiquetado “Desagüe”.
c. Finalmente, conecte el extremo abierto del tubo naranja
(de la válvula en T de suministro de agua) a la parte
superior del Circle empujándolo en el orificio etiquetado
“Entrada”.
d. Asegúrese de introducir el tubo de 1/4” firmemente para
sujetarlo.
2. Abra el suministro de agua y revise si hay fugas.
a. Abra la válvula en T girando el brazo de la válvula 90º y
abra el suministro de agua fría debajo del fregadero en
la pared. El suministro de agua fría empezará entonces a
surtir agua al Circle.
b. Después de abrir el suministro de agua, revise todas las
conexiones para ver si hay fugas. Espere 5 minutos y
revise una vez más si hay fugas antes de proceder con el
siguiente paso
Si no instala este producto apropiadamente o si no
revisa apropiadamente si hay fugas, podrían ocurrir
daños materiales. En estos casos, Brondell, Inc. no se
hará responsable por ningún daño.
42
2
Entrada
PREPARACIÓN PARA USO
PASO 1: VACIADO DEL SISTEMA
1. Abra el grifo incluida por completo por 10 minutos para purgar todo el aire del sistema. Es normal
que un poco de agua fluya hacia fuera del grifo durante esta purga primera.
2. Después del purgado inicial de 10 minutos, cierre el grifo incluida y permita que el sistema opere
por 40 minutos para permitir que el depósito de agua se llene por primera ocasión.
3. Después de 40 minutos, abra el grifo por completo una vez más por 10 minutos (o hasta que el
tanque se vacíe) para vaciar los filtros y el depósito de agua.
4. Cierre el grifo.
5. El depósito se llenará de nuevo en aproximadamente 40 minutos y luego el agua filtrada estará
lista para tomar.
6. Registre la fecha de instalación en la tabla adhesiva de cambio de filtros y péguela en el interior de
la tapa frontal, debajo del gabinete del fregadero en la puerta o en algún otro lugar seguro accesible.
Durante el purgado inicial del sistema, escuchará que el aire sale del sistema a través de
el grifo junto con chorros de agua. Esto NO es un desperfecto. Es la operación normal
durante el primer uso o cuando se completa un cambio de filtros.
DIAGRAMA DE INSTALACIÓN
Caliente
Válvula en T
1/4” Tubo de
entrada (naranja)
Frío
Grifo
Abrazadera
de desagüe
1/4” Tubo de
desagüe (blanco)
1/4” Tubo de
salida (azul)
Dispositivo
de filtración
de agua
(RC100)
43
FILTROS E INDICADOR DE CAMBIO DE FILTROS
FILTROS
Los filtros son esenciales para el funcionamiento del sistema Circle para filtrado de agua por
ósmosis inversa y es importante reemplazarlos todos de forma regular. Si alguno de los filtros se
usa en exceso más allá del período de servicio recomendado, el funcionamiento del dispositivo de
filtrado de agua se puede deteriorar. No omita el ciclo de reemplazo de los filtros ni use filtros no
compatibles ya que esto puede afectar el funcionamiento del sistema o dañar la unidad.
Comuníquese a Brondell marcando 888-542-3355 o visítenos en la web en www.brondell.com
para realizar un pedido de filtros de reemplazo.
INDICADOR DE CAMBIO DE FILTROS
El indicador LED de cambio de filtros en el grifo funciona registrando el tiempo y el flujo de agua del
sistema Circle de ósmosis inversa. Cuando han pasado 6 meses o se han filtrado 475 galones de
agua a través del sistema (lo que ocurra primero), el LED parpadeará en rojo en lugar de en azul al
surtir agua.
Cuando el indicador LED de el grifo empiece a parpadear en rojo, será el momento de cambiar los
filtros y reiniciar el indicador de el grifo reemplazando la batería.
Nota: Siempre se incluye una batería nueva con un juego de filtros de reemplazo para la unidad RF-20.
CICLO DE REEMPLAZO DE FILTROS
No. de parte
RF-20
RF-40
Nombre del filtro
Período utilizable
Filtro de sedimentos
6 meses
Prefiltro de carbón plus
6 meses
Postfiltro de bloque de carbón
6 meses
Filtro de membrana OI
24 meses
El ciclo de reemplazo de filtros se puede aumentar en áreas con calidad deficiente
de agua o con un mayor uso.
El período para el cambio de filtros se basa en una producción promedio de 2.6
galones de agua potable por día.
44
REEMPLAZO DE FILTROS
CÓMO REEMPLAZAR LOS FILTROS
1. Abra el grifo de del indicador en todo y mantenerlo hasta que
el tanque de agua se vacía por completo. Mantenga el grifo
con el fin de liberar la presión sobrante en el sistema.
NOTE: Puesto que esta agua se filtra el agua, es posible que
desee almacenarlo en una jarra.
2. Una vez que el tanque se haya drenado, cierre la válvula en T
debajo del fregadero para cerrar el flujo de agua al Circle.
Cierre el grifo.
3. Retire la tapa frontal del Circle como se muestra.
4. Gire el(los) filtro(s) a ser reemplazados un cuarto de vuelta en
contra de las manecillas hasta que la flecha de destrabar en la
etiqueta del filtro se alinee con la fleche en la base del filtro.
Jálelo hacia abajo para retirarlo.
1
2
3
4
Haga que coincida esta flecha con la flecha en la base del filtro
SEE DIAGRAM ON
FILTER HOUSING ABOVE
45
REEMPLAZO DE FILTROS (cont.)
CÓMO REEMPLAZAR LOS FILTROS (cont.)
5
5. Instale el filtro nuevo alineando los indicadores de flecha
en la etiqueta del filtro (a) y la base del filtro (b) como se
muestra. Empújelo arriba. Gírelo un cuarto de vuelta en
dirección de las manecillas hasta que el filtro pare. La flecha
en la base del filtro ahora deberá coincidir con la flecha de
“cierre” en la etiqueta del filtro. Repita esto con los filtros
restantes a ser cambiados.
b
Importante: Al reemplazar los filtros, asegúrese de
instalar los nuevos en la posición correcta haciendo
coincidir los colores de las etiquetas en el aparato
con los colores de las etiquetas en los filtros. Si no
se reemplazan los filtros en la posición correcta,
pueden ocurrir daños al aparato y a los filtros.
a
6. Después de reemplazar los filtros, localice la etiqueta adhesiva con la tabla de cambio de filtros y
anote la fecha y los filtros cambiados. Es importante registrar cada cambio de filtro ya que el filtro
de ósmosis inversa tiene un ciclo de duración diferente al de los otros tres. He aquí el ciclo de
reemplazo:
brondell.com 888-542-3355
PO Box 470085 San Francisco, CA 94147
month
day
year
Made in Korea
Después de 6 meses: reemplace el juego de 3 filtros (RF-20) y reemplace la batería de el grifo
Después de 12 meses: reemplace el juego de 3 filtros (RF-20) y reemplace la batería de el grifo
Después de 18 meses: reemplace el juego de 3 filtros (RF-20) y reemplace la batería de el grifo
Después de 24 meses: reemplace el juego de 3 filtros (RF-20), el filtro de ósmosis inversa (RF-40) y
la batería de el grifo
Nota: Brondell incluye una batería nueva de reemplazo para la llave con cada juego de filtros
RF-20 y una etiqueta adhesiva de cambio de filtros con cada RF-40.
7. Vuelva a colocar la tapa frontal.
7
46
8. Abra la válvula en T debajo del fregadero
para abrir el flujo de agua hacia el Circle.
8
9. Vacíe los filtros nuevos y el sistema por completo con los
siguientes pasos.
9
a. Abra el grifo incluida por completo por 10 minutos para
purgar todo el aire del sistema.
b. Después de la purga inicial de 10 minutos, cierre el grifo
incluida y permita que el sistema opere por 40 minutos
para permitir que el depósito de agua se llene.
c. Abra el grifo por completo una vez más por 10 minutos (o
hasta que el depósito se vacíe) para vaciar los filtros y el
depósito de agua.
d. Cierre el grifo.
e. El depósito se llenará de nuevo en aproximadamente 40
minutos y entonces el agua filtrada estará lista para tomar.
10. Reemplace la batería en el indicador LED de el grifo para
reiniciar la cuenta de cambio de filtros. El tipo de batería
es CR2032 y Brondell incluye una con cada juego de filtros
RF-20.
10a
a. Debajo de la manija de el grifo, localice el compartimento
para batería de goma color negro. Agárrelo por los lados y
jálelo hacia abajo como se muestra.
b. Retire la batería usada del compartimento levantando
la cejilla metálica plateada y deslizando la batería hacia
afuera del marco de goma. Espere 30 segundos a que la
energía residual se descargue para reiniciar el indicador.
c. Coloque una batería CR2032 nueva deslizándola debajo
de la cejilla plateada, asegurando que las letras en la
batería estén hacia afuera. Con cada paquete de filtros de
reemplazo RF-20 se incluye una batería CR2032 nueva.
10c
10d
d. Inserte el compartimento para batería de goma color
negro en la manija de el grifo.
47
PREPARACIÓN PARA DESUSO PROLONGADO
Si no se ha usado el sistema por dos semanas o más, abra el grifo de agua de la unidad de ósmosis
inversa y permita que el sistema se descargue por completo (alrededor de 10 minutos). Cierre el grifo
de agua de la unidad de ósmosis inversa y permita que el sistema regenere el suministro de agua
(alrededor de 40 minutos).
Si no se usará el sistema por mucho tiempo (más de 45 días), entonces descargue por completo
el depósito de agua usando una bomba de aire presurizado. Haga pasar el aire presurizado por el
orificio de entrada de agua en la parte superior y abra el grifo hasta que el sistema se descargue por
completo (alrededor de 10 minutos).
Cuando esté listo para usar el sistema de nuevo, limpiar el sistema dos veces siguiendo los pasos de
la página 46, paso 9.
SOLUCIÓN DE PROBLEMAS
Si el Circle presenta problemas de funcionamiento, cierre la válvula en T para cortar el flujo de
agua de entrada al Circle.
Problema
Causa Posible
Mi medidor TSD
(total de sólidos
Podría ser un funcionamiento normal o
disuel-tos) no indica podría ser necesario cambiar los filtros.
una lectura de cero
Sin agua, agua
insuficiente o bajo
flujo de agua
Solución
Generalmente, los sistemas de ósmosis inversa
re-ducen las lecturas de TSD en 90% en
comparación con las lecturas de agua potable.
Se trata de un ran-go normal de funcionamiento.
Por ejemplo, si su lectura de TSD de agua potable
es 100, entonces una lectura de TSD normal
para el agua filtrada con ós-mosis inversa estará
en el rango de 0-10. Si la lectura de TSD para
el agua filtrada por ósmosis inversa es mayor a
15% que la del agua potable normal, esto indica
que es hora de cambiar los filtros (incluyendo la
membrana de ósmosis inversa).
La válvula de suministro de agua de entrada
está cerrada.
Abra la válvula de suministro de agua de entrada
Baja presión del agua de entrada.
Verifique que la presión sea de más de 40 psi;
instale una bomba de carga si es necesario
La capacidad está agotada.
Permita que el Circle reabastezca el depósito de
agua.
Restricción de tubería.
Revise las conexiones y tubos para ver si hay
obstrucciones.
Otro filtro o la membrana de ósmosis inversa
Vea Remplazo de filtros (página 45).
están obstruidos.
La válvula interna no funciona.
48
Vea la garantía del producto en la última página del
manual y comuníquese a Brondell.
SOLUCIÓN DE PROBLEMAS (cont.)
Problema
Flujo inesperado en
la línea de desagüe
Sin flujo de desagüe
El agua tiene
mal sabor
Agua turbia
Fuga de agua
del Circle
Sonidos raros durante la operación
Causa Posible
Solución
La válvula interna no funciona.
Vea la garantía del producto en la última página del
manual y comuníquese a Brondell.
Otros filtros o la membrana de ósmosis inversa
están obstruidos
Vea Remplazo de filtros (página 45).
El regulador interno no funciona
Vea la garantía del producto en la última página del
manual y comuníquese a Brondell.
El postfiltro de bloque de carbón está
agotado
Vea Remplazo de filtros (página 45).
El postfiltro de bloque de carbón recién
reemplazado no ha sido vaciado por
completo.
Abra el grifo incluida y descargue el depósito del
tanque una vez. Haga pasar uno o dos depósitos
de agua tratada a través del postfiltro de bloque
de carbón.
Problema con la cámara del depósito de
agua.
Vea la garantía del producto en la última página del
manual y comuníquese a Brondell.
Aire disuelto en el suministro de agua de
entrada.
El problema se deberá resolver a medida que
cambie la condición del agua de entrada. Dejar
que el agua se asiente.
El tubo no está insertado por completo en
una conexión.
Asegúrese de que el tubo esté por lo menos 1/2”
dentro de la conexión.
El filtro no está instalado correctamente.
Asegúrese de que los cuatro filtros estén bien
sujetos.
Problema con uno de los reguladores
internos.
Vea la garantía del producto en la última página del
manual y comuníquese a Brondell.
49
ESPECIFICACIONES DEL PRODUCTO
Nombre del producto
Sistema Circle para Filtrado de Agua por Ósmosis Inversa
Modelo
RC100
Método de filtrado
Membrana OI (ósmosis inversa) y bloque de carbón
Dimensiones del producto
9.25” (An) x 13.8” (L) x 16.5” (Al)
235 mm (An) x 350 mm (L) x 419 mm (Al)
Temperatura de operación
41°F – 95°F (5°C – 35°C)
Presión de operación
40psi – 120psi (275 kPa - 827 kPa)
Tasa de flujo del grifo
para la agua filtrada
0.26–0.37 gpm (0.98–1.4 lpm)
cuando el tanque contiene agua filtrada
(la presión del agua de entrada sobre 20 - 100 psi)
Peso Neto
14.6 lbs. (6.62 kg)
La velocidad de flujo de servicio y la velocidad de operación pueden diferir si varían la temperatura y
la presión del agua.
Sin aviso anticipado, todas o algunas partes del producto están sujetas a cambio para fines de
mejorar el desempeño del producto.
DIAGRAMA DE FLUJO DE AGUA
Control 2
Control 1
Agua
Postfiltro de bloque
de carbón
Regulador
Válvula automática
de cierre
Regulador
D
Membrana OI
Sedimentos
Prefiltro de carbón plus
T
Desagüe
Depósito de doble capa
50
Válvula
inteligente
Grifo
FICHA DE RENDIMIENTO DE SISTEMA DE FILTRACIÓN DE AGUA CIRCLE
Modelo: RC100
El RC100 está probado y certificado con NSF / ANSI 42, 53 y 58 para la reducción de la Estética de cloro, sabor y olor,
cisticercos, los COV, fluoruro, pentavalente arsénico, bario, radio 226/228, cadmio, cromo hexavalente , Trivalente
cromo, plomo, cobre, selenio y TDS que se han verificado y justificada con datos de prueba. El RC100 cumple con
NSF / ANSI 372 para el bajo cumplimiento de plomo.
Este sistema ha sido probado según los estándares NSF/ANSI 42, 53 y 58 para reducción de las sustancias listadas
a continuación. La concentración de las sustancias indicadas en el agua entrante al sistema se redujo a una
concentración menor o igual a la permisible para agua saliente del sistema, según lo especificado en los estándares
NSF/ANSI 42, 53 y 58.
Sustancia
Concentración del peligro de
intrusión (mg/l a menos que se
especifique)
Máximo permitido de
concentración de agua
(mg/l a menos que se especifique)
Porcentaje
de Reducción (%)
Arsénico (Pentavalente)
0.05 +/- 10%
0.01
98.9
Bario
10.0 +/- 10%
2
98.2
Radio 226/228
25 pCi/L
5 pCi/L
80
Cadmio
0.03 +/- 10%
0.005
98.2
Chromo (Hexavalente)
0.3 +/- 10%
0.1
97.3
Chromo (Trivalente)
0.3 +/- 10%
0.1
97.8
Cobre
3.0 +/- 10%
1.3
98.7
Plomo
0.15 +/- 10%
0.01
98.2
Selenio
0.10 +/- 10%
0.05
97.3
Fluoruro
8.0 +/- 10%
1.5
83.8
TDS
750 +/- 40
187
92.5
Estética de Cloro
2.0 +/- 10 %
>/= 50% Reducción
98.4
COV
0.300 +/- 10%
>/= 95% Reducción
99.8
Cisticeros
12NTU
>99.95%
99.96
Si bien las pruebas se realizaron en condiciones de laboratorio estándares, el desempeño real puede variar.
INFORMACION OPERATIVA
Capacidad
Min-Max Presión Operacional
Min-Max Temperatura del Agua de Salida
Flujo de Servicio
3,500 gal. para Estética de Cloro / 243 gal. para COV
40psi-120psi (275Kpa-827Kpa)
41°F – 95°F (5°C – 35°C)
0.07 galones por minuto
0.26–0.37 gpm (0.98–1.4 Lpm)
(la presión del agua de entrada sobre 20–100 psi)
Tasa de flujo del grifo
Tasa de Producción Diaria de Agua
Índice de eficiencia
•
•
•
•
56.9 galones por día
30.6%
No utilizar con agua que sea microbiológicamente insegura o de calidad desconocida sin la adecuada
desinfección anterior o posterior del sistema.
Consulte el manual del propietario para conocer las instrucciones de instalación específicas, la garantía limitada
del fabricante, la responsabilidad del usuario, las piezas y el servicio disponible.
El agua entrante al sistema debe incluir las siguientes características:
No hay disolventes orgánicos
Hierro: < 2 mg/L
Cloro: < 2 mg/L
Turbiedad: < 1 NTU
pH: 7 - 8
Dureza: < 1 000 mg/L
Temperatura: 41 ~ 95 ºF (5 ~ 35 ºC)
Se pueden usar sistemas certificados para reducción de cisticercos en aguas desinfectadas que puedan
contener cisticercos filtrables
•
•
•
•
•
•
•
51
FICHA DE RENDIMIENTO DE SISTEMA DE FILTRACIÓN DE AGUA CIRCLE
•
•
•
•
•
•
En cuanto a disponibilidad de partes y servicio, por favor comuníquese a Brondell marcando 888-542-3355.
Este sistema ha sido probado para el tratamiento de agua con contenido de arsénico pentavalente (también
conocido como As(V), As(+5) o arseniato) en concentraciones de 0.050 mg/L o menores. Este sistema reduce
el arsénico pentavalente, pero puede no reducir otras formas de arsénico. Este sistema se habrá de utilizar en
suministros de agua que contengan cloro libre residual detectable o en suministros de agua de los cuales se
haya demostrado que contienen sólo arsénico pentavalente. El tratamiento con cloramina (cloro combinado)
no es suficiente para garantizar la conversión completa del arsénico trivalente en arsénico pentavalente. Por
favor consulte la sección de Datos sobre Arsénico de la Ficha de Datos de Desempeño para mayor información.
El índice de eficiencia significa el porcentaje de agua entrante al sistema que está disponible para el usuario
como agua tratada por ósmosis inversa bajo condiciones de operación que se aproximan al uso diario típico.
El agua producto deberá ser probada cada 6 meses para garantizar que se están reduciendo los contaminantes
de manera efectiva. En caso de alguna pregunta, por favor comuníquese a Brondell marcando el teléfono
gratuito 888-542-3355.
Este sistema de ósmosis inversa contiene componentes de tratamiento reemplazables, esenciales para una
reducción efectiva del total de sólidos disueltos, y el agua producto será probada periódicamente para verificar
que el sistema esté funcionando apropiadamente. El reemplazo del componente de ósmosis inversa deberá
ser con uno de especificaciones idénticas, definidas según el fabricante, para asegurar la misma eficiencia y
desempeño de reducción de contaminantes.
El tiempo estimado de reemplazo del filtro, el cual es un consumible, no es una indicación del período de
garantía de calidad, pero sí significa el tiempo ideal de reemplazo del filtro. Por consiguiente, el tiempo
estimado de reemplazo del filtro se puede acortar en caso de que sea utilizado en un área con agua de calidad
deficiente.
No. de parte
Nombre del filtro
Filtro de sedimentos
Período utilizable
6 meses
RF-20
Prefiltro de carbón plus
6 meses
RF-40
Postfiltro de bloque de carbón
Filtro de membrana OI
6 meses
24 meses
* El ciclo de reemplazo de filtros se puede reducir en áreas con calidad deficiente de agua o con un mayor uso.
* El período para el cambio de filtros se basa en una producción promedio de 2.6 galones de agua potable por día.
DATOS SOBRE EL ARSÉNICO
El arsénico (abreviado As) se encuentra de forma natural en cierta agua de pozo. El arsénico en el agua no tiene
color, sabor ni olor. Se debe medir por medio de una prueba de laboratorio. Los servicios públicos de agua deben
realizar pruebas de contenido de arsénico en su agua. Usted puede obtener los resultados del proveedor de agua.
Si usted tiene su propio pozo, puede pedir que se realicen pruebas del agua. El departamento local de salud o
la agencia estatal de salud ambiental pueden ofrecer una lista de laboratorios certificados. Puede encontrar en
Internet información sobre arsénico en agua en el sitio web de la Agencia de Protección Ambiental de los Estados
Unidos: www.epa.gov/safewater/arsenic.html
Hay dos formas de arsénico: el arsénico pentavalente (también llamado As(V), As(+5) y arseniato) y el arsénico
trivalente (también llamado As(III), As(+3) y arsenito). En el agua de pozo, el arsénico puede ser pentavalente, trivalente o una combinación de ambos. Se requieren procedimientos de muestreo especiales para que un laboratorio
determine qué tipo y qué cantidad de cada tipo de arsénico se encuentra en el agua. Verifique con los laboratorios
en su área para ver si pueden brindar este tipo de servicio.Los sistemas de tratamiento de agua por ósmosis inversa
(OI) no retiran el arsénico trivalente del agua de pozo. Los sistemas de OI son muy efectivos para retirar arsénico
pentavalente. El cloro libre residual rápidamente convertirá el arsénico trivalente en arsénico pentavalente. Otros
químicos para tratamiento de agua como el ozono y el permanganato potásico también cambiarán el arsénico
trivalente en arsénico pentavalente. El cloro combinado residual (también llamado cloramina) no puede convertir
todo el arsénico trivalente. Si usted obtiene el agua de un servicio público, comuníquese con el proveedor para
saber si se usa cloro o cloro combinado en el sistema de agua.
El sistema RC100 está diseñado para retirar arsénico pentavalente. No convertirá el arsénico trivalente en arsénico
pentavalente. El sistema fue probado en un laboratorio. Bajo estas condiciones, el sistema redujo 0.050 mg/L de
arsénico pentavalente a 0.010 mg/L (ppm) (el estándar USEPA para agua potable) o menos. El desempeño del sistema puede ser diferente en la instalación. Pida que realicen pruebas de arsénico en el agua tratada para verificar si el
sistema está trabajando apropiadamente.
El componente OI del sistema RC100 se debe reemplazar cada 24 meses para asegurar que el sistema continúe
retirando el arsénico pentavalente. La identificación del componente y los lugares donde puede comprarlo se listan
en el manual de instalación/operación.
52
Compuestos Orgánicos Volátiles (COV) incluido por el test del sustituto*
Químico
alacloro
atrazina
benceno
carbofurano
tetracloruro de carbono
clorobenceno
cloropicrina
2,4-D
dibromocloropropano(DBCP)
o-diclorobenceno
p-diclorobenceno
1,2-dicloroetano
1,1-dicloroetileno
cis-1,2-dicloroetileno
trans-1,2-dicloroetileno
1,2-dicloropropano
cis-1,3-dicloropropileno
dinoseb
endrina
etilbenceno
Dibromuro de etileno (EDB)
haloacetonitrilos (HAN)
bromocloroacetonitrilo
dibromoacetonitrilo
dicloroacetonitrilo
tricloroacetonitrilo"
haloketones (HK):
1,1-dicloro-2-propanona
1,1,1-tricloro-2-propanona
heptacloro (H-34,Heptox)
heptacloro epóxido
hexaclorobutadieno
hexaclorociclopendadieno
lindano
metoxicloro
pentaclorofenol
simazina
estireno
1,1,2,2-tetracloroetano
tetracloroetileno
tolueno
2,4,5-TP (silvex)
ácido tribromoacetico
1,2,4-triclorobenceno
1,1,1-tricloroetano
1,1,2-tricloroetano
tricloroetileno
trihalometanos (incluye):
cloroformo (químico alternativo)
bromoformo
bromodiclorometano
clorodibromometano
xilenos (total)
Nivel
reglamentario
de agua
para consumo1
(MCL/MAC)
mg/L
Concentración
del peligro de
intrusión2
mg/L
0.002
0.003
0.005
0.04
0.005
0.1
0.07
0.0002
0.6
0.075
0.005
0.007
0.07
0.1
0.005
0.007
0.002
0.7
0.00005
0.05
0.1
0.081
0.19
0.078
0.077
0.015
0.11
0.052
0.08
0.04
0.088
0.083
0.17
0.086
0.08
0.079
0.17
0.053
0.088
0.044
> 98
> 97
> 99
> 99
98
> 99
99
98
> 99
> 99
> 98
955
> 99
> 99
> 99
> 99
> 99
99
99
>99
> 99
0.0013
0.0033
0.0013
0.0013
0.00184
0.0013
0.00023
0.00174
0.000023
0.0013
0.0013
0.00485
0.0013
0.00053
0.0013
0.0013
0.0013
0.00024
0.000594
0.0013
0.000023
-
0.022
0.024
0.0096
0.015
98
98
98
98
0.00053
0.00063
0.00023
0.00033
0.0004
0.0002
0.05
0.0002
0.04
0.001
0.004
0.1
0.005
1
0.05
0.07
0.2
0.005
0.005
0.0072
0.0082
0.08
0.01076
0.044
0.06
0.055
0.05
0.096
0.12
0.15
0.081
0.081
0.078
0.27
0.042
0.16
0.084
0.15
0.18
99
96
> 99
98
> 98
> 99
> 99
> 99
> 99
> 97
> 99
> 99
> 99
> 99
99
> 98
> 99
95
> 99
> 99
0.00013
0.00033
0.0004
0.00026
0.0013
0.0000023
0.000013
0.00013
0.0013
0.0043
0.00053
0.0013
0.0013
0.0013
0.00164
0.0013
0.00053
0.00464
0.00053
0.00103
0.080
0.300
95
0.015
10
0.070
> 99
0.0013
Porcentaje
de reducción
de químico
Máxima
concentración
de agua en
el producto
mg/L
* Se usó cloroformo como el producto químico sustituto para la reducción de VOC
Brondell, Inc
PO Box 470085
San Francisco, CA 94147
www.brondell.com 1-888-542-3355
1 Estos valores adaptados fueron acordados por los representantes de la USEPA y Health Canada con el propósito de evaluar a los
5 El porcentaje de reducción del químico y el máximo nivel de agua del producto se calcularon en el punto de ruptura de 95% de
productos según los requerimientos de este estándar.
cloroformo como se determinó en pruebas de calificación alternativa.
2 Los niveles de peligro de intrusión son concentraciones de afluente promedio determinadas en pruebas de calificación alternativa. 6 Los resultados de la prueba alternativa para el heptacloro epóxido demostraron una reducción de 98%. Estos datos fueron utilizados
3 El máximo nivel de agua del producto no se observó, pero se estableció al límite de detección del análisis.
para calcular una concentración de incidencias más altas que producirían un máximo nivel de agua del producto en el NCM.
4 El máximo nivel de agua del producto se estableció a un valor determinado en pruebas de calificación alternativa.
53
GARANTÍA
Los productos Brondell se encuentran respaldados por algunas de las garantías más completas de la
industria. Brondell garantiza que el sistema de filtrado de agua H2O+ está libre de defectos de material y
fabricación, en condiciones de uso y servicio normales.
Sistema Brondell H2O+ Circle RC100 para Filtrado de Agua por Ósmosis Inversa - Un año de garantía,100%
de cobertura para todas las piezas y trabajos de reparación para todo el producto durante el primer año, a
partir de la fecha original de compra.
Exclusiones y limitacione
1. BRONDELL garantiza que sus productos están libres de cualquier tipo de defectos de fabricación, en
condiciones de uso y servicio normales. Esta garantía se extiende solo al COMPRADOR ORIGINAL.
2. Las obligaciones de BRONDELL, según esta garantía, se limitan a reparaciones o reemplazos, a criterio
de BRONDELL, de productos o partes que se encuentren defectuosas, en tanto tales productos hayan
sido instalados adecuadamente y utilizados de acuerdo con las instrucciones. BRONDELL se reserva el
derecho de realizar tales inspecciones según lo considere necesario, para determinar la causa del defecto.
BRONDELL no cobrará por la reparación o reemplazo de partes en relación con reparaciones de garantía
durante el primer año, a partir de la fecha de compra de todos los productos, a excepción de aquellos que
puedan estar sujetos a limitaciones de uso comercial.
3. BRONDELL no se responsabiliza por los costos de renovación, devolución (envío) o reinstalación de
productos. Esta garantía NO se aplica en los siguientes casos:
Daño o extravío durante el envío.
Daño o extravío producido por causas naturales o humanas, que exceden a los controles de BRONDELL,
incluidos incendios, sismos, inundaciones, etc.
Daño o extravío como resultado de sedimentos o material extraño contenido en el sistema de agua.
Daño o extravío como resultado de negligencia o instalación inadecuada, incluida la instalación de una
unidad en un medioambiente hostil o peligroso.
Daño o extravío como resultado de la renovación, reparación inadecuada o modificación del producto,
o el mantenimiento inadecuado, incluido el daño causado por el cloro o productos derivados del cloro
Daño o extravío como resultado de actos que no son responsabilidad de Brondell para los cuales el
producto no está específicamente preparado.
4. Esta garantía le otorga derechos legales específicos. Usted puede ejercer otros derechos, según el estado
donde se encuentre.
ESTA GARANTÍA ESCRITA ES LA ÚNICA EMITIDA POR BRONDELL. LA REPARACIÓN O EL REEMPLAZO, SEGÚN
LOS TÉRMINOS ESTABLECIDOS POR ESTA GARANTÍA, CONSTITUYEN LA ÚNICA SOLUCIÓN DISPONIBLE
PARA EL COMPRADOR. BRONDELL NO SE RESPONSABILIZA POR EL EXTRAVÍO DE USO DEL PRODUCTO
U OTROS DAÑOS INCIDENTALES, ESPECIALES, RESULTANTES O POR LOS GASTOS INCURRIDOS POR EL
COMPRADOR, GASTOS DE TRABAJO, OTROS COSTOS DERIVADOS DE LA INSTALACIÓN O EXTRACCIÓN DEL
PRODUCTO, COSTOS DE REPARACIÓN POR PARTE DE TERCEROS O CUALQUIER OTRO TIPO DE GASTOS NO
ESPECIFICADOS ANTERIORMENTE. A EXCEPCIÓN DEL ALCANCE APLICABLE DE LA LEY, CUALQUIER TIPO
DE GARANTÍA IMPLÍCITA, INCLUSO LA DE COMERCIABILIDAD, QUEDA EXPRESAMENTE LIMITADA A LA
DURACIÓN DE ESTA GARANTÍA. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES, POR LO QUE ES POSIBLE
QUE LAS LIMITACIONES Y EXCLUSIONES ANTERIORES NO SE APLIQUEN A SU CASO.
Cómo obtener servicio
Para obtener servicio de reparación bajo esta garantía, debe comunicarse con un Centro de Servicios
BRONDELL autorizado para obtener un número de RMA (Autorización de devolución de mercadería). La
unidad devuelta debe estar acompañada de una copia del comprobante de compra original para que
la garantía sea válida. Lleve o envíe la unidad prepaga al Centro de Servicios BRONDELL autorizado más
cercano, junto con su número de RMA y el comprobante de compra.
Para obtener su número de RMA y para localizar el Centro de Servicios BRONDELL más cercano, llame al
1-888-542-3355.
54
CONTACTO:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
Phone: 1-888-542-3355
Email: [email protected]
Web: www.brondell.com
Si tiene preguntas, comuníquese con el Servicio al cliente de Brondell: 1-888-542-3355
FABRICADO POR:
COSTOS ESTIMADOS DE ELEMENTOS DE REEMPLAZO:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
RF-20 Conjunto de 3 filtros – $59.00
Filtro de sedimento, Prefiltro de carbón plus, Postfiltro de
bloque de carbón
RF-40 Membrana OI Filtro – $69.00
Certificación del Departamento de Salud Pública de California: en archivo*
Iowa Department of Public Health Registration: WTD Number: en archivo*
Wisconsin Department of Commerce: Product File Number: en archivo*
El RC100 está probado y certificado con NSF / ANSI 42, 53 y 58 para la reducción
de la Estética de cloro, sabor y olor, cisticercos, los COV, fluoruro, pentavalente
arsénico, bario, radio 226/228, cadmio, cromo hexavalente , Trivalente cromo,
plomo, cobre, selenio y TDS que se han verificado y justificada con datos de
prueba. El RC100 cumple con NSF / ANSI 372 para el bajo cumplimiento de plomo.
*Consulte la hoja de datos de rendimiento de los contaminantes individuales y el
desempeño de reducción.
Solo para compras en Iowa se requiere lo siguiente: Una copia de este documento
debe ser guardada por el vendedor por 2 años.
Comprador:
Fecha:
Dirección del comprador:
Vendedor:
Fecha:
Dirección del vendedor:
55
NOTAS
56
MANUEL DE L’UTILISATEUR
Système de filtration d’eau à osmose inverse Circle
N° de modèle RC100
58
TABLE DES MATIÈRES
INFORMATIONS GÉNÉRALES
60
61
62
63
CONSIGNES DE SÉCURITÉ
CARACTÉRISTIQUES
PROCESSUS DE FILTRATION
COMPOSANTS DU PRODUIT
INSTALLATION DU PRODUIT
65 INSTALLATION DU ROBINET
67 INSTALLATION DE LA VALVE EN T
68 UTILISATION DES RACCORDS
RAPIDES
69 INSTALLATION DU COLLIER DE
SERRAGE DU DRAIN
71 FINITIONS
72 PRÉPARATION POUR LA
PREMIÈRE UTILISATION
ENTRETIEN
73 FILTRES ET INDICATEUR DE
REMPLACEMENT DE FILTRE
Filtres
Indicateur de remplacement du filtre
Cycle de remplacement de filter
74 REMPLACEMENT DE FILTRE
77 PRÉPARATION POUR UNE LONGUE PÉRIODE SANS UTILISATION
77 RÉSOLUTION DES PROBLÈMES
INFORMATIONS TECHNIQUES
79
79
80
83
84
SPÉCIFICATIONS DU PRODUIT
SCHÉMA DE CIRCULATION D'EAU
FICHE TECHNIQUE DE PERFORMANCE
GARANTIE
COMMUNIQUEZ AVEC BRONDELL
01 VERSION ANGLAISE
28 VERSION ESPAGNOLE
Veuillez conserver le Manuel de l’Utilisateur dans un endroit facilement accessible
59
CONSIGNES DE SÉCURITÉ
Veuillez conservez ces consignes de sécurité. Prière de lire ces consignes afin d'empêcher
des pertes matérielles et d'assurer la sécurité.
DANGER : le non-respect de ces consignes peut entraîner des blessures graves et même la mort.
Ne pas installer ce produit à proximité de radiateurs.
Ne pas poser de vaisselle ou de récipents d'eau, de médicaments, de nourriture ou de petits objets
métalliques sur ce produit.
Ne pas poser de bougie, cigarette ou tout autre objet inflammable sur ce produit.
Ne pas vaporiser avec de l'eau ou nettoyer le produit avec du benzène..
AVERTISSEMENT: le non-respect de ces consignes peut entraîner des blessures graves ou des
dégâts matériels.
Lisez toutes les consignes de sécurité avant d'utiliser le Circle.
Afin de réduire les risques de blessure, une supervision accrue est nécessaire lorsqu'un Circle est utilisé à
proximité d'enfants.
Le Circle n'est pas destiné aux personnes (enfants compris) avec des capacités physiques, sensorielles
ou mentales réduites, ou manque d'expérience et de connaissance, à moins d'avoir reçu des instructions
d'utilisation du Circle ou d'être sous la supervision d'une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le Circle.
Ce Circle peut être utilisé par des enfants de 8 ans et plus.
Utilisez les nouveaux tuyaux fournis avec le Circle et les anciens tuyaux ne doivent pas être réutilisés.
ATTENTION: le non-respect de ces consignes peut entraîner des blessures légères ou des dégâts
matériels.
Utilisez ou placez cet appareil sur une surface plane et n'exercez aucune force sur l'appareil.
Le remplacement périodique du filtre est impératif pour l'obtention d'eau propre.
Lorsque vous déplacez le produit ou remplacez le pré-filtre Charbon Plus, il peut y avoir des particules
résiduelles noires sous le réservoir et l'eau contenue peut être contaminée.
Ne pas utiliser d'eau filtrée pour changer l'eau d'un aquarium ou bocal à poissons.
L'installation du système de filtration doit être conforme aux lois et régulations locales et de l'état. Ne pas
utiliser l'appareil avec de l'eau insalubre au niveau microbiologique ou dont la qualité est inconnue sans
une désinfection adéquate en amont ou en aval du système.
Il est recommandé d'installer le produit sous l'évier.
La pression d'eau minimale admissible en entrée est de 275 kPa (40 psi). Si la pression d'eau est inférieure à
275 kPa (40 psi), cela peut entraîner du bruit ou un débit d'eau non continu.
La pression d'eau maximale admissible en entrée est de 827 kPa (120 psi).
Utilisez des attachements (accessoires) recommandés ou vendus par le fabricant uniquement.
Ne pas utiliser le produit à l'extérieur.
Les systèmes certifiés pour la réduction des kystes doivent être utilisés sur des eaux désinfectées
susceptibles de contenir des kystes filtrables.
Ce système à osmose inverse contient des composants de traitement remplaçables capitaux pour la
réduction effective des matières dissoutes totales et l'eau produite devra être testée régulièrement afin de
vérifier que le système fonctionne correctement. Les composants du système à osmose inverse doivent
être remplacés par des composants aux spécifications identiques, telles que définies par le fabriquant, afin
d'assurer les mêmes performances d'efficacité et de réduction des polluants.
60
CARACTÉRISTIQUES
1
1. Technologie intelligente d'économie d'eau
La valve "smart" intelligente et le réservoir circulaire unique
éliminent la contre-pression (commune aux systèmes à OI),
réduisant ainsi le gaspillage d'eau et rendant le Circle jusqu'à
10 fois plus efficace que les produits existants.
Pas de contre-pression
Eau purifiée du OI
CHARBON EN BLOC
MEMBRANE D'OI
L'eau du
robinet
L'eau du robinet
Réservoir d'eau
2. Rinçage automatique du filtre à OI
Eaux usées
Rince automatiquement la membrane d'OI, allongeant ainsi
considérablement la durée de vie du filtre.
2
3. Robinet design avec LED indicateur de
remplacement de filtre intégré
Afin d'être le plus commode possible, le robinet du Circle
comprend un indicateur automatique de remplacement de
filtre qui vous indique lorsqu'il est temps de remplacer les
filtres.
3
4. Conception compacte peu encombrante
Grâce à son réservoir intégré unique et sa rapidité de
recharge, le Circle occupe un encombrement minime
sous l'évier, ce qui permet de profiter de plus d'espace de
rangement.
1
5. Technologie certifiée de filtration en quatre
étapes
Quatre filtres différents opèrent ensemble afin d'offrir une
filtration maximale et d'assurer une eau saine pour toute la
famille. Certification WQA Gold Seal pour une performance
éprouvée.
4
teltuO
niarD
Quick 1/4 turn
Une conception unique et une technologie brevetée
délivrent des débits constants et des recharges rapides qui
améliorent ainsi l'efficacité générale du système sans utiliser
de pompes ni d'électricité.
Grâce à notre système twist and seal (tourner-verrouiller)
aisé, le remplacement de filtre est un véritable jeu d'enfant.
Aucun outil n'est nécessaire, il vous suffit de l'insérer et de
tourner un quart de tour pour le changer et le verrouiller.
telnI
2
6. Système écologique haute capacité
7. Remplacement de filtres rapide
knaT
7
3
61
PROCESSUS DE FILTRATION
LE PROCESSUS DE FILTRATION EN QUATRE ÉTAPES
Contrôle 2
Contrôle 1
Post filtre de
charbon en bloc
Régulateur
Eau
Valve d'arrêt
automatique
Régulateur
D
Filtre à membrane d'OI
Filtre à sédiments
Pré-filtre charbon Plus
T
Valve
intelligente
Robinet
Drain
Réservoir double couche
Étape Une: Filtre à sédiments
Le filtre à sédiments réduit la quantité de matériaux particulaires tels que le sable, la rouille et les
particules fines de l’eau du robinet. La première étape sert aussi de pré-filtre qui protège les filtres
suivants et prolonge leur durée de vie.
Étape Deux: Pré-Filtre de charbon Plus
Cette deuxième étape réduit considérablement la quantité de COV nuisibles, de chlore et de
contaminants solubles qui peuvent endommager le filtre à membrane d’OI.
Étape Trois: Filtre à membrane d'OI
Pour fonctionner, le filtre par OI fait passer l’eau à travers une membrane semi-perméable, séparant
ainsi les molécules H2O des contaminants qui se trouvent dans l’eau du robinet. La puissante
membrane d’OI réduit considérablement la présence de polluants tels que : les métaux lourds,
kystes, le fluor, l’arsenic, les produits chimiques industriels, et plus.
Étape Quatre: Post filtre de charbon en Bloc
Lors de la dernière étape du processus de filtration, le Post filtre de charbon en bloc réduit encore
la présence des contaminants restants tels que le chlore et les composés organiques volatils (COV),
améliorant ainsi le goût et l’odeur de l’eau en sortie.
Le RC100 est testé et certifié à la norme NSF / ANSI 42, 53 et 58 pour la réduction
des esthétique chlore, goût et odeur, kystes, COV, fluorure, l’arsenic pentavalent,
baryum, radium 226/228, cadmium, chrome hexavalent , chrome trivalent, plomb,
cuivre, sélénium et de TDS comme vérifiées et étayées par des données de test. Le
RC100 est conforme à la norme NSF / ANSI 372 pour la conformité de plomb faible.
* Voir la fiche technique à la page 80 pour toutes les revendications certifiées
62
COMPOSANTS DU PRODUIT
Sortie vers
le robinet
Bouchon de vidange
des eaux usées
Arrivée d'eau
Réservoir d’eau
Filtre à sédiments
Filtre à membrane d’OI
Couvercle
Post Filtre Charbon en Bloc
Pré-Filtre Charbon Plus
63
COMPOSANTS DU PRODUIT (SUITE)
ACCESSOIRES
Valve en T d’alimentation
en eau avec rondelle en
caoutchouc (connexion 3/8”)
Assemblage de
l’indicateur LED du
robinet avec tuyau
associé (bleu)
Adaptateurs de Valve en T avec
rondelle en caoutchouc 3/8” à 1/2”
Tuyauterie:
Une (1) entrée : conduite 1/4” (orange)
Un (1) tuyau: conduite 1/4” (blanc)
Manuel de
l’utilisateur
Collier de serrage
du drain
Remplacement
de filter tableau
*Le produit peut être différent que sur les images
OUTILS NÉCESSAIRES
Tournevis cruciforme
Clé à molette
Visseuse et mêche 1/4”
Tournevis fin, paille, ou
objet similaire de moins
d’1/4” de diamètre
64
Serviette &
seau
Lunettes de protection
Paire de ciseaux
pour couper les
colliers de serrage
INSTALLATION DU PRODUIT
ÉTAPE 1 : INSTALLATION DU ROBINET
Avant l’installation
Vous allez avoir besoin d’un trou pour robinet
existant d’au moins 17/40 cm de diamètre dans l’évier
ou le comptoir afin d’installer le robinet d’eau filtrée
fourni. Il est également possible d’utiliser le trou
d’une douchette d’évier, d’un distributeur de savon
ou d’un bouchon existants sur le comptoir ou l’évier.
Bec supérieur
Capuchon
Corps principal
LED
clignotera
Caoutchouc
de la batterie
L’applique
Batterie
(CR2032)
Comptoir
Rondelle
de blocage
S’il est nécessaire percer un nouveau trou
pour l’installation du robinet, veuillez
faire appel à un professionnel. Brondell
ne peut être tenu responsable pour tout
dommage d’évier ou de comptoir du à
l’installation du robinet ou au perçage
d’un trou.
S’il vous plaît trouver des réponses aux
questions fréquemment posées et des
vidéos d’installation sur brondell.com
Rondelle en plastique
Écrou de blocage
Conduite 1/4” d’sortie
(bleu)
1. Déballez le robinet et insérez le Bec Supérieur dans le Corps
Principal en appuyant vers le bas jusqu’à ce qu’il rentre, vissez
ensuite le Capuchon dans le sens des aiguilles d’une montre
pour le maintenir en place.
1
2. Coupez le collier de serrage de la conduite de raccord bleue
et déroulez-la pour la redresser. Attention à ne pas entailler la
conduite en retirant le collier de serrage.
65
INSTALLATION DU PRODUIT (suite)
ÉTAPE 1 : INSTALLATION DU ROBINET (suite)
3. Attachez l’applique au Corps Principal en insérant la conduite
bleue a travers l’applique et l’enfoncant jusqu’a ce qu’il soit
raccorde au Corps Principal.
4. Installez le robinet sur le comptoir ou l’évier et faites passer la
conduite bleue dans le placard en dessous à travers le trou.
Passez ensuite la Grande Rondelle en Plastique le long de
la conduite bleue, tel qu’illustré, jusqu’à ce qu’elle soit bien
plaquée contre le dessous du trou du comptoir ou de l’évier.
Assurez-vous que la partie plate de la Rondelle en Plastique
soit orientée vers le haut et que la zone surélevée soit
orientée vers le bas, tel qu’illustré ici.
5. Installez la “Rondelle de Blocage” et l’”Écrou de Blocage” de
la même manière et serrez jusqu’à ce que la rondelle en
plastique maintienne fermement le robinet en place. Le
robinet est maintenant installé.
6. Retirez la languette en plastique du compartiment de la pile
afin d’activer l’indicateur du robinet. La LED clignotera une
fois rouge, une fois bleu, et sera ensuite prête à fonctionner.
66
3
4
5
ÉTAPE 2 : INSTALLATION DE LA VALVE EN T
1. Coupez l’arrivée d’eau froide au mur, sous l’évier. Ensuite,
ouvrez l’eau froide au robinet afin de vider l’eau qui reste à
l’intérieur des tuyaux.
1–2
2. Déconnectez l’arrivée d’eau froide de la valve d’arrivée au
mur, sous l’évier.
Installez la valve en T sur l’arrivée d’eau froide
uniquement. Ne jamais raccorder à l’arrivée d’eau
chaude!
Il est possible de placer un seau ou récipient sous les
tuyaux afin de récolter l’excédant d’eau.
3. Raccordez le bas de la valve en T d’3/8 pouce à la valve
d’arrivée d’eau froide au mur. S’il s’agit d’un raccord d’eau
de 1/2 pouce, utilisez les adaptateurs avec rondelle en
cautchouc fournis pour raccorder la valve en T à l’arrive d’eau.
4. Rebranchez la conduite d’arrivée d’eau du robinet au haut de
la vakve en T, tel qu’illustré, et insérez ensuite une extrémité
de la conduite d’arrivée d’eau orange au raccord rapide d’1/4
pouce de la valve en T. Assurez-vous de l’enfoncer fermement
afin de la sécuriser.
NOTE: Voir la page suivante pour des conseils d’utilisation des
raccords rapides.
5. Assurez-vous que la valve en T soit en position fermée (le bras
de la valve doit être orienté vers le haut).
4
5
67
INSTALLATION DU PRODUIT (suite)
ÉTAPE 2A : UTILISATION DES RACCORDS RAPIDES
Les raccords de conduite de la valve en T, du collier de serrage du drain, Circle et de l’indicateur du
robinet sont tous des “Raccords Rapides”. Les étapes ci-dessous illustrent comment brancher et
débrancher les conduites et ces raccords.
a. Enfoncez la conduite dans la collerette. La
collerette est un collier qui offre un montage sûr
des conduites et empêche les fuites d’eau.
Collerette
Conduite
Logement du
connecteur
b. Enfoncez la conduite jusqu’à ce qu’elle touche
le fond. La conduite sera sécurisée, et résistante
aux chocs et tirages. La collerette sera rigide et
légèrement surélevée par rapport au boîtier du
raccord.
c. Pour débrancher la conduite, maintenez
la collerette enfoncée d’abord et retirez
soigneusement la conduite ensuite.
Visitez Brondell.com pour notre Tutorial
Video Quick Connect.
68
ÉTAPE 3: INSTALLATION DU COLLIER DE SERRAGE DU DRAIN
ATTENTION: cette étape peut nécessiter le forage du tuyau d’écoulement existant.
Veuillez demander l’aide d’un professionnel lorsque vous complétez cette étape et
équipez-vous toujours de protections, dont des lunettes de protection!
1. S’il y a déjà un raccord de drain existant pour une conduite à raccord rapide d’1/4 pouce, utilisez
alors ce raccord. Sinon, déterminez une zone qui conviendra à l’installation du collier de serrage
sur le tuyau d’écoulement.
NOTE: Sélectionnez un
endroit pour le trou du drain
en fonction de la plomberie.
Il doit être installé avant le
siphon et sur le manchon
horizontal ou vertical. Placez
le raccord du drain dans la
direction opposée au broyeur
d’ordures.
Voir l’exemple à droite.
1
2. Lorsque vous aurez trouvé un endroit idéal pour le collier
de serrage du drain, forez un trou d’1/4 pouce (0,6 cm) dans
un côté du tuyau. Assurez-vous d’utiliser un foret adapté au
matériel dans lequel vous forez (par exemple : tuyau en PVC
ou en métal) et de porter des lunettes de protection.
Mont Collier
de serrage
du drain ici
2
NOTE: Commencez par forer un trou d’1/8 pouce (0,3 cm)
dans le tuyau d’écoulement avec le foret d’1/8 pouce. Utilisez
ensuite le foret d’1/4 pouce pour agrandir le trou. Si vous ne
possédez pas de foret d’1/8 pouce, il est possible d’utiliser le
foret d’1/4 pouce uniquement. Nettoyez les débris dans le
tuyau et le trou avant de continuer.
NE PAS forer à travers tout le tuyau.
69
INSTALLATION DU PRODUIT (suite)
ÉTAPE 3: INSTALLATION DU COLLIER DE SERRAGE DU DRAIN (suite)
3. Alignez le collier de serrage du drain avec le trou.
3a
a. Prenez le demi-collier frontal du drain (avec l’ouverture de
raccord rapide 1/4 pouce) et dévissez le raccord rapide gris
du demi-collier, tel qu’illustré dans le schéma 3a.
b. Insérez un tournevis, une paille, ou un objet droit et fin
similaire dans l’avant de la première moitié du demi-collier
(comme guide), tel qu’illustré dans le schéma 3b.
c. Insérez l’extrémité du guide dans le trou d’1/4 pouce du
tuyau d’écoulement et glissez le collier jusqu’à ce qu’il soit
collé au tuyau d’évacuation. Le trou est maintenant aligné
avec le trou du collier de serrage du drain. Maintenez-le en
place en gardant le guide inséré jusqu’à ce que le collier de
serrage soit sécurisé en le vissant à l’arrière, tel qu’illustré
dans le schéma 3c.
4. Lorsque le collier de serrage du drain est en place et serré
au tuyau, retirez le guide et revissez le raccord rapide d’1/4
pouce à sa place.
5. Enfin, insérez la conduite de drain blanche dans le raccord
rapide d’1/4 pouce du collier de serrage du drain et
enfoncez-la fermement en place.
70
3b
3c
4–5
ÉTAPE 4: FINITIONS
1. Raccorder les conduites:
a. Raccordez l’extrémité ouverte de la conduite d’1/4 pouce
bleue (qui vient du robinet) au dessus du Circle en
l’enfonçant dans le trou central nommé “Sortie”.
1
Sortie
Drain
b. Raccordez l’extrémité ouverte de la conduite blanche (qui
vient du collier de serrage du drain) au dessus du Circle en
l’enfonçant dans le trou nommé “Drain”.
Entrée
c. Enfin, raccordez l’extrémité ouverte de la conduite orange
(qui vient de la valve en T d’arrivée d’eau) au dessus du
Circle en l’enfonçant dans le trou nommé “Entrée”.
d. Assurez-vous d’enfoncez fermement les conduites d’1/4
pouce en place afin de les sécuriser.
2. Ouvrez l’eau et vérifiez s’il y a des fuites:
a. Ouvrez la valve en T en faisant pivoter le bras de la valve
de 90° et re-ouvrez l’arrivée d’eau froide au mur, sous
l’évier. L’arrivée d’eau froide commencera alors à alimenter
le Circle.
2
b. Après avoir ouvert l’arrivée d’eau, vérifiez tous les raccords
pour vous assurer qu’il n’y a aucune fuite. Attendez 5
minutes et vérifiez encore qu’il n’y ait aucune fuite avant
de passer à l’étape suivante.
Une installation non conforme de ce produit ou une
mauvaise vérification des fuites peuvent entraîner
des dégâts matériels. Dans ces circonstances,
Brondell, Inc. ne pourra être tenu pour responsable
d’aucun dégât
71
PRÉPARATION POUR LA PREMIÈRE UTILISATION
ÉTAPE 1 : RINÇAGE DU SYSTÈME
1. Ouvrez le robinet fourni à fond pendant 10 minutes afin de purger le système de tout l’air. Il est
normal que de l’eau de se écouler hors du robinet au cours de cette première purge.
2. Après les 10 premières minutes de purge, fermez le robinet fourni et laissez le système tourner
pendant 40 minutes pour permettre de remplir le réservoir pour la première fois.
3. Après 40 minutes, ouvrez à nouveau le robinet à fond pendant 10 minutes (ou jusqu’à ce que le
réservoir soit vide) afin de vider les filtres et le réservoir.
4. Fermez le robinet.
5. Le réservoir sera à nouveau rempli en 40 minutes environ, et l’eau filtrée sera ensuite prête à être bue.
6. Notez la date d’installation sur le tableau de remplacement de filtre autocollant et placez ensuite
l’autocollant à l’intérieur du panneau frontal, dans le placard sous l’évier ou en sécurité dans un
autre endroit accessible.
Pendant la première purge du système, vous entendrez de l’air s’évacuer du système
par le robinet avec des giclées d’eau. Ceci n’est PAS un mauvais fonctionnement et
est une opération normale durant la première utilisation ou lorsque vous terminez un
remplacement de filtre.
SCHÉMA D'INSTALLATION
Chaud
Valve en T
Conduite 1/4”
d’ entrée
(orange)
Froid
Robinet
Collier de
serrage
du drain
Conduite 1/4”
d’ drain (blanc)
Conduite 1/4”
d’ sortie (bleu)
Dispositif
de filtration
de l'eau
(RC100)
72
FILTRES ET INDICATEUR DE REMPLACEMENT DE FILTRE
FILTRES
Les filtres sont essentiels au bon fonctionnement du système de filtration d’eau à osmose inverse
Circle, et il est important de régulièrement remplacer tous les filtres. Si un des filtres est utilisé audelà de sa durée de vie recommandée, la performance de l’appareil de filtration peut se déteriorer.
Ne manquez aucun cycle de remplacement de filtre et n’utilisez aucun filtre non compatible car cela
peut influencer la performance du système ou endommager l’appareil.
Contactez Brondell au 888-542-3355, ou visitez notre site internet www.brondell.com pour
commander des filtres de remplacement.
INDICATEUR DE REMPLACEMENT DE FILTRE
L’indicateur LED de remplacement de filtre du robinet fonctionne en mesurant la durée ainsi que le
débit d’eau du système à OI Circle. Lorsque 6 mois se sont écoulés ou que 1800 litres d’eau ont été
filtrés par le système (selon la première éventualité à se produire), la LED clignotera rouge lorsque
l’eau s’écoule au lieu de bleu.
Lorsque l’indicateur LED du robinet commence à clignoter rouge, c’est qu’il est temps de remplacer
les filtres et de réinitialiser l’indicateur du robinet en changeant sa batterie.
Remarque : une nouvelle batterie est toujours incluse avec le set de filtres de remplacement RF-20.
CYCLE DE REMPLACEMENT DE FILTRE
Numéro de pièce
RF-20
RF-40
Nom du filtre
Période d’utilisation
Filtre à sédiments
6 mois
Pré-filtre charbon Plus
6 mois
Post filtre de charbon en bloc
6 mois
Filtre à membrane d'OI
24 mois
Le cycle de remplacement de filtre peut être réduit pour des régions où la qualité
de l’eau est moindre ou en cas d’utilisation intensive.
La période de remplacement de filtre est calculée sur base d’une production
journalière moyenne de 10 litres d’eau potable.
73
REMPLACEMENT DE FILTRE
COMMENT REMPLACER LES FILTRES
1. Ouvrez le robinet Indicateur et le garder jusqu’à ce que le
réservoir d’eau est complètement vidée. Gardez le robinet
afin de libérer toute la pression qui reste dans le système.
NOTE: Étant donné que cette eau est de l’eau filtrée, vous
pouvez stocker dans un pichet.
2. Une fois le réservoir vidé, fermer la vanne en T sous l’évier
pour arrêter l’écoulement de l’eau au Circle.
Tourner le robinet.
3. Retirez le panneau frontal du Circle, tel qu’illustré.
4. Faites pivoter les filtres d’un quart de tour dans le sens
contraire des aiguilles d’une montre jusqu’à ce que la flèche
de déverrouillage de l’étiquette du filtre soit alignée avec la
flèche du support du filtre et retirez-le.
Faites correspondre ceci avec la flèche du support de filtre
SEE DIAGRAM ON
FILTER HOUSING ABOVE
74
1
2
3
4
5. Installez le nouveau filtre en alignant les flèches d’indication
de l’étiquette du filtre (a) et du support de filtre (b), tel
qu’illustré. Poussez vers le haut et faites pivoter d’un quart
de tour dans le sens des aiguilles d’une montre jusqu’à ce
que le filtre soit bloqué. La flèche du support de filtre doit
maintenant pointer vers la flèche “lock” (verrouiller) de
l’étiquette du filtre. Répétez l’opération pour les autres filtres
à remplacer.
5
b
Important: lors du remplacement de filtres,
assurez-vous d’installer les nouveaux filtres au
bon endroit en faisant correspondre l’autocollant
coloré sur l’appareil avec les étiquettes colorées
correspondantes des filtres. En replaçant les filtres
au mauvais endroit, vous risquez d’endommager
l’appareil et les filtres.
a
brondell.com 888-542-3355
PO Box 470085 San Francisco, CA 94147
month
day
year
Made in Korea
6. Après avoir remplacé les filtres, trouvez l’autocollant de remplacement de filtre et notez la date du
remplacement des filtres sur le tableau. Il est important de noter chaque remplacement de filtre
car le cycle du filtre à OI est différent des 3 autres. Voici le cycle de remplacement:
Après 6 mois: remplacez le set de 3 filtres (RF-20) et la batterie du robinet
Après 12 mois: remplacez le set de 3 filtres (RF-20) et la batterie du robinet
Après 18 mois: remplacez le set de 3 filtres (RF-20) et la batterie du robinet
Après 24 mois: remplacez le set de 3 filtres (RF-20), le filtre à OI (RF-40) et la batterie du robinet
Note: Brondell fournit une batterie de rechange pour le robinet avec chaque set de filtres RF-20 et
un nouveau tableau de remplacement de filtre autocollant avec chaque RF-40.
7. Replacez le panneau frontal.
8. Ouvrez la valve en T sous l’évier pour rétablir le débit d’eau
vers le Circle.
7
8
75
REMPLACEMENT DE FILTRE (suite)
COMMENT REMPLACER LES FILTRES (suite)
9. Rincez complètement les nouveaux filtres et le système en
suivant les étapes suivantes:
9
a. Ouvrez le robinet fourni à fond pendant 10 minutes afin de
purger le système de tout l’air.
b. Après les 10 premières minutes de purge, fermez le robinet
fourni et laissez le système tourner pendant 40 minutes
pour permettre de remplir le réservoir.
c. Ouvrez à nouveau le robinet à fond pendant 10 minutes
(ou jusqu’à ce que le réservoir soit vide) afin de vider les
filtres et le réservoir.
d. Fermez le robinet.
e. Le réservoir sera à nouveau rempli en 40 minutes environ,
et l’eau filtrée sera ensuite prête à être bue.
10. Remplacez la batterie de l’indicateur LED du robinet afin
de réinitialiser le rappel de remplacement. Il s’agit d’une
batterie de type CR2032 et Brondell en fournit une avec
chaque set de filtres RF-20.
10a
a. Sous la poignée du robinet, situez le logement en
caoutchouc noir de la batterie. Saisissez-le sur les côtés et
tirez-le vers le bas comme illustré.
b. Retirez l’ancienne batterie du compartiment en relevant
la languette métallique argentée et en glissant la pile hors
du compartiment en caoutchouc. Attendez 30 secondes
pour vider l’énergie résiduelle et réinitialiser l’indicateur.
c. Glissez une nouvelle batterie CR2032 sous la languette
argentée, les inscriptions sur la batterie doivent être
orientées vers l’extérieur. Une nouvelle batterie CR2032
est fournie avec chaque set de filtres de remplacement
RF-20.
d. Renfoncez le compartiment en caoutchouc noir dans la
poignée du robinet.
76
10c
10d
PRÉPARATION POUR UNE LONGUE PÉRIODE SANS UTILISATION
Si le système n'a pas été utilisé durant deux semaines ou plus, ouvrez le robinet d'eau à OI et rincez
complètement le système (environ 10 minutes). Fermez le robinet d'eau à OI et permettez au
système de régénérer l'apport en eau (environ 40 minutes).
Si le système ne vas pas être utilisé pendant une très longue période (plus de 45 jours), videz
totalement le réservoir d'eau à l'aide d'une pompe à air en insérant la pompe sous pression dans le
trou d'entrée d'eau situé sur le haut de l'appareil et en ouvrant le robinet jusqu'à ce que le système se
vide complètement (environ 10 minutes).
Lorsque vous êtes prêt à utiliser à nouveau le système, rincer deux fois le système en suivant les
étapes de la page 76, l'étape 9.
RÉSOLUTION DE PROBLÈMES
Si le Circle rencontre des difficultés, fermez la valve en T afin de couper l’arrivée d’eau au Circle.
Problème
Cause possible
Il est possible que l'appareil fonctionne
Mon compteur MDT
normalement ou que les filtres doivent être
n'indique pas 0
remplacés
Pas d’eau, pas assez
d’eau ou un débit
d’eau réduit
Débit inattendu au
niveau du drainage
Solution
En général, les systèmes à OI réduisent les
mesures de MDT de 90 % par rapport à l'eau
du robinet. Ceci correspond à une mesure de
fonctionnement normale. Par exemple, si la
mesure MDT de votre eau du robinet est de 100,
une mesure MDT normale de votre eau filtrée
sera alors comprise entre 0 et 10. Si la mesure
MDT
La valve d'arrivée d'eau est fermée
Ouvrez la valve d'arrivée d'eau
Faible pression d'arrivée d'eau
Vérifiez que la pression soit supérieure à 40 psi ;
installez une pompe de surpression si nécessaire
La capacité est épuisée
Laissez du temps au Circle pour remplir son
réservoir
Restriction de plomberie
Vérifiez s'il y a des obstructions dans les raccords
et les conduites
Un autre filtre ou la membrane à OI sont
bouchés
Voir remplacement du filtre (page 74)
La valve interne ne fonctionne pas
Voir garantie du produit à la dernière page du
manuel et contacter Brondell
La valve interne ne fonctionne pas
Voir garantie du produit à la dernière page du
manuel et contacter Brondell
77
RÉSOLUTION DE PROBLÈMES (suite)
Problème
Aucun débit de
drainage
L’eau a mauvais
goût
L’eau n’est pas claire
Fuite d’eau au
niveau du Circle
Sons inhabituels
durant le
fonctionnement
78
Cause possible
Solution
Les autres filtres ou la membrane à OI sont
bouchés
Voir remplacement du filtre (page 74)
Le régulateur interne ne fonctionne pas
Voir garantie du produit à la dernière page du
manuel et contacter Brondell
Le Post filtre de charbon en bloc est usé
Voir remplacement du filtre (page 74)
Ouvrez le robinet fourni et videz une fois le
Le nouveau Post filtre de charbon en bloc n’a
réservoir d’eau. Rincez le Post filtre de charbon en
pas été rincé correctement
bloc en laissant couler un ou deux réservoirs
Problème du réservoir souple
Voir garantie du produit à la dernière page du
manuel et contacter Brondell
Présence d’air dissous dans l’arrivée d’eau
Le problème devrait se résoudre lorsque l’état de
l’eau du robinet changera. L’air dissous se
dissipera en laissant l’eau stagner
Une des conduites n'est pas totalement
enfoncée dans l'un des raccords
Assurez-vous que la conduite soit enfoncée d'au
moins 4cm dans le raccord
Le filtre n'est pas installé correctement
Assurez-vous que les quatre filtres soient verrouillés en place
Problème avec l'un des régulateurs internes
Voir garantie du produit à la dernière page du
manuel et contacter Brondell
SPÉCIFICATIONS DU PRODUIT
Nom du produit
Système de filtration d'eau par osmose inverse Circle
Modèle
RC100
Méthode de filtration
Membrane à OI (Osmose Inverse) et Filtre de charbon en bloc
9.25” (W) x 13.8” (D) x 16.5” (H)
235 mm (W) x 350 mm (D) x 419 mm (H)
Dimensions du produit
Capacité du réservoir
1.6 gallons (6 litres)
Température de
fonctionnement
41°F – 95°F (5°C – 35°C)
Pression de
fonctionnement
40psi – 120psi (275 kPa – 827 kPa)
Taux de débit du
robinet
0.26–0.37 gpm (0.98–1.4 Lpm)
lorsque le réservoir contient de l’eau filtrée
(pression de l’eau entrante de 20-100 psi)
Poids net
14.6 lbs. (6.62 kg)
Les débits de service et de production peuvent varier en fonction de la température et de la
pression de l'eau.
Toute pièce du produit peut être modifiée sans préavis dans l'objectif d'améliorer la performance
du produit.
SCHÉMA DE CIRCULATION D’EAU
Contrôle 2
Contrôle 1
Eau
Post filtre de
charbon en bloc
Régulateur
Valve d'arrêt
automatique
Régulateur
D
Filtre à membrane d'OI
Filtre à sédiments
Pré-filtre charbon Plus
T
Valve
intelligente
Robinet
Drain
Réservoir double couche
79
FICHE TECHNIQUE DU SYSTÈME DE FILTRATION D’EAU CIRCLE
Modèle: RC100
Le RC100 est testé et certifié à la norme NSF / ANSI 42, 53 et 58 pour la réduction des esthétique chlore, goût et
odeur, kystes, COV, fluorure, l’arsenic pentavalent, baryum, radium 226/228, cadmium, chrome hexavalent , chrome
trivalent, plomb, cuivre, sélénium et de TDS comme vérifiées et étayées par des données de test. Le RC100 est
conforme à la norme NSF / ANSI 372 pour la conformité de plomb faible.
Ce système a été testé conformément aux normes NSF/ANSI 42, 53 et 58 pour la réduction des substances
énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à
une concentration inférieure ou égale à celle permise pour l’eau quittant le système, tel que spécifié par les normes
NSF/ANSI 42, 53 et 58.
Concentration de test à
l'entrée (mg/l sauf
indication contraire)
Concentration maximale autorisée dans
l'eau en sortie du produit
(mg/l sauf indication contraire)
Pourcentage
de réduction (%)
L’arsenic Pentavalent
0.05 +/- 10%
0.01
98.9
Baryum
10.0 +/- 10%
2
98.2
Radium 226/228
25 pCi/L
5 pCi/L
80
Cadmium
0.03 +/- 10%
0.005
98.2
Chrome Hexavalent
0.3 +/- 10%
0.1
97.3
Chrome Trivalent
0.3 +/- 10%
0.1
97.8
Cuivre
3.0 +/- 10%
1.3
98.7
Plomb
0.15 +/- 10%
0.01
98.2
Sélénium
0.10 +/- 10%
0.05
97.3
Fluorure
8.0 +/- 10%
1.5
83.8
TDS
750 +/- 40
187
92.5
Esthétique Chlore
2.0 +/- 10 %
>/= 50% Réduction
98.4
COV
0.300 +/- 10%
>/= 95% Réduction
99.8
Kystes
12NTU
>99.95%
99.96
Substance
Bien que les tests aient été effectués dans des conditions de laboratoire, les performances réelles peuvent varier.
CONSIGNES GÉNÉRALES
Capacité
Min-Max Pression de service
Min-Max Température de L'eau Sortant
Flux de Service
3,500 gal. pour esthétique chlore / 243 gal. pour COV
40psi-120psi (275Kpa-827Kpa)
41°F – 95°F (5°C – 35°C)
0.07 gallons per minute
0.26–0.37 gpm (0.98–1.4 Lpm)
(pression de l’eau entrante de 20-100 psi)
Taux de débit du robinet
Taux de Production Quotidienne D'eau
Cote d'efficacité
•
•
•
80
•
56.9 gallons per day
30.6%
Ne pas utiliser avec de l’eau qui est microbiologiquement dangereuse ou de qualité inconnue sans une
désinfection adéquate en amont ou en aval du système.
Se reporter au manuel du propriétaire pour les instructions d’installation spécifiques, la garantie limitée du
fabricant, la responsabilité de l’utilisateur et la disponibilité des pièces et de la maintenance.
L'influent eau au système doit comprendre les caractéristiques suivantes:
Pas de solvants organiques
Fer: < 2 mg/L
Chlore: < 2 mg/L
Turbidité: < 1 NTU
pH: 7 - 8
Dureté: < 1 000 mg/L
Température: 41 ~ 95 ºF (5 ~ 35 ºC)
Les systèmes certifiés pour la réduction des kystes doivent être utilisés sur des eaux désinfectées susceptibles
de contenir des kystes filtrables.
•
•
•
•
•
•
•
•
•
•
•
•
•
FICHE TECHNIQUE DU SYSTÈME DE FILTRATION D’EAU CIRCLE
Veuillez contacter Brondell au 888-542-3355 pour des informations sur la disponibilité des pièces et de
l’assistance.
Ce système a été testé pour le traitement de l’eau contenant de l’arsenic pentavalent (également connu comme
As(V), As(+5), ou As(+5), ou arseniate) à des concentrations inférieures ou égales à 0,050 mg/L. Ce système réduit
la teneur en arsenic pentavalent mais peut ne pas réduire les teneurs d’autres formes d’arsenic. Ce système doit
être utilisé sur les arrivées d’eau contenant une charge détectable de chlore libre ou sur les arrivées d’eau dont il
est prouvé qu’elles ne contiennent que de l’arsenic pentavalent. Le traitement à la chloramine (chlore combiné)
n’est pas suffisant pour assurer la conversion totale de l’arsenic trivalent en arsenic pentavalent. Veuillez
consulter la section des Données sur l’arsenic de la Fiche technique de performance pour plus d’informations.
Les notes d’efficacité indiquent le pourcentage d’eau entrant dans le système disponible pour l’utilisateur en
tant qu’eau traitée par osmose inverse dans des conditions de fonctionnement similaires à un usage quotidien
classique.
L’eau produite devrait être testée tous les 6 mois afin de s’assurer que les polluantss sont efficacement réduits.
Pour toute question, veuillez contacter Brondell au numéro vert 888-542-3355.
Ce système à osmose inverse contient des composants de traitement remplaçables capitaux pour la réduction
effective des matières dissoutes totales et l’eau produite devra être testée régulièrement afin de vérifier que le
système fonctionne correctement. Les composants du système à osmose inverse doivent être remplacés par
des composants aux spécifications identiques, telles que définies par le fabriquant, afin d’assurer les mêmes
performances d’efficacité et de réduction des polluants.
La durée estimée d’utilisation du filtre, qui est une pièce consommable, ne constitue pas une indication de
période de garantie de qualité mais indique la durée idéale entre deux remplacements de filtre. Par conséquent,
la durée d’utilisation du filtre peut être raccourcie en cas d’utilisation dans une zone d’eau de mauvaise qualité.
Numéro de pièce
Nom du filtre
Filtre à sédiments
Période d’utilisation
6 mois
RF-20
Pré-filtre charbon Plus
6 mois
RF-40
Post filtre de charbon en bloc
Filtre à membrane d'OI
6 mois
24 mois
*Le cycle de remplacement de filtre peut être réduit pour des régions où la qualité de l’eau est moindre ou
en cas d’utilisation intensive.
*La période de remplacement de filtre est calculée sur base d’une production journalière moyenne de 10
litres d’eau potable.
DONNÉES SUR L’ARSENIC
L’arsenic (abrégé As) se trouve de manière naturelle dans certaines eaux de puits. Dans l’eau, l’arsenic n’a ni couleur,
ni goût, ni odeur. Sa teneur doit être mesurée par un test de laboratoire. Les services publics d’approvisionnement
en eau doivent faire tester l’eau à la recherche d’arsenic. Vous pouvez obtenir les résultats de ces tests auprès des
services publics. Si vous disposez d’un puits personnel, vous pouvez en faire tester l’eau. Le service de santé local
ou l’Agence nationale de la santé et de l’environnement peuvent vous fournir une liste de laboratoires agréés. Vous
trouverez des informations concernant l’arsenic dans l’eau sur Internet, sur le site Internet de l’Agence américaine de
protection de l’environnement : www.epa.gov/safewater/arsenic.html
L’arsenic se présente sous deux formes : l’arsenic pentavalent (également appelé As(V), As(+5), et arséniate) et
l’arsenic trivalent (également appelé As(III), As(+3), et arsenite). Dans les eaux de puits, l’arsenic peut être pentavalent, trivalent ou une association des deux. Des procédures spécifiques d’échantillonnage sont nécessaires pour
que le laboratoire puisse déterminer quel type et quelle teneur de chaque type d’arsenic sont présents dans l’eau.
Assurez-vous que les laboratoires de votre région soient en mesure de fournir ce type de service.
Les systèmes de traitement de l’eau à osmose inverse ne suppriment pas parfaitement l’arsenic trivalent de l’eau. Les
systèmes à OI sont très efficaces pour supprimer l’arsenic pentavalent. Une charge résiduelle de chlore libre convertira rapidement l’arsenic trivalent en arsenic pentavalent. D’autres traitements chimiques de l’eau comme l’ozone ou
le permanganate de potassium peuvent également transformer l’arsenic trivalent en arsenic pentavalent. Un chlore
résiduel combiné (également appelé chloramine) peut ne pas convertir tout l’arsenic trivalent. Si votre eau vous est
fournie par un service d’approvisionnement public, contactez celui-ci pour savoir s’ils utilisent du chlore libre ou du
chlore combiné dans le système de traitement des eaux.
Le système RC100 est conçu pour supprimer l’arsenic pentavalent. Il ne convertira pas l’arsenic trivalent en arsenic
pentavalent. Ce système a été testé en laboratoire. Dans ces conditions de test, le système a réduit la teneur d’arsenic
pentavalent de 0,050 mg/L à 0,010 mg/L (ppm) (la norme USEPA pour l’eau potable), voire moins. La performance
du système peut différer une fois installé. Faites tester votre eau à la recherche d’arsenic pour vérifier si le système
fonctionne correctement.
Le composant OI du système RC100 doit être remplacé tous les 24 mois afin de garantir que le système continuera à
éliminer l’arsenic pentavalent. L’identification du composant et les endroits où vous pouvez l’acheter sont indiqués
dans le manuel d’installation/de fonctionnement
81
Produits chimiques organiques volatils (COV) compris par des tests de substitution*
Concentration
réglementaire dans
l'eau potable1
(MCL/MAC)
mg/L
Concentration
de test à l'entrée2
(mg/l sauf
indication
contraire)
0.002
0.003
0.005
0.04
0.005
0.1
0.07
0.0002
0.6
0.075
0.005
0.007
0.07
0.1
0.005
0.007
0.002
0.7
0.00005
0.05
0.1
0.081
0.19
0.078
0.077
0.015
0.11
0.052
0.08
0.04
0.088
0.083
0.17
0.086
0.08
0.079
0.17
0.053
0.088
0.044
> 98
> 97
> 99
> 99
98
> 99
99
98
> 99
> 99
> 98
955
> 99
> 99
> 99
> 99
> 99
99
99
>99
> 99
0.0013
0.0033
0.0013
0.0013
0.00184
0.0013
0.00023
0.00174
0.000023
0.0013
0.0013
0.00485
0.0013
0.00053
0.0013
0.0013
0.0013
0.00024
0.000594
0.0013
0.000023
-
0.022
0.024
0.0096
0.015
98
98
98
98
0.00053
0.00063
0.00023
0.00033
0.0004
0.0002
0.05
0.0002
0.04
0.001
0.004
0.1
0.005
1
0.05
0.07
0.2
0.005
0.005
0.0072
0.0082
0.08
0.01076
0.044
0.06
0.055
0.05
0.096
0.12
0.15
0.081
0.081
0.078
0.27
0.042
0.16
0.084
0.15
0.18
99
96
> 99
98
> 98
> 99
> 99
> 99
> 99
> 97
> 99
> 99
> 99
> 99
99
> 98
> 99
95
> 99
> 99
0.00013
0.00033
0.0004
0.00026
0.0013
0.0000023
0.000013
0.00013
0.0013
0.0043
0.00053
0.0013
0.0013
0.0013
0.00164
0.0013
0.00053
0.00464
0.00053
0.00103
bromoforme
bromodichlorométhane
chlorodibromométhanemethane
0.080
0.300
95
0.015
xylènes (total)
10
0.070
> 99
0.0013
Produit chimique
alachlore
atrazine
benzène
carbofuran
tétrachlorure de carbone
chlorobenzène
chloropicrine
2,4-D
1,2-dibromo-3-chloropropane (DBCP)
o-dichlorobenzène
p-dichlorobenzène
1,2-dichloroéthane
1,1-dichloroéthylène
cis-1,2-dichloroéthylène
trans-1,2-dichloroéthane
1,2-dichloropropane
cis-1,3-dichloropropène
dinosèbe
endrine
éthylbenzène
1,2-dibromoéthane (DBE)
haloacétonitriles (HAN)
bromochloroacétonitrile
dibromoacétonitrile
dichloroacétonitrile
trichloroacétonitrile
halogénocétones (HK) :
1,1-dichloro-2-propanone
1,1,1-trichloro-2-propanone
heptachlore (H-34, Heptox)
époxyde d'heptachlore
1,1,2,3,4,4-hexachlorobuta-1,3-diène
hexachlorocyclopentadiène
lindane
méthoxychlore
pentachlorophénol
simazine
styrène
1,1,2,2-tétrachloroéthane
tétrachloroéthylène
toluène
2,4,5-TP (Silvex)
acide tribromoacétique
1,2,4-trichlorobenzène
1,1,1-trichloroéthane
1,1,2-trichloroéthane
trichloréthylène
trihalométhanes (inclut) :
chloroforme
(produits chimiques de substitution)
Pourcentage
de réduction
du produit
chimique
Concentration
maximale dans
l'eau à la sortie
de l'appareil
* Le chloroforme a été utilisé comme produit chimique de substitution pour les demandes de réduction des COV
Brondell, Inc
PO Box 470085
San Francisco, CA 94147
www.brondell.com 1-888-542-3355
82
1 Ces valeurs harmonisées ont été adoptées conjointement par les représentants de l'EPA et de Santé Canada aux fins d'évaluation des
produits relativement aux exigences de la présente norme.
2 Les concentrations de test à l'entrée sont des concentrations influentes moyennes déterminées dans des tests de qualification
de substitution.
3 Le niveau maximal du produit dans l'eau n'a pas été observé, mais a été fixé à la limite de détection de l'analyse.
4 Le niveau maximum du produit dans l'eau est fixé à une valeur déterminée dans les tests de qualification de substitution.
5 Le pourcentage de réduction de la concentration et le niveau maximal du produit dans l'eau sont calculés au point de
pénétration de 95 % du chloroforme tel que déterminé dans les tests de qualification de substitution.
6 Les résultats des tests de substitution pour l'époxyde d'heptachlore ont démontré une réduction de 98 %. Ces données ont été
utilisées pour calculer une concentration dans le pire des cas qui produirait un niveau maximum du produit dans l'eau au
niveau de concentration maximal.
GARANTIE
La garantie des produits Brondell est l’une des meilleures de l’industrie. Brondell garantit que le système de
filtration d’eau H2O+ sera exempt de vices de matériaux et de fabrication sous utilisation normale.
Système de Filtration D’eau à Osmose Inverse Brondell H2O+ Circle RC100 – Garantie d’un an Couverture
totale de toutes les pièces et main-d’œuvre pour l’ensemble du produit pour la première année à partir de
la date d’achat d’origine.
Exclusions et limitations
1. BRONDELL garantit que ses produits sont exempts de défauts de fabrication sous utilisation normale.
Cette garantie s’étend uniquement au bénéfice de L’ACHETEUR INITIAL.
2. Les obligations de BRONDELL en vertu de la présente garantie sont limitées à la réparation ou au
remplacement, au choix de BRONDELL, des produits ou des pièces défectueux, à condition que ces produits
aient été correctement posés et utilisés conformément aux instructions. BRONDELL se réserve le droit de
faire les inspections qui peuvent être nécessaires pour déterminer la cause de la défectuosité. BRONDELL
ne facturera ni le travail ni les pièces dans le cadre de réparations sous garantie pour la première année
complète suivant la date d’achat sur tous les produits, sauf sur ceux qui peuvent faire l’objet de limitations
d’ordre commercial.
3. BRONDELL n’est pas responsable du coût de l’enlèvement, du retour (frais de port) et/ou de la
réinstallation des produits. La présente garantie ne s’applique pas:
Aux dommages ou pertes survenant pendant l’expédition.
Aux dommages ou pertes ayant à l’origine des causes naturelles ou humaines hors du contrôle de
BRONDELL, y compris mais sans toutefois s’y limiter les incendies, séismes, inondations, etc.
Aux dommages ou pertes résultant d’une installation fautive, y compris la pose d’un appareil dans un
environnement difficile ou dangereux.
Aux dommages ou pertes résultant d’actes qui ne sont pas de la faute de Brondell ou qui sortent des
spécifications du produit.
Aux dommages ou pertes résultant de la dépose, d’une réparation incorrecte, d’une modification du
produit, ou d’un entretien inadéquat, y compris les dommages causés par le chlore ou par des produits
chlorés.
Aux dommages ou pertes résultant d’actes qui ne sont pas de la faute de Brondell ou qui sortent des
spécifications du produit.
4. La présente garantie vous donne des droits juridiques spécifiques. Vous pouvez avoir d’autres droits qui
varient d’une Province à l’autre.
LA PRÉSENTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR BRONDELL. LA RÉPARATION OU LE
REMPLACEMENT PRÉVUS DANS LA PRÉSENTE GARANTIE DEVRONT CONSTITUER L’UNIQUE RECOURS DE
L’ACHETEUR. BRONDELL NE SERA PAS RESPONSABLE DE LA PERTE D’UTILISATION DU PRODUIT, NI D’AUTRES
DOMMAGES INDIRECTS, SPÉCIAUX OU CONSÉQUENTS, NI DES DÉPENSES ENCOURUES PAR L’ACHETEUR,
NI DES COÛTS DE TRAVAIL OU AUTRES COÛTS DUS À LA POSE, À LA DÉPOSE OU À LA RÉPARATION PAR
DES TIERS, NI D’AUCUNE AUTRE DÉPENSE QUI NE SOIT PAS EXPLICITEMENT ÉNONCÉE CI-DESSUS. SAUF
INDICATIONS CONTRAIRES PRÉVUES PAR LE DROIT EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS
CELLE DE COMMERCIALISATION, EST FORMELLEMENT LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE.
CERTAINES PROVINCES N’AUTORISENT PAS LA LIMITATION CI-DESSUS, ET CETTE EXCLUSION PEUT NE PAS
VOUS CONCERNER.
Comment bénéficier d’une intervention sous garantie
Pour bénéficier d’une intervention au titre de la présente garantie, vous devez contacter un centre de
services BRONDELL agréé pour obtenir un numéro ARM (Autorisation de retour de marchandise). Une
preuve d’achat sous la forme d’une copie de l’original de votre reçu doit accompagner l’appareil retourné
pour que la garantie soit valide. Veuillez rapporter ou envoyer l’appareil en port pré-payé au centre de
services agréé Brondell le plus proche en y joignant votre numéro ARM et une preuve d’achat.
Pour obtenir votre numéro d’ARM et localiser l’emplacement du centre de service BRONDELL le plus proche,
appelez le 1-888-542-3355.
83
CONTACT:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
Phone: 1-888-542-3355
Email: [email protected]
Web: www.brondell.com
Pour toutes questions, contactez le Service à la clientèle Brondell: 1-888-542-3355
FABRIQUÉ PAR:
COÛT ESTIMÉ DES ÉLÉMENTS DE RECHANGE:
Brondell, Inc.
PO Box 470085
San Francisco, CA 94147-0085
RF-20 Jeu 3-filtre – $59.00
Filtre à sédiments, Pré-filtre charbon Plus, Post filtre de
charbon en bloc
RF-40 Filtre à membrane d’OI – $69.00
Homologation du California Department of Public Health : Numéro de certification: enregistré*
Enregistrement auprès de l’Iowa Department of Public Health : Numéro WTD: enregistré*
Département du Commerce de l’État du Wisconsin : Numéro de dossier de produit: enregistré*
Le RC100 est testé et certifié à la norme NSF / ANSI 42, 53 et 58 pour la réduction
des esthétique chlore, goût et odeur, kystes, COV, fluorure, l’arsenic pentavalent,
baryum, radium 226/228, cadmium, chrome hexavalent , chrome trivalent,
plomb, cuivre, sélénium et de TDS comme vérifiées et étayées par des données
de test. Le RC100 est conforme à la norme NSF / ANSI 372 pour la conformité de
plomb faible.
*Voir la fiche de données de performance pour les contaminants et les performances
individuelles de réduction.
Ce qui suit est obligatoire uniquement pour les achats dans l’Iowa. Une copie
du présent document doit être conservée par le vendeur pendant 2 ans.
Acheteur:
Date:
Adresse de l’acheteur:
Vendeur:
Date:
Adresse du vendeur:
84
NOTES
85
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
