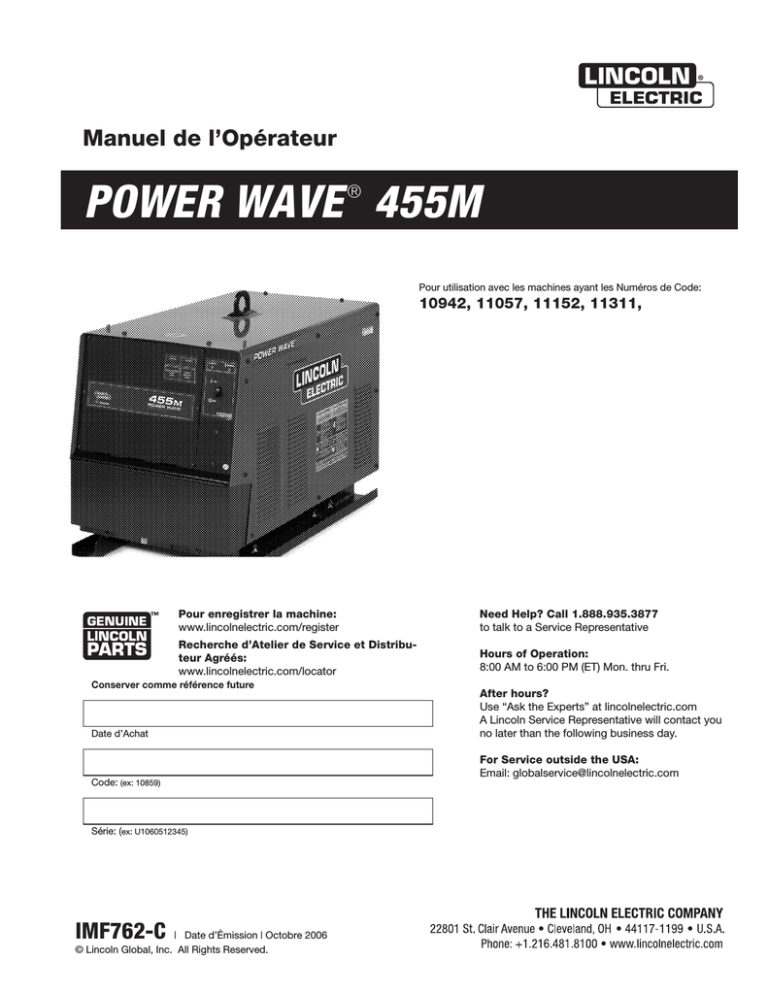

Manuel de l’Opérateur

POWER WAVE

®

455M

Pour utilisation avec les machines ayant les Numéros de Code:

10942, 11057, 11152, 11311,

Pour enregistrer la machine:

www.lincolnelectric.com/register

Recherche d’Atelier de Service et Distributeur Agréés:

www.lincolnelectric.com/locator

Conserver comme référence future

Date d’Achat

Code:

(ex: 10859)

Série: ( ex: U1060512345)

Need Help? Call 1.888.935.3877

to talk to a Service Representative

Hours of Operation:

8:00 AM to 6:00 PM (ET) Mon. thru Fri.

After hours?

Use “Ask the Experts” at lincolnelectric.com

A Lincoln Service Representative will contact you no later than the following business day.

For Service outside the USA:

Email: [email protected]

IMF762-C

| Date d’Émission | Octobre 2006

© Lincoln Global, Inc. All Rights Reserved.

i

SÉCURITÉ

AVERTISSEMENT

AVERTISSEMENT DE LA PROPOSITION DE CALIFORNIE 65

Les gaz dʼéchappement du moteur diesel et certains de leurs constituants sont connus par lʼÉtat de Californie pour provoquer le cancer, des malformations ou autres dangers pour la reproduction.

Ceci sʼapplique aux moteurs diesel.

Les gaz dʼéchappement de ce produit contiennent des produits chimiques connus par lʼÉtat de Californie pour provoquer le cancer, des malformations et des dangers pour la reproduction.

Ceci sʼapplique aux moteurs à essence.

i

LE SOUDAGE À LʼARC PEUT ÊTRE DANGEREUX. SE PROTÉGER ET PROTÉGER LES AUTRES CONTRE LES BLESSURES

GRAVES VOIRE MORTELLES. ÉLOIGNER LES ENFANTS. LES PERSONNES QUI PORTENT UN STIMULATEUR CAR-

DIAQUE DEVRAIENT CONSULTER LEUR MÉDECIN AVANT DʼUTILISER LʼAPPAREIL.

Prendre connaissance des caractéristiques de sécurité suivantes. Pour obtenir des renseignements supplémentaires sur la sécurité, on recommande vivement dʼacheter un exemplaire de la norme Z49.1, de lʼANSI auprès de lʼAmerican Welding

Society, P.O. Box 350140, Miami, Floride 33135 ou la norme CSA W117.2-1974. On peut se procurer un exemplaire gratuit du livret «Arc Welding Safety» E205 auprès de la société Lincoln Electric, 22801 St. Clair Avenue, Cleveland, Ohio 44117-

1199.

SʼASSURER QUE LES ÉTAPES DʼINSTALLATION, DʼUTILISATION, DʼENTRETIEN ET DE RÉPARATION

NE SONT CONFIÉES QUʼÀ DES PERSONNES QUALIFIÉES.

POUR LES GROUPES

ÉLECTROGÈNES

1.h. Pour éviter de sʼébouillanter, ne pas enlever le bouchon sous pression du radiateur quand le moteur est chaud.

1.a. Arrêter le moteur avant de dépanner et dʼentretenir à moins quʼil ne soit nécessaire que le moteur tourne pour effectuer lʼentretien.

____________________________________________________

1.b. Ne faire fonctionner les moteurs quʼà lʼextérieur ou dans des endroits bien aérés ou encore évacuer les gaz dʼéchappement du moteur à lʼextérieur.

LES CHAMPS

ÉLECTROMAGNÉTI QUES peuvent êt r e dan-

____________________________________________________

1.c. Ne pas faire le plein de carburant près dʼune flamme nue, dʼun arc de soudage ou si le moteur tourne. Arrêter le moteur et le laisser refroidir avant de faire le plein pour empêcher que du carburant renversé ne se vaporise au contact de pièces du moteur chaudes et ne sʼenflamme. Ne pas renverser du carburant quand on fait le plein. Si du carburant sʼest renversé, lʼessuyer et ne pas remettre le moteur en marche tant que les vapeurs nʼont pas été éliminées.

____________________________________________________

1.d. Les protecteurs, bouchons, panneaux et dispositifs de sécurité doivent être toujours en place et en bon état. Tenir les mains, les cheveux, les vêtements et les outils éloignés des courroies trapézoïdales, des engrenages, des ventilateurs et dʼautres pièces en mouvement quand on met en marche, utilise ou répare le matériel.

____________________________________________________

1.e. Dans certains cas, il peut être nécessaire de déposer les protecteurs de sécurité pour effectuer lʼentretien prescrit.

Ne déposer les protecteurs que quand cʼest nécessaire et les remettre en place quand lʼentretien prescrit est terminé.

Toujours agir avec la plus grande prudence quand on tra-

ger eux

2.a. Le courant électrique qui circule dans les conducteurs crée des champs électromagnétiques locaux. Le courant de soudage crée des champs magnétiques autour des câbles et des machines de soudage.

2.b. Les champs électromagnétiques peuvent créer des interférences pour les stimulateurs cardiaques, et les soudeurs qui portent un stimulateur cardiaque devraient consulter leur médecin avant dʼentreprendre le soudage

2.c. Lʼexposition aux champs électromagnétiques lors du soudage peut avoir dʼautres effets sur la santé que lʼon ne connaît pas encore.

2.d. Les soudeurs devraient suivre les consignes suivantes afin de réduire au minimum lʼexposition aux champs électromagnétiques du circuit de soudage:

2.d.1.Regrouper les câbles dʼélectrode et de retour. Les fixer si possible avec du ruban adhésif.

2.d.2.Ne jamais entourer le câble électrode autour du corps.

1.f. Ne pas mettre les mains près du ventilateur du moteur. Ne pas appuyer sur la tige de commande des gaz pendant que le moteur tourne.

2.d.3.Ne pas se tenir entre les câbles dʼélectrode et de retour. Si le câble dʼélectrode se trouve à droite, le câble de retour doit également se trouver à droite.

2.d.4.Connecter le câble de retour à la pièce le plus près possible de la zone de soudage.

__________________________________________________

1.g.Pour ne pas faire démarrer accidentellement les moteurs à essence en effectuant un réglage du moteur ou en entretenant le groupe électrogène de soudage, de connecter les fils des bougies, le chapeau de distributeur ou la magnéto

Mar ʻ95

ii

LES CHOCS

ÉLECTRIQUES peuvent

être mortels.

3.a. Les circuits de lʼélectrode et de retour (ou pièces sous tension les mains nues ou si lʼon porte des vêtements mouillés. Porter des gants isolants secs et ne comportant pas de trous.

masse) sont sous tension quand la source de courant est en marche. Ne pas toucher ces

3.b. S'isoler de la pièce et de la terre en utilisant un moyen d'isolation sec. S'assurer que l'isolation est de dimensions suffisantes pour couvrir entièrement la zone de contact physique avec la pièce et la terre.

En plus des consignes de sécurité normales, si l'on doit effectuer le soudage dans des conditions dangereuses au point de vue électrique (dans les endroits humides ou si l'on porte des vêtements mouillés; sur les constructions métalliques comme les sols, les grilles ou les

échafaudages; dans une mauvaise position par exemple assis, à genoux ou couché, sʼil y a un risque élevé de contact inévitable ou accidentel avec la pièce ou la terre) utiliser le matériel suivant :

• Source de courant (fil) à tension constante c.c. semiautomatique.

• Source de courant (électrode enrobée) manuelle c.c.

• Source de courant c.a. à tension réduite.

3.c. En soudage semi-automatique ou automatique, le fil, le dévidoir, la tête de soudage, la buse ou le pistolet de soudage semi-automatique sont également sous tension.

3.d. Toujours s'assurer que le câble de retour est bien connecté au métal soudé. Le point de connexion devrait être le plus près possible de la zone soudée.

3.e. Raccorder la pièce ou le métal à souder à une bonne prise de terre.

3.f. Tenir le porte-électrode, le connecteur de pièce, le câble de soudage et l'appareil de soudage dans un bon état de fonctionnement. Remplacer l'isolation endommagée.

3.g. Ne jamais tremper l'électrode dans l'eau pour la refroidir.

3.h. Ne jamais toucher simultanément les pièces sous tension des porte-électrodes connectés à deux sources de courant de soudage parce que la tension entre les deux peut correspondre à la tension à vide totale des deux appareils.

3.i. Quand on travaille au-dessus du niveau du sol, utiliser une ceinture de sécurité pour se protéger contre les chutes en cas de choc.

3.j. Voir également les points 6.c. et 8.

SÉCURITÉ

LE RAYONNEMENT DE

L'ARC peut brûler.

4.a. Utiliser un masque à serre-tête avec oculaire filtrant adéquat et protège-oculaire pour se protéger les yeux contre les étincelles et le rayonnement de l'arc quand on soude ou quand on observe l'arc de soudage. Le masque à serre-tête et les oculaires filtrants doivent

être conformes aux normes ANSI Z87.1.

4.b. Utiliser des vêtements adéquats en tissu ignifugé pour se protéger et protéger les aides contre le rayonnement de l'arc.

4.c. Protéger les autres employés à proximité en utilisant des paravents ininflammables convenables ou les avertir de ne pas regarder l'arc ou de ne pas s'exposer au rayonnement de l'arc ou aux projections ou au métal chaud.

LES FUMÉES ET LES

GAZ peuvent être dangereux.

5.a Le soudage peut produire des fumées et des gaz dangereux pour la santé. Éviter d'inhaler ces fumées et ces gaz. Quand on soude, tenir la tête à l'extérieur des fumées. Utiliser un système de ventilation ou d'évacuation suffisant au niveau de l'arc pour évacuer les fumées et les gaz de la zone de travail. Quand on soude

avec des électrodes qui nécessitent une ventilation spéciale comme les électrodes en acier inoxydable ou pour revêtement dur (voir les directives sur le contenant ou la fiche signalétique) ou quand on soude de l'acier au plomb ou cadmié ainsi que d'autres métaux ou revêtements qui produisent des fumées très toxiques, limiter le plus possible l'exposition et au-dessous des valeurs limites d'exposition (TLV) en utilisant une ventilation mécanique ou par aspiration à la source. Dans les espaces clos ou dans certains cas à l'extérieur, un appareil respiratoire peut être nécessaire. Des précautions supplémentaires sont également nécessaires quand on soude sur l'acier galvanisé.

5.b. Le fonctionnement de lʼappareil de contrôle des vapeurs de soudage est affecté par plusieurs facteurs y compris lʼutilisation et le positionnement corrects de lʼappareil, son entretien ainsi que la procédure de soudage et lʼapplication concernées. Le niveau dʼexposition aux limites décrites par

OSHA PEL et ACGIH TLV pour les ouvriers doit être vérifié au moment de lʼinstallation et de façon périodique par la suite afin dʼavoir la certitude quʼil se trouve dans lʼintervalle en vigueur.

5.c. Ne pas souder dans les endroits à proximité des vapeurs d'hydrocarbures chlorés provenant des opérations de dégraissage, de nettoyage ou de pulvérisation. La chaleur et le rayonnement de l'arc peuvent réagir avec les vapeurs de solvant pour former du phosgène, gaz très toxique, et d'autres produits irritants.

5.d. Les gaz de protection utilisés pour le soudage à l'arc peuvent chasser l'air et provoquer des blessures graves voire mortelles. Toujours utiliser une ventilation suffisante, spécialement dans les espaces clos pour s'assurer que l'air inhalé ne présente pas de danger.

5.e. Lire et comprendre les instructions du fabricant pour cet appareil et le matériel de réserve à utiliser, y compris la fiche de données de sécurité des matériaux (MSDS) et suivre les pratiques de sécurité de lʼemployeur. Les fiches

MSDS sont disponibles auprès du distributeur de matériel de soudage ou auprès du fabricant.

5.f. Voir également le point 1.b.

AOÛT 06

ii

iii

SÉCURITÉ

LES ÉTINCELLES DE

SOUDAGE peuvent provoquer un incendie ou une explosion.

6.a. Enlever les matières inflammables de la zone de soudage. Si ce n'est pas possible, les recouvrir pour empêcher que les étincelles de soudage ne les atteignent. Les étincelles et projections de soudage peuvent facilement s'infiltrer dans les petites fissures ou ouvertures des zones environnantes. Éviter de souder près des conduites hydrauliques. On doit toujours avoir un extincteur à portée de la main.

LES BOUTEILLES peuvent exploser si elles sont endommagées.

iii

7.a. N'utiliser que des bouteilles de gaz comprimé contenant le gaz de protection convenant pour le procédé utilisé ainsi que des détendeurs en bon état conçus pour les gaz et la pression utilisés. Choisir les tuyaux souples, raccords, etc. en fonction de l'application et les tenir en bon état.

7.b. Toujours tenir les bouteilles droites, bien fixées par une chaîne à un chariot ou à support fixe.

6.b. Quand on doit utiliser des gaz comprimés sur les lieux de travail, on doit prendre des précautions spéciales pour éviter les dangers. Se référer à la “Sécurité pour le Soudage et le

Coupage” (ANSI Z49.1) et les consignes d'utilisation relatives au matériel.

7.c. On doit placer les bouteilles :

• Loin des endroits où elles peuvent être frappées ou endommagées.

6.c. Quand on ne soude pas, s'assurer qu'aucune partie du circuit de l'électrode ne touche la pièce ou la terre. Un contact accidentel peut produire une surchauffe et créer un risque d'incendie.

• À une distance de sécurité des opérations de soudage à l'arc ou de coupage et de toute autre source de chaleur, d'étincelles ou de flammes.

7.d. Ne jamais laisser l'électrode, le porte-électrode ou toute autre pièce sous tension toucher une bouteille.

6.d. Ne pas chauffer, couper ou souder des réservoirs, des fûts ou des contenants sans avoir pris les mesures qui s'imposent pour s'assurer que ces opérations ne produiront pas des vapeurs inflammables ou toxiques provenant des substances à l'intérieur. Elles peuvent provoquer une explosion même si elles ont été «nettoyées». For information, purchase “Recommended Safe Practices for the Preparation for

Welding and Cutting of Containers and Piping That Have

Held Hazardous Substances”, AWS F4.1 from the American

Welding Society (see address above).

6.e. Mettre à l'air libre les pièces moulées creuses ou les contenants avant de souder, de couper ou de chauffer. Elles peuvent exploser.

7.e. Éloigner la tête et le visage de la sortie du robinet de la bouteille quand on l'ouvre.

7.f. Les bouchons de protection des robinets doivent toujours

être en place et serrés à la main sauf quand la bouteille est utilisée ou raccordée en vue de son utilisation.

7.g. Lire et suivre les instructions sur les bouteilles de gaz comprimé, et le matériel associé, ainsi que la publication P-1 de la CGA “Précautions pour le Maniement en toute Sécurité de

Gaz Comprimés dans des Cylindres », que l'on peut se procurer auprès de la Compressed Gas Association, 1235

Jefferson Davis Highway, Arlington, VA22202.

6.f. Les étincelles et les projections sont expulsées de l'arc de soudage. Porter des vêtements de protection exempts d'huile comme des gants en cuir, une chemise épaisse, un pantalon sans revers, des chaussures montantes et un casque ou autre pour se protéger les cheveux. Utiliser des bouche-oreilles quand on soude hors position ou dans des espaces clos. Toujours porter des lunettes de sécurité avec

écrans latéraux quand on se trouve dans la zone de soudage.

6.g. Connecter le câble de retour à la pièce le plus près possible de la zone de soudage. Si les câbles de retour sont connectés à la charpente du bâtiment ou à d'autres endroits

éloignés de la zone de soudage cela augmente le risque que le courant de soudage passe dans les chaînes de levage, les câbles de grue ou autres circuits auxiliaires. Cela peut créer un risque d'incendie ou surchauffer les chaînes de levage ou les câbles et entraîner leur défaillance.

6.h. Voir également le point 1.c.

6.i. Lire et appliquer la Norme NFPA 51B “pour la Prévention des Incendies Pendant le Soudage, le Coupage et dʼAutres

Travaux Impliquant de la Chaleur”, disponible auprès de

NFPA, 1 Batterymarch Park,PO Box 9101, Quincy, Ma

022690-9101.

6.j. Ne pas utiliser de source de puissance de soudage pour le dégel des tuyauteries.

Pour des Appareils à

Puissance ÉLECTRIQUE

8.a. Couper l'alimentation d'entrée en utilisant le disjoncteur à la boîte de fusibles avant de travailler sur le matériel.

8.b. Installer le matériel conformément au

Code Électrique National des États Unis, à tous les codes locaux et aux recommandations du fabricant.

8.c. Mettre à la terre le matériel conformément au Code Électrique National des États Unis et aux recommandations du fabricant.

Janvier ʻ07

iv

SÉCURITÉ

PRÉCAUTIONS DE SÛRETÉ

Pour votre propre protection lire et observer toutes les instructions et les précautions de sûreté specifiques qui parraissent dans ce manuel aussi bien que les précautions de sûreté générales suivantes:

iv

6. Eloigner les matériaux inflammables ou les recouvrir afin de prévenir tout risque dʼincendie dû aux étincelles.

7. Quand on ne soude pas, poser la pince à une endroit isolé de la masse. Un court-circuit accidental peut provoquer un

échauffement et un risque dʼincendie.

Sûreté Pour Soudage A LʼArc

1. Protegez-vous contre la secousse électrique:

8. Sʼassurer que la masse est connectée le plus prés possible de la zone de travail quʼil est pratique de le faire. Si on place la masse sur la charpente de la construction ou dʼautres endroits éloignés de la zone de travail, on augmente le risque de voir passer le courant de soudage par les chaines de levage, câbles de grue, ou autres circuits. Cela peut provoquer des risques dʼincendie ou dʼechauffement des chaines et des câbles jusquʼà ce quʼils se rompent.

a. Les circuits à lʼélectrode et à la piéce sont sous tension quand la machine à souder est en marche. Eviter toujours tout contact entre les parties sous tension et la peau nue ou les vétements mouillés. Porter des gants secs et sans trous pour isoler les mains.

b. Faire trés attention de bien sʼisoler de la masse quand on soude dans des endroits humides, ou sur un plancher metallique ou des grilles metalliques, principalement dans les positions assis ou couché pour lesquelles une grande partie du corps peut être en contact avec la masse.

c. Maintenir le porte-électrode, la pince de masse, le câble de soudage et la machine à souder en bon et sûr état defonctionnement.

d.Ne jamais plonger le porte-électrode dans lʼeau pour le refroidir.

e. Ne jamais toucher simultanément les parties sous tension des porte-électrodes connectés à deux machines à souder parce que la tension entre les deux pinces peut être le total de la tension à vide des deux machines.

f. Si on utilise la machine à souder comme une source de courant pour soudage semi-automatique, ces precautions pour le porte-électrode sʼapplicuent aussi au pistolet de soudage.

9. Assurer une ventilation suffisante dans la zone de soudage.

Ceci est particuliérement important pour le soudage de tôles galvanisées plombées, ou cadmiées ou tout autre métal qui produit des fumeés toxiques.

10. Ne pas souder en présence de vapeurs de chlore provenant dʼopérations de dégraissage, nettoyage ou pistolage. La chaleur ou les rayons de lʼarc peuvent réagir avec les vapeurs du solvant pour produire du phosgéne (gas fortement toxique) ou autres produits irritants.

11. Pour obtenir de plus amples renseignements sur la sûreté, voir le code “Code for safety in welding and cutting” CSA

Standard W 117.2-1974.

2. Dans le cas de travail au dessus du niveau du sol, se protéger contre les chutes dans le cas ou on recoit un choc. Ne jamais enrouler le câble-électrode autour de nʼimporte quelle partie du corps.

3. Un coup dʼarc peut être plus sévère quʼun coup de soliel, donc: a. Utiliser un bon masque avec un verre filtrant approprié ainsi quʼun verre blanc afin de se protéger les yeux du rayonnement de lʼarc et des projections quand on soude ou quand on regarde lʼarc.

b. Porter des vêtements convenables afin de protéger la peau de soudeur et des aides contre le rayonnement de lʻarc.

c. Protéger lʼautre personnel travaillant à proximité au soudage à lʼaide dʼécrans appropriés et non-inflammables.

4. Des gouttes de laitier en fusion sont émises de lʼarc de soudage. Se protéger avec des vêtements de protection libres de lʼhuile, tels que les gants en cuir, chemise épaisse, pantalons sans revers, et chaussures montantes.

5. Toujours porter des lunettes de sécurité dans la zone de soudage. Utiliser des lunettes avec écrans lateraux dans les zones où lʼon pique le laitier.

PRÉCAUTIONS DE SÛRETÉ POUR

LES MACHINES À SOUDER À

TRANSFORMATEUR ET À

REDRESSEUR

1. Relier à la terre le chassis du poste conformement au code de lʼélectricité et aux recommendations du fabricant. Le dispositif de montage ou la piece à souder doit être branché à une bonne mise à la terre.

2. Autant que possible, Iʼinstallation et lʼentretien du poste seront effectués par un électricien qualifié.

3. Avant de faires des travaux à lʼinterieur de poste, la debrancher à lʼinterrupteur à la boite de fusibles.

4. Garder tous les couvercles et dispositifs de sûreté à leur place.

Mar. ʻ93

v

Merci

v

dʼavoir choisi un produit de QUALITÉ Lincoln Electric. Nous tenons à ce que vous soyez fier dʼutiliser ce produit Lincoln Electric ••• tout comme nous sommes fiers de vous livrer ce produit.

POLITIQUE DʼASSISTANCE AU CLIENT

Les activités commerciales de The Lincoln Electric Company sont la fabrication et la vente dʼappareils de soudage de grande qualité, les pièces de rechange et les appareils de coupage. Notre défi est de satisfaire les besoins de nos clients et de dépasser leur attente.

Quelquefois, les acheteurs peuvent demander à Lincoln Electric de les conseiller ou de les informer sur lʼutilisation de nos produits. Nous répondons à nos clients en nous basant sur la meilleure information que nous possédons sur le moment. Lincoln Electric nʼest pas en mesure de garantir de tels conseils et nʼassume aucune responsabilité à lʼégard de ces informations ou conseils. Nous dénions expressément toute garantie de quelque sorte quʼelle soit, y compris toute garantie de compatibilité avec lʼobjectif particulier du client, quant à ces informations ou conseils. En tant que considération pratique, de même, nous ne pouvons assumer aucune responsabilité par rapport à la mise à jour ou à la correction de ces informations ou conseils une fois que nous les avons fournis, et le fait de fournir ces informations ou conseils ne créé, ni étend ni altère aucune garantie concernant la vente de nos produits.

Lincoln Electric est un fabricant sensible, mais le choix et lʼutilisation de produits spécifiques vendus par Lincoln Electric relève uniquement du contrôle du client et demeure uniquement de sa responsabilité. De nombreuses variables au-delà du contrôle de Lincoln Electric affectent les résultats obtenus en appliquant ces types de méthodes de fabrication et dʼexigences de service.

Susceptible dʼêtre Modifié - Autant que nous le sachons, cette information est exacte au moment de lʼimpression. Prière de visiter le site www.lincolnelectric.com pour la mise à jour de ces info

Veuillez examiner immédiatement le carton et le matériel

Quand ce matériel est expédié, son titre passe à lʼacheteur dès que le transporteur le reçoit. Par conséquent, les réclamations pour matériel endommagé au cours du transport doivent êtes faites par lʼacheteur contre la société de transport au moment de la réception.

Veuillez inscrire ci-dessous les informations sur lʼidentification du matériel pour pouvoir sʼy reporter ultérieurement. Vous trouverez cette information sur la plaque signalétique de votre machine.

Produit _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Numéro de Modèle _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Numéro e code / Code dʼachat _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Numéro de série _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Date dʼachat _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Lieu dʼachat _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Chaque fois que vous désirez des pièces de rechange ou des informations sur ce matériel, indiquez toujours les informations que vous avez inscrites ci-dessus.

Inscription en Ligne

- Inscrivez votre machine chez Lincoln Electric soit par fax soit sur Internet.

• Par fax : Remplissez le formulaire au dos du bon de garantie inclus dans la paquet de documentation qui accompagne cette machine et envoyez-le en suivant les instructions qui y sont imprimées.

• Pour une inscription en Ligne: Visitez notre WEB SITE www.lincolnelectric.com. Choisissez lʼoption « Liens

Rapides » et ensuite « Inscription de Produit ». Veuillez remplir le formulaire puis lʼenvoyer.

Lisez complètement ce Manuel de lʼOpérateur avant dʼessayer dʼutiliser cet appareil. Gardez ce manuel et maintenez-le

à portée de la main pour pouvoir le consultez rapidement. Prêtez une attention toute particulière aux consignes de sécurité que nous vous fournissons pour votre protection. Le niveau dʼimportance à attacher à chacune dʼelle est expliqué ci-après :

AVERTISSEMENT

Cet avis apparaît quand on doit suivre scrupuleusement les informations pour éviter les blessures graves voire mortelles.

ATTENTION

Cet avis apparaît quand on doit suivre les informations pour éviter les blessures légères ou les dommages du matériel.

vi

TABLE DES MATIÈRES

Page

Installation .......................................................................................................Section A

Spécifications Techniques

- POWER WAVE 455M ..................................................A-1

Mesures De Sécurité .............................................................................................A-2

Choix Dʼun Emplacement Convenable ..................................................................A-2

Choix Dʼun Emplacement Convenable ...........................................................A-2

Empilage .........................................................................................................A-2

Mise A La Terre De La Machine ............................................................................A-2

Protection Contre La Haute Fréquence .................................................................A-2

Branchements DʼEntrée.........................................................................................A-2

Considérations Concernant Le Fusible Dʼentrée Et Le Fil Dʼalimentation .............A-3

Commutation De La Tension Dʼentrée .................................................................A-3

Branchements Des Câbles Dʼélectrode Et De Travail ...........................................A-3

Inductance Des Câbles Et Ses Effets Sur Le Soudage Par Impulsions ................A-4

Polarité Négative De Lʼélectrode ..........................................................................A-4

Détection De Tension .......................................................................................... A-4

Interconnexions De La Power Wave Au Chargeur De Fil Semi-Automatique Power Feed ..A-5

Description Du Système ........................................................................................A-5

Soudage Avec Power Waves Multiples .................................................................A-6

Spécifications Du Câble De Contrôle ....................................................................A-6

Instructions Pour Lʼemplacement Du Fil Détecteur Dʼarcs Multiples Désynchronisés Et Du Fil De Travail ...A-7

Spécifications Des Réceptacles Dʼentrée Et De Sortie .........................................A-8

Réglages Et Emplacements De Lʼinterrupteur Dip..........................................A-8

Interrupteur Dip Du Tableau De Contrôle .......................................................A-8

Détecteur De Circulation Dʼeau.......................................................................A-8

________________________________________________________________________

Fonctionnement ..............................................................................................Section B

Mesures De Sécurité .............................................................................................B-1

Symboles Graphiques Qui Figurent Sur Cette Machine Ou Dans Ce Manuel ......B-2

Définition Des Termes De Soudage ......................................................................B-3

Description Générale .............................................................................................B-4

Procédés Et Appareils Recommandés ..................................................................B-4

Equipement Recommandé ....................................................................................B-4

Limites ...................................................................................................................B-4

Facteur De Marche Et Période De Temps.............................................................B-4

Contrôles De Lʼavant De La Console ..............................................................B-5

Procédures Nominales ....................................................................................B-6

Procédures Supplémentaires ..........................................................................B-6

Réalisation Dʼune Soudured ...........................................................................B-6

Réglages De Soudage ....................................................................................B-6

Soudage A Tension Constante .......................................................................B-7

Soudage Par Impulsions .................................................................................B-8

________________________________________________________________________

Accessoires .....................................................................................................Section C

Equipement En Option ..........................................................................................C-1

Installé En Usine .............................................................................................C-1

Installé Sur Le Terrain.....................................................................................C-1

Appareils Lincoln Compatibles........................................................................C-1

________________________________________________________________________

Entretien...........................................................................................................Section D

Mesures De Sécurité .............................................................................................D-1

Entretien De Routine .............................................................................................D-1

Entretien Périodique ..............................................................................................D-1

Spécifications De Calibrage ..................................................................................D-1

________________________________________________________________________

vi

vii

TABLE DES MATIÈRES

Page

Guide De Dépannage ......................................................................................Section E

Comment Utiliser Le Guide De Dépannage ..........................................................E-1

Utilisation De Lʼindicateur Lumineux Pour Résoudre Les Problèmes Du Système ..............E-2

Codes Dʼerreurs Pour La Power Wave..................................................................E-3

Guide De Dépannage ..............................................................................E-4 thru E-6

________________________________________________________________________

Diagrammes De Câblage ............................................................................Section F-1

Diagramme De Connexion...........................................................................Section F-2

Schéma Dimensionnel .................................................................................Section F-3

________________________________________________________________________

Liste de Pièces.............................................................................................P438 Series

________________________________________________________________________

vii

A-1

INSTALLATION

SPÉCIFICATIONS TECHNIQUES - POWER WAVE 455M (K2202-1, K222-3)

A-1

ENTRÉE À SORTIE NOMINALE – UNIQUEMENT TRIPHASÉE

VOLTS DʼENTRÉE -

FRÉQUENCE

CONDITIONS DE

SORTIE AMPS/VOLTS/FAC-

TEUR DE AMRCHE

COURANT

DʼENTRÉE

AMPS

PUISSANCE

AU RALENTI

FACTEUR DE PUIS-

SANCE À SORTIE

NOMINALE

EFFICACITÉ À

SORTIE

NOMINALE

208/230/460/575V - 60HZ.

[email protected]%

[email protected] 60%

200/220/440/575V - 50HZ.

[email protected]%

[email protected] 60%

58/53/25/22

82/78/37/31

49/45/23/18

67/61/31/25

400 Watts

Max.

.95 MIN.

88%

TENSION

DE CIRCUIT

OUVERT

REGISTRE DE

COURANT

AMPS

FRÉQUENCE

DES

IMPULSIONS

SORTIE

REGISTRE DE

TENSION DES

IMPULSIONS

REGISTRE DE TEMPS

DʼIMPULSION ET DE

FOND

PUISSANCE AUXILIAIRE

(PROTÉGÉE PAR DISJONCTEUR)

75 VDC 5 - 570A 0.15 - 1000 Hz 5 - 55 VDC 100 MICRO SEC. -

3.3 SEC.

40 VDC À

10 AMPS

115 VAC

À 15* AMPS

REGISTRE DE COURANT PAR PROCÉDÉ

MIG/MAG

FCAW

SMAW

GTAW

Impulsions

COURANT

50-570 Amps en Moyenne

40-570 Amps en Moyenne

30-570 Amps en Moyenne

15-500 Amps en Moyenne

5-750 Amps de Crête

TAILLES RECOMMANDÉES DE CÂBLES DʼENTRÉE ET DE FUSIBLES POUR SORTIE NOMINALE MAXIMUM

TENSION

DʼENTREE /

FREQUENCE

FIL EN CUIVRE DE

TYPE 75OC DANS

CONDUIT TAILLES

AWG (IEC)

(MM2)

FIL DE TERRE DE TYPE

75OC DANS CONDUIT

TAILLES AWG (IEC)

(MM2)

TAILLE DE FUSIBLE SUPERLAG

DE TYPE 75OC OU DISJONCTEUR

(AMPS)

208/50/60HZ

230/50/60HZ

460/50/60HZ

575/50/60HZ

4(25)

4(25)

8(10)

10(6)

6(16)

6(16)

10(6)

10(6)

110

100

50

40

HAUTEUR

26,10 in

663 mm

DIMENSIONS PHYSIQUES

LARGEUR

19,86 in

505 mm

PROFONDEUR

32,88 in

835 mm

REGISTRES DE TEMPÉRATURES

REGISTRE DE TEMPÉRATURE DE FONCTIONNEMENT

-20°C à +40°C

POIDS

286 lbs.

130 kg.

STORAGE TEMPERATURE RANGE

-40°C à +40°C

* Les modèles plus anciens fonctionnaient avec un disjoncteur de 10 amps.

POWER WAVE 455M

A-2

INSTALLATION

MESURES DE SÉCURITÉ Lire

complètement cette section dʼ« Installation » avant de

LEVAGE

commencer lʼinstallation.

AVERTISSEMENT

A-2

Ne soulever la machine quʼau moyen de la poignée de levage. La poignée de levage est conçue pour soulever uniquement la source de puissance. Ne pas essayer de soulever la

Power Wave lorsque des accessoires y sont fixés.

EMPILAGE

LES CHOCS ÉLECTRIQUES peuvent être mortels.

• Seul le personnel qualifié doit réaliser cette installation.

Les machines Power Wave peuvent être empilées jusquʼà un maximum de trois appareils lʼun sur lʼautre.

ATTENTION

• Couper la puissance dʼentrée au niveau de lʼinterrupteur de déconnexion ou de la boîte à fusibles avant de travailler sur cet appareil.

Couper la puissance dʼentrée alimentant tout autre appareil branché sur le système de soudage au niveau de lʼinterrupteur de déconnexion ou de la boîte à fusibles avant de travailler sur cet appareil.

La machine du bas doit toujours être placée sur une superficie ferme, sûre et à niveau. Si cette précaution nʼest pas respectée, il y a un risque que les machines basculent.

MISE À LA TERRE DE LA MACHINE

• Ne pas toucher les pièces sous alimentation électrique.

• Toujours brancher lʼergot de mise à la terre de la Power Wave

(situé à lʼintérieur de la porte dʼaccès de reconnexion dʼentrée) sur une masse (Terre) appropriée et sûre.

--------------------------------------------------------------

Le châssis de la soudeuse doit être mis à la terre. Une terminale de terre portant le symbole ___ se trouve à lʼintérieur de la porte dʼaccès de reconnexion / entrée à cet effet.

Consulter les réglementations locales et nationales pour connaître les méthodes appropriées de mise à la terre.

PROTECTION CONTRE LA HAUTE FRÉQUENCE

Placer la Power Wave loin des machines contrôlées par radio.

CHOIX DʼUN EMPLACEMENT CONVENABLE

Ne pas utiliser les Power Waves à lʼextérieur. La source de puissance Power Wave ne doit jamais être exposée aux chutes dʼeau et aucune de ses pièces ne doit être submergée dans lʼeau. Cela provoquerait un mauvais fonctionnement et pourrait représenter un risque pour la sécurité. La meilleure pratique est de conserver la machine dans un endroit sec et abrité.

Ne pas monter la Power Wabe 455M sur des surfaces combustibles.

Lorsquʼune surface combustible se trouve directement sous un appareil stationnaire ou fixe, cette surface doit être recouverte dʼune plaque en acier dʼau moins 0,60" (1,6 mm) dʼépaisseur qui doit dépasser dʼau moins 5,90" (150 mm) de tous les côtés de lʼappareil.

Placer la soudeuse dans un endroit où lʼair propre refroidissant circule librement dans les évents arrière vers lʼintérieur et par les parois latérales et le bas de lʼappareil. la saleté, la poussière ou tout autre matériau étranger pouvant être attiré dans la soudeuse doit être réduit au minimum. Ne pas utiliser de filtre à air sur lʼadmission dʼair car la circulation de lʼair en serait restreinte. Si ces mesures de sécurité ne sont pas respectées, il peut en résulter des températures de fonctionnement excessives et des interruptions pour cause de dommages.

Les machines sont équipées de circuits F.A.N. (Ventilateur en

Fonction des Besoins). Le ventilateur fonctionne lorsque la sortie est habilitée, sous des conditions de charge aussi bien que de circuit ouvert. Le ventilateur fonctionne aussi pendant une durée dʼenviron

5 minutes après que la sortie ait été inhabilitée, afin de garantir que tous les éléments soient correctement refroidis.

Si on le souhaite, la fonctionnalité de F.A.N. peut être inhabilitée (ce qui fera fonctionner le ventilateur dès que la source de puissance est allumée). Pour inhabiliter le F.A.N., brancher les fils 444 et X3A ensemble sur la sortie du relais électronique de contrôle du ventilateur, situé sur lʼarrière de la console du Tableau de Circuits Imprimés de Contrôle. (Voir le Diagramme de Câblage).

AVERTISSEMENT

Le fonctionnement normal de la Power Wave peut affecter de façon défavorable le fonctionnement dʼappareils contrôlés par FR, ce qui peut avoir conséquences des blessures corporelles ou des dommages à lʼappareil.

BRANCHEMENTS DʼENTRÉE

AVERTISSEMENT

Seul un électricien qualifié doit brancher les fils dʼentrée de la Power Wave. Les branchements doivent être effectués conformément à toutes les réglementations

électriques locales et nationales et au diagramme de connexion qui se trouve à lʼintérieur de la porte dʼaccès de reconnexion / entrée de la machine. Si ces précautions ne sont pas respectées, il peut en résulter des blessures corporelles voire la mort.

-------------------------------------------------------------

Utiliser une ligne d'alimentation triphasée. Un orifice d'accès de 1,75 pouce (45 mm) de diamètre for l'alimentation d'entrée se trouve en haut à gauche sur l'arrière de la console à côté de la porte d'accès d'entrée. Brancher L1, L2 et L3 ainsi que le fil de terre conformément à l'etiquette autocollante du Diagramme de Connexion de l'Alimentation d'Entrée située à l'intérieur de la porte d'accès d'entrée ou bien se reporter à la Figure A.1 sur la page suivante.

POWER WAVE 455M

A-3

INSTALLATION

A-3

FIGURE A.1 – DIAGRAMME DE CONNEXION SUR LA PORTE DʼACCÈS DE RECONNEXION / ENTRÉE

TENSION = 200-208V

DIAGRAMME DE CONNEXION D’ALIMENTATION D’ENTRÉE

LES CHOCS

ÉLECTRIQUES

PEUVENT

ÊTRE MORTELS

AVERTISSEMENT

.

.

.

.

Débrancher la puissance d’entrée avant de réaliser l’inspection ou l’entretien de la machine.

Ne pas faire fonctionner sans les couvercles.

Ne pas toucher les pièces sous alimentation

électrique.

Seul le personnel qualifié peut installer, utiliser ou réaliser l’entretien de cet appareil

TENSION = 220-230V TENSION = 220-230V TENSION = 550-575V

NOTE: Couper la puissance dʼentrée principale alimentant la machine avant de réaliser la procédure de branchement. Autrement, la machine pourrait en résulter endommagée.

CONSIDÉRATIONS CONCERNANT LE FUSIBLE

DʼENTRÉE ET LE FIL DʼALIMENTATION

BRANCHEMENTS DES CÂBLES

Se reporter aux Spécifications Techniques au début de cette section dʼInstallation pour les tailles de fusibles et câbles recommandées. Placer un fusible super lag recommandé ou des disjoncteurs à retardement (aussi connus sous le nom de disjoncteurs « à retardement indépendant » ou « thermomagnétiques ») sur le circuit dʼentrée. Choisir une taille de fil dʼentrée et de terre en fonction des réglementations électriques locales et nationales. Lʼutilisation de fusibles ou de disjoncteurs plus petits que ceux recommandés peut provoquer des arrêts pour cause de dommage dus aux courants dʼappel de la soudeuse, même si la machine nʼest pas utilisée

à des courants élevés.

DʼÉLECTRODE ET DE TRAVAIL

Brancher un fil de travail de taille et longueur suffisantes

(dʼaprès le Tableau 1) entre la terminale de sortie appropriée sur la source de puissance et le travail. Vérifier que le branchement sur le travail établisse un contact électrique métal – métal

étroit. Afin dʼéviter des problèmes dʼinterférence avec dʼautres appareils et pour obtenir le meilleur fonctionnement possible, acheminer tous les câbles directement vers le travail et le chargeur de fil. Éviter les longueurs excessives et ne pas embobiner lʼexcédent de câble.

Tailles minimum de câbles dʼélectrode et de travail :

TABLEAU A.1

Courant (60% Facteur de Marche) TAILLE MINIMUM DE CÂBLE

COMMUTATION DE LA TENSION DʼENTRÉE

(UNIQUEMENT POUR MACHINES À TEN-

SIONS DʼENTRÉE MULTIPLES)

Les soudeuses sont livrées branchées pour la tension dʼentrée la plus élevée indiquée sur la plaque signalétique.

Pour changer cette connexion sur une tension dʼentrée différente, voir le diagramme situé à lʼintérieur de la porte dʼaccès dʼentrée. Si lʼinterrupteur de reconnexion principal ou la barrette sont placées sur la mauvaise position, la soudeuse ne produit pas de puissance de sortie.

Si le fil auxiliaire (A) est placé sur la mauvaise position, il y a deux résultats possibles. Si le fil est placé sur une position supérieure à la tension de ligne appliquée, la soudeuse peut ne pas sʼallumer du tout. Si le fil est placé sur une position inférieure à la tension de ligne appliquée, la soudeuse ne sʼallume pas et les deux disjoncteurs ou fusibles de la zone de reconnexion sʼouvrent. Si ceci survient, couper la tension dʼentrée, brancher correctement le fil (A), rétablir les disjoncteurs et ressayer. Pour les machines équipées dʼun fusible dans la zone de reconnexion, couper la tension dʼentrée et remplacer le fusible par celui de rechange qui est fixé sur la goupille de lʼinterrupteur de connexion.

400 Amps

500 Amps

600 Amps

DE TRAVAIL EN CUIVRE AWG

Jusquʼà 100 ft. (30 m) de long

2/0 (67 mm2)

3/0 (85 mm2)

3/0 (85 mm2)

NOTE: Le câble coaxial de soudage K1796 est recommandé pour réduire lʼinductance du câble sur des câbles de grande longueur. Ceci est particulièrement important en soudage par impulsions jusquʼà 350 amps.

ATTENTION

Lorsquʼon utilise des sources de puissance de type onduleur telles que les Power Waves, utiliser des câbles de soudage

(électrode et travail) aussi long que cela est pratique. Au minimum un câble en cuivre 2/0 (67 mm2) – même si le courant de sortie moyen ne lʼexigerait pas normalement. En soudage par impulsions, le courant dʼimpulsion peut atteindre des niveaux très élevés. Les chutes de tension peuvent devenir excessives, ce qui mènerait à de mauvaises caractéristiques de soudage, si des câbles de soudage trop petits sont utilisés.

------------------------------------------------------------------------

POWER WAVE 455M

A-4

INSTALLATION

INDUCTANCE DES CÂBLES ET SES EFFETS

SUR LE SOUDAGE PAR IMPULSIONS

Pour des procédés de Soudage par Impulsions, lʼinductance des câbles provoquera une dégradation du résultat du soudage. Pour une longueur totale de la boucle de soudage inférieure à 50 ft.(15,24m), des câbles de soudage traditionnels peuvent être utilisés sans aucun effet sur le résultat de la soudage. Pour une longueur totale de la boucle de soudage supérieure à 50 ft.(15,24m), les Câbles de Soudage Coaxiaux K1796 sont recommandés. La longueur de la boucle de soudage est définie par la longueur totale du câble dʼélectrode (A) + la longueur du câble de travail (B) + la longueur de la pièce à souder (C). (Voir la Figure

A.3).

FIGURE A.3

POWER

WAVE

A

Pour de plus amples informations de Sécurité concernant lʼinstallation des câbles dʼélectrode et de travail, se reporter à la norme « INFORMATIONS DE SÉCURITÉ » qui se trouve au début du Manuel dʼInstructions

ATTENTION

A-4

Les chutes de tension excessives dues à de mauvais raccordements de la pièce ont souvent pour résultat une qualité de soudage insatisfaisante.

------------------------------------------------------------------------

POLARITÉ NÉGATIVE DE LʼÉLECTRODE

Lorsquʼune polarité négative de lʼélectrode est nécessaire, comme dans le cas de certaines applications

Innershield, inverser les connexions de sortie au niveau de la source de puissance (câble dʼélectrode vers la borne négative (-), et câble de travail vers la borne positive (+)).

C

B

TRAVAIL

Pour de grandes longueurs de pièces à souder, il est conseillé dʼavoir une base glissante pour maintenir la longueur totale de la boucle de soudage en dessous de 50 ft.(15,24m). (Voir la Figure A.4).

Lorsquʼon travaille avec une polarité dʼélectrode négative, lʼinterrupteur DIP de « Polarité de Détection dʼÉlectrode» doit être réglé sur la position « Négative » sur le Tableau de Circuits Imprimés de la Tête dʼAlimentation du Guide-Fil. Le réglage par défaut de lʼinterrupteur correspond à la polarité dʼélectrode positive. Pour plus de détails, consulter le manuel dʼinstructions du chargeur Power Feed.

POWER

WAVE

A A

CABLE COAXIAL K1796

MESURE DEPUIS

L’EXTRÉMITÉ DE LA GAINE

EXTÉRIEURE DU CÂBLE

C TRAVAIL

B

BASE GLISSANTE

B

C

DÉTECTION DE TENSION

On obtient le meilleur rendement de lʼarc lorsque les Power

Waves possèdent des données exactes sur lʼétat des arcs.

Selon le procédé, lʼinductance dans les câbles dʼélectrode et du fil de travail peut avoir une influence sur la tension qui apparaît sur les bornes de la soudeuse. Les fils détecteurs de tensions améliorent lʼexactitude de lʼétat de lʼarc et peuvent avoir un effet spectaculaire sur le rendement. Des Kits de Fils de Détection

(K940-10, -25 ou -50) sont disponibles à cet effet.

Les raccordements de sortie sur certaines Power

Wave sont faits au moyen de bornes de sortie filetées de ½-13 placés sous le couvercle de sortie à ressorts en bas de la face antérieure de la console.

ATTENTION

La plupart des applications de soudage fonctionnent avec une électrode positive (+). Pour ces applications, connecter le câble de lʼélectrode entre le chargeur de fil et la borne de sortie positive (+) sur la source de puissance (située sous le couvercle de sortie à ressorts vers le bas de la face antérieure de la console). Brancher lʼautre extrémité du câble dʼélectrode sur la plaque dʼalimentation du guide-fil. Le tenon du câble dʼélectrode doit se trouver contre la plaque dʼalimentation. Sʼassurer que le branchement vers la plaque dʼalimentation établisse un contact électrique métal à métal étroit. La taille du câble dʼélectrode doit

être fonction des spécifications données dans la section des connexions du câble de travail. Brancher un fil de travail de la borne de sortie négative (-) de la source de puissance vers la pièce à souder. Le raccordement de la pièce doit être ferme et sûr, surtout si on prévoit de souder par impulsions.

Si la détection de tension est habilitée mais les fils de détection sont absents ou mal branchés, ou bien si lʼinterrupteur de polarité de lʼélectrode nʼest pas bien configuré, des sorties de soudage extrêmement élevées peuvent survenir.

------------------------------------------------------------------------

Le fil détecteur dʼÉLECTRODE (67) est intégré dans le câble de contrôle et il est automatiquement habilité pour tous les procédés semi-automatiques. Le fil détecteur de TRAVAIL (21) est raccordé à la Power

Wave sur le connecteur à 4 goupilles qui se trouve sous le couvercle de la borne de sortie. Par défaut, la tension du TRAVAIL est contrôlée sur la borne de sortie de la POWER WAVE 455M. Pour de plus amples informations concernant le fil détecteur de TRAVAIL

(21), se reporter à la partie « Détection de la Tension

du Travail » dans le paragraphe suivant.

Tous les procédés à courant constant détectent la tension sur les bornes de sortie de la POWER WAVE

455M par défaut.

POWER WAVE 455M

A-5

INSTALLATION

Habiliter les fils détecteurs de tension comme suit:

TABLEAU A.2

Procédé Fil 67 Détecteur de Fil 21 Détecteur de

Tension dʼÉlectrode* Tension du Travail

GMAW Fil 67 requis

GMAW-P Fil 67 requis

Fil 21 optionnel

Fil 21 optionnel

FCAW Fil 67 requis Fil 21 optionnel

GTAW Détection tension sur bornes Détection tension sur bornes

GMAW Détection tension sur bornes Détection tension sur bornes

SAW Fil 67 requis Fil 21 optionnel

CAC Détection tension sur bornes Détection tension sur bornes

* Le fil 67 détecteur de tension de lʼélectrode est intégré au câble de contrôle qui va sur le chargeur de fil.

Détection de la Tension Travail

Réglage par défaut de la POWER WAVE 455M sur la borne de travail (fil détecteur de travail inhabilité).

Pour des procédés qui requièrent la détection de la tension du travail, raccorder le fil 21 de détection de la tension du travail (K940) du réceptacle du fil de détection de la tension du travail de la Power Wave vers la pièce à souder. Fixer le fil détecteur sur la pièce à souder aussi près de la soudure que cela est pratique, mais pas sur le passage du retour du courant. Habiliter la détection de la tension du travail sur la Power Wave comme suit:

AVERTISSEMENT

• Ne pas toucher les pièces sous alimentation électrique ou les

électrodes les mains nues ou avec des vêtements humides.

• Sʼisoler du travail et du sol.

A-5

Détection de la Tension de lʼÉlectrode

La fonction dʼhabiliter ou inhabiliter la détection de tension de lʼélectrode est automatiquement configurée au travers dʼun logiciel. Le fil 67 de détection de lʼélectrode se trouve à lʼintérieur du câble qui va vers le chargeur de fil et il est toujours branché lorsquʼun chargeur de fil est raccordé.

ATTENTION

Important : la polarité de lʼélectrode doit être configurée au niveau de la tête dʼalimentation pour tous les procédés semi-automatiques. Dans le cas contraire, des sorties de soudage extrêmement

élevées pourraient survenir.

------------------------------------------------------------------------

INTERCONNEXIONS DE LA POWER

WAVE AU CHARGEUR DE FIL SEMI-

AUTOMATIQUE POWER FEED

La POWER WAVE 455M et la famille de chargeurs

Power Feed semi-automatiques communiquent au moyen dʼun câble de contrôle à 5 conducteurs (K1543).

Le câble de contrôle consiste en deux fils dʼalimentation, une paire torsadée pour la communication numérique et un fil pour la détection de la tension. Les câbles sont conçus pour être raccordés bout à bout afin de faciliter leur rallonge. Le réceptacle de sortie sur la POWER

WAVE 455M se trouve sous le couvercle de sortie à ressort situé sur le bas de lʼavant de la console. Le réceptacle dʼentrée sur le Power Feed se trouve normalement sur lʼarrière du chargeur ou sur le bas de lʼinterface usager.

• Toujours porter des gants secs isolants.

-----------------------------------------------------------

1. Couper la puissance alimentant la source de puissance au niveau de lʼinterrupteur de déconnexion.

A des fins de convenance, les câbles dʼélectrode et de contrôle peuvent être acheminés derrière les réducteurs de tension gauches ou droits (sous le couvercle de sortie

à ressort) et le long des conduits formés dans la base de la Power Wave, sortir par lʼarrière des conduits puis se diriger vers le chargeur de fil.

2. Retirer le couvercle de devant de la source de puissance.

Du fait de la flexibilité de la plateforme, la configuration peut varier. Voici une description générale du système.

3. Le tableau de contrôle se trouve sur le côté gauche de la source de puissance. Repérer lʼinterrupteur DIP à 8 positions et chercher lʼinterrupteur 8 de lʼinterrupteur DIP.

4. Au moyen dʼun crayon ou de tout autre objet de petite taille, faire glisser lʼinterrupteur vers la droite sur la position ÉTEINT si le fil de détection de travail nʼest PAS branché.

Inversement, faire glisser lʼinterrupteur sur la position ALLUMÉ si le fil de détection de travail est présent.

DESCRIPTION DU SYSTÈME

La POWER WAVE 455M et la famille de produits Power

Feed M utilisent un système de communication numérique qui sʼappelle ArcLink. Résumé de façon simple, ArcLink permet le passage de grandes quantités dʼinformations à de très hautes vitesses entre les composants (noeuds) du système. Le système nʼa besoin que de deux câbles pour la communication, et grâce à sa structure de type collecteur, les composants peuvent être branchés sur le réseau dans nʼimporte quel ordre, ce qui simplifie lʼinstallation du système.

5. Remettre le couvercle et les vis en place. Le Tableau de

Circuits Imprimés « lit » lʼinterrupteur à lʼallumage et configure le fil de détection de la tension du travail de façon appropriée.

Chaque « système » ne doit contenir quʼune seule source de puissance. Le nombre de chargeurs de fil est déterminé par le type de chargeur de fil. Se reporter au manuel dʼinstructions du chargeur de fil pour plus de détails.

POWER WAVE 455M

A-6

INSTALLATION

CONFIGURATION DU SYSTÈME

Pour les numéros de code inférieurs à 11100, consulter le manuel dʼinstructions du Power Feed semiautomatique pour obtenir des informations de configuration concernant les réglages de lʼinterrupteur DIP.

Pour les numéros de code supérieurs à 11100, la source de puissance établit une « Carte Automatique

» du système, ce qui élimine en grande partie les besoins de réglage des interrupteurs DIP pour configurer le système.

A-6

Si une « Carte Automatique » dʼun système ne peut

être établie, lʼindicateur lumineux de la source de puissance clignote rapidement en vert et la sortie de la soudeuse est inhabilitée. Si la « Carte Automatique

» dʼun système ne peut pas être établie, consulter le manuel dʼinstructions de lʼaccessoire utilisé pour obtenir des informations de configuration concernant les réglages de lʼinterrupteur DIP, ou bien consulter le représentant Lincoln le plus proche.

CHARGEUR À DEUX TÊTES CHARGEUR À UNE SEULE TÊTE

JUSQUʼÀ 4

CHARGEURS PERMIS

POWER WAVE

455M

POWER WAVE

455M

TÊTE DʼALIMEN-

TATION

CHARGEUR À FLÈCHE À UNE SEULE TÊTE

JUSQUʼÀ 4 TÊTES

DʼALIMENTATION

PERMISES

POWER WAVE

455M

TÊTE

DʼALIMENTATION 1

CHARGEUR À FLÈCHE À UNE SEULE

TÊTE

INTERFACE

ANALOGIQUEDU

CONTRÔLEUR

PLCDU ROBOT etc.

POWER WAVE 455M

POWER WAVE 455M

MODULE

ENTRAÎ

NEUR

DE FIL

PF-10R

A-7

INSTALLATION

APPLICATION AUTOMATIQUE RUDE ALTERNÉE

(utilisant une Interface Usager, un Module dʼEntraîneur de Fil et le POWER FEED PF-10R)

A-7

POWER WAVE 455M

MODULE

ENTRAÎNE

UR DE FIL

(FH1)

PF-10R

APPLICATION AUTOMATIQUE RUDE COMBINÉE

(avec Chargeur semi-automatique, Module dʼEntraîneur de Fil et POWER FEED PF-10R)

TÊTE

DOUBLE

POWER WAVE 455M

MODULE

ENTRAÎNE

UR DE FIL

(FH1)

Système dont on ne peut PAS établir de « Carte Automatique »

CHARGEUR À FLÈCHE À DEUX TÊTES

(utilisant deux têtes individuelles)

PF-10R

POWER WAVE

455M

TÊTE

DOUBLE

FH-1 FH-2

Dans ce cas, les têtes dʼalimentation individuelles ont besoin dʼêtre assignées au contrôle à tête double, la fonction de carte automatique de la POWER WAVE 455M doit être inhabilitée et les Groupes dʼAppareils doivent être réglés. (Voir la documentation concernant le Chargeur pour obtenir des informations sur les réglages des interrupteurs DIP du chargeur).

POWER WAVE 455M

A-8

ATTENTION

INSTALLATION

SOUDAGE AVEC POWER WAVES

MULTIPLES

A-8

SPÉCIFICATIONS DU CÂBLE DE CONTRÔLE

Lʼutilisation de câbles de contrôle Lincoln authentiques est recommandée à tout moment. Les câbles

Lincoln sont conçus spécifiquement pour satisfaire les besoins en communication et puissance du système de la Power Wave et du Power Feed.

Prendre des précautions spéciales lorsque plus dʼune Power Wave soude simultanément sur une même pièce. Un soufflement dʼarc et une interférence dʼarc peuvent survenir ou être amplifiés.

------------------------------------------------------------------------

ATTENTION

Chaque source de puissance requiert un fil de travail de la borne de travail vers le châssis de la soudeuse.

Ne pas combiner tous les fils de travail en un seul fil.

Les directions de parcours du soudage doivent sʼéloigner du fil de travail comme illustré plus loin.

Raccorder tous les fils de détection du travail de chaque source de puissance sur la pièce en bout de soudure.

Lʼutilisation de câbles non homologués, spécialement pour des longueurs supérieures à 25 ft. (7,62 m), peut provoquer des problèmes de communication (pannes du système), une mauvaise accélération du moteur (mauvais démarrage de lʼarc) et une faible force dʼentraînement du fil (problèmes dʼalimentation du fil).

------------------------------------------------------------------------

La série de câbles de contrôle K1543 peut être raccordée bout à bout pour une facilité de rallonge. Ne pas dépasser 100 pieds (30,5 m) de longueur totale du câble de contrôle.

Afin dʼobtenir les meilleurs résultats possibles en soudage par impulsions, effectuer les mêmes réglages de taille de fil et de vitesse dʼalimentation du fil pour toutes les Power Waves. Lorsque ces paramètres sont identiques, la fréquence des impulsions est la même, ce qui aide à stabiliser les arcs.

Chaque pistolet de soudage nécessite son propre régulateur de gaz de protection pour un débit approprié et une bonne couverture du gaz de protection.

Ne pas essayer de fournir du gaz de protection pour deux pistolets ou plus à partir dʼun seul régulateur.

Si un système anti-éclaboussures est utilisé, chaque pistolet doit avoir son propre système anti-éclaboussures. (Voir la Figure A.2).

FIGURE A.2

DEUX POWER WAVES

POWER WAVE

POWERWAVE

POWER WAVE

POWERWAVE

-

-

-

-

Direction du Parcours

Raccorder tous les

Fils de Détection du Travail au bout du Joint

Raccorder tous les Fils de Travail de Soudage au Début du Joint

POWER WAVE 455M

A-9

INSTALLATION

INSTRUCTIONS POUR LʼEMPLACEMENT DU FIL DÉTECTEUR DʼARCS MULTIPLES DÉSYNCHRONISÉS ET DU FIL DE TRAVAIL

A-9

Arc No.1

Travail No.1

Détecteur No.1

Source de Puissance

No.1

Flux du courant

Arc No.2

Travail No.2

Détecteur No.2

Source de Puissance

No. 2

MAUVAIS

La circulation du courant de l’Arc No.1

affecte le fil détecteur No.2

La circulation du courant de l’Arc No.2

affecte le fil détecteur No.1

Aucun des fils détecteurs ne saisit la tension de travail correcte, provoquant l’instabilité du démarrage et de l’arc de soudage.

Source de Puissance

No.1

Travail No.1

Détecteur No.1

Arc No.1

Flux du courant

Travail No.2

Détecteur No.2

Arc No.2

Source de Puissance

No. 2

MIEUX

Le fil détecteur No.1 n’est affecté que par le courant de soudage de l’Arc No.1

Le fil détecteur No.2 n’est affecté que par le courant de soudage de l’arc No.2

Du fait des chutes de tension au travers de la pièce à souder, la tension de l’Arc peut

être faible, provoquant un besoin de déviation des procédures normales.

Source de Puissance

No.1

Arc No.1

Travail No.1

Flux du courant

Détecteur No.1

Détecteur No.2

Arc No.2

Travail No.2

Source de Puissance

No. 2

MEILLEUR

Les deux fils Détecteurs se trouvent hors du passage du courant.

Les deux fils Détecteurs détectent la tension de l’arc avec exactitude.

Pas de chute de tension entre l’Arc et le fil Détecteur.

Meilleurs démarrages, meilleurs arcs, résultats les plus fiables.

POWER WAVE 455M

A-10

INSTALLATION

SPÉCIFICATIONS DES RÉCEPTACLES DʼENTRÉE ET DE SORTIE

TABLEAU 3

RÉCEPTACLE S1 DU CHARGEUR DE FIL

GOUPILLE FIL No.

A 53

FONCTION

Collecteur L de Communication

B

C

D

E

54

67A

52

51

Collecteur H de Communication

Détecteur Tension Électrode

0vdc

+40vdc

interrupteur 7

Carte Automatique

Eteint (par défaut) Carte automatique habilitée allumé Carte automatique habilitée

A-10 interrupteur 8

Fil détecteur du travail

*Eteint (par défaut) Fil détecteur du travail non branché allumé Fil détecteur du travail non branché

TABLEAU 4

RÉCEPTACLE S2 DU DÉTECTEUR DE TENSION

GOUPILLE FIL No.

3 21A

FONCTION

Détecteur de Tension du Travail

*

La Power Wave 455M nʼest pas livrée équipée dʼun fil de détection du travail.

FIGURE A.5

TABLEAU DE CONTRÔLE (Emplacement de l’Interrupte

TABLEAU 5

RÉCEPTACLE S3 RS232

GOUPILLE FIL No.

2 253

FONCTION

RS232 Recevoir

5

6

3

4

20

7

254

#

#

RS232 Transmettre

S3 Goupille 5

S3 Goupille 4

# # S3 Goupille 20

# #

251

S3 Goupille 6

RS232 Commun

RÉGLAGES ET EMPLACEMENTS DE LʼINTERRUPTEUR DIP

Les interrupteurs DIP sur les Tableaux de Circuits Imprimés permettent une configuration sur mesure de la Power Wave.

Pour avoir accès aux interrupteurs DIP:

• Couper la puissance au niveau de lʼinterrupteur de déconnexion.

• Retirer les quatre vis supérieures qui fixent le panneau dʼaccès avant.

• Desserrer mais ne pas ôter complètement les deux vis inférieures qui maintiennent le panneau dʼaccès.

• Ouvrir le panneau dʼaccès de sorte que le poids du panneau soit supporté par les deux vis inférieures. Vérifier que le poids du panneau dʼaccès ne soit pas supporté par le harnais.

• Ajuster les interrupteurs DIP en fonction des besoins.

• Remettre en place le panneau et les vis puis remettre sous

énergie.

DÉTECTEUR DE CIRCULATION DʼEAU

Les pistolets refroidis à lʼeau peuvent être endommagés très vite sʼils sont utilisés, même momentanément, sans circulation dʼeau. Un détecteur de circulation dʼeau est recommandé pour les refroidisseurs dʼeau qui ne sont pas équipés dʼun détecteur de circulation dʼeau intégré. Il est recommandé dʼinstaller un détecteur de circulation dʼeau tel que le K1536-1 sur la ligne de retour dʼeau de la torche. Lorsquʼil est totalement intégré dans le système de soudage, le détecteur empêche le soudage sʼil nʼy a pas de circulation dʼeau.

FIGURE A.6

INTERRUPTEUR DIP DU TABLEAU DE CONTRÔLE:

interrupteur 1= réservé à un usage ultérieur interrupteur 2= réservé à un usage ultérieur interrupteur 3= groupe 1 de lʼappareil sélectionné (par défaut=éteint) interrupteur 4= groupe 2 de lʼappareil sélectionné (par défaut=éteint) interrupteur 5= réservé à un usage ultérieur interrupteur 6= réservé à un usage ultérieur interrupteur 7= carte automatique interrupteur 8* = fil détecteur du travail

(Voir la Figure A.6 pour le Chargeur à Flèche à Deux Têtes)

POWER WAVE 455M

B-1

FONCTIONNEMENT

ATTENTION

Lire cette section dʼInstructions pour le

Fonctionnement dans sa totalité avant de faire marcher la machine.

AVERTISSEMENT

LES CHOCS ÉLECTRIQUES peuvent être mortels.

• A moins dʼutiliser un dispositif dʼalimentation à froid, lorsque lʼalimentation se fait avec la gâchette du pistolet, lʼélectrode et le mécanisme dʼentraînement sont toujours sous énergie électrique et ils peuvent le rester pendant plusieurs secondes après que le soudage ait cessé.

• Ne pas toucher les pièces sous alimentation électrique ou les électrodes les mains nues ou avec des vêtements humides.

• Sʼisoler du travail et du sol.

• Toujours porter des gants isolants secs.

LES VAPEURS ET LES GAZ peuvent être dangereux.

• Maintenir la tête hors des vapeurs.

• Utiliser la ventilation ou un système dʼéchappement pour évacuer les vapeurs de la zone de respiration.

LES ÉTINCELLES DE SOUDAGE peuvent provoquer des incendies ou des explosions.

Tenir les matériaux inflammables

éloignés.

• Ne pas souder sur des récipients ayant contenu du combustible.

LES RAYONS DES ARCS peuvent causer des brûlures.

• Porter des protections pour les yeux, les oreilles et le corps.

Suivre toutes les instructions de Sécurité décrite au début de ce manuel.

POWER WAVE 455M

B-1

B-2

FONCTIONNEMENT

B-2

SYMBOLES GRAPHIQUES QUI FIGURENT SUR CETTE MACHINE

OU DANS CE MANUEL

PUISSANCE

DʼENTRÉE

SMAW

ALLUMÉ

GMAW

ÉTEINT

TEMPÉRATURE

ÉLEVÉE

ÉTAT DE LA

MACHINE

DISJONCTEUR

FCAW

GTAW

TENSION DE CIR-

CUIT OUVERT

TENSION DʼENTRÉE

CHARGEUR DE FIL

SORTIE POSITIVE

SORTIE NÉGATIVE

ONDULEUR

TRIPHASÉ

PUISSANCE

DʼENTRÉE

TRIPHASÉ

U2

I1

U0

U1

I2

TENSION DE SORTIE

COURANT DʼENTRÉE

COURANT

DE SORTIE

PRISE À TERRE DE

PROTECTION

AVERTISSEMENT OU

MESURES DE

SÉCURITÉ

COURANT CONTINU

POWER WAVE 455M

B-3

FONCTIONNEMENT

DÉFINITION DES TERMES DE SOUDAGE

SMAW

Soudage à lʼArc avec Électrode Enrobée

MODES DE SOUDAGE NON SYNERGIQUES

Un mode de soudage non synergique requiert que toutes les variables du procédé de soudage soient réglées par lʼopérateur.

SW

Soudage à lʼArc avec Plot

MODES DE SOUDAGE SYNERGIQUES

SAW

Soudage à lʼArc Submergé

SAW-S

Soudage à lʼArc Submergé – (Série)

Un mode de soudage synergique offre la simplicité dʼun contrôle au moyen dʼun seul bouton. La machine sélectionne la tension et lʼampérage corrects sur la base de la vitesse dʼalimentation du fil

(WFS) réglée par lʼopérateur.

455M

•455 Modulaire

FCAW

Soudage à lʼArc avec Noyau Fondant

CAC

Coupage à lʼArc au Charbon

WFS

• Vitesse dʼAlimentation du Fil

CC

Courant Constant

CV

Tension Constante

GMAW

• Soudage à lʼArc Gaz Métal

GMAW-P

Soudage à lʼArc Gaz Métal (Arc à Impulsions)

GMAW-S

Soudage à lʼArc Gaz Métal (Arc de Court-circuit)

GTAW

Soudage à lʼArc Gaz Tungstène

GTAW-P

Soudage à lʼArc Gaz Tungstène (Arc à Impulsions)

PAW

Soudage à lʼArc au Plasma

B-3

POWER WAVE 455M

B-4

FONCTIONNEMENT

DESCRIPTION GÉNÉRALE

La source de puissance semi-automatique Power Wave est conçue pour faire partie dʼun système de soudage modulaire à procédés multiples. En fonction de sa configuration, elle peut supporter un courant constant, une tension constante et des modes de soudage par impulsions.

B-4

Module dʼInterface DeviceNet

Ce module peut être utilisé pour la capacité de

DeviceNet. Il possède un mini connecteur hermétique

à 5 goupilles conformément à ANSI B93.55M-1981.

Module EtherNet / DeviceNet

Ce module comprend la capacité DeviceNet et EtherNet.

DeviceNet fonctionne avec un mini connecteur hermétique à 5 goupilles conformément à ANSI B93.55M-1981.

EtherNet fonctionne avec un connecteur RJ5.

La source de puissance Power Wave est conçue pour

être utilisée avec la famille semi-automatique de chargeurs de fils Power Feed, en fonctionnant en tant que système. Chaque composant dans le système a un ensemble spécial de circuits pour « parler avec » les autres composants du système, de telle sorte que chaque composant (source de puissance, chargeur de fil, interface usager) sait ce que les autres font à tout moment. Ces composants communiquent par ArcLink.

La POWER WAVE 455M est une source de puissance de soudage et onduleur contrôlé numériquement et à haut rendement, capable dʼun contrôle de forme dʼondes complexe à haute vitesse. Correctement équipée, elle peut supporter les procédés GMAW, GMAW-P, FCAW,

SMAW, GTAW ET CAC. Elle a un régime de sortie de soit 450 Amps, 38 Volts soit 400 Amps, 36 Volts (dans les deux cas à 100% de facteur de marche), en fonction de la tension dʼentrée et de la fréquence.

ÉQUIPEMENT RECOMMANDÉ

POWER WAVE 455M – Fonctionnement Semi-Automatique

Les Power Waves ne peuvent être utilisées quʼavec des chargeurs de fil semi-automatiques Power Feed et des modules compatibles avec ArcLink. En outre, les chargeurs de fil semi-automatique Power Feed peuvent requérir de matériel optionnel pour accéder à certains modes de soudage sur la Power Wave. Les autres mod-

èles de chargeurs Lincoln, ou tout autre modèle de chargeur de fil qui ne soit pas de la marque Lincoln, ne peuvent pas être utilisés.

Tous les programmes et procédures de soudage sont sélectionnés au travers de lʼinterface usager du Power

Feed M semi-automatique.

PROCÉDÉS ET APPAREILS

RECOMMANDÉS

APPAREILS REQUIS

Tout appareil chargeur de fil semi-automatique compatible avec ArcLink. En particulier, la famille Power

Feed M semi-automatique.

PROCÉDÉS RECOMMANDÉS

La Power Wave 455M peut être installée sous un certain nombre de configurations, avec pour certaines un besoin de matériel ou de programmes de soudage en option.

Chaque machine est préprogrammée en usine avec des procédures de soudage multiples, qui incluent normalement GMAW, GMAW-P, FCAW, GRAW et CAC pour une variété de matériaux comprenant acier doux, acier inoxydable, conducteurs avec âmes et aluminium.

LIMITES

AVERTISSEMENT

La POWER WAVE 455M est recommandée pour le soudage semi-automatique avec des appareils compatibles avec ArcLink tels que la série de chargeurs Power

Feed M. La Power Wave 455M peut avoir plusieurs modules installés permettant que la machine puisse être utilisée pour des applications robotiques et automatiques rudes.

• Les Power Waves ne doivent pas être utilisées à lʼextérieur.

------------------------------------------------------------------------

• Seuls les chargeurs de fil semi-automatiques Power

Feed et les interfaces usagers compatibles avec

ArcLink peuvent être utilisés. Les autres chargeurs de fil Lincoln ou dʼune autre marque ne peuvent pas

être utilisés.

Module dʼInterface de lʼEntraîneur de Fil

Pour les plateformes robotiques, le Module de Contrôle de lʼEntraîneur de Fil est requis pour actionner lʼentraîneur de fil du PF-10R. ce module peut être installé en usine sous le numéro K2202-3 ou bien installé sur le terrain pour des applications robotiques.

Le Module de Contrôle de lʼEntraîneur de Fil est également équipé dʼun bornier pour des connexions simples de signal dʼentrée. Il peut être utilisé pour contrôler de façon externe la fonction de base de lʼentraîneur de fil. Il se divise en trois groupes : Groupe Gâchette, Groupe de

Marche par à-coups à Froid et Groupe dʼInterruption.

• Limites de Sortie de la POWER WAVE 455M

La POWER WAVE 455M peut supporter un courant de sortie moyen maximum de 570 Amps (à 60% de facteur de marche) sur le plot de la Power Wave standard.

FACTEUR DE MARCHE ET PÉRIODE DE TEMPS

Les chargeurs de fil Power Feed sont capables de souder à 100% de facteur de marche (soudage continu). La source de puissance est le facteur limitatif pour déterminer la capacité de facteur de marche du système. Remarquer que le facteur de marche est basé sur une période de dix minutes. Un facteur de marche de 60% représente 6 minutes de soudage et

4 minutes de ralenti sur une période de 10 minutes.

POWER WAVE 455M

B-5

FONCTIONNEMENT

CONTRÔLES DE LʼAVANT DE LA CONSOLE

Tous les contrôles et réglages de lʼopérateur sont placés sur lʼavant de la console de la Power Wave. (Voir Figure B.1)

FIGURE B.1

2

1. INTERRUPTEUR DE PUISSANCE : contrôle la puissance dʼentrée vers la Power Wave.

2. INDICATEUR LUMINEUX DE SITUATION : une lumière bicolore qui indique les erreurs du système. Pour le fonctionnement normal, la lumière est verte et fixe. Les situations dʼerreurs sont indiquées dans le, Tableau 3.

NOTE: lʼindicateur lumineux de la POWER WAVE 455M clignote en vert, et parfois en vert et rouge, pendant au plus une minute lorsque la machine est allumée pour la première fois. Il sʼagit dʼune situation normale car la machine réalise un auto test à lʼallumage.

TABLEAU 3

Etat de lʼIndicateur

Lumineux

Vert Fixe

Signification

Système OK. La source de puissance communique normalement avec le chargeur de fil et ses éléments.

15

9

8

12

7

4

11

5

Vert

Clignotant

Survient lors dʼun rétablissement et indique que la Power Wave 455M réalise une carte

(identifie) chaque élément du système.

Normal pendant les 1-10 premières secondes après lʼallumage ou si la configuration du système est modifiée pendant lʼopération

Vert et Rouge

Alternés

Panne irrécupérable du système. Si lʼindicateur lumineux de la source de puissance clignote dans nʼimporte quelle combinaison de rouge et vert, il y présence dʼerreurs sur la Power Wave

455M. Lire le code dʼerreur avant que la

machine ne sʼéteigne.

Lʼinterprétation du code dʼerreur au moyen de lʼindicateur lumineux est décrite dans le Manuel dʼEntretien. Les chiffres individuels du code sont affichés en rouge avec une longue pause entre les chiffres. Sʼil y a plus dʼun code, les codes sont séparés par une lumière verte.

Pour effacer lʼerreur, éteindre la source de puissance puis la rallumer pour la rétablir. Voir la

Section de Dépannage.

Rouge Fixe

Panne irrécupérable de matériel. Indique généralement que rien nʼest branché sur le réceptacle de chargeur de fil de la Power

Wave 455M. Voir la Section de Dépannage.

Rouge

Clignotant

Non applicable.

3. INDICATEUR LUMINEUX DE TEMPÉRATURE ÉLEVÉE

(surcharge thermique) : une lumière jaune qui sʼallume quand survient une température trop élevée. La sortie est inhabilitée et le ventilateur continue à tourner jusquʼà ce que la machine refroidisse. Lorsquʼelle a refroidi, la lumière sʼéteint et la sortie est habilitée.

4. DISJONCTEUR DE 10 AMP DU CHARGEUR DE FIL : protège lʼalimentation du chargeur de fil en 40 volts c.c.

3

1

13

6

14

10

B-5

SCHÉMA DE LʼAVANT DE LA CONSOLE

POWER WAVE 455M (AMÉRIQUE DU NORD)

5. DISJONTEUR DE PUISSANCE AUXILIAIRE DE 15*

AMP : protège lʼalimentation auxiliaire du réceptacle de lʼavant de la console en 115 volts c.a.

(* Les modèles antérieurs fonctionnaient avec un disjoncteur de

10 amps).

6. CONNECTEUR S2 DU FIL (FIL DÉTECTEUR)

7. CONNECTEUR DE DIAGNOSTIC (RS-232)

8. RÉCEPTACLE DU CHARGEUR DE FIL (S1 5

GOUPILLES)

9. BORNE NÉGATIVE

10. BORNE POSITIVE

11. SORTIE AUXILIAIRE

12.CONNECTEUR À 5 GOUPILLES POUR

DEVICENET (EN OPTION)

13. RÉCEPTACLE DE CHARGEUR DE FIL ROBOT-

IQUE (EN OPTION)

14.CONNECTEUR DʼENTRÉE / SORTIE (EN

OPTION)

15.CONNECTEUR POUR ETHERNET (EN OPTION)

POWER WAVE 455M

B-6

FONCTIONNEMENT

PROCÉDURES NOMINALES

La Power Wave est conçue pour fonctionner avec un dépassement dʼélectrode de ¾ " pour procédés à TC et à Impulsions.

PROCÉDURES SUPPLÉMENTAIRES

Un dépassement dʼélectrode excessivement court ou long peut fonctionner seulement sur une base limitée, sʼil fonctionne.

RÉALISATION DʼUNE SOUDURE

RÉGLAGES DE SOUDAGE

B-6

Tous les réglages se font sur le composant du système connu sous le nom dʼInterface Usager (Boîtier de Contrôle), qui contient les interrupteurs, boutons, et écrans numériques nécessaires au contrôle de la

Power Wave et dʼun chargeur de fil Power Feed.

Normalement, le Boîtier de Contrôle est livré comme faisant partie du chargeur de fil. Il peut être monté directement sur le chargeur de fil, sur lʼavant de la source de puissance, ou bien séparément, comme cela peut être le cas pour une installation de flèche de soudage.

AVERTISSEMENT

------------------------------------------------------------------------

Les étapes pour faire fonctionner la Power Wave dépendront des options installées sur lʼinterface usager (boîtier de contrôle) du système de soudage. La flexibilité du système de la Power Wave permet à lʼusager dʼadapter le fonctionnement pour obtenir le meilleur rendement possible.

Tout dʼabord, tenir compte du procédé de soudage souhaité et de la pièce à souder. Choisir un matériau et un diamètre dʼélectrode, un gaz de protection et un procédé (GMAW, GMAW-P, etc.).

Deuxièmement, trouver dans le logiciel de soudage le programme qui se rapproche le plus du procédé de soudage souhaité. Le logiciel normal livré avec les

Power Wave contient une ample gamme de procédés communs et il pourra satisfaire la plupart des besoins. Si un programme de soudage spécial est souhaité, contacter le concessionnaire Lincoln Electric le plus proche.

Pour réaliser une soudure, la Power Wave a besoin de connaître les paramètres de soudage souhaités. La famille de chargeurs Power Feed (PF) communique les réglages à la Power Wave au travers de la connexion du câble de contrôle. La longueur de lʼarc, la vitesse dʼalimentation du fil, le contrôle de lʼarc, etc. sont tous communiqués de façon numérique au travers du câble de contrôle.

Du fait que le Boîter de Contrôle peut être configuré avec de nombreuses options différentes, il se peut que le système nʼait pas tous les réglages suivants.

Sans tenir compte de la disponibilité, tous les contrôles sont décrits plus bas. Pour de plus amples informations, consulter le manuel dʼinstructions du chargeur de fil Power Feed.

WFS / AMPS:

En modes de soudage synergiques (TC synergique,

GMAW à impulsions), la WFS (vitesse dʼalimentation du fil) est le paramètre de contrôle dominant, qui contrôle toutes les autres variables. Lʼusager règle la

WFS en fonction de facteurs tels que la taille de la soudure, les besoins de pénétration, lʼentrée de la tête, etc. La Power Wave utilise alors les réglages de la WFS pour ajuster ses caractéristiques de sortie

(tension de sortie, courant de sortie) dʼaprès des réglages préprogrammés contenus dans la Power

Wave 455M. En modes non synergiques, le contrôle de la WFS se comporte davantage comme une source de puissance TC conventionnelle où la WFS et la tension constituent des réglages indépendants. De ce fait, pour conserver les caractéristiques de lʼarc, lʼopérateur doit régler la tension pour compenser tous changements effectués sur la WFS.

En modes de courant constant (baguette, TIG), ce contrôle ajuste le courant de sortie, en amps.

VOLTS / TRIM:

En modes de tension constante (TC synergique, TC normale), le contrôle ajuste la tension de soudage.

En modes de soudage synergique à impulsions

(uniquement GMAW à impulsions), lʼusager peut modifier les réglages de compensation pour ajuster la longueur de lʼarc. Elle est réglable de 0,500 à 1,500.

Un réglage de compensation de 1,000 est un bon point de départ pour la plupart des situations.

POWER WAVE 455M

B-7

FONCTIONNEMENT

• MODE DE SOUDAGE

Il peut être sélectionné par nom (TC/MIG, CC/Baguette

Craquante, gougeage, etc.) ou par numéro de mode (10,

24, 71, etc.) en fonction des options du Boîtier de Contrôle.

La sélection dʼun mode de soudage détermine les caractéristiques de sortie de la source de puissance Power

Wave. Pour une description plus complète des modes de soudage disponibles sur la Power Wave, se reporter à lʼexplication ci-après.

B-7

TC Non Synergique:

Ce type de mode TC se comporte davantage comme une source de puissance TC conventionnelle. La tension et la WFS sont des réglages indépendants. De ce fait, pour conserver les caractéristiques de lʼarc, lʼopérateur doit régler la tension pour compenser tous changements effectués sur la WFS.

• CONTRÔLE DʼARC

Aussi connu sous le nom dʼInductance ou de Contrôle dʼOnde. Il permet à lʼopérateur de faire varier les caractéristiques de lʼarc de « souple » à « rude » dans tous les modes de soudage. Il est réglable de -10,0 à +10,0 avec un réglage nominal de 00,0 (le réglage nominal de 0,00 peut apparaître comme OFF (éteint) sur les panneaux de contrôle de certains chargeurs de fil Power Feed). Se reporter aux descriptions de Mode de Soudage plus loin pour des explications détaillées sur la façon dont le Contrôle dʼArc affecte chaque mode.

SOUDAGE À TENSION CONSTANTE

TC Synergique:

Tous les modes TC:

Le Contrôle dʼArc, auquel on se réfère souvent sous le nom de contrôle dʼonde, ajuste lʼinductance de la forme de lʼonde. Le réglage du contrôle dʼonde est semblable à la fonction de « pincement » dans le sens où il est inversement proportionnel à lʼinductance.

Aussi, une augmentation du contrôle dʼonde audessus de 0,0 a pour résultat un arc plus rude et plus froid tandis quʼune réduction du contrôle dʼonde à moins de 0,0 fournit un arc plus souple et plus chaud.

(Voir la Figure A.5).

.

FIGURE A.5

FORME DE LʼONDE DU COURANT (TC)

Contrôle dʼOnde +10,0

Contrôle dʼOnde 0,00

Contrôle dʼOnde -10,0

Courant

Temps

POWER WAVE 455M

B-8

SOUDAGE PAR IMPULSIONS

FONCTIONNEMENT

Les procédures de soudage par impulsions sont réglées en contrôlant une variable de « longueur dʼarc » globale.

Durant le soudage par impulsions, la tension de lʼarc dépend grandement de la forme de lʼonde. Le courant de crête, le courant de fond, le temps dʼélévation, le temps de chute et la fréquence des impulsions affectent tous la tension. La tension exacte pour une vitesse dʼalimentation du fil donnée ne peut être prédite que lorsque tous les paramètres de la forme de lʼonde de lʼimpulsion sont connus. Lʼutilisation dʼune tension pré-établie devient peu pratique et à la place la longueur de lʼarc est établie en ajustant la fonction « Trim ».

B-8

La Power Wave utilise un « contrôle adaptatif » pour compenser les changements de dépassement électrique durant le soudage. (Le dépassement électrique est la distance entre la pointe de contact et la pièce à souder). Les formes dʼonde de la Power Wave sont optimisées pour un dépassement de 0,75" (19mm). La conduite adaptative supporte un éventail de dépassements de 0,50" (13mm) à 1,25" (32mm). À des vitesses dʼalimentation du fil très lentes ou très rapides, lʼéventail adaptatif peut être inférieur du fait quʼon atteint des limites physiques du procédé de soudage.

La fonction « Trim » règle la longueur dʼarc et va de 0,50 à

1,50 avec une valeur nominale de 1,00. Les valeurs « Trim

» supérieures à 1,00 augmentent la longueur de lʼarc tandis que les valeurs inférieures à 1,00 la réduisent.

La plupart des programmes de soudage par impulsions sont synergiques. Conformément aux réglages de la vitesse dʼalimentation du fil, la Power Wave recalcule automatiquement les paramètres de la forme dʼonde pour conserver des propriétés dʼarc semblables.

Dans des programmes de soudage par impulsions, le

Contrôle dʼArc, auquel on se réfère souvent sous le nom de contrôle dʼonde, règle normalement le foyer ou la forme de lʼarc. Les valeurs de contrôle dʼonde supérieures à 0,0 augmentent la fréquence des impulsions tandis quʼelles réduisent le courant de fond, ayant pour résultat un arc serré et rigide qui est préférable pour le soudage à haute vitesse de la tôle.

Les valeurs de contrôle dʼonde inférieures à 0,0 réduisent la fréquence des impulsions tandis quʼelles augmentent le courant de fond, donnant un arc souple bon pour la soudage hors position.

(Voir la Figure A.6).

FIGURE A.6

FORME DE LʼONDE DU COURANT (IMPULSIONS)

Courant

Contrôle dʼOnde -10,0

Contrôle dʼOnde 0,0

Contrôle dʼOnde +10,0

Temps

POWER WAVE 455M

C-1

ACCESSOIRES

ÉQUIPEMENT EN OPTION

INSTALLÉ EN USINE

Module dʼInterface de lʼEntraîneur de Fil, K2205-1.

INSTALLÉ SUR LE TERRAIN

Kit de Fil Détecteur de Tension du Travail, K940

Chariot pour Deux Cylindres, K1570-1

Régulateur du Protecteur de Gaz, K659-1

Câble de Soudage Coaxial, K1796.

Cool Arc 40, K1813-1 (115 VAC)

Détecteur de Circulation de lʼEau, K1536-1

Module dʼInterface de lʼEntraîneur de Fil, K2205-1

Module dʼInterface avec DeviceNet, K2206-1

APPAREILS LINCOLN COMPATIBLES

Tout appareil chargeur de fil semi-automatique compatible avec ArcLink. Plus spécifiquement, la famille semi-automatique Power Feed M. Si le module dʼinterface de lʼentraîneur de fil est installé, la machine est compatible avec le chargeur de fil Power Feed

10R.

C-1

POWER WAVE 455M

D-1

ENTRETIEN

MESURES DE SÉCURITÉ

AVERTISSEMENT

LES CHOCS ÉLECTRIQUES peuvent être mortels.

• Faire réaliser lʼentretien de cet appareil par une personne qualifiée.

• Couper la puissance dʼentrée au niveau de lʼinterrupteur de déconnexion ou de la boîte à fusibles avant de travailler sur cet appareil.

• Ne pas toucher les pièces sous alimentation électrique.

ENTRETIEN DE ROUTINE

Lʼentretien de routine consiste à souffler périodiquement un jet dʼair à basse pression sur la machine pour

éliminer la poussière et la saleté accumulées dans les

évents dʼadduction et dʼéchappement et dans les conduits de refroidissement de la machine.

ENTRETIEN PÉRIODIQUE

Le calibrage de la POWER WAVE 455M est crucial pour son fonctionnement. Dʼune façon générale, le calibrage ne requiert pas de réglage. Cependant, les machines négligées ou mal calibrées ne donnent pas de résultats de soudage satisfaisants. Afin dʼassurer un fonctionnement optimal, le calibrage de la Tension et du Courant de sortie doit être vérifié tous les ans.

SPÉCIFICATIONS DE CALIBRAGE

La Tension et le Courant de sortie sont calibrés à lʼusine. De façon générale, le calibrage de la machine ne requiert pas de réglage. Cependant, si le rendement du soudage change ou si la vérification annuelle de calibrage révèle un problème, contacter la Lincoln

Electric Company pour obtenir un outil logiciel de calibrage.

La procédure de calibrage elle-même requiert lʼutilisation dʼune grille et de véritables appareils de mesure certifiés pour la tension et le courant. Lʼexactitude du calibrage sera directement affectée par lʼexactitude des appareils de mesure utilisés. Des instructions détaillées sont disponibles avec lʼoutil.

POWER WAVE 455M

D-1

E-1

DÉPANNAGE

COMMENT UTILISER LE GUIDE DE DÉPANNAGE

E-1

AVERTISSEMENT

Lʼentretien et les réparations ne doivent être effectués que par le personnel de Lincoln Electric ayant reçu une formation en usine. Les réparations non autorisées effectuées sur ce matériel peuvent entraîner un danger pour le technicien et lʼopérateur de la machine et annulent la garantie dʼusine.

Par mesure de sécurité et pour éviter un choc électrique, veuillez observer toutes les notes de sécurité et les mises en garde données en détail dans ce manuel.

__________________________________________________________________________

Ce guide de dépannage a pour but de vous aider à localiser les problèmes éventuels dʼinstallation et de fonctionnement de la machine et à y remédier. Suivre simplement la méthode en trois étapes donnée ciaprès.

Étape 1. REPÉRER LE PROBLÈME (SYMPTÔME).

Regarder dans la colonne «PROBLÈMES

(SYMPTÔMES)». Cette colonne décrit les symptômes éventuels que peut présenter la machine.

Trouver la phrase qui décrit le mieux le symptôme que présente la machine. Les symptômes sont groupés en trois catégories principales: problèmes de sortie, problèmes de fonctionnement, problèmes de soudage.

Étape 2. CAUSES POSSIBLES.

La deuxième colonne «CAUSES POSSIBLES» donne la liste des possibilités externes évidentes qui peuvent contribuer au symptôme de la machine.

Étape 3. MESURES À PRENDRE RECOMMANDÉES

La dernière colonne «Mesures à prendre recommandées» donne la liste des mesures à prendre recommandées.

Si pour une raison ou une autre vous ne comprenez pas les modes opératoires d'essai ou êtes incapable d'effectuer les essais ou les réparations en toute sécurité, communiquez avant de poursuivre avec votre service après-vente local agréé Lincoln.

ATTENTION

Si pour une raison ou une autre vous ne comprenez pas les modes opératoires d'essai ou êtes incapable d'effectuer les essais ou les réparations en toute sécurité, communiquez avant de poursuivre avec votre service après-vente local agréé Lincoln qui vous prêtera assistance.

POWER WAVE 455M

E-2

DÉPANNAGE face usager.

UTILISATION DE LʼINDICATEUR

LUMINEUX POUR RÉSOUDRE LES

PROBLÈMES DU SYSTÈME

On peut effectuer un meilleur diagnostic des Power

Wave et Power Feed si on les considère comme des systèmes. Chaque élément (source de puissance, interface usager et tête dʼalimentation) a un indicateur lumineux, et lorsquʼun problème survient, il est important de noter lʼétat de chacun. En outre, dans la plupart des cas, les erreurs qui apparaissent sur lʼinterface usager indiquent seulement quʼil y a un problème au niveau de la source de puissance mais pas quel peut être le problème. Aussi, avant dʼenvoyer la

puissance dans le système, observer lʼindicateur lumineux de la source de puissance pour détecter des séquences dʼerreurs comme indiqué ci-après.

Ceci est particulièrement important si les codes «

Err 006 » ou « Err 100 » apparaissent sur lʼinter-

E-2

Dans cette section se trouvent également des renseignements concernant lʼindicateur lumineux LED de la source de puissance et quelques tableaux de dépannage de base concernant aussi la machine que le soudage.

LʼINDICATEUR LUMINEUX est une lumière bicolore qui indique les erreurs du système. Une lumière verte fixe indique un fonctionnement normal. Les états dʼerreurs sont indiqués dans le tableau suivant.

NOTE : lʼindicateur lumineux de la POWER WAVE

455M clignote en vert, et parfois en rouge et vert, pendant au plus une minute lorsquʼon allume la machine pour la première fois. Il sʼagit dʼune situation normale car la machine réalise un auto test à lʼallumage.

ÉTAT DE LA LUMIÈRE

Lʼindicateur lumineux (LED) est en vert fixe (il ne clignote pas).

SIGNIFICATION

1. Système OK. La source de puissance communique normalement avec le chargeur de fil et ses éléments.

Lʼindicateur lumineux (LED) clignote en vert.

2. Survient lors dʼun rétablissement et indique que la

POWER WAVE 455M fait une carte (identifie) de chaque

élément dans le système. Normal pendant les 1 à 10 premières secondes après lʼallumage, ou si la configuration du système change durant le fonctionnement.

Lʼindicateur lumineux (LED) clignote en rouge et vert.

3. Panne du système non récupérable. Si lʼindicateur lumineux de la source de puissance clignote dans nʼimporte quelle combinaison de rouge et vert, il y a des erreurs dans la POWER WAVE 455M. Lire le code de

lʼerreur avant que la machine ne sʼéteigne.

Lʼinterprétation du Code dʼErreur au moyen de lʼindicateur lumineux est détaillée dans le Manuel de Service.

Les chiffres de code individuels clignotent en rouge avec une longue pause entre chiffres. Sʼil y a plus dʼun code, les codes sont séparés par une lumière verte.

Pour effacer lʼerreur, éteindre la source de puissance puis la rallumer pour la rétablir.

Lʼindicateur lumineux (LED) est en rouge fixe (il ne clignote pas).

Panne de hardware non récupérable. Indique généralement que rien nʼest branché sur le réceptacle du chargeur de fil de la POWER WAVE 455M. Voir la section de Dépannage.

Non applicable.

Lʼindicateur lumineux (LED) clignote en rouge.

POWER WAVE 455M

E-3

DÉPANNAGE

Suivre les instructions de Sécurité détaillées tout au long de ce manuel

E-3

CODES DʼERREURS POUR LA POWER WAVE

Voici une liste des codes dʼerreurs possibles que la POWER WAVE 455M peut donner par lʼintermédiaire de lʼindicateur lumineux (voir «

Dépannage du Système des Power Wave et Power Feed en utilisant lʼIndicateur Lumineux LED »). Si on est branché sur un PF-10/11, ces codes dʼerreurs sont généralement accompagnés dʼun code « Err006 » ou « Err 100 » sur lʼécran de lʼinterface usager.

11

12

Code Erreur No.

Canal de communication CAN éteint.

Erreur de temporisation interface usager.

Indication

Probablement due à une quantité excessive dʼerreurs de communication.

Lʼinterface Usager ne répond plus à la Source de Puissance. La cause la plus probable est une panne ou une mauvaise connexion des fils de communication ou du câble de contrôle.

21

22

23

31

32

33

34

35

36

Mode de Soudage Non Programmé.

Table à Souder Vide.

Erreur de somme de contrôle de la Table à Souder.

Erreur de surintensité primaire.

Erreur de surintensité primaire

(Côté gauche face à la machine)

Sous-tension Condensateur « B »

(Côté droit face à la machine)

Surtension Condensateur « A »

(Côté gauche face à la machine)

Surtension Condensateur « B »

(Côté droit face à la machine)

Erreur thermique

37 Erreur démarrage souple

41 Erreur de surintensité secondaire

Contacter le Département de Service pour des instructions sur la

Recharge du Logiciel de Soudage.

Contacter le Département de Service pour des instructions sur la

Recharge du Logiciel de Soudage.

Contacter le Département de Service pour des instructions sur la

Recharge du Logiciel de Soudage.

Présence de courant primaire excessive. Peut être en rapport avec un courtcircuit dans le transformateur principal ou dans le redresseur de sortie.

Faible tension sur les condensateurs principaux. Peut être due à une configuration dʼentrée incorrecte.

Lorsquʼil est accompagné dʼune erreur de surtension du même côté, cela indique quʼaucun condensateur de tension nʼest présent de ce côté, et cʼest en général le résultat dʼune ouverture ou dʼun court-circuit dans le côté primaire de la machine.

Tension excessive sur les condensateurs principaux. Peut être dû

à une configuration dʼentrée incorrecte.

Lorsquʼil est accompagné dʼune erreur de sous-tension du même côté, cela indique quʼaucun condensateur de tension nʼest présent de ce côté, et cʼest en général le résultat dʼune ouverture ou dʼun court-circuit dans le côté primaire de la machine.

Indique une température excessive. Généralement accompagné de lʼindicateur lumineux Thermique. Vérifier le fonctionnement du ventilateur. Sʼassurer que le procédé ne dépasse pas la limite du facteur de marche de la machine.

La précharge du condensateur est en panne. Généralement accompagné des codes 32-35.

La limite du courant secondaire (soudure) a été dépassée. Lorsque cela arrive, la sortie de la machine retourne à 100 amps, ayant normalement pour résultat une situation appelée « soudage en nouille ».

43 Erreur delta Condensateur

NOTE : la limite secondaire est de 570 amps pour la terminale standard, et de 325 amps pour toute opération monophasée.

La différence maximum de tension entre les principaux condensateurs a été dépassée. Peut être accompagné des codes 32-35.

49 Erreur de Monphase

Autres

Indique que la machine fonctionne avec une puissance dʼentrée monophasée. Généralement dû à la perte de la colonne centrale (L2).

Les codes dʼerreurs qui comportent trois ou quatre chiffres sont définis comme étant des erreurs fatales. Ces codes indiquent généralement des erreurs internes sur le Tableau de Contrôle de la source de puissance. Si la circulation de la puissance dʼentrée dans la machine nʼefface pas lʼerreur, essayer de recharger le système opératif. Si cela échoue, changer le tableau de contrôle.

ATTENTION

Si pour une raison quelconque vous ne comprenez pas les procédures de tests ou si vous nʼêtes pas en mesure de réaliser les tests/réparations de façon sûre, avant de continuer, contactez le Service sur le Terrain Lincoln autorisé le plus proche pour obtenir une assistance de dépannage technique.

POWER WAVE 455M

E-4

PROBLÈMES

(SYMPTOMES)

DÉPANNAGE

Suivre les instructions de Sécurité détaillées tout au long de ce manuel.

CAUSE

POSSIBLE

PROBLÈMES DE SORTIE

ACTION

RECOMMANDÉE

Des dommages physiques ou électriques majeurs sont visibles lorsquʼon retire les couvercles en tôle.

Les fusibles dʼentrée ou le disjoncteur dʼentrée ne cessent de sauter.

La machine ne démarre pas (pas de lumières, pas de ventilateur, etc.).

Lʼindicateur Lumineux Thermique est allumé.

1. Contacter le concessionnaire autorisé de

Service sur le Terrain de Lincoln Electric le plus proche pour obtenir une assistance technique.

1.

Sʼassurer que les fusibles et les disjoncteurs soient de la bonne taille.

Se reporter à la section Installation de ce manuel pour les tailles de fusibles et disjoncteurs recommandées.

2.

La procédure de soudage consomme trop de courant de sortie, ou le facteur de marche est trop élevé.

Réduire le courant de sortie ou le facteur de marche, ou bien les deux.

3.

Il y a un dommage interne au niveau de la source de puissance. Contacter le Service Après-vente Lincoln

Electric.

1.

Sʼassurer que lʼinterrupteur dʼallumage (SW1) soit sur la position «

ON » (allumé).

2.

Le Disjoncteur CB4 (dans la zone de reconnexion) sʼest peut-être ouvert.

Le rétablir. Vérifier également la sélection de la tension dʼentrée cidessous.

3.

Sélection de la tension dʼentrée incorrecte. Éteindre, vérifier la tension dʼentrée, rebrancher conformément au diagramme sur le couvercle de reconnexion.

1. Le thermostat du ventilateur sʼest ouvert.

Vérifier que le ventilateur fonctionne correctement. (Le ventilateur devrait fonctionner du moment quʼil y a une puissance de sortie). Vérifier quʼil nʼy ait rien qui bloque les évents dʼadduction et dʼéchappement, et quʼil nʼy ait pas de saleté excessive qui bouche les conduits de refroidissement de la machine.

2. Le redresseur secondaire ou le thermostat de lʼétrangleur se sont ouverts. Une fois que la machine a refroidi, réduire la charge, le facteur de marche, ou les deux.

Vérifier quʼil nʼy ait rien qui bloque les

évents dʼadduction et dʼéchappement.

3. Le thermostat du tableau de circuits imprimés du collecteur c.c. sʼest ouvert.

Vérifier quʼil nʼy ait pas de charge excessive sur lʼalimentation 40V c.c.

E-4

Si toutes les zones de déréglage possibles recommandées ont été révisées et le problème persiste,

contacter le concessionnaire autorisé de Service sur le

Terrain Lincoln Electric le plus proche.

ATTENTION

Si pour une raison quelconque vous ne comprenez pas les procédures de tests ou si vous nʼêtes pas en mesure de réaliser les tests/réparations de façon sûre, avant de continuer, contactez le Service sur le Terrain Lincoln autorisé le plus proche pour obtenir une assistance de dépannage technique.

POWER WAVE 455M

E-5

PROBLÈMES

(SYMPTOMES)

DÉPANNAGE

Suivre les instructions de Sécurité détaillées tout au long de ce manuel

POSSIBLES ZONES DE

DÉRÉGLAGE

PROBLÈMES DE SORTIE

ACTION

RECOMMANDÉE

La machine ne soude pas, elle ne peut obtenir aucune sortie. (CR1 nʼenclenche pas)

La machine fait souvent des « soudures en nouille » (la sortie est limitée à environ 100 amps) lorsquʼelle fonctionne avec une procédure particulière, spécialement une procédure avec WFS

élevée.

1. La tension dʼentrée est trop faible ou trop

élevée. Vérifier que la tension dʼentrée soit correcte, dʼaprès la Plaque

Signalétique placée sur lʼarrière de la machine.

2. Si lʼindicateur Lumineux Thermique est aussi allumé, se reporter à la section «

Lʼindicateur Lumineux Thermique Jaune est aussi Allumé ».

3. La limite de courant primaire a été dépassée. Possible court-circuit dans le circuit de sortie. Éteindre la machine.

Retirer toutes les charges de la sortie de la machine. La rallumer. Si le problème persiste, éteindre, et contacter un concessionnaire agréé de Service sur le terrain Lincoln Electric.

4

.

Ce problème est normalement accompagné dʼun code dʼerreur. Les codes dʼerreurs sont affichés par lʼindicateur lumineux sous la forme dʼune série de clignotements rouges et verts. Se reporter à la section « Dépannage des systèmes des Power Wave et Power

Feed en utilisant lʼIndicateur Lumineux » dans ce texte.

1.La limite du courant secondaire a été dépassée, et la machine a effectué un retour de phase pour se protégerecondary current limit has been exceeded, and the machine has phased back to protect itself.

2. Ajuster la procédure ou réduire la charge pour diminuer la consommation en courant de la machine.

3. Une entrée monophasée (perte de L2) réduit la limite du courant secondaire de 570 Amps à 325 Amps.

Si toutes les zones de déréglage possibles recommandées ont été révisées et le problème persiste,

contacter le concessionnaire autorisé de Service sur le

Terrain Lincoln Electric le plus proche.

E-5

ATTENTION

Si pour une raison quelconque vous ne comprenez pas les procédures de tests ou si vous nʼêtes pas en mesure de réaliser les tests/réparations de façon sûre, avant de continuer, contactez le Service sur le Terrain Lincoln autorisé le plus proche pour obtenir une assistance de dépannage technique.

POWER WAVE 455M

E-6

PROBLÈMES

(SYMPTOMES)

DÉPANNAGE

Suivre les instructions de Sécurité détaillées tout au long de ce manuel.

POSSIBLES ZONES DE

DÉRÉGLAGE

PROBLÈMES DE SORTIE

ACTION

RECOMMANDÉE

La machine ne produit pas la sortie totale.

1. La tension dʼentrée est peut-être trop faible, ce qui limiterait la capacité de sortie de la source de puissance. Vérifier que la tension dʼentrée soit correcte, conformément à la

Plaque Signalétique placée sur lʼarrière de la machine.

2. Lʼentrée peut être monophasée.

Vérifier que la tension dʼentrée soit appropriée sur les trois lignes dʼentrée.

3. Le courant ou la tension secondaire ne sont peut-être pas bien calibrés.

Vérifier sur un mesureur externe les valeurs affichées sur les lectures des lignes 10/11 du Power Feed.

Le réceptacle auxiliaire est « mort

», pas de tension auxiliaire.

Dégradation générale de la qualité de la soudure.

1. Le disjoncteur CB2 (sur lʼavant de la console) sʼest ouvert. Le rétablir.

2. Le disjoncteur CB4 (dans la zone de reconnexion) sʼest ouvert. Le rétablir.

1.Vérifier de possibles problèmes dʼalimentation, de mauvais raccordements, des boucles excessives dans les câbles, etc.

2. Vérifier que le mode de soudage est adéquat pour les procédés.

3. La source de puissance a peut-

être besoin dʼêtre calibrée.

4. Vérifier le courant réel affiché sur le Power Feed 10 par rapport au courant réel mesuré avec un mesureur externe.

5. Vérifier la tension réelle affichée sur le Power Feed 10 par rapport à la tension réelle mesurée avec un mesureur externe.

6. Vérifier la WFS réelle affichée sur le Power Feed 10 par rapport à la WFS réelle mesurée avec un mesureur externe.

Si toutes les zones de déréglage possibles recommandées ont été révisées et le problème persiste,

contacter le concessionnaire autorisé de Service sur le

Terrain Lincoln Electric le plus proche.

E-6

Arc excessivement long et erratique.

1. Vérifier que la configuration et la mise en place des circuits détecteurs de tension soient correctes.

ATTENTION

Si pour une raison quelconque vous ne comprenez pas les procédures de tests ou si vous nʼêtes pas en mesure de réaliser les tests/réparations de façon sûre, avant de continuer, contactez le Service sur le Terrain Lincoln autorisé le plus proche pour obtenir une assistance de dépannage technique.

POWER WAVE 455M

F-1

DIAGRAMMES

ARRIÈRE DE LA MACHINE

F-1

VERS THERM REDRESSEUR

MACHINE

POWER WAVE 455M

ANT DE LA AV

F-2

DIAGRAMMES

ARRIÈRE DE LA MACHINE

F-2

MACHINE ANT DE LA AV

POWER WAVE 455M

F-3

DIAGRAMME DE CONNEXION

Diagramme de Connexion pour « Système Simple » Semi-automatique

(Configuration illustrée pour Électrode Positive TC/Impulsions)

F-3

VERS LE

TRAVAIL

POWER WAVE

CHARGEUR

DE FIL

CÂBLE DE CONTRÔLE K1543

POWER WAVE 455M

F-4

DIAGRAMMES

F-4

POWER WAVE 455M

NOTES

POWER WAVE 455M

Chinese

Korean

Arabic

WARNING

Spanish

AVISO DE

PRECAUCION

French

ATTENTION

German

WARNUNG

Portuguese

ATENÇÃO

l l

Do not touch electrically live parts or electrode with skin or wet clothing.

Insulate yourself from work and ground.

l l

No toque las partes o los electrodos bajo carga con la piel o ropa mojada.

Aislese del trabajo y de la tierra.

l

Keep flammable materials away.

l

Mantenga el material combustible fuera del área de trabajo.

l l

Ne laissez ni la peau ni des vêtements mouillés entrer en contact avec des pièces sous tension.

Isolez-vous du travail et de la terre.

l l

Berühren Sie keine stromführenden Teile oder

Elektroden mit Ihrem Körper oder feuchter Kleidung!

Isolieren Sie sich von den

Elektroden und dem l l l

Gardez à lʼécart de tout matériel inflammable.

Entfernen Sie brennbarres

Material!

Mantenha inflamáveis bem

Japanese l

Wear eye, ear and body protection.

l

Protéjase los ojos, los oídos y el cuerpo.

l

Protégez vos yeux, vos oreilles et votre corps.

l

Tragen Sie Augen-, Ohrenund Kör-perschutz!

l

Use proteção para a vista, ouvido e corpo.

READ AND UNDERSTAND THE MANUFACTURERʼS INSTRUCTION FOR THIS EQUIPMENT AND THE

CONSUMABLES TO BE USED AND FOLLOW YOUR EMPLOYERʼS SAFETY PRACTICES.

SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE
