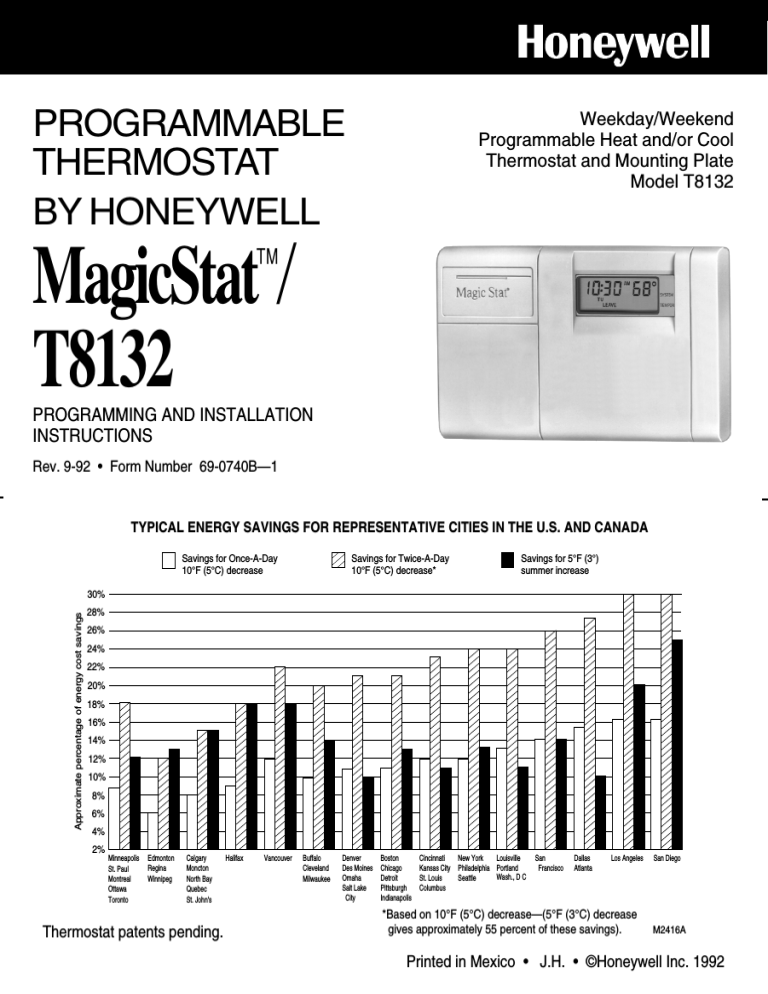

69-0740B - T8132 - Programmable Thermostat

69-0740B - T8132 - Programmable Thermostat

Honeywell

PROGRAMMABLE

THERMOSTAT

BY HONEYWELL

MagicStat

/

T8132

PROGRAMMING AND INSTALLATION

INSTRUCTIONS

Rev. 9-92 • Form Number 69-0740B—1

Weekday/Weekend

Programmable Heat and/or Cool

Thermostat and Mounting Plate

Model T8132

TYPICAL ENERGY SAVINGS FOR REPRESENTATIVE CITIES IN THE U.S. AND CANADA

Savings for Once-A-Day

10°F (5°C) decrease

20%

18%

16%

14%

12%

10%

8%

6%

30%

28%

26%

24%

22%

4%

2%

Minneapolis

St. Paul

Montreal

Ottawa

Toronto

Edmonton

Regina

Winnipeg

Calgary

Moncton

North Bay

Quebec

St. John's

Halifax

Thermostat patents pending.

Savings for Twice-A-Day

10°F (5°C) decrease*

Savings for 5°F (3°) summer increase

Vancouver Buffalo

Cleveland

Milwaukee

Denver

Des Moines

Omaha

Salt Lake

City

Boston

Chicago

Detroit

Pittsburgh

Indianapolis

Cincinnati

Kansas City

St. Louis

Columbus

New York

Philadelphia

Seattle

Louisville

Portland

Wash., D C

San Dallas Los Angeles San Diego

*Based on 10°F (5°C) decrease—(5°F (3°C) decrease

gives approximately 55 percent of these savings).

M2416A

Printed in Mexico • J.H. • ©Honeywell Inc. 1992

Welcome to the world of comfort and energy savings with your new Honeywell MagicStat TM programmable thermostat.

Your new thermostat will automatically control the temperature in your home, keeping you comfortable while saving energy when programmed according to the instructions in this manual.

Any questions concerning the application of this thermostat should be directed to Honeywell

Customer Assistance at 1-800-468-1502, Monday-Friday 7:00 a.m.-5:30 p.m., Central time.

Table Of Contents

STEP 1 Prepare For Installation ...............................................................................................

2

STEP 2 Remove Old Thermostat ..............................................................................................

4

STEP 3 Install The Batteries .....................................................................................................

6

STEP 4 Program The Thermostat .............................................................................................

8

STEP 5 Adjust Fan Operation Switch, as Required ..............................................................

16

STEP 6 Adjust System On-Length as Required ....................................................................

16

STEP 7 Mount Thermostat Mounting Plate ............................................................................

18

STEP 8 Wire Thermostat Terminals .......................................................................................

20

STEP 9 Mount The Thermostat ...............................................................................................

24

STEP 10 Check Thermostat Operation After Programming and Installing ........................

25

STEP 11 Set The Fan and System Switches ........................................................................

27

Troubleshooting Guide ............................................................................................................

28

Limited One-Year Warranty .....................................................................................................

33

1

Welcome to the world of comfort and energy savings with your new Honeywell MagicStat TM programmable thermostat.

Your new thermostat will automatically control the temperature in your home, keeping you comfortable while saving energy when programmed according to the instructions in this manual.

Any questions concerning the application of this thermostat should be directed to Honeywell

Customer Assistance at 1-800-468-1502, Monday-Friday 7:00 a.m.-5:30 p.m., Central time.

Table Of Contents

STEP 1 Prepare For Installation ...............................................................................................

2

STEP 2 Remove Old Thermostat ..............................................................................................

4

STEP 3 Install The Batteries .....................................................................................................

6

STEP 4 Program The Thermostat .............................................................................................

8

STEP 5 Adjust Fan Operation Switch, as Required ..............................................................

16

STEP 6 Adjust System On-Length as Required ....................................................................

16

STEP 7 Mount Thermostat Mounting Plate ............................................................................

18

STEP 8 Wire Thermostat Terminals .......................................................................................

20

STEP 9 Mount The Thermostat ...............................................................................................

24

STEP 10 Check Thermostat Operation After Programming and Installing ........................

25

STEP 11 Set The Fan and System Switches ........................................................................

27

Troubleshooting Guide ............................................................................................................

28

Limited One-Year Warranty .....................................................................................................

33

1

Check Table 1 to make sure this thermostat is compatible with your system. If not, return to retailer. For more information, call Honeywell Customer Assistance, toll-free 1-800-468-1502.

TABLE 1—COMPATIBILITY CHART.

System Type

Gas—Standing Pilot

Gas—Electronic Ignition

Gas-Fired Boilers

Gas—Millivolt

Oil-Fired Boilers

Oil-Fired Furnace

Electric Furnace

Electric Air Conditioning

Baseboard Electric (120/240 Line Volt)

Heat Pumps/Multistage Equipment

Compatible With CT3200

Yes

Yes

Yes

1

No

Yes

1

Yes

Yes

Yes

No

No

Not compatible with any 120/240 volt circuit.

Will not work efficiently on steam or gravity systems.

1

Compatible with 2-wire Honeywell zone valves. Isolating relay required for 3-wire thermostats for zone valves. Not compatible with 2-wire White-Rodgers #1361 valves.

2

Acquire tools and items as needed (below). Also purchase two AA alkaline batteries; we recommend Energizer batteries

CROSS-RECESSED

SCREWDRIVER

HAND OR POWER

DRILL WITH 3/16 INCH

DRILL BIT, IF NEEDED TO

DRILL HOLES IN WALL

WIRE CUTTER/STRIPPER OR SHARP

KNIFE, IF NEEDED TO STRIP WIRES

MASKING TAPE, IF NEEDED

TO LABEL WIRES AS THEY

ARE DISCONNECTED FROM

OLD THERMOSTAT

SPIRIT LEVEL, IF NEEDED TO LEVEL

THERMOSTAT FOR APPEARANCE

3

M 878

Check Table 1 to make sure this thermostat is compatible with your system. If not, return to retailer. For more information, call Honeywell Customer Assistance, toll-free 1-800-468-1502.

TABLE 1—COMPATIBILITY CHART.

System Type

Gas—Standing Pilot

Gas—Electronic Ignition

Gas-Fired Boilers

Gas—Millivolt

Oil-Fired Boilers

Oil-Fired Furnace

Electric Furnace

Electric Air Conditioning

Baseboard Electric (120/240 Line Volt)

Heat Pumps/Multistage Equipment

Compatible With CT3200

Yes

Yes

Yes

1

No

Yes

1

Yes

Yes

Yes

No

No

Not compatible with any 120/240 volt circuit.

Will not work efficiently on steam or gravity systems.

1

Compatible with 2-wire Honeywell zone valves. Isolating relay required for 3-wire thermostats for zone valves. Not compatible with 2-wire White-Rodgers #1361 valves.

2

Acquire tools and items as needed (below). Also purchase two AA alkaline batteries; we recommend Energizer batteries

CROSS-RECESSED

SCREWDRIVER

HAND OR POWER

DRILL WITH 3/16 INCH

DRILL BIT, IF NEEDED TO

DRILL HOLES IN WALL

WIRE CUTTER/STRIPPER OR SHARP

KNIFE, IF NEEDED TO STRIP WIRES

MASKING TAPE, IF NEEDED

TO LABEL WIRES AS THEY

ARE DISCONNECTED FROM

OLD THERMOSTAT

SPIRIT LEVEL, IF NEEDED TO LEVEL

THERMOSTAT FOR APPEARANCE

3

M 878

Test to make certain that your heating and cooling systems are working properly. If either does not work, contact your local heating/ air conditioning dealer. To avoid compressor damage, do not operate the cooling system when outdoor temperature is below 10

°

C [50

°

F].

TURN OFF POWER to system at the furnace, or at the fuse/circuit breaker panel.

Carefully unpack your new thermostat and mounting plate; save package of screws, instructions and receipt.

Remove cover from old thermostat. If it does not snap off when pulled firmly from the bottom, check for a screw used to lock on the cover.

Loosen screws holding thermostat to subbase, wallplate or wall, and lift away.

Disconnect wires from old thermostat or subbase. As you disconnect each wire, use masking tape to label it with the old terminal designation. If there are only two wires, they do not need to be labeled. Keep the wires from falling back into the wall by wrapping them around a pencil, as shown.

WIRES THROUGH

WALL OPENING

M5136

4

One or two extra wires?

If you are replacing a Honeywell

Chronotherm thermostat, you may find one or two wires that go to the C or C1 clock terminals on the Chronotherm thermostat wiring wallplate. Do not allow them to touch, or you may damage your transformer. Disconnect the wires and wrap them separately, using electrical tape.

Do not wrap them together.

Place the wires where they will not interfere with the operation of the new thermostat. Record the colors and terminal designation labels of the remaining wires.

Six or more wires?

If there are six or more wires (excluding clock wires attached to terminals), you most likely have a variation of a heat pump or multistage system. The thermostat is not compatible with such systems so return the product to the place of purchase. If you would like information about which programmable thermostats will work with your system, call Honeywell Customer Assistance at

1-800-468-1502.

Three thermostat wires?

If you have three wires for heating only and can operate the fan using the fan ON switch, this thermostat will work with your system.

However, some hot water (zoned) heating systems have three thermostat wires. The thermostat will not work without installing an isolating relay on these systems. Call Honeywell Customer Assistance at 1-800-468-1502 for details.

5

Test to make certain that your heating and cooling systems are working properly. If either does not work, contact your local heating/ air conditioning dealer. To avoid compressor damage, do not operate the cooling system when outdoor temperature is below 10

°

C [50

°

F].

TURN OFF POWER to system at the furnace, or at the fuse/circuit breaker panel.

Carefully unpack your new thermostat and mounting plate; save package of screws, instructions and receipt.

Remove cover from old thermostat. If it does not snap off when pulled firmly from the bottom, check for a screw used to lock on the cover.

Loosen screws holding thermostat to subbase, wallplate or wall, and lift away.

Disconnect wires from old thermostat or subbase. As you disconnect each wire, use masking tape to label it with the old terminal designation. If there are only two wires, they do not need to be labeled. Keep the wires from falling back into the wall by wrapping them around a pencil, as shown.

WIRES THROUGH

WALL OPENING

M5136

4

One or two extra wires?

If you are replacing a Honeywell

Chronotherm thermostat, you may find one or two wires that go to the C or C1 clock terminals on the Chronotherm thermostat wiring wallplate. Do not allow them to touch, or you may damage your transformer. Disconnect the wires and wrap them separately, using electrical tape.

Do not wrap them together.

Place the wires where they will not interfere with the operation of the new thermostat. Record the colors and terminal designation labels of the remaining wires.

Six or more wires?

If there are six or more wires (excluding clock wires attached to terminals), you most likely have a variation of a heat pump or multistage system. The thermostat is not compatible with such systems so return the product to the place of purchase. If you would like information about which programmable thermostats will work with your system, call Honeywell Customer Assistance at

1-800-468-1502.

Three thermostat wires?

If you have three wires for heating only and can operate the fan using the fan ON switch, this thermostat will work with your system.

However, some hot water (zoned) heating systems have three thermostat wires. The thermostat will not work without installing an isolating relay on these systems. Call Honeywell Customer Assistance at 1-800-468-1502 for details.

5

IMPORTANT

Batteries must be installed for programming and operation of the thermostat and heating/ cooling system.

Purchase two AA alkaline batteries; nonalkaline batteries will not last as long. We recommend Energizer batteries.

REMOVING

BATTERY

DOOR

Make sure the thermostat is set in OFF position.

Install the fresh batteries as shown, making sure positive and negative terminals are oriented correctly.

Use a coin to remove battery door.

Replace battery door.

M1719B

As the batteries are running low, a “bAt Lo” indicator will flash for 1-2 months before batteries run out completely. Replace the batteries as soon as possible after the indicator starts flashing. If you do not replace the batteries sometime during the flashing “bAt Lo” indicator, the indicator will eventually stop flashing. “bAt Lo”

6 will stay on without flashing to indicate the thermostat and heating/cooling system have stopped working when the batteries are almost completely dead.

After the batteries are completely dead, the

“bAt Lo” indicator will disappear, leaving a completely blank display.

Press down on left ends of batteries to remove.

If you insert the new batteries within 20-30

INSTALL TWO AA ALKALINE

BATTERIES AS SHOWN seconds of removing the old ones, you will not have to reprogram the thermostat. However, if the display is blank, the batteries are dead or incorrectly installed. In this case, you will have to reprogram. See pages 12-13 to reprogram.

IMPORTANT

Although the thermostat has a low battery indicator, replace the batteries once a year to prevent the thermostat and heating/cooling system from shutting down due to lack of battery power.

When leaving home for longer than a month, as a precaution, change batteries before you leave to prevent system from shutting down due to lack of battery power.

M1713

7

IMPORTANT

Batteries must be installed for programming and operation of the thermostat and heating/ cooling system.

Purchase two AA alkaline batteries; nonalkaline batteries will not last as long. We recommend Energizer batteries.

REMOVING

BATTERY

DOOR

Make sure the thermostat is set in OFF position.

Install the fresh batteries as shown, making sure positive and negative terminals are oriented correctly.

Use a coin to remove battery door.

Replace battery door.

M1719B

As the batteries are running low, a “bAt Lo” indicator will flash for 1-2 months before batteries run out completely. Replace the batteries as soon as possible after the indicator starts flashing. If you do not replace the batteries sometime during the flashing “bAt Lo” indicator, the indicator will eventually stop flashing. “bAt Lo”

6 will stay on without flashing to indicate the thermostat and heating/cooling system have stopped working when the batteries are almost completely dead.

After the batteries are completely dead, the

“bAt Lo” indicator will disappear, leaving a completely blank display.

Press down on left ends of batteries to remove.

If you insert the new batteries within 20-30

INSTALL TWO AA ALKALINE

BATTERIES AS SHOWN seconds of removing the old ones, you will not have to reprogram the thermostat. However, if the display is blank, the batteries are dead or incorrectly installed. In this case, you will have to reprogram. See pages 12-13 to reprogram.

IMPORTANT

Although the thermostat has a low battery indicator, replace the batteries once a year to prevent the thermostat and heating/cooling system from shutting down due to lack of battery power.

When leaving home for longer than a month, as a precaution, change batteries before you leave to prevent system from shutting down due to lack of battery power.

M1713

7

After the batteries are installed, the thermostat can be easily programmed in your hand, before it is installed on the wall.

If you would prefer to program the thermostat after it is installed on the wall, skip to page 16, and return later to this programming section.

The following personal programming chart

(pages 10-11) may be helpful for planning your program schedule of time and temperature settings for various times of the day.

Four time periods are available during weekdays — “WAKE”, “LEAVE”, “RETURN”, and “SLEEP”. These periods can be seen individually on the display as you press the

SET SCHEDULE key.

8

“WAKE” is the time period you want the house at a comfortable temperature after you get up, while you get ready for work or school. (This will be a higher temperature during heating season, or a lower temperature during cooling season.)

“LEAVE” is the time period you can set for an energy-saving temperature while you are away at work or school. (This will be a lower temperature during heating season, or a higher temperature during cooling season.)

“RETURN” is the time period you want the house at a comfortable temperature for activities before bedtime. (Again, higher heat or lower cool.)

“SLEEP” is the time period you can set for an energy-saving temperature while you are sleeping. (Again, lower heat or higher cool.

Although for more comfortable sleeping, some people choose not to raise the cool temperature during the night.)

You will set one schedule for weekdays and another for weekends, since your requirements will probably be different for each. Also, during weekends only the “WAKE” and “SLEEP” time periods are available.

Fill in the times and temperatures you desire for weekdays and weekends. If you decide not to program the thermostat, it will automatically control heating at 20

°

C [68

°

F], and cooling at

26

°

C [78

°

F], 24 hours a day. Also, you do not need to enter a time and temperature program for all periods if your schedule does not require it. For example, a house that is occupied during weekdays would not require programs for

“LEAVE” and “RETURN”.

When pressing the keys, use the ball of your finger or a soft pencil eraser. Use of sharp fingernails or pencil points may damage the keypad.

If at any time during programming you make an error, just press the RUN PROGRAM key, and continue again at the step where you left off.

PROGRAMMING

9

After the batteries are installed, the thermostat can be easily programmed in your hand, before it is installed on the wall.

If you would prefer to program the thermostat after it is installed on the wall, skip to page 16, and return later to this programming section.

The following personal programming chart

(pages 10-11) may be helpful for planning your program schedule of time and temperature settings for various times of the day.

Four time periods are available during weekdays — “WAKE”, “LEAVE”, “RETURN”, and “SLEEP”. These periods can be seen individually on the display as you press the

SET SCHEDULE key.

8

“WAKE” is the time period you want the house at a comfortable temperature after you get up, while you get ready for work or school. (This will be a higher temperature during heating season, or a lower temperature during cooling season.)

“LEAVE” is the time period you can set for an energy-saving temperature while you are away at work or school. (This will be a lower temperature during heating season, or a higher temperature during cooling season.)

“RETURN” is the time period you want the house at a comfortable temperature for activities before bedtime. (Again, higher heat or lower cool.)

“SLEEP” is the time period you can set for an energy-saving temperature while you are sleeping. (Again, lower heat or higher cool.

Although for more comfortable sleeping, some people choose not to raise the cool temperature during the night.)

You will set one schedule for weekdays and another for weekends, since your requirements will probably be different for each. Also, during weekends only the “WAKE” and “SLEEP” time periods are available.

Fill in the times and temperatures you desire for weekdays and weekends. If you decide not to program the thermostat, it will automatically control heating at 20

°

C [68

°

F], and cooling at

26

°

C [78

°

F], 24 hours a day. Also, you do not need to enter a time and temperature program for all periods if your schedule does not require it. For example, a house that is occupied during weekdays would not require programs for

“LEAVE” and “RETURN”.

When pressing the keys, use the ball of your finger or a soft pencil eraser. Use of sharp fingernails or pencil points may damage the keypad.

If at any time during programming you make an error, just press the RUN PROGRAM key, and continue again at the step where you left off.

PROGRAMMING

9

Personal Programming Chart

HEATING PROGRAM

Start Time Heating Temperature

2

Weekdays

WAKE

LEAVE

RETURN

SLEEP

Weekends

1

WAKE

SLEEP

1

2

If you decide not to enter weekend programs, the WAKE and SLEEP from the weekday program will copy to the weekend schedule.

The temperatures cannot be set any higher than 31

°

C [88

°

F] or any lower than

7

°

C [45

°

F].

10

COOLING PROGRAM

Start Time Cooling Temperature

2

Weekdays

WAKE

LEAVE

RETURN

SLEEP

Weekends

1

WAKE

SLEEP

1

2

If you decide not to enter weekend programs, the WAKE and SLEEP from the weekday program will copy to the weekend schedule.

The temperatures cannot be set any higher than 31

°

C [88

°

F] or any lower than 7

°

C [45

°

F].

NOTE: If you decide not to program the thermostat, it will automatically control heating at

20

°

C [68

°

F], and cooling at 26

°

C [78

°

F], 24 hours a day.

PROGRAMMING

11

Personal Programming Chart

HEATING PROGRAM

Start Time Heating Temperature

2

Weekdays

WAKE

LEAVE

RETURN

SLEEP

Weekends

1

WAKE

SLEEP

1

2

If you decide not to enter weekend programs, the WAKE and SLEEP from the weekday program will copy to the weekend schedule.

The temperatures cannot be set any higher than 31

°

C [88

°

F] or any lower than

7

°

C [45

°

F].

10

COOLING PROGRAM

Start Time Cooling Temperature

2

Weekdays

WAKE

LEAVE

RETURN

SLEEP

Weekends

1

WAKE

SLEEP

1

2

If you decide not to enter weekend programs, the WAKE and SLEEP from the weekday program will copy to the weekend schedule.

The temperatures cannot be set any higher than 31

°

C [88

°

F] or any lower than 7

°

C [45

°

F].

NOTE: If you decide not to program the thermostat, it will automatically control heating at

20

°

C [68

°

F], and cooling at 26

°

C [78

°

F], 24 hours a day.

PROGRAMMING

11

This guide can be used for programming your new thermostat.

NOTE: Batteries are required for operation and programming. When inserting batteries, set system switch to OFF. Remove battery door (on thermostat left side) using a coin at the bottom.

Follow instructions on pages 6-7.

Set Current Time/Day

Set

once,

Time

Ahead

Back

until current time shows; to set day,

Time

Ahead

Set

Clock/Day

Back

Heating Program

With system switch at HEAT, press and release appear on display.

Set

Schedule

once. “WAKE”, Mon-Fri and “SET”

12

Time

Temp

Ahead

Warmer

Use to program “WAKE” time and

Back

Cooler to program “WAKE” temperature for

Mon-Fri. Repeat sequence for “LEAVE”, “RETURN”, “SLEEP”.

Press

Set

until “WAKE”, “SA SU” and “SET” appear on display. Use

Time

Ahead

to program

Back

Temp

Warmer

“WAKE” time and to program “WAKE” temperature for Sat-Sun. Repeat sequence

Cooler for “SLEEP”.

Cooling Program

With system switch at COOL, follow same instructions as for Heating Program.

Program the program.

PROGRAMMING

13

This guide can be used for programming your new thermostat.

NOTE: Batteries are required for operation and programming. When inserting batteries, set system switch to OFF. Remove battery door (on thermostat left side) using a coin at the bottom.

Follow instructions on pages 6-7.

Set Current Time/Day

Set

once,

Time

Ahead

Back

until current time shows; to set day,

Time

Ahead

Set

Clock/Day

Back

Heating Program

With system switch at HEAT, press and release appear on display.

Set

Schedule

once. “WAKE”, Mon-Fri and “SET”

12

Time

Temp

Ahead

Warmer

Use to program “WAKE” time and

Back

Cooler to program “WAKE” temperature for

Mon-Fri. Repeat sequence for “LEAVE”, “RETURN”, “SLEEP”.

Press

Set

until “WAKE”, “SA SU” and “SET” appear on display. Use

Time

Ahead

to program

Back

Temp

Warmer

“WAKE” time and to program “WAKE” temperature for Sat-Sun. Repeat sequence

Cooler for “SLEEP”.

Cooling Program

With system switch at COOL, follow same instructions as for Heating Program.

Program the program.

PROGRAMMING

13

A quick guide for operating or making changes follows:

NOTE: System switch must be set to Heat or Cool to perform the following.

Temporarily Change

temperature for current period only—

Temp

Warmer

;

Cooler will cancel itself at next scheduled change, or to cancel sooner press

Hold

a temperature indefinitely—

Temp

Warmer

, ; to cancel press

Cooler

14

Check Current Temperature Setting

Run

. (If using TEMPORARILY CHANGE or HOLD, pressing this will cancel your change.)

Check Programs—

Cancel

a program—

Time

Ahead

together.

Back

Run

.

Permanently Change

a program—Repeat steps under Heating Program or Cooling Program

(page 12-13) as applicable.

Return

to normal program or start program — .

Questions?

Call Honeywell

Customer Assistance

1-800-468-1502.

PROGRAMMING

15

A quick guide for operating or making changes follows:

NOTE: System switch must be set to Heat or Cool to perform the following.

Temporarily Change

temperature for current period only—

Temp

Warmer

;

Cooler will cancel itself at next scheduled change, or to cancel sooner press

Hold

a temperature indefinitely—

Temp

Warmer

, ; to cancel press

Cooler

14

Check Current Temperature Setting

Run

. (If using TEMPORARILY CHANGE or HOLD, pressing this will cancel your change.)

Check Programs—

Cancel

a program—

Time

Ahead

together.

Back

Run

.

Permanently Change

a program—Repeat steps under Heating Program or Cooling Program

(page 12-13) as applicable.

Return

to normal program or start program — .

Questions?

Call Honeywell

Customer Assistance

1-800-468-1502.

PROGRAMMING

15

The thermostat fan operation switch, labeled

FUEL SWITCH (see figure on page 17) is factoryset in the “F” position. This is the correct setting for most systems. If your system is an electric heat system, set the switch to “E”. The “E” setting will allow the fan to turn on immediately with the heating or cooling in a system where the “G” terminal is connected.

The thermostat on-length is factory-set for a warm air, gas or oil heating system. If you are installing it on another type of system, the on-length must be adjusted accordingly by setting screws A and B on the back of the thermostat, using the heating system table in the figure

(page 17) as a guide. The on-length should be optimized according to the type of system to minimize room temperature swings. Setting the screw “out one turn” means turning the screw approximately 360

°

, or about one complete turn.

In the rare event that you want a longer on-length, you may readjust the screws as follows:

If on-length screws A,B are adjusted to match this system:

electric furnace warm air furnace

For longer on-length, readjust screws A,B to match this system:

warm air furnace hot water boiler

16

NOTE: This thermostat does not have a setting for steam/gravity air. Cycles would not be long enough for accurate temperature control.

IMPORTANT

When using a high efficiency furnace such as a 90% or greater AFUE (Average Fuel Utilization

Efficiency) unit, adjust screw A out one turn and screw B in.

THERMOSTAT BACK

DISPLAY °F

DISPLAY °C

C–IN

C–OUT

1 TURN

A C

B D

ADJUST SCREWS THROUGH HOLES

TO SELECT OPERATION DESIRED

HEATING SYSTEM

A–IN B–IN

FUEL SWITCH

POSITION

F WARM AIR

FURNACE

HOT WATER

BOILER

ELECTRIC

FURNACE

A–OUT

1 TURN

A–IN

B–IN

B–OUT

1 TURN

F

E

W Y G

FOR HIGH EFFICIENCY FURNACE (90%+ AFUE)

ADJUST: SCREW A–OUT 1 TURN

SCREW B–IN

FUEL SWITCH – F POSITION

FUEL SWITCH

F E

R

Rc

17

INSTALLATION

The thermostat fan operation switch, labeled

FUEL SWITCH (see figure on page 17) is factoryset in the “F” position. This is the correct setting for most systems. If your system is an electric heat system, set the switch to “E”. The “E” setting will allow the fan to turn on immediately with the heating or cooling in a system where the “G” terminal is connected.

The thermostat on-length is factory-set for a warm air, gas or oil heating system. If you are installing it on another type of system, the on-length must be adjusted accordingly by setting screws A and B on the back of the thermostat, using the heating system table in the figure

(page 17) as a guide. The on-length should be optimized according to the type of system to minimize room temperature swings. Setting the screw “out one turn” means turning the screw approximately 360

°

, or about one complete turn.

In the rare event that you want a longer on-length, you may readjust the screws as follows:

If on-length screws A,B are adjusted to match this system:

electric furnace warm air furnace

For longer on-length, readjust screws A,B to match this system:

warm air furnace hot water boiler

16

NOTE: This thermostat does not have a setting for steam/gravity air. Cycles would not be long enough for accurate temperature control.

IMPORTANT

When using a high efficiency furnace such as a 90% or greater AFUE (Average Fuel Utilization

Efficiency) unit, adjust screw A out one turn and screw B in.

THERMOSTAT BACK

DISPLAY °F

DISPLAY °C

C–IN

C–OUT

1 TURN

A C

B D

ADJUST SCREWS THROUGH HOLES

TO SELECT OPERATION DESIRED

HEATING SYSTEM

A–IN B–IN

FUEL SWITCH

POSITION

F WARM AIR

FURNACE

HOT WATER

BOILER

ELECTRIC

FURNACE

A–OUT

1 TURN

A–IN

B–IN

B–OUT

1 TURN

F

E

W Y G

FOR HIGH EFFICIENCY FURNACE (90%+ AFUE)

ADJUST: SCREW A–OUT 1 TURN

SCREW B–IN

FUEL SWITCH – F POSITION

FUEL SWITCH

F E

R

Rc

17

INSTALLATION

Position mounting plate on wall. Use spirit level to make sure mounting plate is level. Use a pencil to mark the two mounting holes.

WALL

WIRES THROUGH

WALL OPENING

WALL

ANCHORS (2)

MOUNTING

PLATE

MOUNTING

SCREWS (2)

Remove mounting plate from wall, and drill

3/16" holes in wall (if drywall) as marked. For firmer material such as plaster or wood, drill

7/32" holes. Gently tap anchors (provided) into drilled holes until flush with the wall.

Reposition mounting plate over holes, pulling wires through wiring opening. Loosely insert two mounting screws into holes.

Level for appearance only; thermostat will function properly even when not level. Tighten mounting screws.

18

M1718

SPIRIT LEVEL

M1714

19

INSTALLATION

Position mounting plate on wall. Use spirit level to make sure mounting plate is level. Use a pencil to mark the two mounting holes.

WALL

WIRES THROUGH

WALL OPENING

WALL

ANCHORS (2)

MOUNTING

PLATE

MOUNTING

SCREWS (2)

Remove mounting plate from wall, and drill

3/16" holes in wall (if drywall) as marked. For firmer material such as plaster or wood, drill

7/32" holes. Gently tap anchors (provided) into drilled holes until flush with the wall.

Reposition mounting plate over holes, pulling wires through wiring opening. Loosely insert two mounting screws into holes.

Level for appearance only; thermostat will function properly even when not level. Tighten mounting screws.

18

M1718

SPIRIT LEVEL

M1714

19

INSTALLATION

NOTE: All wiring must comply with local codes and ordinances. If unsure about household wiring procedures, call your local heating/air conditioning contractor.

METHOD TO INCREASE WIRE LENGTH

M1715A

WIRE

FROM

WALL

20

Refer to masking tape labels you placed on wires when you removed your old thermostat.

Match the letter of your old thermostat wire with the terminal of the corresponding letter on the back of your new thermostat. Refer to figures on pages 22-23 and Table 2 for typical wire colors for easy matching. Hold the thermostat as shown to minimize need for wire extenders. If wires are still

WIRE NUT SIZE

FOR TWO

18-GAUGE WIRES too short, use wire connectors

(purchase locally) to extend wires.

See figure (left) for guidelines on using wire extenders.

In 5-wire installations only,

6-in. [152 mm] OF

18-GAUGE

THERMOSTAT

WIRE. MATCH

INSULATION

COLORS OR

MARK WIRE ENDS.

be sure to remove the factoryinstalled jumper connecting terminals R and Rc .

TABLE 2—TYPICAL WIRE COLORS AND FUNCTIONS.

THERMOSTAT CONNECT TO

TERMINAL WIRE COLORa

G

Y

Green

Yellow

W

Rc

R

White

Blue

Red

FUNCTION

Fan

Cooling

Heating

Air Cond. Power

Furnace Power a Wire colors are typical; verify at heating/cooling equipment connection.

Loosen the terminal screws and slip each wire beneath its matching terminal. See figure

(lower right) for wire insertion technique.

Tighten terminals securely.

Plug the hole in the wall with insulation to help prevent drafts from adversely affecting thermostat operation.

21

PROPER WIRING TECHNIQUE

5/16 in.

[8 mm]

STRIP

INSERT

STRAIGHT

UNDER

SCREW HEAD

Rc

M3002

JUMPER (FACTORY-

INSTALLED) REMOVE

IF 5-WIRE SYSTEM

R

END OF WIRE

VISIBLE HERE G Y W

INSTALLATION

M1712A

NOTE: All wiring must comply with local codes and ordinances. If unsure about household wiring procedures, call your local heating/air conditioning contractor.

METHOD TO INCREASE WIRE LENGTH

M1715A

WIRE

FROM

WALL

20

Refer to masking tape labels you placed on wires when you removed your old thermostat.

Match the letter of your old thermostat wire with the terminal of the corresponding letter on the back of your new thermostat. Refer to figures on pages 22-23 and Table 2 for typical wire colors for easy matching. Hold the thermostat as shown to minimize need for wire extenders. If wires are still

WIRE NUT SIZE

FOR TWO

18-GAUGE WIRES too short, use wire connectors

(purchase locally) to extend wires.

See figure (left) for guidelines on using wire extenders.

In 5-wire installations only,

6-in. [152 mm] OF

18-GAUGE

THERMOSTAT

WIRE. MATCH

INSULATION

COLORS OR

MARK WIRE ENDS.

be sure to remove the factoryinstalled jumper connecting terminals R and Rc .

TABLE 2—TYPICAL WIRE COLORS AND FUNCTIONS.

THERMOSTAT CONNECT TO

TERMINAL WIRE COLORa

G

Y

Green

Yellow

W

Rc

R

White

Blue

Red

FUNCTION

Fan

Cooling

Heating

Air Cond. Power

Furnace Power a Wire colors are typical; verify at heating/cooling equipment connection.

Loosen the terminal screws and slip each wire beneath its matching terminal. See figure

(lower right) for wire insertion technique.

Tighten terminals securely.

Plug the hole in the wall with insulation to help prevent drafts from adversely affecting thermostat operation.

21

PROPER WIRING TECHNIQUE

5/16 in.

[8 mm]

STRIP

INSERT

STRAIGHT

UNDER

SCREW HEAD

Rc

M3002

JUMPER (FACTORY-

INSTALLED) REMOVE

IF 5-WIRE SYSTEM

R

END OF WIRE

VISIBLE HERE G Y W

INSTALLATION

M1712A

2-WIRE HEAT-ONLY (JUMPER INTACT)

A C

B D

W Y G

R

Rc

JUMPER

HEATING

RELAY OR

VALVE COIL

L1

(HOT)

L2

1

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1709A

22

5-WIRE HEAT/COOL (JUMPER REMOVED)

A C

B D

W Y G

R

Rc

1

L1

(HOT)

L2

HEATING

RELAY OR

VALVE COIL

COOLING

CONTACTOR

COIL

FAN

RELAY

L1

(HOT)

L2

1

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1711A

23

4-WIRE HEAT/COOL (JUMPER INTACT)

A C

B D

W Y G

R

Rc

JUMPER

HEATING

RELAY OR

VALVE COIL

COOLING

CONTACTOR

COIL

FAN

RELAY L1

(HOT)

L2

1

POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1710A

3-WIRE COOL-ONLY (JUMPER INTACT)

A C

B D

W Y G

JUMPER

R

Rc

COOLING

CONTACTOR

COIL

FAN

RELAY L1

(HOT)

L2

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M 848

INSTALLATION

2-WIRE HEAT-ONLY (JUMPER INTACT)

A C

B D

W Y G

R

Rc

JUMPER

HEATING

RELAY OR

VALVE COIL

L1

(HOT)

L2

1

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1709A

22

5-WIRE HEAT/COOL (JUMPER REMOVED)

A C

B D

W Y G

R

Rc

1

L1

(HOT)

L2

HEATING

RELAY OR

VALVE COIL

COOLING

CONTACTOR

COIL

FAN

RELAY

L1

(HOT)

L2

1

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1711A

23

4-WIRE HEAT/COOL (JUMPER INTACT)

A C

B D

W Y G

R

Rc

JUMPER

HEATING

RELAY OR

VALVE COIL

COOLING

CONTACTOR

COIL

FAN

RELAY L1

(HOT)

L2

1

POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M1710A

3-WIRE COOL-ONLY (JUMPER INTACT)

A C

B D

W Y G

JUMPER

R

Rc

COOLING

CONTACTOR

COIL

FAN

RELAY L1

(HOT)

L2

1 POWER SUPPLY. PROVIDE DISCONNECT MEANS AND

OVERLOAD PROTECTION AS REQUIRED.

M 848

INSTALLATION

A.

ENGAGE TABS AT TOP OF

THERMOSTAT AND MOUNTING PLATE.

B.

PRESS LOWER EDGE

OF CASE TO LATCH.

NOTE: To remove thermostat from wall, first pull out at

24

Check Thermostat Operation After

C.

SWING COVER OPEN TO

CHECK OPERATION.

HEATING

Do NOT check heating system operation by jumpering thermostat terminals at the primary control, such as the gas valve, zone valve, oil burner control. This will damage the thermostat.

Cool Off

Auto On

Heat

Move the system switch to HEAT and the fan switch to AUTO.

Warmer

Cooler

25

Press key until the setting is about

6

°

C [10

°

F] above room temperature.

Heating should start and the fan should run after a short delay (immediately if fan operation switch is set in E position).

Press key until setting is about

6

°

C [10

°

F] below room temperature.

The heating equipment should shut off.

INSTALLATION

A.

ENGAGE TABS AT TOP OF

THERMOSTAT AND MOUNTING PLATE.

B.

PRESS LOWER EDGE

OF CASE TO LATCH.

NOTE: To remove thermostat from wall, first pull out at

24

Check Thermostat Operation After

C.

SWING COVER OPEN TO

CHECK OPERATION.

HEATING

Do NOT check heating system operation by jumpering thermostat terminals at the primary control, such as the gas valve, zone valve, oil burner control. This will damage the thermostat.

Cool Off

Auto On

Heat

Move the system switch to HEAT and the fan switch to AUTO.

Warmer

Cooler

25

Press key until the setting is about

6

°

C [10

°

F] above room temperature.

Heating should start and the fan should run after a short delay (immediately if fan operation switch is set in E position).

Press key until setting is about

6

°

C [10

°

F] below room temperature.

The heating equipment should shut off.

INSTALLATION

COOLING

To avoid possible compressor damage, do not operate the cooling system when outside temperature is below 10

°

C [50

°

F]. See compressor manu-facturer’s instructions for further information.

NOTE: When cooling setting is changed, thermostat may delay up to five minutes before turning on the air conditioner. This delay protects the compressor.

Cool Off Heat

Auto On

Move the system switch to COOL and the fan switch to AUTO.

Cooler

Warmer

Cool Off Heat

Auto On

Press key until setting is about

6

°

C [10

°

F] below room temperature. The cooling equipment and fan should start.

Press key until the setting is about

6

°

C [10

°

F] above room temperature. The cooling equipment and fan should stop.

Move the system switch to OFF, with the fan switch still at AUTO.

The system and fan should be off.

26

First set the fan switch.

FAN AUTO: Normal setting for most homes. A single-speed fan will turn on automatically with the air conditioner or furnace. A two-speed fan will usually run on high with the air conditioner and on low with the furnace.

FAN ON: The fan runs continuously.

Use for improved air circulation during special occasions or for more efficient electronic air cleaning.

air conditioning system.

OFF: Both the heating and air conditioning systems are off.

HEAT: The thermostat controls your heating system.

Auto On

Auto On

Cool Off Heat

Cool Off Heat

Cool Off Heat

27

INSTALLATION

COOLING

To avoid possible compressor damage, do not operate the cooling system when outside temperature is below 10

°

C [50

°

F]. See compressor manu-facturer’s instructions for further information.

NOTE: When cooling setting is changed, thermostat may delay up to five minutes before turning on the air conditioner. This delay protects the compressor.

Cool Off Heat

Auto On

Move the system switch to COOL and the fan switch to AUTO.

Cooler

Warmer

Cool Off Heat

Auto On

Press key until setting is about

6

°

C [10

°

F] below room temperature. The cooling equipment and fan should start.

Press key until the setting is about

6

°

C [10

°

F] above room temperature. The cooling equipment and fan should stop.

Move the system switch to OFF, with the fan switch still at AUTO.

The system and fan should be off.

26

First set the fan switch.

FAN AUTO: Normal setting for most homes. A single-speed fan will turn on automatically with the air conditioner or furnace. A two-speed fan will usually run on high with the air conditioner and on low with the furnace.

FAN ON: The fan runs continuously.

Use for improved air circulation during special occasions or for more efficient electronic air cleaning.

air conditioning system.

OFF: Both the heating and air conditioning systems are off.

HEAT: The thermostat controls your heating system.

Auto On

Auto On

Cool Off Heat

Cool Off Heat

Cool Off Heat

27

INSTALLATION

Troubleshooting Guide

IF…

Display will not come on.

Temperature display will not go lower than 7

°

C [45

°

F] or higher than

31

°

C [88

°

F] during programming.

Temperature change occurs at the wrong times.

Heating will not come on.

THEN…

Set the system switch to OFF; remove batteries; insert backwards for at least 5 seconds to reset thermostat; replace batteries correctly. Display should come on.

Make sure batteries are fresh and installed correctly.

You have reached the temperature setting limit.

The setting range is 7

°

C to 31

°

C [45

°

F to 88

°

F].

Check the program times for the period in question. Be sure that AM and PM indications are correct. Make sure the current day and time are correct. Reprogram if necessary.

Check that switch on thermostat is set to HEAT.

Check the system fuse or circuit breaker and replace or reset if necessary.

28

Cooling will not come on.

If display is blank or says "b

A t Lo," install fresh batteries.

If temperature setting is higher than current temperature, and SYSTEM ON indicator is lit, contact Honeywell Customer Assistance at 1-800-468-1502.

Check that switch on thermostat is set to COOL.

Check the system fuse or circuit breaker and replace or reset if necessary.

If display is blank or says "b

A t Lo," install fresh batteries.

The thermostat has a built-in time delay on cooling.

Allow 5 to 10 minutes after changing the setting before the air conditioner starts.

If temperature setting is lower than current temperature, and SYSTEM ON indicator is lit, move system switch from COOL to OFF for 10 minutes. After 10 minutes, return switch to COOL position. If air

29

Troubleshooting Guide

IF…

Display will not come on.

Temperature display will not go lower than 7

°

C [45

°

F] or higher than

31

°

C [88

°

F] during programming.

Temperature change occurs at the wrong times.

Heating will not come on.

THEN…

Set the system switch to OFF; remove batteries; insert backwards for at least 5 seconds to reset thermostat; replace batteries correctly. Display should come on.

Make sure batteries are fresh and installed correctly.

You have reached the temperature setting limit.

The setting range is 7

°

C to 31

°

C [45

°

F to 88

°

F].

Check the program times for the period in question. Be sure that AM and PM indications are correct. Make sure the current day and time are correct. Reprogram if necessary.

Check that switch on thermostat is set to HEAT.

Check the system fuse or circuit breaker and replace or reset if necessary.

28

Cooling will not come on.

If display is blank or says "b

A t Lo," install fresh batteries.

If temperature setting is higher than current temperature, and SYSTEM ON indicator is lit, contact Honeywell Customer Assistance at 1-800-468-1502.

Check that switch on thermostat is set to COOL.

Check the system fuse or circuit breaker and replace or reset if necessary.

If display is blank or says "b

A t Lo," install fresh batteries.

The thermostat has a built-in time delay on cooling.

Allow 5 to 10 minutes after changing the setting before the air conditioner starts.

If temperature setting is lower than current temperature, and SYSTEM ON indicator is lit, move system switch from COOL to OFF for 10 minutes. After 10 minutes, return switch to COOL position. If air

29

Cooling will not come on. (Cont.)

The house is too warm or too cool.

SYSTEM ON indicator is lit, but no heat is coming from the registers.

Furnace or air conditioner cycles too frequently.

The system cycle length is too short or too long.

The thermostat's current setting does not match the display temperature.

■ conditioner comes on, compressor may have reached its high limit temperature protection and shut down. If air conditioner does not come on after the 10 minutes and the SYSTEM ON indicator is lit, contact Honeywell

Consumer Services at 1-800-468-1502

.

If 2- or 4-wire installation, verify that R-Rc jumper is installed.

Press RUN PROGRAM key to check the current temperature setting.

If desired, change the temperature setting. See page 14.

Allow time for the furnace to heat up and the fan to come on before checking for heat at the register.

Check to make sure system on-length is set correctly according to page 16.)

Check system setting on back of thermostat.

30

Readjust according to instructions on pages 16-17.

Check that the wiring hole in the wall behind the wallplate has been plugged with insulation to prevent drafts which might adversely affect thermostat operation.

Be aware that it is normal for the current setting and display temperature to differ on occasion.

31

Cooling will not come on. (Cont.)

The house is too warm or too cool.

SYSTEM ON indicator is lit, but no heat is coming from the registers.

Furnace or air conditioner cycles too frequently.

The system cycle length is too short or too long.

The thermostat's current setting does not match the display temperature.

■ conditioner comes on, compressor may have reached its high limit temperature protection and shut down. If air conditioner does not come on after the 10 minutes and the SYSTEM ON indicator is lit, contact Honeywell

Consumer Services at 1-800-468-1502

.

If 2- or 4-wire installation, verify that R-Rc jumper is installed.

Press RUN PROGRAM key to check the current temperature setting.

If desired, change the temperature setting. See page 14.

Allow time for the furnace to heat up and the fan to come on before checking for heat at the register.

Check to make sure system on-length is set correctly according to page 16.)

Check system setting on back of thermostat.

30

Readjust according to instructions on pages 16-17.

Check that the wiring hole in the wall behind the wallplate has been plugged with insulation to prevent drafts which might adversely affect thermostat operation.

Be aware that it is normal for the current setting and display temperature to differ on occasion.

31

Toll-free Customer Assistance

For all questions concerning this thermostat, please read and follow the instructions. If additional assistance is needed, call Honeywell Customer Assistance toll-free at 1-800-468-1502, Monday-

Friday, 7:00 a.m. - 5:30 p.m. Central time.

Before you call, please have the following information available—thermostat model number and date code, kind of heating/cooling system (i.e., hot water, warm air, oil, gas, etc.), number of wires connected to the thermostat.

NOTICE

This equipment is a Class B digital apparatus, which complies with Canadian Radio Interference Regulations, CRC c.1374.

32

Limited One-Year Warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of one (1) year from the date of purchase by the consumer. If, at any time during the warranty period, the product is defective or malfunctions,

Honeywell shall repair or replace it (at Honeywell’s option) within a reasonable period of time.

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the retailer from which you purchased it, or

(ii) package it carefully, along with proof of purchase (including date of purchase) and a short description of the malfunction, and mail it, postage prepaid, to the following address:

Honeywell Inc.

Return Goods Department in Canada: Honeywell Limited/Honeywell Limitée

Product Services ON15-FFE

1050 Berkshire Lane

Plymouth, MN 55441-4437

740 Ellesmere Road

Scarborough, Ontario M1P 2V9

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR

ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR

INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED

WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY

LIMITED TO THE ONE YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write our Customer Assistance Center, Honeywell Inc., P.O. Box 524, MN27-2164,

Minneapolis, MN 55440-0524 or call 1-800-468-1502, Monday-Friday, 7:00 a.m. to 5:30 p.m., Central time. In Canada, write Retail Products ON15-

02H, Honeywell Limited/Honeywell Limitée, 740 Ellesmere Road, Scarborough, Ontario M1P 2V9.

33

Toll-free Customer Assistance

For all questions concerning this thermostat, please read and follow the instructions. If additional assistance is needed, call Honeywell Customer Assistance toll-free at 1-800-468-1502, Monday-

Friday, 7:00 a.m. - 5:30 p.m. Central time.

Before you call, please have the following information available—thermostat model number and date code, kind of heating/cooling system (i.e., hot water, warm air, oil, gas, etc.), number of wires connected to the thermostat.

NOTICE

This equipment is a Class B digital apparatus, which complies with Canadian Radio Interference Regulations, CRC c.1374.

32

Limited One-Year Warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of one (1) year from the date of purchase by the consumer. If, at any time during the warranty period, the product is defective or malfunctions,

Honeywell shall repair or replace it (at Honeywell’s option) within a reasonable period of time.

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the retailer from which you purchased it, or

(ii) package it carefully, along with proof of purchase (including date of purchase) and a short description of the malfunction, and mail it, postage prepaid, to the following address:

Honeywell Inc.

Return Goods Department in Canada: Honeywell Limited/Honeywell Limitée

Product Services ON15-FFE

1050 Berkshire Lane

Plymouth, MN 55441-4437

740 Ellesmere Road

Scarborough, Ontario M1P 2V9

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect or malfunction was caused by damage which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR

ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR

INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED

WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY

LIMITED TO THE ONE YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state.

If you have any questions concerning this warranty, please write our Customer Assistance Center, Honeywell Inc., P.O. Box 524, MN27-2164,

Minneapolis, MN 55440-0524 or call 1-800-468-1502, Monday-Friday, 7:00 a.m. to 5:30 p.m., Central time. In Canada, write Retail Products ON15-

02H, Honeywell Limited/Honeywell Limitée, 740 Ellesmere Road, Scarborough, Ontario M1P 2V9.

33

Honeywell

PROGRAMMABLE

THERMOSTAT

BY HONEYWELL

MagicStat

/

T8132

PROGRAMMING AND INSTALLATION

INSTRUCTIONS

Rev. 9-92 • Form Number 69-0740B—1

Weekday/Weekend

Programmable Heat and/or Cool

Thermostat and Mounting Plate

Model T8132

TYPICAL ENERGY SAVINGS FOR REPRESENTATIVE CITIES IN THE U.S. AND CANADA

Savings for Once-A-Day

10°F (5°C) decrease

20%

18%

16%

14%

12%

10%

8%

6%

30%

28%

26%

24%

22%

4%

2%

Minneapolis

St. Paul

Montreal

Ottawa

Toronto

Edmonton

Regina

Winnipeg

Calgary

Moncton

North Bay

Quebec

St. John's

Halifax

Thermostat patents pending.

Savings for Twice-A-Day

10°F (5°C) decrease*

Savings for 5°F (3°) summer increase

Vancouver Buffalo

Cleveland

Milwaukee

Denver

Des Moines

Omaha

Salt Lake

City

Boston

Chicago

Detroit

Pittsburgh

Indianapolis

Cincinnati

Kansas City

St. Louis

Columbus

New York

Philadelphia

Seattle

Louisville

Portland

Wash., D C

San Dallas Los Angeles San Diego

*Based on 10°F (5°C) decrease—(5°F (3°C) decrease

gives approximately 55 percent of these savings).

M2416A

Printed in Mexico • J.H. • ©Honeywell Inc. 1992

THERMOSTAT

PROGRAMMABLE

DE HONEYWELL

MagicStat

md

/

T8132

MANUEL DE PROGRAMMATION

ET D’INSTALLATION

9-92 • Publication no 69-0740B—1

Thermostat programmable et plaque de montage pour systèmes de chauffage et (ou) de refroidissement avec programmation pour la semaine et la fin de semaine

Modèle T8132

ÉCONOMIES D'ÉNERGIE TYPES DANS CERTAINES VILLES DES ÉTAT-UNIS ET DU CANADA

18%

16%

14%

12%

10%

30%

28%

26%

24%

22%

20%

8%

6%

4%

2%

Minneapolis

St. Paul

Montréal

Ottawa

Toronto

Edmonton

Regina

Winnipeg

Économies pour une diminution de 5

°

C (10

°

F), une fois par jour

Calgary

Moncton

North Bay

Québec

St-Jean

Halifax Vancouver Buffalo

Cleveland

Milwaukee

Brevet en instance

Économies pour une diminution de 5

°

C (10

°

F), deux fois par jour *

Économies pour une augmentation de 3

°

C (5

°

F)

Denver

Des Moines

Omaha

Salt Lake

City

Boston

Chicago

Detroit

Pittsburgh

Indianapolis

Cincinnati

Kansas City

St-Louis

Columbus

New York

Philadelphie

Seattle

Louisville

Portland

Wash. D.C.

San Dallas Los Angeles San Diego

* Une baisse de 5

°

C (10

°

F)—(une baisse de 3

°

C (5

°

F)

donne environ 55 % de ces économies d'énergie).

MF2416A

Imprimé à Mexique • J.H. • Honeywell Inc., 1992

Votre nouveau thermostat électronique MagicStat md de Honeywell vous ouvre la porte aux

économies d’énergie.

Votre nouveau thermostat réglera automatiquement la température de votre résidence à un niveau de confort élevé tout en vous faisant réaliser des économies d’énergie. Il suffit de programmer le thermostat conformément aux directives de ce manuel.

Pour de plus amples renseignements sur ce thermostat, s’adresser aux Services à la clientèle de Honeywell en utilisant la ligne directe sans frais 1-800-468-1502 du lundi au vendredi entre

7 h et 17 h 30.

TABLE DES MATIÈRES

ÉTAPE 1 Avant l’installation ................................................................................................... 2

ÉTAPE 2 Retrait de l’ancien thermostat ................................................................................ 4

ÉTAPE 3 Installation des piles ................................................................................................ 6

ÉTAPE 4 Programmation du thermostat ............................................................................... 8

ÉTAPE 5 Réglage du commutateur du ventilateur, au besoin .......................................... 16

ÉTAPE 6 Réglage des cycles de fonctionnement au besoin ............................................. 16

ÉTAPE 7 Installation de la plaque de montage ................................................................... 18

ÉTAPE 8 Raccordement des bornes du thermostat ........................................................... 20

ÉTAPE 9 Installation du thermostat ..................................................................................... 24

ÉTAPE 10 Vérification de la programmation et de l’installation ......................................... 25

ÉTAPE 11 Réglage des commutateurs du ventilateur et du système ............................... 27

Guide de dépannage ................................................................................................................. 28

Garantie restreinte pour un an ................................................................................................ 32

1

Votre nouveau thermostat électronique MagicStat md de Honeywell vous ouvre la porte aux

économies d’énergie.

Votre nouveau thermostat réglera automatiquement la température de votre résidence à un niveau de confort élevé tout en vous faisant réaliser des économies d’énergie. Il suffit de programmer le thermostat conformément aux directives de ce manuel.

Pour de plus amples renseignements sur ce thermostat, s’adresser aux Services à la clientèle de Honeywell en utilisant la ligne directe sans frais 1-800-468-1502 du lundi au vendredi entre

7 h et 17 h 30.

TABLE DES MATIÈRES

ÉTAPE 1 Avant l’installation ................................................................................................... 2

ÉTAPE 2 Retrait de l’ancien thermostat ................................................................................ 4

ÉTAPE 3 Installation des piles ................................................................................................ 6

ÉTAPE 4 Programmation du thermostat ............................................................................... 8

ÉTAPE 5 Réglage du commutateur du ventilateur, au besoin .......................................... 16

ÉTAPE 6 Réglage des cycles de fonctionnement au besoin ............................................. 16

ÉTAPE 7 Installation de la plaque de montage ................................................................... 18

ÉTAPE 8 Raccordement des bornes du thermostat ........................................................... 20

ÉTAPE 9 Installation du thermostat ..................................................................................... 24

ÉTAPE 10 Vérification de la programmation et de l’installation ......................................... 25

ÉTAPE 11 Réglage des commutateurs du ventilateur et du système ............................... 27

Guide de dépannage ................................................................................................................. 28

Garantie restreinte pour un an ................................................................................................ 32

1

Avant l’installation

Consulter le tableau 1 afin de s’assurer que le thermostat est compatible avec le système choisi. S’il ne convient pas, le retourner au détaillant. Pour de plus amples renseignements, communiquer, sans frais, avec les Services à la clientèle au numéro 1-800-468-1502.

Type de système

TABLEAU 1 - TABLEAU DE COMPATIBILITÉ compatible avec le CT3200

Gaz - veilleuse permanente

Gaz - allumage électronique

Chaudières à gaz

Gaz - tension millivolt

Chaudières à mazout

Appareils de chauffage au mazout

Appareils de chauffage électrique

Conditionneur d’air électrique

Plinthes chauffantes électriques (120/240 V tension secteur)

Pompes à chaleur/systèmes multi-étages oui oui oui

1 non oui

1 oui oui oui non non

Non compatible avec tout circuit 120/240 V.

Ne fonctionnera pas efficacement avec les systèmes à vapeur et à différence de densité.

1 Compatible avec les vannes de zone bifilaires de Honeywell. Un relais d’isolement est nécessaire avec les vannes de zone trifilaires. Non compatible avec les vannes bifilaires n o

1361 de White Rodgers.

2

Se procurer les outils nécessaires (voir ci-dessous) et deux piles alcalines AA (nous recommandons les piles Energizer md ).

TOURNEVIS

CRUCIFORME

PERCEUSE MANUELLE OU

ÉLECTRIQUE AVEC MÈCHE

DE 3/16 po POUR PERCER

DES TROUS DANS LE MUR

COUPE-FILS, PINCE À DÉNUDER OU

COUTEAU BIEN AFFÛTÉ S’IL EST

NÉCESSAIRE DE DÉNUDER DES FILS

RUBAN-CACHE, POUR

IDENTIFIER AU BESOIN, LES

FILS LORSQU’ILS SONT

DÉBRANCHÉS DE L’ANCIEN

THERMOSTAT

NIVEAU À BULLE, S’IL EST NÉCESSAIRE DE METTRE LE

THERMOSTAT DE NIVEAU À DES FINS D’ESTHÉTIQUE

MF878

3

Avant l’installation

Consulter le tableau 1 afin de s’assurer que le thermostat est compatible avec le système choisi. S’il ne convient pas, le retourner au détaillant. Pour de plus amples renseignements, communiquer, sans frais, avec les Services à la clientèle au numéro 1-800-468-1502.

Type de système

TABLEAU 1 - TABLEAU DE COMPATIBILITÉ compatible avec le CT3200

Gaz - veilleuse permanente

Gaz - allumage électronique

Chaudières à gaz

Gaz - tension millivolt

Chaudières à mazout

Appareils de chauffage au mazout

Appareils de chauffage électrique

Conditionneur d’air électrique

Plinthes chauffantes électriques (120/240 V tension secteur)

Pompes à chaleur/systèmes multi-étages oui oui oui

1 non oui

1 oui oui oui non non

Non compatible avec tout circuit 120/240 V.

Ne fonctionnera pas efficacement avec les systèmes à vapeur et à différence de densité.

1 Compatible avec les vannes de zone bifilaires de Honeywell. Un relais d’isolement est nécessaire avec les vannes de zone trifilaires. Non compatible avec les vannes bifilaires n o

1361 de White Rodgers.

2

Se procurer les outils nécessaires (voir ci-dessous) et deux piles alcalines AA (nous recommandons les piles Energizer md ).

TOURNEVIS

CRUCIFORME

PERCEUSE MANUELLE OU

ÉLECTRIQUE AVEC MÈCHE

DE 3/16 po POUR PERCER

DES TROUS DANS LE MUR

COUPE-FILS, PINCE À DÉNUDER OU

COUTEAU BIEN AFFÛTÉ S’IL EST

NÉCESSAIRE DE DÉNUDER DES FILS

RUBAN-CACHE, POUR

IDENTIFIER AU BESOIN, LES

FILS LORSQU’ILS SONT

DÉBRANCHÉS DE L’ANCIEN

THERMOSTAT

NIVEAU À BULLE, S’IL EST NÉCESSAIRE DE METTRE LE

THERMOSTAT DE NIVEAU À DES FINS D’ESTHÉTIQUE

MF878

3

Vérifier si les systèmes de chauffage et de refroidissement fonctionnent correctement. Si l’un d’eux ne fonctionne pas, communiquer avec votre représentant en systèmes de chauffage et de refroidissement. Pour ne pas endommager le compresseur, ne pas faire fonctionner le système de refroidissement lorsque la température extérieure est inférieure

à 10

°

C (50

°

F).

COUPER L’ALIMENTATION du système à l’appareil de chauffage ou au panneau de disjoncteurs ou des fusibles.

Déballer minutieusement votre nouveau thermostat et la plaque de montage; conserver les vis, les directives et le reçu.

Enlever le couvercle de l’ancien thermostat.

S’il ne s’enlève pas lorsqu’on le tire fermement

4 par le bas, vérifier si une vis ne le retient pas en place.

Desserrer les vis qui retiennent le thermostat

à la plaque de montage, à la plaque murale ou au mur et soulever le thermostat.

Débrancher les fils de l’ancien thermostat ou de la plaque de montage. Étiqueter les fils à l’aide de ruban-cache en inscrivant la lettre correspondant à l’ancienne borne. S’il n’y a que deux fils, il n’est pas nécessaire de les

étiqueter. Enrouler les

FILS PAR

L’OUVERTURE

DU MUR fils autour d’un crayon pour empêcher qu’ils ne tombent dans le mur (voir illustration ci-dessous).

MF5136

Un ou deux fils en trop?

Si vous remplacez un thermostat Chronotherm de Honeywell, vous trouverez peut-être un ou deux fils qui doivent être raccordés aux bornes de l’horloge sur la plaque murale du thermostat

Chronotherm. Ces fils ne doivent pas se toucher sinon le transformateur pourrait être endommagé.

Débrancher les fils et les couvrir séparément de ruban adhésif pour fils électriques. Ne pas les enrouler ensemble.

Placer les fils à un endroit où ils ne nuiront pas au fonctionnement du nouveau thermostat. Inscrire la couleur et la lettre repère des autres fils.

Six fils ou plus?

Si six fils ou plus sont présents (à l’exclusion des fils de l’horloge reliés aux bornes), vous êtes probablement en présence d’un thermostat pour pompe à chaleur ou pour système multi-étage.

Le thermostat n’est pas compatible avec de tels systèmes. Retourner le thermostat au détaillant.

Pour obtenir des renseignements quant aux thermostats compatibles avec votre système, communiquer avec les Services à la clientèle de

Honeywell au numéro 1-800-468-1502.

Thermostat à trois fils?

Si vous avez trois fils pour le chauffage seulement et que vous pouvez utiliser le commutateur ON pour faire fonctionner le ventilateur, ce thermostat fonctionnera avec votre système. Cependant, quelques systèmes de chauffage à eau chaude (par zone) possèdent des thermostats trifilaires. Il faudra alors installer un relais d’isolement sinon le thermostat ne fonctionnera pas. Pour plus de renseignements, communiquer avec les Services à la clientèle au numéro 1-800-468-1502.

5

Vérifier si les systèmes de chauffage et de refroidissement fonctionnent correctement. Si l’un d’eux ne fonctionne pas, communiquer avec votre représentant en systèmes de chauffage et de refroidissement. Pour ne pas endommager le compresseur, ne pas faire fonctionner le système de refroidissement lorsque la température extérieure est inférieure

à 10

°

C (50

°

F).

COUPER L’ALIMENTATION du système à l’appareil de chauffage ou au panneau de disjoncteurs ou des fusibles.

Déballer minutieusement votre nouveau thermostat et la plaque de montage; conserver les vis, les directives et le reçu.

Enlever le couvercle de l’ancien thermostat.

S’il ne s’enlève pas lorsqu’on le tire fermement

4 par le bas, vérifier si une vis ne le retient pas en place.

Desserrer les vis qui retiennent le thermostat

à la plaque de montage, à la plaque murale ou au mur et soulever le thermostat.

Débrancher les fils de l’ancien thermostat ou de la plaque de montage. Étiqueter les fils à l’aide de ruban-cache en inscrivant la lettre correspondant à l’ancienne borne. S’il n’y a que deux fils, il n’est pas nécessaire de les

étiqueter. Enrouler les

FILS PAR

L’OUVERTURE

DU MUR fils autour d’un crayon pour empêcher qu’ils ne tombent dans le mur (voir illustration ci-dessous).

MF5136

Un ou deux fils en trop?

Si vous remplacez un thermostat Chronotherm de Honeywell, vous trouverez peut-être un ou deux fils qui doivent être raccordés aux bornes de l’horloge sur la plaque murale du thermostat

Chronotherm. Ces fils ne doivent pas se toucher sinon le transformateur pourrait être endommagé.

Débrancher les fils et les couvrir séparément de ruban adhésif pour fils électriques. Ne pas les enrouler ensemble.

Placer les fils à un endroit où ils ne nuiront pas au fonctionnement du nouveau thermostat. Inscrire la couleur et la lettre repère des autres fils.

Six fils ou plus?

Si six fils ou plus sont présents (à l’exclusion des fils de l’horloge reliés aux bornes), vous êtes probablement en présence d’un thermostat pour pompe à chaleur ou pour système multi-étage.

Le thermostat n’est pas compatible avec de tels systèmes. Retourner le thermostat au détaillant.

Pour obtenir des renseignements quant aux thermostats compatibles avec votre système, communiquer avec les Services à la clientèle de

Honeywell au numéro 1-800-468-1502.

Thermostat à trois fils?

Si vous avez trois fils pour le chauffage seulement et que vous pouvez utiliser le commutateur ON pour faire fonctionner le ventilateur, ce thermostat fonctionnera avec votre système. Cependant, quelques systèmes de chauffage à eau chaude (par zone) possèdent des thermostats trifilaires. Il faudra alors installer un relais d’isolement sinon le thermostat ne fonctionnera pas. Pour plus de renseignements, communiquer avec les Services à la clientèle au numéro 1-800-468-1502.

5

IMPORTANT

Les piles sont nécessaires au fonctionnement et à la programmation du thermostat.

Se procurer deux piles alcalines AA (les autres types de piles ne dureront pas aussi longtemps; nous recommandons les piles Energizer md

).

S’assurer que le thermostat est à la position OFF.

REMOVING

BATTERY

DOOR

Utiliser une pièce de monnaie pour ouvrir la porte du compartiment de piles.

Installer deux piles alcalines AA tel qu’illustré, en s’assurant que les bornes négative et positive sont installées dans le bon sens.

Remettre la porte en place.

Lorsque vos piles commenceront à être faibles, un voyant bAt Lo clignotera 1 à 2 mois avant que les piles ne soient complètement mortes. Remplacer les piles aussitôt que possible après avoir constaté que le voyant clignote. Si les piles ne sont pas remplacées alors que le voyant clignote, le voyant finira par ne plus clignoter. L’affichage

«bAt Lo» restera à l’écran sans clignoter pour

6 indiquer que le thermostat et le système de chauffage ou de refroidissement ne fonctionnent plus car les piles sont presque complètement déchargées.

Lorsque les piles seront vraiment mortes, l’indication «bAt Lo» disparaîtra et plus rien ne sera affiché.

Pour remplacer les piles, appuyer sur l’extrémité gauche des piles pour les enlever. Insérer les nouvelles piles en s’assurant de l’orientation des

INSTALLER DEUX PILES ALCALINES

AA TEL QU’ILLUSTRÉ

MF1713

7 bornes négative et positive. Si cette manoeuvre ne prend pas plus de 20 à 30 secondes, le thermostat n’aura pas besoin d’êtrereprogrammer.

Cependant, si l’affichage n’apparaît pas, les piles sont mortes ou incorrectement installées. La reprogrammation du thermostat sera alors nécessaire (Voir pages 12-13).

IMPORTANT

Quoique le thermostat soit muni d’un indicateur de faible intensité, les piles devraient être remplacées une fois par année pour éviter que le thermostat et le système de chauffage ou de refroidissement ne s’arrêtent en raison de piles mortes.

Si vous quittez la maison pour une longue période, changer les piles avant de partir afin d’éviter que le thermostat ne s’arrête en raison de piles mortes.

IMPORTANT

Les piles sont nécessaires au fonctionnement et à la programmation du thermostat.

Se procurer deux piles alcalines AA (les autres types de piles ne dureront pas aussi longtemps; nous recommandons les piles Energizer md

).

S’assurer que le thermostat est à la position OFF.

REMOVING

BATTERY

DOOR

Utiliser une pièce de monnaie pour ouvrir la porte du compartiment de piles.

Installer deux piles alcalines AA tel qu’illustré, en s’assurant que les bornes négative et positive sont installées dans le bon sens.

Remettre la porte en place.

Lorsque vos piles commenceront à être faibles, un voyant bAt Lo clignotera 1 à 2 mois avant que les piles ne soient complètement mortes. Remplacer les piles aussitôt que possible après avoir constaté que le voyant clignote. Si les piles ne sont pas remplacées alors que le voyant clignote, le voyant finira par ne plus clignoter. L’affichage

«bAt Lo» restera à l’écran sans clignoter pour

6 indiquer que le thermostat et le système de chauffage ou de refroidissement ne fonctionnent plus car les piles sont presque complètement déchargées.

Lorsque les piles seront vraiment mortes, l’indication «bAt Lo» disparaîtra et plus rien ne sera affiché.

Pour remplacer les piles, appuyer sur l’extrémité gauche des piles pour les enlever. Insérer les nouvelles piles en s’assurant de l’orientation des

INSTALLER DEUX PILES ALCALINES

AA TEL QU’ILLUSTRÉ

MF1713

7 bornes négative et positive. Si cette manoeuvre ne prend pas plus de 20 à 30 secondes, le thermostat n’aura pas besoin d’êtrereprogrammer.

Cependant, si l’affichage n’apparaît pas, les piles sont mortes ou incorrectement installées. La reprogrammation du thermostat sera alors nécessaire (Voir pages 12-13).

IMPORTANT

Quoique le thermostat soit muni d’un indicateur de faible intensité, les piles devraient être remplacées une fois par année pour éviter que le thermostat et le système de chauffage ou de refroidissement ne s’arrêtent en raison de piles mortes.

Si vous quittez la maison pour une longue période, changer les piles avant de partir afin d’éviter que le thermostat ne s’arrête en raison de piles mortes.

Une fois les piles installées, vous pouvez facilement programmer le thermostat dans votre main avant de l’installer au mur.

Si vous préférez programmer le thermostat après l’avoir installé au mur, vous devez passer directement à la page 16. Vous reviendrez à cette section par la suite.

Le tableau de programmation apparaissant aux pages 10 et 11 constitue une excellente occasion de planifier votre programme des réglages des heures et des températures pour les différentes périodes de la journée.

Quatre périodes de programmation sont offertes pour les jours de la semaine - WAKE,

LEAVE, RETURN et SLEEP. Chacune de ses périodes peut être affichée en appuyant sur la touche SET SCHEDULE.

8

“WAKE” correspond à la période pendant laquelle vous désirez que la température de la maison soit confortable lorsque la famille se lève et se prépare à partir pour le travail ou l’école. (La température de la pièce sera plus

élevée en hiver et moins élevée en été.)

“LEAVE” correspond à une période pendant laquelle on peut abaisser la température (en hiver) ou élever la température (en été) pour

économiser l’énergie pendant que la famille est au travail ou à l’école.

“RETURN” correspond à la période pendant laquelle vous désirez que la température de la maison soit confortable pour les activités familiales avant l’heure du coucher, c’est-àdire plus élevée en hiver et moins élevée en été.

“SLEEP” correspond à la période pendant laquelle on peut abaisser la température

(en hiver) ou élever la température (en été) pour économiser l’énergie pendant que la famille dort. (Il arrive parfois que l’on préfère ne pas élever la température en été afin que les occupants de la maison puissent dormir au frais.)

Programmer les heures et les températures voulues pour les jours de la semaine et pour les jours de fin de semaine puisque les besoins en chauffage ou en refroidissement seront probablement différents pour ces deux périodes.

Si on désire ne pas programmer le thermostat, il réglera automatiquement la température à 20

°

C

(68

°

F) pour le chauffage et à 26

°

C (78

°

F) pour le refroidissement et ce, toute la journée. De plus, selon l’horaire des occupants, il n’est pas nécessaire de programmer une heure et une température pour toutes les périodes. Par exemple, il n’est pas nécessaire de programmer les périodes LEAVE et RETURN, lorsqu’il y a quelqu’un à la maison durant les jours de la semaine.

Toujours appuyer sur les touches avec le bout du doigt ou avec la gomme à effacer quelqu’un

à la maison durant les jours de la semaine.

Toujours appuyer sur les touches avec le bout du doigt ou avec la gomme à effacer d’un crayon. Des instruments pointus tels les ongles ou la pointe d’un crayon peuvent endommager le clavier.

Lorsqu’on fait une erreur lors de la programmation, il suffit d’appuyer sur RUN PROGRAM et continuer

à l’endroit où l’on n’est rendu.

PROGRAMMATION

9

Une fois les piles installées, vous pouvez facilement programmer le thermostat dans votre main avant de l’installer au mur.

Si vous préférez programmer le thermostat après l’avoir installé au mur, vous devez passer directement à la page 16. Vous reviendrez à cette section par la suite.

Le tableau de programmation apparaissant aux pages 10 et 11 constitue une excellente occasion de planifier votre programme des réglages des heures et des températures pour les différentes périodes de la journée.

Quatre périodes de programmation sont offertes pour les jours de la semaine - WAKE,

LEAVE, RETURN et SLEEP. Chacune de ses périodes peut être affichée en appuyant sur la touche SET SCHEDULE.

8

“WAKE” correspond à la période pendant laquelle vous désirez que la température de la maison soit confortable lorsque la famille se lève et se prépare à partir pour le travail ou l’école. (La température de la pièce sera plus

élevée en hiver et moins élevée en été.)

“LEAVE” correspond à une période pendant laquelle on peut abaisser la température (en hiver) ou élever la température (en été) pour

économiser l’énergie pendant que la famille est au travail ou à l’école.

“RETURN” correspond à la période pendant laquelle vous désirez que la température de la maison soit confortable pour les activités familiales avant l’heure du coucher, c’est-àdire plus élevée en hiver et moins élevée en été.

“SLEEP” correspond à la période pendant laquelle on peut abaisser la température

(en hiver) ou élever la température (en été) pour économiser l’énergie pendant que la famille dort. (Il arrive parfois que l’on préfère ne pas élever la température en été afin que les occupants de la maison puissent dormir au frais.)

Programmer les heures et les températures voulues pour les jours de la semaine et pour les jours de fin de semaine puisque les besoins en chauffage ou en refroidissement seront probablement différents pour ces deux périodes.

Si on désire ne pas programmer le thermostat, il réglera automatiquement la température à 20

°

C

(68

°

F) pour le chauffage et à 26

°

C (78

°

F) pour le refroidissement et ce, toute la journée. De plus, selon l’horaire des occupants, il n’est pas nécessaire de programmer une heure et une température pour toutes les périodes. Par exemple, il n’est pas nécessaire de programmer les périodes LEAVE et RETURN, lorsqu’il y a quelqu’un à la maison durant les jours de la semaine.

Toujours appuyer sur les touches avec le bout du doigt ou avec la gomme à effacer quelqu’un

à la maison durant les jours de la semaine.

Toujours appuyer sur les touches avec le bout du doigt ou avec la gomme à effacer d’un crayon. Des instruments pointus tels les ongles ou la pointe d’un crayon peuvent endommager le clavier.

Lorsqu’on fait une erreur lors de la programmation, il suffit d’appuyer sur RUN PROGRAM et continuer

à l’endroit où l’on n’est rendu.

PROGRAMMATION

9

Tableaux de planification de la programmation

PROGRAMME DE CHAUFFAGE

Heure de départ Température de chauffage

2

Semaine

WAKE

LEAVE

RETURN

SLEEP

Fin de semaine

WAKE

SLEEP

1

1 Si vous n’enregistrez pas de programme pour la fin de semaine, les périodes WAKE et SLEEP du programme de la semaine continueront à être en vigueur toute la fin de semaine.

2

Les températures doivent être réglées entre 31

°

C (88

°

F) et 7

°

C (45

°

F).

10

PROGRAMME DE REFROIDISSEMENT

Heure de départ Température de chauffage

2

Semaine

WAKE

LEAVE

RETURN

SLEEP

Fin de semaine

WAKE

SLEEP

1

1 Si vous n’enregistrez pas de programme pour la fin de semaine, les périodes WAKE et SLEEP du programme de la semaine continueront à être en vigueur toute la fin de semaine.

2 Les températures doivent être réglées entre 31

°

C (88

°

F) et 7

°

C (45

°

F).

REMARQUE : Si vous décidez de ne pas programmer votre thermostat, le réglage de la température de chauffage sera automatiquement à 20

°

C (68

°

F) et celui du refroidissement sera automatiquement à

26

°

C (78

°

F) toute la journée.

PROGRAMMATION

11

Tableaux de planification de la programmation

PROGRAMME DE CHAUFFAGE

Heure de départ Température de chauffage

2

Semaine

WAKE

LEAVE

RETURN

SLEEP

Fin de semaine

WAKE

SLEEP

1

1 Si vous n’enregistrez pas de programme pour la fin de semaine, les périodes WAKE et SLEEP du programme de la semaine continueront à être en vigueur toute la fin de semaine.

2

Les températures doivent être réglées entre 31

°

C (88

°

F) et 7

°

C (45

°

F).

10

PROGRAMME DE REFROIDISSEMENT

Heure de départ Température de chauffage

2

Semaine

WAKE

LEAVE

RETURN

SLEEP

Fin de semaine

WAKE

SLEEP

1

1 Si vous n’enregistrez pas de programme pour la fin de semaine, les périodes WAKE et SLEEP du programme de la semaine continueront à être en vigueur toute la fin de semaine.

2 Les températures doivent être réglées entre 31

°

C (88

°

F) et 7

°

C (45

°

F).

REMARQUE : Si vous décidez de ne pas programmer votre thermostat, le réglage de la température de chauffage sera automatiquement à 20

°

C (68

°

F) et celui du refroidissement sera automatiquement à

26

°

C (78

°

F) toute la journée.

PROGRAMMATION

11

Ce guide peut servir à programmer votre thermostat.

REMARQUE : Les piles sont nécessaires pour programmer et faire fonctionner le thermostat. Lors de l’installation des piles, régler le commutateur du système à OFF. Enlever la porte du compartiment de piles (côté gauche du thermostat) en utilisant une pièce de monnaie. Suivre les directives des pages 6 et 7.

Réglage de l’heure et du jour

Time

Ahead

Back

Programme de chauffage

Time Temp

Ahead

Warmer

Utiliser les touches pour programmer l’heure et les touches pour

Back

Cooler

12 programmer la température de la période “WAKE” du lundi au vendredi. Refaire pour les périodes

“LEAVE”, “RETURN”, “SLEEP”.

Time

Ahead pour programmer l’heure et les touches pour programmer la température de la période

Back

WAKE pour le samedi et le dimanche. Refaire pour la période SLEEP.

Programme de refroidissement

Le commutateur en position COOL, répéter les étapes du programme de chauffage.

Après la programmation, régler les commutateurs du ventilateur

PROGRAMMATION

13

Ce guide peut servir à programmer votre thermostat.

REMARQUE : Les piles sont nécessaires pour programmer et faire fonctionner le thermostat. Lors de l’installation des piles, régler le commutateur du système à OFF. Enlever la porte du compartiment de piles (côté gauche du thermostat) en utilisant une pièce de monnaie. Suivre les directives des pages 6 et 7.

Réglage de l’heure et du jour

Time

Ahead

Back

Programme de chauffage

Time Temp

Ahead

Warmer

Utiliser les touches pour programmer l’heure et les touches pour

Back

Cooler

12 programmer la température de la période “WAKE” du lundi au vendredi. Refaire pour les périodes

“LEAVE”, “RETURN”, “SLEEP”.

Time

Ahead pour programmer l’heure et les touches pour programmer la température de la période

Back

WAKE pour le samedi et le dimanche. Refaire pour la période SLEEP.

Programme de refroidissement

Le commutateur en position COOL, répéter les étapes du programme de chauffage.

Après la programmation, régler les commutateurs du ventilateur

PROGRAMMATION

13

Ce guide peut servir à faire rapidement des modifications à la programmation du thermostat programmer.

REMARQUE : le commutateur du système doit à la position HEAT ou COOL avant de passer aux étapes suivantes.

Pour modifier temporairement la température pour la période en cours seulement —

Temp

Warmer appuyer sur ; cette commande s’annulera lors de la prochaine période

Cooler

Temp

Warmer

Hold

Pour maintenir une température indéfiniment — appuyer sur et ; pour

Cooler

Run annuler cette commande, appuyer sur .

14

RARILY CHANGE ou HOLD sont en cours, en appuyant sur cette touche, ces commandes seront annulées.)

Run

Program heures et les températures programmées aient été affichées.

Set

Pour annuler un programme, appuyer sur jusqu’à ce que le programme voulu

Time

Ahead apparaisse; puis, appuyer simultanément sur . .

Back

Pour retourner au programme habituel ou pour commencer

Questions?

Communiquer avec les Services

à la clientèle de

Honeywell au numéro

1-800-468-1502.

PROGRAMMATION

15

Ce guide peut servir à faire rapidement des modifications à la programmation du thermostat programmer.

REMARQUE : le commutateur du système doit à la position HEAT ou COOL avant de passer aux étapes suivantes.

Pour modifier temporairement la température pour la période en cours seulement —

Temp

Warmer appuyer sur ; cette commande s’annulera lors de la prochaine période

Cooler

Temp

Warmer

Hold

Pour maintenir une température indéfiniment — appuyer sur et ; pour

Cooler

Run annuler cette commande, appuyer sur .

14

RARILY CHANGE ou HOLD sont en cours, en appuyant sur cette touche, ces commandes seront annulées.)

Run

Program heures et les températures programmées aient été affichées.

Set

Pour annuler un programme, appuyer sur jusqu’à ce que le programme voulu

Time

Ahead apparaisse; puis, appuyer simultanément sur . .

Back

Pour retourner au programme habituel ou pour commencer

Questions?

Communiquer avec les Services

à la clientèle de

Honeywell au numéro

1-800-468-1502.

PROGRAMMATION

15

Réglage du commutateur du ventilateur, au besoin

Le commutateur du ventilateur «FUEL

SWITCH» (voir figure page 17) est réglé en usine

à la position «F». Ce réglage convient à la plupart des systèmes. S’il s’agit d’un système de chauffage électrique, placer le commutateur à E.

Cette position permettra au ventilateur de démarrer simultanément avec le système de chauffage ou de refroidissement si la borne G du système est raccordée.

La durée de marche du thermostat est réglée en usine pour un système de chauffage au mazout, au gaz ou à air chaud. S’il s’agit d’un autre genre de système, la durée de marche du thermostat devra être réglée en conséquence à l’aide des vis

A et B à l’arrière du thermostat.

Le tableau à la page 17 pourra vous servir de guide. La durée de marche doit être optimisée selon le type de système afin de minimiser les variations de température. Régler la vis «out 1 turn» signifie tourner la vis 360

°

ou environ un tour complet vers la droite.

Si une plus longue durée de marche est voulue, régler les vis de la façon suivante :

Si les vis A et B sont réglées pour le système:

électrique

à air chaud

Régler les vis A et B pour une plus longue durée de marche pour le système:

à air chaud chaudière à eau chaude

16

REMARQUE: Le thermostat ne possède pas de réglages pour les systèmes à vapeur ou à différence de densité. Les cycles de fonctionnement ne seraient pas assez long pour une régulation précise de la température.

ARRIÈRE DU THERMOSTAT

IMPORTANT

Lorsqu’on utilise un appareil de chauffage à haut rendement (tel un systeme dont la consommation moyenne de combustible [AFUE] est de 90% ou plus), tourner la vis

A 1 tour vers la droite et la vis B vers la gauche.

DISPLAY °F

DISPLAY °C

C–IN

C–OUT

1 TURN

A C

B D

ADJUST SCREWS THROUGH HOLES

TO SELECT OPERATION DESIRED

HEATING SYSTEM

A–IN B–IN

FUEL SWITCH

POSITION

F WARM AIR

FURNACE

HOT WATER

BOILER

ELECTRIC

FURNACE

A–OUT

1 TURN

A–IN

B–IN

B–OUT

1 TURN

F

E

W Y G

FOR HIGH EFFICIENCY FURNACE (90%+ AFUE)

ADJUST: SCREW A–OUT 1 TURN

SCREW B–IN

FUEL SWITCH – F POSITION

FUEL SWITCH

F E

R

Rc

MF1708

17

INSTALLATION

Réglage du commutateur du ventilateur, au besoin

Le commutateur du ventilateur «FUEL

SWITCH» (voir figure page 17) est réglé en usine

à la position «F». Ce réglage convient à la plupart des systèmes. S’il s’agit d’un système de chauffage électrique, placer le commutateur à E.

Cette position permettra au ventilateur de démarrer simultanément avec le système de chauffage ou de refroidissement si la borne G du système est raccordée.

La durée de marche du thermostat est réglée en usine pour un système de chauffage au mazout, au gaz ou à air chaud. S’il s’agit d’un autre genre de système, la durée de marche du thermostat devra être réglée en conséquence à l’aide des vis

A et B à l’arrière du thermostat.

Le tableau à la page 17 pourra vous servir de guide. La durée de marche doit être optimisée selon le type de système afin de minimiser les variations de température. Régler la vis «out 1 turn» signifie tourner la vis 360

°

ou environ un tour complet vers la droite.

Si une plus longue durée de marche est voulue, régler les vis de la façon suivante :

Si les vis A et B sont réglées pour le système:

électrique

à air chaud

Régler les vis A et B pour une plus longue durée de marche pour le système:

à air chaud chaudière à eau chaude

16

REMARQUE: Le thermostat ne possède pas de réglages pour les systèmes à vapeur ou à différence de densité. Les cycles de fonctionnement ne seraient pas assez long pour une régulation précise de la température.

ARRIÈRE DU THERMOSTAT

IMPORTANT

Lorsqu’on utilise un appareil de chauffage à haut rendement (tel un systeme dont la consommation moyenne de combustible [AFUE] est de 90% ou plus), tourner la vis

A 1 tour vers la droite et la vis B vers la gauche.

DISPLAY °F

DISPLAY °C

C–IN

C–OUT

1 TURN

A C

B D

ADJUST SCREWS THROUGH HOLES

TO SELECT OPERATION DESIRED

HEATING SYSTEM

A–IN B–IN

FUEL SWITCH

POSITION

F WARM AIR

FURNACE

HOT WATER

BOILER

ELECTRIC

FURNACE

A–OUT

1 TURN

A–IN

B–IN

B–OUT

1 TURN

F

E

W Y G

FOR HIGH EFFICIENCY FURNACE (90%+ AFUE)

ADJUST: SCREW A–OUT 1 TURN

SCREW B–IN

FUEL SWITCH – F POSITION

FUEL SWITCH

F E

R

Rc

MF1708

17

INSTALLATION

Installer la plaque au mur. Utiliser un niveau à bulle pour s’assurer que le thermostat est bien de niveau. Utiliser un crayon pour marquer l’emplacement des trous de fixation.

MUR

FILS DANS

L’OUVERTURE

DU MUR

CHEVILLES (2)

PLAQUE DE

MONTAGE

VIS DE FIXATION (2)

NIVEAU À BULLE

MF1718

18

Retirer la plaque du mur et percer des trous de 3/16 po dans un mur à maçonnerie sèche aux endroits indiqués. S’il s’agit d’un mur de plâtre ou de bois, percer des trous de 7/32 po aux endroits indiqués. Pousser doucement les boulons d’ancrage (fournies) dans le mur jusqu’à ce qu’ils soient au ras du mur.

Replacer la plaque de montage sur les trous en tirant les fils par l’ouverture du mur. Insérer les deux vis de fixation dans les trous.

Mettre de niveau le thermostat (question d’esthétique); le thermostat fonctionnera normalement même s’il n’est pas de niveau.

Serrer les vis.

19

INSTALLATION

MF1714

Installer la plaque au mur. Utiliser un niveau à bulle pour s’assurer que le thermostat est bien de niveau. Utiliser un crayon pour marquer l’emplacement des trous de fixation.

MUR

FILS DANS

L’OUVERTURE

DU MUR

CHEVILLES (2)

PLAQUE DE

MONTAGE

VIS DE FIXATION (2)

NIVEAU À BULLE

MF1718

18

Retirer la plaque du mur et percer des trous de 3/16 po dans un mur à maçonnerie sèche aux endroits indiqués. S’il s’agit d’un mur de plâtre ou de bois, percer des trous de 7/32 po aux endroits indiqués. Pousser doucement les boulons d’ancrage (fournies) dans le mur jusqu’à ce qu’ils soient au ras du mur.

Replacer la plaque de montage sur les trous en tirant les fils par l’ouverture du mur. Insérer les deux vis de fixation dans les trous.

Mettre de niveau le thermostat (question d’esthétique); le thermostat fonctionnera normalement même s’il n’est pas de niveau.

Serrer les vis.

19

INSTALLATION

MF1714

REMARQUE: Tout le câblage doit être conforme aux codes et règlements locaux. Si vous n’êtes pas certain des méthodes de raccordement, communiquez avec votre entrepreneur en conditionnement d’air.

À l’aide des étiquettes de ruban-cache installées sur les fils lors du retrait de l’ancien thermostat,

MF1715

FIL

PROVENANT

DU MUR

20 faire correspondre la lettre du fil de l’ancien thermostat à la borne portant la même lettre à l’arrière de votre nouveau thermostat. Consulter les figures apparaissant aux pages 22-23 et le tableau

2 pour obtenir des renseignements supplémentaires et les couleurs des fils. Tenir le thermostat de la façon indiquée pour éviter l’utilisation de prolongateurs de fil. Si les fils sont

CONNECTEUR

POUR DEUX FILS

DE CALIBRE 18 tout de même trop courts, utiliser des connecteurs pour allonger les fils (non compris). Voir la figure ci-contre pour savoir

152 mm (6 po) DE FIL

DE THERMOSTAT

CALIBRE 18. FAIRE

CORRESPONDRE

LES COULEURS DE

L’ISOLANT OU

MARQUER

L’EXTRÉMITÉ

DES FILS comment utiliser les prolongateurs de fils.

Il est nécessaire d’enlever le cavalier installé en usine et servant à raccorder les bornes

R et RC que dans les applications à 5 fils seulement.

TABLEAU 2 - COULEURS DES FILS ET FONCTIONS

BORNE DU RACCORDER AU

THERMOSTAT FIL COULEUR a FONCTION

Ventilation G

Y

W

Rc

R

Vert

Jaune

Blanc

Bleu

Rouge

Refroidissement

Chauffage

Alimentation refroidissement

Alimentation chauffage a

Couleurs standard; vérifier les raccordements de l’équipement de chauffage-refroidissement.

Desserrer les vis des bornes et glisser chaque fil sous sa borne correspondante. Voir la figure dans le coin inférieur droit pour la technique d’insertion des fils. Resserrer les bornes minutieusement.

Boucher le trou dans le mur avec un isolant pour éviter que des courants d’air affecte le fonctionnement du thermostat.

21

DÉNUDER

DE 8 mm

(5/16 po)

INSÉRER

DIRECTEMENT

SOUS LA TÊTE

DE LA VIS

PROPER WIRING TECHNIQUE

M3002A

CAVALIER

(INSTALLÉ EN USINE)

Rc

R

EXTRÉMITÉ

VISIBLE DU FIL ICI

G Y W

INSTALLATION

MF1712

REMARQUE: Tout le câblage doit être conforme aux codes et règlements locaux. Si vous n’êtes pas certain des méthodes de raccordement, communiquez avec votre entrepreneur en conditionnement d’air.

À l’aide des étiquettes de ruban-cache installées sur les fils lors du retrait de l’ancien thermostat,

MF1715

FIL

PROVENANT

DU MUR

20 faire correspondre la lettre du fil de l’ancien thermostat à la borne portant la même lettre à l’arrière de votre nouveau thermostat. Consulter les figures apparaissant aux pages 22-23 et le tableau

2 pour obtenir des renseignements supplémentaires et les couleurs des fils. Tenir le thermostat de la façon indiquée pour éviter l’utilisation de prolongateurs de fil. Si les fils sont

CONNECTEUR

POUR DEUX FILS

DE CALIBRE 18 tout de même trop courts, utiliser des connecteurs pour allonger les fils (non compris). Voir la figure ci-contre pour savoir

152 mm (6 po) DE FIL

DE THERMOSTAT

CALIBRE 18. FAIRE

CORRESPONDRE

LES COULEURS DE

L’ISOLANT OU

MARQUER

L’EXTRÉMITÉ

DES FILS comment utiliser les prolongateurs de fils.

Il est nécessaire d’enlever le cavalier installé en usine et servant à raccorder les bornes

R et RC que dans les applications à 5 fils seulement.

TABLEAU 2 - COULEURS DES FILS ET FONCTIONS

BORNE DU RACCORDER AU

THERMOSTAT FIL COULEUR a FONCTION

Ventilation G

Y

W

Rc

R

Vert

Jaune

Blanc

Bleu

Rouge

Refroidissement

Chauffage

Alimentation refroidissement

Alimentation chauffage a

Couleurs standard; vérifier les raccordements de l’équipement de chauffage-refroidissement.

Desserrer les vis des bornes et glisser chaque fil sous sa borne correspondante. Voir la figure dans le coin inférieur droit pour la technique d’insertion des fils. Resserrer les bornes minutieusement.

Boucher le trou dans le mur avec un isolant pour éviter que des courants d’air affecte le fonctionnement du thermostat.

21

DÉNUDER

DE 8 mm

(5/16 po)

INSÉRER

DIRECTEMENT

SOUS LA TÊTE

DE LA VIS

PROPER WIRING TECHNIQUE

M3002A

CAVALIER

(INSTALLÉ EN USINE)

Rc

R

EXTRÉMITÉ

VISIBLE DU FIL ICI

G Y W

INSTALLATION

MF1712

DEUX FILS - CHAUFFAGE SEULEMENT

(CAVALIER INTACT)

A C

B D

W Y G

R

Rc

RELAIS DE

CHAUFFAGE

OU BOBINE

DE VANNE

CAVALIER

1

L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF

DE COUPURE ET UNE PROTECTION CONTRE LES

SURCHARGES.

MF1709A

4 FILS - CHAUFFAGE - REFROIDISSEMENT

(CAVALIER INTACT)

A C

B D

W Y G

R

Rc

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

CAVALIER

RELAIS DE

CHAUFFAGE

OU BOBINE

DE VANNE

RELAIS DU

VENTILATEUR L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE

COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.

MF1710A

5 FILS - CHAUFFAGE-REFROIDISSEMENT

(CAVALIER ENLEVÉ)

A C

B D

W Y G

R

Rc

RELAIS DE CHAUFFAGE

OU BOBINE DE VANNE

RELAIS DU

VENTILATEUR

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

1

L1 (SOUS

TENSION)

L2

1

L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE

ET UNE PROTECTION CONTRE LES SURCHARGES.

MF1711A

22

3 FILS - REFROIDISSEMENT SEULEMENT

(CAVALIER INTACT)

A C

B D

W Y G

CAVALIER

R

Rc

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

RELAIS DU

VENTILATEUR L1 (SOUS

TENSION)

L2

1

ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE

ET UNE PROTECTION CONTRE LES SURCHARGES.

MF848

23

INSTALLATION

DEUX FILS - CHAUFFAGE SEULEMENT

(CAVALIER INTACT)

A C

B D

W Y G

R

Rc

RELAIS DE

CHAUFFAGE

OU BOBINE

DE VANNE

CAVALIER

1

L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF

DE COUPURE ET UNE PROTECTION CONTRE LES

SURCHARGES.

MF1709A

4 FILS - CHAUFFAGE - REFROIDISSEMENT

(CAVALIER INTACT)

A C

B D

W Y G

R

Rc

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

CAVALIER

RELAIS DE

CHAUFFAGE

OU BOBINE

DE VANNE

RELAIS DU

VENTILATEUR L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE

COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES.

MF1710A

5 FILS - CHAUFFAGE-REFROIDISSEMENT

(CAVALIER ENLEVÉ)

A C

B D

W Y G

R

Rc

RELAIS DE CHAUFFAGE

OU BOBINE DE VANNE

RELAIS DU

VENTILATEUR

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

1

L1 (SOUS

TENSION)

L2

1

L1 (SOUS

TENSION)

L2

1 ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE

ET UNE PROTECTION CONTRE LES SURCHARGES.

MF1711A

22

3 FILS - REFROIDISSEMENT SEULEMENT

(CAVALIER INTACT)

A C

B D

W Y G

CAVALIER

R

Rc

BOBINE DU

CONTACTEUR DE

REFROIDISSEMENT

RELAIS DU

VENTILATEUR L1 (SOUS

TENSION)

L2

1

ALIMENTATION. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE

ET UNE PROTECTION CONTRE LES SURCHARGES.

MF848

23

INSTALLATION

A.

INSÉRER LES LANGUETTES DANS LES

FENTES DE LA PARTIE SUPÉRIEURE DU

THERMOSTAT ET DE LA PLAQUE DE MONTAGE.

B.

APPUYER SUR LA PARTIE INFÉRIEURE

DU BOÎTIER POUR ENCLENCHER LES

LANGUETTES.

REMARQUE: Pour retirer le thermostat du mur, il faut retirer la partie supérieure.

24

C.

OUVRIR LE COUVERCLE

POUR VÉRIFIER LE

FONCTIONNEMENT.

ÉTAPE 10

Vérification du fonctionnement après la programmation et l’installation

CHAUFFAGE

Ne PAS vérifier le fonctionnement du système de chauffage en installant un cavalier entre les bornes du thermostat au régulateur primaire tel la vanne à gaz, la vanne de zone ou le régulateur du brûleur au mazout car le thermostat pourrait être endommager.

Warmer

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) au-dessus de la température ambiante.

Le système de chauffage devrait se mettre en marche et le ventilateur devrait démarrer après quelques instants

(immédiatement si le commutateur du ventilateur est à la position E).

Cool Off

Auto On

Heat

Déplacer le commutateur du système à HEAT et le commutateur du ventilateur à AUTO.

Cooler

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) sous la température ambiante. Le système de chauffage devrait s’arrêter.

25

INSTALLATION

A.

INSÉRER LES LANGUETTES DANS LES

FENTES DE LA PARTIE SUPÉRIEURE DU

THERMOSTAT ET DE LA PLAQUE DE MONTAGE.

B.

APPUYER SUR LA PARTIE INFÉRIEURE

DU BOÎTIER POUR ENCLENCHER LES

LANGUETTES.

REMARQUE: Pour retirer le thermostat du mur, il faut retirer la partie supérieure.

24

C.

OUVRIR LE COUVERCLE

POUR VÉRIFIER LE

FONCTIONNEMENT.

ÉTAPE 10

Vérification du fonctionnement après la programmation et l’installation

CHAUFFAGE

Ne PAS vérifier le fonctionnement du système de chauffage en installant un cavalier entre les bornes du thermostat au régulateur primaire tel la vanne à gaz, la vanne de zone ou le régulateur du brûleur au mazout car le thermostat pourrait être endommager.

Warmer

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) au-dessus de la température ambiante.

Le système de chauffage devrait se mettre en marche et le ventilateur devrait démarrer après quelques instants

(immédiatement si le commutateur du ventilateur est à la position E).

Cool Off

Auto On

Heat

Déplacer le commutateur du système à HEAT et le commutateur du ventilateur à AUTO.

Cooler

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) sous la température ambiante. Le système de chauffage devrait s’arrêter.

25

INSTALLATION

REFROIDISSEMENT

Pour éviter d’endommager le compresseur, ne pas faire fonctionner le système de refroidissement lorsque la température extérieure est inférieure à

10

°

C (50

°

F). Pour plus de renseignements, consulter la documentation du fabricant du compresseur.

Cool Off

Auto On

Cooler

Heat

REMARQUE: Lorsque le point de consigne du refroidissement est modifié, le thermostat peut prendre jusqu’à 5 minutes avant de mettre en marche le système de refroidissement. Cette temporisation a pour but de protéger le compresseur.

Warmer

Déplacer le commutateur du système à la

Cool Off Heat

Auto On position COOL et le commutateur du ventilateur à AUTO.

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) sous la température ambiante. Le système de refroidissement et le ventilateur devraient se mettre en marche.

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) au-dessus de la température ambiante.

Le système de refroidissement et le ventilateur devraient s’arrêter.

Déplacer le commutateur du système à

OFF et le commutateur du ventilateur à

AUTO. Le système et le ventilateur devraient être arrêtés.

26

Réglage des commutateurs du

ÉTAPE 11 système et du ventilateur

Régler tout d’abord le commutateur du ventilateur.

Puis régler le commutateur du système.

FAN AUTO: Réglage normal pour la plupart des résidences. Un ventilateur à une vitesse se mettra en marche automatiquement lorsque le système de chauffage ou de refroidissement fera de même. Un ventilateur à deux vitesses fonctionnera habituellement à régime élevé lorsque le système de refroidissement fonctionnera et à bas régime lorsque le système de chauffage fonctionnera.

FAN ON: Le ventilateur fonctionne de façon continue. Améliore la circulation d’air lors d’occasions spéciales et permet une meilleure filtration de l’air.

COOL: Le thermostat commande le système de refroidissement.

OFF: Les systèmes de chauffage et de refroidissement sont arrêtés.

HEAT: Le thermostat commande le système de chauffage.

Auto On

Auto On

Cool Off Heat

Cool Off Heat

Cool Off Heat

27

INSTALLATION

REFROIDISSEMENT

Pour éviter d’endommager le compresseur, ne pas faire fonctionner le système de refroidissement lorsque la température extérieure est inférieure à

10

°

C (50

°

F). Pour plus de renseignements, consulter la documentation du fabricant du compresseur.

Cool Off

Auto On

Cooler

Heat

REMARQUE: Lorsque le point de consigne du refroidissement est modifié, le thermostat peut prendre jusqu’à 5 minutes avant de mettre en marche le système de refroidissement. Cette temporisation a pour but de protéger le compresseur.

Warmer

Déplacer le commutateur du système à la

Cool Off Heat

Auto On position COOL et le commutateur du ventilateur à AUTO.

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) sous la température ambiante. Le système de refroidissement et le ventilateur devraient se mettre en marche.

Appuyer sur cette touche jusqu’à ce que la température soit environ 6

°

C (10

°

F) au-dessus de la température ambiante.

Le système de refroidissement et le ventilateur devraient s’arrêter.

Déplacer le commutateur du système à

OFF et le commutateur du ventilateur à

AUTO. Le système et le ventilateur devraient être arrêtés.

26

Réglage des commutateurs du

ÉTAPE 11 système et du ventilateur

Régler tout d’abord le commutateur du ventilateur.

Puis régler le commutateur du système.

FAN AUTO: Réglage normal pour la plupart des résidences. Un ventilateur à une vitesse se mettra en marche automatiquement lorsque le système de chauffage ou de refroidissement fera de même. Un ventilateur à deux vitesses fonctionnera habituellement à régime élevé lorsque le système de refroidissement fonctionnera et à bas régime lorsque le système de chauffage fonctionnera.

FAN ON: Le ventilateur fonctionne de façon continue. Améliore la circulation d’air lors d’occasions spéciales et permet une meilleure filtration de l’air.

COOL: Le thermostat commande le système de refroidissement.

OFF: Les systèmes de chauffage et de refroidissement sont arrêtés.

HEAT: Le thermostat commande le système de chauffage.

Auto On

Auto On

Cool Off Heat

Cool Off Heat

Cool Off Heat

27

INSTALLATION

Guide de dépannage

Si…

L’affichage ne s’allume pas.

La température ne descend pas sous

7

°

C (45

°

F) ou ne monte pas audessus de 30

°

C (88

°

F) pendant la programmation.

Le changement de température survient au mauvais moment.

Le système de chauffage ne se met pas en marche.

DONC…

Régler le commutateur du système à OFF; enlever le piles pendant au moins 5 minutes pour réarmer le thermostat ou jusqu’à ce que l’affichage disparaisse; remettre en place les piles.

S’assurer que les piles sont bonnes et installées correctement.

La limite de température a été atteinte. La gamme se situe entre 7 et 30

°

C (45 à 88

°

F).

Vérifier les heures du programme en cours. S’assurer que les indications AM et PM sont correctes. Vérifier le jour et l’heure. Reprogrammer au besoin.

Vérifier si le commutateur du thermostat est à HEAT.

28

Le système de refroidissement ne se met pas en marche.

Si le réglage de la température est plus élevé que la température actuelle et que le voyant SYSTEM ON est allumé, communiquer avec les Services à la clientèle de

Honeywell au 1-800-468-1502.

Vérifier si le commutateur du thermostat est à la position

COOL.

Vérifier les fusibles ou le disjoncteur du système. Les remplacer et les réenclencher au besoin. Si l’affichage n’indique rien ou «bAt Lo», changer les piles.

Le thermostat est muni d’une temporisation pour le refroidissement. Après une modification au programme de refroidissement, le système peut prendre de 5 à 10 minutes avant de se mettre en marche.

Si le réglage de la température est moins élevé que la température actuelle et que le voyant SYSTEM ON est allumé, déplacer le commutateur du système de COOL à

29

Guide de dépannage

Si…

L’affichage ne s’allume pas.

La température ne descend pas sous

7

°

C (45

°

F) ou ne monte pas audessus de 30

°

C (88

°

F) pendant la programmation.

Le changement de température survient au mauvais moment.

Le système de chauffage ne se met pas en marche.

DONC…

Régler le commutateur du système à OFF; enlever le piles pendant au moins 5 minutes pour réarmer le thermostat ou jusqu’à ce que l’affichage disparaisse; remettre en place les piles.

S’assurer que les piles sont bonnes et installées correctement.

La limite de température a été atteinte. La gamme se situe entre 7 et 30

°

C (45 à 88

°

F).

Vérifier les heures du programme en cours. S’assurer que les indications AM et PM sont correctes. Vérifier le jour et l’heure. Reprogrammer au besoin.

Vérifier si le commutateur du thermostat est à HEAT.

28

Le système de refroidissement ne se met pas en marche.

Si le réglage de la température est plus élevé que la température actuelle et que le voyant SYSTEM ON est allumé, communiquer avec les Services à la clientèle de

Honeywell au 1-800-468-1502.

Vérifier si le commutateur du thermostat est à la position

COOL.

Vérifier les fusibles ou le disjoncteur du système. Les remplacer et les réenclencher au besoin. Si l’affichage n’indique rien ou «bAt Lo», changer les piles.

Le thermostat est muni d’une temporisation pour le refroidissement. Après une modification au programme de refroidissement, le système peut prendre de 5 à 10 minutes avant de se mettre en marche.

Si le réglage de la température est moins élevé que la température actuelle et que le voyant SYSTEM ON est allumé, déplacer le commutateur du système de COOL à

29

Le système de refroidissement ne se met pas en marche.

La température de la maison est trop chaude ou trop froide.

OFF pour 10 minutes. Après ces 10 minutes, remettre le commutateur à la position COOL. Si le système de refroidissement se met en marche, peut-être le compresseur avait-il atteint son seuil haut de protection et s’était arrêté. Si le système de refroidissement ne se met pas en marche après 10 minutes et que le voyant SYSTEM ON est allumé, communiquer avec les Services à la clientèle de Honeywell au 1-800-468-

1502.

S’il s’agit d’un thermostat à 2 ou 4 fils, vérifier si le cavalier entre R et RC est installé.

Appuyer sur RUN PROGRAM pour vérifier le réglage actuel de la température.

Au besoin, changer le réglage de la température. Voir page 14.

30

Le voyant SYSTEM ON est allumé mais qu’aucune chaleur ne provient des grilles à registre.

Permettre au système de chauffage et au ventilateur de se mettre en en marche avant de vérifier aux grilles

à registre. (Vérifier si le cycle de fonctionnement du système est bien réglé conformément aux directives de la page 16).

Vérifier le réglage du système au dos du thermostat.

Les cycles de fonctionnement du système de chauffage ou de refroidissement sont trop fréquents.

Les cycles de fonctionnement du système sont trop longs ou trop courts.

Réajuster conformément aux directives des pages

16 et 17.

Le réglage en cours du thermostat ne correspond pas à la température affichée.

Vérifier si le trou où passent les fils derrière la plaque de montage a été bouché avec de l’isolant pour éviter les courants d’air qui pourraient affecter le fonctionnement du thermostat.

Le réglage en cours et la température affichée peuvent différer à l’occasion.

31

Le système de refroidissement ne se met pas en marche.

La température de la maison est trop chaude ou trop froide.

OFF pour 10 minutes. Après ces 10 minutes, remettre le commutateur à la position COOL. Si le système de refroidissement se met en marche, peut-être le compresseur avait-il atteint son seuil haut de protection et s’était arrêté. Si le système de refroidissement ne se met pas en marche après 10 minutes et que le voyant SYSTEM ON est allumé, communiquer avec les Services à la clientèle de Honeywell au 1-800-468-

1502.

S’il s’agit d’un thermostat à 2 ou 4 fils, vérifier si le cavalier entre R et RC est installé.

Appuyer sur RUN PROGRAM pour vérifier le réglage actuel de la température.

Au besoin, changer le réglage de la température. Voir page 14.

30

Le voyant SYSTEM ON est allumé mais qu’aucune chaleur ne provient des grilles à registre.

Permettre au système de chauffage et au ventilateur de se mettre en en marche avant de vérifier aux grilles

à registre. (Vérifier si le cycle de fonctionnement du système est bien réglé conformément aux directives de la page 16).

Vérifier le réglage du système au dos du thermostat.

Les cycles de fonctionnement du système de chauffage ou de refroidissement sont trop fréquents.

Les cycles de fonctionnement du système sont trop longs ou trop courts.

Réajuster conformément aux directives des pages

16 et 17.

Le réglage en cours du thermostat ne correspond pas à la température affichée.

Vérifier si le trou où passent les fils derrière la plaque de montage a été bouché avec de l’isolant pour éviter les courants d’air qui pourraient affecter le fonctionnement du thermostat.

Le réglage en cours et la température affichée peuvent différer à l’occasion.

31

Ligne directe sans frais

Si vous avez des questions concernant ce thermostat, vous devez lire et suivre les directives de ce manuel. Pour obtenir des renseignements supplémentaires, communiquez avec les Services à la clientèle au 1-800-468-1502, du lundi au vendredi de 7 h à 17 h 30.

Avant d’appeler, assurez-vous de connaître le numéro de modèle du thermostat, le code de date, le type de système de chauffage ou refroidissement (c.-à-d. eau chaude, air chaud, mazout, gaz, etc.) et le nombre de fils raccordés au thermostat.

AVIS

Cet appareil est un dispositif numérique de classe B conforme aux normes de la Canadian

Radio Interference, CRC c.1374.

GARANTIE RESTREINTE POUR UN AN

Honeywell Limitée garantit au consommateur que ce produit au consommateur, excluant les piles, est exempt de tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables et ce, pour une période d’un an (1) à compter de la première date d’achat par un consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell réparera ou remplacera ledit produit (au choix de Honeywell) dans un délai raisonnable.

32

Si le produit est défectueux, le consommateur

(i) doit le retourner au magasin où cet appareil a été acheté, ou

(ii) doit l’emballer avec soin et y joindre une preuve d’achat (indiquant la date d’achat) ainsi qu’une brève description du mauvais fonctionnement, et l’envoyer par la poste (port payé) à l’adresse suivante :

Honeywell Inc.

Return Goods Department

1050 Berkshire Lane

Plymouth, MN 55441-4437

Au Canada : Honeywell Limited/Honeywell Limitée

Product Services ON15-FFE

740 Ellesmere Road

Scarborough, Ontario M1P 2V9

La présente garantie ne couvre pas les frais d’installation et de retrait de ce produit. La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la défectuosité ou le mauvais fonctionnement du produit est dû à un endommagement du produit alors que le consommateur l’avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL

N’ASSUME AUCUNE RESPONSABILITÉ POUR QUELQUE DOMMAGE INDIRECT QUE CE SOIT RÉSULTANT D’UNE VIOLATION

QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT. Certains territoires et provinces ne permettent pas l’exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s’appliquer.

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPRESSES OU TACITES, ET LES GARANTIES DE

VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES

APRÈS LA PÉRIODE D’UN AN DE LA PRÉSENTE GARANTIE. Certains territoires et provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer.

La présente garantie donne au consommateur des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province ou le territoire.

Pour tout renseignement concernant cette garantie, veuillez écrire au Customer Assistance Department, Honeywell Inc., P.O. Box 524, MN27-

2164 Minneapolis, MN55440-0524, ou appeler les Services à la clientèle de Honeywell, en utilisant la ligne directe 1-800-468-1502, du lundi au vendredi, de 7 h à 17 h 30. Au Canada, veuillez écrire à Honeywell Limitée-Honeywell Limited, Retail Products, ON15-02H, 740, Ellesmere

Road, Scarborough (Ontario) M1P 2V9.

33

Ligne directe sans frais

Si vous avez des questions concernant ce thermostat, vous devez lire et suivre les directives de ce manuel. Pour obtenir des renseignements supplémentaires, communiquez avec les Services à la clientèle au 1-800-468-1502, du lundi au vendredi de 7 h à 17 h 30.

Avant d’appeler, assurez-vous de connaître le numéro de modèle du thermostat, le code de date, le type de système de chauffage ou refroidissement (c.-à-d. eau chaude, air chaud, mazout, gaz, etc.) et le nombre de fils raccordés au thermostat.

AVIS

Cet appareil est un dispositif numérique de classe B conforme aux normes de la Canadian

Radio Interference, CRC c.1374.

GARANTIE RESTREINTE POUR UN AN

Honeywell Limitée garantit au consommateur que ce produit au consommateur, excluant les piles, est exempt de tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables et ce, pour une période d’un an (1) à compter de la première date d’achat par un consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell réparera ou remplacera ledit produit (au choix de Honeywell) dans un délai raisonnable.

32

Si le produit est défectueux, le consommateur

(i) doit le retourner au magasin où cet appareil a été acheté, ou

(ii) doit l’emballer avec soin et y joindre une preuve d’achat (indiquant la date d’achat) ainsi qu’une brève description du mauvais fonctionnement, et l’envoyer par la poste (port payé) à l’adresse suivante :

Honeywell Inc.

Return Goods Department

1050 Berkshire Lane

Plymouth, MN 55441-4437

Au Canada : Honeywell Limited/Honeywell Limitée

Product Services ON15-FFE

740 Ellesmere Road

Scarborough, Ontario M1P 2V9

La présente garantie ne couvre pas les frais d’installation et de retrait de ce produit. La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la défectuosité ou le mauvais fonctionnement du produit est dû à un endommagement du produit alors que le consommateur l’avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL

N’ASSUME AUCUNE RESPONSABILITÉ POUR QUELQUE DOMMAGE INDIRECT QUE CE SOIT RÉSULTANT D’UNE VIOLATION

QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT. Certains territoires et provinces ne permettent pas l’exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s’appliquer.

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPRESSES OU TACITES, ET LES GARANTIES DE

VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES

APRÈS LA PÉRIODE D’UN AN DE LA PRÉSENTE GARANTIE. Certains territoires et provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer.

La présente garantie donne au consommateur des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province ou le territoire.

Pour tout renseignement concernant cette garantie, veuillez écrire au Customer Assistance Department, Honeywell Inc., P.O. Box 524, MN27-

2164 Minneapolis, MN55440-0524, ou appeler les Services à la clientèle de Honeywell, en utilisant la ligne directe 1-800-468-1502, du lundi au vendredi, de 7 h à 17 h 30. Au Canada, veuillez écrire à Honeywell Limitée-Honeywell Limited, Retail Products, ON15-02H, 740, Ellesmere

Road, Scarborough (Ontario) M1P 2V9.

33

THERMOSTAT

PROGRAMMABLE

DE HONEYWELL

MagicStat

md

/

T8132

MANUEL DE PROGRAMMATION

ET D’INSTALLATION

9-92 • Publication no 69-0740B—1

Thermostat programmable et plaque de montage pour systèmes de chauffage et (ou) de refroidissement avec programmation pour la semaine et la fin de semaine

Modèle T8132

ÉCONOMIES D'ÉNERGIE TYPES DANS CERTAINES VILLES DES ÉTAT-UNIS ET DU CANADA

18%

16%

14%

12%

10%

30%

28%

26%

24%

22%

20%

8%

6%

4%

2%

Minneapolis

St. Paul

Montréal

Ottawa

Toronto

Edmonton

Regina

Winnipeg

Économies pour une diminution de 5

°

C (10

°

F), une fois par jour

Calgary

Moncton

North Bay

Québec

St-Jean

Halifax Vancouver Buffalo

Cleveland

Milwaukee

Brevet en instance

Économies pour une diminution de 5

°

C (10

°

F), deux fois par jour *

Économies pour une augmentation de 3

°

C (5

°

F)

Denver

Des Moines

Omaha

Salt Lake

City

Boston

Chicago

Detroit

Pittsburgh

Indianapolis

Cincinnati

Kansas City

St-Louis

Columbus

New York

Philadelphie

Seattle

Louisville

Portland

Wash. D.C.

San Dallas Los Angeles San Diego

* Une baisse de 5

°

C (10

°

F)—(une baisse de 3

°

C (5

°

F)

donne environ 55 % de ces économies d'énergie).

MF2416A

Imprimé à Mexique • J.H. • Honeywell Inc., 1992

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
