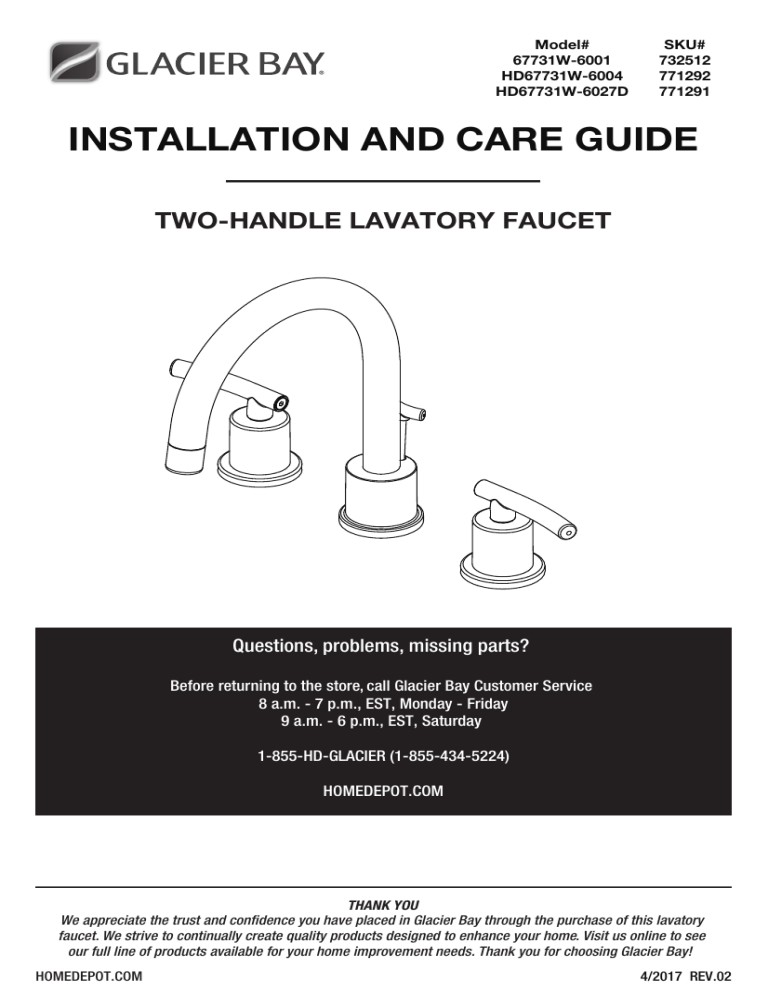

INSTALLATION AND CARE GUIDE
TWO-HANDLE LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
HOMEDEPOT.COM
4/2017 REV.02
Table of Contents
Important Information ..............................2
Warranty ...................................................2
Pre-Installation .........................................2
Planning Installation ..............................2
Tools and Hardware Required ...............2
Package Contents ..................................3
Installation ................................................4
Operation...................................................9
Care and Cleaning ....................................10
Troubleshooting ........................................10
Service Parts ...........................................11
Important Information
□ Observe all local plumbing and building codes.
□ Cover the sink drain to avoid losing any parts.
□ Review the care and cleaning section included in this guide.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that prove defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-4345224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service
for replacement parts.
Basin
wrench
Pliers
IC
Safety
goggles
SIL
Adjustable
wrench
ON
E
TOOLS AND HARDWARE REQUIRED
Silicone
sealant
Channel
lock pliers
Hacksaw
2
(2) Supply
lines
Phillips
screwdriver
Pre-Installation (continued)
PACKAGE CONTENTS
ClickInstall Drain Assembly
Faucet Assembly
B
S
A
J*
C
Q
K*
R
D
E
F
G
L*
M*
P
O
H
N*
I
NOTE: *Items J - N come pre-assembled.
Part
Description
Quantity
A
Faucet body
1
B
Handle assembly
- Hot
1
C
Handle assembly
- Cold
1
D
Washer
2
E
Nut
2
F
Screw
4
G
Washer
2
H
Lock nut
1
I
Quick connect hose
Part
1
3
Description
Quantity
J
Pop up stopper
1
K
Pop-up flange
1
L
Rubber washer
1
M
Lock nut
1
N
Drain body
1
O
Joint
1
P
Horizontal rod
1
Q
Lift rod strap
1
R
Clip
1
S
Lift rod
1

HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation
1 Installing the faucet assembly 2 Installing the faucet handles
CAUTION: Always shut off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□
□
□
Remove the preassembled nuts (E) and washers
(D) from the hot and cold faucet handles (B and C).
□
Loosen the screws (F) on the nuts (E) until the
ends of the screws (F) are flush with the face of
the nuts (E).
□
Insert the hot faucet handle (B) to the left of the
spout and cold faucet handle (C) to the right of
the spout.
□
Attach the faucet handles (B and C) underneath
the sink using the washers (D) and nuts (E).
Securely tighten the screws (F) on the nuts (E).
NOTE: Ensure that the hole for the lift rod faces toward
the rear of the sink during installation. When you insert the
lift rod (S), the lift rod (S) can go through the faucet (A) and
down into the slot of the washers (G).
F
1
□
□
Shut off the water supply. Remove the old
faucet.
Clean the mounting surface.
Remove the preassembled lock nut (H) and
washers (G) from the new faucet (A).
Place the faucet (A) through the mounting
holes in the sink.
Secure the faucet (A) to the sink using the
washers (G) and lock nut (H) provided.
E
1
□
NOTE: The hot water valve is identified with a label.
A
1
B
2
C
2
H
E
4
3
A
D
2
E
D
E
H
F
4
3
F
F
5
G
3
Installation (continued)
3 Preparing the pop-up assembly 4 Installing the drain body
Remove the pop-up stopper (J) and drain
flange (K) from the drain body (N).
□
Apply silicone sealant (not included) under the
drain flange (K) and place the drain flange (K)
into the drain hole of the sink.
□
From underneath the sink, screw the drain
body (N) onto the drain flange (K). Ensure that
the opening (1) for the ball rod on the drain
body (N) faces towards the rear of the sink.
□
Tighten the rubber washer (L) and lock nut (M)
on the drain body (N). Hand-tighten only.
J
SI
LI
K
K
2
□
1
L
M
1
N
N
5
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
the stopper and
5 Installing
horizontal rod
□
Before installation, unscrew the protective cap
(1) from the horizontal rod (P).
□
Insert the stopper (J) into the drain hole in the
sink.
□
Insert the horizontal rod (P) into the drain body
(N) and through the hole of the stopper (J) until
you hear a click. See insert 2. You can press the
two sides of the joint (O) to remove the horizontal
rod (P).
6 Installing the lift rod
□
Slide the lift rod (S) down into the lift rod
strap (Q) through the faucet (A) until it clicks
into the lift rod strap (Q).
NOTE: If a shorter lift rod (S) is required for your
installation, you may call Glacier Bay Customer Service
for assistance.
NOTE: For easier removal and cleaning, rotate the stopper
(J) 90 degrees so that the horizontal rod (P) does not go
through the hole in the stopper (J). See insert 3.
S
J
A
2
1
1
P
N
1
S
Insert 2
2
S
Insert 3
Q
3
Q
P
O
N
O
6
Installation (continued)
7 Attaching the horizontal rod and strap
□
Press the horizontal rod (P) down to ensure the stopper (J) is in the maximum open position.
□
Slide the clip (R) upward, adjust the location of the lift rod strap (Q) to the appropriate height and insert
the horizontal rod (P) with the correct hole of the lift rod strap (Q).
□
Move the lift rod strap (Q) in or out to choose an appropriate location.
□
Slide the clip (R) downward until it secures with the horizontal rod (P).
J
J
J
Q
R
Q
R
R
P
4
4
1
Q
2
3
3
R
P
Hole
5
P
8 Adjusting the length of lift rod strap (optional)
□
If the pop up lift rod strap (Q) is interfering with your installation, as shown in Fig. 1, the lift rod strap (Q)
can be cut shorter.
□
Once you have identified the proper hole in the lift rod strap (Q) that is necessary for your installation, you
may cut off the bottom portion (1) of the lift rod strap (Q) by snapping it off with pliers or cutting it off with
a saw at the cutting point (2), as shown in Fig. 2. Ensure the clip (R) does not slide off the lift rod strap (Q).
Q
1
Q
R
Fig. 1
Q
2
Fig. 2
7
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
the operation of the
9 Checking
pop-up
□
Operate the lift rod (S) up and down to verify
that the stopper (J) opens and closes correctly.
S
J
10
□
□
Attaching the quick connect
hose
Attach the quick connect hose (I) connections
to the hot faucet handle (B) connection, faucet
body (A) connection, and cold faucet handle (C)
connection. Push until the connections snap
together.
C
A
Pull down moderately to ensure the connections
have been made.
B
1
I
2
3
8
Installation (continued)
11
□
Making the water supply
connections
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
1
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube fitting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
2
3
Operation
1 Flushing and checking for leaks
A
IMPORTANT: After installation is complete, remove the
aerator from the faucet (A) to flush the water lines. Do not
lose the gasket (1) in the aerator.
□
Ensure the faucet (A) handles are in the off
position and turn on the water supply to check
for leaks. If you discover any leaks, check your
connections to ensure they are installed properly.
□
Remove the aerator and housing (if applicable).
Turn on the hot and cold handles to allow the
water to run for at least one minute. This
flushes away any debris that could cause
damage to internal parts.
□
Turn off the water and reinstall the aerator and
housing (if applicable).
1
9
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Operation (continued)
2 Removing the quick connector
□
If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
2
Squeeze
Pull
down
1
1
Care and Cleaning
□
To clean, wipe down with a damp cloth and dry with a towel.
□
Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will
be voided.
Troubleshooting
NOTE: Refer to the service parts section in this manual for
a detailed drawing showing the location of the parts listed
below.
Problem
Possible Cause
There are leaks from the
handle.
The bonnet nut has come loose and/or the
washer is dirty or damaged.
□
Solution
□
Clean or replace the washer.
The aerator has an
irregular or reduced
water flow.
The aerator is dirty or mis-fitted.
□
Remove the aerator and
check for debris.
□
Ensure that the rubber washer
is properly installed.
The water will not shut off
completely.
The cartridge is dirty or broken.
□
Remove the handle to check
the cartridge.
□
Clean or replace.
There is leaking from the
sink drain at the base of
the sink.
The sink has a rough or irregular surface.
□
Apply additional silicone sealant
to the beveled side of the drain
flange.
□
Retighten and test for leaks.
10
Tighten the bonnet nut.
Service Parts
3
4
2
5
6
7
1
8
9
Faucet ID tags can
be found on the
hot water inlet
15
16
11
17
Part
Description
21
10
14
18
12
19
13
Part Number
20
Part
Description
1
Handle H
RP13464*
12
Nut
Part Number
RP56059
2
Handle C
RP13465*
13
Screw
RP50004
3
Accessorize cap
RP80546*
14
Aerator
RP30244*
4
Set screw
RP50002
15
Washer
RP64193
5
Connector
RP50189
16
Lock nut
RP56062
6
Clip
RP70150
17
Block
RP70421
7
Handle seat
RP17159*
18
O-ring
RP60002
8
Bonnet nut
RP70446
19
Quick connect hose
RP70430
9
Cartridge H
RP20067
10
Cartridge C
RP20068
20
ClickInstall™ drain
assembly
RP40228*
11
Washer
RP64147
21
Lift rod
RP40229*
*Specify Finish
Many replacement cartridges, aerators, and drain
assemblies can be purchased at your local The
Home Depot store or online at HOMEDEPOT.COM
11
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.
Modelo núm.
67731W-6001
HD67731W-6004
HD67731W-6027D
SKU núm.
732512
771292
771291
GUÍA DE USO Y MANTENIMIENTO
GRIFO PARA LAVAMANOS, DE DOS LLAVES
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
GRACIAS
Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Tabla de contenido
Información importante .........................14
Garantía...................................................14
Pre-instalación .......................................14
Planificación de la instalación .............14
Herramientas y herrajes necesarios ....14
Contenido del paquete .........................15
Instalación ..............................................16
Funcionamiento ......................................21
Cuidado y limpieza ................................22
Solución de problemas ...........................22
Piezas de repuesto ................................23
Información importante
□ Cumple con todos los códigos locales de construcción y de plomería.
□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.
□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Reemplazaremos GRATIS cualquier producto o pieza defectuosos.
Simplemente, devuelva el producto o pieza a cualquiera de las tiendas minoristas de The Home Depot o llame al
1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta
original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
Comunícate con el servicio al cliente para piezas de repuesto.
Llave para
grifería
Alicate
IC
Gafas de
seguridad
SIL
Llave
ajustable
ON
E
HERRAMIENTAS Y HERRAJES NECESARIOS
Sellador de
silicona
Sierra para
metales
14
Pinzas
ajustables
Líneas de
suministro
Destornillador
Phillips
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Ensamblaje de
la mezcladora
B
Ensamblaje de desagüe ClickInstall
S
A
J*
C
Q
K*
R
D
E
F
G
L*
M*
P
O
H
N*
I
NOTA: *Los artículos J - N vienen preensamblados.
Pieza
A
Descripción
Cuerpo del grifo
Cantidad
Pieza
1
B
Ensamblaje de la
llave - Caliente
1
C
Ensamblaje de la
llave - Fría
1
D
Arandela
2
E
Tuerca
2
F
Tornillo
4
G
Arandela
2
H
Tuerca de bloqueo
1
I
Manguera de
conector rápido
1
15
Descripción
Cantidad
J
Tapón emergente
1
K
Brida emergente
1
L
Arandela de goma
1
M
Tuerca de bloqueo
1
N
Cuerpo del drenaje
1
O
Junta
1
P
Varilla horizontal
1
Q
Correa de la varilla
de elevación
1
R
Sujetador
1
S
Varilla de elevación
1
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación
instalar el ensamblaje
instalar las llaves del
1 Cómo
2 Cómo
del grifo
grifo
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de retirar un grifo existente o reemplazar alguna
parte del mismo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
NOTA: La válvula de agua caliente está identificada con
una etiqueta.
□
Cierra el suministro de agua. Retira el grifo
anterior.
□
Limpia la superficie de montaje.
□
Retira las contratuerca (H) preensambladas
y las arandelas (G) del grifo (A) nuevo.
□
Coloca la mezcladora (A) en los orificios de
montaje del lavabo.
□
Asegura el grifo (A) al lavamanos con la
arandelas (G) y la contratuerca (H) suministradas.
□
Retira las tuercas preensambladas (E) y las
arandelas (D) de las llaves de agua caliente
y fría (B y C) del grifo.
□
Afloja los tornillos (F) en las tuercas (E) hasta que
los extremos de los tornillos (F) estén al ras de la
cara de las tuercas (E).
Inserta la llave caliente (B) del grifo a la izquierda
del caño y la llave fría (C) del grifo a la derecha
del caño.
□
□
E
1
1
NOTA: Asegura que el orificio para la varilla de elevación
esté frente a la parte trasera del lavamanos durante la
instalación. Cuando insertes la varilla de elevación (S),
esta (S) tiene que pasar a través del grifo (A) y hacia abajo
dentro de la ranura de las arandelas (G).
Asegura las llaves (B y C) del grifo bajo el
lavamanos usando las arandelas (D) y las
tuercas (E). Aprieta bien los tornillos (F) en las
tuercas (E).
F
A
1
B
2
C
2
E
H
4
3
A
D
2
E
E
F
H
16
3
F
F
5
D
G
3
Instalación (continuación)
preparar el ensamblaje
instalar el cuerpo del
3 Cómo
4 Cómo
emergente
drenaje
Retira el tapón emergente (J) y la brida del
desagüe (K) del cuerpo del desagüe (N).
J
□
Aplica sellador de silicona (no incluido) debajo
de la brida del drenaje (K) y coloca ésta dentro
del orificio de drenaje del lavabo.
□
Desde la parte inferior del lavabo, enrosca el
cuerpo del drenaje (N) en la brida del drenaje (K).
Asegúrate de que la abertura (1) para la varilla
de bola del cuerpo del drenaje (N) esté frente
a la parte posterior del lavabo.
□
Aprieta la arandela de goma (L) y la tuerca
de bloqueo (M) en el cuerpo del drenaje (N).
Ajusta sólo con la mano.
SI
LI
K
K
2
□
1
L
M
1
N
N
17
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
instalar el tapón y la
5 Cómo
varilla horizontal
instalar la varilla de
6 Cómo
elevación
□
□
Antes de la instalación, desenrosca la tapa
protectora (1) de la varilla horizontal (P).
□
Inserta el tapón (J) en el orificio del drenaje del
lavabo.
□
Inserta la varilla horizontal (P) en el cuerpo del
desagüe (N) y a través del orificio del tapón (J)
hasta que escuches un clic. Consulta el folleto 2.
Puedes presionar ambos lados de la junta (O)
para retirar la varilla horizontal (P).
Desliza la varilla de elevación (S) hacia abajo
en la correa de la varilla (Q) y a través del
grifo (A) hasta que haga clic dentro de la
correa (Q).
NOTA: Si necesitas una varilla de elevación (S) más corta
para tu instalación, puedes llamar al Servicio al Cliente de
Glacier Bay para recibir ayuda.
NOTA: Para retirar y limpiar más fácilmente, gira el tapón
(J) a 90º de manera que la varilla horizontal (P) no atraviese
el orificio del tapón (J). Consulta el folleto 3.
S
J
A
2
1
1
P
N
1
S
Folleto 2
2
S
Folleto 3
Q
3
Q
P
O
N
O
18
Instalación (continuación)
7 Cómo instalar la varilla horizontal y la correa
□
Presiona hacia abajo la varilla horizontal (P) para garantizar que el tapón (J) esté abierto completamente.
□
Desliza la presilla (R) hacia arriba, ajusta la ubicación de la correa de la varilla de elevación (Q) a la altura
adecuada e inserta la varilla horizontal (P) con el orificio correcto de la varilla de elevación (Q).
□
Mueve la correa de la varilla de elevación (Q) hacia adentro o hacia afuera para seleccionar la ubicación
adecuada.
□
Desliza la presilla (R) hacia abajo hasta que la varilla horizontal (P) esté asegurada.
J
J
J
Q
R
Q
2
Q
R
P
4
4
1
R
3
3
R
P
5
P
Orificio
8 Cómo ajustar el largo de la correa de la varilla de elevación (opcional)
□
Si la presilla de la varilla de elevación (Q) interfiere con tu instalación, como se muestra en la Fig. 1, la
presilla de la varilla de elevación (Q) puede recortarse.
□
Una vez que hayas identificado el orificio adecuado en la presilla de la varilla de elevación (Q) que es
necesario para tu instalación, puedes recortar la porción inferior (1) de la presilla de la varilla de elevación
(Q) partiendo con alicates o cortando con una sierra en el punto de corte (2), como se muestra en la Fig. 2.
Asegúrate de que la presilla (R) no se salga de la correa de la varilla de elevación (Q).
Q
1
Q
R
Fig. 1
Q
2
Fig. 2
19
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
9
□
Cómo verificar el funcionamiento
del tapón emergente
Mueve la varilla de elevación (S) hacia arriba y
abajo para verificar que el tapón (J) se abre y
cierra correctamente.
S
J
10
□
□
Cómo instalar la manguera
de conector rápido
Conecta las conexiones de la manguera de
conector rápido (I) a la conexión de la llave de
agua caliente (B), la conexión del cuerpo del
grifo (A) y a la conexión de la llave de agua fría (C).
Presiona hasta que las conexiones se aseguren
entre sí.
Hala hacia abajo levemente para asegurarte
de que las conexiones se han realizado.
C
A
B
1
I
2
3
20
Instalación (continuación)
11
□
Cómo hacer las conexiones
del suministro de agua
Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
1
NOTA: Antes de apretar el conector del grifo al suministro
de agua, fija el accesorio de la tubería de suministro
colocando una segunda llave . Esto evitará que la tubería de
suministro se mueva o gire cuando aprietes el conector del
grifo. No aprietes demasiado.
2
3
Funcionamiento
purgar las tuberías y
1 Cómo
comprobar que no haya fugas
A
IMPORTANTE: Después de terminar la instalación, retira
el aireador del grifo (A) para descargar las líneas de agua.
No aflojes la junta (1) en el aireador.
□
Asegúrate de que las llaves del grifo (A) estén
cerradas y abre el suministro del agua para
comprobar que no haya filtraciones. Si descubres
alguna filtración, verifica tus conexiones para
asegurarte de que estén instaladas adecuadamente.
□
Retira el aireador y la carcasa (si corresponde).
Abre los manerales del suministro de agua fría
y caliente y deja que corran durante al menos
un minuto cada una. Esto elimina cualquier
desecho que pudiera dañar las piezas internas.
□
Cierra el suministro de agua y vuelve a colocar
el aireador y la carcasa (si corresponde).
21
1
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Funcionamiento (continuación)
2 Cómo quitar el conector rápido
□
Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
2
Aprieta
Hala
hacia
abajo
1
1
Cuidado y limpieza
□
Para limpiar, usa un paño húmedo y seca con una toalla.
□
No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta
mezcladora, pues ello anulará la garantía.
Solución de problemas
NOTA: Consulta la sección de piezas de repuesto de este
manual para ver un dibujo detallado que muestra la
ubicación de las piezas enumeradas a continuación.
Problema
Posible causa
Hay filtración por el
maneral.
La tuerca del bonete se ha aflojado y/o la
arandela está sucia o dañada.
□
Solución
□
Limpia la arandela o reemplázala.
El aireador tiene un flujo
de agua irregular o
reducido.
El aireador está sucio o mal instalado.
□
Retira el aireador y verifica si
hay suciedades.
□
Asegúrate de que la arandela de
goma esté bien instalada.
El suministro de agua no
se corta completamente.
El cartucho está sucio o dañado.
□
Retira la llave para revisar el
cartucho.
□
Limpia o reemplaza.
□
Aplica más sellador de silicona
al lado biselado de la brida del
drenaje.
□
Aprieta nuevamente y verifica
que no haya filtraciones.
Hay una filtración
El lavamanos tiene una superficie rugosa
proveniente del desagüe
o irregular.
del lavamanos en su base.
22
Aprieta la tuerca del bonete.
Piezas de repuesto
3
4
2
5
6
7
1
8
9
14
Las etiquetas de
identificación de
la mezcladora
pueden encontrarse
en la entrada de
agua caliente.
15
16
11
17
Pieza
Descripción
21
10
18
12
19
13
20
Número de pieza
Pieza
1
Llave H
RP13464*
13
Tornillo
RP50004
2
Llave C
RP13465*
14
Aireador
RP30244*
3
Tapa de accesorio
RP80546*
15
Arandela
RP64193
Descripción
Número de pieza
4
Tornillo de fijación
RP50002
16
Tuerca de bloqueo
RP56062
5
Conector
RP50189
17
Bloque
RP70421
6
Sujetador
RP70150
18
Aro tórico
RP60002
7
Asiento de la llave
RP17159*
8
Tuerca del bonete
RP70446
19
Manguera de
conector rápido
RP70430
9
Cartucho H
RP20067
10
Cartucho C
RP20068
20
Ensamblaje de
desagüe ClickInstall™
RP40228*
11
Arandela
RP64147
21
Varilla de elevación
RP40229*
12
Tuerca
RP56059
*Especificar acabado
Muchos cartuchos de repuesto, aireadores y
ensamblajes de drenaje pueden comprarse en
tu tienda de The Home Depot local o por internet
en WWW.HOMEDEPOT.COM
23
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.
Modèle n°
67731W-6001
HD67731W-6004
HD67731W-6027D
UGS n°
732512
771292
771291
GUIDE D’INSTALLATION
ET D’ENTRETIEN
ROBINET DE LAVABO À DEUX MANETTES
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au
entre 9 h et 18 h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
MERCI
Nous vous remercions d'avoir fait confiance à Glacier Bay en achetant ce robinet de salle de bains. Nous efforçons
en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre
site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.
Merci d'avoir choisi Glacier Bay!
Table des matières
Information importante ..........................26
Garantie...................................................26
Pré-installation .......................................26
................26
Outils et quincaillerie requis ................26
Contenu de l’emballage .......................27
Installation ..............................................28
Utilisation ................................................33
Entretien et nettoyage ............................34
Dépannage .............................................34
Pièces de rechange ................................35
Information importante
□ Respectez tous les codes de plomberie et du bâtiment locaux.
□ Couvrez l'évacuation de l’évier pour éviter de perdre des pièces.
□ Consultez la section entretien et nettoyage comprise dans ce guide.
Garantie
GARANTIE À VIE LIMITÉE
Les produits Glacier Bay sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Glacier Bay sont garantis à l'acheteur original être exempts de vices
de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièces qui s’avère (nt)
défectueux (ses). Tout simplement, retournez le produit/pièce à l’un des magasins Home Depot ou composez le
1-855-HD-GLACIER (1-855-434-5224) pour recevoir un article de remplacement. Une preuve d’achat (facture
originale) de l’acheteur original doit être disponible pour toute réclamation au titre de la garantie Glacier Bay.
Cette garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout
usage industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie
limitée de cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à
l'exception de la durée.
Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages indirects et accessoires;
par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas. En vertu de la présente
garantie, vous bénéficiez de droits juridiques particuliers, toutefois d'autres droits peuvent s'appliquer selon la
province où vous résidez. Pour de plus amples renseignements, rendez-vous dans un magasin ou composez le
1-855-HD-GLACIER.
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la section Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
Clé pour
lavabo
Pinces
ON
Lunettes de
protection
SIL
IC
Clé à
molette
E
OUTILS ET QUINCAILLERIE REQUIS
Mastic à
la silicone
Pince multiprise
à crémaillère
Scie à
métaux
26
Conduites
d'alimentation
Tournevis
cruciforme
Pré-installation (suite)
CONTENU DE L'EMBALLAGE
Évacuation ClickInstall
Robinet
B
A
S
J*
C
Q
K*
D
E
F
G
R
L*
M*
P
O
H
I
N*
REMARQUE : *Les articles J à N sont fournis
pré-assemblés.
Pièce
Description
Quantité
A
Corps du robinet
1
B
Manette - eau
chaude
1
C
Manette - eau froide
1
D
Rondelle
2
E
Écrou
2
F
Vis
4
G
Rondelle
2
H
Contre-écrou
1
I
Tuyau flexible à
raccordement rapide
1
J
Bonde d’évacuation
mécanique
1
Pièce
27
Description
Quantité
K
Bride d’évacuation
mécanique
1
L
Rondelle en
caoutchouc
1
M
Contre-écrou
1
N
Corps d'évacuation
1
O
Joint
1
P
Tige horizontale
1
Q
Sangle de tige
de levage
1
R
Attache
1
S
Tige de levage
1
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation
des manettes de
de l'ensemble de
1 Installation
2 Installation
robinet
robinetterie
ATTENTION
: Fermez
l’alimentation
en eau
CAUTION: Always
turn toujours
off the water
supply before
avant
de retirer
un robinet
ou d’en
removing
an existing
faucetexistant
or replacing
anyremplacer
part of a une
pièce
quelconque.
Ouvrez
la
poignée
du
robinet
pour libérer
faucet. Open the faucet handle to relieve water pressure
la
pression
vousisassurer
que shut
l’alimentation
en
and
ensure de
thatl’eau
the et
water
completely
off.
eau est complètement coupée.
□
□
Placez le robinet (A) dans les trous de montage
de l’évier.
Fixez solidement le robinet (A) sur le lavabo à
l’aide de la rondelles (G) et du contre-écrou (H)
fournis.
□
Retirez les écrous (E) et rondelles (D)
pré-assemblés des manettes de robinet d’eau
chaude et froide (B et C).
□
Desserrez les vis (F) des écrous (E) jusqu’à ce que
les extrémités des vis (F) affleurent à ras de la face
des écrous (E).
□
Insérez la manette du robinet d’eau chaude (B)
à gauche du bec et la manette du robinet d’eau
froide (C) à droite du bec.
□
Fixez les manettes du robinet (B et C) sous le
lavabo au moyen des rondelles (D) et des écrous (E).
Serrez fermement les vis (F) sur les écrous (E).
F
REMARQUE : Assurez-vous que le trou de la tige de
levage fait face à l’arrière du lavabo ou évier pendant
l’installation. Lorsque vous insérez la tige de levage (S), elle
peut passer à travers le robinet (A) puis vers le bas, dans la
rainure des rondelles (G).
1
□
□
Fermez l'alimentation en eau. Enlevez l’ancien
robinet.
Nettoyez la surface de montage.
Retirez les contre-écrou (H) et rondelles (G)
pré-assemblés du nouveau robinet (A).
E
1
□
REMARQUE : L’obturateur d’eau chaude est identifié par
une étiquette.
A
B
2
1
C
2
E
H
4
3
A
D
E
2
G
E
F
H
28
3
F
F
5
D
3
Installation (suite)
de l'évacuation
du corps
3 Préparation
4 Installation
mécanique
d'évacuation
Retirez la bonde de l’évacuation mécanique (J)
et la bride d’évacuation (K) du corps
d’évacuation (N).
J
□
Appliquez du mastic à la silicone (non compris)
sous la bride d’évacuation (K) et placez la bride
d’évacuation (K) dans le trou d’évacuation de
l’évier.
□
À partir du dessous de l’évier, vissez le corps
d’évacuation (N) sur la bride d’évacuation (K).
Assurez-vous que l’ouverture (1) de la tige à
rotule du corps d’évacuation (N) fait face à
l’arrière de l’évier.
□
Serrez la rondelle en caoutchouc (L) et le
contre-écrou (M) sur le corps d’évacuation (N).
Serrez à la main uniquement.
SI
LI
K
K
2
□
1
L
M
1
N
N
29
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation (suite)
de la bonde et de
5 Installation
6 Installation de la tige de levage
la tige horizontale
□
□
□
□
Avant l’installation, dévissez le capuchon de
protection (1) de la tige horizontale (P).
Enfoncez la bonde (J) dans le trou d’évacuation
de l’évier.
Insérez la tige horizontale (P) dans le corps
d’évacuation (N) et dans le trou de la bonde (J)
jusqu’à ce que vous entendiez un déclic.
Reportez-vous aux encarts 2. Vous pouvez
appuyer sur les deux côtés du joint (O) pour
retirer la tige horizontale (P).
Faites glisser la tige de levage (S) vers le bas
dans la courroie de la tige de levage (Q) à
travers le robinet (A), jusqu’à ce qu’elle
s’enclenche dans la courroie de la tige de
levage (Q).
REMARQUE : Si une tige de levage (S) plus courte est
requise pour votre installation, vous pouvez contacter le
service à la clientèle de Glacier Bay pour une assistance.
REMARQUE : Pour faciliter le retrait et le nettoyage,
tournez la bonde (J) à 90 degrés de façon à ce que la tige
horizontale (P) ne traverse pas le trou de la bonde (J).
Reportez-vous aux encarts 3.
S
J
A
2
1
1
P
N
1
Encart 2
S
Encart 3
2
S
Q
3
Q
P
O
N
O
30
Installation (suite)
7 Fixation de la tige horizontale et la courroie
□
□
Poussez la tige horizontale (P) vers le bas pour assurer que la bonde (J) est dans la position ouverte
maximale.
Faites glisser la pince (R) vers le haut, réglez l’emplacement de la courroie de la tige de levage (Q) à la
hauteur appropriée, puis insérez la tige horizontale (P) dans le trou correct de la sangle de la tige de
levage (Q).
□
□
Faites sortir ou rentrer la courroie de la tige de levage (Q) pour choisir un emplacement approprié.
Faites glisser la pince (R) vers le bas jusqu’à ce qu’elle soit fixée fermement avec la tige horizontale (P).
J
J
J
Q
R
Q
2
Q
R
P
4
4
1
R
3
3
R
P
5
P
Trou
8 Régler la longueur de la sangle de la tige de levage (facultatif)
□
Si la sangle de la tige de levage de l’évacuation mécanique (Q) gêne votre installation, comme illustré sur
la Fig. 1, la sangle de la tige de levage (Q) peut être raccourcie.
□
Une fois que vous avez identifié le bon trou de la sangle de la tige de levage (Q) nécessaire pour votre
installation, vous pouvez couper la portion inférieure (1) de la sangle de la tige de levage (Q) en la cassant
avec des pinces ou en la coupant avec une scie au point de coupe (2), comme illustré sur la Fig. 2. Veillez
à ce que la pince (R) ne glisse pas de la sangle de la tige de levage (Q).
Q
1
Q
R
Fig. 1
Q
2
Fig. 2
31
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation (suite)
du fonctionnement
9 Vérification
de l’évacuation mécanique
□
Déplacez la tige de levage (S) de haut en bas
pour vérifier que la bonde (J) s’ouvre et se
ferme correctement.
S
J
10
□
□
Fixer le tuyau flexible à
raccordement rapide
Fixez les raccords du tuyau flexible à raccordement
rapide (I) au raccord de la manette du robinet d’eau
chaude (B), au raccord du corps du robinet (A) et au
raccord de la manette du robinet d’eau froide (C).
Poussez jusqu’à ce que les raccords s’emboîtent
ensemble.
Tirez modérément vers le bas pour vous assurer
que les raccords ont été bien effectués.
C
A
B
1
I
2
3
32
Installation (suite)
11
□
Raccordement des conduites
d’alimentation en eau
Utilisez des raccords de robinet IPS de 1,27 cm
(½ po) (2), ou utilisez des écrous d'accouplement
pour conduite d'alimentation (3) (non compris)
avec une colonne montante à bout sphérique de
D.E. 9,53 mm (3/8 po) (1).
REMARQUE : Avant de serrer le raccord du robinet à
l'alimentation en eau, installez une seconde clé sur le
raccord du tuyau d'alimentation. Ainsi, le tuyau
d'alimentation ne pourra pas bouger ni se tordre lorsque
vous serrerez le raccord du robinet. Ne serrez pas trop.
1
2
3
Utilisation
1 Purge et recherche de fuites
A
IMPORTANT : Une fois l’installation terminée, retirez
l’aérateur du robinet (A) pour rincer les conduites
d’alimentation en eau. Ne perdez pas le joint d’étanchéité (1)
dans l’aérateur.
□
Assurez-vous que les manettes du robinet (A)
sont en position arrêt, puis ouvrez l’alimentation
en eau pour rechercher les fuites. Si vous
découvrez des fuites, vérifiez vos raccords pour
vous assurer qu’ils sont installés correctement.
□
Ouvrez l’aérateur et le boîtier (si applicable).
Ouvrez les manettes d’eau chaude et froide
pour laisser couler l’eau pendant au moins
une minute. Cela chasse les débris éventuels
qui pourraient endommager les pièces internes.
□
Coupez l’alimentation en eau et replacez
l’aérateur et le boîtier (si applicable).
1
33
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Utilisation (suite)
le raccord à
2 Retirer
branchement rapide
□
S’il est nécessaire de retirer le raccord à
branchement rapide (1), appuyez sur (2) les
languettes du tuyau et tirez vers le bas pour
débrancher.
2
Pressez
Tirez
vers
le bas
1
1
Entretien et nettoyage
□
Pour nettoyer, essuyez avec un linge humide et séchez avec une serviette.
□
N'utilisez pas de nettoyants abrasifs, de la laine d’acier ou de produits chimiques abrasifs pour nettoyer ce
robinet, sinon la garantie sera annulée.
Dépannage
REMARQUE : Consultez la section pièces de rechange
de ce guide pour une illustration détaillée de l’emplacement
des pièces énumérées ci-dessous.
Problème
Cause possible
Solution
La manette fuit.
L’écrou de chapeau s’est desserré et/ou la
rondelle est sale ou endommagée.
L’aérateur produit un débit L'aérateur est sale ou mal adapté.
d’eau irrégulier ou réduit.
L'eau ne se ferme pas
complètement.
Il y a une fuite au niveau
de l’évacuation du lavabo
à la base du lavabo.
La cartouche est sale ou endommagée.
Le lavabo a une surface rugueuse ou
irrégulière.
34
□
Serrez l’écrou de chapeau.
□
Nettoyez ou remplacez la
rondelle.
□
Retirez l’aérateur et vérifiez s’il
y a des débris.
□
Assurez-vous que la rondelle en
caoutchouc est installée
correctement.
□
Retirez la manette pour vérifier la
cartouche.
□
Nettoyez ou remplacez.
□
Ajoutez du mastic de silicone au
côté biseauté de la bride
d’évacuation.
□
Resserrez et vérifiez s’il y a des
fuites.
Pièces de rechange
3
4
2
5
6
7
1
8
9
14
Les étiquettes d’identité
du robinet se trouvent
sur l’arrivée d’eau
chaude
21
10
15
16
11
17
18
12
19
13
20
Pièce
Description
Numéro de pièce
Pièce
1
Manette H
RP13464*
13
Vis
RP50004
2
Manette C
RP13465*
14
Aérateur
RP30244*
3
Capuchon accessoire
RP80546*
15
Rondelle
RP64193
4
Vis de pression
RP50002
16
Contre-écrou
RP56062
Description
Numéro de pièce
5
Raccord
RP50189
17
Bloc
RP70421
6
Attache
RP70150
18
Joint torique
RP60002
7
Base de la poignée
RP17159*
8
Écrou de chapeau
RP70446
19
Tuyau flexible à
raccordement rapide
RP70430
20
Ensemble d’évacuation
ClickInstall™
RP40228*
21
Tige de levage
RP40229*
9
Cartouche H
RP20067
10
Cartouche C
RP20068
11
Rondelle
RP64147
12
Écrou
RP56059
*Spécifiez un fini
De nombreuses cartouches, aérateurs et évacuations
de rechange sont proposés à votre magasin Home
Depot le plus proche ou en ligne, sur
WWW.HOMEDEPOT.COM
35
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au
entre 9 h et 18 h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conservez ce manuel pour référence future.
