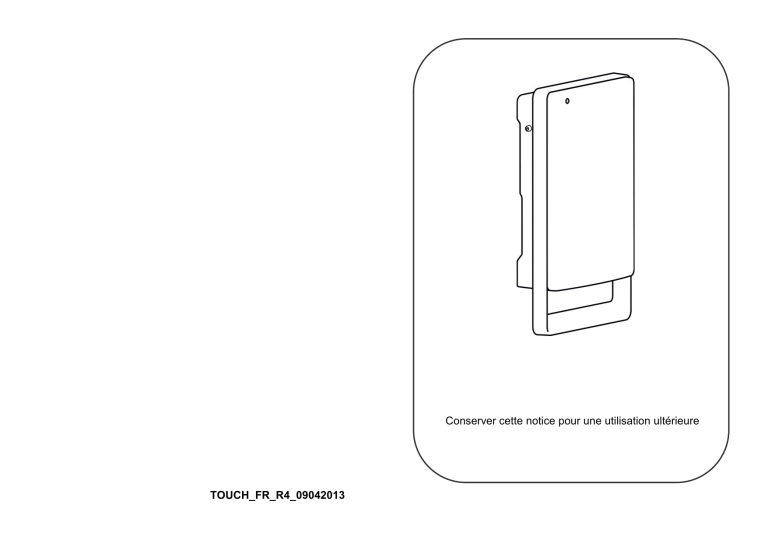

Conserver cette notice pour une utilisation ultérieure
TOUCH_FR_R4_09042013
1
6
5
1m
3m
3m
4m
7
2
220mm
A
min. 50cm
B
C
D
E
F
G
H
z
z
z
I
J
K
Min. 15cm
342mm
∅ :6mm / L:35mm
min
15cm
z 1 2:30
min
15cm
min. 60cm
3
1
4
8
2
FRANÇAIS
MODE D’EMPLOI
‰
Avant d’utiliser le radiateur, lire attentivement les instructions afin d’éviter tout danger ou d’utilisation
inappropriée de l’appareil. Toutes utilisations autres que celles décrites dans cette notice seront
considérées comme dangereuses et risquent de causer des incendies, des chocs électriques ou des
blessures et ne seront pas couverts par la garantie.
La garantie ne s’applique pas en cas de défaut, détérioration, dommages causés en raison d’un usage
impropre ou d’un abus dans l’utilisation du radiateur. Vous pouvez disposer de droits reconnus par la loi de
votre pays. Aucune disposition de la présente garantie ne peut avoir pour effet d’exclure quelque garantie ou
droit reconnu d’ordre public par la législation de votre pays.
Avant toute opération, ôter l’emballage du produit et vérifier si l’appareil n’est pas endommagé. En cas de
défaut, de choc ou de dommage, ne pas essayer de réparer l’appareil vous-même et contacter votre
revendeur.
Ne pas laisser les enfants jouer avec les emballages et protéger l’environnement en jetant les cartons et les
calages dans les endroits appropriés pour le recyclage.
‰
‰
Conserver cette notice pour une utilisation ultérieure.
1. Pour votre sécurité
‰
‰
‰
‰
3
Cet appareil est destiné à un usage strictement
domestique. Il ne doit pas être utilisé dans des locaux
industriels ou commerciaux ainsi que dans des véhicules
(automobile, bateau, avion).
Cet appareil peut être utilisé par des enfants âgés de 8 ans
et plus et les personnes manquant d’expérience et de
connaissances ou dont les capacités physiques,
sensorielles ou mentales sont réduites, si elles ont été
formées et encadrées quant à l'utilisation de l'appareil
d'une manière sûre et connaissent les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le
nettoyage et l’entretien par l'utilisateur ne doit pas être fait
par des enfants à moins qu'ils soient âgés de 8 ans et plus
et supervisés
Les enfants de moins de 3 ans doivent être tenus à l'écart
à moins d’être surveillés en continu.
Les enfants âgés entre 3 ans et 8 ans ne peuvent allumer
ou éteindre l'appareil qu’à condition qu'il ait été placé ou
installé dans sa position normale de fonctionnement et
qu’ils aient reçu l’autorisation ainsi que toutes les
instructions concernant l'utilisation de l'appareil d'une
‰
‰
‰
‰
manière sûre et les risques encourus. Les enfants âgés
entre 3 et 8 ans ne peuvent pas brancher, régler, nettoyer
l'appareil ou effectuer la maintenance utilisateur.
Certaines parties de ce produit peut devenir très
chaudes et causer des brûlures. Il faut prêter attention
plus particulièrement aux personnes vulnérables
présentes dans la pièce, telles que les enfants ou les
personnes âgées.
Vérifier si la tension du secteur est la même que celle de
l'appareil. 230V AC, 50Hz.
L’appareil a un degré d’imperméabilité IP24. Vous pouvez
donc l’utiliser dans les salles de bains et les pièces
humides mais vous ne devez jamais l'installer dans le
périmètre des baignoires ou douches (Volume 1 de la
figure 1).
Pendant le fonctionnement, placer l'appareil dans un
endroit sûr de manière à:
- que l’appareil soit au moins à 1 m des objets
inflammables ou des meubles;
- Laisser libre la grille de sortie d'air:pour qu’ aucun objet
ne doit être à moins d’un 1 m de la grille de sortie d’air;
- Ne jamais installer immédiatement l’appareil en-dessous
d'une prise de courant.
Ne laisser jamais les enfants ou les animaux domestiques
toucher ou jouer avec l’appareil. Attention ! Lorsque
l’appareil est en fonction, le panneau est parfois très chaud
(90°C)
ATTENTION: afin d’éviter toute surchauffe, ne pas
couvrir l’appareil. Il est clairement inscrit sur l’appareil NE
PAS COUVRIR ou le symbole ci dessous
Ne pas utiliser cet appareil dans des atmosphères saturées
en gaz explosifs, en vapeurs produits par des solvants ou
des peintures, ni en vapeurs/gaz inflammables.
4
‰
‰
‰
Si le câble d’alimentation est endommagé, il doit être
changé par le fabricant, son service de maintenance ou
une personne de qualification similaire afin d’éviter un
danger.
L’appareil doit être installé de telle façon que la prise
électrique murale soit toujours accessible.
Ne jamais installer l’appareil sur des surfaces en bois ou en
matériaux synthétiques.
2. Installation
‰
‰
‰
‰
‰
‰
Installer uniquement l’appareil en position verticale avec la grille de sortie d’air vers le bas.
L’appareil dispose d’une double isolation électrique (classe II) et ne nécessite donc d'aucune mise à la
terre.
Les appareils de chauffage susceptibles d’être utilisés dans les salles de bains doivent être installés de
façon telle que les interrupteurs et autres dispositifs de commandes ne puissent pas être touchés par
une personne qui se trouve dans la baignoire ou la douche.
Dans les espaces humides comme les salles de bains ou cuisines, la prise électrique doit être installée
au moins à 25 cm au-dessus du sol. L'alimentation électrique doit également être équipée d'un
interrupteur différentiel avec une distance minimale entre les contacts qui permet la déconnexion
complète selon les surtensions catégorie III.
Pour choisir la meilleure installation possible, il faut bien tenir compte que le capteur est capable de
détecter les mouvements dans les zones indiquées dans la figure 2. Placer l’appareil dans la meilleure
position pour détecter les personnes à l'intérieur de la salle et sans gêne de la part de n'importe quel
objet qui pourrait interférer avec le faisceau du capteur. La détection est plus efficace lorsque les gens
se déplacent devant l’appareil
S’assurer de respecter les distances minimales par rapport aux murs, meubles et / ou objets, comme
indiqué dans la figure 3. Ne jamais installer le produit de telle sorte que la distance entre le sol et la
partie inférieure du produit soit inférieure à 60cm:
- Percer trois trous de 6 mm de diamètre dans le mur, comme indiqué dans la figure 4
- Insérer dans le mur les trois chevilles (vérifier que les chevilles fournies dans le carton sont adaptées
à votre support)
- Insérer les 2 vis supérieures, contenues dans le même sac, en prenant soin de laisser une distance
de 8 mm entre la tête de vis et le mur
- Accrocher l’appareil aux deux vis, ATTENTION ! Avant de relâcher le chauffage s’assurer qu'il soit
correctement attaché aux 2 vis (figure 4)
- Fixer ensuite l’appareil avec la vis inférieure.
3. Filtre
‰
‰
‰
Votre radiateur est muni d’un filtre pour protéger les éléments chauffants contre la poussière et la
saleté.
Le filtre peut être enlevé et inséré du côté droit ou gauche, figure 5
Pour un fonctionnement correct de l’appareil nous conseillons de nettoyer le filtre une fois tous les 6
mois NE PAS OUBLIER DE REMETTRE LE FILTRE
‰
Les commandes suivantes sont disponibles sur le panneau avant :
A - Détecteur de présence
B - Affichage
C – touche pour augmenter les réglages
D – touche pour diminuer les réglages
E – Mode CONFORT
F – Mode HORS GEL
G – Mode REVEIL
H - Veille
I - voyant LED pour le hors gel
J - voyant LED pour le réveil
K - voyant LED de fonctionnement
Ce radiateur soufflant salle de bains comprend un détecteur de présence et une fonction de gestion de la
puissance automatique. Le détecteur de présence permet une consommation d'énergie réduite, abaissant
automatiquement la température ambiante lorsque personne n'est détecté dans la pièce, tandis qu'il revient à
la température de confort et, il la maintient, dès qu’il détecte une personne dans la pièce.
La gestion électronique de puissance permet de gérer la consommation par une régulation précise afin de
maintenir automatiquement la température choisie (selon ce qui a été préalablement réglé sur le thermostat
électronique).
Le fonctionnement du détecteur de présence ne peut pas être désactivé, et le produit peut être utilisé dans
deux modes distincts: confort ou réveil.
- MODE CONFORT
L’appareil chauffe à la température de confort chaque fois que quelqu'un est détecté dans la pièce. Si
personne n’est détecté dans la pièce pendant au moins 10 minutes, le chauffage passe automatiquement en
mode ECO (3,5 ° C inférieur à la température de con fort). Si personne n’est détecté dans la pièce pendant
plus de 36 heures, l'appareil se met en mode HORS GEL (7 ° C). Dés qu’une personne sera détectée
pendant au moins 2 min, l’appareil fonctionnera de nouveau avec la température de confort.
- MODE REVEIL
Le produit peut être programmé pour atteindre ou maintenir la température de confort à une heure prédéterminéee. En mode REVEIL, le capteur de présence est automatiquement activé et se place en mode
HORS GEL (7 ° C ± 3 ° C) ; excepté si personne n’es t détecté dans la pièce pendant au moins 10 minutes (à
la différence du mode automatique qui règle automatiquement à la température ECO).
6. Utilisation du radiateur
INTERRUPTEUR ON / OFF (situé sur le coté gauche de l’appareil)
L'alimentation électrique de l'appareil est commandée par un interrupteur ON / OFF. L’extinction provoquera
la perte de toutes les informations stockées, après 30 minutes de coupure. Nous vous recommandons
d'utiliser cette option uniquement lorsque vous n’utilisez pas le radiateur pendant une longue période. Utiliser
la commande veille
pour les arrêts courte durée. De cette façon, vous ne perdrez pas les réglages
mémorisés. Pour la première utilisation du produit ou en cas de coupure pendant plus de 30 minutes, en
position ON, l'afficheur indique 00:00 et commence à compter le temps à partir de cette valeur. Si aucun
réglage effectué dans les 15 minutes après la mise sous tension, le produit passe automatiquement en
position HORS GEL avec l'allumage de la LED correspondante.
TOUCHE VEILLE
Utiliser la touche veille
VEILLE s'allume.
pour activer ou mettre le produit en mode stand-by. La LED sous la touche
4. Barre porte serviettes
‰
‰
L’appareil est équipé d’un porte-serviettes avec 4 crochets situés à l’arrière.
Les serviettes doivent être positionnées correctement sur le support, comme indiqué dans la figure 7 et
NON PAS comme indiqué dans la figure 6, pour éviter des surchauffes et des mauvais
fonctionnements.
5. Commandes et fonctionnement
‰
5
L'appareil est équipé d'un interrupteur ON / OFF sur le côté gauche de l’appareil. Il coupe l'alimentation
et déconnecte électriquement tous les composants internes de l’appareil.
00:00
00:00
z
6
MODE CONFORT
REGLAGES DE L’HEURE ET DE LA TEMPERATURE DE CONFORT
Les touches
,
et
,permettent d’ajuster l’heure. et la température de confort .
Exemple ci dessous. départ à 08:30 avec une température de confort de 25°C:
00:00
z
00:00
z
08:00
d'autres instruments dans d’ autres endroits de la pièce. Cette différence peut dépendre de nombreux
facteurs, comme par exemple:
- La position de l’appareil dans la pièce: certaines zones de la pièce peut être affectées par des courants d'air
ou des poches d'air chaud qui modifient la mesure du capteur;
- La fixation à un mur externe, étant normalement plus froide que les parois internes, peut impliquer une
mesure de température inférieure à la température ambiante réelle;
- Trop de serviettes sur la barre peut obstruer le flux d'air. La sonde thermique peut mesurer une
température supérieure à la température ambiante réelle;
- Des conditions instables: une évaluation de la température doit être faite dans des conditions stables. Les
consignes de températures ne doivent pas être changé constamment, il faut attendre au moins 10min entre
chaque changement de consigne de température. Il n'est pas possible, en effet, d'évaluer la température
ambiante maintenue par l’appareil correctement si la température de confort est continuellement changé en
peu de temps.
Si une différence entre la température de consigne et la température ambiante est détectée avec des
conditions stables, il faut mesurer la différence et ensuite augmenter ou diminuer la température de confort
sur l’appareil de la valeur exacte de la différence mesurée.
La température ambiante maximum de confort est atteint en conditions stables. Pour cette raison, ne
modifiez pas la température de confort souhaitée trop souvent et, après avoir changé la température
de confort souhaitée, attendez 10 minutes avant de la modifier à nouveau.
MODE REVEIL
z
08:00
z
08:30
z
Pour régler l’heure et la sélection de la température de confort, se réferrer au chapitre MODE CONFORT
Grâce au mode REVEIL
l’appareil peut être programmé à une horaire pré-déterminée. A l’horaire
prévue, le produit se met en marche pendant au moins 20 minutes et le capteur de présence démarre la
détection. Après détection d’une personne, si le capteur ne détecte aucun mouvement la pièce pendant au
moins 10 min. l’appareil passe automatiquement en mode HORS GEL jusqu'à la prochaine heure
enregistrée. Par exemple:
- Personne ne pénètre dans la salle de bain: le produit fonctionne pendant 20min;
- Vous quittez la salle de bain après 16min après l’horaire prévue: le produit fonctionne pour 16+10 = 26min;
- Vous quittez la salle de bain après 3min après l’horaire prévue: le produit fonctionne pendant 20min
(comme 20 est le minimum de temps de fonctionnement).
Si l'heure de début n'a jamais été définie, ou les deux paramètres ont été perdus lors d’une coupure
d’alimentation prolongée, pour définir par exemple un départ à 7h15, procéder comme suit:
08:30
23 C
z
07:00
08:30
z
z
CHANGEMENT DE TEMPERATURE AFFICHAGE / CONFORT
Vous pouvez vérifier le réglage de la température de confort à tout moment en appuyant une fois sur les
. Une pression supplémentaire va modifier la sélection de la température.
, le radiateur fonctionnera automatiquement avec la
En mode ECO, en appuyant sur la touche
température de CONFORT sans avoir à attendre jusqu'à ce que le capteur détecte la présence dans la
pièce pendant au moins 2 min.
Si vous souhaitez visualiser et / ou modifier la température sans quitter le confort du mode ECO appuyer sur
la touche
. L’activation du mode ECO est confirmer par le témoin LED vert.
Remarque: La température mesurée par la sonde thermique interne de l’appareil est représentative de la
température ambiante à proximité de celui-ci . Elle peut être différente de la température mesurée à l'aide
7
z
z
z
ou
--:--
25 C
touches
07:00
z
07:15
z
8
08:30
08:30
z
Pour désactiver le mode REVEIL il suffit de maintenir appuyé pendant 2 secondes la touche
z
z
VOYANTS LED
z
z
08:30
z
Pour activer le mode de REVEIL quand l'heure de départ a déjà été réglée, il suffit de maintenir appuyé
. Vous pouvez vérifier l'heure prévue de départ qui sera affiché sur l'écran
Il existe 3 types de voyants
VOYANT LED sous le bouton HORS GEL (lettre I , figure 8)
Le voyant est rouge lorsque la fonction est activée. Le voyant est éteint lorsque la fonction est désactivée.
VOYANT LED sous le bouton REVEIL (lettre J , figure 8)
Le voyant est rouge lorsque la fonction est activée. Le voyant est éteint lorsque la fonction est désactivée.
VOYANT LED sous le bouton VEILLE (lettre K , figure 8)
Le voyant est rouge lorsque l’appareil est en mode CONFORT.
Le voyant est vert lorsque l’appareil est en mode ECO.
Le voyant est éteint lorsque l’appareil n’est pas en fonctionnement.
7. Sécurité en cas de fonctionnement anormal
‰
08:30
z
-
07:15
z
z
-
08:30
z
z
Pour modifier l'heure de départ, procéder comme indiqué précédemment pour la première utilisation
du produit ou de la perte de réglages mémorisés.
MODE HORS GEL
Pour activer le mode HORS GEL maintenir la touche
pendant 2 secondes. Le thermostat est
maintenant réglé pour maintenir 7 ± 3 ° C. Pour désactiver la position HORS GEL, il su ffit d'appuyer sur l’une
des 3 touches
,
ou
. L’appareil revient en mode CONFORT (température ECO)
Le mode HORS GEL s'active automatiquement lorsque personne n'a été détectée pendant au moins 36
heures. Dans ce cas, la température de confort sera automatiquement de nouveau activée une fois qu’une
présence aura été détectée dans la pièce
9
z
.
08:30
z
08:30
. Vous
remarquerez que le voyant sous la touche
s'éteint et cela confirme la désactivation de la fonction et le
retour de la fonction en mode CONFORT (température ECO)
pendant 2 secondes la touche
pendant 5 secondes:
En cas de surchauffe le système de protection de l’appareil désactive automatiquement les éléments
chauffants et le moteur, en faisant interrompre ainsi le fonctionnement du radiateur soufflant. Dans ce
cas :
Eteindre le radiateur soufflant et le laisser refroidir pour environ 15/20 minutes
Contrôler que le filtre anti-poussière n’est pas complètement obstrué et, s’il en est ainsi, le nettoyer et le
remettre à sa place.
Enlever d’éventuelles autres causes de surchauffe (par ex. obstacles devant la grille d’entrée et/ou
sortie de l’air, accumulation anormale de saleté etc.).
Allumer à nouveau le radiateur soufflant et vérifier le fonctionnement correct.
Pour toute intervention d’entretien sur l’appareil, il faut s’adresser à un personnel spécialisé et qualifié
ou à votre revendeur.
Si les commandes tactiles sont bloquées ou ne répondent pas correctement à une pression digitale,
éteignez l'appareil à l'aide de l’interrupteur situé sur le côté gauche de l'appareil. Redémarrez ensuite
l'appareil avec le même interrupteur.
8. Entretien
‰
‰
‰
Cet appareil n’a besoin d’aucun entretien particulier.
Nous vous recommandons de nettoyer l'appareil tous les 6 mois, à l'aide d'un chiffon sec.
Si l'appareil doit être réparé, s’adresser à un service après-vente.
Si vous devez remplacer le câble d’alimentation ne pas oublier que vous devez obligatoirement utiliser
un câble de, 2 x 1.00 mm2 H05VV-F HAR. Qu’il s’agisse des câbles munis ou dépourvus de fiche. Si le
câble d’alimentation est endommagé, il doit être changé par le fabricant, son service de maintenance
ou une personne de qualification similaire afin d’éviter un danger.
9. AVERTISSEMENT LEGAL
Environnement et recyclage
Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous
débarrasser de l'emballage conformément aux règles nationales relatives au traitement des
déchets.
Collecte et recyclage des produits en fin de vie
Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais
doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent
être effectués selon les dispositions et les décrets locaux.
10
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
