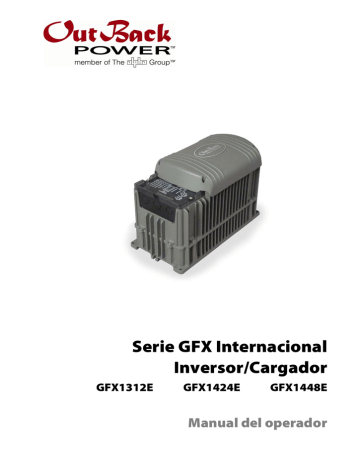

Serie GFX Internacional
Inversor/Cargador
GFX1312E
GFX1424E
GFX1448E
Manual del operador
Acerca de OutBack Power Technologies
OutBack Power Technologies es líder en tecnología avanzada de conversión de energía. Nuestros productos
incluyen inversores/cargadores de onda sinusoidal pura, reguladores de carga con seguidor del punto de
máxima potencia, componentes de comunicación de sistemas, así como disyuntores, baterías, accesorios y
sistemas montados.
Información de contacto
Teléfono:
+1.360.618.4363 (Asistencia técnica)
+1.360.435.6019 (Fax)
Dirección:
Norteamérica
5917 – 195th Street N.E.
Arlington, WA 98223 Estados Unidos
Correo electrónico:
Sitio web:
Dirección:
Ventas, comercialización y garantía
6115 – 192nd Street NE
Arlington, WA 98223 Estados Unidos
[email protected]
http://www.outbackpower.com
Exención de responsabilidad
A MENOS QUE SE ACUERDE ESPECÍFICAMENTE POR ESCRITO, OUTBACK POWER TECHNOLOGIES:
(a) NO OFRECE NINGUNA GARANTÍA REFERENTE A LA PRECISIÓN, SUFICIENCIA O ADECUACIÓN DE NINGÚN TIPO
DE INFORMACIÓN, TÉCNICA O DE OTRO TIPO, CONTENIDA EN SUS MANUALES O EN CUALQUIER OTRA
DOCUMENTACIÓN.
(b) NO SE HACE RESPONSABLE DE PÉRDIDAS O DAÑOS, YA SEAN DIRECTOS, INDIRECTOS, DERIVADOS O
ACCIDENTALES, QUE SE PUEDAN DERIVAR DEL USO DE DICHA INFORMACIÓN. EL USUARIO ASUME TODOS LOS
RIESGOS DERIVADOS DEL USO DE DICHA INFORMACIÓN.
Resumen de la garantía
OutBack Power Technologies garantiza que los productos que fabrica no tendrán defectos de material ni de
fabricación en un período de cinco (5) años sujetos a las condiciones establecidas en los detalles de la garantía
que puede encontrar en la página 53 de este manual.
OutBack Power Technologies no se hace responsable de averías del sistema, daños o lesiones resultantes de una
instalación incorrecta de sus productos.
Derechos de autor
Manual del operador de la serie GFX internacional © marzo 2012 por OutBack Power Technologies.
Todos los derechos reservados.
Marcas comerciales
OutBack Power es una marca comercial registrada de OutBack Power Technologies.
Fecha y revisión
marzo 2012 Revisión A
Número de referencia
900-0112-02-00 Rev A (para revisión de firmware 002.094.xxx)
Instrucciones importantes de seguridad
LEA Y GUARDE ESTAS INSTRUCCIONES
En el manual hay instrucciones importantes de seguridad de los inversores de la serie GFX internacional. Lea
todas las instrucciones e indicadores de precaución sobre el inversor y todos los accesorios o cualquier equipo
adicional incluido en la instalación. Si no se siguen correctamente estas instrucciones, se puede producir una
descarga grave o una posible electrocución. Tenga especial cuidado siempre que utilice el equipo para evitar
accidentes.
Dirigido a
Este manual está dirigido a las personas que deben operar el inversor GFX. Los operadores deben estar
familiarizados con las normas de seguridad correspondientes a la operación de este tipo de equipos de
conformidad con la normativa local. Asimismo, los operadores deben comprender por completo las
características y funciones de este equipo. No utilice este producto a menos que haya sido instalado por un
instalador calificado de conformidad con el Manual de instalación de la serie GFX.
Símbolos utilizados
ADVERTENCIA: Riesgo para la vida humana
Con este tipo de notación se indica que la vida humana puede estar en peligro.
PRECAUCIÓN: Riesgo para el equipo
Con este tipo de notación se indica que el equipo puede estar en peligro.
IMPORTANTE:
Con este tipo de notación se indica que la información que se proporciona es
importante para la instalación, el funcionamiento y/o el mantenimiento del equipo. Si
no se siguen correctamente las recomendaciones de una notación, se puede invalidar la
garantía del equipo.
Seguridad general
ADVERTENCIA: Limitaciones de uso
Este equipo NO se debe utilizar con equipos médicos de soporte vital ni con otros
equipos o dispositivos médicos.
PRECAUCIÓN: Daños al equipo
Utilice solo componentes o accesorios recomendados o vendidos por OutBack Power
Technologies o sus agentes autorizados.
900-0112-02-00 Rev A
1
Instrucciones importantes de seguridad
Definiciones
A continuación se encuentra una lista de iniciales, términos y definiciones que se usan junto con este producto.
Tabla 1
Términos y definiciones
Término
Definición
CA
Corriente alterna; se refiere al voltaje producido por el inversor, la red eléctrica o el generador
AGS
Arranque avanzado del generador
AUX
Salida auxiliar de 12 voltios del inversor
CE
Conformité Européenne; término en francés para “Conformidad europea”, una marca en los
productos OutBack que indica que cumplen con los requisitos de la Unión Europea
CC
Corriente continua; se refiere al voltaje producido por las baterías o la fuente renovable
DVM
Voltímetro digital
Interactivo
interconectado,
conectado en la red
eléctrica
La red de energía eléctrica está disponible para su uso y el inversor es un modelo que puede
devolver la electricidad a la red eléctrica
HBX
Transferencia a batería por línea alta; una función de la pantalla de sistema remoto.
IEEE
Institute of Electrical and Electronics Engineers (Instituto de ingenieros electricistas y
electrónicos); hace referencia a una serie de normas y prácticas para probar productos eléctricos.
LBCO
Desactivación de batería con bajo nivel de energía; punto de activación en el que el inversor se
cierra debido a un bajo voltaje.
LED
Diodo emisor de luz; se refiere a los indicadores utilizados por el inversor y el sistema de
visualización y control
Desconectado de la red
(aplicaciones
aisladas)<0}
La red de energía eléctrica no está disponible para su uso.
Conectado a la red
La red de energía eléctrica está disponible para su uso (no implica capacidad de interactivo en la
red eléctrica)
FV
Fotovoltaico
ER
Energía renovable
RTS
Sensor remoto de temperatura (RTS); accesorio que mide la temperatura de la batería para la
carga
Sistema de
visualización y control
Dispositivo de interfaz remota (como el MATE), utilizado para supervisar, programar y
comunicarse con el inversor; llamado también “pantalla de sistema remoto”
Red de energía
eléctrica
El servicio eléctrico y la infraestructura conforme con la empresa proveedora de energía eléctrica;
llamada también “red eléctrica”, “red de energía pública” o “red”
2
900-0112-02-00 Rev A
Contenidos
Instrucciones importantes de seguridad ...............................................................................1
Dirigido a.................................................................................................................................................................................1
Símbolos utilizados..............................................................................................................................................................1
Seguridad general................................................................................................................................................................1
Definiciones............................................................................................................................................................................2
Introducción......................................................................................................................................5
Bienvenido a OutBack Power Technologies...............................................................................................................5
Sistema de Visualización y Control ................................................................................................................................6
Puesta en servicio ...........................................................................................................................7
Prueba funcional ..................................................................................................................................................................7
Procedimientos previos al arranque .............................................................................................................................................. 7
Arranque ................................................................................................................................................................................................... 7
Apagado.................................................................................................................................................................................................... 8
Añadir nuevos dispositivos................................................................................................................................................................ 8
Funcionamiento ..............................................................................................................................9
Indicadores luminosos .......................................................................................................................................................9
Diodo emisor de luz (LED) de la batería........................................................................................................................................ 9
Diodo emisor de luz (LED) de estado...........................................................................................................................................10
Descripción de las funciones......................................................................................................................................... 11
Inversión..................................................................................................................................................................................................11
Búsqueda ................................................................................................................................................................................................12
Entrada.....................................................................................................................................................................................................12
Generadores ..........................................................................................................................................................................................14
Transferencia .........................................................................................................................................................................................14
Soporte de entrada .............................................................................................................................................................................15
Carga de la batería ..............................................................................................................................................................................16
Compensación......................................................................................................................................................................................20
Compensación de la temperatura de la batería ......................................................................................................................20
Devolución .............................................................................................................................................................................................21
Instalaciones de varios inversores (Acoplamiento)................................................................................................................23
Niveles de ahorro de energía..........................................................................................................................................................25
Terminales auxiliares..........................................................................................................................................................................26
Funciones basadas en el Sistema de Visualización y Control............................................................................ 28
Arranque automático del generador (AGS) ..............................................................................................................................28
Transferencia a batería por línea alta (HBX) ..............................................................................................................................28
Programación del uso de la red .....................................................................................................................................................28
Resolución de problemas ......................................................................................................... 29
Resolución de problemas básicos............................................................................................................................... 29
Mensajes de error.............................................................................................................................................................. 36
Mensajes de advertencia................................................................................................................................................ 37
Mensajes de desconexión.............................................................................................................................................. 38
Detención de la devolución o carga........................................................................................................................... 39
Especificaciones............................................................................................................................ 41
Especificaciones para el modelo GFX1312E ............................................................................................................ 41
Especificaciones para el modelo GFX1424E ............................................................................................................ 42
Especificaciones para el modelo GFX1448E ............................................................................................................ 43
900-0112-02-00 Rev A
3
Contenidos
Especificaciones ambientales ........................................................................................................................................44
Especificaciones reglamentarias...................................................................................................................................44
Uso interactivo en la red...................................................................................................................................................................44
Rangos y configuraciones predeterminadas (vistas en el MATE) .....................................................................45
Rangos y configuraciones predeterminadas (vistas en el MATE3)..................................................................48
Registro de productos................................................................................................................51
Garantía............................................................................................................................................53
Cómo solicitar el servicio de la garantía ....................................................................................................................54
Cómo ponerse en contacto con OutBack ..................................................................................................................................54
Solución de problemas .....................................................................................................................................................................54
Autorización de devolución de material (RMA).......................................................................................................................54
Devolución de un Producto a OutBack.......................................................................................................................................55
Índice ................................................................................................................................................57
Lista de tablas
Tabla 1
Tabla 2
Tabla 3
Tabla 4
Tabla 5
Tabla 6
Tabla 7
Tabla 8
Tabla 9
Tabla 10
Tabla 11
Tabla 12
Tabla 13
Tabla 14
Tabla 15
Tabla 16
Tabla 17
Tabla 18
Tabla 19
Tabla 20
Tabla 21
Tabla 22
Términos y definiciones...................................................................................................................................2
Valores de los LED de la batería....................................................................................................................9
Referencia rápida a los LED de estado .....................................................................................................11
Pasos para la resolución de problemas básicos....................................................................................29
Solución de errores .........................................................................................................................................36
Solución de advertencias..............................................................................................................................37
Solución de problemas de desconexión .................................................................................................38
Causas de la detención de la devolución (y carga)..............................................................................39
Especificaciones eléctricas (GFX1312E) ...................................................................................................41
Especificaciones mecánicas (GFX1312E).................................................................................................41
Especificaciones eléctricas (GFX1424E) ...................................................................................................42
Especificaciones mecánicas (GFX1424E).................................................................................................42
Especificaciones eléctricas (GFX1448E) ...................................................................................................43
Especificaciones mecánicas (GFX1448E).................................................................................................43
Especificaciones ambientales para todos los modelos......................................................................44
Respuesta de interconexión al voltaje y a la frecuencia ....................................................................44
Configuraciones del inversor de 12 voltios (MATE).............................................................................45
Configuraciones del inversor de 24 voltios (MATE).............................................................................46
Configuraciones del inversor de 24 voltios (MATE).............................................................................47
Configuraciones del inversor de 12 voltios (MATE3) ..........................................................................48
Configuraciones del inversor de 24 voltios (MATE3) ..........................................................................49
Configuraciones del inversor de 48 voltios (MATE3) ..........................................................................50
Lista de figuras
Figura 1
Figura 2
Figura 3
Figura 4
Figura 5
Figura 6
Figura 7
Figura 8
Figura 9
4
Inversor/Cargador de la serie GFX internacional....................................................................................5
Sistema de Visualización y Control (MATE3 y MATE)............................................................................6
Compartimento del cableado de CA ..........................................................................................................7
Indicadores luminosos.....................................................................................................................................9
Etapas de la carga en el tiempo..................................................................................................................16
Ciclos de carga repetidos..............................................................................................................................19
El Concentrador de Comunicaciones (HUB4 o HUB10) y el Sistema de
Visualización y Control (MATE3 o MATE).................................................................................................23
Ejemplo de disposición de acoplamiento en paralelo (Tres inversores)......................................24
Ejemplo de disposición de acoplamiento trifásico (Tres inversores)............................................24
900-0112-02-00 Rev A
Introducción
Bienvenido a OutBack Power Technologies
Gracias por adquirir el Inversor/Cargador de la serie GFX internacional de OutBack. Este producto ofrece un
sistema completo de conversión de energía entre baterías y la alimentación de CA. Puede suministrar energía de
respaldo o servicio completo desconectado de la red eléctrica.
Inversión de batería a CA que entrega 230 VCA a 50 Hz
Carga de CA a batería
Transferencia rápida entre la fuente de CA y la salida del inversor con un tiempo de demora mínimo
Soporte de carga del inversor para una pequeña fuente de CA
Inversores de 12, 24 y 48 voltios
Vatajes de 1,3 kVA a 1,4 kVA
Apilable en paralelo y configuraciones trifásicas
Utiliza energía FV, eólica y de otras fuentes renovables. El uso de los reguladores de carga FLEXmax de
OutBack optimizará la producción de energía de las fuentes FV.
Capacidad de interactivo en la red eléctrica
Tiene la marca CE para el uso desconectado de la red.
2 pt./ flat head
Figura 1 Inversor/Cargador de la serie GFX internacional
900-0112-02-00 Rev A
5
Introducción
Sistema de Visualización y Control
Los inversores GFX no poseen controles externos. Pueden funcionar normalmente sin interfaz ni control
externos. Los modos y las configuraciones básicas se programan desde fábrica. (Consulte la página 45 a 50 para
conocer las configuraciones predeterminadas.)
El Sistema de Visualización y Control MATE o MATE2 (vendidos por separado) son un producto de OutBack
diseñado para ajustarse a la programación y supervisión de un sistema de energía de OutBack.
El Sistema de Visualización y Control MATE3 (también son vendidos por separado) son un avanzada sistema de
visualización y control que puede hacer interfaz con el inversor GFX. Tiene una interfaz de usuario más simple y
con más opciones que el MATE o el MATE2. También tiene funciones para el registro de datos o de interfaz de
la Web.
Cada sistema de visualización y control brinda los medios para ajustarse a las configuraciones predeterminadas
de fábrica a fin de que coincida correctamente con la instalación cuando sea necesario. También brinda los
medios para supervisar el funcionamiento del sistema y las condiciones de falla del diagnóstico del problema
o desconexión.
Una vez que se modifican las configuraciones, se puede desconectar el sistema de visualización y control de la
instalación. Las configuraciones se almacenan en la memoria no volátil del inversor GFX. Sin embargo, se
recomienda incluir el sistema de visualización y control como parte del sistema, ya que así se puede supervisar el
funcionamiento del sistema y responder rápidamente en caso de que sea necesario para corregir una falla
o desconexión.
El asistente de configuración de MATE3 puede configurar automáticamente los inversores a una serie de valores
predeterminados. En general, esto es más eficaz que intentar programar manualmente cada configuración en
cada inversor. Los campos afectados incluyen la configuración del tipo de sistema, la carga de la batería y la
fuente de CA. (Para obtener más información, consulte el Manual del usuario de MATE3).
IMPORTANTE:
Algunas funciones no están basadas en el inversor, sino que forman parte del
programa inalterable del sistema de visualización y control. No funcionarán si se
desconecta el sistema de visualización y control. Estas funciones se enumeran en la
página 28. Para obtener una descripción detallada de las funciones y la programación,
consulte el manual del sistema de visualización y control.
MATE
MATE3
Figura 2 Sistema de Visualización y Control (MATE3 y MATE)
6
900-0112-02-00 Rev A
Puesta en servicio
Prueba funcional
Procedimientos previos al arranque
1. Asegúrese de que todos los dispositivos de sobrecorriente de AC y CC estén abiertos o apagados.
2. Revise bien todas las conexiones de cableado.
3. Inspeccione el área de trabajo para asegurarse de que no hayan quedado herramientas o restos adentro.
4. Verifique el voltaje de la batería utilizando un voltímetro digital (DVM). Confirme que el voltaje sea el
correcto para el modelo de inversor. Confirme la polaridad.
5. Conecte el sistema de visualización y control (si hay un).
PRECAUCIÓN: Daños al equipo
Una polaridad incorrecta de la batería dañará el inversor. Un voltaje excesivo de la batería
también puede provocar daños al inversor. Estos daños no están cubiertos por la garantía.
Arranque
Si los pasos no son aplicables, pueden omitirse. Sin embargo, se
recomienda que todos los pasos aplicables se lleven a cabo en el
siguiente orden.
Si los resultados de un paso no coinciden con la descripción, consulte la
sección de Resolución de problemas en la página 29.
Para iniciar el sistema:
1.
Cierre el disyuntor principal de CC (o conecte el fusible) desde el
banco de la batería hasta el inversor. Repita con cada uno de
los inversores.
2.
Observe los LED en el compartimiento de cableado de CA. Uno de los
LED de la batería (BATTERY) debería estar iluminado (verde, amarillo o
rojo). Cualquiera de ellos es aceptable en esta etapa. (Consulte la
página 9 para obtener una descripción de los LED.) En este momento
se puede encender el LED del inversor (INVERTER) en verde. El
ventilador se encenderá por un breve periodo y el relé realizará una
autoprueba.
3.
El LED ERROR puede iluminarse de forma intermitente durante poco
tiempo. Si permanece iluminado o continua parpadeando durante
cualquier paso, diríjase inmediatamente a la página 29 para resolver
el problema.
4.
Confirme que el sistema de visualización y control funcione. (Consulte
el manual de sistema de visualización y control para obtener una
descripción de los elementos del menú que aparecen en una pantalla
que funciona correctamente.)
Viene de la página anterior ...
Figura 3 Compartimento del cableado de CA
900-0112-02-00 Rev A
7
Puesta en servicio
5.
Si el LED del inversor (INVERTER) no está iluminado en verde, encienda el inversor utilizando el sistema de
visualización y control o un interruptor externo.
6.
Verifique los LED de estado (STATUS). Confirme que el LED del inversor (INVERTER) esté iluminado en verde.
7.
Utilizando un DVM, verifique que haya 230 VCA entre los terminales de salida de CA (AC HOT OUT) y salida
neutra (AC NEUTRAL OUT). No encienda ningún disyuntor de CA en este momento.
8.
Con el sistema de visualización y control, realice toda la programación para el acoplamiento, la carga de la
batería, la corriente de CA, el arranque del generador y cualquier otra función. Consulte la sección
Descripción de las funciones que comienza en la página 11. También consulte el manual del sistema de
visualización y control y cualquier otro documento que sea necesario.
Después de completar la programación, lleve a cabo los siguientes pasos:
1. Si hay otros inversores en el sistema, utilice un DVM para verificar que exista un voltaje correcto desde la
salida de CA (AC HOT OUT) de un inversor al siguiente. Los inversores acoplados en paralelo deben mostrar
colectivamente 0 VCA (aunque individualmente todavía deberán mostrar 230 VCA). Los inversores trifásicos
deben mostrar colectivamente 400 VCA.
2. Cierre los disyuntores de salida de CA. Si existen disyuntores de derivación de CA, colóquelos en la posición
normal (sin derivación). No conecte una fuente de entrada de CA ni cierre ningún circuito de entrada de CA.
3. Use un DVM para verificar que el voltaje sea correcto en el panel de carga de CA.
4. Conecte una pequeña carga de CA y pruebe si la funcionalidad es la adecuada.
5. Cierre los disyuntores de entrada de CA y conecte una fuente de CA.
6. Verifique los LED de estado (STATUS). El LED de entrada de CA (AC IN) debería encenderse en amarillo. El LED
del inversor (INVERTER) permanecerá iluminado poco tiempo. Cuando el LED de entrada de CA (AC IN) está
iluminado, el LED del inversor (INVERTER) debería apagarse. Esto significa que el inversor ya no está
utilizando las baterías, sino la fuente de CA.
7. Si se habilitó el cargador de la batería, con el sistema de visualización y control confirme que se esté
cargando. El inversor realizará una carga completa de batería cuando se encienda por primera vez. Esto
puede tardar varias horas. Si se reinicia después de una desconexión temporal, el inversor puede omitir la
mayor parte o la totalidad del ciclo de carga.
8. Pruebe toda otra función que se haya habilitado, como el modo de arranque del generador, de devolución o
de búsqueda. Los inversores GFX de la serie internacional tienen una demora mínima de un minuto antes de
que comience la devolución.
9. Compare las lecturas del DVM con las lecturas de la pantalla del medidor del sistema. Si fuera necesario, las
lecturas del sistema de visualización y control pueden calibrarse para que coincidan con el DVM con más
precisión. Se puede calibrar el voltaje de entrada de CA, el voltaje de salida de CA y el voltaje de la batería.
Apagado
Si los pasos no son aplicables, pueden omitirse. Sin embargo, se recomienda que todos los pasos aplicables se
lleven a cabo en el siguiente orden.
Para apagar el sistema:
1. Apague todos los circuitos de carga y las fuentes de entrada de CA.
2. Apague todos los circuitos de energía renovable.
3. Apague cada inversor utilizando el sistema de visualización y control o un interruptor externo.
4. Apague el dispositivo principal de sobrecorriente de CC para cada inversor.
Añadir nuevos dispositivos
Cuando añada nuevos dispositivos al sistema, primero encienda el sistema siguiendo las instrucciones
anteriores. Después de añadir dispositivos nuevos, realice otra prueba funcional, incluida la programación.
8
900-0112-02-00 Rev A
Funcionamiento
Indicadores luminosos
Diodo emisor de luz (LED)
AUX (Auxiliar)
(consulte la página 26)
Diodo emisor de luz (LED)
de STATUS (Estado)
Diodo emisor de luz (LED)
de BATTERY (Batería)
Figura 4 Indicadores luminosos
Diodo emisor de luz (LED) de la batería
Los LED de la batería muestran el estado aproximado de la batería. (Consulte la nota IMPORTANTE debajo.) Los
LED de la batería (BATTERY) son independientes de los LED de estado (STATUS). Cualquier LED de estado
(STATUS) puede acompañar a cualquier LED de la batería (BATTERY) con algunas condiciones. A continuación se
incluyen las combinaciones más comunes.
Un LED VERDE significa que las baterías tienen una carga adecuada en ese momento. No siempre significa
que están completas. Puede estar acompañado por un LED de estado (STATUS) AMARILLO, cuando se está
cargando una fuente de CA.
Un LED AMARILLO significa que las baterías están un poco descargadas.
Un LED ROJO significa que las baterías están muy descargadas y pueden requerir atención. Puede estar
acompañado por un LED de estado (STATUS) ROJO para indicar el error de batería baja.
Tabla 2
Valores de los LED de la batería
Unidad de 24 VCC,
Unidad de 48 VCC,
± 0,2 VCC
± 0,4 VCC
Color
Unidad de
12 VCC
Estado de la
batería
VERDE
12,5 VCC o más
25,0 VCC o más
50,0 VCC o más
ACEPTABLE
AMARILLO
De 11,5 a 12,4 VCC
De 23,0 a 24,8 VCC
De 46,0 a 49,6 VCC
UTILIZABLE
ROJO
11,4 VCC o menos
22,8 VCC o menos
45,6 VCC o menos
BAJO
NOTAS:
Las brechas en la tabla (unidades con voltajes superiores) se deben a la resolución del medidor de CC del inversor.
Estas configuraciones de voltaje no son las mismas que el punto de activación de la Desactivación de batería con bajo nivel
de energía (Low Battery Cut-Out, LBCO). (Consulte las páginas 11 y 36.) Las configuraciones de los LED de la batería no
pueden modificarse.
Los voltajes más altos que los que se muestran en la fila VERDE generalmente significan que las baterías se están cargando.
IMPORTANTE:
El voltaje de la batería no siempre indica un estado de carga preciso. Es preciso si las baterías estuvieron
en reposo durante varias horas a temperatura ambiente (25 °C o 77 °F, o según lo especifique el
fabricante de la batería). Si tienen cualquier carga, una fuente de carga, o se encuentran a otra
temperatura, es posible que su voltaje no refleje su verdadero estado. OutBack FLEXnet DC es un monitor
de batería que puede brindar mediciones precisas.
900-0112-02-00 Rev A
9
Funcionamiento
Diodo emisor de luz (LED) de estado
VERDE
Fijo: El inversor está ENCENDIDO y brindando energía. Si está acompañado por un LED amarillo fijo, la unidad
está devolviendo energía a la red eléctrica. (Consulte la página 17 para obtener una descripción de la función
Devolución.)
Intermitente: El inversor está ENCENDIDO pero se encuentra inactivo. Puede estar acompañado por el LED
amarillo. Si no está acompañado por el LED amarillo, la unidad se encuentra en modo inversor y está inactivo
debido a la falta de demanda. Esto puede deberse a que la unidad se encuentra en modo Búsqueda.
(Consulte la página 12 para obtener una descripción de la función de Búsqueda.)
Apagado: La unidad está APAGADA. No está esperando para suministrar energía. Cualquier energía presente
proviene de otra fuente, como la red eléctrica o el generador. (Consulte la sección “Arranque” en la página 7,
o el manual del sistema de visualización y control, para encender la unidad.) Es posible que la unidad sea un
esclavo que se encuentra en el modo Ahorro de energía. De ser así, el inversor maestro aún puede estar
suministrando energía al sistema. (Consulte la página 25 para obtener una descripción de la función Ahorro
de energía.)
AMARILLO
Fijo: La fuente de CA está conectada y suministrando energía. La unidad puede estar cargando las baterías o
no, según las configuraciones. Puede estar acompañado por el LED verde.
Intermitente: La fuente de CA está presente pero no fue aceptada. Si la luz intermitente continúa, la unidad
está rechazando la fuente. Esto puede ocurrir por las siguientes causas:
∼ La fuente de CA puede tener problemas de calidad. Es posible que requiera un diagnóstico externo.
(Consulte la página 13 para obtener una descripción de los criterios de entrada. Consulte el manual del
sistema de visualización y control para obtener un diagnóstico utilizando las pantallas del medidor.)
∼ En el sistema de visualización y control, el menú AC Input (entrada de CA) se configura en DROP (caída).
(Consulte el manual del sistema de visualización y control para obtener una descripción de la tecla directa
AC IN o AC INPUT.)
∼ En el sistema de visualización y control, la función Transferencia por batería cargada (HBX) o la función Uso
de la red han desconectado intencionalmente el inversor. (Consulte el manual del sistema de visualización
y control para obtener una descripción de estos modos.)
Apagado: No se detecta ninguna fuente de CA. Si se supone que hay una fuente presente, confirme el voltaje
entre los terminales AC HOT IN y AC NEUTRAL IN.
ROJO
Fijo: ERROR. La unidad se apagó debido a un problema crítico que puede ser interno o externo al inversor.
Este LED está acompañado por un mensaje de error en el sistema de visualización y control. Consulte la
página 36 para obtener una descripción de los mensajes de error.
Intermitente: ADVERTENCIA: La unidad detectó un problema no crítico pero aún no se ha desconectado. Una
advertencia no siempre provoca una desconexión. Si lo hace, se convierte en un Error. Este LED está
acompañado por un mensaje de advertencia en el sistema de visualización y control. Consulte la página 37
para obtener una descripción de los mensajes de advertencia.
Apagado: No se detecta ningún problema.
10
900-0112-02-00 Rev A
Funcionamiento
Tabla 3
Color
Estado
VERDE fijo
VERDE intermitente
VERDE
Apagado
AMARILLO fijo
AMARILLO
AMARILLO
intermitente
Apagado
ROJO fijo
ROJO
ROJO intermitente
Apagado
Referencia rápida a los LED de estado
Estado del inversor
El inversor está ENCENDIDO y
suministrando energía.
El inversor está ENCENDIDO pero en
estado de espera.
El inversor no está suministrando
energía.
La fuente de CA está conectada y
suministrando energía.
La fuente de CA está presente pero aún
no fue aceptada.
No se detecta ninguna fuente de CA.
ERROR. La unidad se desconectó.
Consulte la sección Resolución de
problemas.
ADVERTENCIA. La unidad detectó un
problema pero aún no se ha
desconectado. Consulte la sección
Resolución de problemas.
No se detectan problemas.
Notas
Si está acompañado por un LED AMARILLO, la
unidad está devolviendo energía.
Es posible que la unidad se encuentre en el
modo de Búsqueda.
La unidad está APAGADA o fue reemplazada
por una fuente de CA (vea el siguiente
punto).
La unidad puede o no estar cargando las
baterías, según las configuraciones.
Es posible que la unidad esté programada
para no aceptar la fuente, o es posible que la
fuente tenga problemas de calidad.
Si hay una fuente, verifique la entrada de CA.
Para ver los mensajes de error, consulte
el manual del sistema de visualización
y control.
Para ver los mensajes de advertencia,
consulte el manual del sistema de
visualización y control.
Descripción de las funciones
Todos los puntos identificados como configurables o ajustables tienen puntos de activación a los que se puede
acceder mediante el sistema de visualización y control remoto. (Consulte las instrucciones en el manual del
sistema de visualización y control para localizar estos puntos de activación.) Las configuraciones
predeterminadas y los rangos de ajuste se enumeran cerca del final de este manual, a partir de la página 45.
Cada función está acompañada por un símbolo que representa el inversor y esa función:
CC
ENTRADA
DE CA
TRANSFERENCIA
SALIDA DE CA
Estos elementos representan la entrada de la
fuente de CA, la salida a las cargas de CA, las
funciones de CC (invertir, cargar, etc.) y el relé de
transferencia. Las flechas en cada símbolo
representan el flujo de corriente.
Los símbolos para cada función pueden tener otras características dependiendo de la función.
Inversión
Un inversor GFX utiliza un transformador y un diseño FET de Puente H de alta frecuencia para convertir el voltaje
de CC de las baterías a voltaje de CA que es utilizable por los dispositivos de CA. Continuará así mientras las
baterías tengan suficiente energía. Las baterías pueden alimentadse o recargarse desde otras fuentes, como
fuentes de energía solar, eólica, o hidroeléctrica.
El inversor necesita baterías para funcionar. Es posible que otras fuentes no mantengan los voltajes de CC con la
uniformidad suficiente para que el inversor funcione de forma confiable.
PRECAUCIÓN: Daños al equipo
No sustituya otras fuentes de CC en lugar de las baterías. Un voltaje demasiado alto o
irregular puede provocar daños al inversor. Es normal utilizar otras fuentes de CC junto
con las baterías y el inversor, pero no en lugar de las baterías.
Ciertas características afectarán el funcionamiento del inversor. Estas características únicamente funcionan
cuando el inversor está generando energía de CA por sí mismo. No funcionan cuando el inversor está
alimentado por una fuente de CA.
900-0112-02-00 Rev A
11
Funcionamiento
Desactivación de la batería con bajo nivel de energía (LBCO): Esta función evita que el inversor gaste las
baterías por completo. Cuando el voltaje de CC cae por debajo de un nivel específico durante 5 minutos, el
inversor dejará de funcionar. El sistema de visualización y control indicará un error de Low Battery Voltage o
Low Battery V. Este es uno de los mensajes de Error descritos en la página 36. Esta función está diseñada
para proteger las baterías y la salida del inversor. (Continuar invirtiendo con un bajo voltaje de CC podría
ocasionar una onda distorsionada.) Este punto es ajustable.
Activación de la batería con bajo nivel de energía (LBCI): El punto de recuperación desde la
Desactivación de la batería con bajo nivel de energía. Cuando el voltaje sube por encima de este punto
durante 10 minutos, el error de Batería baja desaparecerá y el inversor funcionará nuevamente. Esto
es ajustable.
∼ Conectar una fuente de CA para cargar las baterías también hará desaparecer el error de Batería baja.
Voltaje de salida de CA: Se puede aumentar o reducir una determinada cantidad de la salida de CA del
inversor para que se ajuste a las condiciones. Este punto es ajustable.
El inversor también es controlado por una función de desactivación de la batería con alto nivel de energía. Si
el voltaje de CC sube por encima de cierto nivel, el inversor dejará de funcionar inmediatamente. El sistema
de visualización y control indicará un error de High Battery Voltage o High Battery V. Este es uno de los
mensajes de Error incluidos en la página 36. (Si el voltaje cae por debajo de este punto, el inversor volverá a
funcionar automáticamente.)
∼ Para un inversor de 17 voltios, este voltaje es de 20 voltios.
∼ Para un inversor de 34 voltios, el voltaje es de 40 voltios.
∼ Para un inversor de 68 voltios, el voltaje es de 80 voltios.
Los voltajes de la desactivación de la batería con alto nivel de
energía no pueden modificarse.
Esta función está diseñada para proteger la
salida del inversor y las cargas.(Continuar
invirtiendo con un alto voltaje de CC podría
ocasionar una onda distorsionada.) Tenga en
cuenta que la desactivación de la batería con
alto nivel de energía no alivia la condición de
batería alta en sí; es una condición externa.
Búsqueda
Un circuito de búsqueda automática se encuentra disponible para minimizar la energía extraída cuando no hay
cargas. Cuando está habilitado, el inversor no siempre entrega una salida completa. La salida se reduce a breves
pulsos con una demora entre ellos. Estos pulsos se envían a fin de reducir las líneas de salida para ver si hay una
resistencia presente. De hecho, los pulsos "buscan" una carga. Si se detecta una, la salida del inversor aumenta el
voltaje completo para poder suministrar energía a la carga. Cuando la carga se apaga, el inversor se “irá a dormir”
y la búsqueda comienza nuevamente.
La sensibilidad del modo de búsqueda es en incrementos de aproximadamente 0,1 ACA. El valor
predeterminado es de 6 incrementos, o 0,6 ACA. Una carga que extrae esta cantidad o una cantidad mayor
"despertará" al inversor.
NOTA: Debido a las características cambiantes de la carga, estos incrementos son solo aproximados y es posible
que no funcionen tal cual se indica.
La duración del pulso y el retraso tienen un período medido en ciclos de CA. Estos dos puntos y el umbral de
detección de la carga son ajustables.
El modo de búsqueda puede ahorrar una cantidad considerable de energía, particularmente en sistemas
pequeños con uso intermitente.
Es posible que el modo de búsqueda no sea útil en sistemas más grandes con cargas que requieren una
energía continua (por ejemplo, relojes, contestadores automáticos, fax). El modo de búsqueda puede
provocar desconexiones molestas, o puede desactivarse con muy poca frecuencia de modo que no haya
ningún beneficio.
Es posible que algunos dispositivos no sean detectados fácilmente por el modo de búsqueda.
Entrada
Cuando los terminales de entrada del inversor GFX se conectan a una fuente estable de CA, el inversor se
sincronizará con esa fuente y la usará como la fuente de alimentación principal de CA. (Consulte la sección
12
900-0112-02-00 Rev A
Funcionamiento
“Aceptación de la fuente de CA” en la página 13.) En esta situación, el relé de transferencia se enganchará,
uniendo la fuente de CA directamente con la salida del inversor. También puede usar la fuente para cargar las
baterías. (Consulte las secciones “Transferencia” en la página 14 y “Carga de la batería” en la página 16).
Hay dos grupos de criterios de entrada disponibles, uno para la red eléctrica y uno para un generador. Se
puede seleccionar una sola fuente por vez. En el Sistema de Visualización y Control MATE, la fuente se
selecciona con el menú ac transfer control. En el Sistema de Visualización y Control MATE3, se selecciona con
los menús Inverter Input Select o AC Input and Current Limit. Si desea obtener más información, consulte el
manual del sistema de visualización y control. (Para conocer otros aspectos de la selección de entrada, lea los
puntos a continuación. También consulte la sección “Configuraciones de la corriente de CA” en la página 13.)
Tanto los criterios de la red eléctrica como los del generador son ajustables.
La función interactiva en la red puede devolver energía utilizando la conexión de entrada. (Consulte la
sección bajo el titulo “Devolución” en la página 17). En el MATE, esta función solo funciona si selecciona grid
en el menú ac transfer control. No funciona si se selecciona gen.
La función Soporte de red/Generador puede usar la energía de una batería brindar asistencia a una fuente de
CA más pequeña. (Consulte la sección bajo el titulo “Soporte de red/Generador” en la página 15).
Hay varias consideraciones que deben tenerse en cuenta al momento de seleccionar el tipo y el tamaño de
un generador de CA. (Consulte la sección bajo el titulo “Generadores” en la página 14).
La corriente de entrada de CA se utiliza para enviar energía a las dos cargas y para cargar la batería. El total no
debe superar el tamaño del dispositivo de sobrecorriente de CA o la fuente de CA. Durante la planificación se
debe asignar el tamaño adecuado a estos dispositivos.
Las cargas alimentadas por el inversor no deben superar el tamaño del relé de transferencia del inversor.
(Consulte la sección bajo el titulo “Transferencia” en la página 14).
PRECAUCIÓN: Daños al equipo
La corriente extraída superior a la capacidad nominal del relé de transferencia del
inversor puede dañar al relé de transferencia. Estos daños no están cubiertos por
la garantía.
Configuraciones de la corriente de CA
Las configuraciones de la corriente de CA controlan la cantidad de corriente que el inversor extrae de la(s)
fuente(s). La cantidad de corriente es controlada por las configuraciones límite de la red eléctrica o del
generador. Estas configuraciones deben ajustarse para coincidir con el tamaño del disyuntor de entrada o del
conductor de entrada. En el sistema de visualización y control, si la fuente está configurada en grid, el inversor
utiliza las configuraciones para la red eléctrica. Si la fuente está configurada en gen, el inversor utiliza las
configuraciones para el generador.
Esto tiene el objetivo de proteger a un generador o una fuente que no es lo suficientemente grande para
proveer suficiente corriente para la recarga y las cargas. Si la recarga y las cargas combinadas superan esta
configuración, el inversor reducirá su régimen de carga y le dará prioridad a las cargas. Si las cargas superan
esta cantidad por sí solas, el régimen de carga se reducirá a cero. El inversor es capaz de soportar la fuente
con energía proveniente de las baterías. Consulte la sección bajo el titulo “Soporte de entrada” en la
página 15.
Si se instalan múltiples inversores paralelos con una fuente de CA de amperaje limitado, la configuración total
de amperaje combinado para todas las unidades debe ser menor al circuito de entrada de CA. El asistente de
configuración del MATE3 puede llevar a cabo este cálculo. Sin embargo, los inversores no llevan a cabo este
cálculo. Si el MATE3 o el asistente de configuración no se utilizan, es posible que sea necesario dividir el
tamaño de la entrada por la cantidad de inversores y asignar una parte equivalente del amperaje a
cada puerto.
Aceptación de la fuente de CA
La fuente de entrada debe cumplir con las siguientes especificaciones para ser aceptada:
230 VCA, ± 22 VCA (configuración predeterminada), y
50 Hz, ±5 Hz
900-0112-02-00 Rev A
13
Funcionamiento
Cuando estas condiciones se cumplen, el inversor cerrará su relé de transferencia y aceptará la fuente de entrada.
Esto ocurre después de la demora que se especifica a continuación. Si las condiciones no se cumplen, el inversor
no aceptará la fuente. Si fue aceptada y luego rechazada, el inversor abrirá el relé y volverá a invertir energía
desde las baterías.
Si la fuente está configurada en grid, hay una demora de conexión de aproximadamente 15 segundos.
Este período no es ajustable.
Si la fuente está configurada en gen, habrá una demora de conexión con una configuración predeterminada
de 0,5 minutos. Esto tiene el objetivo de funcionar como un período de calentamiento para el generador.
Este punto es ajustable.
NOTAS:
Varios puntos, externos al inversor, pueden evitar que el inversor acepte la alimentación de CA incluso si se
cumplen las condiciones eléctricas. Uno de ellos es el modo de transferencia por batería cargada (HBX), que se
opera por el sistema de visualización y control. (Consulte la página 28 y el manual del sistema de visualización y
control.) Otro punto es la tecla directa del sistema de visualización y control AC IN o AC INPUT, que puede
cerrar la entrada para todos los inversores. (Consulte el manual del sistema de visualización y control.)
El inversor posee criterios adicionales que determinan si devuelve energía o no. El inversor puede aceptar la
energía de CA pero negarse a devolverla si se cumplen los criterios de aceptación pero no se cumplen los
criterios interactivos en la red. (Consulte la sección bajo el titulo “Devolución” en la página 17.)
Generadores
Un generador debe tener el tamaño adecuado para suministrar suficiente energía a las dos cargas y para cargar
la batería.
El generador requiere un circuito simple que posea el tamaño adecuado para alimentar a todos los inversores
en una fase o sección determinada.
En general se recomienda que el generador tenga el tamaño equivalente a dos veces el vataje del sistema
inversor. Muchos generadores pueden no tener la capacidad de mantener el voltaje de CA o la frecuencia
durante mucho tiempo si reciben cargas de más del 80% de la capacidad nominal.
Con el Sistema de Visualización y Control MATE, se recomienda configurar la fuente de CA en gen cuando
conecta un generador. Si la configuración se deja en grid, las configuraciones internas del inversor aún
estarán configuradas para la energía a la red. A menos que el generador suministre energía de calidad
extremadamente alta, es posible que no sea aceptado. (Por el contrario, es posible que el inversor acepte el
generador e intente devolverle energía.) Cambiar a gen eliminará los requisitos de energía de alta calidad y
evitará la devolución.
El generador debe tener una salida estable antes de que el inversor acepte su energía. Es posible que algunos
generadores con salidas menos estables o irregulares no sean aceptados.
Al utilizar generadores excitados por capacitador o generadores de inducción auto excitados, pueden existir
efectos secundarios mientras se utiliza la función de soporte de entrada (consulte la página 15). Estos
generadores no siempre brindan una salida completa cuando funcionan en paralelo con otra fuente de energía,
como la función de soporte de entrada. El cargador de batería del inversor puede funcionar de forma errática o
con un régimen de carga bajo. Es posible que sea necesario desactivar la función Soporte de entrada. Consulte
con el fabricante del generador si es necesario.
Transferencia
El inversor utiliza un relé de transferencia para alternar entre los estados de inversión y de aceptación de una
fuente de CA. Hasta que se enciende el relé, los terminales AC HOT IN (entrada de CA) y AC HOT OUT (salida de
CA) son aislados eléctricamente entre sí; cuando se cierra, se vuelven eléctricamente comunes. Cuando el relé
cambia de estado, la demora por la transferencia física es de aproximadamente 12 milésimas de segundo.
Los terminales AC NEUTRAL IN (entrada neutra) y AC NEUTRAL OUT (salida neutra) son eléctricamente
comunes independientemente del estado del relé.
14
900-0112-02-00 Rev A
Funcionamiento
Los contactos del relé se limitan a 30 amperios por fase o sección. Las cargas continuas sobre dicha salida
nunca deben superar esta cantidad. Cuando se conecta a una fuente de CA, el inversor no puede limitar la
corriente de la carga. Es posible que ocurra una condición de sobrecarga.
PRECAUCIÓN: Daños al equipo
La corriente extraída superior a la capacidad nominal del relé de transferencia del
inversor puede dañar al relé de transferencia. Estos daños no están cubiertos por
la garantía.
El inversor no filtra ni limpia la energía de la fuente de CA. El voltaje y la calidad de la energía recibida por las
cargas de salida es la misma que la de la fuente. Si el voltaje o la calidad no cumplen con los límites de salida del
inversor (consulte la página 13), se desconectará y regresará al modo inversor.
Si la fuente de CA cumple con los requisitos del inversor pero es irregular, cualquier fluctuación será
transferida a las cargas. Si las cargas son sensibles, es posible que sea necesario mejorar la calidad de la
fuente de CA.
Para una transición más uniforme, es posible que sea útil elevar el límite mínimo de aceptación del inversor.
La configuración predeterminada es de 208 VCA. Una configuración más alta hará que el inversor se
transfiera antes, en caso de un problema de calidad.
En un sistema acoplado, se ordena que los esclavos se transfieran al mismo tiempo que el maestro. Si un esclavo
no detecta una fuente de CA, sufrirá un error de Phase Loss (consulte la página 36). El esclavo continuará
invirtiendo.
Soporte de entrada
Para controlar esta función se requiere un sistema de visualización y control. Cuando esta función está
habilitada, el inversor limita la corriente extraída de una fuente de CA, aumentándola con corriente adicional de
las baterías cuando fuera necesario. Esto ayuda a evitar la sobrecarga de un pequeño circuito de CA o generador
durante el uso en el corto plazo.
Al principio, la corriente de fuente de CA se utiliza para ambas cargas y para cargar la batería. En el MATE, las
configuraciones ac1/grid limit o ac2/gen limit controlan la extracción máxima de CA. (En el MATE3, estas
configuraciones se llevan a cabo a través de los puntos del menú Grid Input AC Limit y Gen Input AC Limit.) Si la
extracción de CA supera esta configuración, el inversor reduce su régimen de carga para darle prioridad a
las cargas.
El régimen de carga se reducirá según sea necesario para soportar las cargas. Si las cargas son equivalentes a
la configuración de amperaje, el régimen de carga será igual a cero.
Si las cargas de CA superan la configuración de amperaje, el cargador comenzará a funcionar a la inversa.
Tomará energía desde las baterías y la utilizará para soportar la corriente de CA entrante.
IMPORTANTE:
Si las cargas de CA superan la configuración límite de amperaje, el inversor comenzará a gastar las
baterías. Si las cargas se sostienen, las baterías pueden descargarse al punto de Low Battery CutOut y el inversor puede desconectarse con un error de Low Battery. (Consulte las páginas 11 y 36.)
Para evitar la pérdida de energía de respaldo, se debe planificar correctamente el uso de la carga.
En el MATE, esta función se activa a través del punto del menú ac2/gen support, ubicado en los menús
ADVANCED (AVANZADOS). En el MATE3, se activa a través del punto del menú Input Support, ubicado en el
menú AC Input and Current Limit. (Consulte el manual del sistema de visualización y control.)
Aunque en el menú esta bajo el titulo a ac2/gen support en el MATE, funciona bien con cualquier fuente de
CA: un generador o la red eléctrica.
900-0112-02-00 Rev A
15
Funcionamiento
Elija entre los criterios del generador o de la red eléctrica utilizando el menú de MATE ac transfer control.
El criterio predeterminado es grid. Las teclas de función <GRID> y <GEN> cambiarán a las opciones
respectivas.
La selección predeterminada es on. Puede ser cambiada a off utilizando la tecla de función <OFF>. Para
hacer esto, el menú de MATE ac transfer control debe estar seleccionado en gen. En los modelos actuales, si
ac transfer control se configura en grid, la función de respaldo no puede deshabilitarse.
Carga de la batería
IMPORTANTE:
La configuración del cargador de baterías debe ser la correcta para el tipo de batería.
Siempre siga las recomendaciones del fabricante de la batería. Hacer una configuración
incorrecta o dejar la configuración predeterminada de fábrica puede hacer que las
baterías estén con cargas insuficientes o sobrecargadas.
Voltaje
Punto de activación
de Absorción
Punto de activación
de flotación
Absorción
Punto de activación
de Sell RE
Temporizador de
Flotación
Sell RE
Punto de activación
de reflotación
Sell RE
Flotación
Silencioso
Silencioso
Corriente
Sin carga
Tiempo
Figura 5 Etapas de la carga en el tiempo
Todos los voltajes en esta sección son para un sistema de 12 voltios. Para sistemas con más voltaje, el voltaje
puede multiplicarse por la cantidad adecuada. (Los valores predeterminados de fábrica para cada voltaje se
muestran a partir de la página 45). Los puntos de activación pueden ajustarse utilizando el sistema de
visualización y control (consulte el manual adecuado).
El inversor utiliza un proceso de carga de la batería de tres etapas. Las tres etapas son Bulk (Corriente),
Absorption (Absorción) y Float (Flotación). Estas etapas siguen una serie de pasos, que están marcados en la
tabla a continuación. Los puntos en donde la línea negra intersecta la línea punteada vertical indican un cambio
desde un paso al siguiente. Un círculo indica que el inversor ha cambiado a una tensión de objetivo nuevo. Un
cuadrado indica que el inversor ha alcanzado la tensión de objetivo (una línea de puntos horizontal). Un
triángulo
indica que el inversor ha adquirido una tensión nueva meta, pero todavía está inactivo.
(Ver Figura 6 en la página 19.) El proceso que se muestra aquí también incluye el paso de devolución de energía
a la red eléctrica, debido a que está integralmente enlazado con el cargador de la batería.
Los puntos deseados y los límites de tiempo mencionados en varios pasos pueden configurarse a través del
sistema de visualización y control.
16
900-0112-02-00 Rev A
Funcionamiento
Sin carga
Si el inversor no está cargando, puede ser por cualquiera de las siguientes condiciones:
La unidad está invirtiendo o no está conectada a una fuente de CA calificada.
La unidad está conectada a una fuente de CA pero se encuentra en un modo o en una etapa que no utiliza el
cargador. (El modo Silencioso por ejemplo.)
La unidad está conectada a una fuente de CA pero el cargador fue desconectado.
Etapa Bulk (Corriente)
Esta etapa activa al cargador. Es la primera etapa del ciclo de carga de tres etapas. Es una etapa de corriente
constante que eleva el voltaje de la batería. Esta etapa en general deja las baterías entre el 75% y el 90% de su
capacidad, según las condiciones.
Punto deseado: Configuración absorb setpoint o Absorb Voltage. El valor predeterminado es 14,4 VCC
(en un sistema de 12 voltios).
La corriente de CC inicial es la corriente máxima que el cargador puede entregar. Comenzará al máximo
especificado por el cargador, pero gradualmente disminuirá a medida que el voltaje se incrementa. Es una
compensación de potencia y es normal para el cargador.
Etapa de Absorción
Es la segunda etapa de la recarga. Es una etapa con voltaje constante. La corriente varía según sea necesario para
mantener el voltaje, pero en general disminuye a un número muy bajo con el paso del tiempo. Esto “llena el
tanque”, dejando a las baterías esencialmente al 100% de su capacidad.
Punto deseado: Configuración absorb setpoint o Absorb Voltage.
Límite de tiempo: Configuración absorb time limit o Absorb Time. Este temporizador hace una cuenta
regresiva desde el comienzo de la etapa de absorción hasta que llega a cero. El temporizador puede ser
visualizado. (Consulte el manual del sistema de visualización y control.)
Únicamente para varios inversores:
La carga de varios inversores acoplados está sincronizada y determinada por el maestro. Cuando el inversor
maestro llega al final de la absorción (y de las demás etapas), los esclavos también abandonarán la absorción,
incluso si sus temporizadores no han expirado. El tiempo restante para los esclavos se conservará en el
temporizador para cada inversor.
El temporizador de absorción no vuelve a cero cuando la alimentación de CA se desconecta o se vuelve a
conectar. Solo vuelve a cero si se agota, o si se envía un comando externo de STOP BULK (Detener Bulk). El resto
del tiempo, conserva cualquier tiempo restante. Agrega más tiempo al período de absorción cuando las baterías
están por debajo de un determinado voltaje. (Consulte la página 19 para obtener más información acerca de
cómo funciona el temporizador.)
Si el voltaje supera la configuración del voltaje de absorción (generalmente debido a otra fuente de carga), el(los)
inversor(es) puede(n) devolver corriente a las cargas (o a la fuente) en un esfuerzo por bajar el voltaje hasta el
punto de activación. Esto reducirá la extracción del inversor desde la fuente de CA.
Devolución
Esta función no es una etapa de la carga y se utiliza únicamente cuando las baterías están recargadas. La
devolución es un modo de funcionamiento con voltaje constante. El inversor no puede importar corriente para
cargar las baterías hasta este valor, pero puede exportar cualquier exceso de corriente para mantenerlos a un
voltaje constante. (En general, el exceso de corriente llega a las baterías desde una matriz FV, turbina eólica o una
fuente renovable similar.)
Punto deseado: Configuración sell RE volts o Sell Voltage. La configuración predeterminada es 13,0 VCC (en un
sistema de 12 voltios).
Esta configuración en general es mejor que la configuración de voltaje de flotación. Aunque las baterías no estén
descargadas, se mantienen a un voltaje un poco menor de modo que la cantidad máxima de energía pueda
exportarse.
La energía excedente primero se envía a cualquier carga en la salida del inversor, lo cual se conoce como
"zeroing" (puesta a cero). Si la energía exportada supera las cargas, el resto se devuelve a la red eléctrica,
900-0112-02-00 Rev A
17
Funcionamiento
utilizando los terminales de entrada de CA del inversor. La unidad mantendrá esta actividad mientras el exceso
de energía se encuentre disponible. Si no hay energía excedente disponible, el voltaje de la batería bajará por
debajo del voltaje Sell y la unidad abandonará esta etapa.
Consulte más notas sobre la función Devolución en la página 17.
Silencioso
No es una etapa de la carga, sino un período inactivo entre las etapas. El inversor permanece en la fuente de CA,
pero el cargador se encuentra inactivo. El inversor ingresa a esta condición después de completar la etapa de
absorción, o cuando no hay suficiente energía para sostener la devolución.
En Silencioso, el inversor no está haciendo un uso significativo de las baterías, pero tampoco se están cargando.
El voltaje de la batería naturalmente disminuirá cuando no se mantiene por otro medio, como una fuente
renovable.
El término “Silencioso” también se utiliza en el contexto de acoplar inversores y los niveles de ahorro de energía.
Consulte la página 18.
Punto deseado: Configuración refloat setpoint o Re-Float Voltage, que activa el cargador nuevamente. La
configuración predeterminada es de 12,5 VCC (en un sistema de 12 voltios).
NOTA: Si el menú ac transfer control de MATE está configurado en gen, el cargador salta las funciones
Devolución y Silencioso, y se dirige directamente a la etapa de Flotación. Lo mismo ocurre si el menú charger
control de MATE3 está configurado en on. (Permanecerá en Flotación hasta que se requiera un nuevo ciclo de
carga, posiblemente debido a la pérdida de alimentación de CA.) Si ac transfer control está configurado en grid
(o si charger control está configurado en off), el cargador pasa por Silencioso conforme se indica y avanza hacia
Flotación solo cuando las baterías caen por debajo del nivel de voltaje de Reflotación. (Consulte las páginas 12 y
13 para obtener más información acerca de esta función.)
Etapa de flotación
Es la tercera etapa de la carga. Es una etapa con voltaje constante. La corriente varía según sea necesario para
mantener el voltaje, pero en general se reduce a un número muy bajo. Esta etapa compensa la tendencia de las
baterías a descargarse automáticamente (así como la extracción de cualquier otra carga de CC), y las mantiene al
100% de su capacidad.
Punto deseado: Configuración float setpoint o Float Voltage. La configuración predeterminada es 13,6 VCC (en
un sistema de 12 voltios).
Límite de tiempo: Configuración float time period o Float Time.
Si el voltaje supera la configuración del voltaje de flotación (generalmente debido a otra fuente de carga), el
inversor puede devolver corriente a las cargas (o a la fuente) en un esfuerzo por bajar el voltaje hasta el punto de
activación. Esto reducirá la extracción del inversor desde la fuente de CA.
Temporizador de flotación
Es parte de la etapa de flotación y no constituye otra etapa de la carga. En la tabla, está marcada como un paso
separado para indicar que el temporizador únicamente comienza a correr después de llegar al punto de
activación de flotación. No comienza a correr al comienzo de la etapa de flotación. (El temporizador de flotación
vuelve a su número máximo cuando las baterías caen al voltaje de Reflotación.)
Silencioso Repetido
La unidad vuelve a ingresar al modo Silencioso como en la página 18. La unidad permanece con la fuente de CA,
pero el cargador está inactivo.
Punto deseado: Configuración refloat setpoint o Re-Float Voltage, que activa nuevamente al cargador. La
configuración predeterminada es 12,5 VCC (en un sistema de 12 voltios).
La unidad continuará intercalando los ciclos Flotación y Silencioso mientras la fuente de CA se encuentre
presente. Sin embargo, si hay un exceso de alimentación de CC disponible y las baterías se elevan por encima del
punto de activación Sell RE, la unidad puede volver a ingresar a Devolución y comenzar a devolver el exceso
como se describe a continuación.
La unidad solo puede volver a ingresar a Devolución cuando ninguno de los temporizadores se encuentra activo. Si
algún temporizador tiene tiempo acumulado mientras se encuentra en Silencioso, la unidad ingresará a la etapa
más alta con el tiempo acumulado y continuará desde ese punto.
18
900-0112-02-00 Rev A
Funcionamiento
Voltaje
Absorción
Punto de activación
de Absorción
Punto de activación
de Sell RE
Punto de activación
de reflotación
Sell RE
Sell RE
Pérdida de CA
Punto de activación
de Rebulk
Sin carga
Temporizador
de Flotación
Absorción
Punto de activación
de flotación
Silencioso
Flotación
Bulk
Corriente
Tiempo
Figura 6 Ciclos de carga repetidos
Nuevo ciclo de carga
Si la fuente de CA se pierde o se desconecta, la unidad volverá al modo de inversión si se encuentra habilitado. El
voltaje de la batería comenzará a disminuir debido a las cargas o a la pérdida natural. Cuando la fuente de CA se
restablezca, el inversor regresará al ciclo de carga. Si las baterías caen por debajo del voltaje de Rebulk (lea a
continuación), el inversor volverá a iniciar el ciclo, comenzando en la etapa Bulk. (Véase el símbolo del triángulo
en la Figura 6.) Si las baterías no caen por debajo de Rebulk, el cargador no ingresará a la etapa Bulk y
regresará a su etapa anterior.
Nueva Etapa de Absorción
Al ingresar a la segunda etapa, Absorción, el cargador no necesariamente funcionará toda su duración. El
temporizador hará una cuenta regresiva del tiempo restante del ciclo anterior, o del tiempo que haya acumulado
desde ese momento.
Temporizador de absorción
El temporizador de absorción no vuelve a su valor máximo como el temporizador de flotación. Por el contrario, el
temporizador cuenta de forma ascendente (sumando tiempo) cuando el voltaje de la batería cae por debajo del
punto de Rebulk. Esto significa que el período de absorción no siempre será el mismo, según cuánto tiempo
haya adquirido. En un sistema de 12 voltios, el voltaje de Rebulk es de 12,2 VCC. (Todos los voltajes en esta
sección son para un sistema de 12 voltios.) Esta es una configuración fija y no puede cambiarse. Mientras el
inversor permanezca por debajo de este voltaje, el temporizador de Absorción ganará una cantidad equivalente
de tiempo. Esto determina la duración de la etapa de Absorción. Tenga en cuenta que en la Figura 6 la duración
del tiempo transcurrido por debajo del voltaje de Rebulk es el mismo que la del siguiente período de absorción
(como lo indican las pequeñas flechas).
Si el voltaje de la batería cae por debajo de los 12,0 VCC (en un sistema de 12 voltios), el temporizador se
incrementa (cuenta de forma ascendente) al doble de la tasa normal. Por ejemplo, si las baterías estuvieron
8 minutos por debajo de este voltaje, se agregarán 16 minutos al temporizador de absorción. De forma similar, si
el voltaje de la batería cae por debajo de los 11,8 VCC (en un sistema de 12 voltios), el temporizador se
incrementa cuatro veces la tasa normal.
El temporizador de Absorción continúa con este comportamiento incluso si el cargador está encendido. Por
ejemplo, si el cargador se encuentra en la etapa Flotación y hay un gasto significativo de la batería, es posible
que el cargador no pueda mantener las baterías al voltaje de flotación. Una vez que las baterías caen por debajo
del punto de Rebulk, el temporizador de Absorción comenzará a acumular tiempo. (Sin embargo, la acumulación
será mínima, debido a que esto también hará que el cargador vuelva a ingresar a la etapa de Bulk.)
El temporizador dejará de incrementarse cuando alcance la configuración absorb time limit o Absorb Time. Esta
es la duración máxima de la etapa de absorción. Esto significa que independientemente del voltaje, el
temporizador siempre atraviesa todo el período de absorción si las baterías cayeron por debajo del voltaje
adecuado para esa cantidad de tiempo. Si un gasto significativo de la batería hizo que cayeran por debajo de los
900-0112-02-00 Rev A
19
Funcionamiento
puntos de activación para duplicar o cuadruplicar la tasa, puede atravesar todo el período de absorción incluso
después de una cantidad de tiempo menor.
Las etapas de carga restantes continuarán como se ha descrito en las páginas anteriores.
Compensación
La compensación es una sobrecarga controlada que forma parte del mantenimiento regular de la batería. La
compensación le brinda a las baterías un voltaje mucho más alto que el normal y mantiene este alto voltaje
durante un tiempo. Tiene el resultado de retirar los componentes inertes de las placas de la batería, y reducir la
estratificación en el electrolito.
Este proceso debe iniciarse manualmente con el sistema de visualización y control. No se puede programar el
inversor para la compensación automática de la batería. Esta es una medida de seguridad.
La compensación sigue el mismo patrón que la carga estándar de tres etapas, como se muestra en la Figura 5. Sin
embargo, en lugar de los puntos de activación del voltaje de absorción, se controla por las configuraciones de
equalize time period o Equalize Voltage en el sistema de visualización y control. El tiempo se controla con la
configuración Equalize Time.
En general la compensación solo se lleva a cabo en baterías líquidas de plomo-ácido. El cronograma de
compensación varía según el uso y el tipo de la batería, pero en general se lleva a cabo cada un par de meses.
Si se lo realiza de forma correcta, este proceso puede extender considerablemente la vida útil de la batería.
En general la compensación no se realiza en baterías con tecnología de níquel o cualquier tipo de batería sellada.
PRECAUCIÓN: Daños a la batería
No compense ninguna batería sellada (VRLA, AGM, Gel u otras) a menos que
esté autorizado por el fabricante. Algunas baterías pueden sufrir daños
graves con la compensación.
Comuníquese con el fabricante de la batería para recibir recomendaciones
sobre el voltaje, la duración, el cronograma y la conveniencia de la
compensación. Siempre siga las recomendaciones del fabricante para la
compensación.
Compensación de la temperatura de la batería
El rendimiento de la batería cambiará cuando la temperatura varíe por encima o por debajo de la temperatura
ambiente (77°F o 25°C). La compensación de la temperatura es un proceso que ajusta la carga de la batería para
corregir esos cambios.
Cuando una batería está más fría que la temperatura ambiente, su resistencia interna se eleva y el voltaje cambia
más rápidamente. Esto hace que sea más fácil para el cargador llegar a sus puntos de activación de voltaje. Sin
embargo, mientras se logra este proceso, no entregará toda la corriente que la batería necesita. Como resultado,
la batería tenderá a estar con carga insuficiente.
A la inversa, cuando una batería está más caliente que la temperatura ambiente, su resistencia interna disminuye
y el voltaje cambia más lentamente. Por eso es más difícil para el cargador llegar a sus puntos de activación de
voltaje. Continuará entregando energía a medida que pasa el tiempo hasta que se alcancen los puntos de
activación de la carga. Sin embargo, esto tiende a ser mucho más de lo que la batería necesita, lo que significa
que tenderá a estar sobrecargada.
El inversor, cuando está equipado con el sensor remoto de temperatura (RTS), compensará los cambios en la
temperatura. El RTS se encuentra adjunto a una batería simple cerca del centro del banco, a fin de lograr una
temperatura representativa. Si está instalado en un sistema de varios inversores, se necesita un solo RTS. Debe
enchufarse en el inversor maestro y controlará la carga de todos los esclavos y de todos los controladores de
carga. (Consulte el Manual de instalación de la serie GFX Internacional para localizar el puerto del RTS.) Este
proceso es automático.
Durante la carga, un sistema inversor con un RTS aumentará o reducirá el voltaje de la carga en 5 mV por grado
Celsius por celda de la batería. Esta configuración afecta los puntos de activación de Absorción, Flotación y
20
900-0112-02-00 Rev A
Funcionamiento
Compensación. Los puntos de activación de Sell RE y Reflotación no están compensados por temperatura. Los
puntos de activación de la Compensación no están compensados en los controladores de carga de OutBack.
En un sistema de 12 VCC (6 celdas, 2 voltios cada una), esto significa 0,03 voltios por cada grado Celsius por
encima o por debajo de los 25°C. La compensación máxima es de ± 0,6 VCC.
En un sistema de 24 VCC (12 celdas, 2 voltios cada una), esto significa 0,06 voltios por cada grado Celsius por
encima o por debajo de los 25°C. La compensación máxima es de ± 1,2 VCC.
En un sistema de 48 VCC (24 celdas, 2 voltios cada una), esto significa 0,12 voltios por cada grado Celsius por
encima o por debajo de los 25°C. La compensación máxima es de ± 2,4 VCC.
Por ejemplo:
Un sistema de 12 VCC con baterías a 10 °C compensará su carga a 0,45 VCC por encima de los puntos de
activación.
Un sistema de 24 VCC con baterías a 35°C compensará su carga a 0,6 VCC por debajo de los puntos de
activación.
Un sistema de 48 VCC con baterías a 15°C compensará su carga a 1,2 VCC por encima de los puntos de
activación.
Devolución
IMPORTANTE:
Devolver energía a la compañía eléctrica requiere la autorización de la jurisdicción
eléctrica local. La forma en que la compañía eléctrica maneje esta situación dependerá
de sus políticas relativas a esta cuestión. Algunos pueden pagar por la energía devuelta;
otros pueden emitir crédito. Algunas políticas pueden prohibir el uso de este modo.
Consulte con la compañía eléctrica y obtenga su permiso antes de usar este modo.
Los inversores GXF son interactivos en la red. Esto significa que además de utilizar energía de la red eléctrica para
las recargas y las cargas, estos modelos también pueden convertir la energía excedente de la batería y devolverla
a la red eléctrica. Se conoce como la función “grid-tie” (conectado a la red eléctrica) o “Sell” (Devolución). La
energía excedente de la batería en general proviene de fuentes de energía renovables, como matrices FV,
turbinas hidroeléctricas y turbinas eólicas.
En la sección de Carga de la batería se hace referencia ampliamente a la operación de la función Devolución,
ya que se está integralmente vinculada con el cargador de la batería. De hecho, a veces se menciona a la
devolución como “carga a la inversa”. Mientras el cargador extrae energía de la entrada de CA y la coloca en
las baterías, la función Devolución extrae energía de las baterías (o del sistema de CC) y la devuelve a la
entrada de CA.
La función Devolución puede funcionar únicamente mientras la alimentación de la red eléctrica se encuentre
estable y dentro de ciertos límites. Si el voltaje o la frecuencia de CA varía fuera de esos límites, el inversor
dejará de devolver. No puede desconectarse de la red eléctrica. Si el inversor deja de devolver, el sistema de
visualización y control mostrará la causa (la página 39 contiene una lista de causas).
Los límites interactivos en la red del inversor se especifican en la página 44. Los límites de aceptación de la
fuente de CA se especifican en la página 13. Estas cantidades en general no son las mismas.
Una vez que el voltaje y la frecuencia de CA son aceptables, el inversor tiene una demora mínima de un
minuto antes de que comience la devolución. Después de la conexión inicial a la red eléctrica, es posible que
el inversor deba realizar una carga completa de la batería. Esto puede demorar la operación de la función
Devolución.
En el MATE, el punto de activación clave es sell re volts. En el MATE3, es Sell Voltage. (Consulte el manual del
sistema de visualización y control para cambiar este punto de activación.) Cuando el cargador ingresa a la
etapa Devolución (consulte las páginas 16 y 17), utiliza sell re volts o Sell Voltage como punto de referencia.
Cuando una fuente de energía renovable eleva el voltaje por encima de este punto, el inversor exporta
energía a fin de volver a reducir el voltaje o evitar que se siga elevando. La función Devolución únicamente
funciona cuando hay energía de CC (renovable) excedente disponible.
900-0112-02-00 Rev A
21
Funcionamiento
∼ El inversor no puede importar energía de CA para elevar el voltaje al punto de activación sell re volts o
Sell Voltage.
∼ La función Devolución puede usar otros puntos de activación además de sell re volts o Sell Voltage. Si el
cargador se encuentra en una etapa diferente, como Absorción o Flotación, utiliza el voltaje de absorción
o flotación como punto de referencia. Mientras la energía renovable exceda el voltaje para esa etapa,
devolverá exactamente de la misma forma descrita anteriormente.
Cuando la energía se devuelve a la red eléctrica, es posible invertir por completo el medidor de la red. El
resultado neto será devolver energía a la compañía eléctrica. Sin embargo, esto depende de si existen otras
cargas en el sistema. Las cargas en el panel principal (no en la salida del inversor) pueden consumir esta
energía a la misma velocidad que se genera, lo que evita que el medidor retroceda. En este caso, el resultado
de la devolución será reducir el consumo de energía de CA, y no invertirlo.
La cantidad máxima de energía que un inversor puede devolver no es igual a su vataje de salida especificado.
En ciertas condiciones, puede superar el vataje especificado, en general temporalmente. (Su salida máxima es
de 30 Amperios.)
∼ No obstante, la salida variará según la temperatura del inversor, el tipo de batería y otras condiciones. No
debe esperarse que el inversor devuelva el 100% de su vataje de salida especificado continuamente.
Incluso si puede hacerlo, esto lo dejará a una temperatura demasiado elevada para realizar otras funciones
(como comenzar cargas pesadas si son necesarias durante un corte de energía).
∼ Una buena pauta es que la fuente renovable debe ser medida para entregar continuamente no más del
85% del vataje especificado del inversor (por inversor, en un sistema de varios inversores). Esta
recomendación es específicamente para la función de Devolución del inversor. En algunos casos, la fuente
puede tener un tamaño mayor para responder ante condiciones ambientales o la presencia de cargas de
CC. Esto depende de los requisitos del sitio particular.
22
900-0112-02-00 Rev A
Funcionamiento
Instalaciones de varios inversores (Acoplamiento)
Varios inversores en un solo sistema pueden soportar cargas más grandes que las que puede alimentar un solo
inversor. La instalación de inversores en esta configuración se denomina “acoplamiento”. Acoplar inversores no
se refiere a ubicar físicamente uno sobre otro. Hace referencia al modo en que los inversores están conectados
entre sí en el sistema y cómo se han programado para coordinar la actividad. El acoplamiento permite que todas
las unidades trabajen de forma conjunta como un único sistema.
Cada inversor se programa para suministrar energía a una fase individual del sistema y entrar en funcionamiento
en ciertos momentos. Este orden se asigna utilizando un sistema de visualización y control, como el MATE o el
MATE3 de OutBack. (Para acoplar los inversores GFX, se necesita un sistema MATE con revisión de firmware 4.1.6
o superior.)
Entre los modos de acoplamiento se encuentran las configuraciones “trifásicas” y “en paralelo”.
El acoplamiento requiere un concentrador de comunicaciones (HUB4 o HUB10) de OutBack y un sistema de
visualización y control. Un sistema de cuatro unidades o menos puede usar el HUB4. Los sistemas de hasta diez
unidades requieren el HUB10. Todas las interconexiones se realizan con un cable no cruzado CAT5. (Consulte
más instrucciones sobre el acoplamiento en el Manual de instalación de la serie GFX Internacional.)
Debe asignarse un estado a cada inversor (maestro o esclavo). El maestro es la unidad principal y la más utilizada.
Los inversores esclavos entran en funcionamiento cuando la carga es superior a la que el maestro puede
alimentar. Programar implica usar el sistema de visualización y control para asignar un estado y un valor de
acoplamiento al inversor de cada puerto. Consulte las instrucciones de programación en el manual del sistema
de visualización y control y del HUB.
Concentrador de comunicaciones (HUB)
HUB4
Puertos adicionales
Puerto 1 Puerto MATE
MATE3
MATE
Figura 7 El Concentrador de Comunicaciones (HUB4 o HUB10) y el Sistema de
Visualización y Control (MATE3 o MATE)
IMPORTANTE:
El inversor maestro siempre debe estar conectado al puerto 1 en el HUB. Si se lo conecta en
otro lado, o si se conecta un esclavo en el puerto 1, habrá errores de retroalimentación o en
la tensión de salida que apagarán el sistema inmediatamente.
Si se instalan varios inversores sin acoplarlos (o acoplándolos de manera incorrecta), se
producirán errores similares y la consiguiente desconexión.
Aunque acoplar permite una mayor capacidad, las cargas, el cableado y los dispositivos de
sobrecorriente deben tener el tamaño adecuado. Pueden requerise terminaciones y barras
colectoras adicionales. La sobrecarga puede hacer que se abran los disyuntores o se
apaguen los inversores.
PRECAUCIÓN: Daños al equipo
Los inversores en un sistema acoplado deben ser del mismo voltaje de CC, vataje y modelo. No
acople inversores con vatajes diferentes.
900-0112-02-00 Rev A
23
Funcionamiento
Acoplamiento en paralelo (Acoplamiento doble y mayores)
En el acoplamiento en paralelo, se acoplan dos o más inversores para crear una única barra común de 230 VCA.
El maestro brinda la salida principal. Los esclavos se conectan a la misma salida y brindan asistencia
al maestro.
Los inversores esclavos pueden programarse para activarse a pedido, a fin de reducir el consumo de potencia
reactiva. Permanecerán apagados hasta que las cargas superen un determinado umbral.
Un sistema de dos inversores puede alimentar continuamente de 2,6 a 2,8 kVA de cargas, según el modelo
del inversor.
Se pueden instalar hasta diez inversores en una disposición en paralelo. El ejemplo de esta página muestra
tres inversores.
Subpanel Eléctrico
(para los cargas)
1,3 kVA 230 VCA
1,3 kVA 230 VCA
1,3 kVA 230 VCA
3.9 kVA
230 VCA
Figura 8 Ejemplo de disposición de acoplamiento en paralelo (Tres inversores)
Acoplamiento trifásico
En el acoplamiento trifásico, tres inversores se acoplan para crear tres circuitos de salida separados de 230 VCA.
Estas salidas están desfasadas 120°. Cualquier par de salidas produce 400 VCA entre las dos. Las tres salidas
pueden utilizarse para alimentar cargas trifásicas cuando todos los inversores funcionan juntos.
Un sistema trifásico puede alimentar continuamente de 3,9 a 4,2 kVA de cargas, según el modelo del inversor.
Solo se pueden instalar tres inversores, uno por fase, en una disposición trifásica.
Subpanel Eléctrico
(para los cargas)
1,3 kVA 230 VCA
1,3 kVA
230 VCA
1,3 kVA 230 VCA
1,3 kVA
230 VCA
3,9 kVA
400 VCA
O
1,3 kVA 230 VCA
1,3 kVA
230 VCA
Figura 9 Ejemplo de disposición de acoplamiento trifásico (Tres inversores)
24
900-0112-02-00 Rev A
Funcionamiento
Niveles de ahorro de energía
Según el modelo, cada inversor consume aproximadamente 20 vatios de potencia reactiva cuando está
encendido, aunque no esté realizando tareas de inversión o carga. La función Ahorro de energía brinda la opción
de colocar algunos o todos los inversores en un estado inactivo conocido como el modo Silencioso. Este modo
minimiza el consumo reactivo del inversor. Los inversores volverán a encenderse cuando las cargas requieran
energía. (El término “Silencioso” también se utiliza en el contexto de la carga de la batería. Consulte la
página 18.)
El inversor maestro permanece activo a menos que se le ordene específicamente que se apague. No ingresa
al modo Silencioso.
Cuando las cargas consumen la mayor parte del vataje del inversor, el maestro enciende uno o más esclavos
para recibir ayuda. Cuando la carga vuelve a bajar a un vataje menor (según lo detecte el maestro), los
esclavos vuelven al modo Silencioso.
El orden en el que se encienden los esclavos (o en el que vuelven al modo Silencioso) se controla a través de
la programación del sistema de visualización y control. Los esclavos reciben un “rango” o número de nivel.
Cuanto más bajo sea el nivel, más rápido se encenderá el esclavo.
IMPORTANTE:
Es importante que utilice el sistema de visualización y control para configurar los menús de Ahorro
de energía para cualquier sistema con varios inversores, independientemente del tipo de sistema.
La función Ahorro de energía por sí misma solo puede ser utilizable por sistemas con inversores
que hayan sido programados como OB Slave L1. Sin embargo, otros tipos de sistemas tienen
prioridades internas que están controladas por las configuraciones de power save level. Si no las
configura correctamente, puede ocurrir un comportamiento errático o inusual.
En el Sistema de Visualización y Control MATE, los menús de power save level contienen dos pantallas: master
adjust only y slave adjust only. Las dos pantallas tienen un rango de valores configurable. En el MATE3, estos
puntos se encuentran en el menú Inverter Stacking y se denominan Master Power Save Level y Slave Power
Save Level. (Si desea obtener más información, consulte el manual del sistema de visualización y control.)
La primera pantalla, master adjust only o Master Power Save Level, debe usarse únicamente cuando el
puerto P01 está seleccionado con la tecla de función <PORT>. Este debe ser el inversor maestro. Aunque la
pantalla aún es visible cuando otros puertos (esclavos) están disponibles, no debe programarse cuando otros
puertos están seleccionados. Los números de rango varían entre 0 a 7. El valor predeterminado es 0.
El maestro en general se deja en este valor.
La segunda pantalla, slave adjust only o Slave Power Save Level, debe usarse únicamente cuando hay otros
puertos seleccionados además del puerto P01. Aunque la pantalla aún es visible cuando el puerto P01
(maestro) está seleccionado, no debe programarse para el P01. Los números de rango varían entre 1 a 15.
El valor predeterminado para todos los puertos es 1.
Los rangos tienen un orden de prioridad, de modo que los rangos con números más bajos se encienden
antes que los rangos con números más altos. La unidad con el rango más bajo no entrará en el modo
Silencioso y permanecerá encendida a menos que se le ordene lo contrario. Se espera que la unidad con el
rango más bajo sea el maestro. Las prioridades son las mismas en ambas pantallas; por lo tanto, si el P01
(maestro) está configurado en 0 y el P02 (esclavo) está configurado en 1, el esclavo se encenderá después.
Debido a que master adjust only o Master Power Save Level es el único que llega a 0, es fácil asegurarse de
que todas las demás unidades aparte del maestro entren en el modo Silencioso.
Se recomienda que el rango de los inversores esclavos se asigne en orden (1, 2, 3, 4, etc.). Si deja al maestro
en 0, automáticamente hará que el vataje completo del maestro esté instantáneamente disponible. Si un
esclavo tiene una prioridad mayor que el maestro (al elevar al maestro al nivel 2 y al esclavo al nivel 1, por
ejemplo), ese esclavo no entrará en el modo Silencioso. Esto evitará que se active el modo de ahorro de
energía. En general, si las configuraciones de los esclavos no fueron programadas correctamente, el maestro
puede anularlos y comenzar a encender a los esclavos innecesarios, lo que frustra el objetivo de la función
Ahorro de energía.
También se recomienda que los esclavos no compartan números de rango. Si, por ejemplo, se asignó a varios
esclavos al rango 1, se encenderán todos al mismo tiempo. Una vez que se encienden, la carga dividida hará
que el maestro detecte una carga mínima en su salida, de modo que cerrará todos los esclavos, y en ese
900-0112-02-00 Rev A
25
Funcionamiento
punto el maestro nuevamente mostrará una carga mayor. Esto puede ocasionar rápidamente un ciclo rápido
de encendido/apagado de los inversores y puede ocasionar problemas a largo plazo en el sistema.
Terminales auxiliares
Los terminales auxiliares (AUX) del inversor brindan una salida de 12 VCC que puede entregar hasta 0,7 ACC para
controlar las cargas externas. El LED AUX (consulte la página 9) se ilumina cuando esta salida está presente. Entre
las cargas más habituales se encuentra el arranque de un generador, el envío de una señal de aviso de fallo o la
activación de un pequeño ventilador para refrigerar el inversor. Consulte el Manual de instalación de la serie GFX
Internacional para recibir más información acerca de cómo sujetar los terminales AUX. Consulte las instrucciones
para programar esta función en el manual del sistema de visualización y control.
El inversor tiene una serie de funciones AUX automáticas incorporadas a las que se puede acceder a través del
sistema de visualización y control. El sistema de visualización y control y otros dispositivos también tienen una
programación, como el AGS, que puede controlar la salida AUX. Para evitar conflictos, este menú debe estar off
cuando la función AGS está activa. (Consulte la página 28.)
Hay nueve funciones, cada una dirigida a una aplicación diferente. Es posible que no aparezcan en el mismo
orden que se muestra aquí.
Cool Fan activa la salida AUX cuando el inversor alcanza una temperatura interna alta. Tiene el objetivo de
operar un pequeño ventilador externo para brindar una refrigeración adicional. Esta es la configuración
predeterminada. Consulte la tabla Resolución de problemas de advertencias en la página 36 para obtener
una descripción de los criterios del ventilador.
Esta función no tiene parámetros configurables.
DivertDC activa la salida AUX para desviar el exceso de energía renovable a una carga de CC, como una
resistencia, un calentador o una célula de combustible. Cuando la salida de la batería sube por encima de un
nivel de alto voltaje configurable, la salida AUX se activa después de una demora configurable. La salida AUX
controla un relé más grande, que permite que la corriente fluya desde las baterías hasta una carga de CC
dedicada cuando se activa. (Esto se ilustra en el Manual de instalación de la serie GFX internacional.) En
general, el desvío se utiliza para regular la carga de la batería. La resistencia debe tener el tamaño adecuado
para disipar toda la energía desde la fuente renovable si fuera necesario.
∼ DivertDC y DivertAC utilizan el mismo voltaje de CC configurable y los mismos parámetros de tiempo.
DivertAC activa la salida AUX para desviar el exceso de energía renovable a una carga de CA, generalmente
un dispositivo de CA alimentado por el mismo inversor. Cuando el voltaje de la batería sube por encima de
un alto nivel de voltaje configurable, la salida AUX se activa después de una demora configurable. La salida
AUX controla un relé más grande, que permite que la corriente fluya desde las baterías hasta una carga de CA
dedicada cuando se activa. En general, el desvío se utiliza para regular la carga de la batería. El dispositivo de
CA en general se conecta a la salida o al panel de la carga y debe dejarse encendido. Debe tener el tamaño
adecuado para disipar toda la energía desde la fuente renovable si fuera necesario. El desvío se apagará
después de una demora cuando se alcance una configuración de voltaje de CC bajo.
∼ DivertAC y DivertDC utilizan el mismo voltaje de CC configurable y los mismos parámetros de tiempo.
∼ Durante condiciones variables, la salida AUX se activa no más de una vez por minuto. Esto evita las
molestias de un ciclo rápido de la carga de CA en caso de que las condiciones cambien rápidamente.
Divert AC no debería utilizarse como única fuente de regulación de la batería. Si el inversor se desconecta o
falla, las baterías pueden sufrir un daño grave. Esta función debe estar respaldada por un regulador externo.
∼ Si el inversor se desconecta debido a una sobrecarga, la salida AUX también se desconectará. Si la carga
del inversor supera los 12,5 ACA, la salida AUX se apagará para evitar una sobrecarga.
∼ Si ni los FET ni los capacitores (consulte la página 36) se calientan mucho, el AUX se apagará debido a una
capacidad de vataje reducida del inversor.
AC Drop activa la salida AUX cuando el inversor se desconecta de una fuente de CA. Puede operar una luz (o
una alarma) para indicar que la red eléctrica ha fallado, o que un generador se apagó. Si no, puede utilizarse
para indicar que la fuente está activa.
∼ Esta función no tiene parámetros configurables.
26
900-0112-02-00 Rev A
Funcionamiento
Vent Fan activa la salida de AUX en respuesta a un voltaje alto de la batería. Puede hacer funcionar un
pequeño ventilador para ventilar el compartimento de la batería a fin de eliminar los gases resultantes de la
carga de la batería. Vent Fan funciona durante un minuto. Luego se detiene un período de demora antes de
encenderse nuevamente durante otro minuto.
∼ Esta función tiene un voltaje de CC configurable y parámetros de demora de tiempo configurables.
Fault activa la salida AUX cuando el inversor se desconecta debido a un error (consulte la página 36). Puede
hacer funcionar una luz o una alarma para indicar que el inversor ha fallado. Con los dispositivos adecuados,
puede enviar una señal de alarma por radiofrecuencia, localizador o teléfono.
∼ Esta función no tiene parámetros configurables.
∼ Esta función no se activa por un Error de pérdida de fase, dado que el Error de pérdida de fase no
desconecta al inversor.
Gen Alert se utiliza como un controlador para un generador de CA con una función de inicio automático,
aunque tiene una funcionalidad limitada. (El generador recarga las baterías utilizando el cargador de batería
del inversor.) Cuando el voltaje de la batería cae a un punto de activación bajo para una demora
configurable, se activa la salida AUX. La salida AUX se utiliza para activar un relé. Los contactos del relé luego
activan el circuito de inicio/detención remoto en el generador. (Esto se ilustra en el Manual de instalación de
la serie GFX Internacional.) La salida AUX se desactivará una vez que el voltaje de la batería suba hasta una
configuración de voltaje alto para un período de demora configurable.
∼ Esta función tiene un voltaje y parámetros de tiempo configurables.
∼ La lógica de control Gen Alert se encuentra en el inversor. Tiene la ventaja de funcionar cuando el sistema
de visualización y control está desconectada. Sin embargo, no cargará las baterías por completo y no
posee todas las ventajas de la función Advanced Generator Start (AGS o Arranque avanzado de generador)
que se encuentra en el sistema de visualización y control. Para muchos usuarios, la función AGS puede
resultar más útil que Gen Alert. Sin embargo, se puede usar Gen Alert como una “Alerta de generador”
literal, una señal enviada al usuario para que arranque manualmente un generador.
Load Shed permite que la función AUX realice la gestión de carga. Cuando el voltaje de la batería cae por
debajo de cierto nivel, se activa la salida AUX. La salida AUX alimenta a un relé normalmente cerrado (NC),
que está conectado a cargas no vitales. Cuando el relé recibe energía, las cargas se desconectan para
conservar la energía de la batería. Load Shed también ocurrirá cuando el inversor entre en una condición de
alta temperatura o cuando el voltaje de salida de CA caiga por debajo de los 210 VCA durante más de tres
segundos. Después de que estas condiciones se solucionen, hay una demora fija de tres minutos antes de
que la salida AUX se desactive.
∼ Esta función tiene un parámetro de voltaje de CC configurable.
∼ Remote permite que la salida AUX se active en respuesta a un comando manual o automático externo al
inversor, como la función AGS de el sistema de visualización y control. Se recomienda seleccionar Remote
cuando la salida AUX está controlada por AGS o una función similar. Esto evitará conflictos con el software.
Tenga en cuenta que si este menú está configurado en off, la salida AUX aún se activará por una función externa,
como el AGS (consulte la página 28).
900-0112-02-00 Rev A
27
Funcionamiento
Funciones basadas en el Sistema de Visualización y
Control
Arranque automático del generador (AGS)
Como se ha mencionado en la función Gen Alert (consulte la página 26), el sistema puede arrancar un generador.
Gen Alert simplemente arranca y detiene el generador según el voltaje de la batería. Para un control más
avanzado, el sistema inversor puede usar la función de Arranque automático del generador (AGS), que pasa por
todo el ciclo de carga de tres etapas. Puede arrancar según el voltaje de la batería, la carga del inversor, el
momento del día y otros criterios. Tiene una función de tiempo inactivo que evita que el generador arranque en
momentos inconvenientes. También se encuentran disponibles funciones adicionales.
Dado que se trata de una función avanzada con capacidades más allá de la Gen Alert del inversor, la lógica del
control para el AGS se basa en el sistema de visualización y control, y no en el inversor. Consulte el manual del
sistema de visualización y control para obtener más información acerca de cómo programar y utilizar el
modo AGS.
Transferencia a batería por línea alta (HBX)
En el modo HBX, el sistema está conectado a una fuente de CA, como la red eléctrica; sin embargo, usará la
energía de la batería como primera opción. La fuente de CA está bloqueada hasta que sea necesaria. En este
modo, el sistema funciona con energía provista por la batería hasta que las baterías se agoten. Se espera que el
sistema se alimente por fuentes renovables, como la energía FV. Cuando las baterías se agotan, el sistema vuelve
a conectarse a la fuente de CA para operar las cargas. Las baterías pueden recargarse utilizando la fuente
renovable. Cuando las baterías se recargan hasta un voltaje alto, el sistema vuelve a pasar a las baterías como
fuente principal (por ese motivo se denomina Transferencia a batería por línea alta).
NOTA: Se recomienda apagar el cargador del inversor. La intención del modo HBX es usar solo la fuente
renovable para cargar las baterías. La carga renovable es lo que hace que se vuelva al funcionamiento de la
batería (y renovable). Cualquier uso del cargador del inversor interfiere con esta prioridad. (Los conflictos entre el
cargador y el modo HBX también pueden evitar que se cargue de forma efectiva.)
Debido a que es una función de todo el sistema y no una función de inversores individuales, la lógica del control
para la HBX se basa en el sistema de visualización y control. Si desea obtener más información, consulte el
manual del sistema de visualización y control.
Programación del uso de la red
El sistema inversor es capaz de conectarse o desconectarse de la red eléctrica de acuerdo con el momento del
día. También se puede programar para conectarse en diferentes momentos durante la semana y los fines
de semana.
Debido a que es una función de todo el sistema y no una función de inversores individuales, la lógica del control
para el Uso de la red se basa en el sistema de visualización y control. Si desea obtener más información, consulte
el manual del sistema de visualización y control.
28
900-0112-02-00 Rev A
Resolución de problemas
Resolución de problemas básicos
Esta lista está ordenada según los síntomas más comunes, con una serie de causas posibles. Cada causa posible
también tiene los diodos emisores de luz (LEDs) del inversor que pueden ser inusuales para ese modo de
operación. (Los LEDs normales, y los LEDs en el sistema de visualización y control, no se muestran.) Cada causa
posible también muestra las soluciones posibles para la resolución de los problemas, incluidas las verificaciones
del sistema de visualización y control cuando corresponda.
NOTA: La frase “Solo el Sistema de Visualización y Control MATE” incluye al Sistema de Visualización y Control
MATE2. Este punto tiene el objetivo de diferenciarla del sistema MATE3, que tiene un contenido diferente.
Tabla 4
Síntoma
Pasos para la resolución de problemas básicos
LED inusuales
Posible causa
No hay LED,
incluidos los LED de
la batería.
No hay voltaje de CC.
Use un voltímetro de CC para verificar el
voltaje directamente en los terminales de
CC. Si no hay, el problema es externo. Si
hay, es posible que el inversor esté
dañado. Póngase en contacto con el
Servicio de asistencia técnica de OutBack
(consulte el dorso de la cubierta frontal de
este manual).
No hay LED del
inversor.
Falta el puente JP1.
Consulte el Manual de instalación para
conocer la ubicación del JP1. Confirme que
esté el puente. Si no está, reemplace el
puente. Si no, siga las instrucciones del
Manual de instalación para instalar un
interruptor externo.
No hay LED del
inversor.
Unidad predeterminada en
apagado.
Es posible que se le haya dado una orden
de OFF (APAGADO) al inversor en la
fábrica. Con CC presente, use alicates
angostos para retirar el puente JP1 de sus
clavijas. Una vez retirado, instálelo
nuevamente. Esto equivale a “sacudir el
interruptor”.
No hay LED.
No hay salida de
CA (no se
invertirá)
Posible solución
(No hay Sistema de
Visualización y Control
presente; instalación inicial; se
confirma que el JP1 está
presente.)
No hay LED del
inversor.
El inversor está configurado
en OFF.
Solo el Sistema de Visualización y Control
MATE: Configurar en ON con la tecla
directa INV.
Solo el Sistema de Visualización y Control
MATE3: Configurar en ON con la tecla
directa INVERTER.
El LED del inversor se
enciende de forma
intermitente.
El inversor está configurado en
Search o SRCH (modo de
búsqueda).
Solo el Sistema de Visualización y Control
MATE: Si se requiere una alimentación
constante, configurar en ON con la tecla
directa INV.
Solo el Sistema de Visualización y Control
MATE3: Configurar en ON con la tecla
directa INVERTER. (Si esta configuración
fue intencional, entonces no se requiere
ninguna acción.)
900-0112-02-00 Rev A
29
Resolución de problemas
Tabla 4
Síntoma
Uno o más
inversores no
invierten mientras
los demás, sí (en
un sistema de
varios inversores).
No carga.
Pasos para la resolución de problemas básicos
LED inusuales
El LED inversor no
está iluminado en la
unidad en cuestión.
Posible causa
La unidad es esclava y se
encuentra en el modo Ahorro
de energía.
Posible solución
Solo el Sistema de Visualización y Control
MATE: Verifique los niveles de Ahorro de
energía en el menú ADV/FX/STACK y
pruebe con cargas. Determine si el inversor
se enciende en los niveles adecuados.
Solo el Sistema de Visualización y Control
MATE3: Verifique los niveles de Ahorro de
energía en el menú Inverter Stacking y
pruebe con cargas. Determine si el inversor
se enciende en los niveles adecuados.
(Si esta configuración fue intencional,
entonces no se requiere ninguna acción.)
No hay LED de
entrada de CA
(AC IN).
No hay entrada de CA.
Consulte la categoría “No se conecta a la
CA” más abajo.
El LED de entrada de
CA (AC IN) funciona
normalmente.
El cargador está configurado
en OFF.
Solo el Sistema de Visualización y Control
MATE: Verifique la pantalla Charger
Control con la tecla directa AC IN
configurada en ON o AUTO.
Solo el Sistema de Visualización y Control
MATE3: Verifique la pantalla Charger Mode
con la tecla directa CHARGER
configurada en On o Auto.
(Si esta configuración fue intencional,
entonces no se requiere ninguna acción.)
Régimen de carga
bajo.
Cargando en un
ritmo/régimen
bajo.
El LED de entrada de
CA (AC IN) funciona
normalmente.
Carga completa o casi
completa.
Verifique el voltaje de CC y la etapa de la
carga utilizando el sistema de visualización
y control, si hay una. Confirme con el
voltímetro de CC.
El LED de entrada de
CA (AC IN) funciona
normalmente.
El medidor de CC del sistema
de visualización y control
muestra un voltaje
significativamente más alto
que el voltaje real de la batería.
Verifique el voltaje de CC en los terminales
de CC del inversor. Si difiere de la lectura
del sistema de visualización y Control, es
posible que el inversor esté dañado. De lo
contrario, verifique el voltaje de CC en las
baterías con un voltímetro. Si difiere de la
lectura en el inversor, puede ser un
problema de conexión de CC.
El LED de entrada de
CA (AC IN) funciona
normalmente
El tipo de generador no
funciona bien en conjunto con
la función Soporte de
red/Generador (consulte la
página 13).
Solo el Sistema de Visualización y Control
MATE: Apague la función ac2/gen support
en el menú ADV/FX/GEN. Para hacer esto,
el menú ac transfer control debe estar
configurado en gen. En los modelos
actuales, si ac transfer control está
configurado en grid, la función de soporte
no puede desactivarse.
Solo el Sistema de Visualización y Control
MATE3: Apague la función Input Support
en el menú AC Input and Current Limit.
El LED de entrada de
CA (AC IN) funciona
normalmente.
30
Grandes cargas de salida. Si las
cargas totales y la recarga
superan la configuración de
entrada, la recarga disminuirá
para darle prioridad a las
cargas.
Apague alguna de las cargas de salida y
pruebe el régimen de recarga
nuevamente.
900-0112-02-00 Rev A
Resolución de problemas
Tabla 4
Síntoma
Pasos para la resolución de problemas básicos
LED inusuales
Ninguno (el LED de
entrada de CA
(AC IN) está
iluminado)
Posible causa
Prioridad del inversor
Posible solución
Solo el Sistema de Visualización y Control
MATE: Verifique la pantalla Stop Sell
Reasons (STATUS/FX/SELL). Es posible que
el inversor esté funcionando
correctamente.
Solo el Sistema de Visualización y Control
MATE3: Verifique la pantalla Sell Status con
la tecla de función Grid Status. Es posible
que el inversor esté funcionando
correctamente.
Ninguno (el LED de
entrada de CA
(AC IN) está
iluminado)
No devuelve
energía a la red
eléctrica.
La fuente de CA no cumple con
los requisitos.
Verifique el voltaje y la frecuencia de la red.
Determine si se encuentran dentro de los
límites aprobados del inversor. De lo
contrario, el inversor está funcionando
correctamente. Póngase en contacto con
la compañía eléctrica si fuera necesario.
Sistema de Visualización y Control MATE y
MATE3: Las selecciones del programa para
los límites son IEEE o USER.
Ninguno (el LED de
entrada de CA
(AC IN) y el inversor
están iluminados)
Las grandes cargas de salida
consumirán la energía antes
de que pueda devolverse a la
red eléctrica.
Apague algunas cargas de salida y observe
la función de devolución.
Ninguno (el LED de
entrada de CA
(AC IN) está
iluminado)
El inversor está configurado
para aceptar un generador.
El inversor no devolverá energía a un
generador de forma intencional.
Solo el Sistema de Visualización y Control
MATE: Configure el ac transfer control
en grid.
Solo el Sistema de Visualización y Control
MATE3: Configure Input Type en Grid en el
menú AC Input and Current Limit.
Se devuelve
menos energía a la
red eléctrica.
No se conecta a
una fuente de CA.
900-0112-02-00 Rev A
Ninguno (el LED de
entrada de CA
(AC IN) está
iluminado)
La función de devolución está
desactivada.
Ninguno
El voltaje de la fuente de CA
aumenta cuando el inversor
devuelve grandes cantidades
de energía.
Cuando el inversor detecta un aumento en
el voltaje de la red mientras está
devolviendo energía, reduce la corriente
de devolución, a fin de evitar forzar el
voltaje a niveles inaceptables. Verifique el
voltaje de entrada de CA mientras
devuelve. Es posible que el inversor esté
funcionando correctamente.
No hay LED de
entrada de CA
(AC IN).
No hay entrada de CA.
Verifique el voltaje de CA en los terminales
de entrada del inversor. Si no hay, el
problema es externo. Si hay, es posible que
el inversor esté dañado. Póngase en
contacto con el Servicio de asistencia
técnica de OutBack (consulte el dorso de la
cubierta frontal de este manual).
Solo el Sistema de Visualización y Control
MATE: Configure grid tie authority
en GridTied (ADV/FX/SELL)
Solo el Sistema de Visualización y Control
MATE3: Configure Grid-Tie Enable en Y.
31
Resolución de problemas
Tabla 4
Síntoma
Pasos para la resolución de problemas básicos
LED inusuales
El LED de entrada de
CA (AC IN) se
enciende de forma
intermitente.
Posible causa
El inversor está configurado
para desconectarse de la CA.
Posible solución
Solo el Sistema de Visualización y Control
MATE: Cambie la configuración AC Input
Control de DROP a USE con la tecla
directa AC IN.
Solo el Sistema de Visualización y Control
MATE3: Cambie la configuración AC Input
Mode de DROP a USE con la tecla directa
AC INPUT.
(Si esta configuración fue intencional,
entonces no se requiere ninguna acción.)
El LED de entrada de
CA (AC IN) se
enciende de forma
intermitente.
El modo HBX se desconectó de
la CA.
Solo el Sistema de Visualización y Control
MATE: Verifique la tecla directa AC IN para
ver si el modo HBX se encuentra en uso.
Solo el Sistema de Visualización y Control
MATE3: Verifique la configuración AC Input
Mode con la tecla directa AC INPUT. En
cualquier caso, si se activa de forma
prematura, verifique las configuraciones
HBX.
No se conecta a
una fuente de CA.
(Si esta configuración fue intencional,
entonces no se requiere ninguna acción.)
El LED de entrada de
CA (AC IN) se
enciende de forma
intermitente.
La función Uso de la red se
desconectó de la CA.
Si se activó de forma prematura:
(Solo el Sistema de Visualización y Control
MATE) Verifique las configuraciones del
menú ADV/MATE/GRIDUSE y los ajustes
del reloj.
(Solo el Sistema de Visualización y Control
MATE3) Verifique las configuraciones del
menú Grid Use Time y los ajustes del reloj.
(Si esta configuración fue intencional,
entonces no se requiere ninguna acción.)
No se conecta a
una fuente de CA.
(seguido)
El inversor hace
clic
reiteradamente. El
voltaje de salida de
CA aumenta o baja
a niveles inusuales
con cada clic.
32
El LED de entrada de
CA (AC IN) se
enciende de forma
intermitente
La fuente de CA no cumple con
los requisitos.
El LED de entrada de
CA (AC IN) cambia
entre continuo e
intermitente. El LED
del inversor
(INVERTER)
permanece
iluminado.
La salida del inversor se
conectó a su entrada. El voltaje
cambia, debido al intento de
coincidir con su propio voltaje.
Solo el Sistema de Visualización y Control
MATE: Revise STATUS/FX/DISCON para
buscar la razón de la desconexión.
Solo el Sistema de Visualización y Control
MATE3: Verifique la pantalla Last AC
Disconnect con la tecla directa AC INPUT
para buscar la razón de la desconexión.
En cualquier caso, si la unidad nunca se
conectó originalmente, verifique el menú
Advertencia. Confirme el voltaje y la
frecuencia de la fuente.
Desconecte los cables de los terminales de
entrada de CA o los terminales de salida de
CA, o ambos. Si el problema desaparece de
inmediato, es un problema con un cable
externo. Los terminales AC HOT IN
(entrada de CA) y AC HOT OUT (salida de
CA) del inversor deben permanecer
aislados entre sí.
900-0112-02-00 Rev A
Resolución de problemas
Tabla 4
Síntoma
Pasos para la resolución de problemas básicos
LED inusuales
Posible causa
Posible solución
El LED de entrada de
CA (AC IN) cambia
entre continuo e
intermitente. El LED
del inversor se
enciende y apaga
con cada ciclo.
Bajo voltaje de entrada de CA.
Puede deberse a una fuente de
CA débil o a una conexión de
entrada defectuosa.
Pruebe las conexiones de AC HOT IN
(entrada de CA) y NEUTRAL IN (entrada
neutra) con un voltímetro de CA. Si es bajo
o fluctuante, es un problema externo.
El LED de entrada de
CA (AC IN) cambia
entre continuo e
intermitente. El LED
del inversor se
enciende y apaga
con cada ciclo. (Solo
el generador)
El inversor fue configurado
para que devuelva energía a la
red eléctrica pero se conectó a
un generador.
La unidad extraerá el voltaje del generador
hasta desconectarlo, luego se vuelve a
conectar al generador e intenta
nuevamente.
Solo el Sistema de Visualización y Control
MATE: Configure el menú ac transfer
control a gen. Esto evitará que devuelva
energía.
Solo el Sistema de Visualización y Control
MATE3: Configure Input Type en Gen en el
menú AC Input and Current Limit. Esto
evitará que devuelva energía.
Ninguno (el LED de
entrada de CA
(AC IN) fijo es
reemplazado con un
LED del inversor fijo)
Las cargas caen o
chocan durante la
transferencia.
Voltaje de entrada de CA
errático.
Verifique el voltaje de CA en los terminales
de entrada del inversor. Si no es
consistente, el problema es externo. El
voltaje de la fuente de CA puede haber
bajado o haberse sostenido en un punto lo
suficientemente bajo para chocar con una
carga sensible antes de que asumiera el
inversor.
Solo el Sistema de Visualización y Control
MATE: Esto puede ocurrir si ac1/grid lower
limit or ac2/gen lower limit se redujeron
para ajustarse a una fuente de CA
problemática.
Solo el Sistema de Visualización y Control
MATE3: Esto puede ocurrir si la
configuración Lower Voltage Limit se
redujo para ajustarse a una fuente de CA
errática en cualquiera de los menús Grid
AC Input Voltage Limits o Gen AC Input
Voltage Limits.
En cualquier caso, para hacer que el
inversor responda más rápido, eleve la
configuración de límite inferior (Si esta
configuración fue intencional, entonces no
se requiere ninguna acción.)
900-0112-02-00 Rev A
33
Resolución de problemas
Tabla 4
Síntoma
Pasos para la resolución de problemas básicos
LED inusuales
El LED del inversor se
enciende de forma
intermitente.
Posible causa
El inversor está configurado en
SRCH (modo de búsqueda).
Posible solución
La unidad se tomará un momento para
salir del modo de búsqueda después de la
transferencia.
Solo el Sistema de Visualización y Control
MATE: Si se requiere una alimentación
constante, configurar en ON con la tecla
de directa INV. (Si esta configuración fue
intencional, entonces no se requiere
ninguna acción.)
Solo el Sistema de Visualización y Control
MATE3: Configurar en ON con la tecla de
directa INVERTER. (Si esta configuración
fue intencional, entonces no se requiere
ninguna acción.)
Ninguno (el LED de
entrada de CA
(AC IN) fijo es
reemplazado con un
LED del inversor fijo)
Las cargas son sensibles al
tiempo mínimo de
transferencia del inversor.
Este producto no es un suministro de
energía ininterrumpido. Es posible que
ciertas cargas (como las computadoras
altamente sensibles) no respondan bien al
tiempo de transferencia del inversor de
12 ms. Es posible que sea necesario colocar
un UPS verdadero en la salida del inversor.
El LED del inversor
parpadea. LED de
error.
Cargas demasiado grandes.
La unidad puede transferir más energía de
la que puede invertir. Si las cargas tienen
un tamaño demasiado grande, la unidad
se tambaleará o fallará cuando cambie a
las baterías. Reduzca el tamaño de las
cargas.
El LED del inversor
parpadea. LED de
error.
Los cables de la batería son
demasiado pequeños.
Los cables de la batería que sean más
pequeños que lo recomendado
provocarán una caída significativa del
voltaje cuando cambien a las baterías,
actuando como un problema de
sobrecarga o de baja batería. Coloque
cables del tamaño adecuado.
Generador,
ventilador externo,
etc. no arranca
cuando la salida
AUX lo activa.
El LED AUX ámbar se
encuentra encendido
La salida AUX no está
conectada, o no está
entregando una salida de
12 voltios.
Pruebe el generador o el dispositivo para
confirmar la funcionalidad. Pruebe los
terminales AUX+ y AUX- con un voltímetro
de CC. Si hay voltaje con el LED AUX
encendido, entonces hay un problema con
la conexión externa. Si no hay voltaje con
el LED AUX encendido, el circuito AUX
puede estar dañado. Póngase en contacto
con el Servicio de asistencia técnica de
OutBack (consulte el dorso de la cubierta
frontal de este manual).
La unidad muestra
la entrada de CA,
incluso si no hay
ninguna fuente
presente.
El LED de entrada de
CA (AC IN) se
enciende de forma
intermitente.
El relé de transferencia interna
puede estar dañado.
Desconecte los cables de entrada de CA y
encienda el inversor. Pruebe las
conexiones de AC HOT IN (entrada de CA)
y NEUTRAL IN (entrada neutra) con un
voltímetro de CA. Si aparece voltaje, es
posible que el relé de transferencia esté
atascado. Póngase en contacto con el
Servicio de asistencia técnica de OutBack
(consulte el dorso de la cubierta frontal de
este manual).
34
900-0112-02-00 Rev A
Resolución de problemas
Tabla 4
Síntoma
El inversor hace un
ruido muy fuerte.
El sistema de
visualización y
control puede
mostrar mensajes
de alto voltaje de
la batería, bajo
voltaje de la
batería o error de
retroalimentación.
Pasos para la resolución de problemas básicos
LED inusuales
LED de Error
Posible causa
Posible solución
La salida del inversor se
alimenta con una fuente de CA
externa que se encuentra fuera
de fase.
Desconecte los cables de salida de CA.
Apague el inversor y luego enciéndalo. Si
el problema se soluciona, vuelva a
conectar los cables de salida de CA. Si el
problema continúa cuando los vuelve a
conectar, una fuente de CA externa se
conecta a la salida.
El inversor se acopló de forma
incorrecta con otra unidad en
la misma salida. Todas las
unidades vienen
predeterminadas como
maestro.
Verifique los puertos HUB y asegúrese de
que el inversor maestro esté enchufado en
el puerto 1.
Solo el Sistema de Visualización y Control
MATE: Verifique las configuraciones de
acomplamiento en el menú
ADV/FX/STACK. Se permite un solo
maestro por sistema en una sola salida.
Solo el Sistema de Visualización y Control
MATE3: Verifique las configuraciones de
acomplamiento en el menú Inverter
Stacking. Se permite un solo maestro por
sistema en una sola salida.
900-0112-02-00 Rev A
35
Resolución de problemas
Mensajes de error
Un mensaje de error se debe a una falla crítica. En la mayoría de los casos en que ocurre esto, la unidad se
desconectará y se iluminará el LED ERROR del inversor (consulte la página 9). Consulte las instrucciones para
visualizar errores en el manual del sistema de visualización y control. Uno o más mensajes mostrarán yes en el
Sistema de Visualización y Control MATE; Y en el MATE3. Si el mensaje dice no (o N), no es la causa del error.
Las pantallas de error solo pueden mostrar errores, pero no pueden solucionarlos. Es posible solucionar un error
reiniciando el inversor. Para reiniciar el inversor, hay que apagarlo y luego encenderlo. A continuación se
muestran otros pasos posibles (aunque sigue siendo necesario reiniciar el inversor).
Tabla 5
Mensaje
(MATE)
Mensaje
(MATE3)
Solución de errores
Causas
Posible solución
low ac
output
voltage
Low Output
Voltage
La regulación de CA del inversor no puede
mantenerse en condiciones de grandes
cargas.
Verifique las cargas y mida la corriente extraída.
Quite las cargas que sean necesarias.
stacking
error
detected
Stacking Error
Problema de programación entre las unidades
acopladas. (En general ocurre si no hay un
maestro. También puede ocurrir en caso de
ac output backfeed
Verifique la programación de acoplamiento y la
designación de un maestro. (Consulte la página 21.)
inverter
overtemp
Over
Temperature
El inversor ha superado su temperatura de
funcionamiento máxima permitida.
Apague el inversor para reducir la temperatura, o
añade ventilación externa.
low battery
voltage
Low Battery V
El voltaje de CC es menor que el punto de
activación Low Battery Cut-Out (LBCO, Corte
por batería baja).
Este error puede activarse por otras causas.
Puede aparecer junto con los errores low ac
output voltage, ac output shorted, o ac
output backfeed .
Si este aparece con otros errores, trate esas
condiciones según corresponda.
Si ocurre solo: Recarge las baterías. El error se
solucionará automáticamente si una fuente externa
de CA se conecta y el cargador del inversor se
enciende.
phase loss
error
Phase Loss
El maestro ordenó a un esclavo que se
transfiriera a CA, pero no hay CA presente. La
unidad continúa invirtiendo. Este es el único
“Error" que no está acompañado por una
desconexión.
Verifique el voltaje de CA en los terminales de
entrada del inversor. Si no hay voltaje de CA, el
problema es externo. Si hay voltaje de CA, la unidad
puede estar dañada. Póngase en contacto con el
Servicio de asistencia técnica de OutBack (consulte el
dorso de la cubierta frontal de este manual).
high
battery
voltage
High Battery V
El voltaje de CC superó el nivel aceptable
(especificado en la página 11).
Revise la fuente de carga. Este problema en general
sucede a causa de una carga externa. Este error se
solucionará automáticamente si las condiciones
desaparecen.
AC output
shorted
AC Output
Shorted
El inversor superó su valor máximo de
sobreintensidad debido a una grave
sobrecarga.
Revise las cargas y el cableado. Este problema en
general es el resultado de un problema de cableado
(un cortocircuito), frente a una carga muy pequeña.
ac output
backfeed
AC Output
Backfeed
Por lo general indica que se conectó otra
fuente de alimentación de CA (fuera de fase
con el inversor) a la salida de CA de la unidad.
Desconecte los cables AC OUT del inversor. Revise los
cables (no el inversor) con un voltímetro de CA. Si
hay una fuente de CA, desconéctela.
36
Verifique la retroalimentación de salida de la fuente
externa. Desconecte la salida si es necesario.
900-0112-02-00 Rev A
Resolución de problemas
Mensajes de advertencia
Un mensaje de advertencia se debe a una falla no crítica. Cuando ocurre esto, la unidad no se desconectará, pero
el LED ERROR del inversor (consulte la página 9) se encenderá de forma intermitente. Consulte las instrucciones
para visualizar las advertencias en el manual del sistema de visualización y control. Uno o más mensajes
mostrarán yes en el Sistema de Visualización y Control MATE; Y en el MATE3. Si el mensaje dice no (o N), no es la
causa de la advertencia del inversor.
Algunas advertencias pueden convertirse en errores si no se las trata. Las advertencias de frecuencia y voltaje
tienen el objetivo de advertir acerca de una fuente de CA problemática. En general, el inversor se desconectará
de la fuente. Esto ocurrirá si la condición dura más que las configuraciones de demora de transferencia del
inversor. Si el inversor se desconecta, la advertencia continuará mientras la fuente se encuentre presente,
acompañada por un mensaje de desconexión. (Consulte la página siguiente.)
Las pantallas de advertencia solo pueden mostrar advertencias, pero no pueden solucionarlas. La forma para
corregir la falla puede resultar evidente a través del mensaje.
Tabla 6
Mensaje
Solución de advertencias
Definición
Posible solución
acin freq too high
La fuente de CA está por encima del límite de frecuencia
superior aceptable (55 Hz) y evita la conexión.
Verifique la fuente de CA. Si es un generador,
reduzca su velocidad.
acin freq too low
La fuente de CA está por debajo del límite de frecuencia
mínimo aceptable (45 Hz) y evita la conexión.
Verifique la fuente de CA. Si es un generador,
aumente su velocidad.
acin voltage too high
La fuente de CA está por encima del límite de voltaje
superior aceptable (configuración predeterminada de
252 VCA) y evita la conexión.
Verifique la fuente de CA. El rango del inversor es
ajustable. Sin embargo, esto se ajustará a un
problema de CA, y no lo resolverá.
acin voltage too low
La fuente de CA está por debajo del límite de voltaje
inferior aceptable (configuración predeterminada de
208 VCA) y evita la conexión.
Verifique la fuente de CA. Verifique el cableado de
CA. El rango de aceptación del inversor es ajustable.
Sin embargo, esto se ajustará a un problema de CA, y
no lo resolverá.
acin input current
exceeds max
Las cargas de CA están extrayendo más corriente de la
fuente de CA que la permitida por la configuración de
entrada.
Verifique las cargas. Las cargas con un tamaño
demasiado grande pueden abrir los disyuntores. Si
superan el tamaño del relé de transferencia del
inversor, el relé puede dañarse.
temperature sensor
fault
Algún sensor de temperatura interna del inversor puede
estar funcionando mal. Esto se indica por una lectura
inusual de airtemp, fettemp o captemp.
Verifique las lecturas del sensor (lea a continuación).
Los valores numéricos representan conteos
electrónicos entre 0 y 2551.
internal comm error
detected
Posible falla en el panel de control del inversor. A pesar
del nombre, este no es un error definido del inversor y no
está acompañado por una desconexión.
Es posible que la unidad necesite una reparación.
Póngase en contacto con el Servicio de asistencia
técnica de OutBack (consulte el dorso de la cubierta
frontal de este manual).
internal fan failure
detected
El ventilador de refrigeración interno del inversor no
funciona correctamente La falta de refrigeración puede
ocasionar una disminución del vataje de salida del
inversor.
Desconecte la batería y después vuelva a conectarla
para determinar si el ventilador realiza una
autoprueba. Luego póngase en contacto con el
Servicio de asistencia técnica de OutBack para el
siguiente paso. Mientras, haga funcionar el inversor
en niveles razonables o aplique una refrigeración
externa.
airtemp1
Muestra un código que representa la temperatura del aire
dentro del inversor.
fettemp1
Muestra un código que representa la temperatura de
los FET (transistores con efecto de campo, del inglés
Los conteos más bajos significan temperaturas más
altas, y los conteos más altos significan temperaturas
más bajas. La temperatura ambiente es de 210-220.
El ventilador interno funciona a 142 y se detiene en
164. Un conteo de 0 o 255 es un sensor defectuoso.
Póngase en contacto con el Servicio de asistencia
técnica de OutBack si fuera necesario (consulte el
dorso de la cubierta frontal de este manual).
Field Effect Transistors) y del disipador de calor.
captemp1
1
Muestra un código que representa la temperatura de
los condensadores de rizado del inversor.
Estos valores están expresados en conteos digitales y no en grados. Estos valores se usan para fines de localización de averías.
900-0112-02-00 Rev A
37
Resolución de problemas
Mensajes de desconexión
Las pantallas de desconexión explican la razón por la que el inversor rechazó una fuente de CA. La unidad
regresa al modo de inversión (si está encendido). Un LED ERROR (consulte la página 9) no se iluminará debido a
un mensaje de desconexión, aunque puede iluminarse de forma intermitente debido a una advertencia
concurrente después de la desconexión. (Consulte la sección anterior.) Si extrae la fuente de CA, la advertencia y
el LED estarán en blanco, pero la causa de la última desconexión continuará. Consulte las instrucciones para
visualizar los mensajes de desconexión en el manual del sistema de visualización y control. Uno o más mensajes
en este menú mostrarán yes en el Sistema de Visualización y Control MATE; Y en el MATE3. Si el mensaje dice no
(o N), no es la causa de la desconexión.
Las pantallas de desconexión solo muestran el motivo de la desconexión, pero no pueden corregirla. En general,
es el resultado de condiciones externas, y no de una falla del inversor. Pueden cambiarse algunas
configuraciones para ajustarse a los problemas con la fuente de CA.
Los mensajes de desconexión no son lo mismo que las causas de la detención de la devolución (consulte la
página siguiente), aunque pueden ser provocadas por las mismas circunstancias. Una unidad interactiva en la
red puede dejar de devolver y seguir conectada a la red eléctrica.
Tabla 7
Mensaje
Solución de problemas de desconexión
Definición
Posible solución
acin freq too high
La unidad se desconecta si la fuente de
CA supera los 55 Hz.
Verifique la fuente de CA. Si es un
generador, reduzca su velocidad.
acin freq too low
La unidad se desconecta si la fuente de
CA cae por debajo de los 45 Hz.
Verifique la fuente de CA. Si es un
generador, aumente su velocidad.
acin voltage > max
La unidad se desconecta si la fuente de
CA supera los 252 VCA
(valor predeterminado).
Verifique la fuente de CA. El rango de
aceptación del inversor es ajustable. Sin
embargo, esto se ajustará a un problema
de CA, y no lo resolverá.
acin voltage < min
La unidad se desconecta si la fuente de
CA cae por debajo de los 208 VCA
(valor predeterminado).
Verifique la fuente de CA. El rango de
aceptación del inversor es ajustable. Sin
embargo, esto se ajustará a un problema
de CA, y no lo resolverá.
38
900-0112-02-00 Rev A
Resolución de problemas
Detención de la devolución o carga
Esta pantalla muestra un código numérico que identifica el estado de las funciones de carga o devolución del
inversor. En el MATE, esta pantalla se denomina “Stop Sell Reasons”, aunque también hace referencia a la carga.
Si el inversor deja de devolver o cargar de forma inesperada, esta pantalla puede ayudarlo a identificar la causa.
Los códigos numéricos no siempre identifican las fallas del inversor. En general, son utilizados por un inversor
con funcionamiento normal para identificar las condiciones externas que evitan la devolución o la carga. (Si no se
ha detenido nada, el código también lo indicará.) Consulte las instrucciones para visualizar estos mensajes en el
manual del sistema de visualización y control.
Los límites aceptables para el voltaje y la frecuencia de la fuente de CA se muestran en la página 44. Si la fuente
de CA supera estos límites, el inversor dejará de devolver y mostrará el código adecuado. Después de que la
fuente vuelva al rango aceptable, el sistema de visualización y control comenzará un temporizador de un
minuto. Cuando el temporizador finalice, el inversor comenzará a devolver energía nuevamente.
Si la fuente de CA es inestable, es posible que se vuelva inaceptable antes de que el temporizador finalice. Esto
puede hacer que el temporizador se reinicie continuamente. Es posible que ocurran breves fluctuaciones que
son demasiado rápidas para detectarlas en un DVM. Si ocurre esto, el código adecuado aún aparecerá en el
sistema de visualización y control durante poco tiempo para ayudar a solucionar el problema.
Devolver corriente tiende a aumentar algunos voltios el voltaje de CA. Si la red eléctrica tiene un voltaje más alto
que el nominal, la devolución puede subir el voltaje a un nivel inaceptable. El inversor compensará este efecto
reduciendo automáticamente la cantidad de corriente que devuelve.
Además, los cables con un tamaño inadecuado o las malas conexiones pueden provocar problemas de voltaje
local. Si el código 5 está acompañado por cambios en el voltaje que no aparecen en la conexión de la red
principal, verifique el cableado.
Tabla 8
Código
Causas de la detención de la devolución (y carga)
Definición
0
El inversor está devolviendo energía a la red.
1
El inversor está cargando las baterías.
2
El inversor fue designado como 3p Classic B o 3p Classic C. Le ordenaron que detenga la carga o la
devolución, en general debido a que el maestro entró en modo Silencioso. Para encontrar la causa exacta,
verifique la “Causa de la detención de la devolución” en el maestro.
3
Hay una demora de un minuto para la devolución. Este temporizador comenzara a contar un minuto para
reconectarse a la fuente de CA se torna aceptable.
4
El voltaje de la fuente de CA se encuentra por debajo del límite aceptable para la devolución. Una vez
restaurado, la pantalla cambiará al código 3 e iniciará el temporizador de 1 minuto. Este código también
aparecerá si la fuente de CA falla o si está completamente desconectada.
5
El voltaje de la fuente de CA está por encima del límite aceptable para la devolución. Una vez restaurado,
la pantalla cambiará al código 3 e iniciará el temporizador de 1 minuto.
6
La frecuencia de la fuente de CA está por debajo del límite aceptable para la devolución. Una vez
restaurado, la pantalla cambiará al código 3 y comenzará el temporizador de 1 minuto.
7
La frecuencia de la fuente de CA está por encima del límite aceptable para la devolución. Una vez
restaurado, la pantalla cambiará al código 3 e iniciará el temporizador de 1 minuto.
8
El usuario o una configuración programada ordenó al inversor que se desconecte de la fuente de CA. No
puede cargar o devolver.
9
El inversor ha detectado una condición “isla”. La frecuencia de la fuente de CA es inestable. El inversor no
puede devolver.
10
El inversor ha perdido la sincronización con la fuente de CA. En general esto es el resultado de una
frecuencia que cambia rápidamente. El inversor no puede devolver.
900-0112-02-00 Rev A
39
Resolución de problemas
Tabla 8
Código
Causas de la detención de la devolución (y carga)
Definición
11
El inversor entró en una condición de sobrecorriente mientras intentaba devolver. En general esto se
origina por un cableado incorrecto, una programación incorrecta o una fuente de CA inestable.
12
El sensor de voltaje de la batería del inversor ha detectado un voltaje inadecuado (> 17 o < 2 VCC en un
sistema de 12 voltios), y el inversor no puede devolver. Esta es una medida del voltaje interno que puede
indicar una falla. Es posible que el inversor necesite una reparación.
13
Se seleccionó la entrada de CA2 (generador). El voltaje de la batería está por encima del punto deseado
(consulte la página 21), pero el inversor no puede devolver a la entrada de CA2.
14
La función de devolución se apagó manualmente. El voltaje de la batería se encuentra por encima del
punto deseado (consulte la página 21), pero el inversor no puede devolver.
15
El inversor fue designado como OB Slave L1 y se encuentra bajo el control directo del inversor maestro.
Mostrará este código independientemente de las condiciones. Para determinar su estado, verifique la
“Causa de la detención de la devolución” en el maestro.
16
La función de Soporte de Red/Generador del inversor se encuentra activa (consulte la página 15).
No puede cargar ni devolver mientras está brindando soporte.
17
Se ha desconectado el cargador. El voltaje de la batería está por debajo del voltaje deseado del inversor
para la etapa actual de la operación (absorción, flotación, etc.). La programación del cargador reconoce la
necesidad de finalizar el ciclo, pero se encuentra deshabilitada.
18
El voltaje de la batería está por debajo de los voltajes deseados del inversor para las etapas de la carga,
pero no a entrado en los voltajes de Reflotación o Rebulk.
19
El voltaje de la batería es exactamente igual al voltaje deseado del inversor para la etapa actual de la
operación (absorción, flotación, etc.). No es necesario cargar ni devolver, entonces, el inversor entró en el
modo Silencioso.
NOTAS:
40
900-0112-02-00 Rev A
Especificaciones
Especificaciones para el modelo GFX1312E
Tabla 9
Especificaciones eléctricas (GFX1312E)
Especificación
Valor
Voltaje de entrada de CC nominal
Potencia de salida continua en 25°C
Voltaje de salida de CA
Frecuencia de salida de CA
Intensidad de salida continua de CA en 25°C
Onda
Eficiencia (típica)
Distorsión armónica total (Típica)
Regulación del voltaje de salida
Intensidad máxima de salida (1 ms máximo)
Intensidad máxima de salida (100 ms RSM)
Capacidad de sobrecarga (100 ms
sobreintensidad)
Capacidad de sobrecarga ( 5 segundos)
Capacidad de sobrecarga ( 30 minutos)
Consumo reactivo – Modo inversor, no de carga
Consumo reactivo - Modo Búsqueda
Rango de voltaje de entrada de CA (Ajustable)
Rango de frecuencia de entrada de CA
Intensidad de entrada de CA (máxima)
Rango de voltaje interactivo en la red
(Predeterminado)
Rango de frecuencia interactiva en la red
(Predeterminado)
Entrada de CA máxima del cargador de la batería
Salida de CC continua máxima del cargador de
batería
Rango de voltaje de entrada de CC
Intensidad de entrada de CC a Potencia nominal
Intensidad de entrada de CC máxima en
sobreintensidad
Salida auxiliar
Tabla 10
Especificación
Dimensiones del inversor
(Al. x An. x Lar.)
Dimensiones para el transporte
(Al. x An. x Lar.)
Peso del inversor
Peso para el transporte
Puertos de accesorios
Memoria no volátil
Cambio de unión a tierra del neutro
Ventilador Turbo
Tipo de carcasa
900-0112-02-00 Rev A
12 VCC
1300 VA
230 VCA
50 Hz
5,65 ACA
Onda sinusoidal pura
90%
2%
± 2%
28 ACA
20 ACA
4600 VA
2900 VA
1800 VA
18 vatios
6 vatios
De 140 a 280 VCA
De 45 a 55 Hz
30 ACA
De 208 a 252 VCA
De 48 a 52 Hz
6 ACA
70 ACC
De 10,5 a 17 VCC
130 ACC
460 ACC
12 VCC, 0,7 ACC
Especificaciones mecánicas (GFX1312E)
Valor
33 cm (13") x 21 cm (8,25") x 41 cm (16,25")
55 cm (21,75") x 33 cm (13") x 56 cm (22")
22,5 kg (49,6 lb)
25,6 kg (56,4 lb)
RJ11 y RJ45
Sí
No
No
Sellada
41
Especificaciones
Especificaciones para el modelo GFX1424E
Tabla 11
Especificación
Especificaciones eléctricas (GFX1424E)
Valor
Voltaje de entrada de CC nominal
Potencia de salida continua en 25°C
Voltaje de salida de CA
Frecuencia de salida de CA
Intensidad de salida continua de CA en 25°C
Onda
Eficiencia (típica)
Distorsión armónica total (Típica)
Regulación del voltaje de salida
Intensidad máxima de salida (1 ms máximo)
Intensidad máxima de salida (100 ms RSM)
Capacidad de sobrecarga (100 ms
sobreintensidad)
Capacidad de sobrecarga (5 segundos)
Capacidad de sobrecarga (30 minutos)
Consumo reactivo – Modo inversor, no de carga
Consumo reactivo - Modo Búsqueda
Rango de voltaje de entrada de CA (ajustable)
Rango de frecuencia de entrada de CA
Intensidad de entrada de CA (máxima)
Rango de voltaje interactivo en la red
(Predeterminado)
Rango de frecuencia interactiva en la red
(Predeterminado)
Entrada de CA máxima del cargador de la batería
Salida de CC continua máxima del cargador de
batería
Rango de voltaje de entrada de CC
Intensidad de entrada de CC a Potencia nominal
Intensidad de entrada de CC máxima en
sobreintensidad
Salida auxiliar
Tabla 12
Especificación
Dimensiones del inversor
(Al. x An. x Lar.)
Dimensiones para el transporte
(Al. x An. x Lar.)
Peso del inversor
Peso para el transporte
Puertos de accesorios
Memoria no volátil
Cambio de unión a tierra del neutro
Ventilador Turbo
Tipo de carcasa
42
24 VCC
1400 VA
230 VCA
50 Hz
6,09 ACA
Onda sinusoidal pura
92%
2%
± 2%
28 ACA
20 ACA
4600 VA
2900 VA
2000 VA
18 vatios
6 vatios
De 140 a 280 VCA
De 45 a 55 Hz
30 ACA
De 208 a 252 VCA
De 48 a 52 Hz
6 ACA
40 ACC
De 21,0 a 34,0 VCC
70 ACC
230 ACC
12 VCC, 0,7 ACC
Especificaciones mecánicas (GFX1424E)
Valor
33 cm (13") x 21 cm (8,25") x 41 cm (16,25")
55 cm (21,75") x 33 cm (13") x 56 cm (22")
22,5 kg (49,6 lb)
25,6 kg (56,4 lb)
RJ11 y RJ45
Sí
No
No
Sellada
900-0112-02-00 Rev A
Especificaciones
Especificaciones para el modelo GFX1448E
Tabla 13 Especificaciones eléctricas (GFX1448E)
Especificación
Valor
Voltaje de entrada de CC nominal
Potencia de salida continua en 25°C
Voltaje de salida de CA
Frecuencia de salida de CA
Intensidad de salida continua de CA en 25°C
Onda
Eficiencia (típica)
Distorsión armónica total (Típica)
Regulación del voltaje de salida
Intensidad máxima de salida (1 ms máximo)
Intensidad máxima de salida (100 ms RSM)
Capacidad de sobrecarga (100 ms
sobreintensidad)
Capacidad de sobrecarga (5 segundos)
Capacidad de sobrecarga (30 minutos)
Consumo reactivo – Modo inversor, no de carga
Consumo reactivo - Modo búsqueda
Rango de voltaje de entrada de CA (ajustable)
Rango de frecuencia de entrada de CA
Intensidad de entrada de CA (máxima)
Rango de voltaje interactivo en la red
(Predeterminado)
Rango de frecuencia interactiva en la red
(Predeterminado)
Entrada de CA máxima del cargador de la batería
Salida de CC continua máxima del cargador de
batería
Rango de voltaje de entrada de CC
Intensidad de entrada de CC a Potencia nominal
Intensidad de entrada de CC máxima en
sobreintensidad
Salida auxiliar
48 VCC
1400 VA
230 VCA
50 Hz
6,09 ACA
Onda sinusoidal pura
93%
2%
± 2%
28 ACA
20 ACA
4600 VA
2900 VA
2000 VA
18 vatios
6 vatios
De 140 a 280 VCA
De 45 a 55 Hz
30 ACA
De 208 a 252 VCA
De 48 a 52 Hz
6 ACA
20 ACC
De 42,0 a 68,0 VCC
35 ACC
115 ACC
12 VCC, 0,7 ACC
Tabla 14 Especificaciones mecánicas (GFX1448E)
Especificación
Dimensiones del inversor
(Al. x An. x Lar.)
Dimensiones para el transporte
(Al. x An. x Lar.)
Peso del inversor
Peso para el transporte
Puertos de accesorios
Memoria no volátil
Cambio de unión a tierra del neutro
Ventilador Turbo
Tipo de carcasa
900-0112-02-00 Rev A
Valor
33 cm (13") x 21 cm (8,25") x 41 cm (16,25")
55 cm (21,75") x 33 cm (13") x 56 cm (22")
22,5 kg (49,6 lb)
25,6 kg (56,4 lb)
RJ11 y RJ45
Sí
No
No
Sellada
43
Especificaciones
Especificaciones ambientales
Tabla 15 Especificaciones ambientales para todos los modelos
Especificación
Valor
Rango de temperatura nominal (cumple con todas las especificaciones)
De 0°C a 50°C
(de 32°F a 122°F)
De –40°C a 60°C
(de –40°F a 140°F )
De –40°C a 60°C
(de –40°F a 140°F )
Rango de temperatura operativa (funciona, pero no necesariamente cumple con todas las
especificaciones)
Rango de temperatura de almacenamiento
Especificaciones reglamentarias
Los inversores de la serie GFX internacional tienen la marca CE para el uso desconectado de la red.
Uso interactivo en la red
Los inversores diseñados para el uso interactivo en la red deben cumplir con las normas establecidas que
brindan la reglamentación para los rangos de voltaje de salida aceptables, la frecuencia de salida aceptable, la
distorsión armónica total (THD) y el desempeño contra en isla cuando el inversor exporta energía a una fuente
eléctrica.
Los modelos interactivos en la red de OutBack son validados con una prueba de cumplimiento. Las siguientes
especificaciones hacen referencia a la exportación de energía a una fuente eléctrica simulada de una distorsión
armónica total (THD) con un voltaje menor al 1%.
La THD de la intensidad de la media cuadrática (RMS) es menor que el 5%.
La salida del inversor GFX supera el factor de potencia mínima de 0,85 con un factor de potencia típica de
0,96 o mejor.
Todos los inversores de la serie GFX internacional se prueban para comprobar que cumplan con la Tabla 16.
Tabla 16 Respuesta de interconexión al voltaje y a la frecuencia
Rango de voltaje
(Voltios CA)
Frecuencia
(Hz)
Tiempo permitido
(Segundos)
V < 115
115 ≤ V < 202,4
De 202,4 a 253
253 < V < 276
50
50
50
50
0,16
2,00
Sin interrupción
1,00
Tiempo medido (Segundos)
V ≥ 276
50
0,16
0,020
0,155
Sin interrupción
0,157
Instantáneo, pero 0,137 segundos
para la corriente cero
Configuración IEEE
> 51
0,16
0,098
Configuración IEEE
< 49
0,16
0,102
Configuración User
> 52
1,00
0,605
Configuración User
< 48
1,00
0,656
Los rangos de aceptación se seleccionan con el sistema de visualización y control. Las opciones son IEEE y
USER. La configuración predeterminada es USER.
La opción IEEE permite un rango de 206 a 250 VCA a de 49 a 51 Hz.
La opción USER no es una configuración fija. Sigue las configuraciones de ac1/grid lower limit y ac1/grid
upper limit como se muestra en las tablas que comienzan en la página Tabla 17. El valor predeterminado es
un rango de 208 a 252 VCA a 48 a 52 Hz.
La demora de reconexión es de 12 segundos después de la restauración de las condiciones aceptables. La
demora de devolución es de un minuto. Estas configuraciones no son ajustables.
44
900-0112-02-00 Rev A
Especificaciones
Rangos y configuraciones predeterminadas
(vistas en el MATE)
Tabla 17 Configuraciones del inversor de 12 voltios (MATE)
Campo
Punto
Predeterminado
Mínimo
Máximo
Search Sensitivity (consulte la página 12 para
conocer los incrementos)
Search Pulse Length
Search Pulse Spacing
6
0
50
8
4
20
Ciclos de 60 CA
Ciclos de 4 CA
AC1/Grid Limit
Grid
25 ACA
2,5 ACA
30 ACA
AC2/Gen Limit
25 ACA
2,5 ACA
30 ACA
Low Battery Cut-Out (LBCO)
10,5 VCC
9 VCC
12 VCC
Low Battery Cut-In (LBCI)
12,5 VCC
10 VCC
14 VCC
Adjust Output Voltage
230 VCA
210 VCA
250 VCA
Charger Limit
Absorb Voltage
Absorb Time Limit
Float Voltage
Float Time Period
ReFloat Voltage
Equalization Voltage
Equalization Time Period
5 ACA
14,4 VCC
1,0 horas
13,6 VCC
1,0 horas
12,5 VCC
14,6 VCC
1,0 horas
0 ACA
13 VCC
0,0 horas
12 VCC
0,0 horas
12 VCC
14 VCC
0,0 horas
6 ACA
16 VCC
24,0 horas
15 VCC
24,0 horas
13 VCC
17 VCC
24,0 horas
AC1/Grid Lower Limit
208 VCA
140 VCA
220 VCA
AC1/Grid Upper Limit
252 VCA
250 VCA
280 VCA
AC1/Grid Transfer Delay
Ciclos de 6 CA
Ciclos de 0 CA
Ciclos de 240 CA
Generator
(Gen)
Gen Input Connect Delay
AC2/Gen Lower Limit
AC2/GenUpper Limit
AC2/Gen Transfer Delay
AC2/Gen Support
0,5 minutos
208 VCA
252 VCA
Ciclos de 6 CA
ON
0,2 minutos
140 VCA
250 VCA
Ciclos de 0 CA
15 minutos
220 VCA
280 VCA
Ciclos de 240 CA
ON o OFF
Auxiliary
(AUX)
AUX Output Control
AUX Output Function
GenAlert On Voltage
GenAlert On Delay
GenAlert Off Set Point
GenAlert Off Delay
Load Shed Off Voltage
Vent Fan On Set Point
Vent Fan Off Period
Diversion On Voltage
Diversion Off Delay
AUTO
Cool Fan
11 VCC
4 minutos
14 VCC
9 minutos
11 VCC
13 VCC
5 minutos
14,6 VCC
30 segundos
Stacking
Stack Phase
Power Save
Master Adjust Only
Slave Adjust Only
0
1
0
1
Sell RE Volts
Grid Tie Window
Grid Tie Authority
Calibration
(Cal)
Vac Input Adjustment2
Vac Output Adjustment2
Battery Vdc Adjustment3
13 VCC
User
GridTie
236 VCA
236 VCA
2 VCC
10 VCC
Sell
Search
AC Transfer Control
Input
Inverter
Charger
Grid
Master
Ciclos de 120 CA
Grid o Gen
ON, OFF, o AUTO
10 VCC
0 minutos
12 VCC
0 minutos
10 VCC
10 VCC
0 minutos
12 VCC
0 segundos
14 VCC
240 minutos
18 VCC
240 minutos
14 VCC
16 VCC
30 minutos
16 VCC
240 segundos
Master, OB Slave L1, 3p Classic B, 3p Classic C
7
15
15 VCC
IEEE o User
GridTie o No Sell
220 VCA
254 VCA
220 VCA
254 VCA
0 VCC
4 VCC
2
Estos valores están expresados en conteos digitales y no en voltios. Los conteos más bajos significan voltajes más altos, y los conteos más altos significan
voltajes más bajos. Un conteo equivale a aproximadamente 1 VCA. El rango de ajuste es de 15 VCA sobre el valor nominal, y de 17 VCA debajo del
valor nominal.
3
Estos valores están expresados en conteos digitales y no en voltios. Un conteo equivale a aproximadamente 0,1 VCC. El rango de ajuste es de 0,2 VCC por
encima o por debajo del valor nominal.
900-0112-02-00 Rev A
45
Especificaciones
Tabla 18 Configuraciones del inversor de 24 voltios (MATE)
Campo
Search
Input
Inverter
Charger
Grid
Generator
(Gen)
Auxiliary
(AUX)
Punto
Search Sensitivity (consulte la página 12 para
conocer los incrementos)
Search Pulse Length
Search Pulse Spacing
AC Transfer Control
Predeterminado
Mínimo
Máximo
6
0
50
8
Ciclos de 60 CA
4
Ciclos de 4 CA
20
Ciclos de 120 CA
Grid o Gen
Grid
AC1/Grid Limit
25 ACA
2,5 ACA
30 ACA
AC2/Gen Limit
25 ACA
2,5 ACA
30 ACA
Low Battery Cut-Out (LBCO)
21 VCC
18 VCC
24 VCC
Low Battery Cut-In (LBCI)
25 VCC
20 VCC
28 VCC
Adjust Output Voltage
230 VCA
210 VCA
250 VCA
Charger Limit
Absorb Voltage
Absorb Time Limit
Float Voltage
Float Time Period
ReFloat Voltage
Equalization Voltage
Equalization Time Period
5,5 ACA
28,8 VCC
1,0 horas
27,2 VCC
1,0 horas
25 VCC
29,2 VCC
1,0 horas
0 ACA
26 VCC
0,0 horas
24 VCC
0,0 horas
24 VCC
28 VCC
0,0 horas
6 ACA
32 VCC
24,0 horas
30 VCC
24,0 horas
26 VCC
34 VCC
24,0 horas
AC1/Grid Lower Limit
208 VCA
140 VCA
220 VCA
AC1/Grid Upper Limit
252 VCA
250 VCA
280 VCA
AC1/Grid Transfer Delay
Ciclos de 6 CA
Ciclos de 0 CA
Ciclos de 240 CA
Gen Input Connect Delay
AC2/Gen Lower Limit
AC2/GenUpper Limit
AC2/Gen Transfer Delay
AC2/Gen Support
0,5 minutos
208 VCA
252 VCA
Ciclos de 6 CA
ON
0,2 minutos
140 VCA
250 VCA
Ciclos de 0 CA
15 minutos
220 VCA
280 VCA
Ciclos de 240 CA
ON o OFF
AUX Output Control
AUTO
AUX Output Function
Cool Fan
GenAlert On Voltage
GenAlert On Delay
GenAlert Off Set Point
GenAlert Off Delay
Load Shed Off Voltage
Vent Fan On Set Point
Vent Fan Off Period
Diversion On Voltage
Diversion Off Delay
22 VCC
4 minutos
28 VCC
9 minutos
22 VCC
26 VCC
5 minutos
29,2 VCC
30 segundos
ON, OFF, o AUTO
Cool Fan, DivertDC, DivertAC, AC Drop, Vent
Fan, Fault, GenAlert, LoadShed, o Remote
20 VCC
28 VCC
0 minutos
240 minutos
24 VCC
36 VCC
0 minutos
240 minutos
20 VCC
28 VCC
20 VCC
32 VCC
0 minutos
30 minutos
24 VCC
32 VCC
0 segundos
240 segundos
Master
Master, OB Slave L1, 3p Classic B, 3p Classic C
Stacking
Stack Phase
Power Save
Master Adjust Only
Slave Adjust Only
0
1
0
1
Sell RE Volts
Grid Tie Window
Grid Tie Authority
26 VCC
User
GridTie
20 VCC
Sell
Calibration
(Cal)
Vac Input Adjustment4
Vac Output Adjustment4
Battery Vdc Adjustment5
236 VCA
236 VCA
2 VCC
220 VCA
220 VCA
0 VCC
4
7
15
30 VCC
IEEE o User
GridTie o NoSell
254 VCA
254 VCA
4 VCC
Estos valores están expresados en conteos digitales y no en voltios. Un conteo equivale a aproximadamente 0,2 VCC. El rango de ajuste es de 0,4 VCC por
encima o por debajo del valor nominal.
5
Estos valores están expresados en conteos digitales y no en voltios. Un conteo equivale a 0,4 VCC. El rango de ajuste es 0,8 VCC sobre o debajo del
voltaje nominal.
46
900-0112-02-00 Rev A
Especificaciones
Tabla 19 Configuraciones del inversor de 24 voltios (MATE)
Campo
Search
Input
Inverter
Charger
Grid
Generator
(Gen)
Auxiliary
(AUX)
Stacking
Punto
Search Sensitivity (consulte la página 12 para
conocer los incrementos)
Search Pulse Length
Search Pulse Spacing
AC Transfer Control
Predeterminado
Mínimo
Máximo
6
0
50
8
Ciclos de 60 CA
4
Ciclos de 4 CA
20
Ciclos de 120 CA
Grid o Gen
Grid
AC1/Grid Limit
25 ACA
2,5 ACA
30 ACA
AC2/Gen Limit
25 ACA
2,5 ACA
30 ACA
Low Battery Cut-Out (LBCO)
21 VCC
18 VCC
24 VCC
Low Battery Cut-In (LBCI)
25 VCC
20 VCC
28 VCC
Adjust Output Voltage
230 VCA
210 VCA
250 VCA
Charger Limit
Absorb Voltage
Absorb Time Limit
Float Voltage
Float Time Period
ReFloat Voltage
Equalization Voltage
Equalization Time Period
5,5 ACA
28,8 VCC
1,0 horas
27,2 VCC
1,0 horas
25 VCC
29,2 VCC
1,0 horas
0 ACA
26 VCC
0,0 horas
24 VCC
0,0 horas
24 VCC
28 VCC
0,0 horas
6 ACA
32 VCC
24,0 horas
30 VCC
24,0 horas
26 VCC
34 VCC
24,0 horas
AC1/Grid Lower Limit
208 VCA
140 VCA
220 VCA
AC1/Grid Upper Limit
252 VCA
250 VCA
280 VCA
AC1/Grid Transfer Delay
Ciclos de 6 CA
Ciclos de 0 CA
Ciclos de 240 CA
Gen Input Connect Delay
AC2/Gen Lower Limit
AC2/GenUpper Limit
AC2/Gen Transfer Delay
AC2/Gen Support
0,5 minutos
208 VCA
252 VCA
Ciclos de 6 CA
ON
0,2 minutos
140 VCA
250 VCA
Ciclos de 0 CA
15 minutos
220 VCA
280 VCA
Ciclos de 240 CA
ON o OFF
AUX Output Control
AUTO
AUX Output Function
Cool Fan
GenAlert On Voltage
GenAlert On Delay
GenAlert Off Set Point
GenAlert Off Delay
Load Shed Off Voltage
Vent Fan On Set Point
Vent Fan Off Period
Diversion On Voltage
Diversion Off Delay
44 VCC
4 minutos
56 VCC
9 minutos
44 VCC
52 VCC
5 minutos
58,4 VCC
30 segundos
Cool Fan, DivertDC, DivertAC, AC Drop, Vent
Fan, Fault, GenAlert, LoadShed, o Remote
40 VCC
56 VCC
0 minutos
240 minutos
48 VCC
72 VCC
0 minutos
240 minutos
40 VCC
56 VCC
40 VCC
64 VCC
0 minutos
30 minutos
48 VCC
64 VCC
0 segundos
240 segundos
Master
Master, OB Slave L1, 3p Classic B, 3p Classic C
Stack Phase
Power Save
Master Adjust Only
Slave Adjust Only
0
1
0
1
7
15
Sell RE Volts
Grid Tie Window
Grid Tie Authority
52 VCC
User
GridTie
40 VCC
Sell
60 VCC
IEEE o User
GridTie o No Sell
Calibration
(Cal)
Vac Input Adjustment6
Vac Output Adjustment6
Battery Vdc Adjustment7
236 VCA
236 VCA
2 VCC
220 VCA
220 VCA
0 VCC
254 VCA
254 VCA
4 VCC
6
Estos valores representan una configuración ajustable con un rango total de 4 VCA. El valor predeterminado de -1 significa que la calibración restará 1 voltio al
valor medido. El rango de las configuraciones permite que se añada hasta 1 voltio al valor medido, o que se resten hasta 3 voltios. El resultado también
se muestra.
7
Estos valores representan una configuración ajustable con un rango de ± 0,2 VCC desde el valor medido. El rango de las configuraciones permite que se añadan
o resten hasta 0,2 voltios al valor medido. El resultado también se muestra.
900-0112-02-00 Rev A
47
Especificaciones
Rangos y configuraciones predeterminadas
(vistas en el MATE3)
Tabla 20 Configuraciones del inversor de 12 voltios (MATE3)
Campo
Punto
Predeterminado
Mínimo
Máximo
6
0
50
8
60 AC cycles
4
4 AC cycles
20
120 AC cycles
Search
Sensitivity (consulte la página 12 para
conocer los incrementos)
Pulse Length
Pulse Spacing
AC Input and
Current Limit
Input Type
Input Support
Grid Input AC Limit
Gen Input AC Limit
Charger AC Limit
6
8
Ciclos de 60 CA
Grid
Y
Ciclos de 4 CA
Grid o Gen
YoN
Ciclos de 120 CA
LowerVoltage Limit
25 ACA
2,5 ACA
30 ACA
Upper Voltage Limit
25 ACA
2,5 ACA
30 ACA
Transfer Delay
5 ACA
0 ACA
6 ACA
208 VCA
252 VCA
Ciclos de 6 CA
208 VCA
140 VCA
250 VCA
Ciclos de 0 CA
140 VCA
220 VCA
280 VCA
Ciclos de 240 CA
220 VCA
252 VCA
250 VCA
280 VCA
Ciclos de 6 CA
0,5 minutos
Ciclos de 0 CA
0,2 minutos
Ciclos de 240 CA
15 minutos
Absorb Voltage
230 VCA
210 VCA
250 VCA
(Absorb) Time
10,5 VCC
9 VCC
12 VCC
Float Voltage
12,5 VCC
10 VCC
14 VCC
(Float) Time
14,4 VCC
13 VCC
16 VCC
Re-Float Voltage
1,0 horas
0,0 horas
24,0 horas
Grid AC Input
Voltage Limits
Gen AC Input
Voltage Limits
LowerVoltage Limit
Upper Voltage Limit
Transfer Delay
Connect Delay
AC Output
AC Output
Low Battery
Cut-Out Voltage
Cut-In Voltage
Battery
Charger
Battery
Equalize
Auxiliary
Output
Equalize Voltage
13,6 VCC
12 VCC
15 VCC
(Equalize) Time
1,0 horas
0,0 horas
24,0 horas
Aux Mode
Cool Fan
(Load Shed) Enable Voltage
(Gen Alert) ON Voltage
(Gen Alert ON) Delay
(Gen Alert) OFF Voltage
(Gen Alert OFF) Delay
(Vent Fan) Enable Voltage
(Vent Fan) Off Period
(Divert DC or AC) Enable Voltage
(Divert DC or AC) Off Delay
Inverter
Stacking
Stack Mode
Power Save
Master Adjust Only
Slave Adjust Only
Grid-Tie Sell
Calibrate
8
9
0
4
11 VCC
11 VCC
4 minutos
14 VCC
9 minutos
13 VCC
5 minutos
14,6 VCC
30 segundos
Remote, Load Shed, Gen Alert, Fault, Vent
Fan, Cool Fan, Divert DC, Divert AC, o AC Drop
10 VCC
14 VCC
10 VCC
14 VCC
0 minutos
240 minutos
12 VCC
18 VCC
0 minutos
240 minutos
10 VCC
16 VCC
0 minutos
30 minutos
12 VCC
16 VCC
0 segundos
240 segundos
Master
Master, OB Slave L1, 3p Classic B , 3p Classic C
0
1
0
1
Grid Tie Enable
Sell Voltage
Grid Tie Window
Y
13 VCC
IEEE
10 VCC
Input Voltage8
Output Voltage8
Battery Voltage9
-1 VCA
-1 VCA
0,0 VCC
-3 VCA
-3 VCA
-0,2 VCC
7
15
YoN
15 VCC
IEEE o user
1 VCA
1 VCA
0,2 VCC
Estos valores representan una configuración ajustable con un rango total de 4 VCA. El valor predeterminado de -1 significa que la calibración restará 1 voltio
del valor medido. El rango de las configuraciones permite que se añada hasta 1 voltio al valor medido, o que se resten hasta 3 voltios. El resultado también
se muestra.
Estos valores representan una configuración ajustable con un rango de ± 0,4 VCC desde el valor medido. El rango de las configuraciones permite que hasta se
añadan o resten 0,4 voltios del valor medido (en incrementos de 0,2 VCC). El resultado también se muestra.
48
900-0112-02-00 Rev A
Especificaciones
Campo
Tabla 21 Configuraciones del inversor de 24 voltios (MATE3)
Punto
Predeterminado
Mínimo
Máximo
Search
Sensitivity (consulte la página 12 para
conocer los incrementos)
Pulse Length
Pulse Spacing
AC Input and
Current Limit
Input Type
Input Support
Grid Input AC Limit
Gen Input AC Limit
Charger AC Limit
Grid
Y
25 ACA
25 ACA
5,5 ACA
2,5 ACA
2,5 ACA
0 ACA
30 ACA
30 ACA
6 ACA
LowerVoltage Limit
208 VCA
140 VCA
220 VCA
Upper Voltage Limit
252 VCA
250 VCA
280 VCA
Transfer Delay
Ciclos de 6 CA
Ciclos de 0 CA
Ciclos de 240 CA
Gen AC Input
Voltage Limits
LowerVoltage Limit
Upper Voltage Limit
Transfer Delay
Connect Delay
208 VCA
252 VCA
Ciclos de 6 CA
0,5 minutos
140 VCA
250 VCA
Ciclos de 0 CA
0,2 minutos
220 VCA
280 VCA
Ciclos de 240 CA
15 minutos
AC Output
AC Output
230 VCA
210 VCA
250 VCA
Low Battery
Cut-Out Voltage
Cut-In Voltage
21 VCC
25 VCC
18 VCC
20 VCC
24 VCC
28 VCC
Grid AC Input
Voltage Limits
Battery
Charger
Battery
Equalize
Auxiliary
Output
0
50
8
Ciclos de 60 CA
4
Ciclos de 4 CA
20
Ciclos de 120 CA
Grid o Gen
YoN
Absorb Voltage
28,8 VCC
26 VCC
32 VCC
(Absorb) Time
1,0 horas
0,0 horas
24,0 horas
Float Voltage
27,2 VCC
24 VCC
30 VCC
(Float) Time
1,0 horas
0,0 horas
24,0 horas
Re-Float Voltage
25 VCC
24 VCC
26 VCC
Equalize Voltage
29,2 VCC
28 VCC
34 VCC
(Equalize) Time
1,0 horas
0,0 horas
24,0 horas
Aux Mode
Cool Fan
(Load Shed) Enable Voltage
(Gen Alert) ON Voltage
(Gen Alert ON) Delay
(Gen Alert) OFF Voltage
(Gen Alert OFF) Delay
(Vent Fan) Enable Voltage
(Vent Fan) Off Period
(Divert DC or AC) Enable Voltage
(Divert DC or AC) Off Delay
Inverter
Stacking
Stack Mode
Power Save
Master Adjust Only
Slave Adjust Only
Grid-Tie Sell
Calibrate
6
22 VCC
22 VCC
4 minutos
28 VCC
9 minutos
26 VCC
5 minutos
29,2 VCC
30 segundos
Remote, Load Shed, Gen Alert, Fault, Vent
Fan, Cool Fan, Divert DC, Divert AC, o AC Drop
20 VCC
28 VCC
20 VCC
28 VCC
0 minutos
240 minutos
24 VCC
36 VCC
0 minutos
240 minutos
20 VCC
32 VCC
0 minutos
30 minutos
24 VCC
32 VCC
0 segundos
240 segundos
Master
Master, OB Slave L1, 3p Classic B , 3p Classic C
0
1
0
1
Grid Tie Enable
Sell Voltage
Grid Tie Window
Y
23,6 VCC
IEEE
20 VCC
Input Voltage10
Output Voltage10
Battery Voltage11
-1 VCA
-1 VCA
0,0 VCC
-3 VCA
-3 VCA
-0,4 VCC
7
15
YoN
30 VCC
IEEE o user
1 VCA
1 VCA
0,4 VCC
10
Estos valores representan una configuración ajustable con un rango total de 4 VCA. El valor predeterminado de -1 significa que la calibración restará 1 voltio
del valor medido. El rango de las configuraciones permite que se añada hasta 1 voltio al valor medido, o que se resten hasta 3 voltios. El resultado también
se muestra.
11
Estos valores representan una configuración ajustable con un rango de ± 0,4 VCC desde el valor medido. El rango de las configuraciones permite que hasta se
añadan o resten 0,4 voltios del valor medido (en incrementos de 0,2 VCC). El resultado también se muestra.
900-0112-02-00 Rev A
49
Especificaciones
Tabla 22 Configuraciones del inversor de 48 voltios (MATE3)
Campo
Punto
Predeterminado
Mínimo
Máximo
6
0
50
8
Ciclos de 60 CA
4
Ciclos de 4 CA
20
Ciclos de 120 CA
Search
Sensitivity (consulte la página 12 para
conocer los incrementos)
Pulse Length
Pulse Spacing
AC Input and
Current Limit
Input Type
Input Support
Grid Input AC Limit
Gen Input AC Limit
Charger AC Limit
Grid
Y
25 ACA
25 ACA
5,5 ACA
2,5 ACA
2,5 ACA
0 ACA
30 ACA
30 ACA
6 ACA
AC1/Grid Lower Limit
208 VCA
140 VCA
220 VCA
AC1/Grid Upper Limit
252 VCA
250 VCA
280 VCA
AC1/Grid Transfer Delay
Ciclos de 6 CA
Ciclos de 0 CA
Ciclos de 240 CA
Gen AC Input
Voltage Limits
LowerVoltage Limit
Upper Voltage Limit
Transfer Delay
Connect Delay
208 VCA
252 VCA
Ciclos de 60 CA
0,5 minutos
140 VCA
250 VCA
Ciclos de 0 CA
0,2 minutos
220 VCA
280 VCA
Ciclos de 240 CA
15 minutos
AC Output
AC Output
230 VCA
210 VCA
250 VCA
Low Battery
Cut-Out Voltage
Cut-In Voltage
42 VCC
50 VCC
36 VCC
40 VCC
48 VCC
56 VCC
Grid AC Input
Voltage Limits
Battery
Charger
Battery
Equalize
Auxiliary
Output
Absorb Voltage
57,6 VCC
52 VCC
64 VCC
(Absorb) Time
1,0 horas
0,0 horas
24,0 horas
Float Voltage
54,4 VCC
48 VCC
60 VCC
(Float) Time
1,0 horas
0,0 horas
24,0 horas
Re-Float Voltage
50 VCC
48 VCC
26 VCC
Equalize Voltage
58,4 VCC
56 VCC
68 VCC
(Equalize) Time
1,0 horas
0,0 horas
24,0 horas
Aux Mode
Cool Fan
(Load Shed) Enable Voltage
(Gen Alert) ON Voltage
(Gen Alert ON) Delay
(Gen Alert) OFF Voltage
(Gen Alert OFF) Delay
(Vent Fan) Enable Voltage
(Vent Fan) Off Period
(Divert DC or AC) Enable Voltage
(Divert DC or AC) Off Delay
Inverter
Stacking
Stack Mode
Power Save
Master Adjust Only
Slave Adjust Only
Grid-Tie Sell
Calibrate
Grid o Gen
YoN
44 VCC
44 VCC
4 minutos
56 VCC
9 minutos
52 VCC
5 minutos
58,4 VCC
30 segundos
Remote, Load Shed, Gen Alert, Fault, Vent
Fan, Cool Fan, Divert DC, Divert AC, o AC Drop
40 VCC
56 VCC
40 VCC
56 VCC
0 minutos
240 minutos
48 VCC
72 VCC
0 minutos
240 minutos
40 VCC
64 VCC
0 minutos
30 minutos
48 VCC
64 VCC
0 segundos
240 segundos
Master
Master, OB Slave L1, 3p Classic B , 3p Classic C
0
1
0
1
Grid Tie Enable
Sell Voltage
Grid Tie Window
Y
47,2 VCC
IEEE
40 VCC
Input Voltage12
Output Voltage12
Battery Voltage13
-1 VCA
-1 VCA
0,0 VCC
-3 VCA
-3 VCA
-0,8 VCC
7
15
YoN
60 VCC
IEEE o user
1 VCA
1 VCA
0,8 VCC
12
Estos valores representan una configuración ajustable con un rango total de 4 VCA. El valor predeterminado de -1 significa que la calibración restará 1 voltio
del valor medido. El rango de las configuraciones permite que se añada hasta 1 voltio al valor medido, o que se resten hasta 3 voltios. El resultado también
se muestra.
13
Estos valores representan una configuración ajustable con un rango de ± 0,4 VCC desde el valor medido. El rango de las configuraciones permite que hasta se
añadan o resten 0,4 voltios del valor medido (en incrementos de 0,2 VCC). El resultado también se muestra.
50
900-0112-02-00 Rev A
Registro de productos
La adquisición de un producto de OutBack Power Technologies es una inversión importante. Si registra los
productos, ayudará a OutBack a mantener el estándar de excelencia esperado en términos de rendimiento,
calidad y confiabilidad.
Dedique unos minutos al registro del producto y a proporcionarnos información importante.
El registro se puede hacer del siguiente modo:
Diríjase al siguiente sitio web:
10Hhttp://www.outbackpower.com/resources/warranty/
o
Complete la información en este formulario (páginas 51 y 52) y envíe una copia mediante un servicio postal a
la siguiente dirección:
OutBack Power Technologies
A la atención de: Warranty Registration
5917 – 195th Street N.E.
Arlington, WA 98223 USA
Asegúrese de conservar una copia para sus registros
PROPIETARIO DEL
SISTEMA
Nombre
Dirección
Ciudad, Estado, Código Postal
País
Teléfono
Correo electrónico
SISTEMA ADQUIRIDO
Número de modelo del
producto
Número de serie del
producto
Vendido por
Fecha de compra
900-0112-02-00 Rev A
51
Registro de productos
INFORMACIÓN SOBRE LA INSTALACIÓN
Fecha de instalación/puesta en marcha del sistema
Dimensiones de la matriz del sistema
Voltaje nominal de la matriz del sistema
Tipo de Módulos de FV
Tamaño del banco de las baterías del sistema
(Ampere/hora)
Marca y modelo de las baterías
¿El sistema incluye un generador auxiliar de CA?
Si la respuesta es afirmativa, indique la marca y el modelo
del generador
INFORMACIÓN SOBRE EL INSTALADOR
Número de contratista
Nombre del instalador
Dirección del instalador
Ciudad, Estado, País, Código Postal del instalador
Correo electrónico/teléfono del instalador:
Marque TODOS los factores que afectan la decisión de compra:
52
Capacidad de interactivo en la red eléctrica
Reputación del producto
Capacidad de respaldo
Reputación de OutBack Power Technologies
Valor
Opción de instalación al aire libre
Apariencia
Otros
900-0112-02-00 Rev A
Garantía
Garantía limitada de cinco años para productos GFX
OutBack Power Technologies, Inc. (“OutBack”) ofrece una garantía limitada (“Garantía”) de cinco (5) años contra
defectos de materiales y fabricación para sus inversores de la Serie GFX (“Producto/s”) si están instalados en
aplicaciones fijas.
El plazo de vigencia de esta Garantía comienza en la fecha de compra inicial del Producto, o en la fecha de la
recepción del Producto por el usuario final, la fecha que sea posterior. Esto debe indicarse en la factura, recibo
y/o registro de la garantía enviado a OutBack. Esta Garantía es aplicable al comprador original del Producto
OutBack, y es transferible únicamente si el Producto permanece instalado en el lugar de uso original. La garantía
no es aplicable a ningún Producto o parte del Producto que haya sufrido modificaciones o daños por lo
siguiente:
Instalación o desmontaje.
Modificación o desarme.
Desgaste normal.
Accidente o abuso.
Corrosión.
Rayos.
Reparación o servicio realizados por un taller no autorizado.
Funcionamiento o instalación contrarios a las instrucciones del fabricante.
Fuego, inundación o fuerza mayor.
Transporte.
Daños accidentales o derivados, ocasionados por otros componentes del sistema eléctrico.
Cualquier producto cuyo número de serie haya sido alterado, desfigurado o eliminado.
Cualquier otra circunstancia no prevista por OutBack.
La responsabilidad de OutBack por cualquier Producto defectuoso, o cualquier parte del Producto, estará
limitada a la reparación o sustitución del Producto, a criterio de OutBack. OutBack no garantiza los trabajos
realizados por la persona o empresa que instale sus Productos. Esta Garantía no cubre los costos de instalación,
desmontaje, transporte (salvo las excepciones que se describen más adelante) o reinstalación de los Productos o
partes de Productos.
ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA APLICABLE A PRODUCTOS OUTBACK. OUTBACK RECHAZA
EXPRESAMENTE CUALQUIER OTRA GARANTÍA EXPLÍCITA O IMPLÍCITA DE SUS PRODUCTOS, INCLUIDAS, ENTRE
OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO.
OUTBACK TAMBIÉN LIMITA EXPRESAMENTE SU RESPONSABILIDAD EN CASO DE REPARACIÓN O SUSTITUCIÓN DE
UN PRODUCTO DEFECTUOSO DE ACUERDO CON LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA Y EXCLUYE TODA
RESPONSABILIDAD POR LOS DAÑOS ACCIDENTALES O DERIVADOS, INCLUYENDO, SIN LIMITACION ALGUNA,
CUALQUIER RESPONSABILIDAD POR LA INDISPONIBILIDAD DE LOS PRODUCTOS O LUCRO CESANTE, INCLUSO EN
EL CASO DE QUE HAYA SIDO ADVERTIDA DE TALES DAÑOS POTENCIALES. SI ES UN CONSUMIDOR QUE
ADQUIRIÓ ESTE PRODUCTO EN UN ESTADO MIEMBRO DE LA UNIÓN EUROPEA, PUEDE TENER DERECHOS
LEGALES ADICIONALES BAJO LA DIRECTIVA 1999/44/CE. ESTOS DERECHOS PUEDEN VARIAR DE UN ESTADO
MIEMBRO DE LA UE A OTRO. ALGUNOS ESTADOS (O JURISDICCIONES) NO CONTEMPLAN LA EXCLUSIÓN O
LIMITACIÓN DE GARANTÍAS O DAÑOS, POR LO QUE ESTAS LIMITACIONES O EXCLUSIONES PUEDEN NO
AFECTARLE.
900-0112-02-00 Rev A
53
Índice
Cómo solicitar el servicio de la garantía
Durante el plazo de garantía que comienza en la fecha de la factura, OutBack Power Technologies reparará o
cambiará aquellos productos cubiertos por esta garantía limitada que sean devueltos a las instalaciones de
OutBack Power Technologies o a un taller de reparación autorizado por OutBack Power Technologies, o que sean
reparados en las instalaciones del consumidor por un técnico de reparaciones autorizado por OutBack Power
Technologies.
IMPORTANTE:
Consulte la página anterior para ver una descripción completa de la Garantía.
Cómo ponerse en contacto con OutBack
Para solicitar el servicio de la garantía, póngase en contacto con el Servicio de asistencia técnica de OutBack
mediante el +1.360.435.6030 o directamente a través del +1.360.618.4363 o [email protected]
Para asegurar la cobertura de la garantía, deberá ponerse en contacto con OutBack durante el período efectivo
de la garantía. Si fuese necesario el servicio, el representante de la asistencia técnica de OutBack emitirá un
número de autorización de devolución del material (RMA).
Solución de problemas
En caso de que falle un Producto, el cliente se deberá contactar con un representante del servicio de asistencia
técnica de OutBack y llevar a cabo los pasos que se le indiquen para la resolución del problema. Este paso debe
realizarse antes de que se pueda efectuar una devolución. La resolución de problemas requiere que esté
presente en las instalaciones del Producto un técnico cualificado con un voltímetro de calidad tanto de CC como
de CA. Deberá proporcionar al representante de OutBack las lecturas del voltímetro, los mensajes de error del
Producto y cualquier otro tipo de información. Una gran cantidad de problemas puede resolverse en las
instalaciones del Producto. Si el cliente no está dispuesto o no puede proporcionar estas lecturas (o visitar las
instalaciones) y se descubre que el Producto no tiene problemas tras la devolución, OutBack puede obligar al
cliente a pagar hasta 180 dólares americanos por la mano de obra y la manipulación.
Autorización de devolución de material (RMA)
Para solicitar un número RMA debe facilitarse toda la información que se indica a continuación:
1. modelo y número de serie del Producto,
2. la prueba de compra en forma de copia de la factura original del Producto o un recibo que confirme el
número de modelo y el número de serie del Producto,
3. descripción del problema y
4. dirección de envío del equipo reparado o de sustitución.
Tras la recepción de esta información, el representante de OutBack podrá emitir un número RMA.
54
900-0112-02-00 Rev A
Garantía
Devolución de un Producto a OutBack
Después de recibir el número RMA, el cliente debe embalar el/los Producto/s autorizado/s para su devolución,
junto con una copia de la factura de compra original y el certificado de garantía, en el embalaje original del
Producto/s o en un embalaje que ofrezca una protección equivalente o razonable. El número RMA debe escribirse en
el exterior del embalaje donde se pueda ver claramente.
Si el producto se encuentra dentro del período de garantía, OutBack cubrirá los costos prepagos del transporte
con previo acuerdo.
El Producto o los Productos deben enviarse de vuelta a OutBack Power Technologies en su embalaje original o
equivalente a la siguiente dirección:
OutBack Power Technologies
RMA # ____________________
6115 192nd Street NE
Arlington, WA 98223 USA
El cliente debe asegurar el envío o aceptar el riesgo de pérdida o daños durante el envío. Si es necesaria una caja
de envío para la devolución de un Producto, OutBack se la enviará bajo petición.
IMPORTANTE:
OutBack no se hace responsable de los daños durante el transporte ocasionados por Productos
incorrectamente embalados, de las reparaciones que estos daños podrían requerir ni de los
costos de estas reparaciones.
Si, a la recepción del Producto, OutBack determina que el Producto o parte del Producto es defectuoso y que el
defecto se incluye en los términos de esta Garantía, OutBack enviará entonces y solo entonces al comprador un
Producto reparado o de sustitución o la parte del Producto a portes pagados, en envío no urgente, empleando
un servicio de mensajería elegido por OutBack.
Si el Producto se avería en un plazo igual o inferior a noventa (90) días desde la fecha de compra original,
OutBack lo cambiará por uno nuevo. Si el Producto se avería en un plazo superior a noventa (90) días e inferior o
igual a la duración de la garantía, OutBack, a su criterio, reparará y devolverá el Producto, o enviará un Producto
de repuesto. OutBack determinará si un Producto debe ser reparado o sustituido de acuerdo con la antigüedad y
el modelo del Producto. OutBack autorizará el envío por adelantado de un repuesto en función de la antigüedad
y el modelo del Producto.
En los casos en los que un comerciante o distribuidor de OutBack cambie un Producto de más de noventa (90)
días por otro nuevo, OutBack NO indemnizará a dicho comerciante o distribuidor con existencias nuevas a
menos que el intercambio haya sido autorizado por adelantado por OutBack.
900-0112-02-00 Rev A
55
Índice
Fuera de Garantía
Si un Producto está fuera de garantía, OutBack podrá repararlo y sustituirlo si el cliente asume los costos. De
forma alternativa, si fuese aplicable y bajo petición, OutBack puede enviar por adelantado piezas de repuesto a
cambio de una suma de dinero.
Si es necesaria una caja de envío para la devolución de un Producto fuera de garantía, OutBack se la enviará bajo
petición. El cliente es responsable del pago del envío a OutBack.
El período de garantía de cualquier Producto reparado o de sustitución, así como de cualquier parte del
Producto, es de noventa (90) días a partir de la fecha de envío desde OutBack, o igual al período de validez
restante de la garantía inicial, el que sea mayor de los dos.
Esta Garantía queda anulada para cualquier Producto que haya sido modificado por el cliente sin la autorización
de OutBack. Un Producto con una garantía anulada se tratará del mismo modo que uno con la garantía vencida.
56
900-0112-02-00 Rev A
Índice
A
E
Aceptación de la fuente de CA.......................................13
Acoplamiento .......................................................................23
En paralelo........................................................................24
Trifásico .............................................................................24
Acoplamiento en paralelo ...............................................24
Acoplamiento trifásico ......................................................24
AGS....................................................................................... 2, 28
Ahorro de energía ...............................................................25
Añadir nuevos dispositivos................................................ 8
Apagado.................................................................................... 8
Arranque automático del generador...........................28
Entrada
Aceptación de la fuente de CA.................................13
Configuraciones de la corriente de CA..................13
Entrada de CA .......................................................................12
Especificaciones
Ambientales.....................................................................44
Interactivo en la red......................................................44
Mecánicas .......................................................... 41, 42, 43
Reglamentarias...............................................................44
Especificaciones
Eléctricas ...........................................................................41
Especificaciones
Eléctricas ...........................................................................42
Especificaciones
Eléctricas ...........................................................................43
Etapa Bulk...............................................................................17
Etapa de Absorción.............................................................17
Etapa de flotación ...............................................................18
B
Búsqueda................................................................................12
C
Características......................................................................... 5
Carga
Devolución.......................................................................17
Etapa Bulk.........................................................................17
Etapa de Absorción.......................................................17
Etapa de flotación .........................................................18
Ninguna.............................................................................17
Nueva carga bulk...........................................................19
Silencioso..........................................................................18
Temporizador de flotación ........................................18
Carga de la batería ..............................................................16
Carga de tres etapas...........................................................16
Compensación......................................................................20
Compensación de temperatura.....................................20
Configuraciones de la corriente de CA .......................13
Configuraciones predeterminadas de fábrica .........45
Control auxiliar .....................................................................26
Control de desvío ................................................................26
Control del ventilador........................................................27
Cool Fan ..................................................................................26
D
Definiciones............................................................................. 2
Devolución......................................................................17, 21
Dirigido a .................................................................................. 1
DVM ........................................................................................2, 7
900-0112-02-00 Rev A
F
Funciones
Búsqueda ..........................................................................12
Carga de la batería ........................................................16
Devolución .......................................................................21
Devolución .......................................................................17
Inversión............................................................................11
Límite de entrada de CA .............................................12
Soporte ..............................................................................15
Transferencia de CA......................................................14
Funciones AUX
AC Drop .............................................................................26
Cool Fan.............................................................................26
DivertAC ............................................................................26
DivertDC............................................................................26
Fault ....................................................................................27
GenAlert ............................................................................28
GenAlert ............................................................................27
LoadShed..........................................................................27
Remote...............................................................................27
Vent Fan ............................................................................27
Funciones del Sistema de Visualización y Control
AGS......................................................................................28
HBX......................................................................................28
Programación del uso de la red ...............................28
Funciones, Descripción .....................................................11
57
Índice
G
P
Garantía...................................................................................53
Cómo solicitar el servicio............................................54
RMA.....................................................................................54
GenAlert...........................................................................27, 28
Generadores................. 13, 14, 15, 28, 30, 32, 34, 37, 38
Gráfico de carga de la batería..................................16, 18
Programación del uso de la red.....................................28
Prueba........................................................................................ 7
Prueba funcional ................................................................... 7
H
HBX ............................................................................................. 2
HUB ...........................................................................................23
I
Indicadores luminosos ...........................................2, 7, 8, 9
LED de estado .................................................................10
LED de la batería .............................................................. 9
LED del inversor ............................................................... 7
Interactivo ................................................................................ 2
Interactivo en la red ...........................................................44
Interactivo en la red eléctrica .........................................21
Inversión .................................................................................11
L
LBCO........................................................................................... 2
LED de estado..............................................................7, 8, 10
LED de la batería........................................................... 7, 8, 9
LED del inversor .................................................................7, 8
LoadShed................................................................................27
M
MATE ..................................................................... 6, 23, 25, 29
MATE2........................................................................................ 6
MATE3........................................................................................ 6
N
Niveles, Ahorro de energía ..............................................25
58
R
Red eléctrica ....................2, 13, 15, 21, 28, 30, 32, 38, 44
Registro ...................................................................................51
Reglamentarias.....................................................................44
Relé de transferencia..........................................................14
Resolución de problemas.................................................29
Detención de la carga..................................................39
Mensajes de advertencia............................................37
Mensajes de desconexión..........................................38
Mensajes de error..........................................................36
Síntomas y soluciones .................................................29
S
Seguridad ................................................................................. 1
General ................................................................................ 1
Sensor ........................................................................................ 2
Sensor remoto de temperatura (RTS)..........................20
Silencioso................................................................................18
Símbolos utilizados............................................................... 1
Sistema de Visualización y Control2, 6, 23, 25, 28, 29,
36, 37, 38
Solución de problemas .....................................................54
Soporte de Red/Generador .............................................15
T
Temporizadores
Absorción..........................................................................17
Absorción..........................................................................19
Compensación................................................................20
Flotación ...........................................................................18
Terminales auxiliares..........................................................26
Términos y definiciones...................................................... 2
Transferencia a batería por línea alta (HBX)..............28
900-0112-02-00 Rev A
Esta página se deja intencionalmente en blanco.
Norteamérica:
5917 – 195th Street N.E.
Arlington, WA 98223 Estados Unidos
+1.360.435.6030
900-0112-02-00 Rev A
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
