Glacier Bay 65717N-08104 Ginger Single-Handle Pull-Down Sprayer Kitchen Faucet installation Guide | Manualzz

Internet#

203584866

Model#

65717N-08104

SKU#

1000543432

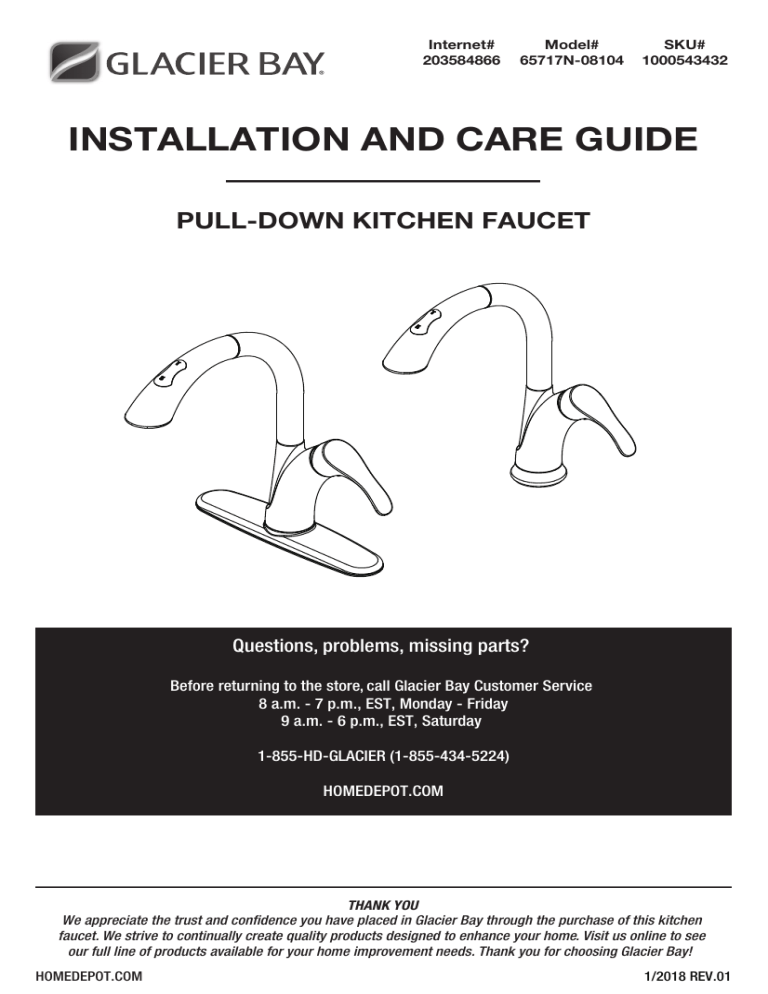

INSTALLATION AND CARE GUIDE

PULL-DOWN KITCHEN FAUCET

Questions, problems, missing parts?

Before returning to the store, call Glacier Bay Customer Service

8 a.m. - 7 p.m., EST, Monday - Friday

9 a.m. - 6 p.m., EST, Saturday

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

THANK YOU

We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this kitchen faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!

HOMEDEPOT.COM

1/2018 REV.01

Table of Contents

Important Information ..............................2

Warranty ...................................................2

Pre-Installation .........................................2

Planning Installation ..............................2

Tools and Hardware Required ...............2

P ackage Contents ..................................3

Installation ................................................4

Operation...................................................7

Care and Cleaning ....................................8

Troubleshooting

Service Parts ...........................................10

Important Information

□ Observe all local plumbing and building codes.

□ Cover the sink drain to avoid losing any parts.

□ Review the care and cleaning section included in this guide.

Warranty

LIMITED LIFETIME WARRANTY

Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.

Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-

5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer purchaser must be made available for all Glacier Bay warranty claims.

This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and tear. This warranty excludes all industrial, commercial and business usage, whose purchasers are hereby extended a five year limited warranty from the date of purchase, with all other terms of this warranty applying except the duration of warranty.

Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for more details.

Contact the Customer Service Team at 1-855-434-5224 or visit www.HomeDepot.com.

Pre-Installation

PLANNING INSTALLATION

Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package

Contents list. If any part is missing or damaged, do not attempt to install the product. Contact Customer Service for replacement parts.

TOOLS AND HARDWARE REQUIRED

Adjustable wrench

Safety goggles

Phillips screwdriver SILICONE

Silicone sealant

2

Pre-Installation (continued)

PACKAGE CONTENTS

A

E

F

G

H

B

C

D

I

Part

A

G

H

I

B

C

D

E

F

Description

Faucet assembly

Rubber washer

Metal washer

Nut

Escutcheon

Gasket

Flange

Quick connector

Weight

Quantity

1

1

1

1

1

1

1

1

1

3 HOMEDEPOT.COM

Please contact 1-855-HD-GLACIER for further assistance.

Installation

1

Preparing for installation

CAUTION: Always shut off the water supply before removing an existing faucet or replacing any part of a faucet. Open the faucet handle to relieve water pressure and ensure that the water is completely shut off.

□ Shut off the water supply.

□ Before installation, remove the quick connector

(I) from the free end of the hose by unscrewing it in a counterclockwise direction.

□ Unscrew the nut (D), and remove the washers (B & C).

2

Installing the faucet assembly

NOTE: This step is for flange installation (optional). If the escutcheon will be used, install the faucet assembly as described in step 3.

□ Before installation, ensure that the flange (G) is placed on the bottom of the new faucet assembly (A).

□ Insert the faucet body through the hole in the sink.

A

NOTE: If installing the faucet assembly (A) without the escutcheon, begin with step 2. If installing the faucet assembly (A) with the escutcheon, begin with step 3.

G

A

B

C

D

H

4

Installation

3

Installing the escutcheon

NOTE: This step is for escutcheon installation (optional).

If the escutcheon will not be used, install the faucet assembly as described in step 2.

□ Before installation, remove the flange (G).

□ Place the escutcheon (E) and the gasket (F) on the bottom of the new faucet assembly (A).

□ Insert the faucet assembly (A) through the hole in the escutcheon (E).

4

Securing the faucet assembly

□ Install the rubber washer (B), and metal washer

(C) onto the threaded mounting shank.

□ Thread the nut (D) onto the mounting shank using the wrench. Do not overtighten.

NOTE: If the sink is uneven, use silicone under the gasket (F).

B

C

D

E

F

G

5 HOMEDEPOT.COM

Please contact 1-855-HD-GLACIER for further assistance.

Installation (continued)

5

Attaching the quick connector to the hose

□ After inserting the hose through the hole in the sink surface, reattach the quick connector (H) by screwing it onto the threaded end of the hose (1) in a clockwise motion. Hand tighten only.

6

Attaching the quick connector to the receiving block

□ Push the quick connector (H) firmly upward and attach it to the receiving block (1). Pull down moderately to ensure the connection has been made.

□ After connecting the hose, install the weight (I) at the point of the hose marking “weight here”.

H

1

I

1

H

I

6

Installation (continued)

7

Making the water supply connections

NOTE: The hot side inlet tube is indicated by a label. Avoid twisting wires together or placing the wires close to each other and damaging.

□ Thread the nut (1) on the supply line onto the outlet of the water supply valve (2) and tighten with a wrench. Do not overtighten.

2

1

Operation

1

Flushing and checking for leaks

IMPORTANT: After installation is completed, turn on the hot and cold water supplies. Check for leaks. Do not lose the gasket (1) in the hose.

□ Pull the hose assembly out of the spout and remove the spray head by unscrewing it from the hose in a counterclockwise direction. Be sure to hold the end of the hose down into the sink and turn the faucet to the warm position where it mixes hot and cold water.

□ Flush the water lines for one minute. This flushes away any debris that could cause damage to internal parts. Check for leaks.

□ Re-tighten any connections if necessary, but do not overtighten. Reinstall the spray head by hand tightening it back onto the spray hose in a clockwise direction.

1

7 HOMEDEPOT.COM

Please contact 1-855-HD-GLACIER for further assistance.

Operation (continued)

2

Removing the quick connector

□ If it is necessary to remove the quick connector

(1), squeeze the tabs (2) on the quick connector and then pull down to disconnect.

Squeeze

1

2

Pull down

1

Care and Cleaning

□ To clean, wipe down with a damp cloth and dry with a towel.

□ Do not use abrasive cleaners, steel wool, or harsh chemicals when cleaning this faucet, or the warranty will be voided.

8

Troubleshooting

NOTE: Refer to the service parts section in this manual for a detailed drawing showing the location of the parts listed below.

Problem

There are leaks underneath the handle.

The aerator leaks or has an inconsistent water flow pattern.

There are leaks from the hose underneath the deck.

The hose does not retract. The weight is not installed in the

The water pressure is low. The connector underneath the deck is clogged with debris.

There is no hot or cold water.

Possible Cause

The bonnet nut has come loose and the o-ring on the cartridge is dirty or damaged.

The aerator is dirty or misfitted.

The cartridge may be clogged.

The hose and discharge tube connection may be loose.

appropriate position.

The aerator is clogged.

The water inlet hose was acccidentally kinked during installation and is limiting the water flow through.

Solution

□ Tighten the bonnet nut. Clean or replace the o-ring.

□ Remove the aerator and check for debris in the aerator screens.

□ Remove the cartridge and check for debris.

□ Ensure the aerator is properly installed.

□ Tighten the connection between the discharge tube and hose.

□ Reinstall or readjust the weight.

Turn off the water supply and disconnect the connector

/ aerator.

Unscrew the connector / aerator and clean under running water.

□ Screw the connector / aerator back.

□ Test water flow. If water pressure is still low then replace the connnector / aerator.

□ Reinstall the water inlet hose.

9 HOMEDEPOT.COM

Please contact 1-855-HD-GLACIER for further assistance.

Service Parts

15

6

5

4

1

2

3

12

13

14

Faucet ID tags can be found on the hot water inlet

16

7

8

9

10

11

17

18

3

4

5

Part

1

2

6

7

8

9

Description

Handle

Set screw

Index

Cap

Bonnet nut

Cartridge

Block

O-ring

Quick connect assembly

*Specify Finish

Many replacement cartridges, aerators, and drain assemblies can be purchased at your local The

Home Depot store or online at HOMEDEPOT.COM

Part Number

RP13107*

RP50002

RP10006

RP80028*

RP70639

RP20005

RP70421

RP60002

RP70429

10

12

13

14

15

16

Part

10

11

17

18

Description

O-ring

Weight

Rubber washer

Metal washer

Nut

Spray head and Hose

Flange

Escutcheon

Gasket

Part Number

RP60089

RP70615

RP64087

RP64088

RP56045

RP38200*

RP80064*

RP80315*

RP80063

Questions, problems, missing parts?

Before returning to the store, call Glacier Bay Customer Service

8 a.m. - 7 p.m., EST, Monday - Friday

9 a.m. - 6 p.m., EST, Saturday

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

Retain this manual for future use.

Internet núm.

203584866

Modelo núm.

65717N-08104

SKU núm.

1000543432

GUÍA DE USO Y MANTENIMIENTO

GRIFO RETRÁCTIL PARA COCINA

¿Problemas, preguntas o piezas faltantes?

Antes de regresar a la tienda, llama al servicio al cliente de

Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

GRACIAS

Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar su hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir a Glacier Bay!

Tabla de contenido

.........................13

Garantía...................................................13

Pre-instalación .......................................13

Planificación de la instalación

.............13

Herramientas y herrajes necesarios

....13

Contenido del paquete

.........................14

Instalación ..............................................15

Funcionamiento ......................................18

Cuidado y limpieza ................................19

Solución de problemas

Piezas de repuesto ................................21

Información importante

□ Cumple con todos los códigos locales de construcción y de plomería.

□ Cubre el drenaje del lavabo para evitar que se pierda alguna pieza.

□ Consulta la sección de mantenimiento y limpieza incluida en esta guía.

Garantía

GARANTÍA DE POR VIDA LIMITADA

Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres de defectos en materiales o mano de obra. Reemplazaremos LIBRE DE CARGOS cualquier producto o pieza que se demuestre está defectuosa. Símplemente, devuelva el producto a cualquiera de las ubicaciones de venta al detalle de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224) para recibir el artículo de reemplazo. La prueba de compra (recibo de venta original) del comprador consumidor original debe estar disponible para todos los reclamos de garantía de Glacier Bay.

Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores por la presente, se les ha ampliado una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros artículos de esta garantía que aplican excepto la duración de la garantía.

Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuenciales, por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicar a usted. Esta garantía le otorga derechos legales específicos y también puede tener otros derechos que varían de un estado a otro. Por favor, vaya a una tienda o llame al 1-855-HD-GLACIER para más detalles.

Póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-855-434-5224 o visite www.HomeDepot.com.

Pre-instalación

PLANIFICACIÓN DE LA INSTALACIÓN

Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas con la lista de Contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.

Comunícate con el servicio al cliente para piezas de repuesto.

HERRAMIENTAS Y HERRAJES NECESARIOS

Llave ajustable

Gafas de seguridad

Phillips screwdriver SILICONE

Sellador de silicona

13

Pre-instalación (continuación)

CONTENIDO DEL PAQUETE

A

E

F

G

H

B

C

D

I

Pieza

A

B

C

D

E

F

G

H

I

Descripción

Ensamblaje del grifo

Arandela de hule

Arandela metálica

Tuerca

Placa protectora

Junta

Brida

Conector rápido

Peso

14

Cantidad

1

1

1

1

1

1

1

1

1

HOMEDEPOT.COM

Para obtener asistencia, llama al 1-855-HD-GLACIER.

Instalación

1

Cómo prepararse para la instalación

PRECAUCIÓN: Cierra siempre el suministro de agua antes de retirar un grifo existente o reemplazar alguna parte del mismo. Abre la llave del grifo para liberar la presión de agua y asegúrate de que el suministro de agua esté completamente cerrado.

□ Cierra el suministro de agua.

□ Antes de instalar, desenrosca de izquierda a derecha el conector rápido (I) del extremo libre de la manguera, y quítalo.

□ Desenrosca la tuerca (D) y quita las arandelas

(B y C).

2

Cómo instalar el ensamblaje del grifo

NOTA: Este paso es para la instalación de la brida

(opcional). Si se va a usar una placa protectora, instala el ensamblaje del grifo como se describe en el paso 3.

□ Antes de la instalación, verifique que la brida (G) esté colocada sobre el fondo del montaje de la nueva llave (A).

□ Inserta el cuerpo del grifo a través del orificio del fregadero.

A

NOTA: Si vas a instalar el ensamblaje del grifo (A) sin la placa protectora, empieza por el paso 2. Si vas a instalar el ensamblaje del grifo (A) con la placa protectora, empieza por el paso 3.

G

A

B

C

D

H

15

Instalación

3

Cómo instalar la placa protectora

NOTA: Este paso es para la instalación de la placa protectora (opcional). Si no usarás la placa protectora, instala el ensamblaje del grifo como se describe en el paso 2.

□ Antes de la instalación, quite la brida (G).

□ Coloca la placa protectora (E) y la junta (F) en la parte inferior del ensamblaje del grifo nuevo

(A).

□ Coloca el ensamblaje del grifo (A) en el orificio de la placa protectora (E).

4

Cómo fijar el ensamblaje del grifo

□ Instala la arandela de hule (B) y la arandela de metal (C) en el vástago de montaje roscado.

□ Enrosca la tuerca (D) en el vástago de montaje con una llave. No aprietes demasiado.

NOTA: Si el lavamanos es irregular, usa silicona debajo de la junta (F).

B

C

D

E

F

G

16 HOMEDEPOT.COM

Para obtener asistencia, llama al 1-855-HD-GLACIER.

Instalación (continuación)

5

Cómo montar el conector rápido en la manguera

□ Después de insertar la manguera por el orificio de la superficie del fregadero, vuelve a conectar el conector rápido (H) enroscándolo en dirección de las manillas del reloj en el extremo roscado de la manguera (1). Ajústalo sólo manualmente.

6

Cómo montar el conector rápido al bloque receptor

□ Presiona firmemente el conector rápido (H) hacia arriba y fíjalo en el bloque receptor (1).

Hala hacia abajo ligeramente para asegurar que la conexión es segura.

□ Luego de conectar la manguera, instala el peso (I) en el punto de la manguera que indica “weight here” [peso aquí].

H

1

1

H

I

Weight here

I

17

Instalación (continuación)

7

Cómo hacer las conexiones del suministro de agua

NOTA: El tubo de entrada del agua caliente se identifica con una etiqueta. Evita enroscar los cables juntos o colocarlos cerca y evita dañarlos.

□ Enrosca la tuerca (1) de la línea de suministro en la salida de la válvula de suministro de agua (2) y aprieta con una llave. No aprietes demasiado.

2

1

Funcionamiento

1

Cómo purgar las tuberías y comprobar que no haya fugas

IMPORTANTE: Luego de terminar la instalación, abre los suministros de agua caliente y fría. Revisa si hay filtraciones.

No aflojes la junta (1) en la manguera.

□ Retira del caño el ensamblaje de la manguera y retira el cabezal del rociador desenroscándolo de la manguera en el sentido contrario a las manecillas del reloj. Asegúrate de sostener el extremo de la manguera hacia abajo en el fregadero y gira el grifo a la posición de agua tibia donde mezcla el agua caliente y la fría.

□ Deja que corra el agua por un minuto. Esto enjuagará cualquier suciedad que podría dañar las piezas internas. Verifica que no haya filtraciones.

□ Vuelve a ajustar las conexiones que lo necesiten, pero sin apretar demasiado. Vuelve a instalar el cabezal rociador ajustándolo manualmente en la manguera del rociador de izquierda a derecha.

1

18 HOMEDEPOT.COM

Para obtener asistencia, llama al 1-855-HD-GLACIER.

Funcionamiento (continuación)

2

Cómo quitar el conector rápido

□ Si es necesario, retira el conector rápido (1), aprieta las pestañas (2) de la manguera y hala hacia abajo para desconectar.

Aprieta

1

2

Hala hacia abajo

1

Cuidado y limpieza

□ Para limpiar, usa un paño húmedo y seca con una toalla.

□ No uses limpiadores abrasivos, esponjas de alambre o productos químicos fuertes para limpiar esta mezcladora, pues ello anulará la garantía.

19

Solución de problemas

NOTA: Consulta la sección de piezas de repuesto de este manual para ver un dibujo detallado que muestra la ubicación de las piezas enumeradas a continuación.

Problema

Hay filtraciones debajo de la manija.

El aireador tiene filtraciones o el flujo de agua no es constante.

Posible causa

La tuerca ciega se aflojó y el aro tórico del cartucho está sucio o dañado.

El aireador está sucio o mal colocado.

El cartucho puede estar obstruido.

Solución

□ Aprieta la tuerca ciega. Limpia o reemplaza el aro tórico.

□ Quita el aireador y comprueba que no haya suciedad en sus rejillas.

□ Quita el cartucho y comprueba que no haya suciedad.

□ Cerciórate de que el aireador está bien instalado.

□ Aprieta la conexión entre el tubo de descarga y la manguera.

Hay filtraciones provenientes de la manguera debajo de la cubierta.

La presión de agua es baja.

No hay agua caliente o fría.

La conexión entre la manguera y el tubo de descarga puede estar floja.

La manguera no se retrae. El peso no está instalado en la posición adecuada.

El conector debajo de la cubierta está obstruido con suciedad.

El aireador está obstruido.

La manguera de entrada de agua se torció accidentalmente durante la instalación y está limitando el flujo de agua.

□ Vuelve a instalar o reajusta el peso.

□ Cierra el suministro de agua y desconecta el conector

/ aireador.

□ Desenrosca el conector

/ aireador y limpia debajo del agua corriente.

□ Vuelve a enroscar el conector

/ aireador en su sitio.

□ Comprueba el flujo de agua.

Si la presión de agua todavía es baja, sustituye el conector

/ aireador.

□ Vuelve a instalar la manguera de entrada de agua.

20 HOMEDEPOT.COM

Para obtener asistencia, llama al 1-855-HD-GLACIER.

Piezas de repuesto

15

6

5

4

1

2

3

12

13

14

Las etiquetas de identificación de la mezcladora pueden encontrarse en la entrada de agua caliente.

16

7

8

9

10

11

17

18

3

4

5

Pieza

1

2

6

7

8

9

Descripción

Llave

Tornillo de fijación

Índice

Tapa

Tuerca del bonete

Cartucho

Bloque

Aro tórico

Ensamblaje del conector rápido

*Especificar acabado

Muchos cartuchos de repuesto, aireadores y ensamblajes de drenaje pueden comprarse en tu tienda de The Home Depot local o por internet en WWW.HOMEDEPOT.COM

Número de pieza

RP13107*

RP50002

RP10006

RP80028*

RP70639

RP20005

RP70421

RP60002

RP70429

21

15

16

17

18

Pieza

10

11

12

13

14

Descripción

Aro tórico

Peso

Arandela de hule

Arandela metálica

Tuerca

Cabezal rociador y manguera

Brida

Placa protectora

Junta

Número de pieza

RP60089

RP70615

RP64087

RP64088

RP56045

RP38200*

RP80064*

RP80315*

RP80063

¿Problemas, preguntas o piezas faltantes?

Antes de regresar a la tienda, llama al servicio al cliente de

Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

Conserva este manual para uso futuro.

Internet nº

203584866

Modèle n°

65717N-08104

UGS n°

1000543432

GUIDE D’INSTALLATION

ET D’ENTRETIEN

ROBINET DE CUISINE RÉTRACTABLE

Questions, problèmes, pièces manquantes?

Avant de retourner au magasin, appelez le service à la clientèle

Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au entre 9 h et 18 h, HNE, le samedi au

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

MERCI

Nous vous remercions d'avoir fait confiance à Glacier Bay en achetant ce robinet de cuisine. Nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.

Merci d'avoir choisi Glacier Bay!

Table des matières

..........................24

Garantie ...................................................24

Pré-installation .......................................24

................24

Outils et quincaillerie requis ................24

Contenu de l’emballage .......................25

Installation ..............................................26

Utilisation ................................................29

Entretien et nettoyage ............................30

Dépannage .............................................31

Pièces de rechange ................................32

Information importante

□ Respectez tous les codes de plomberie et du bâtiment locaux.

□ Couvrez l'évacuation de l’évier pour éviter de perdre des pièces.

□ Consultez la section entretien et nettoyage comprise dans ce guide.

Garantie

GARANTIE À VIE LIMITÉE

Les produits Glacier Bay sont fabriqués dans le respect de normes de qualité supérieure et sont protégés par notre garantie à vie limitée. Les produits Glacier Bay sont garantis contre les défauts de fabrication et de matériaux, pourvu que l’acheteur original soit le propriétaire. Nous remplacerons GRATUITEMENT toute pièce ou tout produit s’avérant être défectueux. Il suffit de retourner le produit, en totalité ou en partie, à n’importe quel magasin Home

Depot ou d’appeler au 1-855-HD-GLACIER (1-855-434-5224) afin de recevoir un article de rechange. Une réclamation au titre de la garantie de Glacier Bay faite par l’acheteur original doit être accompagnée d’une preuve d’achat (reçu de vente d’origine).

Cette garantie exclut les dommages accessoires et indirects causés par une utilisation inadéquate ou abusive, ou par l’usure normale. Cette garantie exclut tout usage industriel, commercial ou professionnel. Pour un tel usage, les acheteurs reçoivent par la présente une garantie limitée de cinq ans à partir de la date d’achat. Toutes les autres modalités de la présente garantie sont applicables, à l’exception de la durée.

Certaines provinces ou certains territoires ne permettent pas l’exclusion ou la restriction des dommages accessoires ou indirects. Par conséquent, les restrictions ou les exclusions susmentionnées pourraient ne pas s’appliquer à votre situation. Cette garantie vous accorde des droits spécifiques, mais vous pourriez aussi en avoir d’autres, lesquels varient en fonction des provinces et territoires. Pour obtenir davantage de renseignements, renseignez-vous en magasin ou composez le 1-855-HD-GLACIER.

Communiquez avec l’équipe du service à la clientèle au 1-855-434-5224 ou visitez le site www.HomeDepot.com.

Pré-installation

PLANIFICATION DE L’INSTALLATION

Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la section Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas d’assembler ce produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.

OUTILS ET QUINCAILLERIE REQUIS

Clé à molette

Lunettes de protection

Tournevis cruciforme SILICONE

Mastic à la silicone

24

Pré-installation (suite)

CONTENU DE L'EMBALLAGE

A

E

F

G

H

B

C

D

I

Pièce

A

B

C

D

E

F

G

H

I

Description

Robinet

Rondelle en caoutchouc

Rondelle en métal

Écrou

Rosace

Joint d'étanchéité

Bride

Raccord à branchement rapide

Poids

Quantité

1

1

1

1

1

1

1

1

1

25 HOMEDEPOT.COM

Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.

Installation

1

Préparation en vue de l'installation

CAUTION: Always turn off the water supply before removing an existing faucet or replacing any part of a faucet. Open the faucet handle to relieve water pressure and ensure that the water is completely shut off.

eau est complètement coupée.

□ Fermez l'alimentation en eau.

□ Avant l’installation, retirez le raccord à branchement rapide (I) de l’extrémité libre du tuyau en le dévissant dans le sens inverse des aiguilles d’une montre.

□ Dévissez l'écrou (D), et retirez les rondelles

(B et C).

REMARQUE : Si vous installez l'ensemble de robinetterie

(A) sans la rosace, commencez avec l’étape 2. Si vous installez l'ensemble de robinetterie (A) avec la rosace, commencez avec l’étape 3.

2

Installation de l'ensemble de robinetterie

REMARQUE : Cette étape est pour l'installation de la bride (facultatif). Si vous utilisez la rosace, installez l’ensemble de robinetterie comme décrit à l’étape 3.

□ Avant l'installation, vérifiez que la bride (G) est placée au fond du nouveau robinet (A).

□ Insérez le corps du robinet dans le trou de l'évier.

A

G

A

B

C

D

H

26

Installation (suite)

3

Installation de la rosace

REMARQUE : Cette étape est pour l'installation de la rosace (facultatif). Si vous n'utilisez pas la rosace, installez l'ensemble de robinetterie comme décrit dans l'étape 2.

□ Avant l'installation, retirez la bride (G).

□ Placez la rosace (E) et le joint d'étanchéité (F) sur le bas du nouvel ensemble de robinetterie (A).

4

Fixer solidement l'ensemble de robinetterie

□ Installez la rondelle en caoutchouc (B) et la rondelle en métal (C) sur sur la tige de montage filetée.

□ Vissez l'écrou (D) sur la tige de montage à l'aide de la clé. Ne serrez pas trop.

□ Insérez l'ensemble de robinetterie (A) dans les trous de la rosace (E).

REMARQUE : Si le lavabo n'est pas de niveau, utilisez de la silicone sous le joint (F).

B

C

D

E

F

G

27 HOMEDEPOT.COM

Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.

Installation (suite)

5

Attacher le raccord à branchement rapide au tuyau

□ Après avoir inséré le tuyau flexible dans le trou de la surface de l'évier, vissez de nouveau le raccord à connexion rapide (H) sur l'extrémité filetée du tuyau (1) flexible en tournant dans le sens des aiguilles d'une montre. Serrez à la main uniquement.

6

Attacher le raccord à branchement rapide au bloc récepteur

□ Poussez fermement le raccord à branchement rapide (H) vers le haut et attachez-le au bloc récepteur (1). Tirez modérément vers le bas pour vous assurer que le branchement est bien fait.

□ Une fois que vous avez branché le tuyau, installez le poids de lest (I) à l’emplacement du tuyau marqué « poids de lest ».

H

1

I

1

H

I

28

Installation (suite)

7

Raccordement des conduites d’alimentation en eau

REMARQUE : Le tube d’arrivée d’eau chaude est indiqué par une étiquette. Évitez de tordre les fils ensemble ou de les placer trop près les uns des autres, ce qui pourrait les endommager.

□ Vissez l’écrou (1) de la conduite d’alimentation sur la sortie du robinet d’alimentation en eau

(2) et serrez à l’aide d’une clé. Ne serrez pas trop.

2

1

Utilisation

1

Purge et recherche de fuites

IMPORTANT : Une fois l'installation terminée, ouvrez l’alimentation en eau chaude et en eau froide. Vérifiez s’il y a des fuites. Ne perdez pas le joint d’étanchéité (1) dans le tuyau flexible.

□ Retirez du bec l’assemblage du tuyau, puis retirez du tuyau la tête de pulvérisation en la tournant dans le sens contraire des aiguilles d’une montre. Tout en veillant à maintenir l'extrémité du tuyau flexible dans l'évier, mettez la poignée du robinet en position tiède où l'eau chaude et l'eau froide se mélangent.

□ Faites couler l'eau pendant une minute.

Ceci purge tous les débris qui pourraient endommager les pièces internes. Vérifiez s'il y a des fuites.

□ Resserrez les raccords, au besoin, mais pas de façon excessive. Remettez la pomme de douchette en place en la serrant à la main sur le tuyau flexible dans le sens des aiguilles d’une montre.

1

29 HOMEDEPOT.COM

Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.

Utilisation (suite)

2

Retirer le raccord à branchement rapide

□ S’il est nécessaire de retirer le raccord à branchement rapide (1), appuyez sur (2) les languettes du tuyau et tirez vers le bas pour débrancher.

Pressez

1

2

Tirez vers le bas

1

Entretien et nettoyage

□ Pour nettoyer, essuyez avec un linge humide et séchez avec une serviette.

□ N'utilisez pas de nettoyants abrasifs, de la laine d’acier ou de produits chimiques abrasifs pour nettoyer ce robinet, sinon la garantie sera annulée.

30

Dépannage

REMARQUE : Consultez la section pièces de rechange de ce guide pour une illustration détaillée de l’emplacement des pièces énumérées ci-dessous.

Problème

Il y a des fuites sous la manette.

L’aérateur fuit ou l’écoulement de l’eau est irrégulier.

Le tuyau flexible en-dessous de la surface fuit.

Le tuyau flexible ne se rétracte pas.

La pression d’eau est faible.

Il n’y a ni eau chaude ni eau froide.

Cause possible

L’écrou de chapeau s’est desserré et le joint torique de la cartouche est sale ou endommagé.

L’aérateur est sale ou mal adapté.

Il se peut que la cartouche soit obstruée.

Solution

□ Serrez l’écrou de chapeau.

Nettoyez ou remplacez le joint torique.

□ Retirez l’aérateur et recherchez la présence de débris dans les filtres de l’aérateur.

□ Retirez la cartouche et recherchez la présence de débris.

□ Assurez-vous que l’aérateur est installé correctement.

□ Serrez le raccord entre le tuyau d’évacuation et le tuyau flexible.

Il se peut que le raccord entre le tuyau flexible et le tuyau d’évacuation soit desserré.

Le poids n’est pas installé dans la position correcte.

Le raccord en-dessous de la surface est rempli de débris.

L’aérateur est bouché.

□ Installez ou ajustez à nouveau le poids.

□ Coupez l’alimentation en eau et débranchez le raccord / aérateur.

□ Dévissez le raccord / aérateur et nettoyez à l’eau courante.

□ Revissez le raccord / aérateur.

□ Testez le débit d’eau. Si la pression d’eau est toujours faible, remplacez le raccord /  aérateur.

Le tuyau d’arrivée d’eau a été accidentellement tordu pendant l’installation et limite l’écoulement de l’eau.

□ Réinstallez le tuyau d’arrivée d’eau.

31 HOMEDEPOT.COM

Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.

Pièces de rechange

1

15

6

5

4

2

3

Les étiquettes d’identité du robinet se trouvent sur l’arrivée d’eau chaude 16

12

13

14

7

8

9

10

11

17

18

Pièce

1

2

3

4

5

6

7

8

9

10

Description

Manette

Vis de pression

Indicateur

Capuchon

Écrou de chapeau

Cartouche

Bloc

Joint torique

Raccord à branchement rapide

Joint torique

Numéro de pièce

RP13107*

RP50002

RP10006

RP80028*

RP70639

RP20005

RP70421

RP60002

RP70429

RP60089

*Spécifiez un fini

De nombreuses cartouches, aérateurs et évacuations de rechange sont proposés à votre magasin Home

Depot le plus proche ou en ligne, sur

WWW.HOMEDEPOT.COM

32

13

14

15

16

17

18

Pièce

11

12

Description

Poids

Rondelle en caoutchouc

Rondelle en métal

Écrou

Tête et tuyau de pulvérisation

Bride

Rosace

Joint d'étanchéité

Numéro de pièce

RP70615

RP64087

RP64088

RP56045

RP38200*

RP80064*

RP80315*

RP80063

Questions, problèmes, pièces manquantes?

Avant de retourner au magasin, appelez le service à la clientèle

Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au entre 9 h et 18 h, HNE, le samedi au

1-855-HD-GLACIER (1-855-434-5224)

HOMEDEPOT.COM

Conservez ce manuel pour référence future.

advertisement

Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals
