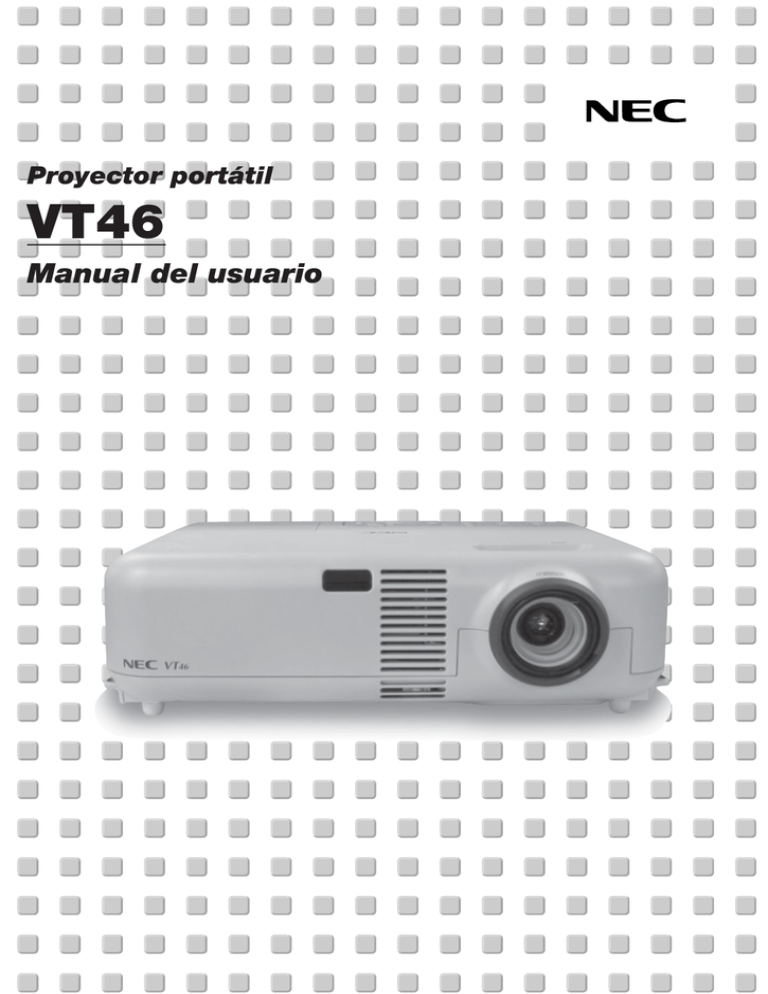

Proyector portátil

VT46

Manual del usuario

Información Importante

Precauciónes

Precaución

Lea con cuidado este manual antes de utilizar el Proyector NEC VT46 y tenga el manual a mano para poder consultarlo más adelante.

Su número de serie está situado en la parte inferior de su proyector.

Anótelo aquí:

PRECAUCIÓN

Para desactivar la alimentación asegúrese de extraer el enchufe de la toma de red eléctrica.

La toma de red debe estar lo más cerca posible del equipo, y además debe ser fácilmente accesible.

PRECAUCIÓN

PARA EVITAR DESCARGAS ELÉCTRICAS, NO ABRA LA

CAJA.

EN EL INTERIOR NO HAY PARTES QUE PUEDA REPARAR

EL USUARIO. ACUDA A PERSONAL DE SERVICIO

CUALIFICADO DE NEC.

Este símbolo advierte al usuario de la presencia de tensión sin aislamiento dentro de la unidad suficiente como para producir sacudidas eléctricas. Por lo tanto, es peligroso realizar cualquier tipo de contacto con cualquier pieza del interior de la unidad.

Este símbolo alerta al usuario de la presencia de importante información concerniente al funcionamiento y mantenimiento de la unidad. Debe leerse atentamente la información para evitar problemas.

Importante para su seguridad

Estas instrucciones de seguridad son para garantizar una larga vida de su proyector y para evitar incendios y descargas eléctricas. Léalas detenidamente y respete todas las advertencias.

Instalación

1. Para mejores resultados, use su proyector en una habitación oscura.

2. Instale el proyector sobre una superficie plana y a nivel, en un lugar seco alejado del polvo y de la humedad.

3. No instale su proyector en un lugar donde quede expuesto a la luz directa del sol, ni cerca de calefactores o de aparatos que irradien calor.

4. La exposición a la luz directa del sol, humo o vapor puede dañar los componentes internos.

5. Manipule su proyector con cuidado. Las caídas o descargas eléctricas pueden dañar los componentes internos.

6. No ponga objetos pesados encima del proyector.

7. Si desea instalar el proyector en el techo: a. No intente instalar el proyector usted mismo.

b. El proyector debe de ser instalado por técnicos cualificados para asegurar un funcionamiento adecuado y reducir el riesgo de lesiones corporales.

c. Además, el techo debe de ser lo suficientemente fuerte como para soportar el proyector y la instalación debe de realizarse de acuerdo con las normas de edificios locales.

d. Consulte a su distribuidor para mayor información.

ADVERTENCIA

PARA EVITAR FUEGO O DESCARGAS ELÉCTRICAS, NO

EXPONGA ESTA UNIDAD A LA LLUVIA O LA HUMEDAD. NO

UTILICE EL ENCHUFE DE ESTA UNIDAD CON UN CABLE

ALARGADOR O EN UNA TOMA DE PARED A MENOS QUE LOS

DOS DIENTES SE PUEDAN INSERTAR COMPLETAMENTE. NO

ABRA LA CAJA. EN EL INTERIOR HAY COMPONENTES CON

ALTA TENSIÓN. EL SERVICIO DEBE SER LLEVADO A CABO

POR PERSONAL CUALIFICADO DE NEC.

3. Ordenanza de la información sobre ruidos acústicos

GSGV:

El nivel del presión del sonido es inferior a 70 dB (A) según

ISO 3744 o ISO 7779.

PRECAUCIÓN

• Evite visualizar imágenes estacionarias (congeladas) durante períodos de tiempo prolongados. De lo contrario, puede ocurrir que tales imágenes permanezcan temporalmente en la superficie del panel de la pantalla de cristal líquido (LCD). Si sucediera esto, continúe usando el proyector. El fondo estático de las imágenes anteriores desaparecerá.

• No coloque el proyector sobre su costado al encender la lámpara. De lo contrario puede resultar dañado el proyector.

S-2

Precauciones ante fuegos y descargas eléctricas

1. Asegúrese de que existe una ventilación suficiente que los ventiladores no presentan obstrucciones para evitar la acumulación de calor en el interior del proyector. Deje un mínimo de 3 pulgadas

(10 cm) de espacio entre su proyector y las paredes que lo rodean.

2. Evite que objetos extraños, como clips y trozos de papel, caigan sobre el proyector.

No intente recuperar ningún objeto que pueda haber caído en el proyector. No inserte ningún objeto metálico, como un cable o un destornillador, en el proyector. Si algún objeto cayese en el interior de su proyector, desconéctelo inmediatamente y deje que un miembro del personal de servicio técnico retire el objeto de su proyector.

3. No coloque ningún líquido sobre su proyector.

4. No mire directamente a la lente mientras el proyector está encendido.

Podría producir lesiones graves en sus ojos.

5. Mantenga cualquier objeto similar a una lupa fuera de la trayectoria de la luz del proyector. La luz proyectada desde la lente es extensiva, de modo que cualquier objeto anómalo que pueda redirigir la luz que sale de la lente puede provocar resultados impredecibles, como fuego o lesiones en los ojos.

6. No cubra la lente con la tapa para lentes incluida o similar mientras el proyector esté encendido. Si lo hace, puede hacer que se funda la tapa y quemarse las manos debido al calor emitido desde la salida de luz.

7. El proyector está diseñado para funcionar con una corriente de alimentación de 100-120 o 200-240 V 50/60 Hz CA. Asegúrese de que su fuente de alimentación cumple estos requisitos antes de utilizar el proyector.

8. Maneje con cuidado el cable eléctrico y evite doblarlo en exceso.

Un cable dañado puede causar una descarga eléctrica o fuego.

9. Si no va a utilizar el proyector durante un largo periodo de tiempo, desconecte el enchufe de la toma de corriente.

10. No toque el enchufe de alimentación durante una tormenta. Si lo hace, puede ocurrir una descarga eléctrica.

• Espere 60 segundos como mínimo después de apagar el proyector.

Luego, desactive el interruptor de alimentación principal, desconecte el cable de alimentación y permita que el proyector se enfríe durante 60 minutos antes de reemplazar la lámpara.

¿Cuál es el contenido de la caja?

Asegúrese de que la caja contiene todos los elementos que aparecen en la lista. Si falta alguna pieza, póngase en contacto con su distribuidor.

Por favor, guarde la caja original y los materiales de embalaje por si en alguna ocasión necesita transportar su Proyector VT46.

Proyector

Mando a distancia

(7N900421)

Tapa de la lente

(24F38091)

M nO

2 L

CR2032 iC ELL

VO

L

TS

Pila de litio

(CR2032)

PRECAUCIÓN

1. No intente tocar la salida de ventilación del costado izquierdo

(mirando el proyector de frente), pues puede calentarse mientras el proyector esté encendido.

2. No utilice la pata de inclinación con otro propósito que no sea el originalmente establecido. El uso incorrecto, como la sujeción de la pata de inclinación o colgar en una pared pueden dañar el proyector.

3. Habilite el modo Alta velocidad de ventilador si va a usar el proyector durante varios días seguidos. (En el menú, seleccione [Avanzado]

→ [Mode alta veloc. vent.].)

4. No desenchufe el cable de alimentación de la toma de corriente mural bajo ninguna de las circunstancias siguientes.

De lo contrario, el proyector podrá sufrir daños:

* Mientras se visualiza el icono de reloj de arena.

* Mientras los ventiladores de refrigeración están funcionando.

(Los ventiladores de refrigeración siguen funcionando durante

60 segundos después de que se apaga el proyector.)

Sustitución de la lampara

• Para sustituir la lámpara, siga todas las instrucciones que aparecen en la página S-25.

• Asegúrese que reemplazar la lámpara cuando aparezca el mensaje

“La lámpara ha alcanzado el fin de su vida util. Por favor cambiela.”

. Si continúa utilizando la lámpara después de que ésta haya alcanzado el final de su vida útil, la bombilla de la lámpara podría estallar y las piezas de cristal podrían esparcirse por la caja de la lámpara. No toque los trozos de cristal, pues podría cortarse.

Si esto sucediera, póngase en contacto con su distribuidor NEC para el recambio de la lámpara.

Cable de alimentación

(US:7N080206)

(EU:7N080005)

Estuche de transporte blando

(24BS7201)

Connect

Guide

Cable de señal RGB

(7N520012)

CD-ROM

Manual del usuario

Guarantee policy

S-3

ÍNDICE

Información Importante ......................................... S-2

Precauciónes ............................................................................................... S-2

¿Cuál es el contenido de la caja? ................................................................. S-3

INTRODUCCIÓN .................................................... S-5

Introducción al proyector ............................................................................ S-5

Denominación de las partes del proyector ................................................... S-6

Características de la parte superior .......................................................... S-7

Descripción del panel de terminales ......................................................... S-8

Denominación de las partes del mando a distancia .................................. S-8

Instalación de pila ................................................................................. S-9

Precauciones con el mando a distancia ................................................ S-9

Radio de operaciones para mando a distancia sin cables ..................... S-9

INSTALACIÓN Y CONEXIONES ................................... S-10

Cómo instalar la pantalla y el proyector ..................................................... S-10

Cómo seleccionar una posición ............................................................. S-10

Distancia de proyección y tamaño de la pantalla .................................... S-11

Cómo hacer las conexiones ....................................................................... S-12

Conexión de un ordenador PC o Macintosh ........................................... S-12

Cómo conectar la salida SCART (RGB) .................................................. S-12

Conexión del reproductor de DVD .......................................................... S-13

Conexión de una videograbadora o reproductor de discos láser ............ S-14

Conexión del cable de alimentación suministrado .................................. S-14

PROYECCIÓN DE UNA IMAGEN (FUNCIONAMIENTO BÁSICO) .. S-15

Para encender el proyector ........................................................................ S-15

Selección de una fuente ............................................................................ S-15

Ajuste del tamaño y la posición de la imagen ............................................ S-16

Corrección de la distorsión trapezoidal vertical ......................................... S-16

Optimización automática de la imagen RGB .............................................. S-17

Aumento o disminución del volumen ........................................................ S-17

Interrupción de la imagen y del sonido ...................................................... S-17

Para apagar el proyector ........................................................................... S-17

USO DEL MENÚ EN PANTALLA .................................. S-18

Operaciones básicas .................................................................................. S-18

Uso de los menús .................................................................................. S-18

Lista de los elementos del menú ............................................................... S-19

Elementos de los menús ........................................................................... S-20

Descripción y funciones de los menús ...................................................... S-21

Ajuste de la imagen ................................................................................ S-21

Brillo / Contraste / Definición / Color / Tinte ........................................ S-21

Administración de la imagen ............................................................... S-21

Opciones de imagen ............................................................................... S-21

Corrección de la distorsión trapezoidal vertical [Keystone] ................. S-21

Guardar la corrección trapezoidal vertical [Salvar Keystone] .............. S-21

Selección de la relación de aspecto [Relación de aspecto] ................. S-22

Ajuste de la posición vertical de imagen [Posición de cine]

(sólo para Cine) .................................................................................. S-22

Configuración ......................................................................................... S-22

Selección de idioma para los menús [Idioma] .................................... S-22

Selección de color para el menú [Selección de color de menú] .......... S-22

Selección del tiempo de visualización del menú [Tiempo visual. menú] .. S-22

Selección de un color o logotipo para el fondo [Fondo] ...................... S-22

Selección de la orientación del proyector [Orientación] ...................... S-22

Avanzado ................................................................................................ S-22

Seguridad ........................................................................................... S-22

Inhabilitación de los botones de la cubierta [Bloqueo de teclas del panel] .. S-23

Habilitación del modo de alta velocidad del ventilador [Modo alta veloc. vent.] .. S-23

Selección de formato de señal [Seleccionar señal] ............................. S-23

Página2 ............................................................................................... S-23

Habilitación de la función de gestión de energía [Direc. de la alimen.] .. S-23

Selección del nivel de Reducción de ruido [Reducción de ruido] ........ S-23

Habilitación de la función de ajuste automático [Auto alineación] ...... S-24

Ajuste de la Posición y el Reloj (cuando Auto alineación esté desactivado) ... S-24

Selección de velocidad de comunicación [Velocidad de Comunicación] .. S-24

Información ............................................................................................ S-24

Por defecto ............................................................................................. S-24

Restablecer los Ajustes de fábrica [Por defec. de fábrica] .................. S-24

Anular uso de filtro [Anular uso de filtro] ............................................ S-24

Borrado del contador de la lámpara

[Borrar cont. de hora de lámpara] ....................................................... S-24

MANTENIMIENTO ................................................ S-25

Reemplazo de la lámpara .......................................................................... S-25

Limpieza .................................................................................................... S-26

Limpieza o reemplazo del filtro .............................................................. S-26

Limpieza de la cubierta y del objetivo ..................................................... S-26

DETECCIÓN DE FALLOS .......................................... S-27

Indicador de alimentación (POWER) ......................................................... S-27

Indicador de estado (STATUS) .................................................................. S-27

Indicador de lámpara (LAMP) ................................................................... S-27

Problemas comunes y sus soluciones ...................................................... S-28

ESPECIFICACIONES .............................................. S-29

APÉNDICE ......................................................... S-30

Dimensiones de la cubierta ....................................................................... S-30

Asignación de los contactos del conector de entrada D-Sub RGB ............. S-30

Lista de señales de entrada compatibles ................................................... S-31

Códigos de control del PC ......................................................................... S-32

Conexión de cables ................................................................................... S-32

Guía TravelCare ......................................................................................... S-33

S-4

INTRODUCCIÓN

Introducción al proyector

Esta sección incluye una descripción general del nuevo proyector VT46 y describe las características y controles.

Felicitaciones por haber adquirido el proyector VT46

El VT46 es uno de los mejores proyectores disponibles en la actualidad.

El VT46 le permite proyectar imágenes precisas en un formato de hasta

300 pulgadas (medido diagonalmente) desde un ordenador PC o

Macintosh (de sobremesa o portátil), videograbadora, reproductor de

DVD o cámara de documentos.

Puede usar el proyector en una mesa o carro, puede usar el proyector para proyectar imágenes por detrás de la pantalla y el proyector puede instalarse de forma independiente en el techo*

1

. El mando a distancia puede utilizarse sin necesidad de cables.

* 1 No intente instalar el proyector en el techo usted mismo.

El proyector debe ser instalado por técnicos cualificados para asegurar un funcionamiento adecuado y reducir el riesgo de lesiones corporales.

Además, el techo debe de ser lo suficientemente fuerte como para resistir el peso del proyector y la instalación debe de realizarse de acuerdo con las normas de construcción locales.

Por favor consulte a su distribuidor para mayor información.

Acerca de este manual

La manera más rápida de comenzar es tomarse un tiempo y hacer todo bien desde el principio. Tómese unos minutos para revisar el manual del usuario. Esto le ahorrará tiempo más adelante. Al principio de cada sección encontrará una descripción general. Si una sección no es aplicable‚ simplemente pásela por alto.

• IBM es una marca comercial o marca comercial registrada de International Business Machines Corporation.

• Mac y PowerBook son marcas comerciales de Apple Computer, Inc., registradas en EE.UU. y otros países.

• Windows, Windows 98, Windows Me, Windows XP o Windows 2000 son marcas comerciales o marcas comerciales registradas de

Microsoft Corporation.

• Otros nombres de productos y compañías mencionados en este manual de usuario pueden ser las marcas comerciales o marcas comerciales registradas de sus propietarios respectivos.

Funciones que disfrutará:

• La corrección Keystone le permite corregir la distorsión trapezoidal de tal forma que la imagen sea cuadrada.

• Reducción de ruido

• Lente de corta longitud focal

• 160 W lámpara

• Teclas para la selección de fuente

• Nuevo sistema de gestión de color

• Un nuevo diseño de menú mejora la operabilidad

• La exclusiva tecnología de mezcla inteligente de pixeles Advanced

AccuBlend de NEC – una tecnología de compresión de imagen altamente precisa – ofrece una imagen clara con resolución UXGA

(1600

⳯1200) *

2

.

• Compatible con la mayoría de las señales IBM VGA, SVGA, XGA,

SXGA/UXGA (con Advanced AccuBlend)* 2 , Macintosh, señales de componente (YCbCr / YPbPr) o cualquier otra señal RGB dentro de un margen de frecuencias horizontales de 24 a 100 kHz y un margen de frecuencias verticales de 50 a 120 Hz. Esto incluye señales de vídeo de los sistemas NTSC, PAL, PAL-N, PAL-M, PAL60, SECAM y

NTSC4.43.

* 2 Una imagen UXGA (1600

⳯1200), SXGA (1280⳯1024) y XGA

(1024

⳯768) se muestra con la tecnologia Advanced AccuBlend.

NOTA: Los sistemas de vídeo compuesto son los siguientes:

NTSC: Sistema de TV para vídeo utilizado en EE.UU. y Canadá.

PAL: Sistema de TV utilizado en Europa Occidental.

PAL-N: Sistema de TV utilizado en Argentina, Paraguay y Uruguay.

PAL-M: Sistema de TV utilizado en Brasil.

PAL60: Sistema de TV utilizado para reproducción NTSC en televisores PAL.

SECAM: Sistema de TV utilizado en Francia y Europa Oriental.

NTSC4.43: Sistema de TV usado en los países del Medio Oriente.

• El mando a distancia suministrado puede utilizarse sin cable.

• Puede controlar el proyector desde un ordenador PC utilizando un puerto de control PC.

• El moderno diseño de la cubierta hace que el proyector sea ligero, compacto y fácil de transportar, y que se adapte perfectamente a cualquier oficina, sala de juntas o auditorio.

S-5

Denominación de las partes del proyector

Controles (Consulte la página S-7)

Altavoz monoaural (1W)

Cubierta de la lámpara

(Consulte la página S-25)

Tornillo de la cubierta

Ventilación (salida)

Por aquí es expulsado el aire caliente.

Palanca ajustable de la pata de inclinación

(Consulte la página S-16)

Pata de inclinación ajustable

(Consulte la página S-16)

Sensor del mando a distancia

(Consulte la página S-9)

Palanca de zoom

Anillo de enfocar

Lente

Palanca ajustable de la pata de inclinación

(Consulte la página S-16)

Pata de inclinación ajustable

(Consulte la página S-16)

Tapa de la lente

Ventilación (entrada) /

Cubierta del filtro

CA

Conecte aquí la clavija de dos contactos del cable de alimentación suministrado; conecte el otro extremo del cable a una toma de corriente mural. (Consulte la página S-14)

Sensor del mando a distancia (Consulte la página S-9)

Ranura de seguridad incorporada ( )*

Interruptor de alimentación principal

Cuando se conecta el cable de alimentación suministrado a una toma de corriente mural y se activa el interruptor de alimentación principal, el indicador POWER se ilumina de color naranja y el proyector entra en modo de espera. (Consulte la página S-15)

* Esta ranura de seguridad acepta el sistema de seguridad MicroSaver ® . MicroSaver ® es una marca registrada de Kensin gton Microware Inc. El logotipo es una marca registrada propiedad de Kensington Microware Inc.

S-6

Características de la parte superior

5 6 7 8

2 3 4

10

11

9 1 12 13

1. Botón POWER (ON/STAND BY) ( )

Use este botón para encender/apagar el proyector cuando la alimentación principal está conectada y el proyector se encuentra en modo de espera.

Para encender el proyector, mantenga pulsado este botón durante un mínimo de dos segundos. Para apagar el proyector, pulse dos veces el botón.

2. Indicador POWER

Cuando este indicador está de color verde, significa que el proyector está encendido; cuando el indicador está de color naranja, el proyector se encuentra en modo de espera. Para más detalles, consulte la sección “Indicador de alimentación” en la página S-27.

3. Indicador STATUS

Si esta luz parpadea de color rojo rápidamente, indica que ha ocurrido un error, que la cubierta de la lámpara no está debidamente instalada o que el proyector se ha recalentado. Si permanece encendida de color naranja, indica que se ha pulsado un botón del proyector mientras la función Bloqueo de teclas del panel estaba activa. Para más detalles, consulte la sección “Indicador de estado” en la página

S-27.

4. Indicador LAMP

Si este indicador parpadea en rojo rápidamente, le está avisando de que la lámpara ha alcanzado el final de su vida útil. Cuando este indicador se encienda, sustituya la lámpara lo antes posible (Consulte la página S-25).

Para más detalles, consulte la sección “Indicador de lámpara” en la página S-27.

5. Botón VIDEO

Pulse este botón para seleccionar una fuente de vídeo de una videograbadora, reproductor DVD, reproductor de discos láser o cámara de documentos.

6. Botón S-VIDEO

Pulse este botón para seleccionar una fuente de S-vídeo de una videograbadora, reproductor DVD, reproductor de discos láser o cámara de documentos.

7. Botón RGB

Pulse este botón para seleccionar una fuente RGB de un ordenador u otro equipo conectado a su puerto RGB.

8. Botón AUTO ADJ.

Utilice este botón para ajustar la posición-H/V y pixel reloj/fase para una imagen óptima (Consulte la página S-17).

9. Indicadores de fuente

Cuando se selecciona una de las entradas RGB, VIDEO o S-VIDEO, el indicador de la fuente correspondiente se enciende.

S-7

10. Botón MENU

Para visualizar el menú en pantalla.

11. Botones SELECT

GHFE / Volume

GH : Utilice estos botones para seleccionar el menú del ítem que desee ajustar.

FE : Utilice estos botones para cambiar el nivel del menú seleccionado del ítem.

Con pulsar una vez el botón

E se ejecuta la selección. Cuando no aparece ningún menú, estos botones funcionan como control de volumen.

12. Botón ENTER

Ejecuta su selección de menú y activa ítems seleccionados desde el menú.

13. Botón CANCEL

Al pulsar este botón volverá al menú anterior.

Mientras esté en el menú principal, al pulsar este botón el menú se cerrará.

Descripción del panel de terminales

2 1 5

Denominación de las partes del mando a distancia

1

2

4

3

5

4 3

1. Conector de entrada RGB IN / componente (mini D-Sub de 15 contactos)

Conecte su ordenador u otros equipos RGB analógicos, tales como ordenadores compatibles con IBM o Macintosh. Use el cable RGB suministrado para conectar el ordenador. Este conector también cumple la función de conector de entrada de componente que permite conectar una salida de vídeo de componente de un equipo tal como un reproductor de DVD. Este conector también admite señales de salida SCART. Consulte la página S-12 para más detalles.

2. RGB Miniconector de entrada AUDIO (miniclavija estéreo)

Aquí es donde se conecta la salida de audio del ordenador o reproductor de DVD cuando está conectada a la entrada RGB. Se necesita un cable de audio (disponible en el comercio).

3. Conector de entrada S-VIDEO IN (mini DIN de 4 contactos)

Aquí es donde se conecta la entrada S-Vídeo de una fuente externa tal como una videograbadora.

NOTA: S-Vídeo ofrece colores más reales y mayor resolución que el formato tradicional de vídeo compuesto.

S-VIDEO Conectores de entrada AUDIO R/L (RCA)

Aquí están las entradas de audio del canal izquierdo y derecho para sonido estéreo de una fuente S-Vídeo.

4. Conector de entrada VIDEO IN (RCA)

Conecte una videograbadora, reproductor de DVD, reproductor de discos láser, o cámara de documentos aquí para proyectar el vídeo.

VIDEO Conectores de entrada AUDIO R/L (RCA)

Aquí están las entradas de audio del canal izquierdo y derecho para sonido estéreo de una fuente de Vídeo.

5. Puerto PC CONTROL (DIN 8 contactos)

Utilice este puerto para conectar su PC para controlar su proyector.

Esto le permite utilizar su PC y el protocolo de comunicación serial para controlar el proyector. Si está usted escribiendo su propio programa, los códigos de control del PC típicos están en la página

S-32.

6

8

7

9

1. Transmisor infrarrojo

Dirija el mando a distancia hacia el sensor de mando a distancia situado en la cubierta del proyector.

2. Botón MENU

Muestra el menú para diversas configuraciones y ajustes.

3. Botones SELECT

GHFE / Volume

GH : Utilice estos botones para seleccionar el menú del ítem que desee ajustar.

FE : Utilice estos botones para cambiar el nivel del menú seleccionado del ítem.

Con pulsar una vez el botón

E se ejecuta la selección.

Cuando no aparece ningún menú, estos botones funcionan como control de volumen.

4. Botón ENTER

Ejecuta su selección de menú y activa ítems seleccionados desde el menú.

5. Botón CANCEL

Al pulsar este botón volverá al menú anterior.

Mientras esté en el menú principal, al pulsar este botón el menú se cerrará.

6. Botón POWER (ON/STAND BY) ( )

Use este botón para encender/apagar el proyector cuando la alimentación principal está conectada y el proyector se encuentra en modo de espera.

Para encender el proyector, mantenga pulsado este botón durante un mínimo de dos segundos. Para apagar el proyector, pulse dos veces el botón.

7. Botón SOURCE

Utilice este botón para seleccionar una fuente de vídeo tales como

PC, videograbadora o reproductor DVD.

Cada vez que se pulse este botón, la fuente de entrada cambiará de la manera siguiente:

RGB → Vídeo → S-Vídeo → RGB → ...

8. Botón ASPECT

Pulse este botón para visualizar la pantalla de selección de formato.

Consulte la página S-22.

9. Botón MUTE

Este botón apaga la imagen y el sonido durante un período de tiempo breve.

Vuelva a pulsar el botón para restaurar la imagen y el sonido.

S-8

Instalación de pila

1. Empuje el cierre a la derecha y extraiga el soporte de la pila.

Cierre

CR

ELL

2032

3 VO

L

TS

JA

Soporte de pila

Precauciones con el mando a distancia

• Manipule el mando a distancia con cuidado.

• Si se moja el mando a distancia, límpielo y séquelo inmediatamente.

• Evite el calor y humedad excesivos.

• Cuando no vaya a usar el mando a distancia por un período prolongado de tiempo, retire la pila.

• No coloque la pila al revés.

• Mantenga la pila fuera del alcance de los niños de tal forma que no puedan tragársela.

2. Retire la pila vieja de Litio e instale una nueva (CR2032) .

Asegúrese de que el lado con la marca “+” queda orientado hacia arriba.

M n

O

2

-

L iC

CR2032

ELL

3

VO

L

TS

JA

L iC

CR

ELL

2032

3 VO

L

TS

JA

PRECAUCIÓN

Si se cambia la pila de forma incorrecta existe el peligro de explosión.

Cambie la pila sólo por el mismo tipo o tipo equivalente recomendado por el fabricante.

Deshágase de las pilas de acuerdo con las normas locales.

Radio de operaciones para mando a distancia sin cables

7m/22 pies

7m/22 pies

30˚

30˚

30˚

30˚

Sensor a distancia en la cubierta del proyector

Mando a distancia

3. Deslice el soporte de pila hacia atrás en el mando a distancia hasta que sienta un clic.

• La señal infrarroja tiene un alcance en línea recta a nivel de la vista de aproximadamente 22 pies/7 m, dentro de un ángulo de 60 grados respecto del sensor de mando a distancia situado en la cubierta del proyector.

• El proyector no responderá si hay objetos entre el mando a distancia y el sensor o si el sensor está expuesto a alguna luz fuerte. La pila débil también pueden impedir que el mando a distancia controle correctamente el proyector.

M n

O

2

-

L

CR iC ELL

2032

L

TS

3 VO

JA

S-9

INSTALACIÓN Y CONEXIONES

Esta sección describe como montar su proyector y como conectar el vídeo y las fuentes de audio.

2

1

Su proyector resulta muy sencillo de configurar y de utilizar. No obstante, antes de comenzar primero deberá:

1 Instalar una pantalla y el proyector.

2 Conectar el ordenador o equipo de vídeo al proyector. Consulte la página

S-12-14.

3 Conecte el cable de alimentación suministrado. Consulte la página S-14.

NOTA: Antes de trasladar el proyector, compruebe que el cable de alimentación y demás cables estén desconectados. Al trasladar el proyector o cuando no lo esté usando, cubra el objetivo con la tapa la lente.

A la toma de corriente de la pared.

3

Cómo instalar la pantalla y el proyector

Cómo seleccionar una posición

Cuanto más lejos se encuentre el proyector de la pantalla o pared, mayor será la imagen. El tamaño mínimo que puede tener la imagen es de aproximadamente 21" (0,53 m) medido diagonalmente cuando el proyector se encuentre más o menos a 27,6 pulgadas (0,7 m) de la pared o pantalla. El tamaño máximo que puede tener la imagen es de 300" (7,6 m) cuando el proyector se encuentre más o menos a 393,7 pulgadas (10 m) de la pared o pantalla. Use el siguiente dibujo como referencia.

Tamaño de pantalla (Unidad: cm/pulgadas)

609,6(

W)X457,2(H)/240(

487,7(

W)X365,8(H)/192(

406,4(

W)X304,8(H)/160(

W)X180(H)

W)X144(H)

365,8(

W)X274,3(H)/144( W)X120(H)

300"

304,8(

W)X228,6(H)/120(

W)X108(H)

240"

243,8(

W)X182,9(H)/96(

203,2(

W)X152,4(H)/80(

W)X72(H)

W)X90(H)

162,6(

W)X121,9(H)/64(

W)X60(H)

121,9(

W)X91,4(H)/48(

W)X48(H)

81,3(

W)X61,0(H)/32(

61,0(

W)X45,7(H)/24(

50,8(W)X38,1(H)/20(W)X15(H)

W)X36(H)

W)X24(H)

42,7(W)X32(H)/17(W)X13(H)

W)X18(H)

Centro del objetivo

25"

30"

21"

40"

60"

80"

100"

120"

150"

180"

200"

Tamaño de pantalla

0,7/27,6"

3,4/133,9" 4,0/157,5" 5,1/200,8" 6,1/240,2"

6,7/263,8"

S-10

Distancia (Unidad: m/pulgadas)

Distancia de proyección y tamaño de la pantalla

A continuación se muestran las posiciones relativas adecuadas del proyector y la pantalla. Consulte la tabla para determinar la posición de instalación.

Diagrama de distancia

Ancho de la pantalla

Altura de la pantalla

Diagonal de la pantalla

Centro de pantalla

B = Distancia vertical entre el centro del objetivo y el centro de la pantalla

C = Distancia de proyección

D = Distancia vertical entre el centro del objetivo y el extremo de la pantalla (fondo de la pantalla por escritorio)

α = Ángulo de proyección

NOTA: Las distancias pueden variar +/–5%.

(B)

(D)

Ángulo de proyección (α)

Centro del objetivo

Parte inferior de la pantalla

Distancia de proyección (C)

Diagonal pulgadas

21

25

30

40

60

72

80

84

90

100

120

150

180

200

210

240

270

300

160

168

192

216

240

67

72

80

96

120

144

Ancho pulgadas

17

20

24

32

48

58

64

Tamaño de la pantalla

Alto pulgadas

13

15

18

24

54

60

72

90

36

43

48

50

108

120

126

144

162

180

B pulgadas

5

6

7

10

15

17

19

36

44

48

51

20

22

24

29

58

65

73

C

Gran angular – Teleobjetivo pulgadas

––– 29

29 35

35 42

47 57

71 86

86 - 103

96 - 115

101 - 121

108 - 129

120 - 144

144 - 173

181 - 217

217 - 260

241 - 290

253 - 304

290 - 348

326 - 391

363 - 400

D pulgadas

1

1

2

4

5

2

3

9

10

12

12

6

7

5

5

14

16

17

α

Gran angular – Teleobjetivo grados

––– - 10,0

11,8 - 9,9

11,7 - 9,8

11,6 - 9,7

11,5 - 9,6

11,4 - 9,6

11,4 - 9,6

11,4 - 9,6

11,4 - 9,5

11,4 - 9,5

11,4 - 9,5

11,4 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

Diagonal Ancho mm mm

533

635

762

1016

427

508

610

813

1524

1829

2032

2134

2286

2540

3048

3810

1219

1463

1626

1707

1829

2032

2438

3048

4572

5080

5334

6096

6858

7620

3658

4064

4267

4877

5486

6096

Tamaño de la pantalla

914

1097

1219

1280

1372

1524

1829

2286

Alto mm

320

381

457

610

2743

3048

3200

3658

4115

4572

B

520

550

610

740

920

1110

1230

1290 mm

130

150

180

250

370

440

490

1470

1660

1840

C

Gran angular – Teleobjetivo mm

––– 740

740 880

890 - 1070

1200 - 1440

1810 - 2180

2180 - 2620

2430 - 2920

2550 - 3060

2740 - 3290

3050 - 3660

3660 - 4400

4590 - 5510

5510 - 6610

6130 - 7350

6440 - 7720

7360 - 8830

8290 - 9940

9210 - 11050

D

120

130

150

180

220

270

300

310 mm

30

40

40

60

90

110

120

350

400

440

α

Gran angular – Teleobjetivo grados

––– - 10,0

11,8 - 9,9

11,7 - 9,8

11,6 - 9,7

11,5 - 9,6

11,4 - 9,6

11,4 - 9,6

11,4 - 9,6

11,4 - 9,5

11,4 - 9,5

11,4 - 9,5

11,4 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

11,3 - 9,5

ADVERTENCIA

* La instalación del proyector en el techo debe ser realizada por un técnico. Si desea mayor información póngase en contacto con el distribuidor NEC.

* No intente instalar el proyector usted mismo.

• Utilice el proyector únicamente sobre una superficie sólida y nivelada.

El proyector puede ocasionar lesiones físicas o sufrir serios daños si se cae al suelo.

• No utilice el proyector en sitios en los que haya gran variación de temperatura. El proyector debe emplearse dentro de un margen de temperaturas entre 32°F (0°C) y 95°F(35°C).

• No exponga el proyector a la humedad, el polvo o el humo. Esto afectará a la imagen de la pantalla.

• Asegúrese de que haya una buena ventilación alrededor del proyector para que el calor pueda disiparse. No cubra los orificios de ventilación en el costado o en la parte delantera del proyector.

Cómo reflejar la imagen

El utilizar un espejo para reflejar la imagen del proyector le permite disfrutar de una imagen más grande. Contacte con su distribuidor NEC si necesita un espejo. Si está utilizando un espejo y la imagen aparece al revés, use los botones MENU y SELECT situados en la cubierta del proyector o los botones del mando a distancia para corregir la orientación. (Consulte la página S-22.)

S-11

Cómo hacer las conexiones

NOTA: Si utiliza un PC portátil, asegúrese de realizar la conexión entre el proyector y el PC portátil antes de encender el ordenador portátil. En la mayoría de los casos la señal no podrá ser emitida desde la salida RGB a menos que se encienda el PC portátil después de haber sido conectado al proyector.

* Si la pantalla queda en blanco mientras usa el mando a distancia, es probable que se deba a la acción del protector de pantalla o a la función de ahorro de energía del ordenador.

* Si accidentalmente pulsa el botón POWER (ON/STAND BY) del mando a distancia, espere 60 segundos y luego pulse el botón POWER (ON/STAND BY) nuevamente para reanudar la operación.

Conexión de un ordenador PC o Macintosh

AUDIO IN RGB IN

Cable audio (no suministrado)

IBM VGA o compatibles (sobremesa) o

Macintosh (escritorio)

PHONE

Del cable de señal RGB (suministrado) al mini conector de 15 contactos D-Sub del proyector. Se recomienda utilizar un amplificador de distribución, disponible en comercios, en caso de conectar un cable de señal más largo que el suministrado.

NOTA: Para modelos Macintosh más antiguos, utilice un adaptador de contactos disponible en el comercio (no suministrado) para realizar la conexión al puerto de vídeo del Mac.

La conexión del ordenador PC o Macintosh al proyector le permitirá proyectar la imagen de la pantalla del ordenador para una presentación excelente.

Para conectar a un PC o Macintosh, simplemente:

1. Desconecte la alimentación del proyector y del ordenador.

PHONE

IBM VGA o compatibles (portátil) o

Macintosh (portátil)

2. Utilice el cable de señal suministrado para conectar su ordenador

PC o Macintosh al proyector.

3. Encienda el proyector y el ordenador.

4. Si después de un período de inactividad el proyector comienza a proyectar imágenes en blanco, puede que se deba a que el protector de pantalla del ordenador que tiene conectado al proyector esté instalado.

Cómo conectar la salida SCART (RGB)

Antes de hacer las conexiones: Para esta conexión se necesita un adaptador SCART exclusivo (ADP-SC1) y un cable SCART (disponible en el comercio).

NOTA: La señal de audio no está disponible para esta conexión.

Equipo de vídeo como un reproductor de DVD

Cable SCART disponible en el mercado.

Hembra

RGB IN

Proyector

1. Desconecte la alimentación del proyector y del equipo de vídeo.

2. Use el adaptador ADP-SC1 SCART de NEC y un cable SCART

(disponible en el comercio) para conectar la entrada RGB del proyector y la salida SCART (RGB) del equipo de vídeo.

3. Conecte la alimentación del proyector y del equipo de vídeo.

4. Use el botón RGB de la cubierta del proyector para seleccionar la entrada RGB.

5. Pulse el botón MENU de la cubierta del proyector para visualizar el menú.

6. En el menú avanzado, seleccione [Avanzado] → [Seleccionar señal

RGB] → [Scart].

SCART es un conector audiovisual europeo estándar para televisores, videograbadoras y reproductores de DVD. También se le conoce como conector Euro.

A conector de entrada RGB IN

ADP-SC1

NOTA: Puede obtener el adaptador ADP-SC1 SCART de un distribuidor NEC en

Europa. Para más información, póngase en contacto con un distribuidor NEC en

Europa.

S-12

Conexión del reproductor de DVD

RGB IN

Cable opcional de 15 contactos a RCA (hembra)

⳯3 (ADP-CV1)

Equipo Audio

AUDIO IN

L R

Reproductor de DVD

AUDIO OUT

L R

Component

Y Cb Cr

Cable RCA

⳯3 de vídeo de componente (no suministrado)

Cable audio (no suministrado)

Puede conectar el proyector a un reproductor de DVD con la salida de componente o con la salida de vídeo. Para realizar esto simplemente deberá:

1. Desconectar la alimentación del proyector y del reproductor de DVD.

2. Si su reproductor de DVD está equipado con una salida de vídeo de componente (Y,Cb,Cr), utilice un cable de vídeo de componente disponible en el mercado (RCA

⳯3) y el cable opcional de 15 conectores a RCA (hembra)

⳯3 para conectar el reproductor de DVD al conector RGB IN del proyector.

Para un reproductor de DVD que no tiene una salida de vídeo de componente (Y,Cb,Cr), utilice cables RCA comunes (no suministrados) para conectar la salida de VIDEO compuesto del reproductor de DVD a la entrada de vídeo del proyector.

3. Encienda el proyector y el reproductor de DVD.

NOTA: Consulte el manual del fabricante del reproductor de DVD para obtener más información sobre los requisitos de la salida de vídeo del reproductor de

DVD.

S-13

Conexión de una videograbadora o reproductor de discos láser

VIDEO IN S-VIDEO IN

Cable de vídeo (no suministrado)

Cable de S-vídeo

(no suministrado)

Videograbadora/ reproductor de discos láser

AUDIO OUT

L R

S-VIDEO OUT

VIDEO OUT

Cable de audio

(no suministrado)

Equipo de audio

AUDIO IN

L R

Use cables RCA comunes (no suministrados) para conectar su videograbadora, reproductor de discos láser o cámara de documentos al proyector.

Para realizar estas conexiones sólo tiene que:

1. Desconecte la alimentación del proyector y de la videograbadora, reproductor de discos láser o cámara de documentos.

2. Conecte un extremo del cable RCA al conector de salida de vídeo situado en la parte posterior de la videograbadora o reproductor de discos láser, y luego conectar el otro extremo del cable a la entrada de vídeo del proyector. Use un cable de audio (no suministrado) para conectar el audio de la videograbadora o reproductor de discos láser al equipo de audio (si su videograbadora o reproductor de discos láser tienen esta capacidad). Procure que las conexiones del canal derecho e izquierdo sean las correctas si desea un sonido estéreo.

3. Encienda el proyector y la videograbadora o reproductor de discos láser.

NOTA: Remítase al manual de la videograbadora o del reproductor de discos láser si desea más información acerca de los requisitos de salida de vídeo de su equipo.

NOTA: La imagen puede no visualizarse correctamente cuando se reproduce una fuente de vídeo o S-vídeo en modo de avance rápido o retroceso rápido a través de un convertidor de barrido.

Conexión del cable de alimentación suministrado

Conecte el cable de alimentación suministrado al proyector.

Conecte primero la clavija de dos contactos del cable de alimentación suministrado a la toma AC IN del proyector, y luego conecte la otra clavija del cable de alimentación a una toma de corriente mural.

S-14

PROYECCIÓN DE UNA IMAGEN (FUNCIONAMIENTO BÁSICO)

En esta sección se describe la forma de encender el proyector y proyectar una imagen en la pantalla.

2. Pulse el botón ENTER para ejecutar la selección.

Para encender el proyector

NOTA:

• El proyector tiene dos interruptores de alimentación: el interruptor de alimentación principal y el botón POWER (ON/STAND BY).

• Cuando enchufe o desenchufe el cable de corriente suministrado, asegúrese de que el interruptor de la corriente principal esté en posición de apagado (0).

Si no lo hace, puede dañar el proyector.

Para conectar la alimentación principal del proyector, pulse el interruptor de alimentación principal de modo que quede en la posición de activado

( I ).

Antes de encender el proyector, compruebe que la fuente del ordenador o de vídeo está activada y que la tapa del objetivo ha sido extraída.

Sólo después de pulsar el botón POWER (ON/STAND BY) en la cubierta del proyector o en el mando a distancia durante al menos 2 segundos, el indicador de alimentación se iluminará de color verde y el proyector quedará listo para ser usado.

Después de hacer lo anterior, puede continuar con las operaciones del menú.

Si lo desea, puede seleccionar el idioma del menú más adelante.

Consulte “Idioma” en la página S-22.

NOTA: Inmediatamente después de encender el proyector, la pantalla puede parpadear. Esto no indica mal funcionamiento. Espere entre 3 y 5 minutos hasta que la luz de la lámpara se estabilice.

En los siguientes casos, el proyector no se encenderá.

* Si la temperatura interna del proyector es demasiado alta, el proyector detecta la condición de temperatura excesivamente alta. En esta condición, el proyector no se enciende para proteger el sistema interno. Si esto sucediera, espere hasta que los componentes internos del proyector se enfríen.

* El proyector no se enciende si la lámpara ha llegado al término de su vida útil. Si esto sucediera, sustituya la lámpara.

* Si la lámpara no se enciende y si el indicador STATUS se enciende intermitentemente en un ciclo de seis, espere un minuto completo antes de conectar alimentación.

Nota acerca de la pantalla inicial (pantalla de selección de idioma de menú)

Cuando encienda el proyector por primera vez, accederá a la pantalla inicial. Esta pantalla le da la oportunidad de seleccionar uno de los 19 idiomas del menú: inglés, alemán, francés, italiano, español, sueco, japonés, coreano, el chino simplificado, polaco, húngaro, ruso, griego, turco, holandés, noruego, finlandés, portugués y checo.

Para seleccionar un idioma de menú siga los pasos que se indican a continuación:

1. Utilice el botón SELECT

G o H para seleccionar uno de los 19 idiomas disponibles para el menú.

Selección de una fuente

Para seleccionar la fuente de ordenador o vídeo

Utilizando el mando a distancia

Pulse el botón SOURCE.

Utilización de los botones de la cubierta

Pulse cualquiera de los botones

RGB, VIDEO o S-VIDEO.

NOTA: Si no hubiera ninguna señal de entrada disponible, el proyector mostrará un fondo azul (prefijado de fábrica).

S-15

Ajuste del tamaño y la posición de la imagen

Coloque el proyector sobre una superficie plana y nivelada y asegúrese de que el proyector quede perpendicular a la pantalla.

Levante la parte delantera del proyector para centrar la imagen verticalmente.

* Si la imagen proyectada no aparece rectangular en la pantalla, utilice la función Keystone para lograr un ajuste adecuado. Consulte la página S-21.

PRECAUCIÓN

No utilice la pata de inclinación con otro propósito que no sea el originalmente establecido.

El uso incorrecto, como la sujeción de la pata de inclinación o colgar en una pared pueden dañar el proyector.

Zoom

Use palanca de zoom para ajustar bien el tamaño de la imagen en la pantalla.

Mueva el proyector hacia la izquierda para centrar la imagen horizontalmente en la pantalla.

Puede usted utilizar el palanca de zoom para aumentar o reducir el tamaño de una imagen.

Enfoque

Use el anillo de enfocar para obtener el mejor aro de enfoque.

Ajuste de la pata de Inclinación

1. Levante la parte delantera del proyector.

Corrección de la distorsión trapezoidal vertical

Palanca de inclinación ajustable

Botón de pata de inclinación ajustable

Palanca de inclinación ajustable

2. Suba las palancas de la pata de inclinación ajustable, en los costados derecho e izquierdo del proyector, para extender las patas de inclinación ajustable (altura máxima).

3. Baje las palancas de la pata de inclinación ajustable.

Utilice la corrección keystone para el ajuste correcto. Consulte la página

S-21.

4. Baje la parte delantera del proyector a la altura deseada (max. 40mm/

1,6") y suelte la palanca para bloquear la pata de inclinación ajustable.

La parte delantera del proyector puede ajustarse dentro de un margen de aproximadamente 10 grados hacia arriba y hacia abajo.

S-16

Optimización automática de la imagen RGB

Ajuste de la imagen utilizando la función de Ajuste automático

Optimización automática de la imagen RGB

Pulse el botón de AUTO ADJ. de la cubierta del proyector para optimizar la imagen RGB automáticamente.

[Imagen de poca calidad]

Interrupción de la imagen y del sonido

Pulse el botón MUTE del mando a distancia para interrumpir brevemente la reproducción de la imagen y del sonido. Vuelva a pulsar el botón para restaurar la imagen y el sonido.

Para apagar el proyector

Para apagar el proyector:

Primero pulse el botón POWER (ON/STAND BY) de la cubierta del proyector o del mando a distancia. Aparecerá el mensaje “Conf. desact.

alimen. / ¿Está seguro?”.

[Imagen normal]

Pulse el botón de AUTO ADJ. de la cubierta del proyector para realizar el ajuste fino de la imagen de ordenador o para eliminar eventuales franjas verticales y para reducir el ruido de vídeo, interferencias de puntos e interferencias de reflejos (esto resulta evidente cuando parte de la imagen parece tener reflejos). Esta función ajusta las frecuencias de reloj que borran las franjas horizontales de la imagen. Esta función también ajusta la fase del reloj para disminuir el ruido de vídeo, interferencias de puntos o interferencias de reflejos. (Esto resulta evidente cuando parte de la imagen parece tener reflejos.)

Este ajuste puede ser necesario al conectar el ordenador por primera vez.

NOTA:

• Algunas señales pueden no visualizarse correctamente o pueden tardar en aparecer.

• La función de ajuste automático no puede utilizarse con señales de componente y vídeo.

• Si la operación de ajuste automático no puede optimizar la señal RGB, intente ajustar el Reloj y la Fase de forma manual. Consulte la página S-24.

En segundo lugar, pulse el botón ENTER o pulse el botón POWER

(ON/STAND BY) de nuevo.

El indicador de alimentación se iluminará de color naranja. Una vez que el proyector se apaga, los ventiladores de refrigeración siguen funcionando durante 60 segundos (período de enfriamiento).

Por último, apague el interruptor de alimentación principal. El indicador de alimentación se apagará. Finalmente, desenchufe el cable de alimentación.

Aumento o disminución del volumen

Se puede ajustar el nivel de sonido del altavoz del proyector.

NOTA: Cuando aparezca el menú o el puntero, no podrá ajustar el volumen.

PRECAUCIÓN

No desenchufe el cable de alimentación de la toma de corriente de la pared o no apague la corriente principal bajo ninguna de las siguientes circunstancias. De lo contrario, el proyector podrá sufrir daños:

• Mientras se visualiza el icono de reloj de arena.

• Mientras los ventiladores de refrigeración están funcionando.

(Los ventiladores de refrigeración siguen funcionando durante

60 segundos después de que se apaga el proyector.)

Disminuya el volumen Aumente el volumen

S-17

USO DEL MENÚ EN PANTALLA

Operaciones básicas

Uso de los menús

NOTA: El menú en pantalla puede no visualizarse correctamente mientras se proyecta una imagen de vídeo entrelazada.

1. Pulse el botón MENU en el mando a distancia o en la cubierta del proyector para visualizar el Menú.

6. Repita los pasos del 2 al 5 para ajustar un ítem adicional, o pulse el botón MENU para cerrar el menú.

2. Pulse los botones SELECT

GH en el mando a distancia o en la cubierta del proyector para resaltar el ítem de menú que desea ajustar o seleccionar.

3. Pulse el botón SELECT

E o el botón ENTER en el mando a distancia o en la cubierta del proyector para seleccionar un submenú o un ítem.

4. Ajuste el nivel o active o desactive el ítem seleccionado utilizando el botón SELECT

F o E del mando a distancia o de la cubierta del proyector.

La barra deslizante que aparece en la pantalla muestra la cantidad de aumento o disminución.

5. Los cambios se guardan hasta que se realiza un nuevo ajuste.

CANCEL ........ Vuelve a la pantalla anterior.

S-18

Lista de los elementos del menú

Ajuste de la imagen

Brillo

Contraste

Definición

Color

Tinte

Administración de la imagen Presentación, Vídeo, Cine, Gráficos, sRGB

Usuario

Ajuste básico Presentación, Vídeo, Cine, Gráficos,sRGB

Balance de blancos Brillo R,G,B Contraste R,G,B

Corrección Gamma Dinámico, Detalle de negro, Natural

Opciones de imagen

Keystone

Salvar Keystone Act., Desact.

Relación de aspecto Normal, Zoom ancho, Cine, Natural

Posición de cine

Configuración

Idioma Idioma-1 English, Deutsch, Français, Italiano, Español, Português, Nederlands

Idioma-2 Svenska, Norsk, Suomi, Česky, Magyar, Polski, Türkçe

Idioma-3

Selección de color de menú Color, Monocromo

, , , ,

Tiempo visual. menú Manual, Auto 5 seg, Auto 15 seg, Auto 45 seg

Fondo Azul, Negro, Logo

Orientación Escritorio frontal, Techo posterior, Escritorio posterior, Techo frontal

Avanzado

Seguridad Act., Desact.

Bloqueo de teclas del panel Habilitar, Inhabilitar

Modo alta veloc. vent. Act., Desact.

Seleccionar señal RGB RGB/Componente, RGB, Componente, Scart

Página2

Vídeo Auto, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, PAL60, SECAM

S-Vídeo Auto, 3.58NTSC, 4.43NTSC, PAL, PAL-M, PAL-N, PAL60, SECAM

Direc. de la alimen.

Reducción de ruido

Act., Desact.

Desact., Bajo, Alto

Act., Desact.

Auto alineación

Horizontal

Vertical

Reloj

Fase

Velocidad de Comunicación 4800, 9600, 19200

Información

Página1

Página2

Página3

Indice de fuentes, Frecuencia horizontal, Frecuencia vertical, Polaridad sincronizada

Tipo de señal, Tipo de vídeo, Tipo de Sincronizatión, Entrelazo

Restante de la lámpara, Cont. de hora de lámpara, Uso del filtro, Uso del proyector

Por defecto

Por defec. de fábrica Señal actual

Todos los datos

Anular uso de filtro

Borrar cont. de hora de lámpara

NOTA: Algunos elementos de menú no se encuentran disponibles según la fuente de entrada.

S-19

Elementos de los menús

Título

Barra deslizante

Resaltar

Fuente

Botón de opción

Verificar marca

Triángulo

Lengüeta

Símbolo de la tecla

Las ventanas o cuadros de diálogo de menú normalmente tienen los siguientes elementos:

Título ........................................ Indica el título del menú.

Resaltar .................................... Indica el menú o ítem seleccionado.

Fuente ...................................... Indica la fuente seleccionada actualmente.

Triángulo .................................. Indica que hay opciones adicionales disponibles. Un triángulo resaltado indica que el ítem está activo.

Lengüeta .................................. Indica un grupo de características en un cuadro de diálogo. Cuando se selecciona cualquiera de las fichas, la página correspondiente pasa a primer plano.

Botón de opción ....................... Use este botón redondo para seleccionar una opción en un cuadro de diálogo.

Verificar marca ......................... Indica que el elemento está seleccionado.

Barra deslizante ....................... Indica ajustes o la dirección de ajuste.

Símbolo de la tecla .................. Indica que Bloqueo de teclas del panel está activado.

S-20

Descripción y funciones de los menús

Ajuste de la imagen

Para ajustar del brillo, contraste, definición, color y tinte.

Brillo ............... Ajuste el nivel de brillo o la intensidad de la trama de fondo.

Contraste ....... Ajusta la intensidad de la imagen de acuerdo con la señal entrante.

Definición ....... Controla el grado de detalle de la imagen para vídeo.

Color .............. Aumenta o disminuye el nivel de saturación del color

(no válido para RGB).

Tinte ............... Varía el nivel de color de +/– verde a +/–azul. El nivel de rojo se usa como referencia. Este ajuste sólo es válido para las entradas de vídeo y componente (no

RGB).

Ajuste del usuario (al usar “Usuario”)

Cuando se selecciona preajustes programables por el usuario

(“Usuario”), aparece el submenú. Puede personalizar cada color o matiz. Para ello, primero seleccione [Usuario] y pulse el botón

ENTER y continúe luego con los siguientes pasos.

Selección de Ajuste básico <Ajuste básico>

Esta función le permite usar valores del blanciamento bianco o corrección gamma como datos de referencia para optimizar distintos tipos de imágenes. Puede seleccionar uno de los cinco ajustes siguientes.

• Presentación

• Vídeo

• Cine

• Gráficos

• sRGB

Ajuste del balance de blanco <Balance de blancos>

Utilice los botones

F o E para ajustar el balance de blancos. El brillo de cada color (RGB) se utiliza para ajsutar el nivel de negro de la pantalla; el contraste de cada color (RGB) se utiliza para ajustar el nivel de blanco de la pantalla.

Selección de modo de Corrección Gamma <Corrección Gamma>

Se recomienda usar cada modo para:

Dinámico ............... Para una reproducción en color fidedigna delos tonos naturales

Detalle de negro ... Para las partes oscuras de la imagen

Natural .................. Ajuste normal

Opciones de imagen

Administración de la imagen

Esta opción le permite ajustar un matiz neutral para el color amarillo, cyan o magenta. Hay 5 preajustes de fábrica optimizados para distintos tipos de imagen; también es posible establecer ajustes programables por el usuario.

Presentación .. Recomendado para hacer presentaciones con ficheros de PowerPoint

Vídeo ............. Recomendado para imágenes estándar tales como programas de TV

Cine ............... Recomendado para películas

Gráficos ......... Recomendado para gráficos sRGB ............. Valores de color estándar

Usuario .......... Ajustable por el usuario

Corrección de la distorsión trapezoidal vertical [Keystone]

Esta característica corrige la distorsión keystone (trapezoidal) para alargar o acortar la parte de arriba de la pantalla para que sea igual a la parte de abajo. Utilice los botones

F o E de la barra deslizante para corregir la distorsión (trapezoidal).

NOTA: Cuando se selecciona “sRGB”, “Gráphicos”, “Vídeo” o “Cine”, el brillo disminuye ligeramente en comparación con la opción “Presentación”. Esto no indica mal funcionamiento.

NOTA: El ángulo de keystone que puede corregirse es de 30 grados hacia arriba y 30 grados hacia abajo, estando el proyector formando un ángulo de proyección de 0 grados.

Según sea el tipo de gráficos utilizado, la imagen puede emborronarse o la corrección keystone puede que no sea posible cuando la corrección keystone utilizada es excesiva.

La idea es que, mientras más cerca se encuentre de la resolución nativa, mejor será la imagen conseguida.

Guardar la corrección trapezoidal vertical [Salvar Keystone]

Esta opción le permite guardar los ajustes actuales de la corrección trapezoidal.

Guardar el cambio una vez afecta a todas las fuentes. Se guardan los cambios cuando el proyector está apagado.

S-21

Selección de la relación de aspecto [Relación de aspecto]

La relación de aspecto le permite seleccionar el mejor modo de aspecto para visualizar la imagen fuente. Puede también visualizar la ventana de Relación de aspecto pulsando el botón “ASPECT” del mando a distancia. (Consulte la página S-8).

Cuando se selecciona 4:3 de la fuente (i.e. reproductor de DVD), se visualizarán las siguientes selecciones:

Normal Zoom ancho Cine Natural

Selección de idioma para los menús [Idioma]

Puede elegir uno de entre 19 idiomas para las instrucciones que aparecen en pantalla. Las opciones disponibles son: inglés, alemán, francés, italiano, español, sueco, japonés, coreano, el chino simplificado, polaco, húngaro, ruso, griego, turco, holandés, noruego, finlandés, portugués y checo.

Aspecto estándar 4:3

Izquierda y derecha extendidas

Izquierda y derecha extendidas

Cuando se selecciona 16:9 de la fuente (i.e. reproductor de DVD), se visualizarán las siguientes selecciones:

Normal Zoom ancho Cine Natural

Selección de color para el menú [Selección de color de menú]

Puede elegir entre dos modos de color para el menú: color y monocromo.

Selección del tiempo de visualización del menú [Tiempo visual.

menú]

Esta opción le permite seleccionar el tiempo que debe transcurrir para que el menú se apague automáticamente si no se pulsa ningún botón. Las opciones preestablecidas son “Manual”, “Auto 5 seg”, “Auto

15 seg” y “Auto 45 seg”. “Auto 45 seg” es el ajuste de fábrica.

Selección de un color o logotipo para el fondo [Fondo]

Use esta función para visualizar una pantalla Negro, Azul o un

Logotipo cuando no hay ninguna señal disponible.

Selección de la orientación del proyector [Orientación]

Esta función reorienta la imagen de acuerdo con el tipo de proyección.

Las opciones disponibles son: Escritorio frontal, Techo posterior,

Escritorio posterior y Techo frontal.

Imagen 16:9 visualizada en el modo 4:3

Izquierda y derecha extendidas

Izquierda y derecha extendidas para visualizar el aspecto verdadero

Natural (Sólo RGB): Apague la función Advanced AccuBlend. El proyector visualiza la imagen actual con su verdadera resolución.

NOTA: Seleccionar “Techo frontal” o “Techo posterior” habilitará la función de auto ajuste para optimizar una imagen RGB de forma automática. (Consulte la página S-24)

Avanzado

NOTA:

* Cuando visualice una imagen con resolución más alta que la resolución native del proyectorLa resolución “Natural” no está disponible.

* Puede ajustar las posiciones de la imagen para Cine. Consulte “Posición de cine” para ajustar las posiciones de la imagen.

Derechos de reproducción

Observe que la utilización de este proyector con el objetivo de obtener ganancias comerciales o de atraer la atención del público a lugares como una cafetería u hotel, y el empleo de la compresión o expansión de la imagen en pantalla con un ajuste “Relación de aspecto” pueden hacer surgir la preocupación sobre la contravención de los derechos de reproducción, protegidos por la ley de propiedad intelectual.

Ajuste de la posición vertical de imagen [Posición de cine] (sólo para Cine)

Esta función ajusta la posición vertical de la imagen cuando se visualiza un vídeo con una relación de aspecto seleccionada.

Cuando se selecciona “Cine” en “Relación de aspecto”, la imagen se visualizará con bordes negros en las partes superior e inferior.

Puede ajustar la posición vertical entre las partes superior e inferior.

Seguridad

Se puede establecer una palabra clave para su proyector para evitar que un usuario no autorizado utilice el Menú. Cuando se establece una palabra clave, al encender el proyector se visualizará la pantalla de entrada de la clave. A menos que no se introduzca la clave correcta, el proyector no podrá proyectar una imagen.

NOTA: Esta opción se encuentra disponible cuando se selecciona “Cine” en

Relación de aspecto.

Para habilitar la función Seguridad:

1.Seleccione [Avanzado] → [Seguridad] y pulse el botón

F para seleccionar “Act.”

Configuración

S-22

Se visualizará la pantalla [Palabra clave].

2. Introduzca una combinación de los cuatro botones de SELECT

(

GHFE ) y pulse el botón ENTER.

NOTA: Si olvida su palabra clave, póngase en contacto con su distribuidor.

Su distribuidor se la dará a cambio de su código de solicitud. Su código de solicitud se visualiza en la pantalla de Confirmación de la Palabra clave. En este ejemplo, “K992-45L8-JNGJ-4XU9-1YAT-EEA2” es un código de solicitud.

NOTA: La palabra clave debe tener una longitud de cuatro a 10 dígitos.

Se visualizará la pantalla [Confirmar la Palabra clave].

3. Introduzca una combinación de 4 dígitos de los botones de SELECT

(

GHFE ) y pulse el botón ENTER.

Se visualizará la pantalla de confirmación.

Inhabilitación de los botones de la cubierta [Bloqueo de teclas del panel]

Esta opción activa o desactiva la función de bloqueo de teclas del panel de control.

NOTA:

* Esta función de bloqueo de teclas del panel de control no afecta al mando a distancia.

* Cuando los botones de la cubierta están desactivados, mantener pulsado el botón CANCEL durante unos 10 segundos los activará.

* El símbolo de la tecla indica que Bloqueo de teclas del panel está activado.

Habilitación del modo de alta velocidad del ventilador [Modo alta veloc. vent.]

Esta opción le permite seleccionar dos modos para la velocidad del ventilador: modo de alta velocidad y modo de velocidad normal. Si desea bajar rápidamente la temperatura en el interior del proyector, seleccione activado.

4. Seleccione “Sí” y pulse el botón ENTER.

Se ha habilitado la función de Seguridad.

Para deshabilitar la función Seguridad:

1. Seleccione [Avanzado] → [Seguridad] y pulse el botón seleccionar “Desact.”.

E para

NOTA: Habilite el modo alta velocidad del ventilador si va a usar el proyector durante varios días seguidos.

Selección de formato de señal [Seleccionar señal]

<RGB>

Le permite elegir “RGB” para una fuente RGB tal como un ordenador, o “Componente” para una fuente de vídeo de componente tal como un reproductor de DVD. Normalmente, seleccione “RGB/

Componente”; en este caso, el proyector detectará automáticamente la señal entrante. Sin embargo puede haber algunas señales de componente que el proyector no pueda detectar. Si fuera este el caso, seleccione “Componente”. Seleccione “Scart” para el formato europeo Scart.

<Vídeo y S-Vídeo>

Esta función le permite seleccionar manualmente distintos sistemas de vídeo compuesto. Normalmente, seleccione “Auto”. Seleccione el sistema de vídeo en el menú desplegable. Esto debe hacerse separadamente para Vídeo y S-Vídeo.

Página2

Se visualizará la pantalla de confirmación de la Palabra clave.

2. Introduzca su palabra clave y pulse el botón ENTER.

Cuando se haya introducido la palabra clave correcta, la función

Seguridad se deshabilitará.

Cuando se habilita la función Seguridad y se enciende el proyector, en él se visualizará un fondo azul.

Para visualizar una imagen en este momento, pulse el botón MENU para acceder a la pantalla de entrada de la Palabra clave.

Habilitación de la función de gestión de energía [Direc. de la alimen.]

Cuando esta opción está activada y no hay entrada RGB durante cinco minutos o más tiempo, el proyector se apaga automáticamente.

Selección del nivel de Reducción de ruido [Reducción de ruido]

Seleccione uno de los tres niveles de reducción de ruido de vídeo:

Desact., bajo o alto.

NOTA: Mientras más bajo sea el nivel de reducción de ruido, mejor será la calidad de la imagen debido a que en este caso el ancho de banda de vídeo es mayor.

Introduzca la palabra clave correcta. Se visualizará una imagen en el proyector.

S-23

Habilitación de la función de ajuste automático [Auto alineación]

Cuando la opción “Auto alineación” esté activada (Act.), el proyector determina automáticamente la mejor resolución para la señal de entrada RGB actual para proyectar una imagen utilizando la tecnología de mezcla inteligente de pixeles Advanced AccuBlend de

NEC. La posición y la estabilidad de la imagen se ajustan automáticamente; “Horizontal Position”, “Vertical Position”, “Reloj” y

“Fase”.

Act. ................ Las opciones de imagen “Horizontal Position”, “Ver-

Información

tical Position”, “Reloj” y “Fase” se ajustan automáticamente.

Desact. .......... El usuario puede ajustar manualmente las opciones de imagen (“Horizontal Position”, “Vertical Position”,

“Reloj” y “Fase”).

[Página 1]

Indice de fuentes

Frecuencia horizontal

Frecuencia vertical

Polaridad sincronizada

[Página 2]

Tipo de señal

Tipo de vídeo

Tipo de Sincronización

Entrelazo

Por defecto

[Página 3]

Restante de la lámpara (%)*

Cont. de hora de lámpara (H)

Uso del filtro

Uso del proyector

* El indicador de progreso muestra el porcentaje de la vida restante de la bombilla. El valor le informa de la cantidad de uso de la lámpara. Cuando el tiempo restante de vida de la lámpara llegue a 0, la barra de indicadores del tiempo restante de la lámpara cambiar á de 0%a 100 horas y comenzará la cuenta atrás. Si el tiempo de vida restante de la lámpara alcanza las 0 horas, el proyector no se encenderá.

NOTA: Seleccionar “Techo frontal” o “Techo posterior” para “Orientación” habilitará está función de forma automática.

Ajuste de la Posición y el Reloj (cuando Auto alineación esté desactivado)

Esto le permite mover manualmente la imagen en sentido horizontal y vertical, y ajustar el Reloj y la Fase.

<Horizontal/Vertical>

Ajusta la posición horizontal y vertical de la imagen utilizando los botones SELECT

F y E. Este ajuste se realiza automáticamente cuando se activa el ajuste automático.

<Reloj>

Utilice este ítem con el “Auto alineación activado” para afinar el tono de la imagen del ordenador o para eliminar cualquier banda vertical que pueda aparecer. Esta función ajusta las frecuencias del reloj que eliminan las bandas horizontales que aparecen en la imagen.

Pulse los botones SELECT

F y E hasta que desaparezcan las bandas. Puede que este ajuste sea necesario cuando conecte usted su ordenador por primera vez. Este ajuste se realiza automáticamente cuando el ajuste automático está activado.

<Fase>

Utilice este ítem para ajustar la fase del reloj o para reducir el ruido del vídeo, interferencias de punto o cruce de voces. (Esto es evidente cuando parte de la imagen aparece reluciente). Utilice los botones

SELECT

F y E para ajustar la imagen. Utilice “Fase” sólo después de completar “Reloj”. Este ajuste se realiza automáticamente cuando el ajuste automático está activado.

Selección de velocidad de comunicación [Velocidad de

Comunicación]

Esta función ajusta la velocidad de transmisión en baudios del puerto de control de PC (DIN de 8 contactos). Admite velocidades de transferencia de datos de 4800 a 19200 bps.

El ajuste por defecto es 19200 bps. Seleccione la velocidad de transmisión en baudios apropiada para el equipo a conectar

(dependiendo del equipo, puede ser preferible elegir una velocidad en baudios menor en caso de que se utilicen cables largos).

Restablecer los Ajustes de fábrica [Por defec. de fábrica]

La función Ajustes de fábrica le permite restablecer todos los ajustes y configuraciones a los valores predeterminados de fábrica para cada fuente, excepto los siguientes ítems:

<Señal actual>

Reajusta los ajustes para la señal actual a los niveles de preajuste de la fábrica. Los ítemes que pueden reponerse son: Brillo, Contraste,

Definición, Color, Tinte, Relación de aspecto, Posición horizontal,

Posición vertical, Reloj, Fase y Administración de la imagen.

<Todos los datos>

Reajusta todos los ajustes para todas las señales a los preajustes de la fábrica. Se pueden reponer los ítemes, pero con la excepción de idioma,

Restante de la lámpara, Cont. de hora de lámpara y Uso del filtro. Para reajustar el tiempo de uso de la lámpara, consulte “Borrar cont. de hora de lámpara” y “Anular uso de filtro”.

Anular uso de filtro [Anular uso de filtro]

Vuelve a poner el uso del filtro en cero. Al seleccionar esta opción se visualiza un submenú de confirmación.

Borrado del contador de la lámpara [Borrar cont. de hora de lámpara]

Reajusta el reloj de la lámpara a cero. Al seleccionar esta opción se visualiza un menú secundario para hacer una confirmación.

NOTA: El proyector se apagará y asumirá el modo de espera tras 3100 horas de servicio. Si esto ocurre, mantenga pulsados los botones ON/STAND BY y CAN-

CEL del mando a distancia a la vez durante al menos 10 segundos, para reajustar el reloj de lámpara a cero de nuevo. Haga esto solo después de cambiar la lámpara.

Muestra el estado de la señal actual y las horas de uso de la lámpara.

Este cuadro de diálogo tiene tres páginas. El cuadro de diálogo contiene la información siguiente:

S-24

MANTENIMIENTO

Esta sección describe los simples procedimientos de mantenimiento que usted debe seguir para reemplazar la lámpara e limpiar el filtro.

Reemplazo de la lámpara

Una vez que la lámpara cumpla 3000 horas o más de uso, el indicador

LAMP en la cubierta parpadeará en rojo y aparecerá el mensaje. Aun cuando la lámpara siga funcionando, reemplácela después de 3000 horas de operación para mantener un rendimiento óptimo del proyector.

PRECAUCIÓN

• NO TOQUE LA LÁMPARA inmediatamente después de que haya estado en uso. La lámpara estará extremadamente caliente. Apague el proyector, espere 60 segundos, desactive el interruptor de alimentación principal y a continuación desconecte el cable de alimentación. Antes de manipular la lámpara espere por lo menos una hora hasta que se enfríe.

• NO QUITE NINGÚN TORNILLO excepto el tornillo de la tapa de la lámpara y los dos tornillos de la caja de la lámpara. De otra manera podría recibir un golpe eléctrico.

• El proyector se apagará y asumirá el modo de espera tras 3100 horas de servicio. Si esto sucediera, asegúrese de reemplazar la lámpara. Si continúa usted haciendo uso de la lámpara después de

3000 horas de uso, puede que la bombilla de la lámpara se rompa, y puede que trozos de cristal queden esparcidos en la caja de la lámpara. No toque los trozos de vidrio, pues podría cortarse. Si esto sucediera, contacte a su distribuidor NEC para el reemplazo de la lámpara.

3. Introduzca un nuevo bastidor de lámpara hasta que el bastidor de lámpara esté introducido en la toma.

PRECAUCIÓN

No utilice otra lámpara distinta a la lámpara de repuesto de NEC

(VT60LP).

Haga su pedido a su distribuidor NEC.

Fíjelo en su sitio con dos tornillos.

Asegúrese de apretar los dos tornillos.

4. Vuelva a colocar la cubierta de la lámpara.

Apriete el tornillo de la cubierta de la lámpara.

Asegúrese de apretar el tornillo de la cubierta de la lámpara.

Para reemplazar la lámpara:

1. Afloje el tornillo de la cubierta de la lámpara hasta que el destornillador patine y retire la cubierta de la lámpara. El tornillo de la cubierta de la lámpara no es de quitar.

Cerradura

2. Afloje los dos tornillos que aseguran el bastidor de la lámpara hasta que el destornillador patine. Estos dos tornillos no son de quitar.

Extraiga la cubierta de la lámpara sujetándola.

NOTA: Hay un intercierre en esta caja para prevenir el riesgo de sacudidas eléctricas. No intente burlar este intercierre.

5. Después de que coloque una nueva lámpara, seleccione Menú

[Por defecto] →[Borrar cont. de hora de lámpara] para reajustar las horas de uso de la lámpara.

NOTA: Cuando la lámpara exceda las 3100 horas de servicio, el proyector no se puede encender y no se muestra el menú. Si esto ocurre, mantenga pulsados los botones ON/STAND BY y CANCEL del mando a distancia a la vez durante al menos 10 segundos, mientras se encuentra en el modo de espera. Cuando el reloj del tiempo de la lámpara se ajusta a cero, el indicador LAMP se apaga.

Cerradura

Intercierre

S-25

Limpieza

3. Vuelva a instalar la cubierta del filtro nuevo.

Limpieza o reemplazo del filtro

La esponja de filtrado de aire mantiene el interior del proyector libre de polvo y suciedad y debería limpiarse cada 100 horas de funcionamiento

(más a menudo en condiciones de mucho polvo). Si el filtro está sucio u obstruido, puede que el proyector se caliente en exceso.

PRECAUCIÓN

• Apague el proyector, desactive el interruptor de alimentación principal y desenchúfelo antes de reemplazar el filtro.

• Limpie solamente la parte exterior del la cubierta del filtro con un aspirador.

• No intente hacer funcionar el proyector sin la cubierta del filtro.

Para limpiar el filtro de aire:

Aspire el filtro a través de la cubierta del filtro.

NOTA: No lave la cubierta del filtro con jabón y agua. El jabón y el agua dañarían la membrana del filtro. Antes de reemplazar el filtro, elimine el polvo y la suciedad de la cubierta del proyector. No permita que entre polvo durante el reemplazo del filtro.

NOTA: Cuando sustituya la lámpara, es conveniente también sustituir el filtro. El filtro viene en el mismo paquete con su lámpara de repuesto.

Limpieza de la cubierta y del objetivo

Para reiniciar el contador de uso del filtro, en el menú, seleccione [Por defecto] → [Anular uso de filtro]. Consulte también la página S-24 para reinicio del contador de uso del filtro.

Para reemplazar el filtro (esponja):

1. Para desmontar la cubierta del filtro, presione hacia arriba el cierre de la cubierta hasta que note que se ha soltado.

Cerradura

1. Apague el proyector antes de limpiarlo.

2. Limpie la cubierta periódicamente con un paño húmedo. Si está muy sucia, utilice un detergente suave. No utilice nunca detergentes o disolventes fuertes tales como alcohol o diluyente.

3. Utilice un pincel soplador o papel óptico para limpiar el objetivo, y procure no rayar o estropear el objetivo.

2. Con cuidado, vaya quitando el filtro (esponja) y sustitúyala por otro nuevo.

S-26

DETECCIÓN DE FALLOS

Esta sección le ayuda a resolver eventuales problemas que puede tener al ajustar o utilizar el proyector.

Indicador de alimentación (POWER)

Condición del indicador

Luz intermitente Verde

Naranja

Apagado

0,5 seg. Encendido,

0,5 seg. Apagado

0,5 seg. Encendido,

0,5 seg. Apagado

Condición del proyector

La alimentación principal está desconectada.

El proyector se está preparando para encenderse.

El proyector se está enfriando.

Nota

Espere unos instantes.

Espere unos instantes.

Luz fija Verde

Naranja

El proyector está encendido.

El proyector se encuentra en modo de espera.

Indicador de estado (STATUS)

Condición del indicador

Apagado

Luz intermitente Rojo 1 ciclo (0,5 seg. Encendido,

2,5 seg. Apagado)

2 ciclos (0,5 seg. Encendido,

0,5 seg. Apagado)

Condición del proyector

Normal

Error de la cubierta de la lámpara y error de la lámpara hasta

Error de temperatura

Luz fija

Verde

Naranja

4 ciclos (0,5 seg. Encendido,

0,5 seg. Apagado)

6 ciclos (0,5 seg. Encendido,

0,5 seg. Apagado)

Error de ventilador

Error de la lámpara

Reencendido de la lámpara

Tecla del panel de control bloqueada

Nota

Reemplace correctamente la cubierta de la lámpara o la carcasa de la lámpara.

El proyector se ha recalentado.

Traslade el proyector a un lugar más fresco.

Los ventiladores no funcionan correctamente.

La lámpara no se enciende.

Espere un minuto completo y luego vuelva a encenderla.

El proyector se vuelve a encender.

Ha pulsado una tecla del panel de control cuando la función de bloqueo de las teclas está habilitada.

Indicador de lámpara (LAMP)

Condición del indicador

Apagado

Luz intermitente Rojo

Luz fija Rojo

Condición del proyector

Normal

La lámpara ha llegado al término de su vida útil. Se visualiza el mensaje de reemplazo de la lámpara.

Se ha sobrepasado el límite de uso de la lámpara. El proyector no se encenderá hasta que la lámpara sea reemplazada.

Nota

Reemplace la lámpara.

Reemplace la lámpara.

S-27

Problemas comunes y sus soluciones

Problema

El proyector no se enciende

Compruebe los siguientes puntos

• Compruebe que el cable de alimentación está conectado y que el botón de alimentación del proyector o del mando a distancia está activado. Consulte las páginas S-14 y 15.

• Asegúrese que la cubierta o la carcasa de la lámpara se instalan correctamente. Consulte la página S-25.

• Compruebe si el proyector se ha calentado en exceso o si la lámpara ha alcanzado el final de su vida útil. Si no hay suficiente ventilación alrededor del proyector o si la habitación en que está realizando la presentación es particularmente calurosa, traslade el proyector a un lugar más fresco.

No hay imagen • Utilice el botón RGB, Video o S-Video de la cubierta del proyector o SOURCE del mando a distancia para seleccionar la fuente (RGB, Video o S-Video). Consulte la página S-15.

• Asegúrese de que los cables están conectados correctamente.

• Use los menús para ajustar el brillo y el contraste. Consulte la página S-21.

• Quite la tapa del objetivo.

• Devuelva las configuraciones o ajustes a los valores predeterminados de fábrica utilizando la función ajustes de fábrica del menú. Consulte la página S-24.

La imagen no aparece rectangular en la pantalla

• Mueva el proyector para mejorar el ángulo de éste respecto de la pantalla. Consulte la página S-16.

• Use la función Keystone para corregir la distorsión trapezoidal. Consulte la página S-21.

La imagen se ve borrosa • Ajuste el enfoque. Consulte la página S-16.

• Mueva el proyector para mejorar el ángulo de éste respecto de la pantalla. Consulte la página S-16.

• Asegúrese de que la distancia entre el proyector y la pantalla está dentro del margen de ajuste del objetivo.

Consulte las páginas S-10 y 11.

• Si se enciende el proyector luego de trasladarlo desde un lugar frío a uno caluroso, puede producirse condensación en el objetivo. Si esto sucediera, deje el proyector reposar hasta que ya no haya condensación en el objetivo.

La imagen se desplaza verticalmente, horizontalmente o en ambas direcciones

• Utilice el botón RGB, Video o S-Video de la cubierta del proyector o SOURCE del mando a distancia para seleccionar la fuente (RGB, Video o S-Video). Consulte la página S-15.

El mando a distancia no funciona

El indicador está encendido o parpadea

• Coloque una nueva pila. Consulte la página S-9.

• Compruebe que no hay obstáculos entre usted y el proyector.

• Párese a una distancia de máximo 22 pies (7 m) del proyector. Consulte la página S-9.

• Consulte el indicador de alimentación/estado/lámpara en la página S-27.

Los colores se mezclan en el modo RGB

• Si la función Ajuste automático está desactivada, actívela o ajuste la imagen manualmente utilizando la opción

Horizontal/Vertical/Reloj/Fase en el Avanzado. Consulte la página S-24.

S-28

ESPECIFICACIONES

Esta sección proporciona información técnica acerca del funcionamiento del proyector VT46.

VT46 Número de modelo

Sección óptica

Pantalla LCD

Resolución

Lens

Lámpara

Tamaño de imagen

Distancia de proyección

Ángulo de proyección

Corrección trapezoidal

0,7" p-Si TFT de matriz activa

800 x 600 pixeles* natural, hasta UXGA con Advanced AccuBlend

Zoom manual, focus manual

F1,7 – 2,0 f=21,6 – 25,9mm

160 W

21 pulgadas - 300 pulgadas (0,5 m - 7,6 m) diagonal

2,38 pies - 35,8 pies / 7,3 m (Teleobjetivo) - 10,9 m (Gran angular)

Teleobjetivo: 9,5°-10,0° / Gran angular: 11,3°-11,8°

+/- 30 grados electrónico

Sección eléctrica

Entradas

Compatibilidad de vídeo

Velocidad de exploración

Ancho de banda de vídeo

Reproducción de colores

Resolución horizontal

1 RGB (D-Sub 15 contactos), 1 S-Video (DIN 4 contactos), 1 Video (RCA),

1 Miniconectores de Audio Estéreo, 2 (L/R) RCA Audio, 1 control PC, (DIN 8 contactos)

NTSC, NTSC4.43, PAL, PAL-60, PAL-N, PAL-M, SECAM, HDTV: 1080i, 1080i/50Hz, 720p, 576p, 480p, 480i/

60Hz

Horizontal: 15 kHz a 100 kHz (RGB: 24 kHz o más) / Vertical: 50 Hz a 120 Hz

RGB: 80 MHz (-3dB)

16,7 millones de colores, color total

NTSC / NTSC4.43/PAL/PAL-M/PAL-N/PAL60: 550 líneas de TV

SECAM: 350 líneas de TV

YCbCr: 800 líneas de TV

RGB: 800 puntos (H) x 600 puntos (V)

RS232, IR Control externo

Compatibilidad de sincronización

Sincronización separada/sincronización compuesta/sincronización en verde

Altavoces integrados

Alimentación

Corriente de entrada

Consumo de energía

1W (monaural)

100 - 120V AC / 200 - 240V AC, 50 / 60 Hz

2,3 A (100- 120 V CA) / 1,1 A (200- 240 V CA)

220W (7,5 W en modo de espera)

Sección mecánica

Instalación Orientación

Dimensiones

Peso neto

Consideraciones ambientales

Escritorio/frontal, escritorio/retroproyección, techo/frontal, techo/retroproyección

310mm (W) x 89mm (H) x 230mm (D)

12,2" (W) x 3,5" (H) x 9,1" (D)

(excluyendo las partes salientes)

6,5 lbs / 2,9 kg

Normas

Temperaturas de funcionamiento: 32°F a 95°F (0°C a 35°C), 20% a 80% de humedad (sin condensación)

Temperaturas de almacenamiento: 14°F a 122°F (-10°C a 50°C), 20% a 80% de humedad (sin condensación)

Aprobado por UL (UL 60950, CSA 60950)

Cumple con los requisitos DOC de clase B de Canadá

Cumple con los requisitos de clase B de la FCC

Cumple con AS/NZS3548, clase B

Cumple con las directrices de la EMC (EN55022:1998, EN55024-1998, EN61000-3-2, EN61000-3-3)

Cumple con la directriz sobre baja tensión (EN60950, aprobado por TUV GS)

Para más información, visite:

EE.UU.: http://www.necvisualsystems.com

Europa : http://www.nec-europe.com/

Global : http://www.nec-pj.com/

* Los píxeles efectivos son más del 99,99%.

Las especificaciones están sujetas a cambios sin previo aviso.

S-29

APÉNDICE

Dimensiones de la cubierta

89 (3.5

")

(9.6

(9.1

(3.9

(3.8

310 (12.2")

Centro del objetivo

73.5 (2.9

")

")

Centro del objetivo

Unidad = mm (pulgadas)

Asignación de los contactos del conector de entrada D-Sub RGB

Conector mini D-Sub de 15 contactos

5

10

4

9

15 14

3 2

13

8

12

7

1

11

6

Nivel de señal

Señal de vídeo: 0,7 Vp-p (analógica)

Señal de sincronización: Nivel TTL

11

12

13

7

8

9

10

Contacto

No.

1

2

5

6

3

4

14

15

Señal RGB (analógica)

Rojo

Verde o sincronización en verde

Azul

Tierra

Tierra

Rojo, tierra

Verde, tierra

Azul, tierra

No se conecta

Señal de sincronización, tierra

SCART de Sincronización

DATOS bidireccionales (SDA)

Sincronización horizontal o sincronización compuesta

Sincronización vertical

Reloj de datos

Señal YCbCr

Cr

Y

Cb

Cr Tierra

Y Tierra

Cb Tierra

Sincronización

S-30

Lista de señales de entrada compatibles

IBM

VESA

VESA

VESA

VESA

VESA

MAC

# VESA

# VESA

# VESA

# MAC

# VESA

# VESA

# VESA

# MAC

# SUN

MAC

VESA

VESA

IBM

VESA

IBM

VESA

IBM

NTSC

PAL

PAL 60

SECAM

VESA

IBM

MAC

MAC

# SGI

# VESA

# VESA

# MAC

# HP

# SUN

# VESA

# VESA

# SXGA+

# HDTV (1080p)

# SDTV(576i)(625i)

# SDTV(576p)(625p)

# HDTV (1080i)(1125i)

# HDTV (1080i)(1125i)

# HDTV (720p)(750p)

# SDTV (480p)(525p)

# VESA

# VESA

# VESA

# VESA

DVD YCbCr

DVD YCbCr

Señal Resolución

(puntos)

800

⳯ 600

800

⳯ 600

832

⳯ 624

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1152

⳯ 864

1152

⳯ 870

1152

⳯ 900

1152

⳯ 900

1280

⳯ 960

1280

⳯ 1024

1280

⳯ 1024

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

720

⳯ 350

720

⳯ 400

720

⳯ 350

720

⳯ 400

800

⳯ 600

800

⳯ 600

800

⳯ 600

1280

⳯ 1024

1280

⳯ 1024

1280

⳯ 1024

1280

⳯ 1024

1400

⳯ 1050

1920

⳯ 1080

1920

⳯ 1080

1920

⳯ 1080

1280

⳯ 720

1600

⳯ 1200

1600

⳯ 1200

1600

⳯ 1200

1600

⳯ 1200

#: Las imágenes marcadas arriba con # están comprimidas con Advanced AccuBlend.

79,976

91,146

67,5

15,6

31,5

33,75

28,125

68,681

61,796

71,736

60

63,981

69,89

78,125

81,13

45

31,47

75,0

81,25

87,5

93,75

15,734

15,625

49,725

35,5

48,363

56,476

60,241

60,023

68,677

67,5

37,927

39,44

39,44

35,16

37,879

48,077

46,88

53,674

31,47

34,97

35

37,86

37,5

39,375

43,269

31,469

Frecuencia hor.

Frecuencia de actualización

( kHz ) ( Hz )

15,734

15,625

60

50

15,734

15,625

31,47

31,47

60

50

59,94

60

60

66,67

66,67

72,81

75

75

85,01

70,09

85,04

87,85

87,85

56,25

60,32

72,19

75

85,06

74,55

43 entrelazada

60

70,07

74,93

75,03

85

75

75,06

65,95

76,05

60

60,02

65,18

72,01

76,11

75,03

85,02

60 progresiva

50

50

60 entrelazada

50 entrelazada

60 progresiva

59,94 progresiva

60

65

70

75

59,94 entrelazada

50 entrelazada

NOTA: Algunas señales de sincronización compuesta pueden no visualizarse correctamente.

Las señales distintas a las especificadas en la tabla anterior pueden no visualizarse correctamente. Si esto sucediera, cambie la frecuencia de actualización o la resolución en su PC. Consulte la sección de ayuda de las propiedades de pantalla de su PC.

UXGA (1600

⳯ 1200) sólo es compatible con la señal de sincronización separada.

S-31

Códigos de control del PC

Función

ALIMENTACIÓN ON

ALIMENTACIÓN OFF

SELECCIÓN DE ENTRADA RGB

Datos de los códigos

02H 00H 00H 00H 00H 02H

02H 01H 00H 00H 00H 03H

02H 03H 00H 00H 02H 01H 01H 09H

SELECCIÓN DE ENTRADA VIDEO 02H 03H 00H 00H 02H 01H 06H 0EH

SELECCIÓN DE ENTRADA S-VIDEO 02H 03H 00H 00H 02H 01H 0BH 13H

SILENCIAMIENTO DE LA IMAGEN ON 02H 10H 00H 00H 00H 12H

SILENCIAMIENTO DE LA IMAGEN OFF 02H 11H 00H 00H 00H 13H

SILENCIAMIENTO DEL SONIDO ON 02H 12H 00H 00H 00H 14H

SILENCIAMIENTO DEL SONIDO OFF 02H 13H 00H 00H 00H 15H

Conexión de cables

Protocolo de comunicación

Velocidad de transmisión en baudios: 19200 bps

Longitud de datos: 8 Bits

Paridad:

Bit de parada:

Ninguna paridad

Un bit

X on (activar)/off(desactivar): Ninguno

Procedimiento de Comunicaciones: Dúplex completo

Conector de control para PC (DIN-8P)

A R × D del PC

5

8

7

2

4

1

6

3

A GND del PC

A T × D del PC

NOTA: Contacte con su distribuidor local para que le proporcione una completa lista de los códigos de control del PC si fuera necesario.

NOTA: Espigas 2, 3, 5, 6, y 8 se usan dentro del proyector.

S-32

Guía TravelCare

TravelCare – un servicio para viajeros internacionales

Este producto tiene derecho a disfrutar de los servicios “TravelCare”, la extraordinaria garantía internacional de NEC.

Tenga en cuenta que la cobertura de TravelCare difiere en parte de la cobertura ofrecida por la garantía incluida con el producto.

Servicios ofrecidos con TravelCare

Esta garantía permite a los clientes recibir servicio para sus productos en las estaciones de servicio de NEC y las designadas por ella en los países enumerados en el presente documento durante sus viajes internacionales por negocios o placer.

Para obtener más detalles sobre los servicios ofrecidos por las diferentes estaciones de servicio, consulte la “Lista de Puntos de Venta TravelCare” que aparece más adelante.

4) Los problemas o daños han sido causados por fuego, sal, gas, terremotos, rayos, tormentas, inundaciones o cualquier otro desastre natural, así como por otros factores externos, como polvo, humo de cigarrillos, un voltaje anormal, etc.

5) Los problemas o daños han sido causados por el uso del producto en lugares cálidos o húmedos, en vehículos, botes o barcos, etc.

6) Los problemas o daños han sido causados por accesorios o dispositivos prescindibles conectados al producto, diferentes a los recomendados por NEC.

7) Los problemas han sido causados por consumo, desgaste o deterioro de las piezas en condiciones de uso normal.

8) Problemas o daños en focos y otros accesorios, incluyendo piezas o piezas opcionales.

9) Se aplicarán también otras condiciones estipuladas en la garantía e incluidas en el producto.

1 Servicios de reparación

El producto será reparado y entregado en un plazo de 10 días hábiles, sin incluir el tiempo necesario para el transporte.

Durante el periodo de vigencia de la garantía, el coste de las piezas de mantenimiento, de la mano de obra de la reparación y los costes de transporte dentro del área de cobertura de la estación de servicio estarán cubiertos por la garantía.

2 Servicio de alquiler del producto de repuesto

Si el cliente así lo desea, podrá alquilar un producto de repuesto mientras se repara el producto original.

Tarifa: 200 dólares EE.UU. por 12 días

Esta tarifa debe pagarse en efectivo o mediante tarjeta de crédito local. La tarifa de alquiler de 200 dólares no es reembolsable, aún en el caso de que el cliente tenga en su poder el producto durante menos de 12 días antes de devolverlo.

El producto de repuesto se entregará en un periodo de tiempo inferior a tres días hábiles.

Si el cliente no devuelve el producto de repuesto en un periodo inferior a 12 días, se le cargará el precio de la unidad.

Si el cliente devuelve el producto de repuesto dañado o con algún defecto, el cliente asumirá el coste de la reparación.

Tenga en cuenta que este servicio no se ofrece en todos los países y regiones. Consulte la “Lista de Puntos de Venta TravelCare”.

Además, este servicio de alquiler de productos de repuesto no se ofrece una vez ha vencido la garantía del producto.

NOTA: El producto puede utilizarse en el extranjero con voltajes de 100 a 120V y de 200 a 240V, utilizando un cable eléctrico adecuado para los estándares y el voltaje de la toma de corriente del país en el que se esté utilizando el producto.

Lista de Puntos de Venta TravelCare

Esta lista es válida a partir del 1 de junio de 2002.

Para obtener una información más actualizada, consulte los sitios web de las estaciones de servicio de los diferentes países que aparecen en la Lista de Puntos de Venta TravelCare o en el sitio web de NEC: http:/

/www.nec-pj.com.

En Europa

NEC Europe, Ltd. / Centro Técnico Europeo (European Technical Centre)

Dirección: Unit G, Stafford Park 12, Telford TF3 3BJ,

Reino Unido

Teléfono:

Fax:

+44 (0) 1952 237000

+44 (0) 1952 237006

Correo electrónico: [email protected]

Sitio WEB: http://www.neceur.com

(Regiones con cobertura)

EU: Austria, Bélgica, Dinamarca*, Finalandia*, Francia*,

EEA:

Alemania*, Grecia*, Irlanda*, Italia*, Luxemburgo*,

Holanda*, Portugal*, España*, Suecia* y Reino Unido*

Noruega*, Islandia y Liechtenstein

Periodo de garantía

1 a. A la presentación de la garantía o recibo entregado al realizar la compra:

Válida durante el periodo indicado en la garantía o durante el periodo normal de garantía para el país en el que se realizó la compra.

b. Cuando sólo se tiene el producto:

Válida durante un periodo de 14 meses a partir de la fecha de fabricación indicada en el número de serie que acompaña al producto.

2 Cuando la garantía del producto que se porta ha vencido:

Se ofrecerá el servicio de reparación a cambio de una tarifa. En este caso, el cliente no tendrá derecho al servicio de alquiler de productos de repuesto.

3 En los siguientes casos, el coste de las reparaciones correrá a cargo del cliente, incluso en el caso de que la garantía del producto aún esté en vigor:

1) Si el periodo de garantía, nombre del modelo, número de serie y nombre de la tienda donde se compró el producto no figuran en la garantía o han sido alterados.

2) Los problemas o daños han sido causados por caídas o golpes durante el transporte o movimiento por parte del cliente, o por un manejo inadecuado por parte de los clientes.

3) Los problemas o daños han sido causados por un uso inadecuado o el cliente ha llevado a cabo alteraciones o reparaciones no cubiertas por la garantía.

S-33

En Norteamércia

NEC Solutions(America), Inc.

Dirección: 1250 Arlington Heights Road, Itasca, Illinois

60143, EE.UU.

Teléfono:

Fax:

+1 800 836 0655

+1 800 356 2415

Correo electrónico: [email protected]

Sitio WEB: http://www.necvisualsystems.com

(Regiones con cobertura)

EE.UU. *, Canadá*

En Oceanía

NEC Australia Pty., Ltd.

Dirección: Nueva Gales del Sur;

184 Milperra Road, Reversby 2212

Victoria;

480 Princess Hwy Noble Park 3174

South Australia;

84A Richmond Road, Keswick 5035

Queensland;

116 Ipswich Road, Woollongabba 4102

Western Australia;

Teléfono:

Fax:

45 Sarich Court Osborne Park 6017

+61 131 632

+61 88 375 5757

Correo electrónico: [email protected]

Sitio WEB: http://www.nec.com.au

(Regiones con cobertura)

Australia*, Nueva Zelanda

En Asia y Oriente Medio

NEC Viewtechnology, Ltd.

Dirección: 686-1, Nishioi, Oi-Machi, Ashigarakami-Gun,

Teléfono:

Kanagawa 258-0017, Japón

+81 465 85 2369

Fax: +81 465 85 2393

Correo electrónico: [email protected]

Sitio WEB: http://www.nec-pj.com

(Regiones con cobertura)

Japón*

NEC Hong Kong Ltd.

Dirección:

Teléfono:

Fax:

11th Floor, Tower B, New Mandarin Plaza,

14 Science Museum Road,

Tsim Sha Tsui East, Kowloon, Hong Kong

+852 2369 0335

+852 2733 5519

Correo electrónico: [email protected]

Sitio WEB: http://www.nec.com.hk

(Regiones con cobertura)

Hong Kong

NEC Taiwan Ltd.

Dirección: 8F, No.167, SEC.2, Nan King East Road, Taipei,

Taiwan, R.O.C.

+886 2 8500 1734 Teléfono:

Fax: +886 2 8500 1420

Correo electrónico: [email protected]

Sitio WEB: http://www.nec.com.tw

(Regiones con cobertura)

Taiwan

NEC Singapore Pte. Ltd

Dirección: 401 Commonwealth Drive, #07-02,

Haw Par Technocentre, Singapur 149598

Teléfono:

Fax:

+65 273 8333

+65 274 2226

Correo electrónico: [email protected]

Sitio WEB: http://www.nec.com.sg

(Regiones con cobertura)

Singapur

Hyosung Data System, Ltd.

Dirección: 7th Floor, Cheongdam Building, 52,

Cheongdam-Dong, Kangnam-Ku,

Seul, Corea 135-100

Teléfono:

Fax:

+82 2 510 0234

+82 2 540 3590

Correo electrónico: [email protected]

(Regiones con cobertura)

Corea del Sur

Lenso Communication Co., Ltd.

Dirección: 292 Lenso House 4, 1st Fioor, Srinakarin Road,

Huamark, Bangkapi,

Teléfono:

Fax:

Bangkok 10240, Tailandia

+66 2 375 2425

+66 2 375 2434

Correo electrónico: [email protected]

Sitio WEB: http://www.lenso.com

(Regiones con cobertura)

Tailandia

ABBA Electronics L.L.C.

Dirección: Tariq Bin Ziyad Road, P.O.Box 327, Dubai,

Emiratos Árabes Unidos

Teléfono:

Fax:

+971 4 371800

+971 4 364283

Correo electrónico: [email protected]

(Regiones con cobertura)

Emiratos Árabes Unidos

Samir Photographic Supplies

Dirección: P.O.Box 599, Jeddah 21421, Arabia Saudí

Teléfono: +966 2 6828219

Fax: +966 2 6830820

Correo electrónico: [email protected]

(Regiones con cobertura)

Arabia Saudí

NOTA: En los países señalados con un asterisco(*), se ofrece el servicio de alquiler de productos de repuesto.

S-34

Fecha: / / ,

PARA: NEC o Estación de Servicio autorizada de NEC:

DE:

(Empresa y Nombre con firma)

P-1/ ,

Estimado(s) señor(es),

Me gustaría solicitar su Programa de Servicios TravelCare, estando de acuerdo con lo indicado en la hoja de registro y requisitos, así como con las siguientes condiciones y tarifas de servicios que se cargarán a la cuenta de mi tarjeta de crédito en el caso de que no devuelva las unidades en préstamo dentro del periodo de tiempo especificado. También confirmo que la siguiente información es correcta. Un saludo.

Hoja de Solicitud del Programa de Servicios TravelCare

País,

Productos adquirido:

Nombre de la empresa del usuario:

Dirección de la empresa del usuario:

Número de teléfono, Número de fax:

Nombre del usuario:

Dirección del usuario:

Número de teléfono,

Número de fax:

Oficina local de contacto:

Dirección de la oficina local de contacto,

Número de teléfono,

Número de fax:

Nombre del modelo del usuario:

Fecha de compra:

Número de serie que aparece en el panel posterior:

Problema de unidades por usuario:

Servicio requerido

Periodo solicitado para el préstamo de la unidad:

Forma de pago:

En caso de utilizar Tarjeta de crédito:

Número de tarjeta con fecha válida:

(1) Reparar y devolver (2) Préstamo de unidad

(1)Tarjeta de crédito (2)Cheque de viaje (3)Efectivo

S-35

Condiciones de su Programa de Servicios TravelCare

El usuario final debe comprender las siguientes condiciones del

Programa de Servicios TravelCare y completar la información necesaria en la hoja de solicitud.

1. Opciones de servicio:

Hay tres opciones de “Servicio” disponibles. El usuario final debe comprender las siguientes condiciones y rellenar la Hoja de Solicitud.

1) Reparar y devolver:

La “Unidad defectuosa” se envía o recoge en el lugar donde se encuentre el cliente. Se repara y se devuelve al cliente en un plazo de 10 días, sin contar el tiempo requerido para el transporte.

Puede darse el caso de que la reparación y la devolución no pueda ser realizada por una estación de servicio autorizada de NEC, debido a la falta de piezas de recambio en el caso de que ese mismo modelo no se venda en ese territorio.

2) Reparar y devolver con Préstamo: (Este servicio se limita a algunas estaciones de servicio)

Este servicio se ofrece al usuario final que no puede esperar hasta que su unidad sea reparada.

El cliente puede pedir en préstamo una unidad por 200 dólares durante un periodo máximo de 12 días. El cliente envía la unidad defectuosa a la estación de servicio autorizada de NEC más cercana para ser reparada. Para evitar problemas en la recogida, el usuario final debe rellenar la Hoja de Solicitud.

El usuario final deberá confirmar la disponibilidad del servicio en las estaciones de servicio autorizadas de NEC.

3) Sólo Préstamo:

Para este servicio, la estación de servicio autorizada de NEC proporciona al cliente una unidad en préstamo durante un periodo máximo de 12 días por un precio de 200 dólares. El cliente se queda con la unidad defectuosa y al volver a su país, el cliente se encarga de la reparación del proyector.

4. Dead on Arrival (DOA) (Garantía inmediata):

El usuario final debe suscribir esta opción con su proveedor original en el país de compra.

La estación de servicio autorizada de NEC reparará la unidad DOA como una reparación de garantía, pero no sustituirá la unidad DOA por otra nueva.

5. Tarifas y condiciones del servicio de préstamo:

Al aceptar este proyector NEC, el cliente acepta asumir la responsabilidad por esta unidad en préstamo.

El coste actual de uso de esta unidad en préstamo es de 200 dólares

EE.UU. por 12 días.

Si el cliente no devuelve la unidad durante estos 12 días, el cliente pagará mediante su tarjeta de crédito el siguiente precio más elevado indicado en la lista de precios completa, cuyo precio le será facilitado en las estaciones de servicio autorizado de NEC. Consulte la lista adjunta de puntos de contacto de cada país para gestionar la recogida de la unidad en préstamo.

Si regresa a su país de origen con la unidad en préstamo, tendrá que pagar el coste de transporte adicional para devolver la unidad al país donde la pidió en préstamo.

Gracias por comprender este programa.

2. Exclusiones de la Garantía:

Este programa no puede solicitarse si el número de serie del proyector ha sido desfigurado, modificado o eliminado.

Si, a juicio de la estación de servicio autorizada de NEC o de sus agentes, los defectos o fallos tienen como origen cualquier causa que no sea el desgaste normal de la unidad o la negligencia de NEC, incluyendo los fallos que se enumeran a continuación, aunque no limitándose a ellos:

1) Accidentes, transporte, negligencia, uso inadecuado, abuso, agua, polvo, humo u omisión de o por parte del cliente, sus empleados, agentes o una tercera parte;

2) Fallo o fluctuación en la corriente eléctrica, circuitos eléctricos, aire acondicionado, control de humedad o cualquier otra condición medioambiental, como el uso de la unidad en una zona donde se esté fumando;

3) Cualquier fallo en los accesorios o productos o componentes asociados (tanto si han sido suministrados de NEC o sus agentes, como si no, y que no formen parte de la cobertura del producto establecida por esta garantía);

4) Cualquier problema imprevisto, fuego, inundación, guerra, acto de violencia o problema similar;

5) Cualquier intento de cualquier persona no autorizada de NEC de ajustar, modificar, reparar, instalar o realizar el mantenimiento del producto.

6) Cualquier arancel aduanero, como impuestos, seguros, tasas, etc.

3. Tarifas en caso de Exclusiones de la Garantía o en el de Fuera del Periodo de Garantía:

En el caso de que la unidad defectuosa esté excluida de la garantía o su periodo de garantía haya expirado, la estación de servicio autorizada de NEC ofrecerá un presupuesto por escrito del coste del servicio al usuario final.

S-36
