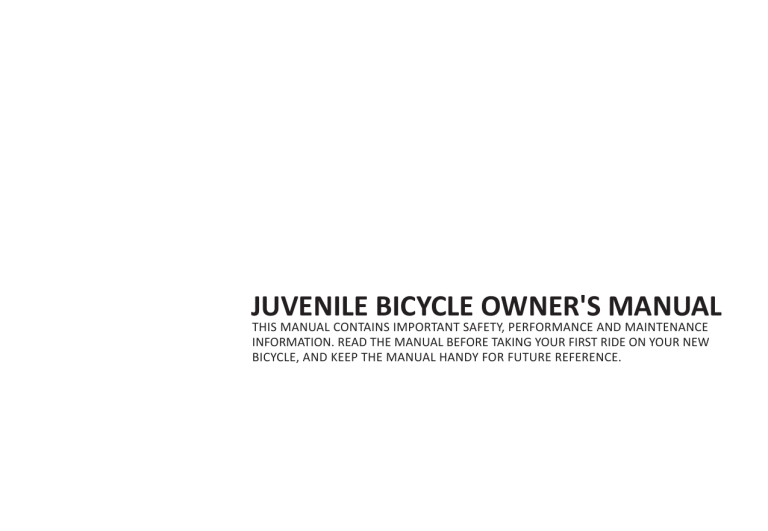

JUVENILE BICYCLE OWNER'S MANUAL
THIS MANUAL CONTAINS IMPORTANT SAFETY, PERFORMANCE AND MAINTENANCE
INFORMATION. READ THE MANUAL BEFORE TAKING YOUR FIRST RIDE ON YOUR NEW
BICYCLE, AND KEEP THE MANUAL HANDY FOR FUTURE REFERENCE.
Contents
1 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Safety Signal Words . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
User Responsibility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bicycle Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Personal Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Riding Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Before You Ride Safety Checklist . . . . . . . . . . . . . . . . . . . 13
2 Parts Identification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tools Required . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Getting Started . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Attach the Handlebar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Attach the Front Brake Cable . . . . . . . . . . . . . . . . . . . . . . 21
Attach the Front Wheel . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Attach the Seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Attach the Pedals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Attach the Training Wheels . . . . . . . . . . . . . . . . . . . . . . . 25
Attach the Pegs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4 Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tools Required . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Adjusting the Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Adjusting the Seat Height . . . . . . . . . . . . . . . . . . . . . . . . . 37
Adjusting the Handlebar . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Adjusting the Headset . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Adjusting the Bottom Bracket . . . . . . . . . . . . . . . . . . . . . . 41
5 Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Brake Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
6 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Basic Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Lubrication Schedule . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Parts Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Hub Bearings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Inflating the Tire Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Repairing a Flat Tire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Troubleshooting Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
7 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Purchase Record . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Congratulations
About This Manual
Toll free: 1-800-626-2811.
Customer Service hours: Monday - Friday 8 AM- 5 PM Central
Standard Time (CST) This manual contains important information regarding safety,
assembly, use, and maintenance of the bicycle but is not
intended to be a complete or comprehensive manual covering all
aspects concerning bicycle ownership. We recommend
consulting a bicycle specialist if you have any doubts or concerns
regarding your experience or ability to properly assemble and
maintain the bicycle.
on your new bicycle! Proper assembly and operation of your
bicycle is important for your safety and enjoyment. Our
customer service department is dedicated to your satisfaction
with Pacific Cycle and its products. If you have questions or need
advice regarding assembly, parts, performance, or returns,
please contact the experts at Pacific Cycle. Enjoy the ride!
You may also reach us at:
Web: www.pacific-cycle.com
Email: [email protected]
Mail: P. O. Box 344
4730 E. Radio Tower Lane
Olney, IL 62450
Do not return this item to the store. Please call Pacific Cycle
customer service if you need assistance. You will need your
model number and date code located on the service sticker near
the bottom bracket area. See Section 7: Purchase Record for the
location of the model number on your bicycle.
2
It is important for you to understand your new bicycle.
By reading this manual before you go out on your first ride, you’ll
know how to get better performance, comfort, and enjoyment
from your new bicycle. It is also important that your first ride on
your new bicycle is taken in a controlled environment, away from
cars, obstacles and other cyclists.
A Special Note For Parents and Guardians
It is a tragic fact that most bicycle accidents involve children.
As a parent or guardian, you bear the responsibility for the
activities and safety of your minor child. Among these
responsibilities are to make sure that the bicycle which your
child is riding is properly fitted to the child; that it is in good
repair and safe operating condition; that you and your child
have learned, understand and obey not only the applicable local
motor vehicle, bicycle, and traffic laws, but also the common
sense rules of safe and responsible bicycling. As a parent, you
should read this manual before letting your child ride the
bicycle. Please make sure that your child always wears an
approved bicycle helmet when riding.
Helmets
Save
Lives!
Correct Fitting
Make sure your helmet covers your forehead
• ALWAYS WEAR A PROPERLY FITTED
HELMET WHEN RIDING YOUR BICYCLE
• DO NOT RIDE AT NIGHT
• AVOID RIDING IN WET CONDITIONS
Incorrect Fitting
Forehead is exposed and vulnerable to serious injury
3
1 Safety
❶ Safety
SAFETY SIGNAL WORDS
The following safety signal words indicate a safety message.
The symbol alerts you to potential hazards. Failure to follow the
warning may result in damage to property, injury, or death.
This manual contains many Warnings and Cautions concerning
the consequences of failure to follow safety warnings. Because
any fall can result in serious injury or even death, we do not
repeat the warning of possible injury or death whenever the risk
of falling is mentioned.
WARNING!
Indicates a hazard or unsafe practice that will result in severe
injury or death. Failure to read, understand and follow the safety
information in this manual may result in serious injury or death.
CAUTION!
Indicates a hazard or unsafe practice that could result in
minor injury.
NOTICE
Indicates a hazard unrelated to personal injury, such as
property damage.
4
USER RESPONSIBILITY
WARNING!
Do not install any kind of power plant or internal combustion
engine to a bicycle. Adapting a bicycle in this manner poses an
extreme safety risk to rider and could result in loss of control
or death.
All persons assembling, using, and maintaining the bicycle must
read and understand the safety warnings and operating
instructions in this manual before using the bicycle.
It is the responsibility of the user, or in the case of a child rider,
an adult, to ensure the bicycle is properly maintained and in
proper operating condition. Doing so will reduce the risk of
injury. Always conduct regular maintenance and inspection of
your bicycle. Complete the Safety Checklist at the end of this
section before each use.
A responsible adult must always supervise the use of the bicycle
by a child. You must ensure:
• The child is wearing the proper protective attire and approved
bicycle helmet.
• The child is seated securely and the bicycle is properly fitted
to the child.
• The child understands applicable laws and common sense
rules of safe responsible bicycling.
Safety 1
BICYCLE SETUP
WARNING!
Inability to safely reach the handlebars and dismount the
bicycle may result in loss of control of the bicycle. If the
bicycle has a top tube on the frame, ensure there is one to
three inches of clearance between the rider and the top tube.
Improper setup or maintenance of the bicycle may result in
an unexpected movement, loss of control, and serious injury
or death.
Wheel Size
Riders Approximate Height
12 inch
28 - 38 inches tall
16 inch
38 - 48 inches tall
18 inch
42 - 52 inches tall
20 inch
48 - 60 inches tall
24 inch
56 - 66 inches tall
26 inch, 27.5 inch,
29 inch, 700c
64 - 74 inches tall
Correct Bicycle Size
Riding a bicycle that is not correctly sized to the rider may result
in the rider’s feet not being able to touch the ground and
balance the bicycle, properly reach the handlebar for steering or
braking, and loss of control when pedaling.
Use the wheel size in the following table as a guide to match the
rider and bicycle. For example, bicycles with a wheel size of 12
inches fit a rider that is 28 to 38 inches tall. Note: Some bicycles
such as folding bicycles may have smaller wheels but still fit
adults.
1 to 3 inch
clearance
Top tube
If the bicycle has a top tube on the frame, check that there is
one to three inches of clearance between the rider and the top
tube. Figure 1.1
Figure 1.1
5
1 Safety
Seat Height and Handlebar Reach
WARNING!
Improperly adjusted seat height could affect the rider’s ability
to reach the handlebar and pedals may result in an unexpected
movement, loss of control, and serious injury or death. Follow
these guidelines when adjusting the seat height. Always
ensure the seat post minimum insertion marks are below the
seat clamp and cannot be seen. Ensure the seat clamp is
locked and the seat cannot move.
2
❶ Your legs should be almost completely straight when the
pedal is in the down most position, just a slight bend in
the knee. Figure 1.2
Note: The rider’s feet may not touch the ground easily. If
this is the case the rider can simply move forward off the
seat to mount and dismount the bicycle or the seat can be
adjusted lower if the rider is uncomfortable with the height,
but note that riding is more difficult with the seat too low,
as the legs are in an unnatural position.
1
Adjust the seat
height
Do not raise the seat so much the knees lock straight when
pedaling or you have to move forward off the seat to pedal.
This is unsafe and the bicycle cannot be controlled in this
condition.
❷ You should be able to safely reach the handlebar with
your arms bent slightly (approximately 10 degrees) at
the elbow.
6
Figure 1.2
Safety 1
Quick-release Lever
WARNING!
Improper setup or maintenance of the quick-release levers
may result in an unexpected movement, loss of control, and
serious injury or death. Before riding always check that the
quick-release lever is firmly locked in place and the seat does
not move.
Seat Post
❷ Ensure the seat post’s minimum insertion marks are not
visible above the seat clamp and the clamp is locked in
place. Figure 1.3
Note: See Section 4: Adjusting the Seat Height if
adjustments are needed.
Seat post
Seat tube
Minimum insertion
marks are located
on the seat post
Quick-release
seat clamp
2
Figure 1.3
7
1 Safety
PERSONAL SAFETY
WARNING!
Riding a bicycle without protective gear, clothing, or a helmet
may result in serious injury or death. Always wear protective
gear, clothing, and helmet when riding the bicycle. Ensure
protective gear does not interfere with steering, braking, and
pedaling.
• Pants with loose pant legs. If necessary, always tuck pant legs
into a sock or use a leg band to avoid the clothing becoming
caught in the drive chain.
• Shoes with untied shoe laces.
Properly fitted helmet
Protective Gear and Clothing
Always wear: Figure 1.4
• Colors that are easily seen and, if possible, reflective clothing.
Easily seen or
reflective clothing
• Clothing appropriate for the weather conditions.
Elbow pads
• Use of protective gear such as pads for the knees and elbows
is highly recommended for children.
• A properly fitted, ASTM or SNELL approved, bicycle helmet
shall be worn at all times by riders of the bicycle. For
information regarding how to properly fit a helmet visit:
http://www.nhtsa.gov/people/injury/pedbimot/bike/
easystepsweb
Do not wear:
• Loose clothing parts, strings, or jewelry that may become
entangled with moving parts on the bicycle or interfere with
handling of the bicycle.
Knee pads
Leg band
Shoes fastened
or tied
Figure 1.4
8
Safety 1
Helmet Use
Important! Many states have passed helmet laws regarding
children. Make sure you know your state’s helmet laws. It is your
job to enforce these rules with your children. Even if your state
does not have a children’s helmet law, it is recommended that
everyone wear a helmet when cycling. When riding with a child
carrier seat or trailer, children must wear a helmet.
It is strongly advised that a properly fitting, ASTM or SNELL
approved, bicycle safety helmet be worn at all times when riding
your bicycle. In addition, if you are carrying a passenger in a
child safety seat, they must also be wearing a helmet.
The correct helmet should: Figure 1.5
• Be comfortable
Figure 1.5
• Have good ventilation
• Fit correctly
• Cover forehead
Incorrect helmet position: Figure 1.6
• Helmet does not cover the forehead
Figure 1.6
9
1 Safety
Reflectors
WARNING!
Missing, damaged, or dirty reflectors will affect the ability of
others to see and recognize you as a moving bicyclist, increasing
the risk of being hit, serious injury or death. Always check the
reflectors are in place and make sure they are clean, straight,
unbroken and securely mounted before riding the bicycle.
Important! Federal regulations require every bicycle over 16
inches to be equipped with front, rear, wheel, and pedal
reflectors. Many states require specific safety devices. It is your
responsibility to familiarize yourself with the laws of the state
where you ride and to comply with all applicable laws, including
properly equipping yourself and your bike as the law requires.
Bicycles under 16 inches are considered “sidewalk bicycles” and
may not be fitted with reflectors. These bicycles should not be
ridden on streets, at night or unsupervised by an adult.
Rear (red)
Plus or minus
5 degrees of
vertical
Front (white)
Rear wheel
(white)
Front wheel
(white)
Check and confirm the front and rear reflectors are in the
correct position: Figure 1.7
• Front Reflector: Should aim forward (when viewed from
above) and be mounted so it is within 5 degrees of vertical.
• Rear Reflector: Should aim straight back (when viewed from
above) and be mounted so it is within 5 degrees of vertical.
10
Pedal (orange)
Figure 1.7
Safety 1
RIDING SAFETY
WARNING!
Riding the bicycle in unsafe conditions (i.e. at night), in an unsafe
manner, or disregarding traffic laws may result in an unexpected
movement, loss of control, and serious injury or death.
• Wear proper riding attire, reflective if possible, and avoid
open toe shoes.
• Do not use items that may restrict your hearing and vision.
• Do not carry packages or passengers that will interfere with
your visibility or control of the bicycle.
General Safety
• Familiarize yourself with all the bicycle’s features before
riding. Practice gear shifts, braking, and the use of toe clips
and straps, if installed.
• Always ride defensively in a predictable, straight line. Never
ride against traffic.
• Expect the unexpected (e.g. opening car doors or cars backing
out of concealed driveways).
• Take extra care at intersections and when preparing to pass
other vehicles.
• Maintain a comfortable stopping distance from all other
riders, vehicles and objects. Safe braking distances and forces
are subject to the prevailing weather conditions. Do not lock
up the brakes. When braking, always apply the rear brake
first, then the front. The front brake is more powerful and if it
is not correctly applied, you may lose control and fall.
• Always use the correct hand signals to indicate turning
or stopping.
Road Conditions
• Be aware of road conditions. Concentrate on the path ahead.
Avoid pot holes, gravel, wet road markings, oil, curbs, speed
bumps, drain grates and other obstacles.
• Cross train tracks at a 90 degree angle or walk your bicycle
across.
Wet Weather
• When riding in wet weather always wear reflective clothing
and use safety lights to enhance visibility.
• Exercise extreme caution when riding in wet conditions.
• Ride at a slower speed. Turn corners gradually and avoid
sudden braking.
• Brake earlier, it will take a longer distance to stop.
• Pot holes and slippery surfaces such as line markings and train
tracks all become more hazardous when wet.
• Obey the traffic laws (e.g., stopping at a red light or stop sign,
giving way to pedestrians).
11
1 Safety
Night Riding
Cornering Technique
• Important! Riding a bicycle at night is not recommended.
Check your local laws regarding night riding.
• Brake slightly before cornering and prepare to lean your body
into the corner.
• Ensure bicycle is equipped with a full set of correctly
positioned and clean reflectors.
• Maintain the inside pedal at the 12 o’clock position and
slightly point the inside knee in the direction you are turning.
• Use a white light on the front and a red light on the rear.
Use lights with flashing capability for enhanced visibility.
• Keep the other leg straight, do not pedal through fast or tight
corners.
• If using battery powered lights, make sure batteries are
well charged.
• Decrease your riding speed, avoid sudden braking and
sharp turns.
• Wear reflective and light colored clothing. Wear reflective
clothing and use safety lights for increased visibility.
Safe Riding Rules for Children
• Ride at night only if necessary. Slow down and use familiar
roads with street lighting.
Hill Technique
• Many states require that children wear a helmet while cycling.
Always wear a properly fitted helmet.
• Do not play in driveways or the road.
• Do not ride on busy streets.
• Gear down before a climb and continue gearing down as
required to maintain pedaling speed.
• Do not ride at night.
• If you reach the lowest gear and are struggling, stand up on
your pedals. You will then obtain more power from each
pedal revolution.
• Be aware of other road vehicles behind and nearby.
• On the descent, use the high gears to avoid rapid pedaling.
• Do not exceed a comfortable speed; maintain control and
take additional care.
• Braking will require additional distance. Initiate braking slowly
and earlier than usual.
12
• Obey all the traffic laws, especially stop signs and red lights.
• Before entering a street: Stop, look left, right, and left again
for traffic. If there’s no traffic, proceed into the roadway.
• If riding downhill, be extra careful. Slow down using the
brakes and maintain control of the steering.
• Never take your hands off the handlebars, or your feet off the
pedals when riding downhill.
Safety 1
BEFORE YOU RIDE SAFETY CHECKLIST
Before every ride, it is important to carry out the following
safety checks. Do not ride a bicycle that is not in proper
working condition!
Chains
Accessories
□
□
□
□
□
The reflectors are properly placed and not obscured. Note:
Bicycles 16” and under may not be equipped with reflectors
since small children should not ride at night.
All other fittings on the bike are properly and securely
fastened, and functioning.
The rider is wearing a properly fitted helmet (protective gear
if necessary) and that clothing and loose items are properly
constrained.
Bearings
□
All bearings are lubricated, run freely and display no excess
movement, grinding or rattling.
Brakes
□
□
The front and rear brakes work properly.
□
The brake control cables are lubricated, correctly adjusted
and display no obvious wear.
□
The brake shoe pads are not overly worn and are correctly
positioned in relation to the rims.
The brake control levers are lubricated and tightly secured
to the handlebar.
□
The chain is oiled, clean and runs smoothly.
Cranks and Pedals
The pedals are securely tightened to the crank arms.
The crank arms are secured to the axle and are not bent.
Frame and Fork
□
□
The frame and fork are not bent or broken.
The quick-release clamps are locked in place.
Steering
□
□
□
The handlebar and post are correctly adjusted and
tightened, and allow proper steering.
The handlebars are set correctly in relation to the forks and
the direction of travel.
The handlebar binder bolt is tightened.
Wheels and Tires
□
□
□
The rims do not have dirt or grease on them.
□
The tires have the proper amount of tread, no bulges or
excessive wear.
The wheels are properly attached to the bicycle and axle.
The tires are properly inflated within the recommended
pressures displayed on the tires sidewall.
13
❷ Parts Identification
Juvenile Bicycle
Get to know the parts of your bicycle. This will help with assembly, maintenance, and troubleshooting. Models vary in color and style.
Part name
1
Handlebar grip
Torque (in.-lb)
Part name
Torque (in.-lb)
-
16
Fork dropout
-
55 - 70
17
Fork
-
18
Pedal
300-360
2
Rear brake lever
3
Brake cable
-
4
Handlebar
-
19
Crank arm (1-piece)
300
145 - 200
19A
Crank arm (3-piece)
390
-
20
Chain
-
21
Chainwheel
-
5
Handlebar binder bolt(s)
6
Stem
7
Stem binder bolt
100 - 120
8
Headset
175 - 260
22
Bottom bracket lockring
9
Caliper brake assembly
50 - 70
23
Seat post
9A
Brake cable pinch bolt
50 - 70
24
Seat post attaching hardware
9B
Brake pads
-
25
Saddle (seat)
9C
Brake pads hardware
50 - 60
26
Seat post clamp
10
Caliper brake attaching nut
70-85
27
Linear brake assembly
-
11
Wheel axle nut (front)
180-240
27A
Brake cable pinch bolt
50-70
240-300
27B
Brake pad
11A
Wheel axle nut (rear)
12
Tire
-
27C
Brake pad hardware
13
Rim
-
27D
Brake spring
Brake pivot bolt
Freewheel
14
Spoke
-
27E
15
Valve stem
-
28
14
300
130-170
60-80
50-60
17-20
-
Parts Identification 2
1
2
27A
5
6
7
25
27E
9A
8
24
27D
27C
3
4
9
27B
9B
23
27
9C
26
27E
10
12
17
22
11A
28
20 21
11
12
13
14
16
19, 19A
18
15
15
3 Assembly
❸ Assembly
WARNING!
• Improper assembly of this product may result in serious
injury or death. Always follow the instructions in this
manual and check critical components (e.g. wheels, seat,
pedals, brakes, derailleurs, tires) before each use.
• We recommend that you consult a bicycle specialist if you
have doubts or concerns as to your experience or ability to
properly assemble, repair, or maintain your bicycle. If your
bicycle was obtained assembled, we recommend that you
read these instructions and perform checks specified in
this manual before riding.
If you need replacement parts or have questions pertaining to
the assembly of your bicycle, call the service line direct at:
1-800-626-2811. Monday - Friday 8:00 am to 5:00 pm Central
Standard Time (CST).
TOOLS REQUIRED
• Phillips head screw driver
• 4 mm, 5 mm, 6 mm and 8 mm Allen wrench
• Adjustable wrench or a 9 mm, 10 mm, 14 mm and 15 mm
open and box end wrenches
• A pair of pliers with cable cutting ability
Your new bicycle was assembled and tuned in the factory and
then partially disassembled for shipping. You may have
purchased the bicycle already fully assembled and ready to
ride or in the shipping carton in the partially disassembled
form. The following instructions will enable you to prepare
your bicycle for years of enjoyable cycling.
For more details on inspection, lubrication, maintenance and
adjustment of any area please refer to the relevant sections in
this manual. If you have questions about your ability to
properly assemble this unit, please consult a qualified specialist
before riding.
16
Figure 3.1
Assembly 3
GETTING STARTED
❶ Open the carton from the top and remove the bicycle.
Figure 3.2
❷ Remove the straps and protective packaging from the
bicycle. Important! Do not discard packing materials until
assembly is complete to ensure that no required parts are
accidentally discarded.
Seat
Handlebar
assembly
Seat post
❸ Inspect the bicycle and all accessories and parts for possible
shortages. It is recommended that the threads and all moving
parts in the parts package be lubricated prior to installation.
Note: We recommend using a lithium based grease on the
parts before assembly.
Frame
Pedals
Training
wheels (2)
Front
wheel
Figure 3.2
17
17
3 Assembly
ATTACH THE HANDLEBAR
WARNING!
• Improper attachment of the handlebar may result in
damage to the stem post, steering tube and result in loss of
control, serious injury or death. Ensure the minimum
insertion marks on the stem post are not visible above the
top of the headset.
Important! Be sure the minimum insertion marks do not go
above the top of the headset and are not visible.
❸ Using a 6 mm Allen wrench tighten the stem binder bolt at
the top of the stem post. Check the handlebar binder bolt(s)
to be sure they are properly tightened and the handlebar is
clamped in place. Note: See Section 4: Adjusting the
Handlebar if adjustments are needed.
• Failure to properly tighten handlebar components may
result in loss of control, serious injury or death. Always
check the handlebar cannot move and is secured to the
frame before riding the bicycle.
1
There are two types of stems that attach the handlebar to the
steerer tube. It is either a quill or clamp (threadless) stem.
Figure 3.3
Attaching a Quill Stem
Handlebar binder bolt(s)
❶ Turn the front fork to face forward. Figure 3.3
Position the handlebar assembly over the steerer tube. Look
at all the cables to be sure they run in a smooth arc from
the shifter or brake lever to the front brake or cable stop on
the frame. Important! If they are twisted or kinked, the
shifting and braking will not work. Figure 3.4
❸ Insert the stem post into the steerer tube and adjust the
handlebar height until the rider feels they have control of
the bicycle and are comfortable. See Section 1, Fig. 1.2:
Seat Height and Handlebar Reach for guidelines.
18
Front fork
facing forward
Stem binder bolt
3
2
Stem post
Minimum insertion marks
Headset
Steerer
tube
Figure 3.4
Assembly 3
Attaching a Threadless Stem
Important! Do not disassemble the headset or lose any parts.
Be sure the end of the fork is on the ground or being held with
your free hand, because once you loosen the top cap the fork
assembly may fall out of the frame.
❶ Turn the front fork to face forward (ie: the fork dropout is in
the furthest forward position). Figure 3.3
❷ Using a 5 mm Allen wrench loosen the top cap bolt on the
steerer tube and remove the top cap and bolt. Important!
Do not remove the spacers. Figure 3.5
❼ Using a 5 mm Allen wrench tighten the top cap bolt. Do the
following checks to determine if the headset is properly set.
Tighten or loosen the top cap bolt if necessary.
• Lift up the front wheel of the bicycle, if the wheel does
not move freely left to right the headset is too tight.
• Hold the handlebar, close the brakes and rock the fork
back and forth. If you hear a knock or clunking sound the
headset is too loose.
Note: If needed, see Section 4: Adjusting the Headset for
more detailed information. See Section 4: Adjusting the
Handlebar for information on aligning the handlebar.
Top cap
and bolt
❸ Position the handlebar assembly over the steerer tube.
Look at all the cables to be sure they run in a smooth arc
from the shifter or brake lever to the front brake or cable
stop on the frame. Important! If they are twisted or kinked,
the shifting and braking will not work.
❹ While holding the fork assembly in place, use a 6 mm Allen
wrench and loosen the stem pinch bolts. Slide the handlebar
assembly onto the steerer tube.
❺ Align and center the stem to the fork and wheel. Tighten the
stem pinch bolts until there is no play between the stem and
stem tube. Note: There should be a 3 to 5 mm (1/8" - 3/16")
gap between the top of the stem and stem post. Figure 3.6
❻ Place the top cap onto the top of the steerer tube. Insert
and tighten the top cap bolt until it is snug. Do not over
tighten.
2
Stem pinch
bolts
5
3
1/8" - 3/16"
(3 - 5 mm)
5
Figure 3.6
Figure 3.5
19
19
3 Assembly
ATTACH THE FRONT BRAKE CABLE
WARNING!
Failure to properly set the brakes may result in the inability to
stop the bicycle movement and cause serious injury or death.
Be sure the brakes are functioning properly before using the
bicycle.
Cable adjustment Cable nut slot
barrel slot
1
2
Brake cable slot
If the brakes are not attached follow these steps:
Brake lever
Figure 3.7
❶ Rotate the cable adjustment barrel and cable nut until the
slots are aligned with the slot on the brake lever body.
Figure 3.7
❷ Press the brake lever towards the grip.
3
❸ Slide the brake cable through the slots and place the cable
head into the brake lever. Figure 3.8
Brake cable
Cable head
Figure 3.8
❹ Release the brake lever. Figure 3.9
❺ Lightly pull on the cable, and rotate the cable nut and cable
barrel so they are no longer aligned.
Note: See Section 4: Adjusting the Brakes if adjustments are
needed.
20
4
5
Figure 3.9
Assembly 3
ATTACH THE FRONT WHEEL
There are two types of front wheel assemblies; nutted with step
retaining washer, and nutted with clip retaining washer.
Note: Quick-release wheels may be on both the front and rear
wheels or just one. Also, some tire tread patterns have a
direction, so compare your front tire and rear tire of the bicycle
so that both tread patterns face the same way.
2
Protrusion on
step retaining
washer fits into
the fork dropout
Figure 3.11
Nutted with Step Retaining Washer
❶ Position the front wheel between the front fork legs with
the axle resting inside the fork drop outs. Important! Be
sure the wheel is as centered as possible between the fork
legs. Figure 3.10
❷ Place a step washer on each end of the axle. Note: The flat
side of the step washer must be facing out, and the
protrusion on the washer must fit into the fork drop out.
Figure 3.11
❸ Attach the two axle nuts on the axle. Tighten one nut part
way, then tighten the other nut. Repeat until both sides are
tightened securely. Be sure that the wheel is centered
between the fork legs.
❹ If the wheel is off center, loosen the axle nut on the side that
has a smaller gap between tire and fork leg, and use your
hand to push the wheel to a centered position; hold the
wheel with one hand, and tighten the axle nut and check
again. Repeat if needed to be sure the wheel is centered
and securely tightened.
3
Axle
nut
2
1
Fork
dropout
Axle
Step
retaining
washer
2
Step
retaining
washer
3
Axle
nut
Figure 3.10
21
21
3 Assembly
Nutted with Clip Retaining Washer
❶ Loosen the axle nuts on the front wheel. If there is a washer
inside of the axle nut, it belongs outside of the fork
dropouts. Figure 3.12
3
❷ Position the front wheel between the front fork legs with
the axle resting inside the fork drop out.
Important! Be sure the wheel is as centered as possible
between the fork legs.
Clip retaining
washer
inserted into
dropout hole
Figure 3.13
❸ Place the clip retaining washer on the axle and slide it up
against the fork drop out. Make sure the hooked end is
inside the small hole of the fork dropout. Figure 3.13
❹ Place the two outer axle nuts on and tighten evenly. Tighten
one side part way, then tighten the other side and repeat
until both sides are tightened securely. Be sure that the
wheel remained centered between the fork legs.
❺ If it is off center, loosen the axle nut on the side that has a
smaller gap between tire and fork leg and use your hand to
push the wheel to a centered position; hold the wheel with
one hand and tighten the axle nut and check again.
Repeat if needed to be sure the wheel is centered and
securely tightened.
Dropout
hole
4
Axle
nut
Fork
dropout
Axle
3
Clip
retaining
washer
3
Clip
retaining
washer
4
Axle
nut
Figure 3.12
22
Assembly 3
ATTACH THE SEAT
WARNING!
Improperly adjusted seat height could affect the rider’s ability
to reach the handlebar and pedals resulting in unexpected
movement, loss of control, and serious injury or death. Follow
these guidelines when adjusting the seat height. Always
ensure the seat post minimum insertion marks are below the
seat clamp and cannot be seen. Ensure the seat clamp is
locked and the seat cannot move.
❹ Try to close the quick-release lever. If it closes easily, open it
up and tighten the adjustment nut further. If it is too difficult
to close, open the quick-release lever up and loosen the
adjustment nut a little and try again.
Important! You should feel resistance when you close
the quick-release lever that should leave a temporary
impression on your fingers. Open and close the handle to
ensure the seat is securely locked in place.
❶ Unlock the quick-release lever and insert the seat post into
the seat tube. Figure 3.14
❷ Adjust the seat height up or down until the rider feels they
have control of the bicycle and is comfortable.
Important! Be sure the minimum insertion marks do not go
past the top of the seat clamp and are not visible. See
Section 1, Fig. 1.2: Seat Height and Handlebar Reach.
❸ Close the quick-release lever and lock the seat in place.
If there is not enough pressure to hold the seat in place
open the quick-release lever. With one hand on the quickrelease lever and one hand on the adjustment nut, start to
hand tighten the adjustment nut until you start to feel some
resistance against the post clamp. Do not attempt to tighten
by turning the quick-release lever. The quick-release lever is
for closing, the adjustment nut is for adjusting the pressure.
Seat post
2
Adjustment nut
Quick-release
lever
Minimum
insertion marks on
the seat post
1
Quick-release
seat clamp
3
Minimum
insertion
marks
Figure 3.14
23
23
3 Assembly
ATTACH THE PEDALS
WARNING!
• Attachment of an incorrect pedal into a crank arm can strip
pedal threads and cause irreparable damage. Visually
match the R and L stickers on the pedal and crank arm
before attaching the pedals. Before your first ride, please
check to ensure your pedals are attached correctly.
3
1
2
• It is very important that you check the crank set for correct
adjustment and tightness before riding your bicycle.
❶ Match the pedal marked R with the right-hand crank arm,
and match the pedal marked L with the left-hand crank arm.
Figure 3.15
1
❷ Place the threaded pedal into the threaded hole on the
crank arm.
❸ By hand, slowly turn the spindle the correct direction.
Clockwise for right side pedal, counterclockwise for left side
pedal. Important! Stop if you feel resistance! This may be
an indication the spindle is entering the hole at an
angle. Remove the spindle and repeat step two and three.
❹ If the spindle is entering the hole cleanly then use a 15 mm
wrench or pliers to tighten completely.
❺ Repeat steps 1- 4 for the remaining pedal.
24
The left pedal turns
counter-clockwise and
the right pedal turns
clockwise.
3
Figure 3.15
Assembly 3
ATTACH THE TRAINING WHEELS
WARNING!
Failure to properly assemble and set up the training wheels
may cause instability and tip over resulting in serious injury or
death. Always check the training wheels before using the
bicycle.
❹ Replace the washer and axle nut. Tighten the axle nut
securely, making sure that the wheel brace stays in the
proper vertical position.
❺ The elongated hole on the wheel brace allows the training
wheel height to be adjusted for proper fit.
Note: Not all bicycles will accept training wheels. If your bicycle
did not come stock with training wheels, please call Pacific Cycle
to help determine if after-market training wheels can be
attached.
There are three different braces used to attach the training
wheels to the bicycle: the c-shape brace, the flat brace and the
flat brace with stabilizer. Determine which brace was included
with your bicycle and follow the instructions below.
C-Shape Brace
❶ Remove the outer axle nut and washer from the rear wheel
axle. Figure 3.16
❷ Place the brace stabilizer washer onto the axle and align the
washer so that the notch on the washer fits into the frame
drop out.
Inner axle nut
DO NOT REMOVE!
Rear wheel axle
Brace stabilizer washer
2
C-shaped wheel brace
3
Axle nut
Washer
Training wheel
4
5
❸ Place the C-shaped wheel brace onto the axle.
Figure 3.16
25
25
3 Assembly
Flat Brace
❶ Remove the outer axle nut and washer from the rear
wheel axle. Figure 3.17
❷ Place the flat wheel brace onto the axle.
❸ Place the brace stabilizer washer onto the axle and align it
so that the notch fits into the rear frame drop out.
❹ Replace the washer and axle nut.
❺ Tighten the axle nut securely, making sure that the wheel
brace stays in the proper vertical position. The elongated
hole on the wheel brace allows the training wheel height to
be adjusted for proper fit.
Inner axle nut
DO NOT REMOVE!
Rear wheel axle
Brace stabilizer washer
2
C-shaped wheel brace
3
Axle nut
Washer
Training wheel
4
5
4
Figure 3.17
26
Assembly 3
Training Wheel Stabilizer Bracket
❶ Remove the outer axle nut and washer from the rear
wheel axle. Figure 3.18
❷ Insert the training wheel brace into the stabilizer bracket so
that the forked end of the stabilizer bracket faces in.
❸ Slide assembly onto the rear axle so that the forked end
hooks around the chain stay of the bicycle.
❹ Replace the axle nut and washer, secure tightly.
❺ The elongated hole on the brace allows for raising and
lowering the training wheel to the proper height.
Stabilizer brace
3
Axle nut
Washer
4
Wheel brace
5
2
Figure 3.18
27
27
3 Assembly
ATTACH THE PEGS
Important! Periodically check to make sure pegs are tight.
Some models may come equipped with 2 or 4 pegs. To install:
❶ Do not loosen or remove axle nuts. Figure 3.19
❷ Check to make sure axle nuts are properly tightened before
installing pegs.
Axle nut
2
3
❸ Thread the pegs on the axle over the axle nut.
❹ Insert a screwdriver or similar tool through the peg holes
and tighten by turning the peg with the tool. Figure 3.20
Peg
❺ Repeat steps three and four for the remaing pegs.
Figure 3.19
4
Figure 3.20
28
Adjustments 4
❹ Adjustments
After your bicycle is assembled you will need to make
adjustments. If you need replacement parts or have questions
pertaining to the assembly of your bicycle, call the service line
direct at: 1-800-626-2811. Monday - Friday 8:00 am to 5:00 pm
Central Standard Time (CST).
Note: You will need your model number and date code located
on the service sticker near the bottom bracket area. Figure 4.1
TOOLS REQUIRED
• Phillips head screw driver
• 4 mm, 5 mm, 6 mm and 8 mm Allen wrench
• Adjustable wrench or a 9 mm, 10 mm, 14 mm and 15 mm
open and box end wrenches
• A pair of pliers with cable cutting ability
Service sticker is
located above
the bottom
bracket area.
Figure 4.2
The serial number is
located under the
bottom bracket.
Figure 4.1
29
29
4 Adjustments
ADJUSTING THE BRAKES
WARNING!
Adjusting the Brake Pads
Failure to properly set the brakes may result in the inability
to stop the bicycle movement and cause serious injury or
death. Be sure the brakes are functioning properly before
using the bicycle.
Adjusting Linear Pull Brakes
Attaching the Brake Cable to the Brake Carrier
❸ Check the brake cable is seated in the brake lever. Using a 5
mm allen wrench loosen the cable anchor bolt enough so
the brake cable can move freely. Figure 4.4
❹ Pull the brake cable through the cable anchor so the
left brake arm moves towards the rim and there is
approximately a 1/8” (3 mm) gap between the brake
pad and rim.
❶ Squeeze the two brake arms together until the brake pads
touch the wheel rim. Figure 4.3
❺ Move the right brake arm towards the rim until there is
approximately a 1/8” (3 mm) gap between the brake pad
and rim.
❷ With your other hand, pull on the brake cable and insert the
end of the “noodle” into the brake carrier.
❻ Using the 5 mm allen wrench, firmly tighten the cable
anchor bolt completely.
End of “noodle” in
the brake carrier
Brake carrier
3
2
5 mm Allen wrench
Brake arm
5
1/8” gap
(both pads)
Brake arm
Figure 4.3
30
4
Brake cable
1
Cable anchor bolt
Wheel rim
Figure 4.4
Adjustments 4
Important! Before riding the bicycle it is important to check the
brakes. If you squeeze the brake lever and one brake arm moves
more than the other (or not at all) the brake is not centered. You
will need to fine-tune the brake pads. Multiple adjustments may
be necessary to center the brake pads, correctly set the brake
pressure, and set the gap between the brake pad and rim.
Center the Brake Pads
Adjust the Brake Pad Alignment
❶ If you see the gap between the fork and wheel is uneven
loosen the axle nuts and adjust the wheel until centered.
Figure 4.6
Check that all brake pads are aligned correctly. If not, use a
5 mm allen wrench and loosen the bolt enough so you can
reposition the pad. Position the pad so it is evenly centered on
the rim. Retighten the bolt after positioning the pad correctly.
Figure 4.5
Rotate the wheel and look straight down at the gap between
the rim, brake pads, and fork. If you find the gap between these
are uneven it indicates the wheel, the brake pads, or both are
not centered.
Incorrect Alignment
1
Correct Alignment
Even space
between
wheel and fork
(both sides)
Wheel should
be centered
Figure 4.5
Figure 4.6
31
31
4 Adjustments
❷ If the gap between the brake pad and wheel is uneven,
adjust the position of the brake pad.
• Using a phillips head screwdriver, adjust the brake arm
screws on either side of the brake arm. Note: Turning the
screw clockwise moves the pad away from the rim.
Turning the screw counterclockwise moves the pad
towards the rim. Figure 4.7
2
Even space between
brake pad and wheel
• Start with the side where the pad is closest to the rim or
is not moving properly. Turn the screw to move the pad
towards or away from the rim.
• Adjustments to these screws should be made in small
increments, one-quarter to one-half turn then checked
by activating the brake lever three to four times after
each adjustment. If you continue to adjust the screw until
you have noticeable movement you will run out of
adjustment.
❸ Pull and release the brake lever a few times and check if the
pads are centered.
❹ If necessary, repeat steps one through three until the brake
pads are centered and the gap between the pads and rim is
close to 1/8 inch.
Note: If you run out of adjustment capability on one side,
adjust the screw on the opposite side. If you run out of
adjustment capability on both screws do a minor
adjustment to the brake cable. Adjustments should be made
to each side as equally as possible to prevent running out of
adjustment capability.
32
Brake arm
screw
Brake arm screw
Figure 4.7
Adjustments 4
Adjusting the Side-pull Caliper Brake
Attaching the Brake Cable to the Brake Carrier
1
❶ If the brake cable is disconnected at the caliper, thread the
brake wire through the adjustment barrel. Figure 4.8
Brake cable
❷ Loosen the cable anchor bolt until you can see a gap large
enough for the cable wire.
Cable
adjustment
barrel
❸ Thread the cable wire through the gap. By hand, screw the
cable anchor bolt snug enough to hold the cable wire.
❹ Check the cable end is seated in the brake lever.
❺ With one hand squeeze the caliper arms until both brake
pads contact the rim. Loosen the cable anchor bolt just
enough to allow the cable wire to move freely.
❻ While holding the caliper closed, use your other hand to pull
the brake cable tight (through the cable anchor bolt).
Check that the cable end is seated in the brake lever and the
barrel adjuster of the brake.
❼ Tighten the cable anchor bolt as much as you can by hand
and then while still squeezing the caliper arms until both
brake pads contact the rim, tighten the cable anchor bolt
fully with a 10 mm box wrench. Note: Use the adjustment
barrel(s) to fine-tune the brake cable tension. Turning the
barrel clockwise will loosen the brake cable tension, counterclockwise will tighten the brake cable tension. Figure 4.9
Side-pull
caliper brake
2
Cable
anchor bolt
Caliper
arms
3
5
Cable wire
Brake pad
Wheel rim
Brake cable end at
brake lever
4
Figure 4.9
Figure 4.8
33
33
4 Adjustments
Adjusting the Brake Pads
Center the Brake Pads
Important! Before riding the bicycle it is important to check the
brakes. If you squeeze the brake lever and one brake arm moves
more than the other (or not at all) the brake is not centered. You
will need to fine-tune the brake pads. Multiple adjustments may
be necessary to center the brake pads, correctly set the brake
pressure and set the gap between the brake pad and rim.
Rotate the wheel and look straight down at the gap between
the rim, brake pads and fork. If you find the gap between these
are uneven it indicates the wheel, the brake pads, or both are
not centered.
❶ Check that all brake pads are aligned correctly. If not, use a
5 mm Allen wrench and loosen the bolt enough so you can
reposition the pad. Position the pad so it is evenly centered
on the rim. Retighten the bolt after positioning the pad
correctly. Figure 4.10
❶ If you see the gap between the fork and wheel is uneven
loosen the axle nuts and adjust the wheel until centered.
Figure 4.11
Incorrect Alignment
Wheel should
be centered
Correct Alignment
Axle nut
Figure 4.10
34
Even space
between
wheel and fork
(both sides)
1
Figure 4.11
Adjustments 4
❷ If the gap between the brake pad and wheel is uneven,
adjust the cable tension. Figure 4.13
2a Loosen the cable anchor nut.
2b Using one hand, squeeze the brake pads against
the rim.
2c Pull the slack out of the cable.
2d While holding tension on the cable, tighten the cable
anchor nut.
Note: Watch the brake if it begins to shift or rotate, then
release the brake lever and use your hand to rotate the
brake caliper back until both sides of the brake move
equally. Sometimes it is necessary to over-rotate the brake
slightly, so that as you tighten the caliper locknut, the brake
will end up centered. Figure 4.12
3
1
Distance from
brake pad to
wheel rim 1/8”
4
❸ Pull and release the brake lever a few times and check if the
pads are centered.
❹ If necessary, repeat steps one through three until the brake
pads are centered and the gap between the pads and rim is
close to 1/8 inch.
Brake pad
locknut
2a Cable
anchor
nut
2c Cable
Brake pads
Tire
Caliper
locknut
Wheel rim
Figure 4.12
Figure 4.13
35
35
4 Adjustments
Check the Brakes
❶ After adjusting the brake, squeeze the brake lever as hard as
you can several times and re-inspect the brake pads,
centering and brake lever travel. If the brake pads are no
longer square to the rim, repeat brake pad adjustments.
Figure 4.14
1
1/3 distance to
handlebar
❷ Be sure that brake pads return to a centered position by
spinning the wheel and listening for the brake pad rubbing
the rim on either side. Re-adjust as needed.
Figure 4.14
❸ Check that the brake cable tension allows the brake lever
about 1/3 of the travel before the brake pads contact the
rim. If the cable has stretched or slipped, re-adjust the brake
cable tension by loosening cable anchor bolt and pulling
more cable through the anchor or use brake adjustment
barrels for fine tuning brake cable tension.
Brake is correctly adjusted when:
• The brake pads do not drag on the rim when the brake is
open. Figure 4.15
• Both brake pads move away from the rim equally when the
brake is released.
• When the brake is applied, the brake pads contact the rim
before the brake lever reaches about 1/3 of the way to the
handlebar.
Equal space
between brake
pad and the rim
on both sides
Brake pads
Wheel rim
Figure 4.15
36
Adjustments 4
ADJUSTING THE SEAT HEIGHT
WARNING!
Improperly adjusted seat height could affect the rider’s ability
to reach the handlebar and pedals resulting in unexpected
movement, loss of control, and serious injury or death. Follow
these guidelines when adjusting the seat height. Always
ensure the seat post minimum insertion marks are below the
seat clamp and cannot be seen. Ensure the seat clamp is
locked and the seat cannot move.
❹ Try to close the quick-release lever. If it closes easily, open it
up, and tighten the adjustment nut further. If it is too
difficult to close, open the quick-release lever up, and loosen
the adjustment nut a little and try again.
Important! You should feel resistance when you close
the quick-release lever that should leave a temporary
impression on your fingers. Open and close the handle to
ensure the seat is securely locked in place.
❶ Unlock the quick-release lever. Figure 4.16
❷ Adjust the seat height up or down until the rider feels they
have control of the bicycle and are comfortable.
Important! Be sure the minimum insertion marks do not go
past the top of the seat clamp and are not visible. See
Section 1, Fig. 1.2: Seat Height and Handlebar Reach.
❸ Close the quick-release lever and lock the seat in place.
If there is not enough pressure to hold the seat in place
open the quick-release lever. With one hand on the quickrelease lever and one hand on the adjustment nut, start to
hand tighten the adjustment nut until you start to feel some
resistance against the seat clamp. Do not attempt to tighten
by turning the quick-release lever. The quick-release lever is
for closing, the adjustment nut is for adjusting the pressure.
Seat post
2
Adjustment nut
Quick-release
lever
Minimum
insertion marks on
the seat post
1
Quick-release
seat clamp
3
Minimum
insertion
marks
Figure 4.16
37
37
4 Adjustments
ADJUSTING THE HANDLEBAR
WARNING!
• Improper adjustment of the handlebar may result in
damage to the stem post, steering tube and result in loss of
control, serious injury or death. Ensure the minimum
insertion marks on the stem post are not visible above the
top of the headset.
• Failure to properly tighten handlebar components may
result in loss of control, serious injury or death. Always
check the handlebar is functioning properly and secured to
the frame before riding the bicycle.
Adjusting the Handlebar Height
Instructions for adjusting the handlebar height depend on
whether your bicycle has a quill or clamp (threadless) stem.
Refer to Section 3: Attach the Handlebar for instructions on
adjusting the handlebar height.
❸ Tighten the stem binder bolt and check the handlebar is
securely attached and functioning properly.
Adjust the Handlebar Angle
❶ Using a 6 mm Allen wrench loosen the handlebar binder
bolt(s). Figure 4.17
❷ Rotate the handlebar into the desired position.
❸ Check that the handlebar is centered to the frame and front
wheel. Sit on the seat and check your reach to grips,
shifters, and brakes. Refer to Section 1: Seat Height and
Handlebar Reach for guidelines.
❹ Tighten the handlebar binder bolt(s) and check the
handlebar is securely attached and functioning properly.
4
Align the Handlebar
❶ Stand in front of the handlebar and hold the front wheel
between your legs.
❷ Using a 6 mm Allen wrench, loosen the stem binder bolt, or
pinch binder bolts, and move the handlebar left or right
until it is aligned with the front wheel. Figure 4.17
Stem binder bolt
Note: The clamp
on threadless
stems have two
pinch binder bolts.
Handlebar binder bolt(s)
Stem post
Figure 4.17
38
Adjustments 4
ADJUSTING THE HEADSET
Threadless headsets are similar to threaded headsets, they use
two sets of bearings and bearing cups. Unlike a threaded
headset, a threadless headset does not have an upper threaded
race or use a threaded steerer tube. Instead the steerer tube
extends from the fork all the way through the head tube and
above the headset and is held in place by the stem clamped
on top.
1
Conduct the following checks to determine if there is play in the
headset:
❶ Shakiness: Apply the front brake and push the handlebars
back and forth, front to back. Or if the bicycle is on a
workstand and the front wheel removed, push and pull on
the forks. If you feel a knocking sensation or "clunk" it
means the headset is too loose.
❷ Stiffness: Lift the front of the frame so the front wheel is
off the ground. The handlebar and wheel should flop to
one side or another. If there is drag or binding the headset
is too tight.
Headset
2
Figure 4.18
39
39
4 Adjustments
❶ Loosen the top cap bolt and remove the top cap.
Important! Do not disassemble the headset or lose any
parts. Be sure the end of the fork is on the ground or being
held with your free hand, because once you loosen the top
cap the fork assembly may fall out of the frame. Figure 4.19
❷ Check that the gap between the top of the steerer tube and
top of the stem is between 3 - 5 mm (1/8" - 3/16").
Figure 4.20
If the gap is not correct add or remove spacers until it is.
The stem needs to press down on the spacers in order to
adjust the bearings. If the gap is correct then re-install the
top cap and tighten the top cap bolt until it is snug. Do not
over tighten.
❸ Slightly loosen the stem pinch bolts. The stem probably
won't move but make sure the stem remains aligned with
the fork and wheel.
❹ Re-install and tighten the top cap down with a 1/4 to 1/2
turn of the top cap screw and test for shakiness in the
headset. If there is still play in the headset then turn the top
cap bolt another 1/4 to 1/2 turn. Repeat this process until
the shakiness is gone.
❻ Repeat steps 3 and 4 until there is no play in the headset. If
the play in the headset cannot be rectified with these
adjustments see a qualified bicycle mechanic for these
repairs.
1
Top cap
bolt
Top cap
Stem pinch
bolts
3
Star nut
Stem
1/8" - 3/16"
(3 - 5 mm)
Steerer tube
Spacers
2
Figure 4.19
❺ Lift up the front wheel of the bicycle, if the wheel does not
move freely left to right the top cap bolt is too tight. If this is
the case turn the top cap bolt back some.
Figure 4.20
40
Adjustments 4
ADJUSTING THE BOTTOM BRACKET
Typically the bottom bracket contains four major pieces:
lockring, adjustable cone, bearings, and washers. The lockring
has notches. The adjustable cone will have notches for a
spanner wrench or bottom bracket tool. The cones can be
removed and replaced separately. A set of round ball bearings
are found in each adjustable cone. A typical ball bearing is 5/16"
in diameter and contains nine balls. This type of bottom bracket
may be cleaned, greased and adjusted.
❹ Repeat process of checking for play and re-tightening cone a
slight amount until no play is felt. Note: The one-piece crank
systems do not use a polished bearing system. There will be
some roughness to a correctly adjusted bottom bracket.
Adjust as loose as possible but without play in the crank
assembly.
Crank arm
Bearing Adjustment
The basic concept for bearing adjustments is to get the bearings
adjusted as loose as possible but without play. Start by
purposely beginning with play in the adjustment and then
tightening in small increments until play is gone. Note: Extended
use may cause the bearings, cups (or cones) to become worn
and pitted. In this case, bearing adjustment will not be possible.
If bottom bracket is correctly adjusted, but grinds when spun,
cups and/or cones are worn and should be replaced. Figure 4.21
❶ Loosen the locknut. Turn adjusting cone counter-clockwise
until it hits the ball bearing, then turn back clockwise to
loosen 1/4 turn.
❷ Secure the locknut.
❸ Grab the end of the crank arms and rock it sideways to
check for play. If play is present, loosen locknut and turn
adjusting cone counter-clockwise slightly to tighten.
Re-secure locknut and check again.
Bottom bracket shown
with crank arm
removed
Crank arm
Ball bearings
Washers
Locknut
Lockring
Adjustable cones
Chainwheel
Figure 4.21
41
41
5 Use
❺ Use
WARNING!
Failure to follow all local and state regulations and laws
pertaining to bicycle use as well as the safety warnings in this
manual may result in serious injury or death. Always follow all
local and state regulations and laws pertaining to bicycle use,
follow the safety warnings in this manual and use common
sense when riding the bicycle. Always conduct a pre-ride
check of the bicycle condition before riding.
BRAKE OPERATION
There are two types of braking systems for bicycles; foot
operated and hand operated.
to know the environment that you are riding on. For example, a
dry paved road is very predictable when stopping. But if you add
rain, gravel, snow or anything else, the rider needs to be extra
careful, and allow extra stopping distance, and slow down
before turning. The rider should also be careful as terrain
changes to keep the bicycle at a controllable speed.
Some models may have a combination of foot and hand
operated brakes. It is OK to operate them at the same time or
independently. However, if the bicycle is equipped with a front
wheel hand brake, be careful to use front and rear brake
simultaneously, and avoid locking up the front wheel, as this can
cause a loss of steering control, and cause a crash. See hand
operated brakes on the next page for more detail.
Foot Operated Brakes
Foot operated brakes allow the rider to pedal forward to
accelerate the bicycle, and pedal backwards to brake. The
harder you push back on the pedals, the more braking force is
applied to the rear wheel. Figure 5.1
In most cases a foot operated brake is strong enough to lock up
(stop the wheel from turning) the rear wheel and cause the tire
to skid. While this will decelerate the bicycle quickly, it will also
cause unnecessary wear on the tire, and terrain, and can cause a
loss of steering control.
It is recommended to practice braking so that you have control
over how quickly the bicycle comes to a stop. It is also important
42
Push backwards
to brake
Figure 5.1
Use 5
Hand Operated Brakes
WARNING!
If the front brake is applied too quickly or too hard, the front
wheel can stop turning resulting in a front pitch over or cause
the bicycle to lose steering function leading to a crash.
Hand operated brakes have a separate hand lever to operate
front and rear brakes. Front hand brake levers are located on
the left side of the handlebar, and rear hand brake levers are
located on the right side of the handlebar. Figure 5.2
• Always test the brakes and be sure you feel comfortable with
the reaction. If the riding conditions are too steep (off road
for example) and you are unsure, dismount the bicycle and
walk past the questionable terrain before riding again.
• Remember that as you apply the brakes your weight will want
to shift forward, and the wheels will want to stop.
Note: See Section 4: Adjusting the Brakes for information on
brake adjustment.
Pull to engage brakes
Hand operated brakes may be used alone or on some models in
conjunction with foot operated brakes. It is OK to operate one
brake at a time or all together, depending on your style,
comfort, and riding conditions, however, be careful to pay close
attention to front brakes locking up.
To best avoid this:
• Apply the front and rear brakes simultaneously, while shifting
your body weight back slightly to compensate for braking
force.
Figure 5.2
• As terrain changes, the rider must practice and learn how the
bicycle will respond in a new terrain or weather change. The
same bicycle will react differently if it is wet, or if there is
gravel on the road etc.
43
43
5 Use
SECURITY
You just bought a new bicycle! Don’t lose it. It is advisable that
the following steps be taken to prepare for and help prevent
possible theft:
• Maintain a record of the bicycle’s model number. Serial
number is underneath the bottom bracket. Model number is
above the bottom bracket. Figure 5.3
• Register the bicycle with the local police and/or bicycle
registry.
• Invest in a high quality bicycle lock that will resist hacksaws
and bolt cutters.
• Always lock your bicycle to an immovable object if it is left
unattended. Keep in mind that individual parts of a bicycle
may be stolen. Most commonly, if you lock just a wheel or just
the frame, other parts may be removed from the bicycle.
Although it is impossible to lock all the parts, it is suggested
to lock the major components if possible. Figure 5.4
Service sticker
and model
number is located
above the bottom
bracket area.
The serial number
is located under the
bottom bracket.
Figure 5.3
• Use a lock that is long enough to lock the frame and both
wheels if possible. Some models with quick-release front
wheels allow the front wheel to be placed beside the frame
so a smaller lock can be used to lock all 3 components.
• Be aware that a quick-release seat post can be stolen. It is
recommended to remove the seat post and saddle and carry
it with you if you believe that this is a risk.
Figure 5.4
44
Maintenance 6
❻ Maintenance
WARNING!
• Failure to conduct maintenance on the bicycle may result
in malfunction of a critical part and serious injury or death.
Proper maintenance is critical to the performance and safe
operation of the bicycle.
• The recommended intervals and need for lubrication and
maintenance may vary depending on conditions the bicycle
is exposed to. Always inspect the bicycle and conduct
necessary maintenance before each use of the bicycle.
This section presents important information on maintenance
and will assist you in determining the proper course of action to
take if you do have a problem with the operation of the bicycle.
If you have questions regarding maintenance please call our
customer service, toll free, at 1-800-626-2811 or see a qualified
bicycle mechanic. Do not call the store where the bicycle was
purchased.
Correct routine maintenance of your new bike
will ensure:
• Smooth running
• Longer lasting components
• Safer riding
• Lower running costs
BASIC MAINTENANCE
The following procedures will help you maintain your bicycle for
years of enjoyable riding.
• For painted frames, dust the surface and remove any loose
dirt with a dry cloth. To clean, wipe with a damp cloth soaked
in a mild detergent mixture. Dry with a cloth and polish with
car or furniture wax. Use soap and water to clean plastic
parts and rubber tires. Chrome plated bikes should be wiped
over with a rust preventative fluid.
• Store your bicycle under shelter. Avoid leaving it in the rain
or exposed to corrosive materials.
• Riding on the beach or in coastal areas exposes your bicycle
to salt which is very corrosive. Wash your bicycle frequently
and wipe or spray all unpainted parts with an anti-rust
treatment. Make sure wheel rims are dry so braking
performance is not affected. After rain, dry your bicycle and
apply anti-rust treatment. If the hub and bottom bracket
bearings of your bicycle have been submerged in water, they
should be taken out and re-greased. This will prevent
accelerated bearing deterioration.
• If paint has become scratched or chipped to the metal, use
touch up paint to prevent rust. Clear nail polish can also be
used as a preventative measure.
• Regularly clean and lubricate all moving parts, tighten
components and make adjustments as required.
45
6 Maintenance
LUBRICATION SCHEDULE
Component
Lubricant
Method
Weekly
Chains
Chain lube or light oil
Brush on or squirt
Brake calipers
Oil
Three drops from oil can
Brake levers
Oil
Two drops from oil can
Freewheel
Oil
Two drops from oil can
Derailleur Systems
Light oil or grease
All pivot points should be lubricated (more often in severely rainy
or muddy conditions). Wipe off any excess oil.
Brake cables
Lithium based grease
Remove cable from casing. Grease entire length. Wipe off excess
lubrication from other surfaces.
Brake lever and caliper pivot points Light oil
Two to three drops from oil can
Shifting cables
Clean and grease
Thin layer of grease
Yearly
Bottom bracket
Lithium based grease
Disassemble
Pedals
Lithium based grease
Disassemble
Wheel bearings
Lithium based grease
Disassemble
Headset
Lithium based grease
Disassemble
Seat stem
Lithium based grease
Disassemble
Pedals: that can be disassembled
See bicycle mechanic for maintenance.
Note: The frequency of maintenance should increase with use in wet or dusty conditions. Do not over lubricate. Remove excess
lubricant to prevent dirt build up. Never use a degreaser to lubricate your chains (WD-40®).
46
Maintenance 6
PARTS MAINTENANCE
Tires
Inspect
Tire Inflation
Frequency: Inspect and maintain at least each use
Action
Maintenance
Check tire pressure.
Inflate tire to the pressure indicated on the tire sidewall. See
“Inflating a Tire Tube” for more detail. If the tire is flat see
“Fixing a Flat Tire” for more detail.
Check the bead is properly seated while inflating
or refitting the tire.
Reduce air pressure in the tube and re-seat the bead.
Spin wheel and check rotation / alignment
is smooth and even.
Loosen axle nut(s) and adjust until properly seated. If the hub
bearings need repair see a bicycle mechanic for repair.
Bead Seating
Check for broken or loose spokes.
See bicycle mechanic for repair.
Tread
Inspect for signs of excessive wear, flat spots or
cuts and damage.
Replace tire.
Valves
Check that valve caps are fitted and free of dirt.
Clean dirt from the valve.
Wheels
Inspect
Frequency: Inspect and maintain at least each use
Action
Maintenance
Rims
Inspect for dirt and grease.
Use a clean rag or wash with soapy water, rinse, and air dry.
Wheels
Check the wheels are securely fastened to the
bicycle and axle nuts are tight.
Adjust if necessary and tighten axle nuts.
Spin wheel and check rotation / alignment is true See bicycle mechanic for repair.
Spokes
Check for broken or loose spokes.
See bicycle mechanic for repair.
Hub Bearings
Lift each wheel and see if there is movement side See bicycle mechanic for repair.
to side.
47
6 Maintenance
Drivetrain (pedals, chains, chainwheel, crank set, freewheel)
Inspect
Pedals
Action
Every month, check each pedal is securely set and tighten into
the crank arm.
Frequency: as noted
Maintenance
If necessary, re-set and tighten.
Before each ride, check each front and rear pedal reflectors are Clean or replace.
clean and in place.
Pedal Bearings
Every ride, check the pedal bearings are properly adjusted.
Move the pedal up and down, left and right. If looseness or
roughness is detected adjustment, lubrication or replacement
is required.
See bicycle mechanic for repair.
Chains
Every week, check the chain is clean, properly lubricated,
rust-free, and is not stretched, broken, or has stiff links.
Lubricate if necessary. Replace if rusted,
stretched, or broken.
Crank Set
Every month, check the crank set (crank arms, chain rings, and
bottom bracket axle and bearings) is correctly adjusted and
tight.
See bicycle mechanic for repair.
48
Maintenance 6
Brakes
Inspect
Frequency: Inspect and maintain before each use
Action
Maintenance
Levers
Check the levers are securely fastened to the handlebar.
Position the levers to fit the rider’s grip and
screw tight to handlebar.
Pads
Check pad position, gap and pressure.
See Section 4: Adjusting the Brakes
Cables
Check the outer casing for kinks, stretched coils and damage.
Check cables for kinks, rust, broken strands or frayed ends.
Check the outer casing for kinks, stretched coils and damage.
Replace cable.
Check the housing is seated properly into each cable stop of
the bicycle.
It is recommended that the cables and
housing be replaced every riding season.
49
6 Maintenance
HUB BEARINGS
Hub bearings require special thin wrenches called cone
wrenches. If you do not own these tools, do not attempt hub
bearing adjustments. Have a qualified bicycle mechanic perform
the adjustment if you have any doubts.
❶ Check to make sure neither locknut is loose.
❷ To adjust, remove wheel from bicycle and loosen the locknut
on one side of the hub while holding the bearing cone on
the same side with a cone wrench.
❸ Rotate the adjusting cone as needed to eliminate free play.
❹ Re-tighten the locknut while holding the adjusting cone in
position.
❺ Re-check that the wheel can turn freely without excessive
side play.
INFLATING THE TIRE TUBE
WARNING!
• An unseated tire can rupture unexpectedly and cause
serious injury or death. Be sure the tire is properly seated
when inflating the tube.
• Over inflation or inflating the tube too quickly may result
in the tire blowing off the rim and damaging the bicycle or
causing injury to the rider. Always use a hand pump to
inflate the tube. Do not use a gas station service pump to
inflate the tube.
Follow these steps to inflate a tire:
❶ Remove the valve cap and add air.
❷ Be sure the tire is evenly seated on the rim, both sides.
❸ Spin the wheel and check for high and low areas.
❹ Complete inflation to the recommended psi found on the
sidewall of the tire.
❺ Be sure the tire is evenly seated on the rim, both sides.
If not, release some air and repeat steps three through six.
❻ Check for dirt in the valve cap or stem. Clean dirt from cap
or stem.
❼ Securely replace the valve cap on the stem.
50
Maintenance 6
REPAIRING A FLAT TIRE
WARNING!
An unseated tire can rupture unexpectedly and cause serious
injury or death. Be sure the tire is properly seated when
inflating the tube.
Follow these steps to fix a flat tire:
❿ Start at the valve stem and install the first bead onto the
rim. Repeat for the second bead.
⓫ Slowly inflate the tire tube, checking the tire is seated
properly and not pinched as the tire tube is inflated.
⓬ Inflate to recommended pressure (see tire sidewall).
❶ Match tube size and tire size (see tire sidewall for size).
❷ Remove the wheel from the bicycle. Deflate the tire tube
completely.
❸ Squeeze the tire beads into the center of the rim.
❹ Opposite the valve, use a bicycle tire lever to pry the tire
bead up and out of the rim. Repeat around the wheel until
one bead is off the rim.
❺ Remove tube. Release second tire bead.
❻ Remove tire.
❼ Carefully inspect inside of the rim and tire for the cause of
the flat.
❽ Inflate the tube ¼ full and place inside tire.
❾ Insert the valve stem through valve stem hole in rim.
51
6 Maintenance
TROUBLESHOOTING GUIDE
Problem
Possible Cause
Remedy
Slipping chain
• Excessively worn/chipped chainring or freewheel sprocket
teeth
• Chain worn/stretched
• Stiff link in chain
• Non compatible chain/chainring freewheel
•
•
•
•
Replace chainring, sprockets and chain
Replace chain
Lubricate or replace link
Seek advice at a bicycle shop
Chain jumping off
freewheel sprocket
or chainring
•
•
•
•
•
Chainring out of true
Chainring loose
Chainring teeth bent or broken
Rear or front derailleur side-to-side travel out of adjustment
Cross chaining and shifting under load
•
•
•
•
Re-true if possible, or replace
Tighten mounting bolts
Repair or replace chainring/set
Adjust derailleur travel
Constant clicking
noises when
pedaling
•
•
•
•
•
Stiff chain link
Loose pedal axle/bearing
Loose bottom bracket axle/bearings
Bent bottom bracket or pedal axle
Loose crankset
•
•
•
•
•
Lubricate chain/adjust chain link
Adjust bearings/axle nut
Adjust bottom bracket
Replace bottom bracket axle or pedals
Tighten crank bolts
Grinding noise when
pedaling
•
•
•
•
Pedal bearings too tight
Bottom bracket bearings too tight
Chain fouling derailleurs
Derailleur jockey wheels dirty/binding
•
•
•
•
Adjust bearings
Adjust bearings
Adjust chain line
Clean and lubricate jockey wheels
Freewheel does not
rotate
• Freewheel internal pawl pins are jammed
52
• Lubricate. If problem persists, replace freewheel
Maintenance 6
Problem
Possible Cause
Remedy
Brakes not working
effectively
•
•
•
•
•
Brake pads worn down
Brake pads/rim greasy, wet or dirty
Brake cables are binding/stretched/damaged
Brake levers are binding
Brakes out of adjustment
•
•
•
•
•
Replace brake pads
Clean pads and rim
Clean/adjust/replace cables
Adjust brake levers
Center brakes
When applying the
brakes they squeal/
squeak
•
•
•
•
Brake pads worn down
Brake pads toe-in incorrect
Brake pads/rim dirty or wet
Brake arms loose
•
•
•
•
Replace pads
Correct pads toe-in
Clean pads and rim
Tighten mounting bolts
Knocking or shuddering
when applying brakes
•
•
•
•
Bulge in the rim or rim out of true
Brake mounting bolts loose
Brakes out of adjustment
Fork loose in head tube
•
•
•
•
True wheel or take to a bike shop for repair
Tighten bolts
Center brakes and/or adjust brake pads toe-in
Tighten headset
Wobbling wheel
•
•
•
•
•
•
Axle broken
Wheel out of true
Hub comes loose
Headset binding
Hub bearings collapsed
Quick-release mechanism loose
•
•
•
•
•
•
Replace axle
True wheel
Adjust hub bearings
Adjust headset
Replace bearings
Adjust quick-release mechanism
53
6 Maintenance
Problem
Steering not
accurate
Frequent
punctures
54
Possible Cause
Remedy
• Wheels not aligned in frame
• Align wheels correctly
• Headset loose or binding
• Adjust/tighten headset
• Front forks or frame bent
• Take bike to a bike shop for possible frame realignment
• Inner tube old or faulty
• Replace inner tube
• Tire tread/casing worn
• Replace tire
• Tire unsuited to rim
• Replace with correct tire
• Tire not checked after previous puncture
• Remove sharp object embedded in tire
• Tire pressure too low
• Correct tire pressure
• Spoke protruding into rim
• File down spoke
Warranty 7
❼ Warranty
LIMITED WARRANTY AND POLICY ON REPLACEMENT PROCEDURES & RESPONSIBILITIES
Your purchase includes the following warranty which is in lieu of all other express warranties. This warranty is extended only to the initial consumer purchaser.
No warranty registration is required. This warranty gives you specific legal rights and you may have other rights which vary from state to state.
FRAME
Steel frames are guaranteed against faulty materials and workmanship for as long as the initial consumer purchaser has the bicycle, subject to the condition of the
warranty listed below. Aluminum and dual suspension frames are guaranteed against manufacturing defects for a period of 5 years. If frame failure should occur due to
faulty materials or workmanship during the guarantee period, the frame will be replaced. For frame replacement under this Pacific Limited Warranty, contact us, stating
the nature of the failure, model number, date received and the name of the store from which the bike was received, at the address given on this page. Frame must be
returned for inspection at customer’s expense. Please note: the fork is not part of the frame. A lifetime warranty on your frame does not guarantee that the product will
last forever. The length of the useful life cycle will vary depending on the type of bike, riding conditions and care the bicycle receives. Competition, jumping, downhill
racing, trick riding, trial riding, riding in severe conditions or climates, riding with heavy loads or any other non-standard use can substantially shorten the useful product
life cycle. Any one or a combination of these conditions may result in an unpredictable failure that is not covered by this warranty. All bicycles and frame sets should be
periodically checked by an authorized dealer for indications of potential problems, inappropriate use or abuse. These are important safety checks and are very important
to help prevent accidents, bodily injury to the rider and shortened useful product life cycle.
PARTS
All other parts of the unit except Normal Wear Parts are warranted against defective materials and workmanship for a period of 1 year from the date of purchase by the
initial consumer purchaser, subject to the Terms and Conditions of the warranty listed below. If failure of any part should occur due to faulty materials or workmanship
during the warranty period, the part will be replaced. All warranty claims must be submitted to the address below and must be shipped prepaid and accompanied by
proof of purchase. Any other warranty claims not included in this statement are void. This especially includes installation, assembly, and disassembly costs. This warranty
does not cover paint damage, rust, or any modifications made to the bicycle. Normal Wear Parts are defined as grips, tires, tubes, cables, brake shoes and saddle
covering. These parts are warranted to be free from defects in material and workmanship as delivered with the product. Any claim for repair or replacement of Normal
Wear Parts (grips, tubes, tires, cables, brake shoes and saddle covering) and missing parts must be made within thirty (30) days of the date of purchase. The warranty
does not cover normal wear and tear, improper assembly or maintenance, or installation of parts or accessories not originally intended or compatible with the bicycle as
sold. The warranty does not apply to damage or failure due to accident, abuse, misuse, neglect, or theft. Claims involving these issues will not be honored.
CONDITIONS OF WARRANTY
1. Your bicycle has been designed for general transportation and recreational use, but has not been designed to withstand abuse associated with stunting and jumping.
This warranty ceases when you rent, sell, or give away the bicycle, ride with more than one person, or use the bicycle for stunting or jumping.
2. This warranty does not cover ordinary wear and tear or anything you break accidentally or deliberately.
3. It is the responsibility of the individual consumer purchaser to assure that all parts included in the factory-sealed carton are properly installed, all functional
parts are initially adjusted properly, and subsequent normal maintenance services and adjustments necessary to keep the bicycle in good operating condition are
properly made. This warranty does not apply to damage due to improper installation of parts, installation of any kind of power plant or internal combustion engine,
modification or alteration of the brakes, drive train, or frame in any way, or failure to properly maintain or adjust the bicycle. NOTICE: Bicycle specifications subject to
change without notice.
Pacific Cycle · PO Box 344 Olney, IL 62450
55
7 Warranty
PURCHASE RECORD
Fill in immediately and retain as a record of your purchase.
Please retain your sales receipt for any possible warranty claims.
Your Name:
Address:
City:
State:
Service sticker
is located above
the bottom
bracket area
Date Purchased:
Place of Purchase:
Model & Brand Information:
Wheel Size:
Model Number:
Color:
The serial number is
located below the
bottom bracket
Date Code:
Serial Number:
56
Figure 7.1
MANUAL DE LA BICICLETA
ESTE MANUAL CONTIENE IMPORTANTE INFORMACION DE SEGURIDAD,
FUNCIONAMIENTO, Y MANTENIMIENTO. LEE EL MANUAL ANTES DE IR A EL PRIMER
PASEO EN SU BICICLETA NUEVA, Y GUARDE EL MANUAL REFERENCIA FUTURE.
Contenido
1 Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Palabras De Advertencia De Seguridad . . . . . . . . . . . . . . . . 4
Responsabilidad Del Usuario . . . . . . . . . . . . . . . . . . . . . . . . . 5
Configuración De La Bicicleta . . . . . . . . . . . . . . . . . . . . . . . . 6
Seguridad Personal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Seguridad Al Montar En Bicicleta . . . . . . . . . . . . . . . . . . . . 12
Lista De Comprobación De Seguridad Antes
De Montar En Bicicleta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2 Identificación De Las Partes . . . . . . . . . . . . . . . . . . . . . . . . . .16
3 Ensamblado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Herramientas Necesarias . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Para Empezar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Fije El Manillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Fije Los Cables Del Freno . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instale La Rueda Delantera . . . . . . . . . . . . . . . . . . . . . . . . . .23
Instalar El Sillín . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Fije Los Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Instale Las Ruedas De Aprendizaje . . . . . . . . . . . . . . . . . . . 27
Montaje De Las Clavijas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
4 Ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Herramientas necesarias . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ajustar los frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Ajuste del manillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ajuste del juego de dirección . . . . . . . . . . . . . . . . . . . . . . . . 41
5 Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Funcionamiento de los frenos . . . . . . . . . . . . . . . . . . . . . 44
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
6 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Mantenimiento básico . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Programa de lubricación . . . . . . . . . . . . . . . . . . . . . . . . . 49
Mantenimiento de las partes . . . . . . . . . . . . . . . . . . . . . 50
Rodamientos del buje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Desinfle la cámara de la llanta. . . . . . . . . . . . . . . . . . . . . 54
Reparar una llanta pinchada . . . . . . . . . . . . . . . . . . . . . . 55
Guía de identificación y solución de problemas . . . . . . 56
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Garantía limitada de por vida y política sobre los
procedimientos de reemplazo y responsabilidades . . . . 59
Registro de compra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
¡Enhorabuena
Sobre este manual
Llamada sin costo: 1-800-626-2811.
Horario de Servicio al Cliente: De lunes a viernes de 8 am a 5 pm
horario estándar central (CST) Este manual contiene información importante sobre seguridad,
montaje, uso y mantenimiento de la bicicleta, pero no pretende
ser un manual completo o integral que cubra todos los aspectos
relativos a la posesión de la bicicleta. Le recomendamos
consultar a un especialista en bicicletas si tiene dudas o
inquietudes con respecto a su experiencia o capacidad para
montar y mantener la bicicleta adecuadamente.
por su nueva bicicleta! Es importante el montaje y
funcionamiento correctos de su bicicleta para su seguridad y
disfrute. Nuestro departamento de Servicio al Cliente está
dedicado a su satisfacción con Pacific Cycle y sus productos. Si
tiene preguntas o necesita asesoramiento con respecto al
montaje, partes, funcionamiento o devoluciones, póngase en
contacto con los expertos en Pacific Cycle. ¡Disfrute su
recorrido!
También puede encontrarnos en:
Web: www.pacific-cycle.com
Correo electrónico:[email protected]
Correo: P. O. Box 344
4730 E. Radio Tower Lane
Olney, IL 62450
No devuelva este artículo a la tienda. Llame a Servicio al Cliente
de Pacific Cycle si necesita ayuda. Necesitará el número del
modelo y el código de fecha ubicados en la etiqueta de servicio
cerca de la zona del pedalier . Vea la sección 7: Registro de
compra para la ubicación del número de modelo en su bicicleta.
2
Es importante que entienda su nueva bicicleta.
Al leer este manual antes de salir en su primer recorrido, sabrá
cómo obtener mejor rendimiento, confort y disfrute de su nueva
bicicleta. También es importante que realice el primer recorrido
en la nueva bicicleta en un ambiente controlado, lejos de los
coches, obstáculos y otros ciclistas.
Aviso especial para padres y tutores
Es un hecho trágico que la mayoría de los accidentes de bicicleta
involucran a niños. Como padre o tutor, tiene la responsabilidad
de las actividades y la seguridad de su hijo menor. Entre estas
responsabilidades está asegurarse de que la bicicleta que su hijo
va a montar se ajuste correctamente al niño; que esté en buenas
condiciones y en un estado de funcionamiento seguro; que
usted y su hijo hayan aprendido, entiendan y obedezcan no sólo
las leyes locales aplicables a los vehículos de motor, las bicicletas
y el tráfico, sino también las reglas de sentido común sobre
cómo montar en bicicleta de manera segura y responsable.
Como padre, debería leer este manual antes de permitir a su
hijo montar en la bicicleta. Asegúrese de que su hijo siempre
lleve un casco de bicicleta homologado cuando monta en
bicicleta.
¡Los cascos
salvan vidas!
• USE SIEMPRE UN CASCO
CORRECTAMENTE AJUSTADO CUANDO
MONTE EN BICICLETA
• NO MONTE EN BICICLETA POR LA NOCHE
• EVITE MONTAR EN BICICLETA EN
CONDICIONES HÚMEDAS
Ajuste correcto
Asegúrese de que el casco cubra su frente
Ajuste incorrecto
La frente está expuesta y es vulnerable a lesiones graves
3
1 Safety
❶ Safety
PALABRAS DE ADVERTENCIA DE
SEGURIDAD
Las siguientes palabras de advertencia de seguridad indican un
mensaje de seguridad. El símbolo lo alerta de riesgos
potenciales. No respetar la advertencia puede ocasionar daños
a la propiedad, lesiones o la muerte.
Este manual contiene numerosas Advertencias y Precauciones
sobre las consecuencias que tiene no respetar las advertencias
de seguridad. Ya que cualquier caída puede dar como resultado
lesiones graves o incluso la muerte, no repetiremos la
advertencia de posibles lesiones o muerte cuando se mencione
el riesgo de caer.
4
¡ADVERTENCIA!
Indica una práctica de riesgo o inseguridad que dará como
resultado lesiones graves o la muerte. No leer, entender y
respetar la información de seguridad de este manual puede dar
como resultado lesiones graves o la muerte.
¡PRECAUCIÓN!
Indica una práctica de riesgo o inseguridad que podría dar
como resultado una lesión leve.
AVISO
Indica un riesgo no relacionado con lesiones personales, como
pueden ser los daños materiales.
Safety 1
RESPONSABILIDAD DEL USUARIO
¡ADVERTENCIA!
No instale ningún tipo de planta eléctrica o motor de
combustión interna en una bicicleta. Modificar una bicicleta
de esta manera plantea un riesgo de seguridad extremo para
el ciclista y puede dar como resultado la pérdida de control o
la muerte.
Todas las personas que ensamblen, usen y mantengan la
bicicleta deben leer y entender las advertencias de seguridad y
las instrucciones de operación de este manual antes de utilizar
la bicicleta.
Un adulto responsable siempre debe supervisar el uso de la
bicicleta por parte de un niño. Debe asegurarse de que:
• El niño lleve la vestimenta protectora adecuada y un casco de
bicicleta homologado.
• El niño esté sentado de forma segura y la bicicleta esté
debidamente ajustada para el niño.
• El niño entiende las leyes aplicables y las normas de sentido
común sobre el ciclismo responsable seguro.
Es responsabilidad del usuario o, en el caso de un niño ciclista,
de un adulto, asegurarse de que la bicicleta tenga un
mantenimiento correcto y esté en condiciones adecuadas de
funcionamiento. Hacerlo reducirá el riesgo de lesiones. Realice
siempre un mantenimiento regular y una inspección a su
bicicleta. Antes de cada uso, complete la lista de comprobación
de seguridad que está al final de esta sección.
5
1 Safety
CONFIGURACIÓN DE LA BICICLETA
¡ADVERTENCIA!
La incapacidad para alcanzar el manillar y desmontar de la
bicicleta de forma segura puede dar como resultado la
pérdida de control de la bicicleta. Si la bicicleta tiene una
barra superior en el cuadro, asegúrese de que haya de una a
tres pulgadas de espacio libre entre el ciclista y esa barra.
Una configuración o mantenimiento incorrectos de la bicicleta
pueden dar como resultado un movimiento inesperado, pérdida
de control, lesiones graves o la muerte.
Tamaño correcto de la bicicleta
Montar en una bicicleta que no es del tamaño correcto para el
ciclista puede hacer que sus pies no toquen el suelo y equilibrar
la bicicleta, que no alcance correctamente el manillar para
dirigir o frenar y que pierda el control cuando pedalea.
Use el tamaño de rueda de la siguiente tabla como guía para
adecuar al ciclista y la bicicleta. Por ejemplo, las bicicletas con
un tamaño de rueda de 12 pulgadas se ajustan a un ciclista que
mida de 28 a 38 pulgadas de altura. Nota: Algunas bicicletas
como las plegables pueden tener ruedas más pequeñas pero
aun así ajustarse a los adultos.
Tamaño de la rueda
Altura aproximada del ciclista
12 pulgadas
28 - 38 pulgadas de alto
16 pulgadas
38 - 48 pulgadas de alto
18 pulgadas
42 - 52 pulgadas de alto
20 pulgadas
48 - 60 pulgadas de alto
24 pulgadas
56 - 66 pulgadas de alto
26 pulgadas,
27,5 pulgadas,
29 pulgadas, 700 c
64 - 74 pulgadas de alto
1a3
pulgadas de
margen
Barra superior
Si la bicicleta tiene una barra superior en el cuadro, verifique
que haya de una a tres pulgadas de espacio libre entre el ciclista
y esa barra. Figura 1.1
Figura 1.1
6
Safety 1
Altura del sillín y alcance del manillar
¡ADVERTENCIA!
La altura del sillín incorrectamente ajustada puede afectar la
capacidad del ciclista para alcanzar el manillar y los pedales, lo
que puede ocasionar un movimiento inesperado, pérdida de
control y lesiones graves o la muerte. Siga estas directrices para
ajustar la altura del sillín. Asegúrese siempre de que la marca de
inserción mínima de la tija del sillín esté por debajo de la
abrazadera del sillín y no se vea. Asegúrese de que la abrazadera
del sillín esté bloqueada y que éste no se pueda mover.
2
❶ Sus piernas deben estar casi completamente rectas cuando
el pedal está en la posición más baja, con sólo una leve
curva en la rodilla. Figura 1.2
Nota: Los pies del ciclista no pueden tocar el suelo
fácilmente. Si este es el caso, el ciclista puede simplemente
adelantarse fuera del sillín para montar y desmontar de la
bicicleta o puede ajustarse el sillín más bajo si el ciclista está
incómodo con la altura, pero tenga en cuenta que es más
difícil circular con el sillín demasiado bajo, ya que las piernas
están en una posición poco natural.
No levante el sillín tanto que las rodillas se bloqueen rectas
al pedalear o tenga que adelantarse fuera del sillín para
pedalear. Esto es inseguro y la bicicleta no se puede
controlar en esta forma.
1
Ajuste la altura
del sillín
Figura 1.2
❷ Debe poder alcanzar el manillar con los brazos ligeramente
flexionados (aproximadamente 10 grados) en el codo.
7
1 Safety
Palancas de liberación rápida
¡ADVERTENCIA!
Una configuración o mantenimiento incorrectos de las palancas
de liberación rápida pueden dar como resultado un movimiento
inesperado, pérdida de control, lesiones graves o la muerte.
Compruebe siempre, antes de montar, que la palanca de
liberación rápida esté firmemente fijada en su lugar y que el
sillín no se mueva.
Tija del sillín
Las marcas de
inserción mínima
están situadas en
la tija del sillín
Tubo del sillín
Tija del sillín
Asegúrese siempre de que la marca de inserción mínima de la
tija del sillín esté por debajo de la abrazadera del sillín y que la
abrazadera esté bloqueada en su sitio. Figura 1.2
Nota: Vea la Sección 4: Ajustar la altura del sillín si es necesario.
Abrazadera de
liberación rápida
del sillín
2
Figura 1.3
8
Safety 1
SEGURIDAD PERSONAL
¡ADVERTENCIA!
Montar en bicicleta sin equipo, ropa o casco de protección,
puede dar lugar a lesiones graves o la muerte. Use siempre
casco, ropa y equipo de protección cuando monte en bicicleta.
Asegúrese de que el equipo de protección no interfiera con la
dirección, frenado y pedaleo.
siempre las perneras en un calcetín o utilice una pinza.
sujetapantalón para evitar que la ropa quede atrapada en la
cadena de transmisión.
• Zapatos con cordones desatados.
Casco correctamente
ajustado
Equipo y ropa de protección.
Use siempre: Figura 1.4
• Colores que sean fáciles de ver y, si es posible, ropa
reflectante.
Ropa fácilmente
visible o reflectante
• Ropa adecuada para las condiciones del tiempo.
Coderas
• Se recomienda vivamente el uso de equipo protector como
rodilleras y coderas para los niños.
• Los usuarios de bicicletas deben usar en todo momento un
casco ajustado correctamente, homologado por ASTM o
SNELL. Para obtener más información sobre cómo ajustar
correctamente el casco, visite: http://www.nhtsa.gov/
people/injury/pedbimot/bike/easystepsweb
No use:
• Prendas de ropa holgadas, cadenas o joyas que puedan
engancharse en las partes móviles de la bicicleta o interferir
con el manejo de la bicicleta.
• Pantalones con perneras holgadas. Si es necesario, meta
Rodilleras
Pinza para la
pierna
Zapatos
abrochados o
atados
Figura 1.4
9
1 Safety
Uso del casco
¡Importante! Muchos estados han aprobado leyes sobre el uso
del casco con respecto a los niños. Asegúrese de conocer las
leyes sobre el uso del casco de su estado. Es su trabajo hacer
que sus hijos cumplan estas reglas. Aunque su estado no tenga
una ley sobre el uso del casco para niños, se recomienda que
todo el mundo utilice un casco cuando practica ciclismo. Cuando
monte en bicicleta con un asiento o un remolque infantiles, los
niños deben usar casco.
Se recomienda vivamente que utilice en todo momento un
casco de seguridad para bicicleta correctamente ajustado,
homologado por ASTM o SNELL. Además, si lleva pasajeros en
un asiento de seguridad infantil, también deberán llevar casco.
El casco correcto debe: Figura 1.5
• Ser cómodo
Figura 1.5
• Tener buena ventilación
• Ajustarse correctamente
• Cubrir la frente
Posición incorrecta del casco: Figura 1.6
• El casco no cubre la frente
Figura 1.6
10
Safety 1
Reflectores
¡ADVERTENCIA!
Los reflectores faltantes, dañados o sucios, afectarán la
capacidad de los demás para verlo y reconocerlo como un
ciclista móvil aumentando el riesgo de ser golpeado, lesiones
graves o la muerte. Revise siempre que los reflectores estén
en su lugar y asegúrese de que estén limpios, rectos, intactos
y firmemente instalados antes de montar en la bicicleta.
¡Importante! Los reglamentos federales requieren que cada
bicicleta de más de 16 pulgadas se equipe con reflectores
delanteros, traseros, en las ruedas y en los pedales. Muchos
estados requieren dispositivos especiales de seguridad. Es su
responsabilidad familiarizarse con las leyes del estado donde
monta en bicicleta y cumplir todas las leyes aplicables,
incluyendo equiparse correctamente y equipar su bicicleta como
requiere la ley. Las bicicletas de menos de 16 pulgadas se
consideran "bicicletas de acera" y no podrán estar equipadas
con reflectores. Estas bicicletas no deben circular en las calles,
de noche o sin la supervisión de un adulto.
Verifique y confirme que los reflectores delantero y trasero
estén en la posición correcta: Figura 1.7
• Reflector delantero: Debe apuntar hacia delante (visto desde
arriba) e instalarse de tal manera que no esté a más de 5
grados de la vertical.
• Reflector trasero: Debe apuntar hacia atrás (visto desde
arriba) e instalarse de tal manera que no esté a más de 5
grados de la vertical.
Parte trasera
(rojo)
Más o menos
5 grados de
la vertical
Ruedas
Rueda
trasera
(blanco)
Rueda
delantera
(blanco)
Pedal (naranja)
Figura 1.7
11
1 Safety
SEGURIDAD AL MONTAR EN BICICLETA
¡ADVERTENCIA!
Montar en bicicleta en condiciones inseguras (por ejemplo, en la
noche), de manera insegura o ignorando las leyes de tráfico
puede dar como resultado un movimiento inesperado, pérdida
de control, lesiones graves o la muerte.
Seguridad general
• Familiarícese con las características de la bicicleta antes de
usarla. Practique cambios de marcha, de frenado y el uso de
calapiés y correas, si están instalados.
• Circule siempre a la defensiva en una línea recta, predecible.
Nunca circule contra el tráfico.
• Obedezca las leyes de tráfico (por ejemplo, detenerse en un
semáforo en rojo o una señal de stop, dando paso a los
peatones).
• Use vestimenta adecuada para montar en bicicleta, de ser
posible reflejante, y evite los zapatos de puntera abierta.
• No use artículos que puedan restringir su visión y audición.
• No lleve paquetes o pasajeros que interfieran con su
visibilidad o control de la bicicleta.
Condiciones de la carretera
• Espere lo inesperado (por ejemplo, puertas de coche que se
abren o coches saliendo marcha atrás de salidas ocultas).
• Tenga en cuenta las condiciones de la carretera. Concéntrese
en el camino a seguir. Evite baches, grava, marcas de carretera
mojada, aceite, bordillos, badenes, alcantarillas y otros
obstáculos.
• Tenga mucho cuidado en las intersecciones y cuando se
prepare para adelantar a otros vehículos.
• Cruce las vías del tren en un ángulo de 90 grados o crúcelas
caminando con su bicicleta.
• Mantenga una distancia de parada cómoda respecto de todos
los demás ciclistas, vehículos y objetos. Las distancias y
fuerzas de frenado seguras están sujetas a las condiciones
climáticas prevalecientes. No bloquee los frenos. Al frenar,
utilice siempre el freno trasero primero, luego el delantero.
El freno delantero es más potente y si no se aplica
correctamente, puede perder el control y caer.
• Utilice siempre las señales de mano correctas para indicar que
va a girar o a detenerse.
12
Tiempo húmedo
• Cuando monte en bicicleta con lluvia, utilice siempre ropa
reflectante y luces de seguridad para mejorar la visibilidad.
• Extreme la precaución cuando circule en condiciones
húmedas.
• Circule a una velocidad más lenta. Gire las esquinas
gradualmente y evite los frenazos bruscos.
Safety 1
• Frene antes, le tomará una distancia mayor parar.
Técnica de montaña
• Los baches y las superficies resbaladizas como las líneas
pintadas y las vías de tren se vuelven todos más peligrosos
cuando están mojados.
• Ponga una marcha menor antes de una subida y siga bajando
de marchas lo que sea necesario para mantener la velocidad
de pedaleo.
Montar en bicicleta en la noche
• Si alcanza la marcha más baja y sigue luchando, póngase de
pie sobre los pedales. Obtendrá más energía de cada
revolución del pedal.
• ¡Importante! Montar en bicicleta por la noche no es
recomendable. Verifique las leyes locales relativas a andar en
bicicleta por la noche.
• Asegúrese de que la bicicleta esté equipada con un conjunto
completo de reflectores correctamente colocados y limpios.
• Utilice una luz blanca en el frente y una roja en la parte
trasera. Use luces con capacidad de destello para tener una
mejor visibilidad.
• Si utiliza luces accionadas por baterías, asegúrese de que las
baterías estén bien cargadas.
• Use ropa reflectora y de colores claros. Use ropa reflectante y
luces de seguridad para mejorar la visibilidad.
• Sólo monte en bicicleta por la noche si es necesario. Circule
despacio y utilice carreteras iluminadas con las que esté
familiarizado.
• En el descenso, utilice las marchas largas para evitar pedalear
rápido.
• No supere una velocidad cómoda, mantenga el control y tome
precauciones adicionales.
• Frenar requerirá una distancia adicional. Inicie el frenado
lentamente y antes de lo habitual.
Técnica de giro
• Frene ligeramente antes de girar y prepárese para inclinar el
cuerpo en la esquina.
• Mantenga el pedal interior en posición de las 12 en punto y
apunte ligeramente la rodilla interior en la dirección en la que
gira.
• Mantenga la otra pierna recta; no pedalee cuando gire en
esquinas rápidas o cerradas.
• Disminuya la velocidad de su bicicleta, evite las frenadas
bruscas y los giros repentinos.
13
1 Safety
LISTA DE COMPROBACIÓN DE SEGURIDAD ANTES DE MONTAR EN BICICLETA
Antes de cada recorrido, es importante llevar a cabo las
siguientes comprobaciones de seguridad. ¡No monte en una
bicicleta que no esté en condiciones de funcionamiento
adecuadas!
Accesorios
□
□
□
Los reflectores están colocados correctamente y no están
ocultos. Nota: Las bicicletas de 16" y menores no deben
estar equipadas con reflectores dado que los niños
pequeños no deberían circular por la noche.
Todos los demás accesorios de la bicicleta están sujetos
correcta y seguramente, y funcionan
El ciclista lleva un casco correctamente ajustado (equipo de
protección si es necesario) y la ropa y artículos holgados
están correctamente controlados.
Rodamientos
□
Todos los rodamientos están lubricados, funcionan
libremente y no muestran ningún exceso de movimiento,
rechinidos o repiqueteo.
Frenos
□
□
□
□
Los frenos delantero y trasero funcionan correctamente.
Las zapatas del freno no están excesivamente desgastadas y
están colocadas correctamente en relación con los aros de
la rueda o rines.
Los cables de control de freno están lubricados, ajustados
correctamente y no muestran ningún desgaste evidente.
Las palancas de control del freno están lubricadas y
firmemente aseguradas al manillar.
Cadenas
□
La cadena está engrasada, limpia y funciona con suavidad.
Bielas y pedales
□
□
Los pedales están bien apretados a las bielas.
Las bielas están fijadas al eje y no están dobladas.
Cuadro y horquilla
□
□
14
El cuadro y la horquilla no están doblados o rotos.
Las abrazaderas de liberación rápida están bloqueadas en su
lugar.
Safety 1
Dirección
□
□
□
El manillar y el poste están correctamente ajustados y
apretados, y permiten una dirección adecuada.
El manillar está ajustado correctamente en relación con las
horquillas y el sentido de la marcha.
El perno fijador del manillar está apretado.
Ruedas y llantas
□
□
Los rines no tienen grasa o suciedad en ellos.
□
Las llantas están correctamente infladas dentro de las
presiones recomendadas que se muestran en el lateral de
las mismas.
□
Las ruedas están conectadas correctamente a la bicicleta y
el eje.
Las llantas tienen la cantidad apropiada de banda de
rodadura, sin protuberancias o desgaste excesivos
15
❷ Identificación de las partes
Bicicleta juvenil
Conozca las partes de su bicicleta. Esto ayudará con el armado, mantenimiento y solución de problemas. Los modelos varían de color y estilo.
Par de torsión
(in-lb)
Empuñadura del manillar
Maneta del freno trasero
55 - 70
Cable del freno
Manillar
Pernos fijadores del manillar
145 - 200
Potencia
Perno fijador de la potencia
100 - 120
Juego de dirección
175 - 260
Conjunto del freno de pinza
50 - 70
Perno de fijación del cable de freno
50 - 70
Zapatas del freno
Material de montaje de las zapatas del freno
50 - 60
Tuerca de fijación del freno de pinza
70-85
Tuerca del eje de la rueda (delantera)
180-240
Tuerca del eje de la rueda (trasera)
240-300
Llanta
Rin
Radio
Vástago de la válvula
Nombre de la parte
1
2
3
4
5
6
7
8
9
9A
9B
9C
10
11
11A
12
13
14
15
16
Par de torsión
(in-lb)
Punteras de la horquilla
Horquilla
Pedal
300-360
Brazo del cigüeñal (1 pieza)
300
Brazo del cigüeñal (3 pieza)
390
Cadena
Plato
Contratuerca del pedalier
300
Tija del sillín
Material para fijar la tija del sillín
130-170
Asiento (sillín)
Abrazadera de la tija del sillín
60-80
Montaje del freno lineal
Perno de fijación del cable de freno
50-70
Zapata de freno
Material de montaje de las zapatas del freno
50-60
Resorte del freno
Perno del pivote del freno
17-20
Piñón libre
Nombre de la parte
16
17
18
19
19A
20
21
22
23
24
25
26
27
27A
27B
27C
27D
27E
28
Identificación de las partes 2
1
2
27A
5
6
7
25
27E
9A
8
24
27D
27C
3
4
9
27B
9B
23
27
9C
26
27E
10
12
17
22
11A
28
20 21
11
12
13
14
16
19, 19A
18
15
17
3 Montaje
❸ Ensamblado
¡ADVERTENCIA!
• Un montaje defectuoso de este producto puede dar como
resultado graves lesiones o la muerte. Siga siempre las
instrucciones de este manual y compruebe los
componentes críticos (por ejemplo, ruedas, sillín, pedales,
frenos, cambios, llantas) antes de cada uso.
• Le recomendamos que consulte con un especialista en
bicicletas si tiene dudas o preocupaciones en cuanto a su
experiencia o capacidad para montar, reparar o mantener
correctamente su bicicleta. Si adquirió su bicicleta ya
ensamblada, le recomendamos que lea estas instrucciones
y realice las comprobaciones especificadas en este manual
antes de subirse a ella.
Si necesita piezas de repuesto o tiene preguntas relativas al
montaje de su bicicleta, llame a la línea de servicio directo al:
1-800-626-2811. De lunes a viernes de 8:00 am a 5:00 pm
horario estándar central (CST).
HERRAMIENTAS NECESARIAS
• Destornillador de estrella
• Llave Allen de 4 mm, 5 mm, 6 mm y 8 mm
• Llave inglesa ajustable o llaves abiertas y cerradas de 9 mm,
10 mm, 14 mm y 15 mm
• Un par de alicates con capacidad para cortar cable
Su nueva bicicleta se montó y ajustó en la fábrica y luego se
desmontó parcialmente para su envío. Puede comprar la
bicicleta ya completamente ensamblada y lista para usarseo en
la caja de envío en forma parcialmente desmontada. Las
siguientes instrucciones le permitirán preparar su bicicleta
para años de disfrute del ciclismo.
Para obtener más detalles sobre inspección, lubricación,
mantenimiento y ajuste de cualquier área, consulte las
secciones pertinentes de este manual. Si tiene preguntas sobre
su capacidad para armar correctamente esta unidad, consulte
a un especialista calificado antes de montar en bicicleta.
18
Figura 3.1
Ensamblado 3
PARA EMPEZAR
❶ Abra la caja por arriba y saque la bicicleta. Figura 3.2
❷ Quite las correas y el embalaje de protección de la bicicleta.
¡Importante! No tire los materiales de embalaje hasta que
termine el montaje para estar seguro de que no se
descarten accidentalmente piezas necesarias.
❸ Inspeccione la bicicleta y todos los accesorios y piezas por si
faltase alguna. Se recomienda que las roscas y todas las
piezas móviles del paquete de piezas se lubriquen antes de la
instalación. Nota: Le recomendamos que utilice una grasa
con base de litio en las piezas antes de ensamblarlas. Sillín
Conjunto
del manillar
Tija del
sillín
Cuadro
Pedales
Ruedas de
aprendizaje (2)
Rueda
delantera
Figura 3.2
19
19
3 Montaje
FIJE EL MANILLAR
¡ADVERTENCIA!
• Una instalación incorrecta del manillar puede dar como
resultado daños al poste de la potencia o del tubo de
dirección y provocar pérdida de control, lesiones graves o la
muerte. Asegúrese de que las marcas de inserción mínima
del poste de la potencia no sean visibles por encima de la
parte superior del juego de dirección.
• No apretar correctamente los componentes del manillar
puede dar como resultado la pérdida del control, lesiones
graves o la muerte. Compruebe siempre que el manillar no
se pueda mover y que esté fijado al cuadro antes de montar
en la bicicleta.
❷ Inserte el poste de la potencia en el tubo de dirección y
ajuste la altura del manillar hasta que el ciclista sienta que
tiene el control de la bicicleta y esté cómodo. Vea Sección 1,
Fig. 1.2: Altura del sillín y alcance del manillar para ver los
lineamientos. ¡Importante! Asegúrese de que las marcas
de inserción mínimano vayan por encima de la parte
superior del juego de dirección y que no sean visibles.
❸ Utilice una llave Allen de 6 mm para apretar el perno fijador
de la potencia en la parte superior del poste de la potencia.
Compruebe los pernos fijadores del manillar para
asegurarse de que estén correctamente apretados y que el
manillar esté sujeto en su lugar. Nota: Vea la sección 4:
Ajuste del manillar si es necesario hacer algún ajuste.
Hay dos tipos de sistemas para fijar el manillar al tubo de
dirección. Es una potencia de cuña o de abrazadera (sin rosca).
Pernos fijadores del manillar
Instalar una potencia de cuña
❶ Gire la horquilla delantera para que mire hacia delante.
Figura 3.3
Coloque el conjunto del manillar sobre el tubo de dirección.
Compruebe todos los cables para estar seguro de que
recorran un arco suave desde la palanca de cambios o del
freno hasta el freno delantero o el tope del cable en el
cuadro. ¡Importante! Si están torcidos o doblados, no
funcionarán el cambio ni los frenos. Figura 3.4
20
Perno fijador
de la potencia
3
Horquilla delantera
mirando hacia el
frente
1
Figura 3.3
2
Poste de la potencia
Marcas de inserción mínima
Juego de dirección
Tubo de dirección
Figura 3.4
Ensamblado 3
Instalar una potencia sin rosca
¡Importante! No desmonte el juego de dirección ni pierda ninguna
pieza. Asegúrese de que el extremo de la horquilla esté en el suelo
o que lo esté sujetando con la mano libre, porque una vez afloje la
tapa superior, el conjunto de la horquilla puede caer del cuadro.
❶ Gire la horquilla delantera para que mire hacia delante (es
decir: la puntera de la horquilla está en la posición más
adelantada). Figura 3.3
❷ Usando una llave Allen de 5 mm, afloje el perno de la tapa
superior del tubo de dirección y quite tanto la tapa como el
perno. ¡Importante! ¡No quite los espaciadores. Figura 3.5
❸ Coloque el conjunto del manillar sobre el tubo de dirección.
Compruebe todos los cables para estar seguro de que
recorran un arco suave desde la palanca de cambios o del
freno hasta el freno delantero o el tope del cable en el
cuadro. ¡Importante! Si están torcidos o doblados, no
funcionarán el cambio ni los frenos.
❹ Sosteniendo el conjunto de la horquilla en su sitio, utilice una
llave Allen de 6 mm y afloje los pernos de fijación de la
potencia. Deslice el conjunto del manillar en el tubo de
dirección.
❺ Alinee y centre la potencia con la horquilla y la rueda. Apriete
los pernos de fijación de la potencia hasta que no haya
holgura entre ésta y el tubo. Nota: Debe haber un espacio de
3 a 5 mm (1/8" - 3/16") entre la parte superior de la potencia
y el poste de la misma. Figura 3.6
❻ Coloque la tapa superior encima del tubo de dirección. Inserte
y apriete el perno de la tapa superior hasta que quede
ajustado. No lo apriete en exceso.
❼ Usando una llave Allen de 5 mm, apriete el perno de la tapa
superior. Realice las siguientes comprobaciones para determinar
si el juego de dirección está correctamente ajustado. Apriete o
afloje el perno de la tapa superior si fuera necesario.
• Levante la rueda delantera de la bicicleta; si no se mueve
libremente a izquierda y derecha, el juego de dirección está
demasiado apretado.
• Sostenga el manillar, cierre los frenos y balancee la horquilla
hacia delante y hacia atrás. Si escucha un golpeteo o sonido
metálico, el juego de la dirección está demasiado flojo.
Nota: Si es necesario, vea la sección 4: Ajustar el juego de
dirección para obtener información detallada. Vea la sección
4: Ajustar el manillar para obtener información sobre cómo
alinearlo.
Tapa superior
y perno
5
Pernos de
fijación de la
potencia
2
3
1/8" - 3/16"
(3 - 5 mm)
5
Figura 3.6
Figura 3.5
21
21
3 Montaje
FIJE LOS CABLES DEL FRENO
¡ADVERTENCIA!
Un ajuste incorrecto de los frenos puede dar como resultado
la incapacidad de detener el movimiento de la bicicleta y
causarle lesiones graves o la muerte. Asegúrese de que los
frenos funcionan correctamente antes de usar la bicicleta.
Ranura del barril
de ajuste del
cable
Ranura de la
tuerca del
cable
1
2
Ranura del
cable de freno
Hay tres opciones de freno, pinza, tracción lineal, y de disco.
Maneta de
freno
Figura 3.6
Siga estos pasos si los cables de freno no están fijados a las
manetas de freno:
❶ Gire el barril de ajuste del cable y la tuerca del cable hasta
que las ranuras estén alineadas con la ranura del cuerpo de
la maneta de freno. Figura 3.6
3
❷ Presione la maneta de freno hacia la empuñadura.
Cable del freno
❸ Deslice el cable del freno a través de las ranuras y coloque la
cabeza del cable en la maneta de freno. Figura 3.7
Cabeza del cable
Figura 3.7
❹ Suelte la maneta de freno. Figura 3.8
❺ Tire ligeramente del cable y gire la tuerca y el barril del
cable para que ya no estén alineados.
Nota: Sección 4: Ajuste los frenos si es necesario
4
5
Figura 3.8
22
Ensamblado 3
INSTALE LA RUEDA DELANTERA
Hay dos tipos de montaje de la rueda delantera; de tuerca con
arandela de retención progresiva y de tuerca con arandela de
retención de clip.
Nota: Las ruedas de liberación rápida pueden estar tanto en
ambas ruedas como sólo en una. También, algunos dibujos de la
banda de rodamiento de la llanta tienen una dirección, así que
compare las llantas delantera y trasera de la bicicleta para que
ambos dibujos miren hacia el mismo lado.
la horquilla, y utilice la mano para empujar la rueda a una
posición centrada; sujete la rueda con una mano, apriete la
tuerca del eje y revise de nuevo. Repita si es necesario para
estar seguro de que la rueda esté centrada y bien apretada.
2
De tuerca con arandela de retención progresiva
❶ Coloque la rueda delantera entre las patas de la horquilla
delantera con el eje descansando en las punteras de la
horquilla. ¡Importante! Asegúrese de que la rueda esté lo
más centrada posible entre las patas de la horquilla.
Figura 3.10
❷ Coloque una arandela progresiva en cada extremo del eje.
Nota:La parte plana de la arandela progresiva debe estar
mirando hacia fuera, y el saliente de la arandela debe
encajar en la horquilla de retención. Figura 3.11
❸ Coloque las dos tuercas del eje en el mismo. Apriete una
tuerca parcialmente y luego la otra. Repita hasta que ambos
lados estén apretados de modo seguro. Asegúrese de que la
rueda esté centrada entre las patas de la horquilla.
❹ Si la rueda está descentrada, afloje la tuerca del eje del lado
que tenga una menor separación entre la llanta y la pata de
El saliente de la arandela de
retención progresiva encaja en
la puntera de la horquilla
Figura 3.11
3
Tuerca
del eje
Horquilla
puntera
1
2
Eje
Arandela de
retención
progresiva
Arandela de
retención
progresiva
2
3
Tuerca
del eje
Figura 3.10
23
23
3 Montaje
De tuerca con arandela de retención de clip
❶ Afloje las tuercas del eje de la rueda delantera. Si hay una
arandela en el interior de la tuerca del eje, pertenece fuera
de las punteras de la horquilla.
3
❷ Posicione la rueda delantera entre las patas de la horquilla
delantera con el eje descansando dentro de la puntera de la
horquilla. Figura 3.12
Arandela de
retención de
clip insertada
en el orificio de
la puntera
¡Importante! Asegúrese de que la rueda esté lo más
centrada
Figure 3.13
❸ Coloque la arandela de retención de clip en el eje y deslícela
hacia arriba contra la puntera de la horquilla. Asegúrese de
que el extremo curvo esté dentro del pequeño orificio de la
puntera de la horquilla. Figura 3.13
❹ Coloque las dos tuercas externas del eje y apriételas
uniformemente. Apriete parcialmente un lado, luego apriete
el otro lado y repita hasta que ambos lados estén
firmemente apretados. Asegúrese de que la rueda se haya
mantenido centrada entre las patas de la horquilla.
❺ Si está descentrada, afloje la tuerca del eje del lado que
tiene una menor separación entre la llanta y la pata de la
horquilla, y use la mano para empujar la rueda a una
posición centrada; sujete la rueda con una mano, apriete la
tuerca del eje y revise de nuevo. Repita si es necesario para
estar seguro de que la rueda esté centrada y bien apretada.
Orificio
de la
puntera
4
Tuerca
del eje
Horquilla
puntera
Eje
3
Arandela
de
retención
de clip
Arandela de
retención
de clip
3
4
Tuerca del eje
Figura 3.12
24
Ensamblado 3
INSTALAR EL SILLÍN
¡ADVERTENCIA!
La altura del sillín incorrectamente ajustada puede afectar la
capacidad del ciclista para alcanzar el manillar y los pedales,
dando como resultado un movimiento inesperado, pérdida de
control, lesiones graves o la muerte. Siga estas directrices para
ajustar la altura del sillín. Asegúrese siempre de que la marca de
inserción mínima de la tija del sillín esté por debajo de la
abrazadera del sillín y no se vea. Asegúrese de que la abrazadera
del sillín esté bloqueada y que éste no se pueda mover.
❹ Intente cerrar la palanca de liberación rápida. Si se cierra
fácilmente, ábrala y apriete más la tuerca de ajuste. Si se cierra
con demasiada dificultad, abra la palanca de liberación rápida,
afloje la tuerca de ajuste un poco y vuelva a intentarlo.
¡Importante! Al cerrar la palanca de liberación rápida debe
sentir una resistencia que debe dejar una impresión temporal
en sus dedos. Abra y cierre la palanca para estar seguro de que
el sillín está bloqueado de forma segura en su lugar.
❶ Accione la palanca de liberación rápida e inserte la tija del sillín
en el tubo del sillín. Figura 3.14
❷ Ajuste la altura del sillín hacia arriba o abajo hasta que el ciclista
sienta que tiene el control de la bicicleta y esté cómodo.
¡Importante! Asegúrese de que las marcas de inserción
mínima no pasen la parte superior de la abrazadera del sillín y
no sean visibles. Vea Sección 1, Fig. 1.2: Altura del sillín y
alcance del manillar.
❸ Cierre la palanca de liberación rápida y bloquee el sillín en su
lugar. Si no hay suficiente presión para sujetar el sillín en su
lugar, abra la palanca de liberación rápida. Con una mano sobre
la palanca de liberación rápida y otra en la tuerca de ajuste,
empiece a apretar la tuerca de ajuste hasta que comience a
sentir cierta resistencia contra la abrazadera de la tija. No
intente apretar girando la palanca de liberación rápida. La
palanca de liberación rápida es para cerrar, la tuerca de ajuste
es para ajustar la presión.
Tija del sillín
2
Tuerca de ajuste
Palanca de
liberación
rápida
Las marcas de
inserción mínima
están situadas en la
tija del sillín
1
Abrazadera de
liberación rápida
del sillín
3
Marcas de
inserción
mínima
Figura 3.14
25
25
3 Montaje
FIJE LOS PEDALES
¡ADVERTENCIA!
• El ajuste de un pedal incorrecto en una biela puede
estropear el pedal y causar daños irreparables. Visualmente
haga coincidir las pegatinas R y L del pedal y la biela antes
de colocar los pedales. Antes de su primer recorrido,
verifique que los pedales estén correctamente colocados.
3
1
2
• Es muy importante que compruebe el ajuste y la tirantez
correctos del conjunto de la biela antes de montar su
bicicleta.
❶ Haga coincidir el pedal marcado R con la biela derecha y
haga coincidir el pedal marcado L con la biela izquierda.
Figura 3.15
1
❷ Coloque el pedal roscado en el orificio roscado de la biela.
❸ A mano, gire lentamente el eje en la dirección correcta.
Hacia la derecha para el pedal derecho y hacia la izquierda
para el izquierdo. ¡Importante!¡Pare si percibe resistencia!
Esto puede ser una indicación de que el eje está entrando
en ángulo en el orificio. Retire el eje y repita los pasos
dos y tres.
❹ Si el eje está entrando correctamente en el orificio, utilice
una llave de 15 mm o alicates para apretarlo
completamente.
❺ Repita los pasos 1 al 4 para el pedal restante.
26
El pedal izquierdo
gira hacia la izquierda
y el pedal derecho
gira hacia la derecha.
3
Figura 3.15
Ensamblado 3
INSTALE LAS RUEDAS DE APRENDIZAJE
¡ADVERTENCIA!
No ensamblar y ajustar correctamente las ruedas de
aprendizaje puede provocar inestabilidad y caídas, dando
como resultado lesiones graves o la muerte. Compruebe
siempre las ruedas de aprendizaje antes de usar la bicicleta.
Nota: No todas las bicicletas aceptarán ruedas de aprendizaje. Si
su bicicleta no vino con ruedas de aprendizaje, llame a Pacific
Cycle para que le ayuden a determinar si pueden instalarse
ruedas de aprendizaje postventa.
Se utilizan tres tipos de abrazaderas diferentes para sujetar las
ruedas de aprendizaje a la bicicleta: la abrazadera en forma de
C, la abrazadera plana y la abrazadera plana con estabilizador .
Determine qué abrazadera se incluyó con su bicicleta y siga las
instrucciones siguientes.
Abrazadera en forma de C
❹ Reemplace la arandela y la tuerca del eje. Apriete la tuerca
del eje firmemente, para estar seguro de que la abrazadera
de la rueda se mantenga en la posición vertical correcta.
❺ El agujero alargado en la abrazadera de la rueda permite
que la altura de la rueda de aprendizaje se ajuste
correctamente.
Tuerca del eje interior
¡NO QUITAR!
Eje de la rueda trasera
Arandela del
estabilizador de la
abrazadera
Abrazadera de la rueda 3
en forma de C
Tuerca del eje
Arandela
❶ Quite la tuerca y la arandela externas del eje de la rueda
trasera Figura 3.16
❷ Coloque la arandela del estabilizador de la abrazadera en el
eje y alinee dicha arandela para que la muesca de la misma
encaje en la puntera del cuadro.
❸ Coloque la abrazadera de rueda en forma de C en el eje.
2
4
5
Rueda de
aprendizaje
Figura 3.16
27
27
3 Montaje
Abrazadera plana
❶Quite la tuerca y la arandela externas del eje de la rueda
trasera Figura 3.17
❷Coloque la abrazadera plana de la rueda en el eje.
❸ Coloque la arandela del estabilizador de la abrazadera en el
eje y alinéela para que la muesca encaje con la puntera
trasera del cuadro.
❹ Reemplace la arandela y la tuerca del eje.
❺ Apriete la tuerca del eje firmemente, para estar seguro de
que la abrazadera de la rueda se mantenga en la posición
vertical correcta. El agujero alargado en la abrazadera de la
rueda permite que la altura de la rueda de aprendizaje se
ajuste correctamente.
Tuerca del eje interior
¡NO QUITAR!
Eje de la rueda trasera
Arandela del
estabilizador de la
abrazadera
2
Abrazadera de la rueda 3
en forma de C
Tuerca del eje
Arandela
4
5
Rueda de
aprendizaje
Figura 3.17
28
Ensamblado 3
Abrazadera plana
❶ Quite la tuerca y la arandela externas del eje de la rueda
trasera Figura 3.17
❷ Coloque la abrazadera plana de la rueda en el eje.
❸ Coloque la arandela del estabilizador de la abrazadera en el
eje y alinéela para que la muesca encaje con la puntera
trasera del cuadro.
❹ Reemplace la arandela y la tuerca del eje.
❺ Apriete la tuerca del eje firmemente, para estar seguro de
que la abrazadera de la rueda se mantenga en la posición
vertical correcta. El agujero alargado en la abrazadera de la
rueda permite que la altura de la rueda de aprendizaje se
ajuste correctamente.
Abrazadera
estabilizadora
3
Tuerca
del eje
Arandela
4
Abrazadera de
la rueda
5
2
Figura 3.18
29
29
3 Montaje
MONTAJE DE LAS CLAVIJAS
¡Importante! Revise periódicamente para estar seguro de que
las clavijas están apretadas. Algunos modelos pueden venir
equipados con 2 o 4 clavijas. Para instalarlas:
❶ No afloje ni quite las tuercas del eje. Figura 3.19
❷ Compruebe para estar seguro de que las tuercas del eje
están bien apretadas antes de instalar las clavijas.
Tuerca del eje
2
3
❸ Enrosque las clavijas del eje sobre la tuerca del eje.
❹ Introduzca un destornillador o una herramienta similar a
través de los orificios de la clavija y apriétela girándola con
esta herramienta. Figura 3.20
Clavija
Figura 3.19
❺ Repita los pasos tres y cuatro con las clavijas restantes.
4
Figura 3.20
30
Ajustes 4
❹ Ajustes
Deberá hacer ajustes después de que esté montada su bicicleta.
Si necesita piezas de repuesto o tiene preguntas relativas al
montaje de su bicicleta, llame a la línea de servicio directo al:
1-800-626-2811. De lunes a viernes de 8:00 am a 5:00 pm
horario estándar central (CST).
Nota:Necesitará el número del modelo y el código de fecha
ubicados en la pegatina de servicio cerca de la zona de
pedalier Figura 4.1
La pegatina
de servicio
está situada
encima de la
zona del
pedalier
HERRAMIENTAS NECESARIAS
• Destornillador de estrella
• Llave Allen de 2,5 mm, 4 mm, 5 mm, 6 mm y 8 mm
• Llave inglesa ajustable o llaves abiertas y cerradas de 9 mm,
10 mm, 14 mm y 15 mm
• Un par de alicates con capacidad para cortar cable
Figura 4.2
El número de serie está
situado debajo del
pedalier
Figura 4.1
31
31
4 Ajustes
AJUSTAR LOS FRENOS
Ajustar las zapatas del freno
¡ADVERTENCIA!
No fijar apropiadamente los frenos puede dar como resultado
la incapacidad
de detener el movimiento de la bicicleta y ocasionar lesiones
graves o la muerte. Asegúrese de que los frenos funcionan
correctamente antes de usar la bicicleta.
Ajuste de frenos de tracción lineal
Conecte el cable del freno al transportador del freno
❶ Apriete los dos brazos del freno uniéndolos hasta que las
zapatas del freno toquen el rin. Figura 4.3
❷ Con la otra mano, tire del cable del freno e inserte el
extremo del "fideo" dentro del transportador del freno.
Final del "fideo"
en el transportador del freno
❹ Tire del cable del freno a través del tornillo de sujeción de
modo que el brazo izquierdo del freno se mueva hacia el rin
y haya aproximadamente un espacio de 1/8" (3 mm) entre la
zapatas del freno y el rin.
❺ Mueva el brazo del freno derecho hacia el rin hasta que
haya aproximadamente un espacio de 1/8 "(3 mm) entre la
zapata y el rin.
❻ Usando la llave Allen de 5 mm, apriete firmemente el perno
de anclaje del cable completamente.
3
2
Transportador
del freno
Perno de anclaje
del cable
4
Cable del
freno
1
Llave Allen de 5 mm
Brazo del freno
5
Espacio de 1/8"
(ambas zapatas)
Brazo del freno
Figura 4.3
32
❸ Revise que el cable del freno esté asentado en la maneta de
freno. Usando una llave Allen de 5 mm, afloje el perno de
anclaje del cable lo suficiente para que el cable del freno se
pueda mover libremente. Figura 4.4
Rin de la rueda
Figura 4.4
Ajustes 4
¡Importante! Antes de montar en la bicicleta es importante
revisar los frenos. Si aprieta la maneta de freno y uno de los
brazos del freno se mueve más que el otro (o no se mueve en
absoluto), el freno no está centrado. Tendrá que ajustar las
zapatas del freno. Pueden ser necesarios varios ajustes para
centrar las zapatas del freno, ajustar correctamente la presión
de los frenos y establecer el espacio entre la zapata y el rin.
Ajuste la alineación de las zapatas del freno
Compruebe que todas las zapatas del freno estén
correctamente alineadas. Si no, utilice una llave Allen de 5 mm y
afloje el perno lo suficiente como para poder reposicionar la
zapata. Posicione la zapata de modo que esté uniformemente
centrada en el rin. Apriete de nuevo el perno después de
posicionar la zapata correctamente. Figura 4.5
Centre las zapatas del freno
Gire la rueda y mire recto hacia abajo al espacio entre
el rin, las zapatas del freno y la horquilla. Si encuentra que el
espacio entre éstos es desigual, indica que la rueda, las zapatas
del freno o ambas no están centradas.
❶ Si ve que el espacio entre la horquilla y la rueda es desigual,
afloje las tuercas del eje y ajuste la rueda hasta que esté
centrada. Figura 4.6
Alineación incorrecta
1
Alineación correcta
Figura 4.5
Espacio uniforme
entre la rueda y
la horquilla
(ambos lados)
La rueda debe
estar centrada
Figura 4.6
33
33
4 Ajustes
❷ Si el espacio entre la zapata del freno y la rueda es desigual,
ajuste la posición de la zapata del freno.
• Utilizando un destornillador de estrella, ajuste los
tornillos de ambos lados del brazo de freno. Nota: Girar el
tornillo hacia laderecha separa la zapata del rin. Girar el
tornillo hacia laizquierda acerca la zapata al rin. Figura 4.7
2
Espacio uniforme entre
la zapata de freno y la
rueda
• Empiece con el lado donde la zapata esté más cerca del
rin o no se mueva correctamente. Gire el tornillo para
acercar o separar la zapata del rin.
• Los ajustes de estos tornillos deben hacerse en pequeños
incrementos, de un cuarto de vuelta a media vuelta, y
comprobarse luego activando la maneta de freno tres o
cuatro veces después de cada ajuste. Si continúa
ajustando el tornillo hasta que tenga un movimiento
perceptible, se quedará sin ajuste.
❸ Apriete y suelte la maneta de freno unas cuantas veces y
compruebe si están centradas las zapatas.
❹ Si es necesario, repita los pasos del uno al tres hasta que las
zapatas del freno estén centradas y el espacio entre ellas y
el rin esté cerca de 1/8 de pulgada.
Nota:Si se queda sin capacidad de ajuste de un lado, ajuste
el tornillo del lado opuesto. Si se queda sin capacidad de
ajuste en ambos tornillos, haga un pequeño ajuste en el
cable del freno. Los ajustes deben hacerse a ambos lados
tan iguales como sea posible para evitar quedarse sin
capacidad de ajuste.
34
Tornillo del
brazo del
freno
Tornillo del brazo
del freno
Figura 4.7
Ajustes 4
Ajuste del freno de pinza de tracción lateral
Conecte el cable del freno al transportador del freno
❶ Si se desconecta el cable del freno en la pinza, haga pasar el
cable de freno a través del barril de ajuste. Figura 4.8
❷ Afloje el perno de anclaje del cable hasta que pueda ver un
espacio lo suficientemente grande como parael alambre de
cable.
con el rin, apriete el perno de anclaje del cable
completamente con una llave de 10 mm. Nota: Use el barril
de ajuste para afinar la tensión del cable del freno. Girar el
barril a la derecha aflojará la tensión del cable de freno,
girarlo a la izquierda lo tensará. Figura 4.9
Extremo del cable en
la maneta de freno
1
❸ Enrosque el cable a través del espacio . A mano, atornille el
perno de anclaje del cable lo suficientemente cómodo para
sostener el cable.
Figura 4.9
❹ Compruebe que el extremo del cable esté asentado en la
maneta de freno .
❺ Con una mano, apriete los brazos de la pinza hasta que
ambas zapatas del freno estén en contacto con el rin. Afloje
el perno de anclaje del cable lo suficiente para permitir que
el alambre de cable se mueva libremente.
❻ Mientras sostiene la pinza cerrada, utilice la otra mano para
apretar el cable del freno (a través de los pernos de anclaje
del cable). Compruebe que el extremo del cable esté
asentado en la maneta de freno y en el barril ajustador del
freno.
❼ Apriete el perno de anclaje del cable a mano tanto como
pueda y luego, mientras continúa apretando los brazos de la
pinza hasta que ambas zapatas del freno estén en contacto
4
Freno de pinza
de tracción
lateral
Brazos de
la pinza
5
Cable del
freno
Barril de
ajuste del
cable
Perno de
anclaje del
cable
2
3
Cable
Zapata de
freno
Rin de la
rueda
Figura 4.8
35
35
4 Ajustes
Ajustar las zapatas del freno
¡Importante! Antes de montar en la bicicleta es importante
revisar los frenos. Si aprieta la maneta de freno y uno de los
brazos del freno se mueve más que el otro (o no se mueve en
absoluto), el freno no está centrado. Tendrá que ajustar las
zapatas del freno. Pueden ser necesarios varios ajustes para
centrar las zapatas del freno, ajustar correctamente la presión
de los frenos y establecer el espacio entre la zapata y el rin.
❶ Compruebe que todas las zapatas del freno estén
correctamente alineadas. Si no, utilice una
llave Allen de 5 mm y afloje el perno lo suficiente como para
poder reposicionar la zapata. Posicione la zapata de modo
que esté uniformemente centrada en el rin. Apriete de
nuevo el perno después de posicionar la zapata
correctamente. Figura 4.10
Centre las zapatas del freno
Gire la rueda y mire recto hacia abajo al espacio entre
el rin, las zapatas del freno y la horquilla. Si encuentra que el
espacio entre éstos es desigual, indica que la rueda, las zapatas
del freno o ambas no están centradas.
❶ Si ve que el espacio entre la horquilla y la rueda es desigual,
afloje las tuercas del eje y ajuste la rueda hasta que esté
centrada. Figura 4.11
Alineación incorrecta
La rueda debe
estar centrada
Alineación correcta
Tuerca del eje
Figura 4.10
36
Espacio
uniforme entre
la rueda y la
horquilla
(ambos lados)
1
Figura 4.11
Ajustes 4
❷ Si el espacio entre la zapata de freno y la rueda es desigual,
ajuste la tensión del freno. Figura 4.13
2a Afloje la tuerca de anclaje del cable.
2b Con una sola mano, apriete las zapatas del freno contra el rin.
2c Tire del cable para que no esté holgado.
2d Mientras mantiene la tensión en el cable, apriete la
vtuerca de anclaje del cable.
Nota: Mire el freno por si comienza a moverse o girar, luego
suelte la maneta de freno y use la mano para girar la pinza
de freno hasta que ambos lados del freno se muevan
igualmente. A veces es necesario girar ligeramente el
freno en exceso, de modo que al apretar la contratuerca de
la pinza, el freno se terminará centrando. Figura 4.12
❸ Apriete y suelte la maneta de freno unas cuantas veces y
compruebe si están centradas las zapatas.
❹ Si es necesario, repita los pasos del uno al tres hasta que las
zapatas del freno estén centradas y el espacio entre ellas y
el rin esté cerca de 1/8 de pulgada
3
1
La distancia
desde la zapata
del freno al rin
de la rueda es
de 1/8"
4
Contratuerca
de la zapata
de freno
Contratuerca
de la pinza
Zapatas del
freno
2a Tuerca
de
anclaje
del
cable
2c Cable
Llanta
Figura 4.12
Rin de la
rueda
Figura 4.13
37
37
4 Ajustes
Revise los frenos
❶ Después de ajustar el freno, apriete la maneta del mismo
tan fuerte como pueda varias veces y vuelva a inspeccionar
las zapatas del freno, el centrado y el recorrido de la maneta
de freno. Si las zapatas del freno ya no están a escuadra con
el rin, repita los ajustes de la zapata de freno. Figura 4.14
1
1/3 de distancia al
manillar
❷ Asegúrese de que las zapatas del freno regresen a una
posición centrada girando la rueda y escuchando si hay roce
de la zapata de freno con el rin a cada lado. Vuelva a ajustar
si es necesario.
❸ Compruebe que la tensión del cable del freno permite a la
maneta de freno aproximadamente 1/3 del recorrido antes
de que las zapatas del freno entren en contacto con el rin.
Si el cable se ha estirado o deslizado, vuelva a ajustar la
tensión del cable del freno aflojando el perno de anclaje del
cable y tirando de más cable a través del anclaje o use los
barriles de ajuste del freno para un ajuste fino de la tensión
del mismo.
El freno está correctamente ajustado cuando:
• Las zapatas del freno no arrastran sobre el rin cuando el
freno está abierto. Figura 4.15
• Ambas zapatas se alejan del rin igualmente cuando se suelta
el freno.
• Cuando se frena, las zapatas del freno entran en contacto con
el rin antes de que la maneta de freno alcance
aproximadamente 1/3 del camino al manillar.
38
Figura 4.14
Espacio igual
entre la zapata
de freno y el rin
en ambos lados
Zapatas del
freno
Rin de la
rueda
Figura 4.15
Ajustes 4
Abrazadera de liberación rápida del sillín
¡ADVERTENCIA!
La altura del sillín incorrectamente ajustada puede afectar la
capacidad del ciclista para alcanzar el manillar y los pedales,
dando como resultado un movimiento inesperado, pérdida de
control, lesiones graves o la muerte. Siga estas directrices para
ajustar la altura del sillín. Asegúrese siempre de que la marca de
inserción mínima de la tija del sillín esté por debajo de la
abrazadera del sillín y no se vea. Asegúrese de que la abrazadera
del sillín esté bloqueada y que éste no se pueda mover.
❹ Intente cerrar la palanca de liberación rápida. Si se cierra
fácilmente, ábrala y apriete más la tuerca de ajuste. Si es muy
difícil de cerrar, abra la palanca de liberación rápida, afloje la
tuerca de ajuste un poco y vuelva a intentarlo.
¡Importante! Al cerrar la palanca de liberación rápida debe sentir
una resistencia que debe dejar una impresión temporal en sus
dedos. Abra y cierre la palanca para estar seguro de que el sillín
está bloqueado de forma segura en su lugar.
❶ Desbloquee la palanca de liberación rápida. Figura 4.16
❷ Ajuste la altura del sillín hacia arriba o abajo hasta que el ciclista
sienta que tiene el control de la bicicleta y esté cómodo.
¡Importante! Asegúrese de que las marcas de inserción mínima
no pasen la parte superior de la abrazadera del sillín y no sean
visibles. Vea Sección 1, Fig. 1.2: Altura del sillín y alcance del
manillar.
❸ Cierre la palanca de liberación rápida y bloquee el sillín en su
lugar. Si no hay suficiente presión para sujetar el sillín en su lugar,
abra la palanca de liberación rápida. Con una mano sobre la
palanca de liberación rápida y otra en la tuerca de ajuste,
empiece a apretar a mano la tuerca de ajuste hasta que comience
a sentir cierta resistencia contra la abrazadera del sillín. No
intente apretar girando la palanca de liberación rápida. La
palanca de liberación rápida es para cerrar, la tuerca de ajuste es
para ajustar la presión.
Tija del sillín
2
Tuerca de ajuste
Palanca de
liberación
rápida
Las marcas de
inserción mínima
están situadas en
la tija del sillín
1
Abrazadera de
liberación rápida
del sillín
3
Marcas de
inserción
mínima
Figura 4.16
39
39
4 Ajustes
AJUSTE DEL MANILLAR
¡ADVERTENCIA!
• El ajuste incorrecto del manillar puede dar como resultado daños
al poste de la potencia o al tubo de la dirección y provocar la
pérdida de control, lesiones graves o la muerte. Asegúrese de que
las marcas de inserción mínima del poste de la potencia no sean
visibles por encima de la parte superior del juego de dirección.
• No apretar correctamente los componentes del manillar puede
dar como resultado la pérdida del control, lesiones graves o la
muerte. Compruebe siempre que el manillar esté funcionando
correctamente y bien fijado al cuadro antes de montar en la
bicicleta.
Ajuste de la altura del manillar
Las instrucciones para ajustar la altura del manillar dependen de
si su bicicleta tiene potencia de cuña o de abrazadera (sin
rosca. Consulte la sección 3: Fije el manillar para obtener
instrucciones sobre el ajuste de la altura del mismo.
❸ Apriete el perno fijador de la potencia y compruebe que el
manillar esté sujeto firmemente y funcionando
correctamente.
Ajuste el ángulo del manillar
❶ Usando una llave Allen de 6 mm, afloje el perno o pernos de
fijación del manillar). Figura 4.17
❷ Gire el manillar a la posición deseada.
❸ Compruebe que el manillar esté centrado con el cuadro y la
rueda delantera. Siéntese en el sillín y compruebe que
alcanza las empuñaduras, las palancas de cambios y los
frenos. Consulte la sección 1: Altura del sillín y alcance del
manillar para ver los lineamientos.
❹ Apriete el perno o pernos de fijación del manillar y
compruebe que éste se encuentre sujeto firmemente y
funcionando correctamente.
4
Alinee el manillar
❶ Póngase de pie frente al manillar y sujete la rueda delantera
entre las piernas.
❷ Con una llave Allen de 6 mm, afloje el perno fijador de la
potencia, o los pernos fijadores de apriete, y mueva el
manillar a izquierda o derecha hasta que quede alineado
con la rueda delantera . Figura 4.17
40
Perno de fijación
de la potencia
Nota: La abrazadera de las
potencias sin rosca
tienen dos pernos
de fijación de
apriete.
Pernos fijadores del
manillar
Poste de la
potencia
Figura 4.17
Ajustes 4
AJUSTE DEL JUEGO DE DIRECCIÓN
El juego de dirección sin rosca es similar al de rosca, usan dos
juegos de rodamientos y copas de rodamientos. A diferencia de
un juego de dirección de rosca, el que no lleva rosca no tiene un
rodamiento interno superior de rosca ni utiliza un tubo de
dirección con rosca. En cambio, el tubo de dirección se extiende
desde la horquilla todo el camino a través del tubo de cabezal y
por encima del juego de dirección, y lo sostiene en su sitio la
potencia fijada en la parte superior.
1
Realice las siguientes comprobaciones para determinar si hay
holgura en el juego de dirección:
❶ Temblores: Apriete el freno delantero y empuje el manillar
atrás y adelante, adelante y atrás. O, si la bicicleta está en
un soporte de montaje y se ha quitado la rueda delantera,
empuje y tire de las horquillas. Si siente una sensación de
golpeteo o "sonido metálico" significa que el juego de
dirección está demasiado flojo.
❷ Rigidez: Levante la parte delantera del cuadro para que la
rueda delantera se separe
del suelo. El manillar y la rueda deben tambalearse a
un lado u otro. Si hay resistencia o se traba, el juego de
dirección está demasiado apretado.
Juego de dirección
2
Figura 4.18
41
41
4 Ajustes
❶ Afloje el perno de tapa y retire la tapa superior.
¡Importante! No desmonte el juego de dirección ni pierda
ninguna pieza. Asegúrese de que el extremo de la horquilla
esté en el suelo o que lo esté sujetando con la mano libre,
porque una vez afloje la tapa superior, el conjunto de la
horquilla puede caer del cuadro. Figura 4.19
❷ Compruebe que la separación entre la parte superior del
tubo de dirección y la parte superior de la potencia sea de
entre 3-5 mm (1/8" - 3/16").
Figura 4.20
Si la separación no es correcta, añada o quite espaciadores
hasta que lo sea. La potencia debe presionar los
espaciadores con el fin de ajustar los rodamientos. Si el
espacio es correcto, vuelva a colocar la tapa superior y
apriete el perno de ésta hasta que esté ajustado. No lo
apriete en exceso.
❸ Aflojeligeramente los pernos de fijación de la potencia.
Probablemente la potencia no se mueva, pero asegúrese de
que queda alineada con la horquilla y la rueda.
❹ Reinstale y apriete la tapa superior hacia abajo un 1/4 o 1/2
vuelta de su tornillo y revise por si hay temblores en el
juego de dirección. Si todavía hay holgura en el juego de
dirección, gire el perno de la tapa superior otro 1/4 o 1/2
vuelta. Repita el proceso hasta que los temblores
desaparezcan.
❺ Levante la rueda delantera de la bicicleta; si no se mueve a
izquierda y derecha libremente, el perno de la tapa superior
42
está demasiado apretado. Si es el caso, gire hacia atrás un
poco el perno de la tapa superior.
❻ Repita los pasos 3 y 4 hasta que no haya juego en el juego
de dirección. Si no puede solucionarse la holgura en el juego
de dirección con estos ajustes, vea a un mecánico de
bicicletas cualificado para hacer estas reparaciones.
Perno de
la tapa
superior
1
Tapa
superior
Pernos de
fijación de
la potencia
3
Tuerca de
estrella
Potencia
1/8" - 3/16"
(3 - 5 mm)
Tubo de dirección
Espaciadores
2
Figura 4.19
Figura 4.20
Ajustes 4
Pedalier de una pieza
Normalmente el pedalier contiene cuatro piezas principales:
contratuerca, cono ajustable, rodamientos y arandelas. La
contratuerca tiene muescas. El cono ajustable tendrá muescas
para una llave inglesa o herramienta de pedalier. Los conos se
pueden quitar y sustituir por separado. En cada cono ajustable
se encuentra un juego de rodamientos de bolas redondos. Un
rodamiento de bolas típico tiene 5/16" de diámetro y contiene
nueve bolas. Este tipo de pedalier puede limpiarse, engrasarse y
ajustarse.
gire ligeramente hacia la izquierda el cono de ajuste para
apretarlo. Vuelva a fijar la contratuerca y revise de nuevo.
❹ Repita el proceso de comprobación del juego y vuelva a
apretar el cono un poco hasta que no se sienta juego.
Nota: Los sistemas de biela de una pieza no utilizan un
sistema de rodamiento pulido. Habrá alguna brusquedad en
un pedalier debidamente ajustado. Ajústelo tan holgado
como sea posible pero sin que haya juego en el conjunto de
la biela.
Ajuste de los rodamientos
El concepto básico para ajuste del rodamiento es conseguir que
los rodamientos se ajusten tan holgado como sea posible pero
sin juego. Inicie deliberadamente comenzando con juego en el
ajuste y después apretando en pequeños incrementos hasta que
desaparezca el juego. Nota: El uso extendido puede causar que
los rodamientos, copas (o conos) se desgasten y piquen. En este
caso, no será posible el ajuste de los rodamientos. Si el pedalier
está correctamente ajustado, pero rechina cuando gira, la copas
o conos están desgastados y deben reemplazarse. Figura 4.21
❶ Afloje la contratuerca. Gire el cono de ajuste hacia la
izquierda hasta que toque el rodamiento, luego gírelo hacia
la derecha 1/4 de vuelta para aflojarlo.
❷ Fije la contratuerca.
❸ Agarre el extremo de las bielas y balancéelo lateralmente
para verificar el juego. Si hay juego, afloje la contratuerca y
Biela
El pedalier se muestra
sin la biela.
Biela
Rodamientos de bolas
Arandelas
Contratuerca
Anillo de
bloqueo
Conos ajustables
Plato
Figura 4.21
43
43
5 Uso
❺ Uso
¡ADVERTENCIA!
No seguir las normativas y leyes locales y estatales relativas al
uso de la bicicleta, así como las advertencias de seguridad de
este manual, puede dar como resultado lesiones graves o la
muerte. Siga siempre todas las normativas y leyes locales y
estatales relativas al uso de la bicicleta, siga las advertencias
de seguridad de este manual y use el sentido común cuando
monte en bicicleta. Realice siempre una comprobación previa
de las condiciones de la bicicleta antes de montar en ella.
FUNCIONAMIENTO DE LOS FRENOS
Hay dos tipos de sistemas de freno para bicicletas: accionados
con el pie y accionados con la mano.
Frenos accionados con el pie
Los frenos accionados con el pie permiten al ciclista pedalear
hacia delante para acelerar la bicicleta y pedalear hacia atrás
para frenar. Cuanto más empuje hacia atrás sobre los pedales,
más fuerza de frenado se aplica a la rueda trasera. Figura 5.1
En la mayoría de los casos, un freno operado con el pie es
suficientemente fuerte para bloquear (detener el giro de la
rueda) la rueda trasera y provocar que la llanta patine. Aunque
esto desacelerará la bicicleta rápidamente, también causará un
desgaste innecesario de la llanta y el terreno, y puede provocar
una pérdida de control de la dirección.
Se recomienda practicar el frenado de modo que tenga control
44
sobre lo rápido que se detiene la bicicleta. También es
importante conocer el entorno por el que va a circular. Por
ejemplo, una carretera pavimentada seca es muy predecible
cuando se para. Pero si añade lluvia, grava, nieve o cualquier
otra cosa, el ciclista tiene que ser muy cuidadoso y permitirse
una distancia extra de frenada antes de girar. El ciclista también
debe ser cuidadoso con los cambios de terreno para mantener
la bicicleta a una velocidad controlable.
Algunos modelos pueden tener una combinación de frenos
accionados con el pie y la mano. Es correcto accionar ambos al
mismo tiempo o de manera independiente. Sin embargo, si la
bicicleta está equipada con un freno de mano en la rueda
delantera, tenga cuidado de usar los frenos delantero y trasero
simultáneamente, y evite bloquear la rueda delantera, ya que
esto puede provocar una pérdida de control de la dirección y
causar una colisión. Vea frenos accionados con la mano en la
siguiente página para obtener más detalles.
Presione hacia
atrás para frenar
Figura 5.1
Uso 5
Frenos accionados a mano
¡ADVERTENCIA!
Si se acciona el freno delantero demasiado rápido o
demasiado fuerte, la rueda delantera puede dejar de girar
dando como resultado un lanzamiento hacia delante o
provocar que la bicicleta pierda la función de dirección
provocando una colisión.
Los frenos accionados a mano tienen una maneta independiente
para accionar los frenos delantero y trasero. Las manetas del
freno delantero están situadas en el lado izquierdo del manillar
y las del trasero están situadas en el lado derecho. Figura 5.2
• Pruebe siempre los frenos y asegúrese de que se siente
cómodo con la reacción. Si las condiciones de conducción son
demasiado empinadas (por ejemplo a campo traviesa) y se
siente inseguro, desmonte de la bicicleta y pase a pie el
terreno cuestionable antes de montar otra vez.
• Recuerde que al accionar los frenos su peso querrá moverse
hacia delante, y las ruedas querrán parar.
Nota: Vea la Sección 4: Ajustar los frenos para obtener
información sobre el ajuste de los frenos.
Tire para activar los frenos
Los frenos accionados a mano pueden usarse solos o, en algunos
modelos, en conjunción con los frenos accionados por el pie.
Está bien hacer funcionar un freno a la vez, o todos juntos,
dependiendo de su estilo, comodidad y condiciones de viaje,
pero cuide de prestar mucha atención al bloqueo de los frenos
delanteros.
La mejor forma de evitar esto:
• Accione simultáneamente los frenos delantero y trasero,
mientras desplaza el peso de su cuerpo ligeramente hacia
atrás para compensar la fuerza de frenado.
Figura 5.2
• Conforme cambia el terreno, el ciclista debe practicar y
aprender cómo responderá la bicicleta en un nuevo terreno o
en un cambio de clima. La misma bicicleta reaccionará de
forma diferente si está húmedo, o si hay grava en el camino,
etc.
45
45
5 Uso
SEGURIDAD
¡Acaba de comprar una bicicleta nueva! No la pierda. Es
recomendable que dé los pasos siguientes para prepararse para
un posible robo y evitarlo:
• Conserve un registro del número de modelo de la bicicleta. El
número de serie está debajo del pedalier. El número de
modelo está encima del pedalier. Figura 5.3
• Registre la bicicleta con la policía local o en el registro de
bicicletas.
• Invierta en un candado para bicicletas de alta calidad que
resista sierras y cizallas.
• Cande siempre su bicicleta a un objeto inamovible si la deja
desatendida. Tenga en cuenta que se pueden robar las piezas
individuales de una bicicleta. Más comúnmente, si canda sólo
una rueda o sólo el cuadro, pueden quitarse otras piezas de
la bicicleta. Aunque es imposible candar todas las piezas, se
sugiere candar los principales componentes si es posible.
Figura 5.4
La pegatina de
servicio está
situada encima
de la zona del
pedalier
El número de serie
está ubicado
debajo del pedalier.
Figura 5.3
• Utilice un candado que sea suficiente para bloquear el cuadro
y las dos ruedas, si es posible. Algunos modelos con ruedas
delanteras de liberación rápida permiten que la rueda
delantera se coloque junto al cuadro y así se puede utilizar un
candado más pequeño para candar los 3 componentes.
• Tenga en cuenta que una tija del sillín de liberación rápida
también se puede robar. Se recomienda quitar la tija del sillín
y el sillín y llevarlos con usted si cree que esto es un riesgo.
Figura 5.4
46
Mantenimiento 6
❻ Mantenimiento
¡ADVERTENCIA!
• No realizar el mantenimiento de la bicicleta puede
ocasionar un mal funcionamiento de una pieza crítica y
lesiones graves o la muerte.
Un mantenimiento adecuado es fundamental para un
rendimiento y funcionamiento seguros de la bicicleta.
• Los intervalos recomendados y la necesidad de lubricación
y mantenimiento pueden variar dependiendo de a qué
condiciones esté expuesta la bicicleta. Inspeccione siempre
la bicicleta y realice el mantenimiento necesario antes de
cada uso.
El correcto mantenimiento de su nueva bicicleta
garantizará:
• Un funcionamiento sin problemas
• Componentes de más larga duración
• Montar en bicicleta de modo seguro
• Costos de mantenimiento más bajos
Esta sección presenta información importante sobre el
mantenimiento y le ayudará a determinar el curso de acción
correcto a seguir si tiene un problema con el funcionamiento de
la bicicleta. Si tiene preguntas acerca del mantenimiento llame,
sin ningún costo, a Servicio al Cliente al 1-800-626-2811 o vea a
un mecánico especializado de bicicletas. No llame a la tienda
donde compró la bicicleta.
47
6 Mantenimiento
MANTENIMIENTO BÁSICO
Los procedimientos siguientes le ayudarán a mantener su
bicicleta durante años de conducción agradable.
• En el caso de cuadros pintados, retire el polvo de la
superficie y quite la suciedad suelta con un paño seco. Para
lavar, limpie con un paño húmedo empapado en una mezcla
ligera de detergente. Seque con un paño y pula con cera de
coche o de muebles. Utilice agua y jabón para las piezas de
plástico y las llantas de goma. Las bicicletas cromadas deben
limpiarse con un líquido preventivo del óxido.
• Guarde su bicicleta bajo abrigo. Evite dejarla bajo la lluvia o
expuesta a materiales corrosivos.
• Montar en bicicleta en la playa o en zonas costeras la expone
a la sal, que es muy corrosiva. Lave frecuentemente su
bicicleta y limpie o rocíe todas las partes sin pintar con un
tratamiento antioxidante. Asegúrese de que los rines estén
secos para que el rendimiento del frenado no se vea
afectado. Después de la lluvia, seque su bicicleta y aplique
tratamiento antioxidante. Si los rodamientos del buje y del
pedalier de su bicicleta se han sumergidos en agua, debe
secarlos y volverlos a engrasar. Esto ayudará a prevenir un
deterioro acelerado de los rodamientos.
48
• Si la pintura está rayada o desconchada hasta el metal, utilice
pintura de retoque para evitar que se oxide. También se
puede usar esmalte de uñas transparente como medida
preventiva.
• Limpie y lubrique periódicamente todas las partes móviles,
apriete los componentes y haga los ajustes que sean
necesarios.
Mantenimiento 6
PROGRAMA DE LUBRICACIÓN
Componente
Lubricante
Método
Semanalmente
Cadenas
Lubricante de cadena o
aceite ligero
Cepillo o chorro
Pinzas de frenos
Aceite
Tres gotas de la lata de aceite
Manetas de freno
Aceite
Dos gotas de la lata de aceite
Piñón libre
Aceite
Dos gotas de la lata de aceite
Cables de freno
Grasa con base de litio
Quite el cable de la carcasa. Engrase a todo lo largo. Limpie el
exceso de lubricación de otras superficies.
Maneta de freno y puntos de
pivote de la pinza
Aceite ligero
Dos o tres gotas de la lata de aceite
Anualmente
Abrazadera inferior
Grasa con base de litio
Desmontaje
Pedales
Grasa con base de litio
Desmontaje
Rodamientos de la rueda
Grasa con base de litio
Desmontaje
Juego de dirección
Grasa con base de litio
Desmontaje
Tija del sillín
Grasa con base de litio
Desmontaje
Pedales: que pueden desmontarse
Vea a un mecánico de bicicletas para el mantenimiento.
Nota: La frecuencia de mantenimiento debe aumentar con el uso en condiciones húmedas o polvorientas. No lubrique en exceso.
Quite el exceso de lubricante para evitar la acumulación de suciedad. Nunca utilice un desengrasante para lubricar las cadenas
(WD-40®).
49
6 Mantenimiento
MANTENIMIENTO DE LAS PARTES
Llantas
Inspeccione
Inflado de la
llanta
Frecuencia: Inspeccione y mantenga al menos en cada uso.
Acción
Mantenimiento
Compruebe la presión de la llanta.
Infle la llanta a la presión indicada en la pared lateral de la
misma. Vea "Inflar una cámara de llanta" para obtener más
detalles. Si la llanta está pinchada, vea "Arreglar una llanta
pinchada" para obtener más detalles.
Compruebe que el reborde esté debidamente
asentado mientras infla o vuelve a montar la
llanta.
Reduzca la presión de aire en la cámara y reposicione el
reborde.
Gire la rueda y verifique que la rotación y la
alineación
sean suaves y uniformes.
Afloje las tuercas del eje y ajuste hasta que asiente
correctamente. Si los rodamientos del buje necesitan
reparación, vea a un mecánico de bicicletas para que lo
haga.
Asentamiento
del reborde
Compruebe que no haya radios rotos o sueltos.
Vea a un mecánico de bicicletas para las reparaciones.
Banda de
rodamiento
Inspeccione por si hay señales de desgaste
excesivo, puntos planos o cortes y daños.
Reemplace la llanta.
Válvulas
Compruebe que los casquillos de la válvula estén Limpie la suciedad de la válvula.
ajustados y libres de suciedad.
50
Mantenimiento 6
Delanteras (blanco)
Inspeccione
Frecuencia: Inspeccione y mantenga al menos en cada uso.
Acción
Mantenimiento
Rines
Inspeccione por si hay suciedad o grasa.
Use un trapo para limpiar o lave con agua jabonosa, aclare y
seque al aire.
Delanteras
(blanco)
Compruebe que las ruedas estén bien fijadas a la
bicicleta y que las tuercas del eje estén
apretadas.
Ajuste si es necesario y apriete las tuercas del eje.
Haga girar la rueda y verifique que la rotación y
la alineación sean correctas
Vea a un mecánico de bicicletas para las reparaciones.
Radios
Compruebe que no haya radios rotos o sueltos.
Vea a un mecánico de bicicletas para las reparaciones.
Rodamientos
del buje
Levante cada rueda y vea si hay movimiento de
lado a lado.
Vea a un mecánico de bicicletas para las reparaciones.
51
6 Mantenimiento
Tren de transmisión (pedales, cadenas, plato, conjunto de la biela, piñón libre)
Inspeccione
Pedales
Acción
Frecuencia: como se señale
Mantenimiento
Todos los meses, revise que cada pedal esté firmemente
ajustado y apriételo en el brazo de la biela.
Si es necesario, vuelva a ajustar y apretar.
Antes de cada viaje, compruebe que cada reflector delantero y
trasero del pedal esté limpio y en su lugar.
Limpie o reemplace.
Rodamientos
del pedal
En cada viaje, verifique que los rodamientos del pedal estén
bien ajustados. Mueva el pedal hacia arriba y hacia abajo, a
izquierda y derecha. Si se detecta soltura o aspereza, es
necesario ajustar, lubricar o sustituir.
Vea a un mecánico de bicicletas para las
reparaciones.
Cadenas
Cada semana, compruebe que la cadena esté limpia, bien
lubricada, sin óxido y que no esté estirada, rota o tenga
eslabones rígidos.
Lubrique si es necesario. Reemplácela si está
oxidada, estirada o rota.
Conjunto de la
biela
Cada mes, compruebe que el conjunto de la biela (brazos de la
biela, platos, , eje del pedalier y rodamientos) esté
correctamente ajustado y apretado.
Vea a un mecánico de bicicletas para las
reparaciones.
52
Mantenimiento 6
Frenos
Inspeccione
Frecuencia: Inspeccione y mantenga antes de cada uso
Acción
Mantenimiento
Palancas
Compruebe que las palancas estén firmemente sujetas al
manillar
Coloque las palancas para ajustarse al
agarre del ciclista y atorníllelas fijamente al
manillar.
Zapatas
Revise la posición de las zapatas, el espacio y la presión.
Vea la sección 4: Ajustar los frenos
Cables
Compruebe la carcasa exterior por si hay torceduras, bucles
Reemplace el cable.
estirados y daños. Compruebe los cables por si hay torceduras,
óxido, hebras rotas o extremos deshilachados. Compruebe la
carcasa exterior por si hay torceduras, bucles estirados y
daños.
Compruebe que la cubierta esté correctamente asentada en
cada tope del cable de la bicicleta.
Se recomienda que los cables y las fundas se
sustituyan cada temporada ciclista.
53
6 Mantenimiento
RODAMIENTOS DEL BUJE
Los rodamientos del buje requieren llaves finas especiales
llamadas llaves cónicas. Si no dispone de estas herramientas, no
trate de ajustar los rodamientos del buje. Vaya a un mecánico
de bicicletas cualificado para realizar el ajuste, si tiene alguna
duda.
❶ Compruebe para estar seguro de que ninguna contratuerca
esté suelta
❷ Para ajustarla, quite la rueda de la bicicleta y afloje la
contratuerca a un lado del buje mientras sostiene el cono
del rodamiento del mismo lado con una llave cónica.
❸ Gire el cono de ajuste según sea necesario para eliminar el
juego.
❹ Apriete la contratuerca mientras sostiene el cono de ajuste
en posición.
❺ Vuelva a comprobar que la rueda puede girar libremente sin
juego lateral excesivo.
DESINFLE LA CÁMARA DE LA LLANTA.
¡ADVERTENCIA!
• Una llanta mal asentada puede pinchar inesperadamente
y ocasionar lesiones graves o la muerte. Asegúrese de que
la llanta esté debidamente asentada al inflar la cámara.
• Un inflado excesivo o demasiado rápido de la cámara
puede provocar que la llanta salga volando del rin y dañe
la bicicleta o le provoque lesiones al ciclista. Utilice
siempre una bomba de mano para inflar la cámara. No
utilice el servicio de bomba de las gasolineras para inflar la
cámara.
Siga estos pasos para inflar una llanta:
❶ Retire el tapón de la válvula yañada aire.
❷ Asegúrese de que la llanta esté uniformemente asentada en
el rin por ambos lados.
❸ Gire la rueda y busque zonas altas y bajas.
❹ Complete el inflado al valor psi recomendado en la pared
lateral de la llanta.
❺ Asegúrese de que la llanta esté uniformemente asentada en
el rin por ambos lados. Si
no, libere un poco de aire y repita los pasos del tres al seis.
54
Mantenimiento 6
❻ Compruebe que no haya suciedad en el tapón de la válvula o
en el vástago. Limpie la suciedad del tapón de la válvula o
del vástago.
❺ Quite la cámara. Libere el segundo reborde de la llanta.
❼ Vuelva a colocar firmemente el tapón de la válvula en el
vástago.
❼ Inspeccione cuidadosamente en el interior del rin y de la
llanta para ver la causa del pinchazo.
REPARAR UNA LLANTA PINCHADA
❽ Infle la cámara a ¼ de su capacidad y colóquela dentro de la
llanta.
¡ADVERTENCIA!
Una llanta mal asentada puede pinchar inesperadamente y
ocasionar lesiones graves o la muerte. Asegúrese de que la
llanta esté debidamente asentada al inflar la cámara.
Siga estos pasos para reparar una llanta pinchada:
❶ Revise que coincidan el tamaño de la cámara y de la llanta
(vea el tamaño en la pared lateral de la llanta).
❷ Quite la rueda de la bicicleta. Desinfle totalmente la cámara
de la llanta.
❻ Quite la llanta.
❾ Introduzca el vástago de la válvula a través del agujero
correspondiente en el rin.
❿ Empiece con el vástago de la válvula e instale el primer
reborde en el rin. Repita con el segundo reborde.
⓫Infle lentamente la cámara, compruebe que la llanta esté
correctamente asentada y no quede pellizcada mientras infla
la cámara de la llanta.
⓬ Infle a la presión recomendada (vea la pared lateral de la
llanta).
❸ Apriete el reborde de la llanta en el centro del rin.
❹ Enfrente de la válvula, utilice una palanca de llanta de
bicicleta para apalancar el reborde de la llanta y que salga
del rin. Repita alrededor de la rueda hasta que uno de los
rebordes esté fuera del rin.
55
6 Mantenimiento
GUÍA DE IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS
Problema
Causa probable
Remedio
La cadena patina
• Dientes del plato o del piñón libre excesivamente
desgastados o mellados
• Cadena desgastada/estirada
• Eslabón rígido en la cadena
• Cadena incompatible con el plato y el piñón libre
• Reemplace el plato, los piñones y la
cadena
• Reemplace la cadena
• Lubrique o reemplace el eslabón
• Pida asesoramiento en una tienda de
bicicletas
Cadena salta del
engranaje del piñón
libre o del plato
• El plato está desalineado
• El plato está suelto
• Dientes del plato doblados o rotos
• Realinéelo si es posible o reemplácelo
• Apriete los pernos de montaje
• Repare o reemplace el plato o el
conjunto
Hay ruidos de
chasquido continuos
mientras pedalea
•
•
•
•
•
• Lubrique la cadena/ajuste el eslabón de
la cadena
• Ajuste los rodamientos/la tuerca del
eje
• Ajuste el pedalier
• Reemplace el eje del pedalier o los
pedales
• Apriete los pernos de la biela
Ruidos chirriantes
cuando pedalea
• Rodamientos del pedal demasiado apretados
• Rodamientos del pedalier demasiado apretados
• Ajuste los rodamientos
• Ajuste los rodamientos
• Ajuste la línea de la cadena
El piñón libre no gira
• Los pernos de trinquete interno del piñón libre están
atascados
• Lubrique. Si el problema persiste,
cambie el piñón libre
56
Eslabón de la cadena rígido
Eje del pedal o rodamiento flojos
Eje del pedalier o rodamiento flojo
Eje del pedalier o pedal doblado
Juego de biela suelto
Mantenimiento 6
Problema
Causa probable
Remedio
Los frenos no funcionan
con eficacia
• Las zapatas del freno están gastadas
• Las zapatas del freno o el rin están
grasientos, húmedos o sucios
• Los cables del freno están trabándose/
estirados/dañados
• Las manetas de freno están trabándose
• Los frenos están desajustados
•
•
•
•
•
Reemplace las zapatas del freno
Limpie las zapatas y el rin
Limpie/ajuste/reemplace los cables
Ajuste las palancas de freno
Centre los frenos
Al accionar los frenos
chirrían/chillan
• Las zapatas del freno están gastadas
• Las zapatas del freno convergen de manera
incorrecta
• Zapatas del freno/rin sucios o húmedos
• Brazos del freno flojos
•
•
•
•
Reemplace las zapatas
Corrija la convergencia de las zapatas
Limpie las zapatas y el rin
Apriete los pernos de montaje
Golpeteo o temblor
cuando se accionan los
frenos
• Hay un bulto en el rin o el rin está
desalineado
• Los pernos de instalación del freno están
flojos
• Los frenos están desajustados
• Horquilla suelta en el tubo de cabezal
• Alinee la rueda o llévela a una tienda de bicicletas
para su reparación
• Apriete los pernos
• Centre los frenos o ajuste la convergencia de las
zapatas del freno
• Apriete el juego de dirección
Rueda tambaleante
•
•
•
•
•
•
•
•
•
•
•
•
Eje roto
Rueda desalineada
El buje se afloja
El juego de dirección se traba
Rodamientos del buje colapsados
El mecanismo de liberación rápida está flojo
Reemplace el eje
Alinee la rueda
Ajuste los rodamientos del buje
Ajuste el juego de dirección
Reemplace los rodamientos
Ajuste el mecanismo de liberación rápida
57
6 Mantenimiento
Problema
La dirección no es
precisa
Pinchazos
frecuentes
Causa probable
• Las ruedas no están alineadas en el cuadro
• Alinee las ruedas correctamente
• El juego de dirección está suelto o se traba
• Ajuste/apriete el juego de dirección
• Horquillas delanteras o cuadro doblados
• Lleve la bicicleta a una tienda de bicicletas para la
posible realineación del cuadro
• Cámara vieja o defectuosa
• Reemplace la cámara
• Banda de rodadura/cubierta de la llanta
gastadas
• Reemplace la llanta
• Llanta inadecuada para el rin
• Llanta no comprobada después de un
pinchazo anterior
• Presión de la llanta muy baja
• Radio que sobresale en el rin
58
Remedio
• Reemplace con la llanta correcta
• Retire el objeto punzante incrustado en la llanta
• Corrija la presión de la llanta
• Lime el radio
Warranty 7
❼ Warranty
GARANTÍA LIMITADA Y POLÍTICA SOBRE PROCEDIMIENTOS Y RESPONSABILIDADES DE REEMPLAZO
Su compra incluye la siguiente garantía que sustituye a todas las demás garantías explícitas. Esta garantía se extiende sólo al comprador inicial. No se necesita registrar la garantía. Esta garantía
le otorga derechos legales concretos y es posible que tenga también otros derechos que varían según el estado.
CUADRO
Los cuadros de acero están garantizados contra materiales y mano de obra defectuosos en tanto el comprador inicial tenga la bicicleta, sujeto a las condiciones de la garantía abajo indicadas.
Los cuadros de aluminio y los de doble suspensión están garantizados contra defectos de fabricación durante un período de 5 años. Si hay un fallo en el cuadro que ocurriera por materiales o
mano de obra defectuosos durante el período de garantía, se reemplazará el cuadro. Para la sustitución del cuadro de conformidad con esta garantía limitada de Pacific, póngase en contacto
con nosotros en la dirección que aparece en esta página, indicando la naturaleza del fallo, el número de modelo, la fecha en que la recibió y el nombre de la tienda en que se adquirió la
bicicleta. El cuadro debe devolverse para su inspección a cargo del cliente. Tenga presente: la horquilla no es parte del cuadro. Una garantía de por vida del cuadro no garantiza que el producto
dure para siempre. La duración de la vida útil de la bicicleta variará según el tipo de bicicleta, las condiciones de su uso y la atención que reciba. La competición, los saltos, las carreras cuesta
abajo, las acrobacias, el trial, montar en condiciones o climas severos, montar con cargas pesadas o cualquier otro uso no estándar pueden acortar considerablemente el ciclo de vida útil del
producto. Cualquiera de estas condiciones o una combinación de ellas pueden dar como resultado un fallo imprevisible que no esté cubierto por esta garantía. Todas las bicicletas y conjuntos
de cuadros deben ser comprobados periódicamente por un distribuidor autorizado que vea que no haya indicaciones de posibles problemas, uso inadecuado o maltrato. Éstas son
comprobaciones de seguridad importantes para ayudar a prevenir accidentes, lesiones al ciclista y un ciclo de vida útil reducido.
PIEZAS
Todas las piezas de esta unidad, excepto las piezas con desgaste normal, están garantizadas contra materiales y mano de obra defectuosos durante un período de 1 año desde la fecha de
compra por el comprador inicial, sujeto a los términos y condiciones de la garantía abajo indicados. Si hay un fallo en cualquier pieza que pueda atribuirse a los materiales o mano de obra
defectuosos durante el período de garantía, dicha pieza será reemplazada. Todas las reclamaciones por garantía deben presentarse en la dirección que aparece abajo y deben enviarse con
portes pagados y acompañadas del comprobante de compra. Cualquier otra reclamación de la garantía no incluida en esta declaración es nula. Esto incluye especialmente los costos de
instalación, montaje y desmontaje. Esta garantía no cubre daños a la pintura, óxido o cualquier modificación que se le haga a la bicicleta. Las piezas con desgaste normal se definen como
empuñaduras, llantas, tubos, cables, zapatas del freno y cubierta del sillín. Se garantiza que estas piezas están libres de defectos de material y mano de obra cuando se entregan con el
producto. Cualquier reclamación para la reparación o reemplazo de piezas con desgaste normal (empuñaduras, tubos, llantas, cables, zapatas del freno y cubierta del sillín) y por piezas
faltantes debe hacerse en un plazo de treinta (30) días desde la fecha de compra. Esta garantía no cubre el desgaste normal, el montaje o mantenimiento incorrectos, ni la instalación de piezas
o accesorios no originalmente previstos o compatibles con la bicicleta tal como se vendió. La garantía no cubre daños o fallos debidos a accidentes, maltrato, mal uso, negligencia o robo. No
se aceptarán reclamaciones que impliquen estas cuestiones.
CONDICIONES DE LA GARANTÍA
1. Su bicicleta se ha diseñado para el transporte general y uso recreativo, pero no para soportar el maltrato asociado con las acrobacias y los saltos. Esta garantía cesa cuando usted alquile,
venda o regale la bicicleta, monte con más de una persona o use la bicicleta para hacer acrobacias o saltos.
2. Esta garantía no cubre el desgaste ordinario ni nada que usted rompa accidental o deliberadamente.
3. Es responsabilidad del comprador individual asegurarse de que todas las piezas incluidas en la caja sellada de fábrica se instalen correctamente, que todas las piezas funcionales
se ajusten correctamente y que se realicen correctamente los posteriores servicios de mantenimiento y ajustes normales necesarios para mantener la bicicleta en buenas condiciones de
funcionamiento. Esta garantía no se aplica a daños debidos a la incorrecta instalación de piezas, la instalación de cualquier tipo de central eléctrica o motor de combustión interna, la
modificación o alteración de cualquier manera de los frenos, el tren de transmisión o el cuadro, o la falta de mantenimiento o ajuste correctos de la bicicleta. AVISO: Las especificaciones de la
bicicleta están sujetas a cambios sin previo aviso.
Pacific Cycle · PO Box 344 Olney, IL 62450
59
7 Warranty
REGISTRO DE COMPRA
Rellénelo inmediatamente y consérvelo como registro de su
compra. Conserve su recibo de venta para cualquier posible
reclamación de la garantía.
Su nombre:
Dirección:
Ciudad:
Estado:
Fecha de compra:
La pegatina de
servicio
está situada
encima del área
del pedalier
Lugar de compra:
Información de modelo y marca:
Tamaño de rueda:
Número de modelo:
Código de fecha:
Número de serie:
60
Color:
El número de serie
está situado debajo
Figure 7.1
4902 Hammersley Road
Madison, WI 53711
Service: 1-800-626-2811
www.pacific-cycle.com
©2014
©2012
OMLJUV
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
