Model#
67576W-6001
67576W-6004
SKU#
703463
703471

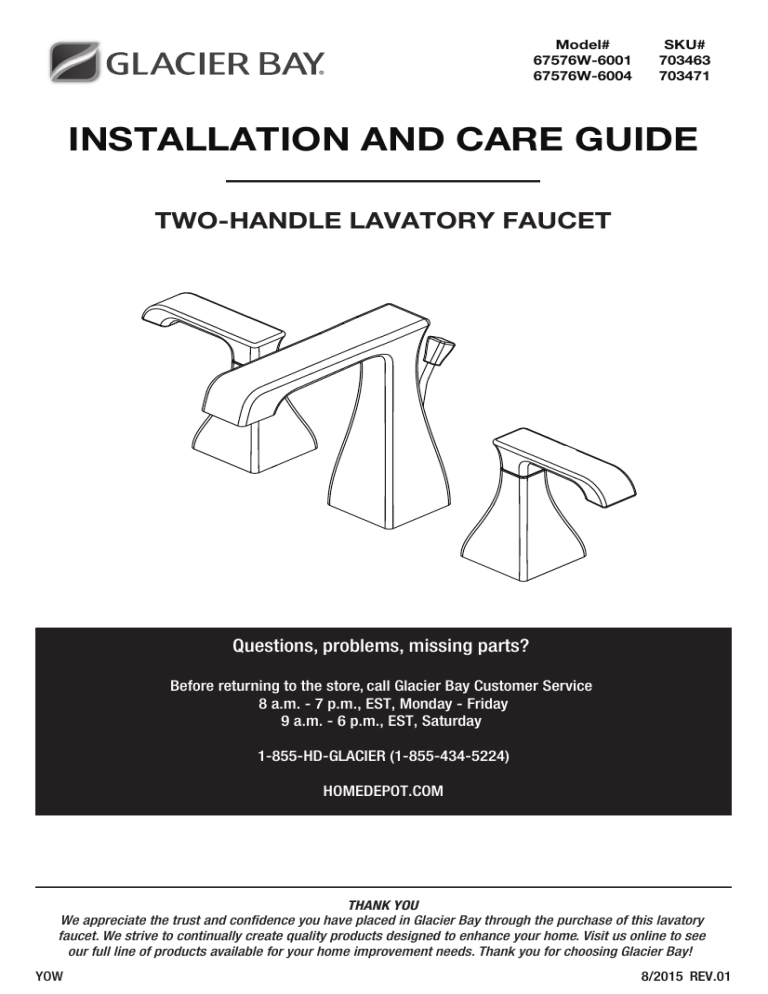

INSTALLATION AND CARE GUIDE
TWO-HANDLE LAVATORY FAUCET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this lavatory
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
YOW
8/2015 REV.01
Table of Contents
Safety Information ....................................2
Warranty ...................................................2
Pre-Installation .........................................2
Planning Installation ..............................2
Tools Required .......................................2
Package Contents ..................................3
Installation ................................................4
Operation...................................................9
Care and Cleaning ....................................9
Service Parts ...........................................10
Safety Information
Please read and understand this entire manual before
attempting to assemble, operate, or install the product.
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-4345224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specific legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents section. If any part is missing or damaged, do not attempt to install the product.
Phillips
screwdriver
IC
Safety
goggles
SIL
Adjustable
wrench
ON
E
TOOLS REQUIRED
2
Silicone
(2) Supply
lines
Basin
wrench
Pre-Installation (continued)
PACKAGE CONTENTS
B
A
C
J
D
E
K
U
S
G
T
F
L
M
R
Q
P
H
I
O
N
Part
Description
Quantity
Part
Description
Quantity
K
Flange
1
A
Spout assembly
1
B
Hot end valve
1
L
Gasket
1
C
Cold end valve
1
M
Nut
1
1
1
D
Washer
2
N
Pop-up body
E
Nut
2
O
Clip
F
Screw
4
P
Horizontal rod
1
G
Washer
1
Q
Button
2
H
Nut
1
R
Slip joint
2
S
Strap
1
T
Clip
1
U
Lift rod assembly
1
I
Quick connect
assembly
1
J
Stopper
1
3
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation
the hot and cold
1 Installing the spout assembly 2 Connecting
valves
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□
□
□
NOTE: The hot side end valve is labeled.
Shut off the water supply.
Place the spout assembly (A) through the middle
mounting hole in the sink.
Secure the spout assembly (A) with the washer
(G) and the nut (H). Use the basin wrench to
tighten the nut (H).
□
Slide the hot and cold end valves (B & C) through
the sink mounting holes. Make sure the long
tubes are installed away from the spout
assembly (A).
□
Secure the end valves (B & C) with the washers
(D) and the nuts (E). Hand tighten the nuts (E)
onto the end valve (B & C) shanks. Lock the nuts
(E) into position by tightening the screws (F) with
a phillips screwdriver.
□
If the handle seat is not aligned with handle in
a line as shown in the above diagram (1), rotate
the handle seat back (the ratating angle can not
exceed 90°) to make the handle seat align with
handle in a line.
A
1
B
G
H
A
D
E
4
F
Installation (continued)
3 Connecting the hose
□
the waterline
4 Making
connections
Align the tabs (1 & 2) on the quick connect
assembly (I).
Push the quick connect assembly (I) firmly
upward and snap it onto the receiving tube tab.
Pull down moderately to ensure the connection
has been made.
□
NOTE: The hot side inlet tube is indicated by a label.
If the label is not present, the hot supply tube is the longer
of the two inlet tubes.
□
Use 1/2 in. I.P.S. faucet connections (2), or use
supply line coupling nuts (3) (not included) with
a 3/8 in. O.D. ball-nose riser (1).
1
2
3
NOTE: Before tightening the faucet connector to the water
supply, apply a second wrench to the supply tube fitting.
This will prevent the supply tube from moving or twisting
when tightening the faucet connector. Do not overtighten.
1
2
I
5
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
the pop-up body and
5 Preparing the pop-up assembly 6 Installing
pop-up flange
Remove the stopper (J) and flange (K).
Screw the nut (M) all the way down, and push
the gasket (L) down.
□
Apply silicone to the underside of the flange (K).
□
Insert the pop-up body (N) into the sink. Screw
the flange (K) onto the pop-up body (N). The
pivot hole (1) must face the back of the sink.
□
Use the groove joint pliers to tighten the nut (M),
but do not over tighten. Do not turn the pop-up
body (N) while tightening the nut (M) or the
sealant may not seal properly. Clean away any
excess putty.
□
Open the easy install rotating clip (O).
J
K
IC
ON
E
K
SIL
□
□
L
M
N
M
1
O
6
Open
Installation (continued)
the horizontal rod,
Adjusting the length of
7 Installing
8
stopper, and strap
horizontal rod
□
□
Install the horizontal rod (P) and stopper (J), as
shown (1) and (2). Make sure the horizontal
rod (P) insert into the pop-up body (N)
completely, as shown (3).
NOTE: If the horizontal rod of the pop-up assembly is too
long, do not cut, it can be adjusted.
Close the easy install rotating clip (O).
1
□
If the horizontal rod (P) is too long, as shown in
Fig 1, the length can be adjusted.
□
Remove the clip (T) from the horizontal rod (P).
Slide the plastic portion of the rod to adjust to the
desired length. The excess length (1) can be
removed by snapping off with pliers at the
perforated segment, or cut off with a saw.
□
After the plastic portion is positioned properly,
reinstall the clip (T) as shown in Fig 3
2
J
P
P
Close
O
Wall
N
Fig 1
1
P
3
Q
T
Fig 2
P
T
Fig 3
7
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
9 Installing the lift rod
10 Remove the quick connector
□
Slide the lift rod (U) through the faucet
assembly (A) until the knob rests on the faucet
assembly.
□
Push the pivot rod (P) to the down position until
the stopper (J) is completely open. Press the
button (Q) on the slip joint assembly (R) and
adjust the vertical rod (S) up or down and front
or back along the pivot rod (P) until the vertical
rod (S) is in the correct position to engage with
the lift rod (U). Press lift rod (U) into the top of the
vertical rod (S) until it engages.
□
Operate the lift rod (U) up and down to verify that
the stopper opens and closes correctly.
□
If it is necessary to remove the quick connector
(1), squeeze the tabs (2) on the quick connector
and then pull down to disconnect.
Pull
down
2
Squeeze
1
A
U
S
J
Q
PR
Q
P
R
8
Operation
1 Flushing and checking for leaks
IMPORTANT: After installation is complete, remove the
aerator with the coin (AA) to ush the water lines.
□
□
Turn on the water supply and allow both hot
and cold water to run for at least one minute
each. This flushes away any debris that could
cause damage to internal parts.
While the water is running, check for leaks.
□
Turn off the water and replace the aerator.
AA
Care and Cleaning
□
□
□
Do not use abrasive cleaners when cleaning this faucet.
9
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Service Parts
*Specify Finish
1
2
8
17
3
4
15
16
9
11
12
13
10
14
5
6
7
Part
1
Description
Handle
Part Number
Part
RP13322*
12
O-ring
RP60002
13
Quick connect
assembly
RP70430
14
Easy install
drain body
RP40192*
15
Easy install drain
assembly less body
RP40193
16
Easy install drain
assembly
RP40191*
17
Lift rod & lift rod knob
RP40184*
2
Bonnet
RP70193
3
Cartridge (H)
RP20035
4
Cartridge (C)
RP20036
5
Washer
RP64147
6
Nut
RP56059
7
Screw
RP50004
8
Aerator
RP30209
9
Washer
RP70228
10
Nut
RP56073
11
Block
RP70421
10
Description
Part Number
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Retain this manual for future use.
Modelo núm.
67576W-6001
67576W-6004
SKU núm.
703463
703471
GUÍA DE USO Y MANTENIMIENTO
GRIFO PARA LAVAMANOS, DE DOS LLAVES
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
GRACIAS
Agradecemos la confianza que has depositado en Glacier Bay al comprar este grifo para lavamanos. Nos esforzamos
por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir a Glacier Bay!
Tabla de contenido
Información de seguridad ......................13
Garantía...................................................13
Pre-instalación .......................................13
Planificación de la instalación .............13
Herramientas necesarias ....................13
Contenido del paquete .........................14
Instalación ..............................................15
Funcionamiento ......................................20
Cuidado y limpieza ................................20
Piezas de repuesto ................................21
Información de seguridad
Lee y comprende este manual completo antes de
intentar ensamblar, operar o instalar el producto.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Simplemente, devuelva el producto o pieza a
cualquiera de las tiendas minoristas de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224)
para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta original) del comprador consumidor
original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la sección de contenido del paquete. Si falta alguna pieza o está dañada, no intentes instalar el producto.
ON
Destornillador
Phillips
IC
Gafas de
seguridad
SIL
Llave
ajustable
E
HERRAMIENTAS NECESARIAS
13
Silicona
Líneas de
suministro
Llave para
grifería
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
B
A
C
J
D
E
K
U
S
G
T
F
L
M
R
Q
P
H
I
O
N
Pieza
Descripción
Cantidad
Pieza
K
Brida
1
A
Ensamblaje del caño
1
B
Válvula de extremo
para agua caliente
1
Descripción
Cantidad
L
Junta
1
M
Tuerca
1
N
Cuerpo emergente
1
C
Válvula de extremo
para agua fría
1
O
Sujetador
1
D
Arandela
2
P
Varilla horizontal
1
E
Tuerca
2
Q
Botón
2
F
Tornillo
4
R
Alicate ajustable
2
G
Arandela
1
S
Correa
1
H
Tuerca
1
T
Sujetador
1
U
Ensamblaje de la
varilla de elevación
1
I
Ensamblaje del
conector rápido
1
J
Tapón
1
14
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación
instalar el ensamblaje
conectar las válvulas de
1 Cómo
2 Cómo
del caño
agua fría y caliente
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
□
□
□
NOTA: La válvula de agua caliente está etiquetada.
Cierra el suministro de agua.
Coloca el ensamblaje del caño (A) en el orificio de
montaje central del lavamanos.
Asegura el ensamblaje del caño (A) con la
arandela (G) y la tuerca (H). Usa una llave para
grifería para apretar la tuerca (H).
□
Desliza las válvulas de extremo para agua
caliente y fría (B y C) a través de los orificios de
montaje del lavamanos. Verifica que los tubos
largos estén lejos del ensamblaje del caño (A).
□
Asegura las válvulas con arandelas (D) y tuercas
(E). Aprieta con la mano las tuercas (E) en el
vástago. Asegura las tuercas (E) en su posición
apretando los tornillos (F) con un destornillador
Phillips.
□
Si el asiento de la llave no está alineado con la
llave como se muestra en el diagrama
anterior (1), rota el asiento de la llave hacia atrás
(el ángulo de rotación no debe exceder los 90°)
para alinear el asiento de la llave con la llave.
A
1
B
G
H
A
D
E
15
F
Instalación (continuación)
hacer las conexiones de
3 Cómo conectar la manguera 4 Cómo
las tuberías de agua
□
Alinea las pestañas (1 y 2) en el ensamblaje
del conector rápido (I).
Presiona firmemente el ensamblaje del conector
rápido (I) hacia arriba hasta que encaje en la
pestaña del tubo receptor. Hala hacia abajo
ligeramente para asegurar que la conexión
es segura.
□
NOTA: El tubo de entrada del agua caliente se identifica
con una etiqueta. Si no encuentras la etiqueta, el tubo de
suministro del agua caliente es el más largo de los dos
tubos de entrada.
□
Usa conexiones de grifos de 1/2" IPS (2) o
tuercas de acoplamiento de líneas de suministro
(3) (no incluidas) con un tubo montante de bola
de diámetro exterior de 3/8" (1).
1
2
3
NOTA: Antes de apretar el conector del grifo al suministro
de agua, fija el accesorio de la tubería de suministro
colocando una segunda llave . Esto evitará que la tubería de
suministro se mueva o gire cuando aprietes el conector del
grifo. No aprietes demasiado.
1
2
I
16
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
preparar el ensamblaje
instalar el cuerpo
5 Cómo
6 Cómo
emergente
emergente y la brida emergente
Retira el tapón (J) y la brida (K).
Enrosca la tuerca (M) hasta el límite. Presiona
la junta (L) hacia abajo.
□
Aplica silicona en el lado inferior de la brida (K).
□
Inserta el cuerpo emergente (N) en el lavamanos.
Enrosca la brida (K) en el cuerpo emergente (N).
El orificio del pivote (1) debe mirar hacia la parte
trasera del lavamanos.
□
Usa el alicate articulado de extensión para
apretar la tuerca (M), pero no la aprietes
demasiado. No gires el tapón emergente
mientras ajustas la tuerca o el sellador no
sellará apropiadamente. Limpia el exceso de
masilla.
□
Abre el sujetador giratorio fácil de instalar (O).
J
K
IC
ON
E
K
SIL
□
□
L
M
N
M
1
O
17
Abrir
Instalación (continuación)
instalar la varilla
Cómo ajustar el largo de la
7 Cómo
horizontal, el tapón y la correa 8 varilla horizontal
□
Instala la varilla horizontal (P) y el tapón (J) tal
como se muestra en (1) y (2). Asegúrate de que
la varilla horizontal (P) se inserte completamente
en el cuerpo emergente (N), como se muestra
en (3) .
□ Cierra el sujetador giratorio fácil de instalar (O).
1
NOTA: Si la varilla horizontal del ensamblaje emergente
es demasiado larga, no la cortes, ya que puede ajustarse.
□
Si la varilla horizontal (P) es demasiado larga,
como se muestra en la Fig. 1, es posible ajustar
el largo.
□
Quita el sujetador (T) de la varilla horizontal (P).
Desliza la parte plástica de la varilla para ajustar
al largo deseado. Es posible acortar el largo (1),
cortando con alicates o con una sierra en el
segmento perforado.
□
Después de ubicar adecuadamente la parte plástica,
vuelve a instalar el sujetador (T), como se muestra
en la Fig. 3.
2
J
P
P
Cerrar
O
Pared
N
Fig 1
1
P
3
Q
T
Fig 2
P
T
Fig 3
18
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación (continuación)
instalar la varilla de
9 Cómo
elevación
10 Quita el conector rápido
□
□
Desliza la varilla de elevación (U) a través del
ensamblaje del grifo (A) hasta que la perilla
esté apoyada sobre este.
□
Empuja la varilla pivotante (P) hacia abajo hasta
que el tapón (J) esté completamente abierto.
Presiona el botón (Q) en el ensamblaje del alicate
ajustable (R) y ajusta la varilla vertical (S) arriba
o abajo y hacia adelante o atrás a lo largo de la
varilla pivotante (P) hasta que la varilla
vertical (S) esté en la posición correcta para
engancharla con la varilla de elevación (U).
Presiona la varilla de elevación (U) en la parte
superior de la varilla vertical (S) hasta que se
enganche.
□
Mueve la varilla de elevación (U) hacia arriba y
abajo para verificar que el tapón se abre y cierra
correctamente.
A
U
S
J
Q
PR
Q
P
R
19
Si es necesario, retira el conector rápido (1),
aprieta las pestañas (2) de la manguera y hala
hacia abajo para desconectar.
2
Hala hacia
abajo
Aprieta
1
Funcionamiento
1
Cómo purgar las tuberías y
comprobar que no haya fugas
IMPORTANTE: Después de terminar la instalación, retira
el aireador con la moneda (AA) para descargar las tuberías
de agua.
□
Abre el suministro de agua y deja correr agua
fría y caliente durante al menos un minuto
cada una. Esto enjuagará cualquier suciedad
que podría dañar las piezas internas.
□
Con el chorro abierto, verifica que no haya
fugas.
□
Cierra el suministro de agua y vuelve a
colocar el aireador.
AA
Cuidado y limpieza
□
Conserva el acabado del grifo aplicando cera no abrasiva.
□
Cuando uses limpiadores no abrasivos, enjuaga de inmediato cuando termines de limpiar el grifo.
□
No uses limpiadores abrasivos para limpiar este grifo.
20
HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Piezas de repuesto
*Especificar acabado
1
2
8
17
3
4
15
16
9
11
12
13
10
14
5
6
7
Pieza
Descripción
Numéro de pièce
1
Llave
RP13322*
2
Bonete
RP70193
3
Cartucho (H)
RP20035
4
Cartucho (C)
RP20036
5
Arandela
RP64147
6
Tuerca
RP56059
7
Tornillo
RP50004
8
Aireador
RP30209
9
Arandela
RP70228
10
Tuerca
RP56073
11
Bloque
RP70421
12
Aro tórico
RP60002
Pieza
Numéro de pièce
13
Ensamblaje del
conector rápido
RP70430
14
Cuerpo del desagüe
fácil de instalar
RP40192*
15
16
17
21
Descripción
Cuerpo del desagüe
que no necesita
ensamblaje y es fácil
de instalar
Ensamblaje de
desagüe fácil de
instalar
Ensamblaje emergente,
sin varilla de elevación
RP40193
RP40191*
RP40184*
¿Problemas, preguntas o piezas faltantes?
Antes de regresar a la tienda, llama al servicio al cliente de
Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los
sábados entre 9 a.m. y 6 p.m.(hora estándar del Este)
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conserva este manual para uso futuro.
Modèle n°
67576W-6001
67576W-6004
UGS n°
703463
703471
GUIDE D’INSTALLATION
ET D’ENTRETIEN
ROBINET DE LAVABO À DEUX MANETTES
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au
entre 9 h et 18 h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
THANK YOU
Nous vous remercions d'avoir fait confiance à Glacier Bay en achetant ce robinet de salle de bains. Nous efforçons
en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez visiter notre
site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation résidentielle.
Merci d'avoir choisi Glacier Bay!
Table des matières
Consignes de sécurité ............................24
Garantie...................................................24
Pré-installation .......................................24
................24
Outils requis .........................................24
Contenu de l’emballage .......................25
Installation ..............................................26
Utilisation ................................................31
Entretien et nettoyage ............................31
Pièces de rechange ................................32
Consignes de sécurité
Veuillez lire et comprendre la totalité de ce guide
avant d’assembler, d'utiliser ou d’installer ce produit.
ATTENTION : Coupez toujours l’alimentation en eau
avant d’enlever un robinet existant ou de remplacer
n’importe quelle partie du robinet. Ouvrez la poignée du
robinet pour libérer la pression de l’eau et vous assurer
que l’alimentation en eau est complètement coupée.
Garantie
GARANTIE À VIE LIMITÉE
Les produits Glacier Bay sont fabriqués selon des normes de qualité et une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Glacier Bay sont garantis à l'acheteur original être exempts de vices
de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être
défectueux. Tout simplement, retournez le produit/pièce à l’un des magasins Home Depot ou composez le
1-855-HD-GLACIER (1-855-434-5224) pour recevoir un article de remplacement. Une preuve d’achat (facture
originale) de l’acheteur original doit être disponible pour toute réclamation au titre de la garantie Glacier Bay.
Cette garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout
usage industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie
limitée de cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à
l'exception de la durée.
Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages indirects et accessoires;
par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas. En vertu de la présente
garantie, vous bénéficiez de droits juridiques particuliers, toutefois d'autres droits peuvent s'appliquer selon la
province où vous résidez. Pour de plus amples renseignements, rendez-vous dans un magasin ou composez le
1 855 HD-Glacier.
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de commencer l’assemblage de ce produit, assurez-vous que toutes les pièces sont présentes. Comparez
les pièces avec la liste du Contenu de l’emballage. Si une pièce est manquante ou endommagée, ne tentez pas
d’assembler ce produit.
ON
Tournevis
cruciforme
IC
Lunettes de
protection
SIL
Clé à
molette
E
OUTILS REQUIS
24
Silicone
(2) Conduites
d'alimentation
Clé pour
lavabo
Pré-installation (suite)
CONTENU DE L'EMBALLAGE
B
A
C
J
D
E
K
U
S
G
T
F
L
M
R
Q
P
H
I
O
N
Pièce
Description
Quantité
Pièce
K
Bride
1
A
Bec du robinet
1
B
Robinet d'arrêt
d'eau chaude
1
C
Robinet d'arrêt
d'eau froide
D
E
Description
Quantité
L
Joint d'étanchéité
1
M
Écrou
1
1
N
Corps d'évacuation
mécanique
1
Rondelle
2
O
Attache
1
Écrou
2
P
Tige horizontale
1
Bouton
2
F
Vis
4
Q
G
Rondelle
1
R
Joint coulissant
2
S
Courroie
1
T
Attache
1
U
Tige de levage
1
H
Écrou
1
I
Raccord à
branchement rapide
1
J
Bonde
1
25
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation
des robinets
1 Installation du bec du robinet 2 Branchement
d'arrêt d'eau chaude et froide
ATTENTION
: Coupez
l’alimentation
en eau
CAUTION: Always
turntoujours
off the water
supply before
avant
d’enlever
un robinet
ou de any
remplacer
removing
an existing
faucetexistant
or replacing
part of a
n’importe
quelle
partie
du
robinet.
Ouvrez
la
poignée
du
faucet. Open the faucet handle to relieve water pressure
robinet
pourthat
libérer
pression
de l’eau et
vous
and
ensure
the la
water
is completely
shut
off.assurer
que l’alimentation en eau est complètement coupée.
□
□
Fermez l'alimentation en eau.
Placez le bec du robinet (A) à travers le trou de
montage du milieu du lavabo.
□
Fixez solidement le bec du robinet (A) avec la
rondelle (G) et l'écrou (H). Serrez l'écrou à l'aide
de la clé pour lavabo.
REMARQUE : Le robinet d'arrêt de l'eau chaude est
étiqueté.
□
Faites glisser les robinets d'arrêt d'eau chaude
et froide (B et C) dans les trous de montage du
lavabo. Assurez-vous que les longs tubes sont
installés dans la direction qui s'éloigne du bec du
robinet (A).
□
Fixez solidement les robinets d’arrêt au moyen
de rondelles (D) et d’écrous (E). Verrouillez les
écrous (E) en position en serrant les vis (F) avec
un tournevis cruciforme.
□
Si le siège de la manette n’est pas aligné avec la
manette, tel qu’illustré dans le schéma ci-dessus
(1), tournez le siège de la manette vers l'arrière
(l’angle de rotation ne peut pas dépasser 90°)
pour aligner le siège de la manette avec celle-ci.
A
1
B
G
H
A
D
E
26
F
Installation (suite)
3 Raccord du tuyau flexible
□
des conduites
4 Branchement
d'alimentation en eau
Alignez les languettes (1et 2) sur le raccord
à branchement rapide (I).
Poussez fermement le raccord à branchement
rapide (I) vers le haut et enclenchez-le sur la
languette du tuyau récepteur. Tirez modérément
vers le bas pour vous assurer que le
branchement est bien fait.
□
REMARQUE : Le tuyau d'arrivée de l'eau chaude est
indiqué par une étiquette. S'il n'y a pas d'étiquette, le tuyau
d'arrivée de l'eau chaude est le plus long des deux tuyaux
d'arrivée.
□
Utilisez des raccords de robinet IPS de 1,27 cm
(½ po) (2), ou utilisez des écrous d'accouplement
pour conduite d'alimentation (3) (non compris)
avec une colonne montante à bout sphérique de
D.E. 9,53 mm (3/8 po) (1).
1
2
3
REMARQUE : Avant de serrer le raccord du robinet à
l'alimentation en eau, installez une seconde clé sur le
raccord du tuyau d'alimentation. Ainsi, le tuyau
d'alimentation ne pourra pas bouger ni se tordre lorsque
vous serrerez le raccord du robinet. Ne serrez pas trop.
1
2
I
27
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation (suite)
Préparation de l'évacuation
mécanique.
□
Retirez la bonde (J) et la bride (K).
□
Vissez l'écrou (M) entièrement. Glissez le joint
(L) vers le bas.
du corps et de la
6 Installation
bride d'évacuation mécanique
□ Appliquez de la silicone sur le dessous de la
bride (K).
□ Insérez le corps d'évacuation mécanique (N)
dans le lavabo. Vissez la bride (K) sur le corps
d'évacuation mécanique (N). Le trou de pivot (1)
doit être orienté vers l'arrière du lavabo.
□ Utilisez une pince multiprise pour serrer l'écrou
(M), mais ne serrez pas trop. Ne tournez pas
l'évacuation mécanique (N) pendant que vous
serrez l'écrou (M), ou le ruban d'étanchéité
pourrait ne pas sceller correctement. Nettoyez
l'excédent de mastic.
J
K
□ Ouvrez la pince rotative facile à installer (O).
L
M
IC
ON
E
K
SIL
5
N
M
1
O
28
Ouvrez
Installation (suite)
7
□
□
Installation de la tige
horizontale, de la bonde et de
la courroie
la longueur de la tige
8 Régler
horizontale
REMARQUE : Si la tige horizontale de l’évacuation
mécanique est trop longue, ne la coupez pas, elle peut être
ajustée.
Installez la tige horizontale (P) et la bonde (J)
comme illustré (1) et (2). Assurez-vous que la
tige horizontale (P) est insérée complètement
dans le corps d’évacuation mécanique (N)
comme illustré (3).
Fermez la pince rotative facile à installer (O).
1
2
□
Si la tige horizontale (P) est trop longue, comme
illustrée sur la Fig. 1, la longueur peut être ajustée.
□
Retirez la pince (T) de la tige horizontale (P). Faites
glisser la portion en plastique de la tige pour ajuster
à la longueur souhaitée. L’excès de tige (1) peut être
retiré en la cassant avec des pinces au niveau du
segment perforé ou en la coupant à l’aide d’une scie.
□
Une fois que la portion en plastique est positionnée
correctement, installez à nouveau la pince (T) comme
illustré sur la Fig. 3.
J
P
P
Fermez
Mur
O
Fig 1
N
1
P
Q
T
3
Fig 2
P
T
Fig 3
29
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Installation (suite)
le raccord à
9 Installation de la tige de levage 10 Retirez
branchement rapide
□
□
Faites glisser la tige de levage (U) dans le robinet
(A) jusqu’à ce que le bouton repose sur le robinet.
□
Poussez la tige du pivot (P) vers le bas jusqu’à ce
que la bonde (J) soit complètement ouverte.
Appuyez sur le bouton (Q) du joint coulissant (R)
et ajustez la tige verticale (S) vers le haut ou le
bas et en avant ou en arrière le long de la tige du
pivot (P) de sorte que la tige verticale (S) soit dans
la position correcte pour s’engager avec la tige de
levage (U). Enfoncez la tige de levage (U) dans le
haut de la tige verticale (S) jusqu’à ce qu’elle
s’engage.
□
Levez et abaissez la tige de levage (U) pour
vérifier que la bonde s’ouvre et se ferme
correctement.
U
S
Q
PR
Q
P
2
Tirez vers
le bas
Pressez
1
A
J
S’il est nécessaire de retirer le raccord à
branchement rapide (1), appuyez sur les
languettes du tuyau (2) et tirez vers le bas
pour débrancher.
R
30
Utilisation
1 Purge et recherche de fuites
IMPORTANT : Une fois l’installation terminée, retirez
l’aérateur à l’aide de la pièce monnaie (AA) pour rincer les
conduites d’eau.
□
Ouvrez l'alimentation en eau et laissez couler
l'eau chaude et l'eau froide au moins une
minute chacune. Ceci purge tous les débris
qui pourraient endommager les pièces
internes.
□
Pendant que l’eau coule, vérifiez s’il y a
des fuites.
□
Coupez l’alimentation en eau et replacez
l'aérateur.
AA
Entretien et nettoyage
□
□
Lors de l’utilisation de nettoyants non abrasifs, rincez immédiatement lorsque vous avez terminé de nettoyer
le robinet.
□
N’utilisez pas de produits abrasifs pour le nettoyage de ce robinet.
31
HOMEDEPOT.COM
Veuillez composer le 1-855-HD-GLACIER pour une assistance supplémentaire.
Pièces de rechange
*Spécifiez un fini
1
2
8
17
3
4
15
16
9
11
12
13
10
14
5
6
7
Pièce
Numéro de pièce
Pièce
Description
Numéro de pièce
1
Description
Manette
RP13322*
12
Joint torique
RP60002
2
Chapeau
RP70193
3
Cartouche (H)
RP20035
13
Raccord à
branchement rapide
RP70430
4
Cartouche (C)
RP20036
5
Rondelle
RP64147
14
Corps d’évacuation
facile à installer
RP40192*
6
Écrou
RP56059
7
Vis
RP50004
15
Évacuation facile à
installer sans corps
RP40193
8
Aérateur
RP30209
9
Rondelle
RP70228
16
Évacuation facile à
installer
RP40191*
10
Écrou
RP56073
11
Bloc
RP70421
17
Tige de levage et
bouton de tige de
levage
RP40184*
32
Questions, problèmes, pièces manquantes?
Avant de retourner au magasin, appelez le service à la clientèle
Glacier Bay entre 8 h et 19 h, HNE, du lundi au vendredi au
entre 9 h et 18 h, HNE, le samedi au
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Conservez ce manuel pour référence future.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
