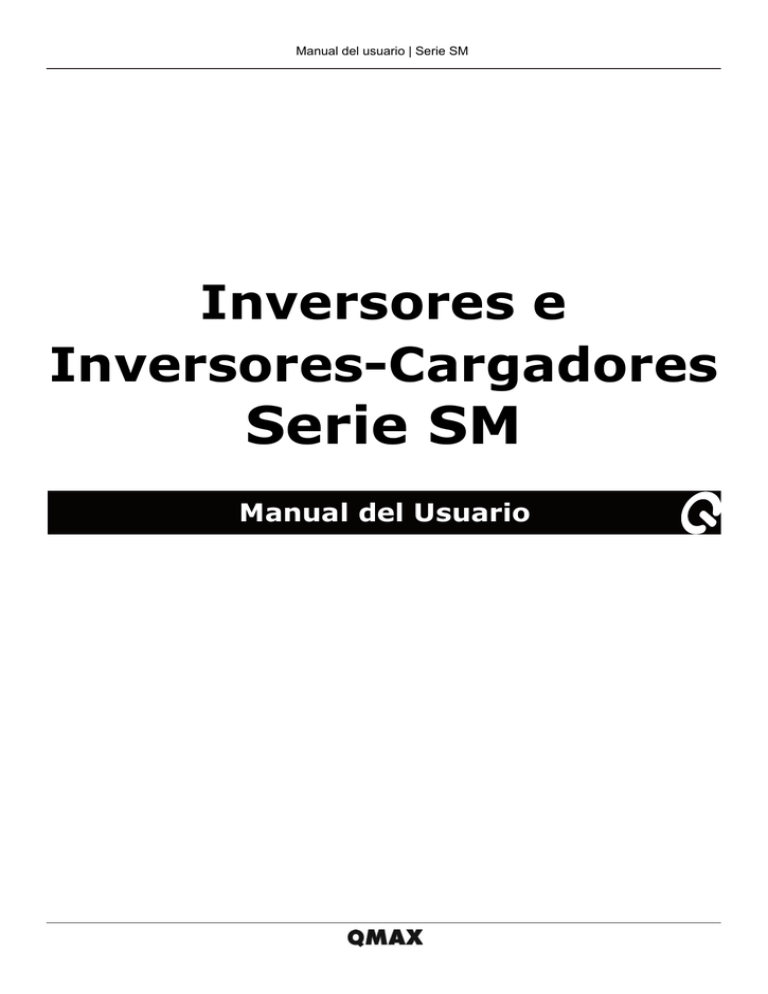

Manual del usuario | Serie SM
Inversores e
Inversores-Cargadores
Serie SM
Manual del Usuario
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Marcas
QMAX es una marca
Otras marcas, marcas registradas, y nombres de productos son propiedad de sus respectivos dueños y se utilizan con
el único propósito de identificación.
LÍMITE DE RESPONSABILIDAD
A MENOS QUE SE HAYA ACORDADO EN FORMA ESPECÍFICA POR ESCRITO, QMAX
(a) NO GARANTIZA LA PRESICIÓN, SUFICIENCIA O ADECUACIÓN DE CUALQUIER INFORMACIÓN TÉCNICA O
DE CUALQUIER OTRO TIPO SUMINISTRADA EN SU MANUAL U OTRA DOCUMENTACIÓN.
(b) NO SE HACE RESPONSABLE POR PÉRDIDA O DAÑO, YA SEA DIRECTO, INDIRECTO, CONSECUENTE O
ACCIDENTAL QUE PUEDA SURGIR DEBIDO AL USO DE ESTA INFORMACIÓN. El USO DE LA MISMA QUEDA
BAJO EXCLUSIVA RESPONSABILIDAD DEL CLIENTE.
Debido a las continuas mejoras y actualizaciones del producto, las fotografías incluidas en el manual no necesariamente
coincidan con la unidad que se haya adquirido.
iii
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Acerca de este manual
Propósito
El propósito de este Manual para el Propietario es proveer las explicaciones y los procedimientos necesarios para la
instalación, operación, mantenimiento y resolución de problemas en los Inverores e Inversores/Cargadores de la serie
SM.
Alcance
El manual provee pautas de seguridad, información detallada de planificación y montado, los procedimientos para instalar el Inversor o Inversor-Cargador, así como también información acerca de como operar y evitar problemas en el
momento de utilizar la unidad. No suministra datos acerca de ninguna marca de baterías en particular. Deberá consultar
a los fabricantes de baterías para obtener esta información.
Audiencia
El manual está dirigido a todo aquel que necesite instalar y operar el Inversor o Inversor-Cargador.
Aquellos a cargo de la instalación deberán ser técnicos o electricistas calificados.
Organización
Esta guía está dividida en siete capítulos y dos apéndices.
El capítulo 1, “Introducción” enumera y describe las características básicas y partes que componen a los Inversores e
Inversor-Cargador.
El capítulo 2, “Configuración del Sistema” contiene información de utilidad para planificar la instalación del Inversor o
Inversor-Cargador QMAX.
El capítulo 3, “Instalación” describe la forma correcta de montar e instalar el Inversor o Inversor-Cargador y sus posibles
formas de conexionado.
El capítulo 4, “Navegación” explica cómo navegar a través de los menús del Inversor o Inversor-Cargador QMAX
mediante el uso del Módulo de Control Remoto y los mapas de menú.
El capítulo 5, “Programación” explica cómo programar el Inversor o Inversor-Cargador QMAX para que opere en
diferentes circunstancias.
El capítulo 6, “Operación”, explica cómo operar los Inversores e Inversores-Cargadores QMAX. También explica el
modo de leer los indicadores luminosos (LEDs) y los menús del usuario para determinar el estado del sistema.
El capítulo 7, “Resolución de problemas”, contiene información y procedimientos para solucionar posibles problemas.
Apéndice A, “Especificaciones”, brinda las especificaciones eléctricas y de medioambiente de los Inversores e
Inversores-Cargadores.
Apéndice B, “Información sobre baterías”, brinda información general acerca de baterías tales como tipos de baterías,
tamaño de bancos de baterías, configuraciones de baterías y su cuidado. Para mayor información, consulte a su
proveedor de baterías. Leer este capítulo le ayudará a determinar las especificaciones del banco de baterías necesarias
para su sistema en particular.
“Información sobre la garantía y el producto”
Este capítulo brinda especificaciones de la garantía limitada y las necesarias instrucciones para obtener una autorización
de devolución del material, en caso de que se deba devolver el producto a QMAX o a uno de sus centros de servicios
autorizados.
iv
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Instrucciones de seguridad
ATENCIÓN
Antes de utilizar el equipo, lea todas las instrucciones y advertencias en la unidad, las baterías, y
todas las secciones propias del manual.
1. Utilice únicamente accesorios que recomiende o venda el fabricante. De lo contrario, podría resultar en peligro de
incendio, descarga eléctrica o personas heridas.
2. El inversor está diseñado para estar conectado en forma permanente a sus sistemas eléctricos de AC y DC. QMAX
recomienda que todo el cableado se lleve a cabo con un técnico certificado o un electricista para asegurar que se respeten los códigos de electricidad nacionales.
3. Para prevenir peligro de incendio o descarga eléctrica, debe asegurarse que el cableado existente esté en buenas
condiciones y que los cables no sean de menor tamaño. No debe operar el Inversor o Inversor-Cargador con un cableado dañado o de calidad inferior.
4. No opere el Inversor o Inversor-Cargador si ha sido dañado de alguna forma. Si la unidad está dañada, lea la sección
de información acerca del producto y la garantía al final del manual.
5. Esta unidad no dispone de partes para el mantenimiento por parte del usuario. No desarme el inversor. Lea cómo
obtener servicio de mantenimiento en la página C-1 donde encontrará instrucciones para obtenerlo. Intentar realizar
mantenimiento de la unidad por usted mismo puede causar riesgo de descarga eléctrica o peligro de incendio. Los
capacitores internos permanecen cargados luego de desconectar la unidad.
6. Para disminuir el riesgo de una descarga eléctrica, desconecte las fuentes de energía de AC y DC de la unidad antes
de realizar cualquier tipo de mantenimiento o limpieza, o trabajar sobre los accesorios conectados al equipo.
7. El Inversor e Inversor-Cargador debe estar provisto de un conductor con conexión a tierra, conectado con la conexión a tierra de AC.
8. La unidad no debe estar expuesta a la lluvia, la nieve, o líquidos de ningún tipo. Este producto está diseñado para
uso en interiores únicamente. Los ambientes húmedos reducirán la vida útil de este producto en forma significativa y
la garantía no cubrirá la corrosión causada por la humedad.
9. Para reducir la posibilidad de cortocircuitos, siempre se debe utilizar herramientas aisladas al instalar o trabajar con
el equipo.
10. Debe quitarse todas las alhajas, como ser pulseras, cadenas, anillos, mientras instala el sistema. Esto reducirá en
gran medida la posibilidad de exposición accidental al vivo del circuito.
Precauciones: gases explosivos
1. Trabajar en contacto con gases explosivos es peligroso. Las baterías generan gases explosivos durante una operación normal. Por lo tanto, debe leer esta guía y seguir las instrucciones con exactitud antes de instalar o utilizar su
Inversor o Inversor-Cargador.
2. Para disminuir el riesgo de explosión de las baterías, siga estas instrucciones y aquellas publicadas por el fabricante
de baterías y del equipo donde deben instalarse las baterías.
Manual del usuario | Serie SM
0
Indice
Manual del usuario | Inversores e Inversores Cargadores Serie SM
1 Introducción
1-1
2 Configuración del Sistema
2-1
3 Instalación
3-1
4 Navegación
4-1
Características básicas
Panel Frontal
Cara de Conexionado
Bornera de Conexión
1-2
1-3
1-3
1-4
Consideraciones de planificación
Tipos de Aplicaciones
Consideraciones del Sistema
Salida del Sistema
Entrada del Sistema
Ubicación
Puesta a Tierra
Baterías
Cableado
Generador
2-2
2-2
2-3
2-3
2-3
2-4
2-4
2-5
2-7
2-7
Pre-Instalación
Herramientas necesarias
Elementos y Materiales necesarios
Preparación del Banco de Baterías
Desembalando e Inspeccionando el Equipo
Montaje
Montaje sobre piso
Montaje sobre pared
Cableado DC
Preparación del banco de baterías
Preparación de la puesta a tierra
Conexión DC para equipos bajo energías renovables
Conexión de las batería al equipo
Cableado AC
Acceso a la bornera AC
Cableado AC para el sistema Inversor-Cargador
Red Salida de Inversor AC
Red Entrada AC al Inversor
Fusibles de Protección
Fusible de protección Circuito Cargador
Fusible de protección Circuito Salida AC
Instalación del Control Remoto
Montaje
Cableado
Regulación de contraste
Navegando y Configurando el Inversor e Inversor-Cargador
Configuración de Fábrica
Cambios de Configuración
El módulo de Control Remoto
Características
Display
Teclas
Indicadores Luminosos
Buzzer
Mapa de Menú
Indice
3-2
3-2
3-2
3-2
3-3
3-4
3-4
3-4
3-6
3-6
3-6
3-7
3-8
3-9
3-10
3-10
3-11
3-12
3-13
3-14
3-14
3-15
3-15
3-15
3-16
4-2
4-2
4-2
4-2
4-2
4-2
4-2
4-3
4-3
4-3
vii
Manual del usuario | Inversores e Inversores Cargadores Serie SM
5 Programación
5-1
6 Operación
6-1
Antes de Comenzar la Programación
Proceso de configuración
Acceso y modificación de las configuraciones
Descripción de las configuraciones
Baterías
Banco de Baterías
Inversor
Tensión de alarma de batería
Modo de Búsqueda
Carga Mínima
Protección por descarga
Cargador
Proceso de Carga
Ciclo de Carga
Corriente Constante
Tensión Constante
Tensión Flotante
Ciclo de Ecualización
Rango de Carga
Ecualización
Valor de Tensión Constante
Valor de Tensión Flotante
Valor de Tensión de Ecualización
Sistema
Alarma de batería baja
Teclas sonoras
Operación del Inversor o Inversor-Cargador
Encendido y Apagado
Desde el Frente del Equipo
Desde el Control Remoto
Reset
Desde el Frente del Equipo
Desde el Control Remoto
Indicadores de Estado
Indicadores luminosos
Frente del equipo
Inversor
Error
Cargador
Control Remoto
Inversor Search-Normal
Error
Cargador Bulk-Absorb
Cargador Float
Cargador Bulk-Absorb / Float
Menues de Información
Estado Cargador
Temperatura de Baterías
Temperatura Electrónica
Temperatura Transformador
Potencia de Salida
Tensión en Baterías
Indice
5-2
5-2
5-2
5-2
5-2
5-2
5-3
5-3
5-3
5-3
5-4
5-4
5-4
5-5
5-5
5-5
5-5
5-5
5-6
5-6
5-6
5-5
5-7
5-7
5-7
5-7
6-2
6-2
6-2
6-2
6-2
6-2
6-2
6-2
6-2
6-2
6-3
6-3
6-3
6-4
6-4
6-4
6-4
6-4
6-4
6-5
6-5
6-5
6-5
6-5
6-5
6-5
viii
Manual del usuario | Inversores e Inversores Cargadores Serie SM
7 Resolución de Problemas
7-1
A Especificaciones
A-1
B Información sobre Baterías
B-1
Problemas en Modo Inversor
Problemas en Modo Cargador
Código de Errores
Cargas con problemas
Ventiladores de Techo
Teléfonos Celulares
Computadoras y Equipo Electrónico Sensible
Electrónica de Consumo
Relojes
Cargas Decrecientes
Atenuadores
Luces Fluorescentes
Cargas Importantes
Hornos de Microondas
Impresoras
Dispositivos Recargables
Especificaciones Eléctricas y medioambientales para los Inversores - Cargadores
Especificaciones Eléctricas y medioambientales para los Inversores
Introducción
Recomendaciones
Tipos de Batería
De ciclo profundo
Encendido
De Plomo y Acido de Ciclo Profundo
Descripción
Características
Baterías selladas (Gel y AGM)
Descripción
Características
Baterías de NiCad y NiFe
Desventajas
Otras opciones
Entender los valores de capacidad de una batería
Valor de descarga
Cálculos
Tasa de CCA
Dimensionado del banco de baterías
Tiempo de operación y tamaño
Profundidad de descarga
Días de autonomía
Comprender los requerimientos de Amperes-horas
Amperes-horas
Watts a Amperes
Tiempo y potencia
Cálculo de Amperes-Horas
Cálculos
Amps a watts
Consideraciones
Ejemplo de cálculo de Amperes-Horas
Hoja de cálculo del tamaño del banco de Baterías
Cálculo
Hojas de cálculo
Indice
7-2
7-4
7-5
7-6
7-6
7-6
7-6
7-7
7-7
7-7
7-7
7-7
7-7
7-7
7-7
7-7
A-2
A-3
B-2
B-2
B-2
B-2
B-2
B-2
B-2
B-3
B-3
B-3
B-3
B-3
B-3
B-4
B-4
B-4
B-4
B-4
B-4
B-4
B-4
B-4
B-5
B-5
B-5
B-5
B-5
B-5
B-6
B-6
B-6
B-7
B-7
B-7
ix
Manual del usuario | Inversores e Inversores Cargadores Serie SM
Topologías de un banco de Baterías
Serie
Paralelo
Serie-Paralelo
Conectando baterías en Serie
Efecto
Conectando baterías en Paralelo
Efecto
Conectando baterías en configuración Serie-Paralelo
Efecto
Pasos
Conexión serie
Conexión paralelo
Conectar al inversor
Mantenimiento de Baterías
Estrategia de Mantenimiento
Carga de Baterías
Tasa de Carga
Voltaje de Carga (Bulk)
Voltaje de mantenimiento (Float)
Compensación por Temperatura
Carga de Ecualización
Propósito
Efecto
Baterías no ecualizadas
Frecuencia
Mantenimiento general
Niveles de Agua
Cables y Bornes de la batería
Torque en las Conexiones de la Batería
Estado de Carga
Información sobre la Garantía y el Producto
Indice
B-7
B-7
B-7
B-8
B-8
B-8
B-9
B-9
B-9
B-9
B-10
B-10
B-10
B-10
B-11
B-11
B-11
B-11
B-11
B-11
B-11
B-12
B-12
B-12
B-13
B-13
B-13
B-13
B-13
B-14
B-14
C-1
Manual del usuario | Inversores e Inversores Cargadores Serie SM
Figuras
Figura 1-1. Inversor e Inversor-Cargador Serie SM
Figura 1-2. Vista frontal del equipo
Figura 1-3. Vista inferior del equipo
Figura 1-4. Bornera de conexión
Figura 2-1. Sistema Off-Grid
Figura 2-2. Sistema On-Grid
Figura 3-1. Etiqueta de su producto
Figura 3-2. Circulación de aire
Figura 3-3. Máscara para marcado de agujeros
Figura 3-4. Bornes disponibles para la puesta a tierra del equipo
Figura 3-5. Diagrama de conexión de puesta a tierra
Figura 3-6. Terminales de conexión DC para batería
Figura 3-7. Forma correcta de conexión de los cables de batería
Figura 3-8. Conexión de las baterías finalizada
Figura 3-9. Terminales de conexión AC
Figura 3-10. Forma de sujeción del cable a los bornes/terminales
Figura 3-11. Circuito de Conexión AC para la Red de Salida
Figura 3-12. Circuito de Conexión AC para la Red de Entrada
Figura 3-13. Diagrama funcional de Fusibles de protección en MODO CARGADOR
Figura 3-14. Reseteo de Fusibles de protección
Figura 3-15. Mascara para marcado de agujeros del Control Remoto
Figura 3-16. Conexión del Cable al Control Remoto
Figura 3-17. Conexión del Cable al Inversor-Cargador
Figura 3-19. Potenciometro de regulación de contraste
Figura 4-1. Módulo de Control Remoto
Figura 4-2. Mapa de Menú del Módulo de Control Remoto
Figura 5-1. Ciclos de Carga de Batería
Figura 6-1. Indicadores en el Frente del Equipo
Figura 6-2. Indicadores en el Control Remoto
Figura B-1. Conexión “Serie” de baterías de 6 volts
Figura B-2. Conexión “Serie” de baterías de 12 volts
Figura B-3. Conexionado de baterías en Paralelo
Figura B-4. 1er Paso – Conexionado de baterías en “Serie”
Figura B-5. 2do Paso – Dos arreglos serie conectados en “Paralelo”
Figura B-6. Configuración “Serie-Paralelo” conectada al inversor
1-2
1-2
1-4
1-4
2-2
2-3
3-4
3-5
3-5
3-7
3-7
3-8
3-8
3-9
3-10
3-11
3-11
3-12
3-14
3-14
3-15
3-16
3-16
3-16
4-2
4-3
5-5
6-3
6-4
B-8
B-9
B-9
B-10
B-10
B-11
Tablas
Tabla 2-1. Sección Mínima del Conductor de Puesta a Tierra vs. Capacidad de Protección
Tabla 2-2. Sección Mínima del Conductor de Batería vs. Longitud
Tabla B-1. Determinando la carga diaria promedio en Amperes-Horas
Tabla B-2. Determinando el tamaño del banco de baterías
Tabla B-3. Wattage típico de artefactos eléctricos
Tabla B-4. Variaciones del Voltaje de carga en función de la temperatura de la batería
Tabla B-5. Cálculos para compensación por temperatura
Tabla B-6. Estado de Carga de la Batería
Indice
2-5
2-6
B-6
B-7
B-7
B-12
B-12
B-14
xi
Manual del usuario | Serie SM
1
Introducción
El capítulo 1 enumera y describe las características básicas y partes que componen a
los Inversores e Inversor-Cargador QMAX.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Características Básicas
Muchas gracias por adquirir nuestro producto, uno de los mejores equipos presentes en el mercado
actual que incorpora diseño innovador, calidad y eficiencia.
Perfiles de los distintos equipos:
► Potencia de salida desde 600VA hasta 2400VA continuos.
► Tensión de salida 220 volts eficaces autorregulados.
► Entrada DC de 12 / 24 o 48 volts.
► Cargador de batería multietapas (Solo versión SM-C).
► Sensor de temperatura de batería para compensación en carga (opcional).
► Indicadores luminosos para visualización rápida del estado operacional.
► Control remoto funcional para configuración, monitoreo y control del equipo.
► Alta corriente de arranque.
► Eficiencia de hasta 95% y consumo menor a 2 watts en Modo Search.
El equipo se encuentra pre-configurado permitiendo en la mayoría de las instalaciones el uso inmediato
sin necesidad de una nueva configuración.
Sin embargo, en los modelo SM-C se recomienda la configuración específica adecuada a los requerimientos del sistema, esto puede ser realizado a través de su control remoto en forma rápida y
sencilla.
Figura 1-1. Inversor e Inversor-Cargador
Capítulo 1 - Introducción
1-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Panel Frontal
En el panel frontal se pueden encontrar las siguientes funcionalidades:
► Botón de encendido y apagado.
► Indicadores luminosos que muestran el estado funcional de equipo.
Figura 1-2. Vista frontal de las dos versiones de gabinete
◊ Cara de conexionado
En la parte inferior del equipo se encuentra la cara de conexionado donde están presentes:
► Conector Remoto, para la conexión del Control Remoto.
► Conector de Sensor de Temperatura.
► Fusible de protección de Circuito Cargador (Solo Versión SM-C).
► Fusible de protección de Circuito Salida AC (Solo Versión SM-C).
► Led indicador de estado de batería.
► Led indicador de comunicación.
► Tapa de seguridad con prensacables para cableado AC y DC.
Capítulo 1 - Introducción
1-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 1-3. Vista inferior del equipo
◊ Bornera de conexión
En la bornera de conexión se encuentran los siguientes terminales:
► Entrada DC, 12 / 24 / 48 volts positivo y negativo.
► Salida AC, 220V vivo, neutro y tierra.
► Entrada AC, 220V vivo, neutro y tierra (Solo Versión SM-C).
► Tierra Chasis.
Figura 1-4. Bornera de conexión para las dos versiones de gabinete
Capítulo 1 - Introducción
1-4
Manual del usuario | Serie SM
2
Configuración del Sistema
El capítulo 2 contiene información de utilidad para planificar la instalación del Inversor o Inversor-Cargador
QMAX en diferentes situaciones.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Consideraciones de Planificación
Importante
La planificación previa es esencial para asegurar una performance óptima del sistema. Esta sección describe los componentes del sistema y la forma en que Ud. puede hacer uso de ellos.
◊ Tipos de Aplicaciones
Los Inversores e Inversores-Cargadores pueden ser utilizados en las siguientes topologías:
■ Sistema Hibrido, situación en donde la red eléctrica no esta disponible y se utiliza un grupo electrógeno
y fuentes de energías renovables.
La Figura 2-1 muestra este caso.
■ Sistema Interactivo, situación en donde existe energía eléctrica disponible desde la Red Pública y fuentes de energías renovables. En este caso el inversor/cargador podrá ser utilizado para disminuir el consumo de energía.
La Figura 2-2 muestra este caso.
Figura 2-1. Sistema Híbrido
Capítulo 2 - Configuración del Sistema
2-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 2-2. Sistema Interactivo
◊ Consideraciones del Sistema
Se deberán considerar los siguientes ítems para el diseño del sistema:
Nota: La siguiente información le permite a Ud. poseer los conocimientos básicos de instalación, los
cuales deberán ser verificados y controlados por el personal calificado quien esté llevado adelante la
instalación del sistema.
Salida del Sistema
• Watts de salida requeridos teniendo en cuenta la capacidad en régimen permanente y capacidad
en picos de consumo.
• Tensión de Salida, como ser 120Vac, 220Vac, 240Vac.
La potencia necesaria en régimen permanente saldrá de sumar cada uno de los posibles consumos
que se generarán en el mismo instante de tiempo, mientras que los picos de consumo se calcularán
sumando los picos generados en arranques, como pueden ser, bombas centrifugas, motores,
heladera, compresores, etc. también en un mismo momento.
Entrada del Sistema
• Energía proveniente de la red eléctrica.
• Energía proveniente de Generadores.
• Energía proveniente de sistemas renovables (paneles solares, aerogeneradores, etc.)
Capítulo 2 - Configuración del Sistema
2-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Para su determinación, la entrada del sistema dependerá de las condiciones de salida, es decir,
potencia necesaria para suplir las condiciones de consumo.
Ubicación
• Lugar de montaje para una óptima performance y fácil acceso a todos sus componentes.
• Ventilación y distancias.
• Método de montaje (pared o piso).
• Materiales adicionales para montaje.
Los Inversores e Inversores-Cargadores poseen electrónica sofisticada la cual necesita un ambiente
seco, libre de partículas y temperatura estable dentro de valores normales.
Ambientes muy alcalinos, como puede ser cerca del mar, son perjudiciales y potencialmente
peligrosos.
Otro factor muy importante es la cercanía a las baterías, manteniendo así los cables lo más cortos
posibles. Sin embargo hay que considerar las siguientes precauciones.
ATENCIÓN: Peligro de Corrosión y Explosión
No ubique el inversor o Inversor-Cargador directamente arriba de las baterías o en el mismo recinto.
Las baterías generan hidrógeno y oxígeno, el cual acumulado puede ser encendido con un simple arco
causado, por ejemplo, por la conexión del cable de batería o algún dispositivo de corte. Las baterías
también generan sulfuro de hidrógeno, un gas sumamente corrosivo para los equipos electrónicos.
ATENCIÓN: Daño al Equipo
No ubique al Inversor o Inversor-Cargador en el mismo recinto que el Grupo Electrógeno. El calor y
polvo producido por éste puede dañar al equipo.
El montaje del equipo podrá realizarse sobre una pared o sobre el piso. La ventaja del primero recae
sobre el fácil acceso a los controles y borneras.
La superficie de montaje deberá ser capaz de soportar el doble de peso del equipo. Para su montaje
utilice todos los agujeros de sujeción.
Los requerimientos de ventilación son muy importantes. Ubique el equipo en un lugar muy bien
ventilado, proveyendo una distancia mínima de 35cm a 25cm libre en todas sus caras. Todos los
orificios de ventilación del equipo son importantes.
Puesta a Tierra
• Puesta a Tierra de la red DC.
• Puesta a Tierra del Inversor o Inversor-Cargador.
• Puesta a Tierra del Chasis.
Cualquiera sea el lugar de instalación, se deberá siempre tener en cuenta estos 3 ítems anteriores.
En el caso de la Tierra de la red DC, existen dos alternativas
- Tierra Positiva: El Terminal positivo de la batería es puesto a tierra. Este tipo de configuración
se utiliza en equipos de comunicaciones.
- Tierra Negativa: El Terminal negativo es puesto a tierra. Este método es el mayormente utilizado.
La puesta a tierra debería existir, tanto en la red DC como en la red AC, y ambas deberían estar
unidas entre si, asegurando un mismo potencial de “tierra”.
El tamaño del conductor de tierra es proporcional a la protección (fusible) utilizada en las baterías.
La siguiente tabla muestra el tamaño recomendado del conductor de tierra según la protección a
utilizar:
Capítulo 2 - Configuración del Sistema
2-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Capacidad de protección
Sección mínima del conductor
30 o 60 amperes
5,3 mm2
100 amperes
8,4 mm2
200 amperes
13,3 mm2
>300 amperes
mayor a 33,6 mm2
Tabla 2-1. Sección Mínima del Conductor de Puesta a Tierra vs.
Capacidad de Protección.
La puesta a tierra tiene como fin poner todas las partes metálicas del gabinete, a un mismo potencial
de tierra, reduciendo así la posibilidad de shock eléctrico. Esto también provee un circuito de retorno
para las corrientes de falla, las cuales, mediante algún dispositivo de corte tal como fusible o llave,
harán actuar la protección abriendo el circuito.
La puesta a tierra se deberá realizar con un electrodo de tierra o jabalina. Dicha jabalina irá conectada
a la red de tierra mediante un conductor que se deberá seleccionar usando como base el conductor
más largo y grande dentro del sistema eléctrico.
La jabalina generalmente es una barra de cobre electrolítico de unos 16mm de diámetro y 2m
de largo insertada en la tierra o también puesta en la misma estructura de concreto del recinto/
edificio.
Referir el sistema eléctrico a tierra, significa prácticamente, unir uno de los dos conductores por el
que circula la corriente eléctrica a tierra (generalmente el neutro en un sistema AC o el negativo en
un sistema DC).
Cuando el otro conductor activo (el vivo en un sistema AC o positivo en un sistema DC) toca la
red de tierra, la corriente fluirá desde el vivo a tierra cerrando así el circuito y haciendo actuar la
protección adecuada la cual hará abrir el circuito automáticamente.
Al punto de unión entre la jabalina, el Terminal neutro o negativo (sistemas AC o DC respectivamente)
y todos los terminales de tierra de los gabinetes se lo llama “Punto de Puesta a Tierra” y por lo
general, está ubicado en el panel de distribución en conjunto con el elemento de protección.
En instalaciones residenciales con suministro desde la Red Pública, el Punto de Puesta a Tierra se
encuentra en el tablero de distribución, justo después del medidor de consumo eléctrico.
En instalaciones con sistemas de energía renovables, el Punto de Puesta a Tierra debería de
encontrarse también en el tablero de distribución.
Hay que tener especial cuidado de no instalar el Punto de Puesta a Tierra en el equipo InversorCargador, ya que a este tipo de equipo se lo considera equipo que puede requerir service, por lo que
en tal caso se perdería el Punto de Puesta a Tierra.
El Punto de Puesta a Tierra se deberá realizar en un solo lugar de toda la red eléctrica, pero en un
sistema con Inversores existen dos sistemas eléctricos distintos, el sistema DC y el sistema AC.
Para cada uno de ellos se deberán utilizar dos Puntos de Puesta a Tierra separados.
Baterías
• Tipo y tamaño de Baterías.
• Tipo y tamaño de Cables.
• Tamaño del banco de batería y su configuración.
• Ubicación del banco de baterías.
ATENCIÓN: Daño al Equipo
El Inversor o Inversor-Cargador esta diseñado para funcionar sólo con baterías como fuente de
energía DC. No intente hacerlo funcionar directamente desde fuentes de energía DC como ser
paneles solares, aerogeneradores o hidroturbinas. Si estos tipos de equipos diseñados para cargar
baterías se conectasen directamente al Inversor o Inversor-Cargador se superaran los parámetros
de diseño ocasionándole un daño permanente al equipo
Capítulo 2 - Configuración del Sistema
2-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
La ubicación de las baterías debe ser en una zona accesible, con espacio para poder realizar
mantenimiento en caso de ser requerido.
Ubíquelas lo mas cerca del equipo posible para minimizar la longitud de los cables.
El recinto en donde estarán ubicadas deberá estar ventilado. Las baterías obtienen su mejor
performance a una temperatura ambiente entre 20 a 25ºC.
Consulte al fabricante de las mismas para mayor información.
Nota: Basado en el diseño del equipo, el Inversor e Inversor-Cargador solo admite un banco de
batería mayor a 50Ah
Para determinar los requerimientos de batería, necesitará saber qué tipo de batería usará, el número
de baterías, y cómo configurar el banco de baterías para optimizar el voltaje de acuerdo al voltaje de
funcionamiento del Inversor o Inversor-Cargador.
Lea el Apéndice C para mayor información.
El voltaje DC del inversor debe coincidir con el voltaje de todos los equipos que componen el
sistema DC es decir, si el inversor posee un voltaje de funcionamiento de 24V, el banco de baterías
y todos los accesorios tales como un regulador solar deberán ser configurados para trabajar a dicha
tensión.
La dimensión de los cables deberá ser del tamaño y longitud adecuados para asegurar un buen
funcionamiento y seguridad al sistema.
ATENCIÓN: Peligro de Incendio
La utilización de cables subdimensionados puede llevar a su calentamiento y fundición, ocasionando
un posible foco de incendio. Utilice siempre el tamaño y longitud adecuados de los cables de batería
basados en el amperaje que las baterías puedan entregar.
Los cables de mayor sección poseen menor caída de tensión interna y son, por lo tanto, más
eficientes para trasferir energía entre el Inversor y las baterías.
Es absolutamente necesario e importante que seleccione el cable adecuado de las baterías según
se detalla en esta guía.
Si los cables son muy finos o muy largos, el desempeño del equipo será pobre, provocando un
calentamiento en los cables, lo cual podrá llegar a producir un foco de incendio.
La longitud de los cables se deberá mantener lo más corta posible para minimizar la resistencia
eléctrica en los mismos. A mayor distancia, mayor resistencia y menor eficiencia. En muchos casos
será necesario sobredimensionar el tamaño del conductor, o tal vez utilizar dos cables en paralelo
cuando las distancias son grandes.
La siguiente tabla muestra el tamaño de los cables de batería en función de la distancia y la corriente
máxima a conducir por los mismos.
Amperes DC
Máximos
Hasta 1.5m
Hasta 3m
54
35 mm2
70 mm2
97
50 mm2
120 mm2
130
70 mm2
150 mm2
Tabla 2-2. Sección Mínima del Conductor de Batería vs. Longitud
Para cumplimentar con las normas de seguridad se deberá instalar una protección por cortocircuito.
Los fusibles o llaves de desconexión serán los encargados de interrumpir la corriente eléctrica si se
produce algún sobre consumo capaz de generar eventos peligrosos, como pueden ser calentamiento
de cables o fuego.
Las normas internacionales requieren ambos elementos instalados, un fusible y una llave de corte
calculadas según las corrientes actuantes en el sistema.
Capítulo 2 - Configuración del Sistema
2-6
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
El personal de QMAX lo ayudará en la selección del fusible y llave más adecuada para su sistema.
La temperatura de las baterías debe ser lo más constante posible y estar entre los valores de 20 y
25ºC para su mejor desempeño y larga vida útil.
Ambientes muy fríos reducen la capacidad de las mismas, por lo que se recomienda en este
caso realizar un gabinete o recinto especial para mantenerlas aisladas del frío. Sumado a esto, el
propio calor generado por las baterías hará que el ambiente permanezca calido y a temperatura
constante.
Ambientes muy calurosos reducen la vida útil de la batería. En este caso, el recinto deberá estar
bien ventilado, con aislación térmica, y en lo posible fuera de la luz solar directa.
Cableado
• Tipo y dimensión de los cables.
• Tipo y dimensión de los conductos/canales.
• Tipo y dimensión de los fusibles y llaves de corte.
• Escenarios.
Para mayor seguridad realice el cableado en cañerías eléctricas o bandejas porta cables. Diseñe el
cableado cuidadosamente antes de instalar cualquier componente.
Instale un Tablero de Distribución para cableado AC y otro Panel de Distribución para cableado
DC.
Incluya dispositivos de corte, ya sea fusibles y llaves térmicas, en ambos.
Incluya un fusible de protección en el cableado positivo DC de la batería (opuesto a la línea de
tierra).
Realice el tendido eléctrico AC principal con un cable de sección mínima de 4mm2.
Al momento de diseñar el cableado tenga en cuenta lo siguiente:
-
Referencia a tierra de la red AC y DC a un Punto de Puesta a Tierra.
-
Cableado eléctrico AC de entrada desde la Red Pública al Tablero de Distribución.
-
Cableado eléctrico AC de entrada desde el Generador al Tablero de Distribución.
-
Cableado eléctrico AC de salida desde el Inversor-Cargador al Tablero de Distribución.
-
Cableado eléctrico DC de entrada desde las baterías al Inversor-Cargador.
-
Cableado eléctrico para el Control Remoto.
-
Cableado eléctrico para el Sensor de Temperatura de Batería.
Generador
• Tensión de Salida.
La utilización del Generador puede estar orientado a dos usos distintos en conjunto con el inversor
o Inversor-Cargador
1- Como entrada al Inversor-Cargador (en lugar de la Red Pública) para entregar energía a todos
los artefactos conectados al circuito del mismo.
2- Como fuente de energía para la carga de baterías.
El Generador deberá proveer una salida estable en frecuencia y tensión para que el equipo se
sincronice con él.
Existen en el mercado Generadores de corriente AC y DC.
Los generadores DC están orientados principalmente a la carga de baterías, mientras que los
Generadores AC basan su uso en entregar energía a cargas de funcionamiento alterno, tales como
máquinas, artefactos del hogar, lámparas, etc.
La salida de los Generadores AC pueden variar ampliamente, los valores comerciales mayormente
Capítulo 2 - Configuración del Sistema
2-7
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
encontrados son: 120Vac, 220Vac, 240Vac.
En el caso de los Inversores-Cargadores QMAX, la entrada al sistema de carga se limita a
Generadores de salida 220Vac nominal con un amplio margen de variación que va desde los 180Vac
hasta los 240Vac.
Por otro lado, el Generador deberá contar con potencia suficiente para entregar la energía necesaria
a los artefactos eléctricos y además suministrar la energía que se almacenará en las baterías durante
el período de carga.
En caso de no ser suficiente la potencia del Generador, se producirán tensiones de salidas menores
a la requerida, pudiendo hasta dañar los artefactos eléctricos, y causando largos periodos de carga
de baterías.
Los Generadores DC, como dijimos, se utilizan principalmente para la carga de baterías. Los
artefactos eléctricos, en este caso, son alimentados por la tensión alterna entregada por el equipo
Inversor, luego de convertir la energía DC (almacenada en las baterías) en energía AC.
Capítulo 2 - Configuración del Sistema
2-8
Manual del usuario | Serie SM
3
Instalación
El capítulo 3 describe la forma correcta de montar e instalar el Inversor o Inversor-Cargador y sus
posibles formas de conexionado.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Pre-Instalación
Antes de instalar el equipo lea con atención todas las instrucciones, consideraciones y advertencias
de este manual.
Importante: La instalación de este equipo deberá ser realizada por personal técnico capacitado.
Caso contrario póngase en contacto con QMAX en donde lo asistiremos sobre el tema.
ATENCIÓN: Peligro de Lesión
El producto adquirido pesa mas de de 20Kg. Use siempre métodos seguros para su traslado y
montaje. Tenga a alguien a su lado por si lo requiere y así evitar accidentes.
Aunque el sistema sea denominado de “baja tensión”, existen peligros de shock eléctrico,
particularmente proveniente de cortocircuitos en la batería. Los sistemas que utilizan Inversores, por
naturaleza, incluyen energía proveniente de distintas fuentes (grupos electrógenos, red eléctrica,
baterías, paneles solares, etc.) lo cual agrega peligros y complejidad al sistema.
◊ Herramientas necesarias
La siguiente lista de herramientas será necesaria para la instalación del equipo:
■ Destornillador plano de un máximo de 4mm de diámetro y 7cm de largo mínimo.
■ Destornillador Phillips.
■ Alicate o Pelacable.
■ Llave Allen 4mm.
■ Llave Fija de 13mm.
◊ Elementos y Materiales necesarios
La siguiente lista de elementos y materiales será necesaria para la instalación del equipo:
■ 6 Tornillos parker de 4mm x 1½’’ mínimo para montaje del equipo sobre pared.
■ 4 tornillos parker de 3mm x 2’’ de largo mínimo para montaje del Control Remoto sobre pared.
■ Tarugos y arandelas apropiadas para los tornillos anteriores.
■ Cable de conexión adecuados desde la batería al equipo Inversor o Inversor-Cargador.
■ Cable de conexión adecuado desde la fuente de energía externa de 220V hacia el equipo InversorCargador (Solo versión SM-C).
■ Cable de conexión adecuado para la salida de 220V provenientes del equipo Inversor.
■ Sistema de puesta a tierra adecuado para el equipo Inversor o Inversor-Cargador.
◊ Preparación del Banco de Baterías
Importante: El Inversor o Inversor-Cargador no se encuentra protegido contra inversión de polaridad DC.
La conexión errónea de la polaridad en las baterías producirá un daño irreparable en el equipo el cual no
estará cubierto por la garantía.
VERIFIQUE SIEMPRE LA POLARIDAD ANTES DE REALIZAR LAS CONEXIONES
Asegúrese de haber leído previamente la sección titulada “Consideraciones del Sistema - Baterías” en
la página 2-5 del capítulo anterior antes de comenzar con este procedimiento. Para mayor información
remítase al Apéndice B, “Información Sobre las Baterías”.
Capítulo 3 - Instalación
3-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Prepare el Banco de Baterías de la siguiente forma:
1. Determine el tipo de baterías a utilizar.
Lea “Tipos de Baterías” en la página B-2 del Apéndice B para mayor información sobre sus tipos y
aplicaciones.
2. Determine el tamaño apropiado del banco de baterías y su configuración.
Lea “Dimensionado del Banco de Baterías” en la página B-4 para mayor información sobre su cálculo
y dimensionamiento. Lea también “Topologías de un Banco de Baterías” en la página B-7 para mayor
información sobre el cableado particular de la configuración elegida.
3. Determine el diámetro correcto del cable de batería a utilizar.
Vea la Tabla 2-2. “Sección Mínima del Conductor de Batería vs. Longitud” en la página 2-6 para más
información.
4. Determine el tamaño correcto del Interruptor/Fusible para DC.
Si tiene dudas sobre este punto, póngase en contacto con nosotros para asistirlo sobre el tema y ver qué
solución se adapta mejor a su instalación.
5. Señalice los cables con cintas o etiquetas adecuadas.
El color standard para terminales DC positivos (+) es el rojo mientras que para terminales DC negativos
(-) es el negro.
Importante: El voltaje del banco de baterías debe coincidir con el voltaje de entrada del Inversor o
Inversor-Cargador. Verifique dicho valor. Voltajes excesivos podrán dañar al equipo en forma irreversible,
el cual no estará cubierto por la garantía.
◊ Desembalando e Inspeccionando el Equipo
ATENCIÓN: Peligro de Lesión
No pretenda instalar el equipo sobre una pared por si solo ya que el mismo es muy pesado.
Pida a alguien que lo ayude durante la instalación.
Antes de instalar su Inversor o Inversor-Cargador realice lo siguiente:
■ Cuidadosamente desembale el equipo de su caja u envoltorio.
■ Inspeccione si existe alguna señal de daño. En tal caso contacte a su agente de carga.
■ Verifique que todos los componentes están presentes. En caso de algún faltante comuníquese
con su distribuidor.
• Inversor / Inversor-Cargador.
• Tapa de Bornera.
• Manual del Usuario.
• Control Remoto (Opcional).
• Cable de interconexión remota (Solo si solicitó el control remoto).
■ Conserve su factura de compra. La misma representa la garantía sobre el equipo y le será
solicitada en tal caso.
■ Guarde el embalaje original. Si el equipo requiere de algún service o traslado le será útil para el
envío y protección.
■ Verifique el modelo del equipo adquirido en la etiqueta sobre la cara lateral. En caso de no
coincidir comuníquese con su distribuidor.
Capítulo 3 - Instalación
3-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 3-1. Etiqueta de su producto.
Importante: El Símbolo de Exclamación en la etiqueta del equipo indica la necesidad de agregar al
sistema una protección por sobre intensidad de corriente, como por ejemplo, un fusible. Este debería
instalarse en el cableado presente entre el equipo y las baterías, adecuándose así a los requerimientos
eléctricos, en lo que a protección y seguridad se refiere.
◊ Montaje
El Inversor o Inversor-Cargador puede ser montado para su funcionamiento sobre piso o sobre pared,
en este último caso, la bornera de conexiones deberá quedar hacia abajo. En caso de necesitar levantar
el equipo busque a alguien que le ayude a sujetarlo durante la instalación. También asegúrese que la
superficie de montado sea lo suficientemente fuerte para soportar el peso del equipo y que tenga una
distancia de entre 35 y 25 cm en todas sus caras para facilitar la ventilación.
Asegúrese de utilizar los 6 agujeros para el montaje del equipo.
 Montaje sobre piso
Para montar el equipo sobre el piso siga las siguientes instrucciones:
1. Asegúrese que la superficie donde se va a montar el equipo sea lo suficientemente fuerte y
posea un amplio espacio para ventilación y sea posible el acceso al cableado. Tenga en cuenta la
circulación de aire como lo muestra la Figura 3-2.
2.
Posicione el equipo sobre el lugar a instalar y marque los agujeros a realizar.
3.
Retire el equipo y proceda a realizar los agujeros.
4. Posicione nuevamente el equipo en su lugar de montaje y atorníllelo firmemente utilizando
tornillos y tarugos adecuados.
 Montaje sobre pared
Para montar el equipo sobre pared siga las siguientes instrucciones:
1. Realice en cartón o papel una copia del plano de la Figura 3-3 la cual se usará de máscara
para el marcado de los orificios.
2.
Asegúrese que la pared en donde se montará el equipo sea lo suficientemente fuerte. Asegúrese
Capítulo 3 - Instalación
3-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
también que posea amplio espacio para la ventilación y el cableado. Tenga en cuenta la circulación
de aire como lo muestra la Figura 3-2.
3. Ubique la máscara con los agujeros, realice las marcas en la pared y proceda con el
agujereado.
4. Dado que el equipo es muy pesado, busque a alguien que lo ayude durante el montaje en la
pared. Para la sujeción utilice tornillos largos y tarugos adecuados.
Figura 3-2. Circulación de aire.
Figura 3-3. Máscara para marcado de agujeros.
Capítulo 3 - Instalación
3-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Cableado DC
El cableado DC consta de las siguientes etapas de preparación:
■ Preparación del banco de baterías.
■ Preparación de la puesta a tierra.
■ Conexión DC para equipos bajo energías renovables.
■ Conexión de las baterías al equipo.
ATENCIÓN: Peligro de Shock Eléctrico
Asegúrese que todos los posibles interruptores AC y DC estén apagados al conectar o desconectar
los cables de la batería. Al mismo tiempo asegúrese que todas las fuentes de alimentación, tanto AC
como DC, estén apagadas al realizar el conexionado del Inversor-Cargador.
 Preparación del banco de baterías
Prepare el banco de baterías según el tipo elegido y asegúrese que el voltaje presente en los
terminales sea el requerido por el equipo. Para más recomendaciones remítase a la guía de
instalación de las mismas.
Lea el Apéndice B “Información Sobre las Baterías” para más detalles en la configuración y voltaje
de salida.
Instale el recorrido del cable positivo y del negativo lo mas cerca posible uno del otro y sujételos
entre si con cinta adhesiva después que toda la instalación se halla realizado. Esto reduce los
efectos de inductancia, aumenta la corriente pico disponible en el sistema y reduce las radiaciones
electromagnéticas.
Instale siempre una llave de conexión/desconexión y fusible entre las baterías y el equipo Inversor
o Inversor-Cargador. En este punto asesórese con algún técnico especialista o contacte al
distribuidor.
ATENCIÓN: Peligro de Fuego
Los cables por debajo del diámetro requerido por el equipo pueden sobrecalentarse y hasta
derretirse, ocasionando un peligro de incendio. Siempre utilice los cables adecuados en
longitud y diámetro según los amperes máximos que el equipo utiliza.
 Preparación de la puesta a tierra
ATENCIÓN: Peligro de Shock Eléctrico
Siempre conecte primero el terminal de tierra del equipo antes de realizar las conexiones de
AC y DC.
Para la conexión del terminal de tierra se podrán utilizar cualquiera de los dos bornes presentes en
la bornera de conexión, como lo muestra la Figura 3-4.
El diagrama de conexión de puesta a tierra es el que se muestra en la Figura 3-5. Utilice siempre
tamaños de cables adecuados.
Siga los siguientes pasos para su realización:
1. Conecte el borne de tierra del conjunto Fusibles/Interruptor al borne de NEGATIVO/TIERRA
del sistema.
2. Conecte el terminal NEGATIVO de la batería al borne de NEGATIVO/TIERRA del conjunto
Fusibles/Interruptor.
3. Conecte el cable de tierra desde el borne NEGRO del equipo al borne NEGATIVO/TIERRA del
conjunto Fusibles/Interruptor.
Capítulo 3 - Instalación
3-6
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 3-4. Bornes disponibles para la puesta a tierra del equipo.
Figura 3-5. Diagrama de conexión de puesta a tierra.
Capítulo 3 - Instalación
3-7
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
 Conexión DC para equipos bajo energías renovables
Fuentes de energías renovables, como pueden ser paneles solares, generadores eólicos, etc.,
pueden de necesitar equipamiento adicional como ser reguladores de voltaje, controladores de
cargas fantasmas, protecciones de tierra y fusibles y/o interruptores adicionales. Al ser cada
configuración única, no es posible dar una guía de instalación para estos sistemas. En tal caso
deberá seguir las instrucciones de instalación de cada equipo en particular.
 Conexión de las batería al equipo
ATENCIÓN: Peligro de Shock Eléctrico
Antes de realizar cualquier conexión asegúrese que todos los interruptores del sistema estén
apagados.
Los terminales de conexión DC para las baterías se encuentran en la bornera de conexión como lo
muestra la Figura 3-6.
La Figura 3-7 muestra la forma correcta de conectar los cables de la batería al euipo Inversor o
Inversor-Cargador.
Figura 3-6. Terminales de conexión DC para batería.
Figura 3-7. Forma correcta de conexión de los cables de batería.
Capítulo 3 - Instalación
3-8
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Procedimiento para la conexión de las baterías al Inversor o Inversor-Cargador
Antes de comenzar con este procedimiento, mire con atención las Figuras 3-6 “Terminales de
conexión DC para la batería” y 3-7 “Forma correcta de conexión de los cables de batería”.
Asegúrese que el equipo éste adecuadamente puesto a tierra antes de proceder con la conexión.
Asegúrese también que el conjunto Fusibles/Interruptor esté desactivado.
Como referencia ayúdese con la Figura 3-8 donde se muestra la conexión de la batería finalizada.
1.
Conecte los cables POSITIVOS
a.
Conecte un cable desde el terminal POSITIVO de la batería al terminal VIVO del conjunto Fusibles/Interruptor. Este conjunto deberá ubicarse lo más cerca posible al equipo.
b.
Conecte otro cable desde el VIVO del conjunto Fusibles/Interruptor al terminal POSITIVO del Inversor o Inversor-Cargador.
2.
Conecte los cables NEGATIVOS
a.
Conecte un cable negativo desde el terminal NEGATIVO de la batería al terminal NEGATIVO/TIERRA del conjunto Fusibles/Interruptor.
b.
Conecte otro cable desde el terminal NEGATIVO/TIERRA del conjunto Fusibles/
Interruptor al terminal NEGATIVO del Inversor o Inversor-Cargador.
3.
Aplique pasta antioxidante en los terminales, si lo desea.
Figura 3-8. Conexión de las baterías finalizada en ambas opciones de gabiente.
 Cableado AC
Esta sección describe:
■ Acceso a la bornera AC.
■ Cableado AC para el sistema Inversor e Inversor-Cargador.
■ Fusibles de protección.
Capítulo 3 - Instalación
3-9
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Antes de comenzar el cableado verifique las secciones mínimas de cable según la Tabla 2-2 “Sección
Mínima de Conductor de Batería vs. Longitud” en la página 2-6.
ATENCIÓN: Peligro de Shock Eléctrico
Siempre conecte primero los terminales de tierra del equipo antes de realizar las conexiones de
AC.
ATENCIÓN: Daño al Equipo
La salida AC del inversor nunca deberá ser conectada a la Red Pública o salida de un generador.
Esto causará un daño irreversible al equipo el cual no estará cubierto por la garantía.
 Acceso a la bornera AC
Todos los terminales de cableado AC se encuentran detrás de la Tapa de Borneras.
Para acceder, remueva los 4 tornillos Allen con la herramienta adecuada para ello y simplemente
retire la Tapa.
La siguiente figura muestra los bornes de conexión AC:
Figura 3-9. Terminales de conexión AC.
 Cableado AC para el sistema Inversor e Inversor-Cargador
El cableado AC de conexión, a su vez, se puede dividir en dos redes:
• Red Salida de Inversor AC.
• Red Entrada AC al Inversor-Cargador (Solo versión SM-C).
Los terminales o bornes utilizados en esta bornera son del Tipo a Tornillo. Estos poseen una perfecta
sujeción del cable al borne propiamente dicho.
Para la sujeción del cable al borne se deberá proceder de la siguiente forma:
1-Pele el extremo del cable aproximadamente 10mm.
Capítulo 3 - Instalación
3-10
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
2- Con un destornillador de diámetro no mayor a 4mm, abra el terminal girando el tornillo en sentido
antihorario.
3- Inserte el cable hasta que el cobre haya ingresado en su totalidad.
4- Ajuste el tornillo girandolo en sentido horario.
5- Compruebe la sujeción tirando del cable.
Figura 3-10. Forma de sujeción del cable a los bornes/terminales. para ambos tipos de gabinete
» Red Salida de Inversor AC
La siguiente figura muestra el diagrama de conexionado de la salida AC del Inversor.
Figura 3-11.Circuito de Conexión AC para la Red de Salida
Capítulo 3 - Instalación
3-11
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Instale los elementos y conductores de la siguiente forma:
1- Determine la ubicación del tablero de distribución (conjuntos Disyuntor-Llave Térmica) e instálelo
según las indicaciones del fabricante.
2- Cablee en forma prolija y segura desde el Tablero de Distribución hasta el Equipo.
3- Conecte los cables en el siguiente orden:
- el Terminal de Tierra “Salida AC”
al Terminal de Tierra del Tablero de Distribución.
- el Terminal de Neutro “Salida AC” al Terminal de Neutro del Tablero de Distribución.
- el Terminal de Vivo “Salida AC” al Terminal de entrada de el/los conjuntos de Disyuntor-Llave Térmica.
ATENCIÓN: Daño al Equipo
Verifique que sólo exista una única Red de Tierra en el sistema. La existencia de varias redes de tierra
podrá crear diferencias de potencial peligrosas para el equipo produciéndole un mal funcionamiento
y/o un daño irreversible
ATENCIÓN: Instalación de Disyuntor-Llave Térmica
Dado que el equipo fue diseñado para poder retirarlo de servicio por mantenimiento o reparación,
el mismo no posee en su interior protecciones del tipo disyuntor y/o llave térmica. Por esta razón,
disyuntores y llaves térmicas son de existencia indispensable y obligatoria dentro del circuito de
generación de AC. Es por eso que se hace mención al uso de un Tablero de Distribución como parte
necesaria dentro del sistema.
» Red Entrada AC al Inversor-Cargador (Solo para versiones SM-C)
ATENCIÓN: Peligro de Shock Eléctrico
Antes de conectar cualquier cable asegúrese que el Inversor-Cargador no esté alimentado por
energía DC.
La siguiente figura muestra el diagrama de conexionado de la entrada AC del Inversor-Cargador.
Figura 3-12.Circuito de Conexión AC para la Red de Entrada.
Capítulo 3 - Instalación
3-12
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
En este caso la energía podrá llegar al equipo mediante un Generador o la Red Pública.
Es recomendable poseer un elemento de protección entre el Inversor-Cargador y el Generador/Red
Pública, como por ejenplo una llave térmica, que los proteja y además permita la desconexión en
caso que alguno de ellos deba ser sacado de servicio.
Es recomendable también utilizar un panel de distribución para distribuir la energía en forma
adecuada. Las cargas grandes como aires acondicionados, soldadoras eléctricas, etc. se deberían
alimentar directamente desde el Generador/Red Pública en vez de ser alimentadas a través del
relay de transferencia que posee internamente el Inversor-Cargador.
Tanto para el caso de poseer un Generador o la utilización de la Red Pública la siguiente indicación
es válida.
Instale los elementos y conductores de la siguiente forma:
1- Determine la ubicación de la llave de desconexión entre el Generador y el Inversor-Cargador e instálela según las indicaciones del fabricante.
2- Cablee en forma prolija y segura desde la llave de desconexión hasta el Equipo Inversor-
Cargador
3- Conecte los cables en el siguiente orden:
- el Terminal de Tierra “Entrada AC”
al Terminal de Tierra del Tablero de Distribución o
Llave de corte.
- el Terminal de Neutro “Entrada AC” al Terminal de Neutro del Tablero de Distribución o
Llave de corte.
- el Terminal de Vivo “Entrada AC” al Terminal de salida del Generador, o el Terminal de Vivo
de la Red Pública, o a la salida del Tablero de Distribución, o a la salida de la Llave de Corte
según sea la configuración adoptada.
ATENCIÓN: Daño al Equipo
La salida AC del inversor nunca deberá ser conectada a la Red Pública o salida de un Generador.
Esto causará un daño irreversible al equipo, el cual no estará cubierto por la garantía.
 Fusibles de Protección
El equipo Inversor-Cargador cuenta con dos fusibles reseteables para seguridad en caso de sobrecarga
en el modo Cargador.
Estos dos fusibles actúan en diferentes partes del circuito, a saber:
• Fusible de protección Circuito Cargador.
• Fusible de protección Circuito Salida AC.
ATENCIÓN: Peligro de Shock Eléctrico
No reestablezca el funcionamiento del equipo si alguno de estos fusibles de protección ha actuado
sin antes saber el motivo por el cual se produjo la sobrecarga.
A continuación se detalla el diagrama funcional de ambas protecciones.
Capítulo 3 - Instalación
3-13
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 3-13. Diagrama funcional de Fusibles de protección en MODO CARGADOR
» Fusible de protección Circuito Cargador (Solo versión SM-C)
Esta protección actúa cuando por algún motivo la corriente de entrada en la etapa de carga supera
lo máximo admitido. En tal caso verifique las condiciones de carga y conexionado de batería.
Si el fusible actuase, el mismo podrá ser reseteado pulsando el mismo como muestra la Figura
3-14.
» Fusible de protección Circuito Salida AC (Solo versión SM-C)
Esta protección actúa cuando la corriente de by-pass de entrada al Inversor-Cargador, la cual pasa
a través del relay de trasferencia y sale por el borne de “Salida AC”, supera lo máximo admitido. En
tal caso revise el conexionado desde el Inversor-Cargador hasta cada artefacto al cual el equipo
entrega energía, verificando también posibles sobrecargas.
De la misma forma, si el fusible actuase, el mismo podrá ser reseteado pulsando sobre el mismo
como muestra la Figura 3-14.
Figura 3-14. Reseteo de Fusibles de protección en ambos gabientes.
Capítulo 3 - Instalación
3-14
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Instalación del Control Remoto
ATENCIÓN: Daño al Equipo
Para el cableado de la Unidad de Control Remoto utilice sólo el cable de comunicación provisto con
el equipo. La utilización de cables similares podrá dañar al equipo en forma permanente el cual no
es alcanzado por la garantía.
 Montaje
La unidad de Control Remoto está especialmente diseñada para poder ser montada sobre una
pared para fácil acceso y operación.
Para instalarla siga los siguientes pasos:
1
2
3
4
Realice en cartón o papel una copia del plano de la Figura 3-15 la cual se usará de máscara para el marcado de los orificios.
Asegúrese que la pared en donde se montará el Control sea la adecuada.
Ubique la mascara con los agujeros, realice las márcas en la pared y proceda con el
agujereado.
Para la sujeción utilice tornillos largos y tarugos adecuados.
Figura 3-15. Máscara para marcado de agujeros del Control Remoto.
 Cableado
Utilizando el cable de interconexión proporcionado junto con el equipo, conecte uno de sus extremos
al Control Remoto, Figura 3-16, y otro extremo al Inversor o Inversor-Cargador, Figura 3-17. Los
extremos son indistintos pudiendo conectarlo en un sentido u otro.
Al conectar el cable de conexión deberá escuchar un “clic” que indica que la conexión está asegurada
mecánicamente.
Ajuste el capuchón plástico al conector para protegerlo del polvo y líquidos, Figura 3-18.
Capítulo 3 - Instalación
3-15
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura 3-16. Conexión del Cable al Control Remoto.
Figura 3-17. Conexión del Cable al Inversor.
 Regulación de contraste
La unidad de control remoto tiene en su lateral un potenciómetro para regulación de contraste de la
pantalla. Esto le permitirá a usted acondicionar la intensidad del LCD para que pueda visualizarlo
sin problemas en donde esté instalado.
Figura 3-18. Potenciómetro de regulación de contraste
Capítulo 3 - Instalación
3-16
Manual del usuario | Serie SM
4
Navegación
El capítulo 4 explica cómo navegar a través de los menús del Inversor e Inversor-Cargador
QMAX mediante el uso del Módulo de Control Remoto y los mapas de menú.
Manual del usuario | Inversores y Cargadores Serie SM
◊ Navegando y Configurando el Inversor e Inversor-Cargador
Los Inversores o Inversor-Cargador se pueden configurar utilizando su Control Remoto. Éstos son provistos con
el equipo según su modelo o podrá ser un opcional. Para navegar por los menús de configuración se necesita
conocer el Control Remoto en sí y sus características.
Configuración de Fábrica
La configuración de fábrica del equipo se adecua a la mayoría de los casos. Sin embargo, se aconseja verificar
las condiciones de trabajo para asegurar un buen desempeño del equipo.
Cambios de Configuración
Si su sistema requiere cambios de configuración a los provistos de fábrica, los mismos serán almacenados en
memoria hasta que la alimentación DC sea quitada de los terminales del equipo.
Una nueva reconfiguración será necesaria cada vez que se conecte el equipo a las baterías.
◊ El modulo de Control Remoto
El Control Remoto se provee junto al con cable de interconexión.
Refiérase al Capítulo 3 “Cableado del Modulo de Control Remoto” para su instalación.
Este es usado para visualizar en forma rápida el estado en que se encuentra el equipo, como así también la
configuración característica de su sistema.
Figura 4-1. Modulo de Control Remoto.
 Características
El Control Remoto consta de un display de cuarzo líquido (LCD), 5 teclas, 4 indicadores luminosos, y un
indicador auditivo (Buzzer).
Display
En el Display LCD se muestran todas las indicaciones de estado y configuración del equipo.
Teclas
Como ya dijimos, los botones pulsadores son 5, a saber:
• Tecla de ON/OFF-RESET:
-
Con el equipo apagado en modo Inversor presionando una sola vez se pone en funcionamiento el Inversor.
Capítulo 4 - Navegación
4-2
Manual del usuario | Inversores y Cargadores Serie SM
-
-
-
-
Con el equipo apagado en modo Cargador, presionando una sola vez se pone en
funcionamiento el Cargador (Solo versión SM-C).
Con el equipo encendido en modo Inversor, presionando una sola vez y luego presionando por 3 segundos se confirma el apagado del Inversor.
Con el equipo encendido en modo Cargador, presionando una sola vez y luego presionando por 3 segundos se confirma el apagado del Cargador (Solo versión SM-C).
Con el equipo en modo Error, presionando una sola vez se Resetea el equipo volviendo al estado Apagado (válido para Cargador o Inversor).
• Tecla de ENTER:
-
Se utiliza para ingresar a los menús, o para aceptar la modificación introducida.
• Tecla de ESCAPE:
-
Se utiliza para volver al menú anterior, o para cancelar una modificación introducida.
• Teclas de Navegación:
-
Son utilizadas para desplazarse dentro de los menús, y para modificar los valores de
configuración.
Indicadores Luminosos
Los indicadores luminosos presentes en el Control Remotos son 4, y permiten reconocer el estado en que
se encuentra el equipo a simple vista, según el colores.
Buzzer
Este indicador auditivo o buzzer se encuentra en la parte inferior derecha del Control Remoto y su función
principal es la de emitir un sonido de alarma según las condiciones del equipo.
 Mapa de Menú
A continuación mostramos el mapa de menú del Control Remoto.
El mismo se puede navegar con las teclas de navegación. Para Ingresar al sub-menú correspondiente será
necesario presionar la tecla de ENTER, mientras que para retroceder al menú anterior habrá que presionar la
tecla de ESCAPE.
Figura 4-2. Mapa de Menú del Módulo de Control Remoto.
Capítulo 4 - Navegación
4-3
Manual del usuario | Inversores y Cargadores Serie SM
Capítulo 4 - Navegación
4-4
Manual del usuario | Serie SM
5
Programación
El capítulo 5 explica cómo programar el Inversor o Inversor-Cargador QMAX para que opere en diferentes
circunstancias.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Antes de Comenzar la Programación
Algunos parámetros predeterminados están configurados a su mínimo valor. La lectura de este capítulo le
posibilitará entender cada uno de ellos y reconfigurarlos para una mejor adecuación a su sistema.
Proceso de configuración.
El proceso de configuración se compone por las siguientes etapas:
► Configuración del Banco de Baterías (Solo versiones SM-C).
► Configuración del Modo Inversor.
► Configuración del Modo Cargador (Solo versiones SM-C).
► Configuración del Sistema.
◊ Acceso y modificación de las configuraciones
Para desplazarse por el Menú Principal utilice las teclas ▲ ▼
Para modificar el valor de un campo presione la tecla ENTER; el valor comenzará a parpadear.
Para modificar el valor utilice las teclas ▲ ▼
Para aceptar el cambio presione la tecla ENTER.
Para rechazar o cancelar el cambio presione la tecla ESCAPE.
◊ Descripción de las configuraciones
• Baterías (Solo versiones SM-C)
 Banco de Baterías
Banco de Baterías
Valores Posibles
50 Ah
550 Ah
100 Ah
600 Ah
150 Ah
650 Ah
200 Ah
700 Ah
250 Ah
750 Ah
300 Ah
800 Ah
350 Ah
850 Ah
400 Ah
900 Ah
450 Ah
950 Ah
500 Ah
> 950 Ah
Este parámetro le indica al equipo la capacidad de su banco de baterías.
Configurarlo correctamente es primordial para un buen funcionamiento del Cargador, ya que de aquí se
desprenden los valores para las distintas etapas de carga.
Capítulo 5 - Programación
5-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
• Inversor
 Tensión de Alarma de Batería
Volts de Alarma en Batería
Valores Posibles según tensión de entrada
48V
24V
De 40V a 44V
12V
De 20V a 22V De 10V a 11V
Este nivel es el valor mínimo de tensión (Volts) que deberá tener la batería antes que la alarma sonora
se active dándole a usted el tiempo nescesario para tomar la acción adecuada y recargar su banco de
baterías o poder, por ejemplo, apagar su computador sin perder la información.
Este valor es sólo un nivel de alarma, lo cual no implica que el inversor deje de funcionar ya que posee
niveles de corte por batería baja preprogramados.
 Modo de Búsqueda
Frecuencia de Búsqueda
Valores Posibles
1 seg.
10 seg.
3 seg.
20 seg.
7 seg.
El Modo de Búsqueda es un modo en donde el Inversor se encuentra en bajo consumo generando pulsos
de corriente. Este pulso viaja a través de la red eléctrica “buscando” cargas conectadas al sistema.
Cuando una carga se detecta, el equipo comienza a generar tensión AC a la salida, saliendo así del modo
de búsqueda.
La frecuencia con que este pulso de corriente se genera dependerá de este campo configurable.
Un ejemplo más ilustrativo de esta función se detalla en el próximo ítem.
 Carga Mínima
Carga Mínima
Valores Posibles
+ - ▓▓▓▓▓▓▓▓
...
- ▓▓▓▓
Potenciómetro de nivel situado en el equipo.
+
...
+
- ▓▓▓▓▓▓▓▓▓▓▓▓▓▓ +
Como se explicó en el ítem anterior, el Inversor emite pulsos
con una determinada frecuencia en “búsqueda” de cargas
conectadas a la red.
Si en algún momento el Inversor “encuentra” una carga
conectada al sistema deberá decidir si esa carga es
suficiente para que el equipo salga del Modo de Búsqueda
para comenzar a generar tensión AC a la salida.
Ese umbral de decisión está dado por el menor nivel
seleccionado entre el control remoto y la unidad.
Capítulo 5 - Programación
5-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Un ejemplo de cómo y porqué utilizar el Modo de Búsqueda
Imagínese la situación en donde el equipo esté activo las 24 horas del día. Generalmente durante la noche
no existe consumo. Suponga que el Modo de Búsqueda está desactivado, por lo que el equipo estará
encendido durante toda la noche generando tensión AC sin carga que alimentar, pero consumiendo los 10
Watts mínimos que el equipo necesita para funcionar.
Si el Modo de Búsqueda estuviese funcionando durante la noche, al no detectar carga en la red el equipo
pasará al modo de bajo consumo, emitiendo pulsos de corriente en búsqueda de alguna carga conectada,
y consumiendo en vacío algo menos que 1 Watts. Esto da por resultado un ahorro de 9 Watts por hora,
que multiplicado por 8 horas promedio nos da un ahorro de 72 Watts.
Este valor en sistemas con bancos de batería pequeños es muy significante.
Dado que no todas las instalaciones eléctricas son iguales, Ud. deberá configurar el nivel de detección
más adecuado a su sistema. Para eso, el nivel a elegir deberá permitir al equipo “despertarse” cuando la
mínima carga se conecta o enciende.
Algunas cargas hacen que el Modo Search no funcione adecuadamente. Este tipo de cargas se describen
en el Capítulo 7 – “Cargas con problemas”
 Protección por descarga
Protección por Descarga
Valores Posibles
Activada
Desactivada
Si por alguna razón, ya sea una carga excesiva que haga bajar las baterías muy bruscamente, o simplemente
que las baterías estén agotadas, el Inversor detectará que la tensión DC está por abajo del nivel permitido
para funcionar, por lo que se apagará automáticamente.
Una vez que el Inversor se apague, la tensión de las baterías comenzará a elevarse lentamente hasta
alcanzar un nivel normal de funcionamiento.
En éste momento, si la “protección por descarga” está desactivada el Inversor volverá a encenderse
automáticamente, mientras que si la “protección por descarga” está activada el Inversor permanecerá
apagado y será Ud. quien, por medio del Control Remoto o el botón en el frente del equipo, lo encienda
nuevamente.
Si la protección por descarga está desactivada y se producen 5 situaciones de sobre descarga continuas,
el equipo no volverá a activarse automáticamente, protegiendo a las baterías de una excesiva descarga
que pudiera dañarlas.
• Cargador (Solo versiones SM-C)
Proceso de Carga
La carga de las baterías se realiza por un proceso de tres estados para mantenerlas a pleno rendimiento.
Cada vez que se encuentre presente tensión AC adecuada en la entrada del Inversor-Cargador, el mismo
pasará automáticamente al Modo Cargador. Esta situación es observada por los indicadores luminosos,
tanto en el control remoto como en el frente del equipo.
ATENCIÓN: Los distintos tipos de baterías requieren distintos tipos de carga. Verifique las
características de su banco de batería.
Los Inversores-Cargadores QMAX están diseñados para entregar energía a baterías del tipo PlomoAcido. Llámenos en caso de requerir asistencia técnica sobre el tema.
Capítulo 5 - Programación
5-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Ciclo de Carga
El ciclo de carga consta de tres etapas que se van sucediendo según avance la energía almacenada en
la batería. Las etapas son:
-
Corriente Constante.
-
Tensión Constante.
-
Tensión Flotante.
Corriente constante
Esta etapa es la primera de la serie en donde se le entrega a la batería una corriente controlada y
constante. A medida que la batería se carga, su voltaje aumenta, hasta que alcance el nivel máximo
de tensión de carga. En este momento el Cargador pasa a la próxima etapa.
Tensión Constante
En esta segunda etapa el Cargador entrega energía a las baterías manteniendo la tensión de carga
constante. A medida que la batería se carga, la corriente irá disminuyendo, alcanzando un valor
mínimo en donde el cargador entra en el tercer y último estado.
Es importante aclarar que este valor mínimo de corriente se calcula basado en el parámetro del
Banco de Batería previamente configurado. Un valor equivocado de Banco de Batería hará que su
cargador no funcione adecuadamente.
Tensión Flotante
En este estado el Cargador aplica una tensión de mantenimiento constante a las baterías. Esta
tensión compensa las pérdidas propias de la batería, reduciendo la emisión de gases, minimizando
el mantenimiento de la misma y asegurando que las baterías estén siempre preparadas.
El cargador permanecerá en este estado indefinidamente hasta que un nuevo ciclo de carga
comience.
Figura 5-1. Ciclos de Carga de Batería.
Ciclo de Ecualización
La carga de ecualización es una etapa adicional dentro de la carga de baterías.
Durante el uso de las baterías, los vasos internos pueden presentar desequilibrios en la tensión y la
corriente que pueden entregar. Esto se debe a la creación de sulfato en las placas y a la estratificación
del electrolito. El sulfato impide que las placas reciban o entreguen su potencia completa. Si se deja que
el sulfato permanezca en las placas, se endurecerá y reducirá de manera permanente la capacidad de la
batería. La estratificación separa el ácido, que es más pesado, del agua, haciendo que éste permanezca
concentrado en la parte inferior de las placas, donde puede corroerlas. Una carga de ecualización mantiene
la batería con tensión de ecualización durante un mínimo de 2 horas. Esta operación agita el electrolito,
distribuye el ácido y elimina el sulfato de las placas. Ecualizar las baterías cada mes o cada dos meses
(dependiendo del uso) prolonga la vida de las baterías y aumenta su rendimiento.
Capítulo 5 - Programación
5-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
ATENCIÓN: Peligro de Explosión
Sólo se pueden ecualizar baterías ventiladas o no selladas. Dado que en el proceso de ecualización
se genera oxígeno e hidrógeno, garantice la ventilación adecuada y elimine cualquier fuente
que pueda producir chispas o llamas al descubierto para evitar que se produzca una explosión.
Desconecte las cargas durante la ecualización, ya que pueden resultar dañadas por la alta tensión
de la batería. Consulte las recomendaciones del fabricante para ver los valores de ecualización de
las baterías.
 Rango de Carga (Solo versiones SM-C)
Rango de Carga
Valores Posibles
10 %
60 %
20 %
70 %
30 %
80 %
40 %
90 %
50 %
100 %
El rango de carga le permite a Ud. determinar con qué nivel de corriente serán cargadas las baterías. Los
porcentajes son referidos a la máxima capacidad de carga del equipo. La elección del mismo dependerá
de la disponibilidad de tensión AC en la entrada del Cargador. Tenga en cuenta que una carga lenta es más
eficiente que una carga rápida, aumentando también la vida útil de la batería.
 Ecualización (Solo versiones SM-C)
Ecualización
Valores Posibles
Activada
Desactivada
Este parámetro activa la función de ecualización de baterías.
Dado que es un proceso especial el cual Ud. decide cuando debe realizarse, la función de ecualización
solo se podrá activar con el equipo en Modo Cargador Apagado.
Una vez activada la función, el ciclo de carga inmediato será el encargado de ecualizar las baterías, previo
paso por los demás estados de corriente constante y tensión constante. Si por alguna razón se interrumpiese el ciclo de ecualización, se deberá volver a configurar una nueva ecualización.
 Valor de Tensión Constante (Solo versiones SM-C)
Tensión Constante
Valores Posibles según tensión de entrada
48V
24V
12V
De 56V a 58V
De 28V a 29V
De 14V a 14.5V
Este parámetro deberá ser configurado según el tipo de batería que usted utilice, verifique la documentación técnica suministrada por el fabricante para su correcta configuración.
Este valor será la tensión a la que deba llegar la batería para pasar de la primera etapa, corriente constante, hacia la segunta etapa de tensión constante, y regulará en ella hasta que deba pasar a la siguiente
y última etapa.
Capítulo 5 - Programación
5-6
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
 Valor de Tensión Flotante (Solo versiones SM-C)
Tensión Flotante
Valores Posibles según tensión de entrada
48V
24V
12V
De 52V a 54V
De 26V a 27V
De 13V a 13.5V
Este parámetro deberá ser configurado según el tipo de batería que usted utilice, verifique la documentación técnica suministrada por el fabricante para su correcta configuración.
Este valor será la tensión en la cual el cargador mantendrá a sus baterías una vez finalizada la segunda
etapa de carga.
También es conocida como “tensión de mantenimiento”, ya que a esa tensión se anula la autodescarga
que las baterías tienen manteniéndolas siempre cargadas.
 Valor de Tensión de Ecualización (Solo versiones SM-C)
Tensión Ecualización
Valores Posibles según tensión de entrada
48V
24V
12V
De 60V a 62V
De 30V a 31V
De 15V a 15.5V
Este parámetro deberá ser configurado según el tipo de batería que usted utilice, verifique la documentación técnica suministrada por el fabricante para su correcta configuración.
Este valor será la tensión a la que el cargador mantendrá a sus baterías una vez finalizada la segunda
etapa de carga y la opcion de ecualización esté activada.
• Sistema
 Alarma de batería baja
Alarma por Batería Baja
Valores Posibles
Activada
Desactivada
Este campo le permitirá a Ud. activar o desactivar la alarma por batería baja la cual, de estar activada,
comenzará a sonar cuando el valor de tensión del banco de baterías sea igual o menor al valor configurado
en la opción “Tensión de Alarma Bateria”.
 Teclas sonoras
Teclas sonoras
Valores Posibles
Activadas
Desactivadas
Este campo le permitirá a Ud. activar o desactivar el “beep” que se emite cada vez que se presiona una
tecla del control remoto.
Capítulo 5 - Programación
5-7
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Capítulo 5 - Programación
5-8
Manual del usuario | Serie SM
6
Operación
El capítulo 6 explica cómo operar los Inversores e Inversores-Cargadores QMAX. También explica el modo
de leer los indicadores luminosos (LEDs) y los menús de usuario para determinar el estado del sistema.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Operación del Inversor e Inversor-Cargador
Los Inversores QMAX pueden ser operados con o sin control remoto, ya que no requieren configuración
alguna. Claro está que de contar con el opcional de control remoto, usted contara con el monitoreo y
control a distancia además de la ventaja de tener una alarma sonora que le indica que sus baterías
están bajas. La Forma de operarlo recae en la simple operación de Encendido, Apagado o Reiniciado
Los Inversores-Cargadores QMAX pueden ser operados desde su unidad de control remoto, o desde el frente
del equipo,pero su configuración sólo podrá hacerse desde el control remoto.
La forma de operarlo, una vez configurado, recae en la simple operación de Encendido, Apagado y Reiniciado.
 Encendido y Apagado
• Desde el Frente del Equipo
La unidad se podrá prender, ya sea en modo Inversor o en modo Cargador para las versiones SM-C, simplemente
presionando y manteniendo presionada la tecla de ON/OFF en el frente del equipo por 1 segundo. Una señal
auditiva confirmará la acción.
El apagado del equipo se realiza de la misma forma confirmando la acción nuevamente por una señal auditiva.
Los Indicadores luminosos indicarán el estado del equipo según se explica más adelante en este capítulo.
• Desde el Control Remoto
Desde el control remoto, el encendido del equipo se realiza presionando la tecla ON/OFF. Se emitirá una
confirmación auditiva mientras que los Indicadores mostrarán el estado del equipo.
Para apagar el equipo será necesario presionar la tecla ON/OFF y a continuación se mostrará la siguiente
leyenda según el caso:
“CONFIRMAR APAGAR INVERSOR”.
“CONFIRMAR APAGAR CARGADOR” (Solo versiones SM-C)
En caso de confirmar el apagado del equipo será necesario volver a presionar la tecla ON/OFF y mantenerla
presionada por, al menos, 3 segundos. La acción se confirma con la señal auditiva y una leyenda que se mostrará
en pantalla según el caso:
“INVERSOR APAGADO”
“CARGADOR APAGADO” (Solo versiones SM-C)
 Reiniciar
Cuando el equipo indique Error, ya sea por pantalla o por sus indicadores luminosos, se deberá verificar el motivo
de dicho error y su posible solución indicada en el Capitulo 7 “Resolución de Problemas”.
Para retornar al equipo a un modo normal y apagado, sacándolo del estado de Error, se deberá:
• Desde el Frente del Equipo
Presionar la tecla de ON/OFF confirmando la acción por un “beep” y verificando que el Indicador de Error en el
frente se apague.
• Desde el Control Remoto
Presionar la tecla de ON/OFF confirmando la acción por un “beep” y verificando que el Indicador de Error en el
frente se apague.
◊ Indicadores de Estado
El equipo cuenta con indicadores luminosos, tanto en el frente del equipo como en la unidad de control remoto,
los que permiten verificar el estado del equipo en forma rápida.
Capítulo 6 - Operación
6-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
También se presenta información complementaria en los distintos menús del control remoto.
 Indicadores luminosos
• Frente del equipo
A continuación se pueden apreciar los indicadores presentes en el frente del equipo.
Figura 6-1. Indicadores en el Frente del Equipo. (Solo en versiones con gabinete chico)
» Inversor
Indicador de color azul que indica el estado del equipo en modo Inversor. Si el indicador parpadea,
el equipo se encuentra en “Modo de Búsqueda” buscando cargas conectadas a la red, mientras que
si se encuentra encendido permanentemente, el equipo esta en Modo Normal generando tensión
alterna 220V a su salida.
Si el indicador está apagado (y los demás también lo están) el equipo se encuentra apagado.
» Error
Indicador de color rojo que muestra los distintos errores:
Posibles Errores
Indicación
Error
Rojo Fijo
Batería baja
Rojo intermitente
Consumo máximo
Rojo intermitente y un “beep”
Batería alta
Rojo Intermitente y dos “beep”
Alta temperatura electrónica
Rojo Intermitente y tres “beep”
Alta temperatura transformador
Rojo Intermitente y cuatro “beep”
Múltiples descargas
El equipo se encontrará apagado y será necesario reiniciarlo para volver a un estado normal de
funcionamiento.
Capítulo 6 - Operación
6-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
» Cargador
» Etapa 1 y 2
Indicador de color amarillo. Si titila indica que el Cargador esta en su “Etapa 1” y si esta fijo,
esta en la “Etapa 2”. Si éste indicador y el de “Etapa 3” titilan indica que se están ecualizando las
baterías.
» Etapa 3
Indicador de color verde. Indica que el cargador llego al final de la carga, es decir a la “Etapa 3”. Si
éste indicador y el de “Etapa 1 y 2” titilan indica que se están en ecualizando las baterías.
• Control Remoto
A continuación se pueden apreciar los indicares presenten en el Control Remoto.
Figura 6-2. Indicadores en el Control Remoto.
» Inversor Search-Normal
Indicación en color azul que indica el estado del equipo en modo Inversor. Si el indicador parpadea, el equipo se
encuentra en Modo Search, mientras que si se encuentra encendido permanente el equipo esta en Modo Normal
generando a su salida tensión alterna 220V.
Si el indicador esta apagado (y los demás también lo están) el equipo se encuentra apagado.
» Error
Indicación en color rojo que indica un estado de error cuando este se ilumina en forma permanente. El equipo se
encontrará apagado y será necesario resetearlo para volver a un estado normal de funcionamiento.
» Cargador Bulk-Absorb o Corriente Constante - Tensión Constante
Si el indicador Amarillo se encuentra encendido en forma titilante indica que el cargador se encuentra en Estado
Bulk o Corriente Constante. Si se encuentra encendido en forma permanente indica que el cargador está en
Estado Absorb o Tensión Constante.
» Cargador Float o Tensión Flotante
Si el indicador Verde se encuentra encendido en forma permanente indica que el cargador se encuentra en
Estado Float o Tensión Flotante.
» Cargador Bulk-Absorb / Float
Si los indicadores Amarillo y Verde se encienden en forma intercalada, indican que el cargador se encuentra en
Estado de Ecualización
Capítulo 6 - Operación
6-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
 Menús de Información
El control remoto posee pantallas en donde se puede verificar el estado del cargador para las versiones SM-C,
las temperatura interna para todos los modelos en lugares críticos, como ser el transformador, la electrónica de
potencia y la temperatura de las baterías si el sensor se encuentra instalado en su sistema, el porcentaje de
potencia que se esta utilizando y la tensión de las baterías.
• Estado Cargador (Solo versiones SM-C)
Estado Cargador
Valores Posibles
Apagado
Tensión Cte.
Stand-By
Tensión Flotante
Corriente Cte.
Ecualizando
• Temperatura de Baterías
Temp. Baterías
Valores Posibles
Desde 0ºC hasta 60ºC
con resolución de +/- 2ºC.
• Temperatura Electrónica
Temp. Electrónica
Valores Posibles
Desde 0ºC hasta 120ºC
con resolución de +/- 2ºC.
• Temperatura Transformador
Temp. Transformador
Valores Posibles
Desde 0ºC hasta 120ºC
con resolución de +/- 2ºC.
• Potencia de Salida
Potencia Salida
Valores Posibles
Desde 0% hasta 110% de la potencía
máxima
• Tensión en baterías
Tensión Baterías
Valor actual medido con resolución de:
48V
24V
12V
+/- 0.4 Volts
+/- 0.2 Volts
+/- 0.1 Volts
Capítulo 6 - Operación
6-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Capítulo 6 - Operación
6-6
Manual del usuario | Serie SM
7
Resolución de Problemas
El capítulo 7 contiene información y procedimientos para solucionar posibles problemas.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Problemas en Modo Inversor
Problema
Posible Causa
El equipo no enciende, los
El voltaje en los terminales del
indicadores están todos apagados, el Inversor no es correcto.
Control Remoto no enciende.
Solución
Verifique la tensión de batería,
fusibles, llaves de corte y cables de
conexión.
Si la tensión DC es la correcta en
los bornes del Inversor, póngase en
contacto con QMAX por Service.
El equipo enciende, pero se apaga
rápidamente.
Excesiva carga a la salida, el equipo
esta sobrecalentado y necesita
enfriarse, tensión de batería
incorrecta.
Ver “Código de Errores”.
No hay tensión AC a la salida, el
indicador de Inversor esta prendido,
el indicador de Error esta apagado.
Llaves de cortes abiertas o fusibles
dañados, mal cableado eléctrico.
Verifique las llaves de corte, fusibles
y cableado en la red AC.
Si aun persiste el problema póngase
en contacto con QMAX por Service.
No hay tensión AC a la salida, el
indicador de Inversor parpadea.
Cargas AC muy pequeñas para
ser detectadas por el circuito de
búsqueda.
Reduzca el nivel de “Carga Miníma”
del modo de busqueda o apaguelo
bajando el nivel de “Carga Miníma”
al minimo.
Baja tensión AC a la salida,
el indicador de Inversor esta
encendido, las cargas inductivas
(motores) no funcionan a la
velocidad adecuada.
Insuficiente corriente DC provista por Verifique la tensión de batería,
las baterías hacia el Inversor para
fusibles, llaves de corte y cables de
operar las cargas AC.
conexión.
Verifique que el banco de batería sea
suficiente para entregar la energía
necesaria (mida la tensión DC con la
carga AC funcionando).
Asegúrese que los cables sean de
las dimensiones adecuadas. Realice
el cableado con los cables positivo
y negativo juntos para minimizar
inductancias.
Capítulo 7 - Resolución de Problemas
7-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Problema
El Inversor se enciende y se apaga
repetidamente y la carga no se
desenergiza completamente.
Posible Causa
El nivel de Search esta muy bajo o
muy alto.
El circuito de Search esta calibrado
para una gran variedad de cargas,
pero no todas funcionan de la misma
forma, por lo que según ellas, se
pueden obtener distintos tipos de
respuesta por parte del Inversor:
Luces incandescentes: estas cargas
poseen un gran pico de corriente de
arranque hasta que el filamento se
pone incandescente llegando a un
punto de trabajo estable.
Luces Fluorescentes: estas cargas
trabajan de la forma opuesta a las
luces incandescentes, debido a que
el gas se tiene que ionizar para llegar
al punto de trabajo.
Solución
Si el Nivel de Search esta por arriba
que la combinación de las cargas
AC, se deberá utilizar una carga
auxiliar para sacar al Inversor del
Modo Search.
Si el Nivel de Search esta por debajo
de la combinación de cargas AC, las
mismas permanecerán energizadas
y el Inversor no pasará a Modo
Search desperdiciando energía de
las baterías.
Una solución es desconectar el
artefacto del enchufe de la pared,
utilice un alargue con tecla de
encendido para desenergizarlo
completamente.
Otras cargas: Existen artefactos que
consumen energía aunque ellos
estén apagados, como pueden ser
TVs en modo StandBy, microondas,
DVDs., VCRs, relojes, etc.
La tensión de salida cae y hace
apagar algunos artefactos, en ese
momento suena la alarma de batería
baja pero luego deja de sonar y todo
vuelve a la normalidad
Existe una carga que enciende y
apaga periodicamente como por
ejemplo una heladera y las baterìas
se encuentran con poca carga, esto
hace que al encender la heladera, la
carga entregada por las baterìas en
el ese momento no sea suficiente,
pero luego, una vez que la heladera
arranco, esta pasa a consumir 1/8
de la corriente de arranque y todo
vuelve a la normalidad ya que las
baterias recuperan su tensión la
salida AC se estabiliza y la alarma
por batería baja se apaga.
Capítulo 7 - Resolución de Problemas
Recargue las baterìas.
De no ser posiblie recargar las
baterias, desconecte la carga,
en el ejemplo la heladera, para
poder continuar realizando lo que
estaba haciendo hasta que tenga
oportunidad de cargarlas.
7-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Problemas en Modo Cargador (Solo versiones SM-C)
Problema
Posible Causa
El cargador esta inactivo.
La tensión AC esta fuera de
tolerancia.
Compruebe que la tensión y
frecuencia de la tensión AC sean
correctas.
Conexiones de salida de AC flojas.
Compruebe todas las conexiones del
cableado de salida de AC.
El cargador suministra un régimen de Los controles del cargador están
carga bajo.
ajustados de forma incorrecta.
Tensión de entrada de AC con pico
bajo requerido para una carga
adecuada.
Solución
Consulte el Capitulo 5
“Programación”.
Utilice un generador más potente
(aumentar las RPM/tensión AC
puede servir de ayuda).
Conexiones de la batería corroídas
o flojas.
Compruebe y limpie todas las
conexiones DC.
Conexiones de salida de AC flojas.
Compruebe todas las conexiones del
cableado de salida AC.
El indicador de Cargador parpadea
en rojo durante la carga.
La tensión AC esta fuera de
tolerancia.
Compruebe que la tensión y la
frecuencia de la tensión AC sean
correctas.
El indicador de Cargador indica
carga pero no esta aplicando la
carga a las baterías.
El “Fusible Circuito Cargador” está
abierto.
Arme nuevamente el “Fusible
Circuito Cargador” en la parte
posterior del equipo junto a la
Bornera de Conexión.
No hay tensión AC en los bornes
“Salida AC” del inversor.
Compruebe el “Fusible Circuito
Salida AC” en la parte posterior
del equipo junto a la Bornera de
Conexión.
El indicador de Cargador indica
carga pero no hay energía en la
salida AC.
La tensión AC en los bornes “Salida
AC” del inversor es correcta.
El cargador se apaga mientras
está realizando la carga desde un
generador.
Tensiones de entrada AC con
grandes picos desde el generador.
Verifique las llaves de corte, fusibles
y cableado en la red AC.
Atenúe el generador aplicando una
carga mayor.
Baje la tensión de salida del
generador.
Capítulo 7 - Resolución de Problemas
7-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Problema
La entrada AC esta presente pero el
equipo no pasa a modo cargador
Posible Causa
Tensión de entrada AC fuera del
rango de entrada permitido
Solución
Verifique con un voltímetro RMS
la entrada AC del equipo, si no se
encuentra dentro de los rangos
especificados, comuníquese con
su proveedor de energía o con el
service de su grupo electrógeno para
repararlo.
◊ Código de Errores
El inversor e inversor-cargador cuenta con diferentes protecciones, estas serán manifestadas por medio de un
indicador rojo en combinación con un sonido en el equipo (vea el Capitulo 6) y con un detalle escrito si dispone
de la unidad de control remoto.
Problema
Posible Causa
Solución
Error Batería Baja
La tensión de batería esta por debajo Verifique la correcta tensión de
de la mínima permitida por el equipo alimentación DC en los bornes DC
para su funcionamiento.
del equipo.
Verifique el estado de las baterías y
recárguelas de ser necesario.
Error Batería Alta
La tensión de batería esta por arriba
de la máxima permitida por el equipo
para su funcionamiento.
Verifique la correcta tensión de
alimentación DC en los bornes DC
del equipo.
Verifique que otros equipos de carga
de batería posean un nivel por
debajo del máximo permitido por el
Inversor-Cargador.
Error Consumo Máximo
Excesiva carga en la red AC.
Desconecte todas las cargas y
reinicie el inversor presionando el
botón de Encendido/Apagado en
el frente del equipo, o el botón de
Reset en el Control Remoto. Tenga
presente que el equipo permanecerá
por 30 segundos en este estado
antes de que pueda encenderlo
nuevamente. Si el equipo enciende,
busque que carga es la que hace
que el equipo supere su máxima
potencia. Si al encender el equipo
el error aparece nuevamente,
desconecte todas las conexiones
AC a la salida del Inversor. Encienda
el equipo. Si el error no aparece,
busque un posible cortocircuito en el
cableado de su instalación.
Capítulo 7 - Resolución de Problemas
7-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Problema
Error SobreTemperatura
Posible Causa
Temperatura de ambiente muy
elevada.
Deje que el equipo se enfríe y
pruebe reseteando.
El ventilador del Inversor-Cargador
puede estar averiado.
Pruebe acercando una hoja de papel
sobre la salida de aire y verifique su
funcionamiento. Si el ventilador no
funciona póngase en contacto con
QMax para Service.
El flujo de aire no es suficiente.
El rango de carga del Cargador
esta seteado muy alto dadas
las condiciones ambientales de
temperatura.
Error de Comunicación
Solución
El Equipo se encontraba atendiendo
una tarea exclusiva.
Ruido en la comunicación.
El cable de conexión esta averiado.
Aumente el espacio a los costados
del equipo para permitir una mejor
circulación y caudal de aire.
Disminuya el Rango de Carga.
Reinicie la conexión presionando los
botones ESCAPE y ENTER al mismo
tiempo, escuchara una seguidilla
de pitidos y luego comenzará a
reiniciarce la conexión.
Verifique el estado de los conectores
y la continuidad entre sus 8
filamentos de un extremo a otro.
En caso de encontrarse en buenas
condiciones contáctese con QMAX
para Service.
◊ Cargas con problemas
El inversor puede controlar muchas cargas, pero hay condiciones especiales que hacen que una carga se
comporte de forma diferente a lo esperado. A continuación se describen algunos de los problemas comunes que
aparecen al utilizar un inversor.
Ventiladores de Techo
Muchos ventiladores de gran diámetro y giro lento funcionan correctamente, pero generan más ruido que cuando
funcionan con corriente de la red. Los ventiladores de mayor velocidad funcionan normalmente.
Teléfonos Celulares
Algunos teléfonos celulares experimentan interferencias en forma de chasquidos.
Computadoras y Equipo Electrónico Sensible
Algunas computadoras y equipos electrónicos sofisticados disponen de fuentes de alimentación que sólo
conectan la carga cuando disponen de una tensión de línea correcta. Cuando esto ocurre, cada unidad espera a
que comience la otra. Esto se suele solucionar conectando una carga adicional (como puede ser una bombilla)
para que el inversor salga del Modo de Busqeuda. Asimismo, cuando utilice una computadora, evite el arranque
Capítulo 7 - Resolución de Problemas
7-6
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
de cargas grandes.
Electrónica de Consumo
Las radios de AM tienden a captar ruido del inversor, especialmente en la mitad inferior de banda. Cuando utilice
dispositivos electrónicos sensibles, evite arrancar grandes cargas.
Relojes
El oscilador controlado por cuarzo del Inversor e Inversor-Cargador mantiene la frecuencia exacta con una
variación de algunos segundos al día; no obstante, las cargas externas del sistema pueden alterar la forma de
onda de la salida del inversor, haciendo que el reloj funcione a diferentes velocidades. Puede haber períodos en
los que el reloj mantenga la hora y otros en los que no lo haga. Esto se produce porque muchos relojes no tienen
un consumo suficiente para disparar el circuito de sensado de carga (Modo de búsqueda). Para que funcionen,
especialmente cuando no haya otras cargas conectadas, deberá desactivar el Modo de Búsqueda llevando al
mínimo el “Nivel de Carga mínima”.
Cargas Decrecientes
Si el consumo de una carga disminuye después de que se ha activado (como por ejemplo un pequeño motor)
y pasa a ser inferior al “Nivel de Carga Mínima” preseteado, el inversor ACTIVARÁ Y DESACTIVARÁ la carga
alternativamente. Esto se puede solucionar normalmente conectando una carga adicional (como por ejemplo
una bombilla).
Atenuadores
Muchos atenuadores (o dimmers) pierden la capacidad de atenuar las luces cuando se utilizan con un inversor,
funcionando sólo las posiciones encendido y apagado. Los atenuadores más recientes, controlados por
microprocesador, trabajan mejor en aplicaciones que utilizan inversores.
Luces Fluorescentes
El sensor de carga del inversor no puede detectar algunos dispositivos, y por lo tanto, no funcionarán. Las
pequeñas luces fluorescentes son el ejemplo más común. Esto se soluciona normalmente conectando una carga
adicional. También puede intentarlo invirtiendo los polos del enchufe de las lámparas de AC.
Cargas Importantes
Si el banco de baterías no puede entregar el amperaje necesario para alimentar una carga de cierta importancia, el
inversor se desconectará. La tensión de la batería subirá entonces ligeramente por encima del umbral de tensión
baja, haciendo que el inversor reanude su funcionamiento. Tan pronto como la carga importante sobrepase el
amperaje suministrado, el ciclo continuará a menos que se reduzca la carga o se añada una fuente de energía
adicional.
Hornos de Microondas
Los hornos de microondas son sensibles a las tensiones pico de salida. Cuanto mayor sea la tensión, más rápido
cocinarán. Debido a que la tensión pico de salida depende de la tensión de la batería y del tamaño de la carga,
puede que necesite aumentar el tiempo de cocción del microondas.
Impresoras
Muchas impresoras del tipo de inyección de tinta trabajan perfectamente en aplicaciones con inversores. No
obstante, las impresoras láser necesitan altas corrientes para el circuito de fusión, no siendo recomendables
para utilizarlas con un inversor.
Dispositivos Recargables
Cuando utilice por primera vez un dispositivo recargable, controle su temperatura durante 10 minutos para
verificar que no se caliente de forma anormal. Un calentamiento excesivo indicará que no es compatible con el
inversor.
Capítulo 7 - Resolución de Problemas
7-7
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Capítulo 7 - Resolución de Problemas
7-8
Manual del usuario | Serie SM
A
Especificaciones
El apéndice A, brinda las especificaciones eléctricas y del medioambiente de los Inversores e InversoresCargadores.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Cuadro A1 - Especificaciones Eléctricas.
Especificaciones
Eléctricas
Modelos Inversores/Cargadores
QM-6048SM-C QM-4048SM-C QM-3612SM-C QM-2048SM-C QM-2424SM-C QM-1824SM-C QM-1812SM-C QM-1012SM-C QM-0612SM-C
220 Vac
Tensión de Entrada AC Nominal
180 – 240 Vac
Rango de Tensión de Entrada AC
Corriente de Entrada AC
50A Max. (25A Max. Cargador
+ 25A Max. Paso)
30A Max. (15A Max. Cargador + 15A Max. Paso)
35 – 65 Hz
Rango de Frecuencia de Entrada
Potencia de Salida Nominal @25ºC
Corriente de Salida AC Nominal @25ºC
6000VA
4000VA
3600VA
2000VA
2400VA
1800 VA
1800 VA
1000 VA
600VA
27,2 A
18,1 A
16,4 A
9,1 A
10,9 A
8,2 A
8,2 A
4.6 A
2,7A
95%
Eficiencia Pico en Modo Inversor
220 Vac
Tensión de Salida AC RMS
Regulación de Tensión de Salida AC
+/- 2%
Típica
Regulación de Tensión de Salida AC
+/- 5%
Máx.
Senoidal Modificada
Forma de Onda
Frecuencia de Salida Nominal Inversor
50 Hz +/- 0,05%
Consumo en Modo Inversor sin Carga
< 10W
< 2W
Consumo en Modo de Búsqueda
Tensión de Entrada DC Nominal
Rango de Tensión de Entrada DC
Autoprotección de Batería Baja
Corriente de Entrada DC Nominal
@25ºC
48 Vdc
12 Vdc
48 Vdc
24 Vdc
12 Vdc
36-58 Vdc
9-15 Vdc
36-58 Vdc
18-29 Vdc
9-15 Vdc
38 Vdc
9.5 Vdc
38 Vdc
19 Vdc
9.5 Vdc
379 A
44 A
132 A
88 A
Nivel de carga mínima en Modo
112 A
82 A
187 A
92 A
55.5 A
4,5A-45A
3A-30A
0 – 50 Watts
Busqueda
Turbina de velocidad variable
Refrigeración por Aire Forzado
Corriente Constante - Tensión Constante - Tensión Flotante
Cargador de Tres Estados
Régimen de Carga (ajustable)
14A (7A +
7A)
6A - 60 A
10A–100A
3A-30 A
6A-60A
4,5A–45A
6A-60 A
Incluido con el Equipo
Control Remoto
Régimen de Temperatura Nominal
0ºC - 25ºC
Funcionamiento
0ºC - 50ºC
Sobre Pared
Montaje
Para uso en interiores, metálico, con pintura epoxi de alta resistencia, ventilado
Tipo de Gabinete
Peso del Equipo
60 Kg.
42 Kg.
42 Kg.
21 Kg.
21 Kg.
20 Kg.
21 Kg.
19 Kg.
18 Kg.
Peso del Equipo para Transporte
63 Kg.
45 Kg.
42 Kg.
22 Kg.
22 Kg.
21 Kg.
22 Kg.
20 Kg.
19 Kg.
MODELOS SM-BK
En estos modelos la velocidad de conmutación es menor a 20ms a diferencia de los modelo SM-C
que tiene un tiempo menor a 100ms. Los mismos estan diseñados para utilzarlos con red eléctrica o
grupo electrógeno de señal senoidal alterna estable.
Apéndice A - Especificaciones
A-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Especificaciones
Eléctricas
Modelos Inversores
QM-6048SM
QM-4048SM
QM-3612SM
QM-2048SM
Corriente de Salida AC Nominal @25ºC
3600VA
2000VA
2400VA
1800 VA
27,2 A
18,1 A
16,4 A
9,1 A
10,9 A
8,2 A
QM-0612SM
8,2 A
4.6 A
600VA
2,7A
220 Vac
+/- 2%
Regulación de Tensión de Salida AC Máxima
+/- 5%
Senoidal Modificada
Forma de Onda
50 Hz +/- 0,05%
Frecuencia de Salida Nominal Modo Inversor
< 10W
Consumo en Modo Inversor sin carga
< 2W
Consumo en Modo de Búsqueda
Corriente de Entrada DC Nominal @25ºC
QM-1012SM
95%
Regulación de Tensión de Salida AC Típica
Autoprotección de Batería Baja
1800 VA 1000 VA
4000VA
Tensión de Salida AC RMS
Rango de Tensión de Entrada DC
QM-1812SM
6000VA
Eficiencia Pico en Modo Inversor
Tensión de Entrada DC Nominal
QM-1824SM
220 Vac
Tensión de Entrada AC Nominal
Potencia de Salida Nominal @25ºC
QM-2424SM
48 Vdc
12 Vdc
48 Vdc
24 Vdc
12 Vdc
36-58 Vdc
9-15 Vdc
36-58Vdc
18-29 Vdc
9-15 Vdc
38 Vdc
9.5 Vdc
38 Vdc
19 Vdc
9.5 Vdc
379 A
44 A
132 A
88 A
112 A
82 A
187 A
92 A
55.5 A
0 – 50 Watts
Nivel de carga mínima en Modo Busqueda
Turbina de velocidad variable
Refrigeración por Aire Forzado
Opcional
Control Remoto
Régimen de Temperatura Nominal
0ºC - 25ºC
Funcionamiento
0ºC - 50ºC
Sobre Pared o Piso
Montaje
Para uso en interiores, metálico, con pintura epoxi de alta resistencia, ventilado
Tipo de Gabinete
Peso del Equipo
60 Kg.
42 Kg.
42 Kg.
21 Kg.
21 Kg.
20 Kg.
21 Kg.
19 Kg.
18 Kg.
Peso del Equipo para Transporte
63 Kg.
45 Kg.
42 Kg.
22 Kg.
22 Kg.
21 Kg.
22 Kg.
20 Kg.
19 Kg.
Apéndice A - Especificaciones
A-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Apéndice A - Especificaciones
A-4
Manual del usuario | Serie SM
B
Información sobre las Baterías
El apéndice B, brinda información general acerca de baterías tales como tipos de baterías, tamaño
de bancos de baterías, configuraciones y cuidado de baterías. Para mayor información, consulte a su
proveedor de baterías. Leer este capítulo le ayudará a determinar las especificaciones del banco de
baterías necesarias para su sistema en particular.
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Introducción
Las baterías se pueden encontrar de diferentes tamaños, rangos de amperes-horas, voltaje, de gel
o líquidas, con o sin ventilación, químicas, etc. Estas también están disponibles para aplicaciones de
encendido (como la batería para el encendido de un automóvil) y aplicaciones de ciclo profundo (descarga
profunda).
Recomendaciones
Considere las siguientes recomendaciones para el uso de baterías.
• Utilice solamente las de descarga profunda para aplicaciones con inversores.
• Utilice el mismo tipo de baterías para todas las que forman un mismo banco.
• Utilice únicamente baterías del mismo lote y fecha en su banco.
Esta información se imprime comúnmente en una etiqueta adosada a la batería.
◊ Tipos de Batería
Existen dos principales tipos de baterías: para encendido, y de ciclo profundo (con varios tipos diferentes
de químicas). Las baterías pueden ser selladas o no selladas (ventiladas).
De ciclo profundo
Las baterías recomendadas para el uso en sistemas con inversor son: de Plomo y Acido (Flooded Lead
Acid (FLA)), de Gel (Sealed Gel Cells (GEL)), de Vidrio Absorbente (Sealed Absorbed Glass Mat (AGM)),
y de tipo alcalinas Níquel-Metal (NiFe) y Níquel-Cadmio (NiCd).
Encendido
Las baterías para el encendido de automóviles están diseñadas para proveer una alta corriente de
encendido por períodos cortos de tiempo y no son apropiadas para aplicaciones con inversores.
 De Plomo y Acido de Ciclo Profundo
(Deep-Cycle Flooded Lead Acid)
Descripción
Estas baterías de Plomo y Acido están diseñadas para ser altamente descargadas antes de ser recargadas,
haciéndolas apropiadas para aplicaciones con inversores.
Estás baterías requieren un mantenimiento periódico que consiste principalmente en el agregado de agua
destilada a las celdas.
Características
Apéndice B - Información Sobre las Baterías
B-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Tipos de baterías de
Ciclo Profundo
Carros de golf
Características
•
•
•
•
•
•
Industriales
(elevadores eléctricos)
•
Muy utilizadas para pequeños sistemas fuera de red en
casas.
Muchos sistemas con inversores de tamaño mediano
utilizan baterías “L16”.
Robustas, de larga duración.
Típicamente de 6 volts (220 a 350 amp-horas).
Muy utilizadas en grandes sistemas con inversor.
Extremadamente robustas. Duran hasta 10 años o más en
un sistema con inversor.
Típicamente celdas de 2 volts (1000 amp-horas o más).
 Baterías selladas (Gel y AGM)
Descripción
Las baterías de Gel y de Vidrio Absorbente (AGM) están selladas y no requieren el agregado de agua
destilada.
Debido a que éstas baterías están reguladas por una válvula, una sobrecarga puede causar un daño
irreversible.
Características
Tipos de baterías selladas
Características
De Gel
•
•
•
Electrolito de gel, en vez de líquido.
Alta duración (hasta 1500 ciclos, típicamente).
Baja pérdida (auto-descarga).
De Vidrio Absorbente
•
El electrolito se encuentra en un material de
fibra de vidrio entre las placas de la batería.
Similares características a las de gel.
Buena performance en baja temperatura.
•
•
 Baterías de NiCd y NiFe
Desventajas
Este tipo de baterías puede ser utilizado, pero no son óptimas para los modelos de QMAX, por las siguientes
razones:
• Baterías alcalinas, tales como las de NiCd y NiFe, tienen un voltaje nominal de 1,2 volts por
celda.
Los inversores e inversores y cargadores QMAX están optimizados para el uso con baterías de
plomo y ácido que tienen una tensión nominal de 2 volts por celda (es decir, 6 celdas para un sistema
de 12 volts, 12 celdas para un sistema de 24 volts y 24 celdas para un sistema de 48 volts).
El número de celdas necesarias en un banco de baterías es mayor para baterías alcalinas, por lo
tanto, deben ajustarse para sistemas de 12, 24 y 48 volts (es decir, 10 celdas para un sistema de 12
volts, 20 celdas para un sistema de 24 volts y 40 celdas para un sistema de 48 volts).
Apéndice B - Información Sobre las Baterías
B-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
• Las baterías alcalinas necesitan un voltaje de carga mayor para recargarse totalmente, y caen a
un voltaje más bajo durante la descarga comparando con una batería de tamaño similar de plomo
y ácido.
Otras opciones
Otra opción para bancos de batería alcalinos de, por ejemplo, 24 volts es utilizar solo 19 celdas en vez de
20. Menos celdas le permiten a la batería operar más cerca de las condiciones utilizadas para baterías de
plomo y ácido. Sin embargo, el voltaje de la batería caerá hasta los 18 volts cuando las baterías se estén
descargando.
Consulte con el fabricante o proveedor de baterías con respecto a los requerimientos de sistema y
configuración de carga para baterías alcalinas.
◊ Entender los valores de capacidad de una batería
Valor de descarga
Las baterías de ciclo profundo tienen su valor expresado en amperes-horas. El valor de horas hace
referencia al tiempo que toma descargar las baterías. Una tasa de horas más rápida (6 horas) significa
que más corriente es drenada desde las baterías durante el período de descarga.
Existe una inevitable cantidad de calor asociada al flujo de corriente a través de la batería, entendiendo a
que, a mayor cantidad de corriente mayor cantidad de calor generado. El calor es energía que ya no está
disponible en las baterías para entregar a la carga. Una tasa de descarga mayor (72 horas) resultará en
más amp-horas disponibles para la carga.
Cálculos
Estos cálculos muestran cómo determinar el nivel de corriente drenada de una batería a una tasa de horas
dada (la capacidad de la batería dividida por la tasa de horas es igual a la corriente drenada de la batería).
Por ejemplo, una batería de 220Ah con una tasa de 6 horas se descargaría a 36 amp (220/6).
Para la mayoría de las aplicaciones residenciales, una tasa de 72 horas es la apropiada porque en promedio
un hogar utiliza valores de corriente más bajos (luces, TV, radio, por ejemplo) con alto consumo ocasional
de electrodomésticos como tostadores o lavarropas. Para aquellas instalaciones donde se prevé un alto
consumo eléctrico continuo es más apropiado el uso de tasas de 20 horas.
Tasa de CCA
La tasa de CCA (Cold Cranking Amps, Amperes de Encendido en Frío) que se ve en baterías de encendido
expresan la capacidad de la batería en términos de su habilidad para proveer una gran cantidad de
corriente para intervalos medidos en minutos, no horas. Es por esto que las baterías para encendido no
son apropiadas para sistemas inversores.
◊ Dimensionado del banco de baterías
Tiempo de operación y tamaño
El tamaño del banco de baterías determina el tiempo que el inversor puede suministrar CA a la salida.
Cuanto más grande es el banco, más tiempo el inversor puede funcionar.
Profundidad de descarga
En general, el banco de baterías debe estar diseñado para que las baterías no se descarguen más del
60% de su capacidad nominal. Una descarga de hasta el 80% es aceptable con límites, como prolongada
interrupción del servicio público. Una descarga total de la batería puede reducir su vida efectiva o dañarla
permanentemente.
Días de autonomía
Para aplicaciones aisladas, fuera del servicio público, diseñe un banco de baterías que pueda suministrar
energía a cargas por tres o cinco días sin necesidad de recarga. Este cálculo de diseño asume el peor
Apéndice B - Información Sobre las Baterías
B-4
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
escenario donde no hay recarga durante estos días de autonomía.
Los días de autonomía pueden variar dependiendo de la disponibilidad de otras fuentes de carga, las
características de la carga y otros factores. Si el sistema va a estar alimentado por fuentes de energía
renovable como solar, eólica o micro-hidráulica, determine el número de días apropiados de autonomía
teniendo en cuenta días nublados o vientos calmos así como otras variaciones estacionales que afectan
la energía disponible.
Si un generador es parte del diseño del sistema, estos días de autonomía pueden ser determinados
simplemente decidiendo cada cuanto está preparado para encender el generador.
Una significante reducción de costos se puede obtener acortando los días de autonomía y haciendo
funcionar un generador durante un tiempo determinado diariamente.
Para los sistemas de energía de respaldo que utilizan la Red Pública para recargarse, se debe utilizar la
cantidad de días estimados de máxima parada del servicio para la definir de los días de autonomía.
◊ Comprender los requerimientos de Amperes-horas
Amperes-horas
Para estimar los requerimientos del banco de baterías, primero debe calcular la cantidad de potencia que
consumirá durante el período de autonomía.
Esta potencia consumida es luego pasada a amperes-horas (Ah) (la unidad de medida para expresar la
capacidad de las baterías de ciclo profundo).
Los amperes-horas se calculan multiplicando la corriente consumida por la carga por el tiempo de
operación.
Watts a Amperes
Para calcular los amperes cuando el consumo está expresado en watts, usamos la siguiente ecuación:
A = W/V donde W = Watts y V = Volts AC
Por ejemplo:
Una bombita de 100 watts consumirá aproximadamente 0.46 amperes
0.46 = 100 /220
Si la luz está encendida 3 horas consumirá (0.46 x 3) o 1,4 Ah de potencia.
Tiempo y potencia
El tiempo que una carga está operando afectará su consumo de potencia. En algunos casos, un
electrodoméstico que tiene un gran wattage puede no consumir tantos amperes-horas como una carga de
poco wattage que funciona un período de tiempo mayor.
Por ejemplo:
Una sierra circular consume 1500 watts o 6,82 amperes. Esta tarda 5 segundos en completar un corte. 20
de estos cortes tardarán un minuto y consumirá 6,82 A x 0,016(*) hora = 0,11 Ah
(*)1/60=0,016
Observación. La sierra circular, al mismo tiempo que consume más potencia, consume menos ampereshoras de electricidad por que funciona por períodos de tiempo más cortos.
◊ Cálculo de Amperes-Horas
Cálculos
Para determinar los amperes-horas que consumirá, necesita listar las cargas y la longitud de tiempo que
funcionará cada una.
Determine el número de horas por día y el número de días de la semana en los cuales utilizará estos
artefactos. Por ejemplo, usted utiliza el microondas todos los días, pero el lavarropas dos veces por
semana. Si utiliza un artefacto por menos de una hora, exprese el tiempo como décimas de horas.
Apéndice B - Información Sobre las Baterías
B-5
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Amps a watts
Todos los artefactos eléctricos, tienen etiquetas en donde se indica el consumo de energía. Busque la tasa
de amperes en motores y los watts en otros artefactos.
Si la etiqueta expresa el consumo en amperes, multiplique por los volts para los watts requeridos
(watts=volts x amperes).
Consideraciones
Cuando calcule el tamaño del banco de baterías, considere lo siguiente:
• Los motores necesitan típicamente 3 a 6 veces su corriente nominal cuando arrancan. Verifique la
información del fabricante para sus requerimientos de corriente de arranque. Si encenderá grande motores
desde el inversor, incremente el tamaño del banco de baterías para poder proveer la alta corriente de
encendido.
• Heladeras y freezers funcionan normalmente 1/3 del tiempo, por lo tanto, los watts de funcionamiento son
1/3 del total de los watts nominales del artefacto. Divida los watts del artefacto por 3 cuando determine los
requerimientos de las baterías.
 Ejemplo de cálculo de Amperes-Horas
Complete los siguientes pasos para calcular los requerimientos de amperes-horas por día de su sistema.
Use la tabla B-1 como ejemplo para completar la suya.
Para calcular los requerimientos de amp horas:
1. Determine las cargas a conectar al inversor e ingrese su wattage en la columna de watts.
2. Determine el número de horas (o los decimales de horas) que utiliza el artefacto cada día. Ingrese estos
valores en la columna de horas.
3. Determine el número de días que utilizará el artefacto en una semana. Ingrese este valor en la columna
de días.
4. Multiplique las horas x los días por cada carga para determinar los watts-hora por mes.
5. Sume el total de watts-hora por semana para todas cargas y luego divídalo por 7 para obtener el
promedio total de watts-hora por día.
6. Divida el promedio total por día por el voltaje nominal de DC. Este valor representa el promedio de
amperes-horas por día que usted utilizará.
Carga
Watts
Horas por día
Días de uso por
semana
Watts-horas
mensuales
5 focos de 20 W de
bajo consumo
100W
5
7
3500
TV 20’’
75W
5
7
2625
Decodificador
Digital
30W
5
7
1050
Refrigerador
200 x 0,3
24
7
8568
PC Portable
50
6
5
1500
Carga total semanal en watts-horas de CA
Dividido los días de la semana
17243 Wh
7
Promedio de watts-horas por día
2464
Dividido el voltaje de DC nominal
Reemplaze le valor segun su modelo
24V
Promedio de amperes-horas por día (Ah/d)
103
Tabla B-1. Determinando la carga diaria promedio en Amperes-Horas.
Apéndice B - Información Sobre las Baterías
B-6
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
 Hoja de cálculo del tamaño del banco de Baterías
Cálculo
Para calcular el tamaño de banco de baterías, utilice el promedio de amperes-horas por día que calculó
usando la Tabla B-1, luego realice el cálculo que se muestra en Tabla B-2 para obtener el tamaño de
banco, acorde a su carga.
Promedio de amperes-horas por día
103
Dividido por la eficiencia del inversor QMAX (90%)
0,9
Dividido por la eficiencia de las baterías (típicamente 0,75)
0,75
Amperes-Horas por día ajustadas
153
Dividido la profundidad de descarga (típicamente 80%)
0,80
Multiplicado por los días de autonomía
3
Tamaño del banco requerido
573Ah
Tabla B-2. Determinando el tamaño del banco de baterías.
Hojas de cálculo
Las Tablas B-1 y B-2 son sólo ejemplos. Utilice las especificaciones de AC que figuran en la etiqueta de
cada artefacto eléctrico y complete los valores específicos de su instalación en ésta hoja de cálculo.
La Tabla B-3 provee el wattage típico para los artefactos eléctricos seleccionados. Sin embargo debería
tratar de encontrar el wattage exacto en la etiqueta de cada artefacto, como dijimos anteriormente.
Artefacto
Watts
Artefacto
Watts
Luz fluorescente
10
Licuadora
400
Computadora
200-300
Tostadora
1000
Microondas (compacto) 600-800
Horno portable
1800
Microondas (grande)
1500
Lavasecarropa
375-1000
Estéreo / VCR / DVD
50
Taladro de 3/8”
500
Televisor Color (20”)
75
Secador de pelo
1000
Heladera Chica
180
Aspiradora
1200
Heladera Grande
480
Cafetera
1200
Tabla B-3. Wattage típico de artefactos eléctricos.
◊ Topologías de un banco de Baterías
Se debe conectar el banco de baterías de modo que cumpla las especificaciones de voltaje de entrada
de DC (12, 24 o 48V). Adicionalmente, las baterías se pueden conectar para otorgar un tiempo de
funcionamiento adicional. Las diferentes topologías de conexionado son:
Serie
Conectar las baterías en serie incrementa el voltaje de salida total del banco. Este voltaje DEBE coincidir
con los requerimientos de DC del inversor, de lo contrario bien el inversor o la batería se pueden dañar.
Paralelo
Conectar las baterías en paralelo incrementa el tiempo de funcionamiento en el cual las baterías pueden
operar cargas de AC. Cuantas más baterías conectadas en paralelo haya, más tiempo las cargas pueden
ser alimentadas desde el inversor.
Apéndice B - Información Sobre las Baterías
B-7
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Serie-Paralelo
La conexión Serie-Paralelo, incrementa ambos, el voltaje (para cumplir los requerimientos de DC del
inversor) y el tiempo de funcionamiento para operar las cargas de AC.
Este voltaje debe coincidir con los requerimientos de DC del inversor.
Baterías con más de dos o tres arreglos series en paralelo a menudo presentan un rendimiento pobre y
una vida más corta.
 Conectando baterías en Serie
Efecto
Conectando baterías en configuración serie, incrementa el voltaje del arreglo de baterías. Baterías de 6
volts se pueden combinar para formar bancos de 24 o 48 volts. De la misma manera, baterías de 12 volts
conectadas en serie pueden formar bancos de 24 o 48 volts. La capacidad de corriente total del banco no
se incrementa y permanece en mismo rango de amperes-horas como si fuese una sola batería.
Figura B-1. Conexión “Serie” de baterías de 6 volts
Apéndice B - Información Sobre las Baterías
B-8
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura B-2. Conexión “Serie” de baterías de 12 volts.
 Conectando baterías en Paralelo
Efecto
Conectando las baterías en configuración paralelo incrementa la corriente del arreglo de baterías. El voltaje
del banco de baterías permanece sin cambios, como si fuese una sola batería. Las configuraciones en
paralelo incrementan el tiempo de funcionamiento de las cargas de AC al proveer mayor corriente para ser
consumida desde el inversor. En una configuración paralelo, todos los terminales negativos por un lado y
positivos por el otro se conectan juntos.
Ejemplo de conexionado
La Figura B-3 es un ejemplo solo de cómo conectar baterías en configuración paralelo.
Figura B-3. Conexionado de baterías en Paralelo.
 Conectando baterías en configuración Serie-Paralelo
Efecto
Conectando las baterías en configuración serie-paralelo, incrementa la corriente y el voltaje del banco de
baterías. La configuración “Serie-Paralelo” es más complicada y debe llevarse a cabo con más cuidado.
Apéndice B - Información Sobre las Baterías
B-9
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Pasos
Se realiza en tres pasos; conectando las baterías en serie, luego conectando estos arreglos en paralelo y
por último el banco al inversor.
Conexión serie
Para conectar las baterías en serie:
1. Primero conecte las baterías en “serie” (el voltaje se suma) con el terminal positivo de una batería
conectado al negativo de la próxima para cumplir el requerimiento de entrada de DC del inversor (24 volts
que se puede ver en la Figura B-4).
2. Repita esta operación para el siguiente arreglo serie de baterías.
Dos arreglos idénticos de baterías están ahora conectados en serie.
Figura B-4. 1er Paso – Conexionado de baterías en “Serie”.
Conexión paralelo
Para conectar las baterías en paralelo:
1. Conecte el terminal positivo del primer arreglo serie de baterías con el positivo del segundo arreglo.
2. Conecte el terminal negativo del primer arreglo serie de baterías con el negativo del segundo arreglo.
Figura B-5. 2do Paso – Dos arreglos serie conectados en “Paralelo”.
Conectar al inversor
Para conectar al inversor:
1. Conecte un cable desde el terminal positivo del primer arreglo de baterías al terminal positivo de DC
del inversor (a través de un fusible).
2. Conecte el terminal negativo del último arreglo de baterías el terminal negativo de DC del inversor.
Apéndice B - Información Sobre las Baterías
B-10
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Figura B-6. Configuración “Serie-Paralelo” conectada al inversor.
◊ Mantenimiento de Baterías
Estrategia de Mantenimiento
Para obtener el mejor rendimiento de un inversor, las baterías deben estar correctamente configuradas y
con un correcto mantenimiento. Esto incluye configurar correctamente los voltajes de Bulk y Float para la
carga. Vea la sección “PRECAUCIONES” en Carga de Ecualización a continuación. Además, los terminales
de la batería deben inspeccionarse, limpiarse, y re-ajustarse si es necesario. El descuido de cualquiera
de estos puntos, puede resultar en un pobre rendimiento del inversor y en una gran reducción de la vida
de las baterías.
 Carga de Baterías
Tasa de Carga
La tasa máxima de carga en forma segura está relacionada al tamaño y tipo de baterías. Baterías de
plomo y ácido (con tapas removibles) pueden ser cargadas con una alta tasa. Baterías pequeñas pueden
requerir una tasa de carga menor. Verifique con su vendedor de baterías la tasa de carga correcta para las
baterías que utiliza en el sistema.
Voltaje de Carga (Bulk)
Este es el voltaje máximo al cual las baterías serán cargadas durante un ciclo normal de carga. Baterías
de celdas de gel son configuradas a un valor menor y baterías no selladas a un valor mayor.
Voltaje de Mantenimiento (Float)
El voltaje de mantenimiento se configura a un valor menor que el voltaje de carga y provee una carga de
mantenimiento a las baterías para tenerlas en un estado “listas para usar”.
Compensación por Temperatura
Para una carga de baterías óptima, las tasas de carga de tensión constante y la de mantenimiento, deben
ajustarse de acuerdo con la temperatura de la batería. Esto puede realizarse automáticamente utilizando
el sensor de temperatura de las mismas que permite leer el equipo. El sensor se adiciona directamente
al costado de una de las baterías en el banco y provee información precisa de la temperatura de las
baterías.
Cuando los voltajes de carga son compensados en base a la temperatura, estos variarán según la
temperatura alrededor de las baterías. La siguiente tabla muestra aproximadamente cuanto puede variar
el voltaje en función de la temperatura de la batería.
Si tiene baterías de plomo y ácido (no selladas), necesitará periódicamente ecualizar sus baterías. Verifique
el nivel de agua mensualmente para mantenerlo en el nivel apropiado.
Apéndice B - Información Sobre las Baterías
B-11
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Temperatura
Unidades de 12 Volts
Unidades de 24 Volts
Unidades de 48 Volts
Centígrados
Acido y Plomo
NiCd
Acido y Plomo
NiCd
Acido y Plomo
NiCd
60
-1,05
-0,70
-2,10
-1,40
-4,20
-2,80
55
-0,90
-0,60
-1,80
-1,20
-3,60
-2,40
50
-0,75
-0,50
-1,50
-1,00
-3,00
-2,00
45
-0,60
-0,40
-1,20
-0,80
-2,40
-1,60
40
-0,45
-0,30
-0,90
-0,60
-1,80
-1,20
35
-0,30
-0,20
-0,60
-0,40
-1,20
-0,80
30
-0,15
-0,10
-0,30
-0,20
-0,60
-0,40
25
0,00
0,00
0,00
0,00
0,00
0,00
20
0,15
0,10
0,30
0,20
0,60
0,40
15
0,30
0,20
0,60
0,40
1,20
0,80
10
0,45
0,30
0,90
0,60
1,80
1,20
5
0,60
0,40
1,20
0,80
2,40
1,60
0
0,75
0,50
1,50
1,00
3,00
2,00
-5
0,90
0,60
1,80
1,20
3,60
2,40
-10
1,05
0,70
2,10
1,40
4,20
2,80
-15
1,20
0,80
2,40
1,60
4,80
3,20
-20
1,35
0,90
2,70
1,80
5,40
3,60
-25
1,50
1,00
3,00
2,00
6,00
4,00
-30
1,65
1,10
3,30
2,20
6,60
4,40
-35
1,80
1,20
3,60
2,40
7,20
4,80
-40
1,95
1,30
3,90
2,60
7,80
5,20
Tabla B-4. Variaciones del Voltaje de carga en función de la temperatura de la batería.
La compensación por temperatura se basa en el tipo de batería -5mv/celda para baterías del tipo plomo y
ácido y 2mv/celda para baterías alcalinas (NiCd o NiFe). Los cálculos de compensación por temperatura
son derivados de la Tabla B-5.
Tipo de
batería
Sistemas de 14 Volts
Plomo y ácido
0,030 Volts (30mV) por
grado centígrado
0,060 Volts (60mV)
por grado centígrado
0,120 Volts (120mV)
por grado centígrado
NiCd
0,020 Volts (20mV)
por grado centígrado
0,040 Volts (40mV)
por grado centígrado
0,080 Volts (80mV)
por grado centígrado
Sistemas de 24 Volts Sistemas de 48 Volts
Tabla B-5. Cálculos para compensación por temperatura.
 Carga de Ecualización
Propósito
Una carga de ecualización ayuda a remover el sulfato formado en las placas de la batería y equilibra la
carga de cada celda.
Efecto
La carga de ecualización también produce una gasificación que renueva la mezcla del electrolito y ayuda
Apéndice B - Información Sobre las Baterías
B-12
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
a distribuir el ácido en forma más pareja.
Baterías no ecualizadas
Las baterías que no están ecualizadas se pueden dañar por acumulación de sulfato, el cual sella un
porcentaje de las placas reduciendo la capacidad de la batería. Estas también pueden tener ácido sulfúrico
acumulado en el fondo de la batería, que puede dañar a las placas. Al mismo tiempo el electrolito en la
parte superior de la batería se vuelve acuoso. Este efecto es llamado estratificación.
Frecuencia
Las baterías deben ser ecualizadas cada uno o dos meses.
ATENCIÓN: Peligro de Daño a Cargas DC
Los altos voltajes alcanzados durante una ecualización pueden dañar las cargas de DC conectadas
al inversor. Desconecte toda carga de DC del inversor antes de realizar la carga de ecualización.
ATENCIÓN: Daño a las Baterías
La ecualización debe hacerse para baterías estándar con electrolito ventilado únicamente. No debe
ecualizar baterías con celdas selladas o de Gel. Consulte a su proveedor de baterías para detalles
de cómo ecualizar el tipo de baterías que tiene en su sistema.
 Mantenimiento general
Niveles de Agua
Las baterías de plomo y ácido necesitan recargar cada celda con agua en forma periódica. Únicamente se
debe utilizar agua destilada, ya que el agua embotellada o mineral pueden contener contaminantes que
pueden alterar la química de la batería, dañándola.
Mientras cargue la batería, primero limpie la superficie para prevenir la entrada de polvo en la celda. Llene
la celda solo hasta cubrir las placas o hasta la parte inferior del collar interno de la batería. Nunca llene las
celdas hasta el máximo, ya que esto ocasionará que el ácido se derrame durante la carga.
Verifique el nivel de agua en las baterías en forma frecuente cuando realiza una ecualización y agregue
agua si es necesario. Siempre siga los pasos de seguridad cubiertos en la primer parte de este manual.
Cables y Bornes de la batería
Los bornes de la batería deben estar limpios para reducir la resistencia entre el borne y la conexión del
cable. La acumulación de polvo u óxido puede eventualmente llevar al terminal del cable a recalentarse
durante los períodos de alto consumo de corriente.
Utilice un cepillo de alambre duro y remueva todo el polvo o corrosión de los terminales de la batería y
cables. Utilice una solución alcalina de bicarbonato de sodio y agua para limpiar los bornes o terminales
de los cables.
ATENCIÓN: Peligro de Shock Eléctrico
Antes de limpiar los bornes de la batería, apague el circuito de protección de DC. Utilice únicamente
herramientas aisladas y quítese todas las joyerías.
ATENCIÓN: Daño a las Baterías
Nunca deje que la solución de bicarbonato de sodio entre en la batería, ya que esta neutralizaría el
ácido, produciéndole un daño irreparable a la misma.
Apéndice B - Información Sobre las Baterías
B-13
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Torque en las Conexiones de la Batería
Después que los terminales están limpios, reconecte el cable al borne de la batería y ajuste las conexiones
con torque necesario, según las recomendaciones del fabricante de la batería.
Cubra los bornes de la batería con un compuesto antioxidante.
Estado de Carga
El estado de carga de la batería debe verificarse a menudo y únicamente cuando la batería está en
reposo (cuando la batería no está alimentando una carga o siendo recargada). Primera hora de la mañana
es comúnmente el mejor momento para verificar el estado de carga. Si las baterías están fácilmente
accesibles, mida el voltaje de cada una en forma individual. Debería haber no más de 0,2V de diferencia
entre cada una.
Para determinar el voltaje de cada celda, divida el voltaje por el número de celdas que tiene la batería (25,2
volts dividido 12 celdas = 2,1 volts por celda).
Si se mide una diferencia mayor, las baterías pueden necesitar una ecualización (sólo las de plomo y
ácido) o el reemplazo.
Todas las baterías en el banco deben tener el mismo voltaje (esta no es una medición precisa para
baterías que están conectadas unas con otras, ya que resulta imposible medirlas correctamente en esta
situación).
El voltaje debe coincidir con la siguiente tabla a la salida del banco completo. Estos valores indican el
estado de carga general de las baterías para el banco completo. Los voltajes de cada celda (si están
disponibles) se muestran también como un porcentaje de la carga.
Estos valores están dados para una temperatura de 25°C. Temperaturas más frías producen una
disminución en la medición de los voltajes.
Porcentaje de
la carga total
Voltaje del sistema
12 volts
24 volts
48 volts
Voltaje de
cada celda
100%
12,7
25,4
50,8
2,12
90%
12,6
25,2
50,4
2,10
80%
12,5
25,0
50,0
2,08
70%
12,3
24,6
49,2
2,05
60%
12,2
24,4
48,8
2,03
50%
12,1
24,2
48,4
2,02
40%
12,0
24,0
48,0
2,00
30%
11,8
23,6
47,2
1,97
20%
11,7
23,4
46,8
1,95
10%
11,6
23,2
46,4
1,93
0%
≤11,6
≤23,2
≤46,4
≤1,93
Tabla B-6. Estado de Carga de la Batería
Apéndice B - Información Sobre las Baterías
B-14
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Garantía
¿Qué cubre está garantía? Esta garantía limitada es provista por QMAX y cubre defectos de fabricación y materiales
en sus modelos:
QM-....SM-C
QM-....SP-C
QM-....SM
QM-....SP
Esta garantía tiene una duración de 1 año que se cuenta desde el día de compra por parte del usuario final original.
Esta garantía limitada es transferible a subsecuentes dueños, pero solo por el plazo que queda hasta el fin de la
garantía limitada.
¿Qué hace QMAX? QMAX, en su momento, reparará o reemplazará el producto defectuoso sin cargo, en el caso de
que usted notifique a QMAX del defecto en el producto dentro del período de garantía limitada, y que QMAX a través de
una inspección establezca la existencia de tal defecto y éste se encuentre cubierto dentro de la garantía limitada.
QMAX, en su momento, utilizará partes nuevas o reacondicionadas realizando la reparación de garantía o haciendo
productos de reemplazo. QMAX se reserva el derecho a utilizar partes o productos originales o de diseño mejorado en
la reparación o reemplazo. Si QMAX repara o reemplaza un producto, su garantía continua desde la parte restante del
período original de garantía o 90 días desde el día en que se devuelve al producto al cliente, cualquiera sea el mayor.
Todos los productos reemplazados y todas las partes removidas del producto reparado se convierten en propiedad de
QMAX.
QMAX cubrirá el trabajo necesario para reparar el producto, y reenviarlo al cliente a través de un flete no explícito,
seleccionado por QMAX dentro de la República Argentina y los países del MERCOSUR. Los cargos del envío del
producto al servicio técnico para su reparación serán a cargo del cliente.
Por favor, contacte al servicio al cliente de QMAX para detalles sobre la política de fletes fuera de esta zona.
¿Cómo obtiene el Servicio? Si su producto necesita una verificación de defectos o servicio de garantía, comuníquese
con su proveedor. Si no puede comunicarse con su proveedor, comuníquese directamente con QMAX al:
Teléfono: +54 11 3968 6250
FAX: +54 11 4566 2949
web: www.qmax.com.ar
Devoluciones directas deben realizarse de acuerdo a la política de devolución de materiales de QMAX, descripta en el
manual del producto.
En cualquier reclamo por garantía, una prueba del día de compra del producto debe acompañar el producto y el
producto no debe estar desarmado o modificado sin previa autorización escrita de QMAX.
Una prueba de compra puede incluirse en cualquiera de los siguientes formatos:
El recibo de compra de la compra original del producto en el punto de venta al cliente final, fechado, o
La factura del proveedor o recibo de compra mostrando el estado del fabricante del equipo original (OEM), fechado, o
El recibo de compra o la factura mostrando la venta del producto bajo garantía, fechado.
¿Qué no cubre esta garantía? Esta garantía limitada no cubre desgaste normal y rotura del producto o costos
relacionados a la remoción, instalación o búsqueda de fallas del sistema eléctrico del cliente. Esta garantía no aplica y
QMAX no será responsable por ningún defecto o daño a:
a) el producto si ha sido utilizado mal, en forma negligente, instalado en forma impropia, dañado físicamente o
alterado, ya sea internamente o externamente, o dañado debido a uso impropio o uso en un entorno no apto.
b) el producto si ha sido sometido al fuego, agua, corrosión generalizada, infecciones biológicas, o voltaje de
entrada más allá de los límites máximos o mínimos expresados en las especificaciones de QMAX incluyendo
voltaje máximo de generadores y rayos.
c) el producto si se le han practicado reparaciones por otros más allá de QMAX o servicios autorizados.
d) el producto si es utilizado como parte de un producto expresamente garantizado por otro fabricante.
e) el producto si su marca de identificación original (marca de fabricación, número de serie) ha sido borrada,
alterada o removida.
Información sobre la Garantía y el Producto
C-1
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Compromiso de desafectación
◊ Producto
ESTA GARANTÍA LIMITADA ES LA ÚNICA Y EXCLUSIVA GARANTÍA PROVISTA POR QMAX EN RELACIÓN CON
SU PRODUCTO QMAX Y ES, DONDE LO PERMITE LA LEY, EN LUGAR DE TODA OTRA GARANTÍA, CONDICIÓN,
GARANTIAS, REPRESENTACIONES, OBLIGACIONES Y RESPONSABILIDADES, EXPRESADAS O IMPLICITAS,
ESTATURARIAS O DE OTRO MODO RELACIONADAS CON EL PRODUCTO, COMO SEA QUE SURJAN (YA SEA
POR CONTRATO, DELITO, NEGLIGENCIA, PRINCIPIOS DE RESPOSABILIDAD DE LOS FABRICANTES, ACCIONAR
DE LA LEY, CONDUCTA, DECLARACIÓN O DE OTRO MODO). AL MISMO TIEMPO INCLUYE SIN RESTRICCIONES
CUALQUIER GARANTIA IMPLÍCITA O CONDICIÓN DE CALIDAD, COMERCIALIZACIÓN O ADECUACIÓN A UN
FIN ESPECÍFICO. CUALQUIER GARANTIA IMPLICITA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN FIN
ESPECÍFICO SEGÚN EL ALCANCE REQUERIDO BAJO LA LEY APLICABLE AL PRODUCTO DEBERÁ LIMITARSE
EN DURACIÓN AL PERÍODO ESTIPULADO BAJO ESTA GARANTÍA LIMITADA.
EN NINGÚN EVENTO QMAX SERÁ RESPONSABLE POR NIGÚN DAÑO ESPECIAL, DIRECTO, INDIRECTO,
CONSECUENTE, PERDIDAS, COSTOS O GASTOS QUE SURGAN EN CONTRATOS O DELITOS INCLUYENDO
SIN RESTRICCIONES NINGUNA PERDIDA ECONÓMICA DE CUALQUIER TIPO, NINGUNA PERDIDA O DAÑO A LA
PROPIEDAD, NINGÚNA LESIÓN PERSONAL, NINGÚN DAÑO O LESIÓN QUE SURJAN DE O COMO RESULTADO
DEL MAL USO O ABUSO, O LA INCORRECTA INSTACIÓN, INTEGRACIÓN U OPERACIÓN DEL PRODUCTO.
◊ Exclusiones
Si este producto es un producto para el cliente final, la ley federal no permite una exclusión de las garantías
implícitas.
Sobre este punto tiene derecho a las garantía implícitas en la ley federal, y dentro de los límites de la ley aplicable
estos están suscriptos a la duración de está Garantía Limitada. Esta Garantía Limitada le otorga derechos legales
específicos. Usted puede tener otros derechos.
◊ Peligro: Limitaciones en el Uso
Por favor refiérase al manual de su producto por las limitaciones de uso ESPECIFICAMENTE, NOTE POR FAVOR QUE
EL INVERSOR O INVERSOR/CARGADOR QMAX NO DEBE SER UTILIZADO CON SISTEMAS DE MANTENIMIENTO
DE VIDA U OTRO EQUIPO O DISPOSITIVO MÉDICO. SIN LIMITAR LAS GENERALIDADES DE LO PRECEDENTE,
QMAX NO DA GARANTIA NI ACEPTA RESPONSABILIDADES EN EL USO DEL INVERSOR O INVERSOR-CARGADOR QMAX CONECTADO CON SISTEMAS DE SOPORTE DE VIDA U OTRO EQUIPO O DISPOSITIVO
MÉDICO.
Note por favor que el inversor o Inversor-Cargador QMAX no está diseñado para ser utilizado como una fuente
ininterrumpible de energía y QMAX no da garantías ni acepta responsabilidades en la utilización del producto para tal
propósito.
Política de Autorización de Devolución de Materiales
Antes de devolver un producto directamente a QMAX debe obtener un número de Autorización de Devolución de
Material (RMA) y la correcta dirección de “Destino”. Los productos también deben tener el envío prepago. Los productos
enviados sin autorización serán devueltos a su cargo, con una marca de “sin número RMA” claramente ubicada sobre
el embalaje, del mismo modo si son enviados a una dirección equivocada.
Cuando se comunique con QMAX, por favor tenga su manual de instrucciones preparado para referencia y tenga listos
los siguientes datos:
• El número de serie de su producto
• Información sobre la instalación y el uso de la unidad
• Información sobre la falla y/o razón para la devolución
• Una copia de su prueba de la compra fechada
Registre estos datos en la siguiente página.
Información sobre la Garantía y el Producto
C-2
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
◊ Procedimiento de Devolución
1. Embale la unidad en forma segura, preferentemente utilizando la caja y materiales de embalaje originales. Por
favor asegúrese que su producto sea despachado totalmente cubierto en su embalaje original o equivalente.
2. Incluya lo siguiente:
a. El número de RMA provisto por QMAX claramente escrito sobre el embalaje.
b. Una dirección remitente donde se pueda enviar la unidad. No se aceptan casillas postales.
c. Un teléfono donde pueda ser contactado durante horario laboral.
d. Una breve descripción del problema.
3. Envíe la unidad prepagada a la dirección provista por su representante de servicio al cliente de QMAX.
Si está devolviendo un producto fuera de la Argentina, además de lo detallado arriba, DEBE incluir fondos para el
flete y es totalmente responsable por todos los documentos, impuestos aduaneros, tarifas y depósitos.
◊ Fuera del Servicio de Garantía
Si el período de garantía para su Inversor e Inversor-Cargador QMAX ha expirado, si la unidad fue dañada por un mal
uso o una incorrecta instalación, si otra condición de la garantía no ha sido cumplida, o si no dispone de una prueba
de la fecha de compra, su producto puede ser reparado o reemplazado abonando el costo del recambio de las partes
dañadas.
Para devolver su Inversor o Inversor-Cargador fuera de garantía, pónganse en contacto con el Servicio al Cliente
de QMAX para obtener un número de Autorización de Devolución de Material y siga con los pasos descriptos en el
“Procedimiento de Devolución” en está misma página.
Las opciones de pago le serán explicadas por el representante de Servicio al Cliente. Para los casos en los cuales la
tarifa mínima no aplique, como unidades incompletas o severamente dañadas, se le cobrará una tarifa adicional. De
ser necesario, será contactado por Servicio al Cliente cuando su unidad sea recibida.
◊ Información de su Sistema
En el momento que abra el embalaje de su inversor o Inversor-Cargador, registre la siguiente información y asegúrese
de guardar su prueba de compra.
Si necesita ponerse en contacto con Servicio al Cliente, por favor registre la siguiente información antes de llamar. Esta
información ayudará a nuestros representantes a darle un mejor servicio.
Número de Serie:
Comprado en:
Fecha de Compra
Tipo de instalación (ej. solar, eólica, en un camión):
Tiempo desde que el inversor ha sido instalado:
Tamaño del banco o batería:
Tipo de baterías (ej. de ácido de plomo, de Gel, AGM):
Diámetro y longitud de los cables DC:
¿Suena la alarma?¿Cual?:
Descripción de los indicadores en el panel y control remoto:
Artefactos que operaban cuando ocurrió el problema:
Descripción del problema:
Información sobre la Garantía y el Producto
C-3
Manual del usuario | Inversores e Inversores-Cargadores Serie SM
Información sobre la Garantía y el Producto
C-4
