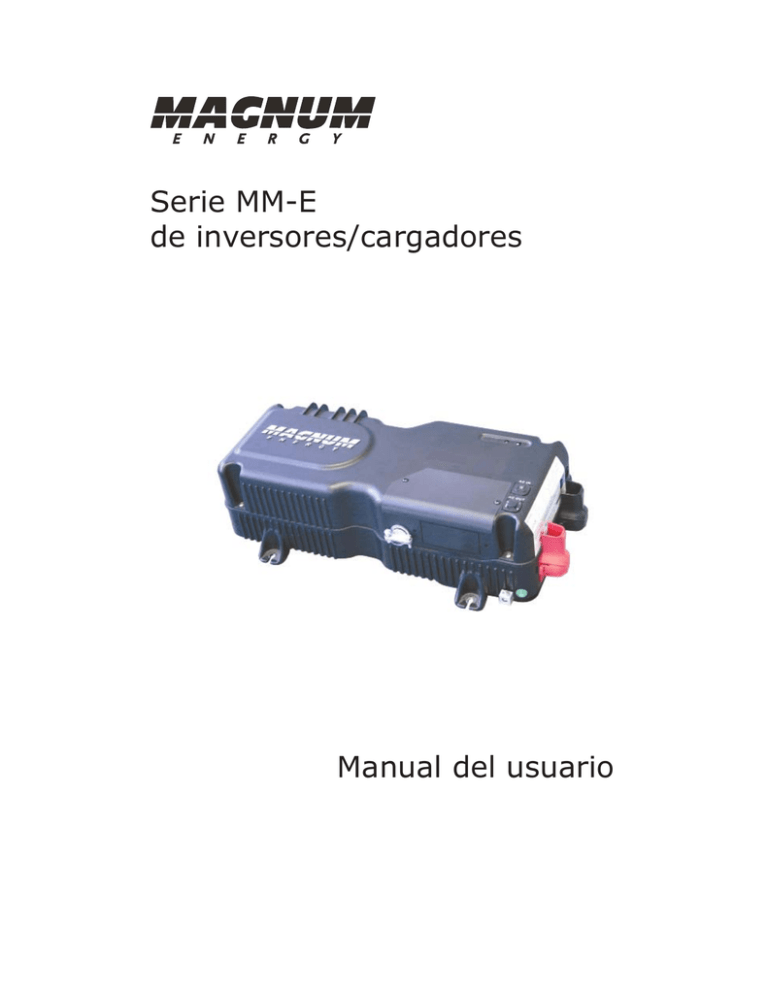

Serie MM-E
de inversores/cargadores
Manual del usuario
Descargo de responsabilidad
El uso de este manual y las condiciones o métodos de instalación,
operación, uso y mantenimiento del inversor/cargador de la serie
MM-E se encuentra fuera del control de Magnum Energy Inc. Por lo
tanto, esta empresa no asume responsabilidad alguna y expresamente
se exime de cualquier responsabilidad por pérdida, daño o gasto, ya
sean directos, indirectos, consecuentes o incidentales que puedan
surgir de o estar relacionados de alguna manera con dicha instalación,
operación, uso o mantenimiento.
Debido a las continuas mejoras y actualizaciones de productos, las
imágenes mostradas en este manual pueden no coincidir exactamente
con la unidad adquirida.
Restricciones de uso
El inversor/cargador Serie MM-E solo se puede utilizar en sistemas
o dispositivos de mantenimiento de vida con la aprobación expresa
por escrito de Magnum Energy. Si hay un fallo en el inversor/cargador Serie MM-E, se puede esperar razonablemente que esto pueda
causar el fallo del sistema o dispositivo de mantenimiento de vida,
o afectar la seguridad o eficacia de ese dispositivo o sistema. Si el
inversor/cargador Serie MM-E falla, es razonable asumir que la salud
del usuario o de otras personas puede estar en peligro.
Información de contacto
Magnum Energy, Inc.
2211 West Casino Rd.
Everett, WA 98204
Teléfono: +1 (425) 353-8833 / Fax: +1 (425) 353-8390
Web: www.magnumenergy.com
Registre el modelo de la unidad y el número de serie en caso de
tener que proporcionar esta información en el futuro. Es mucho más
fácil registrar esta información ahora, en lugar de tratar de recogerla
después de que la unidad se ha instalado.
Modelo:
Número de Serie:
MM1012E
Y1
MM1324E
CA
Convenciones utilizadas en este manual
Terminología
Fuente de corriente alterna o alimentación externa de CA: se
refiere a la corriente alterna (CA) proporcionada por la red de energía
eléctrica o desde un generador.
Aplicación EA: típicamente se refiere a la utilización del inversor
en un sistema que utiliza energía alternativa (por ejemplo, energía
solar, eólica o hidroeléctrica). Este término también se utiliza para
referirse a inversores utilizados en una instalación en una casa,
oficina, o cabaña.
Aplicación móvil: se refiere a inversores utilizados en una instalación
de un vehículo recreativo (RV), barco o camión.
i
©2010 Magnum Energy, Inc.
Símbolos de seguridad
Para reducir el riesgo de descarga eléctrica, incendio u otro peligro
de seguridad, se han colocado los siguientes símbolos de seguridad
a lo largo de este manual para indicar importantes instrucciones de
peligro y seguridad.
ADVERTENCIA: Este símbolo indica que si no se toma
una acción específica podría ocasionarle daños físicos al
usuario.
PRECAUCIÓN: Este símbolo indica que si no se toma
una acción específica podrían resultar daños al equipo.
Información: Este símbolo indica información que
enfatiza o complementa puntos importantes del texto
principal.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
DEL PRODUCTO
Este manual contiene instrucciones importantes de seguridad que
se deben seguir durante la instalación y el funcionamiento de este
producto. Lea todas las instrucciones y advertencias de seguridad
contenidas en este manual antes de instalar o utilizar este producto.
• Todo el trabajo eléctrico debe ser realizado de acuerdo con los
códigos eléctricos locales, estatales y federales.
• Este producto se encuentra diseñado para su instalación en
interiores/compartimentos. NO lo exponga a la lluvia, nieve,
humedad o líquidos de ningún tipo.
• Utilice herramientas aisladas para reducir el riesgo de descarga
eléctrica o cortocircuitos accidentales.
• Quítese todas las joyas tales como anillos, relojes, pulseras, etc.,
al instalar o realizar el mantenimiento del inversor.
• Desconecte siempre las baterías o fuente de energía antes de
instalar o realizar el mantenimiento del inversor. En más de un
punto puede estar presente alimentación viva, ya que el inversor
utiliza tanto baterías como CA. Apagar el inversor puede no
reducir este riesgo. Siempre y cuando la alimentación de CA esté
conectada, esta pasará a través del inversor, independientemente
de la condición del interruptor de alimentación ON/OFF.
• Siempre verifique la forma correcta del cableado antes de iniciar
el inversor.
• No haga funcionar el inversor si se ha dañado.
• No desarme el inversor, este producto no contiene piezas que el
usuario pueda reparar. Si intenta reparar la unidad por su cuenta
puede causarle una descarga eléctrica. Los condensadores internos
siguen estando cargados después de haber desconectado toda la
alimentación.
• No se proporcionan conectores de CA o CC como parte integrante
de este inversor: Tanto los conectores de CA como de CC deben
ser proporcionados como parte de la instalación del sistema.
©2010 Magnum Energy, Inc.
ii
•
•
No se proporciona protección de limitador de corriente para el
suministro de la batería como parte integral de este inversor.
Como parte de la instalación, debe proporcionarse un limitador
de corriente a los cables de la batería.
No se proporciona limitador de corriente para el cableado de
salida de CA como parte integral de este inversor. El limitador de
corriente de AC del cableado de salida de CA debe proporcionarse
como parte de la instalación.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES DE
LA BATERÍA
• Utilice protección para los ojos cuando trabaje con baterías.
• Quítese todas las joyas tales como anillos, relojes, pulseras, etc.,
al instalar o realizar el mantenimiento del inversor.
• Nunca trabaje solo. Siempre tenga a alguien cerca de usted cuando
trabaje cerca de las baterías.
• Utilice técnicas de elevación adecuadas cuando trabaje con
baterías.
• Nunca utilice baterías viejas o no probadas. Revise la etiqueta de
cada batería verificando la edad, el tipo y el código de fecha para
asegurar que todas las baterías sean idénticas.
• Las baterías son sensibles a los cambios de temperatura. Instale
siempre las baterías en un ambiente estable.
• Instale las baterías en un área bien ventilada. Las baterías pueden
producir gases explosivos. En instalaciones realizadas en un
compartimientos o recintos, siempre ventile las baterías hacia el
exterior.
• Proporcione por lo menos 2,5 cm (una pulgada) de espacio entre
las baterías para proporcionar una refrigeración óptima.
• Nunca fume en las proximidades de las baterías.
• Para evitar una chispa en la batería y reducir el riesgo de explosión,
siempre conecte primero los cables a las baterías. Luego conecte
los cables al inversor.
• Utilice herramientas aisladas en todo momento.
• Siempre verifique la polaridad y el voltaje adecuados antes de
conectar las baterías al inversor.
• Para reducir el riesgo de incendio o de explosión, no provoque un
cortocircuito en las baterías.
• En caso de exposición accidental al ácido de batería, lave con
abundante agua y jabón. En caso de exposición en los ojos,
enjuague durante al menos 15 minutos con agua corriente y
busque atención médica inmediata.
• Recicle las baterías viejas.
Guarde todas las instrucciones
iii
©2010 Magnum Energy, Inc.
Tabla de contenidos
1.0 Introducción ..................................................................1
1.1 Modelos serie MM-E ....................................................... 1
1.2 ¿Cómo funciona un inversor/cargador? ............................. 1
1.3 Aplicaciones de inversor para instalaciones permanentes .... 1
1.4 Electrodomésticos de uso de un inversor de sinusoidal modificada 2
1.5 Electrodomésticos y tiempo de funcionamiento .................. 2
1.6 Características estándar y beneficios ................................ 3
1.7 Sensor de temperatura de la batería ................................ 5
2.0 Instalación ....................................................................6
2.1 Preinstalación ............................................................... 6
2.2 Desembalaje e inspección ............................................... 6
2.3 Localización y montaje del inversor .................................. 8
2.4 Pautas de cableado .......................................................10
2.5 Cableado de CC ............................................................11
2.5.1 Calibre del cable de CC y limitador de corriente ................11
2.5.2 Protección contra sobrecarga de CC ...............................13
2.5.3 Puesta a tierra de CC ....................................................13
2.5.4 Conexiones Cable de CC ................................................14
2.6 Cableado del banco de baterías ......................................15
2.6.1 Cableado desde el inversor al banco de baterías ...............15
2.7 Cableado de CA ............................................................17
2.7.1 Enlace neutro a tierra de seguridad.................................17
2.7.2 Conexiones de cableado de CA .......................................18
2.7.3 Calibre del cable de CA y limitador de corriente ................18
2.7.4 Cableado de entrada de CA............................................19
2.7.5 Cableado de salida de CA ..............................................20
2.8 Prueba funcional...........................................................21
3.0 Funcionamiento ...........................................................23
3.1 Modos de funcionamiento ..............................................23
3.1.1 Modo Inversor .............................................................23
3.1.2 Modo de espera (Standby).............................................24
3.1.3 Operación del sensor temperatura de la batería ................27
3.2 Operación de los circuitos de protección...........................28
3.3 Puesta en marcha del inversor........................................29
3.3.1 Configuración predeterminada .......................................30
4.0 Mantenimiento y solución de problemas ......................32
4.1 Cuidados recomendados del inversor y de las baterías ......................32
4.2 Restablecimiento del inversor .........................................32
4.3 Solución de problemas ..................................................33
5.0 Especificaciones ...........................................................34
©2010 Magnum Energy, Inc.
iv
Tabla de contenidos (Cont.)
Apéndice A: Equipos y accesorios opcionales ....................35
Apéndice B: Información sobre la batería ..........................36
Apéndice C: Información de garantía/servicio ..................40
C-1 Información de garantía ................................................40
C-1.1 Servicio de reparación...................................................41
Lista de ilustraciones
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
Ilustración
1, Características de la parte superior ....................... 3
2, Características de las partes frontal y trasera ......... 4
3, Características del lado izquierdo .......................... 5
4, Sensor de temperatura de la batería (BTS) ............ 5
5, Diagrama de instalación básica ............................ 7
6, Orientaciones de montaje aprobado ...................... 9
7, Dimensiones del inversor/cargador Serie MM-E .....10
8, cable de CC a las terminales de la batería .............14
9, cable de CC a los terminales de CC del inversor .....14
10, Conexiones de cableado de CA ..........................20
11, Gráfico de carga de 4-etapas automático ............26
12, Temperatura del BTS para el cambio de voltaje de carga ..27
13, Cableado en serie de las baterías .......................36
14, Cableado en serie-paralelo de la batería .............37
15, cableado de la baterías en serie-paralelo ............37
16, Ejemplos de cableado de bancos de baterías (12 voltios)..38
17, Ejemplos de cableado de bancos de baterías (24 voltios)..39
Lista de tablas
Tabla
Tabla
Tabla
Tabla
Tabla
Tabla
Tabla
Tabla
v
1,
2,
3,
4,
5,
6,
7,
8,
Dispositivo limitador de corriente/cable CC recomendados .12
Calibre del cable de CC para incrementar la distancia ..... 13
Color de cable para la conexión cables de CA ...............18
Calibre mínimo del cable según la dimensión del disyuntor .19
Niveles encendido/apagado de la batería del inversor ....29
Configuración predeterminada del inversor/cargador......... 31
Guía de solución de problemas ...................................33
Especificaciones del serie MM-E ..................................34
©2010 Magnum Energy, Inc.
Introducción
1.0
Introducción
Felicitaciones por la compra su de inversor/cargador Serie MM-E de
Magnum Energy, Inc. Este producto está diseñado especialmente
para su energía de respaldo o sistema de energía renovable. Potente,
pero fácil de usar, el inversor Magnum Energy le proporcionará años
de uso sin problemas.
Lea este capítulo para familiarizarse con las características y los
beneficios de su modelo Serie MM-E en particular.
1.1
Modelos serie MM-E
MM1012E: es un inversor/cargador de 1000 vatios con capacidad de
transferencia de CA de 7 amperios y 50 amp/12 VCC y cargador de
baterías con factor de potencia corregido (PFC) de 4 etapas La entrada
y la salida de CA se proporcionan con cables de conexión flexible
para permitir un cableado fijo a un panel principal de distribución de
CA y a un subpanel del inversor. Incluye un sensor de temperatura
batería de 38,10 cm (15 pulg).
MM1324AE: es un inversor/cargador de 1300 vatios con capacidad
de transferencia 12 amp CA y 40 amp/24 VCC y cargador de PFC de
4 etapas. La entrada y la salida de CA se proporcionan con cables de
conexión flexible para permitir un cableado fijo a un panel principal
de distribución de CA y a un subpanel del inversor. Incluye un sensor
de temperatura batería de 38,10 cm (15 pulg).
Información: Estas unidades tienen neutros de entrada/
salida comunes para usos en aplicaciones de EA (es decir,
casas/cabañas/oficinas). Si su instalación requiere de
neutro de entrada y salida aislados, consulte la serie MS-E.
1.2
¿Cómo funciona un inversor/cargador?
Un inversor toma corriente continua (CC) de las baterías y la convierte
en corriente alterna (CA), como la que se utiliza en el hogar. Los
modelos serie MM-E, también toman la corriente alterna (si está
conectado a un generador o red pública) y la transforma en corriente
continua para recargar sus baterías.
Los dos modos de operación asociados con este inversor/cargador
se referencian en este documento como:
Modo inversor: La CC de las baterías es transformada en onda
sinusoidal modificada de CA para la alimentación de sus aplicaciones
de sistemas de energía renovable.
Modo de espera (Standby): La unidad funciona como cargador
de batería para convertir la energía de CA entrante en CC para
recargar las baterías sin dejar de pasar la corriente alterna entrante
directamente a la salida del inversor para alimentar las cargas de CA.
1.3
Aplicaciones de inversor para instalaciones
permanentes
Un inversor puede utilizarse como energía de respaldo (back-up) en
un lugar permanente, que normalmente utiliza energía de la red, tal
como un hogar u oficina. Cuando la energía de la red se encuentra
disponible, el inversor mantiene las baterías cargadas. Cuando falla
©2010 Magnum Energy, Inc.
1
Introducción
el suministro eléctrico, el inversor se enciende automáticamente y
suministra alimentación de CA durante el fallo de alimentación. Para
una casa o negocio, se necesita energía de reserva confiable, para
prevenir la pérdida de datos de la computadora, o para mantener las
luces y mantener los alimentos frescos en el refrigerador/congelador.
En algunas áreas donde no se encuentra disponible energía eléctrica,
el inversor se puede utilizar en un sistema de energía renovable
independiente. El inversor permite a los aparatos eléctricos de corriente
alterna, ejecutarse desde el banco de baterías de almacenamiento.
Cuando el banco de baterías se descarga, se pueden utilizar fuentes
de CC renovables (solar, eólica o hidroeléctrica) para recargar las
baterías o se puede conectar un generador al inversor para alimentar
el sistema, mientras que las baterías se recargan.
1.4
Electrodomésticos que funcionarán a partir de un
inversor de sinusoidal modificada
Los inversores de hoy en día vienen con dos formas de onda básicas
de salida: sinusoidal modificada (en realidad una onda cuadrada
modificada) y de onda sinusoidal pura. Los inversores de onda
sinusoidal modificada aproximan a una forma de onda sinusoidal pura.
La salida de un inversor de onda sinusoidal modificada hará funcionar
la mayoría de los artículos electrónicos y electrodomésticos, incluidos
pero no limitados a la TV, VCR, receptor de antena parabólica,
computadores e impresoras. Algunos dispositivos, tales como
fuentes recargables de alimentación para teléfonos, taladros y otros
dispositivos similares, pueden no funcionar o dañarse a causa de los
inversores de onda sinusoidal modificada.
1.5
Electrodomésticos y tiempo de funcionamiento
El inversor/cargador serie MM-E puede alimentar una amplia gama
de electrodomésticos. Al igual que con todos los electrodómesticos
accionados con pilas, hay una cierta cantidad de tiempo que pueden
funcionar, esto se llama "tiempo de funcionamiento". El tiempo de
ejecución real depende de diversos factores, que incluyen: la capacidad
y el tipo de aparato, el tipo de baterías instaladas en su aplicación,
así como la capacidad de la batería y la edad. Otros factores, como el
estado de la carga de la batería y de la temperatura también pueden
afectar la cantidad de tiempo que pueden funcionar sus aparatos.
Dependiendo de la capacidad del inversor, se pueden utilizar
electrodomésticos grandes, como cafeteras y secadores de pelo
durante cortos períodos. Sin embargo, las cargas que se utilizan
por períodos más largos, tales como estufas o calentadores de agua
pueden agotar rápidamente sus baterías y no se recomiendan para
aplicaciones de inversores.
Todos los aparatos eléctricos se clasifican por la cantidad de energía
que consumen. La calificación está impresa en la etiqueta de la placa
de identificación del producto, que normalmente se encuentra en el
chasis, junto al cable de alimentación de CA. Aunque es difícil calcular
exactamente cuánto tiempo un inversor hará funcionar un dispositivo
en particular, el mejor consejo es prueba y error. Su inversor/cargador
Serie MM-E tiene una medida de seguridad incorporada que protege
automáticamente las baterías de ser descargadas en exceso.
2
©2010 Magnum Energy, Inc.
Introducción
1.6
Características estándar y beneficios
El cargador/inversor serie MM-E convierte corriente continua (VCC)
de 12 o 24 voltios (dependiendo del modelo) de la batería a corriente
alterna (VCA) de 230 voltios. El cargador de batería de múltiples
etapas optimiza la CA entrante utilizando tecnología de factor de
potencia corregido (PFC, Power Factor Correction) para mantener el
banco de batería del inversor completamente cargado. Este inversor
está diseñado para permitir una fácil instalación y uso, y con su placa
de base de fundición de aluminio garantiza una máxima durabilidad
y una operación más eficiente a temperaturas más bajas.
El inversor/cargador proporciona lo siguiente:
•
1000 o 1300 vatios continuos (según el modelo) a 25 °C.
•
Numerosas funciones de protección para proporcionar un
funcionamiento seguro y tranquilo.
•
Circuito del interruptor de transferencia CA, permite que la
alimentación de CA entrante continúe su paso a través para
alimentar las cargas de energía, incluso si el inversor está
apagado.
•
Carga de batería agotada para baterías que se encuentran
extremadamente descargadas.
•
Cargador de batería de 4 etapas automático con corrección de
factor de potencia y compensación de temperatura, para una
óptima carga de las baterías (usando el sensor de temperatura).
•
Diseño moderno y estéticamente agradable con un gran
compartimiento de cableado de CA (proporciona un fácil acceso al
cableado de CA para conexiones sencillas y rápidas) y terminales
de conexión de CC a 360° con cubiertas aislantes codificadas por
colores.
•
RMS real de regulación de voltaje de salida para garantizar que
el inversor entregará la cantidad correcta de potencia, dentro
de la gama de voltaje de entrada de CC y el nivel de potencia
de salida continua.
•
Accesorio de conexión rápida y puertos remotos: que acepta
fácilmente varios controles remoto opcionales y el sensor de
temperatura de la batería.
1
2
3
5
4
6
8
7
Ilustración 1, Características de la parte superior
©2010 Magnum Energy, Inc.
3
Introducción
1. Indicador de estado del inversor: este LED verde se ilumina
para proporcionar información sobre el funcionamiento del
inversor.
2. Interruptor ON/OFF: interruptor pulsador momentáneo que
activa el inversor encendido o apagado.
3. Terminal negativo CC (negro): la conexión a la terminal
negativa del inversor en el banco de baterías.
4. Terminal positivo CC (rojo): la conexión a la terminal positiva
del inversor en el banco de baterías.
5. Disyuntor de entrada: este disyuntor protege el cableado
interno de la unidad y el relé de transferencia.
6. Disyuntor de salida: este disyuntor proporciona otra capa de
protección de sobrecarga. Este no es un interruptor nominal de
circuito de ramal. Se requieren interruptores de salida de CA
separados en la salida.
7. Bridas de montaje (x4): aseguran el inversor a un estante/
pared.
8. Compartimiento de cableado de CA: proporciona acceso a
todas las conexiones de entrada y de salida de CA del inversor.
Parte delantera
Parte posterior
9
10
11
13
14
12
Ilustración 2, Características de las partes frontal y trasera
9. Etiqueta de advertencia e información: proporciona
información pertinente para un uso seguro del inversor.
10. Puerto de conexión REMOTO: es un conector RJ11 que permite
conectar un control remoto opcional.
11. Puerto de conexión de ACCESORIOS: es un conector RJ11 que
permite conectar el sensor de temperatura de la batería (BTS) o
accesorios MM-E (por ejemplo, MM-CCLD).
12. Ventilación de admisión: son aberturas de ventilación para
propulsar aire fresco hacia el interior, para ayudar a mantener
el inversor fresco para un rendimiento máximo.
13. Ventilación de escape: son aberturas de ventilación que
permiten que el aire caliente sea retirado por el ventilador de
refrigeración interno.
14. Etiqueta de modelo/número de serie: incluye el modelo/
número de serie y proporciona especificaciones e información
sobre el inversor y cargador. Consulte las especificaciones de los
serie MM-E en la página 34 para obtener más información y los
diferentes modelos disponibles.
4
©2010 Magnum Energy, Inc.
Introducción
15
16
17
Ilustración 3, Características del lado izquierdo
15. Conexión de salida de CA: orificios ciegos de CA (salida) para
cablear.
16. Conexión de entrada de CA: orificios ciegos de CA (entrada)
para cablear.
17. Terminal de tierra CC: usado para conectar el chasis del inversor
al sistema de tierra CC. Este terminal acepta conductores CU/AL
desde #14 AWG (2,08 mm²) al #6 AWG (13,29 mm²).
1.7
Sensor de temperatura de la batería
Se proporciona un sensor de temperatura de la batería externa (BTS)
enchufable para las unidades que dispongan de la función de cargador
de batería. Una vez instalado, el BTS ajusta automáticamente el
cargador de batería a los puntos de ajuste de voltaje de carga
INTENSA, ABSORCIÓN y Flotación (según la temperatura) para un
mejor rendimiento y duración de carga de la batería. La duración de
la vida de la batería puede acortarse, si el sensor de temperatura
NO está instalado y las baterías se encuentran sometidas a grandes
cambios de temperatura.
~1"
(~2.5 cm)
~2" (~5.1 cm)
FRONT VIEW
Cable
SIDE VIEW
~¾”
(~1.9 cm)
0.375" diameter
(.95 cm)
~½”
(~1.3 cm)
Ilustración 4, Sensor de temperatura de la batería (BTS)
©2010 Magnum Energy, Inc.
5
Instalación
2.0 Instalación
2.1
Preinstalación
Antes de instalar el inversor, lea por completo la sección de instalación.
Cuanto más a fondo planee desde el principio, mejor se cumplirán
las necesidades del inversor.
ADVERTENCIA: La instalación deberá ser realizada por
personal calificado, como un electricista con licencia o
certificado. Es responsabilidad del instalador determinar
cuales códigos de seguridad se aplican y de garantizar que
se cumplan todas las normas de instalación aplicables.
Los códigos de instalación varían dependiendo de la
ubicación específica y del tipo de instalación.
Información: Revise la "Información importante de
seguridad del producto" en la página ii y las "Instrucciones
importantes de seguridad de las baterías" en la página iii
antes de cualquier instalación.
El diagrama del sistema básico que se muestra en la Ilustración 5
se debe revisar para ayudarle en la planificación y el diseño de su
instalación.
2.2
Desembalaje e inspección
Retire con cuidado el inversor/cargador serie MM-E de la caja de
transporte e inspeccione todos los contenidos. Verifique que los
siguientes artículos se encuentren incluidos:
• inversor/cargador serie MM-E
• Cubiertas de terminales CC roja y negra
• Cubierta de acceso de CA con dos tornillos
• Dos tuercas kep de cabeza hexagonal o de brida de 1/2 pulg
(1,27 cm) (utilizadas en los terminales de CC)
• Sensor de temperatura de la batería (BTS)
• Manual del usuario serie MM-E
Si encuentra que hay elementos faltantes o que se encuentran
dañados, póngase en contacto con su distribuidor autorizado
Magnum Energy o con Magnum Energy, Inc.
Si es posible, guarde la caja de envío. Esto ayudará a proteger el
inversor contra daños si alguna vez tiene que ser devuelto para
servicio.
Guarde su comprobante de compra como registro de su propiedad,
este también será necesario si la unidad requiere servicio bajo la
garantía.
Registre el modelo de la unidad y el número de serie en la parte
delantera de este manual en caso de tener que proporcionar esta
información en el futuro. Es mucho más fácil de registrar esta
información ahora, en lugar de tratar de reunirla después de que la
unidad se haya instalado.
6
©2010 Magnum Energy, Inc.
Instalación
MM-Inversor serie MM-E
Entrada CA
Salida
CA
M ARR ÓN
Tierra
CC
A ZU L
desconexión
y dispositivo
limitador de
corriente de
CC
M ARRÓ N
Panel principal
de CA
Banco de
baterías
Sub-panel
de CA
Herramientas
Salida de
230 CA
TV
VCR
Cargas de
230 VCA
Ilustración 5, Diagrama de instalación básica
©2010 Magnum Energy, Inc.
7
Instalación
2.3
Localización y montaje del inversor
ADVERTENCIAS:
• No instale el inversor cerca de cualquier líquido,
componente inflamable o combustible.
• Proporcione un adecuado espacio libre/ventilación para
el inversor.
• Monte el inversor solo sobre una superficie no
combustible.
• La temperatura ambiente alrededor del inversor no
debe superar 25 °C (77 °F) para cumplir con las
especificaciones de potencia.
Solo instale el inversor en una ubicación que cumpla con los siguientes
requisitos:
Limpio y seco: El inversor no se debe instalar en un área que
permita polvo, humos, insectos o roedores que entren o bloqueen las
aberturas de ventilación del inversor. El área también debe estar libre
de cualquier riesgo de condensación, el agua o cualquier otro líquido
que pueda entrar o caer en el inversor. El inversor utiliza sujeciones
de acero inoxidable, barras colectoras de cobre chapado y una base
de aluminio con recubrimiento de pintura electrostática. Además, las
placas de circuitos internos se encuentran con revestimiento protector.
Las medidas anteriores se llevaron a cabo para ayudar a combatir los
efectos nocivos de los ambientes corrosivos. Sin embargo, la vida útil
del inversor es incierta si se utiliza en alguno de los tipos de entorno
mencionados anteriormente, y las averias del inversor en estas
condiciones no se encuentran cubiertas por la garantía.
Fresco: El inversor debe protegerse de la exposición solar directa o
de equipos que produzcan calor extremo. La temperatura ambiente
debe estar entre 0 °C (32 °F) y 40 °C (104 °F); tenga en cuenta que
las especificaciones de salida del inversor se han valorado a 25 °C
(77 °F), por lo que dentro de este rango cuanto más frío mejor.
Ventilación: Para que el inversor pueda proporcionar potencia
máxima de salida y evitar las condiciones de alarma/fallo por exceso
de temperatura, no cubra ni bloquee las aberturas de ventilación del
inversor, o instale este inversor en un área con flujo de aire limitado.
Deje el mayor espacio libre posible, alrededor las aberturas de
admisión y de ventilación de escape del inversor, vea los Artículos
12 y 13 en la Ilustración 2. Como mínimo, permita una holgura
de espacio aéreo de 15 cm (6 pulg) en la parte frontal y trasera,
y 7,5 cm (3 pulg) en todas las otras partes para proporcionar una
ventilación adecuada.
Si se instala en un recinto cerrado, debe permitir una abertura de
entrada de aire fresco directamente en la parte frontal (ventilación
de entrada) y una abertura de escape en la parte trasera (salida de
aire) del inversor. Esto permitirá que el aire fresco fluya desde el
exterior hacia el inversor y, el aire caliente salga fuera del inversor
y de la carcasa. Cuando el inversor se monta en un compartimiento
cerrado, el flujo de aire debe ser de al menos 1,67 m³/min (59 pies
cúbicos por minuto) a fin de que la temperatura del compartimiento
8
©2010 Magnum Energy, Inc.
Instalación
no se incremente más allá de 20 °C (68 °F). Las distancias mínimas
pueden reducirse si se aumenta el flujo de aire, pero en ningún caso
las separación alrededor del inversor deberá ser inferior a 5 cm
(2 pulg) en todos los lados.
Seguridad: Mantenga cualquier material inflamable o combustible
(por ejemplo, papel, tela, plástico, etc.) que pueda incendiarse por
calor, chispas o llamas a una distancia mínima de 60 cm (2 pies)
del inversor. No instale el inversor en cualquier área que contenga
líquidos extremadamente inflamables como gasolina o gas propano,
o en lugares que requieran de dispositivos protegidos de ignición.
Cerca del banco de baterías: Como con cualquier inversor, este
debe estar ubicado lo más cerca posible de las baterías. Los cables
de CC largos tienden a perder la eficiencia y a reducir el rendimiento
global de un inversor.Sin embargo, la unidad no se debe instalar en el
mismo compartimento que las baterías, o montarse en donde pueda
estar expuesta a los gases producidos por las baterías. Estos gases
son corrosivos y pueden dañar el inversor. Además, si estos gases
no son ventilados y se permite que se acumulen, pueden encenderse
y causar una explosión.
Accesible: No obstruya el acceso al control remoto y puertos de
accesorios del inversor. También permita espacio suficiente para
acceder a las conexiones del cableado de CA y CC, ya que tendrán
que ser revisadas y apretadas periódicamente. Consulte la Ilustración
7 para las dimensiones del inversor de la Serie MM-E.
Orientación de montaje: Para cumplir con los requisitos
reglamentarios, el inversor/cargador serie MM-E, solo puede ser
montado sobre una superficie horizontal (estantería o una mesa)
o una superficie vertical (pared o mampara) ya sea boca arriba o
boca abajo, como se muestra en la Ilustración 6. El inversor debe
ser montado sobre una superficie no combustible, y esta superficie
y el herraje de montaje deben poder soportar al menos dos veces
el peso del inversor. Después de la determinación de su posición de
montaje, utilice la base del chasis del inversor como plantilla para
marcar la ubicación de los tornillos de montaje. Retire el inversor y
perfore orificios piloto en la superficie de montaje.
Después de montar correctamente el inversor, diríjase a la sección
de cableado de CC.
Montado en repisa
(lado derecho hacia arriba)
Montado el pared (lado der. arriba)
Montado el pared (boca abajo)
Montado en repisa
(boca abajo)
Ilustración 6, Orientaciones de montaje aprobado
©2010 Magnum Energy, Inc.
9
Instalación
Agujeros de montaje x4
[Ø 6,4 mm (¼ pulg)]
11,8 cm
(4,66 pulg)
25,5 cm
(10,0 pulg)
42,1 cm
(16,59 pulg)
17,1 cm (6,71 pulg)
19,1 cm (7,51 pulg)
21,4 cm (8,41 pulg)
Ilustración 7, Dimensiones del inversor/cargador Serie MM-E
2.4
•
•
•
•
•
Pautas de cableado
Antes de la conexión de los cables, determine todas las rutas de
cables hacia y desde el inversor en toda la casa o cabaña.
Los conductores que pasan a través de paredes u otros elementos
estructurales deben estar protegidos para minimizar daños en
el aislamiento, tales como rozaduras, que puedan ser causadas
por la vibración o el roce constante.
Siempre revise la existencia de electricidad, plomería, u otras
áreas de posibles daños antes de hacer recortes en las superficies
estructurales o muros.
Asegúrese de que todos los cables tienen un radio de curvatura
suave y no se retuercen.
Debe proporcionarse protección contra sobrecarga tanto de CA
como de CC como parte de la instalación.
10
©2010 Magnum Energy, Inc.
Instalación
•
Los alambres y cables de CC deben ser atados con amarraderas
de alambre o cinta aislante, aproximadamente cada 15,2 cm
(6 pulgadas). Esto ayuda a mejorar la capacidad de picos y reduce
los efectos de la inductancia, lo que mejora la forma de onda
del inversor y reduce el desgaste de filtro de condensadores del
inversor.
Utilice únicamente cables de cobre con una capacidad nominal
de temperatura mínima de 75 °C.
Para garantizar el óptimo funcionamiento del inversor, todas
las conexiones desde el banco de baterías al inversor deben
ser reducidas al mínimo; las excepciones son la desconexión de
sobrecarga CC en la línea positiva y una desviación en la línea
negativa. Cualquier otra conexión adicional contribuirá a caídas
de tensión adicionales y estos puntos de conexión adicionales
pueden aflojarse durante el uso.
Todo el cableado a los terminales de la batería se debe revisar
periódicamente (una vez al mes) para que estén bien apretados.
El requisito de torque para los terminales de CC es de entre 10 a
12 ft lbf (13,6 a 16,3 N-m). Si no cuenta con una llave de torsión,
asegúrese de que todos los terminales de CC se encuentran
ajustados y no se puedan mover.
•
•
•
PRECAUCIÓN: Tenga en cuenta que apretar demasiado
o dañar la rosca de las tuercas de los terminales de CC
puede causar que los pernos se desmonten y desprendan
o quiebren.
2.5
Cableado de CC
Esta sección describe los calibres de los cables de CC requeridos del
inversor, la protección de desconexión/sobrecarga recomendados, y
cómo hacer las conexiones de CC al inversor y el banco de baterías.
2.5.1 Calibre del cable de CC y limitador de corriente
Es importante utilizar el cable CC correcto para lograr la máxima
eficiencia del sistema y reducir los riesgos de incendio relacionados con
el sobrecalentamiento. Consulte la Tabla 1 para seleccionar el calibre
mínimo del cable de CC necesario según su modelo de inversor. Si la
distancia entre el inversor y el banco de baterías es superior a 1 m
(3 pies), use la Tabla 2 para ayudar a determinar los calibres mínimos
de cable recomendados para distancias más largas. Siempre tenga
su cable lo más corto como sea práctico, para ayudar a evitar cortes
de baja tensión y evitar que el interruptor de CC presente disparos
intempestivos (o fusibles abiertos) debido al aumento de consumo
de corriente. Los cables de tamaño insuficiente también pueden bajar
el voltaje pico de salida del inversor, así como reducir su capacidad
de sobretensiones de cargas pesadas.
Información: Los cables de CC deben ser codificados por
color con cinta de color o con funda termoretráctil; MARRÓN
para el positivo (+), AZUL para el negativo (–) y VERDE
CON RAYA AMARILLA para la puesta a tierra de CC.
©2010 Magnum Energy, Inc.
11
Instalación
Los cables de CC deben tener soldadas terminales de conexión,
de compresión de cobre o mecánicas de aluminio. Las conexiones
soldadas por sí solas no son aceptables para esta aplicación.
Tabla 1, Dispositivo limitador de corriente/cable CC
recomendados
Modelo de inversor
MM1012E
MM1324E
Corriente continua
máxima¹
133 amperios
87 amperios
Cable de Tierra
Dimensión del electrodo CC2
#6 AWG
(13,29 mm²)
#6 AWG
(13,29 mm²)
Calibre mínimo del cable CC3
[90 °C calificación al aire
libre]
#1 AWG
(42,39 mm²)
[150 amperios]
#4 AWG
(21,14 mm²)
[95 amperios]
CC máxima
Dimensión del fusible
150 amperios con 100 amperios con
retardo de tiempo retardo de tiempo
Información: El término "al aire libre" se define como
no encapsulado en un conducto o canaleta.
Si se espera que el inversor funcione a una distancia mayor de 91 cm
(tres pies) del banco de baterías, tendrá que aumentar el calibre del
cable CC para superar el aumento de la resistencia que afecta el rendimiento del inversor. Continúe utilizando el dispositivo de sobrecarga
previamente determinado en la Tabla 1 y a continuación, consulte la
Tabla 2 para determinar el calibre mínimo del cable de CC, necesario
para varias distancias de acuerdo a su modelo de inversor.
Nota¹: La corriente continua máxima se basa en la potencia continua del
inversor a la tensión de entrada más baja con un factor de ineficiencia.
Nota²: El conductor del electrodo de puesta a tierra de CC puede ser un
conductor #6 AWG (13,29 mm 2) si esa es la única conexión al electrodo de
puesta a tierra y dicho electrodo de puesta a tierra es una varilla, un tubo,
o un electrodo de placa.
Nota³: El calibre del cable se basa en los requisitos necesarios para aumentar
la eficiencia y reducir el estrés en el inversor.
Nota: El siguiente dispositivo de sobrecarga tamaño estándar grande,
puede ser utilizado si la capacidad de conducción de corriente (ampacidad)
nominal, cae entre el estándar de dispositivos de sobrecarga.
12
©2010 Magnum Energy, Inc.
Instalación
Tabla 2, Calibre del cable de CC para incrementar la distancia
Calibre mínimo recomendado del cable de CC (en un
solo sentido)*
3 pies o menos
3 a 5 pies
(≤1 m)
(1 m a 1,5 m)
5 a 10 pies
(1,5 m a 3 m)
10 a 15 pies
(3 m a 4,5 m)
MM1012E
#1 AWG
(42,39 mm²)
#1/0 AWG
(53,46 mm²)
#2/0 AWG
(67,4 mm²)
#4/0 AWG
(107,16 mm²)
MM1324E
#4 AWG
(21,14 mm²)
#2 AWG
(33,61 mm²)
#1 AWG
(42,39 mm²)
#1/0 AWG
(53,46 mm²)
2.5.2 Protección contra sobrecarga de CC
Por razones de seguridad y para cumplir con las regulaciones del
código eléctrico estándar, debe instalar un dispositivo de protección
limitador de corriente de CC en la línea positiva cable de CC para
proteger los cables de CC. Este dispositivo limitador de corriente de
CC puede ser un fusible o un disyuntor, pero debe ser nominal de
CC. Se debe tener la dimensión correcta de acuerdo con el tamaño
de los cables de CC que se utilicen, lo que significa que se requiere
que abra antes de que el cable alcance su máxima capacidad de
transporte de corriente, evitando así un incendio.Consulte la Tabla 1
para seleccionar el dispositivo limitador de corriente CC basado en
el calibre mínimo del cable para su modelo de inversor.
Si se utiliza un fusible, se recomienda utilizar un tipo de clase-T
o equivalente. Este tipo de fusibles está determinado según el
funcionamiento de CC, puede manejar las altas corrientes de
cortocircuito, y permite los picos de corriente momentáneos del
inversor sin apertura.
2.5.3 Puesta a tierra de CC
El inversor/cargador siempre debe estar conectado a un sistema de
cableado permanentemente conectado a tierra. La idea es conectar el
chasis metálico de las diversas carcasas juntas, para tenerlas al mismo
potencial de voltaje, lo que reduce la posibilidad de una descarga
eléctrica. Para la mayoría de las instalaciones, el chasis del inversor
y el conductor negativo de la batería se encuentran conectados al
enlace de tierra del sistema a través de un conductor de puesta a
tierra de seguridad (cable desnudo o cable aislado verde) en un único
punto en el sistema. Por prácticas estándar, la dimensión para el
conductor de puesta a tierra se basa por lo general en la dimensión
del dispositivo limitador de corriente utilizado en el sistema CC.
Consulte la Tabla 1 para seleccionar el cable apropiado de puesta a
tierra de CC en función del dispositivo limitador de corriente utilizado
para su modelo de inversor.
©2010 Magnum Energy, Inc.
13
Instalación
2.5.4 Conexiones Cable de CC
Al conectar el cable de CC a la batería o a los terminales de CC
del inversor, el herraje debe estar instalado en el orden correcto
para evitar que se calienten las conexiones de alta resistencia y
que posiblemente causen que las conexiones se derritan. Siga las
Ilustraciones 8 y 9 para conectar el herraje correctamente. Apriete
las conexiones de los terminales de 10 a 12 ft lbf (13,6 a 16,3 N-m).
PRECAUCIÓN: No ponga nada entre el terminal de anillo
del cable de CC y el borne de la batería o el terminal
de CC del inversor. Si se utiliza la grasa antioxidante o
aerosol, aplíquelos después de que todas las conexiones
se hayan realizado y se encuentren bien apretadas.
PRECAUCIÓN: Apretar en exceso o dañar la rosca de las
tuercas de los terminales de CC hará que los pernos se
puedan arrancar y partir o romper.
S ensor de temperatura
tuerca
guasa de
seguridad
cable de CC
con terminal de
argolla
BATER ÍA
borne de bolt
la bater ia
terminal de la batería
Verif ique que los
arandela
terminales del cable de CC
se asientan planos con los
terminales de la batería.
Apriete los terminales de la
batería con un torque de 13,6 a 16,3 N-m.
Ilustración 8, cable de CC a las terminales de la batería
PRECAUCIÓN: El inversor no está protegido contra
polaridad inversa (negativa y positiva conectadas al revés).
Usted debe verificar la polaridad del voltaje correcto antes
de conectar los cables de CC, se pueden producir daños.
Los terminales de cable de anillo de cobre engarzados y sellados con
un "agujero de 0,79 cm (5/16 pulg) deben ser utilizados para conectar
los cables de CC a los terminales de CC del inversor.
cable de CC con
terminal de argolla
term inal de CC
del inversor
cubierta del terminal
de CC
(encaja de golpe)
tuerca kep de 8 mm (5/16 pulg)
con arandela de seguridad (o tuerca de brida)
Ilustración 9, cable de CC a los terminales de CC del inversor
14
©2010 Magnum Energy, Inc.
Instalación
2.6
Cableado del banco de baterías
ADVERTENCIA: Si los cables positivo y negativo
conectados al banco de baterías se tocan entre sí, se
presentarán corrientes mortales. Durante el proceso de
instalación y cableado, asegúrese de que los extremos de
los cables se encuentren aislados o cubiertos para evitar
un cortocircuito entre los cables.
Información: NO conecte los cables de CC del banco de
baterías al inversor hasta que: 1) todo el cableado de CC
y AC se haya completado, 2) la correcta protección de
sobrecarga de CC y AC haya sido instalada, y 3) el voltaje
y la polaridad de CC hayan sido verificadas.
Información: Para un rendimiento óptimo, se recomienda
utilizar un banco de baterías mínimo de 200 AHr.
Dependiendo del tipo de baterías que se utilicen en la instalación
(6 o 12 VCC), estas deben ser conectadas en serie, paralelo o serieparalelo (consulte el Apéndice B: Información de la batería para
obtener orientación sobre el cableado de las baterías en conjunto). Los
cables de CC de interconexión deben ser de un calibre y clasificación
exactamente iguales a los que se utilizan entre el banco de baterías
y el inversor.
Coloque las baterías lo más cerca posible al inversor, preferiblemente
en un recinto aislado y ventilado. Deje suficiente espacio sobre las
baterías para acceder a los terminales y ventilar las tapas (según
corresponda). Además, permita un espacio de al menos 2,5 cm
(1 pulg) entre las baterías para proporcionar un buen flujo de aire.
NO monte las baterías directamente debajo del inversor.
Información: Para asegurar el mejor rendimiento de
su sistema de inversor no utilice baterías viejas o no
probadas. Las baterías deben ser del mismo tamaño,
tipo, clase y edad.
PRECAUCIÓN: Instale las baterías en un área bien ventilada. Las baterías pueden producir gases explosivos.
Para instalaciones en compartimentos o recintos cerrados,
siempre ventile las baterías hacia el exterior.
2.6.1
Cableado desde el inversor al banco de baterías
ADVERTENCIA: Antes de continuar, asegúrese de
que todas las fuentes de alimentación de CC (por
ejemplo, baterías, energía solar, eólica o hidráulica) y
de alimentación de CA (red pública o del generador AC)
se encuentran desconectadas (es decir, los interruptores
abiertos, fusibles removidos).
©2010 Magnum Energy, Inc.
15
Instalación
PRECAUCIÓN: El inversor NO se encuentra protegido
contra polaridad inversa. Si esto sucede, el inversor
resultará dañado y no será cubierto por la garantía.Antes
de conectar los cables de CC desde las baterías al inversor,
compruebe con un voltímetro que la tensión de la batería
y la polaridad son las correctas. Si el terminal positivo de
la batería se conecta al terminal negativo del inversor y
viceversa, tendrá como resultado un daño grave. Si es
necesario, codifique con colores los cables con cinta de
color o cubierta termoretractil; MARRÓN para el positivo
(+) y AZUL para el negativo (-) para evitar confusiones
de polaridad.
Información: El limitador de corriente CC (por ejemplo,
disyuntor o fusible) se debe colocar en el cable de CC de
la línea entre el terminal positivo de CC del inversor y el
terminal positivo de la batería; tan cerca de la batería
como sea posible.
2.6.1.1 Cable de CC a tierra
Tienda un cable de CC a tierra de un calibre adecuado (VERDE
con raya amarilla) desde la terminal de tierra de CC del inversor
(consulte la Ilustración 3, punto 17) a un sistema exclusivo
de puesta a tierra. El ajuste de torque recomendado es de
45 in lbf (5,1 N-m).
2.6.1.2 Cable de CC negativo
Tienda un cable de conexión de CC negativo (AZUL) de un calibre
apropiado, desde el terminal negativo de la primera cadena de
baterías a la terminal negativa de CC del inversor (consulte la
Ilustración 15 como referencia).
2.6.1.3 Sensor de temperatura de la batería
Conecte el extremo del conector RJ11 del BTS al PUERTO ACCESORIO
del inversor (consulte la Ilustración 2, punto 11). Conecte el otro
extremo del BTS a la terminal negativa de la primera cadena de
baterías (en el mismo lugar que el cable negativo de CC de arriba);
consulte la Ilustración 8 para la colocación correcta del herraje.
2.6.1.4 Cable de CC positivo
Monte el bloque de fusibles de CC y el desconector (o conjunto
disyuntor) lo más cerca posible de las baterías, y luego abra el
desconector (o disyuntor).
ADVERTENCIA: NO cierre el fusible de CC/desconexión
de CC (o cierre el disyuntor de CC) para permitir que la
batería alimente al inversor en este momento. Esto ocurrirá en la prueba de funcionamiento después de que
la instalación se haya completado.
Tienda y conecte el cable positivo CC de calibre adecuado (MARRÓN)
desde el bloque de fusibles de CC (o conjunto disyuntor) al terminal
CC positivo del inversor.
16
©2010 Magnum Energy, Inc.
Instalación
Conecte un cable corto (de la misma especificación que los cables de
CC) a un extremo de la caja de fusibles y el otro extremo del cable
corto al terminal positivo de la última cadena de baterías (consulte la
Ilustración 15). Esto es esencial para asegurar una carga y descarga
parejas a través de todo el banco de baterías.
Asegúrese de que las conexiones de los cables de corriente continua
(en baterías, inversor y terminales del disyuntor de CC/fusible) se
encuentren empotradas en la superficie de los terminales de CC, y el
herraje (arandela de seguridad y la tuerca) usado para mantener estas
conexiones se apile correctamente (consulte las Ilustraciones 8 y 9).
Verifique que todas las conexiones CC estén apretadas de 10 a 12
libras-pie (13,6 a 16,3 N m).
Una vez que las conexiones de CC se encuentren completamente
cableadas y probadas, cubra los terminales con un spray antioxidante
aprobado.
Presione las cubiertas de los terminales roja y negra en los conectores
de CC del inversor para fijarlas en su lugar.
Si las baterías se encuentran en un recinto cerrado, realice una
verificación final de las abrazaderas de montaje y de todas las
conexiones. Cierre y asegure la caja de la batería.
2.7
Cableado de CA
En esta sección se describe el calibre del cable de CA requerido y el
limitador de corriente necesario. También proporciona información
sobre la forma de realizar las conexiones de corriente alterna.
ADVERTENCIA: Todo el cableado debe ser realizado por
una persona calificada, o un electricista, siguiendo todos
los códigos locales.
2.7.1 Enlace neutro a tierra de seguridad
La Comisión electromecánica internacional (IEC, International
Electrotechnical Commision) proporciona los estándares para el
cableado de forma segura en instalaciones EA (casa, cabaña, o en la
oficina) en Europa. Estos estándares de cableado requerirán que la
fuente de CA (inversor, energía de la red, o un generador) tenga el
conductor neutro conectado a tierra. Estas normas también exigen
que el neutro de CA se conecte a tierra de seguridad (a menudo
llamado un “enlace” o “bond”) en un solo lugar, a todo momento.
Si se establece más de un enlace, las corrientes pueden circular
entre las corrientes neutro y tierra, y causar “bucles a tierra”. Estos
“bucles a tierra” pueden saltar los interruptores de circuito de fallo a
tierra (GFCI, Ground Fault Circuit Interrupter) y provocar un riesgo
de descarga eléctrica. En las instalaciones de EA, los neutros se
encuentran conectados entre sí y se encuentran siempre conectados
a tierra de seguridad en el panel principal de CA, nunca en el inversor.
©2010 Magnum Energy, Inc.
17
Instalación
2.7.2 Conexiones de cableado de CA
Para todos los modelos de inversores cableados, el cableado de
entrada y salida de CA se realiza en el compartimiento de cableado
CA. Este compartimiento está situado en el panel superior (consulte
la Ilustración 1, punto 8). Si está instalado, retire los dos tornillos
Phillips en la tapa para acceder al compartimiento de cableado CA
y localice el cableado de CA del inversor. Hay una etiqueta situada
en el compartimento de acceso de CA que proporciona información
sobre que cables se utilizan para la entrada y salida de CA. También
puede consultar la Tabla 3 para hacer coincidir los cables de CA del
inversor con la conexión de los cables de CA adecuada.
Tabla 3, Color de cable para la conexión cables de CA
CA DE
ENTRADA
SALIDA CA
Tierra CA
Color del cable (etiqueta)
Conexión de cables
Marrón (Entrada fase)
Entrada fase
Azul (ENTRADA NEUTRO)
Entrada neutro
Marrón (Salida fase)
Salida fase
Azul (SALIDA NEUTRO)
Salida neutro
Verde con raya amarilla
(TIERRA)
ENTRADA CA Y SALIDA
CA tierra
Los cables de CA dentro del compartimiento de CA son #16 AWG
(1,31 mm²) con un rango de temperatura de 105 °C. Todas las
conexiones de CA deberán efectuarse utilizando un conector aprobado
para su aplicación (por ejemplo, conector perno partido, conector de
cables de torsión, etc.). Asegúrese de que los conectores de los cables
utilizados se encuentren clasificados para el calibre y el número de
cables que va a conectar.
Después de conectar los cables juntos, tire suavemente de los cables
para asegurarse de que se mantienen firmemente unidos. En una
conexión adecuada, ningún cable pelado debe ser expuesto.
Información: De acuerdo con la certificación UL, para
conexión al inversor, se ha aprobado el uso de cables con
revestimiento no metálico (Romex™) o cables flexibles
SO (uso intenso) junto con abrazaderas de anclaje
certificadas; no se permiten conexiones tipo conducto.
Después de que todo el cableado de CA en el inversor esté completo
(y antes de volver a colocar la cubierta de acceso de CA), asegúrese
de que todas las conexiones estén correctas y firmes.
2.7.3 Calibre del cable de CA y limitador de corriente
El cableado de entrada y salida de CA debe dimensionarse de
acuerdo a los requisitos del código de seguridad eléctrica locales para
asegurar que la capacidad del cable pueda manejar de forma segura
la corriente de carga máxima del inversor. Después de determinar las
dimensiones adecuadas del cable de CA, se requiere que los cables de
entrada (a menos que utilice un cable flexible) y salida del inversor
se encuentren protegidos contra sobrecarga y deben tener un medio
para desconectar los circuitos de CA.
18
©2010 Magnum Energy, Inc.
Instalación
La protección contra sobrecargas debe proporcionarse mediante
fusibles o disyuntores, y estos deben ser de las dimensiones
adecuadas y clasificados para el cable que estén protegiendo y los
aparatos que se alimentan.
Se requiere un dispositivo de desconexión externo, tanto para la
entrada de corriente alterna como para el cableado de salida de
CA. La mayoría de inversores que se encuentran "cableados" usan
un panel de servicio/distribución por cable a la entrada del inversor
(panel principal), y un panel exclusivo entre el cableado de salida del
inversor y las cargas de CA (subpanel). Estos sistemas utilizan los
disyuntores provistos en los paneles como el limitador de corriente y
la desconexión de CA. Si se utilizan fusibles, luego serán necesarios
los interruptores de desconexión de CA por separado.
La Tabla 4 proporciona el calibre mínimo del cable de CA y la
dimensión del interruptor sugerido basado en el modelo del inversor.
Sin embargo, puede ser necesario un mayor calibre de cable debido
a la caída de tensión. Los calibres de cable CA incluidos en esta tabla
asumen que se utiliza exclusivamente cable de cobre y un rango de
temperatura de 75 °C o superior. Se requiere un conductor mínimo
#14 AWG (2,08 mm²) para todo el cableado de CA.
Tabla 4, Calibre mínimo del cable según la dimensión del disyuntor
Entrada de CA
Salida de CA
Modelo
de
inversor
Disyuntor
de entrada
Calibre
mínimo
del cable,
conductor
MM1012E
8 amperios
#14 AWG
(2,08 mm²)
20 amperios
#12 AWG
(3,31 mm²)
20 amperios 12 amperios
MM1324E 20 amperios
Dimensión
Disyuntor
sugerida del
de salida
disyuntor
7 amperios
Calibre
mínimo
del cable,
conductor
Dimensión
sugerida del
disyuntor
#14 AWG
(2,08 mm²)
15 amperios
#14 AWG
(2,08 mm²)
15 amperios
2.7.4 Cableado de entrada de CA
Su inversor dispone de una función de transferencia de CA que pasa
la potencia de entrada de CA a la salida del inversor. La conexión a
la entrada de CA se hace cableando desde un panel de distribución
como se describe a continuación:
1. Tienda un cable de 2 conductores con cable a tierra del calibre
adecuado (desde el panel de distribución de CA) a través de una
de las abrazaderas de anclaje en la apertura de entrada de CA.
Consulte la Tabla 4 para el calibre de cable mínimo y protección
de limitador de corriente requeridos para el cableado de entrada
de CA.
2. Retire aproximadamente 5,1 cm (2 pulg) de la cubierta aislante
del cable de CA, y luego separe los tres cables y pele alrededor
de 1,9 cm (3/4 pulg) de aislamiento de cada cable.
3. Utilizando conectores de cable de CA aprobados, conecte la
entrada fase, el entrante neutro y los cables de tierra a los cables
de CA del Serie MM-E de color negro (HOT IN), blanco (NEU IN)
y verde (AC GROUND), respectivamente.
©2010 Magnum Energy, Inc.
19
Instalación
Entrada neutro
inversor = blanco
cableado = azul
Entrada/salida tierra
CA
inversor = verde
cableado = verde
con linea amarilla
Entrada viva
inversor = negro
cableado = marrón
Salida neutro
inversor = blanco
con linea negra
cableado = azul
Salida viva
inversor = rojo
cableado = marrón
Abrazadera
de anclaje
ENTRADA
DE CA
SALIDA
DE CA
Ilustración 10, Conexiones de cableado de CA
4. Después de realizar las conexiones de entrada de CA, fije el cable
de entrada de CA apretando la abrazadera de anclaje.
El cableado de entrada de CA en el inversor se ha completado. Revise
todo el cableado de CA para asegurarse de que todas las conexiones
estén correctas y firmes.
2.7.5
Cableado de salida de CA
PRECAUCIÓN: La salida de CA del inversor nunca debe
estar conectada a una fuente de alimentación de CA. Esto
causará graves daños al inversor y no está cubierto por
la garantía.
Cuando se cablea la salida del inversor, se debe dirigir un cable desde
la salida del inversor a un panel de distribución de CA (subpanel)
que proporcione protección contra sobretensión para las cargas
alimentadas por el inversor. Conecte la salida de CA a este panel de
distribución como se describe a continuación:
1. Retire el orificio ciego de 1,27 cm (1/2 pulg) en la conexión de salida de CA
(consulte la Ilustración 3, punto 15), utilice un cuchillo multiuso
para cortar a través de la ranura circular.
2. Descarte este orificio ciego e instale una abrazadera de anclaje de
1,27 cm (1/2 pulg) en la apertura CA OUT. Es posible que deba
limar el borde de la abertura para lograr el ajuste apropiado.
20
©2010 Magnum Energy, Inc.
Instalación
3.
Tienda un cable de 2 hilos más tierra a través de la abrazadera
de anclaje en la apertura CA OUT. Consulte la Tabla 4 para el
calibre de cable mínimo y la protección contra sobrecorriente
requeridos para el cableado de salida de CA.
4. Retire aproximadamente 5,1 cm (2 pulg) de la cubierta aislante
del cable de CA, y luego separe los tres cables y pele alrededor
de 1,9 cm (3/4 pulg) de aislamiento de cada cable.
5. Utilizando conectores de cable de CA aprobados, conecte la salida
Hot Out, Neutral Out, y los cables de CA de tierra, a los cables
de CA del Serie MM-E de color rojo (HOT OUT), blanco con raya
negra (NEU OUT), y verde (AC GROUND), respectivamente. Tire
suavemente de los cables para asegurarse de que se mantienen
firmemente unidos, y compruebe que no hay conductores
desnudos al descubierto.
6. Después de realizar las conexiones de salida de CA, fije el cable
de salida de CA apretando la abrazadera de anclaje.
7. Conecte los cables de CA de salida a un panel de carga de CA con
limitador de corriente (por ejemplo, disyuntores).
El cableado de salida de CA en el inversor debe estar completo.
Antes de volver a colocar la cubierta de acceso de CA, revise todo el
cableado de CA para asegurarse de que todas las conexiones estén
correctas y firmes.
2.8
Prueba funcional
Después de que todas las conexiones eléctricas al inversor, baterías,
fuente de CA, y cargas (utilizando un subpanel) se han completado,
siga estos pasos para probar la instalación y el funcionamiento del
inversor.
1. Compruebe el voltaje de la batería y la polaridad antes de conectar
las baterías al inversor. Utilice un multímetro para verificar 10 a
14 VCC (modelos de 12 voltios) o de 20 a 28 VCC (modelos de
24 voltios) en los terminales positivo y negativo de las baterías.
2. Aplique energía de la batería al inversor cambiando el seccionador
de CC ON (o cierre el disyuntor de CC). El inversor permanecerá
apagado, pero el indicador de estado de color verde en la parte
frontal del inversor parpadeará rápidamente una vez para indicar
que la corriente continua se ha conectado y se encuentra listo
para ser encendido.
3. Antes de encender el inversor, asegúrese de que todas las cargas
conectadas (por ejemplo, los electrodomésticos) se encuentren
apagadas o desconectadas de las tomas de CA.
4. a. Si un interruptor remoto está conectado, pulse el botón ON/
OFF para encender el inversor.
b. Si no hay un interruptor remoto conectado, presione
ligeramente y suelte el interruptor de encendido ON/OFF del
inversor, situado en la parte superior del inversor, para activar
el inversor.
Compruebe que el indicador de estado del inversor parpadea, lo
que indica que el inversor está proporcionando CA.
©2010 Magnum Energy, Inc.
21
Instalación
5.
6.
7.
8.
9.
10.
Compruebe la tensión de salida del inversor mediante la conexión
de un multímetro de valor eficaz (RMS) a las salidas alimentadas
por el inversor. Verifique que el voltaje es de 230 VCA +/- 5 VCA.
Si no se utiliza un multímetro de verdadero valor eficaz la tensión
alterna de salida podría indicar 170-250 VCA, dependiendo de la
tensión de la batería.
Encienda o conecte una carga a las salidas y verifique que se
encienda. Siga manteniendo la carga conectada y encendida.
Pulse el conmutador remoto ON/OFF para apagar el inversor. Si
no se utiliza el control remoto, presione y suelte el interruptor
de alimentación ON/OFF del inversor para apagar el inversor.
El indicador de estado del inversor y la carga conectada deben
apagarse.
Aplique alimentación de CA a la entrada de CA del inversor.
Después de la alimentación de entrada de CA está calificada
(aproximadamente 15 segundos), la corriente alterna entrante
se transfiere a través del inversor a la salida de CA del inversor
y alimenta la carga conectada. Compruebe el indicador de estado
del inversor y la carga conectada se encenderá.
A pesar de que la carga conectada está encendida, el inversor está
desactivado/apagado. Presione el interruptor ON/OFF del control
remoto (o presione y suelte el interruptor ON/OFF de encendido
del inversor) para activar/encender el inversor.
Desconecte la alimentación de CA de entrada al inversor.
Compruebe que la carga conectada permanece encendida, pero
ahora es alimentada por el inversor.
Si el inversor aprueba todos los pasos, el inversor está listo para su
uso.
Si el inversor no pasa alguno de los pasos, consulte la sección solución
de problemas.
22
©2010 Magnum Energy, Inc.
Funcionamiento
3.0
Funcionamiento
3.1
Modos de funcionamiento
El inversor/cargador serie MM-E tiene dos rutinas normales de
funcionamiento, el modo de inversor, que alimenta las cargas usando
las baterías y el modo de espera, que transfiere la potencia de entrada
de CA (es decir, el suministro eléctrico o un generador) para alimentar
sus cargas y también utiliza esta energía entrante para recargar las
baterías. Este inversor también incluye un extenso circuito de protección
que apaga el inversor bajo ciertas condiciones de alarma/fallo.
3.1.1 Modo Inversor
Cuando el inversor se enciende por primera vez, toma por defecto
el modo OFF. El interruptor de encendido ON/OFF momentáneo
(Ilustración 1, punto 2) debe ser presionado ligeramente para
encender el inversor. Posteriormente presionando este interruptor
cambia el inversor alternativamente entre ON y OFF.
• Inversor OFF: Cuando el inversor está parado, no se utiliza
energía desde las baterías para alimentar las cargas de CA, y
el LED de estado debe estar apagado. Si la energía CA desde
una fuente externa (de la red o generador) está conectada y se
clasificó en la entrada de CA del inversor, esta energía de entrada
CA pasará a través del inversor para alimentar las cargas de CA.
Sin embargo, si se pierde esta energía de CA, las cargas de CA ya
no pueden ser alimentadas debido a que el inversor está apagado.
Cuando el inversor se pone en ON, opera ya sea en "Buscando"
o "Inversión", en función de las cargas de CA conectadas.
• Searching (Búsqueda): Cuando el inversor se enciende por
primera vez, se habilita la función de búsqueda automática.
Esta función se ofrece para conservar la energía de la batería
cuando no se requiere alimentación de CA. En este modo, el
inversor da pulsos en la salida de CA en busca de una carga
de CA (es decir, aparato eléctrico). Cada vez que se enciende
una carga de CA (de más de 5 vatios), el inversor reconoce la
necesidad de alimentación y automáticamente comienza a invertir.
Cuando no se detecta carga (o menos de 5 vatios), el inversor
vuelve automáticamente al modo de búsqueda para reducir el
consumo de energía del banco de baterías. Cuando el inversor
está "buscando", el LED verde del inversor parpadea (rápido).
Información: El valor predeterminado de fábrica para
la función de búsqueda es de 5 vatios, puede apagarse o
ajustarse de 5 a 50 vatios utilizando la pantalla remota .
•
Inverting (Inversión): Cuando se conecta una carga superior
a 5 vatios a la salida del inversor, el serie MM-E "invierte" la
corriente continua de la batería y suministra energía de 230 V CA
a su subpanel. El LED verde del inversor parpadea una vez cada
2 segundos (medio parpadeo) para indicar que está invirtiendo.
La cantidad de tiempo que el inversor puede estar invirtiendo
y suministrando energía está directamente relacionada con la
cantidad de cargas de CA que se conecten y la capacidad del
banco de baterías.
©2010 Magnum Energy, Inc.
23
Funcionamiento
3.1.2 Modo de espera (Standby)
La serie MM-E cuenta con un relé de transferencia automática y un
cargador de batería interno cuando se opera en el modo de espera.
El modo de espera comienza cuando se conecta la alimentación de CA
(red pública o generador) a la entrada de CA del inversor. Una vez que
el voltaje de CA y la frecuencia de la corriente alterna de entrada se
encuentran dentro de los límites de entrada de CA, se activa un relé
automático de transferencia CA. Este relé de transferencia pasa la
alimentación de CA entrante a través del inversor para alimentar las
cargas de CA en la salida del inversor. Esta energía entrante también
se utiliza para activar un potente cargador de batería interno, para
mantener el banco de baterías cargado en caso de un fallo de energía.
Battery charging: Carga de la batería: Los modelos serie MM-E
se encuentran equipados con un cargador de baterías de factor de
potencia corregido (PFC) de múltiples etapas. La función del PFC se
utiliza para controlar la cantidad de energía utilizada para cargar las
baterías con el fin de obtener un factor de potencia lo más cercano
posible a 1 (o unidad). Esto hace que el cargador de la batería se
vea como una resistencia a la línea (fuerza a la forma de onda de la
corriente a reflejar la forma de onda de la tensión). Esta característica
maximiza la potencia real disponible de la fuente de alimentación de
CA (de la red o generador), lo que se traduce en un menor desperdicio
de energía y una mayor capacidad de carga que la mayoría de los
cargadores disponibles en la actualidad.
Cuando se conecta una fuente de CA (energía de la red o generador)
a un inversor que tiene un cargador de baterías, el inversor controla
la entrada de CA para un lograr un voltaje aceptable. Una vez que
el inversor ha aceptado la entrada de CA, el relé de transferencia de
CA se cerrará y se iniciará la carga. Una vez que está cargando, se
controla el voltaje de corriente continua para determinar la etapa de
carga. Si la tensión de CC es baja (≤12,9 VCC/modelos de 12 voltios
o ≤25,8 VCC/modelos de 24 voltios), el cargador comienza la carga
intensa. Si la tensión de CC es alta (>12,9 VCC/modelos de 12 voltios
o >25,8 VCC/modelos de 24 voltios), el cargador se salta las etapas
de carga inicial intensa y de absorción, y pasa directamente a la
carga de flotación.
El cargador de múltiples etapas puede utilizar un máximo de cinco
etapas diferentes de carga para ayudar a controlar y mantener
saludables las baterías. Las cinco etapas incluyen un proceso
automático de 4 etapas de carga (intensa, absorción, flotación y
carga completa), y una etapa de carga de ecualización manual (EQ).
El proceso automático de carga de 4 etapas proporciona una recarga
completa y vigilancia de las baterías sin causar daños debidos a
sobrecarga (consulte la Ilustración 12). La etapa de ecualización
(necesita el control remoto ME-RC50) se utiliza para limpiar el
electrolito estratificado y revertir cualquier sulfatación de la placa de
batería que podría haber ocurrido.
Durante la carga, la unidad puede entrar en la protección cargador
Back-off (da marcha atrás) que reduce automáticamente la corriente
de carga de las baterías. Esto es causado por:
24
©2010 Magnum Energy, Inc.
Funcionamiento
1.
La temperatura interna es demasiado alta: el cargador reduce
automáticamente la velocidad de carga para mantener la
temperatura; o,
2. El voltaje de entrada CA cae de 160 a 180 VCA: el cargador
reduce la corriente de carga a cero para ayudar a estabilizar el
voltaje de CA de entrada; o
3. Temperatura FET (transistor de efecto de campo).
El proceso automático de carga de 4 etapas incluye:
• Carga intensa (bulk): Esta es la etapa inicial de la carga. Mientras
se encuentra en carga intensa, el cargador suministra corriente
constante a la batería. El cargador se mantiene en carga intensa
hasta que se alcance la tensión de carga de absorción (14,6 VCC/
modelos de 12 voltios o 29,2 VCC/modelos de 24 voltios)*, según
lo determinado por la selección del tipo de batería.**
• Carga de absorción: Esta es la segunda etapa de carga y comienza
después de alcanzarse la tensión intensa. La carga de absorción
proporciona a las baterías un voltaje constante y reduce la corriente
de carga de CC con el fin de mantener el ajuste de la tensión de
absorción. El tiempo de carga de absorción es de 120 minutos, según
lo determinado por la selección AmpHrs de la batería.**
• Carga de flotación: La tercera etapa de carga se produce al finalizar
el tiempo de carga de absorción. Mientras se encuentra en carga de
flotación (también conocido como una carga de mantenimiento),
las baterías se mantienen completamente cargadas y listas, si
las necesita el inversor. La etapa de carga de flotación reduce los
gases de la batería, minimiza la necesidad de agregar agua (para
las baterías de plomo ácido líquido), y asegura que las baterías se
mantienen a la capacidad óptima. En esta etapa, la tensión de carga
se reduce a la tensión de carga de flotación (13,4 VCC/modelos de
12 voltios o 26,8 VCC/modelos de 24 voltios)*, según lo determinado
por la selección del tipo de batería**, lo que permite mantener las
baterías de forma indefinida.
• Carga Completa (modo de ahorro de batería [Battery
Save™]): La cuarta etapa se produce después de cuatro horas de
carga de flotación. La etapa de carga completa mantiene las baterías
sin sobrecarga, evitando la pérdida excesiva de agua en las baterías
de plomo o la desecación de las baterías de GEL/AGM. En esta etapa,
el cargador se apaga y se inicia la vigilancia de la tensión de la batería.
Si el voltaje de la batería cae por debajo de (≤12,7 VCC/modelos de
12 voltios o ≤25,4 VCC/modelos de 24 voltios), el cargador iniciará
automáticamente otras cuatro horas en carga de flotación.
* Estos valores de voltaje se basan en el sensor de temperatura de la batería
(BTS) estando desconectado, o a una temperatura de 25 °C (77 °F). Si se
instala el BTS, estos valores de voltaje aumentarán si la temperatura alrededor
del BTS está por debajo de 25 °C (77 °F), y disminuyen si la temperatura
alrededor del BTS es superior a 25 °C (77 °F).
** El serie MM-E utiliza valores cambiantes (consulte la Tabla 6, configura-
ción predeterminada del inversor) que son adecuados para la mayoría de las
instalaciones. Sin embargo, si se determina que algunos de sus parámetros
de funcionamiento necesitan ser cambiados, se puede comprar el control
remoto ME-RC50 para permitir cambios en los ajustes.
©2010 Magnum Energy, Inc.
25
Funcionamiento
Carga
intensa
voltaje de
absorción
Voltaj e
de CC
Tiempo
Corrient e
de CC
Carga de
absorción
Voltaje
incrementado
nivel de
carga
Má x
Corriente
constante
Voltaje
constante
Carga de
flotación
Carga
completa
voltaje
flotante
Voltaje
reducido
Voltaje
vigilado
llega a carga
completa
después de
4 horas en
carga de flotación
tiempo de
absorción
Corriente
reducida
Corriente
vigilada
Sin
corriente
Ilustración 11, Gráfico de carga de 4-etapas automático
Transfer time (Tiempo de transferencia): En el modo de
espera, la entrada de CA se controla continuamente. Siempre que
la alimentación de CA cae por debajo del voltaje de caída de VCA
(160 VCA, configuración predeterminada), el inversor transfiere
automáticamente al modo inversor con una interrupción mínima para
sus aparatos, siempre y cuando el inversor se encuentre encendido.
El tiempo de transferencia desde el modo de espera al modo de
inversor es un promedio aproximado de 16 milisegundos. Aunque el
serie MM-E no está diseñado para utilizarse como un sistema UPS
para computadoras, por lo general este tiempo de transferencia es lo
suficientemente rápido como para mantenerlas en funcionamiento.
Sin embargo, el ajuste de caída VCA tiene un efecto sobre la capacidad
de las cargas para transferir sin necesidad de restablecimiento. Entre
más bajo sea este valor, más prolongada será la transferencia efectiva
y por lo tanto, mayor la probabilidad de que las cargas de salida se
restablezcan. Esto ocurre porque se permite que la tensión de CA
de entrada caiga a un nivel que es tan bajo que cuando se produce
la transferencia, el voltaje en la salida del inversor ya ha caído a un
nivel lo suficientemente bajo como para restablecer las cargas.
La desventaja de un mayor ajuste de caída de VCA es que los
generadores más pequeños (o grandes generadores con una
producción inestable) pueden presentar altibajos de transferencia.
Esto sucede comúnmente cuando las cargas de alimentación son
mayores que las que el generador puede manejar, causando que la
tensión de salida del generador caiga constantemente por debajo del
umbral de caída de entrada VCA del inversor.
Información: Debe utilizar el control remoto ME-RC50
para ajustar la configuración de caída de VCA, lo que a su
vez determina el umbral de caída de VCA.
Información: Cuando se cambia de modo de inversor
al modo de espera, el inversor espera aproximadamente
15 segundos para asegurarse de que la fuente de CA es
estable antes de transferir.
26
©2010 Magnum Energy, Inc.
Funcionamiento
3.1.3 Operación del sensor temperatura de la batería
El sensor de temperatura de la batería (BTS) enchufable se utiliza
para determinar la temperatura de la batería alrededor de las baterías.
Esta información permite que el cargador de batería de múltiples
etapas pueda ajustar automáticamente las tensiones de carga de la
batería para obtener un rendimiento de carga y una vida útil de la
batería óptimos.
Cuando el BTS se encuentra instalado, si la temperatura alrededor del
BTS es inferior a 25 °C (77 °F), la tensión de las cargas de absorción
y flotación se incrementan. Si la temperatura alrededor del BTS es
mayor a 25 °C (77 °F), la tensión de las cargas de absorción y flotación
disminuye. Consulte la Ilustración 12 para determinar cuánto cambia
el voltaje de carga (aumenta o disminuye) a medida que cambia la
lectura de la temperatura del BTS. Por ejemplo, el voltaje de carga
nominal de absorción, para una batería de plomo líquido a 25 °C
(77 °F), en un modelo de 24 voltios es 29,2 VCC. Si la temperatura
de la batería es de 35 °C (95 °F), la tensión de carga de absorción
se reduciría a 28,6 VCC (29,2 VCC, un cambio de 0,6).
Si el sensor de temperatura NO está instalado, las tensiones de carga
no serán compensadas y la batería mantendrá la carga que tenía a
una temperatura de 25 °C (77 °F). La vida de las baterías se puede
reducir si se les somete a grandes cambios de temperatura cuando
el BTS no está instalado.
Cambio de volaje de carga respecto a la batería
Información: Cuando el BTS está conectado, el
cargador de batería utiliza un valor de -5 mV/ºC/célula
de 0 a 50 °C para cambiar el voltaje de carga basado en
la temperatura.
Temperatur a de c ompensa ción us ando el BTS
12 VCC und.
+0.75V
0.75
+0.6V0.6
+0.45V
0.45
+0.3V0.3
+0.15V
0.15
Sin cambio0
-0.15V
-0.15
-0.3V-0.3
-0.45
-0.45V
-0.6V-0.6
-0.75V
-0.75
0C
0
32F
5C
5
41F
10C
10
50F
15C
15
59F
20C
20
68F
25C
25
77F
30C
30
86F
24VCC und.
+1.5V
+1.2V
+0.9V
no BTS
+0.6V
conectad o
+0.3V
Sin cambio
-0.3V
-0.6V
-0.9V
-1.2V
-1.5V
35C
35
40C
40
45C
45
50C
50
95F 104F 113F 122F
Lectura de t emperatur a desde el BTS
Ilustración 12, Temperatura del BTS para el cambio de
voltaje de carga
©2010 Magnum Energy, Inc.
27
Funcionamiento
3.2
Operación de los circuitos de protección
El inversor está protegido contra condiciones de fallo, y en el uso
normal, será raro ver alguna. Sin embargo, si se presenta una
condición por fuera de los parámetros normales de funcionamiento
del inversor, entonces este se apagará y tratará de protegerse a sí
mismo, al banco de baterías y a sus cargas de CA. Si se presenta
una condición de fallo que haga que el inversor se apague, puede
ser debido a una de las condiciones que se enumeran a continuación.
Consulte también la sección de solución de problemas para
diagnosticar y solucionar el fallo.
• Batería Baja: El inversor se apagará cada vez que el voltaje
de la batería caiga al nivel de corte por batería baja (LBCO)
para proteger las baterías de ser excesivamente descargadas.
Después de que el inversor haya alcanzado el nivel LBCO y se
haya apagado, se reiniciará automáticamente después de una
de las siguientes condiciones:
1. Se aplica alimentación de CA y el inversor comienza a
funcionar como un cargador de batería.
2. La tensión de la batería alcanza el nivel de interrupción por
batería baja (LBCI).
El LED de estado del inversor se apaga cuando se produce una
condición de fallo por baja batería. Consulte la Tabla 5 para
determinar los niveles LBCO y LBCI para su modelo de inversor
particular.
• Tensión de Batería Alta: En el caso de que el voltaje de la
batería se acerque al nivel de corte por batería de alta (HBCO), el
inversor se apagará automáticamente para evitar que el inversor
suministre voltaje de salida de CA no regulado. El LED de estado
del inversor se apaga cuando se produce una condición de fallo
por batería alta. El inversor se reiniciará automáticamente cuando
la batería caiga hasta el nivel de interrupción por batería alta
(HBCI). Consulte la Tabla 5 para determinar los niveles de HBCO
y HBCI para su modelo de inversor particular.
Información: Cuando el BTS está conectado, el
cargador de batería utiliza un valor de -5 mV/ºC/célula
de 0 a 50 °C para cambiar el voltaje de carga basado en
la temperatura.
•
•
Sobrecarga: Durante los modos de funcionamiento de inversor
y de espera, el inversor verifica los niveles de corriente continua
y alterna. En caso de un cortocircuito o una sobrecarga durante
más de unos pocos segundos, el inversor se apagará. Para
comenzar a operar después de este fallo, el inversor tendría que
reiniciarse (encenderse de nuevo) después de que las cargas de
CA del inversor se hayan reducido/eliminado.
Exceso de temperatura: Si los componentes internos de
alimentación comienzan a exceder el nivel de temperatura de
funcionamiento seguro, el inversor se apagará para protegerse
del daño. El LED de estado del inversor se apaga para indicar la
condición de fallo de exceso de temperatura. El inversor se reiniciará
automáticamente después de que las unidades se enfríen.
28
©2010 Magnum Energy, Inc.
Funcionamiento
•
Fallo interno: El inversor controla continuamente varios
componentes internos y las comunicaciones del procesador. Si
ocurre una condición que no permita el funcionamiento interno
adecuado, el inversor se apagará para protegerse y proteger a
las cargas conectadas. Será necesario reiniciar para comenzar
a operar el inversor.
Tabla 5, Niveles encendido/apagado de la batería del inversor
Modelo de inversor
Niveles de encendido/apagado
de la batería del inversor
MM1012E
MM1324E
HBCO
>15,8 VCC
>31,6 VCC
HBCI
15,5 VCC
31,0 VCC
LBCI
≥12,5 VCC
≥25,0 VCC
LBCO #
(retardo de un minuto)
10,0 VCC
(9,0 a 12,2 VCC)
20,0 VCC
(18,0 a 24,4 VCC)
LBCO *
(inmediata)
8,5 VCC
17,0 VCC
* - Regulable con el control remoto
3.3
Puesta en marcha del inversor
Interruptor ON/OFF: El inversor se puede activar y desactivar
pulsando suavemente y liberando el interruptor ON/OFF en la parte
frontal del inversor. Cuando el inversor se conecta por primera vez
a las baterías, o cuando su circuito de protección automática lo ha
apagado, tendrá que presionar el interruptor ON/OFF para encender
la unidad. Una vez que se enciende el inversor, al pulsar el interruptor
ON/OFF alternativamente, el inversor se enciende y se apaga.
ADVERTENCIA: El interruptor de encendido ON/OFF no
enciende o apaga la función de cargador. Si la alimentación
de CA (de la red o del generador) está conectada y
calificada en la entrada de CA, esta alimentación de CA
también estará disponible en la salida de CA y no será
controlada por el interruptor de encendido ON/OFF.
LED indicador de estado: El indicador de estado es un LED verde
(diodo emisor de luz) que proporciona información sobre el modo
de funcionamiento del inversor. Observe este indicador durante al
menos 10 segundos para determinar el estado de funcionamiento
del inversor de acuerdo a la información a continuación:
Modo Inversor
• Apagado: Indica que el inversor está apagado, no hay
alimentación de CA desde el inversor, la red de servicios, o
un generador a los terminales de salida del inversor.
• Parpadea (una vez por segundo): El inversor está encendido
y está usando la energía de la batería. El inversor, o bien
está proporcionando toda la energía a las cargas conectadas
al inversor, o está en el modo de búsqueda y listo para
suministrar alimentación de CA a las cargas conectadas.
©2010 Magnum Energy, Inc.
29
Funcionamiento
Modo de protección
Hay cinco condiciones de fallo que harán que el inversor se
apague: Batería baja, batería alta, exceso de temperatura,
sobrecarga de CA, y fallos internos. Si el inversor se ha apagado,
observe el indicador de estado y cuente el número de parpadeos
que se producen cada cuatro segundos para determinar la
razón particular del apagado. Consulte la sección de solución de
problemas para ayudar a diagnosticar/borrar la condición de fallo.
• Parpadea 1 vez cada cuatro segundos, fallo por batería baja.
• Parpadea 2 veces cada cuatro segundos, fallo por batería
alta.
• Parpadea 3 veces cada cuatro segundos, fallo por exceso de
temperatura.
• Parpadea 4 veces cada cuatro segundos, fallo por sobrecarga
de CA.
• Parpadea 5 veces cada cuatro segundos, fallo interno.
Modo de carga
El indicador de estado LED verde proporciona información
adicional:
• Parpadea y se apaga cada cuatro segundos: la unidad está
cargando las baterías conectadas al inversor. La alimentación
de CA externa (energía de la red o generador) conectada a
la entrada del inversor está pasando por el inversor y está
alimentando las cargas de CA conectadas a la salida del
inversor.
3.3.1 Configuración predeterminada
El inversor/cargador serie MM-E utiliza los valores de configuración
predeterminados que son adecuados para la mayoría de las
instalaciones (consulte la Tabla 6). Sin embargo, usted puede ajustar
estos parámetros por medio del control remoto opcional ME-RC50 de
Magnum. Los ajustes una vez programados se guardan en la memoria
no volátil y se conservan hasta que se cambien, aunque se pierda
la alimentación de CC al inversor (el ME-RC50 debe estar conectado
siempre). La siguiente información puede ayudarle a determinar si
usted necesita el control remoto ME-RC50*.
01 Búsqueda de vatios: Esta configuración le permite desactivar
los circuitos del modo de búsqueda de ahorro y ajustar el nivel de
energía al cual el inversor se "despierta" e inicia la inversión.
02 Corte por batería baja: Este ajuste determina cuando el inversor
se apagará basado en el bajo voltaje de la batería. El inversor se
apaga automáticamente después de que el voltaje de la batería ha
estado por debajo de este valor durante más de un minuto. Esto
protege las baterías de la sobredescarga y las cargas de CA de
alimentación no regulada (apagones).
03 AmpHrs de la batería: Este ajuste le permite introducir el
tamaño del banco de la batería en amperios-hora. Esto proporciona
información de cuanto tiempo el cargador debe cargar las batería
en la etapa de absorción.
* Visite www.magnumenergy.com para obtener más información.
30
©2010 Magnum Energy, Inc.
Funcionamiento
04 Tipo de baterías: Esta configuración identifica el tipo de baterías
que se utilizan en el sistema. Esto le proporciona información al
cargador para determinar cuál es el nivel de tensión que debe usar
para cargar las baterías.
05 Velocidad de carga: Este ajuste se puede utilizar para apagar
el cargador, limitar la cantidad de corriente que el cargador puede
utilizar (dejando más corriente disponible para las cargas de
energía), o bien, para asegurar que los bancos pequeños de baterías
no se sobrecalienten debido a una velocidad de carga que sea
demasiado alta.
06 Caída de VCA: Establece el voltaje mínimo de corriente alterna
que debe estar presente en la entrada de CA antes de que la unidad
se transfiera desde el modo de espera al modo inversor. Esto protege
a las cargas de CA de apagones y caídas de tensión.
El control remoto ME-RC50 también ofrece las siguientes
características:
• le permite activar una carga de compensación para ciertos tipos
de baterías
• muestra el estado de funcionamiento del inversor/cargador
• proporciona información de fallos para solucionar problemas
Tabla 6, Configuración predeterminada del inversor/cargador
Función
Configuración predeterminada
Búsqueda vatios
5W
LowBatCutOut
(corte por batería
baja)
10,0 VCC (MM1324E: 20,0 VCC)
AmpHrs de la
batería
600 AmpHrs
(Tiempo de absorción = 120 minutos)
Inundada: ácido plomo líquido
Tipo de batería
(Intensa = 14,6 VCC, Flotación = 13,4 VCC)
(MM1324E: Intensa = 29,2 VCC, Flotación =
26,8 VCC)
Velocidad de
carga
100%
Caída de VCA
160 VCA
©2010 Magnum Energy, Inc.
31
Mantenimiento y solución de problemas
4.0
Mantenimiento y solución de problemas
4.1
Cuidados recomendados del inversor y de las baterías
El inversor/cargador serie MM-E está diseñado para ofrecerle años de
servicio sin problemas. A pesar de que no hay piezas que el usuario
pueda reparar, se recomienda que cada 6 meses se realicen los
siguientes pasos de mantenimiento para garantizar un rendimiento
óptimo y prolongar la vida útil de sus baterías.
ADVERTENCIA: Antes de realizar estos controles, cambie
tanto los circuitos de CA y CC a OFF.
•
Inspeccione visualmente las baterías en busca de grietas, fugas,
o inflamiento, reemplace si es necesario.
Use bicarbonato de sodio para limpiar y remover cualquier
derrame de electrolitos o acumulaciones.
Revise y apriete todas las abrazaderas de retención de las
baterías.
Limpie y apriete (10 a 12 libras-pie) (13,6 a 16,3 N m) todos los
terminales de CC (batería y el inversor) y cables de conexión.
Revise y llene el nivel del agua de la batería (baterías de plomo
ácido líquido únicamente).
Revise los voltajes individuales de las baterías (sustituir aquellas
que varían más de 0,3 VCC de una a otra).
Compruebe todos los tendidos de cable en busca de señales de
rozaduras, reemplace si es necesario.
Revise las rejillas de ventilación del inversor, límpielas cuando
sea necesario.
•
•
•
•
•
•
•
4.2
Restablecimiento del inversor
Bajo ciertas condiciones de error (es decir, un fallo interno), será
necesario reiniciar el inversor.
Para reiniciar el inversor:
1. Pulse y mantenga pulsado el interruptor de encendido ON/
OFF durante aproximadamente 15 segundos, o hasta que el
LED indicador de estado se encienda y parpadee rápidamente
(consulte la Ilustración 1, puntos 1 y 2).
2. Suelte el interruptor ON/OFF una vez se inicie el parpadeo rápido.
El LED indicador de estado se apagará.
3. Pulse el interruptor ON/OFF de nuevo para encender el inversor.
Información: El interruptor de encendido ON/OFF es
un pequeño interruptor momentáneo (pulsador) que se
opera presionándolo ligeramente y luego soltándolo.
32
©2010 Magnum Energy, Inc.
Mantenimiento y solución de problemas
4.3
Solución de problemas
Es bastante fácil de solucionar los problemas del inversor/cargador
serie MM-E. Solo hay dos circuitos activos (CA y CC), así como un
circuito de carga. Este gráfico ha sido diseñado para ayudarle a
identificar rápidamente los fallos más comunes del inversor y del
cargador.
Tabla 7, Guía de solución de problemas
Síntoma
Posible causa
El nivel de voltaje de las baterías cae
Bajo voltaje de
por debajo del nivel de corte por batería
las baterías (el
baja (LBCO) durante más de un minuto
indicador de estado
(10,0 VCC = ajuste predeterminado
parpadea 1 vez cada 4 LBCO).
segundos)
Solución recomendada
El voltaje de la batería es demasiado bajo.
Compruebe los fusibles/disyuntores y
conexiones de cables. Revise el voltaje de la
batería en los terminales del inversor. Sus
baterías pueden necesitar ser recargadas, esta
condición de fallo se borrará automáticamente
cuando el voltaje de la batería exceda
12,5 VCC.
El voltaje de la batería se encuentra
Esta condición por lo general se produce
Alto voltaje de la
por encima de 15,5 VCC. El inversor se
solo cuando se utiliza una fuente adicional
batería
para la carga (alternador, paneles solares u
(el indicador de estado restablece automáticamente y reanuda
su funcionamiento cuando el voltaje de la otras fuentes de carga externas) para cargar
parpadea 2 veces cada batería cae por debajo de 15,5 VCC.
el banco de baterías. Reduzca o desactive
4 segundos)
cualquier otro cargador de baterías del inversor
para permitir que el nivel de voltaje (tensión)
baje.
La temperatura interna del inversor se
Estado de exceso
ha elevado por encima de los límites
de temperatura (el
aceptables, a causa de cargas demasiado
indicador de estado
grandes para que el inversor funcione de
parpadea 3 veces cada forma continua, o por falta de ventilación
4 segundos)
en el inversor. Cuando la unidad se haya
Reduzca el número de cargas eléctricas que
se encuentra operando y evite así la repetición
del corte por exceso de temperatura, si la
causa era debida a demasiadas cargas para las
condiciones ambientales.
El inversor se ha apagado debido a que
Sobrecarga de CA
(el indicador de estado las cargas conectadas son mayores a la
parpadea 4 veces cada capacidad de salida del inversor o a que
los cables de salida se encuentran en
4 segundos)
cortocircuito.
Reduzca las cargas de CA conectadas al
inversor o elimine todo el cableado de salida de
CA y reinicie el inversor.
enfriado, se restablecerá automáticamente Compruebe la ventilación alrededor del equipo,
asegure la disponibilidad del paso de aire
y reanudará el funcionamiento.
fresco por el inversor.
Este fallo se produce cuando se detecta un Para eliminar este error, es necesario
Fallo interno
un reinicio del inversor. Desconecte la
(el indicador de estado fallo interno.
alimentación de CC al inversor o presione
parpadea 5 veces cada
y mantenga presionado el interruptor de
4 segundos)
encendido del inversor durante 15 segundos
(hasta que se encienda el LED de estado
verde). Si el fallo no desaparece, la unidad
tendrá que ser revisada por un técnico.
El inversor se encuentra apagado o no
La luz de estado del
inversor está apagada hay voltaje de CC (batería) conectado al
Encienda a ON el inversor. Conecte una batería
con el voltaje correcto al inversor.
Entrada de CA no se
conecta (parpadea
CA IN en el control
remoto)
Compruebe el voltaje de CA de entrada a la
entrada del inversor, asegúrese de que esté
presente y por encima del nivel de caída
de VCA.
inversor.
No se aceptará el voltaje de CA de entrada
si está por debajo del ajuste caída de VCA
(ajuste de caída predeterminado VCA =
160 VCA).
Los electrodomésticos Conexiones de salida de CA sueltas.
se apagan y encienden, Los cables de la batería se encuentran
o hay baja potencia de sueltos/corroídos.
salida de CA
Las baterías se encuentran descargadas.
Tipo incorrecto de voltímetro utilizado
El voltaje (tensión)
(mostrará 170 VCA a 250 VCA
de salida de CA del
inversor es demasiado dependiendo de la tensión de la batería).
bajo o demasiado alto
cuando se utiliza un
voltímetro de CA
Apriete las conexiones de salida de CA.
Limpie y apriete todos los cables.
Recargue o reemplace las baterías.
La mayoría de los medidores se encuentran
hechos para leer el voltaje promedio de CA. La
salida de CA del MM-E es un inversor de forma
de onda “modificada”, que requiere el uso de
un voltímetro RMS de “valor eficaz verdadero”
para leer correctamente la tensión de salida.
Si está instalado el sensor de temperatura Esto es normal.
Durante la carga, la
tensión de carga de CC de la batería, el nivel de tensión de CC
es mayor o menor de deberá aumentar o disminuir en función
de la temperatura alrededor del sensor de
lo esperado
la batería.
©2010 Magnum Energy, Inc.
33
Especificaciones
5.0
Especificaciones
Tabla 8, Especificaciones del serie MM-E
MODELO
MM1012E
MM1324E
Especificaciones del inversor
Rango de tensión de entrada de CC
9 a 16 VCC
Tensión nominal de CA
18 a 32 VCC
230 VCA +/- 5%
Frecuencia y precisión de salida
50 Hz +/- 0,4 Hz.
Corriente pico 1 mseg (amperios CA)
21
Corriente pico 100 mseg (amperios CA)
11
14
1750
2600
Energía pico 5 seg (vatios reales)
42
Energía pico 30 seg (vatios reales)
1600
2100
Energía pico 5 min (vatios reales)
1350
1850
Energía pico 30 min (vatios reales)
1180
1650
Energía de salida continua a 25 °C
1000 VA
1300 VA
Corriente máxima de entrada de la batería
133 CAC
Rendimiento del inversor (pico)
87 CAC
0,87
Tiempo de transferencia
30 milisegundos
Capacidad de transferencia de CA
7
12
Modo de búsqueda (típico)
<6 vatios
<8 vatios
Sin carga (salida 230 VCA, típico)
16 vatios
18 vatios
Forma de onda
Onda sinusoidal modificada
Especificaciones del cargador
Salida continua a 25 °C
50 A
40 A
La eficiencia del cargador
84%
83%
Factor de potencia
>0,95
Corriente de entrada a la salida nominal (amperios CA)
3,5
5,5
Características generales y capacidades
Capacidad de transferencia del relé
20 ACA
Capacidad de carga de cinco etapas
Intensa, absorción, flotación, ecualización (requiere
control remoto) y Battery Saver™
Compensación de temperatura de la batería
Sí, estándar del sensor de temperatura de la batería de
4,6 m (15 pies)
Limitador de corriente
Protección contra sobrecalentamiento
Sí, con dos circuitos superpuestos
Sí, en el transformador, MOSFETS y la batería
El revestimiento protector sobre los PCB para
protección anticorrosiva
Sí
Chasis/cubierta con pintura electrostática para
protección contra la corrosión
Sí
Sujetadores de acero inoxidable para la protección
contra la corrosión
Sí
Disyuntor automático de salida
7 ACA
12 ACA
Disyuntor de entrada
8 ACA
20 ACA
Refrigeración interna
Sí, de 0 a 1,7 m³ (59 cfm) de velocidad variable
Controles remoto opcionales disponibles
MM-RC o ME-RC50
Certificación UL
NA
Especificaciones ambientales
Temperatura de funcionamiento
-20 °C a +60 °C (-4 °F a 140 °F)
Temperatura de almacenamiento
-40 °C a +70 °C (-40 °F a 158 °F)
Humedad de funcionamiento
0 a 95% de humedad relativa sin condensación
Especificaciones físicas
Dimensiones (alto x ancho x fondo)
38,10 cm x 16,50 cm x 12,70 cm (15,0 pulg x 6,5 pulg
x 5,0 pulg)
Montaje
Estante o pared (sin ventilación boca arribo o boca abajo)
Peso
Peso del envío
Altura máxima de trabajo
10,4 kg (23 libras)
11,3 kg (25 libras)
4570 m (15,000 pies)
Especificaciones probadas a 25 °C, sujetas a cambios sin previo aviso
34
©2010 Magnum Energy, Inc.
Apéndice A: Accesorios y equipos opcionales
Apéndice A: Equipos y accesorios opcionales
Los siguientes componentes de Magnum Energy se encuentran
disponibles para su uso con el inversor/cargador serie MM-E. Algunos de
estos artículos son necesarios en función del uso previsto para el inversor.
Combinador de baterías inteligente
El combinador de baterías inteligente (ME-SBCTM) está diseñado para
controlar y cargar una segunda batería utilizando una parte de la
corriente con la que se está cargando la batería principal. El ME-SBC
elimina una caída de tensión significativa y, proporciona un encendido
y apagado automático basado en el voltaje ajustable a los valores
establecidos. Esto permite que diferentes tipos de baterías se carguen
de una sola fuente y previene la sobrecarga/carga deficiente.
Control remoto básico
El panel del control remoto ME-RC50 es fácil de usar, una pantalla
LCD e indicadores LED “de un vistazo” muestran el estado completo
del inversor/cargador. Las teclas de función proporcionan un acceso
sencillo a los menús y una perilla codificadora giratoria, le permite
desplazarse y seleccionar una amplia gama de entornos.
Controlador de arranque de generador automático
El controlador de generador automático ME-AGS-N (versión de red)
está diseñado para que inicie automáticamente el generador basado
en una condición de batería baja o alta temperatura. El controlador
AGS incluye un puente de voltaje (tensión) de entrada (para
bancos de baterías de 12, 24 y 48 voltios) y un interruptor DIP de 4
posiciones (paquete dual en línea) que proporciona la capacidad de
cambiar las configuraciones de sincronización del relé para permitir
la compatibilidad con una amplia gama de generadores.
Kit de monitor de la batería
El Kit monitor de la batería ME-BMK es un medidor amp-hora de
banco de baterías individual que verifica el estado de la batería y
proporciona información para hacerle saber la cantidad de energía
que tiene disponible, y le permite planificar su uso de electricidad
para asegurar que no se descargue en exceso la batería. La versión
ME-BMK-NS no incluye un derivador (shunt) de CC, solicite la versión
ME-BMK para recibir una derivación 500 A/50 m VCC.
Bloque de fusibles/fusibles
Los fusibles/bloques de fusibles Magnum se utilizan para proteger
el banco de baterías, el inversor y los cables de daños causados por
cortocircuitos y sobrecargas de CC. Estos incluyen un fusible de acción
retardada con bloque de montaje y cubierta protectora. Los modelos
de 125 y 200 amperios utilizan un fusible tipo ANL y los modelos 300
y 400 amperios utilizan un fusible Clase-T.
Desconector de carga CC
El adaptador de cable flexible MM-DCLD (desconector de carga CC)
está diseñado para proporcionar un medio para desactivar la función de
inversor cuando se extrae una señal de corriente continua de 12 voltios.
Activador del interruptor de encendido
El MM-ISA es un adaptador de cable flexible diseñado para HABILITAR
automáticamente la función de inversor cuando se suministra una
señal de 12 voltios de CC.
©2010 Magnum Energy, Inc.
35
Apéndice B: Información sobre la batería
Apéndice B: Información sobre la batería
Dimensionamiento del banco de baterías
La capacidad del banco de baterías determina el tiempo que el
inversor puede alimentar las cargas de CA sin necesidad de recarga.
Cuanto mayor sea el banco de baterías, mayor será el tiempo de
funcionamiento. Dimensione su banco de baterías según los requisitos
de carga de CA del sistema y el tiempo necesario para ejecutar la
carga de las baterías. En general, el banco de baterías no debe ser
descargado en más del 50%.
Tipos de baterías
Las baterías se encuentran disponibles en diferentes tamaños,
clasificaciones de amperios-hora, voltaje y configuraciones químicas;
además vienen en líquido o gel, ventiladas o no ventiladas, etc.
También se encuentran disponibles para aplicaciones de arranque
(como una batería de arranque de automóviles) y aplicaciones de
descarga profunda. Únicamente se recomiendan los tipos de ciclo
profundo para aplicaciones de inversores. Elija las baterías más
adecuadas según la instalación del inversor y el costo. Utilice siempre
el mismo tipo de batería para todas las baterías del banco. Para un
mejor rendimiento, todas las baterías deben ser del mismo lote y
fecha. Esta información generalmente se encuentra impresa en una
etiqueta adherida a la batería.
Configuración de la batería
El banco de baterías debe estar cableado para que coincida con
las especificaciones de voltaje de entrada de CC del inversor.
Además, las baterías pueden ser cableadas para proporcionar
tiempo de funcionamiento adicional. Las distintas configuraciones de
cableado son:
Cableado en serie
Cablear las baterías en serie aumenta el voltaje total de salida del
banco de baterías. Una conexión en serie combina cada batería en
una cadena hasta que el voltaje coincide con los requerimientos
de CC del inversor. A pesar de haber varias baterías, la capacidad
sigue siendo la misma. En el siguiente ejemplo (Ilustración 13),
se combinan dos baterías de 6 VCC/200 AHr en una sola cadena,
lo que da como resultado un banco 12 VCC/200 AHr.
protec ción de sobrecarga
6 vo lt ios
(200 AH rs)
6 vo ltio s
( 200 AH rs)
Al
inverso r
12 VCC
banco d e b aterías d e 12V (cap acid ad to tal = 200 AHrs )
Ilustración 13, Cableado en serie de las baterías
36
©2010 Magnum Energy, Inc.
Apéndice B: Información sobre la batería
Cableado en paralelo
El cableado de las baterías en paralelo aumenta el tiempo total de
funcionamiento que las baterías pueden alimentar las cargas de CA.
Una conexión en paralelo combina la capacidad total de la batería
por el número de baterías en la cadena. A pesar de haber múltiples
baterías, el voltaje sigue siendo el mismo. En el siguiente ejemplo
(Ilustración 14), se combinan cuatro baterías de 12 VCC/100 AHr
en un solo banco de baterías de 12 VCC/400 AHr.
12 volt io s
(100 AHrs )
protec ción
de sobrecarga
12 volt ios
(100 AHrs )
Al
inverso r
12 VCC
12 volt ios
(100 AHrs )
12 volt ios
(100 AHrs )
b an co d e b aterías d e 12V (cap acid ad to tal = 400 AHrs)
Ilustración 14, Cableado en serie-paralelo de la batería
Cableado en serie-paralelo
Una configuración en serie-paralelo aumenta tanto la tensión
(para que coincida con los requisitos de CC del inversor) como
la capacidad (para aumentar el tiempo de funcionamiento de las
cargas) utilizando baterías más pequeñas y de menor voltaje. En
el siguiente ejemplo (Ilustración 15), se combinan cuatro baterías
de 6 VCC/200 AHr en dos cadenas lo que da como resultado un
banco de baterías de 12 VCC/400 AHr.
Cadena1
6 vo lt ios
(200 AHrs)
6 vo lt ios
(200 AHrs)
Cadena 2
6 vo lt ios
(200 AHrs)
6 vo lt ios
(200 AHrs)
protec ción
de sobrecarga
Al
inverso r
12 VCC
ban co d e b aterías d e 12V (cap acid ad to tal = 400 AHrs)
Ilustración 15, cableado de la baterías en serie-paralelo
©2010 Magnum Energy, Inc.
37
Apéndice B: Información sobre las baterías
protección de
sobrecarga
al inversor
de 12 VCC
(capacidad total
= 100 AHr)
batería
12 VCC
(100 AHr)
Cadena
(12 VCC a 100 AHr)
banco de baterías de 12 V (1 cadena de 1 batería de 12V )
protección de
sobrecarga
Cadena en serie
(6 VCC + 6 VCC)
batería
6 VCC
(200 AHr)
al inversor
de 12 VCC
(capacidad total
= 200 AHr)
batería
6 VCC
(200 AHr)
banco de baterías de 12 V (1 cadena de 2 baterías de 6V cableadas en serie)
protección de
sobrecarga
Cadena en paralelo
(100 AHr + 100 AHr)
batería
12 VCC
(100 AHr)
al inversor
de 12 VCC
(capacidad total
= 200 AHr)
batería
12 VCC
(100 AHr)
banco de baterías de 12 V (2 baterías de 12V conectadas en paralelo)
Cadena en paralelo (200 AHr + 200 AHr) protección de
sobrecarga
Cadena en serie
(6 VCC + 6 VCC)
Cadena en serie
(6 VCC + 6 VCC)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
al inversor
de 12 VCC
(capacidad total
= 400 AHr)
batería
6 VCC
(200 AHr)
banco de baterías de 12 V (2 cadenas de 2 baterías de 6V cableadas en serie y conectadas en paralelo)
Ilustración 16, Ejemplos de cableado de bancos de baterías
(12 voltios)
38
©2010 Magnum Energy, Inc.
Apéndice B: Información sobre las baterías
Cadena en serie
(12 VCC + 12 VCC)
batería
12 VCC
(100 AHr)
batería
12 VCC
(100 AHr)
protección de
sobrecarga
al inversor
de 24 VCC
(capacidad total
= 100 AHr)
Banco de baterías de 24 voltios
(una cadena de dos baterías de 12 voltios cableadas en serie)
Cadena en serie
(6 VCC + 6 VCC
+ 6 VCC + 6 VCC)
protección de
sobrecarga
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
al inversor
de 24 VCC
(capacidad total
= 200 AHr)
Banco de baterías de 24 voltios
(una cadena de cuatro baterías de 6 voltios cableadas en serie)
protección de
sobrecarga
Cadena en paralelo (100 AHr + 100 AHr)
Cadena en serie
(12 VCC + 12 VCC)
batería
12 VCC
(100 AHr)
batería
12 VCC
(100 AHr)
Cadena en serie
(12 VCC + 12 VCC)
batería
12 VCC
(100 AHr)
batería
12 VCC
(100 AHr)
al inversor
de 24 VCC
(capacidad total
= 200 AHr)
Banco de baterías de 24 voltios
(dos cadenas de dos baterías de 12 voltios cableadas en serie y conectadas en paralelo)
Cadena en paralelo (200 AHr + 200 AHr)
protección de
sobrecarga
Cadena en serie
(6 VCC + 6 VCC
+ 6 VCC + 6 VCC)
Cadena en serie
(6 VCC + 6 VCC
+ 6 VCC + 6 VCC)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
al inversor
de 24 VCC
(capacidad total
= 400 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
Banco de baterías de 24 voltios
(dos cadenas de cuatro baterías de 6 voltios cableadas en serie y conectadas en paralelo)
Ilustración 17, Ejemplos de cableado de bancos de baterías
(24 voltios)
©2010 Magnum Energy, Inc.
39
Apéndice C: Información de garantía/servicio
Apéndice C: Información de garantía/servicio
C-1
Información de garantía
Magnum Energy, Inc., garantiza que el inversor/cargador de la serie
MM-E se encuentra libre de defectos en materiales y mano de obra que
genere averías durante su uso normal, de acuerdo con los siguientes
términos y condiciones:
1. La garantía limitada del producto se prolonga durante 24 meses
a partir de la fecha original de la compra del producto.
2. La garantía limitada cubre al comprador original del producto y
no es asignable ni transferible a cualquier comprador posterior.
3. Durante el período de garantía limitada, Magnum Energy reparará
o repondrá (con piezas nuevas de fábrica o remanufacturadas) a
criterio de Magnum Energy, las piezas defectuosas o las piezas
que no cumplan apropiadamente con su función original, si se
necesita reparación o sustitución, debido a mal funcionamiento
o avería durante su uso normal. La garantía limitada no ampara
los defectos en la apariencia (estética o decorativos) ni las partes
estructurales o no operativas. El límite de responsabilidad de
Magnum Energy bajo la garantía limitada será el valor real en
efectivo del producto al momento en que el comprador original
devuelva el producto para su reparación, determinado por el
precio pagado por el comprador original. Magnum Energy no será
responsable de ninguna otra pérdida o daño.
4. A solicitud de Magnum Energy, el comprador original deberá
acreditar la fecha original de compra del producto mediante una
factura de venta o recibo detallado.
5. Si Magnum repara o sustituye el producto, la presente garantía
continuará por el resto del período de garantía original o 90 días
a partir de la fecha de envío al comprador original, el que sea
mayor. Todos los productos sustituidos y las piezas retiradas de
los productos reparados pasarán a ser propiedad de Magnum
Energy.
6. Esta garantía limitada no será válida si:
• el producto ha sido modificado sin autorización
• el número de serie ha sido alterado o removido
• el producto ha sufrido daños debido a abuso, negligencia,
accidente, alto voltaje o corrosión
• el producto no fue instalado y utilizado de acuerdo con el
manual del usuario
ANTES DE DEVOLVER UNA UNIDAD, PÓNGASE EN CONTACTO
CON MAGNUM ENERGY, PARA OBTENER UN NÚMERO
DE AUTORIZACIÓN DE DEVOLUCIÓN DE MATERIAL
(RMA, RETURN MATERIAL AUTHORIZATION)
40
©2010 Magnum Energy, Inc.
Apéndice C: Información de garantía/servicio
C-1.1 Servicio de reparación
Si el producto requiere servicio de garantía o reparación, póngase
en contacto con cualquiera de los siguientes:
• Un centro de servicio autorizado, los cuales se enumeran en
el sitio web de Magnum Energy en http://magnumenergy.
com/authorized-service-centers/; o
•
Magnum Energy, Inc. en:
Teléfono: +1-425-353-8833
Fax: +1-425-353-8390
Correo electrónico: [email protected]
Si hace la devolución de su producto para reparación, directamente
a Magnum, usted debe:
1. Devolver la unidad en el contenedor de envío original o su
equivalente.
2. Recibir un número de autorización de devolución de materiales
(RMA, Return Materials Authorization) de la fábrica antes de la
devolución del producto a Magnum Energy para su reparación.
3. Colocar los números de RMA claramente en el contenedor de
embalaje o en la nota o guía de embarque.
Cuando envíe su producto para su reparación, asegúrese de que
se encuentre correctamente embalado. Los daños debidos a un
embalaje inadecuado no se encuentran cubiertos por la garantía. Le
recomendamos enviar el producto mediante un servicio rastreable
y asegurado.
©2010 Magnum Energy, Inc.
41
Magnum Energy, Inc.
2211 West Casino Rd.
Everett, WA 98204
Teléfono: +1 (425) 353-8833
Fax: +1 (425) 353-8390
Web: www.magnumenergy.com
PN: 64-0038-02 Rev A (Serie MM-E)
