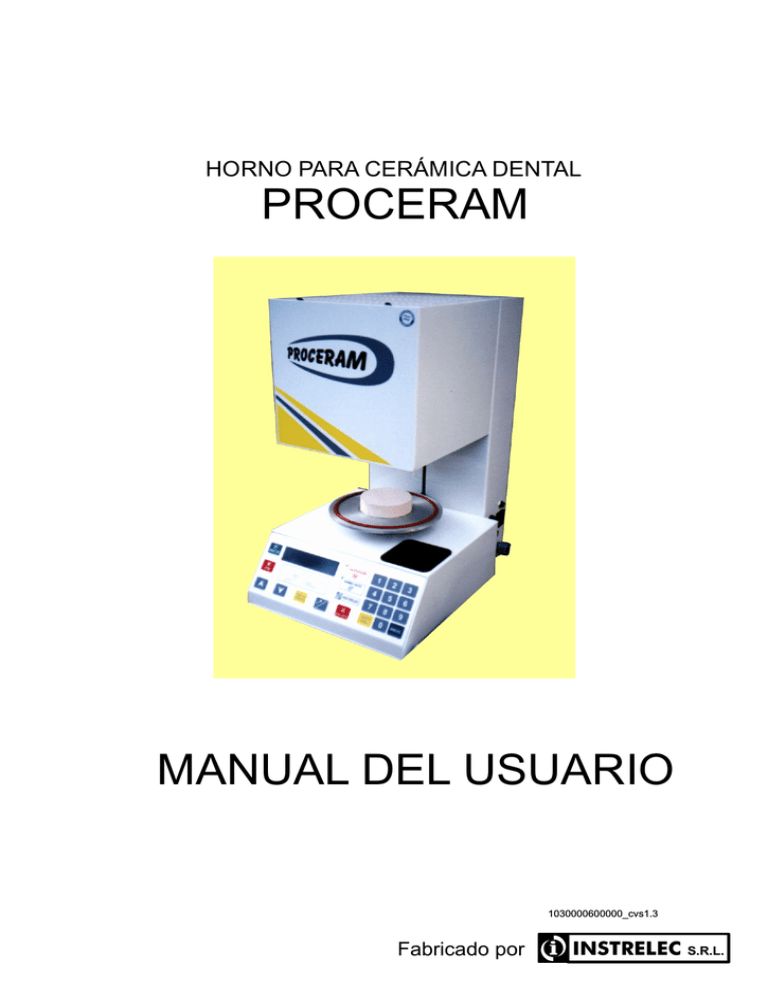

HORNO PARA CERÁMICA DENTAL

PROCERAM

MANUAL DEL USUARIO

Fabricado por

1030000600000_cvs1.3

INSTRELEC

S.R.L.

INSTRELEC

Horno para cerámica dental

PROCERAM

Índice

Página

1- INTRODUCCIÓN 3

- P1. DAT0S DEL FABRICANTE DE LA MÁQUINA.

3

- P2. COMO UTILIZAR Y CONSERVAR EL MANUAL. 3

- P3. ADVERTENCIAS PARA LA SEGURIDAD.

4

2- NORMAS DE SEGURIDAD 5

3- USO PREVISTO DEL HORNO

4- ESPECIFICACIONES TÉCNICAS

6

7

5- IDENTIFICACIÓN DE PARTES

- A1. VISTA FRONTAL

-A2. VISTA POSTERIOR

-A3. VISTA LATERAL

6- INSTALACIÓN Y PUESTA EN FUNCIONAMIENTO

7- PROGRAMACIÓN DEL PROCERAM

8- DESCRIPCIÓN DE LOS PARÁMETROS DE

PROGRAMACIÓN

9- CÓMO PROGRAMAR EL PROCERAM

10- DIAGRAMA DE PROGRAMACIÓN

8

8

9

9

10

12

13

14

15

11- CÓMO EJECUTAR UN PROGRAMA

12- DIAGRAMA DE EJECUCIÓN

13- PARTICULARIDADES DEL PROCERAM

14- CÓDIGOS DE ERROR

15- MANTENIMIENTO

16- TABLAS DE COCCIONES

16

17

18

19

19

20

Pág. 2

INSTRELEC

Horno para cerámica dental

PROCERAM

1- INTRODUCCIÓN

INSTRELEC S.R.L. felicita y agradece a Ud. por la elección del PROCERAM.

Usted ha adquirido un horno de diseño simple, robusto y muy confiable, fruto de largos años de experiencia en el diseño y fabricación de hornos para cerámica dental.

Este horno combina su mufla de cuarzo, de larga vida útil, con un mecanismo de desplazamiento de platina muy suave y resistente y un controlador microprocesado con display de cuarzo líquido retroiluminado de fácil lectura e interpretación. El teclado de control y programación es del tipo “soft touch”de gran durabilidad.

El PROCERAM posee uno de los sistemas operativos más avanzados del mercado actual, lo cual lo convierte en una herramienta que le brindara, por muchos años, una valiosa ayuda en su tarea de Ceramista Dental.

P1. DATOS DEL FABRICANTE

FABRICANTE: INSTRELEC S.R.L

CHARCAS 2172 (X5012) CÓRDOBA - REP. ARGENTINA

Tel.:+54-351-4522971

Mail: [email protected]

P2. COMO UTILIZAR Y CONSERVAR EL MANUAL

Este manual está dirigido al usuario para que realice una correcta instalación, uso y mantenimiento del aparato.

El mismo aporta tanto la información necesaria para el uso correcto del aparato como ha sido previsto en la hipótesis de diseño, como también las características técnicas de la máquina.

El manual provee las instrucciones para la instalación, montaje, regulación y el uso para el adiestramiento del personal, dá indicaciones para resguardarse de posibles riesgos y también provee indicaciones necesarias para efectuar las intervenciones de mantenimiento.

El uso profesional del horno debe contar con el apoyo de una adecuada experiencia por parte del operador. El presente manual provee sólo las indicaciones para una correcta utilización y constituye un apunte para las operaciones básicas.

El manual es una parte integral del horno y debe ser conservado como punto de referencia futura al ser dicho aparato finalmente desmantelado. Por tanto es necesario conservarlo en un lugar protegido, seco, al reparo del sol y de los agentes climáticos.

En caso de extravío o daño, puede volver a pedir una copia en nuestro concesionario, centro de asistencia técnica o en nuestra sede.

El presente manual respeta el estado de la técnica en el momento de la comercialización del aparato y no puede ser considerado inadecuado sólo por que sea posteriormente actualizado a consecuencia de la fabricación de versiones actualizadas del mismo aparato.

El fabricante se reserva el derecho de modificar o actualizar la propia producción y los manuales sin la obligación de actualizar la producción precedente, sino en caso excepcional.

Pág. 3

INSTRELEC

Horno para cerámica dental

PROCERAM

Puede solicitar mayor información y actualización del presente manual en nuestro concesionario, centro de asistencia técnica o en nuestra sede.

Eventuales críticas o consejos para el mejoramiento de los aparatos podrán ser enviadas por escrito a nuestra sede. Nos daremos prisa en estudiar la sugerencia y comunicar al interesado lo que hayamos considerado.

P3. ADVERTENCIAS PARA LA SEGURIDAD

A los efectos de asegurar la máxima fiabilidad de funcionamiento, INSTRELEC

S.R.L. ha efectuado una precisa elección de los materiales componentes empleados en la construcción del aparato, sometiéndolo a pruebas regulares antes de la entrega. La buena conservación de la máquina con el correr del tiempo depende también de un correcto uso y de un adecuado mantenimiento preventivo siguiendo las instrucciones reportadas en este manual.

Todos los elementos de construcción y comando han sido proyectados y realizados con un grado de seguridad tal como para poder resistir requerimientos anormales o superiores a los indicados en el presente manual.

El almacenamiento y manipulación del producto en nuestras oficinas son constantemente controlados a fin de garantizar la ausencia de daño, deterioro o mal funcionamiento.

Términos y símbolos de seguridad

Términos de este manual. Los siguientes términos aparecen en el manual:

ADVERTENCIA. El término “Advertencia” identifica las condiciones o prácticas que pueden ocasionar daños o la muerte.

PRECAUCIÓN. El término “Precaución” identifica las condiciones o prácticas que pueden ocasionar daños a este producto o a otras propiedades.

Términos en el producto. Los siguientes términos aparecen en el producto:

PELIGRO indica un riesgo de daños posible en el momento en que lee esta advertencia.

CUIDADO indica un riesgo de daños no inmediato en el momento de leer esta advertencia.

PRECAUCIÓN indica un riesgo para la propiedad, incluido el producto.

Pág. 4

INSTRELEC

Horno para cerámica dental

PROCERAM

Símbolos en el producto. Los siguientes símbolos pueden aparecer en el producto

Terminal de proteción de toma a tierra

PRECAUCIÓN

Consulte el manual

Desconectado de la red

Eléctrica APAGADO

(alimentación)

Conectado a la red

Eléctrica ENCENDIDO

(alimentado)

SUPERFICIE CALIENTE

ATENCIÓN

Superficie Caliente

RIESGO ELECTRICO

ATENCIÓN

Riesgo de choque eléctrico

2- NORMAS DE SEGURIDAD

PRECAUCIÓN. NO SE DEBE USAR LA MAQUINA NI EJECUTAR NINGUNA

INTERVENCIÓN, SIN ANTES LEER CON DETENIMIENTO, DE MANERA

INTEGRAL Y COMPRENSIVA, ESTE MANUAL EN TODAS SUS PARTES.

PRECAUCIÓN. ES ESPECIALMENTE NECESARIO ADOPTAR TODAS LAS

PRECAUCIONES ENUMERADAS EN LA SECCION 2 : "CONSEJOS E

INFORMACION DE SEGURIDAD".

ADVERTENCIA. ESTA PROHIBIDO EMPLEAR LA MAQUINA EN

CONDICIONES DIFERENTES O PARA UN USO DIFERENTE A LO INDICADO

EN EL MANUAL . INSTRELEC S.R.L. NO SE RESPONSABILIZA POR

AVERÍAS, INCONVENIENTES O INFORTUNIOS DEBIDOS A LA NO

OBSERVACIÓN DE ESTAS RESTRICCIONES.

ADVERTENCIA. POR SER UN APARATO ELÉCTRICO CLASE I, NO ESTÁ

PERMITIDO REEMPLAZAR LA FICHA DE CONEXIÓN DE 3 PERNOS POR

OTRA DE 2 PERNOS O SER CONECTADA POR MEDIO DE ADAPTADORES O

A TOMAS QUE NO TENGAN CONEXIÓN A TIERRA DEBIDAMENTE

VERIFICADA POR UN ELECTRICISTA COMPETENTE.

ADVERTENCIA. DURANTE TODAS LAS OPERACIONES DE

MANTENIMIENTO DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA RED

ELÉCTRICA.

PRECAUCIÓN. NO INTRODUZCA CUERPOS EXTRAÑOS DENTRO DEL

EQUIPO DURANTE LAS OPERACIONES DE MANTENIMIENTO.

ADVERTENCIA. NO EFECTÚE OPERACIONES DE MANTENIMIENTO

DISTINTAS DE AQUELLAS DESCRIPTAS EN ESTE MANUAL. CUALQUIER

INTERVENCIÓN NO PREVISTA EN LA DOCUMENTACIÓN, PUEDE IMPLICAR

RIESGOS. PARA OPERACIONES DE ESTE TIPO, PÓNGASE EN CONTACTO

CON EL SERVICIO DE ASISTENCIA TÉCNICA

Pág. 5

INSTRELEC

Horno para cerámica dental

PROCERAM

ADVERTENCIA. CONECTE EL EQUIPO ÚNICAMENTE EN UN

TOMACORRIENTE CON CONEXIÓN A TIERRA, VERIFICANDO PREVIAMENTE

QUE EXISTA CONTINUIDAD ELÉCTRICA ENTRE EL CONTACTO DE TIERRA Y

LA JABALINA CORRESPONDIENTE. ESTA VERIFICACIÓN DEBE SER LLEVADA

A CABO POR PERSONAL TÉCNICO COMPETENTE.

PRECAUCIÓN. LOS PICOS DE TENSIÓN EN LA RED DE ALIMENTACIÓN SON

MUY PERJUDICIALES PARA LA ELECTRÓNICA, EN ESTOS CASOS SE

SUGIERE EL USO DE UN ESTABILIZADOR DE TENSIÓN AUTOMÁTICO CON LA

MAYOR SENSIBILIDAD POSIBLE Y CON UNA CAPACIDAD DE 2KW.

PRECAUCIÓN. EN LAS PROXIMIDADES DEL HORNO SE RECOMINDA NO

USAR TELÉFONOS CELULARES, TELÉFONOS INALÁMBRICOS O HANDY;

LAS ONDAS DE RADIO QUE EMITEN ESTOS APARATOS PUEDEN AFECTA EL

FUNCIONAMIENTO DEL EQUIPO.

ADVERTENCIA. NO DEJE EN LAS PROXIMIDADES DEL HORNO NINGÚN

RECIPIENTE CON LÍQUIDOS VOLÁTILES O INFLAMABLES, AEROSOLES,

ETC.

PRECAUCIÓN. EL USO DE RESPUESTOS NO ORIGINALES ANULA LA

EVENTUAL GARANTÍA RESTANTE, ADEMÁS VUELVE AL APARATO NO

CONFORME CON LAS NORMAS DE SEGURIDAD Y PUEDE SER PELIGROSO

DURANTE SU UTILIZACIÓN.

3- USO PREVISTO DEL HORNO

El horno Proceram está proyectado para operaciones de cocción de cerámicas dentales,y los procesos directamente relacionados con dichas cocciones, dentro de los rangos de trabajo especificados por el fabricante en el presente manual de uso.

Todas las operaciones o trabajos que difieran de lo anterior, están expresamente prohibidos ya que pueden implicar riesgos para el operador o daños al equipo.

Pág. 6

INSTRELEC

Horno para cerámica dental

PROCERAM

4- ESPECIFICACIONES TÉCNICAS

-Alimentación eléctrica: 220 Volts - 45/65 Hz.

-Consumo: Máximo 1,8kW (sin bomba de vacío).

-Conexión para bomba de vacío: 220V / 2 A máx. (1/2 HP) protegida por fusible.

-Dimensiones: Alto 490mm - Ancho 285mm - Profundidad 385mm.

-Peso: 20kg. (Aprox.)

-Cantidad de Programas: 100 (del 00 al 99). Programación asistida con leyendas en castellano para fácil interpretación. Todos los parámetros se pueden programar en forma individual para cada programa.

-Exactitud en la medición de temperatura: +- 0.5ºC.

-Temperatura ambiente de trabajo: 10 a 50 ºC.

-Indicación de Vacío: entre 0 y 700 mm Hg por medio de visualizador gráfico en el display.

-Temperatura de Inicio de cocción (de baja): programable entre 100 y 999 ºC.

-Tiempo de Pre-Secado: programable entre 00 y 99 minutos.

-Tiempo de Secado (pre-calentamiento): programable entre 00 y 99 minutos. (en este

tiempo la platina asciende en forma escalonada en 10 pasos cerrando completamente la mufla al final del mismo).

-Velocidad de Calentamiento (rampa): programable entre 2 y 220ºC/minuto.

-Temperatura Final (de alta): programable entre Temperatura de Inicio y 1200ºC.

-Temperatura de Inicio de Vacío: programable entre la temperatura de Inicio (de baja) y la temperatura Final (de alta).

-Temperatura de finalización de Vacío: programable entre la temperatura de Inicio de

Vacío y la temperatura Final (de alta) del programa.

-Tiempo de mantenimiento con vacío (a temperatura Final): programable entre 000 y

999 minutos.

-Tiempo de mantenimiento sin vacío (a temperatura Final): programable entre 000 y

999 minutos.

-Enfriamiento lento o rápido: programable por temperatura entre 000 y 999 C.

-Enfriamiento forzado: programable a elección: SI - NO.

Pág. 7

INSTRELEC

Horno para cerámica dental

PROCERAM

5- IDENTIFICACIÓN DE PARTES

A1. VISTA FRONTAL

3.- Tecla inc : sube la platina con un solo toque. (para detener se pulsa dec ).

4.- Tecla dec : baja la platina con un solo toque. (para detener se pulsa inc ).

PROG.

5.- Tecla PRO : ingresa a la programación del programa seleccionado. Si se presiona

en forma consecutiva muestra los distintos parámetros del programa.

AUTO

6.- Tecla AUT : inicia la secuencia de autocalibración (con el kit opcional)

7.- Display de cuarzo líquido retroiluminado.

8.- Diagrama de cocción: ayuda visual para identificar los pasos del programa.

salir de la Programación.

11.- Indicador de calefacción activada.

12.- Indicador de bomba de vacío activada.

13.- Tecla : permite saltear o pasar de un paso al siguiente, durante la

ejecución de un programa, si el operador lo estima necesario.

TEMP. DE

14.- Tecla TE : al ser presionada, la platina sube, cierra la mufla, y queda

manteniendo la temperatura de inicio.

15.- Platina.

16.- Torreta porta trabajo.

17.- Placa apoya trabajo.

18.- Mufla.

(16)

(15)

(7)

(1)

(8)

(2)

(3)

(4)

(14)

(18)

(17)

(11)

(12)

(9)

(5)

(6)

(10)

(13)

Pág. 8

INSTRELEC

Horno para cerámica dental

PROCERAM

A2. VISTA POSTERIOR

19.- Toma de Vacío.

20.- Etiqueta de Modelo

y Nro. de Serie

(19)

(20)

M

O

S

IN

DE

AL

I

ERE

IM

S

EN

L

N

S

RI A

T.

TR

A

ELE

E N

PR

I N

T

OC

C

xxxx

2 20

ER x

V 5

AM

0H z

A3. VISTA LATERAL

21.- Tecla ON-OFF, encendido - apagado general.

22.- Fusible 8 Amp. general

23.- Conexión para cable de alimentación de línea.

24.- Conexión eléctrica para bomba de vacío.

25.- Conector jack hembra, para descenso de platina de manera manual.

zoom

(21)

(23)

(25)

(22)

(24)

Pág. 9

INSTRELEC

Horno para cerámica dental

PROCERAM

6- INSTALACIÓN Y PUESTA EN FUNCIONAMIENTO DEL HORNO

Para la instalación y puesta en funcionamiento del PROCERAM, proceda como se indica a continuación:

1) Desembale cuidadosamente el horno y colóquelo sobre una superficie plana y nivelada, que soporte sin problemas el peso del mismo.

Recomendamos conservar el embalaje para el caso de necesitar reenviar el horno para asistencia técnica, etc.

2) Verifique visualmente que el equipo no presente daños o cualquier signo de maltrato durante el transporte.

3) Verifique que junto con el horno y el presente Manual, se encuentre el accesorio para conexión de batería para bajada de platina (en caso de interrupción en el suministro de energía eléctrica).

4) Conecte la ficha de conexión eléctrica, en un tomacorriente que tenga el voltaje indicado en la etiqueta ubicada en la parte posterior del horno (ref. 20, pág. 9) y que posea conexión a tierra debidamente verificada por personal calificado.

Es muy importante que el horno no se conecte a la red eléctrica por medio de adaptadores, tomas múltiples o cualquier otro dispositivo que pueda interrumpir la conexión a tierra del mismo, ya que, de ser así, constituye un riesgo para el operador y también para el buen funcionamiento del equipo.

ADVERTENCIA

No reemplace la ficha de conexión por otra sin toma a tierra.

PRECAUCIÓN

Asegúrese que el voltaje en el toma corriente corresponda al voltaje indicado en la

etiqueta situada en la parte trasera inferior del equipo.

ADVERTENCIA

Verificar que exista continuidad eléctrica entre el contacto de tierra y la jabalina correspondiente. Esta verificación debe ser llevada a cabo por personal técnico competente.

5) Una vez conectado el horno a la red, proceda a conectar eléctricamente su bomba de vacío en la toma ubicada en la parte lateral derecha del horno (ref. 24, pág. 9) siguiendo las mismas recomendaciones que en el punto anterior.

PRECAUCIÓN

En el conector de la bomba de vacío solo se deberá conectar una bomba de vacío de

220Vca y con una corriente máxima de 2A. Esta prohibido conectar cualquier otro artefacto.

6) A continuación conecte la manguera de vacío en la Toma de Vacío (ref. 19, pág. 9) asegurando un ajuste hermético de las conexiones para evitar cualquier tipo de pérdida.

Recomendamos utilizar una manguera que no colapse con el vacío y de longitud lo más corta posible para evitar demoras innecesarias al hacer vacío.

Pág. 10

INSTRELEC

Horno para cerámica dental

PROCERAM

7) Una vez cumplimentados los pasos, encienda el horno por medio de la tecla de encendido general ubicada en el lateral derecho del horno (ref. 21, pág. 9). Se iluminará el display, y aparecerá la pantalla (1), la cual permanecerá varios segundos, durante los cuales la platina bajará, subirá y volverá a bajar (comprobando el funcionamiento del mecanismo) para quedar finalmente en esa posición. En el display aparecerá la pantalla (2), estando así el horno en condiciones de operar.

Encendido

(1)

Test Proceram

30 segundos

(2)

Prg:01 0027

Temp. de

Mufla

Nº de Programa

Indicador de Vacío

ADVERTENCIA

La ficha de alimentación debe quedar accesible por el usuario cuando el horno este conectado a la red de alimentación.

PRECAUCIÓN

Para tocar el display tipo “touch-screen” con el cual viene equipado el horno DUO, hacerlo sólo con un dedo o con la punta de goma del implemento “ad-hoc” que el horno trae como accesorio.

PRECAUCIÓN

El horno debe instalarse en un ambiente totalmente LIBRE DE POLVO Y

PARTICULAS, ya que estas producen un un desgaste prematuro del mecanismo y pueden contaminar los trabajos desmejorando la calidad y terminación de los mismos.

La garantía no cubre los desgastes mecánicos producidos por el polvo en suspensión en el ambiente de trabajo.

PRECAUCIÓN

No introducir la mano ni ninguna parte del cuerpo debajo del brazo que sujeta la platina ya que esta se desplaza en sentido vertical y puede ocasionar algún daño sobre el cuerpo del operario.

Pág. 11

INSTRELEC

Horno para cerámica dental

PROCERAM

7- PROGRAMACIÓN DEL PROCERAM

El PROCERAM tiene una rutina de programación muy sencilla, asistida por leyendas en pantalla lo cual facilita la tarea.

Además, este horno tiene pre-programados de fábrica, los programas de cocción de cerámicas de las principales marcas (ver Tablas de Programas de pág. 20 y 21).

Estos programas pueden ser modificados parcial o totalmente de acuerdo con las necesidades del ceramista.

Típicamente, un programa de cocción completo, para una determinada cerámica, consta de una secuencia de pasos que se muestran en el siguiente diagrama de cocción:

T

FIN

T

INI

Inicio t

PSEC t

SEC

Veloc

ºC/min t

MANT

C/VAC t

MANT

S

/VAC

Enfriam

8- DESCRIPCIÓN DE LOS PARÁMETROS DE PROGRAMACIÓN

1).- TEMPERATURA DE INICIO, (T inicio): También denominada “de baja”, corresponde a la temperatura que debe alcanzar la mufla para iniciar el programa. La

Temperatura de Inicio se puede programar entre 000 y 999ºC.

2).- TIEMPO DE PRE SECADO, (t. p/Secado): Es el tiempo durante el cual la platina se encuentra totalmente abierta y la mufla mantiene la Temperatura de Inicio. Este tiempo se puede programar entre 00 y 99 minutos.

3).- TIEMPO DE SECADO, (t. Secado): También llamado “tiempo de precalentamiento”. Es el tiempo en que la platina con la pieza comienza a aproximarse a la la mufla por pasos hasta quedar completamente dentro de ella. La duración de cada paso es de aproximadamente 1/10 del tiempo programado. Durante todo este tiempo la mufla mantiene la Temperatura de Inicio. Este tiempo puede programarse entre 00 y 99 minutos. Una vez finalizado este tiempo, la temperatura comienza a aumentar automáticamente hasta alcanzar la Temperatura Final.

4).- VELOCIDAD DE INCREMENTO DE LA TEMPERATURA DE COCCIÓN, (Cocc.

ºC/min): Es la velocidad con la cual se incrementa la temperatura desde la

Temperatura de Inicio hasta la Temperatura Final. Esta velocidad se expresa en

ºC/minuto y se puede programar entre 2 y 220ºC/min.

Algunas marcas de cerámica dan esta velocidad como “tiempo de cocción” en minutos. Para convertir este tiempo a un valor coherente, se debe realizar el siguiente cálculo:

Velocidad de calentamiento en ºC/minuto Temp. Final - Temp. Inicio

“tiempo de cocción”

5).- TEMPERATURA FINAL (T. final): Es la temperatura Final del proceso, también llamada temperatura “de alta”. Esta temperatura se puede programar entre la

Temperatura de Inicio y 1200ºC.

Pág. 12

INSTRELEC

Horno para cerámica dental

PROCERAM

6).- TEMPERATURA DE INICIO DE VACÍO (T. ini vac.): Es la temperatura a la cual se enciende la bomba de vacío. Se puede programar a un valor que se encuentre entre la Temperatura de Inicio y la Temperatura Final del programa..

7).- TEMPERATURA DE FIN DE VACÍO (T. Fin Vac.): Es la temperatura a la cual se detiene la bomba de vacío e ingresa nuevamente el aire a la cámara de cocción. Se puede programar a un valor que se encuentre entre la Temperatura de Inicio de Vacío y la Temperatura Final (de alta) del programa.

tiempo de mant.

con Vacío

= 0

®

El vacío finaliza a la Temperatura de fin de vacío

programada

¹ 0 ® El vacío finaliza luego del tiempo de mantenimiento

con vacío a la Temperatura final

Nota: el valor de la Temperatura de fin de Vacío, siempre debe ser mayor que la

Temperatura de inicio de Vacío.

8).- TIEMPO DE MANTENIMIENTO CON VACÍO (t. m. C/Vac): Es el tiempo que la cocción permanecerá con vacío a la Temperatura Final. Se puede programar entre

000 y 25,5 minutos.

9).- TIEMPO DE MANTENIMIENTO SIN VACÍO (t. m. S/Vac): Es el tiempo que la cocción permanecerá sin vacío a la Temperatura Final. Al igual que el anterior, se puede programar entre 0 y 25,5 minutos.

Advierta que el tiempo de mantenimiento a Temperatura Final siempre es la suma de los Tiempos de Mantenimiento con y sin Vacío.

10).- ENFRIAMIENTO LENTO O RÁPIDO (Enfr.): Es la Temperatura hasta la cual debe enfriarse la mufla, con la platina parcialmente abierta, para producir un enfriamiento lento de la pieza, Si se programa un valor de temperatura entre 001 y

999ºC, la platina se abrirá parcialmente una vez finalizado el Tiempo de

Mantenimiento y bajará la temperatura hasta el valor programado, momento en el cual la platina se abrirá totalmente, dando por finalizado el programa. Tener en cuenta que si se introduce un valor muy bajo para la temperatura de enfriamiento, el programa demorará más tiempo en finalizar.

Si en cambio, se desea un enfriamiento rápido de la pieza, se debe programar aquí un valor de 000ºC. Esto producirá que , una vez finalizado el Tiempo de

Mantenimiento, la platina se abra totalmente finalizando el programa.

11).- ENFRIAMIENTO FORZADO (Enf. Forz): Si al dar Inicio a un programa, la temperatura de mufla está por encima de la Temperatura de Inicio programada, el programa no se iniciará hasta que la mufla se enfríe hasta dicha temperatura.

El enfriamiento forzado consiste en activar la bomba de vacío para producir una corriente de aire en la mufla (con la platina abierta) que la enfría más rápidamente.

Para activar el enfriamiento forzado se debe programar 1. Si no se desea activarlo se programará 0.

Pág. 13

INSTRELEC

Horno para cerámica dental

PROCERAM

9- CÓMO PROGRAMAR EL PROCERAM

Para programar el horno siga los pasos que a continuación se detallan:

1) Encienda el horno y espere a que efectúe el Test PROCERAM según se describe en la página 6. (pantalla (1), pág.10)

2) Una vez finalizado el Test PROCERAM, aparecerá la pantalla (2), (pág. 10), donde los números a continuación de “Prg:”, corresponden a los dos dígitos que componen el número de programa.

3) Por medio del teclado numérico, introducir los dos dígitos que corresponden al Nº de programa que se desea programar o modificar.

leyenda “T.Inicio: 000”.(pantalla (4), pág.10). El dígito subrayado es el que cambiará al introducir un valor por medio del teclado numérico. Una vez hecho esto, el subrayado pasará al dígito siguiente y así sucesivamente hasta terminar de introducir el valor deseado.

PROG.

5) A continuación, presione nuevamente PR y aparecerá en pantalla el próximo parámetro a programar: “t. p/sec 00”, (pantalla (5), pág. 10) el cual se cambia del mismo modo que el anterior.

PROG.

6) Presionando nuevamente PR se accede a la programación del siguiente parámetro y así sucesivamente hasta el último, que es el “Enfriamiento Forzado”. Si se presiona PROG. una vez más, se sale de la programación guardando

automáticamente los datos ingresados. El display mostrará nuevamente la pantalla inicial:

Prg:01 0027

Si en cualquier paso de la Programación del horno se presiona la tecla ESCAPE, saldrá de la programación guardando todos los datos y volverá a la pantalla inicial.

A modo de ejemplo, en la página 10 se puede ver, en forma esquemática, paso a paso, la programación de un programa completo.

Los valores entre corchetes son los valores admisibles que pueden introducirse para cada uno de los parámetros. Se debe tener cuidado al ingresar estos valores, ya que, de otra manera, podría ocurrir que los programas no se ejecuten debidamente.

Pág. 14

INSTRELEC

Horno para cerámica dental

PROCERAM

(1)

10- DIAGRAMA DE PROGRAMACIÓN

Encendido

Test Proceram

NOTA: a la derecha de cada pantalla se muestran los valores que puede tomar el parámetro a programar o modificar.

30 segundos

(2)

Prg:00 0027

0...1

1

4

7 8

0

2

5

3

6

9

(3)

Prg:01 0027

Teclado numérico

PROG.

(4)

Prg:01 0027

T.Inicio 600

PROG.

(5)

Prg:01 0027 t.p/Secado 02

PROG.

(6)

Prg:01 0027 t.Secado 02

PROG.

(7)

Prg:01 0027

Cocc.ºC/min 100

PROG.

(8)

Prg:01 0027

T.Final 0900

000

999

PROG.

(14)

Prg:01 0027

Enf.Forzado 0

PROG.

(13)

Prg:01 0027

T.Enfriam 700

PROG.

00

99

00

99

(12)

Prg:01 0027 t.ManS/Vac 01.0

PROG.

(11)

Prg:01 0027 t.ManC/Vac 01.0

PROG.

002

220

(10)

Prg:01 0027

T.FinVacio 0000

PROG.

Tinicio

1200

(9)

Prg:01 0027

T.InicVacio 000

PROG.

0 = NO

1 = SI

000=Enf.ráp.

001

=Enf.lento

999

00,0

99,9

000

999

TIni Vac

Tfinal

Tinicio

Tfinal

Pág. 15

INSTRELEC

Horno para cerámica dental

PROCERAM

11- CÓMO EJECUTAR UN PROGRAMA

Como se menciona en las Especificaciones Técnicas, el PROCERAM es capaz de almacenar en su memoria hasta 100 programas de cocción completos.

Para ejecutar uno de ellos y realizar una cocción, proceda como sigue:

1) Encienda el horno y espere que efectúe el Test PROCERAM. Una vez finalizado el

Test, aparecerá la pantalla (2), pág. 15.

2) Por medio del Teclado Numérico, ingrese el número de programa que desea

Ejecutar. (Pantalla (3), pág. 15).

gráfico de cocción. (Pantalla (4), pág. 15) y el programa seleccionado comenzará a ejecutarse en forma automática.

Nota: Si se desea interrumpir un Programa, en cualquier paso, mientras se está la pantalla de inicio.

4) La Temperatura comenzará a subir hasta alcanzar la Temperatura de Inicio con la platina en posición baja. Una vez alcanzada ésta, comenzará a contar el tiempo de

pre-secado (Pantalla (5), pág. 15) en forma descendente, destellando el primer segmento del gráfico de cocción.

5) Cuando termina el tiempo de pre-secado, comienza el tiempo de secado (Pantalla

(6), pág. 15). Aquí la platina comienza a cerrarse por etapas hasta quedar completamente cerrada al final de este tiempo. Todo esto se realiza a la

Temperatura de Inicio.

6) Luego de finalizado el tiempo de secado, comienza a crecer la temperatura de

cocción a la velocidad programada (Pantalla (7), pág. 15) hasta alcanzar la temperatura final (o "de alta").

En todos los casos, en el ángulo inferior izquierdo de la pantalla veremos transcurrir el tiempo de cada paso en forma decreciente. En el ángulo superior derecho veremos la temperatura de la mufla y el inferior derecho el gráfico que indica el nivel de vacío.

En este segmento, si el programa es con vacío, la calefacción se detendrá hasta que el vacío llegue al nivel máximo (gráfico de vacío "lleno"), continuando luego con el programa. Si por cualquier motivo el nivel de vacío máximo no es alcanzado en menos de 1 minuto, el programa se abortará, activando la alarma sonora y mostrando en pantalla: "Error 5- Falta de Vacío".

7) Una vez alcanzada la temperatura final, comienza el tiempo de mantenimiento

con vacío (Pantalla (8), pág. 15)

8) A continuación, y en caso de que así se haya programado, sigue el tiempo

de mantenimiento sin vacío (Pantalla (9), pág. 15). Estos dos últimos pasos se realizan a la Temperatura Final (o "de alta").

9) Por último, y una vez cumplido el tiempo de mantenimiento sin vacío, la platina se abre y comienza el enfriamiento (Pantalla (10), pág. 15). Si se programó una temperatura de enfriamiento entre 001 y 999 ºC, la platina abrirá hasta la mitad de su recorrido, esperará que la temperatura de la mufla baje hasta el valor programado (produciendo un enfriamiento lento) y luego abrirá totalmente, enviando una señal sonora.

Pág. 16

INSTRELEC

Horno para cerámica dental

PROCERAM

12- DIAGRAMA DE EJECUCIÓN

Encendido

(1)

Test Proceram

30 segundos

(2)

Prg:00 0027

0...2

1

4

7

2

5

8

0

3

6

9

Teclado numérico

(3)

Prg:02 0027

FIN

Prg:02 0600

600ºC

INICIO

(4)

Prg:02 0027

600ºC

Temperatura

de Inicio

(5)

Prg:02 0600

01:00 tiempo de presecado

(6)

Prg:02 0600

01:00 tiempo de

secado

(7)

Prg:02 0680

00:30 tiempo de

cocción

(10)

Prg:02 0900

700ºC

Temperatura de

Enfriamiento

Si se programa Tempertatura de

enfriamiento entre 001 y 999ºC

Si se programa Tempertatura de enfriamiento 000ºC

(9)

Prg:02 0900

01:30 tiempo de mantenimiento

sin vacío

(8)

Prg:02 0900

01:30 tiempo de mantenimiento

con vacío

Pág. 17

INSTRELEC

Horno para cerámica dental

PROCERAM

13- PARTICULARIDADES DEL PROCERAM

En caso de que ocurra un corte de energía eléctrica durante la ejecución de un programa, se puede bajar la platina y extraer el trabajo, utilizando la ficha plug provista, a la que se deberá conectar una batería de 9 VCC. ATENCIÓN: no bajar la

platina hasta el límite inferior de su recorrido. Sólo lo necesario para extraer los trabajos.

El nivel de vacío en el interior de la mufla, está representado por un gráfico ubicado en el ángulo inferior derecho del display. Orientativamente, cada línea horizontal que se llena, equivale a 100 mmHg, es decir, que el gráfico completamente lleno representa aproximadamente 700 mmHg.

0 mmHg 700 mmHg

Una vez finalizado un programa, la mufla permanecerá abierta durante 3 minutos, luego se cerrará automáticamente, manteniendo la Temperatura de Inicio del programa seleccionado. (Temperatura de Espera, también llamada de "stand-by").

TEMP. DE

La tecla T. E. , al ser presionada, hace que la platina cierre la mufla y mantenga la temperatura de Inicio por tiempo indefinido.

la mufla y, pasados algunos segundos, la platina se abrirá, permitiendo que la temperatura baje totalmente.

también para salir de la programación en cualquier etapa en que se encuentre.

La tecla permite saltear de un paso al siguiente, durante la Ejecución de un programa. Esta tecla es activa únicamente después que la mufla ha alcanzado la

Temperatura de Inicio de dicho programa.

AUTO

La tecla Inicia la secuencia de calibración automática de temperatura de la mufla. Esta secuencia está guiada por ayudas en pantalla y es necesario contar con el kit opcional de autocalibración para llevarla a cabo.

llevando a cabo el PROCERAM, volviendo a la Pantalla de Inicio. Recuerde que siempre que presione la tecla FIN ,estando la mufla cerrada, esta tardará algunos segundos en abrirse. Esto es para permitir que, si hay vacío dentro de la mufla, pase el tiempo necesario para compensar la presión externa con la interna, protegiendo así el trabajo y también el mecanismo de la platina.

Durante la ejecución de un programa, se pueden modificar los datos de los pasos que tantas veces como sea necesario para llegar a la pantalla del paso a modificar y proceda a ingresar el nuevo valor como si estuviera programando. Luego presione

ES

ESCAPE

y el programa se terminará de ejecutar con el nuevo dato ingresado.

NOTA: los parámetros modificados mediante el proceso descripto quedan memorizados hasta apagar el horno. Al re-encender el equipo, los parámetros del programa toman los valores originales.

Pág. 18

INSTRELEC

Horno para cerámica dental

PROCERAM

14- CÓDIGOS DE ERROR

En el caso de existir algún error significativo en la programación o en el funcionamiento del PROCERAM se activará la alarma indicando en pantalla el error detectado.

Error 1:

Prg:xx xxxx

E1 TC. Invertida

Termocupla invertida, este error aparece cuando la temperatura del horno es menor que -20ºC, esto también ocurre cuando el sensor de temperatura está invertido y al comenzar a aumentar la temperatura, en el display disminuye en vez de aumentar.

Consulte al Servicio Técnico.

Prg:xx xxxx

Error 2:

Temperatura mayor a 1200ºC o Termocupla abierta, este error aparecerá cuando la temperatura de la mufla supere los 1200ºC y tiene por objeto proteger la mufla.

También aparecerá cuando la Termocupla esté abierta (rota). Consulte al Servicio

Técnico.

Prg:xx xxxx

Error 3:

Velocidad de calentamiento mayor que 220ºC/min, el parámetro de programación está fuera de rango. Controle el valor programado y modifíquelo.

Error 4:

Prg:xx xxxx

E4 Tfin>1200 C

º

Temperatura Final mayor a 1200ºC, el parámetro de programación está fuera de rango. Verifique el valor programado y modifíquelo.

Error 5:

Prg:xx xxxx

E5 Falta vacio

Falta Vacío, ha pasado mas de un minuto y el vacío no ha llegado a 7dmHg.

Verifique las conexiones de vacío y el funcionamiento de la bomba.

Error 6:

Prg:xx xxxx

E6 Tfin<Tini

Temperatura Final menor que la Temperatura de Inicio. Verifique y modifique los valores ingresados para estos parámetros.

15- MANTENIMIENTO

El PROCERAM ha sido diseñado para no requerir ningún tipo de mantenimiento por varios años de trabajo.

No obstante se recomienda una limpieza exterior periódica con un paño húmedo. El teclado se puede limpiar con algodón apenas humedecido en alcohol isopropílico,

NO LAVAR con agua ni soluciones jabonosas de ninguna clase.

Pág. 19

INSTRELEC

Horno para cerámica dental

PROCERAM

Pág. 20

INSTRELEC

Horno para cerámica dental

PROCERAM

Pág. 21

INSTRELEC

Horno para cerámica dental

PROCERAM

Pág. 22

CERTIFICADO DE GARANTÍA

Durante el plazo de 12 meses a partir de la fecha de compra de este aparato, INSTRELEC S.R.L., fabricante de este producto, garantiza y se compromete frente al comprador original a reparar o reponer la pieza cuya defectuosidad obedezca a causas de fabricación. Se entiende por reponer a la sustitución de la pieza por otra igual o similar a la original y que a juicio de , INSTRELEC

S.R.L., asegure el correcto funcionamiento de la unidad, no obligándose la Empresa al cambio de la unidad completa. La garantía quedará anulada si los defectos, fallas mecánicas o deterioros fueran ocasionados por uso abusivo, mal manejo y/o exceso o caída de tensión. Caducará igualmente la validez de este certificado en los casos de culpa del adquirente, intervención de personal extraño al servicio técnico autorizado, cambio de propiedad, cambio de domicilio no informado, enmiendas o raspaduras en los datos consignados en este certificado. Las reparaciones se realizarán en un pIazo máximo de (10) días a partir del recibo fehaciente del equipo en cuestión en nuestro Departamento de Servicio Técnico o Centro de Servicio Autorizado, quienes le otorgarán el número de "orden de servicio" correspondiente. Este plazo podrá ampliarse por razones de fuerza mayor y casos fortuitos, debiendo previamente comunicarlo el Service al usuario. El cliente se hará cargo de los costos del flete y seguro necesarios para el traslado del producto hacia y desde nuestros talleres o Centros de Servicio Autorizados. Toda intervención de nuestro personal realizada a pedido del comprador, dentro del plazo de esta garantía, que no fuera originada por falla o defecto cubierto por este certificado, deberá ser abonada por el interesado de acuerdo a la tarifa vigente. Se deja constancia que la garantía no cubre daños ocasionados al interior y exterior del gabinete producidos por roturas, golpes, rayaduras, caídas, etc., como así tampoco los plásticos y accesorios, las lámparas, ni los daños ocasionados por deficiencias o interrupciones que afecten el circuito eléctrico de conexión, o si los daños fueran producidos por causa de fuerza mayor o caso fortuito, y los ocasionados por mudanzas o traslados. En ningún caso INSTRELEC S.R.L. asume responsabilidad por ningún daño y/o perjuicio, sea directo y/o indirecto que pudiesen sufrir el adquiriente, usuarios o terceros en relación al bien, no pudiendo interpretarse esta garantía como

RESPONSABILIDAD NORMAL DEL COMPRADOR ORIGINAL

1. Para que este Certificado sea válido es imprescindible que el usuario acredite ante el Servicio Técnico autorizado por

INSTRELEC S.R.L., la fecha de compra mediante la factura oficial de compra del aparato, INSTRELEC S.R.L., se reserva el derecho de cotejar la exactitud de estos datos contra los registros de control de salida de la Empresa.

2. Que los talones de la garantía sean completados con todos los datos solicitados, y el sello del comercio vendedor. Es de su interés exigirle al mismo que complete los datos que se solicitan en este certificado en el momento de la compra y guardarlo prolijamente, es único medio para gozar de esta garantía.

3. Antes de instalar y usar el aparato leer cuidadosamente el manual de instrucciones, uso e instalación que se adjunta y respetar sus indicaciones.

4. Conectar correctamente el toma de alimentación previsto con conexión de cable a tierra.

5. Veri ficar que la tensión de linea corresponda a 220 V y 50 Hz.

Servicio de Asistencia Técnica:

Charcas 2172 (X5004ERB) - Córdoba

Telefax: 0351-4511299 / 4522971

4518939 / 4535628 mail: [email protected]

www.dentaliacba.com.ar

Identificación de la unidad: MODELO: ................................................................SERIE Nº: ............................................

Propietario:

.........................................................................................................................................................................

Fecha de compra:...............................................................................................................................................................

............

..............................................................................

REGISTRO DEL CERTIFICADO DE GARANTÍA

(Debe ser remitido al fabricante dentro de los 10 días desde la entrega del equipo)

Identificación de la unidad: MODELO: ................................................................SERIE Nº: ............................................

Nombre del propietario:

................................................................................................................................................................................

Calle: ............................................................................................................................ Nº: ....................................

Localidad: .....................................................................................................................Cod. Postal: ......................

Provincia: ......................................................................................Teléfono: ..........................................................

Fecha de compra: ............................................................

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
