Power Fist 8696916 Owner's manual

Power Fist 8696916 Owner's manual

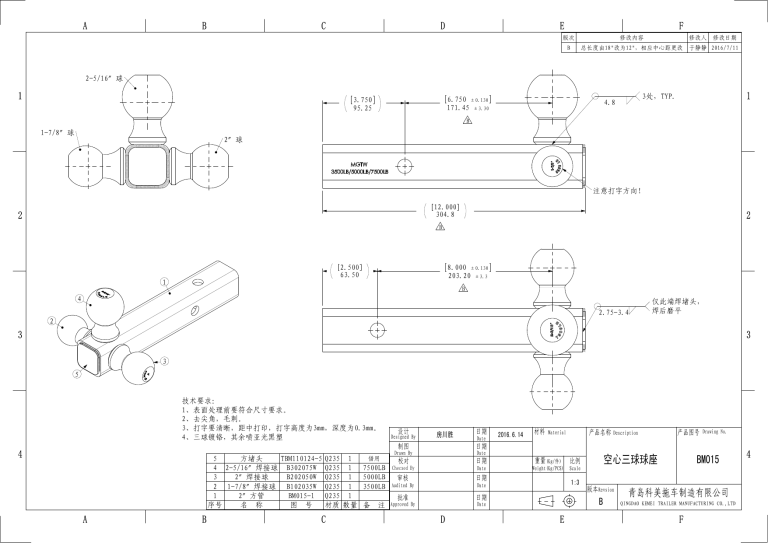

A
B
C
D
E
F
版次
修改内容
B
总长度由18"改为12",相应中心距更改
修改人
修改日期
于静静 2016/7/11
2-5/16″球
1
6.750 ±0.130
171.45 ±3.30
3.750
95.25
1
3处,TYP.
4.8
B
1-7/8″球
2″球
注意打字方向!
12.000
304.8
2
2
B
2.500
63.50
1
8.000 ±0.130
203.20 ±3.3
B
4
2.75-3.4
仅此端焊堵头,
焊后磨平
2
3
3
3
5
技术要求:
1、表面处理前要符合尺寸要求。
2、去尖角,毛刺。
3、打字要清晰,距中打印,打字高度为3mm,深度为0.3mm。
4、三球镀铬,其余喷亚光黑塑
设计
Designed By
房川胜
制图
4
5
方堵头
TBM110124-5 Q235 1
4 2-5/16″焊接球 B302075W Q235 1
3
2″焊接球
B202050W Q235 1
2 1-7/8″焊接球 B102035W Q235 1
1
2″方管
BM015-1 Q235 1
序号
名 称
图 号
材质 数量
A
B
C
借用
7500LB
5000LB
3500LB
备
注
日期
Date
2016.6.14
材料
产品名称 Description
Material
产品图号
Drawing No.
日期
Drawn By
Date
校对
日期
Checxed By
Date
审核
日期
Audited By
Date
批准
日期
Approved By
Date
D
重量(Kg/件)
空心三球球座
比例
BM015
Weight(Kg/PCS) Scale
1:3
版本 Revsion
B
E
青岛科美拖车制造有限公司
QINGDAO KEMEI TRAILER MANUFACTURING CO.,LTD
F
4
