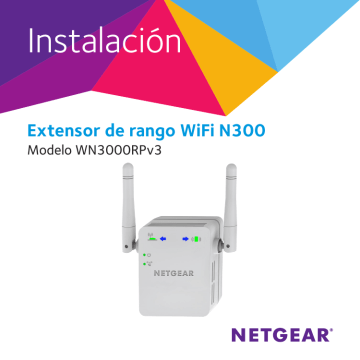

Instalación

Instalación

Extensor de rango WiFi N300

Modelo WN3000RPv3

Introducción

El extensor de rango WiFi NETGEAR amplía el alcance de la red WiFi aumentando la señal WiFi existente y mejorando la calidad de la señal en general para mayores distancias. Un extensor de rango repite las señales desde un router WiFi o un punto de acceso existentes.

Extensor de rango

WiFi

Aumenta el alcance de la red

WiFi existente y crea una señal más fuerte en zonas de difícil acceso.

WiFi existente

En ocasiones el router no proporciona la cobertura

WiFi que se necesita.

También puede conectar el extensor de rango a su router o puerta de enlace con un cable Ethernet y utilizar el extensor de rango como punto de acceso. Consulte

Instalación del extensor de rango como punto de acceso

en la página 14.

2

Descubra su extensor de rango

Antes de instalar el extensor de rango, familiarícese con los indicadores, botones y puertos.

Panel frontal

Flecha indicadora de conexión al router

Flecha indicadora de conexión al cliente

Indicador de conexión al router

Indicador de alimentación

Indicador

WPS

Indicador de conexión al cliente

3

Paneles laterales e inferior

Botón de encendido y apagado

Botón WPS

Botón para restablecer la configuración de fábrica

4

Puerto Ethernet

Descripción de los indicadores

Indicador de conexión al router

Este indicador indica el estado de la conexión entre el extensor de rango y el router o punto de acceso.

Verde fijo. Conexión óptima.

Ámbar fijo. Conexión buena.

Rojo fijo. Mala conexión.

Apagado. No existe ninguna conexión.

Indicador de conexión al cliente

Indicador de alimentación

Este indicador indica el estado de la conexión entre el extensor de rango y un equipo o dispositivo WiFi.

Verde fijo. Conexión óptima.

Ámbar fijo. Conexión buena.

Rojo fijo. Mala conexión.

Apagado. No existe ninguna conexión.

Ámbar fijo. El extensor de rango se está iniciando.

Verde fijo. El extensor de rango está encendido.

Apagado. El extensor de rango está apagado.

Indicador WPS

Verde fijo. La seguridad WiFi está activada (WPA o WPA2).

Verde intermitente. Hay una conexión WPS en curso.

Apagado. La seguridad WiFi no está activada.

Nota: Si la flecha indicadora del router o la del cliente parpadea,

consulte

Búsqueda de la mejor ubicación

en la página 12. Si ninguna de las

flechas indicadoras está encendida, el extensor de rango se encuentra en una ubicación adecuada.

5

Instalación del extensor de rango WiFi

Coloque el extensor de rango, enciéndalo y conéctelo a la red WiFi.

Colocación del extensor de rango y encendido

1. Coloque el extensor de rango en la misma habitación que el router WiFi.

Sólo es necesario que esté cerca del router WiFi durante el proceso de configuración inicial.

2. Conecte el extensor de rango a una toma de corriente.

El indicador de alimentación se ilumina en verde en un minuto. Si el indicador de alimentación no se ilumina, pulse el botón de Encendido.

Conexión a una red WiFi existente

Para ampliar la cobertura de la red WiFi, tiene que conectar el extensor de rango a la red WiFi existente. Hay dos formas de hacerlo:

Conectar con ayuda de WPS. Si desea obtener más información, consulte

Conexión con WPS

en la página 7

.

Conectar con la ayuda de la configuración del navegador web.

Si desea obtener más información, consulte

Conexión con la configuración del navegador web

en la página 8.

6

Conexión con WPS

La configuración protegida de Wi-Fi (WPS) permite conectarse a una red WiFi segura sin tener que introducir el nombre ni la contraseña de la red.

Nota: WPS no admite seguridad de red WEP. Si utiliza seguridad WEP, siga las instrucciones de

Conexión con la configuración del navegador web

en la página 8.

1. Pulse el botón

WPS en el panel lateral del extensor de rango.

El indicador WPS parpadea.

2. Antes de que transcurran dos minutos, pulse el botón

WPS del router o del punto de acceso.

El indicador WPS del extensor de rango se ilumina en verde fijo, se enciende el indicador de conexión al router la red WiFi existente.

y el extensor de rango está conectado a

Si el indicador de conexión al router no se enciende, vuelva a intentarlo. Si aún así no se enciende, consulte

Conexión con la configuración del navegador web

en la página 8.

3. Busque el nuevo nombre de red del extensor de rango:

El nombre de la red inalámbrica del extensor de rango (SSID) pasa a ser el mismo que el de la red WiFi existente, pero se le añade el sufijo _EXT al final del nombre. Por ejemplo:

Nombre de la red WiFi existente. NombreDeMiRed

Nuevo nombre de la red ampliada. NombreDeMiRed_EXT

7

4. Conecte sus dispositivos WiFi a la nueva red del extensor de rango.

Utilice la misma contraseña WiFi que utiliza en su router WiFi.

5. Desenchufe el extensor de rango y colóquelo en una nueva ubicación más cerca de la zona con una mala señal WiFi.

La ubicación elegida debe encontrarse dentro del alcance de la red del router

WiFi existente.

6. Conecte el extensor de rango a una toma de corriente.

El indicador de alimentación se ilumina en verde en un minuto. Si el indicador de alimentación no se ilumina, pulse el botón de

Encendido.

7. Utilice el indicador de conexión al router del panel frontal para ayudarle a elegir un lugar en el que la calidad de la conexión entre el extensor de rango y el router sea óptima.

Conexión con la configuración del navegador web

1. Utilice cualquier administrador de redes WiFi que tenga instalado en el equipo o dispositivo WiFi para detectar la red WiFi NETGEAR_EXT (SSID) y conectarse a ella.

Tras establecer la conexión con el equipo o dispositivo WiFi, el indicador de conexión al cliente se ilumina.

2. Abra una ventana del navegador web desde el mismo equipo o dispositivo WiFi.

El navegador le lleva directamente a la opción de configuración inteligente de

NETGEAR genie. Si no se le redirige automáticamente a NETGEAR genie, abra un navegador web y escriba www.mywifiext.net en el campo de dirección.

8

Aparecerá la pantalla de NETGEAR genie.

3. Seleccione el botón de radio

WiFi Range Extender (Wireless) (Extensor de rango WiFi [inalámbrico]) y haga clic en el botón Continue (Continuar).

El extensor de rango detecta redes WiFi en su área y muestra una lista.

4. Seleccione una red WiFi para extender y haga clic en el botón

Continue

(Continuar).

9

5. Cuando se le solicite, escriba la contraseña de red (también denominada contraseña a secas o clave de red) en el campo

Password (Contraseña) y haga clic en el botón Continue (Continuar).

6. En el campo

Name (Nombre), escriba el nombre (SSID) de la red WiFi de su nuevo extensor de rango y haga clic en el botón Continue (Continuar).

Seleccione la casilla si quiere utilizar la misma configuración de seguridad de su red existente.

Se aplicará la configuración y se mostrará la siguiente pantalla.

En iPads, iPhones, y MacBooks, esta pantalla se cierra automáticamente.

7. Utilice un administrador de redes WiFi del equipo o dispositivo WiFi para conectarse a la red WiFi del extensor de rango que acaba de crear.

Repita este paso para cada equipo y dispositivo WiFi.

10

8. Si la pantalla sigue activa en su equipo o dispositivo, marque la casilla siguiente y haga clic en el botón

Continue (Continuar).

Aparece un mensaje confirmando que el extensor de rango está conectado a la red WiFi.

9. Haga clic en el botón

Finish (Terminar).

10. Desenchufe el extensor de rango y colóquelo en una nueva ubicación más cerca de la zona con una mala señal WiFi.

La ubicación elegida debe encontrarse dentro del alcance de la red del router

WiFi existente.

11. Conecte el extensor de rango a una toma de corriente.

El indicador de alimentación se ilumina en verde en un minuto. Si el indicador de alimentación no se ilumina, pulse el botón de

Encendido.

12. Utilice el indicador de conexión al router del panel frontal para ayudarle a elegir un lugar en el que la calidad de la conexión entre el extensor de rango y el router sea óptima.

11

Búsqueda de la mejor ubicación

Si la señal WiFi es débil, una de las flechas indicadoras parpadeará durante dos minutos la primera vez que se conecte a la red del extensor de rango. Si esto sucede, ajuste la posición del extensor de rango.

• Si la flecha del router

• Si la flecha del cliente al extensor de rango.

parpadea, acerque el extensor de rango al router.

parpadea, acerque el equipo o dispositivo WiFi

Si ninguna de las flechas indicadoras está encendida, el extensor de rango se encuentra en una ubicación adecuada.

12

Conexión de un dispositivo con Ethernet

Después de que el extensor de rango se conecte a la red WiFi actual, puede conectar un dispositivo al extensor de rango con un cable Ethernet. A continuación, el dispositivo podrá acceder a la red existente a través de la conexión WiFi.

Extensor de rango

Reproductor de Blu-ray

Router WiFi

1. Configure el extensor de rango.

Para obtener más información sobre la configuración inicial, consulte

Instalación del extensor de rango WiFi

en la página 6.

13

2. Conecte el extensor de rango a una red WiFi existente.

3. Conecte el cable Ethernet desde un dispositivo con Ethernet a un puerto

Ethernet en el extensor de rango.

Instalación del extensor de rango como punto de acceso

Puede utilizar el extensor de rango como punto de acceso WiFi, creando así una nueva zona WiFi al utilizar una conexión Ethernet por cable.

1. Coloque el extensor de rango en la misma habitación que el router WiFi.

Sólo es necesario que esté cerca del router WiFi durante el proceso de configuración inicial.

2. Conecte el extensor de rango a una toma de corriente.

El indicador de alimentación se ilumina en verde en un minuto. Si el indicador de alimentación no se ilumina, pulse el botón de

Encendido.

3. Utilice cualquier administrador de redes WiFi que tenga instalado en el equipo o dispositivo WiFi para detectar la red WiFi NETGEAR_EXT (SSID) y conectarse a ella.

Tras establecer la conexión con el equipo o dispositivo WiFi, el indicador de conexión al cliente se ilumina.

4. Abra una ventana del navegador web desde el mismo equipo o dispositivo

WiFi.

14

El navegador le lleva directamente a la opción de configuración inteligente de

NETGEAR genie. Si no se le redirige automáticamente a NETGEAR genie, abra un navegador web y escriba www.mywifiext.net en el campo de dirección.

Aparecerá la pantalla de NETGEAR genie.

5. Seleccione el botón de radio Access Point (Wired) (Punto de acceso [por cable]).

6. Utilice un cable Ethernet para conectar el extensor de rango a un conector

Ethernet con acceso a la red en lugar de a un puerto Ethernet del router.

El extensor de rango se une a la red y crea una zona WiFi.

7. Siga los pasos de genie para configurar la seguridad WiFi para la nueva red

WiFi.

15

Inicio de sesión para acceder a la configuración del extensor de rango

Después de la instalación, puede iniciar sesión en el extensor de rango para ver o cambiar los ajustes del mismo.

1. Conecte un equipo o dispositivo WiFi a la red del extensor de rango.

2. Abra un navegador web y, en el campo de dirección, escriba

www.mywifiext.net o www.mywifiext.com.

Se abrirá la pantalla de inicio de sesión.

3. Escriba

admin como nombre de usuario y password como contraseña.

Preguntas frecuentes

Para obtener más información sobre el producto, consulte el manual del usuario disponible en

http://support.netgear.com

.

El asistente de configuración mostrado en el navegador web me sigue pidiendo una contraseña de red (contraseña) o clave de seguridad, aunque estoy seguro de que he introducido la correcta. ¿Qué puedo hacer?

El extensor de rango probablemente esté situado en el límite de cobertura del router o punto de acceso. Si desea obtener más información, consulte

Búsqueda de la mejor ubicación

en la página 12. Si utiliza funciones de seguridad WEP,

asegúrese de que ha escrito la contraseña de red en el campo correcto.

16

Me he conectado a NETGEAR_EXT y he abierto un navegador. ¿Por qué no puedo ver el asistente de configuración mostrado en el navegador web?

Pruebe estos pasos de solución de problemas:

• Asegúrese de que su equipo está configurado para utilizar DHCP (la mayoría lo están).

• Asegúrese de que el indicador de conexión al cliente y de que dispone de una dirección IP válida.

está de color verde

• Vuelva a iniciar el navegador web y escriba www.mywifiext.net o

www.mywifiext.com en el campo de dirección. Escriba admin como nombre de usuario y password como contraseña.

¿Cómo puedo restablecer la configuración predeterminada de fábrica del extensor de rango?

1. Utilice un objeto puntiagudo, como un bolígrafo o un clip, para mantener presionado el botón Factory Reset (Restablecer configuración de fábrica) de la parte inferior del extensor de rango durante aproximadamente 5 segundos hasta que el indicador de alimentación cambie a ámbar.

2. Suelte el botón

Factory Reset (Restablecer configuración de fábrica) y espere a que el extensor de rango vuelva a arrancar.

El extensor de rango se reinicia y se restablece la configuración predeterminada de fábrica.

Ya puede acceder al extensor de rango desde el navegador web con la configuración predeterminada de fábrica.

17

He activado un filtro de direcciones MAC inalámbrico, un control de acceso inalámbrico o una lista de control de acceso en mi router. ¿Qué debo hacer al instalar el extensor de rango?

Cuando el dispositivo WiFi se conecta al router a través del extensor de rango, la dirección MAC del dispositivo WiFi que se muestra en el router se traduce a otra dirección MAC. Si ha activado un filtro de direcciones MAC inalámbrico, el control de acceso inalámbrico o una lista de control de acceso en el router, el dispositivo

WiFi se conecta al extensor de rango pero no puede obtener una dirección IP de él ni acceder a Internet.

Para permitir que el dispositivo WiFi reciba una dirección IP del extensor de rango y acceda a Internet, debe proporcionar al router la dirección MAC traducida.

1. Inicie sesión en el router y desactive el filtro de direcciones MAC, el control de acceso inalámbrico o la lista de control de acceso.

Consulte la documentación del router para obtener más información sobre cómo desactivar el filtro de direcciones MAC, el control de acceso inalámbrico o la lista de control de acceso.

2. Encienda el extensor de rango y conecte todos los dispositivos WiFi a la red del extensor de rango.

3. Compruebe que el indicador de conexión al cliente

4. Inicie sesión en el extensor de rango.

continúa encendido.

a. Abra un navegador web y, en el campo de dirección, escriba

www.mywifiext.net o www.mywifiext.com.

18

Se abrirá la pantalla de inicio de sesión.

b. Escriba admin como nombre de usuario y password como contraseña.

5. Seleccione

Maintenance > Network Devices (Mantenimiento > Dispositivos de red).

La pantalla de dispositivos de red muestra las direcciones MAC comunes y las direcciones MAC virtuales para ordenadores y dispositivos que están conectados a la red del extensor de rango.

6. En el router, añada todas las direcciones virtuales desde el extensor de rango a la tabla de filtros de direcciones MAC del router.

7. Active el filtro de direcciones MAC, el control de acceso inalámbrico o la lista de control de acceso del router.

19

Servicio técnico

Gracias por comprar este producto NETGEAR. Una vez instalado el dispositivo, busque el número de serie en la etiqueta del producto y regístrelo en

https://my.netgear.com

. Deberá registrar su producto para poder hacer uso de nuestro servicio telefónico de asistencia

NETGEAR. NETGEAR recomienda registrar su producto a través del sitio web de NETGEAR.

Podrá encontrar actualizaciones del producto y asistencia técnica en

http://support.netgear.com

.

NETGEAR le recomienda que utilice solo los recursos del servicio técnico oficial de NETGEAR.

Encontrará el manual del usuario en línea en

http://downloadcenter.netgear.com

o a través de un vínculo en la interfaz del producto.

Marcas comerciales

NETGEAR, el logotipo de NETGEAR y Connect with Innovation son marcas comerciales o marcas comerciales registradas de NETGEAR, Inc. o sus filiales en Estados Unidos y otros países. La información contenida en el documento puede sufrir modificaciones sin previo aviso. © NETGEAR, Inc. Todos los derechos reservados.

Cumplimiento normativo

Para consultar la declaración de conformidad actual de la UE, visite:

http://support.netgear.com/app/answers/detail/a_id/11621/

.

Para obtener información sobre el cumplimiento de normativas, visite

http://www.netgear.com/about/regulatory/

.

Consulte el documento de cumplimiento normativo antes de conectar la fuente de alimentación.

Sólo para uso en interiores. Válido para la venta en todos los estados miembros de la UE, estados de la EFTA y Suiza.

Netgear, Inc.

350 East Plumeria Drive

San José, CA 95134, EE. UU.

Julio de 2014

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
