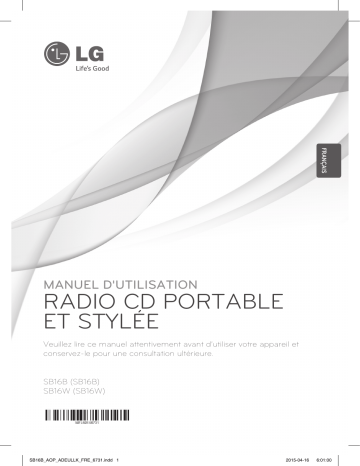

MANUEL D'UTILISATION

RADIO CD PORTABLE

ET STYLÉE

Veuillez lire ce manuel attentivement avant d’utiliser votre appareil et conservez-le pour une consultation ultérieure.

SB16B (SB16B)

SB16W (SB16W)

SB16B_AOP_ADEULLK_FRE_6731.indd 1 2015-04-16 6:01:00

1 Démarrage

1

2

Démarrage

Consignes de sécurité

ATTENTION

RISQUE D’ÉLECTROCUTION

NE PAS OUVRIR

ATTENTION :

AFIN DE RÉDUIRE LE RISQUE DE

DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE

BOÎTIER (NI L'ARRIÈRE). AUCUNE PIÈCE DE CET

APPAREIL N'EST SUSCEPTIBLE D'ÊTRE RÉPARÉE

PAR L'UTILISATEUR. CONFIEZ L'ENTRETIEN DE

L'APPAREIL À DES PERSONNES QUALIFIÉES.

L’éclair avec le symbole d’une pointe de flèche à l’intérieur d’un triangle équilatéral sert à signaler à l’utilisateur la présence d’une tension dangereuse non isolée à l’intérieur de l’emballage du produit, laquelle peut être suffisamment puissante pour constituer un risque de choc

électrique pour des individus.

Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance

(entretien) importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT :

POUR PRÉVENIR TOUT RISQUE

D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE,

N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À

L'HUMIDITÉ.

ATTENTION :

L'appareil ne doit pas être exposé à des projections d'eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit

être posé sur l'appareil.

AVERTISSEMENT :

N'installez pas cet appareil dans un espace confiné tel qu'une bibliothèque ou tout autre meuble similaire.

ATTENTION :

N'obstruez pas les ouvertures d'aération.

Installez l'appareil conformément aux instructions du fabricant.

Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une

étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l'autorisent.

ATTENTION :

Cet appareil utilise un système laser.

Afin de garantir l'utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d'utilisation et conservez-le pour vous y référer ultérieurement.

Si l'appareil nécessite une intervention quelconque, contactez un service après-vente agréé.

Le non-respect des procédures d’utilisation ou de réglage présente un risque d’exposition à des rayonnements dangereux.

Pour éviter une exposition directe au faisceau laser, n’essayez pas d’ouvrir la coque.

PRÉCAUTION concernant le cordon d'alimentation

Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportezvous à la page des spécifications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de décharge électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil. S'il paraît endommagé ou détérioré, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par un cordon strictement identique auprès d'un point de service aprèsvente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d'où sort le cordon de l'appareil. Pour déconnecter l'appareil du réseau

électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.

REMARQUE :

L'étiquette principale est attachée

à l'extérieur du bas de l'appareil. Référez-vous à l'étiquette attachée au bas de l'appareil.

SB16B_AOP_ADEULLK_FRE_6731.indd 2 2015-04-16 6:01:00

Démarrage

3

Cet appareil est équipé d'une batterie transportable ou de piles rechargeables.

Retrait sans danger de la batterie ou des piles de l'appareil :

Pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des

êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc.

Mise au rebut des produits

Élimination des batteries/accumulateurs usagés

1. Ce pictogramme peut être associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005 % de mercure, 0,002

% de cadmium ou 0,004 % de plomb.

2. Les batteries/accumulateurs doivent tous

être mis au rebut séparément des flux de déchets municipaux à travers des installations de collecte spécifiques déterminées par les autorités locales ou publiques.

3. Une mise au rebut conforme de vos batteries/ accumulateurs usagés permettra d’éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine.

4. Pour plus d’informations sur la mise au rebut des batteries/accumulateurs usagés, veuillez contacter l’organisme local, le service de traitement des déchets et la boutique où vous avez acheté le produit.

1. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

2. L'élimination adéquate de votre vieil appareil contribue à protéger l'environnement et la santé des personnes.

3. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vouloir vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

1

SB16B_AOP_ADEULLK_FRE_6731.indd 3 2015-04-16 6:01:01

1

4

Démarrage

LG Electronics déclare ce/ces produit(s) conforme(s) aux normes de base et aux dispositions des

Directives 2004/108/CE, 2006/95/

CE, 2009/125/CE et 2011/65/EU en la matière.

Contactez le bureau pour la conformité de ce produit:

LG Electronics Inc.

EU Representative, Krijgsman 1,

1186 DM Amstelveen, The

Netherlands

Veuillez noter que ce Centre n’est

PAS un Service Client. Pour les

Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit.

SB16B_AOP_ADEULLK_FRE_6731.indd 4 2015-04-16 6:01:01

Table des matières

5

Table des matières

1 Démarrage

2 Consignes de sécurité

6 Accessoires fournis

6 Fichiers compatibles

7 Panneau avant

2 Raccordements

8 Source d'alimentation

8 – Insertion des Piles

8 – Branchement du cordon d'alimentation CA

9 Raccordement d'autres appareils

9 – Raccordement d'un périphérique USB

9 – Retrait du périphérique USB de l'appareil

9 – Périphériques USB compatibles

9 – Impératifs à respecter pour les périphériques USB

9 – Connecteur PORT. IN

3 Utilisation

10 Fonctions de base

10 – Fonctions CD/ USB

10 Fonctions de base

10 – Fonctions CD/ USB

11 Autres fonctions

11 – Lecture programmée

11 – Permet d'écouter de la musique à partir de votre lecteur portable

11 Utilisation de la radio

11 – Écoute de la radio

11 – Extinction de la radio

4 Dépannage

12 Dépannage

5 Annexe

13 Spécifications

14 Entretien

14 – Manipulation de l'appareil

14 – Remarques sur les disques

1

2

3

4

5

SB16B_AOP_ADEULLK_FRE_6731.indd 5 2015-04-16 6:01:01

1

6

Démarrage

Accessoires fournis

Vérifiez que vous disposez bien des accessoires fournis suivants.

Câble d’alimentation

CA (1)

Fichiers compatibles

Caractéristiques des fichiers MP3/WMA :

la compatibilité de l’appareil avec les fichiers MP3/

WMA est limitée comme suit : y Fréquence d'échantillonnage : de 8 à 48 kHz

(MP3), de 8 à 48 kHz (WMA) y

Débit binaire : de 32 à 384 kbps (MP3), de 32 à

384 kbps (WMA) y

Nombre maximal de fichiers : moins de 999 y

Extension des fichiers : ".mp3", ".wma".

y

Format de fichier CD-ROM : ISO9660/ JOLIET y

Nous vous conseillons d'utiliser « Easy-CD Creator

», qui crée un système de fichiers ISO 9660.

y

Vous devez choisir l'option de format de disque

[Mastered] lorsque vous formatez des disques réinscriptibles afin qu'ils soient compatibles avec les lecteurs LG. Si vous choisissez l'option «

Système de fichiers actifs », le disque ne pourra pas être lu sur les lecteurs LG. (Mastered/Live File

System : options de formatage de disque pour

Windows Vista)

SB16B_AOP_ADEULLK_FRE_6731.indd 6 2015-04-16 6:01:01

Démarrage

7

Panneau avant

g a b c d e f a

Antenne b

PORT.IN

Vous pouvez utiliser l’appareil pour lire la musique depuis divers types de lecteur portable.

c

Sélecteur de fonction et arrêt

Permet de changer la fonction.

Permet également d’éteindre l’appareil.

d

VOL (-/+)

Contrôle du volume.

e

Tiroir disque f

Enceinte g Poignée h

Molette de

TUNING (-/+)

h f i j i

REPEAT

Vous pouvez profiter de votre musique en lecture répétée ou aléatoire.

PROG.

Permet de lire les pistes dans l’ordre choisi.

USB/CD

Permet de sélectionner la fonction USB/CD. d/M Démarre ou met en pause la lecture.

Z Permet d'arrêter la lecture.

C/V Ignorer/Rechercher. ws

Recherche un dossier contenant des fichiers MP3/WMA.

Quand un CD/périphérique USB contenant des fichiers MP3/WMA répartis dans plusieurs dossiers est en cours de lecture, appuyez sur ce bouton pour sélectionner le dossier souhaité.

Connecteur USB

BASS BLAST

Permet de renforcer les aigus, les graves et l’effet de son surround.

j Afficheur

(CD et périphérique USB uniquement)

1

SB16B_AOP_ADEULLK_FRE_6731.indd 7 2015-04-16 6:01:02

USB REC

2 Raccordements

2

8

Raccordements

Source d'alimentation

Insertion des Piles

1. Appuyez sur le couvercle des piles pour ouvrir le compartiment.

2. Insérez six piles R14 « C» (non fournies) dans le compartiment et assurez-vous de leur positionnement correct pour 2 et 3 .

3. Fermez le couvercle du compartiment des piles.

Branchement du cordon d'alimentation CA

1. Branchez une extrémité du cordon d’alimentation CA (fourni) dans la prise d’alimentation CA.

2. Enfoncez l'autre extrémité dans la prise murale.

,

Remarque y

Sortez le cordon d’alimentation CA de la prise murale si vous ne prévoyez pas d’utiliser l’appareil sur une période prolongée.

y

Afin de prévenir tout dommage provenant d'une éventuelle fuite des piles, sortez celles-ci si vous ne prévoyez pas d’utiliser l’appareil sur une période prolongée.

y

Lorsque les piles s’affaiblissent, pensez à les remplacer par de nouvelles.

y

Tant que le cordon d’alimentation reste branché dans la sortie murale, les piles ne sont pas sollicitées.

y Les piles (batteries ou accumulateurs installés) et les appareils contenant des piles ne doivent pas être exposés à une chaleur excessive, telle que la lumière directe du soleil, un feu, etc.

SB16B_AOP_ADEULLK_FRE_6731.indd 8 2015-04-16 6:01:04

Raccordements

9

Raccordement d'autres appareils

Raccordement d'un périphérique USB

Enfoncez la prise USB d'une clé mémoire USB (ou baladeur MP3, etc.) dans le port USB à l'avant de l'appareil.

Retrait du périphérique USB de l'appareil

1. Choisissez une fonction/un mode différent ou appuyez sur la touche Z deux fois de suite.

2. Retirez le périphérique USB de la station.

Périphériques USB compatibles

y

Lecteur MP3 : lecteur MP3 à mémoire Flash.

y

Clé USB à mémoire Flash : clés USB 2.0 ou USB 1.1. y

La fonction USB de cet appareil ne prend pas en charge certains périphériques USB.

Impératifs à respecter pour les périphériques USB

y

Les appareils qui requièrent l’installation d’un programme supplémentaire et qui sont reliés à l’ordinateur ne sont pas pris en charge.

y

Ne retirez pas le périphérique USB pendant son utilisation.

y

Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.

y

Pour éviter la perte de données, sauvegardez toutes vos données.

y

Si vous utilisez un câble d'extension USB ou un concentrateur USB, le périphérique USB ne sera pas reconnu.

y

Le système de fichiers NTFS n'est pas pris en charge. (Seul le système de fichiers FAT (16/32) est accepté.) y

Cet appareil ne prend pas en charge un nombre total de fichiers supérieur ou égal à 1 000.

y

Les disques durs externes, les lecteurs de cartes, les périphériques verrouillés ou les périphériques

USB de type disque dur ne sont pas pris en charge.

y

Le port USB de l'appareil ne peut pas être raccordé à un ordinateur. L'appareil ne peut pas

être utilisé comme périphérique de stockage.

Connecteur PORT. IN

Raccordez la sortie (écouteur) d'un périphérique portable (baladeur MP3, lecteur multimédia portatif, etc.) au connecteur d'entrée d’appareil portable.

2

y

Attention : L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut provoquer une perte d'audition.

SB16B_AOP_ADEULLK_FRE_6731.indd 9 2015-04-16 6:01:04

3 Utilisation

10

Utilisation

,

Remarque y

Les dossiers/fichiers sur CD ou sur périphérique USB sont reconnus comme suit :

2. Sélectionnez la fonction CD ou USB en appuyant sur la touche

USB /CD

.

.

appuyant sur C/V .

3

Appuyez sur

Z

.

Appuyez sur d/M .

Appuyez sur d/M .

Appuyez sur la touche

V

C ou

pendant la lecture pour accéder à la piste ou au fichier suivant ou revenir au début de

Accès à la piste ou au fichier précédent/ sur la touche C pour revenir à la piste ou au fichier précédent.

d'une section dans une piste

Lecture répétée ou aléatoire

C ou V durant la lecture et relâchez au moment que vous souhaitez écouter.

Appuyez sur

REPEAT

plusieurs fois, l'affichage indique respectivement : REPEAT 1 ->

Renforcement de l’effet

Pendant la lecture, appuyez sur la touche

BASS BLAST

pour renforcer les aigus, les graves et

,

Remarque y

Si vous lancez la lecture d’un disque rayé, vous risquez d’entendre un bruit et le lecteur ne reconnaîtra pas toujours le y

Le codec audio DTS n’est pas pris en charge. y

Les pistes et dossiers seront présentés dans l'ordre où ils ont été enregistrés mais peuvent ne pas l'être, en fonction des conditions d'enregistrement.

y Les fichiers seront lus un à un depuis le fichier 01 jusqu’au $ fichier 10.

$ y

Les dossiers se présenteront dans l'ordre suivant

FAT(USB) : File_01 File_02 File_03

File_04 File_05

File_08

File_07

File_09

File_10

File_06

File_10

File_07

CD : File_01 File_02 File_03 File_04

File_05

File_08 File_09 File_06

File_07

File_09

File_10

File_06

File_10

File_07

CD : File_01 File_02 File_03 File_04

File_05

File_08 File_09 File_06

y

*ROOT : « ROOT » est le premier écran que vous pouvez voir lorsqu'un ordinateur

SB16B_AOP_ADEULLK_FRE_6731.indd 10 2015-04-16 6:01:05

Autres fonctions

Utilisation

11

Utilisation de la radio

Lecture programmée

La fonction de programmation vous permet de mémoriser vos fichiers préférés d'un disque ou d'un périphérique USB.

Un programme peut contenir 20 pistes.

1. Insérez un CD ou un périphérique USB et attendez que la fonction soit disponible.

2. Appuyez sur

PROG.

en mode arrêt.

3. Appuyez sur C ou V pour sélectionner une piste.

4. Appuyez de nouveau sur

PROG.

pour enregistrer et sélectionner la piste suivante.

5. Appuyez sur d/M pour lire les fichiers musicaux programmés.

6. Pour effacer votre sélection, appuyez deux fois sur la touche

Z

.

,

Remarque

Les programmes sont également effacés lorsque vous sortez le disque ou retirez le périphérique USB, lorsque vous éteignez l'appareil ou lorsque vous changez de fonction.

Écoute de la radio

1. Réglez le sélecteur de fonction sur le mode

RADIO.

2. Sélectionnez ou

AM

.

3. Sélectionnez la station de radio à l’aide de la molette de réglage.

Extinction de la radio

Pour éteindre votre appareil, réglez le sélecteur de fonction sur le mode CD, PORT. IN ou USB.

3

Permet d'écouter de la musique à partir de votre lecteur portable

Le lecteur peut être utilisé pour lire de la musique provenant de divers types de lecteurs portables.

1. Raccordez le lecteur portable au connecteur

PORT. IN

(PORTABLE IN) de l'appareil.

2. Réglez le sélecteur de fonction sur le mode

PORTABLE.

3. Allumez le lecteur portable et lancez la lecture.

SB16B_AOP_ADEULLK_FRE_6731.indd 11 2015-04-16 6:01:05

4 Dépannage

4

12

Dépannage

Dépannage

Généralités

CD

Radio

PROBLÈME

Il n'y pas de courant.

Absence de son.

CAUSE

y

Le cordon d'alimentation n'est pas y branché.

Les piles sont vides.

y

Vérifiez si vous avez sélectionné la bonne fonction.

SOLUTION

y

Branchez le cordon d'alimentation.

y

Remplacez-les par des piles neuves.

y

Utilisez le sélecteur de fonction pour vérifier le mode sélectionné.

L'appareil ne démarre pas la lecture.

y

Un disque illisible a été inséré.

y

Aucun disque n'est présent dans le lecteur.

y

Le disque est sale.

y

Le disque est inséré à l'envers.

y

Insérez un disque lisible.

y

Insérez un disque.

y

Nettoyez le disque. y

Insérez le disque avec la face imprimée ou portant l'étiquette vers le haut.

Absence de son.

y

La fonction n'est pas réglée sur

Radio.

Du bruit se fait entendre.

y

Des appareils électroniques se trouvent près du lecteur.

y y

Sélectionnez la fonction Radio.

Placez le lecteur à distance de ces appareils.

SB16B_AOP_ADEULLK_FRE_6731.indd 12 2015-04-16 6:01:05

5 Annexe

Spécifications

Généralités

Alimentation électrique

Consommation d'énergie

Poids net

Dimensions externes (L x H x P)

Température de fonctionnement

Humidité de fonctionnement

Référez-vous à l'étiquette principale.

Référez-vous à l'étiquette principale.

1,6 kg

(303 x 121 x 240) mm

5 °C à 40 °C,

Fonctionnement : à l'horizontale

5 % à 90 %

Tuner FM

Plage de réglage FM

Plage de réglage AM

88 à 108 MHz

530 à 1 620 kHz

Amplificateur

Puissance de sortie

USB

Alimentation du bus (USB)

Version USB

0,5 W x 2

CC 5 V

0

500 mA

USB 2,0 ou USB 1,1

CD

Réponse en fréquence

Rapport signal/bruit

Gamme dynamique

100 MHz à 18 kHz

61 dB

56 dB

Hauts-parleurs

Type

Impédance

Puissance nominale

Puissance maximale

1 voies 1 enceintes

8 Ω

1 W

2 W y

La conception et les spécifications sont sujettes à modification sans préavis.

Annexe

13

5

SB16B_AOP_ADEULLK_FRE_6731.indd 13 2015-04-16 6:01:05

5

14

Annexe

Entretien

Manipulation de l'appareil

Lors du transport

Conservez le carton et les emballages d'origine.

Si vous devez transporter l'appareil, pour une protection maximale, emballez-le tel que vous l'avez reçu à sa sortie de l'usine

Entretien des surfaces extérieures y

N'utilisez pas de liquides volatils tels qu'une bombe d'insecticide à proximité. y

Essuyez sans appuyer pour ne pas abîmer la surface.

y

Ne laissez pas des produits en caoutchouc ou en plastique en contact prolongé avec l'appareil.

Nettoyage de l'appareil

Pour nettoyer le lecteur, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants tels que de l' alcool, de la benzine ou des diluants, car ces derniers risquent d'endommager la surface de l'appareil.

Entretien de l'appareil

Ce lecteur est un appareil de précision à haute technologie. Si la lentille optique et les composants du lecteur sont sales ou usés, la qualité de l'image peut s'en trouver diminuée. Pour plus de détails, contactez votre service après-vente agréé le plus proche.

Remarques sur les disques

Manipulation des disques

Ne collez jamais de papier ni de ruban adhésif sur le disque.

Rangement des disques

Après la lecture, rangez le disque dans son boîtier.

N'exposez pas le disque aux rayons directs du soleil ni à des sources de chaleur et ne le laissez jamais dans une voiture garée en plein soleil.

Nettoyage des disques

N'utilisez pas de solvants puissants tels que de l'alcool, de la benzine, des diluants, des produits de nettoyage en vente dans le commerce ou des vaporisateurs antistatiques destinés aux disques vinyle.

SB16B_AOP_ADEULLK_FRE_6731.indd 14 2015-04-16 6:01:05

SB16B_AOP_ADEULLK_FRE_6731.indd 15 2015-04-16 6:01:05

SB16B_AOP_ADEULLK_FRE_6731.indd 16 2015-04-16 6:01:05

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
