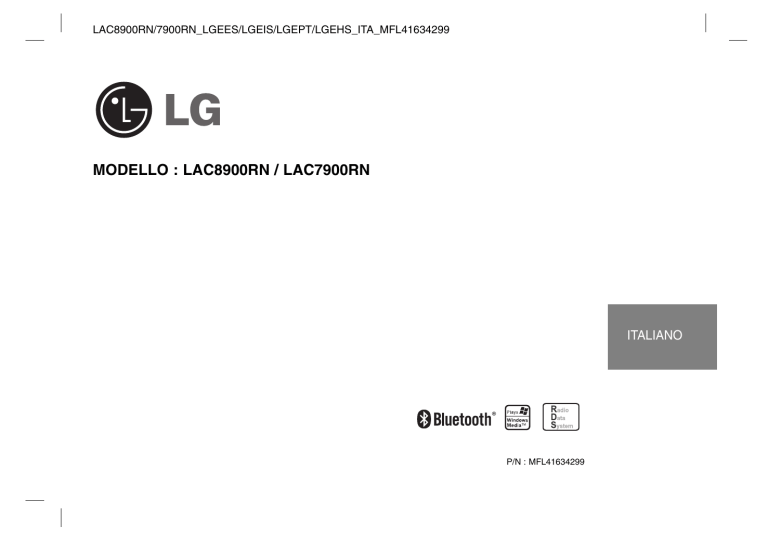

LAC8900RN/7900RN_LGEES/LGEIS/LGEPT/LGEHS_ITA_MFL41634299

MODELLO : LAC8900RN / LAC7900RN

P/N : MFL41634299

ITALIANO

7

8

Indice

2

3

4

5

9

10

11

12

Indice

Note per la sicurezza

[LAC8900RN] Pannello Frontale / Telecomando

[LAC7900RN] Pannello Frontale / Telecomando 6

[LAC8900RN] Informazioni sul pannello di controllo staccabile

[LAC7900RN] Informazioni sul pannello di controllo staccabile

Installazione

Installazione base

Rimozione della unità di ricezione esistente

Installazione ISO-DIN

Installazione della batteria

Connessione

Operazioni di base

Muto

Utilizzo dell' EQ

Regolazione del livello audio

XDSS+

Controllo dell'orologio

Impostazione dell'orologio

Ascolto di un CD

Mettere in pausa o riavviare un CD

Cercare una sezione all'interno di una traccia / file

Passare ad un'altra traccia / file

Scansione introduttiva

Ripeti

Casuale

MP3/WMA Traccia -10 / +10

Cartella MP3/ WMA SU/GIU

Controllare le informazioni relative alla musica

Ascoltare la RADIO

Memoria di auto ricerca

Memorizzazione e richiamo delle frequenze di trasmissione

Per scansionare le stazioni preimpostate

Per sintonizzarsi sulle emittenti predefinite

Ascolto trasmissione RDS

Connessione di un apparecchio USB

13 Connessione di apparecchiature ausiliari

Cambiare le impostazioni

14-15 Collegamento di un dispositivo tramite tecnologia wireless

Bluetooth

Disconnettere un telefono

Rispondere e terminare una chiamata

Rifiutare una telefonata

Effettuare una telefonata con un numero di memorizzazione rapida

Notificazione Chiamata persa

Trasferimento dell'audio

Effettuare una chiamata riselezionando l'ultima chiamata

Accoppiamento della vostra unità con un dispositivo dotato di tecnologia Bluetooth wireless

Riproduzione di file MP3

Memorizzare un numero nell'elenco delle ultime chiamate risposte

Informazioni sul Profilo tecnologia wireless Bluetooth

I tasti con tecnologia wireless Bluetooth

16 Reolazione delle impostazioni (Tecnologia wireless Bluetooth)

17-18 Lista di telefoni compatibili (Tecnologia wireless Bluetooth)

19 Risoluzione dei problemi

20 Specifiche

Questo prodotto è stato fabbricato in conformità alla direttiva 2006/28/EC(ANNEX I , 3.2.9), 72/245/EEC,

99/5/EC e 2006/95/EC.

Rappresentante europeo:

LG Electronics Service Europe B.V. Veluwezoom 15, 1327 AE Almere,

The Netherlands (Tel : +31-036-547-8940)

Dichiarazione di conformità

La società LG ELECTRONICS ITALIA S.p.A. dichiara che i prodotti ai quali si riferisce il manuale d'istruzione sono costruiti in conformità alle prescrizioni del

D.M. n.548 del 28/8/95, pubblicato sulla G.U. n.301 del 28/12/95 ed in particolare è conforme a quanto indicato nell'art.2, comma 1 dello stesso decreto.

Questa unità è compatibile con il telecomando dello sterzo.

Questa funzione consente il funzionamento mediante il segnale del telecomando dello sterzo all'unità.

Per maggiori dettagli, rivolgersi al rivenditore.

2

AUTO CD/MP3/WMA Ricevitore

Note per la sicurezza

ATTENZIONE

RISCHIO DI SCOSSA

ELETTRICA NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE

ELETTRICHE, NON RIMUOVERE IL PANNELLO SUPERIORE O

POSTERIORE. ALL'INTERNO DEL PRODOTTO NON CI SONO PARTI

UTILIZZABILI DIRETTAMENTE DALL'UTENTE. LA RIPARAZIONE

DEL PRODOTTO DEVE ESSERE AFFIDATA AL SOLO PERSONALE

TECNICO AUTORIZZATO.

Il simbolo del lampo all'interno del triangolo indica all'utente che esiste una "tensione pericolosa" non isolata all'interno del prodotto, tale da costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo all'interno del triangolo indica all'utente che la documentazione fornita assieme al prodotto contiene importanti istruzioni sul funzionamento e sulla manutenzione dello stesso.

Utilizzare sempre il veicolo in modo sicuro. Non distrarsi durante la guida.

Fare sempre attenzione a tutte le condizioni di guida. Non modificare le impostazioni o altre funzioni. Accostare in modo sicuro e legale prima di effettuare queste operazioni..

Non utilizzare per molte ore a temperature molto alte o basse (-10~60°C).

Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio o la parte posteriore dell’unità. L’unità non contiene parti riparabili dall’utente.

La manutenzione deve essere eseguita esclusivamente da personale qualificato.

Per ridurre il rischio di incendi o scosse elettriche, si consiglia di non esporre il prodotto ad acqua, spruzzi, pioggia o umidità.

A causa delle elevate temperature esternamente all’unità, utilizzarla solo installata in auto.

8 cm

L’unità non funziona con dischi da 8cm (utilizzare solo dischi da 12cm).

ATTENZIONE:

Questa unità è dotata di un sistema laser.

Per garantire l’uso corretto del prodotto, leggere il presente manuale di istruzioni a fondo e conservarlo per consultazione futura. In caso di necessità di manutenzione dell’unità, contattare un centro di assistenza autorizzato (consultare la procedura di manutenzione).

L’uso di comandi di impostazione o l’esecuzione di procedure diverse da quelle specificate nel presente manuale possono determinare l’eventuale esposizione a radiazioni pericolose.

Per evitare l’esposizione diretta al fascio laser non aprire il dispositivo.

Smaltimento delle apparecchiature obsolete

1. Quando su un prodotto è riportato il simbolo di un bidone della spazzatura barrato da una croce significa che il prodotto è coperto dalla direttiva europea 2002/96/EC.

2. Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti separatamente rispetto alla raccolta differenziata municipale, mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.

3. Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.

4. Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Attenzione

Quando si è connessi in modo errato, l'unità visualizza come segue.

Corto porta antenna :

“ANTENNA ON PORT SHORT CIRCUIT CHECK”

Dopo la riconnessione, riavviare l'unità.

L'opzione di formato del disco deve essere impostata su [Masterizzato] per rendere il disco compatibile con i lettori LG quando si formattano dischi riscrivibili. Se si imposta l'opzione su Live File System, non è possibile usarlo sui lettori LG. (Masterizzato/Live File System : formato disco per Windows

Vista)

AUTO CD/MP3/WMA Ricevitore

3

[LAC8900RN] Pannello Frontale / Telecomando

1 2 3 4 5 6 7 8 9 10

BACK

11

1

2

3

4

5

6

7

8

9

INT

10

11

12

13

14

15

16

21 20 19 18 17 16 15 14 13 12

1 • Memorizzazione Automatica [

U

/AS

]

• Scansione Preimpostata [ u

/PS

]

• MP3/WMA Traccia +10/-10

U

/

u

• Cartella Su/Giù

U

/

u

2 Salta / Cerca / Trova / Sintonizza

B?

+

3 • ENTER (Invio)

• Volume

• [

MUTE

]

• Alimentazione [

PWR

]

4 • Equalizzatore [

EQ

]

• Extreme Dynamic Sound System

[

XDSS+

]

5 Tecnologia wireless Bluetooth [

B/T

]

6 SORGENTE [

SRC

]

7 Sensore Telecomando

8 Finestra del display

9 • Informazioni sul Traffico [

TA

]

• Tipo di Programma [

PTY

]

10 Display [

DISP

]

11 Rilascio

12 Ingresso USB

13 AUX in

14 Stazioni Preimpostate [

1~6

]

15 Casuale [

SHF

]

16 Ripeti [

RPT

]

17 Scansione introduttiva [

INT

]

18 Riproduci/Pausa

B/X

19 • [

BAND

]

• [

DRIVE

]

20 Seleziona [

SEL

] / [

MENU

]

21 Salta/Cerca/Trova/Sintonizza/Indietro

-

?b

1 Alimentazione [

POWER

] /

Muto

2 Seleziona [

MENU/SEL

]

3 Sorgente [

SRC

]

4 Riproduci/Pausa

B/X

5 Scansione di introduzione

[

INT

]

6 Riproduzione Casuale

[

SHF

]

7 • MP3/WMA Traccia +10

• Cartella Superiore U

8 • CD Salta /Cerca

• Trova/Sintonizza

?m m

9 • [

BAND

]

• DRIVE [

DRV

]

10 Volume Aumenta /

Diminuisci

11 Numero [

#

]

12 Ripeti [

RPT

]

13 Numero [

0 -9

]

14 • CD Salta /Cerca

• Trova/Sintonizza

M M?

15 Display [

DISP.

]

16 • MP3/WMA Traccia -10

• Cartella Inferiore u

Nota

È presente un microfono in posizione superiore sinistra dell'unità quando si stacca il pannello di controllo.

4

AUTO CD/MP3/WMA Ricevitore

BACK

[LAC7900RN] Pannello Frontale / Telecomando (opzionale)

1 2 3 4 5 6 7 8 9 10 11 12 13

1

2

3

4

5

6

7

8

9

23 22 21 20 19 18 17 16 15 14

INT

10

11

12

13

14

15

16

1 SORGENTE [

SRC

]

2 • Memorizzazione Automatica [

U

/AS

]

• Scansione Preimpostata [ u

/PS

]

• MP3/WMA Traccia +10/-10

U

/

u

• Cartella Su/Giù

U

/

u

3 Salta / Cerca / Trova / Sintonizza

B?

+

4 • ENTER

• Volume

• [

MUTE

]

• Alimentazione [

PWR

]

5 • Equalizzatore [

EQ

]

• Extreme Dynamic Sound System

[

XDSS+

]

6 Tecnologia wireless Bluetooth [

B/T

]

7 Sensore Telecomando

8 Slot CD

9 Finestra del display

10 • Informazioni sul Traffico [

TA

]

• Tipo di Programma [

PTY

]

11 Display [

DISP

]

12 Rimuovi

13 Rilascio

14 Ingresso USB

15 AUX in

16 Stazioni Preimpostate [

1~6

]

17 Casuale [

SHF

]

18 Ripeti [

RPT

]

19 Scansione introduttiva [

INT

]

20 Riproduci/Pausa

BX

21 • [

BAND

]

• [

DRIVE

]

22 Seleziona [

SEL

] / [

MENU

]

23 Salta/Cerca/Trova/Sintonizza/Indietro

-

?b

1 Alimentazione [

POWER

] /

Muto

2 Seleziona [

MENU/SEL

]

3 Sorgente [

SRC

]

4 Riproduci/Pausa

B/X

5 Scansione di introduzione

[

INT

]

6 Riproduzione Casuale

[

SHF

]

7 • MP3/WMA Traccia +10

• Cartella Superiore U

8 • CD Salta /Cerca

• Trova/Sintonizza

?m m

9 • [

BAND

]

• DRIVE [

DRV

]

10 Volume Aumenta /

Diminuisci

11 Numero [

#

]

12 Ripeti [

RPT

]

13 Numero [

0 -9

]

14 • CD Salta /Cerca

• Trova/Sintonizza

M M?

15 Display [

DISP.

]

16 • MP3/WMA Traccia -10

• Cartella Inferiore u

Nota

È presente un microfono in posizione superiore sinistra dell'unità quando si stacca il pannello di controllo.

AUTO CD/MP3/WMA Ricevitore

5

[LAC8900RN] Informazioni sul pannello di controllo staccabile

Attaccare il pannello di controllo

D

C

1 Montare la parte

A del frontalino sulla parte

B dell'unità.

2 Montare la parte C del frontalino sulla parte D dell'unità premendo il frontalino verso destra.

3 Chiudere il frontalino.

Microfono

B

A

Staccare il pannello di controllo

1 Premere il pulsante “ ” per sbloccare il frontalino.

2 Premere il pannello di controllo sulla sinistra.

3 Estrarre il frontalino dall'unità.

4 Riporre il frontalino nell'astuccio di protezione.

Microfono

Attenzione

Quando si stacca o riattacca il frontalino, non premere il display o i pulsanti di controllo.

I pulsanti di controllo possono non funzionare correttamente se il frontalino non è montato per il verso giusto. Se si verifica questa eventualità, premere dolcemente il frontalino.

Non lasciare il frontalino in zone esposte a temperature molto alte o alla luce diretta del sole.

Non lasciar cadere il frontalino o sottoporlo comunque a urti violenti.

Non lasciare che prodotti chimici volatili quali benzina, diluente o insetticidi entrino in contatto con la superficie del frontalino.

Non cercare di smontare il frontalino.

Microfono

Frontalino

Custodia protettiva

Nota

Pulire periodicamente i contatti sulla parte posteriore del pannello anteriore con un bastoncino con cotone inumidito di alcol. Per la sicurezza spegnere il mezzo prima della pulizia e rimuovere la chiave dall'interruttore di accensione.

6

AUTO CD/MP3/WMA Ricevitore

[LAC7900RN] Informazioni sul pannello di controllo staccabile

Attaccare il pannello di controllo

1 Allineare il lato sinistro del pannello con un fermo.

2 Premere la lato destro o pannello nell'unità fino a quando non si sente clic.

Microfono

Staccare il pannello di controllo

1

2

1.

Premere il pulsante “ ” per sbloccare il frontalino.

2.

Premere il frontalino verso destra.

3.

Estrarre il frontalino dall'unità.

4.

Riporre il frontalino nell'astuccio di protezione.

2

3

1

Attenzione

I pulsanti di controllo possono non funzionare correttamente se il frontalino non è montato per il verso giusto. Se si verifica questa eventualità, premere dolcemente il frontalino.

Non lasciare il frontalino in zone esposte a temperature molto alte o alla luce diretta del sole.

Non lasciar cadere il frontalino o sottoporlo comunque a urti violenti.

Non lasciare che prodotti chimici volatili quali benzina, diluente o insetticidi entrino in contatto con la superficie del frontalino.

4

Microfono

Frontalino

Custodia protettiva

Nota

Pulire periodicamente i contatti sulla parte posteriore del pannello anteriore con un bastoncino con cotone inumidito di alcol. Per la sicurezza spegnere il mezzo prima della pulizia e rimuovere la chiave dall'interruttore di accensione.

AUTO CD/MP3/WMA Ricevitore

7

Installazione

Installazione base

Ripiegare le sporgenze in funzione dello spessore del cruscotto

Frontalino

Prima dell’installazione, verificare che l’interruttore di accensione si trovi su

OFF e rimuovere il terminale della batteria della vettura per evitare corto circuiti.

1 Rimuovere l’unità ricevitore esistente.

2 Effettuare i collegamenti necessari.

3 Montare la slitta di installazione.

4 Inserire l’unità nella slitta di installazione.

Rimozione della unità di ricezione esistente

A

Se nel cruscotto è già presente una slitta di montaggio per l’unità ricevente

è necessario rimuoverla.

A

1 Rimuovere il supporto posteriore dall’unità.

2 Rimuovere il pannello anteriore e l’anello di rifinitura dall’unità.

3 Inserire la leva

A nel foro presente su un lato dell’unità.

Eseguire la stessa operazione sull’altro lato ed estrarre l’unità dalla slitta di montaggio.

Installazione ISO-DIN

6

5

4

Frontalino

3

1

2

1 Far scorrere l’unità nel telaio ISO-

DIN.

2 Installare le viti rimosse dall’unità precedente.

3 Far scorre l’unità e il telaio nell’apertura rettangolare.

4 Installare il pannello rettangolare o la piastra dell’adattatore.

5 Installare l’anello di rifinitura dell’unità.

6 Montare il pannello di controllo sull'unità.

Installazione della batteria

1 Estrarre il supporto batteria utilizzando un utensile appuntito come una penna.

2 Inserire la batteria nel supporto.

3 Inserire lo scomparto batterie nella posizione originale.

Nota

• Utilizzare esclusivamente una batteria al litio CR2025 (3V).

• Rimuovere la batteria se il telecomando non viene utilizzato per lungo tempo.

• La batteria non deve essere ricaricata, smontata, riscaldata o gettata nel fuoco.

• Non manovrare la batteria utilizzando utensili metallici.

• Non conservare la batteria insieme ad utensili metallici.

8

AUTO CD/MP3/WMA Ricevitore

Connessione

Prima di eseguire i collegamenti, verificare che l’interruttore di accensione si trovi su OFF e rimuovere il terminale della batteria

# per evitare corto circuiti.

Ingresso remoto con cavo (nero): è possibile collegare un adattatore per il controllo a mezzo cavo (non fornito/ opzionale

)

Per Uscita Audio Per Entrata Audio

Anteriore - Sinistra

Anteriore - Destra

Posteriore Sinistra (

Subwoofer Sinistra

)

Posteriore Destra (

Subwoofer Destra

)

*Il sub-woofer è opzionale.

B

Amplificatore

(Opzionale)

A

1

5

2

6

3

7

4

8

1

5

2

6

3

7

4

8

Alimentazio ne Antenna

Relè di controllo

A

8

Alimentazione Antenna (Blu)

A

7

Dimmer(Rosa)

A

2

Per avviare (Rosso)

Interruttore Dimmer

Interruttore di accensione

A

1

Per Batteria (+)(Giallo)

A

5

Terra (- ) (Nero)

B 1

B 2

B 3

B 4

B 5

B 6

B 7

B 8

B

1

Striscia Viola/Nera : Dietro Destra -

B

2

Viola : Dietro Destra +

B

3

Striscia Grigio/Nera : Davanti Destra -

B

4

Grigio : Davanti Destra +

B

5

Striscia Verde/Nera : Dietro Sinistra -

B

6

Verde : Dietro Sinistra +

B

7

Striscia Bianco/Nera : Davanti Sinistra -

B

8

Bianco : Davanti Sinistra +

A

3

Telecomando Acceso(Blu/Bianco)

A

4

Muto per Telefono(Arancione)

Amplificatore

(Opzionale)

A

6

: Non Connessi

AUTO CD/MP3/WMA Ricevitore

9

Operazioni di base

1. Accendere l'unità.

2. Selezionare la sorgente.

3. Regolare il volume.

Sul lettore

PWR/MUTE

SRC

Ruotare PWR

Sul telecomando

POWER

SRC

VOLUME

Regolazione del livello audio

Premere

SEL

(

SEL/MENU

sul telecomando) più volte per selezionare la modalità che si desidera regolare tra VOL (volume), BAL (altoparlante destro/sinistro), FAD

(altoparlante anteriore/posteriore) e SUB (sub-woofer: opzionale). Per regolare la qualità audio, ruotare

PWR

o premere

VOLUME

sul telecomando.

Operazioni di basa - altro che è possibile fare

Muto

Premere

PWR/MUTE

(

POWER

Per annullare premere nuovamente.

sul telecomando) per levare il suono.

Utilizzo dell' EQ

L'EQ serve ad aumentare o ridurre l'intensità delle frequenze audio.

Questa funzione aiuta a godere di un audio più completo. Premere ripetutamente

EQ/XDSS+

Lo schermo esegue i passaaggi nel seguente ordine:

POP t

CLASSIC t

ROCK t

JAZZ t

VOCAL t

SALSA t

SAMBA t

REGGAE t RUSSY t USER1 t USER2 t Off (Nota Visualizzato)

Nota

• Quando XDSS+ è impostato su “Off”, potete regolare le impostazioni EQ.

• È possibile regolare il livello audio in base alle proprie preferenze. Una volta selezionata la modalità SELECT (selezione) e regolato il livello audio, quest'ultimo sarà memorizzato in automatico per la modalità USER (utente) attualmente selezionata. Fare riferimento a “Regolare il livello audio” per le modalità

USER (utente) 1/2.

Nota

Quando EQ e XDSS+ sono impostati su “Off” (spento), è possibile regolare anche il livello audio per BAS (bassi), MID (medi), TRB (alti).

XDSS+ (Extreme Dynamic Sound System)

Tenere premuto

EQ

/

XDSS+

. (XDSS+: migliora i suoni dei bassi treble). Per annullare, premere nuovamente il tasto.

Controllo dell'orologio

È possibile vedere l'orologio premendo

DISP

(

DISPP.

sul telecomando).

Impostazione dell'orologio

Quando le informazioni RDS CT non vengono ricevute e quindi si imposta CT a

OFF (spento) tramite il menu delle impostazioni, è possibile regolare manualmente l'orario.

Fare riferimento alla pagina 13 per impostare il CT (orologio) a ON/OFF (acceso/spento).

1 Premere il tasto

DISP

(

DISP

sul telecomando) e, quindi, tenerlo premuto per più di 1 secondo.

2 Premere

B?

+(

BB> sul telecomando) per regolare l'ora.

3 Premere

?b

(

.bb

sul telecomando) per regolare i minuti.

4 Premere di nuovo

DISP

(

DISP

. sul telecomando) per terminare l'impostazione.

10

AUTO CD/MP3/WMA Ricevitore

Ascolto di un CD

1. Aprire il pannello anteriore.

[Solo con LAC8900RN]

2. Inserire un CD.

3. Regolare il volume.

Sul lettore Sul telecomando

-

-

Ruotare PWR VOLUME

Casuale

Premere o premere e tenere premuto

SHF

sul lettore (

SHF

sul telecomando).

Tutti i file nella cartella attualmente selezionata (

SHF

) o ogni traccia/file presente sul disco (

SHF

) vengono riprodotti casualmente. Premere nuovamente

SHF

per annullare.

Nota

Durante la riproduzione casuale, premendo -

?b

, non si ritorna alla traccia precedente.

Ascolto di un CD - altro che potete fare

Mettere in pausa o riavviare un CD

Premere B sul lettore ( B

/

[] sul telecomando) durante la riproduzione. Premere nuovamente il pulsante per riprendere la riproduzione.

MP3/WMA Traccia -10 / +10

(Se non ci sono cartelle oppure se c'è una cartella) Durante la riproduzione, premere il tasto in basso verso mere il tasto in alto verso u

/PS

per andare indietro di 10 tracce oppure pre-

U /

AS

per andare avanti di 10 tracce.

Cercare una sezione all'interno di una traccia / file

Premere e tenere premuto

?b / B?

+

sul lettore ( .bb

/ BB> telecomando) per circa 1 secondo durante la riproduzione e poi rilasciare al punto desiderato.

Cartella MP3/ WMA SU/GIU

(Se ci sono più di due cartelle.) Durante la riproduzione, premere il tasto in basso verso u

/PS

per tornare alla cartella precedente oppure premere il tasto in alto verso

U

AS

per andare alla cartella successiva.

Passare ad un'altra traccia / file

Premere traccia precedente, premere brevemente riproduzione. Premere [#] ed un numero che volete muovere sul telecomando per spostare un file/traccia.

Scansione introduttiva

Premere o premere e tenere premuto

INT

sul lettore (

INT

sul telecomando). Tutti i file nella cartella attualmente selezionata (

INT

) o i primi 10 secondi di ogni traccia/file presente sul disco (

INT

) vengono riprodotti. Per annullare premere nuovamente il pulsante

Ripeti

?b / B?

+

sul lettore ( .bb

/ BB>

?b

telecomando). Per saltare la entro 3 secondi del tempo di

Premere o premere e tenere premuto

RPT

sul lettore (

RPT

sul telecomando). I file/tracce attualmente selezionati (

1 RPT

) o la cartella (

RPT

) sul disco vengono riprodotti in continuazione. Per annullare premere nuovamente il pulsante

Controllare le informazioni relative alla musica

File MP3/WMA spesso hanno delle etichette. Premere

DISP

ripetutamente durante la riproduzione di un file MP3/WMA/CD TEXT. Se non ci sono informazioni verrà visualizzato “NO TEXT”.

Nota

: L'icona viene visualizzata durante la riproduzione MP3/WMA.

• La compatibilità di dischi MP3 WAV con questa unità è limitata come segue:

1. Frequenza di campionamento: 8 - 48kHz (MP3) 22.05 - 48kHz (WMA)

2. Frequenza bit: entro 8 - 320kbps (includere VBR) (MP3) 32 -320kbps

(WMA)

3. Il file system CD-R/CD-RW deve essere “ISO 9660”.

4. Se si registrano file MP3/WMA usando un software che non è in grado di creare un FILE SYSTEM, per esempio 'Direct-CD" ecc. i file MP3/WMA non potranno essere riprodotti. Si consiglia dunque di usare “Easy CD Creator”, questo software crea un file system ISO9660.

Vi preghiamo inoltre di notare che è necessaria un’autorizzazione per scaricare file e musica MP3/WMA da Internet. La nostra compagnia non ha il potere di conferire questa autorizzazione. Richiedere sempre l’autorizzazione del proprietario del copyright.

AUTO CD/MP3/WMA Ricevitore

11

Ascoltare la RADIO

1. Selezionare una sorgente sul sintonizzatore.

2. Seleziona una banda.

3. Auto ricerca.

Ricerca Manuale.

Sul lettore

SRC

Sul telecomando

SRC

BAND

?b / B?

+

Premere e tenere premuto

?b / B?

+

BAND

?mm

/

MM?

Premere e tenere premuto

?mm

/

MM?

Ascoltare la RADIO - altro che potete fare

Memoria di auto ricerca

Premere il tasto in alto verso U

/AS

. Le sei frequenze con il segnale più forte vengono memorizzate sui tasti predefiniti 1~6 in ordine di intensità di segnale. Per cancellare, premere il tasto in alto verso U

/AS

.

Memorizzazione e richiamo delle frequenze di trasmissione

1 Premere

BAND

per selezionare la banda che si desidera memorizzare.

2 Selezionare la banda selezionata e premere uno dei tasti 1-6 fino a sentire un beep.

3 Ripetere i punti 1 e 2 per impostare altre stazioni La volta successiva, se si preme lo stesso tasto predefinito, la frequenza della stazione radio viene richiamata dalla memoria.

Per scansionare le stazioni preimpostate

Premere il tasto in basso verso u

/PS

. Ciascuna stazione predefinita viene visualizzata. Per cancellare, premere il tasto in basso verso u

/PS

.

Per sintonizzarsi sulle emittenti predefinite

Premere

BAND

per selezionare la banda desiderata premere il tasto predefinito voluto 1-6 (tasti preimpostati 1-6 sul telecomando).

Nota

Quando una stazione viene impostata su numeri predefiniti sui quali sono memorizzate altre stazioni radio, la stazione radio impostata in precedenza viene cancellata automaticamente.

Ascolto trasmissione RDS

Sul lettore

1. Selezionare una sorgente sul sintonizzatore.

2. Selezionare una sorgente su FM.

3. Selezionare un tipo di programma.

SRC

BAND

Premere e tenere premuto TA/PTY

4. Selezionare una stazione nel tipo PTY.

1- 6

Sul telecomando

SRC

BAND

-

1-6

Informazioni sulla trasmissione RDS

Premere ripetutamente

TA

/

PTY

per selezionare ciascuna modalità.

Gruppo Musicale t Gruppo Vocale t Ricerca Spenta

N. GRUPPO MUSICA

1.

POP M, ROCK M

2.

EASY M, LIGHT M.

3.

CLASSICS, OTHER M

4.

JAZZ, COUNTRY

5.

NATION M, OLDIES

6.

FOLK M

N. GRUPPO VOCALE

1.

NEWS, AFFAIRS, INFO

2.

SPORT, EDUCATE, DRAMA

3.

CULTURE, SCIENCE, VARIED

4.

WEATHER, FINANCE, CHILDREN

5.

SOCIAL, RELIGION, PHONE IN

6.

TRAVEL, LEISURE, DOCUMENT

Connessione di un apparecchio USB

1. Aprire il coperchio USB.

2. Connettere l'apparecchio USB.

3. Regolare il volume.

Sul lettore

-

-

Ruotare PWR

Sul telecomando

-

-

VOLUME

Passare a un'altra unità

Connettendo questa unità ad un lettore multiplo, premere

BAND/DRIVE

(

BAND/DRV

sul telecomando) per passare all'unità successiva. Ogni volta che viene cambiala modalità.

Nota

Se l'apparecchio USB è già connesso, premere

SRC

(

SRC

sul telecomando) per selezionare la risorsa a USB.

Pausa/Scansione Intro/Ripeti/Mescola... le funzioni sono le stesse pedr

"Ascolto di un CD - Altro che potete fare" Fare riferimento a pg 11.

12

AUTO CD/MP3/WMA Ricevitore

Connessione di apparecchiature ausiliari

1. Collegare un dispositivo ausiliario alla presa AUX con il cavo di ingresso per line.

2. Selezionare una sorgente su AUX.

3. Riprodurre l'ausiliare connesso

Apparecchiature.

4. Regolare il volume.

Sul lettore

SRC

-

-

Ruotare PWR

Sul telecomando

-

SRC

-

VOLUME

Cambiare le impostazioni

Sul lettore Sul telecomando

1. Selezionare una voce. Premere e tenere premuto

SEL/MENU

Ruotare PWR

Premere e tenere premuto

SEL/MENU

2. Selezionare una sorgente.

3. Terminare l'impostazione.

Premere e tenere premuto

SEL/MENU

VOLUME

Premere e tenere premuto

SEL/MENU

AF(Frequenza alternativa) ON / OFF

Quando la qualità della ricezione è scarsa, il ricevitore passa automaticamente ad un'altra stazione della rete, che trasmette una migliore qualità di segnale, usando i codici PI e AF.

REG (Regione) ON / OFF

REG ON : L'unità passa ad un'altra stazione sulla stessa rete, che trasmette lo stesso programma quando il segnale ricevuto dalla stazione corrente diventa debole.

REG OFF : L'unità passa ad un'altra stazione sulla stessa rete, che trasmette lo stesso programma quando il segnale ricevuto dalla stazione corrente diventa debole.(In questa modalità il programma può differire da quello attualmente ricevuto.)

TA(Annuncio del traffico) ALARM / SEEK

TA ALARM : Se la stazione sintonizzata non presenta informazioni TP per 5 secondi, viene emesso un doppio beep.

TA SEEK : Se la stazione sintonizzata non riceve informazioni TP per 5 secondi, il ricevitore passa alla stazione successiva che dispone di informazioni TP.

PI (Identificazione del programma) SOUND / MUTE

PI SOUND : Se l'audio di una stazione con PI diverso viene sentito con intermittenza, il ricevitore silenzia l'audio dopo 1 secondo.

PI MUTE : Se viene ricevuta intermittentemente la trasmissione di una stazione dotata di PI diverso, il ricevitore silenzia immediatamente l'audio

C-T(Orario dell'orologio) ON/OFF

È possibile usare le informazioni CT dell'RDS per aggiornare l'orario.

Quando le informazioni CT dell'RDS non sono ricevute e si imposta C-T a

OFF (spento), è possibile regolare manualmente l'orario. Fare riferimento alla pagina 10 per impostare l'orologio.

AUX (Auxiliary) ON / OFF

È possibile usare apparecchiature ausiliarie con questa unità. Attivare le impostazioni ausiliarie quando si utilizzano apparecchiature ausiliarie connesse a questa unità.

AUX (Auxiliary) 00dB / +6dB

Solo quando si imposta AUX su ON come sorgente di è possibile regolare il livello del volume di ciascuna sorgente per impedire cambiamenti radicali di volume. Potete impostare su 0 dB o +6 dB.Potete rimanere sorpresi da un rumore molto forte quando modificate la sorgente dal componente esterno a un'altra sorgente.

DEMO OFF/ON

Durante l'ascolto di una sorgente, l'indicazione iniziale del display può essere modificata in un informazione (nome della funzione, nome EQ ecc.).

LCD WHI / RED

È possibile cambiare il colore del pannello LCD. WHI(bianco) <-> RED(rosso)

LED BLU/RED/AUTO

È possibile cambiare il colore del pulsante. BLU (Blu) <-> RED (rosso) <-> AUTO

COL TM (È possibile abilitare il subwoofer.)

È possibile impostare il tempo per il cambio di colore da 5 a 60 secondi solo quando si imposta LED ad AUTO.

SW(Subwoofer) OFF / 55HZ / 85HZ / 120HZ

È possibile abilitare il subwoofer.

DIM(Variatore di luminosità) OFF / ON / AUTO

È possibile cambiare la luminosità del display quando il dispositivo è acceso.

Quando si imposta DIMMER (variatore di luminosità) ad AUTO, il variatore di luminosità funziona in accordo alle impostazioni del variatore di luminosità dell'automobile.

DIM L (Livello di luminosità)

Quando si imposta DIM a ON/AUTO, è possibile regolare il livello di luminosità.

(-2,-1,0,+1,+2)

A-EQ (EQ (equalizzatore) automatico) ON/OFF

AUTO EQ (equalizzatore automatico) funziona solo con file musicali che supportano il genere musicale.Quando si imposta AUTO EQ (equalizzatore automatico) a ON (acceso), viene selezionato automaticamente POP, CLAS-

SIC, ROCK o JAZZ in base al genere musicale.

BEEP 2ND / ALL

BEEP 2ND : Il bip viene solo generato quando un tasto viene premuto per un periodo superiore a 1 sec.

BEEP ALL : Il bip viene generato quando viene premuto qualsiasi tasto.

AUTO CD/MP3/WMA Ricevitore

13

Collegamento di un dispositivo tramite tecnologia wireless Bluetooth

Prima di iniziare la procedura di accoppiamento, assicurarsi che il

Bluetooth sul vostro telefono sia attivo. Consultare la guida dell'utente del vostro telefono. L'accoppiamento, collega l'unità ed il telefono con la tecnologia wireless Bluetooth, ed è necessario solo una volta per le impostazioni iniziali Se la connessione viene eseguita con successo, il telefono viene registrato (Dispositivo 1-5) e l'indicatore smette di lampeggiare sul display. Secondo i modelli di telefono, la procedura di accoppiamento può essere diversa. Il codice PIN è 1234.

Sul lettore

1. Entra nel menu.

2. Selezione del menu di configurazione

" CONNECTION"

3. Cerca i telefoni che supportano la

Tecnologia wireless Bluetooth.

4. Selezionare il telefono che si desidera collegare.

5. Connettere il telefono.

6. Selezionare menu ‘CONNECT’

B/T

Ruotate PWR

Premere PWR

Ruotate PWR

Premere PWR

Premere PWR

Utilizzo della tecnologia wireless bluetooth -altro che potete fare

Effettuare una telefonata con un numero di memorizzazione rapida

Premere B/T ed il numero preimpostato (1~6).

Notificazione Chiamata persa

Quando non si risponde ad una chiamata entrante, il messaggio di avviso chiamata persa viene visualizzato sul display (senza profilo cuffie). Quando appare

“ ” andare al menu (B/T -> CALL-> MISSED) (B/T -> CHIAMATE

-> PERSE). Potete controllare la lista di chiamate perse. Per effettuare una chiamata, premere e tenere premuto B/T. Per terminare la chiamata e chiudere il telefono, premere e tenere premuto

B/T

.

Trasferimento dell'audio

È possibile passare la connessione audio dal vostro telefono equipaggiato di tecnologia Bluetooth wireless a questa unità.

1 Premere il tasto

B/T

per rispondere alla chiamata.

2 Se sull'unità è selezionata la modalità provata, premere

B/T

per riportare la telefonata sulla modalità vivavoce.

Disconnettere un telefono

Fare riferimento a pagina 16. andare a menu (B/T -> CONNECTION -> Nome dispositivo connesso -> DISCONNECT) (B/T -> CONNESSIONE -> Nome dispositivo connesso -> DISCONNESSIONE)

Rispondere e terminare una chiamata

Quando l'unità squilla, premere

B/T

per rispondere alla telefonata Per terminare una chiamata, premere e tenere premuto

B/T

.

Effettuare una chiamata riselezionando l'ultima chiamata

la lista è organizzata dalle più recenti a quelle più vecchie.

La vostra unità tiene un registro delle telefonate effettuate e ricevute.

Vedere a pagina 16.

Nota

• Quando si vuole effettuare una telefonata internazionale, premere

B?

+

per aggiungere “+” e per cancellare premerlo nuovamente.

• “+” può essere aggiunto solo quando è selezionato l'elenco in dettaglio di

Chiamata mancata, Chiamata effettuata oppure Chiamata ricevuta.

• Rifiutare una chiamata/Chiamare tramite numero preimpostato/Notifica di chiamata persa. (Questa funzione è disponibile solo con telefono dotati di profilo cuffia.)

Rifiutare una telefonata

Quando l'unità squilla, premere e tenere premuto

B/T

.

14

AUTO CD/MP3/WMA Ricevitore

Accoppiamento della vostra unità con un dispositivo dotato di tecnologia Bluetooth wireless

(Lettore MP3 Player, Telefono MP3...)

Quando vengono attivati i dispositivi Bluetooth accoppiati, è possibile ascoltare file Mp3 con tramite wireless. Il metodo di utilizzo di un dispositivo Bluetooth è lo stesso impiegato per il telefono Bluetooth. Fare riferimento al manuale d'uso del telefono per questa funzione.

I tasti con tecnologia wireless Bluetooth

B/T

: Premere per accedere alle impostazioni B/T.

B?

+

: Quando si scrive con l'unità, premerlo per passare allo spazio successivo del display.

Riproduzione di file MP3

Quando accendete il vostro Bluetooth, sul display principale del vostro dispositivo che supporta la tecnologia wireless appare "Bluetooth". Che rimane acceso fino quando non viene spento il dispositivo. Premere

SRC

ripetutamente per selezionare la funzione “B/T Music”. Per riprodurre un file MP3 memorizzato nel vostro dispositivo. Fare riferimento al manuale d'uso del telefono per questa funzione.

• Premere

PWR

:Passare all'impostazione successiva.

• Ruotare

PWR

: Si sposta verticalmente nelle impostazioni o sceglie la grafia quando si scrivono delle parole con l'unità.

Memorizzare un numero nell'elenco delle ultime chiamate risposte

È possibile memorizzare agevolmente fino a 6 numeri e richiamare l'ultimo con la pressione di un pulsante Vedere a pagina 14. Andare al menu (CALL ->

RECEIVED -> Rotate

PWR

il numero che si desidera memorizzare-> SALVA -> selezionare1~6).

?b

: Premerlo per cancellare ciò che è stato scritto o per tornare ai contenuti precedenti. Mantenerlo premuto per più di 1 secondo per cancellare tutto ciò che è stato scritto.

Informazioni sul Profilo tecnologia wireless Bluetooth

Per poter usare la tecnologia Bluetooth wireless technology, i dispositivi devono essere in grado di interpretare certi profili. Questa unità è compatibile con i seguenti profili:

GAP

(Generic Access Profile)

HFP

(Hands Free Profile)

HSP

(Hands Set Profile)

GAVDP

(Generic Audio/Video Distribution Profile)

A2DP

(Advanced Audio Distribution Profile)

AVRCP

(Audio/Video Distribution Remote Control Profile)

OPP

(Object Push Profile)

BACK

[LAC8900RN]

Note

La sistemazione del tasto B/T in LAC7900RN è diverso che in LAC8900RN. Ma le funzioni sono le medesime.

AUTO CD/MP3/WMA Ricevitore

15

Reolgazione delle impostazioni

(Tecnologia wireless Bluetooth)

B/T CALL

PHONEBOOK

CONNECTION

SETUP

BT INFO

RECEIVED

DIALED

MISSED

PRESET

REDIAL

DIAL

LIST

SEARCH

GET (ADD)

Connesso

Dispositivo

Nome

VISIBILITY

AUTO CONN

AUTO

ANSWER

MIC VOLUME

NAME

PIN-1234

ADDRESS

RICEVUTE/EFFETTUATE/PERSE Lista numeri telefono.

Per chiamare un numero, selezionare il numero desiderato e premere

B/T

.

Per memorizzarlo, selezionare il numero di telefono e premere

PWR

. Verrà visualizzato “SAVE”

(SALVA). Premere nuovamente il pulsante

PWR

. Ruotate

PWR

per selezionare un numero preimpostato(1~6). Premere nuovamente

PWR

. Il numero di telefono viene memorizzato.

PREIMPOSTATI : Controllo ed eliminazione dei numeri preimpostati salvati. Per cancellare il numero di telefono, selezionare il numero memorizzato ruotando

PWR

. Quindi, premere

PWR. Premere nuovamente

PWR

quando viene visualizzato “DELETE” (ELIMINA).

RICHIAMA : Regolazione il numero di tentativi di richiamata (1 TIME <-> 2 TIMES.)(1 volta - 2 volte)

CHIAMA : Inserire il numero direttamente sull' unità. Per selezionare da 1~10 ruotate il volume.

Premere B?

+

per fare il numero di telefono. Per effettuare una chiamata, premere

B/T

.

ELENCO : Controllare la lista di numeri presenti nella rubrica.

Ricercare il numero nella lista. (Solo inglese e Russo)

Premere B?

+

per più di 1 secondo per cambiare lingua tra Russo ed Inglese.

GET : Acquisisce automaticamente la rubrica dal telefono.

(Questo menu è disponibile solo per quei telefoni che supportano tale funzione)

(AGGIUNGI - non connesso) : PHONEBOOK -> ADD -> PREMERE PWR -> “000/500” verrà visualizzato. Poi inviare il dati telefonici dal vostro telefono. a seconda del tipo di telefono il procedimento è diverso. Fare riferimento alla guida del telefono.

Il nome del dispositivo connesso viene visualizzato.

Quando questa unità non è connessa è possibile ricercare i telefoni disponibili per una connessione. Selezionare il registro nei contenuti delle Connessioni

VISIBILITÀ : Potete rendere questa unità impossibile da individuare. (SHOWN <->

HIDDEN)(VISIBILE - NASCOSTA)

AUTO CONN : Regolazione della connessione automatica o meno (ON <-> OFF)

AUTO ANSWER : Risposta automatica o no (ON <-> OFF)

MIC VOLUME : Regolazione del volume del microfono, da 1 a 5.

Durante l'uso del telefono con la tecnologia wireless bluetooth, ruotare

PWR

per regolare il volume MIC.

NOME : Per cambiare il nome di questa unità.

Codice PIN:Per cambiare il codice PIN. di default è 1234.

INDIRIZZO,: Controllo dell'indirizzo.

16

AUTO CD/MP3/WMA Ricevitore

Lista di telefoni compatibili (Tecnologia wireless Bluetooth)

Lista Bluetooth e Azienda produttrice applicabili.

H

: Vivavoce

A

: Streaming Audio (A2DP)

P

: Sincronizzazione Rubrica (GET)

V

: Object Push (Vcard, ADD)

Marchio

Nokia

Elenco

3230

3250

3650

5300

6021

6103

6120

6131

6230

6270

6280

6600

6630

6650

6670

6680

6681

6820

7370

7380

7610

7650

7600

7610

7650

8600

8800

9500

3650 (Italy)

5500 SPORT

6230i

6820a

7500prism

7650 (Italy)

8910i

9300i

E50

E60

E61

E62

E70

O

O

O

O

O

O

O

O

O

H A

O

O

O

O

O

O

O

O

O

O

O

O O

O

O

O O

O

O

O

O O

O

O

O O

O O

O

O

O

O

O

O O

P V

O

O

O O

O

O

O

O O

O

O

O

O

O

O

O

O O

O O

O O

O O

O

O

O

O

O O

O

O

O O

O

O

O O

O

O

O

O O

O

O

O

Marchio

Nokia

Motorola A1000

A780

E1000

E1070

E398

E550

E680

E680i

KRZR K1

L72

RAZR V3

RAZR V3i

RIZR Z8

ROKR E2

ROKR E6

SLVR L7

U6

V195

V360

V3X

V500

V525

V600

Elenco

N70

N71

N73

N77

N80

N90

N91

N92

N93

N95

N-Gage

N-Gage QD

H

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

A

O

O

O

O

O

O

P

O

O O

O

O

O O

O O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

V

O

O

O

O

Marchio Elenco

SONY K610i

ERICSSON K618i

K700i

K750i

K770i

K800i

M600i

P990i

S500i

S700i

T610

T618

T628

T68i

V600

V800

W550i

W710i

W800i

W810i

W850i

Z1010

Z600

Z608

SAMSUNG D500

D600

D820

D900

E770

E900 i600

T509

X820

Z540V

H A

O O

O O

O

O

O O

O O

O

O

O

O

O O

O O

O O

O

O

O

O

O O

O

O

O O

O

O

O

O

O O

O O

O O

O O

O

O O

O

O O

O

P V

O O

O

O

O O

O

O O

O O

O O

O O

O

O O

O O

O O

O O

O

O O

O O

O O

O O

O O

O O

O O

O O

O O

O

O O

O

O

O

O

O

O

O

O

AUTO CD/MP3/WMA Ricevitore

17

Lista Bluetooth e Azienda produttrice applicabili.

Marchio

SIEMENS

BLACK

BERRY

HP

PALM

Elenco

EF81

S55

S65

S88

SK65

SL75

SX1

SXG75

H

8100(PEARL) O

8800 O

8707v O

A

O

O

O

O

O

O O

O

O

HW6915

Treo750v

O

O O

P V

O O

O

O

O

O

O

O

O O

O O

O O

H

: Vivavoce

A

: Streaming Audio (A2DP)

Marchio

LG

Elenco

CU500

KE970

KG245

KG800

U880

U890

H

O

O

O

O

O

O

P

: Sincronizzazione Rubrica (GET)

V

: Object Push (Vcard, ADD)

P A

O

O

O

V

O

O

O

O

O

Marchio

PHILIPS

SHARP

I-MATE

PANTECH

NEC

SAGEM

Elenco H A

O2 Xda Atom O O

GX15

GX25

O

O

K-JAM

PG6200

N750

N930

MYX6-2

O

O

O

O

O

O

P V

O

O

O

O

Note

1. Se il telefono è fornito della funzionalità <Bluetooth Power Save>, dovete attivare la funzione per mantenere la connessione.

2. Passando alla modalità chiamata dal vivavoce al telefono, è possibile che la connessione venga interrotta.

3. Alcuni telefoni non supportano la funzione Rifiuta.

4. La carica scarsa della batteria puà provocare problemi al telefono.

"Il marchio e logo Bluetooth ® sono proprietà della Bluetooth SIG, inc. e l'uso di questi marchi da parte di LG Electronics è sotto licenza.

Altri marchi commerciali e nomi commerciali sono di proprietà dei rispettivi proprietari."

Le tecnologia wireless Bluetooth® permette di collegare tra loro dispositivi elettronici in un intervallo massimo di 10 metri.

Il collegamento di singoli dispositivi tramite la tecnologia Bluetooth® non comporta alcun costo. Un telefono cellulare dotato di tecnologia wireless Bluetooth® può essere adoperato tramite il Cascade se la connessione è effettuata con Bluetooth®.

Condizioni di utilizzo per l'impiego della tecnologia wireless

Bluetooth

- Chiudere il paravento.

- Spegnere il condizionatore/riscaldamento.

- Arrestare il veicolo o guidare a una velocità ridotta.

- Effettuare la chiamata da una posizione tranquilla.

• La qualità della chiamata può variare dovuta a diversi fattori quali tipo di telefono, condizioni della strada, condizioni meteo ecc.

• L’uso del telefono durante la guida può provocare incidenti imprevisti.

• La tecnologia wirelss Bluetooth potrebbe non funzionare correttamente con alcuni tipi di telefoni che supportano la tecnologia wireless

Bluetooth.

18

AUTO CD/MP3/WMA Ricevitore

Risoluzione dei problemi

Problema

Generale

L'unità non si accende.

L'unità non funziona.

Causa

I cavi e i connettori non sono collegati correttamente.

Il fusibile è bruciato.

Soluzioni

Verificare la correttezza di tutti i collegamenti.

Correggere la causa di guasto del fusibile, quindi sostituire il fusibile. Fare attenzione a installare fusibili di potenza appropriata.

Spegnere e riaccendere l’unità.

CD

L’audio non funziona. Non è possibile aumentare il livello del volume.

L’audio viene riprodotto a interruzione.

Non è possibile attivare la funzione di riproduzione.

Disturbi e altri fattori stanno causando l’errato funzionamento del microprocessore integrato.

I cavi non sono collegati in maniera corretta.

L’unità non è collocata su una superficie stabile.

Il disco è sporco.

Il disco inserito non è supportato dall’unità.

Collegare i cavi in maniera corretta.

Collocare l’unità su una superficie stabile.

Pulire il disco.

Verificare il tipo di disco.

Radio

Telecomando

Non è possibile sintonizzare le stazioni radiofoniche.

La forza del segnale è troppo debole (quando si sintonizza con la sintonia automatica).

Non è stata preimpostata nessuna stazione, oppure le stazioni preimpostate sono state cancellate (quando si sintonizza con la scansione delle stazioni preimpostate).

L’unità non funziona correttamente anche se vengono premuti i tasti appropriati del telecomando.

La batteria è scarica.

Sintonizzare le stazioni manualmente.

Preimpostare le stazioni.

(Refer to the page 12)

Sostituire la batteria.

AUTO CD/MP3/WMA Ricevitore

19

Specifiche

GENERALE

Potenza in uscita

Alimentazione

Impedenza cassa

Sistema di messa a terra

Dimensioni

(Larghezza x altezza x lunghezza)

Peso netto (Appross.)

Sintonizzatore

FM

Risposta di frequenza

Rapporto segnale/rumore

Distorsione

Sensibilità d’uso

AM (MW)

Risposta di frequenza

Rapporto segnale/rumore

Distorsione

Sensibilità d’uso

CD

Frequenza di risposta

Rapporto segnale/rumore

Distorsione

Separazione canale (1kHz)

AUX

Frequenza di risposta

Rapporto segnale/rumore

Distorsione

Separazione canale (1kHz)

Livello max di ingresso (1kHz)

BLUETOOTH

Alimentazione TX

Risposta di frequenza

Version

USB

Version

Uscita di linea

Subwoofer (opzionale)

Frequenza di risposta

Tensione di uscita

Uscita di linea

Frequenza di risposta

Tensione di uscita

53W x 4CH (Max.)

DC 12V

4

Ω

Negative

180 x 50 x 176 mm (Senza pannello frontale)

1.3 kg

87.5-107.9, 87.5-108 MHz

55 dB

0.7%

12 dBµV

520-1720 o 522-1620 kHz

50 dB

1.0%

28 dBµV

20 Hz-20 kHz

80 dB

0.12 %

55 dB

20 Hz-20 kHz

80 dB

0.1 %

45 dB

1.1V

4 dBm

2402 ~ 2480MHz

Specificazioni Bluetooth 2.0 + EDR

USB 1.1

20Hz ~ 120 Hz

1,8 V (Max.)

20Hz ~ 20 Hz

1,8 V (Max.)

Le immagini e le specifiche sono soggette a cambiamenti senza preavviso.

20

AUTO CD/MP3/WMA Ricevitore

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
