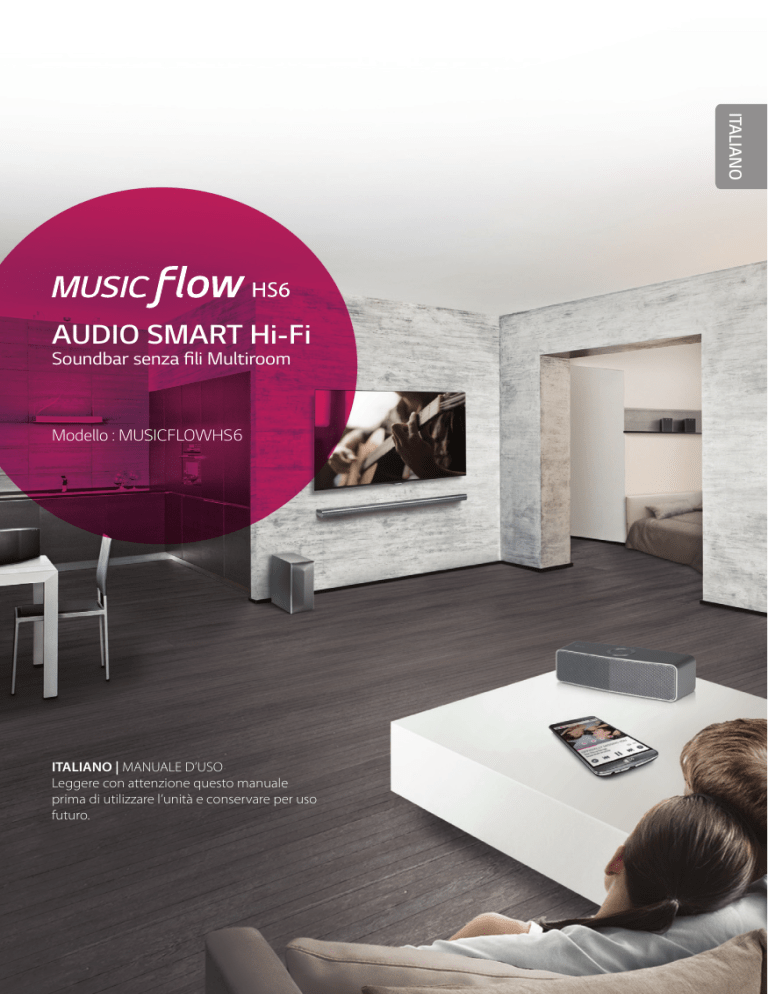

AUDIO SMART Hi-Fi

Soundbar senza fili Multiroom

Modello : MUSICFLOWHS6

ITALIANO |

MANUALE D’USO

Leggere con attenzione questo manuale prima di utilizzare l’unità e conservare per uso futuro.

1

2

Come iniziare

Informazioni di sicurezza

AVVERTENZA

RISCHIO DI SCOSSE

ELETTRICHE NON APRIRE

AVVERTENZA:

PER RIDURRE IL RISCHIO DI SCOSSE

ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O

LA PARTE POSTERIORE). L’UNITÀ NON CONTIENE

PARTI RIPARABILI DALL’UTENTE. SE OCCORRE UN

INTERVENTO IN ASSISTENZA, RIVOLGERSI A UN

TECNICO QUALIFICATO.

Questo simbolo di un fulmine all’interno di un triangolo avverte l’utente della presenza di tensione pericolosa non isolata all’interno dell’unità che può provocare scosse elettriche.

Il punto esclamativo all’interno di un triangolo avverte l’utente della presenza di istruzioni operative e di manutenzione particolarmente importanti contenute nella documentazione di accompagnamento del prodotto.

Avvertenze:

PER EVITARE IL RISCHIO DI INCENDI

O SCOSSE ELETTRICHE, TENERE IL PRODOTTO

LONTANO DALLA PIOGGIA E DALL’UMIDITÀ.

Avvertenze:

non installare questo apparecchio in spazi ristretti quali scaffali o unità simili.

AVVERTENZA:

Non utilizzare prodotti ad alta tensione nell’area circostante il presente prodotto

(per es. dispositivi elettrici insetticidi). Il presente prodotto può presentare malfunzionamenti a causa di una scarica elettrica.

AVVERTENZA:

non esporre l’apparecchio all’acqua

(sgocciola-mento o spruzzi) e non collocare su di esso oggetti riempiti di liquidi, quali ad esempio vasi.

AVVERTENZA:

Non ostruire le aperture di ventilazione. Installare secondo le istruzioni del fabbricante.

Le feritoie e le aperture sono previste per la ventilazione e per garantire il corretto funzionamento del prodotto, proteggendolo dal surriscaldamento. Non ostruire le aperture collocando il prodotto su divani, letto, tappeti o altre superfici simili. Non collocare il prodotto incassato in mobili come librerie o scaffali, a meno che non sia prevista una ventilazione sufficiente e siano state seguite le istruzioni del fabbricante.

NOTA:

Per le marcature di sicurezza, compresa l’identificazione del prodotto e i valori nominali di alimentazione, consultare la targhetta principale sul lato inferiore o su un’altra superficie del prodotto.

Per modelli che utilizzano un adattatore

Usare soltanto l’adattatore CA fornito con questo dispositivo. Non usare una alimentazione di corrente di un altro dispositivo o produttore.

L’utilizzo di un altro cavo di corrente o alimentatore potrebbe danneggiare il dispositivo e rendere nulla la garanzia.

AVVERTENZE relative al cavo di alimentazione

La spina di alimentazione permette di scollegare il dispositivo. In situazioni di emergenza la spina di alimentazione deve essere facilmente accessibile.

Verificare i requisiti elettrici nella pagina del manuale d’uso contenente le specifiche tecniche.

Non sovraccaricare le prese di corrente a muro.

Sovraccaricare le prese di corrente a muro così come utilizzare prese e prolunghe danneggiate o non fissate, cavi di alimentazione logori o materiali isolanti danneggiati o spaccati è pericoloso.

Ognuna di queste condizioni potrebbe causare episodi di folgorazione o incendi. Verificare periodicamente il cavo del dispositivo e scollegarlo qualora ci siano segni visibili di danneggiamento o logoramento, interrompere l’utilizzo del dispositivo e far sostituire il cavo con un pezzo di ricambio idoneo di un centro di manutenzione autorizzato.

Proteggere il cavo di alimentazione da sollecitazioni fisiche e meccaniche, evitare ad esempio che venga attorcigliato, piegato, schiacciato, chiuso tra le porte o calpestato. Prestare particolare attenzione alle spine, alle prese di corrente a muro e al punto di uscita del cavo dal dispositivo.

Questo dispositivo è dotato di batteria portatile o accumulatore.

Modo sicuro per rimuovere la batteria o la batteria dall’apparecchiatura:

Rimuovere la batteria vecchia o accomulatore seguendo i passi inversi a quelli seguiti per l’assemblaggio. Per impedire la contaminazione dell’ambiente e creare possibili pericoli alla salute dell’uomo o animali, la vecchia batteria deve essere smaltita inserendola nel contenitore adeguato nei punti di raccolta predisposti. Non smaltire le batterie o accumulatori insieme ai rifiuti domestici. Si raccomanda di utilizzare i sistemi locali di rimborso di batterie e accumulatori. Non esporre la batteria a temperature eccessive, ad esempio non esporla al sole, non gettarla sul fuoco, ecc.

Come iniziare

3

1

4

Sommario

Sommario

1 Come iniziare

2 Informazioni di sicurezza

6 Caratteristiche principali

6 Introduzione

7 Accessori

8 Pannello anteriore

8 Pannello posteriore

9 Telecomando

10 Installazione della barra dei suoni

10 Montaggio unità principale su parete

2 Collegamento

12 Connessione dell’adattatore AC

12 Collegamento subwoofer wireless

14 Connessioni al TV

14 – Uso del cavo OTTICO

14 – LG Sound Sync

15 – Utilizzo di un cavo HDMI

16 – Godetevi una trasmissione audio del canale dalla barra audio

16 – Cos’è SIMPLINK?

17 – Funzione ARC (canale ritorno audio)

17 – Informazioni aggiuntive per HDMI

18 Collegamento apparecchiatura opzionale

18 – Collegamento HDMI

19 – Collegamento PORT. IN (Ingresso portatile)

19 – Collegamento ingresso ottico

OPTICAL In

20 Configurazione iniziale multi-stanza

20 – Connessione cablata (connessione

MUSICflow Mesh Network)

20 – Connessione wireless (connessione wireless standard)

20 Installazione della App "Music Flow

Player"

21 – Come iniziare con l'app Music Flow

Player

22 Connessione dell'altoparlante alla Rete

Domestica

22 – Connessione Semplice (Impostazione

EZ)

23 – Collegamento dell’altoparlante alla propria rete attraverso un cavo LAN

25 – Connessione dell'altoparlante alla rete usando il metodo di configurazione

Wi-Fi (Android)

28 – Connessione dell'altoparlante alla rete usando il metodo di configurazione

Wi-Fi (iOS)

31 Connessione degli altoparlanti alla rete domestica (addizionale)

31 – Collegamento di un altoparlante aggiuntivo alla rete con un cavo LAN

33 – Collegamento di un altoparlante aggiuntivo alla rete tramite il metodo di installazione Wi-Fi

35 Utilizzando il Bridge

35 – Utilizzare un dispositivo di root

(cablato al router domestico)

37 – Utilizzo come extender wireless

38 Usare Media Server per il proprio PC

38 – Music Flow PC Software per Windows

39 – Nero MediaHome 4 Essentials per

Mac OS

3 Utilizzo

41 Goditi la musica con l’app Music Flow

Player

41 – Panoramica del menu Home

42 – Panoramica del menu laterale

43 – Riproduzione di una canzone

44 – Panoramica della riproduzione

46 Differenti modi per ascoltare la musica

46 – Riproduzione di gruppo

47 – Modalità Audio Surround (Modalità

Home Cinema)

49 – Riproduzione continua

50 Configurare l'altoparlante con l'app Music

Flow Player

50 – Panoramica del menu impostazioni

50 – Menu [Informazioni generali]

51 – Menu [Altoparlanti]

52 – Menu [Allarme/Timer spegnimento]

52 – Menu [Gestione Account]

52 – Menu [Fuso orario]

53 – Menu [Impostazioni Avanzate]

Sommario

5

55 – Menu [Chromecast]

55 – Menu [Informazioni sulla versione in uso]

55 – Menu [Licenze open source]

56 Uso della tecnologia Bluetooth wireless

56 – Note sul Bluetooth

56 – Profili Bluetooth

56 – Ascoltare la musica da un dispositivo

Bluetooth

57 – NFC per un semplice accoppiamento

(solo Android)

58 Altre operazioni

58 – DRC (controllo campo dinamico)

58 – AV Sync

58 – Utilizzo del telecomando della TV

58 – Spegnere temporaneamente l'audio

58 – Visualizzare le informazioni sulla sorgente di ingresso

58 – Impostazione timer Sleep

59 – Riduzione automatica dell’energia

59 – AUTO POWER Attivata/Disattivata

60 Regolazione audio

60 – Regola automaticamente il livello del volume

60 – Regolare Acuti/Bassi/Subwoofer

60 Modalità standby

60 – Modalità standby

60 – Modalità standby di rete

61 – Modalità standby Bluetooth

61 Resettare l'altoparlante

61 – Resettare l’altoparlante

4 Risoluzione problemi

62 Risoluzione dei problemi

62 – Generale

63 – Rete

64 – Applicazioni e software PC

5 Appendice

65 Requisiti dei file

65 Marchi depositati e licenze

66 Specifiche

68 Maneggiare l’altoparlante

68 Informazioni importati riguardanti i servizi di rete

69 TERMINI D’USO

1

2

3

4

5

Alcuni contenuti di questo manuale potrebbero presentare differenze rispetto all’app Music Flow Player a seconda della versione dell’applicazione.

1

6

Come iniziare

Caratteristiche principali

Realizzato per dispositivo iPod/ iPhone/iPad o Android

Divertiti con la musica da dispositivi iPod/iPhone/ iPad o Android con una semplice connessione.

LG Sound Sync

Controlla il livello di volume di questa unità dal telecomando della TV di LG che è compatibile con

LG Sound sync.

Portatile in

Si ascolta la musica dal dispositivo portatile.

Applicazione Music Flow Player

Ascolta la musica dal tuo dispositivo portatile.

Puoi controllare questo altoparlante con il tuo dispositivo iPhone/iPad/iPod touch o Android usando l’app Music Flow Player. Questo altoparlante e il tuo dispositivo portatile devono essere collegati alla stessa rete. Visitate l’"App Store" di Apple o il

“Play Store” di Google oppure utilizzate il codice

QR che trovate di seguito per cercare l’applicazione

“Music Flow Player”. Per informazioni più dettagliate, fai riferimento alla pagina 20.

Introduzione

Simboli usati in questo manuale

,

Nota

Indica note speciali e caratteristiche di funzionamento.

>

Precauzione

Indica precauzioni per evitare possibili danni per violazioni.

(Android OS)

(Apple iOS) y

A seconda della versione dell’applicazione e delle impostazioni del dispositivo portatile, l’app

Music Flow Player potrebbe non funzionare correttamente.

y

Alcuni dispositivi portatili potrebbero non essere compatibili con questo altoparlante.

Accessori

Controllare e identificare gli accessori forniti.

La progettazione e le caratteristiche tecniche degli accessori sono soggette a modifica senza obbligo di preavviso.

Come iniziare

7

Adesivo LG Tag On

1. Rimuovere il coperchio della batteria sul retro del telecomando.

2. Attaccare l’adesivo LG Tag On in dotazione sul telecomando. Vedere l’immagine qui sotto.

1

Telecomando (1) Batterie (2)

Adattatore AC (1) Cavo di alimentazione

(1)

Fare riferimento alle pagine 57 per la modalità d’uso.

Staffa a parete (2) Guida per installazione di mensole per parete

(1)

Viti (2) Legature dei cavi per disporre i cavi (2)

Adesivo LG Tag On (1) Cavo LAN

Cavo ottico

1

8

Come iniziare

Pannello anteriore

A Display

B

Sensore remoto

Indicatore a LED.

Mostra lo stato di connessione

C (Aggiungi)

Aggiunge l’altoparlante alla tua rete. (pagina 31)

D (Wi-Fi)

Collega il tuo altoparlante alla tua rete. (pagina

25)

E

F

(Funzione)

Seleziona la funzione e la sorgente di immissione.

F p / o (Volume)

Regola il livello del volume.

G

1/!

(Standby/On)

- Accensione

- Passaggio alla modalità di standby (pagina 60)

Pannello posteriore

A

DC IN

(Input per adattatore AC)

B

Connettore download S/W (Solo per assistenza)

C

HDMI IN / OUT :

Ingresso / uscita HDMI

D

ETHERNET :

Porta LAN

E

PORTABLE IN :

Ingresso portatile

F

OPT. IN :

Ingresso ottico

Come iniziare

9

Telecomando

Sostituzione della batteria

Togliere il coperchio delle batterie situato sul retro del telecomando e inserire due batterie R03 (misura

AAA) allineando correttamente i poli 4 e 5 .

• • • • • • • • • • a • • • • • • • • •

1 (Alimentazione)

:

Accende o spegne l’unità. /

Commuta alla modalità standby.

FUNC :

Seleziona la funzione e la sorgente di ingresso.

(Muto)

:

Annulla il suono.

OPTICAL :

Cambia direttamente la sorgente di ingresso in sistema ottico.

SOUND EFFECT :

Seleziona un modo di effetto suono.

WOOFER LEVEL :

Seleziona il livello del woofer.

VOL

o

/

p

:

Regola volume altoparlanti.

• • • • • • • • • • b

• • • • • • • • •

REPEAT :

Ascolta la tua musica ripetutamente.

C/V

(Salta)

:

Salta Avanti veloce o Indietro veloce.

dM (Riproduzione/Pausa)

:

Avvia riproduzione. /

Mette in pausa la riproduzione.

(Casuale)

:

Attiva la riproduzione casuale della musica.

,

Nota

Puoi usare questi pulsanti di riascolto dopo aver riprodotto la musica mediante l’App

“Music Flow Player” App o il software per PC.

• • • • • • • • • • c • • • • • • • • •

DRC:

Attiva o disattiva la funzione DRC.

INFO :

Mostra le informazioni sulla fonte di ingresso.

AV SYNC :

Sincronizza l’audio e il video.

SLEEP :

Imposta il sistema per spegnere automaticamente in un orario specificato.

AUTO VOL :

Accendere e spegnere il modo AUTO

VOLUME.

AUTO POWER :

Attiva o disattiva la funzione AUTO

POWER. (Fare riferimento alla pagina 59.)

1

1

10

Come iniziare

Installazione della barra dei suoni

Puoi ascoltare i suoni collegando l’unità all’altro dispositivo : TV, lettore Blu-ray, lettore DVD, ecc.

Disponi l’unità di fronte alla TV e collegala al dispositivo desiderato. (Fare riferimento a pp 14 -

19.)

Puoi posizionare il subwoofer wireless in qualsiasi punto della tua stanza. Tuttavia, è meglio posizionare il subwoofer vicino agli altoparlanti anteriori. Ruotarlo leggermente verso il centro della stanza per ridurre i riflessi sulle pareti.

Montaggio unità principale su parete

È possibile montare l’unità principale sulla parete.

>

Precauzione

Dal momento che è difficile effettuare una connessione dopo l’installazione di questa unità, è opportuno collegare i cavi prima dell’installazione.

Materiali di preparazione

Unità

>

Attenzione y

Per le migliori prestazioni della connessione wireless come Bluetooth o subwoofer wireless, non installare l'unità su mobili in metallo, poiché la connessione wireless comunica attraverso un modulo posto sul fondo dell'unità. y

Prestare attenzione a non graffiare la superficie dell’Unità/Subwoofer durante la loro installazione o spostamento.

Guida per installazione di mensole per parete

Staffa a parete

Viti

(Non in dotazione)

Viti (

A

)

Presa da parete

1. Fai corrispondere il BORDO INFERIORE di guida di installazione della mensola a parete della TV al fondo della TV e collegala alla posizione.

TV

Come iniziare

11

5. Posiziona l’unità sulle staffe per abbinare i fori delle viti sul fondo dell’unità.

1

6. Fissa l’unità con le viti.

2. Quando si monta l’apparecchio su una parete

(calcestruzzo), usare i tasselli per parete. Si devono eseguire alcuni fori. E’ fornito un foglio di guida per i fori (Guida per installazione di mensole per parete). Usare il foglio per controllare il punti da forare.

3. Rimuovi la guida di installazione della mensola a parete.

4. Fissa le staffe con le viti (

A

), come mostrato nella figura qui sotto.

,

Nota

Per staccare l'unità, procedi in ordine inverso.

>

Precauzione y

Non installare questa unità in posizione rovesciata. Questo può danneggiare le parti di questa unità o provocare un danno alle persone.

y

Non agganciare nulla sull’unità installata ed evitare di urtarla.

y

Fissare l'unità stabilmente alla parete in modo che non cada. Se l'unità cade, si può provocare ferimento alle persone o danno al prodotto.

y Quando l'unità è installata su parete, accertare che un bambino non tiri i cavi di collegamento, in quanto questo può provocarne la caduta.

,

Nota

Le viti (

A

) e i tasselli per il montaggio dell'unità non sono forniti. Raccomandiamo il tipo di tasselli Hilti (HUD-1 6 x 30) per il montaggio.

2

12

Collegamento

Connessione dell’adattatore AC

Collegare l’altoparlante all’alimentazione elettrica usando l’adattatore AC in dotazione.

1. Connettere il cavo dell’alimentazione AC fornito all’adattatore AC.

2 Collegate il cavo dell’adattatore AC all’ingresso

DC IN.

3. Inserire il cavo di alimentazione AC in una uscita

AC.

>

Precauzione

Usare esclusivamente l'adattatore AC fornito con questo dispositivo. Non usare un alimentatore di un dispositivo o un produttore diverso. L'uso di un altro cavo di alimentazione o di un alimentatore potrebbe provocare danni al dispositivo e annullare la garanzia.

Collegamento subwoofer wireless

L’indicatore a LED del subwoofer wireless

Colore LED

Verde

(lampeggiante)

Verde

Rosso

Utilizzo

La connessione è in corso.

La connessione è completata.

Il subwoofer wireless è in modalità standby o la connessione non è riuscita.

Il cavo di alimentazione del subwoofer wireless è staccato.

Off (nessuna visualizzazione)

Impostazione iniziale di un ID del subwoofer wireless

1. Collegare l'alimentazione del subwoofer wireless alla presa.

2. Accendere l'unità principale: L'unità principale e il subwoofer wireless verranno collegati automaticamente.

Accoppiamento wireless in manuale

Quando la connessione non è stata completata, puoi vedere il LED rosso o il LED verde lampeggiare sul subwoofer wireless, il quale non emette suono.

Per risolvere il problema, segui le fasi seguenti.

1. Regola il livello del volume dell’unità principale al minimo.

“VOL MIN” appare sul display.

2. Tieni premuto (Muto) sul telecomando per

circa 3 secondi.

“WL RESET” appare sul display brevemente.

3. Se il LED del subwoofer wireless lampeggia già in verde di continuo, puoi saltare questo passaggio.

Tieni premuto

PAIRING

sul retro del subwoofer wireless per oltre 5 secondi.

Il LED del subwoofer wireless si illumina alternativamente in rosso e verde.

4. Scollega il cavo di alimentazione dell’unità e del subwoofer wireless.

5. Collegali nuovamente dopo che il LED dell’unità principale e del subwoofer wireless è completamente spento.

L’unità e il subwoofer wireless verranno accoppiati automaticamente quando accendi l’unità.

Quando la connessione è completata, puoi vedere il LED verde sul subwoofer.

,

Nota y

Sono necessari alcuni secondi (o un periodo maggiore) per instaurare la comunicazione tra l'unità e il subwoofer.

y

Quanto più l'unità e il subwoofer sono vicini, tanto migliore sarà la qualità del suono. Si consiglia di installare l'unità e il subwoofer il più vicino possibile ed evitare i casi seguenti.

C'è un ostacolo tra l'unità e il subwoofer.

C'è un dispositivo che utilizza la stessa frequenza della connessione wireless, ad esempio un'attrezzatura medica, un forno a microonde o un dispositivo LAN wireless.

Collegamento

13

2

2

14

Collegamento

Connessioni al TV

Collegatevi con questa unità e la TV usando il cavo ottico digitale o il cavo HDMI considerando lo stato della TV.

Uso del cavo OTTICO

1. Collegare la presa OPT. IN sul retro dell’unità con la presa OPTICAL OUT sulla TV usando un cavo

OPTICAL.

Cavo ottico

2. Impostare la sorgente INPUT su OPTICAL.

Premere ripetutamente

FUNC

sul telecomando o

F

sull’unità finché la funzione non sarà selezionata.

Per selezionare direttamente la funzione

OPTICAL premere

OPTICAL

sul telecomando.

,

Nota y

Potete godervi l'audio della TV tramite gli altoparlanti di questa unità. Ma nel caso di certi modelli di TV, dovrete selezionare lo stato degli altoparlanti della TV sul menu.

(Per dettagli, vedere il vostro manuale utente della TV).

y

Imposta l'uscita audio della TV per ascoltare l'audio tramite questa unità:

Menù impostazione TV [ [Audio] [

[Uscita Audio TV] [ [Altoparlante esterno

(Optical)] y

I dettagli del menù di impostazione della TV variano a seconda delle aziende produttrici o del modello di televisore.

LG Sound Sync

Potete controllare alcune funzioni di questa unità con il telecomando della TV tramite la funzione

LG Sound Sync. E’ compatibile con la TV di LG che è supportata con la funzione LG Sound Sync.

Verificare che il logo LG Sound Sync sia presente sulla vostra TV.

Funzione controllabile dal telecomando della TV di

LG : Volume alto/basso, muto.

Vedere il manuale di istruzioni della TV per i dettagli della funzione LG Sound Sync.

Eseguire uno dei seguenti collegamenti, in relazione alle capacità dell’apparecchiatura.

,

Nota y

Potete anche usare il telecomando di questa unità quando usate la funzione LG

Sound Sync. Se usate il telecomando della

TV nuovamente, l’unità si sincronizza con la

TV.

y

Quando i collegamenti sono falliti, accertare la condizione della TV e della sua accensione.

y

Accertare la condizione di questa unità e il collegamento nei casi seguenti quando si usa la funzione LG Sound Sync.

Spegnimento dell’unità.

Modificare la funzione in altre.

Scollegare il cavo ottico.

y

La quantità di tempo per spegnere questa unità è differente in relazione alla TV quando impostate la funzione AUTO POWER su ON.

Con collegamento cablato

1. Collegare la TV LG all’unità usando un cavo ottico.

Collegamento

15

Utilizzo di un cavo HDMI

Se collegate quest’unità al TV che supporta HDMI

CEC e ARC (canale ritorno audio), potete godervi l’audio della TV tramite gli altoparlanti di questa unità senza collegare il cavo ottico.

Collegare lo spinotto HDMI OUT sul retro dell’unità allo spinotto ARC sulla TV utilizzando il cavo HDMI.

Cavo ottico

Cavo HDMI

2. Imposta l’uscita audio della TV per ascoltare l’audio tramite questa unità:

Menù impostazione TV [ [Audio] [ [Uscita

Audio TV] [ [LG Sound Sync LG (Optical)]

3. Accendere l’unità premendo 1 (Alimentazione) sul telecomando.

4. Seleziona la funzione OPTICAL usando

FUNC

sul telecomando o

F

sull’unità finché viene selezionata la funzione.

Potete vedere “LG OPT” sulla finestra del display se si collega normalmente questa unità e la TV.

,

Nota

I dettagli del menù di impostazione della TV variano a seconda delle aziende produttrici o del modello di televisore.

,

Nota y

HDMI CEC (Consumer Electronics Control)

: Con un singolo telecomando avete la capacità di usare i dispositivi compatibili

CEC (TV, barra audio , lettore di Blu-ray , ecc.) y

Puoi anche godere di funzioni extra come

Bluetooth con

FUNC

sul telecomando o

F

su questa unità. Quando torni al canale TV live dopo aver utilizzato le funzioni extra

(Bluetooth) di questo sistema audio, dovresti scegliere il diffusore preferito sulla TV per goderti nuovamente il suono di questo sistema audio.

2

2

16

Collegamento

Lista di controllo di cavi HDMI

Alcuni cavi HDMI non supportano la funzione ARC, l’emissione dell’audio può provocare problemi.

Quando si collega questa unità al TV e non viene emesso alcun suono o il suono viene interrotto, significa che probabilmente c’è un problema con il cavo HDMI.

Pertanto collegarsi con questa unità e la TV dopo il controllo se è il tipo A, cavo alta velocità HDMI™ con rete Ethernet.

STANDARD HDMI CABLE WITH ETHERNET

HIGH SPEED HDMI CABLE

(X)

(X)

(O)

HIGH SPEED HDMI CABLE WITH ETHERNET

Godetevi una trasmissione audio del canale dalla barra audio

Connessione con cavo HDMI

La tua TV deve supportare le ultime funzionalità

HDMI (HDMI CEC

1)

/ ARC (canale ritorno audio)) per utilizzare appieno il sistema audio con i canali televisivi attraverso cavo HDMI. Se la tua TV non supporta queste funzionalità HDMI, il sistema audio andrebbe connesso con un cavo ottico invece che

HDMI.

1) HDMI CEC (High-Definition Multimedia Interface

Consumer Electronics Control)

Consumer Electronics Control (CEC) è una funzionalità di HDMI che consente all’utente di comandare e controllare uno o più apparecchi compatibili CEC, connesso con HDMI, utilizzando un solo telecomando.

I nomi commerciali (marchi) per CEC are

SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync

(Sony), EasyLink (Philips), etc

Cos’è SIMPLINK?

Alcune funzioni di questa unità sono controllate dal telecomando dell’apparecchio TV quando l’unità e un TV LG con SIMPLINK sono collegati tramite connessione HDMI.

Funzioni controllabili tramite il telecomando dell’apparecchio TV LG: Accensione/Spegnimento,

Alzare/abbassare volume, ecc.

Per maggiori dettagli sulla funzione SIMPLINK consultare il manuale dell’utente dell’apparecchio

TV.

Gli apparecchi TV LG con la funzione SIMPLINK sono dotati di un logo come quello sopra riportato.

,

Nota y

A seconda dello stato dell'unità, alcune operazioni SIMPLINK potrebbero essere differenti dal tuo scopo o non funzionare.

y

A seconda della TV o del lettore collegato con questa unità, l'operazione SIMPLINK potrebbe differire dal tuo scopo.

Collegamento

17

Funzione ARC (canale ritorno audio)

Con una TV dotata di HDMI, la funzione ARC abilita l’invio dello stream audio allo HDMI OUT dell’unità.

Per usare questa funzione :

La TV deve supportare la funzione HDMI-CEC e

ARC e le regolazioni HDMI-CEC e ARC devono essere impostate su On.

Il metodo di impostazione delle funzioni HDMI-

CEC e ARC può differire in relazione al tipo di TV.

Per dettagli sulla funzione ARC, vedere manuale della TV.

Si deve usare il cavo HDMI (Tipo A, cavo alta velocità HDMI™ con Ethernet).

Devi collegare il HDMI OUT sull’unità con il HDMI

IN della TV che supporta la funzione ARC usando un cavo HDMI.

Puoi collegare solo una barra Audio alla TV compatibile con ARC.

,

Nota y

La funzione ARC viene selezionata automaticamente quando il segnale ARC arriva dalla TV, indipendentemente dal tipo di funzione che stai utilizzando.

y

Potete godervi l'audio della TV tramite gli altoparlanti di questa unità. Ma nel caso di certi modelli di TV, dovrete selezionare lo stato degli altoparlanti della TV sul menu.

(Per dettagli, vedere il vostro manuale utente della TV).

y

Imposta l'uscita audio della TV per ascoltare l'audio tramite questa unità:

Menù impostazione TV [ [Audio] [

[Uscita Audio TV] [ [Altoparlante esterno

(HDMI ARC)] y

I dettagli del menù di impostazione della TV variano a seconda delle aziende produttrici o del modello di televisore.

Informazioni aggiuntive per

HDMI

y

Quando si connette un dispositivo HDMI o DVI compatibile, accertarsi di quanto segue:

- Provare a spegnere il dispositivo HDMI/DVI e questo lettore. Dopodiché, accendere il dispositivo HDMI/DVI e lasciarlo per circa 30 secondi, quindi accendere questo lettore.

- L’ingresso video del dispositivo connesso sia impostato correttamente per questa unità.

- Il dispositivo connesso sia compatibile con ingresso video 720 x 576p, 1280 x 720p, 1920 x

1080i o 1920 x 1080p.

y Non tutti i dispositivi HDMI o DVI HDCPcompatibili funzionano con questo lettore.

- Su un dispositivo non HDCP è possibile che l’immagine non venga visualizzata in modo corretto.

,

Nota y

Se un dispositivo HDMI connesso non accetta un’uscita audio del lettore, l’audio del dispositivo HDMI può essere distorto o può non uscire.

y La modifica della risoluzione quando la connessione è già stata stabilita può avere un cattivo funzionamento come risultato.

Per risolvere il problema, spegnere i lettore e quindi riaccenderlo.

y

Se la connessione HDMI con HDCP non è verificata, lo schermo TV diviene nero. In questo caso, controllare la connessione

HDMI, oppure scollegare il cavo HDMI.

y

Se ci sono disturbi o linee sullo schermo, controllare il cavo HDMI (la lunghezza è generalmente limitata a 4,5m).

y

Potete modificare la risoluzione video nel modo HDMI IN. Modificare la risoluzione video del componente collegato.

y Se il segnale video di uscita è anomalo quando viene connesso il computer al jack HDMI IN, modificare la risoluzione del personal computer a 576p, 720p, 1080i oppure 1080p.

2

2

18

Collegamento

Collegamento apparecchiatura opzionale

Collegamento HDMI

Per godersi soltanto il suono

Puoi goderti l’audio dal dispositivo esterno che connetti.

Per godere di audio e immagini

Puoi goderti audio e immagini dal dispositivo esterno che connetti.

Verso il lettore Blu-ray, lettore DVD, ecc.

1. Collegare la presa HDMI IN sul retro dell’unità con la presa HDMI OUT sul dispositivo audio come lettore Blu-ray, lettore DVD, ecc.

2. Selezionare la sorgente INPUT per HDMI IN.

Premere ripetutamente

FUNC

sul telecomando o

F

sull’unità finché la funzione non sarà selezionata.

1. Collegare la presa HDMI IN sul retro dell’unità con la presa HDMI OUT sul dispositivo esterno come lettore Blu-ray, lettore DVD, ecc.

2. Collegare la presa HDMI OUT sul retro dell’unità alla presa HDMI IN sulla TV.

3. Selezionare la sorgente INPUT per HDMI IN.

Premere ripetutamente

FUNC

sul telecomando o

F

sull’unità finché la funzione non sarà selezionata.

,

Nota

Il jack HDMI OUT è per il collegamento TV.

Anche se il multi-canale PCM è trasmesso all'unità tramite cavo HDMI, l'unità può trasmettere solo 2 canali alla TV.

Collegamento PORT. IN

(Ingresso portatile)

Collegamento

19

Collegamento ingresso ottico

OPTICAL In

Connettere una presa ottica in uscita dei dispositivi esterni alla presa OPT. IN.

Cavo ottico

Ascolto di musica dal riproduttore portatile

L’unità può essere utilizzata per riprodurre musica da numerosi tipi di lettori portatili o dispositivi esterni.

1. Collegare il riproduttore portatile al connettore

PORTABLE IN dell’unità.

2. Accendere alimentazione premendo

1

(Alimentazione).

3. Seleziona la funzione PORTABLE premendo

FUNC

sul telecomando o

F

sull’unità finché viene selezionata la funzione.

4. Accendere il lettore portatile o dispositivo esterno e avviare la sua lettura.

1. Collega la presa OPT. IN sul retro dell’unità alla presa di uscita ottica sulla TV (o su un dispositivo digitale).

2. Seleziona la sorgente di ingresso OPTICAL premendo

FUNC

sul telecomando o

F

sull’unità finché viene selezionata la funzione.

Per selezionare direttamente la funzione

OPTICAL, premi

OPTICAL

sul telecomando.

3. Ascoltare il suono proveniente dal dispositivo collegato.

4. Premi per uscire da OPTICAL.

La funzione viene risintonizzata a quella precedente.

2

2

20

Collegamento

Configurazione iniziale multi-stanza

Quando si installa il prodotto MUSICflow per la prima volta, è possibile scegliere due tipi di connessione, come di seguito.

Connessione cablata (connessione

MUSICflow Mesh Network)

Collegare l'altoparlante al router domestico tramite cavo LAN.

È quindi possibile collegare i prodotti MUSICflow aggiuntivi (opzionale) alla rete domestica in modalità wireless. Fare riferimento a "Collegamento degli altoparlanti alla rete domestica (addizionale)" a pagina 31.

Installazione della App

"Music Flow Player"

Attraverso l’”App Store” di Apple o il “Play Store” di Google

1. Toccate l’icona dell’”App Store” di Apple o del

“Play Store” di Google.

2. Digita "Music Flow Player" nella barra di ricerca e toccare "Search".

3. Selezionare "Music Flow Player" nella lista dei risultati di ricerca per effettuare il download.

,

Nota y

L'app Music Flow Player sarà disponibile nelle seguenti versioni del software:

SO Android OS - Ver 4.0 (ICS) (o versioni successive);

SO iOS - Ver 6.0 (o versioni successive) y A seconda del dispositivo utilizzato, l'app "Music Flow Player" potrebbe non funzionare.

Cavo LAN

Connessione wireless

(connessione wireless standard)

Quando la connessione cablata non è possibile tra l'altoparlante e il router domestico, questa unità offre un servizio di streaming di musica all'interno della copertura Wi-Fi del router domestico.

Collegare uno degli altoparlanti al router domestico in modalità wireless.

È quindi possibile collegare i prodotti MUSICflow aggiuntivi (opzionale) alla rete domestica in modalità wireless. Fare riferimento a "Collegamento degli altoparlanti alla rete domestica (addizionale)" a pagina 31.

Usando il codice QR

Installazione dell'app "Music Flow Player" con il codice QR. Scansionare il codice QR usando l'applicazione per la scansione.

(Android OS)

(Apple iOS)

Segnale wireless

,

Nota y

Assicurati che il tuo dispositivo portatile sia connesso a Internet.

y

Assicurati che il dispositivo portatile disponga di una applicazione di scansione.

Se non l’avete, scaricatela dall’"App Store" di

Apple o dal “Play Store” di Google.

Collegamento

21

3. Selezionare [Collegare prodotto] per installare l'altoparlante acquistato.

Come iniziare con l'app Music

Flow Player

Quando lanciate l’applicazione Music Flow Player per la prima volta, sulla schermata appariranno i termini di utilizzo e di servizio di Chromecast.

1. Controllare i contenuti dei termini d'uso e selezionare [Accetta].

Fare riferimento a "Connessione dell'altoparlante alla Rete Domestica" a pagina 27.

,

Nota

Se desideri tornare alla schermata dei termini d’uso, lancia l’applicazione Music Flow Player sul menu impostazioni del tuo dispositivo mobile.

2

2. Leggete con attenzione i contenuti dei termini di servizio di Chromecast e selezionate [Accetta].

2

22

Collegamento

Connessione dell'altoparlante alla

Rete Domestica

L'uso di una rete cablata garantisce le prestazioni migliori, poiché le periferiche si connettono direttamente alla rete e non sono soggette ainterferenze delle frequenze radio.

Per ulteriori informazioni consultare la documentazione relativa alla propria periferica di rete.

Preparazione

y

Assicurarsi che l'ambiente della rete wireless che utilizza il router sia installato nella propria abitazione.

y Assicurarsi che l'altoparlante e il dispositivo portatile siano collegati allo stesso router.

Requisiti

y Router wireless y

Dispositivo portatile (Android o iOS)

,

Nota y

Assicurarsi che il server DHCP sia attivato sul router wireless.

y

Se non è possibile connettere l'altoparlante al router, andare nelle impostazioni del router e assicurarsi che la casella "Permettere ai client wireless di vedere gli altri client e accedere alla mia rete locale" sia spuntata.

Connessione Semplice

(Impostazione EZ)

Preparazione

y

Per la Connessione Semplice, la condizione rete

Wi-Fi è necessaria.

y

Accertarsi che l’impostazione Bluetooth sul proprio dispositivo smart sia attivata.

,

Nota y

La Connessione Semplice è supportata da

Bluetooth Ver. 4.0 (o superiore).

y

Se non viene visualizzata sullo schermo la schermata per la connessione semplice, collegare l’unità nell’altro modo.

Fate riferimento ai paragrafi “Collegamento dell’altoparlante alla propria rete attraverso un cavo LAN” (pagina 23) o “Connessione dell’altoparlante alla rete usando il metodo di configurazione Wi-Fi” (pagina 25 o pagina

28)

1. Collegare il dispositivo desiderato e premere

[Successivo].

2. L’App cerca l’altoparlante e lo collega automaticamente, Premere [Successivo].

Collegamento

23

3. Se la password di rete è impostata, viene visualizzata la schermata di sicurezza, Digitare la password.

Collegamento dell’altoparlante alla propria rete attraverso un cavo LAN

Panoramica della connessione

Servizio a banda larga

2

Router

4. Dopo aver digitato la password, premere

[Successivo].

LAN

5. Premere [Fine] per finire di realizzare la connessione.

Dopo aver terminato, la schermata di connessione della TV viene visualizzato. Seguire le indicazioni sullo schermo.

2

24

Collegamento

1. Accendere l’unità usando

1

sul telecomando o 1/! sull’unità. L’indicatore a LED inizia a lampeggiare in bianco.

2. Sul proprio dispositivo portatile lanciare l'app

Music Flow Player. Selezionare [Collegare prodotto] per installare l'altoparlante. Collegare il dispositivo desiderato e premere [Successivo].

5. Connettere una estremità del cavo LAN alla porta LAN dell'altoparlante e connettere l'altra estremità al router wireless.

Attendere qualche istante fino a quando il LED smette di lampeggiare e resta di colore bianco.

6. Selezionare [Successivo] sullo schermo.

3. Selezionare il prodotto che si desidera connettere e toccare [Successivo] sullo schermo.

7. Selezionare [Fine] per completare la connessione.

4. Selezionare [Collegamento cablato] sullo schermo.

Dopo il collegamento degli altoparlanti, seguire le istruzioni per il collegamento TV.

Collegamento

25

(In caso di aggiornamento)

8. Questa applicazione sta controllando la versione del software dell'altoparlante e visualizzerà la versione.

Connessione dell'altoparlante alla rete usando il metodo di configurazione Wi-Fi (Android)

Panoramica della connessione

Servizio a banda larga

2

Router

Selezionare [Successivo] dopo aver controllato le informazioni sulla versione.

,

Nota y

Non è possibile usare l'altoparlante senza un router. Quando si utilizza il router cablato,

è possibile controllare l’altoparlante con il

Software per PC Music Flow. (pagina 38) y

L'altoparlante e il dispositivo portatile devono essere collegati allo stesso router.

2

26

Collegamento

1. Accendere l’unità usando

1

sul telecomando o 1/! sull’unità. L’indicatore a LED inizia a lampeggiare in bianco.

2. Sul proprio dispositivo portatile lanciare l'app

Music Flow Player. Selezionare [Collegare prodotto] per installare l'altoparlante. Collegare il dispositivo desiderato e premere [Successivo].

6. Premere il tasto sull’unità. Quindi l’indicatore a LED lampeggia in modo alternato in bianco e rosso.

7. Selezionare [Successivo] sullo schermo.

3. Selezionare il prodotto che si desidera connettere e toccare [Successivo] sullo schermo.

8. Se possiedi una password per la rete, sul dispositivo portatile viene visualizzatauna schermata di sicurezza. Inserisci la tua password.

4. Selezionare [collegamento wireless] sullo schermo.

5. Selezionare [Successivo] sullo schermo.

9. Selezionare [Successivo] sullo schermo.

Collegamento

27

(In caso di aggiornamento)

11. Questa applicazione sta controllando la versione del software dell'altoparlante e visualizzerà la versione.

2

Selezionare [Successivo] dopo aver controllato le informazioni sulla versione.

,

Nota

Se l'altoparlante non riesce a connettersi alla rete o se la connessione di rete non funziona correttamente, posizionare l'altoparlante più vicino al router e riprovare.

10. Selezionare [Fine] per completare la connessione.

Dopo il collegamento degli altoparlanti, seguire le istruzioni per il collegamento TV.

2

28

Collegamento

Connessione dell'altoparlante alla rete usando il metodo di configurazione Wi-Fi (iOS)

Panoramica della connessione

Servizio a banda larga

Router

1. Accendere l’unità usando

1

sul telecomando o 1/! sull’unità. L’indicatore a LED inizia a lampeggiare in bianco.

2. Sul proprio dispositivo portatile lanciare l'app

Music Flow Player. Selezionare [Collegare prodotto] per installare l'altoparlante. Collegare il dispositivo desiderato e premere [Successivo].

3. Selezionare il prodotto che si desidera connettere e toccare [Successivo] sullo schermo.

4. Selezionare [collegamento wireless] sullo schermo.

5. Selezionare [Successivo] sullo schermo.

6. Premere il tasto sull’unità. Quindi l’indicatore a LED lampeggia in modo alternato in bianco e rosso.

Collegamento

29

8. Sul proprio dispositivo iOS, scorrere nelle

Impostazioni iOS -> Impostazioni Wi- Fi e selezionare "MusicFlow_Setup" per connettersi.

7. Selezionare [Successivo] sullo schermo.

,

Nota y

Se "MusicFlow_Setup" non è presente sull'elenco, cercare nuovamente le reti Wi-Fi disponibili.

y

Quando il proprio dispositivo portatile

è connesso a "MusicFlow_Setup", non è possibile usare Internet.

9. Se possiedi una password per la rete, sul dispositivo portatile viene visualizzatauna schermata di sicurezza. Inserisci la tua password.

2

2

30

Collegamento

10. Selezionare [Successivo] sullo schermo.

11. Selezionare [Successivo] sullo schermo.

12. Selezionare [Completato] per completare la connessione.

,

Nota

Se l'altoparlante non riesce a connettersi alla rete o se la connessione di rete non funziona correttamente, posizionare l'altoparlante più vicino al router e riprovare.

Note sulla connessione di rete

y

Molti problemi di connessione di rete durante la configurazione possono essere risolti eseguendo un reset del router. Dopo avere connesso l’altoparlante alla rete domestica, spegnere e/o scollegare rapidamente il cavo di alimentazione del router della rete domestica oppure il modem via cavo. Quindi accendere e/o riconnettere il cavo di alimentazione.

y

La nostra azienda non è responsabile per eventuali cattivi funzionamenti dell’altoparlante e/o la funzione di connessione a Internet a causa di errori/malfunzionamenti associati alla connessione a Internet a banda larga o altre apparecchiature connesse.

y

Le reti wireless lavorano sulle frequenze radio a 2.4GHz radio che vengono anche utilizzate da altri dispositivi domestici come ad esempio telefoni cordless, dispositivi

Bluetooth

, forni a microonde e possono subire delle interferenze da parte di questi dispositivi.

y

Spegnere tutte le apparecchiature non utilizzate presenti sulla rete domestica locale. Alcuni dispositivi possono generare traffico di rete.

y

Se l'altoparlante non riesce a connettersi alla rete o se la connessione di rete non funziona correttamente, posizionare l'altoparlante più vicino al router e riprovare. y

A seconda dell'ambiente della propria rete domestica e delle prestazioni del router wireless, potrebbe non essere possibile connettere l'altoparlante al router wireless. y

Non puoi connettere l'altoparlante al tuo router wireless dotato di SSID nascosto.

y

La connessione che hai stabilito potrebbe disconnettersi se selezioni un'altra applicazione o modifichi la configurazione dell'altoparlante connesso con l'app "Music Flow Player". In simili casi, controlla lo stato della connessione.

y

Anche dopo la connessione all'app Music Flow

Player, la musica potrebbe essere riprodotta dal dispositivo portatile. In questo caso, selezionare l'altoparlante connesso sulla schermata della riproduzione.

y

A seconda della velocità della rete, la riproduzione dei contenuti on-line potrebbe non funzionare correttamente.

y

Interferenze del segnale wireless possono provocare la disconnessione della rete o l'arresto della riproduzione.

y

In caso di riavvio del router è necessario spegnere e riaccendere l'altoparlante.

y

In caso di installazione di un nuovo router è necessario eseguire una configurazione di fabbrica e configurare la connessione di rete per l'altoparlante.

y

Se si utilizzano caratteri diversi dall'alfabeto inglese o dai numeri per il nome SSID del punto di accesso o router wireless, questo può essere visualizzato in modo diverso.

Collegamento

31

Connessione degli altoparlanti alla rete domestica

(addizionale)

Puoi ascoltare la musica usando altoparlanti multipli con il singolo dispositivo portatile in tuo possesso.

Requisiti

y

Router wireless y Dispositivo portatile (Android o iOS) y

Un altro altoparlante

,

Nota

Un’ interferenza del segnale potrebbe condurre a un arresto della riproduzione.

Collegamento di un altoparlante aggiuntivo alla rete con un cavo LAN

Panoramica della connessione

Servizio a banda larga

2

Router

Altoparlante

(Aggiungi)

Cavo LAN

Altoparlante (Principale)

2

32

Collegamento

1. Connettere l'altoparlante (Principale) alla rete. Fare riferimento a "Connessione dell'altoparlante alla Rete Domestica" a pagina

22.

2. Sul proprio dispositivo portatile selezionare l'app Music Flow Player. Premere il pulsante .

4. Collegare il dispositivo desiderato e premere

[Successivo].

5. Selezionare il prodotto che si desidera connettere e toccare [Successivo] sullo schermo.

3. Selezionare [Aggiungi speaker] nel menu laterale.

,

Nota

È inoltre possibile aggiungere un altro altoparlante utilizzando il pulsante schermata [Speaker collegati].

sulla

6. Selezionare [Collegamento cablato] sullo schermo.

7. Connettere una estremità del cavo LAN alla porta ETHERNET dell'altoparlante e connettere l'altra estremità al router wireless.

Attendere qualche istante fino a quando il LED smette di lampeggiare e resta di colore bianco.

Collegamento

33

Collegamento di un altoparlante aggiuntivo alla rete tramite il metodo di installazione Wi-Fi

Panoramica della connessione

Servizio a banda larga

2

Router

Cavo LAN

8. Selezionare [Successivo] sullo schermo.

Altoparlante

(Principale)

Altoparlante (Aggiungi)

9. Selezionare [Fine] per completare la connessione.

2

34

Collegamento

1. Connettere l'altoparlante (Principale) alla rete. Fare riferimento a "Connessione dell'altoparlante alla Rete Domestica" a pagina

22.

2. Sul proprio dispositivo portatile selezionare l'app Music Flow Player. Premere il pulsante .

4. Selezionare il prodotto che si desidera connettere e toccare [Successivo] sullo schermo.

5. Selezionare [collegamento wireless] sullo schermo.

3. Selezionare [Aggiungi speaker] nel menu laterale.

,

Nota

È inoltre possibile aggiungere un altro altoparlante utilizzando il pulsante schermata [Speaker collegati].

sulla

6. Premere il pulsante

ADD

sulla parte posteriore dell'altoparlante (Aggiungi). Quindi il LED dello stato della rete lampeggia illuminandosi in rosso.

7. Quindi selezionare [Successivo] sullo schermo.

8. Selezionare [Fine] per completare la connessione.

Collegamento

35

Utilizzando il Bridge

Il modulo

Bridge (R1)

estende il range di utilizzo degli altoparlanti. È necessario comprarlo separatamente se si desidera utilizzarlo.

Utilizzare un dispositivo di root (cablato al router domestico)

Se nessun altoparlante è collegato al router tramite cavo

Quando il router domestico è troppo lontano da ogni posizione degli altoparlanti da collegare tramite modalità cablata, collegare il

Bridge (R1)

al router domestico con il cavo LAN.

2

,

Nota

Gli altoparlanti potrebbero non connettersi se la distanza tra la Sound Bar (Principale) connessa mediante il cavo LAN e l’altoparlante

(Aggiungi) da collegare è eccessiva.

Bridge (R1)

1. Collegare il cavo di alimentazione alla porta di alimentazione nella parte posteriore del

Bridge

(R1)

, quindi collegare il cavo di alimentazione a una presa elettrica.

2. Il LED di alimentazione sulla parte anteriore del

Bridge (R1)

si accende. Sul proprio dispositivo portatile selezionare l’app Music Flow Player.

Premere il pulsante .

36

Collegamento

3. Selezionare [Aggiungi speaker] nel menu laterale.

6. Selezionare [Fine] per completare la connessione.

2

4. Selezionare [Bridge] e toccare [Successivo] sullo schermo.

7. Connettere l’altoparlante a

Bridge

(R1).

Fare riferimento al paragrafo "Connessione degli altoparlanti alla rete domestica (addizionale)" a pagina 31.

5. Collegare il modulo

Bridge (R1)

e il router tramite cavo LAN seguendo le istruzioni sull’app

Music Flow Player.

Aspettare qualche istante fino a quando il RED

dello stato di rete smette di lampeggiare e rimane bianco.

Bridge (R1)

Quindi selezionare [Successivo].

Utilizzo come extender wireless

Se almeno un altoparlante è collegato al router tramite cavo

Se si desidera espandere la copertura di rete mesh di Music Flow, aggiungere il

Bridge (R1)

alla propria rete domestica.

Collegamento

37

3. Selezionare [Aggiungi speaker] nel menu laterale.

2

Bridge (R1)

1. Collegare il cavo di alimentazione alla porta di alimentazione nella parte posteriore del

Bridge

(R1)

, quindi collegare il cavo di alimentazione a una presa elettrica.

2. Il LED di alimentazione sulla parte anteriore del

Bridge (R1)

si accende. Sul proprio dispositivo portatile selezionare l’app Music Flow Player.

Premere il pulsante .

4. Selezionare il Bridge e toccare [Successivo] sullo schermo.

5. Selezionare [collegamento wireless] e premere

[Successivo] sullo schermo.

2

38

Collegamento

6. Seguire le istruzioni sull’app Music Flow Player e premere [Successivo] sullo schermo.

Usare Media Server per il proprio PC

Il software Media server consente agli utenti di accedere ai file audio conservati sul server multimediale e di riprodurli sul proprio altoparlante usando la rete domestica.

Prima di connettersi al PC per riprodurre un file, è necessario installare il software Media server sul proprio PC.

,

Nota

Assicurarsi che l'ambiente della rete wireless che utilizza il router sia installato nella propria abitazione.

7. Selezionare [Fine] per completare la connessione.

8. Connettere l’altoparlante a

Bridge

(R1).

Fare riferimento al paragrafo "Connessione degli altoparlanti alla rete domestica (addizionale)" a pagina 31.

y

Windows : Music Flow PC Software

y

Mac OS : Nero MediaHome 4 Essentials

Music Flow PC Software per

Windows

Informazioni sul software Music Flow

Il Software Music Flow per PC ti consente di ascoltare i file audio conservati sul server multimediale (PC) usando l'altoparlante.

Scaricare il Software Music Flow per

PC

1. Avviate il vostro computer, visitate http://www.

lg.com. Se necessario, seleziona la regione.

2. Fai clic sulla scheda Supporto.

3. Inserisci il nome del modello sulla copertina del manuale di istruzioni nella barra di ricerca.

4. Trovare e scaricare il file "Music Flow PC

Software".

Installare il Music Flow PC Software

1. Estrarre e fare doppio clic su "Setup.exe" per installare il Music Flow PC Software.

L’installazione è pronta e viene avviata la procedura guidata di installazione.

2. Segui le istruzioni della procedura guidata di installazione visualizzate sullo schermo.

3. Fare clic sul pulsante [Exit] per completare l’installazione.

Collegamento

39

,

Nota y

Chiudere i programmi antivirus o firewall del tuo PC durante l’installazione del software

Music Flow.

y Il Music Flow PC Software è un software personalizzato usato solo per la condivisione di file e cartelle con questo altoparlante.

y

Per una spiegazione completa del Music

Flow PC Software, fare clic sull’icona del punto di domanda sul menu home.

Requisiti di sistema (PC Windows)

y

CPU : processore Intel® 2.0 GHz o AMD

Sempron™ 2000+ y

Memoria: 1 GB di RAM libera y

Scheda grafica : 64 MB di memoria video, risoluzione minima di 1024 x 768 pixel e impostazioni di colore a 16 bit y

Spazio libero su disco: 200 MB y

Windows® XP (Service Pack 2 o superiore),

Windows Vista®, Windows® 7, Windows® 8.0,

Windows® 8.1, Windows® 10 y

Windows® Media Player® 11.0 o superiore y

Ambiente di rete: Ethernet 100 Mb, WLAN

Condividere file musicali

Sul proprio computer, condividere la cartella contenente file musicali per riprodurli su questo altoparlante.

Questa sezione spiega la procedura per la selezione di cartelle condivise sul computer.

1. Fare doppio clic sull'icona "Music Flow PC

Software".

2. Fare clic sull'icona [ ] nell’angolo superiore destro dello schermo. Appare il menù delle impostazioni.

3. Sul menu delle impostazioni, fare clic sull'icona

[ ] a sinistra per andare nel menu di condivisione dei file.

4. Sul menu di condivisione dei file, fare clic sull'icona [ ] per aprire la finestra [Browse

Folder].

5. Selezionare la cartella contenente i file che si desidera condividere. La cartella selezionata viene aggiunta all'elenco delle cartelle condivise.

Nero MediaHome 4 Essentials per Mac OS

Informazioni su Nero MediaHome

Essentials

Nero MediaHome 4 Essentials è un software per la condivisione di file musicali, immagini e video memorizzati sul computer con l'altoparlante come server multimediale digitale.

Scaricare Nero MediaHome

Essentials

1. Avviate il vostro computer, visitate http://www.

lg.com. Se necessario, seleziona la regione.

2. Fai clic sulla scheda Supporto.

3. Inserisci il nome del modello sulla copertina del manuale di istruzioni nella barra di ricerca.

4. Trovare e scaricare il file "Nero MediaHome 4

Essentials".

Installare Nero MediaHome

Essentials

1. Prima dell'installazione, chiudi tutti i programmi in esecuzione, tra cui firewall e programmi antivirus.

2. Decomprimere e fare doppio clic sul file

NeroMediaHome.dmg, nella finestra Nero

MediaHome, trascinare l'icona di Nero

MediaHome o nella cartella Applicazioni all'interno della finestra o in qualsiasi altra posizione desiderata.

3. Segui le istruzioni della procedura guidata di installazione visualizzate sullo schermo.

4. Fare clic sul pulsante [Exit] per completare l’installazione.

2

2

40

Collegamento

Requisiti di sistema (Macintosh)

y

Mac OS X 10.5 (Leopard) o 10.6 (Snow Leopard) y

Computer Macintosh con un processore Intel x86 y

Spazio libero sul disco rigido: spazio libero sul disco rigido di 200 MB per un’installazione tipica di Nero MediaHome da sola.

y Memoria: 256 MB RAM

Condividere file musicali

Sul proprio computer, condividere la cartella contenente file musicali per riprodurli su questo altoparlante.

Questa sezione spiega la procedura per la selezione di cartelle condivise sul computer.

1. Doppio clic sulla icona di "Nero MediaHome 4

Essentials".

2. Fare clic sull'icona [Network] sulla sinistra e definire il nome della propria rete nel campo

[Network name]. Il nome del Network inserito verrà riconosciuto dal proprio lettore.

3. Fare clic sull'icona [Shares] a sinistra.

4. Fare clic sulla scheda [Local Folders] sulla schermata [Shares].

5. Fare clic sull'icona [Add] per aprire la finestra

[Browse Folder].

6. Selezionare la cartella contenente i file che si desidera condividere. La cartella selezionata viene aggiunta all'elenco delle cartelle condivise.

7. Fare clic sull'icona [Start Server] per avviare il server.

,

Nota

La rete non riesce a configurare l’impostazione condivisa.

3 Utilizzo

Goditi la musica con l’app Music Flow

Player

Con l'app Music Flow Player, la musica può essere riprodotta dal proprio dispositivo portatile.

,

Nota y Per informazioni più dettagliate sulla app Music Flow Player, vai a [Manuale dell'utente] in [Impostazioni] > [Informazioni generali] sul menu laterale.

y

Alcuni contenuti di questo manuale potrebbero presentare differenze rispetto all'app Music Flow Player a seconda della versione dell'applicazione.

Preparazione

1. Controllare la connessione di rete con l'altoparlante. (pagina 22)

2. Per usare l'altoparlante, è necessario scaricare e installare l'app Music Flow Player. (pagina 20)

Utilizzo

41

Panoramica del menu Home

Lanciare l'app Music Flow Player dal proprio dispositivo portatile. Viene visualizzato [Home

Page].

a

Tasto menu

- Mostra la barra menu laterale.

b

I Miei Brani -

Mostra l’elenco di brani musicali sul tuo telefono.

c

Servizi di live streaming

- Visualizza i servizi online. Puoi ascoltare la radio e la musica online.

d

Preferiti

– Visualizza le canzoni preferite.

e

Le più ascoltate

– Mostra le canzoni più suonate su questo altoparlante.

f g

Mio elenco di riproduzione

– Mostra le playslist.

Cronologia

– Mostra le canzoni riprodotte su questo altoparlante.

h

Cerca -

Cerca la musica sul tuo telefono.

,

Nota

In base al sistema operativo del tuo dispositivo smart o alla versione dell’app "Music Flow

Player", parte del contenuto nel presente manuale potrebbe differire.

3

3

42

Utilizzo

Modificare l'elenco di servizi streaming online

1. Lanciare l'app Music Flow Player dal proprio dispositivo portatile. Viene visualizzato [Home Page].

2. Toccare il menu [MODIFICA].

Panoramica del menu laterale

1. Lanciare l'app Music Flow Player dal proprio dispositivo portatile. Viene visualizzato [Home Page].

2. Premere il pulsante .

3. Viene visualizzato il menu laterale.

y

Selezionare la casella di spunta del servizio di linea che si desidera visualizzare nella schermata

Home.

y Trascinare verso l'alto o verso il basso per cambiare l'ordine dei servizi online.

y

Premere il pulsante per aggiungere servizi online.

Se si utilizza un dispositivo Android, i servizi online possono essere aggiunti alle app già installate. Una volta selezionata, la nuova app potrà essere utilizzata durante la procedura di accoppiamento tramite Bluetooth.

Se si utilizza un dispositivo iOS, una volta che ci si è connessi all’app aggiunta, occorre attivare la connessione Bluetooth manualmente.

,

Nota

I servizi di streaming online visualizzati possono variare a seconda della regione.

a

Home Page

– Visualizza il menu Home.

b

Il mio telefono

– Visualizza le canzoni presenti su questo dispositivo portatile.

c d

Music Server

– Mostra le canzoni sui dispositivi connessi (Media server).

Servizi di live streaming

– Mostra i servizi online. Puoi ascoltare la radio e la musica online.

e f g h

App compatibili con Chromecast

– Vengono visualizzate le applicazioni disponibili su

Chromecast.

Speaker collegati

– Visualizza l’altoparlante collegato.

Aggiungi speaker

- Passa alla schermata di installazione degli altoparlanti.

Impostazioni

– Visualizza il menu delle impostazioni.

Riproduzione di una canzone

1. Lanciare l'app Music Flow Player dal proprio dispositivo portatile. Viene visualizzato [Home

Page].

2. Premere il pulsante .

Utilizzo

43

5. Selezionare la canzone desiderata. La canzone selezionata viene visualizzata ed eseguita.

3. Viene visualizzato il menu laterale.

Selezionare [Il mio telefono] sul menu laterale.

,

Nota

Se l'altoparlante non è selezionato, viene visualizzato il pop-up per la selezione dell'altoparlante. Selezionare l'altoparlante desiderato.

3

4. Selezionare l'album desiderato.

44

Utilizzo

Gestione di una playlist

Sulla schermata di un album, toccare il [ ] della canzone desiderata. Appare il menù a discesa.

Panoramica della riproduzione

Sulla schermata della riproduzione è possibile confermare e regolare varie informazioni.

3

a b

Riproduci il prossimo

– Seleziona la prossima musica da eseguire.

Aggiungi in coda

– Aggiunge alla lista della coda.

c

Aggiungere alla playlist

– Aggiunge alla playlist desiderata.

,

Nota

In base al proprio ambiente wireless, la riproduzione di una canzone con l’altoparlante potrebbe non funzionare correttamente.

a

Visualizza l’altoparlante attraverso il quale viene riprodotta la musica.

b c

Visualizza la musica riprodotta attualmente.

- Ripete i contenuti desiderati. A ogni clic, lo stato alterna nell’ordine (Ripeti

Singolo Brano) - (Ripeti Tutti) -

(Nessuna Ripetizione).

- Attiva la riproduzione casuale della playlist. I brani verranno proposti in ordine casuale.

Regola la riproduzione.

- Regola il volume.

- Mette in pausa la riproduzione.

/ - Ignora Veloce indietro o avanti.

- Regola l’equalizzazione.

d

Toccando , vengono mostrate varie opzioni.

- Salva la musica nei [Preferiti]. Puoi trovare

[Preferiti] sulla scheda [Home Page]

- Aggiunge la musica a [Mio elenco di riproduzione].

e

- Modifica la playlist attuale.

- Sceglie un altoparlante con cui riprodurre la musica.

- Visualizza il menu musica.

,

Nota

Tramite il tasto puoi controllare il volume di ogni gruppo di altoparlanti e cambiarne il canale in [Surround], [Sinistra] o [Destra].

(Pagina 46)

Utilizzo

45

Selezione dell'effetto sonoro

Questo altoparlante ha una grande quantità di campi sonori surround pre-impostati. È possibile selezionare la modalità sonora desiderata toccando

[ ].

Gli oggetti visualizzati per l'equalizzatore potrebbero essere differenti a seconda delle fonti e degli effetti sonori.

1. Durante la riproduzione, toccare [ ] come mostrato in seguito.

2. Toccare o D .

Effetto sonoro

Descrizione

Standard

Musica

Cinema

Flat

Amplificatore

Acuti/Bassi

Puoi approfittare del suono ottimizzato.

Ricrea un naturale e piacevole effetto audio.

Puoi godere di un suono surround più immersivo e cinematico.

Fornisce un suono bilanciato.

Aumenta le frequenze medie per potenziare il suono.

Rinforza gli acuti e i bassi.

,

Nota y

Quando riproduci le canzoni con l’altoparlante del tuo dispositivo portatile, l’equalizzatore del suono non è supportato.

y

Potete selezionare la modalità di suono desiderato usando la funzione di

SOUND

EFFECT

sul telecomando.

y

In alcune modalità surround e alcuni altoparlanti, non c'è suono o il suono è basso. Questo dipende dalla modalità surround e dalla sorgente audio, non è un difetto.

y

Potrebbe essere necessario reimpostare la modalità surround dopo aver attivato l'ingresso, a volte anche dopo il cambio di file audio.

3

Puoi selezionare i vari effetti sonori.

3

46

Utilizzo

Differenti modi per ascoltare la musica

Esistono diversi modi di ascoltare la musica: riproduzioni di Gruppo, Surround e Seamless.

,

Nota

Se si vuole godere della riproduzione di gruppo e della riproduzione Surround, almeno un’ unità deve essere connessa tramite cavo LAN. Per cambiare l'impostazione di collegamento degli altoparlanti, quando tutti gli altoparlanti sono già stati collegati in modalità wireless, resettare tutti gli altoparlanti e ricollegare dopo aver collegato il primo altoparlante.

Nella connessione wireless, la regolarità della riproduzione dipende dalla posizione nella quale è stato installato l’altoparlante. Installare gli altoparlanti alla minor distanza possibile dal router. Per utilizzare la riproduzione di gruppo o la riproduzione surround in modalità wireless, si consiglia di utilizzare un router che supporti il protocollo 802.11n. In questo caso, impostare la modalità di sicurezza del router su

OPEN o AES.

Riproduzione di gruppo

È possibile raggruppare più altoparlanti collegati all'app Music Flow Player ed eseguire la stessa musica usando tutti gli altoparlanti connessi allo stesso gruppo.

1. Selezionare [Speaker collegati] sul menu laterale dell'app Music Flow Player.

2. Vengono visualizzati gli altoparlanti connessi.

Selezionare l’[ ] sull’altoparlante che sta eseguendo la canzone desiderata.

3. Vengono visualizzate le opzioni di raggruppamento.

Toccare la casella di selezione per selezionare l’altoparlante che si vuole usare. Quindi selezionare [OK].

Utilizzo

47

Modalità Audio Surround

(Modalità Home Cinema)

È sufficiente collegare la soundbar LG MUSICflow alla rete e sincronizzarla con gli altoparlanti di LG

MUSICflow per vivere la straordinaria esperienza del sistema home cinema.

1. Selezionare [Speaker collegati] sul menu laterale dell'app Music Flow Player.

4. Gli altoparlanti sono pronti per la riproduzione di gruppo.

2. Vengono visualizzati gli altoparlanti connessi.

Seleziona il simbolo [ ] sull’altoparlante.

3

,

Nota y

Se gli altoparlanti non vengono raggruppati,

è possibile ascoltare contenuti musicali diversi su ciascuno di essi.

y

Si raccomanda di connettere meno di 5 dispositivi per assicurare una riproduzione scorrevole. y

Un segnale debole causato della grande distanza tra gli altoparlanti o dal router wireless e le interferenze di segnale possono causare una riproduzione anomala.

y

In base al tuo ambiente wireless, il raggruppamento potrebbe essere interrotto.

y

Per una riproduzione di gruppo senza problemi, si consiglia di selezionare l'altoparlante collegato tramite cavo LAN come altoparlante principale. Se si imposta come altoparlante principale un altoparlante collegato in modalità wireless, posizionarlo il più vicino possibile all'altoparlante cablato.

3

48

Utilizzo

3. Appare l’opzione ambiente Surround.

Seleziona gli altoparlanti sinistro e destro toccando gli altoparlanti connessi. Quindi selezionare [OK].

4. Gli altoparlanti sono pronti per la riproduzione surround.

,

Nota y

Si raccomanda di impostare gli altoparlanti surround agli stessi modelli.

y

Un segnale debole causato della grande distanza tra gli altoparlanti o dal router wireless e le interferenze di segnale possono causare una riproduzione anomala.

y

In base al tuo ambiente wireless, il raggruppamento potrebbe essere interrotto.

y

Per una riproduzione fluida, si consiglia di selezionare l'altoparlante collegato tramite cavo LAN come altoparlante master.

Se si imposta come altoparlante principale un altoparlante collegato in modalità wireless, posizionarlo il più vicino possibile all'altoparlante cablato.

y

Per utilizzare il sistema home cinema senza l’app Music Flow Player, seguire i passaggi indicati.

1. Collegare la Soundbar all’alimentazione

2. Collegare la soundbar alla rete domestica. (in modalità cablata o wireless)

3. Collegare gli altoparlanti posteriori all’alimentazione.

4. Collegare gli altoparlanti posteriori alla rete domestica. (in modalità cablata o wireless)

5. Premere il pulsante (Aggiungi) sulla soundbar.

La soundbar emette un suono e scorrendo sul display compare la voce

[HOME CINEMA READY].

6. Premere il pulsante (Aggiungi) sull’altoparlante posteriore sinistro e attendere alcuni secondi.

7. Dopo aver collegato l’altoparlante posteriore sinistro premere il pulsante

(Aggiungi) sull’altoparlante posteriore destro.

y Se la modalità home cinema viene configurata con il dispositivo memorizzato, l’altoparlante si aggiorna all’ultima versione.

y

Se l’installazione degli altoparlanti non va a buon fine, controllare la connessione di ciascun altoparlante alla rete. Se gli altoparlanti non sono connessi alla rete domestica, consultare la sezione

“Connessione dell’altoparlante alla Rete

Domestica”.

Utilizzo

49

Riproduzione continua

È possibile cambiare con facilità l'altoparlante usato dal proprio dispositivo portatile o passare da

Per utilizzare la funzione di riproduzione continua

è necessario impostare Auto Music Play su On.

(Pagina 54)

,

Nota y

Questa funzione non è supportata quando esci di casa con il tuo dispositivo portatile.

y

La funzionalità Wi-Fi del dispositivo mobile deve essere attivata.

y

Se la sorgente è Portable In e Bluetooth, la riproduzione continua non è supportata.

(Media server e il servizio di online streaming sono supportati).

y

Se si utilizzano servizi di streaming online, la musica che si sta ascoltando viene riprodotta dall'inizio.

y

In modalità Riprodizione Continua, ciascun altoparlante mantiene il suo livello di volume esistente. Se nessun suono esce dal diffusore durante la riproduzione, controllare se il volume dell'altoparlante selezionato è impostato su 0.

Cambiare l'altoparlante in riproduzione da un dispositivo portatile a un altoparlante

1. Se il dispositivo portatile che riproduce la musica viene portato in una stanza in cui è presente l'altoparlante connesso, la finestra popup del dispositivo portatile verrà visualizzata per chiedere quale altoparlante si vuole usare per la musica.

2. Selezionare l'altoparlante nell'elenco pop-up, e la musica che si sta ascoltando sarà eseguita senza pause.

3

3

50

Utilizzo

Configurare l'altoparlante con l'app

Music Flow Player

Con l'app Music Flow Player, è possibile configurare l'altoparlante connesso al proprio dispositivo portatile.

,

Nota y

Per informazioni più dettagliate sulla app Music Flow Player, vai a [Manuale dell'utente] in [Impostazioni] > [Informazioni generali] sul menu laterale.

y

Alcuni contenuti di questo manuale potrebbero presentare differenze rispetto all'app Music Flow Player a seconda della versione dell'applicazione.

Preparazione

1. Controllare la connessione di rete con l'altoparlante. (pagina 22)

2. Per usare l'altoparlante, è necessario scaricare e installare l'app Music Flow Player. (pagina 20)

Panoramica del menu impostazioni

1. Lanciare l'app Music Flow Player dal proprio dispositivo portatile.

2. Selezionare [Impostazioni] sul menu laterale a b c d

Informazioni generali

– Impostazioni per un uso più facile dell’altoparlante.

Altoparlanti

– Consente di impostare l’altoparlante collegato.

Allarme/Timer spegnimento

– Accende e spegne l’altoparlante all’ora desiderata.

Gestione Account

– Gestisce il servizio di streaming online.

e

Fuso orario

- Imposta il fuso orario.

f

Impostazioni Avanzate

- Visualizza il menu

Impostazioni avanzate. (Pagina 53) g h i

Chromecast

Viene visualizzato il menu

Chromecast.

Informazioni sulla versione in uso

-

Consente di aggiornare l’altoparlante alla versione più recente.

Licenze open source

– Mostra la Licenza

Software Open Source LGE.

Menu [Informazioni generali]

Permette di configurare una utilizzazione più semplice dell'altoparlante.

Configurazione della schermata iniziale (solo Android)

Questa funzione consente di visualizzare Music

Flow Player sulla schermata di blocco. (Il comando della schermata di blocco è [ON] di default.)

,

Nota

A seconda della versione Android utilizzata, l’impostazione [Configurazione della schermata iniziale] potrebbe differire dall’app

Music Flow Player.

Manuale dell’utente

Questa funzione consente di visualizzare o cancellare la guida sul menu.

Movimento

Quando questa funzione è abilitata si può facilmente continuare a riprodurre la propria musica semplicemente muovendo il proprio cellulare.

Menu [Altoparlanti]

È possibile regolare gli altoparlanti connessi alla rete.

Utilizzo

51 a

Rinominare

– Rinomina l’altoparlante.

b

LED dello speaker

– Accende o spegne l’indicatore LED dell’altoparlante. c

Info IP.

- Mostra l'indirizzo IP dell'altoparlante.

d

Trasmissione del suono compresso –

Regola la compressione della sorgente audio conformemente allo stato della rete.

e f g h

DRC

– Attiva o disattiva la funzione DRC.

(Pagina 58)

Night

– Attiva o disattiva la funzione Modalità

Notte.

Volume auto Acc./Spento

– Attiva o disattiva la funzione Auto Volume. (Pagina 60)

AV Sync

– Regola la sincronizzazione audio e video. (Pagina 58) i j k

Livello woofer

– Regola il livello del Woofer.

(Pagina 60)

Display Auto On/Off

– Attiva o disattiva la funzione Auto Display.

Alimentazione autom. Acc./Spenta

– Attiva o disattiva la funzione Auto Power. (pagina 59) l

Modalità standby Bluetooth –

Attiva o disattiva la modalità standby Bluetooth.

m n

Collegare SoundBar e TV

- Guida alla connessione del televisore. (tramite connessione ottica (pagina 14) o HDMI (pagina

15)

Utilizzo del telecomando del televisore

- Regola alcune funzioni dell’unità tramite il telecomando del televisore. (pagina 58) o

Riavvia

– Esegue il reset dell’altoparlante.

p

Versione del sistema

– Visualizza la versione corrente del sistema.

q r

Condividi dati sull’utilizzo

– Indicare se si intendono inviare i dati di utilizzo di

Chromecast e il report degli errori a Google.

Scopri informazioni sulla privacy di

Chromecast integrato

– Mostra le norme sulla privacy di Chromecast.

3

3

52

Utilizzo

Menu [Allarme/Timer spegnimento]

Attiva o disattiva l'altoparlante all'ora predefinita.

Allarme

L'altoparlante si attiva all'ora predefinita.

Cancella l'allarme selezionato.

Aggiunge un nuovo allarme.

Timer spegnimento

Imposta un'ora per spegnere automaticamente l'altoparlante.

1. Selezionare l’altoparlante per impostare il timer su [Timer spegnimento] nel menu [Allarme/

Timer spegnimento].

Menu [Gestione Account]

Gestisce il servizio di streaming online.

Menu [Fuso orario]

Fuso orario automatico

Permette di utilizzare l'orario fornito dalla.

Imposta fuso orario

Se si deselezionate [Automatic Time zone], è possibile selezionare il fuso orario autonomamente.

2. Impostare il timer desiderato sull'altoparlante selezionato.

Menu [Impostazioni Avanzate]

Canale Mesh network

Se la riproduzione normale o la riproduzione di gruppo non è uniforme usando più altoparlanti che includono la connessione wireless dell’altoparlante, passare a mesh network channel per migliorare la velocità della rete.

1. Selezionare l'opzione [Impostazioni] ->

[Impostazioni Avanzate].

,

Nota y

L’altoparlante viene scollegato

Utilizzo

53 temporaneamente durante il cambiamento del canale.

y

Se cambi il canale mentre l’altoparlante è spento, accenderlo e aggiungerlo di nuovo.

y

Se l’altoparlante non è connesso alla rete dopo la modifica del canale, aggiungere di nuovo l’altoparlante.

Connessione diretta alla rete MESH

(solo Android)

È possibile connettere direttamente il dispositivo smart all’altoparlante connesso alla rete domestica.

Se il dispositivo smart si trova in una posizione in cui non può connettersi alla rete domestica, selezionare dalla lista [Connessione diretta alla rete MESH] un altoparlante più vicino, quindi connettere il dispositivo smart all’altoparlante.

3

2. Seleziona l’opzione [Canale Mesh network].

Le informazioni del canale attualmente in uso vengono visualizzate.

3. Seleziona il canale da modificare.

4. Le informazioni del canale vengono aggiornate al canale selezionato.

3

54

Utilizzo

Riproduzione automatica musica

Puoi facilmente cambiare il dispositivo di rendering dal tuo dispositivo portatile all’altoparlante o da un altoparlante a un altro avvicinando il tuo dispositivo portatile all’altoparlante desiderato.

y

Il dispositivo smart deve supportare la connessione Bluetooth Smart.

y

Questa funzione è soggetta alla capacità del dispositivo portatile e allo stato della rete Wi-Fi.

y

L’opzione Auto music play nella app Music Flow deve essere attiva.

y

Questa funzione può causare un consume maggiore di batteria.

1. Attivare l’opzione [Riproduzione automatica musica] nel menu Impostazioni Avanzate sull’app Music Flow.

2. Apporre il tag il dispositivo smart su cui LG

Music Flow deve riprodurre musica per circa 1 secondi.

Impostazioni Sensibilità

Imposta la distanza operativa di Auto Music Play tra l'altoparlante e il dispositivo smart per regolare la sensibilità di Bluetooth(BLE) .

Posizionare il dispositivo smart abbastanza vicino al tag sull'altoparlante. Si consiglia una distanza di circa 5 cm.

-

Impostare la barra di scorrimento su [Chiudi], la posizione più a sinistra.

Muovere la barra verso destra lentamente fino a quando compare la notifica.

,

Nota y

Il dispositivo smart dovrebbe supportare

Bluetooth

a bassa energia (BLE).

y

Le specifiche di support BLE in caso di

Android possono variare a seconda del fabbricante.

y

Versione sistema operativo supportata

Dispositivo O/S

Android Android 4.3 (o successive)

Apple iOS 7.1.2

(o versioni successive)

Menu [Chromecast]

Scopri come trasmettere i contenuti

Mostra come utilizzare Chromecast.

App compatibili con Chromecast

Mostra le applicazioni disponibili su Chromecast.

Gruppi di trasmissione

Selezionare [Scopri i gruppi di trasmissione] o

[Come trasmettere contenuti a un gruppo] per visualizzare le informazioni selezionate.

,

Nota

Per utilizzare i Cast Group (i gruppi di dispositivi audio) installare l’applicazione Google Home.

Scaricare l’applicazione dall’”App Store” di

Apple o dal “Play Store” di Google.

2. Avvia l'aggiornamento del software.

Utilizzo

55

3

Documenti legali pubblici di

Chromecast integrato

Selezionare [Termini di servizio di Google], [Norme sulla privacy di Google] o [Licenze open source] per mostrare le informazioni selezionate.

Menu [Informazioni sulla versione in uso]

Consente di aggiornare l'altoparlante alla versione più recente.

Info sulle App della vers. In uso

Visualizza la versione corrente dell'applicazione.

Info sulla vers. Del disp. In uso

Consente di aggiornare la versione più recente del firmware dell'altoparlante.

1. Trovare l’altoparlante da aggiornare e toccare l’[ ].

Menu [Licenze open source]

Mostra le istruzioni del Software Open Source LGE.

3

56

Utilizzo

Uso della tecnologia

Bluetooth wireless

Note sul Bluetooth

Il Bluetooth® è una tecnologia di comunicazione wireless per il collegamento a corto raggio.

L'audio può essere interrotto quando il collegamento interferisce con altra onda elettronica o si collega il Bluetooth in altre stanze.

Collegare dispositivi individuali con la tecnologia

Bluetooth® wireless non comporta alcun onere di pagamento. I cellulari dotati di tecnologia wireless

Bluetooth® possono essere sovrapposti, se il collegamento è stato effettuato tramite Bluetooth®.

Dispositivi disponibili: Dispositivi Android, dispositivi iOS

Profili Bluetooth

Per usare la tecnologia Bluetooth wireless, i dispositivi devono essere adatti per interpretare certi profili. Questo altoparlante è compatibile con il seguente profilo.

A2DP (Advanced Audio Distribution Profile) (profilo distribuzione audio avanzata)

Ascoltare la musica da un dispositivo Bluetooth

Prima di iniziare la procedura di accoppiamento, assicurarsi che la funzionalità Bluetooth sul proprio dispositivo mobile sia attiva. Vedere guida dell'utente del Bluetooth. Una volta che l'operazione di accoppiamento è stata eseguita, non deve essere più ripetuta.

1. Selezionare la funzione Bluetooth usando

FUNC

sul telecomando o

F

sull’unità fino a quando la funzione viene selezionata. Sarà visualizzato "BT" e quindi il messaggio "BT READY" nella finestra del display.

2. Usare il dispositivo Bluetooth ed eseguire l'operazione di accoppiamento. Quando si cerca questo altoparlante sul dispositivo Bluetooth, viene indicata una lista di dispositivi rilevati nel display del dispositivo Bluetooth in relazione al tipo di dispositivo Bluetooth usato. Il tuo altoparlante viene visualizzato come "Music

Flow HS6 (XX:XX)".

3. Selezionare "Music Flow HS6 (XX:XX)".

,

Nota y XX:XX significa le ultime quattro cifre dell'indirizzo. Per esempio, se la vostra unità ha un indirizzo Bluetooth come

9C:02:98

:4A:BC

, vedrete "Music Flow

HS6 (XX:XX)" nel dispositivo Bluetooth.

y

In relazione al tipo di dispositivo

Bluetooth, alcuni dispositivi hanno un differente tipo di accoppiamento. Se richiesto, immettere il codice PIN (0000).

4. Quando la connessione di questa unità con il dispositivo Bluetooth è riuscita, "PAIRED" apparirà sulla finestra del display.

5. Ascoltare la musica.

Per riprodurre la musica memorizzata nel dispositivo Bluetooth, consultare la guida dell'utente del Bluetooth.

A seconda del livello di volume del vostro dispositivo Bluetooth, il livello del volume del

Bluetooth verrà regolato.

,

Nota y

Quando si utilizza la tecnologia

Bluetooth®

, devi eseguire una connessione tra l’unità e il dispositivo Bluetooth il più vicino possibile e mantenere la distanza. Tuttavia, potrebbe non funzionare correttamente nel caso seguente:

Tra l'unità e il dispositivo Bluetooth è presente un ostacolo.

È presente un dispositivo che utilizza le stesse frequenze della tecnologia

Bluetooth®

, ad esempio un'attrezzatura medica, un forno a microonde o un dispositivo LAN wireless.

y

Questa unità supporta l'accoppiamento automatico Bluetooth. Tuttavia non funziona nel caso seguente:

Quando si riavvia l'unità.

Quando disconnetti da solo questa unità.

Quando disconnetti questa unità sul dispositivo Bluetooth collegato.

y

Il suono può essere interrotto quando il collegamento interferisce con altre onde elettroniche.

y

Non potete controllare il dispositivo

Bluetooth con questa unità.

y

L’accoppiamento è limitato a "One" dispositivo Bluetooth®. Il Multiaccoppiamento non è supportato.

y

In relazione al tipo di dispositivo, potreste non essere in grado di usare la funzione del

Bluetooth.

y

Potete usare il Bluetooth® quando usate

Telefoni cellulari, MP3, Notebook, ecc..

y

La qualità audio peggiora man mano che si allontana il dispositivo Bluetooth dall'unità.

y

Quando l'unità viene spenta o il dispositivo

Bluetooth® viene allontanato dall'unità, il collegamento Bluetooth® viene disattivato.

y

Se la connessione Bluetooth® viene scollegata, connettere muovamente il dispositivo Bluetooth®.

y

Quando un dispositivo Bluetooth® non è collegato, il messaggio "BT READY" appare sulla finestra del display.

Utilizzo

57

NFC per un semplice accoppiamento

(solo Android)

È possibile connettere dispositivi android con funzionalità NFC attiva all’altoparlante usando la funzione Bluetooth.

1 Attiva la funzionalità NFC sul tuo dispositivo

Android con NFC attivo.

2. Accendere l’altoparlante utilizzando il simbolo

1

sul telecomando o il simbolo

1/!

sull’altoparlante.

3. Etichetta il tuo dispositivo portatile con NFC attivo sopra il marchio sul telecomando.

3

4. Selezionare la traccia desiderata dall’elenco musicale del tuo dispositivo portatile per riprodurre la traccia selezionata.

,

Nota y

La funzionalità NFC non è supportata da iOS.

y

La funzionalità NFC è incorporata nei dispositivi Android su cui è installato il SO

Android versione 4.1.2 o successiva.

y

È necessario attivare la funzionalità NFC sul proprio dispositivo portatile dotato di NFC

(Android).

y

A seconda dei produttori e del marchio del dispositivo Android con NFC, la funzionalità

NFC potrebbe non funzionare.

y

Se lo schermo del dispositivo dotato di NFC

è bloccato, non potrà leggere l’NFC.

y

Se la cassa del dispositivo è placcata in cromo, l’NFC non sarà disponibile. A seconda dello spessore e del materiale della cassa, la funzionalità NFC potrebbe non essere in grado di leggere correttamente.

y

Durante la riproduzione della musica con l’app Music Flow Player verrà attivata la riproduzione continua e non l’accoppiamento Bluetooth.

3

58

Utilizzo

Altre operazioni

DRC (controllo campo dinamico)

Rende il suono migliore quando il volume viene abbassato (solo Dolby Digital). Impostare a [DRC

ON] usando

DRC

.

AV Sync

Quando si ricevono segnali audio dalla TV, il suono e le immagini potrebbero non corrispondere. In tal caso, questa funzione potrebbe regolare il tempo di ritardo.

1. Premere .

2. Usare per controllare il tempo che può essere impostato tra 0 e 300 ms.

Utilizzo del telecomando della

TV

Puoi controllare alcune funzioni di questa unità attraverso il telecomando della tua TV anche attraverso prodotti di altre aziende.

Le funzioni controllabili sono il volume su/giù e il muto.

Premere e tenere premuto

INFO

sul telecomando per circa 3 secondi. “ON - TV REMOTE” appare e tu puoi controllare questa unità dal telecomando della tua TV.

Per controllare lo stato di questa funzione, premere e tenere premuto

INFO

.

Per disattivare questa funzione, premere e tenere premuto

INFO

e premerlo ancora una volta mentre si scorre "ON - TV REMOTE".

,

Nota y

Marche di TV supportate

LG

Sharp

Panasonic Philips Samsung

Sony Toshiba Vizio y

Assicurarsi che l'uscita audio del televisore sia impostata su [Altoparlante esterno].

y

A seconda del telecomando, questa funzione potrebbe non funzionare correttamente.

y

Questa funzione potrebbe non funzionare correttamente quando alcune funzioni di controllo della TV come HDMI CEC,

SIMPLINK e LG Sound Sync sono ATTIVATE.

Spegnere temporaneamente l'audio

Premere (Muto) per silenziare l’unità.

È possibile disattivare l’audio dell’unità per, ad esempio, rispondere al telefono, il simbolo “MUTE” viene visualizzato nella finestra del display.

Per annullare, premere (Muto) nuovamente sul telecomando o modificare il livello di volume.

Visualizzare le informazioni sulla sorgente di ingresso

Puoi visualizzare varie informazioni sulla sorgente di ingresso premendo

INFO

.

OPTICAL/HDMI IN/PORTABLE : Formato Audio,

Canale Audio

Impostazione timer Sleep

Questa unità si spegnerà da sola una volta trascorso il tempo impostato.

Premere

SLEEP

una o più volte per selezionare il tempo di ritardo tra 10 e 180 minuti.

Per controllare il tempo rimasto premere

SLEEP

.

Per cancellare la funzione di attesa, premere

SLEEP

più volte, fino a quando appare la scritta “SLEEP 10” e quindi premere

SLEEP

ancora una volta mentre è visualizzata la scritta “SLEEP 10”.

Utilizzo

59

,

Nota

E’ possibile controllare il tempo residuo prima che l’unità si spenga. Premere

SLEEP

. Sul display viene visualizzato il tempo residuo.

Riduzione automatica dell’energia

Questa unità verrà spenta per risparmiare il consumo di energia nel caso in cui l’unità principale non sia collegata al dispositivo esterno e non sia usata per 20 minuti.

L’unità si spegnerà inoltre automaticamente dopo sei ore se l’unità principale è collegata a un dispositivo che utilizza un ingresso portatile.

AUTO POWER Attivata/

Disattivata

L'unità si accende e spegne automaticamente da una sorgente d'ingresso: l'ingresso ottico.

Quando accendi la tua TV o un dispositivo esterno collegato a questa unità, questa unità riconosce il segnale di ingresso e seleziona la funzione ottica.

Puoi udire il suono proveniente dal tuo dispositivo.

Questa funzione si attiva o disattiva ogni volta che viene premuto

AUTO POWER

,

Nota y

Dopo l'accensione dell'unità con la funzione AUTO POWER, questa verrà spenta automaticamente se il segnale proveniente dalla TV collegata con LG Sound Sync

(Ottica) rimane assente per un determinato periodo di tempo.

y

Dopo l'accensione dell'unità con la funzione AUTO POWER, questa verrà spenta automaticamente in caso di assenza di segnale per un certo periodo di tempo dal dispositivo esterno.

y

Una volta disattivata direttamente l'unità, questa non può essere attivata automaticamente dalla funzione AUTO

POWER. Tuttavia l'unità può essere attivata dalla funzione AUTO POWER se il segnale optical viene ripristinato dopo 5 secondi di segnale assente.

y

In relazione al dispositivo collegato, questa funzione può non essere attiva.

y

Se si desidera utilizzare AUTO POWER,

SIMPLINK deve essere disattivato. Occorrono circa 30 secondi per attivare o disattivare

SIMPLINK.

3

3

60

Utilizzo

Regolazione audio

Regola automaticamente il livello del volume

Questa unità supporta la funzione di Auto volume che regola automaticamente il livello del volume.

Quando l'audio di uscita è troppo forte o troppo basso, premi

AUTO VOL

sul telecomando. Così potete godervi il suono con livelli adatti.

Per cancellare questa funzione, premere nuovamente il pulsante quando viene visualizzato

"ON".

Regolare Acuti/Bassi/

Subwoofer

È possibile regolare il livello sonoro di alti, bassi e subwoofer secondo le proprie preferenze.

TREBLE/BASS : da -5 dB a 5 dB

SUBWF (Subwoofer) : da -20 dB a 6 dB

1. Premere il pulsante ripetutamente per selezionare TREBLE, BASS o SUBWF (Subwoofer).

2. Premere

VOL

o

/

p per regolare il livello del suono.

Modalità standby

L'altoparlante passa alla modalità standby se nessun file musicale viene riprodotto o nessun pulsante viene utilizzato.

Modalità standby

Opzione 1.

Se la rete è scollegata e non vi è alcuna riproduzione musicale e non viene utilizzato il pulsante per 20 minuti, l'altoparlante passa in modalità standby. Quindi il messaggio "GOOD BYE" appare sulla finestra del display e l’indicatore a LED sull’unità diventa rosso.

Opzione 2.

Se si preme e si mantiene premuto 1/!

sull’unità o 1 sul telecomando per circa 3 secondi, l’altoparlante passa in modalità standby. Quindi il messaggio "GOOD BYE" appare sulla finestra del display e l’indicatore a LED sull’unità diventa rosso.

Modalità standby di rete

Opzione 1.

Quando la rete è collegata ma la musica non viene ascoltata e i pulsanti non vengono premuti per 20 minuti, l'altoparlante passa alla modalità standby rete. Quindi l’indicatore a LED sull’unità diventa di colore bianco.

Opzione 2.

Se si preme 1/!

sull’unità o 1 sul telecomando, l’altoparlante passa in modalità standby di rete.

Quindi l’indicatore a LED sull’unità diventa di colore bianco.

,

Nota

Nella modalità Standby Rete, se viene premuto il pulsante 1/!

, sarà riprodotta l’ultima playlist musicale.

Modalità standby Bluetooth

Se la modalità standby Bluetooth è impostata a

Attiva, l’altoparlante passa alla modalità standby

Bluetooth quando viene spento.

Quando si accende l’unità principale nella modalità standby Bluetooth, il Bluetooth e il LG TV sono in grado di connettersi anche se la rete non è connessa.

,

Nota y

AdjuRegolare il livello del volume dell’unità principale al minimo. Quindi premere e tenere premuto VOL (-) e DRC sul telecomando per circa 3 secondi.

L’altoparlante passa alla modalità standby

Bluetooth.

y Se si spegne l’unità nella funzione Wi-Fi, la modalità standby Bluetooth non funziona.

y

Per usare questa funzione, occorre attivare la funzione AUTO POWER.

Utilizzo

61

Resettare l'altoparlante

Se l’altoparlante non si accende o non risponde è necessario resettarlo.

Resettare l’altoparlante

y

Premere e tenere premuto il pulsante fino a che non si sentirà un bip. Viene visualizzato

“DISABLED” sul display. Tutte le porte di rete sono ora disattivate e le informazioni della rete wireless conservate vengono cancellate.

y

Premere e tenere premuto il pulsante fino a che non si sentiranno due bip. Viene visualizzato

“RESET1” sul display. L’unità può essere resettata alle impostazioni originali di fabbrica.

3

4

62

Risoluzione problemi

Risoluzione dei problemi

Generale

Sintomi

L'unità non funziona correttamente.

L'unità non si accende.

Causa/Soluzione

y

Spegnere l'unità e il dispositivo esterno collegato (TV, woofer, lettore DVD, amplificatore, ecc.) e accendere di nuovo.

y Scollegare il cavo di alimentazione dell'unità e il dispositivo esterno collegato (TV, woofer, lettore DVD, amplificatore, ecc.) quindi riprovare a collegare.

Il cavo di alimentazione è stato inserito nella presa?

y

Collegare il cavo di alimentazione alla presa.

E’ presente elettricità statica nell’aria?

y Scollegare la spina e ricollegarla di nuovo.

Una funzione non si attiva quando il pulsante viene premuto.

Non viene prodotto alcun suono.

Nessun suono woofer

Il telecomando non funziona correttamente.

La funzione AUTO

POWER non funziona.

Il volume è regolato al minimo?

y

Regola il volume.

y

Quando utilizzi la connessione con un dispositivo esterno (set top box, dispositivo Bluetooth, ecc.), regola il livello del volume del dispositivo.

La funzione mute è stata attivata?

y

Premere o regolare il livello del volume per cancellare la funzione mute.

La funzione è stata selezionata correttamente?

y

Controllare la fonte d’ingresso e selezionare la corretta fonte d’ingresso.

Il subwoofer è collegato?

y

Collegare il cavo di alimentazione in modo sicuro alla presa a parete del subwoofer.

L'accoppiamento fra l'unità e il subwoofer è stato interrotto?

y

Collega l'unità e il subwoofer. (Vedere pagina 12.)

Il telecomando è troppo lontano dall’unità?

y

Utilizzare il telecomando senza superare la distanza di circa 7 m.

C'è un ostacolo nel percorso tra telecomando e unità?

y

Rimuovere l’ostacolo

Le batterie del telecomando sono scariche?

y

Sostituire le batterie con batterie nuove.

y

Verifica la connessione del dispositivo esterno come TV, lettore DVD/Blu-

Ray o dispositivo Bluetooth.

y

Controllare lo stato di SIMPLINK e disattivare SIMPLINK.

y

In relazione al dispositivo collegato, questa funzione può non essere attiva.

Risoluzione problemi

63

Sintomi

LG Sound Sync non funziona.

Quando rilevate che il suono di uscita dell'unità

è basso.

Causa/Soluzione

y

Controlla se la tua LG TV supporta LG Sound Sync.

y

Controllare la connessione di LG Sound Sync.

y

Controlla l'impostazione audio della tua TV e di questa unità.

Controllare i dettagli specificati e regolare l'unità basandosi su di essi.

y

Modificare lo stato [ON] della funzione DRC in [OFF] utilizzando il telecomando.

y

Con la sound bar connessa alla TV, modificare l'impostazione AUDIO

DIGITAL OUT sul Menù di Configurazione TV da [PCM] in [AUTO] o

[BITSTREAM].

y

Con la sound bar connessa al lettore, modificare l'impostazione AUDIO

DIGITAL OUT sul Menù Configurazione Lettore da [PCM] in [PRIMARY PASS-

THROUGH] o [BITSTREAM].

y

Modificare l'impostazione di Audio DRC sul menù di configurazione nello stato [OFF].

Rete

Sintomi

Impossibile collegare l’altoparlante alla tua rete domestica.

I server multimediali non sono visualizzati nella lista dei dispositivi.

Music Flow Player non funziona correttamente.

Causa/Soluzione

La comunicazione wireless può essere interrotta dai dispositivi domestici che fanno uso di frequenze radio. Allontanare il lettore da loro.

y

Il Firewall o software anti virus del server multimediale è in esecuzione.

Disattivare il Firewall o software antivirus in esecuzione sul PC o server multimediale.

y Accertarsi che l’altoparlante sia collegato alla rete dell’area locale al quale è collegato il tuo media server.

Music Flow Player è collegato?

y Collegare the Music Flow Player.

Il cavo LAN è collegato correttamente al router wireless e a Music Flow Player?

y

Collega il cavo LAN alla porta Ethernet sul retro di Music Flow Player e al tuo router wireless.

Quando Music Flow Player è collegato, il LED di Music Flow Player mostra che quest’ultimo sta funzionando correttamente?

y

Se sperimentate problemi con il collegamento di Music Flow Player, tentate di riposizionare l’altoparlante più vicino al router wireless o a Music Flow

Player.

Se si riavvia il router?

y

È necessario spegnere e riaccendere l'altoparlante.

Se si installa un nuovo router.

y

È necessario eseguire un ripristino di fabbrica e impostare la connessione di rete per l'altoparlante.

4

4

64

Risoluzione problemi

Applicazioni e software PC

Sintomi

L’app Music Flow

Player non funziona correttamente.

Il Software per PC Music

Flow non funziona correttamente.

Causa/Soluzione

Si verifica un errore quando accedete all’app?

y

Accertatevi che il vostro dispositivo portatile sia compatibile con l’app. y Accertatevi che la versione di Music Flow Player sia la più recente.

y

Accertatevi che il LED anteriore dell’altoparlante passi da rosso a bianco.

Il Firewall sul Vostro PC o Mac è abilitato? y

Disabilitate i firewall e tentate di nuovo il collegamento. Fare riferimento alle istruzioni del firewall o al sito Web.

Il cavo LAN è collegao al router wireless e al PC o Mac correttamente?

y

Accertatevi che l’altoparlante e il vostro PC o Mac siano correttamente connessi al network dell’area locale e che sia possibile accedere a Internet.

y La comunicazione wireless può essere interrotta dai dispositivi domestici che fanno uso di frequenze radio. Spostare l’altoparlante, o il vostro PC o

Mac lontano da tali dispositivi.

Appendice

65

Requisiti dei file

Estensioni dei file disponibili:

".mp3", ".wma",

".flac", ".m4a", ".aac", ".ogg", ".wav"

Frequenza di campionamento:

compresa tra 32 e

48 kHz (mp3, wma), fino a 192 kHz/24 bit (flac)

Bit rate:

fino a 320 kbps (mp3, wma) y

I requisiti dei file non sono sempre compatibili.

Vi possono essere delle limitazioni delle funzioni dei file e della capacità del media server.

y Alcuni file wav non sono supportati da questo altoparlante.

y

In relazione al tipo di file o ai modi di registrazione, esso non può eseguire la riproduzione.

y

Alcuni file con protezione DRM non sono supportati da questo altoparlante.

Marchi depositati e licenze

Il marchio denominativo e i loghi

Bluetooth®

sono marchi registrati di proprietà di Bluetooth

SIG, Inc.e qualunque utilizzo di tali marchi da parte di LG Electronics è concesso in licenza.

Gli altri marchi registrati e denominativi sono di proprietà dei rispettivi proprietari.

I termini HDMI, HDMI High-Definition Multimedia

Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing LLC negli USA e in altri Paesi.

5

Fabbricato su licenza della Dolby Laboratories.

I Simboli Dolby e double-D cono marchi depositati della Dolby Laboratories.

Per informazioni sui brevetti DTS, consultare http://patents.dts.com. Prodotto su licenza della

DTS Licensing Limited. DTS, il Simbolo e DTS assieme al simbolo sono marchi registrati, DTS

Digital Surround è un marchio commerciale di

DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

5

66

Appendice

Specifiche

Generale (MUSICFLOWHS6)

Requisiti adattatore AC

Ingresso

Uscita

30 W

Standby e connesso alla rete : 5,7 W

(Se sono attivate tutte le porte di rete)

(1020 x 42 x 82) mm (Con piede)

2,0 kg

5 °C - 35 °C

5 % - 90 %

Si prega di fare riferimento all’etichetta principale sul subwoofer.

40 W

1 altoparlante 1 via

3 Ω

160 W

320 W

(178 x 378 x 437) mm

9 kg

100 - 240 V ~ 50 / 60 Hz

25 V 0 2 A

Consumo di energia

Dimensioni (L x A X Pf)

Peso netto (Circa)

Temperatura utilizzo

Umidità di ambiente utilizzo

Ingressi/Uscite

OPT. IN

PORTABLE IN

HDMI IN

HDMI OUT

Frequenza di campionamento disponibile per l'ingresso audio digitale

Amplificatore

Totale

Anteriore

Surround

Subwoofer

THD

Subwoofer wireless (S65A1-D)

Requisiti di alimentazione

Consumo di energia

Tipo

Impedenza

Potenza nominale d’ingresso

Max. potenza ingresso

Dimensioni (L x A X Pf)

Peso netto (Circa)

Jack ottico 3 V (p-p) x 1

0,5 Vrms (jack stereo 3,5 mm) x 1

19 pin (Tipo A, Connettore HDMI™) x 1

19 pin (Tipo A, Connettore HDMI™) x 1

32 kHz, 44,1 kHz, 48 kHz, 96 kHz

320 W

40 W x 2 (8 Ω a 1 kHz)

40 W x 2 (8 Ω a 1 kHz)

160 W (3 Ω a 80 Hz)

10 %

Appendice

67

Sistema

Porta ETHERNET (LAN)

Wireless LAN (antenna interna)

Presa Ethernet x 1, 10 BASE-T/100 BASE-TX

Accesso di rete wireless integrato IEEE 802,11n (Draft 2,0) compatibile con reti 802,11a/b/g/n Wi-Fi.

Bluetooth

Versione

Codifica

4,0

SBC y Progetto e specifiche sono soggette a modifica senza avviso preventivo.

5

5

68

Appendice

Maneggiare l’altoparlante

Durante la spedizione dell’altoparlante

Conservare il cartone e i materiali per l’imballo originali della spedizione. Se è necessario spedire l’unità, per la massima protezione, reimballare l’altoparlante come è stata imballata originariamente in fabbrica.

Le superfici esterne devono restare pulite

y

Non usare liquidi volatili come insetticidi spray nelle vicinanze dell’altoparlante. y

Strofinare con forza potrebbe danneggiare la superficie.

y

Non lasciare prodotti in gomma o plastica a contatto con l’altoparlante per un lungo periodo di tempo.

Pulizia dell’altoparlante

Per pulire l’altoparlante, usare un panno morbido e asciutto. Se le superfici sono estremamente sporche, usare un panno morbido inumidito con un liquido detergente leggero. Non usare solventi come alcool, benzina o diluenti, poiché potrebbero danneggiare la superficie dell’altoparlante.

Informazioni importati riguardanti i servizi di rete

Tutte le informazioni, i dati, i documenti, le comunicazioni, i download, i file, i testi, le immagini, le foto, la grafica, i video, i webcast, le pubblicazioni, gli strumenti, le risorse, il software, il codice, i programmi, le applet, le widget, le applicazioni, i prodotti e gli altri contenuti (“Contenuti”) e tutti i servizi e le offerte (“Servizi”) forniti o messi a disposizione da o tramite una terza parte (ognuno un “Fornitore di servizi”) sono di responsabilità del

Fornitore del servizio che li hanno originati.

La disponibilità e l’accesso ai Contenuti e ai Servizi forniti dal Fornitore del servizio tramite LGE Device sono soggetti a modifiche senza preavviso, incluse ma non limitate alla sospensione, alla rimozioni o alla cessazione di tutti o una parte dei Contenuti o

Servizi.

In caso di dubbi o problemi relativi ai Contenuti e ai

Servizi, fare riferimento al sito internet del Fornitore del servizio per le informazioni più aggiornate.

LGE non è responsabile del servizio clienti relativo ai Contenuti e ai Servizi. Eventuali domande o richieste di servizi relativi ai Contenuti o ai Servizi devono essere effettuate direttamente preso i rispettivi Fornitori di servizi e contenuti.

Notare che LGE non è responsabile per i Contenuti o i Servizi forniti dal Fornitore del servizio o da eventuali modifiche, rimozioni, o cessazioni di tali

Contenuti o Servizi e non garantisce la disponibilità o l’accesso a tali Contenuti o Servizi.

Appendice

69

TERMINI D’USO

I presenti termini d’uso sono applicabili ai soggetti individuali e ai gruppi che usano LG Multiroom

Speaker (LG Multiroom speaker), ed eventuali software associati a LG Multiroom Speaker, questa applicazione e tutti i servizi associati a questa applicazione (collettivamente “LG Software”). Essi stabiliscono le responsabilità di LGE nei confronti del cliente e identificano le azioni da fare e da non fare di cui bisogna essere al corrente quando si usa il software LG. LG Software è il software proprietario di proprietà di LG Electronics Inc., un’impresa registrata in Corea i cui uffici registrati sono ubicati presso Yeouido-dong 20, Yeoungdeungpo-gu,

Seoul, Corea. LGE, e i suoi licenziatari (“LGE”, “noi””).

Accedendo o usando il software LG, il cliente conferma di accettare i presenti termini d’uso e di osservarne le disposizioni. Se non si accettano i presenti termini d’uso, non si è autorizzati ad accedere o a usare il software LG. Nel caso in cui si verifichino conflitti tra i presenti termini d’uso e altri documenti a cui si fa riferimento in questi termini d’uso, questi ultimi avranno precedenza, a meno che non sia indicato altrimenti nei documenti pertinenti.

Accordiamo una licenza non esclusiva per l’uso della copia preinstallata del software LG per la sola estensione necessaria all’uso personale di LG

Multiroom Speaker e per nessun altro scopo.

Il cliente riconosce che tutti i diritti di proprietà sul software LG in tutto il mondo appartengono esclusivamente a noi e che nessun diritto di proprietà è trasferito da LG Software al cliente. Il cliente ha diritto solo a un uso limitato del software

LG così come viene accordato dai presenti termini sulla licenza.

La copia, la modifica, la decompilazione o il reverse engineering del nostro software non è autorizzato in alcun modo a meno che ciò non sia previsto dalla legge. Ci riserviamo il diritto di sospendere, ritirare o interrompere tutti o parte dei Servizi senza preavviso nel caso in cui ritenessimo che il cliente abbia violato i presenti termini d’uso.

Il cliente riconosce che LG Software non è stato sviluppato per venire incontro ai propri requisiti individuali. Non formuliamo promesse o garanzie che il software LG sia privo di bug o errori o che sarà sempre disponibile. Ci impegniamo in modo commercialmente ragionevole per fornire il software LG su base continua e di alta qualità ma non possiamo garantire che saranno sempre disponibili, in modo ininterrotto o privo di errori. È possibile che potremmo interrompere o terminare il software LG o sospendere o limitarne l’uso di tutti o una parte dei Servizi se lo riteniamo necessario per ragioni tecniche, operative, legali, normative o legate alla sicurezza.

Non accettiamo alcuna responsabilità se per una qualche ragione i Servizi o una parte di essi non saranno disponibili per un periodo o per intervalli di tempo qualsiasi.

Nonostante LG Software possa essere usato per scaricare o accedere a contenuti o applicazioni messi a disposizione da terze parti per il proprio software LG, non promettiamo o garantiamo che sarà sempre possibile accedere a tali contenuti o applicazioni. Nella misura in cui è legale fare ciò, escludiamo garanzie, condizioni o altri termini che potrebbero essere implicati da questi termini di licenza a norma di legge.

Nella misura in cui è legale fare ciò, escludiamo responsabilità per perdite o danni subiti dal cliente o da altre persone in connessione all’uso del software LG. Siamo responsabili esclusivamente per la perdita o i danni subiti che sono una conseguenza prevedibile della violazione da parte nostra dei presenti termini di licenza o per effetto della nostra negligenza fino all’ammontare specificato di seguito, ma non siamo responsabili per perdite o danni non prevedibili. La perdita o il danno è prevedibile se si tratta di una ovvia conseguenza della nostra violazione o se è stata contemplata da noi e dal cliente al momento dell’uso del software LG.

Per eventuali danni o perdite non esclusi ai sensi dei presenti termini di licenza, sia in contratto, per torto (inclusa negligenza), o altro, la responsabilità totale nostra e del nostro gruppo di compagnie

è limitata alla somma pagata dal cliente per il servizio di LG Software. Nell’estensione ammissibili ai sensi delle leggi applicabili, alcune giurisdizioni non consentono la limitazione o l’esclusione della responsabilità per danni accidentali o indiretti, o hanno una legislazione che restringe la limitazione o l’esclusione della responsabilità, pertanto le limitazioni indicate possono non applicarsi al cliente.

Niente nei presenti termini di licenza limiterà o escluderà la nostra responsabilità per la morte o le lesioni personali connesse a negligenza, frode o cattiva rappresentazione fraudolenta o altre responsabilità che non possono essere escluse o

5

5

70

Appendice

limitate dalla legge.

LG Software offre accesso o “app” e collegamenti ad altri servizi posseduti e operati da terze parti, come fornitori di contenuti. Le app, i servizi e i contenuti di terze parti a cui si accede tramite i Servizi sono messi a disposizione da questi fornitori di terze parti e non rientrano nell’ambito dei Termini d’uso.

Il rapporto tra il cliente e i fornitori di terzi parti sussiste esclusivamente tra il cliente e il fornitore relativo e può essere soggetto ai termini, alle condizioni e alla policy sulla privacy del fornitore.

Vi incoraggiamo a leggere questi documenti, anche se non siamo responsabili dei loro contenuti.

Non accettiamo responsabilità per app, servizi o contenuti forniti da fornitori di terze parti.

Abbiamo la facoltà di imporre limiti all’uso o all’accesso di specifici contenuti,applicazioni o servizi di terze parti, in ogni caso senza preavviso o responsabilità. Rifiutiamo espressamente qualsiasi responsabilità per modifiche, interruzioni, disattivazioni, rimozioni o sospensioni dei contenuti, applicazioni o servizi disponibili tramite

LG Software. Non siamo responsabili del servizio clienti relativo a contenuti, applicazioni e servizi.

Eventuali domande o richieste di servizi relativi ai contenuti, applicazioni o servizi di terze parti devono essere effettuate direttamente preso i rispettivi fornitori e sviluppatori di servizi e contenuti, come appropriato.

Questi termini non hanno effetto sui diritti legali del consumatore.

Idoneità dei servizi per gli strumenti di controllo genitoriale sui bambini

Modificare come appropriato: I Servizi non sono diretti a bambini di età inferiore a 13 anni e non sono strutturati specificamente per attrarre bambini di età inferiore a 13 anni. Inoltre, alcuni contenuti a cui si può accedere usando i Servizi possono contenere materiale indecente, sgradevole o non adatto ai bambini.

Se si consente a un bambino di usare LG Smart TV per accedere ai Servizi, si è il solo responsabile nel decidere se i Servizi pertinenti siano appropriati o meno per dei bambini.

[La Smart TV offre uno strumento per il controllo parentale (con l’ausilio di un codice PIN a 4 cifre). Se

è stato attivato il codice PIN a 4 cifre, LG Smart TV non sarà in grado di visualizzare contenuti limitati senza l’inserimento del PIN. Il cliente è responsabile per la configurazione e il mantenimento dello strumento di controllo parentale e di altri controlli disponibili, e noi non saremo responsabili di danni, perdite o lesioni subite dal cliente o da altri utenti di LG Smart TV per effetto della mancata capacità di fare quanto indicato. A seconda del modello della

LG Smart TV, queste funzionalità potrebbero non essere disponibili.

Virus e sicurezza

Modificare come appropriato: Applichiamo sforzi commercialmente ragionevoli per assicurare che i

Servizi siano sicuri e privi di virus, ma questi sforzi non possono e non garantiscono che i Servizi saranno privi di bug, virus o altre vulnerabilità.

Inoltre, non accettiamo responsabilità per perdite o danni causate da virus, attacchi distribuiti denial-ofservice, o altri materiali tecnologicamente dannosi che possono infettare dati o altri materiali della LG

Smart TV appartenenti al cliente, durante l’uso del servizio.

Modificare come appropriato: Reclami

In caso di dubbi, domande o reclami sui Servizi, contattare [includere riferimento a indirizzo e-mail

LG non personale].

Modificare come appropriato: Miscellanea

A meno che non sia espressamente dichiarato diversamente, i presenti Termini d’uso e i documenti a cui si fa riferimento in essi contengono nella sua interezza l’accordo tra noi e il cliente con riferimento all’uso dei Servizi e sostituiscono eventuali accordi, intese, obblighi o proposte precedenti, scritte od orali, tra noi e il cliente in relazione all’uso dei Servizi.

Abbiamo la facoltà di assegnare, subappaltare o trasferire in altro modo alcuni o tutti i nostri diritti e obblighi ai sensi dei presenti Termini d’uso a compagnie, società o persone. Possiamo fare ciò solo nel caso in cui non abbia effetto sui diritti del cliente ai sensi dei presenti Termini d’uso. Il cliente non può assegnare, subappaltare o trasferire in altro modo i propri diritti od obblighi ai sensi dei presenti Termini ad altri soggetti (con l’eccezione del trasferimento della propria LG Smart TV a una terza parte) a meno che ciò non sia concordato con noi per iscritto.

Se decidiamo di non esercitare o applicare i diritti di cui siamo titolari verso il cliente in una particolare occasione, questo non ci impedirà di esercitare o applicare tali diritti in seguito.

Nel caso in cui una qualsiasi delle parti di questi

Termini dovesse risultare illegale, non valida o in altri modo inapplicabile da parte dei tribunali o dei regolatori, allora, ove richiesto, quella parte sarà

cancellata dai Termini e le parti rimanenti di questi

Termini saranno comunque applicabili.

Questi Termini d’uso non creano o danno luogo ad altri diritti applicabili da soggetti che non ne costituiscono una parte.

Questi termini d’uso sono governati dalla legge del

Paese in cui la LG Smart TV viene venduta e il cliente e LGE accettano di sottoporsi alla giurisdizione esclusiva dei tribunali del Paese in cui LG Smart TV viene venduta.

Questo Accordo sarà governato dalle leggi della

Repubblica di Corea, esclusi i conflitti con le disposizioni di legge.

In caso di domande o commenti relativi a questi termini contattare www.lg.com.

Questi termini d’uso possono essere aggiornati da

LGE quando richiesto. Se effettuiamo una modifica materiale ai nostri termini d’uso, aggiorneremo il prodotto tramite il software LG o altri strumenti.

Informazioni avviso software Open

Source

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze

GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright.

LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta

(come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: [email protected] Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.

Appendice

71

5

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
