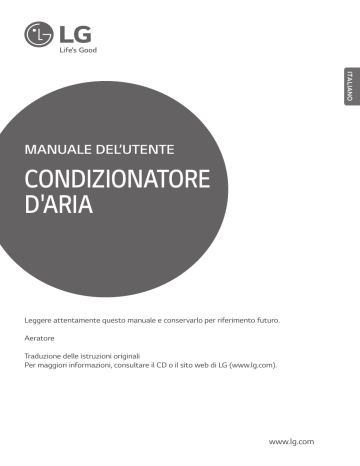

MANUALE DEL’UTENTE

CONDIZIONATORE

D'ARIA

Leggere attentamente questo manuale e conservarlo per riferimento futuro.

Aeratore

Traduzione delle istruzioni originali

Per maggiori informazioni, consultare il CD o il sito web di LG (www.lg.com).

www.lg.com

Manuale per l'utente dell'aeratore

SOMMARIO

Precaizioni di sicurezza

.................3

Prima del funzionamento

..............8

Introduzione

...................................9

Operating Instructions

(Accessory)

..................................11

Istruzioni operative

......................15

Manutenzione e assistenza

........16

Controllare l'elemento prima di notificare un guasto

.....................19

DATI DA RICORDARE

Annotare qui il numero di serie e il modello:

N. modello

N. di serie

I numeri sono riportati sull'etichetta a lato di ogni unità.

Nome del rivenditore

Data di acquisto

n

Spillare la ricevuta su questa pagina, qualora fosse necessaria per provare la data di acquisto o per motivi di garanzia.

LEGGERE IL MANUALE

All'interno sono contenuti suggerimenti utili sulle modalità di utilizzo e manutenzione corrette dell'aeratore. Grazie a poche cure preventive è possibile risparmiare molto tempo e denaro durante tutta la vita utile dell'aeratore.

Nella tabella dedicata alla risoluzione dei problemi sono presenti molte risposte ai problemi più comuni. Consultando la tabella Risoluzione dei problemi potrebbe non essere necessario contattare il servizio di assistenza.

AVVERTENZA

Contattare un tecnico dell'assistenza autorizzato per la riparazione o la manutenzione dell’unità.

Contattare l’installatore per eseguire l’installazione dell’unità.

L'aeratore non deve essere utilizzato da bambini o persone disabili senza supervisione.

I bambini devono essere sotto la supervisione di un adulto, affinché non giochino con l'aeratore.

Se il cavo di alimentazione deve essere sostituito, l'operazione deve essere eseguita solo da personale autorizzato, utilizzando parti di ricambio originali.

L'installazione deve essere eseguita in rispetto delle normative elettriche nazionali solo da un tecnico qualificato autorizzato.

2

Aeratore

Precauzioni di sicurezza

Precauzioni di sicurezza

È necessario seguire le seguenti istruzioni per prevenire lesioni alle persone o danni alla proprietà.

n

L’utilizzo errato causato dalla mancata osservanza delle istruzioni può causare danni o lesioni. La gravità viene classificata nel modo seguente.

AVVERTENZA

Questo simbolo indica la possibilità di lesioni gravi o decesso.

ATTENZIONE

Questo simbolo indica il rischio di lesioni alla persona o di danni alla proprietà.

n

Il significato dei simboli utilizzati in questo manuale è spiegato di seguito.

Non fare assolutamente.

Seguire attentamente le istruzioni.

AVVERTENZA

n

Installazione

Non utilizzare interruttori di circuito difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.

• C'è il rischio di scossa elettrica o incendio.

Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato.

• Non smontare o riparare il prodotto.

C'è il rischio di scossa elettrica o incendio.

Eseguire sempre la messa a terra del prodotto.

• C'è il rischio di scossa elettrica o incendio.

Installare il pannello e il coperchio della centralinain modo sicuro.

• C'è il rischio di scossa elettrica o incendio.

Installare sempre un circuito e un interruttore dedicati.

• Il cablaggio o l'installazione non corretti possono provocare incendi o scosse elettriche

Usare fusibili o interruttore di circuito della potenza nominale corretta.

• C'è il rischio di scossa elettrica o incendio.

Manuale per l'utente

3

Precauzioni di sicurezza

Non modificare o prolungare il cavo di alimentazione.

• C'è il rischio di scossa elettrica o incendio.

Non installare, rimuovere o reinstallare l'unità (rivolto al cliente).

• C'è il rischio di scossa elettrica, incendio, esplosione o lesioni.

Disimballare e installare il prodotto con attenzione.

• I bordi taglienti possono causare infortuni. Prestare particolare attenzione in caso di bordi e alette sul condensatore e sull'evaporatore.

Per l'installazione, contattare sempre il concessionario o un centro di assistenza autorizzato.

• C'è il rischio di scossa elettrica, incendio, esplosione o lesioni.

Non montare il prodotto su un supporto difettoso.

• Può provocare lesioni, incidenti o danni al prodotto.

Non lasciare l'aeratore in funzione per periodi molto lunghi, se il tasso di umidità

è molto elevato e se una porta o una finestra sono aperte.

• L’umidità può condensarsi e bagnare o danneggiare i mobili.

Per la reinstallazione del prodotto già installato, contattare sempre il concessionario o un centro di assistenza autorizzato.

• C'è il rischio di incendi, scosse elettriche, esplosioni o lesioni.

Non aprire il coperchio di manutenzione del corpo principale durante il funzionamento.

• L’errata connessione può causare scosse elettriche.

Utilizzare il foro di aspirazione dell'aria esterna con la retina, per impedire l'ingresso di uccelli.

• Rimuovere i corpi estranei, ad esempio i nidi di uccelli. In caso contrario, l'ossigeno all'interno può risultare scarso.

4

Aeratore

Precauzioni di sicurezza

Installare l'ingresso dell'aria in un luogo in cui non venga aspirata direttamente aria inquinata.

• Può provocare incidenti tra l'asfissia, dovuta dell'aspirazione di gas dannosi (CO, ecc.).

Installare il prodotto in un punto in grado di sostenerne il peso.

• In caso contrario, la sua caduta può provocare incidenti.

n

Funzionamento

Avere cura di non tirare o danneggiare il cavo di alimentazione durante il funzionamento.

• C'è il rischio di scossa elettrica o incendio.

Non coprire in alcun modo il cavo di alimentazione.

Non toccare (utilizzare) il proodotto con le mani bagnate.

• C'è il rischio di scossa elettrica o incendio.

• C'è il rischio di incendio o scosse elettriche.

Non sistemare un riscaldatore o altre apparecchiature accanto al cavo di alimentazione.

• C'è il rischio di scossa elettrica e incendio.

Evitare l’ingresso di acqua nelle parti elettriche.

Non conservare o utilizzare gas infiammabili o combustibili accanto al prodotto.

• C'è il rischio di incendio o di guasti al prodotto o scosse elettriche.

• C'è il rischio di incendio o di guasti al prodotto.

Manuale per l'utente

5

Precauzioni di sicurezza

In caso di perdite di gas infiammabile, spengere il gas e aprire una finestra per far cambiare aria prima di accendere il prodotto.

• Non utilizzare il telefono o accendere o spegnere gli interruttori.

C'è il rischio di esplosioni o incendi

In caso di rumori strani o piccole fuoriuscite di fumo dal prodotto. Spegnere l'interruttore.

• C'è il rischio di scosse elettriche o incendio.

Arrestarlo e chiudere la finestra durante tempeste o uragani.

Se possibile, rimuovere il prodotto dalla finestra prima dell'arrivo di uragani.

• C'è il rischio di incendio, guasti al prodotto o scosse elettriche.

Quando il prodotto è bagnato (immerso nell'acqua o coperto d'acqua), rivolgersi a un centro di assistenza autorizzato.

• C'è il rischio di scossa elettrica o incendio.

Fare attenzione che l’acqua non penetri nel prodotto.

Spegnere l'interruttore durante le operazioni di manutenzione o pulizia del prodotto.

• C'è il rischio di scossa elettrica, incendio o danni al prodotto.

• C'è il rischio di scosse elettriche.

Quando il prodotto non verrà utilizzato per un lungo periodo, scollegare la presa di alimentazione o spegnere l'interruttore.

• C'è il rischio di guasti al prodotto o attivazione accidentale.

Non toccare il circuito dedicato con le mani bagnate.

• C'è il rischio di scosse elettriche.

Utilizzare uno scaletto o uno sgabello durante la pulizia o la manutenzione del prodotto.

• Fare attenzione a non procurarsi lesioni personali.

6

Aeratore

Precauzioni di sicurezza

ATTENZIONE

n

Installazione

Per sollevare e trasportare il prodotto sono necessarie almeno due persone.

• Evitare lesioni personali.

Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale).

• Può provocare la corrosione del prodotto.

La corrosione, particolarmente sulle alette del condensatore e dell'evaporatore può provocare guasti del prodotto o un funzionamento inefficiente.

n

Funzionamento

Non esporre la pelle direttamente all'aria fredda per periodi prolungati (non sedersi esposti alle correnti d'aria).

• Ciò potrebbe causare danni alla salute.

Non utilizzare il prodotto per scopi speciali, quali la conservazione dei cibi, di opere d'arte, ecc., è un aeratore e non un sistema di refrigerazione di precisione.

• C'è il rischio di danni o perdita di proprietà.

Utilizzare un panno morbido per la pulizia.

• C'è il rischio di scosse elettriche, incendio o danni alle parti in plastica del prodotto.

Non calpestare o sistemare oggetti sul prodotto (unità esterne)

• C'è il rischio di infortuni alle persone e guasti al prodotto.

Utilizzare uno scaletto o uno sgabello durante la pulizia o la manutenzione del prodotto.

• Fare attenzione a non procurarsi lesioni personali.

Manuale per l'utente

7

Prima del funzionamento

Prima del funzionamento

Preparazione del funzionamento

1. Contattare un installatore specializzato.

2. Utilizzare un circuito dedicato.

Utilizzo

1. L'esposizione prolungata alle correnti d'aria dirette può risultare dannoso per la salute.

Non esporre prolungatamente persone, animali o piante alle correnti d'aria dirette.

2. A causa della possibilità di scarsità di ossigeno, aerare la stanza se utilizzato insieme a stufe o altri dispositivi di riscaldamento.

3. Non utilizzare l'aeratore per scopi speciali non specificati (ad es., conservazione di dispositivi di precisione, alimenti, animali, piante e opere d'arte). Tale utilizzo può danneggiare gli elementi.

Pulizia e manutenzione

1. Non toccare le parti metalliche dell'unità durante la rimozione del filtro.

C'è il rischio di lesioni quando si maneggiano bordi metallici.

2. Non utilizzare acqua per la pulizia della parte interna dell'aeratore.

L'esposizione all'acqua può distruggere l'isolamento, provocando possibili scosse elettriche.

3. Durante la pulizia dell'unità, verificare prima che l'alimentazione e l'interruttore siano disattivati.

Durante il funzionamento la ventola ruota a velocità molto alta.

È possibile ferirsi se si attiva l'alimentazione dell'unità durante la pulizia delle parti interne.

Assistenza

Per le operazioni di riparazione e manutenzione, contattare il concessionario autorizzato.

8

Aeratore

Introduzione

Introduzione

Simboli utilizzati nel manuale

Questo simbolo indica il pericolo di scosse elettriche.

AVVISO

Questo simbolo avvisa sui rischi che possono provocare danni all'aeratore.

Questo simbolo indica avvisi particolari.

Caratteristiche

AVVERTENZA : l'apparecchio deve essere installato secondo le normative nazionali in tema di cablaggio. Questa guida ha lo scopo di illustrare le funzionalità del prodotto.

AVVERTENZA : Le linee di messa a terra dell’unità interna sono necessarie per evitare il rischio di scosse elettriche in caso di perdite di corrente, problemi di comunicazione per effetto dei disturbi e perdite della corrente del motore (senza collegamento al tubo).

Modello : LZ-H025GBA3

2

5

1

4

6

3

1. Soffiante per l'aria di alimentazione

Soffiante per aspirare l'aria esterna.

2. Centralina

3. Soffiante per lo scarico

Soffiante per scaricare l'aria inquinata all'esterno.

4. Coperchio manutenzione

5. Scambiatore di calore totale

Scambia la temperatura e l'umidità tra l'aria di alimentazione e l'aria di scarico.

6. Filtro dell'aria

Previene l'intasamento dello scambiatore di calore totale a causa della polvere.

h

La figura dello scambiatore di calore totale può risultare diversa in base al modello del prodotto.

Manuale per l'utente

9

Introduzione

Modello : LZ-H035GBA3

5

2

1

4

6

3

1. Soffiante per l'aria di alimentazione

Soffiante per aspirare l'aria esterna.

2. Centralina

3. Soffiante per lo scarico

Soffiante per scaricare l'aria inquinata all'esterno.

4. Coperchio manutenzione

5. Scambiatore di calore totale

Scambia la temperatura e l'umidità tra l'aria di alimentazione e l'aria di scarico.

6. Filtro dell'aria

Previene l'intasamento dello scambiatore di calore totale a causa della polvere.

h

La figura dello scambiatore di calore totale può risultare diversa in base al modello del prodotto.

10

Aeratore

Introduzione

Istruzioni per il funzionamento (Accessori)

Comando a distanza LCD (PQRCVSL0 / PQRCVSL0QW)

7

11

12

13

1

10

9

8

14

15

Attaccare l’etichetta informativa all’interno del coperchio. Scegliere la lingua corretta in base al proprio paese.

5

6

2

3

4

3

4

5

1

2

6

7

8

9

10

11

12

SCHERMO INDICATORE OPE-

RAZIONE

TASTO DI IMPOSTAZIONE

DELLA TEMPERATURA

TASTO VELOCITA VENTOLA

TASTO ON/OFF (ACCESO / SPENTO)

TASTO DI SELEZIONE DELLA

MODALITA DI FUNZIONAMENTO

RICEVITORE DEL TELECOMAN-

DO WIRELESS

• Alcuni prodotti non ricevono i segnali wireless.

TASTO DEL FLUSSO D'ARIA(*)

TASTO DELLA FUNZIONE

SECONDARIA

TASTO DI IMPOSTAZIONE

DELLA FUNZIONE

TASTO DEL VENTILATORE

PRENOTAZIONE

TASTO SU, GIU, SINISTRA,

DESTRA

• Per controllare la temperatura interna premere il pulsante .

13

14

15

TASTO PER LA TEMPERATURA

AMBIENTE

TASTO DI IMPOSTAZIONE

/ANNULLAMENTO

TASTO USCITA

h

Alcune funzioni potrebbero non essere disponibili e visualizzate in base al tipo di prodotto.

Manuale per l'utente

11

Istruzioni per il funzionamento (Accessori)

Metodo di funzionamento e selezione del volume aria funzionamento interconnesso con tipo ad ventilazione

È utilizzato quando il condizionatore d’aria è interconnesso con il prodotto di ventilazione.

La funzione raffredda e rinfresca l'aria interna utilizzando il prodotto di ventilazione insieme alla funzione di condizionamento d'aria.

Funzionamento interconnesso della ventilazione

1

Premere il pulsante sul pannello di controllo del telecomando.

- È utilizzato solo quando il condizionatore d ’ aria e la ventilazione generale sono interconnessi.

2

La ventilazione si avvia premendo il pulsante

‘Start/Stop ’ (avvia/interrompi) in modalità ventilazione.

3

Premere il pulsante per cambiare la modalità di ventilazione.

Premere il pulsante di selezione dell'operazione per cambiare la modalità nell ’ ordine: ‘riscaldamento

normale

→ automatico ’ .

Viene visualizzato sul display del telecomando solo in modalità di ventilazione e visualizza la temperatura desiderata quando torna alla modalità di condizionamento dell ’ aria.

4

Premere il pulsante in modalità di ventilazione generale per cambiare la velocità del flusso dell ’ aria.

Premere il pulsante della velocità del flusso dell ’ aria per cambiare la modalità nell ’ ordine: ‘debole

→ forte

extra forte ’ .

Se è installato il sensore di CO

2

, si può passare tra le seguenti scelte: ‘debole

forte

molto forte _ automatico ’ .

5

Tornare alla modalità condizionatore d'aria

1) Conversione automatica: se non è premuto nessun pulsante per almeno 15 secondi, si torna automaticamente alla modalità condizionatore d ’ aria.

2) Conversione manuale: premere il pulsante in modalità ventilazione per effettuare la conversione manuale.

12

Aeratore

Istruzioni per il funzionamento (Accessori)

Metodo di funzionamento e selezione del volume aria-singola ventilazione a espansione diretta

Questa funzione raffredda e rinfresca l’aria interna usando un prodotto di ventilazione generale.

Funzionamento della ventilazione singola

1

Premere il pulsante sul telecomando.

2

Premere il pulsante per cambiare la modalità di ventilazione.

Modalità di ventilazione

Scambio di calore

Display del telecomando

Sommario

Fa circolare l ’ aria interna senza perdita di calore.

Normale

Automatico

Fa circolare l'aria interna senza dover utilizzare lo scambiatore di calore

Fa circolare l ’ aria interna confrontando automaticamente quella interna e quella esterna

3

Premere il pulsante per cambiarne la potenza del flusso d ’ aria.

- Premere il pulsante per passare tra le seguenti scelte: ‘debole

forte

→ molto forte ’ .

- Se è installato il sensore di CO

2

, si può passare tra le seguenti scelte: ‘debole

→ forte

molto forte

automatico ’ .

Manuale per l'utente

13

Istruzioni per il funzionamento (Accessori)

Modalità di ventilazione veloce/risparmio energetico

Questa modalità consente di utilizzare la funzione di ventilazione in maniera più efficiente tramite le funzioni aggiuntive di ventilazione veloce/risparmio energetico.

Veloce: ventilazione veloce

1

Premere il pulsante in modalità di ventilazione.

Si passa tra le modalità di ventilazione 'fast

→ power saving' (veloce

risparmio energetico).

2

‘ Fast’ (veloce) lampeggia sul display; premendo il pulsante l'icona 'fast' (veloce) si stabilizza e la funzione risulta impostata.

3

Premere il pulsante per uscire dalle impostazioni.

Risparmio energetico: effettua la ventilazione in maniera efficiente risparmiando energia.

1

Premere il pulsante in modalità di ventilazione.

- Si passa tra le modalità di ventilazione 'fast

→ power saving' (veloce

risparmio energetico).

2

‘ Power saving’ (risparmio energetico) lampeggia sul display; premendo il pulsante , l'icona 'Power saving' (risparmio energetico) si stabilizza e la funzione risulta impostata.

3

Premere il pulsante per uscire dalla modalità di impostazione.

La ventilazione generale e la ventilazione a espansione diretta hanno le stesse funzioni aggiuntive.

Le impostazioni delle funzioni aggiuntive per ventilazione/riscaldamento/umidificatore sono le stesse del condizionatore d’aria.

14

Aeratore

Caratteristiche

Caratteristiche

Areazione tramite lo scambiatore di calore totale

L'aria interna viene scaricata all'esterno tramite lo scambiatore di calore totale.

• L'aria esterna sottoposta allo scambio di calore viene erogata all'interno. Azionare l'aeratore in modalità the

Ventilation via Total heat exchanger

(areazione tramite lo scambiatore di calore totale) in estate/inverno quando si eseguire l'operazione caldo/freddo.

Scambiatore di calore totale

Aria esterna

Aria di ritorno

Aria di scarico

Aria di alimentazione

Manuale per l'utente

15

Manutenzione e assistenza

Manutenzione e assistenza

Gestione e pulizia

Per impedire la riduzione delle funzionalità dell'aeratore, ripulire regolarmente la polvere che si attacca al filtro dell'aria e allo scambiatore di calore.

Ciclo di pulizia

- Filtro dell'aria: Più di una volta ogni 6 mesi.

- Scambiatore di calore totale: più di una volta ogni due anni (il ciclo di pulizia può variare a seconda del grado di inquinamento).

Metodo di estrazione delle parti

Modelli : LZ-H025GBA3 / LZ-H035GBA3

1. Rimuovere il coperchio di manutenzione.

Mettere le mani all'interno della parte superiore dal coperchio di manutenzione, tirando il coperchio verso l'alto

(allentare la cerniera staccando il coperchio di manutenzione).

2. Estrarre il filtro dell'aria.

Prendere il filtro dell'aria e gli elementi a destra/sinistra nel lato inferiore dello scambiatore di calore. h

Se aderisce al soffitto al contrario, è uguale alla parte superiore destra/sinistra dello scambiatore di calore totale.

ATTENZIONE: Verificare di non provocare danni durante l'estrazione del filtro dell'aria poiché contiene parti taglienti.

3. Estrarre lo scambiatore di calore totale.

Afferrare l'impugnatura ed estrarre lo scambiatore di calore dal corpo principale.

Filtro dell'aria

Corpo principale

Coperchio manutenzione

Scambiatore di calore generale

AVVERTENZA: Spegnere l'interruttore durante le operazioni di pulizia del prodotto.

ATTENZIONE: Durante le operazioni di manutenzione indossare i guanti.

16

Aeratore

Manutenzione e assistenza

Metodo di pulizia e sostituzione delle parti

1. Pulizia del filtro dell'aria

Pulire una volta ogni 6 mesi.

Filtro dell'aria

• Rimuovere lo sporco dal filtro dell''aria con un aspirapolvere o lavandolo con acqua

(se la quantità di sporco è elevata, lavarlo con un detergente neutro in acqua tiepida)

• Dopo il lavaggio con acqua lasciar asciugare all'ombra

(non esporre il filtro dell'aria alla luce diretta del sole a fonti di calore, come fiamme, durante l'asciugatura)

• Se il filtro dell'aria è danneggiato, acquistarlo presso il centro di assistenza o un agente professionista.

Aspirapolvere

2. Pulizia dello scambiatore di calore totale

Aspirare la polvere attaccata alla superficie dello scambiatore di calore con un aspirapolvere.

• Utilizzare un aspirapolvere con una spazzola alla sommità e utilizzare una spazzola morbida.

• Non utilizzare beccucci duri sull'aspirapolvere(la superficie dello scambiatore di calore totale potrebbe danneggiarsi).

• Non lavare lo scambiatore di calore totale con acqua.

• Le spese di sostituzione sono a discrezione trascorsi due anni dalla data di acquisto.

• Le spese sono a discrezione anche quando si contatta il centro di assistenza entro i due anni dalla data di acquisto.

• Per l'assistenza, contattare sempre il concessionario o un centro di assistenza autorizzato.

Filtro dell'aria Scambiatore di calore totale

Manuale per l'utente

17

Manutenzione e assistenza

Montaggio e controllo dopo la manutenzione

1. Montaggio dello scambiatore di calore totale

Sistemare le parti angolari (4 parti) dello scambiatore di calore totale nel supporto per il montaggio e farle scorrere all'interno del corpo principale.

Supporto dello scambiatore di calore totale

2. Montaggio del filtro dell'aria

Montare il filtro dell'aria all'interno della struttura del supporto dello scambiatore di calore totale.

• Assicurarsi che la superficie dello scambiatore di calore totale non si danneggi.

• La polvere che aderisce allo scambiatore di calore totale può diminuire il volume dell'aria.

Filtro dell'aria

3. Montaggio del coperchio di manutenzione

Fissare il coperchio alla cerniera destra e fissarlo a sinistra (nella direzione di lettura è attaccata una piastrina).

Corpo principale

AVVERTENZA: Spegnere l'interruttore durante le operazioni di pulizia del prodotto.

ATTENZIONE: Durante le operazioni di manutenzione indossare i guanti.

Coperchio manutenzione

18

Aeratore

Controllare l'elemento prima di notificare un guasto

Controllare l'elemento prima di notificare un guasto

Sintomo

Il prodotto non funziona

Il prodotto non si attiva, anche se si preme l'interruttore "ON".

Controllare l'elemento

Se non arriva la corrente?

Il filtro dell'aria e lo scambiatore di calore sono molto intasati?

La temperatura interna è inferiore a -10 °C o superiore 45 °C?

Anche se si modifica il volume dell'aria interna, la modalità operativa non cambia e passa a "automatico" o "basso"

La temperatura interna è inferiore a -10 °C o superiore 45 °C?

Soluzione

Alimentazione

Seguire il metodo di modifica e di pulizia.

Si tratta della modalità di standby per la protezione dello scambiatore di calore totale.

Si tratta della modalità di funzionamento per la protezione dello scambiatore di calore totale.

Manuale per l'utente

19

20

Aeratore

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
