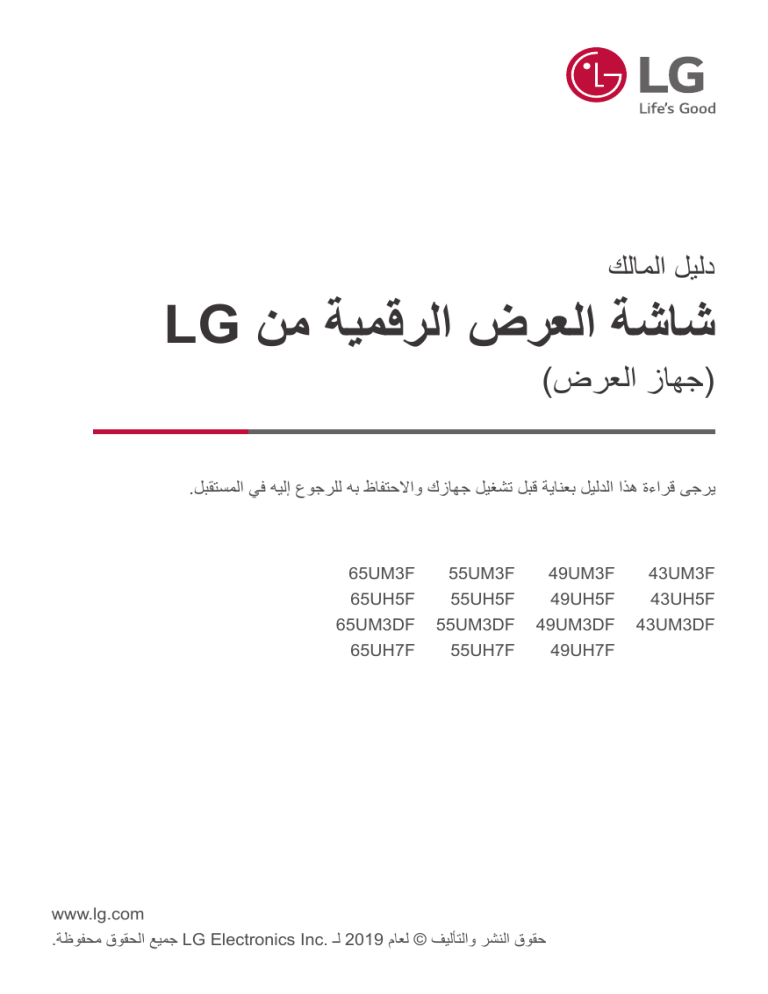

‫دليل المالك‬
‫شاشة العرض الرقمية من ‪LG‬‬
‫(جهاز العرض)‬
‫يرجى قراءة هذا الدليل بعناية قبل تشغيل جهازك واالحتفاظ به للرجوع إليه في المستقبل‪.‬‬
‫‪43UM3F‬‬
‫‪49UM3F‬‬
‫‪55UM3F‬‬
‫‪65UM3F‬‬
‫‪43UH5F‬‬
‫‪49UH5F‬‬
‫‪55UH5F‬‬
‫‪65UH5F‬‬
‫‪43UM3DF‬‬
‫‪49UM3DF‬‬
‫‪55UM3DF‬‬
‫‪65UM3DF‬‬
‫‪49UH7F‬‬
‫‪55UH7F‬‬
‫‪65UH7F‬‬
‫‪www.lg.com‬‬
‫حقوق النشر والتأليف © لعام ‪ 2019‬لـ‪ LG Electronics Inc.‎‬جميع الحقوق محفوظة‪.‬‬
‫العربية‬
‫‪2‬‬
‫جدول المحتويات‬
‫احتياطات السالمة ‪3...............................‬‬
‫احتياطات لدى تثبيت المنتج‪3...................................‬‬‫احتياطات حول استخدام محوّل التيار المتردد والطاقة‬‫الكهربائية‪5.......................................................‬‬
‫احتياطات عند نقل المنتج‪7......................................‬‬‫احتياطات عند استخدام المنتج‪7.................................‬‬‫‪-‬التثبيت على حائط‪8..............................................‬‬
‫التجميع والتحضير ‪9..............................‬‬
‫الملحقات االختيارية ‪10.........................................‬‬‫القطع واألزرار ‪12..............................................‬‬‫توصيل الحامل‪13...............................................‬‬‫توصيل جهاز استشعار األشعة تحت الحمراء ‪14.............‬‬‫الوضع العمودي ‪17.............................................‬‬‫تثبيت القوس المزوّد بشعار ‪ LG‬وإزالته‪18...................‬‬‫تثبيت غالف الذاكرة‪20.........................................‬‬‫‪-‬التثبيت على حائط‪21............................................‬‬
‫الريموت‪23........................................‬‬
‫إجراء التوصيالت ‪25.............................‬‬
‫التوصيل بكمبيوتر ‪25...........................................‬‬‫توصيل جهاز خارجي ‪25.......................................‬‬‫استخدام قائمة اإلدخال ‪26.......................................‬‬‫‪-‬توصيل أجهزة عرض عدة‪27..................................‬‬
‫استكشاف األخطاء وإصالحها‪28................‬‬
‫مواصفات المنتج ‪31..............................‬‬
‫التراخيص‪38......................................‬‬
‫تحذير ‪ -‬إن هذا الجهاز متوافق مع الفئة أ من مجال اللجنة الدولية الخاصة المعنية بالتداخل الراديوي (‪ )CISPR‬رقم ‪ .32‬قد يؤدي استخدام هذا الجهاز‬
‫في بيئة سكنية إلى حدوث تداخل راديوي‪.‬‬
‫احتياطات السالمة‬
‫يرجى قراءة احتياطات السالمة هذه بعناية قبل استخدام المنتج‪.‬‬
‫تحذير‬
‫تتعرض إلصابة خطيرة أو لحادث أو للوفاة‪.‬‬
‫إذا تجاهلت رسالة التحذير‪ ،‬فقد ّ‬
‫تنبيه‬
‫يتعرض المنتج للضرر‪.‬‬
‫تتعرض إلصابة طفيفة أو قد ّ‬
‫إذا تجاهلت رسالة التنبيه‪ ،‬فقد ّ‬
‫تحذير‬
‫•لالستخدام الداخلي فقط‪.‬‬
‫احتياطات لدى تثبيت المنتج‬
‫تحذير‬
‫أبق المنتج بعي ًدا عن مصادر الحرارة مثل أجهزة التدفئة الكهربائية‪.‬‬
‫• ِ‬
‫فقد يؤدي وضعه بقربها إلى حدوث صدمة كهربائية أو نشوب حريق أو تعطل المنتج أو تشوّهه‪.‬‬‫أبق مواد التغليف المضادة للرطوبة أو المصنوعة من الفينيل بعيدة عن متناول األطفال‪.‬‬
‫• ِ‬
‫وتوجه إلى أقرب مستشفى‪.‬‬
‫إن المواد المضادة للرطوبة ضارة في حال ابتالعها‪ .‬في حال ابتالعها عن طريق الخطأ‪ ،‬أجبر المريض على التقيؤ ّ‬‫باإلضافة إلى ذلك‪ ،‬يمكن أن تتسبب مواد التغليف المصنوعة من الفينيل باالختناق‪ .‬لذلك‪ ،‬أب ِقها بعيدة عن متناول األطفال‪.‬‬
‫ً‬
‫أغراضا ثقيلة على المنتج أو تجلس عليه‪.‬‬
‫•ال تضع‬
‫تتعرض إلصابة‪ .‬لذا‪ ،‬يجب أن ينتبه األطفال جي ًدا‪.‬‬
‫في حال تحطم المنتج أو سقوطه‪ ،‬فقد ّ‬‫•ال تترك كبل الطاقة أو كبل اإلشارة في وسط الممر من دون أي مراقبة‪.‬‬
‫المارة أو يقعون‪ ،‬ما قد يؤدي إلى حدوث صدمة كهربائية أو نشوب حريق أو ّ‬
‫تعطل المنتج أو وقوع إصابة‪.‬‬
‫فقد يتعثّر به ّ‬‫•ثبّت المنتج في مكان نظيف وجاف‪.‬‬
‫تعرض المنتج للرطوبة إلى حدوث صدمة كهربائية أو نشوب حريق أو إلحاق الضرر به‪.‬‬
‫فقد يؤدي تراكم الغبار أو ّ‬‫•في حال صدور رائحة دخان أو روائح أخرى أو سماع صوت غريب‪ ،‬فافصل سلك الطاقة واتصل بمركز الخدمة‪.‬‬
‫‪-‬إذا استمريت باستخدام المنتج من دون اتخاذ اإلجراءات المناسبة‪ ،‬فسيؤدي ذلك إلى حدوث صدمة كهربائية أو نشوب حريق‪.‬‬
‫العربية‬
‫‪3‬‬
‫العربية‬
‫‪4‬‬
‫•في حال سقوط المنتج أو انكسار الهيكل‪ ،‬أوقف تشغيله وافصل سلك الطاقة‪.‬‬
‫إذا استمريت باستخدام المنتج من دون اتخاذ اإلجراءات المناسبة‪ ،‬فسيؤدي ذلك إلى حدوث صدمة كهربائية أو نشوب حريق‪ .‬اتصل بمركز الخدمة‪.‬‬‫ترم أي لعبة أو غرض على شاشة المنتج‪.‬‬
‫•ال توقع أي غرض على المنتج أو ّ‬
‫تعرضه لصدمة‪ .‬ال ِ‬
‫فقد يؤدي ذلك إلى حدوث إصابة جسدية أو حدوث عطل في المنتج وإلحاق ضرر بالشاشة‪.‬‬‫•ال تسمح بسقوط المنتج عند توصيله بجهاز خارجي‪.‬‬
‫فقد يتسبب ذلك بوقوع إصابة و‪/‬أو إلحاق ضرر بالمنتج‪.‬‬‫•عند توصيل المنتج بجهاز لتشغيل األلعاب‪ ،‬اترك مسافة تساوي أربعة أضعاف القياس القطري للشاشة بينه وبين الجهاز‪.‬‬
‫في حال سقوط المنتج بسبب قصر الكبل‪ ،‬فقد يتسبب ذلك بحدوث إصابة و‪/‬أو إلحاق ضرر به‪.‬‬‫•قد يؤدي ترك صورة ثابتة على الشاشة لفترة طويلة إلى إلحاق ضرر بالشاشة‪ ،‬وقد ينجم عنه بقاء الصورة‪ .‬الستخدام المنتج لفترة طويلة‪ ،‬استخدم‬
‫شاشة توقف على الكمبيوتر أو استخدم وظيفة منع بقاء الصورة على شاشة المنتج‪ ،‬وعند عدم استخدام المنتج‪ ،‬أوقف تشغيله‪ .‬ال يشمل ضمان هذا المنتج‬
‫مشكلة بقاء الصورة والمشاكل ذات الصلة‪.‬‬
‫يتعرض لبخار الزيت أو رذاذه‪.‬‬
‫•ال تثبّت هذا المنتج على حائط حيث يوجد احتمال كبير ألن ّ‬
‫ضررا بالمنتج ويتسبب في تعطله‪.‬‬
‫فقد يلحق ذلك‬‫ً‬
‫تنبيه‬
‫•تأكد من أن فتحات التهوية في المنتج ليست مسدودة‪ .‬ثبّت المنتج في مكان يتمتع بمساحة واسعة ومناسبة (أكثر من ‪ 100‬مم بين المنتج والحائط)‪.‬‬
‫إذا ّ‬‫ثبت المنتج على مسافة قريبة ج ًدا من الحائط‪ ،‬فقد يؤدي ذلك إلى تشوّهه أو إلى نشوب حريق بسبب ارتفاع درجة حرارته الداخلية‪.‬‬
‫•ال تس ّد فتحة التهوية على المنتج بواسطة غطاء مائدة أو ستارة‪.‬‬
‫فقد يؤدي ذلك إلى تشوّه المنتج أو نشوب حريق بسبب ارتفاع درجة حرارة المنتج الداخلية‪.‬‬‫•ثبّت المنتج في مكان ّ‬
‫معرض لخطر السقوط‪.‬‬
‫مسطح وثابت حيث يكون غير ّ‬
‫‪-‬في حال سقوط المنتج‪ ،‬فقد يؤدي ذلك إلى إصابتك أو تحطمه‪.‬‬
‫•ثبّت المنتج في مكان ال يحدث فيه تشويش كهرومغناطيسي‪.‬‬
‫أبق المنتج بعي ًدا عن أشعة الشمس المباشرة‪.‬‬
‫• ِ‬
‫فقد يلحق ذلك الضرر به‪.‬‬‫•إذا ّ‬
‫ثبت المنتج في مكان ال يستوفي الشروط الموصي بها‪ ،‬فقد يؤدي ذلك إلى إلحاق ضرر كبير بجودة صورة المنتج وعمره االفتراضي ومظهره‪.‬‬
‫قبل تثبيت المنتج‪ ،‬يرجى مراجعة شركة ‪ LG‬أو اختصاصي في التثبيت معتمد‪ .‬ينطبق هذا التنبيه على المكان حيث توجد كميات كبيرة من الغبار‬
‫أو رذاذ الزيت أو حيث تُستخدم مواد كيميائية أو حيث تكون درجة الحرارة عالية ج ًدا أو منخفضة ج ًدا أو حيث تكون نسبة الرطوبة عالية ج ًدا‬
‫أو حيث من المرجح أن يبقى المنتج قيد التشغيل لفترة طويلة (المطار ومحطة القطار ً‬
‫مثال)‪ .‬ويؤدي عدم التقيّد بهذا التنبيه إلى إبطال الكفالة‪.‬‬
‫•ال تثبّت المنتج في منطقة تفتقر للتهوية المناسبة (مثل ّ‬
‫ّ‬
‫رف في مكتبة أو في خزانة) أو في الخارج وتجنب وضعه على قطعة قماش مبطنة أو سجادة‪.‬‬
‫•باإلضافة إلى ذلك‪ ،‬ال تثبّته في مكان حيث توجد أجهزة تولّد حرارة مثل أجهزة اإلضاءة‪.‬‬
‫‪5‬‬
‫تحذير‬
‫تسربت المياه أو أي مادة غريبة إلى داخل المنتج (التلفاز أو جهاز العرض أو سلك الطاقة أو محوّل التيار المتردد)‪،‬‬
‫•في حال ّ‬
‫فورا واتصل بمركز الخدمة‪.‬‬
‫فافصل سلك الطاقة ً‬
‫وإال‪ ،‬فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية نتيجة للضرر الذي تم إلحاقه بالمنتج‪.‬‬‫•ال تلمس قابس الطاقة أو محوّل التيار المتردد عندما تكون يداك مبلّل َتين‪ .‬إذا كانت أسنان القابس رطبة أو عليها غبار‪ ،‬فامسحها وجففها قبل االستخدام‪.‬‬
‫‪-‬وإال‪ ،‬فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬
‫•احرص على إدخال سلك الطاقة بالكامل في محوّل التيار المتردد‪.‬‬
‫إذا لم يتم إدخاله بإحكام‪ ،‬فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫•احرص على استخدام أسالك الطاقة ومحوّالت التيار المتردد المتوفرة أو المعتمدة من قبل‪.LG Electronics, Inc.‎‬‬
‫فقد يؤدي استخدام منتجات غير معتمدة إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫•عند فصل سلك الطاقة‪ ،‬أمسكه دائمًا من القابس‪ .‬وال تث ِنه بقوة مفرطة‪.‬‬
‫يتعرض سلك الطاقة للضرر‪ ،‬ما قد يؤدي إلى حدوث صدمة كهربائية أو نشوب حريق‪.‬‬
‫فقد ّ‬‫•احرص على عدم الدوس على سلك الطاقة أو محوّل التيار المتردد أو وضع أغراض ثقيلة عليه (أجهزة إلكترونية أو مالبس إلخ‪.).‬‬
‫احرص على عدم إلحاق ضرر بسلك الطاقة أو محوّل التيار المتردد باستخدام أدوات حادة‪.‬‬
‫فقد يؤدي استخدام أسالك طاقة متضررة إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫•ال تفكك أب ًدا سلك الطاقة أو محوّل التيار المتردد وال تصلحه أو تع ّدله‪.‬‬
‫فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫•احرص على توصيل كبل الطاقة بالتيار المؤرض‪.‬‬
‫تتعرض لصعق كهربائي أو إلصابة‪.‬‬
‫فقد ّ‬‫•استخدم الفولتية المُق ّدرة فقط‪.‬‬
‫تتعرض أنت لصعق كهربائي‪.‬‬
‫يتعرض المنتج للضرر أو قد ّ‬
‫قد ّ‬‫•في حال حدوث رعد وبرق‪ ،‬ال تلمس ً‬
‫خطرا جسيمًا‪.‬‬
‫مطلقا سلك الطاقة وكبل اإلشارة إذ قد يشكل ذلك ً‬
‫وقد يتسبب بحدوث صدمة كهربائية‪.‬‬‫•ال تقم بتوصيل أسالك امتداد أو أجهزة كهربائية أو أجهزة تدفئة كهربائية عدة بمأخذ واحد‪ .‬استخدم قابس طاقة متعدد المآخذ مع طرف تأريض مصمّم‬
‫لالستخدام مع الكمبيوتر فقط‪.‬‬
‫‪-‬فقد ينشب حريق بسبب ارتفاع درجة حرارة المنتج‪.‬‬
‫العربية‬
‫محول التيار المتردد والطاقة الكهربائية‬
‫احتياطات حول استخدام ّ‬
‫العربية‬
‫‪6‬‬
‫•ال تلمس قابس الطاقة عندما تكون يداك مبلّلتين‪ .‬باإلضافة إلى ذلك‪ ،‬إذا كان سن السلك رطبًا أو مغطى بالغبار‪ ،‬فجفف قابس الطاقة بالكامل‬
‫أو امسح عنه الغبار‪.‬‬
‫تتعرض لصعق كهربائي بسبب الرطوبة الزائدة‪.‬‬
‫فقد ّ‬‫•إذا لم تكن تنوي استخدام المنتج لوقت طويل‪ ،‬فافصل كبل الطاقة عنه‪.‬‬
‫تسرب الطاقة الكهربائية أو حدوث صدمة كهربائية‬
‫يمكن أن يؤدي تراكم الغبار إلى نشوب حريق أو قد يؤدي تلف المواد العازلة إلى ّ‬‫أو نشوب حريق‪.‬‬
‫•قم بتصليح كبل الطاقة بالكامل‪.‬‬
‫فقد يؤدي عدم تصليحه بالكامل إلى نشوب حريق‪.‬‬‫موص ً‬
‫ً‬
‫ال (مثل قطعة معدنية) في أحد َ‬
‫موصوال بطرف اإلدخال على الحائط‪.‬‬
‫طرفي كبل الطاقة عندما يكون الطرف اآلخر‬
‫•ال تدخل ّ‬
‫فورا بعد توصيله بطرف اإلدخال على الحائط‪.‬‬
‫باإلضافة إلى ذلك‪ ،‬ال تلمس كبل الطاقة ً‬
‫تتعرض لصعق كهربائي‪.‬‬
‫فقد ّ‬‫• ُتستخدم قارنة الجهاز لفصله عن مأخذ الطاقة‪.‬‬
‫•يرجى الحرص على تثبيت الجهاز بالقرب من مأخذ الطاقة على الحائط الذي تم توصيله به وعلى إمكانية الوصول إلى المأخذ بسهولة‪.‬‬
‫•طالما أن هذه الوحدة موصولة بمأخذ التيار المتردد على الحائط‪ ،‬فلن تنقطع الطاقة من مصدر اإلمداد بالتيار المتردد حتى في حال إيقاف تشغيل الوحدة‪.‬‬
‫تنبيه‬
‫•احرص على إبقاء المأخذ ومحوّل التيار المتردد وأسنان قابس الطاقة نظيفة من الغبار وما إلى ذلك‪.‬‬
‫فقد يؤدي ذلك إلى نشوب حريق‪.‬‬‫•ال تفصل سلك الطاقة أثناء استخدام المنتج‪.‬‬
‫فقد يؤدي حدوث صدمة كهربائية إلى إلحاق ضرر بالمنتج‪.‬‬‫•استخدم سلك الطاقة الذي تم توفيره مع الوحدة فقط‪ .‬إذا استخدمت سلك طاقة آخر‪ ،‬فتأكد من أنه يتوافق مع المعايير الوطنية المطبّقة عند عدم توفيره من‬
‫قبل المزوّد‪ .‬إذا كان كبل الطاقة عائبًا بأي شكل من األشكال‪ ،‬فاتصل بالجهة المصنّعة أو بأقرب ّ‬
‫موفر لخدمة التصليح معتمد الستبداله‪.‬‬
‫‪7‬‬
‫تحذير‬
‫•احرص على إيقاف تشغيل المنتج‪.‬‬
‫تتعرض لصعق كهربائي أو قد يتضرر المنتج‪.‬‬
‫فقد ّ‬‫•احرص على إزالة كل الكبالت قبل نقل المنتج‪.‬‬
‫تتعرض لصعق كهربائي أو قد يتضرر المنتج‪.‬‬
‫فقد ّ‬‫•تأكد من توجيه الشاشة نحو األمام ومن إمساكها بيدَيك كل َتيهما لنقلها‪ .‬إذا أسقطت المنتج‪ ،‬فقد يؤدي استخدام المنتج المتضرر إلى حدوث صدمة كهربائية‬
‫أو نشوب حريق‪ .‬اتصل بمركز الخدمة المعتمد لتصليحه‪.‬‬
‫ً‬
‫ً‬
‫ومفصوال عن الطاقة وعلى أن تكون كل الكبالت مفصولة‪ .‬يتطلب حمل جهاز أكبر ‪ 2‬أشخاص أو‬
‫متوقفا عن التشغيل‬
‫•احرص على أن يكون المنتج‬
‫أكثر‪ .‬ال تضغط على الجهة األمامية من الجهاز‪.‬‬
‫تنبيه‬
‫تعرض المنتج لصدمة عند نقله‪.‬‬
‫•ال ّ‬
‫تتعرض لصعق كهربائي أو قد يتضرر المنتج‪.‬‬
‫فقد ّ‬‫ترم علبة تغليف المنتج‪ .‬استخدمها عند نقله‪.‬‬
‫•ال ِ‬
‫احتياطات عند استخدام المنتج‬
‫تحذير‬
‫•ال ّ‬
‫تفك المنتج أو تصلحه أو تع ّدله ً‬
‫وفقا لتقديرك الخاص‪.‬‬
‫فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫اتصل بمركز الخدمة لفحص المنتج أو معايرته أو تصليحه‪.‬‬‫•إذا أردت ترك الجهاز من دون استخدام لفترة طويلة‪ ،‬فافصله عن مأخذ الطاقة على الحائط‪.‬‬
‫أبق المنتج بعي ًدا عن المياه‪.‬‬
‫• ِ‬
‫فقد يؤدي ذلك إلى نشوب حريق أو حدوث صدمة كهربائية‪.‬‬‫تعرض الجهة األمامية من الشاشة وجوانبها لصدمة أو تخدشها باستخدام أغراض معدنية‪.‬‬
‫•ال ّ‬
‫ضررا بها‪.‬‬
‫وإال فقد يلحق ذلك‬‫ً‬
‫•تجنّب درجات الحرارة المرتفعة ونسبة الرطوبة العالية‪.‬‬
‫العربية‬
‫احتياطات عند نقل المنتج‬
‫‪8‬‬
‫العربية‬
‫تنبيه‬
‫•ال تضع مواد سريعة االشتعال بالقرب من المنتج أو ّ‬
‫تخزنها بالقرب منه‪.‬‬
‫يوجد خطر حدوث انفجار أو نشوب حريق بسبب استخدام المواد السريعة االشتعال من دون ّ‬‫توخي الحذر الالزم‪.‬‬
‫•عند تنظيف المنتج‪ ،‬افصل سلك الطاقة وامسحه بلطف مستخدمًا قطعة قماش ناعمة لتفادي خدشه‪ .‬ال تنظف المنتج باستخدام قطعة قماش رطبة‬
‫أو ترش المياه أو أي سوائل أخرى مباشرة عليه‪ .‬فقد يؤدي ذلك إلى حدوث صدمة كهربائية‪( .‬ال تستخدم مواد كيميائية مثل البنزين أو مخففات‬
‫الطالء أو الكحول‪).‬‬
‫•خذ ً‬
‫قسطا من الراحة من وقت إلى آخر لتريح نظرك وتحميه‪.‬‬
‫•حافظ دائمًا على نظافة المنتج‪.‬‬
‫•اجلس بوضعية مريحة وطبيعية عند استخدام المنتج لتريح العضالت‪.‬‬
‫•خذ ً‬
‫قسطا من الراحة بشكل منتظم عند استخدام المنتج لوقت طويل‪.‬‬
‫ّ‬
‫•ال تضغط بشدة على الشاشة أو تخدشها بيَدك أو بواسطة غرض حاد مثل ظفر أو قلم رصاص أو قلم حبر‪.‬‬
‫•حافظ على المسافة المناسبة بينك وبين المنتج‪.‬‬
‫قد يضعف نظرك إذا نظرت إلى المنتج عن مسافة قريبة ج ًدا‪.‬‬‫•اضبط االستبانة والساعة المناسب َتين باالستناد إلى دليل المستخدم‪.‬‬
‫يمكن أن يضعف نظرك‪.‬‬‫•استخدم ً‬
‫منظفا معتم ًدا فقط عند تنظيف المنتج‪( .‬ال تستخدم البنزين أو الثنر أو الكحول‪).‬‬
‫يمكن للمنتج أن يتشوّه‪.‬‬‫ً‬
‫ً‬
‫تعرض الجهاز للتنقيط أو الطرطشة وال تضع أغراضا تحتوي على سوائل‪ ،‬مثل المزهريات أو األكواب وما إلى ذلك عليه (مثال على الرفوف‬
‫•ال ِّ‬
‫الموجودة فوق الوحدة)‪.‬‬
‫أبق البطاريات بعيدة عن أشعة الشمس المباشرة والمواقد‬
‫•يجب عدم تعريض البطاريات لدرجة حرارة تتخطى الدرجة المسموح بها‪ .‬على سبيل المثال‪ِ ،‬‬
‫المفتوحة وأجهزة التدفئة الكهربائية‪.‬‬
‫•ال تضع البطاريات غير القابلة للشحن في جهاز أثناء شحنه‪.‬‬
‫•قد يؤدي استخدام سماعات الرأس (سماعات األذن) لفترة طويلة من الوقت أو االستماع إلى مستوى صوت مرتفع إلى إلحاق ضرر بسمعك‪.‬‬
‫• ّ‬
‫رش المياه على قطعة قماش ناعمة مر َتين إلى ‪ 4‬مرات واستخدمها لتنظيف اإلطار األمامي للمنتج؛ وامسح باتجاه واحد فقط‪ .‬قد تسبب الرطوبة الزائدة‬
‫ظهور بقع على المنتج‪.‬‬
‫المياه‬
‫المواد الكيميائية‬
‫•ال تستخدم منتجات تعمل بفولتية عالية بالقرب من جهاز العرض‪( .‬مثل آلة كهربائية لصعق الذباب)‬
‫‪-‬ربما يحدث عطل في جهاز العرض‪ ،‬إذا تعرض لصدمة كهربائية‪.‬‬
‫التثبيت على حائط‬
‫تتعرض إلصابة ما أو تلحق الضرر بالمنتج‪ .‬لذا نرجو منك االتصال بشخص من فريق الصيانة المعتمد من قبل‬
‫•ال تثبّت هذا المنتج بنفسك إذ قد ّ‬
‫الشركة المصنّعة‪.‬‬
‫التجميع والتحضير‬
‫تنبيه‬
‫•استخدم دائمًا مكونات أصلية لضمان سالمتك وأداء المنتج‪.‬‬
‫•لن تشمل كفالة المنتج الضرر أو اإلصابة التي تنتج من استخدام مكوّنات غير أصلية‪.‬‬
‫مالحظة‬
‫•قد تختلف الملحقات المتوفرة مع المنتج ً‬
‫وفقا للطراز أو المنطقة‪.‬‬
‫•قد تتغيّر مواصفات المنتج أو المحتويات في هذا الدليل من دون إشعار مسبق نتيجة لترقية وظائف المنتج‪.‬‬
‫•برنامج ‪ SuperSign‬والدليل‬
‫التنزيل من موقع ويب ‪.LG Electronics‬‬‫‪ )http://partner.lge.com( L‬وتنزيل أحدث إصدار من البرنامج المخصص للطراز لديك‪.‬‬
‫يرجى زيارة موقع ويب ‪ G Electronics‬‏‬‫•لن تغطي الكفالة أي ضرر قد يسببه استخدام المنتج في بيئة مليئة بالغبار بشكل مفرط‪.‬‬
‫العربية‬
‫‪9‬‬
‫‪10‬‬
‫العربية‬
‫الملحقات االختيارية‬
‫تخضع الملحقات االختيارية للتغيير‪ ،‬من دون إشعار مسبق‪ ،‬وذلك لتحسين أداء المنتج‪ ،‬كما يمكن إضافة ملحقات جديدة‪ .‬قد تختلف الرسوم التوضيحية‬
‫الواردة في هذا الدليل عن المنتج والملحقات الفعلية‪.‬‬
‫مجموعة أدوات الحامل‬
‫‪ST-653T‬‬
‫البراغي‬
‫القطر ‪ 4.0‬مم ‪ x‬المسافة بين وحدات البكسل ‪ 0.7‬مم ‪ x‬الطول ‪ 12.0‬مم‬
‫مجموعة أدوات مشغّل الوسائط‬
‫مشغّل الوسائط‬
‫‪MP500 / MP700‬‬
‫البراغي‬
‫القطر ‪ 3.0‬مم ‪ x‬المسافة بين وحدات‬
‫البكسل ‪ 0.5‬مم ‪ x‬الطول ‪ 6.0‬مم‬
‫قرص ‪( CD‬دليل المالك) ‪ /‬البطاقات‬
‫‪11‬‬
‫العربية‬
‫مجموعة األدوات المطابقة لمواصفات قابلية التوصيل المفتوحة‬
‫‪KT-OPSF‬‬
‫البراغي‬
‫القطر ‪ 3.0‬مم ‪ x‬الطول ‪ 8.0‬مم‬
‫البراغي‬
‫القطر ‪ 3.0‬مم ‪ x‬الطول ‪ 8.0‬مم‬
‫البطاقة (دليل اإلعداد السهل)‬
‫سلك الطاقة‬
‫كبل التوصيل‬
‫مالحظة‬
‫•قبل توصيل مجموعة ‪ OPS‬أو مش ّغل الوسائط‪ ،‬قم بتوصيل الكبل بالمخرج‪.‬‬
‫‪12‬‬
‫العربية‬
‫القطع واألزرار‬
‫قد تختلف الصورة ً‬
‫وفقا للطراز‪.‬‬
‫التشغيل (الضغط)‬
‫القائمة السريعة (اضغط ‪)1‬‬
‫االختيار من القائمة (ضغط ‪)2‬‬
‫إيقاف التشغيل ‪( 3‬ضغط مع االستمرار)‬
‫‪1 1‬عندما يكون جهاز العرض قيد التشغيل‪ ،‬اضغط على زر‬
‫‪2 2‬يمكنك استخدام الوظيفة عندما تتحكم في القائمة‪.‬‬
‫‪3 3‬سيتم إغالق كل التطبيقات قيد التشغيل‪.‬‬
‫التحكم في مستوى الصوت‬
‫‪2‬‬
‫التحكم في القائمة‬
‫مرة واحدة‪.‬‬
‫القائمة السريعة‬
‫إليقاف تشغيل الجهاز‪.‬‬
‫للوصول إلى القوائم السريعة‪.‬‬
‫لتغيير مصدر اإلدخال‪.‬‬
‫إغالق القائمة السريعة‪.‬‬
‫التحكم في القائمة‬
‫‪2‬‬
‫‪13‬‬
‫بالنسبة إلى طرازات معيّنة فقط‪.‬‬‫قد تختلف الصورة ً‬‫وفقا للطراز‪.‬‬
‫‪1 1‬‬
‫‪2 2‬‬
‫العربية‬
‫توصيل الحامل‬
‫‪14‬‬
‫العربية‬
‫توصيل جهاز استشعار األشعة تحت الحمراء‬
‫عند توصيل الكبل بالمنتج‪ ،‬تصبح ميزة استقبال إشارات الريموت نشطة‪ .‬قم بتدوير جهاز استشعار األشعة تحت الحمراء ً‬
‫وفقا التجاه الشاشة‬
‫(أفقي‪/‬عمودي)‪.‬‬
‫قد تختلف الصورة ً‬‫وفقا للطراز‪.‬‬
‫التثبيت األساسي‬
‫[الجهة األمامية]‬
‫[الجهة الخلفية]‬
‫‪15‬‬
‫العربية‬
‫أفقي‬
‫[الجهة األمامية]‬
‫[الجهة الخلفية]‬
‫‪16‬‬
‫العربية‬
‫عمودي‬
‫[الجهة األمامية]‬
‫[الجهة الخلفية]‬
‫‪17‬‬
‫عند التثبيت في الوضع العمودي‪ ،‬قم بتدوير جهاز العرض بعكس اتجاه عقارب الساعة بمقدار ‪ 90‬درجة (عندما تكون مقابل الشاشة)‪.‬‬
‫استخدام قفل ‪Kensington‬‬
‫(ال ّ‬
‫يتوفر هذا القفل في الطرازات كافة‪).‬‬
‫موصل نظام أمان ‪ Kensington‬على الجهة الخلفية من جهاز العرض‪ .‬لمزيد من المعلومات حول التثبيت واالستخدام‪ ،‬راجع دليل‬
‫يمكن العثور على ّ‬
‫المالك الخاص بقفل ‪ Kensington‬أو تفضل بزيارة الموقع ‪.http://www.kensington.com‬‬
‫قم بتوصيل كبل نظام أمان ‪ Kensington‬بين جهاز العرض والطاولة‪.‬‬
‫مالحظة‬
‫•إن نظام أمان ‪ Kensington‬هو اختياري‪ .‬يمكنك الحصول على ملحقات إضافية من معظم متاجر بيع األجهزة اإللكترونية بالتجزئة‪.‬‬
‫•يعرض الرسم التوضيحي ً‬
‫ً‬
‫مختلفا عن المنتج الحالي‪.‬‬
‫مثال عامًا حول كيفية التثبيت وقد يبدو‬
‫العربية‬
‫الوضع العمودي‬
‫‪18‬‬
‫العربية‬
‫المزود بشعار ‪ LG‬وإزالته‬
‫تثبيت القوس‬
‫ّ‬
‫بالنسبة إلى طرازات معيّنة فقط‪.‬‬‫قد تختلف الصورة ً‬‫وفقا للطراز‪.‬‬
‫المزود بشعار ‪LG‬‬
‫إزالة القوس‬
‫ّ‬
‫أزل البرغي الذي يثبّت القوس‬
‫‪1 1‬ضع قطعة قماش نظيفة على األرض‪ ،‬ثم ضع جهاز العرض عليها ّ‬
‫براغ‪ِ ،‬‬
‫موجهًا الشاشة نحو األسفل‪ .‬باستخدام مفك ٍ‬
‫المزوّد بشعار ‪ LG‬بالجهة الخلفية السفلى من جهاز العرض‪.‬‬
‫المزود بشعار ‪LG‬‬
‫القوس‬
‫ّ‬
‫أزل القوس المزوّد بشعار ‪ .LG‬عند إعادة تثبيت القوس المزوّد بشعار ‪ ،LG‬اتبع إجراءات عملية التثبيت لكن بالعكس‪.‬‬
‫‪2 2‬بعد إزالة البرغي‪ِ ،‬‬
‫‪19‬‬
‫أزل البرغي الذي يثبّت القوس‬
‫‪1 1‬ضع قطعة قماش نظيفة على األرض‪ ،‬ثم ضع جهاز العرض عليها ّ‬
‫براغ‪ِ ،‬‬
‫موجهًا الشاشة نحو األسفل‪ .‬باستخدام مفك ٍ‬
‫المزوّد بشعار ‪ LG‬بالجهة الخلفية السفلى من جهاز العرض‪.‬‬
‫المزود بشعار ‪LG‬‬
‫القوس‬
‫ّ‬
‫أزل القوس المزوّد بشعار ‪ .LG‬ثبّت القوس المزوّد بشعار ‪ LG‬باستخدام برغي وقم بمحاذاته مع الفتحة على الجهة اليمنى‪.‬‬
‫‪2 2‬بعد إزالة البرغي‪ِ ،‬‬
‫العربية‬
‫المزود بشعار ‪ LG‬على الجهة اليمنى‬
‫تثبيت القوس‬
‫ّ‬
‫‪20‬‬
‫العربية‬
‫تثبيت غالف الذاكرة‬
‫ثبّت الغطاء باستخدام برغي كما هو ّ‬
‫موضح لحماية ذاكرة ‪ USB‬من السرقة‪.‬‬
‫‪1 1‬‬
‫‪2 2‬‬
‫‪21‬‬
‫لتوفير التهوية المناسبة‪ ،‬يرجى ترك مسافة تبلغ ‪ 100‬مم بين كل جانب من جوانب المنتج والحائط‪ّ .‬‬
‫مفصلة حول التثبيت‪ ،‬فيمكنك‬
‫يوفر لك البائع إرشادات ّ‬
‫االطالع على الدليل االختياري لتثبيت قوس التثبيت على حائط مائل وإعداده‪.‬‬
‫‪ 100‬مم‬
‫‪ 100‬مم‬
‫‪ 100‬مم‬
‫‪ 100‬مم‬
‫‪ 100‬مم‬
‫لتثبيت جهاز العرض على حائط‪ ،‬قم بتوصيل قوس التثبيت على الحائط (قطعة اختيارية) بالجهة الخلفية من جهاز العرض‪.‬‬
‫تأكد من توصيل قوس التثبيت على الحائط بإحكام بجهاز العرض ومن تثبيته بإحكام ً‬
‫أيضا على الحائط‪.‬‬
‫‪1 1‬استخدم البراغي وأقواس التثبيت على الحائط المتوافقة مع معايير ‪ VESA‬فقط‪.‬‬
‫ضررا داخل جهاز العرض‪.‬‬
‫‪2 2‬قد تسبب البراغي التي يتجاوز طولها الطول القياسي‬
‫ً‬
‫ضررا بالمنتج وقد يتسبب بسقوط جهاز العرض‪ .‬ال تتحمل شركة ‪LG Electronics‬‬
‫‪3 3‬قد يلحق البرغي غير المتوافق مع معايير ‪VESA‬‬
‫ً‬
‫براغ غير قياسية‪.‬‬
‫المسؤولية عن أي حوادث تتعلق باستخدام ٍ‬
‫‪4 4‬يرجى استخدام البراغي المتوافقة مع معايير ‪ VESA‬كما هو مذكور أدناه‪.‬‬
‫•‪ 785‬مم وأكثر‬
‫* براغي التثبيت‪:‬القطر ‪ 6.0‬مم ‪ x‬المسافة بين وحدات البكسل ‪ 1.0‬مم ‪ x‬الطول ‪ 12‬مم‬
‫‪ 785‬مم‬
‫العربية‬
‫التثبيت على حائط‬
‫‪22‬‬
‫العربية‬
‫تنبيه‬
‫•افصل سلك الطاقة قبل نقل جهاز العرض أو تثبيته لتجنّب حدوث صدمة كهربائية‪.‬‬
‫•في حال تثبيت جهاز العرض على سقف أو حائط مائل‪ ،‬فقد يسقط ويتسبب بحدوث إصابة‪ .‬استخدم قوس تثبيت على الحائط معتم ًدا من قبل ‪ LG‬واتصل‬
‫بالوكيل المحلي أو بعامل مؤهل لمساعدتك في تثبيت المنتج‪.‬‬
‫•ال تفرط في ش ّد البراغي‪ ،‬فقد يؤدي ذلك إلى إلحاق ضرر بجهاز العرض وإبطال الكفالة‪.‬‬
‫•استخدم البراغي وأقواس التثبيت على الحائط التي تتوافق مع معايير ‪ VESA‬فقط‪ .‬ال تغطي الكفالة أي أضرار أو إصابات ناتجة من سوء استخدام أو‬
‫استخدام ملحقات غير مناسبة‪.‬‬
‫مالحظة‬
‫•تتضمّن مجموعة أدوات التثبيت على الحائط دليل التثبيت والقطع الضرورية كافة‪.‬‬
‫•إن قوس التثبيت على الحائط قطعة اختيارية‪ .‬يمكنك الحصول على ملحقات إضافية من الوكيل المحلي‪.‬‬
‫•قد يختلف طول البراغي المطلوب باختالف قوس التثبيت على الحائط‪ .‬تأكد من استخدام البراغي ذي الطول الصحيح‪.‬‬
‫•لمزيد من المعلومات‪ ،‬يرجى مراجعة الدليل المتوفر مع قوس التثبيت على الحائط‪.‬‬
‫•إن التثبيت المائل عن طريق التوجيه إلى األسفل حتى ‪ 30‬درجة مضمون‪( .‬في الظروف التي تصل فيها درجة حرارة إلى ‪ 30‬درجة مئوية‪ ،‬وتصل‬
‫فيها نسبة الرطوبة إلى ‪)50%‬‬
‫الريموت‬
‫تستند األوصاف الموجودة في هذا الدليل إلى أزرار الريموت‪ .‬يرجى قراءة هذا الدليل بعناية الستخدام جهاز العرض بشكل صحيح‪ .‬لتثبيت البطاريات‪،‬‬
‫و مع الرمز داخل الحجرة‪ ،‬ثم أغلق الغطاء‪.‬‬
‫افتح غطاء حجرة البطاريات وضع هذه األخيرة (‪ 1.5‬فولت بحجم ‪ )AAA‬بحيث يتطابق الطرفان‬
‫إلزالة البطاريات‪ّ ،‬نفذ إجراءات التثبيت بشكل معكوس‪ .‬قد تختلف الرسوم التوضيحية عن الملحقات الفعلية‪.‬‬
‫تنبيه‬
‫•ال تستخدم البطاريات القديمة والجديدة معًا‪ ،‬فقد يؤدي ذلك إلى إلحاق ضرر بالريموت‪.‬‬
‫•تأكد من توجيه الريموت باتجاه مستشعر الريموت على جهاز العرض‪.‬‬
‫•قد ال يكون بعض ميزات الريموت مدعومًا في طرازات معيّنة‪.‬‬
‫•يجب عدم تعريض البطاريات الداخلية والخارجية للمنتج للحرارة المفرطة مثل أشعة الشمس المباشرة أو النار أو ما شابه‪.‬‬
‫(الطاقة) لتشغيل جهاز العرض أو إيقاف تشغيله‪.‬‬
‫لتشغيل جهاز العرض‪.‬‬
‫إليقاف تشغيل جهاز العرض‪.‬‬
‫لضبط سطوع الصورة والحد من استهالك الطاقة‪.‬‬
‫(اإلدخال) لتحديد وضع اإلدخال‪.‬‬
‫هذه الوظيفة غير مدعومة‪.‬‬
‫أزرار األرقام واألحرف إلدخال األرقام أو األحرف ً‬
‫وفقا لإلعداد‪.‬‬
‫للتبديل بين لوحة األرقام ولوحة الحروف األبجدية‪.‬‬
‫لحذف األرقام أو األحرف األبجدية التي تم إدخالها‪.‬‬
‫(زر رفع‪/‬خفض مستوى الصوت) لضبط مستوى الصوت‪.‬‬
‫لتحديد وضع نسبة الطول إلى العرض‪.‬‬
‫لضبط موضع الصورة والح ّد من عدم استقرارها إلى الحد األدنى تلقائيًا‬
‫(متوفر إلدخال ‪ RGB‬فقط)‪.‬‬
‫(كتم الصوت) لكتم كافة األصوات‪.‬‬
‫لضبط سطوع الشاشة‪.‬‬
‫ليست هذه الوظيفة مدعومة في هذا الطراز‪.‬‬
‫العربية‬
‫‪23‬‬
‫العربية‬
‫‪24‬‬
‫لتحديد وضع الصورة‪.‬‬
‫(الصفحة الرئيسية) لتنشيط المش ّغل‪.‬‬
‫للدخول إلى قائمة توازن اللون األبيض‪.‬‬
‫(اإلعدادات) للوصول إلى القوائم الرئيسية أو حفظ إدخالك والخروج من القوائم‪.‬‬
‫هذه الوظيفة غير مدعومة‪.‬‬
‫(أزرار التنقل) للتمرير عبر القوائم أو الخيارات‪.‬‬
‫لتحديد القوائم أو الخيارات وتأكيد اإلدخال‪.‬‬
‫(الرجوع) يتيح لك الرجوع خطوة واحدة في الوظيفة التفاعلية مع المستخدم‪.‬‬
‫للخروج من كل مهام شاشة خيارات العرض (‪ )OSD‬وتطبيقاتها‪.‬‬
‫للسماح لك بالتحكم في أجهزة وسائط متعددة مختلفة لالستمتاع بالوسائط‬
‫المتعددة ببساطة عبر استخدام الريموت الخاص من خالل قائمة ‪.SimpLink‬‬
‫‪.‬‬
‫لتحديد وضع‬
‫ً‬
‫معرف الجهاز‪،‬‬
‫معرف الصورة‬
‫متطابقا مع رقم ّ‬
‫عندما يكون رقم ّ‬
‫يمكنك التحكم في أي جهاز عرض تريده بتنسيق العرض المتعدد‪.‬‬
‫أزرار التحكم بقائمة ‪ USB‬للتحكم بتشغيل الوسائط‪.‬‬
‫إجراء التوصيالت‬
‫يمكن توصيل أجهزة خارجية عدة بجهاز العرض‪ .‬غيّر وضع اإلدخال ثم حدد الجهاز الخارجي الذي تريد توصيله‪ .‬للحصول على المزيد من المعلومات‬
‫ّ‬
‫المتوفر مع كل جهاز‪.‬‬
‫حول توصيل الجهاز الخارجي‪ ،‬راجع دليل المستخدم‬
‫التوصيل بكمبيوتر‬
‫متوفرا‪ .‬يدعم جهاز العرض هذا ميزة‪‎‬‬
‫ليس بعض الكبالت‬
‫ً‬
‫*‬
‫عند التشغيل‪.‬‬
‫*‪.‎‬‬
‫‪ :‬هي ميزة ّ‬
‫التعرف على األجهزة التي قام المستخدم بتوصيلها من دون إجراء تكوين للجهاز أو تدخل المستخدم‬
‫تمكن الكمبيوتر من ّ‬
‫توصيل جهاز خارجي‬
‫متوفرا‪ .‬قم بتوصيل جهاز استقبال عالي الدقة أو ‪ DVD‬أو ‪ VCR‬بجهاز العرض وحدد وضع إدخال مناسبًا‪.‬‬
‫ليس بعض الكبالت‬
‫ً‬
‫يوصى بتوصيل أجهزة خارجية بجهاز العرض باستخدام كبالت ‪ HDMI‬بهدف الحصول على أفضل جودة للصورة والصوت‪.‬‬
‫العربية‬
‫‪25‬‬
‫‪26‬‬
‫العربية‬
‫مالحظة‬
‫•يوصى باستخدام جهاز العرض مع وصلة ‪ HDMI‬للحصول على أفضل جودة للصورة‪.‬‬
‫فريت‪ ،‬مثل كبل ‪.DVI-D/HDMI‬‬
‫•للتوافق مع مواصفات المنتج‪ ،‬استخدم كبل واجهة مغلّف بقالب ّ‬
‫•إذا قمت بتشغيل جهاز العرض عندما يصبح بار ًدا‪ ،‬فقد تومض الشاشة‪ .‬هذا أمر طبيعي‪.‬‬
‫•في بعض األحيان‪ ،‬قد تظهر على الشاشة بقعًا حمراء أو خضراء أو زرقاء‪ .‬هذا أمر طبيعي‪.‬‬
‫•استخدم كبل‪ HDMI®/™‎‬عالي السرعة (أقصر من ‪ 3‬أمتار)‪.‬‬
‫•استخدم ً‬
‫كبال معتم ًدا يحمل شعار ‪ .HDMI‬في حال عدم استخدام كبل ‪ HDMI‬معتم ًدا‪ ،‬فقد ال تعمل الشاشة أو قد يحدث خطأ في االتصال‪.‬‬
‫•أنواع كبالت ‪ HDMI‬الموصى بها‬
‫كبل‪ HDMI®/™‎‬عالي السرعة‬‫كبل‪ HDMI®/™‎‬عالي السرعة مع ‪Ethernet‬‬‫•يرجى التحقق من إعدادات الكمبيوتر لديك في حال عدم سماع أي صوت في وضع ‪ .HDMI‬تتطلب بعض أجهزة الكمبيوتر تغيير إخراج الصوت‬
‫االفتراضي يدويًا إلى ‪.HDMI‬‬
‫•إذا كنت تريد استخدام وضع ‪ ،HDMI-PC‬يجب ضبط الكمبيوتر‪/‬التلفاز الرقمي على وضع الكمبيوتر‪.‬‬
‫•قد تواجه مشاكل في التوافق في حال استخدام الوضع ‪.HDMI-PC‬‬
‫•تأكد من فصل كبل الطاقة‪.‬‬
‫•إذا قمت بتوصيل جهاز ألعاب بجهاز العرض‪ ،‬فاستخدم الكبل المتوفر مع جهاز األلعاب‪.‬‬
‫تنبيه‬
‫•قم بتوصيل كبل إدخال اإلشارة وتثبيته بإحكام عن طريق تدوير البراغي باتجاه عقارب الساعة‪.‬‬
‫ّها ً‬
‫•ال تضغط على الشاشة بإصبعك لفترة طويلة‪ ،‬فقد يسبب ذلك تشو ً‬
‫مؤقتا على الشاشة‪.‬‬
‫•تجنّب عرض صور ثابتة على الشاشة لفترة زمنية طويلة لمنع بقاء الصورة‪ .‬استخدم شاشة توقف إذا أمكن‪.‬‬
‫•قد يؤثر جهاز اتصاالت السلكية تم وضعه بالقرب من جهاز العرض في جودة الصورة المعروضة‪.‬‬
‫استخدام قائمة اإلدخال‬
‫(الصفحة الرئيسية)‬
‫•‬
‫‪27‬‬
‫الستخدام أجهزة عرض عديدة متصلة ببعضها‪ ،‬قم بتوصيل طرف كبل إدخال اإلشارة (كبل ‪ )DP‬بمنفذ ‪ DP OUT‬على أحد أجهزة العرض والطرف‬
‫اآلخر بمنفذ ‪ DP IN‬بجهاز عرض آخر‪.‬‬
‫ً‬
‫متوافقا مع معيار‪ DP 1.1a (SST)‎‬أو أعلى‪.‬‬
‫*كبل ‪ :DP‬استخدم كبل ‪DP‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪HDMI IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DP IN‬‬
‫‪DP OUT‬‬
‫‪DVI IN‬‬
‫‪RS-232C RS-232C‬‬
‫‪IN‬‬
‫‪OUT‬‬
‫‪RS-232C RS-232C‬‬
‫‪IN‬‬
‫‪OUT‬‬
‫‪RS-232C RS-232C‬‬
‫‪IN‬‬
‫‪OUT‬‬
‫مالحظة‬
‫•بشكل عام‪ ،‬يمكن توصيل ما يصل إلى ‪ 100‬جهاز عرض عبر منفذ ‪( DP OUT‬بمعدل االستبانة الموصى به)‪ ،‬في حال كانت اإلشارة ثابتة وفي حال‬
‫لم تنخفض قوة اإلشارة التي ينقلها الكبل‪ .‬لتوصيل أكثر من ‪ 100‬جهاز عرض‪ ،‬يوصى باستخدام ّ‬
‫موزع‪.‬‬
‫ً‬
‫طويال ج ًدا‪ ،‬فاحرص على استخدام مقوّي إشارة أو كبل بصري‪.‬‬
‫•إذا كان كبل اإلشارة الذي يصل المنتج بالكمبيوتر‬
‫ُ‬
‫•قد تواجه مشكالت في التوافق إذا كنت تستخدم وظيفة سلسلة أجهزة العرض المترابطة ‪ DP‬مع طرز أخرى‪.‬‬
‫العربية‬
‫توصيل أجهزة عرض عدة‬
‫العربية‬
‫‪28‬‬
‫استكشاف األخطاء وإصالحها‬
‫ما من صورة معروضة على الشاشة‪.‬‬
‫اإلجراء الذي يجب اتخاذه‬
‫المشكلة‬
‫هل سلك الطاقة الخاص بالمنتج موصول؟‬
‫ً‬
‫موصوال بشكل صحيح في مأخذ الطاقة‪.‬‬
‫•تحقق مما إذا كان سلك الطاقة‬
‫هل تظهر الرسالة "التنسيق غير صالح"؟‬
‫•تقع اإلشارة الصادرة من الكمبيوتر (بطاقة الرسومات) خارج نطاق التردد العمودي أو‬
‫األفقي للمنتج‪ .‬اضبط نطاق التردد بالرجوع إلى قسم المواصفات في هذا الدليل‪.‬‬
‫ً‬
‫موصوال‪ .‬تحقق من كبل اإلشارة‪.‬‬
‫•ليس كبل اإلشارة بين الكمبيوتر والمنتج‬
‫هل تظهر الرسالة "ال توجد إشارة"؟‬
‫•الوصول إلى قائمة اإلدخال للتحقق من إشارة اإلدخال‪.‬‬
‫تظهر الرسالة منتج غير معروف عندما يكون المنتج متصالً‪.‬‬
‫المشكلة‬
‫هل قمت بتثبيت برنامج التشغيل؟‬
‫اإلجراء الذي يجب اتخاذه‬
‫•تحقق مما إذا كانت وظيفة‬
‫الرسومات‪.‬‬
‫مدعومة بالرجوع إلى دليل مستخدم بطاقة‬
‫تبدو الصورة المعروضة على الشاشة غير طبيعية‪.‬‬
‫المشكلة‬
‫اإلجراء الذي يجب اتخاذه‬
‫هل موضع الشاشة غير صحيح؟‬
‫•تحقق مما إذا كان المنتج يدعم استبانة بطاقة الرسومات وترددها‪ .‬إذا كان التردد خارج‬
‫النطاق‪ ،‬فاضبط االستبانة على المعدل المُوصى به في إعدادات "شاشة العرض" في لوحة‬
‫التحكم‪.‬‬
‫تظهر الشاشة بشكل غير طبيعي‪.‬‬
‫•ليست إشارة اإلدخال الصحيحة متصلة بمنفذ اإلشارة‪ .‬قم بتوصيل كبل اإلشارة الذي يتطابق‬
‫مع إشارة إدخال المصدر‪.‬‬
‫‪29‬‬
‫المشكلة‬
‫يظهر طيف للصورة عند إيقاف تشغيل المنتج‪.‬‬
‫اإلجراء الذي يجب اتخاذه‬
‫•في حال استخدام صورة ثابتة لفترة طويلة‪ ،‬فقد تُتلف وحدات البكسل‪ .‬استخدم وظيفة‬
‫شاشة التوقف‪.‬‬
‫عال (أسود وأبيض‬
‫•عند ظهور صورة داكنة على الشاشة بعد ظهور صورة ذات تباين ٍ‬
‫أو رمادي)‪ ،‬فقد يؤدي ذلك إلى التصاق الصورة‪ .‬هذا األمر طبيعي للمنتجات المزوّدة‬
‫بشاشات ‪.LCD‬‬
‫ال تعمل وظيفة الصوت‪.‬‬
‫المشكلة‬
‫أال يصدر أي صوت؟‬
‫الصوت غير واضح ً‬
‫بتاتا‪.‬‬
‫الصوت منخفض ج ًدا‪.‬‬
‫اإلجراء الذي يجب اتخاذه‬
‫•تحقق مما إذا كان كبل الصوت موصول بشكل صحيح‪.‬‬
‫•اضبط مستوى الصوت‪.‬‬
‫•تحقق من ضبط الصوت بشكل صحيح‪.‬‬
‫•حدد صوت المعادل المالئم‪.‬‬
‫•اضبط مستوى الصوت‪.‬‬
‫إن لون الشاشة غير طبيعي‪.‬‬
‫المشكلة‬
‫ً‬
‫استبانة ألوان الشاشة رديئة (‪ 16‬لونا)‪.‬‬
‫إن لون الشاشة غير ثابت أو يظهر لون واحد فقط‪.‬‬
‫هل تظهر بقع سوداء على الشاشة؟‬
‫اإلجراء الذي يجب اتخاذه‬
‫•اضبط عدد األلوان على أكثر من ‪ 24‬بت (ألوان حقيقية)‪ .‬حدد لوحة التحكم ‪-‬‬
‫شاشة العرض ‪ -‬اإلعدادات ‪ -‬جدول األلوان في ‪.Windows‬‬
‫أعد إدخال بطاقة الرسومات الخاصة بالكمبيوتر‪.‬‬
‫•تحقق من حالة اتصال كبل اإلشارة‪ .‬أو ِ‬
‫•يمكن أن تظهر وحدات بكسل عدة (باللون األحمر أو األخضر أو األبيض أو األزرق أو‬
‫األسود) على الشاشة‪ ،‬األمر الذي قد يعود إلى السمات الفريدة لشاشة ‪ .LCD‬ال يُع ّد ذلك‬
‫ً‬
‫عطال في شاشة ‪.LCD‬‬
‫ال يعمل المنتج بشكل طبيعي‪.‬‬
‫المشكلة‬
‫يتوقف المنتج فجأة عن التشغيل‪.‬‬
‫اإلجراء الذي يجب اتخاذه‬
‫•هل تم ضبط المؤقت؟‬
‫•تحقق من إعدادات التحكم في الطاقة‪ .‬انقطعت الطاقة‪.‬‬
‫العربية‬
‫سيظهر طيف الصورة على المنتج‪.‬‬
‫‪30‬‬
‫العربية‬
‫تنبيه‬
‫•ال يحدث التصاق الصورة عند استخدام صور متغيّرة باستمرار لكنه قد يحدث عند استخدام صورة ثابتة لفترة طويلة‪ .‬وبالتالي‪ ،‬يوصي باتباع التعليمات‬
‫أدناه للحد من احتمال حدوث التصاق للصورة عند استخدام صورة ثابتة‪ .‬يوصى بتغيير الصورة المعروضة على الشاشة مرة واحدة على األقل كل‬
‫‪ 12‬ساعة‪ ،‬وفي حال القيام بذلك بشكل متكرر أكثر‪ ،‬فسيكون منع حدوث التصاق الصورة أكثر فعالية‪.‬‬
‫ظروف التشغيل الموصى بها‬
‫‪1 1‬غيّر ألوان الخلفية واألحرف باعتماد الفاصل الزمني نفسه‪.‬‬
‫المعرف‪UPM 12 :‬‬
‫ّ‬
‫كلمة المرور‪**** :‬‬
‫المعرف‪UPM 123 :‬‬
‫ّ‬
‫كلمة المرور‪**** :‬‬
‫عند تغيير األلوان‪ ،‬سيساعدك استخدام األلوان المكملة في منع التصاق الصورة‪.‬‬
‫‪Glass‬‬
‫‪BM‬‬
‫‪CF‬‬
‫‪BM‬‬
‫‪BM‬‬
‫‪CF‬‬
‫‪CF‬‬
‫‪CF‬‬
‫‪OC‬‬
‫‪PI‬‬
‫‪LC‬‬
‫‪PI‬‬
‫‪TFT Layers‬‬
‫‪Glass‬‬
‫‪ ITO‬أو ‪MoTi Pixel Layer‬‬
‫‪2 2‬غيّر الصورة باعتماد الفاصل الزمني نفسه‪.‬‬
‫احرص على بقاء األحرف أو الصور قبل تغيير الصورة في الموقع نفسه بعد تغييرها‪.‬‬
‫ما هو التصاق الصورة؟‬
‫عندما تعرض شاشة ‪ LCD‬صورة ثابتة لفترة طويلة من الوقت‪ ،‬قد يسبب هذا ً‬
‫فرقا في الفولتية بين األقطاب التي تقوم بتشغيل الكريستال السائل‪ .‬عندما‬
‫يزيد الفرق في الفولتية بين األقطاب مع مرور الوقت‪ ،‬يميل الكريستال السائل إلى البقاء في جهة واحدة‪ .‬أثناء هذه العملية‪ ،‬تبقى الصورة المعروضة ً‬
‫سابقا‬
‫مرئية‪ .‬هذا ما يُعرف بالتصاق الصورة‪.‬‬
‫مواصفات المنتج‬
‫قد تتغيّر مواصفات المنتج المذكورة أدناه من دون إشعار مسبق نتيجة لترقية وظائفه‪.‬‬
‫" إلى التيار المستمر‪.‬‬
‫يشير الرمز " " إلى التيار المتردد‪ ،‬و"‬
‫شاشة ‪LCD‬‬
‫نوع الشاشة‬
‫إشارة الفيديو‬
‫االستبانة القصوى‬
‫االستبانة الموصى بها‬
‫التردد األفقي‬
‫التردد العمودي‬
‫المزامنة‬
‫شاشة شرائح الترانزستور الرقيقة (‪)TFT‬‬
‫شاشة الكريستال السائل (‪)LCD‬‬
‫‪/ HDMI1,2‬‏ ‪ 2160 × 3840 :DisplayPort‬بتردد ‪ 60‬هرتز‬
‫‪ 2160 × 3840 :OPS / HDMI3‬بتردد ‪ 30‬هرتز‬
‫‪ 1080 × 1920 :DVI-D‬بتردد ‪ 60‬هرتز‬
‫قد ال يكون هذا مدعومًا في بعض أنظمة التشغيل أو بعض أنواع بطاقات الرسومات‪.‬‬‫‪/ HDMI1,2‬‏ ‪ 2160 × 3840 :DisplayPort‬بتردد ‪ 60‬هرتز‬
‫‪ 2160 × 3840 :OPS / HDMI3‬بتردد ‪ 30‬هرتز‬
‫‪ 1080 × 1920 :DVI-D‬بتردد ‪ 60‬هرتز‬
‫قد ال يكون هذا مدعومًا في بعض أنظمة التشغيل أو بعض أنواع بطاقات الرسومات‪.‬‬‫‪OPS / D‬‏(الكمبيوتر)‪ :‬من ‪ 30‬كيلوهرتز‬
‫‪ isplayPort / H‬‏‬
‫‪DVI-D‬‏‪ DMI3 /‬‏‬
‫إلى ‪ 83‬كيلوهرتز‬
‫‪/‎HDMI1,2‬‏‪( DisplayPort‬الكمبيوتر)‪ :‬من ‪ 30‬كيلوهرتز إلى ‪ 136‬كيلوهرتز‬
‫‪( DVI-D‬الكمبيوتر)‪ :‬من ‪ 56‬هرتز إلى ‪ 60‬هرتز‬
‫‪OPS / DisplayPort / HDMI1,2,3‬‏(الكمبيوتر)‪ :‬من ‪ 58‬هرتز إلى ‪ 62‬هرتز‬
‫مزامنة منفصلة‪ ،‬رقمية‬
‫منافذ اإلدخال‪ /‬اإلخراج‬
‫بطارية مضمّنة‬
‫ظروف بيئة التشغيل‬
‫الصوت‬
‫درجة حرارة التشغيل‬
‫نسبة رطوبة التشغيل‬
‫درجة الحرارة في مكان التخزين‬
‫متوفرة‬
‫‪ 0‬درجة مئوية إلى ‪ 40‬درجة مئوية‬
‫‪ % 10‬إلى ‪% 80‬‬
‫‪ 20-‬درجة مئوية إلى ‪ 60‬درجة مئوية‬
‫نسبة الرطوبة في مكان التخزين‬
‫‪ % 5‬إلى ‪% 85‬‬
‫حساسية اإلدخال‬
‫‪ 0.7‬جذر متوسط مربع الفولتية‬
‫العربية‬
‫‪31‬‬
‫‪32‬‬
‫العربية‬
‫‪43UH5F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.2451‬مم (أفقي) ‏‪ 0.2451 x‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.2‬أمبير‬
‫وضع التشغيل‪ 75 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 962.5‬مم ‏‪ 568.0 x‬مم ‏‪ 39.9 x‬مم ‪ 11.2 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 962.5‬مم ‏‪ 613.1 x‬مم ‏‪ 290.0 x‬مم ‪ 11.8 /‬كجم‬
‫‪49UH5F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.27963‬مم (أفقي) × ‪ 0.27963‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.6‬أمبير‬
‫وضع التشغيل‪ 95 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1098.6‬مم ‏‪ 644.5 x‬مم ‏‪ 39.9 x‬مم ‪ 15.4 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1098.6‬مم ‏‪ 694.3 x‬مم ‏‪ 290.0 x‬مم ‪ 16.0 /‬كجم‬
‫‪55UH5F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.315‬مم (أفقي) × ‪ 0.315‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.7‬أمبير‬
‫وضع التشغيل‪ 105 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1234.4‬مم ‏‪ 720.9 x‬مم ‏‪ 39.9 x‬مم ‪ 19.0 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1234.4‬مم ‏‪ 770.7 x‬مم ‏‪ 290.0 x‬مم ‪ 19.6 /‬كجم‬
‫‪65UH5F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.372‬مم (أفقي) × ‪ 0.372‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.9‬أمبير‬
‫وضع التشغيل‪ 120 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1453.3‬مم ‏‪ 844.0 x‬مم ‏‪ 39.9 x‬مم ‪ 28.2 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1453.3‬مم ‏‪ 893.1 x‬مم ‏‪ 290.0 x‬مم ‪ 28.8 /‬كجم‬
‫‪33‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.27963‬مم (أفقي) × ‪ 0.27963‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.6‬أمبير‬
‫وضع التشغيل‪ 100 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1098.6‬مم ‏‪ 644.5 x‬مم ‏‪ 39.9 x‬مم ‪ 15.4 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1098.6‬مم ‏‪ 694.3 x‬مم ‏‪ 290.0 x‬مم ‪ 16.0 /‬كجم‬
‫‪55UH7F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.315‬مم (أفقي) × ‪ 0.315‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.7‬أمبير‬
‫وضع التشغيل‪ 110 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1234.4‬مم ‏‪ 720.9 x‬مم ‏‪ 39.9 x‬مم ‪ 19.0 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1234.4‬مم ‏‪ 770.7 x‬مم ‏‪ 290.0 x‬مم ‪ 19.6 /‬كجم‬
‫‪65UH7F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.372‬مم (أفقي) × ‪ 0.372‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.9‬أمبير‬
‫وضع التشغيل‪ 130 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1453.3‬مم ‏‪ 844.0 x‬مم ‏‪ 39.9 x‬مم ‪ 28.2 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1453.3‬مم ‏‪ 893.1 x‬مم ‏‪ 290.0 x‬مم ‪ 28.8 /‬كجم‬
‫العربية‬
‫‪49UH7F‬‬
‫‪34‬‬
‫العربية‬
‫‪43UM3DF / 43UM3F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.2451‬مم (أفقي) ‏‪ 0.2451 x‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.2‬أمبير‬
‫وضع التشغيل‪ 70 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 962.5‬مم ‏‪ 568.0 x‬مم ‏‪ 39.9 x‬مم ‪ 11.2 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 962.5‬مم ‏‪ 613.1 x‬مم ‏‪ 290.0 x‬مم ‪ 11.8 /‬كجم‬
‫‪49UM3DF / 49UM3F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.27963‬مم (أفقي) × ‪ 0.27963‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.6‬أمبير‬
‫وضع التشغيل‪ 85 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1098.6‬مم ‏‪ 644.5 x‬مم ‏‪ 39.9 x‬مم ‪ 15.4 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1098.6‬مم ‏‪ 694.3 x‬مم ‏‪ 290.0 x‬مم ‪ 16.0 /‬كجم‬
‫‪55UM3DF / 55UM3F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.315‬مم (أفقي) × ‪ 0.315‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.7‬أمبير‬
‫وضع التشغيل‪ 95 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1234.4‬مم ‏‪ 720.9 x‬مم ‏‪ 39.9 x‬مم ‪ 19.0 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1234.4‬مم ‏‪ 770.7 x‬مم ‏‪ 290.0 x‬مم ‪ 19.6 /‬كجم‬
‫‪65UM3DF / 65UM3F‬‬
‫شاشة ‪LCD‬‬
‫المسافة بين وحدات البكسل‬
‫‪ 0.372‬مم (أفقي) × ‪ 0.372‬مم (عمودي)‬
‫الطاقة‬
‫الطاقة المُق ّدرة‬
‫تيار متردد بجهد من ‪ 100‬إلى ‪ 240‬فولت تقريبًا‪ ،‬وتردد ‪50‬‏‪ 60/‬هرتز‪ ،‬وشدة‬
‫‪ 1.9‬أمبير‬
‫وضع التشغيل‪ 110 :‬واط (نموذجي)‬
‫وضع السكون ‪ 0.5 ≤ :‬واط‬
‫وضع إيقاف التشغيل‪ 0.5 ≤ :‬واط‬
‫‪ 1453.3‬مم ‏‪ 844.0 x‬مم ‏‪ 39.9 x‬مم ‪ 28.2 /‬كجم‬
‫استهالك الطاقة‬
‫األبعاد (العرض ‪ x‬االرتفاع ‪x‬‬
‫العمق) ‪ /‬الوزن‬
‫الشاشة‬
‫الشاشة ‪ +‬الحامل‬
‫‪ 1453.3‬مم ‏‪ 893.1 x‬مم ‏‪ 290.0 x‬مم ‪ 28.8 /‬كجم‬
‫‪35‬‬
‫الشبكة المحلية الالسلكية (‪LAN‬‏) (‪)IEEE 802.11a/b/g/n/ac‬‬
‫نطاق التردد (ميجاهرتز)‬
‫طاقة اإلخراج (الحد األقصى) (ديسيبل مللي واط)‬
‫‪ 2400‬إلى ‪2483.5‬‬
‫‪ 5150‬إلى ‪5725‬‬
‫‪ 5725‬إلى ‪( 5850‬ال تنطبق على االتحاد األوروبي)‬
‫‪14‬‬
‫‪16.5‬‬
‫‪11.5‬‬
‫‪Bluetooth‬‬
‫نطاق التردد (ميجاهرتز)‬
‫طاقة اإلخراج (الحد األقصى) (ديسيبل مللي واط)‬
‫‪ 2400‬إلى ‪2483.5‬‬
‫‪8.5‬‬
‫•بما أن قنوات النطاق قد تختلف بحسب كل بلد‪ ،‬ال يمكن للمستخدم تغيير تردد التشغيل أو ضبطه‪ .‬تم تكوين هذا المنتج لجدول التردد اإلقليمي‪.‬‬
‫•لسالمة المستخدم‪ ،‬يجب تثبيت هذا الجهاز وتشغيله على بُعد ‪ 20‬سم على األقل من الجسم‪.‬‬
‫•ال ّ‬
‫تتوفر "‪ "IEEE 802.11ac‬في جميع الدول‪.‬‬
‫(فقط عمان)‬
‫‪OMAN - TRA‬‬
‫‪R/3588/16‬‬
‫‪D090258‬‬
‫العربية‬
‫مواصفات الوحدة الالسلكية (‪)LGSBWAC72‬‬
‫‪36‬‬
‫العربية‬
‫‪ / DisplayPort / D‬األدوات المطابقة لمواصفات قابلية التوصيل المفتوحة (الكمبيوتر)‬
‫وضع دعم ‪HDMI‬‏‪ VI-D /‬‏‬
‫الدقة‬
‫التردد األفقي (كيلوهرتز)‬
‫التردد العمودي (هرتز)‬
‫‪600 × 800‬‬
‫‪37.879‬‬
‫‪60.317‬‬
‫‪768 × 1024‬‬
‫‪48.363‬‬
‫‪60‬‬
‫‪720 × 1280‬‬
‫‪44.772‬‬
‫‪59.855‬‬
‫‪1024 × 1280‬‬
‫‪63.981‬‬
‫‪60.02‬‬
‫‪1050 × 1680‬‬
‫‪65.29‬‬
‫‪59.954‬‬
‫مالحظة‬
‫‪1080 × 1920‬‬
‫‪67.5‬‬
‫‪60‬‬
‫‪2160 × 3840‬‬
‫‪67.5‬‬
‫‪30‬‬
‫‪،HDMI1/2/3‬‏ ‪،DisplayPort‬‏‬
‫‪OPS‬‬
‫‪2160 × 3840‬‬
‫‪135‬‬
‫‪60‬‬
‫‪،HDMI1/2‬‏ ‪DisplayPort‬‬
‫‪/ DisplayPort / H‬‏ ‪( OPS‬التلفاز الرقمي)‬
‫وضع دعم ‪ DMI‬‏‬
‫الدقة‬
‫التردد األفقي (كيلوهرتز)‬
‫التردد العمودي (هرتز)‬
‫‪‎60P/480‬‬
‫‪31.5‬‬
‫‪60‬‬
‫‪‎50P/576‬‬
‫‪31.25‬‬
‫‪50‬‬
‫‪‎50P/720‬‬
‫‪37.5‬‬
‫‪50‬‬
‫‪‎60P/720‬‬
‫‪45‬‬
‫‪60‬‬
‫‪/1080‬‏‪50i‬‬
‫‪28.1‬‬
‫‪50‬‬
‫‪/1080‬‏‪60i‬‬
‫‪33.75‬‬
‫‪60‬‬
‫‪‎50P/1080‬‬
‫‪56.25‬‬
‫‪50‬‬
‫‪‎60P/1080‬‬
‫‪67.432‬‬
‫‪59.94‬‬
‫مالحظة‬
‫‪‎60P/1080‬‬
‫‪67.5‬‬
‫‪60‬‬
‫‪/2160‬‏‪30p‬‬
‫‪67.5‬‬
‫‪30‬‬
‫‪،HDMI1/2/3‬‏ ‪،DisplayPort‬‏‬
‫‪OPS‬‬
‫‪‎50P/2160‬‬
‫‪112.5‬‬
‫‪50‬‬
‫‪،HDMI1/2‬‏ ‪DisplayPort‬‬
‫‪‎60P/2160‬‬
‫‪135‬‬
‫‪60‬‬
‫‪،HDMI1/2‬‏ ‪DisplayPort‬‬
‫‪37‬‬
‫•التردد األفقي‪ :‬الفاصل الزمني األفقي هو الوقت المستغرق لعرض خط أفقي واحد‪ .‬عند قسمة ‪ 1‬على الفاصل الزمني األفقي‪ ،‬يمكن اعتبار عدد الخطوط‬
‫األفقية التي تظهر كل ثانية كالتردد األفقي‪ .‬ووحدة القياس هي كيلوهرتز‪.‬‬
‫•التردد العمودي‪ :‬تعمل شاشة المنتج من خالل تغيّر صورة الشاشة عشرات المرات كل ثانية مثل مصباح فلورسنت‪ .‬التردد العمودي أو معدل التحديث‬
‫هو عدد مرات ظهور الصورة في الثانية‪ .‬ووحدة القياس هي هرتز‪.‬‬
‫العربية‬
‫مالحظة‬
‫العربية‬
‫‪38‬‬
‫التراخيص‬
‫قد تختلف التراخيص المدعومة بحسب الطراز‪ .‬لمزيد من المعلومات حول التراخيص‪ ،‬يرجى زيارة الموقع ‪.www.lg.com‬‬
‫مصطلحا ‪ HDMI‬و‪ HDMI High-Definition Multimedia Interface‬وشعار ‪ HDMI‬عالمات تجارية أو عالمات تجارية مسجلة لشركة‬
‫‪ HDMI Licensing Administrator, Inc.‬في الواليات المتحدة األمريكية ودول أخرى‪.‬‬
‫تم التصنيع بموجب ترخيص من معامل ‪ .Dolby‬إن ‪ Dolby Atmos ،Dolby Audio ،Dolby Vision ،Dolby‬ورمز ‪ D‬المزدوج تمثل‬
‫عالمات تجارية لمعامل ‪.Dolby‬‬
‫لبراءات اختراع ‪ ،DTS‬يرجى مراجعة الموقع ‪ .http://patents.dts.com‬تم تصنيعه بموجب ترخيص من ‪.DTS Licensing Limited‬‬
‫إن ‪ DTS‬و‪ Symbol‬و‪ DTS‬و‪ Symbol‬معًا و‪ DTS 2.0 Channel‬و‪ DTS 2.0+Digital Out‬و‪ DTS-HD‬و‪DTS Virtual:X‬‬
‫هي عالمات تجارية مسجلة أو عالمات تجارية لشركة‪ DTS, Inc.‎‬في الواليات المتحدة و‪/‬أو بلدان أخرى‪ © DTS, Inc.‎.‬كافة الحقوق محفوظة‪.‬‬
‫تجد طراز المنتج ورقمه التسلسلي على الجهة الخلفية منه وعلى أحد‬
‫جوانبه‪ .‬دوّنهما أدناه في حال احتجت إلى أي خدمة‪.‬‬
‫الطراز‬
‫الرقم التسلسلي‬
‫يُعتبر الضجيج المؤقت عاديًا عند تشغيل هذا الجهاز أو إيقاف تشغيله‪.‬‬
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
