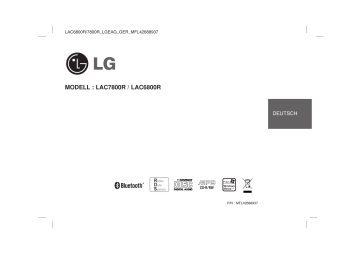

LAC6800R/7800R_LGEAG_GER_MFL42688937

MODELL : LAC7800R / LAC6800R

P/N : MFL42688937

DEUTSCH

Inhaltsverzeichnis

2

3

4

5

6

7

8

9

10

11

11

12

Inhaltsverzeichnis

Sicherheitshinweise

[LAC7800R] Bedienteil/Fernbedienung

[LAC6800R] Bedienteil/Fernbedienung (optional)

[LAC7800R] Hinweise zum abnehmbaren Bedienteil

Bedienteil anbringen

Bedienteil abnehmen

[LAC6800R] Hinweise zum abnehmbaren Bedienteil

Bedienteil anbringen

Bedienteil abnehmen

Einbau

Grundmontage

Ausbau eines vorhandenen Autoradios

ISO-DIN-Montage

Einlegen der Batterie

Anschlüsse

Grundfunktionen

Stummschalten

Allgemeine Einstellungen ändern

Bedienung des Equalizers

Klang einstellen

XDSS+ / BRB

Uhrzeit anzeigen

Radio hören

Automatischer Senderspeicher

Senderfrequenzen speichern und aufrufen

Gespeicherte Radiosender durchlaufen

Gespeicherte Radiosender einstellen

RDS-Sendungen hören

RDS-Informationen zur Sendung

CDs anhören

CD-Wiedergabe unterbrechen und fortsetzen

Suchlauf innerhalb eines Titels/einer Datei

Zum nächsten Titel/zur nächsten Datei springen

Anspielen

Wiederholen

Shuffle

2

AUTO-CD-/MP3-/WMA-Receiver

MP3-/WMA-Track -10/+10

MP3-/WMA-Ordner AUF/AB

Informationen über den aktuellen Musiktitel anzeigen

[LAC7800R] USB-Gerät anschließen 13

13

Zu einem anderen Gerät wechseln

Anschluss von Zusatzgeräten

14-15 Verbindung über Bluetooth Wireless-Technologie

Telefon trennen

Einen Anruf entgegennehmen und beenden

Einen Anruf abweisen

Einen Anruf über eine gespeicherte Schnellwahlnummer tätigen

Hinweis bei Anruf in Abwesenheit

Audioübertragung

Letzten Teilnehmer anrufen

Verbinden des Gerätes mit einem Bluetooth-Gerät

Wiedergabe von MP3-Dateien

16

Telefonnummer des letzter Anrufers speichern

Hinweise zu Profilen der Bluetooth Wireless-Technologie

Tasten mit Bluetooth Wireless-Funktion

Einstellungen vornehmen (Bluetooth

Wireless-Technologie

17-18 Kompatibilitätsliste für Telefone (Bluetooth

)

19

20

20

Wireless-Technologie

)

Störungsbehebung

Hinweise zu allgemeinen Einstellungen

Technische Daten

Dieses Produkt wurde in Übereinstimmung mit den

Richtlinien 2006/28/EEC (ANLAGE I, 3.2.9), 72/245/EEC,

99/5/EC und 2006/95/EC hergestellt.

Europäische Vertretung:

LG Electronics Service Europe B.V.

Veluwezoom 15, 1327 AE Almere,

The Netherlands (Tel : +31-036-547-8940)

Sicherheitshinweise

ACHTUNG

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES

AUSZUSCHLIESSEN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE

RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH

KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN.

ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM

WARTUNGSPERSONAL.

Der Blitz mit der Pfeilspitze in dem gleichseitigen Dreieck warnt den Benutzer vor gefährlichen, unisolierten Spannungen im Gehäuse des Gerätes, die so hoch sein können, dass für Personen die Gefahr von Stromschlägen besteht.

Das Ausrufungszeichen im gleichseitigen Dreieck weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanleitungen in der Begleitdokumentation des Gerätes hin.

Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug. Lassen Sie sich niemals während der Fahrt ablenken und achten Sie stets auf das

Verkehrsgeschehen. Einstellungen oder Bedienungen niemals während der

Fahrt vornehmen. Halten Sie das Fahrzeug unter Beachtung der

Straßenverkehrsordnung vor der Bedienung des Gerätes an.

Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen

Temperaturen verwenden (-10°C bis 60°C).

Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder

Rückseite des Gerätes niemals abnehmen. Im Gerät befinden sich keine

Bauteile, die vom Benutzer gewartet werden können. Wartungsarbeiten stets von Fachpersonal durchführen lassen.

Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals

Tropf- und Spritzwasser, Regen oder Feuchtigkeit aussetzen.

Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in einem Fahrzeug betrieben werden.

8 cm

Mit diesem Gerät können keine 8-cm-Discs abgespielt werden.

(Es ist ausschließlich für 12-cm-Discs ausgelegt.)

VORSICHT:

Dieses Gerät besitzt ein Laser-System.

Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in Verbindung

(siehe Serviceabschnitt). Durch Bedienungen, Einstellungen oder Verfahren, die in diesem Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden.

Um den direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäuse nicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein. NIEMALS IN DEN

LASER BLICKEN.

Entsorgung von Altgeräten

1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem

Produkt angebracht ist, unterliegt dieses Produkt der europäischen

Richtlinie 2002/96/EC.

2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden.

3. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden

Sie Umweltschäden und eine Gefährdung der eigenen Gesundheit.

4. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem

Sie das Produkt erworben haben.

Vorsicht

Bei falschem Anschluss des Gerätes erscheint eine der folgenden Meldungen:

-

Kurzschluss am Antennenanschluss:

“ANTENNA ON PORT SHORT CIRCUIT CHECK”

Schließen Sie das Gerät erneut an und starten Sie es neu.

Die Einstellung zur Disc-Formatierung muss auf [Mastered] eingestellt werden, damit wiederbeschreibbare Discs nach der Formatierung mit LG Playern kompatibel sind. Discs, die mit dem Live File System formatiert wurden, können nicht auf LG Playern wiedergegeben werden. (Mastered/Live File System: Disc-

Formatierungssystem unter Windows Vista))

AUTO-CD-/MP3-/WMA-Receiver

3

BACK

[LAC7800R] Bedienteil/Fernbedienung

BACK

1

2

3

4

5

6

7

8

9

INT

10

11

12

13

14

15

16

1 SOURCE [

SRC

]

2 Überspringen/Suchen/Suchlauf/

Sendereinstellung B?

+

3 • Automatisch Speichern [ U

/AS

]

• Programmsuche [ u

/PS

]

• MP3-/WMA-Titel +10/-10 U

/

u

• Ordner auf/ab U

/

u

4 • Enter

• Lautstärke

• [

MUTE

]

• Ein/Aus [

PWR

]

5 Fernbedienungssensor

6 Bluetooth Wireless-Technologie [

B/T

]

7 Anzeigefenster

8 • Equalizer [

EQ

]

• Extreme Dynamic Sound System

[

XDSS+

]

• Bass Reverb Blaster [

BRB

]

4

AUTO-CD-/MP3-/WMA-Receiver

9 • Verkehrsdurchsagekennnung [

TA

]

• Programmartkennung [

PTY

]

10 Anzeige [

DISP

]

11 Lösen/Auswurf

12 USB-Anschluss

13 AUX in

14 Speicherplatztasten [

1~6

]

15 Shuffle [

SHF

]

16 Wiederholen [

RPT

]

17 Anspielen [

INT

]

18 Wiedergabe/Pause B/X

19 • [

BAND

]

• [

DRIVE

]

20 Überspringen/Suchen/Suchlauf/

Einstellen/Zurück ?b

21 Auswahl [

SEL

] / [

MENU

]

1 Ein/Aus [

POWER

] /

Stumm

2 Auswahl [

MENU/SEL

]

3 Quelle [

SRC

]

4 Wiedergabe/Pause B/X

5 Anspielen [

INT

]

6 Shuffle [

SHF

]

7 • MP3-/WMA-Titel +10

• Ordner auf U

8 CD Überspringen/

Suchen/Suchlauf/

Sendereinstellung

?m m

9 • [

BAND

]

• LAUFWERK [

DRV

]

10 Lautstärke auf / ab

11 Nummer [

#

]

12 Wiederholen [

RPT

]

13 Nummer [

0-9

]

14 • CD Überspringen/Suchen

• Suchlauf/

Sendereinstellung

M M?

15 Anzeige [

DISP.

]

16 • MP3-/WMA-Titel -10

• Ordner ab u

BACK

[LAC6800R] Bedienteil/Fernbedienung (optional)

BACK

INT

1

2

3

4

5

6

7

8

9

INT

10

11

12

13

14

15

16

1 SOURCE [

SRC

]

2 Überspringen/Suchen/Suchlauf/

Sendereinstellung B?

+

3 • Automatisch Speichern [ U

/AS

]

• Programmsuche [ u

/PS

]

• MP3-/WMA-Titel +10/-10 U

/

u

• Ordner auf/ab U

/

u

4 • [

ENTER

]

• Lautstärke

• [

MUTE

]

• Ein/Aus [

PWR

]

5 Fernbedienungssensor (Optional)

6 Bluetooth Wireless-Technologie [

B/T

]

7 Equalizer [

EQ

]

• Extreme Dynamic Sound System

[

XDSS+

]

• Bass Reverb Blaster [

BRB

]

8 • Verkehrsdurchsagekennnung [

TA

]

• Programmartkennung [

PTY

]

9 Anzeige [

DISP

]

10 Auswurf

11 Lösen

12 AUX in

13 Speicherplatztasten [

1-6

]

14 Shuffle [

SHF

]

15 Wiederholen [

RPT

]

16 Anspielen [

INT

]

17 Wiedergabe/Pause B/X

18 [

BAND

]

19 Überspringen/Suchen/Suchlauf/

Sendereinstellung ?b

20 Auswahl [

SEL

]/[

MENU

]

1 Ein/Aus [

POWER

]/

Stumm

2 Auswahl [

MENU/SEL

]

3 Quelle [

SRC

]

4 Wiedergabe/Pause B/X

5 Anspielen [

INT

]

6 Shuffle [

SHF

]

7 • MP3-/WMA-Titel +10

• Ordner auf U

8 • CD Überspringen/Suchen

• Suchlauf/

Sendereinstellung

?m m

9 [

BAND

]

10 Lautstärke auf / ab

11 Nummer [

#

]

12 Wiederholen [

RPT

]

13 Nummer [

0-9

]

14 • CD Überspringen/Suchen

• Suchlauf/

Sendereinstellung

M M?

15 Anzeige [

DISP.

]

16 • MP3-/WMA-Titel -10

• Ordner ab u

AUTO-CD-/MP3-/WMA-Receiver

5

[LAC7800R] Hinweise zum abnehmbaren Bedienteil

Bedienteil anbringen

B

A

D

C

1 Setzen Sie den Bereich A des

Bedienteils auf den Bereich

B des

Gerätes.

2 Setzen Sie den Bereich C des

Bedienteils auf den Bereich

D des

Gerätes. Drücken Sie das Bedienteil dabei nach rechts.

3 Drücken Sie das Bedienteil fest.

Bedienteil abnehmen

1 Drücken Sie die Taste “ ”, um das Bedienteil zu lösen.

2 Drücken Sie das Bedienteil nach links.

3 Nehmen Sie das Bedienteil vom

Gerät ab.

4 Verwahren Sie das abgenommene Bedienteil im

Schutzetui.

Vorsicht

Drücken Sie beim Abnehmen oder Anbringen des Bedienteils nicht auf die

Anzeige oder auf die Tasten.

Bei nicht richtig angebrachtem Bedienteil funktionieren die Tasten u. U. nicht.

Drücken Sie das Bedienteil in diesem Fall vorsichtig auf das Gerät.

Das Bedienteil sollte nicht bei hohen Temperaturen oder direkter

Sonneneinstrahlung aufbewahrt werden.

Das Bedienteil niemals fallen lassen oder starken Erschütterungen aussetzen.

Es dürfen keine flüchtigen Stoffe wie Benzin, Verdünner oder Insektensprays auf die Oberfläche des Bedienteils gelangen.

Das Bedienteil nicht auseinandernehmen.

Bedienteil

Schutzetui

Hinweis

Wischen Sie die Kontakte auf der Rückseite des

Bedienteils gelegentlich mit einem Baumwolltuch und etwas

Alkohol ab. Schalten Sie aus Sicherheitsgründen vor der

Reinigung die Zündung aus und ziehen Sie den

Zündschlüssel ab.

6

AUTO-CD-/MP3-/WMA-Receiver

[LAC6800R] Hinweise zum abnehmbaren Bedienteil

Bedienteil anbringen

1

2

Setzen Sie die linke Seite des

Bedienteils in die Nut ein.

Drücken Sie die rechte Seite des

Bedienteils fest, bis ein Klicken zu hören ist.

Bedienteil abnehmen

1

2

1

Drücken Sie die Taste “ ”, um das Bedienteil zu lösen.

2 Halten Sie die rechte Seite des

Bedienteils fest.

3

4

Nehmen Sie das Bedienteil vom Gerät ab.

Verwahren Sie das abgenommene Bedienteil im

Schutzetui.

2

3

1

4

Bedienteil

Schutzetui

Hinweis

Wischen Sie die Kontakte auf der Rückseite des Bedienteils gelegentlich mit einem Baumwolltuch und etwas Alkohol ab.

Schalten Sie aus Sicherheitsgründen vor der Reinigung die

Zündung aus und ziehen Sie den Zündschlüssel ab.

AUTO-CD-/MP3-/WMA-Receiver

7

Einbau

Grundmontage ISO-DIN-Montage

Biegen Sie die

Klauen je nach

Stärke des

Armaturenbretts um

Bedienteil

Achten Sie vor dem Einbau darauf, dass sich der Zündschalter in der Stellung

AUS befindet und klemmen Sie die

Autobatterie ab, um einen

Kurzschluss zu vermeiden.

1 Bauen Sie ein evtl. vorhandenes

Autoradio aus.

2 Nehmen Sie alle nötigen Anschlüsse vor.

3 Bauen Sie den Radioschacht ein.

4 Schieben Sie das Gerät in den

Radioschacht ein.

6

5

4

Bedienteil

3

1

2

1 Schieben Sie das Gerät in den ISO-

DIN-Rahmen.

2 Befestigen Sie die vom alten Gerät entfernten Schrauben.

3 Schieben Sie das Gerät und den

Rahmen in den Armaturenschacht ein.

4 Befestigen Sie die Armaturenblende bzw. die Adapterblende.

5 Setzen Sie den Justierrahmen auf das

Gerät.

6 Setzen Sie das Bedienteil auf das

Gerät.

Einlegen der Batterie

Ausbau eines vorhandenen Autoradios

A

A

Ist bereits eine Halterung für den

Receiver im Armaturenbrett vorhanden, muss diese ausgebaut werden.

1 Lösen Sie die Halteschraube auf der

Rückseite des Gerätes.

2 Nehmen Sie das Bedienteil und den

Justierrahmen vom Gerät ab.

3 Schieben Sie den Hebel

A in eine der beiden seitlichen Öffnungen im

Gerät ein.

Wiederholen Sie den Vorgang auf der anderen Seite und ziehen Sie das Gerät aus dem Schacht.

1 Hebeln Sie die Batteriehalterung mit einem Stift oder Kugelschreiber heraus.

2 Legen Sie die Batterie mit der richtigen Polung und in die

Batteriehalterung ein.

3 Setzen Sie die Batteriehalterung wieder ein.

Hinweis

• Nur eine CR2025 Lithium-Batterie (3V) verwenden.

• Die Batterie bei längerem Nichtgebrauch der Fernbedienung herausnehmen.

• Das Gerät nicht an feuchten Orten aufbewahren.

• Die Batterie nicht mit Metallgegenständen berühren.

• Die Batterie nicht zusammen mit Metallgegenständen aufbewahren.

8

AUTO-CD-/MP3-/WMA-Receiver

Anschlüsse

Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie den Anschluss

# der Autobatterie ab, um

Kurzschlüsse zu vermeiden.

1

2

1

2

3

4

3

4

5

6

5

6

7

8

7

8

B

A

Telefon stummschalten (Orange)

A

5

Automatische Antenne (Blau)

A

6

Dimmer (Rosa)

Fernbedienung Ein (Blau/Weiß)

Verstärker

(Optional)

Vorne links

Vorne rechts

Hinten links

Hinten rechts

Zum Audioausgang

Subwoofer links

Subwoofer rechts

(Optional)

Zum Audioeingang

Automatische

Antenne

Steuerrelais

Dimmer-Schalter

A

7

Zur Zündung (Rot)

A

4

Zur Batterie (+)(Gelb)

A

8

Masse (-)(Schwarz)

A

1

, A

2

, A

3

: Kein Anschluss

Zündschalter

B 1

B 2

B 3

B 4

B 5

B 6

B 7

B 8

Verstärker

(Optional)

B

1

. Violett: Hinten rechts +

B

2

. Violett/Schwarz gestreift: Hinten rechts -

B

3

. Grau: Vorne rechts +

B

4

. Grau/Schwarz gestreift: Vorne rechts -

B

5

. Weiß: Vorne links +

B

6

. Schwarz/Weiß gestreift: Vorne links -

B

7

. Grün: Hinten links +

B

8

. Grün/Schwarz gestreift: Hinten links -

AUTO-CD-/MP3-/WMA-Receiver

9

Grundfunktionen

1. Gerät einschalten.

2. Quelle auswählen.

3. Lautstärke einstellen.

AM RADIO

PWR/MUTE

SRC

PWR-Regler drehen

AUF DER

FERNBED.

POWER

SRC

VOLUME

Grundfunktionen - und mehr

Stummschalten

Betätigen Sie die Taste

PWR/MUTE

(bzw. die Taste

POWER

auf der

Fernbedienung), um den Ton stumm zu schalten. Betätigen Sie diese Taste zum

Deaktivieren der Stummschaltung nochmals.

Allgemeine Einstellungen ändern

1 Halten Sie die Taste

SEL/MENU

(bzw. die Taste

SEL/MENU

auf der

Fernbedienung) gedrückt, bis ein Menüpunkt erscheint.

2 Betätigen Sie die Taste

SEL/MENU

(bzw. die Taste

SEL/MENU

auf der

Fernbedienung) und drehen Sie den

PWR

-Regler (bzw. drücken Sie die

VOLUME-Tasten

Einstellungen zu wählen.

auf der Fernbedienung), um eine der folgenden

- Weitere Hinweise zu den Einstellungen erhalten Sie auf

Seite 20

.

3 Halten Sie die Taste

SEL/MENU

(bzw. die Taste

SEL/MENU

auf der

Fernbedienung) gedrückt, um die Einstellungen zu übernehmen.

Bedienung des Equalizers

Mit dem Equalizer wird die Signalstärke von Audiofrequenzen erhöht oder verringert. Auf diese Weise können Sie den Klang an Ihre Vorlieben anpassen.

Betätigen Sie mehrmals die Taste

EQ/XDSS+/BRB

. Die Anzeige wechselt in der

Reihenfolge.

Pop t

Classic t

Rock t

Jazz t

Vocal t

Salsa t

Samba t

User1 t

User2 t Off

Hinweis

Der Equalizer kann nur angepasst werden, wenn die Funktion XDSS+/BRB auf

“Aus” eingestellt ist.

Hinweis

Der Klangpegel (BAS, MID, TRB) kann nur eingestellt werden, wenn die

Funktionen EQ, BRB und XDSS+ auf “Aus” eingestellt wurden.

XDSS+/BRB

Halten Sie mehrmals die Taste

EQ/XDSS+/BRB

gedrückt, um die gewünschte

Einstellung auszuwählen.

XDSS+

: (Verstärkt die Höhen und Bässe.)

BRB :

(Bass Reverb Blaster) Drücken Sie für die BRB-Optionen auf

EQ/XDSS+/BRB

.

TBB (Turbo-Bass Blaster) : Verstärkung der Bässe für einen spektakuläres

Klangerlebnis.

3D (3D-TremD Blaster) : Ausrichtung der Klangeffekte im dreidimensionalen

Raum in Echtzeit.

SBB (Klangfeld Boost Blaster) : Extreme Streuung des Stereo-Klangs und

Verstärkung niedriger Bassfrequenzen.

Uhrzeit anzeigen

Betätigen Sie die Taste

DISP.

(bzw. die Taste

DISP.

auf der Fernbedienung), um die Uhrzeit anzuzeigen.

Klang einstellen

Betätigen Sie mehrmals die Taste

SEL/MENU

(bzw. die Taste

SEL/MENU

auf der

Fernbedienung) und wählen Sie zur Einstellung entweder Lautstärke, Balance, Fader oder Sub-Woofer (optional). Drehen Sie zum Anpassen der Klangs den

PWR

-Regler.

10

AUTO-CD-/MP3-/WMA-Receiver

Radio hören

1. Tuner als Quelle wählen.

2. Frequenzband auswählen.

3. Automatischer Suchlauf.

Manueller Suchlauf.

AM RADIO

SRC

BAND

?b / B?

+

Gedrückt halten

?b / B?

+

AUF DER

FERNBED.

SRC

BAND

?mm

/ MM?

Gedrückt halten

?mm

/ MM?

Radio hören - und mehr

Automatischer Senderspeicher

Betätigen Sie die Taste U

/AS

. Die sechs stärksten Senderfrequenzen werden automatisch auf den Speicherplatznummern 1-6 in der Reihenfolge ihrer

Empfangsstärke gespeichert. Betätigen Sie zum Abbrechen des Suchlaufs die

Taste U

/AS

.

Senderfrequenzen speichern und aufrufen

1 Betätigen Sie die Taste

BAND

, um das gewünschte Frequenzband zum

Speichern auszuwählen.

2 Suchen Sie die gewünschte Frequenz und halten Sie eine der

Speicherplatztasten 1-6 gedrückt, bis ein Signal ertönt.

3 Wiederholen Sie die Schritte 1-2, um weitere Sender zu speichern. Wenn Sie nun eine der Speicherplatztasten drücken, wird der jeweils gespeicherte

Radiosender eingestellt.

Gespeicherte Radiosender durchlaufen

Betätigen Sie die Taste u

/PS

. Daraufhin werden alle gespeicherten Sender nacheinander aufgerufen. Betätigen Sie zum Abbrechen die Taste u

/PS

.

Gespeicherte Radiosender einstellen

Betätigen Sie die Taste

BAND

, um das Frequenzband auszuwählen, und drücken Sie dann die gewünschte Speicherplatztaste 1-6 (bzw. eine

Speicherplatztaste 1-6 auf der Fernbedienung).

Hinweis

Wenn Sie einen Radiosender für eine Speicherplatztaste speichern wollen, die bereits durch einen Sender des gleichen Frequenzbandes belegt ist, wird der vorhandene Sender automatisch gelöscht.

RDS-Sendungen hören

1. Tuner als Quelle wählen.

2. UKW-Frequenzband wählen.

3. Programmart wählen.

4. Sender der

Programmartkennung wählen.

NR. MUSIKGRUPPE

1.

POP M, ROCK M

2.

EASY M, LIGHT M.

3.

CLASSICS, OTHER M

4.

JAZZ, COUNTRY

5.

NATION M, OLDIES

6.

FOLK M

AM RADIO

SRC

BAND

Gedrückt halten

TA/PTY

1-6

AUF DER

FERNBED.

SRC

BAND

-

1-6

RDS-Informationen zur Sendung.

Halten Sie mehrmals die Taste

PTY

gedrückt, um eine Kategorie auszuwählen.

Musikgruppe t Sprachgruppe t Suche aus

NR. SPRACHGRUPPE

1.

NEWS, AFFAIRS, INFO

2.

SPORT, EDUCATE, DRAMA

3.

CULTURE, SCIENCE, VARIED

4.

WEATHER, FINANCE, CHILDREN

5.

SOCIAL, RELIGION, PHONE IN

6.

TRAVEL, LEISURE, DOCUMENT

AUTO-CD-/MP3-/WMA-Receiver

11

CDs anhören

1. Bedienteil entriegeln.

[nur LAC7800R]

2. CD einlegen.

3. Lautstärke einstellen.

AM RADIO

-

PWR-Regler drehen

AUF DER

FERNBED.

-

-

VOLUME

CDs anhören - und mehr

CD-Wiedergabe unterbrechen und fortsetzen

Betätigen Sie während der Wiedergabe die Taste B am Radio (bzw. die Taste B

/

[] auf der Fernbedienung). Um die Wiedergabe fortzusetzen, betätigen Sie diese

Taste nochmals.

Suchlauf innerhalb eines Titels/einer Datei

Halten Sie während der Wiedergabe die Taste ?b / B?

+

am Radio (bzw. die

Taste .bb

/ BB> auf der Fernbedienung) ca. eine Sekunde lang gedrückt und lassen Sie die Taste an der gewünschten Stelle los.

Zum nächsten Titel/zur nächsten Datei springen

Betätigen Sie die Taste ?b / B?

+

am Radio (bzw. die Taste

.bb

/

BB> auf der Fernbedienung). Um zum vorherigen Titel zu springen, betätigen Sie innerhalb der ersten drei Sekunden der Spielzeit kurz die Taste ?b

.

Um zu einer bestimmten Dateien/einem bestimmten Titel zu springen, betätigen Sie auf der Fernbedienung die Taste [#] gefolgt von der gewünschten Titelnummer.

Anspielen

Betätigen Sie oder halten Sie die Taste

INT

am Radio (bzw. die Taste

INT

auf der Fernbedienung) gedrückt. Daraufhin werden die ersten zehn Sekunden aller

Dateien im ausgewählten Ordner (

INT

) bzw. aller Titel/Dateien (

INT

) auf der

Disc wiedergegeben. Betätigen Sie zum Beenden der Anspielfunktion diese

Taste nochmals.

Wiederholen

Betätigen Sie oder halten Sie die Taste

RPT

am Radio (bzw. die Taste

RPT

auf der Fernbedienung) gedrückt. Daraufhin werden die ausgewählten Titel/Dateien

(1

RPT

) bzw. der Ordner (

RPT

) auf der Disc mehrmals wiedergegeben.

Betätigen Sie diese Taste zur normalen Wiedergabe nochmals.

Shuffle

Betätigen Sie oder halten Sie die Taste

SHF

am Radio (bzw. die Taste

SHF

auf der Fernbedienung) gedrückt. Daraufhin werden alle Dateien im ausgewählten

Ordner (

SHF

) bzw. alle Titel/Dateien (

SHF

) auf der Disc in zufälliger

Reihenfolge wiedergegeben. Betätigen Sie die Taste

SHF

zur normalen

Wiedergabe nochmals.

Hinweis

Wenn Sie während der Zufalls-Wiedergabe die Taste

?b

betätigen, gelangen Sie nicht zurück zum vorherigen Titel.

MP3-/WMA-Track -10/+10

(Falls kein oder ein Ordner vorhanden ist.) Betätigen Sie während der

Wiedergabe die Taste u

/PS

, um zehn Tracks zurückzuspringen, und die Taste

U /

AS

, um zehn Tracks vorzuspringen.

MP3-/WMA-Ordner AUF/AB

(Falls mehr als zwei Ordner vorhanden sind.) Betätigen Sie während der

Wiedergabe die Taste die Taste

U/ u

/PS

, um zum vorherigen Ordner zurückzukehren, und

/

AS

, um zum nächsten Ordner zu gelangen.

Informationen über den aktuellen Musiktitel anzeigen

MP3- und WMA-Dateien sind häufig mit Tags versehen. Diese Tags enthalten

Informationen zu Titel, Künstler oder Album. Betätigen Sie während der

Wiedergabe einer MP3-/WMA-/CD TEXT-Datei mehrmals die Taste

DISP

. Falls keine Zusatzinformationen vorhanden sind, wird die Meldung “NO TEXT” angezeigt.

Hinweis

: Während der Wiedergabe einer MP3-/WMA-Datei wird dieses Symbol angezeigt.

• Die Kompatibilität dieses Gerätes mit MP3-/WMA-Discs unterliegt folgenden

Einschränkungen:

1 Samplingfrequenz: 8 - 48 kHz (MP3) 22,05 - 48 kHz (WMA)

2 Bitrate: zwischen 8 und 320 Kbps (einschl. VBR) (MP3) bzw. 32 - 320 Kbps

(WMA)

3 Das Dateisystem einer CD-R/CD-RW sollte das Format "ISO 9660" besitzen.

4 Falls MP3-/WMA-Dateien mit einer Software ohne DATEISYSTEM erzeugt werden, z. B. "Direct-CD", können keine MP3-/WMA-Dateien abgespielt werden. Wir empfehlen das Programm "Easy-CD Creator", mit dem ein

ISO9660-Dateisystem erzeugt wird.

5. Der WMA-Decoder wird bis einschließlich “Klasse 2A” unterstützt.

Außerdem ist zu beachten, dass für das Herunterladen von MP3/WMA-Dateien aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen ist nicht zur Erteilung solcher Genehmigungen berechtigt. Die erforderlichen

Genehmigungen sind bei den jeweiligen Urheberrechtsinhabern einzuholen.

12

AUTO-CD-/MP3-/WMA-Receiver

[LAC7800R] USB-Gerät anschließen Anschluss von Zusatzgeräten

Zusatzgeräteeingang

[LAC7800R]

MP3-Player usw.

Line-Ausgang

1. USB-Verschluss öffnen.

2. USB-Gerät anschließen.

3. Lautstärke einstellen.

AM RADIO

-

-

PWR-Regler drehen

AUF DER

FERNBED.

-

-

VOLUME

[LAC6800R]

MP3-Player usw.

Zusatzgeräteeingang

USB-Gerät anschließen - und mehr

Zu einem anderen Gerät wechseln

Betätigen Sie beim Anschluss dieses Gerätes an ein Multi-Lesegerät die Taste

BAND/DRIVE

(bzw. die Taste

BAND/DRV

auf der Fernbedienung), um zum nächsten Laufwerk zu wechseln. Bei jedem Drücken dieser Taste wird das

Laufwerk gewechselt.

Hinweis

Falls bereits ein USB-Gerät angeschlossen ist, betätigen Sie die Taste

SRC

(bzw. die Taste

SRC

auf der Fernbedienung), um das USB-Gerät als Quelle zu wählen.

Die Funktionen Pause/Anspielen/Wiederholen/Shuffle/... sind mit den Funktionen unter “ CDs anhören - und mehr” identisch. Siehe Seite 12.

1. AUX als Quelle wählen.

2. Wiedergabe des angeschlossenen Zusatzgerätes starten.

3. Lautstärke einstellen.

AM RADIO

SRC

-

PWR-Regler drehen

Line-Ausgang

AUF DER

FERNBED.

SRC

-

VOLUME

AUTO-CD-/MP3-/WMA-Receiver

13

Verbindung über

Bluetooth

Wireless-Technologie

Vor der Verbindung muss die Bluetooth-Funktion Ihres Telefons aktiviert werden. Hinweise finden Sie in der Bedienungsanleitung des

Telefons. Die Verbindung Ihres Gerätes mit dem Bluetooth-Telefon muss nur einmal eingerichtet werden. Bei erfolgter Verbindung wird das

Bluetooth-Telefon eingetragen (Gerät 1-5) und die Anzeigen am Gerät blinken nicht mehr. Die Dauer bis zur Verbindung kann je nach

Telefonmodell variieren. Die PIN-NUMMER lautet 1234.

1. Menü aufrufen.

2. Menü “CONNECTION” aufrufen.

3. Telefone mit Bluetooth Wireless-

Technologie suchen.

4. Ein Telefon für die Verbindung auswählen.

5. Telefon verbinden.

6. Menü “CONNECT” wählen.

ON PLAYER

B/T

PWR-Regler drehen

PWR-Regler drehen

PWR-Regler drehen

PWR-Regler drehen

PWR-Regler drehen

Verbindung über

Bluetooth

Technologie - und mehr

Wireless-

Telefon trennen

Siehe Seite 16. Rufen Sie das Menü (B/T -> CONNECTION -> Name angeschlossenes Gerät -> DISCONNECT) auf.

Einen Anruf entgegennehmen und beenden

Drücken Sie beim Klingelzeichen die Taste

B/T

und nehmen Sie das Gespräch entgegen. Halten Sie zum Auflegen die Taste

B/T

gedrückt.

Einen Anruf abweisen

Halten Sie beim Klingelzeichen die Taste

B/T

gedrückt.

Einen Anruf über eine gespeicherte Schnellwahlnummer tätigen

Drücken Sie nacheinander die Taste B/T sowie eine Schnellwahlnummer (1-6).

Hinweis bei Anruf in Abwesenheit

Falls Sie einen eingehenden Anruf verpasst haben, erscheint die Meldung ”Anruf in Abwesenheit” in der Anzeige (ohne Headset-Profil). Wenn das Symbol “ ” angezeigt wird, rufen Sie das Menü (B/T -> CALL -> MISSED). Hier können Sie die Liste der Anrufe in Abwesenheit anzeigen. Drücken Sie zum Anrufen die

Taste B/T. Um das Gespräch zu beenden und das Telefon aufzulegen, halten Sie die Taste

B/T

gedrückt.

Audioübertragung

Die Audio-Verbindung zwischen Ihrem Telefon mit Bluetooth Wireless-

Technologie und diesem Gerät lässt sich umschalten.

1 Drücken Sie zum Abnehmen die Taste

B/T

.

2 Drücken Sie nochmals auf

B/T

. Die Meldung “Private” wird angezeigt.

Drücken Sie bei ausgewähltem Privat-Modus des Gerätes die Taste

B/T

, um das Gespräch im Freisprechbetrieb fortzusetzen. Oder halten Sie die Taste

B/T

gedrückt, um das Gespräch über die Freisprecheinrichtung fortzusetzen.

Letzten Teilnehmer anrufen

Die Einträge werden von den neuesten bis zu den ältesten Anrufen sortiert. Das

Gerät wiederum speichert alle kürzlich auf dem Telefon eingegangenen und getätigten Anrufe. Siehe Seite 16.

Hinweis

• Um ein Auslandsgespräch zu führen, drücken Sie die Taste B?

+

, um das

Zeichen “+” voranzustellen.

• Das Zeichen “+” kann nur bei Auswahl der Detailliste Anruf in Abwesenheit,

Gewählte Nummer oder Angenommener Anruf hinzugefügt werden.

• Einen Anruf abweisen/Einen Anruf über eine gespeicherte Schnellwahlnummer tätigen/Anrufe in Abwesenheit (Diese Funktionen sind nur bei Telefonen mit

Headset möglich.)

14

AUTO-CD-/MP3-/WMA-Receiver

Verbinden des Gerätes mit einem Bluetooth-Gerät

(MP3-Player, MP3-Telefon...)

Wenn Sie eine Verbindung des Gerätes zu einem Bluetooth-Gerät herstellen, können Sie über die Wireless-Verbindung z. B. MP3-Musik hören. Die

Bedienung eines Bluetooth-Gerätes gleicht der Bedienung eines Bluetooth-

Telefons. Hinweise finden Sie in der Bedienungsanleitung des Telefons.

Wiedergabe von MP3-Dateien

Sobald Sie die Bluetooth-Funktion aktivieren, wird auf dem Bluetooth-Gerät die

Meldung “Bluetooth” angezeigt. Die Bluetooth-Funktion bleibt solange aktiviert, bis das Gerät ausgeschaltet wird. Drücken Sie mehrmals die Taste

SRC

und wählen

Sie [LAC7800R] “B/T Streaming” / [LAC6800R] “B/T Music” , um auf dem Gerät gespeicherte MP3-Dateien wiederzugeben. Hinweise finden Sie in der

Bedienungsanleitung des Telefons.

Telefonnummer des letzter Anrufers speichern

Es können bis zu sechs gewünschte Telefonnummern sowie die Nummer des letzten Anrufers auf einfache Weise per Tastendruck gespeichert werden. Siehe

Seite 14. Rufen Sie das Menü (CALL -> RECEIVED -> Drehen Sie den

PWR

-

Regler, um die zu speichernde Telefonnummer auszuwählen

-> SAVE -> Wählen Sie 1 bis 6).

Hinweise zu Profilen der Bluetooth Wireless-Technologie

Um die Bluetooth Wireless-Technologie zu nutzen, müssen die Geräte mit bestimmten Profilarten kompatibel sein. Dieses Gerät unterstützt die folgenden

Profile.

GAP

(Generic Access Profile [Zugriffssteuerung mit Authentifizierung])

HFP

(Hands Free Profile [Schnurlose Telefonie])

HSP

(Head Set Profile [Schnurloses Headset])

GAVDP

(Generic Audio/Video Distribution Profile [Übertragung von Audio-/

Videodaten])

A2DP

(Advanced Audio Dsitribution Profile [Übertragung von Audiodaten])

AVRCP

(Audio/Video Distribution Remote Control Profile [Audio-/Video-

Fernbedienung])

OPP

(Object Push Profile [Object Push-Profil])

Tasten mit Bluetooth Wireless-Funktionen

B/T

: Aufruden der B/T-Einstellungen.

B?

+

: Drücken Sie beim Schreiben von

Text diese Taste, um zum nächsten Zeichen zu wechseln, oder halten Sie die Taseine Sekunde gedrückt, um zwischen Russisch und English umzuschalten.

PWR

-Regler drücken: Weiter zum nächsten Einstellungswert bzw. Zeichen beim Schreiben von Text eingeben.

PWR

-Regler drehen: Weiter zur nächsten

Einstellung bzw. Zeichen beim

Schreiben von Text auswählen.

-

?b

: Ein Zeichen löschen bzw. zurück.

previous contents. Zum Löschen aller eingegebenen Wörter während der

Texteingabe mind. eine Sekunde gedrückt halten.

BACK

[LAC7800R]

Hinweis

beim Modell LAC7800R. Die Funktionen sind jedoch identisch.

AUTO-CD-/MP3-/WMA-Receiver

15

Einstellungen vornehmen

(

Bluetooth

Wireless-Technologie)

B/T CALL

PHONEBOOK

CONNECTION

SETUP

BT INFO

RECEIVED

DIALED

MISSED

PRESET

REDIAL

DIAL

LIST

PB SEARCH

GET (ADD)

Name angeschlossenes Gerät

VISIBILITY

AUTO CONN

AUTO

ANSWER

MIC VOLUME

NAME

PIN-1234

ADDRESS

Telefonnummernliste ANGENOMMEN/GEWÄHLT IN ABWESENHEIT.

Um eine Telefonnummer zu wählen, markieren Sie die Nummer und drücken Sie auf

Zum Speichern die Nummer markieren und auf

PWR

drücken. Wenn “SAVE” angezeigt wird, nochmals auf

PWR

drücken. Drehen Sie den PWR-Regler und wählen Sie eine

Schnellwahlnummer (1-6). Die Telefonnummer wird gespeichert.

VOREINSTELLUNG: Gespeicherte Schnellwahlnummer anzeigen und löschen.

WAHLWIEDERHOLUNG: Anzahl der Wahlwiederholungen einstellen. (1 MAL <-> 2 MAL)

WÄHLEN: Telefonnummer direkt am Gerät eingeben. Zur Auswahl der Nummern 1-10 den Lautstärkeregler drehen. Drücken Sie auf B?

+

, um die Telefonnummer zu erzeugen.

Drücken Sie zum Anrufen die Taste

B/T

.

LISTE: Anzeigen der Liste der im Telefonbuch gespeicherten Telefonnummern.

H/F-SUCHE: Telefonnummer in der Liste suchen. (nur Englisch und Russisch)

Halten Sie die Taste B?

+

mindestens eine Sekunde lang gedrückt, um zwischen

Russisch und Englisch umzuschalten.

GET (Bei Verbindung): Telefonbuch des Telefons übertragen. (Dieses Menü wird nur bei

Telefonen aktiviert, die diese Funktion unterstützen.)

HINZUFÜGEN (Ohne Verbindung): Telefonbucheintrag direkt hinzufügen.

Der Name des angeschlossenen Gerätes wird angezeigt.

Falls das Gerät nicht verbunden ist, können Sie nach verfügbaren Telefonen zur

Verbindung suchen. Wählen Sie das Register im Menü Verbindung.

SICHTBARKEIT: Sie können Ihr Gerät für andere unsichtbar machen. (SHOWN <-> HIDDEN)

AUTOM. VERB.: Verbindung automatisch herstellen oder nicht. (ON <-> OFF)

AUTOM. ANTWORT: Automatisch antworten oder nicht. (ON <-> OFF)

MIKROFON-LAUTSTÄRKE: Mikrofonlautstärke des Telefons von 1 bis 5 einstellen.

Drücken Sie am Telefon mit Bluetooth Wireless-Technologie die Tasten U /

AS

und u

/PS

, um die Mikrofonlautstärke einzustellen.

NAME: Name dieses Gerätes ändern.

PIN-Nummer: PIN-Nummer ändern. Die Voreinstellung lautet 1234.

ADRESSE: Adresse anzeigen.

16

AUTO-CD-/MP3-/WMA-Receiver

Kompatibilitätsliste für Telefone (

Bluetooth

Wireless-Technologie

)

Liste der Bluetooth-Geräte der jeweiligen Hersteller.

H

: Freisprecheinrichtung

A

: Audioübertragung (A2DP)

P

: Telefonbuch synchr (GET)

V

: Object Push (Vcard, ADD)

Hersteller

Nokia

Liste

7650

7600

7610

7650

8600

8800

9500

3650 (Italy)

5500 SPORT

6230i

6820a

7500prism

7650 (Italy)

8910i

9300i

E50

E60

E61

E62

E70

6600

6630

6650

6670

6680

6681

6820

7370

7380

7610

3230

3250

3650

5300

6021

6103

6120

6131

6230

6270

6280

F

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

A

O

O O

O

O

O

O

O

O O

O

O O

O

T

O

O

O

O

V

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

Hersteller

Nokia

Motorola

Liste

N70

N71

N73

N77

N80

N90

N91

N92

N93

N95

N-Gage

N-Gage QD

A1000

A780

E1000

E1070

E398

E550

E680

E680i

KRZR K1

L72

RAZR V3

RAZR V3i

RIZR Z8

ROKR E2

ROKR E6

SLVR L7

U6

V195

V360

V3X

V500

V525

V600

F A T

O

O

O

O

O

O

O O

O

O

O O

O

O

O

O

O

O O

O O

O

O O

O

O

O

O

O

O O

O O O

O O

O O

O

O

O O O

O O O

O O

O

O O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

V

O

O

O

O

Hersteller Liste

SONY K610i

ERICSSON K618i

K700i

K750i

K770i

K800i

M600i

P990i

S500i

S700i

T610

T618

T628

T68i

V600

V800

W550i

W710i

W800i

W810i

W850i

Z1010

Z600

Z608

SAMSUNG D500

D600

D820

D900

E770

E900 i600

T509

X820

Z540V

F A T

O O O

O O

O

O O

O O

O O O

O O O

O O O

O O O

O

O

O

O

O

O

O

O

O

O

O

O

O

O O O

O O

O O

O O O

O

O

O

O

O

O

O

O

O

O

O O

O O O

O O

O O O

O O

O O

O

O O O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

V

O

O

O

O

O

O

O

O

O

AUTO-CD-/MP3-/WMA-Receiver

17

Liste der Bluetooth-Gerä te der jeweiligen Hersteller.

Hersteller

SIEMENS

BLACK

BERRY

HP

PALM

Liste

EF81

S55

S65

S88

SK65

SL75

SX1

SXG75

H

8100(PEARL) O

8800 O

8707v O

O

O

O

O

O

O

O

O

HW6915

Treo750v

O

O

A

O

O

O

O

P

O

O

V

O

O

O

O

O

O

O

O

F

: Freisprecheinrichtung

A

: Audioü bertragung (A2DP)

Hersteller

LG

Liste

CU500

KE970

KG245

KG800

U880

U890

O

O

F

: Phonebook Sync (GET)

A

: Object Push (Vcard, ADD)

P H A

O O

O O

O

O

O

O O

V

O

O

O

O

O

Hersteller

PHILIPS

SHARP

I-MATE

PANTECH

NEC

SAGEM

Liste

O2 Xda Atom

GX15

GX25

K-JAM

PG6200

N750

N930

MYX6-2

H A

O O

O

O

O

O O

O

O

O

P V

O

O

O

O

Note

1. Falls das Telefon die Funktion <Bluetooth-Stromsparbetrieb> besitzt, sollte diese Funktion eingeschaltet werden, um die Verbindung aufrecht zu erhalten.

2. Beim Umschalten des Gesprächsmodus von der Freisprecheinrichtung zum Telefon könnte die Verbindung getrennt werden.

3. Nicht alle Telefonmodelle besitzen die Abweisen-Funktion.

4. Bei schwacher Telefonbatterie können Störungen auftreten.

“Die Bluetooth Markennamen und Logos sind Eigentum der Bluetooth SIG, Inc. LG Electronics besitzt eine Genehmigung für die

Verwendung dieser Marken. Alle anderen Markennamen und Handelsbezeichnungen sind Eigentum der jeweiligen Besitzer.”

Bluetooth

® Wireless-Technologie ist ein System, das Funkverbindungen zwischen elektronischen Geräten innerhalb eines Bereichs von max. 10 Metern ermöglicht. Für die Verbindung von einzelnen Geräten untereinander über die

Bluetooth

® Wireless-Technologie fallen keine Gebühren an. Auf diese Weise kann beim Cascade ein Mobiltelefon über Bluetooth gesteuert werden.

Voraussetz ungen für den Bluetooth Wireless-Betrieb

- Nahe Windschutzscheibe.

- Klimaanlage/Heizung abschalten.

- Fahrzeug abstellen oder langsam fahren.

- Gespräche nur an ruhigen Orten führen.

• Je nach Telefonmodell, Straß enzustand, Wetterverhältnissen usw. kann die Gesprächsqualität variieren.

• Das Telefonieren während der Fahrt kann zu unerwarteten Unfällen führen.

• Die Bluetooth Wireless-Funktion ist mit bestimmten Bluetooth-Telefonen nicht störungsfrei möglich.

18

AUTO-CD-/MP3-/WMA-Receiver

Störungsbehebung

Allgemein

Störung

Gerät lässt sich nicht einschalten. Gerät funktioniert nicht.

Ursache

Leitungen und Anschlüsse sind falsch angeschlossen.

Sicherung ist durchgebrannt.

CD

Fernbedienung

Lärm und andere Faktoren können die

Funktion des integrierten Mikroprozessors beeinflussen.

Kabel sind nicht richtig angeschlossen.

Keine Tonausgabe.

Lautstärke lässt sich nicht erhöhen.

Die Musiktitel springen.

Keine Wiedergabe möglich.

Gerät funktioniert nicht richtig, selbst bei Drücken der entsprechenden Tasten auf der

Fernbedienung.

Das Gerät ist nicht fest montiert.

Disc ist verschmutzt.

Der eingelegte Disc-Typ kann nicht wiedergegeben werden.

Batterie ist schwach.

Behebung

Nochmals alle Anschlüsse überprüfen.

Ursache für die Überlastung feststellen und

Sicherung ersetzen. Es muss unbedingt eine

Sicherung mit derselben Nennleistung eingesetzt werden.

Gerät aus- und wieder einschalten.

Kabel richtig anschließen.

Das Gerät fest montieren.

Reinigen Sie die Disc.

Ermitteln Sie den Disc-Typ.

Eine neue Batterie einlegen.

AUTO-CD-/MP3-/WMA-Receiver

19

Hinweise zu allgemeinen Einstellungen

AF(Ausweichfrequenz) EIN/AUS

Sollte die Empfangsqualität abnehmen, stellt der Tuner mit Hilfe der PI- und AF-

Codes automatisch einen Sender im Netzwerk mit gutem Empfang ein.

REG (Bereich) EIN/AUS

REG ON (EIN): Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem anderen Sender innerhalb des Netzwerks um, der dasselbe Programm ausstrahlt.

REG OFF (AUS): Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem Sender innerhalb des Netzwerks um, der dasselbe

Programm ausstrahlt. (Die Sendung kann sich vom bisherigen Programm unterscheiden.)

TA (Verkehrsdurchsagekennung) ALARM/SUCHLAUF

TA ALARM: Falls ein neu eingestellter Sender nach fünf Sekunden keine

TP-Informationen ausstrahlt, wird ein doppelter Signalton ausgegeben.

TA SEEK (SUCHLAUF): Falls ein neu eingestellter Sender nach fünf

Sekunden keine TP-Informationen ausstrahlt, sucht der Empfänger den nächsten Sender mit derselben Programmkettenkennung, der ebenfalls TP-

Informationen ausstrahlt.

PI (Programmkettenkennung) TON/STUMM

PI SOUND (TON): Falls der Ton eines Senders mit einer anderen

Programmkettenkennung nur mit Unterbrechungen zu hören ist, wird der

Ton nach einer Sekunde stumm geschaltet.

PI MUTE (STUMM): Falls ein Sender mit einer anderen PI nicht störungsfrei zu hören ist, schaltet der Empfänger den Ton sofort stumm

AUX (Zusatzgerät) EIN/AUS

An dieses Gerät können weitere Zusatzgeräte angeschlossen werden. Die

Zusatzgeräte-Einstellung muss beim Anschluss solcher Zusatzgeräte eingeschaltet werden

AUX (Zusatzgeräte) 00dB/+6dB

Zur Vermeidung plötzlicher Lautstärkeänderungen beim Umschalten zwischen den Quellgeräten kann der Lautstärkepegel der einzelnen

Quellgeräte angepasst werden. Die Einstellung lautet entweder 0 dB oder

+6 dB. Ohne Einstellung des Line-Eingangspegels kann der Ton beim

Umschalten der Quelle von einem Zusatzgerät zum nächsten plötzlich sehr laut werden.

DEMO EIN/AUS

Die Anzeige beim Hören einer Gerätequelle kann angepasst werden, so dass z. B. Informationen, die Funktion oder der Equalizer angezeigt werden.

[LAC7800R] LED RED/BLU, [LAC6800R] LED RED/GR

Tastenfarbe ändern.

[LAC7800R] Blau <-> Rot/[LAC6800R] Rot <-> Grün

BEEP2ND (Signalton2)/ALLE

BEEP 2ND (Signalton 2): Der Signalton ist nur beim Gedrückthalten einer

Taste (länger als eine Sekunde) zu hören.

BEEP ALL (ALLE): Beim Drücken einer beliebigen Taste ertönt ein Signal.

20

AUTO-CD-/MP3-/WMA-Receiver

Technische Daten

Allgemein

Ausgangsleistung

Stromversorgung

Lautsprecherimpedanz

Masse

Abmessungen (B x H x T)

Leergewicht

50W x 4CH (Max.)

DC 12V

4

Ω

Negativ

180 x 50 x 176 mm (ohne Bedienteil)

1,3 kg

Radio

UKW-Empfänger

Frequenzbereich

Störabstand

87,5-107,9, 87,5-108

53 dB

Klirrfaktor 0,7%

Zulässige Empfindlichkeit 12 dBµV

MW(AM)-Empfänger

Frequenzbereich

Störabstand

520-1720 oder 522-1620 kHz

50 dB

Klirrfaktor 1,0%

Zulässige Empfindlichkeit 28 dBµV

CD

Frequenzgang

Störabstand

Klirrfaktor

Kanaltrennung (1kHz)

20 Hz-20 kHz

85 dB

0,1 %

60 dB

AUX

Frequenzgang

Störabstand

Klirrfaktor

20 Hz-20 kHz

85 dB

0,1 %

Kanaltrennung (1kHz) 45 dB

Max. Eingangspegel (1kHz) 1,2V (35k

Ω

)

Bluetooth

TX POWER

Frequenzbereich

Version

4 dBm

2402 - 2480MHz

Bluetooth-Spezifikation 2.0 + EDR

[LAC7800R] USB

Version

Line-AUSGANG

Subwoofer (optional)

Frequenzgang

Ausgangsspannung

Line-Ausgang

Frequenzgang

Ausgangsspannung

USB 1,1

Frequenzgang 20 Hz - 120 Hz

3,8 V (Max.)

20 Hz - 20 kHz

3,8 V (Max.)

Änderungen an Ausführung und technischen Daten sind ohne

Vorankündigung vorbehalten.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
