Xerox Color 550/560/570 Printer Руководство пользователя

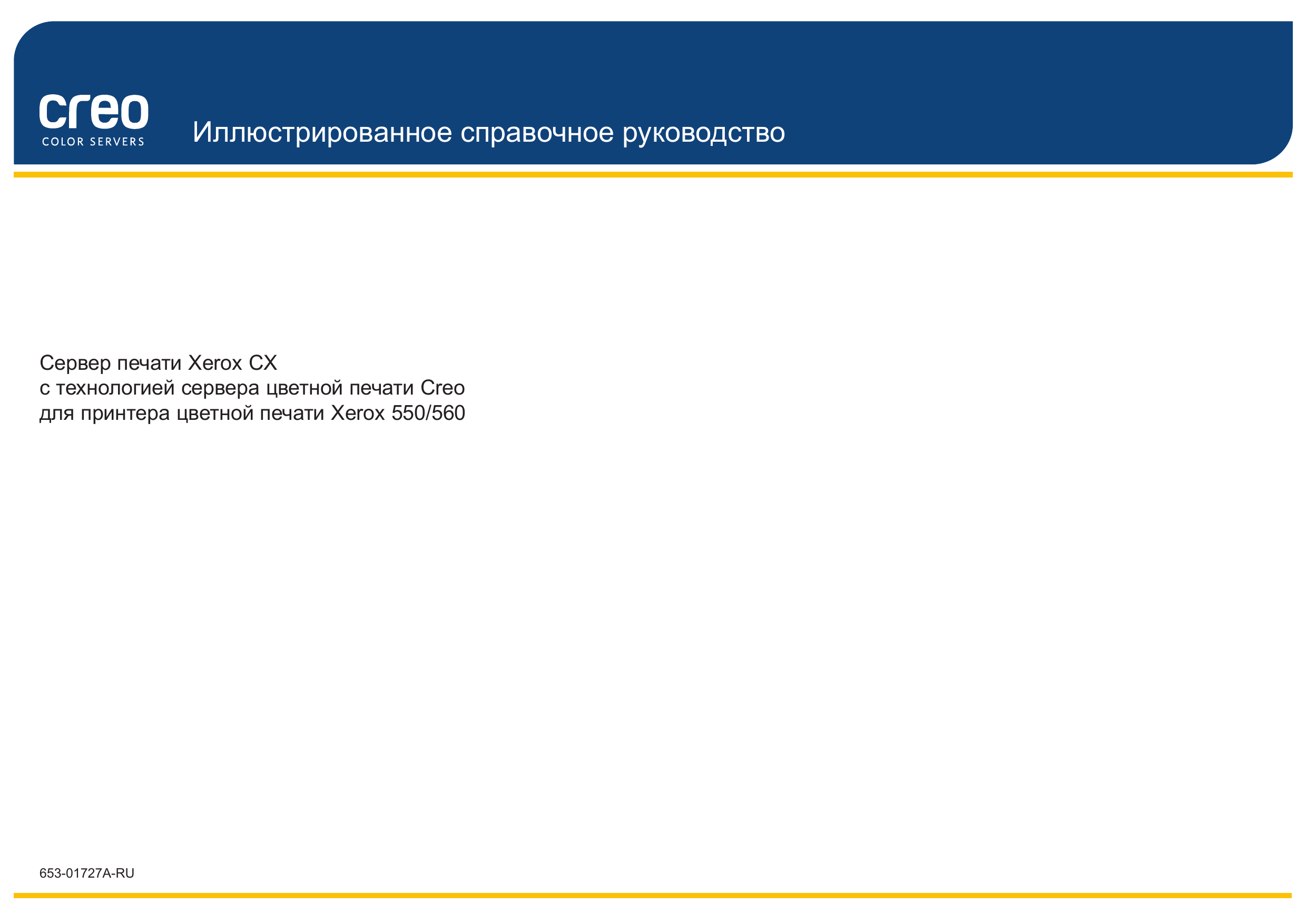

Иллюстрированное справочное руководство

Сервер печати Xerox CX с технологией сервера цветной печати Creo для принтера цветной печати Xerox 550/560

653-01727A-RU

2

Xerox 550/560

Кабельные соединения для компьютера сервера печати CX

1

2

3

4

5

12VDC

POWER

CX

Дополнительные комплекты для сервера печати CX

Для сервера печати CX предусмотрены четыре дополнительных комплекта, для каждого из которых требуется USB-ключ.

3

Комплект периферийного оборудования

Professional Power Kit

Creative Power Kit

Imposition Power Kit*

* Комплект Imposition Power Kit должен устанавливаться с помощью компьютера.

4

2

1

Включение сервера печати CX и включение принтера

3

5

1

Войдите в систему компьютера в справами администратора.

Установка Imposition Power Kit

2

Получите программные файлы. Файл

Preps_6-0-0_Win_Installer.exe

находится на

DVD-диске.

3

Вставьте DVD-диск в дисковод и дважды щелкните на файле

.exe

.

4

Нажмите

Установить

и следуйте инструкциям на экране, пока установка не будет завершена.

5

При появлении окна "Драйвер iKey" введите ключ лицензии для завершения установки.

Настройка сетевого принтера - Windows Server 2008/2003/XP

1

Эта процедура применяется при работе в ОС Windows Server 2008, Windows Server 2003 и XP.

Выберите

Пуск > Настройка >

Принтеры и факсы

.

2

Дважды нажмите

Установка принтера

.

3

В окне мастера установки принтеров нажмите

Далее

.

4

Выберите параметр

Сетевой принтер

и нажмите кнопку

Далее

.

5

Введите имя сервера печати CX или нажмите

Далее

и найдите этот сервер.

7

Выберите один из сетевых принтеров, например, с именем

ProcessPrint

, и нажмите кнопку

Далее

.

8

Выберите, будет ли этот принтер использоваться по умолчанию, затем нажмите кнопку

Далее

.

9

Для завершения настройки нажмите кнопку

Готово

.

Примечание

. При установке сетевого принтера ПО драйвера принтера устанавливается на компьютер.

6

6

В разделе

Общие принтеры

двойным щелчком на имени сервера выведите на экран список сетевых принтеров.

Настройка сетевого принтера - Windows 7/Vista

1

Эта процедура применяется при работе в ОС Windows 7 и Vista.

В меню

Пуск

выберите

Устройства и принтеры

.

2

Выберите

Установка принтера

.

3

В окне мастера установки принтеров выберите

Добавить сетевой, беспроводной или Bluetooth-принтер

.

4

Выберите

Нужный принтер отсутствует в списке

.

7

5

В поле

Выбрать общий принтер по имени

введите имя сервера печати CX и нажмите

Далее

.

6

Нажмите кнопку

Далее

.

7

Выберите, должен ли данный принтер использоваться по умолчанию, затем нажмите кнопку

Готово

для завершения настройки.

Примечание

. При добавлении сетевого принтера на компьютер устанавливается программное обеспечение драйвера принтера.

8

Установка программного обеспечения драйвера печати на Mac OS X 10.6.x

1

Выберите

Перейти >

Подключиться к серверу

.

2

В поле

Адрес сервера

введите адрес сервера и нажмите

Подключиться

.

3

Выберите параметр

Гость

кнопку

Подключиться

.

и нажмите

4

Выберите

Служебные программы

и нажмите кнопку

OK

.

5

Выберите папку

Mac Utilities

.

6

Дважды щелкните на файле

ColorServerPrintDriverInstaller.dmg

.

7

Дважды щелкните на файле

ColorServerPrintDriverInstaller.mpkg

.

Установка программного обеспечения драйвера печати на Mac OS X 10.6.x (продолжение)

8

Нажмите кнопку

Продолжить

.

9

В окне "Лицензионное соглашение на ПО" нажмите

Продолжить

.

10

Нажмите

Согласен

в знак согласия с условиями и продолжайте выполнять процедуру установки.

9

11

Нажмите кнопку

Установить

.

12

В случае необходимости введите имя и пароль и нажмите

OK

.

13

Нажмите кнопку

Закрыть

.

ПО драйвера принтера установлено.

10

Определение принтера с программным обеспечением драйвера принтера в

Mac OS X 10.6.x

•

•

Во время установки программного обеспечения драйвера принтера файл PPD автоматически копируется на компьютер.

Требования

Для выполнения данной процедуры необходима следующая информация:

IP-адрес и имя компьютера сервера печати CX; имя виртуального принтера, который требуется использовать с ПО драйвера принтера.

1

На своем компьютере Mac откройте окно

"Системные параметры" и дважды щелкните

Принтеры и факсы

.

2

В окне "Принтеры и факсы" нажмите кнопку

Добавить

(+).

3

В окне "Добавить принтер" введите следующую информацию.

• В поле

Адрес

введите имя хоста

(или IP-адрес) сервера печати CX.

В поле

Очередь

введите имя сервера печати CX и точное имя виртуального принтера, который будет использоваться с ПО драйвера принтера, например

CreoCS_Process

.

•

•

В поле

Имя

введите то же имя, что и в поле

Очередь

.

В списке

Используемый принтер

выберите

Другой

.

4

Найдите папку en.lproj

в пути

Библиотека

/

Принтеры

/

PPDS

/

Содержимое

/

Ресурсы

; выберите либо папку

Europe-A4

, либо

US-Letter

, затем выберите файл PPD.

5

Нажмите

Открыть

.

6

Нажмите кнопку

Добавить

.

Новый принтер добавлен.

11

Определение принтера с программным обеспечением драйвера принтера в

Mac OS X 10.6.x (продолжение)

7

В окне "Принтеры и факсы" выберите принтер и нажмите

Открыть очередь заданий

.

8

Выберите

Настройка принтера

.

9

Нажмите

Служебная программа

, затем нажмите

Открыть служебную программу принтера

.

10

В списке

Включить расширенный пользовательский интерфейс

должен быть установлен флажок

Вкл

.

11

В поле

Имя узла сервера

введите

IP-адрес сервера.

12

Нажмите кнопку

Применить

.

13

Закройте диалоговое окно настройки принтера.

14

Нажмите кнопку

OK

.

15

Закройте все окна принтера.
