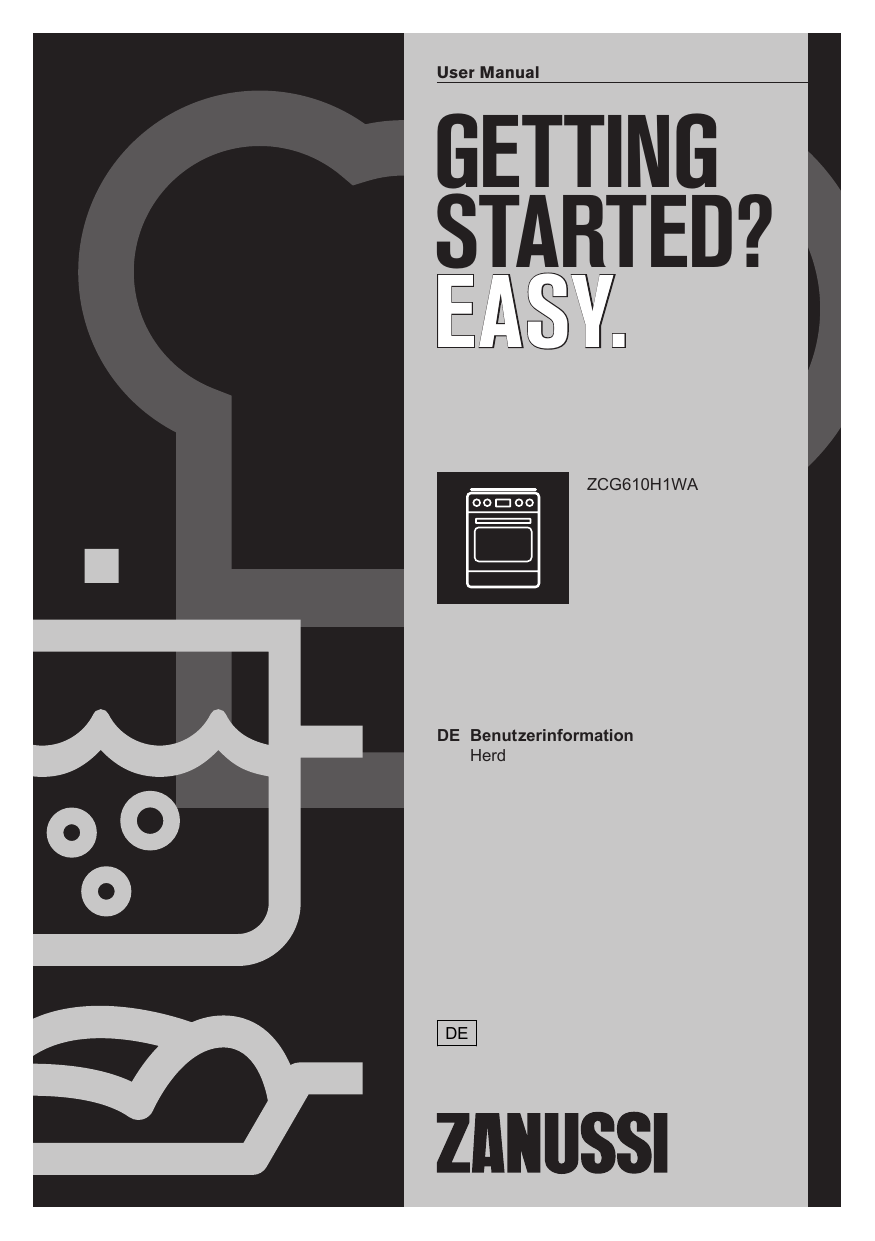

Zanussi ZCG610H1WA Benutzerhandbuch

User Manual

GETTING

STARTED?

EASY.

ZCG610H1WA

DE Benutzerinformation

Herd

BESUCHEN SIE UNSERE WEBSITE, UM:

Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und Reparatur-Informationen zu erhalten:

www.zanussi.com/support

•

SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts

übernimmt der Hersteller keine Haftung. Bewahren Sie die

Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UND

SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen

Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen

Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.

Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Berührbare Teile sind heiß.

Kinder dürfen keine Reinigung und Wartung ohne

Beaufsichtigung durchführen.

•

ALLGEMEINE SICHERHEIT

Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel vorgesehen.

Dieses Gerät ist nicht für die Verwendung auf Schiffen, Booten oder anderen Wasserfahrzeugen vorgesehen.

Installieren Sie das Gerät nicht hinter einer Dekortür, um eine

Überhitzung zu vermeiden.

Stellen Sie das Gerät nicht auf einem Sockel auf.

Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem

Brand führen.

Versuchen Sie NICHT einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die

Flamme mit einem Deckel oder einer Feuerlöschdecke.

VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.

WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.

Benutzen Sie keine scharfen Scheuermittel oder Metallschaber zum Reinigen der Glastür oder des gläsernen Klappdeckels des Kochfelds; sie könnten die Glasfläche verkratzen und zum

Zersplittern der Scheibe führen.

Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

Entfernen Sie ggf. Spritzer oder ausgelaufene Flüssigkeiten vom Abdeckblech, bevor Sie es öffnen. Lassen Sie das

Kochfeld vollständig abkühlen, bevor Sie das Abdeckblech zuklappen.

WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und

•

• berühren Sie niemals die Heizelemente. Halten Sie Kinder unter

8 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.

Trennen Sie das Gerät vor Wartungsarbeiten von der

Stromversorgung.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor

Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

WARNUNG: Verwenden Sie nur Schutzabdeckungen des

Herstellers des Kochgeräts, von ihm in der

Bedienungsanleitung als geeignete und empfohlene

Schutzabdeckungen oder die im Gerät enthaltene

Schutzabdeckung. Es besteht Unfallgefahr durch die

Verwendung ungeeigneter Schutzabdeckungen.

SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte geeignet:

MONTAGE

WARNUNG! Nur eine qualifizierte

Fachkraft darf den elektrischen

Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte

Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte

Montageanleitung.

• Seien Sie beim Bewegen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes

Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.

• Das Küchenmöbel und die Einbaunische müssen die passenden Abmessungen aufweisen.

• Die Mindestabstände zu anderen Geräten und

Küchenmöbeln sind einzuhalten.

• Stellen Sie sicher, dass das Gerät unterhalb von bzw. zwischen sicheren Konstruktionen montiert wird.

• Einige Teile des Geräts sind stromführend. Das

Küchenmöbel muss auf allen Seiten mit dem

Gerät abschließen, um einen Kontakt mit stromführenden Teilen zu vermeiden.

• Die Seiten des Geräts dürfen nur an Geräte oder Einheiten in gleicher Höhe angrenzen.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und

Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer

Stromversorgung entsprechen. Wenden Sie sich anderenfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder

Verlängerungskabel.

• Achten Sie darauf, dass das Netzkabel die

Gerätetür nicht berührt oder in ihre Nähe gelangt, insbesondere wenn die Tür heiß ist.

• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach

Abschluss der Montage in die Steckdose.

Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den

Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das

Gerät vom Netzstrom trennen möchten. Ziehen

Sie stets am Netzstecker.

• Verwenden Sie nur geeignete

Trenneinrichtungen: Überlastschalter,

Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können),

Erdschlüsse, Kontakte.

• Die elektrische Installation muss eine

Trenneinrichtung aufweisen, mit der Sie das

Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer

Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Schließen Sie die Gerätetür ganz, bevor Sie den

Netzstecker in die Steckdose stecken.

GASANSCHLUSS

• Der Gasanschluss muss von einer Fachkraft ausgeführt werden.

• Vergewissern Sie sich vor der Montage des

Geräts, dass das von Ihrem Gaswerk gelieferte

Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.

• Informationen über die Gasversorgung finden

Sie auf dem Typenschild.

• Das Gerät darf nicht an einen Abzug für

Verbrennungsprodukte angeschlossen werden.

Das Gerät muss gemäß der aktuell geltenden

Installationsbestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

GEBRAUCH

WARNUNG! Es besteht Verletzungsund Verbrennungsgefahr.

Stromschlaggefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Nehmen Sie keine technischen Änderungen am

Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße

Luft austreten.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in

Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder

Abstellfläche.

WARNUNG! Brand- und

Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare

Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren

Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren

Produkten benetzt sind, im Gerät, auf dem

Gerät oder in der Nähe des Geräts.

• Achten Sie beim Öffnen der Tür darauf, dass keine Funken oder offenen Flammen in das

Geräts gelangen.

• Öffnen Sie die Gerätetür vorsichtig. Bei der

Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.

WARNUNG! Das Gerät könnte beschädigt werden.

• Um Beschädigungen und Verfärbungen der

Emailbeschichtung zu vermeiden:

– Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den

Boden des Geräts.

– Stellen Sie kein Wasser in das heiße Gerät.

– Lassen Sie nach dem Ausschalten des

Geräts kein feuchtes Geschirr oder feuchte

Speisen im Backofeninnenraum stehen.

– Gehen Sie beim Herausnehmen oder

Einsetzen der Innenausstattung sorgfältig vor.

• Verfärbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

• Verwenden Sie für feuchte Kuchen das tiefe

Blech. Fruchtsäfte können bleibende Flecken verursachen.

• Stellen Sie kein heißes Kochgeschirr auf das

Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder

Kochgeschirr auf das Gerät fallen. Die

Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät oder direkt auf den Boden des Geräts.

• Kochgeschirr aus Gusseisen oder

Aluminiumguss oder mit beschädigten Böden kann zu Kratzern führen. Heben Sie das

Kochgeschirr stets an, wenn Sie es auf dem

Kochfeld umsetzen möchten.

• Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist.

• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

• Verwenden Sie ausschließlich das mit dem

Gerät gelieferte Zubehör.

• Setzen Sie keinen Wärmeverteiler auf den

Brenner.

• Dieses Gerät ist nur zum Kochen bestimmt.

Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

REINIGUNG UND PFLEGE

WARNUNG! Verletzungs-,

Brandgefahr sowie Risiko von

Schäden am Gerät.

• Schalten Sie vor Wartungsarbeiten immer das

Gerät aus.

Ziehen Sie den Netzstecker aus der

Netzsteckdose.

• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die

Glasscheiben brechen.

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an den autorisierten Kundendienst.

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Fett- oder Speisereste im Gerät können einen

Brand verursachen.

• Reinigen Sie das Gerät regelmäßig, um eine

Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich

Neutralreiniger. Benutzen Sie keine

Scheuermittel, scheuernde

Reinigungsschwämmchen, Lösungsmittel oder

Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie bitte unbedingt die Anweisungen auf der Verpackung.

• Reinigen Sie die katalytische Emailbeschichtung

(falls vorhanden) nicht mit Reinigungsmitteln.

• Reinigen Sie die Brenner nicht im

Geschirrspüler.

ABDECKUNG

• Nehmen Sie keine technischen Änderungen an der Abdeckung vor.

• Reinigen Sie die Abdeckung regelmäßig.

• Klappen Sie die Abdeckung niemals auf, wenn

Spritzer an der Oberfläche festzustellen sind.

• Schalten Sie alle Brenner aus, bevor Sie die

Abdeckung schließen.

• Klappen Sie die Abdeckung nicht zu, bevor das

Kochfeld und der Backofen vollständig abgekühlt sind.

• Die Glasabdeckung (falls vorhanden) kann zerbrechen, wenn sie erhitzt wird.

INNENBELEUCHTUNG

• Die Leuchtmittel in diesem Gerät sind nur für

Haushaltsgeräte geeignet. Benutzen Sie diese nicht für die Raumbeleuchtung.

WARNUNG! Stromschlaggefahr.

• Trennen Sie das Gerät von der

Stromversorgung, bevor Sie die Lampe austauschen.

• Verwenden Sie dazu eine Lampe mit der gleichen Leistung.

GASGRILL

WARNUNG! Brand-, Explosions- und

Verbrennungsgefahr.

• Lassen Sie das Gerät während des Grillens nicht unbeaufsichtigt. Zugängliche Teile werden heiß.

• Halten Sie Kinder fern, solange der Grill in

Betrieb ist.

• Verwenden Sie den Grill nie mit geschlossener

Backofentür. Lassen Sie die Tür offen. Es besteht Brandgefahr und die Gefahr, dass

Kohlenmonoxid austritt.

• Schieben Sie den Rost mit dem Gargut nicht in die höchste Ebene ein.

ENTSORGUNG

WARNUNG! Verletzungs- und

Erstickungsgefahr.

MONTAGE

• Für Informationen zur ordnungsgemäßen

Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der

Stromversorgung.

• Schneiden Sie das Netzkabel in der Nähe des

Geräts ab, und entsorgen Sie es.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere im Gerät einschließen.

• Drücken Sie die äußeren Gasrohre flach.

SERVICE

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich

Originalersatzteile.

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

STANDORT DES GERÄTS

Sie können Ihr freistehendes Gerät neben oder zwischen Küchenmöbel sowie in einer Ecke aufstellen.

Halten Sie einen Abstand von ca. 1 cm zwischen dem Gerät und der rückwärtigen Wand frei, um die

Abdeckung öffnen zu können.

Mindestabstände für den Einbau entnehmen Sie der Tabelle.

Mindestabstände

Abmessungen

B mm

400

650

150

TECHNISCHE DATEN

Spannung

Frequenz

Geräteklasse

220 - 240 V

50 - 60 Hz

Abmessungen

Breite

Tiefe

600

Höhe

Abmessungen

857

SONSTIGE TECHNISCHE DATEN

Gerätekategorie:

Gas - Original:

Gas - Ersatz:

II2E+3+

G20/G25 (2E+) 20/25 mbar

G30 (3+) 28-30 mbar

G31 (3+) 37 mbar

BYPASSDURCHMESSER

BRENNER

Ø BYPASS

1/100 mm

Hilfsbrenner

Normalbrenner

Starkbrenner

Backofenbrenner

1) Der Bypass-Typ ist modellabhändig.

GASBRENNER FÜR ERDGAS G20 20 mbar

BRENNER

29 / 30

NORMALLEISTUNG kW

REDUZIERTE LEISTUNG kW

INJEKTORMARKE

1/100 mm

Starkbrenner

Normalbrenner

Hilfsbrenner

3.0

2.0 / 1.9

1.0

Backofenbrenner

Grill

2.7

1.9

1) Der Bypass-Typ ist modellabhändig.

0.72 / 0.75

0.43 / 0.45

0.35

0.90

119

120

108

GASBRENNER FÜR ERDGAS G25 25 mbar

BRENNER

NORMALLEISTUNG kW

REDUZIERTE LEISTUNG kW

INJEKTORMARKE

1/100 mm

Starkbrenner

Normalbrenner

Hilfsbrenner

2.75

2.0 / 1.75

0.95 / 0.9

Backofenbrenner

Grill

2.5

1.8

1) Der Bypass-Typ ist modellabhändig.

GASBRENNER FÜR LPG G30 28-30 mbar

BRENNER

NORMALLEIS-

TUNG kW

REDUZIERTE

LEISTUNG kW

0.72 / 0.75

0.43 / 0.45

0.35

0.9

119

120

108

INJEKTORMARKE

1/100 mm

NENNGASDURCH-

FLUSS g/Std.

Starkbrenner

Normalbrenner

Hilfsbrenner

Backofenbrenner

Grill

3.0

2.0

1.0

2.7

1.9

GASBRENNER FÜR LPG G31 37 mbar

0.72

0.43

0.35

0.90

218

145

196

138

BRENNER

NORMALLEIS-

TUNG kW

REDUZIERTE LEIS-

TUNG kW

INJEKTORMAR-

KE 1/100 mm

NENNGASDURCH-

FLUSS g/Std.

Starkbrenner

Normalbrenner

Hilfsbrenner

3.0

2.0

Backofenbrenner

1.0

2.7

Grill 1.65

1) Der Bypass-Typ ist modellabhändig.

GASANSCHLUSS

Je nach geltenden Bestimmungen kann der

Anschluss fest oder durch Verwendung flexibler

0.72

0.43

0.35

0.9

214

143

193

118

Edelstahlrohre erfolgen. Bei Verwendung flexibler

Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen und nicht eingeklemmt werden können.

WARNUNG! Das Gasanschlussrohr darf die in der Abbildung gezeigten

Geräteteile nicht berühren.

ANSCHLUSS MIT FLEXIBLEM,

NICHTMETALLISCHEM ROHR

Wenn die Anschlüsse leicht zugänglich sind, können Sie ein flexibles Rohr verwenden. Das flexible Rohr muss mit Rohrschellen fest montiert werden.

Verwenden Sie zur Montage stets den Rohrhalter und die Dichtung. Das flexible Rohr kann verwendet werden, wenn:

• die Rohr- und Raumtemperatur 30 °C nicht

übersteigen können,

• es höchstens 1500 mm lang ist,

• es nirgendwo eine Verengung hat;

• es nicht verdreht oder gespannt ist;

• es keine scharfen Kanten oder Ecken berührt,

• sein Zustand leicht zu überprüfen ist.

Bei der Überprüfung des flexiblen Rohrs ist auf

Folgendes zu achten:

• Risse, Schnitte, Brandspuren an beiden Enden und über die volle Länge,

• Materialverhärtung bzw. ausreichende

Flexibilität,

• Korrosion der Rohrschellen,

• Ablauf des Verfallsdatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNUNG! Überprüfen Sie nach der

Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie zur

Dichtheitsprüfung eine Seifenlösung und keine Flamme.

Die Gasanschlussrampe befindet sich auf der

Rückseite des Bedienfelds.

WARNUNG! Trennen Sie das Gerät bevor Sie den Gasanschluss vornehmen von der Stromversorgung oder schalten Sie die Sicherung im

Sicherungskasten aus.Schließen Sie das Hauptventil der Gaszufuhr.

UMSTELLEN AUF EINE ANDERE GASART

Die Umstellung auf eine andere Gasart darf nur von einer Fachkraft durchgeführt werden.

Ist das Gerät auf Erdgas eingestellt, können Sie es mit den geeigneten

Düsen auf Flüssiggas umstellen.

Dafür muss auch die Gasmenge entsprechend eingestellt werden.

WARNUNG! Stellen Sie vor dem

Austausch der Düsen sicher, dass sich die Gasknöpfe in der Aus-Stellung befinden. Trennen Sie das Gerät von der Stromversorgung. Lassen Sie das

Gerät abkühlen. Es besteht

Verletzungsgefahr.

Das Gerät ist für Standardgas eingestellt. Verwenden Sie zum

Ändern dieser Einstellung immer die

Dichtung.

A. Gasanschluss (nur ein Anschluss passt für das

Gerät)

B. Dichtung

C. Verstellbares Anschlussstück

D. LPG-Gasrohrhalter

AUSTAUSCHEN DER KOCHFELDDÜSEN

Ersetzen Sie die Düsen, wenn Sie die Gasart wechseln.

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.

3. Entfernen Sie die Düsen mit einem

Steckschlüssel 7.

4. Ersetzen Sie die Düsen durch für die verwendete Gasart geeignete Düsen.

5. Ersetzen Sie das Typenschild (in der Nähe der

Gasversorgungsleitung) durch das Typenschild für die neue Gasart.

Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

EINSTELLEN DER MINDESTGASMENGE AM

KOCHFELDBRENNER

1. Trennen Sie das Gerät vom Netz.

2. Entfernen Sie den Kochfeld-Einstellknopf.

Wenn Sie keinen Zugang zur Bypass-Schraube haben, demontieren Sie das Bedienfeld, bevor

Sie mit der Einstellung beginnen.

3. Stellen Sie mit einem kleinen und flachen

Schraubendreher die Bypass-Schraube A ein.

Die Position der Bypass-Schraube A variiert je nach Modell.

3. Schließen Sie das Gerät an die

Stromversorgung an.

WARNUNG! Stecken Sie den

Netzstecker erst dann in die

Netzsteckdose, wenn sich alle

Teile wieder in ihrer ursprünglichen

Position befinden. Es besteht

Verletzungsgefahr.

4. Zünden Sie den Brenner.

Siehe Kapitel „Kochfeld – Täglicher Gebrauch“.

5. Drehen Sie den Kochfeld-Einstellknopf auf die kleinste Flamme.

6. Entfernen Sie den Kochfeld-Einstellknopf wieder.

7. Schrauben Sie die Bypass-Schraube langsam ein, bis die Flamme so klein wie möglich und stabil ist.

8. Bringen Sie den Kochfeld-Einstellknopf wieder an.

AUSTAUSCHEN DER BACKOFENDÜSE

1. Entfernen Sie die Grundplatte des Garraums A, um den Backofenbrenner B erreichen zu können.

B A

2. Lösen Sie die Schraube C, die den Brenner in seiner Position hält.

Umstellung von Erdgas auf Flüssiggas

1. Ziehen Sie die Bypass-Schraube bis zum

Anschlag an.

2. Bringen Sie den Knopf wieder an.

Umstellung von Flüssiggas auf Erdgas

1. Lösen Sie die Bypass-Schraube in Position A um ca. eine Umdrehung.

2. Bringen Sie den Kochfeld-Einstellknopf wieder an.

3. Nehmen Sie den Brenner vorsichtig vom

Düsenhalter D ab.

4. Schieben Sie ihn langsam nach links.

Vergewissern Sie sich, dass die Buchse des

Brenners auf dem Brennermundstück verbleibt.

Wenden Sie beim Hantieren mit den Drähten des Thermoelements E keine Gewalt an.

5. Lösen Sie die Brennerdüse D mit einem 7-mm-

Steckschlüssel und ersetzen Sie sie durch eine andere.

Bauen Sie den Brenner in umgekehrter Reihenfolge wieder zusammen.

Ersetzen Sie den Gasart-Aufkleber in der Nähe des

Gasanschlusses durch einen für die neue Gasart.

EINSTELLEN DER MINDESTGASMENGE AM

BACKOFENBRENNER

1. Trennen Sie das Gerät vom Netz.

2. Entfernen Sie den Backofen-Einstellknopf.

Wenn Sie keinen Zugang zur Bypass-Schraube haben, demontieren Sie das Bedienfeld, bevor

Sie mit der Einstellung beginnen.

3. Stellen Sie mit einem kleinen und flachen

Schraubendreher die Bypass-Schraube A ein.

Die Position der Bypass-Schraube A variiert je nach Modell.

Umstellung von Flüssiggas auf Erdgas

1. Lösen Sie die Bypass-Schraube in Position A um ca. eine Umdrehung.

2. Bringen Sie den Backofen-Einstellknopf wieder an.

3. Schließen Sie das Gerät an die

Stromversorgung an.

WARNUNG! Stecken Sie den

Netzstecker erst dann in die

Netzsteckdose, wenn sich alle

Teile wieder in ihrer ursprünglichen

Position befinden. Es besteht

Verletzungsgefahr.

4. Zünden Sie den Brenner.

Siehe Kapitel „Backofen – Täglicher

Gebrauch“.

5. Drehen Sie den Backofen-Einstellknopf auf die kleinste Flamme.

6. Entfernen Sie den Backofen-Einstellknopf wieder.

7. Schrauben Sie die Bypass-Schraube langsam ein, bis die Flamme so klein wie möglich und stabil ist.

8. Bringen Sie den Backofen-Einstellknopf wieder an.

9. Stellen Sie am Backofen-Einstellknopf die

Position für die maximale Gaszufuhr ein, und lassen Sie den Backofen mindestens 10

Minuten lang aufheizen.

10. Drehen Sie den Backofen-Einstellknopf schnell von der höchsten auf die niedrigste Gasstufe.

Kontrollieren Sie die Flamme. Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den

Einstellknopf zur niedrigsten Gasstufe drehen. An der Backofen-Brennerkrone muss eine kleine, regelmäßige Flamme zu sehen sein. Erlischt die

Flamme, müssen Sie den Backofenbrenner erneut einstellen.

ERSETZEN DER GASGRILL-DÜSE

1. Lösen Sie die Schrauben, die den Grillbrenner in Position halten A.

Umstellung von Erdgas auf Flüssiggas

1. Ziehen Sie die Bypass-Schraube bis zum

Anschlag an.

2. Bringen Sie den Knopf wieder an.

3. Schließen Sie das Gerät an die

Stromversorgung an.

2. Lösen Sie die Brennerdüse mit einem 7-mm-

Steckschlüssel und ersetzen Sie sie durch eine geeignete Düse.

Das Gerät wird mit einem Netzstecker und

Netzkabel geliefert.

WARNUNG! Das Stromkabel darf die in der Abbildung schattierten

Geräteteile nicht berühren.

3. Bauen Sie den Brenner in umgekehrter

Reihenfolge wieder zusammen. Vergewissern

Sie sich vor dem Festziehen der Schraube, dass der Brenner ganz zur Rückwand geschoben ist.

Testen Sie die Grilldüsen.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Der Hersteller haftet nicht für Schäden, die aufgrund der

Nichtbeachtung der in den

Sicherheitshinweisen beschriebenen

Sicherheitsvorkehrungen entstehen.

GERÄTEBESCHREIBUNG

GESAMTANSICHT

1 2 3 4

1 Funkenerzeuger-Taste

Kochfeld-Einstellknöpfe

Backofen-Einstellknopf

Taste für Backofenbeleuchtung

5 Grill

Backofenbeleuchtung

Einschubebenen

KOCHFELDANORDNUNG

1 2 3

Hilfsbrenner

Dampfauslass - die Anzahl und Position variiert je nach Modell

3 Normalbrenner

Normalbrenner

Starkbrenner

5 4

ZUBEHÖR

• Kombirost

Für Kochgeschirr, Kuchenformen, Braten.

• Backblech

Für Kuchen und Plätzchen.

• Grillschutzblech

Zum Schutz der Knöpfe bei Verwendung des

Grills.

• Ablagefach

VOR DER ERSTEN INBETRIEBNAHME

Das Ablagefach befindet sich unterhalb des

Garraums. Um dieses Ablagefach zu nutzen, heben Sie die untere Fronttür an und ziehen Sie sie dann nach unten.

WARNUNG! Das Ablagefach kann beim Ofenbetrieb heiß werden.

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

ERSTE REINIGUNG

Bitte die gesamte Innenausstattung aus dem Ofen entfernen.

Siehe Kapitel „Reinigung und Pflege“.

Reinigen Sie das Gerät und die Zubehörteile vor der ersten Inbetriebnahme.

Setzen Sie das Zubehör wieder in seiner ursprünglichen Position ein.

VORHEIZEN

Heizen Sie das leere Gerät vor, um Fettreste zu verbrennen.

1. Drehen Sie den Backofen-Einstellknopf auf die höchste Gaszufuhrstufe .

Siehe Kapitel „Backofen – Täglicher

Gebrauch“.

2. Lassen Sie das Gerät etwa 20 Minuten lang eingeschaltet.

WARNUNG! Das Zubehör kann heißer werden als bei normalem

Gebrauch.

Das Gerät kann Gerüche und Rauch verströmen.

Das ist normal. Sorgen Sie für eine ausreichende

Belüftung.

Lassen Sie den Backofen abkühlen. Feuchten Sie ein weiches Tuch gut mit warmem Wasser und etwas mildem Spülmittel an und reinigen Sie damit den Garraum.

KOCHFELD - TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

ZÜNDEN DES KOCHFELD-BRENNERS

Brenner stets vor dem Aufsetzen des

Kochgeschirrs zünden.

WARNUNG! Seien Sie bei der

Verwendung von offenem Feuer in der

Küche besonders vorsichtig. Der

Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim

Umgang mit offenem Feuer keinerlei

Haftung.

1. Halten Sie die Funkentaste gedrückt.

2. Drehen Sie den Kochfeld-Einstellknopf gegen den Uhrzeigersinn auf die höchste

Gaszufuhrstufe und drücken Sie ihn gleichzeitig hinein, um den Brenner zu zünden.

3. Lassen Sie die Funkentaste los, wenn die

Flamme brennt, aber halten Sie den Knopf bis zu 10 Sekunden in dieser Position, bis sich das

Thermoelement erwärmt hat. Andernfalls wird die Gaszufuhr unterbrochen.

4. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

WARNUNG! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15

Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den

Brenner erneut zünden.

Falls sich der Brenner trotz mehrerer

Versuche nicht zünden lässt, prüfen

Sie, ob die Brennerkrone und der zugehörige Brennerdeckel richtig sitzen.

Bei einem Stromausfall kann der

Brenner auch ohne den Elektrozünder gezündet werden. Halten Sie in diesem Fall eine Flamme an den

Brenner, drücken Sie den Knopf und drehen Sie ihn auf die Höchststellung.

Halten Sie den Knopf bis zu 10

Sekunden lang gedrückt, um das

Thermoelement zu erwärmen.

Sollte der Brenner versehentlich ausgehen, drehen Sie den Knopf in die

Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den

Brenner erneut zünden.

Nach dem Einschalten der

Stromversorgung, nach der Installation oder nach einem Stromausfall wird der

Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal.

BRENNERÜBERSICHT

A. Brennerdeckel

B. Brennerkrone

C. Zündkerze

D. Thermoelement

ABSCHALTEN DES BRENNERS

Drehen Sie zum Abschalten des Brenners den

Knopf in die Aus-Position .

WARNUNG! Bevor Sie das

Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

KOCHFELD – TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

DURCHMESSER DES KOCHGESCHIRRS

WARNUNG! Verwenden Sie nur

Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

KOCHGESCHIRR

WARNUNG! Kochen Sie nicht mit einem Kochgeschirrteil auf zwei

Brennern gleichzeitig.

WARNUNG! Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschütten und Verletzungen zu vermeiden.

VORSICHT! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen

Rand des Kochfelds hinausragen.

Brenner

Durchmesser des

Kochgeschirrs (mm)

Hilfsbrenner

Normalbrenner

120 - 180

140 - 220/240

Starkbrenner

160 - 220/260

1) Bei Verwendung eines einzigen Topf auf dem

Kochfeld.

VORSICHT! Stellen Sie zur

Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf den Brenner.

KOCHFELD - REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

ALLGEMEINE INFORMATIONEN

• Reinigen Sie das Kochfeld nach jedem

Gebrauch.

• Achten Sie immer darauf, dass der Boden des

Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des

Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur

Reinigung der Kochfeldoberfläche.

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

REINIGEN DES KOCHFELDS

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, Zucker bzw. zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.

• Folgendes kann nach ausreichender

Abkühlung des Kochfelds entfernt werden:

Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen

Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen

Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Reinigen Sie die emaillierten Teile, den

Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

REINIGEN DER ZÜNDKERZE

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von

Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der

Brennerkrone verstopft sind.

TOPFTRÄGER

Die Topfträger sind nicht spülmaschinenfest. Sie müssen von

Hand gereinigt werden.

1. Entfernen Sie die Topfträger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um

Beschädigungen der Oberseite der Kochstelle zu vermeiden.

BACKOFEN - TÄGLICHER GEBRAUCH

2. Wenn Sie die Topfträger von Hand spülen und trocknen, seien Sie vorsichtig, da durch das

Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken ggf.

mit einer Reinigungspaste.

3. Vergewissern Sie sich, dass Sie die Topfträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.

4. Damit der Brenner korrekt funktioniert, stellen

Sie sicher, dass sich die Arme der Topfträger in der Mitte der Brenner befinden.

REGELMÄSSIGE WARTUNG

Lassen Sie regelmäßig vom Ihrem autorisierten

Kundendienst den Zustand des

Gasversorgungsrohrs und, falls installiert, die

Funktionstüchtigkeit des Druckreglers überprüfen.

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

OFENFUNKTIONEN

Ofenfunktion

Stellung Aus

Maximale Gasversorgung

Pizzastufe

Anwendung

Das Gerät ist ausgeschaltet.

Stellt die Backofentemperatur ein - höchste Einstellung.

Zum Backen von Pizza.

Minimale Gasversorgung

Grillen

Backofenlampe

Stellt die Backofentemperatur ein - niedrigste Einstellung.

Zum Grillen flacher Lebensmittel in der Mitte des Rostes. Zum Toasten.

Zum Einschalten der Backofenlampe.

Drücken Sie diese Taste, um die Funktion einzuschalten.

MANUELLES ZÜNDEN DES BACKOFEN-

GASBRENNERS

Backofen-Sicherheitseinrichtung:

Der Gasbackofen ist mit einem

Thermoelement ausgestattet. Es stoppt die Gaszufuhr, wenn die

Flamme ausgeht.

1. Öffnen Sie die Backofentür.

2. Halten Sie eine Flamme an die Zündöffnung im

Boden des Garraums.

VERWENDEN DES GRILLS

Die Grilltemperatur lässt sich nicht einstellen. Um eine niedrigere

Temperatur oder eine längere Garzeit zu erzielen, muss der Rost weiter von der Flamme entfernt eingesetzt werden.

Setzen Sie das Grillschutzblech A über der Tür ein, bevor Sie den Grill benutzen. Achten Sie darauf, dass beide Haken richtig in die Öffnungen oben im vorderen Rahmen des Garraums (unter dem

Bedienfeld) passen.

3. Drücken Sie gleichzeitig den Backofen-

Einstellknopf und drehen Sie ihn gegen den

Uhrzeigersinn auf die Position für die maximale

Gaszufuhr.

4. Wenn die Flamme brennt, halten Sie den

Backofen-Einstellknopf noch bis zu 15

Sekunden in der Position für die maximale

Gaszufuhr gedrückt, bis sich das

Thermoelement erwärmt hat.

Halten Sie den Backofen-Einstellknopf nicht länger als 15 Sekunden gedrückt. Sollte der Backofen-Brenner nach 15 Sekunden nicht zünden, lassen Sie den Backofen-Einstellknopf los, und drehen Sie ihn in die Aus-

Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

NACH DEM ZÜNDEN DES GASBRENNERS

1. Lassen Sie den Backofen-Einstellknopf los.

2. Schließen Sie die Backofentür.

3. Drehen Sie den Backofen-Einstellknopf auf die gewünschte Heizstufe.

Kontrollieren Sie die Flamme durch die Öffnungen im Boden des Backofens.

AUSSCHALTEN DES BACKOFENBRENNERS

Drehen Sie den Knopf auf die Aus-Position , um den Brenner auszuschalten.

Legen Sie das Fleisch nicht direkt auf das Backblech oder das tiefe Blech.

VORSICHT! Setzen Sie den Rost mit dem Fleisch nicht in die höchste

Ebene ein. Es besteht Brandgefahr.

1. Öffnen Sie die Backofentür.

2. Halten Sie die Flamme in die Nähe der

Grillbrenneröffnungen.

3. Drehen Sie den Backofen-Einstellknopf in die

Grillposition . Halten Sie den Knopf ca. 15

Sekunden lang gedrückt. Lassen Sie ihn erst los, wenn die Flamme brennt.

Zündet der Grill nicht, oder erlischt die Flamme versehentlich, lassen Sie den Backofen-

Einstellknopf los und drehen Sie ihn in die Aus-Position. Öffnen Sie die Backofentür. Versuchen Sie nach einer Minute, den Grill wieder zu zünden.

4. Heizen Sie den Grill 5 bis 10 Minuten vor.

5. Setzen Sie den Rost mit dem Fleisch in

Einschubebene 3 ein.

6. Setzen Sie ein Backblech oder eine Fettpfanne zum Auffangen der Fleischsäfte in die

Einschubebene 2 ein.

7. Lassen Sie die Backofentür leicht geöffnet.

ABSCHALTEN DES GRILLBRENNERS

Drehen Sie den Knopf auf die Aus-Position , um den Brenner auszuschalten.

BACKOFEN - VERWENDUNG DES ZUBEHÖRS

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

EINSETZEN DES ZUBEHÖRS

Kombirost:

Die Rückseite des Kombirosts ist so geformt, dass die Wärmezirkulation erleichtert wird.

Backblech:

Schieben Sie das Backblech nicht ganz bis an die Rückwand des

Garraums. Dies würde verhindern, dass die Wärme um das Backblech zirkuliert. Die Speisen könnten besonders im hinteren Teil des

Backblechs anbrennen.

Setzen Sie den Rost in die richtige Einschubebene ein. Achten Sie darauf, dass er nicht die Rückwand des Backofens berührt.

BACKOFEN – HINWEISE UND TIPPS

Setzen Sie das Backblech oder tiefe Blech in die

Einschubebene ein. Achten Sie darauf, dass es nicht die Rückwand des Backofens berührt.

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

Die Temperaturen und Backzeiten in den Tabellen sind nur Richtwerte. Sie sind abhängig von den Rezepten, der

Qualität und der Menge der verwendeten Zutaten.

ALLGEMEINE INFORMATIONEN

Das Gerät besitzt vier Einschubebenen. Die

Einschubebenen werden vom Boden des

Backofens aus gezählt.

Es kann sich Feuchtigkeit im Gerät oder an den

Glastüren niederschlagen. Das ist normal. Stehen

Sie beim Öffnen der Tür während des Betriebs stets in sicherer Entfernung zum Gerät. Um die

Kondensation zu reduzieren, heizen Sie das Gerät immer 10 Minuten vor dem Garen vor.

Wischen Sie das Gerät nach jedem Gebrauch mit einem Tuch trocken.

Stellen Sie keine Gegenstände direkt auf den

Backofenboden und bedecken Sie das

Kochgeschirr nicht mit Aluminiumfolie. Dies könnte das Garergebnis beeinträchtigen und die

Emailbeschichtung beschädigen.

BACKEN

Nutzen Sie, wenn Sie zum ersten Mal backen, die niedrigere Temperatur.

Sie können die Backzeit um 10 - 15 Minuten verlängern, wenn Kuchen auf mehreren Ebenen gebacken werden.

Die Backbleche im Ofen können sich beim Backen verformen. Nachdem die Backbleche abgekühlt sind, hebt sich die Verformung wieder auf.

BACKEN VON KUCHEN

Die Backofentür nicht öffnen, bevor 3/4 der

Backzeit abgelaufen ist.

GAREN VON FLEISCH UND FISCH

Wenden Sie das Fleisch nach der Hälfte der

Gardauer.

Lassen Sie das Fleisch vor dem Anschneiden etwa

15 Minuten ruhen, damit der Fleischsaft nicht ausläuft.

Um die Rauchbildung beim Braten im Backofen zu vermindern, geben Sie etwas Wasser in die Bratund Fettpfanne. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedes Mal, wenn das

Wasser verdampft ist, erneut Wasser in die Bratund Fettpfanne.

GARZEITEN

Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Den leeren Backofen vor dem Garen immer 15

Minuten vorheizen. Dazu die für die Speise erforderliche Temperatur einstellen.

Beobachten Sie den Garfortschritt. Finden Sie heraus, welche Geräteeinstellungen (Garstufe,

Gardauer usw.) für Ihr Kochgeschirr, Ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

GARTABELLE

Drehen Sie den Ofenwahlknopf auf die entsprechende Position, um die gewünschte

Temperatur einzustellen.

1/2

Gargut

Position des Einstellknopfes

Grillzeit

(Min.) am Ende

Dauer (Min.) Ebene Zubehör

Backen auf Blech

Biskuitrolle

Käsekuchen

Bauernbrot

Gefüllte Torte

Schwedische Brötchen

Flacher Kuchen

Kuchen in der Fettpfanne

Streuselkuchen

Butterkuchen

1/2

10 - 20

50 - 75

55 - 75

10 - 15

10 - 20

20 - 35

45 - 60

20 - 35

30 - 35

Backblech

Gargut

Schweizer Apfelkuchen

Gefüllter Hefekuchen

Biskuit

Hefekuchen mit Äpfeln

Brandteig

Baiser

Backen in Formen

Sandkuchen

Üppiger Obstkuchen

Englischer Sandwichkuchen à la Victoria

Christstollen

Rumänischer Biskuitkuchen

Rumänischer Biskuitkuchen auf traditionelle

Art

Pizza

Pizza

Quiche Lorraine

Speise

Lasagne

Kartoffelgratin

Fleisch

Forelle

Hähnchen

Schweinebraten

Position des Einstellknopfes

Grillzeit

(Min.) am Ende

Dauer (Min.) Ebene

1/2

50 - 60

35 - 50

30 - 40

35 - 50

25 - 35

45 - 55

1/2

65- 75

60 - 75

30 - 40

60 - 70

40 - 50

30 - 40

20 - 35

45 - 55

40 - 50

70 - 80

30 - 40

55 - 65

70 - 80

Zubehör

Backblech

1 runde Form (Durchmesser:

18 cm) auf dem Kombirost

1 runde Form (Durchmesser:

23 cm) auf dem Kombirost

2 Sandwichformen auf dem

Kombirost

1 runde Form (Durchmesser:

28 cm) auf dem Kombirost

2 rechteckige Formen (30 x

12 cm) auf dem Kombirost

2 rechteckige Formen (30 x

12 cm) auf dem Kombirost

Backblech

1 runde Form (Durchmesser:

27 cm) auf dem Kombirost

1 viereckige Pyrex-Backform

(21 cm) auf dem Kombirost

Backblech

Kombirost und -Backblech in Ebene 2

Kombirost und -Backblech in Ebene 1

Backblech

Gargut

Hähnchen, halbiert

Hähnchen

Hähnchen, halbiert

Grillspeck

Würstchen

INFORMATIONEN FÜR PRÜFINSTITUTE

Gargut

Position des Einstellknopfes

Grillzeit

(Min.) am Ende

Dauer (Min.) Ebene

Kleiner Kuchen

Biskuit (fettfrei)

1/2

1/2 -

2 20 - 30

25 - 35

Apfelkuchen

Feingebäck

Frikadellen

Position des Einstellknopfes

Grillzeit

(Min.) am Ende

Dauer (Min.) Ebene

Grill

45 - 55

95 - 110

70 - 80

20 - 30

25 - 35

Zubehör

Kombirost und -Backblech in Ebene 2

1/2

Grill -

Toast Grill -

PIZZASTUFE

Um beim Pizzabacken das optimale

Ergebnis zu erzielen, drehen Sie den

Backofen-Einstellknopf auf die

Pizzastufe.

65 - 75

25 - 40

70 - 80

3 - 5

Zubehör

Backblech

1 runde Form (Durchmesser: 26 cm) auf dem Kombirost

2 runde Formen (Durchmesser: 20 cm) auf dem Kombirost

Backblech

Kombirost und -Backblech in Ebene 2

Kombirost

BACKOFEN - REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

HINWEISE ZUR REINIGUNG

• Feuchten Sie ein weiches Tuch mit warmem

Wasser und etwas Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Geräts.

• Reinigen Sie die Metalloberflächen mit einem geeigneten Reinigungsmittel.

• Reinigen Sie den Geräteinnenraum nach jedem

Gebrauch. Fettansammlungen und Speisereste könnten einen Brand verursachen.

• Entfernen Sie hartnäckige Verschmutzungen mit einem speziellen Backofenreiniger.

• Reinigen Sie alle Zubehörteile nach jedem

Gebrauch und lassen Sie sie trocknen.

Feuchten Sie ein weiches Tuch mit warmem

Wasser und etwas Spülmittel an.

• Zubehörteile mit Antihaftbeschichtung dürfen nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im

Geschirrspüler gereinigt werden. Andernfalls kann die Antihaftbeschichtung beschädigt werden.

GERÄTE MIT EDELSTAHL- ODER

ALUMINIUMFRONT:

Reinigen Sie die Backofentür nur mit einem feuchten Tuch oder Schwamm und trocknen Sie sie mit einem weichen Tuch ab.

Verwenden Sie keine Stahlwolle,

Säuren oder Scheuermittel, da diese die Oberflächen beschädigen können.

Reinigen Sie das Bedienfeld auf gleiche Weise.

AUS- UND EINBAUEN DER TÜR

Die Backofentür ist mit zwei Glasscheiben ausgestattet. Die Backofentür und die innere

Glasscheibe können zur Reinigung ausgebaut werden. Lesen Sie die gesamte Anleitung "Ausund Einbauen der Tür", bevor Sie die Glasscheiben entfernen.

Die Backofentür kann sich schließen, wenn Sie versuchen, die innere

Glasscheibe zu entfernen, bevor Sie die Backofentür abnehmen.

VORSICHT! Benutzen Sie den

Backofen nicht ohne die innere

Glasscheibe.

1. Öffnen Sie die Tür vollständig und fassen Sie beide Scharniere an.

2. Heben und drehen Sie die Hebel ganz, an beiden Scharnieren.

3. Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie sie die Tür nach vorn aus der

Aufnahme heraus.

90°

7. Heben Sie die Glasscheibe vorsichtig an und entfernen Sie sie.

4. Legen Sie die Backofentür auf ein weiches

Tuch auf einer stabilen Fläche.

5. Lösen Sie das Verriegelungssystem, um die innere Glasscheibe zu entfernen.

8. Reinigen Sie die Glasscheiben mit Wasser und

Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Wenn die Reinigung abgeschlossen ist, bauen Sie die Glasscheibe und anschließend die Backofentür ein.

Bei korrektem Einbau macht die Türabdeckung ein

Klickgeräusch.

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.

6. Drehen Sie die beiden Befestigungselemente um 90° und nehmen Sie sie aus der Halterung.

AUSTAUSCHEN DER LAMPE

Legen Sie ein Tuch unten in den Garraum des

Geräts. Auf diese Weise schützen Sie die

Glasabdeckung der Backofenlampe und den

Innenraum des Backofens.

WARNUNG! Stromschlaggefahr!

Schalten Sie die Sicherung aus, bevor

Sie die Lampe austauschen.

Die Lampe und die Glasabdeckung der Lampe können heiß werden.

1. Schalten Sie das Gerät aus.

2. Entfernen Sie die Sicherungen aus dem

Sicherungskasten, oder schalten Sie den

Schutzschalter aus.

FEHLERSUCHE

WARNUNG! Siehe Kapitel

"Sicherheitshinweise".

WAS TUN, WENN ...

Störung

Es wird kein Funke erzeugt, wenn Sie den Funkenerzeuger betätigen.

Mögliche Ursache

Das Kochfeld ist nicht oder nicht ordnungsgemäß an die

Spannungsversorgung angeschlossen.

Die Sicherung ist durchgebrannt.

Es wird kein Funke erzeugt, wenn Sie den Funkenerzeuger betätigen.

Die Flamme erlischt gleich nach der Zündung wieder.

Der Flammenring ist ungleichmäßig.

Die Brenner funktionieren nicht.

Das Gerät macht Geräusche.

Rückwandlampe

1. Drehen Sie die Glasabdeckung der Lampe gegen den Uhrzeigersinn, und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

4. Bringen Sie die Glasabdeckung wieder an.

Brennerdeckel und Brennerkrone sitzen nicht richtig.

Das Thermoelement ist nicht ausreichend erwärmt.

Die Brennerkrone ist mit Speiseresten verstopft.

Die Gaszufuhr ist unterbrochen.

Abhilfe

Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung angeschlossen ist. Nehmen Sie dazu den

Anschlussplan zu Hilfe.

Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zugelassene Elektrofachkraft.

Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.

Halten Sie den Funkenerzeuger nach dem Entzünden etwa

10 Sekunden lang gedrückt.

Sorgen Sie dafür, dass die Düse nicht blockiert und die

Brennerkrone sauber ist.

Überprüfen Sie den Gasanschluss.

Einige Metallteile des Geräts dehnen sich aus und ziehen sich wieder zusammen, wenn sie sich erwärmen bzw. wieder abkühlen. Solche Geräusche sind normal.

Störung Mögliche Ursache Abhilfe

Die Flammenfarbe ist orange oder gelb.

Die Lampe funktioniert nicht.

Dampf und Kondenswasser schlagen sich auf den Speisen und im Garraum nieder.

Der Backofen heizt nicht.

Die Zubereitung der Gerichte dauert zu lange oder sie garen zu schnell.

SERVICEDATEN

Die Lampe ist defekt.

Die Speisen standen zu lange im Backofen.

Die notwendigen Einstellungen wurden nicht vorgenommen.

Die Temperatur ist zu niedrig oder zu hoch.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich

Die Flamme kann in manchen

Bereichen des Brenners orange oder gelb aussehen. Das ist normal.

Tauschen Sie die Lampe aus.

Lassen Sie die Speisen nach

Beendigung des Gar- oder

Backvorgangs nicht länger als

15 - 20 Minuten im Backofen stehen.

Vergewissern Sie sich, dass die Einstellungen korrekt sind.

Passen Sie ggf. die Temperatur an. Folgen Sie den Anweisungen in der Bedienungsanleitung.

am Frontrahmen des Garraums. Entfernen Sie das

Typenschild nicht vom Garraum.

Modell (MOD.)

Produktnummer (PNC)

Seriennummer (S.N.)

ENERGIEEFFIZIENZ

Wir empfehlen, hier folgende Daten zu notieren:

.........................................

PRODUKTINFORMATIONEN FÜR KOCHFELDER GEMÄSS EU 66/2014

Modellidentifikation

ZCG610H1WA

Kochfeldtyp

Anzahl der

Gasbrenner

Kochfeld eines freistehenden Herds

Energieeffizienz pro Gasbrenner (EE gas burner)

Hinten links - Hilfsbrenner

Hinten rechts - Normalbrenner

Vorne rechts - Normalbrenner

Vorne links - Starkbrenner

Energieeffizienz für das Gaskochfeld (EE gas hob)

EN 30-2-1: Haushalt-Kochgeräte für gasförmige

Brennstoffe - Teil 2-1: Rationelle Energienutzung -

Allgemeines

KOCHFELD - ENERGIE SPAREN

Beachten Sie folgende Tipps, um beim täglichen

Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Achten Sie vor dem Gebrauch darauf, dass die

Brenner und Topfträger richtig zusammengebaut sind.

• Der Boden des Kochgeschirrs muss einen für die Brennergröße geeigneten Durchmesser besitzen.

• Stellen Sie das Kochgeschirr mittig auf den

Brenner.

• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so weit zurück, dass die

Flüssigkeit nur leicht köchelt.

• Verwenden Sie nach Möglichkeit einen

Dampfkochtopf. Beachten Sie seine

Bedienungsanleitung.

BACKOFEN - ENERGIE SPAREN

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen

Energie sparen können.

UMWELTTIPPS

nicht zutreffend

55.0%

55.7%

55.2%

Allgemeine Tipps

Achten Sie darauf, dass die Backofentür während des Betriebs vollständig geschlossen ist, und

öffnen Sie sie nicht öfter als erforderlich.

Verwenden Sie Kochgeschirr aus Metall, um mehr

Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor, bevor Sie die Speisen hineingeben.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren

Sie die Ofentemperatur je nach Gardauer 3 - 10

Minuten vor Ablauf des Garvorgangs auf die

Mindesttemperatur. Durch die Restwärme des

Backofens werden die Speisen weiter gegart.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von

Speisen nutzen möchten.

Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen

Sammelstelle oder wenden Sie sich an Ihr

Gemeindeamt.
