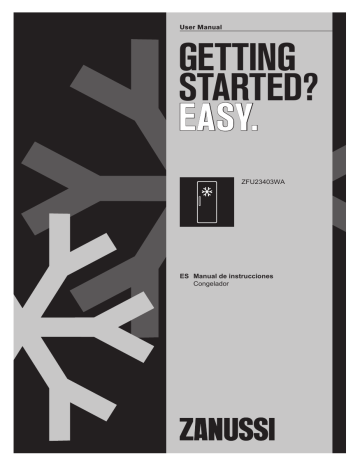

User Manual

GETTING

STARTED?

EASY.

ZFU23403WA

ES Manual de instrucciones

Congelador

2

VISITE NUESTRO SITIO WEB PARA:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.zanussi.com/support

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS

VULNERABLES

Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

Este aparato pueden utilizarlo niños entre 3 y 8 años, así como las personas con minusvalías importantes y complejas, siempre que estén bajo supervisión continua.

Es necesario mantener alejados del aparato a los niños de menos de 3 años salvo que estén bajo supervisión continua.

No deje que los niños jueguen con el aparato.

La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.

SEGURIDAD GENERAL

Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como:

Granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo

Por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial

ADVERTENCIA: Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

ADVERTENCIA: No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

ADVERTENCIA: No dañe el circuito del refrigerante.

ADVERTENCIA: No utilice dispositivos eléctricos dentro de los compartimientos para alimentos del aparato, salvo si son del tipo recomendado por el fabricante.

No utilice pulverizadores ni vapor de agua para limpiar el aparato.

Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.

Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

INSTRUCCIONES DE SEGURIDAD

INSTALACIÓN

ADVERTENCIA! Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Asegúrese de que el aire pueda circular alrededor del aparato.

• En la primera instalación otras invertir el sentido de apertura de la puerta, espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica. Esto es para permitir que el aceite regrese al compresor.

• Desenchufe siempre el aparato antes de llevar a cabo cualquier operación, por ejemplo cambiar el sentido de apertura de la puerta.

• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.

• No exponga el aparato a la lluvia.

• No instale el aparato donde reciba luz solar directa.

• No instale este aparato en áreas excesivamente húmedas o frías.

• Al mover el aparato, levántelo por el borde frontal para no arañar el suelo.

CONEXIÓN ELÉCTRICA

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

3

ADVERTENCIA! Al colocar el producto, asegúrese de que el cable de alimentación no queda atrapado o doblado.

ADVERTENCIA! No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• El aparato debe conectarse a tierra.

• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Asegúrese de no provocar daños en los componentes eléctricos (como enchufe, cable de alimentación, compresor). Póngase en contacto con un electricista o con el servicio técnico autorizado para cambiar los componentes eléctricos.

• El cable de alimentación debe estar por debajo del nivel del enchufe de alimentación.

• Conecte el enchufe a la toma de corriente

únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

USO DEL APARATO

ADVERTENCIA! Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

El aparato contiene un gas inflamable, isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental. Tenga cuidado para no dañar el circuito de refrigerante que contiene isobutano.

• No cambie las especificaciones de este aparato.

• No utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, salvo que el fabricante haya autorizado su utilización.

• Si se daña el circuito del refrigerante, evite las llamas y fuentes de ignición en la habitación.

Ventile la habitación.

• No toque con elementos calientes las piezas de plástico del aparato.

• No coloque bebidas con gas en el congelador.

Se creará presión en el contenedor de la bebida.

• No almacene gas ni líquido inflamable en el aparato.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

• No toque el compresor ni el condensador.

Están calientes.

• No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas.

• No vuelva a congelar alimentos que se hayan descongelado.

• Siga las instrucciones del envase de los alimentos congelados.

• Envuelva los alimentos en cualquier material adecuado antes de ponerlos en el congelador.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Este equipo contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.

• Examine periódicamente el desagüe del aparato y límpielo si fuera necesario. Si el desagüe se bloquea, el agua descongelada se acumulará en la base del aparato.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

• Utilice solamente piezas de recambio originales.

DESECHO

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.

• La espuma aislante contiene gas inflamable.

Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

4

• No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

INSTALACIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

COLOCACIÓN

El aparato se puede instalar en un lugar interior seco y bien ventilado en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de características del aparato:

Clase climática

Temperatura ambiente

SN

N

ST

T

+10°C a + 32°C

+16°C a + 32°C

+16°C a + 38°C

+16°C a + 43°C

CONEXIÓN ELÉCTRICA

• Antes de conectar el aparato, compruebe que el voltaje y la frecuencia indicados en la placa de

PANEL DE CONTROL

datos técnicos se corresponden con el suministro de la vivienda.

• El aparato debe conectarse a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional

• El fabricante declina toda responsabilidad si no se toman las precauciones antes indicadas.

• Este aparato cumple las directivas CEE.

INSTALACIÓN DEL APARATO E INVERSIÓN

DE LA PUERTA

Consulte las instrucciones separadas de instalación (requisitos de ventilación, nivelado) y de inversión de la puerta.

1

2 3

1

Regulador de temperatura

2

Luz de alarma

3

Indicador de funcionamiento

ENCENDIDO

1. Introduzca el enchufe en la toma de pared.

2. Gire el regulador de temperatura hacia la derecha, a un ajuste intermedio.

El indicador de alimentación y las luces de alarma se iluminan.

APAGADO

Para apagar el aparato, gire el regulador de temperatura hasta la posición .

El indicador luminoso de alimentación permanece encendido hasta que el aparato se desconecta del enchufe eléctrico.

5

6

REGULACIÓN DE LA TEMPERATURA

La temperatura se regula automáticamente. Sin embargo, puede configurar la temperatura del aparato usted mismo.

El ajuste debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• temperatura ambiente,

• frecuencia de apertura de la puerta,

• cantidad de alimentos guardados,

• ubicación del aparato.

Lo más conveniente es ajustar la temperatura en una posición intermedia.

Para utilizar el aparato:

USO DIARIO

1. Gire el regulador de temperatura hacia la derecha para obtener una temperatura más baja en el aparato.

2. Gire el regulador de temperatura hacia la izquierda para obtener una temperatura más alta en el aparato.

ALARMA DE TEMPERATURA ALTA

Un aumento de la temperatura del aparato (por ejemplo, por falta de energía eléctrica o al abrir la puerta) activa la luz de la alarma.

Cuando se restablecen las condiciones normales, la luz de alarma se apaga.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

CONSERVACIÓN DE ALIMENTOS

CONGELADOS

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas . Los cajones de congelados aseguran una búsqueda fácil y rápida del paquete de alimentos que se desea encontrar.

Cuando tenga que conservar grandes cantidades de alimentos, quite todos los cajones excepto el

último, que debe permanecer en su sitio para la correcta circulación del aire. En todos los estantes se pueden colocar alimentos que sobresalgan hasta 15 mm de la puerta

ADVERTENCIA! En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, si la interrupción ha durado más que el valor indicado en la tabla de características técnicas bajo la especificación "periodo de tiempo en descongelación", los alimentos descongelados deberán consumirse cuanto antes o cocinarse de inmediato, y luego volverse a congelar

(después de que se hayan enfriado).

MANTENIMIENTO Y LIMPIEZA

CONGELACIÓN DE ALIMENTOS FRESCOS

El compartimento del congelador es adecuado para congelar alimentos frescos y conservar a largo plazo los alimentos congelados y ultracongelados.

Para congelar alimentos frescos no es necesario cambiar el ajuste intermedio.

Sin embargo, para lograr una congelación más rápida, gire el regulador de temperatura a un ajuste más alto para obtener el frío máximo.

Coloque los alimentos que vaya a congelar en en los dos compartimientos superiores.

La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características, una etiqueta situada en el interior del aparato.

El proceso de congelación dura 24 horas: durante ese tiempo no deben añadirse otros alimentos para congelar.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

LIMPIEZA DEL INTERIOR

Antes de utilizar el aparato por primera vez, lave su interior y todos los accesorios internos con agua templada y jabón neutro para eliminar el típico olor

de los productos nuevos. A continuación, seque todo bien.

PRECAUCIÓN! No utilice detergentes, polvos abrasivos ni limpiadores a base de cloro o aceite, ya que podrían dañar el acabado.

LIMPIEZA PERIÓDICA

PRECAUCIÓN! No mueva, dañe ni tire de los conductos o cables del interior del aparato.

PRECAUCIÓN! No dañe el sistema de refrigeración.

El equipo debe limpiarse de forma regular:

1. Limpie el interior y los accesorios con agua templada y un jabón neutro.

2. Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos.

3. Aclare y seque a fondo.

4. Si se puede acceder, limpie el condensador y el compresor de la parte posterior del aparato con un cepillo.

Así mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

DESCONGELACIÓN DEL CONGELADOR

PRECAUCIÓN! No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante. El aumento de la temperatura de los paquetes de alimentos congelados durante la descongelación puede acortar su tiempo de almacenamiento.

Unas 12 horas antes de realizar la descongelación, ajuste una temperatura más baja con el fin de acumular frío suficiente para la interrupción del funcionamiento.

Siempre se forma un poco de escarcha en los estantes del congelador y en torno al compartimento superior.

Descongele el congelador cuando la capa de escarcha alcance un grosor de unos 3-5 mm.

1. Apague el aparato o desconecte el enchufe de la toma de corriente.

2. Retire los alimentos congelados, envuélvalos en varias hojas de papel de periódico y colóquelos en un sitio fresco.

ADVERTENCIA! No toque los alimentos congelados con las manos mojadas. Podrían congelarse al contacto con los alimentos.

3. Deje la puerta abierta e introduzca el raspador plástico en el centro de la base, después de colocar un recipiente debajo para recoger el agua de la descongelación.

Para acelerar el proceso de descongelación, coloque un recipiente con agua tibia en el compartimento congelador. Además, retire los trozos de hielo que se desprendan antes de que finalice la descongelación.

4. Cuando haya terminado la descongelación, seque bien el interior y conserve el raspador para su uso futuro.

5. Encienda el electrodoméstico.

Espere al menos 3 horas antes de volver a guardar los alimentos en el compartimento congelador.

PERIODOS DE INACTIVIDAD

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

1. Desconecte el aparato de la red eléctrica.

2. Extraiga todos los alimentos.

3. Descongele (si fuera necesario) y limpie el aparato y todos los accesorios.

4. Deje la puerta o puertas abiertas para que no se produzcan olores desagradables.

7

8

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

QUÉ HACER SI...

Problema Posible causa

El aparato hace ruido.

El compresor funciona continuamente.

El aparato no está bien apoyado en el suelo.

La temperatura está ajustada incorrectamente.

Se han guardado muchos alimentos al mismo tiempo.

La temperatura ambiente es demasiado alta.

La temperatura del aparato es demasiado baja/alta.

Los alimentos introducidos en el aparato estaban demasiado calientes.

El regulador de temperatura no se ha ajustado correctamente.

La temperatura de los productos es demasiado alta.

La puerta no se abre fácilmente.

Ha intentado volver a abrir la puerta inmediatamente después de cerrarla.

Solución

Compruebe que los soportes del aparato descansan sobre una superficie estable.

Consulte el capítulo "Funcionamiento"/"Panel de control".

Espere unas horas y vuelva a comprobar la temperatura.

Consulte la tabla de clase climática en la placa de características.

Deje que los alimentos se enfríen a temperatura ambiente antes de almacenarlos.

Seleccione una temperatura más alta o baja.

Deje que la temperatura de los productos descienda a la temperatura ambiente antes de guardarlos.

Espere unos segundos entre el cierre y la reapertura de la puerta.

Si el consejo anterior no ofrece resultados, llame al servicio técnico autorizado más cercano.

DATOS TÉCNICOS

FICHA DE INFORMACIÓN DEL PRODUCTO

Marca registrada

Modelo

Categoría

Clase de eficiencia energética

Zanussi

ZFU23403WA 925041149

8. Congelador vertical

A+

Consumo de energía en kWh/año, según los resultados obtenidos en la prueba estándar de 24 horas. El consumo de energía real depende de las condiciones de uso del aparato y de su localización

Volumen útil en litros, refrigerador

Volumen útil en litros, estrellas

Volumen útil en litros, zona de bodega

Volumen útil en litros, vino

Volumen útil en litros, total

Volumen útil en litros, congelador

Volumen útil en litros, enfriador

Volumen útil en litros, otros compartimentos

Clasificación por estrellas del compartimento del congelador con el volumen útil más alto (I)

Temperatura de diseño de otros compartimentos > 14 °C

(°C), si acaso

Libre de escarcha (S/N), refrigerador

Libre de escarcha (S/N), congelador

Autonomía en h

Capacidad de congelación en kg/24h

Clase climática

Temperatura mínima ambiente a la que este aparato está destinado a ser utiizado, en °C

Temperatura máxima ambiente a la que este aparato está destinado a ser utiizado, en °C

Emisiones de ruido acústico dB(A) re1 pW

Aparato encastrado S/N

Aparato destinado a utilizarse exclusivamente para la conservación de vinos S/N

DATOS TÉCNICOS ADICIONALES

Alto 1550 mm

Ancho

Fondo

595 mm

668 mm

Voltaje 230 - 240 V

-

-

-

-

-

-

-

-

245

194

194

****

No

17

19

SN-N-ST-T

10

43

40

No

No

Frecuencia 50 Hz

La información técnica se encuentra en la placa de datos técnicos situada en el lado exterior o interior del aparato, y en la etiqueta de consumo energético.

9

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

10

*

WWW.ZANUSSI.COM/SHOP

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
