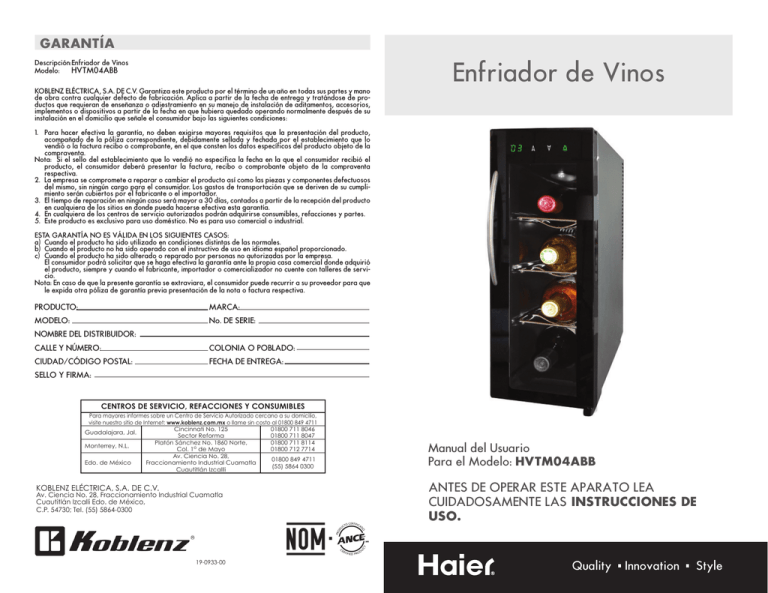

Enfriador de Vinos
GARANTÍA
Descripción:Enfriador de Vinos
Modelo: HVTM04ABB
KOBLENZ ELÉCTRICA, S.A. DE C.V. Garantiza este producto por el término de un año en todas sus partes y mano
de obra contra cualquier defecto de fabricación. Aplica a partir de la fecha de entrega y tratándose de productos que requieran de enseñanza o adiestramiento en su manejo de instalación de aditamentos, accesorios,
implementos o dispositivos a partir de la fecha en que hubiera quedado operando normalmente después de su
instalación en el domicilio que señale el consumidor bajo las siguientes condiciones:
Enfriador de Vinos
1. Para hacer efectiva la garantía, no deben exigirse mayores requisitos que la presentación del producto,
acompañado de la póliza correspondiente, debidamente sellada y fechada por el establecimiento que lo
vendió o la factura recibo o comprobante, en el que consten los datos específicos del producto objeto de la
compraventa.
Nota: Si el sello del establecimiento que lo vendió no especifica la fecha en la que el consumidor recibió el
producto, el consumidor deberá presentar la factura, recibo o comprobante objeto de la compraventa
respectiva.
2. La empresa se compromete a reparar o cambiar el producto así como las piezas y componentes defectuosos
del mismo, sin ningún cargo para el consumidor. Los gastos de transportación que se deriven de su cumplimiento serán cubiertos por el fabricante o el importador.
3. El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto
en cualquiera de los sitios en donde pueda hacerse efectiva esta garantía.
4. En cualquiera de los centros de servicio autorizados podrán adquirirse consumibles, refacciones y partes.
5. Este producto es exclusivo para uso doméstico. No es para uso comercial o industrial.
ESTA GARANTÍA NO ES VÁLIDA EN LOS SIGUIENTES CASOS:
a) Cuando el producto ha sido utilizado en condiciones distintas de las normales.
b) Cuando el producto no ha sido operado con el instructivo de uso en idioma español proporcionado.
c) Cuando el producto ha sido alterado o reparado por personas no autorizadas por la empresa.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto, siempre y cuando el fabricante, importador o comercializador no cuente con talleres de servicio.
Nota: En caso de que la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que
le expida otra póliza de garantía previa presentación de la nota o factura respectiva.
PRODUCTO:
MODELO:
MARCA:
No. DE SERIE:
NOMBRE DEL DISTRIBUIDOR:
CALLE Y NÚMERO:
COLONIA O POBLADO:
CIUDAD/CÓDIGO POSTAL:
FECHA DE ENTREGA:
SELLO Y FIRMA:
CENTROS DE SERVICIO, REFACCIONES Y CONSUMIBLES
Para mayores informes sobre un Centro de Servicio Autorizado cercano a su domicilio,
visite nuestro sitio de Internet: www.koblenz.com.mx o llame sin costo al 01800 849 4711
Cincinnati No. 125
01800 711 8046
Guadalajara, Jal.
Sector Reforma
01800 711 8047
01800 711 8114
Platón Sánchez No. 1860 Norte,
Monterrey, N.L.
01800 712 7714
Col. 1o de Mayo
Av. Ciencia No. 28,
01800 849 4711
Edo. de México
Fraccionamiento Industrial Cuamatla
(55) 5864 0300
Cuautitlán Izcallli
KOBLENZ ELÉCTRICA, S.A. DE C.V.
Av. Ciencia No. 28, Fraccionamiento Industrial Cuamatla
Cuautitlán Izcalli Edo. de México,
C.P. 54730; Tel. (55) 5864-0300
19-0933-00
Manual del Usuario
Para el Modelo: HVTM04ABB
ANTES DE OPERAR ESTE APARATO LEA
CUIDADOSAMENTE LAS INSTRUCCIONES DE
USO.
Quality
Innovation
Style
problemas FRECUENTES
GUARDE ESTAS INSTRUCCIONES
El enfriador de vinos no funciona:
• Revise que el enfriador de vinos esté conectado.
• Revise que haya corriente eléctrica en el tomacorriente, revisando el
interruptor de circuito.
PELIGRO
Existe el riesgo de que los niños puedan quedar atrapados dentro. Antes de deshacerse de su enfriador de vinos,
quite las puertas. Deje los anaqueles en su lugar para que
los niños no puedan entrar fácilmente.”
El vino está demasiado caliente:
•
•
•
•
Apertura constante de la puerta.
Deje el vino un lapso de 24 horas para que alcance la temperatura deseada.
Revise que los empaques estén bien sellados.
Ajuste el control de temperatura al ajuste más frío.
El vino está demasiado frío:
• Si
la configuración del control de la temperatura es demasiado fría,
ajuste a una configuración más caliente.
Acumulación de humedad en el interior o exterior
del enfriador de vinos:
CARACTERÍSTICAS ELÉCTRICAS
115 V~
60 Hz
0,95 A / 65 W
• Esto es normal durante periodos de alta humedad.
• Apertura constante o prolongada de la puerta.
• Revise que los empaques de la puerta estén bien sellados.
La puerta del enfriador de vinos no funciona:
• Nivele el enfriador de vinos.
• Cerciórese de que las botellas y los estantes estén bien colocados y no
obstruyan el cierre de la puerta.
USO DOMÉSTICO
2
11
Interrupciones de Energía
•P
ueden ocurrir ocasionalmente interrupciones de energía debido a tormentas
eléctricas u otras causas. Desconecte el cable eléctrico del tomacorriente
cuando ocurra una interrupción en el sistema eléctrico. Cuando la electricidad haya regresado, vuelva a conectar el cable eléctrico.
•P
ara las vacaciones o las ausencias largas, desconecte el enfriador de
vinos, limpie las juntas y la puerta según la sección de “Limpieza General”.
Mantenga las puertas abiertas para que el aire pueda circular en el interior.
Al mudarse, siempre traslade el enfriador de vinos verticalmente. No lo
traslade con la unidad colocada horizontalmente.
indice
PÁGINA
PRECAUCIONES
4
PARTES Y CARACTERÍSTICAS
5
INSTALACIÓN DE SU ENFRIADOR DE VINOS
6
Soporte de estabilización
6
Colocación de la manija
6
Nivelación de su Enfriador de Vinos
Circulación Apropiada del Aire
7
7
Requisitos Eléctricos
Uso de Extensiones
Limitaciones de la instalación
7
7
8
CARACTERÍSTICAS Y USO DEL ENFRIADOR DE VINOS
Ajustes de la Temperatura
8
8
CUIDADOS Y LIMPIEZA ADECUADA DEL
ENFRIADOR DE VINOS
Limpieza y Mantenimiento
Interrupciones de la Corriente Eléctrica
10
Vacaciones y Mudanza
10
PROBLEMAS FRECUENTES
11
GARANTÍA
12
Gracias por utilizar nuestro
producto Haier. Este sencillo
manual le orientará con respecto
al mejor uso que puede darle a
su enfriador de vinos.
Recuerde tomar nota del modelo y
número de serie. Ambos se
encuentran impresos en una
etiqueta en la parte posterior del
enfriador de vinos.
10
9
9
Modelo
Número de Serie
Fecha de Compra
3
PRECAUCIONES
cuidados y limpieza aDecuada del
ENFRIADOR de vinoS
Lea todas las instrucciones antes de utilizar este aparato.
Cuando utilice este aparato, siempre aplique las precauciones de seguridad básicas, incluyendo las siguientes:
Limpieza y Mantenimiento
Advertencia:Para
evitar una descarga eléctrica siempre
1) Use este enfriador de vinos solamente para el propósito que fue creado
desenchufe su enfriador de vinos antes de limpiarlo.
El ignorar esta advertencia puede causar lesiones o la
muerte.
como se describe en esta guía de usos y cuidados.
2) Este enfriador de vinos debe de ser instalado apropiadamente de acuerdo
con las instrucciones de instalación antes de ser usado. Vea las instrucciones
de conexión a tierra en la sección de instalación.
Precaución: Antes de usar productos de limpieza, siempre lea y siga
3) Nunca desconecte su enfriador jalando del cordón. Siempre sujete la clavija
firmemente y jálela hacia afuera del tomacorriente.
En General:
4) Desconecte el enfriador de vinos antes de limpiarlo o del mantenimiento
general. Nota: No intente repararlo usted mismo. Llame a un agente calificado para cualquier reparación.
5) S
i usted está reemplazando un enfriador de vinos antiguo, retire las puer-
6) Este enfriador de vinos no debe ser empotrado o colocarse dentro de un
tas del mismo antes de guardarlo o desecharlo y deje los estantes en su
lugar. Esto reducirá la posibilidad de peligro a los niños.
hueco; para su correcto funcionamiento debe tener una buena ventilación
(por favor vea la sección de instalación para mayor información).
7) N
o opere el enfriador de vinos en presencia de substancias flamables.
8) N
o guarde comida en el enfriador de vinos, ya que la temperatura dentro
las instrucciones y advertencias del fabricante para evitar
lesiones personales o daños al producto.
•S
i se ha juntado agua en la bandeja de goteo de la parte
posterior de la unidad, tire el agua y reinserte la bandeja de
goteo en el soporte.
• Prepare una solución de limpieza de 3-4 cucharadas de
bicarbonato de sodio mezclado con agua tibia. Use una
esponja o un trapo suave, humedecidos con la solución de
limpieza, para su enfriador de vinos.
• Enjuague con agua limpia y seque con un trapo suave.
• No use químicos fuertes, abrasivos, amoniaco, cloro,
detergentes concentrados, disolventes o estropajos metálicos. Algunos de estos químicos pueden disolver, dañar y/o
decolorar su enfriador de vinos.
del mismo puede no ser lo suficientemente fría para prevenir la descomposición de la comida.
9) Si el cordón tomacorriente es dañado, éste debe ser reemplazado por el fabricante, su agente de servicio o por personal calificado para evitar
el riesgo de una descarga eléctrica.
10) Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.
11) Los niños deben supervisarse para asegurar que ellos no empleen los aparatos como juguete.
4
9
Limitaciones de Instalación
•N
o instale su enfriador de vinos en ningún lugar que no tenga el aislamiento
o la calefacción apropiada, por ejemplo una cochera, etc. Su enfriador de
vinos no fue diseñado para funcionar a temperaturas ambiente abajo de los
12°C (55°F) o arriba de los 26°C (78°F).
pARTEs y caracterÍsticas
4
•S
eleccione un lugar adecuado para el enfriador de vinos sobre una
superficie sólida y nivelada alejado de los rayos directos del sol o de una
fuente de calor como la de los radiadores, rejillas de calefacción, estufas,
etc. Cualquier desnivelación del piso debe ser corregido con las patas niveladoras ubicadas en las esquinas inferiores frontales del enfriador de vinos.
• Su enfriador de vinos se diseña para la instalación libre. No se diseña para
la aplicación incorporada.
NOTA: Para reducir el riesgo de oxidación evite colocar el
enfriador de vinos en un lugar húmedo.
6
1
uso y características del enfriador
3
Características Generales
Ajustes de temperatura:
•S
u enfriador de vinos tiene controles electrónicos de temperatura en la parte
delantera de la unidad. Usted puede fijar la temperatura de su enfriador
de vinos en el nivel que desee. La temperatura oscilará entre 55˚F y 64˚F.
Cuando lo encienda, el indicador luminoso mostrará la temperatura
ambiente. Luego mostrará la temperatura interna.
NOTA: La temperatura para vino blanco es menor que para el vino tinto.
Al presionar el botón de temperatura
en el indicador, usted puede aumentar la temperatura y al presionar el botón
la temperatura bajará.
El enfriador de vinos cuenta también con una luz para una visión cómoda
del interior. El interruptor de luz en el panel de control activará la luz manualmente. Durante una operación normal, es mejor que la luz se mantenga
apagada.
Por favor advierta que la temperatura específica del gabinete en una unidad
eléctrica térmica depende de la temperatura ambiente. Usted puede fijar la
temperatura del gabinete dentro de un rango pero la unidad puede no alcanzar la temperatura preprogramada.
El enfriador de vinos funcionará hasta que la temperatura ambiente aumente
más que la temperatura preprogramada.
8
2
1. Estantes Movibles cromados
4. Panel de control de temperatura
2. N
ivelación de las patas
(La cantidad y la localización
varían según el modelo)
5. B
andeja para goteo (no se
muestra/ubicada en la parte
posterior de la unidad)
3. Puerta de vidrio
6. Manija
5
instalaciÓn de su ENFRIADOR DE VINOS
Desempaque de su enfriador de vinos
1. R
etire todo el material de empaque. Esto incluye la base de unicel y toda la
cinta adhesiva que sostiene los accesorios del enfriador de vinos en el interior y exterior. Deslice y saque la protección de plástico o unicel usada para
proteger al compresor de daños durante el envío debido a la vibración y
los golpes.
2. Inspeccione y retire cualquier resto del empaque, la cinta adhesiva o los
materiales impresos antes de encender el enfriador de vinos.
Soporte de estabilización
Para aumentar la estabilidad del producto recomendamos fijar firmemente el
soporte de estabilización a la parte inferior del enfriador de vinos.
Nivelación de su enfriador de vinos
• Su
enfriador de vinos tiene cuatro patas de nivelación que están situadas en
las esquinas delanteras y posteriores de su enfriador de vinos. Después de
poner su refrigerador en la posición definitiva, puede nivelar su enfriador de
vinos.
•P
uede ajustar las patas niveladoras girándolas a la derecha para elevar el
enfriador de vinos y girándolas a la izquierda para bajarlo. La puerta del
enfriador de vinos cerrará con más facilidad cuando las patas niveladoras
son elevadas.
• Instale las patas enroscándolas en la parte inferior del enfriador de vinos.
Circulación apropiadada del aire
•P
ara asegurar que su enfriador de vinos funcione con la eficiencia máxima
para la que fue diseñado, éste debe ser instalado en un lugar donde haya
una circulación de aire adecuada, conexiones eléctricas y de tubería.
1. Retire el soporte y los 3 tornillos de la bolsa plástica.
• Estas
son las distancias recomendadas que deben dejarse alrededor del
enfriador de vinos:
2. Introduzca los tornillos en los agujeros del soporte y luego en los agujeros
Lados....................................... 2 “(50mm)
ya perforados de la parte inferior del enfriador de vinos.
3. Ajuste los tornillos.
Parte Superior................... 4” (100mm)
Parte Posterior.................... 2” (50mm)
• No
sobrepase el volúmen de su enfriador de vinos, para la correcta circulación de aire.
NOTA: Deje suficiente espacio en el frente de la unidad para
abrir la puerta a 120°.
Requisitos Eléctricos
Colocación de la manija
1. Retire la manija y los 2 tornillos de la bolsa plástica.
2. Separe ligeramente el empaque de la puerta.
3. Introduzca los tornillos en los agujeros ya perforados en el marco de la
puerta.
•A
segúrese de que haya un tomacorriente apropiado (115 V~, 15 Amp) con
una conexión a tierra apropiada para hacer funcionar el enfriador de vinos.
•E
vite el uso de adaptadores de tres patas o el cortar la tercer pata de
conexión a tierra para poder conectar en un tomacorriente bifásico. Esto
sería peligroso ya que no proveería al enfriador de vinos con una conexión
a tierra adecuada y podría resultar un riesgo de descarga eléctrica.
4. Introduzca los tornillos en la jaladera y atornille.
5. Vuelva a colocar el sello de la puerta en su posición.
Uso de Extensiones
•E
l uso de un cable de extensión, puede causar peligros potenciales de seguridad bajo ciertas condiciones.
. i es necesario usar un cable de extensión, éste deberá ser un cable de uso
S
rudo con contactos y clavija aterrizada (3 hilos).
6
7
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
