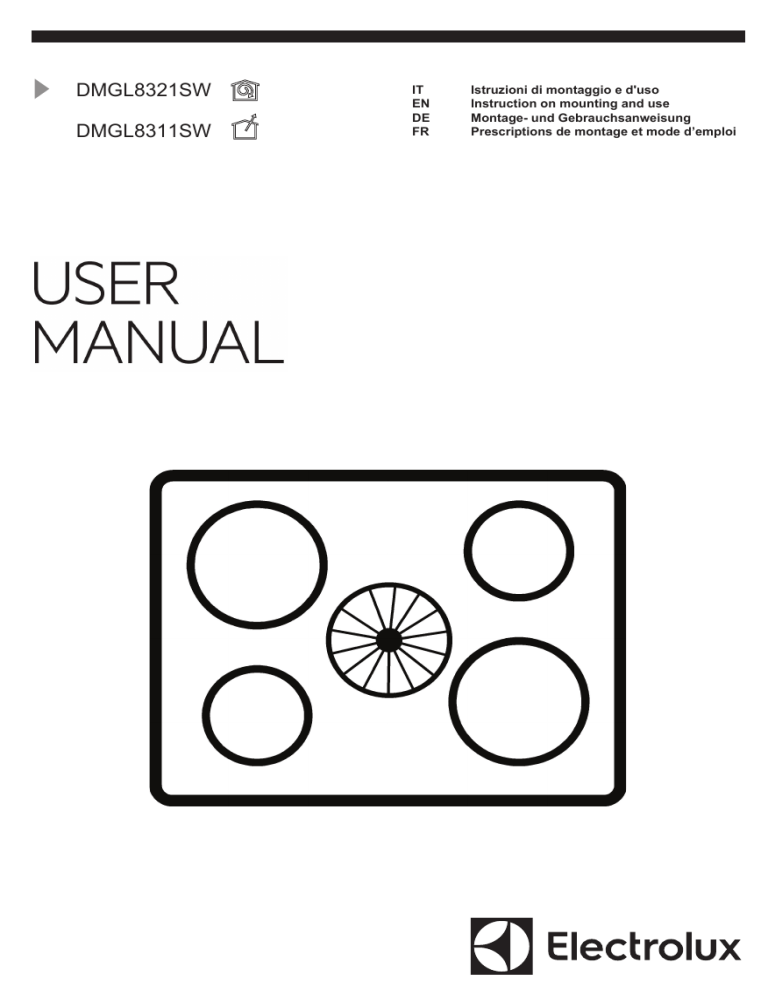

Electrolux DMGL8321SW, DMGL8311SW User manual

Electrolux DMGL8321SW, DMGL8311SW User manual
DMGL8321SW
DMGL8311SW
IT
EN
DE
FR
Istruzioni di montaggio e d'uso
Instruction on mounting and use
Montage- und Gebrauchsanweisung
Prescriptions de montage et mode d’emploi
IT - Sicurezza e Normative
Attenersi strettamente alle istruzioni
riportate in questo manuale. Si declina
ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati
all'apparecchio derivati dall'inosservanza
delle istruzioni riportate in questo
manuale. L’apparecchio è destinato
esclusivamente ad uso domestico per la
cottura di alimenti e aspirazione dei fumi
derivanti dalla cottura stessa. Non sono
consentiti altri usi (es. riscaldare
ambienti). Il fabbricante declina ogni
responsabilità per usi non appropriati o
per errate impostazioni dei comandi.
riparare o sostituire qualsiasi parte
dell’apparecchio se non specificamente
richiesto nel manuale d’uso.
-La messa a terra dell’apparecchio è
obbligatoria.
-Il cavo di alimentazione deve essere
sufficientemente lungo da permettere il
collegamento dell’apparecchio, incassato
nel mobile, alla rete elettrica.
-Affinché l’installazione sia conforme alle
norme di sicurezza vigenti, occorre un
interruttore omnipolare a norme che
assicuri la disconnessione completa della
rete nelle condizioni della categoria di
sovratensione III, conformemente alle
regoe di installazione.
-Non utilizzare prese multiple o
prolunghe.
-Una volta terminata l’installazione, i
componenti elettrici non dovranno più
essere accessibili dall’utilizzatore.
- L’apparecchiatura e le sue parti
accessibili diventano calde durante
l’utilizzo. Fare attenzione a non toccare
gli elementi riscaldanti.
- Fare attenzione che i bambini non
giochino con l'apparecchio; mantenre i
bambini a distanza e sorvegliarli, in
quanto le parti accessibili possono
diventare molto calde durante l’uso.
- Per i portatori di stimolatori cardiaci ed
impianti attivi è importante verificare,
prima dell'uso del piano ad induzione,
che il proprio stimolatore sia compatibile
con l'apparecchio.
.-Durante e dopo l’uso non toccare gli
Il prodotto potrebbe avere estetiche differenti rispetto a
quanto illustrato nei disegni di questo libretto,
comunque le istruzioni per l'uso, la manutenzione e
l'installazione rimangono le stesse.!
Leggere
attentamente le istruzioni: ci sono importanti informazioni
sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche sul prodotto
! Prima di procedere nell'installazione dell'apparecchio
verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.
! Verificare l'integrità del prodotto prima di procedere con
l’installazione. In caso contrario contattare il rivenditore e
non proseguire con l'installazione.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
1. Avvertenze
Attenzione! Attenersi scrupolosamente
alle seguenti istruzioni:
-L’apparecchio deve essere scollegato
dalla rete elettrica prima di effettuare
qualunque intervento d’installazione.
-L’installazione o la manutenzione deve
essere eseguita da un tecnico
specializzato, in conformità alle istruzioni
del fabbricante e nel rispetto delle norme
locali vigenti in materia di sicurezza. Non
1
elementi riscaldanti dell’apparecchio.
-Evitare il contatto con panni o altro
materiale infiammabile fino a che tutti i
componenti dell’apparecchio non si siano
sufficientemente raffreddati,rischio di
incendio
-Non riporre materiale infiammabile
sull’apparecchio o nelle sue vicinanze.
-I grassi e gli oli surriscaldati prendono
facilmente fuoco. Sorvegliare la cottura di
alimenti ricchi di grasso e di olio.
-Se la superficie è incrinata, spegnere
l’apparecchio per evitare la possibilità di
scossa elettrica.
-L’apparecchio non è destinato ad essere
messo in funzione per mezzo di un
temporizzatore esterno oppure di un
sistema di comando a distanza separato.
-La cottura non sorvegliata su un piano
cottura con olio o grasso può essere
pericolosa e generare incendi.
- Il processo di cottura deve essere
sorvegliato. Un processo di cottura a
breve termine deve essere sorvegliato
continuamente.
- Non tentare MAI di spegnere le fiamme
con acqua. Al contrario, spegnere
l’apparecchio e soffocare le fiamme, ad
esempio con un coperchio o una coperta
antincendio. Pericolo di incendio: non
poggiare oggetti sulle superfici di cottura.
-Non usare pulitrici a vapore, rischio di
scosse elettriche
-Non appoggiare oggetti metallici come
coltelli, forchette, cucchiai e coperchi
sulla superficie del piano di cottura
perché potrebbero surriscaldarsi.
- Prima di allacciare il modello alla rete
elettrica: controllare la targa dati (posta
nella parte inferiore dell'apparecchio) per
accertarsi che la tensione e potenza
siano corrispondenti a quella della rete e
la presa di collegamento sia idonea. In
caso di dubbio interpellare un elettricista
qualificato.
Importante:
- Dopo l'uso, spegnere il piano di cottura
tramite il suo dispositivo di comando e
non fare affidamento sul rivelatore di
pentole.
- Evitare le fuoriuscite di liquido, pertanto
per bollire o riscaldare liquidi, ridurre
l’alimentazione di calore.
- Non lasciare gli elementi riscaldanti
accesi con pentole e padelle vuote
oppure senza recipienti.
- Una volta terminato di cucinare,
spegnere la relativa zona.
- Per la cottura non utilizzate mai dei fogli
di carta d'alluminio, oppure non posate
mai direttamente dei prodotti imballati
con alluminio. L'alluminio fonderebbe e
danneggerebbe irrimediabilmente il
vostro apparecchio.
- Non riscaldare mai una scatoletta o un
barattolo di latta contenente alimenti
senza prima averlo aperto: potrebbe
esplodere!
Questa avvertenza si applica a tutti gli
altri tipi di piani cottura.
- L'utilizzo di una potenza elevata come
la funzione Booster non è adatta per il
2
ventilazione, quando la cappa da cucina
viene utilizzata contemporaneamente ad
altri apparecchi a combustione di gas o
altri combustibili.
La cappa va frequentemente pulita sia
internamente
che
esternamente
(ALMENO UNA VOLTA AL MESE),
rispettare
comunque
quanto
espressamente indicato nelle istruzioni di
manutenzione.
L’inosservanza delle norme di pulizia
della cappa e della sostituzione e pulizia
dei filtri comporta rischi di incendi.
E’ severamente vietato fare cibi alla
fiamma.
L’impiego di fiamma libera è dannoso ai
filtri e può dar luogo ad incendi, pertanto
deve essere evitato in ogni caso.
La frittura deve essere fatta sotto
controllo onde evitare che l’olio
surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura
è in funzione le parti accessibili della
cappa possono diventare calde.
Attenzione! Non collegare l’apparecchio
alla rete elettrica finche l’installazione
non è totalmente completata.
Per quanto riguarda le misure tecniche e
di sicurezza da adottare per lo scarico
dei fumi attenersi strettamente a quanto
previsto dai regolamenti delle autorità
locali competenti.
L’aria aspirata non deve essere
convogliata in un condotto usato per lo
scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
Mai utilizzare la cappa senza griglia
correttamente montata!
riscaldamento di alcuni liquidi come ad
esempio l'olio per friggere. L'eccessivo
calore potrebbe essere pericoloso. In
questi casi si consiglia l'utilizzo di una
potenza meno elevata.
- l recipienti devono esser posti
direttamente sul piano cottura e devono
essere centrati. In nessun caso inserire
altri oggetti tra la pentola e il piano di
cottura.
- In situazione di elevate temperature
l'apparecchio diminuisce
automaticamente il livello di potenza
delle zone di cottura.
Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire il prodotto
dalla rete elettrica togliendo la spina o
staccando
l’interruttore
generale
dell’abitazione.
Per tutte le operazioni di installazione e
manutenzione utilizzare guanti da lavoro
L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da
persone con ridotte capacità fisiche,
sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purchè
sotto sorveglianza oppure dopo che le
stesse abbiano ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso
inerenti.
I bambini devono essere controllati
affinché non giochino con l’apparecchio.
La pulizia e la manutenzione non deve
essere effettuata da bambini senza
sorveglianza.
Il locale deve disporre di sufficiente
3
Utilizzare solo le viti di fissaggio in
dotazione con il prodotto per
l'installazione o, se non in dotazione,
acquistare il tipo di viti corretto. Utilizzare
la lunghezza corretta per le viti che sono
identificati nella Guida all'installazione.
Quando la cappa da cucina e gli
apparecchi alimentati con un’energia che
non sia elettricità sono in funzione
contemporaneamente, la pressione
negativa nella stanza non deve superare
4 Pa (4 × 10-5 bar).
quantità di fumo e vapore, utilizzando la funzione booster solo
in casi estremi. Per mantenere ben efficiente il sistema di
riduzione degli odori, sostituire, quando è necessario, il/i filtro/i
carbone. Per mantenere ben efficiente il filtro del grasso,
pulirlo in caso di necessità. Per ottimizzare l’efficienza e
minimizzare i rumori, utilizzare il diametro massimo del
sistema di canalizzazione indicato in questo manuale.
E' importante conservare questo
manuale per poterlo consultare in ogni
momento. In caso di vendita, di cessione
o di trasloco, assicurarsi che resti
insieme al prodotto.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2012/19/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto
delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC
60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301.EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-3; EN/IEC 61000-3-12. Suggerimenti per un
corretto utilizzo al fine di ridurre l’impatto ambientale: Quando
iniziate a cucinare, accendere la cappa alla velocità minima,
lasciandola accesa per alcuni minuti anche dopo il termine
della cottura. Aumentare la velocità solo in caso di grandi
4
IT - Sicurezza e Normative
Strictly observe the instructions in
this manual. No liability will be assumed
for any problems, damage or fires
caused by failure to comply with the
instructions in this manual. The device is
intended for domestic use only, to cook
food and extract the fumes generated by
cooking. No other use is allowed (e.g.
heating rooms). The manufacturer
declines any liability for inappropriate use
or incorrect setting of the controls.
-The power cable must be long enough
to allow the device, built-in to the cabinet,
to be connected to the electrical network.
-In order to ensure the installation
complies with current safety standards, a
regular omnipolar switch is required that
assures the complete disconnection of
the mains under category III over-voltage
conditions, in accordance with the
installation rules.
-Do not use multiple sockets or extension
cords.
-Once installation is complete, the
electrical components must no longer be
accessible by the user.
- The device and its accessible parts heat
up during use. Be careful not to touch the
heating elements.
-Ensure that children do not play with the
device; keep children away and
supervise them, as the accessible parts
may become very hot during use.
-For people with pacemakers and active
implants it is important to check, prior to
using the induction hob, that their
pacemaker is compatible with the device.
-During and after use, do not touch the
heating elements of the device.
-Avoid contact with cloths or other
flammable materials until all the device
components have sufficiently cooled,.risk
of fire
-Do not place flammable materials on or
near the device.
-Overheated fats and oils easily catch
The product may have different aesthetic features with
respect to the illustrations in this handbook, however
the operating, maintenance and installation
instructions remain the same.
! Read the instructions carefully: they contain important
information on installation, operation and safety.
! Do not make electrical changes to the product.
! Before installing the device, check that none of the
components are damaged. Otherwise, contact the dealer
and do not continue with the installation.
! Check the integrity of the product prior to its installation.
Otherwise, contact the dealer and do not continue with
the installation.
Note: The parts marked with the symbol "(*)" are optional
accessories supplied only with some models or otherwise not
supplied, but available for purchase.
1. Warnings
Caution! Strictly observe the following
instructions:
-The device must be disconnected from
the electrical network before performing
any installation work.
-Installation or maintenance must be
performed by a qualified technician, in
compliance with the manufacturer's
instructions and with local safety
regulations. Do not repair or replace any
part of the device unless specifically
stated in the operating manual.
-Earthing the device is compulsory.
5
fire. Supervise the cooking of foods rich
in fat and oil.
-If the surface is cracked, switch off the
device to avoid the possibility of an
electric shock.
-The device is not intended to be run with
an external timer or a separate remote
control system.
-Unattended cooking on a hob with oil or
fat may be dangerous and may cause a
fire.
- The cooking process must be
supervised. A short-term cooking process
must be constantly monitored.
- NEVER attempt to put fires out using
water. Instead, turn off the device and
smother the flames, for example with a
lid or a fire blanket. Fire hazard: do not
rest objects on the cooking surfaces.
-Do not use steam cleaners, risk of
electric shock
-Do not place metal objects such as
knives, forks, spoons and lids on the hob
surface as they may overheat.
- Before connecting the device to the
electrical network: check the data plate
(on the bottom of the device) to ensure
that the voltage and power correspond to
the network values and that the
connection socket is suitable. If in doubt,
consult a qualified electrician.
Important:
- After use, switch off the hob from its
control device and do not rely on the pot
detector.
-Avoid spills; when boiling or heating
liquids, lower the heat supply.
- Do not leave the heating elements on
with pots and pans empty or without
containers.
- Once cooking is complete, turn off the
relative zone.
- Never use aluminium foil to cook with,
and never directly place products
packaged with aluminium on top of the
cooking surface. The aluminium would
melt and irreparably damage your device.
- Never heat a tin or a tin can containing
foods without first opening it: it might
explode!
This warning also applies to all other
types of hobs.
- A high power level such as the Booster
function should not be used to heat
certain liquids such as oil for frying.
Excessive heat may be dangerous. In
these cases we recommend the use of a
lower power level.
-The containers must be placed directly
on the hob and should be centred. Under
no circumstances may anything be
inserted between the pot and the hob.
- In high temperature situations, the
device automatically decreases the
power level of the cooking zones.
Before performing any cleaning or
maintenance, disconnect the product
from the electrical network by detaching
the plug or disconnecting the home's
master switch.
For all installation and maintenance
operations, always use work gloves
6
the electrical network until installation is
entirely complete.
In regards to the technical and safety
measures that must be adopted for fume
extraction, regulations issued by local
authorities must be strictly followed.
The extracted air must not be conveyed
through the same ducts used to extract
the fumes generated by gas combustion
or other types of combustion devices.
Never use the hood unless the grill has
been correctly assembled!
The device can be used by children 8
years or older and by persons with
physical, sensory or mental impairments,
or by people without any experience or
the necessary knowledge, provided they
are supervised or have received
instructions regarding the safe use of the
device and provided they have a
thorough understanding of the associated
risks.
Children must be supervised to ensure
they do not play with the device.
Cleaning and maintenance must never
be performed by children unless they are
properly supervised.
The room must be properly ventilated
when the cooker hood is used at the
same time as other combustion devices,
gas or otherwise.
The hood must be regularly cleaned both
internally and externally (AT LEAST
ONCE PER MONTH), in strict
accordance with the maintenance
instructions.
Failure to follow the rules for hood
cleaning and filter replacement and
cleaning shall result in a fire hazard.
It is strictly prohibited to flame food.
The use of an open flame may damage
the filters and cause a fire hazard; it must
therefore be avoided under all
circumstances.
Extra care must be taken when frying to
prevent the oil from overheating and
catching fire.
CAUTION: When the hob is on, the
accessible parts of the hood may
become hot.
Caution! Do not connect the device to
Use only the fastening screws supplied
with the product for its installation, or if
not supplied, purchase the correct type of
screws. Use screws with the right length,
as indicated in the installation guide.
When the cooker hood is used together
with other devices powered with nonelectrical energy, the negative pressure
of the room must not exceed 4 Pa (4 x
10-5 bar).
This manual must be stored for future
consultation at any time. If sold,
transferred or moved, it must remain with
the product.
This device is marked in compliance with the European
Directive 2012/19/EC, Waste Electrical and Electronic
Equipment (WEEE). By ensuring that this product is disposed
of correctly, the user will help prevent potential negative
consequences for the environment and human health.
on the product or accompanying
The symbol
documentation indicates that this product should not be
treated as household waste but should be handed over at a
suitable collection point for the recycling of electrical and
electronic equipment. Dispose of the device in accordance
with local regulations on waste disposal. For further
information about the treatment, recovery and recycling of this
product, please contact your local authority, a collection
service for household waste or the shop where the product
7
was purchased.
Device designed, tested and developed in compliance with
regulations on:
• Safety: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 603352-31, EN/IEC 62233.
• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3;
ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/IEC 61000-3-3; EN/IEC 61000-3-12. Recommendations
for correct use in order to reduce the impact on the
environment: When starting to cook, turn on the hood at
minimum speed and leave it on for a few minutes even after
cooking is complete. Increase the speed only if there is a large
amount of fumes and steam, using the Booster function only
in extreme cases. To keep the odour reduction system
running efficiently, replace the carbon filter/s when necessary.
To ensure the high performance of the grease filter, clean it
when necessary. To improve efficiency and minimise noise,
use the maximum ducting diameter indicated in this manual.
8
IT - Sicurezza e Normative
Bitte halten Sie sich genau an die in
dieser
Anleitung
enthaltenen
Anweisungen. Es wird keinerlei Haftung
übernommen für Probleme, Schäden
oder Brände, die durch Nichteinhaltung
der in diesem Handbuch aufgeführten
Anweisungen verschuldet wurden. Das
Gerät ist ausschließlich für den
Hausgebrauch bestimmt, zum Kochen
von Speisen und Absaugen von Rauch
der beim Kochen selbst entsteht. Es ist
keine andere Nutzung erlaubt (z. B. das
Wärmen von Räumen). Der Hersteller
übernimmt keine Verantwortung für eine
unsachgemäße
Verwendung
oder
falsche Einstellung des Gerätes.
Stromversorgung getrennt werden.
-Die Installation oder Wartungen müssen,
von einem qualifizierten Techniker,
entsprechend den Anweisungen des
Herstellers und mit Berücksichtigung der
örtlichen Vorschriften in Bezug auf
Sicherheit durchgeführt werden.
Reparieren Sie kein Teil des Geräts oder
ersetzen Sie es nicht, sofern dies nicht
ausdrücklich in der Bedienungsanleitung
angegeben ist.
-Es ist Pflicht, dass das Gerät geerdet
wird.
-Das Netzkabel muss lang genug sein,
um die Verbindung des Gerätes im
eingebauten Zustand an das Stromnetz
zu ermöglichen.
-Damit die Installation den aktuellen
Sicherheitsbestimmungen entspricht,
muss ein Leitungsschutzschalter
eingebaut sein, der die vollständige
Trennung vom Netz, unter den
Bedingungen der
Überspannungskategorie III, in
Übereinstimmung mit den
Installationsanweisungen, gewährleisten.
-Keine Mehrfachsteckdosen oder
Verlängerungskabel verwenden.
-Wenn die Installation abgeschlossen ist,
müssen die elektrischen Komponenten,
dem Benutzer unzugänglich sein.
-Das Gerät und seine zugänglichen Teile
werden bei Betrieb heiß. Achten Sie
darauf, die erhitzten Elemente nicht zu
berühren.
Das Produkt kann sich in seinem Aussehen, von den in
dieser Broschüre dargestellten Abbildungen
unterscheiden, jedoch bleiben die Anweisungen für
den Gebrauch, die Wartung und die Installation
gleich.
!
Lesen Sie die Anweisungen sorgfältig; sie liefern
wichtige Informationen über die Installation, Verwendung
und Sicherheit.
! Führen Sie dem Produkt keine elektrischen
Veränderungen zu.
! Bevor Sie mit der Installation des Gerätes fortfahren,
überprüfen Sie ob alle Komponenten unbeschädigt sind.
Anderenfalls kontaktieren Sie Ihren Händler und fahren
Sie nicht mit der Installation fort.
!
Überprüfen Sie die Integrität des Gerätes bevor Sie mit
der Installation fortfahren. Anderenfalls kontaktieren Sie
Ihren Händler und fahren Sie nicht mit der Installation
fort.
Hinweis: Die mit dem“(*)“ Symbol versehenen Elemente sind
optionales Zubehör, welche nur bei einigen Modellen
vorhanden sind oder Teile die nicht im Lieferumfang enthalten
sind und getrennt zu erwerben sind.
1. Warnungen
Achtung! Befolgen Sie die exakt die
folgenden Anweisungen:
-Das Gerät muss vor der Durchführung
von jeglichen Arbeiten von der
9
- Achten Sie darauf, dass Kinder nicht mit
dem Gerät spielen; behalten Sie ihre
Kinder im Auge und halten Sie sie vom
Gerät fern, da die zugänglichen Teile
während des Betriebs heiß werden
können.
- Für Menschen mit Herzschrittmachern
und aktiven Implantaten ist es wichtig,
vor dem Gebrauch des Induktionsherdes,
zu überprüfen, ob Ihr Herzschrittmacher
mit dem Gerät kompatibel ist.
.-Während und nach dem Gebrauch die
Heizelemente des Gerätes nicht
berühren.
-Vermeiden Sie den Kontakt mit Tüchern
oder anderen brennbaren Materialien, bis
nicht alle Komponenten des Gerätes
ausreichend abgekühlt sind, brandrisiko
-Auf dem Gerät oder in dessen Nähe
keine brennbaren Materialien abstellen.
-Überhitzte Fette und Öle können leicht
Feuer fangen. Überwachen Sie das
Kochen von Lebensmitteln, die reich an
Fett und Öl sind.
-Falls die Oberfläche rissig wird, schalten
Sie das Gerät aus, um die Möglichkeit
eines Stromschlages zu vermeiden.
-Das Gerät ist nicht dafür bestimmt, mit
Hilfe eines externen Timers
(Zeitschaltuhr) oder einer separaten
Fernbedienung, in Betrieb genommen zu
werden.
-Das unbeaufsichtigte Kochen auf einem
Herd, mit Öl oder Fett, kann gefährlich
sein und zu einem Brand führen.
- Der Kochvorgang muss überwacht
werden. Auch ein kurzer Kochvorgang
muss kontinuierlich überwacht werden.
- Versuchen Sie NIE Flammen mit
Wasser zu löschen. Im Gegenteil,
schalten Sie zuerst das Gerät aus und
ersticken Sie die Flammen dann zum
Beispiel mit einem Deckel oder einer
Löschdecke. Brandgefahr: Stellen Sie
keine Gegenstände auf der Kochflächen
ab.
- Keine Dampfreiniger verwenden,
stromschlagrisiko
-Legen Sie keine Metallgegenstände wie
Messer, Gabeln, Löffel und Deckel auf
der Oberfläche des Kochfeldes ab, da sie
sich überhitzen könnten.
- Bevor Sie dieses Modell an das
Stromnetz anschließen: Überprüfen Sie
das Typenschild (auf der Unterseite des
Geräts), um sicherzustellen, dass die
Spannung und die Stromversorgung dem
des Stromnetzes entsprechen und die
Steckdose geeignet ist. Im Zweifelsfall
rufen Sie einen qualifizierten Elektriker.
Wichtig:
- Nach dem Gebrauch schalten Sie das
Kochfeld an seinem Steuergerät aus und
verlassen Sie sich nicht auf den Sensor.
- Vermeiden Sie das Verschütten von
Flüssigkeiten, indem Sie, beim Kochen
oder Erhitzen von Flüssigkeiten, die
Wärmezufuhr reduzieren.
- Lassen Sie auf den eingeschalteten
Kochflächen keine leeren Töpfe oder
Pfannen stehen und stellen Sie
keinesfalls etwas ohne Kochgeschirr ab.
- Sobald sie mit dem Kochen fertig sind,
schalten Sie das jeweilige Kochfeld aus.
10
Das Gerät kann von Kindern, ab einem
Alter von mindestens 8 Jahren, benutzt
werden und von Menschen mit
eingeschränkten physischen,
motorischen oder geistigen Fähigkeiten
oder Mängel an Erfahrung oder
notwendiger Kenntnis, sofern sie unter
Aufsicht stehen oder nachdem sie in die
sichere Benutzung des Gerätes
eingeführt wurden und sie sich den
Gefahren, die von dem Gerät ausgehen,
bewusst sind.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Die Reinigung und Wartung darf nicht
von Kindern ohne Aufsicht durchgeführt
werden.
Der Raum muss ausreichend belüftet
sein, wenn die Dunstabzugshaube
zusammen mit anderen Geräten mit
Gasverbrennung oder andere
Brennstoffe verwendet wird.
Die Haube muss regelmäßig sowohl von
Innen als auch von Außen gereinigt
werden (MINDESTENS EINMAL PRO
MONAT), dabei aber genau die Angaben
der Bedienungsanleitung befolgen.
Das nicht beachten der Vorgaben
bezüglich der Reinigung der Haube und
dem Erneuern bzw. Reinigen der Filter
kann Brände verursachen.
Es ist strengstens verboten, Essen über
offener Flamme zu kochen.
- Benutzen Sie zum Kochen niemals
Alufolie bzw. stellen Sie niemals etwas,
das in Alufolie verpackt ist, direkt auf
dem Kochfeld ab. Das Aluminium würde
schmelzen und Ihr Gerät irreparabel
beschädigen.
- Erhitzen Sie niemals eine mit
Nahrungsmittel gefüllte Dose oder
Konserve aus Blech, ohne sie vorher
geöffnet zu haben: Sie könnte
explodieren!
Diese Warnung richtet sich an alle
Kochflächen.
- Das Verwenden einer erhöhten
Leistung wie z.B. Die Booster Funktion
ist für das Erwärmen einiger
Flüssigkeiten wie z.B. von Frittieröl
ungeeignet. Die erhöhte Hitze könnte
gefährlich sein. In solchen Fällen wird zu
einer niedrigeren Stufe geraten.
- Das Kochgeschirr muss direkt auf dem
Herd gestellt werden und muss zentriert
werden. Auf keinen Fall irgendetwas
zwischen dem Kochgeschirr und dem
Herd legen.
- Im Fall von erhöhter Temperatur senkt
das Gerät automatisch die Stromzufuhr
des jeweiligen Kochfeldes ab.
Vor jedem Reinigungseingriff oder
Wartung, trennen Sie das Gerät vom
Stromnetz indem Sie den Stecker ziehen
oder schalten Sie den Strom am
Hauptschalter des Hauses im
Sicherungskasten aus.
Verwenden Sie für alle Installations- und
Wartungsarbeiten Handschuhe.
Die Verwendung von offenen Flammen
ist für die Filter schädlich und kann
Brände verursachen und muss daher in
jedem Fall vermieden werden.
11
heranziehen zu können. Im Falle eines
Verkaufes, Abgabe oder Umzugs, stellen
Sie sicher, dass die
Gebrauchsanweisung dem Produkt
beigefügt ist.
Jegliches Frittieren muss mit Sorgfalt
erfolgen, um zu vermeiden, dass das
überhitzte Öl Feuer fangen kann.
ACHTUNG: Wenn der Herd in Gebrauch
ist, können die zugänglichen Teile der
Haube heiß werden.
Achtung! Schließen Sie das Gerät nicht
an das Stromnetz an, bis die Installation
vollständig abgeschlossen ist.
Was die technischen und die
Sicherheitsmaßnahmen bezüglich dem
Abzug der Dämpfe angeht, halten Sie
sich strikt an die Vorschriften der
örtlichen Behörden.
Die angesaugte Luft darf nicht über das
selbe Abluftrohr abgeleitet werden, das
für die Abfuhr von Rauchgasen, die
durch Gasverbrennung oder die
Verbrennung anderer Brennstoffen
erzeugt werden, verwendetet wird.
Verwenden Sie die Haube nie ohne das
Gitter korrekt eingebaut zu haben!
Dieses Gerät entspricht der EU-Richtlinie 2012/19/EU, Waste
Electrical and Electronic Equipment (WEEE-Richtlinie). Stellen
Sie sicher, dass dieses Gerät gemäß den Vorschriften
entsorgt wird, so verhindern Sie mögliche negativen Folgen
für die Umwelt und die Gesundheit.
auf diesem Produkt oder den
Die Kennzeichnung
Begleitpapieren gibt an, dass dieses Produkt nicht als
Hausmüll entsorgt werden darf, sondern muss an einer
Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden. Bei der
Entsorgen beachten Sie bitte die örtlichen Vorschriften.
Weitere Informationen über die Behandlung, Verwertung und
das Recycling dieses Produkts erhalten Sie in Ihrem Rathaus,
bei Ihrer Müllabfuhr oder bei dem Händler, wo das Produkt
erworben wurde.
Dieses Gerät wurde gemäß den folgenden Vorschriften
entwickelt, getestet und hergestellt:
• Sicherheit: EN / IEC 60335-1; EN / IEC 60335-2-6, EN / IEC
60335-2-31, EN / IEC 62233.
• Leistung: EN / IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN / IEC 60704-1; EN / IEC 60704-2-13; EN / IEC
60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN / IEC 61000-3-3; EN / IEC 61000-3; EN 60350-2;12. Empfehlungen für eine richtige Benutzung, um die
Umweltbelastung zu reduzieren: Wenn Sie zu kochen
beginnen, schalten Sie die Haube auf der niedrigsten
Geschwindigkeit ein und lassen Sie sie nach Beendigung des
Kochvorgangs noch für einige Minuten eingeschaltet. Erhöhen
Sie die Geschwindigkeit nur im Fall von großen Mengen an
Rauch und Dampf und verwenden Sie die Booster-Funktion
nur in extremen Fällen. Um die Effizienz der Reduktion von
Gerüche aufrecht zu erhalten, ersetzen Sie wenn nötig,
den/die Kohlefilter. Um die Effizienz des Fettfilters aufrecht zu
erhalten, reinigen Sie diesen bei Bedarf. Zur Optimierung der
Effizienz und um Geräusche zu minimieren, verwenden Sie
beim Abluftsystem den maximalen Durchmesser der in
diesem Handbuch angegeben ist.
Bei der Montage, verwenden Sie nur die
mitgelieferten Schrauben, oder, falls
nicht im Lieferumfang enthalten,
erwerben Sie Schrauben gemäß der
Vorgaben. Verwenden Sie bei den
Schrauben die richtige Länge, wie sie im
Montagehandbuch angegeben werden.
Wenn die Dunstabzugshaube und
gleichzeitig andere Geräte, die eine
andere Energiequelle als Strom haben, in
Betrieb sind, darf der Unterdruck im
Raum nicht mehr als 4 Pa überschreiten
(4 x 10-5 bar)..
Es ist wichtig diese Anleitung
aufzubewahren, um sie jederzeit
12
IT - Sicurezza e Normative
fabricant et dans le respect des
réglementations locales en matière de
sécurité. Ne pas réparer ou remplacer
toute pièce de l'appareil si ce n'est pas
spécifiquement demandé dans le manuel
d'utilisation.
- La mise à la terre de l'appareil est
obligatoire.
- Le câble d'alimentation doit être
suffisamment long pour permettre la
connexion de l'appareil, encastré dans un
meuble, au circuit électrique.
- Pour que l'installation soit conforme aux
normes de sécurité en vigueur, il faut un
interrupteur omnipolaire à norme qui
assure la déconnexion complète du
circuit électrique dans les conditions de
la catégorie de surtension III,
conformément aux règles d'installation.
- Ne pas utiliser de prises multiples ou
des rallonges.
- Une fois l'installation terminée, les
composants électriques ne devront plus
être accessibles par l'utilisateur.
- L'équipement et les parties accessibles
deviennent très chauds pendant
l'utilisation. Faire attention à ne pas
toucher les éléments chauffants.
- Faire attention à ce que les enfants ne
jouent pas avec l'appareil; garder les
enfants à distance et les surveiller, parce
que les parties accessibles peuvent
devenir très chaudes pendant l'utilisation.
- Pour les porteurs de stimulateurs
cardiaques et d'implants actifs, il est
Suivre de près les instructions
reportées dans ce manuel. Nous
déclinons toute responsabilité pour tout
problème, dommage ou incendie causé à
l'appareil suite au non-respect des
instructions reportées dans ce manuel.
L'appareil est destiné exclusivement à un
usage domestique pour la cuisson des
aliments et l'aspiration des fumées
dérivantes de la cuisson. Aucune autre
utilisation n'est autorisée (par ex.
chauffage de pièces). Le fabricant
décline toute responsabilité pour une
utilisation inappropriée ou un mauvais
réglage des commandes.
L'appareil peut différer du dessin de cette notice mais les
instructions pour l'utilisation, l'entretien et
l'installation restent les mêmes.
! Lire attentivement les instructions : elles contiennent des
informations essentielles sur l'installation, l'utilisation et la
sécurité.
! Ne pas faire des changements dans les produits
électriques
! Avant l'installation de l'appareil, vérifier que tous les
composants ne sont pas endommagés. Sinon, contactez
votre revendeur et ne pas continuer l'installation.
! Vérifier l'integrité du produit avant de procéder avec
l’installation. Sinon, contactez votre revendeur et ne pas
continuer l'installation.
Remarque : Les pièces portant le symbole "(*)" sont des
accessoires optionnels fournis uniquement avec certains
modèles ou des pièces non fournies, à acheter.
1. Mises en garde
Attention! Suivre attentivement les
instructions ci-dessous :
- L'appareil doit être déconnecté de
l'alimentation électrique avant d'effectuer
tout travail d'installation.
- L'installation et l'entretien doivent être
effectués par un technicien qualifié,
conformément aux instructions du
13
ou une couverture anti-feu. Risque
d'incendie : ne pas placer d'objets sur les
surfaces de cuisson.
- Ne pas utiliser de nettoyeurs à vapeur,
risque d’électrochoc
- Ne pas poser des objets métalliques,
tels que couteaux, fourchettes, cuillères
et couvercles sur la surface du plan de
cuisson car ils pourraient s'échauffer.
- Avant de raccorder le modèle au circuit
électrique : contrôler la plaque
signalétique (sur le fond de l'appareil)
pour s'assurer que la tension et la
puissance correspondent à celles du
circuit et que la prise de branchement
soit adaptée. En cas de doute, appeler
un électricien qualifié.
Important :
- Après utilisation, éteindre le plan de
cuisson à travers son dispositif de
commande et ne pas faire confiance au
détecteur de casseroles.
- Éviter de renverser du liquide, donc
pour bouillir ou chauffer des liquides,
réduire l'apport de chaleur.
- Ne pas laisser les éléments chauffants
allumés avec des casseroles et des
poêles vides ou sans récipients.
- Lorsque la cuisson est terminée,
éteindre la zone relative.
- Lors de la cuisson, ne jamais utiliser
des feuilles d'aluminium, ou ne jamais
poser directement des produits emballés
avec de l'aluminium. L'aluminium fondrait
et endommagerait irrémédiablement
votre appareil.
important de vérifier, avant d'utiliser le
plan à induction, que le stimulateur est
compatible avec l'appareil.
- Pendant et après l'utilisation, ne pas
toucher les éléments chauffants de
l'appareil.
- Éviter le contact avec des chiffons ou
autres matériaux inflammables jusqu'à ce
que tous les composants de l'appareil ne
soient suffisamment refroidis, risque
d’incendie
- Ne pas placer de matériaux
inflammables sur l'appareil ou à
proximité.
- Les graisses et les huiles chaudes
peuvent facilement prendre feu.
Surveiller la cuisson des aliments riches
en graisse et huile.
- Si la surface est fêlée, éteindre
l'appareil pour éviter la possibilité de
décharge électrique.
- L'appareil n'est pas destiné à être mis
en fonction au moyen d'une minuterie
externe ou bien d'un système de
commande à distance séparé.
- La cuisson sans surveillance sur un
plan de cuisson avec de l'huile ou de la
graisse peut être dangereuse et
provoquer un incendie.
- Le processus de cuisson doit être
surveillé. Un processus de cuisson à
court terme doit être surveillé en
permanence.
- Ne JAMAIS essayer d'éteindre les
flammes avec de l'eau. Au lieu de cela,
éteindre l'appareil et étouffer les
flammes, par exemple avec un couvercle
14
Les enfants doivent être contrôlés pour
s'assurer qu'ils ne jouent pas avec
l'appareil.
Le nettoyage et l'entretien ne doivent pas
être effectués par des enfants sans
surveillance.
La pièce doit être suffisamment aérée
quand la hotte de cuisine est utilisée
simultanément aux autres appareils de
combustion au gaz ou autres
combustibles.
La hotte doit être régulièrement nettoyée
à l'intérieur et à l'extérieur (AU MOINS
UNE FOIS PAR MOIS), respecter les
instructions pour l'entretien.
Le non-respect des normes de nettoyage
de la hotte et du filtre (ainsi que son
remplacement) comporte des risques
d'incendies.
Il est strictement interdit de flamber les
aliments.
L'utilisation d'une flamme nue peut
endommager les filtres et provoquer des
incendies et doit donc être évitée.
La friture doit être surveillée afin d'éviter
que l'huile ne prenne feu.
ATTENTION : Quand la plaque de
cuisson est en marche les pièces
accessibles de la hotte peuvent chauffer.
Attention! Il ne faut jamais brancher
l'appareil au circuit électrique tant que
l'installation n'a pas été complétée.
En ce qui concerne les mesures
techniques et de sécurité à adopter pour
l'évacuation des fumées, respecter
étroitement les règlements des autorités
locales compétentes.
L'air aspiré ne doit pas être convoyé vers
le conduit destiné à l'évacuation des
- Ne jamais chauffer une boîte ou une
boîte de conserve contenant des
aliments sans l'ouvrir : elle risque
d'exploser!
Cette mise en garde vaut pour tous les
autres types de plans de cuisson.
- L'utilisation d'une grande puissance
comme la fonction Booster ne convient
pas pour le chauffage de liquides tel que
l'huile de friture. Une chaleur excessive
pourrait être dangereuse. Dans ces cas,
nous recommandons l'utilisation d'une
puissance inférieure.
- Les récipients doivent être placés
directement sur le plan de cuisson et
doivent être centrés. En aucun cas, il ne
faut insérer quelque chose entre la
casserole et la plaque de cuisson.
- Dans le cas de températures élevées,
l'appareil diminue automatiquement le
niveau de puissance de la zone de
cuisson.
Avant toute opération de nettoyage ou
d'entretien, débrancher le produit du
circuit en enlevant la fiche ou par
l'interrupteur général de la maison.
Utiliser des gants de travail pour toutes
les opérations d'installation et d'entretien.
L'appareil peut être utilisé par des
enfants de plus de 8 ans et par des
personnes aux capacités physiques,
sensorielles ou mentales réduites, ou
sans l'expérience ni les connaissances
nécessaires, à condition d'être surveillés
ou d'avoir reçu les instructions relatives à
l'utilisation sure de l'appareil et à la
compréhension des risques inhérents.
15
fumées des appareils à combustion au
gaz ou autres combustibles.
Il ne faut jamais utiliser la hotte sans la
grille !
• CEM : EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2;
EN/CEI 61000-3-3; EN/CEI 61000-3-12. Conseils pour une
utilisation correcte et destinée à réduire l'impact
environnemental : Allumer la hotte à la vitesse minimale avant
de commencer à cuisiner puis l'éteindre quelques minutes
après la fin de la cuisson. Augmenter la vitesse seulement en
cas de grosses quantités de fumée et de vapeur en utilisant la
fonction booster uniquement pour les cas extrêmes. Pour
préserver l'efficacité du système de réduction des odeurs,
remplacer le(s) filtre(s) à charbon. Nettoyer le filtre à graisse
régulièrement pour en préserver l'efficacité. Pour optimiser
l'efficacité et minimiser les bruits, utiliser le diamètre maximal
du système de canalisation indiqué dans ce manuel.
Utiliser seulement les vis de fixation
fournies avec le produit ou, si elles ne
sont pas comprises, acheter les bonnes
vis. Utiliser des vis de la longueur
indiquée dans la notice.
Quand la hotte de cuisine et les appareils
non alimentés par l'énergie électrique
sont en marche simultanément, la
pression négative dans la pièce ne doit
pas dépasser 4 Pa (4 × 10-5 bar).
Il est important de conserver ce manuel
pour pouvoir le consulter à tout moment.
En cas de vente, de cession ou de
déplacement, s'assurer qu'il reste avec le
produit.
Cet appareil est marqué conformément à la Directive
Européenne 2012/19/CE relative aux déchets d'équipements
électriques et électroniques (DEEE). En assurant que ce
produit est éliminé correctement, l'utilisateur contribue à
prévenir les conséquences négatives potentielles pour
l'environnement et la santé.
sur le produit ou sur la documentation qui
Le symbole
l'accompagne indique que ce dernier ne doit pas être traité
comme un déchet ménager mais doit être remis à un point de
collecte pour le recyclage des équipements électriques et
électroniques. L'éliminer conformément aux réglementations
locales d'élimination des déchets. Pour plus d'informations sur
le traitement, la récupération et le recyclage de ce produit,
veuillez contacter les autorités locales, le service de collecte
des déchets ménagers ou le magasin où le produit a été
acheté.
Appareil conçu, testée et réalisée dans le respect des normes
sur la :
• Sécurité : EN/CEI 60335-1; EN/CEI 60335-2-6, EN/CEI
60335-2-31, EN/CEI 62233.
• Performance : EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/CEI 60704-1; EN/CEI 60704-2-13; EN/CEI 60704-3;
ISO 3741; EN 50564; CEI 62301.; EN 60350-2;
16
1x
fig.2a
fig.2b
x8
2,8 m
x4
4x
fig.6
x4
fig.5
fig.7a.1
fig.7a.4
fig.9a.8
fig.9b.5
fig.9b.10
fig.10
1x
2x
fig.13
fig.17a
fig.17b
fig:17c
4x
2x
3,5x9,5mm
fig.9a.3
N1
N2
1x
E1
1x
N3
E2
1x
1x
1x
N4
E3
1x
1x
N6
E4
1x
1x
N10
E5
1x
2x
E2
E2 E1
E1
N1
N1
N1
N1
N2
N2
E4
E4
N3
N3
E5
E5
E5
E4
E4
N4
N4
N2
N3
N3
N10
N10
N10
N6
E2 E1
N1
E3
E1
N1
E5
E4
N2
E4
N2
E5
N7
N1
N8
3x
1x
N5
N9
1x
2x
N6
N11
2x
2x
E6
N12
OK!
1x
N6
E6
N1
N8
N6
E6
N9
N7
N1
N1
N9
N1
N6
N1
N6
N7
N1
N11
N9
N1
N9
N11
N1
N1
N6
N5
E6
N5
N10
min.500
mi
n.4
0
mi
n.4
1
0
min.50
inst.
A
P
25÷60mm
515
830
P
490
805
211
211
60
> 50
805
60
490
1a
> 50
inst.
B
s
6.5 mm
25÷60mm
P
515
s
830
P
519
490
834
211
805
211
60
> 50
r 12
834
805
60
519
1b
490
> 50
.a
.b
2
.b
inst.
A
1x
2,8 m
2a
inst.
B
1x
2,8 m
2b
OPTIONAL
CONNECTION
.b
.c
220V-240V ~
50Hz/60Hz
380V-415V ~
50Hz/60Hz
2N~
380V-415V ~
50Hz/60Hz
3N~
.a
OK!
OK!
3
220V-240V ~
50Hz/60Hz
220V
240V
L
1
2
3
2x
4
1x
.a
N
380V-415V ~ 2N~
50Hz/60Hz
BROWN
L1
BLACK
L2
GREY
220V
240V
220V
240V
BLUE
N
Y/G
.b
380V-415V ~ 3N~
50Hz/60Hz
BROWN
BLACK
GREY
BLUE
Y/G
.c
L1
L2
L3
N
220V
240V
220V
240V
220V
240V
4
4x
5
OK!
inst.
B
x8
x4
x4
6
7
1
7a.1
.a
.b
.b
FRONT
7a.2
.a
.a
BACK
7a.3
e
7a.4
7a.5
1
1
7a.6
600
490
60
50
45
210
455
89
550
189
488
7b
227
> 600
490
≥ 50
210
89
> 560
189
488
7b
227
8
600
clack!
9a.1
9a.2
2x
3,5x9,5mm
clack!
9a.3
.a
.b
.b
FRONT
9a.4
.a
BACK
.a
9a.5
e
9a.6
9a.7
1
9a.8
1
> 600
9b
clack!
9b.1
9b.3
9b.2
2x
3,5x9,5mm
9b.4
9b.5
clack!
.b
.b
.a
.a
.a
FRONT
9b.6
BACK
9b.7
e
9b.8
9b.9
1
2
1
2
2
9b.10
< 900
94
227
1
218
55
10
2
3
40,5
475,5
> 60
3
26,50
441
11
R.10
.a
.b
X
.c
X
em
Lor
12
2x
H
H
13
600
490 / 495
60
55 / 52,5
188
210 / 220
38
300
74
55 / 52,5
480
100
580
min 80
58
168
850 - 950
20
35
135
215-465
553 - 803
13a
183
≥
750
490 / 495
55 / 52,5
205
210 / 220
40
300
55
>
632 - 786
850 - 950
94
≥
730
min 80
58
168
20
135
215 - 465
553 - 803
13b
183
50
105
830
550
475
222
304
415
13c
304
415
600
521
515
100
20
13d
35
220
255
111
114
fig.20
fig.17
fig.15
fig.16 -18
14
.a
.b
15
16
.a
.b
17.1
17.2
17
4
3
4
2
1
17a
3
2
1
1
1
1
2
1
1
2
3
22
33
1
2
3
OK!
4
4
4
3
2
1
17b
clack!
clack!
2
1
1
4
3
44
2
3
33
2
22
11
17c.2
17c.1
17c
18a
18b
e
2
2,1 - 3 kw
Ø 120mm
1
2
3 - 3,7 kw
3
2,3 - 3 kw
Ø 120mm
Ø 200mm
1
1,6 - 1,85 kw
4
1,2 - 1,4 kw
Ø 120mm
Ø 230mm
19
Ø 110mm
Ø 160mm
OK!
NO!
OK!
OK!
NO!
NO!
NO!
IT - Istruzioni di montaggio e d'uso
2. Utilizzazione
disegnata sul piano.
Utilizzazione del piano cottura
Utilizzazione dell’aspiratore
Il sistema di cottura ad induzione si basa sul fenomeno fisico
dell'induzione magnetica.La caratteristica fondamentale di tale
sistema è il trasferimento diretto dell'energia dal generatore
alla pentola.
Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro
piano ad induzione risulta essere:
- Più sicuro: minore temperatura sulla superficie del vetro.
- Più rapido: tempi di riscaldamento del cibo inferiori.
- Più preciso: il piano reagisce immediatamente ai vostri
comandi
- Più efficiente: il 90% dell'energia assorbita viene
trasformata in calore. Inoltre, una volta tolta la pentola dal
piano, la trasmissione del calore viene interrotta
immediatamente, evitando inutili dispersioni di calore.
Il sistema di aspirazione può essere utilizzato in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
Fig. 7
I vapori vengono evacuati verso l’esterno tramite una serie di
tubazioni (da acquistare saparatamente) fissate alla flangia di
raccordo già in dotazione.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione:
- in caso di uscita rettangolare 222 x 89 mm
- in caso di uscita tonda Ø 150 mm (*)
2.1 Recipienti per la cottura
Per maggiori informazioni vedere la pagina relativa agli
accessori della versione aspirante nella parte illustrata di
questo manuale.
Fig. 7cCollegare il prodotto a tubi e fori di scarico a parete
con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro
inferiore determinerà una diminuizione delle prestazioni di
aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
!
Usare un condotto lungo il minimo indispensabile.
!
Usare un condotto con minor numero di curve possibile
(angolo massimo della curva: 90°).
!
Evitare cambiamenti drastici di sezione del condotto.
Utilizzare solo pentole che riportano il simbolo
Importante:
per evitare danni permanenti alla superficie del piano, non
usare:
- recipienti con fondo non perfettamente piatto.
- recipienti metallici con fondo smaltato.
- recipienti con base ruvida, per evitare di graffiare la
superficie del piano.
- non appoggiare mai le pentole e le padelle calde sulla
superficie del pannello di controllo del piano
2.1.1 Recipienti preesistenti
La cottura a induzione utilizza magnetismo per generare
calore. I recipienti devono quindi contenere ferro. Potete
verificare se il materiale della pentola è magnetico con una
semplice calamita. Le pentole non sono adatte se non sono
rilevabili magneticamente.
Versione filtrante
Fig. 8
L'aria aspirata verrà filtrata tramite appositi filtri grassi e filtri
odori prima di essere riconvogliata nella stanza.
Il prodotto viene fornito con tutto il necessario per
un'installazione standard con l'uscita dell'aria nella parte
frontale dello zoccolo del mobile.
Sono già inclusi nella confezione quattro batterie di filtri
ceramici a carboni attivi ad altissime prestazioni. I filtri
ceramici sono innovativi filtri carbone modulari che si
rigenerano (consultare questo manuale nella sezione
Manutenzione - Filtri ai carboni attivi).
Le proprietà chimicofisiche permettono di raggiungere un'alta
efficienza di assorbimento odori ed un'elevata resistenza
meccanica.
Per maggiori informazioni vedere la pagina relativa agli
accessori della versione filtrante (nella parte illustrata di
questo manuale).
Fig. 13b
2.1.2 Diametri fondi pentola consigliati
IMPORTANTE : se le pentole non sono delle dimensioni
corrette le zone di cottura non si accendono
Per vedere il diametro minimo della pentola da utlizzare su
ogni singola zona, consultare la parte illustrata di questo
manuale.
2.2 Risparmio energetico
Per ottenere migliori risultati si consiglia di:
- Utilizzare tegami e pentole con diametro del fondo uguale a
quello della zona di cottura.
- Utilizzare soltanto pentole e tegami con fondi piatti.
- Dove possibile, tenere il coperchio sulle pentole durante la
cottura
- Cuocere verdure, patate, ecc. con una piccola quantità
d’acqua per ridurre il tempo di cottura.
- Utilizzare la pentola a pressione, riduce ulteriormente il
consumo di energia e il tempo di cottura
- Posizionare la pentola nel centro della zona di cottura
67
3. Installazione
prodotto alla rete elettrica o alla riconnessione della rete
elettrica stessa (entro i 2 minuti successivi). Per la sequenza
di settaggio del Power Limitation consultare questo
manuale nella sezione Funzionamento.
L’installazione sia elettrica che meccanica , deve essere
eseguita da personale specializzato.
L’elettrodomestico è realizzato per essere incassato in un
piano di lavoro spessore 2-6 cm, in caso di installazione TOP ;
2,5-6 cm in caso di installazione FLUSH.
La distanza minima tra il piano di cottura e la parete deve
essere di almeno 5 cm frontalmente, di almeno 4 cm
lateralmente e di almeno 50 cm rispetto ai pensili superiori.
NB = Le distanze suggerite sono indicative: nella
progettazione degli spazi vanno seguite le indicazioni del
produttore della cucina.
3.3 Montaggio
Prima di iniziare con l'installazione:
• Dopo aver disimballato il prodotto verificare che non
si sia danneggiato durante il trasporto e in caso di
problemi, contattare il rivenditore o il Servizio
Assistenza Clienti, prima di procedere con
l’installazione.
•
Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installazione prescelta.
•
Verificare che all'interno dell’imballo non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente va tolto e conservato.
•
Verificare inoltre che in prossimità della zona di
installazione sia disponibile una presa elettrica
Predisposizione del mobile per l’incasso:
- Il prodotto non può essere installato sopra dispositivi di
raffreddamento, lavastoviglie, stufe, forni , lavatrici e
asciugatrici.
- Eseguire tutti i lavori di taglio del mobile prima di inserire il
piano cottura e rimuovere accuratamente trucioli o residui
di segatura.
IMPORTANTE: utilizzare un adesivo sigillante
monocomponente (S), che abbia resistenza alle
temperatura, fino a 250° ;
prima dell'installazione le superfici da incollare devono
essere pulite accuratamente eliminando ogni sostanza
che potrebbe comprometterne l'adesione
(es.: distaccanti, conservanti, grassi, oli, polveri, residui di
vecchi adesivi etc.);
il collante va distribuito uniformemente sull'intero
perimetro della cornice;
dopo l’incollaggio lasciare asciugare il collante per circa
24 ore.
Fig.1b
ATTENZIONE! La mancata installazione di viti e dispositivi di
fissaggio in conformità di queste istruzioni può comportare
rischi di natura elettrica.
Nota: per una corretta installazione del prodotto è
consigliabile nastrare le tubazioni con un adesivo che abbia le
seguenti caratteristiche:
- film elastico in PVC morbido, con adesivo a base acrilato
- che rispetti la normativa DIN EN 60454
- ritardante di fiamma
- ottima resistenza all'invecchiamento
- resistente agli sbalzi di temperatura
- utilizzabile a basse temperature
3.1 Collegamento Elettrico
Fig. 3
- Scollegare l’apparecchio dalla rete elettrica
-L’installazione deve essere effettuata da personale
professionalmente qualificato a conoscenza delle norme
vigenti in materia d’installazione e sicurezza.
-Il costruttore declina ogni responsabilità a persone, animali o
a cose in caso di mancata osservanza delle direttive fornite
nel presente capitolo.
-Il cavo di alimentazione deve essere sufficientemente lungo
da permettere la rimozione del piano cottura dal piano di
lavoro
-Assicurarsi che la tensione indicata sulla targhetta matricola
posta sul fondo dell’apparecchio corrisponda a quella
dell’abitazione in cui verrà installato.
-Non utilizzare prolunghe.
- La messa a terra è obbligatoria per legge
- Il cavo elettrico della terra deve essere 2cm più lungo
rispetto agli altri cavi
- Nel caso in cui l’elettrodomestico non sia dotato di cavo di
alimentazione, utilizzarne uno con sezione dei conduttori
minimo 2.5 mm2 per potenza fino a 7200 Watt,; mentre per
potenze superiori deve essere 4 mm2).
- In nessun punto il cavo deve raggiungere una temperatura di
50°C superiore alla temperatura ambiente.
- L'apparecchio è destinato ad essere connesso
permanentemente alla rete elettrica, per questo motivo
effettuare il collegamento a rete fissa tramite un interruttore
omnipolare a norme, che assicuri la disconnessione completa
della rete nelle condizioni della categoria di sovratensione III,
e che sia facilemente accessibile dopo l’installazione.
Nota : per collegare l’elettrodomestico con collegamento
opzionale monofase è necessario rimouovere il cavo
presente e sostituirlo con un'altro tipo di cavo (non
fornito) che abbia le seguenti specifiche :
collegamento monofase : cavo H05V2V2-F 3G4
Fig. 3a
Attenzione! Prima di ricollegare il circuito all’alimentazione di
rete e di verificarne il corretto funzionamento, controllare
sempre che il cavo di rete sia stato montato correttamente.
Attenzione! La sostituzione del cavo di interconnessione
deve essere effettuata dal servizio assistenza tecnica
autorizzato o da persona con qualifica similare.
Nota : il prodotto è dotato di una funzione Power Limitator che
permette di impostare una soglia massima di assorbimento kw
Il settaggio deve avvenire al momento del collegamento del
68
4. Funzionamento
Pannello di controllo
Nota: Per selezionare i comandi è sufficiente sfiorare (premere) i simboli che li rappresentano
Tasti / Display
1.
ON/OFF del piano cottura/aspiratore
8.
Attivazione Temperature Manager (Warming
Function)
2.
Selezione zona di cottura
9.
Pausa
Display zona di cottura
10.
Key Lock
3.
Aumento/Diminuzione Power Level e Potenza di Aspirazione
Visualizzazione Power Level e Potenza di Aspirazione
11.
Indicatore Aspiratore attivo
Attivazione Indicatore di Saturazione Filtri
4.
Attivazione Timer “STAND_ALONE”
Display : Timer “STAND_ALONE” / Timer Zone di cottura
12.
Selezione/Attivazione aspiratore
Display Aspiratore
5.
Aumento/Diminuzione tempo Timer “STAND_ALONE”/ Timer
Zone di cottura
6.
Attivazione Timer Zone di cottura
13.
Reset Saturazione Filtri
Indicatore Timer Zone di cottura attivo
14.
Attivazione funzione automatica aspiratore
7.
Attivazione Automatic Heat Up
69
Display saturazione Filtro carbone/ceramico – Filtro
grassi
Caratteristiche del piano
UTILIZZO DEL PIANO COTTURA
Da sapere prima di iniziare:
Tutte le funzioni di questo piano di cottura sono progettate al
fine di rispettare le più rigorose norme di sicurezza.
Per questo motivo:
• Alcune funzioni non si attivano, o si disattivano
automaticamente, in assenza delle pentole sopra i fuochi
o quando queste sono mal posizionate.
• In altri casi le funzioni attivate si disattivano
automaticamente dopo pochi secondi quando la funzione
selezionata necessita di una ulteriore impostazione che non
viene data (ad es.: “Accendere il piano di cottura” senza
“Selezionare la zona di cottura” e la “Temperatura di
esercizio”, oppure la “Funzione Lock” o quella “Timer”).
Safe Activation
Il prodotto si attiva solo in presenza di pentole sulle zone di
cottura: il processo di riscaldamento non si avvia o si
interrompe in caso di assenza o rimozione delle pentole.
Pot Detector
Il prodotto rileva automaticamente la presenza di pentole sulle
zone di cottura.
Safety Shut Down
Per ragioni di sicurezza ogni zona cottura ha un tempo
massimo di funzionamento che dipende dal livello di potenza
impostato.
Attenzione! In caso (ad esempio) di utilizzo prolungato
lo spegnimento della zona di cottura potrebbe non essere
immediato perché in fase di raffreddamento; nel display delle
zone di cottura, appare il simbolo “ ” ad indicare che si è in
questa fase.
Attendere che il display si spenga prima di avvicinarsi alla
zona di cottura.
Residual Heat Indicator
Allo spegnimento di una o più zona di cottura la presenza di
calore residuo viene segnalata con apposito segnale visivo
sul display della zona corrispondente, tramite il simbolo “ ” .
Funzionamento
Nota: Per attivare qualsiaisi funzione è prima necessario
attivare la zona desiderata
Display zona cottura
nei display relativi alle aree di cottura, viene indicato:
Accensione
Premere (sfiorare) brevemente
(1) piano cottura/
aspiratore;
continuando a premere, tutte le funzioni disponibili
diventeranno visibili per qualche istante, dopodichè
rimarranno attive soltanto quelle principali; le altre
potranno essere utilizzate, e si attiveranno,
successivamente, durante l’utilizzo del dispositivo.
IMPORTANTE :
tutte le funzioni disponibili risulteranno illuminate con
luce di leggera intensità, che diventerà più intensa
soltanto nel momento in cui verranno attivate.
Zona di cottura accesa
Power Level
…
-
Residual Heat Indicator
Pot Detector
Premere di nuovo
per spegnere
Nota: Questa funzione è prioritaria su tutte le altre.
Funzione Temperature Manager
attiva
Selezione delle zone di cottura
Sfiorare (premere) l’area di Selezione/Display (2)
corrispondente alla zona di cottura desiderata.
Funzione Lock attiva
Power Level
Il piano è dotato di 9 livelli di potenza
Sfiorare e scorrere con le dita lungo la Barra di selezione (3):
verso destra per aumentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.
Il livello di potenza impostato verrà visualizzato nell’area
di Selezione/Display (2)
Per raggiungere una potenza di cottura costante ed
evitare l'autoregolazione della potenza (aumento /
diminuzione della potenza), utilizzare un'impostazione di
calore superiore a 7.
Funzione Pausa
Funzione Automatic Heat UP
Power Booster
70
Il prodotto è dotato di un livello di potenza supplementare
(oltre il livello ), che rimane attivo per 5 minuti, dopodichè la
potenza ritorna al livello precedente.
Sfiorare e scorrere con le dita lungo la Barra di selezione (3)
(oltre il livello ) ed attivare il Power Booster
Il livello Power Booster è indicato nell’area di
Selezione/Display (2) con il simbolo” ”
Nota : le zone di cottura anteriori non hanno il booster
temporizzato; per disattivare il Power Booster, in queste zone,
sfiorare e scorrere con le dita lungo la Barra di selezione (3)
per diminuire il livello di potenza.
in caldo i cibi già pronti. La funzione Temperature Manager si
attiva alla prima pressione del tasto
Nel display (2) della zona che sta lavorando in Temperature
Manager compare il simbolo
Nota : selezionando contemporanemante un’altra zona di
(8) tornerà ad essere illuminato con
cottura, il simbolo
luce di leggera intensità, e si potrà così procedere, anche per
questa zona, all’attivazione della funzione; la funzione rimane
comunque attiva nella zona in cui è stata già impostata, come
segnalato nel Display (2)
Key Lock
Il Key Lock permette di bloccare le impostazioni del piano, per
impedire manomissioni accidentali, lasciando attive le funzioni
già impostate.
Attivazione:
• Premere ancora
fino a portare il livello visualizzato nel Display (2) a “ ”.
Nota : se ci sono più zone che lavorano in Temperature
Manager (Warming Function) selezionare prima la zona
desiderata tramite la zona di Selezione (2) ;
la funzione si può disattivare anche tramite la Barra di
• premere
(10)
Ripetere l’operazione per disattivare.
Nota : se verrà premuta qualsiasi altra funzione durante il Key
Selezione (3), portando il Power Level a “
Lock attivo il simbolo
, lampeggerà ad indicare che la
funzione è in uso e va eventualmente disattivata per poter
agire sul piano.
”.
Pausa
La funzione Pausa permette di sospendere qualsiasi funzione
attiva sul piano, portando a zero la potenza di cottura.
Attivazione:
Automatic Heat UP
La funzione Automatic Heat UP permette di portare più
velocemente a regime la potenza impostata; con questa
funzione abbiamo il vantaggio di avere una cottura più rapida,
ma senza il rischio di bruciare i cibi, perché la temperatura
non oltrepassa quella del livello impostato.
Questa funzione è disponibile per i livelli di potenza 1 -8 .
Attivazione:
• da zona di cottura accesa premere
(8) per disattivare e spegnere,
• premere “
” (9)
• viene visualizzata una “ ” lampeggiante nei display (2)
Per disattivare la funzione:
• premere (9) la Barra di Selezione (3) si illumina
• premere/scorrere sulla Barra di Selezione (3) per
disattivare la funzione
Nota : la disattivazione ripristina le condizioni del piano prima
della pausa, il piano continua a lavorare con le stesse
impostazioni precedentemente settate.
Nota : se dopo 10 minuti, la Funzione Pausa non viene
disattivata, il piano si spegne automaticamente.
Nota: la Funzione Pausa non ha impatto sull’aspirazione
(7)
• nel Display (2) viene visualizzata una " " lampeggiante,
che si alterna alla potenza impostata nella zona cottura.
Aumentando il livello di potenza della zona di cottura : la
funzione Automatic Heat Up rimane attiva, con il nuovo
settaggio di temperatura;
Diminuendo il livello di potenza della zona di cottura : la
funzione Automatic Heat si disattiva.
Nota : selezionando contemporanemante un’altra zona di
Timer “STAND ALONE”
La funzione Timer è un countdown indipendente dalle zone
cottura (e dalla zona aspirante).
Il Timer si attiva premendo la Zona/Display (4)
Utilizzare i simboli
(5) per impostare la durata del
Timer,che viene visualizzata nel Zona/Display (4)
Nota : attendere 10 secondi senza premere nessun altro
comando, affinchè il conto alla rovescia si avvii.
Il formato del Timer è .
- . per le ore
per i minuti
Nota : il timer si può impostare fino ad un massimo di 1h e 59
min
cottura, il simbolo
(7) tornerà ad essere illuminato con
luce di leggera intensità, e si potrà così procedere, anche per
questa zona, all’attivazione della funzione; la funzione rimane
comunque attiva nella zona in cui è stata già impostata, come
segnalato nel Display (2)
Temperature Manager (Warming Function)
Temperature Manager è una funzione di controllo che
permette il mantenimento del calore ad una temperatura
costante, ad un livello di potenza ottimizzato; ideale per tenere
71
• selezionare la zona di cottura (2)
• impostare impostare la durata del Timer a
(5)
Nella Zona/Display (4) verrà visualizzato il tempo rimanente;
al termine del conto alla rovescia verrà emesso un segnale
acustico
Nota : nella visualizzazione del conto alla rovescia, per un
tempo rimasto inferiore ai 10 minuti, si avrà il seguente
formato
, tramite
Power Limitation
La funzione Power Limitation permette di impostare il
funzionamento del prodotto limitandone l'assorbimento
massimo.
Nota : il settaggio deve avvenire da piano spento, senza
- . minuti
secondi
con punto a luce fissa
Per lo spegnimento del Timer:
• selezionare Zona/Display (4)
• impostare impostare la durata del Timer a
, tramite
(5)
Nota: Se il piano induzione si spegne con il timer attivo, il
timer continuerà il conteggio fino allo scadere del tempo
impostato, se si vuole fermare manualmente il timer, sarà
necessario riaccendere il piano ed eseguire le istruzioni di
spegnimento timer indicate sopra.
premere il tasto
(1) , al momento del collegamento del
piano cottura alla rete elettrica, o alla riconnessione della rete
elettrica stessa, entro i 2 minuti successivi.
Per settare il Power Limitation :
- premere
(che sarà lampeggiante, soltanto per i primi 2 minuti
dall’alimentazione del prodotto)
Timer Zone di Cottura
La funzione Timer Zone di Cottura è un countdown che è
possibile impostare, anche contemporaneamente, su ogni
zona cottura
Al termine del periodo impostato le zone cottura si spengono
automaticamente e l'utente viene avvertito con apposito
segnale acustico.
Attivazione della funzione Timer Zone di Cottura
• Sfiorare (premere) l’area di Selezione/Display (2)
(power level 0)
- continuando a tenere premuto
premere, una alla
volta, tutte le aree di Selezione/Display (2) delle zone di
cottura, in senso antiorario partendo dalla zona frontale destra
(FR)
• Premere
(6) relativo alla zona di cottura
• Utilizzare i simboli
(5) per impostare la durata del
Timer , che viene visualizzata nel Zona/Display (4);
(6) è lampeggiante
durante il settaggio il simbolo
Nota : attendere 10 secondi senza premere nessun altro
comando, affinchè il Timer Zona di Cottura si avvii.
- ad ogni pressione verrà emesso un breve segnale acustico
- una volta premuti tutti i Display (2), sarà possibile rilasciare
(6) , il Timer della
Nota : premendo di nuovo a lungo
zona cottura viene resettato
Se lo si desidera, ripetere l’operazione per più zone di
cottura.
Nota : ogni zona di cottura può avere impostato un Timer
diverso; nel display (4) comparirà il conto alla rovescia della
zona di cottura selezionata in quel momento;
Se nessuna zona di cottura è selezionata ed il timer STAND
ALONE non è attivo, viene visualizzato il timer piu prossimo
alla scadenza.
Se nessuna zona di cottura è selezionata ed il Timer STAND
ALONE è attivo, questo viene visualizzato con priorità, rispetto
al timer piu prossimo alla scadenza.
La modalità di viusualizzazione del countdown è la stessa
del Timer “STAND-ALONE” (vedi paragrafo precedente
Timer “STAND ALONE)
il tasto
a questo punto:
• il Display (2) della zona posteriore sinistra (RL) mostrerà
in sequenza alternata i simboli “C” e “0”, ad indicare che è
possibile eseguire il settaggio:
• selezionare il Display (2-RL)
• scorrere successivamente sulla Barra di selezione (3), fin
quando nel Display non saranno visulizzati i simboli “C” e “8”,
nel Display (2-FL) verrà mostrato il settaggio corrente**
0 = 7,4 KW
1 = 4,5 KW
2 = 3,1 KW
** di default il settaggio è impostato a 7,4 KW
Per cambiare l’impostazione del Power Limitation
- premere il Display (2) della zona frontale sinistra (FL)
- scorrere successivamente sulla Barra di selezione (3), per
impostare il nuovo settaggio
Quando il timer ha terminato il conto alla rovescia viene
emesso un segnale acustico e la zona di cottura si spegne.
Per lo spegnimento del Timer:
72
Il livello di potenza impostato verrà visualizzato nell’area
di Selezione/Display (12)
- per salvare la scelta effettuata premere il tasto
(1),
per 2 secondi; verra emesso un segnale acustico prolungato a
confermare l’avvenuto settaggio
Power Booster
Il prodotto è dotato di 2 livelli di potenza supplementari (oltre il
livello 3)
 Power Booster 1 : temporizzato per 15min
 Power Booster 2 : temporizzato per 5 min.,
dopodichè la potenza ritorna al livello precedentemente
impostato.
Sfiorare e scorrere con le dita lungo la Barra di selezione (3)
(oltre il livello 3) ed attivare il Power Booster 1
Il livello Power Booster 1 è indicato nell’area di
Selezione/Display (12) con il numero “4” lampeggiante
Sfiorare e scorrere con le dita lungo la Barra di selezione (3)
(oltre il livello 3) ed attivare il Power Booster 2
Il livello Power Booster 2 è indicato nell’area di
Selezione/Display (12) con il simbolo” ” lampeggiante
Bridge Zones
Le zone di cottura grazie alla funzione Bridge sono in grado di
lavorare in modo combinato creando un'unica zona con lo
stesso livello di potenza. Tale funzione permette una cottura
omogenea con teglie e pentole di importanti dimensioni.
E’ possibile utilizzare in abbinamento la zona di cottura
frontale “Master” con la corrispondente sul retro
“Secondaria”
(per verificare su quali zone è prevista questa funzione,
consultare la parte illustrata di questo manuale).
Per attivare la Funzione Bridge:
- selezionare contemporaneamente le due zone di cottura
che si vogliono utilizzare
- nel Display (2) della zona di cottura “Secondaria” appare il
simbolo “ ”
- tramite la Barra di selezione (3) sarà possibile impostare
il Livello (Potenza) di esercizio, che sarà visualizzato nel
Display (2) della zona di cottura “Master”
- per disattivare la Funzione Bridge è sufficiente ripetere la
stessa procedura di attivazione
Nota : il Timer Zone di Cottura, attivato durante la Funzione
Bridge, comporterà lo spegnimento automatico di entrambe le
zone di cottura ; essendo considerate, in questo caso, come
unica area combinata.
Funzionamento automatico
La cappa si accenderà alla velocità più idonea, adattando la
capacità di aspirazione al livello di cottura massimo, utilizzato
nelle zone di cottura.
Quando le zone di cottura vengono spente, la cappa adatta la
sua velocità di aspirazione, diminuendola gradualmente, in
modo da eliminare vapori ed odori residui.
Per attivare questa funzione:
Premere
(14)
Ripetere l’operazione per disattivare.
Nota : se durante il funzionamento automatico vengono
selezionate dalla Barra di selezione (3) le velocità da 1 a 3,
il funzionamento automatico si interrompe;
se invece si selezionano i Power Boster, il funzionamento
automatico riprenderà alla fine della temporizzazione, nel
UTILIZZO DELL’ASPIRATORE
Accensione
Premere (sfiorare) brevemente
(1) piano cottura/
aspiratore;
continuando a premere, tutte le funzioni disponibili
diventeranno visibili per qualche istante, dopodichè
rimarranno attive soltanto quelle principali; le altre
potranno essere utilizzate, e si attiveranno,
successivamente, durante l’utilizzo del dispositivo.
IMPORTANTE :
tutte le funzioni disponibili risulteranno illuminate con
luce di leggera intensità, che diventerà più intensa
soltanto nel momento in cui verranno attivate.
frattemo il simbolo
rimane lampeggiante.
Nota: in caso di spegnimento del piano con Funzionamento
automatico attivo, lo spegnimento dell’aspiratore avverrà
automaticamente, in modo graduale.
Indicatore di saturazione filtri
La cappa indica quando è necessario eseguire la
manutenzione dei filtri :
Filtri odori carbone/ceramici
Premere di nuovo
per spegnere
Nota: Questa funzione è prioritaria su tutte le altre.
Filtro grassi
Accensione dell’aspiratore:
Sfiorare (premere) la Zona di selezione (12) per attivare
l’aspiratore
Velocità (potenza) di aspirazione:
L’aspiratore è dotato di 3 livelli di velocità (potenza) di
aspirazione
Sfiorare e scorrere con le dita lungo la Barra di selezione (3):
verso destra per aumentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.
(13) si accende
(13) lampeggia
Nota : questa funzione è disabilitata di default (vedere
come abilitarla nel paragrafo” Attivazione indicatore
saturazione filtri”)
73
provocati da difetti e/o problemi di malfunzionamento e/o
errata installazione del KIT.
Reset saturazione filtri
Dopo aver eseguito la manutenzione dei filtri (grassi e/o
carbone/ceramici) premere a lungo
(13);
si spegne, facendo ripartire il conteggio dell’indicatore.
Attivazione indicatore saturazione filtri
Questo indicatore è normalmente disattivato.
Per attivarlo procedere come segue:
;
• accendere il piano aspirante tramite
• con motore di aspirazione e zone di cottura spente premere
la Zona di selezione (12)
(11) fin quando non ompariranno
• premere a lungo
nel Display (12) le lettere “F” – “G” lampeggianti alternate
F = filtri odore carbone/ceramici
G = filtro grassi
Filtri odore carbone/ceramici
premere sul Display (12) nel momento in cui compare la
lettera “F”
• premere
(13) – luce lampeggiante
(11) per confermare
• premere di nuovo a lungo
l’attivazione dell indicatore filtri odori carbone/ceramici
Filtro grassi
• premere sul Display (12) nel momento in cui compare la
lettera “G”
• premere
(13) – luce fissa
(11) per confermare
• premere di nuovo a lungo
l’attivazione dell‘indicatore filtro grassi
L’apparecchio è predisposto per essere utilizzato in
abbinamento ad un KIT sensore Window (non fornito dal
produttore).
Installando il KIT sensore Window (soltanto nel caso di utilizzo
in modalità ASPIRANTE), l’aspirazione dell'aria smetterà di
funzionare ogni qual volta la finestra presente nella stanza, su
cui il KIT viene applicato, risulterà chiusa.
-Il collegamento elettrico del KIT all’apparecchio deve
essere effettuato da personale tecnico qualificato e
specializzato.
-Il KIT deve essere separatamente certificato in accordo
alle norme di sicurezza pertinenti al componente ed al
suo impiego con l’apparecchio. L’installazione deve
essere effettuata in accordo alle regolamentazioni per gli
impianti domestici vigenti.
ATTENZIONE:
-il cablaggio del KIT da collegare all’apparecchio deve
essere parte di un circuito certificato in bassissima
tensione di sicurezza (SELV).
-il produttore di questo apparecchio declina ogni
responsabilità per eventuali inconvenienti, danni, incendi
74
4.1 Tabelle di potenza
Tipologia di cottura
Utilizzo livello
(l’indicazione affianca l’esperienza e le abitudini di
cottura)
Boost
Riscaldare rapidamente
Ideale per innalzare in breve tempo la temperatura del
cibo fino a veloce ebollizione in caso di acqua o
riscaldare velocemente liquidi di cottura
8-9
Friggere - bollire
Ideale per rosolare, iniziare una cottura, friggere
prodotti surgelati, bollire rapidamente
7-8
Rosolare – soffriggere - bollire grigliare
Ideale per soffriggere, mantenere bolliture vive,
cuocere e grigliare (per breve durata, 5-10 minuti)
6-7
Rosolare - cuocere – stufare –
soffriggere - grigliare
Ideale per soffriggere, mantenere bolliture leggere,
cuocere e grigliare (per media durata, 10-20 minuti),
preriscaldare accessori
4-5
Cuocere – stufare – soffriggere grigliare
Ideale per stufare, mantenere bolliture delicate,
cuocere (per lunga durata). Mantecare la pasta
3-4
Cuocere - sobbollire –
addensare - mantecare
Ideale per cotture prolungate (riso, sughi, arrosti,
pesce) in presenza di liquidi di accompagnamento (es
acqua, vino, brodo, latte), mantecare pasta
2-3
Cuocere - sobbollire –
addensare - mantecare
Ideale per cotture prolungate (volumi inferiori al litro:
riso, sughi, arrosti, pesce) in presenza di liquidi di
accompagnamento (es. acqua, vino, brodo, latte)
1-2
Fondere – scongelare –
mantenere in caldo - mantecare
Ideale per ammorbidire il burro, fondere delicatamente
il cioccolato, scongelare prodotti di piccole dimensioni
1
Fondere – scongelare –
mantenere in caldo - mantecare
Ideale per il mantenimento in caldo di piccole porzioni
di cibo appena cucinate o tenere in temperatura piatti
di portata e mantecare risotti
Potenza
zero
Superficie di appoggio
Piano cottura in posizione di stand-by o spento
(possibile presenza di calore residuo da fine cottura,
segnalato con H-L-O)
Livello di
potenza
Max potenza
Alta potenza
Media
potenza
Bassa
potenza
OFF
75
4.2 Tabelle di cottura
Categoria di
alimenti
Piatti o tipologia di
cottura
Pasta fresca
Pasta, riso
Pasta fresca
Riso lessato
Verdure,
legumi
Risotto
Lessate
Fritte
Saltate
Stufate
Soffritte
Arrosto
Ai ferri
Carni
Rosolatura
Umido/stufato
Ai ferri
Pesce
Umido/stufato
Fritto
Frittate
Uova
Omelette
Coque/sode
Pancake
Pomodoro
Salse
Ragù
Besciamella
Crema pasticcera
Dolci, creme
Budini
Riso al latte
Livello di potenza e andamento cottura
Potenze
Seconda fase
Cottura della pasta e
Riscaldamento dell’acqua
Booster-9
mantenimento
ebollizione
Cottura della pasta e
Riscaldamento dell’acqua
Booster-9
mantenimento
ebollizione
Cottura della pasta e
Riscaldamento dell’acqua
Booster-9
mantenimento
ebollizione
Soffritto e tostatura
7-8
Cottura
Riscaldamento dell’acqua
Booster-9
Lessatura
Riscaldamento dell’olio
9
Frittura
Riscaldamento dell’accessorio
7-8
Cottura
Riscaldamento dell’accessorio
7-8
Cottura
Riscaldamento dell’accessorio
7-8
Doratura del soffritto
Doratura carne con olio
7-8
Cottura
(se con burro potenza 6)
Grigliatura su
Preriscaldamento della pentola
7-8
entrambi i lati
Rosolatura con olio
7-8
Cottura
(se con burro potenza 6)
Rosolatura con olio
7-8
Cottura
(se con burro potenza 6)
Preriscaldamento della pentola
7-8
Cottura
Rosolatura con olio
7-8
Cottura
(se con burro potenza 6)
Riscaldamento dell’olio o materia
8-9
Frittura
grassa
Riscaldamento della padella con
6
Cottura
burro o materia grassa
Riscaldamento della padella con
6
Cottura
burro o materia grassa
Riscaldamento dell’acqua
Booster-9
Cottura
Riscaldamento della padella con
6
Cottura
burro
Rosolatura con olio (se con burro
6-7
Cottura
potenza 6)
Rosolatura con olio (se con burro
6-7
Cottura
potenza 6)
Portare a leggera
Preparazione della base (sciogliere
5-6
ebollizione
burro e farina)
Mantenere leggera
Portare latte in ebollizione
4-5
ebollizione
Mantenere leggera
Portare latte in ebollizione
4-5
ebollizione
Mantenere leggera
Scaldare latte
5-6
ebollizione
Prima fase
76
Potenze
7-8
7-8
5-6
4-5
6-7
8-9
6-7
3-4
7-8
4-5
3-4
7-8
3-4
7-8
3-4
7-8
6-7
5-6
5-6
6-7
3-4
3-4
3-4
4-5
2-3
2-3
5. Manutenzione
Manutenzione del piano di cottura
Manutenzione dell’aspiratore
Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, assicurarsi che le zone di cottura siano
spente e che la spia di indicazione calore sia scomparsa.
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito
con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O
STRUMENTI PER LA PULIZIA!
Evitare l’uso di prodotti contenenti abrasivi.
NON UTILIZZARE ALCOOL!
5.1 Pulizia
Il piano cottura va pulito dopo ogni utilizzo.
Importante:
Non utilizzare spugne abrasive, pagliette. Il loro impiego, col
tempo, potrebbe rovinare il vetro.
Non utilizzare detergenti chimici irritanti, quali spray per forno
o smacchiatori.
Filtro antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri indica questa necessità),
con detergenti non aggressivi, manualmente oppure in
lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Fig. 15Filtro Ai Carboni Attivi - Ceramico
(Solo per Versione Filtrante)
Trattiene gli odori sgradevoli derivanti dalla cottura.
Il prodotto è dotato di quattro batterie di filtri che trattengono
gli odori grazie ai carboni attivi.
I carboni attivi sono integrati in una struttura ceramica che li
rende facilmente e completamente accessibili dalle impurità,
creando così un'elevata superficie di assorbimento. La
saturazione dei filtri ceramici a carboni attivi si verifica dopo
un uso più o meno prolungato a seconda del tipo di cucina e
della regolarità della pulizia del filtro grassi.
Questi filtri odori possono essere rigenerati termicamente
ogni 2/3 mesi in forno preriscaldato a 200°C per 45 minuti. La
rigenerazione consente una durata massima dei filtri di 5 anni.
Fig. 17 – 17a – 17b – 17c
Dopo ogni uso, lasciare raffreddare il piano e pulirlo per
rimuovere incrostazioni e macchie dovute a residui di cibo.
Zucchero o alimenti ad alto contenuto zuccherino
danneggiano il piano cottura e vanno rimossi
immediatamente.
Sale, zucchero e sabbia potrebbero graffiare la superficie del
vetro.
Usare un panno morbido, carta assorbente da cucina o
prodotti specifici per la pulizia del piano (attenersi alle
indicazioni del Fabbricante).
NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!
Importante:
In caso di fuoriuscite accidentali e abbondanti di liquidi dalle
pentole è possibile intervenire attraverso la valvola di scarico,
posta sulla parte inferiore del prodotto, in modo da poter
eliminare ogni residuo e poter eseguire una pulizia con la
massima sicurezza igienica.
Fig.16
Per una pulizia più completa ed approfondita si può rimuovere
completamente la vasca inferiore
Fig.18a - 18b
Pulizia della griglia metallica:
Per la pulizia della griglia metallica, si consiglia di utilizzare
esclusivamente acqua e sapone neutro.
Fig.20
77
5.2 Ricerca guasti
CODICE INFORMATIVO
DESCRZIONE
POSSIBILI CAUSE
SOLUZIONE
E2
La zona comandi si spegne per
temperatura troppo elevata
La temperatura interna
delle parti elettroniche è
troppo alta
Aspettare che il piano si
raffreddi prima di
riutilizzarlo
Acqua, pentole o utensili
da cucina, sopra
l’interfaccia utente.
Pulire la superficie,
rimuovere eventuali
oggetti dal piano.
ERR03
+
segnale sonoro
Per tutte le altre
segnalazioni di errore
(E…U…)
Viene rilevata un’attivazione continua
(permanente) del tasto.
L’interfaccia si spegne dopo 10
secondi.
Chiamare il servizio assistenza tecnica e comunicare il codice di errore
5.3 Servizio assistenza
Prima di contattare il Servizio Assistenza
1.Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in “Ricerca guasti”.
2.Spegnere e riaccendere l’apparecchio per accertarsi che l’inconveniente sia stato ovviato.
Se dopo i suddetti controlli l’inconveniente permane, contattare il Servizio Assistenza più vicino.
78
EN - Instruction on mounting and use
2. Use
Using the extractor fan
The extraction system can be used in two versions: external
extraction and evacuation or as a filter with internal
recirculation.
Using the hob
The induction cooking system is based on the physical
phenomenon of magnetic induction. The main characteristic of
this system is the direct transfer of energy from the generator
to the pot.
Advantages:
When compared to electric hobs, your induction hob is:
- Safer: lower temperature on the glass surface.
- Faster: shorter food heating times.
- More accurate: the hob immediately reacts to your
commands
- More efficient: 90% of the absorbed energy is transformed
into heat. Moreover, once the pot is removed from the hob,
heat transmission is immediately interrupted, avoiding
unnecessary heat losses.
Extraction version
Fig.7
The fumes are evacuated towards the outside through a
series of pipes (bought separately) fastened to the supplied
connecting flange.
The diameter of the exhaust pipe must be equivalent to the
diameter of the connecting ring:
- for rectangular outlets 222 x 89 mm
- for circular outlets Ø 150 mm (*)
For more information, see the page relative to the extraction
version in the illustrated part of this manual.
Fig.7c
Connect the product to wall-mounted exhaust pipes and holes
with a diameter equivalent to the air outlet (connecting flange).
Using wall-mounted exhaust pipes and holes with a smaller
diameter may reduce the efficiency of extraction and
drastically increase noise levels.
All responsibility in this regard is therefore denied.
!
Use ducting with the minimal indispensable length.
!
Use ducting with the least possible number of curves
(maximum angle: 90°).
!
Avoid drastic changes in the ducting diameter.
2.1 Cooking containers
Use only pots bearing the symbol
Important:
to avoid permanent damage to the hob surface, do not use:
- containers with less than perfectly flat bottoms.
- metal containers with enamelled bottoms.
- containers with a rough base, to avoid scratching the hob
surface.
- never place hot pots and pans on the surface of the hob's
control panel
2.1.1 Pre-existing containers
Induction cooking uses magnetism to generate heat.
Containers must therefore contain iron. Check if the pot
material is magnetic using a magnet. Pots are not suitable if
they are not magnetically detectable.
Filtration version
Fig. 8
The extracted air will be filtered in special grease filters and
odour filters before being sent back into the room.
The product is supplied with all parts necessary for standard
installation, with the air outlet positioned in the front part of the
cabinet plinth.
Four high-performance ceramic activated carbon filter packs
are already supplied with the product. Ceramic filters are
innovative modular carbon filters, which are regenerating (see
the Maintenance - Activated carbon filters section of this
manual).
Their chemical-physical properties allow extremely efficient
odour absorption and high mechanical resistance.
For more information, see the page relative to the filtration
version (in the illustrated part of this manual).
Fig. 13b
2.1.2 Recommended pan bottom diameters
IMPORTANT: if the pots are not correctly sized, the
cooking zones will not turn on
For details of the minimum pot diameter that needs to be used
on each zone, see the illustrated part of this manual.
2.2 Energy saving
Recommendations for best results:
- Use pots and pans with a bottom diameter equal to that of
the cooking zone.
- Use only pots and pans with flat bottoms.
- Where possible, keep the lid on pots during cooking
- Cook vegetables, potatoes, etc. with a small amount of water
to reduce cooking time.
- Use a pressure cooker, it further reduces the energy
consumption and cooking time
- Place the pot in the centre of the cooking zone drawn on the
hob.
79
3. Installation
reconnected (within the following 2 minutes). For the Power
Limitation setting sequence, see the Operation section of
this manual.
The electrical and mechanical installation must be
performed by qualified personnel.
The electrical appliance is designed to be built-in to a 2-6 cm
thick worktop in the case of TOP installations; 2.5-6 cm in the
case of FLUSH installations.
The minimum clearance between the cooktop and wall must
be at least 5 cm at the front, at least 4 cm on the side and at
least 50 cm with respect to the wall units above.
NB = The suggested clearances are indicative: when
designing the spaces, follow the instructions of the
kitchen manufacturer.
3.3 Mounting
Before starting the installation:
• After unpacking the product, check that it has not
been damaged during transport and in the case of
problems, contact your dealer or Customer Service,
before proceeding with the installation.
• Check that the product is the right size for the installation
location.
• Check for accessories inside the packaging (placed there
for ease of transport) such as bags containing screws,
the warranty card, etc.. Remove them and keep them
safe.
• Also check that there is a power socket near the
installation area
Preparing the cabinet for installation:
- The product cannot be installed above cooling appliances,
dishwashers, heaters, ovens, washing machines and
dryers.
- Cut the cabinet before inserting the hob and carefully
remove shavings or sawdust.
IMPORTANT: use a single component adhesive sealant
(S), resistant against high temperatures up to 250°;
prior to installation, the surfaces that need to be glued
must be carefully cleaned, removing all substances that
may compromise adhesion
(e.g. release agents, preservatives, grease, oils, powders,
old adhesive residue, etc.);
the sealant must be evenly distributed along the entire
perimeter of the frame;
after gluing, leave to dry for approximately 24 hours.
Fig. 1b
CAUTION! Failure to install screws and fasteners in
accordance with these instructions may result in electrical
hazards.
Note: to ensure the correct installation of the product, it is
recommended to tape the pipes using an adhesive with the
following characteristics:
- soft elastic PVC film, with an acrylic-based adhesive
- which complies with DIN EN 60454 regulations
- flame retardant
- excellent resistance against wear
- resistant against temperature fluctuations
- can be used in low temperatures
3.1 Electrical connection
Fig. 3
- Disconnect the device from the electrical network
-The installation must be performed by professionally qualified
personnel familiar with the applicable installation and safety
standards.
-The manufacturer declines any liability to people, animals or
things in the case of failure to follow the guidelines provided in
this chapter.
-The power cable must be long enough to allow removal of the
hob from the worktop
-Make sure that the voltage on the rating plate on the bottom
of the device corresponds to that of the house where it will be
installed.
-Do not use extension cords.
- Earthing is required by law
- The earth power cable must be 2cm longer than the other
cables
- If the household appliance is not equipped with a power
cable, use one with a minimum conductor diameter of 2.5
mm2 for power up to 7200 Watt; for higher power levels, the
diameter must be 4 mm2.
- At no point along the length of the cable must it reach a
temperature of 50° C above the room temperature.
- The device is intended to be permanently connected to the
electrical network, therefore, make the connection to the fixed
network via a standard omnipolar switch, which assures the
complete disconnection of the mains under category III overvoltage conditions, and which is readily accessible after the
installation.
Note: to connect the appliance using the optional single
phase connection the existing cable must be removed
and replaced with another type (not supplied) having the
following specifications:
single phase connection: H05V2V2-F 3G4 cable
Fig. 3a
Caution! Before reconnecting the circuit to the mains power
supply and checking its correct operation, always check that
the network cable has been correctly assembled.
Caution! The interconnection cable must be replaced by
authorised customer service personnel or equally qualified
person.
Note : the product is equipped with a Power Limitator
function, which allows a maximum power limit to be set
The limit must be set at the time of the product's connection to
the electrical network or when the electrical network itself is
80
4. Operation
Control panel
Note: To select the commands, simply touch (press) the symbols representing them
Keys / Display
1.
ON/OFF of the hob/extractor
8.
Temperature Manager activation (Warming
Function)
2.
Cooking zone selection
9.
Pause
Cooking zone display
10.
Key Lock
3.
Increase/Decrease of Power Level and Extraction Power
Display of Power Level and Extraction Power
11.
Indicator Extractor active
Activation Filter Saturation Indicator
4.
Activation “STAND_ALONE” timer
Display : “STAND_ALONE” Timer / Cooking Zones Timer
12.
Extractor Selection/Activation
Extractor Display
5.
Increase/Decrease time Timer “STAND_ALONE” timer /
Cooking Zones Timer
6.
Activation of Cooking Zones Timer
13.
Reset Filter Saturation
Indicator of Cooking Zones Timer active
14.
Activation of extractor automatic function
7.
Display saturation carbon/ceramic Filter - Grease
filter
Automatic Heat Up Activation
81
Hob characteristics
USING THE HOB
Before you begin, it is important to know:
All functions of this cooktop are designed to comply with the
most stringent safety regulations.
For this reason:
• Some functions will not be activated, or will be
automatically deactivated, in the absence of pots on the
burners or when they are poorly positioned.
• In other cases the activated functions will be automatically
deactivated after a few seconds, if the specific function
requires a further setting that has not been selected (e.g.:
“Turn the cooktop on” without “Selecting the cooking
zone” and the “Operating temperature”, or the “Lock
Function” or the “Timer” function).
Safe Activation
The product is activated only in the presence of pots on the
cooking zone: the heating process does not start or is
interrupted if there are no pots, or if these are removed.
Pot Detector
The product automatically detects the presence of pots on the
cooking zones.
Safety Shut Down
For safety reasons, each cooking zone has a maximum
operating time, which depends on the maximum power level
set.
Residual Heat Indicator
When one or more cooking zones shut down, the presence of
residual heat is indicated by a visual signal on the
corresponding zone display, by way of the “ ” symbol.
Caution! In the case (for example) of prolonged use,
the cooking zone may not immediately shut down because it
is in the cooling phase; the “ ” symbol will appear on the
cooking zone display, to indicate the execution of this phase.
Wait for the display to turn off before approaching the cooking
zone.
Operation
Note: Before activating any functions, the desired zone must
be activated
Cooking zone display
The following is shown on the cooking zone displays:
Switch-on
Cooking zone on
Power Level
…
Press (touch) briefly
(1) hob/extractor;
continuing to press, all the available functions will become
visible for a few moments, e, after which only the main
ones will remain active; the others can be used, and will
be activated, subsequently, during use of the device.
IMPORTANT:
all the available functions will be illuminated with light
intensity, which will become more intense only when they
are activated.
-
Residual Heat Indicator
Pot Detector
again to turn off
Press
Note: This function has priority over the others.
Temperature Manager Function
active
Selecting the cooking zones
Press (touch) briefly the Selection/Display (2) area
corresponding to the desired cooking area.
Lock function active
Power Level
The hob features 9 power levels
Touch and slide your fingers along the Selection bar (3):
to the right to increase the level of power;
to the left to decrease the level of power.
The power level set will be displayed in the
Selection/Display area (2)
In order to reach a constant cooking power and avoid
power self-regulation (power increase-decrease), use a
heat setting higher than 7.
Pause function
Automatic Heat UP function
82
Temperature Manager function is activated the first time the
Power Booster
The product features a supplementary power level (after level
), which remains active for 5 minutes, after which the
temperature returns to the previously set value.
Touch and slide with your fingers along the Selection bar (3)
(above the level ) and activate the Power Booster
key
is pressed
appears in the display (2) of the zone that is
The symbol
working in the Temperature Manager
Note: by selecting another cooking zone at the same time, the
The Power Booster level is indicated in the Selection / Display
area (2) with the symbol” ”
(8) will return to being illuminated with a slight
symbol
intensity light, and it will be possible to proceed, also for this
area, to activation of the function; the function remains active
in the area where it has already been set, as indicated in the
Display (2)
Note: the front cooking zones do not have a timed booster; to
deactivate the Power Booster, in these areas, touch and slide
with the fingers along the Selection bar (3) to decrease the
power level.
• Press
Key Lock
The Key Lock allows cooktop settings to be blocked, thus
preventing accidental tampering, leaving set functions active.
Activation:
(8) again to deactivate and switch off , until
bringing of the level shown in the Display (2) to “ ”.
Note: if there are several zones working in the Temperature
Manager (Warming Function), first select the desired zone
using the Selection zone (2) ;
the function can also be deactivated via the Selection Bar (3),
• press
(10)
Repeat the operation to deactivate.
Note: if any other function is pressed during the active Key
bringing the Power Level to “
”.
Pause
The Pause function allows active functions on the cooktop to
be suspended, bringing the cooking power to zero.
Activation:
Lock, the symbol
, will flash to indicate that the function
is in use and must be deactivated if necessary in order to use
the hob.
• press “
Automatic Heat UP
The Automatic Heat UP function allows the set power to be
reached more quickly; with this function it is possible to cook
food faster without the risk of burning it, insofar as the
temperature does not exceed the set level.
This function is available for power levels 1-8 .
Activation:
” (9)
• a flashing “ ” is shown in the displays (2)
To deactivate the function:
• press (9) the Selection Bar (3) lights up
• press/slide on the Selection Bar (3) to deactivate the
function
Note: deactivation restores the conditions of the hob before
the pause; the hob continues to work with the same settings
previously set.
Note: if after 10 minutes thePause Function is not
deactivated, the hob switches off automatically.
Note: the Pause Function does not affect the extraction.
• from the cooking zone on press
(7)
• a flashing " " is shown in the Display (2) which alternates
with the power set in the cooking zone
Increasing the power level of the cooking zone: the Automatic
Heat Up function remains active, with the new temperature
setting;
Decreasing the power level of the cooking zone: the
Automatic Heat function is deactivated.
Note: by selecting another cooking zone at the same time, the
“STAND ALONE” Timer
The Timer function is a countdown independent of the cooking
zones (and the extraction zone).
The timer is activated by pressing the Zone/Display (4)
Use the symbols
(5) to set the duration of the
Timer,which is displayed in the Zone/Display (4)
Note: wait 10 seconds without pressing any other command,
so that the countdown starts.
The format of the Timer is .
- . for the times
for the minutes
Note: the timer can be set up to a maximum of 1h and 59min.
symbol
(7) will return to being illuminated with a slight
intensity light, and it will be possible to proceed, also for this
area, to activation of the function; the function remains active
in the area where it has already been set, as indicated in the
Display (2)
Temperature Manager (Warming Function)
Temperature Manager is a control function that allows the
maintaining of heat at a constant temperature, at an optimised
power level; ideal to keep ready-cooked foods warm. The
In the Zone/Display (4) the remaining time will be displayed;
at the end of the countdown, an acoustic signal will sound
Note: in the display of the countdown, for a time less than 10
minutes, the following format is evident
83
Note: the setting must take place with the hob off, without
- . minutes
seconds
with fixed light point
pressing the
(1) key, when the hob is connected to
the mains, or when the electric mains are reconnected within
the following 2 minutes.
To set the Power Limitation:
To switch off the Timer:
• select Zone/Display (4)
• set the duration of the Timer to
, via
(5)
Note: If timer is ON and the appliance is switched OFF, the
timer remain ON until it expires.
To reset the timer before, switch ON the appliance again, the
timer will switch OFF.
- press
(which will be flashing, only for the first 2 minutes after
powering of the product)
- continuing to hold down
press, one at a time, all the
areas of Selection/Display (2) of the cooking zones, anticlockwise starting from the front right zone (FR)
Cooking Zones Timer
The Cooking Timer Zone function is a countdown that can be
set, also at the same time, on each cooking zone
At the end of the period set, the cooking zones switch off
automatically and the user is notified with a dedicated acoustic
signal.
Activation of the cooking zone timer function
• Touch (press) the Selection/Display area (2) (power level
≠0)
(6) relating to the cooking zone
• Press
Use the symbols
(5) to set the duration of the
Timer, which is displayed in the Zone/Display (4)
(6) is flashing
during setting the symbol
Note: wait 10 seconds without pressing any other command,
so that the Cooking Zone Timer will start.
- each press will be accompanied by a short audible signal
- once all the Displays (2) have been pressed, it will be
possible to release the key
at this point:
- the Display (2) of the left rear zone (RL) will show in
alternate sequence the symbols “C” and “0”, indicating that it
is possible to perform the setting:
select the Display (2-RL)
then scroll on the Selection bar (3), until the symbols “C ” and
(6) , the cooking zone
Note: by pressing and holding
timer is reset
If desired, repeat the operation for several cooking zones.
Note : each cooking zone can have a separate Timer set; the
countdown for the selected cooking zone will be appear on the
display (4);
If no cooking zone is selected and the STAND-ALONE timer is
not active, the timer closest to the end of the countdown is
displayed.
If no cooking zone is selected and the STAND-ALONE timer is
active, it is displayed with priority, with respect to the timer
closest to the end of the countdown.
The display mode of the countdown is the same for the
“STAND-ALONE” Timer (see previous paragraph “STANDALONE” Timer)
When the timer has finished the countdown, an acoustic
signal sounds and the cooking zone switches off.
To switch off the Timer:
• select the cooking zone (2)
• set the duration of the Timer to
, using
(5)
Note: If the induction hob turns off with the timer active, the
timer will continue to count down until the set time expires; if
you wish to manually stop the timer, it is necessary to turn the
hob on again and follow the timer switch-off instructions
provided above.
Power Limitation
The Power Limitation function allows setting of the operation
of the product, limiting its maximum absorption.
“8”,appear
the Display (2-FL) will show the current setting**
0 = 7.4 KW
1 = 4.5 KW
2 = 3.1 KW
** by default the setting is 7.4 KW
To change the Power Limitation setting
- press the Display (2) of the left front area (FL)
- then scroll on the Selection bar (3), to select the new setting
- to save the choice made, press the
(1), for 2
seconds; a prolonged audible signal will be emitted to confirm
the successful setting
Bridge Zones
Thanks to the Bridge function, the cooking zones are able to
work in a combined manner, creating a single zone with the
same power level. This function allows evenly distributed
cooking with large-sized pots and pans.
84
The Power Booster level 2 is indicated in the Selection /
Display area (12) with the symbol” ” flashing
Automatic operation
The hood will turn on at the most suitable speed, adapting the
extraction capacity to the maximum cooking level used in the
cooking zone.
When the cooking zones are switched off, the hood adapts its
extraction speed, decreasing it gradually, to eliminate residual
vapours and odours.
To activate this function:
The front “Master” cooking zone can be used in combination
with the corresponding “Secondary” cooking zone at the
back
(to check which zones are equipped with this function, see the
illustrated part of this manual).
To activate the Bridge Function:
- simultaneously select the two cooking zones you want
to use
- the Display (2) of the "Secondary” cooking zone shows the
symbol " "
- using the Selection bar (3), it will be possible to set the
Level (Power) of exercise, which will be shown in the
Display (2) of the "Master” cooking zone
- to deactivate the Bridge Function simply repeat the same
activation procedure
Note: the Cooking Timer Zone, activated during the Bridge
Function, causes the automatic shut-down of both cooking
zones, as in this case they are considered a single combined
area.
Press
(14)
Repeat the operation to deactivate.
Note: if during automatic operation are selected from the
Selection bar (3) the speeds from 1 to 3, the automatic
operation is interrupted;
if, instead, the Power Boosters are selected, automatic
operation will resume at the end of the timing, while in the
meantime the symbol
remains flashing.
Note: if the hob automatically shuts down with Automatic
mode active, the extractor fan will automatically turn off in a
gradual manner.
USING THE EXTRACTOR FAN
Switch-on
Press (touch) briefly
(1) hob/extractor;
continuing to press, all the available functions will become
visible for a few moments, e, after which only the main
ones will remain active; the others can be used, and will
be activated, subsequently, during use of the device.
Filter saturation indicator
The hood indicates when filter maintenance is needed:
Carbon/ceramic odour filters
IMPORTANT:
all the available functions will be illuminated with light
intensity, which will become more intense only when they
are activated.
13) comes on
Grease filter
13) flashes
Note: this function is disabled by default (see how to
enable it in the paragraph "Activation filter saturation
indicator")
Press
again to turn off
Note: This function has priority over the others.
• Starting the extractor:
Touch (press) the Selection zone (12) to activate the
extractor
• Extraction speed (power):
The extractor is equipped with 3 levels of extraction speed
(power)
Touch and slide your fingers along the Selection bar (3):
to the right to increase the level of power;
to the left to decrease the level of power.
The power level set will be displayed in the
Selection/Display area (12)
Reset filter saturation
After performing maintenance on the filters (greases and/or
carbon/ceramic), press and hold
restarting the indicator count.
(13) turns off,
Activation filter saturation indicator
This indicator is normally deactivated.
To activate it, proceed as follows:
;
• turn on the extractor hob via
• with the extraction motor and cooking zones off, press the
Selection zone (12)
Power Booster
The product has 2 additional power levels (above level 3)
 Power Booster 1 : timed for 15 min.
 Power Booster 2 : timed for 5 min.
after which the power returns to the previously set level.
Touch and slide with the fingers along the Selection bar (3)
(over level 3) and activate the Power Booster 1
The Power Booster level 1 is indicated in the Selection /
Display area (12) with the number "4" flashing
Touch and slide with the fingers along the Selection bar (3)
(over level 3) and activate the Power Booster 2
• long press
(11) until the letters “F” – “G” appear
alternately flashing in the Display (12)
F = carbon/ceramic odour filters
G = grease filter
Carbon/ceramic odour filters
• press on the Display (12) when the letter “F” appears
• press
85
(13) – flashing light
• long press
(11) again to confirm the activation of
the carbon/ceramic odour filter indicator
Grease filter
• press on the Display (12) when the letter “G” appears
• press
(13) – fixed light
(11) again to confirm activation of the
• long press
grease filter indicator
The device can also be used in combination with a
Window sensor KIT (not supplied by the manufacturer).
If the Window sensor KIT is installed (only in the case of use
in EXTRACTOR mode), air extraction will stop working each
time the window in the room, on which the KIT is applied, is
closed.
-The KIT must be electrically connected to the device by
qualified and specialised technical personnel.
-The KIT must be separately certified in accordance with
the safety standards relative to the component and its
use with the device. Installation must be carried out in
accordance with current regulations for domestic
systems.
CAUTION:
-the wiring of the KIT to be connected to the device must
be part of a certified safety extra low voltage (SELV)
circuit.
-the manufacturer of this device declines all liability for
any inconveniences, damage, fires caused by defects
and/or problems associated with malfunction and/or
incorrect installation of the KIT.
86
4.1 Power tables
Power level
Use of level
(display combines the experience and cooking
habits)
Cooking type
Ideal to quickly increase the temperature of the food
up to fast boiling in the case of water or quickly heat
cooking liquids
Boost
Heat quickly
8-9
Fry - boil
7-8
Brown - fry - boil - grill
6-7
Brown - cook - stew - fry - grill
Ideal for frying, maintaining a simmer, cooking and
grilling (for average times, 10-20 minutes), preheating
accessories
4-5
Cook - stew - fry - grill
Ideal for stewing, maintaining a light boil, cooking (for
longer times). Stir pasta
3-4
Cook - simmer - thicken - stir
Ideal for slow cooking (rice, sauces, roasts, fish) in the
presence of liquid (e.g. water, wine, broth, milk),
stirring pasta
2-3
Cook - simmer - thicken - stir
Ideal for slow cooking (volume less than one litre: rice,
sauces, roasts, fish) in the presence of liquid (e.g.
water, wine, broth, milk)
1-2
Melt - thaw - keep warm - stir
Ideal for softening butter, gently melting chocolate,
thawing small products
1
Melt - thaw - keep warm - stir
Ideal for keeping small portions of freshly cooked food
warm or keeping the temperature of serving dishes
and stirring risotto
Zero power
Support surface
Max power
Ideal for browning, starting to cook, frying frozen
products, boiling rapidly
High power
Medium
power
Low power
OFF
Ideal for frying, keeping the boil, cooking and grilling
(for short times, 5-10 minutes)
Hob in stand-by or off (possible presence of residual
heat from the end of cooking, signalled by H-L-O)
87
4.2 Cooking tables
Category of
foods
Dishes or type
of cooking
Fresh pasta
Pasta, rice
Fresh pasta
Boiled rice
Vegetables,
legumes
Risotto
Boiled
Fried
Sauté
Stewed
Fried
Roast
Grilled
Meats
Browning
Stew
Grilled
Fish
Eggs
Stew
Fried
Omelettes
Omelettes
Soft
boiled/boiled
Pancakes
Tomato
Sauces
Meat sauce
Béchamel
Desserts,
creams
Custard
Puddings
Rice pudding
Power level and cooking pattern
Powers
Second stage
Cooking pasta and
Heating water
Booster-9
maintaining the boil
Cooking pasta and
Heating water
Booster-9
maintaining the boil
Cooking pasta and
Heating water
Booster-9
maintaining the boil
Frying and roasting
7-8
Cooking
Heating water
Booster-9
Boiling
Heating oil
9
Frying
Heating accessory
7-8
Cooking
Heating accessory
7-8
Cooking
Heating accessory
7-8
Browning fried
Meat browning with oil
7-8
Cooking
(if with butter, power 6)
Grilling on both
Pre-heating pan
7-8
sides
Browning with oil
7-8
Cooking
(if with butter, power 6)
Browning with oil
7-8
Cooking
(if with butter, power 6)
Pre-heating pan
7-8
Cooking
Browning with oil
7-8
Cooking
(if with butter, power 6)
Heating oil or fat
8-9
Frying
6
Cooking
Heating pan with butter or fat
Heating pan with butter or fat
6
Cooking
First stage
Heating water
Heating pan with butter
Browning with oil (if with butter,
power 6)
Browning with oil (if with butter,
power 6)
Preparing the base (melt butter and
flour)
Boil the milk
Boil the milk
Heat the milk
88
Booster-9
Cooking
Powers
7-8
7-8
5-6
4-5
6-7
8-9
6-7
3-4
7-8
3-4
7-8
4-5
3-4
7-8
3-4
7-8
6-7
5-6
5-6
6
Cooking
6-7
6-7
Cooking
3-4
6-7
Cooking
3-4
5-6
4-5
4-5
5-6
Bring to simmering
point
Keep simmering
Keep simmering
Keep simmering
3-4
4-5
2-3
2-3
5. Maintenance
Hob maintenance
Extractor fan maintenance
Caution! Before any cleaning or maintenance, make sure
the cooking zones are switched off and the heat indicator
has turned off.
Cleaning
For cleaning, use ONLY a cloth moistened with neutral liquid
detergents. DO NOT USE CLEANING UTENSILS OR
TOOLS!
Avoid the use of products containing abrasives.
DO NOT USE ALCOHOL!
5.1 Cleaning
The hob must be cleaned after each use.
Important:
Do not use abrasive sponges, scouring pads. Their use, over
time, may ruin the glass.
Do not use chemical irritants, such as oven sprays or stain
removers.
Grease filter
Traps grease particles generated by cooking.
Must be cleaned once per month (or when the filter saturation
indication system indicates this need), with non-aggressive
detergents, either manually or in the dishwasher at a low
temperature and in a short cycle.
When cleaned in the dishwasher, the metal grease filter may
discolour, but its filtering characteristics remain unchanged.
Fig. 15
After each use, leave the hob to cool and clean it to remove
deposits and stains caused by food residue.
Sugar or food with a high sugar content damages the hob and
must be immediately removed.
Salt, sugar and sand may scratch the glass surface.
Use a soft cloth, paper towel or specific products to clean the
hob (follow the Manufacturer's instructions).
DO NOT USE STEAM JET CLEANERS!!!
Important:
If liquids accidentally or excessively leak out of the pots, the
drain valve located on the lower part of the product can be
opened so as to remove any residue and be able to clean in
conditions of maximum hygiene.
Fig.16
Activated Carbon Filter - Ceramic
(Only for Filtration Version)
Traps unpleasant odours generated by cooking.
The product is equipped with four filter packs that trap odours
thanks to the activated carbons.
The activated carbons are incorporated into a ceramic
structure, making them easily and completely accessible by
impurities, thus creating a large absorption surface.
The ceramic activated carbon filters will become saturated
after a more or less prolonged period of use, depending on
the type of cooking and frequency with which the grease filters
are cleaned.
These odour filters can be thermally regenerated every 2/3
months in an oven preheated to 200°C for 45 minutes.
Regeneration allows a maximum filter lifespan of 5 years.
Fig. 17 – 17a – 17b – 17c
For a more complete and in-depth clean, the lower tray can be
completely removed.
Fig.18a - 18b
Cleaning the metal grille:
To clean the metal grille, it is recommended to use only water
and neutral soap.
Fig.20
89
5.2 Troubleshooting
INFORMATION CODE
E2
ERR03
+
acoustic signal
For all other error
signals
(E…U…)
DESCRIPTION
POSSIBLE CAUSES
SOLUTION
The command zone switches off due to
an excessively high temperature
The temperature inside
the electronic parts is too
high
Wait for the hob to cool
before reusing it
Continuous (permanent) key activation
is detected. The interface switches off
after 10 seconds.
Water, pots or kitchen
tools are on top of the
user interface.
Call customer service and report the error code
5.3 Customer service
Before contacting Customer Service
1. Check that you cannot solve the problem yourself based on the points described in "Troubleshooting".
2. Switch the device off and on again to see if the problem resolves itself.
If the fault persists after the above checks, contact the nearest Customer Service.
90
Clean the surface,
remove any objects from
the surface.
DE - Montage- und Gebrauchsanweisung
2. Betriebsart
Stromverbrauch und die Garzeit
- Stellen Sie den Topf in die Mitte des aufgezeichneten
Kochfeldes.
Kochen mit Induktion
Das Induktionskochsystem beruht auf dem physikalischen
Phänomen der magnetischen Induktion . Das wesentliche
Merkmal dieses Systems ist die direkte Energieübertragung
von dem Energiegenerator an den Topf.
Vorteile:
Wenn Sie dieses mit Elektroherden vergleichen, werden Sie
feststellen, dass es:
- sicherer ist: niedrigere Temperatur auf der Glasoberfläche.
- schneller ist: schnelleres Erhitzen von Gerichten.
- genauer ist: Kochfeld reagiert sofort auf Ihre Befehle
- effizienter ist: 90% der aufgenommenen Energie wird in
Wärme umgewandelt. Darüber hinaus wird die
Wärmeübertragung sofort abgebrochen, sobald Sie die
Pfanne von der Oberfläche entfernen und so unnötige
Wärmeverluste vermieden.
Die Benutzung der Abzugshaube
Die Abzugshaube kann entweder im Abluftbetrieb oder im
Umluftbetrieb benutzt werden.
Abb.7
Abluftbetrieb
Die Dämpfe werden durch eine Reihe von Rohren nach
draußen geleitet ( die als Sonderzubehör getrennt erworben
werden müssen), welche an den mitgelieferten
Anschlussstutzen befestigt werden müssen.
Der Durchmesser des Abluftrohres muss mit dem des
Anschlussrings übereinstimmen:
- Im Fall eines rechteckigen Austritts 222 x 89 mm
- Im Fall eines runden Austritts Ø 150 mm (*)
Für weitere Informationen ziehen Sie die Seite über das
Zubehör der Abzugshaube dieses Handbuchs zu Rate.
Abb. 7c
Schließen Sie das Gerät an Rohrleitungen und
Wandabzugslöcher an, deren Durchmesser dem Luftauslass
entsprechen (Anschlussstutzen).
Die Verwendung von Rohren und Wandabzugslöchern mit
einem kleineren Durchmesser wird eine Verringerung der
Absaugleistung und eine drastische Erhöhung des
Geräuschpegels zur Folge haben.
Es wird daher diesbezüglich keinerlei Verantwortung
übernommen.
! Reduzieren Sie die Länge des Rohres auf das
Notwendigste.
! Verwenden Sie ein Rohr mit einer möglichst geringen
Anzahl an Kurven (maximal zugelassener Winkel: 90°).
! Vermeiden Sie drastische Unterschiede im Durchmesser
des Rohres.
2.1 Kochgeschirr
Verwenden Sie nur Kochgeschirr, das mit dem Symbol
versehen ist.
Wichtig:
um dauerhafte Schäden an der Oberfläche des Kochfeldes zu
vermeiden, verwenden Sie nicht:
- Behälter mit einem zu 100% flachen Boden.
- Metallbehälter mit emailliertem Boden.
- Behälter mit einem rauen Untergrund, um zu verhindern,
dass die Oberfläche des Kochfeldes verkratzt wird.
- Stellen Sie niemals heiße Töpfe und Pfannen auf der
Oberfläche des Bedienfeldes ab.
2.1.1 Kochgeschirrmaterial
Das Induktionskochverfahren verwendet Magnetismus, um
Wärme zu erzeugen. Das Kochgeschirr muss daher Eisen
enthalten. Sie können einfach mit einem Magneten
überprüfen, ob eine Pfanne aus magnetischem Material
besteht. Kochgeschirr ist ungeeignet, falls Sie keine
magnetische Anziehungskraft erkennen können.
Umluftbetrieb
Abb.8Die angesaugte Luft wird durch spezielle Fettfilter und
Geruchsfilter gefiltert, bevor sie wieder dem Raum zugeführt
wird.
Das Produkt wird mit allem Notwendigsten geliefert, das Sie
für eine Standardmontage, mit einem Luftauslass an der
Vorderseite des Sockels, benötigen.
Im Lieferumfang sind bereits vier Sätze Keramik-Filter mit
Aktivkohle für hohe Leistung enthalten. Keramik-Filter sind
innovative modulare Kohlefilter, der regenerierbar ist (Lesen
Sie dazu auch im Kapitel „Wartung“ den Abschnitt
„Aktivkohlefilter“).
Die physikalisch-chemischen Eigenschaften ermöglichen eine
hohe Effizienz was die Aufnahme von Gerüchen betrifft und
lange mechanische Beständigkeit.
Für weitere Informationen konsultieren Sie die zum Zubehör
des Umluftbetriebes gehörige Seite (im illustrierten Teil dieses
Handbuchs).Abb. 13b
2.1.2 Abmessung des Kochgeschirrs
WICHTIG: Wenn die Töpfe nicht die richtige Größe haben,
werden sich die Kochfelder nicht einschalten.
Um den richtigen Durchmesser der Töpfe in Bezug auf jedes
einzelne Feld festzustellen, ziehen Sie den illustrierten Teil
dieser Gebrauchsanweisung zu Rate.
2.2 Energieeinsparung
Um bessere Ergebnisse zu erhalten, empfehlen wir:
- Verwenden Sie nur Töpfe und Pfannen, deren
Bodendurchmesser mit dem des Kochfeldes übereinstimmt.
- Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
- Wenn möglich, benutzen Sie einen Deckel während des
Kochvorgangs.
- Kochen Sie Gemüse, Kartoffeln usw. mit einer geringen
Menge an Wasser, um die Kochzeit zu reduzieren.
- Das Verwenden eines Schnellkochtopfs reduziert den
91
3. Befestigung
(Leistungsbegrenzung) ausgestattet, die es ermöglicht einen
maximalen Grenzwert bezüglich der kW Aufnahme einzustellen.
Die Einstellung muss bei Anschluss des Gerätes an das
Stromnetz oder bei einer Wiederherstellung des Stromnetzes
selbst durchgeführt werden (innerhalb der darauffolgenden 2
Minuten). Für die Abfolge zur Einstellung der
Leistungsbegrenzung konsultieren Sie dieses Handbuch im
Abschnitt „Betrieb“.
Sowohl der elektrische Anschluss, als auch der mechanische
Einbau, darf nur von ausgebildetem Personal durchgeführt
werden.
Das Elektro-Haushaltsgerät ist für den Einbau in eine Arbeitsfläche
mit einer Stärke von 2-6 cm bei einer TOP-Installation und 2,5 – 6
cm bei einer FLUSH-Installation hergestellt worden.
Der Mindestabstand zwischen dem Kochfeld und der Wand muss
vorne mindestens 5 cm und an der Seite mindesten 4 cm und
mindestens 50 cm zu den oberen Hängeschränken sein.
HINWEIS: Die empfohlenen Abstände sind Richtwerte: Bei
der Planung der Räume müssen die Anweisungen des
Herstellers der Küche befolgt werden.
3.3 Montage
Vor dem Einbau:
•
Nachdem Sie das Produkts ausgepackt haben, stellen Sie
sicher, dass es keine Schäden während des Transports
erlitten hat und im Falle von Problemen, kontaktieren Sie
Ihren Händler oder den Kundendienst, bevor Sie mit dem
Einbau fortfahren.
•
Überprüfen Sie, ob das erworbene Produkt von seinen
Ausmaßen, in den von Ihnen ausgewählten Einbauort, passt.
•
Überprüfen Sie, dass sich im Inneren der Verpackung keine
Zubehörteile (wie z.B. Tütchen mit Schrauben, Garantie etc.)
befinden (aus Transportgründen), welche gegebenenfalls
entfernt und aufbewahrt werden müssen.
•
Stellen Sie des weiteren sicher, dass in der Nähe des
Montagebereichs eine Steckdose zur Verfügung steht.
Überprüfung des Einbauorts:
- Das Gerät darf nicht über folgenden Geräten eingebaut
werden: Geräte die der Kühlung dienen,
Geschirrspülmaschinen, Herde, Öfen, Waschmaschinen und
Trocknern.
- Alle Schneidarbeiten am Einbauort müssen vor dem
Einsetzen des Kochfeldes durchgeführt werden und
Holzsplitter oder Sägespäne müssen gründlich entfernt
werden.
WICHTIG: Verwenden Sie einen Dichtkleber (1 Komponente) mit
einer Temperaturbeständigkeit bis 250°C;
Vor dem Einbau müssen alle Oberflächen gründlich gereinigt
werden um alle Substanzen, die eine Haftung beeinträchtigen
könnten, zu beseitigen. (z.B.: Trennmittel, Konservierungsstoffe,
Fette, Öle, Staub, Rückstände alter Klebstoffe etc.);
Der Klebstoff muss gleichmäßig über den gesamten Umfang des
Rahmens verteilt werden;
nach dem Einkleben muss der Kleber für etwa 24 Stunden
trocknen.
Abb. 1b
ACHTUNG! Die mangelhafte Verwendung von Schrauben und
anderen Befestigungselementen, gemäß dieser Anleitung, kann
Gefahren elektrischen Ursprungs verursachen
Hinweis: Für den korrekten Einbau dieses Gerätes ist es
empfehlenswert die Rohre mit einem Klebeband, mit folgenden
Eigenschaften, zu umwickeln:
- Elastisches Klebeband aus weichem PVC mit einem Klebstoff
auf Acrylsäure Basis
- Entsprechend der DIN EN 60454 Norm
- Schwer entflammbar
- Sehr gute Alterungsbeständigkeit
- Beständig gegen Temperaturschwankungen
- Einsetzbar bei niedrigen Temperaturen
3.1 Elektrischer Anschluss
Abb. 3
-Trennen Sie das Gerät vom Stromnetz
-Der Anschluss muss von qualifiziertem Personal, mit Kenntnisse
über die Vorschriften bezüglich der Installation und
Sicherheitsfragen, durchgeführt werden.
-Der Hersteller übernimmt keine Verantwortung für Menschen,
Tiere oder Dinge im Falle eines Nichtbeachtens der im
vorangehenden Kapitel genannten Vorgaben.
-Das Netzkabel muss lang genug sein, um das Entfernen des
Kochfeldes von der Arbeitsplatte zu ermöglichen,
-Stellen Sie sicher, dass die Spannung, die auf dem Typenschild
auf der Unterseite des Gerätes angegeben ist, der des Hauses
entspricht in dem es installiert wird.
-Verwenden Sie keine Verlängerungskabel.
- Die Erdung ist gesetzlich vorgeschrieben.
- Das Kabel für die Erdung muss 2cm länger als die anderen
Kabel sein.
- Falls das Gerät nicht mit einem Netzkabel geliefert wird, ist ein
Leiter mit einem Querschnitt von mindestens 2,5 mm und einer
Leistung bis 7200 Watt zu verwenden; während es für höhere
Spannungen 4 mm sein müssen.
- Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50
° C über der der Raumtemperatur erreichen.
- Das Gerät ist für einen dauerhaften Anschluss an das Stromnetz
gedacht, deshalb muss der Anschluss an das Stromnetzt über
einen Fehlerstrom-Schutzschalter erfolgen, der die vollständige
Trennung vom Stromnetz unter der oben genannten
Überspannungskategorie III garantiert und nach dem Einbau leicht
erreichbar ist.
Hinweis : Um das Elektrohaushaltsgerät mit dem optionalen
einphasigen Anschluss anzuschließen, muss das
vorhandene Kabel abgenommen werden und mit einem
anderen Kabeltyp (nicht mitgeliefert) mit den folgenden
Spezifikationen ausgetauscht werden :
Einphasiger Anschluss : Kabel H05V2V2-F 3G4
Abb. 3a
Achtung! Bevor Sie die Stromversorgung wiederherstellen und
ihre korrekte Funktion überprüfen, überprüfen Sie immer ob das
Netzkabel korrekt angeschlossen ist.
Achtung! Der Austausch des Verbindungskabels muss von
einem autorisierten Servicemitarbeiter durchgeführt werdeno oder
von einer Person mit ähnlicher Eignung.
Hinweis: Das Produkt ist mit der Funktion „Power Limitator“
92
4. Gerätebeschreibung
Bedienfeldanordnung
Anmerkung: Um die Steuerungen zu wählen, ist es ausreichend, die Symbole, die sie darstellen, zu berühren (drücken)
Tasten / Display
1.
ON/OFF des Kochfelds/Gebläses
8.
Aktivierung des Temperature Manager (Warming
Function) (Temperaturmanager-Warmhaltefunktion)
2.
Auswahl des Kochfelds
9.
Pause
Display Kochbereich
10.
Key Lock (Tastensperre)
Erhöhung/Reduktion von Power Level (Leistungsstufe) und
Absaugleistung
Anzeige Power Level (Leistungsstufe) und Absaugleistung
11.
Anzeige Gebläse aktiv
4.
Aktivierung Timer „STAND_ALONE“ (unabhängiger Timer)
Display: Timer „STAND_ALONE“ (unabhängiger Timer) /
Timer Kochfeld
12.
5.
Erhöhung/Reduktion der Zeit des Timers „STAND_ALONE“
(unabhängiger Timer) / Timer Kochfelder
6.
Aktivierung Timer Kochfeld
13.
Reset Sättigung Filter
Angabe Timer Kochfeld aktiv
14.
Aktivierung automatische Funktion Gebläse
3.
7.
Aktivierung Automatic Heat Up (automatisches Aufheizen)
93
Aktivierung Anzeige Filtersättigung
Auswahl/Aktivierung Gebläse
Display Gebläse
Display Sättigung Kohle-/Keramikfilter - Fettfilter
VERWENDUNG DES KOCHFELDS
Was vor dem Beginn zu wissen ist:
Alle Funktionen dieses Kochfelds wurden unter Beachtung der
strengsten Sicherheitsvorschriften geplant.
Aus diesem Grund:
• Einige Funktionen aktivieren sich nicht oder
deaktivieren sich automatisch in Abwesenheit von Töpfen
auf dem Herd oder wenn diese falsch positioniert sind.
• In anderen Fällen deaktivieren sich die aktivierten
Funktionen automatisch nach wenigen Sekunden, wenn die
gewählte Funktion eine weitere Einstellung, die nicht
eingegeben wurde, benötigt (z.B.: “Das Kochfeld
einschalten” ohne “Den Kochbereich wählen” und die
“Betriebstemperatur”, oder die “Funktion Lock” oder
diejenige des “Timer”).
Eigenschaften des Kochfelds
Achtung! Im Falle (zum Beispiel) von längerer
Verwendung könnte das Abschalten des Kochbereichs nicht
umgehend erfolgen, da er sich in Phase der Abkühlung
befindet; auf dem Display der Kochbereiche erscheint das
Symbol „ ” , um anzuzeigen, dass er sich in dieser Phase
befindet.
Warten Sie ab, dass das Display ausgeht, bevor Sie sich dem
Kochbereich nähern.
Residual Heat Indicator (Angabe der Restwärme)
Beim Abschalten von einem oder mehreren Kochbereichen
wird das Vorhandensein von Restwärme mit entsprechendem
optischem Signal auf dem Display des bezüglichen
Kochbereichs durch das Symbol “ ” angezeigt.
Safe Activation (sichere Aktivierung)
Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf
dem Kochfeld: Der Heizprozess startet nicht oder unterbricht
sich im Falle der Abwesenheit oder Entfernung der Töpfe.
Pot Detector (Kochtopferkennung)
Das Produkt erfasst automatisch das Vorhandensein von
Töpfen auf den Kochbereichen.
Safety Shut Down (Sicherheitsabschaltung)
Aus Sicherheitsgründen besitzt jeder Kochbereich eine
maximale Betriebsdauer, die vom eingestellten
Leistungsniveau abhängt.
Funktionsweise
Anmerkung: Zur Aktivierung jeglicher Funktion ist es vorher
notwendig, den gewünschten Bereich zu aktivieren
Display Kochbereich
Auf den Displays bezüglich der Kochbereiche wird Folgendes
angezeigt:
Einschalten
(1) Kochfeld/Gebläse kurz drücken (antippen);
durch erneutes Drücken werden alle verfügbaren
Funktionen kurz sichtbar, danach bleiben nur die
Hauptfunktionen sichtbar; die anderen Funktionen
können verwendet werden und werden später, während
der Verwendung des Geräts, aktiviert.
Eingeschalteter Kochbereich
Power Level (Leistungsstufe)
…
-
Residual Heat Indicator
(Anzeige der Restwärme)
WICHTIG:
Alle verfügbaren Funktionen werden mit leichtem Licht
beleuchtet, das nur beim Aktivieren intensiver wird.
Pot Detector
(Kochtopferkennung)
Funktion Temperature Manager
(Temperaturmanager) aktiv
Zum Abschalten erneut
drücken
Anmerkung: Diese Funktion hat den Vorrang vor allen
anderen.
Funktion Lock (Sperrfunktion)
aktiv
Wahl der Kochbereiche
Den Bereich Auswahl/Display (2) für den gewünschten
Kochbereich antippen (drücken).
Funktion Pause
Power Level (Leistungsstufe)
Das Feld besitzt 9 Leistungsstufen
Den Auswahlbalken (3) antippen und mit den Fingern
entlangstreichen:
nach rechts, um die Leistungsstufe zu erhöhen;
nach links, um die Leistungsstufe zu senken.
Die eingestellte Leistungsstufe wird im Bereich
Auswahl/Display (2) angezeigt
Um eine konstante Garleistung zu erreichen und eine
Selbstregulierung (erhöhen/verringern der Leistung) zu
vermeiden, sollten Sie eine Hitzeeinstellung über 7
verwenden.
Funktion Automatic Heat UP
(automatisches Aufheizen)
94
Power Booster (Leistungsverstärker)
Das Produkt ist mit einer zusätzlichen Leistungsstufe
ausgestattet (über der Stufe ), die für 5 Minuten aktiv bleibt,
danach kehrt die Leistung auf die vorhergehende Stufe
zurück.
Den Auswahlbalken (3) antippen und mit den Fingern
entlangstreichen (über die Stufe ), dann den Power Booster
(Leistungsverstärker) aktivieren
Die Stufe Power Booster (Leistungsverstärker) wird im
Bereich Auswahl/Display (2) mit dem Symbol „ “ angezeigt
Anmerkung: Die vorderen Kochfelder verfügen nicht über
einen mittels Zeitschalter geregelten Booster (Verstärker); um
den Power Booster (Leistungsverstärker) in diesen Bereichen
zu deaktivieren, den Auswahlbalken (3) antippen und mit den
Fingern entlangstreichen, um die Leistungsstufe zu
verringern.
Temperature Manager (Warming Function)
(Temperaturmanager-Warmhaltefunktion)
Temperature Manager (Temperaturmanager) ist eine
Kontrollfunktion, die das Aufrechterhalten der Wärme und
einer konstanten Temperatur bei einer optimierten
Leistungsstufe ermöglicht; ideal um bereits fertig zubereitete
Speisen warm zu halten. Die Funktion Temperature Manager
(Temperaturmanager) wird beim nächsten Drücken der Taste
aktiviert . Am Display (2) des im Temperature Manager
(Temperaturmanager) arbeitenden Kochbereichs erscheint
das Symbol
Hinweis: Wird gleichzeitig ein anderer Kochbereich
(8) wieder leicht
ausgewählt, dann wird das Symbol
beleuchtet und so kann auch für diesen Bereich die Funktion
aktiviert werden; die Funktion bleibt auch in dem Bereich, in
dem sie bereits eingestellt ist, wie am Display (2) angezeigt,
aktiv
Key Lock (Tastensperre)
Key Lock (Tastensperre) erlaubt, die Einstellungen des Felds
zu blockieren, um unbeabsichtigte Änderungen zu verhindern
und dabei die bereits eingestellten Funktionen aktiv zu lassen.
Aktivierung:
• Erneut
(8) zum Deaktivieren und Ausschalten
drücken bis die am Display (2) angezeigte Stufe „ “ ist.
Hinweis: Wenn mehrere Bereiche mit dem Temperature
Manager (Warming Function) (TemperaturmanagerWarmhaltefunktion) betrieben werden, dann muss zuerst der
gewünschte Bereich im Abschnitt Auswahl (2) ausgewählt
werden;
die Funktion kann auch über den Wahlbalken (3) deaktiviert
•
(10) drücken
Wiederholen Sie den Vorgang zur Deaktivierung.
Hinweis: Wird während der Key Lock (Tastensperre) aktiv ist
eine andere Funktion gedrückt, blinkt das Symbol
und
weist sie darauf hin, dass die Funktion bereits genutzt wird
und eventuell deaktiviert wird, um das Kochfeld einstellen zu
können.
werden, indem das Power Level (Leistungsstufe) auf „
gebracht wird.
Automatic Heat UP (automatisches Aufheizen)
Die Funktion Automatic Heat UP (automatisches Aufheizen)
erlaubt, die eingestellte Leistung schneller zu erreichen; diese
Funktion hat den Vorteil eines schnelleren Garens, aber ohne
das Risiko des Anbrennens der Speisen, da die Temperatur
die eingestellte Stufe nicht übersteigt.
Diese Funktion ist für die Leistungsstufen 1 -8 verfügbar.
Aktivierung:
“
Pause
Die Funktion Pause erlaubt, jegliche Funktion, die auf dem
Feld aktiv ist, zu unterbrechen und damit die Kochleistung auf
Null zu bringen.
Aktivierung:
• „ “ (9) drücken
• am Display blinkt „ “ (2)
Um die Funktion zu deaktivieren:
• bei eingeschaltetem Kochbereich
(7) drücken
• auf dem Display (2) blinkt „ “ abwechselnd mit der im
Kochbereich eingestellten Leistungsstufe
• (9) drücken der Wahlbalken (3) leuchtet
• den Wahlbalken (3) drücken/streichen, um die Funktion zu
deaktivieren
Hinweis: Durch die Deaktivierung werden die Einstellungen
des Kochfeldes vor der Pause wiederhergestellt und das
Kochfeld arbeitet mit den zuvor vorgenommenen
Einstellungen weiter.
Hinweis: Wenn nach 10 Minuten die Funktion Pause nicht
deaktiviert wird, schaltet sich das Kochfeld automatisch ab.
Anmerkung: Die Funktion Pause wirkt sich nicht auf das
Gebläse aus
Timer „STAND ALONE“ (unabhängiger Timer)
Die Funktion Timer ist ein Countdown, der unabhängig von
den Kochbereichen (und dem Bereich des Gebläses) ist.
Erhöhen der Leistungsstufe im Kochbereich: Die Funktion
Autonatic Heat Up (automatisches Aufheizen) bleibt mit der
neuen „Temperatureinstellung“ aktiv;
Reduzieren der Leistungsstufe des Kochbereichs: die
Funktion Automatic Heat (automatische Hitze) wird deaktiviert.
Hinweis: Wird gleichzeitig ein anderer Kochbereich
ausgewählt, dann wird das Symbol
(7) wieder leicht
beleuchtet und so kann auch für diesen Bereich die Funktion
aktiviert werden; die Funktion bleibt auch in dem Bereich, in
dem sie bereits eingestellt ist, wie am Display (2) angezeigt,
aktiv
95
Wenn kein Kochbereich ausgewählt wurde und der Timer
„STAND ALONE“ nicht aktiv ist, wird jener Timer angezeigt,
der als nächstes abläuft.
Wenn kein Kochbereich ausgewählt wurde und der Timer
„STAND ALONE“ aktiv ist, wird dieser in Bezug auf jenen
Timer, der als nächstes abläuft, vorrangig angezeigt.
Der Anzeigemodus des Countdowns ist derselbe wie
beim Timer „STAND ALONE“ (siehe vorhergehenden
Abschnitt Timer „STAND ALONE)
Wenn der Countdown des Timers beendet ist, erklingt ein
akustisches Signal und der Kochbereich schaltet sich aus.
Zum Ausschalten des Timers:
• den Kochbereich (2) ausschalten
• die Dauer des Timers auf
einstellen, mittels
(5).
Der Timer wird durch Drücken von Bereich/Display (4)
aktiviert
Die Symbole
(5) verwenden, um die Dauer des
Timers einzustellen, die unter Bereich/Display (4) angezeigt
wird
Hinweis: 10 Sekunden warten und dabei keinen anderen
Befehl drücken, damit der Countdown gestartet werden kann.
Das Format des Timers ist .
- . Für die Stunden
für die Minuten
Hinweis: Der Timer kann auf maximal 1 h und 59 Min
eingestellt werden.
Im Abschnitt Bereich/Display (4) wird die verbleibende Zeit
angezeigt;
am Ende des Countdowns wird ein akustisches Signal
abgegeben
Hinweis: Die Anzeige des Countdowns erscheint bei einer
verbleibenden Zeit von unter 10 Minuten im folgenden Format
- . Minuten
Sekunden
durchgehend
Zum Ausschalten des Timers:
• Bereich /Display (4) auswählen
• die Dauer des Timers auf
einstellen, mittels
(5)
Hinweis: Wenn sich das Induktionsfeld bei eingeschaltetem
Timer abschaltet, zählt der Timer weiter, bis die eingestellte
Zeit abgelaufen ist. Wenn man den Timer anhalten möchte,
muss man das Induktionsfeld wieder einschalten und die
Anweisungen oben zum Abschalten des Timers befolgen.
Power Limitation (Leistungsbegrenzer)
Die Funktion „Power Limitation” ermöglicht es, den Betrieb
des Produktes einzustellen und die maximale Absorption zu
begrenzen.
Hinweis: Die Einstellung muss im ausgeschalteten Zustand
der Kochplatte, ohne dass die Taste
(1) gedrückt wird,
im Zuge des Anschlusses der Kochplatte an das
Stromversorgungsnetz oder im Zuge des Wiederanschlusses
an das Stromversorgungsnetz innerhalb von 2 Minuten
erfolgen.
Zur Einstellung der Power Limitation
(Leistungsbegrenzer):
- Drücken Sie auf
(blinkt nur für die ersten 2 Minuten nach Anschluss des
Produktes an die Stromversorgung)
Timer Kochbereiche
Die Funktion Timer Kochbereiche ist ein Countdown, der auch
gleichzeitig für alle Kochbereiche eingestellt werden kann
Am Ende der eingestellten Zeitdauer schalten sich die
Kochbereiche automatisch aus und der Bediener wird durch
ein eigenes akustisches Signal darauf aufmerksam gemacht.
Aktivierung der Funktion Timer Kochbereiche
• Über den Bereich Auswahl/Display (2) streichen (drücken)
(power level ≠0)
gedrückt halten und nacheinander alle Bereiche der
Auswahl/Display (2) der Garbereiche beginnend vom
vorderen rechten Bereich (FR) gegen den Uhrzeigersinn
drücken
(6) für den jeweiligen Kochbereich drücken
•
• Die Symbole
(5) verwenden, um die Dauer des
Timers einzustellen, die unter Bereich /Display (4) angezeigt
wird;
(6)
während dem Einstellen blinkt das Symbol
Hinweis: 10 Sekunden warten ohne einen anderen Befehl zu
drücken, damit der Timer Kochbereich gestartet werden kann.
Hinweis: Durch erneutes, langes Drücken von
der Timer für den Kochbereich zurückgesetzt
- bei jedem Druck wird ein kurzes akustisches Signal
abgegeben
(6) wird
- nachdem alle Displays (2) gedrückt wurden, kann die Taste
Falls notwendig, kann dieser Vorgang für mehrere
Kochbereiche wiederholt werden.
Anmerkung: Jeder Kochbereich kann einen anderen Timer
eingestellt haben; Am Display (4) erscheint der Countdown
jenes Kochbereichs, der zurzeit ausgewählt ist;
ausgelassen werden
nun:
96
VERWENDUNG DES GEBLÄSES
Einschalten
- zeigt das Display (2) im linken hinteren Bereich (RL)
abwechselnd die Symbole „C“ und „0“. Dies weist darauf hin,
dass die Einstellung durchgeführt werden kann:
das Display (2-RL) auswählen
danach die Auswahlleiste (3) so lange schieben, bis die
Symbole „C“ und „8“ am Display angezeigt werden,
am Display (2-FL) wird die aktuelle Einstellung angezeigt**
0 = 7,4 KW
1 = 4,5 KW
2 = 3,1 KW
** die standardmäßige Einstellung ist 7,4 KW
Um die Einstellung der Power Limitation
(Leisungsbegrenzer) zu ändern
- auf das Display (2) im linken vorderen Bereich (FL)
drücken
- die Auswahlleiste (3) verschieben, um die neue Einstellung
durchzuführen
(1) Kochfeld/Gebläse kurz drücken (antippen);
durch erneutes Drücken werden alle verfügbaren
Funktionen kurz sichtbar, danach bleiben nur die
Hauptfunktionen sichtbar; die anderen Funktionen
können verwendet werden und werden später, während
der Verwendung des Geräts, aktiviert.
WICHTIG:
Alle verfügbaren Funktionen werden mit leichtem Licht
beleuchtet, das nur beim Aktivieren intensiver wird.
Zum Abschalten erneut
drücken
Anmerkung: Diese Funktion hat den Vorrang vor allen
anderen.
- zur Bestätigung der Auswahl die Taste
(1) zwei
Sekunden lang drücken; es wird ein längeres akustisches
Signal abgegeben, um die durchgeführte Einstellung zu
bestätigen
Einschalten des Gebläses:
Über den Wählbereich (12) streichen (drücken), um das
Gebläse zu aktivieren
Geschwindigkeit (Leistung) des Gebläses:
Das Gebläse verfügt über drei Geschwindigkeitsstufen
(Leistungsstufen)
Den Auswahlbalken (3) antippen und mit den Fingern
entlangstreichen:
nach rechts, um die Leistungsstufe zu erhöhen;
nach links, um die Leistungsstufe zu senken.
Bridge-Funktion
Diese Funktion verbindet zwei übereinanderliegende
Kochzonen miteinander. Sie funktionieren dann wie eine
Kochzone. Diese Funktion erlaubt ein gleichmäßiges Garen
mit Backformen und Töpfen von größeren Abmessungen.
Es ist möglich, den vorderen Kochbereich “Master” in
Kombination mit dem entsprechenden hinteren
“Nebenbereich” zu verwenden
(konsultieren Sie, um zu prüfen, auf welchen Bereichen diese
Funktion vorgesehen ist, den Teil der Abbildungen dieses
Handbuchs).
Um die Bridge-Funktion zu aktivieren:
- gleichzeitig die beiden Kochbereiche, die man zu
verwenden wünscht, wählen
- am Display (2) des Kochbereichs „sekundär“ erscheint
das Symbol „ “
- über den Wahlbalken (3) ist das Einstellen der
Leistungsstufe möglich, die am Display (2) des Kochfeldes
„Master“ angezeigt wird
- um die Bridge-Funktion zu deaktivieren, ist es ausreichend,
die gleiche Prozedur der Aktivierung zu wiederholen
Hinweis : Wenn die Funktion Timer Kochzone während der
Bridge-Funktion eingeschaltet wird, schalten sich beide
Kochzonen automatisch ab, da sie in dieser Situation als ein
einziger Kombi-Bereich erkannt werden.
Die eingestellte Leistungsstufe wird im Bereich
Auswahl/Display (12) angezeigt
Power Booster (Leistungsverstärker)
Das Produkt verfügt über zwei zusätzliche Leistungsstufen
(mehr als Stufe 3)
 Power Booster (Leistungsverstärker) 1: auf einen
Zeitraum von 15 min beschränkt
 Power Booster (Leistungsverstärker) 2: auf einen
Zeitraum von 5 min beschränkt.
Anschließend kehrt die Leistung auf die zuvor eingestellte
Stufe zurück.
Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit
den Fingern entlangstreichen, dann den Power Booster
(Leistungsverstärker) 1 aktivieren
Die Stufe Power Booster (Leistungsverstärker) 1 wird im
Bereich Auswahl/Display (3) angezeigt, indem die Zahl „4“
blinkt
Den Auswahlbalken (12) (mehr als Stufe 3) antippen und mit
den Fingern entlangstreichen, dann den Power Booster 2
aktivieren
Die Stufe Power Booster (Leistungsverstärker) 2 wird im
Bereich Auswahl/Display (3) angezeigt, indem das Symbol
„ “ blinkt
97
Automatikbetrieb
Die Abzugshaube wählt selbst die am besten geeignete
Geschwindigkeit aus und passt die Gebläseleistung auf die
höchste Leistungsstufe des Kochbereichs an.
Wenn die Kochbereiche ausgeschaltet wird, dann passt die
Abzugshaube ihre Gebläsegeschwindigkeit an und verringert
sie stufenweise, um Restdämpfe und Restgerüche zu
beseitigen.
Zum Einschalten dieser Funktion:

Fettfilter
 Das Display (12) berühren, sobald der Buchstabe „G“
erscheint

Drücken Sie
(14)
Wiederholen Sie den Vorgang zur Deaktivierung.
Hinweis: Werden während des Automatikbetriebs am
Auswahlbalken (3) die Geschwindigkeitsstufen zwischen
1 und 3 ausgewählt, wird der Automatikbetrieb unterbrochen;
wird hingegen der Power Booster (Leistungsverstärker)
ausgewählt, wird der Automatikbetrieb nach dem Verstreichen
der eingestellten Zeitdauer wieder aufgenommen. In der

Anzeige der Filtersättigung
Die Abzugshaube zeigt an, wenn es notwendig ist, die
Filterwartung auszuführen:
“(13) schaltet sich ein
Fettfilter „
“(13) blinkt
Hinweis: Diese Funktion ist standardmäßig deaktiviert
(zur Aktivierung siehe Absatz „Aktivierung Anzeige
Sättigung Filter“)
Reset Sättigung Filter
Nachdem die Filter gewartet wurden (Fett und/oder
Kohle/Keramik), „
" gedrückt halten (13);
schaltet sich aus und startet den Countdown der Anzeige.
Aktivierung Anzeige Sättigung Filter
Diese Anzeige ist in der Regel abgeschaltet.
Um sie zu aktivieren:
einschalten;
- die Gebläsefläche mit
- mit ausgeschaltetem Gebläsemotor und ausgeschalteten
Kochbereichen den Wählbereich (12) drücken
" (11) lange drücken, bis am Display (12) die
- “
Buchstaben „F“ – „G“ abwechselnd blinken
F = Geruchsfilter Kohle/Keramik
G = Fettfilter
Geruchsfilter Kohle/Keramik
 Das Display (12) berühren, sobald der Buchstabe „F“
erscheint

„
„
“ (13) drücken – durchgehendes Licht
Erneut “
" (11) lange drücken, um die Aktivierung
der Anzeige des Fettfilters zu bestätigen
Das Gerät ist für den Gebrauch in Kombination mit einem
KIT Sensor Window (nicht vom Hersteller mitgeliefert)
ausgerüstet.
Wenn man das KIT Sensor Window (nur im
ABSAUGMODUS), schaltet sich die Luftabsaugung jedes Mal
ab, wenn das Fenster im Raum, an dem das KIT angebracht
worden ist, geschlossen ist.
-Der elektrische Anschluss des KITs an das Gerät muss
von einem spezialisierten Fachtechniker ausgeführt
werden.
-Das KIT muss gemäß .den Sicherheitsvorschriften, die
für das Bauteil und den Einsatz mit dem Gerät gelten
getrennt, zertifiziert werden. Die Installation muss im
Einklang mit den geltenden Regelungen für Hausanlagen
ausgeführt werden.
ACHTUNG:
-Die Kabel, mit denen das Kit an das Gerät angeschlossen
wird, müssen zu einem zertifizierten Kreislauf mit
Sicherheitskleinspannung (SELV) gehören.
-Der Hersteller des Geräts haftet nicht für eventuell
auftretende Probleme, Schäden oder Brände durch
Mängel und/oder Funktionsstörungen und/oder nicht
fachgerechter Installation des KITs.
Zwischenzeit blinkt das Symbol „
“.
Hinweis:Wenn das Kochfeld sich im Automatikbetrieb
abschaltet, schaltet sich nach und nach auch der
Wrasenabzug automatisch ab.
Geruchsfilter Kohle/Keramik „
" (11) lange drücken, um die Aktivierung
Erneut “
der Anzeige des Geruchsfilters Kohle/Keramik zu
bestätigen
“ (13) drücken –blinkendes Licht
98
4.1 Leistungstabellen
Leistungsstufea
Max.
Leistung
Tipologia di cottura
Niedrige
Leistunga
AUS
Ideal, um die Temperatur der Lebensmittel in kurzer Zeit
zu erhöhen (bis zum schnellen Sieden bei Wasser)
sowie um Flüssigkeiten schnell aufzuwärmen
Power
Schnell aufwärmen
8-9
Braten - Sieden
Ideal zum Bräunen; zum Ankochen; um tiefgefrorene
Produkte zu braten und zum schnellen Sieden
7-8
Bräunen - Anbraten- SiedenGrillen
Ideal zum Anbraten, um heftig am Sieden zu halten,
zum Kochen und Grillen (für kurze Zeiträume, 5-10
Min.)
6-7
Bräunen - Kochen - Schmoren Anbraten - Grillen
Ideal zum Anbraten, um leicht am Sieden zu halten,
zum Kochen und Grillen (für mittlere Zeiträume, 10-20
Min.)
4-5
Kochen - Schmoren - Anbraten Grillen
Ideal zum Schmoren, um sanft am Sieden zu halten,
zum Kochen (für lange Zeiträume)
3-4
Kochen - Einkochen
Ideal zum langen Kochen (Reis, Soßen, Braten, Fisch)
mit Flüssigkeiten (z.B. Wasser, Wein, Brühe, Milch)
2-3
Kochen - Einkochen
Ideal zum langen Kochen (Mengen unter einem Liter,
Reis, Soßen, Braten, Fisch) mit Kochflüssigkeiten (z.B.
Wasser, Wein, Brühe, Milch))
1-2
Schmelzen – Auftauen –
Warmhalten
ideal um Butter weich zu machen, Schokolade sanft zu
schmelzen, um kleine Mengen aufzutauen
1
Schmelzen – Auftauen –
Warmhalten
Ideal, um soeben gekochte Portionen warm zu halten
Null-Leistung
Ablagefläche
Hohe
Leistunga
Mittlere
Leistung
Benutzung der Stufe
(die Angabe ergänzt Ihre Erfahrung und Ihre
Kochgewohnheiten
Kochfeld in Bereitschaftsstellung oder aus (Restwwärme
wird mit H angezeigt))
99
4.2 Kochtabellen
Lebensmittelkategorie
Gerichte oder
KochvorgangArt
Erste Phase
Leistungsstufe und Kochablauf
Leistungen
Zweite Phase
Frische Nudeln
Wasser erhitzen
Booster-9
Frische Nudeln
Wasser erhitzen
Booster-9
Gesottener Reis
Wasser erhitzen
Booster-9
Nudeln, Reis
Fisch
Eier
Soßen
Kuchen und andere
Süßigkeiten, Cremen
7-8
5-6
7-8
Kochen
4-5
Gesottene
Gebratene
Sautierte
Geschmorte
Booster-9
9
7-8
7-8
6-7
8-9
6-7
3-4
Angebratene
Kochgeschirr erwärmen
7-8
Sieden
Braten
Kochen
Kochen
Angebratene
Gemüse
goldbraun braten
Fleisch mit Öl goldbraun
braten
7-8
(Leistung 6 falls mit Butter)
Gegrillt
Vorwärmen des Topfes
7-8
Bräunen mit Öl
7-8
Bräunen
(Leistung 6 falls mit Butter)
Feucht
Bräunen mit Öl
7-8
gegartes/geschmortes
(Leistung 6 falls mit Butter)
Gegrillt
Vorwärmen des Topfes
7-8
Feucht
Bräunen mit Öl
7-8
gegartes/geschmortes
(Leistung 6 falls mit Butter)
Gebratenes
Öl erhitzen
8-9
Erwärmen der Pfanne mit
6
Frittaten
Butter oder Speiseöl
Erwärmen der Pfanne mit
6
Omelette
Butter oder Speiseöl
Weich
gekochte/hart
Wasser erhitzen
Booster-9
gekochte
Erwärmen der Pfanne mit
6
Pancakes
Butter
Bräunen mit Öl (Leistung 6 falls
6-7
Tomatensoße
mit Butter)
Bolognese
Bräunen mit Öl (Leistung 6 falls
6-7
Fleischsoße
mit Butter)
Vorbereitung der Basis (Butter
5-6
Béchamelsoße
und Mehl schmelzen)
Braten
Fleisch
7-8
Anbraten Gemüse und
Rösten
Wasser erhitzen
Aufwärmen vom Öl
Kochgeschirr erwärmen
Kochgeschirr erwärmen
Risotto
Gemüse und
Hülsenfrüchte
Nudeln kochen
und
am Sieden halten
Nudeln kochen
und
am Sieden halten
Nudeln kochen
und
am Sieden halten
Leistungen
Eiercreme
Milch aufkochen
4-5
Puddings
Milch aufkochen
4-5
Milchreis
Milch aufwärmen
5-6
100
7-8
Kochen
3-4
Beidseitig grillen
7-8
Kochen
4-5
Kochen
3-4
Kochen
7-8
Kochen
3-4
Braten
7-8
Kochen
6-7
Kochen
5-6
Kochen
5-6
Kochen
6-7
Kochen
3-4
Kochen
3-4
Leicht aufkochen
3-4
Leicht am Sieden
halten
Leicht am Sieden
halten
Leicht am Sieden
halten
4-5
2-3
2-3
5. Wartung
Wartung der Kochfläche
Wartung der Abzugshaube
Achtung! Bevor Sie jegliche Aktion im Bereich Reinigung
oder Wartung durchführen, stellen Sie sicher, dass alle
Kochfelder ausgeschaltet sind und das die Wärmeanzeige
erloschen ist.
Reinigung
Zur Reinigung, benutzen Sie AUSSCHLIEßLICH ein feuchtes
Tuch mit neutralen Reinigern. VERWENDEN SIE ZU
REINIGUNG KEINE HILFSMITTEL ODER GERÄTE!
Vermeiden Sie die Benutzung von Scheuermittel.
BENUTZEN SIE KEINEN ALKOHOL!
5.1 Reinigung
Die Kochfläche muss nach jedem Gebrauch gereinigt werden.
Wichtig:
verwenden Sie keine Scheuermittel, kratzende Schwämme
oder Stahlwolle. Ihre Verwendung kann mit der Zeit das Glas
beschädigen.
Verwenden Sie keine chemische, ätzende Reinigungsmittel,
sowie Backofenreiniger oder Fleckenentferner.
Fettfilter
Dieser Filter fängt vom Kochen stammende Fettteilchen
ab.
Er muss einmal im Monat gereinigt werden (bzw. wenn das
System zur Anzeige der Sättigung der Filter dies erfordert),
dies kann mit schonenden Reinigungsmittel von Hand oder in
der Spülmaschine, auf niedriger Temperatur erfolgen. Beim
Waschen in der Spülmaschine kann sich der metallische
Fettfilter verfärben, trotzdem ändern sich seine Eigenschaften
bezüglich des Filterns nicht.
Bild 15
Lassen Sie, nach jedem Gebrauch, die Fläche abkühlen und
reinigen Sie sie um Angeklebtes und Flecken durch
Essensreste zu entfernen.
Zucker oder Lebensmittel mit hohem Zuckergehalt können die
Oberfläche beschädigen und sollten sofort entfernt werden.
Salz, Zucker oder Sand könnten die Glasoberfläche
beschädigen.
Benutzen Sie ein weiches Tuch, Küchenpapier oder geeignete
Reinigungsmittel (halten Sie sich an die Anweisungen des
Herstellers).
VERWENDEN SIE KEINE DAMPFREINIGER!!!
Wichtig:
Im Falle eines Überlaufen von Flüssigkeiten in die
Abzugshaube besteht die Möglichkeit, diese über das
Ablaufventil an der Unterseite der Bodenwanne des Gerätes
ablaufen zu lassen. Damit können alle Reste entfernt und eine
hygienische Reinigung gewährleistet werden.
Bild.16
Aktivkohle-Filter – Keramik
(Nur für die Version mit Filter)
Hält die unangenehmen Gerüche, die sich beim Kochen
entwickeln, fest.
Der Artikel hat vier Aktivkohle-Filterkasseten, welche die
Gerüche über die Aktivkohle, die sie enthalten, festhalten. Die
Aktivkohle ist in einen Keramikrahmen integriert, wodurch die
Unreinheiten vollständig und leicht an ihnen hängen bleiben
können und eine große Aufnahmeoberfläche geschaffen wird.
Die Aktivkohle-Keramikfilter sind erst nach relativ langer
Zeit gesättigt. Die Sättigung hängt von der Kochgewohnheiten
und der Regelmäßigkeit, mit welcher der Fettfilter gereinigt
wird, ab. Die Geruchsfilter können alle 2/3 Monate durch
Erhitzung regeneriert werden, indem sie für 45 Minuten in den
auf 200° C vorgeheizten Backofen gelegt werden. Mit einer
regelmäßigen Regenerierung haben die Filter einen maximale
Lebensdauer von 5 Jahren.
Bild 17 – 17a – 17b – 17c
Für eine gründlichere Reinigung können Sie die komplette
Bodenwanne entfernen.
Bild.18a - 18b
Reinigung des Metallgitters:
Wir empfehlen, ausschließlich Wasser und Neutralseife zum
Reinigen des Metallgitters zu verwenden.
Bild.20
101
5.2 Störungssuche
INFORMATIONSCODE
BESCHREIBUNG
MÖGLICHE URSACHEN
LÖSUNG
E2
Die Elektronik schaltet sich wegen
erhöhter Temperatur ab
Die innere Temperatur
der elektrischen
Komponenten ist zu hoch
Vor einem erneuten
Gebrauch, warten Sie
bis sich die Fläche
abkühlt hat
ERR03
+
akustisches Signal
Bei allen anderen
Fehlermeldungen
(E…U…)
Es wird eine kontinuierliche (Dauer-)
Aktivierung der Taste detektiert.
Die Schnittstelle stellt sich nach 10
Sekunden ab.
Wasser, Töpfe oder
Küchenutensilien auf der
Benutzerschnittstelle.
Oberfläche reinigen,
eventuell
Gegenstände vom
Kochfeld räumen.
Rufen Sie den Kundenservice an und nennen Sie Ihren Fehlercode
5.3 Kundendienst
Bevor Sie den Kundendienst kontaktieren:
1.Überprüfen Sie ob Sie das Problem, anhand der Punkte in der „Fehlerbehebung“, nicht selbst lösen können.
2.Schalten Sie das Gerät aus und dann wieder ein, um sicherzugehen, dass sich die Störung nicht von alleine gelöst hat.
Falls, nach allen oben genannten Überprüfungen die Störung weiterhin besteht, rufen Sie den nächstgelegenen
Kundendienst an.
102
FR - Prescriptions de montage et mode d’emploi
2. Utilisation
sur le plan.
Utilisation de la plaque de cuisson
Utilisation de l'aspirateurLe système d'aspiration peut
être utilisé en version aspirante à évacuation externe ou
filtrante à recirculation interne.
Le système de cuisson à induction est basé sur le phénomène
physique de l'induction magnétique. La principale
caractéristique de ce système est le transfert direct de
l'énergie du générateur à la casserole.
Avantages :
Si l'on compare avec les plans de cuisson électriques, votre
plan à induction est :
- Plus sûr : température inférieure à la surface du verre.
- Plus rapide : temps de chauffe des aliments inférieurs.
- Plus précis : le plan réagit instantanément à vos
commandes
- Plus efficace : 90 % de l'énergie absorbée est transformée
en chaleur. En outre, une fois enlevée la casserole, la
transmission de chaleur est immédiatement interrompue, en
évitant une perte de chaleur inutile.
Fig. 7
Version aspirante
Les vapeurs sont évacuées vers l'extérieur grâce à une série
de tuyaux (à acheter séparément) fixée à la bride de raccord
déjà fourni.
Le diamètre du tuyau d'évacuation doit être identique à celui
au diamètre de l'anneau de connexion :
- en cas de sortie rectangulaire 222 x 89 mm
- en cas de sortie ronde Ø 150 mm (*)
Pour de plus amples, consulter la page relative aux
accessoires de la version aspirante dans la partie illustrée de
ce manuel.
Fig. 7c
Raccorder le produit aux tuyaux et aux orifices d'évacuation
murale du même diamètre que celui de la sortie d'air (bride de
raccord).
L'utilisation des tuyaux et des orifices d'évacuation d'un
diamètre inférieur diminuera l'efficacité de l'aspiration et
augmentera considérablement le bruit.
Nous déclinons, dans ce cas, toute responsabilité.
!
La longueur du conduit doit être celle strictement
indispensable.
!
Utiliser un conduit avec le moins de coudes possible
(angle maximal du coude : 90°).
!
Éviter de changer drastiquement la section du
conduit
2.1 Récipients pour la cuisson
Utiliser uniquement des casseroles portant le symbole
Important :
pour éviter des dommages permanents à la surface du plan,
ne pas utiliser :
- des récipients avec fond non parfaitement plat.
- des récipients en métal avec fond émaillé.
- des récipients avec une surface rugueuse, pour éviter de
rayer la surface du plan.
- ne jamais poser des casseroles et des poêles chaudes sur la
surface du panneau de contrôle du plan
2.1.1 Récipients préexistants
La cuisson à induction utilise le magnétisme pour générer de
la chaleur. Les récipients doivent donc contenir du fer. Vous
pouvez vérifier si le matériau de la casserole est magnétique
avec un simple aimant. Les casseroles ne sont pas
appropriées si elles ne sont pas détectables magnétiquement.
Version filtrante
Fig. 8
L'air aspiré sera filtré à travers des filtres à graisse et antiodeur avant d'être renvoyé dans la pièce.
Le produit est fourni avec tout le nécessaire pour une
installation standard avec la sortie de l'air dans la partie
frontale de la plinthe du meuble.
L'emballage comprend déjà quatre séries de filtres en
céramique aux charbons actifs très performants. Les filtres en
céramique sont des filtres innovants modulaires à charbon qui
se régénèrent (consulter ce manuel dans la section Entretien Filtres aux charbons actifs).
Les propriétés chimiques et physiques permettent d'obtenir
une efficacité d'absorption des odeurs élevée ainsi qu'une
excellente résistance mécanique.
Pour de plus amples, consulter la page relative aux
accessoires de la version filtrante dans la partie illustrée de ce
manuel.
Fig. 13b
2.1.2 Diamètres fonds de casseroles conseillés
IMPORTANT : si les casseroles ne sont pas de la bonne
taille, les zones de cuisson ne s’allument pas
Pour connaître le diamètre minimal de la casserole à utiliser
pour chaque zone, consulter la partie illustrée de ce manuel.
2.2 Économie d'énergie
Pour de meilleurs résultats, nous recommandons de :
- Utiliser des ustensiles de cuisson d'un diamètre égal à celui
de la zone de cuisson.
- Utiliser uniquement des poêles et des casseroles à fond plat.
- Si possible, laisser le couvercle sur la casserole pendant la
cuisson
- Cuire les légumes, pommes de terre, etc. avec une petite
quantité d'eau afin de réduire le temps de cuisson.
- Utiliser un autocuiseur, il réduit encore la consommation
d'énergie et le temps de cuisson
- Placer la casserole au centre de la zone de cuisson tracée
103
3. Installation
qui permet de programmer un seuil d'absorption maximal kw
Le réglage doit être effectué lors du branchement du produit
au circuit électrique ou de la reconnexion du circuit électrique
(dans les 2 minutes qui suivent). Pour la séquence de
réglage du Power Limitation, consulter ce manuel dans la
section Fonctionnement.
L'installation tant électrique que mécanique, doit être
effectuée par du personnel qualifié.
L’appareil électroménager est conçu pour être encastré dans
un plan de travail de 2 à 6 cm d’épaisseur pour les
installations TOP et 2,5 à 6 cm pour les installations FLUSH.
La distance minimum entre la plaque de cuisson et le mur doit
être d’au moins 5 cm de front, 4 cm sur les côtés et 50 cm par
rapports aux éléments suspendus.
NB = Les distances suggérées sont fournies à titre
d’exemple : respecter, dans la conception des espaces,
les consignes du fabricant de la cuisine.
3.3 Montage
Avant de commencer l'installation :
• Après le déballage et vérification que le produit n'a pas été
endommagé pendant le transport, en cas de problème,
contactez votre revendeur ou le service clientèle, avant de
procéder à l'installation.
3.1 Branchement électrique
Fig. 3
- Débrancher l'appareil du circuit électrique
- L'installation doit être effectuée par du personnel qualifié,
familiarisé avec les normes applicables en matière
d'installation et de sécurité.
-Le fabricant décline toute responsabilité pour les personnes,
les animaux ou les biens dans le cas de non-respect des
directives fournies dans ce chapitre.
- Le câble d'alimentation doit être suffisamment long pour
permettre l'enlèvement du plan de cuisson du plan de travail.
- S'assurer que la tension sur la plaque signalétique sur le
fond de l'appareil correspond à celle de la maison où il sera
installé.
- Ne pas utiliser de rallonges.
- La mise à la terre de l'appareil est obligatoire.
- Le câble d'alimentation de la terre doit être 2 cm plus long
que les autres câbles.
•
Vérifier que le produit acheté est d'une taille appropriée
pour la zone d'installation choisie.
•
S'assurer qu'à l'intérieur de l'emballage il n'y a pas (à
des fins d'expédition) de matériel accessoire (tels que
des enveloppes avec des vis, des garanties, etc.), il doit
être éventuellement enlevé et conservé.
•
Vérifier en plus que près de la zone d'installation il y ait
une prise électrique disponible.
Prédisposition du meuble pour l'encastrement :
- Le produit ne peut être installé au-dessus des dispositifs de
refroidissement, lave-vaisselle, poêles, fours, lave-linge et
sèche-linge.
- Effectuer tous les travaux de découpe du meuble avant
d'insérer le plan de cuisson et retirer soigneusement les
copeaux ou les résidus de sciure.
IMPORTANT : utiliser un joint de finition monocomposant (S),
résistant aux températures jusqu'à 250° ;
avant l'installation, nettoyer soigneusement les surfaces à
coller en éliminant les substances pouvant compromettre
l'adhésion
(ex.: agents anti-adhésifs, conservants, graisses, huiles,
poussière, résidus de colle, etc.);
le joint doit être distribué uniformément sur tout le cadre;
après la pose, laisser sécher le joint environ 24 heures.
Fig. 1b
ATTENTIONE ! La non-installation de vis et fixations
conformément à ces instructions peut entraîner des risques
électriques.
Remarque : nous conseillons, pour installer correctement le
produit, recouvrir les tuyaux d'un ruban ayant les
caractéristiques suivantes :
- film élastique en PVC souple, avec adhésif à base d'acrylate
- conforme à la norme DIN EN 60454
- retardateur de flamme
- résistance optimale au vieillissement
- résistance aux écarts de températures
- utilisable aux basses températures
- Dans le cas où l'appareil n’est pas équipé de câble
d'alimentation, en utiliser un avec section de conducteur de
minimum 2,5 mm2 pour une puissance allant jusqu'à 7200
watts,; tandis que pour les puissances supérieures il doit être
de 4 mm2).
- À aucun moment, le câble ne doit atteindre une température
de 50 °C supérieure à la température ambiante.
- L'appareil est destiné à être connecté de façon permanente
au circuit électrique, c'est pourquoi il faut faire un
raccordement au circuit fixe via un interrupteur omnipolaire à
norme qui assure la déconnexion complète du circuit
électrique dans les conditions de la catégorie de surtension III,
et qui soit facilement accessible après l'installation.
Remarque : pour brancher l’appareil électroménager
avec la connexion en option monophasée il faut enlever
le câble présent et le remplacer un autre type de câble
(non fourni) ayant les caractéristiques suivantes :
branchement monophasé : câble H05V2V2-F 3G4
Fig. 3a
Attention! Avant de rebrancher le circuit à l'alimentation
secteur et d'en vérifier le fonctionnement correct, vérifier
toujours que le câble d'alimentation soit monté correctement.
Attention! Le remplacement du câble d'interconnexion doit
être effectuée par le service d'assistance technique autorisé
ou par une personne ayant le même statut.
Remarque : le produit est doté d'une fonction Power Limitator
104
4. Fonctionnement
Panneau de contrôle
Remarque : Pour sélectionner les commandes, il suffit d'effleurer (appuyer sur) les symboles qui les représentent.
Touches / Écran
1.
ON/OFF de la plaque de cuisson/aspirateur
8.
Activation Temperature manager (Température
directrice) (Warning Function)
2.
Sélection de la zone de cuisson
9.
Pause
Affichage zone de cuisson
10.
Key Lock (clé de verrouillage)
Augmenter/Diminuer Power Level (Niveau de puissance) et
Puissance d'aspiration
Affichage Power Level (Niveau de puissance) et Puissance
d'aspiration
11.
Voyant Aspirateur actif
4.
Activation Timer « STAND ALONE » (minuteur autonome)
Écran : Timer « STAND ALONE » (minuteur autonome) /
Minuteur Zones de cuisson
12.
5.
Augmenter/Diminuer Timer « STAND ALONE » (minuteur
autonome) / Minuteur Zones de cuisson
6.
Activation Timer (minuteur) zones de cuisson
13.
Réinitialisation Saturation des filtres
Voyant Timer (minuteur) zones de cuisson actif
14.
Activation fonction automatique aspirateur
3.
7.
Activation Automatic Heat Up (Chauffage automatique)
105
Activation Voyant de saturation des filtres
Sélection/Activation aspirateur
Affichage aspirateur
Affichage saturation filtre charbon/céramique -Filtre
à graisse
Caractéristiques de la plaque
UTILISATION DE LA PLAQUE DE CUISSON
À savoir avant de commencer :
Toutes les fonctions de ce plan de cuisson sont conçues pour
se conformer aux normes de sécurité les plus strictes.
Pour cette raison :
• Certaines fonctions ne s'activent pas, ou s'éteignent
automatiquement, en l'absence de casseroles sur les feux
ou si celles-ci sont mal placées.
• Dans d'autres cas, les fonctions activées se désactivent
automatiquement après quelques secondes lorsque la
fonction sélectionnée nécessite un autre réglage qui n’est pas
donné (ex. : « Allumer le plan de cuisson » sans
« Sélectionner la zone de cuisson » et la « Température de
fonctionnement », ou bien la « Fonction Lock
(verrouillage) » ou « Timer »).
Safe Activation (activation sécurisée)
Le produit s'active uniquement en présence de casseroles sur
les zones de cuisson : le processus de chauffe ne se
déclenche pas sans casseroles et s'arrête en les enlevant.
Pot Detector (Détecteur de casserole)
L'appareil détecte automatiquement la présence de
casseroles sur les zones de cuisson.
Safety Shut Down (arrêt sécurisé)
Pour des raisons de sécurité, chaque zone est dotée d'un
temps de fonctionnement maximal qui dépend du niveau de
puissance programmé.
Residual Heat Indicator (Voyant chauffage résiduel)
À l'extinction d'une ou plusieurs zones de cuisson la présence
de chaleur résiduelle est signalée par un signal visuel sur
l'écran de la zone correspondante, par le symbole « » :
Attention! En cas (par exemple) d'une utilisation
prolongée, l'extinction de la zone de cuisson pourrait ne pas
être immédiate en phase de refroidissement ; sur l'écran des
zones de cuisson, apparaît le symbole « » pour indiquer
que la phase est active.
Attendre que l'affichage se coupe avant de s'approcher de la
zone de cuisson.
Fonctionnement
Remarque : Pour activer une quelconque fonction, il faut
d'abord activer la zone souhaitée.
Affichage zone de cuisson
dans les affichages relatifs aux zones de cuisson, apparaît :
Allumage
Presser (effleurer) brèvement
(1) plan de
cuisson/aspirateur;
en maintenant la pression, toutes les fonctions disponibles
seront visibles pendant quelques instants, après quoi
seules les fonctions principales resteront activées ; les
autres pourront être utilisées, et s'activeront, ensuite
pendant l'utilisation du dispositif.
Zone de cuisson allumée
Power Level (Niveau de
puissance)
…
-
Residual Heat Indicator (Voyant
chauffage résiduel)
IMPORTANT :
toutes les fonctions disponibles seront éclairées
légèrement éclairées, cette lumière s'intensifiera
seulement à leur activation.
Pot Detector (Détecteur de
casserole)
Presser à nouveau
pour éteindre
Remarque : Cette fonction a la priorité sur toutes les
autres.
Fonction Temperature Manager
(Température directrice) activée
Sélection des zones de cuisson
Effleurer (presser) la zone de Sélection/Écran (2)
correspondant à la zone de cuisson désirée.
Fonction Lock (verrouillage)
active
Power Level (Niveau de puissance)
La plaque est équipée de 9 niveaux de puissance :
Effleurer et glisser avec le doigt le long de la Barre de
sélection (3) :
vers la droite pour augmenter le niveau de puissance ;
vers la gauche pour diminuer le niveau de puissance ;
Le niveau de puissance configuré sera affiché dans la
zone de Sélection/Écran (2)
Afin d’atteindre une puissance de cuisson constante et
d’éviter l’autorégulation de la puissance (diminution-
Fonction Pause
Fonction Automatic Heat UP
(Chauffage automatique)
106
Remarque : En sélectionnant simultanément une autre zone
augmentation de puissance), utiliser un réglage de
cuisson supérieur à 7.
de cuisson, le symbole
(7) s’éclairera à nouveau
légèrement, ce qui permettra de procéder, pour cette zone
aussi, à l’activation de la fonction ; la fonction reste tout de
même activée dans la zone où elle a été activée, comme
signalé sur l’écran (2)
Power Booster (amplificateur de puissance)
Le produit est doté d'un niveau de puissance supplémentaire
(au-delà du niveau ), qui reste activé 5 minutes puis la
puissance revient au niveau précédemment utilisé.
Effleurer et glisser le doigt le long de laBarre de sélection (3)
(au delà du niveau ) et activer Power Booster (amplificateur
de puissance)
Le niveau Power Booster (amplificateur de puissance) est
indiqué dans la zone de Sélection/Écran (2) par le symbole
« »
Remarque : les zones de cuisson avant n'ont pas
l’amplificateur temporisé ; pour désactiver le Power Booster
(amplificateur de puissance), de ces zones, effleurer et glisser
le doigt le long de la Barre de sélection (3) pour diminuer le
niveau de puissance.
Temperature Manager (Température directrice Warming Function)
Temperature Manager (température directrice) est une
fonction de contrôle permettant le maintien de la chaleur à
une température constante, à un niveau de puissance
optimisé ; cette fonction est parfaite pour garder les aliments
prêts au chaud. La fonction Temperature Manager
(température directrice) s’active dès la première pression de
la touche
L’écran (2) de la zone en mode Temperature Manager
Key Lock (clé de verrouillage)
La fonction Key Lock (clé de verrouillage) permet de bloquer
les configurations de la plaque pour empêcher les
manipulations accidentelles tout en laissant les fonctions déjà
configurées actives.
Activation :
• presser
(température directrice) affiche le symbole
Remarque : En sélectionnant simultanément une autre zone
(8) s’éclairera à nouveau
de cuisson, le symbole
légèrement, ce qui permettra de procéder, pour cette zone
aussi, à l’activation de la fonction ; la fonction reste tout de
même activée dans la zone où elle a été activée, comme
signalé sur l’écran (2)
(10)
Répéter l’opération pour désactiver.
Remarque : En pressant une quelconque autre fonction
• Presser encore
(8) pour désactiver et éteindre,
».
jusqu’à amener le niveau affiché à Display (2) sur «
Remarque : Si plusieursa zone fonctionnent en mode
Temperature Manager (température directrice - Warning
Function) sélectionner d’abord la zone souhaitée à travers la
zone de Sélection (2) ;
la fonction peut être désactivée aussi par la Barre de
sélection (3), en amenant le Power Level (niveau de
pendant que Key Lock (clé de verrouillage) est activée
,
elle clignotera pour signaler que la fonction est activée et doit
être éventuellement désactivée pour pouvoir agir sur la
plaque.
Automatic Heat UP (Chauffage automatique)
La fonction Automatic Heat UP (Chauffage automatique)
permet d'amener plus rapidement à régime la puissance
programmée ; cette fonction permet d'avoir une cuisson plus
rapide sans risquer de brûler les aliments car la température
ne dépasse pas celle du niveau programmé.
Cette fonction est disponible pour les niveaux de puissance 1
-8 .
Activation :
puissance) à «
».
Pause
La fonction Pause permet d'interrompre n'importe quelle
fonction active sur a plaque en ramenant à zéro la puissance
de cuisson.
Activation :
• depuis une zone de cuisson allumée, presser
(7)
• l’écran (2) affiche une « » clignotante s’alternant à la
puissance programmée pour la zone de cuisson
En augmentant le niveau de puissance de la zone de
cuisson : la fonction Automatic Heat Up (Chauffage
automatique) reste activée avec le nouveau réglage de
température ;
En diminuant le niveau de puissance de la zone de cuisson :
la fonction Automatic Heat UP (Chauffage automatique) se
désactive.
• presser «
» (9)
• « » clignote à l’écran (2)
Pour désactiver la fonction :
• presser (9) la Barre de sélection (3) s’éclaire
• presser/glisser sur la Barre de sélection (3) pour déactiver
la fonction
Remarque : La désactivation rétablit les conditions de la
plaque avant la pause, la plaque continue à fonctionner avec
les mêmes paramètres précédemment programmés.
107
Si on le souhaite, répéter l’opération pour plusieurs zones
de cuisson.
Remarque : chaque zone de cuisson peut avoir une minuterie
avec son propre délai prédéfini ; sur l’affichage (4) apparaîtra
le compte à rebours de la zone de cuisson sélectionnée en ce
moment ;
Si aucune zone de cuisson n’est sélectionnée et que la
minuterie STAND ALONE n’est pas active, le délai de la
minuterie la plus proche de l’échéance s’affiche.
Si aucune zone de cuisson n’est sélectionnée et que la
minuterie STAND ALONE est active, cette dernière s’affiche
en priorité par rapport à la minuterie la plus proche de
l’échéance.
La modification de visualisation du compte à rebours est
la même que celle indiquée sur la minuterie “STANDALONE” (voir paragraphe précédent Minuterie “STAND
ALONE)
Quand le minuteur a terminé le compte à rebours il émet
unsignal sonore et la zone de cuisson s’éteint.
Pour couper le Timer (minuteur) :
• sélectionner la zone de cuisson (2)
• programmer la durée du Timer (minuteur) à
, avec
(5).
Remarque : si après 10 minutes, la Fonction Pause n'est
pas désactivée, la plaque s'éteint automatiquement.
Remarque : la Fonction Pause n’influence pas l’aspiration
Timer « STAND ALONE » (minuteur autonome)
La fonction Timer (minuteur) est un compte à rebours
indépendant des zones de cuisson (et de la zone aspirante).
Le Minuteur s’active en appuyant sur la Zone/Écran (4)
Utiliser les symboles
(5) pour programmer la durée
du Timer (minuteur), qui s’affiche sur la Zone/Écran (4)
Remarque : attendre 10 secondes sans appuyer aucune
autre commande pour lancer le compte à rebours.
Le format du Timer (minuteur) est .
- . pour les heures
pour les minutes
Remarque: la configuration maximale du timer est de1h et 59
minutes
Dans la Zone/Écran (4) s’affichera le temps restant ;
un signal sonore se déclenche à la fin du compte à rebours
Remarque : pour un délai inférieur à 10 minutes, dans
l’affichage du compte à rebours, le format est le suivant
- . minutes
secondes
avec point éclairé en mode fixe
Pour couper le Timer (minuteur) :
• sélectionner Zone/Écran (4)
• programmer la durée du Timer (minuteur)à
, avec
(5)
Remarque : Si la plaque à induction s’éteint avec le minuteur
activé, celui-ci continuera le décompte jusqu’à la fin du délai
programmé, pour arrêter manuellement le minuteur, rallumer
la plaque de cuisson et suivre les instructions d’arrêt du
minuteur indiquées ci-dessus.
Power Limitation (limitation de puissance)
La fonction Power Limitation (limitation de puissance) permet
de programmer le fonctionnement du produit en limitant
l'absorption à un seuil maximal.
Remarque : effectuer le réglage quand la plaque est éteinte,
sans appuyez sur la touche
(1) , lors du branchement
la plaque de cuisson au réseau électrique ou de la
reconnexion du réseau électrique dans les 2 minutes qui
suivent.
Pour régler la fonction Power Limitation (limitation de
puissance) :
Timer (minuteur) zones de cuisson
La fonction Timer (minuteur) Zones de cuisson est un compte
à rebours programmable, même simultanément, sur chaque
zone de cuisson.
Au terme du délai programmé, les zones de cuisson
s’éteignent automatiquement et l’utilisateur est averti par un
signal sonore.
Activation d ela fonction Timer (minuteur) zones de
cuisson
• Effleurer (presser) la zone de Sélection/Écran (2) (power
level - niveau de puissance≠0)
- presser
(Qui clignotera seulement les 2 premières minutes de
l’alimentation du produit)
appuyer, une à la fois, sur
- en maintenant la pression
toutes les zones de sélection/écran(2) les zones de cuisson,
dans le sens inverse des aiguilles d’une en commençant de la
zone avant droite (FR)
(6) relative à la zone de cuisson
• Presser
• Utiliser les symboles
(5) pour programmer la
durée du timer (minuteur), qui s’affiche sur la Zone/Écran
(4) ; pendant le réglage le symbole
(6) clignote
Remarque : attendre 10 secondes sans appuyer aucune
autre commande pour lancer le Timer (minuteur) zone de
cuisson.
Remarque : en appuyant à nouveau longuement
(6) ,
le Timer (minuteur) de la zone de cuisson est réinitialisé
108
seules les fonctions principales resteront activées ; les
autres pourront être utilisées, et s'activeront, ensuite
pendant l'utilisation du dispositif.
IMPORTANT :
toutes les fonctions disponibles seront éclairées
légèrement éclairées, cette lumière s'intensifiera
seulement à leur activation.
- un signal sonore rapide est émis à chaque pression
- après avoir appuyé sur tous les écrans (2), relâcher la
touche
maintenant :
- l’écran (2) de la zone arrière gauche (RL) affichera l’un
après l’autre les symboles « C » et « 0 »pour signaler qu’il est
possible d’effectuer le réglage :
sélectionner l’écran (2-RL) Glisser ensuite sur la Barre de
sélection(3), jusqu’à ce que l’écran affiche les symboles
« C » et « 8 »,l’écran (2-FL) affiche le réglage actuel**
0 = 7,4 KW
1 = 4,5 KW
2 = 3,1 KW
** le réglage est configuré par défaut à 7,4 KW
Pour changer les paramètres de la fonction Power
Limitation (limitation de puissance)
- appuyer sur l’écran (2) de la zone avant gauche (FL)
- glisser ensuite sur la barres de sélection (3), pour
enregistrer le nouveau réglage
- pour sauvegarder la sélection, appuyez 2 secondes sur la
Presser à nouveau
pour éteindre
Remarque : Cette fonction a la priorité sur toutes les
autres.
Allumage de l’aspirateur :
Effleurer (presser) la Zone de sélection (12) pour activer
l’aspirateur
Vitesse (puissance) d’aspiration :
L’aspirateur est équipée de 3 niveaux de vitesse (puissance)
d’aspiration
Effleurer et glisser avec le doigt le long de la Barre de
sélection (3) :
vers la droite pour augmenter le niveau de puissance ;
vers la gauche pour diminuer le niveau de puissance ;
Le niveau de puissance configuré sera affiché dans la
zone de Sélection/Écran (12)
touche
(1),; un long signal sonore sera émis pour
confirmer le réglage.
Bridge Zones
Les zones de cuisson grâce à la fonction Bridge sont en
mesure de fonctionner en mode combiné créant ainsi une
seule zone au même niveau de puissance. Cette fonction
permet de cuire de manière homogène les grands plats /
casseroles.
Il est possible d'utiliser (en mode combiné) la zone de cuisson
frontale “Master” avec la zone correspondante derrière
“Secondaire”
(pour vérifier les zones concernées par cette fonction,
consulter la partie illustrée de ce manuel).
Pour activer la Fonction Bridge:
- sélectionner simultanément les deux zones de cuisson à
utiliser
- sur l’Afficheur (2) de la zone de cuisson « Secondaire », le
symbole « » s’affiche - avec la Barre de sélection (3) , il
sera possible de configurer le Niveau de puissance, qui
sera affiché sur l’Afficheur (2) de la zone de cuisson
« Master »
- pour désactiver la Fonctio Bridge il suffit de répéter la
mème procédure d'activation
Remarque : la fonction Timer (minuteur) zones de cuisson,
activée durant la fonction Bridge, comportera l’arrêt
automatique des deux zones de cuisson, puisqu’elles seront
considérées, dans ce cas, comme une seule zone combinée.
Power Booster (amplificateur de puissance)
La plaque est équipée de 2 niveaux de puissance
supplémentaires (au-delà de 3)
 Power Booster (amplificateur de puissance) 1 :
temporisé 15 min
 Power Booster (amplificateur de puissance) 2 :
temporisé 5 min
après quoi la puissance revient au niveau précédemment
programmé.
Effleurer et glisser le doigt le long de la Barre de sélection
(3) (au delà du niveau 3) et activer Power Booster 1
(amplificateur de puissance)
Le niveau Power Booster 1 (amplificateur de puissance) est
indiqué dans la zone de Sélection/Écran par le symbole « 4 »
clignote
Effleurer et glisser le doigt le long de la Barre de sélection
(3) (au delà du niveau 3) et activer Power Booster 2
(amplificateur de puissance)
Le niveau Power Booster 2 (amplifier puissance) est indiqué
dans la zone de Sélection/Écran (12) par le symbole « »
clignote
Fonctionnement automatique
La hotte s'éclaire à la vitesse la plus indiquée en adaptant la
capacité d'aspiration au niveau de cuisson maximal, utilisé par
les zones de cuisson.
Quand les zones de cuisson sont éteintes, la hotte adapte la
vitesse d’aspiration, en la diminuant progressivement, de
façon à éliminer les vapeurs et les odeurs résiduelles.
Pour activer cette fonction :
UTILISATION DE L'ASPIRATEUR
Allumage
Presser (effleurer) brèvement
(1) plan de
cuisson/aspirateur;
en maintenant la pression, toutes les fonctions disponibles
seront visibles pendant quelques instants, après quoi
Presser
(14)
Répéter l’opération pour désactiver.
109
Remarque : si durant le fonctionnement automatique la Barre
de sélection (3) les vitesses de 1 à 3 sont sélectionnées, le
fonctionnement automatique s’interrompt ;
En revanche, en sélectionnant les Power Boster
(amplificateur de puissance), le fonctionnement
automatique redémarre à la fin du délai programmé, entre-
Presser de nouveau longuement sur “
" (11) pour
confirmer l’activation du voyant filtre à graisse
L’appareil est prévu pour être utilisé en association avec
un KIT capteur Window (non fourni par le fabricant).
En installant le KIT capteur Window (uniquement en cas
d’utilisation en mode ASPIRATION), l’aspiration de l’air
cessera chaque fois que la fenêtre présente dans la pièce, sur
laquelle est appliqué le KIT, sera fermée.
-Le branchement électrique du KIT à l’appareil doit être
effectué par un personnel technique qualifié et spécialisé.
-Le KIT doit être certifié séparément, conformément aux
normes de sécurité pertinentes au composant et à son
utilisation avec l’appareil. L’installation doit être effectuée
conformément aux règlementations pour les installations
domestiques en vigueur.
ATTENTION :
-le câblage du KIT à brancher à l’appareil doit faire partie
d’un circuit certifié à très basse tension de sécurité
(TBTS).
-le fabricant de cet appareil décline toute responsabilité
en cas de problèmes, de dommages, ou d'incendies
provoqués par des défauts et/ou des problèmes de
dysfonctionnement et/ou une installation incorrecte du
KIT.
temps le symbole «
» reste en mode clignotant.
Remarque : en cas d’arrêt du plan avec le Fonctionnement
automatique activé, l’arrêt de l’aspirateur se fera
automatiquement, progressivement.
Voyant de saturation des filtres
La hotte indique lorsqu'il faut effectuer l’entretien des filtres :
Filtres anti-odeur charbon/céramique “
Filtre à graisse “
”(13) s’éclaire
”(13) clignote
Remarque : cette fonction se désactive par défaut (lire
comment l'activer au paragraphe « Activation voyant
saturation des filtres »)
Réinitialisation saturation des filtres
Après avoir effectué l’entretien des filtres (graisse et/ou
charbon/céramique) presser longuement «
s’éteint en lançant le compteur du voyant.
» (13) ;
Activation voyant de saturation des filtres
Ce voyant est généralement désactivé.
Procéder de la façon suivante pour l’activer :
;
- allumer la plaque de cuisson avec
- avec le moteur d’aspiration et les zones de cuisson éteintes,
presser la Zone de sélection (12)
" (11) jusqu’à l’affichage à
- presser longuement “
l’écran (12) les lettres « F » – « G » qui s’altèrnent en
clignotant
F = filtres anti-odeur charbon/céramique
G = filtre à graisse
Filtres anti-odeur charbon/céramique
 Presser sur l’écran (12) dès que la lettre « F » s’affiche
 presser «

» (13) – lumière clignotante
" (11) pour
Presser de nouveau longuement sur “
confirmer l’activation du voyant des filtres anti-odeur
charbon/céramique
Filtre à graisse
 presser sur l’écran (12) dès que la lettre « G » s’affiche

presser «
» (13) – lumière fixe
110
4.1 Tableaux de puissance
Typologie de cuisson
Niveau d'utilisation
(l'indication doit être associée à l'expérience et aux
habitudes de cuisson)
Boost
Réchauffer rapidement
Idéal pour élever très rapidement la température des
aliments jusqu'à ébullition rapide en cas d'eau ou pour
chauffer rapidement les liquides de cuisson
8-9
Friggere - bollire
7-8
Rôtir - brunir - bouillir - griller
6-7
Rôtir - cuire - cuire à l'étouffée brunir - griller
Idéal pour brunir, maintenir l'ébullition légère, cuire et
griller (pendant une durée moyenne, 10-20 minutes),
préchauffer les accessoires
4-5
Cuire - cuire à l'étouffée - brunir griller
Idéal pour cuire à l'étouffée, maintenir une ébullition
délicate, cuire (pour une longue durée). Repasser les
pâtes
3-4
Cuire - frémir - épaissir – rendre
crémeux
Idéal pour les cuissons prolongées (riz, sauces, rôtis,
poisson), en présence de liquides d'accompagnement
(par exemple eau, vin, bouillon, lait), mélanger les pâtes
2-3
Cuire - frémir - épaissir – rendre
crémeux
Idéal pour les cuissons prolongées (volumes de moins
d'un litre: riz, sauces, rôtis, poisson) en présence de
liquides d'accompagnement (exemple eau, vin, bouillon,
lait)
1-2
Faire fondre - dégeler - garder
au chaud – rendre crémeux
Idéal pour ramollir le beurre, faire fondre doucement le
chocolat, décongeler des produits de petites dimensions
1
Faire fondre - dégeler - garder
au chaud – rendre crémeux
Idéal pour garder au chaud de petites portions
d'aliments fraîchement cuisinés ou garder à
température les plats et faire épaissir le risotto
Puissance
zéro
Surface d'appui
Niveau de puissance
Puissance
maximale
Puissance
élevée
Puissance
moyenne
Faible
Puissance
OFF
Idéal pour le brunissement, commencer à cuire, frire
des produits congelés, faire bouillir rapidement
Idéal pour rôtir, maintenir l'ébullition, cuire et griller
(courte durée, 5-10 minutes)
Plan de cuisson en position stand-by ou coupé
(présence possible de chaleur résiduelle de la fin de la
cuisson, signalée par H-L-O)
111
4.2 Tableaux de cuisson
Catégorie
d'aliments
Plats ou type
de cuisson
Pâtes fraîches
Pâtes, riz
Pâtes fraîches
Riz bouilli
Légumes,
légumineuses
Risotto
Blanchis
Frits
Sautés
Mijotés
Saisis
Rôti
Viandes
Grillées
Brunissement
Poisson
En
sauce/braisées
Grillés
En
sauce/braisés
Frits
Omelettes
Œuf
Omelette
A la coque/durs
Pancake
Tomate
Sauces
Bolognaise
Béchamel
Crème
pâtissière
Gâteaux,
crèmes
Puddings
Riz au lait
Niveau de puissance et déroulement cuisson
Première étape
Puissances
Deuxième étape
Puissances
Cuisson des pâtes
Chauffage de l'eau
Booster-9
et
7-8
maintien ébullition
Cuisson des pâtes
Chauffage de l'eau
Booster-9
et
7-8
maintien ébullition
Cuisson des pâtes
Chauffage de l'eau
Booster-9
et
5-6
maintien ébullition
Saisir et griller
7-8
Cuisson
4-5
Chauffage de l'eau
Booster-9
Ébullition
6-7
Chauffage de l'huile
9
Friture
8-9
Chauffage de l'accessoire
7-8
Cuisson
6-7
Chauffage de l'accessoire
7-8
Cuisson
3-4
Chauffage de l'accessoire
7-8
Dorure
7-8
Brunissement viande avec de
l'huile
7-8
Cuisson
3-4
(si avec beurre, puissance 6)
Griller sur les deux
7-8
Préchauffage de la poêle
7-8
côtés
Brunissement avec de l'huile
7-8
Cuisson
4-5
(si avec beurre, puissance 6)
Brunissement avec de l'huile
7-8
Cuisson
3-4
(si avec beurre, puissance 6)
Préchauffage de la poêle
7-8
Cuisson
7-8
Brunissement avec de l'huile
7-8
Cuisson
3-4
(si avec beurre, puissance 6)
Chauffage de l'huile ou de la
8-9
Friture
7-8
matière grasse
Chauffage de la poêle avec du
6
Cuisson
6-7
beurre ou de la matière grasse
Chauffage de la poêle avec du
6
Cuisson
5-6
beurre ou de la matière grasse
Chauffage de l'eau
Booster-9
Cuisson
5-6
Chauffage de la poêle avec du
6
Cuisson
6-7
beurre
Brunissement avec de l'huile (si
6-7
Cuisson
3-4
avec du beurre, puissance 6)
Brunissement avec de l'huile (si
6-7
Cuisson
3-4
avec du beurre, puissance 6)
Porter à
Préparation de la base (faire fondre
3-4
5-6
frémissement
beurre et farine)
Maintenir le
4-5
Porter le lait à ébullition
4-5
frémissement
Maintenir le
2-3
Porter le lait à ébullition
4-5
frémissement
Maintenir le
2-3
Réchauffer le lait
5-6
frémissement
112
5. Entretien
Entretien de la plaque de cuisson
Entretien de l'aspirateur
Attention! Avant toute opération de nettoyage ou
d'entretien, s'assurer que les zones de cuisson sont
éteintes et le voyant de chaleur a disparu.
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon
imbibé de détergent liquide neutre. NE PAS UTILISER
D'USTENSILES OU OUTILS DE NETTOYAGE !
Éviter l'usage de produits à base d'agents abrasifs.
NE PAS UTILISER D'ALCOOL !
5.1 Nettoyage
La plaque de cuisson doit être nettoyée après chaque
utilisation.
Filtre anti-graisse
Important :
Ne pas utiliser d'éponges abrasives, de tampons à récurer.
Leur utilisation, au fil du temps, pourrait abîmer le verre.
Ne pas utiliser des produits chimiques irritants, tels que les
sprays pour fours ou détachants.
Il retient les particules de graisse dérivantes d ela
cuisson.
Il doit être nettoyé une fois par mois (ou quand l'indicateur de
saturation des filtres l'indique), avec des détergents non
agressifs, à la main ou au lave-vaisselle à basse température
et cycle rapide.
Avec le lavage au lave-vaisselle, le filtre anti-graisse
métallique peut décolorer mais ses caractéristiques de filtrage
restent les mêmes.
Fig. 15
Filtre À Charbon Actif - Céramique
(Seulement pour la version filtrante)
Il retient les mauvaises odeurs de la cuisson.
Le produit est doté de quatre séries de filtres qui retiennent
les odeurs grâce aux charbons actifs. Les charbons actifs sont
intégrés dans une structure céramique qui les rend facilement
et complètement accessibles par les impuretés créant ainsi
une surface d’absorption élevée.
La saturation des filtres céramique aux charbons actifs se
produit après une utilisation plus ou moins intense en fonction
du type de cuisine et de la fréquence de nettoyage du filtre à
graisse. Ces filtres anti-odeur peuvent être soumis à une
régénération thermique tous les 2 à 3 mois dans un four
préchauffé à 200 °C pendant 45 minutes. La régénération
permet de bénéficier d’une durée maximale des filtres de 5
ans.
Fig. 17 – 17a – 17b – 17c
Après chaque utilisation, laisser refroidir le plan et le nettoyer
pour enlever les dépôts et les taches causées par des résidus
alimentaires.
Le sucre ou les aliments à haute teneur en sucre
endommagent le plan de cuisson et doivent être retirés
immédiatement.
Le sel, le sucre et le sable peuvent rayer la surface du verre.
Utiliser un chiffon doux, des serviettes en papier ou des
produits spécifiques pour le nettoyage du plan (suivre les
instructions du fabricant).
NE JAMAIS UTILISER DE NETTOYEURS A VAPEUR !!!
Important :
En cas de gros débordements accidentels de liquides des
casseroles il est possible d'intervenir à travers la vanne de
décharge, placée sur la partie inférieure du produit de manière
à pouvoir éliminer tout résidu et nettoyer en toute sécurité.
Fig. 16
Pour un nettoyage plus complet et soigné, enlever
complètement le bac inférieur.
Fig. 18a - 18b
Nettoyage de la grille métallique :
Pour nettoyer la grille métallique, il est conseillé d’utiliser
exclusivement de l’eau et du savon neutre.
Fig. 20
113
5.2 Recherche des pannes
CODE D’INFORMATION
DESCRIPTION
CAUSES POSSIBLES
SOLUTION
E2
La zone commandes s'éteint à cause
d'une trop haute température
La température interne de
l'électronique est trop
élevée
Attendre que la plaque
refroidisse avant de
l'utiliser à nouveau
ERR03
+
Signal acoustique
Pour tous les autres
signaux d'erreur
( E … U …)
Une activation continue (permanente)
de la touche est détectée.
L’interface s’éteint au bout de 10
secondes.
Eau, casseroles ou
ustensiles de cuisine,
posés sur l’interface
utilisateur.
Nettoyer la surface,
retirer les objets
éventuellement
présents le plan.
Appeler le service assistance technique et communiquer le code d'erreur
5.3 Service assistance
Avant de contacter le Service Clientèle
1. Vérifier que vous ne pouvez pas résoudre le problème vous-même sur la base des points décrits dans "Recherche des pannes".
2. Éteindre et rallumer l'appareil pour s'assurer que la panne est résolue.
Si le problème persiste après les susdites vérifications, contacter le Service Clientèle le plus proche.
114
LIB0162652 Ed. 03/20
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
