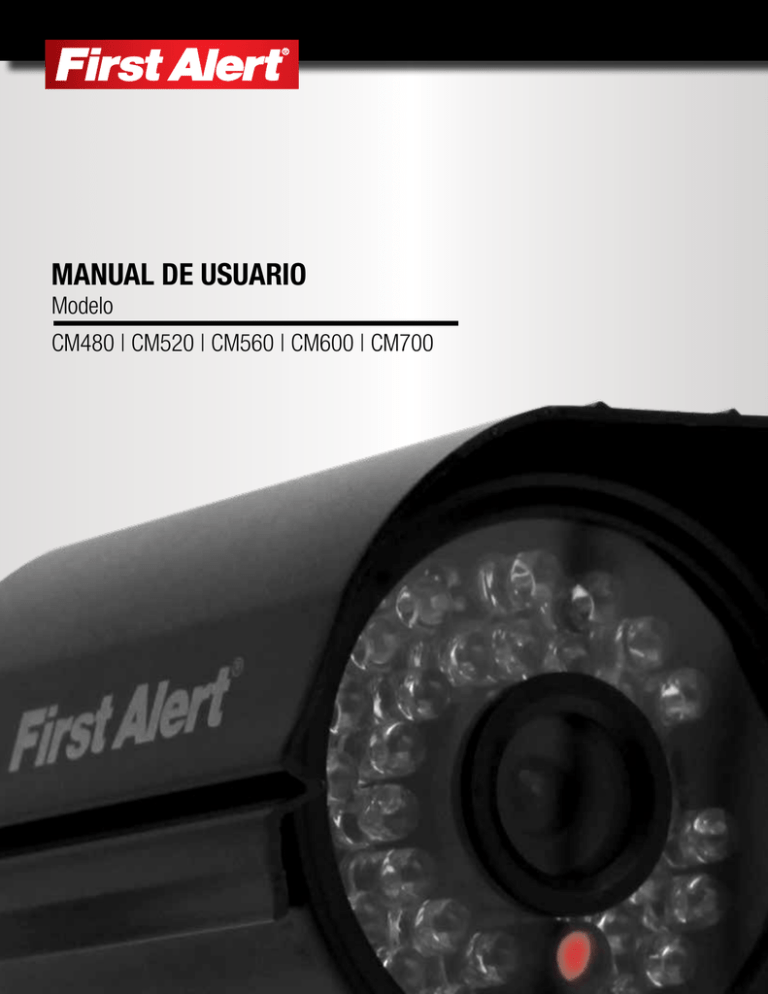

MANUAL DE USUARIO
MANUAL DE USUARIO
Modelo
CM480 | CM520 | CM560 | CM600 | CM700
INTRODUCCIÓN
GRACIAS
bienvenido
¡Gracias por elegir a First Alert para sus
necesidades de seguridad!
Por más de medio siglo, First Alert ha creado productos de seguridad y protección para el hogar
que hacen que su trabajo sea más fácil. Nuestros productos están fabricados con el más alto
estándar el cual nos ha ganado un papel de liderazgo en las categorías de productos de seguridad
y protección para el hogar. Estamos comprometidos en servirle a nuestros clientes, desde los
profesionales que instalan nuestros productos, hasta las familias y negocios que dependen de ellos.
First Alert ha estado ayudando a familias y negocios a mantenerse seguros por más de 50 años.
Al tener un Sistema de Seguridad First Alert, usted está dando el primer paso hacia la protección
de su hogar o negocio de daños o robos. Nosotros estamos vigilando, incluso cuando usted no.
Este manual está elaborado para la Cámara de Seguridad a CM480, CM520, CM560, CM600 y CM700.
Era preciso en el momento en que fue elaborado. Sin embargo, debido a nuestro esfuerzo continuo para
mejorar nuestros productos constantemente, las características y funciones adicionales pueden haber sido
implementadas desde entonces y los menús en la pantalla pueden cambiar. Le pedimos que visite nuestro
sitio web www.brkelectronics.com para encontrar los manuales actuales (inglés y español), actualizaciones
de firmware, descargas, otros productos de cámaras de seguridad y anuncios. Usted encontrará esta línea
de productos bajo Home Security >> Security Cameras >> Wired Cameras.
Guía rápida del usuario en Inglés/Español incluida
© 2013 BRK Brands, Inc. Todos los derechos reservados. Distribuido por BRK Brands, Inc., Aurora, Illinois 60504. BRK Brands, Inc. es un
subsidiario de Jarden Corporation (NYSE: JAH). First Alert® es una marca registrada de First Alert Trust. Debido al desarrollo continuo del
producto, el producto dentro del paquete puede lucir levemente diferente al del paquete. Para obtener el servicio de garantía, contacte a la
División de Asuntos del Consumidor al 1-800-323-9005, de lunes a viernes, de 7:30 a.m. a 5 p.m., Hora Estándar Central.
Hecho en China
Pagina 2
INTRODUCCIÓN
CARACTERÍSTICAS CLAVES DEL PRODUCTO
Contenido del Paquete
• Cámara de cable atravesado o estándar con soporte de montaje y accesorios
• (1) Adaptador de Poder de 12vCD
• (1) Cable de Video BNC y de Poder de CD
estándar
cámara de cable
atravesado
estándar
cámara de cable
atravesado
CM560
CM480
estándar
cámara de cable
atravesado
cámara de cable
atravesado
CM520
cámara de cable
atravesado
CM600
Adaptador de Potencia12V CD
CM700
Cable de Video BNC y
Potencia CD de 75’
Divisor de 4 vías (únicamente se incluye con CM6004PC)
Pagina 3
SEGURIDAD
DECLARACIONES DE PRECAUCIÓN
Precauciones de seguridad
•
•
•
•
•
•
No bote, perfore, ni tampoco desarme la cámara o DVR.
No jale del adaptador de alimentación. Use el enchufe para quitar de la pared.
No exponga la cámara o DVR a temperaturas altas.
Por su propia seguridad, evite usar la cámara cuando haya una tormenta o relámpagos en su área.
Use la cámara y la DVR con cuidado. Evite presionar con fuerza sobre el cuerpo de la cámara o la DVR.
No use el cable de potencia si está aplastado o dañado.
Cumplimiento con la FCC
Cumplimiento con la FCC Dispositivo Digital Clase B
Este equipo ha sido probado y se ha encontrado que opera dentro de los límites para un dispositivo digital Clase B, según la
Parte 15 de las reglas de la FCC. Esos límites están diseñados para proporcionar una protección razonable de la interferencia
perjudicial en instalaciones residenciales. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala
y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio.
Sin embargo, no hay ninguna garantía de que la interferencia no ocurra en una instalación particular. Si este equipo crea
una interferencia perjudicial a la recepción de radio o televisión, la cual se puede determinar encendiendo y apagando
el equipo, se le alienta al usuario a intentar corregir la interferencia por medio de las siguientes medidas:
•
•
•
•
Reorientar o recolocar la antena de recepción.
Incrementar la distancia entre el equipo y el receptor.
Conectar el equipo en una toma de un circuito diferente al del receptor.
Consulte con el concesionario o un técnico de radio o televisión para ayuda.
Nota: Únicamente los periféricos que cumplen con los límites de Clase B de la FCC pueden conectarse a este equipo. La
operación con periféricos que no cumplen o periféricos no recomendados por First Alert / BRK Brands, Inc. probablemente
darán como resultado la interferencia a la recepción de radio y televisión. Los cambios o las modificaciones al producto, no
expresamente aprobados por First Alert / BRK Brands, Inc., pueden anular la autorización del usuario de operar el equipo.
Nosotros, First Alert / BRK Brands, Inc. declaramos bajo nuestra única responsabilidad que el dispositivo al cual se relaciona esta declaración: Cumple
con la Parte 15 de las reglas de la FCC. La operación está sujeta a las siguientes dos condiciones: (1) este dispositivo no debe causar interferencia
perjudicial, y (2) este dispositivo debe de aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar una operación no deseada.
Certificación FCC (si aplica)
Este dispositivo contiene un transmisor de radio. Por lo tanto, ha sido certificado como de
acuerdo con la 47 CFR Parte 15 de las reglas de la FCC para radiadores
intencionales. Los productos que contienen un transmisor de radio son etiquetados con un identificador de la FCC.
declaración de peligro de fuego y descarga eléctrica
El símbolo de relámpago con punta de flecha, dentro de un triángulo
equilátero, pretende alertar al usuario de la presencia de “voltaje
peligroso” no aislado dentro de la cubierta del producto que puede ser
de suficiente magnitud para constituir un riesgo de descarga eléctrica.
PRECAUCIÓN
RIESGO DE DESCARGA
ELÉCTRICA
El signo de admiración dentro de un triángulo equilátero, pretende alertar
al usuario de la presencia de instrucciones de operación y mantenimiento
(servicio) en la literatura que acompaña al aparato.
PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA
ELÉCTRICA. DESCONECTE TODAS LAS FUENTES DE PODER,
INCLUYENDO CÁMARAS DE LA DVR ANTES DE QUITAR LA
CUBIERTA. NO HACERLO PUEDE DAR COMO RESULTADO EL
DAÑO ALA DVR O SUS COMPONENTES ASÍ COMO LESIONES O
LA MUERTE.
ADVERTENCIA: PARA PREVENIR EL RIESGO DE FUEGO O
DESCARGAELÉCTRICA , NO EXPONGA ESTA UNIDAD A LA
LLUVIA O HUMEDAD
PRECAU CIÓN: PARA PREVENIR DESCARGAS, EMPAREJE LA
HOJA ANCHA DEL ENCHUFE CON LA RANURA ANCHA DE LA
TOMA E INSERTE COMPLETA MENTE
Pagina 4
RESUMEN DEL PRODUCTO
CÁMARA Y CONEXIONES DE POTENCIA
Instalar cámaras
Montar Cámaras y Tender Cable
Elija la posición de la cámara y asegure el soporte de la cámara. Enrosque la cámara en el soporte. Ajuste la cámara al ángulo de
vista correcto. Asegúrese que el lente esté vertical en relación al objeto. Apriete el tornillo manual. Las cámaras First Alert pueden
montarse en el cielo o la pared simplemente cambiando el montaje del soporte de la Cámara. Véase el cuadro de información
“Orientación de la Cámara”. Tienda el cable de la cámara a la ubicación del DVR. Véase el cuadro de información a continuación
acerca de “Tendido de Cables Más Largos”.
Orientación de la Cámara
Es importante asegurarse que la cámara esté
correctamente montada para asegurar que la
imagen no está de cabeza ya que el lente de la
cámara sólo se puede orientar de una forma.
Tendido de Cables Más Largos
Los tendidos de cables más largos pueden
requerir de un aumento a un cable Coax RG59.
Los kits de First Alert son enviados con cable AV
económico que está diseñado para funcionar
bien con hasta el largo del cable suministrado,
normalmente alrededor de 60 pies. Si se necesitan distancias más
largas entre la cámara y el DVR, usted necesitará aumentar a un
cable Coax RG59. Nosotros suministramos varias longitudes, hasta
300 pies. Además, si necesita tender cable en instalaciones dentro
de pared, podrá necesitar cable a prueba de fuego, FT-4/CMR UL
aprobado para instalaciones en pared.
Conectar Cámaras
Siga este diagrama para conectar la cámara al DVR u otros dispositivo usando una conexión
BNC. Nota: La Fuente de Poder sólo está con propósitos ilustrativos. Su fuente de poder
Opción 2
puede ser diferente.
Opción 1
Poder del DVR
(No Suministrado)
Video a la Entrada
de Video del DVR
Poder de la
Fuente Suministrada
Poder a la Entrada
de CD 12V del DVR
Adaptador de
Potencia de 12V CD
Separador de Cámara
y Poder del DVR
Poder de 120V
Poder a la Cámara
Cable AV: BNC/
Poder CD
Potencia a la Cámara
Video a la Cámara
Pagina 5
ANEXOS
ESPECIFICACIONES Y SOLUCIÓN DE PROBLEMAS
Especificaciones Técnicas
Elemento
Especificación
Modelo
CM480
CM520
CM560
CM600
CM700
Sensor de Imagen
1/4” CMOS
1/4” CMOS
1/4” CMOS
1/4” CMOS
1/4” CMOS
Pixels Efectivos
NTSC: 656 (H) X 492 (V):
PAL: 768 (H) X 576 (V)
NTSC: 656 (H) X 492 (V):
PAL: 768 (H) X 576 (V)
NTSC: 656 (H) X 492 (V):
PAL: 768 (H) X 576 (V)
NTSC: 656 (H) X 492 (V):
PAL: 768 (H) X 576 (V)
NTSC: 720 (H) X 480 (V),
PAL: 720 (H) X 576 (V)
Resolución Horizontal
480TVL
520TVL
560TVL
600TVL
700TVL
Clasificación IP
IP66
IP66
IP66
IP66
IP66
Número de LED's infrarrojos
36
36
36
36
36
Rango de Visión Nocturna
80 ft.
80 ft.
80 ft.
80 ft.
80 ft.
Interior/Exterior
Both
Both
Both
Both
Both
Lente
NTSC/PAL
NTSC/PAL
NTSC/PAL
NTSC/PAL
NTSC/PAL
Ángulo de la visión
6mm
6mm
6mm
6mm
6mm
Velocidad de Cuadros
48°
48°
48°
48°
34°
Sensor de Imagen
NTSC: 60 fields/sec ; PAL:
50 fields/sec
NTSC: 60 fields/sec ;
PAL: 50 fields/sec
NTSC: 60 fields/sec ; PAL: 50
fields/sec
NTSC: 60 fields/sec ; PAL: 50
fields/sec
NTSC: 60 fields/sec ; PAL: 50
fields/sec
Audio
0 Lux (IR ON)
0 Lux (IR ON)
0 Lux (IR ON)
0 Lux (IR ON)
0 Lux (IR ON)
Control de Ganancia y
Balance
No
No
No
No
No
Relación ruido/señal
Auto
Auto
Auto
Auto
Auto
Características Gamma
>48dB (AGC OFF)
>48dB (AGC OFF)
>48dB (AGC OFF)
>48dB (AGC OFF)
>48dB (AGC OFF)
Velocidad de Obturación
>0.45
>0.45
>0.45
>0.45
>0.45
Longitud de Onda de
Infrarrojo
1/50(1/60) 1/100000
1/50(1/60) 1/100000
1/50(1/60) 1/100000
1/50(1/60) 1/100000
1/50(1/60) 1/100000
Salida de Video
850nm
850nm
850nm
850nm
850nm
Fuente de Poder
1.0Vp-p 75 Ohm
1.0Vp-p 75 Ohm
1.0Vp-p 75 Ohm
1.0Vp-p 75 Ohm
1.0Vp-p 75 Ohm
Temperatura de Operación
DC 12V 500mA
DC 12V 500mA
DC 12V 500mA
DC 12V 500mA
DC 12V 500mA
Operation Temperature
-22 °F to 122 °F
(-30 °C to 50 °C)
-22 °F to 122 °F
(-30 °C to 50 °C)
-22 °F to 122 °F
(-30 °C to 50 °C)
-22 °F to 122 °F
(-30 °C to 50 °C)
-22 °F to 122 °F
(-30 °C to 50 °C)
Solución de Problemas
Problema
Causa Probable
Soluciones
Los cables de la cámara están flojos o se han
desconectado
Sin Imagen
• Revise el cable y las conexiones de video de la cámara
• Desconecte y vuelva a conectar el cable del sistema y en la
cámara
Se puede también causar por una fuente de alimentación
• Intente colocar la cámara en otro canal o use otro cable
el funcionar incorrectamente
Imagen Parpadeando
Luces fuertes incidiendo directamente en el lente
• Mueva la cámara o aparte cualquier fuente de luz de la cámara
La imagen está muy pálida o
muy oscura
Desajuste de los niveles de contraste y balance
• Ajuste el contraste y el brillo en el DVR o el televisor.
• Aleje la cámara o aparte cualquier fuente de luz de la cámara
Aparece una imagen blanca
de noche
La cámara está colocada demasiado cerca a una
ventana
• Los LED’s infrarrojos proyectan luz invisible que se refleja de las
superficies como el vidrio causando una luz blanca.
• Coloque la cámara del otro lado de la ventana o coloque el lente a
ras con la superficie para mejorar la visión nocturna
Pagina 6
ANEXO
GARANTÍA
Garantía
GARANTÍA LIMITADA DEL PRODUCTO
BRK Brands, Inc., (“BRK”) el fabricante de los productos de marca First Alert® garantiza que durante un período de un año a partir
de la fecha de compra (el “Período de Garantía”), este producto estará libre de defectos en material y mano de obra. BRK, a su sola
opción, reparará o reemplazará este producto o cualquier componente de este producto que se encuentre defectuoso durante el
Período de Garantía. El reemplazo o reparación se hará con un producto o componente nuevo o remanufacturado. Si este producto
ya no está disponible, el reemplazo se hará con un reemplazo similar de igual o mayor valor. Esta es su garantía exclusiva.
Esta garantía únicamente es válida para el comprador minorista original a partir de la fecha inicial de la compra al por menor y no
es transferible para poder obtener servicio de garantía, usted debe guardar el recibo original de venta y se requiere una prueba de
compra en la forma del código UPC del empaque. Los distribuidores de BRK, centros de servicio o tiendas de venta al por menor
que vendan productos BRK no tienen el derecho de alterar, modificar o cambiar en cualquier forma los términos y condiciones de
esta garantía.
EXCLUSIONES DE GARANTÍA
Partes y Mano de Obra: 1 año limitado (las partes garantizadas no incluyen bombillas, LEDs y baterías)
Esta garantía no aplica a las bombillas, LEDs y baterías proporcionadas con o que forman parte del producto.
Esta garantía se anula si se usa o se han usado accesorios que no sean de BRK en o en conexión con el producto o en cualquier
modificación o reparación hecha a este producto.
Esta garantía no aplica a defectos o daños que surjan del uso del producto en condiciones aparte de las normales (incluyendo
condiciones atmosféricas, de humedad normales) o por la instalación o el uso del producto que no esté estrictamente de acuerdo
con las instrucciones contenidas en el manual de usuario del producto.
Esta garantía no se aplica a defectos en o daños al producto causados por (i)el uso negligente del producto; (ii) el mal uso, abuso,
negligencia, alteración, reparación o mala instalación del producto; (iii) cortocircuitos o transitorios eléctricos; (iv) el uso que no
esté de acuerdo con la instalación del producto; (v) el uso de repuestos no proporcionados por BRK; (vi) mantenimiento indebido
del producto; o (vii) accidente, fuego, inundación u otro Acto de Dios.
Esta garantía no cubre el rendimiento o funcionalidad de cualquier programa de computación incluido en el paquete o en el
producto. BRK no garantiza que el programa proporcionado con el producto funcionará sin interrupción o que de cualquier forma
esté libre de anomalías, errores o “Bugs”. Esta garantía no cubre cualquier costo relacionado con la remoción o reemplazo de
cualquier producto o programa instalado en su computadora.
BRK se reserva el derecho de hacer cambios en el diseño o de hacer adiciones o mejoras en sus productos sin incurrir en cualquier
obligación de modificar cualquier producto que ya haya sido fabricado. BRK hará todo esfuerzo para proveer actualizaciones y
soluciones a sus programas por medio de su sitio web. Esta garantía no cubre cualquier alteración o daño a cualquier programa que
pueda estar o pueda llegar a estar residiendo en el sistema del usuario como resultado de la instalación del programa proporcionado.
Esta garantía está en lugar de otras garantías, expresas o implicadas, y BRK ni asume, ni autoriza a cualquier persona a asumir por
ella cualquier otra obligación o responsabilidad en conexión con la venta o el servicio del producto. En ningún caso será responsable
BRK por cualquier daño especial o consecuente que surja del uso del producto o que surja del mal funcionamiento o el no
funcionamiento del producto, o por cualquier demora en el rendimiento de esta garantía debido a cualquier causa fuera de su control.
BRK no hace ninguna afirmación o garantía de cualquier tipo en cuanto al potencial, habilidad o efectividad del producto para
prevenir, minimizar o en cualquier forma afectar el daño o lesión personal o a propiedad. BRK no es responsable por cualquier
daño personal, pérdida, o robo relacionado al producto o su uso por cualquier daño, ya sea físico o mental relacionado al mismo.
Cualquier y todo reclamo o declaración, ya sea por escrito o verbal, por los vendedores, minoristas, concesionarios, o distribuidores
a lo contrario no están autorizados por BRK, y no afectan esta disposición de esta garantía.
La responsabilidad de BRK bajo esta, o cualquier otra garantía, implicada o expresa, está limitada a la reparación, reemplazo o
reembolso, como se estableció anteriormente. Estas soluciones son las únicas y exclusivas soluciones para cualquier incumplimiento
de garantía. BRK no es responsable por los daños directos, especiales, incidentales o consecuentes que resulten de cualquier
incumplimiento de garantía o bajo cualquier otra teoría legal, incluyendo pero no limitado a, pérdida de ganancias, inactividad,
buena voluntad, daños a o el reemplazo de equipo y propiedad y cualquier costo de recuperación, reprogramación o reproducción
de cualquier programa o información almacenada en o usada con un sistema que contiene el programa que acompaña el producto.
BRK no garantiza que el programa operará con cualquier otro programa, excepto con aquellos indicados. BRK no puede hacerse
responsable por las características de equipo o programas de terceras partes que puedan afectar la operación del programa
incluido.
Excepto al alcance prohibido por la ley aplicable, cualquier garantía de comerciabilidad implicada o aptitud para un propósito
en particular se limita en duración a la duración del Período de Garantía anterior. Algunos estados, provincias o jurisdicciones no
permiten la exclusión o limitación sobre la duración de una garantía implicada sobre daños incidentales o consecuentes, así que las
limitaciones o exclusiones puede que no le sean aplicables. Esta garantía le otorga derechos legales específicos, y también puede
tener otros derechos que varían de estado a estado, o de provincia a provincia, o de jurisdicción a jurisdicción.
OBTENER SERVICIO
Si requiere de servicio, no devuelva este producto a su minorista. Para obtener el servicio de garantía contacte a la División de
Asuntos del Consumidor al 1-800-323-9005, de 7:30 a.m. a 5:00 p.m., Hora Estándar Central, de lunes a viernes. Para ayudarnos a
servirle, por favor tenga el número de modelo y la fecha de compra disponible cuando llame.
Pagina 7
©2013 BRK Brands, Inc.
una Compañía de Jarden Corporation (NYSE:JAH)
3901 Liberty Street Road, Aurora, IL 60504-8122
Teléfono: 630-851-7330 Servicio Técnico: 800-323-9005
www.brkelectronics.com
M08-0397-020
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
