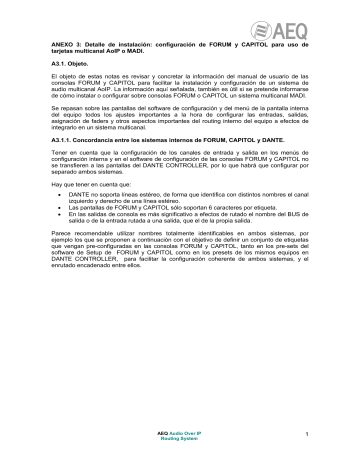

ANEXO 3: Detalle de instalación: configuración de FORUM y CAPITOL para uso de
tarjetas multicanal AoIP o MADI.
A3.1. Objeto.
El objeto de estas notas es revisar y concretar la información del manual de usuario de las
consolas FORUM y CAPITOL para facilitar la instalación y configuración de un sistema de
audio multicanal AoIP. La información aquí señalada, también es útil si se pretende informarse
de cómo instalar o configurar sobre consolas FORUM o CAPITOL un sistema multicanal MADI.
Se repasan sobre las pantallas del software de configuración y del menú de la pantalla interna
del equipo todos los ajustes importantes a la hora de configurar las entradas, salidas,
asignación de faders y otros aspectos importantes del routing interno del equipo a efectos de
integrarlo en un sistema multicanal.
A3.1.1. Concordancia entre los sistemas internos de FORUM, CAPITOL y DANTE.
Tener en cuenta que la configuración de los canales de entrada y salida en los menús de
configuración interna y en el software de configuración de las consolas FORUM y CAPITOL no
se transfieren a las pantallas del DANTE CONTROLLER, por lo que habrá que configurar por
separado ambos sistemas.
Hay que tener en cuenta que:
•
•
•
DANTE no soporta líneas estéreo, de forma que identifica con distintos nombres el canal
izquierdo y derecho de una línea estéreo.
Las pantallas de FORUM y CAPITOL sólo soportan 6 caracteres por etiqueta.
En las salidas de consola es más significativo a efectos de rutado el nombre del BUS de
salida o de la entrada rutada a una salida, que el de la propia salida.
Parece recomendable utilizar nombres totalmente identificables en ambos sistemas, por
ejemplo los que se proponen a continuación con el objetivo de definir un conjunto de etiquetas
que vengan pre-configuradas en las consolas FORUM y CAPITOL, tanto en los pre-sets del
software de Setup de FORUM y CAPITOL como en los presets de los mismos equipos en
DANTE CONTROLLER, para facilitar la configuración coherente de ambos sistemas, y el
enrutado encadenado entre ellos.
AEQ Audio Over IP
Routing System
1
EJEMPLO DE CONFIGURACIÓN BÁSICA Y NOMBRES DE CIRCUITOS EN SISTEMA
MULTICANAL AEQ.
Consola CAPITOL.
Bloque básico: 4 canales de entrada y salida estéreo y 8 mono (entradas).
Entradas. Etiquetas
en CAPITOL.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
IP01S
IP01S
IP02S
IP02S
IP03S
IP03S
IP04S
IP04S
IP05M
IP06M
IP07M
IP08M
IP09M
IP10M
IP11M
IP12M
IN CAPITOL 1 AOIP01L
IN CAPITOL 1 AOIP01R
IN CAPITOL 1 AOIP02L
IN CAPITOL 1 AOIP02R
IN CAPITOL 1 AOIP03L
IN CAPITOL 1 AOIP03R
IN CAPITOL 1 AOIP04L
IN CAPITOL 1 AOIP04R
IN CAPITOL 1 AOIP05M
IN CAPITOL 1 AOIP06M
IN CAPITOL 1 AOIP07M
IN CAPITOL 1 AOIP08M
IN CAPITOL 1 AOIP09M
IN CAPITOL 1 AOIP10M
IN CAPITOL 1 AOIP11M
IN CAPITOL 1 AOIP12M
CAPITOL 1 ENTRADA 1 ESTEREO por AOIP01L
CAPITOL 1 ENTRADA 1 ESTEREO por AOIP01R
CAPITOL 1 ENTRADA 2 ESTEREO por AOIP02L
CAPITOL 1 ENTRADA 2 ESTEREO por AOIP02R
CAPITOL 1 ENTRADA 3 ESTEREO por AOIP03L
CAPITOL 1 ENTRADA 3 ESTEREO por AOIP03R
CAPITOL 1 ENTRADA 4 ESTEREO por AOIP04L
CAPITOL 1 ENTRADA 4 ESTEREO por AOIP04R
CAPITOL 1 ENTRADA 5 MONO por AOIP05M
CAPITOL 1 ENTRADA 6 MONO por AOIP06M
CAPITOL 1 ENTRADA 7 MONO por AOIP07M
CAPITOL 1 ENTRADA 8 MONO por AOIP08M
CAPITOL 1 ENTRADA 9 MONO por AOIP09M
CAPITOL 1 ENTRADA 10 MONO por AOIP10M
CAPITOL 1 ENTRADA 11 MONO por AOIP11M
CAPITOL 1 ENTRADA 12 MONO por AOIP12M
Consola CAPITOL.
Bloque básico: 4 canales de entrada y salida estéreo y 8 mono (salidas).
Salidas bus.
Etiquetas
en CAPITOL.
Salidas ruta.
Etiquetas
en CAPITOL.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
Program
Program
Audition
Audition
Aux 1
Aux 1
Aux 2
Aux 2
MPX 1
MPX 2
MPX 3
MPX 4
MPX 5
MPX 6
MPX 7
MPX 8
ip01s
ip01s
ip02s
ip02s
ip03s
ip03s
ip04s
ip04s
ip05m
ip06m
ip07m
ip08m
ip09m
Ip10m
Ip11m
Ip12m
OUT CAPITOL 1 Program L
OUT CAPITOL 1 Program R
OUT CAPITOL 1 Audition L
OUT CAPITOL 1 Audition R
OUT CAPITOL 1 Aux 1 L
OUT CAPITOL 1 Aux 1 R
OUT CAPITOL 1 Aux 2 L
OUT CAPITOL 1 Aux 2 R
OUT CAPITOL 1 MPX 1
OUT CAPITOL 1 MPX 2
OUT CAPITOL 1 MPX 3
OUT CAPITOL 1 MPX 4
OUT CAPITOL 1 MPX 5
OUT CAPITOL 1 MPX 6
OUT CAPITOL 1 MPX 7
OUT CAPITOL 1 MPX 8
CAPITOL 1 SALIDA PROGRAM por AOIP01L
CAPITOL 1 SALIDA PROGRAM por AOIP01R
CAPITOL 1 SALIDA AUDITION por AOIP02L
CAPITOL 1 SALIDA AUDITION por AOIP02R
CAPITOL 1 SALIDA AUX 1 por AOIP03L
CAPITOL 1 SALIDA AUX 1 por AOIP03R
CAPITOL 1 SALIDA AUX 2 por AOIP04L
CAPITOL 1 SALIDA AUX 2 por AOIP04R
CAPITOL 1 SALIDA MPX 1 por AOIP05M
CAPITOL 1 SALIDA MPX 2 por AOIP06M
CAPITOL 1 SALIDA MPX 3 por AOIP07M
CAPITOL 1 SALIDA MPX 4 por AOIP08M
CAPITOL 1 SALIDA MPX 5 por AOIP09M
CAPITOL 1 SALIDA MPX 6 por AOIP10M
CAPITOL 1 SALIDA MPX 7 por AOIP11M
CAPITOL 1 SALIDA MPX 8 por AOIP12M
NOTA: Si hay más consolas CAPITOL, para configurar y etiquetar las siguientes, sustituir en
cada celda CAPITOL 1 por CAPITOL 2, CAPITOL 3,…CAPITOL n.
AEQ Audio Over IP
Routing System
2
EJEMPLO DE CONFIGURACIÓN BÁSICA Y NOMBRES DE CIRCUITOS EN SISTEMA
MULTICANAL AEQ.
Consola FORUM.
Bloque básico: 4 canales de entrada y salida estéreo y 8 mono (entradas).
Entradas. Etiquetas
en FORUM.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
IP01S
IP01S
IP02S
IP02S
IP03S
IP03S
IP04S
IP04S
IP05M
IP06M
IP07M
IP08M
IP09M
IP10M
IP11M
IP12M
IN FORUM 1 AOIP01L
IN FORUM 1 AOIP01R
IN FORUM 1 AOIP02L
IN FORUM 1 AOIP02R
IN FORUM 1 AOIP03L
IN FORUM 1 AOIP03R
IN FORUM 1 AOIP04L
IN FORUM 1 AOIP04R
IN FORUM 1 AOIP05M
IN FORUM 1 AOIP06M
IN FORUM 1 AOIP07M
IN FORUM 1 AOIP08M
IN FORUM 1 AOIP09M
IN FORUM 1 AOIP10M
IN FORUM 1 AOIP11M
IN FORUM 1 AOIP12M
FORUM 1 ENTRADA 1 ESTEREO por AOIP01L
FORUM 1 ENTRADA 1 ESTEREO por AOIP01R
FORUM 1 ENTRADA 2 ESTEREO por AOIP02L
FORUM 1 ENTRADA 2 ESTEREO por AOIP02R
FORUM 1 ENTRADA 3 ESTEREO por AOIP03L
FORUM 1 ENTRADA 3 ESTEREO por AOIP03R
FORUM 1 ENTRADA 4 ESTEREO por AOIP04L
FORUM 1 ENTRADA 4 ESTEREO por AOIP04R
FORUM 1 ENTRADA 5 MONO por AOIP05M
FORUM 1 ENTRADA 6 MONO por AOIP06M
FORUM 1 ENTRADA 7 MONO por AOIP07M
FORUM 1 ENTRADA 8 MONO por AOIP08M
FORUM 1 ENTRADA 9 MONO por AOIP09M
FORUM 1 ENTRADA 10 MONO por AOIP10M
FORUM 1 ENTRADA 11 MONO por AOIP11M
FORUM 1 ENTRADA 12 MONO por AOIP12M
Consola FORUM.
Bloque adicional: 8 canales de entrada y salida estéreo (entradas).
Entradas. Etiquetas
en FORUM.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
IP13S
IP13S
IP14S
IP14S
IP15S
IP15S
IP16S
IP16S
IP17S
IP17S
IP18S
IP18S
IP19S
IP19S
IP20S
IP20S
IN FORUM 1 AOIP13L
IN FORUM 1 AOIP13R
IN FORUM 1 AOIP14L
IN FORUM 1 AOIP14R
IN FORUM 1 AOIP15L
IN FORUM 1 AOIP15R
IN FORUM 1 AOIP16L
IN FORUM 1 AOIP16R
IN FORUM 1 AOIP17L
IN FORUM 1 AOIP17R
IN FORUM 1 AOIP18L
IN FORUM 1 AOIP18R
IN FORUM 1 AOIP19L
IN FORUM 1 AOIP19R
IN FORUM 1 AOIP20L
IN FORUM 1 AOIP20R
FORUM 1 ENTRADA 13 ESTEREO por AOIP13L
FORUM 1 ENTRADA 13 ESTEREO por AOIP13R
FORUM 1 ENTRADA 14 ESTEREO por AOIP14L
FORUM 1 ENTRADA 14 ESTEREO por AOIP14R
FORUM 1 ENTRADA 15 ESTEREO por AOIP15L
FORUM 1 ENTRADA 15 ESTEREO por AOIP15R
FORUM 1 ENTRADA 16 ESTEREO por AOIP16L
FORUM 1 ENTRADA 16 ESTEREO por AOIP16R
FORUM 1 ENTRADA 17 ESTEREO por AOIP17L
FORUM 1 ENTRADA 17 ESTEREO por AOIP17R
FORUM 1 ENTRADA 18 ESTEREO por AOIP18L
FORUM 1 ENTRADA 18 ESTEREO por AOIP18R
FORUM 1 ENTRADA 19 ESTEREO por AOIP19L
FORUM 1 ENTRADA 19 ESTEREO por AOIP19R
FORUM 1 ENTRADA 20 ESTEREO por AOIP20L
FORUM 1 ENTRADA 20 ESTEREO por AOIP20R
AEQ Audio Over IP
Routing System
3
Consola FORUM.
Bloque básico: 4 canales de entrada y salida estéreo y 8 mono (salidas).
Salidas bus.
Etiquetas
en FORUM.
Salidas ruta.
Etiquetas
en FORUM.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
Program
Program
Audition
Audition
Aux 1
Aux 1
Aux 2
Aux 2
MPX 1
MPX 2
MPX 3
MPX 4
MPX 5
MPX 6
MPX 7
MPX 8
ip01s
ip01s
ip02s
ip02s
ip03s
ip03s
ip04s
ip04s
ip05m
ip06m
ip07m
ip08m
ip09m
Ip10m
Ip11m
Ip12m
OUT FORUM 1 Program L
OUT FORUM 1 Program R
OUT FORUM 1 Audition L
OUT FORUM 1 Audition R
OUT FORUM 1 Aux 1 L
OUT FORUM 1 Aux 1 R
OUT FORUM 1 Aux 2 L
OUT FORUM 1 Aux 2 R
OUT FORUM 1 MPX 1
OUT FORUM 1 MPX 2
OUT FORUM 1 MPX 3
OUT FORUM 1 MPX 4
OUT FORUM 1 MPX 5
OUT FORUM 1 MPX 6
OUT FORUM 1 MPX 7
OUT FORUM 1 MPX 8
FORUM 1 SALIDA PROGRAM por AOIP01L
FORUM 1 SALIDA PROGRAM por AOIP01R
FORUM 1 SALIDA AUDITION por AOIP02L
FORUM 1 SALIDA AUDITION por AOIP02R
FORUM 1 SALIDA AUX 1 por AOIP03L
FORUM 1 SALIDA AUX 1 por AOIP03R
FORUM 1 SALIDA AUX 2 por AOIP04L
FORUM 1 SALIDA AUX 2 por AOIP04R
FORUM 1 SALIDA MPX 1 por AOIP05M
FORUM 1 SALIDA MPX 2 por AOIP06M
FORUM 1 SALIDA MPX 3 por AOIP07M
FORUM 1 SALIDA MPX 4 por AOIP08M
FORUM 1 SALIDA MPX 5 por AOIP09M
FORUM 1 SALIDA MPX 6 por AOIP10M
FORUM 1 SALIDA MPX 7 por AOIP11M
FORUM 1 SALIDA MPX 8 por AOIP12M
Consola FORUM.
Bloque adicional: 8 canales de entrada y salida estéreo (salidas).
Salidas bus.
Etiquetas
en FORUM.
A configurar por
origen
“
“
“
“
“
“
“
“
“
“
“
“
“
“
“
Salidas ruta.
Etiquetas
en FORUM.
Canales de recepción.
Etiquetas en DANTE.
Descripción.
Ip13s
OUT FORUM 1 AOIP13L
FORUM 1 SALIDA configurada por AOIP13L
Ip13s
Ip14s
Ip14s
Ip15s
Ip15s
Ip16s
Ip16s
Ip17s
Ip17s
Ip18s
Ip18s
Ip19s
Ip19s
Ip20s
Ip20s
OUT FORUM 1 AOIP13R
OUT FORUM 1 AOIP14L
OUT FORUM 1 AOIP14R
OUT FORUM 1 AOIP15L
OUT FORUM 1 AOIP15R
OUT FORUM 1 AOIP16L
OUT FORUM 1 AOIP16R
OUT FORUM 1 AOIP17L
OUT FORUM 1 AOIP17R
OUT FORUM 1 AOIP18L
OUT FORUM 1 AOIP18R
OUT FORUM 1 AOIP19L
OUT FORUM 1 AOIP19R
OUT FORUM 1 AOIP20L
OUT FORUM 1 AOIP20R
FORUM 1 SALIDA configurada por AOIP13R
FORUM 1 SALIDA configurada por AOIP14L
FORUM 1 SALIDA configurada por AOIP14R
FORUM 1 SALIDA configurada por AOIP15L
FORUM 1 SALIDA configurada por AOIP15R
FORUM 1 SALIDA configurada por AOIP16L
FORUM 1 SALIDA configurada por AOIP16R
FORUM 1 SALIDA configurada por AOIP17L
FORUM 1 SALIDA configurada por AOIP17R
FORUM 1 SALIDA configurada por AOIP18L
FORUM 1 SALIDA configurada por AOIP18R
FORUM 1 SALIDA configurada por AOIP19L
FORUM 1 SALIDA configurada por AOIP19R
FORUM 1 SALIDA configurada por AOIP20L
FORUM 1 SALIDA configurada por AOIP20R
NOTA: Si hay más consolas FORUM, para configurar y etiquetar las siguientes, sustituir en
cada celda FORUM 1 por FORUM 2, FORUM 3,…FORUM n.
AEQ Audio Over IP
Routing System
4
A3.2. SOFTWARE DE CONFIGURACIÓN.
A3.2.1. Menú “Administration”.
A3.2.1.1. Submenú “Configurations”.
Las siguientes opciones aparecen una vez se establece conexión entre el ordenador donde se
encuentra la aplicación y la consola.
•
“AOIP”: En el caso de la consola CAPITOL está sección indica si a nivel físico la
funcionalidad AoIP (audio sobre IP) está habilitada (“ENABLED”) o no (“DISABLED”),
esto es, si el módulo IP está instalado en el “Core” de audio.
En el caso de la consola FORUM permite habilitar
a nivel físico la funcionalidad AoIP (audio sobre IP).
Al pulsar el botón asociado aparece la ventana que
permite fijar el número máximo de canales que se
podrán activar: 32 (1 módulo FR14) o 64 (2
módulos FR14):
•
“Licenses”: permite habilitar la funcionalidad del enlace MADI. Para ello es
imprescindible adquirir una licencia de uso.
Al pulsar el candado asociado a la opción
MADI, aparece una ventana con una
cadena alfanumérica de 20 caracteres,
que deberá enviar a AEQ o a su
distribuidor autorizado para que le facilite
la clave a introducir en el campo “Key”.
El botón “Unlock” permite lanzar la comprobación de la clave y, si
es correcta, la activación de la funcionalidad. En caso de que la
clave introducida no sea correcta, aparece un mensaje de error:
AEQ Audio Over IP
Routing System
5
A3.2.2. Menú “Hardware Configuration”.
A3.2.2.1. Submenú “Board Configuration”.
Para configurar los módulos multicanal, en primer lugar hay que entrar en la opción ”Internal
Module - MADI/AOIP/AES”, en el caso de CAPITOL, o en ”Internal Module - MADI/AOIP”, en el
caso de FORUM, pulsando primero con el botón izquierdo del ratón la casilla “Click to
[CONFIG]” y después sobre el botón “CONFIG” que aparece.
Aparece entonces una ventana con dos pestañas en FORUM y tres en CAPITOL.
NOTA IMPORTANTE: Las funcionalidades MADI y AoIP SON EXCLUYENTES y no pueden
estar habilitadas al mismo tiempo, para poder pasar de la pestaña MADI a la pestaña AOIP es
necesario que la primera esté desactivada (“Disabled”) y lo mismo para pasar de AOIP a MADI.
MADI: la primera pestaña permite configurar el enlace síncrono AES 10 MADI.
Las opciones de configuración son las siguientes (las 2 últimas sólo aparecen al activar la
opción):
AEQ Audio Over IP
Routing System
6
o
o
o
“Disable/Enabled”: para su desactivación o activación.
“Sync”: permite configurar si la consola trabajará con el sincronismo extraído desde el
enlace MADI (“Slave”) o no (“Master”).
“Used”: permite configurar cuántos de los 64 canales mono disponibles están siendo
realmente utilizados.
AOIP: la segunda pestaña permite configurar el enlace asíncrono AOIP basado en tecnología
Dante.
Las opciones de configuración son las siguientes (las 2 últimas sólo aparecen al activar la
opción):
o
o
o
o
o
o
“Disable“: para su desactivación.
“16 Channels“ (en CAPITOL): para su activación (máximo 16 canales).
“32 Channels“ (en FORUM): para la activación de un único módulo FR14 en el slot 14
(máximo 32 canales).
“64 Channels“ (en FORUM): para la activación de un módulo FR14 en el slot 14 y otro
en el 13 (máximo 64 canales).
“Sync“: permite configurar si la consola trabajará con el sincronismo extraído desde
una entrada AoIP (“Slave”; en FORUM el slot 14 prevalece sobre el 13) o no (“Master”).
“Used“: permite configurar cuántos de los canales mono disponibles están siendo
realmente utilizados.
AES: esta pestaña sólo aparece en CAPITOL y permite configurar si se desea sincronizar la
consola usando el sincronismo externo recibido en formato AES11 a través de la entrada 1 de
audio digital AES3/SPDIF: en ese caso hay que configurar este punto como “Slave”. No existe
la posibilidad de usar sincronización externa WORD CLOCK.
AEQ Audio Over IP
Routing System
7
SINCRONIZACION EXTERNA EN FORUM.
Existe en el módulo de entradas y
salidas comunes del panel trasero
un conector RJ45 independiente
para entrada de sincronismo
externo (AES11 o Word Clock)
con una salida seguidora (AES11
o Word Clock) de sincronización
independiente del resto de salidas
digitales (ver manual del equipo).
Si existe una señal válida de
sincronismo externo AES11 o
Word Clock, esta sincronización
prevalece sobre la configuración
de sincronización externa vía enlace multicanal (MADI o AoIP). Si no existe dicha señal
externa, entonces la sincronización externa se puede extraer desde el enlace multicanal (MADI
o AoIP) configurando el modo “Slave” en la pestaña correspondiente.
Si está seleccionado el modo “Master” en la pestaña del enlace multicanal y no hay entrada de
sincronismo externo entonces el sincronismo es local utilizando el oscilador interno de la
consola.
SINCRONIZACION EXTERNA EN CAPITOL.
La entrada de sincronismo externo AES11 está compartida con la
entrada 1 de audio digital AES3/SPDIF situada en el panel trasero del
“Core” de audio, pudiendo habilitarse o no utilizando la pestaña “AES”
descrita anteriormente; no existe la posibilidad de usar sincronización
externa Word Clock. Se puede utilizar cualquier salida digital como
salida seguidora de sincronismo AES11.
Si está seleccionado el modo “Slave” en la pestaña “AES” y existe una señal válida de
sincronismo externo AES11 en esa entrada digital 1, esta sincronización prevalece sobre la
configuración de sincronización externa vía enlace multicanal (MADI o AoIP); si no existe dicha
señal válida AES11, entonces la sincronización externa se puede extraer del enlace multicanal
(MADI o AoIP) configurando el modo “Slave” en la pestaña correspondiente.
Si el enlace multicanal utilizado y la sección “AES” están configurados como “Master” y/o no
hay entrada de sincronismo externo, entonces el sincronismo es local utilizando el oscilador
interno de la consola.
A3.2.2.1. Submenú “I/O Configuration”.
En las configuraciones de Fábrica, todas las entradas se etiquetan por defecto en mayúsculas
y las salidas en minúsculas.
Por defecto, las entradas MADI vienen etiquetadas secuencialmente como MADI 01, MADI
02,… (en mayúsculas) y las salidas como madi 01, madi 02,… (en minúsculas). Son
estereofónicas por defecto.
Por defecto, las entradas AoIP vienen etiquetadas secuencialmente como AOIP 01, AOIP 02,…
(en mayúsculas) y las salidas como aoip 01, aoip 02,… (en minúsculas). Son estereofónicas
por defecto.
AEQ Audio Over IP
Routing System
8
Configuración de entradas.
Pulsando con el botón izquierdo del ratón la casilla “Click to [CONFIG]” de una entrada
multicanal y después sobre el botón “CONFIG” que aparece, se pasa al menú de configuración
avanzada. Al configurar una entrada multicanal, se pueden editar los campos que aparecen en
la imagen siguiente. Observar especialmente las opciones “Mono” y “Hidden” (si la entrada se
configura como “Visible” podrá asociarse a un fader).
•
Cabeceras: indican el tipo y ubicación del módulo bajo configuración en ese momento.
o “MADI Input Configuration”: indica que se está configurando una entrada de tipo
“MADI”.
o “AoIP Input Configuration”: indica que se está configurando una entrada de tipo
“AoIP”.
AEQ Audio Over IP
Routing System
9
o
•
•
“INPUT HW:xx.0y”: indica que se está configurando la entrada “y” de la tarjeta
situada en el slot xx. Por ejemplo:
ƒ “INPUT HW:16.01”: indica que se está configurando la entrada “1” de la
tarjeta situada en el slot virtual 16 (asignado a MADI).
ƒ “INPUT HW:14.03”: indica que se está configurando la entrada “3” de la
tarjeta situada en el slot 14 (asignado a la primera tarjeta AoIP en FORUM).
ƒ “INPUT HW:13.01”: indica que se está configurando la entrada “1” de la
tarjeta situada en el slot 13 (asignado a la segunda tarjeta AoIP en FORUM).
“Label”: nombre alfanumérico del canal. Se recomienda utilizar un máximo de 6
caracteres, ya que ese tamaño aparecerá en la totalidad de displays y menús en pantalla
integrados en la superficie de control de la consola AEQ FORUM o CAPITOL.
“Fader Start”: permite seleccionar una salida GPO para realizar la función Fader Start
para ese canal. “None” indica que no hay función Fader Start asociada a ese canal.
•
“Remote ON/OFF”: permite seleccionar una entrada GPI para realizar la función de
encendido remoto de ese canal (teclas Channel ON/OFF en la superficie de control).
“None” indica que no hay función Remote ON/OFF asociada a ese canal.
•
“Mute”: permite seleccionar una entrada GPI asociada a la función de silenciar este
canal de audio lanzando la orden de manera remota. “None” indica que no hay función
Mute asociada a ese canal.
•
“Hidden”: pemite seleccionar si el canal de entrada seleccionado podrá ser asociado
(“Visible”) o no (“Hidden”) a un canal con fader de la superficie de control de AEQ
FORUM o CAPITOL a través del menú “FADER”. Un ejemplo típico de señal oculta
serían los TOPS horarios.
•
“Mono”: permite seleccionar si el canal de entrada seleccionado es mono o estéreo. Por
defecto, AEQ FORUM y CAPITOL se suministran con todos los canales de entrada
(excepto los de micrófono) configurados como estéreo, por lo que el cambio de alguno
de ellos a mono tendrá como resultado que la lista de canales de entrada aumente de
tamaño (un canal estéreo se convierte en dos monos).
•
“Studio On Air”: permite asociar la activación de este canal desde las teclas Channel
ON/OFF de la superficie de control de AEQ FORUM (Channel ON en CAPITOL) a la
generación de un GPO hacia las luces de ON AIR de la sala de locutorio o estudio.
También lleva asociado el corte de los monitores de estudio. Se activa típicamente en los
canales de micro.
•
“Control On Air”: permite asociar la activación de este canal desde las teclas Channel
ON/OFF de la superficie de control de AEQ FORUM (Channel ON en CAPITOL) a la
generación de un GPO hacia las luces de ON AIR de la sala de control También lleva
asociado el corte de los monitores de control y del bus de CUE. Se activa típicamente en
el canal de micro de autocontrol.
Configuración de salidas.
Al configurar una salida multicanal, “aoip1” en el ejemplo (las salidas van etiquetadas de
Fábrica con letras minúsculas), se pueden editar los campos que aparecen en la imagen
siguiente. Observar especialmente las opciones “Mono” y “Default Routing” (desde donde va a
recibir señal: directamente de una entrada sin pasar por fader o desde un bus interno de
suma).
AEQ Audio Over IP
Routing System
10
•
Cabeceras:
o “OUTPUT HW:xx.0y”: indica que se está configurando la salida “y” de la tarjeta
situada en el slot xx. Por ejemplo:
ƒ “OUTPUT HW:16.01”: indica que se está configurando la salida “1” de la
tarjeta situada en el slot virtual 16 (asignado a MADI).
ƒ “OUTPUT HW:14.01”: indica que se está configurando la salida “1” de la
tarjeta situada en el slot 14 (asignado a la primera tarjeta AoIP en FORUM).
ƒ “OUTPUT HW:13.01”: indica que se está configurando la salida “1” de la
tarjeta situada en el slot 13 (asignado a la segunda tarjeta AoIP en FORUM).
•
“Label”: nombre alfanumérico del canal. Se recomienda utitlizar un máximo de 6
caracteres, ya que ese tamaño aparecerá en la totalidad de displays y menús en pantalla
integrados en la superficie de control de la consola AEQ FORUM o CAPITOL (por
defecto, las salidas van etiquetadas de Fábrica con letras minúsculas).
•
“Default Routing”: permite configurar la señal enrutada por defecto hacia ese canal de
salida. Es posible seleccionar cualquier canal de entrada (“Inputs” en la columna “Type”;
por defecto, las entradas van etiquetadas de Fábrica con letras mayúsculas) o cualquiera
de los buses internos de suma del sistema (“Mixer” en la columna “Type”).
•
“Mono”: permite configurar el canal lógico de salida como mono o estéreo. Por defecto,
AEQ FORUM y CAPITOL se suministran con todos los canales de salida configurados
como estéreo, por lo que el cambio de alguno de ellos a mono tendrá como resultado
que la lista de canales de salida aumente de tamaño (un canal estéreo se convierte en
dos monos).
A3.2.3. Menú “Programmable Configuration”.
A3.2.3.1. Submenú “Routing Configuration”.
El submenú “Routing Configuration” del menú “Programmable Configuration” permite definir los
puntos de cruce entre canales de entrada o buses internos de suma y canales de salida o
buses internos de suma. La totalidad de puntos de cruce configurados en la consola aparecen
agrupados en una tabla resumen con los siguientes campos:
•
•
•
•
•
“Id Routing”: identificador numérico de mantenimiento para ese canal de entrada o bus
de suma.
“Routing”: etiqueta o “Label” de ese canal de entrada o bus de suma.
“Type”: tipo de canal empleado en el punto de cruce: “Input” para canales de entrada y
“Mixer” para buses internos de suma.
“Id Output”: identificador numérico de mantenimiento para ese canal de salida.
“Output”: etiqueta o “Label” de ese canal de salida.
AEQ Audio Over IP
Routing System
11
El botón “Insert Routing” permite crear un punto de cruce mediante un sencillo interfaz que
permite seleccionar un canal de entrada o bus interno de suma como origen, y un canal de
salida o bus interno de suma como destino. El botón “Delete Routing” permite eliminar el punto
de cruce seleccionado (se solicita confirmación).
A3.2.3.2. Submenú “SnapShot Configuration”.
El submenú “SnapShot Configuration” del menú “Programmable Configuration” permite
gestionar las memorias de configuración almacenadas en la unidad y disponibles para
operadores en el menú interno de la pantalla principal de la sección de Control y Monitorado de
la superficie de control de AEQ FORUM o CAPITOL.
Este submenú permite asignar las señales de entrada de una tarjeta multicanal MADI o AoIP a
una configuración de faders.
AEQ Audio Over IP
Routing System
12
La pantalla principal de este submenú se presenta como una lista de todos los snapshots
almacenados (hay un total de 7 snapshots disponibles), ordenados por su “Id” y con un nombre
o etiqueta (“Label”) como identificador. Los snapshots etiquetados como “test” son los
programados en Fábrica para verificar la consola.
Para acceder al menú de configuración avanzada de cada uno de los snapshots de la lista se
debe pulsar primero con el botón izquierdo del ratón la casilla “Click to [CONFIG]” y después
pulsar sobre el botón
que aparece.
Las opciones presentes en el menú de configuración avanzada de memorias o snapshots que
afectan especialmente a la señales multicanal son:
•
“Label”: nombre o etiqueta alfanumérica identificadora de la memoria o snapshot.
•
“Faders”: sección donde una serie de menús desplegables permiten asignar un canal de
entrada de audio previamente creado a cada uno de los faders físicos presentes en la
superficie de control (hasta 8 en CAPITOL, hasta 12 en FORUM y hasta 20 en GRAND
FORUM). Los faders se numeran de izquierda a derecha desde el 1 hasta el 8 en
CAPITOL y hasta el 20 en FORUM. En el caso de la consola AEQ FORUM, el número
de faders a configurar dependerá del número de módulos independientes de 4 faders
(“FRCH”) instalados en la superficie de control (1, 2 o 3 módulos de 4 faders para AEQ
FORUM, lo que supone un máximo de 4, 8 o 12 canales respectivamente; 4 o 5 módulos
de 4 faders para AEQ GRAND FORUM, lo que supone un máximo de 16 o 20 canales
respectivamente).
•
“Configure Inputs & Outputs”: este botón proporciona un acceso rápido a la sección de
configuración avanzada de canales de audio de entrada y salida de la unidad,
presentados en dos columnas consecutivas.
•
“OK”: permite aceptar la configuración creada o editada.
•
“Cancel”: permite rechazar la configuración creada o editada. Ningún cambio realizado
se guarda.
AEQ Audio Over IP
Routing System
13
Configuración avanzada de entradas.
Dentro de la pantalla de configuración avanzada “Configure Inputs & Outputs”, a la que se
accede pulsando el botón del mismo nombre, la zona de la izquierda presenta la lista completa
de los canales de audio de entrada disponibles en la unidad.
Aparecen tres columnas:
•
•
•
“Input”: muestra el identificador numérico interno de control para esa entrada.
“Label”: muestra el nombre o etiqueta asociada al canal.
“Config”: permite configurar las opciones propias de ese canal de entrada desde una
pantalla dedicada. Se accede pulsando primero con el botón izquierdo del ratón la casilla
“Click to [CONFIG]” y después pulsando sobre el botón
AEQ Audio Over IP
Routing System
que aparece.
14
De izquierda a derecha y de arriba abajo las opciones disponibles en pantalla son:
•
•
•
•
•
•
•
•
•
•
Nombre del snapshot (SnapShot 2 en el ejemplo).
Nombre del canal (AOIP10 en el ejemplo).
“Routing”: permite configurar la activación inicial o no de las teclas de enrutado rápido
visibles en la parte superior de cada canal de fader en la superficie de control de la
consola (en CAPITOL “Aux 1” y “Aux 2” no tienen tecla propia).
“Balance/Panorama”: permite gestionar el control de balance/panorama asociado
inicialmente a este canal de entrada.
“Buttons”: permite configurar el estado inicial de la tecla de envío al bus de suma para
escucha PFL (“CUE”) y de las teclas de CHANNEL ON/OFF (en formato excluyente)
presentes en la superficie de control de AEQ FORUM (CHANNEL ON en CAPITOL).
“Digital Gain”: permite controlar, mediante un representación gráfica en formato fader
deslizante, la ganacia de entrada asociada inicialmente a ese canal entre -12 y +12dB.
“Fader”: permite configurar la posición virtual inicial del fader de ese canal.
NOTA IMPORTANTE: Esta configuración sólo es efectiva cuando el canal no está
asociado a un fader físico de la superficie de control; si está asociado a fader, se tomará
el valor correspondiente a la posición del mismo.
“Digital Sound Processes”: permite configurar y activar/desactivar inicialmente los
procesos disponibles en el sistema, asociándolos a ese canal, o, mediante el botón
“Load Preset”, cargar un preset creado anteriormente
“OK”: permite aceptar la configuración creada o editada.
“Cancel”: permite rechazar la configuración creada o editada. Ningún cambio realizado
se guarda.
Configuración avanzada de salidas.
Dentro de la pantalla de configuración avanzada “Configure Inputs & Outputs”, a la que se
accede pulsando el botón del mismo nombre, la zona de la derecha presenta la lista completa
de los canales de audio de salida disponibles en la unidad. Aparecen tres columnas:
•
•
•
“Output”: muestra el identificador numérico interno de control para esa salida.
“Label”: muestra el nombre o etiqueta asociada al canal.
“Config”: permite configurar las opciones propias de ese canal de salida desde una
pantalla dedicada. Se accede pulsando primero con el botón izquierdo del ratón la casilla
“Click to [CONFIG]” y después pulsando sobre el botón
AEQ Audio Over IP
Routing System
que aparece.
15
De izquierda a derecha y de arriba abajo las opciones disponibles en pantalla son:
•
•
•
•
•
Nombre del snapshot (SnapShot 2 en el ejemplo).
Nombre del canal (aoip03 en el ejemplo).
“Digital Gain”: permite controlar, mediante un representación gráfica en formato fader
deslizante, la ganacia de salida asociada a ese canal entre -12 y +12dB.
“OK”: permite aceptar la configuración creada o editada.
“Cancel”: permite rechazar la configuración creada o editada. Ningún cambio realizado
se guarda.
AEQ Audio Over IP
Routing System
16
A3.3. OPCIONES
MULTICANAL.
DEL
MENÚ
INTERNO
PARA
CONFIGURACIÓN
DE
AUDIO
Entre otras opciones, el menú interno permite modificar “en caliente” el enrutado inicial
configurado desde el software de configuración y activar las diferentes memorias o snapshots
configuradas.
A3.3.1. Menú “MEMORY”.
Este menú permite gestionar las memorias de configuración o snapshots del sistema. Se
presentan en dos pantallas consecutivas las 7 posiciones de memoria disponibles para
almacenar configuraciones.
Cada una de estas posiciones de memoria almacena la totalidad de los parámetros en uso en
ese momento en cada uno de los canales: configuración de ganancia, fase y balance,
activación de envíos a “PROGRAM”, “AUDITION”, “AUX1”, “AUX2” y/o “CUE”,
configuración/activación de ecualizadores, filtros y/o efectos de dinámica y
activación/desactivación de canales (ON/OFF). No se guarda la posición de faders, ya que son
de accionamiento manual, no motorizados. También se almacena en la posición de memoria
seleccionada la activación de envíos hacia monitorado de control y estudio (mediante las teclas
situadas bajo los correspondientes displays), pero no la posición de los 3 encoders asociados.
La primera pantalla presenta las 4 primeras posiciones de memoria y la segunda pantalla las 3
siguientes. El desplazamiento entre ambas pantallas se realiza mediante el giro de cualquiera
de los tres encoders asociados, a la vez que nos desplazamos sobre la lista completa de
snapshots almacenada en ese momento. La memoria seleccionada en cada momento se
encuentra resaltada sobre el resto.
Cada memoria almacenada se encuentra identificada por su nombre, y la fecha cuando fue
creada. Los nombres de las memorias son editables desde el software de configuración. Las
opciones disponibles en las teclas contextuales inferiores de izquierda a derecha son:
•
•
•
“BACK”: su pulsación permite volver a la pantalla del menú anterior. No se guarda
ningún cambio realizado.
“SAVE”: permite almacenar en la posición de memoria seleccionada la configuración
presente en ese momento en el equipo. Se solicita confirmación (en la pantalla que
aparece, se pulsará “SAVE” de nuevo para confirmar o “BACK” para volver al listado de
snapshots).
“LOAD”: permite cargar en la consola la configuración almacenada previamente en la
posición de memoria seleccionada. Se solicita confirmación (en la pantalla que aparece,
se pulsará “LOAD” de nuevo para confirmar o “BACK” para volver al listado de
snapshots).
También es posible crear snapshots con distintas configuraciones desde el software de
configuración.
AEQ Audio Over IP
Routing System
17
A3.3.2. Configuración del rutado multicanal.
Pulsando el botón “MENU”, en la pantalla inicial, se accede a la pantalla “MAIN MENU” y,
desde ésta, pulsando “SELECT” se accede al menú que permite la configuración avanzada de
entradas/salidas de audio, enrutado interno y procesos. Dentro de este menú hay 2 opciones:
“INPUT” y “OUTPUT”.
A3.3.2.1. Menú “INPUT”.
Muestra una lista ordenada de todas las señales lógicas de entrada de audio definidas en el
sistema desde el software de configuración. Para más información, consultar el apartado “A3.2.
SOFTWARE DE CONFIGURACIÓN” de este Anexo o el capítulo 4 del manual de usuario del
equipo.
Se puede acceder a una descripción ampliada de cada uno de los canales de audio de entrada
seleccionando el canal deseado mediante el giro de cualquiera de los 3 encoders asociados y
pulsando a continuación la tecla contextual “OK” o cualquiera de los encoders. En esta pantalla
de información avanzada, analizando de arriba abajo y de izquierda a derecha es posible
conocer:
•
Nombre del canal, en formato alfanumérico de hasta 6 caracteres. Es el mismo
identificador que el mostrado en el display del canal.
•
Hardware correspondiente a la entrada de audio de este canal, en formato HW: xx.yy
donde xx es el número de slot real o virtual donde se encuentra instalado este módulo de
entradas/salidas, yy es el canal de audio dentro de este módulo de entradas/salidas. En
canales estéreo, yy representa el canal de audio correspondiente al canal izquierdo del
par estéreo. El canal derecho es el inmediatamente superior.
•
Representación grafica de tres encoders asociados a los campos GAIN (ganancia),
PHASE (fase) y BALANCE. Operando sobre los encoders giratorios asociados a la
pantalla principal en la sección de Control y Monitorado, es posible modificar los valores
de esos campos:
AEQ Audio Over IP
Routing System
18
o
o
o
GAIN: configurable entre -12dB y +12dB para entradas con nivel de línea y
entre -36dB y +19dB para entradas con nivel de micro. Por defecto está
configurada a 0dB.
PHASE: permite modificar la fase de la señal de entrada entre +/+, +/-, -/+ y -/para señales estéreo, y entre + y – para señales mono.
BALANCE: permite modificar el balance entre los canales L y R en señales
estéreo.
Pulsando este encoder, es posible configurar el modo de envío de la señal
estéreo de entrada hacia las salidas estéreo a las que esté enrutada. Las
opciones que aparecen sucesivamente al pulsar el encoder son: L-L (se envía
únicamente el canal L de entrada a los canales L y R de salida), R-R (se envía
únicamente el canal R de entrada a los canales L y R de salida) y R-L (el canal
R de entrada se envía al canal L de salida y el L de entrada al R de salida).
Una pulsación más permite volver al modo normal de funcionamiento (L-R).
NOTA: Si el canal de audio de entrada que hemos seleccionado en el listado “INPUTS” está
asignado a fader, también es posible acceder a esta pantalla de información avanzada
pulsando la tecla “SELECT” del canal correspondiente, ya que esta tecla no es más que un
acceso rápido a este submenú.
Las cuatro teclas contextuales bajo el display están asociadas a las cuatro opciones visibles en
la última línea en pantalla:
•
•
•
•
“BACK”: su pulsación permite volver a la pantalla del menú anterior.
“DYNAM”: permite acceder a los menús de configuración y activación de efectos de
dinámica incluidos en AEQ FORUM y CAPITOL: Compresor/Limitador y Puerta de
Ruido. Para más información, consultar el manual del equipo.
“EQUAL”: permite acceder al menú de configuración y activación de Ecualizadores y
Filtros incluidos en AEQ FORUM y CAPITOL. Para más información, consultar el manual
del equipo.
“NEXT”: permite acceder al menú de información adicional sobre la señal de audio
presente en ese canal de entrada, desde el que además es posible cambiar la señal
asignada a ese canal y modificar el enrutado interno de la misma.
Menú ampliado de información: acceso a menús “FADER“ y “ROUTE“.
Desde el menú de información avanzada de un canal de entrada de audio, se accede al menú
ampliado de información de ese canal pulsando la tecla contextual “NEXT”. Mantiene una
estructura similar al menú base. Analizando de izquierda a derecha y de arriba abajo es posible
conocer:
•
•
Nombre del canal, en formato alfanumérico de hasta 6 caracteres. Es el mismo
identificador que el mostrado en el display del canal. Por defecto, será MADI 01, MADI
02,… MADI 32, si la interconexión es a través de enlaces estéreo de tarjeta MADI, y
AOIP 01, AOIP 02,… AOIP 16 si la interconexión es a través de enlaces estéreo de una
tarjeta AOIP, y AOIP 01, AOIP 02,… AOIP 32 si la interconexión es a través de enlaces
estéreo de dos tarjetas AOIP.
Hardware correspondiente a la entrada de audio de este canal, en formato HW: xx.yy
donde xx es el número de slot real o virtual donde se encuentra instalado este módulo de
entradas/salidas, yy es el canal de audio dentro de este módulo de entradas/salidas. En
canales estéreo, yy representa el canal de audio correspondiente al canal izquierdo del
par estéreo. El canal derecho es el inmediatamente superior.
AEQ Audio Over IP
Routing System
19
•
•
•
Tipo de canal: micro/línea, analógico, digital, USB, MADI o AoIP.
Indicadores relacionados con la configuración específica del hardware: “MADI ON”
o “AOIP ON” para indicar que está activo, “RSYNC ON” para indicar que el sincronismo
remoto está activo y “LINK OK” para indicar que el enlace físico está bien.
Indicación de señal MONO o STEREO.
Las teclas contextuales bajo el display están asociadas a las tres opciones visibles en la última
línea de pantalla:
•
•
•
“BACK”: su pulsación permite volver a la pantalla del menú anterior.
“FADER”: permite asignar al fader físico donde actualmente se encuentra esa señal otro
canal de entrada.
“ROUTE”: permite acceder al menú de control y configuración del enrutado interno del
equipo.
Menú “FADER”.
Este submenú se presenta como una lista de todas las entradas disponibles en el sistema
(excepto las que ya están en fader). El desplazamiento se realiza mediante el giro de
cualquiera de los tres encoders y la confirmación de la entrada seleccionada se realiza
pulsando cualquier encoder o la tecla contextual “OK”.
La tecla contextual “BACK” permite volver a la pantalla del menú anterior sin cambiar la señal
presente en ese fader.
Menú “ROUTE“.
Este submenú permite gestionar el enrutado interno de señales en la consola. Se accede
desde el menú ampliado de información asociado a un canal de entrada de audio y se presenta
como una lista organizada alfabéticamente de la totalidad de salidas presentes en la consola,
seguidas de los buses de suma internos (“Program”, “Audition”, “Aux1” y “Aux2”), de los buses
de monitorado (“Cue”, “Studio” y “Control”) y, por último, de los buses MPX.
El funcionamiento de los tres encoders asociados es el siguiente:
•
•
•
Izquierdo: su giro permite el desplazamiento entre las diferentes salidas de audio y buses
de la lista. Su pulsación permite volver a la pantalla del menú anterior (los cambios
realizados se mantienen).
Central: su giro no tiene función asociada y su pulsación permite volver a la pantalla del
menú anterior (los cambios realizados se mantienen).
Derecho: su giro permite modificar la ganancia en el punto de cruce hacia la salida o bus
seleccionado (destacado mediante una flecha parpadeante) entre -99.8dB y +12dB. Por
defecto esa ganancia está configurada a 0dB. Su pulsación permite volver a la pantalla
del menú anterior (los cambios realizados se mantienen).
AEQ Audio Over IP
Routing System
20
En la primera imagen, al pulsar “ADD” y después “OK” se envía la entrada “AOIP 7” del enlace
multicanal AoIP directamente a la salida “aoip 1”. En la segunda al bus “Program” y en la
tercera a la salida “ana 1”. Por defecto, salvo configuración del usuario, todas son estéreo.
El funcionamiento de las teclas contextuales, de izquierda a derecha, es el siguiente:
•
•
•
•
“BACK”: su pulsación permite volver a la pantalla del menú anterior (los cambios
realizados se mantienen).
“ADD”: permite crear el punto de cruce hacia la señal de salida o bus destacado con la
flecha en ese momento.
“DEL”: permite eliminar el punto de cruce hacia la señal de salida o bus destacado con la
flecha en ese momento.
“OK”: su pulsación permite volver a la pantalla del menú anterior (los cambios realizados
se mantienen).
El enrutado hacia los buses internos “Program”, “Audition”, “Aux1” y “Aux2” funciona de forma
distinta dependiendo de si la entrada seleccionada está asignada a fader o no:
•
•
si la entrada está asignada a fader y, en el listado anterior, se selecciona el bus
“Program” (por ejemplo), al pulsar la tecla “ADD” se activa la tecla de routing del canal
(“PROGRAM” en este caso), encendiéndose el LED asociado. En el display, el punto de
cruce hacia ese bus se marca un instante y después desaparece. La tecla “DEL” en este
instante no tiene funcionalidad alguna (para desactivar el enrutado hay que pulsar la
tecla “PROGRAM” del canal). Si ahora se pulsa la tecla “ON” del canal, en el display
aparece el punto de cruce (si se sube el fader, se enciende además el indicador “ON
AIR” del canal); la tecla “DEL” en este instante permite desactivar el enrutado hacia ese
bus (el punto de cruce desaparece y la tecla “PROGRAM” del canal se apaga).
si la entrada no está asignada a fader y, en el listado anterior, se selecciona el bus
“Program” (por ejemplo), pulsar la tecla “ADD” equivale a poner esa entrada “ON AIR”
(el punto de cruce aparece y, si la ganancia no está configurada al mínimo, se envía
señal hacia ese bus). La tecla “DEL” permite ahora deshacer ese envío (el punto de
cruce desaparece).
A3.3.2.2. Menú “OUTPUT“.
Muestra una lista ordenada de todas las señales lógicas de salida de audio definidas en el
sistema desde el software de configuración, seguidas de los buses de suma internos
(“Program”, “Audition”, “Aux1” y “Aux2”), de los buses de monitorado (“Cue”, “Studio” y
“Control”) y, por último, de los buses MPX. Para más información, consultar el apartado “4.
SOFTWARE DE CONFIGURACIÓN” del manual de usuario del equipo.
Se puede acceder a una descripción ampliada de cada uno de los canales de audio de salida
seleccionando el canal deseado mediante el giro de cualquiera de los 3 encoders asociados y
pulsando a continuación la tecla contextual “OK” o cualquiera de los encoders. Esta pantalla de
información avanzada, es distinta si se trata de un bus interno como “Program” o de una salida
física, como es el caso de las salidas multicanal.
Analizando de arriba abajo y de izquierda a derecha en este último caso, es posible conocer:
•
•
Nombre del canal, en formato alfanumérico de hasta 6 caracteres.
Hardware correspondiente a la salida de audio de este canal, en formato HW: xx.yy
donde xx es el número de slot real o virtual donde se encuentra instalado este módulo de
entradas/salidas, yy es el canal de audio dentro de este módulo de entradas/salidas. En
canales estéreo, yy representa el canal de audio correspondiente al canal izquierdo del
par estéreo. El canal derecho es el inmediatamente superior.
AEQ Audio Over IP
Routing System
21
•
•
•
Representación grafica de un encoder asociado al campo GAIN (ganancia). Girándolo
es posible configurar la ganancia entre -12dB y +12dB. Por defecto está configurada a
0dB.
Identificador del tipo de salida de audio: analógico, digital, USB, MADI o AoIP.
Indicación de señal MONO o STEREO.
Las teclas contextuales bajo el display están asociadas a las tres opciones visibles en la última
línea en pantalla:
•
•
•
“BACK”: su pulsación permite volver a la pantalla del menú anterior. Se guarda la
configuración de ganancia que se haya hecho en esa pantalla. También es posible volver
a esa pantalla pulsando cualquiera de los tres encoders asociados.
“TONE”: control del generador de tono calibrado de 1KHz asociado a esa salida física.
Su activación se identifica por el encendido del LED integrado en la tecla contextual.
Para modificar su nivel basta con modificar la ganancia de salida asociada a ese canal
desde el encoder giratorio asociado al control “GAIN”.
“ROUTE”: este submenú permite gestionar el enrutado interno de señales en la consola
hacia esa salida o bus. Se presenta como una lista de los canales de entrada
conectados en ese momento a esa salida. Girando el primer encoder se recorre la lista
(si la hay) de puntos de cruce. Es posible activar o desactivar el enrutado seleccionado
mediante las teclas contextuales “ADD” y “DEL” respectivamente y modificar la ganancia
del punto de cruce (entre -99.8 y 12dB) mediante el giro del tercer encoder.
AEQ Audio Over IP
Routing System
22
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
