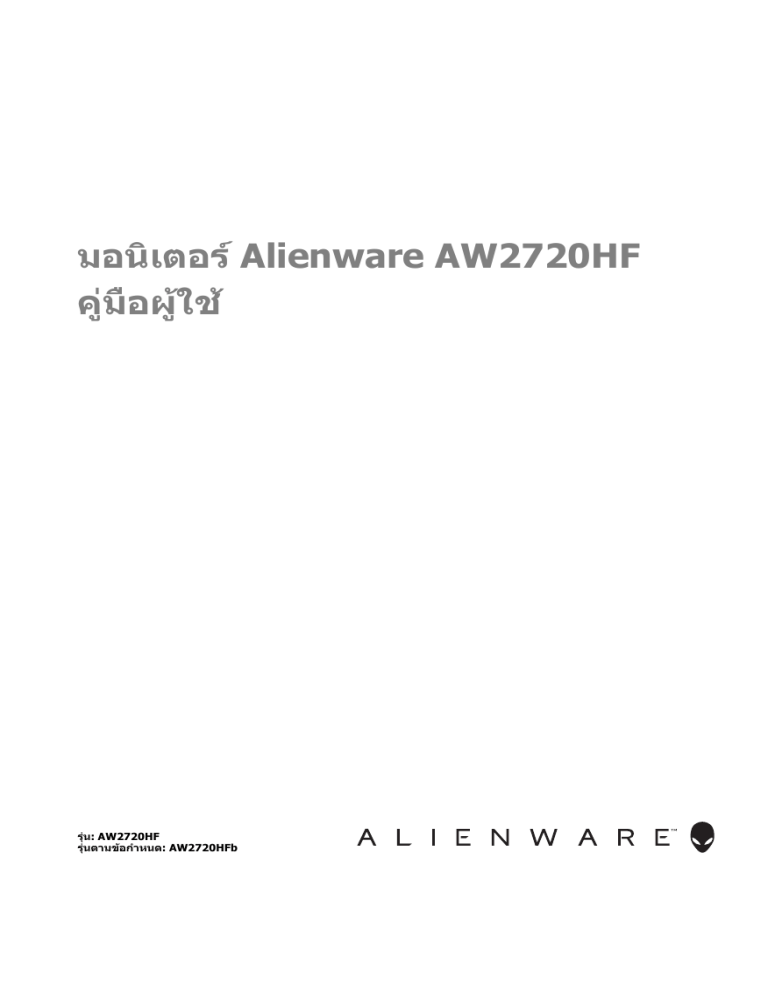

Alienware AW2720HF User guide

Alienware AW2720HF User guide

มอนิเตอร

Alienware AW2720HF

คูมือผูใช

รุน : AW2720HF

รุนตามขอกําหนด : AW2720HFb

หมายเหตุ ขอควรระวัง และ คําเตือน

หมายเหตุ : หมายเหตุ ระบุถึงขอมูลที่สําคัญที่จะชวยใหคุณใชงาน

คอมพิวเตอรของคุณไดดีขึ้น

ขอควรระวัง : ขอควรระวัง แสดงถึงความเสียหายที่อาจเกิดกับฮารดแวรหรือ

การสูญเสียขอมูลหากไมทําตามขั้นตอนที่ระบุ

คําเตือน : คําเตือนบงชี้ถึงความเปนไปไดที่จะเกิดทรัพยสินชํารุดเสียหาย การ

บาดเจ็บหรือเสียชีวิต

© 2019 Dell Inc. หรือบริษัทในเครือ สงวนลิขสิทธิ์

Dell, EMC และเครื่องหมายการคาอื่นๆ เปนเครื่องหมาย

การคาของ Dell Inc. หรือบริษัทในเครือ เครื่องหมายอื่นๆ อาจเปนเครื่องหมายการคาของบริษัทที่เกี่ยวของ

2019 - 12

Rev. A02

คอนเทนต

เกี่ยวกับมอนิเตอรของคุณ

. . . . . . . . . . . . . . . . . . . . . 6

อุปกรณในกลอง

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

คุณสมบัติของผลิตภัณฑ

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

ชิ้นสวนและปุมควบคุมตางๆ

. . . . . . . . . . . . . . . . . . . . . . . . . 9

มุมมองดานหนา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

มุมมองดานหลัง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

มุมมองดานหลังและดานลาง . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

ขอมูลจําเพาะของมอนิเตอร

. . . . . . . . . . . . . . . . . . . . . . . . 12

ขอมูลจําเพาะความละเอียด

. . . . . . . . . . . . . . . . . . . . . . . . 14

โหมดวิดีโอที่รองรับ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

โหมดการแสดงผลที่ตั้งไวลวงหนา . . . . . . . . . . . . . . . . . . . . . . . . 14

ขอมูลจําเพาะระบบไฟฟา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

คุณลักษณะทางกายภาพ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

คุณลักษณะสิ่งแวดลอม . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

โหมดการจัดการพลังงาน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

การกําหนดพิน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

ความสามารถดาน

Plug and play. . . . . . . . . . . . . . . . . . . 20

อินเตอรเฟซ

Universal Serial Bus (USB) . . . . . . . . . . . . 20

ขั้วตออัพสตรีม USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

ขั้วตอดาวนสตรีม USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

พอรต USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

นโยบายคุณภาพและพิกเซลสําหรับมอนิเตอร

LCD . . . . . . . 22

คูมือการดูแลรักษา

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

การทําความสะอาดมอนิเตอรของคุณ . . . . . . . . . . . . . . . . . . . . . . 22

การติดตั้งจอภาพ

. . . . . . . . . . . . . . . . . . . . . . . . . . 23

การเชื่อมตอขาตั้ง

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

การเชื่อมตอคอมพิวเตอร

. . . . . . . . . . . . . . . . . . . . . . . . . 27

| 3

การถอดขาตั้งมอนิเตอร

. . . . . . . . . . . . . . . . . . . . . . . . . . 28

อุปกรณยึดผนัง

VESA (

อุปกรณเสริม

) . . . . . . . . . . . . . . . . 30

การใชงานจอภาพ

. . . . . . . . . . . . . . . . . . . . . . . . . 31

เปดจอภาพ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

การใชจอยสติ๊กควบคุม

. . . . . . . . . . . . . . . . . . . . . . . . . . . 31

การใชการควบคุมบนแผงดานหลัง

. . . . . . . . . . . . . . . . . . 32

การใชเมนูที่แสดงบนหนาจอ

(OSD) . . . . . . . . . . . . . . . . . 33

การเขาถึงระบบเมนู . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

ขอความเตือน OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

การล็อคปุมควบคุมที่แผงดานหลัง

. . . . . . . . . . . . . . . . . . . 46

การตั้งคาความละเอียดที่เหมาะสมที่สุด

. . . . . . . . . . . . . . . 47

การใชการเอียง พลิกหมุน และการยืดตามแนวตั้ง

. . . . . . . . 48

การยืดเอียงและหมุน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

การยืดตามแนวตั้ง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

การหมุนมอนิเตอร . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

หมุนตามเข็มนาฬิกา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

หมุนทวนเข็มนาฬิกา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

การปรับตั้งคาการแสดงผลหมุนหนาจอของระบบ

. . . . . . . . 51

การใชแอพพลิเคชัน

AlienFX. . . . . . . . . . . . . . . . . 52

ขอกําหนดเบื้องตน

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

การติดตั้ง

AWCC

ผานการอัพเดต

Windows . . . . . . . . . . . 52

การติดตั้ง

AWCC

จากเว็บไซต

Dell Support . . . . . . . . . . 52

ไปยังหนาตาง

AlienFX . . . . . . . . . . . . . . . . . . . . . . . . . . 53

การสรางธีม

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

การตั้งคาเอฟเฟกตไฟ

. . . . . . . . . . . . . . . . . . . . . . . . . . . 55

การแกปญหา

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

การทดสอบตัวเอง

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

ระบบตรวจวิเคราะหที่ติดตั้งมาพรอมเครื่อง

. . . . . . . . . . . . . 59

ปญหาทั่วไป

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

ปญหาเฉพาะของผลิตภัณฑ

. . . . . . . . . . . . . . . . . . . . . . . 62

4 |

ปญหาเฉพาะเรื่อง

Universal Serial Bus. . . . . . . . . . . . . . 62

ภาคผนวก

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

ขอสังเกตของ

FCC (

ในสหรัฐอเมริกาเทานั้น

) . . . . . . . . . . . 64

ติดตอ

Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

| 5

เกี่ยวกับมอนิเตอรของคุณ

อุปกรณในกลอง

มอนิเตอรของคุณจัดสงมาพรอมสวนประกอบที่แสดงไวดานลาง หากสวนประกอบขาด

หายไป โปรดติดตอฝายสนับสนุนทางเทคนิคจาก Dell สําหรับขอมูลเพิ่มเติม โปรดดู

ที่

ติดตอ Dell

หมายเหตุ : สวนประกอบบางรายการอาจเปนอุปกรณเสริม และอาจไมมีการ

จัดสงมาใหพรอมกับมอนิเตอรของคุณ คุณสมบัติหรือสื่อขอมูลบางอยางอาจ

ไมมีมาใหในบางประเทศ

ภาพสวนประกอบ คําอธิบายสวนประกอบ

มอนิเตอร

แกนยกขาตั้ง

ฐานขาตั้ง

6 | เกี่ยวกับมอนิเตอรของคุณ

ฝาปด I/O

สายไฟ ( แตกตางกันในแตละ

ประเทศ )

สาย DisplayPort

(DisplayPort ไป

ยัง DisplayPort)

สายเคเบิล HDMI

สายเคเบิล USB 3.0 อัพสต

รีม ( เปดใชงานพอรต USB

บนมอนิเตอร )

• คูมือการตั้งคาอยางรวดเร็ว

• ขอมูลเกี่ยวกับความ

ปลอดภัย สิ่งแวดลอม และ

ระเบียบขอบังคับ

• จดหมายตอนรับ

จาก Alienware

เกี่ยวกับมอนิเตอรของคุณ | 7

คุณสมบัติของผลิตภัณฑ

จอแสดงผล

Alienware AW2720HF

มีการแสดงผลแบบคริสตัลเหลว (LCD) ชนิด

ทรานซิสเตอรฟลมบาง (TFT) แบบแอ็คทีฟแมทริกซ และไฟหนาจอ LED คุณลักษณะ

ของมอนิเตอรประกอบดวย :

• พื้นที่ดูภาพ 68.5 ซม . (27 นิ้ว ) ( วัดในแนวทแยงมุม ) ความละเอียด : สูงสุด 1920 x

1080 ผาน DisplayPort และ HDMI โดยสนับสนุนการแสดงภาพแบบเต็มหนา

จอ หรือความละเอียดที่ต่ํากวา สนับสนุนอัตราการรีเฟรชสูงมากที่ 240 Hz

• มอนิเตอร AMD FreeSync พรอมอัตราการรีเฟรชสูงมากที่ 240 Hz และเวลาตอบ

สนองอยางเร็วที่ 1 มิลลิวินาทีสําหรับสีเดียวกันในโหมด

Extreme ( สุดขีด )

*

• ชวงสีของ sRGB 99%

• ความสามารถในการเอียง พลิกหมุน Pivot และความสูง

• ฐานวางถอดไดและ Video Electronics Standards Association (VESA™)

ขนาด 100 มม . เพื่อการติดตั้งที่ปรับไดหลากหลาย

• การเชื่อมตอแบบดิจิตอลผานพอรต DisplayPort 1 พอรตและ HDMI 2 พอรต

• ประกอบดวยพอรตอัพสตรีม 1 USB และพอรตดาวนสตรีม 4 USB

• ความสามารถดานพลักและเพลยถาระบบของทานรองรับ

• การปรับแตงแบบแสดงผลบนหนาจอ (OSD) เพื่อความสะดวกในการตั้งคาและปรับ

แตงหนาจอใหเหมาะสม

• AW2720HF ใหโหมดพรีเซ็ตหลายแบบ รวมถึงโหมดสําหรับ FPS ( เกมยิง First-

Person), MOBA/RTS ( กลยุทธแบบเรียลไทม ), RPG ( เกมเลนตาม

บทบาท ), SPORTS ( รถแขง ) และโหมดเกมทั้งสามเพื่อปรับแตงการกําหนด

คุณลักษณะของตัวคุณเอง นอกจากนี้ ยังมาพรอมคุณสมบัติหลักที่ปรับปรุงขึ้น

สําหรับการเลนเกม เชน Timer ( ตัวตั้งเวลา ), Frame Rate ( อัตรา

เฟรม ) และ Display Alignment ( การปรับแนวการแสดงผล ) ที่ชวยปรับปรุง

ประสิทธิภาพใหนักเลนเกมและใหความไดเปรียบในเกมอยางดีที่สุด

• พลังงานในการสแตนดบาย 0.3 W เมื่ออยูในโหมดสลีป

• ปรับความสบายตาในการมองดวยหนาจอที่ไมมีการกระพริบ

คําเตือน : ผลจากการปลอยแสงสีฟาออกจากมอนิเตอรในระยะยาวอาจทําให

ตาเกิดความเสียหายได รวมถึงตาลา ตาพรา และอาการ

อื่นๆ ได คุณลักษณะ ComfortView ไดรับการออกแบบมาเพื่อลดปริมาณ

แสงสีฟาที่ปลอยออกจากมอนิเตอร เพื่อใหตารูสึกสบายขึ้น

* โหมด 1 มิลลิวินาทีสําหรับสีเดียวกันมีใหเลือกในโหมด

Extreme ( สุดขีด )

เพื่อลด

การเคลื่อนไหวเบลอที่มองเห็นไดและเพิ่มการตอบสนองของภาพ อยางไรก็ตาม สิ่งนี้

อาจทําใหสามารถสังเกตไดถึงการปรุงแตงภาพเล็กนอยและเห็นไดชัดในภาพ เนื่องจาก

การตั้งคาระบบและความตองการของนักเลนเกมทุกคนแตกตางกัน Alienware แนะนําให

ผูใชทดลองใชโหมดตางๆ เพื่อคนหาการตั้งคาที่เหมาะสมสําหรับตน

8 | เกี่ยวกับมอนิเตอรของคุณ

ชิ้นสวนและปุมควบคุมตางๆ

มุมมองดานหนา

ปาย คําอธิบาย

1

ชองจัดเก็บสายเคเบิล

( ที่ดานหนาของขาตั้ง )

2

ปุมเปด / ปดเครื่อง ( พรอม

ดวยไฟแสดงสถานะ LED)

ใช

เพื่อจัดระเบียบสายเคเบิลใหเรียบรอย

เพื่อเปดหรือปดจอภาพ

เกี่ยวกับมอนิเตอรของคุณ | 9

มุมมองดานหลัง

มุมมองดานหลังโดยไมมีขาตั้งมอนิเตอร

มุมมองดานหลังพรอมขาตั้งมอนิเตอร

ปาย

1

จอยสติ๊ก

2

ปุมฟงกชัน

คําอธิบาย

3

บารโคด หมายเลขผลิตภัณฑ และ

ปายแท็กบริการ

4

คลิปจัดเก็บสายเคเบิล

5

ปุมปลดล็อกขาตั้ง

6

ชองสําหรับติดตั้ง VESA

(100 มม . x 100 มม . - ดานหลัง

ฝาปด VESA)

ใช

ใชเพื่อควบคุมเมนู OSD

สําหรับขอมูลเพิ่มเติม โปรดดู

ที่

การใชงานจอภาพ

อางอิงถึงปายนี้หากคุณตองการติดตอ Dell

เพื่อขอรับการสนับสนุนทางเทคนิค

เพื่อจัดระเบียบสายเคเบิลใหเรียบรอย

ปลดขาตั้งออกจากมอนิเตอร

มอนิเตอรแบบติดผนังโดยใชชุดยึดผนังที่

ใชงานรวมกันไดกับ VESA (100 มม . x

100 มม .)

10 | เกี่ยวกับมอนิเตอรของคุณ

7

ฉลากแสดงความสอดคลองกับระ

เบียบตางๆ

แสดงการไดรับการรับรองตามระเบียบ

ตางๆ

8

ขั้วตออุปกรณสําหรับไฟสองสวาง เมื่อมีการติดตั้งแกนยกขาตั้งเขากับ

มอนิเตอร ชุดเชื่อมตออุปกรณจะจายไฟ

เขาไปที่ไฟสองสวางบนขาตั้ง

9

ชองจัดเก็บสายเคเบิล ( ที่ดานหลัง

ของขาตั้ง )

10

ฝาปด I/O

เพื่อการจัดสายเคเบิลใหเขาที่ โดยผาน

ชองนี้

ปกปองพอรต I/O

มุมมองดานหลังและดานลาง

มุมมองดานหลังและดานลางโดยไมมีขาตั้งมอนิเตอร

ปาย

1

2

คําอธิบาย

ขั้วตอปลั๊กไฟ

พอรตอัพสตรีม USB

3, 6

พอรตดาวนสตรีม USB

(3)

ใช

เชื่อมตอสายไฟ ( ที่จัดสงมาพรอมกับมอนิเตอร

ของคุณ )

เชื่อมตอสายเคเบิล USB ( ที่จัดสงมาพรอมกับ

มอนิเตอรของคุณ ) เขากับพอรตนี้และคอมพิวเตอร

ของคุณ เพื่อเปดใชงานพอรต USB บนมอนิเตอร

ของคุณ

เชื่อมตออุปกรณ USB ของคุณ *

หมายเหตุ :

ในการใชพอรตเหลานี้ คุณจะตอง

เชื่อมตอสายเคเบิล USB ( ที่จัดสงมาพรอมกับ

มอนิเตอรของคุณ ) เขากับพอรต USB อัพสตรีมบน

มอนิเตอร และเขากับคอมพิวเตอรของคุณ

เกี่ยวกับมอนิเตอรของคุณ | 11

4

5

7

8

9

10

พอรตดาวนสตรีม USB

พรอมที่ชารจไฟ

พอรตหูฟงโทรศัพท

เชื่อมตอเพื่อชารจอุปกรณ USB ของคุณ

เชื่อมตอหูฟงหรือลําโพง

พอรต HDMI (HDMI 1) เชื่อมตอคอมพิวเตอรของคุณดวยสายเคเบิล HDMI

( ใหมาพรอมกับมอนิเตอรของคุณ )

พอรต HDMI (HDMI 2) เชื่อมตอคอมพิวเตอรของคุณดวยสายเคเบิล HDMI

( ใหมาพรอมกับมอนิเตอรของคุณ )

DisplayPort เชื่อมตอคอมพิวเตอรของคุณดวยสาย

เคเบิล DisplayPort-DisplayPort ( ใหมาพรอมกับ

มอนิเตอรของคุณ )

พอรตสายเอาทพุท เชื่อมตอลําโพงของคุณ

หมายเหตุ :

พอรตนี้ไมสนับสนุนหูฟง

* เพื่อหลีกเลี่ยงสัญญาณรบกวน เมื่อมีการเชื่อมตออุปกรณระบบไรสายแบบ USB เขาไป

ที่พอรตดาวนสตรีม USB ไมแนะนําใหเชื่อมตออุปกรณ USB อื่นๆ เขาในพอรตที่ติดกัน

ขอมูลจําเพาะของมอนิเตอร

รุน

ชนิดหนาจอ

เทคโนโลยีแผง

สัดสวนภาพ

ภาพที่สามารถเรียกดูได

เสนทแยงมุม

ความกวาง ( พื้นที่แอคทีฟ )

ความสูง ( พื้นที่แอคทีฟ )

พื้นที่โดยรวม

ขนาดพิกเซล

พิกเซลตอนิ้ว (PPI)

มุมในการมอง

แนวตั้ง

แนวนอน

ความสวางเอาทพุท

อัตราสวนความคมชัด

AW2720HF

แอกทีฟ แมทริกซ - TFT LCD

แผงจอ IPS

16:9

685.0 มม . (27 นิ้ว )

596.7 มม . (23.49 นิ้ว )

335.7 มม . (13.22 นิ้ว )

200302.8 มม .

2

(310.47 นิ้ว

2

)

0.3108 มม . x .3108 มม .

82

178° ( ทั่วไป )

178° ( ทั่วไป )

350 cd/ ม ² ( ทั่วไป )

1000 ตอ 1 ( ทั่วไป )

12 | เกี่ยวกับมอนิเตอรของคุณ

การเคลือบหนาจอ การปองกันแสงสะทอนของโพลาไรเซอรดาน

หนา ( เคลือบ 25%, 3H)

WLED ไฟพื้นหลัง

เวลาในการตอบสนอง • 1 มิลลิวินาทีสีเดียวกันในโหมด

Extreme ( สุดขีด )

*

• 2 มิลลิวินาทีสีเดียวกันในโหมด

Super Fast ( เร็ว

มาก )

• 4 มิลลิวินาทีสีเดียวกันในโหมด

Fast ( เร็ว )

* โหมด 1 มิลลิวินาทีสําหรับสีเดียวกันมีใหเลือกใน

โหมด

Extreme ( สุดขีด )

เพื่อลดการเคลื่อนไหวเบลอที่

มองเห็นไดและเพิ่มการตอบสนองของภาพ อยางไรก็

ตาม สิ่งนี้อาจทําใหสามารถสังเกตไดถึงการปรุงแตงภาพ

เล็กนอยและเห็นไดชัดในภาพ เนื่องจากการตั้งคาระบบ

และความตองการของนักเลนเกมทุกคนแตกตาง

กัน Alienware แนะนําใหผูใชทดลองใชโหมดตางๆ เพื่อ

คนหาการตั้งคาที่เหมาะสมสําหรับตน

16.78 ลานสี sRGB 99%

ความลึกของสี

ชวงสี

อุปกรณติดตั้งในตัว

ความสามารถในการเชื่อม

ตอ

• ฮับ USB 3.0 ความเร็วสูงเปนพิเศษ ( พรอม 1 x พอร

ตอัพสตรีม USB 3.0)

• 4 x พอรตดาวนสตรีม USB 3.0 ( รวม 1 พอรตซึ่งรองรับ

การชารจไฟ )

• 1 x พอรต DisplayPort เวอรชัน 1.2 ( ดานหลัง )

• 2 x พอรต HDMI port เวอรชัน 2.0 ( ดานหลัง )

• 1 x พอรตอัพสตรีม USB 3.0 ( ดานหลัง )

• 4 x พอรตดาวนสตรีม USB 3.0 ( ดานลาง : 2; ดาน

หลัง : 2)

• 1 x พอรตหูฟง ( ดานลาง )

• 1 x พอรตสายเอาทพุทเสียง ( ดานหลัง )

ความกวางขอบ ( มุมของมอนิเตอรจนถึงพื้นที่ที่กําลังใชงานอยู )

ดานบน

ซาย / ขวา

ดานลาง

ความสามารถในการปรับ

8.0

8.0

มม

มม

23.2

.

./ 8.0

มม .

มม .

เกี่ยวกับมอนิเตอรของคุณ | 13

ขาตั้งที่สามารถปรับระดับ

ความสูงได

การเอียง

พลิกหมุน

Pivot

ความเขากันไดกับ Dell

Display Manager (DDM)

0 ถึง 130 มม .

-5° ถึง 21°

-20° ถึง 20°

-90° ถึง 90°

ระบบการจัดการอยางงายดาย และคุณลักษณะแปนอื่นๆ

ขอมูลจําเพาะความละเอียด

รุน

ชวงสแกนแนวนอน

ชวงสแกนแนวตั้ง

ความละเอียดที่ตั้งไวลวงหนา

สูงที่สุด

AW2720HF

• DisplayPort 1.2: 255 ถึง 255 kHz ( อัตโนมัติ )

• HDMI 2.0: 30 ถึง 255 kHz ( อัตโนมัติ )

• DisplayPort 1.2: 48 ถึง 240 Hz ( อัตโนมัติ )

• HDMI 2.0: 48 ถึง 240 Hz ( อัตโนมัติ )

• DisplayPort: 1920 x 1080 @ 240 Hz

• HDMI: 1920 x 1080 @ 240 Hz

โหมดวิดีโอที่รองรับ

รุน

ความสามารถในการแสดงผล

วิดีโอ ( การเลน HDMI

และ DisplayPort)

โหมดการแสดงผลที่ตั้งไวลวงหนา

AW2720HF

480i, 480p, 576i, 576p, 720p, 1080i, 1080p,

FHD

โหมดการแสดงผล ความถี่แนว

นอน (kHz)

VESA, 640 x 480

VESA, 640 x 480

IBM, 720 x 400

VESA, 800 x 600

VESA, 800 x 600

31.5

37.5

31.5

37.9

46.9

ความถี่แนว

ตั้ง (Hz)

60.0

75.0

70.0

60.0

75.0

นาฬิกาพิก

เซล (MHz)

25.2

31.5

28.3

40.0

49.5

ขั้วการ

ซิงค ( แนว

นอน / แนวตั้ง )

-/-

-/-

-/+

+/+

+/+

14 | เกี่ยวกับมอนิเตอรของคุณ

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1600 x 900

VESA, 1920 x 1080

64.0

80.0

60.0

67.5

137.3

166.6

278.1

60.0

75.0

60.0

60.0

120.0

144.0

240.0

หมายเหตุ : มอนิเตอรนี้สนับสนุน AMD FreeSync

ขอมูลจําเพาะระบบไฟฟา

108.0

135.0

108.0

148.5

285.5

346.5

567.4

-/-

+/+

+/+

+/+

+/-

+/-

+/-

รุน

สัญญาณภาพเขา

แรงดันไฟฟาอินพุท

ความถี่ / กระแสไฟ

กระแสตอเนื่อง

AC/

AW2720HF

HDMI 2.0*/DisplayPort 1.2, 600 mV สําหรับแตละ

สาย อิมพีแดนซ 100 โอหม สําหรับแตละคู

100 VAC ถึง 240 VAC / 50 Hz หรือ 60 Hz + 3 Hz /

1.5 A ( ทั่วไป )

• 120 V: 30 A ( สูงสุด ) ที่ 0°C ( รีบูตเครื่อง )

• 220 V: 60 A ( สูงสุด ) ที่ 0°C ( รีบูตเครื่อง )

* ไมสนับสนุนขอมูลจําเพาะเสริม HDMI 2.0 รวมถึง Consumer Electronics Control

(CEC), HDMI Ethernet Channel (HEC), Audio Return Channel (ARC), มาตรฐาน

สําหรับรูปแบบและความละเอียดคมชัด 3D และมาตรฐานสําหรับความละเอียดระดับโรง

ภาพยนตรแบบดิจิตอล 4K

คุณลักษณะทางกายภาพ

รุน

ชนิดสายสัญญาณ

AW2720HF

• ดิจิตอล : HDMI, 19 ขา

• ดิจิตอล : DisplayPort, 20 ขา

• Universal Serial Bus: USB, 9 ขา

หมายเหตุ :

มอนิเตอรของ Dell ไดรับการออกแบบใหทํางานไดดีที่สุดกับสายวิดีโอที่มา

พรอมกับมอนิเตอรของคุณ เนื่องจาก Dell ไมสามารถควบคุมซัพพลายเออรสายเคเบิล

ตางๆ ในตลาด , ชนิดของวัสดุ , ขั้วตอและกระบวนการที่ใชในการผลิตสายเคเบิลเหลานี้

ได Dell ไมรับประกันประสิทธิภาพของสายวิดีโอที่ไมไดจัดสงมาพรอมกับมอนิเตอรของ

คุณ

เกี่ยวกับมอนิเตอรของคุณ | 15

ขนาด ( พรอมขาตั้ง )

ความสูง

ความสูง

(

(

ความกวาง

ยืดออกจนสุด

หดสั้นสุด )

) 559.4 มม . (22.02 นิ้ว )

443.1 มม . (17.45 นิ้ว )

612.7 มม . (24.12 นิ้ว )

251.9 มม . (9.92 นิ้ว ) ความลึก

ขนาด ( ไมมีขาตั้ง )

ความสูง

ความกวาง

366.8 มม . (14.44 นิ้ว )

612.7 มม . (24.12 นิ้ว )

78.7 มม . (3.10 นิ้ว ) ความลึก

ขนาดขาตั้ง

ความสูง

ความสูง

(

(

ความกวาง

ความลึก

ยืดออกจนสุด

หดสั้นสุด )

) 452.0 มม . (17.80 นิ้ว )

443.1 มม . (17.45 นิ้ว )

465.2

251.9

มม

มม

. (18.31

. (9.92

นิ้ว

นิ้ว )

)

น้ําหนัก

น้ําหนักรวมบรรจุภัณฑ 13.3 กก . (29.32 ปอนด )

น้ําหนักรวมชุดขาตั้งและสายไฟ 8.8 กก . (19.40 ปอนด )

น้ําหนักไมรวมชุดขาตั้ง ( สําหรับติด

ผนังหรือติด VESA - ไมใชสาย )

4.6 กก . (10.14 ปอนด )

น้ําหนักของชุดขาตั้ง

ความวาวกรอบดานหนา

3.7 กก . (8.16 ปอนด )

17 + 3 ( เฉพาะดานหนาคาง )

คุณลักษณะสิ่งแวดลอม

รุน

มาตรฐานการปฏิบัติ

AW2720HF

กระจกปราศจากสารหนูและแผงจอปราศจากสารตะกั่วเทานั้น

อุณหภูมิ

ขณะทํางาน

ขณะไมทํางาน

0°C ถึง 40°C (32°F ถึง 104°F)

• ขณะเก็บรักษา : -20°C ถึง 60°C (-4°F ถึง 140°F)

• ขณะขนสง : -20°C ถึง 60°C (-4°F ถึง 140°F)

16 | เกี่ยวกับมอนิเตอรของคุณ

ความชื้น

ขณะทํางาน

ขณะไมทํางาน

10% ถึง 80% ( ไมควบแนน )

• ขณะเก็บรักษา : 5% ถึง 90% ( ไมควบแนน )

• ขณะขนสง : 5% ถึง 90% ( ไมควบแนน )

ระดับความสูง

ขณะทํางาน

ขณะไมทํางาน

การกระจายความรอน

5,000 ม . (16,404 ฟุต ) ( สูงสุด )

12,192 ม . (40,000 ฟุต ) ( สูงสุด )

• 221.8 BTU/ ชั่วโมง ( สูงสุด )

• 60.0 BTU/ ชั่วโมง ( ทั่วไป )

โหมดการจัดการพลังงาน

หากคุณมีการดแสดงผลหรือซอฟตแวรที่ติดตั้งไวบนคอมพิวเตอรของคุณที่สอดคลอง

กับ VESA DPM™ มอนิเตอรนี้สามารถลดการใชพลังงานเมื่อไมมีการใชงานไดโดย

อัตโนมัติ สถานะนี้เรียกวา

โหมดประหยัดพลังงาน *

หากคอมพิวเตอรตรวจพบ

สัญญาณอินพุทจากแปนพิมพ เมาส หรืออุปกรณนําเขาขอมูลอื่นๆ มอนิเตอรจะกลับมา

ทํางานใหมโดยอัตโนมัติ ตารางตอไปนี้แสดงการใชพลังงาน และสัญญาณของ

คุณสมบัติการประหยัดพลังงานอัตโนมัตินี้ :

โหมด

การทํางาน

ปกติ

VESA ซิงคแนว

นอน

ซิงคแนว

ตั้ง

วิดีโอ ไฟแสดง

สถานะเปด

เครื่อง

ใชงานอยู ใชงานอยู ใชงานอยู สีน้ําเงิน

ไมทํางาน ไมทํางาน วาง

ความสิ้นเปลือง

พลังงาน

73 W ( สูงสุด )**

29 W ( ทั่วไป )

นอยกวา 0.3 วัตต โหมดไมทํา

งาน

ปดสวิตช -

ขาว ( กระ

พริบ )

ปด นอยกวา 0.3 วัตต

การสิ้นเปลืองพลังงาน P on

การใชพลังงานรวม (TEC)

20.78 W

65.59 kWh

* จะสามารถกําหนดไมใหมีการใชพลังงานในโหมด ปด ไดโดยการถอดสายไฟหลักออก

จากมอนิเตอรเทานั้น

** ระดับการใชพลังงานสูงสุดพรอมความสวางสูงสุด และมีการใชงาน USB

เกี่ยวกับมอนิเตอรของคุณ | 17

เอกสารฉบับนี้เปนเอกสารที่ใหขอมูลเทานั้น และเปนขอมูลจากการทํางานในหองปฏิบัติ

การ ผลิตภัณฑของทานอาจทํางานไดแตกตางออกไป ขึ้นอยูกับซอฟตแวร สวน

ประกอบ และอุปกรณตอพวงที่สั่งซื้อ และไมถือเปนหนาที่ที่จะตองอัพเดตขอมูลดัง

กลาว ดังนั้นลูกคาจึงไมควรนําขอมูลนี้ไปใชในการตัดสินใจเกี่ยวกับคาความตานทาน

ไฟฟาหรือคาอื่นๆ ไมมีการรับประกันความถูกตองหรือความสมบูรณของขอมูลไมวาจะ

โดยชัดแจงหรือโดยนัย

หมายเหตุ :

P on

: การใชพลังงานของโหมด เปด วัดโดยอางอิงกับวิธีการทดสอบ Energy

Star

TEC: การใชพลังงานทั้งหมดมีหนวยเปน kWh วัดโดยอางอิงกับวิธีการ

ทดสอบ Energy Star

การกําหนดพิน

ขั้วตอ DisplayPort

12

13

14

15

8

9

10

11

6

7

4

5

1

2

3

จํานวนขา สายสัญญาณที่เชื่อมตอไว

ดานที่เปน 20 ขา

ML3 (n)

GND

ML3 (p)

ML2 (n)

GND

ML2 (p)

ML1 (n)

GND

ML1 (p)

ML0 (n)

GND

ML0 (p)

GND

GND

AUX (p)

18 | เกี่ยวกับมอนิเตอรของคุณ

16

17

18

19

20

ขั้วตอ HDMI

GND

AUX (n)

ตรวจพบฮ็อตพลัก

Re-PWR

+3.3 V DP_PWR

13

14

15

16

9

10

11

12

17

18

19

7

8

5

6

3

4

1

2

จํานวนขา สายสัญญาณที่เชื่อมตอไว

ดานที่เปน 19 ขา

TMDS DATA 2+

TMDS DATA 2 แบบหุมฉนวน

TMDS DATA 2-

TMDS DATA 1+

TMDS DATA 1 แบบหุมฉนวน

TMDS DATA 1-

TMDS DATA 0+

TMDS DATA 0 แบบหุมฉนวน

TMDS DATA 0-

TMDS CLOCK+

TMDS CLOCK แบบหุมฉนวน

TMDS CLOCK-

CEC

สํารองไว (N.C. สําหรับอุปกรณ )

DDC CLOCK (SCL)

DDC DATA (SDA)

DDC/CEC Ground

กําลังไฟ +5 V

ตรวจพบฮ็อตพลัก

เกี่ยวกับมอนิเตอรของคุณ | 19

ความสามารถดาน Plug and play

คุณสามารถเชื่อมตอมอนิเตอรในระบบที่สามารถใชงานรวมกันไดกับระบบ Plug and

Play มอนิเตอรจะใหขอมูลประจําเครื่องของจอแสดงผล (EDID) กับระบบคอมพิวเตอร

โดยอัตโนมัติ โดยใชโปรโตคอลแชนเนลขอมูลการแสดงผล (DDC) เพื่อที่ระบบสามารถ

ตั้งคาคอนฟกตัวเองได และปรับการตั้งคาตางๆ ของมอนิเตอรใหเหมาะสมที่สุด การติด

ตั้งมอนิเตอรสวนใหญเปนระบบอัตโนมัติ คุณสามารถเลือกตั้งคาอื่นๆ ไดถาตองการ ดู

ขอมูลเพิ่มเติมเกี่ยวกับการเปลี่ยนการตั้งคามอนิเตอรไดจาก

การใชงานจอภาพ

อินเตอรเฟซ Universal Serial Bus (USB)

ในสวนนี้จะแสดงขอมูลเกี่ยวกับพอรต USB ที่สามารถเลือกใชไดบนมอนิเตอรนี้

หมายเหตุ : มอนิเตอรนี้ใชงานไดกับซุปเปอร สปด USB 3.0

ความเร็วในการ

ถายโอน

อัตราขอมูล

ความเร็วสูงเปนพิเศษ 5 Gbps

ความเร็วสูง

ความเร็วเต็มที่

480 Mbps

12 Mbps

ความสิ้นเปลืองพลังงาน

4.5 วัตต ( สูงสุด แตละพอรต )

4.5 วัตต ( สูงสุด แตละพอรต )

4.5 วัตต ( สูงสุด แตละพอรต )

*

* สูงสุด 2 A บนพอรตดาวนสตรีม USB ( มีรูปไอคอนแบตเตอรี่ ) พรอมอุปกรณที่

สอดคลองกับเวอรชันสําหรับการชารจแบตเตอรี่ หรืออุปกรณ USB ปกติ

ขั้วตออัพสตรีม USB

จํานวนขา 9 พินดานขางของขั้วตอ

3

4

1

2

5

6

VCC

D-

D+

GND

SSTX-

SSTX+

20 | เกี่ยวกับมอนิเตอรของคุณ

7

8

9

GND

SSRX-

SSRX+

ขั้วตอดาวนสตรีม USB

จํานวนขา 9 พินดานขางของขั้วตอ

1 VCC

8

9

6

7

4

5

2

3

D-

D+

GND

SSRX-

SSRX+

GND

SSTX-

SSTX+

พอรต USB

• 1 x อัพสตรีม - ดานหลัง

• 2 x ดาวนสตรีม - ดานหลัง

• 2 x ดาวนสตรีม - ดานลาง

พอรตสําหรับชารจไฟ - พอรตที่มีรูปไอคอนแบตเตอรี่ สนับสนุนความ

สามารถในการชารจไฟแบบเร็วสูงสุด 2 A หากอุปกรณสามารถใชงานรวมกันได

กับ BC1.2

หมายเหตุ : การทํางานของ USB 3.0 จะตองใชกับคอมพิวเตอรที่ทํางาน

กับ USB 3.0

หมายเหตุ : พอรต USB บนมอนิเตอรนี้จะทํางานเฉพาะเมื่อเปดมอนิเตอร หรือ

เมื่อมอนิเตอรอยูในโหมดประหยัดพลังงานเทานั้น หากคุณปดมอนิเตอรและ

เปดใหม อุปกรณตอพวงตางๆ ที่เชื่อมตอไวอาจตองใชเวลาสักครู เพื่อให

สามารถกลับมาทํางานไดตามปกติ

เกี่ยวกับมอนิเตอรของคุณ | 21

นโยบายคุณภาพและพิกเซลสําหรับมอนิเตอร LCD

ในระหวางกระบวนการผลิตมอนิเตอร LCD ไมใชเรื่องผิดปกติที่จะมีหนึ่งหรือหลายพิก

เซลที่สวางคงที่ภายใตสถานะที่ไมมีการเปลี่ยนแปลง ซึ่งมองเห็นไดยาก และไมมีผล

กระทบใดๆ กับคุณภาพในการแสดงผลหรือความสามารถในการใชงาน โปรดดูขอมูลเพิ่ม

เติมเกี่ยวกับนโยบายคุณภาพและพิกเซลสําหรับจอภาพของ Dell ได

ที่

www.dell.com/support/monitors

คูมือการดูแลรักษา

การทําความสะอาดมอนิเตอรของคุณ

ขอควรระวัง : อานและปฏิบัติตาม

ขั้นตอนเพื่อความปลอดภัย

กอนทําความ

สะอาดมอนิเตอร

คําเตือน : กอนที่จะทําความสะอาดมอนิเตอร ใหถอดปลั๊กสายไฟมอนิเตอร

ออกจากเตาเสียบไฟฟา

สําหรับวิธีการปฏิบัติที่ดีที่สุด ใหปฏิบัติตามคําแนะนําในรายการดานลาง ในขณะนํา

มอนิเตอรออกจากกลอง ทําความสะอาด หรือการดูแลมอนิเตอรของคุณ :

• ในการทําความสะอาดหนาจอปองกันไฟฟาสถิตย ใชผานุมที่สะอาดชุบน้ําเปยก

หมาดๆ ถาเปนไปได ใชกระดาษทําความสะอาดหนาจอแบบพิเศษ หรือน้ํายาทํา

ความสะอาดที่เหมาะกับสารเคลือบหนาจอปองกันไฟฟาสถิตย อยาใช

เบนซิน ทินเนอร แอมโมเนีย น้ํายาทําความสะอาดที่มีฤทธิ์รุนแรง หรือเครื่องเปา

อากาศ

• ใชผาชุบน้ําอุนหมาดๆ ในการทําความสะอาดมอนิเตอร หลีกเลี่ยงการใชผงซัก

ฟอก หรือสารทําความสะอาดที่มีลักษณะเดียวกัน ซึ่งทิ้งคราบฟลมบางๆ ไวบน

มอนิเตอร

• หากคุณสังเกตเห็นผงแปงสีขาว เมื่อคุณนํามอนิเตอรออกจากกลอง ใหใชผาเช็ด

ออก

• จัดการกับมอนิเตอรดวยความระมัดระวัง เนื่องจากมอนิเตอรสีเขมอาจมีรอยขีด

ขวน และมีรอยครูดสีขาวไดมากกวามอนิเตอรสีออน

• เพื่อชวยใหสามารถคงคุณภาพการแสดงภาพที่ดีที่สุดบนมอนิเตอรของคุณ ใหใช

โปรแกรมรักษาหนาจอที่มีการเปลี่ยนภาพตลอด และปดมอนิเตอรเมื่อไมมีการใช

งาน

22 | เกี่ยวกับมอนิเตอรของคุณ

การติดตั้งจอภาพ

การเชื่อมตอขาตั้ง

หมายเหตุ : ขาตั้งไมไดติดตั้งมาจากโรงงาน

หมายเหตุ : ดําเนินการตามขั้นตอนตอไปนี้เฉพาะสําหรับขาตั้งซึ่งนําสงมา

พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม

ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน

ขอควรระวัง : ขั้นดังตอไปนี้มีความสําคัญในการปกปองหนาจอที่โคงของ

คุณ ทําตามขั้นตอนดานลางเพื่อทําการติดตั้งใหเสร็จสิ้น

1.

ถอดแกนยกขาตั้งและฐานขาตั้งจากวัสดุรองบรรจุภัณฑ

2.

จัดตําแหนงและวางแกนยกขาตั้งบนฐานขาตั้ง

3.

เปดที่จับสกรูที่ดานลางของฐานขาตั้งแลวหมุนตามเข็มนาฬิกาเพื่อยึดชุดขาตั้ง

4.

ปดที่จับสกรู

การติดตั้งจอภาพ | 23

5.

เปดฝาครอบปองกันบนจอภาพเพื่อเขาถึงชอง VESA บนจอภาพ

6.

เลื่อนแท็บบนแทนขาตั้งในชองบนฝาหลังของจอภาพและวางชุดขาตั้งลงเพื่อล็อค

เขาที่

24 | การติดตั้งจอภาพ

7.

เดินสายไฟผานชองจัดสายเคเบิลบนขาตั้งและผานคลิปจัดสายเคเบิลที่ดานหลัง

ของจอภาพ

8.

เชื่อมตอสายไฟเขากับจอภาพ

9.

เดินสายไฟผานชองจัดสายเคเบิลบนขาตั้งและผานคลิปจัดสายเคเบิลที่ดานหลัง

ของจอภาพ

• สายเคเบิลอัพสตรีม USB

• สายเคเบิลดาวนสตรีม USB ( อุปกรณเสริม , ไมรวมสายเคเบิล )

• สายเคเบิล HDMI

• สายเคเบิล DisplayPort

หมายเหตุ : เดินสายเคเบิลแตละเสนดวยความระมัดระวัง เพื่อใหสามารถ

จัด เก็บสายเคเบิลใหเขาที่กอนมีการติดตั้งฝาครอบ I/O

ขอควรระวัง : หามเสียบปลั๊กเขาเตารับติดผนังหรือเปดมอนิเตอร จนกวาคุณ

จะไดรับขอความแจงใหดําเนินการดังกลาว

การติดตั้งจอภาพ | 25

10.

ถือแทนวางขาตั้งแลวยกจอภาพขึ้นอยางระมัดระวัง จากนั้นวางบนพื้นผิวที่เรียบ

ขอควรระวัง : ถือขาตั้งใหแนนเมื่อยกจอภาพ เพื่อหลีกเลี่ยงความเสียหายจาก

อุบัติเหตุ

11.

ยกฝาปดปองกันออกจากจอภาพ

26 | การติดตั้งจอภาพ

12.

เลื่อนแท็บบนฝาครอบ I/O เขากับชองบนจอภาพจนกระทั่งเขาตําแหนง

หมายเหตุ : ตรวจสอบใหแนใจวาสายเคเบิลทั้งหมดผานฝาครอบ I/O และ

ชองจัดสายเคเบิลบนแทนขาตั้ง

การเชื่อมตอคอมพิวเตอร

คําเตือน : กอนที่คุณจะเริ่มขั้นตอนใดๆ ในสวนนี้ ใหปฏิบัติตาม

ขั้นตอนเพื่อ

ความปลอดภัย

หมายเหตุ : อยาเชื่อมตอสายเคเบิลทั้งหมดเขากับคอมพิวเตอรพรอมกัน

หมายเหตุ : ภาพเหลานี้ใชเพื่อการแสดงภาพประกอบเทานั้น ลักษณะจริงของ

คอมพิวเตอรอาจแตกตางไฟจากนี้

ในการการเชื่อมตอมอนิเตอรของคุณเขากับคอมพิวเตอร :

1.

เชื่อมตอปลายอีกดานหนึ่งของสายเคเบิล DisplayPort หรือ HDMI ที่เชื่อมตอไว

เขากับคอมพิวเตอรของคุณ

2.

เชื่อมตอปลายอีกดานของสายเคเบิลอัพสตรีม USB 3.0 เขากับพอรต USB 3.0

ที่เหมาะสมบนคอมพิวเตอรของคุณ

การติดตั้งจอภาพ | 27

3.

เชื่อมตออุปกรณตอพวง USB 3.0 เขากับพอรตดาวนสตรีม USB 3.0 บนจอภาพ

4.

เสียบสายไฟของคอมพิวเตอรและจอแสดงผลของคุณเขากับเตาเสียบ

5.

เปดจอแสดงผลและคอมพิวเตอร

ถาจอแสดงผลแสดงภาพขึ้นมา หมายความวาการติดตั้งนั้นสมบูรณ ถาไมมีภาพ

ปรากฏบนจอ ใหอาน

ปญหาเฉพาะเรื่อง Universal Serial Bus

การถอดขาตั้งมอนิเตอร

หมายเหตุ : เพื่อปองกันรอยขีดขวนบนจอภาพขณะถอดขาตั้งออก ตรวจสอบ

ใหแนใจวา มีการวางมอนิเตอรไวบนพื้นผิวที่นุมและสะอาด

หมายเหตุ : ดําเนินการตามขั้นตอนตอไปนี้เพื่อเชื่อมตอขาตั้งซึ่งนําสงมา

พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม

ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน

ในการถอดขาตั้งออก :

1.

ปดจอภาพ

2.

ถอดสายเคเบิลออกจากคอมพิวเตอร

3.

วางจอภาพลงบนผานุมหรือโซฟานุม

4.

เลื่อนและถอดฝาครอบ I/O ออกจากจอภาพอยางระมัดระวัง

28 | การติดตั้งจอภาพ

5.

ถอดสายเคเบิลออกจากจอภาพและเลื่อนสายเคเบิลผานชองจัดเก็บสายเคเบิลบน

แทนขาตั้ง

6.

กดปุมปลดล็อกขาตั้งคางไว

7.

ยกขาตั้งออกจากจอภาพ

การติดตั้งจอภาพ | 29

อุปกรณยึดผนัง VESA ( อุปกรณเสริม )

( ขนาดสกรู : M4 x 10 มม .)

ใหดูขั้นตอนที่มาพรอมกับชุดยึดผนัง VESA ที่ใชดวยกันได

1.

วางหนาจอแสดงผลบนผาหรือเบาะที่นุมบนพื้นผิวที่เรียบและมั่นคง

2.

ถอดขาตั้งมอนิเตอร ( โปรดดู

การถอดขาตั้งมอนิเตอร

)

3.

ใชไขควงแฉกเพื่อถอดสกรู 4 ตัวที่ยึดฝาปดพลาสติกออก

4.

ติดแผนโลหะยึดจากชุดติดผนังเขากับจอมอนิเตอร

5.

ติดมอนิเตอรบนผนัง สําหรับขอมูลเพิ่มเติม โปรดดูเอกสารประกอบที่มาพรอมกับ

ชุดติดตั้งบนผนัง

หมายเหตุ : สําหรับใชกับแผนโลหะยึดผนังในรายการ UL ซึ่งสามารถรับ

น้ําหนักหรือโหลดต่ําสุดที่ 18.4 กก . เทานั้น

30 | การติดตั้งจอภาพ

การใชงานจอภาพ

เปดจอภาพ

กดปุมเปดปด เพื่อเปดจอภาพ

การใชจอยสติ๊กควบคุม

ใชจอยสติ๊กควบคุมที่ดานหลังของจอภาพเพื่อทําการปรับ OSD

1.

กดปุมจอยสติ๊กนี้เพื่อออกจากเมนูหลักของ OSD

2.

เลื่อนจอยสติ๊กขึ้น / ลง / ซาย / ขวาเพื่อสลับระหวางตัวเลือกตางๆ

3.

กดปุมจอยสติ๊กนี้อีกครั้งเพื่อยืนยันการตั้งคาและออก

จอยสติ๊ก คําอธิบาย

• เมื่อเมนู OSD เปดอยู ใหกดปุมนี้เพื่อยืนยันการเลือกหรือบันทึกการตั้ง

คา

• เมื่อเมนู OSD ปดอยู ใหกดปุมนี้เพื่อเปดเมนูหลัก OSD โปรดดู

การ

เขาถึงระบบเมนู

• สําหรับการนําทางแบบ 2 ทิศทาง ( ขวาและซาย )

• เลื่อนไปทางขวาเพื่อเขาสูเมนูยอย

• เลื่อนไปทางซายเพื่อออกจากเมนูยอย

• เพิ่ม ( ขวา ) หรือลด ( ซาย ) พารามิเตอรของรายการเมนูที่เลือก

การใชงานจอภาพ | 31

• สําหรับการนําทางแบบ 2 ทิศทาง ( ขึ้นและลง )

• สลับระหวางรายการเมนู

• เพิ่ม ( ขึ้น ) หรือลด ( ลง ) พารามิเตอรของรายการเมนูที่เลือก

การใชการควบคุมบนแผงดานหลัง

ใชปุมควบคุมที่ดานหลังของจอภาพเพื่อเขาถึงเมนู OSD และปุมลัด

ตารางตอไปนี้ระบุปุมที่แผงควบคุมดานหลัง :

1

ปุมบนแผงดานหลัง คําอธิบาย

เพื่อเปดเมนูหลัก OSD โปรดดู

การเขาถึงระบบเมนู

2

3

4

5

เมนู

เพื่อออกจากเมนูหลัก OSD

ออก

เพื่อระบุโหมดสีที่ตองการจากรายการที่ตั้งไวลวงหนา

ปุมทางลัด /Preset Modes

( โหมดพรีเซ็ต )

เพื่อเขาถึงแถบเลื่อนปรับ

Dark Stabilizer ( ตัวปรับ

ความมืดใหสม่ําเสมอ )

โดยตรง

ปุมทางลัด /Dark

Stabilizer ( ตัวปรับความ

มืดใหสม่ําเสมอ )

เพื่อเขาถึงแถบเลื่อนปรับ

Brightness/Contrast

( ความสวาง / ความเขม )

โดยตรง

ปุมทางลัด /Brightness/

Contrast ( ความสวาง /

ความเขม )

32 | การใชงานจอภาพ

เมื่อคุณกดปุมใดๆ เหลานี้ ( ไมรวมถึงปุมจอยสติ๊ก ) แถบสถานะ OSD จะปรากฏขึ้นเพื่อ

แจงใหคุณทราบการตั้งคาปจจุบันของฟงกชัน OSD

การใชเมนูที่แสดงบนหนาจอ (OSD)

การเขาถึงระบบเมนู

ไอคอน เมนูและเมนูยอย คําอธิบาย

Game ( เกม )

ใชเมนูนี้เพื่อปรับแตงประสบการณเลนเกมเสมือนสวนบุคคลของคุณ

Preset Modes

( โหมดพรีเซ็ต )

ชวยใหคุณสามารถเลือกจากรายการโหมดพรีเซ็ตสี

Standard ( มาตรฐาน )

: โหลดการตั้งคาสีมาตรฐานของ

มอนิเตอร นี่เปนโหมดพรีเซ็ตตามคาเริ่มตน

FPS

: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกมยิงบุคคลแรก

(FPS)

การใชงานจอภาพ | 33

Preset Modes

( โหมดพรีเซ็ต )

MOBA/RTS

: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกม

โมบา (MOBA) และเกมกลยุทธแบบเรียลไทม (RTS)

RPG

: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกมเลนตาม

บทบาท (RPG)

SPORTS ( กีฬา )

:

โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกม

กีฬา

Game 1 ( เกม 1)/Game 2 ( เกม 2)/Game 3 ( เกม 3)

:

ชวยใหคุณสามารถปรับแตงการตั้งคาสีสําหรับความตองการใน

การเลนเกมของคุณ

ComfortView

: ลดระดับแสงสีฟาที่สงออกมาจากหนาจอ เพื่อ

ชวยใหคุณสามารถดูไดอยางสบายตายิ่ง

คําเตือน : ผลจากการปลอยแสงสีฟาออกจาก

มอนิเตอรในระยะยาวอาจทําใหเกิดอาการบาดเจ็บ

ในตัวบุคคล เชน ตาพรา ตาลา และตาเกิดความเสีย

หายได การใชมอนิเตอรเปนระยะเวลานานอาจทํา

ใหเกิดอาการปวดในบางสวนของรางกาย เชน คอ

แขน หลัง และบา

ในการลดความเสี่ยงการเกิดตาลาและปวดคอ / แขน / หลัง / ไหล

จากการใชจอภาพเปนระยะเวลานาน เราขอแนะนําใหคุณ :

1.

ตั้งระยะหางของหนาจอตั้งแต 20 นิ้วถึง 28 นิ้ว (50 ซม . -

70 ซม .) จากดวงตาของคุณ

2.

กะพริบตาบอยๆ เพื่อทําใหดวงตาของคุณชุมชื้น หรือทําใหตา

เปยกชื้นน้ํา หลังใชจอภาพเปนเวลานาน

3.

หยุดพัก 20 นาทีในทุกสองชั่วโมงเปนประจําและบอยๆ

4.

พักสายตาจากจอภาพและมองวัตถุไกลๆ ที่ระยะ 20 ฟุตเปน

เวลาอยางนอย 20 วินาทีในระหวางหยุดพัก

5.

ยืดตัวเพื่อลดอาการเมื่อยของคอ แขน หลัง และบา ใน

ระหวางพัก

Warm ( อุน )

: แสดงสีที่อุณหภูมิสีที่ต่ํากวา หนาจอจะปรากฏ

เปนโทนสีที่อุนขึ้นดวยสีแดง / เหลือง

Cool ( เย็น )

: แสดงสีที่อุณหภูมิสีที่สูงกวา หนาจอจะปรากฏเปน

โทนสีที่เย็นขึ้นดวยสีน้ําเงิน

Custom Color ( สีปรับแตงเอง )

: อนุญาตใหคุณปรับการตั้ง

คาสีดวยตัวคุณเอง เลื่อนจอยสติ๊กเพื่อปรับคา

Gain ( เกน )

,

Offset ( ออฟเซ็ต )

,

Hue ( ความอิ่มตัวของสี )

,

และ

Saturation ( ความอิ่มตัว )

และสรางพรีเซ็ตโหมดสีของ

คุณเอง

34 | การใชงานจอภาพ

Game Enhance

Mode ( โหมด

ปรับแตงเกม )

คุณลักษณะนี้จะมีฟงกชันใหเลือกสามฟงกชัน เพื่อใชในการปรับ

แตงประสบการณเลนเกมของคุณ

FreeSync

• Off ( ปด )

เลือกเพื่อปดใชงานฟงกชันภายใต

Game Enhance Mode

( โหมดปรับแตงเกม )

• Timer ( ตัวตั้งเวลา )

ชวยใหคุณสามารถปดหรือเปดใชงานตัวตั้งเวลาซึ่งอยูที่มุมซายบน

ของจอแสดงผล ตัวตั้งเวลาจะแสดงเวลาที่ใชไปนับจากเริ่มเกม

เลือกตัวเลือกจากรายการชวงเวลาเพื่อใหคุณทราบถึงเวลาที่เหลือ

• Frame Rate ( อัตราเฟรม )

การเลือก

On ( เปด )

ชวยใหคุณสามารถแสดงผลอัตราเฟรมตอ

วินาทีปจจุบัน ในขณะเลนเกม ยิ่งอัตราสูงขึ้นเพียงใด การเคลื่อน

ไหวจะเรียบลื่นมากเพียงนั้น

• Display Alignment ( การปรับแนวการแสดงผล )

เปดใชงานฟงกชันเพื่อชวยใหการปรับแนวเนื้อหาวิดีโอเปนไปอยาง

สมบูรณแบบ สําหรับจอแสดงผลหลายจอ

เมื่อคุณเลือก

On ( เปด )

, มอนิเตอรจะทํางานที่อัตราเฟรมสูงสุดที่

เปนไปไดเพื่อขจัดทั้งความหนวงในการปอนขอมูลและหนาจอฉีก

ขาด ทําใหการเลนเกมราบรื่นขึ้น

Response Time

( เวลาในการตอบ

สนอง )

ชวยใหคุณตั้งคา

Response Time ( เวลาในการตอบสนอง )

เปน

Fast ( เร็ว )

,

Super Fast ( เร็วมาก )

หรือ

Extreme ( สุดขีด )

การใชงานจอภาพ | 35

Dark Stabilizer

( ตัวปรับความมืด

ใหสม่ําเสมอ )

คุณลักษณะนี้จะปรับปรุงความสามารถในการมองเห็นไดดีขึ้นในฉาก

เลนเกมที่มืด ยิ่งมีคาสูงขึ้นเพียงใด ( ระหวาง 0 ถึง 3) ความสามารถ

ในการมองเห็นในบริเวณภาพแสดงผลที่มืดจะยิ่งดีขึ้นเพียงนั้น

Hue ( ความอิ่มตัว

ของสี )

คุณสมบัตินี้สามารถเปลี่ยนสีของภาพวิดีโอเปนสีเขียวหรือมวง ตัว

เลือกนี้ใชสําหรับปรับความสดของสีที่ตองการ

ใชจอยสติ๊กเพื่อปรับระดับความอิ่มตัวของสีจาก 0 ถึง 100

เลื่อนจอยสติ๊ก ขึ้นเพื่อเพิ่มเฉดสีเขียวของภาพวิดีโอ

เลื่อนจอยสติ๊กลง เพื่อเพิ่มเฉดสีมวงของภาพวิดีโอ

หมายเหตุ :

การปรับ

Hue ( ความอิ่มตัวของสี )

สามารถทําไดเมื่อ

คุณเลือก

FPS

,

MOBA/RTS

,

SPORTS ( กีฬา )

, หรือ

RPG

โหมดพรีเซ็ต

Saturation

( ความอิ่มตัว )

Reset Game

( รีเซ็ตเกม )

คุณสมบัตินี้ สามารถปรับความอิ่มตัวสําหรับภาพวีดีโอ

ใชจอยสติ๊กเพื่อปรับระดับความอิ่มตัวจาก 0 ถึง 100

เลื่อนจอยสติ๊ก ขึ้นเพื่อเพิ่มความมีสีสันของภาพวิดีโอ

เลื่อนจอยสติ๊กลง เพื่อเพิ่มลักษณะโมโนโครมของภาพวิดีโอ

หมายเหตุ :

การปรับ

Saturation ( ความอิ่มตัว )

สามารถทําได

เมื่อคุณเลือก

FPS

,

MOBA/RTS

,

SPORTS ( กีฬา )

,

หรือ

RPG

โหมดพรีเซ็ต

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Game ( เกม )

ไปเปนคาเริ่มตน

จากโรงงาน

36 | การใชงานจอภาพ

Input Source

( แหลงสัญญาณ

ขาเขา )

ใชเมนู

Input Source ( แหลงสัญญาณขาเขา )

เพื่อเลือก

สัญญาณเขาระหวางสัญญาณวิดีโอที่แตกตางกันที่อาจเชื่อมตออยู

กับจอแสดงผลของคุณ

DP

HDMI 1

HDMI 2

Auto Select

( เลือกอัตโนมัติ )

Reset Input

Source ( รีเซ็ต

แหลงสัญญาณ

ขาเขา )

เลือกสัญญาณขาเขา

DP

เมื่อคุณใชขั้วตอ DisplayPort (DP) ใช

ปุมจอยสติ๊กเพื่อยืนยันการเลือก

เลือกสัญญาณขาเขา

HDMI 1

หรือ

HDMI 2

เมื่อคุณใชขั้ว

ตอ HDMI ใชปุมจอยสติ๊กเพื่อยืนยันการเลือก

การเปดใชฟงกชันนี้จะชวยใหมอนิเตอรสามารถสแกนสัญญาณขา

เขาที่มีใหเลือกโดยอัตโนมัติ ใชปุมจอยสติ๊กเพื่อยืนยันการเลือก

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Input Source ( แหลง

สัญญาณขาเขา )

ไปเปนคาเริ่มตนจากโรงงาน

การใชงานจอภาพ | 37

AlienFX

Lighting

( ไฟสอง

สวาง AlienFX)

ใชเมนูนี้เพื่อปรับการตั้งคาไฟ LED สําหรับปุมเปดปด r, โล

โก Alienware และแถบไฟบนขาตั้ง

Color ( สี )

เพื่อระบุสีไฟ LED สําหรับพื้นที่ที่เลือกใหเลือก

On ( เปด )

และ

เลื่อน ลง เพื่อไฮไลตตัวเลือก

Custom Color ( สีที่กําหนดเอง )

จากนั้นคุณสามารถเลือกจากรายการสีที่มีอยู 20 สีโดยใชการเลื่อน

จอยสติ๊กขึ้นหรือลง

38 | การใชงานจอภาพ

Custom

( กําหนดเอง )

ตารางตอไปนี้แสดงหมายเลขสีและรหัส RGB ที่ใชสําหรับ

LED 20 สี

หมายเลข

4

5

6

1

2

3

15

16

17

18

19

20

11

12

13

14

7

8

9

10

R G B

0 0 0

100 0 240

144 0 240

240 0 240

240 0 176

240 0 112

240 0 0

240 80 0

240 128 0

240 224 0

120 240 0

160 240 0

100 245 35

0 240 0

0 240 85

70 240 145

0 240 240

0 160 240

0 0 240

ในการปดไฟสองสวาง AlienFX ใหเลือก

Off ( ปด )

หมายเหตุ :

ฟงกชั่นเหลานี้จะใชไดเฉพาะเมื่อ

Spectrum

( สเปคตรัม )

ถูกปดใชงาน

เปนเมนูแบบอานอยางเดียว เมื่อคุณใช

Color ( สี )

และ / หรือ

Spectrum ( สเปคตรัม )

เพื่อทําการปรับไฟ LED สถานะเมนูนี้จะ

ปรากฏเปน

Off ( ปด )

; เมื่อคุณทําการปรับไฟ LED ผาน

แอพพลิเคชัน AlienFX สถานะจะเปลี่ยนเปน

On ( เปด )

การใชงานจอภาพ | 39

Spectrum

( สเปคตรัม )

เมื่อคุณเลือก

On ( เปด )

, ไฟสองสวาง LED จะติดสวาง และเปลี่ยน

สีตามลําดับของสเปคตรัมสี : แดง สม เหลือง เขียว น้ําเงิน คราม และ

มวง

Reset AlienFX

Lighting

( รีเซ็ตไฟสอง

สวาง AlienFX)

Display

( การแสดงผล )

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

AlienFX Lighting ( ไฟสอง

สวาง AlienFX)

ไปเปนคาเริ่มตนจากโรงงาน

ใช

Display ( การแสดงผล )

ในการปรับภาพ

(

Brightness

(

ความสวาง

Contrast

ความเขม )

)

Aspect Ratio

( อัตราสวนภาพ )

Brightness ( ความสวาง )

ปรับความสวางของไฟพื้นหลัง

เลื่อนจอยสติ๊กขึ้นเพื่อเพิ่มระดับความสวางหรือเลื่อนจอยสติ๊กลง

เพื่อลดระดับความสวาง ( ต่ําสุด 0 / สูงสุด 100)

ปรับ

Brightness ( ความสวาง )

กอน จากนั้นจึงปรับ

Contrast

( ความเขม )

เฉพาะเมื่อจําเปนตองปรับเทานั้น

เลื่อนจอยสติ๊กขึ้นเพื่อเพิ่มระดับความเขมหรือเลื่อนจอยสติ๊กลงเพื่อ

ลดระดับความเขม ( ต่ําสุด 0 / สูงสุด 100)

ฟงกชัน

Contrast ( ความเขม )

จะปรับคาความแตกตางระหวาง

ความมืดและความสวางบนหนาจอของมอนิเตอร

ปรับอัตราสวนภาพเปน

Wide 16:9 ( ไวด 16:9)

,

Auto Resize

( ปรับขนาดอัตโนมัติ )

,

4:3

, หรือ

1:1

40 | การใชงานจอภาพ

(

Input Color

Format

รูปแบบสีที่เขา

จอภาพ )

Sharpness

( ความคมชัด )

Reset Display

( รีเซ็ตจอแสดง

ผล )

Audio

( ระบบเสียง )

ชวยใหคุณสามารถตั้งคาโหมดสัญญาณเขาวิดีโอเปน :

RGB

: เลือกตัวเลือกนี้หากมีการเชื่อมตอมอนิเตอรของคุณเขากับ

คอมพิวเตอร ( หรือเครื่องเลนมีเดีย ) โดยใชสายเคเบิล DP

หรือ HDMI

YPbPr:

เลือกตัวเลือกนี้ หากเครื่องเลนมีเดียของคุณรองรับเฉพาะ

เอาทพุท YPbPr

คุณสมบัตินี้สามารถทําใหภาพดูชัดขึ้น หรือซอฟตลง ใช จอ

ยสติ๊ก เพื่อปรับระดับความคมชัดจาก 0 ถึง 100

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Display ( การแสดงผล )

ไป

เปนคาเริ่มตนจากโรงงาน

(

Volume

ระดับเสียงดัง )

ชวยใหคุณสามารถตั้งคาระดับเสียงดังสําหรับสัญญาณเสียงออกไป

ที่หูฟง

ใช จอยสติ๊ก เพื่อปรับระดับเสียงดังจาก 0 ถึง 100

Reset Audio

( รีเซ็ตระบบ

เสียง )

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

เริ่มตนจากโรงงาน

Audio ( ระดับเสียง )

ไปเปนคา

Menu ( เมนู )

เลือกตัวเลือกนี้ เพื่อปรับการตั้งคาของ OSD เชน ภาษาของ OSD

เวลาที่เมนูจะยังคงอยูบนหนาจอ เปนตน

การใชงานจอภาพ | 41

Language

( ภาษา )

Transparency

( ความโปรงแสง )

Timer ( ตัวตั้ง

เวลา )

Reset Menu

( เมนูรีเซ็ต )

Personalize

( ปรับแตงเอง )

ตั้งคาการแสดงผล OSD เปนหนึ่งในแปดภาษาเหลา

นี้ ( อังกฤษ สเปน ฝรั่งเศส เยอรมัน โปรตุเกสในบราซิล รัสเซีย จีน

ตัวยอ หรือญี่ปุน )

เลือกตัวเลือกนี้เพื่อเปลี่ยนความโปรงแสงของเมนูโดยการเลื่อนจอ

ยสติ๊กขึ้นหรือลง ( ต่ําสุด 0/ สูงสุด 100)

ตั้งระยะเวลาที่ OSD จะยังคงแสดงอยูบนหนาจอ หลังจากที่คุณ

เลื่อนจอยสติ๊กหรือกดปุม

เลื่อนจอยสติ๊กเพื่อปรับสไลเดอรโดยเพิ่มขึ้นครั้ง

ละ 1 วินาที ตั้งแต 5 ถึง 60 วินาที

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Menu ( เมนู )

ไปเปนคาเริ่มตน

จากโรงงาน

Shortcut Key 1

( ปุมทางลัด 1)

Shortcut Key 2

( ปุมทางลัด 2)

ชวยใหคุณสามารถเลือกคุณลักษณะจาก

Preset Modes ( โหมด

พรีเซ็ต )

,

Game Enhance Mode ( โหมดการปรับแตงเกม )

,

Dark Stabilizer ( ตัวปรับความมืดใหสม่ําเสมอ )

,

Brightness/Contrast ( ความสวาง / ความเขม )

,

Input

Source ( แหลงสัญญาณขาเขา )

,

Aspect Ratio ( อัตราสวน

ภาพ )

หรือ

Volume ( ระดับเสียงดัง )

และตั้งคาเปนปุมทางลัด

Shortcut Key 3

( ปุมทางลัด 3)

USB

อนุญาตใหคุณเปดหรือปดการทํางานของ USB ในระหวางอยูใน

โหมด สแตนดบาย

หมายเหตุ :

สามารถเลือกใชงานการเปด / ปด USB ในโหมดสแตนด

บายไดเฉพาะเมื่อไมมีการเสียบสายเคเบิลอัพสตรีม USB อยูเทา

นั้น ตัวเลือกนี้จะเปนสีเทาเมื่อมีการเสียบสาย USB อัพสตรีม

Reset

Personalization

( รีเซ็ตการปรับ

แตงการตั้งคา

สวนบุคคล )

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Personalize ( ปรับแตง

เอง )

ไปเปนคาเริ่มตนจากโรงงาน

42 | การใชงานจอภาพ

Others ( อื่นๆ )

Display Info

( ขอมูลการแสดง

ผล )

DDC/CI

แสดงการตั้งคาปจจุบันของมอนิเตอรนี้

DDC/CI

(Display Data Channel/Command Interface)

อนุญาตใหคุณปรับคาพารามิเตอรจอแสดงผลของคุณ ( ความ

สวาง , ความสมดุลของสี ฯลฯ ) ผานซอฟตแวรบนคอมพิวเตอรของ

คุณ

คุณสามารถปดใชงานคุณสมบัตินี้โดยการเลือก

Off ( ปด )

เปดใชงานคุณลักษณะนี้ เพื่อประสบการณการใชงานที่ดีที่สุด และ

สมรรถนะที่ดีที่สุดจากจอภาพของคุณ

การใชงานจอภาพ | 43

LCD

Conditioning

( การปรับ

สภาพ LCD)

ชวยลดอาการภาพคางบนหนาจอในกรณีที่เกิดเล็กนอย ขึ้นอยูกับ

ระดับของภาพที่คางบนหนาจอ โปรแกรมอาจใชเวลาในการเรียกใช

งานพอสมควร คุณสามารถเปดใชงานคุณลักษณะนี้โดยการ

เลือก

On ( เปด )

Firmware

( เฟรมแวร )

Service Tag

( แท็กบริการ )

Reset Others

( รีเซ็ตอื่นๆ )

Factory Reset

( การรีเซ็ตคาจาก

โรงงาน )

แสดงผลเวอรชันเฟรมแวรของมอนิเตอร

แสดงแท็กบริการของจอแสดงผลของคุณ สตริงนี้จําเปนเมื่อคุณมอง

หาการสนับสนุนทางโทรศัพท , ตรวจสอบสถานะการรับประกัน , อัพ

เดตไดรเวอรบนเว็บไซตของ Dell ฯ

รีเซ็ตการตั้งคาทั้งหมดภายในเมนู

Others ( อื่นๆ )

ไปเปนคาเริ่มตน

จากโรงงาน

รีเซ็ตการตั้งคา OSD ทั้งหมดเปนคาเริ่มตนจากโรงงาน

ขอความเตือน OSD

เมื่อมอนิเตอรไมสนับสนุนโหมดความละเอียดบางโหมด คุณจะเห็นขอความดังตอไปนี้ :

หมายเหตุ : ขอความอาจแตกตางกันไปเล็กนอยตามสัญญาณเขาที่เชื่อมตอ

ไว

ซึ่งหมายความวามอนิตเตอรไมสามารถซิงโครไนซสัญญาณที่ไดรับจากคอมพิวเตอร

ได โปรดดู

ขอมูลจําเพาะของมอนิเตอร

สําหรับชวงความถี่ในแนวนอนและแนวตั้งที่

มอนิเตอรนี้สามารถใชได โหมดที่แนะนําคือ 1920 x 1080

44 | การใชงานจอภาพ

คุณจะเห็นขอความตอไปนี้กอนปดใชงานฟงกชัน

DDC/CI

:

เมื่อจอภาพเขาสู

Power Save Mode ( โหมด การประหยัดพลังงาน )

จะปรากฏขอ

ความดังตอไปนี้ :

เปดใชคอมพิวเตอร และปลุกมอนิเตอร เพื่อใหสามารถใชงาน

การใชเมนูที่แสดงบน

หนาจอ (OSD)

หมายเหตุ : ขอความอาจแตกตางกันไปเล็กนอยตามสัญญาณเขาที่เชื่อมตอ

ไว

หากคุณกดปุมใดๆ นอกเหนือจากปุมเพาเวอร จะปรากฎขอความดังตอไปน ตามสัญญาณ

เขาที่เลือก :

หมายเหตุ : ขอความอาจแตกตางกันไปเล็กนอยตามสัญญาณเขาที่เชื่อมตอ

ไว

การใชงานจอภาพ | 45

หากมีการเลือกสัญญาณเขา HDMI หรือ DP และไมมีการเชื่อมตอสายเคเบิ้ลที่เกี่ยว

ของ กลองขอความลอยจะปรากฎ

หมายเหตุ : ขอความอาจแตกตางกันไปเล็กนอยตามสัญญาณเขาที่เชื่อมตอ

ไว

เมื่อ

Factory Reset ( การรีเซ็ตคาจากโรงงาน )

ถูกเลือก ขอความดังตอไปนี้จะ

ปรากฏขึ้น :

โปรดดู

การแกปญหา

สําหรับขอมูลเพิ่มเติม

การล็อคปุมควบคุมที่แผงดานหลัง

คุณสามารถล็อคปุมควบคุมที่แผงดานหลังเพื่อปองกันการเขาถึงเมนู OSD และ / หรือปุม

เปดปด

46 | การใชงานจอภาพ

เพื่อล็อคปุม :

1.

กด

ปุม 5

คางไวเปนเวลาสี่วินาที เมนูจะปรากฏขึ้นบนหนาจอ

2.

เลือกหนึ่งในตัวเลือกตอไปนี้ :

Menu Buttons ( ปุมเมนู )

: เลือกตัวเลือกนี้เพื่อล็อคปุมเมนู OSD ทั้งหมดยก

เวนปุมเพาเวอร

Power Button ( ปุมเพาเวอร )

: เลือกตัวเลือกนี้เพื่อล็อคเฉพาะปุมเพาเวอร

Menu + Power Buttons ( ปุมเมนู + ปุมเพาเวอร )

: เลือกตัวเลือกนี้เพื่อ

ล็อคปุมทั้งหมดบนแผงควบคุมดานหลัง

เพื่อปลดล็อคปุม กด

ปุม 5

คางไวเปนเวลาสี่วินาที จนกระทั่งเมนูปรากฏขึ้นบนหนาจอ

เลือก

ไอคอนปลดล็อค

เพื่อปลดล็อคปุม

การตั้งคาความละเอียดที่เหมาะสมที่สุด

ในการตั้งคามอนิเตอรเปนความละเอียดสูงสุด :

ใน Windows 7, Windows 8 และ Windows 8.1:

1.

สําหรับ Windows 8 และ Windows 8.1 เทานั้น เลือกรูปแบบภาพเดสกท็อปเพื่อ

สลับไปยังคลาสิคเดสกท็อป

2.

คลิกขวาบนเดสกท็อปและเลือก

ความละเอียดของหนาจอ

3.

คลิกรายการหลนลงของความละเอียดของหนาจอและเลือก

1920 x 1080

4.

คลิก

ตกลง

ใน Windows 10:

1.

คลิกขวาบนเดสกท็อป และคลิกที่

การตั้งคาการแสดงผล

2.

คลิกที่

การตั้งคาการแสดงผลขั้นสูง

3.

คลิกรายการหลนลงของ

ความละเอียด

และเลือก

1920 x 1080

4.

คลิกที่

นําไปใช

ถาคุณไมเห็นตัวเลือก 1920 x 1080 คุณอาจจําเปนตองปรับปรุงไดรเวอรกราฟฟกของ

คุณ ขึ้นอยูกับคอมพิวเตอรของคุณ ใหดําเนินการหนึ่งในขั้นตอนดังตอไปนี้ใหเสร็จ

สมบูรณ :

ถาคุณมีคอมพิวเตอรเดสกท็อป หรือคอมพิวเตอรแล็ปท็อปของ Dell:

• ไปยัง

www.dell.com/support

ปอนแท็กบริการของคุณ และดาวนโหลดได

รเวอรกราฟฟกลาสุดสําหรับกราฟฟกการดของคุณ

ถาคุณใชคอมพิวเตอรที่ไมใชของ Dell ( แล็ปท็อปหรือเดสกท็อป ):

• ไปยังหนาเว็บไซตสนับสนุนสําหรับคอมพิวเตอรของคุณ และดาวนโหลดไดรเวอร

กราฟฟกลาสุด

• ไปยังเว็บไซตกราฟฟกการดของคุณ และดาวนโหลดไดรเวอรกราฟฟกลาสุด

การใชงานจอภาพ | 47

การใชการเอียง พลิกหมุน และการยืดตามแนวตั้ง

หมายเหตุ : ดําเนินการตามขั้นตอนตอไปนี้เพื่อเชื่อมตอขาตั้งซึ่งนําสงมา

พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม

ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน

การยืดเอียงและหมุน

ดวยขาตั้งที่ติดกับจอภาพ คุณสามารถเอียงและหมุนจอภาพเพื่อความสะดวกในการรับชม

ที่มุมมองตางๆ ได

หมายเหตุ : ขาตั้งไมไดติดตั้งมาจากโรงงาน

การยืดตามแนวตั้ง

หมายเหตุ : ขาตั้งยืดตามแนวตั้งไดมากถึง 130 มม . ภาพดานลางสาธิตถึงวิธี

การยืดขาตั้งในแนวตั้ง

48 | การใชงานจอภาพ

การหมุนมอนิเตอร

กอนที่คุณจะหมุนมอนิเตอร ควรยืดมอนิเตอรออกในแนวตั้งจนสุด ( การยืดตามแนว

ตั้ง ) และเอียงขึ้นดานบนจนสุด เพื่อปองกันไมใหกระทบกับขอบดานลางของมอนิเตอร

หมุนตามเข็มนาฬิกา

การใชงานจอภาพ | 49

หมุนทวนเข็มนาฬิกา

หมายเหตุ : ในการใชฟงกชั่น หมุนจอแสดงผล ( มุมมองแนวนอนเทียบกับมุม

มองแนวตั้ง ) กับคอมพิวเตอร Dell คุณตองมีไดรเวอรกราฟกที่อัพเดทแลว

ซึ่งไมไดใหมาพรอมจอภาพ ในการดาวนโหลดไดรเวอรกราฟก ใหไปที่ www.dell.com/support และดูในสวนของ การดาวนโหลด เพื่อหา ได

รเวอรวิดีโอ ที่อัพเดทลาสุด

หมายเหตุ : เมื่ออยูใน โหมดมุมมองภาพแนวตั้ง คุณอาจพบปญหา

ประสิทธิภาพในการทํางานลดลง ในแอบพลิเคชันที่เนนการใช

ภาพกราฟก ( เกม 3 มิติ เปนตน )

50 | การใชงานจอภาพ

การปรับตั้งคาการแสดงผลหมุนหนาจอของระบบ

หลังจากที่คุณหมุนจอภาพของคุณแลว คุณจําเปนตองดําเนินการตามขั้นตอนดานลางให

เสร็จ เพื่อปรับตั้งการแสดงผลหมุนจอแสดงผลของระบบ

หมายเหตุ : ถาคุณกําลังใชมอนิเตอรกับคอมพิวเตอรที่ไมใชของ Dell คุณจํา

เปนตองไปยังเว็บไซตไดรเวอรกราฟฟก หรือเว็บไซตของผูผลิตคอมพิวเตอร

ของคุณ เพื่อดูขอมูลเกี่ยวกับการหมุน ' เนื้อหา ' บนจอแสดงผลของคุณ

การปรับตั้งคาการแสดงผลหมุนหนาจอ :

1.

คลิกขวาที่เดสกท็อป และคลิก

คุณสมบัติ

2.

เลือกแท็บ

การตั้งคา

และคลิก

ขั้นสูง

3.

ถาคุณใชกราฟกการด ATI ใหเลือกแท็บ

การหมุน

และตั้งคาการหมุนที่ตองการ

4.

ถาคุณใชกราฟกการด NVIDIA ใหคลิกที่แท็บ

NVIDIA

ใหเลือก

NVRotate

, ใน

คอลันดานซายมือ และจากนั้นเลือกการหมุนที่ตองการ

5.

ถาคุณใชกราฟกการด Intel

®

ใหเลือกแท็บกราฟก

Intel

คลิกที่

คุณสมบัติ

กราฟก

เลือกแท็บ

การหมุน

จากนั้นตั้งคาการหมุนที่ตองการ

หมายเหตุ : ถาคุณไมเห็นตัวเลือกการหมุน หรือระบบทํางานไมถูกตอง ใหไป

ที่ www.dell.com/support แลวดาวนโหลดไดรเวอรลาสุด สําหรับกราฟก

การดของคุณ

การใชงานจอภาพ | 51

การใชแอพพลิเคชัน AlienFX

คุณสามารถกําหนดคาเอฟเฟกตแสงไฟ LED ในหลายๆ โซนบนจอภาพ Alienware ของ

คุณผาน AlienFX ใน AWCC (Alienware Command Center)

หมายเหตุ : หากคุณมีเดสกท็อปหรือแล็ปท็อปสําหรับเลนเกมของ Alienware

คุณสามารถเขาถึง AWCC เพื่อควบคุมการใหแสงไฟไดโดยตรง

หมายเหตุ : สําหรับขอมูลเพิ่มเติม ใหดูวิธีใชออนไลนของ Alienware

Command Center

ขอกําหนดเบื้องตน

กอนการติดตั้ง AWCC ในระบบที่ไมใช Alienware:

• ตรวจสอบใหแนใจวาระบบปฏิบัติการของคอมพิวเตอรของคุณคือ Windows 10 R3

หรือใหมกวา

• ตรวจสอบวาการเชื่อมตออินเทอรเน็ตของคุณทํางานอยู

• ตรวจสอบใหแนใจวาสายเคเบิล USB ที่ใหมานั้นเชื่อมตอกับทั้งจอภาพ Alienware

และคอมพิวเตอร

การติดตั้ง AWCC ผานการอัพเดต Windows

1.

แอพพลิเคชัน AWCC ถูกดาวนโหลดและจะถูกติดตั้งโดยอัตโนมัติ การติดตั้งใช

เวลาสองสามนาทีเพื่อใหเสร็จสิ้น

2.

ไปยังโฟลเดอรโปรแกรมเพื่อใหแนใจวาการติดตั้งสําเร็จ หรือคุณสามารถคนหา

แอพพลิเคชัน AWCC ไดในเมนู

เริ่ม

3.

เรียกใช AWCC และทําตามขั้นตอนตอไปนี้เพื่อดาวนโหลดสวนประกอบซอฟตแวร

เพิ่มเติม :

• ในหนาตาง

การตั้งคา

คลิก

Windows Update

, คลิก

ตรวจหาขอมูลอัพเดท

เพื่อตรวจสอบความคืบหนาการอัพเดตไดรเวอร Alienware

• หากการอัพเดตไดรเวอรไมตอบสนองในคอมพิวเตอรของคุณ ใหติดตั้ง AWCC จาก

เว็บไซต Dell Support

การติดตั้ง AWCC จากเว็บไซต Dell Support

1.

ดาวนโหลดเวอรชันลาสุดของรายการตอไปนี้ไดที่

www.dell.com/support/drivers

• Alienware Command Center

• Alienware AW2720HF Monitor

2.

ไปยังโฟลเดอรที่คุณบันทึกไฟลติดตั้งไว

3.

ดับเบิลคลิกที่ไฟลติดตั้งและทําตามคําแนะนําบนหนาจอเพื่อทําการติดตั้งใหเสร็จ

สิ้น

52 | การใชแอพพลิเคชัน AlienFX

ไปยังหนาตาง AlienFX

ดวย Alienware Command Center, AlienFX อนุญาตใหคุณควบคุมสีของแสงไฟ LED

และเอฟเฟกตการเปลี่ยนแปลงสําหรับจอภาพ Alienware ของคุณ

ในหนาจอหลักของ AWCC คลิก

FX

ในแถบเมนูดานบนเพื่อเขาถึงหนาจอหลักของ

AlienFX

ตารางตอไปนี้อธิบายฟงกชันและคุณสมบัติตางๆ ในหนาจอหลัก :

หมายเลข

A

B

C

D

E

F

G

ฟงกชัน

CREATE NEW

THEME... ( สรางธีม

ใหม ...)

แกไขการควบคุม

คลิก

คําอธิบาย

จากนั้นปอนชื่อในกลองขอความเพื่อเพิ่มธีม

EDIT ( แกไข )

: ใหตัวเลือกใหคุณปรับแตงการตั้งคาแสง

ไฟสําหรับธีมของคุณ

GO DIM ( หรี่ไฟ )

: ทําการหรี่ไฟ

GO DARK ( ดับไฟ )

: ปดไฟ

สวนประกอบธีม คุณสามารถใชสวนประกอบเหลานี้ (

LIGHTING ( ไฟ )

,

MACROS ( มาโค )

,

SETTINGS ( การตั้งคา )

) เพื่อทําให

ธีมที่เลือกเปนธีมหลักที่ใชงานอยู

รายการ THEMES

( ธีม )

แสดงธีมในมุมมองรายการหรือมุมมองตาราง

การควบคุมพื้นหลัง ปรับเอฟเฟกตภาพเคลื่อนไหวพื้นหลัง

ความชวยเหลือ คลิกเพื่อเขาถึงวิธีใชออนไลนของ AWCC

การควบคุมหนาตาง คุณสามารถใชปุมตางๆ เพื่อยอขนาดเล็กสุด , ขยายใหญสุด

หรือคืนคาขนาดของหนาตาง เมื่อ ถูกเลือก แอพพลิเคชัน

จะปดลง

การใชแอพพลิเคชัน AlienFX | 53

เมื่อคุณเริ่มกําหนดธีมดวยตนเอง คุณควรจะพบหนาจอตอไปนี้ :

ตารางตอไปนี้อธิบายฟงกชันและคุณสมบัติตางๆ ในหนาจอ :

หมายเลข

H

I

ฟงกชัน

แผง

LIGHTING

( ไฟ )

คําอธิบาย

ใชการควบคุมในแผงนี้เพื่อตั้งคาเอฟเฟกตแสงไฟสําหรับธีม

ดู

การตั้งคาเอฟเฟกตไฟ

สําหรับรายละะเอียด

คลิกเพื่อบันทึกการปรับและการเปลี่ยนแปลงทั้งหมดสําหรับธีม

J

SAVE THEME

( บันทึกธีม )

ไลฟพรีวิว โซนไฟสองสวางพรอมคําบรรยายภาพแบบมีหมายเลข คุณ

สามารถเลือกโซนเดียวโดยคลิกที่หมายเลขบนภาพ เมื่อคุณ

ทําการปรับไฟ ตัวอยางของจอภาพจะแสดงพรอมดวยเอ

ฟเฟกตใหม

การสรางธีม

เพื่อสรางธีมดวยการตั้งคาไฟที่คุณตองการ :

1.

เรียกใช AWCC

2.

คลิก

FX

ในแถบเมนูดานบนเพื่อเขาถึงหนาจอหลักของ AlienFX

3.

ที่มุมบนซายของหนาตางนี้ คลิก เพื่อสรางธีมใหม

4.

ในกลองขอความ

CREATE NEW THEME ( สรางธีมใหม )

พิมพชื่อธีม

5.

ระบุโซนไฟสองสวางที่คุณตองการปรับไฟโดย :

• การเลือกกลองกาเครื่องหมายโซนดานบนพื้นที่ไลฟพรีวิวหรือ

• คลิกหมายเลขคําบรรยายภาพบนจอภาพ

54 | การใชแอพพลิเคชัน AlienFX

6.

ในแผง

LIGHTING ( ไฟ )

เลือกเอฟเฟกตไฟที่คุณตองการจากรายการด

ร็อปดาวน ซึ่งรวมถึง

Morph ( มอรฟ )

,

Pulse ( พัลซ )

,

Color ( สี )

,

Spectrum

( สเปคตรัม )

,

และ

Breathing ( บรีธติ้ง )

ดู

การตั้งคาเอฟเฟกตไฟ

สําหรับราย

ละะเอียด

หมายเหตุ : ตัวเลือก Spectrum ( สเปคตรัม ) ใชไดเฉพาะเมื่อคุณเลือก All

Zones ( ทุกโซน ) เพื่อทําการปรับไฟ

7.

ทําซ้ํา

ขั้นตอน 5

และ

ขั้นตอน 6

เพื่อใหตัวเลือกการกําหนดคาเพิ่มเติมพรอมใช

งานตามความตองการ

8.

เมื่อเสร็จสิ้น คลิก

SAVE THEME ( บันทึกธีม )

การแจงเตือนจะปรากฏขึ้นที่มุม

ลางขวาของหนาจอ

การตั้งคาเอฟเฟกตไฟ

แผง

LIGHTING ( ไฟ )

ชวยในการเลือกเอฟเฟกตไฟตางๆ คุณสามารถคลิก

Effect

( เอฟเฟกต )

เพื่อเปดเมนูดร็อปดาวนพรอมตัวเลือกที่มีใหเลือก

หมายเหตุ : ตัวเลือกที่ปรากฏอาจแตกตางกันไปตามโซนไฟสองสวางที่คุณ

ระบุ

การใชแอพพลิเคชัน AlienFX | 55

ตารางตอไปนี้แสดงภาพรวมของตัวเลือกตางๆ :

Morph ( มอรฟ )

Pulse ( พัลซ )

คําอธิบาย

เอฟเฟกตนี้จะเปลี่ยนสีแสงเปนสีอื่นโดยการเปลี่ยนอยาง

ราบรื่น

เพื่อทําการปรับนี้ :

1.

เลือกสีที่ตองการจากจานสีหรือรายการของ

PRESET COLORS ( สีที่กําหนดไวลวงหนา )

สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน

ขวา

หมายเหตุ :

เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง

ขางกลอง R/G/B เพื่อแกไขรหัสสี

2.

เพื่อเพิ่มสีที่เลือกลงในรายการ

YOUR COLORS

( สีของคุณ )

เพื่อการเขาถึงที่รวดเร็วในอนาคต

คลิก สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้

หมายเหตุ :

เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ

กขวาที่ชิปสีนั้น

3.

ทําซ้ําขั้นตอนกอนหนานี้เพื่อระบุ

Color 2 ( สี 2)

ใหเปนสีสิ้นสุด

4.

ลากตัวเลื่อน

BRIGHTNESS ( ความสวาง )

เพื่อ

ปรับความสวางของสี

5.

ลากตัวเลื่อน

TEMPO ( จังหวะ )

เพื่อปรับความเร็ว

การเปลี่ยน

คําอธิบาย

เอฟเ ฟกตนี้ทําใหไฟแฟลชกระพริบเปนชวงๆ

เพื่อทําการปรับนี้ :

1.

เลือกสีที่ตองการจากจานสีหรือรายการของ

PRESET COLORS ( สีที่กําหนดไวลวงหนา )

สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน

ขวา

หมายเหตุ :

เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง

ขางกลอง R/G/B เพื่อแกไขรหัสสี

2.

เพื่อเพิ่มสีที่เลือกลงในรายการ

YOUR COLORS

( สีของคุณ )

เพื่อการเขาถึงที่รวดเร็วในอนาคต

คลิก สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้

หมายเหตุ :

เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ

กขวาที่ชิปสีนั้น

3.

ลากตัวเลื่อน

BRIGHTNESS ( ความสวาง )

เพื่อ

ปรับความสวางของสี

4.

ลากตัวเลื่อน

TEMPO ( จังหวะ )

เพื่อปรับความเร็ว

จังหวะ

56 | การใชแอพพลิเคชัน AlienFX

Color ( สี )

Spectrum ( สเปคตรัม )

Breathing ( บรีธติ้ง )

คําอธิบาย

เอฟเฟกตนี้ทําใหไฟ LED เปนสีคงที่สีเดียว

เพื่อทําการปรับนี้ :

1.

เลือกสีที่ตองการจากจานสีหรือรายการของ

PRESET COLORS ( สีที่กําหนดไวลวงหนา )

สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน

ขวา

หมายเหตุ :

เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง

ขางกลอง R/G/B เพื่อแกไขรหัสสี

2.

เพื่อเพิ่มสีที่เลือกลงในรายการ

YOUR COLORS

( สีของคุณ )

เพื่อการเขาถึงที่รวดเร็วในอนาคต

คลิก สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้

หมายเหตุ :

เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ

กขวาที่ชิปสีนั้น

3.

ลากตัวเลื่อน

BRIGHTNESS ( ความสวาง )

เพื่อ

ปรับความสวางของสี

คําอธิบาย

เอฟเฟกตนี้จะเปลี่ยนแสงตามลําดับสเปคตรัม : แดง สม

เหลือง เขียว น้ําเงิน คราม และมวง

คุณสามารถลากตัวเลื่อน

TEMPO ( จังหวะ )

เพื่อปรับ

ความเร็วการเปลี่ยน

หมายเหตุ :

ตัวเลือกที่มีใหเลือกเมื่อคุณเลือก

All

Zones ( ทุกโซน )

เพื่อทําการปรับไฟ

คําอธิบาย

เอฟเฟกตนี้ทําใหไฟเปลี่ยนจากสวางเปนมืด

เพื่อทําการปรับนี้ :

1.

เลือกสีที่ตองการจากจานสีหรือรายการของ

PRESET COLORS ( สีที่กําหนดไวลวงหนา )

สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน

ขวา

หมายเหตุ :

เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง

ขางกลอง R/G/B เพื่อแกไขรหัสสี

2.

เพื่อเพิ่มสีที่เลือกลงในรายการ

YOUR COLORS

( สีของคุณ )

เพื่อการเขาถึงที่รวดเร็วในอนาคต

คลิก สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้

3.

ลากตัวเลื่อน

TEMPO ( จังหวะ )

เพื่อปรับความเร็ว

การเปลี่ยน

การใชแอพพลิเคชัน AlienFX | 57

การแกปญหา

คําเตือน : กอนที่คุณจะเริ่มขั้นตอนใดๆ ในสวนนี้ ใหปฏิบัติตาม

ขั้นตอนเพื่อ

ความปลอดภัย

การทดสอบตัวเอง

จอภาพของคุณมีคุณสมบัติในการทดสอบตัวเอง ซึ่งชวยใหคุณตรวจสอบวาจอภาพทํา

งานไดเหมาะสมหรือไม ถาจอภาพและคอมพิวเตอรของคุณเชื่อมตอกันอยางเหมาะสม

แลว แตหนาจอยังมืดอยู ใหรันการทดสอบตัวเองของจอภาพ โดยการทําตามขั้นตอนตอ

ไปนี้ :

1.

ปดเครื่องทั้งคอมพิวเตอรและจอภาพของคุณ

2.

ดึงสายเคเบิลวิดีโอออกจากดานหลังของคอมพิวเตอร เพื่อใหแนใจในการดําเนิน

การทดสอบดวยตัวเองอยางถูกตอง ใหถอดสายเคเบิลดิจิตอลทั้งหมดออกจากดาน

หลังของคอมพิวเตอร

3.

เปดจอภาพ

หมายเหตุ : กลองโตตอบควรจะปรากฏบนหนาจอ ( บนพื้นหลังสีดํา ) หาก

จอแสดงผลไมสามารถรับสัญญาณวิดีโอ และทํางานไดอยางถูกตอง จอแสดง

ผล ในขณะที่อยูในโหมดการทดสอบตัวเอง ไฟเพาเวอร LED จะกระพริบเปน

สีน้ําเงิน ( คาสีเริ่มตน )

หมายเหตุ : กลองนี้อาจปรากฏระหวางที่ระบบทํางานตามปกติดวย หากถอด

สายวิดีโอออก หรือสายวิดีโอเกิดชํารุดเสียหาย

4.

ปดจอภาพของคุณ และตอสายเคเบิลวิดีโอใหมอีกครั้ง จากนั้นเปดทั้งคอมพิวเตอร

และจอภาพของคุณ

หากหนาจอของจอภาพยังคงวางหลังจากที่คุณดําเนินการตามกระบวนการกอนหนานี้

แลว ใหตรวจสอบตัวควบคุมวิดีโอและคอมพิวเตอรของคุณ เพราะจอภาพของคุณทํางาน

เปนปกติ

58 | การแกปญหา

ระบบตรวจวิเคราะหที่ติดตั้งมาพรอมเครื่อง

จอภาพของคุณติดตั้งเครื่องมือตรวจวิเคราะห เพื่อชวยตรวจสอบวาสิ่งผิดปกติที่กําลังเกิด

ขึ้นบนหนาจอ เปนปญหาที่เกิดจากจอภาพ หรือระบบคอมพิวเตอรและวิดีโอการดของ

คุณ

หมายเหตุ : คุณสามารถเรียกใชระบบวินิจฉัยที่ติดตั้งไวในตัวนี้ไดเฉพาะเมื่อมี

การปลดสายเคเบิลวิดีโอออกแลว และจอภาพอยูในโหมดการทดสอบตัวเอง

เทานั้น

การรันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง :

1.

ตรวจสอบวาหนาจอสะอาด ( ไมมีฝุนบนหนาจอ )

2.

กด

ปุม 5

คางไวเปนเวลาสี่วินาที จนกระทั่งเมนูปรากฏขึ้นบนหนาจอ

3.

ใชตัวควบคุมจอยสติ๊ก ไฮไลทตัวเลือก

Diagnostics ( การวินิจฉัย )

และกด

ปุมจอยสติ๊กเพื่อเริ่มการวินิจฉัย หนาจอสีเทาจะปรากฏขึ้น

4.

สังเกตวาหนาจอนี้มีขอบกพรองหรือผิดปกติหรือไม

5.

เลื่อนที่จอยสติ๊กอีกครั้งจนกระทั่งหนาจอสีแดงปรากฏขึ้น

6.

สังเกตวาหนาจอนี้มีขอบกพรองหรือผิดปกติหรือไม

7.

ทําตามขั้นตอนที่ 5 และ 6 ซ้ําอีกครั้งจนกระทั่งหนาจอแสดงสีเขียว สีน้ําเงิน ดํา และ

สีขาว บันทึกความผิดปกติหรือขอบกพรองใดๆ

การทดสอบเสร็จสิ้นเมื่อหนาจอขอความปรากฏขึ้น เพื่อออก ใหเลื่อนที่จอยสติ๊กอีกครั้ง

ถาคุณตรวจไมพบสิ่งผิดปกติบนหนาจอ ดวยการใชเครื่องมือตรวจวิเคราะหที่ติดตั้งมา

พรอมเครื่อง แสดงวาจอภาพทํางานปกติ ตรวจสอบการดวิดีโอ และคอมพิวเตอร

การแกปญหา | 59

ปญหาทั่วไป

ตารางตอไปนี้ประกอบดวยขอมูลทั่วไปเกี่ยวกับปญหาของจอภาพโดยทั่วไปที่คุณอาจ

ประสบ และแนวทางแกไขที่เปนไปได :

ติด

อาการทั่วไป

ไมมีภาพ / ไฟ LED

ดับ

ไมมีภาพ / ไฟ LED

ปญหาที่พบ

ไมมีภาพ

ไมมีภาพ หรือ

จอแสดงผลไม

สวาง

แนวทางแกไขที่เปนไปได

• ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ

คอมพิวเตอรถูกตอง และแนนดีแลว

• ตรวจสอบวาขั้วจายไฟทํางานเปนปกติ โดยใชอุปกรณ

ไฟฟาอื่นทดสอบ

• ดูวากดปุมเพาเวอรสุดแลว

• ตรวจสอบใหแนใจวา มีการเลือกแหลงสัญญาณเขาที่

ถูกตองในเมนู

Input Source ( แหลงสัญญาณขา

เขา )

• เพิ่มการควบคุมความสวางและความเขมใน

เมนู

Display ( การแสดงผล )

• ดําเนินการตรวจสอบคุณสมบัติการทดสอบตัวเองของ

จอภาพ

• ตรวจสอบพินในขั้วตอสายวิดีโอวาหักหรืองอหรือไม

• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง

• ตรวจสอบใหแนใจวา มีการเลือกแหลงสัญญาณเขาที่

ถูกตองในเมนู

Input Source ( แหลงสัญญาณขา

เขา )

ภาพไมชัด ภาพเลือน

หรือมีเงา

เบลอ • กําจัดสายตอวิดีโอออก

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• เปลี่ยนความละเอียดวิดีโอกลับเปนอัตราสวนภาพ ที่

ถูกตอง

ภาพสั่น / เตน

จุดภาพหาย

ภาพเปนคลื่นหรือ

มีการสั่นเล็กนอย

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• ตรวจสอบปจจัยดานสภาพแวดลอม

• เปลี่ยนสถานที่ตั้งจอภาพ และทดสอบในหองอื่น

หนาจอ LCD มีจุด • ปดและเปดเครื่องใหม

• พิกเซลที่ดับอยางถาวรเปนขอบกพรองตาม

ธรรมชาติ ที่อาจเกิดขึ้นไดในเทคโนโลยี LCD

• ดูขอมูลเพิ่มเติมเกี่ยวกับนโยบายคุณภาพและพิกเซล

มอนิเตอรของ Dell ไดที่ไซตฝายสนับสนุนของ Dell:

www.dell.com/support/monitors

พิกเซลที่ติดแนน หนาจอ LCD มีจุด

สวาง

• ปดและเปดเครื่องใหม

• พิกเซลที่ดับอยางถาวรเปนขอบกพรองตาม

ธรรมชาติ ที่อาจเกิดขึ้นไดในเทคโนโลยี LCD

• ดูขอมูลเพิ่มเติมเกี่ยวกับนโยบายคุณภาพและพิกเซล

มอนิเตอรของ Dell ไดที่ไซตฝายสนับสนุนของ Dell:

www.dell.com/support/monitors

60 | การแกปญหา

ปญหาเกี่ยวกับ

ความสวาง

ความผิดเพี้ยนทาง

เรขาคณิต

ภาพมืดเกินไปหรือ

สวางเกินไป

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• ปรับการควบคุมความสวางและความเขมใน

เมนู

Display ( การแสดงผล )

หนาจอไมอยูกึ่ง

กลางพอดี

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

เสนแนวนอน /

แนวตั้ง

หนาจอมีเสนหนึ่ง

หรือหลายเสน

ปญหาการซิงโค

รไนซ

หัวขอที่เกี่ยวกับ

ความปลอดภัย

ปญหาเกี่ยวกับ

ความไมตอเนื่อง

สีหายไป

หนาจอมีสัญญาณ

รบกวน หรือ

เหมือนภาพฉีก

ขาด

มีควันหรือประกาย

ไฟที่สังเกตเห็นได

จอภาพทํางานบาง

ไมทํางานบาง

ภาพไมมีสี

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว

เองของจอภาพ และดูวาเสนเหลานี้แสดงอยูในโหมด

การทดสอบตัวเองดวยหรือไม

• ตรวจสอบพินในขั้วตอสายวิดีโอวาหักหรืองอหรือไม

• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว

เองของจอภาพ เพื่อดูวาหนาจอที่มีสัญญาณรบกวนนี้

ปรากฏอยูในโหมดการทดสอบตัวเองดวยหรือไม

• ตรวจสอบพินในขั้วตอสายวิดีโอวาหักหรืองอหรือไม

• รีสตารทคอมพิวเตอรใน โหมดปลอดภัย

• ไมตองทํากระบวนการแกปญหาใดๆ

ติดตอ Dell

ทันที

• ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ

คอมพิวเตอรถูกตอง และแนนดีแลว

• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว

เองของจอภาพ และดูวาปญหาความไมตอเนื่องเกิด

ขึ้นในโหมดการทดสอบตัวเองดวยหรือไม

• ดําเนินการตรวจสอบคุณสมบัติการทดสอบตัวเองของ

จอภาพ

• ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ

คอมพิวเตอรถูกตอง และแนนดีแลว

• ตรวจสอบพินในขั้วตอสายวิดีโอวาหักหรืองอหรือไม

สีผิดเพี้ยน สีของภาพไมดี • เปลี่ยนการตั้งคาของ

Preset Modes ( โหมดพรี

เซ็ต )

ในเมนู

Game ( เกม )

แบบ OSD ขึ้นอยูกับ

แอพพลิเคชัน

• ปรับคา

Gain ( เกน )

/

Offset ( ออฟเซ็ต )

/

Hue

( ความอิ่มตัวของสี )

/

Saturation ( ความอิ่ม

ตัว )

ภายใต

Custom Color ( สีปรับแตงเอง )

ใน

เมนู OSD

Game ( เกม )

• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง

การแกปญหา | 61

ภาพคางจอจาก

ภาพนิ่งที่คางอยู

บนจอภาพเปน

เวลานานๆ

มีเงาบางๆ จาก

ภาพนิ่งที่เลน

ปรากฏบนหนาจอ

• ใชคุณสมบัติการจัดการพลังงาน เพื่อปดจอภาพได

ตลอดเมื่อไมใชงาน ( สําหรับขอมูลเพิ่มเติม

โหมด

การจัดการพลังงาน

)

• หรือใชภาพรักษาหนาจอที่เปลี่ยนไปมาตลอดเวลา

ปญหาเฉพาะของผลิตภัณฑ

อาการเฉพาะ

ภาพบนหนาจอ

เล็กเกินไป

ไมสามารถปรับจอ

ภาพดวยปุม

ตางๆ ที่แผงดาน

หลังได

ปญหาที่พบ

ภาพอยูกึ่งกลาง

หนาจอ แตไมเต็ม

จอภาพ

แนวทางแกไขที่เปนไปได

รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน

OSD ไมปรากฏบน

หนาจอ

• ปดจอภาพ ปลดปลั๊กไฟออก แลวเสียบกลับเขาไป

ใหม จากนั้นจึงปดจอภาพ

• เมนู OSD อาจถูกล็อคอยู กดปุมที่สี่ ( ปุมทาง

ลัด

Brightness/Contrast ( ความสวาง / ความ

เขม )

ตามคาเริ่มตน ) ดานลางปุมจอยสติ๊กคางไวเพื่อ

ปลดล็อค 4 วินาที

ไมมีสัญญาณเขา

เครื่อง เมื่อผูใชกด

ปุมควบคุมตางๆ

ไมมีภาพ , ไฟ LED

เปนสีน้ําเงิน

• ตรวจสอบแหลงที่มาของสัญญาณ ดูใหแนใจวา

คอมพิวเตอรไมไดอยูในโหมดประหยัดพลังงาน โดย

เลื่อนเมาสหรือกดปุมบนแปนพิมพ

• ตรวจสอบวาเสียบสายสัญญาณเขาที่ดีแลว เสียบสาย

สัญญาณใหมอีกครั้งถาจําเปน

• รีเซ็ตคอมพิวเตอรหรือเครื่องเลนวิดีโอ

ภาพไมเต็มหนาจอ ภาพสูงหรือกวาง

ไมเต็มหนาจอ

• เนื่องจากรูปแบบวิดีโอ ( สัดสวนภาพ ) ที่แตกตางกัน

อาจทําใหจอภาพแสดงผลเต็มหนาจอ

• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง

ปญหาเฉพาะเรื่อง Universal Serial Bus

อาการเฉพาะ

อินเตอรเฟซ USB

ไมทํางาน

ปญหาที่พบ

อุปกรณตอพวง

USB ไมทํางาน

แนวทางแกไขที่เปนไปได

• ตรวจสอบวาจอภาพของคุณเปดอยู

• เชื่อมตอสายอัปสตรีมไปยังคอมพิวเตอรของคุณใหม

• เชื่อมตออุปกรณตอพวง USB ใหม ( ขั้วตอดาวนสตรีม )

• ปดและเปดจอภาพอีกครั้ง

• รีบูทคอมพิวเตอร

• อุปกรณ USB บางชิ้น เชน HDD พกพาภายนอก ตอง

การกระแสไฟหลอเลี้ยง ใหเชื่อมตออุปกรณนั้นกับ

ระบบคอมพิวเตอร

62 | การแกปญหา

อินเตอรเฟซ

USB 3.0

งานไดชา

ความเร็ว

สูงเปนพิเศษทํา

อุปกรณตอพวง

USB 3.0

ทํางานเลย

ความเร็ว

สูงเปนพิเศษทํา

งานไดชา หรือไม

อุปกรณเสริม USB

แบบไรสายหยุด

ทํางาน เมื่อมีการ

เสียบอุปกรณ

USB 3.0

อุปกรณเสริม USB

แบบไรสายตอบ

สนองชา หรือทํา

งานเฉพาะเมื่อ

ระยะหางระหวาง

อุปกรณเสริมและ

ตัวรับสัญญาณลด

ลง

• ตรวจสอบวาคอมพิวเตอรของคุณสามารถใช USB 3.0

ได

• คอมพิวเตอรบางเครื่องมีทั้งพอรต USB 3.0, USB 2.0

และ USB 1.1 ดูใหแนใจวาใชพอรต USB ที่ถูกตอง

• เชื่อมตอสายอัปสตรีมไปยังคอมพิวเตอรของคุณใหม

• เชื่อมตออุปกรณตอพวง USB ใหม ( ขั้วตอดาวนสตรีม )

• รีบูทคอมพิวเตอร

• เพิ่มระยะหางระหวางอุปกรณเสริม USB 3.0 และตัวรับ

สัญญาณ USB แบบไรสาย

• วางตัวรับสัญญาณ USB แบบไรสายใหอยูใกลที่สุด

เทาที่จะเปนไปไดกับอุปกรณเสริม USB แบบไรสาย

• ใชสายเคเบิล USB แบบตอยาวเพื่อติดตั้งตัวรับ

สัญญาณ USB แบบไรสายใหไกลที่สุดเทาที่จะเปนไป

ไดจากพอรต USB 3.0

การแกปญหา | 63

ภาคผนวก

คําเตือน : ขั้นตอนเพื่อความปลอดภัย

คําเตือน : การใชตัวควบคุม การปรับแตง หรือกระบวนการอื่นๆ ที่นอกเหนือ

จากที่ระบุไวในเอกสารนี้ อาจทําใหเกิดไฟฟาช็อต อันตรายจากกระแส

ไฟฟา และ / หรืออันตรายจากอุปกรณได

สําหรับขอมูลเกี่ยวกับคําแนะนําดานความปลอดภัย ใหดูที่ขอมูลเกี่ยวกับความปลอดภัย

สิ่งแวดลอม และระเบียบขอบังคับ (SERI)

ขอสังเกตของ FCC ( ในสหรัฐอเมริกาเทานั้น )

สําหรับประกาศ FCC และขอมูลระเบียบขอบังคับอื่นๆ ใหดูเว็บไซตเกี่ยวกับความสอด

คลองกับระเบียบขอบังคับที่ www.dell.com/regulatory_compliance

ติดตอ Dell

สําหรับลูกคาในประเทศสหรัฐอเมริกา , โทร 800-WWW-DELL (800-999-

3355)

หมายเหตุ : ถาคุณไมมีการเชื่อมตออินเตอรเน็ตที่ใชได คุณสามารถคนหา

ขอมูลผูติดตอไดจากใบสั่งซื้อผลิตภัณฑ , สลิปที่มาพรอมผลิตภัณฑ , ใบสง

ของ หรือแคตาล็อกผลิตภัณฑของ Dell

Dell มีการสนับสนุนออนไลน และบริการทางโทรศัพท และตัวเลือกในการให

บริการหลายชองทาง การใหบริการขึ้นอยูกับประเทศและผลิตภัณฑ และบริการ

บางอยางอาจไมมีใหในพื้นที่ของคุณ

• ฝายสนับสนุนดานเทคนิคออนไลน :

www.dell.com/support/monitors

• ติดตอ Dell:

www.dell.com/contactdell

64 | ภาคผนวก

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement

Table of contents
