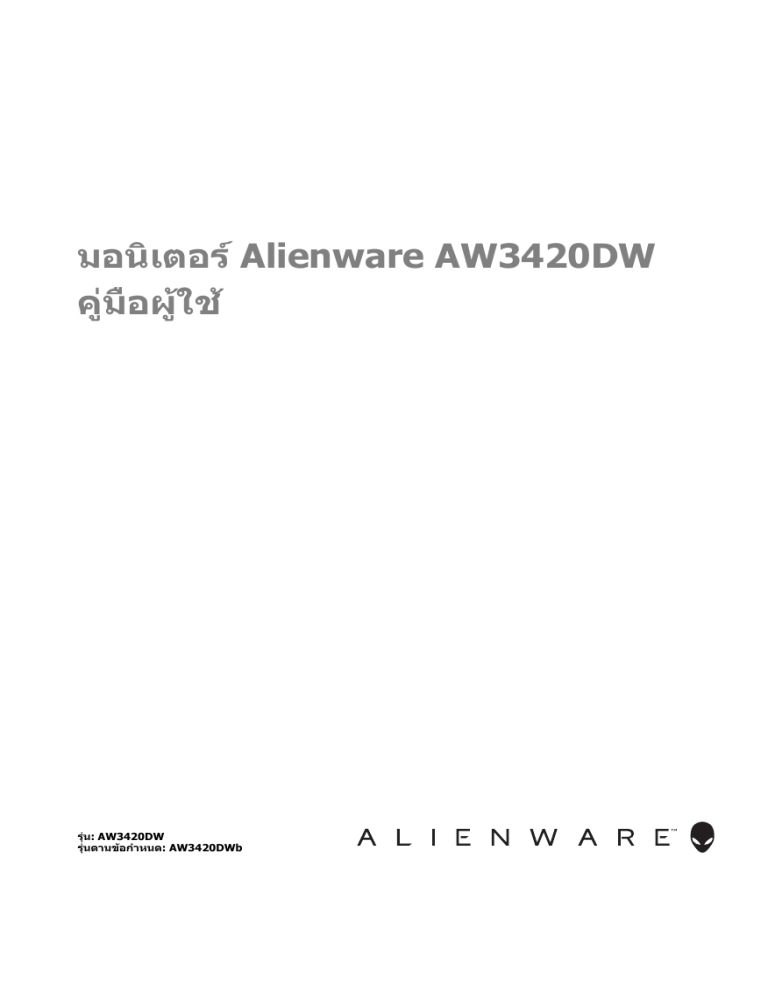

มอนิเตอร Alienware AW3420DW
คูมือผูใช
รุน: AW3420DW
รุนตามขอกําหนด: AW3420DWb
หมายเหตุ ขอควรระวัง และ คําเตือน
หมายเหตุ: หมายเหตุ ระบุถึงขอมูลที่สําคัญที่จะชวยใหคุณใชงาน
คอมพิวเตอรของคุณไดดีขึ้น
ขอควรระวัง: ขอควรระวัง แสดงถึงความเสียหายที่อาจเกิดกับฮารดแวรหรือ
การสูญเสียขอมูลหากไมทําตามขั้นตอนที่ระบุ
คําเตือน: คําเตือนบงชี้ถึงความเปนไปไดที่จะเกิดทรัพยสินชํารุดเสียหาย การ
บาดเจ็บหรือเสียชีวิต
© 2019 Dell Inc. หรือบริษัทในเครือ สงวนลิขสิทธิ์ Dell, EMC และเครื่องหมายการคาอื่นๆ เปนเครื่องหมาย
การคาของ Dell Inc. หรือบริษัทในเครือ เครื่องหมายอื่นๆ อาจเปนเครื่องหมายการคาของบริษัทที่เกี่ยวของ
2019 - 10
Rev. A01
คอนเทนต
เกี่ยวกับจอภาพของคุณ . . . . . . . . . . . . . . . . . . . . . . 5
อุปกรณในกลอง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
คุณสมบัติของผลิตภัณฑ . . . . . . . . . . . . . . . . . . . . . . . . . . 7
ชิ้นสวนและปุมควบคุมตางๆ. . . . . . . . . . . . . . . . . . . . . . . . . 8
มุมมองดานหนา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
มุมมองดานหลัง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
มุมมองดานหลังและดานลาง . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
ขอมูลจําเพาะของจอภาพ . . . . . . . . . . . . . . . . . . . . . . . . . 12
ขอมูลจําเพาะความละเอียด . . . . . . . . . . . . . . . . . . . . . . . . 14
โหมดวิดีโอที่รองรับ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
โหมดการแสดงผลที่ตั้งไวลวงหนา . . . . . . . . . . . . . . . . . . . . . . . . 15
ขอมูลจําเพาะระบบไฟฟา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
คุณลักษณะทางกายภาพ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
คุณลักษณะสิ่งแวดลอม . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
โหมดการจัดการพลังงาน. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
การกําหนดพิน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
ความสามารถดาน Plug and play. . . . . . . . . . . . . . . . . . . 20
อินเตอรเฟซ Universal Serial Bus (USB) . . . . . . . . . . . . 21
ขั้วตออัพสตรีม USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
ขั้วตอดาวนสตรีม USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
พอรต USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
นโยบายคุณภาพและพิกเซลสําหรับจอภาพ LCD. . . . . . . . . 23
คูมือการดูแลรักษา . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
การทําความสะอาดจอภาพของคุณ . . . . . . . . . . . . . . . . . . . . . . . . 23
การติดตั้งจอภาพ . . . . . . . . . . . . . . . . . . . . . . . . . . 24
การเชื่อมตอขาตั้ง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
การเชื่อมตอคอมพิวเตอร . . . . . . . . . . . . . . . . . . . . . . . . . 28
|
3
การถอดขาตั้งมอนิเตอร . . . . . . . . . . . . . . . . . . . . . . . . . . 29
อุปกรณยึดผนัง VESA (อุปกรณเสริม) . . . . . . . . . . . . . . . . 31
การใชงานจอภาพ . . . . . . . . . . . . . . . . . . . . . . . . . 32
เปดจอภาพ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
การใชจอยสติ๊กควบคุม. . . . . . . . . . . . . . . . . . . . . . . . . . . 32
การใชการควบคุมบนแผงดานหลัง . . . . . . . . . . . . . . . . . . 33
การใชเมนูที่แสดงบนหนาจอ (OSD) . . . . . . . . . . . . . . . . . 34
การเขาถึงระบบเมนู . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
ขอความเตือน OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
การตั้งคาความละเอียดที่เหมาะสมที่สุด . . . . . . . . . . . . . . . 45
การใชการเอียง พลิกหมุน และการยืดตามแนวตั้ง . . . . . . . . 46
การยืดเอียงและหมุน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
การยืดตามแนวตั้ง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
การใชแอพพลิเคชัน AlienFX . . . . . . . . . . . . . . . . . 47
ขอกําหนดเบื้องตน . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
การติดตั้ง AWCC ผานการอัพเดต Windows . . . . . . . . . . . 47
การติดตั้ง AWCC จากเว็บไซต Dell Support . . . . . . . . . . 47
ไปยังหนาตาง AlienFX . . . . . . . . . . . . . . . . . . . . . . . . . . 48
การสรางธีม . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
การตั้งคาเอฟเฟกตไฟ . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
การแกปญหา . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
การทดสอบตัวเอง . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
ระบบตรวจวิเคราะหที่ติดตั้งมาพรอมเครื่อง . . . . . . . . . . . . . 55
ปญหาทั่วไป . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
ปญหาเฉพาะของผลิตภัณฑ . . . . . . . . . . . . . . . . . . . . . . . 58
ปญหาเฉพาะเรื่อง Universal Serial Bus . . . . . . . . . . . . . 59
ภาคผนวก . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
ขอสังเกตของ FCC (ในสหรัฐอเมริกาเทานั้น) . . . . . . . . . . . 60
ติดตอ Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4
|
เกี่ยวกับจอภาพของคุณ
อุปกรณในกลอง
จอภาพของคุณจัดสงมาพรอมสวนประกอบที่แสดงไวดานลาง หากสวนประกอบขาดหาย
ไป โปรดติดตอฝายสนับสนุนทางเทคนิคจาก Dell สําหรับขอมูลเพิ่มเติม โปรดดูที่
ติดตอ Dell
หมายเหตุ: สวนประกอบบางรายการอาจเปนอุปกรณเสริม และอาจไมมก
ี าร
จัดสงมาใหพรอมกับมอนิเตอร คุณสมบัติหรือสื่อขอมูลบางอยางอาจไมมีมา
ใหในบางประเทศ
ภาพสวนประกอบ
คําอธิบายสวนประกอบ
มอนิเตอร
แกนยกขาตั้ง
ฐานขาตั้ง
เกี่ยวกับจอภาพของคุณ |
5
ฝาปด I/O
สายไฟ (แตกตางกันในแตละ
ประเทศ)
สาย DisplayPort
(DisplayPort ไปยัง
DisplayPort)
สายเคเบิลแปลงจาก
DisplayPort ขนาดมินิ เปน
DisplayPort
สายเคเบิล USB 3.0 อัพสต
รีม (เปดใชงานพอรต USB
บนจอภาพ)
• คูมอ
ื การตั้งคาอยางรวด
เร็ว
• ขอมูลเกี่ยวกับความ
ปลอดภัย สิ่งแวดลอม และ
ระเบียบขอบังคับ
• จดหมายตอนรับจาก
Alienware
6
| เกี่ยวกับจอภาพของคุณ
คุณสมบัติของผลิตภัณฑ
จอแสดงผล Alienware AW3420DW มีการแสดงผลแบบคริสตัลเหลว (LCD) ชนิด
ทรานซิสเตอรฟลมบาง (TFT) แบบแอ็คทีฟแมทริกซ และไฟหนาจอ LED คุณลักษณะ
ของจอภาพประกอบดวย:
• พื้นที่ดูภาพ 86.72 ซม. (34.14 นิ้ว) (วัดในแนวทแยงมุม) ความละเอียด: สูงสุด
3440 x 1440 ผาน DisplayPort และ HDMI โดยสนับสนุนการแสดงภาพแบบเต็ม
หนาจอ หรือความละเอียดที่ต่ํากวา สนับสนุนอัตราการรีเฟรชสูงที่ 120 Hz
• จอภาพที่มก
ี ารเปดใชงาน Nvidia G-SYNC พรอมเวลาการตอบสนองรวดเร็วมากที่
2 มิลลิวน
ิ าทีสําหรับสีเดียวกันในโหมด Extreme (สุดขีด)*
• ชวงสีที่ sRGB 134.5% และ DCI P3 98%
• ความสามารถในการปรับระดับความเอียง และความสูง
• ฐานวางถอดไดและ Video Electronics Standards Association (VESA™)
ขนาด 100 มม. เพื่อการติดตั้งที่ปรับไดหลากหลาย
• การเชื่อมตอแบบดิจิตอลผานพอรต DisplayPort 1 พอรตและ HDMI 1 พอรต
• ประกอบดวยพอรตอัพสตรีม 1 USB และพอรตดาวนสตรีม 4 USB
• ความสามารถดานพลักและเพลยถาระบบของทานรองรับ
• การปรับแตงแบบแสดงผลบนหนาจอ (OSD) เพื่อความสะดวกในการตั้งคาและปรับ
แตงจอภาพใหเหมาะสม
• AW3420DW ใหโหมดพรีเซ็ตหลายแบบ รวมถึงโหมดสําหรับ FPS (เกมยิง FirstPerson), MOBA/RTS (กลยุทธแบบเรียลไทม), RPG (เกมเลนตามบทบาท),
SPORTS (รถแขง) และโหมดเกมทั้งสามเพื่อปรับแตงการกําหนดคุณลักษณะของ
ตัวคุณเอง นอกจากนี้ ยังมาพรอมคุณสมบัติหลักที่ปรับปรุงขึ้นสําหรับการเลนเกม
เชน Timer, Frame Rate และ Display Alignment ที่ชวยปรับปรุงประสิทธิภาพให
นักเลนเกมและใหความไดเปรียบในเกมอยางดีที่สุด
• พลังงานในการสแตนดบาย 0.5 W เมื่ออยูในโหมดสลีป
• ปรับความสบายตาในการมองดวยหนาจอที่ไมมีการกระพริบ
คําเตือน: ผลจากการปลอยแสงสีฟาออกจากจอภาพในระยะยาวอาจทําใหตา
เกิดความเสียหายได รวมถึงตาลา ตาพรา และอาการอื่นๆ ได คุณลักษณะ
ComfortView ไดรับการออกแบบมาเพื่อลดปริมาณแสงสีฟาที่ปลอยออก
จากจอภาพ เพื่อใหตารูสึกสบายขึ้น
* โหมด 2 มิลลิวน
ิ าทีสําหรับสีเดียวกันมีใหเลือกในโหมด Extreme (สุดขีด) เพื่อลด
การเคลื่อนไหวเบลอที่มองเห็นไดและเพิ่มการตอบสนองของภาพ อยางไรก็ตาม สิ่งนี้
อาจทําใหสามารถสังเกตไดถึงการปรุงแตงภาพเล็กนอยและเห็นไดชัดในภาพ เนื่องจาก
การตั้งคาระบบและความตองการของนักเลนเกมทุกคนแตกตางกัน Alienware แนะนําให
ผูใชทดลองใชโหมดตางๆ เพื่อคนหาการตั้งคาที่เหมาะสมสําหรับตน
เกี่ยวกับจอภาพของคุณ |
7
ชิ้นสวนและปุมควบคุมตางๆ
มุมมองดานหนา
ปาย
8
คําอธิบาย
ใช
1
ชองจัดเก็บสายเคเบิล
(ที่ดานหนาของขาตั้ง)
เพื่อจัดระเบียบสายเคเบิลใหเรียบรอย
2
ปุมเปด/ปดเครื่อง (พรอม
ดวยไฟแสดงสถานะ LED)
เพื่อเปดหรือปดจอภาพ
| เกี่ยวกับจอภาพของคุณ
มุมมองดานหลัง
มุมมองดานหลังโดยไมมีขาตั้งจอภาพ
มุมมองดานหลังพรอมขาตั้งจอภาพ
ปาย
คําอธิบาย
ใช
1
จอยสติ๊ก
ใชเพื่อควบคุมเมนู OSD
2
ปุมฟงกชัน
สําหรับขอมูลเพิ่มเติม โปรดดูที่ การใช
งานจอภาพ
3
บารโคด หมายเลขผลิตภัณฑ และ อางอิงถึงปายนี้หากคุณตองการติดตอ Dell
ปายแท็กบริการ
เพื่อขอรับการสนับสนุนทางเทคนิค
4
คลิปจัดเก็บสายไฟ
เพื่อจัดระเบียบสายเคเบิลใหเรียบรอย
5
ปุมปลดล็อกขาตั้ง
ปลดขาตั้งออกจากจอภาพ
6
ชองสําหรับติดตั้ง VESA (100 มม. จอภาพแบบติดผนังโดยใชชุดยึดผนังที่ใช
x 100 มม. - ดานหลังฝาปด VESA) งานรวมกันไดกับ VESA (100 มม. x
100 มม.)
7
ฉลากแสดงความสอดคลองกับ
ระเบียบตางๆ
แสดงการไดรับการรับรองตามระเบียบ
ตางๆ
เกี่ยวกับจอภาพของคุณ |
9
8
ขั้วตออุปกรณสําหรับไฟสองสวาง เมื่อมีการติดตั้งแกนยกขาตั้งเขากับจอ
ภาพ ชุดเชื่อมตออุปกรณจะจายไฟเขาไป
ที่ไฟสองสวางบนขาตั้ง
9
ชองจัดเก็บสายเคเบิล (ที่ดานหลัง เพื่อการจัดสายเคเบิลใหเขาที่ โดยผาน
ของขาตั้ง)
ชองนี้
10
ฝาปด I/O
ปกปองพอรต I/O
มุมมองดานหลังและดานลาง
มุมมองดานหลังและดานลางโดยไมมีขาตั้งจอภาพ
ปาย
คําอธิบาย
1
ขั้วตอปลั๊กไฟ
2
พอรตสายเอาทพุท
ใช
เชื่อมตอสายไฟ (ที่จัดสงมาพรอมกับจอภาพของ
คุณ)
เชื่อมตอลําโพงของคุณ
หมายเหตุ: พอรตนี้ไมสนับสนุนหูฟง
3
พอรต HDMI
เชื่อมตอคอมพิวเตอรของคุณโดยใชสาย HDMI
(จําหนายแยก)
4
DisplayPort
เชื่อมตอคอมพิวเตอรของคุณโดยใชสายเคเบิล
DisplayPort-DisplayPort หรือ Mini-DisplayPortDisplayPort (ที่จัดสงมาพรอมกับจอภาพของคุณ)
10 | เกี่ยวกับจอภาพของคุณ
5
ดาวนไลท
เมื่อมีการตั้งคาจอภาพไวเสร็จสมบูรณแลว ใหแตะ
ที่เซ็นเซอรแบบสัมผัส เพื่อเปดหรือปดใชดาวนไลท
หมายเหตุ: มีการเปดใชงานการตั้งคาจากโรงงานเปดอยู โดยไฟดาวน
ไลทจะทํางานหากตอสายไฟเขา ในการเปลี่ยนแปลงการตั้งคาตามคาเริ่ม
ตน โปรดดูที่ AlienFX Lighting (ไฟสองสวาง AlienFX)
หมายเหตุ: เมือ
่ ฟงกชัน Spectrum (สเปคตรัม) อยูในสถานะ เปดไฟ
ดาวนไลทจะดับลง
สถานะดาวนไลท
สถานะมอนิเตอร
เมื่อ Spectrum
(สเปคตรัม) ปดอยู
เมื่อ Spectrum
(สเปคตรัม) เปดอยู
เปด
ถูกเปด
ถูกปด
ไมมีสัญญาณ
ถูกเปด
ถูกปด
สแตนดบาย
ถูกเปด
ถูกปด
6
พอรตดาวนสตรีม USB เชื่อมตอเพื่อชารจอุปกรณ USB ของคุณ
พรอมที่ชารจไฟ
7
พอรตหูฟงโทรศัพท
เชื่อมตอหูฟงหรือลําโพง
เกี่ยวกับจอภาพของคุณ | 11
8, 10
9
พอรตดาวนสตรีม USB เชื่อมตออุปกรณ USB ของคุณ*
(3)
หมายเหตุ: ในการใชพอรตเหลานี้ คุณจะตองเชื่อม
ตอสายเคเบิล USB (ที่จัดสงมาพรอมกับจอภาพ
ของคุณ) เขากับพอรต USB อัพสตรีมบนจอภาพ
และเขากับคอมพิวเตอรของคุณ
พอรตอัพสตรีม USB
เชื่อมตอสายเคเบิล USB (ที่จัดสงมาพรอมกับจอ
ภาพของคุณ) เขากับพอรตนี้และคอมพิวเตอรของ
คุณ เพื่อเปดใชงานพอรต USB บนจอภาพของคุณ
* เพื่อหลีกเลี่ยงสัญญาณรบกวน เมื่อมีการเชื่อมตออุปกรณระบบไรสายแบบ USB เขาไป
ที่พอรตดาวนสตรีม USB ไมแนะนําใหเชื่อมตออุปกรณ USB อื่นๆ เขาในพอรตที่ติดกัน
ขอมูลจําเพาะของจอภาพ
รุน
AW3420DW
ชนิดหนาจอ
แอคทีฟแมทริกซ - TFT LCD
เทคโนโลยีแผง
แผงจอ IPS นาโนคัลเลอร
สัดสวนภาพ
21:9
ภาพที่สามารถเรียกดูได
เสนทแยงมุม
867.2 มม. (34.14 นิ้ว)
ความกวาง (พื้นที่แอคทีฟ) 799.8 มม. (31.49 นิ้ว)
ความสูง (พืน
้ ที่แอคทีฟ)
334.8 มม. (13.18 นิ้ว)
พืน
้ ที่โดยรวม
267773.0 มม.2 (415.01 นิ้ว2)
ขนาดพิกเซล
0.2325 มม. x 0.2325 มม.
พิกเซลตอนิ้ว (PPI)
110
มุมในการมอง
แนวตั้ง
178° (ทั่วไป)
แนวนอน
178° (ทั่วไป)
ความสวางเอาทพุท
350 cd/ม² (ทั่วไป)
อัตราสวนความคมชัด
1000 ตอ 1 (ทั่วไป)
การเคลือบหนาจอ
ปองกันแสงสะทอนดวยระดับความแข็ง 3H
12 | เกี่ยวกับจอภาพของคุณ
ไฟพื้นหลัง
เวลาในการตอบสนอง
ระบบไฟสองมุม LED
• 2 มิลลิวินาทีสีเดียวกันในโหมด Extreme (สุดขีด)*
• 3 มิลลิวินาทีสีเดียวกันในโหมด Super Fast (เร็ว
มาก)
• 4 มิลลิวินาทีสีเดียวกันในโหมด Fast (เร็ว)
* โหมด 2 มิลลิวินาทีสําหรับสีเดียวกันมีใหเลือกใน
โหมด Extreme (สุดขีด) เพื่อลดการเคลื่อนไหวเบลอที่
มองเห็นไดและเพิ่มการตอบสนองของภาพ อยางไรก็ตาม
สิ่งนี้อาจทําใหสามารถสังเกตไดถึงการปรุงแตงภาพเล็ก
นอยและเห็นไดชัดในภาพ เนื่องจากการตั้งคาระบบและ
ความตองการของนักเลนเกมทุกคนแตกตางกัน Alienware
แนะนําใหผูใชทดลองใชโหมดตางๆ เพือ
่ คนหาการตั้งคาที่
เหมาะสมสําหรับตน
ความโคง
1900R (ทั่วไป)
ความลึกของสี
16.78 ลานสี
ชวงสี
sRGB 134.5% และ DCI P3 98%
อุปกรณติดตั้งในตัว
• ฮับ USB 3.0 ความเร็วสูงเปนพิเศษ (พรอม 1 x พอร
ตอัพสตรีม USB 3.0)
• 4 x พอรตดาวนสตรีม USB 3.0 (รวม 1 พอรตซึ่งรองรับ
การชารจไฟ)
ความสามารถในการ
เชื่อมตอ
• 1 x พอรต DisplayPort เวอรชัน 1.2 (ดานหลัง)
• 1 x พอรต HDMI port เวอรชัน 1.4 (ดานหลัง)
• 1 x พอรตอัพสตรีม USB 3.0 (ดานหลัง)
• 4 x พอรตดาวนสตรีม USB 3.0 (ดานลาง: 2;
ดานหลัง: 2)
• 1 x พอรตหูฟง (ดานลาง)
• 1 x พอรตสายเอาทพุทเสียง (ดานหลัง)
ความกวางขอบ (มุมของมอนิเตอรจนถึงพื้นที่ที่กําลังใชงานอยู)
ดานบน
10.6 มม.
ซาย/ขวา
9.9 มม./9.9 มม.
ดานลาง
19.1 มม.
เกี่ยวกับจอภาพของคุณ | 13
ความสามารถในการปรับ
ขาตั้งที่สามารถปรับระดับ
ความสูงได
0 ถึง 130 มม.
การเอียง
-5° ถึง 21°
พลิกหมุน
-20° ถึง 20°
หมายเหตุ: หามยึดหรือใชจอภาพนี้ในโหมดภาพบุคคล (แนวตั้ง) หรือในแนวนอนกลับ
หัว (180°) เพราะอาจทําใหจอภาพเสียหายได
ขอมูลจําเพาะความละเอียด
รุน
AW3420DW
ชวงสแกนแนวนอน
• DisplayPort 1.2: 73 ถึง 180 kHz (อัตโนมัติ)
• HDMI 1.4: 30 ถึง 140 kHz (อัตโนมัติ)
ชวงสแกนแนวตั้ง
• DisplayPort 1.2: 30 ถึง 120 Hz (อัตโนมัติ)
• HDMI 1.4: 24 ถึง 60 Hz (อัตโนมัติ)
ความละเอียดที่ตั้งไวลวงหนา • DisplayPort: 3440 x 1440 @ 120 Hz
สูงที่สุด
• HDMI: 3440 x 1440 @ 50 Hz
โหมดวิดีโอที่รองรับ
รุน
AW3420DW
ความสามารถในการแสดงผลวิดีโอ 480p, 576p, 720p, 1080p
(การเลน HDMI และ DisplayPort)
14 | เกี่ยวกับจอภาพของคุณ
โหมดการแสดงผลที่ตั้งไวลวงหนา
โหมดการแสดงผล HDMI
โหมดการแสดงผล
ความถี่แนว
นอน (kHz)
ความถี่แนว
ตั้ง (Hz)
นาฬิกาพิก
เซล (MHz)
ขั้วการซิงค
(แนวนอน/
แนวตั้ง)
VGA, 640 x 480
31.47
60
25.175
-/-
VESA, 800 x 600
37.88
60
40
+/+
VESA, 1024 x 768
48.36
60
65
-/-
640 x 480p
31.48
60
25.18
-/-
720 x 480p
31.5
60
27.03
-/-
720 x 576p
31.25
50
27
-/-
1280 x 720p @ 50 Hz
37.5
50
74.25
+/+
1280 x 720p @ 60 Hz
45
60
74.25
+/+
1920 x 1080p @ 50 Hz
56.25
50
148.5
+/+
1920 x 1080p @ 60 Hz
67.5
60
148.5
+/+
3440 x 1440 @ 50 Hz
73.7
50
265.25
+/-
ความถี่แนว
นอน (kHz)
ความถี่แนว
ตั้ง (Hz)
นาฬิกาพิก
เซล (MHz)
ขั้วการซิงค
(แนวนอน/
แนวตั้ง)
โหมดการแสดงผล DP
โหมดการแสดงผล
VESA, 640 x 480
31.47
60
25.175
-/-
VESA, 800 x 600
37.88
60
40
-/-
VESA, 1024 x 768
48.36
60
65
-/-
3440 x 1440 @ 60 Hz
88.8
60
319.75
+/-
3440 x 1440 @ 50 Hz
73.7
50
265.25
+/-
3440 x 1440 @ 85 Hz
127.4
85
458.5
+/-
3440 x 1440 @ 100 Hz
151
100
531.52
+/-
3440 x 1440 @ 120 Hz
180
120
633.6
+/+
หมายเหตุ: จอภาพนี้สนับสนุน NVIDIA G-SYNC สําหรับขอมูลเกี่ยวกับ
การดกราฟกซึ่งสนับสนุนคุณลักษณะ NVIDIA G-SYNC โปรดไปที่
www.geforce.com
เกี่ยวกับจอภาพของคุณ | 15
ขอมูลจําเพาะระบบไฟฟา
รุน
AW3420DW
สัญญาณภาพเขา
• HDMI 1.4, 600 mV สําหรับแตละสาย อิมพีแดนซอินพุท
100 ohm สําหรับแตละคู
• DisplayPort 1.2, 600 mV สําหรับแตละสาย อิมพีแดนซ
100 โอหม สําหรับแตละคู
แรงดันไฟฟาอินพุท AC/ 100 VAC ถึง 240 VAC / 50 Hz หรือ 60 Hz + 3 Hz / 1.5 A
ความถี่/กระแสไฟ
(ทั่วไป)
กระแสตอเนือ
่ ง
• 120 V: 40 A (สูงสุด) ที่ 0°C (รีบูตเครื่อง)
• 240 V: 80 A (สูงสุด) ที่ 0°C (รีบูตเครื่อง)
คุณลักษณะทางกายภาพ
รุน
AW3420DW
ชนิดสายสัญญาณ
• ดิจิตอล: HDMI, 19 ขา (ไมรวมสายเคเบิล)
• ดิจิตอล: DisplayPort, 20 ขา
• Universal Serial Bus: USB, 9 ขา
หมายเหตุ: จอภาพของ Dell ไดรับการออกแบบใหทํางานไดดีที่สุดกับสายวิดีโอที่มา
พรอมกับจอภาพของคุณ เนื่องจาก Dell ไมสามารถควบคุมซัพพลายเออรสายเคเบิล
ตางๆ ในตลาด, ชนิดของวัสดุ, ขั้วตอและกระบวนการที่ใชในการผลิตสายเคเบิลเหลานี้
ได Dell ไมรับประกันประสิทธิภาพของสายวิดีโอที่ไมไดจัดสงมาพรอมกับจอภาพของ
คุณ
ขนาด (พรอมขาตั้ง)
ความสูง (ยืดออกจนสุด)
559.4 มม. (22.02 นิ้ว)
ความสูง (หดสั้นสุด)
429.8 มม. (16.92 นิ้ว)
ความกวาง
813.0 มม. (32.01 นิ้ว)
ความลึก
273.8 มม. (10.78 นิ้ว)
ขนาด (ไมมข
ี าตั้ง)
ความสูง
364.0 มม. (14.33 นิ้ว)
ความกวาง
813.0 มม. (32.01 นิ้ว)
ความลึก
117.9 มม. (4.64 นิ้ว)
ขนาดขาตั้ง
ความสูง (ยืดออกจนสุด)
16 | เกี่ยวกับจอภาพของคุณ
450.8 มม. (17.75 นิ้ว)
ความสูง (หดสั้นสุด)
443.0 มม. (17.44 นิ้ว)
ความกวาง
561.5 มม. (22.11 นิ้ว)
ความลึก
273.8 มม. (10.78 นิ้ว)
น้ําหนัก
น้ําหนักรวมบรรจุภัณฑ
16.9 กก. (37.25 ปอนด)
น้ําหนักรวมชุดขาตั้งและสายไฟ
11.1 กก. (24.47 ปอนด)
น้ําหนักไมรวมชุดขาตั้ง (สําหรับติด 6.8 กก. (14.99 ปอนด)
ผนังหรือติด VESA - ไมใชสาย)
น้ําหนักของชุดขาตั้ง
3.9 กก. (8.60 ปอนด)
ความวาวกรอบดานหนา
17 + 3 (เฉพาะดานหนาคาง)
คุณลักษณะสิ่งแวดลอม
รุน
AW3420DW
มาตรฐานการปฏิบัติ
กระจกปราศจากสารหนูและแผงจอปราศจากสารตะกั่วเทานัน
้
อุณหภูมิ
ขณะทํางาน
ขณะไมทํางาน
0°C ถึง 40°C (32°F ถึง 104°F)
• ขณะเก็บรักษา: -20°C ถึง 60°C (-4°F ถึง 140°F)
• ขณะขนสง: -20°C ถึง 60°C (-4°F ถึง 140°F)
ความชื้น
ขณะทํางาน
10% ถึง 80% (ไมควบแนน)
ขณะไมทํางาน
• ขณะเก็บรักษา: 5% ถึง 90% (ไมควบแนน)
• ขณะขนสง: 5% ถึง 90% (ไมควบแนน)
ระดับความสูง
ขณะทํางาน
5,000 ม. (16,404 ฟุต) (สูงสุด)
ขณะไมทํางาน
12,192 ม. (40,000 ฟุต) (สูงสุด)
การกระจายความรอน
• 375.3 BTU/ชั่วโมง (สูงสุด)
• 197.9 BTU/ชั่วโมง (ทั่วไป)
เกี่ยวกับจอภาพของคุณ | 17
โหมดการจัดการพลังงาน
หากคุณมีการดแสดงผลหรือซอฟตแวรที่ติดตั้งไวบนคอมพิวเตอรของคุณที่สอดคลอง
กับ VESA DPM™ จอภาพสามารถลดการใชพลังงานเมื่อไมมีการใชงานไดโดยอัตโนมัติ
สถานะนี้เรียกวา โหมดประหยัดพลังงาน* หากคอมพิวเตอรตรวจพบสัญญาณอินพุท
จากแปนพิมพ เมาส หรืออุปกรณนําเขาขอมูลอื่นๆ จอภาพจะกลับมาทํางานใหมโดย
อัตโนมัติ ตารางตอไปนี้แสดงการใชพลังงาน และสัญญาณของคุณสมบัติการประหยัด
พลังงานอัตโนมัตินี้:
โหมด VESA ซิงคแนว ซิงคแนว
นอน
ตั้ง
วิดีโอ
ไฟแสดง
สถานะเปด
เครื่อง
ความสิ้นเปลือง
พลังงาน
การทํางาน
ปกติ
ใชงานอยู ใชงานอยู ใชงานอยู สีน้ําเงิน
110 W (สูงสุด)**
โหมดไมทํา
งาน
ไมทํางาน ไมทํางาน วาง
ขาว (กระพริบ) นอยกวา 0.5 วัตต
ปดสวิตช
-
ปด
58 W (ทั่วไป)
-
การสิ้นเปลืองพลังงาน Pon
การใชพลังงานรวม (TEC)
-
นอยกวา 0.3 วัตต
39.13 W
122.82 kWh
* จะสามารถกําหนดไมใหมีการใชพลังงานในโหมด ปด ไดโดยการถอดสายไฟหลักออก
จากจอภาพเทานั้น
** ระดับการใชพลังงานสูงสุดพรอมความสวางสูงสุด และมีการใชงาน USB
เอกสารฉบับนี้เปนเอกสารที่ใหขอมูลเทานั้น และเปนขอมูลจากการทํางานในหองปฏิบัติ
การ ผลิตภัณฑของทานอาจทํางานไดแตกตางออกไป ขึ้นอยูกับซอฟตแวร สวนประกอบ
และอุปกรณตอพวงที่สั่งซื้อ และไมถือเปนหนาที่ที่จะตองอัพเดตขอมูลดังกลาว ดังนั้น
ลูกคาจึงไมควรนําขอมูลนี้ไปใชในการตัดสินใจเกี่ยวกับคาความตานทานไฟฟาหรือคา
อื่นๆ ไมมีการรับประกันความถูกตองหรือความสมบูรณของขอมูลไมวาจะโดยชัดแจงหรือ
โดยนัย
หมายเหตุ:
Pon: การใชพลังงานของโหมด เปด วัดโดยอางอิงกับวิธีการทดสอบ Energy
Star
TEC: การใชพลังงานทั้งหมดมีหนวยเปน kWh วัดโดยอางอิงกับวิธีการ
ทดสอบ Energy Star
18 | เกี่ยวกับจอภาพของคุณ
การกําหนดพิน
ขั้วตอ DisplayPort
จํานวนพิน
สายสัญญาณที่เชื่อมตอไว
ดานที่เปน 20 ขา
1
ML3 (n)
2
GND
3
ML3 (p)
4
ML2 (n)
5
GND
6
ML2 (p)
7
ML1 (n)
8
GND
9
ML1 (p)
10
ML0 (n)
11
GND
12
ML0 (p)
13
GND
14
GND
15
AUX (p)
16
GND
17
AUX (n)
18
ตรวจพบฮ็อตพลัก
19
Re-PWR
20
+3.3 V DP_PWR
เกี่ยวกับจอภาพของคุณ | 19
ขั้วตอ HDMI
จํานวนพิน
สายสัญญาณที่เชื่อมตอไว
ดานที่เปน 19 ขา
1
TMDS DATA 2+
2
TMDS DATA 2 แบบหุมฉนวน
3
TMDS DATA 2-
4
TMDS DATA 1+
5
TMDS DATA 1 แบบหุมฉนวน
6
TMDS DATA 1-
7
TMDS DATA 0+
8
TMDS DATA 0 แบบหุมฉนวน
9
TMDS DATA 0-
10
TMDS CLOCK+
11
TMDS CLOCK แบบหุมฉนวน
12
TMDS CLOCK-
13
CEC
14
สํารองไว (N.C. สําหรับอุปกรณ)
15
DDC CLOCK (SCL)
16
DDC DATA (SDA)
17
DDC/CEC Ground
18
กําลังไฟ +5V
19
ตรวจพบฮ็อตพลัก
ความสามารถดาน Plug and play
คุณสามารถเชื่อมตอจอภาพในระบบที่สามารถใชงานรวมกันไดกับระบบ Plug and Play
จอแสดงผลจะใหขอมูลประจําเครื่องของจอแสดงผล (EDID) กับระบบคอมพิวเตอรโดย
อัตโนมัติ โดยใชโปรโตคอลแชนเนลขอมูลการแสดงผล (DDC) เพื่อที่ระบบสามารถตั้ง
คาคอนฟกตัวเองได และปรับการตั้งคาตางๆ ของจอแสดงผลใหเหมาะสมที่สุด การติด
ตั้งจอภาพสวนใหญเปนระบบอัตโนมัติ คุณสามารถเลือกตั้งคาอื่นๆ ไดถาตองการ ดู
ขอมูลเพิ่มเติมเกี่ยวกับการเปลี่ยนการตั้งคาจอภาพไดจาก การใชงานจอภาพ
20 | เกี่ยวกับจอภาพของคุณ
อินเตอรเฟซ Universal Serial Bus (USB)
ในสวนนี้จะแสดงขอมูลเกี่ยวกับพอรต USB ที่สามารถเลือกใชไดบนจอภาพ
หมายเหตุ: จอภาพนี้ใชงานไดกับซุปเปอร-สปด USB 3.0
ความเร็วในการถายโอน
อัตราขอมูล
ความสิ้นเปลืองพลังงาน*
ความเร็วสูงเปนพิเศษ
5 Gbps
4.5 วัตต (สูงสุด, แตละพอรต)
ความเร็วสูง
480 Mbps
4.5 วัตต (สูงสุด, แตละพอรต)
ความเร็วเต็มที่
12 Mbps
4.5 วัตต (สูงสุด, แตละพอรต)
* สูงสุด 2A บนพอรตดาวนสตรีม USB (
มีรูปไอคอนแบตเตอรี่ ) พรอมอุปกรณที่
สอดคลองกับเวอรชันสําหรับการชารจแบตเตอรี่ หรืออุปกรณ USB ปกติ
ขั้วตออัพสตรีม USB
จํานวนพิน
9 พินดานขางของ
ขั้วตอ
1
VCC
2
D-
3
D+
4
GND
5
SSTX-
6
SSTX+
7
GND
8
SSRX-
9
SSRX+
เกี่ยวกับจอภาพของคุณ | 21
ขั้วตอดาวนสตรีม USB
จํานวนพิน
9 พินดานขางของ
ขั้วตอ
1
VCC
2
D-
3
D+
4
GND
5
SSRX-
6
SSRX+
7
GND
8
SSTX-
9
SSTX+
พอรต USB
• 1 x อัพสตรีม - ดานหลัง
• 2 x ดาวนสตรีม - ดานหลัง
• 2 x ดาวนสตรีม - ดานลาง
พอรตสําหรับชารจไฟ - พอรตที่มีรูปไอคอน
สนับสนุนความสามารถในการ
ชารจไฟแบบเร็วสูงสุด 2 A หากอุปกรณสามารถใชงานรวมกันไดกับ BC1.2
หมายเหตุ: การทํางานของ USB 3.0 จะตองใชกับคอมพิวเตอรที่ทํางานกับ
USB 3.0
หมายเหตุ: พอรต USB บนจอภาพจะทํางานเฉพาะเมื่อเปดจอภาพ หรือเจอ
ภาพอยูในโหมดประหยัดพลังงานเทานั้น หากคุณปดจอภาพและเปดใหม
อุปกรณตอพวงตางๆ ที่เชื่อมตอไวอาจตองใชเวลาสักครู เพื่อใหสามารถกลับ
มาทํางานไดตามปกติ
22 | เกี่ยวกับจอภาพของคุณ
นโยบายคุณภาพและพิกเซลสําหรับจอภาพ LCD
ในระหวางกระบวนการผลิตจอภาพ LCD ไมใชเรื่องผิดปกติที่จะมีหนึ่งหรือหลายพิกเซลที่
สวางคงที่ภายใตสถานะที่ไมมีการเปลี่ยนแปลง ซึ่งมองเห็นไดยาก และไมมีผลกระทบ
ใดๆ กับคุณภาพในการแสดงผลหรือความสามารถในการใชงาน โปรดดูขอมูลเพิ่มเติม
เกี่ยวกับนโยบายคุณภาพและพิกเซลสําหรับจอภาพของ Dell ไดที่
www.dell.com/support/monitors
คูมือการดูแลรักษา
การทําความสะอาดจอภาพของคุณ
ขอควรระวัง: อานและปฏิบัติตาม ขั้นตอนเพื่อความปลอดภัย กอนทําความ
สะอาดจอภาพ
คําเตือน: กอนที่จะทําความสะอาดมอนิเตอร ใหถอดปลั๊กสายไฟมอนิเตอร
ออกจากเตาเสียบไฟฟา
สําหรับวิธีการปฏิบัติที่ดีที่สุด ใหปฏิบัติตามคําแนะนําในรายการดานลาง ในขณะนําจอ
ภาพออกจากกลอง ทําความสะอาด หรือการดูแลจอภาพของคุณ:
• ในการทําความสะอาดหนาจอปองกันไฟฟาสถิต ใชผานุมที่สะอาดชุบน้ําเปยก
หมาดๆ ถาเปนไปได ใชกระดาษทําความสะอาดหนาจอแบบพิเศษ หรือน้ํายาทํา
ความสะอาดที่เหมาะกับสารเคลือบหนาจอปองกันไฟฟาสถิต อยาใชเบนซิน
ทินเนอร แอมโมเนีย น้ํายาทําความสะอาดที่มีฤทธิ์รุนแรง หรือเครื่องเปาอากาศ
• ใชผาชุบน้ําอุนหมาดๆ ในการทําความสะอาดจอภาพ หลีกเลี่ยงการใชผงซักฟอก
หรือสารทําความสะอาดที่มล
ี ักษณะเดียวกัน ซึ่งทิ้งคราบฟลมบางๆ ไวบนจอภาพ
• หากคุณสังเกตเห็นผงแปงสีขาว เมือ
่ คุณนําจอภาพออกจากกลอง ใหใชผาเช็ดออก
• ดูแลจอภาพดวยความระมัดระวัง เนื่องจากจอภาพสีเขมอาจมีรอยขีดขวน และมีรอย
ครูดสีขาวไดมากกวาจอภาพสีออน
• เพื่อชวยใหสามารถคงคุณภาพการแสดงภาพที่ดีที่สุดบนมอนิเตอรของคุณ ใหใช
โปรแกรมรักษาหนาจอที่มีการเปลี่ยนภาพตลอด และปดมอนิเตอรเมือ
่ ไมมีการใช
งาน
เกี่ยวกับจอภาพของคุณ | 23
การติดตั้งจอภาพ
การเชื่อมตอขาตั้ง
หมายเหตุ: ขาตั้งไมไดติดตั้งมาจากโรงงาน
หมายเหตุ: ดําเนินการตามขั้นตอนตอไปนี้เฉพาะสําหรับขาตั้งซึ่งนําสงมา
พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม
ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน
ขอควรระวัง: ขั้นดังตอไปนี้มีความสําคัญในการปกปองหนาจอที่โคงของ
คุณ ทําตามขั้นตอนดานลางเพื่อทําการติดตั้งใหเสร็จสิ้น
1. ถอดแกนยกขาตั้งและฐานขาตั้งจากวัสดุรองบรรจุภัณฑ
2. จัดตําแหนงและวางแกนยกขาตั้งบนฐานขาตั้ง
3. เปดที่จับสกรูที่ดานลางของฐานขาตั้งแลวหมุนตามเข็มนาฬิกาเพื่อยึดชุดขาตั้ง
4. ปดที่จับสกรู
24 | การติดตั้งจอภาพ
5. เปดฝาครอบปองกันบนจอภาพเพื่อเขาถึงชอง VESA บนจอภาพ
6. เลื่อนแท็บบนแทนขาตั้งในชองบนฝาหลังของจอภาพและวางชุดขาตั้งลงเพื่อล็อค
เขาที่
การติดตั้งจอภาพ | 25
7. เดินสายไฟผานชองจัดสายเคเบิลบนขาตั้งและผานคลิปจัดสายเคเบิลที่ดานหลัง
ของจอภาพ
8. เชื่อมตอสายไฟเขากับจอภาพ
9. เดินสายไฟผานชองจัดสายเคเบิลบนขาตั้งและผานคลิปจัดสายเคเบิลที่ดานหลัง
ของจอภาพ
• สายเคเบิล HDMI (อุปกรณเสริม, ไมรวมสายเคเบิล)
• สาย DisplayPort หรือสาย Mini-DisplayPort ไปยัง DisplayPort
• สายเคเบิลอัพสตรีม USB
• สายเคเบิลดาวนสตรีม USB (อุปกรณเสริม, ไมรวมสายเคเบิล)
หมายเหตุ: เดินสายเคเบิลแตละเสนดวยความระมัดระวัง เพื่อใหสามารถ
จัด เก็บสายเคเบิลใหเขาที่กอนมีการติดตั้งฝาครอบ I/O
ขอควรระวัง: หามเสียบปลั๊กเขาเตารับติดผนังหรือเปดมอนิเตอร จนกวาคุณ
จะไดรับขอความแจงใหดําเนินการดังกลาว
26 | การติดตั้งจอภาพ
10.ถือแทนวางขาตั้งแลวยกจอภาพขึ้นอยางระมัดระวัง จากนั้นวางบนพื้นผิวที่เรียบ
ขอควรระวัง: ถือขาตั้งใหแนนเมื่อยกจอภาพ เพื่อหลีกเลี่ยงความเสียหายจาก
อุบัติเหตุ
11.ยกฝาปดปองกันออกจากจอภาพ
การติดตั้งจอภาพ | 27
12.เลื่อนแท็บบนฝาครอบ I/O เขากับชองบนจอภาพจนกระทั่งเขาตําแหนง
หมายเหตุ: ตรวจสอบใหแนใจวาสายเคเบิลทั้งหมดผานฝาครอบ I/O และ
ชองจัดสายเคเบิลบนแทนขาตั้ง
การเชื่อมตอคอมพิวเตอร
คําเตือน: กอนที่คุณจะเริ่มขั้นตอนใดๆ ในสวนนี้ ใหปฏิบัติตาม ขั้นตอนเพื่อ
ความปลอดภัย
หมายเหตุ: อยาเชื่อมตอสายเคเบิลทั้งหมดเขากับคอมพิวเตอรพรอมกัน
หมายเหตุ: ภาพเหลานี้ใชเพื่อการแสดงภาพประกอบเทานั้น ลักษณะจริงของ
คอมพิวเตอรอาจแตกตางไฟจากนี้
ในการการเชื่อมตอมอนิเตอรของคุณเขากับคอมพิวเตอร:
1. เชื่อมตอปลายอีกดานหนึ่งของสายเคเบิล DisplayPort (หรือ Mini-DisplayPort
ไปยัง DisplayPort) หรือ HDMI เขากับคอมพิวเตอรของคุณ
2. เชื่อมตอปลายอีกดานของสายเคเบิลอัพสตรีม USB 3.0 เขากับพอรต USB 3.0
ที่เหมาะสมบนคอมพิวเตอรของคุณ
28 | การติดตั้งจอภาพ
3. เชื่อมตออุปกรณตอพวง USB 3.0 เขากับพอรตดาวนสตรีม USB 3.0 บนจอภาพ
4. เสียบสายไฟของคอมพิวเตอรและจอแสดงผลของคุณเขากับเตาเสียบ
5. เปดจอแสดงผลและคอมพิวเตอร
ถาจอแสดงผลแสดงภาพขึ้นมา หมายความวาการติดตั้งนั้นสมบูรณ ถาไมมีภาพ
ปรากฏบนจอ ใหอาน ปญหาเฉพาะเรื่อง Universal Serial Bus
การถอดขาตั้งมอนิเตอร
หมายเหตุ: เพื่อปองกันรอยขีดขวนบนจอภาพขณะถอดขาตั้งออก ตรวจสอบ
ใหแนใจวา มีการวางมอนิเตอรไวบนพื้นผิวที่นุมและสะอาด
หมายเหตุ: ดําเนินการตามขั้นตอนตอไปนี้เพื่อเชื่อมตอขาตั้งซึ่งนําสงมา
พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม
ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน
ในการถอดขาตั้งออก:
1. ปดจอภาพ
2. ถอดสายเคเบิลออกจากคอมพิวเตอร
3. วางจอภาพลงบนผานุมหรือโซฟานุม
4. เลื่อนและถอดฝาครอบ I/O ออกจากจอภาพอยางระมัดระวัง
การติดตั้งจอภาพ | 29
5. ถอดสายเคเบิลออกจากจอภาพและเลื่อนสายเคเบิลผานชองจัดเก็บสายเคเบิลบน
แทนขาตั้ง
6. กดปุมปลดล็อกขาตั้งคางไว
7. ยกขาตั้งออกจากจอภาพ
30 | การติดตั้งจอภาพ
อุปกรณยึดผนัง VESA (อุปกรณเสริม)
(ขนาดสกรู: M4 x 10 มม.)
ใหดูขั้นตอนที่มาพรอมกับชุดยึดผนัง VESA ที่ใชดวยกันได
1. วางหนาจอแสดงผลบนผาหรือเบาะที่นุมบนพื้นผิวที่เรียบและมั่นคง
2. ถอดขาตั้งมอนิเตอร (โปรดดู การถอดขาตั้งมอนิเตอร)
3. ใชไขควงแฉกเพื่อถอดสกรู 4 ตัวที่ยึดฝาปดพลาสติกออก
4. ติดแผนโลหะยึดจากชุดติดผนังเขากับจอมอนิเตอร
5. ติดมอนิเตอรบนผนัง สําหรับขอมูลเพิ่มเติม โปรดดูเอกสารประกอบที่มาพรอมกับ
ชุดติดตั้งบนผนัง
หมายเหตุ: สําหรับใชกับแผนโลหะยึดผนังในรายการ UL ซึ่งสามารถรับ
น้ําหนักหรือโหลดต่ําสุดที่ 27.2 กก. เทานั้น
การติดตั้งจอภาพ | 31
การใชงานจอภาพ
เปดจอภาพ
กดปุมเปดปด เพื่อเปดจอภาพ
การใชจอยสติ๊กควบคุม
ใชจอยสติ๊กควบคุมที่ดานหลังของจอภาพเพื่อทําการปรับ OSD
1. กดปุมจอยสติ๊กนีเ้ พื่อออกจากเมนูหลักของ OSD
2. เลื่อนจอยสติ๊กขึ้น/ลง/ซาย/ขวาเพื่อสลับระหวางตัวเลือกตางๆ
3. กดปุมจอยสติ๊กนีอ
้ ีกครั้งเพื่อยืนยันการตั้งคาและออก
จอยสติ๊ก
คําอธิบาย
• เมื่อเมนู OSD เปดอยู ใหกดปุมนี้เพื่อยืนยันการเลือกหรือบันทึกการตั้ง
คา
• เมื่อเมนู OSD ปดอยู ใหกดปุมนี้เพื่อเปดเมนูหลัก OSD โปรดดู การ
เขาถึงระบบเมนู
• สําหรับการนําทางแบบ 2 ทิศทาง (ขวาและซาย)
• เลื่อนไปทางขวาเพื่อเขาสูเมนูยอย
• เลื่อนไปทางซายเพื่อออกจากเมนูยอย
• เพิ่ม (ขวา) หรือลด (ซาย) พารามิเตอรของรายการเมนูที่เลือก
32 | การใชงานจอภาพ
• สําหรับการนําทางแบบ 2 ทิศทาง (ขึ้นและลง)
• สลับระหวางรายการเมนู
• เพิม
่ (ขึ้น) หรือลด (ลง) พารามิเตอรของรายการเมนูที่เลือก
การใชการควบคุมบนแผงดานหลัง
ใชปม
ุ ควบคุมที่ดานหลังของจอภาพเพื่อเขาถึงเมนู OSD และปุมลัด
ตารางตอไปนีร้ ะบุปม
ุ ที่แผงควบคุมดานหลัง:
ปุมบนแผงดานหลัง
1
คําอธิบาย
เพื่อเปดเมนูหลัก OSD โปรดดู การเขาถึงระบบเมนู
เมนู
2
เพื่อออกจากเมนูหลัก OSD
ออก
3
เพื่อระบุโหมดสีที่ตองการจากรายการที่ตั้งไวลวงหนา
ปุมทางลัด/Preset Modes
(โหมดพรีเซ็ต)
4
เพื่อเขาถึงแถบเลื่อนปรับ Dark Stabilizer (ตัวปรับ
ความมืดใหสม่ําเสมอ) โดยตรง
ปุมทางลัด/Dark
Stabilizer (ตัวปรับความ
มืดใหสม่ําเสมอ)
เพื่อเขาถึงแถบเลื่อนปรับ Brightness/Contrast
(ความสวาง/ความเขม) โดยตรง
5
ปุมทางลัด/Brightness/
Contrast (ความสวาง/
ความเขม)
การใชงานจอภาพ | 33
เมือ
่ คุณกดปุม
 ใดๆ เหลานี้ (รวมถึงปุมจอยสติ๊ก) แถบสถานะ OSD จะปรากฏขึ้นเพื่อแจง
ใหคุณทราบการตั้งคาปจจุบันของฟงกชัน OSD
การใชเมนูที่แสดงบนหนาจอ (OSD)
การเขาถึงระบบเมนู
ไอคอน เมนูและเมนูยอย
Game (เกม)
คําอธิบาย
ใชเมนูนี้เพื่อปรับแตงประสบการณเลนเกมเสมือนสวนบุคคลของคุณ
Preset Modes ชวยใหคุณสามารถเลือกจากรายการโหมดพรีเซ็ตสี
(โหมดพรีเซ็ต)
• Standard (มาตรฐาน): โหลดการตั้งคาสีมาตรฐานของ
มอนิเตอร นี่เปนโหมดพรีเซ็ตตามคาเริ่มตน
• FPS: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกมยิงบุคคลแรก
(FPS)
34 | การใชงานจอภาพ
Preset Modes • MOBA/RTS: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกม
(โหมดพรีเซ็ต)
โมบา (MOBA) และเกมกลยุทธแบบเรียลไทม (RTS)
• RPG: โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกมเลนตาม
บทบาท (RPG)
• SPORTS (กีฬา): โหลดการตั้งคาสีที่เหมาะสมที่สุดสําหรับเกม
กีฬา
• Game 1 (เกม 1)/Game 2 (เกม 2)/Game 3 (เกม 3):
ชวยใหคุณสามารถปรับแตงการตั้งคาสีสําหรับความตองการใน
การเลนเกมของคุณ
• ComfortView: ลดระดับแสงสีฟาที่สงออกมาจากหนาจอ เพื่อ
ชวยใหคุณสามารถดูไดอยางสบายตายิ่ง
คําเตือน: ผลจากการปลอยแสงสีฟาออกจาก
มอนิเตอรในระยะยาวอาจทําใหเกิดอาการบาดเจ็บ
ในตัวบุคคล เชน ตาพรา ตาลา และตาเกิดความเสีย
หายได การใชมอนิเตอรเปนระยะเวลานานอาจทํา
ใหเกิดอาการปวดในบางสวนของรางกาย เชน คอ
แขน หลัง และบา
ในการลดความเสี่ยงการเกิดตาลาและปวดคอ/แขน/หลัง/ไหล
จากการใชจอภาพเปนระยะเวลานาน เราขอแนะนําใหคุณ:
1. ตั้งระยะหางของหนาจอตั้งแต 20 นิ้วถึง 28 นิ้ว (50 - 70 ซม.)
จากดวงตาของคุณ
2. กะพริบตาบอยๆ เพื่อทําใหดวงตาของคุณชุมชื้น หรือทําใหตา
เปยกชื้นน้ํา หลังใชจอภาพเปนเวลานาน
3. หยุดพัก 20 นาทีในทุกสองชั่วโมงเปนประจําและบอยๆ
4. พักสายตาจากจอภาพและมองวัตถุไกลๆ ที่ระยะ 20 ฟุตเปน
เวลาอยางนอย 20 วินาทีในระหวางหยุดพัก
5. ยืดตัวเพื่อลดอาการเมื่อยของคอ แขน หลัง และบา ใน
ระหวางพัก
• Warm (อุน
 ): แสดงสีที่อุณหภูมิสีที่ต่ํากวา หนาจอจะปรากฏ
เปนโทนสีที่อุนขึน
้ ดวยสีแดง/เหลือง
• Cool (เย็น): แสดงสีที่อุณหภูมิสีที่สูงกวา หนาจอจะปรากฏเปน
โทนสีที่เย็นขึ้นดวยสีน้ําเงิน
• Custom Color (สีปรับแตงเอง): อนุญาตใหคุณปรับการตั้ง
คาสีดวยตัวคุณเอง ใชจอยสติ๊กเพื่อปรับคาของสามสี (R, G, B)
และสรางพรีเซ็ตโหมดสีของคุณเอง
การใชงานจอภาพ | 35
Game Enhance คุณลักษณะนี้จะมีฟงกชันใหเลือกสามฟงกชัน เพื่อใชในการปรับ
Mode (โหมด แตงประสบการณเลนเกมของคุณ
ปรับแตงเกม)
• Off (ปด)
เลือกเพื่อปดใชงานฟงกชันภายใต Game Enhance Mode
(โหมดปรับแตงเกม)
• Timer (ตัวตั้งเวลา)
ชวยใหคุณสามารถปดหรือเปดใชงานตัวตั้งเวลาซึ่งอยูที่มุมซายบน
ของจอแสดงผล ตัวตั้งเวลาจะแสดงเวลาที่ใชไปนับจากเริ่มเกม
เลือกตัวเลือกจากรายการชวงเวลาเพื่อใหคุณทราบถึงเวลาที่เหลือ
• Frame Rate (อัตราเฟรม)
การเลือก On (เปด) ชวยใหคุณสามารถแสดงผลอัตราเฟรมตอ
วินาทีปจจุบัน ในขณะเลนเกม ยิ่งอัตราสูงขึ้นเพียงใด การเคลื่อน
ไหวจะเรียบลื่นมากเพียงนั้น
• Display Alignment (การปรับแนวการแสดงผล)
เปดใชงานฟงกชันเพื่อชวยใหการปรับแนวเนื้อหาวิดีโอเปนไปอยาง
สมบูรณแบบ สําหรับจอแสดงผลหลายจอ
Response Time ชวยใหคุณตั้งคา Response Time (เวลาในการตอบสนอง) เปน
(เวลาในการตอบ Fast (เร็ว), Super Fast (เร็วมาก) หรือ Extreme (สุดขีด)
สนอง)
36 | การใชงานจอภาพ
Dark Stabilizer คุณลักษณะนี้จะปรับปรุงความสามารถในการมองเห็นไดดีขึ้นในฉาก
(ตัวปรับความมืด เลนเกมที่มืด ยิ่งมีคาสูงขึ้นเพียงใด (ระหวาง 0 ถึง 3) ความสามารถ
ใหสม่ําเสมอ) ในการมองเห็นในบริเวณภาพแสดงผลที่มืดจะยิ่งดีขึ้นเพียงนั้น
Reset Game
(รีเซ็ตเกม)
รีเซ็ตการตั้งคาทั้งหมดภายในเมนู Game (เกม) ไปเปนคาเริ่มตน
Brightness/
Contrast
(ความสวาง/
ความเขม)
ใชเมนูน้ีเพื่อเปดใชงานการปรับ Brightness/Contrast (ความ
สวาง/ความเขม)
Brightness
(ความสวาง)
Brightness (ความสวาง) ปรับความสวางของไฟพื้นหลัง
Contrast
(ความเขม)
เลื่อนจอยสติ๊กขึ้นเพื่อเพิ่มระดับความสวางหรือเลื่อนจอยสติ๊กลง
เพื่อลดระดับความสวาง (ต่ําสุด 0 / สูงสุด 100)
ปรับ Brightness (ความสวาง) กอน จากนั้นจึงปรับ Contrast
(ความเขม) เฉพาะเมื่อจําเปนตองปรับเทานั้น
เลื่อนจอยสติ๊กขึ้นเพื่อเพิ่มระดับความเขมหรือเลื่อนจอยสติ๊กลงเพื่อ
ลดระดับความเขม (ต่ําสุด 0 / สูงสุด 100)
ฟงกชน
ั่ Contrast (ความเขม) จะปรับคาความแตกตางระหวาง
ความมืดและความสวางบนหนาจอของจอภาพ
การใชงานจอภาพ | 37
Input Source ใชเมนู Input Source (แหลงสัญญาณขาเขา) เพื่อเลือก
(แหลงสัญญาณ สัญญาณเขาระหวางสัญญาณวิดีโอที่แตกตางกันที่อาจเชือ
่ มตออยู
ขาเขา)
กับจอแสดงผลของคุณ
DP
เลือกสัญญาณขาเขา DP เมื่อคุณใชขั้วตอ DisplayPort (DP) ใช
ปุมจอยสติ๊กเพื่อยืนยันการเลือก
HDMI
เลือกสัญญาณเขา HDMI เมื่อคุณกําลังใชขั้วตอ HDMI ใชปุมจอ
ยสติ๊กเพื่อยืนยันการเลือก
38 | การใชงานจอภาพ
AlienFX
Lighting
(ไฟสองสวาง
AlienFX)
ใชเมนูนี้เพื่อปรับการตั้งคาไฟ LED สําหรับปุมเปดปด, โลโก
Alienware, ไฟดาวนไลทที่ดานลางของจอภาพ และแถบไฟบนขา
ตั้ง
กอนที่จะทําการปรับเปลี่ยนใด ๆ เลือกใดหรือทั้งหมด 4 โซนเหลานี้
จากเมนูยอย ภาพประกอบดานลางแสดงโซนการทํางานของไฟ
การใชงานจอภาพ | 39
All Zones
(ทุกโซน)
Zone 1: Back
(โซนที่ 1:
ยอนกลับ)
เพื่อระบุสีไฟ LED สําหรับพื้นที่ที่เลือกใหเลือก On (เปด) และ
เลื่อนจอยสติ๊กเพื่อไฮไลตตัวเลือก Custom Color (สีที่กําหนด
เอง)
Zone 2: Stand
(โซนที่ 2:
ขาตั้ง)
Zone 3:
Downlights
(โซนที่ 3:
ดาวนไลท)
Zone 4: Power
Button
จากนั้นคุณสามารถเลือกจากรายการสีที่มีอยู 20 สีโดยใชการเลื่อน
(โซนที่ 4:
จอยสติก
๊ ขึ้นหรือลง
ปุมเปดปด)
40 | การใชงานจอภาพ
ตารางตอไปนี้แสดงหมายเลขสีและรหัส RGB ที่ใชสําหรับ LED
20 สี
หมายเลข
R
G
B
1
0
0
0
2
100
0
240
3
144
0
240
4
240
0
240
5
240
0
176
6
240
0
112
7
240
0
0
8
240
80
0
9
240
128
0
10
240
224
0
11
120
240
0
12
160
240
0
13
100
245
35
14
0
240
0
15
0
240
85
16
70
240
145
17
0
240
240
18
0
160
240
19
0
96
240
20
0
0
240
ในการปดไฟสองสวาง AlienFX ใหเลือก Off (ปด)
หมายเหตุ: ฟงกชั่นเหลานี้จะใชไดเฉพาะเมื่อ Spectrum
(สเปคตรัม) ถูกปดใชงาน
Custom
(กําหนดเอง)
เปนเมนูแบบอานอยางเดียว เมื่อคุณใช Color (สี) และ/หรือ
Spectrum (สเปคตรัม) เพื่อทําการปรับไฟ LED สถานะเมนูน้ีจะ
ปรากฏเปน Off (ปด); เมื่อคุณทําการปรับไฟ LED ผาน
แอพพลิเคชัน AlienFX สถานะจะเปลี่ยนเปน On (เปด)
การใชงานจอภาพ | 41
Spectrum
(สเปคตรัม)
เมื่อคุณเลือก On (เปด) ไฟสองสวาง AlienFX 4 โซนจะติดสวาง
และเปลี่ยนสีตามลําดับของสเปคตรัมสี: แดง สม เหลือง เขียว น้ําเงิน
คราม และมวง
Reset AlienFX รีเซ็ตการตั้งคาทั้งหมดภายในเมนู AlienFX Lighting (ไฟสอง
Lighting
สวาง AlienFX) ไปเปนคาเริ่มตนจากโรงงาน
(รีเซ็ตไฟสอง
สวาง AlienFX)
Audio
(ระบบเสียง)
ชวยใหคุณสามารถตั้งคาระดับเสียงดังสําหรับสัญญาณเสียงออกไป
Volume
่ ูฟง
(ระดับเสียงดัง) ทีห
ใชจอยสติ๊กเพื่อปรับระดับเสียงดังจาก 0 ถึง 100
Reset Audio
(รีเซ็ตระบบ
เสียง)
รีเซ็ตการตั้งคาทั้งหมดภายในเมนู Audio (ระดับเสียง) ไปเปนคา
เริ่มตนจากโรงงาน
42 | การใชงานจอภาพ
Menu (เมนู)
เลือกตัวเลือกนี้ เพื่อปรับการตั้งคาของ OSD เชน ภาษาของ OSD
เวลาที่เมนูจะยังคงอยูบนหนาจอ เปนตน
Language
(ภาษา)
ตั้งคาการแสดงผล OSD เปนหนึ่งในแปดภาษาเหลานี้ (อังกฤษ
สเปน ฝรั่งเศส เยอรมัน โปรตุเกสในบราซิล รัสเซีย จีนตัวยอ หรือ
ญี่ปุน)
Transparency เลือกตัวเลือกนี้เพื่อเปลี่ยนความโปรงแสงของเมนูโดยการเลื่อนจอ
(ความโปรงแสง) ยสติก
๊ ขึ้นหรือลง (ต่ําสุด 0/สูงสุด 100)
Timer
(ตัวตั้งเวลา)
ตั้งระยะเวลาที่ OSD จะยังคงแสดงอยูบนหนาจอ หลังจากที่คุณ
เลื่อนจอยสติ๊กหรือกดปุม
เลื่อนจอยสติ๊กเพื่อปรับสไลเดอรโดยเพิ่มขึน
้ ครั้งละ 1 วินาที ตั้งแต
5 ถึง 60 วินาที
Reset Menu
(เมนูรีเซ็ต)
รีเซ็ตการตั้งคาทั้งหมดภายในเมนู Menu (เมนู) ไปเปนคาเริ่มตน
จากโรงงาน
Personalize
(ปรับแตงเอง)
Shortcut Key 1 ชวยใหคุณสามารถเลือกคุณลักษณะจาก Preset Modes (โหมด
(ปุมทางลัด 1) พรีเซ็ต), Game Enhance Mode (โหมดการปรับแตงเกม),
Shortcut Key 2 Dark Stabilizer (ตัวปรับความมืดใหสม่ําเสมอ),
(ปุมทางลัด 2) Brightness/Contrast (ความสวาง/ความเขม), Input
Source (แหลงสัญญาณขาเขา) หรือ Volume (ระดับเสียง
Shortcut Key 3 ดัง) และตั้งคาเปนปุมทางลัด
(ปุมทางลัด 3)
การใชงานจอภาพ | 43
Reset
รีเซ็ตการตั้งคาทั้งหมดภายในเมนู Personalize (ปรับแตงเอง)
Personalization ไปเปนคาเริ่มตนจากโรงงาน
(รีเซ็ตการปรับ
แตงการตั้งคา
สวนบุคคล)
Others (อื่นๆ)
Display Info แสดงการตั้งคาปจจุบันของมอนิเตอรนี้
(ขอมูลการแสดง
ผล)
Firmware
(เฟรมแวร)
แสดงผลเวอรชันเฟรมแวรของจอภาพ
Power Saving การตั้งคาตามคาเริ่มตนคือ On (เปด) ชวยใหจอภาพเขาโหมดสลี
(การประหยัด ปเมื่อระบบสลีป การเลือก Off (ปด) อาจทําใหจอภาพไมเขาโหมด
พลังงาน)
สลีป และทําใหไมสามารถปลุกใหทํางานได
หมายเหตุ: การกดปุมใดๆ (ไมรวมปุมจอยสติ๊ก) บนแผงควบคุม
ดานหนาของจอภาพ อาจเปนการปลุกจอภาพใหทํางาน หลังจาก
เขาสูโหมดสลีป
Factory Reset รีเซ็ตการตั้งคา OSD ทั้งหมดเปนคาเริ่มตนจากโรงงาน
(การรีเซ็ตคาจาก
โรงงาน)
ขอความเตือน OSD
เมือ
่ จอภาพเขาสูโหมด Power Saving (การประหยัดพลังงาน) จะมีขอความตอไปนี้
ปรากฏขึ้น:
44 | การใชงานจอภาพ
เมื่อ Factory Reset (การรีเซ็ตคาจากโรงงาน) ถูกเลือก ขอความดังตอไปนี้จะ
ปรากฏขึ้น:
ดูรายละเอียดเพิ่มเติมจาก การแกปญหา
การตั้งคาความละเอียดที่เหมาะสมที่สุด
ในการตั้งคาจอภาพเปนความละเอียดสูงสุด:
ใน Windows 7, Windows 8 และ Windows 8.1:
1. สําหรับ Windows 8 และ Windows 8.1 เทานั้น เลือกรูปแบบภาพเดสกท็อปเพื่อ
สลับไปยังคลาสิคเดสกท็อป
2. คลิกขวาบนเดสกท็อปและเลือก ความละเอียดของหนาจอ
3. คลิกรายการหลนลงของความละเอียดของหนาจอและเลือก 3440 x 1440
4. คลิก ตกลง
ใน Windows 10:
1. คลิกขวาบนเดสกท็อป และคลิกที่ การตั้งคาการแสดงผล
2. คลิกที่ การตั้งคาการแสดงผลขั้นสูง
3. คลิกรายการหลนลงของ ความละเอียด และเลือก 3440 x 1440
4. คลิกที่ นําไปใช
ถาคุณไมเห็นตัวเลือก 3440 x 1440 คุณอาจจําเปนตองปรับปรุงไดรเวอรกราฟฟกของ
คุณ ขึ้นอยูกับคอมพิวเตอรของคุณ ใหดําเนินการหนึ่งในขั้นตอนดังตอไปนี้ใหเสร็จ
สมบูรณ:
ถาคุณมีคอมพิวเตอรเดสกท็อป หรือคอมพิวเตอรแล็ปท็อปของ Dell:
• ไปยัง www.dell.com/support ปอนแท็กบริการของคุณ และดาวนโหลดได
รเวอรกราฟฟกลาสุดสําหรับกราฟฟกการดของคุณ
ถาคุณใชคอมพิวเตอรที่ไมใชของ Dell (แล็ปท็อปหรือเดสกท็อป):
• ไปยังหนาเว็บไซตสนับสนุนสําหรับคอมพิวเตอรของคุณ และดาวนโหลดไดรเวอร
กราฟฟกลาสุด
• ไปยังเว็บไซตกราฟฟกการดของคุณ และดาวนโหลดไดรเวอรกราฟฟกลาสุด
การใชงานจอภาพ | 45
การใชการเอียง พลิกหมุน และการยืดตามแนวตั้ง
หมายเหตุ: ดําเนินการตามขั้นตอนตอไปนี้เพื่อเชื่อมตอขาตั้งซึ่งนําสงมา
พรอมจอภาพของคุณ หากคุณเชื่อมตอขาตั้งที่ซื้อมาจากแหลงอื่น ใหทําตาม
ขั้นตอนในการติดตั้งที่มาพรอมกับขาตั้งนั้นแทน
การยืดเอียงและหมุน
ดวยขาตั้งที่ติดกับจอภาพ คุณสามารถเอียงและหมุนจอภาพเพื่อความสะดวกในการรับชม
ที่มุมมองตางๆ ได
หมายเหตุ: ขาตั้งไมไดติดตั้งมาจากโรงงาน
หมายเหตุ: มุมเอียงของจอภาพนี้อยูระหวาง -5° และ +5°, ไมอนุญาตให
เคลื่อนยายแกนหมุน
การยืดตามแนวตั้ง
หมายเหตุ: ขาตั้งยืดตามแนวตั้งไดมากถึง 130 มม. ภาพดานลางสาธิตถึงวิธี
การยืดขาตั้งในแนวตั้ง
46 | การใชงานจอภาพ
การใชแอพพลิเคชัน AlienFX
คุณสามารถกําหนดคาเอฟเฟกตแสงไฟ LED ในหลายๆ โซนบนจอภาพ Alienware ของ
คุณผาน AlienFX ใน AWCC (Alienware Command Center)
หมายเหตุ: หากคุณมีเดสกท็อปหรือแล็ปท็อปสําหรับเลนเกมของ Alienware
คุณสามารถเขาถึง AWCC เพื่อควบคุมการใหแสงไฟไดโดยตรง
หมายเหตุ: สําหรับขอมูลเพิ่มเติม ใหดูวิธีใชออนไลนของ Alienware
Command Center
ขอกําหนดเบื้องตน
กอนการติดตั้ง AWCC ในระบบที่ไมใช Alienware:
• ตรวจสอบใหแนใจวาระบบปฏิบัติการของคอมพิวเตอรของคุณคือ Windows 10 R3
หรือใหมกวา
• ตรวจสอบวาการเชื่อมตออินเทอรเน็ตของคุณทํางานอยู
• ตรวจสอบใหแนใจวาสายเคเบิล USB ที่ใหมานั้นเชื่อมตอกับทั้งจอภาพ Alienware
และคอมพิวเตอร
การติดตั้ง AWCC ผานการอัพเดต Windows
1. แอพพลิเคชัน AWCC ถูกดาวนโหลดและจะถูกติดตั้งโดยอัตโนมัติ การติดตั้งใช
เวลาสองสามนาทีเพื่อใหเสร็จสิ้น
2. ไปยังโฟลเดอรโปรแกรมเพื่อใหแนใจวาการติดตั้งสําเร็จ หรือคุณสามารถคนหา
แอพพลิเคชัน AWCC ไดในเมนู เริ่ม
3. เรียกใช AWCC และทําตามขั้นตอนตอไปนี้เพื่อดาวนโหลดสวนประกอบซอฟตแวร
เพิ่มเติม:
• ในหนาตาง การตั้งคา คลิก Windows Update, คลิก ตรวจหาขอมูลอัพเดท
เพื่อตรวจสอบความคืบหนาการอัพเดตไดรเวอร Alienware
• หากการอัพเดตไดรเวอรไมตอบสนองในคอมพิวเตอรของคุณ ใหติดตั้ง AWCC จาก
เว็บไซต Dell Support
การติดตั้ง AWCC จากเว็บไซต Dell Support
1. ดาวนโหลดเวอรชันลาสุดของรายการตอไปนี้ไดที่
www.dell.com/support/drivers
• Alienware Command Center
• Alienware AW3420DW Monitor
2. ไปยังโฟลเดอรที่คุณบันทึกไฟลติดตั้งไว
3. ดับเบิลคลิกที่ไฟลติดตั้งและทําตามคําแนะนําบนหนาจอเพื่อทําการติดตั้งใหเสร็จ
สิ้น
การใชแอพพลิเคชัน AlienFX | 47
ไปยังหนาตาง AlienFX
ดวย Alienware Command Center, AlienFX อนุญาตใหคุณควบคุมสีของแสงไฟ LED
และเอฟเฟกตการเปลี่ยนแปลงสําหรับจอภาพ Alienware ของคุณ
ในหนาจอหลักของ AWCC คลิก FX ในแถบเมนูดานบนเพื่อเขาถึงหนาจอหลักของ
AlienFX
ตารางตอไปนี้อธิบายฟงกชันและคุณสมบัติตางๆ ในหนาจอหลัก:
หมายเลข
ฟงกชัน
คําอธิบาย
A
CREATE NEW
คลิก
THEME... (สรางธีม
ใหม...)
B
แกไขการควบคุม
• EDIT (แกไข): ใหตัวเลือกใหคุณปรับแตงการตั้งคาแสง
ไฟสําหรับธีมของคุณ
• GO DIM (หรี่ไฟ): ทําการหรี่ไฟ
• GO DARK (ดับไฟ): ปดไฟ
C
สวนประกอบธีม
คุณสามารถใชสวนประกอบเหลานี้ (LIGHTING (ไฟ),
MACROS (มาโค), SETTINGS (การตั้งคา)) เพื่อทําให
ธีมที่เลือกเปนธีมหลักที่ใชงานอยู
D
รายการ THEMES
(ธีม)
แสดงธีมในมุมมองรายการหรือมุมมองตาราง
E
การควบคุมพื้นหลัง
ปรับเอฟเฟกตภาพเคลื่อนไหวพื้นหลัง
F
ความชวยเหลือ
คลิกเพื่อเขาถึงวิธีใชออนไลนของ AWCC
G
การควบคุมหนาตาง
คุณสามารถใชปุมตางๆ เพื่อยอขนาดเล็กสุด, ขยายใหญสุด
หรือคืนคาขนาดของหนาตาง เมื่อ
ถูกเลือก แอพพลิเคชัน
จะปดลง
48 | การใชแอพพลิเคชัน AlienFX
จากนั้นปอนชื่อในกลองขอความเพื่อเพิ่มธีม
เมื่อคุณเริ่มกําหนดธีมดวยตนเอง คุณควรจะพบหนาจอตอไปนี้:
หนาจอพรอมมุมมองดานหนาของจอภาพ
หนาจอพรอมมุมมองดานหลังของจอภาพ
ตารางตอไปนีอ
้ ธิบายฟงกชันและคุณสมบัติตางๆ ในหนาจอ:
หมายเลข
ฟงกชัน
คําอธิบาย
H
แผง LIGHTING
(ไฟ)
ใชการควบคุมในแผงนี้เพื่อตั้งคาเอฟเฟกตแสงไฟสําหรับธีม
I
SAVE THEME
(บันทึกธีม)
คลิกเพื่อบันทึกการปรับและการเปลีย
่ นแปลงทั้งหมดสําหรับธีม
J
การเลือกโซน
เพื่อทําการปรับเปลี่ยนสําหรับโซนเดียว ใหคลิกกลองกา
เครื่องหมายที่ระบุ เพื่อปรับเปลี่ยนสําหรับทุกโซนใหคลิกชอง
กาเครื่องหมาย All Zones (ทุกโซน)
ดู การตั้งคาเอฟเฟกตไฟ สําหรับรายละะเอียด
การใชแอพพลิเคชัน AlienFX | 49
K
ไลฟพรีวิว
โซนไฟสองสวางพรอมคําบรรยายภาพแบบมีหมายเลข คุณ
สามารถเลือกโซนเดียวโดยคลิกที่หมายเลขบนภาพ เมื่อคุณ
ทําการปรับไฟ ตัวอยางของจอภาพจะแสดงพรอมดวยเอ
ฟเฟกตใหม
L
รูปขนาดยอ
แสดงรูปขนาดยอของ จอภาพ Alienware ที่เชื่อมตอกับ
คอมพิวเตอรของคุณ ภาพที่แสดงในพื้นที่แสดงไลฟพรีวิวจะ
ถูกเลือกจากรายการรูปขนาดยอนี้
การสรางธีม
เพือ
่ สรางธีมดวยการตั้งคาไฟที่คุณตองการ:
1. เรียกใช AWCC
2. คลิก FX ในแถบเมนูดานบนเพือ
่ เขาถึงหนาจอหลักของ AlienFX
3. ที่มุมบนซายของหนาตางนี้ คลิก
เพื่อสรางธีมใหม
4. ในกลองขอความ CREATE NEW THEME (สรางธีมใหม) พิมพชื่อธีม
5. ระบุโซนไฟสองสวางที่คุณตองการปรับไฟโดย:
• การเลือกกลองกาเครื่องหมายโซนดานบนพื้นที่ไลฟพรีววิ หรือ
• คลิกหมายเลขคําบรรยายภาพบนจอภาพ
6. ในแผง LIGHTING (ไฟ) เลือกเอฟเฟกตไฟที่คุณตองการจากรายการด
ร็อปดาวน ซึ่งรวมถึง Morph (มอรฟ), Pulse (พัลซ), Color (สี), Spectrum
(สเปคตรัม), และ Breathing (บรีธติ้ง) ดู การตั้งคาเอฟเฟกตไฟ สําหรับราย
ละะเอียด
หมายเหตุ: ตัวเลือก Spectrum (สเปคตรัม) ใชไดเฉพาะเมือ
่ คุณเลือก All
Zones (ทุกโซน) เพื่อทําการปรับไฟ
7. ทําซ้ํา ขั้นตอน 5 และ ขั้นตอน 6 เพื่อใหตัวเลือกการกําหนดคาเพิ่มเติมพรอมใช
งานตามความตองการ
8. เมื่อเสร็จสิ้น คลิก SAVE THEME (บันทึกธีม) การแจงเตือนจะปรากฏขึ้นที่มุม
ลางขวาของหนาจอ
50 | การใชแอพพลิเคชัน AlienFX
การตั้งคาเอฟเฟกตไฟ
แผง LIGHTING (ไฟ) ชวยในการเลือกเอฟเฟกตไฟตางๆ คุณสามารถคลิก Effect
(เอฟเฟกต) เพื่อเปดเมนูดร็อปดาวนพรอมตัวเลือกที่มีใหเลือก
หมายเหตุ: ตัวเลือกที่ปรากฏอาจแตกตางกันไปตามโซนไฟสองสวางที่คุณ
ระบุ
ตารางตอไปนีแ
้ สดงภาพรวมของตัวเลือกตางๆ:
Morph (มอรฟ)
คําอธิบาย
เอฟเฟกตนี้จะเปลี่ยนสีแสงเปนสีอื่นโดยการเปลี่ยนอยาง
ราบรื่น
เพื่อทําการปรับนี้:
1. เลือกสีที่ตองการจากจานสีหรือรายการของ
PRESET COLORS (สีที่กําหนดไวลวงหนา)
สีที่เลือกและรหัสสี RGB จะปรากฏขึน
้ ในฟลดดาน
ขวา
หมายเหตุ: เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง
ขางกลอง R/G/B เพื่อแกไขรหัสสี
2. เพื่อเพิ่มสีที่เลือกลงในรายการ YOUR COLORS
(สีของคุณ) เพื่อการเขาถึงที่รวดเร็วในอนาคต
คลิก
สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้
หมายเหตุ: เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ
กขวาที่ชิปสีนั้น
3. ทําซ้ําขั้นตอนกอนหนานี้เพื่อระบุ Color 2 (สี 2)
ใหเปนสีสิ้นสุด
4. ลากตัวเลื่อน BRIGHTNESS (ความสวาง) เพื่อ
ปรับความสวางของสี
5. ลากตัวเลื่อน TEMPO (จังหวะ) เพื่อปรับความเร็ว
การเปลี่ยน
การใชแอพพลิเคชัน AlienFX | 51
Pulse (พัลซ)
คําอธิบาย
เอฟเฟกตนี้ทําใหไฟแฟลชกระพริบเปนชวงๆ
เพื่อทําการปรับนี้:
1. เลือกสีที่ตองการจากจานสีหรือรายการของ
PRESET COLORS (สีที่กําหนดไวลวงหนา)
สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน
ขวา
หมายเหตุ: เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง
ขางกลอง R/G/B เพื่อแกไขรหัสสี
2. เพื่อเพิ่มสีที่เลือกลงในรายการ YOUR COLORS
(สีของคุณ) เพื่อการเขาถึงที่รวดเร็วในอนาคต
คลิก
สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้
หมายเหตุ: เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ
กขวาที่ชิปสีนั้น
3. ลากตัวเลื่อน BRIGHTNESS (ความสวาง) เพื่อ
ปรับความสวางของสี
4. ลากตัวเลื่อน TEMPO (จังหวะ) เพื่อปรับความเร็ว
จังหวะ
Color (สี)
คําอธิบาย
เอฟเฟกตนี้ทําใหไฟ LED เปนสีคงที่สีเดียว
เพื่อทําการปรับนี้:
1. เลือกสีท่ีตองการจากจานสีหรือรายการของ
PRESET COLORS (สีที่กําหนดไวลวงหนา)
สีที่เลือกและรหัสสี RGB จะปรากฏขึ้นในฟลดดาน
ขวา
หมายเหตุ: เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง
ขางกลอง R/G/B เพื่อแกไขรหัสสี
2. เพื่อเพิ่มสีที่เลือกลงในรายการ YOUR COLORS
(สีของคุณ) เพื่อการเขาถึงที่รวดเร็วในอนาคต
สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้
คลิก
หมายเหตุ: เพื่อลบชิปสีที่มีอยูออกจากรายการนี้ คลิ
กขวาที่ชิปสีนั้น
3. ลากตัวเลื่อน BRIGHTNESS (ความสวาง) เพื่อ
ปรับความสวางของสี
52 | การใชแอพพลิเคชัน AlienFX
Spectrum (สเปคตรัม)
คําอธิบาย
เอฟเฟกตนี้จะเปลี่ยนแสงตามลําดับสเปคตรัม: แดง สม
เหลือง เขียว น้ําเงิน คราม และมวง
คุณสามารถลากตัวเลื่อน TEMPO (จังหวะ) เพื่อปรับ
ความเร็วการเปลี่ยน
หมายเหตุ: ตัวเลือกที่มีใหเลือกเมื่อคุณเลือก All
Zones (ทุกโซน) เพื่อทําการปรับไฟ
Breathing (บรีธติ้ง)
คําอธิบาย
เอฟเฟกตนี้ทําใหไฟเปลี่ยนจากสวางเปนมืด
เพื่อทําการปรับนี้:
1. เลือกสีที่ตองการจากจานสีหรือรายการของ
PRESET COLORS (สีที่กําหนดไวลวงหนา)
สีที่เลือกและรหัสสี RGB จะปรากฏขึน
้ ในฟลดดาน
ขวา
หมายเหตุ: เพื่อเปลี่ยนสี ใชปุมลูกศรขึ้นและลง
ขางกลอง R/G/B เพื่อแกไขรหัสสี
2. เพื่อเพิ่มสีที่เลือกลงในรายการ YOUR COLORS
(สีของคุณ) เพื่อการเขาถึงที่รวดเร็วในอนาคต
สามารถเพิ่มไดสูงสุด 12 สีในรายการนี้
คลิก
3. ลากตัวเลื่อน TEMPO (จังหวะ) เพื่อปรับความเร็ว
การเปลี่ยน
การใชแอพพลิเคชัน AlienFX | 53
การแกปญหา
คําเตือน: กอนที่คุณจะเริ่มขั้นตอนใดๆ ในสวนนี้ ใหปฏิบัติตาม ขั้นตอนเพื่อ
ความปลอดภัย
การทดสอบตัวเอง
จอภาพของคุณมีคุณสมบัติในการทดสอบตัวเอง ซึ่งชวยใหคุณตรวจสอบวาจอภาพทํา
งานไดเหมาะสมหรือไม ถาจอภาพและคอมพิวเตอรของคุณเชื่อมตอกันอยางเหมาะสม
แลว แตหนาจอยังมืดอยู ใหรันการทดสอบตัวเองของจอภาพ โดยการทําตามขั้นตอนตอ
ไปนี้:
1. ปดเครื่องทั้งคอมพิวเตอรและจอภาพของคุณ
2. ดึงสายเคเบิลวิดีโอออกจากดานหลังของคอมพิวเตอร เพื่อใหแนใจในการดําเนิน
การทดสอบดวยตัวเองอยางถูกตอง ใหถอดสายเคเบิลดิจิตอลทั้งหมดออกจากดาน
หลังของคอมพิวเตอร
3. เปดจอภาพ
หมายเหตุ: กลองโตตอบควรจะปรากฏบนหนาจอ (บนพื้นหลังสีดํา) หาก
จอแสดงผลไมสามารถรับสัญญาณวิดีโอ และทํางานไดอยางถูกตอง จอแสดง
ผลในขณะที่อยูในโหมดการทดสอบตัวเอง ไฟเพาเวอร LED จะกระพริบเปน
สีขาว
หมายเหตุ: กลองนี้อาจปรากฏระหวางที่ระบบทํางานตามปกติดวย หากถอด
สายวิดีโอออก หรือสายวิดีโอเกิดชํารุดเสียหาย
4. ปดจอภาพของคุณ และตอสายเคเบิลวิดีโอใหมอีกครั้ง จากนั้นเปดทั้งคอมพิวเตอร
และจอภาพของคุณ
หากหนาจอของจอภาพยังคงวางหลังจากที่คุณดําเนินการตามกระบวนการกอนหนานี้
แลว ใหตรวจสอบตัวควบคุมวิดีโอและคอมพิวเตอรของคุณ เพราะจอภาพของคุณทํางาน
เปนปกติ
54 | การแกปญหา
ระบบตรวจวิเคราะหที่ติดตั้งมาพรอมเครื่อง
จอภาพของคุณติดตั้งเครื่องมือตรวจวิเคราะห เพื่อชวยตรวจสอบวาสิ่งผิดปกติที่กําลังเกิด
ขึ้นบนหนาจอ เปนปญหาที่เกิดจากจอภาพ หรือระบบคอมพิวเตอรและวิดีโอการดของ
คุณ
หมายเหตุ: คุณสามารถเรียกใชระบบวินิจฉัยที่ติดตั้งไวในตัวนี้ไดเฉพาะเมื่อมี
การปลดสายเคเบิลวิดีโอออกแลว และจอภาพอยูใ นโหมดการทดสอบตัวเอง
เทานั้น
การรันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง:
1. ตรวจสอบวาหนาจอสะอาด (ไมมีฝุนบนหนาจอ)
2. ถอดสายสัญญาณภาพออกจากดานหลังของคอมพิวเตอรหรือจอภาพ จอภาพจะ
เขาสูโหมดการทดสอบตัวเอง
3. กดปุม 3 คางไวเปนเวลา 5 วินาที หนาจอสีเทาจะปรากฏขึ้นหลังจากผานไป
1 วินาที
4. ตรวจสอบหนาจอเพื่อหาสิ่งผิดปกติอยางละเอียด
5. กดปุม 3 ปุม 1 สีของหนาจอจะเปลี่ยนเปนสีแดง
6. ตรวจสอบการแสดงผลเพื่อหาสิ่งผิดปกติ
7. ทําตามขั้นตอนที่ 5 และ 6 ซ้ําอีกครั้ง เพื่อตรวจสอบการแสดงผลบนหนาจอสี
เขียว สีน้ําเงิน ดํา และสีขาว
การทดสอบเสร็จสิ้นเมื่อหนาจอสีขาวปรากฏขึ้น ออกจากการทํางานโดนปุม 3 ซ้ําอีกครั้ง
ถาคุณตรวจไมพบสิ่งผิดปกติบนหนาจอ ดวยการใชเครื่องมือตรวจวิเคราะหที่ติดตั้งมา
พรอมเครื่อง แสดงวาจอภาพทํางานปกติ ตรวจสอบการดวิดีโอ และคอมพิวเตอร
การแกปญหา | 55
ปญหาทั่วไป
ตารางตอไปนี้ประกอบดวยขอมูลทั่วไปเกี่ยวกับปญหาของจอภาพโดยทั่วไปที่คุณอาจ
ประสบ และแนวทางแกไขที่เปนไปได:
อาการทั่วไป
ปญหาที่พบ
แนวทางแกไขที่เปนไปได
ไมมีภาพ/ไฟ LED ไมมีภาพ
ดับ
• ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ
คอมพิวเตอรถูกตอง และแนนดีแลว
• ตรวจสอบวาขั้วจายไฟทํางานเปนปกติ โดยใชอุปกรณ
ไฟฟาอื่นทดสอบ
• ดูวากดปุมเพาเวอรสุดแลว
• ตรวจสอบใหแนใจวา มีการเลือกแหลงสัญญาณเขาที่
ถูกตองในเมนู Input Source (แหลงสัญญาณขา
เขา)
ไมมีภาพ/ไฟ LED ไมมีภาพ หรือ
ติด
จอแสดงผลไม
สวาง
• เพิ่มการควบคุมความสวางและความเขมในเมนู
Brightness/ Contrast (ความสวาง/ ความ
เขม)
• ดําเนินการตรวจสอบคุณสมบัติการทดสอบตัวเองของ
จอภาพ
• ตรวจสอบพินในขั้วตอสายวิดีโอวาหักหรืองอหรือไม
• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง
• ตรวจสอบใหแนใจวา มีการเลือกแหลงสัญญาณเขาที่
ถูกตองในเมนู Input Source (แหลงสัญญาณขา
เขา)
ภาพไมชด
ั
ภาพเลือน เบลอ
หรือมีเงา
• กําจัดสายตอวิดีโอออก
• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
• เปลีย
่ นความละเอียดวิดีโอกลับเปนอัตราสวนภาพ ที่
ถูกตอง
ภาพสั่น/เตน
ภาพเปนคลื่นหรือ • รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
มีการสั่นเล็กนอย • ตรวจสอบปจจัยดานสภาพแวดลอม
• เปลี่ยนสถานที่ต้งั จอภาพ และทดสอบในหองอื่น
จุดภาพหาย
หนาจอ LCD มีจุด • ปดและเปดเครื่องใหม
• พิกเซลที่ดับอยางถาวรเปนขอบกพรองตาม
ธรรมชาติ ที่อาจเกิดขึ้นไดในเทคโนโลยี LCD
• ดูขอมูลเพิ่มเติมเกี่ยวกับนโยบายคุณภาพและพิกเซล
มอนิเตอรของ Dell ไดที่ไซตฝายสนับสนุนของ Dell:
www.dell.com/support/monitors
56 | การแกปญหา
พิกเซลที่ติดแนน
หนาจอ LCD มีจุด • ปดและเปดเครื่องใหม
สวาง
• พิกเซลที่ดับอยางถาวรเปนขอบกพรองตาม
ธรรมชาติ ที่อาจเกิดขึ้นไดในเทคโนโลยี LCD
• ดูขอมูลเพิ่มเติมเกี่ยวกับนโยบายคุณภาพและพิกเซล
มอนิเตอรของ Dell ไดที่ไซตฝายสนับสนุนของ Dell:
www.dell.com/support/monitors
ปญหาเกี่ยวกับ
ความสวาง
ภาพมืดเกินไปหรือ • รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
สวางเกินไป
• ปรับการควบคุมความสวางและความเขมในเมนู
Brightness/ Contrast (ความสวาง/ ความ
เขม)
ความผิดเพี้ยนทาง หนาจอไมอยูกึ่ง
เรขาคณิต
กลางพอดี
• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
เสนแนวนอน/
แนวตั้ง
หนาจอมีเสนหนึ่ง
หรือหลายเสน
• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว
เองของจอภาพ และดูวาเสนเหลานี้แสดงอยูในโหมด
การทดสอบตัวเองดวยหรือไม
• ตรวจสอบพินในขัว้ ตอสายวิดีโอวาหักหรืองอหรือไม
• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง
ปญหาการซิงโค
รไนซ
หนาจอมีสัญญาณ • รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
รบกวน หรือ
• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว
เหมือนภาพฉีก
เองของจอภาพ เพื่อดูวาหนาจอที่มีสัญญาณรบกวนนี้
ขาด
ปรากฏอยูในโหมดการทดสอบตัวเองดวยหรือไม
• ตรวจสอบพินในขัว้ ตอสายวิดีโอวาหักหรืองอหรือไม
• รีสตารทคอมพิวเตอรในโหมดปลอดภัย
หัวขอที่เกี่ยวกับ
ความปลอดภัย
มีควันหรือประกาย • ไมตองทํากระบวนการแกปญหาใดๆ
ไฟที่สังเกตเห็นได • ติดตอ Dell ทันที
ปญหาเกี่ยวกับ
ความไมตอเนื่อง
จอภาพทํางานบาง • ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ
ไมทํางานบาง
คอมพิวเตอรถูกตอง และแนนดีแลว
• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
• ดําเนินกระบวนการตรวจสอบคุณสมบัติการทดสอบตัว
เองของจอภาพ และดูวาปญหาความไมตอเนื่องเกิด
ขึ้นในโหมดการทดสอบตัวเองดวยหรือไม
สีหายไป
ภาพไมมีสี
• ดําเนินการตรวจสอบคุณสมบัติการทดสอบตัวเองของ
จอภาพ
• ดูใหแนใจวาไดเชื่อมตอสายวิดีโอกับจอภาพและ
คอมพิวเตอรถูกตอง และแนนดีแลว
• ตรวจสอบพินในขัว้ ตอสายวิดีโอวาหักหรืองอหรือไม
การแกปญหา | 57
สีผิดเพี้ยน
สีของภาพไมดี
• เปลี่ยนการตั้งคาของ Preset Modes (โหมดพรี
เซ็ต) ในเมนู Game (เกม) แบบ OSD ขึน
้ อยูกับ
แอพพลิเคชัน
• ปรับคา R/G/B ภายใต Custom Color (สีปรับแตง
เอง) ในเมนู Game (เกม) แบบ OSD
• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง
ภาพคางจอจาก
ภาพนิ่งที่คางอยู
บนจอภาพเปน
เวลานานๆ
มีเงาบางๆ จาก
• ใชคุณสมบัติการจัดการพลังงาน เพื่อปดจอภาพได
ภาพนิ่งที่เลน
ตลอดเมื่อไมใชงาน (สําหรับขอมูลเพิ่มเติม โหมด
ปรากฏบนหนาจอ
การจัดการพลังงาน)
• หรือใชภาพรักษาหนาจอที่เปลี่ยนไปมาตลอดเวลา
ปญหาเฉพาะของผลิตภัณฑ
อาการเฉพาะ
ภาพบนหนาจอ
เล็กเกินไป
ปญหาที่พบ
แนวทางแกไขที่เปนไปได
ภาพอยูกึ่งกลาง
• รีเซ็ตจอภาพเปนคาที่ตั้งมาจากโรงงาน
หนาจอ แตไมเต็ม
จอภาพ
ไมสามารถปรับจอ OSD ไมปรากฏบน • ปดจอภาพ ปลดปลั๊กไฟออก แลวเสียบกลับเขาไป
หนาจอ
ใหม จากนั้นจึงปดจอภาพ
ภาพดวยปุม
ตางๆ ที่แผงดาน
หลังได
ไมมีสัญญาณเขา ไมมีภาพ ไฟ LED • ตรวจสอบแหลงที่มาของสัญญาณ ดูใหแนใจวา
เครื่อง เมื่อผูใชกด เปนสีน้ําเงิน
คอมพิวเตอรไมไดอยูในโหมดประหยัดพลังงาน โดย
ปุมควบคุมตางๆ
เลื่อนเมาสหรือกดปุมบนแปนพิมพ
• ตรวจสอบวาเสียบสายสัญญาณเขาที่ดีแลว เสียบสาย
สัญญาณใหมอีกครั้งถาจําเปน
• รีเซ็ตคอมพิวเตอรหรือเครื่องเลนวิดีโอ
ภาพไมเต็มหนาจอ ภาพสูงหรือกวาง
ไมเต็มหนาจอ
58 | การแกปญหา
• เนื่องจากรูปแบบวิดีโอ (สัดสวนภาพ) ที่แตกตางกัน
อาจทําใหจอภาพแสดงผลเต็มหนาจอ
• รันระบบตรวจวิเคราะหที่ติดตั้งมากับเครื่อง
ปญหาเฉพาะเรื่อง Universal Serial Bus
อาการเฉพาะ
ปญหาที่พบ
อินเตอรเฟซ USB อุปกรณตอพวง
ไมทํางาน
USB ไมทํางาน
แนวทางแกไขที่เปนไปได
•
•
•
•
•
•
ตรวจสอบวาจอภาพของคุณเปดอยู
เชื่อมตอสายอัปสตรีมไปยังคอมพิวเตอรของคุณใหม
เชื่อมตออุปกรณตอพวง USB ใหม (ขั้วตอดาวนสตรีม)
ปดและเปดจอภาพอีกครั้ง
รีบูทคอมพิวเตอร
อุปกรณ USB บางชิ้น เชน HDD พกพาภายนอก ตอง
การกระแสไฟหลอเลี้ยง ใหเชื่อมตออุปกรณนั้นกับ
ระบบคอมพิวเตอร
อินเตอรเฟซ
USB 3.0 ความเร็ว
สูงเปนพิเศษทํา
งานไดชา
อุปกรณตอพวง
• ตรวจสอบวาคอมพิวเตอรของคุณสามารถใช USB 3.0
USB 3.0 ความเร็ว
ได
สูงเปนพิเศษทํา
• คอมพิวเตอรบางเครื่องมีทั้งพอรต USB 3.0, USB 2.0
งานไดชา หรือไม
และ USB 1.1 ดูใหแนใจวาใชพอรต USB ที่ถูกตอง
ทํางานเลย
• เชื่อมตอสายอัปสตรีมไปยังคอมพิวเตอรของคุณใหม
• เชื่อมตออุปกรณตอพวง USB ใหม (ขั้วตอดาวนสตรีม)
• รีบูทคอมพิวเตอร
อุปกรณเสริม USB
แบบไรสายหยุด
ทํางาน เมื่อมีการ
เสียบอุปกรณ
USB 3.0
อุปกรณเสริม USB • เพิ่มระยะหางระหวางอุปกรณเสริม USB 3.0 และตัวรับ
แบบไรสายตอบ
สัญญาณ USB แบบไรสาย
สนองชา หรือทํา • วางตัวรับสัญญาณ USB แบบไรสายใหอยูใกลที่สุด
งานเฉพาะเมื่อ
เทาที่จะเปนไปไดกับอุปกรณเสริม USB แบบไรสาย
ระยะหางระหวาง • ใชสายเคเบิล USB แบบตอยาวเพื่อติดตั้งตัวรับ
อุปกรณเสริมและ
สัญญาณ USB แบบไรสายใหไกลที่สุดเทาที่จะเปนไป
ตัวรับสัญญาณลด
ไดจากพอรต USB 3.0
ลง
การแกปญหา | 59
ภาคผนวก
คําเตือน: ขั้นตอนเพื่อความปลอดภัย
คําเตือน: การใชตัวควบคุม การปรับแตง หรือกระบวนการอื่นๆ ที่นอกเหนือ
จากที่ระบุไวในเอกสารนี้ อาจทําใหเกิดไฟฟาช็อต อันตรายจากกระแส
ไฟฟา และ/หรืออันตรายจากอุปกรณได
สําหรับขอมูลเกี่ยวกับคําแนะนําดานความปลอดภัย ใหดูที่ขอมูลเกี่ยวกับความปลอดภัย
สิ่งแวดลอม และระเบียบขอบังคับ (SERI)
ขอสังเกตของ FCC (ในสหรัฐอเมริกาเทานั้น)
สําหรับประกาศ FCC และขอมูลระเบียบขอบังคับอื่นๆ ใหดูเว็บไซตเกี่ยวกับความสอด
คลองกับระเบียบขอบังคับที่ www.dell.com/regulatory_compliance
ติดตอ Dell
สําหรับลูกคาในประเทศสหรัฐอเมริกา, โทร 800-WWW-DELL (800-9993355)
หมายเหตุ: ถาคุณไมมีการเชื่อมตออินเตอรเน็ตที่ใชได คุณสามารถคนหา
ขอมูลผูติดตอไดจากใบสั่งซื้อผลิตภัณฑ, สลิปที่มาพรอมผลิตภัณฑ, ใบสง
ของ หรือแคตาล็อกผลิตภัณฑของ Dell
Dell มีการสนับสนุนออนไลน และบริการทางโทรศัพท และตัวเลือกในการให
บริการหลายชองทาง การใหบริการขึ้นอยูกับประเทศและผลิตภัณฑ และบริการ
บางอยางอาจไมมีใหในพื้นที่ของคุณ
• ฝายสนับสนุนดานเทคนิคออนไลน: www.dell.com/support/monitors
• ติดตอ Dell: www.dell.com/contactdell
60 | ภาคผนวก
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
