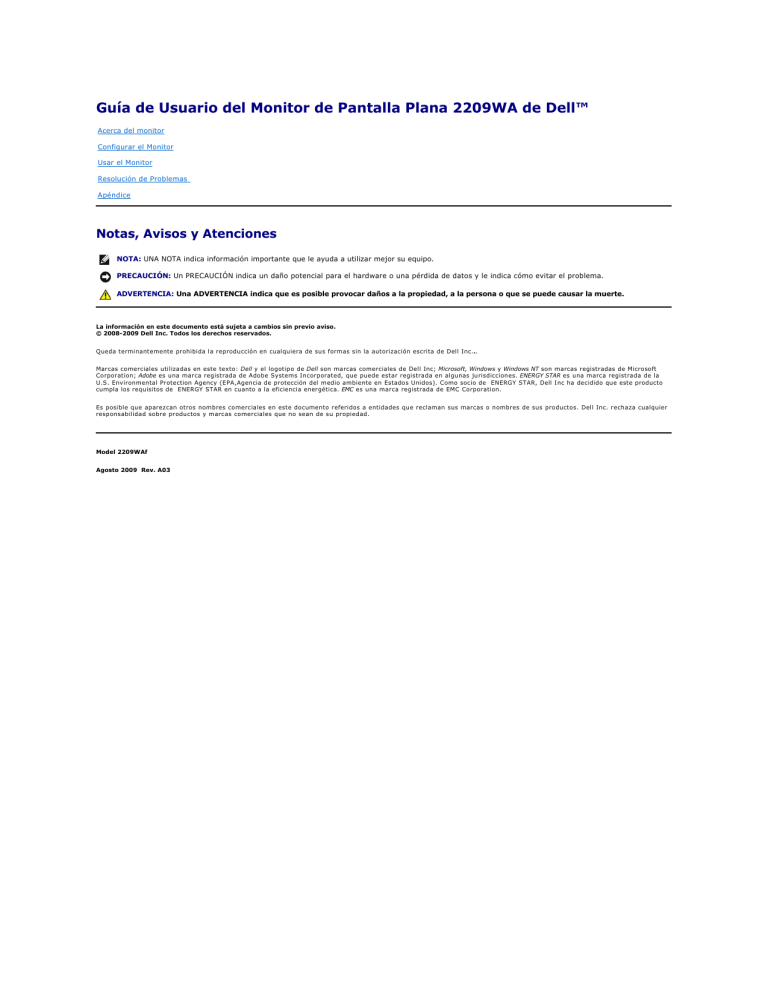

Guía de Usuario del Monitor de Pantalla Plana 2209WA de Dell™
Acerca del monitor
Configurar el Monitor
Usar el Monitor
Resolución de Problemas
Apéndice
Notas, Avisos y Atenciones
NOTA: UNA NOTA indica información importante que le ayuda a utilizar mejor su equipo.
PRECAUCIÓN: Un PRECAUCIÓN indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.
ADVERTENCIA: Una ADVERTENCIA indica que es posible provocar daños a la propiedad, a la persona o que se puede causar la muerte.
La información en este documento está sujeta a cambios sin previo aviso.
© 2008-2009 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows y Windows NT son marcas registradas de Microsoft
Corporation; Adobe es una marca registrada de Adobe Systems Incorporated, que puede estar registrada en algunas jurisdicciones. ENERGY STAR es una marca registrada de la
U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto
cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier
responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model 2209WAf
Agosto 2009 Rev. A03
Volver a la página de contenidos
Acerca del monitor
Manual del usuario del monitor de panel plano Dell™ 2209WA
Contenidos de la caja
Características del producto
Identificación de piezas y
componentes
Especificaciones del monitor
Compatibilidad Plug and Play
Interfaz para Universal serial Bus
(USB)
Política de píxel y calidad del monitor
LCD
Directrices de mantenimiento
Contenidos de la caja
Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con Dell si falta alguno de ellos.
NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o
medios podrían no estar disponibles en algunos países.
l
Monitor
l
Soporte
l
Cable de alimentación
l
Cable VGA (unido al monitor)
l
Cable DVI
l
Cable de transmisión USB (permite utilizar los puertos USB del
monitor)
l
Medios de controladores de documentación
Manual de instalación rápida
Información de seguridad
l
l
Características del producto
El monitor de panel plano 2209WA tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor
incluyen:
■ Área visible de 22 pulgadas (573,6 mm) (medida en diagonal).
■ Resolución de 1680x1050, compatible con pantalla completa para resoluciones menores.
■ Amplio ángulo de visión sentado o de pie, o mientras se mueve de lado a lado.
■ Funciones de ajuste de inclinación, balanceo, extensión vertical y giro.
■ Pedestal extraíble y orificios de montaje Video Electronics Standard Association (VESA) de 100 mm para aumentar la flexibilidad de las soluciones de
montaje.
■ Funciones plug and play si son compatibles con el sistema.
■ La tarjeta retráctil le permitirá acceder cómodamente al número de serie del monitor si se lo solicita el servicio de soporte técnico. También puede ocultarla
fácilmente para optimizar el aspecto estético del monitor.
■ Ajustes con menú en pantalla (OSD) para facilitar la instalación y la optimización de la pantalla.
■ Incluye programas y documentación con archivo de información (INF), archivo de coincidencia de color de imagen (ICM) y documentación de productos.
■ Ranura de bloqueo de seguridad.
■ Capacidad para administración de activos.
■ Permite cambiar el modo panorámico a estándar manteniendo la calidad de imagen.
Identificación de piezas y componentes
Vista frontal
Vista frontal
Controles del panel frontal
Etiqueta Descripción
1
Brillo y Contraste
2
ajuste automático
3
Selección de fuente de entrada
4
Menú
5
Encendido (con indicador luminoso de encendido)
Vista trasera
Vista trasera
Etiqueta
Descripción
Vista trasera con soporte de monitor
Uso
1
Orificios de montaje VESA (100 mm x 100 mm
- tras la placa de base instalada)
Montaje del monitor en pared utilizando el kit de
montaje en pared VESA (100 mm x 100 mm).
2
Botón de extracción de la base
Separe el soporte del monitor.
3
Abrazaderas de montaje para Dell Soundbar
Para instalar la barra Dell Soundbar opcional.
Ranura de bloqueo de seguridad
Permite fijar el monitor utilizando el bloqueo de
cable.
4
5
Marca informativa
Ayuda para localizar las etiquetas administrativas y
códigos de barras.
6
Ranura de almacenamiento de cable
Para organizar los cables colocándolos en la ranura.
Vista de tarjeta de etiquetas
NOTA: El monitor se envía con la tarjeta de etiquetas completamente insertada en el compartimento USB. Tire de
la tarjeta de etiquetas para acceder a la etiqueta del número de serie en código de barras y a la etiqueta de
niveles administrativos.
Vista trasera con tarjeta de etiquetas extendida
Vista delantera con tarjeta de etiquetas extendida
Etiqueta
Descripción
Uso
1
Etiqueta administrativa
Muestra las homologaciones administrativas.
2
Etiqueta de número de serie en
código de barras
Para ponerse en contacto con el soporte técnico de Dell.
Vista lateral
Vista izquierda
Etiqueta
Vista derecha
Uso
Descripción
1
Puertos de descarga USB
Conecte sus dispositivos USB.
2
Tarjeta de etiquetas
Permite despejar la superficie trasera del
monitor cuando no es necesario consultar las
etiquetas.
Vista anterior
Vista inferior
Etiqueta
Descripción
Uso
1
Conector de cable de
alimentación AC
Conecte el cable de alimentación.
2
Conector de
alimentación DC para la
barra Dell Soundbar
Conecte el cable de alimentación de la barra Soundbar
(opcional).
3
Conector DVI
Conecte el cable DVI de su equipo.
4
Conector VGA
Conecte el cable VGA de su equipo.
5
Puerto de transmisión
USB
Conecte el cable USB que incluye su monitor al monitor y
al equipo. Una vez conectado el cable, puede utilizar los
conectores USB situados en el lateral y la parte inferior
del monitor.
6
Puertos de descarga
USB
Conecte sus dispositivos USB. Únicamente podrá utilizar
este conector después de conectar el cable USB al
equipo y al conector de transmisión USB del monitor.
Especificaciones del monitor
Especificaciones del panel plano
Tipo de pantalla
Matriz activa - TFT LCD
Tipo de panel
e-IPS
Dimensiones de la pantalla
22 pulgadas ( 22 pulgadas de
tamaño de imagen visible)
Área de visionado predeterminada:
473,76(H) X 296,1(V)
Horizontal
473,76 mm (18,7 pulgadas)
Vertical
296,1 mm (11,7 pulgadas)
Espaciado entre píxeles
0,282 mm
Ángulo de vista
178° (vertical) normal, 178°
(horizontal) normal
Alcance de luminosidad
300 CD/m² (valor típico)
Coeficiente de contraste
1000 a 1 (valor típico), 3000 a
1 (con contraste dinámico
activado)
Recubrimiento con plato de sujeción
Antirreflejos con recubrimiento
reforzado 3H
Luz trasera
Sistema de iluminación directa
CCFL (6 lámparas U)
Tiempo de respuesta
6 ms, valor típico
Profundidad de color
16,7 millones de colores
Espectro de color
83%*
*El espectro de color del modelo [2209WA] (valor típico) se basa en las normas CIE1976 (83%) y CIE1931 (72%).
Volver a la página de contenidos
Apéndice
Guía de Usuario del Monitor de Pantalla Plana 2209WA de Dell™
Instrucciones de seguridad
Declaración FCC (sólo para EE.UU.)
Contactar con Dell
ADVERTENCIA: Instrucciones de seguridad
ADVERTENCIA: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque,
peligro eléctrico, y/o riesgos mecánicos.
Para más información sobre las instrucciones de seguridad, consulte la Guía de Información del Producto.
Declaración FCC (sólo para EE.UU.)
Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en
www.dell.com/regulatory_compliance.
Contactar con Dell
Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355).
NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo
de productos Dell.
Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede
que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente:
1.
2.
3.
4.
5.
Visite support.dell.com.
Seleccione su país o región en el menú desplegable Elija un País/Región en la parte inferior de la página.
Haga clic en Póngase en Contacto con Nosotros en la parte izquierda de la página.
Seleccione el servicio o el enlace de soporte apropiado según sus necesidades.
Elija el método de contacto con Dell que le sea más cómodo.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ 2209WA
Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a
internet
1. Acceda a http://support.dell.com, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica.
2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1680x1050.
NOTA: Si no puede establecer la resolución a 1680 x 1050, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha
resolución.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ 2209WA
Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica.
1. Haga clic derecho en el escritorio y seleccione Propiedades.
2. Seleccione la ficha Configuración.
3. Seleccione Avanzadas.
4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.).
5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com o http://www.NVIDIA.com ).
6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1680x1050.
NOTA: Si no puede configurar la resolución a 1680 x 1050, póngase en contacto con el fabricante de su equipo o considere la posibilidad de adquirir un adaptador gráfico que sea
compatible con la resolución 1680 x 1050.
Volver a la página de contenidos
Volver a la página de contenidos
Uso del monitor
Manual del usuario del monitor de panel plano Dell™ 2209WA
Uso de los controles del panel frontal
Uso del menú en pantalla (OSD)
Ajuste de una resolución óptima
Uso de la barra de sonido Dell (opcional)
Uso de las funciones de inclinación, balanceo y extensión vertical
Girar el monitor
Ajuste de los parámetros de rotación de pantalla de su sistema
Uso del panel frontal
Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un
menú OSD mostrará los valores numéricos de los parámetros al cambiar.
Botones del
panel
delantero
1
Descripción
Utilice este botón para acceder directamente al menú de "Brillo/Contraste" o aumentar los valores de la opción de menú
seleccionada.
Brillo y
contraste
2
Utilice el botón de Ajuste automático para activar la función de Ajuste automático o aumentar el valor de la opción de menú
seleccionada. Aparecerá el siguiente cuadro de diálogo sobre fondo negro mientras el monitor se ajusta automáticamente a la
entrada:
Ajuste
automático /
aumentar
El botón de ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante. Después de usar el
ajuste automático, puede ajustar aún más el monitor usando los controles Reloj de píxel (ajuste grueso) y Fase (ajuste fino) en
la Configuración de imagen.
NOTA: El ajuste automático no se ejecuta si pulsa el botón y no hay señales de vídeo activas o cables conectados.
3
Utilice este botón para seleccionar la fuente de entrada o para reducir los valores de la opción de menú seleccionada. Use el
botón de selección de entrada para seleccionar una de las dos señales de vídeo diferentes que puedan conectarse al monitor.
l
Seleccionar
fuente de
entrada /
reducir
l
Entrada VGA
Entrada DVI-D
o
o
Si se selecciona la entrada VGA o DVI-D y no se conecta ni el cable VGA ni el DVI-D, aparecerá un cuadro de diálogo flotante
como el siguiente.
o
4
Utilice el botón MENÚ para abrir el menú en pantalla (OSD) y seleccionar el menú OSD. Consulte Acceso al sistema de menús.
Menú
5
El botón de encendido enciende y apaga el monitor.
El LED azul indica que el monitor está encendido y funcionando perfectamente. El LED ámbar indica modo de ahorro de energía
Encendido DPMS.
(con
indicador
luminoso de
encendido)
Uso del menú en pantalla (OSD)
Acceso al sistema de menú
NOTA: Si cambia los ajustes y accede a continuación en otro menú o sale del menú OSD, el monitor guardará automáticamente estos cambios. Dichos
cambios se guardarán también si los cambia y espera a que desaparezca el menú OSD.
1.Presione el botón MENU para abrir el menú OSD y mostrar el menú principal.
Menú principal para entradas analógicas (VGA)
o
Menú principal para entradas DVI
NOTA: La función de AJUSTE AUTOMÁTICO sólo estará disponible si utiliza el conector analógico (VGA).
2. Presione los botones
y
para moverse entre las opciones de configuración. Al moverse de un icono a otro, el nombre de la opción se resalta.
Consulte la tabla siguiente para ver una lista completa de opciones disponibles en el monitor.
3. Presione el botón MENU una vez para activar la opción marcada.
4. Presione los botones
y
para seleccionar el parámetro deseado.
5. Pulse MENU para acceder a la barra deslizante y después los botones
y
, de acuerdo con los indicadores del menú, para hacer cambios.
6. Seleccione la opción "Menú/Salir" para volver al menú principal o salir del menú OSD.
Icono
Menús y submenús Descripción
BRILLO
Y CONTRASTE
Utilice este menú para activar el ajuste de Brillo/Contraste.
Brillo
El brillo permite ajustar la luminancia de la pantalla.
Presione el botón
Contraste
para aumentar el brillo, y el botón
para reducirlo (mín 0 ~ máx 100).
Ajuste primero el Brillo y después el Contraste si necesita ajustar más la pantalla.
Presione el botón
para aumentar el contraste yel botón
para reducirlo (mín 0 ~ máx 100).
La función Contraste ajusta el nivel de diferencia entre la oscuridad y la luminosidad en la pantalla.
AJUSTE
AUTOMÁTICO
A pesar de que su PC reconozca el monitor al iniciarse, la función de ajuste automático mejora los ajustes de imagen para que se
usen con un ajuste particular.
NOTA: En la mayoría de los casos, la función de Ajuste Automático produce la mejor calidad de imagen para su configuración.
NOTA: La función de AJUSTE AUTOMÁTICO sólo estará disponible si utiliza el conector analógico (VGA).
FUENTE DE ENTRADA
Use el menú FUENTE DE ENTRADA para seleccionar dos señales de vídeo diferentes que puedan conectarse al monitor.
VGA
Seleccione la entrada VGA si está utilizando el conector analógico (VGA). Presione
para seleccionar la fuente de entrada VGA.
DVI-D
Seleccione la entrada DVI-D si está utilizando el conector digital (DVI). Presione
para seleccionar la fuente de entrada DVI.
CONFIGURACIÓN Utilice la Configuración de color para ajustar el modo de configuración de color y la temperatura de color.
DE COLOR
Existen distintos submenús de configuración de color para VGA/DVI-D y Entrada de vídeo.
Formato de color
entrada
Seleccione RGB si se conecta el monitor a un PC o DVD utilizando un cable VGA o DVI. Seleccione la opción YPbPr si se conecta el
monitor a un DVD utilizando un cable YPbPr a VGA o YPbPr a DVI, o si la configuración de salida de color del DVD no es RGB.
Selección de modo Puede seleccionar Gráficos o Vídeo de acuerdo con la señal de entrada. Seleccione Gráficos si está conectando un PC a su monitor;
para conectar un DVD, STB o VCR a su monitor, se recomienda la opción Vídeo.
Modos predefinido
s
Si selecciona GRáficos, puede elegir el modo Estándar, Multimedia, Juegos, Cálido, Frío o Personalizado (R, G, B);
l
l
l
l
l
l
l
l
l
Si está utilizando aplicaciones multimedia, como un reproductor de fotografías, vídeos, etc. a través de un PC, seleccione el
modo predefinido "Multimedia";
Si está jugando a un juego en su PC, seleccione el modo predefinido "Juegos";
Si prefiere una temperatura de color inferior (5700K), seleccione el modo "Cálido";
Si prefiere una temperatura de color más alta, seleccione el modo "Frío";
El modo Personalizado (R, G, B) ofrece una gama de colores de 6500K;
Seleccione "Estándar" para utilizar el formato de color nativo del panel;
Seleccione el modo Cálido para obtener un tinte rojizo. Este ajuste de color se usa normalmente para aplicaciones de color
intenso (edición de imagen fotográfica, multimedia, películas, etc).
Seleccione el modo Frío para obtener un tinte azulado. Este ajuste de color se usa normalmente en aplicaciones de texto
(hojas de cálculo, editores de texto, programación, etc).
Seleccione el modo Personalizado para aumentar o reducir cada una de las tres componentes de color (R, G, B) de forma
independiente, en incrementos de una unidad, de 0 a 100.
Si selecciona Vídeo, puede elegir entre las opciones Película, Juego, Deportes o "Natural";
l
l
l
l
l
Matiz
Para reproducir una película, seleccione el modo "Película";
Para ver un programa deportivo, seleccione el modo "Deportes";
Para jugar a un juego, seleccione el modo "Juego";
Para ver imágenes de carácter general, navegar por la web o ver la TV, seleccione el modo "Natural". Puede ajustar el Matiz
(Tinte) / Saturación en función de sus preferencias. Si desea restaurar las opciones de color predeterminadas, seleccione Color
Reset (Restaurar color);
Seleccione la opción Restaurar color para restaurar la configuración de Color predeterminada (de fábrica). Esta configuración es
también el espacio de color estándar "sRGB".
Esta función puede desplazar el color de una imagen de vídeo a verde o púrpura. Se utiliza para ajustar el tono de piel deseado.
Utilice
Presione
Presione
o
para ajustar entre '0' y '100'.
para aumentar la tonalidad verdosa de la imagen de vídeo
para reducir la tonalidad púrpura de la imagen de vídeo
NOTA: El ajuste de Matiz está disponible únicamente para entradas de vídeo.
Saturación
Esta función permite ajustar la saturación de color de la imagen de vídeo. Utilice
'100'.
Presione
para aumentar la apariencia monocromática de la imagen de vídeo
Presione
para reducir la apariencia colorida de la imagen de vídeo
NOTA: El ajuste de Saturación está disponible únicamente para entradas de vídeo.
Modo de
demostración
Para demostrar el efecto de la mejora de color
Reiniciar configura Restaura la configuración de color de su monitor a los valores predefinidos.
ción de color
CONFIGURACIÓN
DE PANTALLA
Utilice la Configuración de pantalla para ajustar la imagen.
o
para ajustar la saturación entre '0' y
Modo panorámico
Ajuste la relación de imagen a 4:3 o pantalla completa.
Posición horizontal
Utilicelos botones
o
para ajustar la imagen de la izquierda y la derecha. El mínimo es de '0' (-). Máximo es '100' (+).
Utilicelos botones
o
para ajustar la imagen hacia arriba y hacia abajo. El mínimo es de '0' (-). Máximo es '100' (+).
Posición vertical
Nitidez
Esta función hace más nítido o más suave el aspecto de la imagen. Uso
Reloj de píxeles
o
para ajustar la nitidez entre '0' y '100'.
Los ajustes Fase y Reloj de píxel le permitirán ajustar el monitor a sus preferencias con mayor precisión. Se pude acceder a estos
ajustes mediante el menú principal OSD seleccionando Ajustes de imagen.
Utilicelos botones
para ajustar la calidad de la imagen.
o
Fase
Si no obtiene un resultado satisfactorio, use el ajuste de Fase, use el ajuste del Reloj de píxel (grueso) y a continuación el de Fase
(fino), de nuevo.
Contraste
dinámico
Le permite aumentar el nivel de contraste para ofrecer una calidad de imagen más nítida y detallada.
NOTA: Los ajustes de Reloj y Fase sólo están disponibles para la entrada "VGA".
NOTA: 1. La función DCR sólo funciona con las configuraciones de color "Modo de vídeo" y "Juegos".
2. No será posible ajustar el nivel de brillo si la función DCR se encuentra activada.
Reiniciar
configuración de
pantalla
Seleccione esta opción para restaurar la configuración de pantalla predeterminada.
OTROS
PARÁMETROS
Seleccione esta opción para ajustar la configuración del menú OSD, como el idioma, la cantidad de tiempo que debe permanecer el
menú en la pantalla, y demás.
Idioma
La opción de idioma permite configurar el menú OSD en uno de los siete idiomas disponibles (inglés, español, francés, holandés, ruso,
,chino simplificado o japonés).
Menú Transparenci
a
Menú Temporizador
Seleccione esta opción para cambiar la transparencia del menú, pulsando
(Mínimo: 0 ~ Máximo: 100).
Tiempo de permanencia de OSD: Ajusta el tiempo durante el cual el OSD permanece activo después de la última vez que pulsó el
botón.
Utilice los botones
Menú Bloquear
o
o
para ajustar la barra deslizante en aumentos de 5 segundo, entre 5 y 60 segundos.
Controla el acceso del usuario a los ajustes. Si selecciona 'Bloquear', no se permitirán ajustes de usuario. Se bloquean todos los
botones excepto el botón de menú
.
NOTA: Si se bloquea el menú OSD, pulse el botón de menú para llevar al usuario directamente al menú de configuración OSD, con la
función de Bloqueo OSD seleccionada.. Seleccione "Desbloquear" para desbloquear y permitir al usuario el acceso a todos los
ajustes aplicables.
Rotación del menú
Gira el menú OSD 90 grados a la izquierda. Puede ajustar el menú según su Rotación de pantalla.
Sonido de ahorro
de energía
Permite activar o desactivar el sonido durante el uso del modo de Ahorro de energía.
DDC/CI
DDC/CI (Canal de datos de pantalla / Interfaz común) permite ajustar los parámetros de su monitor (brillo, balance de color, etc) por
medio del software de su PC. Puede desactivar esta función seleccionando la opción "Desactivar".
Active esta función para conseguir la mejor experiencia del usuario y un rendimiento óptimo de su monitor.
Condicionamiento
LCD
Le permite reducir los casos menores de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría
tardar algún tiempo en ejecutarse. Puede activar esta función seleccionando la opción "Activar".
Restablecer
Restaurar toda la configuración del menú OSD a sus valores predeterminados.
Nota: Este monitor dispone de una función integrada que calibra automáticamente el brillo para compensar el envejecimiento del CCFL.
Mensajes de advertencia OSD
Si el monitor no admite un modo de resolución concreto, aparecerá el mensaje siguiente:
Significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte en Especificaciones del monitor los
rangos de frecuencia horizontal y vertical compatibles con este monitor. El modo recomendado es 1680 X 1050.
Podrá ver el mensaje siguiente antes de desactivar la función Contraste dinámico.
Podrá ver el mensaje siguiente antes de desactivar la función DDC/CI.
Si el monitor entra en el modo de Ahorro de energía, aparecerá el siguiente mensaje:
Active su equipo y el monitor para acceder al menú OSD.
Si pulsa cualquier botón que no sea el botón de encendido, aparecerá alguno de los mensajes siguientes, dependiendo de la entrada
seleccionada:
Entrada VGA/DVI-D
Si se selecciona la entrada VGA o DVI-D y no se conecta ni el cable VGA ni el DVI-D, aparecerá un cuadro de diálogo flotante como el siguiente.
o
Consulte Resolución de problemas para más información.
Ajuste de la resolución óptima
Para configurar la resolución óptima del monitor:
1.
2.
3.
4.
Pulse el botón derecho del ratón sobre el escritorio y vaya a Propiedades.
Seleccione la pantalla Configuración.
Establezca la resolución de pantalla a 1680 x 1050.
Pulse Aceptar.
Si no puede ver la opción 1680 x 1050, puede que necesite actualizar su controlador gráfico. Dependiendo de su equipo, realice alguno de los siguientes
procedimientos:
l
l
Si dispone de un equipo de sobremesa o portátil Dell:
¡ Acceda a support.dell.com, introduzca su etiqueta de servicio y descargue el controlador más actualizado para su tarjeta gráfica.
Si está utilizando un equipo de otra marca (portátil o de sobremesa):
¡ Acceda al sitio de soporte de su equipo y descargue los controladores gráficos más actualizados.
¡ Acceda al sitio web de su tarjeta gráfica y descargue los controladores gráficos más actualizados.
Uso de la barra de sonido Dell (opcional)
La barra Dell Soundbar es un sistema estéreo de dos canales adaptable a pantallas Dell de panel plano. La barra Soundbar dispone de un control de volumen
giratorio y de encendido/apagado para ajustar el nivel de sistema general, un indicador LED verde de energía y dos conexiones para sonido en auriculares.
1.
Mecanismo de conexión
1.
Control de encendido / volumen
2.
Indicador de encendido
3.
Conectores de auriculares
Uso de las funciones de inclinación, balanceo y extensión vertical
Inclinación, balanceo
Mediante el pedestal incorporado, puede girar el monitor hacia un ángulo de visión más cómodo.
NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica.
Extensión vertical
NOTA: El soporte se extiende verticalmente hasta 100 mm. Las figuras siguientes ilustran cómo extender el
monitor verticalmente.
Girar el monitor
Antes de girar el monitor, debe extenderlo verticalmente por completo (Extensión vertical) o inclinarlo por completo (Inclinación) para evitar golpear el lado
inferior del monitor.
NOTA: Para utilizar la función de Rotación de pantalla (vista Apaisada o Vertical) con su equipo Dell, necesitará un controlador gráfico que no se incluye
con este monitor. Para descargar el controlador gráfico, acceda a support.dell.com y consulte la sección Descargas, apartado Controladores de vídeo
para descargar los controladores más actualizados.
NOTA:En el Modo de vista vertical, podría experimentar una reducción de rendimiento en aplicaciones de uso intenso de gráficos (Juegos 3D, etc.)
Ajuste de los parámetros de rotación de pantalla de su sistema
Después de haber girado el monitor, debe realizar el procedimiento siguiente para ajustar la configuración de rotación de pantalla en su sistema.
NOTA: Si usa el monitor con un PC que no sea de Dell, debe ir a la página web del controlador de gráficos o la del fabricante de su PC para obtener
información sobre cómo hacer girar el sistema operativo.
Para ajustar la configuración de rotación de pantalla:
1.
2.
3.
Pulse el botón de la derecha del ratón sobre el escritorio y vaya a Propiedades.
Seleccione la ficha Ajustes y pulse Avanzado.
Si tiene una tarjeta gráfica ATI, seleccione la ficha Rotación y ajuste la posición que prefiera.
Si tiene una tarjeta gráfica nVidia, pulse la ficha nVidia, y en la columna de la izquierda, seleccione NVRotate. A continuación, seleccione la rotación que
desee.
Si tiene una tarjeta gráfica Intel, seleccione la ficha de gráficos Intel, pulse en Propiedades gráficas, seleccione la ficha Rotación y ajústela en la
rotación preferida.
NOTA: Si no puede ver la opción de giro o no funciona correctamente, acceda a support.dell.com y descargue el controlador más actualizado para su
tarjeta gráfica.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ 2209WA
Instrucciones importantes para configurar la resolución de pantalla a 1680 x 1050
(óptima)
Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft Windows®, configure la resolución de la pantalla a 1680 x 1050
píxeles siguiendo los pasos siguientes:
1. Haga clic derecho en el escritorio y seleccione Propiedades.
2. Seleccione la ficha Configuración.
3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a
1680X1050.
4. Haga clic en Aceptar.
Si no puede ver la opción 1680X1050, puede que necesite actualizar el controlador de su tarjeta gráfica. Seleccione a continuación el escenario que mejor
describa el sistema informático que está utilizando, y siga las instrucciones que se ofrecen:
1: Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet.
2: Si no tiene un equipo de sobremesa o portátil Dell™ , ni tarjeta gráfica.
Volver a la página de contenidos
Monitor de panel plano Dell™ 2209WA
Manual de usuario
Instrucciones importantes para configurar la resolución de pantalla a 1680 x 1050 (óptima)
La información en este documento está sujeta a cambios sin previo aviso.
© 2008-2009 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows y Windows NT son marcas registradas de Microsoft
Corporation; ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados Unidos). Como socio de
ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC
Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier
responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model 2209WAf
Agosto 2009 Rev. A03
Volver a la página de contenidos
Configuración del monitor
Manual del usuario del monitor de panel plano Dell™ 2209WA
Acople de la base
Conexiones del monitor
Organización de los cables
Conexión de la barra de sonido Dell (opcional)
Extracción de la base
Acople de la base
NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica
Para conectar el soporte del monitor:
1.
2.
3.
Retire la cubierta y coloque el monitor sobre ella.
Encaje el surco de la parte trasera del monitor con las dos pestañas de la parte superior del soporte.
Presione el soporte hasta que encaje en su lugar.
Conexiones del monitor
ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad.
Para conectar el monitor a su equipo:
1.
Apague el equipo y desconecte el cable de corriente.
Conecte el cable azul (VGA) entre su monitor y su equipo.
NOTA: Si su equipo admite un conector DVI blanco, desenrosque y desconecte el cable azul (VGA) del monitor y
conecte después el cable DVI blanco al monitor y el conector DVI blanco a su equipo.
NOTA: No conecte los dos cables (VGA y DVI blanco) al equipo al mismo tiempo. Todos los monitores se envían con el cable VGA
(azul) de forma predeterminada.
2.
Conecte el cable de pantalla blanco (DVI-D digital) o el azul (VGA analógico) al puerto de vídeo correspondiente de la parte posterior de su equipo. No
utilice ambos cables en el mismo equipo.Utilice ambos cables sólo si están conectados a dos equipos diferentes con sistemas de vídeo adecuados.
Conectar el cable DVI blanco
Conectar el cable VGA azul
NOTA: las imágenes se utilizan únicamente con fines ilustrativos. La apariencia de su equipo podría variar.
Conectar el cable USB
Después de conectar el cable DVI/VGA, siga el procedimiento siguiente para conectar el cable USB al equipo y configurar el monitor:
1.
2.
3.
4.
5.
Conecte el cable USB de transmisión (suministrado) al puerto de transmisión del monitor, y después al puerto USB de su equipo (consulte la vista
inferior para más inferior).
Conecte periféricos USB a los puertos USB de descarga (laterales o inferiores) del monitor. (Consulte la vista lateral o inferior para más información).
Conecte los cables de alimentación del equipo y el monitor a una toma cercana.
Encienda el monitor y el equipo.
Si el monitor muestra una imagen, la instalación se ha completado. Si no muestra una imagen, consulte Resolución de problemas.
Utilice el soporte de cable de la base del monitor para organizar los cables.
Organización de los cables
Después de conectar todos los cables necesarios al monitor y al PC, (consulte Conectar su monitor para conectar los cables), utilice la ranura de sujeción de
cables para organizarlos correctamente tal y como se muestra arriba.
Instalación de la barra de sonido Dell Soundbar
PRECAUCIÓN: No utilizar con ningún otro dispositivo que no sea la barra de sonido Dell Soundbar.
NOTA: El conector de alimentación +12V DC es opcional para la barra de sonido Dell Soundbar.
1.
Observando el monitor desde la parte trasera, conecte la barra Soundbar alineando las dos ranuras con las dos pestañas a lo largo del extremo trasero del monitor.
2.
Deslice la barra Soundbar hacia la izquierda hasta que encaje en su lugar.
3.
Conecte la barra de sonido al conector DC de salida de alimentación de audio (consulte la vista siguiente para más inferior).
4.
Inserte le conector estéreo mini de color verde lima entre la parte trasera de la barra de sonido y el conector de salida de sonido del equipo.
Extracción de la base
NOTA: Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia.
Para extraer la base:
1.
2.
3.
Coloque el monitor sobre una superficie plana.
Mantenga pulsado el botón de liberación de la base.
Levante la base y aléjela del monitor.
Volver a la página de contenidos
Volver a la página de contenidos
Solución de problemas
Monitor de panel plano Dell™ 2209WA
Prueba automática
Problemas usuales
Problemas generales del producto
Problemas específicos del Bus Serie Universal
Problemas con la barra Dell Soundbar
ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad.
Test automático
El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados
correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente:
1.
2.
3.
Apague el PC y el monitor.
Desconecte el cable del vídeo de la parte trasera del Pc. Para asegurarse de que la comprobación automática funciona correctamente, extraiga los
cables digitales (conector blanco) y análogo (conector azul) de la parte trasera del PC.
Encienda el monitor.
Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando
correctamente. Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en verde. Dependiendo también de la entrada
seleccionada, uno de los diálogos que se muestra a continuación será examinado en la pantalla.
o
4.
5.
Este cuadro también aparece durante el funcionamiento normal del sistema si el cable del vídeo se desconecta o resulta dañado.
Apague el monitor y vuelva a conectar el cable del vídeo; encienda el PC y el monitor.
Si la pantalla de su monitor permanece vacía después de llevar a cabo el procedimiento anterior, compruebe el controlador de vídeo y el equipo, ya que el
monitor funciona correctamente.
NOTA: La función de prueba automática no está disponible para los modos de vídeo S-Video, Compuesto y en Componentes.
Diagnóstico integrado
Su monitor dispone de una herramienta de diagnóstico integrado que le ayudará a determinar si el problema que experimenta es un problema de su monitor,
o del sistema informático y la tarjeta gráfica.
NOTA: Puede ejecutar el diagnóstico integrado sólo si desconecta el cable de vídeo y el monitor se encuentra en el modo de prueba.
Para realizar el diagnóstico integrado:
1.
2.
Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla).
Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará entonces al modo de comprobación.
3.
4.
Mantenga pulsados los botones
y
simultáneamente en el panel delantero durante 2 segundos. Aparecerá una pantalla gris.
Inspeccione con cuidado si existen anormalidades en la pantalla.
5.
6.
7.
Presione el botón
de nuevo en el panel delantero. El color de la pantalla cambiará a rojo.
Inspeccione si existen anormalidades en la pantalla.
Repita los pasos 5 y 6 para verificar las pantallas verde, azul y blanca.
La prueba habrá finalizado cuando aparezca la pantalla en blanco. Para salir, pulse de nuevo el botón
.
Si no detecta ninguna anormalidad en la pantalla después de utilizar la herramienta de diagnóstico integrada, significa que el monitor funciona correctamente.
Compruebe la tarjeta de vídeo y el equipo.
Problemas usuales
La tabla siguiente contiene información general sobre problemas usuales en este tipo de monitores y posibles soluciones.
Síntomas comunes
No hay vídeo/ LED de
encendido apagada
Qué experimenta
No hay imagen
l
l
l
No hay vídeo/ LED encendido
No hay imagen o no tiene brillo
l
l
l
l
l
Enfoque de baja calidad
La imagen está borrosa,
difuminada o con sombras
l
l
l
l
l
Imagen temblorosa o borrosa Imagen ondulada o
movimiento correcto
l
l
l
l
l
Píxeles desaparecidos
La pantalla LCD tiene puntos
l
l
l
Píxeles bloqueados
La pantalla LCD tiene puntos
brillantes
l
l
l
Problemas con el brillo
La imagen está demasiado
oscura o demasiado brillante
l
l
l
Distorsión geométrica
La pantalla no está centrada
correctamente
l
l
l
Posibles soluciones
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra
conectado correcta y firmemente.
Verifique que la toma de alimentación funciona correctamente utilizando cualquier otro
equipo eléctrico.
Asegúrese de que el botón de alimentación está completamente presionado.
Aumente los controles de brillo y contraste por medio del OSD.
Realice la función de comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Asegúrese de seleccionar la fuente de entrada correcta utilizando el botón de Selección
de fuente de entrada.
Ejecute el diagnóstico integrado:
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Elimine los cables prolongadores de vídeo
Restaure el monitor a su configuración predeterminada.
Cambie la resolución de vídeo a la relación de aspecto correcta (16:10).
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Restaure el monitor a su configuración predeterminada.
Compruebe que no haya factores ambientales que puedan influir.
Cambie de lugar el monitor y compruébelo en otra habitación.
Apáguelo y enciéndalo.
Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.
Ejecute el diagnóstico integrado:
Apáguelo y enciéndalo.
Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.
Ejecute el diagnóstico integrado:
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Aumente los controles de brillo y contraste por medio del OSD.
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Aumente los controles de brillo y contraste por medio del OSD.
NOTA: Durante el uso de '2: DVI-D', los ajustes de posición no estarán
disponibles.
Líneas horizontales/verticales
La pantalla tiene una o más
líneas
l
l
l
l
l
l
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Realice la función de comprobación automática y verifique si estas líneas también están
en el modo de comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Ejecute el diagnóstico integrado:
NOTA: Durante el uso de '2: DVI-D', los ajustes de Reloj de píxel y Fase no estarán
disponibles.
Problemas de sincronización
La pantalla está movida o
aparece rasgada
l
l
l
l
l
l
Cuestiones relativas a la
seguridad
Señales visibles de humo o
centellas
l
Problemas intermitentes
El monitor se enciende y se
apaga
l
l
l
l
Faltan colores
Faltan colores en la imagen
l
l
l
Color equivocado
El color de la imagen no es
correcto
l
l
l
l
Retención de una imagen
estática que ha permanecido
mucho tiempo en el monitor
Aparecen sombras de una
imagen estática en la pantalla
l
l
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Ejecute la función de comprobación automática para determinar si también aparece en
el modo de comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Reinicie el equipo en modo seguro.
No realice ninguno de los pasos incluidos en la resolución de problemas.
Póngase en contacto con Dell inmediatamente.
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra
conectado correcta y firmemente.
Restaure el monitor a su configuración predeterminada.
Ejecute la función de comprobación automática para determinar si este problema
intermitente también ocurre en el modo de comprobación automática.
Realice la función de comprobación automática.
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra
conectado correcta y firmemente.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Cambie el modo de configuración del color en menú OSD de Configuración de color a
Gráficos o Vídeo, dependiendo de la aplicación.
Pruebe con distintas configuraciones de color en el menú OSD de Configuración de color.
Ajuste el valor de las componentes R/G/B en el menú OSD de Configuración de color si
se ha desactivado la Administración de color.
Cambie el formato de color de entrada a PC RGB o YPbPr en el PSD de configuración
avanzada.
Ejecute el diagnóstico integrado:
Utilice la función de Administración de energía para apagar el monitor siempre que no se
encuentre en uso (para más información, consulte Modos de administración de energía).
También puede utilizar un salvapantallas dinámico.
Problemas específicos del producto
l
Posibles soluciones
Compruebe la configuración de relación de aspecto en el menú OSD de configuración
Restaure el monitor a su configuración predeterminada.
La OSD no aparece en la
pantalla
l
Apague el monitor, desconecte el cable de alimentación y vuelva a encender el monitor.
No se observa ninguna
imagen. El LED está encendido
en color verde. Si pulsa el
botón "+", "-" o "Menú", se
mostrará el mensaje "No hay
señal de entrada S-Video", "No
hay señal de entrada de vídeo
compuesto" o "No hay señal
de entrada en componentes".
La imagen no ocupa toda la
altura o anchura de la pantalla
l
Compruebe la fuente de señal. Asegúrese de que el equipo no está en modo de ahorro
de energía moviendo el ratón o pulsando cualquier tecla del teclado.
Asegúrese de que la fuente de vídeo en S-Video, vídeo compuesto o en componentes
está encendida y reproduciendo vídeo.
Compruebe que el cable de señal esté conectado correctamente. Vuelva a conectar el
cable si es necesario.
Restaure el equipo o el reproductor de vídeo.
Síntomas específicos
La imagen de la pantalla es
demasiado pequeña
Qué experimenta
La imagen está centrada en la
pantalla pero no llena todo el
área de visionado
No se puede ajustar el monitor
mediante los botones del
panel frontal
No se recibe ninguna señal de
entrada al pulsar los controles
de usuario
La imagen no ocupa toda la
pantalla.
l
l
l
l
l
l
Debido a los distintos formatos de vídeo (relación de aspecto) de los DVD, el monitor
podría presentar la imagen a pantalla completa.
Ejecute el diagnóstico integrado:
NOTA: Si selecciona el modo DVI-D, la función de Ajuste automático no estará disponible.
Problemas específicos de Bus Serie Universal (USB)
Síntomas específicos
La interfaz USB no funciona
Qué experimenta
Los periféricos USB no
funcionan
l
l
l
l
l
l
La alta velocidad de la interfaz Los periféricos USB 2.0 de alta
USB 2.0 es baja.
velocidad funcionan
lentamente o no funcionan en
absoluto.
l
l
l
l
l
Posibles soluciones
Compruebe que el monitor esté ENCENDIDO.
Vuelva a conectar el cable de parte pasada al PC.
Reconecte los periféricos USB (conector parte a pasar).
Apague y vuelva a encender el monitor de nuevo.
Reinicie el equipo.
Algunos dispositivos USB, como discos duros portátiles externos, requieren una
corriente eléctrica más alta; conecte el dispositivo directamente al sistema informático.
Compruebe que su PC es compatible con USB 2.0.
Algunos equipos tiene puertos USB 2.0 y USB 1.1. Asegúrese de utilizar el puerto USB
correcto.
Vuelva a conectar el cable de parte pasada al PC.
Reconecte los periféricos USB (conector parte a pasar).
Reinicie el equipo.
Problemas con la barra Dell™ Soundbar
Síntomas comunes
No hay sonido
Qué experimenta
No llega corriente a la barra de
sonido - el indicador de
corriente está apagado
l
l
No hay sonido
La barra de sonido tiene
corriente, el indicador está
encendido.
l
l
l
l
l
l
Sonido distorsionado
La tarjeta de sonido del equipo
se usa como fuente de audio.
l
l
l
l
l
l
l
l
Sonido distorsionado
Se utiliza otra fuente de audio.
l
l
l
l
l
Desequilibrio en el sonido
El sonido proviene de lado de
la barra de sonido solamente
l
l
Posibles soluciones
Gire el control de encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a la posición intermedia; compruebe que el indicador de corriente (LED verde)
en la parte frontal de la barra de sonido se ilumina.
Compruebe que el cable de alimentación de la barra Soundbar esté conectado al
adaptador.
Enchufe el cable de audio line-in en la conexión audio out del PC.
Ajuste todos los controles de volumen de Windows al máximo
Reproduzca algún archivo de sonido en el PC (p.ej. un cd de audio o archivo MP3).
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
conexión de la tarjeta de sonido.
Ajuste todos los controles de volumen de Windows al nivel medio.
Reduzca el volumen de la aplicación audio.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a
las agujas del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Consulte la resolución de problemas de la tarjeta de sonido del PC.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
o MP3 portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
conexión de la fuente de sonido.
Reduzca el volumen de la fuente de audio.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a
las agujas del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
l
l
l
l
Volumen bajo
El nivel de volumen es
demasiado bajo
l
l
l
l
l
Volver a la página de contenidos
conexión de la tarjeta de sonido o fuente de audio.
Ajuste todos los controles de balance de audio de Windows (L-R) a sus puntos medios.
Limpie y acondicione la conexión de audio line-in.
Consulte la resolución de problemas de la tarjeta de sonido del PC.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a un ajuste de volumen máximo.
Ajuste todos los controles de volumen de Windows al máximo.
Aumente el volumen de la aplicación audio.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
o MP3 portátil).
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
