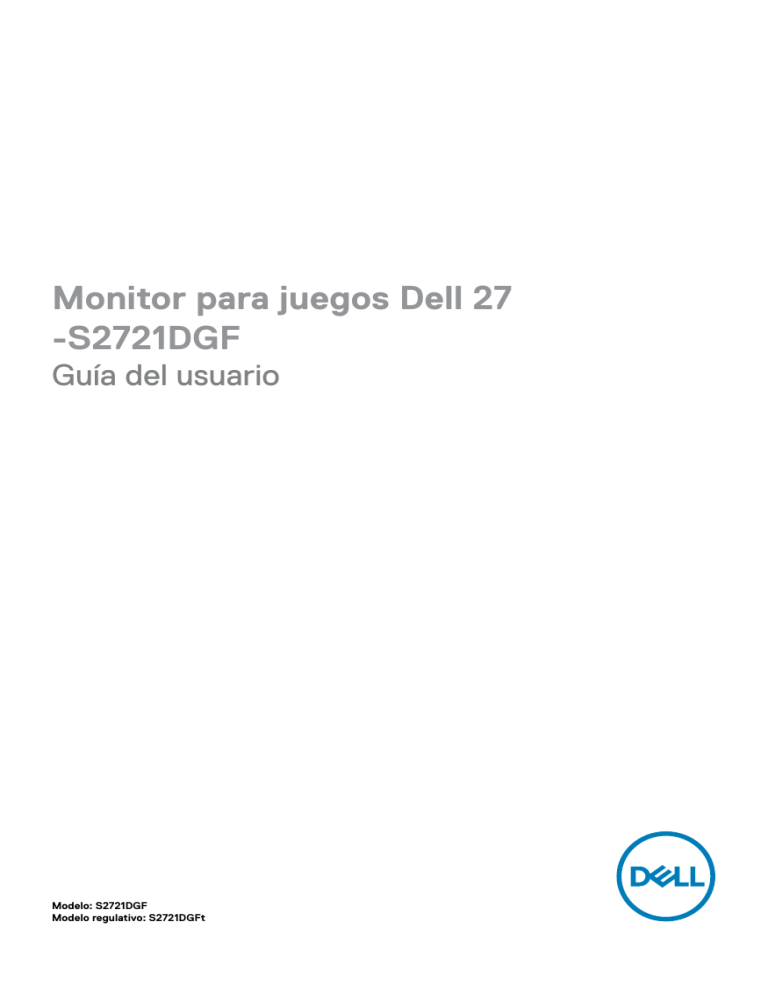

Monitor para juegos Dell 27

-S2721DGF

Guía del usuario

Modelo: S2721DGF

Modelo regulativo: S2721DGFt

NOTA: Una NOTA indica información importante que ayuda a utilizar mejor el equipo.

PRECAUCIÓN: Una PRECAUCIÓN indica un daño potencial en el hardware o una pérdida de datos si no se siguen las instrucciones.

ADVERTENCIA: Una ADVERTENCIA indica que se pueden producir daños materiales o personales o, incluso, la muerte.

Copyright © 2020 Dell Inc. o sus filiales. Todos los derechos reservados.

Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales. Otras marcas comerciales pueden ser marcas comerciales de sus respectivos propietarios.

Rev. A00

Contenidos

Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . 5

Acerca del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Contenido del paquete. . . . . . . . . . . . . . . . . . . . . . . 6

Características del producto . . . . . . . . . . . . . . . . . . . 8

Identificar las piezas y los controles . . . . . . . . . . . . . . . 9

Vista frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Vista trasera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vista inferior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Especificaciones del monitor . . . . . . . . . . . . . . . . . . 12

Especificaciones de resolución . . . . . . . . . . . . . . . . . . . . . . . 13

Modos de visualización predeterminados . . . . . . . . . . . . . . . . . . 14

Especificaciones eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . 15

Características físicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Características medioambientales . . . . . . . . . . . . . . . . . . . . . . 16

Modos de gestión de alimentación. . . . . . . . . . . . . . . . . . . . . . 17

Asignaciones de contacto . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Conectar y listo . . . . . . . . . . . . . . . . . . . . . . . . . 21

Política de calidad y píxeles del monitor LCD . . . . . . . . . . 21

Ergonomía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Manipulación y transporte de la pantalla . . . . . . . . . . . . 24

Directrices de mantenimiento . . . . . . . . . . . . . . . . . . 25

Limpieza del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Instalación del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Conexión de la base . . . . . . . . . . . . . . . . . . . . . . . 26

Uso de la inclinación, la rotación y la extensión vertical . . . . 29

Contenidos |

3

Inclinación, giro y extensión vertical. . . . . . . . . . . . . . . . . . . . .29

Rotación de la pantalla. . . . . . . . . . . . . . . . . . . . . . 29

Configure los ajustes de la pantalla del PC después de la rotación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Conectar el monitor . . . . . . . . . . . . . . . . . . . . . . . 31

Organizar los cables . . . . . . . . . . . . . . . . . . . . . . . 33

Asegurar el monitor utilizando el cierre Kensington (opcional) 33

Desmontar la base del monitor . . . . . . . . . . . . . . . . . 34

Instalación en pared (opcional) . . . . . . . . . . . . . . . . . 35

Requisitos para ver o reproducir contenido HDR . . . . . . . . 36

Utilizar el monitor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Encienda el monitor . . . . . . . . . . . . . . . . . . . . . . . 37

Uso del control de mando . . . . . . . . . . . . . . . . . . . . 37

Utilizar los controles del panel trasero . . . . . . . . . . . . . 38

Utilizar el menú en pantalla (OSD) . . . . . . . . . . . . . . . 40

Acceder al sistema de menú . . . . . . . . . . . . . . . . . . . . . . . . .40

Mensajes de advertencia OSD . . . . . . . . . . . . . . . . . . . . . . . .52

Bloquear los botones de control del panel trasero . . . . . . . . . . . . .54

Configuración de resolución máxima . . . . . . . . . . . . . . . . . . . .55

Solucionar problemas . . . . . . . . . . . . . . . . . . . . . . . . . . .56

Comprobación automática. . . . . . . . . . . . . . . . . . . . 56

Diagnóstico integrado . . . . . . . . . . . . . . . . . . . . . . 58

Problemas comunes . . . . . . . . . . . . . . . . . . . . . . . 59

Problemas específicos del producto . . . . . . . . . . . . . . 61

Problemas específicos de Bus de serie universal (USB) . . . . 62

Apéndice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Avisos FCC (solo para EE. UU.) y otra información sobre normativas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Contactar con Dell . . . . . . . . . . . . . . . . . . . . . . . . 63

Dimensión general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

4

| Contenidos

Instrucciones de seguridad

ADVERTENCIA: La utilización de los controles, ajustes o procedimientos de forma diferente a como se especifica en esta documentación puede producir descargas, riesgos eléctricos y/o riesgos mecánicos.

• Coloque el monitor en una superficie sólida y manipúlelo con cuidado. La pantalla es frágil y puede dañarse en caso de que se caiga o sea golpeada con violencia.

• Asegúrese siempre de que el monitor esté homologado eléctricamente para operar con la alimentación de CA disponible en su ubicación.

• Mantenga el monitor a temperatura ambiente. Las condiciones de frío o calor excesivos pueden tener un efecto adverso en el cristal líquido de la pantalla.

• No someta el monitor a vibraciones severas o impactos grandes. Por ejemplo, no coloque el monitor en el maletero del coche.

• Desconecte el monitor cuando no vaya a utilizarlo durante un largo periodo de tiempo.

• Para evitar descargas eléctricas, no intente extraer ninguna tapa ni toque el interior del monitor.

Para obtener información sobre las instrucciones de seguridad, consulte Información sobre seguridad, medioambiental y reguladora (SERI).

Instrucciones de seguridad |

5

Acerca del monitor

Contenido del paquete

El monitor se envía con los componentes que se muestran a continuación. Si falta algún

componente, contacte con Dell. Para más información consulte

Contactar con Dell

.

NOTA: Algunos componentes podrían ser opcionales y no enviarse junto al monitor. Algunas características podrían no estar disponibles en algunos países.

Pantalla

Elevador de la base

Base del pedestal

Cable de alimentación (varía en función del país)

Cable de entrada USB 3.0 (habilita los puertos USB del monitor)

6

| Acerca del monitor

Cable DisplayPort (DisplayPort a

DisplayPort)

Cable HDMI

• Guía de instalación rápida

• Información de seguridad, medioambiental y normativa

Acerca del monitor |

7

Características del producto

El monitor

Dell S2721DGF

contiene una matriz activa, Transistor de Películas Finas

(TFT), Pantalla de Cristal Líquido (LCD), y retroiluminación LED. Las características del monitor incluyen:

• Área activa de 68,47 cm (27 pulgadas) (medidas en diagonal), resolución de 2560 x 1440 (16:9) y compatibilidad con pantalla completa para resoluciones menores.

• Amplios ángulos de visualización con gama de color DCI-P3 al 98%.

• Funciones de ajuste de inclinación, rotación, giro y extensión vertical.

• Pedestal extraíble y orificios para instalación de 100 mm de VESA™ (Video

Electronics Standards Association) que ofrecen soluciones de instalación flexibles.

• Marco ultraplano que minimiza la separación del marco cuando se utilizan varios monitores, lo que permite una instalación más sencilla con una experiencia de visualización elegante.

• Amplia conectividad digital con DP que ayuda a que el monitor esté preparado para el futuro.

• Funcionalidad Plug and Play (Conectar y listo) si lo admite su sistema.

• Ajustes de menú en pantalla (OSD, On-Screen Display) que facilitan la configuración y la optimización de la pantalla.

• Características de juego mejoradas como Cronómetro, Contador de Fotogramas por Segundo y Estabilizador de Oscuridad además de mejorar los modos de juego como FPS, MOBA/RTS, SPORTS o RPG, y 3 modos adicionales para personalizar sus preferencias.

• Bloqueo de los botones de alimentación y OSD.

• Ranura para bloqueo de seguridad.

• Consumo en espera de 0,3 W en el modo de suspensión sin cable USB.

• AMD FreeSync™ Premium Pro para juegos HDR sin desgaste, sin trastabilleo y con baja latencia.

• VESA DisplayHDR™ 400.

• Cambio de Pantalla Premium para su tranquilidad.

• Comodidad ocular optimizada con pantalla sin destellos y función ComfortView que minimiza la emisión de luz azul.

ADVERTENCIA: Los posibles efectos a largo plazo de la emisión de luz azul procedente del monitor pueden dañar los ojos, inlcuyendo fatiga o tensión ocular digital. La función ComfortView está diseñada para reducir la cantidad de luz azul emitida por el monitor para optimizar el confort ocular.

8

| Acerca del monitor

Identificar las piezas y los controles

Vista frontal

1

Etiqueta Descripción

1

Botón de encendido y apagado (con indicador LED)

Uso

Para encender o apagar el monitor.

Acerca del monitor |

9

Vista trasera

3

4

1

2

5

7

6

4

5

Etiqueta Descripción

1

2

Orificios de instalación VESA

(100 mm x 100 mm detrás de la tapa VESA acoplada)

Uso

Monitor para instalación en pared utilizando el kit de instalación en pared compatible con

VESA (100 mm x 100 mm).

Etiqueta sobre normativas Enumera las autorizaciones de organismos reguladores.

3

Permite liberar la base del monitor.

Botón de liberación de la base

Mando

Botones de función

6

7

Código de barras, número de serie e identificación de etiqueta de servicio

Ranura para administración de cables

Utilícelo para controlar el menú OSD.

Para obtener más información, consulte la

sección

Utilizar el monitor

.

Tenga a mano esta etiqueta si necesita ponerse en contacto con el soporte técnico de Dell. La Etiqueta de servicio es un identificador alfanumérico único que permite a los técnicos de servicio de Dell identificar los componentes de hardware de su PC y acceder a la información de la garantía.

Se utiliza para organizar los cables insertándolos a través de la ranura.

10

| Acerca del monitor

Vista inferior

11 10

1 2 3 4 5 6 7 8 9

Etiqueta Descripción

1

Conector de alimentación

2

3

Ranura para cierre de seguridad

Puerto HDMI

(HDMI 1)

4

5

Puerto HDMI

(HDMI 2)

DisplayPort

6

7

8, 9

10

11

Uso

Conectar el cable de alimentación (enviado con el monitor).

Protege el monitor con bloqueo de cable de seguridad

(se vende por separado).

Conecte el PC con el cable HDMI (enviado con el monitor).

Conecte el PC con el cable HDMI (enviado con el monitor).

Conecte el PC con el cable DisplayPort.

Puerto de salida de audio

Conecte los altavoces para reproducir audio a través de canales de audio HDMI o DisplayPort.

Solo es compatible audio de doble canal.

NOTA:

El puerto de salida de audio no admite auriculares.

Puerto USB de entrada

Conecte al PC el cable USB incluido con el monitor.

Una vez que este cable está conectado, puede utilizar los conectores de salida USB del monitor.

Puertos USB de salida (4)

Conecte los periféricos USB como el ratón y el teclado.

Puerto con icono de batería compatible con BC 1.2.

NOTA:

Para utilizar estos puertos, debe conectar el cable de entrada USB (incluido con el monitor) entre el monitor y el PC.

Conecte los altavoces Puerto para auriculares

Bloqueo del pedestal

Para bloquear la base en el monitor utilizando un tornillo M3 x 6 mm (no incluido).

Acerca del monitor |

11

Especificaciones del monitor

Tipo de pantalla

Tipo de panel

Diagonal

Área activa

Matriz activa - LCD TFT

Tecnología de conmutación en el mismo plano

Relación de aspecto 16:9

Dimensiones de la imagen visualizable

68,47 cm (27")

Horizontal

Vertical

Área

Densidad de píxeles

Píxeles por pulgada (PPI)

Ángulo de visualización

Horizontal

Vertical

Brillo

Relación de contraste

596,74 mm (23,49")

335,66 mm (13,21")

200301,7 mm

2

(310,47 "

2

)

0,2331 mm x 0,2331 mm

109

178° (valor típico)

178° (valor típico)

400 cd/m² (valor típico)

1000 a 1 (valor típico)

Revestimiento de la pantalla de visualización

Retroiluminación

Tiempo de respuesta (gris a gris)

Profundidad de color

Espectro de color*

Tratamiento antideslumbramiento del recubrimiento resistente del polarizador frontal (3H)

Sistema de luz lateral LED

4 ms (modo Rápido)

3 ms (modo SuperRápido)

1 ms (modo Extremo)

NOTA: En modo Extremo, se pueden encontrar algunos artefactos debido a la sobremarcha para velocidad y capacidad de respuesta rápidas. Utilice el modo SuperRápido/Rápido para una experiencia

óptima frente a la pantalla y de juegos.

1070 millones de colores

DCI-P3 al 98%

12

| Acerca del monitor

Conectividad • 1 x DisplayPort 1.4 (HDCP 1.4/HDCP 2.2)

• 2 x HDMI 2.0 (HDCP 1.4/HDCP 2.2)

• 4 x Puerto de salida USB 3.0

• 1 x Puerto de entrada USB 3.0

• 1 x Puerto de línea de salida de audio (conector de

3,5 mm)

• 1 x Puerto para auriculares (conector de 3,5 mm)

Ancho de marco (borde del monitor hasta el área activa)

Parte superior

Izquierda/Derecha

Parte inferior

7,42 mm

7,43 mm

20,33 mm

Capacidad de ajuste

Base con altura regulable 130 mm

Inclinación

Plataforma giratoria

-5° a 21°

-45° a 45°

Pivote -90° a 90°

Administración de los cables Sí

Compatibilidad con el administrador de visualización de Dell (DDM,

Dell Display Manager)

Seguridad

Fácil organización y otras funciones clave

Ranura para bloqueo de seguridad (el bloqueo de cable se vende por separado)

* Solo en el panel nativo, bajo el Modo personalizado predefinido.

Especificaciones de resolución

Especificaciones de resolución

Intervalo de escaneado horizontal

Intervalo de escaneado vertical

Resolución máxima preconfigurada

Funciones de visualización de vídeo (modo alterno

HDMI & DP)

HDMI

30 kHz a 230 kHz

48 Hz a 144 Hz

2560 x 1440 a 144 Hz

DisplayPort

30 kHz a 250 kHz

48 Hz a 165 Hz

2560 x 1440 a 165 Hz

480i, 480p, 576i, 576p, 720p, 1080i y 1080p

Acerca del monitor |

13

Modos de visualización predeterminados

Modo de visualización Frecuencia horizontal

(kHz)

Frecuencia vertical

(Hz)

VESA 720 x 400

VESA 640 x 480

VESA 640 x 480

VESA 800 x 600

VESA 800 x 600

VESA 1024 x 768

VESA 1024 x 768

VESA 1152 x 864

VESA 1280 x 800

VESA 1280 x 1024

VESA 1280 x 1024

VESA 1600 x 1200

VESA 1680 x 1050

VESA 1920 x 1080

VESA 1920 x 1080

VESA 1920 x 1200

VESA 2048 x 1152

VESA 2560 x 1080

VESA 2560 x 1440

VESA 2560 x 1440

VESA 2560 x 1440

VESA 2560 x 1440

(Solo para DisplayPort 1.4)

31,469

31,469

37,5

37,879

46,875

48,363

60,023

67,5

49,702

64

79,976

75

65,92

67,5

135

74,56

72

66,66

88,8

182,996

222,192

244,32

70,087

59,94

75

60,317

75

60,004

75,029

75

59,8

60

75,025

60

59,95

60

120

59,89

60

60

60

120

144

165

65

78,75

108

83,5

108

135

162

Píxel

Reloj

(MHz)

Polaridad de sincronización

(Horizontal/

Vertical)

28,322 -/+

25,175

31,5

40

49,5

-/-

-/-

+/+

+/+

-/-

+/+

+/+

-/+

+/+

+/+

-/+

146,25

148,5

297

193,25

162 +/-

185,581 +/-

241,5

497,75

+/-

+/-

592

645

+/+

-/+

+/+

-/+

+/-

+/-

14

| Acerca del monitor

Especificaciones eléctricas

Señales de entrada de vídeo

Voltaje, frecuencia y corriente de entrada

Corriente de pico

• Señal de vídeo digital para cada línea diferencial por línea diferencial con una impedancia de 100 ohmios

• Compatibilidad de entrada de señal DP/HDMI

100-240 VCA/50 o 60 Hz ± 3 Hz/1,6 A

(máximo)

120 V: 30 A (máx.)

240 V: 60 A (máx.)

Características físicas

Tipo de conector

Tipo de cable de señal

• Un DisplayPort

• Dos puertos HDMI 2.0

• Un puerto de salida de audio

• Un puerto para auriculares

• Cuatro puertos de salida USB 3.0

• Un puerto de entrada USB 3.0

• Cable DisplayPort a DisplayPort de 1,8 m

• Cable HDMI de 1,8 m

• Cable USB 3.0 de 1,8 m

Dimensiones (con base)

Altura (extendida)

Altura (comprimida)

Anchura

Profundidad

Dimensiones (sin base)

Altura

Anchura

Profundidad

Dimensiones de la base

Altura (extendida)

Altura (comprimida)

Anchura

Profundidad

523,9 mm (20,63")

393,9 mm (15,51")

611,6 mm (24,08")

200,3 mm (7,89")

363,6 mm (14,31")

611,6 mm (24,08")

67,8 mm (2,67")

416,9 mm (16,41")

369,2 mm (14,54")

275,9 mm (10,86")

200,3 mm (7,89")

Acerca del monitor |

15

Peso

Peso con embalaje incluido 9,7 kg (21,4 lb)

Peso con el ensamblaje de la base y los cables

Peso sin el ensamblaje de la base

(para instalación en pared o VESA, sin cables)

Peso de la base montada

7,0 kg (15,4 lb)

4,5 kg (9,9 lb)

2,1 kg (4,6 lb)

Características medioambientales

Normas compatibles

• Cumple con RoHS

• Monitor libre de BFR/PVC (cables externos excluidos)

• Cristal sin arsénico y sin mercurio solamente en el panel.

Temperatura

Funcionamiento

Sin funcionar

De 0°C a 40°C (de 32°F a 104°F)

De -20°C a 60°C (de -4°F a 140°F)

Humedad

Funcionamiento

Sin funcionar

Altitud

Del 10 % al 80% (sin condensación)

Del 5% al 90 % (sin condensación)

Funcionamiento

Sin funcionar

Disipación térmica

5000 m (16 404 pies) (máximo)

12 192 m (40 000 pies) (máximo)

307,09 BTU/hora (valor máximo)

109,19 BTU/hora (valor típico)

16

| Acerca del monitor

Modos de gestión de alimentación

Si tiene una tarjeta de vídeo compatible con DPM de VESA o software instalado en su PC, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina modo de ahorro de energía*. Si su PC detecta el uso del teclado, el ratón u otro dispositivo de entrada, el monitor reanudará el funcionamiento automáticamente. La tabla siguiente muestra el consumo de energía y los símbolos de esta función automática de ahorro de energía.

Modos VESA Sincronización horizontal

Funcionamiento normal

Activo

Modo Activoapagado

Apagar

Inactivo

-

Sincronización vertical

Activo

Inactivo

-

Vídeo Indicador de alimentación

Activo Blanco

Apagado Blanco

-

(Brillante)

Apagado

Consumo de energía

90 W (máximo)**

32 W (típico)

Menos de 0,3 W

Menos de 0,3 W

Consumo eléctricoP on

Consumo total de energía (TEC)

28,17 W

87,62 kWh

El menú OSD solamente está disponible en el modo de funcionamiento normal. Si presiona cualquier botón en el modo de desactivación, se mostrará el siguiente mensaje:

Dell 27 Gaming Monitor

No se recibe ninguna señal DP de su dispositivo.

Pulse cualquier tecla del teclado o mueva el ratón para reactivarlo.

Si no aparece ninguna imagen, pulse de nuevo el botón del monitor para seleccionar la fuente de entrada correcta.

S2721DGF

*Solo se puede alcanzar un nivel de consumo de energía cero en el modo APAGADO desconectando el cable de la red eléctrica de CA del monitor.

** Consumo de energía máximo con luminancia máxima y USB activo.

Este documento es solamente informativo y refleja el rendimiento en laboratorio.

Su producto podría funcionar de manera diferente, dependiendo del software, componentes y accesorios que usted adquiera, y no tendrá ninguna obligación de actualizar dicha información. De esta manera, el cliente no debe depender de esta información para realizar decisiones sobre las tolerancias eléctricas u otras. No hay ninguna garantía explícita o implícita acerca de la precisión o completitud.

Active su PC y el monitor para obtener acceso al menú OSD.

NOTA:

P on

: Consumo eléctrico de Modo Encendido medido con referencia al método de prueba Energy Star.

TEC: Consumo eléctrico total de Modo Encendido medido en kWh con referencia al método de prueba Energy Star.

Acerca del monitor |

17

Asignaciones de contacto

DisplayPort

6

7

4

5

8

1

2

Número de contacto

3

Lado de 20 contactos del cable de señal conectado

ML3(n)

TIERRA

ML3(p)

ML2(n)

TIERRA

ML2(p)

ML1(n)

TIERRA

9

10

ML1(p)

ML0(n)

14

15

16

17

18

Número de contacto

11

12

13

Lado de 20 contactos del cable de señal conectado

TIERRA

ML0(p)

CONFIG1

19

20

CONFIG2

CANAL AUX (p)

TIERRA

CANAL AUX (n)

Detección de conexión en caliente

Volver

DP_ALIMENTACIÓN

18

| Acerca del monitor

Puerto HDMI

7

8

9

5

6

2

3

4

Número de contacto

1

Lado de 19 contactos del cable de señal conectado

TMDS DATA 2+

BLINDAJE TMDS DATA 2

12

TMDS DATA 2-

TMDS DATA 1+

13

14

BLINDAJE TMDS DATA 1

TMDS DATA 1-

Número de contacto

11

Lado de 19 contactos del cable de señal conectado

BLINDAJE DE RELOJ

TMDS

RELOJ TMDS -

15

16

CEC

Reservado (sin contacto en el dispositivo)

RELOJ DDC (SCL)

DDC DATA (SDA)

TMDS DATA 0+

17

BLINDAJE TMDS DATA 0

18

TMDS DATA 0-

19

Tierra DDC/CEC

ALIMENTACIÓN +5 V

DETECCIÓN DE

CONEXIÓN EN CALIENTE

10

RELOJ TMDS+

Acerca del monitor |

19

Bus de serie universal (USB)

Esta sección le proporciona información sobre los puertos USB disponibles en su monitor.

NOTA: Hasta 2 A en el puerto USB de salida (puerto con icono de batería

) con dispositivos compatibles con BC 1.2; hasta 0.9 A en los otros 2 puertos de salida USB.

El monitor cuenta con los siguientes puertos USB:

• 1 puerto de entrada

• 4 de salida - 4 en la parte inferior

Puerto de carga eléctrica - los puertos con el icono de batería son compatibles con la función de carga de corriente rápida si el dispositivo es compatible con BC 1.2.

NOTA: Los puertos USB del monitor solo funcionan cuando el monitor está encendido o en el modo de ahorro de energía. Si apaga el monitor para a continuación encenderlo, los periféricos acoplados al mismo pueden necesitar unos segundos para reanudar su funcionamiento normal.

Consumo máximo de energía (cada puerto) Velocidad de transferencia

Supervelocidad

Alta velocidad

Velocidad total

Velocidad de datos

5 Gbps

480 Mbps

12 Mbps

4,5 W

2,5 W

2,5 W

20

| Acerca del monitor

Puerto USB de entrada Puerto USB de descarga

6

7

4

5

1

2

Número de contacto

3

8

9

Armazón

Nombre de señal

VBUS

D-

D+

TIERRA

StdB_SSTX-

StdB_SSTX+

GND_DRAIN

StdB_SSRX-

StdB_SSRX+

Protección

6

7

4

5

1

2

Número de contacto

3

8

9

Armazón

Nombre de señal

VBUS

D-

D+

TIERRA

StdA_SSRX-

StdA_SSRX+

GND_DRAIN

StdA_SSTX-

StdA_SSTX+

Protección

Conectar y listo

Puede instalar el monitor con cualquier sistema compatible con la funcionalidad

Conectar y listo (Plug-and-Play). El monitor proporciona automáticamente a su PC los datos de identificación de visualización extendida (EDID, Extended Display Identification

Data) utilizando protocolos de canal de datos de visualización (DDC, Display Data

Channel) para que el equipo puede configurarse y optimizar la configuración del monitor automáticamente. Muchas de las instalaciones del monitor son automáticas.

Puede seleccionar configuraciones diferentes según lo desee. Para más información

sobre los cambios en la configuración del monitor, consulte

Utilizar el monitor

.

Política de calidad y píxeles del monitor LCD

Durante el proceso de fabricación del monitor LCD, no es raro que uno o más píxeles se fijen en un estado inamovible; son difíciles de ver y no afectan a la calidad o uso de la pantalla. Para obtener más información acerca de la política de píxeles del monitor LCD, consulte el sitio de soporte técnico de Dell:

www.dell.com/pixelguidelines

.

Acerca del monitor |

21

Ergonomía

PRECAUCIÓN: Un uso inapropiado y prolongado de teclado puede provocar lesiones.

PRECAUCIÓN: La visualización de la pantalla del monitor durante largos periodos de tiempo podría provocar fatiga visual.

Para su confort y eficiencia, siga las siguientes directrices cuando instale y utilice su PC:

• Coloque el PC de manera que el monitor y el teclado estén directamente frente a usted mientras trabaja. Hay estanterías especiales a la venta para ayudarlo a colocar correctamente el teclado.

• Para reducir el riesgo de tensión ocular y dolor de cuello, brazos, espalda y hombros producidos por el uso del monitor durante prolongados períodos de tiempo, le recomendamos que:

1. Coloque la pantalla a una distancia de entre 50 y -70 cm (de 20 a 28") de sus ojos.

2. Parpadee frecuentemente para humedecer los ojos cuando trabaje con el monitor.

3. Realice descansos frecuentes durante 20 minutos cada dos horas.

4. Deje de mirar al monitor y mire a un objeto alejado unos 6 metros (20 pies) del monitor durante al menos 20 segundos en los descansos.

5. Realice estiramientos para liberar la tensión del cuello, los brazos, la espalda y los hombros durante los descansos.

• Asegúrese de que la pantalla del monitor está al o ligeramente por debajo del nivel en el que usted está sentado frente al monitor.

• Ajuste la inclinación del monitor, el contraste y el brillo.

• Ajuste la luz ambiente a su alrededor (como las luces de techo, lámparas de escritorio y las cortinas o persianas de las ventanas cercanas) para minimizar los reflejos y destellos de la pantalla del monitor.

• Utilice una silla que proporcione un buen respaldo para la zona lumbar.

• Mantenga sus antebrazos en sentido horizontal con respecto a sus muñecas en una posición neutra y cómoda mientras utiliza el teclado o el ratón.

• Deje siempre un espacio para descansar las manos mientras utiliza el teclado o el ratón.

• Deje descansar sus brazos de manera natural en ambos lados.

• Asegúrese de que sus pies descansan sobre el suelo.

• Cuando esté sentado, asegúrese de que el peso de las piernas repose sobre los pies y no sobre la parte frontal de la silla. Ajuste la altura de la silla o utilice reposapiés si fuera necesario para mantener una postura adecuada.

• Varíe sus actividades laborales. Intente organizar su trabajo de manera que no tenga que sentarse y trabajar durante periodos prolongados de tiempo. Intente ponerse de pie o levantarse y caminar a intervalos regulares.

22

| Acerca del monitor

• Mantenga la zona bajo el escritorio libre de obstrucciones y cables o cables de alimentación que puedan interferir con una postura sedente cómoda o que presenten un riesgo potencial de tropiezo.

pantalla del monitor al o por debajo del nivel de los ojos monitor y teclado ubicado directamente frente al usuario muñecas relajadas y descansadas pies descansados sobre el suelo

Acerca del monitor |

23

Manipulación y transporte de la pantalla

Para asegurarse de que el monitor esté manejado de manera segura cuando se levante o se transporte, siga las directrices que se mencionan a continuación:

• Antes de mover o levantar el monitor, apague el PC y el propio monitor.

• Desconecte todos los cables del monitor.

• Coloque el monitor en la caja de embalaje original con los materiales de empaquetado originales.

• Soporte el borde inferior y el lateral del monitor de manera firme sin aplicar presión excesiva cuando se levante o transporte el monitor.

• Cuando levante o transporte el monitor, asegúrese de que la pantalla esté de espaldas a usted y no presione en la zona de la pantalla para evitar arañazos o daños.

• Cuando transporte el monitor, evite cualquier choque o vibración repentina.

24

| Acerca del monitor

• Cuando levante o transporte el monitor, no gire el monitor de arriba a abajo mientras soporta el pedestal o el elevador. Esto podría resultar en daños accidentales al monitor o provocar lesiones personales.

Directrices de mantenimiento

Limpieza del monitor

ADVERTENCIA: antes de limpiar el monitor, desenchufe el cable de alimentación de la toma de corriente eléctrica.

PRECAUCIÓN: Lea y siga las Instrucciones de seguridad antes de limpiar

el monitor.

Para obtener información acerca de las mejores prácticas, siga estas instrucciones de la lista siguiente cuando desempaquete, limpie o manipule el monitor:

• Para limpiar la pantalla antiestática, humedezca ligeramente un paño suave y limpio con agua. Si es posible, utilice un tejido especial para limpiar pantallas o una solución adecuada para la capa de recubrimiento antiestática. No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.

• Utilice un paño suave ligeramente humedecido para limpiar el monitor. No utilice detergentes de ninguna clase, ya que algunos productos de este tipo dejan una película lechosa en el monitor.

• Si observa la presencia de un polvo blanco cuando desempaquete el monitor, límpielo con un paño.

• Manipule el monitor con cuidado, ya que los componentes de plástico de color oscuro pueden arañarse y presentar raspaduras de color blanco que destacarían sobre las zonas más claras del monitor.

• Para ayudar a mantener la máxima calidad de imagen en el monitor, utilice un protector de pantalla que cambie dinámicamente y apague el monitor cuando no lo utilice.

Acerca del monitor |

25

Instalación del monitor

Conexión de la base

NOTA: El elevador de la base y la base del soporte están desmontados cuando el monitor sale de fábrica.

NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal.

Para acoplar el pedestal del monitor:

1.

Alinee y coloque el elevador del pedestal en el pedestal.

2.

Abra el mango del tornillo de la parte inferior del pedestal y gírelo en sentido horario para apuntalar la instalación del pedestal.

3.

Cierre el mango del tornillo.

1 2

3

26

| Instalación del monitor

4.

Abra la tapa protectora del monitor para acceder a la ranura VESA del monitor.

5.

Deslice las pestañas del elevador del pedestal en las ranuras de la tapa trasera de la pantalla y presione hacia abajo la pantalla instalada para encajarla.

Instalación del monitor |

27

6.

Agarre el elevador del pedestal y levante el monitor con cuidado; a continuación colóquelo en una superficie plana.

NOTA: Agarre el elevador del pedestal fírmemente cuando levante el monitor para evitar cualquier daño accidental.

7.

Levante la tapa protectora desde el monitor.

28

| Instalación del monitor

Uso de la inclinación, la rotación y la extensión vertical

Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal.

Inclinación, giro y extensión vertical

Con la base acoplada al monitor, puede inclinar y girar este para conseguir el ángulo de visión más cómodo.

45°

130 mm

45°

21°

NOTA: La base no está instalada cuando el monitor sale de fábrica.

Rotación de la pantalla

Antes de rotar la pantalla, extienda la pantalla verticalmente hasta que la parte superior del elevador del pedestal y, a continuación, incline la pantalla hacia atrás hasta el máximo para evitar golpear el borde inferior de la pantalla.

1

90° 90°

2

Instalación del monitor |

29

NOTA: Para alternar la configuración de la pantalla en su PC Dell entre panorámica y vertical cuando rote la pantalla, descargue e instale el controlador de gráficos más actualizado. Para descargarlo, vaya a www.dell.com/support/drivers y busque el controlador apropiado.

NOTA: Cuando la pantalla está en modo vertical, quizás experimente una degradación del rendimiento cuando utiliza aplicaciones intensivas en gráficos como por ejemplo en juegos 3D.

Configure los ajustes de la pantalla del PC después de la rotación

Después de haber rotado la pantalla, complete el procedimiento ofrecido abajo para configurar los ajustes de la pantalla en su PC.

NOTA: Si está utilizando el monitor con un PC que no sea de Dell, vaya a la página web del fabricante de la tarjeta gráfica o la página web del fabricante de su PC para obtener información sobre cómo rotar los contenidos de la pantalla.

Para configurar los Ajustes de la pantalla:

1.

Haga clic derecho en

Desktop (Escritorio)

y clic en

Properties (Propiedades)

.

2.

Seleccione la pestaña

Settings (Ajustes)

y haga clic en

Advanced

(Avanzados)

.

3.

Si tiene una tarjeta gráfica AMD, seleccione la pestaña de

Rotation (Rotación)

y establezca la rotación preferida.

4.

Si tiene una tarjeta gráfica

nVidia

haga clic en la pestaña

nVidia

, en la columna a mano izquierda seleccione

NVRotate

, y a continuación seleccione la rotación preferida.

5.

Si tiene una tarjeta gráfica Intel

®

, seleccione la pestaña de gráficos Intel, haga clic en

Graphic Properties (Propiedades de gráficos)

, seleccione la pestaña

Rotation (Rotación)

, y a continuación establezca la rotación preferida.

NOTA: Si no ve la opción de rotación o no funciona correctamente, vaya a www.dell.com/support y descargue el controlador más actualizado para su tarjeta gráfica.

30

| Instalación del monitor

Conectar el monitor

ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las

Instrucciones de seguridad .

Para conectar el monitor al equipo:

1.

Apague el equipo.

2.

Conecte el cable DisplayPort o HDMI, y utilice el cable USB de su monitor al PC.

3.

Encienda el monitor.

4.

Seleccione la fuente de entrada correcta en el menú OSD del monitor y encienda el equipo.

NOTA: La configuración por defecto S2721DGF es DisplayPort 1.4. Una tarjeta gráfica DisplayPort 1.1 podría no visualizarse normalmente.

Consulte “ problemas específicos del producto – No hay imagen cuando se utiliza la conexión DP con su PC

” para cambiar la configuración por defecto.

Conectar el cable HDMI

HDMI

HDMI

Instalación del monitor |

31

Conectar el cable DP

DP

Conectar el cable USB

USB

DP

USB

32

| Instalación del monitor

Organizar los cables

Tras acoplar todos los cables necesarios a su monitor y PC, (consulte la

sección Conectar el monitor

correspondiente a la conexión de los cables), organice todos ellos tal y como se muestra anteriormente.

Asegurar el monitor utilizando el cierre Kensington

(opcional)

La ranura para cierre de seguridad está ubicada en la parte inferior del monitor. (Ver

Ranura para cierre de seguridad

)

Para más información sobre el uso del cierre Kensington (adquirido por separado), consulte la documentación que se envía junto al cierre.

Asegure el monitor a una mesa utilizando el cierre de seguridad Kensington.

NOTA: La imagen tiene únicamente el propósito de ilustrar.

La forma del cierre podría variar.

Instalación del monitor |

33

Desmontar la base del monitor

PRECAUCIÓN: Para evitar arañazos en la pantalla LCD mientras quita la base, asegúrese de que el monitor está colocado sobre una superficie suave y limpia.

NOTA: Las instrucciones siguientes son aplicables solamente para el pedestal enviado junto con el monitor. Si está conectando un pedestal que haya comprado de otras fuentes, siga las instrucciones de instalación incluidas con ese pedestal.

Para quitar la base:

1.

Ubique el monitor sobre un paño suave o un cojín.

2.

Presione sin soltar el botón de liberación de la base.

3.

Levante la base alejándola del monitor.

3

2

34

| Instalación del monitor

Instalación en pared (opcional)

NOTA: Utilice tornillos M4 x 10 mm para acoplar el monitor al kit de instalación en pared.

Consulte las instrucciones incluidas con el kit de montaje en pared compatible con

VESA.

1.

Coloque el monitor en un paño suave o cojín, sobre una mesa plana y estable.

2.

Desmonte el pedestal.

3.

Utilice un destornillador Phillips para retirar los cuatro tornillos que fijan la cubierta de plástico.

4.

Acople el soporte de instalación del kit para instalación en pared al monitor.

5.

Instale el monitor en la pared siguiendo las instrucciones incluidas con el kit de instalación en pared.

NOTA: Solamente para uso con el soporte de instalación en pared homologado por UL, CSA o GS que tenga un peso y una carga mínimos de

18 kg (39,7 lb).

Instalación del monitor |

35

Requisitos para ver o reproducir contenido HDR

A través de un PC compatible con contenido HDR

Asegúrese de que la tarjeta gráfica utilizada es compatible con HDR (cumple con HDR

2.0a/DP1.4/USB de la versión HDMI), y también de que el controlador gráfico HDR esté instalado. Se debe utilizar la aplicación del reproductor compatible con HDR, por ejemplo, Cyberlink PowerDVD 17, Microsoft Movies & TV.

Por ejemplo, Dell XPS 8910 y Alienware Aurora R5 están incluidas con las siguientes tarjetas gráficas.

Controlador Dell

Graphics con compatibilidad

HDR

NVIDIA

AMD

Intel (Gráficos integrados)

Para descargar el controlador gráfico más actualizado compatible con reproducción HDR en su PC de sobremesa o portátil, consulte el sitio web de Dell:

www.dell.com/support/monitors

.

Las tarjetas gráficas NVIDIA compatibles con HDR incluyen

GTX1070, GTX1080, P5000, P6000, etc.

Para ver la gama completa de tarjetas gráficas NVIDIA compatibles con HDR, consulte el sitio web de NVIDIA:

www.nvidia.com

. Controlador compatible con el modo

Reproducción en Pantalla Completa (por ejemplo, juegos de

PC, reproductores UltraBluRay), HDR en Win10 Redstone 2 OS:

384.76 o posterior.

Las tarjetas gráficas AMD compatibles con HDR incluyen

RX480, RX470, RX460, WX7100, WX5100, WX4100, etc. Para ver la gama completa de tarjetas gráficas AMD compatibles con

HDR, consulte

www.amd.com

.

Compruebe la información de compatibilidad del controlador HDR y descarga la última versión del controlador desde

www.amd.com

.

Sistema compatible con HDR: CannonLake o reproductor HDR apropiado posterior: Aplicación Windows 10 Movies y TV

Sistema operativo compatible con HDR: Windows 10 Redstone 3

Controlador compatible con HDR: Para más información sobre los controladores HDR más actualizados, consulte:

downloadcenter.intel.com

.

NOTA: Reproducción HDR a través de Sistema operativo, por ejemplo, reproducción de HDR en una ventan del escritorio requiere Windows 10

Redstone 2 o posterior con las aplicaciones apropiadas de reproducción como PowerDVD17. La reproducción de contenido protegido requiere software DRM apropiado y/o hardware como Microsoft PlayreadyTM.

Para obtener más información de compatibilidad HDR consulte el sitio web de Microsoft.

36

| Instalación del monitor

Utilizar el monitor

Encienda el monitor

Pulse el botón para encender el monitor.

Uso del control de mando

Utilice el control de mando de la parte trasera del monitor para realizar ajustes en el menú OSD.

1.

Pulse el botón del mando para ejecutar el menú principal OSD.

2.

Mueva el mando hacia arriba, abajo, izquierda y derecha para alternar entre las opciones.

3.

Pulse el botón del mando otra vez para confirmar los ajustes y salir.

Mando Descripción

• Cuando el menú OSD esté activo, pulse el botón para confirmar la sección o guarde los ajustes.

• Cuando el menú OSD esté inactivo, pulse el botón para ejecutar el menú principal OSD. Consulte

Acceso al sistema de menú

.

Utilizar el monitor |

37

• Para una navegación direccional en 2 sentidos (derecha e izquierda).

• Mover a la derecha para entrar en el submenú.

• Mover a la izquierda para salir del submenú

• Aumenta (derecha) o reduce (izquierda) los parámetros del elemento de menú seleccionado.

• Para una navegación direccional en 2 sentidos (arriba y abajo).

• Alterna entre elementos del menú.

• Aumenta (arriba) o reduce (abajo) los parámetros del elemento de menú seleccionado.

Utilizar los controles del panel trasero

Utilice los botones de control en la parte trasera del monitor para ajustar la configuración de pantalla. Mientras utiliza estos botones para ajustar la configuración, un menú OSD muestra los valores numéricos de cada característica según cambian.

1

4

5

2

3

La siguiente tabla describe los botones del panel trasero:

Botón del panel trasero

1

Menu (Menú)

Descripción

Utilice este botón de

Menu (Menú)

para iniciar el menú en pantalla (OSD) y seleccione el menú OSD.

Consulte

Acceso al sistema de menús

.

2

Utilice este botón para regresar al menú principal o salir del menú OSD.

Exit (Salida)

38

| Utilizar el monitor

Botón del panel trasero

3

Descripción

Utilice este botón para escoger modos de color preestablecidos en una lista.

Botón de acceso directo:

Preset Modes (Modos predefinidos)

4

Para acceder directamente a los controles deslizantes de ajuste del

Dark Stabilizer

(Estabilizador de Oscuridad)

.

Botón de acceso directo:

Dark Stabilizer

(Estabilizador de

Oscuridad)

5

Para acceder directamente a los deslizadores de ajuste de

Brightness/Contrast (Brillo/

Contraste)

.

Botón de acceso directo:

Brightness/Contrast

(Brillo/Contraste)

Cuando pulse cualquiera de estos botones, la Barra de estado OSD aparece para hacerle saber la configuración actual de algunas funciones OSD.

Dell 27 Gaming Monitor

Modos predefinidos

Estándar

Smart HDR

Escritorio

Tiempo de respuesta

Super Fast

Estabil. oscur.

0

S2721DGF

Utilizar el monitor |

39

Utilizar el menú en pantalla (OSD)

Acceder al sistema de menú

Icono Menú y submenús Descripción

Game (Juego)

Utilice este menú para personalizar su experiencia de juego visual.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Modos predefinidos

Modo mejora juego

AMD FreeSync Premium Pro

Tiempo de respuesta

Estabil. oscur.

Hue

Saturación

Rest. juego

Estándar

Apagado

Encedido

Rápido

0

Preset Modes

(Modos predefinidos)

S2721DGF

Le permite escoger modos de color preestablecidos en una lista.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Modos predefinidos

Modo mejora juego

AMD FreeSync Premium Pro

Tiempo de respuesta

Estabil. oscur.

Hue

Saturación

Rest. juego

Standard

FPS

MOBA/RTS

RPG

SPORTS

Juego 1

Juego 2

Juego 3

S2721DGF

• Standard (Estándar):

Carga la configuración de color por defecto del monitor. Se trata del modo preestablecido predeterminado.

• FPS (Disparos en primera persona):

Carga los ajustes de color ideales para juegos de Disparos en primera persona.

• MOBA/RTS (Multijugador de campo de batalla en línea/Estrategia en tiempo real):

Carga ajustes de color ideales para juegos de multijugador de campo de batalla en línea (MOBA) y Estrategia en tiempo real (RTS).

• RPG (Videojuego de rol):

Carga los ajustes de color ideales para videojuegos de rol.

• SPORTS (Deportes):

Carga los ajustes de color ideales para videojuegos de «DEPORTES».

40

| Utilizar el monitor

Icono Menú y submenús Descripción

Game Enhance

Mode (Modo de juego mejorado)

AMD FreeSync

Premium Pro

(AMD FreeSync

Premium Pro):

• Game 1/Game 2/Game 3 (Juego1/Juego 2/Juego 3):

Le permite personalizar los ajustes de color para sus necesidades de juego.

• ComfortView (Vista cómoda):

Reduce el nivel de luz azul emitida desde la pantalla para hacer la visión más cómoda para los ojos.

ADVERTENCIA: Los posibles efectos a largo plazo de la emisión de luz azul del monitor pueden causar lesiones personales como tensión ocular, fatiga ocular y daños en los ojos. El uso del monitor durante periodos prolongados de tiempo también puede provocar dolor en algunas partes del cuerpo como el cuello, brazos, espalda y hombros. Para

más información consulte Ergonomía .

• Warm (Cálido):

Presenta colores a temperaturas de color más bajas. La pantalla aparece más cálida con tinte rojo/amarillo.

• Cool (Frío):

Presenta colores a temperaturas de color más altas. La pantalla aparece más fría con tinte azul.

• Custom Color (Personalizar color):

Le permite ajustar la configuración de color manualmente. Mueva el mando para ajustar los valores

Gain (Ganancia)

,

Offset (Compensación)

,

Hue (Matiz)

, y

Saturation

(Saturación)

y crear su propio modo de color predeterminado.

Ajusta el Modo de juego mejorado a Off, Timer, Frame Rate o Display Alignment.

• Off (Apagado):

Seleccionar para deshabilitar las funciones de

Game Enhance Mode (Modo de juego mejorado)

.

• Timer (Cronómetro):

Le permite deshabilitar o habilitar el cronómetro de la esquina superior izquierda de la pantalla. El cronómetro muestra el tiempo transcurrido desde el inicio del juego. Seleccione una opción de la lista de intervalo de tiempo para mantenerle atento al tiempo restante.

• Frame Rate (Fotogramas por segundo):

Seleccionar On

(Activo) le permite visualizar los fotogramas por segundo actuales cuando juega. Cuanto más alta sea la tasa de fotogramas por segundo, más fluido aparece el movimiento.

• Display Alignment (Alineación de la pantalla):

Activar la función puede ayudar a asegurar un alineamiento perfecto de los contenidos del vídeo desde visualizaciones múltiples.

Le permite activar o desactivar AMD FreeSync Premium

Pro.

Utilizar el monitor |

41

Icono Menú y submenús Descripción

Response Time

(Tiempo de respuesta)

Dark Stabilizer

(Estabilizador de

Oscuridad)

Hue (Matiz)

Le permite establecer el

de respuesta)

en

(SuperRápido)

Response Time (Tiempo

Fast (Rápido)

,

Super Fast

a verde o morado. Se utiliza para ajustar el color carne deseado.

o

Extreme (Extremo)

.

Esta función mejora la visibilidad en escenario de juego oscuros. Cuanto mayor sea el valor (entre 0 y 3), mejor será la visibilidad en la zona oscura de la imagen mostrada.

Esta función puede cambiar el color de la imagen de vídeo

Saturación

Reset Game

(Restablecer

Juego)

Utilice el mando para ajustar el matiz de 0 a 100.

Mueva el mando hacia arriba para aumentar la sombra verde de la imagen de vídeo.

Mueva el mando hacia abajo para aumentar la sombra morada de la imagen de vídeo.

NOTA:

El ajuste

Hue (Matiz)

está disponible solo cuando selecciona el modo predeterminado

FPS (Disparos en primera persona)

,

MOBA/RTS (Multijugador de campo de batalla en línea/Estrategia en tiempo real)

,

SPORTS (DEPORTES)

o

RPG (Videojuegos de rol)

.

Esta función puede ajustar la saturación de color de la imagen de vídeo.

Utilice el mando para ajustar la saturación de 0 a 100.

Mueva el mando hacia arriba para aumentar la apariencia colorida de la imagen de vídeo.

Mueva el mando hacia abajo para aumentar la apariencia monocroma de la imagen de vídeo.

NOTA:

El ajuste Saturation (Saturación) está disponible solo cuando selecciona el modo predeterminado

FPS (Disparos en primera persona)

,

MOBA/

RTS (Multijugador de campo de batalla en línea/

Estrategia en tiempo real)

,

SPORTS (DEPORTES)

o

RPG (Videojuegos de rol)

.

Restablece todos los ajustes del menú

Game (Juego)

a los valores de fábrica.

42

| Utilizar el monitor

Icono Menú y submenús Descripción

Brightness/

Contrast (Brillo/

Contraste)

Utilice este menú para activar el ajuste Brightness/

Contrast (Brillo/Contraste) .

Dell 27 Gaming Monitor

Brightness

(Brillo)

Contraste

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

75 % 75 %

S2721DGF

Brightness (Brillo)

ajusta la luminancia de la retroiluminación (mínimo 0; máximo 100).

Mueva el mando hacia arriba para aumentar el brillo.

Mueva el mando hacia abajo para reducir el brillo.

Ajuste primero la opción

Brightness (Brillo)

y después la opción

Contrast (Contraste)

solamente si son necesarios más ajustes.

Mueva el mando hacia arriba para aumentar el contraste y hacia abajo para reducirlo (entre 0 y 100).

La función

Contrast (Contraste)

ajusta el grado de diferencia entre la oscuridad y la claridad de la pantalla del monitor.

Utilizar el monitor |

43

Icono Menú y submenús Descripción

Input Source

(Fuente de entrada)

Utilice el menú

Input Source (Fuente de entrada)

para seleccionar entre entradas de vídeo diferentes que están conectadas al monitor.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

DP

HDMI 1

HDMI 2

Selección automática

Restablecer fuente de entrada

Encedido

S2721DGF

DP (DisplayPort)

Seleccione la entrada

DP (DisplayPort)

cuando esté utilizando el conector

DP (DisplayPort)

. Pulse el botón del mando para confirmar la selección.

HDMI 1

HDMI 2

Seleccione la entrada

HDMI 1

o

HDMI 2

cuando esté utilizando el conector HDMI. Pulse el botón del mando para confirmar la selección.

Auto Select

(Selección automática)

Active la función para permitir que el monitor busque automáticamente fuentes de entrada disponibles. Pulse el botón del mando para confirmar la selección.

Reset Input

Source

(Restablecer fuente de entrada)

Restablece todos los ajustes del menú

Input Source

(Fuente de entrada)

a los valores de fábrica.

44

| Utilizar el monitor

Icono Menú y submenús Descripción

Display

(Pantalla)

Utilice el menú Display (Pantalla) para ajustar la imagen.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Relación de aspecto

Formato color entrada

Nitidez

Smart HDR

Restablecer pantalla

Panorámico 16:9

RGB

50

Escritorio

S2721DGF

Aspect Ratio

(Relación de aspecto)

Input Color

Format (Formato color entrada)

Permite ajustar la relación de la imagen con los valores

Wide 16:9 (Panorámico 16:9)

,

Auto Resize

(Autorredimensionamiento), 4:3

.

Le permite establecer el modo de entrada de vídeo en:

• RGB (Videojuegos de rol):

Seleccione esta opción si el monitor está conectado a un equipo (o reproductor multimedia) utilizando el cable DP o HDMI.

• YPbPr:

Seleccione esta opción si el reproductor multimedia solamente admite la salida YPbPr.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Relación de aspecto

Formato color entrada

Nitidez

Smart HDR

Restablecer pantalla

RGB

YPbPr

Sharpness

(Nitidez)

S2721DGF

Da un aspecto más nítido o más suave a la imagen.

Mueva el mando arriba y abajo para ajustar la nitidez de 0 a 100.

Utilizar el monitor |

45

Icono Menú y submenús Descripción

Smart HDR (HDR inteligente)

Mueva el mando para cambiar la característica Smart

HDR (HDR inteligente) entre

Desktop (Escritorio)

,

Movie HDR (Película HDR)

,

Game HDR (Juego HDR)

,

DisplayHDR (Pantalla HDR)

y

Off (Apagado)

.

Smart HDR (Alto rango dinámico) mejora automáticamente la salida de pantalla ajustando la configuración de manera

óptima para imitar imágenes casi reales.

• Desktop (Escritorio):

Este es el modo por defecto. Este modo es más apropiado para uso general del monitor con un PC de sobremesa.

• Movie HDR (Película HDR):

Utilice este modo durante la reproducción de contenido de vídeo HDR para expandir la relación de contraste, brillo y paleta de colores. Coincide con la calidad de vídeo con imágenes de la vida real.

Reset Display

(Restablecer pantalla)

• Game HDR (Juego HDR):

Utilice este modo durante los juegos que soportan HDR para expandir la relación de contraste, brillo y paleta de colores. Hace más realista la experiencia de juego tal y como está pensada por los desarrolladores del juego.

• DisplayHDR (Pantalla HDR):

Mejor con contenido que cumpla los estándares de DisplayHDR (Pantalla HDR).

• Off (Apagado):

Deshabilita la función Smart HDR (HDR inteligente).

NOTA:

El posible pico de luminancia durante el modo HDR es de 400 nits (valor típico). El valor y duración reales durante la reproducción HDR podrían variar según el contenido de vídeo.

Restablece todos los ajustes del menú

Display (Pantalla)

a los valores de fábrica.

46

| Utilizar el monitor

Icono Menú y submenús Descripción

Audio (Sonido)

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Volume

(Volumen)

Reset Audio

(Restablecer sonido)

Volumen

Restablecer sonido

50

S2721DGF

Le permite establecer el nivel de volumen de la salida de auriculares.

Utilice el mando para ajustar el nivel de volumen de 0 a 100.

Restablece todos los ajustes del menú

Audio (Sonido)

a los valores de fábrica.

Utilizar el monitor |

47

Icono Menú y submenús Descripción

Menu (Menú)

Seleccione esta opción para ajustar la configuración del menú OSD como, por ejemplo, los idiomas de dicho menú, la cantidad de tiempo que el menú permanece en pantalla, etc.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Idioma

Transparencia

Temporizador

Restablecer menú

English

20

20s

Language

(Idioma)

Transparency

(Transparencia)

Timer

(Temporizador)

Reset Menu

(Restablecer menú)

S2721DGF

Le permite establecer una de las siguientes ocho opciones de idioma para el menú OSD:

(Inglés, Español, Francés, Alemán, Portugués de Brasil,

Ruso, Chino simplificado o Japonés).

Seleccione este opción para cambiar la transparencia del menú moviendo el mando arriba o abajo (mín. 0/máx. 100).

OSD Hold Time (Tiempo de permanencia de OSD):

Permite establecer el tiempo que el menú OSD permanece activo después de presionar un botón.

Mueva el mando para ajustar de control deslizante en incrementos de 1 segundo, de 5 a 60 segundos.

Restablece todos los ajustes del menú

Reset

(Restablecer)

a los valores de fábrica.

48

| Utilizar el monitor

Icono Menú y submenús Descripción

Personalize

(Personalizar)

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Atajo de teclado 1

Atajo de teclado 2

Atajo de teclado 3

Power Button LED

USB

Luz

Restab. valores pers.

Modos predefinidos

Estabil. oscur.

Brillo/Contraste

Activar en el modo activo

Desact. en espera

Encedido

S2721DGF

Shortcut key 1

(Tecla de acceso directo 1)

Shortcut key 2

(Tecla de acceso directo 2)

Shortcut key 3

(Tecla de acceso directo 3)

Power Button

LED (LED de botón encendido)

USB (Bus de serie universal)

Lighting

(Iluminación)

Reset

Personalization

(Restablecer personalización)

Seleccione

Preset Modes (Modos predeterminados)

,

Game Enhance Mode (Modo de juego mejorado)

,

AMD FreeSync Premium Pro

,

Dark Stabilizer

(Estabilizador de Oscuridad)

,

Brightness/Contrast

(Brillo/Contraste)

,

Input Source (Fuente de entrada)

,

Aspect Ratio (Relación de aspecto)

,

Smart HDR

(HDR inteligente)

,

Volume (Volumen)

establecido como tecla de acceso directo.

Permite establecer el estado de la luz de alimentación para ahorrar energía.

Le permite establecer el USB Activado durante el reposo o

Desactivado durante el reposo para ahorrar energía.

Le permite encender o apagar las luces de la parte trasera del monitor.

Restablece todos los ajustes del menú

Personalize

(Personalizar)

a los valores de fábrica.

Utilizar el monitor |

49

Icono Menú y submenús Descripción

Others (Otros)

Seleccione esta opción para ajustar la configuración OSD, como el acondicionamiento

DDC/CI (Canal de datos de pantalla/Interfaz de comando)

,

LCD Conditioning

(Acondicionamiento LCD)

, etc.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Información Pantalla

DDC/CI

Condicionamiento LCD

Firmware

Service Tag

Reset Others

Factory Reset

Encedido

Apagado

M2T101

ABCDEFG

S2721DGF

Display Info

(Información de pantalla)

DDC/CI

Muestra la configuración actual del monitor.

DDC/CI

(Canal de datos de pantalla/Interfaz de comando) permite a los parámetros del monitor (brillo, balance de color, etc.) ajustarse mediante el software de su PC. Puede deshabilitar esta función seleccionando

Off (Apagado)

.

Habilitar esta función para una mejor experiencia de usuario y un rendimiento óptimo de su monitor.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Información Pantalla

DDC/CI

Condicionamiento LCD

Firmware

Service Tag

Reset Others

Factory Reset

Encedido

Apagado

S2721DGF

50

| Utilizar el monitor

Icono Menú y submenús Descripción

LCD Conditioning

(Acondicionamiento

LCD)

Esta función ayuda a reducir los casos menores de retención de imagen. Dependiendo del grado de retención de imagen, el programa puede tardar cierto tiempo para ejecutarse. Puede habilitar esta función seleccionando

On

(Encendido)

.

Dell 27 Gaming Monitor

Juego

Brillo/Contraste

Fuente entrada

Pantalla

Audio

Menú

Personalizar

Otros

Información Pantalla

DDC/CI

Condicionamiento LCD

Firmware

Service Tag

Reset Others

Factory Reset

Encedido

Apagado

S2721DGF

Firmware

Service Tag

(Etiqueta de servicio)

Muestra la versión de firmware de su monitor.

Muestra la etiqueta servicio. La etiqueta de servicio es un identificador alfanumérico único que permite a Dell identificar las especificaciones del producto y acceder a la información de la garantía.

Reset Others

(Restablecer otros)

Factory Reset

(Restauración de fábrica)

NOTA:

La etiqueta de servicio también se imprime en una etiqueta ubicada en la parte posterior de la cubierta.

Restablece todos los ajustes del menú los valores de fábrica.

Others (Otros)

a

Permite restaurar las configuraciones predeterminadas de fábrica de todos los valores predefinidos.

Utilizar el monitor |

51

Mensajes de advertencia OSD

Cuando el monitor no admita un determinado modo de resolución, puede aparecer el siguiente mensaje:

Dell 27 Gaming Monitor

Los tiempos de entrada actuales no son compatibles con el monitor.

Por favor, cambie los tiempos de entrada a 2560x1440, 60Hz o utilice un monitor cuyos tiempos sean compatibles con este.

S2721DGF

Esto significa que el monitor no puede sincronizarse con la señal que está recibiendo

desde el PC. Consulte la sección

Especificaciones del monitor

para conocer los

intervalos de frecuencia horizontal y vertical que puede manejar este monitor. El modo recomendado es 2560 x 1440.

Puede aparecer el siguiente mensaje antes de que la función DDC/CI se deshabilite.

Dell 27 Gaming Monitor

La función de ajustar las configuraciones de pantalla usando las aplicaciones de PC serán desabilitados.

¿Desea desactivar la función DDC/CI?

Sí No

S2721DGF

Cuando el monitor entre en el modo Ahorro de energía, se mostrará el siguiente mensaje:

Dell 27 Gaming Monitor

Entrando ahorro energía.

S2721DGF

Activa su PC y reactive el monitor para acceder al menú

OSD

.

52

| Utilizar el monitor

Si presiona cualquier botón que no sea el de alimentación, aparecerán los siguientes mensajes en función de la entrada seleccionada:

Dell 27 Gaming Monitor

No se recibe ninguna señal DP de su dispositivo.

Pulse cualquier tecla del teclado o mueva el ratón para reactivarlo.

Si no aparece ninguna imagen, pulse de nuevo el botón del monitor para seleccionar la fuente de entrada correcta.

S2721DGF

Si se selecciona la entrada DP, HDMI 1 y HDMI 2 y el cable correspondiente no está conectado, aparece un cuadro de diálogo flotante como el que se muestra abajo.

Dell 27 Gaming Monitor

No Cable DP www.dell.com/support/S2721DGF

S2721DGF o

Dell 27 Gaming Monitor

No Cable HDMI 1

1

La pantalla pasará al modo de ahorro de energía en 4 minutos.

www.dell.com/support/S2721DGF

S2721DGF o

Dell 27 Gaming Monitor

No Cable HDMI 2

2

La pantalla pasará al modo de ahorro de energía en 4 minutos.

www.dell.com/support/S2721DGF

S2721DGF

Utilizar el monitor |

53

Cuando seleccione elementos del menú OSD de Restablecer configuración de fábrica en la función Otros, aparecerá el siguiente mensaje:

Dell 27 Gaming Monitor

¿Está seguro de que desea restablecer los ajustes predeterminados?

Sí No

S2721DGF

Consulte la sección

Solucionar problemas

para obtener más información.

Bloquear los botones de control del panel trasero

Puede bloquear los botones de control del panel trasero para prevenir el acceso al menú OSD y/o el botón de alimentación.

1

4

5

2

3

Bloquear botón(es):

1.

Pulse sin soltar

Button 5 (Botón 5)

durante cuatro segundos y un menú aparecerá en la pantalla.

2.

Seleccione una de las siguientes opciones:

• Menu Buttons (Botones de menú):

Escoja esta opción para bloquear todos los botones del menú OSD excepto el botón de alimentación.

• Power Button (Botón de alimentación):

Escoja esta opción para bloquear solamente el botón de alimentación.

• Menu + Power Buttons (Botones de menú y alimentación):

Escoja esta opción para bloquear todos los botones del control del panel trasero.

Para desbloquear botones, pulse sin soltar

Button 5 (Botón 5)

durante cuatro segundos y un menú aparecerá en la pantalla. Seleccione

Unlock icon (Desbloquear icono)

para desbloquear botones.

54

| Utilizar el monitor

Configuración de resolución máxima

Para establecer la resolución máxima del monitor:

En Windows 7, Windows 8 o Windows 8.1:

1.

Solamente para Windows 8 o Windows 8.1, seleccione el icono dinámico del escritorio para cambiar al escritorio clásico. Para Windows Vista y Windows 7, omita este paso.

2.

Haga clic con el botón derecho en el escritorio y haga clic en

Screen Resolution

(Resolución de pantalla)

.

3.

Haga clic en la lista desplegable

Screen Resolution (Resolución de pantalla)

y seleccione

2560 x 1440

.

4.

Haga clic en

OK (Aceptar)

.

En Windows 10:

1.

Haga clic decrecho en el escritorio y clic en

Display Settings (Configuración de pantalla)

.

2.

Haga clic en

Advanced display settings (Configuración de pantalla avanzada)

.

3.

Haga clic en la lista desplegable

Resolution (Resolución)

y seleccione

2560 x

1440

.

4.

Haga clic en

Apply (Aplicar)

.

Si la resolución recomendada

2560 x 1440

no aparece como opción, puede que necesite actualizar el controlador de gráficos. Dependiendo de su PC, complete uno de los siguientes procedimientos:

Si tiene un PC de sobremesa o portátil Dell:

• Vaya a la página

http://www.dell.com/support

, especifique la etiqueta de servicio y descargue el controlador más reciente para la tarjeta gráfica.

Si está utilizando un PC que no es de Dell (portátil o sobremesa):

• Vaya al sitio web de ayuda del fabricante del PC y descargue los controladores gráficos más recientes.

• Vaya al sitio web de ayuda del fabricante de la tarjeta gráfica y descargue los controladores gráficos más recientes.

Utilizar el monitor |

55

Solucionar problemas

ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las

Instrucciones de seguridad .

Comprobación automática

El monitor le proporciona una función de comprobación automática que comprueba si el monitor funciona adecuadamente. Si el monitor y su PC están conectados correctamente, pero la pantalla del monitor permanece oscura, ejecute la comprobación automática del monitor llevando a cabo los pasos siguientes:

1.

Apague tanto su PC como el monitor.

2.

Desenchufe el cable del vídeo de la parte trasera de su PC. Para asegurar un funcionamiento adecuado de la prueba automática, desconecte todos los cables digitales y analógicos de la parte posterior del PC.

3.

Encienda el monitor.

El cuadro de diálogo flotante debe aparecer en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y funciona correctamente. En el modo de comprobación automática, el LED de alimentación permanece iluminado en color blanco. Además, en función de la entrada seleccionada, uno de los cuadros de diálogo que se muestra a continuación recorrerá continuamente la pantalla.

Dell 27 Gaming Monitor

No Cable DP www.dell.com/support/S2721DGF

S2721DGF o

Dell 27 Gaming Monitor

No Cable HDMI 1

1

La pantalla pasará al modo de ahorro de energía en 4 minutos.

www.dell.com/support/S2721DGF

S2721DGF o

56

| Solucionar problemas

Dell 27 Gaming Monitor

No Cable HDMI 2

2

La pantalla pasará al modo de ahorro de energía en 4 minutos.

www.dell.com/support/S2721DGF

S2721DGF

4.

Este cuadro también aparece durante el funcionamiento normal del sistem si el cable de vídeo se desconecta o daña.

5.

Apague el monitor y reconecte el cable de vídeo; a continuación encienda el PC y el monitor.

Si la pantalla del monitor permanece en blanco después de haber realizado el procedimiento anterior, compruebe el controlador de vídeo y su PC, ya que el monitor funciona correctamente.

Solucionar problemas |

57

Diagnóstico integrado

El monitor cuenta con una herramienta de diagnósticos integrados que ayuda a determinar si las anomalías de la pantalla que está experimentando son un problema inherente al monitor o a su PC y tarjeta de vídeo.

1

4

5

2

3

Para ejecutar los diagnósticos integrados:

1.

Asegúrese de que la pantalla está limpia (sin partículas de polvo en la superficie de la pantalla)

2.

Pulse sin soltar Button 5 durante cuatro segundos hasta que aparece un menú en la pantalla.

3.

Utilizando el control del mando, destaque la opción Diagnóstico y pulse el botón del mando para iniciar el diagnóstico. Se muestra una pantalla gris.

4.

Observe si la pantalla tiene defectos o anormalidades.

5.

Toque el mando una vez más hasta que se muestre una pantalla roja.

6.

Observe si la pantalla tiene defectos o anormalidades.

7.

Repita los pasos 5 y 6 hasta que la pantalla muestre colores verde, azul, negro y blanco. Atento a cualquier anormalidad o defecto.

La comprobación finaliza cuando aparezca la pantalla de texto. Para salir, toque el control del mando otra vez.

Si no detecta ninguna anomalía en la pantalla con la herramienta de diagnósticos integrados, el monitor funciona correctamente. Compruebe la tarjeta de vídeo y su PC.

58

| Solucionar problemas

Problemas comunes

La tabla siguiente incluye información general sobre problemas comunes del monitor que puede encontrar y las posibles soluciones:

El problema Soluciones posibles Síntomas comunes

No hay vídeo/

LED de alimentación apagado

No hay vídeo/

LED de alimentación encendido

Píxeles desaparecidos

Píxeles bloqueados

Problemas con el brillo

No hay imagen

No hay imagen o no tiene brillo

La pantalla LCD tiene puntos

La pantalla LCD tiene puntos brillantes

La imagen está demasiado oscura o demasiado brillante

• Asegúrese de que el cable de vídeo que conecta el monitor y su PC esté conectado de forma correcta y segura.

• Utilizando otro equipo eléctrico, compruebe que la toma de corriente eléctrica funciona correctamente.

• Asegúrese de que el botón de alimentación esté completamente presionado.

• Asegúrese de que se selecciona la fuente de

entrada correcta a través del menú

Fuente de entrada

.

• Aumente los controles de brillo y contraste mediante el menú OSD.

• Realizar comprobación de función de autotest del monitor.

• Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.

• Ejecute los diagnósticos integrados.

• Asegúrese de que se selecciona la fuente de

entrada correcta a través del menú

Fuente de entrada

.

• Ciclo de encendido y apagado.

• Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD.

• Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en:

www.dell.com/pixelguidelines

.

• Ciclo de encendido y apagado.

• Un píxel permanentemente apagado es un defecto natural que puede darse en la tecnología LCD.

• Para obtener más información acerca de la política de calidad y píxeles del monitor Dell, consulte el sitio de soporte técnico de Dell en:

www.dell.com/pixelguidelines

.

• Restablezca la configuración de fábrica del monitor.

• Ajuste los controles de brillo y contraste mediante el menú OSD.

Solucionar problemas |

59

Síntomas comunes

Problemas relacionados con la seguridad

Problemas intermitentes

Problemas de

HDR

Ausencia de color

Color incorrecto Color de imagen

Retención de imagen provocada por dejar una imagen estática en el monitor durante un prolongado período de tiempo

El problema

Señales visibles de humo o chispas

El monitor se enciende y se apaga de forma aleatoria

No se puede establecer la solución GFX en el modo

HDR después de cambiar a los modos predeterminados

Desktop/Movie

HDR/Game

HDR/DisplayHDR

Ausencia de color de la imagen incorrecto

Aparecen sombras tenues en la pantalla provocadas por la imagen estática mostrada

Soluciones posibles

• No realice ninguno de los pasos incluidos en la sección de solución de problemas.

• Póngase en contacto con Dell inmediatamente.

• Asegúrese de que el cable de vídeo que conecta el monitor y su PC esté conectado de forma correcta y segura.

• Restablezca la configuración de fábrica del monitor.

• Ejecute la comprobación de la función de comprobación automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática.

• Asegúrese de que su PC o solución de gráficos cumple el requisito mínimo para reproducción

HDR e instale los controladores de software más recientes para la tarjeta gráfica.

• Asegúrese de usar el cable HDMI 2.0 que está incluido en el paquete.

• Si los pasos descritos arriba no solucionan el problema, elija una resolución 2560 x 1440 en las Propiedades de pantalla para forzar la señalización HDR apropiada.

• Realice la autocomprobación del monitor.

• Asegúrese de que el cable de vídeo que conecta el monitor y su PC esté conectado de forma correcta y segura.

• Compruebe que no haya contactos doblados ni rotos en el conector del cable de vídeo.

• Cambie la configuración de la opción Modos predeterminados en el menú OSD Color según la aplicación.

• Ajuste el valor R/G/B en Color personal. en el menú OSD Color.

• Cambie la opción Formato de color de entrada a PC RGB o YPbPr en el menú OSD Color.

• Ejecute los diagnósticos integrados.

• Utilice la función Administración de energía para apagar el monitor siempre que no se utilice (para obtener más información, consulte

Modos de administración de energía

).

• De forma alternativa, utilice un protector de pantalla que cambie dinámicamente.

60

| Solucionar problemas

Problemas específicos del producto

Problema

La imagen de la pantalla es demasiado pequeña

El problema

La imagen está centrada en la pantalla, pero no ocupa todo el área de visualización

El menú OSD no aparece en la pantalla

Soluciones posibles

• Compruebe la configuración Relación de aspecto en el menú OSD Pantalla.

• Restablezca la configuración de fábrica del monitor.

• Apague el monitor, desenchufe el cable de alimentación del monitor, vuelva enchufarlo y, por último, encienda el monitor.

No se puede ajustar el monitor mediante los botones del panel frontal

No hay señal de entrada cuando se presionan los controles de usuario

La imagen no ocupa toda la pantalla

No hay imagen cuando se utiliza la conexión DP con su PC

No hay imagen, el LED se ilumina en blanco.

• Compruebe la fuente de señal. Asegúrese de que su PC no se encuentra en el modo de ahorro de energía moviendo el ratón o presionando cualquier tecla del teclado.

• Compruebe si el cable de señal está correctamente conectado. Si es necesario, vuelva a conectar el cable de señal.

• Reinicie el equipo o el reproductor de vídeo.

La imagen no puede ocupar la altura o anchura de la pantalla

• Debido a los diferentes formatos de vídeo

(relación de aspecto) de los DVD, el monitor puede mostrarse a pantalla completa.

• Ejecute los diagnósticos integrados.

Pantalla negra • Compruebe a qué estándar DP pertenece

(DP1.1a o DP1.4) su tarjeta gráfica. Descargue e instale el controlador de la tarjeta gráfica más reciente.

• Algunas tarjetas gráficas DP 1.1a no pueden admitir monitores DP 1.4. Vaya al menú OSD, en

Selección de fuente, pulse sin soltar la tecla de selección DP durante 8 segundos para cambiar la configuración del monitor de DP 1.4 a DP 1.1a.

Solucionar problemas |

61

Problemas específicos de Bus de serie universal (USB)

Síntomas específicos

La interfaz USB no funciona

La interfaz

SuperSpeed

USB 3.0 es lenta.

Los periféricos

SuperSpeed

USB 3.0 funcionan lento o no funcionan de ninguna manera.

Los periféricos

USB inalámbricos dejan de funcionar cuando se conecta un dispositivo USB

3.0

El USB no funciona

El problema

Los periféricos

USB no funcionan

Los periféricos

USB inalámbricos que responden lentamente o solo funcionan a medida que se reduce la distancia entre usted y el receptor

No hay funcionalidades

USB

Soluciones posibles

• Compruebe que la pantalla está encendida.

• Reconecte el cable de entrada a su PC.

• Reconecte los periféricos USB (conector de salida).

• Apague el monitor y vuelva a encenderlo.

• Reinicie el PC.

• Algunos dispositivos USB como los discos duros portátiles requieren fuentes de alimentación mayores; conecte el disco directamente al PC.

• Compruebe que su PC es compatible con USB

3.0.

• Algunos ordenadores tienen puertos USB 3.0,

USB 2.0 y USB 1.1. Asegúrese de que utiliza el puerto USB correcto.

• Reconecte el cable de entrada a su PC.

• Reconecte los periféricos USB (conector de salida).

• Reinicie el PC.

• Aumente la distancia entre los periféricos USB

3.0 y el receptor USB inalámbrico.

• Coloque el receptor USB inalámbrico lo más cerca posible de los periféricos USB inalámbricos.

• Utilice un cable USB extensor para colocar el receptor USB inalámbrico lo más lejos posible del puerto USB 3.0.

Compruebe la fuente de entrada y la tabla de asociación USB.

62

| Solucionar problemas

Apéndice

Avisos FCC (solo para EE. UU.) y otra información sobre normativas

Para obtener detalles acerca de los avisos FCC y otra información sobre normativas, consulte el sitio web sobre el cumplimiento de normativas en

www.dell.com/regulatory_compliance

.

Contactar con Dell

NOTA: Si no tiene una conexión activa a Internet, puede encontrar información de contacto en su recibo de compra, factura de transporte, factura o catálogo de productos de Dell.

Dell ofrece distintas opciones de asistencia en línea y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona.

Para consultar contenido de soporte del monitor en línea:

Consulte

www.dell.com/support/monitors

.

Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio de atención al cliente:

1.

Vaya a

www.dell.com/support

.

2.

Compruebe su país o región en el menú desplegable Elija un país o región situado en la parte inferior de la página.

3.

Haga clic en Contáctenos junto a la lista desplegable del país.

4.

Seleccione el servicio o enlace de soporte adecuado en función de sus necesidades.

5.

Seleccione el método de contacto con Dell que le resulte más cómodo.

Apéndice |

63

Dimensión general

1

S2721DGF Outline Dimension

2

A

Swivel45

67.84 [2.7]

Swivel45

19.06 [0.8]

B

C

7.43

[0.3]

7.42 [0.3]

363.55 [14.3] 335.66 [13.2]

20.47 [0.8]

D

1

611.6

[24.1]

596.74

[23.5]

Pivot90

Pivot90

275.9

[10.9]

3 4

Unit :mm(inch)

Dimension :Nominal

Drawing : Not to scale

A

416.9 [16.4]

B

2

7.43

[0.3]

Z=0

4.53

[0.2]

Z=50.6 (1.99)

Z=51.6(2.03)

M4x10 (4x)

100 [3.9] 122 [4.8]

5

Tilt

21

175.25 [6.9]

655.4 [25.8]

541.84 [21.3]

523.85 [20.6]

43.8 [1.7]

130 [5.1]

348.17 [13.7]

393.93 [15.5]

160.44 [6.3]

46.56

[1.8]

3

200.29

[7.9]

213.9

[8.4]

38.54 [1.5]

42.03

[1.7]

218.43

[8.6]

4

25.9 [1]

218.6 [8.6]

369.19 [14.5]

C

D

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
