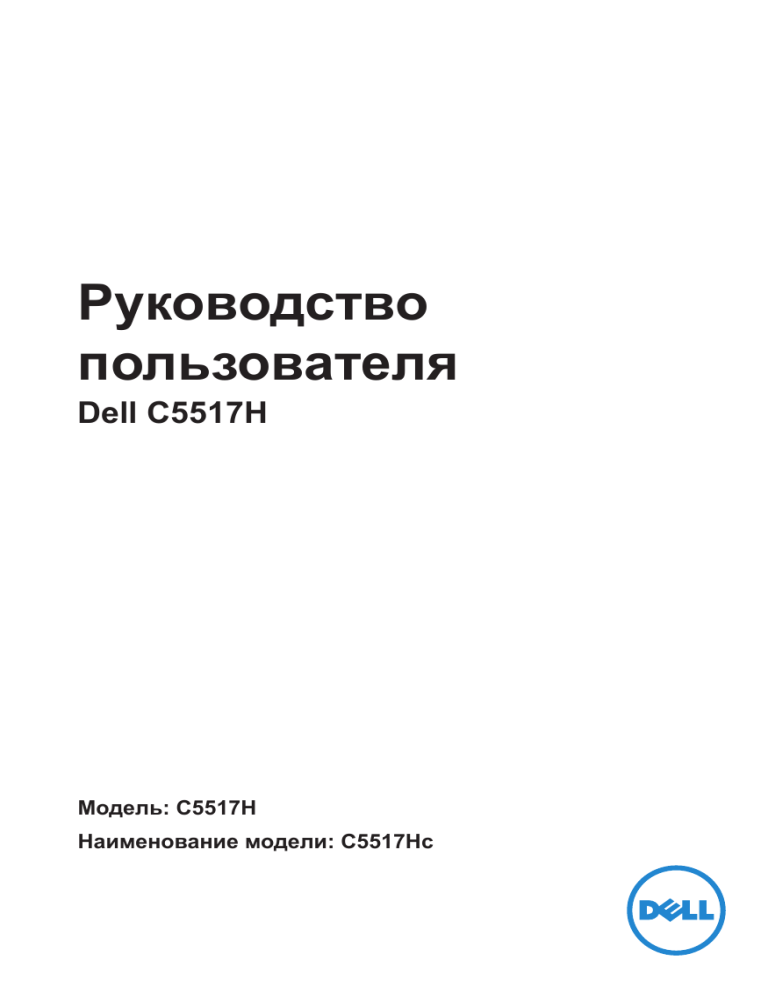

Руководство пользователя

Dell C5517H

Модель: C5517H

Наименование модели: C5517Hc

Примечания, предостережения и предупреждения

ПРИМЕЧАНИЕ.

ПРИМЕЧАНИЕ содержит важную информацию, которая позволяет пользователю оптимально использовать возможности прибора.

ВНИМАНИЕ!

Предупреждение с заголовком ВНИМАНИЕ! указывает на риск повреждения оборудования и потери данных в случае несоблюдения данных указаний.

ОСТОРОЖНО!

Предупреждение с заголовком "ОСТОРОЖНО!" указывает на риск причинения материального ущерба, вреда здоровью людей или летального исхода.

_________________________

Информация в данном руководстве может быть изменена без уведомления.

© Dell Inc., 2016. Все права защищены.

Воспроизведение данных материалов в любом виде без письменного разрешения компании

Dell Inc. строго запрещено.

Товарные знаки, которые использовались в тексте:

Dell

и логотип

DELL

являются товарными знаками компании Dell Inc.;

Microsoft

и

Windows

являются товарными знаками или зарегистрированными товарными знаками корпорации Microsoft. Corporation в США и

(или) других странах,

Intel

является зарегистрированным товарным знаком корпорации Intel

Corporation в США и (или) других странах; ATI является товарным знаком компании Advanced

Micro Devices, Inc.

Прочие товарные знаки и торговые наименования могут использоваться в данном документе с целью указания на организации, заявляющие свои права на эти товарные знаки и наименования или на их изделия. Dell Inc. отказывается от какого-либо права собственности на товарные знаки и торговые наименования, кроме своих собственных.

2016 - 10 Версия A01

Содержание

О мониторе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Комплект поставки . . . . . . . . . . . . . . . . . . . . 6

Характеристики изделия . . . . . . . . . . . . . . . . . 7

Пульт дистанционного управления . . . . . . . . . . . 8

Установка батарей в пульт дистанционного управления (ПДУ) 9

Правила обращения с пультом дистанционного управления 9

Эксплуатация пульта дистанционного управления . . . . . 10

Обозначение компонентов и элементов управления 11

Технические характеристики монитора . . . . . . . . 14

Режимы управления питанием . . . . . . . . . . . . . . . . . 14

Этот ярлык и информация предназначены только для

Узбекистана . . . . . . . . . . . . . . . . . . . . . . . . 15

Назначение контактов . . . . . . . . . . . . . . . . . . . . . . 16

Функция Plug and Play . . . . . . . . . . . . . . . . . . 22

Технические характеристики плоскопанельного монитора . 22

Характеристики разрешения. . . . . . . . . . . . . . . . . . . 23

Поддерживаемые видеорежимы . . . . . . . . . . . . . . . . 23

Электрические характеристики . . . . . . . . . . . . . . . . . 23

Предустановленные режимы отображения . . . . . . . . . . 24

Физические характеристики . . . . . . . . . . . . . . . . . . . 24

Характеристики окружающей среды . . . . . . . . . . . . . . 27

Качество ЖК-монитора и политика в отношении дефектов пикселей. . . . . . . . . . . . . . . . . . . . 28

Рекомендации по обслуживанию . . . . . . . . . . . 28

Уход за монитором . . . . . . . . . . . . . . . . . . . . . . . . 28

3

Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . 29

Присоединение подставки к монитору . . . . . . . . 29

Подключение монитора . . . . . . . . . . . . . . . . . 30

Подключение черного кабеля VGA . . . . . . . . . . . . . . . 30

Подключение черного кабеля HDMI. . . . . . . . . . . . . . . 30

Подключение черного кабеля DP . . . . . . . . . . . . . . . . 31

Подключение USB-кабеля . . . . . . . . . . . . . . . . . . . . 31

Подключение аудиокабеля (приобретается отдельно). . . . 31

Отсоединение стойки монитора . . . . . . . . . . . . 32

Монтаж на стену (дополнительно) . . . . . . . . . . . 33

Эксплуатация монитора . . . . . . . . . . . . . . . . . 34

Включение питания монитора . . . . . . . . . . . . . 34

Использование функциональных элементов управления . . . . . . . . . . . . . . . . . . . . . . . . 34

Клавиатура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Использование экранного меню . . . . . . . . . . . . 36

Доступ в систему меню. . . . . . . . . . . . . . . . . . . . . . 36

Предупреждающие сообщения экранного меню. . . 46

Установка максимального разрешения . . . . . . . . 49

Поиск и устранение неисправностей . . . . . . . . . 50

Самотестирование . . . . . . . . . . . . . . . . . . . . 50

Встроенная система диагностики . . . . . . . . . . . 52

Проблемы, связанные с изделием. . . . . . . . . . . 57

Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Заявления Федеральной комиссии по связи (только для США) и другая нормативно-правовая информация . . . . . . . . . . . . . . . . . . . . . . . 58

Контактная информация Dell . . . . . . . . . . . . . . 58

4

Настройка монитора . . . . . . . . . . . . . . . . . . . . . . . 59

Установка разрешения экрана 1920 х 1080 (максимум) .

59

Если используется ПК Dell или портативный компьютер Dell с доступом в Интернет . . . . . . . . 60

Если используется ПК, портативный компьютер или видеокарта, отличные от Dell. . . . . . . . . . . . . . 60

Процедуры настройки двух мониторов в ОС Windows

7, Windows 8, Windows 8.1 или Windows 10 . . . . . . 61

Для Windows 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Для Windows 8 и Windows 8.1 . . . . . . . . . . . . . . . . . . 63

Для Windows 10 . . . . . . . . . . . . . . . . . . . . . . . . . . 70

5

О мониторе

Комплект поставки

Монитор поставляется со следующими компонентами, указанными ниже.

Убедитесь, что получены все указанные компоненты, если что-либо

отсутствует,

Контактная информация Dell

.

ПРИМЕЧАНИЕ.

Некоторые компоненты являются дополнительными, поэтому не поставляются с монитором. Отдельные функции или носители недоступны в определенных странах.

• Монитор

• Подставка монитора

• Винты: M4 (12 мм), 4 шт.

• Пульт дистанционного управления и батарейки (ААА х 2)

• Шнур питания (зависит от страны)

• Кабель VGA (3 m)

• Кабель HDMI (3 m)

• Кабель DP - DP (3 m)

6

О мониторе

• Восходящий кабель USB (включение USBпортов на мониторе) (3 m)

• Кабельные хомуты: 3 шт.

Drivers and Documentation

D e ™ C 5 7 H M o n o

RPJY6A00

Contents:

Device drivers

Quick Setup Guide

User's Guide

Dell Display Manager Software

P/N RPJY6 Rev. A00

P/N Q70G55C170003A

September 2

Made in China

© 2

016 D

In

• Компакт-диск с драйверами и документацией

• Краткое руководство

• Информация по технике безопасности, окружающей среде и нормативноправовые данные (SERI)

Характеристики изделия

Монитор

Dell C5517H

с плоским ЖК-экраном оснащен активной матрицей с использованием тонкопленочной транзисторной технологии. Монитор оснащен следующими функциями:

• C5517H

: размер видимого изображения по диагонали составляет

1386,84 мм (54,6 дюйма), разрешение 1920 x 1080, поддержка полноэкранного режима для низкого разрешения.

• Светодиодная подсветка.

• Съемная подставка и крепежные отверстия по стандарту VESA 400 мм х 400 мм обеспечивают гибкость установки.

• Функция Plug and play (если поддерживается системой).

• Возможность подключения через VGA, HDMI и DP упрощает и облегчает подключение существующего и нового оборудования.

• Аудиовыход

• Настройки экранного меню для простоты регулировки и оптимизации работы экрана.

• Носители с программным обеспечением и документацией, на которых имеются файл с информацией (INF), файл Image Color Matching (ICM) и документация на изделие.

• В комплект входит ПО Dell Display Manager (на компакт-диске, прилагающемся к монитору).

• Функция Asset Management.

• Встроенные динамики (10 Вт), 2 шт.

• Соответствие требованиям RoHS.

• Монитор не содержит бромсодержащего антипирена/ПВХ (галогенов), кроме внешних кабелей.

• Для изготовления панели используется только стекло, не содержащее арсенидов и ртути.

О мониторе

7

Пульт дистанционного управления

4

7

8

9

5

6

1

2

3

10

1

Кнопка включения/ выключения питания

Включение или выключение монитора.

2

Источник сигнала

Выбор источника сигнала.

Нажмите кнопку [<] или [>] для выбора

HDMI1, HDMI2, VGA

или

DP

. Нажмите кнопку [√], чтобы подтвердить выбор и выйти.

11

12

13

14

15

3

Вверх

Нажмите эту кнопку, чтобы переместить курсор вверх в экранном меню.

4

Слева

Нажмите эту кнопку, чтобы переместить курсор влево в экранном меню.

5

Вниз

Нажмите эту кнопку, чтобы переместить курсор вниз в экранном меню.

6

Меню

Нажмите эту кнопку, чтобы войти в экранное меню.

7

Яркость -

Уменьшение Яркость.

8

Громкость -

Уменьшение громкости.

9

Выключить звук

Включение или выключение звука.

10

Готовые режимы

Отображение информации о

Готовые режимы.

11

Справа

Нажмите эту кнопку, чтобы переместить курсор вправо в экранном меню.

12

OK

Подтверждение ввода или выбор

13

Выход

Выход из меню.

14

Яркость +

Увеличение Яркость.

15

Громкость +

Увеличение громкости.

8

О мониторе

Установка батарей в пульт дистанционного управления (ПДУ)

Питание пульта осуществляется от двух батарей 1,5 В типа ААА.

Чтобы установить или заменить батареи, выполните следующие действия:

1.

Нажмите и сдвиньте крышку, чтобы снять ее.

2.

Вставьте батареи в соответствии с полярностью, указанной внутри отсека.

3.

Установите крышку на свое место.

ВНИМАНИЕ!

Неправильное использование батарей может привести к утечкам или взрыву. Необходимо соблюдать следующие инструкции:

• Устанавливайте батареи типа ААА в соответствии со знаками полярности, указанными на батареях и внутри отсека.

• Не применяйте батареи разных типов.

• Не устанавливайте новые батареи с уже ранее использованными батареями. Это сократит срок службы батарей или приведет к утечке.

• Немедленно извлеките отработавшие батареи, чтобы предотвратить утечку электролита в батарейный отсек. Не прикасайтесь к вытекшей кислоте, чтобы не повредить кожные покровы.

ПРИМЕЧАНИЕ.

Если ПДУ длительное время не будет использоваться, извлеките из него батарейки.

Правила обращения с пультом дистанционного управления

• Не подвергайте пульт сильным ударам.

• Не проливайте на него воду или другие жидкости. При попадании на пульт жидкости, немедленно протрите его досуха.

• Не допускайте воздействие на пульт пара и теплового излучения.

• Не открывайте ПДУ, кроме случаев, когда необходимо установить батареи.

О мониторе

9

Эксплуатация пульта дистанционного управления

При нажатии кнопок ПДУ направляйте его в сторону дистанционного датчика ЖК-монитора.

ПДУ работает на расстоянии около 8 м от датчика монитора и под углом в горизонтальной или вертикальной плоскостях не более 15° на расстоянии приблизительно 5,6 м.

ПРИМЕЧАНИЕ.

Пульт дистанционного управления может работать неправильно, если датчик управления на мониторе будет подсвечиваться солнечными лучами, подвергаться сильному освещению или если на пути передачи сигнала существует препятствие.

15 15

10

О мониторе

Обозначение компонентов и элементов управления

Вид спереди

1

1 ИК-объектив (со светодиодом)

Вид сзади

1

6

4

5

2

3

DELL

Model No. /Modelo / 型號 型号 모델명 : C5517Hc

輸入電源/输入电源/ 정격입력 100-240V 50/60Hz 2.5A

S/N: CN-0 P2NYV-64180-46D-001T

REV A00

Made in China 中国制造

Express SVC code:359 576 607 7 Service Tag:1NGTQV1

Manufactured Date: Apr.2016

生产日期

TPV Electronics (Fujian) Co., Ltd.

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

RoHS

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см² L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт Q40G055N-700-03A Потребляемая мощность изделием в выключенном режиме - X.XX Вт

X X X X X X - X X

7

DELL

Model No. /Modelo / 型號 型号 모델명 : C5517Hc

輸入電源/输入电源/ 정격입력 100-240V 50/60Hz 2.5A

S/N: CN-0 P2NYV-64180-46D-001T

REV A00

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

Made in China 中国制造

生产日期 Manufactured Date: Apr.2016

XXXXXXXXXXX

TPV Electronics (Fujian) Co., Ltd.

신청인/제조자:

MSIP-REM-TPF-C5517Hc

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

RoHS

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см² L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Q40G055N-700-03A X X X X X X - X X

Вид сзади с подставкой монитора

Наклейка Описание

1

2

3

4

5

Использование

Крепежные отверстия VESA

(400 мм х 400 мм)

Табличка с нормативноправовыми данными

Монтаж монитора на стене при помощи совместимого настенного крепления VESA (400 x 400 мм).

Указаны разрешения контролирующего органа.

Разъем питания переменного тока Для подключения кабеля питания

Функциональные кнопки

(дополнительную информацию

см. в разделе

монитора

)

Эксплуатация

Отверстие для блокировки в целях безопасности монитора.

Кнопки на задней панели монитора используются для настройки параметров изображения.

Для защиты монитора в отверстие вставляется защитный трос.

О мониторе

11

6 Винтовое отверстие Для монтажа принадлежностей.

7

Вид сбоку

Расположение кабельных хомутов Прикрепите кабельные хомуты в указанных местах, чтобы упорядочить кабели.

Наклейка Описание

1 Порт RS232

2 Линейный аудиовыход

3

4

5

Линейный аудиовход

Порт VGA

DisplayPort

7

8

3

4

1

2

5

6

9

10

Использование

Для подключения компьютера к монитору с помощью кабеля RS232.

Этот разъем служит для подключения акустической системы для воспроизведения звука, передаваемого посредством интерфейсов VGA, HDMI или DP.

Поддерживается только 2-канальный звук.

ПРИМЕЧАНИЕ.

К линейному аудиовыходу нельзя подключить наушники.

Подключение источника сигнала к монитору с помощью аудиокабеля (приобретаемого отдельно).

Для подключения компьютера к монитору с помощью кабеля VGA.

Для подключения компьютера к монитору с помощью кабеля DP - DP.

12

О мониторе

6

7

8

9

10

Разъем HDMI 2

Разъем HDMI 1

Нисходящий порт

USB

Нисходящий порт

USB

Восходящий порт

USB

Для подключения компьютера к монитору кабелем HDMI.

Эти порты предназначены для подключения

USB-устройств. Этот разъем можно использовать только после подключения кабеля

USB к компьютеру и восходящему разъему USB на мониторе.*

Эти порты предназначены для подключения

USB-устройств. Этот разъем можно использовать только после подключения кабеля

USB к компьютеру и восходящему разъему USB на мониторе.

Служит для подключения к компьютеру USBкабелем, который поставляется в комплекте с монитором. После подключения данного кабеля можно использовать USB-разъемы на мониторе.

* Поддержка зарядки батареи.

Вид снизу

1

1

1

Динамики

О мониторе

13

Технические характеристики монитора

В следующих разделах указаны данные о различных режимах управления питанием и назначениях разъемов монитора.

Режимы управления питанием

Если на компьютере установлены видеоплата, совместимая со стандартом

VESA DPM, или ПО, монитор автоматически снижает потребление энергии, если он не используется. Это называется режимом экономии энергии. Если компьютер распознает ввод с клавиатуры, мыши или другого устройства ввода, монитор автоматически восстанавливает свою полную функциональность. В следующей таблице указана информация относительно потребления энергии и предупреждения о включении функции автоматической экономии энергии.

Режимы

VESA

Обычный режим

Неактивный режим

Выкл.

-

Синхронизация по горизонтали

Вкл.

Синхронизация по вертикали Видео

Вкл. Вкл.

Выкл.

-

Выкл.

Индикатор питания

Белый

Энергопотребление

170 Вт (макс.)**

80 Вт (тип.)***

Пустой Ярко-белый Менее 0,3 Вт

Выкл. Менее 0,3 Вт*

* Нулевое потребление энергии в выключенном режиме возможно только при отсоединении главного кабеля от монитора.

** Максимальное потребление энергии с максимальными настройками яркости и контрастности.

*** Типовое энергопотребление с настройками экранного меню по умолчанию, неактивными разъемами аудио и USB.

Экранное меню доступно только в обычном режиме работы. При нажатии любой кнопки, кроме кнопки питания, в неактивном режиме отобразятся следующие сообщения:

Dell

C5517H

От компьютера не поступает сигнал. Для вывода из спящего состояния нажмите любую клавишу на клавиатуре или двиньте мышь.

Если отображение отсутствует, то нажмите кнопку монитора, чтобы в экранном меню выбрать правильный источник входного сигнала.

Включите компьютер и монитор для доступа к

Использование экранного меню

.

14

О мониторе

Этот ярлык и информация предназначены только для

Узбекистана

Изготовитель:

Модель

DELL

C5517H

Класс энергоэффективности A+

Энергопотребление во включенном состоянии Вт/см² 0.010

Годовое энергопотребление во включенном состоянии кВт/ч в год

Потребление энергии в режиме ожидания Вт

117

0.3

Энергопотребление в выключенном состоянии Вт

Коэффициент мощности

0.3

0.83

О мониторе

15

Назначение контактов

15-контактный разъем D-Sub

6

1

7

2

8

3

9

4

10

5

11 12 13 14 15

Номер контакта

1

7

8

9

10

11

4

5

6

2

3

12

13

14

15

Сторона монитора 15-контактного бокового сигнального кабеля

Видео – красный

Видео – зеленый

Видео – синий

GND (земля)

Самотестирование

GND-R

GND-G

GND-B

DDC +5 В

GND-sync

GND (земля)

Данные DDC

H-sync

V-sync

Синхронизация DDC

16

О мониторе

19-контактный разъем HDMI

Номер контакта

1

2

11

12

13

8

9

10

14

15

3

4

5

6

7

16

17

18

19

Сторона монитора 19-контактного бокового сигнального кабеля

TMDS Data2+

Экран TMDS Data2

TMDS Data2-

TMDS Data1+

Экран TMDS Data1

TMDS Data1-

TMDS Data0+

Экран TMDS Data0

TMDS Data0-

TMDS Clock+

Экран тактового сигнала TMDS

TMDS Clock-

CEC

Зарезервирован (N.C. на устройстве)

SCL

SDA

Земля DDC/CEC

Питание +5 В

Обнаружение активного соединения

О мониторе

17

Разъем DP

Номер контакта

1

2

11

12

13

8

9

10

14

15

3

4

5

6

7

16

17

18

19

20

20-контактная сторона подключенного сигнального кабеля

ML0 (p)

GND (земля)

ML0 (n)

ML1 (p)

GND (земля)

ML1 (n)

ML2 (p)

GND (земля)

ML2 (n)

ML3 (p)

GND (земля)

ML3 (n)

GND (земля)

GND (земля)

AUX (p)

GND (земля)

AUX (n)

GND (земля)

Повторное вкл. питания

+3,3 В, питание DP

18

О мониторе

Интерфейс USB (универсальной последовательной шины)

В этом разделе приводятся сведения о портах USB на мониторе.

ПРИМЕЧАНИЕ.

Данный монитор совместим со стандартом

Сверхскоростное USB 3.0.

Скорость передачи

Скорость передачи данных

2 Сверхскоростное 5 Гбит/с

Высокоскоростное 480 Мбит/с

Макс. скорость 12 Мбит/с

Энергопотребление*

4,5 Вт (макс., каждый порт)

4,5 Вт (макс., каждый порт)

4,5 Вт (макс., каждый порт)

* До 2,5 А на нисходящем разъеме USB (разъем со значком батареи

) с устройствами, соответствующими стандарту BC1.2, или обычными USB-устройствами.

Восходящий разъем USB

Номер контакта

1

8

9

6

7

4

5

2

3

9-контактный разъем

VCC

D-

D+

GND (земля)

SSTX-

SSTX+

GND (земля)

SSRX-

SSRX+

О мониторе

19

Нисходящий разъем USB

Номер контакта

1

2

5

6

3

4

7

8

9

9-контактный разъем

VCC

D-

D+

GND (земля)

SSTX-

SSTX+

GND (земля)

SSRX-

SSRX+

Порты USB

• 1 восходящий – синий

• 3 нисходящих – синие

• Порт зарядки – порт со значком батареи; он поддерживает функцию быстрой зарядки для устройств, совместимых со стандартом

ВС1.2.

ПРИМЕЧАНИЕ.

Для работы интерфейса USB 3.0 требуется компьютер с интерфейсом USB 3.0.

ПРИМЕЧАНИЕ.

Интерфейс USB монитора работает, только если монитор включен или находится в режиме энергосбережения.

После выключения монитора и его последующего включения потребуется несколько секунд для возобновления нормальной работы подключенных периферийных устройств.

20

О мониторе

Разъем RS232

Назначение контактов RS232 на мониторе (лицом к монитору)

Назначение контактов кабеля последовательной связи RS232 (лицом к кабелю)

Назначение контактов

RS232

1

2

3

4

5

6

7

8

9

ОПИСАНИЕ

КОНТАКТОВ

TXD

RXD

ЗЕМЛЯ

Не используется

Не используется

RS232

Параметры взаимодействия по протоколу RS232

Параметры подключения

Скорость передачи данных

Биты данных

Четность

Стоповые биты

Управление потоками

Значение

9600 бит/с

8 бит

Нет

1 бит

Нет

7

8

2

3

5

О мониторе

21

Функция Plug and Play

Можно подключить монитор к любой системе, совместимой с функцией Plug and Play. Монитор автоматически представляет компьютеру расширенные данные идентификации дисплея (EDID) с помощью протоколов канала экранных данных (DDC), чтобы система могла сама настроиться и оптимизировать параметры монитора. В большинстве случаев установка монитора выполняется автоматически. При необходимости можно выбрать различные параметры.

Технические характеристики плоскопанельного монитора

Номер модели Монитор Dell C5517H

Тип экрана

Тип панели

Размер видимого изображения

По диагонали

По горизонтали, активная область

По вертикали, активная область

Площадь

Шаг пикселя (подпиксель)

Угол обзора:

По горизонтали

По вертикали

Выходное значение яркости

Коэффициент контрастности

Покрытие лицевой панели

Подсветка

Время отклика

Глубина цвета

Цветовая гамма

Активная матрица – ЖК-дисплей на TFT

Выравнивание по вертикали

1386,8 mm (54,6 дюйма)

1209,6 mm (47,6 дюйма)

680,4 mm (26,8 дюйма)

823011,8 мм

2

(1275,7 дюйма

2

)

0,21 мм (ширина) * 0,63 мм (высота)

178°, тип.

178°, тип.

350 кд/м² (тип.)

3000 : 1 (обычно)

Антибликовое с жестким покрытием 3H, вуаль 2%

Система светодиодов

8 мс тип. (G - G)

16,7 млн. цветов

85 % (тип.) **

** [C5517H] Цветовой охват (типовой) монитора получен при испытаниях по стандартам CIE1976 (85 %) и CIE1931 (72 %).

22

О мониторе

Характеристики разрешения

Номер модели

Диапазон частот строчной развертки

Диапазон частот кадровой развертки

Максимальное предустановленное разрешение

Монитор Dell C5517H

30 кГц-83 кГц (автоматически)

56 Гц-76 Гц (автоматически)

1920 x 1080 при 60 Гц

Поддерживаемые видеорежимы

Номер модели

Характеристики видео дисплея

(воспроизведение

HDMI и DP)

Монитор Dell C5517H

480p, 576p, 720p, 1080p и 1080i

Электрические характеристики

Номер модели

Сигналы видеовхода

Сигналы входа синхронизации

Монитор Dell C5517H

Аналоговый RGB: 0,7 В +/- 5%, входное сопротивление

75 Ом

Цифровой HDMI: 600 мВ для каждой дифференциальной линии, входное сопротивление

100 Ом

Цифровой DisplayPort

Максимальное выходное напряжение: 1,38 В, входное сопротивление: 100 Ом

Раздельная синхронизация по горизонтали и вертикали, уровень без полярности TTL, SOG (индикатор SYNC

Композитный изображения горит зеленым)

~100–240 В/50 Гц или 60 Гц + 3 Гц/2,5 А (макс.) Входное напряжение переменного тока, частота, ток

Пусковой ток 120 В: 30 А (макс.)

240 В: 60 А (макс.)

О мониторе

23

Предустановленные режимы отображения

В следующей таблице указаны Готовые режимы от бражения, для которых

Dell гарантирует размер изображения и центрирование:

Режим Экран

VESA, 720 x 400

Горизонтальная частота (кГц)

31,5

Вертикальная частота (Гц)

70,0

Тактовая частота

(МГц)

28,3

Полярность синхронизации

(по горизонтали/ вертикали)

-/+

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1600 x 900

VESA, 1920 x 1080

31,5

37,5

37,9

46,9

48,4

60,0

67,5

64,0

80,0

55,5

67,5

60,0

75,0

60,3

75,0

60,0

75,0

75,0

60,0

75,0

60,0

60,0

25,2

31,5

40,0

49,5

65,0

78,8

108,0

108,0

135,0

97,8

148,5

-/-

+/+

+/+

+/+

+/+

-/-

-/-

+/+

+/+

+/-

+/+

Физические характеристики

В следующей таблице указаны физические характеристики монитора:

Номер модели Монитор Dell C5517H

Тип разъема

Тип сигнального кабеля

D-сверхминиатюрный, черный разъем

Черный разъем HDMI

DP, черный разъем

D-sub: Отсоединяемый, аналоговый,

15-контактный

HDMI: Отсоединяемый, цифровой, 19-контактный

DP: Отсоединяемый, цифровой, 20-контактный

Размеры: (со стойкой)

24

О мониторе

Номер модели

Высота

Ширина

Глубина

Размеры: (без стойки)

Монитор Dell C5517H

788,6 mm (31,1 дюйма)

1241,0 мм (48,9 дюйма)

245,0 мм (9,7 дюйма)

Высота

Ширина

Глубина

Размеры подставки

Высота

Ширина

Глубина

Вес

721,5 мм (28,4 дюйма)

1241,0 мм (48,9 дюйма)

64,8 мм (2,6 дюйма)

154,9 мм (6,1 дюйма)

530,0 мм (20,9 дюйма)

245,0 мм (9,6 дюйма)

Вес с упаковкой 32,2 kg (70,8 фунтов)

Вес с подставкой и кабелями

Вес без стойки (для крепления на стене или в соответствии с требованиями крепления VESA – без кабелей)

Вес стойки

24,6 kg (54,1 фунтов)

20,4 кг (44,9 фунтов)

3,3 кг (7,3 фунтов)

О мониторе

25

26

О мониторе

Характеристики окружающей среды

В следующей таблице указаны условия окружающей среды для работы монитора:

Номер модели Монитор Dell C5517H

Температура

Рабочая 0 °C до 40 °C (32 °F до 104 °F)

Нерабочая

Нерабочая

Рассеивание теплоты

Максимальное

Типовое

• Хранение: -20 °C до 60 °C (-4 °F до 140 °F)

• Транспортировка: -20 °C до 60 °C (-4 °F до 140 °F)

Влажность

Рабочая 20 до 80 % (без конденсата)

Нерабочая • Хранение: 10 % до 90 % (без конденсата)

• Транспортировка: 10 % до 90 % (без конденсата)

Высота над уровнем моря

Рабочая не более 5000 м не более 12191 м

• 410 БТЕ/ч

• 273 БТЕ/ч

О мониторе

27

Качество ЖК-монитора и политика в отношении дефектов пикселей

В процессе изготовления ЖК-монитора нередко один или несколько пикселей фиксируются в неизменяемом состоянии. Видимым результатом этого является появление очень маленькой темной или яркой бесцветной точки на экране. Если пиксель фиксируется в зажженном состоянии, он становится

"яркой точкой". Если пиксель остается черным, он становится "темной точкой".

В большинстве случаев такие пикселы трудноразличимы и не ухудшают качество дисплея или возможность его использования. 1-5 фиксированных пикселов на экране считаются нормальным явлением и не нарушают действующие стандарты. Подробная информация представлена на веб-сайте технической поддержки компании Dell по адресу

http://www.dell.com/support/monitors

.

Рекомендации по обслуживанию

Уход за монитором

ВНИМАНИЕ! Перед очисткой монитора прочтите следующие инструкции по безопасности.

ВНИМАНИЕ! Перед очисткой монитора отсоедините кабель питания монитора от электрической розетки.

Для обеспечения максимальной эффективности следуйте указанным инструкциям при распаковке, очистке или эксплуатации монитора.

• Для очистки антистатического экрана немного смочите ткань водой. По возможности используйте специальную ткань для очистки экранов или раствор, подходящий для антистатического покрытия. Не используйте бензин, растворитель, аммиак, абразивные очистители или сжатый воздух.

• Для очистки пластмассовых компонентов используйте слегка смоченную водой ткань. Не используйте какие-либо моющие средства, так как они оставляют матовую пленку на пластмассовых компонентах.

• Если обнаружите белый порошок при распаковке монитора, протрите его тканью. Белый порошок может появиться при транспортировке.

• Обращайтесь с монитором осторожно, так как темные мониторы подвержены царапинам и потертостям больше, чем светлые мониторы.

• Для поддержания наилучшего качества изображения монитора используйте динамически изменяющуюся экранную заставку и выключайте монитор, если он не используется.

28

О мониторе

Настройка монитора

Присоединение подставки к монитору

ПРИМЕЧАНИЕ. Основание подставки отсоединено от монитора при поставке с завода.

Для прикрепления подставки к монитору выполните следующие действия.

Flat Pan el Moni : 100-24 0V 50/ tor /Mo cran pla niteur é

60Hz 2.

S/N: C N-0 P2 NYV-64 180-46 D-001T

Servic e Tag: 1NGTQ 359 5 76 60

REV A0 t-outlet.

Manufa

code: ss SVC Expre

Jul. 20 ctured Date:

S-3 (B)/ CAN ICE NMB-3( ust be co nnected to an ea rthed ma ins socke d'une m é sur un e prise d e couran t munie

Raheen à la terre Busines e branch L'appare il doit êtr The equ ipment m s Park L imerick Ireland www.d

ell.com

Made in China

1.

Положите монитор на ровную поверхность.

2.

Вставьте винты в подставку.

3.

Затяните винты.

DELL eur écran

Model No. : E5515Hc Flat Panel Monitor /Monit : 100-240V 5 0/60Hz 2

S/N: CN-0 P2NY V-64180-46D -001T

Tag:1N GTQV1

REV A00

Express Service SVC co de:359

Manufact ured Dat e: Jul. 2

576 607 7

014

The equip ment must b CAN ICES-3 (B )/NMB-3( ché sur une prise d e courant munie d'une mise e connected to an earthed mains socket-outlet.

Raheen B usiness Park oit être bran Limerick I reland w ww.dell.co

à la terre.

L'appareil d Made in Chi

Настройка монитора

29

Подключение монитора

ОСТОРОЖНО! Перед началом любых операций в этом разделе

необходимо ознакомиться и соблюдать Правила техники безопасности .

Для подключения компьютера к монитору выполните следующие действия.

1.

Выключите компьютер и отсоедините кабель питания.

2.

Подключите синий аналоговый VGA или черный HDMI/DP соединительный кабель к соответствующему видеоразъему на задней панели компьютера. Не используйте оба кабеля одновременно. Используйте два кабеля только в том случае, если они подключены к двум разным компьютерам с соответствующими видеосистемами.

Подключение черного кабеля VGA

Flat Panel Monitor /Moniteur écran plat DELL

Model No. : E5515Hc : 100-240V 50/60Hz 2.5A

DELL

型號 型号 Model No. /Modelo / S/N: CN-0 P2NYV-64180-46D-001T 모델명 : C5517Hc

輸入電源/输入电源/ 정격입력 100-240V 50/60Hz 2.5A

REV A00

Service Tag:1NGTQV1

S/N: CN-0 P2NYV-64180-46D-001T

REV A00

中国制造

Express SVC code:359 576 607 7

Made in China

Manufactured Date: Jul. 2014

Express SVC code:359 576 607 7 Service Tag:1NGTQV1

生产日期 Manufactured Date: Apr.2016

TPV Electronics (Fujian) Co., Ltd. CAN ICES-3 (B)/NMB-3(B) The equipment must be connected to an earthed mains socket-outlet.

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B) Made in China

RoHS R33037

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см² L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Q40G055N-700-03A X X X X X X - X X

Подключение черного кабеля HDMI

DELL

Model No. /Modelo /

100-240V 50/60Hz 2.5A

輸入電源/输入电源/

型號 型号 모델명

정격입력

: C5517Hc

S/N: CN-0 P2NYV-64180-46D-001T

XXXXXXXXXXX

신청인/제조자:

TPV Electronics (Fujian) Co., Ltd. MSIP-REM-TPF-C5517Hc

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

REV A00

Made in China 中国制造

RoHS

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

生产日期 Manufactured Date: Apr.2016

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см² L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Q40G055N-700-03A X X X X X X - X X

30

Настройка монитора

Подключение черного кабеля DP

DELL

Model No. /Modelo / 型號 型号 모델명 : C5517Hc

輸入電源/输入电源/ 정격입력 100-240V 50/60Hz 2.5A

S/N: CN-0 P2NYV-64180-46D-001T

REV A00

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

Made in China 中国制造

生产日期 Manufactured Date: Apr.2016

XXXXXXXXXXX

TPV Electronics (Fujian) Co., Ltd.

신청인/제조자:

MSIP-REM-TPF-C5517Hc

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

RoHS

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см² L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Q40G055N-700-03A X X X X X X - X X

Подключение USB-кабеля

DELL

Model No. /Modelo /

輸入電源/输入电源/ 정격입력 모델명 型號 型号

: C5517Hc

S/N: CN-0 P2NYV-64180-46D-001T

100-240V 50/60Hz 2.5A

CAN ICES-3 (B)/NMB-3(B) 警語:使用過度恐傷害視力。

中国制造 REV A00

Made in China

Service Tag:1NGTQV1

生产日期

Express SVC code:359 576 607 7

Manufactured Date: Apr.2016

TPV Electronics (Fujian) Co., Ltd. RoHS

IS 13252(Part1)/

IEC 60950-1

R-41018660

L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

The equipment must be connected to an earthed mains socket-outlet.

Удельная мощность рабочего режима - X.XXX Вт/см²

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Q40G055N-700-03A X X X X X X - X X

Подключение аудиокабеля (приобретается отдельно)

DELL

Model No. /Modelo / 型號 型号 모델명 : C5517Hc S/N: CN-0 P2NYV-64180-46D-001T

輸入電源/输入电源/ 정격입력 100-240V 50/60Hz 2.5A

REV A00

Made in China 中国制造

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

XXXXXXXXXXX

신청인/제조자:

TPV Electronics (Fujian) Co., Ltd. MSIP-REM-TPF-C5517Hc

CAN ICES-3 (B)/NMB-3(B) 警語:使用過度恐傷害視力。

R33037

RoHS

生产日期 Manufactured Date: Apr.2016

IS 13252(Part1)/

IEC 60950-1

R-41018660

L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

The equipment must be connected to an earthed mains socket-outlet.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт Удельная мощность рабочего режима - X.XXX Вт/см²

Потребляемая мощность изделием в выключенном режиме - X.XX Вт Q40G055N-700-03A X X X X X X - X X

ПРИМЕЧАНИЕ.

Рисунки используются только в качестве иллюстрации.

Внешний вид на практике может отличаться.

Настройка монитора

31

Отсоединение стойки монитора

ПРИМЕЧАНИЕ. Чтобы не поцарапать ЖК-монитор при отсоединении подставки, поместите его на мягкую чистую поверхность.

Отсоединение подставки.

1.

Положите монитор на ровную поверхность.

2.

Извлеките винты из задней крышки.

3.

Снимите подставку с монитора.

32

Настройка монитора

Монтаж на стену (дополнительно)

DELL

Model No. /Modelo / 型號

輸入電源/输入电源/ 정격입력

型号 모델명 : C5517Hc S/N: CN-0 P2NYV-64180-46D-001T

XXXXXXXXXXX

MSIP-REM-TPF-C5517Hc

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

REV A00

中国制造

R33037

RoHS

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

Manufactured Date: Apr.2016

IS 13252(Part1)/

IEC 60950-1

R-41018660

The equipment must be connected to an earthed mains socket-outlet.

L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Потребляемая мощность изделием в выключенном режиме - X.XX Вт

X X X X X X - X X

(размеры винта: M6 x 30 мм).*

*Зависит от способа монтажа; могут потребоваться более длинные винты 30 мм.

См. инструкции, входящие в комплект поставки крепления VESA для установки подставки.

1.

Положите монитор экраном вниз на мягкую ткань или подушку на ровной поверхности (на столе).

2.

Снимите подставку.

3.

Установите монтажный кронштейн из комплекта к ЖК-монитору.

4.

Закрепите ЖК-монитор на стене в соответствии с указаниями из комплекта настенного крепления.

ПРИМЕЧАНИЕ

. Допускается использовать только сертифицированный UL настенный кронштейн, рассчитанный на нагрузку не менее 81,2 кг.

Настройка монитора

33

Эксплуатация монитора

Включение питания монитора

Нажмите кнопку , чтобы включить монитор.

DELL

Model No. /Modelo / 型號

輸入電源/输入电源/

型号

정격입력

100-240V 50/60Hz 2.5A

S/N: CN-0 P2NYV-64180-46D-001T

REV A00

中国制造

Service Tag:1NGTQV1

Express SVC code:359 576 607 7

Made in China 生产日期 Manufactured Date: Apr.2016

IS 13252(Part1)/

IEC 60950-1

RoHS R33037

XXXXXXXXXXX

MSIP-REM-TPF-C5517Hc

警語:使用過度恐傷害視力。

CAN ICES-3 (B)/NMB-3(B)

R-41018660

L'appareil doit être branché sur une prise de courant munie d'une mise à la terre.

Потребляемая мощность изделием в режиме ожидания - X.XX Вт

Q40G055N-700-03A

X X X X X X - X X

A

B

C

D

E

Использование функциональных элементов управления

Кнопки

на задней панели монитора используются для настройки параметров изображения.

Up

Down

Menu

Exit

Power

Клавиатура

A

Up (Вверх)

B

Down (Вниз)

Описание

Используйте кнопку

Вверх

для регулировки

(увеличение значения) параметров экранного меню.

Используйте кнопку

Вниз

для регулировки

(уменьшение значения) параметров экранного меню.

34

Настройка монитора

C

D

E

Menu (Меню)

Exit (Выход)

Используйте кнопку

Меню

для открытия экранного меню.

Используйте кнопку

Выход

для выхода из экранного меню и подменю. Удерживайте около 10 секунд, чтобы включить или выключить блокировку экранного меню.

Нажмите кнопку питания, чтобы включить или выключить монитор.

Power

(Питание)

Клавиатура

A

B

C

D

Клавиатура

A

Вверх

B

Вниз

C

OK

D

Назад

Описание

Используйте кнопку

Вверх

для регулировки

(увеличение значения) параметров экранного меню.

Используйте кнопку

Вниз

для регулировки

(уменьшение значения) параметров экранного меню.

Используйте кнопку

OK

для подтверждения выбора.

Используйте кнопку

Назад

, для возврата к предыдущему меню.

Настройка монитора

35

Использование экранного меню

Доступ в систему меню

ПРИМЕЧАНИЕ.

Если вы изменили настройки, а затем переходите в другое меню или выходите из режима экранного меню, изменения автоматически сохраняются. Изменения также сохраняются после выполнения настройки и автоматического скрытия экранного меню.

1.

Нажмите кнопку для открытия экранного меню и отображения главного меню.

Главное меню

Dell C5517H

Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Меню

75% 75%

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

2.

С помощью кнопок и переходите между параметрами в меню.

При переходе от одного параметра к другому название параметра выделяется.

3.

Для выбора выделенного элемента в меню нажмите кнопку еще раз.

4.

С помощью кнопок и выберите требуемый параметр.

5.

Нажмите кнопку для отображения ползунка, затем с помощью кнопок или сделайте изменения в соответствии с индикаторами в меню.

6.

Нажмите для возврата к предыдущему меню без подтверждения текущих настроек или , чтобы принять изменения и вернуться в предыдущее меню.

36

Настройка монитора

В таблице указан список всех параметров экранного меню и их функций.

Значок Меню и подменю

Энергопотребление

Яркость/ контрастность

Описание

Данный индикатор показывает уровень энергопотребления монитора в реальном времени.

Используйте это меню для регулировки уровня

Яркость

и

контрастность

.

Dell C5517H

Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Меню

75% 75%

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Яркость

Контрастность

Регулировка уровня яркости или подсветки экрана.

Нажмите кнопку для увеличения уровня яркости, нажмите кнопку для уменьшения уровня яркости (мин.

0 ~ макс. 100).

Регулировка уровня контрастности или степени различия между темными и светлыми участками на экране монитора. Сначала отрегулируйте уровень яркости, уровень контрастности регулируйте только при необходимости.

Нажмите кнопку для увеличения уровня контрастности, нажмите кнопку для уменьшения уровня контрастности

(мин. 0 ~ макс. 100).

Настройка монитора

37

Значок Меню и подменю

Авторегулировка

Описание

Используйте эту кнопку для включения функции

Авторегулировка.

Dell C5517H

Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Меню

Нажмите для автоматической регулировки изображения.

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

На черном фоне отобразится следующее диалоговое окно, а также будет выполнена автоматическая настройка монитора в соответствии с входом тока:

Выполняется авторегулировка…

Функция Авторегулировка позволяет выполнить автоматическую регулировку в соответствии с входным видеосигналом. После использования функции

Авторегулировка можно дальше настроить монитор с помощью элементов управления Тактовая частота (грубая настройка) и Фаза (точная настройка) в меню

Параметры изображения

.

ПРИМЕЧАНИЕ

. Авторегулировка не выполняется при нажатии кнопки в случае отсутствия входного видеосигнала или кабеля.

Данная функция доступна только при использовании аналогового разъема (VGA).

38

Настройка монитора

Значок Меню и подменю

Источник сигнала

Описание

Меню

Источник сигнала

используется для выбора различных источников видеосигнала, подключенных к монитору.

Dell C5517H Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

VGA

DP

HDMI 1

HDMI 2

Автовыбор Вкл.

Аудио

Сбросить источник сигнала

Мощность

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

VGA

DP

Выберите

VGA

вход при использовании аналогового разъема (VGA). Нажмите для выбора входа VGA в качестве источника сигнала.

Выберите вход DisplayPort при использовании разъема

DisplayPort (DP). Нажмите для выбора входа

DisplayPort в качестве источника сигнала.

HDMI 1

HDMI 2

Выберите источник сигнала

HDMI 1

или

HDMI 2

при использовании разъемов HDMI. Нажмите , чтобы выбрать источник сигнала HDMI 1 или HDMI 2.

Автовыбор

Выберите

Автовыбор

источника для поиска доступных

Сбросить источник сигнала

Цвет

источников сигнала.

Восстановление стандартных заводских настроек источника сигнала.

Используйте меню цвета монитора.

Цвет

для регулировки параметров

Dell C5517H Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Готовые режимы Стандарт

Формат цвета на входе RGB

Сбросить цвет

Аудио

Мощность

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Настройка монитора

39

Значок Меню и подменю

Готовые режимы

Описание

Позволяет выбрать режим в списке готовых цветовых режимов.

Dell C5517H Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Готовые режимы Стандарт

Формат цвета на входе

Сбросить цвет

Мультимедиа

Цвет. темпер.

Обычн.цвет

Экран

Аудио

Мощность

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Формат цвета на входе

Сбросить цвет

• Стандарт:

Выполняется загрузка параметров цвета монитора по умолчанию. Это готовый режим по умолчанию.

• Мультимедиа:

Загружаются настройки цвета, которые идеально подходят для мультимедийных приложений.

• Цвет. темпер

.

Настройка цветовой температуры:

5000K, 5700K, 6500K, 7500K, 9300K или 10000K.

• Обычн.цвет:

Позволяет вручную настроить параметры цвета. Нажмите кнопки и для регулировки значений красного, зеленого и синего цветов, чтобы создать собственный предустановленный режим цвета.

Позволяет выбрать режим входа видеосигнала:

• RGB:

Выберите этот режим, если монитор подключен к компьютеру или DVD-плееру с помощью кабеля HDMI (или кабеля DisplayPort).

• YPbPr:

Выберите этот параметр, если DVDпроигрыватель поддерживает только выход

YPbPr.

Восстановление заводских настроек цвета по умолчанию.

40

Настройка монитора

Значок Меню и подменю

Экран

Описание

Используйте меню

Экран

для регулировки параметров дисплея.

Dell C5517H Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Формат Широкий формат 16:9

Режим сна монитора Переход в режим сна по таймеру

Положение по горизонтали

Положение по вертикали

Резкость

50

50

50

Аудио

Мощность

Меню

Тактовая частота

Фаза

Сброс изобр.

50

37

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Формат

Выбор формата экрана: широкоформатный 16:9, 4:3 или

5:4.

Режим сна монитора

ПРИМЕЧАНИЕ.

Настройка широкого формата 16:9 не требуется при максимальном предустановленном разрешении 1920 x 1080.

Спящий режим монитора определяет действие в случае отсутствия сигнала от источника. Возможны следующие варианты: переходить в спящий режим и не переходить в спящий режим.

Положение по горизонтали

С помощью кнопок и отрегулируйте изображение влево и вправо. Минимальное значение: 0 (-).

Максимальное значение: 100 (+).

Положение по вертикали

Резкость

Тактовая частота

Фаза

Сброс изобр.

С помощью кнопок и отрегулируйте изображение вверх и вниз. Минимальное значение: 0 (-). Максимальное значение: 100 (+).

С помощью этой настройки можно сделать изображение резче или мягче. С помощью кнопок и отрегулируйте резкость от 0 до 100.

Регулировка Фаза и тактовой частоты позволит настроить монитор в соответствии со своими предпочтениями.

С помощью кнопок и отрегулируйте качество изображения. Минимальное значение: 0 (-).

Максимальное значение: 100 (+).

Если с помощью регулировки Фаза не достигнуто надлежащее качество изображения, используйте регулировку Тактовая частота (грубая настройка), а затем

Фаза (точная настройка). Минимальное значение: 0 (-).

Максимальное значение: 100 (+).

Выберите этот пункт для восстановления заводских параметров экрана.

ПРИМЕЧАНИЕ

. Положение по горизонтали, положение по вертикали, тактовая частота и фаза доступны только для входа VGA.

Настройка монитора

41

Значок Меню и подменю

Аудио

Описание

Dell C5517H

Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Меню

Другое

Громкость 50

Источник звука динамик

Сбросить звук

Авто

Вкл.

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Громкость

Используйте эти кнопки для регулировки громкости.

Минимальное значение: 0 (-). Максимальное значение:

Источник звука

100 (+).

Позволяет выбрать режим Источник звука:

• Звук с ПК

Динамик

Сбросить звук

Мощность

• HDMI1 (HDMI2 или DP)

Включение или выключение функции динамиков.

Выберите этот пункт для восстановления заводских параметров экрана.

Dell C5517H

Энергопотребление

Яркость / контрастность

Индикатор кнопки питания Включить в активном состоянии

Авторегулировка USB Выключить в режиме ожидания

Источник сигнала

Цвет

Экран

Сброс пит.

Аудио

Мощность

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Индикатор кнопки питания

USB

Сброс пит.

Включение или отключение индикатора питания для экономии электроэнергии.

Включение или отключение функции USB в режиме ожидания монитора.

ПРИМЕЧАНИЕ.

Функция ВКЛ./ВЫКЛ. USB в режиме ожидания доступна только в случае отключения восходящего кабеля USB. При подключении восходящего кабеля USB данная функция неактивна.

Восстановление заводских параметров режима питания по умолчанию.

42

Настройка монитора

Значок Меню и подменю

Меню

Описание

Настройка параметров экранного меню, например, язык экранного меню, время, в течение которого меню отображается на экране, и др.

Dell C5517H

Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Язык Русский

Прозрачность

Таймер

Блокировка

Сброс меню

20

20 s

Разблокировать

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

Язык

Прозрачность

Таймер

Блокировка

Сброс меню

Позволяет выбрать один из восьми языков экранного меню: английский, испанский, французский, немецкий, португальский (бразильский), русский, упрощенный китайский или японский.

Позволяет отрегулировать фон экранного меню в диапазоне от непрозрачного до прозрачного. Нажмите и для регулировки (мин. 0 ~ макс. 100, по умолчанию

20).

Позволяет установить время, в течение которого экранное меню будет активным после нажатия кнопки на мониторе.

С помощью кнопок и отрегулируйте положение слайдера с шагом 1 секунда, выбрав от 5 до 60 секунд.

Настройка доступа пользователя к элементам управления. В режиме Блокировка пользователь не сможет регулировать параметры. Все кнопки будут заблокированы, кроме .

ПРИМЕЧАНИЕ.

Если экранное меню заблокировано, при нажатии кнопки меню открывается меню настройки параметров экранного меню с уже выбранной функцией

"Блокировка экранного меню". Нажмите и удерживайте кнопку в течение 10 секунд, чтобы разблокировать меню и разрешить пользователю изменять любые настройки.

Восстановление заводских настроек меню по умолчанию.

Настройка монитора

43

Значок Меню и подменю

Другое

DDC/CI

Описание

Dell C5517H Энергопотребление

Яркость / контрастность

Авторегулировка

Источник сигнала

Цвет

Экран

DDC/CI Вкл.

Кондиционирование ЖКД

Firmware

Сброс др.

Заводские настройки

Откл.

12C101

Аудио

Мощность

Меню

Другое

Разрешение : 1280x800, 60Hz Максимальное: 1920x1080, 60Hz

DDC/CI (канал экранных данных/командный интерфейс) позволяет программному обеспечению компьютера настраивать параметры монитора, например яркость, баланс цвета и т.д.

Вкл. (по умолчанию): Оптимизация эффективности монитора и обеспечение наилучшей работы.

Откл.: Отключение функции DDC/CI, на экране отобразится следующее сообщение.

Dell C5517H

Будет отключена функция регулировки параметров дисплея при помощи приложения ПК.

Отключить функцию DDC/CI?

Нет

Да

44

Настройка монитора

Значок Меню и подменю

Кондиционирование ЖКД

Описание

Эта функция позволяет устранить незначительное остаточное изображение.

Если изображение застыло на мониторе, выберите

Кондиционирование ЖКД

, чтобы устранить неисправность. Для достижения эффекта от использования функции Кондиционирование ЖКД может потребоваться некоторое время. Функция

Кондиционирование ЖКД неприменима для устранения серьезных случаев остаточного изображения или прогорания.

ПРИМЕЧАНИЕ

. Используйте функцию

Кондиционирование ЖКД только в случае остаточного изображения.

При выборе значения "Включено" для функции

Кондиционирование ЖКД отобразится следующее предупреждающее сообщение.

Dell C5517H

Данная функция позволяет устранить незначительные остаточные изображения на экране. Время работы программы зависит от интенсивности остаточного изображения. Продолжить?

Нет

Версия микропрограммы.

Да

Firmware

(Микропрограмма)

Сброс др.

Заводские настройки

Выберите функцию для восстановления других настроек по умолчанию, например, DDC/CI.

Восстановление заводских настроек всех параметров экранного меню по умолчанию.

Настройка монитора

45

Предупреждающие сообщения экранного меню

Если монитор не поддерживает определенный режим разрешения, отображается приведенное ниже предупреждение.

Dell C5517H

Режим синхронизации входного сигнала не поддерживается монитором.

Измените режим входного сигнала на 1920x1080, 60Гц или другой режим синхронизации, соответствующий техническим характеристиками монитора.

Это означает, что монитор не может произвести синхронизацию с получаемым от компьютера сигналом. Для получения информации о диапазонах частот по горизонтали и вертикали, применимых к этому монитору, см.

Технические характеристики монитора

. Рекомендуется разрешение 1920 х 1080.

Перед отключением функции DDC/CI отображается следующее предупреждение.

Dell C5517H

Будет отключена функция регулировки параметров дисплея при помощи приложения ПК.

Отключить функцию DDC/CI?

Нет

Да

Если монитор переходит в режим

экономии энергии

, отобразится следующее сообщение:

Dell C5517H

Переход в режим энергосбережения.

46

Настройка монитора

Включите компьютер и выведите монитор из спящего режима для получения доступа к

Использование экранного меню

.

При нажатии любой кнопки, кроме кнопки питания, в зависимости от выбранного источника входного сигнала отобразятся следующие сообщения:

Dell

C5517H

От компьютера не поступает сигнал. Для вывода из спящего состояния нажмите любую клавишу на клавиатуре или двиньте мышь.

Если отображение отсутствует, то нажмите кнопку монитора, чтобы в экранном меню выбрать правильный источник входного сигнала.

Если кабель VGA, HDMI или DP не подключен, отображается плавающее диалоговое окно, показанное ниже. Если оставить монитор в этом состоянии, он перейдет в режим

экономии энергии через 4 минуты

.

Dell C5517H

?

Нет кабеля VGA

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

Настройка монитора

47

?

Нет кабеля HDMI 1

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

?

Нет кабеля HDMI 2

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

?

Нет кабеля DP

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

Для

Поиск и устранение неисправностей

получения дополнительной информации см.

48

Настройка монитора

Установка максимального разрешения

Для установки максимального разрешения монитора выполните описанные ниже действия.

В Windows 7, Windows 8/Windows 8.1:

1.

Только для Windows 8 и Windows 8.1 выберите плитку Desktop

(Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Screen Resolution (Разрешение экрана)

.

3.

Щелкните раскрывающийся список Screen Resolution (Разрешение экрана) и выберите пункт 1920 x 1080.

4.

Нажмите кнопку OK.

Для Windows 10:

1.

Правой кнопкой мыши щелкните рабочий стол и выберите пункт

Display settings (Параметры отображения)

.

2.

Щелкните

Advanced display settings (Расширенные настройки отображения)

.

3.

Щелкните раскрывающийся список

Resolution (Разрешение)

и выберите пункт 1920 x 1080.

4.

Нажмите на кнопку

Apply (Применить)

.

Если разрешение 1920 х 1080 отсутствует в списке, возможно, необходимо обновить драйвер видеокарты. В зависимости от компьютера выполните одну из следующих операций.

При использовании ПК или портативного компьютера Dell:

• Перейдите на веб-сайт

www.dell.com/support

, введите сервисный код и загрузите драйвер последней версии для используемой видеокарты.

Если используется компьютер, отличный от Dell (портативный или настольный):

• Перейдите на веб-сайт службы поддержки компьютера и загрузите графические драйверы последней версии.

• Перейдите на веб-сайт производителя видеокарты и загрузите графические драйверы последней версии.

Настройка монитора

49

Поиск и устранение неисправностей

ОСТОРОЖНО! Перед началом выполнения каких-либо действий, указанных в этом разделе, выполните

Правила техники безопасности

Самотестирование

Монитор оснащен функцией самотестирования, которая позволяет проверить правильность его работы. Если монитор и компьютер подключены правильно, но монитор остается темным, запустите функцию самотестирования монитора, выполнив следующие действия.

1.

Выключите компьютер и монитор.

2.

Отсоедините видеокабель на задней стороне компьютера. Для правильного проведения процедуры самотестирования отключите цифровой (черный разъем), аналоговый (синий разъем) кабели и DP

(черный разъем) на задней панели компьютера.

3.

Включите монитор.

На экране должно отобразиться плавающее диалоговое окно

(на черном фоне), если монитор не определяет видеосигнал, но работает правильно. В режиме самотестирования индикатор питания горит белым светом. Кроме того, в зависимости от выбранного источника входного сигнала одно из следующих диалоговых окон будет постоянно отображаться на экране.

?

Нет кабеля HDMI 1

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

?

Нет кабеля HDMI 2

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

50

Поиск и устранение неисправностей

Dell C5517H

?

Нет кабеля VGA

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

?

Нет кабеля DP

Дисплей перейдет в режим энергосбережения в течение 4 минут.

www.dell.com/support/monitors

4.

Данное окно также отображается при нормальной работе системы, если видеокабель отсоединен или поврежден. Если оставить монитор в этом состоянии, он перейдет в режим

экономии энергии через 4 минуты

.

5.

Отключите монитор и снова подсоедините видеокабель; затем включите компьютер и монитор.

Если на экране ничего нет после выполнения предыдущей операции, проверьте видеоконтроллер и компьютер, так как монитор работает исправно.

Поиск и устранение неисправностей

51

A

B

C

D

E

Встроенная система диагностики

Монитор оснащен встроенным инструментом диагностики, который поможет определить неисправный компонент: монитор, компьютер или видеокарту.

Up

Down

Menu

Exit

Power

ПРИМЕЧАНИЕ

. Можно запустить встроенную систему диагностики, если видеокабель отключен и монитор находится в режиме самотестирования.

Для запуска встроенной системы диагностики выполните следующие действия.

1.

Убедитесь, что экран чист (нет частиц пыли на поверхности экрана).

2.

Отсоедините видеокабель на задней стороне компьютера или монитора. Монитор переходит в режим самотестирования.

3.

Нажмите и удерживайте

кнопку A

в течение 5 секунд.

Отображается серый экран.

4.

Тщательно проверьте экран.

5.

Нажмите

кнопку A

на задней панели еще раз. Цвет экрана изменится на красный.

6.

Проверьте экран.

7.

Повторите шаги 5 и 6 для проверки отображения на зеленом, синем, черном и белом экранах.

Проверка завершена, если отображается белый экран. Для выхода снова нажмите

Кнопку A

.

Если не обнаружено каких-либо неисправностей экрана при использовании встроенной системы диагностики, значит, монитор работает исправно.

Проверьте видеокарту и компьютер.

52

Поиск и устранение неисправностей

Общие проблемы

В следующей таблице содержится общая информация об общих проблемах монитора, которые могут возникнуть во время работы, а также указаны способы их решения.

Общие признаки Изменения в работе монитора

Не отображается видео/индикатор питания не горит

Нет изображения

Возможные решения

Не отображается видео/индикатор питания горит

Плохая фокусировка

Нет изображения или изображение неяркое

Изображение искривлено, размыто или двоится

• Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

• С помощью другого электрического оборудования проверьте исправность электрической розетки.

• Убедитесь, что кнопка питания полностью отжата.

• С помощью экранного меню увеличьте яркость и контрастность.

• Выполните процедуру самотестирования монитора.

• Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

• Убедитесь, что выбран верный источник сигнала с помощью меню выбора

Источник сигнала

.

• Запустите встроенную систему диагностики.

• Выполните автоматическую настройку с помощью экранного меню.

• Отрегулируйте параметры Фаза и тактовой частоты с помощью экранного меню.

(Только для источника сигнала VGA)

• Не используйте удлинительные видеокабели.

• Восстановите

заводские настройки

монитора.

• Измените разрешение экрана, установив формат экрана 16:9.

Поиск и устранение неисправностей

53

Общие признаки Изменения в работе монитора

Видеоизображение дрожит/ подергивается

Волнистое или перемещающееся изображение

Отсутствуют пиксели

Точки на экране

ЖКД

Застывшие пиксели Яркие точки на экране ЖКД

Проблемы с яркостью изображения

Геометрическое искажение

Изображение слишком тусклое или яркое

Экран не отцентрован надлежащим образом

Возможные решения

• Выполните Авторегулировку с помощью экранного меню. (Только для источника сигнала VGA)

• Отрегулируйте параметры Фаза и тактовой частоты с помощью экранного меню.

(Только для источника сигнала VGA)

• Восстановите

заводские настройки

монитора.

• Проверьте условия окружающей среды.

• Измените положение монитора, проверьте его работу в другой комнате.

• Выключите и снова включите питание.

• Постоянно отсутствующие пиксели могут быть естественным дефектом, который может возникать при использовании технологии ЖК-дисплеев.

Для получения дополнительной информации о качестве ЖК-монитора и политике в отношении дефектов пикселей

Dell перейдите на веб-сайт службы поддержки Dell:

www.dell.com/support/monitors

.

• Выключите и снова включите питание.

• Постоянно отсутствующие пиксели могут быть естественным дефектом, который может возникать при использовании технологии ЖК-дисплеев.

Для получения дополнительной информации о качестве ЖК-монитора и политике в отношении дефектов пикселей

Dell перейдите на веб-сайт службы поддержки Dell:

www.dell.com/support/monitors

.

• Восстановите

заводские настройки

монитора.

• Авторегулировка с помощью экранного меню.

• Отрегулируйте яркость и контрастность с помощью экранного меню.

• Восстановите

заводские настройки

монитора.

• Авторегулировка с помощью экранного меню.

• Отрегулируйте яркость и контрастность с помощью экранного меню.

54

Поиск и устранение неисправностей

Общие признаки Изменения в работе монитора

Линии по горизонтали/ вертикали

На экране одна или несколько линий

Проблемы с синхронизацией

Проблемы, относящиеся к безопасности

Эпизодические неисправности

На экране беспорядочное или разорванное изображение

Виден дым или искры

Неисправности монитора появляются и сами исчезают

Возможные решения

• Восстановите

заводские настройки

монитора.

• Выполните автоматическую настройку с помощью экранного меню.

• Отрегулируйте параметры Фаза и тактовой частоты с помощью экранного меню.

• Выполните процедуру самотестирования монитора и проверьте, есть ли эти линии во время работы в режиме самотестирования.

• Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

• Восстановите

заводские настройки

монитора.

• Выполните автоматическую настройку с помощью экранного меню.

(Только для источника сигнала VGA)

• Отрегулируйте параметры Фаза и тактовой частоты с помощью экранного меню.

(Только для источника сигнала VGA)

• Выполните процедуру самотестирования монитора и проверьте, наблюдается ли такое беспорядочное изображение при работе в режиме самотестирования.

• Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

• Перезапустите компьютер в безопасном режиме.

• Не выполняйте никаких действий по поиску и устранению неисправностей.

• Немедленно обратитесь в Dell.

• Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

• Восстановите

заводские настройки

монитора.

• Выполните процедуру самотестирования монитора и проверьте, возникают ли эти эпизодические неисправности при работе в режиме самотестирования.

Поиск и устранение неисправностей

55

Общие признаки Изменения в работе монитора

Пропадает цвет

Звук отсутствует или малой громкости

Пропадает цвет изображения

Неправильный цвет Ненадлежащее отображение цвета

Звук монитора отсутствует или малой громкости

Возможные решения

• Выполните процедуру самотестирования монитора.

• Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

• Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

• Измените режим настройки цвета в экранном меню настройки цвета на

Graphics (Графика) или Video (Видео) в зависимости от приложения.

• Попробуйте использовать разные предустановленные настройки цвета в экранном меню настройки цвета.

Отрегулируйте значение R/G/B в экранном меню настройки цвета, если функция управления цветом отключена.

• Измените Формат цвета на входе на

PC RGB или YPbPr в экранном меню расширенной настройки.

• Проверьте правильность подключения аудиокабеля к монитору.

• Измените величину громкости на мониторе и на компьютере.

• Убедитесь, что драйвер звуковой карты компьютера правильно установлен и активен.

• Проверьте правильность установки источника звука в экранном меню.

Эффект остаточного изображения статической картинки, оставленной на мониторе в течение продолжительного времени

На экране появляется слабая тень от статического изображения

• Используйте функцию управления питанием для отключения монитора всякий раз, когда он не используется (для получения дополнительной информации

см.

Режимы управления питанием

).

• Кроме того, используйте динамически изменяющуюся экранную заставку.

ПРИМЕЧАНИЕ

. При использовании режима HDMI или DP регулировки положения недоступны.

56

Поиск и устранение неисправностей

Проблемы, связанные с изделием

Конкретные признаки

Изображение слишком малого размера

Не удается отрегулировать монитор с помощью кнопок на передней панели

Отсутствует входной сигнал при нажатии элементов управления

Изменения в работе монитора

Изображение отображается по центру экрана, но не заполняет всю область монитора

Экранное меню не отображается на экране

Нет изображения, индикатор горит белым. При нажатии кнопки "Вверх",

"Вниз" или "Меню" отображается сообщение "No input signal (Отсутствует входной сигнал)".

Изображение не заполняет весь экран

Изображение не заполняет экран по высоте или ширине

Возможные решения

• Восстановите

заводские настройки

монитора.

• Отключите монитор, отсоедините кабель питания, подсоедините снова, затем включите монитор.

• Проверьте источник сигнала.

Убедитесь, что компьютер не работает в режиме экономии энергии, передвинув мышь или нажав любую клавишу на клавиатуре.

• Проверьте правильность подключения сигнального кабеля. При необходимости отключите и снова подключите сигнальный кабель.

• Перезагрузите компьютер или видеоплеер.

• Из-за различий видеоформатов (соотношения сторон изображения) DVD монитор может отображать изображение на весь экран.

• Параметры отображения и Формат также могут повлиять на изображение, показываемое на экране.

• Запустите встроенную систему диагностики.

ПРИМЕЧАНИЕ

. При выборе режима HDMI или DP функция автоматической настройки недоступна.

Поиск и устранение неисправностей

57

Приложение

ОСТОРОЖНО! Правилам техники безопасности

ОСТОРОЖНО! Использование элементов управления, настроек или процедур, отличных от указанных в данном руководстве, может стать причиной поражения электрическим током и/или механических повреждений.

Сведения о правилах техники безопасности см. в

Справочнике по изделию

.

Заявления Федеральной комиссии по связи (только для

США) и другая нормативно-правовая информация

Для получения информации о заявлениях Федеральной комиссии по связи и прочей нормативно-правовой информации посетите веб-сайт

www.dell.com\regulatory_compliance

.

Данное устройство соответствует требованиям Части 15 правил

Федеральной комиссии связи США. При эксплуатации должны соблюдаются два следующих условия:

(1) данное устройство не должно быть источником вредных помех

(2) это устройство должно допускать любую наведенную интерференцию, включая интерференцию, которая может привести к нарушениям в работе

Контактная информация Dell

Для клиентов в США: звоните по тел. 800-WWW-DELL (800-999-3355).

ПРИМЕЧАНИЕ

. Если отсутствует активное Интернет-подключение, можно найти соответствующую информацию в счете-фактуре, упаковочной ведомости, счете или в каталоге изделий Dell.

Dell обеспечивает поддержку и техобслуживание с помощью различных интерактивных услуг и услуг поддержки по телефону. Доступность таких услуг зависит от конкретной страны и изделия; некоторые услуги могут быть недоступны в вашем регионе.

Техническая поддержка в режиме онлайн:

1. Посетите веб-сайт

www.dell.com/support/monitors

Для обращения в Dell по вопросам продажи, технической поддержки или послепродажного обслуживания выполните описанные ниже действия.

1.

Посетите веб-сайт

www.dell.com/support

.

2.

Проверьте наличие страны или региона в раскрывающемся меню

Выберите страну/регион

в левом верхнем углу страницы.

3.

Щелкните

Контакты

в левой части страницы.

4.

Выберите нужную услугу или ссылку на услугу.

5.

Выберите более удобный для себя способ связи сотрудника компании Dell с вами.

58

Приложение

Настройка монитора

Установка разрешения экрана 1920 х 1080 (максимум)

Для оптимальной работы монитора с операционными системами Microsoft

Windows установите разрешение экрана 1920 х 1080 пикселей, выполнив следующие действия.

В Windows 7, Windows 8/Windows 8.1:

1.

Только для Windows 8 и Windows 8.1 выберите плитку Desktop

(Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Screen Resolution (Разрешение экрана).

3.

Щелкните раскрывающийся список Screen Resolution (Разрешение экрана) и выберите пункт 1920 x 1080.

4.

Нажмите кнопку OK.

Для Windows 10:

1.

Правой кнопкой мыши щелкните рабочий стол и выберите пункт

Display settings (Параметры отображения)

.

2.

Щелкните

Advanced display settings (Расширенные настройки отображения)

.

3.

Щелкните раскрывающийся список

Resolution (Разрешение)

и выберите пункт 1920 x 1080.

4.

Нажмите на кнопку

Apply (Применить)

.

Если разрешение 1920 х 1080 отсутствует в списке, возможно, необходимо обновить драйвер видеокарты. Выберите сценарий, который всего описывает используемую систему и следуйте указанным инструкциям

1:

Если используется ПК Dell или портативный компьютер Dell с доступом в Интернет

2:

Если используется ПК, портативный компьютер или видеокарта, отличные от Dell

Настройка монитора

59

Если используется ПК Dell или портативный компьютер

Dell с доступом в Интернет

1.

Перейдите на веб-сайт

http://www.dell.com/support

, введите сервисный код и загрузите драйвер последней версии для используемой графической карты

2.

После установки драйверов графического адаптера попробуйте снова установить разрешение 1920 х 1080.

ПРИМЕЧАНИЕ

. Если не удается установить разрешение 1920 x 1080, обратитесь в компанию Dell для получения информации о графических адаптерах, поддерживающих данное разрешение.

Если используется ПК, портативный компьютер или видеокарта, отличные от Dell

В Windows 7, Windows 8/Windows 8.1:

1.

Только для Windows 8 и Windows 8.1 выберите плитку Desktop (Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Personalization (Персонализация).

3.

Щелкните Change Display Settings (Изменить параметры отображения).

4.

Щелкните Advanced Settings (Расширенные настройки).

5.

Определите изготовителя видеокарты, проверив описание сверху окна

(например, NVIDIA, ATI, Intel и т. д.).

6.

Обновление драйвера доступно на сайте поставщика графических карт

(например,

http://www.ATI.com

ИЛИ

http://www.NVIDIA.com

).

7.

После установки драйверов графического адаптера попробуйте снова установить разрешение 1920 х 1080.

Для Windows 10:

1.

Правой кнопкой мыши щелкните рабочий стол и выберите пункт

Display settings (Параметры отображения)

.

2.

Щелкните

Advanced display settings (Расширенные настройки отображения)

.

3.

Щелкните

Display adapter properties (Свойства адаптера)

.

4.

Определите изготовителя видеокарты, проверив описание сверху окна

(например, NVIDIA, ATI, Intel и т. д.).

5.

Обновление драйвера доступно на сайте поставщика графических карт

(например,

http://www.ATI.com

ИЛИ

http://www.NVIDIA.com

).

6.

После установки драйверов графического адаптера попробуйте снова установить разрешение 1920 х 1080.

ПРИМЕЧАНИЕ

. Если не удается установить разрешение 1920 х 1080, обратитесь к производителю компьютера или рассмотрите возможность приобретения графического адаптера с поддержкой видеоразрешения

1920 х 1080.

60

Настройка монитора

Процедуры настройки двух мониторов в ОС Windows 7,

Windows 8, Windows 8.1 или Windows 10

Для Windows 7

Подключите внешний видеомонитор к ноутбуку или ПК с помощью видеокабеля (VGA, HDMI, DP и др.) и выполните любой из описанных ниже способов настройки.

Способ 1. Использование комбинации клавиш "Win+P"

1.

Нажмите на клавиатуре

сочетание клавиш Windows

+

P

.

2.

Не отпуская

сочетание клавиш Windows

, нажимайте клавишу

P

для переключения режимов дисплея.

Способ 2. Использование меню "Screen Resolution (Разрешение экрана)"

1.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Screen Resolution (Разрешение экрана)

.

Настройка монитора

61

2.

Щелкните

Multiple displays (Несколько дисплеев)

для выбора дисплея. Если в списке отсутствует добавленный монитор, нажмите кнопку

Detect (Найти)

.

• Возможно, потребуется перезапустить систему и повторить шаги

1-3, если система не определит добавленный монитор.

62

Настройка монитора

Для Windows 8 и Windows 8.1

Подключите внешний видеомонитор к ноутбуку или ПК с помощью видеокабеля (VGA, HDMI, DP и др.) и выполните любой из описанных ниже способов настройки.

Способ 1. Использование комбинации клавиш "Win+P"

1.

Нажмите на клавиатуре

сочетание клавиш Windows

+

P

.

2.

Не отпуская

сочетание клавиш Windows

, нажимайте клавишу

P

для переключения режимов дисплея.

Способ 2. Использование меню "Screen Resolution (Разрешение экрана)"

1.

На исходном экране выберите

Desktop (Рабочий стол)

для переключения в классический вид рабочего стола Windows.

Настройка монитора

63

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Screen Resolution (Разрешение экрана)

.

3.

Щелкните

Multiple displays (Несколько дисплеев)

для выбора дисплея. Если в списке отсутствует добавленный монитор, нажмите кнопку Detect (Найти).

• Возможно, потребуется перезапустить систему и повторить шаги

1-3, если система не определит добавленный монитор.

64

Настройка монитора

Настройка монитора

65

Настройка вида отображения при использовании нескольких мониторов в Windows 7 или Windows 8/Windows 8.1

После настройки нескольких внешних мониторов можно выбрать нужный тип отображения в меню

Multiple displays (Несколько дисплеев)

: Duplicate

(Дублирование), Extend (Расширение), Show Desktop On (Отображать рабочий стол).

• Duplicate these displays (Дублирование отображения):

Дублирование изображения экрана на двух мониторах с одинаковым разрешением, выбранным на основе характеристик монитора с меньшим разрешением.

Для Windows 8 и Windows 8.1

66

Настройка монитора

• Show desktop only on (Отображение рабочего стола только на одном мониторе):

Отображение состояния определенного монитора. Данный режим обычно используется с ноутбуком в качестве ПК, чтобы пользователь мог использовать внешний монитор с большим экраном. Большинство современных ноутбуков поддерживает характеристики основных стандартов разрешения.

Как показано на рисунке выше, разрешение монитора ноутбука составляет всего 1280 x 800, но после подключения внешнего

27-дюймового ЖК-дисплея пользователи могут сразу же установить качество изображения с разрешением 1920 x 1080 Full HD.

Для Windows 7

Настройка монитора

67

Для Windows 8 и Windows 8.1

68

Настройка монитора

Настройка монитора

69

Для Windows 10

Подключите внешний видеомонитор к ноутбуку или ПК с помощью кабеля

(VGA, DVI, DP, HDMI и др.) и выполните любой из описанных ниже способов настройки.

Способ 1. Использование комбинации клавиш "Win+P"

1.

Нажмите на клавиатуре

сочетание клавиш Windows

+

P

.

2.

Не отпуская

сочетание клавиш Windows

, нажимайте клавишу

P

для переключения режимов дисплея.

Способ 2. Использование меню "Screen Resolution (Разрешение экрана)"

1.

Правой кнопкой мыши щелкните рабочий стол и выберите пункт

Display Settings (Параметры отображения)

.

70

Настройка монитора

2.

Щелкните

Customize your display (Настроить вид дисплея)

для выбора дисплея. Если в списке отсутствует добавленный монитор, нажмите кнопку Detect (Найти).

• Возможно, потребуется перезапустить систему и повторить шаги

1-2, если система не определит добавленный монитор.

Настройка монитора

71

Настройка вида отображения при использовании нескольких мониторов в Windows 10

После настройки нескольких внешних мониторов можно выбрать нужный тип отображения в меню

Multiple displays (Несколько дисплеев)

: Duplicate

(Дублирование), Extend (Расширение), Show only On (Отображение только на), Disconnect (Отключение).

• Duplicate these displays (Дублирование отображения):

Дублирование изображения экрана на двух мониторах с одинаковым разрешением, выбранным на основе характеристик монитора с меньшим разрешением.

• Extend these displays (Расширение отображения):

Данный режим рекомендуется использовать с внешним монитором, подключенным к ноутбуку, при этом каждый монитор отображает разные экраны независимо, что повышает удобство использования для пользователя.

Здесь можно задать относительное положение экранов, например монитор 1 можно установить слева от монитора 2 и наоборот. Это зависит от физического расположения ЖК-монитора по отношению к ноутбуку. Горизонтальная линия, отображаемая на обоих мониторах, может определяться ноутбуком или внешним монитором. Все эти параметры настраиваются и все, что требуется от пользователя, это перетащить монитор на главный экран монитора расширения.

72

Настройка монитора

Настройка монитора

73

• Show only on… (Отображение только на ...):

Отображение состояния определенного монитора. Данный режим обычно используется с ноутбуком в качестве ПК, чтобы пользователь мог использовать внешний монитор с большим экраном. Большинство современных ноутбуков поддерживает характеристики основных стандартов разрешения. Как показано на следующем рисунке, разрешение монитора ноутбука составляет всего 1280 x 800, но после подключения внешнего 27-дюймового ЖК-дисплея пользователи могут сразу же установить качество изображения с разрешением 1920 x 1080 Full HD.

74

Настройка монитора

Настройка монитора

75

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals
