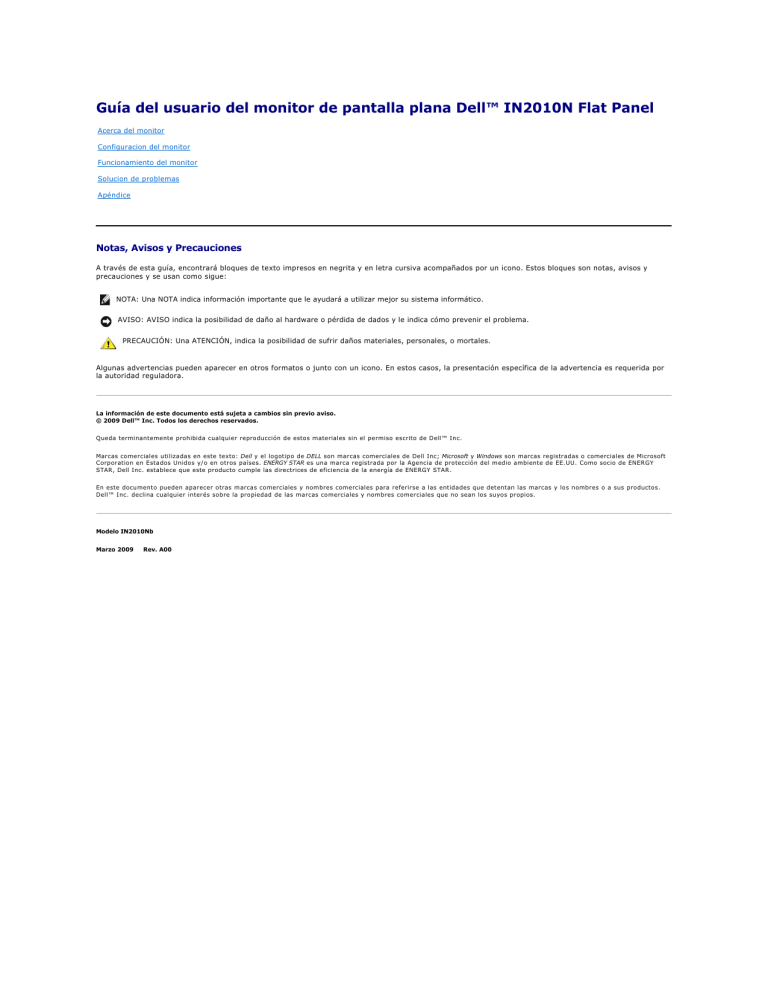

Guía del usuario del monitor de pantalla plana Dell™ IN2010N Flat Panel
Acerca del monitor
Configuracion del monitor
Funcionamiento del monitor
Solucion de problemas
Apéndice
Notas, Avisos y Precauciones
A través de esta guía, encontrará bloques de texto impresos en negrita y en letra cursiva acompañados por un icono. Estos bloques son notas, avisos y
precauciones y se usan como sigue:
NOTA: Una NOTA indica información importante que le ayudará a utilizar mejor su sistema informático.
AVISO: AVISO indica la posibilidad de daño al hardware o pérdida de dados y le indica cómo prevenir el problema.
PRECAUCIÓN: Una ATENCIÓN, indica la posibilidad de sufrir daños materiales, personales, o mortales.
Algunas advertencias pueden aparecer en otros formatos o junto con un icono. En estos casos, la presentación específica de la advertencia es requerida por
la autoridad reguladora.
La información de este documento está sujeta a cambios sin previo aviso.
© 2009 Dell™ Inc. Todos los derechos reservados.
Queda terminantemente prohibida cualquier reproducción de estos materiales sin el permiso escrito de Dell™ Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc; Microsoft y Windows son marcas registradas o comerciales de Microsoft
Corporation en Estados Unidos y/o en otros países. ENERGY STAR es una marca registrada por la Agencia de protección del medio ambiente de EE.UU. Como socio de ENERGY
STAR, Dell Inc. establece que este producto cumple las directrices de eficiencia de la energía de ENERGY STAR.
En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos.
Dell™ Inc. declina cualquier interés sobre la propiedad de las marcas comerciales y nombres comerciales que no sean los suyos propios.
Modelo IN2010Nb
Marzo 2009
Rev. A00
Volver a la página de contenidos
Acerca del monitor
Guía del usuario del monitor Dell™ IN2010N de pantalla plana
Contenido del paquete
Características del producto
Identificación de piezas y controles
Especificaciones del monitor
Capacidad Plug and Play
Política de calidad del monitor LCD y Píxeles
Directrices de mantenimiento
Contenido de la caja
Su monitor se entrega con los componentes que se muestran a continuación. Asegúrese de que ha recibido todos los componentes y póngase en contacto
con Dell si falta algo.
NOTA: Algunos de los elementos pueden ser opcionales y quizá no se entreguen con el monitor. Puede que algunas funciones o soportes no estén disponibles en
determinados países.
l
Monitor con soporte
l
Cable de alimentación
l
Cable VGA
l
Controladores y soportes de documentación
Guía de instalación rápida
Información de seguridad
l
l
Características del producto
El monitor IN2010N de pantalla plana dispone de matriz activa, transistor de película fina (TFT) y pantalla de cristal líquido (LCD). Entre las funciones del
monitor se incluyen:
■ Pantalla con un área de visualización de 20 pulgadas (508 mm).
■ Resolución 1600 x 900 y compatibilidad de pantalla completa para resoluciones inferiores.
■ Amplio ángulo de visión el cual ofrece una perspectiva óptima tanto si está sentado, de pie o en movimiento.
■ Capacidad de ajuste de la inclinación.
■ Soporte desmontable y orificios de montaje VESA (Asociación para estándares electrónicos y de vídeo) de 100 mm para una instalación flexible.
■ Capacidad Plug and play en caso de ser compatible con su sistema.
■ Ajustes de visualización en pantalla (OSD) para ofrecer una configuración fácil y la optimización de la pantalla.
■ El CD de software y documentación incluye un archivo de información (INF), un archivo de administración de color de imágenes (ICM) y documentación del
producto.
■ Función para el ahorro de energía de conformidad con Energy Star.
■ Ranura de bloqueo de seguridad.
Identificación de piezas y funciones
Vista frontal
Vista frontal
Controles del panel frontal
Etiqueta Descripción
Teclas de acceso directo
1-2
*Las opciones predeterminadas son Selección de modos predeterminados
y Selección de brillo/contraste.
1
Selección de modos predeterminados
2
Selección de brillo/contraste
3
4
Selección del menú OSD
SALIR
5
Botón de encendido (con indicador de luz de encendido/apagado)
Vista trasera
Vista trasera
Etiqueta
Descripción/Uso
1
Orificios de montaje VESA (100 mm)
(detrás de la placa base fijada)
Para montar el monitor.
2
Etiqueta de número de serie y código de
barras
Para ponerse en contacto con Dell y solicitar
asistencia técnica.
3
Ranura de bloqueo de seguridad
Para ayudarle a proteger su monitor.
4
Soportes de montaje de Dell Soundbar
Para fijar el Dell Soundbar opcional.
5
Etiqueta de valores nominales
reglamentarios
Enumera las aprobaciones reglamentarias.
Vista lateral
Lado derecho
Vista inferior
Lado izquierdo
Vista inferior
Etiqueta
Descripción
1
Conector del cable de corriente de CA
2
Conector VGA
Especificaciones del monitor
Modos de gestión de energía
Si tiene instalado en su PC un software o una tarjeta de pantalla compatible con DPMST de VESA, la pantalla puede reducir automáticamente su consumo de
energía cuando no se utilice. Es lo que se denomina *Modo de ahorro de energía. Si se detectan datos de entrada del teclado, del ratón o de algún otro
dispositivo de entrada, la pantalla se "activará" automáticamente. La siguiente tabla muestra el consumo de energía y la señalización de esta función de
ahorro de energía automático:
Modo VESA
Sincronización
horizontal
Sincronización
vertical
Vídeo
Indicador de
encendido
Consumo de energía
Funcionamiento normal
Activo
Activo
Activo
Blanco
24,51 W (máximo)
Modo inactivo
Inactivo
Inactivo
Blanco
Ámbar
Menos de 1 W
Off
Menos de 1 W
Apagado
-
-
-
NOTA: Este monitor es compatible con ENERGY STAR®.
NOTA: Un consumo de energía nulo en el modo OFF se consigue sólo tras desconectar el cable principal del monitor.
Asignación de las patillas
Conexión VGA
Número de
patilla
Extremo del cable de
señal de 15 patillas
1
Vídeo-Rojo
2
Vídeo-Verde
3
Vídeo-Azul
4
GND (tierra)
5
Autoprueba
6
GND (tierra)-R
7
GND (tierra)-V
8
GND (tierra)-A
9
Ordenador 5V/3,3V
10
Sinc-GND
11
GND (tierra)
12
Datos DDC
13
Sinc-H
14
Sinc-V
15
Reloj DDC
Especificaciones de la Pantalla plana
Tipo de pantalla
Matriz activa - TFT LCD
Tipo de panel
TN
Dimensiones de la pantalla
20 pulgadas (20 pulgadas de tamaño de imagen visible)
Área de visualización predeterminada:
Horizontal
442,798 mm (17,433 pulgadas)
Vertical
249,075 mm (9,806 pulgadas)
Distancia entre píxeles
0,2768 mm
Ángulo de visión
160° (Vertical) típ., 160° (Horizontal) típ.
Salida de luminancia
250 cd/m²(tip.)
Relación de contraste
1000:1 (típ.)
Revestimiento de placa frontal
Antideslumbramiento con revestimiento duro 3H
Contraluz
Sistema de iluminación CCFL edgelight
Tiempo de respuesta
Panel típico 5 ms
Profundidad de colores
16,7 millones de colores
Gama cromática
85 %*
* El espectro de color IN2010N (típico) se basa en la norma CIE1976 (85%) y CIE1931 (72%).
Resolución
Banda de exploración horizontal
30 kHz a 83 kHz (automático)
Banda de exploración vertical
56 Hz a 76 Hz (automático)
Resolución predefinida máxima
1600 x 900 a 60 Hz
Modos de visualización predefinidos
Dell garantiza el tamaño y el centrado de la imagen para todos los modos predefinidos incluidos en la tabla siguiente:
Modo de
visualización
Frecuencia
horizontal
Frecuencia
vertical (Hz)
Reloj de
píxel
Polaridad de
sincronización
(MHz)
(Horizontal/Vertical)
VGA, 720 x 400
31.469
(kHz)
70.087
28.3
-/+
VGA, 640 x 480
31.469
59.940
25.2
-/-
VGA, 640 x 480
37.500
75.000
31.5
-/-
VESA, 800 x 600
37.879
60.317
40.0
+/+
VESA, 800 x 600
46.875
75.000
49.5
+/+
VESA, 1024 x 768
48.363
60.004
65.0
-/-
VESA, 1024 x 768
60.023
75.029
78.8
+/+
VESA. 1152 x 864
67.500
75.000
108.0
+/+
VESA, 1280 x 1024
64.000
60.000
108.0
+/+
VESA, 1280 x 1024
79.976
75.025
135.0
+/+
CVT, 1600 x 900 - Analógico &
Digital
55.540
60.000
97.75
+/-
Características eléctricas
La siguiente tabla detalla la especificación eléctrica:
Señales de entrada de vídeo
RGB analógico, 0,7 V +/-5%, 75 ohmios de impedancia de
entrada
Señales de entrada de sincronización
Sincronizaciones horizontal y vertical independientes, nivel TTL
sin polaridad, SOG (SYNC compuesto en verde)
Tensión de entrada de corriente alterna (CA)/frecuencia/corriente
100 a 240 VCA/50 o 60 Hz + 3 Hz /2.0A máx.
Sobrecorriente iso de irrupción
110V: 30A (Máx.)
220V: 60A (Máx.)
Características físicas
La siguiente tabla detalla la especificación física:
Tipo de conector
l
D-sub: conector azul
Tipo de cable de señal
l
D-sub: Extraíble, analógico, 15 clavijas, se entrega
conectado al monitor
Dimensiones (con base):
Altura
361,8 mm (14,25 pulgadas)
Ancho
486,2 mm (19,14 pulgadas)
Profundidad
219,6 mm (8.65 pulgadas)
Dimensiones (sin soporte)
Altura
292,9 mm (11,53 pulgadas)
Ancho
486,2 mm (19,14 pulgadas)
Profundidad
59,7 mm (2,35 pulgadas)
Dimensiones del soporte
Altura
138,7 mm (5,46 pulgadas)
Ancho
219,6 mm (8,65 pulgadas)
Profundidad
219,6 mm (8,65 pulgadas)
Peso con embalaje
5,79 kg (12,75 libras)
Peso
Peso del monitor y soporte
4,638 kg (10,21 libras)
Peso sin incluir soporte
(para el acople a la pared o según las indicaciones VESA sin cables)
4,14 kg (9,12 libras)
Peso del soporte
0,358 kg (0,79 libras)
Entorno
La siguiente tabla detalla la limitación del entorno:
Temperatura:
En funcionamiento
0° a 40°C (32° a 104°F)
Apagado
Almacenamiento: -20° a 60°C (-4° a 140°F)
Envío: -20° a 60°C (-4° a 140°F)
Humedad:
En funcionamiento
10% a 80% (sin condensación)
Apagado
Almacenamiento: 5% a 90% (sin condensación)
Envío: 5% a 90% (sin condensación)
Altitud:
En funcionamiento
3048 m (12000 ft) máx.
Apagado
9144 m (40000 ft) máx.
Disipación térmica
102,39 BTU/hora (máximo)
83,66 BTU/hora (típico)
Capacidad Plug and Play
Puede instalar la pantalla en cualquier sistema compatible con Plug and Play. La pantalla proporciona automáticamente al sistema informático
la información EDID (Extended Display Identification Data, Datos extendidos de identificación de pantalla) utilizando el protocolo DDC (Display
Data Channel, Canal de datos de pantalla) de manera que el sistema puede configurarse automáticamente y optimizar los ajustes de
pantalla. Si así lo desea, el usuario puede seleccionar ajustes distintos, pero en la mayoría de los casos la instalación de la pantalla es
automática.
Política de calidad del monitor LCD y Píxeles
Durante el proceso de fabricación del Monitor LCD, no es extraño que uno o más píxeles queden cargados en estado permanente. El resultado visible es un
píxel fijo que se muestra como un pequeño punto negro, o en otro color brillante. Cuando el píxel permanece siempre encendido, se denomina "punto
brillante". Cuando el píxel permanece siempre apagado, se denomina "punto oscuro".
En caso todos los casos, dichos píxeles son difíciles de apreciar y no afectan a la calidad o usabilidad de la pantalla. Una pantalla con entre 1 y 5 píxeles
estáticos se considera normal, y se admite dentro de los niveles competitivos.Para más información, consulte la página de soporte de Dell en la dirección:
support.dell.com.
Directrices de mantenimiento
Cuidado del monitor
PRECAUCIÓN: Lea y siga las Instrucciones de seguridad siguiente antes de limpiar el monitor.
PRECAUCIÓN: Antes de limpiar el monitor, desenchúfelo de la toma de corriente eléctrica.
P ara unos resultados óptimos, siga las instrucciones de la siguiente lista mientras retira el embalaje, limpia y manipula el monitor:
l
l
l
l
l
Para limpiar la pantalla antiestática, humedezca un trapo limpio y suave con un poco de agua. Si es posible, utilice un tejido o solución especial para la
limpieza de pantallas específicos para el revestimiento antiestático. No utilice benceno, disolventes, amoniaco, limpiadores abrasivos ni aire comprimido.
Utilice un paño ligeramente humedecido con agua templada para limpiar el plástico. No utilice ningún tipo de detergente ya que podría dejar una película
lechosa en el plástico.
Si aprecia polvo blanco al desembalar el monitor, límpielo con un paño.
Manipule el monitor con cuidado, ya que los monitores de color oscuro se pueden arañar y mostrar marcas de color blanco visibles con más facilidad que
en los monitores de color claro.
Para ayudar a mantener la mejor calidad de imagen en su monitor, utilice el salvapantallas que cambia dinámicamente y apague el monitor cuando no lo
utilice.
Volver a la página de contenidos
Volver a la página de contenidos
Apéndice
Guía del usuario del monitor Dell™ IN2010N de pantalla plana
Precaución: Instrucciones de seguridad
Aviso de FCC (sólo EE.UU.) y otra información reglamentaria
Cómo ponerse en contacto con Dell
Precaución: Instrucciones de seguridad
PRECAUCIÓN: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque,
peligro eléctrico, y/o riesgos mecánicos.
Para obtener información sobre las instrucciones de seguridad, consulte la Información de seguridad.
Aviso de FCC (sólo EE.UU.) y otra información reglamentaria
Para avisos de FCC y otra información reglamentaria, consulte el sitio web de cumplimiento reglamentario en www.dell.com\regulatory_compliance.
Cómo ponerse en contacto con Dell
Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355).
NOTA: Si no dispone de una conexión a Internet activa, encontrará información de contacto en su ticket de compra, embalaje, factura o catálogo de
productos Dell.
Dell ofrece diversas opciones de servicio y asistencia telefónica y en línea. La disponibilidad varía dependiendo del país y del producto, por lo que
quizás no pueda acceder a algunos servicios en su zona. Para contactar con Dell por cuestiones de ventas, asistencia técnica o atención al cliente:
1.
2.
3.
4.
5.
Visite: support.dell.com.
Elija su país o región en el menú desplegable "Elija un país/región", situado en la parte inferior de la página.
Haga clic en Contacto en el lado izquierdo de la página.
Seleccione el servicio o el vínculo de asistencia adecuado según sus necesidades.
Elija el método que más le convenga para contactar con Dell.
Volver a la página de contenidos
Regreso a la página de contenido
Configuración del monitor
Monitor Dell™ IN2010N Flat Panel
Si dispone de un ordenador portátil o de sobremesa Dell™ con acceso a Internet
1. Vaya a http://support.dell.com, introduzca el código de su etiqueta de servicio y descargue el controlador más reciente para su tarjeta gráfica.
2. Una vez instalados los controladores para su adaptador gráfico, intente restablecer la resolución en 1600x900.
NOTA: si no puede establecer la resolución en 1600x900, póngase en contacto con Dell™ para pedir información sobre un adaptador gráfico que sea
compatible con esta resolución.
Regreso a la página de contenido
Regreso a la página de contenido
Configuración del monitor
Monitor Dell™ IN2010N Flat Panel
Si no dispone de un ordenador de sobremesa, de un portátil o de una tarjeta gráfica
Dell™
1. Haga clic con el botón derecho del ratón en el escritorio y seleccione Propiedades.
2. Haga clic en la ficha Configuración.
3. Seleccione Opciones avanzadas.
4. Identifique el proveedor del controlador gráfico en la descripción que aparece en la parte superior de la ventana (p.ej., NVIDIA, ATI, Intel, etc.).
5. Visite la página web del proveedor de la tarjeta gráfica para obtener un controlador actualizado (por ejemplo, http://www.ATI.com o
http://www.NVIDIA.com).
6. Una vez instalados los controladores para su adaptador gráfico, intente restablecer la resolución en 1600x900.
NOTA: si no puede establecer la resolución en 1600x900, póngase en contacto con el fabricante de su ordenador o plantéese la opción de comprar un
adaptador gráfico que sea compatible con una resolución de vídeo de 1600x900.
Regreso a la página de contenido
Volver a la página Contenido
Funcionamiento del monitor
Guía del usuario del monitor de pantalla plana Dell™ IN2010N
Utilización del panel frontal
Utilización del menú OSD
Configuración de máxima resolución
Utilización de la barra de sonido Dell (Opcional)
Cómo usar la inclinación
Uso del panel frontal
Utilice los botones de control que hay en el lateral del monitor para ajustar las características de la imagen que se está visualizando. Cuando utilice estos
botones para ajustar los controles, un menú OSD mostrará los valores numéricos de las características mientras cambian.
1-2
Teclas de acceso
directo
Utilice esta tecla para acceder directamente al menú de control que haya definido en el menú de personalización.
*Las opciones predeterminadas son Selección de modos predeterminados y Selección de brillo/contraste.
1
Preset Modes Select
(Selección de modos
predeterminados)
Utilice este botón para elegir entre distintas visualizaciones en su monitor.
2
Brightness/Contrast
(Brillo/Contraste)
Utilice este botón para acceder directamente al menú de control "Brillo/Contraste".
3
OSD Menu (Menú
OSD)
Utilice esta tecla para abrir la visualización del texto en pantalla (OSD). Consulte Utilización del menú OSD.
4
Utilice esta tecla para salir del menú OSD.
Exit (Salir)
5
Utilice el botón de encendido para encender y apagar el monitor.
Botón de encendido
(con indicador
luminoso de
encendido)
La luz azul indica que el monitor está encendido y totalmente operativo. La luz ámbar indica el modo de ahorro de
energía.
Cómo usar el menú de visualización en pantalla (OSD)
NOTA: Si cambia los ajustes y entra a continuación en otro menú o sale del menú OSD, el monitor guarda automáticamente estos
cambios. Estos cambios también se guardan si cambia los ajustes y espera a que desaparezca el menú OSD.
1.
Pulse cualquier botón para iniciar el menú OSD y pulse
para mostrar el menú principal.
Menú principal para entrada (VGA) analógica
2.
Pulse los botones
y
para moverse por las distintas opciones de configuración. A medida que pase de un icono a otro, se resaltará el nombre de
la opción. Consulte la tabla siguiente para ver una lista completa de las opciones disponibles para el monitor.
3.
Pulse el botón
4.
Pulse los botones
5.
Pulse
desee.
6.
Pulse el botón
Icono
una vez para activar la opción resaltada.
y
para seleccionar el parámetro deseado.
para acceder a la barra deslizante y luego use los botones
y
, de acuerdo con los indicadores del menú, para realizar los cambios que
para volver al menú principal o para salir del menú OSD.
Menú y submenús
Descripción
Brightness/ Contrast (Brillo/Contraste)
Este menú permite activar los ajustes de brillo/contraste.
Brightness (Brillo)
El brillo ajusta la luminancia de la luz de fondo.
Pulse el botón
para aumentar el brillo y el botón
para disminuirlo (mín. 0 ~ máx. 100).
Contrast (Contraste)
Ajuste primero el brillo y después el contraste en caso de que sea necesario realizar ajustes.
Pulse el botón
para aumentar el contraste y el botón
para disminuirlo (mín. 0 ~ máx. 100).
La función Contraste ajusta la diferencia entre las zonas oscuras y claras de la pantalla del monitor.
Back (Atrás)
Pulse el botón
para volver o para salir del menú principal.
Auto Adjust (Ajuste automático )
Aunque su ordenador reconozca su monitor al arrancar, la función Ajuste automático optimiza la configuración de la panta
Color Settings (Configuración de color)
Utilice los ajustes de color para ajustar el modo de la imagen y el formato de color.
NOTA: En la mayoría de los casos, el Ajuste automático produce la mejor imagen para su configuración.
Input Color Format (Formato color entrada)
Mode Select (Selección de modo)
Le permite configurar el formato de color.
Puede elegir entre el modo Gráfico o Vídeo. Si su ordenador está conectado al monitor, elija el modo Gráfico (Graphics). Si
un DVD, STB o VCR, entonces elija el modo Vídeo (Video).
Preset Modes (Modos predefinidos)
VGA input (Entrada VGA)
Standard (Estándar)
Multimedia Mode
(Modo multimedia)
Modo adecuado para aplicaciones de escritorio.
Modo para aplicaciones multimedia; p.ej., reproducción de vídeos.
Game Mode
(Modo juegos)
Modo idóneo para juegos.
Warm (Cálido)
Seleccione el modo Cálido para obtener un tono rojo. Esta opción de color se suele usar para las aplicaciones que usan m
fotografías, multimedia, películas, etc.).
Cool (Frío)
Seleccione el modo Frío para obtener un tono azulado. Esta opción de color se suele usar para aplicaciones basadas en te
programación, editores de texto, etc.).
Custom (RGB) (Personalizado (RGB))
Utilice los botones
100.
o
para aumentar o reducir por separado cada uno de estos tres colores (rojo, verde o azul) en i
Video input (Entrada de vídeo)
Movie Mode (Modo película)
Game Mode (Modo juego)
Sports Mode
(Modo deportes)
Nature Mode
(Modo naturaleza)
Hue
Modo idóneo para reproducir películas.
Modo pensado para las aplicaciones basadas en juegos.
Modo idóneo para escenas deportivas.
Modo idóneo para escenas de la naturaleza.
Esta función puede hacer que el color de la imagen del vídeo cambie de verde a morado. Utilice esta función para ajustar e
botones
o
para ajustar el tono de '0' a '100'.
aumenta el tono verde de la imagen
aumenta el tono morado de la imagen
NOTA: El ajuste del tono sólo está disponible para la entrada de vídeo.
Saturation (Saturación)
Le permite ajustar la saturación del color de la imagen de vídeo. Utilice los botones
o
para ajustar la saturación de
hace que la imagen de vídeo aparezca en monocromo
hace que la imagen de vídeo tenga color
NOTA: El ajuste de la saturación sólo está disponible para la entrada de vídeo.
Demo Mode (Modo de demostración)
Divide la pantalla en dos segmentos, en vertical. La parte de la izquierda de la pantalla en el modo normal mientras que l
visualiza en el modo de color mejorado.
NOTA: El modo de demostración sólo está disponible en la entrada de vídeo.
Reset Color Settings (Restablecer conf. de
color)
Back
(Atrás)
Display Settings (Config. pantalla)
Restaura los valores de fábrica de los ajustes del color del monitor
Pulse el botón
para volver o para salir del menú principal.
Utilice los botones
y
para ajustar la imagen a la izquierda/derecha. Mín.: "0" (-). Máx.: "100" (+).
Utilice los botones
y
para ajustar la imagen a la arriba/abajo. Mín.: "0" (-). Máx.: "100" (+).
H Position
(Posición horizontal)
V Position
(Posición vertical)
Esta función permite controlar el grado de nitidez de la imagen. Utilice
o
para ajustar la nitidez entre "0" y "100".
Sharpness
(Nitidez)
Los ajustes Fase y Reloj de píxel permiten ajustar el monitor de acuerdo con sus preferencias. Se puede acceder a estos a
Pixel Clock
(Reloj de píxel)
Utilice los botones
y
para ajustar una mejor calidad de imagen.
Si no se obtienen los resultados deseados utilizando el ajuste Fase, utilice el ajuste Reloj de píxel (grueso) y, a continuac
Phase (Fase)
Restablece la configuración de imagen predeterminada.
Reset Display Settings (Restablecer conf. de
pantalla)
Back (Atrás)
Other Settings (Otras opciones)
Pulse el botón
para volver o para salir del menú principal.
Language (Idioma)
La opción Idioma permite configurar el menú OSD en uno de los 6 idiomas disponibles (inglés, español, francés, alemán, ja
Menu Transparency
(Menú Transparencia)
Esta función se utiliza para ajustar el fondo OSD entre opaco y transparente.
Menu Timer
(Menú Temporizador)
Retención OSD: establece el período de tiempo que el OSD permanecerá activo desde la última vez que se pulse un botón
Menu Lock
(Menú Bloquear)
Controla el acceso de los usuarios a los ajustes. Cuando esté seleccionada esta opción, no se permiten los ajustes del us
Utilice los botones
y
para ajustar el control en incrementos de 1 segundos, de 5 a 60 segundos.
NOTA: Cuando OSD esté bloqueado, pulse el botón
ajustes aplicables.
DDC/CI
LCD Conditioning (Condicionamiento LCD)
para ir directamente al menú de configuración de OSD, con 'Bl
La funcionalidad DDC/CI (Display Data Channel/Command Interface) permite ajustar los parámetros del monitor (brillo, b
"Deshabilitar".
Habilite esta función para sacar el máximo rendimiento al monitor y aprovechar sus posibilidades.
Si una imagen parece atascada en el monitor, seleccione la función Acondicionamiento LCD para eliminar la retención de
retención de imagen se conoce como quemado o envejecimiento de la imagen, y la función Acondicionamiento LCD no con
Restablece los valores predeterminados de la configuración OSD.
Factory Reset
(Restablecer)
Pulse el botón
para volver o para salir del menú principal.
Back (Atrás)
Personalize (Personalizar)
Hay dos teclas de acceso directo en el panel frontal. Seleccione un menú de control para cada tecla de acceso directo para
Mensajes de advertencia de la OSD
Si el monitor no acepta un determinado modo de resolución, verá el siguiente mensaje.
Esto significa que el monitor no puede sincronizarse con la señal que está recibiendo del ordenador. Consulte las
especificaciones para conocer los rangos de frecuencia de escaneo horizontal y vertical admitidos por el monitor. El
modo recomendado es 1600x900.
Cuando el monitor entre en el modo Ahorro energía, aparecerá el siguiente mensaje :
Activar el ordenador y activar el monitor para obtener acceso al OSD.
Si pulsa cualquier botón diferente al botón de energía aparecerá el siguiente mensaje:
Si selecciona la entrada VGA y no se conecta el cable VGA, aparecerá un cuadro de diálogo flotante como el que se muestra a continuación.
Consulte Solución de problemas para obtener más información.
Configuración de máxima resolución
Para ajustar la resolución máxima para el monitor.
1.
2.
3.
4.
Haga clic con el botón secundario en el escritorio y seleccione Propiedades.
Seleccione la pestaña Configuración.
Establezca la resolución de la pantalla en 1600x900.
Haga clic en Aceptar.
Si no aparece 1600x900 como una opción, puede que tenga que actualizar el controlador gráfico. Dependiendo del equipo, complete uno de los siguientes
procedimientos.
Si tiene un equipo de escritorio o portátil Dell:
¡
Vaya a la página Web support.dell.com, especifique la etiqueta de servicio y descargue el controlador más reciente para la tarjeta gráfica.
Si utiliza un equipo que no sea Dell (portátil o de escritorio):
¡
¡
Vaya al sitio de soporte de su equipo y descargue los controladores gráficos más recientes.
Vaya al sitio Web de su tarjeta gráfica y descargue los controladores gráficos más recientes.
Uso de la barra de sonido Dell (opcional)
La barra de sonido Dell es un sistema estéreo de dos canales adaptable que se puede instalar en las pantallas planas Dell. La barra de sonido tiene un
volumen giratorio y un control de conexión y desconexión que permite ajustar todo el nivel del sistema, un indicador LED de color azul para indicar la
alimentación y dos conectores para auriculares de audio.
1. Mecanismo de acoplamiento
2. Tomas de auriculares
3. Indicador de alimentación
4. Control de encendido/volumen
Cómo usar la inclinación
Inclinación
Con el soporte incorporado, puede inclinar el monitor en el ángulo de visualización más cómodo.
NOTA: El soporte viene fijado cuando el monitor sale de fábrica.
Volver a la página Contenido
Regreso a la página de contenido
Configuración del monitor
Guía del usuario del monitor DellT IN2010N de pantalla plana
Instrucciones importantes para definir la resolución de pantalla en 1600x900
(Máximo)
Para un rendimiento óptimo de la pantalla con sistemas operativos Microsoft Windows®, establezca la resolución de pantalla en 1600x900 píxeles del modo
indicado a continuación:
1. Haga clic con el botón derecho del ratón en el escritorio y seleccione Propiedades.
2. Haga clic en la ficha Configuración.
3. Arrastre el control deslizante hacia la derecha manteniendo pulsado el botón izquierdo del ratón y establezca la resolución de pantalla en 1600x900.
4. Haga clic en Aceptar.
Si 1600x900 no aparece como opción, es posible que tenga que actualizar su controlador gráfico. Seleccione la descripción que mejor se ajusta al sistema
de su ordenador y siga las indicaciones correspondientes:
1: Si dispone de un ordenador portátil o de sobremesa Dell™ con acceso a Internet.
2: Si no dispone de un ordenador de sobremesa, de un portátil o de una tarjeta gráfica Dell™.
Regreso a la página de contenido
Monitor Dell™ IN2010N Flat Panel
Manual del usuario
Instrucciones importantes para definir la resolución de pantalla en 1600x900 (Máximo)
La información de este documento está sujeta a cambios sin previo aviso.
© 2009 Dell™ Inc. Todos los derechos reservados.
Queda terminantemente prohibida cualquier reproducción de estos materiales sin el permiso escrito de Dell™ Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc; Microsoft y Windows son marcas registradas o comerciales de Microsoft
Corporation en Estados Unidos y/o en otros países. ENERGY STAR es una marca registrada por la Agencia de protección del medio ambiente de EE.UU. Como socio de ENERGY
STAR, Dell Inc. establece que este producto cumple las directrices de eficiencia de la energía de ENERGY STAR.
En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos.
Dell™ Inc. declina cualquier interés sobre la propiedad de las marcas comerciales y nombres comerciales que no sean los suyos propios.
Modelo IN2010Nb
Marzo 2009
Rev. A00
Regreso a la página de contenido
Configuracion del monitor
Guía del usuario del monitor Dell™ IN2010N de pantalla plana
Cómo fijar la base
Conexión del monitor
Fijación de la barra de sonido al monitor (opcional)
Cómo quitar la base
Cómo fijar la base
NOTA: La base se desmonta cuando el monitor sale de fábrica.
Tras colocar el panel del monitor sobre un trapo suave o un cojín, complete los siguientes pasos para fijar la base.
1.
Coloque el monitor sobre una superficie plana.
2.
Fije la base al monitor.
Conexión del monitor
PRECAUCIÓN: Antes de comenzar los procedimientos de esta sección, siga las instrucciones de seguridad.
Para conectar el monitor al ordenador siga los pasos/instrucciones indicados a continuación:
1.
2.
Apague el ordenador y desconecte el cable de alimentación.
Conecte el cable de conexión de la pantalla azul (VGA analógico) al puerto de vídeo correspondiente de la parte posterior del ordenador.
Conexión del cable VGA azul
NOTA: los gráficos sólo se utilizan a modo de ilustración. La apariencia del ordenador puede variar.
Tras haber completado la conexión del cable VGA, siga el procedimiento indicado a continuación para completar la configuración del monitor:
1.
2.
Conecte los cables de alimentación del ordenador y del monitor a un enchufe cercano.
Encienda el monitor y el ordenador.
Si aparece una imagen en el monitor, la instalación se habrá completado. Si no es así, consulte el apartado Resolución de problemas.
Fijación de la barra de sonido al monitor
1.
Desde la parte trasera del monitor, acople la Barra de Sonido alineando las dos ranuras con las dos pestañas de la parte trasera e inferior del monitor.
2.
Deslice la Barra de Sonido hacia la izquierda hasta que encaje.
3.
Conecte la barra de sonido a la conexión de corriente continua.
4.
Inserte el conector mini estéreo verde lima de la parte posterior en la Barra de Sonido, en la toma de salida de audio del ordenador.
ATENCIÓN: No lo utilice con ningún dispositivo que no sea la barra de sonido de Dell.
Cómo quitar la base
Tras colocar el panel del monitor sobre un trapo suave o un cojín, complete los siguientes pasos para fijar la base.
1.
Baje la pestaña de la parte inferior de la base.
2.
Desmonte la base del monitor.
Regreso a la pagina de contenido
Regreso a la página de contenido
Solución de problemas
Guía del usuario del monitor Dell™ IN2010N de pantalla plana
Prueba automática
Diagnóstico incorporado
Problemas comunes
Problemas especificos del producto
Solución de problemas de la Dell™ Barra de sonido (opcional)
PRECAUCIÓN: Antes de iniciar cualquier procedimiento de esta sección, consulte la Instrucciones de seguridad.
Prueba automática
monitor y el ordenador están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la autoprueba del monitor siguiendo los
pasos siguientes:
1.
2.
3.
Apague el ordenador y el monitor.
Desenchufe el cable de vídeo de la parte trasera del ordenador. Para asegurar un funcionamiento apropiado de la autoprueba, retire el cable analógico
(conector azul) de la parte trasera del ordenador.
Encienda el monitor.
Si el monitor no puede reconocer una señal de video y está funcionando correctamente, aparecerá el cuadro de diálogo. Mientras esté activo el modo
de autoprueba, el indicador luminoso (LED) de suministro eléctrico permanece Blanco. También, el diálogo que aparece debajo se mostrará
continuamente en la pantalla.
4.
5.
Este cuadro también aparece durante el funcionamiento normal del sistema si el cable de vídeo se desconecta o está dañado.
Apague el monitor y vuelva a conectar el cable de vídeo; a continuación, encienda el ordenador y el monitor.
Si la pantalla del monitor permanece en blanco después de realizar el paso 5, compruebe el controlador de vídeo y el ordenador.
Diagnóstico incorporado
Su monitor cuenta con una herramienta de diagnóstico incorporada que le ayuda a determinar si el problema que está experimentando en la pantalla es un
problema inherente de su monitor o se trata de un fallo del ordenador o de la tarjeta de vídeo.
NOTA: Sólo puede ejecutar el diagnóstico incorporado si el cable de vídeo está desconectado y el monitor está en el modo de prueba automática.
Para ejecutar el diagnóstico incorporado:
1.
2.
3.
Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla).
Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará entonces al modo de prueba automática.
En el panel frontal, mantenga pulsado los botones botón de acceso directo 1 y botón de acceso directo 4 del panel frontal simultáneamente durante 2
segundos. Aparece una pantalla gris.
4.
5.
6.
7.
Inspeccione con cuidado si existen anormalidades en la pantalla.
Pulse de nuevo el botón de acceso directo 4 del panel frontal. El color de la pantalla cambiará a rojo.
Inspeccione si existen anormalidades en la pantalla.
Repita los pasos 5 y 6 para verificar las pantallas verde, azul y blanca.
La prueba habrá finalizado cuando aparezca la pantalla en blanco. Para salir, pulse de nuevo el botón de acceso directo 4.
Si no detecta ningún problema en la pantalla tras usar la herramienta de diagnóstico incorporada, significa que el monitor funciona correctamente. Compruebe
la tarjeta de vídeo y el ordenador.
Mensajes de advertencia de la OSD
See Mensajes de advertencia de la OSD de Problemas para más información.
Problemas comunes
Lleve a cabo una autoprueba de funciones del monitor para determinar si el problema intermitente se produce en el modo de autoprueba.
SÍNTOMAS
COMUNES
No hay vídeo/el LED
de encendido está
apagado
HECHOS OBSERVADOS
Sin imagen, el monitor no responde
SOLUCIONES POSIBLES
l
l
l
No hay vídeo/el LED
de encendido está
apagado
Sin imagen o sin brillo
l
l
l
l
Enfoque deficiente
Imagen borrosa, deformada o doble
l
l
l
l
l
La imagen vibra o
tiembla
Imagen ondulada o movimiento fino
l
l
l
l
l
Faltan píxeles
La pantalla LCD tiene puntos
l
l
l
Píxeles permanentess La pantalla LCD tiene puntos
l
l
l
Problemas de brillo
La imagen aparece demasiado oscura o demasiado
brillante
l
l
l
Distorsión geométrica
Pantalla no centrada correctamente
l
l
l
Horizontal/Vertical
Lines
La pantalla muestra una o varias líneas
l
l
l
l
l
Problemas de
sincronización
La pantalla aparece deformada o gastada
l
l
l
l
l
l
Problemas
relacionados con la
seguridad
Signos visibles de humo o chispas
l
l
Asegúrese de que la conexión del cable de vídeo entre el monitor y el ordenador es correcta y
segura.
Compruebe que la toma de corriente funciona correctamente al utilizar cualquier otro equipo
eléctrico.
Asegúrese de pulsar el botón de encendido en su totalidad.
Aumente los controles de brillo y contraste mediante la OSD.
Realice una autoprueba de las funciones del monitor.
Compruebe que no haya contactos rotos ni doblados en el conector del cable de vídeo.
Ejecute el diagnóstico incorporado.
Realice un ajuste automático mediante la OSD.
Ajuste los controles de fase y reloj de píxeles mediante la OSD.
Elimine los cables de extensión de vídeo.
Restablezca el monitor retomando los ajustes de fábrica.
Cambie la resolución de vídeo a una relación de aspecto correcta (16:9).
Realice un ajuste automático mediante la OSD.
Ajuste los controles de fase y Reloj de píxel mediante la OSD.
Restablezca el monitor Restablecer ajustes de fábrica de fábrica.
Compruebe las condiciones ambientales.
Cambie el monitor de sitio y realice la prueba en otro lugar.
Apague y vuelva a encender.
Se trata de píxeles que están permanentemente apagados y es un defecto natural que se
produce en la tecnología LCD.
Ejecute el diagnóstico incorporado.
Apague y vuelva a encender.
Se trata de píxeles que están permanentemente apagados y es un defecto natural que se
produce en la tecnología LCD.
Ejecute el diagnóstico incorporado.
Restablezca el monitor retomando los ajustes de fábrica.
Ajuste automático mediante la OSD.
Ajuste los controles de brillo y contraste mediante la OSD.
Restablezca el monitor retomando los ajustes de fábrica.
Ajuste automático mediante la OSD.
Ajuste los controles de brillo y contraste mediante la OSD.
Restablezca el monitor retomando los ajustes de fábrica.
Realice un ajuste automático mediante la OSD.
Ajuste los controles de fase y Reloj de píxel mediante la OSD.
Realice una autoprueba de funciones del monitor y determine si estas líneas se encuentran
también en el modo de autoprueba.
Compruebe que no haya contactos rotos ni doblados en el conector del cable de vídeo.
Restablezca el monitor retomando los ajustes de fábrica.
Realice un ajuste automático mediante la OSD.
Ajuste los controles de fase y Reloj de píxel mediante la OSD.
Realice una autoprueba de funciones del monitor y determine si estas líneas se encuentran
también en el modo de autoprueba.
Compruebe que no haya contactos rotos ni doblados en el conector del cable de vídeo.
Reinicie el ordenador en el "modo seguro".
No realice ningún paso de la solución de problemas.
Contacte con Dell de inmediato.
Problemas
intermitentes
Las averías del monitor aparecen y desaparecen
l
l
l
No hay color
La imagen no tiene color
l
l
l
Color de escasa
calidad
El color de la imagen no es bueno
l
l
l
Retención de una
Imagen(procedente
de una imagen
estática que haya
sido visualizada en el
monitor durante un
largo período de
tiempo)
Una sombra difusa de la imagen estática Visualizada
aparece en la pantalla
l
l
Asegúrese de que la conexión del cable de vídeo entre el monitor y el ordenador es correcta y
segura.
Restablezca el monitor retomando los ajustes de fábrica.
Realice una autoprueba de funciones del monitor y determine si estos problemas ocurren en el
modo de autoprueba.
Realice una autoprueba de las funciones del monitor.
Asegúrese de que la conexión del cable de vídeo entre el monitor y el ordenador es correcta y
segura.
Compruebe que no haya contactos rotos ni doblados en el conector del cable de vídeo.
Cambie el modo Ajustes de color en la OSD Ajustes de color, optando por Gráficos o Vídeo
dependiendo de la aplicación.
Intente diferentes opciones de Ajuste predeterminado de color en la OSD Ajustes
Ajuste el valor R/G/B en la OSD Ajustes de color si la Administración de color está desactivada.
Cambie el formato de entrada de color a PC RGB o YPbPr en la OSD de configuración avanzada.
Utilice la función Power Management (Administración de Energía) para apagar el monitor
siempre que no esté en uso. (Para más información, consulte los modos de administración de
energía).
si lo prefiere, utilice un salvapantallas que cambia dinámicamente.
Problemas específicos del producto
SÍNTOMAS
ESPECÍFICOS
HECHOS OBSERVADOS
SOLUCIONES POSIBLES
La imagen en
pantalla es
demasiado pequeña
La imagen está centrada en la pantalla pero no llena
toda el área de visualización
l
Restablezca el rendimiento del monitor en "Restablecer valores de fábrica"
No se puede ajustar
el monitor con los
botones del panel
frontal
En la pantalla no aparece la OSD
l
Apague el monitor y desconecte el cable de alimentación; a continuación, vuelva a conectarlo y
a encenderlo
No hay señal de
entrada cuando se
pulsan los controles
de usuario
No hay imagen, el indicador luminoso está ámbar.
l
Cuando pulse el botón "
", "
" o "Menu",
aparecerá el mensaje "Ningún cable VGA".
l
Compruebe la fuente de señal. Asegúrese de que el ordenador no está en el modo de ahorro
de energía moviendo el ratón o presionando cualquier tecla en el teclado.
Compruebe si el cable de señal está enchufado y bien asentado. Si es necesario, vuelva a
enchufar el cable de señal.
Vuelva a inicializar el ordenador o reproductor de vídeo.
l
El monitor no llena
toda la pantalla.
La imagen no puede llenar la altura o la anchura de la
pantalla.
l
Debido al formato no estándar de los DVD, puede que el monitor no muestre las imágenes a
pantalla completa.
Solución de problemas de la Dell™ Barra de sonido (opcional)
SÍNTOMAS
COMUNES
No se oye sonido
HECHOS OBSERVADOS
La Barra de Sonido tiene suministro eléctrico; el
indicador de alimentación está encendido
SOLUCIONES POSIBLES
l
l
l
l
l
l
Sonido distorsionado
La tarjeta de sonido del ordenador se usa como la
fuente de audio.
l
l
l
l
l
l
l
l
Sonido distorsionado
Se usa otra fuente de audio.
l
l
Conecte el cable de entrada de línea de audio en la toma de salida de
audio del ordenador.
Defina al máximo todos los controles de volumen de Windows.
Reproduzca algún contenido de audio del ordenador (por ejemplo, un CD
de audio o MP3).
Gire el mando giratorio de encendido y de volumen de la Barra de Sonido
a la derecha para establecer un volumen más alto.
Limpie y conecte de nuevo el conector de entrada de línea de audio.
Pruebe la Barra de Sonido con otra fuente de audio (por ejemplo, un
reproductor de CD portátil).
Despeje cualquier obstáculo entre la Barra de Sonido y el usuario.
Confirme que el conector de entrada de línea de audio está insertado
totalmente en la toma de sonido.
Defina todos los controles de volumen de Windows en sus puntos
medios.
Disminuya el volumen de la aplicación de audio.
Gire el mando giratorio de encendido y de volumen de la Barra de Sonido
a la izquierda para establecer un volumen más bajo.
Limpie y conecte de nuevo el conector de entrada de línea de audio.
Solución de problemas de la tarjeta de sonido del ordenador.
Pruebe la Barra de Sonido con otra fuente de audio (por ejemplo, un
reproductor de CD portátil).
Despeje cualquier obstáculo entre la Barra de Sonido y el usuario.
Confirme que el conector de entrada de línea de audio está insertado
totalmente en la toma de la fuente de audio.
l
l
l
Salida de sonido
desequilibrada
Sonido de sólo un lado de la Barra de Sonido
l
l
l
l
l
l
Volumen bajo
El volumen es demasiado bajo.
l
l
l
l
l
Regreso a la pagina de contenido
Disminuya el volumen de la fuente de audio.
Gire el mando giratorio de encendido y de volumen de la Barra de Sonido
a la izquierda para establecer un volumen más bajo.
Limpie y conecte de nuevo el conector de entrada de línea de audio.
Despeje cualquier obstáculo entre la Barra de Sonido y el usuario.
Confirme que el conector de entrada de línea de audio está insertado
totalmente en la toma de la tarjeta de sonido o de la fuente de audio.
Defina todos los controles de balance de audio de Windows (I-D) en sus
puntos medios.
Limpie y conecte de nuevo el conector de entrada de línea de audio.
Solución de problemas de la tarjeta de sonido del ordenador.
Pruebe la Barra de Sonido con otra fuente de audio (por ejemplo, un
reproductor de CD portátil).
Despeje cualquier obstáculo entre la Barra de Sonido y el usuario.
Gire el mando giratorio de encendido y de volumen de la Barra de Sonido
a la derecha para establecer el volumen máximo.
Defina al máximo todos los controles de volumen de Windows.
Aumente el volumen de la aplicación de audio.
Pruebe la Barra de Sonido con otra fuente de audio (por ejemplo, un
reproductor de CD portátil).
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
