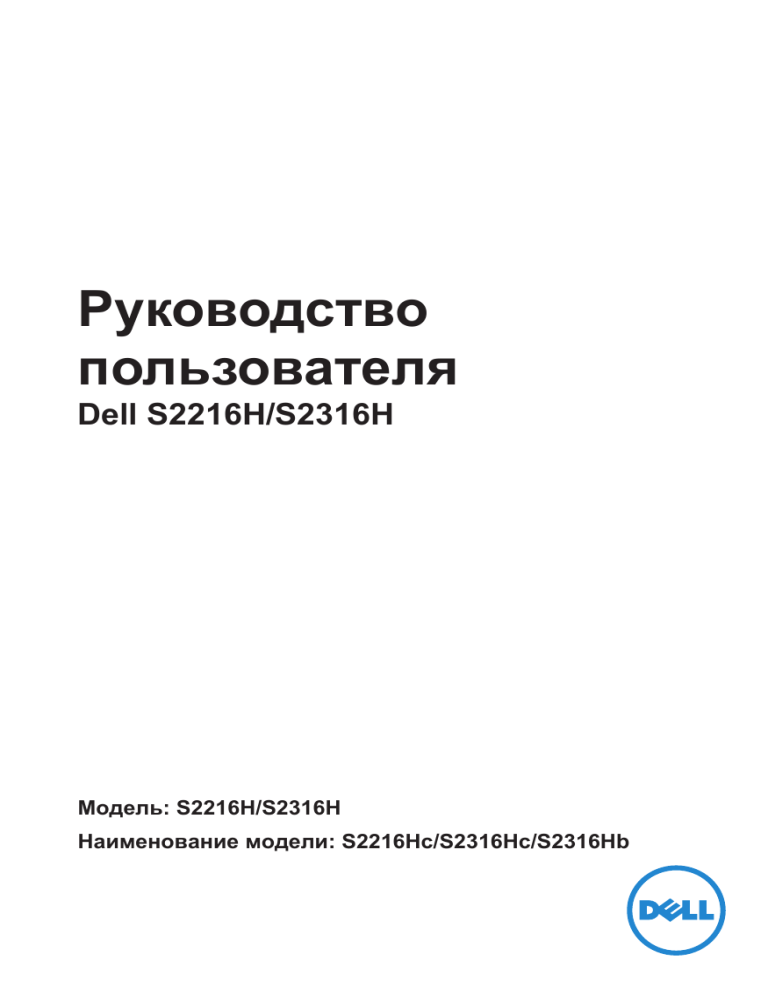

Руководство пользователя

Dell S2216H/S2316H

Модель: S2216H/S2316H

Наименование модели: S2216Hc/S2316Hc/S2316Hb

Примечания, предостережения и предупреждения

ПРИМЕЧАНИЕ.

"ПРИМЕЧАНИЕ" указывает на важную информацию, которая помогает лучше понять, как использовать компьютер.

ВНИМАНИЕ!

ВНИМАНИЕ! указывает на потенциально возможное повреждение оборудования или утерю данных, если не соблюдать инструкции.

ОСТОРОЖНО! "ОСТОРОЖНО!" указывает на потенциальную опасность повреждения имущества, нанесения телесного повреждения или летального исхода.

_________________________

Информация в данном руководстве может быть изменена без уведомления.

© Dell Inc., 2015-16. Все права защищены.

Воспроизведение данных материалов в любом виде без письменного разрешения компании Dell Inc. строго запрещено.

Товарные знаки, которые использовались в тексте:

Dell

и логотип

DELL

являются товарными знаками компании Dell Inc.;

Microsoft

и

Windows

являются товарными знаками или зарегистрированными товарными знаками корпорации Microsoft. Corporation в США и (или) других странах,

Intel

является зарегистрированным товарным знаком корпорации

Intel Corporation в США и (или) других странах; ATI является товарным знаком компании

Advanced Micro Devices, Inc. ENERGY STAR – это зарегистрированный товарный знак

Агентства по охране окружающей среды США. Являясь партнером ENERGY STAR, Dell

Inc., квалифицирует данное изделие как соответствующее требованиям ENERGY STAR по энергоэффективности.

Прочие товарные знаки и торговые наименования могут использоваться в данном документе с целью указания на организации, заявляющие свои права на эти товарные знаки и наименования или на их изделия. Dell Inc. отказывается от какого-либо права собственности на товарные знаки и торговые наименования, кроме своих собственных.

2016 - 07 Версия A02

Содержание

О мониторе ........................................................................5

Комплект поставки ...........................................................................

5

Характеристики изделия .................................................................

6

Обозначение компонентов и элементов управления ...................

8

Функция Plug and Play ...................................................................

11

Качество ЖК-мониторов и политика в отношении дефектов пикселей .........................................................................................

11

Рекомендации по обслуживанию .................................................

11

Настройка монитора ......................................................12

Сборка подставки ..........................................................................

12

Подключение монитора ................................................................

13

Укладка кабелей ............................................................................

14

Отсоединение стойки монитора ...................................................

15

Эксплуатация монитора ................................................16

Включение питания монитора ......................................................

16

Использование элементов управления на передней панели ....

16

Содержание |

3

Использование экранного меню ...................................................

18

Установка максимального разрешения .......................................

31

Использование функции наклона ................................................

32

Поиск и устранение неисправностей ..........................33

Самотестирование ........................................................................

33

Встроенная система диагностики ................................................

34

Общие проблемы ..........................................................................

35

Проблемы, связанные с изделием ...............................................

38

Приложение ...................................................................................

39

Заявления Федеральной комиссии по связи (только для США) и другая нормативно-правовая информация .................................

39

Контактная информация Dell ........................................................

39

Настройка монитора ......................................................................

40

Технические характеристики монитора .....................42

4

| Содержание

О мониторе

Комплект поставки

Монитор поставляется с компонентами, перечисленными ниже. Проверьте наличие всех компонентов и обращайтесь в

Контактная информация Dell в случае

отсутствия каких-либо из них.

ПРИМЕЧАНИЕ.

Некоторые компоненты являются дополнительными и могут не входить в комплект поставки монитора. Отдельные функции или носители недоступны в определенных странах.

ПРИМЕЧАНИЕ.

Инструкции по установке на другую подставку представлены в соответствующем руководстве к ней.

Монитор

Подставка

Основание подставки

Блок питания

Кабель питания (зависит от страны)

О мониторе |

5

Кабель HDMI

Dell TM UltraSharp U2715H Monitor

Компакт-диск с драйверами и документацией

Краткое руководство

Информация по технике безопасности и нормативно-правовые данные

Характеристики изделия

Плоскопанельный монитор

Dell S2216H_S2316H

оснащен жидкокристаллическим

(ЖК) дисплеем с активной матрицей на тонкопленочных транзисторах (TFT) и светодиодной подсветкой. Ниже перечислены отличительные черты данного монитора.

S2216H: Дисплей с областью видимого изображения (измеряемой по диагонали) 54.61 см (21.5 дюймов). Разрешение 1920 x 1080, поддержка полноэкранного изображения для менее высокого разрешения.

S2316H: Дисплей с областью видимого изображения (измеряемой по диагонали) 58.42 см (23 дюймов). Разрешение 1920 x 1080, поддержка полноэкранного изображения для менее высокого разрешения.

Широкий угол обзора для просмотра в положении сидя, стоя, а также перемещаясь из одной стороны в другую.

Функция Plug and play (если поддерживается системой).

Возможность подключения через VGA и HDMI упрощает и облегчает подключение существующего и нового оборудования.

Встроенные динамики (3 Вт х 2)

Настройки экранного меню для простоты регулировки и оптимизации работы экрана.

Носители с программным обеспечением и документацией, на которых имеются файл с информацией (INF), файл Image Color Matching (ICM) и документация на изделие.

В комплект входит ПО Dell Display Manager (на компакт-диске, прилагающимся к монитору).

S2216H:Монитор, сертифицированный Energy Star, за исключением Европы и Азиатско-тихоокеанского региона.

S2316H:Монитор, сертифицированный Energy Star, за исключением Европы.

6

| О мониторе

Компания Dell регистрирует продукцию в системе оценивания экологических показателей EPEAT. Регистрация EPEAT зависит от конкретной страны.

Состояние регистрации для определенной страны можно посмотреть на вебсайте

www.epeat.net

.

Гнездо для замка блокировки.

Возможность переключения от «широкого» на «стандартный» формат экрана без ухудшения качества изображения.

Дисплей имеет сертификацию TCO.

Пониженное содержание бромированных огнестойких веществ и ПВХ.

Высокий коэффициент динамической контрастности (8 000 000:1).

Потребляемая мощность в режиме ожидания (спящем режиме): 0,3 Вт.

Датчик потребления энергии в реальном времени показывает уровень энергопотребления монитора.

О мониторе |

7

Обозначение компонентов и элементов управления

Вид спереди

1 2

Элементы управления на передней панели

Наклейка

1

2

Описание

Кнопки функций (подробное описание см.

Эксплуатация монитора

)

Кнопка включения/выключения питания (со светодиодным индикатором)

ПРИМЕЧАНИЕ.

При применении дисплеев с глянцевыми панелями пользователь должен принимать во внимание место размещения дисплея, так как панели могут создавать раздражающие блики от источников внешнего освещения и ярких поверхностей.

8

| О мониторе

Вид сзади

1

2

3

Вид сзади без подставки монитора

4

Вид сзади с подставкой монитора

5

Наклейка

1

2

3

4

5

Описание

Кнопка фиксатора подставки

Гнездо для замка блокировки

Табличка с серийным номером

(штрих-код)

Использование

Отсоединяет подставку от монитора.

Для защиты монитора в отверстие вставляется защитный трос

(защитный трос не входит в комплект поставки).

Чтобы обратиться в Dell за технической помощью, см. эту табличку.

Отверстие для укладки кабелей Можно расположить кабели, пропустив их через это отверстие.

Табличка с нормативноправовыми данными

Указаны разрешения контролирующего органа.

О мониторе |

9

Вид сбоку

Вид снизу

1 23 4 5

Вид снизу без подставки монитора

Наклейка

1

2

3

4

5

Описание

Разъем блока питания

Линейный аудиовыход

Линейный аудиовход

HDMI-порт

Порт VGA

Использование

Подключение кабеля питания монитора с помощью адаптера постоянного тока 12 В.

Подключение внешних динамиков

(приобретаемых отдельно)*

Подключение аудиокабеля (приобретаемого отдельно) от устройства-источника к монитору.

Для подключения компьютера к монитору с помощью кабеля HDMI.

Для подключения компьютера к монитору с помощью кабеля VGA.

* Линейный аудиовыход не предназначен для подключения наушников.

10

| О мониторе

Функция Plug and Play

Можно подключить монитор к любой системе, совместимой с функцией Plug and

Play. Монитор автоматически представляет компьютеру данные EDID (Extended

Display Identification Data) с помощью протоколов канала экранных данных (DDC), чтобы система могла сама настроиться и оптимизировать параметры монитора.

Большинство настроек монитора устанавливаются автоматически; при желании можно выбрать другие параметры. Дополнительная информация об изменении параметров монитора представлена в

Эксплуатация монитора

.

Качество ЖК-мониторов и политика в отношении дефектов пикселей

В процессе изготовления ЖКД-монитора нередко один или несколько пикселей фиксируются в неизменяемом состоянии. Такие пиксели трудноразличимы и не ухудшают качество дисплея или удобство его использования. Для получения дополнительной информации о качестве ЖК-монитора и политике в отношении дефектов пикселей Dell перейдите на веб-сайт службы поддержки Dell:

www.dell.com/support/monitors

.

Рекомендации по обслуживанию

Очистка монитора

ОСТОРОЖНО! Перед очисткой монитора отключите кабель питания монитора от электрической розетки.

ВНИМАНИЕ! Перед очисткой монитора прочтите следующие

инструкции по безопасности

.

Для обеспечения максимальной эффективности следуйте указанным инструкциям при распаковке, очистке или эксплуатации монитора.

Для очистки антистатического экрана немного смочите ткань водой. По возможности используйте специальную ткань для очистки экранов или раствор, подходящий для антистатического покрытия. Не используйте бензин, растворитель, аммиак, абразивные очистители или сжатый воздух.

Для очистки монитора используйте ткань, слегка смоченную теплой водой.

Не используйте какие-либо моющие средства, так как они оставляют матовую пленку на мониторе.

Если обнаружите белый порошок при распаковке монитора, протрите его тканью.

Обращайтесь с монитором осторожно, так как темные мониторы подвержены царапинам и потертостям больше, чем светлые мониторы.

Для поддержания оптимального качества изображения монитора используйте динамически изменяющуюся экранную заставку и выключайте монитор, если он не используется.

О мониторе |

11

Настройка монитора

Сборка подставки

ПРИМЕЧАНИЕ.

При поставке с завода подставка не присоединена к монитору.

ПРИМЕЧАНИЕ.

Следующие пункты относятся к монитору с подставкой.

2

3

Для прикрепления подставки к монитору выполните следующие действия.

1.

Снимите крышку и поместите на нее монитор.

2.

Вставьте две лапки, расположенные в верхней части подставки, в паз на задней панели монитора.

3.

Прижмите подставку до щелчка.

12

| Настройка монитора

Подключение монитора

ОСТОРОЖНО! Перед началом выполнения каких-либо действий,

указанных в этом разделе, выполните

Инструкции по безопасности

.

ПРИМЕЧАНИЕ.

Не подключайте все кабели монитора к одному компьютеру.

Для подключения компьютера к монитору выполните следующие действия.

1.

Выключите компьютер и отсоедините кабель питания.

2.

Подключите кабель VGA/HDMI/аудио к монитору и компьютеру.

Подключение VGA-кабеля (приобретаемого отдельно)

Подключение кабеля HDMI

Настройка монитора |

13

Подключение аудиокабеля (приобретаемого отдельно)

Укладка кабелей

После подключения всех необходимых кабелей к компьютеру и монитору организуйте их, как показано выше.

ПРИМЕЧАНИЕ.

После подключения кабелей их придется отключить, чтобы пропустить через отверстие.

14

| Настройка монитора

Отсоединение стойки монитора

ПРИМЕЧАНИЕ.

Чтобы не поцарапать ЖК-монитор при отсоединении подставки, уложите его на мягкую чистую поверхность.

ПРИМЕЧАНИЕ.

Следующие пункты относятся к монитору с подставкой.

2

Отсоединение подставки.

1.

Положите монитор на мягкую ткань или подушку.

2.

С помощью длинной и тонкой отвертки нажмите на фиксатор, чтобы его освободить.

3.

Освободив фиксатор, снимите подставку с монитора.

Настройка монитора |

15

Эксплуатация монитора

Включение питания монитора

Нажмите кнопку для включения монитора.

Использование элементов управления на передней панели

Кнопки на передней панели монитора используются для настройки параметров изображения.

1

2

3 4

5

В следующей таблице представлено описание кнопок на передней панели.

1

Кнопки на передней панели

Описание

Функциональная клавиша /

Готовые режимы

Эта кнопка используется для выбора готового режима из списка.

Функциональная клавиша/

Громкость

Кнопки служат для регулировки громкости.

Минимальное значение: ‘0’ (-). Максимальное значение: 100 (+).

Нажмите кнопку "Меню" для запуска экранного

меню. См. Вход в экранное меню

.

Меню

Выход

16

| Эксплуатация монитора

Используйте эту кнопку для возврата к главному меню и выхода из главного экранного меню.

2&3

Кнопка включения/ выключения питания

(со светодиодным индикатором)

Нажмите кнопку

Power (Питание)

для

включения

или

выключения

монитора.

Белый индикатор указывает на то, что монитор включен и готов к работе. Мигающий белый индикатор означает, что монитор находится в режиме энергосбережения.

Элементы экранного меню

Кнопки на передней панели монитора используются для настройки параметров изображения.

1 2 3 4

1

2

3

4

Кнопки на передней панели

Вверх

Вниз

Описание

Кнопка "Вверх" используется для увеличения значения параметра или для перехода к верхнему элементу меню.

Используйте кнопку

Вниз

для регулировки

(уменьшение значения) компонентов экранного меню.

Кнопка

OK

используется для подтверждения выбора.

OK

Кнопка

Назад

используется для возврата в предыдущее меню.

Назад

Эксплуатация монитора |

17

Использование экранного меню

Вход в экранное меню

ПРИМЕЧАНИЕ.

Если вы изменили настройки, а затем переходите в другое меню или выходите из режима экранного меню, изменения автоматически сохраняются. Изменения также сохраняются после выполнения настройки и автоматического скрытия экранного меню.

1.

Нажмите кнопку для отображения главного меню.

Главное меню для аналогового (VGA) источника входного сигнала

2.

Кнопки и используются для перемещения между пунктами меню. При переходе от одного параметра к другому название параметра выделяется.

Полный список параметров, доступных для монитора, представлен в следующей таблице.

3.

Нажмите кнопку один раз, чтобы активировать выделенный пункт.

4.

С помощью кнопок и выберите требуемый параметр.

5.

Нажмите кнопку , затем с помощью кнопок и измените параметр в соответствии с индикаторами в меню.

6.

Нажмите кнопку для возврата в главное меню.

18

| Эксплуатация монитора

Значок Меню и подменю

Яркость / контрастность

Описание

Используйте этот пункт для Яркость / контрастность яркости и контрастности.

Яркость

Яркость регулирует освещенность экрана.

Нажмите на кнопку для увеличения яркости, нажмите на кнопку для уменьшения яркости

(мин. 0 ~ макс. 100).

ПРИМЕЧАНИЕ.

Ручная регулировка Яркости отключается, если включен режим Динамической контрастности.

Контрастность

Сначала отрегулируйте яркость, затем при необходимости отрегулируйте контрастность.

Нажмите на кнопку для увеличения контрастности, нажмите на кнопку для уменьшения контрастности

(мин. 0 ~ макс. 100).

Функция

Контрастность

позволяет регулировать степень различия между темными и светлыми участками на экране монитора.

Эксплуатация монитора |

19

Авторегулировка

Используйте эту кнопку для включения функции

Авторегулировка.

Dell S2X16H

Энергопотребление

Яркость / контрастность Нажмите для автоматической регулировки изображения.

Авторегулировка

Источник сигнала

Цвет

Экран

Аудио

Мощность

Меню

Персонализация

Другое

Разрешение:

1920x1080, 60Hz

На черном фоне отобразится следующее диалоговое окно, а также будет выполнена автоматическая настройка монитора в соответствии с входом тока:

Выполняется авторегулировка…

Функция Авторегулировка позволяет выполнить автоматическую регулировку в соответствии с входным видеосигналом. После использования функции Авторегулировка можно дальше настроить монитор с помощью элементов управления Тактовая частота (грубая настройка) и Фаза (точная настройка) в меню Параметры изображения.

ПРИМЕЧАНИЕ

. Авторегулировка не выполняется при нажатии кнопки в случае отсутствия входного видеосигнала или кабеля.

Данная функция доступна только при использовании аналогового разъема (VGA).

20

| Эксплуатация монитора

Источник сигнала

Меню "Источник сигнала" используется для выбора различных источников видеосигнала, подключенных к монитору.

Автовыбор

VGA

HDMI

Цвет

Выберите "Автовыбор" источника для поиска доступных источников сигнала.

Выберите VGA вход при использовании аналогового разъема (VGA). Нажмите для выбора источника сигнала VGA.

Выберите вход HDMI при использовании цифрового разъема (HDMI). Нажмите для выбора источника входа HDMI.

Пункт Цвет позволяет регулировать режим цветопередачи.

Эксплуатация монитора |

21

Готовые режимы

В меню Готовые режимы можно выбрать Стандарт,

Мультимедиа, Кино, Игра, Бумага, Теплый, Холодный или Обычн. цвет.

Стандарт: Выполняется загрузка параметров цвета монитора по умолчанию. Это готовый режим по умолчанию.

Мультимедиа: Загружаются настройки цвета, которые идеально подходят для мультимедийных приложений.

Кино: Загружаются настройки цвета, которые идеально подходят для кино.

Игра: Загружаются настройки цвета, которые идеально подходят для игровых приложений.

Бумага: Загружаются параметры яркости и резкости, которые идеально подходят для просмотра текста. Подберите фон текста, чтобы смоделировать носитель бумаги без воздействия цветных изображений. Данный пункт применяется только к входному сигналу в формате RGB.

Теплый: Повышение цветовой температуры.

Изображение на экране становится более теплым, с красно-желтым оттенком.

Холодный: Понижение цветовой температуры.

Изображение на экране становится холоднее, с синим оттенком.

Обычн.цвет: Позволяет вручную настроить параметры цвета.

Кнопками и отрегулируйте параметры трех цветов (R, G, B), чтобы создать собственный цветовой режим по умолчанию.

22

| Эксплуатация монитора

Формат цвета на входе

Позволяет выбрать режим входа видеосигнала:

RGB: выберите этот режим, если монитор подключен к компьютеру или DVD-плееру с помощью кабеля HDMI.

YPbPr: Выберите этот параметр, если DVDпроигрыватель поддерживает только выход YPbPr.

Оттенок

Данная функция позволяет придавать видеоизображению зеленый или фиолетовый оттенок. Эта функция используется для настройки необходимого оттенка телесных цветов. При помощи кнопок и настройте оттенок: от 0 до 100.

Для усиления зеленого оттенка видеоизображения нажимайте кнопку .

Для усиления фиолетового оттенка видеоизображения нажимайте кнопку .

ПРИМЕЧАНИЕ.

Настройка Оттенка доступна только в готовых режимах Кино и Игра.

Насыщенность

Данная функция позволяет регулировать насыщенность цветов видеоизображения. С помощью кнопок и отрегулируйте насыщенность в диапазоне от 0 до 100.

Для уменьшения насыщенности цветов видеоизображения нажимайте кнопку .

Сбросить цвет

Для увеличения насыщенности цветов видеоизображения нажимайте кнопку .

ПРИМЕЧАНИЕ.

Настройка Насыщенности доступна только в готовых режимах Кино и Игра.

Восстановление заводских настроек цвета.

Эксплуатация монитора |

23

Экран

Меню Экран служит для настройки изображения.

Формат

Положение по горизонтали

Положение по вертикали

Резкость

Тактовая частота

Фаза

Динамическая контрастность

Выбор формата изображения: Wide 16:9 (Широкий формат 16:9), 4:3 или 5:4.

С помощью кнопок и отрегулируйте изображение влево и вправо. Минимальное значение:

0 (-). Максимальное значение: 100 (+).

С помощью кнопок и отрегулируйте изображение вверх и вниз. Минимальное значение: 0

(-). Максимальное значение: 100 (+).

С помощью этой настройки можно сделать изображение резче или мягче. С помощью кнопок и отрегулируйте резкость от 0 до 100.

Регулировка Фаза и тактовой частоты позволит настроить монитор в соответствии со своими предпочтениями. С помощью кнопок и отрегулируйте качество изображения. Минимальное значение: 0 (-). Максимальное значение: 100 (+).

Если с помощью регулировки Фаза не достигнуто надлежащее качество изображения, используйте регулировку «Тактовая частота (грубая настройка)», а затем «Фаза (точная настройка)». Минимальное значение: 0 (-). Максимальное значение: 100 (+).

Позволяет увеличить уровень контрастности для повышения резкости и четкости изображения.

С помощью кнопки выберите Вкл. или Выкл.

Динамич. контраст.

ПРИМЕЧАНИЕ.

Настройка Динамич. контраст обеспечивает повышение контрастности при выборе готового режима Кино и Игра.

24

| Эксплуатация монитора

Время отклика

Для данного параметра доступно значение Быстро или Обычное.

Сброс изобр.

Выберите этот пункт для восстановления заводских параметров отобразятся.

Аудио

Громкость

Источник звука

Позволяет выбрать режим Источник звука:

Звук с ПК

HDMI

Динамики

Включение и отключение функции динамика.

Сбросить звук

Выберите этот пункт для восстановления заводских параметров отобразятся.

Мощность

Кнопки служат для регулировки громкости.

Минимальное значение: ‘0’ (-). Максимальное значение: 100 (+).

Индикатор кнопки питания

Сброс пит.

Включение или выключение индикатора питания в активном режиме для экономии электроэнергии.

Восстановление заводских Настроек энергосбережения по умолчанию.

Эксплуатация монитора |

25

Меню

Настройка параметров экранного меню, например, язык экранного меню, время, в течение которого меню отображается на экране, и др.

Язык

Прозрачность

Данный параметр используется для изменения прозрачности меню с помощью кнопок и от 0 до 100.

Таймер

Язык - выбор одного из восьми языков экранного меню: английский, испанский, французский, немецкий, бразильский португальский, русский, упрощенный китайский и японский.

Время отображения экранного меню: данная функция позволяет установить длительность отображения экранного меню на экране после последнего нажатия любой кнопки.

С помощью кнопок и отрегулируйте положение ползунка с шагом 1 секунда в диапазоне от 5 до 60 секунд.

Блокировка

Настройка доступа пользователя к элементам управления. Если выбрано значение Заблокировать, пользователь не сможет регулировать параметры.

Все кнопки будут заблокированы.

ПРИМЕЧАНИЕ.

Заблокировать — программная блокировка

(при помощи экранного меню) или аппаратная блокировка (нажмите и удерживайте кнопку возле кнопки питания в течение 10 секунд)

Разблокировать — только аппаратное разблокирование (нажмите и удерживайте кнопку возле кнопки питания в течение 10 секунд)

Сброс меню

Восстановление заводских настроек всех параметров экранного меню по умолчанию.

26

| Эксплуатация монитора

Персонализация

Пользователь может выбрать функцию

Функциональная клавиша 1, Функциональная клавиша 2, Сбросить личные настройки, Готовые режима или Яркость/Контрастность и назначить ее функциональной клавише.

Функциональная клавиша 1

Функциональная клавиша 2

Сбросить личные настройки

Другое

Выбор одного из следующих параметров: Готовые режимы, Яркость/Контрастность, Автонастройка,

Источник сигнала, Соотношение сторон и Громкость назначить Функциональной клавише 1.

Выбор одного из следующих параметров: Готовые режимы, Яркость/Контрастность, Автонастройка,

Источник сигнала, Соотношение сторон и Громкость назначить Функциональной клавише 2.

Можно восстановить настройку по умолчанию для кнопки быстрого доступа.

Эксплуатация монитора |

27

DDC/CI

DDC/CI (Канал экранных данных/командный интерфейс) позволяет программному обеспечению компьютера настраивать параметры монитора

(яркость, баланс цвета и т. д.).

Для отключения данной функции выберите

Отключить.

Включите данную функцию для расширения своих возможностей и оптимальной работы монитора.

Кондиционирование ЖКД

Данная функция позволяет устранить незначительные остаточные изображения на экране. Длительность выполнения программы зависит от интенсивности остаточных изображений. Для запуска режима кондиционирования ЖК-дисплея выберите

Вкл..

Сброс др.

Заводские настройки

Восстановление заводских настроек для всех параметров меню

Другое

.

Восстановление заводских настроек всех параметров.

ПРИМЕЧАНИЕ.

В данном мониторе имеется встроенная функция автоматической калибровки яркости для компенсации старения светодиодов.

28

| Эксплуатация монитора

Предупреждающие сообщения экранного меню

При включении функции

Динамич. контраст

в готовых режимах:

Игра

или

Кино

отключается функция ручной регулировки яркости.

Если монитор не поддерживает определенное разрешение входного сигнала, отобразится следующее предупреждение:

Это означает, что монитор не может произвести синхронизацию с получаемым от компьютера сигналом. Информацию о диапазонах частоты строк и кадров,

применимых к данному монитору, см. в разделе Технические характеристики монитора

. Рекомендуемое разрешение 1920 x 1080.

Перед отключением функции

DDC/CI

отображается следующее предупреждение.

Эксплуатация монитора |

29

При переходе монитора в

режим Энергосбережение

отображается следующее сообщение:

При нажатии любой кнопки, кроме кнопки питания, в зависимости от выбранного источника входного сигнала отобразятся следующие сообщения:

Если кабель VGA или HDMI не подключен, отобразится плавающее диалоговое окно, показанное ниже. Если оставить монитор в этом состоянии, он перейдет в режим экономии энергии через 5 минут.

Для получения дополнительной информации см.

Поиск и устранение неисправностей .

30

| Эксплуатация монитора

Установка максимального разрешения

Для установки максимального разрешения монитора выполните описанные ниже действия.

В Windows 7, Windows 8, Windows 8.1 и Windows 10:

1.

Для Windows 8 и Windows 8.1 выберите плитку Desktop (Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Разрешение экрана

.

3.

Щелкните раскрывающийся список "Разрешение экрана" и выберите пункт

1920 x 1080

.

4.

Нажмите кнопку

OK

.

Если разрешение 1920 х 1080 отсутствует в списке, возможно, необходимо обновить драйвер видеокарты. В зависимости от компьютера выполните одну из следующих операций.

При использовании ПК или портативного компьютера Dell

Перейдите на веб-сайт www.dell.com/support, введите сервисный код и загрузите драйвер последней версии для используемой видеокарты.

Если используется компьютер, отличный от Dell (портативный или настольный)

Перейдите на веб-сайт службы поддержки компьютера и загрузите графические драйверы последней версии.

Перейдите на веб-сайт производителя видеокарты и загрузите графические драйверы последней версии.

Эксплуатация монитора |

31

Использование функции наклона

ПРИМЕЧАНИЕ.

Этот пункт относится к монитору с подставкой. В случае приобретения другой подставки инструкции по ее установке представлены в соответствующем руководстве.

Поворот монитора

Перед тем, как поворачивать монитор, полностью выпрямите его по вертикали () и до конца поднимите, чтобы не задеть за верхний край монитора.

ПРИМЕЧАНИЕ.

При поставке с завода подставка не присоединена к монитору.

32

| Эксплуатация монитора

Поиск и устранение неисправностей

ОСТОРОЖНО!

Перед началом выполнения каких-либо действий, указанных в этом разделе, выполните

инструкции по безопасности

.

Самотестирование

Монитор оснащен функцией самотестирования, которая позволяет проверить правильность его работы. Если монитор и компьютер подключены правильно, но монитор остается темным, запустите функцию самотестирования монитора, выполнив следующие действия.

1.

Выключите компьютер и монитор.

2.

Отсоедините видеокабель на задней стороне компьютера. Для правильного проведения процедуры самотестирования отключите оба кабеля – цифровой и аналоговый – на задней панели компьютера.

3.

Включите монитор.

При нормальной работе монитора он обнаруживает отсутствие сигнала и отображается одно из следующих предупреждений. В режиме самотестирования индикатор питания горит белым светом.

ПРИМЕЧАНИЕ.

Данное окно также отображается при нормальной работе системы, если видеокабель отсоединен или поврежден.

4.

Отключите монитор и снова подсоедините видеокабель; затем включите компьютер и монитор.

Если после подключения кабелей экран монитора остается черным проверьте видеокарту и компьютер, так как монитор работает нормально.

Поиск и устранение неисправностей |

33

Встроенная система диагностики

Монитор оснащен встроенным инструментом диагностики, который поможет определить неисправный компонент: монитор, компьютер или видеокарту.

ПРИМЕЧАНИЕ.

Можно запустить встроенную систему диагностики, если видеокабель отключен и монитор находится в режиме

самотестирования

.

1 2

3 4 5

Для запуска встроенной системы диагностики выполните следующие действия.

1.

Убедитесь, что экран чист (нет частиц пыли на поверхности экрана).

2.

Отсоедините видеокабель на задней стороне компьютера или монитора.

Монитор переходит в режим самотестирования.

3.

Нажмите и в течение 2 секунд одновременно удерживайте

Кнопку 1

и

Кнопку

4

на передней панели. Отображается серый экран.

4.

Тщательно проверьте экран.

5.

Нажмите

Кнопку 4

на передней панели еще раз. Цвет экрана изменится на красный.

6.

Проверьте экран.

7.

Повторите шаги 5 и 6 для проверки экрана на зеленом, синем, черном, белом и текстовом экранах.

Проверка будет завершена, когда отобразится текстовая страница. Для выхода снова нажмите на

Кнопку 4

.

Если не обнаружено каких-либо неисправностей экрана при использовании встроенной системы диагностики, значит, монитор работает исправно. Проверьте видеокарту и компьютер.

34

| Поиск и устранение неисправностей

Общие проблемы

В следующей таблице содержится общая информация об общих проблемах монитора, которые могут возникнуть во время работы, а также указаны способы их решения.

Общие признаки

Не отображается видео/индикатор питания не горит

Не отображается видео/индикатор питания горит

Плохая фокусировка Изображение искривлено, размыто или двоится

Видеоизображение дрожит/ подергивается

Изменения в работе монитора

Возможные решения

Нет изображения

Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

С помощью другого электрического оборудования проверьте исправность

∞ электрической розетки.

Убедитесь, что выбран верный источник

сигнала через меню Источник сигнала

.

Нет изображения или изображение неяркое

Волнистое или перемещающееся изображение

Отсутствуют пиксели Точки на экране

ЖКД

С помощью экранного меню увеличьте яркость и контрастность.

Выполните процедуру самотестирования монитора.

Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

Запустите встроенную систему диагностики.

Убедитесь, что выбран верный источник

сигнала через меню Источник сигнала

.

Не используйте удлинительные видеокабели.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Измените разрешение экрана, установив верный формат экрана.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Проверьте условия окружающей среды.

Измените положение монитора, проверьте его работу в другой комнате.

Выключите и снова включите питание.

Постоянно отсутствующие пиксели могут быть естественным дефектом, который может возникать при использовании технологии

ЖКД.

Для получения дополнительной информации о качестве ЖКД-монитора и политике в отношении дефектов пикселей Dell перейдите на веб-сайт службы поддержки Dell:

www.dell.com/support/monitors.

Поиск и устранение неисправностей |

35

Застывшие пиксели

Проблемы с яркостью изображения

Геометрическое искажение

Линии по горизонтали/ вертикали

Проблемы с синхронизацией

Проблемы, представляющие опасность

Эпизодические неисправности

Яркие точки на экране ЖКД

Изображение слишком тусклое или яркое

Экран не отцентрован надлежащим образом

На экране одна или несколько линий

На экране беспорядочное или разорванное изображение

Виден дым или искры

Неисправности монитора появляются и сами исчезают

Выключите и снова включите питание.

Постоянно отсутствующие пиксели могут быть естественным дефектом, который может возникать при использовании технологии

ЖКД.

Дополнительные сведения о качестве монитора Dell и политике в отношении дефектов пикселей см. на веб-сайте службы поддержки Dell:

http://www.dell.com/support/monitors.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Отрегулируйте яркость и контрастность с помощью экранного меню.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Отрегулируйте настройки по горизонтали и вертикали с помощью экранного меню.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Выполните процедуру самотестирования монитора и проверьте, есть ли эти линии во время работы в режиме самотестирования.

Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

Запустите встроенную систему диагностики.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Выполните процедуру самотестирования монитора и проверьте, наблюдается ли такое

∞ беспорядочное изображение при работе в режиме самотестирования.

Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

Перезапустите компьютер в безопасном режиме.

Не выполняйте никаких действий по поиску и устранению неисправностей.

Немедленно обратитесь в Dell.

Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Выполните процедуру самотестирования монитора и проверьте, возникают ли эти эпизодические неисправности при работе в режиме самотестирования.

36

| Поиск и устранение неисправностей

Пропадает цвет

Неправильный цвет

Пропадает цвет изображения

Ненадлежащее отображение цвета

Эффект остаточного изображения статической картинки, оставленной на мониторе в течение продолжительного времени

Остаточное изображение или перегрузка выходным сигналом

На экране появляется слабая тень от статического изображения

Движущееся изображение отбрасывает тень или имеет яркие края.

Выполните процедуру самотестирования монитора.

Убедитесь в том, что видеокабель, соединяющий монитор и компьютер, подключен надежно и правильно.

Проверьте монитор на наличие погнутых или сломанных контактов в разъеме видеокабеля.

Измените

режим настройки цвета

в экранном меню

настройки цвета

на

Графика

или

Видео

в зависимости от приложения

.

Попробуйте использовать различные

Готовые режимы

в экранном меню

Настройки цвета

.

Отрегулируйте значение

R

/

G

/

B

в пункте

Обычн. цвет

экранного меню Настройки

цвет

.

Измените

Формат цвета на входе

на

RGB

или

YPbPr

в экранном меню

Настройки цвет

.

Запустите встроенную систему диагностики

.

Используйте функцию управления питанием для отключения монитора всякий раз, когда он не используется (для получения дополнительной информации см. раздел

Режимы управления питанием

).

Кроме того, используйте динамически изменяющуюся экранную заставку.

Измените

Время отклика

в экранном меню

Экран

на

Быстро

или

Нормальный

зависимости от характера использования.

Поиск и устранение неисправностей |

37

Проблемы, связанные с изделием

Конкретные признаки

Изображение слишком малого размера

Не удается отрегулировать монитор с помощью кнопок на боковой панели

Отсутствует входной сигнал при нажатии элементов управления

Изображение не заполняет весь экран

Изменения в работе монитора

Изображение отображается по центру экрана, но не заполняет всю область монитора

Экранное меню не отображается на экране

Возможные решения

Проверьте

Формат

в экранном меню

Экран

отображения.

Восстановите заводские настройки монитора

(

Заводские настройки

).

Нет изображения, индикатор горит белым.

Изображение не заполняет экран по высоте или ширине

Отключите монитор, отсоедините кабель питания, подсоедините снова, затем включите монитор.

Проверьте наличие блокировки экранного меню. Если блокировка включена, нажмите и удерживайте кнопку над кнопкой питания в течение 10 секунд для деблокирования.

(Подробное описание см. в разделе

Блокировка

).

Проверьте источник сигнала. Убедитесь, что компьютер не находится в режиме ожидания или сна, передвинув мышь или нажав любую клавишу на клавиатуре.

Проверьте правильность подключения видеокабеля. При необходимости отключите и повторно подключите видеокабель.

Перезагрузите компьютер или видеоплеер.

Из-за различий видеоформатов (формат) DVD монитор может отображать изображение на весь

∞ экран.

Запустите встроенную систему диагностики.

38

| Поиск и устранение неисправностей

Приложение

ОСТОРОЖНО! Правила техники безопасности

ОСТОРОЖНО! Использование элементов управления, настроек или процедур, отличных от указанных в данном руководстве, может стать причиной поражения электрическим током и/или механических повреждений.

ОСТОРОЖНО! При применении дисплеев с глянцевыми панелями пользователь должен принимать во внимание место размещения дисплея, так как панели могут создавать раздражающие блики от источников внешнего освещения и ярких поверхностей.

Сведения о правилах техники безопасности см. в

Справочнике по изделию

.

Заявления Федеральной комиссии по связи

(только для США) и другая нормативно-правовая информация

Декларации соответствия требованиям FCC и другие нормативно-правовые сведения см. на веб-сайте о соответствии нормативным требованиям по адресу: www.dell.com/regulatory_compliance .

Контактная информация Dell

Для клиентов в США: звоните по тел. 800-WWW-DELL (800-999-3355).

ПРИМЕЧАНИЕ.

Если отсутствует активное Интернет-подключение, можно найти соответствующую информацию в счете-фактуре, упаковочной ведомости, счете или в каталоге изделий Dell.

Dell обеспечивает поддержку и техобслуживание с помощью различных интерактивных услуг и услуг поддержки по телефону. Доступность таких услуг зависит от конкретной страны и изделия; некоторые услуги могут быть недоступны в вашем регионе.

Техническая поддержка в режиме онлайн:

1.

Посетите веб-сайт

www.dell.com/support/monitors

.

Для обращения в Dell по вопросам продажи, технической поддержки или послепродажного обслуживания выполните описанные ниже действия.

1.

Посетите веб-сайт

www.dell.com/support

.

2.

Проверьте наличие страны или региона в раскрывающемся меню

Выберите страну/регион

внизу страницы.

3.

Щелкните

Связаться

в левой части страницы.

4.

Выберите нужную услугу или ссылку на услугу.

5.

Выберите более удобный для себя способ связи сотрудника компании Dell с вами.

ОСТОРОЖНО! При применении дисплеев с глянцевыми панелями пользователь должен принимать во внимание место размещения дисплея, так как панели могут создавать раздражающие блики от источников внешнего освещения и ярких поверхностей.

Поиск и устранение неисправностей |

39

Настройка монитора

Установка разрешения экрана

Для оптимальной работы монитора с операционными системами Microsoft Windows установите разрешение экрана

1920 x 1080

пикселей, выполнив указанные ниже действия:

В Windows 7, Windows 8, Windows 8.1 и Windows 10:

1.

Для Windows 8 и Windows 8.1 выберите плитку Desktop (Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Щелкните правой кнопкой мыши по рабочему столу и выберите

Разрешение экрана

.

3.

Щелкните раскрывающийся список "Разрешение экрана" и выберите пункт

1920 x 1080

.

4.

Нажмите кнопку

OK

.

Если рекомендованное разрешение отсутствует в списке, возможно, необходимо обновить драйвер видеокарты. Выберите сценарий, который лучше всего описывает используемую систему, и следуйте указанным инструкциям.

Если вы пользуетесь ПК Dell™ или портативным компьютером Dell™ с подключением к Интернету,

1.

Перейдите на веб-сайт

www.dell.com/support

, введите сервисный код и загрузите драйвер последней версии для используемой видеокарты.

2.

После установки драйверов графического адаптера попробуйте снова установить разрешение

1920 х 1080

.

ПРИМЕЧАНИЕ.

Если не удается установить разрешение

1920 x 1080

, обратитесь в компанию Dell для получения информации о графических адаптерах, поддерживающих данное разрешение.

Если вы пользуетесь ПК, портативным компьютером или графической картой, отличной от Dell™

В Windows 7, Windows 8, Windows 8.1 и Windows 10:

1.

Для Windows 8 и Windows 8.1 выберите плитку Desktop (Рабочий стол), чтобы перейти к классическому рабочему столу.

2.

Правой кнопкой мыши щелкните рабочий стол и выберите

Персонализация

.

3.

Щелкните

Изменить параметры отображения

.

4.

Щелкните

Расширенные настройки

.

5.

Определите изготовителя видеокарты, проверив описание сверху окна

(например, NVIDIA, ATI, Intel и т. д.).

6.

Посетите веб-сайт изготовителя видеокарты для получения обновленного драйвера (например, http://www.ATI.com

ИЛИ http://www.NVIDIA.com

).

40

| Поиск и устранение неисправностей

7.

После установки драйверов графического адаптера попробуйте снова установить разрешение

1920 х 1080

.

ПРИМЕЧАНИЕ.

Если не удается установить рекомендованное разрешение, обратитесь к производителю компьютера или рассмотрите возможность приобретения графического адаптера с поддержкой видеоразрешения.

Поиск и устранение неисправностей |

41

Технические характеристики монитора

Технические характеристики плоскопанельного монитора

Модель

Тип экрана

S2216H

Активная матрица – ЖКД

TFT

S2316H

Активная матрица – ЖКД

TFT

Тип панели Плоскостное переключение Плоскостное переключение

Размер видимого изображения

По диагонали 54,61 см (21,5 дюйма) 58,42 см (23 дюйма)

По горизонтали, активная область

По вертикали, активная область

476,06 мм (18,74 дюйма)

267,78 мм (10,54 дюйма)

509,18 мм (20,05 дюйма)

286,41 мм (11,28 дюйма)

Площадь

Шаг пикселя

Угол обзора (по вертикали/ по горизонтали)

1274,79 см

0,248 мм

2

(197,59 дюйма

178° / 178° (типовой)

2

) 1458,34 см

0,265 мм

2

(226,04 дюйма

178° / 178° (типовой)

2

)

Выходное значение яркости

Коэффициент контрастности

Покрытие лицевой панели

Подсветка

Время отклика

Глубина цвета

250 кд/м² (тип.),

1000 к 1 (тип.)

8 000 000 к 1 (Динамическая контрастность)

С пониженной вуалью и твердостью 3H

Система светодиодной подсветки по краям

6 мс, серый-серый (тип.)

16,78 млн цветов

250 кд/м² (тип.)

1000 к 1 (тип.)

8 000 000 к 1 (Динамическая контрастность)

С пониженной вуалью и твердостью 3H

Система светодиодной подсветки по краям

6 мс, серый-серый (тип.)

16,78 млн цветов

Цветовая гамма 82% (тип.)

*

82% (тип.)

*

*

[S2216H/S2316H] Цветовой охват (типовой) монитора получен при испытаниях по стандартам CIE1976 (82%) и CIE1931 (72%).

42

| Технические характеристики монитора

Характеристики разрешения

Модель

Диапазон частот строчной развертки

Диапазон частот кадровой развертки

Максимальное предустановленное разрешение

S2216H S2316H

30-83 кГц (автоматически) 30-83 кГц (автоматически)

56-76 Гц (автоматически)

1920 x 1080 при 60 Гц

56-76 Гц (автоматически)

1920 x 1080 при 60 Гц

Предустановленные режимы отображения

Режим Экран

VESA, 720 x 400

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1600 x 1200

VESA, 1920 x 1080

Горизонтальная частота (кГц)

31,5

31,5

37,5

37,9

46,9

48,4

60,0

67,5

64,0

80,0

75,0

67,5

Вертикальная частота (Гц)

70,1

60,0

75,0

60,3

75,0

60,0

75,0

75,0

60,0

75,0

60,0

60,0

Тактовая частота

(МГц)

28,3

25,2

31,5

40,0

49,5

65,0

78,8

108,0

108,0

135,0

162,0

148,5

Полярность синхронизации

(по горизонтали/ вертикали)

-/+

-/-

-/-

+/+

+/+

-/-

+/+

+/+

+/+

+/+

+/+

+/+

Электрические характеристики

Модель

Сигналы видеовхода

Сигналы входа синхронизации

S2216H & S2316H

Аналоговый RGB, 0,7 В +/-5%, положительная полярность при входном сопротивлении 75 Ом

HDMI1.4, 600 мВ для каждой дифференциальной линии, положительная полярность при входном сопротивлении 100 Ом

Раздельная синхронизация по горизонтали и вертикали, уровень без полярности TTL, SOG

(индикатор SYNC Композитный изображения горит зеленым)

Технические характеристики монитора |

43

Пусковой ток

Адаптер питания*

120 В: 30 А (макс.)

240 В: 60 А (макс.)

Входное напряжение переменного тока

/ частота / ток

Выходное напряжение/ток

Delta-адаптер ADP-40DD B: ~100–240/50-60 Гц

± 3 Гц/1,5 А (макс.),

Lite-On адаптер PA-1041-81: ~100–240/50-60 Гц

± 3 Гц/1,2 А (макс.).

Выход: пост. ток 12 В/3,33 А

Физические характеристики

Модель

Тип сигнального кабеля

S2216H

Цифровой: отсоединяемый, HDMI,

19-контактный

Аналоговый: отключаемый, D-Sub,

15-контактный

Размеры (с подставкой)

Высота 385,7 мм (15,19 дюйма)

Ширина

Глубина

488 мм (19,21 дюйма)

179,9 мм (7,08 дюйма)

Размеры (без подставки)

Высота 293,1 мм (11,54 дюйма)

Ширина

Глубина

Размеры подставки

Высота

488 мм (19,21 дюйма)

54,2 мм (2,13 дюйма)

Ширина

Глубина

Вес

Вес с упаковкой

Вес со стойкой и кабелями

177 мм (6,97 дюйма)

250 мм (9,84 дюйма)

179,9 мм (7,08 дюйма)

5,20 кг (11,46 lb)

3,60 кг (7,93 lb)

Вес без стойки

Вес стойки

Глянец передней рамы

(мин.)

2,60 кг (5,73 lb)

0,54 кг (1,19 lb)

Задняя рама - 85 ед. блеска

S2316H

Цифровой: отсоединяемый, HDMI,

19-контактный

Аналоговый: отключаемый, D-Sub,

15-контактный

404,2 мм (15,91 дюйма)

520,7 мм (20,50 дюйма)

179,9 мм (7,08 дюйма)

311,6 мм (12,27 дюйма)

520,7 мм (20,50 дюйма)

54,2 мм (2,13 дюйма)

177 мм (6,97 дюйма)

250 мм (9,84 дюйма)

179,9 мм (7,08 дюйма)

5,60 кг (12,34 lb)

3,90 кг (8,60 lb)

2,90 кг (6,39 lb)

0,54 кг (1,19 lb)

Задняя рама - 85 ед. блеска

44

| Технические характеристики монитора

Характеристики окружающей среды

Модель

Температура

Рабочая

Нерабочая Хранение

Транспортировка

Влажность

Рабочая

Нерабочая

S2216H

От 0 до 40 °C

От -20°C до 60°C

От -20°C до 60°C

S2316H

10% – 80% (без конденсата)

Хранение: 5% – 90% (без конденсата)

Транспортировка: 5% – 90% (без конденсата)

Высота над уровнем моря

Рабочая (макс.)

Нерабочая (макс.)

Рассеивание теплоты

5 000 м (16.400 ft)

12 192м (40.000 ft)

∞ не более 102,3 БТЕ/ч

∞ не более 75,02 БТЕ/ч

(тип.)

∞ не более 115,94 БТЕ/ч

∞ не более 78,43 БТЕ/ч

(тип.)

Режимы управления питанием

Если на компьютере установлены видеокарта или ПО, совместимые со стандартом VESA DPM™, монитор может автоматически снижать потребление энергии, если он не используется. Это называется режимом экономии энергии*.

Если компьютер распознает ввод с клавиатуры, мыши или другого устройства ввода, монитор автоматически восстанавливает свою полную функциональность.

В следующей таблице указана информация относительно потребления энергии и предупреждения о включении функции автоматической экономии энергии.

* Нулевое потребление энергии в выключенном режиме возможно только при отсоединении главного кабеля от монитора.

S2216H

Режимы

VESA

Обычный режим

Синхронизация по горизонтали

Вкл.

Синхронизация по вертикали

Вкл.

Неактивный режим

Выкл.

-

Выкл.

-

Выкл.

-

Видео Индикатор питания

Вкл.

Белый 30 Вт (макс.) **

22 Вт (тип.)

Отсутствует Ярко-белый Менее 0,3 Вт

Выкл.

Энергопотребление

Менее 0,3 Вт

Технические характеристики монитора |

45

Energy Star

В режиме работы 18,5 Вт***

Энергопотребление

S2316H

Режимы

VESA

Обычный режим

Синхронизация по горизонтали

Вкл.

Синхронизация по вертикали

Вкл.

Неактивный режим

Выкл.

-

Выкл.

-

Выкл.

-

Видео Индикатор питания

Вкл.

Белый 34 Вт (макс.) **

23 Вт (тип.)

Отсутствует Ярко-белый Менее 0,3 Вт

Выкл.

Энергопотребление

Менее 0,3 Вт

Energy Star

В режиме работы 20,5 Вт ***

Энергопотребление

** Максимальное потребляемая мощность с максимальной яркостью.

*** Энергопотребление (в рабочем режиме) проверено при напряжении 230 В / 50

Гц.

Данная информация приведена только для справки и отражает лабораторные данные. В зависимости от программного обеспечения, компонентов и подключаемых устройств работа данного изделия может отличаться, при этом уведомление об изменениях не предоставляется. Соответственно, покупатель не должен полностью полагаться на данную информацию при решении вопроса об электрических допусках и прочих характеристик. Не дается никакая гарантия в явном или подразумеваемом виде о точности и полноте информации.

ПРИМЕЧАНИЕ.

S2216H:Монитор, сертифицированный Energy Star, за исключением Европы и Азиатско-тихоокеанского региона.

S2316H:Монитор, сертифицированный Energy Star, за исключением Европы.

Компания Dell регистрирует продукцию в системе оценивания экологических показателей EPEAT. Регистрация EPEAT зависит от конкретной страны.

Состояние регистрации для определенной страны можно посмотреть на вебсайте

www.epeat.net

.

46

| Технические характеристики монитора

Технические характеристики динамика

Модель

Номинальная мощность динамика

Частотная характеристика

Сопротивление

S2216H

2 x 3 Вт

200 Гц – 20 кГц

8 Ом

S2316H

2 x 3 Вт

200 Гц – 20 кГц

8 Ом

Экранное меню доступно только в обычном рабочем режиме. При нажатии любой кнопки, кроме кнопки питания, в неактивном режиме отобразятся следующие предупреждения:

Включите компьютер и монитор для входа в экранное меню.

Технические характеристики монитора |

47

Назначение контактов

Разъем VGA

8

9

10

11

12

13

14

15

6

7

4

5

2

3

Номер контакта

1

15-

-контактная сторона

подключаемого сигнального кабеля

Видео – красный

Видео – зеленый

Видео – синий

GND (земля)

Самотестирование

GND-R

GND-G

GND-B

Компьютер 5 В/3,3 В

GND-sync

GND (земля)

Данные DDC

H-sync

V-sync

Синхронизация DDC

48

| Технические характеристики монитора

Разъем HDMI

17

18

19

13

14

15

16

9

10

11

12

6

7

8

2

3

4

5

Номер контакта

1

19-контактная сторона подключенного сигнального кабеля

ДАННЫЕ TMDS 2–

Экран TMDS Data 2

ДАННЫЕ TMDS 2+

ДАННЫЕ TMDS 1+

Экран TMDS Data 1

ДАННЫЕ TMDS 1–

ДАННЫЕ TMDS 0+

Экран TMDS Data 0

ДАННЫЕ TMDS 0–

Тактовый сигнал TMDS+

Экран тактового сигнала TMDS

Тактовый сигнал TMDS -

CEC

Зарезервирован (N.C. на устройстве)

SCL

SDA

DDC/CEC Земля

Питание +5 В

Обнаружение активного соединения

Технические характеристики монитора |

49

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement

Table of contents
