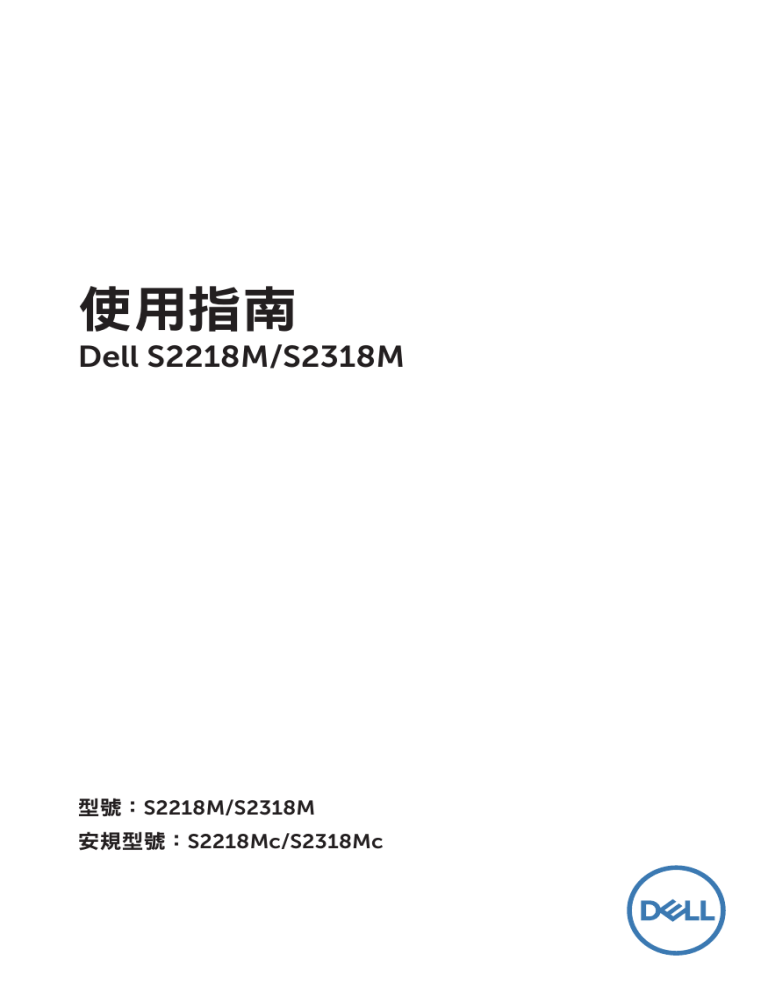

使用指南
Dell S2218M/S2318M
型號:S2218M/S2318M
安規型號:S2218Mc/S2318Mc
註、注意、警告
註:「註」指出可協助您善用電腦的重要資訊。
注意:「注意」代表若未遵守指示,可能會導致硬體毀損或資料遺失。
警告:「警告」代表財物損失及人員傷亡的可能性。
_________________________
本文件所述之資訊若有變更,恕不另行通知。
© 2017 Dell Inc. 保留所有權利。
未經 Dell Inc. 書面許可,嚴禁以任何方式重製本文件。
本文件所用的商標:Dell 與 DELL 標誌屬於 Dell Inc. 的商標;Microsoft 與 Windows 屬於
Microsoft Corporation 在美國及 或其他國家的商標或註冊商標。Intel 屬於 Intel Corporation
在美國及其他國家的註冊商標;ATI 屬於 Advanced Micro Devices, Inc. 的商標;ENERGY
STAR 屬於美國環保署的註冊商標。身為能源之星 (ENERGY STAR) 的夥伴,Dell Inc. 在此宣告
本產品符合能源之星的節能準則。
本文件可能使用其他商標與商業名稱指涉擁有該標誌與名稱之所有權的實體或其產品。除本身
擁有者之外,Dell Inc. 否認其他商標與商業名稱的所有權權益。
2017 - 12
版次:A01
目錄
關於顯示器 ................................................................................. 5
包裝內容物 ................................................................................................... 5
產品特色 .......................................................................................................6
識別零件與控制項目 ................................................................................... 7
隨插即用功能 .............................................................................................10
LCD 顯示器品質與像素原則 ....................................................................10
維護準則 .....................................................................................................10
架設顯示器 ............................................................................... 11
連接立座 ..................................................................................................... 11
連接顯示器 ................................................................................................. 12
整理連接線 ................................................................................................. 13
拆下顯示器立座 .........................................................................................14
操作顯示器 ............................................................................... 15
開啟顯示器電源 ......................................................................................... 15
使用前面板控制項目 ................................................................................. 15
使用螢幕顯示 (OSD) 功能表 .................................................................... 17
目錄
|
3
設定最大解析度 .........................................................................................29
使用傾斜調整功能 .................................................................................... 30
疑難排解 ................................................................................... 31
自我測試 ..................................................................................................... 31
內建診斷 .....................................................................................................32
常見問題 .....................................................................................................33
產品特定問題 .............................................................................................35
附錄..............................................................................................................36
FCC 聲明(僅限美國)及其他法規資訊 ................................................36
聯絡 Dell .....................................................................................................36
設定顯示器 .................................................................................................37
顯示器規格 ...............................................................................39
4
|
目錄
關於顯示器
包裝內容物
顯示器隨附下列元件。請確認您已收到所有元件,若有短缺,請聯絡 Dell。
註:部分品項屬於選購品,因此並未隨附於顯示器。部分功能或媒體不適用於特定
國家。
註:若要使用任何其他立座來架設顯示器,請參閱立座各自的架設指南,取得架設
說明。
∞ 顯示器
∞ 立架
∞ 底座
∞ 電源變壓器
∞ 電源線(視國家而定)
關於顯示器
|
5
∞ VGA 連接線
∞ 連接線固定座
∞ 快速安裝指南
∞ 安全與法規資訊
產品特色
Dell S2218M_S2318M 平面顯示器採用主動式矩陣、薄膜式電晶體 (TFT)、液晶顯示
(LCD)、平面轉換面板及 LED 背光技術。顯示器特色包括:
6
∞
S2218M:54.61 公分(21.5 英吋)可視顯示區域(對角線測量)。1920 x 1080 解
析度,並支援低解析度的全螢幕顯示。
∞
S2318M:58.42 公分(23 英吋)可視顯示區域(對角線測量)。1920 x 1080 解
析度,並支援低解析度的全螢幕顯示。
∞
寬廣的可視角度,能在坐下或站立時,或是在兩側之間走動時觀看。
∞
隨插即用功能(若系統支援)。
∞
螢幕顯示 (OSD) 調整功能,可輕鬆設定並優化影像。
∞
符合 Energy Star 認證的螢幕。
∞
安全鎖插孔。
∞
可切換寬螢幕比例以及標準比例,同時保持畫質。
∞
TCO 認證顯示器。
∞
減少使用 BFR/PVC ( 電路板使用非 BFR/PVC 原料積層板製成 )。
∞
高動態對比率 (8,000,000:1)。
∞
睡眠模式的待機功率為 0.3 W。
∞
電量表會即時呈現顯示器的耗電量。
∞
採不閃屏畫面及 ComfortView 功能,可達到最佳眼睛舒適度,並有效降低藍光
強度。
|
關於顯示器
識別零件與控制項目
正面圖
1
2
前面板控制項目
標號
說明
1
功能按鈕(如需更多資訊,請參閱操作顯示器)
2
電源開啟
關閉按鈕(附 LED 指示燈)
註:對於採用高光澤邊框的顯示器,使用者應考慮顯示器的放置位置,因為周圍光
線和邊框的明亮表面可能會造成擾人反射。
關於顯示器
|
7
背面圖
S2218M
S2218M
12V
12V
S2218M
S2218M
S2218Mc
3.33A
12V
S2218Mc
3.33A
12V
3.33A
3.33A
S2218Mc
S2218Mc
1
2
3
4
不含顯示器立座的後視圖
標號
8
說明
5
含顯示器立座的背面圖
用途
1
安全鎖插孔
用安全鎖固定顯示器(安全鎖未隨附)。
2
法規標籤(包括條碼序號和維修
標籤貼紙)
列出本產品通過的安規。若需聯絡 Dell 取
得技術支援,請參閱此貼紙。Dell 維修標
籤係用於 Dell 保固和客戶服務管理用途,
並可記錄基礎系統。
3
法規資訊文字雕刻
列出本產品通過的安規。
4
立座釋放按鈕
將立座自顯示器釋放。
5
連接線整理槽
可將連接線穿過插槽,以便進行整理。
|
關於顯示器
側面圖
底部圖
1
2
3
無顯示器立座的底部圖
標號
說明
用途
1
電源變壓器連接埠
透過 12V DC 變壓器連接顯示器電源線以進行轉換。
2
DVI(HDCP) 連接埠
透過 DVI 訊號線連接電腦與顯示器。
3
VGA 連接埠
透過 VGA 訊號線連接電腦與顯示器。
關於顯示器
|
9
隨插即用功能
您可將顯示器安裝在任何支援隨插即用功能的系統。顯示器會自動透過顯示資料通道
(DDC) 協定,將延伸顯示識別資料 (EDID) 提供給電腦,因此系統可自行配置並將顯示器
設定最佳化。大多數的顯示器安裝步驟皆會自動進行;若有需要,則可自行選擇其他設定。
如要進一步瞭解如何變更顯示器設定,請參閱操作顯示器。
LCD 顯示器品質與像素原則
在 LCD 顯示器的製造過程中,有一或多個像素保持不變狀態並非異常情況。這些像素不
容易察覺,且不會影響顯示器的品質或可用性。如要進一步瞭解 Dell 顯示器品質與像素
原則,請瀏覽 Dell 支援網站:www.dell.com/support/monitors。
維護準則
清潔顯示器
警告:清潔顯示器前,請將顯示器的電源線從插座上拔除。
注意:清潔顯示器前,請先詳閱並遵守安全指示。
拆開包裝、清潔或搬動顯示器時,最好依照以下所列的指示操作:
∞
若要清潔防靜電螢幕,請用乾淨的軟布沾水後,稍微沾濕。可行時,使用適合防靜
電塗層的特製螢幕清潔紙或溶液。請勿使用含苯、稀釋劑、氨、研磨劑的清潔劑或
壓縮空氣。
∞
使用稍微沾溫水的軟布清潔顯示器。請勿使用任何去汙劑,以免去汙劑在顯示器上
留下霧狀痕跡。
∞
若您拆開顯示器包裝箱時發現白色粉末,請用擦拭布清除。
∞
請小心搬動顯示器,因為深色系列顯示器比淺色系列顯示器更容易在刮傷後留下白
色刮痕。
∞
為了維持顯示器的最佳影像品質,請使用動態變換的螢幕保護程式,並在不使用顯
示器時將電源關閉。
10
|
關於顯示器
架設顯示器
連接立座
註:顯示器出廠時立座未裝上。
註:下列步驟適用於含立座的顯示器。
1
2
1
安裝顯示器立座:
1. 將立架與底座固定在一起,然後鎖上底座的螺絲。
2. 將立座上半部的兩個掛勾裝入顯示器背面的插槽。按下立座,直到立座扣入定位。
架設顯示器
|
11
連接顯示器
警告:開始進行此章節的任何程序前,請遵循安全說明的指示。
註:請勿同時將所有連接線接至電腦。
將顯示器接至電腦:
1. 將電腦關機,然後拔除電源線。
2. 將白色(數位 DVI)或藍色(類比 VGA)的顯示接頭線接至電腦背後對應的
影像連接埠。請勿在同一部電腦上同時使用兩種訊號線。只有在連接兩台具
備適當影像系統的不同電腦時,才可使用兩種訊號線。
連接 VGA 連接線
連接 DVI 連接線(選購)
12
|
架設顯示器
整理連接線
將所有必要連接線連接至顯示器和電腦後,請整理所有連接線,如上所示。
註:接上連接線後,需要再次加以拔除,以便穿過孔洞。
架設顯示器
|
13
拆下顯示器立座
註:為了避免在拆下立座時刮傷 LCD 螢幕,請務必將顯示器置於乾淨的柔軟表面上。
註:下列步驟適用於含立座的顯示器。
2
2
3
拆下立座:
1. 將顯示器放在軟布或墊子上。
2. 使用細長螺絲起子推壓鬆脫鎖閂。
3. 鎖閂鬆脫後,將底座從顯示器上拆除。
14
|
架設顯示器
操作顯示器
開啟顯示器電源
按下
按鈕即可啟動顯示器。
使用前面板控制項目
使用顯示器前方的控制按鈕調整顯示的影像。
1
1
2
3
4
2
3
4
5
控制按鈕
下表為前面板按鈕的說明:
前面板按鈕
1
說明
使用此按鈕可選擇多種預設模式。
Shortcut key(快捷鍵)
Preset Modes(預設模式)
2
使用此按鈕可直接進入「亮度
對比度」功能表。
Shortcut key(快捷鍵)
Brightness(亮度)
Contrast(對比度)
3
使用功能表按鈕可啟動螢幕顯示 (OSD) 並選擇
OSD 功能表。請參閱進入 OSD 功能表。
Menu(功能表)
操作顯示器
|
15
4
使用此按鈕可返回主功能表或離開 OSD 主功能表。
Exit(離開)
使用電源按鈕,啟動與關閉顯示器。
5
電源開啟 關閉按鈕
(附 LED 指示燈)
亮白燈表示顯示器已啟動且全面運作。閃爍白燈表
示進入省電模式。
OSD 控制項
使用顯示器前方的按鈕,調整影像設定。
1 2 3 4
前面板按鈕
說明
使用向上按鈕可將值調高或往上移動。
1
向上
使用向下按鈕,調整(降低範圍)OSD 功能表中的項目。
2
向下
使用確定按鈕,確認所選項目。
3
確定
使用返回按鈕,回到上一層功能表。
4
返回
16
|
操作顯示器
使用螢幕顯示 (OSD) 功能表
進入 OSD 功能表
註:若您變更設定,接著進入另一層功能表或離開 OSD 功能表,顯示器會自動儲存
您的變更。若您變更設定後,等待 OSD 功能表消失,亦會儲存變更。
1. 按
按鈕顯示 OSD 主功能表。
類比 (VGA) 輸入的主功能表
Dell S2X18M
Energy Use
Brightness / Contrast
Auto Adjust
Input Source
Color
Display
Energy
75%
75%
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
2. 按下
和
按鈕可在設定選項之間移動。在不同圖示之間移動時,選項名稱會
反白。請參閱下表,取得顯示器所有可用的選項完整清單。
3. 按一下
4. 按下
5. 按
6. 使用
按鈕可啟動反白的選項。
和
按鈕可選擇所需參數。
,然後依據功能表上的指標使用
和
按鈕進行變更。
按鈕返回主功能表。
操作顯示器
|
17
圖示
功能表與子功能表
Brightness
(亮度)
Contrast
(對比度)
說明
使用此功能表可啟動亮度
對比度調整功能。
Dell S2X18M
Energy Use
Brightness / Contrast
Auto Adjust
Input Source
Color
Display
Energy
75%
75%
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Brightness
(亮度)
亮度功能可調整背光亮度。
按下
按鈕增加亮度,或按下
最大 100)。
按鈕降低亮度(最低 0
註:動態對比開啟時,亮度手動調整停用。
Contrast
(對比度)
請先調整亮度,並只在需要進一步調整時再調整對比度。
按下
小0
按鈕增加對比度,或按下
最大 100)。
按鈕降低對比度(最
對比度功能可調整顯示器畫面上暗處與亮度之間的差異程
度。
18
|
操作顯示器
Auto Adjust
(自動調整)
使用此按鍵即會開始自動設定並調整功能表。
Dell S2X18M
Energy Use
Brightness / Contrast
Press
to adjust the screen automatically.
Auto Adjust
Input Source
Color
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
接會螢幕會針對目前的輸入來源進行自我調整,因此螢幕會
變黑並出現以下對話:
Auto Adjustment in Progress...
自動調整可讓顯示器自行依據輸入的影像訊號進行調整。使
用自動調整後,可進一步透過顯示設定功能表下的 [像素時
脈](粗糙)及 [相位](細緻)控制項目微調顯示器。
註:若在沒有使用中影像輸出訊號或未連接連接線的情
況下按下按鈕,將不會進行自動調整。
使用類比 (VGA) 接頭時,才可使用此選項。
操作顯示器
|
19
Input Source
(輸入來源)
使用輸入來源功能表選擇連接至顯示器的各種影像訊號。
Dell S2X18M
Energy Use
Brightness / Contrast
VGA
Auto Adjust
DVI
Input Source
Auto Select
Color
Reset Input Source
On
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
VGA
若使用類比 (VGA) 接頭,請選擇 VGA 輸入。按下
VGA 輸入來源。
DVI
使用數位 (DVI) 接頭時,請選擇 DVI 輸入。按下
DVI 輸入來源。
Auto Select
(自動選擇)
選擇自動選擇掃描可用的輸入訊號。
Reset Input Source 選擇此選項可還原至預設的輸入來源。
(重設輸入來源)
Color(色彩)
使用色彩項目調整色彩設定模式。
Dell S2X18M
Preset Modes
Standard
Auto Adjust
Input Color Format
RGB
Input Source
Reset Color
Color
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
20
|
操作顯示器
Energy Use
Brightness / Contrast
選擇
選擇
Preset Modes
(預設模式)
若選擇預設模式,可在清單中選擇標準、ComfortView、
多媒體、電影、遊戲、暖色 冷色或自訂色彩選項。
∞ Standard(標準):載入顯示器的預設色彩設定。此為預
設模式。
∞ ComfortView(最適觀看):減少畫面散發的藍光數量,
讓您的眼睛在觀看畫面時更不易疲勞。
∞ Multimedia(多媒體):載入最適合多媒體應用的色彩設
定。
∞ Movie(電影):載入最適合影片的色彩設定。
∞ Game(遊戲):載入最適合大多數遊戲應用的色彩設定。
∞ Warm(暖色):增加色溫。螢幕會以紅
暖和的感覺。
黃色調呈現較
∞ Cool(冷色):降低色溫。螢幕會以藍色色調呈現較冷冽
的感覺。
∞ Custom Color(自訂色彩):可手動調整色彩設定。
按
和
按鈕調整三種色彩(R、G、B)值,自訂預設
色彩模式。
Dell S2X18M
Energy Use
Brightness / Contrast
Preset Modes
Standard
Auto Adjust
Input Color Format
ComfortView
Input Source
Reset Color
Multimedia
Color
Movie
Display
Game
Energy
Warm
Menu
Cool
Personalize
Custom Color
Others
Resolution: 1920x1080, 60Hz
操作顯示器
|
21
可設定為以下影像輸入模式:
Input Color
Format
∞ RGB:若您的顯示器透過 HDMI 或 DVI 接頭連接電腦或
(輸入色彩格式)
DVD 播放器,則選擇此選項。
∞ YPbPr:若您的 DVD 播放器僅支援 YPbPr 輸出,則選擇
此選項。
Dell S2X18M
Energy Use
Brightness / Contrast
Preset Modes
Auto Adjust
Input Color Format
RGB
Input Source
Reset Color
YPbPr
Color
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Hue (色調)
此功能可將影像的色彩往綠色或紫色偏移。這可用來調整想
要的膚色色彩。使用
或
可調整色調,範圍介於 0 到
100。
按下
可調高影像的綠色色度。
按下
可調高影像的紫色色度。
註:僅限在選擇 電影或遊戲預設模式時,才可使用色調調
整功能。
Saturation
(飽和度)
此功能可調整影像的色彩飽和度。使用
度,調整範圍介於「0」至「100」。
按下
可調高影像的單色調深度。
按下
可調高影像的彩色深度。
或
調整飽和
註:僅限在選擇電影或遊戲預設模式時,才可使用飽和度調
整功能。
Reset Color
(重設色彩)
22
|
操作顯示器
將顯示器的色彩設定重設為原廠設定。
Display(顯示) 使用顯示設定調整影像。
Dell S2X18M
Energy Use
Brightness / Contrast
Aspect Ratio
Wide 16:9
Auto Adjust
Horizontal Position
50
Input Source
Vertical Position
50
Color
Sharpness
50
Display
Pixel Clock
50
Phase
23
Energy
Menu
Dynamic Contrast
Personalize
Others
Normal
Response Time
Reset Display
Resolution: 1920x1080, 60Hz
Aspect Ratio
(長寬比)
將影像比例調整成寬螢幕 16:9、4:3 或 5:4。
Horizontal
Position
(水平位置)
使用
或
按鈕將影像調整至左邊或右邊。最小值為
「0」(-)。最大值為「100」(+)。
Vertical Position 使用
或
按鈕將影像向上或向下移動。最小值為「0
(垂直位置)
」(-)。最大值為「100」(+)。
Sharpness
(銳利度)
此功能可讓影像看起來更銳利或柔和。使用
銳利度,調整範圍介於「0」至「100」。
或
調整
Pixel Clock
(像素時脈)
相位與像素時脈可讓您將顯示器調整至您偏好的模式。使用
或
按鈕調整至最佳影像品質。最小值為「0」(-)。
最大值為「100」(+)。
Phase(相位)
若使用相位調整功能後未獲得滿意的結果,則請使用像素時
脈(粗糙)調整功能,然後再一次使用相位(細緻)。
最小值為「0」(-)。最大值為「100」(+)。
Dynamic
Contrast
(動態對比)
Response Time
(反應時間)
Reset Display
(重設顯示)
您可提高對比度,讓影像品質更加銳利且細膩。
按下
按鈕,將動態對比調整為開啟或關閉。
註:若您選擇遊戲或電影預設模式,動態對比能讓對比度進
一步提高。
使用者可選擇快速或一般。
選擇此選項可復原至預設的顯示設定。
操作顯示器
|
23
Energy
(節能)
Dell S2X18M
Energy Use
Brightness / Contrast
Power Button LED
Auto Adjust
Reset Energy
On During Active
Input Source
Color
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Power Button 您可將電源 LED 指示燈設為使用期間開啟或使用期間關閉,
以節省電力。
LED
(電源按鈕 LED)
Reset Energy
(重設節能)
選擇此選項可復原至預設的節能設定。
Menu(功能表) 選擇此選項調整 OSD 設定值,如 OSD 的語言、功能表顯
示在畫面上的持續時間等。
Dell S2X18M
Energy Use
Brightness / Contrast
Language
English
Auto Adjust
Transparency
20
Input Source
Timer
20 s
Color
Lock
Unlock
Display
Reset Menu
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Language
(語言)
Transparency
(透明度)
語言選項可將 OSD 顯示設為八種語言之一:英文、西班牙
文、法文、德文、巴西葡萄牙文、俄文、簡體中文或日文。
選擇此選項後,使用
範圍為 0 到 100。
和
按鈕可變更功能表透明度,
Timer(計時器) OSD 持續時間:可設定不再按按鈕後,OSD 會持續顯示的
時間長度。
使用
秒。
24
|
操作顯示器
或
調整滑桿(1 秒為單位),設定為 5 至 60
Lock(鎖定)
控制使用者對調整項目的存取能力。選擇鎖定時,使用者則
無法進行任何調整。所有按鈕皆會鎖定。
註:
∞ 鎖定 – 軟鎖(透過 OSD 功能表)或硬鎖(按住電源按鈕
旁的按鈕 6 秒)
∞ 解鎖 – 僅限硬解鎖(按住電源按鈕旁的按鈕 6 秒)
Reset Menu
(重設功能表)
Personalize
(個人化)
將所有 OSD 設定恢復至原廠預設值。
使用者可從快捷鍵 1、快捷鍵 2、重設個人化、預設模式或
亮度 對比度之中選擇一項功能,將其設為快捷鍵。
Dell S2X18M
Energy Use
Brightness / Contrast
Shortcut Key 1
Preset Modes
Auto Adjust
Shortcut Key 2
Brightness/Contrast
Input Source
Reset Personalization
Color
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Shortcut Key 1
(快捷鍵 1)
使用者可選擇下列其中一項:預設模式、亮度 對比度、
自動調整、輸入來源及長寬比可設定快捷鍵 1。
Shortcut Key 2
(快捷鍵 2)
使用者可選擇下列其中一項:預設模式、亮度 對比度、
自動調整、輸入來源及長寬比可設定快捷鍵 2。
Reset
Personalization
(重設個人化)
將快捷鍵復原至預設值。
Others(其他)
Dell S2X18M
Energy Use
Brightness / Contrast
DDC/CI
Enable
Auto Adjust
LCD Conditioning
Disable
Input Source
Reset Other
Color
Factory Reset
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
操作顯示器
|
25
DDC/CI
DDC/CI(顯示資料通道 命令介面)可透過電腦的軟體調
整顯示器參數(亮度、色彩平衡等)。
您可選擇停用,停用此功能。啟用此功能將可獲得最佳的使
用者體驗,並讓顯示器發揮最佳效能。
Dell S2X18M
Energy Use
Brightness / Contrast
DDC/CI
Enable
Auto Adjust
LCD Conditioning
Disable
Input Source
Reset Other
Color
Factory Reset
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
LCD
Conditioning
(LCD 調適)
可協助減少不常見的的影像殘留情況。此程序所需的執行
時間視影像殘留程度而定。若要啟動 LCD 調適,請選擇
Enable(啟用)。
Dell S2X18M
Energy Use
Brightness / Contrast
DDC/CI
Auto Adjust
LCD Conditioning
Enable
Input Source
Reset Other
Disable
Color
Factory Reset
Display
Energy
Menu
Personalize
Others
Resolution: 1920x1080, 60Hz
Reset Other
(重設其他)
Factory Reset
(原廠值重設)
能將 Others(其他)設定功能表內的所有設定值恢復至原
廠預設值。
將所有設定恢復至原廠預設值。
註:本顯示器內建自動校正亮度以補償 LED 衰退的功能。
26
|
操作顯示器
OSD 警告訊息
若有啟用 Dynamic Contrast(動態對比)功能(在這些預設模式下:Game(遊戲)或
Movie(電影)),則會停用亮度手動調整功能。
Dell S2X18M
To allow manual adjustment of brightness, the Dynamic Contrast will be
switched off.
Do you want to continue?
No
Yes
若顯示器不支援特定解析度模式,將顯示以下訊息:
Dell S2X18M
The current input timing is not supported by the monitor display. Please
change your input timing to 1920x1080, 60Hz or any other monitor
listed timing as per the monitor specifications.
這代表顯示器無法與來自電腦的訊號進行同步。請參閱顯示器規格 瞭解本顯示器可處理
的水平與垂直頻率範圍。建議的模式為 1920 x 1080。
DDC/CI 功能停用前,會出現下列訊息:
Dell S2X18M
The function of adjusting display setting using PC application will be
disabled.
Do you wish to disable DDC/CI function?
No
Yes
操作顯示器
|
27
顯示器進入省電模式後,會出現下列訊息:
Dell S2X18M
Entering Power Save Mode.
若您按下電源按鈕以外的任何按鈕,則會依據您所選擇的輸入來源,出現下列訊息:
Dell S2X18M
There is no signal coming from your computer. Press any key on the
keyboard or move the mouse to wake it up. If there is no display, press
the monitor button now to select the correct input source on the
On-Screen-Display menu.
若未連接 VGA 或 DVI 訊號線,則會出現浮動對話方塊,如下所示。若保持此狀態,
顯示器會在 4 分鐘後進入省電模式。
Dell S2X18M
?
No VGA Cable
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
Dell S2X18M
?
No DVI Cable
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
請參閱疑難排解以獲得更多詳細資訊。
28
|
操作顯示器
設定最大解析度
若要設定顯示器的最大解析度:
Windows 7、Windows 8、Windows 8.1、Windows 10:
1. 若為 Windows 8 或 Windows 8.1,請選擇桌面磚以切換為傳統桌面。
2. 在桌面上按右鍵,然後按一下 [ 螢幕解析度 ]。
3. 按一下螢幕解析度的下拉式清單,然後選擇 1920 x 1080。
4. 按一下確定。
若您沒有看到 1920x 1080 選項,可能要更新顯示卡驅動程式。依據電腦的情況,完成下
列其中一項程序:
若您使用 Dell 桌上型或筆記型電腦:
∞
前往 www.dell.com/support,輸入您的維修標籤資訊,然後下載顯示卡的最新驅動
程式。
若您並非使用 Dell 電腦(筆記型或桌上型):
∞
前往您電腦的支援網站,然後下載最新的顯示卡驅動程式。
∞
前往您的顯示卡網站,下載最新的顯示卡驅動程式。
操作顯示器
|
29
使用傾斜調整功能
註:此步驟適用於含立座的顯示器。購買任何其他 立座時,請參閱立座各自的架設
指南,取得架設說明。
顯示器旋轉
在您旋轉顯示器之前,必須先將顯示器完全垂直延伸,並且完全向上傾斜,以避免撞到顯
示器的底部邊緣。
註:顯示器出廠時立座未裝上。
5°
30
|
操作顯示器
21°
疑難排解
警告:開始進行此章節的任何程序前,請遵循安全說明的指示。
自我測試
本顯示器提供自我測試功能,可檢查顯示器是否正常運作。若已正確連接顯示器與電腦,
但顯示器螢幕仍未亮起,則請依照下列步驟執行顯示器自我測試:
1. 關閉電腦與顯示器的電源。
2. 拔除電腦後側的影像訊號線。為了確保自我測試正常運作,請拔除顯示器後側的所
有數位和類比訊號線。
3. 開啟顯示器電源。
若顯示器正常運作,則應偵測到無訊號狀態,並出現以下訊息。在自我測試模式下,
電源 LED 指示燈會亮起白色。
Dell S2X18M
?
No DVI Cable
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
Dell S2X18M
?
No VGA Cable
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
註:若影像訊號線已拔除或受損,則系統正常運作期間也會出現此方塊。
4. 關閉顯示器電源,然後重新接上影像訊號線,接著開啟電腦及顯示器的電源。
若接回影像訊號線後顯示器畫面依舊空白,請檢查影像控制器與電腦,因為顯示器正常運
作。
疑難排解
|
31
內建診斷
本顯示器內建診斷工具,可協助判斷您所遭遇的螢幕異常現象是顯示器內部問題或電腦與
顯示卡的問題。
註:僅可在拔除影像訊號線,且顯示器進入自我測試模式後,才可執行內建的診斷
功能。
1
2
3
4
5
執行內建診斷:
1. 確保螢幕清潔(螢幕表面無灰塵)。
2. 拔除電腦或顯示器背後的影像訊號線。顯示器接著會進入自我測試模式。
3. 按住按鈕 1 約 5 秒。即會出現灰色畫面。
4. 仔細檢查畫面是否有異常。
5. 再次按下顯示器下方的按鈕 1。畫面顏色即會變成紅色。
6. 檢查畫面是否異常。
7. 重複步驟 5 及 6,在綠色、藍色、黑色、白色及文字畫面下檢查顯示器。
文字畫面出現後,即代表測試完成。若要退出,請再次按下按鈕 1。
若您在內建診斷工具協助下,未發現任何螢幕異常,則代表顯示器運作正常。請檢查顯示
卡及電腦。
32
|
疑難排解
常見問題
以下表格列出您可能遭遇的常見顯示器問題以及可行的解決方法:
常見症狀
遭遇的問題
可行解決方案
無影像 電源
LED 熄滅
無畫面
∞ 確保影像訊號線已經正確且穩固地連接顯示器和電腦。
∞ 使用其他電氣設備,確認電源插座正常運作。
∞ 確保透過輸入來源功能表,選擇正確的輸入來源。
無影像 電源
LED 亮起
無畫面或未發亮
∞
∞
∞
∞
∞
對焦不全
影像模糊不清或
出現殘影
∞ 不要使用影像訊號延長線。
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 將影像解析度變更成正確的長寬比。
影像呈現波紋或
細微晃動
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 檢查環境因素。
∞ 移動顯示器並在另一個房間內進行測試。
影像晃動
抖動
利用 OSD 調高亮度與對比度控制項。
執行顯示器的自我測試功能,進行檢查。
檢查影像訊號線的針腳是否彎曲或受損。
執行內建診斷。
確保透過輸入來源功能表,選擇正確的輸入來源。
像素遺失
LCD 螢幕出現斑 ∞ 持續開啟並關閉電源。
點
∞ 像素永久遺失屬於 LCD 技術的自然瑕疵。
∞ 如要進一步瞭解 Dell 顯示器品質與像素原則,請瀏覽 Dell
支援網站:www.dell.com/support/monitors。
像素固定不變
LCD 螢幕出現亮 ∞ 持續開啟並關閉電源。
點
∞ 像素永久遺失屬於 LCD 技術的自然瑕疵。
∞ 如需更多有關 Dell 顯示器品質與像素原則的資訊,請瀏覽
Dell 支援網站:
http://www.dell.com/support/monitors。
亮度問題
影像過暗或過亮
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 透過 OSD 調整亮度及對比度控制項目。
幾何狀扭曲
畫面並未正確置
中
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 透過 OSD 調整水平和垂直控制項目。
水平
畫面出現一或多
條線條
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 執行顯示器的自我測試功能進行檢查,並且判別線條是否
也會在自我測試模式中出現。
∞ 檢查影像訊號線的針腳是否彎曲或受損。
∞ 執行內建診斷。
垂直線條
疑難排解
|
33
同步處理問題
畫面雜亂或出現
撕裂
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 執行顯示器的自我測試功能進行檢查,並且判別畫面不規
則情況是否也會在自我測試模式中出現。
∞ 檢查影像訊號線的針腳是否彎曲或受損。
∞ 以安全模式重新啟動電腦。
安全相關問題
發現煙霧或火花
跡象
∞ 請勿執行任何疑難排解步驟。
∞ 立即聯絡 Dell。
偶發問題
顯示器偶爾發生
故障
∞ 確保影像訊號線已經正確且穩固地連接顯示器及電腦。
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值重
設))。
∞ 執行顯示器的自我測試功能進行檢查,並且判別偶發問題
是否也會在自我測試模式中發生。
色彩遺失
影像色彩遺失
∞ 執行顯示器的自我測試功能,進行檢查。
∞ 確保影像訊號線已經正確且穩固地連接顯示器及電腦。
∞ 檢查影像訊號線的針腳是否彎曲或受損。
色彩錯誤
影像色彩不佳
∞ 在 Color Settings(色彩設定)OSD 中,將 Color Setting
Mode(色彩設定模式)變更成 Graphics(圖形)或
Video(影片)(視應用情況而定)。
∞ 在 Color(色彩)設定 OSD 中,嘗試不同的 Preset
Modes(預設模式)。在 Color(色彩)設定 OSD 的
Custom Color(自訂色彩)中,調整 R/G/B 設定值。
∞ 在 Color(色彩)設定 OSD 中,將 Input Color Format(輸
入色彩格式)變更成 RGB 或 YPbPr。
∞ 執行內建診斷。
顯示器長時間顯
示同一張靜態影
像後,出現影像
殘留現象
螢幕上出現靜態
影像的輕微陰影
∞ 透過電源管理功能,在不使用時關閉顯示器(如需更多資
訊,請參閱電源管理模式)。
∞ 或者,使用動態變換的螢幕保護程式。
影像殘影或過度
移動影像有殘影
或明亮邊緣。
∞ 視使用情況將 Display(顯示)OSD 中的 Response Time
(反應時間)變更成 Fast(快速)或 Normal(一般)。
34
|
疑難排解
產品特定問題
特定症狀
遭遇的問題
可行解決方案
畫面影像過小
影像置中於螢幕,
但未填滿整個可視
區域
∞ 檢查 Display(顯示)設定 OSD 中的 Aspect Ratio(長
寬比)設定值。
∞ 將顯示器復原至原廠設定值(Factory Reset(原廠值
重設))。
無法透過側面板的
按鈕調整顯示器
螢幕未出現 OSD
∞ 關閉顯示器電源,拔除電源線後再次插上,接著開啟
顯示器電源。
∞ 檢查 OSD 功能表是否已鎖定。若已鎖定,按住電源按
鈕上方的按鈕 6 秒即可解鎖。(如需更多資訊,請參
閱鎖定)。
按下使用者控制項
目時,未出現輸入
訊號
無影像、LED 指示
燈亮白色
∞ 檢查訊號來源。移動滑鼠或按鍵盤上任一按鍵,以確
定電腦未處於待機或休眠模式。
∞ 檢查影像訊號線是否接妥。視需要拔除再接回影像訊
號線。
∞ 重新設定電腦或影片播放器。
畫面並未充滿整個
螢幕
畫面未填滿整個螢
幕的高度或寬度
∞ 基於 DVD 的不同影像格式(長寬比),顯示器可能無
法以全螢幕顯示。
∞ 執行內建診斷。
疑難排解
|
35
附錄
警告:安全說明
警告:若進行非本說明書所述之控制、調整或程序,可能會暴露於電擊、電氣危險
及 或機械性危險中。
警告:對於採用高光澤邊框的顯示器,使用者應考慮顯示器的放置位置,因為周圍
光線和邊框的明亮表面可能會造成擾人反射。
如需有關安全說明的資訊,請參閱產品資訊指南。
1. 警語 : 使用過度恐傷害視力。
2. 注意事項 :
(1) 使用 30 分鐘請休息 10 分鐘。
(2) 未滿 2 歲幼兒不看螢幕,2 歲以上每天看螢幕不要超過 1 小時。
FCC 聲明(僅限美國)及其他法規資訊
如需 FCC 聲明及其他法規資訊,請參閱法規遵循網站:
www.dell.com/regulatory_compliance。
聯絡 Dell
美國用戶,請撥打 800-WWW-DELL (800-999-3355)。
註:若無可用的網際網路連線,則可在購買發票、裝貨單、帳單或 Dell 商品目錄上
找到聯絡資訊。
Dell 提供多種線上及電話支援與服務方式。服務適用性因國家及產品而異,且並非所有
地區皆提供所有服務。
若要取得顯示器的線上支援內容:
1. 造訪 www.dell.com/support/monitors。
若要聯絡 Dell 取得銷售資訊、技術支援或客戶服務:
1. 造訪 www.dell.com/support。
2. 在頁面底部的選擇國家
區域下拉式選單中,確認您所在的國家或區域。
3. 按一下頁面左邊的聯絡我們。
4. 依據需求,選擇所需的服務或支援連結。
5. 選擇對您最方便的 Dell 聯絡方式。
警告:對於採用高光澤邊框的顯示器,使用者應考慮顯示器的放置位置,因為周圍
光線和邊框的明亮表面可能會造成擾人反射。
36
|
疑難排解
限用物質及其化學符號
單元
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
機箱 / 檔板
/ 支架
--
O
O
O
O
O
電路板組件
--
O
O
O
O
O
FP 顯示螢
幕
--
O
O
O
O
O
CRT 顯示螢
幕
--
--
O
O
O
O
電線 / 連接
器
--
O
O
O
O
O
電源設備
--
O
O
O
O
O
喇叭 / 麥克
風
--
O
O
O
O
O
配件
--
O
O
O
O
O
備考 1. “O” 係指該項限用物質之百分比含量未超出百分比含量基準。
備考 2. “--” 係指該項限用物質為排除項目。
疑難排解
|
37
設定顯示器
設定顯示解析度
為使 Microsoft Windows 作業系統達到最佳顯示效能,請執行下列步驟,將顯示解析度
設為 1920 x 1080 像素:
Windows 7、Windows 8、Windows 8.1、Windows 10:
1. 若為 Windows 8 或 Windows 8.1,請選擇桌面磚以切換為傳統桌面。
2. 在桌面上按右鍵,然後按一下 [ 螢幕解析度 ]。
3. 按一下螢幕解析度的下拉式清單,然後選擇 1920 x 1080。
4. 按一下確定。
若您未看見建議的解析度選項,可能需要更新顯示卡驅動程式。請選擇下列最符合您所用
電腦系統的情況,然後依照步驟指示操作。
若使用 Dell ™ 桌上型電腦或 Dell ™ 筆記型電腦並具有網際網路
連線
1. 前往 www.dell.com/support,輸入大寫首字母,然後下載顯示卡的最新驅動程式。
2. 安裝顯示卡的驅動程式後,請再次嘗試將解析度設定為 1920 x 1080。
註:若無法將解析度設為 1920 x 1080,請向 Dell ™ 詢問支援該解析度的圖形配接
器。
若並非使用 Dell ™ 桌上型電腦、筆記型電腦或顯示卡
Windows 7、Windows 8、Windows 8.1、Windows 10:
1. 若為 Windows 8 或 Windows 8.1,請選擇桌面磚以切換為傳統桌面。
2. 在桌面上按右鍵,然後按一下 [ 個人化 ]。
3. 按一下 [ 變更顯示設定 ]。
4. 按一下 [ 進階設定 ]。
5. 在視窗頂端的說明部分,識別您的圖形控制器供應商(如 NVIDIA、ATI、Intel 等)。
6. 請前往顯示卡供應商的網站取得最新驅動程式(例如 www.ATI.com 或
www.NVIDIA.com)。
7. 安裝顯示卡的驅動程式後,請再次嘗試將解析度設定為 1920 x 1080。
註:若無法設為建議的解析度,請聯絡電腦製造商,或考慮購買支援此影像解析度
的圖形配接器。
38
|
疑難排解
顯示器規格
平面螢幕規格
型號
S2218M
S2318M
螢幕類型
主動式矩陣 - TFT LCD
主動式矩陣 - TFT LCD
面板類型
平面轉換
平面轉換
對角線
54.61 公分(21.5 英吋)
58.42 公分(23 英吋)
水平,有效區域
476.06 公釐(18.74 英吋)
509.18 公釐(20.05 英吋)
垂直,有效區域
267.78 公釐(10.54 英吋)
286.42 公釐(11.28 英吋)
面積
1274.79 平方公分(197.59 平 1458.35 平方公分(226.04
方英吋)
平方英吋)
像素點距
0.248 公厘
0.265mm
可視角度
178 度(垂直)標準值
178 度(垂直)標準值
可視影像
178 度(水平)標準值
178 度(水平)標準值
亮度輸出
250 cd/m²(標準值),
250 cd/m²(標準值)
對比度
1000:1(標準值)
1000:1(標準值)
8,000,000 : 1(動態對比)
8,000,000 : 1(動態對比)
面板塗層
低霧度,3H 硬度
低霧度,3H 硬度
背光
LED 側光系統
LED 側光系統
反應時間
6ms 灰階至灰階(標準值)
6ms 灰階至灰階(標準值)
色深
1678 萬色
1678 萬色
色階
82 %(標準值)*
82 %(標準值)*
* [S2218M/S2318M] 色階(標準值)以 CIE1976 (82 %) 及 CIE1931 (72 %) 測試標準為依
據。
解析度規格
型號
S2218M
S2318M
水平掃描範圍
30 kHz 至 83 kHz(自動)
30 kHz 至 83 kHz(自動)
垂直掃描範圍
56 Hz 至 76 Hz(自動)
56 Hz 至 76 Hz(自動)
預設最大解析度
1920 x 1080 @ 60 Hz
1920 x 1080 @ 60 Hz
顯示器規格
|
39
預設顯示模式
顯示模式
水平頻率
(kHz)
垂直頻率
(Hz)
像素時脈
(MHz)
同步極性
(水平 垂直)
VESA,720 x 400
31.5
70.1
28.3
-/+
VESA,640 x 480
31.5
60.0
25.2
-/-
VESA,640 x 480
37.5
75.0
31.5
-/-
VESA,800 x 600
37.9
60.3
40.0
+/+
VESA,800 x 600
46.9
75.0
49.5
+/+
VESA,1024 x 768
48.4
60.0
65.0
-/-
VESA,1024 x 768
60.0
75.0
78.8
+/+
VESA,1152 x 864
67.5
75.0
108.0
+/+
VESA,1280 x 1024
64.0
60.0
108.0
+/+
VESA,1280 x 1024
80.0
75.0
135.0
+/+
VESA,1600 x 900
60.0
60.0
108.0
+/+
VESA,1920 x 1080
67.5
60.0
148.5
+/+
電氣規格
S2218M & S2318M
型號
影像輸入訊號
∞ 類比 RGB,0.7 V +/-5%,正極 75 歐姆輸入阻抗
∞ 數位 DVI TMDS,每條差動線路 600 mV,正極 50
ohm 輸入阻抗
同步輸入訊號
區隔水平與垂直同步,無極性 TTL 層級,SOG(複合同
步於綠色)
湧浪電流
冷啟動時無損害
AC/DC
變壓器 *
輸入電壓
電流
頻率
Delta 變壓器 ADP-40DD B:100 VAC 至 240 VAC/
50 Hz 至 60 Hz ± 3 Hz/1.5 A(最大)
Lite-On 變壓器 PA-1041-81:100 VAC 至 240 VAC/
50 Hz 至 60 Hz ± 3 Hz/1.2 A(最大)
輸出電壓
40
|
顯示器規格
電流
輸出:12VDC/3.33A
物理特性
型號
S2218M
訊號連接線類型
∞ 數位:可拆式,DVI,實心 ∞ 數位:可拆式,DVI,實心
接腳
接腳
S2318M
∞ 類比:可拆式、D-Sub、
15 針腳
∞ 類比:可拆式、D-Sub、
15 針腳
高度
385.5 公釐(15.18 英吋)
404.0 公釐(15.90 英吋)
寬度
489.5 公釐(19.27 英吋)
522.2 公釐(20.56 英吋)
深度
147.9 公釐(5.82 英吋)
147.9 公釐(5.82 英吋)
高度
293.9 公釐(11.57 英吋)
312.3 公釐(12.29 英吋)
寬度
489.5 公釐(19.27 英吋)
522.2 公釐(20.56 英吋)
深度
49.1 公釐(1.93 英吋)
49.1 公釐(1.93 英吋)
高度
171.6 公釐(6.76 英吋)
171.6 公釐(6.76 英吋)
寬度
246.6 公釐(9.71 英吋)
246.6 公釐(9.71 英吋)
深度
147.9 公釐(5.82 英吋)
147.9 公釐(5.82 英吋)
含包裝的重量
4.93 公斤 (10.87 磅 )
5.34 公斤 (11.78 磅 )
含立座組件與線材的重量
3.26 公斤 (7.19 磅 )
3.57 公斤 (7.88 磅 )
不含立座組件的重量
2.27 公斤 (5.00 磅 )
2.58 公斤 (5.69 磅 )
立座組件的重量
0.53 公斤 (1.17 磅 )
0.53 公斤 (1.17 磅 )
前框光澤
黑框 - 85 個光澤度單位(最
大)
黑框 - 85 個光澤度單位(最
大)
尺寸(含立座)
尺寸(不含立座)
立座尺寸
重量
顯示器規格
|
41
環境特性
型號
S2218M
S2318M
0° C 至 40° C (32° F 至 104° F)
0° C 至 40° C (32° F 至 104° F)
∞ -20° C 至 60° C (-4° F 至
140° F)
∞ -20° C 至 60° C (-4° F 至
140° F)
∞ -20° C 至 60° C (-4° F 至
140° F)
∞ -20° C 至 60° C (-4° F 至
140° F)
運作
10 % 至 80 %(非冷凝)
10 % 至 80 %(非冷凝)
未運作
∞ 存放: 5 % 至 90 %(非冷凝) ∞ 存放:5 % 至 90 %(非冷凝)
∞ 搬運: 5 % 至 90 %(非冷凝) ∞ 搬運:5 % 至 90 %(非冷凝)
溫度
運作
未運作
存放
運輸
濕度
高度
運作(最大值)
5,000 m (16,400 英吋 )
5,000 m (16,400 英吋 )
未運作(最大值)
12,192 m (40,000 英吋 )
12,192 m (40,000 英吋 )
排熱量
∞ 每小時 78.48 BTU(最大)
∞ 每小時 92.13 BTU(最大)
∞ 每小時 71.65 BTU(標準值) ∞ 每小時 75.07 BTU(標準值)
42
|
顯示器規格
電源管理模式
若電腦已安裝符合 VESA DPM ™ 的顯示卡或軟體,顯示器未使用時可自動降低耗電量。
這稱為省電模式 *。若電腦偵測到鍵盤、滑鼠或其他輸入裝置發出輸入訊號,顯示器會自
動恢復運作。以下表格列出自動省電功能的耗電量以及燈號。
* 若要在關閉模式下達到零耗電量,必須將主電源線從顯示器上拔除。
S2218M
VESA 模式
一般操作
水平同步
垂直同步
影像
電源指示燈
耗電量
作用
作用
作用
白色
主動關閉模式 停用
停用
空白
白色(閃爍)
低於 0.3 W
關閉
-
-
關閉
低於 0.3 W
23 W(最大)
21 W(標準值)
-
耗電量
Energy Star
PON
16 W
ETEC
50.59 Kwh
S2318M
VESA 模式
一般操作
水平同步
作用
垂直同步
作用
影像
作用
電源指示燈
耗電量
白色
27 W(最大)
22 W(標準值)
主動關閉模式 停用
停用
空白
白色(閃爍)
低於 0.3 W
關閉
-
-
關閉
低於 0.3 W
-
耗電量
Energy Star
PON
16 W
ETEC
50.81 Kwh
註:
PON:模式耗電量如 Energy Star 7.0 版定義。
顯示器規格
|
43
ETEC:整體 KWh 耗電量如 Energy Star 7.0 版定義。
本文件僅供參考,所示效能為實驗室數據。產品效能隨所訂購的軟體、組件及周邊設
備而異,Dell 無義務更新相關資訊。因此,客戶不應仰賴此資訊做出電氣容差或其他
決定。Dell 不明示或暗示保證資訊之準確性或完整性。
OSD 僅會在一般操作模式下運作。若在主動關閉模式中按下任何按鈕,即會顯示下列一
種訊息:
Dell S2X18M
There is no signal coming from your computer. Press any key on the
keyboard or move the mouse to wake it up. If there is no display, press
the monitor button now to select the correct input source on the
On-Screen-Display menu.
啟動電腦與顯示器,進入 OSD。
註:本顯示器符合 ENERGY STAR 標準。
44
|
顯示器規格
針腳配置
VGA 接頭
針腳編號
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
連接訊號線的 15 針端
影像-紅色
影像-綠色
影像-藍色
GND
自我測試
GND-R
GND-G
GND-B
電腦 5V/3.3V
GND-同步
GND
DDC 資料
水平同步
垂直同步
DDC 時脈
顯示器規格
|
45
DVI 插孔
針腳編號
1
2
3
4
5
連接訊號線的 24 針端
TMDS RX2TMDS RX2+
TMDS 接地
浮動
浮動
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
DDC 時脈
DDC 資料
浮動
TMDS RX1TMDS RX1+
TMDS 接地
浮動
浮動
+5 V/+3.3 V 電源
自我測試
熱插拔偵測
TMDS RX0TMDS RX0+
TMDS 接地
浮動
浮動
TMDS 接地
TMDS 時脈+
TMDS 時脈-
46
|
顯示器規格
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
