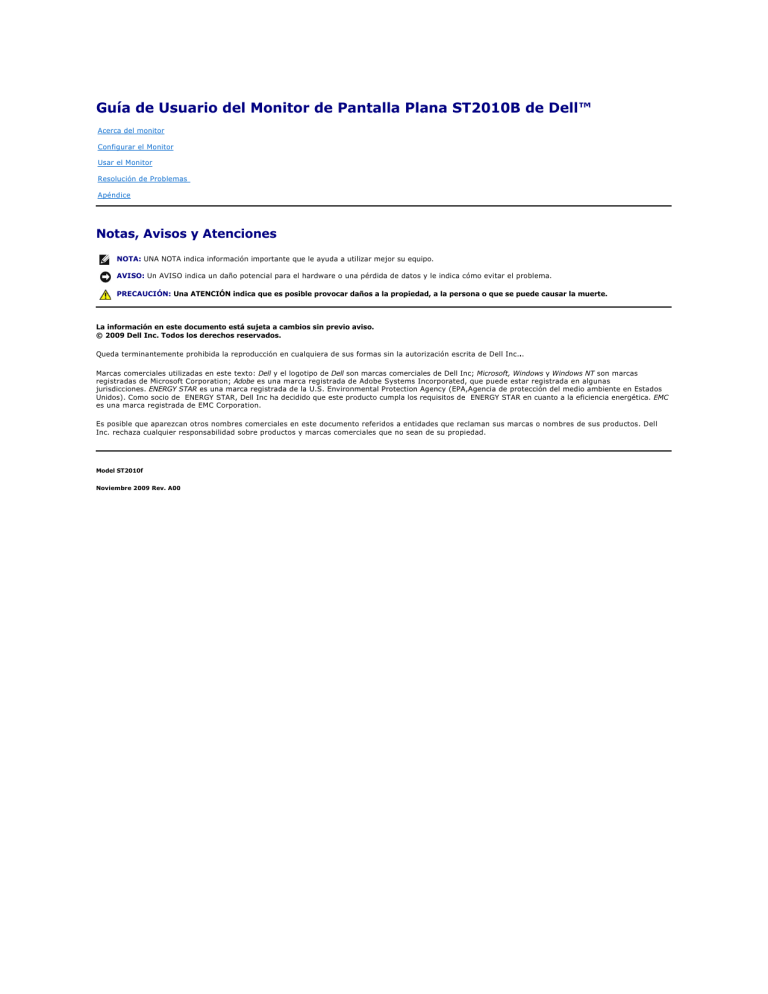

Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Acerca del monitor
Configurar el Monitor
Usar el Monitor
Resolución de Problemas
Apéndice
Notas, Avisos y Atenciones
NOTA: UNA NOTA indica información importante que le ayuda a utilizar mejor su equipo.
AVISO: Un AVISO indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.
PRECAUCIÓN: Una ATENCIÓN indica que es posible provocar daños a la propiedad, a la persona o que se puede causar la muerte.
La información en este documento está sujeta a cambios sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows y Windows NT son marcas
registradas de Microsoft Corporation; Adobe es una marca registrada de Adobe Systems Incorporated, que puede estar registrada en algunas
jurisdicciones. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados
Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC
es una marca registrada de EMC Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell
Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model ST2010f
Noviembre 2009 Rev. A00
Volver a la página de contenidos
Acerca del monitor
Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Contenidos de la caja
Características del producto
Identificación de piezas y
componentes
Especificaciones del monitor
Compatibilidad Plug and Play
Política de píxel y calidad del monitor
LCD
Directrices de mantenimiento
Contenidos de la caja
Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con Dell si falta alguno de ellos.
NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o
medios podrían no estar disponibles en algunos países.
l
Monitor con soporte
l
Cable de alimentación
l
Cable VGA (unido al monitor)
l
Medios de controladores de documentación
Manual de instalación rápida
Información de seguridad
l
l
Características del producto
El monitor de panel plano ST2010B tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor
incluyen:
■ Área visible de 20 pulgadas (444.8*251.1 mm).
■ Resolución de 1600 x 900, compatible con pantalla completa para resoluciones menores.
■ Capacidad de inclinación.
■ Funciones plug and play si son compatibles con el sistema.
■ Ajustes con menú en pantalla (OSD) para facilitar la instalación y la optimización de la pantalla.
■ Incluye programas y documentación con archivo de información (INF), archivo de coincidencia de color de imagen (ICM) y documentación de productos.
■ Función de ahorro de energía compatible con ENERGY STAR®.
■ Ranura de bloqueo de seguridad.
Identificación de piezas y componentes
Vista frontal
Vista frontal
Etiqueta
Controles del panel frontal
Descripción
Botones de acceso rápido
*De forma predeterminada, los menús son Selección de modos predefinidos, Selección de brillo / contraste
1-2
1. Selección de modos predefinidos
2. BSelección de brillo / contraste
3
OSD menu select
4
Salir
5
Encendido (con indicador luminoso de encendido)
Vista trasera
Vista trasera
Etiqueta
Uso
Descripción
1
Etiqueta de número de serie en código de barras
Para ponerse en contacto con el soporte técnico de Dell.
2
Ranura de bloqueo de seguridad
Para asegurar su monitor.
3
Etiqueta de valores nominales
Muestra las homologaciones administrativas.
4
Abrazaderas de montaje para Dell Soundbar
Para instalar la barra Dell Soundbar opcional.
Vista lateral
Vista izquierda
Vista derecha
Vista anterior
Vista inferior
Etiqueta Descripción
1
Conector de cable de alimentación AC
2
HDMI connector
3
Conector VGA
Especificaciones del monitor
Especificaciones del panel plano
Tipo de pantalla
Matriz activa - TFT LCD
Tipo de panel
TN
Dimensiones de la pantalla
20 pulgadas ( 20 pulgadas de
tamaño de imagen visible)
Área de visionado predeterminada:
442.8(H) X 249.1(V)
Horizontal
442.8 mm (17.43 pulgadas)
Vertical
249.1 mm (9.81 pulgadas)
Espaciado entre píxeles
0.2768 mm
Ángulo de vista
160° (vertical) normal, 160°
(horizontal) normal
Alcance de luminosidad
250 CD/m² (valor típico)
Coeficiente de contraste
1000 a 1 (valor típico)
Recubrimiento con plato de sujeción
Antirreflectante
Luz trasera
Sistema de luz lateral CCFL (2)
Tiempo de respuesta
5 ms, valor típico
Espectro de color
83%*
*El espectro de color del modelo [ST2010B] (valor típico) se basa en las normas CIE1976 (83%) y CIE1931 (72%).
Especificaciones de resolución
Rango de exploración horizontal
30 kHz a 83 kHz (automático)
Rango de exploración vertical
56 Hz a 75 Hz (automático)
Resolución predeterminada más alta
1600 x 900 a 60 Hz
Modos de vídeo compatibles
Capacidades de presentación de vídeo
(HDMI playback)
480p, 576p, 720p, 1080p, 480i, 576i,
1080i.
Modos de muestra predeterminados
Modo de muestra
Horizontal Frecuencia (kHz) Vertical Frecuencia (Hz)
Reloj de píxeles
(MHz)
Polaridad sincronizada
(Horizontal / Vertical)
VESA, 720 x 400
31.5
70.0
28.3
-/+
VESA, 640 x 480
31.5
60.0
25.2
-/-
VESA, 640 x 480
37.5
75.0
31.5
-/-
VESA, 800 x 600
37.9
60.3
40
+/+
VESA, 800 x 600
46.9
75.0
40
+/+
VESA, 1024 x 768
48.4
60.0
65.0
-/-
VESA, 1024 x 768
60.0
75.0
78.8
+/+
VESA, 1152 x 864
67.5
75.0
108.0
+/+
VESA, 1280 x 1024
64.0
60.0
108.0
+/+
VESA, 1280 x 1024
80.0
75.0
135.0
+/+
VESA, 1600 x 900
55.5
60.0
97.75
+/-
Especificaciones eléctricas
Analógico RGB, 0,7 voltios +/5% polaridad positiva a 75 ohmios de
impedancia de entrada
Señales de entrada de vídeo
HDMI, 600 mV en cada línea diferencial, impedancia de entrada de 100
ohmios por par diferencial
Señales de entrada de sincronización
Sincronizaciones horizontal y vertical separadas, nivel TTL de polaridad
libre, SOG (Composite SYNC en verde)
Voltaje de entrada AC/frecuencia/corriente
100 a 240 VAC/50 o 60 Hz + 3 Hz/1,5A (Máx.)
Irrupción de corriente
120 V: 30 A (Máx.)
240 V: 60 A (Máx.)
Características físicas
Subminiatura de 15 clavijas, conector azul
Tipo de conector
Conector HDMI negro de 19 patillas
Tipo cable de señal
Análogo: desconectable, D-sub, 15 clavijas, se incluye
adjunto al monitor
Dimensiones (con la base)
Altura
362.3 mm(14.27 pulgadas)
Anchura
491.0 mm(19.33 pulgadas)
Profundidad
193.5 mm (7.62 pulgadas)
Dimensiones (sin la base)
Altura
297.4 mm(11.70 pulgadas)
Anchura
491.02 mm(19.29 pulgadas)
Profundidad
80.4 mm(3.17 pulgadas)
Dimensiones del soporte
Altura
127.9 mm(5.01 pulgadas)
Anchura
193.5 mm(7.62 pulgadas )
Profundidad
193.5 mm(7.62 pulgadas)
Peso
Peso con envase incluido
5.475 kg(12.07 lbs)
Peso con soporte montado y cables
4.598 kg(10.14 lbs)
Peso sin base montada
(para montaje en pared o montaje VESA, sin
cables)
4.07 kg(8.97 lbs)
Peso de la base montada
0.308 kg(0.68 lbs )
Características medioambientales
Temperatura
Funcional
0° a 40 ° C
No funcional
Almacenamiento: -20° a 60° C (-4º a 140ºF)
Transporte: -20° a 60° C (-4º a 140º F) Transporte:
Humedad
Funcional
10 % a 80 % (sin condensación @ 5 °C a 35 °C)
No funcional
Almacenamiento: 5% a 90% (sin condensación)
Transporte: 5% a 90% (sin condensación)
Altitud
Funcional
3.657,60 m (365.760,00 cm) máx.
No funcional
12.192 m (40.000 ft) máx.
Disipación térmica
256,08 BTU/hora (máximo)
119,50 BTU/hora (típico)
Modos de gestión de la corriente
Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPM™, el monitor puede reducir automáticamente el consumo de energía cuando no
lo use. Esto se denomina Modo de ahorro de energía*. Si el equipo detecta una entrada desde el teclado, ratón u otros dispositivos de entrada, el monitor podrá continuar
automáticamente su funcionamiento. La tabla a continuación le muestra el consumo de energía y los símbolos de esta función automática de ahorro de energía:
Modos VESA
Funcionamiento normal
Sincronización
horizontal
Activo
Sincronización
vertical
Activo
Vídeo
Indicador de energía
Consumo de energía
Activo
Blanco
20 W (normal)
Modo activo desconectado
No activo
No activo
Vacío
Ámbar
Menos que 0.5 W
Volver a la página de contenidos
Apéndice
Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Instrucciones de seguridad
Declaración FCC (sólo para EE.UU.)
Contactar con Dell
CAUTION: Instrucciones de seguridad
PRECAUCIÓN: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque,
peligro eléctrico, y/o riesgos mecánicos.
Para más información sobre las instrucciones de seguridad, consulte la Guía de Información del Producto.
Declaración FCC (sólo para EE.UU.)
Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en
www.dell.com/regulatory_compliance.
Contactar con Dell
Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355).
NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo
de productos Dell.
Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede
que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente:
1.
2.
3.
4.
5.
Visite support.dell.com.
Seleccione su país o región en el menú desplegable Elija un País/Región en la parte inferior de la página.
Haga clic en Póngase en Contacto con Nosotros en la parte izquierda de la página.
Seleccione el servicio o el enlace de soporte apropiado según sus necesidades.
Elija el método de contacto con Dell que le sea más cómodo.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ ST2010B
Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a
internet
1. Acceda a http://support.dell.com, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica.
2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600x900.
NOTA: Si no puede establecer la resolución a 1600 x 900, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha
resolución.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ ST2010B
Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica.
1. Haga clic derecho en el escritorio y seleccione Propiedades.
2. Seleccione la ficha Configuración.
3. Seleccione Avanzadas.
4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.).
5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com o http://www.NVIDIA.com ).
6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600X900.
NOTA: Si no puede configurar la resolución a 1600 X 900, póngase en contacto con el fabricante de su equipo o considere la posibilidad de adquirir un adaptador gráfico que sea
compatible con la resolución 1600 x 900.
Volver a la página de contenidos
Volver a la página de contenidos
Uso del monitor
Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Uso de los controles del panel frontal
Uso del menú en pantalla (OSD)
Ajuste de una resolución óptima
Uso de la barra de sonido Dell (opcional)
Uso del control de inclinación
Uso del panel frontal
Utilice los botones situados en el panel delantero del monitor para ajustar la configuración de imagen.
1-2
Botones de acceso rápido
Utilice este botón para acceder directamente al menú de control definido en el menú de personalización.
*De forma predeterminada, los menús son Selección de modos predefinidos, Selección de brillo / contraste
1
Utilice este botón para ver distintas pantallas en su monitor.
Selección de modos
predefinidos
Utilice el botón de Modos predefinidos para seleccionar entre los distintos modos de pantalla que se pueden conectar a su
monitor.
Muestra la barra de selección de modos. Pulse el botón o para desplazarse por las opciones de configuración, y después para
seleccionar los modos de pantalla que desee.
2
Selección de brillo /
contraste
Utilice este botón para acceder directamente al menú de control de "Brillo / Contraste".
3
Utilice este botón para abrir el menú en pantalla (OSD). Consulte la sección Uso del menú OSD.
Menú
4
Utilice este botón para salir del menú OSD.
5
Use the power button to turn the monitor on and off.
Encendido
(con indicador de encendido The white light indicates the monitor is on and fully functional. An amber light indicates power save mode.
luminoso)
Uso del menú en pantalla (OSD)
Acceso al sistema de menú
NOTA: Si cambia los ajustes y accede a continuación en otro menú o sale del menú OSD, el monitor guardará automáticamente estos cambios. Dichos
cambios se guardarán también si los cambia y espera a que desaparezca el menú OSD.
1. Pulse el botón
para abrir el menú OSD y ver el menú principal.
Menú principal de entrada analógica (VGA)
Menú principal de entrada HDMI
2. Presione los botones
y
para moverse entre las opciones de configuración. Al moverse de un icono a otro, el nombre de la opción se mrcará.
Consulte la tabla siguiente para obtener una lista completa de todas las opciones disponibles para el monitor.
3. Pulse el botón
4. Pulse
y
una vez para activar la opción resaltada.
para seleccionar el parámetro deseado.
5. Pulse MENU para acceder a la barra deslizante, y utilice después los botones
cambios.
6. Seleccione la opción
y
para volver al menú principal o salir del menú OSD.
Icono Menús y submenús Descripción
BRILLO
Y CONTRASTE
Utilice este menú para activar el ajuste de Brillo / Contraste.
, de acuerdo con los indicadores del menú, para hacer sus
Brillo
El brillo permite ajustar la luminancia de la pantalla.
Pulse el botón
Contraste
para aumentar el brillo, y el botón
para reducirlo (mín 0 ~ máx 100).
Ajuste el Brillo en primer lugar, y luego el Contraste sólo si es necesario ajustarlo más.
Pulse el botón
para aumentar el contraste, y el botón
para reducirlo (mín 0 ~ máx 100).
La función Contraste ajusta el nivel de diferencia entre la oscuridad y la luminosidad en la pantalla.
Atrás
Pulse
AJUSTE
AUTOMÁTICO
para retroceder al menú principal.
A pesar de que su PC reconozca el monitor al iniciarse, la función Auto Adjust (Ajuste automático) mejora los ajustes de imagen para que se usen
con un ajuste particular.
NOTA: En la mayoría de los casos, la función Auto Adjust (Ajuste automático) produce la mejor calidad de imagen para su configuración.
Fuente de entrada
Fuente automática
VGA
HDMI
Utilice el menú Fuente de entrada para seleccionar una de las distintas señales de vídeo conectadas a su monitor.
Explorar fuentes. Pulse
para explorar las señales de entrada disponibles.
Seleccione Entrada VGA si utiliza el conector analógico (VGA). Pulse el botón
para seleccionar la fuente de entrada VGA.
Seleccione Entrada HDMI si utiliza el conector Digital (HDMI). Pulse el botón
para seleccionar la fuente de entrada DVI.
Atrás
Pulse
para retroceder al menú principal.
CONFIGURACIÓN
Utilice la configuración de color para ajustar los parámetros de color y la temperatura de color.
DE COLOR
Existen submenús de configuración de colores diferentes para las entradas VGA y de Vídeo.
Formato color
entrada
Le permite definir el formato de color como:
RGB - Adecuado para la presentación de gráficos informáticos normales a través de la interfaz HDMI
YPbPr - Adecuado para la reproducción de vídeo HD a través de la interfaz HDMI
Selección de modo Le permite configurar el modo de pantalla como Gráficos o Vídeo. Si el monitor se encuentra conectado a un equipo, seleccione el modo Gráficos. Si
conecta un DVD, STB o VCR a su monitor, seleccione el modo Vídeo.
Modos predefinido
s
Si selecciona Graphics (Gráficos), puede escoger Standard (Estándar), Multimedia, Game (Juegos), Warm (Cálido), Cool (Frío) o Custom
(Personalizado) (R, G, B);
l
l
l
l
l
l
l
l
Si está utilizando una aplicación de visualización de medios en su PC, seleccione el modo "Multimedia";
Si está jugando a un juego en su PC, seleccione "Game" (Juegos);
Si prefiere utilizar una temperatura de color menor (5700L), seleccione el modo "Warm" (Cálido);
Si prefiere utilizar una temperatura de color mayor, seleccione el modo "Cool" (Frío);
El modo predefinido (R, G, B) personalizado ofrece una gama de 6500K colores;
Seleccione "Standard" (Estándar) para utilizar el formato de color nativo del panel;
Seleccione Warm (Cálido) para conseguir un tinte rojizo. Este ajuste de color se usa normalmente para aplicaciones de color intenso (edición
de imagen fotográfica, multimedia, películas, etc).
Seleccione Cool (Frío) para conseguir un tinte azulado. Este ajuste de color se usa normalmente en aplicaciones de texto (hojas de cálculo,
editores de texto, programación, etc).
l
Seleccione el modo Custom (Personalizado) para aumentar o reducir cada uno de los tres colores (R,G, B) independientemente en incrementos
de un dígito, de 0 a 100.
Si selecciona Vídeo, podrá escoger entre Movie (Película), Game (Juegos), Sport (Deportes) o Nature (Natural):
l
l
l
l
l
Matiz
Para reproducir una película, seleccione el modo "Movie" (Película);
Para reproducir un programa de deportes, seleccione el modo "Sports" (Deportes);
Para reproducir un juego, seleccione el modo "Game" (Juegos);
Para ver una imagen general o ver la TV, seleccione el modo Natural. Puede ajustar el Matiz (Tinte) / Saturación en función de sus preferencias.
Si desea restaurar las opciones de color predeterminadas, seleccione Color Reset (Restaurar color);
Seleccione Restaurar color para restaurar la configuración a sus valores predeterminados (de fábrica). Esta configuración es también el espacio
de color predeterminado estándar "sRGB".
Esta función permite desplazar el color de la imagen de vídeo de verde a púrpura. Utilice esta función para ajustar el tono de la piel. Utilice los
botones
o
para ajustar el matiz entre '0' y '100'.
aumenta el matiz verde de la imagen
aumenta el matiz púrpura de la imagen
NOTA: los ajustes de matiz sólo están disponibles para entradas de vídeo.
Saturación
Esta función le permite ajustar la saturación de color de la imagen de vídeo. Utilice los botones
o
para ajustar la saturación entre '0' y '100'.
otorga a la imagen de vídeo un aspecto más monocromático
otorga a la imagen de vídeo un aspecto más colorido
NOTA: Los ajustes de Saturación sólo están disponibles para entradas de vídeo.
Modo de
demostración
Verticalmente divide la pantalla en dos segmentos. La mitad izquierda de la pantalla en el modo normal, y la mitad derecha de la pantalla en el modo
de color mejorado.
NOTA:El modo Demo sólo está disponible para entradas de vídeo.
Reiniciar configura Reinicia su configuración de color a los valores predeterminados de fábrica.
ción de color
Atrás
Pulse
para retroceder al menú principal.
CONFIGURACIÓN
DE PANTALLA
Utilice la configuración de pantalla para ajustar la imagen.
Modo panorámico
Permite ajustar la relación de aspecto de la imagen a 1:1 o pantalla completa.
NOTA:El ajuste del modo Panorámico no es necesario a la resolución máxima predefinida, de 1600 x 900.
Posición horizontal
Posición vertical
Nitidez
Utilice los botones
Utilicelos botones
o
o
para ajustar la imagen a la izquierda o a la derecha. El mínimo es '0' (-). El máximo es '100' (+).
para ajustar la imagen hacia arriba o hacia abajo. El mínimo es '0' (-). El máximo es '100' (+).
Esta función permite hacer la imagen más nítida o más suave. Utilice
o
para ajustar la nitidez de '0' a '100'.
Pixel Clock (Reloj de p Los ajustes Fase y Reloj de píxeles le permitirán ajustar el monitor a sus preferencias con mayor precisión. Se puede acceder a estos ajustes
íxel)
mediante el menú principal OSD seleccionando Image Settings (Ajustes de imagen) .
Utilice los botones
o
para conseguir la mejor calidad de imagen.
Phase (fase)
Si no obtiene un resultado satisfactorio utilizando el ajuste de fase, utilice el ajuste de reloj de píxeles (grueso) y a continuación el de fase (fino) de
nuevo.
Reiniciar
configuración de
pantalla
Atrás
Seleccione esta opción para restaurar la configuración de pantalla predeterminada.
NOTA: Los ajustes de Reloj de píxel y Ajuste de fase sólo están disponibles para la entrada "VGA".
Pulse
OTRAS OPCIONES
para retroceder al menú principal.
Seleccione esta opción para ajustar la configuración del menú OSD, como el idioma, el tiempo que permanece el menú en la pantalla y demás.
Idioma
La opción de idioma permite configurar el menú OSD para que se muestre en alguno de los siete idiomas disponibles (inglés, español, francés,
holandés, portugués, chino simplificado o japonés).
Menú Transparenci
a
Seleccione esta opción para cambiar la transparencia del menú pulsando
o
(Mínimo: 0 ~ Máximo: 100).
Menú Temporizador
Tiempo de permanencia de OSD: Ajusta el tiempo durante el cual el OSD permanece activo después de la última vez que pulsó el botón.
Bloquear menú
Utilice los botones
o
para ajustar la barra deslizante en incrementos de 5 segundos, de 5 a 60 segundos.
Controla el acceso del usuario a los ajustes. Si selecciona 'Lock' (Bloquear), no se permitirá al usuario realizar más ajustes. Todos los botones se
bloquearán, a excepción del botón
de menú.
NOTA: Si se bloquea el menú OSD, pulse el botón de menú para llevar al usuario directamente al menú de configuración OSD, con la función de
bloqueo del menú OSD seleccionada. Seleccione "Unlock" (Desbloquear) para desbloquear y permitir al usuario acceder a todas las opciones
relacionadas.
DDC/CI
DDC/CI (Canal de datos de pantalla / Interfaz de comandos) permite ajustar todos los parámetros de su monitor (brillo, balance de color, etc.) por
medio de un software desde su PC. Puede desactivar esta función seleccionando la opción "Disable" (Deshabilitar)
. Para conseguir la mejor experiencia del usuario y un rendimiento óptimo de su monitor, mantenga esta función activada.
Acondicionamiento Le permite reducir los casos menores de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría tardar algún
LCD
tiempo en ejecutarse. Puede activar esta función seleccionando la opción "Enable" (Habilitar).
Restablecer
Restaura toda la configuración del menú OSD a sus valores predeterminados de fábrica.
Atrás
Pulse
Personalizar
para retroceder al menú principal.
El usuario puede seleccionar la función "Modos predefinidos", "Brillo / Contraste", "Ajuste automático", "Fuente de entrada" o "Modos de energía" y
definirla como tecla de acceso directo.
Mensajes de advertencia OSD
Si el monitor no admite un modo de resolución concreto, podrá ver el mensaje siguiente:
Significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte en Especificaciones del monitor los
rangos de frecuencia horizontal y vertical compatibles con este monitor. El modo recomendado es 1600X 900.
Podrá ver el mensaje siguiente antes de deshabilitar la función DDC/CI.
Si el monitor entra en el modo de Ahorro de energía, aparecerá el siguiente mensaje:
Active el PC y el monitor para acceder al menú OSD.
Si presiona cualquier botón distinto del botón de encendido, aparecerá alguno de los mensajes siguientes:
VGA/HDMI input
Si no están conectados los cables VGA or HDMI, aparecerá un cuadro de diálogo flotante como el siguiente.
or
Consulte la sección Resolución de problemas para más información.
Ajuste de la resolución óptima
Para configurar la resolución óptima del monitor:
1.
2.
3.
4.
Pulse el botón derecho del ratón sobre el escritorio y vaya a Propiedades.
Seleccione la pantalla Configuración.
Establezca la resolución de pantalla a 1600 x 900.
Pulse Aceptar.
Si no puede ver la opción 1600 x 900, puede que necesite actualizar su controlador gráfico. Dependiendo de su equipo, realice alguno de los siguientes
procedimientos:
l
l
Si dispone de un equipo de sobremesa o portátil Dell:
¡ Acceda a support.dell.com, introduzca su etiqueta de servicio y descargue el controlador más actualizado para su tarjeta gráfica.
Si está utilizando un equipo de otra marca (portátil o de sobremesa):
¡ Acceda al sitio de soporte de su equipo y descargue los controladores gráficos más actualizados.
¡ Acceda al sitio web de su tarjeta gráfica y descargue los controladores gráficos más actualizados.
Uso de la barra de sonido Dell (opcional)
La barra Dell Soundbar es un sistema estéreo de dos canales adaptable a pantallas Dell de panel plano. La barra Soundbar dispone de un control de volumen
giratorio y de encendido/apagado para ajustar el nivel de sistema general, un indicador LED verde de energía y dos conexiones para sonido en auriculares.
1.
Control de encendido / volumen
2.
Indicador de encendido
3.
Conector de auriculares
Uso del control de inclinación
Inclinación
Mediante el pedestal incorporado, puede girar o rotar el monitor hacia un ángulo de visión más cómodo.
NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica.
Volver a la página de contenidos
Volver a la página de contenidos
Configurar su monitor
Monitor de panel plano Dell™ ST2010B
Instrucciones importantes para configurar la resolución de pantalla a 1600 x 900
(máximo)
Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft Windows®, configure la resolución de la pantalla a 1600 x 900
píxeles siguiendo los pasos siguientes:
1. Haga clic derecho en el escritorio y seleccione Propiedades.
2. Seleccione la ficha Configuración.
3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a 1600 x
900 .
4. Haga clic en Aceptar.
Si no puede ver la opción 1600 x 900, puede que necesite actualizar el controlador de su tarjeta gráfica. Seleccione a continuación el escenario que mejor
describa el sistema informático que está utilizando, y siga las instrucciones que se ofrecen:
1: Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet.
2: Si no tiene un equipo de sobremesa o portátil Dell™ , ni tarjeta gráfica.
Volver a la página de contenidos
Monitor de panel plano Dell™ ST2010B
Manual de usuario
Instrucciones importantes para configurar la resolución de pantalla a 1600 x 900 (máximo)
La información en este documento está sujeta a cambios sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc...
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows y Windows NT son marcas
registradas de Microsoft Corporation; Adobe es una marca registrada de Adobe Systems Incorporated, que puede estar registrada en algunas
jurisdicciones. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados
Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC
es una marca registrada de EMC Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell
Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model ST2010f
Noviembre 2009 Rev. A00
Volver a la página de contenidos
Configurar el Monitor
Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Acople de la base
Conectar el Monitor
Conectar la Barra de Sonido (Opcional)
Quitar la base
Acople de la base
NOTA: El soporte está separado del monitor al ser enviado desde la fábrica
Para instalar el soporte del monitor:
1.
2.
3.
Coloque el soporte en una superficie plana.
Haga coincidir el surco de la base con el saliente del monitor.
Presione el gancho para bloquear la base del soporte.
Conectar el Monitor
PRECAUCIÓN: Antes de comenzar los procedimientos de esta sección, siga las instrucciones de seguridad.
Conectar el Cable VGA Azul
NOTA: los gráficos se utilizan sólo con fines ilustrativos. La apariencia del equipo podría variar.
Para conectar el monitor al equipo, realice los siguientes pasos/instrucciones:
1.
2.
Apague su equipo y desconecte el cable de alimentación.
Conecte el cable del conector de pantalla azul (VGA analógico) al puerto de vídeo correspondiente situado en la parte posterior de su equipo.
3.
Encienda su monitor y su equipo. Si su monitor muestra alguna imagen, la instalación ha finalizado. Si no muestra ninguna imagen, consulte la sección
de Resolución de problemas de su monitor.
Conectar la Barra de Sonido (Opcional)
ATENCIÓN: No lo utilice con ningún dispositivo que no sea la barra de sonido de Dell.
1.
Trabajando desde la parte posterior del monitor, acople la barra de sonido alineando las dos ranuras con las dos lengüetas a lo largo de la parte posterior
inferior del monitor.
2.
Desplace la barra de sonido hacia la izquierda hasta que quede ajustado en su lugar.
3.
Conecte la barra de sonido al dispositivo de alimentación.
4.
Inserte el enchufe estéreo de color verde lima desde la parte posterior de la barra de sonido en el conector de salida de audio del equipo.
Quitar la base
NOTA:Para evitar rozaduras en la pantalla LCD mientras se extrae el soporte, asegúrese de que el monitor está situado en una superficie limpia.
Para extraer el soporte:
1.
2.
Presione el gancho para aflojar la base del elevador.
Levante el soporte y sepárelo del monitor.
Volver a la página de contenidos
Volver a la página de contenidos
Solución de problemas
Guía de Usuario del Monitor de Pantalla Plana ST2010B de Dell™
Prueba automática
Diagnóstico integrado
Problemas usuales
Problemas generales del producto
Problemas con la barra Dell Soundbar
PRECAUCIÓN: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad.
Test automático
El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados
correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente:
1.
2.
3.
Apague el PC y el monitor.
Desconecte el cable de vídeo de la parte trasera del equipo. Para garantizar el correcto funcionamiento de la prueba automática, desconecte los cables
analógicos (conector azul) de la parte trasera del equipo.
Encienda el monitor.
Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando
correctamente. Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en verde. Dependiendo también de la entrada
seleccionada, uno de los diálogos que se muestra a continuación será examinado en la pantalla.
4.
5.
Este cuadro también aparece durante el funcionamiento normal del sistema si el cable del vídeo se desconecta o resulta dañado.
Apague el monitor y vuelva a conectar el cable del vídeo; encienda el PC y el monitor.
Si la pantalla de su monitor permanece vacía después de llevar a cabo el procedimiento anterior, compruebe el controlador de vídeo y el equipo, ya que el
monitor funciona correctamente.
Diagnóstico integrado
Su monitor dispone de una herramienta de diagnóstico integrado que le ayudará a determinar si el problema que experimenta es un problema de su monitor,
o del sistema informático y la tarjeta gráfica.
NOTA: Puede ejecutar el diagnóstico integrado sólo si desconecta el cable de vídeo y el monitor se encuentra en el modo de prueba.
Para realizar el diagnóstico integrado:
1.
2.
3.
4.
5.
6.
7.
Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla).
Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará entonces al modo de comprobación.
Mantenga pulsados simultáneamente los botones primero y cuarto situados en el lateral del monitor durante 2 segundos. Aparecerá una pantalla gris.
Inspeccione con cuidado si existen anormalidades en la pantalla.
Pulse de nuevo el cuarto botón situado en el lateral del monitor. El color de la pantalla cambiará a rojo.
Inspeccione si existen anormalidades en la pantalla.
Repita los pasos 5 y 6 para verificar las pantallas verde, azul y blanca.
La prueba habrá finalizado cuando aparezca la pantalla en blanco. Para salir, pulse de nuevo el cuarto botón.
Si no detecta ninguna anormalidad en la pantalla después de utilizar la herramienta de diagnóstico integrada, significa que el monitor funciona correctamente.
Compruebe la tarjeta de vídeo y el equipo.
Problemas usuales
La tabla siguiente contiene información general sobre problemas usuales en este tipo de monitores y posibles soluciones.
Síntomas comunes
Qué
experimenta
No hay vídeo/ LED de No hay imagen
encendido apagada
Posibles soluciones
l
l
l
No hay vídeo/ LED
encendido
No hay imagen o
no tiene brillo
l
l
l
l
Enfoque de baja
calidad
La imagen está
borrosa,
difuminada o con
sombras
l
l
l
l
l
Imagen temblorosa o Imagen
borrosa
ondulada o
movimiento
correcto
l
l
l
l
l
Píxeles desaparecidos La pantalla LCD
tiene puntos
l
l
l
La pantalla LCD
tiene puntos
brillantes
l
Problemas con el brillo La imagen está
demasiado
oscura o
demasiado
brillante
Distorsión geométrica La pantalla no
está centrada
correctamente
l
Píxeles bloqueados
l
l
l
l
l
l
l
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y
firmemente.
Verifique que la toma de alimentación funciona correctamente utilizando cualquier otro equipo eléctrico.
Asegúrese de que el botón de alimentación está completamente presionado.
Aumente los controles de brillo y contraste por medio del OSD.
Realice la función de comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Ejecute el diagnóstico integrado:
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Elimine los cables prolongadores de vídeo
Restaure el monitor a su configuración predeterminada.
Cambie la resolución de vídeo a la relación de aspecto correcta (16:10).
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Restaure el monitor a su configuración predeterminada.
Compruebe que no haya factores ambientales que puedan influir.
Cambie de lugar el monitor y compruébelo en otra habitación.
Apáguelo y enciéndalo.
Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.
Ejecute el diagnóstico integrado:
Apáguelo y enciéndalo.
Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.
Ejecute el diagnóstico integrado:
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Aumente los controles de brillo y contraste por medio del OSD.
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Aumente los controles de brillo y contraste por medio del OSD.
NOTA: Los ajustes de posición no están disponibles durante el uso de la fuente 'HDMI'.
Líneas
La pantalla tiene
horizontales/verticales una o más líneas
l
l
l
l
l
l
Problemas de
sincronización
La pantalla está
movida o
aparece rasgada
l
l
l
l
l
l
Cuestiones relativas a Señales visibles
la seguridad
de humo o
centellas
l
Problemas
intermitentes
l
El monitor se
enciende y se
apaga
l
l
l
Faltan colores
Faltan colores
en la imagen
l
l
l
Color equivocado
El color de la
imagen no es
correcto
l
l
l
l
Retención de una
imagen estática que
ha permanecido
mucho tiempo en el
monitor
Aparecen
sombras de una
imagen estática
en la pantalla
l
l
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Realice la función de comprobación automática y verifique si estas líneas también están en el modo de
comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Ejecute el diagnóstico integrado:
NOTA: Los ajustes de Reloj de píxel y Fase no están disponibles durante el uso de la fuente 'HDMI'.
Restaure el monitor a su configuración predeterminada.
Realice el ajuste automático por medio del OSD.
Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.
Ejecute la función de comprobación automática para determinar si también aparece en el modo de
comprobación automática.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Reinicie el equipo en modo seguro.
No realice ninguno de los pasos incluidos en la resolución de problemas.
Póngase en contacto con Dell inmediatamente.
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y
firmemente.
Restaure el monitor a su configuración predeterminada.
Ejecute la función de comprobación automática para determinar si este problema intermitente también ocurre
en el modo de comprobación automática.
Realice la función de comprobación automática.
Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y
firmemente.
Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.
Cambie el modo de configuración del color en menú OSD de Configuración de color a Gráficos o Vídeo,
dependiendo de la aplicación.
Pruebe con distintas configuraciones de color en el menú OSD de Configuración de color. Ajuste el valor de las
componentes R/G/B en el menú OSD de Configuración de color si se ha desactivado la Administración de color.
Cambie el formato de color de entrada a PC RGB o YPbPr en el PSD de configuración avanzada.
Ejecute el diagnóstico integrado:
Utilice la función de Administración de energía para apagar el monitor siempre que no se encuentre en uso
(para más información, consulte Modos de administración de energía).
También puede utilizar un salvapantallas dinámico.
Problemas específicos del producto
l
Posibles soluciones
Compruebe la configuración de relación de aspecto en el menú OSD de configuración
Restaure el monitor a su configuración predeterminada.
La OSD no aparece en la
pantalla
l
Apague el monitor, desconecte el cable de alimentación y vuelva a encender el monitor.
No se observa ninguna
imagen, aunque el indicador
LED está encendido en color
blanco. Al pulsar cualquiera de
los cuatro botones situados en
el lateral del monitor aparece
el mensaje "El cable VGA no
está conectado" o "El cable
HDMI no está conectado".
l
Compruebe la fuente de señal. Asegúrese de que el equipo no está en modo de ahorro
de energía moviendo el ratón o pulsando cualquier tecla del teclado.
Compruebe que el cable de señal esté conectado correctamente. Vuelva a conectar el
cable si es necesario.
Restaure el equipo o el reproductor de vídeo.
La imagen no ocupa toda la
altura o anchura de la pantalla
l
Síntomas específicos
La imagen de la pantalla es
demasiado pequeña
Qué experimenta
La imagen está centrada en la
pantalla pero no llena todo el
área de visionado
No se puede ajustar el monitor
mediante los botones del
panel frontal
No se recibe ninguna señal de
entrada al pulsar los controles
de usuario
La imagen no ocupa toda la
pantalla.
l
l
l
l
Debido a los distintos formatos de vídeo (relación de aspecto) de los DVD, el monitor
podría presentar la imagen a pantalla completa.
Ejecute el diagnóstico integrado:
Problemas con la barra Dell™ Soundbar
Síntomas comunes
No hay sonido
Qué experimenta
No llega corriente a la barra de
sonido - el indicador de
corriente está apagado
l
l
No hay sonido
La barra de sonido tiene
corriente, el indicador está
encendido.
l
l
l
l
l
l
Sonido distorsionado
La tarjeta de sonido del equipo
se usa como fuente de audio.
l
l
Posibles soluciones
Gire el control de encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a la posición intermedia; compruebe que el indicador de corriente (LED verde)
en la parte frontal de la barra de sonido se ilumina.
Compruebe que el cable de alimentación de la barra Soundbar esté conectado al
adaptador.
Enchufe el cable de audio line-in en la conexión audio out del PC.
Ajuste todos los controles de volumen de Windows al máximo
Reproduzca algún archivo de sonido en el PC (p.ej. un cd de audio o archivo MP3).
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
conexión de la tarjeta de sonido.
l
l
l
l
l
l
Sonido distorsionado
Se utiliza otra fuente de audio.
l
l
l
l
l
Desequilibrio en el sonido
El sonido proviene de lado de
la barra de sonido solamente
l
l
l
l
l
l
Volumen bajo
El nivel de volumen es
demasiado bajo
l
l
l
l
l
Volver a la página de contenidos
Ajuste todos los controles de volumen de Windows al nivel medio.
Reduzca el volumen de la aplicación audio.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a
las agujas del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Consulte la resolución de problemas de la tarjeta de sonido del PC.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
o MP3 portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
conexión de la fuente de sonido.
Reduzca el volumen de la fuente de audio.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a
las agujas del reloj a un ajuste de volumen mayor.
Limpie y acondicione la conexión de audio line-in.
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Compruebe que la conexión de audio line-in está completamente insertada en la
conexión de la tarjeta de sonido o fuente de audio.
Ajuste todos los controles de balance de audio de Windows (L-R) a sus puntos medios.
Limpie y acondicione la conexión de audio line-in.
Consulte la resolución de problemas de la tarjeta de sonido del PC.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
portátil).
Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.
Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas
del reloj a un ajuste de volumen máximo.
Ajuste todos los controles de volumen de Windows al máximo.
Aumente el volumen de la aplicación audio.
Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD
o MP3 portátil).
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
