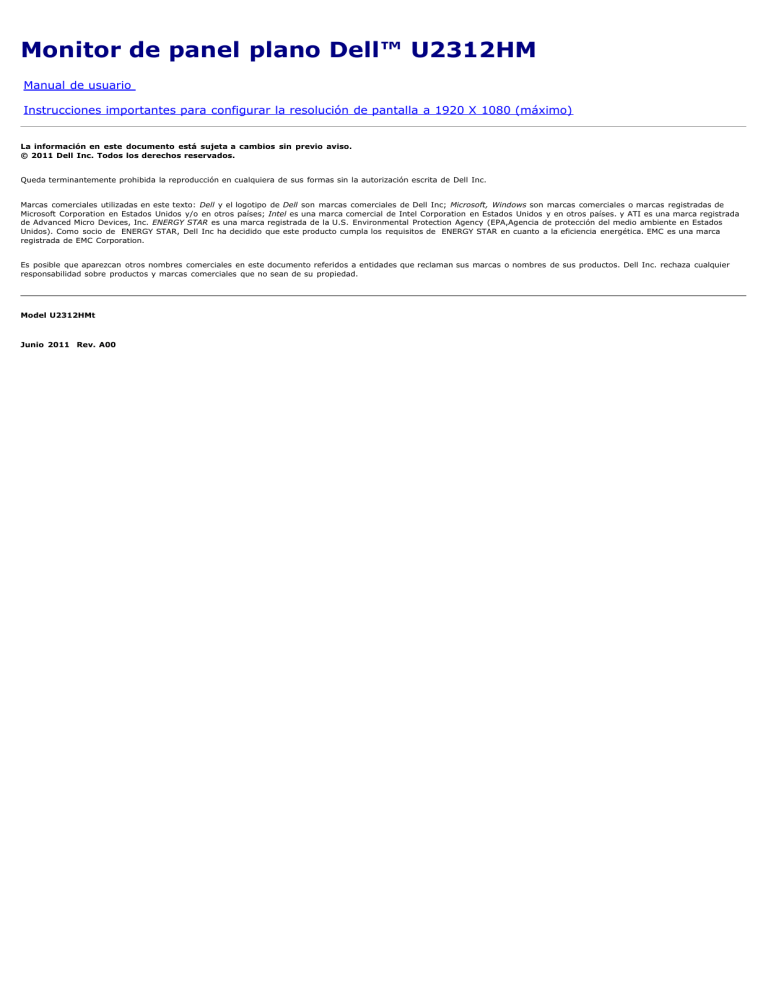

Monitor de panel plano Dell™ U2312HM

Manual de usuario

Instrucciones importantes para configurar la resolución de pantalla a 1920 X 1080 (máximo)

La información en este documento está sujeta a cambios sin previo aviso.

© 2011 Dell Inc. Todos los derechos reservados.

Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows son marcas comerciales o marcas registradas de

Microsoft Corporation en Estados Unidos y/o en otros países; Intel es una marca comercial de Intel Corporation en Estados Unidos y en otros países. y ATI es una marca registrada de Advanced Micro Devices, Inc. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados

Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation.

Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.

Model U2312HMt

Junio 2011 Rev. A00

Guía de Usuario del Monitor de Pantalla Plana

U2312HM de Dell™

Acerca del monitor

Configurar el Monitor

Usar el Monitor

Resolución de Problemas

Apéndice

Notas, Avisos y Atenciones

NOTA:

UNA NOTA indica información importante que le ayuda a utilizar mejor su equipo.

PRECAUCIÓN:

PRECAUCIÓN indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.

ADVERTENCIA: ADVERTENCIA indica un daño potencial a la propiedad, daños personales o la muerte.

La información en este documento está sujeta a cambios sin previo aviso.

© 2011 Dell Inc. Todos los derechos reservados.

Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc.

.

.

Marcas comerciales utilizadas en este texto:

Dell

y el logotipo de

Dell

son marcas comerciales de Dell Inc;

Microsoft, Windows

son marcas comerciales o marcas registradas de

Microsoft Corporation en Estados Unidos y/o en otros países;

Intel

es una marca comercial de Intel Corporation en Estados Unidos y en otros países. y ATI es una marca registrada de Advanced Micro Devices, Inc.

ENERGY STAR

es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en Estados

Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una marca registrada de EMC Corporation.

Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.

Model U2312HMt

Junio 2011 Rev. A00

Volver a la página de contenidos

Configurar su monitor

Monitor de panel plano Dell™ U2312HM

Instrucciones importantes para configurar la resolución de pantalla a 1920 X 1080 (máximo)

Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft Windows resolución de la pantalla a 1920 x 1080 píxeles siguiendo los pasos siguientes:

®

, configure la

En Windows XP:

1. Haga clic derecho en el escritorio y seleccione

Propiedades

.

2. Seleccione la ficha

Configuración

.

3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a

1920 X 1080.

4. Haga clic en

Aceptar

.

En Windows Vista

®

o Windows

®

7:

1. Haga clic con el botón derecho del ratón sobre el escritorio y vaya a

Personalización

.

2. Haga clic en

Cambiar Propiedades de Pantalla

.

3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a

1920 X 1080.

4. Haga clic en

Aceptar

.

Si no puede ver la opción

1920 X 1080

, puede que necesite actualizar el controlador de su tarjeta gráfica. Seleccione a continuación el escenario que mejor describa el sistema informático que está utilizando, y siga las instrucciones que se ofrecen:

1: Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet.

2: Si no tiene un equipo de sobremesa o portátil Dell™ , ni tarjeta gráfica.

Volver a la página de contenidos

Volver a la página de contenidos

Acerca del monitor

Guía de Usuario del Monitor de Pantalla Plana U2312HM de Dell™

Contenidos de la caja

Características del producto

Identificación de piezas y componentes

Especificaciones del monitor

Compatibilidad Plug and Play

Interfaz para Universal serial Bus (USB)

Política de píxel y calidad del monitor LCD

Directrices de mantenimiento

Contenidos de la caja

Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con

Dell si falta alguno de ellos.

NOTA:

Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países.

NOTA:

Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación.

Monitor

Soporte

Cable de alimentación

Cable VGA

Cable DVI

Cable de transmisión USB (permite utilizar los puertos USB del monitor)

Medios de

controladores de documentación

Manual de instalación rápida

Información de seguridad

Características del producto

El monitor de panel plano

U2312HM

tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor incluyen:

■ Área visible de 23 pulgadas (58.42 cm) (medida en diagonal). Resolución de 1920 x 1080, compatible con pantalla completa para resoluciones menores.

■ Amplio ángulo de visión sentado o de pie, o mientras se mueve de lado a lado.

■ Funciones de ajuste de inclinación, balanceo, extensión vertical y giro. (con rotación de menús mejorada).

■ Pedestal extraíble y orificios de montaje Video Electronics Standard Association (VESA™) de 100 mm para aumentar la flexibilidad de las soluciones de montaje.

■ Funciones plug and play si son compatibles con el sistema.

■ Ajustes con menú en pantalla (OSD) para facilitar la instalación y la optimización de la pantalla.

■ Incluye programas y documentación con archivo de información (INF), archivo de coincidencia de color de imagen (ICM) y documentación de productos.

■ Función de ahorro de energía compatible con Energy Star.

Ranura de bloqueo de seguridad.

■ Capacidad para administración de activos.

■ Permite cambiar el modo panorámico a estándar manteniendo la calidad de imagen.

■ Clasificación EPEAT Gold.

■ Material halógeno reducido

Cristal sin arsénico ni mercurio solamente en el panel.

■ El Medidor de Energía muestra el nivel de energía que está consumiendo el monitor en tiempo real.

■ Alta Relación de Contraste Dinámico (DCR).

■ PowerNap y software de atenuación dinámica incluidos (CD que acompaña al monitor).

■ Pantallas con la certificación TCO Certified.

Identificación de piezas y componentes

Vista frontal

Vista frontal

4

5

2

3

Etiqueta Descripción

1 Modos predefinidos (Predeterminado, pero configurable)

Brillo y Contraste (Predeterminado, pero configurable)

Menú

Salir

Encendido (con indicador luminoso de encendido)

Vista trasera

Controles del panel frontal

7

8

4

5

2

3

Vista trasera

Etiqueta

1

Vista trasera con soporte de monitor

Descripción

Orificios de montaje VESA (100 mm x 100 mm - tras la placa de base instalada)

Uso

Montaje del monitor en pared utilizando el kit de montaje en pared

VESA (100 mm x 100 mm).

6

Etiqueta de calificación reguladora

Botón de extracción de la base

Ranura de bloqueo de seguridad

Abrazaderas de montaje para Dell Soundbar

Etiqueta del número de serie de código de barras

Lista con las autorizaciones de organismos regulatorios.

Separe el soporte del monitor.

Permite fijar el monitor utilizando el bloqueo de cable.

Para instalar la barra Dell Soundbar opcional.

Tenga a mano esta etiqueta si necesita ponerse en contacto con el soporte técnico de Dell.

Puertos de descarga USB

Ranura de almacenamiento de cable

Conecte sus dispositivos USB.

Para organizar los cables colocándolos en la ranura.

Vista lateral

Vista izquierda

Vista anterior

Vista derecha

2

3

Vista inferior

Etiqueta

1

Vista inferior con soporte de monitor

Descripción

Conector de cable de alimentación AC Conecte el cable de alimentación.

Conector de alimentación DC para la barra Dell Soundbar

Conector DP

Uso

Conecte el cable de alimentación de la barra Soundbar (opcional).

Conecte el cable DP de su equipo.

4

5

6

7

8

Conector DVI

Conector VGA

Puerto de transmisión USB

Puertos de descarga USB

Stand función de bloqueo

Conecte el cable DVI de su equipo.

Conecte el cable VGA de su equipo.

Conecte el cable USB que incluye su monitor al monitor y al equipo. Una vez conectado el cable, puede utilizar los conectores USB situados en el lateral y la parte inferior del monitor.

Conecte sus dispositivos USB. Únicamente podrá utilizar este conector después de conectar el cable USB al equipo y al conector de transmisión USB del monitor.

Para bloquear el soporte al monitor

Especificaciones del monitor

Especificaciones del panel plano

Tipo de pantalla

Tipo de panel

Dimensiones de la pantalla

Área de visionado predeterminada:

Horizontal

Matriz activa - TFT LCD

IPS

23 pulgadas ( 23 pulgadas de tamaño de imagen visible)

509,2 (H) X 286,4 (V) mm

509,2 mm (20,05 pulgadas)

Vertical

Espaciado entre píxeles

Ángulo de vista

Alcance de luminosidad

286,4 mm (11,28 pulgadas)

0,265 mm

178° (vertical) típico, 178° (horizontal) típico

300 CD/m² (típico)

Coeficiente de contraste 1000 a 1 (típico), 2 000 000 a 1 (con contraste dinámico activado)

Recubrimiento con plato de sujeción Antirreflejos con recubrimiento reforzado 3H

Luz trasera Sistema edgelight LED

Tiempo de respuesta

Profundidad de color

Espectro de color

8ms gris a gris (valor típico)

16,7 millones de colores

82%*

*El espectro de color del modelo [U2312HM] (valor típico) se basa en las normas CIE1976 (82%) y CIE1931 (72%).

Especificaciones de resolución

Rango de exploración horizontal

Rango de exploración vertical

Resolución predeterminada más alta

30 kHz a 83 kHz (automático)

56 Hz a 76 Hz (automático)

1920 x 1080 a 60 Hz

Modos de vídeo compatibles

Capacidades de presentación de vídeo

(reproducción DVI & DP)

480p, 576p, 720p, 1080p, 480i, 576i,

1080i

Modos de muestra predeterminados

Modo de muestra

VESA, 720 x 400

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1920 x 1080

Horizontal

Frecuencia (kHz)

31.5

31.5

37.5

37.9

46.9

48.4

60.0

67.5

64.0

80.0

67.5

Vertical Frecuencia

(Hz)

70.0

60.0

75.0

60.0

75.0

60.0

75.0

75.0

60.0

75.0

60.0

Reloj de píxeles (MHz)

28.3

25.2

31.5

40.0

49.5

65.0

78.8

108.0

108.0

135.0

148.5

Polaridad sincronizada

(Horizontal / Vertical)

-/+

-/-

-/-

+/+

+/+

-/-

+/+

+/+

+/+

+/+

+/+

Especificaciones eléctricas

Señales de entrada de vídeo

Señales de entrada de sincronización

Voltaje de entrada AC/frecuencia/corriente

Analógico RGB, 0,7 voltios +/5% polaridad positiva a 75 ohmios de impedancia de entrada

TMDS DVI-D digital, 600mV para en línea diferencial, polaridad positiva a 50 ohmios de impedancia de entrada.

DP (DisplayPort) compatible con entrada de señal 1,1a

Sincronizaciones horizontal y vertical separadas, nivel TTL de polaridad libre, SOG (Composite SYNC en verde)

100 a 240 VAC / 50 o 60 Hz + 3 Hz / 1,5A (Máx.)

Irrupción de corriente

120 V : 30 A (Máx.)

240 V : 60 A (Máx.)

Características físicas

Tipo de conector

Tipo cable de señal

Subminiatura de 15 clavijas, conector azul; DVI-D, conector blanco; DisplayPort, Conector negro

Digital: Extraíble, DVI-D/DisplayPort, clavijas sólidas, se fabrica separado del monitor

Analógico: desconectable, D-sub, 15 clavijas, se incluye adjunto al monitor

Dimensiones (con la base)

Altura (extendido)

Altura (compresión)

Anchura

Profundidad

Dimensiones (sin la base)

Altura

Anchura

Profundidad

Dimensiones del soporte

Altura (extendido)

Altura (compresión)

Anchura

Profundidad

Peso

Peso con envase incluido

Peso con soporte montado y cables

Peso sin base montada

(para montaje en pared o montaje VESA, sin cables)

Peso de la base montada

493,9 mm (19,44 pulgadas)

365,0 mm (14,37 inches)

546,4 mm (21,51 inches)

185,4 mm (7,30 inches)

323,3 mm (12,73 inches)

546,4 mm (21,51 inches)

59,5 mm (2,34 inches)

401,2 mm (15,80 inches)

358,1 mm (14,10 inches)

279,8 mm (11,02 inches)

180,3 mm (7,10 inches)

6,47 kg (14,26 lbs)

5,18 kg (11,42 lbs)

2,96 kg (6,53 lbs)

1,72 kg (3,79 lbs)

Brillo de marco frontal

Unidad de brillo 5,0 (máx.) (marco color negro)

Unidad de brillo 20,0 (máx.) (marco color plata)

Características medioambientales

Temperatura

Funcional

No funcional

Humedad

Funcional

No funcional

Altitud

Funcional

No funcional

Disipación térmica

0° a 40° C

Almacenamiento: -20 °C a 60 °C (-4 ºF a 140 ºF)

Transporte: -20 °C a 60 °C (-4 ºF a 140 ºF) Transporte:

10% a 80% (sin condensación)

Almacenamiento: 5% a 90% (sin condensación)

Transporte: 5% a 90% (sin condensación)

3 048 m (10 000 ft) máx.

10 668 m (35 000 ft) máx.

238,85 BTU/hora (máximo)

102,36 BTU/hora (típico)

Modos de gestión de la corriente

Si ha instalado en su PC una tarjeta de gráficos o software de VESA compatible con DPM™, el monitor puede reducir automáticamente el consumo de energía cuando no lo use. Esto se denomina

Modo de ahorro de energía

*. Si el equipo detecta una entrada desde el teclado, ratón u otros dispositivos de entrada, el monitor podrá continuar automáticamente su funcionamiento. La tabla a continuación le muestra el consumo de energía y los símbolos de esta función automática de ahorro de energía:

Modos VESA

Funcionamiento normal

Modo activo desconectado

Apagar

Sincronización horizontal

Activo

No activo

-

Sincronización vertical

Activo

No activo

-

Vídeo

Activo

Vacío

-

Indicador de energía

Azul

Ámbar

Apagado

Consumo de energía

70 W (máximo) **

30 W (típico)

Menos que 0.5 W

Menos que 0.5 W

NOTA:

Este monitor es compatible con

ENERGY STAR

®

.

* Sólo puede alcanzarse un nivel de consumo de energía cero desconectando el cable principal de la pantalla.

** Consumo máximo de energía se mide en el estado de la luminancia máxima, barra de sonido Dell, y USB activo.

Asignación de terminales

Conector VGA

5

6

3

4

7

8

9

1

2

Número de pin

Extremo de 15 terminales del cable de señal conectado

Vídeo rojo

Vídeo verde

Vídeo azul

GND

Test automático

GND-R

GND-G

GND-B

Equipo 5V / 3,3V

10

11

12

13

14

15

GND-sync

GND

Datos DDC

H-sync

V-sync

Reloj DDC

Conector DVI

10

11

12

13

8

9

6

7

2

3

4

5

Número de pin

1

24-Extremo de terminales del cable de señal conectadoCable de señal

TMDS RX2-

TMDS RX2+

Masa TMDS

Flotante

Flotante

Reloj DDC

Datos DDC

Flotante

TMDS RX1-

TMDS RX1+

Masa TMDS

Flotante

Flotante

14

15

16

17

18

19

20

21

22

23

24

Conector DP

Alimentación +5V/+3,3V

Test automático

Detección de conexión en caliente

TMDS RX0-

TMDS RX0+

Masa TMDS

Flotante

Flotante

Masa TMDS

TMDS Reloj+

TMDS Reloj-

8

9

10

6

7

4

5

2

3

Número de patilla

1

Extremo de 20 patillas del cable de señal conectado

ML0(p)

GND

ML0(n)

ML1(p)

GND

ML1(n)

ML2(p)

GND

ML2(n)

ML3(p)

15

16

17

18

11

12

13

14

19

20

GND

ML3(n)

GND

GND

AUX(p)

GND

AUX(n)

HPD

DP_PWR Return

+3.3V DP_PWR

Compatibilidad Plug and Play

Puede instalar el monitor con cualquier sistema compatible con Plug and Play. El monitor proporciona automáticamente al PC los datos de identificación de reproducción extendida

(EDID) utilizando protocolos de canal de datos de muestra para que el sistema puede configurarse y mejorar los ajustes de visionado. La mayoría de las instalaciones de monitor se realizan de forma automática; puede seleccionar distintos parámetros si lo desea. Para más información acerca de cómo modificar la configuración del monitor, consulte

Uso del monitor .

Interfaz para Universal serial Bus (USB)

Esta sección ofrece información acerca de los puertos USB disponibles en el lado izquierdo de su monitor.

NOTA:

Este monitor es compatible con la interfaz de alta velocidad certificada USB 2.0. *

Velocidad de transferencia

Alta velocidad

Velocidad plena

Baja velocidad

Frecuencia de datos

480 Mbps

12 Mbps

1,5 Mbps

Consumo de energía

2,5W (Máx., cada puerto)

2,5W (Máx., cada puerto)

2,5W (Máx., cada puerto)

Conector de transmisión USB

2

3

4

Número de pin

1

Extremo de conector de 4 clavijas

DMU

VCC

DPU

GND

Conector de descarga USB

Número de pin

3

4

1

2

Lado de 4 clavijas del cable de señal

VCC

DMD

DPD

GND

Puertos USB

1 puerto de envío - anterior

4 puertos de descarga - 2 en la parte anterior, 2 en el lado izquierdo

NOTA:

La función USB 2.0 requiere un equipo compatible con USB 2.0

NOTA:

La interfaz del monitor USB sólo funciona si el monitor está encendido o en modo de ahorro de energía. Si apaga el monitor y vuelve a encenderlo, los periféricos

conectados podrían tardar unos segundos que continuar con su funcionamiento normal.

Política de píxel y calidad del monitor LCD

Durante el proceso de fabricación del monitor LCD no es poco común que uno o más píxeles queden fijados en un estado determinado, aunque resultan difíciles de ver y no afectan a la calidad o usabilidad de la pantalla. Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección:

support.dell.com

.

Directrices de mantenimiento

Limpieza del monitor

ADVERTENCIA: Lea y siga las

instrucciones de seguridad

antes de limpiar el monitor.

ADVERTENCIA: Antes de limpiar el monitor, desenchufe el cable de corriente de la toma eléctrica.

Para conseguir los mejores resultados, siga la siguiente lista de instrucciones durante el desembalaje, limpieza o manipulación de su monitor:

Para limpiar la pantalla antiestática, moje un paño limpio y suave en agua. Si es posible, utilice un tejido especial para la limpieza de pantallas o una solución adecuada a la protección antiestática. No utilice benceno, disolvente, amoniaco, limpiadores abrasivos o aire comprimido.

Utilice un paño cálido y ligeramente humedecido para limpiar el monitor. Evite el uso de detergentes de ningún tipo. Algunos detergentes dejan una película lechosa en el plástico.

Si observa un polvo blanco cuando desembale el monitor, límpielo con un paño.

Trate el monitor con cuidado. Los plásticos de color oscuro pueden rayarse mostrando marcas blancas con mayor facilidad que los monitores de color claro.

Para conservar la mejor calidad de imagen en su monitor, utilice un salvapantallas dinámico y apague su monitor mientras no se encuentre en uso.

Volver a la página de contenidos

Volver a la página de contenidos

Configuración del monitor

Guía de Usuario del Monitor de Pantalla Plana U2312HM de Dell™

Acople de la base

Conexiones del monitor

Organización de los cables

Instalación de la barra de sonido Dell Soundbar (opcional)

Extracción de la base

Montaje en pared (opcional)

Acople de la base

NOTA:

La base se entrega desinstalada cuando el monitor se envía desde la fábrica

NOTA:

Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación.

Para conectar el soporte del monitor:

1. Retire la cubierta y coloque el monitor sobre ella.

2. Encaje el surco de la parte trasera del monitor con las dos pestañas de la parte superior del soporte.

3. Presione el soporte hasta que encaje en su lugar.

Conexiones del monitor

ADVERTENCIA:

Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad

.

Para conectar el monitor a su equipo:

1. Apague el equipo y desconecte el cable de corriente.

Conecte el cable azul (VGA) entre su monitor y su equipo.

NOTA:

Si su equipo admite un conector DVI blanco, desenrosque y desconecte el cable azul (VGA) del monitor y conecte después el cable DVI blanco al monitor y el conector DVI blanco a su equipo.

NOTA:

No conecte los cables VGA azul, DVI blanco o DisplayPort negro al equipo al mismo tiempo. Todos los monitores se entregan con un cable VGA (azul) conectado de forma predeterminada.

2. Conecte el cable del conector de pantalla blanco (DVI-D digital), azul (VGA analógico) o negro (DisplayPort) al puerto de vídeo correspondiente situado en la parte posterior de su equipo.

No utilice los tres cables en el mismo equipo. Utilice todos los cables únicamente si se encuentran conectados a tres equipos diferentes con sistemas de vídeo adecuados.

Conectar el cable DVI blanco

Conectar el cable VGA azul

Podłączanie czarnego kabla DisplayPort

PRECAUCIÓN:

las imágenes se utilizan únicamente con fines ilustrativos. La apariencia de su equipo podría variar.

Conectar el cable USB

Después de conectar el cable DVI/VGA/DP, siga el procedimiento siguiente para conectar el cable USB al equipo y configurar el monitor:

1. Conecte el cable USB de transmisión (suministrado) al puerto de transmisión del monitor, y después al puerto USB de su equipo (consulte la vista inferior para más

inferior

).

2. Conecte periféricos USB a los puertos USB de descarga (laterales o inferiores) del monitor. (Consulte la vista lateral

o

inferior para más información).

3. Conecte los cables de alimentación del equipo y el monitor a una toma cercana.

4. Encienda el monitor y el equipo.

Si el monitor muestra una imagen, la instalación se ha completado. Si no muestra una imagen, consulte

Resolución de problemas.

5. Utilice el soporte de cable de la base del monitor para organizar los cables.

Organización de los cables

Después de conectar todos los cables necesarios al monitor y al PC, (consulte

Conectar su monitor para conectar los cables), utilice la ranura de sujeción de cables para

organizarlos correctamente tal y como se muestra arriba.

Instalación de la barra de sonido Dell Soundbar (opcional)

PRECAUCIÓN:

No utilizar con ningún otro dispositivo que no sea la barra de sonido Dell Soundbar.

NOTA:

El conector de alimentación +12V DC es opcional para la barra de sonido Dell Soundbar.

1.

Observando el monitor desde la parte trasera, conecte la barra Soundbar alineando las dos ranuras con las dos pestañas a lo largo del extremo trasero del monitor.

2.

Deslice la barra Soundbar hacia la izquierda hasta que encaje en su lugar.

3.

Conecte la barra de sonido al conector DC de salida de alimentación de audio (consulte la vista siguiente para más inferior ).

4.

Inserte le conector estéreo mini de color verde lima entre la parte trasera de la barra de sonido y el conector de salida de sonido del equipo.

Extracción de la base

NOTA:

Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia.

NOTA:

Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación.

Para extraer la base:

1. Coloque el monitor sobre una superficie plana.

2. Mantenga pulsado el botón de liberación de la base.

3. Levante la base y aléjela del monitor.

Montaje en pared (opcional)

(Tamaño de tornillo: M4 x 10 mm)

Consulte las instrucciones que se incluyen con el kit de montaje de base compatible con VESA.

1. Coloque el panel del monitor sobre un tejido suave o acolchado expandido sobre una mesa plana y estable.

2. Extraiga el soporte.

3. Utilice un destornillador para extraer los cuatro tornillos que sostienen la cubierta de plástico.

4. Instale la abrazadera de montaje del kit de montaje en pared en la pantalla LCD.

5. Monte el monitor LCD en la pared siguiendo las instrucciones que se incluyen con el kit de montaje de la base.

NOTA:

Utilizar sólo con abrazaderas de montaje en pared con homologación UL de capacidad mínima en peso / carga soportada de 2,96 Kg.

Volver a la página de contenidos

Volver a la página de contenidos

Uso del monitor

Guía de Usuario del Monitor de Pantalla Plana U2312HM de Dell™

Uso de los controles del panel frontal

Uso del menú en pantalla (OSD)

Software PowerNap con Enhanced Menu Rotation

Ajuste de una resolución máximo

Uso de la barra de sonido Dell (opcional)

Uso de las funciones de inclinación, balanceo y extensión vertical

Girar el monitor

Ajuste de los parámetros de rotación de pantalla de su sistema

Uso del panel frontal

Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará los valores numéricos de los parámetros al cambiar.

Botones del panel delantero

1

Descripción

Utilice este botón para elegir de entre una lista de modos de color predefinidos.

Tecla de acceso directo /

Modos predefinidos

2

Utilice este botón para acceder directamente al menú "Brillo / Contraste" o aumentar los valores de la opción de menú seleccionada.

3

4

5

Tecla de acceso directo

/ Brillo / Contraste

Utilice el botón MENÚ para abrir el menú en pantalla (OSD) y seleccionar el Menú OSD. Consulte la sección

Acceso al sistema de menús

.

Menú

Utilice este botón para volver al menú principal o abandonar el menú principal OSD.

Salir

Encendido

(con indicador de encendido luminoso)

Utilice el botón de Encendido para encender y apagar el monitor.

El indicador LED azul indica que el monitor está encendido y es completamente funcional. El indicador LED ámbar indica que el monitor se encuentra en el modo de ahorro de energía DPMS.

Uso del menú en pantalla (OSD)

Acceso al sistema de menús

NOTA:

Si cambia la configuración y accede a otro menú o sale del menú OSD, el monitor guardará los cambios automáticamente. Los cambios también se guardarán si cambia la configuración y espera a que desaparezca el menú OSD.

1. Pulse el botón para abrir el menú OSD y ver el menú principal.

NOTA:

La opción de AJUSTE AUTOMÁTICO sólo está disponible si se utiliza un conector analógico (VGA).

2.

Pulse los botones y para moverse por las opciones de configuración. Al moverse de un icono a otro se marcará el nombre de la opción. Consulte la tabla siguiente para ver una lista completa de todas las opciones disponibles para el monitor.

3.

Pulse el botón una vez para activar la opción marcada.

4.

Pulse los botones y para seleccionar el parámetro que desee.

5. Pulse para acceder a la barra deslizante, y después los botones y , según los indicadores del menú, para realizar cambios.

6.

Seleccione la opción

Icono Menús y submenús

Brillo

/

Contraste

para volver al menú principal o salir del menú OSD.

Utilice este menú para activar el ajuste de Brillo / Contraste.

Descripción

Brillo

El control de brillo ajusta la luminancia de la iluminación.

Pulse el botón para aumentar el brillo, o el botón para reducirlo (mín. 0 ~ máx. 100).

Contraste

Ajuste primero el Brillo y después el Contraste si es necesario.

Pulse el botón para aumentar el contraste o el botón para reducirlo (mín. 0 ~ máx. 100).

La función de contraste ajusta el grado de diferencia entre las zonas más oscuras y más brillantes de la pantalla del monitor.

Ajuste

Automático

Incluso aunque su equipo reconozca el monitor al inicio, la función de

Ajuste Automático

le permitirá optimizar la configuración de la pantalla para utilizarla en su instalación particular.

La función de Ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo recibida. Después de utilizar la función de Ajuste automático puede ajustar su monitor con más precisión utilizando las funciones de Reloj de píxel

(ajuste grueso) y Fase (ajuste fino) a través de la sección Configuración de imagen.

Fuente entrada

NOTA:

En la mayoría de los casos, la función de Ajuste automático produce la imagen de mayor calidad para su configuración.

NOTA:

La opción de

Ajuste Automático

sólo está disponible si utiliza un conector analógico (VGA).

Utilice el menú

Fuente de entrada

para seleccionar una de las distintas señales de vídeo conectadas a su monitor.

Selección automática

VGA

Pulse

DVI-D.

para seleccionar la opción

Selección automática (Auto Select)

. El monitor detectará automáticamente la entrada VGA o

Seleccione

Entrada VGA

si utiliza el conector analógico (VGA). Pulse el botón para seleccionar la fuente de entrada VGA.

DVI-D

Seleccione

Entrada DVI-D

si utiliza el conector Digital (DVI). Pulse el botón para seleccionar la fuente de entrada DVI.

DisplayPort

Configuración de color

Seleccione

Entrada DisplayPort

si utiliza el conector DisplayPort (DP). Pulse el botón

DisplayPort.

para seleccionar la fuente de entrada

Puede elegir

Estándar

,

Multimedia

,

Película

,

Juego

,

Texto

,

Temperatura de color

o

Color personalizado

:

Formato color entrada

Seleccione la opción RGB si el monitor se encuentra conectado a un equipo informático o DVD utilizando un cable VGA o DVI. Seleccione la opción YPbPr si el monitor se encuentra conectado a un DVD utilizando un cable YPbPr a VGA o si la configuración de color del DVD no es RGB.

Gamma

Puede seleccionar

PC

o

MAC

en función de la señal de entrada.

Modos predefinid os

You can choose

Standard, Multimedia, Movie, Game, Text, Temp. del color,

or

Color personal.;

Estándar

: Carga la configuración de color predeterminada del monitor. Este es el modo predefinido predeterminado.

Multimedia

: Carga la configuración de color ideal para aplicaciones multimedia.

Película

: Carga la configuración de color ideal para ver películas.

Juegos

: Carga la configuración de color ideal para la mayoría de aplicaciones de ocio.

Texto

: Carga la configuración de color ideal para el texto.

Temp. del color

: Permite aumentar la temperatura de color. La pantalla adquiere un aspecto más cálido y un tinte rojizo / amarillento. Reduce la temperatura de color. La pantalla adquiere un aspecto más frío y un tinte azulado.

Hue

Saturación

Color personal.

: Le permite ajustar manualmente la configuración de color. Pulse los botones y para ajustar los tres valores de color (R, G, B) y crear su propio modo de color predefinido.

Esta función permite desplazar el color de la imagen de vídeo a verde o púrpura. Se utiliza para ajustar el tono de la piel. Utilice o para ajustar el matiz entre '0' y '100'.

Pulse para aumentar la tonalidad verde de la imagen de vídeo

Pulse para aumentar la tonalidad púrpura de la imagen de vídeo.

NOTA:

El ajuste de matiz solamente está disponible en el modo

Película

y

Juegos

.

Esta función permite ajustar la saturación de color de la imagen de vídeo. Utilice o para ajustar la saturación entre '0' y '100'.

Pulse para aumentar el aspecto monocromático de la imagen de vídeo

Restablecer conf.

de color

Config. pantalla

Pulse para aumentar el aspecto colorido de la imagen de vídeo.

NOTA:

El ajuste de saturación solamente está disponible en el modo

Película

y

Juegos

.

Restablece la configuración de color de su monitor a los valores predeterminados.

Utilice la Configuración de pantalla para ajustar la imagen.

Relación de aspecto

Posición horizont al

Ajuste la relación de la imagen como Panorámica 16:9, 4:3 ó 5:4.

Utilice los botones o para desplazar la imagen hacia la izquierda o la derecha. El mínimo es '0' (-). El máximo es '100' (+).

Posición vertical

Utilice los botones o para ajustar la imagen hacia arriba y hacia abajo. El mínimo es '0' (-). El máximo es '100' (+).

Nitidez

Reloj de píxel

Esta función puede hacer que la imagen adquiera un aspecto más nítido o más difuminado. Pulse nitidez entre '0' y '100'.

L os ajustes de Fase y Reloj de píxel le permiten ajustar con más precisión su monitor.

o para ajustar el nivel de

Fase

Utilice los botones o para ajustar la imagen hasta alcanzar la máxima calidad.

Si consigue obtener resultados satisfactorios utilizando la opción de Ajuste de fase, utilice el Reloj de píxel (ajuste grueso) primero y después la Fase (ajuste fino) de nuevo.

NOTA:

Los ajustes de Reloj de píxel y Fase sólo están disponibles para entradas "VGA".

La función de Contraste dinámico ajusta la relación de contraste a 2M:1.

Contraste dinámico

Pulse el botón para "Activar" o "Desactivar" la función de Contraste dinámico.

Restablecer conf.

de pantalla

Otras opciones

NOTA:

La función Contraste dinámico proporciona mayor contraste en los modos

Juegos

y

Película

.

Seleccione esta opción para restaurar la configuración predeterminada de la pantalla.

Seleccione esta opción para ajustar la configuración del menú OSD, como los idiomas del menú OSD, la cantidad de tiempo que el menú permanece en la pantalla y demás.

Idioma

Seleccione la opción de idioma para mostrar el menú OSD en uno de los ocho idiomas disponibles (inglés, español, francés, alemán, portugués brasileño, ruso, chino simplificado o japonés).

Menú Transparen cia

Seleccione esta opción para cambiar la transparencia del menú pulsando los botones 1º o 2º (mínimo: 0 ~ máximo: 100).

Menú Temporizad or

Tiempo de espera de OSD: Permite definir el tiempo durante el que el menú OSD permanece activo después de la última vez que se pulsa un botón.

Menú Bloquear

Menú Rotación

Utilice los botones o para ajustar la barra deslizante a incrementos de 1 segundos, de 5 a 60 segundos.

Controla el acceso del usuario a los ajustes. Si selecciona

Bloquear

, no se permitirá al usuario realizar ajustes. Se bloquearán todos los botones.

NOTA:

Si el menú OSD está bloqueado, pulse el botón de menú para permitir al usuario acceder directamente al menú de configuración

OSD con la función de Bloqueo OSD seleccionada. Seleccione "Desbloquear" para desbloquear el menú y permitir al usuario acceder a todas las opciones aplicables.

Rota el menú OSD 90 grados hacia la izquierda. Puede ajustar el menú de acuerdo con su

Rotación de pantalla .

Admin. de energía inteligente

Cuando la función Energy Smart se activa, la función Brillo se deshabilita.

El texto y el icono de la función “Contraste dinámico” se desactivarán y atenuarán.

Cuando la función Energy Smart se desactiva, la función Brillo se habilita.

Cuando la función Energy Smart se activa, el monitor ajusta el brillo dinámicamente conforme al contenido de la pantalla para ahorrar energía.

Cuando la función Energy Smart se activa, la opción 'Indicador de uso de energía' del menú OSD debe responder a los cambios del contenido de la pantalla.

Permite

activar

o

desactivar

el sonido mientras que el modo de Ahorro de energía permanece activo.

Audio en ahorro energía

DDC/CI

La función DDC/CI (Canal de datos de pantalla / Interfaz de comandos) permite ajustar los parámetros del monitor (brillo, balance de color, etc.) por medio de un software instalado en su equipo informático. Puede desactivar esta función seleccionando "Desactivar".

Active esta función para conseguir la mejor experiencia para el usuario y un rendimiento óptimo de su monitor.

Condicionamiento

LCD

Permite reducir los casos improbables de retención de imagen. Dependiendo del grado de retención de imagen, el programa podría necesitar un cierto tiempo para funcionar. Puede activar esta función seleccionando "Activar".

Restablecer

Personalizar

Restablecer todas las opciones del menú OSD a sus valores predeterminados de fábrica.

El l usuario puede seleccionar la función "Modos predefinidos", "Brillo / Contraste", "Ajuste automático", "Fuente de entrada" o "Modos de energía" y definirla como tecla de acceso directo.

NOTA:

Este monitor cuenta con una función incorporada que permite calibrar automáticamente el brillo para compensar los efectos del envejecimiento de la lámpara CCFL.

Mensajes de advertencia del menú OSD

Una vez activada la función de Contraste dinámico (en los modos: Juegos o Película), la función de ajuste de brillo manual se desactivará.

Si el monitor no admite un modo de resolución concreto, aparecerá el mensaje siguiente:

Significa que el monitor no puede sincronizarse con la señal que está recibiendo desde el PC. Consulte en

Especificaciones del monitor los rangos de

frecuencia horizontal y vertical compatibles con este monitor. El modo recomendado es 1920 x 1080.

Podrá ver el mensaje siguiente antes de desactivar la función DDC/CI.

Si el monitor entra en el modo de Ahorro de energía, aparecerá el siguiente mensaje:

Active su equipo y el monitor para acceder al menú

OSD .

Si pulsa cualquier botón que no sea el botón de encendido, aparecerá alguno de los mensajes siguientes, dependiendo de la entrada seleccionada:

Entrada VGA/DVI-D/DP

Si se selecciona la entrada VGA o DVI-D o DP y no se conecta ni el cable VGA ni el DVI-D ni el DP, aparecerá un cuadro de diálogo flotante como el siguiente.

o o

Consulte Resolución de problemas

para más información.

Ajuste de la resolución máximo

Para configurar la resolución Máxima del monitor:

Windows XP:

1. Haga clic con el botón secundario en el escritorio y seleccione

Propiedades

.

2. Seleccione la pestaña

Configuración

.

3. Establezca la resolución de la pantalla en

1920 x 1080

.

4. Haga clic en

Aceptar

.

Windows Vista

®

o Windows

®

7:

1. Haga clic con el botón derecho del ratón sobre el escritorio y seleccione

Personalización

.

2.

Haga clic en Cambiar Propiedades de Pantalla.

3. Mueva la barra de desplazamiento hacia la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de pantalla a

1920 x 1080

.

4. Haga clic en

Aceptar

.

Si no puede ver la opción 1920 x 1080, puede que necesite actualizar su controlador gráfico. Dependiendo de su equipo, realice alguno de los siguientes procedimientos:

Si dispone de un equipo de sobremesa o portátil Dell:

Acceda a

support.dell.com

, introduzca su etiqueta de servicio y descargue el controlador más actualizado para su tarjeta gráfica.

Si está utilizando un equipo de otra marca (portátil o de sobremesa):

Acceda al sitio de soporte de su equipo y descargue los controladores gráficos más actualizados.

Acceda al sitio web de su tarjeta gráfica y descargue los controladores gráficos más actualizados.

Software PowerNap con Enhanced Menu Rotation

El software PowerNap con Enhanced Menu Rotation está disponible en el CD incluido con el monitor que ha adquirido. Este software proporciona dos funciones: modo de ahorro de energía y capacidad giratoria para cambiar de modo horizontal a vertical y viceversa.

El modo de ahorro de energía permite al usuario seleccionar las opciones "Atenuar pantalla" o "Suspender" cuando su PC activa el modo de protector de pantalla.

1. Atenuar pantalla: el monitor se atenúa hasta el nivel de brillo mínimo cuando el equipo se encuentra en el modo de protector de pantalla.

2. Suspender: el monitor activa el modo de suspensión cuando el equipo se encuentra en el modo de protector de pantalla.

La función Enhanced Menu Rotation permite girar la pantalla del monitor desde la opción Monitor del control de menú de la pantalla. Al seleccionar “Horizontal” o

“Vertical” se activará la función correspondiente del monitor.

NOTA:

PowerNap con función Enhanced Menu Rotation que funciona solamente en interfaces VGA y DVI.

Imagen de la captura de pantalla de Enhanced Menu Rotation (selecciones del menú OSD para activar la función Enhanced Menu Rotation)

NOTA:

Tras la instalación, se creará un acceso directo en el escritorio y un acceso directo desde "Inicio" para PowerNap.

SO compatibles: Windows XP32, XP64, Vista32, Vista64, Win7.

Compatibilidad de la interfaz de salida: VGA y DVI.

La versión más reciente del software PowerNap se puede descargar del sitio Web de Dell. De esta forma, se asegurará de que el software es compatible con la tarjeta gráfica.

Pasos para descargar el software:

1. Vaya a http://www.support.dell.com

2. En la ficha “Monitor Drivers” (Controladores y descargas), seleccione “Pilotes et téléchargements” (Controladores del monitor).

3. Seleccione el modelo del monitor y la aplicación PowerNap

4. Descargue e instale la aplicación.

€Uso de la barra de sonido Dell (opcional)

La barra Dell Soundbar es un sistema estéreo de dos canales adaptable a pantallas Dell de panel plano. La barra Soundbar dispone de un control de volumen giratorio y de encendido/apagado para ajustar el nivel de sistema general, un indicador LED verde de energía y dos conexiones para sonido en auriculares.

1.

Mecanismo de conexión

1.

Control de encendido / volumen

2.

Indicador de encendido

3.

Conectores de auriculares

Uso de las funciones de inclinación, balanceo y extensión vertical

NOTA:

Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación.

Inclinación, balanceo

Mediante el pedestal incorporado, puede girar el monitor hacia un ángulo de visión más cómodo.

NOTA:

La base se entrega desinstalada cuando el monitor se envía desde la fábrica.

Extensión vertical

NOTA:

El soporte se extiende verticalmente hasta 130 mm. Las figuras siguientes ilustran cómo extender el monitor verticalmente.

Girar el monitor

Antes de girar el monitor, debe extenderlo verticalmente por completo (

Extensión vertical ) o inclinarlo por completo ( Inclinación

) para evitar golpear el lado inferior del monitor.

NOTA:

Para utilizar la función de Rotación de pantalla (vista Apaisada o Vertical) con su equipo Dell, necesitará un controlador gráfico que no se incluye con este monitor. Para descargar el controlador gráfico, acceda a

support.dell.com

y consulte la sección

Descargas

, apartado

Controladores de vídeo

para descargar los controladores más actualizados.

NOTA:

En el

Modo de vista vertical

, podría experimentar una reducción de rendimiento en aplicaciones de uso intenso de gráficos (Juegos 3D, etc.)

Ajuste de los parámetros de rotación de pantalla de su sistema

Después de haber girado el monitor, debe realizar el procedimiento siguiente para ajustar la configuración de rotación de pantalla en su sistema.

NOTA:

Si usa el monitor con un PC que no sea de Dell, debe ir a la página web del controlador de gráficos o la del fabricante de su PC para obtener información sobre cómo hacer girar el sistema operativo.

Para ajustar la configuración de rotación de pantalla:

1. Pulse el botón de la derecha del ratón sobre el escritorio y vaya a

Propiedades

.

2. Seleccione la ficha

Ajustes

y pulse

Avanzado

.

3. Si tiene una tarjeta gráfica ATI, seleccione la ficha

Rotación

y ajuste la posición que prefiera.

Si tiene una tarjeta gráfica nVidia, pulse la ficha

nVidia

, y en la columna de la izquierda, seleccione

NVRotate

. A continuación, seleccione la rotación que desee.

Si tiene una tarjeta gráfica Intel

®

preferida.

, seleccione la ficha de gráficos

Intel

, pulse en

Propiedades gráficas

, seleccione la ficha

Rotación

y ajústela en la rotación

NOTA:

Si no puede ver la opción de giro o no funciona correctamente, acceda a

support.dell.com

y descargue el controlador más actualizado para su tarjeta gráfica.

Volver a la página de contenidos

o o

Volver a la página de contenidos

Solución de problemas

Guía de Usuario del Monitor de Pantalla Plana U2312HM de Dell™

Test automático

Diagnóstico integrado

Problemas usuales

Problemas específicos del producto

Problemas específicos del Bus Serie Universal

Problemas con la barra Dell Soundbar

ADVERTENCIA:

Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad .

Test automático

El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente:

1. Apague el PC y el monitor.

2. Desconecte el cable del vídeo de la parte trasera del Pc. Para asegurarse de que la comprobación automática funciona correctamente, extraiga los cables digitales (conector blanco) y análogo (conector azul) de la parte trasera del PC.

3. Encienda el monitor.

Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando correctamente.

Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en azul. Dependiendo también de la entrada seleccionada, uno de los diálogos que se muestra a continuación será examinado en la pantalla.

4. Este cuadro también aparece durante el funcionamiento normal del sistema si el cable del vídeo se desconecta o resulta dañado.

5. Apague el monitor y vuelva a conectar el cable del vídeo; encienda el PC y el monitor.

Si la pantalla de su monitor permanece vacía después de llevar a cabo el procedimiento anterior, compruebe el controlador de vídeo y el equipo, ya que el monitor funciona correctamente.

Diagnóstico integrado

Su monitor dispone de una herramienta de diagnóstico integrado que le ayudará a determinar si el problema que experimenta es un problema de su monitor, o del sistema informático y la tarjeta gráfica.

NOTA:

Puede ejecutar el diagnóstico integrado sólo si desconecta el cable de vídeo y el monitor se encuentra en el

modo de prueba

.

Para realizar el diagnóstico integrado:

1. Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla).

2. Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará entonces al modo de comprobación.

3. Mantenga pulsados los botones

Przycisk 1

y

Przycisk 4

simultáneamente en el panel delantero durante 2 segundos. Aparecerá una pantalla gris.

4. Inspeccione con cuidado si existen anormalidades en la pantalla.

5. Presione el botón

Przycisk 4

de nuevo en el panel delantero. El color de la pantalla cambiará a rojo.

6. Inspeccione si existen anormalidades en la pantalla.

7. Repita los pasos 5 y 6 para verificar las pantallas verde, azul, negro y blanca.

La prueba habrá finalizado cuando aparezca la pantalla en blanco. Para salir, pulse de nuevo el botón

Przycisk 4

.

Si no detecta ninguna anormalidad en la pantalla después de utilizar la herramienta de diagnóstico integrada, significa que el monitor funciona correctamente.

Compruebe la tarjeta de vídeo y el equipo.

Problemas usuales

La tabla siguiente contiene información general sobre problemas usuales en este tipo de monitores y posibles soluciones.

Síntomas comunes

No hay vídeo/ LED de encendido apagada

Qué experimenta

No hay imagen

Posibles soluciones

Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y firmemente.

Verifique que la toma de alimentación funciona correctamente utilizando cualquier otro equipo eléctrico.

Asegúrese de que el botón de alimentación está completamente presionado.

Asegúrese de que se selecciona la fuente de entrada correcta a través del botón Seleccionar de fuente de entrada .

No hay vídeo/ LED encendido No hay imagen o no tiene brillo

Enfoque de baja calidad La imagen está borrosa, difuminada o con sombras

Imagen temblorosa o borrosa Imagen ondulada o movimiento correcto

Aumente los controles de brillo y contraste por medio del OSD.

Realice la función de comprobación automática.

Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.

Ejecute el diagnóstico integrado.

Asegúrese de que se selecciona la fuente de entrada correcta a través del botón Seleccionar de fuente de entrada .

Realice el ajuste automático por medio del OSD.

Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.

Elimine los cables prolongadores de vídeo

Restaure el monitor a su configuración predeterminada.

Ustaw rozdzielczość wideo na prawidłowy format obrazu (16:9).

Realice el ajuste automático por medio del OSD.

Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.

Restaure el monitor a su configuración predeterminada.

Compruebe que no haya factores ambientales que puedan influir.

Cambie de lugar el monitor y compruébelo en otra habitación.

Píxeles desaparecidos

Píxeles bloqueados

Problemas con el brillo

La pantalla LCD tiene puntos

La pantalla LCD tiene puntos brillantes

La imagen está demasiado oscura o demasiado brillante

Apáguelo y enciéndalo.

Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.

Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección:

support.dell.com

.

Apáguelo y enciéndalo.

Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD.

Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección:

support.dell.com

.

Restaure el monitor a su configuración predeterminada.

Realice el ajuste automático por medio del OSD.

Aumente los controles de brillo y contraste por medio del OSD.

Distorsión geométrica La pantalla no está centrada correctamente

Restaure el monitor a su configuración predeterminada.

Realice el ajuste automático por medio del OSD.

Controles de ajuste horizontal y vertical a través de OSD.

Líneas horizontales/verticales La pantalla tiene una o más líneas

NOTA:

Durante el uso de DVI-D, los ajustes de posición no estarán disponibles.

Restaure el monitor a su configuración predeterminada.

Realice el ajuste automático por medio del OSD.

Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.

Realice la función de comprobación automática y verifique si estas líneas también están en el

Problemas de sincronización La pantalla está movida o

Cuestiones relativas a la seguridad

Problemas intermitentes aparece rasgada

Señales visibles de humo o centellas

El monitor se enciende y se apaga modo de comprobación automática.

Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.

Ejecute el diagnóstico integrado:

NOTA:

Durante el uso de DVI-D, los ajustes de Reloj de píxel y Fase no estarán disponibles.

Restaure el monitor a su configuración predeterminada.

Realice el ajuste automático por medio del OSD.

Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD.

Ejecute la función de comprobación automática para determinar si también aparece en el modo de comprobación automática.

Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.

Reinicie el equipo en

modo seguro

.

No realice ninguno de los pasos incluidos en la resolución de problemas.

Póngase en contacto con Dell inmediatamente.

Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y firmemente.

Restaure el monitor a su configuración predeterminada.

Ejecute la función de comprobación automática para determinar si este problema intermitente también ocurre en el modo de comprobación automática.

Faltan colores

Color equivocado

Retención de una imagen estática que ha permanecido mucho tiempo en el monitor

Faltan colores en la imagen

El color de la imagen no es correcto

Aparecen sombras de una imagen estática en la pantalla

Realice la función de comprobación automática.

Asegúrese de que el cable de vídeo que conecta el monitor y el equipo se encuentra conectado correcta y firmemente.

Compruebe que el cable de vídeo no tenga clavijas rotas o dobladas.

Cambie el modo de configuración del color en menú OSD de Configuración de color a

Gráficos o Vídeo, dependiendo de la aplicación.

Pruebe con distintas configuraciones de color en el menú OSD de Configuración de color.

Ajuste el valor de las componentes R/G/B en el menú OSD de Configuración de color si se ha desactivado la Administración de color.

Cambie el formato de color de entrada a PC RGB o YPbPr en el PSD de configuración avanzada.

Ejecute el diagnóstico integrado:

Utilice la función de Administración de energía para apagar el monitor siempre que no se encuentre en uso (para más información, consulte

Modos de administración de energía ).

También puede utilizar un salvapantallas dinámico.

Problemas específicos del producto

Síntomas específicos

La imagen de la pantalla es demasiado pequeña

No se puede ajustar el monitor mediante los botones del panel frontal

Qué experimenta

La imagen está centrada en la pantalla pero no llena todo el

área de visionado

La OSD no aparece en la pantalla

No se recibe ninguna señal de entrada al pulsar los controles de usuario

La imagen no ocupa toda la pantalla.

No se observa ninguna imagen.

El LED está encendido en color verde. Si pulsa el botón "+", "-

" o "Menú", se mostrará el mensaje "No hay señal de entrada S-Video", "No hay señal de entrada de vídeo compuesto" o "No hay señal de entrada en componentes".

La imagen no ocupa toda la altura o anchura de la pantalla

Posibles soluciones

Compruebe la configuración de relación de aspecto en el menú OSD de configuración

Restaure el monitor a su configuración predeterminada.

Apague el monitor, desconecte el cable de alimentación y vuelva a encender el monitor.

Compruebe si el menú OSD está bloqueado. Si lo está, presione sin soltar el botón anterior durante 10 segundos para desbloquearlo. Consulte la sección

Bloqueo del menú .

Compruebe la fuente de señal. Asegúrese de que el equipo no está en modo de ahorro de energía moviendo el ratón o pulsando cualquier tecla del teclado.

Asegúrese de que la fuente de vídeo en S-Video, vídeo compuesto o en componentes está encendida y reproduciendo vídeo.

Compruebe que el cable de señal esté conectado correctamente. Vuelva a conectar el cable si es necesario.

Restaure el equipo o el reproductor de vídeo.

Debido a los distintos formatos de vídeo (relación de aspecto) de los DVD, el monitor podría presentar la imagen a pantalla completa.

Ejecute el diagnóstico integrado:

NOTA:

Si selecciona el modo DVI-D, la función de

Ajuste automático

no estará disponible.

Problemas específicos de Bus Serie Universal (USB)

Síntomas específicos

La interfaz USB no funciona

Qué experimenta

Los periféricos USB no funcionan

La alta velocidad de la interfaz

USB 2.0 es baja.

Los periféricos USB 2.0 de alta velocidad funcionan lentamente o no funcionan en absoluto.

Posibles soluciones

Compruebe que el monitor esté ENCENDIDO.

Vuelva a conectar el cable de parte pasada al PC.

Reconecte los periféricos USB (conector parte a pasar).

Apague y vuelva a encender el monitor de nuevo.

Reinicie el equipo.

Algunos dispositivos USB, como discos duros portátiles externos, requieren una corriente eléctrica más alta; conecte el dispositivo directamente al sistema informático.

Compruebe que su PC es compatible con USB 2.0.

Algunos equipos tiene puertos USB 2.0 y USB 1.1. Asegúrese de utilizar el puerto USB correcto.

Vuelva a conectar el cable de parte pasada al PC.

Reconecte los periféricos USB (conector parte a pasar).

Reinicie el equipo.

Problemas con la barra Dell™ Soundbar

Síntomas comunes

No hay sonido

No hay sonido

Sonido distorsionado

Sonido distorsionado

Desequilibrio en el sonido

Volumen bajo

Qué experimenta

No llega corriente a la barra de sonido - el indicador de corriente está apagado

La barra de sonido tiene corriente, el indicador está encendido.

La tarjeta de sonido del equipo se usa como fuente de audio.

Se utiliza otra fuente de audio.

El sonido proviene de lado de la barra de sonido solamente

El nivel de volumen es demasiado bajo

Posibles soluciones

Przekręć pokrętło zasilania/poziomu głośności znajdujące się na Soundbar w prawą stronę do środkowej pozycji; sprawdź, czy wskaźnik zasilania (niebieska dioda LED) świeci się na Soundbar.

Sprawdź, czy przewód zasilający z Soundbar podłączony jest do zasilacza.

Enchufe el cable de audio line-in en la conexión audio out del PC.

Ajuste todos los controles de volumen de Windows al máximo

Reproduzca algún archivo de sonido en el PC (p.ej. un cd de audio o archivo MP3).

Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas del reloj a un ajuste de volumen mayor.

Limpie y acondicione la conexión de audio line-in.

Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD portátil).

Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.

Compruebe que la conexión de audio line-in está completamente insertada en la conexión de la tarjeta de sonido.

Ajuste todos los controles de volumen de Windows al nivel medio.

Reduzca el volumen de la aplicación audio.

Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a las agujas del reloj a un ajuste de volumen mayor.

Limpie y acondicione la conexión de audio line-in.

Consulte la resolución de problemas de la tarjeta de sonido del PC.

Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD o MP3 portátil).

Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.

Compruebe que la conexión de audio line-in está completamente insertada en la conexión de la fuente de sonido.

Reduzca el volumen de la fuente de audio.

Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección contraria a las agujas del reloj a un ajuste de volumen mayor.

Limpie y acondicione la conexión de audio line-in.

Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.

Compruebe que la conexión de audio line-in está completamente insertada en la conexión de la tarjeta de sonido o fuente de audio.

Ajuste todos los controles de balance de audio de Windows (L-R) a sus puntos medios.

Limpie y acondicione la conexión de audio line-in.

Consulte la resolución de problemas de la tarjeta de sonido del PC.

Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD portátil).

Elimine cualquier estorbo entre la tarjeta de sonido y el usuario.

Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas del reloj a un ajuste de volumen máximo.

Ajuste todos los controles de volumen de Windows al máximo.

Aumente el volumen de la aplicación audio.

Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD o MP3 portátil).

Volver a la página de contenidos

Volver a la página de contenidos

Apéndice

Guía de Usuario del Monitor de Pantalla Plana U2312HM de Dell™

Instrucciones de seguridad

Declaración FCC (sólo para EE.UU.)

Contactar con Dell

ADVERTENCIA: Instrucciones de seguridad

ADVERTENCIA:

Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque, peligro eléctrico, y/o riesgos mecánicos.

Para más información sobre las instrucciones de seguridad, consulte la

Guía de Información del Producto

.

Declaración FCC (sólo para EE.UU.)

Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en www.dell.com/regulatory_compliance.

Contactar con Dell

Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355).

NOTA:

Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo de productos Dell.

Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente:

1.

Visite

support.dell.com

.

2.

Seleccione su país o región en el menú desplegable

Elija un País/Región

en la parte inferior de la página.

3.

Haga clic en

Póngase en Contacto con Nosotros

en la parte izquierda de la página.

4.

Seleccione el servicio o el enlace de soporte apropiado según sus necesidades.

5.

Elija el método de contacto con Dell que le sea más cómodo.

Volver a la página de contenidos

Volver a la página de contenidos

Configurar su monitor

Monitor de panel plano Dell™ U2312HM

Si tiene un equipo de sobremesa Dell™ o un equipo portátil

Dell™ con acceso a internet

1. Acceda a

http://support.dell.com

, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica.

2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a

1920 x

1080

.

NOTA:

Si no puede establecer la resolución a

1920 x 1080

, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha resolución.

Volver a la página de contenidos

Volver a la página de contenidos

Configurar su monitor

Monitor de panel plano Dell™ U2312HM

Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica.

En Windows XP:

1. Haga clic derecho en el escritorio y seleccione

Propiedades

.

2. Seleccione la ficha

Configuración

.

3. Seleccione

Avanzadas

.

4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.).

5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com

o http://www.NVIDIA.com

).

6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a

1920 x 1080

.

En Windows Vista

®

o Windows

®

7:

1. Haga clic con el botón derecho del ratón sobre el escritorio y vaya a

Personalización

.

2. Haga clic en

Cambiar Propiedades de Pantalla

.

3. Haga clic en

Opciones avanzadas

.

4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.).

5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com

o http://www.NVIDIA.com

).

6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a

1920 x 1080

.

NOTA:

Si no puede configurar la resolución a

1920 x 1080

, póngase en contacto con el fabricante de su equipo o considere la posibilidad de adquirir un adaptador gráfico que sea compatible con la resolución

1920 x 1080

.

Volver a la página de contenidos

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
