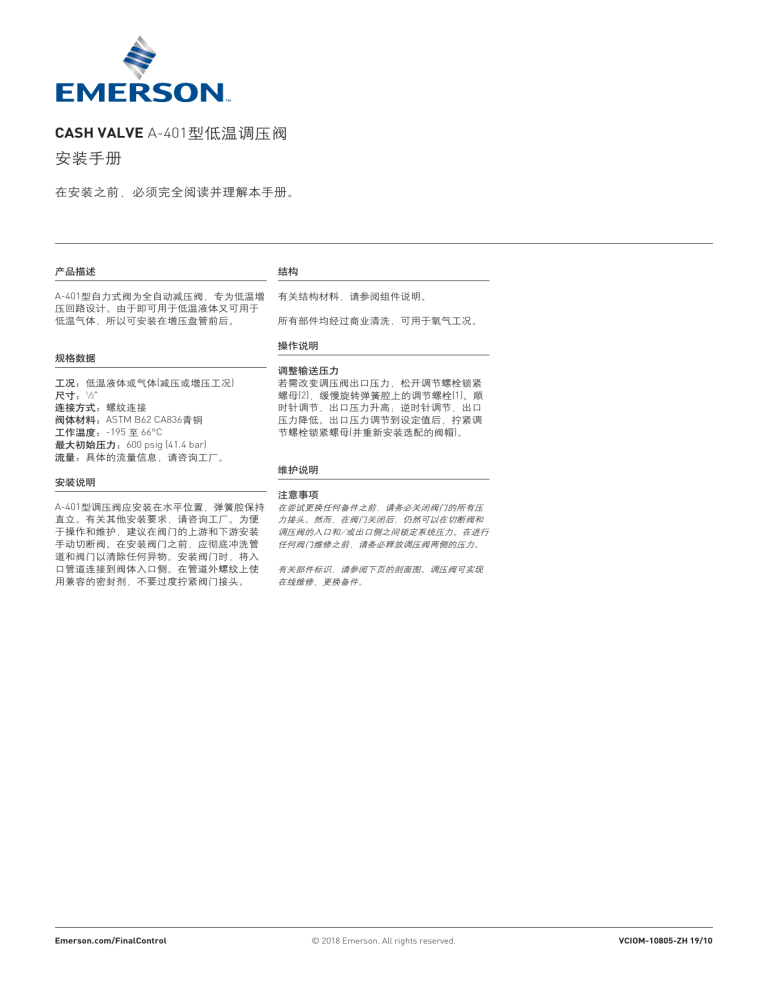

CASH VALVE A-401型低温调压阀
安装手册
在安装之前,必须完全阅读并理解本手册。
产品描述
结构
A-401型自力式阀为全自动减压阀,专为低温增
压回路设计。由于即可用于低温液体又可用于
低温气体,所以可安装在增压盘管前后。
有关结构材料,请参阅组件说明。
所有部件均经过商业清洗,可用于氧气工况。
操作说明
规格数据
工况:低温液体或气体(减压或增压工况)
尺寸:1/2"
连接方式:螺纹连接
阀体材料:ASTM B62 CA836青铜
工作温度:-195 至 66°C
最大初始压力:600 psig (41.4 bar)
流量:具体的流量信息,请咨询工厂。
调整输送压力
若需改变调压阀出口压力,松开调节螺栓锁紧
螺母(2),缓慢旋转弹簧腔上的调节螺栓(1)。顺
时针调节,出口压力升高;逆时针调节,出口
压力降低。出口压力调节到设定值后,拧紧调
节螺栓锁紧螺母(并重新安装选配的阀帽)。
维护说明
安装说明
A-401型调压阀应安装在水平位置,弹簧腔保持
直立。有关其他安装要求,请咨询工厂。为便
于操作和维护,建议在阀门的上游和下游安装
手动切断阀。在安装阀门之前,应彻底冲洗管
道和阀门以清除任何异物。安装阀门时,将入
口管道连接到阀体入口侧。在管道外螺纹上使
用兼容的密封剂,不要过度拧紧阀门接头。
Emerson.com/FinalControl
注意事项
在尝试更换任何备件之前,请务必关闭阀门的所有压
力接头。然而,在阀门关闭后,仍然可以在切断阀和
调压阀的入口和/或出口侧之间锁定系统压力。在进行
任何阀门维修之前,请务必释放调压阀两侧的压力。
有关部件标识,请参阅下页的剖面图。调压阀可实现
在线维修、更换备件。
© 2018 Emerson. All rights reserved.
VCIOM-10805-ZH 19/10
CASH VALVE A-401型低温调压阀
安装手册
部件材料表
部件号
1
2
3
4
5
6
7
8
9
10
10a
10b
10c
10d
10e
10f
11
11a
11b
12
13
14
15
16
数量
1
1
1
1
1
2
1
1
1
1
1
1
1
4
1
1
1
1
1
1
1
1
4
1
部件编号
部件名称
部件材料
18524
16684
21500
08225
13399
02533
---08243
12003
22048
07999
10993
22062
16586
12002
21956
22173
22174
21510
06711
21518
21970
21517
21507
调节螺栓
锁紧螺母
弹簧腔
上弹簧座
铭牌
螺钉
主弹簧
膜片止动器
垫片
膜片组件
螺母
垫圈
下弹簧座
膜片
垫片
阀杆座
阀塞组件
阀塞
阀座
弹簧
垫片
底部阀塞
螺钉
阀体
不锈钢
不锈钢
青铜
黄铜
铝
不锈钢
不锈钢
黄铜
特氟龙
---不锈钢
不锈钢
黄铜
青铜
特氟龙
不锈钢
图1
PB入口
PB出口
---黄铜
特氟龙
不锈钢
Gylon
黄铜
不锈钢
青铜
Emerson, Emerson Automation Solutions和其任何附属实体均不对任何产品的选择、使用或维护承担责任。对任何产品的正确选择、使用和维护的责任都只与购买者和
最终用户有关。
Cash Valve是Emerson Electric Co. 的Emerson Automation Solutions业务部门旗下一家公司所拥有的商标。Emerson商标是Emerson Electric Co. 的商标和服务商标。所
有其他商标均归各自所有者所有。
本出版物的内容仅供参考,尽管我们努力确保内容准确性,但也不应将其解释为对本文所述产品或服务或其用途或适用性所作出的明示或暗示的保证或担保。所有销售
均受本公司条款约束,本公司可应请求提供此类条款。本公司保留随时修改或改进本公司产品设计或规格的权利,且不另行通知。正确选择、使用和维护任何产品或服
务的责任应由购买者和最终用户承担。
Emerson.com/FinalControl
2
