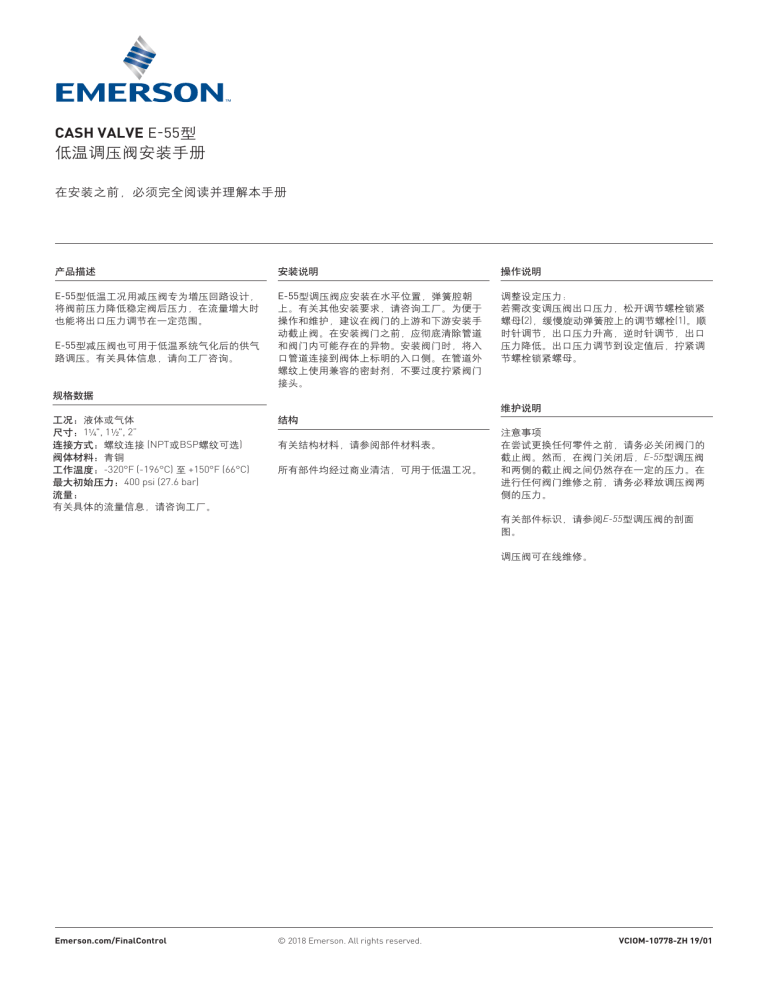

CASH VALVE E-55型
低温调压阀安装手册
在安装之前,必须完全阅读并理解本手册
产品描述
安装说明
操作说明
E-55型低温工况用减压阀专为增压回路设计,
将阀前压力降低稳定阀后压力,在流量增大时
也能将出口压力调节在一定范围。
E-55型调压阀应安装在水平位置,弹簧腔朝
上。有关其他安装要求,请咨询工厂。为便于
操作和维护,建议在阀门的上游和下游安装手
动截止阀。在安装阀门之前,应彻底清除管道
和阀门内可能存在的异物。安装阀门时,将入
口管道连接到阀体上标明的入口侧。在管道外
螺纹上使用兼容的密封剂,不要过度拧紧阀门
接头。
调整设定压力:
若需改变调压阀出口压力,松开调节螺栓锁紧
螺母(2),缓慢旋动弹簧腔上的调节螺栓(1)。顺
时针调节,出口压力升高,逆时针调节,出口
压力降低。出口压力调节到设定值后,拧紧调
节螺栓锁紧螺母。
E-55型减压阀也可用于低温系统气化后的供气
路调压。有关具体信息,请向工厂咨询。
规格数据
维护说明
工况:液体或气体
尺寸:1¼", 1½", 2”
连接方式:螺纹连接 (NPT或BSP螺纹可选)
阀体材料:青铜
工作温度:-320°F (-196°C) 至 +150°F (66°C)
最大初始压力:400 psi (27.6 bar)
流量:
有关具体的流量信息,请咨询工厂。
结构
有关结构材料,请参阅部件材料表。
所有部件均经过商业清洁,可用于低温工况。
注意事项
在尝试更换任何零件之前,请务必关闭阀门的
截止阀。然而,在阀门关闭后,E-55型调压阀
和两侧的截止阀之间仍然存在一定的压力。在
进行任何阀门维修之前,请务必释放调压阀两
侧的压力。
有关部件标识,请参阅E-55型调压阀的剖面
图。
调压阀可在线维修。
Emerson.com/FinalControl
© 2018 Emerson. All rights reserved.
VCIOM-10778-ZH 19/01
CASH VALVE E-55型
低温调压阀安装手册
部件号
部件名称
部件材料
1
2
3
4
5
6
7
8
9
10
10a
10b
10c
10d
10e
10f
11
12
13
14
15
16
17
18
19
调节螺栓
锁紧螺母
弹簧腔
上弹簧座
主弹簧
铭牌
螺钉
螺钉
O型圈
膜片组件
螺母
垫圈
下弹簧座
膜片
O型圈
阀杆座
阀座环
阀座
阀塞
过滤网
阀体
垫片
垫片
底部阀塞
过滤网
不锈钢
不锈钢
青铜
黄铜
不锈钢
铝
不锈钢
不锈钢
特氟龙
图1
不锈钢
不锈钢
黄铜
不锈钢
特氟龙
黄铜
不锈钢
特氟龙
黄铜
Monel
青铜
特氟龙
特氟龙
青铜
Monel
Emerson, Emerson Automation Solutions和其任何附属实体均不对任何产品的选择、使用或维护承担责任。对任何产品的正确选择、使用和维护的责任都只与购买者和
最终用户有关。
Cash Valve 是Emerson Electric Co. 的Emerson Automation Solutions业务部门旗下一家公司所拥有的商标。Emerson商标是Emerson Electric Co. 的商标和服务商标。所
有其他商标均归各自所有者所有。
本出版物的内容仅供参考,尽管我们努力确保内容准确性,但也不应将其解释为对本文所述产品或服务或其用途或适用性所作出的明示或暗示的保证或担保。所有销售
均受本公司条款约束,本公司可应请求提供此类条款。本公司保留随时修改或改进本公司产品设计或规格的权利,且不另行通知。正确选择、使用和维护任何产品或服
务的责任应由购买者和最终用户承担。
