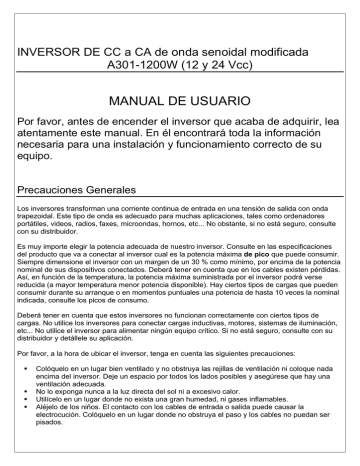

INVERSOR DE CC a CA de onda senoidal modificada
A301-1200W (12 y 24 Vcc)
MANUAL DE USUARIO
Por favor, antes de encender el inversor que acaba de adquirir, lea
atentamente este manual. En él encontrará toda la información
necesaria para una instalación y funcionamiento correcto de su
equipo.
Precauciones Generales
Los inversores transforman una corriente continua de entrada en una tensión de salida con onda
trapezoidal. Este tipo de onda es adecuado para muchas aplicaciones, tales como ordenadores
portátiles, videos, radios, faxes, microondas, hornos, etc... No obstante, si no está seguro, consulte
con su distribuidor.
Es muy importe elegir la potencia adecuada de nuestro inversor. Consulte en las especificaciones
del producto que va a conectar al inversor cual es la potencia máxima de pico que puede consumir.
Siempre dimensione el inversor con un margen de un 30 % como mínimo, por encima de la potencia
nominal de sus dispositivos conectados. Deberá tener en cuenta que en los cables existen pérdidas.
Así, en función de la temperatura, la potencia máxima suministrada por el inversor podrá verse
reducida (a mayor temperatura menor potencia disponible). Hay ciertos tipos de cargas que pueden
consumir durante su arranque o en momentos puntuales una potencia de hasta 10 veces la nominal
indicada, consulte los picos de consumo.
Deberá tener en cuenta que estos inversores no funcionan correctamente con ciertos tipos de
cargas. No utilice los inversores para conectar cargas inductivas, motores, sistemas de iluminación,
etc... No utilice el inversor para alimentar ningún equipo crítico. Si no está seguro, consulte con su
distribuidor y detállele su aplicación.
Por favor, a la hora de ubicar el inversor, tenga en cuenta las siguientes precauciones:
ƒ
ƒ
ƒ
ƒ
Colóquelo en un lugar bien ventilado y no obstruya las rejillas de ventilación ni coloque nada
encima del inversor. Deje un espacio por todos los lados posibles y asegúrese que hay una
ventilación adecuada.
No lo exponga nunca a la luz directa del sol ni a excesivo calor.
Utilícelo en un lugar donde no exista una gran humedad, ni gases inflamables.
Aléjelo de los niños. El contacto con los cables de entrada o salida puede causar la
electrocución. Colóquelo en un lugar donde no obstruya el paso y los cables no puedan ser
pisados.
ƒ
ƒ
ƒ
ƒ
ƒ
Manténgalo alejado del agua, aceites, grasas o polvo.
Aléjelo de cualquier sustancia inflamable.
Si durante el traslado existen grandes variaciones de temperatura o humedad (pasar de un
sitio de mucho calor a un sitio frío o con aire acondicionado) deje que el inversor se adapte a
las nuevas condiciones ambientales durante varias horas para evitar una posible
condensación.
No someta al inversor a grandes vibraciones.
Siempre encienda primero el inversor y luego las cargas conectadas. No encienda nunca el
inversor con una carga conectada (conéctela después)
Solución de problemas habituales
Si el inversor no funciona correctamente, comprueba los siguientes puntos:
ƒ Hay una mala conexión. Revise las conexiones o asegúrelas correctamente. Si están sucias,
desconecte el inversor de la batería y de las cargas conectadas y limpie los conectores con un
paño seco.
ƒ Si no llega energía a los dispositivos conectados, compruebe el fusible de entrada. Si está
fundido, cámbielo por uno de las mismas características. Revise que los cables no estén
estropeados.
ƒ Si el fusible ubicado dentro de la placa del circuito impreso está fundido, reemplácelo por uno
de las mismas características.
ƒ Puede que el inversor sufriese una sobrecarga. Reduzca la carga conectada.
ƒ Durante un funcionamiento prolongado, el inversor puede apagarse por un exceso de
temperatura. Apague el inversor, desconecte parte de la carga conectada, espere a que se
enfríe y vuelva a conectarlo (recuerde que al encender el inversor las cargas conectadas
deben de estar apagadas).
ƒ Puede que el inversor se apague porque la tensión de la batería es demasiado baja. Recargue
la batería (previa desconexión del inversor de la batería) y vuelva a conectarlo.
Si después de revisar estos puntos sigue sin funcionar, contacte con su distribuidor y envíelo en la
misma caja que compró con todos los accesorios para su revisión.
En lugar del conector de entrada de corriente continua, se utiliza una conexión mediante cable.
(De acuerdo con EN55014)
Cuando conecte una carga, asegúrese de encender primero el inversor y luego encienda las cargas
conectadas.
Cuando la temperatura del inversor alcanza 45 ° C, el ventilador comenzará a funcionar para
disminuir la temperatura del mismo.
Precaución: no invierta las conexiones de entrada. Utilice el cable rojo para conectar el polo positivo
de la batería con la toma + del inversor y el cable negro para conectar la toma negativa de la batería
con el terminal negativo de entrada.
Si los vatios de las cargas conectados supera la capacidad máxima del inversor o si durante un uso
prolongado la tempera del inversor alcanza 60º C, el inversor reducirá su salida de CA mediante el
circuito de protección.
Especificaciones técnicas
MODELOS
CARACTERÍSTICAS
Potencia Salida
Tensión Entrada
Tensiones de Salida
Regulación de tensión de salida
Forma de onda en la salida
Frecuencia de salida
A301-1200W-12V
A301-1200W-24V
1200 W nominal
1400 W (durante 30 minutos)
2400 W de pico
10V~15V CC
1200 W nominal
1400 W (durante 30 minutos)
2400 W de pico
20V~30V CC
100V, 110V, 120 V, 220 V, 230V,
240V CA
100V, 110V, 120 V, 220 V, 230V,
240V CA
± 5%
± 5%
Onda Senoidal modificada
Onda Senoidal modificada
50 ó 60Hz
50 ó 60Hz
10.5V ± 0.5 V
21V ± 0.8 V
10V ± 0.5V
20V ± 0.8V
<0.4 A
<0.2 A
Eficacia
85%-90%
85%-90%
Protección térmica
60 ± 5º C
60 ± 5º C
Mediante ventilador
Mediante ventilador
Cortocircuito en la salida
(mediante fusible)
Cortocircuito en la salida (mediante
fusible)
Exceso de Tensión en la Entrada
Exceso de Tensión en la Entrada
Alarma por batería baja
Alarma por batería baja
Apagado por tensión baja de
batería
Apagado por tensión baja de
batería
Alarma por batería baja
Apagado por batería baja
Consumo en vacío
Refrigeración
Protecciones
Inversión de la polaridad (Por
fusible)
Inversión de la polaridad (Por
fusible)
Sobrecarga
Sobrecarga
Exceso de Temperatura
Exceso de Temperatura
Cable para batería 35 A x 5
unidades
Cable para batería 20 A x 5
unidades
Dos enchufes de CA
Dos enchufes de CA
Tamaño (L x A x H)
310 x 210 x 85 mm
310 x 210 x 85 mm
Peso
3,9 Kg.
3,9 Kg.
Fusible
Enchufe de salida CA
Las pruebas y mediciones se ha realizado a 25 ºC y tensión nominal de entrada salvo indicación contraria.
Las especificaciones están libres de error salvo tipográfico. El fabricante se reserva el derecho de cambiar las especificaciones sin previo
aviso.
Queda prohibida la copia, parcial o total de toda la documentación salvo consentimiento expreso por escrito por parte de ELECTRÓNICA
OLFER, S.L.
