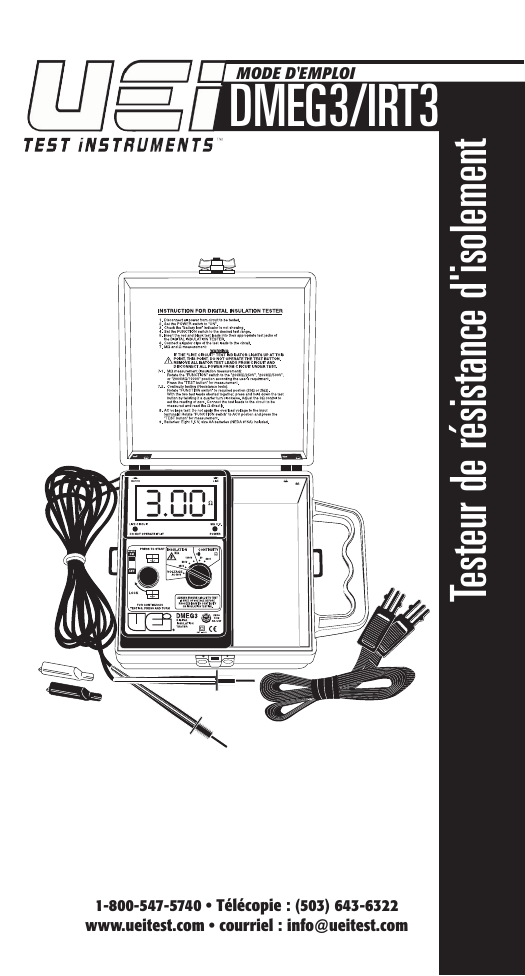

MODE D'EMPLOI
Testeur de résistance d'isolement
DMEG3/IRT3
1-800-547-5740 • Télécopie : (503) 643-6322
www.ueitest.com • courriel : [email protected]
TABLE DES MATIÈRES
Introduction...............................................................................................1
Sécurité......................................................................................................2
Symbole internationaux.................................................................5
Contrôles
Interrupteur d'alimentation...........................................................6
Sélecteur de fonction rotatif..........................................................6
Appuyer pour tester........................................................................6
Réglage de la résistance nulle.......................................................6
Indicateurs
Écran ACL.........................................................................................8
Indicateur de mise sous tension...................................................8
Indicateur de circuit sous tension.................................................8
Fonctionnement
Installation des fils de test..............................................................9
Détection de la tension c.a.......................................................... 10
Mesure de la tension c.a.............................................................. 11
Mesure de la continuité............................................................... 12
Mesure de la résistance d'isolement.......................................... 13
Correction de la température...................................................... 16
Préparation du matériel testé...................................................... 18
Pour faire une analyse de terme approfondie.........................23
Maintenance
Entretien..........................................................................................24
Nettoyage.......................................................................................24
Remplacement des piles..............................................................24
Remplacement des fusibles.........................................................25
Spécifications
Limites des mesures.....................................................................26
Caractéristiques générales...........................................................26
Tableau des caractéristiques........................................................27
Informations relatives à la garantie et à l'entretien......................30
i
Introduction
Votre mégohmmètre UEi vous permet de prévoir, prévenir et identifier
les défauts d'isolation qui peuvent entraîner une panne de l'appareil, un
arrêt de la production, des problèmes d'alimentation et même mettre la
vie en danger. Il teste rapidement l'intégrité de l'isolation des moteurs,
systèmes de distribution d'électricité et autres câbles installés.
Tout isolation a une durée de vie limitée et des facteurs environnementaux
tels que la chaleur, le froid et les produits chimiques aéroportés peuvent
diminuer rapidement la durée de vie prévue d'un matériau isolant. Utilisez
cet instrument pour déterminer rapidement et en toute sécurité l'intégrité
de votre isolation.
Fonctions incluses
• Grand écran numérique qui indique la fonction de test ainsi que
la valeur mesurée sur DMEG3 ou un affichage analogique à
contraste élevé sur lt IRT3
• Mesure de la tension c.a. de 600 Volts
• Mesures de résistance d'isolement de 0 à 2000 mégohms
avec le DMEG3 ou 200 mégohms avec le IRT3
• Trois plages de tension de test (250, 500, 1000 V c.c.)
• Témoin de circuit sous tension (tension externe appliquée)
• Fusible protégé contre toute erreur d'utilisation accidentelle
• Mesure précise de la résistance à 0,01 ohms avec
continuité sonore (DMEG3 seulement)
• Courant de test de continuité 200 mA pour court-circuit pour une
précision élevée (DMEG3 seulement)
• Précision, fils de test à faible résistance
(1000 volt CAT III nominal)
• Continuité sonore (DMEG3 seulement)
• Voyant DEL vert d'alimentation (DMEG3 seulement)
• Indication/détection de pile faible
• Maintient la tension nominale sur les câbles avec un
taux de fuit maximal de 1 mA
• Décharge de câble post test, automatique
• Boîtier compact et rigide avec couvercle verrouillable pour
conserver les éléments.
1
Conseils de sécurité
Lire attentivement toutes les informations concernant la sécurité avant
d'utiliser l'instrument. Dans ce manuel, le mot « AVERTISSEMENT »
sert à indiquer le conditions ou actions qui peuvent présenter des
dangers physiques pour l'utilisateur. Le mot « ATTENTION » sert à
indiquer des conditions ou des actions qui pourraient endommager cet
appareil.
Ce mégohmmètre est conçu et fabriqué conformément aux normes
organisationnelles suivantes :
• IEC1010 CAT III, BS 16tème édition
• EN61010
• IEC Publication 348
Ces instructions s'appliquent spécifiquement à votre instrument :
• N E PAS tenter de mesurer une tension dépassant la tension
nominale selon la catégorie de cet appareil (CAT III, 600 volts)
• N E PAS tenter d'utiliser si cet appareil ou les fils de test ont
été endommagés. Renvoyez l'appareil endommagé à UEi pour
réparer ou remplacer vos fils de test
• A
ssurez-vous que les fils de l'appareil sont bien en place et
utilisables en réalisant un test de continuité rapide des fils avant
de prendre des mesures de résistance d'isolement ou de tension
• É vitez de toucher les parties métalliques de la sonde lors des
mesures. Saisissez toujours les sondes par les protections
moulées sur les parties métalliques.
• N E PAS ouvrir le fond de l'appareil pour remplacer les piles
ou le fusible lorsque les sondes sont raccordées à l'appareil ou
lorsque celui-ci est allumé
2
Cet appareil de mesure a été conçu pour être utilisé par des
professionnels qui connaissent les dangers liés à leur métier. Tout
dépassement des limites spécifiées pour cet appareil est dangereux et
peut entraîner de graves blessures. Pour garantir une utilisation sûre et
appropriée, respectez les consignes de sécurité suivantes :
• S uivez les procédures de tests et de dépannage indiquées par le
constructeur pour le matériel avec lequel vous travaillez
• P rotégez-vous de tout contact direct avec des tensions
supérieures à 60 volts c.c., 25 volts a.c. ou 42 volts car elles
peuvent constituer un risque de choc grave
• C
oupez toujours le courant d'un circuit (ou ensemble) testé avant
de couper, dessouder ou rompre le chemin électrique. Même de
petites quantités de courant peuvent être dangereuses
• D
ébranchez toujours le fil de test sous tension (normalement
rouge) avant de déconnecter le fil de test commun (normalement
noir) d'un circuit
•En cas de choc électrique, amenez TOUJOURS la victime en
salle d'urgence pour une évaluation, quelle que soit la guérison
apparente de la victime
Un choc électrique peut provoquer un rythme cardiaque
irrégulier nécessitant des soins médicaux.
3
Plus les tensions sont élevées, plus l'attention doit être grande au
niveau de la sécurité contre les risques physiques. Lorsqu'il est possible
de raccorder les circuits testés à l'aide de clip, faites-le hors tension :
1. Coupez l'alimentation électrique du circuit testé.
2. Régler l'appareil sur la position c.a.600 volts.
3. R accordez les fils de test à l'appareil, puis au circuit testé.
4. Remettez sous tension.
5. Enregistrez la mesure ou réglez l'équipement, si nécessaire.
6. Coupez l'alimentation et débranchez les fils de test.
Si l'une des indications suivantes se produit pendant le test, éteignez
l'alimentation du circuit testé :
• Arc
• Flamme
• Fumée
• Chaleur extrême
• Odeur de matériaux brûlés
• Décoloration ou fusion des composants
AVERTISSEMENT !
Si l'une des conditions ci-dessus se produit, NE PAS tenter de retirer
les fils de l'appareil du circuit testé. Les fils, l'appareil ou le circuit testé
peut être dégradé au point de ne plus fournir de protection contre
la tension et le courant appliqués. Si l'une de ces mesures erronées
est observée, débranchez immédiatement l'alimentation. Vérifiez à
nouveau la condition physique de l'instrument de test, le matériel, tous
les paramètres et les connexions.
4
Symboles internationaux
Tension dangereuse
Mise à la terre
Courant alternatif
c.a.
Avertissement ou mise en
garde
Courant continu
c.c
Double isolation (Protection
de classe II)
Soit c.a. ou c.c.
Fusible
Non applicable aux
modèles identifiés
Batterie
5
Contrôles et indicateurs
4
2
3
(IRT3)
1
4
(DMEG3)
6
1. Interrupteur d'alimentation : allume et éteint l'instrument.
2. S électeur de fonction rotatif : sélectionne le mode et l'échelle
de mesure.
3. A
ppuyer pour tester : appuyez sur bouton pour déclencher
une fonction de mesure. Tournez vers la droite tout en appuyant
pour verrouiller le bouton en mode test.
4. R
églage de la résistance nulle
(DMEG3) permet de régler l'appareil pour qu'il indique 0,00 ohms
avec le sélecteur de fonctions en position de continuité, les fils
rouge et noir attachés ensemble et le bouton « Appuyer pour
tester » enfoncé.
(IRT3) permet de prérégler le mouvement de l'aiguille à 0 volt
(résistance infinie) avant de l'utiliser. Ou vous pouvez régler
l'appareil afin qu'il indique 0 ohms sur l'échelle verte avec le
sélecteur de fonction dans la position de continuité, les fils rouge
et noir attachés ensemble et le bouton « Appuyer pour tester »
enfoncé.
7
Affichage analogique (IRT3)
100
200
50 20
10
2 1 .5
5
200 ACV 400
0
2
10 5
50 20
1 .5
.2 .1
.05
0
600
0
(Fig 1)
Circuit sous tension
Allumé
Affichage ACL (DMEG3)
(Fig 2)
IRT3 (Fig 1)
• Le voyant rouge indique que le bouton « Appuyer pour
tester » est enfoncé.
• La tension est testée sans appuyer sur l'interrupteur « Appuyer
pour tester »
DMEG3 (Fig 2)
• Le voyant vert indique que l'interrupteur ON - OFF est allumé
• Orange indique qu'une tension élevée est générée par le
mégohmmètre pour le test de résistance d'isolement
ATTENTION !
Voyant de circuit sous tension - Indique que les fils de test sont
sous tension. La SEULE mesure que vous pouvez prendre est la tension
c.a.lorsque ce voyant est allumé.
8
Mode d'emploi
Avant d'utiliser votre testeur de résistance d'isolement, vérifiez que
votre instrument ne présente pas de :
1. Fissures ou de dégâts sur le boîtier.
2. Intrusion d'eau ou condensation sur l'écran.
3. Fils de test endommagés.
4. Piles faibles :
• Vérifiez le IRT3 en appuyant sur le bouton Appuyer
pour tester - le voyant DEL rouge doit clignoter
rapidement si les piles sont bonnes
• Vérifiez le DMEG3 en activant l'instrument et en
appuyant sur le bouton Appuyer pour tester, s'il est
défectueux, « Plie faible » (Lo Bat) s'affichera à l'écran
5. Fils de tests correctement installés et bien en place.
• Le fil de test noir est inséré dans la prise de « TERRE »
(EARTH)
• Le fil de test rouge est inséré dans la prise « LIGNE »
(LINE)
Remplacez les fils s'il n'y a aucun dommage visible ou mesurable.
Remplacez les piles si nécessaire (reportez-vous à la section Entretien
de ce manuel). Si l'instrument est endommagé, il doit être renvoyé à
UEi pour réparation.
Installation des fils de test
Les fils de test doivent être installés avant toute mesure ou procédure
de détection.
1. B ranchez le fil noir à la « TERRE » (EARTH), en s'assurant qu'il est
bien en place.
2. B ranchez le fil rouge à la « LIGNE » (LINE), en s'assurant qu'il est
bien en place.
9
Détection de la tension c.a.
Chaque fois qu'une tension c.a. est présente sur les fils de test, le
voyant de « Circuit sous tension » s'allume. Cette fonction de
détection de la tension fonctionne indépendamment de l'état de la pile
ou de la mise sous tension de l'instrument. Lorsque les fils de test sont
installés :
1. A
ssurez-vous que l'alimentation est coupée (DMEG3) et que
Appuyer pour tester n'est PAS enfoncé.
2. Connectez le fil noir à la terre ou au côté neutre du circuit.
3. C
onnectez le fil rouge au côté chaud ou sous tension du circuit.
4. Observez le voyant « Circuit sous tension ».
• Voyant allumé : le circuit est sous tension, NE PAS tester
la continuité ou les mégohms
• Voyant éteint : le circuit est hors tension, le test peut
continuer
REMARQUE : Le raccordement des fils de test noir et rouge sur les
côtés spécifiques du circuit indiqué n'est pas essentiel pour la mesure.
Le raccordement du fil de test noir « TERRE » (EARTH) à la terre en
premier est une discipline de sécurité qui peut réduire le risque de choc
électrique pour l'opérateur.
10
Mesure de la tension c.a.
Les niveaux de tension allant jusqu'à 600 volts c.a. peuvent être
mesurés à l'aide de votre testeur de résistance d'isolement. Lorsque les
fils de test sont installés :
1. Assurez-vous que l'alimentation est activée (DMEG3).
2. P lacez le sélecteur de fonction rotatif sur la position
« AC 600 V ».
3. C
onnectez le fil noir à la terre ou au côté neutre du circuit.
4. C
onnectez le fil rouge au côté chaud ou sous tension du circuit.
5. Mettez le circuit testé sous tension.
6. A
ppuyez et maintenez (ou verrouillez) le bouton « Appuyer
pour tester ».
7. Observez le niveau de tension.
8. R elâchez le bouton « Appuyer pour tester », coupez
l'alimentation du circuit testé, puis débranchez les fils de test.
AVERTISSEMENT !
Connecter des pinces crocodiles sur des circuits présente un risque
d'électrocution. L'isolation de ces pinces se détériore au fil du temps
et l'épaisseur se réduire de l'intérieur, en raison de l'utilisation. Si
la tension doit être testée, connectez la pince noire sur une masse
CONNUE, puis utilisez le fil rouge sans fixer la pince crocodile pour
vérifier le côté chaud du circuit. Utilisez des vêtements et équipements
de protection, le cas échéant.
11
Mesure de la continuité
Le test de continuité vous permet de déterminer rapidement si deux ou
plusieurs points sont reliés électriquement, et il vous permet de vérifier
la résistance excessive sur les contacts. Grâce à sa haute résolution,
vous pouvez comparer les enroulements d'entrée à ceux de sortie
sur les transformateurs ou identifier un type de moteur en vérifiant la
résistance de ses enroulements. Lorsque les fils de test sont installés :
1. A
ssurez-vous qu'aucune puissance n'est appliquée au circuit testé
(voir la détection de tension c.a.).
2. Assurez-vous que l'alimentation est activée (DMEG3).
3. Placez le sélecteur de fonction rotatif sur la « Continuité »
. (le DMEG3 présente deux plages de continuité)
• 2000 ohms pour des tests à haute impédance
• 20 ohms pour pour des tests à basse impédance et de
haute précision
4. O
pération de test de continuité en court-circuitant les fils de test
ensemble et en appuyant sur le bouton « Appuyer pour tester ».
5. C
onnectez le fil de test noir sur un côté du circuit (c'est à dire,
l'enroulement ou le contact).
6. C
onnectez le fil de test rouge sur l'autre côté du circuit (c'est à
dire, l'autre extrémité de l'enroulement).
7. A
ppuyez et maintenez (ou verrouillez) le bouton « Appuyer
pour tester ».
8. U
ne tonalité de continuité se déclenchera (DMEG3 seulement) si
la résistance est inférieure à 10 ohms.
9. Observez la valeur ohmique.
REMARQUE : Les mesure de résistance de haute précision
(continuité) peuvent être améliorées en utilisant la fonction de réglage
nul pour compenser la valeur de la résistance des fils de test. Pour
compenser cette valeur de résistance, suivez les instructions à l'étape 4,
puis réglez le bouton de réglage nul e façon à ce que zéro soit indiqué
sur le cadran ou l'affichage numérique. Vos mesure de résistance ou
de continuité affichent maintenant uniquement la résistance dans le
circuit, et non la résistance combinée des fils et du circuit.
12
Mesure de la résistance d'isolement
Le test de résistance d'isolement (TRI) est le processus d'évaluation
de l'intégrité d'un matériau isolant. Chaque fois que vous utilisez des
procédures TRI, vous appliquez une tension continue relativement
élevée (250, 500 ou 1000 volts) à deux voies conductrices séparées.
Par exemple, les « voies conductrices » peuvent être les fils chauds et
neutres d'un ensemble de fils. Lorsque cette tension est appliquée,
l'appareil mesure la quantité extrêmement faible de courant qui circule
entre les deux voies. Grâce aux principes de la loi d'Ohm, la valeur de
résistance s'affiche.
Que faut-il tester : Tous les matériaux isolants commencent à se
détériorer à partir de leur date de fabrication. Sachant cela, une grande
variété de spécifications d'isolation ont été créées pour les différents
environnements dans lesquels elles seront utilisées. Certaines de ces
valeurs nominales se réfèrent aux conditions environnementales telles
que l'utilisation à l'intérieur, l'extérieur, la résistance aux produits
chimiques, la température élevée ou basse, la tension maximale ou
le courants nominaux et bien d'autres. Lorsque les matériaux isolants
sont soumis à des conditions autres que celles pour lesquelles ils sont
conçus, et aux effets du temps, la détérioration s'accélère.
Souvent la durée de vie d'un matériau isolant est connue pour être
be inférieure à la durée de vie de l'appareil dans lequel il est utilisé.
Les enroulements de moteur sont un bon exemple. Les équipements
industriels, systèmes de réfrigération commerciale et autres procédés
nécessitent des procédures de maintenance prédictive et préventive
(PM) pour assurer un fonctionnement ininterrompu. Le test de
résistance d'isolement doit faire partie de ce processus de maintenance.
Les procédures TRI sont recommandées, et souvent documentées par
de nombreux organismes d'ingénierie et de maintenance tels que IEEE,
IEC et NETA. Vous pouvez accéder à ces organismes et aux documents
qu'ils ont produits ,relatifs aux tests de résistance d'isolement sur
Internet. Certains documents sont payants.
13
Vous retrouverez les procédures TRI les plus couramment effectuées
dans ces tâches :
• Maintenance prédictive/préventive sur les enroulements de
moteur - recommandée pour tous les moteurs de 750 watts
(1 HP) ou plus
• Maintenance prédictive/préventive sur les compresseurs CVC
commerciaux
• T est d'intégrité de l'isolation des câbles enterrés alimentant des
pompes de puits
• V érification des normes de sécurité pour les appareils et les
équipements biomédicaux
• Vérification des nouvelles installations
• Dépannage des défauts électriques
• Inspection non-destructive des bâtiments endommagés par des
incendies et des inondations
• Contrôle qualité de fabrication des produits électriques
Méthodes de test de la résistance d'isolement : Les tests de
résistance d'isolement peuvent être réalisés en utilisant diverses
méthodes. La méthode appropriée sera déterminée par la capacité
de tension nominale du circuit ou du câble, par le but de votre test
(dépannage, entretien préventif, etc) et par la fonction du circuit à
tester.
Chaque moteur, câble, appareil ou un autre circuit en cours de test aura
ses propres caractéristiques uniques en raison de son type d'isolation,
de l'endroit où il est installé et d'autres critères. Par conséquent, les
valeurs de test spécifiques ne peuvent pas être indiquées dans ce
manuel. Au lieu de cela, les comportements généraux pendant les tests
et quelques-unes des « règles empiriques » reconnues seront fournis
pour vous aider à établir vos propres pratiques d'entretien et de test.
14
Tension nominale du câble ou du conducteur
Chaque fois que possible, utilisez la tension de test recommandée
par le fabricant de l'équipement. La plupart des conducteurs (blindés,
couplés, etc) présente une limite de tension imprimée sur l'isolation
extérieure qui peut être utilisée en l'absence de recommandation du
fabricant. Lorsque vous utilisez la notation imprimée sur l'enveloppe
extérieure, utilisez deux fois la valeur, jusqu'à 1000 volts maximum.
Tensions couramment utilisées.
Tension nominale
spécifique des
équipements/câbles
50-100
100-440
440 et plus
Niveau de tension c.c. du
mégohmmètre
250
500
1000
Humidité et point de rosée
Afin d'effectuer une évaluation précise de l'espérance de vie d'un
moteur, les conditions doivent être les mêmes à chaque test. Si
l'équipement que vous testez est à une température inférieure ou égale
à la température du point de rosée, la condensation peut s'accumuler
autour des enroulements et des connexions. La condensation donner
l'impression qu'un moteur s'abîme rapidement alors qu'il lui lui reste
en réalité des années de fonctionnement.
L'humidité affecte également les relevés en même temps qu'elle
affecte la résistance d'isolement lorsque le moteur est en marche.
Les écarts saisonniers de la résistance d'isolement doivent être notés,
mais ne doivent pas être négligés. Le même moteur peut fonctionner
correctement en hiver lorsque l'humidité est faible et commencer à mal
fonctionner en été lorsque l'humidité augmente.
Des informations relatives à l'humidité et au point de rosée sont
disponibles pour certains domaines domaines par téléphone (voir
votre liste locale). UEi fabrique également des instruments spéciaux
pour vous donner des informations précises et instantanées relatives à
l'humidité, au point de rosée et à la température.
15
Correction de température
La température a un impact très important sur vos valeurs de résistance
d'isolement. Lorsque vous utilisez votre appareil pour des tâches de
maintenance prédictive ou préventive, les mesures doivent avoir un
« température corrigée » de 20˚C (68˚F).
La règle de base est : la résistance d'isolement change par facteur de
2 tous les 10 degrés sur l'échelle de température en degrés Celsius. Cela
signifie que d'un câble qui mesure 150 mégohms à 20 degrés Celsius
(soit 68 degrés Fahrenheit) mesurera probablement 75 mégohms à
30 degrés Celsius (soit 86 degrés Fahrenheit). En conséquence vous
enregistrez 150 mégohms sur relevé PM (75 még x 2). Utilisez le tableau
suivant pour tenir compte de ce facteur de correction (Fig 3).
Temp
en C
10
12
14
16
18
20
22
24
26
28
30
32
34
Temp
en F
50
54
57
61
64
68
72
75
79
82
86
90
93
Multiplier
Mesure par
0,5
0,6
0,7
0,8
0,9
1,0
1,2
1,4
1,6
1,8
2,0
2,4
2,8
Temp
en C
36
38
40
42
44
46
48
50
52
54
56
58
60
16
Temp
en F
97
100
104
108
111
118
118
122
126
129
133
136
140
Multiplier
Mesure par
3,2
3,6
4,0
4,4
4,8
5,2
5,6
6,0
6,4
6,8
7,2
7,6
8,0
Température du conducteur en ˚F
Tableau de correction de la température
Multiplier par
(Fig 3)
REMARQUE : UEi fabrique un certain nombre de produits liés à la
température à utiliser lors de la mesure des températures d'un moteur.
17
Préparation du matériel testé
L'isolation est un facteur clé pour tester correctement n'importe quelle
valeur de résistance d'isolement. Que vous testiez un enroulement de
moteur, de transformateur ou un câble, vous devez vous assurer que
le composant que vous évaluez n'a pas de chemin vers la terre ou
d'autres circuits. Les contacteurs et interrupteurs doivent être ouverts et
les bornes doivent être retirées avant les tests.
Votre testeur de résistance d'isolement est conçu pour placer la charge
c.c. sur la borne « LIGNE » (LINE) tandis que la borne « TERRE »
(EARTH) partage souvent le contact à la terre avec tous les autres
composants.
Vous ne pouvez tester un câble, enroulement ou composant en même
temps, mais ils doivent tous être testés de façon indépendante (Fig 4).
Haute
tension
Basse
tension
Mise à
la terre
(Fig 4)
18
Lorsque plusieurs connexions sont nécessaires, reliez les points de test
ensemble.
E = Terre (earth)
L = Ligne (line)
Tableau de séquence de connexion pour transformateur monophasé
Séquence
1
2
3
4
X1
E
L
L
E
H2
L
E
E
L
Masse
E
E
Tableau de séquence de connexion pour moteur
Séquence
1
2
3
4
Stator
E
L
L
E
Champ
L
E
E
L
Masse
E
E
Tableau de séquence de connexion pour câble isolé à 3 conducteurs
Séquence
1
2
3
L1
E
L
E
L2
L
E
E
L3
E
E
L
Tableau de séquence de connexion pour câble blindé à 3 conducteurs
Séquence
L1
1 E
2 L
3 E
4
(Retirez le blindageE
de la masse)
19
L2
L
E
E
L3
Blindage
E E
E E
L E
E
E L
Méthode sur 60 secondes (mesure ponctuelles)
Les mesures ponctuelles sont souvent utilisées comme des outils de
maintenance prédictive/préventive. Les mesures sont généralement
prises à intervalles réguliers (trimestriels, semestriels, etc) et inscrites
dans un tableau qui reste avec le matériel testé. Pour analyser un
moteur à l'aide de cette méthode :
1. Vérifiez et enregistrez la température de l'équipement.
2. V érifiez la température du point de rosée de l'air ambiant l'équipement testé doit être au -dessus de la température du
point de rosée pour obtenir des résultats précis.
3. A
ssurez-vous qu'aucune alimentation n'est appliquée à l'équipement
testé et que toutes les connexions sont supprimées afin d'isoler
totalement le moteur, les câbles ou les appareils des autres
circuits.
Utilisez les tableaux de connexion pour déterminer où établir des
connexions.
• Si vous testez un moteur, les balais doivent être retirés
avant le test
• Connectez tous les composants qui ne sont PAS testés, y
compris carter du moteur, à la terre (EARTH)
• Testez sur les enroulements de stator et inducteurs de
façon indépendante
4. Allumez votre instrument (DMEG3).
5. Placez le sélecteur de fonction rotatif sur la position
« Continuité », avec la tension correcte sélectionnée - Utilisez la
même tension à chaque fois.
6. E ffectuez les connexions conformément aux tableaux de
séquences fournis ou comme l'exigent vos circonstances.
7. À
l'aide d'un chronomètre ou d'une montre à trotteuse, lancez
un test de 60 secondes en même temps que vous appuyez et
maintenez (ou verrouillez) le bouton « Appuyer pour tester ».
20
8. A
près 60 secondes, lisez et notez la valeur de la résistance
d'isolement.
9. A
ppliquez un facteur de correction de température et enregistrez
les résultats dans la tableau PM (Fig 4).
Ce tableau interprète certaines données possibles.
Moteur remplacé
Avant panne
Baisse induite par
l'humidité
Panne moteur
Remplacé
Données PM
Un changement
inhabituel indique une
panne imminente
Mégohms
21
(Fig 3)
Analyse de terme approfondie
Ces méthodes intègrent des comparaisons de valeurs de résistance
enregistrées à des moments différents (jusqu'à dix minutes). Elles
peuvent fournir des informations utiles sur l'état de votre matériel
même si les enregistrements PM ne sont pas disponibles.
De manière générale, la résistance mesurée au bout de 5 ou 10 minutes
doit être supérieure à ce qu'elle était à une minute. La meilleure
façon de déterminer une bonne ou une mauvaise lecture pour votre
application spécifique est de solliciter des informations auprès du
fabricant ou d'évaluer de nouveaux équipements et progressivement
des plus anciens.
Test 60-30
Le rapport d'une lecture enregistrée à 60 secondes avec celle
enregistrée à 30 secondes est une méthode qui vous donne un
rapport d'absorption diélectrique (RAD). Ce rapport vous donne
l'indice de polarisation (IP) lorsque vous divisez la mesure observée
à plus long terme par celle du plus court terme. La règle de base
en ce qui concerne cet indice (mesure à 60 secondes divisée par la
mesure à 30 secondes) 'est qu'il doit être supérieur à « un » pour être
acceptable. Tout ce qui a un rapport inférieur à 1,25 doit être surveillé
attentivement et tout ce qui est supérieur à 1,4 est bon. En raison
des délais spécifiés, ce test peut être difficile à réaliser et n'est pas
couramment utilisé.
Test 10-1
Les méthodes permettant d'obtenir les rapports et les numéros d'indice
sont les mêmes dans cette méthode de test que dans le test 60-30, mais
la durée du test est plus grande. Une mesure est enregistrée à 1 minute
et une autre à 10 minutes.
Ce tableau d'indice de polarisation s'applique aux deux méthodes de
test :
Condition d'isolation
60-30 Test IP
10-1 Test IP
Mauvais
Non fiable
OK
Excellent
Inférieur à 1,0
1,0 à 1,25
1,4 à 1,6
Supérieur à 1,6
Inférieur à 1,0
1,0 à 2,0
2,0 à 4,0
Supérieur à 4,0
22
Pour faire une analyse de terme approfondie
1. Vérifiez et enregistrez la température de l'équipement.
2. V érifiez la température du point de rosée de l'air ambiant l'équipement testé doit être au-dessus de la température du point
de rosée pour obtenir des résultats précis.
3. A
ssurez-vous qu'aucune puissance n'est appliquée au matériel
testé et que toutes les connexions sont supprimées afin d'isoler
totalement le moteur, les câbles ou les équipements d'autres circuit
Utilisez les tableaux de connexion pour déterminer où établir des
connexions.
4. Allumez votre instrument (DMEG3).
5. P lacez le sélecteur de fonction rotatif sur la position
« ISOLATION », avec la tension correcte sélectionnée - Utilisez la
même tension à chaque fois.
6. E ffectuez les connexions conformément aux tableaux de
séquences fournis ou comme l'exigent vos circonstances.
7. À
l'aide d'un chronomètre ou d'une montre à trotteuse, lancez
votre test de 60 secondes en même temps que vous appuyez et
maintenez (ou verrouillez) le bouton « Appuyer pour tester ».
8. A
près 60 secondes, lisez et enregistrez la valeur de la résistance
d'isolement.
9. Continuez le test et enregistrez la valeur après 10 minutes.
10. É valuez les résultats en fonction du tableau d'indice de
polarisation.
Page suivante : Copiez et utilisez les fiches de données PM suivantes
pour enregistrer et contrôler les valeurs de résistance d'isolement de
l'équipement que vous testez.
23
CARTE D'ENREGISTREMENT DES DONNÉES DE RÉSISTANCE D'ISOLEMENT
ÉQUIPEMENT
FAIRE
EMPLACEMENT
PLACÉ EN SERVICE
COMMENTAIRES
DATE
INFINI
1000
800
600
500
400
300
200
RÉSISTANCE D'ISOLEMENT (MÉGOHMS)
100
80
60
50
40
30
20
10
8
6
5
4
3
2
1
.8
.6
.5
.4
.3
.2
.1
SER. NO.
TEMPÉRATURE
DATE
MESURE
MESURE AJUSTÉE SUR SITE
ÉQUIP. CORRECTION
AIR
AMBIANT
FACTEUR
AJUSTÉ
MESURE
RELATIVE
HUMIDITÉ
Maintenance
Entretien
Cet instrument ne contient aucune pièce réparable par l'utilisateur
autres que le fusible et les piles. Toute réparation doit être accomplie
par UEi.
L'étalonnage annuel est recommandé et peut être réalisé par un
établissement d'étalonnage local ou au siège de l'usine UEi à
Beaverton, Oregon.
Nettoyage
Les surfaces externes et le compartiment vide des piles doivent être
inspectés pour retirer toute saleté et contamination de façon régulière.
Ils peuvent être nettoyés à l'aide d'un chiffon humide (PAS MOUILLÉ)
et un détergent doux. Ne laissez pas d'eau, de détergent ou d'autres
liquides à la surface ou couler à l'intérieur de l'instrument. En cas
d'intrusion accidentelle de liquide, renvoyez l'appareil à UEi pour
réparation et évaluation.
Remplacement de la pile
Le remplacement des piles est nécessaire lorsque les fonctions électriques
ne fonctionnent plus (vérifier aussi le fusible) ou lorsqu'une indication
de pile faible apparaît (voir « Contrôles et indicateurs » dans ce
manuel).
Équipement nécessaire :
• Tournevis cruciforme n°2
• P iles de rechange (quantité 6), taille : AA
(NEDA n°15 A) alcaline recommandé
AVERTISSEMENT !
NE PAS tenter cette action de maintenance lorsque l'instrument est
sous tension, soit via ses fils de test ou via le bouton « Appuyer pour
tester » enfoncé.
24
Pour remplacer les piles, retournez l'appareil sur une surface plane et
propre afin de voir le compartiment des piles.
1. Retirez les vis de fixation du couvercle des piles.
2. P oussez vers l'extérieur (à l'opposé de la poignée de transport)
sur le couvercle des piles et retirez-les de l'appareil.
3. Retirez et remplacez les six piles en même temps.
Faites attention lorsque vous retirez les piles afin de veiller à ce que
toute matière acide s'échappant des piles n'entre pas en contact avec
votre peau et n'endommage pas l'appareil.
Jetez les piles conformément aux réglementations locales en matière
d'élimination des déchets solides. N'exposez jamais les piles à des
températures élevées ou à l'incinération.
REMPLACEMENT DU FUSIBLE
Le remplacement des fusibles est nécessaire lorsqu'aucune fonction
« Appuyer pour tester » ne fonctionne ou lorsqu'il s'est révélé
défectueux lors de l'évaluation.
Équipement nécessaire :
• Tournevis cruciforme n°2
• F usible de rechange (quantité 1), remplacez uniquement par un
type de fusible figurant sur le panneau arrière de l'instrument
AVERTISSEMENT!
NE PAS tenter cette action de maintenance lorsque l'instrument est
sous tension, soit via ses fils de test ou via le bouton « Appuyer pour
tester » enfoncé.
25
Pour remplacer le fusible, retournez l'appareil sur une surface plane et
propre afin de voir le compartiment des piles.
1. Retirez les vis de fixation du couvercle des piles.
2. P oussez vers l'extérieur (à l'opposé de la poignée de transport)
sur le couvercle des piles et retirez-les de l'appareil.
3. R etirez et remplacez le fusible par un fusible de rechange de la
taille et du type spécifié.
4. Remettez le couvercle du compartiment des piles.
Spécifications
(DMEG3)
1. Résistance d'isolement
Mesure
plage
Précision
Courant de
sortie
Puissance
Consommation
0-200 MΩ (250 V, 500 V c.c. ±10 %)
Résolution : 1 nombre/100kΩ
0-2000Ω (1000 V c.c. ±10 %)
Résolution : 1 nombre/1 MΩ
±15 % mesure ±5 chiffres (200 MΩ plage)
±3 % mesure ±3 mesure (sous 1 GΩ/2000 MΩ)
±5% mesure ±5 mesure (sous 2 GΩ/2000 MΩ)
1mA c.c. min. à 0,25 MΩ (250 V plage)
1mA c.c. min. à 0,5 MΩ (500 V plage)
1mA c.c. min. à 1 MΩ (1000 V plage)
Consommation max. de courant approximative
250mA
26
2. Tension c.a.
Plage
Résolution
Précision
Fréquence de
ligne plage
0-600 V
1V
±1,5 % de mesure à ±3 chiffres
40-120 Hz.
3. Continuité
Plage ohmique
Plage ohmique
Circuit ouvert
borne tension
Court-circuit
bornetension
Puissance
Consommation
Signal sonore
sur
0-20 Ω / Résolution : 0,01 Ω / Précision : ±1,5 % rdg. ±5 dgt.
0-20 Ω / Résolution : 1 Ω / Précision : ±1,5 % rdg. ±3 dgt.
4 c.c. min.
210 mA c.c. min.
Consommation max. de courant approximative
160mA
10Ω (sur une plage de 20Ω)
4. Tension maximale
Satisfait aux exigences de sécurité de la norme IEC-1010 de
catégorie III
5. Dimension
6,7 x 6,5 x 3,6 pouces (170 x 165 x 92 mm)
avec couvercle avant sur le boîtier
6. Poids
2,2 lb. (piles incluses)
27
Spécifications
(IRT3)
1. Résistance d'isolement
Mégohm
Précision
Court-circuit
borne
courant
Puissance
Consommation
0-100MΩ et ∞ (250 c.c. V ±10 %)
0-200MΩ et ∞ (500 c.c. V ±10 %)
0-400MΩ et ∞ (1000 c.c. V ± 10%)
± 5% de la valeur indiquée (environ)
0-100MΩ : 2 c.c. mA
0-200MΩ : 2 c.c. mA
0-400MΩ : 2 c.c. mA
Consommation max. de courant approximative
190mA
2. Tension c.a.
Plage
Précision
Fréquence de
ligne plage
0-600V
±2,5 % de l'échelle entière
40-1k Hz.
3. Continuité
Plage Ohm
Plage Ohm
Circuit ouvert
borne
tension
Court-circuit
borne
tension
Puissance
Consommation
±2,5 % de l'échelle entière
±5 % de la valeur indiquée (env.)
600 c.c. mV (env.)
240 c.c. mV (env.)
Consommation max. de courant approximative
120mA
28
4. Tension maximale
Satisfait aux exigences de sécurité de la norme IEC-1010 de
catégorie III
5. Dimension
6,7 x 6,5 x 3,6 pouces (170 x 165 x 92 mm)
avec couvercle avant sur le boîtier
6. Poids
2,1 lb. (piles incluses)
29
DMEG3/IRT3
Testeur de résistance d'isolement
Garantie limitée
Le DMEG3/IRT3 est garanti exempt de défauts matériels et de
fabrication pour une période de trois ans à partir de la date
d'achat. Si votre instrument ne fonctionne plus à cause de l'un
de ces défauts pendant la durée de la garantie, UEi choisira de
le réparer ou de le remplacer. Cette garantie couvre l'utilisation
normale et ne couvre pas les dégâts qui se produisent lors
de la livraison ou les défaillances dues à une altération, une
modification, un accident, une mauvaise utilisation, un abus, une
négligence ou une maintenance inappropriée. Les piles et les
dégâts indirects résultant d'une défaillance des piles ne sont pas
couverts par la garantie.
Toute garantie implicite, comprenant mais non limitée aux
garanties implicites de qualité marchande et d'aptitude à un
emploi particulier, est limitée à la garantie expresse. UEi décline
toute responsabilité pour la perte de jouissance de l'instrument
ou autre dommage immatériel, frais ou perte financière, ou
pour toute réclamation au titre d'un tel dommage, frais ou perte
financière. Un reçu d'achat ou une autre preuve de la date
d'achat originale sera requis avant d'effectuer les réparations
au titre de la garantie Les instruments non garantis seront
réparés (si possible) au prix correspondant au service. Renvoyez
l'appareil en port payé et assuré à :
1-800-547-5740 • Télécopie : (503) 643-6322
Entretien : (800) 308-7709
www.ueitest.com • Courriel : [email protected]
Cette garantie vous donne des droits légaux spécifiques. Vous
pouvez également avoir d'autres droits susceptibles de varier
d'un état à l'autre.
Copyright © 2004 UEi
DMEG3/IRT3-MAN 4/04
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
